Comment lire un graphique semi-logarithmique (avec exemples)

Dans le champ foisonnant de la visualisation des données et de l’analyse quantitative, peu d’instruments méthodologiques s’avèrent aussi indispensables et paradoxalement aussi mécompris que le graphique semi-logarithmique. Conçu pour résoudre l’aporie fondamentale posée par les phénomènes s’étalant sur plusieurs ordres de grandeur, ce dispositif graphique hybride combine un axe arithmétique classique et une échelle logarithmique anamorphosée. Alors que notre perception visuelle intuitive est façonnée dès l’enfance par l’orthogonalité euclidienne et la linéarité des mesures physiques ordinaires, la confrontation avec un espace métrique non linéaire suscite fréquemment des erreurs d’interprétation systémiques, conduisant aussi bien les profanes que des analystes confirmés à déduire des conclusions erronées sur la dynamique réelle des processus observés.

L’utilité heuristique d’une telle représentation ne se limite point à un simple artifice d’ajustement spatial ou à un moyen commode d’éviter le débordement de tracés hors du cadre géométrique. Elle touche au cœur même de l’épistémologie de la mesure : substituer l’analyse des variations additives absolues par celle des variations multiplicatives relatives. Dans les sciences biologiques, la dynamique épidémiologique, la psychologie cognitive ou la physique computationnelle, les systèmes dynamiques complexes ne progressent que rarement par incréments uniformes et statiques. Ils prolifèrent, régressent ou se saturent selon des taux intrinsèques dont la cinétique intime échappe aux repères cartésiens uniformes. Maîtriser la sémiologie graphique propre au plan semi-logarithmique représente dès lors une compétence analytique décisive pour décrypter les signaux sous-jacents enfouis dans les données brutes.

Le présent traité vise à délivrer une méthodologie exhaustive, théorique et appliquée, destinée à l’exploitation experte des graphiques semi-logarithmiques. Après avoir exploré la structure géométrique et le socle algébrique de ces repères, nous détaillerons leur grammaire visuelle, depuis la décodification des cycles d’ordres de grandeur jusqu’au calcul précis des taux de croissance relatifs et des temps de doublement. À travers quatre études de cas multidisciplinaires rigoureuses, nous mettrons en lumière la puissance révélatrice de cet outil face aux illusions perceptives. Enfin, nous fournirons un protocole pragmatique d’extraction de données, un examen critique des biais cognitifs associés, ainsi qu’un panorama des outils computationnels modernes permettant de générer ces visualisations avec une rigueur irréprochable.

1. Fondements théoriques et définition du graphique semi-logarithmique

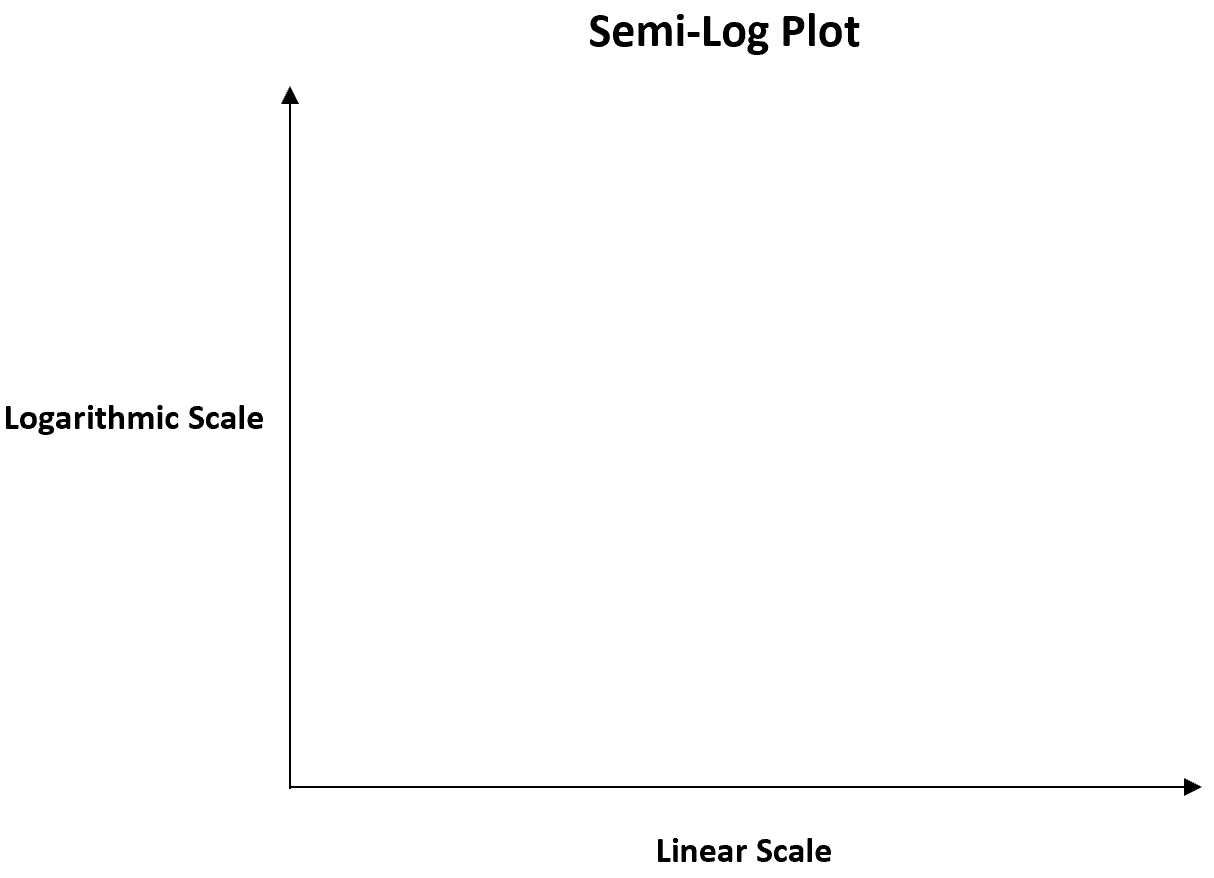

1.1 Nature et architecture du repère semi-logarithmique

L’armature architecturale d’un repère semi-logarithmique repose sur une asymétrie délibérée entre ses deux dimensions orthogonales de référence. Dans un plan de géométrie analytique classique attribué à René Descartes, l’axe horizontal des abscisses et l’axe vertical des ordonnées appliquent une métrique strictement identique, dite uniforme ou arithmétique. Dans cette configuration traditionnelle, la distance métrique séparant l’origine 0 du point 1 est rigoureusement équivalente à celle séparant le point 9 du point 10. Cette invariance spatiale garantit la préservation des écarts additifs : toute translation d’une longueur unitaire sur l’un des axes correspond systématiquement à l’addition d’une quantité fixe de la variable étudiée.

À l’inverse, le repère semi-logarithmique rompt délibérément cette symétrie spatiale afin de répondre aux exigences de phénomènes dont les cinétiques évoluent selon des lois fondamentalement disproportionnées. L’axe des abscisses (généralement alloué à la variable indépendante continue, telle que le temps) demeure calibré selon une règle linéaire immuable, où les unités s’additionnent à intervalles réguliers. L’axe des ordonnées (réservé à la variable dépendante d’intérêt) fait quant à lui l’objet d’une anamorphose fonctionnelle : la position physique d’une coordonnée le long du segment vertical n’est plus proportionnelle à sa valeur brute, mais au logarithme de celle-ci. Cette disparité dimensionnelle a pour vocation de transposer l’espace géométrique afin de traiter non pas des quantités brutes accumulées, mais des rapports d’amplification d’une échelle à l’autre.

Si l’on compare géométriquement cette construction avec le plan cartésien standard, on constate un basculement complet de la signification assignée aux distances. Tandis que le repère orthonormé euclidien offre un cadre adapté à l’évaluation des écarts arithmétiques constants — illustrant idéalement les équations de la forme y = ax + b sous forme de lignes droites —, il s’avère incapable de représenter fidèlement des processus impliquant de très fortes expansions relatives. Le repère semi-logarithmique compense cette lacune intrinsèque en altérant la trame même du support géométrique, permettant ainsi d’intégrer dans un espace physique restreint des amplitudes numériques extrêmes sans sacrifier la lisibilité des phases initiales.

1.2 Propriétés mathématiques de l’échelle logarithmique

L’opération mathématique fondamentale sous-tendant la métrique verticale est la projection des valeurs réelles strictement positives y par une fonction de transformation logarithmique, qu’il s’agisse du logarithme décimal ($\log_{10}$) ou du logarithme népérien ($ln$). Rappelons que la fonction logarithme est la réciproque formelle de l’exponentiation. Par définition, poser qu’un point possède une ordonnée graphique Y équivaut à écrire mathématiquement la relation suivante :

$$Y = \log_{b}(y)$$

où b désigne la base choisie pour la projection. Le choix le plus conventionnel dans les publications scientifiques et d’ingénierie demeure la base décimale (b = 10), bien que la base naturelle ou népérienne (b = e ≈ 2,71828) soit couramment mobilisée dans les formalismes de calcul différentiel en physique et en biologie des populations.

La propriété nodale de cette transformation réside dans sa capacité à convertir les opérations de multiplication et de division en simples additions et soustractions d’intervalles spatiaux, conformément aux identités fondamentales :

$$\log(u \times v) = \log(u) + \log(v)$$

$$\log\left(\frac{u}{v}\right) = \log(u) – \log(v)$$

Par conséquent, lorsque la variable dépendante y suit une loi de croissance exponentielle typique en fonction de la variable continue t, régie par l’expression mathématique élémentaire y(t) = y₀ × e^kt (ou y(t) = y₀ × 10^at), l’application de l’opérateur logarithmique transforme intégralement l’expression :

$$\ln(y(t)) = \ln(y_0) + kt$$

Cette relation correspond à l’équation explicite d’une droite affine, dont la pente vaut k et dont l’ordonnée à l’origine est ƒ(0) = $\ln(y_0)$.

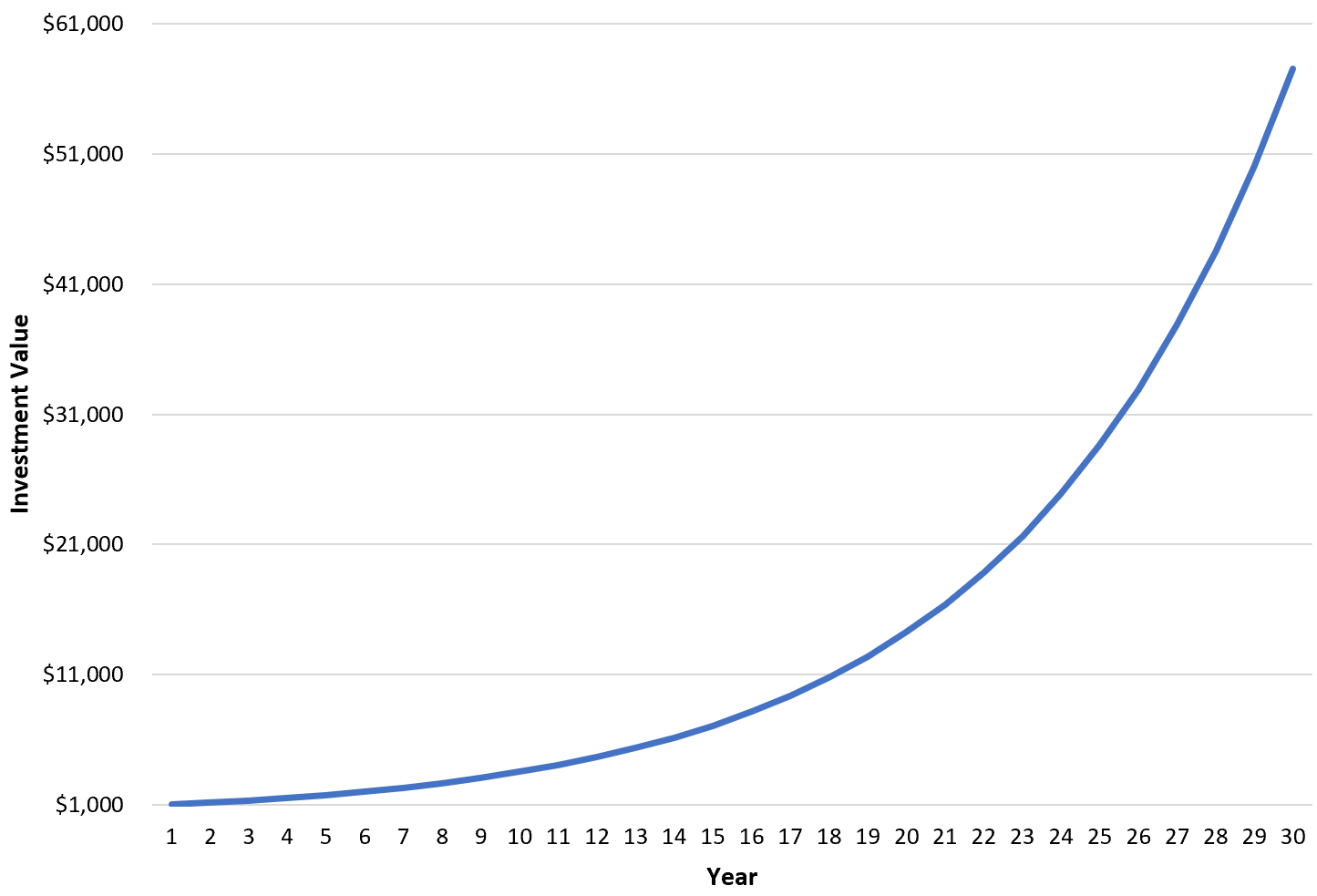

Cette linéarisation systématique transforme radicalement le comportement géométrique des séries de données. Une trajectoire exponentielle, qui génère dans un repère linéaire une courbe asymétrique tendant rapidement vers une verticalité incontrôlable, se métamorphose sur un plan semi-logarithmique en un segment de droite rigoureusement rectiligne. De surcroît, cette transformation préserve parfaitement la proportionnalité relative : deux grandeurs séparées par un facteur 2, 10 ou 100 occuperont toujours exactement le même écartement métrique vertical, indépendamment de leur valeur de départ.

1.3 Utilité épistémologique dans l’analyse des données empiriques

L’intérêt cognitif et méthodologique du graphique semi-logarithmique dépasse la simple technique d’affichage : il constitue un authentique filtre épistémologique. Son premier apport réside dans la compression visuelle de plages de valeurs s’étalant sur plusieurs ordres de grandeur. Dans de nombreuses disciplines expérimentales, il n’est pas rare qu’un protocole débute avec des mesures inférieures à l’unité pour culminer à des dizaines de milliers, voire des millions d’unités. Sur un axe cartésien linéaire traditionnel, le calibrage de l’échelle sur la valeur maximale entraîne l’écrasement complet des données initiales, qui se retrouvent indistinguables de la ligne d’abscisse. Le recours à l’échelle logarithmique surmonte cet écueil en accordant une hauteur spatiale égale à chaque facteur multiplicatif.

Le second avantage théorique majeur concerne l’atténuation drastique des phénomènes de saturation visuelle et de débordement graphique. Sur une échelle linéaire, l’observateur humain est incapable de discerner si une courbe qui s’élève abruptement accélère son rythme de prolifération, le stabilise ou le réduit, dès lors que les valeurs absolues deviennent massives. L’œil est systématiquement abusé par l’inclinaison géométrique brute. L’espace semi-logarithmique évacue cette illusion optique en découplant la magnitude brute de la vitesse relative de progression. Il rétablit ainsi l’équité visuelle entre les phases de démarrage, traditionnellement masquées, et les phases d’expansion avancée.

Enfin, cette approche impose à l’analyste un changement de paradigme fondamental : déplacer l’attention analytique depuis les écarts différentiels absolus ($\Delta y = y_2 – y_1$) vers les taux de variation relatifs :

$$\frac{\Delta y}{y} = \frac{y_2 – y_1}{y_1}$$

Dans l’étude des systèmes vivants, des marchés économiques ou des contagions virales, l’indicateur pertinent est presque toujours le taux d’amplification unitaire rapporté à l’état instantané du système, plutôt que le volume cumulé d’unités supplémentaires. Le graphique semi-logarithmique se présente ainsi comme la traduction visuelle la plus fidèle des processus régis par des rétroactions multiplicatives.

2. Anatomie structurelle d’un axe semi-logarithmique

2.1 L’axe des abscisses (X) : métrique linéaire et progression temporelle

Dans l’immense majorité des cas d’usage scientifique, l’axe horizontal des abscisses d’un tracé semi-logarithmique est dédié à une grandeur physique continue présentant un comportement additif régulier, au premier rang de laquelle figure le temps. L’architecture de cette dimension respecte scrupuleusement les postulats de la métrique euclidienne : chaque segment physique mesurable sur le papier ou l’écran correspond invariablement au même nombre d’unités de la variable indépendante. Qu’il s’agisse de millisecondes, de jours, d’heures ou de cycles expérimentaux, les subdivisions d’intervalles sont équidistantes.

Cette standardisation métrique linéaire garantit que la variable indépendante ne subit aucune distorsion perceptive d’aucune sorte. L’expérimentateur conserve un écoulement régulier, uniforme et non déformé du paramètre causal ou contextuel. L’absence de compression temporelle sur l’axe des abscisses est une condition impérative pour que la pente de la courbe conserve un sens géométrique immédiat : elle assure que les changements d’orientation angulaire de la courbe découlent exclusivement de variations dans la cinétique verticale de la variable dépendante, et non d’une contraction de l’axe temporel.

Il importe de souligner que cet axe d’abscisses linéaire peut légitimement intégrer l’origine numérique zéro, ainsi que des coordonnées négatives, si le cadre expérimental le requiert (par exemple, lors de l’étude d’une cinétique thermique où les températures sont mesurées en degrés Celsius, ou lors du suivi temporel précédant une intervention définie comme $t_0$). Cette régularité métrique forme le socle stable sur lequel vient se greffer l’anamorphose verticale.

2.2 L’axe des ordonnées (Y) : décades et espacements gradués

L’axe vertical d’un repère semi-logarithmique présente une organisation visuelle singulière, immédiatement reconnaissable à sa fragmentation en motifs structurels récurrents appelés « décades », ou « cycles logarithmiques ». Lorsque la base 10 est utilisée, une décade correspond à l’intervalle spatial séparant une puissance de dix de la puissance immédiatement supérieure, par exemple l’intervalle s’étendant de $10^0$ (1) à $10^1$ (10), de $10^1$ (10) à $10^2$ (100), ou encore de $10^2$ (100) à $10^3$ (1000). Chacun de ces blocs verticaux possède une hauteur spatiale rigoureusement identique : la distance graphique entre 1 et 10 est égale à celle entre 10 et 100, ou entre 10 000 et 100 000.

La spécificité la plus frappante pour un lecteur non initié réside dans le comportement hautement non linéaire des graduations secondaires à l’intérieur de chaque décade. Alors que les extrémités du cycle progressent d’un facteur 10, les graduations intermédiaires représentant les entiers arithmétiques successifs (2, 3, 4, 5, 6, 7, 8, 9) ne sont en aucun cas réparties de manière uniforme. Leur espacement physique subit un resserrement logarithmique graduel et continu au fur et à mesure que l’on s’élève vers le sommet du cycle :

• L’intervalle séparant la graduation 1 de la graduation 2 occupe une portion substantielle de la hauteur totale du cycle, précisément égale à $\log_{10}(2) \approx 0{,}3010$, soit environ 30,1 % de la hauteur totale de la décade.
• L’intervalle entre 2 et 3 correspond à $\log_{10}(3) – \log_{10}(2) = \log_{10}(1{,}5) \approx 0{,}1761$, soit 17,6 % de l’espace global.
• À l’autre extrémité du spectre, la distance séparant les repères 8 et 9 n’occupe plus que $\log_{10}(9) – \log_{10}(8) \approx 0{,}0512$, représentant à peine 5,1 % de l’intervalle total.

Ce resserrement géométrique systématique reflète visuellement la loi logarithmique. Il matérialise le fait que pour doubler une quantité déjà établie à 1, l’incrément requis (+1) représente une augmentation relative massive de 100 %, justifiant un étalement spatial important. En revanche, pour passer de 8 à 9, l’incrément arithmétique identique (+1) ne constitue plus qu’une augmentation marginale de 12,5 %, n’occupant de ce fait qu’une fraction congrue de l’espace réservé au cycle.

2.3 Gestion des discontinuités et de l’origine de l’axe vertical

L’une des contraintes mathématiques incontournables de l’échelle logarithmique réside dans l’impossibilité formelle et absolue de représenter la valeur zéro ($0$). La fonction logarithme n’est définie que sur l’intervalle ouvert des réels strictement positifs $]0, +\infty[$. Lorsque la variable $y$ tend vers zéro par valeurs positives, sa transformation logarithmique diverge irrémédiablement vers l’infini négatif :

$$\lim_{y to 0^+} \log(y) = -\infty$$

Par conséquent, un axe semi-logarithmique vertical ne peut jamais, sous aucune circonstance, couper l’axe horizontal à un point d’origine qui équivaudrait à zéro, sous peine d’absurdité géométrique.

Cette propriété structurelle impose au scientifique ou au concepteur du graphique d’opérer un choix stratégique quant à la borne inférieure de son axe, couramment appelée le « plancher » ou la « ligne de base ». Ce seuil minimal doit nécessairement correspondre à une quantité finie strictement supérieure à zéro, généralement choisie comme une puissance entière de la base (par exemple 0,01 ; 0,1 ; 1 ou 100), dictée par les impératifs de l’expérience, le seuil de détection des instruments de mesure ou la valeur empirique minimale enregistrée dans le jeu de données.

Un mauvais calibrage de cette borne inférieure engendre des conséquences visuelles délétères sur la transmissibilité du message graphique. Si la ligne de base est arbitrairement fixée à un niveau trop éloigné vers le bas par rapport aux données réelles (par exemple en étendant inutilement l’axe jusqu’à $10^{-3}$ pour un échantillon ne descendant jamais sous $10^1$), le tracé se trouvera comprimé dans la section sommitale de la figure, diluant inutilement la résolution perceptive du lecteur. Réciproquement, tronquer l’axe à un niveau supérieur à certaines observations expérimentales entraîne la disparition pure et simple des valeurs les plus basses, tronquant la compréhension de la dynamique initiale.

3. Principes fondamentaux d’interprétation visuelle

3.1 La pente comme reflet du taux de variation relatif

Le principe cardinal d’interprétation d’un tracé semi-logarithmique stipule que l’inclinaison angulaire locale de la courbe — sa dérivée géométrique — ne traduit aucunement l’ampleur absolue du gain unitaire par rapport au temps, mais représente directement le taux de variation relatif de la variable étudiée. Dans un plan arithmétique, une trajectoire rectiligne démontre une vitesse additive constante : la variable gagne un nombre fixe d’unités à chaque intervalle de temps, ce qui s’exprime sous la forme différentielle classique :

$$\frac{dy}{dt} = \text{constante}$$

Dans un repère semi-logarithmique, l’émergence visuelle d’une droite rigoureusement rectiligne possède une signification mathématique distincte et beaucoup plus exigeante. Elle indique que c’est le quotient de la variation par la valeur instantanée qui demeure invariant au fil du temps :

$$\frac{1}{y} \frac{dy}{dt} = \frac{d(\ln y)}{dt} = \text{constante} = r$$

En termes simples, une ligne droite sur ce type de graphique démontre un régime de croissance (ou de décroissance) exponentiel parfait, caractérisé par un taux de progression proportionnel constant par unité de temps (par exemple un gain stable de 5 %, 20 % ou 100 % par période).

Il existe par conséquent un lien mathématique rigide entre l’angle géométrique formé par la pente et la célérité de la dynamique de prolifération sous-jacente. Plus la pente ascendante est raide, plus le taux de multiplication du phénomène est élevé. Inversement, une droite strictement horizontale n’indique point une absence de variation arithmétique au sens additif, mais signale une stabilité relative absolue : la valeur instantanée ne subit aucune altération, ce qui correspond à un taux de croissance nul ($r = 0$). Une pente descendante constante reflète quant à elle une décroissance exponentielle uniforme, telle que l’on en rencontre dans la décroissance radioactive ou l’élimination métabolique d’un principe actif pharmacologique.

3.2 Identification des régimes d’accélération et de décélération

L’observation attentive des inflexions géométriques et des déviations par rapport à la trajectoire rectiligne permet de diagnostiquer instantanément les changements de régime dans le système considéré. Lorsque la trajectoire observée adopte un profil curviligne, la nature de sa concavité révèle la dynamique interne du processus :

• Une courbure concave (tournée vers le bas) : Elle indique visuellement un ralentissement progressif du taux de croissance relatif. Bien que les valeurs numériques absolues puissent continuer à augmenter vigoureusement à l’œil nu, l’efficacité multiplicative intrinsèque du phénomène s’érode au fil du temps. Le taux relatif d’accroissement diminue, signalant l’apparition de facteurs limitants, de frictions ou d’un début de saturation de la capacité de charge du milieu.
• Une courbure convexe (tournée vers le haut) : Ce cas plus rare et alarmant traduit un emballement supra-exponentiel. La pente locale augmente continuellement, signifiant que le pourcentage d’accroissement par unité de temps s’amplifie lui-même. Une telle cinétique renvoie à des phénomènes d’explosion hyperbolique ou de rétroactions positives amplificatrices non maîtrisées.
• Une rupture de pente franche : Elle caractérise une transition dynamique brutale au sein du système. Le passage soudain d’une pente raide à une pente adoucie, sans transition courbe progressive, traduit l’impact immédiat d’une modification structurelle, d’une rupture technologique ou d’une intervention environnementale majeure altérant de manière discrète la constante cinétique du milieu.

3.3 Lecture des parallélismes et divergences

L’un des avantages heuristiques les plus remarquables de la sémiologie semi-logarithmique réside dans sa capacité à faciliter la comparaison transversale entre plusieurs cohortes, entités ou échantillons hétérogènes. Si deux trajectoires indépendantes représentées sur le même graphique apparaissent parfaitement parallèles sur un intervalle temporel donné, cela prouve sans ambiguïté qu’elles progressent rigoureusement au même taux de variation relatif, indépendamment de leurs volumes initiaux respectifs.

Imaginons une première colonie bactérienne comptant 100 individus et une seconde débutant avec 1 000 000 d’unités. Si toutes deux voient leur effectif doubler toutes les six heures, leurs courbes semi-logarithmiques formeront deux segments de droite rigoureusement parallèles, séparés par un décalage vertical invariable de quatre décades entières. Sur un graphique arithmétique linéaire ordinaire, la seconde colonie semblerait exploser de manière fulgurante tandis que la première paraîtrait totalement inerte, aveuglant l’analyste sur la stricte équivalence de leur vigueur biologique intrinsèque.

De façon corollaire, toute divergence géométrique entre deux courbes signale un différentiel dynamique authentique :

• Si les deux tracés s’écartent l’un de l’autre, la cohorte supérieure croît à un rythme multiplicatif supérieur à celle d’en bas, creusant un fossé relatif croissant.
• Si les tracés convergent vers un même point ou se rapprochent verticalement, la cohorte inférieure comble progressivement son retard relatif en affichant un taux de croissance structurellement plus élevé que celui de la cohorte de référence.

4. Exemple 1 : Analyse de la cinétique de croissance végétale

4.1 Protocole expérimental et relevés longitudinaux sur 20 semaines

Afin de concrétiser ces principes théoriques, examinons une première étude expérimentale consacrée à la cinétique d’élongation apicale d’un organisme végétal modèle, à l’image du maïs (Zea mays) ou du tournesol (Helianthus annuus). Un protocole expérimental standardise le suivi de la germination et de la maturation sur une période continue de vingt semaines ($t in [0, 20]$). Les relevés morphométriques enregistrent rigoureusement la hauteur de la tige en centimètres, depuis la levée de la plantule jusqu’à la phase finale de sénescence et de floraison.

Durant les quatre premières semaines de germination, les données brutes traduisent une progression spatiale modeste aux yeux d’un observateur extérieur : la plantule émerge du sol à 0,2 cm lors de la première semaine, atteint 0,5 cm à la deuxième semaine, 1,3 cm à la troisième, pour culminer à environ 3,4 cm au terme du premier mois. C’est à partir de la semaine 8 que l’appareil végétatif semble visuellement s’emballer, la tige passant de 23 cm à la semaine 9 à près de 180 cm à la semaine 15, avant de plafonner autour de 210 cm au cours des semaines 19 et 20.

L’observation non médiée de ce tableau de mesures met en lumière un phénomène typique de l’expérimentation biologique : la démesure entre l’infime amplitude des débuts du développement et les déplacements métriques massifs de la phase intermédiaire. Cette disparité pose un défi immédiat à la représentation cartographique conventionnelle.

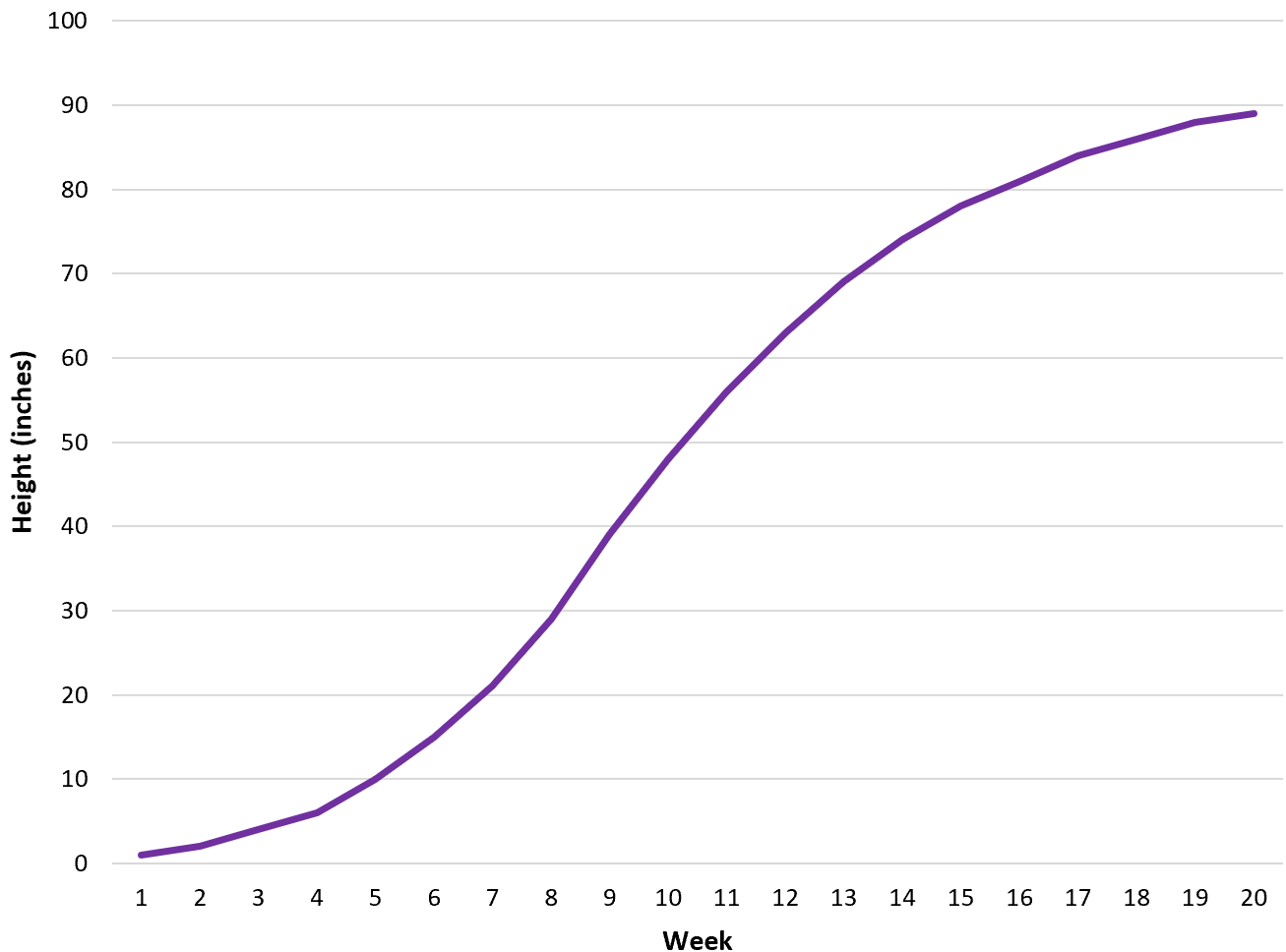

4.2 Limites perceptuelles du graphique linéaire traditionnel

Lorsque ces données sont projetées sur un plan cartésien à échelle doublement linéaire, le profil résultant adopte la silhouette classique d’une courbe en cloche asymétrique ou d’une sigmoïde déformée. Cependant, les biais de perception induits par cette mise en page sont manifestes : l’axe vertical devant obligatoirement être gradué de 0 jusqu’au maximum expérimental (soit 220 ou 250 cm), les valeurs associées aux semaines 1 à 5 sont littéralement écrasées au ras du sol graphique.

Cette configuration produit une illusion d’optique pernicieuse : elle suggère une relative torpeur physiologique au cours des premiers jours du cycle vital. L’observateur profane ou l’étudiant conclut spontanément que la croissance du végétal est « lente » ou « négligeable » lors de la phase initiale, et qu’elle ne « démarre réellement » qu’autour de la huitième semaine, lorsque le tracé amorce une pente abrupte vers le haut. Il s’agit là d’une méprise conceptuelle majeure : la focalisation est entièrement accaparée par le volume absolu de tissu produit (la biomasse brute accumulée par semaine), au détriment de l’activité métabolique sous-jacente.

Le graphique linéaire surexprime donc les phases tardives où chaque division cellulaire porte sur un stock important de cellules préexistantes, tout en invisibilisant totalement la performance cinétique des débuts, pourtant critique pour la survie compétitive du végétal face aux contraintes du biotope.

4.3 Révélation de la dynamique relative sur tracé semi-logarithmique

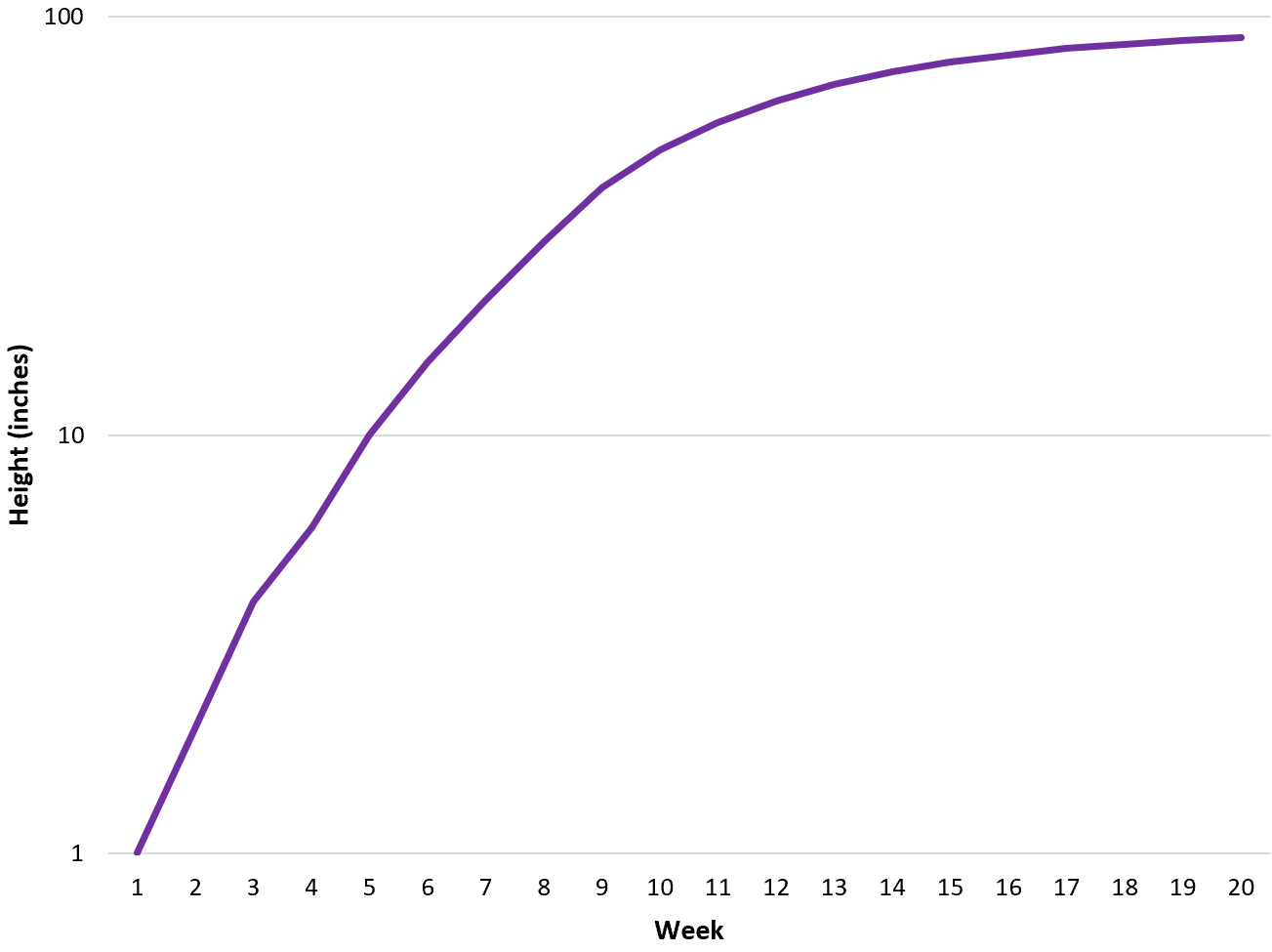

La transposition méthodique de ces mêmes relevés sur un canevas semi-logarithmique (temps linéaire en abscisse, logarithme de la hauteur en ordonnée sur trois décades, de $10^{-1}$ à $10^2$ cm) bouleverse l’interprétation diagnostique. Le profil obtenu révèle avec netteté la tripartition classique de la croissance biologique :

• Phase 1 (Semaines 1 à 4) : Le tracé ne s’aplatit aucunement ; il dessine un segment de droite ascendant extrêmement raide. L’inclinaison de cette droite démontre que c’est précisément au cours de cette phase initiale que le végétal réalise son taux de croissance relatif maximal. Chaque centimètre de tige produit proportionnellement davantage de nouveau matériel par unité de temps qu’à n’importe quel autre stade du développement végétatif (le végétal double ou triple sa hauteur de semaine en semaine).
• Phase 2 (Semaines 5 à 14) : La courbe s’incurve doucement pour adopter une concavité dirigée vers le bas. La pente s’adoucit régulièrement, signalant que le taux relatif d’élongation régresse continuellement. Bien que le nombre absolu de centimètres gagnés chaque semaine soit à son apogée dans cette tranche d’âge, l’efficacité multiplicative s’érode.
• Phase 3 (Semaines 15 à 20) : Le tracé rejoint une asymptote horizontale ($r to 0$). L’arrêt de l’élongation traduit la transition phénologique vers la reproduction sexuée et l’allocation préférentielle des glucides vers les organes reproducteurs.

La représentation semi-logarithmique rétablit ainsi la vérité physiologique du phénomène : l’effervescence métabolique relative est maximale au berceau de la vie de la plante, une réalité que l’analyse arithmétique ordinaire masquait complètement.

5. Exemple 2 : Psychologie cognitive et courbes d’apprentissage

5.1 Modélisation de la loi de la pratique

Le deuxième champ d’application paradigmatique concerne la psychologie expérimentale et les neurosciences comportementales, et plus précisément la modélisation de l’acquisition des compétences motrices et intellectuelles. Depuis les travaux fondateurs de chercheurs comme Paul Fitts, formalisés de manière unifiée par Newell et Rosenbloom dans leur formulation de la « loi de puissance de la pratique » (Power Law of Practice), il est établi que la vitesse d’exécution d’une tâche complexe s’accroît systématiquement avec la répétition des essais, selon une dynamique non linéaire très prononcée.

Le protocole type consiste à soumettre un individu à une tâche comportementale standardisée (par exemple, localiser et frapper une série de cibles visuelles sur un écran, ou assembler un puzzle géométrique) sur une séquence prolongée de plusieurs centaines ou milliers d’essais successifs. La variable indépendante représentée sur l’axe des abscisses est le numéro chronologique ordinal de l’essai ($N$), s’échelonnant linéairement de 1 à 500. L’axe des ordonnées accueille le temps de latence cognitive ou de réaction motrice ($RT$, pour Reaction Time), mesuré en millisecondes.

Lors des premiers essais, le sujet novice tâtonne, hésite et commet des erreurs motrices, affichant des temps de réponse particulièrement longs (par exemple 4 000 ms). Très rapidement, au cours des cinquante premiers essais, ce délai s’effondre de manière spectaculaire pour passer sous la barre des 1 000 ms. Cependant, au fur et à mesure que la pratique s’intensifie, chaque répétition supplémentaire ne procure plus que des gains marginaux infimes, se mesurant en fractions de millisecondes.

5.2 Détection des phases de consolidation mnésique

L’exploitation d’une ordonnée logarithmique permet de disséquer la dynamique de consolidation synaptique et procédurale au sein du réseau neuronal. En transposant le temps de réaction sur une échelle logarithmique, l’analyste décompose le tracé d’apprentissage en composantes sémiotiques nettes :

• Régularité de la pente d’apprentissage : Si le temps de traitement s’amenuise selon un pourcentage stable à chaque doublement d’essais, la représentation logarithmique tend à linéariser la fonction d’automatisation, permettant d’extraire par régression un coefficient d’apprentissage individuel robuste.
• Identification des véritables plateaux de performance : Sur un graphique linéaire, la stabilisation visuelle du temps de réaction autour de 500 ms peut être assimilée à tort à un plafonnement absolu de l’habileté mentale. L’ordonnée logarithmique, en dilatant les faibles valeurs numériques, permet de discerner si le sujet continue d’optimiser ses processus décisionnels à l’échelle de la microseconde, ou si l’on assiste à un véritable plateau physiologique inhérent à la vitesse de conduction nerveuse axonale.
• Évaluation des discontinuités de rétention : L’insertion de pauses temporelles entre des blocs d’essais se matérialise graphiquement de façon immédiate. Un saut vertical brusque vers le haut à la reprise indique une dégradation de la trace mnésique (oubli), tandis que la conservation d’une ordonnée inchangée prouve une consolidation mnésique pérenne, indépendante du temps écoulé hors pratique.

5.3 Interprétation clinique des divergences interindividuelles

Dans un contexte de neuropsychologie clinique ou de médecine de réadaptation, la sémiologie semi-logarithmique se révèle un précieux outil diagnostique et pronostique. L’évaluation simultanée de cohortes de sujets sains et de patients souffrant de déficits neurocognitifs (consécutifs à un traumatisme crânien, un accident vasculaire cérébral ou une pathologie neurodégénérative) met en lumière des signatures motrices distinctes :

Un profil neuro-typique présente une pente initiale très abrupte suivie d’une transition fluide vers l’efficience motrice automatisée. Chez un patient présentant un dysfonctionnement des circuits cérébelleux ou des ganglions de la base, la trajectoire observée sur le repère semi-logarithmique révèle une pente d’acquisition significativement atténuée. Cela démontre une altération de la plasticité neuronale synaptique dépendante de l’usage : le patient apprend, mais son taux d’optimisation par essai est affaibli d’un facteur constant.

De plus, l’observation d’un parallélisme décalé vers le haut indiquerait qu’un sujet traite l’information avec une lenteur globale (composante sensorimotrice brute altérée), tout en conservant une plasticité d’apprentissage parfaitement intacte (pente strictement identique à la cohorte témoin). Cette distinction analytique essentielle, qui conditionne le choix des stratégies thérapeutiques de rééducation cognitive, n’apparaît avec autant de transparence que grâce au calibrage semi-logarithmique.

6. Exemple 3 : Épidémiologie comportementale et diffusion sociale

6.1 Propagation virale et adoption de comportements dans une population

L’utilité du repère semi-logarithmique a connu une exposition publique et méthodologique critique à l’occasion des récentes crises sanitaires mondiales, notamment lors de la pandémie de SARS-CoV-2. Dans la phase inaugurale d’une épizootie ou d’une épidémie humaine au sein d’une population totalement naïve sur le plan immunitaire, le nombre de cas secondaires engendrés par un individu infecté est modélisé par le taux de reproduction de base, noté $R_0$. La cinétique de transmission primaire suit rigoureusement un schéma multiplicatif : chaque génération d’infections produit une amplification géométrique du nombre cumulé de contaminations.

Dans ce contexte, le recours à un axe arithmétique linéaire pour suivre les cas confirmés génère des courbes dont la montée abrupte terrifie sans pour autant éclairer la réalité épidémique. Tant que le phénomène est en croissance exponentielle libre, le graphique linéaire s’élève comme un mur vertical, masquant toute nuance d’accélération ou de ralentissement de la propagation virale. En revanche, dès lors que l’on bascule les effectifs de cas quotidiens ou cumulés sur une ordonnée logarithmique en conservant les dates en abscisse linéaire, la nature fondamentale de la dynamique se dévoile :

Toute phase de propagation libre à taux constant ($R_t = \text{constante} > 1$) se traduit par une ligne droite sans la moindre courbure. La pente de ce segment linéaire mesure directement le paramètre malthusien de l’infection, c’est-à-dire sa vitesse intrinsèque d’expansion dans la population. Dès que l’on observe visuellement cette rectitude, on peut affirmer avec certitude que la dynamique suit un régime exponentiel pur, rendant superflus les débats confus suscités par les variations brutes des chiffres absolus.

6.2 Impact des interventions préventives sur la courbure

Le véritable apport de l’analyse semi-logarithmique réside dans sa réactivité visuelle face aux ruptures de cinétique induites par des politiques de santé publique ou des mutations spontanées dans les comportements sociaux de contact. Lorsqu’un confinement, la généralisation du port du masque ou une campagne de vaccination de masse sont instaurés, les modèles théoriques prédisent un abaissement immédiat du taux effectif de reproduction $R_t$.

Sur un graphique semi-logarithmique, cet abaissement de la transmission se traduit sans aucun délai par une déflexion visible de la pente du tracé. Dès le lendemain ou les quelques jours suivant l’effet réel de la mesure (en tenant compte du délai biologique d’incubation), la droite s’incurve vers une pente moins raide. La détection du point d’inflexion est visuellement immédiate : l’observateur perçoit la concavité émergente bien avant que les nombres bruts de contaminations quotidiennes ne cessent d’augmenter.

Cette dissociation perceptive est capitale : en régime exponentiel freiné, les totaux arithmétiques quotidiens continuent d’enregistrer des records inquiétants pendant plusieurs jours du simple fait de la magnitude accumulée, alors même que l’intervention sanitaire a déjà brisé le moteur de la contagion. Le graphique linéaire génère donc un décalage cognitif trompeur, entretenant l’illusion d’une inefficacité des mesures sanitaires, là où le graphique semi-logarithmique démontre le succès précoce du fléchissement cinétique.

6.3 Analyse critique des erreurs médiatiques courantes

L’utilisation de ces graphiques dans les médias grand public lors d’épisodes sanitaires critiques a révélé l’ampleur des défaillances de littératie statistique dans l’espace civique. L’une des méprises les plus dénoncées par les sociologues des sciences a consisté à confondre un ralentissement visible de la pente sur échelle semi-logarithmique avec une extinction imminente de l’épidémie. Nombre de commentateurs non formés ont proclamé publiquement que la crise était résolue sous le prétexte qu’une courbe semi-logarithmique « s’aplatissait », omettant de remarquer que le tracé continuait de croître à un rythme stabilisé au sein de décades représentant des dizaines de milliers de personnes supplémentaires.

Réciproquement, le refus persistant d’organes de presse de recourir aux échelles logarithmiques — par peur injustifiée de « perturber le public » — a provoqué d’importants biais de communication. Présenter une cinétique épidémique sur un axe linéaire traditionnel conduit inéluctablement à un traitement dramatisant : chaque saut arithmétique donne l’impression d’une accélération brutale et incontrôlée, alors même que le taux de contagion sous-jacent est potentiellement en déclin constant. L’éducation à la sémiologie graphique semi-logarithmique apparaît ainsi comme une condition essentielle de la rigueur de l’information scientifique auprès des citoyens et des décideurs.

7. Exemple 4 : Psychophysique et perception de l’intensité sensorielle

7.1 Application de la loi de Weber-Fechner

L’incursion dans le domaine de la psychophysique sensorielle illustre l’enracinement de l’échelle logarithmique dans la physiologie même des organismes vivants. Dès le XIX^e siècle, les pionniers Ernst Heinrich Weber et Gustav Fechner ont énoncé l’un des principes cardinaux de la neurobiologie cognitive : la sensation subjective perçue n’évolue pas de façon linéaire avec l’intensité physique du stimulus qui la provoque, mais selon une progression logarithmique rigoureuse. Cette observation fondatrice est condensée dans la célèbre loi de Weber-Fechner :

$$S = k \cdot \ln\left(\frac{I}{I_0}\right)$$

où $S$ désigne l’amplitude de l’expérience sensorielle subjective, $I$ correspond à la grandeur physique mesurable de l’énergie stimulante (qu’il s’agisse de la pression acoustique en Pascals, de l’éclairement en Lux ou d’une charge massique en grammes), $I_0$ constitue le seuil perceptif absolu d’excitabilité, et $k$ représente une constante de proportionnalité propre à la modalité réceptrice examinée.

Lorsque des chercheurs conçoivent un dispositif expérimental pour cartographier la réponse perceptuelle humaine, la disposition semi-logarithmique s’impose avec évidence. L’axe des ordonnées affiche l’intensité objective du stimulus sur plusieurs décades logarithmiques, tandis que l’axe des abscisses consigne les évaluations psychologiques formulées par les sujets sur une échelle linéaire de notation ou de discrimination continue.

La puissance confirmatoire du repère semi-logarithmique se vérifie alors empiriquement : au lieu d’une relation complexe, les mesures psychophysiques s’alignent le long d’une droite de régression affine remarquablement stable. Cette rectitude géométrique valide l’hypothèse centrale de la discipline : notre système nerveux central agit comme un transformateur logarithmique naturel de signaux physiques, conçu pour comprimer les amplitudes énergétiques gigantesques de la biosphère au sein d’un répertoire conscient restreint.

7.2 Seuils différentiels et sensibilité discriminationnelle

La mobilisation de ce cadre visuel permet de résoudre avec élégance la mesure du seuil différentiel de détection, historiquement désigné sous le terme de « fraction de Weber ». Cette constante psychophysique postule que la plus petite variation d’intensité physique décelable par un être humain ($\Delta I$) demeure une fraction strictement invariable de l’intensité de départ ($I$) :

$$\frac{\Delta I}{I} = \text{constante} = c$$

Sur un graphique dont l’axe vertical est converti en ordonnée logarithmique, cet incrément minimal perceptible ($\Delta I$) correspond à une longueur graphique rigoureusement immuable tout au long de l’axe vertical, indépendamment de la région d’intensité explorée. Que l’on applique une stimulation acoustique modérée ou un stimulus assourdissant, le seuil de discrimination conscient réclame toujours le même déplacement géométrique vertical le long du cycle logarithmique.

Cette propriété simplifie grandement la comparaison de la sensibilité d’individus ou d’espèces animales soumises à différentes contraintes écologiques. Si la pente de la relation psychophysique s’avère plus raide chez un sujet entraîné (comme un musicien professionnel évaluant des hauteurs ou des intensités sonores), cela atteste d’une capacité supérieure de discrimination auditive par décade d’énergie physique. À l’inverse, l’apparition d’un phénomène de fatigue sensorielle ou d’altération périphérique des cellules ciliées se traduira immédiatement par un glissement vers le bas ou une modification de la pente d’activation.

7.3 Interprétation des données en neurophysiologie sensorielle

Cette approche s’étend au-delà des déclarations subjectives pour s’ancrer dans l’enregistrement neurophysiologique direct de l’activité nerveuse. Les neurobiologistes introduisent des microélectrodes au sein des fibres sensorielles afférentes afin de dénombrer la fréquence de décharge des potentiels d’action émis par unité de temps en réponse à des stimulations sensorielles d’intensité précisément dosée.

Lorsque ces séries électrophysiologiques sont projetées sur un diagramme semi-logarithmique reliant la fréquence de décharge (axe linéaire) au stimulus physique (axe logarithmique), les observations confirment une parfaite linéarité sur une vaste plage opérationnelle. Toutefois, l’analyse graphique révèle de façon saisissante les limites biologiques des membranes cellulaires aux valeurs extrêmes :

• Aux très basses intensités, le tracé quitte la droite théorique pour s’aplatir sur un niveau de bruit de fond spontané, révélant le seuil d’activation minimal sous lequel le récepteur ne génère aucun signal ordonné.
• Aux intensités très élevées, la trajectoire s’infléchit horizontalement, matérialisant la saturation des pompes ioniques et la période réfractaire absolue des canaux sodiques membranaires, qui interdit physiquement au neurone de décharger au-delà d’un plafond critique (souvent de l’ordre de 500 à 1 000 impulsions par seconde).

Le repère semi-logarithmique délimite ainsi avec une rare clarté visuelle la plage dynamique opérationnelle du vivant, coincée entre l’entropie thermique des faibles stimuli et la saturation biophysique des surstimulations.

8. Méthode pas à pas pour extraire des valeurs numériques précises

8.1 Localisation d’un point au sein d’une décade

L’extraction rigoureuse d’une valeur numérique brute positionnée sur l’axe vertical d’un graphique semi-logarithmique exige de s’abstraire totalement des automatismes acquis avec la règle arithmétique. Face à une position géométrique quelconque $y_{\text{mesuré}}$ comprise à l’intérieur d’un cycle donné, le lecteur ne peut pas simplement mesurer la distance physique avec un double-décimètre et appliquer un produit en croix linéaire naïf. Il doit nécessairement mobiliser l’équation de calibration logarithmique.

Supposons un point situé au sein de la décade débutant à la valeur plancher $Y_{\text{bas}} = 10^k$ et culminant à la valeur plafond $Y_{\text{haut}} = 10^{k+1}$. Désignons par $H$ la hauteur géométrique totale séparant ces deux bornes principales (mesurée par exemple en millimètres sur un tirage papier, ou en pixels sur un fichier matriciel), et par $h$ la hauteur effective mesurée entre la borne inférieure $Y_{\text{bas}}$ et le point cible à évaluer. La position spatiale relative normalisée $\alpha$ s’établit selon le rapport suivant :

$$\alpha = \frac{h}{H} \quad \text{a\vec } 0 le \alpha le 1$$

Puisque la graduation obéit à la loi $h = H \times \log_{10}\left(\frac{Y}{Y_{\text{bas}}}\right)$, la valeur réelle recherchée $Y$ se déduit mathématiquement en appliquant la fonction réciproque (l’exponentiation) :

$$\log_{10}\left(\frac{Y}{Y_{\text{bas}}}\right) = \alpha iff \frac{Y}{Y_{\text{bas}}} = 10^{\alpha} iff Y = Y_{\text{bas}} \times 10^{\left(\frac{h}{H}\right)}$$

À titre d’illustration numérique concrète : si la décade s’étendant de 100 à 1 000 mesure physiquement une hauteur totale $H = 50\text{ mm}$, et que le point à extraire repose à une altitude mesurée de $h = 35\text{ mm}$ au-dessus de la ligne des 100, la coordonnée réelle correspond à :

$$Y = 100 \times 10^{\left(\frac{35}{50}\right)} = 100 \times 10^{0{,}70} \approx 100 \times 5{,}0118 \approx 501{,}2$$

Une lecture arithmétique linéaire erronée aurait extrapolé de façon trompeuse $100 + (900 \times 0{,}7) = 730$, commettant ainsi une erreur d’estimation majeure supérieure à 45 %.

8.2 Calcul quantitatif de la pente et du taux de croissance

Pour dériver quantitativement le taux de variation continu qui gouverne une section rectiligne, il convient de sélectionner deux points représentatifs sur la ligne, suffisamment distants l’un de l’autre pour minimiser les incertitudes d’échantillonnage graphique, soit $P_1 = (t_1, Y_1)$ et $P_2 = (t_2, Y_2)$.

La détermination de la pente du segment s’effectue en exploitant rigoureusement les logarithmes des grandeurs verticales :

$$m = \frac{\ln(Y_2) – \ln(Y_1)}{t_2 – t_1} = \frac{\ln\left(\frac{Y_2}{Y_1}\right)}{t_2 – t_1}$$

Si l’on recourt aux logarithmes décimaux traditionnels $\log_{10}$ inscrits sur les quadrillages courants, une conversion est nécessaire pour retrouver le taux de croissance instantané népérien $r$, selon la formule de conversion élémentaire $\ln(u) = \ln(10) \times \log_{10}(u) \approx 2{,}3026 \times \log_{10}(u)$ :

$$r = \ln(10) \times \left[ \frac{\log_{10}(Y_2) – \log_{10}(Y_1)}{t_2 – t_1} \right]$$

Une fois cette valeur $r$ extraite (exprimée par exemple en $\text{temps}^{-1}$), le calcul de la variation en pourcentage discret par unité de temps s’obtient simplement par l’expression :

$$\text{Pourcentage} = (e^r – 1) \times 100$$

Si l’on mesure par exemple une pente $r = 0{,}0693$ par jour, le taux d’accroissement effectif quotidien équivaut à $(e^{0{,}0693} – 1) \times 100 \approx 7{,}17,%$ par jour.

8.3 Estimation du temps de doublement ou de demi-vie

L’un des tours de force méthodologiques offerts par le repère semi-logarithmique est la déduction quasi instantanée, par simple translation géométrique, de la période de doublement d’un système en expansion ($T_d$), ou réciproquement de sa demi-vie en régime de déclin ($T_{1/2}$).

Par définition, le temps de doublement représente l’intervalle d’abscisse $\Delta t = T_d$ requis pour que la valeur de la fonction soit multipliée exactement par 2. Or, sur l’axe logarithmique, une multiplication par un facteur 2 correspond toujours à une translation verticale fixe d’amplitude spatiale invariante, égale à :

$$\Delta Y = \log_{10}(2) \approx 0{,}3010 \text{ décade}$$

L’observateur peut donc mesurer avec une règle l’intervalle vertical équivalant à 30,1 % de la hauteur totale d’un cycle (soit la distance fixe séparant 1 de 2, ou 2 de 4, ou encore 5 de 10). En reportant cet écart sur la courbe affine et en le projetant sur l’axe des abscisses, il lit directement le temps de doublement $T_d$.

Analytiquement, la relation liant le taux de régression $r$ et le temps de doublement dérive de la relation classique :

$$Y(t + T_d) = 2 \cdot Y(t) iff e^{r \cdot T_d} = 2 iff T_d = \frac{\ln(2)}{r} \approx \frac{0{,}69315}{r}$$

Cette approche permet de vérifier en quelques secondes la validité des affirmations publiées dans un rapport d’audit ou un article de presse : il suffit d’évaluer la pente graphique pour corroborer si une épidémie ou un investissement financier double effectivement au rythme proclamé.

9. Biais cognitifs et pièges interprétatifs fréquents

9.1 L’illusion de linéarité et la sous-estimation du danger

Le cerveau humain s’avère cognitivement inadapté à la perception intuitive des cinétiques multiplicatives exponentielles, une vulnérabilité psychologique documentée sous le terme de « biais de croissance exponentielle » (exponential growth bias). Confrontés à des signaux d’alerte quantitatifs, la plupart des êtres humains ont tendance à extrapoler les séries chronologiques futures selon un schéma additif constant. Ce travers cérébral engendre un piège majeur lorsqu’il s’articule avec des tracés semi-logarithmiques.

Puisqu’une croissance exponentielle soutenue se matérialise sur un plan semi-logarithmique par un modeste segment de droite stable, l’observateur non averti a tendance à développer un sentiment illusoire de contrôle et d’apaisement. La régularité visuelle du tracé linéaire rassure le système cognitif, qui associe inconsciemment une droite à une vitesse constante inoffensive. L’esprit humain oublie que chaque élévation verticale de quelques millimètres sur le graphique implique une multiplication colossale du volume sous-jacent.

Ce biais produit des défaillances dramatiques dans l’évaluation des risques sanitaires, climatiques ou financiers par les décideurs publics. Une menace en progression exponentielle ne « s’accélère » pas au sens où sa pente semi-logarithmique s’envolerait ; elle continue simplement sa progression géométrique uniforme le long d’une droite inflexible jusqu’à saturer subitement les capacités d’accueil d’un système hospitalier ou les ressources d’une trésorerie d’entreprise.

9.2 Le piège de la disparition du zéro absolu

L’impossibilité technique de faire figurer le zéro numérique absolu sur un axe vertical logarithmique constitue un vecteur structurel de méprises pour les lecteurs accoutumés aux représentations standard. Sur un plan cartésien arithmétique, la ligne de base horizontale matérialise invariablement le vide ontologique : l’absence totale de phénomène ($y = 0$). Tout tracé reposant sur cette base indique la distance absolue qui le sépare de l’anéantissement ou du seuil de départ.

Sur un axe semi-logarithmique, la bordure graphique inférieure correspond simplement à un seuil arithmétique non nul, arbitrairement fixé par les concepteurs du graphe (par exemple 0,001, 1 ou 100 000). Une courbe qui plonge vers le bas de la figure pour s’aligner sur la bordure horizontale inférieure ne prouve en aucun cas l’extinction, l’éradication ou l’annulation du phénomène mesuré : elle signifie exclusivement que la variable dépendante s’est abaissée sous le seuil d’observation ou de résolution sélectionné.

Attribuer une valeur nulle au plancher horizontal d’un graphique semi-logarithmique constitue donc une faute logique majeure. Pour contourner cette ambiguïté dans les contextes expérimentaux où des zéros stricts apparaissent légitimement (par exemple, zéro colonie bactérienne dans une boîte de Petri traitée aux antibiotiques), les chercheurs utilisent des artifices de représentation normalisés, tels que l’introduction d’une zone grisée signalant le seuil de sensibilité en dessous duquel aucune mesure n’est discriminable, ou l’application d’un décalage fonctionnel continu de type $log(y + 1)$.

9.3 La distorsion perceptive du bruit et de la variance

L’effet d’anamorphose de l’échelle verticale altère substantiellement la perception visuelle de la dispersion expérimentale, de la variance résiduelle et du bruit de fond métrologique, créant des illusions d’hétéroscédasticité graphique. Cet impact perceptif se manifeste de manière diamétralement opposée selon l’ordre de grandeur de l’échantillon analysé :

• Amplification optique aux basses magnitudes : Dans la première décade (par exemple entre 1 et 10), une fluctuation purement stochastique de ±2 unités brutes génère une oscillation graphique immense, mobilisant une fraction notable du champ visuel global. L’observateur conclut faussement à une instabilité majeure de l’échantillon lors de ses phases de démarrage.
• Écrasement optique aux hautes magnitudes : À l’inverse, au sein d’une décade supérieure (entre 10 000 et 100 000), une incertitude massive portant sur 5 000 unités de variance résiduelle apparaîtra sous la forme d’un trait à peine perceptible, masquant la volatilité arithmétique du système.

Cette particularité impose aux expérimentateurs une discipline méthodologique rigoureuse lors de la présentation d’intervalles de confiance ou de barres d’erreur-type. Il est scientifiquement erroné d’adjoindre des barres d’erreur symétriques issues de calculs additifs sur une ordonnée logarithmique. Les barres de dispersion doivent impérativement refléter des erreurs relatives calculées sur les données transformées par le logarithme, ce qui leur confère sur le tracé papier une allure symétrique en proportion, mais asymétrique en valeurs brutes.

9.4 Manipulations rhétoriques et graphiques biaisés

En raison de sa complexité de lecture, le graphique semi-logarithmique est régulièrement détourné dans l’espace public à des fins de manipulation rhétorique et de désinformation visuelle. L’une des ruses les plus sophistiquées consiste à compresser l’axe vertical en multipliant artificiellement les décades affichées (en intégrant inutilement cinq ou six ordres de grandeur vides au-dessus ou au-dessous des données réelles). Cette sur-compression minimise visuellement la pente, donnant l’impression trompeuse qu’une dérive incontrôlée (par exemple l’emballement d’une dette publique ou le réchauffement des températures) demeure sous un contrôle modéré.

Une seconde dérive consiste à omettre délibérément la mention explicite « échelle logarithmique » sur l’axe des ordonnées, tout en espaçant les libellés chiffrés de manière à ce qu’un lecteur pressé confonde le graphique avec une courbe arithmétique traditionnelle. En omettant de lire les repères chiffrés ($1, 10, 100, 1000$), le lecteur non averti prend une violente phase d’explosion multiplicative pour une progression modérée d’allure linéaire, biaisant complètement son jugement.

Pour démasquer une visualisation fallacieuse, l’analyste critique doit s’assurer que l’usage de cette projection est méthodologiquement motivé par une cinétique multiplicative, et non par le désir partisan de lisser un déclin brutal ou de minimiser un pic de prolifération alarmant.

10. Analyse comparative : Graphique linéaire, semi-logarithmique et log-log

10.1 Matrice de décision méthodologique

Le choix raisonné du repère cartographique approprié constitue l’une des étapes décisives de tout protocole de recherche scientifique ou d’exploration statistique. Sélectionner un mauvais système de coordonnées compromet la détection des régularités empiriques et affaiblit la portée démonstrative des analyses. Le tableau analytique ci-dessous synthétise la matrice de décision méthodologique permettant d’orienter le choix entre un repère cartésien linéaire, semi-logarithmique ou bilogarithmique (log-log) :

Type de Repère	Configuration des Axes	Type de Dynamique Modélisée	Forme de la Trajectoire Idéale	Domaine Privilégié
Linéaire standard	X linéaire Y linéaire	Phénomènes additifs à flux constant ($y = at + b$)	Ligne droite pour les gains constants	Comptabilité, cinétiques d’ordre zéro, transferts massiques
Semi-logarithmique	X linéaire Y logarithmique	Processus multiplicatifs à taux proportionnel ($y = y_0 \cdot e^{kt}$)	Ligne droite pour les exponentielles	Épidémiologie, démographie, psychophysique, radioactivité
Bilogarithmique (log-log)	X logarithmique Y logarithmique	Lois de puissance et relations d’échelle ($y = a \cdot x^k$)	Ligne droite pour les lois de puissance	Allométrie biologique, astrophysique, fractales, sismologie

La règle empirique est rigoureuse : si l’hypothèse sous-jacente suppose que la vitesse d’évolution est dépendante du niveau déjà atteint par le système, le graphique semi-logarithmique s’impose avec évidence. Si les variations sont totalement indépendantes de l’état du système, le graphique linéaire traditionnel préserve une fidélité d’interprétation supérieure.

10.2 Distinction fondamentale entre semi-logarithmique et log-log

Une confusion méthodologique fréquente consiste à amalgamer les graphiques semi-logarithmiques avec les repères entièrement logarithmiques, dits « log-log ». Ces deux cadres graphiques répondent pourtant à des formalismes algébriques profondément distincts.

Le tracé bilogarithmique anamorphose simultanément les deux dimensions de l’espace. Son objectif n’est pas de linéariser des fonctions exponentielles, mais de dévoiler des « lois de puissance », gouvernées par des équations polynomiales de type $y = a \cdot x^k$. En appliquant le logarithme aux deux axes, l’expression devient :

$$\log(y) = \log(a) + k \cdot \log(x)$$

Dans ce plan log-log, la pente géométrique $k$ n’exprime aucunement un taux de croissance temporel par unité de durée, mais représente l’exposant d’invariance d’échelle, aussi appelé exposant allométrique. En biologie intégrative, la célèbre loi de Kleiber reliant le taux métabolique basal ($M$) à la masse corporelle ($W$) des mammifères ($M propto W^{3/4}$) trace une droite rectiligne parfaite sur un plan log-log, alors qu’elle s’incurve continuellement sur un plan semi-logarithmique.

Réciproquement, tenter de tracer une croissance exponentielle temporelle ($y = e^{kt}$) dans un repère bilogarithmique produirait une courbe déviant vers le haut de manière non rectiligne, détruisant tout intérêt analytique. Il est donc crucial de distinguer les processus régis par des amplifications exponentielles au cours du temps (semi-log) de ceux qui manifestent une corrélation structurelle d’échelle entre deux grandeurs morphologiques ou physiques statiques (log-log).

10.3 Transformation des données préalable versus affichage logarithmique

D’un point de vue opératoire en science computationnelle des données, il convient de distinguer deux manières concurrentes de matérialiser un graphique semi-logarithmique : la transformation mathématique directe de la matrice de données d’un côté, et l’anamorphose géométrique de l’axe de projection de l’autre.

La première stratégie repose sur le calcul explicite d’une nouvelle variable d’analyse $Y^* = \log_{10}(Y)$, suivie de sa projection sur un système de coordonnées linéaire standardisé. Cette méthode a pour avantage d’autoriser l’application directe des algorithmes d’ajustement linéaire par moindres carrés ordinaires (MCO). Cependant, elle présente un inconvénient majeur : la perte d’intelligibilité des étiquettes des axes. Les repères affichent désormais les valeurs numériques transformées (0, 1, 2, 3…), forçant l’esprit du lecteur à des conversions mentales continuelles ($10^2 = 100$, $10^3 = 1000$) pour reconstruire les dimensions concrètes des variables physiques d’origine.

La seconde approche — l’affichage sur une échelle logarithmique native — préserve intégralement les données matricielles brutes non transformées tout en modifiant la géométrie du moteur de rendu visuel. L’axe vertical arbore ainsi directement les unités naturelles du phénomène (10, 100, 1 000, 10 000), tout en espaçant ces paliers de manière logarithmique. Cette modalité réduit la charge cognitive du lecteur : l’intuition perceptive embrasse les volumes bruts de l’expérience tout en bénéficiant de la linéarisation visuelle des pentes.

11. Mise en œuvre pratique : Outils computationnels et logiciels

11.1 Génération sous tableurs conventionnels (Excel, Google Sheets)

L’accès à la sémiologie semi-logarithmique s’effectue communément via des environnements logiciels bureautiques généralistes tels que Microsoft Excel ou Google Sheets. Bien que ces plateformes s’avèrent limitées pour les modélisations complexes, elles intègrent des options de paramétrage d’axe vertical permettant d’éditer des représentations conformes aux standards universitaires.

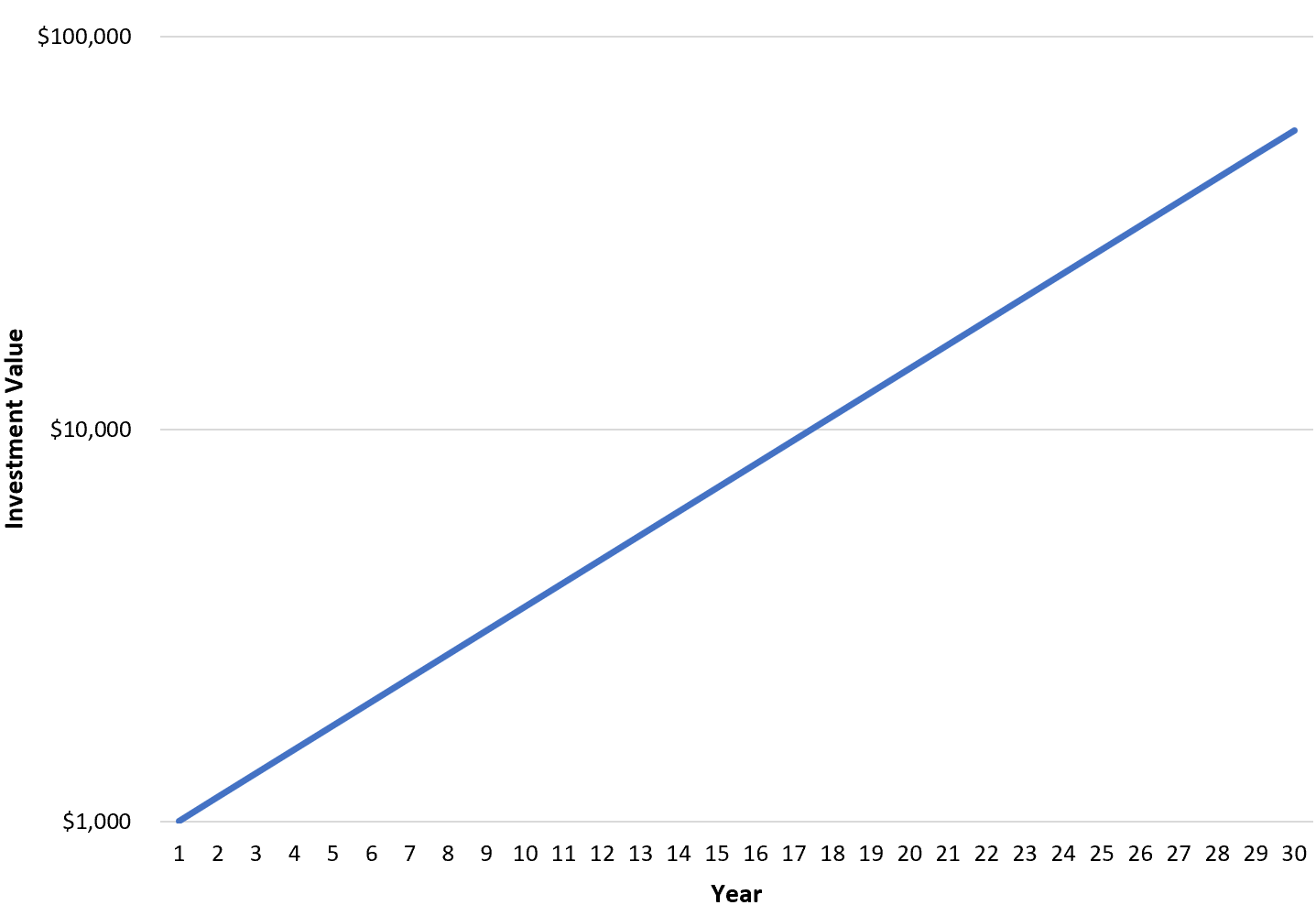

Dans Microsoft Excel, la conversion s’opère en sélectionnant le tracé arithmétique issu d’un nuage de points ou d’une courbe continue. Un clic droit sur l’axe vertical permet d’accéder au volet contextuel « Format de l’axe ». L’opérateur coche alors la case d’option intitulée « Échelle logarithmique ». Par défaut, le moteur logiciel sélectionne une base décimale (base 10), modifiable si le formalisme expérimental exige une projection binaire (base 2). Il est ensuite nécessaire d’éditer le paramètre « Axe horizontal coupe à », en remplaçant la valeur par défaut automatique par une borne minimale non nulle rigoureusement sélectionnée (par exemple 0,1 ou 1), sous peine de voir le tracé de l’axe horizontal traverser le centre du diagramme.

Pour finaliser la lisibilité du tracé, il est indispensable de forcer l’affichage des « Graduations secondaires » le long de l’axe vertical anamorphosé, et d’ajuster leur quadrillage afin de faire apparaître le resserrement caractéristique propre aux sous-graduations de la décade (2, 3, …, 9). Sans ce quadrillage auxiliaire, l’observateur profane risque d’ignorer la nature non linéaire de l’axe, réduisant à néant l’intérêt méthodologique de la figure.

11.2 Programmation scientifique avec R et ggplot2

Dans l’écosystème du langage statistique R, la conception de graphiques semi-logarithmiques atteint un haut degré de flexibilité et d’élégance formelle grâce à l’utilisation du package ggplot2, conçu par Hadley Wickham autour des principes de la grammaire des graphiques (Grammar of Graphics).

L’instruction privilégiée repose sur l’intégration de la fonction scale_y_log10() au sein du flux de visualisation. Cette commande applique une anamorphose logarithmique de base 10 aux ordonnées sans altérer la matrice de données sous-jacente. Pour éviter le piège des étiquettes affichées sous forme exponentielle cryptique (comme 1e+02), il est recommandé de mobiliser conjointement le package scales, qui permet de formater proprement les libellés de l’axe :

L’implémentation type suit le schéma structural suivant : le jeu de données est projeté en affectant la variable temporelle continue à l’abscisse et la mesure brute à l’ordonnée. L’adjonction de l’instruction scale_y_log10(breaks = trans_breaks("log10", function(x) 10^x), labels = trans_format("log10", math_format(10^.x))) assure un affichage d’une grande clarté esthétique, matérialisant chaque décade sous la forme standardisée d’une puissance de dix mathématique.

Par ailleurs, l’adjonction de couches analytiques — telles que la superposition d’un segment de régression linéaire calculé via geom_smooth(method = "lm") — appliquera automatiquement l’ajustement polynomial sur les ordonnées transformées. Cela permet de visualiser immédiatement la droite de tendance exponentielle et son fuseau d’incertitude associé sans manipuler manuellement les logarithmes des données brutes.

11.3 Visualisation avancée sous Python (Matplotlib et Seaborn)

Au sein de la communauté scientifique exploitant le langage de programmation Python, les bibliothèques Matplotlib, NumPy et Seaborn constituent la boîte à outils standard pour la production de graphiques de niveau publication.

Sous Matplotlib, le passage en mode semi-logarithmique de l’axe vertical est commandé explicitement via la méthode set_yscale('log') invoquée sur l’objet repère (l’instance Axes). Pour garantir un rendu de haute qualité, il est judicieux de paramétrer finement les localisateurs de graduations issus du module matplotlib.ticker :

L’association d’un LogLocator(base=10.0, numticks=10) pour le découpage des cycles principaux et d’un LogLocator(base=10.0, subs=np.arange(2, 10) * 0.1, numticks=10) pour les graduations secondaires intermédiaires garantit un contrôle complet sur la géométrie du tracé. L’analyste peut ainsi tracer simultanément les données empiriques issues d’un tableau Pandas, une fonction mathématique théorique régie par NumPy, et ajouter des lignes horizontales de référence marquant des seuils critiques via la méthode axhline().

Cette approche permet d’automatiser entièrement le calcul et le tracé géométrique du temps de doublement : un simple script extrait la pente affine calculée par scipy.stats.linregress sur le logarithme des données, évalue la durée $T_d = \ln(2) / r$, et dessine automatiquement un segment horizontal fléché sur la figure pour renseigner instantanément le lecteur.

12. Protocole de validation et guide de synthèse pour le chercheur

12.1 Liste de vérification pour la publication scientifique

Avant d’intégrer une figure semi-logarithmique dans un manuscrit destiné à l’évaluation par les pairs au sein d’une revue académique, le chercheur se doit d’appliquer une liste de contrôle méthodologique rigoureuse. Cette vérification prévient les malentendus d’arbitrage et garantit l’intégrité de la communication scientifique :

• Identification explicite de l’échelle : Le titre de l’axe des ordonnées doit stipuler sans ambiguïté la nature de la transformation appliquée (par exemple, « Titre viral (log10 UI/mL) » ou « Biomasse brute (g) – Échelle logarithmique »).
• Précision de la base : La base sous-jacente ($\log_{10}$, $ln$ ou $\log_2$) doit être mentionnée dans la légende textuelle de la figure.
• Graduations secondaires visibles : Les sous-graduations non linéaires à l’intérieur des décades doivent être suffisamment visibles pour que le lecteur distingue d’un coup d’œil l’échelle logarithmique d’un axe arithmétique linéaire.
• Justification contextuelle de la ligne de base : La borne inférieure retenue doit faire l’objet d’une explication technique dans la méthodologie (seuil de détection instrumentale, blanc réactif ou bruit de fond).
• Barres d’erreur asymétriques adaptées : Les intervalles de confiance ou de dispersion reportés sur les points expérimentaux doivent provenir d’un calcul rigoureusement adapté à l’espace transformé, excluant les barres linéaires symétriques trompeuses.

12.2 Grille de lecture critique d’un article scientifique

Lors de l’évaluation critique d’un article soumis par des pairs ou de la lecture d’un rapport technique, le scientifique averti utilise une grille d’audit analytique pour déceler d’éventuels biais de modélisation dissimulés derrière l’usage d’échelles semi-logarithmiques :

Il convient d’abord d’examiner attentivement la gestion des données nulles ($y = 0$). Certains auteurs, confrontés à la divergence asymptotique vers l’infini négatif, excluent arbitrairement les observations nulles de leur cohorte, ce qui fausse les moyennes vers le haut, ou appliquent des facteurs correctifs artificiels de type $log(y + epsilon)$ qui déforment substantiellement la linéarité du modèle au voisinage de zéro. Il importe de s’assurer que ces traitements ont été neutralisés statistiquement.

Il est indispensable d’évaluer ensuite la réalité du régime exponentiel proclamé. De nombreux auteurs tracent une droite de régression par simples moindres carrés sur des courbes semi-logarithmiques qui présentent pourtant une courbure continue indéniable à l’œil nu. L’analyste doit vérifier l’absence d’autocorrélation dans les résidus de la régression : un motif résiduel systématique en forme de U ou de cloche démontre que le phénomène sous-jacent ne suit pas une dynamique exponentielle pure, mais un modèle concurrent mal identifié (tel qu’une loi de puissance ou une fonction logistique).

Enfin, une attention particulière doit être portée aux risques d’extrapolations abusives : prolonger une ligne droite semi-logarithmique loin au-delà de la dernière coordonnée observée pour prédire un effondrement ou une explosion quantitative relève souvent de la spéculation, car tout système physique réel finit par rencontrer les limites de son environnement.

12.3 Synthèse procédurale pour une interprétation sans erreur

Pour appréhender sereinement et efficacement un graphique semi-logarithmique, l’analyste gagne à intérioriser un algorithme de déchiffrement mental structuré en trois étapes successives :

• Étape 1 : Cartographie des décades et ancrage du plancher. Avant d’examiner le tracé des données, l’observateur inspecte attentivement l’axe des ordonnées. Il identifie la base mathématique retenue, compte le nombre total de décades couvertes (les ordres de grandeur embrassés), et repère la valeur numérique de la ligne de base pour neutraliser immédiatement l’illusion d’un supposé « zéro absolu ».
• Étape 2 : Analyse qualitative de la pente et des régimes d’inflexion. L’observateur examine ensuite la silhouette des tracés : les segments rectilignes signalent les phases d’expansion ou de régression exponentielle pure, les portions concaves traduisent un ralentissement relatif, et les zones planes révèlent une stabilisation dynamique ($r = 0$). Les parallélismes entre courbes distinctes sont repérés comme l’indice formel de taux relatifs équivalents.
• Étape 3 : Conversion quantitative relative. L’analyste extrait mentalement ou analytiquement le temps caractéristique (temps de doublement ou demi-vie) en repérant la durée d’abscisse requise pour franchir l’intervalle vertical de référence d’un facteur deux ($\log_{10}(2) \approx 0{,}3$ décade). Il s’abstrait des valeurs brutes pour caractériser le système par son taux de variation intrinsèque.

En assimilant cette grammaire visuelle rigoureuse, le chercheur, l’ingénieur ou le citoyen éclairé se libère des pièges perceptifs ordinaires. Le graphique semi-logarithmique cesse d’être une énigme géométrique pour devenir ce qu’il a toujours été : une fenêtre ouverte sur les dynamiques relatives du monde réel.

Références

• Cleveland, W. S. (1985). The elements of graphing data. Wadsworth Advanced Books and Program.
• Cleveland, W. S. (1993). Visualizing data. Hobart Press.
• Fechner, G. T. (1860). Elemente der Psychophysik. Breitkopf und Härtel.
• Friendly, M., & Denis, D. J. (2005). The early origins and development of the scatterplot. Journal of the History of the Behavioral Sciences, 41(2), 103–130. https://doi.org/10.1002/jhbs.20078
• Keim, D., Andrienko, G., Fekete, J.-D., Görg, C., Kohlhammer, J., & Melançon, G. (2008). Visual analytics: Definition, process, and challenges. In Information Visualization (pp. 154–175). Springer. https://doi.org/10.1007/978-3-540-70956-5_7
• Newell, A., & Rosenbloom, P. S. (1981). Mechanisms of skill acquisition and the law of practice. In J. R. Anderson (Ed.), Cognitive skills and their acquisition (pp. 1–55). Lawrence Erlbaum Associates.
• Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.
• Wickham, H. (2016). ggplot2: Elegant graphics for data analysis (2nd ed.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
