Comment identifier l’asymétrie dans les boîtes à moustaches

Dans le paysage contemporain de l’analyse exploratoire de données, la boîte à moustaches — ou diagramme de Tukey — constitue l’un des outils visuels les plus synthétiques, robustes et universellement adoptés pour évaluer la morphologie d’une distribution statistique univariée. Alors que l’ère du traitement massif de données privilégie souvent des modélisations paramétriques complexes reposant sur l’hypothèse de normalité gaussienne, la confrontation directe avec les données empiriques révèle presque invariablement des écarts structuraux vis-à-vis de cette symétrie idéale. L’identification rapide et rigoureuse de ces déviations, en particulier de l’asymétrie ou skewness, représente une étape diagnostique primordiale pour orienter le statisticien, le psychomètre ou le chercheur vers les stratégies d’inférence statistique et les transformations appropriées.

L’asymétrie d’une distribution traduit un déséquilibre fondamental dans la répartition des observations de part et d’autre de sa valeur centrale, entraînant l’étirement unilatéral d’une queue de distribution. Si les coefficients statistiques basés sur les moments d’ordre supérieur, à l’image du coefficient de Fisher-Pearson, permettent de quantifier cette dissymétrie, ils demeurent excessivement vulnérables à la présence de valeurs extrêmes ou d’artefacts d’échantillonnage. À l’inverse, la boîte à moustaches, conçue selon des métriques exclusivement ordinales et non paramétriques, offre une lecture anatomique immédiate de la dispersion centrale et périphérique, tout en immunisant l’analyste contre les distorsions provoquées par des mesures atypiques isolées.

Le présent article propose une exploration approfondie et didactique des mécanismes sémiotiques et mathématiques permettant de diagnostiquer l’asymétrie statistique à travers l’inspection géométrique des diagrammes en boîte. En articulant les fondements théoriques établis par John Tukey aux applications pratiques en psychométrie et en sciences du comportement, nous détaillerons pas à pas la cinématique de la médiane, la dissymétrie relative des moustaches, l’émergence des valeurs aberrantes et les limites inhérentes à cette modalité de représentation, afin de conférer au lecteur une maîtrise intégrale de cet outil diagnostique incontournable.

1. Introduction aux diagrammes en boîte et à la notion d’asymétrie

1.1 Définition fondamentale de la boîte à moustaches

La boîte à moustaches, désignée dans la littérature anglo-saxonne sous le vocable de box-and-whisker plot, a été formellement introduite par le statisticien américain John Tukey en 1970 dans le cadre de ses travaux fondateurs sur l’analyse exploratoire des données (Exploratory Data Analysis ou EDA). L’ambition première de Tukey était d’émanciper les praticiens de la dépendance exclusive envers le couple classique moyenne-écart-type, lequel présuppose tacitement une souscription à la distribution normale univariée. En élaborant un résumé graphique reposant sur des statistiques de rang, Tukey a doté la communauté scientifique d’une méthode visuelle capable d’exposer la structure intrinsèque d’une série numérique sans formuler d’hypothèse préalable sur sa loi de probabilité sous-jacente.

Sur le plan structural, le diagramme en boîte offre une représentation graphique compacte qui synthétise la position, la dispersion et l’étalement d’une variable quantitative continue ou ordinale. Contrairement aux histogrammes dont l’interprétation dépend étroitement du choix arbitraire de la largeur et du nombre d’intervalles de classe (binning), la boîte à moustaches procède d’une partitionnement déterministe fondé sur les quantiles empiriques. Cette propriété non paramétrique lui confère une robustesse exceptionnelle : les estimateurs utilisés ne subissent pas l’attraction démesurée des observations atypiques, garantissant ainsi une fidélité remarquable dans l’analyse des distributions asymétriques ou contaminées par du bruit expérimental, particulièrement fréquentes dans les protocoles de psychométrie expérimentale.

Au-delà de son rôle descriptif univarié, la force méthodologique du diagramme de Tukey réside dans sa compacité géométrique, qui permet la juxtaposition directe de plusieurs dizaines de distributions au sein d’un même repère cartésien. Cette disposition facilite les comparaisons inter-groupes, le contrôle visuel des biais d’échantillonnage et le suivi longitudinal de cohortes, faisant de ce graphique un pivot indispensable du prétraitement statistique contemporain.

1.2 Le concept statistique d’asymétrie (skewness)

L’asymétrie, désignée sous le terme technique de skewness, représente une propriété géométrique et probabiliste fondamentale caractérisant la distorsion unilatérale d’une distribution de fréquences par rapport à une configuration de symétrie spéculaire idéale, telle qu’incarnée par la loi normale de Laplace-Gauss. Dans une distribution théoriquement symétrique, la probabilité d’observer un écart d’amplitude d au-dessus du centre de la distribution est strictement identique à la probabilité d’observer ce même écart d en deçà de ce centre. L’asymétrie survient dès lors que cette égalité de probabilité est rompue, provoquant un déséquilibre manifeste dans l’allongement et l’épaisseur de l’une des queues de la distribution.

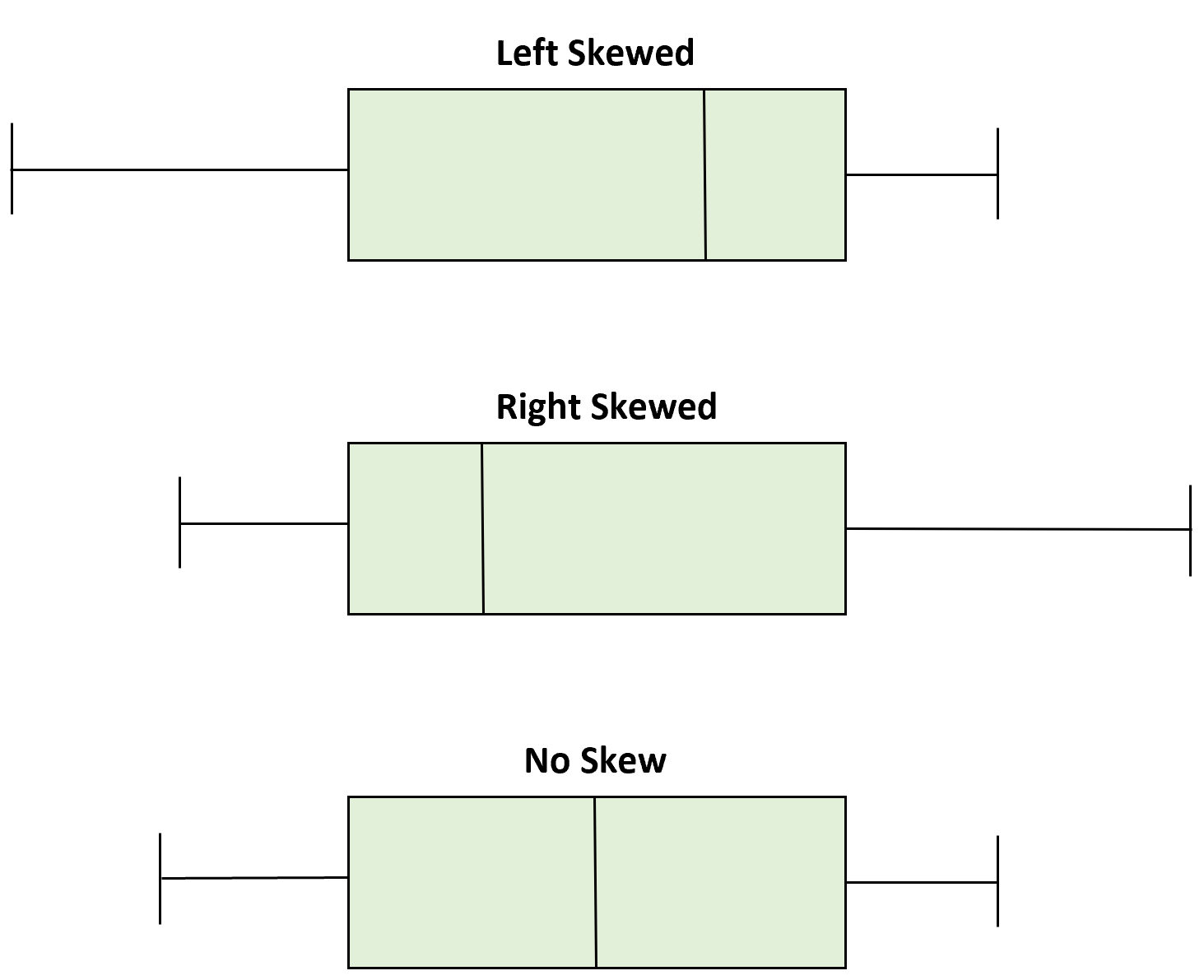

On distingue formellement deux polarités de dissymétrie, complétées par la neutralité théorique. L’asymétrie positive, également qualifiée d’asymétrie à droite ou dextrogyre, survient lorsque la queue droite de la distribution s’étire significativement vers les valeurs positives élevées, tandis que la grande masse des observations se concentre dans les valeurs inférieures. À l’opposé, l’asymétrie négative, dite à gauche ou sinistrogyre, s’observe lorsque la queue de distribution s’étend vers les valeurs numériques basses ou négatives, le corps principal des données venant saturer les strates supérieures de l’échelle de mesure. Enfin, la symétrie parfaite implique une neutralité directionnelle où les moments d’ordre impair centrés s’annulent rigoureusement.

L’identification de cette propriété morphologique ne constitue pas une simple curiosité descriptive ; elle conditionne directement l’intégrité de l’inférence statistique ultérieure. La majorité des procédures inférentielles classiques — telles que le test t de Student, l’analyse de variance univariée ou factorielle (ANOVA) et les modèles de régression linéaire ordinaire — postulent la normalité des distributions résiduelles. L’existence d’une asymétrie marquée invalide ce postulat, augmentant les risques d’erreur de type I ou affaiblissant dramatiquement la puissance statistique (erreur de type II). Par conséquent, le diagnostic précoce de l’asymétrie commande soit le recours à des transformations correctrices non linéaires, soit le basculement formel vers des tests non paramétriques basés sur les rangs.

1.3 Pertinence de l’évaluation visuelle de l’asymétrie en psychométrie

Dans le domaine spécifique de la psychométrie et de l’évaluation psychologique standardisée, les données recueillies s’écartent très régulièrement du modèle gaussien canonique en raison de contraintes structurelles inhérentes aux instruments de mesure. L’évaluation visuelle de l’asymétrie par le biais de la boîte à moustaches constitue un outil diagnostique de premier ordre pour détecter promptement les phénomènes délétères d’effet de plafond (ceiling effect) et d’effet de plancher (floor effect). Un effet de plafond, caractérisé par une accumulation massive de scores au sommet de l’échelle d’évaluation, se traduit visuellement par une contraction sévère du pôle supérieur de la boîte et une asymétrie négative prononcée, signalant une incapacité de l’épreuve à discriminer les individus dotés de compétences élevées.

Inversement, les échelles mesurant des dimensions psychopathologiques au sein d’une population non clinique — à l’instar des inventaires évaluant l’idéation suicidaire, les manifestations dissociatives ou les compulsions obsessionnelles — manifestent presque systématiquement un effet de plancher structural, engendrant une asymétrie positive massive. Dans ce contexte, la boîte à moustaches permet d’évaluer immédiatement l’homogénéité d’un groupe expérimental par rapport aux normes étalonnées : une surélévation anormale de la médiane ou un allongement disproportionné de la moustache supérieure indique immédiatement la présence d’un sous-groupe symptomatique ou une contamination de l’échantillon par des cas pathologiques non diagnostiqués.

Enfin, l’examen graphique de la boîte à moustaches opère comme une composante indispensable de la triangulation méthodologique. Bien que les psychomètres s’appuient fréquemment sur les coefficients paramétriques d’asymétrie de Fisher ou les indices de Pearson, ces indicateurs agrégés peuvent être artificiellement gonflés ou écrasés par quelques réponses erratiques ou extrêmes. L’inspection simultanée de la structure géométrique du box plot permet de valider si l’asymétrie détectée par les calculs formels découle d’une dynamique continue et globale de l’échantillon ou si elle résulte purement d’un artéfact induit par un petit nombre de participants atypiques.

2. Anatomie statistique du diagramme : Le résumé à cinq nombres

2.1 Les repères cardinaux de Tukey

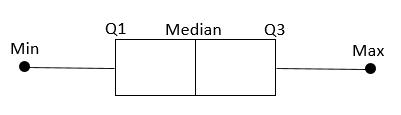

L’architecture interne d’une boîte à moustaches standard repose rigoureusement sur un ensemble de cinq valeurs statistiques séquentielles ordonnées, collectivement dénommées par John Tukey le « résumé à cinq nombres » (five-number summary). Ces jalons cardinaux sont invariablement constitués du minimum empirique, du premier quartile (Q1), de la médiane (Q2 ou deuxième quartile), du troisième quartile (Q3), et du maximum empirique. L’ordonnancement mathématique strict de ces métriques est régi par l’inégalité fondamentale : Minimum ≤ Q1 ≤ Q2 ≤ Q3 ≤ Maximum. Ce résumé fournit une cartographie complète de l’emplacement et de l’étendue de n’importe quelle série statistique sans nécessiter l’évaluation préalable de paramètres de variance.

Le premier quartile, ou 25e centile, correspond à la valeur numérique en deçà de laquelle se situent exactement 25 % des observations ordonnées de l’échantillon. Il définit la frontière inférieure du corps principal des données. À l’autre extrémité, le troisième quartile, ou 75e centile, marque la valeur sous laquelle reposent 75 % des observations cumulées, délimitant ainsi l’orée du quart supérieur de la distribution. Entre ces deux balises s’insère la médiane, ou 50e centile, qui scinde rigoureusement l’échantillon en deux moitiés d’effectifs égaux, assurant une fonction de localisation centrale totalement insensible aux amplitudes extrêmes.

Le calcul effectif de ces quartiles peut varier légèrement selon les algorithmes d’interpolation retenus par les logiciels de traitement de données (R, SPSS, SAS ou Python), qui proposent jusqu’à neuf méthodes d’estimation distinctes pour les quantiles continus (allant de l’inversion de la fonction de répartition empirique aux interpolations linéaires pondérées). Toutefois, dans le cadre de la construction graphique de Tukey, les charnières (hinges) sont traditionnellement calculées comme les médianes respectives de la moitié inférieure et de la moitié supérieure des données ordonnées, incluant ou excluant la médiane centrale selon la parité de l’effectif total N.

2.2 Construction géométrique de la boîte centrale

La boîte centrale, qui donne son nom au diagramme, est représentée graphiquement sous la forme d’un rectangle vertical ou horizontal dont les deux parois opposées sont délimitées avec une précision chirurgicale par le premier quartile (Q1) et le troisième quartile (Q3). La distance physique séparant ces deux frontières correspond géométriquement à la longueur de l’intervalle interquartile, universellement désigné par l’acronyme anglais IQR (Interquartile Range), défini par la soustraction formelle : IQR = Q3 – Q1. Ce rectangle englobe invariablement les 50 % centraux des données observées, ce qui en fait l’ancrage spatial prioritaire pour toute inférence visuelle.

Le sens physique de cette boîte centrale est d’une grande portée analytique : elle neutralise d’emblée les 25 % des valeurs les plus basses ainsi que les 25 % des valeurs les plus élevées pour circonscrire le « noyau dur » de la distribution empirique. Lorsque les données présentent une forte densité autour du centre, la boîte se resserre considérablement, témoignant d’une concentration accrue des observations. À l’inverse, une dispersion généralisée se matérialisera par un élargissement substantiel de la dimension de la boîte le long de l’axe de mesure.

À l’intérieur de cette enceinte rectangulaire est implantée une ligne transversale matérialisant l’emplacement exact de la médiane (Q2). Ce trait médian scinde la boîte centrale en deux compartiments internes distincts : le segment inférieur, délimité par Q1 et la médiane, et le segment supérieur, délimité par la médiane et Q3. Bien que chacun de ces deux compartiments contienne par définition exactement 25 % du volume total des observations, leurs largeurs géométriques respectives peuvent diverger de manière spectaculaire. C’est précisément l’asymétrie de volume entre ces deux compartiments internes qui constituera l’indice cardinal de la dérive de symétrie au cœur de la distribution.

2.3 Configuration et logique des moustaches

S’étendant perpendiculairement à partir des deux extrémités de la boîte centrale, les moustaches (whiskers) représentent des segments linéaires continus qui explorent la dispersion des queues de distribution périphérique. Il existe historiquement deux manières de paramétrer l’extension de ces moustaches dans la littérature statistique. La première, dite variante élémentaire ou conventionnelle minimale-maximale, consiste à prolonger les moustaches directement depuis Q1 jusqu’à la valeur minimale absolue observée dans l’échantillon, et depuis Q3 jusqu’à la valeur maximale absolue. Cette approche primaire possède cependant l’inconvénient majeur de masquer la présence éventuelle de valeurs aberrantes en les intégrant sans distinction dans le segment linéaire.

Pour pallier cette limitation, Tukey a formalisé une règle de délimitation opérationnelle devenue le standard absolu de la modélisation statistique moderne. Dans ce schéma canonique, les moustaches ne s’étendent pas aveuglément jusqu’aux valeurs extrêmes absolues, mais sont bornées par des « clôtures » (fences) définies par un multiple constant de l’intervalle interquartile. Plus précisément, la moustache supérieure s’arrête à la plus grande valeur observée dans l’échantillon qui demeure inférieure ou égale au seuil critique : Clôture Haute = Q3 + 1,5 × IQR. De façon symétrique, la moustache inférieure s’étend jusqu’à la plus petite valeur observée qui demeure supérieure ou égale au seuil critique : Clôture Basse = Q1 – 1,5 × IQR.

L’intérêt de cette configuration réside dans le fait que la longueur relative des moustaches fournit une information directe et robuste sur le comportement des fractions marginales des données (les 25 % inférieurs et les 25 % supérieurs). Une moustache dont la longueur s’avère disproportionnée par rapport au reste du tracé graphique met en lumière un étirement considérable de la densité de probabilité dans cette direction. Par conséquent, la comparaison directe de la longueur de la moustache supérieure vis-à-vis de la moustache inférieure offre un second levier diagnostique indépendant pour traquer l’asymétrie globale de la série étudiée.

3. Les fondements mathématiques reliant dispersion et asymétrie

3.1 L’indice d’asymétrie quartile de Bowley

Pour objectiver mathématiquement les déviations de symétrie perceptibles à l’œil nu sur une boîte à moustaches, le statisticien Arthur Bowley a introduit un coefficient non paramétrique fondé exclusivement sur la répartition des quantiles. Connu sous le nom d’indice d’asymétrie de Bowley (ou indice de Yule-Bowley), ce paramètre formalise le déséquilibre géométrique observé au sein de la boîte centrale. La formulation mathématique rigoureuse de cet indice s’énonce comme suit :

B = [(Q3 – Q2) – (Q2 – Q1)] / (Q3 – Q1)

En examinant attentivement le numérateur de cette fraction, on constate qu’il calcule la différence arithmétique entre la largeur du compartiment supérieur de la boîte (Q3 – Q2) et la largeur du compartiment inférieur (Q2 – Q1). Le dénominateur, quant à lui, correspond à la largeur totale de la boîte centrale, soit l’intervalle interquartile (Q3 – Q1). Cette division joue un rôle de normalisation mathématique essentielle, contraignant la valeur finale de l’indice B à osciller strictement à l’intérieur de l’intervalle fermé [-1, +1], conférant à la métrique une propriété d’invariance d’échelle absolue.

L’interprétation de l’indice de Bowley est d’une remarquable limpidité fonctionnelle. Lorsque la distribution est rigoureusement symétrique au niveau de son cœur interquartile, la médiane se trouve à égale distance de Q1 et de Q3 ; le terme (Q3 – Q2) est alors égal au terme (Q2 – Q1), entraînant l’annulation intégrale du numérateur et aboutissant à un indice B = 0. Si la médiane est décalée vers le bas, la distance (Q3 – Q2) l’emporte sur (Q2 – Q1), générant une valeur positive comprise entre 0 et +1, ce qui confirme l’existence d’une asymétrie positive. Réciproquement, une médiane tractée vers le bord supérieur produit une valeur négative comprise entre 0 et -1, signant une asymétrie négative. Grâce à son invariance face aux transformations linéaires affines, cet indice permet de comparer avec rigueur l’asymétrie de plusieurs variables psychométriques mesurées sur des échelles numériques totalement hétérogènes.

3.2 Comparaison entre moments d’ordre supérieur et quartiles

Dans la théorie statistique classique de l’école paramétrique, l’évaluation de l’asymétrie est traditionnellement dévolue au coefficient de moment de Fisher-Pearson, noté standardisé γ₁ (gamma 1) ou g₁. Cet indicateur repose sur l’évaluation du troisième moment centré de la distribution, normalisé par l’élévation de l’écart-type au cube. Sa dépendance directe aux puissances cubiques des écarts à la moyenne arithmétique confère à ce coefficient une ultra-sensibilité aux valeurs extrêmes. Une seule observation erratique située à plusieurs écarts-types de la moyenne est en mesure de faire basculer le signe et l’amplitude de l’indice de Fisher, générant un diagnostic trompeur d’asymétrie sévère alors même que 99 % des observations du jeu de données se conforment à une symétrie parfaite.

À l’inverse, l’analyse de l’asymétrie fondée sur les quartiles et incarnée par la boîte à moustaches fait preuve d’une robustesse (ou résistance) statistique de haut niveau. Son point de rupture (breakdown point) atteint 25 %, ce qui signifie qu’il faudrait contaminer arbitrairement plus d’un quart des données de l’échantillon pour réussir à déformer de manière incontrôlée les bornes Q1 ou Q3 du diagramme. Dans les sciences du comportement, où les données empiriques sont régulièrement parasitées par des défauts d’attention de participants, des réponses au hasard ou des erreurs matérielles de frappe, la lecture ordinale offerte par le box plot évite les conclusions biaisées induites par les estimateurs paramétriques fragiles.

Il arrive néanmoins que l’analyse graphique du box plot et le calcul du skewness de Fisher divergent substantiellement. Un tel désaccord survient typiquement lorsqu’une distribution présente un corps central parfaitement symétrique (médiane centrée, quartiles équidistants), mais exhibe une traîne périphérique asymétrique peuplée d’un nombre restreint de valeurs atypiques unilatérales. Alors que le coefficient de Fisher déclarera une forte asymétrie en intégrant mécaniquement ces valeurs lointaines, la boîte à moustaches permettra de dissocier le cœur des données — qui demeure symétrique — de sa queue perturbée par des artefacts, offrant un diagnostic infiniment plus nuancé.

3.3 Relations structurales entre médiane et moyenne théorique

L’asymétrie d’une distribution statistique engendre une dissociation spatiale bien documentée entre les divers paramètres de tendance centrale. Au sein d’une distribution unimodale symétrique continue, la moyenne arithmétique, la médiane et le mode coïncident théoriquement en un seul et même point géographique sur l’axe des abscisses. Dès lors qu’une asymétrie s’installe, cette identité tripartite se disloque en raison des propriétés mathématiques distinctes de ces métriques de position. La moyenne arithmétique, calculée par la somme pondérée de l’ensemble des scores observés divisée par l’effectif, fonctionne comme le centre de gravité physique du polygone de fréquences ; elle est par nature hautement réactive aux valeurs extrêmes et se trouve irrésistiblement attirée dans la direction de la queue de distribution étirée.

La médiane, en tant que mesure ordinale de coupure fréquentielle, demeure quant à elle inflexiblement fixée au rang central de la série, indifférente à la magnitude des valeurs qui la dépassent. Il en résulte une règle mnémotechnique classique dans les manuels de statistique élémentaire, souvent désignée sous le nom de règle de Pearson : dans une distribution asymétrique positive, la moyenne est généralement supérieure à la médiane (Moyenne > Médiane), tandis que dans une distribution asymétrique négative, la moyenne est inférieure à la médiane (Moyenne < Médiane). Bien que cette règle souffre d'exceptions démontrées dans certaines configurations multimodales ou hautement discrètes, elle demeure une heuristique fiable pour la vaste majorité des distributions unimodales lisses observées en pratique.

Lorsqu’un analyste étudie une boîte à moustaches enrichie (qui incorpore fréquemment un marqueur ponctuel distinct, tel qu’un losange ou une croix, pour désigner l’emplacement de la moyenne arithmétique), l’écartement spatial entre le trait de la médiane et le symbole de la moyenne offre une confirmation immédiate de l’asymétrie. Un losange de moyenne situé nettement à droite (ou au-dessus) de la médiane corrobore graphiquement l’asymétrie positive déduite des quartiles, tandis qu’un positionnement de la moyenne en dessous de la médiane valide l’orientation négative de la dissymétrie.

4. La position relative de la médiane : Premier indicateur de dissymétrie

4.1 Déplacement de la médiane vers le bas de la boîte

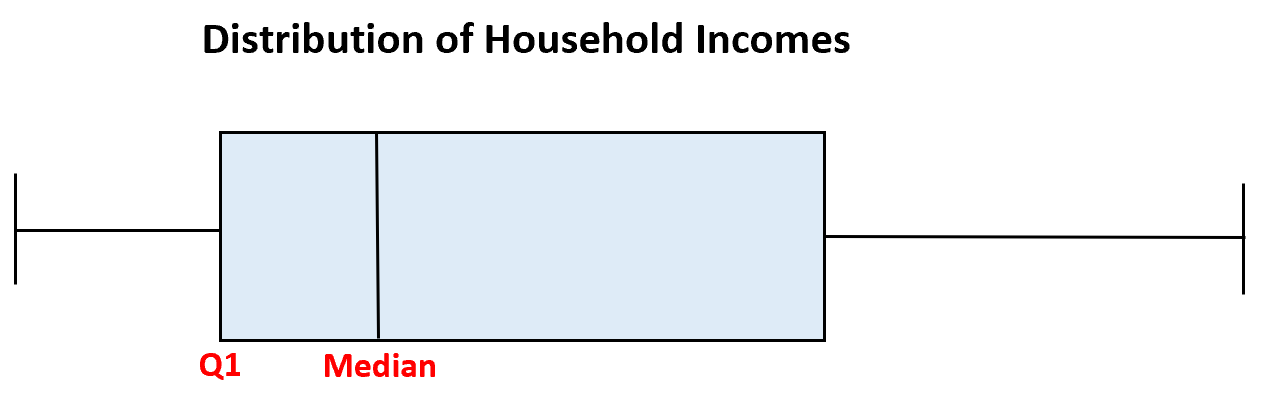

Le diagnostic visuel de l’asymétrie dans un diagramme en boîte débute systématiquement par l’évaluation scrupuleuse de l’emplacement de la ligne médiane à l’intérieur de l’espace rectangulaire délimité par les quartiles. Lorsque la barre marquant la médiane (Q2) effectue un glissement relatif visible en direction du bord inférieur de la boîte (Q1), elle induit un rétrécissement substantiel du compartiment inférieur couplé à une expansion correspondante du compartiment supérieur. Ce déséquilibre géométrique signale sans ambiguïté une concentration volumétrique majeure des observations dans le quart inférieur de l’intervalle interquartile.

Pour comprendre pleinement la signification probabiliste de ce schéma, il convient de se rappeler que le segment [Q1, Médiane] renferme très exactement 25 % des individus de l’échantillon, de même que le segment [Médiane, Q3]. Dès lors, si la distance physique séparant Q1 de la médiane est drastiquement plus faible que celle séparant la médiane de Q3, cela implique que ces 25 % d’individus sont amassés sur une plage de valeurs numériques extrêmement comprimée. Les observations y présentent donc une densité de fréquence élevée, s’agglutinant au ras des scores faibles.

À l’inverse, l’espacement conséquent observable entre la médiane et le troisième quartile atteste que les 25 % d’individus suivants se distribuent sur un continuum numérique considérablement plus vaste et étiré. Il en résulte un gradient de dispersion interne fortement hétérogène : la moitié centrale des données s’évase progressivement à mesure que l’on progresse vers les valeurs supérieures. Cette architecture rectangulaire déséquilibrée constitue la signature directe et univoque d’une asymétrie positive opérant au cœur même de la distribution empirique.

4.2 Déplacement de la médiane vers le haut de la boîte

La situation géométrique rigoureusement inverse se manifeste dès lors que la barre transversale de la médiane vient se coller contre la bordure supérieure du rectangle, matérialisée par le troisième quartile (Q3). Dans cette conjoncture, c’est le compartiment interne supérieur [Médiane, Q3] qui se retrouve sévèrement comprimé, tandis que le compartiment interne inférieur [Q1, Médiane] accuse un déploiement spatial étendu le long de l’axe des ordonnées ou des abscisses. Cette compression supérieure reflète une saturation massive des observations au voisinage des valeurs numériques les plus élevées de la boîte.

Une telle conformation indique qu’un quart entier de la population échantillonnée présente des scores très resserrés au sommet de l’échelle interquartile, générant une concentration de probabilité majeure sur les échelons forts de la métrique. Parallèlement, pour couvrir les 25 % d’observations s’étalant de la médiane vers le bas jusqu’au premier quartile, l’échelle doit s’étirer sur un intervalle substantiel, révélant une raréfaction progressive de la densité de données au fur et à mesure que les valeurs déclinent.

La lecture clinique et psychométrique d’un tel agencement met immédiatement en évidence un profil d’asymétrie négative (vers la gauche). Cette disposition spatiale prouve que le cœur de la population n’est pas distribué selon une courbe en cloche équilibrée, mais subit une force de rappel vers le pôle haut de l’instrument de mesure, générant une traîne interne orientée vers les zones inférieures du spectre.

4.3 Centrage strict de la médiane dans l’intervalle interquartile

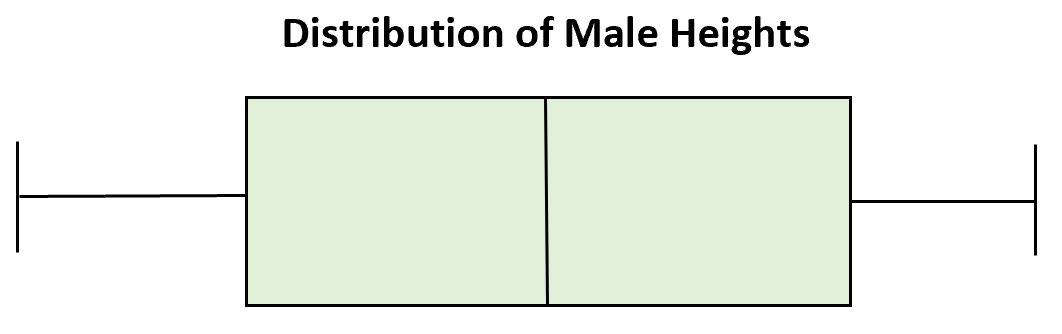

L’observation d’une boîte à moustaches dont la ligne médiane scinde le rectangle central en deux sous-rectangles rigoureusement ou quasi identiques représente la manifestation visuelle de l’équilibre interquartile. Dans cette situation géométrique spécifique, la distance physique séparant le premier quartile Q1 de la médiane est égale à la distance séparant la médiane du troisième quartile Q3. Autrement formulé, l’égalité arithmétique (Médiane – Q1) &approx; (Q3 – Médiane) est satisfaite avec une marge de tolérance visuelle minime.

Ce centrage strict démontre que la densité de probabilité au sein des 50 % centraux des données est parfaitement symétrique autour du pivot médian. Les individus progressant du 25e au 50e centile franchissent un intervalle d’échelle strictement homologue à celui traversé par les individus évoluant du 50e au 75e centile. La pente de la fonction de répartition cumulée empirique ne manifeste aucun changement de courbure asymétrique sur cette tranche centrale déterminante, excluant tout diagnostic d’asymétrie interne.

Néanmoins, la prudence analytique impose de souligner qu’un centrage parfait de la médiane ne garantit pas à lui seul la symétrie absolue de l’intégralité de la distribution. Il ne tranche que sur le comportement du noyau interquartile. Il demeure théoriquement et empiriquement possible qu’une distribution affiche un cœur symétrique tout en développant une asymétrie marquée dans ses queues périphériques. C’est la raison pour laquelle l’évaluation de la boîte centrale doit impérativement être corroborée et complétée par l’inspection des segments externes que constituent les moustaches.

5. L’analyse de la longueur des moustaches pour détecter l’étirement des queues

5.1 Dissymétrie de longueur des segments linéaires

Si la boîte centrale nous renseigne sur l’organisation interne des 50 % intermédiaires des observations, l’analyse comparative des moustaches éclaire le comportement des fractions marginales de la distribution, couvrant respectivement les tranches percentiles extrêmes : de 0 à 25 % pour le secteur inférieur, et de 75 % à 100 % pour le secteur supérieur (sous déduction des éventuelles valeurs aberrantes isolées). La longueur absolue d’une moustache est directement proportionnelle à l’étalement territorial de ces sous-populations marginales le long de la dimension évaluée.

Dans un contexte de symétrie distributio-fonctionnelle, les deux segments linéaires opposés doivent présenter des longueurs géométriques sensiblement analogues. Lorsque l’observateur constate une disparité manifeste de longueur entre les deux moustaches, il se trouve face à la preuve visuelle directe d’un étirement unilatéral d’une queue de probabilité. Une moustache démesurément longue trahit une forte hétérogénéité des scores au sein de cette tranche extrême : les individus s’y dispersent sur une distance considérable les uns des autres, traduisant une décroissance lente et progressive de la fonction de densité.

À l’inverse, une moustache très courte indique que les observations marginales demeurent condensées à proximité immédiate de la clôture quartile, reflétant une chute abrupte de la densité des scores au-delà du bloc central. L’analyse minutieuse du gradient de dispersion des extrêmes par rapport à la stabilité du corps central fournit donc les éléments clés pour statuer sur la morphologie des queues de distribution.

5.2 Moustache supérieure allongée et moustache inférieure raccourcie

La présence combinée d’une moustache supérieure considérablement étirée vers les valeurs hautes et d’une moustache inférieure tronquée ou raccourcie caractérise typiquement une queue de distribution s’effilant vers le pôle positif. Dans ce cas de figure, les observations composant le quart inférieur (les 25 % des valeurs les plus basses) sont regroupées de façon dense sous le premier quartile, atteignant rapidement la limite inférieure ou le score minimum de l’échantillon.

Dans le même temps, les observations formant le quart supérieur (les 25 % des valeurs les plus hautes) s’étalent sur une plage métrique considérable au-dessus du troisième quartile avant de rencontrer la valeur maximale non aberrante. Ce schéma visuel démontre sans équivoque que la dispersion croît de manière exponentielle ou géométrique à mesure que l’on gravit l’échelle de mesure, un comportement fréquemment observé dans les phénomènes où la performance n’a pas de limite supérieure théorique stricte.

Lorsque cette asymétrie de longueur des moustaches coïncide avec un décalage de la médiane vers le bas de la boîte centrale, le faisceau d’indices converge vers un diagnostic irréfutable : la distribution souffre d’une asymétrie positive intégrale, affectant simultanément son centre de gravité et ses composantes marginales.

5.3 Moustache inférieure allongée et moustache supérieure raccourcie

Le profil morphologique inverse — matérialisé par une moustache inférieure qui se prolonge longuement vers les scores minimaux tandis que la moustache supérieure apparaît compactée au-dessus de Q3 — traduit l’existence d’une longue traîne orientée vers la gauche. Ce tracé illustre graphiquement qu’un sous-ensemble d’observations minoritaires s’écarte lourdement du peloton principal en s’enfonçant vers des niveaux d’évaluation très faibles.

En psychologie clinique et en neuropsychologie cognitive, ce patron géométrique est hautement emblématique. Il correspond typiquement à des épreuves d’évaluation cognitive globale au sein desquelles la majorité écrasante des sujets sains réalise des scores quasi optimaux (entraînant une moustache supérieure étriquée et une boîte tassée vers le haut), tandis qu’une minorité d’individus présentant des atteintes fonctionnelles ou des déficits instrumentaux s’égrène vers le bas du graphique, engendrant une moustache inférieure démesurée.

Cette configuration confirme graphiquement une asymétrie négative marquée. L’analyste doit immédiatement intégrer que la variabilité de son échantillon est quasi intégralement portée par les fluctuations des participants à bas scores, imposant une refonte des indicateurs de variance conventionnels qui postuleraient une dispersion équiprobable autour du centre.

6. Identifier l’asymétrie positive (vers la droite) dans un diagramme en boîte

6.1 Critères visuels cumulatifs de l’asymétrie positive

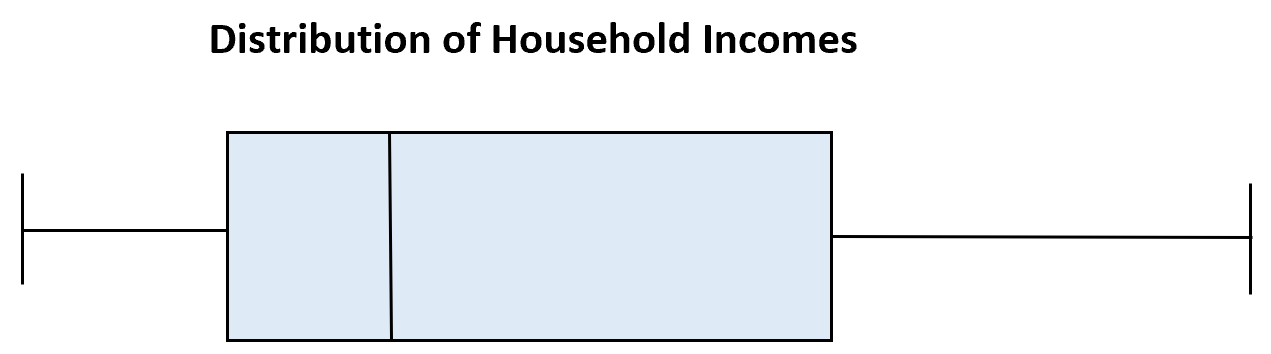

L’asymétrie positive, fréquemment qualifiée d’asymétrie vers la droite dans la littérature internationale par référence à l’orientation horizontale usuelle de l’axe des réels, présente une signature visuelle holistique parfaitement standardisée sur les diagrammes de Tukey. Pour affirmer avec certitude la présence d’une telle déformation sans équivoque, l’analyste doit s’attacher à repérer la convergence simultanée de trois critères géométriques cumulatifs articulés sur les différentes composantes du tracé.

Le premier critère réside dans l’excentrement caractérisé de la ligne médiane à l’intérieur du rectangle interquartile : celle-ci doit être située de façon flagrante à proximité du plancher de la boîte (Q1), rendant le compartiment [Q1, Médiane] notablement plus exigu que le compartiment [Médiane, Q3]. Le deuxième critère concerne l’asymétrie des segments linéaires : la moustache supérieure déploie une envergure géométrique significativement plus grande que celle de la moustache inférieure, illustrant l’étirement spatial de la traîne droite des données.

Le troisième critère, qui parachève l’identification, s’appuie sur le comportement des valeurs atypiques ou aberrantes (outliers) situées au-delà des clôtures de Tukey. Dans une distribution asymétrique positive, on observe une propension très marquée à l’émergence exclusive ou prépondérante de points isolés au-dessus de la moustache supérieure, tandis que la zone s’étendant en deçà de la moustache inférieure demeure totalement exempte d’observations disjointes. La conjonction de ces trois signaux graphiques offre un diagnostic univoque.

6.2 Dynamique sous-jacente des données psychologiques positives

Cette configuration graphique n’est pas une simple curiosité formelle ; elle reflète fidèlement la dynamique probabiliste propre à de multiples processus biopsychosociaux fondamentaux. L’archétype expérimental par excellence de l’asymétrie positive se retrouve dans l’enregistrement des temps de réaction (TR) lors de tâches informatisées de chronométrie mentale. La physiologie du système nerveux impose une frontière temporelle infranchissable (la latence de transmission sensorielle et motrice incompressible, rarement inférieure à 150-200 millisecondes), créant un mur plancher absolu contre lequel vient s’amasser la vaste majorité des réponses correctes rapides. Néanmoins, en raison d’accès d’inattention, de micro-lapsus cognitifs ou de défaillances motrices occasionnelles, quelques réponses requièrent des délais substantiellement plus longs, ce qui étire la distribution de façon spectaculaire vers les valeurs temporelles élevées.

Un autre domaine d’élection de l’asymétrie positive s’observe dans les inventaires épidémiologiques de psychopathologie administrés en population générale. Des instruments comme le Beck Depression Inventory (BDI) ou l’inventaire d’anxiété de Spielberger (STAI) exhibent systématiquement des médianes très basses, calées à proximité du zéro fonctionnel, car la grande majorité des participants asymptomatiques ne cotent aucun item de détresse psychologique. Seule une fraction restreinte de sujets en phase de décompensation clinique génère des scores massifs, propulsant des moustaches supérieures démesurées et des valeurs aberrantes unilatérales vers le zénith du graphique.

D’un point de vue fondamental, ces distributions positives sont généralement modélisées sur le plan probabiliste par des lois non symétriques bien connues, telles que la distribution log-normale, la distribution de Weibull, la loi Gamma ou les processus de Poisson. Toutes se caractérisent par une borne inférieure finie et un gradient d’extinction asymptotique progressif vers l’infini positif, dont la boîte à moustaches reproduit fidèlement les contours opérationnels.

6.3 Protocole de lecture pas à pas pour valider l’asymétrie droite

Afin de prémunir l’analyste contre les illusions perceptives ou les fluctuations aléatoires d’échantillonnage, la validation d’une asymétrie droite à partir d’un diagramme en boîte doit s’astreindre à un protocole standardisé en trois étapes séquentielles :

• Étape 1 : Évaluation du ratio interquartile interne. L’analyste procède à l’estimation visuelle ou au mesurage du segment supérieur de la boîte par rapport à son segment inférieur en évaluant le rapport : R_interne = (Q3 – Médiane) / (Médiane – Q1). Lorsque ce ratio dépasse notablement un seuil critique empirique (typiquement R_interne > 1,5), l’existence d’une asymétrie positive est d’ores et déjà hautement probable au sein du noyau dur des observations.
• Étape 2 : Comparaison de l’extension des segments linéaires. L’observateur quantifie le rapport d’envergure des moustaches : R_moustaches = Longueur(Moustache Supérieure) / Longueur(Moustache Inférieure). Une valeur de R_moustaches largement supérieure à l’unité (souvent de l’ordre de 2 ou davantage) confirme que l’étirement observé au cœur des quantiles se répercute avec une force décuplée dans les franges périphériques de la distribution.
• Étape 3 : Cartographie des clôtures et inspection des points disjoints. Enfin, le regard examine l’espace situé au-delà des clôtures de Tukey (Q3 + 1,5 × IQR). La mise en évidence d’un ou plusieurs points isolés alignés exclusivement le long de la branche supérieure scelle formellement le protocole de vérification. Si ces trois indicateurs convergent, l’asymétrie positive est confirmée avec un niveau de certitude méthodologique absolu.

7. Identifier l’asymétrie négative (vers la gauche) dans un diagramme en boîte

7.1 Signature graphique formelle de l’asymétrie gauche

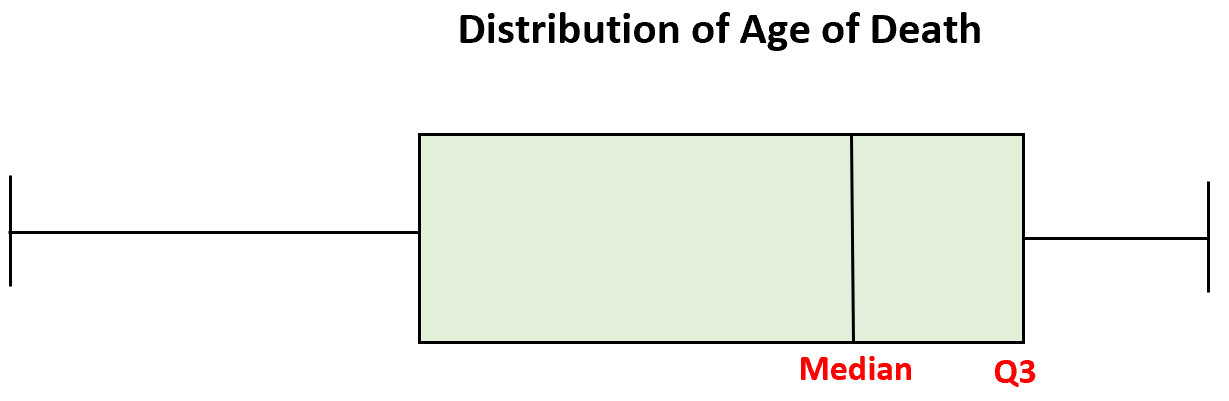

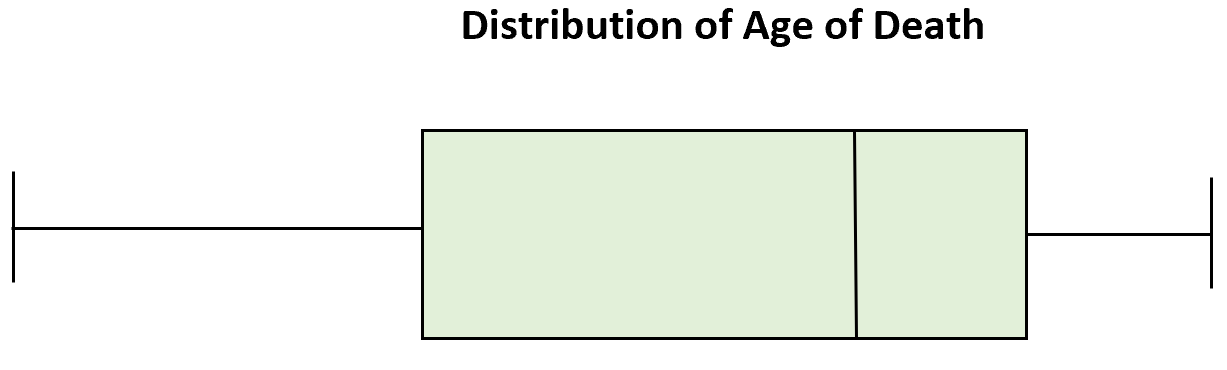

L’asymétrie négative, ou asymétrie vers la gauche, correspond au reflet topologique spéculaire de la situation précédente. Sa signature graphique formelle se signale par une translation structurelle des composants du diagramme vers le haut du repère métrique. En premier lieu, la ligne de la médiane ne réside plus au centre de la boîte centrale, mais vient s’écraser contre le bord supérieur formé par le troisième quartile (Q3). Le sous-espace interquartile supérieur se présente donc sous une forme extrêmement contractée, matérialisant une densité fréquentielle majeure de scores resserrés au sommet.

En second lieu, l’élément géométrique dominant du tracé devient la moustache inférieure. Celle-ci déploie un segment linéaire étiré de façon considérable en direction des valeurs planchers du repère cartésien, tandis que la moustache supérieure paraît étriquée, voire résiduelle. Cette disparité met en évidence le contraste saisissant entre la stabilité des 25 % d’observations supérieures et la dispersion anarchique des 25 % d’observations inférieures.

Enfin, le troisième symptôme graphique tient à la répartition unilatérale des valeurs atypiques. Dans le cas d’une asymétrie négative patente, les points isolés figurant les valeurs aberrantes se concentrent avec prédilection sous la clôture inférieure de Tukey (Q1 – 1,5 × IQR). Le tiers supérieur du graphique ne révèle aucun point atypique, traduisant le fait que les scores plafonnent de façon uniforme tandis que quelques trajectoires individuelles s’effondrent vers les profondeurs de l’échelle d’évaluation.

7.2 Phénoménologie des distributions asymétriques négatives

Les distributions marquées par une asymétrie négative sont omniprésentes dans de multiples sous-disciplines des sciences appliquées, notamment lors de l’évaluation de processus de maîtrise académique ou professionnelle. Dans le cadre d’un examen universitaire terminal certifiant dont le taux de réussite avoisine 95 %, la grande majorité des étudiants obtient des notes concentrées entre 14 et 18 sur 20. La boîte à moustaches qui en résulte affiche une médiane très élevée, une boîte écrasée vers le haut et une longue moustache inférieure descendant jusqu’aux notes résiduelles des quelques étudiants ayant totalement échoué à l’épreuve.

En psychologie organisationnelle et en sociologie du travail, un phénomène analogue s’observe lors de l’administration d’échelles de satisfaction professionnelle ou d’évaluation de la qualité de vie au travail au sein d’entreprises bien structurées. La distribution des scores d’implication ou de bien-être subjectif manifeste presque inévitablement un biais de désirabilité sociale et une valorisation positive globale, condensant les scores sur les barreaux supérieurs des échelles de Likert. Seuls quelques collaborateurs en rupture ou en situation d’épuisement professionnel aigu viennent peupler la traîne inférieure du graphique.

Ce phénomène soulève un enjeu psychométrique crucial : celui du manque de sensibilité discriminative dans les strates supérieures de l’échantillon. Lorsqu’une distribution est massivement asymétrique négative en raison d’un instrument trop facile ou trop complaisant, le diagramme en boîte permet de poser le diagnostic clinique d’inadéquation de l’outil d’évaluation : l’épreuve s’avère incapable de sérier les individus à haut potentiel, les agrégeant artificiellement dans un bloc percentile uniforme au sommet de la boîte.

7.3 Conséquences analytiques de la détection d’une asymétrie négative

La découverte d’une asymétrie négative au cours de l’exploration préliminaire par box plot engendre une cascade de décisions méthodologiques contraignantes pour le plan d’analyse. Le premier réflexe analytique consiste à rejeter catégoriquement le postulat de normalité pour la variable examinée. L’utilisation mécanique des statistiques descriptives paramétriques traditionnelles (la moyenne arithmétique et son écart-type associé) doit être formellement bannie ou systématiquement complétée par la médiane et l’intervalle interquartile sous peine d’induire en erreur le lecteur sur la représentativité des paramètres de position.

Sur le plan inférentiel, l’asymétrie négative altère significativement la forme des distributions d’échantillonnage de la moyenne, faussant les intervalles de confiance construits selon le théorème central limite lorsque la taille de l’échantillon (N) n’est pas suffisamment volumineuse. Cette déformation impose la mise en œuvre de procédures de redressement mathématique non linéaires. Toutefois, contrairement à l’asymétrie positive qui se résorbe aisément via des transformations logarithmiques classiques, l’asymétrie négative requiert préalablement une réflexion (inversion) des données avant l’application de la fonction logarithmique ou de la racine carrée, sous la forme : Y‘ = log(K – Y), où K représente une constante fixée légèrement au-dessus du score maximal théorique.

Alternativement, le praticien devra s’orienter vers des modèles de régression bêta (adaptés aux données contraintes et asymétriques bornées sur un intervalle [0, 1]) ou vers des tests non paramétriques robustes tels que le test de Wilcoxon pour échantillons appariés ou le test de Mann-Whitney pour échantillons indépendants, préservant ainsi la validité des conclusions scientifiques.

8. Caractériser la symétrie parfaite et quasi-symétrique

8.1 Critères d’invariance et de symétrie géométrique

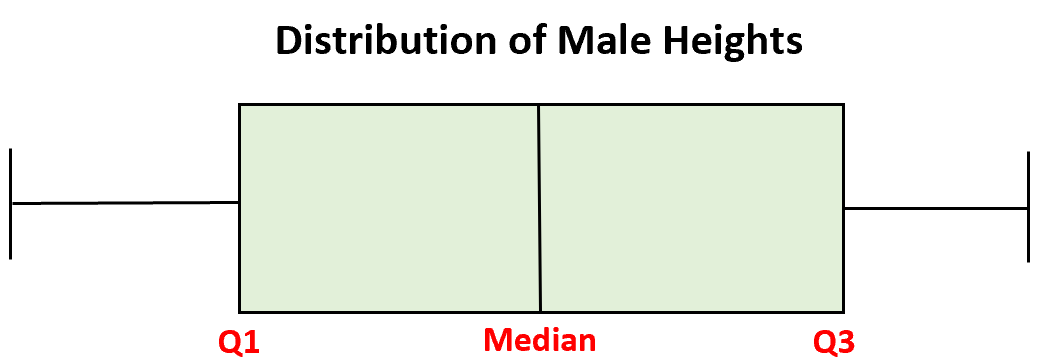

Dans le paradigme géométrique de la boîte à moustaches, la symétrie parfaite représente un état d’équilibre formel où chaque élément architectural trouve son double rigoureux par réflexion spéculaire par rapport à l’axe transverse de la médiane. Cette symétrie d’invariance impose des exigences graphiques particulièrement strictes : en premier lieu, la ligne de la médiane doit coïncider rigoureusement avec le centre géométrique de la boîte centrale. Les deux compartiments internes [Q1, Médiane] et [Médiane, Q3] doivent afficher des dimensions strictement identiques, assurant une valeur rigoureusement nulle à l’indice d’asymétrie de Bowley (B = 0).

En second lieu, les deux segments linéaires formant les moustaches doivent présenter des longueurs scrupuleusement équivalentes de part et d’autre de la boîte centrale. La distance séparant la clôture inférieure (ou le minimum) du premier quartile doit être identique à la distance séparant le troisième quartile de la clôture supérieure (ou du maximum). Enfin, si des valeurs aberrantes émergent au-delà des barrières de Tukey, elles doivent idéalement se répartir de façon équilibrée aux deux pôles opposés de la distribution, sans concentration unilatérale suspecte.

Lorsqu’un tel agencement est observé, il confirme que les densités de fréquences cumulées progressent de manière parfaitement équilibrée depuis les scores faibles jusqu’aux scores forts. L’observateur peut en déduire immédiatement que le centre de gravité arithmétique coïncide fidèlement avec le point de partage ordina-fréquentiel, assurant une convergence harmonieuse entre moyenne, médiane et mode.

8.2 Distinction entre symétrie visuelle et normalité statistique

Il importe d’alerter les analystes contre un contresens interprétatif particulièrement fréquent : assimiler hâtivement la symétrie géométrique apparente d’une boîte à moustaches à la démonstration formelle de la normalité statistique univariée (loi gaussienne). Si toute distribution normale produit nécessairement un diagramme en boîte parfaitement symétrique, la réciproque est rigoureusement fausse. La boîte à moustaches n’est capable de sonder qu’une partitionnement à quatre classes ordinales (les quartiles) et s’avère structurellement aveugle aux variations plus fines du profil de densité.

À titre d’illustration paradigmatique, une distribution continue parfaitement uniforme (au sein de laquelle chaque valeur possède exactement la même probabilité d’occurrence sur un intervalle fermé) engendrera une boîte à moustaches scrupuleusement symétrique : la médiane y sera exactement centrée, et les deux moustaches présenteront des longueurs rigoureusement égales. Pourtant, cette distribution n’a strictement aucun point commun avec une cloche de Gauss. De même, une distribution leptocurtique (marquée par un pic acéré au centre et des queues très lourdes) peut produire un profil de boîte identique à celui d’une distribution platicurtique (à sommet plat).

La boîte à moustaches est intrinsèquement incapable de quantifier le coefficient d’aplatissement (kurtosis) sans l’adjonction de repères de déciles supplémentaires. Par conséquent, l’observation d’un diagramme en boîte symétrique constitue une condition nécessaire mais nullement suffisante pour inférer la normalité des données. La validation définitive du postulat gaussien exigera impérativement une triangulation par des tests de normalité formels, tels que le test de Shapiro-Wilk ou le test de D’Agostino-Pearson, couplés à l’inspection d’un tracé quantile-quantile (Q-Q plot).

8.3 Tolérance empirique et variabilité d’échantillonnage

Dans la pratique réelle de la recherche quantitative et de l’évaluation psychométrique, l’analyste n’est pratiquement jamais confronté à des séries de données exhibant une symétrie mathématique absolue au millimètre près. Les fluctuations d’échantillonnage inhérentes à la collecte empirique introduisent presque continuellement des micro-perturbations stochastiques qui déplacent légèrement la médiane ou modifient marginalement la longueur relative des moustaches, sans que ces distorsions ne traduisent pour autant une asymétrie structurelle de la population cible.

Cette vulnérabilité aux bruits de mesure s’avère particulièrement prononcée dans les échantillons de taille restreinte (par exemple N < 30), fréquents en neuropsychologie clinique ou en neuro-imagerie fonctionnelle. Sur de si petits effectifs, l’ajout ou le retrait fortuit d’une seule observation peut suffire à faire osciller visiblement la ligne de la médiane ou à étirer artificiellement une moustache. Il est donc indispensable d’adopter une attitude de tolérance empirique raisonnée lors de l’inférence visuelle.

Dans la littérature méthodologique, une distribution est généralement qualifiée de « pratiquement symétrique » lorsque l’indice de Bowley demeure confiné à l’intérieur de l’intervalle restreint [-0,10 ; +0,10], et que le rapport de longueur entre les deux moustaches n’excède pas un facteur de 1,2 à 1,3. En deçà de ces seuils de tolérance, les déviations géométriques doivent être considérées comme des artefacts imputables à la fluctuation de l’échantillonnage plutôt que comme une violation substantielle du principe de symétrie, autorisant le maintien prudent des modélisations paramétriques standards.

9. Le rôle des valeurs aberrantes dans l’évaluation de la dissymétrie

9.1 Calcul des clôtures intérieure et extérieure de Tukey

L’un des apports majeurs de John Tukey à la statistique visuelle réside dans la formalisation d’un protocole mathématique objectif pour circonscrire et représenter individuellement les observations hautement divergentes, désignées sous le vocable de valeurs atypiques ou aberrantes (outliers). Pour ce faire, Tukey a instauré le concept de « clôtures » (fences), qui délimitent des seuils d’acceptabilité statistique au-delà desquels une observation n’est plus assimilée à la dispersion continue normale de la moustache, mais traitée comme un point d’exception singulier.

Ces frontières invisibles sur le graphique final se calculent à partir de l’intervalle interquartile (IQR = Q3 – Q1). Tukey a défini deux niveaux de démarcation : les clôtures intérieures (inner fences) et les clôtures extérieures (outer fences). Leurs formulations exactes s’établissent selon les règles suivantes :

• Clôture intérieure basse : Q1 – 1,5 × IQR
• Clôture intérieure haute : Q3 + 1,5 × IQR
• Clôture extérieure basse : Q1 – 3,0 × IQR
• Clôture extérieure haute : Q3 + 3,0 × IQR

Dans la nomenclature graphique de Tukey, toute observation située entre la clôture intérieure et la clôture extérieure est étiquetée comme « valeur aberrante modérée » et représentée graphiquement par un petit cercle ou un point isolé. Toute observation franchissant le seuil critique de la clôture extérieure (située à plus de trois fois l’intervalle interquartile au-delà des quartiles) est qualifiée de « valeur aberrante extrême » et se trouve signalée par un astérisque ou un point plein d’une couleur différenciée. Les moustaches ne peuvent en aucun cas franchir les clôtures intérieures : elles s’arrêtent rigoureusement à la valeur observée la plus extrême qui se maintient à l’intérieur de ces barrières de sécurité.

9.2 Asymétrie induite par les valeurs aberrantes versus asymétrie structurelle

L’évaluation rigoureuse de la dissymétrie sur un diagramme en boîte impose d’opérer une distinction conceptuelle fondamentale entre ce que l’on nomme l’asymétrie induite (ou artificielle) et l’asymétrie structurelle (ou continue). L’asymétrie induite survient lorsqu’une distribution présente un profil de boîte et de moustaches parfaitement équilibré (médiane centrée, moustaches symétriques), mais qu’une ou deux valeurs aberrantes isolées surgissent très loin dans une direction cardinale donnée. Dans une telle situation, la dissymétrie n’est pas une propriété intrinsèque de la population étudiée ; elle découle de la présence de quelques points singuliers qui biaisent mécaniquement les coefficients paramétriques globaux tout en laissant indemne le noyau résistant de la boîte à moustaches.

À l’opposé, l’asymétrie structurelle se caractérise par une déformation harmonieuse, continue et solidaire de l’ensemble de la figure géométrique. Dans ce cas de figure authentique, le décentrement de la médiane, la disproportion de longueur des moustaches et l’alignement échelonné d’une chaîne de valeurs aberrantes participent d’un même continuum morphologique unilatéral. Les points aberrants ne constituent alors pas des anomalies accidentelles à supprimer, mais représentent simplement le prolongement probabiliste naturel d’une queue de distribution exceptionnellement étirée.

Pour procéder au diagnostic différentiel entre ces deux étiologies statistiques, le protocole méthodologique recommande d’effectuer une analyse de sensibilité par ré-estimation conditionnelle. L’analyste masque temporairement les valeurs aberrantes isolées et recalcule les paramètres de la boîte. Si la neutralisation de deux points rétablit immédiatement une symétrie quasi parfaite de l’édifice résiduel, l’asymétrie initiale doit être qualifiée d’induite. Si, en revanche, le retrait de ces points maintient une boîte asymétrique avec une moustache toujours dominante, l’asymétrie est structurelle et requiert un traitement probabiliste spécifique.

9.3 Impact psychologique et méthodologique des points extrêmes

Dans l’écosystème de la recherche psychologique et clinique, les valeurs aberrantes révélées par la boîte à moustaches ne doivent jamais être réduites à de simples scories algorithmiques. Elles véhiculent fréquemment des significations substantielles de première importance qu’il convient de décrypter avant toute prise de décision statistique. Une première source fréquente d’aberration réside dans les dysfonctionnements méthodologiques : erreurs d’encodage manuel de la part de l’expérimentateur (inversion de chiffres, virgule décalée), défaillance technique d’une interface de recueil chronométrique ou comportements de tricherie ou de non-engagement systématique chez des participants cochant systématiquement la même case sur un protocole d’évaluation.

Cependant, dès lors que ces artéfacts techniques sont écartés, les valeurs extrêmes incarnent la manifestation concrète de profils psychologiques d’exception ou de décompensations cliniques aiguës au sein d’une cohorte prétendument homogène. En neuropsychologie, un sujet affichant un temps d’exploration visuo-spatiale situé à quatre fois l’IQR au-dessus de la clôture supérieure peut signaler une héminegligence spatiale débutante passée inaperçue lors de l’anamnèse clinique. De même, en psychologie de la personnalité, des scores aberrants sur des échelles de désinhibition ou d’impulsivité reflètent des fonctionnements borderline authentiques dont l’éviction arbitraire fausserait la portée de la recherche.

Sur le plan de l’éthique de la recherche et des bonnes pratiques en science ouverte, l’élimination arbitraire ou clandestine de points extrêmes dans l’unique dessein de « forcer la symétrie » d’un diagramme en boîte et d’arranger la normalité d’une distribution constitue une faute méthodologique sévère. Toute exclusion de points doit être scrupuleusement documentée, justifiée par des arguments théoriques ou techniques explicites, et idéalement accompagnée d’une double présentation des résultats finaux (avec et sans les valeurs atypiques) afin de garantir une transparence scientifique irréprochable.

10. Configurations complexes et cas limites d’interprétation

10.1 Signaux contradictoires : Médiane décentrée et moustaches inversées

Si la plupart des boîtes à moustaches issues de distributions empiriques présentent une cohérence interne satisfaisante entre le positionnement de leur médiane et la longueur relative de leurs moustaches, l’analyste chevronné est parfois confronté à des configurations déroutantes arborant des signaux contradictoires. Le cas le plus emblématique de cette pathologie géométrique survient lorsqu’une boîte centrale suggère une asymétrie positive (avec une ligne médiane très nettement collée au bord inférieur Q1), tandis que la moustache inférieure se révèle paradoxalement bien plus longue et étirée que la moustache supérieure.

Une telle discordance spatiale indique presque systématiquement la présence d’une bimodalité ou d’une polymodalité sous-jacente que la boîte à moustaches peine à traduire en raison de sa nature agrégée. Dans ce scénario particulier, la population étudiée est probablement constituée de deux sous-groupes fusionnés artificiellement : un premier contingent massif et très homogène produisant un pic de densité élevé près des scores bas (qui tire la médiane vers Q1), et un second sous-groupe minoritaire mais largement étalé vers les scores négatifs ou faibles, responsable de l’élongation de la moustache inférieure.

Face à un tel hiatus interprétatif, l’analyste doit impérativement s’abstenir de trancher en faveur d’une quelconque direction d’asymétrie univariée. La boîte à moustaches atteint ici les limites structurelles de son pouvoir résolutif. L’unique conduite méthodologique recevable consiste alors à abandonner provisoirement la boîte de Tukey pour superposer à l’échantillon un tracé de densité par noyau (KDE) ou un diagramme en violon, lesquels permettront d’objectiver instantanément le creux de densité séparant les deux modes de la distribution.

10.2 Impact de la troncature des données et des effets de borne

Une seconde configuration complexe, universellement répandue dans les protocoles d’enquêtes psychométriques et de sondages d’opinion, découle de la troncature artificielle induite par l’utilisation d’échelles de mesure à bornes fixes rigides, telles que les échelles de Likert graduées de 1 à 5 ou de 1 à 7. Lorsque la dimension mesurée rencontre une forte adhésion ou un rejet viscéral de la part des répondants, la distribution statistique vient littéralement s’écraser contre l’une des barrières physiques de l’instrument de mesure.

Sur le diagramme en boîte, cet effet de borne se traduit par la disparition quasi totale, voire intégrale, de l’une des moustaches. Dans un effet de plafond sévère, par exemple, le troisième quartile (Q3), la valeur maximale de la distribution et la médiane peuvent venir fusionner en une ligne géométrique unique calée sur la valeur numérique 5. La moustache supérieure s’annule complètement (longueur égale à zéro), la médiane disparaît dans le bord supérieur de la boîte, et seule subsiste une moustache inférieure proéminente qui tente d’explorer les rares dissidences de cotation.

L’erreur classique consisterait à traiter ce tracé comme une simple asymétrie négative ordinaire traitable par des méthodes d’ajustement standard. En réalité, une telle morphologie atteste de l’échec structurel de l’instrument de mesure pour la population interrogée : l’échelle est saturée et ne mesure plus une variation continue, mais un amas de censure à droite (right-censored data). Le traitement de ces configurations requiert formellement l’abandon des modèles linéaires au profit de modèles de régression censurée (modèles de Tobit) ou de modélisations pour réponses ordinales polytomiques.

10.3 Distributions à queues lourdes versus asymétries prononcées

Un autre défi d’interprétation réside dans la différenciation graphique subtile entre une distribution frappée d’asymétrie prononcée et une distribution leptocurtique présentant des queues dites « lourdes » ou épaisses (heavy-tailed distributions), telles que modélisées par les lois de Student à faibles degrés de liberté ou les lois de Cauchy. Une distribution à queues lourdes peut être rigoureusement symétrique sur le plan théorique, mais elle génère avec une probabilité anormalement élevée des observations positionnées très loin de la moyenne centrale.

Dans une telle configuration, la boîte centrale demeure parfaitement symétrique, avec une médiane admirablement centrée entre Q1 et Q3. Toutefois, l’observateur constate simultanément un allongement symétrique substantiel des deux moustaches opposées, couplé à l’éclosion conjointe d’un nombre impressionnant de valeurs aberrantes franchissant les clôtures de Tukey de part et d’autre du graphique (en haut et en bas). L’observateur inexpérimenté, déstabilisé par le foisonnement de ces points extrêmes, peut commettre l’erreur de conclure à une forme d’asymétrie bilatérale contradictoire.

Il est donc crucial de dissocier conceptuellement l’aplatissement (kurtosis), qui mesure l’épaisseur conjointe et équilibrée des deux queues périphériques par rapport au sommet central, de l’asymétrie (skewness), qui qualifie exclusivement le différentiel de masse unilatéral entre les deux flancs de la distribution. Sur un diagramme de Tukey, la présence simultanée de longues moustaches et de valeurs aberrantes bilatérales dénonce une forte leptocurticité, tandis que l’asymétrie exige impérativement un déséquilibre d’orientation (médiane déplacée, une seule moustache allongée, points aberrants amassés d’un seul côté).

11. Comparaison visuelle : Diagrammes en boîte versus histogrammes et tracés de densité

11.1 Correspondance géométrique directe entre box plot et histogramme

Pour maîtriser pleinement la lecture intuitive d’un diagramme en boîte, il est particulièrement instructif de conceptualiser mentalement la projection géométrique orthogonale qui relie un box plot à un histogramme de fréquences conventionnel ou à une courbe de densité continue. Lorsqu’une distribution est représentée sous forme d’histogramme, l’axe vertical mesure traditionnellement le décompte des fréquences ou la densité de probabilité, tandis que l’axe horizontal balaye l’échelle des valeurs de la variable continue.

Si l’on imagine faire pivoter une boîte à moustaches horizontale pour l’aligner scrupuleusement au-dessus de cet histogramme, les correspondances spatiales apparaissent avec éclat. La boîte centrale rectangulaire [Q1, Q3] vient encadrer précisément la zone d’accumulation maximale du polygone de fréquences, englobant le pic central et les épaulements principaux de la cloche. Le trait intérieur de la médiane vient couper l’histogramme en deux aires surfaciques strictement égales, chacune totalisant 50 % de la masse colorée totale des rectangles de fréquence.

Dans ce contexte projectif, une asymétrie positive se manifeste sur l’histogramme par un sommet massif rejeté vers la gauche, suivi d’une longue rampe descendante de barres de plus en plus basses qui s’étirent interminablement vers la droite. Sur la boîte à moustaches correspondante, la boîte centrale se calque fidèlement sur le pic de gauche (la médiane s’alignant sur le sommet de fréquence), tandis que la longue moustache supérieure et ses valeurs aberrantes associées viennent recouvrir au millimètre près la longue queue descendante de l’histogramme. La compacité extrême de la boîte à moustaches permet ainsi de capturer la quintessence de la structure de l’histogramme tout en consommant une fraction infinitésimale de l’espace graphique.

11.2 Les angles morts de la boîte à moustaches

Nonobstant ses vertus synthétiques indéniables, la boîte à moustaches comporte un angle mort majeur directement tributaire de son niveau d’abstraction paramétrique : elle est par nature constitutionnellement incapable de détecter la multimodalité d’une distribution. Puisque le diagramme de Tukey ne fait qu’interroger cinq rangs statistiques prédéterminés (0 %, 25 %, 50 %, 75 %, 100 %), il condense et compresse l’information contenue entre ces jalons sans révéler les variations de courbure intermédiaires.

Ainsi, une distribution unimodale parfaitement normale et une distribution sévèrement bimodalement creusée (présentant deux bosses distinctes séparées par un gouffre d’observations au centre) peuvent produire exactement le même résumé à cinq nombres, et par conséquent générer deux boîtes à moustaches rigoureusement superposables et symétriques. Si un analyste se borne à l’inspection exclusive du box plot, il conclura en toute bonne foi à l’homogénéité équilibrée d’une distribution qui masque en réalité une fracture interne dramatique de sa population sous la forme de deux sous-groupes distincts.

Pour conjurer cet angle mort méthodologique, la pratique moderne de la science des données recommande chaleureusement de ne plus laisser la boîte à moustaches isolée, mais d’enrichir systématiquement son tracé par l’adjonction d’un nuage de points réels superposés (technique du jittering ou strip chart). En dispersant légèrement et aléatoirement les points individuels le long d’un axe transversal pour éviter leur chevauchement, l’analyste voit transparaître instantanément les trous de densité, les agglutinations inattendues et les structures multimodales que la géométrie de la boîte centrale dissimulait.

11.3 Intégration moderne : Diagrammes en violon et raincloud plots

L’évolution contemporaine de la visualisation scientifique des données a donné naissance à des hybridations graphiques élégantes destinées à transcender les faiblesses inhérentes aux diagrammes isolés. La première innovation marquante fut le développement du diagramme en violon (violin plot), formalisé par Hintze et Nelson en 1998. Le tracé en violon associe de manière symbiotique la boîte à moustaches classique de Tukey (souvent dessinée en silhouette miniature au centre) avec une estimation de densité de probabilité par noyau (Kernel Density Estimation ou KDE), projetée symétriquement de part et d’autre sous forme d’une enveloppe galbée.

Sur un diagramme en violon, l’asymétrie se lit avec une clarté remarquable : non seulement l’analyste bénéficie des repères quartiles du box plot interne, mais il observe directement l’épaisseur charnue du violon, dont le profil renflé signale la zone de concentration des scores tandis que l’étau se resserre sur la queue effilée. Plus récemment, les exigences accrues de reproductibilité et de science ouverte ont popularisé le déploiement des raincloud plots (diagrammes en nuage de pluie), introduits par Allen et collaborateurs en 2019.

Le raincloud plot propose une décomposition analytique tripartite d’une transparence absolue : il superpose verticalement ou horizontalement une demi-courbe de densité de probabilité (le « nuage »), une boîte à moustaches compacte de Tukey indiquant les cinq nombres cardinaux, et le semis intégral des observations individuelles brutes sous forme de points désynchronisés (les « gouttes de pluie »). Dans ce cadre d’une exhaustivité graphique totale, l’asymétrie ne repose plus sur une conjecture déductive issue des seuls quartiles, mais se donne à voir dans l’intégralité de sa distribution empirique, sonnant l’avènement d’une analyse exploratoire sans compromis.

12. Recommandations méthodologiques pour la recherche et l’analyse de données

12.1 Procédure systématique d’audit de l’asymétrie par les boîtes à moustaches

Afin d’intégrer avec rigueur l’évaluation de l’asymétrie dans le pipeline de prétraitement des données quantitatives en recherche empirique, il est recommandé d’adopter une procédure d’audit séquentielle et standardisée articulée en quatre phases complémentaires :

1. Phase 1 : Inspection visuelle combinatoire. L’analyste examine attentivement la morphologie globale du diagramme en boîte en confrontant la position relative de la médiane au sein du rectangle interquartile et la parité de longueur des moustaches supérieure et inférieure. La détection conjointe d’une médiane excentrée et d’une moustache disproportionnée du même côté pose le diagnostic visuel préliminaire d’asymétrie unilatérale.
2. Phase 2 : Quantification ordinale normalisée. L’analyste extrait les quartiles empiriques (Q1, Q2, Q3) et procède au calcul systématique de l’indice d’asymétrie quartile de Bowley : B = [(Q3 – Q2) – (Q2 – Q1)] / IQR. Cette métrique fournit une valeur quantitative étalonnée entre -1 et +1, insensible à la contamination par des points aberrants extrêmes.
3. Phase 3 : Triangulation paramétrique et conformationnelle. Les métriques ordinales sont confrontées au coefficient de moment de Fisher-Pearson et à un test formel d’adéquation univariée (test de Shapiro-Wilk). Si l’indice de Bowley et le coefficient de Fisher convergent dans le même sens et avec une magnitude proportionnée, l’asymétrie structurelle de la distribution est validée. En cas de divergence prononcée, une analyse spécifique des valeurs aberrantes isolées est diligentée.
4. Phase 4 : Décision inférentielle motivée. En présence d’une asymétrie substantielle confirmée (par exemple |B| > 0,15 associé à un test de Shapiro-Wilk significatif à p < 0,05), l’analyste acte officiellement la violation du postulat de normalité pour la variable concernée et bifurque vers des approches analytiques non paramétriques robustes (tests de Mann-Whitney, Wilcoxon, Kruskal-Wallis) ou engage une stratégie de redressement mathématique appropriée.

12.2 Options de remédiation face à une asymétrie confirmée

Dès lors que la boîte à moustaches a formellement attesté la présence d’une asymétrie structurelle sévère au sein d’une variable continue destinée à intégrer des modélisations statistiques, l’expérimentateur dispose de trois grandes options méthodologiques de remédiation pour préserver la validité de ses conclusions scientifiques.

La première stratégie consiste en l’application de transformations mathématiques univariées non linéaires correctrices, choisies méticuleusement en fonction de la polarité de l’asymétrie. Pour une asymétrie positive modérée, l’application de la fonction racine carrée (Y‘ = √Y) permet de contracter la queue supérieure étirée. Pour une asymétrie positive sévère (très fréquente sur les temps de réponse ou les variables financières), la transformation logarithmique (Y‘ = ln(Y) ou log₁₀(Y + 1)) opère un redressement puissant. De manière plus systématique, le recours à la famille des transformations automatisées de Box-Cox permet d’identifier par maximum de vraisemblance le paramètre d’élévation à la puissance optimal (λ) minimisant l’asymétrie résiduelle.

La deuxième stratégie repose sur l’abandon pur et simple des estimateurs classiques de Gauss au profit de statistiques robustes. L’analyste substitue systématiquement la médiane à la moyenne arithmétique, remplace l’écart-type par l’intervalle interquartile ou par l’écart absolu médian (MAD pour Median Absolute Deviation), et met en œuvre des procédures de winsorisation ou de tronquage systématique (moyennes tronquées à 10 % ou 20 %) pour neutraliser l’impact disproportionné des queues asymétriques.

La troisième approche, hautement recommandée dans l’arsenal biométrique et psychométrique moderne, consiste à renoncer à forcer la normalité des données pour modéliser directement leur loi empirique native à travers les modèles linéaires généralisés (GLM) ou les modèles additifs généralisés (GAM). En spécifiant une fonction de liaison adaptée et une distribution cible non gaussienne (distribution Gamma pour l’asymétrie positive continue, distribution binomiale négative pour les décomptes sur-dispersés), le chercheur préserve l’intégrité de l’échelle originale de mesure tout en garantissant des tests d’hypothèses d’une rigueur mathématique irréprochable.

12.3 Normes de restitution visuelle selon les standards scientifiques (APA)

La communication scientifique rigoureuse de résultats reposant sur des boîtes à moustaches exige une conformité scrupuleuse avec les normes éditoriales académiques internationales, à l’instar de celles édictées par l’American Psychological Association (normes APA, 7e édition). La clarté, l’exhaustivité de l’information et l’absence d’ambiguïté doivent guider la conception de chaque figure insérée dans un mémoire ou un article scientifique.

En premier lieu, les axes doivent être impérativement étiquetés avec une précision chirurgicale : le nom de la variable dépendante, ses unités de mesure exactes (par exemple, « Temps de réaction en millisecondes » ou « Score total d’anxiété STAI-Y ») et l’orientation des modalités expérimentales comparées doivent figurer sans abréviations cryptiques. Les coupures d’axe arbitraires ou les échelles tronquées délibérément pour exagérer visuellement une asymétrie mineure constituent une manipulation graphique proscrite.

En second lieu, la légende de la figure doit obligatoirement expliciter la règle mathématique retenue pour le calcul des moustaches et l’identification des valeurs aberrantes. Il existe en effet plusieurs conventions logicielles concurrentes (moustaches de Tukey délimitées par 1,5 × IQR, moustaches basées sur les 5e et 95e centiles, ou moustaches s’étirant jusqu’aux extremums absolus minimum et maximum). Omettre de stipuler cette définition prive le lecteur de la capacité d’interpréter si une longue moustache traduit la présence d’une traîne normale ou l’inclusion de points déviants. La formule standard de légende doit ainsi stipuler : « La boîte centrale représente l’intervalle interquartile (Q1-Q3), le trait médian matérialise le 50e centile, les moustaches s’étendent jusqu’aux valeurs observées les plus extrêmes dans la limite de 1,5 fois l’écart interquartile, et les points isolés indiquent les valeurs aberrantes selon les critères de Tukey ».

Enfin, une attention déontologique majeure doit être accordée au choix de la palette graphique. Les chartes scientifiques contemporaines imposent l’usage de contrastes chromatiques accessibles aux personnes souffrant de déficits de perception des couleurs (daltonisme), en privilégiant des palettes perceptuellement uniformes et universelles telles que Viridis ou Cividis. L’intégration conjointe de repères textuels directs, d’un fond contrasté blanc épuré exempt de quadrillages anxiogènes superflus (chartjunk) et d’une typographie vectorielle haute résolution parachève une restitution visuelle digne des plus hauts standards de la communauté scientifique internationale.

Références

• Allen, E. A., Erhardt, E. B., & Calhoun, V. D. (2019). Raincloud plots: A multi-platform tool for robust data visualization. Wellcome Open Research, 4, 63. https://doi.org/10.12688/wellcomeopenres.15191.1
• American Psychological Association. (2020). Publication manual of the American Psychological Association (7th ed.). American Psychological Association. https://doi.org/10.1037/0000165-000
• Bowley, A. L. (1920). Elements of statistics (4th ed.). P. S. King & Son.
• Box, G. E. P., & Cox, D. R. (1964). An analysis of transformations. Journal of the Royal Statistical Society: Series B (Methodological), 26(2), 211–243. https://doi.org/10.1111/j.2517-6161.1964.tb00553.x
• Hintze, J. L., & Nelson, R. D. (1998). Violin plots: A box plot-density trace synergism. The American Statistician, 52(2), 181–184. https://doi.org/10.1080/00031305.1998.10480559
• Hyndman, R. J., & Fan, Y. (1996). Sample quantiles in statistical packages. The American Statistician, 50(4), 361–365. https://doi.org/10.1080/00031305.1996.10473566
• Micceri, T. (1989). The unicorn, the normal curve, and other improbable creatures. Psychological Bulletin, 105(1), 156–166. https://doi.org/10.1037/0033-2909.105.1.156
• Shapiro, S. S., & Wilk, M. B. (1965). An analysis of variance test for normality (complete samples). Biometrika, 52(3/4), 591–611. https://doi.org/10.2307/2333709
• Tukey, J. W. (1977). Exploratory data analysis. Addison-Wesley Publishing Company.
• Wilcox, R. R. (2017). Introduction to robust estimation and hypothesis testing (4th ed.). Academic Press. https://doi.org/10.1016/B978-0-12-804733-0.00001-9
