Comment enregistrer plusieurs graphiques dans un PDF avec R

La visualisation de données constitue un pilier fondamental de la démarche scientifique contemporaine, particulièrement au sein des sciences du comportement, des neurosciences cognitives et de la psychométrie. Dans ces disciplines où les protocoles expérimentaux génèrent des volumes considérables d’informations multidimensionnelles, la capacité d’agréger, de structurer et d’exporter des représentations graphiques complexes conditionne directement l’intelligibilité des résultats et leur reproductibilité. L’environnement statistique R s’est imposé comme une référence internationale pour le traitement quantitatif, notamment grâce à son architecture modulaire et à sa gestion native des périphériques graphiques vectoriels de haute précision.

Cependant, le passage d’une exploration visuelle interactive sur écran à la constitution d’un document éditable ou publiable sous la forme d’un recueil documentaire structuré représente un défi technique récurrent pour les chercheurs. La génération automatisée de documents au format PDF (Portable Document Format) contenant plusieurs dizaines, voire plusieurs centaines de visualisations, exige une compréhension approfondie des mécanismes sous-jacents d’interception de flux de données graphiques. Qu’il s’agisse de compiler une série d’analyses factorielles confirmatoires, d’éditer les profils psychologiques individuels d’une cohorte clinique ou de synthétiser des chroniques temporelles physiologiques, la maîtrise de l’exportation multipage constitue une compétence méthodologique indispensable.

Cet article propose une exploration exhaustive des paradigmes d’exportation graphique en PDF sous R. Nous analyserons les fondements mécaniques de la fonction native pdf(), l’organisation spatiale via les paramètres graphiques de base, les approches géométriques avancées, ainsi que l’intégration fluide des écosystèmes modernes tels que ggplot2, gridExtra et patchwork. Les aspects liés à l’optimisation typographique, à la gestion robuste des erreurs et à l’inscription de ces pratiques dans le cadre de la science ouverte et des principes FAIR seront rigoureusement détaillés afin d’offrir une référence technique complète pour la recherche empirique.

1. Introduction aux périphériques graphiques dans l’environnement R pour la recherche empirique

1.1 Rôle des périphériques graphiques dans la chaîne de traitement statistique

Dans l’architecture du langage R, la production d’une image repose sur un concept fondamental nommé « périphérique graphique » (graphical device). Contrairement à une idée répandue chez les utilisateurs débutants, une commande de tracé telle que plot() ou hist() ne produit pas directement un fichier image sur le disque dur, ni même une simple matrice de pixels affichée à l’écran. Elle émet des primitives de dessin abstraites (lignes, points, polygones, coordonnées de texte) transmises au périphérique graphique actif à cet instant précis. Si aucun périphérique particulier n’a été explicitement ouvert par l’utilisateur, l’interpréteur R initialise par défaut une fenêtre interactive d’affichage à l’écran (windows() sur le système d’exploitation Microsoft Windows, quartz() sous macOS, ou x11() sous les distributions Linux et Unix).

Cette séparation conceptuelle stricte entre l’algorithme de génération de la figure et le récepteur physique ou logique du tracé offre une flexibilité remarquable, mais introduit une complexité opérationnelle majeure lors du passage à la production documentaire. Dans le cadre de la recherche empirique en psychologie cognitive et comportementale, où la validité écologique et la précision des mesures sont minutieusement scrutées, la reproductibilité graphique s’érige en impératif méthodologique. Un graphique visualisé sur un écran d’ordinateur dépend étroitement de la résolution matérielle de la dalle d’affichage, des pilotes vidéo sous-jacents et des dimensions arbitraires de la fenêtre active. Une simple modification manuelle de la taille de la fenêtre graphique interactive altère instantanément les proportions relatives, le positionnement des étiquettes textuelles et le calcul des marges internes.

Pour garantir une reproductibilité absolue et pérenne à travers le temps et les plateformes matérielles, les chercheurs doivent substituer aux périphériques d’affichage interactifs des périphériques de stockage sur disque orientés vers des formats vectoriels normalisés. Le format PDF (défini par la norme internationale ISO 32000) présente des avantages intrinsèques incomparables pour l’édition scientifique et la publication d’analyses psychométriques. Contrairement aux formats matriciels ou raster (tels que le PNG, le JPEG ou le TIFF) qui reposent sur une grille finie de pixels dont la densité par pouce (DPI) limite la netteté lors des agrandissements, le format PDF encapsule des descriptions mathématiques vectorielles issues du langage PostScript. Les points, les segments de régression, les ellipses de confiance et les glyphes typographiques conservent une netteté absolue à n’importe quel niveau de zoom, sans aucune pixellisation.

La fonction native pdf() incarne la porte d’entrée de cette mécanique d’interception de flux dans le noyau de R. Lorsqu’elle est invoquée, elle signale à l’environnement d’exécution que toutes les commandes graphiques subséquentes ne devront plus être rendues sur l’écran de travail, mais sérialisées au sein d’un flux binaire conforme aux spécifications du format PDF et orienté vers un fichier cible. Cette redirection demeure active jusqu’à ce que l’utilisateur ou le script ordonne explicitement la clôture du périphérique, matérialisant ainsi la fin de la capture et l’écriture définitive des métadonnées du document sur le support de stockage.

1.2 Typologie des besoins d’exportation de visualisations multiples

La nécessité d’exporter plusieurs graphiques au sein d’un document PDF unique découle directement de la complexification des protocoles expérimentaux contemporains. Dans les études psychologiques quantitatives, les chercheurs ne se contentent plus d’une simple figure illustrant un effet principal univarié. La restitution fidèle des dynamiques comportementales impose des architectures visuelles denses et structurées, que l’on peut classer en trois grandes typologies fonctionnelles.

La première typologie concerne le regroupement de batteries de tests psychologiques sur une planche graphique unique ou un nombre restreint de feuillets synthétiques. Lorsqu’une équipe évalue les fonctions exécutives d’un ensemble de participants au moyen d’épreuves standardisées (telles que le test de Stroop, la tâche de Wisconsin, le trail making test et l’empan mnésique de chiffres), l’analyse clinique requiert une vue synoptique immédiate. Présenter les distributions des temps de réaction, les taux d’erreur, les indices de discriminabilité et les scores standardisés z sur une même feuille permet de détecter d’un coup d’œil les profils atypiques ou les effets de plancher et de plafond qui échapperaient à une inspection tabulaire isolée.

La deuxième typologie répond à la compilation longitudinale de séries temporelles sous la forme d’un recueil multipage exhaustif. Dans les protocoles d’échantillonnage de l’expérience (Experience Sampling Method ou ESM), en écologie momentanée de l’évaluation (EMA) ou lors du suivi psychophysiologique continu (par exemple, la variabilité de la fréquence cardiaque et la conductance cutanée au cours d’une thérapie cognitivo-comportementale), les données sont collectées à des fréquences élevées sur des semaines entières. Exporter un fichier PDF de plusieurs dizaines de pages, où chaque page correspond rigoureusement à une journée d’enregistrement ou à une phase expérimentale spécifique, offre un support de diagnostic et d’archive standardisé indispensable à la triangulation clinique.

Enfin, la troisième typologie relève de la comparaison inter-individuelle et de la stratification par sous-groupes cliniques au moyen de grilles visuelles normalisées. Lorsque l’on explore l’hétérogénéité d’un trouble neuropsychiatrique au sein d’une cohorte importante, la comparaison des courbes de croissance latente ou des réseaux de connectivité psychométrique implique d’isoler visuellement chaque sous-groupe (témoins sains, patients diagnostiqués, fratries non atteintes) selon des échelles d’axes strictement invariantes. L’enregistrement systématique de ces visualisations multiples dans un fichier PDF unique garantit que l’ensemble des figures partage exactement les mêmes spécifications dimensionnelles, assurant ainsi une comparabilité visuelle d’une rigueur absolue exempte de biais de mise à l’échelle.

2. Mécanique fondamentale de la fonction pdf() et gestion des périphériques

2.1 Syntaxe de base et initialisation du flux de sortie

L’ouverture d’un périphérique d’écriture vectorielle s’opère via la fonction pdf(), intégrée au paquet de base grDevices présent dans toute installation standard de R. Sa signature formelle comprend plusieurs arguments cruciaux qui conditionnent la structure physique et logique du fichier résultant. La syntaxe canonique s’articule autour des paramètres file (ou file sous certaines versions récentes), width, height, et onefile.

L’argument file spécifie la chaîne de caractères désignant le chemin d’accès vers le fichier à créer sur le système de fichiers hôte. Il est fortement recommandé d’adopter des normes d’écriture multiplateformes rigoureuses en privilégiant des chemins relatifs ancrés dans la racine du projet d’analyse, ou en exploitant la fonction file.path() pour composer les arborescences. L’utilisation de barres obliques simples (/) doit être systématiquement préférée aux contre-obliques de l’environnement Windows (), ces dernières constituant des caractères d’échappement au sein des chaînes littérales de R et constituant une source fréquente d’anomalies d’exécution lors du transfert de scripts entre chercheurs.

Les dimensions géométriques du canevas sont régies par les arguments width et height, dont la valeur par défaut est fixée à 7 pouces (soit environ 17,78 centimètres). Il importe de souligner avec force que, par convention historique dans l’écosystème R, ces mesures s’expriment toujours en pouces physiques et non en pixels ou en centimètres. La modification de ces paramètres n’affecte pas la résolution du tracé — le format PDF étant vectoriel et dépourvu de trame matricielle intrinsèque —, mais détermine le ratio d’aspect de la page et la taille relative des éléments graphiques (étiquettes, marges, épaisseur des traits) par rapport à la surface disponible.

L’argument booléen onefile revêt une importance structurelle déterminante pour la problématique de l’exportation multiple. Par défaut, sa valeur est fixée à TRUE. Dans cette configuration nominale, le périphérique PDF est initialisé pour accumuler séquentiellement l’ensemble des commandes graphiques successives au sein d’un document unique structuré en plusieurs pages. Chaque nouvelle invocation d’une fonction de tracé de haut niveau (comme plot()) déclenche l’instanciation d’une page additionnelle dans le même fichier. À l’inverse, si l’utilisateur assigne la valeur FALSE à l’argument onefile, le périphérique s’attend à générer des fichiers distincts pour chaque tracé émis. Dans ce cas particulier, l’argument file doit impérativement comporter un spécificateur de format de type langage C (par exemple "figure_%03d.pdf") sous peine de voir chaque nouveau graphique écraser purement et simplement le précédent, le système d’exploitation ne conservant alors que la dernière figure générée avant la fermeture du flux.

Concernant le comportement du système de fichiers, l’ouverture d’un périphérique via pdf("resultats.pdf") écrase sans avertissement préalable tout fichier préexistant portant le même nom dans le répertoire cible, sous réserve que ce fichier ne soit pas verrouillé en lecture ou en écriture par une application tierce (telle qu’Adobe Acrobat Reader sur Windows). Si le fichier cible est déjà ouvert et verrouillé dans un logiciel visualiseur externe, R interrompra brutalement l’exécution en renvoyant une erreur fatale d’impossibilité d’ouverture de flux, ce qui souligne la nécessité de fermer systématiquement les documents PDF avant de réexécuter les pipelines d’analyse.

2.2 Fermeture et libération de la mémoire tampon avec dev.off()

L’architecture du système de gestion des périphériques de R repose sur un mécanisme de mise en mémoire tampon (buffering). Lorsque des commandes de dessin sont interprétées après l’appel de pdf(), les flux de données décrivant les opérateurs vectoriels ne sont pas immédiatement écrits de manière définitive et hermétique sur le disque dur. Le moteur graphique compile les structures de données en mémoire vive et prépare l’arborescence des objets PostScript et PDF, notamment le dictionnaire des pages, les ressources typographiques et les tables de renvoi croisé (cross-reference tables ou xref) qui constituent la colonne vertébrale de l’architecture d’un document PDF standard.

Pour que ces données soient physiquement purgées vers le disque, que la table d’indexation finale soit apposée et que le fichier binaire soit clos et validé conformément aux normes ISO, l’appel de la fonction dev.off() est une obligation technique absolue. Omettre d’appeler dev.off() laisse le fichier PDF dans un état transitoire corrompu, dépourvu de sa signature finale %%EOF (End-Of-File). Toute tentative d’ouverture d’un tel document inachevé dans un lecteur externe se soldera par un message d’erreur signalant que le fichier est endommagé ou illisible.

Au-delà de la simple finalisation de l’écriture, dev.off() gère la pile interne des périphériques actifs de R. L’interpréteur maintient en permanence une liste chaînée des contextes graphiques ouverts, accessible en lecture via la fonction dev.list(). Le périphérique actif sur lequel opèrent actuellement les tracés est identifié par dev.cur(). Le périphérique d’affichage nul (null device), qui représente l’absence totale de périphérique ouvert, porte toujours l’index entier 1. Dès lors qu’un fichier PDF est initialisé, il se voit attribuer un numéro d’identification supérieur ou égal à 2.

L’invocation de dev.off() a pour effet de détruire le périphérique graphique actif, d’écrire son contenu, de libérer les structures allouées en mémoire vive, et de basculer automatiquement le statut de périphérique actif sur le périphérique précédent dans la pile (ou de revenir au périphérique nul si aucun autre n’est ouvert). La maîtrise de cette pile est indispensable pour concevoir des scripts d’exportation automatisés robustes, évitant que des graphiques destinés à un rapport PDF ne viennent malencontreusement s’imprimer sur un périphérique écran resté ouvert en arrière-plan.

3. Organisation de graphiques multiples sur une seule page via les paramètres mfrow et mfcol

3.1 Configuration matricielle avec la fonction par()

Lorsqu’il s’agit de juxtaposer plusieurs figures sur un feuillet unique au sein du document PDF, l’approche la plus directe et la plus éprouvée repose sur la manipulation des paramètres graphiques globaux via la fonction par(). Historiquement intégrée au moteur graphique de base de R, cette fonction permet de contrôler avec une précision microscopique la totalité de l’environnement de rendu.

La subdivision spatiale du canevas en une grille régulière s’effectue au moyen des vecteurs de dimensionnement mfrow (multi-frame row-wise) et mfcol (multi-frame column-wise). Ces deux paramètres attendent en argument un vecteur de deux entiers de la forme c(lignes, colonnes), délimitant ainsi une matrice orthogonale de sous-cellules graphiques indépendantes. La différence entre ces deux réglages est exclusivement opérationnelle et concerne l’ordre de remplissage des cellules lors de l’exécution séquentielle des commandes de tracé :

• par(mfrow = c(n, p)) découpe la page en n lignes et p colonnes, et ordonne à R de peupler la grille de gauche à droite, ligne par ligne. La première figure occupera la cellule (1, 1), la seconde la cellule (1, 2), et ainsi de suite jusqu’à épuisement de la première rangée, avant de passer à la cellule (2, 1) de la rangée inférieure.
• par(mfcol = c(n, p)) adopte une logique transposée : le remplissage s’opère de haut en bas, colonne par colonne. La cellule (1, 1) est tracée en premier, suivie de la cellule (2, 1), puis de la cellule (3, 1), avant de basculer vers le sommet de la colonne adjacente en cellule (1, 2).

Pour un tableau de bord expérimental destiné à la publication psychologique, le calcul des proportions de chaque cellule doit être anticipé avec une grande rigueur. La division de l’espace physique impose en effet une réduction proportionnelle drastique de la surface allouée à chaque tracé individuel. Si l’on choisit un format A4 standard orienté en paysage (par exemple 11.69 par 8.27 pouces) et que l’on configure une grille 2×2, chaque cellule ne dispose plus que d’environ 5.8 pouces de largeur et 4.1 pouces de hauteur, marges internes comprises.

Dans cette configuration, le maintien de l’homogénéité des échelles d’axes devient un enjeu d’intelligibilité majeur. Si l’on compare les distributions de scores psychométriques à travers quatre instruments distincts ou quatre sous-échantillons expérimentaux, l’ajustement dynamique automatique des limites d’axes (les paramètres xlim et ylim) propre aux fonctions de tracé natives doit impérativement être neutralisé. Les chercheurs doivent fixer manuellement des limites coordonnées et uniformes afin d’éviter qu’une variance restreinte au sein d’un groupe expérimental ne soit artificiellement amplifiée par rapport à un groupe contrôle, ce qui introduirait un biais cognitif d’interprétation visuelle chez le lecteur du rapport.

3.2 Implémentation pratique d’une matrice 2×2 sous la fonction pdf()

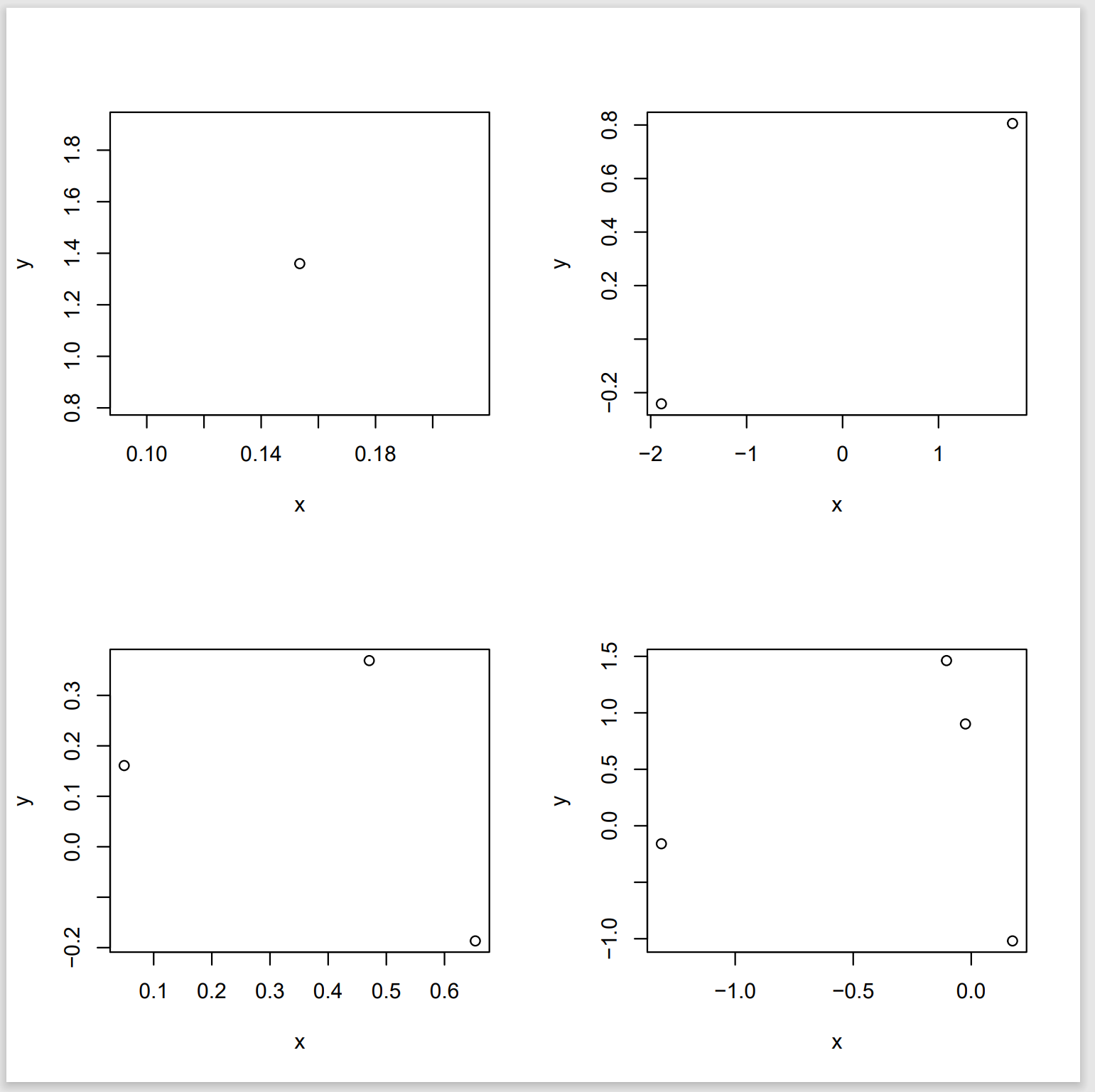

Pour générer avec succès une planche graphique 2×2 enregistrée dans un document PDF, l’ordonnancement séquentiel des instructions de code doit respecter scrupuleusement le cycle de vie du moteur graphique. L’erreur la plus commune chez les praticiens consiste à configurer les paramètres par() avant d’ouvrir le périphérique pdf(). Or, toute modification introduite via par() s’applique exclusivement au périphérique actuellement ouvert. Si par(mfrow = c(2, 2)) est invoqué avant pdf(), la configuration s’applique au périphérique écran par défaut, puis l’ouverture subséquente de pdf() initialise un tout nouveau contexte graphique vierge, réinitialisant implicitement les paramètres de partition spatiale à leur valeur par défaut (une seule figure par page).

L’architecture canonique d’un script d’exportation d’une matrice 2×2 doit obligatoirement respecter la séquence stricte suivante :

1. Appel initial de la fonction pdf() avec spécification explicite des dimensions du canevas global et du nom du fichier.
2. Appel de la fonction par(mfrow = c(2, 2)) pour diviser le canevas vectoriel PDF nouvellement instancié.
3. Exécution séquentielle des quatre commandes de tracé de haut niveau, par exemple au sein d’une boucle itérative for() simulant des distributions empiriques ou traçant des graphiques de dispersion.
4. Fermeture immédiate et sécurisée du périphérique via dev.off() pour figer la page unique sur le disque dur.

Lors de l’affichage d’une matrice 2×2 ou de toute configuration multi-panneaux, un phénomène de compression visuelle affecte la typographie. R implémente un algorithme de réduction automatique de la taille relative des caractères (paramètre cex) dès lors que les dimensions de la cellule graphique descendent sous certains seuils physiques. Ce comportement natif vise à éviter que les titres et les graduations d’axes ne débordent de la zone de traçage, mais il se traduit fréquemment par des étiquettes minuscules, quasi illisibles lors de l’impression sur papier. Il est dès lors capital de calibrer manuellement les facteurs de grossissement via cex.lab (pour les intitulés des axes), cex.axis (pour les étiquettes des graduations) et cex.main (pour le titre principal de chaque volet) afin d’assurer une lisibilité parfaite des données psychométriques.

Une fois le code exécuté et le flux scellé par dev.off(), l’intégrité de la page unique doit être contrôlée en vérifiant la taille du fichier produit et le nombre de pages via les propriétés du document PDF. La présence inattendue d’une seconde page vierge ou partiellement remplie trahirait l’émission accidentelle d’une cinquième commande de dessin, laquelle aurait forcé le périphérique pdf() à instancier un second feuillet conformément à sa logique de fonctionnement séquentiel continu.

4. Génération de rapports multipages : un graphique par page

4.1 Comportement par défaut du périphérique PDF lors d’appels séquentiels

Alors que les périphériques d’affichage interactifs sur écran ont tendance à effacer le graphique précédent à chaque nouvel appel de tracé de haut niveau (à moins d’une interaction utilisateur demandant confirmation), le périphérique pdf() adopte par nature une tout autre philosophie opérationnelle. Dès lors que l’argument onefile est maintenu à sa valeur par défaut TRUE, le moteur vectoriel interprète chaque nouvelle commande de tracé de haut niveau non pas comme une instruction d’écrasement, mais comme une transition de page au sein du même conteneur documentaire.

Ce comportement natif sans redéfinition de par(mfrow) permet de constituer des rapports scientifiques multipages avec une économie conceptuelle et syntaxique remarquable. Chaque appel successif à une fonction de rendu fondamentale génère une nouvelle page autonome, conservant scrupuleusement les dimensions physiques globales (width et height) assignées initialement au document. Cette approche se révèle idéale pour compiler des séries exhaustives d’analyses psychométriques univariées ou bivariées, telles que la succession des projections factorielles d’une analyse en composantes principales (ACP) ou d’une analyse factorielle confirmatoire (AFC).

Dans un protocole expérimental typique, le chercheur peut souhaiter examiner tour à tour les histogrammes de vérification de normalité pour cinquante variables psychologiques recueillies lors d’une étude translationnelle. L’enchaînement de cinquante instructions hist() encapsulées entre un unique pdf("Rapport_Distributions.pdf") et un terminal dev.off() produira instantanément un livret PDF de cinquante pages, chaque variable bénéficiant de l’intégralité de la surface du canevas pour exposer sa densité empirique, sa courbe de Gauss ajustée et ses quantiles de référence.

Dans les protocoles cliniques où les profils individuels de sujets doivent être sérialisés pour analyse idiographique (études de cas uniques, protocoles dits N-of-1 ou suivi neuropsychologique per-opératoire), ce paradigme unitaire garantit une régularité formelle absolue. Le psychologue clinicien peut feuilleter le document PDF de manière continue, chaque transition de page révélant exactement le même gabarit visuel pour le patient suivant, ce qui accélère considérablement l’analyse comparative des trajectoires individuelles sans aucune fatigue cognitive induite par des variations d’échelle ou de positionnement.

4.2 Automatisation itérative d’un carnet de profils psychologiques

L’exploitation manuelle du mécanisme multipage devient rapidement inapplicable dès lors que la cohorte d’étude excède une dizaine de participants. L’automatisation algorithmique au moyen d’une boucle itérative standard for() constitue la solution d’ingénierie logicielle privilégiée pour produire un carnet de profils standardisé.

Considérons une structure de données empiriques organisée sous la forme d’un tableau contenant l’identifiant unique du participant (par exemple le code anonymisé du patient) et une série de mesures neuropsychologiques étalonnées sur une échelle commune (par exemple des scores T de moyenne 50 et d’écart-type 10). L’algorithme itératif procède en isolant dynamiquement les données associées à chaque sujet, puis en dessinant sur le canevas de la page courante un tracé de profil (un graphique de type bâtonnets ou une ligne brisée reliant les différents domaines cognitifs : mémoire de travail, flexibilité mentale, vitesse de traitement, inhibition).

La personnalisation textuelle de chaque page représente un élément ergonomique déterminant. L’utilisation conjointe de la fonction paste() ou paste0() permet d’injecter dynamiquement des métadonnées contextuelles au sein du titre principal du graphique via le paramètre main. Le titre peut ainsi afficher de manière fluide le numéro d’anonymisation du sujet, son groupe d’appartenance clinique (groupe placebo versus groupe molécule active) et son score global composite. Pour les publications exigeant une rigueur typographique formelle incluant des symboles mathématiques grecs ou des indices, la fonction native bquote() permet d’évaluer des expressions mathématiques dynamiques tout en préservant le formatage formel des symboles statistiques (tels que la lettre grecque μ ou l’indice du coefficient de corrélation intraclasse).

Sur le plan computationnel, l’exécution d’une boucle itérant sur plusieurs centaines ou milliers d’itérations au sein d’un même périphérique PDF ouvert requiert une attention particulière quant à la gestion des ressources système. Contrairement aux approches qui chargent l’intégralité des représentations visuelles sous la forme d’objets en mémoire vive avant de les sérialiser, l’évaluation directe sous le moteur de base de R présente une empreinte mémoire extrêmement faible : chaque page est rédigée au fur et à mesure dans le flux tampon vers le disque sans saturer la mémoire vive de la station de travail, autorisant ainsi la génération de volumes monumentaux de plusieurs milliers de pages sans dégradation des performances logicielles.

5. Techniques avancées de mise en page avec la fonction layout()

5.1 Création de géométries de page asymétriques

Bien que la fonction par(mfrow) apporte une réponse élégante aux besoins de partitionnement régulier, elle se révèle totalement inopérante dès lors qu’un protocole d’analyse exige une composition spatiale asymétrique ou hiérarchisée. Pour surmonter cette limitation géométrique sans recourir à des bibliothèques externes lourdes, R met à disposition la puissante fonction layout().

Le principe architectural de layout() repose sur l’injection d’une matrice d’entiers qui définit le découpage cartographique exact de la page d’impression. Chaque nombre entier contenu dans la matrice désigne le numéro d’ordre de la figure qui sera affectée à la cellule correspondante. Si un même entier est répété sur plusieurs cellules contiguës au sein de la matrice, le moteur graphique fusionne physiquement ces zones pour former une région de traçage étendue, sur le modèle exact de la fusion de cellules dans un tableau tabulaire.

Cette approche prend toute sa dimension méthodologique lorsqu’elle est associée aux arguments complémentaires widths et heights de la fonction layout(). Ces arguments acceptent des vecteurs numériques définissant la largeur relative de chaque colonne et la hauteur relative de chaque ligne. L’utilisateur est ainsi libéré des contraintes de dimensionnement absolu et peut exprimer des proportions visuelles d’une finesse chirurgicale.

Un cas d’usage canonique en psychométrie empirique concerne la construction d’une figure diagnostique associant un nuage de points corrélationnel principal et ses histogrammes marginaux de distribution univariée. Pour agencer une telle planche sur une page de rapport PDF :

• On définit une matrice de dimension 2×2 contenant les identifiants : en haut à gauche le panneau 1 (histogramme de la variable explicative), en haut à droite le panneau 0 (une cellule vide qui ne recevra aucun tracé), en bas à gauche le panneau 2 (le nuage de points principal illustrant l’association bivariée), et en bas à droite le panneau 3 (l’histogramme orienté horizontalement de la variable dépendante).
• On paramètre l’argument widths = c(3, 1) pour que la colonne de gauche occupe 75 % de la largeur totale de la page et la colonne d’histogramme de droite seulement 25 %.
• On applique de manière homologue heights = c(1, 3) pour allouer 25 % de la hauteur à l’histogramme sommital et 75 % au panneau inférieur.

Ce patron de conception spatiale permet de délivrer une densité d’information analytique exceptionnelle sur un seul feuillet vectoriel, synthétisant simultanément les distributions marginales et la structure de covariance sans nécessiter le recours à des logiciels externes de retouche d’images qui briseraient la chaîne de reproductibilité numérique.

5.2 Visualisation de l’agencement avant impression PDF

La conception de matrices géométriques asymétriques via layout() peut rapidement devenir complexe, particulièrement lorsque la composition intègre des structures imbriquées de dimensions 4×4 ou 5×5 pour de vastes tableaux de bord neuropsychologiques. Pour prévenir les erreurs de positionnement et l’écrasement inattendu de certains tracés, R intègre un outil d’inspection visuelle préalable nommé layout.show().

La fonction layout.show(n) prend en argument un entier représentant le nombre total de zones graphiques configurées dans la matrice active et dessine immédiatement à l’écran — ou directement sur la première page du périphérique PDF si celui-ci est déjà ouvert — les contours de chaque cadre délimité, étiquetés par leur numéro d’ordre respectif. Cette phase de validation préliminaire permet au chercheur de contrôler visuellement la géométrie de la page, l’absence de chevauchement non désiré et le bon dimensionnement des rapports d’aspect avant de lancer l’exécution chronophage des tracés réels.

L’ajustement fin de l’ordre d’affichage revêt une importance cruciale dans les études corrélationnelles complexes. Étant donné que le périphérique graphique attend les ordres de dessin dans la séquence numérique stricte spécifiée par la matrice (la figure 1 doit obligatoirement être dessinée en premier, suivie de la 2, puis de la 3), le code d’analyse de données doit être rigoureusement structuré pour calculer et projeter les visualisations dans le flux séquentiel correspondant.

Un aspect particulièrement raffiné de layout() réside dans sa gestion native des cellules vides au moyen de la valeur entière zéro (0). Lorsqu’un zéro apparaît au sein de la matrice d’agencement, le moteur graphique interprète cette zone comme un espace réservé vierge (blank cell). Aucun graphique n’y est routé, et le compteur d’incrémentation ignore purement et simplement cette position lors de l’appel des fonctions de dessin successives. Cette fonctionnalité est indispensable pour construire des compositions visuelles équilibrées, telles que des matrices de corrélation triangulaires inférieures où la moitié supérieure droite de la feuille doit demeurer délibérément vide pour accueillir des légendes synthétiques, des blocs de métadonnées expérimentales ou la signature numérique du laboratoire de recherche.

6. Intégration de visualisations produites avec l’écosystème ggplot2

6.1 Gestion de l’évaluation différée de ggplot2 dans un flux PDF

Au cours de la dernière décennie, l’écosystème d’analyse de données en R a été profondément révolutionné par l’adoption massive de la bibliothèque ggplot2, fondée sur la théorisation formelle de The Grammar of Graphics élaborée par Leland Wilkinson. Si cette approche déclarative confère une expressivité et une modularité exceptionnelles aux visualisations psychologiques, elle introduit une rupture mécanique majeure avec le fonctionnement des graphiques traditionnels de base, rupture qui constitue la source de déconvenue la plus universelle lors de l’exportation vers des périphériques PDF.

Dans le moteur graphique de base de R, une instruction telle que plot(x, y) déclenche un effet de bord immédiat : le moteur calcule les coordonnées et injecte instantanément les primitives géométriques dans le périphérique actif. À l’inverse, l’exécution d’une commande telle que p <- ggplot(data, aes(x, y)) + geom_point() ne produit strictement aucun tracé physique à l’écran ni sur le disque dur. Elle se contente d’instancier en mémoire vive un objet formel de classe ggplot, qui encapsule l’ensemble des données brutes, des correspondances esthétiques et des couches géométriques sous la forme d’une liste structurée.

Le tracé réel d’un graphique ggplot2 n’intervient que lors de l’appel de la méthode polymorphe print() ou plot() appliquée à cet objet. Lorsque l’utilisateur travaille de manière interactive dans la console R, l’environnement évalue automatiquement l’expression saisie et déclenche implicitement un appel à print.ggplot(), ce qui rend le tracé visible sur le périphérique actif. En revanche, dès lors que le code est encapsulé au sein d’une structure conditionnelle (if), d’une fonction personnalisée ou d’une boucle itérative (for), cette évaluation automatique par la console est suspendue.

Par conséquent, si un chercheur encapsule une série de tracés ggplot2 dans une boucle for() encadrée par pdf("resultats.pdf") et dev.off() sans appeler explicitement la fonction print() sur chaque objet instancié, le document PDF résultant sera totalement vierge et corrompu. Le flux PDF n’aura intercepté aucune primitive géométrique puisque les objets graphiques auront été créés puis détruits en mémoire vive sans jamais avoir été rendus. La règle cardinale d’interfaçage entre ggplot2 et le périphérique pdf() s’énonce donc ainsi : tout objet ggplot doit être explicitement entouré de la fonction print() au sein des boucles d’exportation.

L’enregistrement séquentiel de plusieurs objets ggplot distincts au sein d’un document multipage s’opère dès lors selon une syntaxe d’une parfaite clarté. Après l’ouverture du périphérique via pdf("Synthese_ggplot.pdf"), il suffit de stocker les différents graphiques dans une liste R, puis de parcourir cette liste en appliquant séquentiellement la méthode print() à chaque itération avant de sceller le document avec dev.off(). Chaque appel à print() instancie une page vectorielle autonome, garantissant la transcription fidèle de l’ensemble de la grammaire visuelle au sein du recueil documentaire.

6.2 Combinaison de tracés ggplot2 sur une même page avec gridExtra et patchwork

Si la méthode print() résout l’exportation multipage séquentielle, l’organisation de plusieurs visualisations ggplot2 sur une même page d’un document PDF nécessite des mécanismes spécialisés. En effet, la fonction par(mfrow) examinée précédemment est strictement incompatible avec ggplot2. Cette incompatibilité découle du fait que ggplot2 ne s’appuie pas sur le moteur graphique de base de R, mais sur le sous-système de bas niveau grid, qui utilise son propre paradigme de fenêtrage (les viewports). Deux extensions majeures permettent de résoudre cette problématique avec une élégance remarquable : gridExtra et patchwork.

Le paquet gridExtra fournit historiquement la fonction grid.arrange(), capable d’agréger plusieurs objets graphiques ggplot (techniquement des grobs pour grid graphical objects) et de les répartir sur une grille orthogonale similaire conceptuellement à mfrow. Par exemple, l’appel grid.arrange(g1, g2, g3, g4, ncol = 2, nrow = 2) compile instantanément les quatre figures en un seul panneau composite prêt à être capturé par le périphérique pdf(). Pour la génération de rapports multipages hautement volumineux où des dizaines de figures doivent être découpées en blocs réguliers à travers plusieurs feuillets successifs, gridExtra met à disposition la fonction spécialisée marrangeGrob(). En lui transmettant une liste exhaustive de cinquante graphiques et en configurant nrow = 2 et ncol = 2, marrangeGrob() calcule automatiquement la pagination, insère des en-têtes dynamiques de numérotation de page (par exemple « Page %d sur %d ») et permet une sauvegarde directe via l’appel standard ggsave() ou par encapsulation native sous pdf().

Ces dernières années, la bibliothèque patchwork s’est imposée comme le standard d’excellence pour la composition graphique sous ggplot2, grâce à une syntaxe expressive reposant sur la surcharge d’opérateurs arithmétiques standards :

• L’opérateur d’addition (+) juxtapose les tracés au sein d’une même disposition spatiale.
• L’opérateur de division (/) empile verticalement les éléments, plaçant le premier graphique au-dessus du second.
• L’opérateur de barre verticale (|) aligne horizontalement les visualisations côte à côte.
• L’imbrication d’expressions complexes entre parenthèses mathématiques (g1 | g2) / g3 permet d’ordonnancer des compositions asymétriques hautement sophistiquées en une seule ligne déclarative.

Au-delà de son intuitivité syntaxique, patchwork résout de manière native l’un des problèmes les plus épineux de la publication psychométrique : l’alignement strict des zones de tracé et la fusion des légendes. Lorsque deux graphiques comportent des étiquettes de valeurs numériques de longueurs inégales sur l’axe des ordonnées (par exemple un axe gradué de 0 à 1 et un autre de 1 000 à 10 000), ggplot2 ajuste individuellement la marge gauche de chaque figure, brisant l’alignement vertical des panneaux lors d’une juxtaposition classique. patchwork effectue une harmonisation géométrique globale sous-jacente, garantissant que les bordures d’axes s’alignent au millimètre près sur la page PDF finale.

Concernant la sauvegarde de ces compositions, le chercheur dispose de deux voies méthodologiques : soit l’utilisation de la fonction ggsave(), spécifiquement optimisée pour les objets de classe ggplot et patchwork (en passant la composition combinée en argument et en définissant le nom de fichier .pdf), soit l’encapsulation classique au sein du flux pdf() et dev.off() en invoquant explicitement print(composition). Cette dernière méthode demeure hautement recommandée lorsqu’il s’agit d’intégrer des compositions patchwork distinctes au sein d’un recueil multipage plus vaste piloté par un script séquentiel d’automatisation.

7. Automatisation et vectorisation des graphiques pour les volumétries élevées

7.1 Itérations modernes avec la famille apply et le paquet purrr

L’automatisation de flux de travail à haute volumétrie dans l’environnement R gagne considérablement en lisibilité, en maintenabilité et en robustesse lorsqu’elle abandonne les boucles itératives impératives traditionnelles au profit des paradigmes de programmation fonctionnelle. La famille native des fonctions apply — plus particulièrement lapply() — et son pendant moderne au sein du méta-paquet Tidyverse, la bibliothèque purrr, constituent le socle technique de cette approche.

Dans le traitement de données issues d’enquêtes psychologiques complexes à structure hiérarchique ou multiniveaux (élèves nichés dans des classes, patients regroupés par centres hospitaliers, mesures répétées imbriquées chez l’individu), la première phase consiste généralement à scinder le jeu de données initial en une liste de sous-tableaux au moyen de la fonction split(). Une fois cette liste constituée, l’application de lapply() permet de mapper une fonction de modélisation ou de visualisation sur chaque sous-groupe de manière vectorisée.

Considérons par exemple un protocole évaluant l’ajustement d’un modèle de régression linéaire prédisant les scores d’anxiété en fonction des ruminations cognitives à travers trente cohortes universitaires distinctes. L’utilisation de lapply() permet d’extraire pour chaque cohorte l’objet modèle, de construire le nuage de points enrichi de la droite de régression et de ses intervalles de prédiction, et de retourner une liste contenant trente objets ggplot rigoureusement calibrés.

Pour exporter l’ensemble de ces visualisations vers un document PDF multipage sans encombrer la session de variables d’indexation superflues (comme les variables i couramment instanciées dans les boucles for), la fonction walk() de la bibliothèque purrr se révèle particulièrement idoine. Contrairement à map() qui collecte et retourne les valeurs d’évaluation, walk() est explicitement conçue pour opérer des fonctions à « effets de bord » (side-effects), telles que l’affichage graphique, l’écriture sur disque ou l’émission de flux sonores. Le code d’exportation se résume alors à une séquence d’une fluidité conceptuelle exemplaire :

• Initialisation du document via pdf("Analyses_Regressions_Multiples.pdf", width = 8.5, height = 11).
• Exécution du flux fonctionnel : purrr::walk(liste_graphiques, print), qui itère de manière transparente sur chaque élément de la liste et déclenche la méthode print() pour instancier les trente pages successives.
• Clôture immédiate du périphérique par dev.off().

Cette structuration fonctionnelle réduit considérablement les risques de bugs liés à la réassignation accidentelle de variables globales, optimise le ramasse-miettes (garbage collector) interne de R et s’adapte sans friction aux architectures de calcul parallèle si la génération des figures nécessite des calculs statistiques préliminaires intensifs (par exemple via parallel::mclapply ou furrr::future_map).

7.2 Encapsulation dans des fonctions personnalisées

Pour transformer des scripts d’analyse ad hoc en composants logiciels réutilisables au sein d’un laboratoire de recherche, il est impératif d’encapsuler la chaîne d’exportation graphique au sein de fonctions dédiées hautement paramétrables. Cette pratique d’ingénierie logicielle garantit l’application uniforme des chartes graphiques du laboratoire, réduit la duplication de code et prévient les erreurs de manipulation récurrentes chez les collaborateurs moins expérimentés.

Une fonction d’exportation robuste, que l’on qualifiera de wrapper (ou fonction enveloppe), doit accepter en entrée au minimum la structure de données à visualiser, le chemin d’accès vers le fichier de destination, les spécifications dimensionnelles de la page, et éventuellement une liste d’arguments esthétiques optionnels.

L’architecture interne d’un tel composant doit intégrer des assertions préalables strictes afin de sécuriser l’exécution avant toute interaction avec le système de fichiers. L’utilisation de fonctions telles que stopifnot() ou l’intégration de vérifications défensives permet de valider :

• Que le répertoire parent désigné pour héberger le fichier PDF existe effectivement sur la machine hôte. Si le dossier de destination est inexistant, le script doit soit le créer de manière dynamique via dir.create(..., recursive = TRUE), soit interrompre l’opération avec un message d’avertissement explicite.
• Que l’extension du nom de fichier se termine bien par le suffixe .pdf, en injectant automatiquement la chaîne si celle-ci a été omise par l’utilisateur via une expression régulière.
• Que les dimensions métriques spécifiées (largeur et hauteur) sont des valeurs numériques strictement positives et n’excédant pas les limites physiques tolérées par les parseurs de documents PostScript.

L’encapsulation doit également prévoir le passage d’arguments dynamiques pour la gestion des thèmes graphiques. Dans le cas de l’écosystème ggplot2, la fonction enveloppe peut accepter un argument theme_custom permettant de basculer instantanément l’ensemble du recueil d’un affichage contrasté destiné aux présentations orales vers un thème minimaliste épuré conforme aux exigences strictes de l’American Psychological Association (APA 7th edition), garantissant ainsi une flexibilité opérationnelle totale à travers toute la chaîne de production scientifique.

8. Optimisation des paramètres dimensionnels, de résolution et typographiques

8.1 Calibrage métrique et formats standardisés

La mise en page d’un document scientifique ne saurait s’accommoder de dimensions arbitraires. La diffusion de rapports de recherche psychométrique auprès de pairs, d’institutions cliniques ou d’éditeurs académiques exige une conformité rigoureuse avec les formats d’impression physiques normalisés, qu’il s’agisse des standards internationaux ISO 216 ou des formats traditionnels nord-américains.

L’un des écueils techniques récurrents lors de l’utilisation de la fonction native pdf() réside dans le décalage métrique entre les conventions de programmation anglo-saxonnes et les normes d’ingénierie européennes. R exigeant ses arguments width et height exclusivement en pouces (inches), le chercheur souhaitant configurer un document au format ISO A4 (210 x 297 millimètres) doit convertir rigoureusement ces mesures en appliquant le facteur d’échelle conventionnel de 2,54 centimètres par pouce. Un format A4 s’obtient donc en fixant width = 8.267 et height = 11.692 pour une orientation en portrait, ou les dimensions inverses pour une disposition en paysage. Pour le format nord-américain US Letter, les dimensions équivalentes s’établissent rigoureusement à 8.5 par 11 pouces.

Le calcul du ratio d’aspect (le rapport entre la largeur et la hauteur du canevas) conditionne directement la perception visuelle des données psychologiques. Un ratio trop comprimé étirera artificiellement les pentes de régression, induisant chez le lecteur une perception erronée de la magnitude de l’effet statistique. À l’inverse, un étalement excessif de la figure masquera visuellement des dynamiques temporelles subtiles. Les comités de rédaction des revues scientifiques de premier rang prescrivent généralement des gabarits stricts : figures sur une colonne (largeur standardisée comprise entre 3 et 3.5 pouces), figures sur une colonne et demie (environ 5 pouces), ou figures occupant la pleine largeur de la page double (entre 6.5 et 7 pouces).

Un autre paramètre dimensionnel fondamental et fréquemment négligé est le pointsize au sein de la fonction pdf(). Sa valeur par défaut est fixée à 12 points typographiques (1 point valant 1/72 de pouce). Ce paramètre définit la taille de base des fontes de caractères et sert d’unité de référence pour le calcul de l’ensemble des marges et des espacements internes. Lors de la conception de planches graphiques multipanneaux denses (par exemple une matrice de distribution de type 3×3), maintenir un pointsize de 12 points conduit inévitablement à une saturation spatiale où le texte étouffe la surface dévolue aux tracés. Abaisser préventivement le pointsize à 9 ou 10 points permet de préserver l’équilibre compositionnel et la hiérarchie visuelle sans sacrifier la netteté du rendu microscopique.

8.2 Gestion des polices vectorielles et encodages internationaux

La dimension typographique d’un rapport de recherche en PDF représente un facteur clé de crédibilité académique et d’accessibilité. Par défaut, le périphérique graphique vectoriel de R s’appuie sur les quatorze polices de base universellement intégrées aux parseurs PostScript et PDF (les fontes dites Standard 14 Fonts), comprenant principalement des variantes de Helvetica, Times-Roman, Courier et Symbol. Si ces familles typographiques garantissent que le document sera lisible sur n’importe quel ordinateur sans altération de mise en page, elles manquent cruellement d’adéquation visuelle lorsque l’on souhaite intégrer les visualisations au sein d’un manuscrit rédigé dans une police institutionnelle spécifique (telle que Calibri, Roboto ou Computer Modern propre aux documents LaTeX).

L’intégration de polices personnalisées au sein des fichiers PDF requiert des outils d’ingénierie spécialisés. La bibliothèque extrafont et, plus récemment, le paquet hautement performant showtext, apportent des solutions élégantes pour résoudre cette limitation. Avec showtext, le moteur graphique intercepte les glyphes vectoriels et les convertit directement en primitives polygonales précises lors du tracé, contournant ainsi les complexes problématiques de compatibilité des pilotes système et assurant que la typographie sera rigoureusement identique, que le script soit compilé sur macOS, Linux ou Windows.

Si l’on utilise les moteurs de polices standards sans paquet auxiliaire, l’incorporation physique des fontes (font embedding) demeure une exigence absolue pour la transmission de manuscrits aux éditeurs scientifiques internationaux. Un document PDF dont les polices ne sont pas incorporées s’appuie sur le système d’exploitation de la machine de lecture pour substituer les polices manquantes, ce qui peut engendrer des déformations textuelles catastrophiques ou le déplacement de points de mesure critiques. L’application de la commande embedFonts(file = "rapport.pdf") après la clôture du périphérique via dev.off() déclenche l’exécution en arrière-plan de l’utilitaire Ghostscript, injectant de manière indélébile l’intégralité des descriptions de glyphes au sein de la structure binaire du document.

Enfin, la gestion des caractères internationaux accentués et des diacritiques (particulièrement en langue française avec des glyphes tels que é, è, ê, ç, ou des caractères spécifiques issus d’échelles psychologiques multilingues) constitue un foyer récurrent d’erreurs d’encodage. Par défaut, sur certaines configurations de systèmes d’exploitation, l’argument encoding de la fonction pdf() peut être configuré sur des tables de correspondances héritées qui transforment les lettres accentuées en symboles erronés ou en espaces vides. Il est donc impératif de déclarer explicitement encoding = "ISOLatin1.enc", encoding = "CP1252.enc" ou de basculer vers les périphériques vectoriels modernes basés sur Cairo (via cairo_pdf()) qui offrent un support natif intégral de l’encodage universel UTF-8.

9. Maîtrise des marges et micro-typographie avec la fonction par()

9.1 Configuration des marges internes et externes

Dans le moteur graphique de base de R, la surface disponible sur une page se décompose selon une structure concentrique rigoureusement hiérarchisée, articulée autour de la région de la figure (figure region), de la région du tracé effectif (plot region), et des marges périphériques. La maîtrise de ces espaces constitue l’un des savoir-faire les plus déterminants pour qui cherche à produire des planches multipages de qualité professionnelle.

Les marges internes propres à chaque figure individuelle sont administrées par le paramètre par(mar = c(bas, gauche, haut, droite)). L’unité de mesure conventionnelle de ce vecteur de quatre valeurs est la « ligne de texte » (dont la hauteur physique dépend directement du pointsize configuré). La configuration par défaut de R attribue le vecteur c(5.1, 4.1, 4.1, 2.1), qui alloue une marge substantielle au bas pour les titres d’axes et les valeurs numériques, à gauche pour l’ordonnée, en haut pour le titre du graphique, et une marge minimale à droite. Cependant, lorsqu’on insère plusieurs figures sur une seule page via mfrow, maintenir ces marges par défaut gaspille une surface considérable en créant des zones de vide béantes entre les panneaux. Pour optimiser l’espace, le chercheur doit compresser les marges internes (par exemple par(mar = c(3, 3, 2, 1))), maximisant ainsi la taille effective de la zone d’exploration des données statistiques.

Dès lors que l’on resserre drastiquement les marges internes, il devient impossible d’afficher des titres individuels volumineux ou des légendes détaillées sur chaque panneau sans que ceux-ci ne se chevauchent ou ne soient tronqués par les bordures de cellule. La solution architecturale consiste alors à instaurer des marges extérieures globales (outer margins) au moyen du paramètre par(oma = c(bas, gauche, haut, droite)), également exprimé en lignes de texte. Par défaut, oma est initialisé à c(0, 0, 0, 0). En configurant par exemple par(oma = c(3, 3, 4, 1)), le chercheur réserve une bande continue de marge vierge ceinturant l’ensemble de la grille multipanneaux.

Cette marge extérieure globale peut ensuite être peuplée au moyen de la fonction de bas niveau mtext() (margin text). En spécifiant l’argument outer = TRUE, mtext() outrepasse les limites de la cellule graphique active pour aller imprimer des annotations directement au sein de la marge périphérique globale de la feuille PDF. Cette technique permet :

• D’apposer un titre général unifié au sommet de la page PDF (par exemple « Profil psychométrique de la cohorte clinique – Semaine 12 ») sans avoir à répéter un titre redondant sur chacun des sous-graphiques.
• D’ajouter des étiquettes d’axes communes et partagées pour l’ensemble des panneaux (par exemple « Temps de réponse normalisé (ms) » sur la marge gauche extérieure, et « Condition expérimentale » sur la marge inférieure), éliminant la pollution textuelle redondante.
• D’inscrire des métadonnées de traçabilité scientifique discrètes dans le coin inférieur droit de la page (date de compilation, version de l’algorithme d’analyse, identifiant pérenne du jeu de données).

9.2 Restauration systématique de l’état graphique initial

La fonction par() présente une caractéristique technique qui la distingue de la quasi-totalité des autres fonctions du langage R : elle opère par modification d’état global au sein de la session courante. Lorsqu’un paramètre tel que mfrow, mar, oma ou cex est modifié, cette altération persiste indéfiniment pour toutes les exécutions ultérieures, tant que la session R demeure ouverte ou que le paramètre n’est pas explicitement écrasé par une nouvelle valeur.

Cette persistance constitue une source majeure de bugs silencieux et d’effets de bord délétères au sein des pipelines de recherche scientifique. Si un script modifie les marges pour générer un rapport PDF particulier puis échoue en cours d’exécution, le chercheur qui tentera ensuite de visualiser un simple histogramme interactif verra sa figure s’afficher de manière déformée, avec des marges tronquées ou des textes microscopiques, sans comprendre immédiatement que le contexte graphique de sa session a été pollué par l’exécution précédente.

Pour éradiquer définitivement ces interférences environnementales, l’ingénierie logicielle sous R impose d’appliquer le patron de conception de « sauvegarde et restauration d’état ». Avant d’introduire la moindre modification de paramètre au sein de par(), le script doit impérativement interroger et stocker l’état initial complet de l’environnement graphique via l’instruction :

oldpar <- par(no.readonly = TRUE)

L’argument booléen no.readonly = TRUE est ici d’une importance capitale : il ordonne à R d’exclure de l’extraction les quelques paramètres internes qui sont strictement en lecture seule (comme cin, cra, csi ou cxy). Tenter de sauvegarder l’intégralité de par() sans ce filtre déclencherait une cascade d’avertissements (warnings) voire d’erreurs bloquantes lors de la phase de restauration subséquente.

À la clôture du traitement graphique, immédiatement après l’appel libérateur de dev.off(), le script rétablit l’environnement dans son intégrité immaculée en exécutant l’instruction symétrique par(oldpar). Cette pratique de programmation défensive garantit l’idempotence des scripts : chaque composant logiciel peut être exécuté un nombre indéfini de fois sans jamais altérer le comportement global des fonctions de visualisation interactives du reste de la session d’analyse.

10. Dépannage, robustesse logicielle et gestion sécurisée des périphériques

10.1 Résolution des erreurs fréquentes d’affichage et d’écriture

L’automatisation de la production de rapports graphiques volumineux confronte inévitablement les chercheurs à une série d’anomalies d’exécution spécifiques aux périphériques PostScript et PDF. Diagnostiquer rapidement ces dysfonctionnements requiert une compréhension fine de l’interaction entre R, la mémoire graphique et les verrous du système de fichiers sous-jacent.

L’erreur la plus emblématique et la plus fréquemment rencontrée au sein de la communauté scientifique s’énonce laconiquement ainsi : Error in plot.new() : figure margins too large. Contrairement à ce que son libellé pourrait laisser supposer, cette exception ne signifie pas nécessairement que les marges configurées via par(mar) sont intrinsèquement excessives en valeur absolue, mais que la surface géométrique restante dévolue au tracé effectif (la plot region) est devenue mathématiquement nulle ou négative compte tenu des dimensions physiques globales assignées au canevas. Ce blocage survient typiquement lorsque :

• Le chercheur a configuré une grille matricielle dense (par exemple mfrow = c(4, 4)) au sein d’une page dont les dimensions déclarées dans pdf() sont trop exiguës (par exemple width = 5, height = 5).
• Les marges internes par défaut (environ 4 à 5 lignes de texte par côté) multipliées par le nombre de cellules excèdent la hauteur ou la largeur physique totale du conteneur vectoriel.
• La résolution de cette anomalie impose une action corrective coordonnée : soit accroître substantiellement les dimensions globales du document au sein de l’appel pdf(..., width = 14, height = 14), soit réduire drastiquement l’encombrement des marges individuelles via par(mar = c(2, 2, 1, 1)), soit enfin moduler le pointsize pour diminuer la taille absolue des lignes d’espacement typographique.

Une seconde famille de défaillances critiques concerne les blocages d’accès en écriture au système de fichiers (cannot open file '...pdf': Permission denied). Ce message signale presque invariablement qu’une session antérieure du fichier généré est actuellement verrouillée en lecture exclusive par un logiciel visualiseur PDF tiers (au premier rang desquels figure Adobe Acrobat Reader sur les systèmes Windows). Pour immuniser les pipelines statistiques contre ce désagrément, il est fortement conseillé aux chercheurs opérant sur ces environnements d’adopter des lecteurs PDF dits « permissifs », tels que SumatraPDF ou les visualiseurs intégrés aux navigateurs web modernes, qui ne posent aucun verrou de lecture exclusif sur le fichier binaire et autorisent son écrasement et son rafraîchissement dynamique à chaud par l’interpréteur R.

Enfin, l’interception des exceptions computationnelles en cours d’itération doit être impérativement assurée. Si une commande de modélisation mathématique échoue (par exemple une matrice de variance-covariance non définie positive lors d’un calcul d’ellipses de confiance) au sein d’une boucle itérant sur un millier de graphiques, l’arrêt brutal du script laissera le périphérique PDF grand ouvert et le document final irrémédiablement corrompu. L’encapsulation des calculs sensibles au sein de la structure défensive native tryCatch() permet d’intercepter l’anomalie sans interrompre le pipeline, d’inscrire sur la page PDF un message d’avertissement documentant l’échec d’estimation pour ce sujet particulier, et de poursuivre sereinement l’exportation des profils suivants.

10.2 Stratégie de purge sécurisée des périphériques résiduels

L’un des états d’instabilité les plus insidieux au sein d’une session de travail R prolongée correspond à l’accumulation de « périphériques fantômes » (ghost devices). Cet état pathologique survient lorsqu’un script plante brutalement entre l’appel de pdf() et celui de dev.off(). Le fichier cible demeure alors lié au processus R en tâche de fond, verrouillé et inaccessible à toute manipulation externe. Pire encore, si le chercheur réexécute son script de manière naïve en invoquant un nouveau pdf(), R empile le second périphérique au-dessus du premier resté ouvert, créant un empilement chaotique où les commandes ultérieures risquent d’être acheminées vers le mauvais conteneur vectoriel.

Pour réinitialiser instantanément l’environnement graphique et purger l’intégralité des périphériques résiduels non fermés, la méthode de référence consiste à exécuter une boucle de vidange totale de la pile :

while (dev.cur() > 1) dev.off()

Cette instruction examine en continu l’identifiant du périphérique actif via dev.cur(). Tant que cet identifiant est strictement supérieur à 1 (qui correspond, comme explicité plus haut, au périphérique nul null device), R ordonne la clôture séquentielle du périphérique courant. La boucle s’interrompt d’elle-même dès que l’ensemble des fichiers PDF ouverts ont été purgés, vidés vers le disque et hermétiquement clos, garantissant ainsi un retour immédiat à un état système parfaitement sain.

Pour concevoir des scripts de production industrielle totalement étanches aux pannes logicielles, il est recommandé d’exploiter le mécanisme formel de clôture garantie fourni par la clause finally de la fonction tryCatch(). En structurant l’algorithme d’exportation de la manière suivante :

• Ouverture du périphérique PDF en dehors ou au sommet du bloc sécurisé.
• Encapsulation de la totalité des procédures de tracé au sein du premier argument d’évaluation de tryCatch().
• Positionnement de l’appel dev.off() au sein de la clause formelle finally = { dev.off() }.

Grâce à cette architecture, que les calculs statistiques s’exécutent avec succès ou qu’une erreur fatale survienne au milieu de la trois-centième page d’un rapport psychométrique, le moteur d’exécution de R garantit formellement que le bloc finally sera exécuté quoi qu’il advienne, scellant le fichier PDF et libérant la mémoire vive sans aucune intervention humaine manuelle de dépannage.

11. Intégration dans des chaînes de production de recherche reproductible

11.1 Articulation avec R Markdown et Quarto

Au cours des dernières années, les standards méthodologiques de la recherche reproductible ont été profondément redéfinis par l’essor des paradigmes de programmation lettrée (literate programming), incarnés successivement par les environnements knitr, R Markdown et désormais l’écosystème unifié Quarto. Dans ces environnements dynamiques, le code statistique, ses sorties numériques et le texte scientifique descriptif coexistent au sein d’un document source unique balisé (de format .Rmd ou .qmd).

Il convient toutefois d’opérer une distinction conceptuelle fondamentale entre la compilation dynamique d’un document global et l’exportation programmatique directe de graphiques vers des fichiers PDF autonomes via des scripts R purs. Lors de la compilation d’un document Quarto vers un format de sortie HTML ou PDF, le moteur sous-jacent orchestre lui-même l’ouverture et la fermeture de périphériques graphiques temporaires pour chaque bloc de code (code chunk), capturant les figures générées pour les encapsuler dans le flux éditorial final.

Cependant, dans de nombreuses chaînes de production scientifique, la génération directe de recueils PDF multipages par script autonome conserve des avantages opérationnels décisifs. Lors de la soumission d’articles aux comités de rédaction des revues de psychologie cognitive affiliées à l’APA ou à Elsevier, les éditeurs exigent formellement que les figures soient transmises sous la forme de fichiers vectoriels indépendants de très haute fidélité, totalement dissociés du corps du texte, afin de permettre l’imposition typographique professionnelle. L’utilisation programmatique de la fonction pdf() offre un contrôle absolu sur ces artéfacts de soumission, inaccessible par la seule compilation de documents dynamiques.

Néanmoins, les deux approches peuvent être articulées de manière harmonieuse. Il est tout à fait possible d’exploiter les options avancées des blocs de code au sein d’un document Quarto pour forcer l’archivage simultané des figures sur le disque. En configurant les paramètres de bloc fig.process ou en spécifiant l’option dev = "pdf" couplée à fig.ext = "pdf", l’utilisateur ordonne au moteur de compilation de sauvegarder une copie vectorielle autonome de chaque figure générée dans un sous-dossier dédié du projet (souvent nommé figures/). De surcroît, le paramétrage fin des options globales telles que fig.width, fig.height, out.width = "100%" et pdf.options(encoding = "ISOLatin1") garantit une homogénéité esthétique parfaite entre le document de travail Quarto et les fichiers vectoriels haute définition archivés pour publication.

11.2 Archivage pérenne et standards de science ouverte

L’inscription de la pratique d’exportation graphique dans le mouvement mondial de la science ouverte (Open Science) impose de considérer les fichiers PDF générés non pas comme de simples illustrations éphémères, mais comme des objets de recherche numériques à part entière, soumis aux principes directeurs FAIR : Faciles à trouver (Findable), Accessibles (Accessible), Interopérables (Interopérable) et Réutilisables (Reusable).

Pour répondre rigoureusement à ces standards d’intégrité scientifique, la structuration du répertoire de stockage des figures au sein de l’arborescence d’un projet de recherche doit obéir à des conventions normalisées. Les visualisations brutes compilées ne doivent jamais être dispersées de manière désordonnée à la racine de l’espace de travail. On privilégiera une architecture modulaire comprenant un dossier outputs/figures/ subdivisé en versions intermédiaires (exploratory) et versions validées pour diffusion (final ou publication_ready).

La traçabilité et le versionnement des fichiers exportés représentent une condition sine qua non de la reproductibilité empirique. L’insertion dynamique d’horodatages standardisés ISO 8601 et d’identifiants de version au sein de la chaîne désignant le fichier de sortie constitue une pratique d’excellence :

nom_fichier <- paste0("outputs/figures/Recueil_Psychometrie_", format(Sys.time(), "%Y%m%d_%H%M%S"), "_v1.0.pdf")

Cette automatisation prévient l’écrasement accidentel d’analyses antérieures et documente avec une précision absolue la chronologie des itérations analytiques au cours du cycle de vie du projet.

Enfin, la reproductibilité d’un tracé graphique ne saurait être totale si les processus computationnels stochastiques sous-jacents ne sont pas strictement verrouillés. Dans de nombreuses visualisations avancées — telles que l’affichage d’ellipses de confiance estimées par rééchantillonnage de bootstrap, la dispersion aléatoire de points superposés via geom_jitter() pour éviter l’occlusion visuelle, ou le positionnement dynamique d’étiquettes de texte non chevauchantes via la bibliothèque ggrepel —, un générateur de nombres pseudo-aléatoires intervient directement dans l’agencement visuel final. L’omission de fixer la graine aléatoire conduira à une variation infinitésimale mais bien réelle du document PDF à chaque réexécution du script, rompant la parité binaire des visualisations. L’inclusion systématique de la fonction set.seed(valeur_entiere) immédiatement avant le lancement de la chaîne d’exportation garantit que chaque point, chaque étiquette et chaque courbe conservera une position mathématiquement immuable à travers le temps et les machines.

12. Synthèse comparative et recommandations méthodologiques

12.1 Matrice décisionnelle des approches d’exportation

Au terme de cette exploration exhaustive des technologies d’exportation graphique sous l’environnement R, il convient de synthétiser les critères méthodologiques permettant d’arbitrer rationnellement entre l’utilisation du moteur graphique de base (associant la fonction native pdf() aux réglages par() ou layout()) et l’exploitation des écosystèmes graphiques modernes de haut niveau (articulant ggplot2, patchwork, gridExtra et ggsave()).

Le moteur de base de R demeure le choix d’excellence incontournable lorsque l’analyse privilégie la vitesse brute d’exécution et l’efficience computationnelle face à des volumétries massives de données. Lorsqu’il s’agit de compiler des rapports longitudinaux de plusieurs milliers de pages comprenant des séries temporelles physiologiques ou des distributions de données brutes issues de cohortes massives, le paradigme de base écrit les primitives vectorielles au fil de l’eau avec une empreinte mémoire quasiment nulle. De plus, pour des mises en page asymétriques extrêmement complexes et non orthogonales, la fonction native layout() offre un contrôle géométrique au pixel près sans imposer la surcharge conceptuelle des architectures en arbre de rendu (grob trees) propres au sous-système grid.

À l’inverse, l’écosystème ggplot2 couplé à patchwork s’impose de manière indiscutable dès lors que la qualité éditoriale, la complexité de la grammaire visuelle et l’alignement rigoureux des axes multidimensionnels constituent les priorités absolues du protocole. L’aptitude de patchwork à synchroniser parfaitement les zones de tracé et à fusionner les légendes complexes d’analyses factorielles multiples sur une même planche éditoriale réduit considérablement le temps de post-traitement et élimine les approximations de mise en page inhérentes au calcul manuel des marges sous par(). Bien que cette chaîne logicielle présente une empreinte mémoire plus lourde — les objets devant être entièrement évalués avant leur rendu —, elle offre une expressivité et une maintenabilité sans équivalent pour les figures destinées à franchir l’épreuve de l’évaluation par les pairs au sein des revues scientifiques internationales.

12.2 Guide des bonnes pratiques de transmission de rapports graphiques

Pour clore ce panorama méthodologique, la check-list opérationnelle suivante récapitule les points de contrôle indispensables qu’un chercheur doit rigoureusement valider avant de diffuser un recueil graphique PDF auprès de la communauté scientifique, de comités d’éthique clinique ou d’éditeurs académiques :

• Intégrité du conteneur vectoriel : Le script se termine-t-il par un appel propre et explicite à dev.off(), et la commande dev.cur() renvoie-t-elle bien l’identifiant 1 en fin d’exécution pour confirmer la libération totale du périphérique ?
• Restauration de l’environnement : Les paramètres de session modifiés via par() ont-ils été capturés au préalable et scrupuleusement rétablis par par(oldpar) afin de prévenir tout effet de bord sur les visualisations ultérieures ?
• Calibration métrique : Les dimensions déclarées (width et height) correspondent-elles aux standards physiques cibles (A4 ou US Letter convertis en pouces physiques) et le pointsize garantit-il la lisibilité du texte à l’échelle d’impression réelle sans saturer la région de traçage ?
• Alignement et échelles coordonnées : Dans le cas d’analyses comparatives sur plusieurs panneaux, les limites d’axes (xlim et ylim) sont-elles fixées de manière homogène pour éviter toute distorsion dans l’interprétation de la variance statistique ?
• Conformité typographique et internationale : L’incorporation des polices vectorielles a-t-elle été validée (via embedFonts() ou l’usage de showtext) et la table d’encodage gère-t-elle sans artefact l’intégralité des diacritiques et symboles statistiques grecs ?
• Traçabilité et reproductibilité : Le nom du fichier exporté encapsule-t-il les métadonnées de versionnement nécessaires, et les graines pseudo-aléatoires ont-elles été figées via set.seed() pour garantir la stricte immuabilité mathématique du document ?

En intégrant ces principes d’ingénierie logicielle et de rigueur méthodologique au cœur de leurs routines statistiques sous R, les chercheurs s’assurent que leurs visualisations de données constitueront des vecteurs d’information scientifique irréprochables, alliant puissance analytique, esthétique éditoriale et reproductibilité absolue au service du progrès des sciences empiriques.

Références

• American Psychological Association. (2020). Publication manual of the American Psychological Association (7th ed.). American Psychological Association. https://doi.org/10.1037/0000165-000
• Auguié, B. (2017). gridExtra: Miscellaneous functions for « grid » graphics (R package version 2.3). Comprehensive R Archive Network. https://CRAN.R-project.org/package=gridExtra
• Chang, W. (2018). R graphics cookbook: Practical recipes for visualizing data (2nd ed.). O’Reilly Media.
• Chang, W. (2022). extrafont: Tools for using fonts, fonts in PDF/PostScript device (R package version 0.19). Comprehensive R Archive Network. https://CRAN.R-project.org/package=extrafont
• International Organization for Standardization. (2020). Document management — Portable document format — Part 2: PDF 2.0 (ISO Standard No. 32000-2:2020). https://www.iso.org/standard/75839.html
• Murrell, P. (2018). R graphics (3rd ed.). Chapman and Hall/CRC. https://doi.org/10.1201/9780429447273
• Pedersen, T. L. (2024). patchwork: The composer of plots (R package version 1.3.0). Comprehensive R Archive Network. https://CRAN.R-project.org/package=patchwork
• Qiu, Y. (2024). showtext: Using fonts more easily in R graphs (R package version 0.9-7). Comprehensive R Archive Network. https://CRAN.R-project.org/package=showtext
• R Core Team. (2024). R: A language and environment for statistical computing. R Foundation for Statistical Computing, Vienna, Austria. https://www.R-project.org/
• Wickham, H. (2016). ggplot2: Elegant graphics for data analysis (2nd ed.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
• Wickham, H., & Grolemund, G. (2017). R for data science: Import, tidy, transform, visualize, and model data. O’Reilly Media.
• Wilke, C. O. (2019). Fundamentals of data visualization: A primer on making informative and compelling figures. O’Reilly Media.
• Wilkinson, L. (2005). The grammar of graphics (2nd ed.). Springer-Verlag. https://doi.org/10.1007/0-387-28695-0
• Xie, Y. (2015). Dynamic documents with R and knitr (2nd ed.). Chapman and Hall/CRC. https://doi.org/10.1201/b18865
• Xie, Y., Dervieux, C., & Riederer, E. (2020). R Markdown cookbook. Chapman and Hall/CRC. https://doi.org/10.1201/9781003098836
