La visualisation des données multidimensionnelles constitue l’un des défis majeurs de l’analyse exploratoire et de la communication scientifique contemporaine. Face à des jeux de données caractérisés par une pluralité de variables quantitatives continues mesurées sur des échelles hétérogènes ou standardisées, le chercheur ou le statisticien doit recourir à des représentations sémiologiques capables de synthétiser l’information sans en trahir la complexité sous-jacente. Au sein de cet arsenal graphique, le graphique radar — également désigné sous les appellations de diagramme en étoile, diagramme en toile d’araignée ou profil kiviat — occupe une position singulière, alliant une forte intuitivité visuelle à une structure géométrique circulaire fondée sur les coordonnées polaires.
L’environnement statistique R, réputé pour sa flexibilité algorithmique et son respect rigoureux des standards de la sémiologie graphique théorisée par Jacques Bertin, offre un écosystème logiciel exceptionnellement riche pour concevoir, personnaliser et exporter de tels artefacts visuels. Si le moteur graphique de base de R permet une manipulation élémentaire des tracés vectoriels, c’est principalement à travers des extensions spécialisées telles que le package fmsb (développé pour les sciences biomédicales et démographiques) et l’extension ggradar (articulée autour de la grammaire des graphiques de ggplot2) que la construction de diagrammes radar atteint son plein potentiel analytique et esthétique.
Le présent traité méthodologique propose une exploration exhaustive de la conception des graphiques radar dans le logiciel R. Conçu pour répondre aux exigences des chercheurs, analystes de données et praticiens de l’informatique décisionnelle, ce guide détaille l’ensemble du cycle de développement visuel, depuis les fondements géométriques et épistémologiques du système polaire jusqu’aux protocoles d’exportation vectorielle haute définition pour les publications académiques. À travers une analyse comparative des packages, des études de cas empiriques reproductibles et une réflexion critique sur les biais perceptifs inhérents à ces représentations, ce document constitue un manuel de référence exhaustif et directement opérationnel.
1. Introduction théorique et méthodologique aux graphiques radar dans R
1.1 Définition et architecture géométrique du graphique radar
Le graphique radar se définit sur le plan morphologique comme une représentation graphique bidimensionnelle permettant de projeter simultanément au moins trois variables quantitatives sur un plan radial. Contrairement aux visualisations cartésiennes traditionnelles qui reposent sur deux axes orthogonaux définissant une abscisse et une ordonnée, le graphique radar exploite les propriétés d’un système de coordonnées polaires. Dans ce système, l’espace n’est plus paramétré par des distances projetées le long d’un plan quadrillé, mais par une distance radiale issue d’un point central fixe — le pôle — associée à un angle polaire déterminé par rapport à un axe de référence.
L’architecture géométrique fondamentale d’un tel diagramme repose sur un ensemble d’axes rayonnants, appelés rayons ou demi-droites d’échelle, disposés de manière équiangulaire autour de l’origine centrale. Si le jeu de données comporte un nombre k de métriques, l’espace angulaire total de deux pi radians (soit 360 degrés) est partitionné en segments rigoureusement identiques de valeur angulaire deux pi divisé par k. Chaque variable se voit attribuer un axe spécifique qui débute au centre géométrique, correspondant conventionnellement à la valeur minimale d’observation ou à un zéro théorique, et s’étend de manière centrifuge vers la périphérie où est matérialisée la valeur maximale autorisée ou observée.
Le tracé individuel d’une observation se matérialise par la détermination d’un point nodal sur chacun des axes radiaux, positionné à une distance proportionnelle à l’amplitude de la valeur mesurée. La séquence ordonnée de ces points nodaux est ensuite interconnectée par des segments linéaires fermés, aboutissant à la formation d’un polygone convexe ou non convexe. Sur le plan terminologique, la littérature scientifique et technique distingue parfois le diagramme en toile d’araignée, caractérisé par une grille de fond polygonale concentrique reliant les graduations équivalentes des axes, du diagramme en étoile qui tend à privilégier des rayons nus reliés au seul polygone de données, et du graphique de Kiviat souvent utilisé pour modéliser des systèmes d’assurance qualité ou de supervision de performance informatique. En pratique logicielle sous R, ces distinctions renvoient à des variations paramétriques d’un même modèle mathématique polaire sous-jacent.
1.2 Pertinence scientifique et contextes d’usage en recherche
L’utilité scientifique du graphique radar s’exprime avec une acuité particulière dans les disciplines confrontées à la caractérisation d’entités complexes définies par des signatures multidimensionnelles synchroniques. Dans le domaine de la psychométrie et de la psychologie différentielle, cette typologie graphique s’avère privilégiée pour représenter les profils d’individus ou de sous-groupes cliniques à travers une batterie de tests standardisés. Par exemple, la restitution des inventaires de personnalité tels que le modèle à cinq facteurs (Big Five) trouve dans le tracé polygonal une modalité idéale pour mettre en exergue l’équilibre intra-individuel entre différentes dimensions cognitives et émotionnelles.
Dans le champ des sciences du sport et de l’analyse de la performance motrice, les physiologistes exploitent abondamment le graphique radar pour synthétiser des bilans athlétiques exhaustifs. La mise en regard de grandeurs physiologiques hétérogènes — puissance aérobie maximale, détente verticale, vitesse de pointe, endurance musculaire et mobilité articulaire — permet d’identifier instantanément les points de rupture et les forces relatives d’un compétiteur par rapport aux exigences d’une discipline ou aux normes d’une cohorte de référence. La visualisation offre ainsi un support de décision immédiat pour l’ajustement des charges d’entraînement.
Au-delà de ces champs appliqués, la recherche clinique, la pharmacométrie et la santé publique mobilisent le diagramme en étoile pour apprécier des profils de tolérance médicamenteuse ou la conformité de protocoles hospitaliers par rapport à un faisceau de critères de qualité. L’intérêt majeur réside dans la capacité du polygone à fournir un résumé qualitatif d’un état d’équilibre complexe. Pour la communication auprès de comités d’éthique, de directeurs d’institutions ou d’audiences non versées dans la modélisation statistique avancée, le graphique radar constitue un formidable vecteur de démocratisation des connaissances, transformant un tableau aride de coefficients matriciels en une forme géométrique synthétique immédiatement appréhendable par l’intellect.
1.3 Avantages cognitifs et limites heuristiques de la sémiologie graphique
Sur le versant cognitif, le graphique radar sollicite les mécanismes de la perception holistique théorisés par le courant de la psychologie de la forme (Gestalt). L’œil humain ne procède pas à une lecture séquentielle analytique axe par axe ; il appréhende d’emblée la configuration spatiale globale constituée par l’enveloppe polygonale. Les déformations morphologiques, les asymétries prononcées, les hypertrophies le long d’un groupe d’axes contigus et les déficits localisés sont perçus en quelques fractions de seconde. Cette efficacité perceptive facilite l’émergence rapide de typologies empiriques et la discrimination visuelle entre des profils d’observations distincts.
Toutefois, cette attractivité visuelle masque de sévères écueils heuristiques et méthodologiques que tout statisticien rigoureux doit intégrer avant de retenir cette représentation. Le biais le plus critique découle de la dépendance structurelle de l’aire du polygone vis-à-vis de l’ordonnancement séquentiel des variables autour du centre polaire. Puisque l’aire d’un triangle délimité par deux rayons adjacents dépend du produit de leurs longueurs et du sinus de l’angle qui les sépare, le simple fait de permuter la disposition spatiale de deux colonnes dans la matrice de données altère drastiquement la superficie totale enveloppée par le tracé, alors même que les valeurs statistiques intrinsèques demeurent parfaitement invariantes. Ce phénomène peut induire le lecteur en erreur, ce dernier associant spontanément une surface plus étendue à une supériorité quantitative globale.
Par ailleurs, la courbure inhérente au canevas polaire et l’écartement croissant entre les rayons au fur et à mesure que l’on s’éloigne du centre produisent un effet de distorsion perceptive non linéaire : une variation unitaire située vers les valeurs externes apparaît visuellement plus volumineuse qu’une variation de même ampleur absolue localisée au voisinage du pôle central. De surcroît, la comparaison directe entre les axes devient d’autant plus périlleuse que le nombre de dimensions croît, les angles de croisement devenant aigus et l’espace visuel encombré. Face à ces limitations, les recommandations épistémologiques contemporaines imposent de ne jamais utiliser le graphique radar comme substitut exclusif à une analyse factorielle ou à des tests multivariés, mais uniquement comme un auxiliaire synthétique assujetti à une standardisation préalable et rigoureuse des échelles.
2. Écosystème logiciel et préparation de l’environnement de développement R
2.1 Présentation et installation du package fmsb
Dans l’écosystème du logiciel statistique R, le package fmsb — acronyme désignant Functions for Medical Statistics Book with cross-cultural study of Child Development — développé par le professeur Minato Nakazawa, représente la solution historique la plus largement documentée pour l’élaboration de graphiques radar. Initialement conçu comme un recueil d’outils statistiques et épidémiologiques appliqués aux sciences biomédicales et à la démographie, ce package s’est imposé au fil des ans comme la référence incontournable pour la communauté R grâce à sa fonction emblématique radarchart(). La longévité et la robustesse de cette bibliothèque en font un pilier éprouvé du CRAN (Comprehensive R Archive Network).
L’installation du package fmsb s’effectue selon la procédure standardisée propre aux extensions distribuées sur le réseau officiel du CRAN. Depuis la console interactive de R ou au sein de l’environnement de développement intégré RStudio, le praticien déclenche le téléchargement et la compilation des fichiers sources et binaires en invoquant la commande install.packages("fmsb"). Une fois l’archive extraite et enregistrée dans la bibliothèque locale de l’ordinateur hôte, le chargement en mémoire des fonctions s’opère par l’instruction library(fmsb). Cette bibliothèque ne requiert que très peu de dépendances externes lourdes, ce qui garantit une stabilité d’exécution remarquable au fil des versions successives du moteur R de base.
La fonction maîtresse radarchart() mobilise le moteur graphique canonique de R (système graphique de base issu du package standard graphics). Ce parti pris architectural confère à la fonction une rapidité d’exécution sans équivalent et une totale indépendance vis-à-vis des systèmes graphiques orientés objets plus récents. La fonction offre un vaste éventail d’arguments d’ajustement permettant de manipuler précisément chaque attribut typographique et géométrique : types de toiles de fond, épaisseurs des segments polygonaux, styles de pointillés, codes chromatiques des surfaces et gestion des étiquettes d’axes concentriques. Maîtriser fmsb nécessite néanmoins d’assimiler sa logique interne de structuration des données, laquelle diffère substantiellement des formats usuels de la modélisation statistique.
2.2 Outils auxiliaires et extensions contemporaines
Bien que le package fmsb demeure la référence classique, l’analyse moderne de données requiert fréquemment l’intégration de bibliothèques complémentaires pour fluidifier les étapes de transformation préparatoire et enrichir le rendu graphique. L’écosystème du tidyverse, porté par le moteur d’ingénierie de données dplyr et la structure tabulaire tibble, se révèle indispensable pour nettoyer, regrouper, agréger et normaliser les données numériques avant leur soumission à l’interface de traçage polaire. L’emploi de l’opérateur de chaînage autorise une traçabilité intégrale du flux de données depuis le fichier source brut jusqu’à la matrice finale conforme aux spécifications géométriques.
Parallèlement à l’approche de base incarnée par fmsb, l’extension ggradar constitue l’alternative contemporaine de premier ordre pour les utilisateurs désirant préserver la cohérence conceptuelle offerte par la grammaire des graphiques du package ggplot2. Développé initialement par Ricardo Bion, le package ggradar transcrit les principes de décomposition en couches (geoms, échelles, coordonnées, facettes) à l’espace polaire. Cette solution logicielle s’avère particulièrement séduisante lorsqu’il s’agit de générer des séries de graphiques standardisés ou d’intégrer des radars au sein de mises en page complexes orchestrées par des gestionnaires de canevas tels que patchwork ou cowplot.
Enfin, le traitement chromatique exige l’adjonction de bibliothèques spécialisées dans la génération de palettes perceptuellement équilibrées et conformes aux critères d’accessibilité visuelle. Le package RColorBrewer, implémentant les travaux de la cartographe Cynthia Brewer, fournit des combinaisons séquentielles, divergentes et qualitatives hautement distinctives. Conjointement, le package scales met à disposition des fonctions mathématiques directes pour rééchelonner les valeurs continues sur des intervalles normalisés stricts (notamment entre zéro et un) et pour générer dynamiquement des codes hexadécimaux munis d’un canal alpha de transparence, garantissant une lisibilité optimale lors de la superposition de multiples polygones.
2.3 Configuration de l’espace de travail et reproductibilité des scripts
La production de graphiques de rang scientifique suppose une gouvernance rigoureuse de l’environnement de calcul afin de garantir la stricte reproductibilité des sorties visuelles. Toute routine de programmation dédiée à la visualisation polaire doit s’ouvrir par la fixation des paramètres de session globale. La commande fondamentale set.seed(), alimentée par un entier invariant (par exemple set.seed(42) ou set.seed(123)), s’impose dès lors que des procédures de rééchantillonnage, de bruitage aléatoire ou de simulation numérique interviennent dans la confection des données destinées à illustrer le tutoriel.
L’interaction avec le moteur graphique de base de R s’articule autour de la fonction de bas niveau par(), laquelle supervise les paramètres graphiques globaux attachés au périphérique d’affichage actif. Dans le cadre de l’utilisation de fmsb, la configuration des marges extérieures délimitant le canevas s’avère particulièrement sensible. Les libellés nominatifs des axes périphériques étant projetés à l’extérieur de la circonférence du polygone principal, une marge périphérique trop resserrée tronquerait irrémédiablement le texte descriptif. L’ajustement méticuleux de l’argument mar = c(bottom, left, top, right), via par exemple la déclaration par(mar = c(2, 2, 3, 2)), constitue un passage obligé pour garantir l’intégrité visuelle de la composition.
Dans une perspective de bonnes pratiques rédactionnelles, le script de visualisation doit être segmenté en blocs logiques cloisonnés et abondamment commentés. Un ordonnancement idéal s’articule autour de quatre phases chronologiques invariables : l’initialisation de la session (chargement des librairies et paramétrage de l’espace graphique), l’ingénierie et le contrôle d’intégrité des structures tabulaires, l’exécution paramétrique de la fonction de traçage polaire, et enfin l’application des surcouches textuelles, légendes et protocoles d’enregistrement sur disque. Cette discipline architecturale assure non seulement la portabilité des programmes au sein d’une équipe de recherche mais prévient également les collisions de variables au sein de l’environnement global de travail.
3. Structure et manipulation rigoureuse des données sous fmsb
3.1 Le paradigme structural tripartite obligatoire de fmsb
L’obstacle technique majeur auquel se heurtent les utilisateurs novices du package fmsb réside dans l’exigence absolue d’un formatage matriciel hautement spécifique, baptisé le paradigme structural tripartite. Contrairement à la majorité des fonctions de modélisation statistique dans R qui accueillent des jeux de données rectangulaires standards où chaque ligne correspond invariablement à une observation et chaque colonne à un descripteur, radarchart() impose l’incorporation directe des contraintes d’échelle à même le tableau de données soumis à l’argument principal.
Ce paradigme stipule que la table de données — obligatoirement un objet de classe data.frame dont toutes les colonnes sont de nature strictement numérique continue — doit comporter en en-tête deux lignes artificielles préalablement calibrées :
- La première ligne (index 1) : Cette ligne doit obligatoirement encapsuler les valeurs maximales théoriques ou empiriques autorisées pour chacune des dimensions étudiées. Elle matérialise la frontière externe absolue de la grille polaire.
- La deuxième ligne (index 2) : Cette ligne doit contenir les valeurs minimales d’échelle respectives de chaque variable. Elle détermine l’origine radiale située au centre exact du diagramme.
- La troisième ligne et les suivantes (index 3 à n) : Elles accueillent enfin les données quantitatives concrètes rattachées aux individus statistiques, aux groupes expérimentaux ou aux moments temporels examinés.
L’omission de ce formalisme ou l’inversion involontaire des deux premières lignes déclenche des anomalies géométriques sévères, telles que des polygones inversés s’étendant au-delà de la toile de référence ou l’émission d’erreurs d’exécution fatales stoppant l’interpréteur R. La maîtrise du package repose donc sur la capacité du programmeur à assembler avec dextérité cette architecture tripartite.
3.2 Conversion opérationnelle d’un jeu de données standard
Pour illustrer la conversion d’un tableau empirique usuel vers la structure spécifique requise par fmsb, envisageons une matrice de recherche standard contenant les mesures de performance de trois sujets évalués sur cinq compétences professionnelles cotées de 0 à 100 points. Le tableau initial se compose exclusivement de trois lignes d’observations concrètes. La conversion opérationnelle requiert la constitution séparée de deux vecteurs numériques correspondant respectivement aux bornes supérieures et inférieures des cinq variables dimensionnelles.
Le praticien formalise un vecteur de maxima, par exemple nommé max_val <- rep(100, 5) si toutes les échelles partagent le même sommet, et un vecteur de minima, par exemple min_val <- rep(0, 5). L’assemblage s’exécute ensuite par concaténation verticale au moyen de la primitive R rbind(). La syntaxe prend la forme générale suivante : le premier élément passé à la fonction de reliure est le vecteur des maxima, le deuxième celui des minima, et le troisième est le tableau de données empiriques d’origine. Il est impératif que les noms de colonnes soient rigoureusement identiques entre tous les segments concaténés pour éviter toute duplication indésirable ou altération de structure.
Une vigilance particulière doit être portée sur la typologie interne des données lors de cette étape de mutation. Toute présence résiduelle d’une variable textuelle de type chaîne de caractères (character) ou d’un facteur qualitatif (factor) au sein du tableau final provoque l’échec immédiat des calculs géométriques internes de radarchart(). Il convient dès lors d’isoler au préalable les identifiants textuels des sujets — en les affectant par exemple aux noms des lignes via la fonction rownames() — et d’appliquer une coercition numérique explicite au moyen de la combinaison as.data.frame(lapply(donnees, as.numeric)) avant la consolidation finale.
3.3 Contrôles d’intégrité et validation dimensionnelle
Avant d’engager le rendu graphique polaire, la conduite d’un audit automatisé d’intégrité s’avère indispensable pour prémunir le flux de traitement contre des distorsions invisibles à l’œil nu. Le premier point de contrôle porte sur la détection systématique des valeurs manquantes (NA). Par défaut, la présence d’une valeur manquante sur une variable interrompt la continuité du tracé polygonal, générant un polygone fracturé ou occulté. Il est impératif d’auditer le jeu de données avec l’instruction conditionnelle any(is.na(tableau)). Si des lacunes sont observées, le chercheur devra arbitrer entre l’imputation statistique des données manquantes ou l’exclusion de l’observation concernée.
Le second contrôle dimensionnel vérifie l’absence de valeurs empiriques transgressant les bornes préalablement déclarées sur les lignes un et deux. Si une observation présente une valeur supérieure au plafond défini sur la première ligne, la fonction radarchart() poursuivra le tracé géométrique au-delà de la périphérie de la toile, rompant le cadre visuel du graphique. Réciproquement, une valeur inférieure au minimum de la deuxième ligne générera des artéfacts au pôle central. L’application d’assertions logiques, vérifiant que pour toute colonne j et pour toute ligne d’observation i supérieure ou égale à 3, l’inégalité tableau[2, j] <= tableau[i, j] && tableau[i, j] <= tableau[1, j] est strictement vérifiée, consolide la fiabilité du pipeline analytique.
Enfin, la validation dimensionnelle minimale implique de vérifier que le jeu de données comporte un nombre de colonnes suffisant pour justifier un déploiement polaire. L’utilisation d’un diagramme radar est géométriquement indéfendable pour moins de trois variables, l’entité polygonale dégénérant en un segment de droite ou un point. La fonction de vérification ncol(tableau) >= 3 permet de sécuriser le script au sein d’une chaîne automatisée de génération de rapports scientifiques.
4. Construction pas-à-pas d’un graphique radar univarié élémentaire
4.1 Création du jeu de données de référence
Afin d’ancrer les concepts exposés dans une mise en œuvre empirique concrète et reproductible, nous concevons un jeu de données univarié de référence modélisant l’évaluation hebdomadaire d’un cadre opérationnel au sein d’une organisation d’ingénierie. L’activité de ce professionnel est mesurée selon sept métriques d’évaluation continues normalisées sur une échelle de 0 à 100 : Gestion de Projet, Rigueur Technique, Communication, Innovation, Leadership, Résolution de Problèmes, et Stratégie Client.
La construction de l’objet dans la console R s’effectue en déclarant explicitement le tableau de données. La première étape consiste à fixer les valeurs de l’en-tête technique : la rangée supérieure contient la valeur 100 répétée sept fois, tandis que la seconde rangée accueille la valeur 0 répétée également sept fois. La troisième ligne intègre les performances réelles observées pour l’individu, matérialisées par le vecteur empirique suivant : 85 pour la Gestion de Projet, 90 pour la Rigueur Technique, 65 pour la Communication, 70 pour l’Innovation, 80 pour le Leadership, 95 pour la Résolution de Problèmes, et 60 pour la Stratégie Client.
L’assemblage matriciel sous forme de data.frame se réalise en assignant rigoureusement les noms des sept compétences aux colonnes respectives. L’interrogation de la console par l’instruction print(tableau_reference) permet d’attester de la conformité de l’objet généré : une matrice structurée de dimension 3 par 7, où les lignes 1 et 2 remplissent scrupuleusement leur rôle de bornes de calibrage cartésien pour le futur déploiement sous projection polaire.

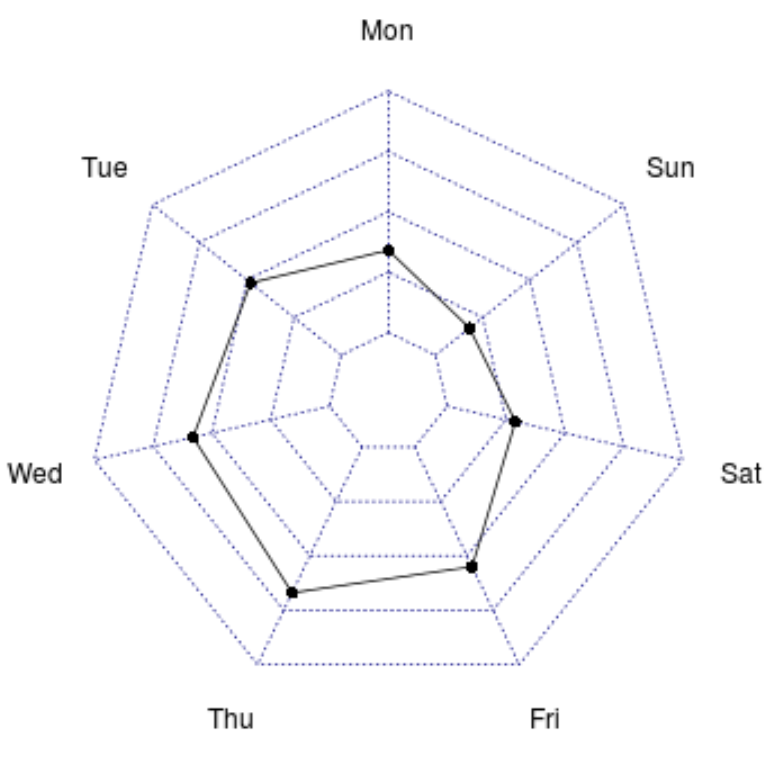

4.2 Exécution primitive de la fonction radarchart()
L’appel le plus élémentaire de la fonction de visualisation consiste à soumettre le jeu de données ainsi configuré à l’interpréteur graphique sans aucun argument optionnel additionnel. La ligne de commande se résume à l’expression épurée radarchart(tableau_reference). Dès l’évaluation de cette instruction, le sous-système graphique de R instancie une fenêtre de traçage et effectue automatiquement la conversion polaire des points d’intersection.
L’examen du comportement par défaut de la fonction met en évidence les choix algorithmiques opérés par l’auteur de fmsb. La fonction identifie immédiatement les sept colonnes et procède à une subdivision équiangulaire du cercle en sept rayons distincts orientés depuis le centre vers les bordures. Les sept axes radiaux sont reliés entre eux par un maillage polygonal concentrique subdivisé par défaut en quatre segments équidistants. Les libellés nominatifs de chaque colonne sont projetés aux extrémités distales des rayons correspondants.
Sur le plan du rendu, radarchart() dessine le profil de l’individu sous la forme d’un polygone continu fermé dont les segments sont tracés en noir avec une épaisseur minimale d’un pixel. Aucun remplissage chromatique de la surface interne n’est opéré par défaut, laissant entrevoir la trame de fond. Le résultat constitue un canevas fonctionnel mais brut, matérialisant fidèlement les écarts d’amplitude entre les différentes compétences de l’observé.
4.3 Analyse critique du rendu initial
L’analyse ergonomique et sémiologique de ce tracé natif révèle d’importantes lacunes qui en interdisent l’usage direct au sein d’un manuscrit de recherche destiné à la publication internationale. En premier lieu, la typographie des libellés de variables souffre d’un positionnement rigide : les étiquettes textuelles périphériques se trouvent fréquemment tronquées par le bord de la fenêtre d’affichage dès lors que les noms de compétences excèdent une dizaine de caractères alphabétiques.
En deuxième lieu, l’esthétique générale se caractérise par des contrastes de faible amplitude. La grille interne polygonale, dessinée dans une nuance de gris ou de noir identique à celle du polygone d’observation, engendre une confusion visuelle entre les repères d’échelle et les données empiriques réelles. L’absence d’identification claire des points d’intersection sur chaque axe pénalise la précision de lecture : le regard peine à déterminer l’emplacement exact de la valeur le long du rayon sans suivre mentalement le tracé de la grille concentrique.
Enfin, l’absence d’annotations numériques le long de l’axe radial ne permet pas au lecteur d’appréhender intuitivement la magnitude quantitative des paliers de graduation. Rien n’indique formellement sur le graphique que le centre correspond à 0 et la circonférence distale à 100, ce qui nuit à l’autonomie sémantique de l’illustration. L’établissement d’un plan d’optimisation esthétique et scientifique s’avère donc indispensable pour transformer cette esquisse rudimentaire en un outil d’investigation et de communication visuelle rigoureux.

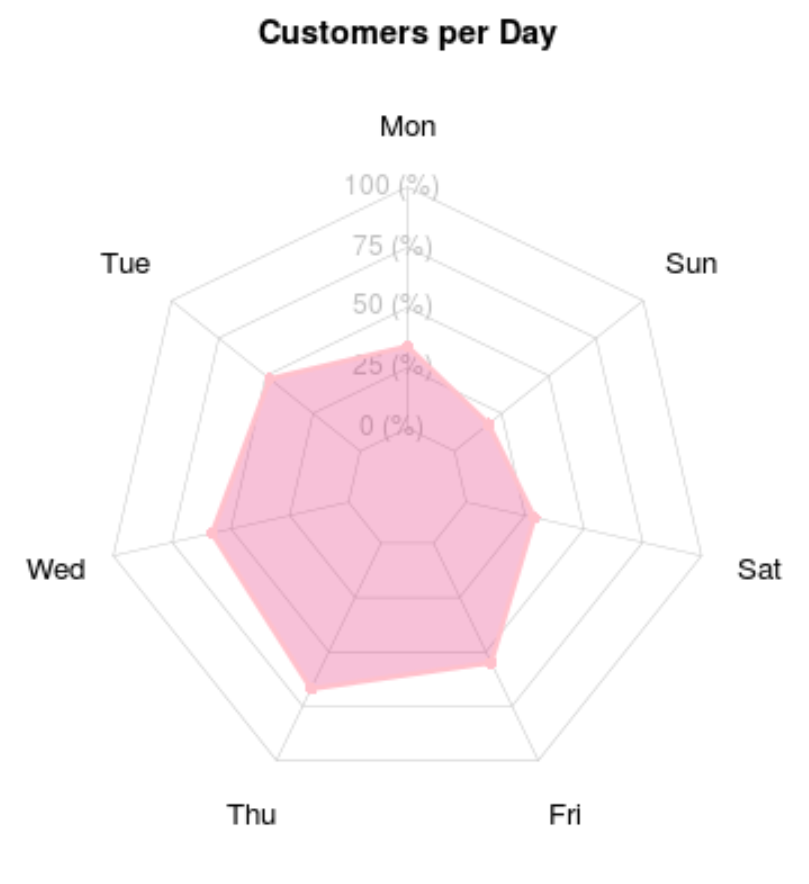

5. Paramétrage typographique et esthétique des polygones de données
5.1 Stylisation des bordures polygonales
La première phase d’optimisation d’un graphique radar sous fmsb consiste à affiner le comportement graphique du périmètre polygonal représentant la série de données. La fonction radarchart() met à disposition du chercheur un ensemble d’arguments ciblés débutant par le préfixe p (pour polygon). Le paramètre pcol gouverne la couleur appliquée au tracé linéaire de la frontière. Au lieu d’abandonner cette composante à la couleur noire par défaut, il est fortement conseillé de spécifier une teinte chromatique hautement discriminante, soit par une désignation nominale standardisée (par exemple pcol = "navyblue" ou pcol = "darkred"), soit par l’entremise d’un code hexadécimal précis (par exemple pcol = "#1F78B4").
L’épaisseur du trait constitue un vecteur sémantique fondamental pour hiérarchiser l’information visuelle par rapport à la grille de référence sous-jacente. L’argument plwd (polygon line width) accepte une grandeur numérique positive spécifiant le multiplicateur d’échelle de l’épaisseur du tracé. L’assignation d’une valeur comprise entre plwd = 2 et plwd = 3 confère une assise solide à la trajectoire de la série empirique, garantissant que les données réelles se détachent sans ambiguïté du quadrillage auxiliaire.
Enfin, la morphologie du trait peut être modulée à l’aide de l’argument plty (polygon line type). Ce paramètre admet des valeurs entières de 1 à 6 ou des descripteurs textuels normalisés tels que "solid" (ligne continue), "dashed" (tirets), ou "dotted" (pointillés). Dans le cas d’une observation unique, la ligne continue (plty = 1) s’impose pour assurer une perception fluide du contour géométrique. La diversification des types de lignes prendra tout son sens lors de la confrontation ultérieure de multiples profils superposés.
5.2 Gestion des aplats de surface et canal de transparence
L’intérieur du polygone radar gagne considérablement en intelligibilité lorsqu’il bénéficie d’un remplissage de surface permettant à l’œil d’identifier immédiatement la morphologie de la forme globale. Ce remplissage surfacique est administré par l’argument pfcol (polygon fill color). Toutefois, l’application naïve d’une couleur opaque standard présente le risque rédhibitoire de masquer intégralement la trame concentrique de lecture et les graduations internes situées sous la surface de données.
Pour résoudre cette tension ergonomique, l’exploitation experte de la fonction interne rgb() de R s’avère incontournable. Cette fonction permet de synthétiser une couleur personnalisée en déclarant les intensités respectives des composantes rouge, verte et bleue sur une échelle comprise entre 0 et 1 (ou entre 0 et 255), tout en y associant impérativement un quatrième paramètre capital : le canal alpha d’opacité. L’instruction suivante en est une parfaite illustration syntaxique :
pfcol = rgb(red = 0.2, green = 0.4, blue = 0.8, alpha = 0.35)
Dans cette configuration, l’argument alpha = 0.35 applique un voile de semi-transparence à 35 % d’opacité. Le polygone se matérialise alors sous la forme d’une surface colorée élégante et parfaitement délimitée, tout en maintenant une transparence totale au travers de laquelle le maillage concentrique, les axes radiaux et d’éventuels tracés sous-jacents demeurent parfaitement perceptibles sans aucune occlusion d’information.
5.3 Configuration des sommets et symboles d’ancrage
L’exactitude sémiologique d’un graphique radar dépend de la capacité du lecteur à identifier l’emplacement exact des observations sur chaque dimension sans subir d’illusion d’optique induite par la courbure des angles polygonaux. La matérialisation physique des sommets nodaux le long des rayons répond à cette exigence d’objectivité. Dans radarchart(), la configuration des symboles d’ancrage est régulée par les arguments pty (point type) et cex.
L’argument pty reçoit les codes numériques classiques des symboles de traçage de R (équivalents au paramètre pch standard). L’assignation de la valeur pty = 16 appose un disque plein au droit de chaque observation dimensionnelle, tandis qu’une valeur pty = 32 désactive complètement l’affichage des symboles pour ne préserver que la ligne polygonale nue. L’emploi d’un cercle évidé (pty = 1) ou d’un losange (pty = 18) permet de varier les registres d’identification. L’échelle scalaire de ces points nodaux s’ajuste via l’argument cex (character expansion), dont la valeur nominale fixée par exemple à cex = 1.2 garantit une visibilité accrue sans encombrer la zone d’intersection.
Le choix méthodologique d’afficher ou d’occulter les symboles nodaux relève d’un arbitrage éditorial minutieux. Au sein d’un rapport destiné à un examen clinique ou psychométrique approfondi, la présence des disques nodaux est fortement recommandée pour certifier l’emplacement ponctuel de chaque score. En revanche, lorsque le graphique radar est inséré dans un tableau de bord exécutif visant une assimilation visuelle ultra-rapide d’un équilibre stratégique, la suppression délibérée des symboles (pty = 32) désencombre l’espace graphique et focalise l’attention de l’audience sur l’harmonie morphologique globale du tracé.
6. Configuration avancée de la grille circulaire et des axes d’échelle
6.1 Contrôle géométrique de la trame de fond
La trame de fond d’un graphique radar constitue le système de référence spatial sur lequel repose l’interprétation des données. Dans le package fmsb, la structure géométrique de cette toile d’arrière-plan peut être gouvernée à l’aide de l’argument netype. Deux options fondamentales sont ouvertes à l’utilisateur : le maillage polygonal (netype = "polygonal") et le maillage circulaire ou spiralé (netype = "circle").
Par défaut, l’environnement applique une trame polygonale. Dans cette configuration, les lignes concentriques adoptent la forme de polygones réguliers reliant les graduations d’égale amplitude sur les rayons adjacents par des segments de droite stricts. Ce maillage reflète fidèlement la façon dont le polygone empirique connecte les sommets de données, ce qui assure une cohérence géométrique interne. À l’inverse, l’activation de l’option netype = "circle" transforme le fond en un ensemble de cercles concentriques parfaits. Ce rendu confère une esthétique polaire authentique qui rappelle explicitement l’écran d’un radar physique marin ou aéronautique.
La densité de graduation de cette armature géométrique se calibre via le paramètre seg (segments), qui spécifie le nombre d’intervalles concentriques subdivisant la distance séparant le pôle central du cercle périphérique. L’attribution par défaut est généralement de quatre segments (seg = 4). Dans les applications nécessitant une lecture plus fine, fixer seg = 5 ou seg = 10 matérialise des seuils percentiles (par exemple des tranches régulières de 20 % ou de 10 %), facilitant l’estimation mentale directe de la grandeur numérique représentée le long de chaque vecteur radial.
6.2 Stylisation des lignes concentriques et rayonnantes
Pour que le graphique radar réponde aux canons de la publication scientifique, le maillage géométrique ne doit en aucun cas entrer en compétition visuelle avec les polygones de données. La typographie des axes requiert donc une atténuation chromatique savamment dosée, gouvernée par une triade de paramètres de bas niveau au sein de radarchart()` : `cglcol`, `cglwd` et `cglty`.
L'argument cglcol (circular grid line color) détermine la coloration accordée à la grille concentrique. L'usage récurrent d'un gris neutre intermédiaire ou d'un gris perle (tel que cglcol = "grey75" ou cglcol = "#D3D3D3") permet de reléguer la trame au second plan perceptif. L'épaisseur des segments internes est contrôlée par cglwd (circular grid line width), dont l'initialisation à une valeur fine (par exemple cglwd = 0.8) renforce la délicatesse du canevas d'observation.
Le paramètre cglty (circular grid line type) régit quant à lui le style discontinu des tracés du maillage. L'emploi d'un pointillé discret (cglty = 3) ou d'une ligne interrompue à tirets courts (cglty = 2) prévient toute illusion d'alignement avec les frontières polygonales des observations. Ainsi paramétrée, la grille assume pleinement sa vocation de repère d'échelle passif sans altérer l'impact des données empiriques mises en scène.
6.3 Calibrage des échelles et graduations radiales
L'autonomie sémiotique d'une figure dépend de l'intelligibilité de ses graduations chiffrées. Par défaut, la fonction radarchart() n'affiche aucune valeur numérique le long des axes, laissant le lecteur dans l'ignorance des ordres de grandeur réels. Pour remédier à cette lacune, l'argument axistype permet d'activer différents modes d'affichage des axes numériques. Les valeurs admises s'échelonnent de 0 à 5 :
- axistype = 0 : Désactivation complète de l'affichage textuel des graduations d'échelle (comportement standard).
- axistype = 1 : Impression des labels numériques uniquement le long du premier axe radial vertical (situé traditionnellement à 12 heures ou à 3 heures selon l'orientation polaire).
- axistype = 2 : Affichage des graduations sur la bordure distale externe du graphique.
- axistype = 3 : Projection des valeurs chiffrées au centre de chaque intervalle le long du rayon de référence.
- axistype = 4 : Restitution d'échelles de graduation distinctes répétées au droit de chacun des rayons du canevas polaire.
L'activation de l'option axistype = 1 constitue le standard d'élégance scientifique le plus universellement adopté. Elle peut être personnalisée via le paramètre caxislabels, auquel l'utilisateur transmet un vecteur de chaînes de caractères matérialisant les étiquettes exactes des graduations concentriques (par exemple caxislabels = c("0%", "25%", "50%", "75%", "100%")). La dimension typographique et la nuance chromatique de ces annotations numériques s'ajustent avec précision grâce aux commandes calcex (multiplicateur de police, par exemple calcex = 0.8) et axislabcol (par exemple axislabcol = "grey40"), aboutissant à une graduation sobre et parfaitement intégrée.
7. Typographie textuelle, légendes et lisibilité des variables périphériques
7.1 Ajustement ergonomique des libellés de variables
Les variables modélisées sur un graphique radar sont identifiées par des libellés textuels projetés au-delà du périmètre de la toile polaire, à l'extrémité de chaque axe radial. Ces descripteurs textuels peuvent être explicitement spécifiés ou modifiés au moyen de l'argument vlabels (variable labels). Si cet argument est omis, la fonction utilise automatiquement les noms de colonnes (colnames) du tableau de données fourni. Il est fréquent que ces appellations brutes contiennent des acronymes techniques ou des dénominations contractées impropres à une communication scientifique ; l'emploi de vlabels permet d'injecter des étiquettes riches et soignées typographiquement.
Le contrôle dimensionnel des libellés s'exécute via l'argument vlcex (variable label character expansion). Selon la résolution d'exportation et la complexité dimensionnelle du graphique, une valeur calibrée entre vlcex = 0.9 et vlcex = 1.1 offre le compromis optimal entre visibilité et sobriété. Si les textes sont trop volumineux, ils empiètent sur la zone réservée au tracé ou se chevauchent mutuellement lorsque le nombre de variables est élevé.
Le risque majeur d'altération visuelle réside dans la troncature des libellés aux frontières périphériques de la fenêtre graphique. Dans le système graphique de base de R, la zone de dessin utile est délimitée par les marges intérieures administrées par par(mar = c(bas, gauche, haut, droite)). L'assignation systématique d'une marge généreuse (par exemple par(mar = c(2.5, 2.5, 3.5, 2.5))) fournit l'espace nécessaire pour accueillir les textes sans tronquer les caractères distaux, assurant ainsi une finition irréprochable au document produit.
7.2 Intégration d'une légende académique normalisée
Dès lors que le graphique radar intègre plusieurs observations simultanées ou nécessite d'expliciter le code chromatique appliqué au polygone et à ses sommets, l'insertion d'une légende explicative s'avère indispensable. Dans le cadre de l'utilisation de fmsb, la légende n'est pas gérée automatiquement par un argument interne de radarchart() ; elle doit être greffée de manière séquentielle en invoquant la primitive graphique de bas niveau legend() immédiatement après l'exécution du tracé principal.
La commande legend() s'exécute au sein du même périphérique graphique ouvert. La stratégie d'implantation spatiale requiert d'éviter scrupuleusement tout chevauchement physique avec l'enveloppe polygonale en expansion. La désignation d'un coin du canevas, tel que le coin supérieur droit ("topright") ou le coin supérieur gauche ("topleft"), constitue le positionnement standard. L'argument legend accueille le vecteur textuel des étiquettes des cohortes ou des individus analysés.
La synchronisation sémiotique entre la légende et la figure impose une concordance stricte des paramètres de style. Les arguments col, bty, lwd, pch, pt.bg et fill doivent répliquer rigoureusement les caractéristiques déclarées lors de l'appel à radarchart() :
- L'argument
bty = "n"est vivement conseillé pour éliminer la boîte rectangulaire d'encadrement, allégeant la charge d'encre inutile selon les préceptes d'Edward Tufte. - L'argument
cex = 0.85modère la taille de police de la légende pour respecter la hiérarchie visuelle globale. - L'argument
coldoit recevoir le vecteur exact des couleurs de bordure polygonale utilisé danspcol.
7.3 Titrage scientifique et métadonnées contextuelles
Un document graphique destiné au débat scientifique ne peut se dispenser d'un appareil éditorial contextuel clarifiant la nature des données, les unités d'échantillonnage et les éventuelles transformations statistiques appliquées. La fonction radarchart() accepte un argument title permettant de stipuler un titre principal centré au sommet de la composition polaire. Toutefois, pour un contrôle typographique plus poussé, il est préférable de dissocier le traçage géométrique de la titraille en recourant aux fonctions dédiées title() et mtext().
La fonction title(main = "Intitulé Principal du Profil", cex.main = 1.2, font.main = 2) permet de paramétrer la police en gras et d'en ajuster précisément le facteur d'échelle. L'adjonction d'un sous-titre contextualisant — précisant par exemple l'échantillon ou la cohorte analysée — peut être réalisée conjointement via l'argument sub ou par un appel direct à mtext().
La fonction mtext() (margin text) offre la liberté de projeter des notes méthodologiques critiques dans les marges périphériques du périphérique graphique. Positionnée sur le bord inférieur (side = 1) avec un alignement calé à droite (adj = 1) et une fonte réduite (cex = 0.75), une mention telle que « Note : Échelles standardisées sur scores T (M=50, SD=10) ; Source : Laboratoire de Psychométrie Expérimentale » garantit l'autonomie documentaire du graphique lors de son extraction ou de son insertion dans une publication révisée par des pairs.
8. Représentation simultanée de plusieurs observations et profils comparatifs
8.1 Structuration d'un jeu de données multi-lignes
La puissance d'analyse du graphique radar s'exprime pleinement lorsqu'il est mis au service de la comparaison synchronique de plusieurs entités. L'examen des écarts de configuration entre deux ou trois sujets, ou entre un groupe témoin et une cohorte expérimentale, permet d'apprécier immédiatement les transferts de prédominance factorielle le long des différents axes.
La concrétisation de cette approche comparative sous fmsb implique l'extension matricielle du jeu de données selon une disposition multi-lignes rigoureuse. La structure tripartite fondamentale demeure inchangée : les lignes 1 et 2 continuent d'encapsuler respectivement les maxima et minima théoriques généraux communs à l'ensemble du dispositif expérimental. Les observations concrètes sont ensuite empilées séquentiellement à partir de la ligne 3 jusqu'à la ligne n.
Par exemple, pour comparer trois départements d'ingénierie (Développement Logiciel, Assurance Qualité, et Recherche Fondamentale) sur les sept compétences opérationnelles introduites précédemment, la matrice finale comprendra un total de 5 lignes pour 7 colonnes : la ligne 1 pour les maxima (100 partout), la ligne 2 pour les minima (0 partout), la ligne 3 pour les scores du Développement, la ligne 4 pour ceux de l'Assurance Qualité, et la ligne 5 pour la Recherche. L'attribution d'identifiants de lignes clairs via rownames(tableau) <- c("Max", "Min", "Dev", "QA", "R&D") garantit une traçabilité rigoureuse tout au long des manipulations algorithmiques subséquentes.
8.2 Harmonisation chromatique et superposition discriminante
Lorsque plusieurs polygones se superposent sur le même canevas polaire, le risque de saturation perceptive devient immédiat. Si les aplats de couleur sont trop opaques ou si les teintes retenues manquent de distinction discriminante, le graphique se transforme en un enchevêtrement illisible. Une harmonisation chromatique experte est la clé de voûte d'une comparaison réussie.
La règle d'or réside dans la vectorisation des arguments de style au sein de la fonction radarchart(). Chacun des arguments esthétiques (pcol, pfcol, plty, plwd) doit désormais recevoir un vecteur dont la longueur correspond exactement au nombre d'observations empiriques (ici, trois éléments pour nos trois départements). L'affectation d'une palette qualitative issue de ColorBrewer — par exemple les trois teintes emblématiques Bleu, Orange et Vert — structure la lecture :
- Le vecteur des bordures polygonales :
pcol = c("#1F78B4", "#FF7F00", "#33A02C") - Le vecteur des épaisseurs :
plwd = c(2.5, 2.5, 2.5) - Le vecteur des styles de traits :
plty = c(1, 2, 4), combinant une ligne continue avec des lignes pointillées distinctes pour rendre le graphique accessible aux lecteurs présentant un daltonisme ou en cas d'impression en niveaux de gris. - Le vecteur des surfaces avec semi-transparence : l'emploi systématique de
rgb()avec un canal alpha très contenu, idéalement calibré autour dealpha = 0.15à0.20, prévient toute occlusion visuelle lors du chevauchement direct des trois polygones.
8.3 Arbitrage entre superposition globale et matrices en petits multiples
Sur le plan de l'ergonomie visuelle, il existe une limite cognitive infranchissable au-delà de laquelle la superposition de tracés sur un même graphique radar devient préjudiciable à la compréhension. Les recherches en sémiologie graphique démontrent que l'œil humain peine à distinguer et décoder efficacement plus de trois profils polygonaux superposés. Dès lors que l'échantillon comporte quatre observations ou plus, le chevauchement constant des arêtes polygonales induit une charge cognitive rédhibitoire.
L'arbitrage méthodologique adéquat consiste alors à délaisser la superposition globale au profit du paradigme des petits multiples (small multiples), théorisé par Edward Tufte. Cette stratégie consiste à partitionner l'espace d'affichage en une matrice de sous-graphiques radar juxtaposés, chacun étant dédié à un individu ou à un groupe statistique unique, tout en conservant une géométrie d'axes et des échelles d'amplitudes strictement identiques sur l'ensemble de la grille.
Dans l'environnement de base de R, la matérialisation de cette matrice s'orchestre très simplement via la commande globale par(mfrow = c(lignes, colonnes)). Par exemple, l'instruction par(mfrow = c(1, 3)) configure le périphérique graphique pour accueillir trois sous-panneaux disposés horizontalement. Une boucle de programmation itère ensuite sur chaque profil de la matrice de données, appliquant systématiquement la même fonction radarchart(). La comparabilité synchronique demeure totale, la mise en regard des silhouettes polygonales côte à côte autorisant un balayage visuel confortable sans la moindre interférence géométrique.
9. Alternative contemporaine : Conception de graphiques radar avec ggradar et ggplot2
9.1 Principes méthodologiques et syntaxiques de ggradar
Pour les analystes de données dont le flux de travail repose intégralement sur l'architecture du tidyverse, l'utilisation du moteur graphique de base via fmsb peut induire une rupture de paradigme inconfortable. C'est pour combler ce fossé technique que le package ggradar a été développé. Il transpose la célèbre grammaire des graphiques formulée par Leland Wilkinson et matérialisée par Hadley Wickham dans le package ggplot2 à l'espace des coordonnées polaires multidimensionnelles.
Le package ggradar ne faisant pas partie du référentiel standard du CRAN à l'heure actuelle, son installation s'opère via les plateformes de développement collaboratif comme GitHub au moyen de la bibliothèque spécialisée remotes ou devtools, via l'instruction remotes::install_github("ricardo-bion/ggradar"). Une fois chargé en mémoire par library(ggradar), il expose une fonction éponyme principale conçue pour s'insérer naturellement au sein des pipelines de données chaînés par l'opérateur de tuyau (pipe).
La différence méthodologique majeure introduite par ggradar par rapport à fmsb réside dans le fait que la fonction n'utilise pas la convention des deux lignes d'en-tête pour les bornes de graduation. Au lieu de cela, ggradar s'attend à recevoir un tableau de données rectangulaire standard où la première colonne recense les identifiants textuels ou factoriels des groupes à comparer, tandis que toutes les colonnes subséquentes hébergent les variables continues à cartographier. De plus, ggradar repose par conception sur l'hypothèse que toutes les données numériques d'entrée ont été préalablement standardisées sur une échelle stricte et adimensionnelle comprise entre 0 et 1.
9.2 Préparation et normalisation des données dans l'espace tidyverse
La standardisation préalable imposée par ggradar requiert la mise en place d'une routine de transformation numérique en amont de toute invocation graphique. Puisque les axes sont uniformément gradués de 0 % à 100 % (soit de 0 à 1 en échelle unitaire continue), toute variable exprimée sur une échelle arbitraire (quotients intellectuels, tensions artérielles, salaires, âges) doit être projetée linéairement sur l'intervalle unité fermé.
L'environnement dplyr couplé aux fonctions mathématiques de scales offre une syntaxe d'une remarquable concision pour exécuter cette tâche. Supposons une table brute nommée donnees_brutes comportant une colonne catégorielle Groupe et plusieurs métriques numériques non standardisées. Le pipeline de préparation s'articule comme suit :
donnees_normalisees <- donnees_brutes %>%
mutate(across(where(is.numeric), ~ scales::rescale(.x, to = c(0, 1))))
La fonction scales::rescale() applique un rééchelonnement min-max rigoureux : pour chaque vecteur X, la valeur minimale d'origine devient 0, la valeur maximale d'origine devient 1, et toutes les observations intermédiaires sont redistribuées proportionnellement le long du segment. Cette étape assure que chaque dimension contribue avec un poids géométrique équivalent au profil polaire, éliminant tout biais d'échelle susceptible de distordre l'allure du polygone résultant.
9.3 Paramétrage graphique selon la grammaire des graphiques
L'exécution de la fonction ggradar(donnees_normalisees) génère instantanément un objet graphique conforme aux standards esthétiques contemporains, caractérisé par un fond épuré, des cercles concentriques harmonieux et une palette typographique soignée. L'ajustement du graphique s'opère au travers d'une série d'arguments explicites qui enrichissent considérablement le potentiel d'individualisation du tracé :
- Calibrage des seuils internes : Les arguments
values.radar,grid.min,grid.midetgrid.maxpermettent de spécifier explicitement les libellés et les positions numériques des trois cercles concentriques principaux matérialisant le fond (par convention 0 %, 50 % et 100 %). - Harmonisation chromatique : L'argument
group.coloursreçoit directement un vecteur de codes hexadécimaux personnalisés affectés à chaque groupe identifié dans la première colonne de données. L'argumentfill = TRUE, couplé àfill.alpha = 0.25, active l'ombrage surfacique semi-transparent des polygones. - Typographie et géométrie : La taille des polices de caractères pour les étiquettes dimensionnelles distales est gouvernée par
axis.label.size, tandis que l'épaisseur des contours polygonaux se calibre viagroup.line.width.
L'avantage décisif apporté par ggradar réside dans sa nature intrinsèque d'objet de classe ggplot. Le graphique résultant peut être stocké dans une variable R conventionnelle et enrichi ultérieurement par l'addition de nouvelles couches sémantiques ou de surcharges thématiques à l'aide de l'opérateur usuel +. L'application de fonctions telles que labs(title = "...", subtitle = "...") ou theme(legend.position = "bottom") s'intègre de manière parfaitement fluide au flux de programmation usuel des praticiens de ggplot2.
9.4 Analyse comparative rigoureuse : fmsb versus ggradar
Pour orienter judicieusement le choix de l'analyste entre ces deux solutions logicielles complémentaires, une évaluation synthétique de leurs forces et vulnérabilités respectives s'impose. Le tableau comparatif suivant en formalise les dimensions discriminantes :
- Moteur graphique sous-jacent : fmsb exploite le système graphique de base de R (graphics), tandis que ggradar repose exclusivement sur le framework ggplot2.
- Vitesse d'exécution et légèreté : fmsb s'exécute à une vitesse d'exécution quasi-instantanée avec une empreinte mémoire minimale. ggradar requiert le chargement des dépendances plus massives du tidyverse.
- Contrainte sur les données : fmsb impose l'architecture tripartite complexe des deux lignes d'en-tête mais autorise nativement des échelles aux amplitudes hétérogènes entre colonnes. ggradar requiert un tableau rectangulaire usuel mais impose une normalisation stricte et uniforme de toutes les variables sur l'intervalle [0, 1].
- Contrôle de la trame de fond : fmsb permet d'arbitrer librement entre une armature polygonale et une armature circulaire avec un nombre variable de segments. ggradar est intrinsèquement verrouillé sur une armature circulaire à trois seuils préconfigurés (min, mid, max).
- Accessibilité et écosystème : ggradar brille par sa compatibilité avec patchwork, les extensions de thèmes ggplot2 et l'interactivité. fmsb demeure l'option de prédilection lorsque l'on souhaite maîtriser chaque primitive géométrique et chaque paramètre d'axe de bas niveau.
10. Étude de cas empirique : Visualisation de profils psychométriques standardisés
10.1 Modélisation du profil des cinq grands facteurs de la personnalité (Big Five)
Pour matérialiser l'ensemble des préceptes théoriques et des raffinements syntaxiques détaillés jusqu'ici, nous déployons une étude de cas empirique contextualisée dans le champ de la psychologie organisationnelle et de la psychométrie appliquée. L'objectif consiste à visualiser et comparer les profils comportementaux de deux cohortes de cadres dirigeants au sein d'une multinationale : d'une part les directeurs d'unités opérationnelles (cohorte Opérations), et d'autre part les directeurs de l'innovation et de la prospective (cohorte Innovation).
Le cadre théorique mobilisé est le célèbre modèle des Cinq Grands Facteurs de la personnalité (Big Five), complété ici par une sixième dimension spécifique aux aptitudes managériales modernes :
- Ouverture à l'expérience (OUV) : Curiosité intellectuelle, imagination et appétence pour la nouveauté.
- Conscience professionnelle (CON) : Organisation, autodiscipline, sens du devoir et rigueur méthodique.
- Extraversion (EXT) : Dynamisme relationnel, affirmation de soi et sociabilité expressive.
- Agréabilité (AGR) : Altruisme, coopération, empathie et recherche du consensus.
- Stabilité émotionnelle (STA) : Résilience face au stress et régulation affective (opposé du névrosisme).
- Agilité stratégique (AGI) : Flexibilité cognitive et capacité d'adaptation en environnement complexe.
Les métriques psychométriques sont issues d'un inventaire de personnalité validé scientifiquement et sont restituées sous forme de scores standardisés de type scores T, dont la moyenne normative théorique de population générale est fixée à 50 avec un écart-type de 10. L'éventail d'évaluation pertinent s'étend sur une échelle continue allant d'une borne minimale de 20 (trois écarts-types sous la moyenne) à une borne maximale de 80 (trois écarts-types au-dessus de la moyenne).
10.2 Script R complet et reproductible pour l'analyse comparée
Nous détaillons ci-dessous le script R commenté assurant la construction intégrale de cette figure comparative selon le moteur graphique de fmsb. Le code intègre l'ensemble des bonnes pratiques énoncées : marges élargies, typographie soignée, maillage discret, semi-transparence chromatique et légende académique.
# 1. Initialisation des bibliothèques et de la session
if(!require(fmsb)) install.packages("fmsb")
library(fmsb)
set.seed(100)
# 2. Construction de la matrice structurée tripartite
noms_variables <- c("Ouverture", "Conscience", "Extraversion", "Agréabilité", "Stabilité", "Agilité")
maxima <- rep(80, 6) # Borne supérieure : Score T de 80
minima <- rep(20, 6) # Borne inférieure : Score T de 20
# Définition des scores moyens observés pour chaque cohorte
score_operations <- c(45, 72, 60, 58, 68, 52)
score_innovation <- c(74, 48, 65, 52, 55, 75)
donnees_bigfive <- as.data.frame(rbind(maxima, minima, score_operations, score_innovation))
colnames(donnees_bigfive) <- noms_variables
rownames(donnees_bigfive) <- c("Max", "Min", "Opérations", "Innovation")
# 3. Configuration de l'environnement graphique de base
par(mar = c(2, 2, 4, 2), bg = "#FAFAFA")
# 4. Exécution du tracé polaire optimisé via radarchart
radarchart(
donnees_bigfive,
axistype = 1,
seg = 6, # 6 segments pour délimiter les paliers 30, 40, 50, 60, 70, 80
pcol = c("#2B5C8F", "#D95F02"), # Bleu institutionnel et Orange cuivré
pfcol = c(rgb(0.17, 0.36, 0.56, 0.25), rgb(0.85, 0.37, 0.01, 0.25)),
plwd = c(2.5, 2.5),
plty = c(1, 2), # Trait plein pour Opérations, tirets pour Innovation
pty = c(16, 17), # Disques pleins et triangles
cglcol = "#C0C0C0", # Gris clair pour la trame interne
cglty = 3, # Pointillés fins pour le quadrillage
cglwd = 0.8,
caxislabels = c("20", "30", "40", "50 (M)", "60", "70", "80"),
calcex = 0.75,
axislabcol = "#555555",
vlcex = 0.95,
title = "Profils Psychométriques Comparés des Directions Opérationnelles et Innovation"
)
# 5. Adjonction de la légende académique et des métadonnées
legend(
x = "topright",
legend = c("Direction Opérations", "Direction Innovation"),
col = c("#2B5C8F", "#D95F02"),
pch = c(16, 17),
lty = c(1, 2),
lwd = 2.5,
bty = "n",
cex = 0.85
)
mtext("Note : Scores T standardisés (Moyenne = 50, Écart-Type = 10). N = 124 cadres.", side = 1, line = 0.5, adj = 1, cex = 0.7, col = "#666666")
10.3 Interprétation scientifique et contextualisation du rendu visuel
Le tracé généré par ce script fournit une démonstration éclatante de la pertinence du graphique radar lorsqu'il est employé à bon escient. La différenciation sémiologique entre les deux profils apparaît avec une évidence saisissante. Le profil des dirigeants opérationnels (polygone bleu) se caractérise par une forte hypertrophie sur les axes Conscience professionnelle (Score T = 72) et Stabilité émotionnelle (Score T = 68), ce qui traduit un ancrage profond dans la gestion des processus, le respect rigoureux des cadres réglementaires et une remarquable résistance au stress opérationnel.
À l'opposé, le profil de la cohorte dédiée à l'innovation (polygone orange pointillé) exhibe une configuration spatiale asymétrique marquée par des saillances proéminentes sur les dimensions Ouverture à l'expérience (Score T = 74) et Agilité stratégique (Score T = 75), associées à un score de Conscience professionnelle significativement plus modéré (Score T = 48). Cette configuration morphologique illustre graphiquement la propension des acteurs de l'innovation à défier les conventions établies, à tolérer l'ambiguïté conceptuelle et à réorienter rapidement leurs paradigmes d'analyse.
Sur le plan de la rigueur épistémologique, l'insertion explicite de la ligne médiane à 50 ("50 (M)") au sein du système de graduation radiale permet au lecteur d'identifier instantanément le niveau normatif de la population de référence. Ainsi, même si le polygone de l'Innovation plonge sur l'axe Conscience, le lecteur averti constate que cette chute demeure calée au voisinage direct de la moyenne générale (Score T = 48, soit seulement 0,2 écart-type sous la norme), prévenant toute surinterprétation péjorative d'un déficit fonctionnel. La représentation respecte ainsi scrupuleusement les exigences méthodologiques et déontologiques de la restitution des profils psychométriques.
11. Automatisation, modularité logicielle et exportation haute définition
11.1 Encapsulation du flux de travail au sein d'une fonction R modulaire
Dans un contexte d'ingénierie de données ou de recherche appliquée impliquant la production récurrente de rapports d'évaluation, la réécriture séquentielle du code de paramétrage de radarchart() représente une charge chronophage et une source récurrente d'erreurs de copie. La bonne pratique de programmation consiste à encapsuler l'intégralité du processus de calcul des bornes, de formatage et de rendu graphique au sein d'une fonction R générique et modulaire.
Cette fonction personnalisée — que l'on peut baptiser generer_radar_scientifique() — accueille en arguments d'entrée un tableau de données empiriques quelconque (contenant uniquement des variables numériques pour les observations), un vecteur facultatif de couleurs, un titre textuel et un booléen stipulant si les maxima et minima doivent être déduits automatiquement des données ou fixés par l'utilisateur. En mode dynamique, la fonction extrait les bornes via apply(donnees, 2, max) et apply(donnees, 2, min), applique une marge d'élargissement de 10 % pour éviter l'écrasement des sommets sur la périphérie, agrège le tout avec rbind() et appelle radarchart() en lui transmettant un jeu prédéfini de styles visuels élégants.
L'encapsulation logicielle transforme ainsi une procédure artisanale en un composant algorithmique robuste et réutilisable. L'analyste peut générer des dizaines de graphiques radar standardisés au fil de ses scripts d'analyse exploratoire en une unique ligne de commande, garantissant une parfaite homogénéité sémiologique au sein de l'ensemble des livrables scientifiques de son unité de recherche.
11.2 Exportation vectorielle et matricielle pour l'édition académique
La valorisation des visualisations graphiques dans des revues scientifiques de premier rang exige le respect scrupuleux de chartes éditoriales strictes régissant les formats de fichiers, les espaces de couleurs et la résolution spatiale des illustrations. L'affichage obtenu par défaut dans la fenêtre graphique interactive d'un écran informatique s'avère totalement inadapté à l'impression professionnelle ou à la reproduction numérique haute définition.
Deux paradigmes d'exportation doivent être maîtrisés sous R :
- L'exportation vectorielle (PDF, SVG, EPS) : C'est la modalité d'excellence pour toute publication imprimée. Dans ce format, chaque segment polygonal, point nodal et libellé textuel est stocké sous forme d'instructions mathématiques indépendantes de la résolution d'affichage. Le graphique peut être agrandi indéfiniment sans aucune perte de netteté ni effet de pixellisation. La procédure sous R consiste à ouvrir le pilote avec
pdf("figure1.pdf", width = 8, height = 8, pointsize = 12), à exécuter les routines de dessin, puis à fermer impérativement le canal par l'instructiondev.off(). - L'exportation matricielle haute résolution (TIFF, PNG) : Fréquemment requise par les comités de rédaction des revues médicales et biologiques, elle impose une résolution minimale de 300 à 600 DPI (dots per inch). L'instruction R s'écrit alors sous la forme :
tiff("figure1.tiff", width = 2400, height = 2400, res = 300, compression = "lzw"). L'activation de la compression LZW sans perte est indispensable pour contenir la taille des fichiers sur le disque tout en préservant une netteté photographique absolue.
Il convient de veiller attentivement au ratio dimensionnel de l'image exportée. Le graphique radar étant géométriquement inscrit au sein d'un espace circulaire isotrope, l'assignation d'une largeur (width) et d'une hauteur (height) strictement identiques est fondamentale. Tout déséquilibre dimensionnel (par exemple un format rectangulaire étiré) entraîne une déformation anamorphique de la toile, transformant les cercles de référence en ellipses et faussant la perception angulaire des rayons.
11.3 Extension vers la visualisation interactive avec plotly
À l'ère de l'édition scientifique numérique, des rapports automatisés sous R Markdown et des tableaux de bord interactifs propulsés par Shiny, la statique des graphiques traditionnels peut être avantageusement complétée par des mécanismes d'exploration interactive. La bibliothèque JavaScript Plotly, interfacée de manière native avec R via le package éponyme plotly, offre des potentialités remarquables pour la conception de radars dynamiques.
Dans l'architecture de Plotly, le tracé polaire s'articule autour de la fonction plot_ly() en déclarant le type de géométrie type = 'scatterpolar' associé au mode fill = 'toself'. Les coordonnées radiales sont injectées au travers de l'argument r, tandis que l'assignation des dimensions angulaires s'opère via l'argument theta. Pour garantir la fermeture géométrique parfaite du polygone interactif, une exigence syntaxique commande de dupliquer la première variable observée à la toute fin des vecteurs r et theta, refermant ainsi la boucle polygonale sur son sommet d'origine.
L'apport qualitatif de cette transposition interactive réside dans l'activation des info-bulles contextuelles de survol (tooltips). Lorsque l'utilisateur déplace son curseur le long des rayons ou au contact d'un sommet polygonal, une vignette informative affiche instantanément la dénomination exacte de la variable, la cohorte concernée et la valeur numérique non tronquée au millième près. Ce dispositif concilie de manière idéale la puissance de synthèse morphologique du polygone avec la précision analytique absolue requise lors de l'investigation empirique d'un jeu de données complexe.
12. Diagnostic des anomalies, erreurs fréquentes et recommandations méthodologiques
12.1 Dépannage des erreurs classiques rencontrées avec fmsb
La mise en œuvre pratique de la fonction radarchart() du package fmsb s'accompagne régulièrement d'erreurs d'exécution déroutantes pour l'analyste non averti. Le premier dysfonctionnement récurrent est le message d'erreur stipulant une incohérence dans l'évaluation des bornes numériques. Ce phénomène se manifeste lorsque les valeurs déclarées sur la ligne 1 (maxima) ne sont pas strictement supérieures aux valeurs inscrites sur la ligne 2 (minima) pour chaque colonne du jeu de données. Si un statisticien renseigne par inadvertance un minimum théorique égal ou supérieur au maximum (par exemple à la suite d'un mauvais recodage d'une variable inversée), le moteur graphique échoue à calculer le gradient radial et interrompt le tracé.
Une seconde anomalie classique réside dans la présence masquée de variables non numériques. L'importation de tables de données à partir de fichiers texte ou tabulaires (CSV, Excel) entraîne fréquemment la conversion silencieuse d'une colonne de scores en type character en raison de la présence fortuite d'une espace insécable ou d'un caractère non reconnu. L'exécution de radarchart() sur un tel tableau génère une exception critique relative à l'impossibilité d'appliquer des opérations mathématiques vectorielles sur des chaînes non numériques. L'inspection systématique du tableau au moyen de la primitive sapply(tableau, is.numeric) permet d'identifier et de rectifier immédiatement la colonne défaillante.
Enfin, le phénomène d'écrasement ou d'amputation des libellés périphériques représente l'écueil ergonomique le plus universellement constaté. Beaucoup d'utilisateurs tentent vainement d'y remédier en réduisant drastiquement la taille de police (vlcex), rendant les textes illisibles. La véritable racine du problème se situe dans la gestion des marges du canevas gérées par par("mar"). Dès lors que l'on manipule des descripteurs textuels longs, il est impératif d'ajuster les marges extérieures et, si nécessaire, d'insérer programmatiquement des sauts de ligne (caractère n) au sein des chaînes textuelles pour contraindre les étiquettes à se déployer sur deux lignes compactes au lieu de s'étendre horizontalement au-delà du champ d'observation.
12.2 Précautions sémiologiques contre les dérives interprétatives
Au-delà de la résolution des incidents de programmation pure, la responsabilité du concepteur d'un graphique radar engage sa déontologie scientifique. La sémiologie graphique n'est jamais neutre ; elle oriente la cognition et peut induire de profonds biais d'interprétation si certaines précautions fondamentales sont négligées. Le biais d'adjacence spatiale représente le piège interprétatif le plus pernicieux du diagramme en toile d'araignée.
Puisque les variables sont disposées le long d'un périmètre circulaire fermé, deux dimensions positionnées sur des rayons immédiatement voisins partagent un segment polygonal direct, tandis que deux variables diamétralement opposées ne sont reliées par aucun élément visible. Ce phénomène incite inconsciemment l'observateur à inférer une corrélation forte, une synergie ou une parenté fonctionnelle entre les variables adjacentes, alors que leur proximité spatiale ne découle souvent que d'un ordonnancement totalement arbitraire des colonnes dans le fichier source. Pour neutraliser cette dérive, il est recommandé soit d'ordonner méthodiquement les axes selon la structure de corrélation factorielle issue d'une Analyse en Composantes Principales (ACP), soit de tester différentes permutations pour s'assurer que le message visuel ne dépend pas d'un agencement fortuit.
Lorsque les variables observées sont strictement indépendantes, qu'elles relèvent d'échelles physiques totalement incommensurables et qu'aucun concept global d'enveloppe ne peut leur être rattaché, le statisticien intègre doit s'interroger sur l'opportunité épistémologique même du graphique radar. Dans de telles circonstances, le recours à des représentations linéaires parallèles — telles que les diagrammes à coordonnées parallèles (parallel coordinates plots) ou une batterie de graphiques à barres horizontales standardisés — s'avère souvent plus rigoureux, évitant l'artéfact d'une surface polygonale qui unifie artificiellement des dimensions conceptuellement disjointes.
12.3 Liste de contrôle qualité avant publication d'un graphique radar
Avant d'autoriser l'intégration définitive d'un graphique radar au sein d'un rapport décisionnel, d'une thèse de doctorat ou d'un manuscrit soumis pour publication académique, il est vivement recommandé d'auditer l'artefact visuel à l'aune de la liste de contrôle (checklist) méthodologique suivante :
- Intégrité des bornes extrêmes : Les valeurs maximales (ligne 1) et minimales (ligne 2) reflètent-elles des seuils théoriques universellement fondés et non des extrêmes empiriques accidentels susceptibles d'invisibiliser les variations ?
- Gestion des valeurs hors-cadre : Toutes les observations sans exception se situent-elles à l'intérieur de l'intervalle [minimum, maximum], excluant tout dépassement spatial hors de la grille concentrique ?
- Transparence surfacique : En cas de superposition de profils multiples, le canal d'opacité (alpha) a-t-il été dosé avec une réserve suffisante pour garantir la visibilité intégrale de l'ensemble des toiles et des tracés concurrents ?
- Accessibilité visuelle universelle : Les couleurs choisies résolvent-elles les exigences de lisibilité pour les personnes présentant une déficience de vision chromatique ? L'emploi combiné de couleurs distinctes et de textures de lignes divergentes (pleines, tirets, pointillés) a-t-il été scrupuleusement respecté ?
- Lisibilité textuelle périphérique : Tous les libellés dimensionnels sont-ils intégralement visibles, sans troncature sur les bords du canevas, et pourvus d'une orientation spatiale aisée pour la lecture ?
- Graduation radiale univoque : Au moins un axe radial comporte-t-il l'indication explicite des grandeurs numériques ou des pourcentages matérialisant les différents niveaux concentriques de la grille ?
- Reproductibilité computationnelle : Le script de génération intègre-t-il toutes les dépendances logicielles, la fixation des graines aléatoires (
set.seed) et l'accès direct aux données sources pour une réplication automatisée sans friction ?
Références
Bertin, J. (1967). Sémiologie graphique : Les diagrammes, les réseaux, les cartes. Gauthier-Villars et Mouton & Cie.
Brewer, C. A. (2015). Designing better maps: A guide for GIS users (2e éd.). Esri Press.
Chambers, J. M., Cleveland, W. S., Kleiner, B., & Tukey, P. A. (1983). Graphical methods for data analysis. Wadsworth International Group.
Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531-554. https://doi.org/10.1080/01621459.1984.10478080
Friendly, M. (2008). A brief history of data visualization. Dans C. Chen, W. Härdle, & A. Unwin (Éds.), Handbook of data visualization (p. 15-56). Springer. https://doi.org/10.1007/978-3-540-33037-0_2
Goldberg, L. R. (1993). The structure of phenotypic personality traits. American Psychologist, 48(1), 26-34. https://doi.org/10.1037/0003-066X.48.1.26
Kolence, K. W., & Kiviat, P. J. (1973). Software unit profiles & Kiviat figures. ACM SIGMETRICS Performance Evaluation Review, 2(3), 2-12. https://doi.org/10.1145/859518.859519
Nakazawa, M. (2022). fmsb: Functions for medical statistics book with cross-cultural study of child development (Version R package 0.7.5). Comprehensive R Archive Network (CRAN). https://CRAN.R-project.org/package=fmsb
R Core Team. (2023). R: A language and environment for statistical computing. R Foundation for Statistical Computing. https://www.R-project.org/
Sievert, C. (2020). Interactive web-based data visualization with R, plotly, and shiny. Chapman and Hall/CRC. https://plotly-r.com/
Tufte, E. R. (2001). The visual display of quantitative information (2e éd.). Graphics Press.
Wickham, H. (2016). ggplot2: Elegant graphics for data analysis (2e éd.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
Wilkinson, L. (2005). The grammar of graphics (2e éd.). Springer Science & Business Media.
