Comment créer un graphique en chandeliers dans Excel (étape par étape)

La représentation visuelle des séries temporelles financières constitue un enjeu épistémologique et opérationnel majeur dans la compréhension de la dynamique des marchés de capitaux. Loin d’être un simple artifice cosmétique, le choix d’un mode de visualisation conditionne la vitesse de traitement de l’information, la formation des anticipations rationnelles ou mimétiques et la détection d’asymétries informationnelles critiques. Dans cet écosystème où la micro-structure de marché évolue à des fréquences infinitésimales, le tableur Microsoft Excel demeure paradoxalement l’un des outils d’ingénierie financière, de recherche empirique et de reporting institutionnel les plus universellement déployés. Sa polyvalence en fait un laboratoire privilégié pour modéliser le comportement des prix d’actifs cotés à travers des outils graphiques sophistiqués.

Parmi l’arsenal des représentations quantitatives, le graphique en chandeliers japonais — ou modélisation en bougies japonaises — s’impose comme le standard paradigmatique de l’analyse technique moderne. Alors qu’une simple courbe continue de clôture masque les micro-tensions internes et la volatilité stochastique ayant animé la séance, le chandelier restitue fidèlement la confrontation dialectique entre acheteurs et vendeurs en encapsulant quatre métriques cardinales : l’ouverture, le plus haut, le plus bas et la clôture. Maîtriser son implémentation rigoureuse dans l’environnement Microsoft Excel requiert bien davantage qu’une manipulation superficielle du ruban graphique : cela suppose une compréhension intime de l’ordonnancement séquentiel des matrices de données, de l’élimination des artefacts cognitifs et de l’étalonnage mathématique des axes de dispersion.

Le présent traité constitue un protocole académique et technique intégral dédié à la construction, à l’optimisation sémiotique et à l’automatisation algorithmique des graphiques en chandeliers au sein d’Excel. À travers une démarche analytique rigoureuse, nous explorerons les fondements comportementaux de cette visualisation bicentenaire, les contraintes structurelles imposées par le moteur de rendu matriciel du logiciel, l’intégration multivariée des volumes de transaction et la formalisation de scripts procéduraux en Visual Basic for Applications (VBA). Ce guide a été conçu pour offrir aux analystes financiers, aux chercheurs en économétrie appliquée et aux gestionnaires de portefeuille un cadre méthodologique exhaustif, garantissant une intégrité visuelle irréprochable et un ratio d’efficience décisionnelle maximal.

1. Fondements théoriques et psychologie cognitive du graphique en chandeliers japonais

1.1 Origines historiques et heuristiques décisionnelles des marchés financiers

L’émergence des chandeliers japonais ne relève pas d’une innovation quantitative contemporaine, mais puise ses racines dans l’époque d’Edo au Japon, plus précisément au cours du XVIIIe siècle. L’institutionnalisation du marché du riz de Dojima à Osaka, souvent qualifié par les historiens de l’économie comme le premier marché à terme formellement structuré au monde, engendra un besoin pressant d’instruments analytiques capables de modéliser les fluctuations des cours des céréales. C’est dans ce contexte précurseur que l’opérateur légendaire Munehisa Homma élabora une méthode graphique novatrice destinée à cartographier non seulement les déséquilibres entre l’offre et la demande physiques, mais également la psychologie collective des négociants.

Homma comprit de manière précoce que le prix d’un contrat ne reflétait pas exclusivement la valeur intrinsèque objective ou les conditions météorologiques affectant les récoltes, mais constituait la résultante directe d’états psychologiques transitoires oscillant entre l’euphorie et l’angoisse. Les graphiques en chandeliers furent ainsi conçus comme une modélisation visuelle des tensions émotionnelles, traduisant graphiquement les victoires temporaires des forces acheteuses (les taureaux) ou des pressions vendeuses (les ours). Cette approche phénoménologique permit à Homma de formaliser les premières règles comportementales du marché, compilées plus tardivement dans des traités séculaires tels que le Sakata Senho.

La transition de cette sagesse empirique orientale vers les salles de marché occidentales s’est opérée à la fin du XXe siècle, sous l’impulsion déterminante de chercheurs et praticiens comme Steve Nison. En introduisant ces concepts au sein de l’écosystème financier anglo-saxon dominé jusqu’alors par les graphiques en barres (OHLC bars) et les courbes arithmétiques, Nison a favorisé une convergence théorique majeure. La finance comportementale moderne, formalisée par des économistes tels que Daniel Kahneman et Robert Shiller, a ultérieurement validé cette intuition historique : les représentations en chandeliers permettent de saisir sur le vif les heuristiques décisionnelles, les cascades informationnelles et les déviations mimétiques qui caractérisent les négociations sur les actifs risqués.

1.2 Morphologie visuelle et réduction de la charge cognitive

La puissance sémiotique du chandelier japonais réside dans sa capacité à synthétiser une matrice multidimensionnelle de données à travers une géométrie unitaire d’une remarquable élégance. D’un point de vue morphologique, chaque chandelier se décompose en deux entités graphiques fondamentales : le corps réel (real body) et les ombres ou mèches extrêmes (wicks ou shadows). Le corps réel matérialise l’écart absolu séparant le cours d’ouverture du cours de clôture d’une période temporelle discrète. Les ombres, quant à elles, s’étendent verticalement sous forme de segments linéaires fins pour relier les sommets et les planchers historiques atteints au cours de cette même session, illustrant l’amplitude de l’exploration des prix au-delà des zones de consensus final.

Cette configuration s’aligne rigoureusement sur les lois de l’organisation perceptuelle formulées par la psychologie de la Gestalt, notamment les principes de proximité, de continuité et de clôture. Alors qu’un graphique en barres classique contraint l’œil de l’observateur à localiser de minuscules encoches horizontales asymétriques pour identifier l’ouverture à gauche et la clôture à droite, le chandelier présente une aire volumique close immédiatement interprétable. Cette masse surfacique mobilise le système visuel pré-attentionnel du cerveau humain, réduisant de manière drastique le temps de décodage neurologique nécessaire à l’assimilation de l’état directionnel du marché.

Dans la théorie de la charge cognitive formulée par John Sweller, la minimisation de la charge cognitive extrinsèque — celle générée par l’effort inutile d’interprétation de représentations graphiques mal structurées — constitue un préalable indispensable à l’activation des processus analytiques profonds. En comparaison directe avec les graphiques linéaires continus, qui lissent artificiellement les cours en ne retenant qu’un seul point de donnée par unité de temps, le chandelier dissipe le biais de saturation informationnelle tout en éliminant l’illusion de stabilité. L’analyste discerne instantanément la dispersion des flux de négociation intra-période, évitant ainsi les conclusions erronées induites par un cours de clôture d’apparence paisible mais masquant en réalité une panique baissière transitoire.

1.3 Pertinence scientifique de la modélisation OHLC dans l’analyse comportementale

La modélisation OHLC (Open, High, Low, Close) encapsule la totalité des moments critiques d’une session de cotation, conférant à chaque métrique une fonction informationnelle asymétrique et irremplaçable. Le cours d’ouverture (Open) représente le consensus initial établi dès la confrontation des ordres accumulés avant la réouverture du marché, intégrant les chocs exogènes survenus durant la période de clôture précédente. Le cours le plus haut (High) et le cours le plus bas (Low) délimitent l’enveloppe de dispersion maximale des croyances des opérateurs au cours de la séance, quantifiant l’agressivité des flux limites et la profondeur du carnet d’ordres.

Le cours de clôture (Close) détient la valeur probabiliste la plus élevée dans la structure stochastique des prix. Dans la littérature de microstructure de marché, la clôture reflète le prix de règlement auquel les participants institutionnels acceptent de maintenir leurs positions overnight, acceptant ainsi de porter le risque de gap d’ouverture consécutif aux nouvelles nocturnes. La confrontation de la clôture avec les niveaux extrêmes et l’ouverture permet ainsi de mesurer la variance réalisée et le degré de capitulation ou d’absorption de liquidité au sein de la période d’échantillonnage.

L’observation dynamique de cette structure quadri-variée permet de formaliser mathématiquement les micro-ruptures psychologiques. Par exemple, une situation où le cours de clôture s’établit à proximité immédiate du cours le plus bas après avoir exploré des sommets inédits témoigne d’un rejet brutal de la zone de prix supérieure, signalant une asymétrie de réaction des arbitragistes. Cette granularité micro-analytique fait de la structure OHLC une variable fondamentale pour tester empiriquement l’efficience des marchés au sens d’Eugene Fama, en captant la cinématique d’absorption des chocs informationnels à travers les configurations géométriques formées par les séries temporelles.

2. Prérequis méthodologiques et structuration rigoureuse des données sous Excel

2.1 L’ordonnancement séquentiel obligatoire des variables OHLC

Le moteur graphique interne de Microsoft Excel applique un algorithme de génération déterministe pour ses visualisations spécialisées. Contrairement aux graphiques de dispersion orthogonale ou aux histogrammes simples pour lesquels les plages peuvent être réassignées de manière arbitraire après insertion, le module de graphiques boursiers (Stock Charts) impose une syntaxe matricielle rigide et immuable. Pour que le moteur interprète sans ambiguïté les composantes vectorielles de chaque observation, les colonnes doivent être ordonnées selon une séquence canonique stricte : la Date de référence, le cours d’Ouverture, le cours le Plus Haut, le cours le Plus Bas, et enfin le cours de Clôture.

Cette disposition séquentielle (Date, Open, High, Low, Close) constitue une contrainte structurelle absolue du modèle objet d’Excel. Si un utilisateur commet l’erreur conventionnelle d’intervertir par inadvertance les colonnes du Maximum et de l’Ouverture (disposition fréquente dans certaines extractions de bases de données anglo-saxonnes Date-High-Low-Open-Close), le tableur n’émettra aucun message d’erreur d’interruption. En lieu et place, il traitera mathématiquement la deuxième colonne comme l’ouverture et la troisième comme le maximum, générant ainsi des chandeliers dont les corps réels s’étendront en dehors des ombres, produisant une aberration géométrique qui détruit toute validité empirique.

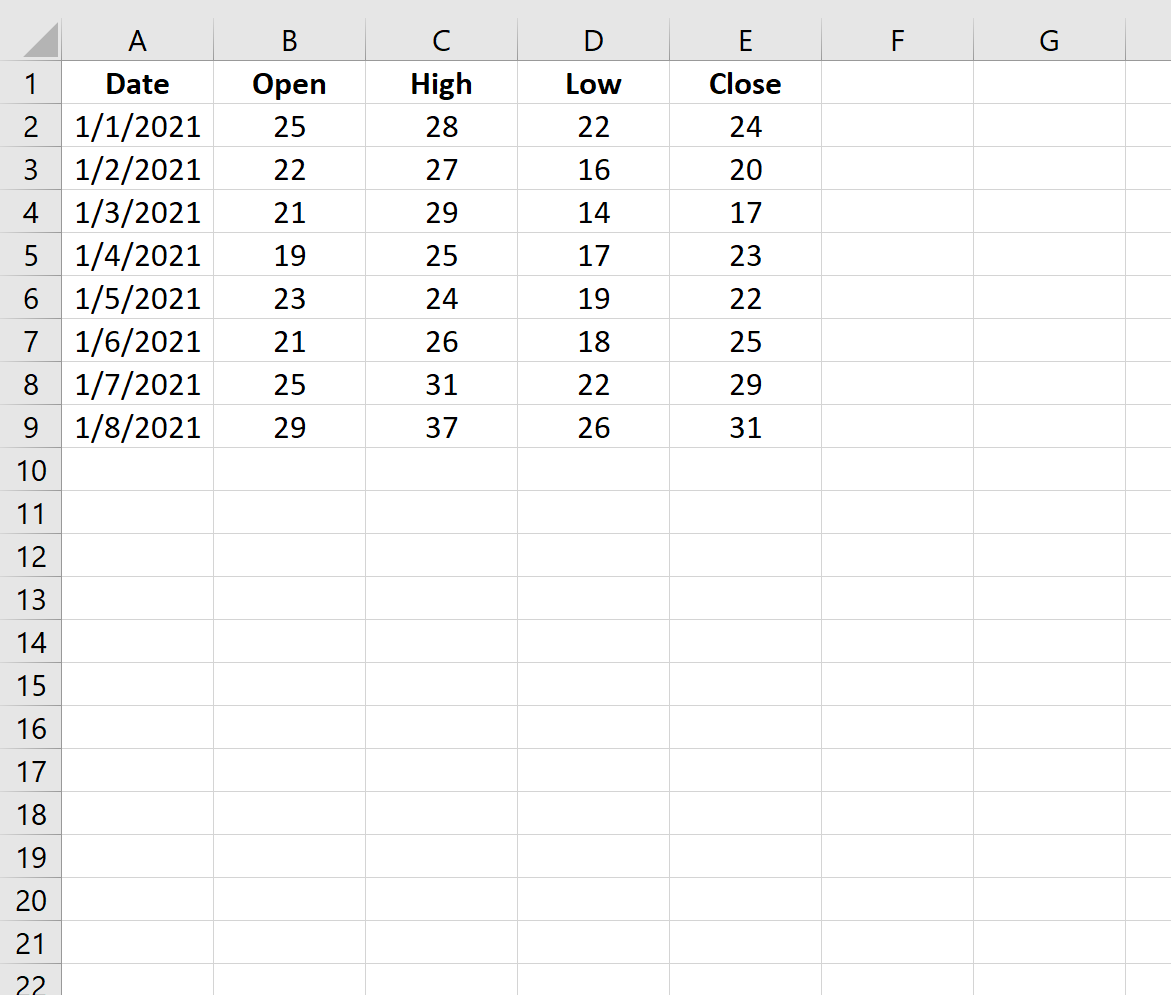

Le tableau ci-dessous explicite l’architecture vectorielle requise avant toute tentative d’instanciation de l’objet graphique au sein de la feuille de calcul :

• Colonne A (Variable chronologique) : Identifiant temporel unique (Date de cotation ou Horodatage précis).
• Colonne B (Variable d’entrée) : Cours d’Ouverture de la période observée.
• Colonne C (Borne supérieure) : Cours le Plus Haut atteint au cours de l’intervalle.
• Colonne D (Borne inférieure) : Cours le Plus Bas atteint au cours de l’intervalle.
• Colonne E (Variable de sortie) : Cours de Clôture définitif de la période observée.

2.2 Typage des données et neutralisation des incohérences de saisie

L’intégrité de la modélisation sous Excel dépend de la propreté du typage des variables stockées dans la matrice de calcul. La première source d’échec technique provient d’une mauvaise interprétation des identifiants temporels. Les dates doivent impérativement être formatées en tant que valeurs de série sérielle reconnues par le système d’exploitation (conformément aux normes ISO 8601, de type AAAA-MM-JJ ou JJ/MM/AAAA) et non en chaînes de texte typographiques. Une date enregistrée sous forme de chaîne textuelle brute peut conduire le moteur à désactiver les propriétés temporelles continues de l’axe des abscisses, empêchant tout tri chronologique ou filtrage dynamique automatisé.

De surcroît, les variables numériques OHLC doivent être normalisées sous forme de nombres en virgule flottante standardisée. Une divergence fréquente émerge lors de l’importation de fichiers CSV issus de terminaux tels que Bloomberg, Refinitiv ou Yahoo Finance : l’incompatibilité entre le point décimal anglo-saxon et la virgule décimale européenne francophone entraîne fréquemment la conversion silencieuse de valeurs numériques en chaînes de texte alignées à gauche dans la cellule. Lorsqu’une telle contamination survient, Excel attribue une valeur quantitative nulle ou refuse catégoriquement d’instancier la série dans le graphique boursier.

Pour immuniser la matrice contre les erreurs matérielles de saisie manuelle ou les anomalies de flux de données, il convient de déployer une règle de validation des données native via l’onglet Données > Validation des données. On imposera impérativement deux contraintes d’intégrité mathématique relationnelle :

1. Le cours le Plus Haut doit être strictement supérieur ou égal au cours d’Ouverture et au cours de Clôture, ce qui se traduit par la condition logique : High >= MAX(Open, Close).

2. Le cours le Plus Bas doit être strictement inférieur ou égal à l’Ouverture et à la Clôture, formalisé par : Low <= MIN(Open, Close).

L’application rigoureuse de ces filtres booléens empêche la propagation de valeurs négatives ou de ruptures géométriques aberrantes susceptibles de fausser les calculs de volatilité subséquents.

2.3 Traitement des valeurs aberrantes et des discontinuités temporelles

Les séries temporelles de marchés financiers présentent des discontinuités structurelles intrinsèques, générées par la fermeture des bourses durant les week-ends, les jours fériés institutionnels ou les suspensions exceptionnelles de cotation ordonnées par les autorités de régulation financière (telles que l’Autorité des Marchés Financiers). L’analyste se trouve alors confronté à un arbitrage méthodologique fondamental lors de la configuration de l’axe des abscisses dans Excel : opter pour un axe chronologique continu ou pour un axe de catégories discrètes.

Si l’on configure l’axe en mode chronologique continu standard, le moteur mathématique d’Excel insère systématiquement des espaces vides pour les dates dépourvues d’observations empiriques, comme les samedis et dimanches. Cette modélisation produit des coupures périodiques tous les cinq jours ouvrés, créant des ruptures visuelles délétères qui altèrent la perception de la continuité tendancielle et faussent l’analyse visuelle des droites de support ou de résistance. À l’inverse, en convertissant l’axe des abscisses en « Axe de texte » (catégoriel), Excel agrège séquentiellement les enregistrements sans laisser d’intervalles vides, alignant chaque chandelier au pas suivant sans interruption temporelle artificielle.

Concernant les valeurs manquantes intra-journalières ou les anomalies manifestes résultant de dysfonctionnements de flux de données (bad ticks), l’analyste doit proscrire formellement l’interpolation linéaire classique entre le point antérieur et le point ultérieur. Interpoler artificiellement un chandelier manquant revient à fabriquer une volatilité synthétique inexistante, susceptible de générer de faux signaux d’arbitrage. Il convient soit d’éliminer purement la ligne chronologique corrompue, soit de reconduire le cours de clôture de la veille en appliquant le principe du flat pricing (où Open = High = Low = Close), représentant ainsi graphiquement une absence totale de liquidité et de découverte des prix.

3. Guide pas à pas : Insertion du graphique en chandeliers sous Microsoft Excel

3.1 Sélection matricielle précise de la série d’observations

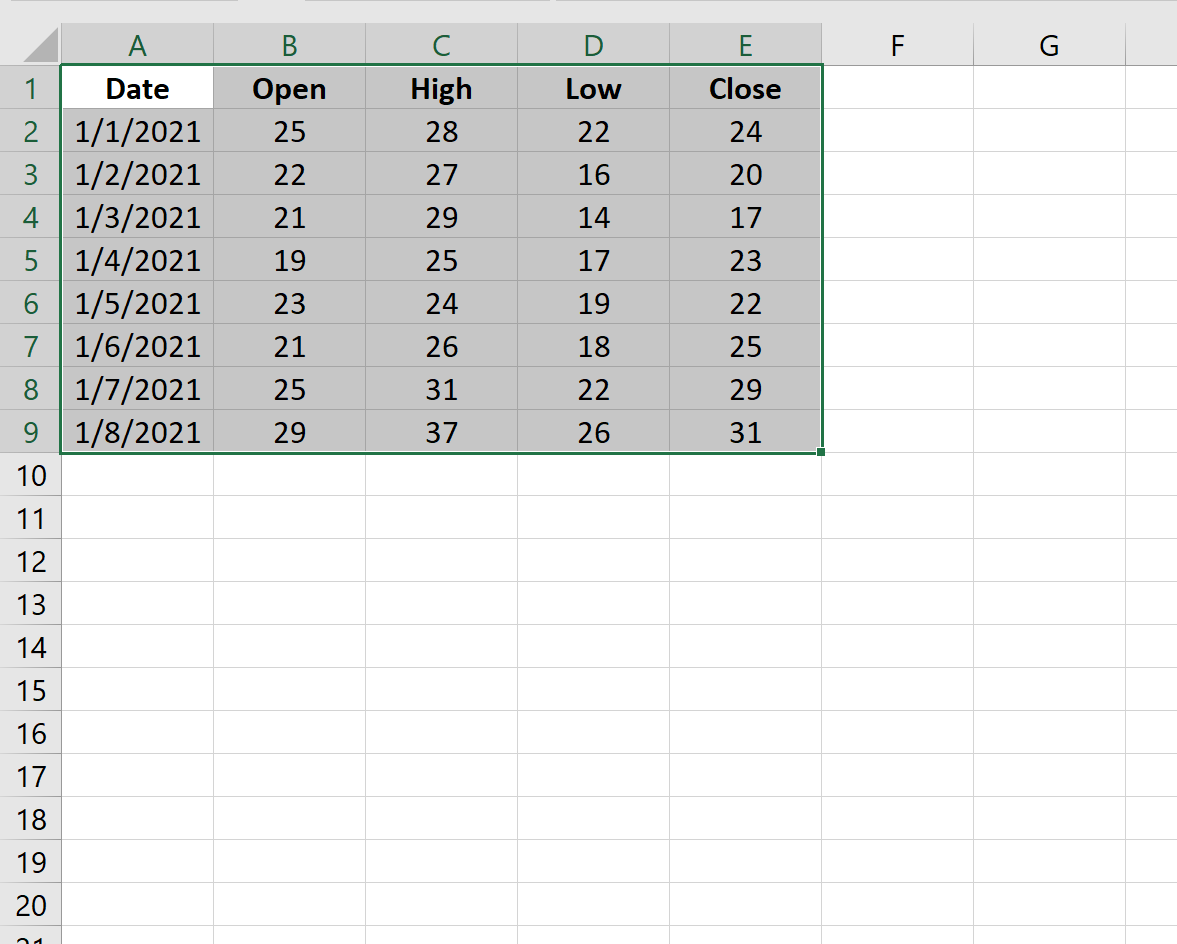

Le processus opératoire débute par la délimitation rigoureuse de la zone matricielle contenant l’échantillon d’analyse. Il est impératif d’inclure dans la sélection initiale la ligne d’en-têtes décrivant les variables respectives (Date, Ouverture, Haut, Bas, Clôture). L’intégration de ces libellés textuels permet à l’algorithme d’inférence d’Excel d’assigner automatiquement les étiquettes de séries dans les métadonnées internes du graphique, évitant ainsi d’avoir à redéfinir manuellement la nomenclature des séries dans les menus de personnalisation.

Pour manipuler des ensembles de données massifs comportant plusieurs centaines ou milliers d’enregistrements journaliers, l’utilisation de la souris pour surligner les cellules doit être bannie au profit des raccourcis clavier matriciels standardisés. Positionnez le curseur actif sur la cellule supérieure gauche (généralement la cellule contenant l’en-tête de la Date, par exemple A1), puis exécutez la combinaison de touches Ctrl + Maj + Flèche Droite pour étendre la sélection jusqu’à la dernière colonne OHLC (colonne E). Dans la continuité immédiate, pressez Ctrl + Maj + Flèche Bas pour projeter la sélection jusqu’à la dernière ligne active de l’échantillon temporel.

Avant d’engager toute action de dessin vectoriel, une inspection minutieuse de la barre d’état d’Excel s’impose. Vérifiez que le nombre de cellules sélectionnées correspond rigoureusement à un multiple exact de 5 (le nombre de colonnes nécessaires). Toute cellule vide, tout décalage d’une ligne dans une colonne périphérique ou toute inclusion accidentelle d’une colonne de statistiques descriptives (comme une moyenne mobile ou un volume mal positionné) provoquera l’invalidation pure et simple du modèle boursier natif au cours de la phase d’insertion.

3.2 Navigation dans le ruban d’insertion et typologie des graphiques boursiers

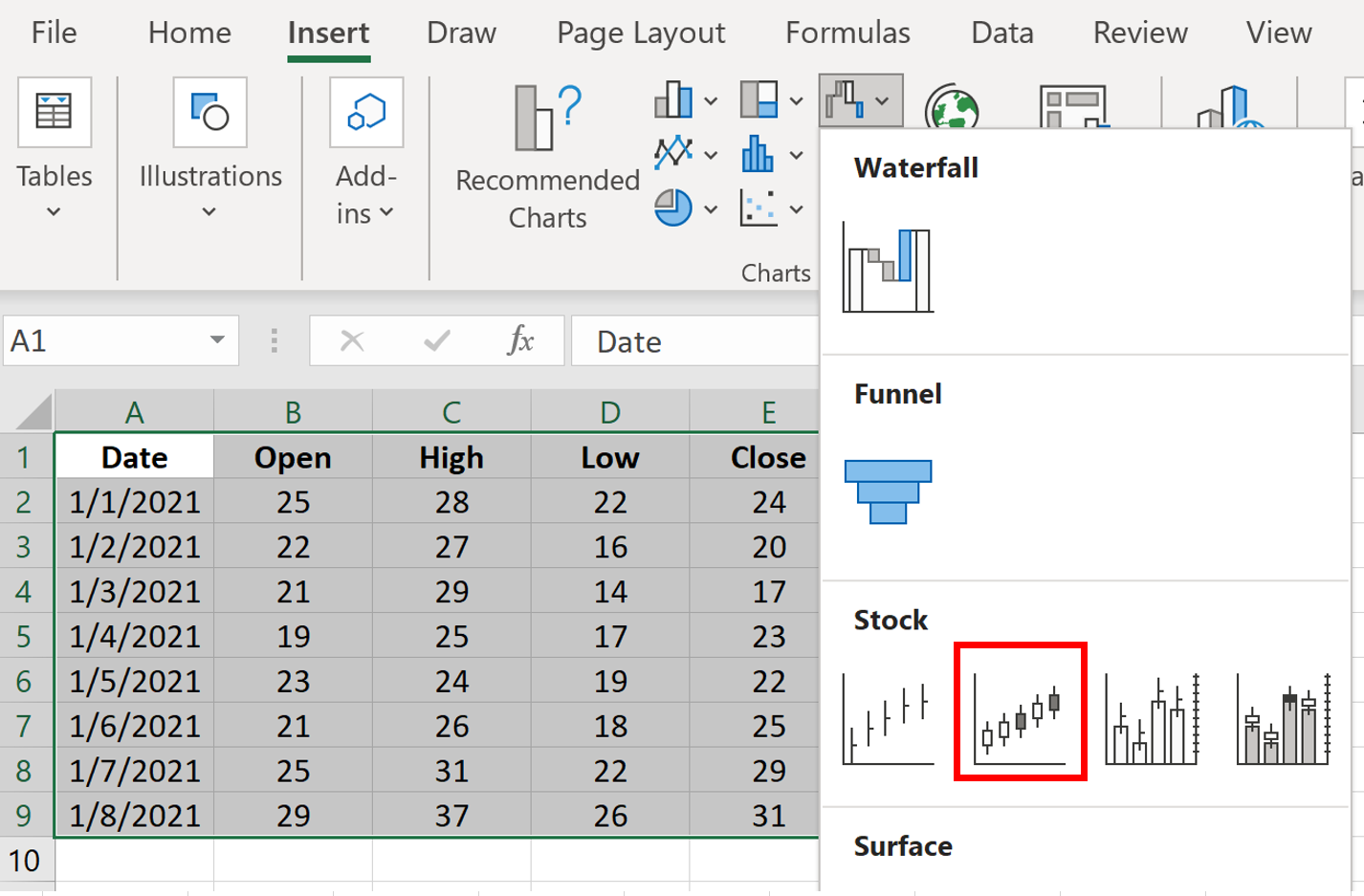

Une fois la matrice circonscrite, dirigez-vous vers le ruban principal d’Excel et activez l’onglet Insertion. Dans le groupe thématique Graphiques, l’architecture logicielle de Microsoft regroupe les diagrammes par familles conceptuelles. Les représentations financières ne disposent pas toujours d’un bouton dédié volumineux sur les versions récentes de Microsoft 365, mais sont intégrées au sein de l’icône composite intitulée Insérer un graphique en cascade, en entonnoir, boursier, en surface ou en radar.

En déployant ce menu contextuel, vous accédez à la sous-rubrique consacrée aux graphiques boursiers (Stock). Excel propose historiquement quatre déclinaisons distinctes de cette famille graphique, chacune répondant à une structure de données d’entrée prédéfinie :

• Haut-Bas-Clôture : Modèle minimaliste nécessitant trois séries de données numériques sans cours d’ouverture.
• Ouverture-Haut-Bas-Clôture : Le modèle paradigmatique du chandelier japonais classique nécessitant quatre variables de prix.
• Volume-Haut-Bas-Clôture : Modèle intégrant la liquidité mais omettant les prix d’ouverture.
• Volume-Ouverture-Haut-Bas-Clôture : Modèle bivarié hautement sophistiqué nécessitant cinq variables ordonnées avec précision.

Pour notre démonstration méthodologique fondamentale, sélectionnez l’icône correspondant au type Ouverture-Haut-Bas-Clôture (deuxième icône de la section boursière). Dès ce clic exécuté, le moteur graphique compile la matrice et projette l’objet graphique au centre de la feuille de calcul active.

3.3 Déploiement initial et instanciation de l’objet graphique

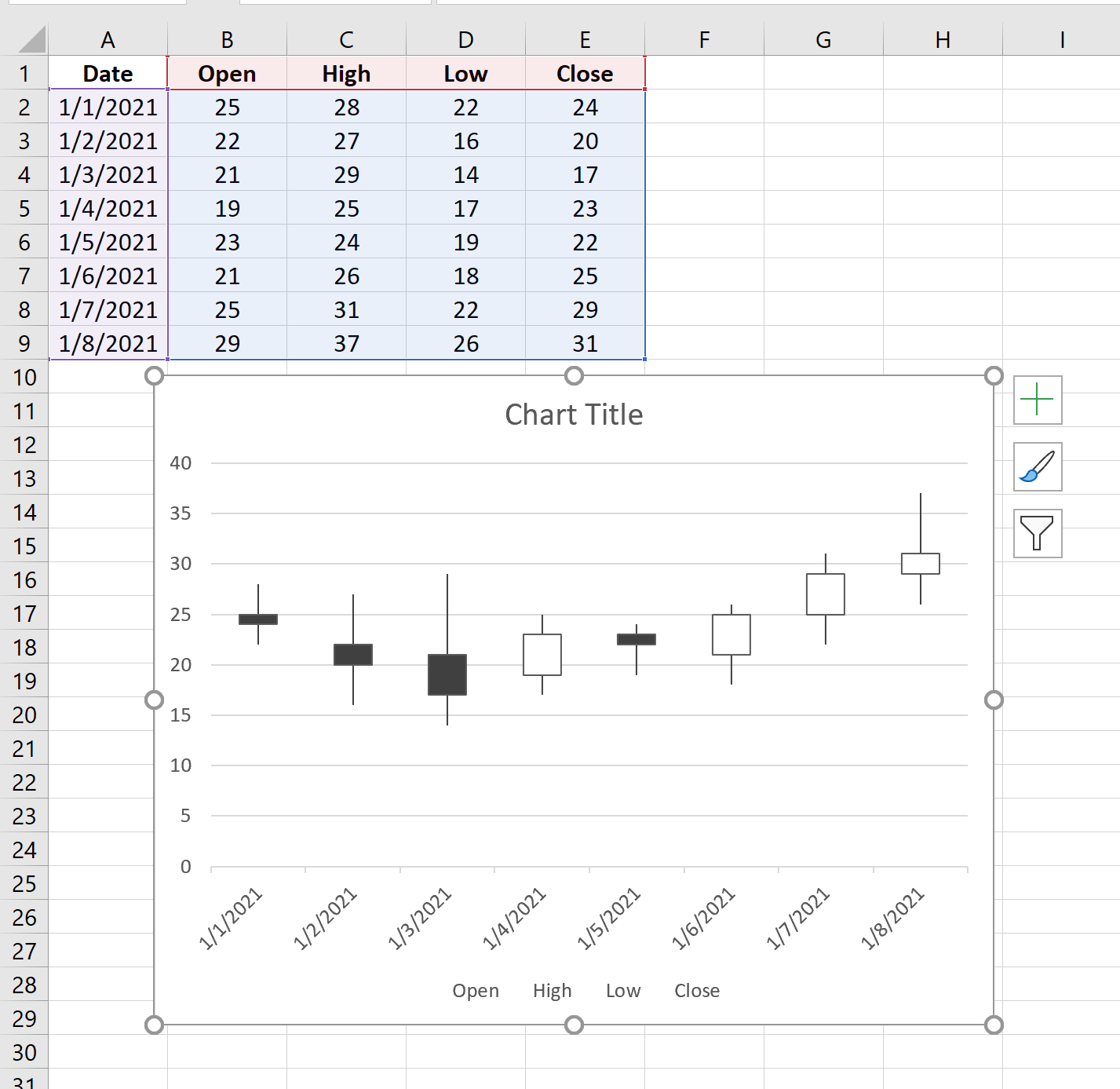

L’instanciation de l’objet graphique par l’algorithme interne se traduit par l’apparition instantanée d’un canevas vectoriel rectangulaire. À ce stade primaire, Excel opère un rendu par défaut qui peut surprendre l’analyste non averti : les chandeliers générés apparaissent souvent sous une forme très étirée, avec des corps fins, des couleurs monochromes par défaut (généralement des corps blancs pour les hausses et noirs pour les baisses, ou une bichromie bleu et orange selon le thème Office configuré), et des axes non mis à l’échelle.

Une étape de diagnostic visuel préliminaire est immédiatement requise pour s’assurer de l’intégrité de la liaison biunivoque entre les cellules de la feuille et les primitives graphiques dessinées. Sélectionnez l’objet graphique nouvellement créé ; vous devez observer dans la feuille de calcul un surlignage coloré matérialisant les plages sources : la colonne des dates est cerclée de violet, les en-têtes de colonnes de bordeaux, et l’ensemble de la matrice numérique de bleu. Si ces périmètres présentent la moindre discontinuité spatiale, l’instanciation est corrompue.

Poursuivez cette vérification en examinant la morphologie de quelques chandeliers spécifiques choisis au hasard dans la série. Comparez visuellement les bornes de ces chandeliers avec les valeurs brutes inscrites dans le tableau : le sommet de l’ombre supérieure doit coïncider rigoureusement avec la valeur maximale de la colonne High de la ligne correspondante, tandis que la base de l’ombre inférieure doit effleurer la valeur de la colonne Low. Dès lors que cette conformité structurelle est confirmée, la phase de raffinement ergonomique et de personnalisation chromatique peut débuter.

4. Personnalisation chromatique et sémiotique des chandeliers haussiers et baissiers

4.1 Psychologie des couleurs et perception visuelle du risque

Le traitement chromatique d’un tableau de bord financier transcende largement la dimension esthétique : il constitue un facteur déterminant dans la vitesse de capture des signaux d’arbitrage et le contrôle des biais émotionnels. Dans les cultures financières occidentales contemporaines, l’association du vert aux rendements positifs et du rouge aux phases de dépréciation constitue une convention omniprésente. Toutefois, de nombreuses études en neuro-économie ont mis en exergue l’effet d’amorçage psychologique négatif induit par une saturation de rouge vif au sein d’un environnement de trading. Cette teinte déclenche des réactions physiologiques d’alerte analogues à celles provoquées par un danger physique, augmentant le niveau de cortisol et exacerbant l’aversion aux pertes théorisée par Daniel Kahneman et Amos Tversky.

Dans un contexte d’analyse quantitative rigoureuse ou de publication académique, il est recommandé de modérer cette saturation visuelle afin d’atténuer le stress décisionnel. L’adoption de palettes bichromatiques contrastées mais neutres — telles que le blanc (ou vert sauge désaturé) pour les chandeliers haussiers et le noir (ou gris ardoise profond) pour les chandeliers baissiers — s’inscrit dans la pure tradition séculaire japonaise tout en garantissant une lisibilité optimale lors d’une impression monochrome ou de la diffusion sous forme de manuscrit scientifique.

Par ailleurs, l’analyste moderne doit impérativement intégrer les contraintes d’accessibilité visuelle universelle, notamment les prévalences de dyschromatopsie (daltonisme de type deutéranopie ou protanopie) qui affectent environ 8 % de la population masculine. La juxtaposition brute d’un rouge primaire et d’un vert primaire conduit à une indistinction quasi totale entre bougies ascendantes et descendantes pour ces praticiens. Le choix d’une distinction fondée sur le contraste de luminance (corps clair ou évidé contre corps sombre ou plein) résout intégralement cette vulnérabilité ergonomique.

4.2 Configuration technique des chandeliers haussiers (corps blanc ou noir)

Sous Excel, les chandeliers ne sont pas modélisés sous la forme d’une série unitaire conventionnelle, mais comme une combinaison géométrique de barres de variation (Up Bars et Down Bars) couplées à des barres d’erreur linéaires formant les mèches. Cette architecture impose une méthode de sélection chirurgicale pour appliquer une personnalisation chromatique individualisée.

Pour configurer la série des chandeliers haussiers (sessions où le cours de clôture s’est établi au-dessus du cours d’ouverture) :

• Positionnez le pointeur de la souris sur l’un des corps blancs ou pleins ascendants à l’intérieur du graphique et effectuez un double-clic gauche avec précision afin de déployer le panneau latéral intitulé Mise en forme des barres d’augmentation.
• Dans la section Remplissage, sélectionnez l’option Remplissage uni. Vous pouvez alors choisir soit un blanc immaculé (pour une esthétique classique japonaise), soit une nuance de vert émeraude sobre (Hexadécimal : #2E7D32).
• Dans la section Bordure située immédiatement en dessous, activez l’option Trait plein. Appliquez une couleur sombre et contrastée, de préférence un noir pur ou un gris anthracite profond (Hexadécimal : #212121), avec une épaisseur calibrée rigoureusement à 0,75 pt ou 1 pt. Cette bordure vectorielle nette est indispensable pour délimiter les contours du corps haussier lorsque celui-ci est configuré avec un remplissage blanc sur un fond de graphique neutre.

Assurez-vous que l’option de transparence est fixée à 0 % afin d’éviter toute contamination optique par les lignes de quadrillage sous-jacentes, ce qui préservera l’intégrité de la masse géométrique de chaque chandelier ascendant.

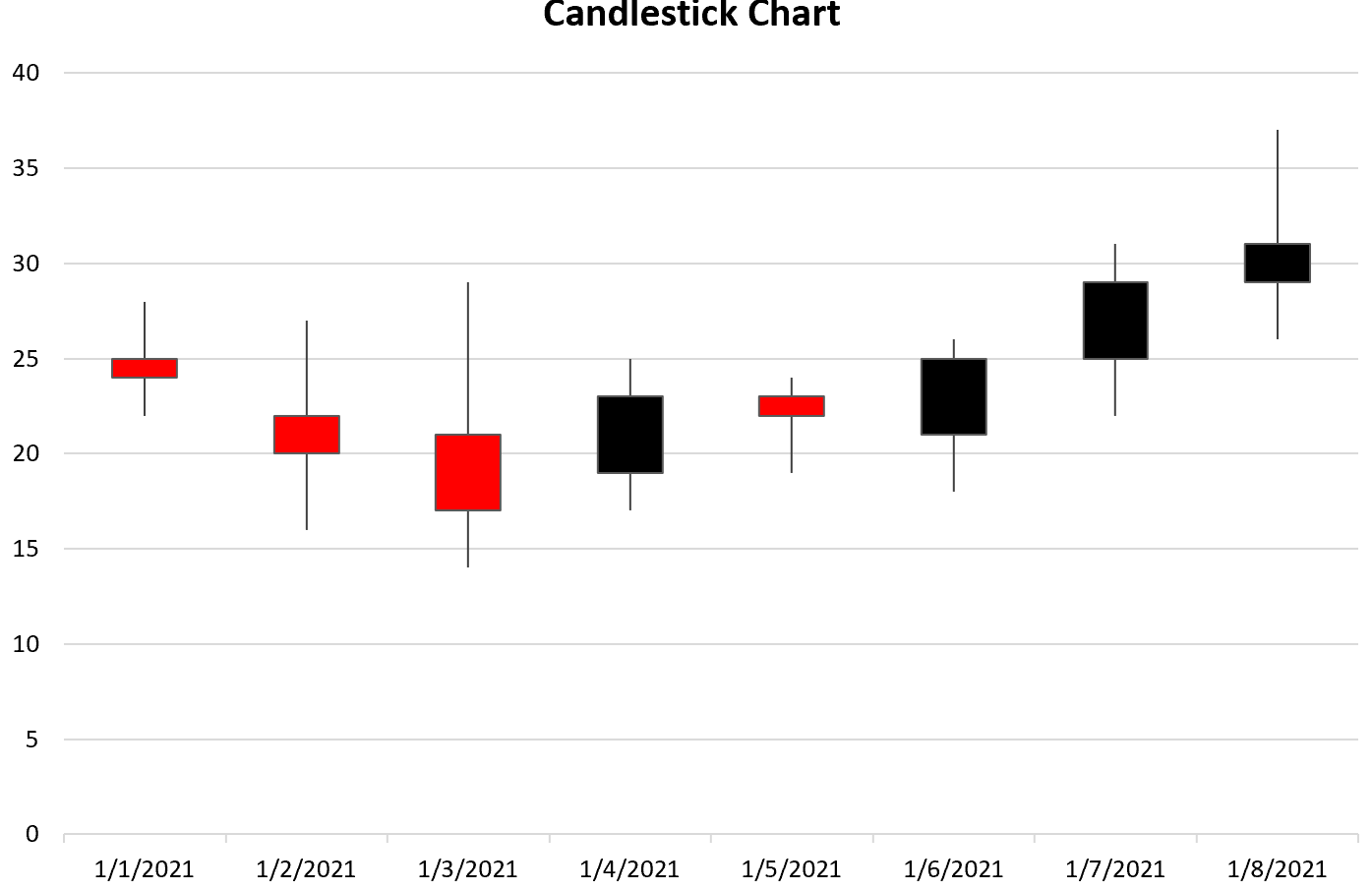

4.3 Paramétrage chromatique distinctif des chandeliers baissiers

Une fois les barres d’augmentation stabilisées, le paramétrage des barres de diminution (Down Bars, reflétant les sessions où la clôture est inférieure à l’ouverture) exige une démarche symétrique au sein du même panneau de commande.

Cliquez directement sur l’une des barres descendantes du canevas pour basculer automatiquement les paramètres du panneau latéral vers la Mise en forme des barres de diminution :

• Dans le compartiment Remplissage, cochez l’option Remplissage uni. Sélectionnez une teinte hautement différenciée : soit un noir charbon pur (Hexadécimal : #000000) dans la pure convention graphique historique, soit un bordeaux mat ou rouge carmin désaturé (Hexadécimal : #C62828). L’évitement des nuances de rouge fluorescent est primordial pour prévenir la fatigue oculaire lors des sessions d’analyse prolongées.
• Dans le compartiment Bordure, configurez un Trait plein de même tonalité que le remplissage intérieur (ou légèrement plus sombre) et ajustez l’épaisseur sur une valeur strictement identique à celle des barres de hausse (par exemple 0,75 pt) afin de maintenir l’équilibre stylistique de la composition.

Enfin, une attention particulière doit être portée à l’harmonisation des ombres (les lignes verticales représentant le haut et le bas). Cliquez sur l’une des lignes fines dépassant des chandeliers pour faire apparaître le menu Mise en forme des barres d’erreur / séries de cours. Définissez leur contour sous la forme d’un Trait plein d’épaisseur identique (0,75 pt) et attribuez-leur une couleur neutre sombre unifiée. Cette manipulation garantit que les mèches ne disparaissent pas visuellement sous l’effet d’une réduction de résolution ou d’un affichage à distance.

5. Optimisation ergonomique des axes et lisibilité quantitative

5.1 Étalonnage de l’axe vertical (ordonnées) et encadrement des bornes

Par construction algorithmique native, le moteur d’Excel ancre systématiquement la borne inférieure de l’axe vertical des ordonnées à la valeur zéro. Si cette convention est rigoureusement justifiée pour les diagrammes en barres ou les histogrammes de fréquences — pour lesquels la surface totale des colonnes doit encoder fidèlement la quantité absolue —, elle s’avère totalement inappropriée et dévastatrice pour la visualisation boursière. Les prix des actifs financiers oscillent généralement au sein d’une bande de fluctuation marginale par rapport à leur valeur nominale globale.

L’ancrage à zéro a pour conséquence funeste d’écraser la totalité de la série temporelle dans le tiers supérieur de la zone de traçage, transformant les chandeliers en segments microscopiques illisibles et annihilant toute perception de la volatilité intra-journalière. L’analyste doit donc impérativement désactiver cette calibration par défaut :

Effectuez un clic droit sur l’axe vertical des prix, puis sélectionnez Format de l’axe. Dans l’onglet Options d’axe, localisez la section Limites :

• Borne minimale : Définissez manuellement une valeur numérique légèrement inférieure au plus bas historique de l’échantillon observé (par exemple, si le plus bas absolu de la colonne Low s’élève à 142,30 €, configurez la borne minimale à 140,00 €).
• Borne maximale : Paramétrez une valeur légèrement supérieure au sommet absolu de la colonne High (par exemple, pour un pic à 188,75 €, fixez la borne maximale à 190,00 €).

D’un point de vue théorique, il convient de s’interroger sur l’opportunité d’une échelle logarithmique par rapport à une échelle arithmétique linéaire. Lorsque la série temporelle couvre une période d’analyse séculaire ou qu’un actif subit une appréciation exponentielle supérieure à 100 %, l’échelle linéaire introduit une distorsion cognitive sévère : une variation de 10 € sur un cours de 20 € paraît visuellement identique à une variation de 10 € sur un cours de 200 €, alors que leur impact relatif sur la rentabilité géométrique est d’un ordre de grandeur de 50 % contre 5 %. Dans de telles conditions, cocher la case Échelle logarithmique dans les options de l’axe constitue un impératif d’honnêteté méthodologique.

5.2 Configuration de l’axe temporel (abscisses) et suppression des vides

Comme explicité dans le cadre méthodologique préliminaire, la gestion de l’axe chronologique horizontal conditionne l’homogénéité séquentielle des représentations boursières. Pour neutraliser définitivement l’apparition de gouffres graphiques correspondant aux week-ends et aux jours de fermeture des marchés, une manipulation directe des paramètres de l’axe des abscisses s’impose :

Double-cliquez sur l’axe horizontal des dates pour afficher le volet Format de l’axe. Sous la rubrique Options d’axe, recherchez le paramètre Type d’axe. Trois options exclusives sont proposées par le tableur :

• Sélectionner automatiquement selon les données (comportement par défaut, source d’erreurs fréquentes).
• Axe de dates (force la modélisation chronologique continue avec interpolation spatiale des jours chômés).
• Axe de texte (traite chaque date comme une étiquette catégorielle discrète et indépendante).

Cochez formellement le bouton radio Axe de texte. Instantanément, la topologie du graphique se restructure : les interruptions spatiales des week-ends sont purgées et les chandeliers se resserrent de manière régulière le long du plan horizontal, formant une chaîne continue et cohérente d’observations négociées.

Pour parfaire l’ergonomie de cet axe et éviter le chevauchement typographique disgracieux des dates lors d’échantillons denses, accédez à la section Unités ou Étiquettes. Ajustez l’intervalle entre les étiquettes en imposant un pas d’affichage (par exemple, afficher une étiquette toutes les 5 ou 10 périodes). Dans l’onglet Alignement de ce même volet, vous pouvez également configurer une orientation angulaire des textes à -45° ou à 270°, garantissant une lisibilité sans faille des repères temporels sans encombrer la zone d’analyse technique.

5.3 Calibration des unités de graduation et repères quantitatifs

L’estimation mentale rapide des niveaux de prix par l’observateur requiert une hiérarchisation équilibrée des unités de graduation sur l’axe des ordonnées. Au sein du panneau Format de l’axe (axe vertical), la section Unités permet de définir les intervalles majeurs et mineurs :

L’unité principale (Major Unit) doit être calibrée sur un chiffre rond respectant l’échelle psychologique du marché (par exemple des tranches de 5, 10 ou 50 unités monétaires). Évitez les découpages décimaux arbitraires induits par les algorithmes automatiques d’Excel, tels que des graduations de 3,33 ou 7,50, qui entravent l’évaluation mentale immédiate des amplitudes de mouvement.

En complément, l’insertion de marques de graduation discrètes améliore considérablement la précision sans polluer le champ visuel. Déployez le menu déroulant Marques de graduation et configurez le Type principal sur Extérieur. Cette action dessine de fins segments orthogonaux pointant vers l’extérieur de l’axe, matérialisant avec exactitude l’emplacement spatial des valeurs de référence.

Enfin, inspectez le sous-menu Nombre au bas du volet. Spécifiez une catégorie Monétaire ou Nombre avec un format de décimales rigoureusement contrôlé. Si l’actif coté est une grande capitalisation oscillant à des niveaux élevés, contraignez le nombre de décimales à 0 ou 2. L’affichage intempestif de quatre décimales non significatives sur un actif négocié en unités entières surcharge inutilement l’axe et grève la clarté visuelle globale.

6. Épuration visuelle et maximisation du ratio encre-données (Data-Ink Ratio)

6.1 Élimination des artefacts graphiques et légendes redondantes

Dans son ouvrage séminal consacré à l’architecture de l’information quantitative, Edward Tufte a théorisé le concept fondamental de « Data-Ink Ratio » (ratio données-encre). Ce principe stipule qu’une visualisation atteint son efficience communicative maximale lorsque la proportion d’encre (ou de pixels) allouée à la diffusion de l’information brute tend vers 100 %, toute trace graphique superflue n’apportant aucun contenu analytique nouveau devant être impitoyablement éradiquée.

L’application de ce précepte épistémologique au graphique en chandeliers sous Excel commence par la suppression immédiate de la légende générique standard. Lorsqu’un graphique boursier est instancié, Excel insère par défaut un bloc de légende mentionnant les termes « Ouverture, Haut, Bas, Clôture » ou affichant des étiquettes de séries redondantes. Dès lors que la morphologie des chandeliers est comprise par le lecteur, cette légende n’apporte aucune valeur ajoutée décisionnelle et monopolise un espace précieux de la zone de traçage. Sélectionnez le cadre de la légende et pressez la touche Supprimer.

Dans la même logique d’épuration, éliminez les bordures extérieures entourant la zone de graphique et la zone de traçage. Ces lignes de démarcation rectangulaires enferment le flux des prix dans une boîte visuelle rigide qui n’a pas de fondement théorique. Dans le volet Format du graphique, sous Bordure, cochez formellement Aucun trait. Le graphique respire ainsi librement dans le canevas de la feuille de calcul ou du document de synthèse institutionnel.

6.2 Modulation et atténuation du quadrillage d’arrière-plan

Le quadrillage d’arrière-plan (gridlines) fait l’objet de dérives fréquentes dans la pratique courante du reporting sous Excel. Affiché par défaut sous forme de traits continus gris foncé ou noirs, il crée un bruit de fond optique intense qui parasite la lecture des mèches fines et induit un phénomène de moirage perceptuel. Le cerveau de l’analyste se trouve contraint de dissocier en permanence la structure du chandelier des barres du quadrillage qui la traversent.

Pour restituer aux données leur primauté sémiotique sans sacrifier l’utilité des repères d’alignement géométrique, appliquez le protocole de modulation suivant :

• Supprimez intégralement le quadrillage vertical. L’axe temporel horizontal suffit à situer les observations dans le calendrier ; la présence de colonnes de quadrillage vertical fragmente artificiellement la lecture du flux continu des cours.
• Conservez uniquement le quadrillage horizontal majeur. Cliquez sur l’une des lignes de ce quadrillage pour faire apparaître le volet Format du quadrillage principal.
• Modifiez le paramètre de couleur en sélectionnant une nuance de gris extrêmement clair (Hexadécimal : #E0E0E0 ou #F5F5F5).
• Ajustez le type de tiret sur Tirets fins ou Points, et fixez l’épaisseur du trait à 0,5 pt.

Cette atténuation structurelle repousse le quadrillage au second plan de la hiérarchie perceptive : il demeure accessible à l’œil lorsque l’analyste cherche délibérément à projeter une valeur vers l’axe des ordonnées, mais s’efface totalement lors de l’appréciation synthétique des structures graphiques globales.

6.3 Formalisation du titrage académique et contextualisation documentaire

Une visualisation quantitative dénuée de contextualisation rigoureuse ne possède aucune validité empirique dans un processus d’aide à la décision. Le titrage d’un graphique en chandeliers ne doit pas se limiter à une mention laconique de l’actif (comme « Action TotalEnergies »), mais doit expliciter l’ensemble des conditions opératoires ayant présidé à l’agrégation des données.

Configurez un titre principal standardisé intégrant impérativement trois composantes fondamentales : l’identification sans équivoque du sous-jacent (incluant son code mnémonique ou code ISIN), la périodicité de discrétisation temporelle de l’échantillon (par exemple Données journalières ou Cotations en base horaire), et l’intervalle chronologique exhaustif de l’étude. Exemple académique : L'Oréal SA (OR.PA) — Dynamique des cours journaliers OHLC (01/01/2023 - 31/12/2023).

Complétez cette formalisation en intégrant un sous-titre textuel ou une zone d’annotation marginale précisant la devise de cotation de référence (ex. : Cotations en Euros — EUR), la place boursière d’exécution (ex. : Euronext Paris), ainsi que la source primaire des flux de données (ex. : Source : Bloomberg Finance L.P. / Calculs de l’auteur). Enfin, en cas de survenance d’événements singuliers sur le capital au cours de la période observée — tels qu’un détachement de dividende significatif, un fractionnement d’actions (stock split) ou une suspension de cotation —, insérez un appel de note méthodologique explicitant si les cours historiques présentés ont fait l’objet d’un ajustement rétrospectif (adjusted prices) pour préserver la continuité du rendement stochastique.

7. Dynamisation du modèle via les tableaux structurés Excel

7.1 Conversion de la matrice brute en Tableau Structuré intelligent

L’un des écueils majeurs de la modélisation financière classique sous Excel réside dans l’utilisation de plages de cellules statiques (référencées de manière rigide, par exemple $A$1:$E$250). Dès lors que de nouvelles séances boursières sont incrémentées à la suite du tableau, le graphique ne s’actualise pas automatiquement, obligeant l’opérateur à redéfinir manuellement la géométrie des plages sources dans les menus de propriétés. Cette manipulation itérative est source constante d’erreurs matérielles et de pertes d’efficience.

Pour éliminer définitivement cette friction, la conversion de la matrice brute en Tableau Structuré (fonctionnalité native introduite sous la désignation ListObject dans le modèle d’objet d’Excel) s’avère indispensable. Positionnez le curseur actif à l’intérieur de la matrice OHLC, puis pressez le raccourci standardisé Ctrl + L ou Ctrl + T. Une boîte de dialogue contextuelle apparaît instantanément, confirmant la plage délimitée et comportant une case à cocher cruciale : Mon tableau comporte des en-têtes. Veillez impérativement à ce que cette case soit cochée avant de valider par Entrée.

L’activation du Tableau Structuré confère des propriétés d’expansion dynamique extraordinaires à la base de données. Chaque colonne acquiert un nom de champ relationnel immuable et la table dispose désormais d’une référence structurée globale. Si vous assignez ultérieurement ce tableau comme source d’un graphique, toute nouvelle ligne adjointe en partie inférieure sera instantanément capturée par le périmètre du tableau sans nécessiter la moindre intervention de reprogrammation spatiale.

7.2 Actualisation temps réel et extension continue des tracés

Dès lors que le graphique en chandeliers est fondé sur un Tableau Structuré, la maintenance de la série temporelle se transforme en un processus totalement automatisé. Lorsque vous saisissez une nouvelle ligne de cotation sous la dernière observation (ou que vous collez un vecteur de données importé depuis un flux externe), le coin inférieur droit du tableau s’étend automatiquement vers le bas, incorporant les nouvelles données au format de la table.

Simultanément, le canevas du graphique en chandeliers interpole et projette la nouvelle bougie à la droite immédiate de la série historique. Le moteur réajuste automatiquement l’axe horizontal pour intégrer la date nouvelle et recalibre instantanément les bornes de l’axe vertical si le nouveau chandelier inscrit un plus haut ou un plus bas historique dépassant le calibrage précédent.

Il convient de surveiller attentivement la persistance des styles graphiques après incrémentation. Dans certaines configurations spécifiques d’Excel, l’extension d’un tableau peut réinitialiser les mises en forme personnalisées si les options d’héritage de style sont mal calibrées. Pour sanctuariser votre mise en page chromatique (corps blancs/verts et noirs/rouges configurés au chapitre précédent), accédez aux Options Excel > Options avancées > Options de graphique, et assurez-vous que la case Les éléments de graphique suivent les points de données auxquels ils sont liés est formellement cochée.

7.3 Mise en place de fenêtres temporelles glissantes avec formules dynamiques

Sur les marchés financiers, l’accumulation séquentielle de données sur des décennies pose un défi de charge cognitive et de lisibilité visuelle. Un graphique affichant simultanément 3 000 séances quotidiennes condense les chandeliers à un niveau tel qu’ils deviennent indifférenciables d’un nuage de bruit stochastique. L’analyste doit pouvoir focaliser son observation sur une fenêtre temporelle mobile (rolling window), affichant en permanence les N dernières périodes de cotation (par exemple les 60 derniers jours de bourse active).

Pour concevoir cette dynamique sans recourir à du code de programmation, l’utilisation conjointe des fonctions DECALER (ou OFFSET) et NBVAL (ou COUNTA) au sein du Gestionnaire de noms d’Excel permet de créer des plages nommées à géométrie variable. Ouvrez l’onglet Formules > Gestionnaire de noms > Nouveau, et définissez une variable nommée Dates_Dynamiques via la formule suivante :

=DECALER(Feuil1!$A$1;NBVAL(Feuil1!$A:$A)-60;0;60;1)

Cette expression matricielle indique à Excel de partir de la cellule d’ancrage A1, de descendre d’un nombre de lignes équivalent au total des enregistrements non vides moins 60, et de capturer une hauteur exacte de 60 lignes sur une largeur de 1 colonne. Répétez rigoureusement cette opération pour chacune des séries OHLC en ajustant la colonne de référence : Open_Dynamique sur la colonne B, High_Dynamique sur la colonne C, Low_Dynamique sur la colonne D, et Close_Dynamique sur la colonne E.

La dernière étape consiste à lier ces plages nommées aux séries du graphique. Effectuez un clic droit sur le graphique, choisissez Sélectionner des données, puis modifiez la série pour référencer ces noms dynamiques précédés du nom de la feuille (ex. : =Classeur1.xlsx!Close_Dynamique). Désormais, à chaque insertion d’une nouvelle séance boursière, la fenêtre temporelle glisse automatiquement d’un pas vers l’avant : la bougie la plus ancienne disparaît à gauche de l’axe tandis que la bougie contemporaine émerge à droite, maintenant une granularité visuelle constante de 60 séances.

8. Intégration multivariée : Construction d’un graphique hybride Volume-OHLC

8.1 Fondement comportemental de la confirmation par les volumes

En analyse technique quantitative, le prix d’un actif n’exprime qu’une dimension partielle de la réalité du marché : il indique le niveau auquel une transaction s’est conclue, mais ne révèle rien de l’intensité capitalistique ayant sous-tendu cet échange. C’est ici qu’intervient la variable du volume de négociation (trading volume), qui quantifie le flux agrégé de titres ou de contrats ayant changé de mains au cours de la période. Selon les préceptes de la théorie de Richard Wyckoff et les modèles de liquidité modernes, un mouvement de prix dépourvu de volume ne représente qu’un bruit de microstructure sans conviction directionnelle.

Le volume constitue la mesure par excellence de l’engagement institutionnel (smart money). Une configuration en chandelier haussier d’amplitude remarquable (comme un grand chandelier vert) ne possède une force probabiliste de continuation que si elle s’accompagne d’un pic volumétrique significativement supérieur à la moyenne mobile des volumes précédents. À l’inverse, si un chandelier franchit un seuil de résistance technique dans des volumes anémiques, l’analyste décèlera immédiatement un risque aigu de divergence et de faux breakout (piège haussier ou bull trap), traduisant une asymétrie informationnelle où le grand public achète alors que les opérateurs institutionnels refusent d’injecter de la liquidité acheteuse.

L’intégration synchronisée des volumes d’échange directement sous les chandeliers est donc une condition sine qua non pour valider la robustesse des signaux géométriques. Une figure de retournement telle qu’un marteau ou un avalement baissier ne possède aucune consistance analytique sérieuse si elle n’est pas corroborée par une explosion des transactions matérialisant une capitulation vendeuse ou un débouclage massif de positions institutionnelles.

8.2 Architecture des données pour le modèle combiné Volume-OHLC

Pour construire ce graphique hybride multivarié au sein d’Excel, l’architecture matricielle doit subir une adaptation structurelle impérative. Comme souligné dans la typologie des graphiques boursiers, Excel dispose d’un modèle prédéfini intitulé Volume-Ouverture-Haut-Bas-Clôture.

Cependant, le moteur algorithmique impose un ordonnancement vectoriel très strict des variables, qui diffère de la matrice quadri-variée standard. Pour être interprétée sans distorsion par ce gabarit natif, la table de données doit obligatoirement être ordonnée de gauche à droite selon la séquence suivante :

• Colonne A : Date / Horodatage.
• Colonne B : Volume de transactions (nombre de titres ou montant notionnel échangé).
• Colonne C : Cours d’Ouverture.
• Colonne D : Cours le Plus Haut.
• Colonne E : Cours le Plus Bas.
• Colonne F : Cours de Clôture.

Si la colonne du volume est positionnée après les séries de prix ou intercalée de manière incorrecte, le moteur d’Excel tentera d’interpréter les montants de volume comme des cours d’ouverture ou des sommets. Considérant que les volumes s’expriment généralement en dizaines de milliers ou millions d’unités alors que le prix d’un titre oscille souvent entre 10 € et 500 €, cette inversion d’architecture conduit instantanément à une destruction complète de l’échelle graphique, les cours devenant une ligne plate invisible au bas du repère orthonormé.

8.3 Configuration de l’axe secondaire et équilibrage visuel

Après avoir sélectionné l’ensemble de la matrice à six colonnes (Date, Volume, Open, High, Low, Close) et cliqué sur Insertion > Graphiques boursiers > Volume-Ouverture-Haut-Bas-Clôture, Excel génère automatiquement un graphique intégrant deux systèmes d’axes verticaux distincts : les volumes sont représentés sous forme d’histogramme colonial rattaché à l’axe vertical principal de gauche, tandis que les chandeliers de prix sont projetés et calibrés sur l’axe vertical secondaire situé à droite.

Bien que fonctionnelle, cette disposition brute nécessite un équilibrage visuel rigoureux pour éviter que les barres de volume n’entrent en collision frontale avec le corps des chandeliers boursiers, ce qui engendrerait une superposition illisible au centre du graphique :

• Double-cliquez sur l’axe vertical de gauche (axe des volumes) pour ouvrir le volet Format de l’axe. Dans les Limites, augmentez artificiellement la borne maximale de cet axe (par exemple, si le pic maximal de volume atteint 1 000 000 de titres, fixez la limite maximale à 3 000 000 ou 4 000 000). Cette manipulation technique a pour effet mécanique de tasser les barres d’histogramme de volume dans le tiers inférieur du graphique, libérant ainsi l’intégralité des deux tiers supérieurs pour le déploiement spatial des chandeliers.
• Sélectionnez ensuite les colonnes d’histogramme de volume. Dans la section Remplissage, appliquez une couleur neutre (comme un gris moyen ou un bleu pastel) et, point crucial, réglez la Transparence à une valeur comprise entre 40 % et 50 %.
• Dans les options de série des colonnes de volume, ajustez la Largeur de l’intervalle (Gap Width) à environ 150 % ou 200 % afin d’affiner la largeur des barres et d’aérer la lecture séquentielle de la liquidité.

Grâce à ce paramétrage d’ergonomie avancée, l’analyste dispose d’un instrument hybride complet où la confrontation dialectique des cours et des volumes s’opère dans une harmonie spatiale parfaite, sans aucune occultation mutuelle de données.

9. Reconnaissance visuelle et lecture psychologique des figures élémentaires

9.1 Figures d’indécision et neutralité émotionnelle du marché

L’avantage cardinal du graphique en chandeliers produit sous Excel réside dans sa capacité à faire émerger instantanément des morphologies comportementales codifiées. Parmi ces structures archétypales, les figures d’indécision incarnent un équilibre stochastique temporaire où ni les forces acheteuses ni les pressions vendeuses ne parviennent à imposer une direction hégémonique au terme de la période de négociation.

La figure la plus emblématique de cet état psychologique est le Doji. Sur le plan purement géométrique, un Doji se caractérise par une identité absolue (ou quasi absolue) entre le cours d’ouverture et le cours de clôture. Sous Excel, cette configuration se matérialise visuellement par l’absence totale de corps réel : la bougie est réduite à un segment horizontal filiforme croisant une mèche verticale. D’un point de vue de la microstructure de marché, le Doji traduit une neutralité émotionnelle absolue : le marché a exploré des sommets et des creux au cours de la séance, mais le consensus final est venu s’ancrer exactement sur le point de départ initial.

Une variante fréquente de cette dynamique d’hésitation est la Toupie (Spinning Top), reconnaissable à un corps réel de dimensions extrêmement réduites entouré d’ombres supérieure et inférieure symétriques et prononcées. Lorsque de telles structures se matérialisent après une longue phase tendancielle haussière ou baissière, elles signalent un phénomène de décélération du momentum et d’assèchement des flux directeurs. Les opérateurs institutionnels suspendent leurs ordres agressifs en attendant la publication d’un catalyseur macroéconomique fondamental, transformant la zone de cours en un palier d’attente hautement volatil.

9.2 Configurations de capitulation et rejet violent de prix

À l’opposé des figures d’indécision, les chandeliers à ombres disproportionnées traduisent des affrontements directionnels asymétriques se soldant par le rejet violent et catégorique d’un niveau de valorisation par les participants de marché.

Le Marteau (Hammer) constitue l’archétype structural de la capitulation vendeuse suivie d’une absorption institutionnelle massive. Géométriquement, cette figure apparaît au terme d’une tendance baissière et se caractérise par :

• Un petit corps réel situé exclusivement dans la partie supérieure du range de la séance.
• Une ombre inférieure extrêmement longue, mesurant au minimum deux à trois fois la hauteur du corps réel.
• Une ombre supérieure inexistante ou quasi imperceptible.

L’analyse cognitive sous-jacente au marteau révèle un basculement psychologique spectaculaire : au cours de la première partie de la session, les vendeurs ont exercé une pression directionnelle violente, enfonçant les cours vers de nouveaux plus bas. Toutefois, à ces niveaux de prix décotés, un flux d’achat massif d’origine institutionnelle a absorbé la totalité de la liquidité vendeuse disponible, provoquant un rally intra-séance qui est venu repousser les cours jusqu’à proximité immédiate de l’ouverture. La longue mèche inférieure matérialise ainsi le rejet sans appel du plancher testé. La configuration symétrique apparaissant au sommet d’une phase d’appréciation — désignée sous le terme de Pendu (Hanging Man) — porte une sémiotique inverse de vulnérabilité structurelle de la tendance.

9.3 Structures d’englobement et basculements de paradigme

Les chandeliers japonais révèlent toute leur pertinence probabiliste lorsqu’ils sont analysés non plus de manière atomique et isolée, mais sous forme de combinatoires séquentielles multi-périodes. Parmi les formations bi-variées majeures, les structures d’englobement matérialisent des ruptures de paradigme et des renversements complets de consensus entre deux sessions successives.

L’Avalement Haussier (Bullish Engulfing) se déploie dans une phase de dépréciation active et se compose de deux chandeliers consécutifs hautement contrastés :

1. Le premier chandelier présente un corps réel baissier (noir ou rouge), s’inscrivant dans la continuité de la dynamique vendeuse préexistante.

2. Le second chandelier ouvre sur un niveau inférieur à la clôture de la veille (parfois via un léger gap baissier), puis développe une vigoureuse impulsion acheteuse qui propulse son cours de clôture nettement au-dessus du cours d’ouverture de la veille. Le corps réel du second chandelier englobe ainsi dans sa totalité spatiale le corps réel du chandelier précédent.

Sur le plan de la dynamique de liquidité, l’avalement exprime l’annihilation complète des anticipations vendeuses par une vague d’accumulation agressive. La totalité des opérateurs ayant initié des positions courtes lors de la première séance se retrouvent instantanément en situation de pertes latentes, ce qui déclenche des rachats de couverture forcés (short squeeze) alimentant mécaniquement la nouvelle dynamique d’appréciation. La modélisation inverse — l’Avalement Baissier (Bearish Engulfing) — s’observe sur les sommets de marché et marque la prise de contrôle absolue des flux par les vendeurs, signalant un risque imminent de liquidation de portefeuille.

10. Diagnostic et résolution des anomalies techniques récurrentes sous Excel

10.1 Anomalies de conversion de types et inversion des séries

L’exploitation opérationnelle des graphiques boursiers sous Microsoft Excel expose régulièrement les analystes à des bugs d’affichage déroutants, dont l’origine réside presque invariablement dans une altération silencieuse des types de données sous-jacents. Le symptôme le plus destructeur se traduit par une inversion structurelle des cours extrêmes, où le moteur semble permuter de manière erratique les sommets et les creux.

Ce dysfonctionnement découle très fréquemment d’une disparité régionale dans la gestion des séparateurs décimaux. Si une série de cotations historiques est importée avec des points décimaux anglo-saxons dans un environnement Excel configuré selon les normes régionales francophones (qui requièrent la virgule comme séparateur légal), le logiciel échoue à convertir les flux en nombres réels à virgule flottante. Certaines cellules sont arbitrairement interprétées comme des chaînes de texte, tandis que d’autres sont converties de manière erratique en dates sérielles absurdes.

Pour résoudre chirurgicalement cette anomalie sans corrompre la matrice :

• Sélectionnez la totalité des colonnes numériques OHLC (colonnes B à E).
• Exécutez la commande de remplacement universel via le raccourci clavier Ctrl + H.
• Dans le champ Rechercher, saisissez un point (.), et dans le champ Remplacer par, saisissez une virgule (,). Cliquez ensuite sur Remplacer tout.
• Appliquez immédiatement une formule de contrainte logique dans une colonne adjacente pour confirmer la conversion numérique, par exemple : =ESTNUM(B2), qui doit renvoyer invariablement la valeur booléenne VRAI pour l’ensemble des enregistrements.

10.2 Dysfonctionnements d’affichage des mèches et distorsions d’échelles

Une autre pathologie graphique fréquente se manifeste lorsque les chandeliers perdent totalement leur épaisseur surfacique pour se réduire à de simples segments linéaires unidimensionnels, ou lorsque les mèches verticales disparaissent purement et simplement de la zone de traçage. Ce phénomène ne découle pas d’une corruption de données, mais d’une mauvaise calibration du paramètre d’espacement des séries.

Pour remédier à cette distorsion géométrique :

• Sélectionnez l’une des barres de chandeliers et ouvrez le panneau Mise en forme des séries de données.
• Localisez le paramètre fondamental intitulé Largeur de l’intervalle (Gap Width). Si cette valeur est accidentellement portée à son maximum (par exemple 500 %), les corps des bougies sont compressés au point de devenir invisibles. Rétablissez cette valeur dans une plage ergonomique standard comprise entre 80 % et 120 %.
• Vérifiez également l’activation des barres d’erreur dans les propriétés internes de la série boursière. Si les mèches ont été désactivées suite à une manipulation manuelle, réinsérez-les via le menu Ajouter un élément de graphique > Barres d’erreur / Lignes de projection.

Dans de rares cas survenant sur des stations de travail dotées de GPU haute performance, des artefacts de clignotement ou de disparition partielle des mèches fines peuvent être induits par le moteur d’accélération graphique matérielle d’Office. Si le problème persiste malgré une configuration correcte des paramètres d’intervalle, accédez aux Options Excel > Options avancées > Affichage, et cochez l’option Désactiver l’accélération graphique matérielle.

10.3 Gestion des divergences entre versions logicielles et systèmes d’exploitation

La portabilité des classeurs quantitatifs constitue un impératif catégorique au sein des organisations financières institutionnelles, où coexistent fréquemment des versions hétérogènes du tableur (Microsoft 365 ProPlus, Excel 2021 autonome, Excel 2019, et des environnements virtualisés sous Windows Server ou macOS).

Une vigilance particulière doit être observée lors de l’exécution de graphiques boursiers sur la déclinaison Excel pour Mac. Historiquement, le moteur graphique de la version macOS présente des divergences d’implémentation par rapport à la version Windows native : l’accès au sous-menu des graphiques boursiers y est parfois masqué ou restreint dans les anciennes versions de la suite logicielle, et certaines propriétés d’automatisation d’axes se comportent de manière asynchrone. De même, les fonctions dynamiques avancées de type DECALER matriciel ou les formules de tableaux dynamiques (telles que FILTRE ou UNIQUE) ne sont pas rétrocompatibles avec les itérations antérieures à Excel 2019.

Pour sanctuariser la portabilité lors de la transmission d’un classeur d’analyse à des contreparties externes :

• Privilégiez les structures de Tableaux Structurés natifs (ListObjects standard), dont l’implémentation est rigoureusement identique sur toutes les versions déployées depuis Office 2007.
• Évitez l’usage de polices de caractères typographiques exotiques pour les étiquettes d’axes ; limitez-vous aux polices universellement disponibles sur Windows et macOS (telles que Calibri, Arial ou Segoe UI).
• Enregistrez systématiquement le document au format binaire standardisé .xlsx (ou .xlsm si le classeur intègre des automatisations procédurales), en proscrivant les formats résiduels de type .xls qui tronquent la capacité des séries graphiques à 65 000 lignes et désactivent la majorité des styles modernes de chandeliers.

11. Automatisation programmatique via VBA pour l’analyse financière avancée

11.1 Conception d’une macro de génération automatique de graphique en chandeliers

Dans un contexte de production de recherche quantitative ou de surveillance continue d’univers d’actifs étendus (par exemple le suivi des quarante composantes de l’indice CAC 40), la création manuelle itérative de graphiques en chandeliers devient rapidement intenable. L’automatisation procédurale via l’environnement Visual Basic for Applications (VBA) permet de rationaliser instantanément cette chaîne de traitement en concevant une routine d’instanciation paramétrable.

Le modèle objet d’Excel structure la gestion des visualisations autour de l’objet ChartObject, qui agit comme un conteneur spatial hébergé sur une feuille de calcul (Worksheet), et de l’objet intrinsèque Chart, qui encapsule les propriétés géométriques et mathématiques des séries de données. Pour instancier un chandelier japonais classique sans aucune friction manuelle, on utilisera la constante de typage graphique boursière native xlStockOHLC.

La logique algorithmique du script VBA doit opérer selon le déroulé procédural suivant :

1. Déclaration formelle des variables typées (la feuille cible, le conteneur graphique, la plage matricielle active).

2. Détection dynamique de la dernière cellule non vide de la feuille afin de dimensionner avec exactitude la zone matricielle sans intervention humaine.

3. Création du conteneur graphique aux coordonnées spatiales souhaitées dans la grille (paramètres Left, Top, Width, Height).

4. Assignation de la constante xlStockOHLC et liaison de la plage matricielle délimitée.

Cette approche garantit une standardisation absolue de la morphologie du graphique, éliminant les variations accidentelles de dimensions ou d’échelle inhérentes aux manipulations manuelles de la souris.

11.2 Standardisation chromatique industrielle via script procédural

L’un des défis historiques de l’automatisation des graphiques boursiers sous VBA réside dans l’incapacité de l’enregistreur de macros standard à capturer correctement les propriétés de mise en forme des corps de chandeliers. Les barres d’augmentation et de diminution ne répondent pas aux collections classiques de points de séries conventionnels ; elles sont gérées via les objets spécifiques UpBars et DownBars rattachés au groupe de graphiques (ChartGroup).

Un script d’harmonisation industrielle doit par conséquent naviguer au sein de cette hiérarchie d’objets pour injecter des valeurs chromatiques normalisées exprimées en codes RGB stricts. La routine accède au premier groupe graphique du graphique cible : myChart.ChartGroups(1), active les propriétés HasUpDownBars = True, puis configure successivement le remplissage et les contours vectoriels :

• Pour les barres d’augmentation : UpBars.Format.Fill.Solid avec une couleur définie par la fonction RGB(46, 125, 50) pour un vert institutionnel sobre, et une bordure UpBars.Format.Line.ForeColor.RGB = RGB(0, 0, 0) d’épaisseur calibrée.
• Pour les barres de diminution : DownBars.Format.Fill.Solid paramétrée sur RGB(198, 40, 40) pour un rouge mat non agressif, avec une bordure de même nuance.
• Pour les barres de projection reliant les cours extrêmes (les mèches) : application d’une boucle itérative sur la collection SeriesCollection pour contraindre la couleur de trait des lignes de liaison sur un gris neutre foncé RGB(50, 50, 50).

L’exécution de cette procédure permet de formater en quelques millisecondes des dizaines de graphiques disséminés dans un classeur, assurant une conformité typographique et sémiotique parfaite avec la charte graphique d’un département de recherche économique ou d’une direction des risques.

11.3 Liaison avec des sources de données externes et rafraîchissement programmé

Le palier ultime de l’ingénierie quantitative sous Excel consiste à transformer le classeur en un tableau de bord autonome connecté à des flux d’alimentation externes. Grâce aux fonctionnalités de Power Query (moteur M) et aux routines d’interrogation d’API REST en VBA, le tableau de données sous-jacent peut être actualisé automatiquement à intervalles réguliers ou à la clôture officielle des marchés.

Le script d’actualisation procède par étapes ordonnées :

1. Déclenchement de la requête d’actualisation de la connexion de données sous-jacente (par exemple un import de fichier CSV déposé sur un serveur FTP sécurisé ou une requête HTTP pointant vers une API financière).

2. Suspension temporaire du rafraîchissement d’écran via la commande Application.ScreenUpdating = False pour éviter tout scintillement intempestif et accélérer l’exécution computationnelle.

3. Attente bloquante de la fin du recalcul des tables de données via l’instruction DoEvents ou l’interrogation du statut de la connexion de requête externe.

4. Recalibration dynamique et automatique des bornes de l’axe vertical des ordonnées : la macro calcule en mémoire la fonction Application.WorksheetFunction.Min sur la colonne Low et Application.WorksheetFunction.Max sur la colonne High, puis injecte directement ces valeurs ajustées d’une marge de sécurité (par exemple ± 2 %) dans les propriétés MinimumScale et MaximumScale de l’axe des valeurs.

5. Réactivation de l’affichage global via Application.ScreenUpdating = True.

Cette architecture confère au classeur Excel la puissance opérationnelle d’un mini-terminal financier professionnel, actualisant graphiques et indicateurs dérivés sans nécessiter la moindre intervention manuelle de la part de l’analyste.

12. Cadre critique, biais cognitifs et protocoles d’aide à la décision

12.1 Vigilance épistémologique et paréidolie graphique

Si la modélisation en chandeliers japonais constitue un instrument d’une remarquable puissance sémiotique, son utilisation expose l’analyste à des vulnérabilités psychologiques et épistémologiques substantielles. La première de ces dérives réside dans la paréidolie, une propension cognitive inhérente au cerveau humain consistant à identifier des motifs familiers, ordonnés et signifiants au sein de configurations visuelles fondamentalement aléatoires ou gouvernées par un bruit stochastique pur.

Sur les marchés financiers, les cours d’actifs suivent des processus stochastiques complexes, fortement apparentés à des marches aléatoires (random walks) ou à des processus de diffusion avec sauts. Dès lors, il est mathématiquement inévitable que des séquences géométriques évoquant des marteaux, des étoiles du soir ou des avalements se forment sporadiquement dans les données, sans qu’aucun déséquilibre informationnel réel ne sous-tende leur apparition. L’analyste technique non averti tend à succomber au biais de confirmation : il mémorise avec acuité les occurrences où une figure en chandelier a précédé un retournement spectaculaire des cours, tout en occultant systématiquement les multiples cas où la même figure n’a été suivie que d’une poursuite de la tendance ou d’un mouvement latéral chaotique.

D’un point de vue scientifique, l’examen isolé d’un chandelier ne permet pas d’inférer une causalité économique. Tout motif graphique doit impérativement être corroboré par des tests statistiques de significativité empirique — tels que le calcul des probabilités de transition sous forme de chaînes de Markov ou la modélisation économétrique de la volatilité par des modèles de la famille GARCH. Considérer un chandelier japonais comme un oracle déterministe relève d’une illusion méthodologique dangereuse pour l’allocation de capital.

12.2 Protocole d’audit et vérification de la véracité des représentations

Préalablement à toute diffusion d’un rapport décisionnel fondé sur des graphiques boursiers, un protocole d’audit méthodique s’impose afin de garantir l’honnêteté et la fidélité de la représentation quantitative. L’histoire de la visualisation de données regorge de manipulations conscientes ou involontaires visant à dramatiser artificiellement des fluctuations mineures pour emporter l’adhésion d’un auditoire.

L’analyste doit en premier lieu auditer la conformité de l’axe vertical des ordonnées. Bien que nous ayons préconisé la suppression de l’ancrage à zéro pour valoriser la microstructure des chandeliers, ce resserrement de l’échelle ne doit pas aboutir à une disproportion trompeuse. Réduire l’intervalle vertical à une amplitude de 0,5 % sur une action peu volatile donne visuellement l’illusion d’une tornade spéculative, susceptible d’induire en panique un comité de gestion des risques. L’échelle retenue doit demeurer proportionnée à la volatilité historique de long terme de la classe d’actifs analysée.

En second lieu, la validation croisée des données sources s’avère indispensable. Un chandelier ne vaut que par la véracité des quatre métriques qui l’engendrent. L’auditeur doit procéder à des sondages aléatoires comparant les valeurs inscrites dans la feuille Excel avec les données officielles publiées par l’opérateur de marché de référence (comme Euronext, le London Stock Exchange ou le Chicago Mercantile Exchange). Une clôture mal enregistrée suite à une enchère de fixing tardive corrompt non seulement le chandelier du jour, mais également la lecture de l’éventuelle structure d’englobement formée avec la séance suivante.

12.3 Grille de contrôle finale pour une production graphique irréprochable

Pour institutionnaliser ces exigences de qualité méthodologique, la grille de contrôle analytique suivante compile les dix critères d’évaluation indispensables devant être validés avant toute publication académique ou décisionnelle :

• 1. Ordre matriciel strict : La séquence Date, Ouverture, Haut, Bas, Clôture (et éventuellement Volume en deuxième position) est-elle rigoureusement respectée ?
• 2. Typage numérique : Les valeurs sont-elles toutes au format nombre en virgule flottante, sans aucune pollution par des séparateurs décimaux textuels ?
• 3. Intégrité logique : La condition High >= MAX(Open, Close) et Low <= MIN(Open, Close) est-elle vérifiée sur l’ensemble des enregistrements ?
• 4. Suppression des ruptures : L’axe chronologique est-il configuré en « Axe de texte » pour éliminer les vides artificiels des jours fériés et week-ends ?
• 5. Calibrage des ordonnées : L’axe des prix est-il débarrassé de l’ancrage à zéro tout en préservant une proportionnalité fidèle à la variance du sous-jacent ?
• 6. Sémiotique chromatique : Le contraste entre chandeliers haussiers et baissiers est-il conforme aux normes d’accessibilité visuelle universelle ?
• 7. Épuration tufienne : La légende redondante a-t-elle été supprimée et le quadrillage horizontal a-t-il été modulé à un niveau d’opacité discret ?
• 8. Architecture dynamique : Le graphique repose-t-il sur un Tableau Structuré ou des plages nommées via des formules pour garantir son actualisation sans rupture spatiale ?
• 9. Hiérarchie des volumes : Si un axe secondaire est mobilisé, les barres de volume sont-elles confinées dans le tiers inférieur pour éviter toute collision avec les chandeliers ?
• 10. Contextualisation documentaire : Le titre précise-t-il l’actif, le code ISIN/ticker, la périodicité, l’horizon temporel exhaustif et la source des données ?

Le respect scrupuleux de cette grille de contrôle garantit que la production graphique issue de Microsoft Excel ne se réduit pas à une simple illustration approximative, mais s’élève au rang d’instrument d’analyse quantitative rigoureux, alliant intégrité mathématique, clarté cognitive et élégance visuelle au service de la décision stratégique.

Références

Fama, E. F. (1970). Efficient Capital Markets: A Review of Theory and Empirical Work. The Journal of Finance, 25(2), 383-417. https://doi.org/10.2307/2325486

Homma, M. (1755). Sakata Senho (La Fontaine d’Or — Les principes monétaires de Sakata). Traduction et commentaires historiques, Tokyo : Nihon Keizai Shimbun.

Kahneman, D., & Tversky, A. (1979). Prospect Theory: An Analysis of Decision under Risk. Econometrica, 47(2), 263-291. https://doi.org/10.2307/1914185

Microsoft Corporation. (2024). Créer un graphique boursier dans Microsoft Excel. Support technique Microsoft Learn. https://support.microsoft.com/fr-fr/office/cr%C3%A9er-un-graphique-boursier-0f86ce74-4242-47d2-a73c-a95781a4d6b7

Nison, S. (1991). Japanese Candlestick Charting Techniques: A Contemporary Guide to the Ancient Investment Techniques of the Far East. New York Institute of Finance / Prentice Hall.

Shiller, R. J. (2000). Irrational Exuberance. Princeton University Press.

Sweller, J. (1988). Cognitive Load During Problem Solving: Effects on Learning. Cognitive Science, 12(2), 257-285. https://doi.org/10.1207/s15516709cog1202_4

Tufte, E. R. (2001). The Visual Display of Quantitative Information (2e éd.). Graphics Press.

Wyckoff, R. D. (1931). The Richard D. Wyckoff Method of Trading and Investing in Stocks: A Course of Instruction in Stock Market Science and Technique. Wyckoff Associates.
