Comment comparer les boîtes à moustaches (avec exemples)

Dans le champ contemporain de la recherche en psychologie et dans les sciences du comportement, l’analyse des données quantitatives est confrontée à une tension permanente entre la rigueur inférentielle et la fidélité descriptive du phénomène observé. Durant plusieurs décennies, la prédominance quasi exclusive des statistiques paramétriques a conduit à une dépendance excessive à l’égard de la moyenne arithmétique et de l’écart-type. Or, les distributions empiriques observées chez l’être humain — qu’il s’agisse de temps de réaction cognitive, de scores à des échelles de détresse psychologique ou de variables neurobiologiques — s’écartent fréquemment du modèle théorique de la loi normale. L’hétérogénéité des profils cliniques, la présence de valeurs extrêmes et les asymétries de réponse exigent des outils graphiques capables de synthétiser la structure complexe d’une distribution sans en dissimuler les spécificités fondamentales.

La boîte à moustaches, conceptualisée à l’origine par le statisticien John Tukey dans le cadre de l’analyse exploratoire des données, répond précisément à cet impératif épistémologique. Loin de constituer une simple alternative esthétique aux traditionnels diagrammes en barres flanqués de barres d’erreur, elle offre une représentation non paramétrique complète de la dispersion, de la tendance centrale et de la forme de la distribution. Dans les disciplines où les protocoles expérimentaux comparent des cohortes cliniques, des conditions de traitement ou des groupes d’âge distincts, la comparaison rigoureuse de plusieurs boîtes à moustaches juxtaposées constitue la première étape analytique, déterminante pour le diagnostic des données et l’orientation des modélisations statistiques ultérieures.

Le présent article propose une immersion théorique, méthodologique et pratique dans l’art et la technique de la comparaison des boîtes à moustaches au sein de la recherche comportementale. À travers l’examen détaillé des métriques fondamentales — positionnement des médianes, compacité de l’intervalle interquartile, asymétries morphologiques et prévalence des valeurs aberrantes —, ce guide vise à doter les chercheurs, cliniciens et analystes de repères d’interprétation inférentielle robustes. Trois études de cas écologiquement valides illustreront pas à pas la démarche diagnostique, complétée par un protocole séquentiel standardisé et une revue critique des extensions graphiques contemporaines développées pour surmonter les limites intrinsèques du diagramme de Tukey.

1. Fondements théoriques de la boîte à moustaches en recherche psychologique

1.1 Origine et utilité du diagramme de Tukey dans les sciences comportementales

L’émergence de la boîte à moustaches, ou box-and-whisker plot, s’inscrit directement dans la révolution épistémologique initiée par John W. Tukey au cours des années 1970. Avec la publication de son ouvrage fondateur Exploratory Data Analysis en 1977, Tukey s’est élevé contre la rigidité d’une démarche statistique purement confirmatoire, laquelle postulait a priori la normalité des distributions pour appliquer des tests d’hypothèses formels. Tukey a défendu la nécessité d’une phase préalable d’exploration visuelle sans a priori, où le statisticien laisse la morphologie brute des données guider l’interprétation. En sciences comportementales, cette approche a représenté une libération méthodologique majeure : les comportements humains, façonnés par des processus adaptatifs non linéaires, produisent rarement des courbes en cloche parfaitement symétriques.

L’intérêt de la boîte à moustaches réside dans son insensibilité relative aux fluctuations d’échantillonnage et aux valeurs aberrantes, deux écueils permanents en recherche clinique et en neuropsychologie. Contrairement à la moyenne arithmétique, dont la valeur peut être substantiellement altérée par l’observation d’un seul score extrême au sein d’une cohorte modeste, le diagramme de Tukey repose sur des statistiques d’ordre invariantes face aux transformations monotones. Ce principe offre un rempart méthodologique contre les faux positifs et les interprétations biaisées, fréquentes lorsque des données fortement asymétriques sont traitées à l’aide d’indices paramétriques classiques.

Dans la pratique contemporaine de la recherche clinique, le tri préliminaire des données représente une étape critique où la boîte à moustaches joue un rôle d’arbitre visuel. Avant d’engager des modélisations statistiques lourdes telles que les analyses de variance multivariées (MANOVA) ou les modèles à effets mixtes, le chercheur doit obligatoirement évaluer le respect des postulats sous-jacents, notamment l’homoscédasticité et la symétrie des résidus. La visualisation immédiate de plusieurs distributions alignées sur un même axe permet de détecter en un coup d’œil les violations structurelles qui invalideraient les conclusions scientifiques si elles étaient ignorées.

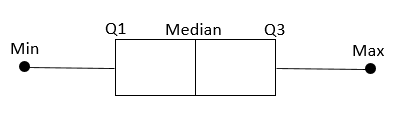

1.2 Le résumé à cinq nombres : composantes structurelles

L’architecture interne d’une boîte à moustaches est régie par un paradigme mathématique épuré mais puissant : le résumé à cinq nombres (five-number summary). Ce dispositif synthétise une série de données continues ou ordinales sans formuler la moindre hypothèse sur la loi de probabilité sous-jacente. Il est composé séquentiellement de la valeur minimale non aberrante, du premier quartile, de la médiane, du troisième quartile et de la valeur maximale non aberrante. Chacune de ces bornes constitue un jalon empirique fixant les pourcentages cumulés de la population étudiée, garantissant ainsi une granularité analytique uniforme quel que soit le contexte d’application.

Le premier quartile, noté conventionnellement Q1 ou 25e centile, correspond à la valeur au-dessous de laquelle se situent 25 % des observations de l’échantillon. En psychométrie, ce point de coupure marque souvent le seuil d’alerte clinique inférieur ou, à l’inverse, l’entrée dans la zone de fragilité pour des épreuves de performance cognitive standardisées. À l’opposé, le troisième quartile (Q3 ou 75e centile) délimite les 25 % supérieurs des scores observés. L’intervalle séparant Q1 de Q3 constitue le cœur même de la boîte, représentant précisément la moitié centrale de la distribution des participants. Cette zone condense la majorité du comportement typique du groupe étudié.

Au centre de cette structure siège la médiane, ou 50e centile, qui sépare l’échantillon ordonné en deux effectifs strictement équivalents. Sur le plan formel, la médiane minimise la somme des écarts absolus, ce qui lui confère une propriété de robustesse mathématique remarquable face aux queues de distribution étendues. Enfin, le minimum et le maximum ne représentent pas nécessairement les valeurs absolues observées dans le fichier de données brut, mais les bornes extrêmes calculées à l’intérieur d’un périmètre d’admissibilité statistique standardisé, rejetant ainsi les scores atypiques en dehors de la silhouette principale du graphique.

1.3 Spécificités de l’échelle ordinale et d’intervalle en psychologie

Le choix des représentations graphiques en psychologie expérimentale et clinique est souvent restreint par la nature métrologique des variables recueillies. Une grande part des instruments psychométriques — tels que les questionnaires d’évaluation de la personnalité, les échelles de bien-être subjectif ou les inventaires d’attitudes — repose sur des échelles de Likert en plusieurs points. Bien qu’il soit d’usage courant de traiter ces scores comme des variables d’intervalle en leur appliquant des moyennes arithmétiques, cette pratique constitue une approximation méthodologique critiquable, dans la mesure où l’équidistance subjective entre les modalités de réponse (« Tout à fait d’accord », « D’accord », « Neutre ») ne peut être formellement démontrée.

La boîte à moustaches s’avère particulièrement appropriée pour les échelles ordinales et les scores composites standardisés. Reposant exclusivement sur le rang des observations et non sur leurs distances absolues, elle respecte l’intégrité mathématique de l’échelle de mesure. Elle permet de situer la hiérarchie des réponses d’un patient ou d’un participant sans présupposer une métrique continue sous-jacente artificielle. Les percentiles conservent leur validité sémantique pleine et entière, ce qui confère aux résultats graphiques une interprétabilité directe pour le clinicien habitué aux étalonnages en centiles.

De surcroît, dans les échantillons cliniques caractérisés par une forte hétérogénéité étiologique — comme les cohortes de patients cérébrolésés ou présentant des troubles du spectre autistique —, la coexistence de profils fonctionnels très contrastés engendre une dispersion bimodaliforme ou très étirée. La boîte à moustaches parvient à rendre compte simultanément de la tendance centrale typique et de l’étendue des profils marginaux, empêchant le chercheur de tirer des conclusions uniformisantes qui masqueraient la réalité clinique de l’échantillon.

2. Anatomie détaillée d’un box plot et calculs sous-jacents

2.1 La boîte centrale et l’intervalle interquartile (IQR)

La boîte centrale constitue le point focal de l’interprétation graphique. Délimitée verticalement (ou horizontalement selon l’orientation choisie) par le premier quartile Q1 et le troisième quartile Q3, sa hauteur géométrique traduit directement l’écart interquartile, universellement désigné par l’acronyme IQR (Interquartile Range). La formulation mathématique en est élémentaire :

$$\text{IQR} = Q_3 – Q_1$$

Cette mesure de dispersion statistique possède un niveau de rupture (breakdown point) de 25 %, ce qui signifie qu’un quart des données peut être altéré sans que la mesure de variabilité ne perde son sens, à l’inverse de la variance paramétrique dont le niveau de rupture est nul.

Sur le plan de la psychologie différentielle, la compacité de la boîte centrale fournit un indice immédiat du niveau de consensus ou de conformité comportementale au sein du groupe étudié. Une boîte extrêmement tassée indique qu’une proportion substantielle de 50 % des individus adopte des comportements ou fournit des réponses très resserrées autour de la norme de groupe. Inversement, une boîte allongée signale une forte variabilité phénotypique ou attitudinale dans le cœur même de la cohorte analysée.

Néanmoins, la hauteur de la boîte doit toujours être interprétée avec circonspection lorsqu’elle se heurte aux limites physiques ou conceptuelles de l’instrument d’évaluation. Les phénomènes d’écrasement contre le plancher (scores minimaux possibles) ou contre le plafond (scores parfaits à une tâche cognitive) peuvent artificiellement restreindre la valeur de l’IQR. Dans ces conditions particulières, une boîte étroite ne traduit pas nécessairement un consensus psychologique spontané, mais plutôt une incapacité de l’outil psychométrique à discriminer les compétences individuelles au-delà ou en deçà d’un certain seuil d’étalonnage.

2.2 Construction des moustaches et délimitation des clôtures

Les segments filiformes s’étirant de part et d’autre de la boîte centrale — communément appelés les moustaches — fournissent une indication de l’étendue des données non atypiques. Cependant, leur mode de calcul précis varie selon les conventions logicielles adoptées, ce qui exige une vigilance méthodologique rigoureuse lors de la comparaison inter-études. La convention standard, formalisée par Tukey, fait appel au concept de clôtures ou barrières statistiques (fences). La clôture interne inférieure ($F_I$) et la clôture interne supérieure ($F_S$) sont définies selon les relations linéaires suivantes :

$$F_I = Q_1 – 1{,}5 \times \text{IQR}$$

$$F_S = Q_3 + 1{,}5 \times \text{IQR}$$

Dans la construction classique de Tukey, les moustaches ne s’étendent pas jusqu’à ces clôtures théoriques, mais s’arrêtent à la valeur empirique la plus extrême observée qui reste confinée à l’intérieur de cet intervalle $[F_I ; F_S]$. Ces bornes terminales effectives sont appelées les valeurs adjacentes. Dès lors, la longueur des moustaches reflète directement la dispersion des queues de distribution au sein de l’espace jugé statistiquement régulier.

Il existe une divergence méthodologique notable avec d’autres variantes graphiques, où les moustaches sont simplement paramétrées pour correspondre au 5e et 95e centiles, ou encore au minimum et au maximum absolus de l’échantillon complet. Cette dernière modalité, bien que séduisante pour visualiser l’amplitude totale des réponses, présente l’inconvénient majeur d’absorber visuellement les anomalies expérimentales et d’accroître considérablement la vulnérabilité du graphique aux artefacts d’échantillonnage, modifiant ainsi la perception visuelle de la dispersion globale.

2.3 Détection et représentation graphique des valeurs aberrantes

L’une des fonctions les plus reconnues de la boîte à moustaches réside dans son protocole automatisé de discrimination des observations atypiques (outliers). Conformément à la taxonomie de Tukey, une observation est classée comme une valeur aberrante modérée dès lors qu’elle franchit la barrière interne de 1,5 fois l’IQR, tout en restant contenue dans une barrière externe fixée à 3 fois l’IQR :

$$\text{Clôture externe inférieure} = Q_1 – 3 \times \text{IQR}$$

$$\text{Clôture externe supérieure} = Q_3 + 3 \times \text{IQR}$$

Les observations situées au-delà de ces clôtures externes sont qualifiées de valeurs aberrantes extrêmes ou sévères. Les logiciels statistiques contemporains (tels que R, SPSS ou Python) adoptent généralement une codification visuelle différentiée : les valeurs modérées sont signalées par de discrets disques évidés, tandis que les valeurs extrêmes sont matérialisées par des astérisques ou des losanges pleins, souvent accompagnés du numéro d’identification de l’observation pour faciliter la traçabilité clinique.

En neuropsychologie et en psychiatrie expérimentale, le repérage de ces points isolés ne doit jamais être assimilé d’emblée à un parasitage expérimental qu’il conviendrait d’évincer mécaniquement. Ces scores atypiques incarnent fréquemment des profils neurofonctionnels exceptionnels, des cas de génie cognitif, ou à l’inverse, des manifestations aiguës d’une décompensation psychopathologique méritant une étude de cas idiographique. La déontologie de l’analyse des données exige de documenter formellement la présence de ces outliers et de justifier méthodologiquement toute décision de suppression ou d’ajustement dans les publications de recherche.

3. Premier axe comparatif : Analyse de la tendance centrale (Médianes)

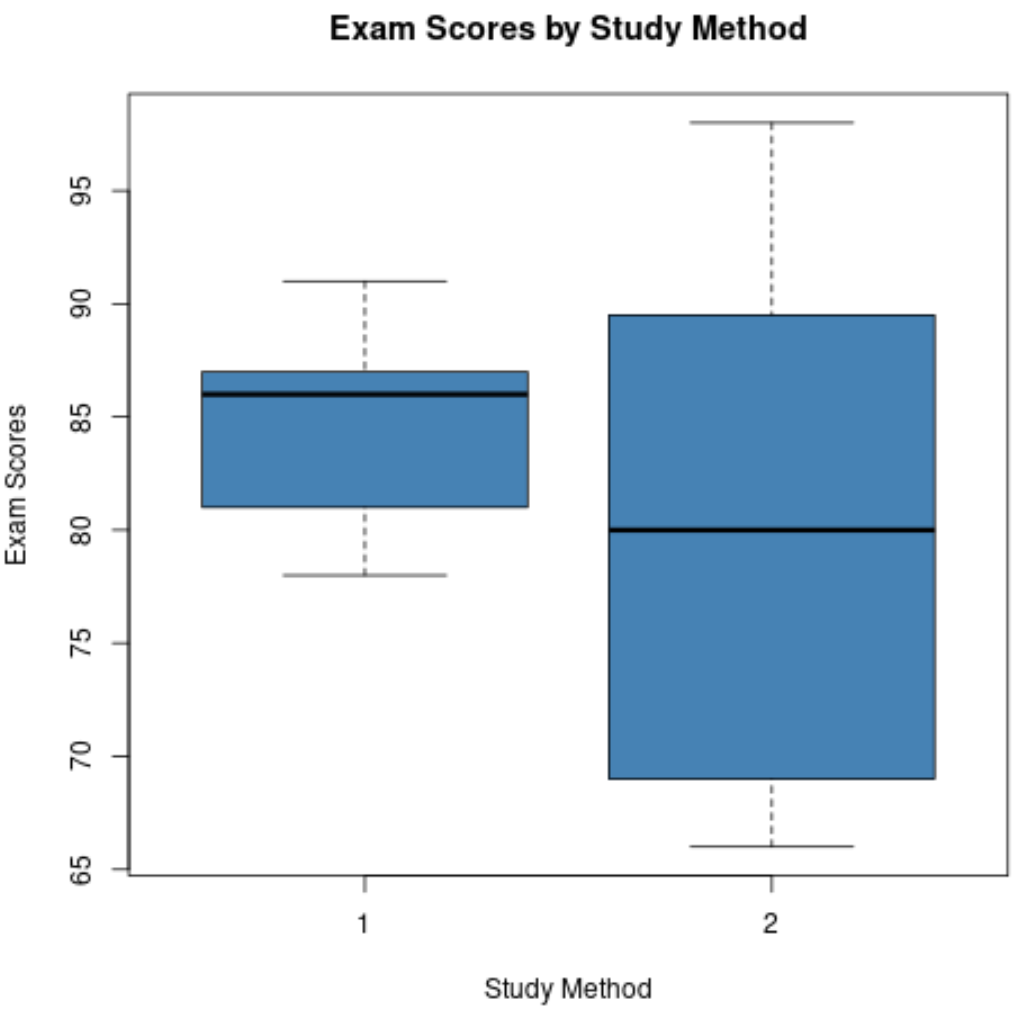

3.1 Comparaison visuelle de la ligne médiane entre groupes

Le premier regard porté sur deux boîtes à moustaches juxtaposées doit se focaliser sur l’ordonnée relative occupée par la barre interne transversale représentant la médiane. Cette ligne matérialise l’épicentre positionnel de chaque population. L’élévation ou l’abaissement relatif de cette ligne d’un groupe à l’autre permet d’émettre un jugement préliminaire immédiat quant à l’efficacité différentielle d’une intervention thérapeutique ou à l’impact d’une manipulation expérimentale.

Contrairement à la comparaison des moyennes arithmétiques, l’évaluation visuelle des médianes met à l’abri des distorsions provoquées par des distributions tronquées ou des échantillons biaisés par des volontaires exceptionnellement performants. Si, par exemple, un groupe soumis à un entraînement métacognitif présente une médiane nettement supérieure à celle d’un groupe contrôle, le chercheur peut déduire avec certitude qu’au moins 50 % des individus du groupe entraîné surpassent la médiane du groupe témoin, indépendamment des scores faramineux obtenus par une minorité de sujets particulièrement doués.

Cette approche par les rangs offre une lecture probabiliste directe : elle traduit la supériorité globale d’un groupe sur un autre au sens du critère stochastique. Lorsque la médiane du groupe expérimental dépasse le troisième quartile (Q3) du groupe contrôle, cette configuration signale un déplacement massif de la distribution : plus de la moitié des sujets traités surpassent le score atteint par les 75 % les plus performants du groupe de référence. L’effet de groupe est alors visuellement massif et annonce généralement un rejet robuste de l’hypothèse nulle lors des tests statistiques ultérieurs.

3.2 Évaluation du chevauchement des encoches (Notched Box Plots)

Pour raffiner l’évaluation visuelle de la tendance centrale et conférer à la boîte à moustaches une dimension quasi inférentielle, McGill, Tukey et Larsen ont proposé en 1978 une variante sophistiquée : la boîte à encoches (notched box plot). Les encoches consistent en un rétrécissement géométrique de la largeur de la boîte de part et d’autre de la médiane. L’intervalle de confiance asymptotique de la médiane est modélisé par l’équation suivante :

$$\text{Médiane} \pm 1{,}57 \times \frac{\text{IQR}}{\sqrt{n}}$$

où $n$ représente la taille de l’échantillon considéré, et le facteur 1,57 dérive de la distribution normale standard pour un seuil de signification de 5 %.

La règle heuristique guidant la comparaison de boîtes à encoches est d’une grande élégance fonctionnelle : si les encoches de deux boîtes adjacentes ne se chevauchent pas sur l’axe vertical, il existe une preuve informelle robuste que les médianes des deux populations sous-jacentes diffèrent de manière statistiquement significative à un seuil $p < 0{,}05$. Cette estimation graphique accélère considérablement l'exploration diagnostique lors de l'analyse simultanée de multiples cohortes cliniques, par exemple lors de la comparaison de plusieurs sous-types de troubles de l'humeur.

Il importe toutefois de ne pas confondre cette estimation visuelle avec un test d’hypothèse formel bilatéral. L’intervalle d’encoche repose sur une hypothèse de normalité asymptotique de la distribution d’échantillonnage de la médiane. Par conséquent, pour de très petits échantillons ($n < 10$) ou lorsque les données sont extrêmement asymétriques, les encoches peuvent s'étendre au-delà des quartiles Q1 ou Q3 — produisant une silhouette géométrique dite « renversée » —, ce qui alerte immédiatement l'analyste sur l'instabilité de l'estimation et la nécessité de recourir à des tests d'ajustement non paramétriques exacts.

3.3 Interprétation contextuelle des écarts de médiane

L’observation d’un décalage vertical entre deux médianes ne prend son véritable sens qu’une fois articulée au cadre théorique et clinique de la recherche menée. Dans le domaine de la psychopathologie expérimentale, un écart de cinq points sur la médiane d’une échelle standardisée comme le Beck Depression Inventory (BDI-II) ne véhicule pas la même implication pratique selon que ce déplacement s’opère dans la zone des scores faibles (passage de 4 à 9, restant dans la catégorie de dépression minimale) ou au niveau de la frontière critique (passage de 18 à 23, basculant d’une symptomatologie légère vers une dépression modérée à sévère).

Le chercheur doit également intégrer visuellement l’interaction entre l’écartement des médianes et la taille effective des effectifs sous-jacents. Si deux échantillons présentent des boîtes de hauteur comparable mais que le groupe expérimental est fondé sur un effectif restreint, la position de sa médiane demeure sujette à une erreur-type d’échantillonnage plus élevée. L’interprétation visuelle requiert de confronter l’amplitude du saut de médiane aux normes établies de la différence minimale cliniquement importante (MCID – Minimal Clinically Important Difference), garantissant ainsi que l’effet repéré ne constitue pas un simple artéfact métrologique sans portée pragmatique pour la prise en charge thérapeutique.

4. Deuxième axe comparatif : Évaluation de la dispersion et variabilité

4.1 Comparaison de la hauteur des boîtes (Écart interquartile)

L’examen comparatif de la dimension verticale des rectangles centraux offre un aperçu immédiat de la structure de dispersion interne des groupes. Dans la mesure où la hauteur de chaque boîte reflète rigoureusement l’écart interquartile (IQR), une disparité visuelle frappante de volume entre deux boîtes contiguës indique une différence marquée dans l’homogénéité des comportements au sein des 50 % médians des participants.

Une boîte étroite et compacte caractérise une population présentant une réponse comportementale hautement cohérente et standardisée. Ce phénomène s’observe de manière classique chez les experts d’un domaine ou chez des sujets sains réalisant une tâche automatisée de cognition de base. À l’inverse, une boîte allongée et volumineuse témoigne d’une grande diversité interindividuelle : les scores du noyau central de cet échantillon sont très dispersés, ce qui traduit une instabilité de la stratégie cognitive employée ou des trajectoires cliniques divergentes au sein d’une même catégorie diagnostique.

Dans un contexte pré-thérapeutique versus post-thérapeutique, observer un rétrécissement substantiel de la hauteur de la boîte au terme du protocole valide l’effet uniformisant du traitement. Si les patients les plus dégradés progressent significativement tandis que les patients modérément atteints stabilisent leurs acquis, la cohorte converge vers un état d’équilibre caractérisé graphiquement par un IQR nettement réduit par rapport à la dispersion anarchique de la phase initiale d’évaluation.

4.2 Analyse de l’envergure globale via les moustaches

Au-delà de la concentration du noyau médian délimitée par l’IQR, l’observateur doit porter son regard sur l’envergure totale délimitée par les extrémités des moustaches. La distance séparant la terminaison de la moustache inférieure de celle de la moustache supérieure donne la mesure du rayon d’action régulier du comportement au sein de la condition expérimentale. L’évaluation de ce périmètre permet de sonder la variance résiduelle totale non imputable à de purs artefacts aberrants.

La comparaison de deux conditions montrant des boîtes de taille similaire mais des longueurs de moustaches très inégales met en lumière des dynamiques sous-jacentes contrastées. Si un groupe présente des moustaches hypertrophiées, cela indique que si la majorité des sujets (les 50 % centraux) restent cantonnés dans une gamme étroite de réponses, une proportion considérable d’individus situés dans le premier et le dernier quartile s’éloigne très fortement du centre de gravité, signalant une dispersion importante dans les queues de la distribution.

Cette analyse de l’amplitude globale s’avère particulièrement utile pour identifier des restrictions d’amplitude induites par le matériel de mesure lui-même. Si la moustache d’un groupe clinique semble brutalement interrompue par la ligne horizontale du score maximal possible de l’instrument, le chercheur doit suspecter que la dispersion naturelle de la pathologie est en réalité bien plus vaste que ce que le test psychométrique est capable de documenter, pointant du doigt une inadéquation métrique de l’outil d’évaluation.

4.3 Homogénéité des variances entre conditions (Homoscédasticité visuelle)

L’homoscédasticité, c’est-à-dire l’égalité de la variance entre les différents groupes soumis à comparaison, constitue une condition sine qua non de la validité des modèles d’analyse de variance classique (ANOVA de Fisher) et des régressions linéaires standards. L’altération de ce postulat majore le risque d’erreur de première espèce ($\alpha$) et peut conduire à des conclusions scientifiques fallacieuses. La boîte à moustaches constitue l’outil de diagnostic visuel le plus direct pour contrôler ce prérequis.

Lorsqu’un chercheur observe plusieurs boîtes présentant des hauteurs d’IQR approximativement identiques associées à des déploiements de moustaches similaires, la présomption d’homoscédasticité est visuellement confortée. À l’inverse, si la hauteur de boîte du groupe A est trois ou quatre fois supérieure à celle du groupe B, l’existence d’une sévère hétéroscédasticité est avérée. Cette disparité est fréquente lors de la comparaison d’un groupe contrôle sain (homogène) et d’un groupe cérébrolésé (hautement variable selon la localisation et l’étendue des lésions).

Face à une telle rupture visuelle de symétrie dans la dispersion, le chercheur est méthodologiquement alerté de ne pas enclencher des tests paramétriques standards sans corrections adaptées. Il sera orienté vers l’application de corrections de degrés de liberté (telles que le test de Welch-Satterthwaite) ou, plus fondamentalement, vers l’utilisation d’alternatives non paramétriques comme le test de rang de Mann-Whitney ou de Kruskal-Wallis, qui fondent leurs inférences sur la structure d’ordre précisément résumée par les graphiques de Tukey.

5. Troisième axe comparatif : Identification de l’asymétrie des distributions

5.1 Position relative de la médiane au sein de la boîte

L’un des avantages conceptuels majeurs du diagramme de Tukey par rapport aux barres d’erreur classiques réside dans son aptitude à exposer sans calcul préalable la symétrie ou l’asymétrie (skewness) d’une distribution. Ce diagnostic repose en premier lieu sur la localisation interne du trait médian par rapport aux bordures de la boîte que constituent le premier et le troisième quartile.

Dans le cas d’une distribution unimodale symétrique — comme une distribution gaussienne idéale —, la médiane se situe rigoureusement à mi-distance entre Q1 et Q3. En revanche, lorsque la médiane apparaît décentrée et se trouve plaquée vers le bas de la boîte, à proximité immédiate de Q1, la distribution empirique présente une asymétrie positive (étalement vers la droite). Cela indique qu’une moitié importante des sujets obtient des scores très bas et concentrés, tandis que la fraction supérieure s’étale sur une plage de valeurs beaucoup plus étirée. Cette morphologie est la règle dans les mesures de temps de latence ou de symptômes anxiodépressifs au sein de populations non cliniques.

À l’opposé, si la médiane migre vers le sommet de la boîte, collée au quartile supérieur Q3, le chercheur fait face à une asymétrie négative (étalement vers la gauche). Cette disposition traduit le fait que la grande majorité des participants se concentre sur les paliers de scores très élevés, avec une queue résiduelle d’individus en difficulté qui s’étire vers le bas. Sur le plan psychologique, ce pattern est fréquemment observé lors de bilans d’aptitudes académiques simples, où l’effet d’apprentissage sature les résultats vers le haut de l’échelle métrique.

5.2 Symétrie comparée de la longueur des moustaches

Le diagnostic d’asymétrie initié par la position médiane doit impérativement être consolidé par l’examen de la proportionnalité des moustaches. Dans une configuration distributionnelle symétrique, la moustache inférieure et la moustache supérieure déploient des longueurs sensiblement équivalentes. Tout déséquilibre spatial flagrant constitue le témoin direct d’une queue de distribution étendue dans une direction préférentielle.

Une moustache supérieure démesurément longue par rapport à sa contrepartie inférieure confirme la présence d’une longue traîne de valeurs positives. En psychologie du travail, lors de l’évaluation de l’absentéisme professionnel ou de l’épuisement émotionnel (burnout), la plupart des employés présentent des scores modérés (boîte basse), mais quelques sous-groupes développent des niveaux de détresse disproportionnés, ce qui étire la moustache supérieure sur une amplitude considérable. L’information visuelle fournie par cette longue traîne est essentielle pour calibrer les interventions préventives ciblées.

Il arrive fréquemment que la symétrie de la boîte centrale et celle des moustaches transmettent des signaux discordants. Une boîte apparemment équilibrée peut être flanquée d’une moustache inférieure anormalement étirée. Cette structure hybride révèle souvent une dynamique complexe, où le cœur de la population est homogène et normalement réparti, mais où des facteurs de vulnérabilité spécifiques précipitent un contingent notable d’individus vers des défaillances cognitives massives, étirant l’extrémité inférieure du graphique vers des valeurs très faibles.

5.3 Détection visuelle des effets de seuil psychologiques (Plancher et Plafond)

Les instruments d’évaluation psychologique souffrent de limitations métrologiques structurelles liées à leur zone de sensibilité maximale. Ces artefacts de mesure, qualifiés d’effets plancher (floor effect) et plafond (ceiling effect), se matérialisent visuellement sur une boîte à moustaches par des déformations caractéristiques qu’il convient de savoir identifier lors de la comparaison inter-groupes.

Un effet plancher se manifeste par l’écrasement complet de la base de la boîte contre l’axe d’origine ou contre le score théorique minimal. Dans cette configuration, le premier quartile Q1, et parfois même la médiane, coïncident numériquement avec la valeur la plus basse observable. Cette situation se produit couramment lorsqu’un test d’évaluation de symptômes psychiatriques sévères est administré à un groupe de contrôle sain : la quasi-totalité des individus n’exprimant aucun symptôme, le graphique se condense brutalement sur le score zéro, rendant toute moustache inférieure impossible à tracer.

Inversement, l’effet plafond génère une compression géométrique contre le score maximum de l’épreuve : le troisième quartile Q3 fusionne avec le plafond du graphique et la médiane s’y accole. Comparer deux groupes dont l’un présente un effet plafond conduit inévitablement à sous-estimer l’écart réel d’aptitude : le groupe expérimental pourrait posséder une habileté cognitive largement supérieure à celle du groupe témoin, mais la saturation de l’instrument empêche l’épanouissement graphique de cette supériorité. Ce constat visuel impose de réviser la batterie de tests au profit d’épreuves disposant d’un plafond psychométrique plus élevé.

6. Quatrième axe comparatif : Analyse des valeurs aberrantes et profils atypiques

6.1 Identification de la fréquence des outliers inter-groupes

L’observation comparative du semis de points extériorisés au-delà des clôtures de Tukey constitue le quatrième levier d’analyse. Au lieu de considérer les données aberrantes comme un simple résidu numérique à purger, la psychologie scientifique les envisage comme des vecteurs d’information prioritaires. L’analyste doit comptabiliser et comparer la fréquence d’apparition de ces anomalies entre les différentes conditions expérimentales.

Une asymétrie nette dans le nombre d’outliers entre deux cohortes constitue un signal diagnostique fort. Si un groupe contrôle ne présente aucune valeur aberrante alors qu’un groupe clinique en manifeste une constellation dense au-delà de la clôture supérieure, ce phénomène démontre que la condition pathologique altère la stabilité comportementale de certains individus bien au-delà de la variabilité standard modélisée par l’IQR. Cette instabilité peut être liée à des comorbidités non dépistées, à des fluctuations circadiennes des symptômes ou à des réponses paradoxales à la médication.

De surcroît, une prolifération anormale d’outliers concentrée dans une seule condition expérimentale peut trahir l’existence d’un biais méthodologique ou d’une consigne mal comprise par un sous-ensemble de participants. Dans les études administrées en ligne sans supervision directe, l’apparition de temps de réaction ultra-rapides isolés au bas du graphique traduit souvent des comportements de réponse aléatoire par clics frénétiques, invitant l’expérimentateur à filtrer méthodologiquement ces profils suspects.

6.2 Signification clinique et cognitive des scores extrêmes

Dans la démarche neuropsychologique, la valeur aberrante n’est pas réductible à une scorie mathématique : elle incarne souvent le cas clinique d’intérêt majeur. La comparaison des boîtes à moustaches permet de contextualiser immédiatement la singularité d’un patient par rapport à sa propre cohorte ou par rapport à une population normative de référence.

La distinction opérée par Tukey entre valeurs aberrantes modérées (cercles évidés, au-delà de 1,5 IQR) et extrêmes (astérisques, au-delà de 3 IQR) prend ici toute sa valeur heuristique. Un score franchissant la clôture externe de 3 IQR représente un événement d’une rareté statistique extrême sous l’hypothèse de normalité ($p < 0{,}000002$). Une telle déviation reflète une disjonction fonctionnelle majeure. En matière d'évaluation cognitive, ce profil peut correspondre à une compensation neurofonctionnelle remarquable chez un patient à haut potentiel intellectuel, ou à une altération aiguë exigeant une orientation médicale immédiate.

Avant d’interpréter cliniquement un outlier, le chercheur doit déployer un protocole de vérification qualitative rigoureux. Il s’agit d’éliminer formellement l’erreur humaine de transcription de données, le dysfonctionnement d’un capteur biométrique ou le non-respect délibéré des consignes de passation. Dès lors que l’authenticité biologique ou comportementale du score est attestée, le score isolé devient un révélateur des limites des théories explicatives générales.

6.3 Sensibilité comparée des groupes aux comportements marginaux

La disposition générale des valeurs aberrantes autour des boîtes renseigne sur la propension différentielle des groupes à générer des comportements marginaux. Il n’est pas rare de constater qu’un groupe expérimental affiche une médiane et un IQR rigoureusement identiques à ceux d’un groupe contrôle, mais se singularise par l’émergence d’une traîne d’outliers très marqués. L’examen réducteur de la tendance centrale conclurait à une absence totale d’effet de la variable indépendante, manquant ainsi l’effet essentiel de la manipulation : la fragilisation d’un sous-ensemble vulnérable.

L’interprétation de ces points extériorisés doit également prendre en compte la taille d’échantillon ($N$) de chaque groupe. Dans de vastes cohortes ($N > 1000$), la probabilité mécanique d’observer des observations situées au-delà de $1{,}5 \times \text{IQR}$ augmente naturellement sans que cela ne traduise une anomalie clinique. À l’inverse, l’apparition d’un ou deux outliers au sein d’un échantillon modeste ($N = 20$) exerce une pression déstabilisatrice importante sur la variance paramétrique et souligne la fragilité structurelle de l’estimation.

C’est précisément l’analyse minutieuse de ces valeurs aberrantes sur les boîtes à moustaches qui éclaire la décision de procéder à des techniques d’estimation robuste. Le statisticien pourra arbitrer en toute connaissance de cause s’il convient de maintenir les données brutes, d’appliquer une transformation logarithmique, d’opérer une troncature (trimming) en éliminant un pourcentage fixe des extrêmes, ou de pratiquer une winsorisation consistant à ramener les scores aberrants aux valeurs adjacentes les plus proches.

7. Exemple pratique 1 : Comparaison de scores d’anxiété pré et post-thérapie cognitive

7.1 Mise en situation clinique et variables de mesure

Pour illustrer concrètement la puissance diagnostique de la méthode, considérons une étude clinique longitudinale menée au sein d’un service de psychiatrie hospitalière. L’objectif est d’évaluer l’efficacité d’un protocole de thérapie cognitivo-comportementale (TCC) de 12 semaines ciblant le trouble panique avec agoraphobie. La cohorte est constituée de 48 patients adultes évalués à deux reprises : immédiatement avant le début des séances (temps T0) et à l’issue du programme thérapeutique (temps T1).

L’instrument de mesure retenu est l’Inventaire d’anxiété de Beck (BAI – Beck Anxiety Inventory), une échelle psychométrique standardisée comprenant 21 items cotés de 0 à 3, générant un score composite continu oscillant entre 0 et 63 points. Selon les critères cliniques consensuels, un score compris entre 0 et 7 traduit un niveau d’anxiété minime ; entre 8 et 15, une anxiété légère ; entre 16 et 25, une anxiété modérée ; et au-delà de 26, une symptomatologie sévère. Les hypothèses de recherche prédisent à la fois un affaissement significatif de la tendance centrale post-thérapie et une réduction de l’hétérogénéité des scores interindividuels.

7.2 Comparaison empirique point par point des deux graphiques

La confrontation visuelle des deux boîtes à moustaches juxtaposées sur un même axe vertical révèle des transformations morphologiques majeures :

• Tendance centrale : Au temps T0, la médiane des scores se situe à un niveau très élevé, précisément à 34 points, témoignant d’une détresse clinique sévère chez plus de la moitié des participants. Au temps T1, la médiane chute à 12 points, basculant franchement dans la catégorie de l’anxiété légère. La ligne médiane post-intervention se positionne bien au-dessous du premier quartile de T0 (fixé à 28 points), indiquant que plus de 75 % des patients après traitement atteignent des scores d’anxiété inférieurs au score des 25 % les moins anxieux avant traitement.
• Dispersion et variabilité : En T0, la boîte centrale s’étend de $Q_1 = 28$ à $Q_3 = 41$, générant un $\text{IQR} = 13\text{ points}$. En T1, la boîte se resserre nettement : $Q_1 = 8$, $Q_3 = 16$, soit un $\text{IQR} = 8\text{ points}$. Ce rétrécissement vertical de près de 40 % de l’écart interquartile illustre visuellement une homogénéisation des réponses des patients, qui se regroupent désormais de façon cohérente dans une zone de rémission clinique.
• Asymétrie morphologique : La boîte en T0 présente une médiane presque centrée en son sein ($34$ par rapport aux bornes $28$ et $41$), avec des moustaches supérieure et inférieure de longueurs symétriques, reflétant une distribution gaussienne de la détresse en phase aiguë. Au contraire, la boîte de T1 affiche une asymétrie positive marquée : la médiane ($12$) est plaquée vers $Q_1$ ($8$) et la moustache supérieure s’allonge notablement vers les scores de 24 points, illustrant le fait qu’une frange minoritaire de patients met plus de temps à consolider ses gains thérapeutiques.

7.3 Interprétation neuropsychologique et conclusion thérapeutique

L’observation attentive du graphique post-intervention (T1) permet d’identifier l’apparition de deux valeurs aberrantes modérées situées au-dessus de la clôture supérieure, matérialisées par des points isolés à 38 et 42 points. L’analyste clinique doit immédiatement se saisir de cette anomalie graphique. Ces deux participants n’ont manifestement pas bénéficié de la restructuration cognitive et des exercices d’exposition in vivo, maintenant un niveau d’anxiété sévère inchangé par rapport à leur niveau d’inclusion initial. Sur le plan déontologique et médical, l’identification de ces outliers invite à ne pas clore la prise en charge mais à réorienter ces patients vers une pharmacothérapie d’appoint ou une psychothérapie alternative.

Sur le plan de la formalisation des résultats de recherche, le constat graphique d’une non-normalité en T1 (asymétrie positive et présence d’outliers) conduit à rejeter l’usage d’un test t de Student apparié au profit du test non paramétrique des rangs signés de Wilcoxon. L’analyse statistique confirme la déduction visuelle en révélant une réduction statistiquement très significative des scores de détresse ($W = 1085$, $p < 0{,}001$, avec une taille d'effet de rang robuste $r = 0{,}82$). La boîte à moustaches a ainsi permis de documenter simultanément la rémission globale de la cohorte, la réduction des écarts individuels et la subsistance critique de profils thérapeutiques réfractaires.

8. Exemple pratique 2 : Temps de réaction selon trois conditions de charge cognitive

8.1 Cadre expérimental en psychologie cognitive

Le second scénario expérimental s’inscrit dans le champ de la psychologie cognitive et des neurosciences attentionnelles. L’étude se propose d’évaluer le coût de l’interférence cognitive lors d’une tâche de Stroop informatisée administrée à un échantillon de 60 jeunes adultes sains. Le protocole comporte trois conditions de charge cognitive croissante présentées de façon contrebalancée :

• Condition 1 (Congruente – Charge faible) : Le mot désigne la couleur dans laquelle il est imprimé (ex. le mot « ROUGE » écrit en encre rouge).
• Condition 2 (Neutre – Charge modérée) : Le mot est sémantiquement neutre par rapport aux couleurs (ex. le mot « TABLE » écrit en encre rouge).
• Condition 3 (Incongruente – Charge élevée) : Le mot désigne une couleur conflictuelle par rapport à l’encre (ex. le mot « BLEU » écrit en encre rouge).

La variable dépendante mesurée correspond au temps de réaction (TR) correct exprimé en millisecondes (ms). Les temps de réaction en chronométrie mentale présentent une distribution théorique asymétrique caractéristique (distribution ex-gaussienne), ce qui rend le recours aux boîtes à moustaches particulièrement indispensable pour comparer adéquatement les performances sans biaiser l’analyse par l’usage intempestif de moyennes arithmétiques.

8.2 Analyse visuelle comparative des trois distributions

L’alignement horizontal des trois boîtes à moustaches le long d’une échelle d’ordonnées commune graduée de 300 à 1200 ms permet de décrypter l’effet de l’interférence cognitive avec une grande finesse :

• Élévation monotone de la tendance centrale : Les médianes progressent de manière graduelle et continue d’une condition à l’autre. La condition congruente présente une médiane de 460 ms, la condition neutre s’établit à 580 ms, et la condition conflictuelle bondit à 790 ms. L’ampleur du décalage spatial entre la médiane neutre et la médiane incongruente (210 ms) illustre visuellement le coût temporel massif induit par la nécessité d’inhiber le patron de lecture automatique au profit de la dénomination de la couleur.
• Évasement de l’IQR et effondrement de l’homogénéité : La hauteur des boîtes croît en proportion directe de la charge exécutive. Très compacte en condition congruente ($\text{IQR} = 85\text{ ms}$), la boîte s’élargit en condition neutre ($\text{IQR} = 140\text{ ms}$) pour atteindre une hauteur très importante dans la condition incongruente ($\text{IQR} = 260\text{ ms}$). Ce triplement de l’écart interquartile démontre que l’accroissement de la complexité cognitive détruit la cohésion des réponses : certains participants conservent un contrôle inhibiteur rapide et robuste, tandis que d’autres voient leurs mécanismes d’arbitrage exécutif sévèrement ralentis.
• Asymétrie des queues supérieures : Si les moustaches inférieures restent d’une longueur modérée et remarquablement stable (butant sur un seuil incompressible autour de 380-420 ms), les moustaches supérieures s’allongent dramatiquement à mesure que la difficulté augmente, trahissant un étirement majeur de la queue de distribution droite en condition incongruente.

8.3 Diagnostic des mécanismes d’épuisement attentionnel

L’observation attentive des valeurs aberrantes en condition incongruente livre un enseignement précieux sur le fonctionnement neurocognitif. On relève une cascade de plusieurs outliers modérés et extrêmes s’échelonnant entre 1050 ms et 1220 ms. Ces temps de latence exceptionnellement longs ne constituent pas des artefacts techniques de l’enregistreur chronométrique ; ils correspondent à des décrochages attentionnels transitoires (attentional lapses). Confronté à une surcharge cognitive saturant la mémoire de travail, le système de contrôle frontal subit des micro-pannes d’inhibition nécessitant une réinitialisation de la commande motrice.

Dans le même temps, la constance absolue du niveau des moustaches inférieures autour de 350 ms à travers les trois conditions illustre le principe physiologique du temps de conduction neuronale plancher. Quelle que soit la simplicité de la tâche, le délai nécessaire à la transduction rétinienne, au transfert occipital, à la décision corticale et à la commande motrice distale impose une barrière biologique minimale qu’aucun sujet ne peut franchir. Le box plot capture avec élégance cette dissociation fondamentale : la charge cognitive n’altère en rien les seuils physiologiques minimaux de conduction nerveuse, mais fait exploser le plafond de la variabilité attentionnelle supérieure.

9. Exemple pratique 3 : Comparaison des traits de personnalité selon des groupes démographiques

9.1 Protocole d’évaluation psychométrique multidimensionnelle

Le troisième scénario d’application aborde le domaine de la psychologie différentielle et du vieillissement cognitif. Une équipe de chercheurs s’intéresse à la stabilité développementale des traits fondamentaux de la personnalité humaine, théorisés par le modèle en cinq facteurs (Big Five). L’instrument mobilisé est la version francophone validée du questionnaire NEO-PI-R de Costa et McCrae. L’échantillon comprend 300 participants stratifiés en trois tranches d’âge bien différenciées :

• Groupe 1 : Jeunes adultes (18-25 ans, $n = 100$)
• Groupe 2 : Adultes d’âge mûr (40-50 ans, $n = 100$)
• Groupe 3 : Seniors (65-80 ans, $n = 100$)

L’analyse comparative se concentre spécifiquement sur la dimension du Névrosisme (stabilité émotionnelle versus vulnérabilité au stress), standardisée sous forme de notes T possédant théoriquement une moyenne de 50 et un écart-type de 10 au sein de la population générale d’étalonnage. Les hypothèses structurales prédisent une maturation émotionnelle au fil du cycle de vie, se traduisant par un déclin régulier du névrosisme au fil de l’avancée en âge.

9.2 Décomposition structurelle des boîtes de chaque cohorte

L’examen des trois boîtes à moustaches horizontales alignées face à l’échelle des scores T de Névrosisme permet de dresser un bilan psychométrique extrêmement net :

• Décroissance linéaire de la médiane : La médiane de névrosisme s’établit à un niveau élevé chez les jeunes adultes ($T = 56$), régresse à un niveau moyen chez les adultes d’âge mûr ($T = 49$), et atteint un niveau bas chez les seniors ($T = 42$). Ce gradient descendant continu valide visuellement l’hypothèse de maturation psychologique : en progressant dans la vie adulte, les individus développent des mécanismes de régulation émotionnelle plus efficaces amortissant la réactivité au stress.
• Invariance de l’écart interquartile (IQR) : Contrairement aux exemples précédents où la dispersion se modifiait, la hauteur des boîtes demeure remarquablement constante d’un groupe à l’autre. L’IQR oscille de façon infinitésimale entre $11$ et $12$ points de score T pour l’ensemble des trois cohortes. Ce constat visuel démontre la stabilité de la variabilité structurale du trait : si le point d’ancrage médian de la population se déplace vers le bas avec l’âge, la diversité des tempéraments individuels au sein de chaque cohorte demeure strictement préservée au fil des générations.
• Comportement symétrique des moustaches et absence d’outliers : Dans les trois tranches d’âge, les moustaches sont quasi parfaitement équilibrées de part et d’autre des boîtes centrales, et aucun score aberrant n’est projeté au-delà des clôtures de Tukey de 1,5 IQR. Les trois distributions épousent une régularité morphologique exemplaire compatible avec la normalité statistique empirique.

9.3 Conclusions psychométriques et rapport d’évaluation

La morphologie visuelle uniforme des boîtes à moustaches permet à l’équipe de recherche de poser des constats méthodologiques déterminants. D’une part, l’absence d’asymétrie marquée et l’égalité visuelle des variances (homoscédasticité confirmée par l’égalité géométrique des IQR et des moustaches) autorisent sans réserve l’utilisation d’une analyse de variance factorielle univariée (ANOVA), dont les résultats confirmeront l’effet hautement significatif du facteur Âge ($F(2, 297) = 48{,}3$, $p < 0{,}001$, $\eta^2_p = 0{,}245$).

D’autre part, sur le plan de la construction des tests, la boîte à moustaches confirme la sensibilité différentielle optimale de l’instrument sur l’ensemble de l’échantillon. Aucune des trois cohortes ne présente d’écrasement contre les butées métrologiques minimales ou maximales du NEO-PI-R, ce qui confirme l’absence d’effet plancher même chez les seniors particulièrement résilients. Ce constat valide la recommandation psychométrique d’établir des normes différentielles calibrées par tranche d’âge afin de ne pas pathologiser à tort les scores de névrosisme élevés chez les jeunes adultes ni sous-diagnostiquer la détresse émotionnelle chez les personnes âgées.

10. Protocole méthodique pour comparer efficacement des boîtes à moustaches

10.1 Phase 1 : Inspection préliminaire du cadre et des axes

Avant d’engager toute analyse comparative des boîtes proprement dites, l’évaluateur doit obligatoirement procéder à un audit technique du système de coordonnées graphiques. La source la plus fréquente de méprise interprétative réside dans la lecture hâtive de graphiques dont les échelles ont été manipulées ou tronquées. Il est impératif de vérifier si l’axe quantitatif (ordonnée ou abscisse selon l’orientation) est continu, linéaire et invariant pour l’ensemble des conditions mises en miroir.

Une vigilance particulière s’impose face aux représentations graphiques ayant subi une transformation mathématique implicite, notamment une conversion logarithmique ou une standardisation en scores réduits ($z$-scores). Sur une échelle logarithmique, une distance géométrique équivalente entre deux boîtes au sommet de l’axe traduit une divergence métrique considérablement plus vaste qu’une même distance observée à la base du graphique. De plus, il convient de s’assurer que les origines des axes ne sont pas artificiellement dissimulées de manière à dramatiser visuellement des écarts de médiane par ailleurs marginaux.

Enfin, l’auditeur doit contrôler la nomenclature des étiquettes de groupes et exiger l’affichage formel de la taille des échantillons respectifs ($n_i$). Comparer visuellement une boîte représentant 15 sujets à une autre boîte synthétisant 500 individus requiert une réserve méthodologique permanente, l’ampleur apparente de la dispersion n’ayant pas la même robustesse inférentielle selon la compacité de l’échantillon source.

10.2 Phase 2 : Analyse séquentielle des métriques fondamentales

Pour garantir l’exhaustivité et la reproductibilité de l’analyse, l’interprétation comparative doit impérativement respecter une grille séquentielle ordonnée en cinq étapes standardisées, évitant ainsi le piège du diagnostic superficiel :

• Étape 1 : Localisation et décalage des médianes. Relever la coordonnée centrale de chaque groupe. Évaluer si la ligne médiane du groupe étudié dépasse le corps central (Q1 ou Q3) des groupes comparatifs, matérialisant un effet de groupe substantiel.
• Étape 2 : Évaluation comparée de l’amplitude interquartile (IQR). Mesurer le différentiel de hauteur des boîtes. L’intervention expérimentale induit-elle une convergence comportementale (rétrécissement de la boîte) ou fragilise-t-elle la cohésion des scores (expansion de la boîte) ?
• Étape 3 : Contrôle de l’envergure globale via les moustaches. Scruter l’intervalle couvert par les valeurs adjacentes terminales. Vérifier si les variances totales semblent équivalentes ou si une condition expérimentale engendre une déflagration de la variabilité périphérique.
• Étape 4 : Détection de l’asymétrie distributionnelle. Analyser conjointement la position excentrée de la médiane au sein du rectangle et la discordance de taille entre la moustache supérieure et la moustache inférieure. Classifier l’orientation de l’asymétrie (positive ou négative).
• Étape 5 : Cartographie et typologie des valeurs aberrantes. Recenser le volume numérique des points isolés au-delà des clôtures de 1,5 IQR et de 3 IQR. Identifier si les outliers sont unidirectionnels ou bidirectionnels, et évaluer leur portée clinique potentielle.

10.3 Phase 3 : Synthèse inférentielle et articulation scientifique

L’aboutissement de la démarche comparative consiste à traduire les constats visuels en hypothèses statistiques formellement éprouvées, puis à intégrer ces conclusions dans le corpus rédactionnel d’un rapport de recherche ou d’un article scientifique. La boîte à moustaches constitue l’armature logique qui oriente le choix des outils inférentiels :

• Si les boîtes affichent des hauteurs identiques, des médianes centrées, des moustaches symétriques et une absence d’outliers majeurs, l’analyste peut recourir en toute sécurité à l’arsenal classique des tests paramétriques (test t de Student, ANOVA univariée ou factorielle).
• Si les boîtes révèlent des hauteurs très dissemblables, des médianes franchement décentrées et une multiplication asymétrique de valeurs aberrantes, la démarche inférentielle doit s’orienter sans hésitation vers des modélisations robustes, des tests non paramétriques basés sur les rangs (Mann-Whitney, Kruskal-Wallis) ou des modèles linéaires généralisés (GLM) adaptés aux lois gamma ou log-normales.

Dans la rédaction académique finale, l’auteur articulera conjointement les indicateurs numériques robustes (médiane, IQR) et leur transcription graphique, en veillant à ne pas résumer ses distributions à de simples moyennes lorsque les box plots ont précisément démontré la nature asymétrique du phénomène psychologique exploré.

11. Erreurs fréquentes et pièges d’interprétation lors de la comparaison

11.1 Confusion fréquente entre moyenne et médiane

L’erreur la plus banale mais la plus préjudiciable commise par les étudiants et jeunes chercheurs réside dans le réflexe cognitif consistant à traiter la barre médiane interne d’un box plot comme s’il s’agissait de la moyenne arithmétique de l’échantillon. Cette assimilation erronée procède d’un conditionnement précoce aux diagrammes en barres classiques. Or, sur le plan mathématique, moyenne et médiane ne coïncident que sous la condition théorique stricte d’une symétrie parfaite de distribution.

Dans les distributions asymétriques fréquentes en psychopathologie — telles que l’évaluation des addictions ou des conduites auto-agressives —, la présence d’une traîne de quelques scores vertigineux attire mécaniquement la moyenne arithmétique vers le haut, alors que la médiane demeure immuablement ancrée au cœur du comportement majoritaire. Si un chercheur évalue l’efficacité d’un traitement en observant visuellement la médiane mais en raisonnant conceptuellement en termes de moyenne, il commet une erreur d’appréciation quant à l’amplitude de l’effet thérapeutique touchant le patient représentatif de la cohorte.

Pour parer à cette confusion dommageable, certains logiciels statistiques permettent d’adjoindre un repère distinctif au sein de la boîte centrale — tel qu’un losange ou un signe d’addition ($+$) — matérialisant l’emplacement exact de la moyenne arithmétique. L’écartement spatial entre la barre médiane et ce repère additionnel fournit d’ailleurs un indicateur visuel direct du degré d’asymétrie globale de la distribution étudiée.

11.2 L’invisibilité critique des distributions bimodales

Le piège structurel le plus redoutable inhérent à la boîte à moustaches réside dans son incapacité constitutionnelle à discriminer une distribution parfaitement unimodale d’une distribution franchement bimodale, voire multimodale. La technique de calcul du résumé à cinq nombres agrège les pourcentages cumulés sans sonder les variations de densité locale à l’intérieur de chaque quartile.

Considérons, par exemple, un échantillon clinique composé à parts égales de patients dépressifs profonds (scores très élevés) et de témoins sains (scores quasi nuls), sans aucun participant affichant une détresse modérée. Le calcul de la boîte à moustaches positionnera la médiane exactement au centre de l’espace vide intermédiaire, et déploiera un IQR vaste s’étendant du pôle sain au pôle pathologique. L’observateur non averti analysant cette boîte en déduira faussement que les scores se répartissent de manière homogène et continue sur l’ensemble de l’éventail, masquant la réalité cruciale de l’existence de deux entités nosographiques complètement disjointes.

En psychopathologie et en génétique du comportement, ce risque d’aveuglement méthodologique est omniprésent. Pour neutraliser cette lacune critique, il est impératif de ne jamais fonder un diagnostic comparatif exclusivement sur la boîte à moustaches sans avoir préalablement procédé à l’inspection d’un histogramme à pas fin ou d’une courbe d’estimation de densité par noyau (KDE), garantissant l’unimodalité fondamentale des groupes examinés.

11.3 L’illusion d’équivalence des effectifs d’échantillon

Une limitation visuelle majeure du diagramme de Tukey classique tient au fait que toutes les boîtes représentées arborent une largeur géométrique strictement identique sur l’axe horizontal non quantitatif, quelle que soit la taille de l’échantillon sous-jacent. Cette standardisation induit une illusion perceptive d’équivalence de représentativité et de puissance statistique entre les différents groupes mis en comparaison.

Ainsi, dans une étude épidémiologique comparant une pathologie rare ($n = 12$) à une population témoin étendue ($n = 1200$), les deux boîtes à moustaches occupent la même surface visuelle prépondérante sur le graphique. Or, le résumé à cinq nombres calculé sur une cohorte de 12 sujets présente une instabilité stochastique majeure : l’adjonction ou le retrait d’un seul participant est susceptible de faire osciller drastiquement la position des quartiles et des moustaches, alors que la boîte adossée aux 1200 participants incarne une estimation paramétrique d’une fidélité inébranlable.

Pour corriger cette illusion d’optique pernicieuse, Tukey lui-même recommandait une variante graphique formalisée : la boîte à moustaches à largeur variable (variable width box plot). Dans ce format, la largeur horizontale de chaque boîte est proportionnelle à la racine carrée de la taille de l’échantillon ($\sqrt{n}$). Face à un tel graphique, l’œil de l’observateur perçoit instantanément la différence d’assise empirique des deux groupes, accordant spontanément un poids cognitif supérieur aux structures volumétriquement dominantes.

12. Extensions graphiques contemporaines pour enrichir la comparaison en psychologie

12.1 Le diagramme en violon (Violin Plot) et l’intégration de la densité

Pour surmonter l’invisibilité des distributions bimodales mentionnée précédemment, Hintze et Nelson ont développé en 1998 une fusion graphique remarquable : le diagramme en violon (violin plot). Cette extension enrichit la boîte à moustaches traditionnelle en la combinant avec une estimation non paramétrique de la densité de probabilité par le calcul d’un noyau gaussien (Kernel Density Estimation – KDE).

Le diagramme en violon est constitué d’une silhouette bilatérale symétrique dont la largeur locale à une ordonnée donnée est directement proportionnelle à la proportion de participants ayant obtenu ce score exact. Au cœur de cette coque de densité subsiste une boîte à moustaches miniature, matérialisant fidèlement la médiane (marquée par un point blanc distinctif) et l’écart interquartile (rectangle sombre central). L’observateur bénéficie ainsi d’une double lecture synergique : il extrait instantanément les percentiles de Tukey tout en scrutant la morphologie détaillée du profil de distribution.

Dans les disciplines de pointe comme l’imagerie par résonance magnétique fonctionnelle (IRMf) ou la psychiatrie computationnelle, où les signaux neurophysiologiques présentent couramment des régimes dynamiques instables et des distributions multiphasiques, le diagramme en violon s’est imposé comme le standard de substitution par excellence. Il met en lumière les bifurcations comportementales, les vallées de densité et les regroupements sous-jacents qu’une boîte à moustaches traditionnelle aurait lissés et occultés.

12.2 Le Raincloud Plot : la combinaison visuelle ultime

Dans le prolongement direct du mouvement international en faveur de la science ouverte (Open Science) et de la reproductibilité des résultats en psychologie, une équipe de neuroscientifiques menée par Micah Allen a formalisé en 2019 le concept de Raincloud Plot (diagramme en nuage de pluie). Ce format graphique innovant répond à l’exigence éthique de transparence totale dans la restitution des données comportementales.

Le raincloud plot articule trois couches graphiques superposées et parfaitement alignées le long d’un axe commun, offrant une richesse sémiologique sans précédent :

• Le « nuage » de densité : Positionné sur la partie supérieure, il est constitué d’une demi-courbe de densité lissée (demi-violon) exposant la géométrie globale et la multimodalité du phénomène.
• Le « parapluie » de synthèse : Placé immédiatement sous le nuage, il s’agit d’une boîte à moustaches Tukey ultra-compacte, fournissant les cinq nombres clés, la médiane et l’IQR sans encombrer l’espace perceptif.
• La « pluie » de données individuelles : Tapissant la base du graphique, chaque participant est représenté par un point distinct, soumis à une dispersion aléatoire contrôlée (jittering) pour éviter les superpositions d’encre.

Cette approche hybride supprime tout filtre interprétatif. L’expérimentateur n’a plus à choisir entre résumer les données sous une forme condensée et montrer la réalité brute du terrain empirique : les deux perspectives cohabitent harmonieusement. Les revues internationales d’excellence en neurosciences cognitives et en psychologie clinique recommandent désormais préférentiellement l’usage des raincloud plots lors de la présentation d’essais contrôlés randomisés.

12.3 Superposition des données individuelles brutes (Stripcharts)

Pour les chercheurs travaillant sur des cohortes d’effectif restreint ou modéré ($n < 50$ par condition) — situation quasi universelle dans les études neuropsychologiques de cas uniques ou les protocoles d'intervention pédiatrique spécialisée —, la technique la plus pragmatique et la plus élégante consiste à superposer un stripchart directement sur la boîte à moustaches conventionnelle.

Cette technique repose sur l’adjonction de l’ensemble des coordonnées brutes des participants sous forme de points semi-transparents (technique de transparence alpha) projetés par-dessus la boîte. Une légère gigue horizontale aléatoire (jitter) est appliquée aux points afin d’éviter qu’ils ne fusionnent lorsqu’ils partagent des valeurs identiques sur l’échelle métrique. La boîte sous-jacente conserve ses contours et son rôle intégrateur de quartiles, mais l’observateur perçoit simultanément la granularité et la densité fine de chaque observation individuelle.

L’avantage méthodologique de cette superposition est déterminant : elle permet de repérer immédiatement si une valeur aberrante modérée identifiée par la clôture de Tukey est un point esseulé au milieu d’un grand désert métrique ou si elle s’inscrit dans un continuum régulier de points très serrés. De plus, elle offre au lecteur la possibilité d’auditer mentalement le bien-fondé des bornes d’échantillonnage de Tukey, démystifiant la modélisation statistique au profit d’une écologie visuelle des données respectueuse de la singularité de chaque participant.

Références

• Allen, M., Poggiali, D., Whitaker, K., Marshall, T. R., & Kievit, R. A. (2019). Raincloud plots: a multi-platform tool for robust data visualization. Wellcome Open Research, 4, 63. https://doi.org/10.12688/wellcomeopenres.15191.1
• Beck, A. T., Epstein, N., Brown, G., & Steer, R. A. (1988). An inventory for measuring clinical anxiety: Psychometric properties. Journal of Consulting and Clinical Psychology, 56(6), 893–897. https://doi.org/10.1037/0022-006X.56.6.893
• Cleveland, W. S. (1993). Visualizing Data. Hobart Press.
• Costa, P. T., & McCrae, R. R. (1992). Revised NEO Personality Inventory (NEO-PI-R) and NEO Five-Factor Inventory (NEO-FFI) professional manual. Psychological Assessment Resources.
• Hintze, J. L., & Nelson, R. D. (1998). Violin plots: a box plot-density trace synergism. The American Statistician, 52(2), 181–184. https://doi.org/10.1080/00031305.1998.10480559
• Hoaglin, D. C., Mosteller, F., & Tukey, J. W. (Eds.). (1983). Understanding Robust and Exploratory Data Analysis. John Wiley & Sons.
• Mann, H. B., & Whitney, D. R. (1947). On a test of whether one of two random variables is stochastically larger than the other. The Annals of Mathematical Statistics, 18(1), 50–60. https://doi.org/10.1214/aoms/1177730491
• McGill, R., Tukey, J. W., & Larsen, W. A. (1978). Variations of box plots. The American Statistician, 32(1), 12–16. https://doi.org/10.1080/00031305.1978.10479236
• Rolland, J. P. (1999). Le modèle de personnalité en cinq facteurs de McCrae et Costa : Intérêts et perspectives en psychologie du travail. Psychologie du Travail et des Organisations, 5(3-4), 187–208.
• Tukey, J. W. (1977). Exploratory Data Analysis. Addison-Wesley.
• Wilcoxon, F. (1945). Individual comparisons by ranking methods. Biometrics Bulletin, 1(6), 80–83. https://doi.org/10.2307/3001968
• Wilkinson, L. (2005). The Grammar of Graphics (2nd ed.). Springer.
