Dans le domaine de l’analyse computationnelle et de la communication scientifique, la représentation graphique de données multidimensionnelles constitue un vecteur fondamental de transmission du savoir. La bibliothèque logicielle Matplotlib, développée initialement par John D. Hunter au début des années 2000, s’est imposée comme le socle empirique de l’écosystème scientifique Python. Sa flexibilité modulaire permet la transcription visuelle de modèles stochastiques, d’analyses bio-informatiques complexes ou de simulations astrophysiques de haute volée. Toutefois, cette puissance expressive s’accompagne d’un défi architectural récurrent : la gestion optimale de l’espace au sein des figures composées de multiples sous-graphiques, communément désignés sous le terme de sous-tracés ou subplots. La disposition ordonnée de plusieurs axes au sein d’une même matrice graphique requiert une compréhension chirurgicale des mécanismes sous-jacents régissant la géométrie de la toile de rendu.
Lorsqu’un chercheur ou un ingénieur assemble des visualisations hétérogènes au sein d’une figure multipanneau, les paramètres d’espacement par défaut de la bibliothèque manifestent fréquemment des limites structurelles manifestes. Les étiquettes d’axes (tick labels), les désignations lexicales des grandeurs physiques mesurées (axis labels) et les en-têtes typographiques entrent fréquemment en collision, générant une pollution cognitive préjudiciable à la lisibilité analytique. L’enchevêtrement des glyphes textuels et le rognage périphérique des bordures graphiques dégradent non seulement l’esthétique formelle du document, mais compromettent également l’interprétation univoque des résultats empiriques selon les standards stricts édictés par les revues à comité de lecture internationales telles que Nature ou Science.
Le présent traité méthodologique explore de manière exhaustive l’ensemble des paradigmes, algorithmes et fonctions dédiés à la manipulation millimétrée de l’espace interstitiel dans Matplotlib. Du déploiement heuristique traditionnel de l’outil d’ajustement automatique à la rigueur déterministe des moteurs de résolution de contraintes modernes, en passant par le partitionnement asymétrique de grilles complexes, cette étude fournit aux praticiens les clés théoriques et programmatiques indispensables pour maîtriser l’architecture spatiale de leurs représentations visuelles. À travers une analyse comparative rigoureuse, cet article déconstruit les mécanismes de placement d’éléments afin d’ériger des protocoles de publication reproductibles et impeccables.
1. Introduction à l’organisation spatiale des figures dans Matplotlib
1.1 Fondements de l’architecture d’une figure Matplotlib
Pour appréhender avec rigueur les dérèglements spatiaux au sein d’une visualisation, il est impératif de disséquer la taxonomie structurelle de Matplotlib. Au sommet de la hiérarchie objet réside la classe Figure, qui matérialise l’intégralité de l’espace physique ou virtuel alloué au rendu. Cette entité englobante agit comme le réceptacle terminal de tous les composants graphiques, incluant les toiles de tracé, les textes autonomes, les légendes flottantes et les moteurs de rendu matériel ou vectoriel. Immédiatement subordonnée à la figure se trouve la classe Axes, qui ne doit pas être confondue avec les composants géométriques unidimensionnels désignés sous le vocable d’axe (représentés quant à eux par la classe Axis). L’objet Axes incarne le sous-graphique effectif, doté de son propre système de coordonnées, de ses délimitations physiques (spines) et de sa zone de projection des données mathématiques.
L’interface graphique repose sur une imbrication continue de boîtes englobantes, connues sous l’appellation générique de bounding boxes ou Bbox. Ces structures algorithmiques calculent en temps réel les coordonnées quadrilatérales de chaque sous-composant dans différents espaces de transformation. Le système fondamental de positionnement au sein de la figure utilise un repère de coordonnées normalisées, où l’origine (0, 0) coïncide avec le coin inférieur gauche de la surface d’affichage globale, tandis que le point de coordonnées unitaires (1, 1) circonscrit le sommet supérieur droit. Chaque objet Axes est primitivement positionné sur cette toile par un vecteur définissant son décalage horizontal, son décalage vertical, sa largeur relative et sa hauteur relative. Cette géométrie abstraite dépend donc intimement des ratios dimensionnels globaux définis lors de l’initialisation de l’environnement graphique.
La répartition visuelle équilibrée des sous-graphiques ne répond pas uniquement à des exigences purement cosmétiques ; elle constitue un impératif ergonomique dicté par les théories de la perception visuelle, notamment les lois de la Gestalt sur la proximité et la continuité. Une distribution erratique ou asymétrique des intervalles interstitiels induit une surcharge cognitive significative chez l’observateur. Lorsque l’œil humain tente d’extraire des corrélations à travers une série de graphiques appariés, l’irrégularité des blancs typographiques et le chevauchement des descripteurs perturbent l’encodage visuel pré-attentif. Une calibration spatiale rigoureuse assure une ségrégation contextuelle nette entre chaque variable représentée, permettant une assimilation analytique fluide et dénuée d’ambiguïté sémiotique.
1.2 La problématique récurrente des chevauchements d’éléments
L’origine première des dysfonctionnements spatiaux au sein des compositions multipanneaux réside dans la disparité fondamentale entre la géométrie fixe des axes de données et la nature dynamique des composants d’annotation textuelle. Tandis que la boîte englobante principale d’un axe s’établit selon des proportions mathématiques déterministes, les étiquettes de graduation (tick labels), les titres de graphiques et les légendes possèdent des métriques physiques dérivées de la taille des fontes typographiques, exprimées en points d’édition absolue. Par conséquent, lors de l’instanciation de plusieurs tracés juxtaposés, la distance séparant deux cadres d’axes adjacents s’avère fréquemment inférieure à l’envergure spatiale requise pour déployer l’intégralité du texte descriptif périphérique.
Ce phénomène se manifeste avec une acuité particulière dans le cadre des axes verticaux partagés ou contigus. Lorsqu’une variable dépendante arbore des ordres de grandeur élevés exigeant l’affichage de notations scientifiques étendues ou de valeurs décimales longues, le texte de l’étiquette d’axe s’étend substantiellement vers la gauche. En l’absence d’une marge compensatoire suffisante, ces glyphes empiètent agressivement sur la bordure droite du graphique situé immédiatement sur le flanc gauche. De surcroît, le titre supérieur assigné à un sous-graphique inférieur vient couramment percuter les annotations de graduation horizontales de l’axe qui le surplombe, générant un entrelacement typographique illisible où chiffres et lettres se superposent dans une confusion graphique complète.
Au-delà de la simple nuisance esthétique, ce parasitage visuel induit un risque épistémologique majeur dans la communication des données expérimentales. Dans les disciplines quantitatives telles que la physique corpusculaire, l’économétrie ou la génomique fonctionnelle, une valeur numérique tronquée ou masquée par une ligne de quadrillage voisine peut fausser l’interprétation des marges d’erreur ou dissimuler un point d’inflexion critique. L’écrasement des unités de mesure ou des puissances de dix (telles que les facteurs d’échelle exponentiels) sur les axes périphériques compromet directement l’intégrité de la dissémination scientifique, conduisant à de potentielles méprises méthodologiques lors de l’évaluation par les pairs.
2. Génération de sous-graphiques et diagnostic des comportements par défaut
2.1 Création d’une grille avec plt.subplots
L’approche contemporaine privilégiée pour l’instanciation d’une matrice ordonnée de tracés consiste à solliciter la fonction modulaire subplots accessible via l’interface procédurale standard de la bibliothèque. L’invocation de cette fonction avec des arguments dimensionnels explicites, par exemple une configuration matricielle comportant deux rangées et deux colonnes, orchestre la création simultanée d’un objet conteneur global et d’un tableau multidimensionnel d’instances d’axes. Cette méthode encapsule l’affectation géométrique primitive en automatisant le découpage de la surface de travail en sous-régions rectangulaires théoriquement équivalentes.
Par défaut, l’environnement alloue une fenêtre graphique régie par des dimensions standardisées, généralement définies à six pouces et demi de largeur sur quatre pouces et demi de hauteur, à moins qu’une surcharge explicite n’intervienne lors de l’appel. À l’intérieur de ce cadre, la matrice des sous-graphiques est répartie selon un maillage régulier où chaque cellule se voit attribuer un quota invariant de surface. Toutefois, cette partition initiale est opérée de manière purement topologique, sans considération immédiate pour le contenu sémantique ou les éléments typographiques qui viendront ultérieurement peupler les bordures de chaque compartiment.
Le comportement standard de cette génération sans optimisation se caractérise par l’application de marges statiques prédéterminées. L’espace vide ceinturant la périphérie externe de la figure ainsi que les corridors d’espacement intercalaires sont fixés selon des coefficients constants, calculés indépendamment de la présence effective de légendes volumineuses ou d’en-têtes à plusieurs niveaux. Dès lors que l’utilisateur injecte des données complexes requérant des annotations denses, l’équilibre précaire de cette disposition mécanique se brise, rendant manifeste la nécessité d’interventions correctives pour rétablir une séparation optique rigoureuse.
2.2 Analyse empirique des espacements initiaux

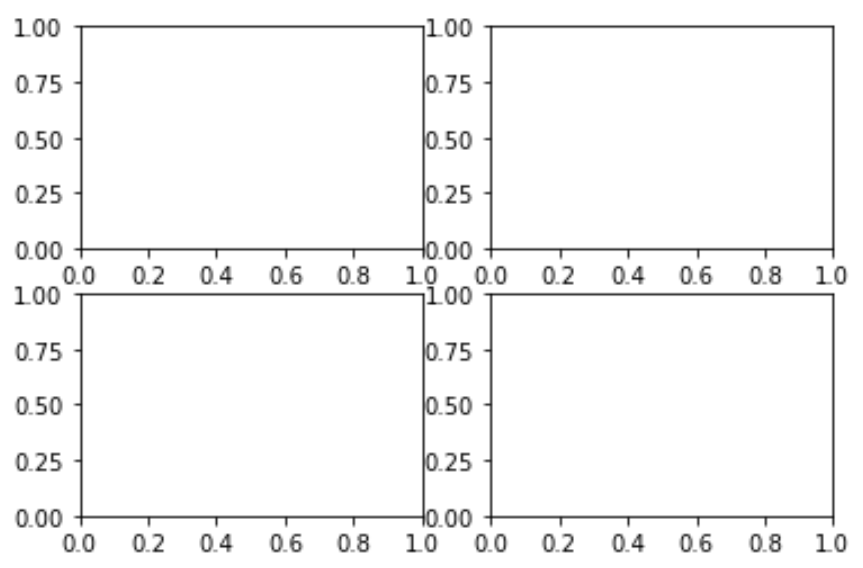

Une inspection analytique des figures brutes générées par les primitives de Matplotlib permet d’identifier avec précision les zones structurelles de friction géométrique. Lorsque deux graphiques partagent une frontière horizontale commune, la zone tampon séparant la partie basse du panneau supérieur et la crête du panneau inférieur s’avère particulièrement vulnérable. Les graduations de l’axe des abscisses supérieur, leurs étiquettes textuelles respectives, ainsi que l’éventuelle légende de l’axe entrent en collision directe avec le titre formel du panneau inférieur. Ce défaut d’isolation engendre une lecture heurtée, l’observateur peinant à discriminer à quel repère orthogonal se rattache chaque descripteur textuel.
Ce comportement géométrique défaillant trouve son explication dans les constantes de configuration du système, répertoriées au sein du dictionnaire global des paramètres d’exécution, universellement désigné sous le nom de rcParams. Dans ce registre, les clés dédiées à la disposition des sous-graphiques fixent des valeurs scalaires arbitraires pour les espacements horizontaux et verticaux relatifs, ainsi que pour les délimitations périphériques gauche, droite, supérieure et inférieure. Ces ratios numériques, bien qu’ajustés pour des démonstrations minimalistes comportant de courtes métadonnées, se révèlent mathématiquement inadaptés dès lors que la densité d’information s’accroît sur les pourtours des zones de traçage.
Il apparaît dès lors évident qu’une méthodologie de visualisation scientifique rigoureuse ne saurait se satisfaire des dispositions brutes fournies par l’usine logicielle par défaut. L’ajustement spatial explicite post-génération ne relève nullement d’un raffinement stylistique optionnel, mais s’affirme comme une étape obligatoire du pipeline de traitement graphique. La maîtrise des mécanismes de redistribution des intervalles s’avère impérative pour conférer aux artefacts visuels la précision documentaire indispensable à la communication technique de haut niveau.
3. Résolution automatisée standard via la fonction tight_layout
3.1 Mécanisme interne et algorithme de tight_layout
Face à la récurrence historique des collisions spatiales, les concepteurs de Matplotlib ont introduit une solution algorithmique d’automatisation désignée sous le terme de tight_layout. Ce dispositif repose sur un paradigme heuristique d’adaptation dynamique : au lieu de contraindre les éléments textuels à habiter des marges arbitrairement figées, l’algorithme procède à une analyse géométrique rétroactive de l’intégralité des objets attachés à chaque axe afin de recalculer dynamiquement les contours optimaux de la surface de traçage utile.
Le fonctionnement interne de ce module s’articule autour du calcul des boîtes englobantes réelles de tous les composants graphiques périphériques. Pour chaque axe présent au sein de la figure, l’algorithme évalue l’étendue physique occupée par les étiquettes de graduation, les titres d’axes, les légendes locales et les décalages de notations numériques. Cette mesure est opérée dans l’espace de coordonnées absolu du moteur de rendu graphique (exprimé en pixels d’affichage). Une fois ces dimensions métriques obtenues, l’algorithme résout un système d’inéquations linéaires simples visant à redimensionner proportionnellement la boîte englobante de l’objet Axes lui-même, réduisant sa superficie interne afin de libérer une zone périphérique suffisante pour accueillir les textes sans aucune friction spatiale.
Sur le plan programmatique, il convient d’établir une distinction formelle entre l’invocation de la fonction procédurale globale issue de la couche d’émulation d’état et l’exécution de la méthode orientée objet associée directement à l’instance de la figure manipulée. Bien que les deux commandes mobilisent le même cœur algorithmique sous-jacent, l’approche orientée objet offre une robustesse de traçabilité nettement supérieure, particulièrement au sein d’environnements d’exécution asynchrones ou d’architectures logicielles applicatives complexes manipulant simultanément plusieurs fenêtres graphiques en mémoire vive.
3.2 Implémentation pratique sur une grille standard

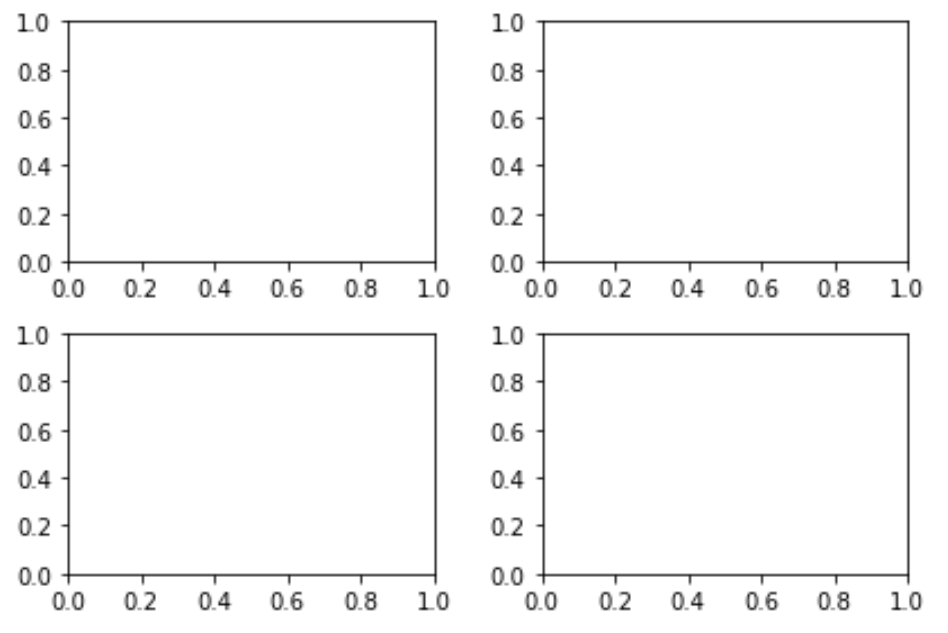

Le déploiement standard de cet algorithme s’intègre avec une grande frugalité syntaxique dans le flux d’instructions conventionnel d’un script de visualisation. Dans une structure séquentielle typique, le praticien procède d’abord à l’instanciation de la grille, à l’injection des séries de données mathématiques, puis à la paramétrisation des divers descripteurs textuels associés aux axes orthogonaux. L’appel correctif est alors intercalé juste avant la commande terminale de restitution ou d’enregistrement sur disque persistant. Cette chronologie séquentielle est impérative : invoquer l’algorithme d’optimisation avant d’avoir peuplé les étiquettes textuelles condamnerait le moteur de calcul à mesurer des boîtes englobantes vides, annihilant tout l’effet de rééquilibrage adaptatif.
L’évaluation visuelle comparative d’un panneau graphique avant et après l’application de ce mécanisme met en exergue des transformations spatiales spectaculaires. Les axes subissent une contraction centripète calculée avec précision, dégageant instantanément des couloirs de circulation visuelle entre les colonnes et les rangées. Les étiquettes d’ordonnées cessent de tronquer le cadre du graphique voisin, tandis que les titres de colonnes s’émancipent définitivement de l’interférence des axes horizontaux supérieurs. L’ensemble de la composition graphique acquiert une clarté typographique immédiate, renforçant l’autorité scientifique du livrable.
Toutefois, en dépit de son indéniable praticité dans les scénarios conventionnels, cet algorithme heuristique manifeste des vulnérabilités conceptuelles substantielles face à des architectures graphiques sophistiquées. Les objets textuels insérés manuellement via des coordonnées absolues arbitraires, les annotations fléchées expansives s’étirant hors des frontières natives de l’axe, ou encore la présence conjointe de barres de couleur multidirectionnelles perturbent fréquemment l’évaluation des contours d’encombrement. Dans ces cas de figure hétérogènes, le moteur automatisé peut générer des micro-ajustements aberrants, imposant alors le recours à des paramètres d’ajustement plus fins ou à des architectures de contrôle géométrique totalement alternatives.
4. Paramétrage avancé du remplissage avec les arguments de tight_layout
4.1 Contrôle du padding global avec l’argument pad
Pour pallier la rigidité des calculs purement automatisés, les concepteurs de l’outil ont pourvu sa signature fonctionnelle d’arguments scalaires permettant de tempérer l’étroitesse des ajustements spatiaux. Le premier levier de modulation réside dans le paramètre de remplissage généralisé, universellement désigné sous le terme de pad. Ce paramètre n’exprime pas une dimension physique figée en millimètres ou en pixels bruts, mais quantifie un coefficient de tolérance géométrique exprimé en fraction de la taille de police courante du document graphique, matérialisant ainsi un espace proportionnel à la typographie employée.
Le rôle opérationnel fondamental de ce tampon périphérique consiste à insérer une zone de respiration calculée entre l’extrême limite des boîtes englobantes textuelles et la frontière externe de la fenêtre de rendu globale. Une valeur unitaire standard correspond approximativement à l’encombrement spatial d’un cadratin typographique standard. Dans les contextes où les protocoles éditoriaux imposent une marge d’isolement substantielle autour de la planche visuelle — notamment pour prévenir tout risque de massicotage lors de l’impression physique sur presse offset —, l’élévation délibérée de cet argument permet de verrouiller un périmètre de sécurité infranchissable tout autour de la composition graphique.
La calibration judicieuse de ce paramètre requiert un arbitrage rigoureux entre l’optimisation de la densité de données visualisées (data-ink ratio, cher à Edward Tufte) et la prévention de l’engorgement visuel. Une quantification excessivement généreuse de la marge globale comprime indûment la surface effective dédiée à la projection des courbes scientifiques, réduisant ainsi la résolution perceptive des phénomènes continus. Inversement, une minoration trop agressive de ce coefficient entraîne un sentiment d’oppression structurelle, les glyphes effleurant dangereusement le bord physique du canevas.
4.2 Régulation spécifique des séparations verticales avec h_pad
Tandis que le paramètre global régit la périphérie externe, l’ajustement chirurgical des zones de contact internes requiert la manipulation de leviers géométriques directionnels. L’argument h_pad répond spécifiquement à la régulation de l’espacement vertical séparant les rangées superposées d’une matrice de sous-graphiques. À l’instar de son homologue périphérique, cette variable scalaire s’exprime en unités typographiques relatives à la taille nominale des fontes employées au sein de la figure.
L’utilité prééminente de cette régulation verticale ciblée apparaît de manière criante lors du traitement de figures denses où les axes horizontaux superposés arborent des étiquettes de graduation particulièrement expansives, ou encore lorsque la rotation angulaire des textes des abscisses est rendue indispensable par la longueur des descripteurs catégoriels. Dans de telles circonstances, l’algorithme d’espacement standard sous-estime parfois l’encombrement effectif induit par les matrices de transformation affine du texte incliné. L’assignation d’une valeur incrémentale personnalisée au sein de ce paramètre permet d’écarter verticalement les axes avec une précision millimétrique, neutralisant tout risque de télescopage avec les titres des sous-graphes immédiatement inférieurs.
En pratique, la stabilisation des interlignes graphiques à l’aide de ce coefficient assure une ségrégation hiérarchique irréprochable. L’observateur peut alors parcourir de haut en bas une colonne de graphiques séquentiels sans éprouver d’hésitation perceptive quant à l’attribution contextuelle des métadonnées temporelles ou quantitatives bordant chaque graduation, renforçant considérablement l’efficacité de la lecture analytique transversale.
4.3 Régulation spécifique des séparations horizontales avec w_pad
Complément orthogonal indispensable de la régulation verticale, le paramètre w_pad prend en charge l’étalonnage exclusif des corridors d’espacement transversaux séparant les colonnes adjacentes de la figure. Dans les structures matricielles multi-colonnes, la gestion de l’espace latéral pose des défis singuliers, principalement en raison de la projection asymétrique des désignations d’axes longitudinaux (ylabels) et des notations exponentielles associées aux amplitudes dynamiques extrêmes.
L’injection d’un intervalle transversal accru via ce modificateur prévient de manière définitive le chevauchement pernicieux entre l’intitulé textuel d’un axe vertical et les graduations chiffrées du graphique positionné sur sa gauche. Ce phénomène est d’une fréquence notable dans l’affichage synchronisé de séries temporelles financières ou de signaux géophysiques, où les variations d’ordre de grandeur obligent les étiquettes numériques d’ordonnées à s’étendre horizontalement sur de nombreux caractères typographiques. L’ajustement d’un tampon horizontal généreux permet d’absorber cette variabilité morphologique sans contraindre la taille des fontes textuelles.
Il importe toutefois de maintenir un équilibre géométrique strict lors de l’accroissement de cette distance interstitielle. Une surévaluation démesurée de l’écartement transversal risque de disloquer la continuité optique d’un panneau comparatif, détruisant l’effet de juxtaposition immédiate recherché par l’analyste. L’objectif méthodologique consiste à converger vers une valeur d’équilibre où les frontières de chaque domaine d’étude demeurent parfaitement lisibles tout en préservant la cohésion globale de la matrice visuelle d’ensemble.
5. Gestion des titres de sous-graphiques et intégration du suptitle
5.1 Résolution des conflits entre set_title et les axes supérieurs

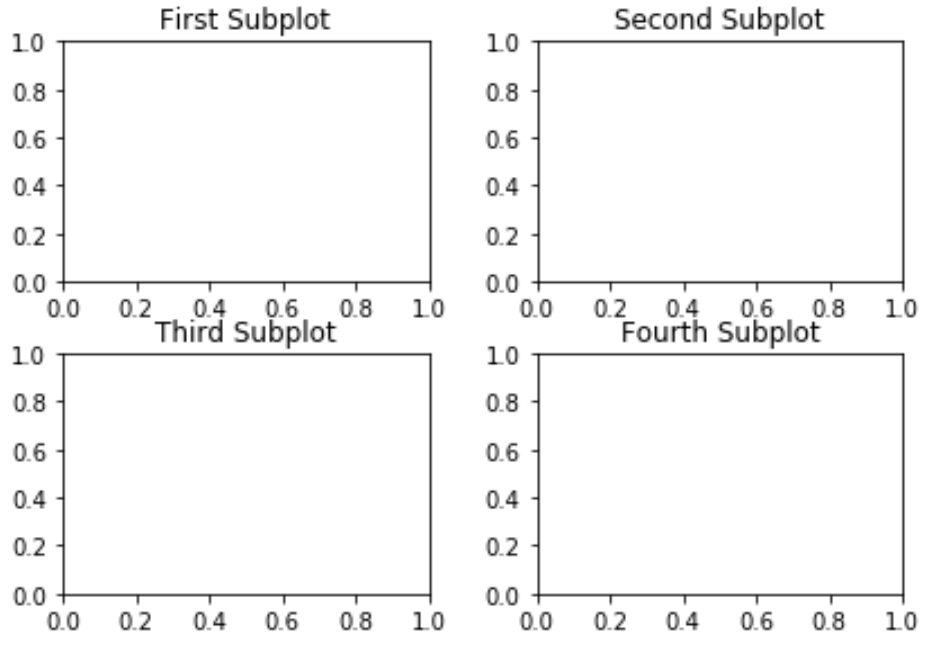

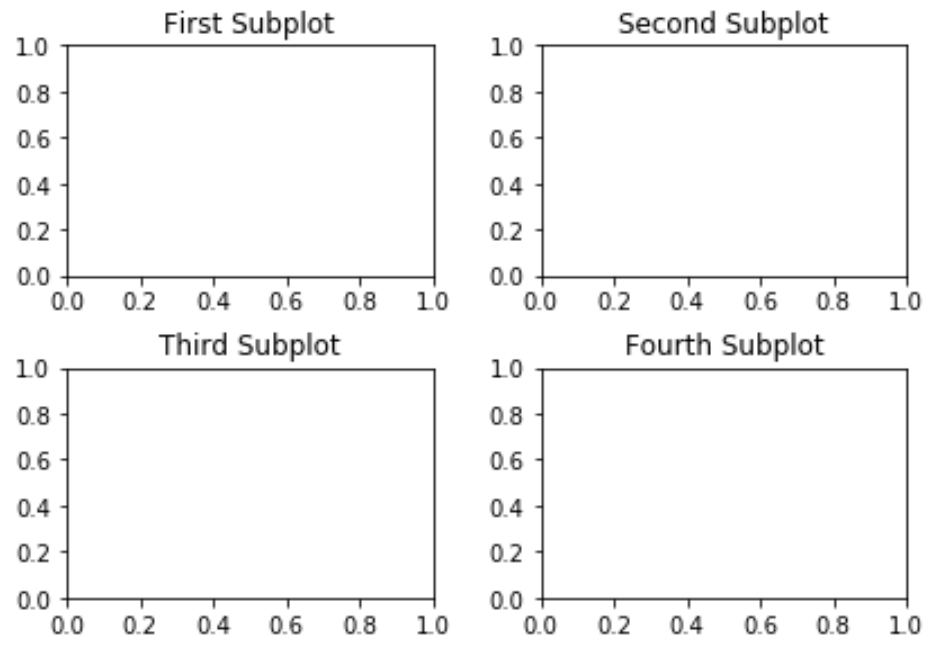

La qualification sémantique individuelle des sous-graphiques s’opère canoniquement par l’adjonction d’un titre dédié via l’invocation de la méthode set_title sur chaque instance d’axe concernée. Cependant, dès lors que l’auteur intègre des intitulés descriptifs s’étendant sur plusieurs lignes de texte ou mobilisant des expressions typographiques complexes écrites en notation LaTeX, l’élévation verticale de la boîte englobante du titre perturbe l’ordonnancement géométrique standard.
Le comportement algorithmique par défaut tente d’accommoder cette excroissance en compressant la hauteur utile du tracé, mais des télescopages visuels persistent fréquemment avec les graduations descendantes de l’axe situé directement au-dessus. Pour juguler cette friction structurelle, le praticien doit orchestrer une double intervention géométrique. D’une part, l’amplification du paramètre d’espacement vertical au sein de l’optimiseur spatial permet d’allouer une tranchée d’isolation suffisante entre les étages graphiques. D’autre part, la translation contrôlée de la coordonnée verticale de placement du titre lui-même (gouvernée par l’argument d’élévation relative y de la méthode de titrage) permet de repositionner l’intitulé au plus près de son cadre référent.
La maîtrise concertée de ces deux variables permet de pérenniser une uniformité typographique stricte à travers l’ensemble des panneaux de la grille. Même face à des sous-titres de longueurs dissemblables répartis sur une même rangée horizontale, l’ancrage spatial demeure rigoureusement aligné, garantissant une régularité esthétique indispensable à la présentation de travaux de recherche dans les forums académiques renommés.
5.2 Ajustement de l’espacement pour le titre global fig.suptitle

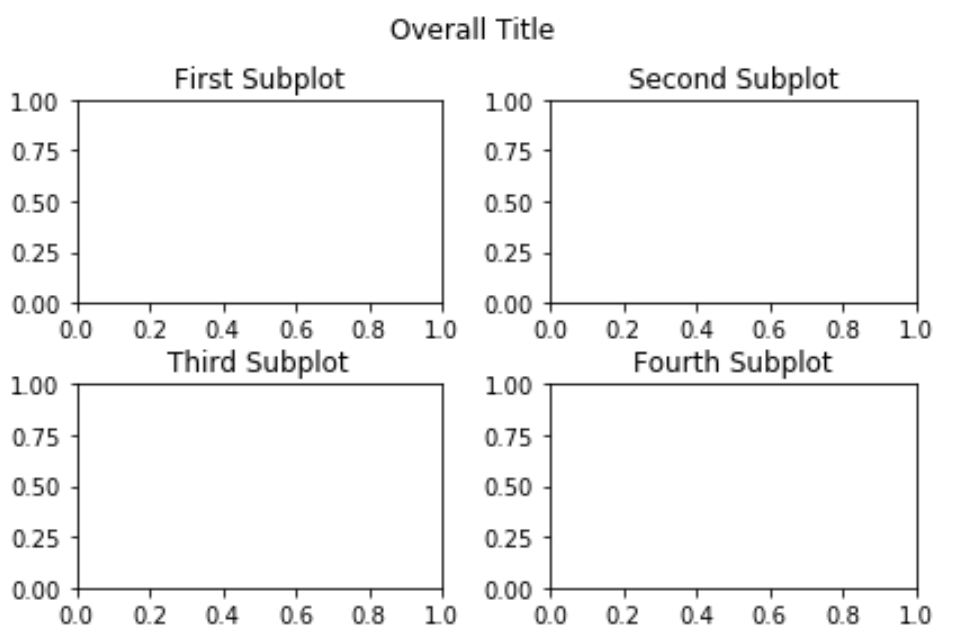

L’un des dysfonctionnements visuels les plus notoirement documentés dans l’écosystème Matplotlib réside dans la collision violente survenant entre le titre général de la figure, instancié par l’intermédiaire de la méthode suptitle de l’objet Figure, et les titres individuels des sous-graphiques constituant la rangée supérieure de la matrice. Dans les versions historiques du moteur graphique, l’exécution standard de l’optimiseur de disposition ignorait purement et simplement la boîte englobante du titre global, positionnant aveuglément les tracés les plus hauts sur la même ligne géographique que ce dernier, aboutissant à un empilement textuel totalement illisible.
Pour contourner cette cécité algorithmique tout en conservant les bénéfices de la redistribution automatique des axes, une stratégie programmatique rigoureuse consiste à exploiter l’argument géométrique rect lors de l’appel de l’optimiseur. Ce paramètre attend un quadruplet de valeurs flottantes normalisées définissant une boîte de délimitation rectangulaire restreinte au sein de laquelle l’algorithme d’espacement est strictement sommé de confiner son action. Ce vecteur s’articule selon la séquence normalisée décrivant successivement l’abscisse minimale gauche, l’ordonnée minimale basse, l’abscisse maximale droite et l’ordonnée maximale supérieure.
En assignant une valeur strictement inférieure à l’unité (par exemple 0.95 ou 0.92 selon l’envergure de la police de caractères choisie) à la borne supérieure de ce rectangle de confinement, le développeur sanctuarise une bande horizontale vierge au sommet absolu de la figure. L’algorithme de compactage effectue alors l’ensemble de ses calculs d’optimisation en considérant cette frontière artificielle comme le plafond infranchissable de sa toile, laissant ainsi au titre global un espace aérien dédié où il peut se déployer sans entrer en collision avec le moindre tracé sous-jacent.
6. Contrôle manuel et millimétré avec subplots_adjust
6.1 Compréhension des coordonnées relatives de subplots_adjust
Bien que les routines heuristiques offrent un confort indéniable dans les phases d’exploration préliminaire des données, la recherche d’une reproductibilité absolue et le respect de chartes graphiques éditoriales draconiennes exigent souvent une reprise de contrôle manuelle intégrale sur la géométrie de la figure. Matplotlib met à disposition des concepteurs l’instruction fondamentale subplots_adjust, une primitive de bas niveau qui désactive toute évaluation heuristique pour imposer une répartition paramétrique déterministe.
Cette commande opère par le truchement de six arguments scalaires fondamentaux, dont les quatre premiers régissent les marges externes périphériques de la matrice globale des sous-graphiques : left, right, bottom et top. Ces grandeurs numériques s’expriment rigoureusement en coordonnées relatives fractionnaires normalisées, s’échelonnant sur un intervalle continu compris entre zéro et un. Ainsi, fixer la coordonnée gauche à 0.12 signifie que le flanc le plus à gauche de l’ensemble des axes sera invariablement positionné à exactement douze pour cent de la largeur totale du canevas, mesurée depuis le bord occidental de la fenêtre graphique.
La divergence épistémologique avec les fonctions d’ajustement automatique est ici substantielle. Alors que ces dernières font fluctuer la position physique des axes en réponse au volume textuel environnant, l’ajustement explicite fige les frontières des tracés dans un carcan géométrique immuable. C’est dès lors au graphiste ou au chercheur qu’incombe la responsabilité métrologique de s’assurer que les marges délimitées réservent un espace physique suffisant pour absorber les plus larges étiquettes textuelles générées par le pipeline expérimental.
6.2 Configuration des espacements relatifs wspace et hspace
Les deux composantes restantes de l’instruction d’ajustement direct, baptisées respectivement wspace et hspace, président à la modulation des distances interstitielles séparant les cellules internes de la matrice graphique. Contrairement aux marges de bordure dont le référentiel spatial est la dimension intégrale du canevas d’affichage, ces deux coefficients adoptent un système de proportionnalité hautement spécifique qui mérite une attention théorique particulière.
Le paramètre wspace (abréviation terminologique désignant l’espacement en largeur) quantifie la distance horizontale séparant deux sous-graphiques consécutifs en tant que fraction de la largeur moyenne géométrique des boîtes d’axes adjacentes. Dès lors, une valeur assignée de 0.5 stipule explicitement que l’intervalle vide horizontal séparant deux colonnes de graphiques équivaudra exactement à la moitié de la largeur intrinsèque d’un axe individuel. Corrélativement, le paramètre hspace (dédié à l’espacement en hauteur) exprime le vide vertical séparant deux rangées sous la forme d’une fraction normalisée de la hauteur moyenne d’un axe de référence.
Cette formulation mathématique relative confère une remarquable stabilité aux architectures multipanneaux, particulièrement lors de la génération de planches destinées aux publications scientifiques où les axes doivent préserver une commensurabilité géométrique stricte. En définissant des ratios fractionnaires constants, le chercheur garantit que le rythme spatial des sous-graphiques demeure invariant, neutralisant toute déformation perceptive lors des variations d’échelle globales de l’illustration.
6.3 Cas d’usage privilégiés pour subplots_adjust
Le recours à la méthode d’ajustement explicite s’affirme comme le choix programmatique optimal dans un ensemble bien délimité d’applications professionnelles et scientifiques avancées. L’un des contextes les plus emblématiques concerne l’assemblage de visualisations multipanneaux standardisées où plusieurs figures distinctes, traitant de cohortes expérimentales indépendantes, doivent être intégrées au sein d’une même planche de publication dans un format rigoureusement homothétique. Les algorithmes d’adaptation automatique réagissant à la taille des étiquettes individuelles, ils induiraient des dimensions d’axes imperceptiblement fluctuantes d’une figure à l’autre, brisant la rigueur de l’alignement typographique global.
Un autre cas d’usage cardinal réside dans la conception de graphiques composites associant un tracé central massif à des sous-graphiques périphériques de projection marginale (tels que des histogrammes de distribution cumulée ou des courbes de densité de probabilité plaquées sur les bordures supérieure et droite). Dans ce type de composition, l’espacement doit être scrupuleusement verrouillé pour permettre la coïncidence géométrique parfaite des axes de projection avec les limites du tracé principal, une synchronisation spatiale que les calculs probabilistes d’un optimiseur heuristique risqueraient de briser.
Enfin, l’éradication délibérée des imprévisibilités d’agencement visuel constitue un prérequis incontournable dans les chaînes d’intégration logicielle automatisées. Les serveurs de génération d’artefacts d’entreprise et les systèmes de compte-rendu décisionnel en temps réel exigent une stabilité absolue des gabarits. L’ajustement manuel assure une reproductibilité graphique déterministe, garantissant que chaque millimètre de l’espace visuel répond à un paramétrage immuable et documenté dans le code source.
7. L’approche moderne du moteur constrained_layout
7.1 Activation et fonctionnement de constrained_layout
Consciente des limitations conceptuelles inhérentes à l’approche réactive et ponctuelle de son optimiseur historique, l’équipe de développement de Matplotlib a entrepris une refonte en profondeur de son moteur de positionnement spatial, culminant avec l’introduction du gestionnaire constrained_layout. Contrairement aux routines d’adaptation qui s’exécutent une fois pour toutes à un instant discret du cycle de vie du tracé, ce paradigme moderne repose sur un moteur continu de résolution de contraintes géométriques fondé sur l’algorithme d’optimisation linéaire Kiwi (une implémentation performante en C++ de l’algorithme réputé de Cassowary, également au cœur des moteurs de rendu d’interfaces utilisateur modernes).
L’activation de cette architecture s’opère canoniquement dès la genèse de l’espace de dessin, par le biais de l’argument booléen dédié au sein de la fonction d’instanciation des sous-graphiques. Une fois ce gestionnaire dynamique embrayé, la figure cesse d’être une toile statique sur laquelle les éléments sont arbitrairement posés ; elle se transmue en un réseau relationnel d’objets interconnectés par des règles d’adjacence, d’alignement et de non-chevauchement perpétuellement évaluées lors de chaque cycle de recalcul du canevas graphique.
Les bénéfices de ce fonctionnement continu sont considérables. Si l’utilisateur modifie la taille de la fenêtre d’affichage, substitue dynamiquement les chaînes textuelles des étiquettes ou intègre de nouvelles couches d’annotations interactives, le solveur résout instantanément le système d’équations géométriques pour redistribuer harmonieusement les marges sans qu’aucune réinvocation manuelle de commande ne soit nécessaire. Cette résilience algorithmique résout de façon native les problèmes historiques d’écrasement des titres principaux ou des descripteurs secondaires.
7.2 Personnalisation des espaces avec set_constrained_layout_pads
Bien que le gestionnaire dynamique opère de manière largement automatisée pour prévenir tout chevauchement d’éléments, il offre aux développeurs une interface d’étalonnage paramétrique d’une extrême précision par l’intermédiaire de la méthode spécialisée set_constrained_layout_pads, directement attachée à l’instance de la figure en cours d’édition. Cette primitive de haut niveau permet de dialoguer directement avec le solveur de contraintes afin de redéfinir les marges de tolérance acceptables au sein de la matrice relationnelle.
Cette signature accepte une nomenclature d’arguments particulièrement explicite : w_pad et h_pad contrôlent les zones tampons de sécurité entourant immédiatement les textes périphériques associés aux axes (étiquettes, graduations, titres individuels), tandis que wspace et hspace spécifient les espacements résiduels minimaux exigés entre les cadres d’axes eux-mêmes. L’unité de mesure mobilisée par cette interface repose sur une échelle physique absolue, exprimée en pouces d’édition ou en fractions proportionnelles de la résolution typographique, conférant aux ajustements une consistance spatiale indépendante des variations dimensionnelles globales de la fenêtre graphique.
L’intégration native et transparente du titre d’ensemble de la figure (suptitle) au sein de la boucle de calcul du solveur Kiwi constitue l’une des victoires architecturales majeures de ce moteur. Plus aucun artifice de confinement arbitraire n’est requis : l’espace imparti à l’en-tête général est évalué comme une contrainte prioritaire par le solveur, qui abaisse automatiquement l’ensemble de la structure matricielle sous-jacente pour préserver une distance d’isolation optimale, garantissant une cohérence formelle et une stabilité visuelle incomparables.
8. Structuration spatiale complexe avec GridSpec
8.1 Définition d’espacements asymétriques avec GridSpec
Lorsque les exigences de modélisation visuelle dépassent le cadre conventionnel des grilles matricielles uniformes, les abstractions fonctionnelles simplifiées révèlent leurs limites intrinsèques. Matplotlib fournit alors une armature spatiale de bas niveau d’une expressivité totale : le module GridSpec. Cette classe structurelle permet de concevoir des toiles d’accueil géométriquement complexes en divisant la surface totale de la figure selon un maillage virtuel hautement paramétrable.
L’un des atouts fondamentaux de ce mécanisme réside dans la capacité à introduire des asymétries dimensionnelles manifestes via la modulation des ratios relatifs de dimensionnement horizontal (width_ratios) et vertical (height_ratios). Cette approche permet de juxtaposer, au sein d’une cohérence spatiale irréprochable, un panneau principal occupant une fraction prépondérante de la largeur avec des colonnes auxiliaires dédiées à des profils spectraux ou des annotations densimétriques étroites. Chaque élément de la matrice virtuelle peut recevoir des facteurs de pondération entiers ou flottants, conférant une flexibilité totale à la mise en page scientifique.
De surcroît, cette classe permet d’injecter des propriétés d’espacement internes hautement individualisées. Il devient ainsi envisageable de configurer des sous-ensembles de grilles dont les corridors interstitiels horizontaux et verticaux sont spécifiés de manière indépendante pour chaque bloc fonctionnel de la figure. Cette granularité autorise la création de mises en page complexes où des familles de tracés étroitement apparentées se trouvent regroupées avec un espacement minimal, tandis que des frontières spatiales élargies isolent nettement des blocs thématiques orthogonaux.
8.2 Emboîtement de grilles via SubplotSpec et subgridspec
Pour pousser l’art de la composition graphique jusqu’à son paroxysme architectural, Matplotlib propose une mécanique d’emboîtement récursif par l’intermédiaire de l’association symbiotique entre SubplotSpec et la méthode contemporaine subgridspec. Cette architecture permet d’élire une cellule unitaire issue d’une grille parente de premier niveau pour y implanter une sous-matrice indépendante dotée de sa propre logique de partitionnement et de son propre régime d’espacement.
Cette technique s’avère particulièrement providentielle lors de l’élaboration de figures scientifiques composites d’une densité informationnelle extrême, à l’image des planches publiées dans les études de biologie moléculaire ou les analyses de systèmes dynamiques non linéaires. Un quadrant spécifique de la composition d’ensemble peut ainsi accueillir un panneau unitaire massif, tandis que le quadrant adjacent est subdivisé via une sous-grille interne en un agencement compact de quatre micro-tracés présentant des zooms de résidus ou des courbes d’étalonnage secondaires.
L’étanchéité spatiale permise par ce découpage emboîté neutralise radicalement toute contamination géométrique entre blocs fonctionnels. Les perturbations de graduation ou les étiquetages atypiques survenant au sein d’une micro-grille interne demeurent rigoureusement circonscrits à la boîte englobante de leur cellule hôte parente. Le concepteur dispose dès lors d’une maîtrise chirurgicale totale pour supprimer toute interférence entre panneaux majeurs et mineurs, atteignant un niveau d’élégance éditoriale digne des plus grands traités de typographie d’information.
9. Intégration d’éléments périphériques : barres de couleur et légendes
9.1 Allocation d’espace pour les barres de couleur (Colorbars)
L’introduction d’éléments périphériques d’interprétation scalaire, au premier rang desquels figurent les barres de couleur associées aux représentations densitométriques, constitue l’une des causes les plus insidieuses de rupture spatiale au sein d’une matrice graphique préalablement calibrée. L’insertion conventionnelle d’une échelle chromatique par l’intermédiaire de l’instruction colorbar provoque, par défaut, la ponction unilatérale d’un segment de la surface allouée à l’axe graphique parent.
Ce comportement induit une déformation asymétrique immédiate : le graphique flanqué d’une barre de couleur subit une contraction horizontale brutale de son emprise au sol pour héberger son appendice scalaire, tandis que ses homologues de la même colonne, dépourvus d’une telle échelle, conservent leur envergure originale. Cette hétérogénéité détruit instantanément l’alignement vertical des bordures de tracé, perturbant gravement la comparabilité directe des abscisses temporelles ou spatiales à travers les différents étages de la planche analytique.
Pour tempérer cette perturbation sans bouleverser l’architecture globale, la signature de l’outil colorbar intègre des paramètres de régulation spatiale fins, tels que le ratio de prélèvement dimensionnel (fraction), la distance de décollement visuel vis-à-vis de l’axe parent (pad) et le facteur de rétraction longitudinale (shrink). Néanmoins, la méthodologie la plus rigoureuse sur le plan conceptuel consiste à s’affranchir totalement de la ponction automatique en instanciant délibérément un axe dédié indépendant (canoniquement désigné sous la variable cax). En assignant explicitement cet axe de destination préalablement ménagé au sein d’un schéma GridSpec, le chercheur sanctuarise l’intégrité géométrique de ses axes de données, préservant une symétrie matricielle irréprochable.
9.2 Positionnement des légendes extérieures sans altération des espacements
La sémantique des représentations graphiques contemporaines repose massivement sur la discrimination par encodage catégoriel (couleurs de traits, styles de pointillés, glyphes de dispersion). L’explicitation de ces codes exige l’adjonction de blocs de légendes denses qui, lorsqu’ils sont confinés à l’intérieur même de la surface de traçage, risquent d’occulter des points de données nodaux ou des singularités asymptotiques critiques. Le déport de la légende vers l’extérieur de la surface utile s’impose alors comme un impératif analytique.
Ce positionnement périphérique s’articule généralement autour de la directive géométrique bbox_to_anchor, qui permet d’ancrer le conteneur de la légende en un point de coordonnées arbitraire, typiquement au-delà de la frontière orientale ou septentrionale de l’axe de référence. Cependant, une telle relocalisation extrait la boîte englobante de la légende du périmètre de calcul usuel de nombreux algorithmes d’ajustement. Privé d’instructions correctives, le moteur de rendu graphique tronquera purement et simplement la partie externe de la légende lors de l’exportation sur support d’affichage fixe.
Pour immuniser la composition contre ce déchirement spatial, plusieurs stratégies méthodologiques peuvent être déployées. Dans un environnement régit par l’ajustement manuel, l’accroissement calculé de la marge de fuite (en élevant la marge droite relative via subplots_adjust) permet de réserver le vestibule spatial indispensable pour abriter le cartel explicatif. Sous le régime moderne du solveur de contraintes (constrained_layout), le système appréhende nativement l’ancrage externe de la légende comme un composant prioritaire de la matrice relationnelle, recalculant instantanément l’emprise des axes utiles pour garantir la visibilité absolue de l’encart sans aucune altération de l’équilibre général de la figure.
10. Impact des dimensions physiques et de la résolution sur l’espacement
10.1 Interaction entre figsize, dpi et le rendu spatial
L’évaluation perceptive de l’espacement entre sous-graphiques ne saurait être dissociée de la physique fondamentale du médium de rendu. Dans la nomenclature structurelle de Matplotlib, les dimensions fondamentales du canevas sont régies par le tuple figsize, dont les grandeurs sont traditionnellement quantifiées en pouces d’édition anglo-saxons. Corrélativement, la densité de discrétisation matricielle est gouvernée par le facteur dpi (points par pouce), qui dicte le coefficient de conversion entre les coordonnées physiques continues et la grille discrète des pixels matériels d’affichage.
Une altération substantielle du ratio d’aspect global (le quotient de la largeur par la hauteur de la figure) exerce une influence mécanique directe sur la proportion relative occupée par les espaces interstitiels. Les éléments textuels, définis selon des grandeurs typographiques invariantes exprimées en points absolus (où un point d’imprimerie équivaut immuablement à un soixante-douzième de pouce), occupent une empreinte surfacique constante en termes de dimensions physiques. Dès lors, si l’on contracte les dimensions globales du document sans réadapter proportionnellement la taille du corps de police, la fraction relative de l’espace global dévolue aux textes périphériques s’accroît vertigineusement, asphyxiant la surface utile dévolue aux axes de données.
Il est par conséquent crucial d’établir une distinction méthodologique rigoureuse entre la résolution d’exportation matricielle et les dimensions physiques de mise en page. Pour préparer une figure destinée à une publication au sein d’une revue académique à deux colonnes, il est impératif de calibrer dès le départ la largeur physique de la figure sur la largeur réelle de la colonne typographique finale (généralement comprise entre 3.2 et 3.5 pouces). Cette discipline dimensionnelle garantit que les marges, les interlignes et les espacements calculés lors de la session de développement correspondront exactement au comportement optique final de l’article imprimé ou diffusé au format vectoriel.
10.2 Stratégies d’exportation avec savefig
L’ultime maillon de la chaîne de production visuelle réside dans la sérialisation binaire de la figure vers un fichier persistant par l’entremise de la fonction savefig. À ce stade critique, un paramètre de configuration emblématique est fréquemment invoqué par les praticiens désireux de gommer les imperfections périphériques : l’argument de recadrage d’encombrement bbox_inches=’tight’.
Le comportement de cette instruction consiste à opérer un balayage tomographique terminal de l’ensemble des pixels ou primitives vectorielles composant la scène graphique afin de délimiter la boîte englobante minimale circonscrivant l’intégralité des éléments tracés (incluant les textes les plus excentrés, les cartouches de légendes flottantes et les titres globaux). La toile de fond est ensuite brutalement massicotée au ras de ce contour augmenté d’une marge de protection résiduelle, neutralisant instantanément les marges blanches périphériques superflues.
Néanmoins, l’adoption systématique et aveugle de cet argument recèle des effets de bord structurels majeurs qu’un ingénieur de données doit impérativement anticiper. En rognant la figure selon son contenu textuel spécifique, cette commande altère de manière imprévisible les dimensions physiques finales du document généré. Par conséquent, deux figures initialisées avec un même format d’écran peuvent se retrouver exportées avec des hauteurs ou des largeurs physiques divergentes si leurs étiquettes d’axes ne présentent pas un encombrement typographique strictement identique. Lors de l’incorporation de ces artefacts au sein d’un document maître rédigé sous un compilateur typographique tel que LaTeX, cette divergence dimensionnelle compromet irrémédiablement l’alignement harmonieux des illustrations sur la page imprimée.
11. Erreurs courantes, pièges méthodologiques et résolutions
11.1 Incompatibilités simultanées entre gestionnaires d’espace
L’une des dérives méthodologiques les plus destructrices observées dans les scripts de visualisation scientifique consiste en la superposition anarchique d’instructions antagonistes de gestion spatiale. La cohabitation au sein d’un même bloc de code d’appels simultanés à l’algorithme heuristique d’adaptation automatique et au moteur dynamique de résolution de contraintes génère des conflits d’ordonnancement insolubles au sein de la boucle de rendu de Matplotlib.
De même, l’exécution séquentielle d’une commande d’ajustement manuel direct suivie de l’invocation de la fonction d’optimisation automatisée aboutit à l’écrasement immédiat et sans avertissement des coordonnées méticuleusement définies par le développeur. L’optimiseur heuristique ignorant les valeurs numériques injectées au sein du registre d’ajustement direct, il recalcule les marges selon ses propres routines génériques, réduisant à néant les efforts d’étalonnage antérieurs.
Le diagnostic et l’assainissement de ces scripts défaillants exigent une discipline de développement sans compromis. Le concepteur doit obligatoirement élire une méthodologie spatiale univoque dès la conception de son pipeline de tracé. Si le choix se porte sur la flexibilité adaptative moderne, seule l’architecture de contraintes continues doit être conservée ; si au contraire une géométrie au millimètre est prescrite pour des raisons de conformité éditoriale, l’ajustement manuel doit régner de manière exclusive, débarrassé de tout appel résiduel à des algorithmes concurrents.
11.2 Gestion des axes invisibles et des grilles partielles
Dans l’architecture matricielle des données expérimentales, il est fréquent que le nombre total de variables quantifiées ne coïncide pas exactement avec la capacité d’accueil géométrique d’une grille symétrique régulière (par exemple, la restitution de sept indicateurs analytiques au sein d’une matrice comportant deux lignes et quatre colonnes). Pour préserver l’équilibre d’ensemble, la pratique usuelle consiste à neutraliser la cellule surnuméraire résiduelle en appliquant la méthode de masquage visuel (set_visible(False)) sur l’axe orphelin.
Toutefois, cette manœuvre cosmétique recèle un piège spatial majeur. Même si l’axe devient optiquement invisible à l’œil humain, sa structure géométrique continue de hanter l’espace mémoire du gestionnaire d’affichage. Pour certains optimiseurs spatiaux anciens, la boîte englobante de cet axe fantôme continue d’être prise en compte dans la distribution des intervalles, induisant des dissymétries aberrantes et des vides disproportionnés au sein de la rangée concernée.
Pour juguler cette déformation, la démarche technique recommandée consiste soit à supprimer formellement l’axe de la liste des enfants de la figure par une instruction explicite de destruction de composant graphique (delaxes), soit à tirer parti du solveur contemporain de contraintes géométriques qui possède la faculté d’ignorer nativement l’empreinte spatiale des axes désactivés. Les sous-graphiques adjacents peuvent alors s’agencer harmonieusement, maintenant l’alignement géométrique strict des cellules actives sans subir l’influence perturbatrice de la case vacante.
12. Synthèse comparative et arbre de décision technique
12.1 Tableau comparatif des différentes approches de gestion d’espace
Afin de structurer le discernement méthodologique du praticien, il convient d’analyser de manière synoptique les propriétés cardinales des quatre grandes familles d’ordonnancement spatial disponibles dans l’écosystème Matplotlib. L’évaluation s’articule autour de critères essentiels : le degré d’automatisation, la précision millimétrique du positionnement, la flexibilité structurelle face à des architectures asymétriques et la compatibilité globale avec les modules d’enrichissement périphérique.
Le paradigme historique d’ajustement direct (subplots_adjust) offre une précision déterministe maximale au détriment de toute automaticité. Il s’avère idéal pour les planches académiques fixes à panneaux symétriques, mais devient extrêmement laborieux dès lors que la densité textuelle varie dynamiquement. À l’opposé, l’heuristique standard (tight_layout) brille par son automaticité et sa facilité d’insertion dans les flux exploratoires rapides, mais accuse des lacunes structurelles majeures face aux légendes complexes et aux titres globaux, exigeant l’adjonction de variables de contournement.
Le moteur contemporain (constrained_layout) s’affirme comme le compromis technologique le plus perfectionné pour la grande majorité des visualisations modernes. Son mécanisme basé sur un solveur mathématique relationnel assure une flexibilité optimale, une prise en compte native des barres de couleur et une synchronisation perpétuelle lors des redimensionnements de fenêtre, moyennant un coût computationnel marginalement supérieur. Enfin, l’armature structurelle avancée (GridSpec) représente la solution ultime pour les configurations matricielles asymétriques hautement imbriquées, conférant un contrôle morphologique absolu au prix d’une verbosité de codage plus substantielle.
12.2 Protocole recommandé pour la mise en forme de figures scientifiques
En synthèse des analyses approfondies développées tout au long de cet ouvrage, nous formalisons ci-après un protocole opérationnel standardisé guidant le chercheur depuis le prototypage initial de ses données jusqu’à la gravure terminale de la planche scientifique destinée à la publication :
- Phase 1 : Définition dimensionnelle absolue du support — Avant toute injection de données, déterminer impérativement la largeur finale imposée par l’organe d’édition (revue à comité de lecture, monographie ou écran applicatif) et assigner cette valeur en pouces lors de l’instanciation de la figure, conjointement à une résolution typographique adaptée aux spécifications techniques requises.
- Phase 2 : Sélection de l’armature topologique — Pour une disposition matricielle conventionnelle, opter systématiquement pour l’activation native du moteur dynamique de contraintes. Pour les architectures visuelles hétérogènes réclamant des asymétries de cadrage ou des ratios d’aspect différenciés, déployer explicitement une trame GridSpec enrichie de sous-grilles fonctionnelles.
- Phase 3 : Isolation des éléments périphériques — Réserver systématiquement des axes spécifiques dédiés à l’accueil des barres de couleur afin de prémunir les tracés de données parents contre toute déformation géométrique asymétrique. En cas d’adjonction de légendes extérieures, privilégier l’ancrage relationnel supervisé par le solveur dynamique.
- Phase 4 : Étalonnage des tampons typographiques — Ajuster les corridors d’espacement internes en unités typographiques pour garantir qu’aucune étiquette d’axe, notation de graduation ou titre multivarié ne vienne perturber la fluidité de lecture de l’étage graphique adjacent.
- Phase 5 : Contrôle d’exportation déterministe — Bannir l’usage compulsif du recadrage automatisé terminal si la régularité des dimensions physiques constitue une exigence éditoriale stricte au sein du document final. Sauvegarder dans un format d’encapsulation vectoriel pour pérenniser l’intégrité sémiotique et la netteté absolue de l’artefact graphique sous tous les facteurs de grossissement.
L’application rigoureuse de cette méthodologie garantit l’élimination systématique des artefacts de superposition, hissant la qualité documentaire des figures générées au niveau d’exigence formelle et esthétique requis par la communication scientifique contemporaine.
