La visualisation des données matricielles complexes constitue un pilier fondamental de l’analyse exploratoire et de la communication scientifique contemporaine. Parmi l’arsenal des représentations graphiques à la disposition des chercheurs et des analystes de données, la carte thermique, communément désignée sous le terme de heatmap, occupe une place prépondérante. En projetant des valeurs numériques continues ou discrètes sur un gradient chromatique bidimensionnel, la heatmap permet d’identifier instantanément des corrélations, des ruptures de motifs, des regroupements hiérarchiques et des anomalies structurelles au sein d’ensembles de données hautement dimensionnels. Qu’il s’agisse d’analyser l’expression différentielle de milliers de gènes en bio-informatique, d’étudier des matrices de covariance d’actifs financiers ou de cartographier la densité d’interactions au sein de réseaux complexes, son efficacité cognitive repose sur la fidélité de sa disposition spatiale.
Cependant, l’utilisation de la bibliothèque Seaborn dans l’écosystème Python confronte fréquemment les praticiens à un obstacle d’apparence triviale mais aux répercussions analytiques majeures : la maîtrise des dimensions géométriques du tracé. Par défaut, la fonction de cartographie thermique de Seaborn hérite des configurations prédéfinies de son moteur sous-jacent, Matplotlib. Cette configuration standard génère fréquemment des visualisations inadaptées, caractérisées par des cellules excessivement comprimées ou démesurément étirées, des superpositions textuelles illisibles au niveau des étiquettes d’axes, ou encore une déconnexion flagrante entre l’échelle visuelle des cellules et celle de la barre de couleur associée. Un mauvais calibrage dimensionnel ne nuit pas uniquement à l’élégance formelle du graphique ; il introduit des distorsions perceptives sévères, altérant le jugement analytique et compromettant la rigueur de la transmission scientifique.
Ce guide exhaustif a pour vocation d’exposer, avec une précision mathématique et informatique rigoureuse, l’ensemble des mécanismes régissant le dimensionnement des heatmaps générées par Seaborn. En explorant l’architecture interne des objets graphiques, les équations de calibrage spatial, l’intégration au sein de canevas multipanneaux et les exigences de l’édition scientifique de haut niveau, cet article offre une référence méthodologique définitive pour transformer une matrice brute en une visualisation cartographique parfaitement proportionnée, lisible et publiable dans les revues académiques les plus exigeantes.
1. Fondements architecturaux du dimensionnement des heatmaps Seaborn
1.1 L’interdépendance structurelle entre Matplotlib et Seaborn
Pour appréhender avec exactitude les mécanismes d’ajustement dimensionnel d’une heatmap dans Seaborn, il est indispensable de disséquer la relation symbiotique unissant cette bibliothèque à son socle fondateur, Matplotlib. Seaborn ne constitue pas un moteur de rendu graphique autonome fonctionnant à partir d’un canevas vierge indépendant ; elle agit plutôt comme une couche d’abstraction de haut niveau conçue pour enrichir, styliser et automatiser les procédures d’affichage statistique de Matplotlib. Lorsque la fonction de tracé d’une heatmap est invoquée, Seaborn traduit les structures de données tabulaires (telles que les DataFrames Pandas) en primitives graphiques de bas niveau qu’elle délègue intégralement à la hiérarchie d’objets de Matplotlib.
Cette hiérarchie s’articule principalement autour de deux concepts cardinaux : la Figure et les Axes. L’objet Figure représente l’intégralité de la fenêtre graphique ou de la page physique d’impression. Il agit comme le réceptacle global qui héberge tous les composants visuels, y compris les zones de tracé, les légendes, les titres généraux et les barres de couleur. L’objet Axes, quant à lui, désigne la région géométrique effective délimitée par des coordonnées cartésiennes où les données sont concrètement matérialisées sous la forme de polygones colorés, formant la grille matricielle. Seaborn dessine la heatmap à l’intérieur d’un objet Axes, mais l’enveloppe spatiale globale qui détermine la surface totale disponible est régie par la Figure.
La différenciation entre l’espace alloué au canevas global et l’espace dévolu au tracé matriciel est la source de nombreuses confusions. Si un chercheur tente de modifier les dimensions sans respecter la chaîne de commande orientée objet de Matplotlib, le moteur graphique appliquera des transformations d’échelle disproportionnées. Maîtriser cette architecture permet d’établir un code d’affichage modulaire, entièrement reproductible, où chaque composant géométrique est assigné à son contexte spatial légitime, garantissant ainsi l’intégrité de l’affichage quelles que soient les futures mutations des bibliothèques logicielles sous-jacentes.
1.2 Enjeux perceptifs et cognitifs de l’échelle d’affichage
Le calibrage dimensionnel d’une heatmap transcende les simples considérations d’ordre esthétique pour toucher directement aux sciences cognitives et à la psychologie de la perception visuelle. Les travaux pionniers de William S. Cleveland et Robert McGill sur la perception graphique ont formellement démontré que la capacité du cerveau humain à extraire des informations quantitatives dépend de la manière dont les éléments visuels sont encodés et espacés dans le champ visuel. Dans le cadre spécifique d’une matrice thermique, l’œil humain procède à deux opérations simultanées : une lecture locale point par point pour identifier des valeurs extrêmes, et une intégration globale pour discerner des gradients ou des blocs homogènes.
Lorsqu’une matrice de données denses (par exemple, comportant cinquante lignes et cinquante colonnes) est contrainte dans un espace graphique standard sous-dimensionné, un phénomène d’agrégation visuelle involontaire se produit. Les frontières entre cellules deviennent indiscernables, le gradient chromatique se fond en une texture floue et le système visuel de l’observateur applique un lissage optique qui efface les micro-variations critiques. Ce biais d’agrégation peut conduire à des erreurs d’interprétation scientifique désastreuses, telles que la non-détection d’un cluster d’expression génétique atypique ou la minoration d’une zone de corrélation négative au sein d’une matrice financière.
Inversement, allouer un espace physique démesuré à une matrice clairsemée de faible dimension disperse l’attention de l’analyste. Les saccades oculaires nécessaires pour parcourir la distance séparant deux cellules adjacentes augmentent la charge de travail cognitive et ralentissent la synthèse de l’information. Trouver la dimension optimale consiste donc à calibrer une densité informationnelle idéale, où chaque cellule dispose d’une surface rétinienne suffisante pour exprimer sa valeur chromatique sans générer de fatigue perceptive ni compromettre la vue synoptique du système complexe sous étude.
1.3 Unités de mesure et conversion dimensionnelle en Python
Le système de coordonnées physiques de Matplotlib utilise historiquement le pouce anglo-saxon (inch) comme unité de mesure fondamentale pour la définition de son canevas graphique. Cette convention historique, héritée des normes d’impression typographique anglo-américaines, impose aux utilisateurs internationaux une rigueur mathématique particulière lorsqu’il s’agit de conformer des visualisations aux exigences métriques imposées par les éditeurs scientifiques européens ou les normes de mise en page internationales.
Pour convertir une dimension souhaitée exprimée en centimètres ou en millimètres vers le système natif de Matplotlib, il est nécessaire d’appliquer une formule de conversion linéaire stricte basée sur l’équivalence légale où un pouce correspond précisément à 2,54 centimètres, soit 25,4 millimètres. Ainsi, si une revue académique prescrit une largeur de tracé stricte de 8,5 centimètres pour une colonne simple, la dimension programmatique requise doit être formulée comme le rapport entre 8,5 et 2,54, ce qui équivaut approximativement à 3,346 pouces. L’intégration de ces formules sous forme de constantes ou de fonctions de conversion au sein des scripts d’analyse garantit une exactitude géométrique absolue lors de la génération des planches graphiques.
Il convient par ailleurs de distinguer formellement la dimension physique du tracé, déterminée par le paramètre de taille de figure (figsize), de sa résolution spatiale exprimée en points par pouce ou DPI (dots per inch). Le paramètre figsize définit l’envergure physique virtuelle du dessin, tandis que le DPI spécifie le nombre de pixels alloués par unité de longueur physique lors de la rasterisation. Une modification conjointe de ces deux variables permet de moduler la finesse des détails sans modifier la proportionnalité géométrique globale, un principe cardinal pour préserver la netteté des micro-annotations typographiques et des contours de cellules lors de l’exportation finale.
2. La méthode canonique : Instanciation explicite avec plt.subplots et figsize
2.1 Syntaxe fondamentale et instanciation du conteneur
L’approche recommandée par la communauté scientifique et les développeurs cœurs de Matplotlib et Seaborn repose sur le paradigme orienté objet. Plutôt que de s’en remettre aux mécanismes implicites d’état global, la méthode canonique consiste à instancier explicitement le conteneur global et son système d’axes préalablement à tout appel d’une fonction de visualisation. Cette initialisation s’effectue par l’intermédiaire de la fonction plt.subplots(), issue du sous-module pyplot de Matplotlib.
La déclaration formelle s’opère en déballant le tuple retourné par cette fonction dans deux variables distinctes, conventionnellement nommées fig pour la Figure et ax pour l’objet Axes unique. C’est à ce niveau précis de l’arbre d’exécution que l’argument figsize doit être spécifié. Ce paramètre attend un tuple de deux valeurs numériques à virgule flottante représentant respectivement la largeur et la hauteur de la surface graphique, exprimées en pouces. Une fois cette zone d’affichage calibrée, l’objet Axes ainsi initialisé est explicitement transmis à la fonction de traçage de Seaborn via son paramètre ax.
Cette approche présente une supériorité structurelle indiscutable pour la modularité du code. En liant formellement l’instance de la heatmap à un axe prédéterminé, le programmeur élimine toute ambiguïté quant à la destination du flux de tracé. Cela autorise des modifications granulaires ultérieures sur l’objet ax (comme la reconfiguration fine des graduations ou des limites d’axes) sans risquer de corrompre accidentellement d’autres éléments graphiques résidant dans la mémoire de session du noyau Python.
2.2 Analyse de la signature de plt.subplots(figsize=(largeur, hauteur))
L’analyse détaillée de la signature de la fonction plt.subplots() révèle son rôle déterminant dans la distribution de l’espace géométrique. L’argument figsize=(largeur, hauteur) contrôle le ratio d’aspect initial du canevas. Par défaut, en l’absence de spécification explicite, Matplotlib applique les paramètres globaux stockés dans son dictionnaire de configuration (la variable rcParams[‘figure.figsize’]), qui attribue classiquement une dimension de 6,4 pouces en largeur pour 4,8 pouces en hauteur, correspondant à un ratio d’aspect historique de 4:3.
Pour une matrice de données, ce ratio standard s’avère dans l’immense majorité des cas inapproprié. Si les données présentent une structure asymétrique, comprenant par exemple dix fois plus d’observations temporelles que de variables mesurées, une configuration horizontale par défaut provoquera une compression verticale désastreuse des données. L’orientation du canevas doit donc être pensée comme le reflet de la géométrie de la matrice : une orientation paysage (largeur supérieure à la hauteur) favorisera les séries chronologiques ou les tables larges, tandis qu’une orientation portrait (hauteur prédominante) est impérative pour les inventaires de variables denses disposées en colonnes réduites.
La modification de ce tuple n’affecte pas uniquement la zone de dessin centrale ; elle redéfinit proportionnellement l’ensemble des marges périphériques automatiques. Comprendre cette mécanique permet d’anticiper la place qui sera allouée aux éléments annexes, notamment la légende chromatique et les étiquettes textuelles des axes, qui puisent leur espace vital à l’intérieur de la surface totale circonscrite par le tuple de dimensions initial.
2.3 Application pas à pas sur une matrice synthétique
Afin de mesurer concrètement la portée de cette méthode canonique, considérons l’agencement d’une matrice aléatoire contrôlée simulant un tenseur de corrélation de vingt lignes sur vingt colonnes. Lorsque cette matrice est projetée au travers de la configuration par défaut sans redimensionnement préalable, les cellules se trouvent réduites à des dimensions physiques restreintes où l’incorporation de valeurs numériques devient techniquement irréalisable sous peine d’enchevêtrement typographique complet.
En appliquant la méthode orientée objet, l’analyste déclare un conteneur dimensionné sur mesure, par exemple un carré parfait de dix pouces de côté défini par figsize=(10, 10). Lors de l’exécution, Seaborn déploie la grille thermique sur cette surface généreuse, attribuant à chaque cellule un espace d’environ un demi-pouce carré. L’inspection des propriétés spatiales de l’objet Axes via sa méthode ax.get_position() confirme que la zone de tracé occupe désormais une boîte englobante optimisée, garantissant une séparation nette des frontières inter-cellulaires.
La comparaison systématique entre l’affichage étriqué standard et la version déployée met en lumière un gain d’intelligibilité immédiat. Non seulement les libellés alphanucléaires des axes horizontal et vertical bénéficient d’un espacement suffisant pour demeurer horizontaux sans se chevaucher, mais la dynamique visuelle de l’ensemble confère au graphique un statut de document analytique prêt pour l’examen par les pairs.
3. Mise en pratique approfondie : Analyse du jeu de données Flights
3.1 Préparation et structuration matricielle des données

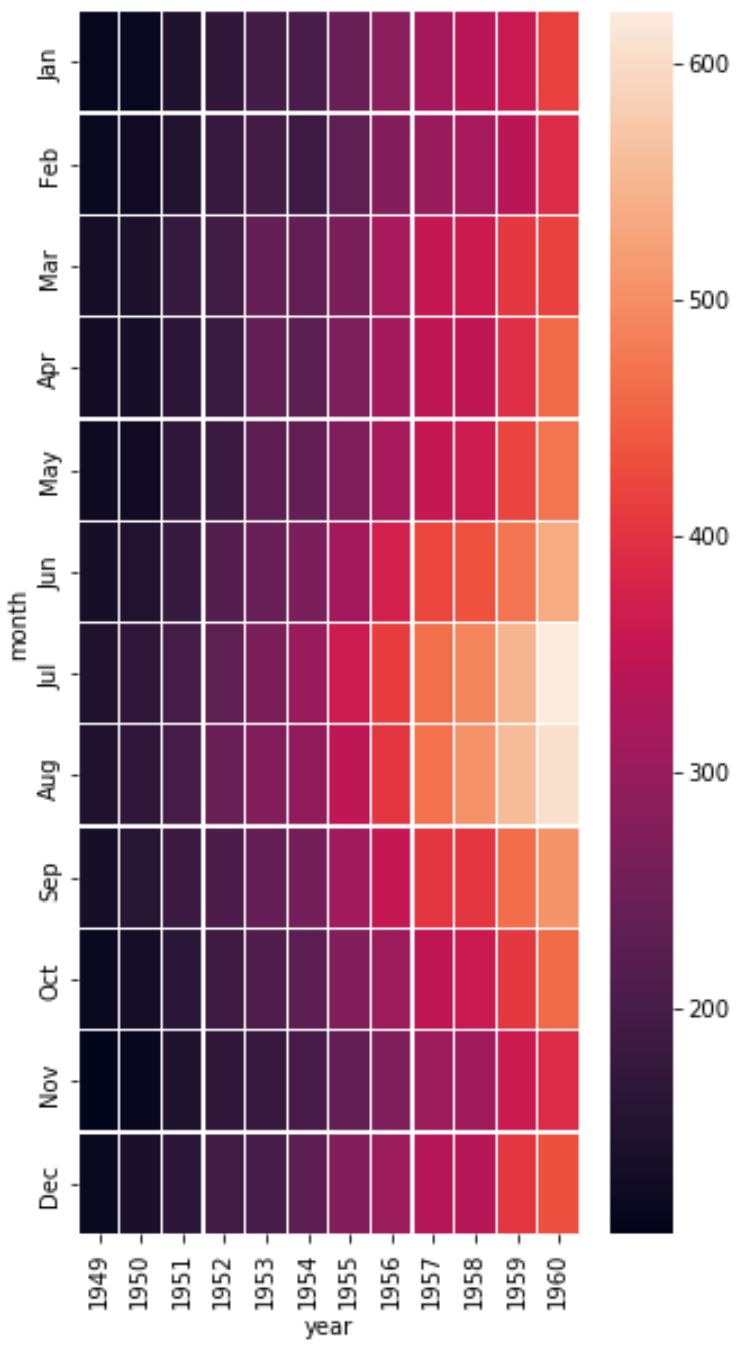

L’exploration empirique des techniques de dimensionnement prend tout son sens lorsqu’elle est confrontée à un jeu de données réel présentant une structure bidimensionnelle canonique. Le jeu de données classique flights, intégré nativement au sein de la bibliothèque Seaborn, constitue un archétype idéal pour cette démonstration. Cet ensemble consigne le volume mensuel de passagers aériens transcontinentaux transportés entre les années 1949 et 1960, structuré initialement sous la forme d’un tableau long comprenant trois colonnes : l’année, le mois et le nombre brut de passagers.
Avant d’opérer le moindre ajustement graphique, une transformation structurelle des données s’impose. La fonction heatmap de Seaborn requiert impérativement une matrice bidimensionnelle ou un DataFrame tabulaire où les indices de lignes et de colonnes représentent les variables catégorielles d’intérêt. L’opération de pivotement s’effectue via la méthode pivot de Pandas, en positionnant les mois en index vertical, les années en colonnes horizontales et le décompte des passagers comme valeurs matricielles. Cette restructuration génère une matrice rectangulaire ordonnée de douze lignes sur douze colonnes, exempte de toute valeur manquante, présentant une double cyclicité : saisonnière et annuelle.
La complétude de cette matrice permet d’isoler l’impact exclusif des choix de dimensionnement géométrique sur la transmission de l’information statistique. Chaque cellule représente l’intersection unique d’une période temporelle finie et d’une cohorte annuelle, ce qui implique que toute déformation spatiale altérera directement la perception de la croissance continue du trafic au fil de la décennie sous observation.

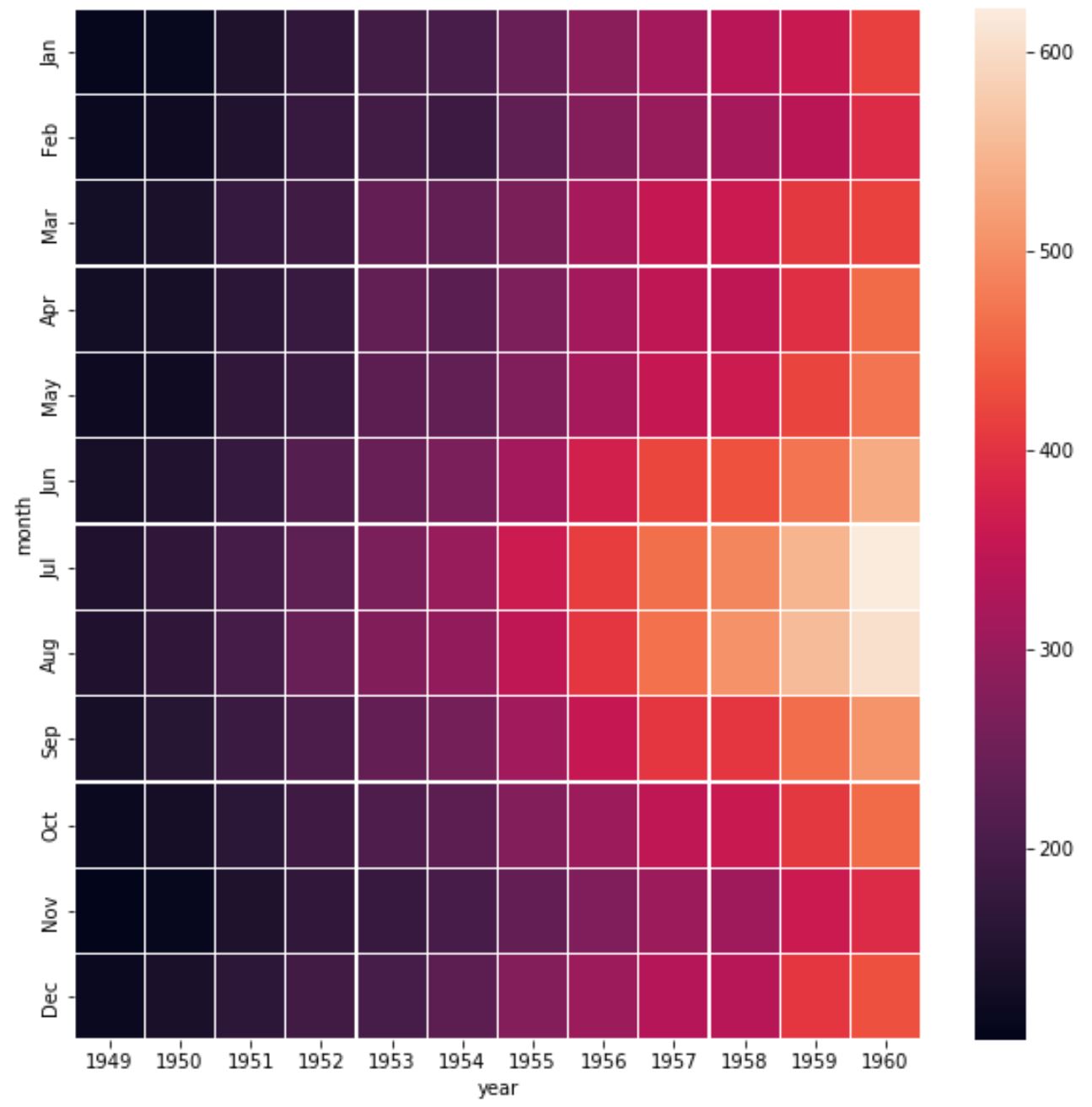

3.2 Configuration d’un format carré symétrique (10 par 10 pouces)
La première stratégie de spatialisation pour la matrice des vols consiste à neutraliser tout biais directionnel en déployant la visualisation au sein d’un repère orthonormé symétrique. L’implémentation repose sur l’instanciation conjointe d’une figure carrée de dix pouces de côté, formalisée par l’instruction fig, ax = plt.subplots(figsize=(10, 10)), immédiatement suivie de la projection thermique orchestrée par l’appel sns.heatmap(data=flights_matrix, ax=ax).
L’adoption d’un tel format carré confère aux douze lignes mensuelles et aux douze colonnes annuelles une allocation spatiale strictement équivalente. Visuellement, chaque cellule se matérialise sous la forme d’un quadrilatère régulier, créant un pavage homogène de la surface de dessin. Cette neutralité géométrique s’avère particulièrement vertueuse pour analyser des séries temporelles matricielles équidistantes : l’œil humain n’est pas incité à privilégier l’axe horizontal par rapport à l’axe vertical, ce qui favorise une lecture équilibrée entre l’évaluation des pics estivaux récurrents (variation saisonnière intra-annuelle) et la montée en charge structurelle d’une année sur l’autre (tendance séculaire).
En outre, cette envergure de dix pouces procure un dégagement suffisant pour héberger sans friction l’ensemble des dénominations textuelles complètes des mois sur l’axe des ordonnées ainsi que la totalité des millésimes sur l’axe des abscisses. La marge latérale droite accueille la barre de couleur sans comprimer la matrice principale, réalisant ainsi une synthèse formelle irréprochable adaptée aux présentations monographiques.

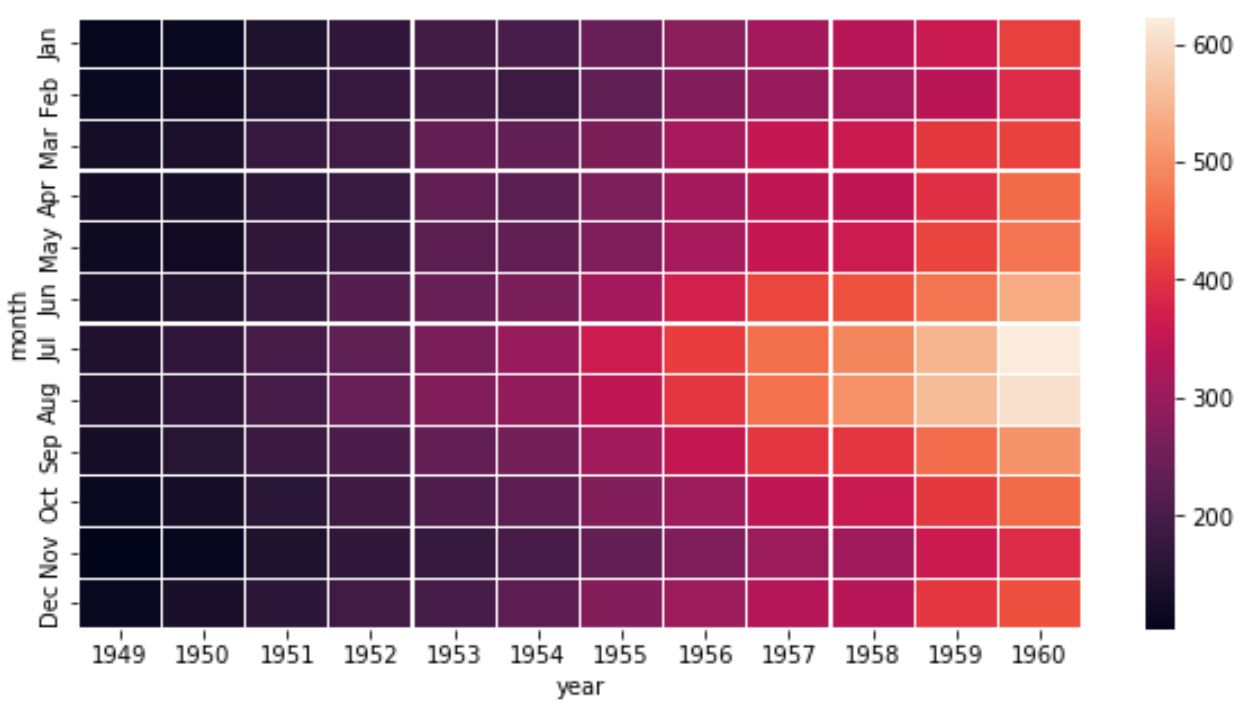

3.3 Exploration d’un ratio panoramique étendu (15 par 5 pouces)
À l’opposé de la symétrie carrée, l’exploration d’un ratio panoramique prononcé permet d’analyser les effets d’une déformation horizontale intentionnelle. En instanciant le canevas par la commande fig, ax = plt.subplots(figsize=(15, 5)), la surface d’affichage s’étire considérablement en largeur tout en restreignant son élévation verticale, imposant aux données un cadre visuel oblong.
Dans cette configuration étirée, les cellules de la heatmap cessent d’être isométriques pour adopter un profil rectangulaire aplati. Cette morphologie altère sensiblement la perception analytique du jeu de données. L’étirement horizontal met en exergue la continuité longitudinale de la série : l’évolution chronologique annuelle devient le vecteur directeur de la lecture, reléguant la saisonnalité mensuelle au second plan perceptif. Les variations le long d’une même ligne horizontale semblent plus douces, car la distance spatiale entre deux années consécutives est multipliée, ce qui atténue visuellement la pente du gradient chromatique.
Cette approche panoramique trouve sa justification empirique lors de l’intégration de graphiques au sein de rapports d’entreprise ou de tableaux de bord où la largeur de page est généreuse mais la hauteur strictement contingentée par d’autres composants décisionnels. Le choix entre un format carré et un format panoramique ne relève donc pas d’une préférence stylistique arbitraire, mais procède d’un arbitrage délibéré visant à orienter l’attention de l’interlocuteur vers une dimension analytique préférentielle.
4. Redimensionnement dynamique sans instanciation préalable d’Axes
4.1 Utilisation de plt.figure(figsize=…) en mode procédural
Bien que l’approche orientée objet demeure le standard d’ingénierie préconisé, l’écosystème Python tolère et utilise abondamment le paradigme procédural basé sur les fonctions d’état global du module pyplot. Dans ce modèle d’exécution séquentiel, le redimensionnement s’opère en modifiant l’état du moteur graphique préalablement à l’appel de la fonction de visualisation de haut niveau.
La mise en œuvre consiste à invoquer directement plt.figure(figsize=(largeur, hauteur)) immédiatement avant de solliciter sns.heatmap() sans lui transmettre d’argument ax. Seaborn est programmée pour inspecter l’état interne de Matplotlib ; en l’absence de cible d’axe explicite, elle fait appel en coulisses à la fonction plt.gca() (Get Current Axes). Cette commande vérifie si une zone de tracé active existe ; dans la négative, elle en instancie une au sein de la Figure courante préalablement configurée par l’appel à plt.figure().
Si cette approche séduit par sa concision syntaxique dans le cadre de scripts d’exploration rapide ou lors d’analyses préliminaires sur des terminaux interactifs, elle présente des limitations substantielles. Dès lors que le script monte en complexité ou génère plusieurs tracés séquentiels au sein d’une même boucle d’itération, la gestion de l’état global devient une source notoire d’effets de bord, des paramètres de dimensions appliqués à une figure pouvant accidentellement s’imposer aux graphiques subséquents si l’environnement graphique n’est pas rigoureusement réinitialisé.
4.2 Ajustement a posteriori via la méthode set_size_inches
Il advient fréquemment, en particulier lors de l’utilisation d’environnements de développement interactifs tels que Jupyter Notebook ou Google Colab, qu’une figure soit déjà instanciée par un mécanisme automatisé ou une fonction tierce avant que l’analyste n’ait pu en déclarer les dimensions idéales. Dans cette configuration rétrospective, il n’est nullement requis de réexécuter l’intégralité du pipeline de calcul pour corriger la géométrie du tracé.
La solution réside dans l’utilisation de la méthode set_size_inches(), attachée directement à l’instance de la Figure. L’analyste commence par récupérer la référence de la figure active en sollicitant la fonction plt.gcf() (Get Current Figure), puis invoque la méthode de redimensionnement en lui transmettant le nouveau tuple dimensionnel : plt.gcf().set_size_inches(largeur, hauteur, forward=True). L’argument booléen forward=True revêt ici une importance capitale : il ordonne à Matplotlib de propager immédiatement la mise à jour dimensionnelle à l’ensemble des éléments enfants déjà matérialisés sur le canevas et de contraindre l’interface graphique à redessiner la scène.
Cette technique de modification a posteriori offre une souplesse opérationnelle remarquable pour ajuster interactivement le rendu d’une heatmap sans subir le coût computationnel d’une régénération des données. Toutefois, son exécution tardive peut parfois désynchroniser la position relative de certaines annotations typographiques si celles-ci ont été calculées sur la base d’anciennes coordonnées absolues, imposant une validation visuelle systématique après son application.
4.3 Gestion des modifications contextuelles avec sns.set_context
L’échelle globale d’une heatmap ne se résume pas à l’extension métrique de son canevas extérieur ; elle englobe également la proportionnalité interne de ses constituants microscopiques, tels que la taille des polices de caractères, l’épaisseur des traits de séparation matriciels et la densité des graduations. Seaborn propose un mécanisme contextuel sophistiqué permettant de moduler l’échelle globale de ces éléments sans requérir de reconfiguration manuelle fastidieuse : la fonction sns.set_context().
Ce gestionnaire de contexte propose quatre paliers prédéfinis optimisés pour des cas d’usage distincts : le mode « paper » (destiné aux publications denses, caractérisé par des éléments fins et compacts), le mode « notebook » (configuration standard pour les écrans informatiques classiques), le mode « talk » (agrandissant proportionnellement les textes pour une lisibilité accrue lors de présentations sur projecteur) et le mode « poster » (surdimensionnant massivement tous les éléments pour les tirages scientifiques muraux). L’appel à sns.set_context(« talk », font_scale=1.2), par exemple, applique un multiplicateur scalaire sur l’ensemble de la hiérarchie typographique.
Il est fondamental de dissocier ce réglage contextuel du dimensionnement physique opéré via figsize. Une synergie optimale exige une coordination méthodique : si l’on applique le contexte « poster » au sein d’une figure restreinte de six pouces par quatre, les étiquettes textuelles géantes masqueront intégralement les cellules de données. L’ingénieur doit donc concevoir sa visualisation comme un système d’équilibre global, où l’augmentation de l’échelle contextuelle doit obligatoirement s’accompagner d’une expansion correspondante des dimensions physiques de la Figure hôte.
5. Gestion géométrique des cellules individuelles et du ratio d’aspect
5.1 Le rôle déterminant du paramètre square dans sns.heatmap
L’un des leviers géométriques les plus influents au sein de la fonction sns.heatmap() réside dans le paramètre booléen square. Par défaut, ce paramètre est assigné à la valeur False, ce qui signifie que Seaborn autorise les cellules à se déformer librement le long des axes X et Y pour occuper l’intégralité de l’espace disponible au sein de l’objet Axes, quel que soit le ratio d’aspect imposé par la Figure parente.
Lorsque le praticien active délibérément la contrainte en déclarant square=True, le moteur graphique impose une règle d’orthogonalité stricte forçant chaque cellule matricielle à adopter un ratio d’aspect de 1:1, devenant ainsi un carré géométrique parfait. Cette contrainte d’isométrie s’avère particulièrement impérative pour les matrices de corrélation de Pearson, les matrices de distance euclidienne ou les réseaux d’adjacence, où l’interchangeabilité conceptuelle des axes exige que l’espace géométrique ne biaise pas l’interprétation de la symétrie matricielle.
Cependant, l’activation de square=True sans un recalcul méticuleux du paramètre figsize engendre inévitablement des déséquilibres structurels. Si la Figure parente présente un format très allongé tandis que les données forment une matrice nécessitant un agencement compact, Matplotlib préservera l’isométrie carrée des cellules en comprimant le tracé au centre de l’axe, laissant de vastes zones de vide latéral inoccupé. Maîtriser ce paramètre impose donc d’harmoniser en amont la géométrie globale du conteneur avec le nombre intrinsèque de rangées et de colonnes de la matrice source.
5.2 Calcul analytique des dimensions idéales par cellule
Pour éliminer définitivement l’empirisme et les tâtonnements fastidieux lors de la définition de la taille d’une heatmap, il est possible d’établir une fonction analytique déterministe reliant le volume de données matricielles aux dimensions physiques du canevas. Cette méthodologie consiste à postuler a priori une surface unitaire cible pour chaque cellule individuelle (exprimée en pouces de côté), puis à agréger les dimensions périphériques requises pour les marges, les libellés et la barre de couleur.
Mathématiquement, si nous désignons par N_col le nombre de colonnes de la matrice, par N_lig le nombre de lignes, et par c la taille unitaire souhaitée pour une cellule carrée (souvent fixée entre 0,3 et 0,6 pouce pour garantir une lisibilité optimale), la largeur totale de la figure W et sa hauteur totale H peuvent être formalisées par le système d’équations suivant :
W = (N_col * c) + M_gauche + M_droite + L_cbar
H = (N_lig * c) + M_haut + M_bas
Dans ce modèle, M_gauche et M_bas représentent les allocations d’espace nécessaires pour accueillir la longueur textuelle maximale des étiquettes des axes respectifs, L_cbar quantifie l’emprise spatiale de la barre de couleur et de son intervalle de séparation, tandis que M_droite et M_haut couvrent les marges de dégagement de sécurité et l’encombrement du titre principal. En programmant cette logique sous la forme d’une fonction utilitaire réutilisable en amont de l’appel graphique, le chercheur s’assure que la surface dévolue à chaque point de donnée demeure invariante, que la matrice comporte dix observations ou plusieurs centaines d’entités réparties sur un canevas proportionné.
5.3 Préservation de la topologie matricielle sans déformation visuelle
L’altération de la topologie géométrique d’une matrice lors de sa projection graphique induit ce que les cartographes désignent sous le terme d’anamorphose : une distorsion morphologique qui modifie la perception des distances et des gradients. Dans le contexte d’une heatmap, si une cellule de corrélation subit une compression verticale excessive, le gradient de couleur apparaît comme une ligne abrupte plutôt que comme une transition diffuse, modifiant inconsciemment l’appréciation statistique du phénomène sous-jacent.
Pour juguler tout risque d’anamorphose involontaire sans dépendre exclusivement des automatisations de Seaborn, le contrôle direct du ratio d’aspect au niveau de l’objet Axes via la méthode ax.set_aspect() de Matplotlib offre une précision absolue. En spécifiant ax.set_aspect(‘equal’), l’utilisateur force une échelle cartésienne unitaire où un intervalle de données sur l’axe des abscisses possède rigoureusement la même longueur physique qu’un intervalle identique sur l’axe des ordonnées. Cette approche prévient toute déformation mécanique, même en cas de variation dynamique des limites d’axes.
Néanmoins, la préservation aveugle de cette isométrie peut se heurter à des contraintes éditoriales sévères lors du traitement de matrices fortement asymétriques, telles que les profils transcriptomiques associant vingt mille gènes à seulement quatre conditions expérimentales. Dans de telles configurations extrêmes, l’isométrie stricte mènerait à une bande graphique verticale verticalement infinie et horizontalement microscopique. L’ingénieur en visualisation doit alors renoncer à l’égalité stricte des axes et arbitrer consciemment en faveur d’un ratio asymétrique contrôlé, dimensionné pour garantir au minimum la résolution optique minimale de chaque rangée sans détruire la compacité du document de synthèse.
6. Intégration et dimensionnement au sein de grilles de sous-graphes
6.1 Multiples heatmaps via Matplotlib Subplots
La comparaison longitudinale ou transversale de plusieurs systèmes complexes requiert fréquemment la juxtaposition de plusieurs cartes thermiques au sein d’une seule et même planche graphique. La méthode canonique consiste à instancier une grille matricielle de sous-graphes en spécifiant le nombre de lignes et de colonnes désiré au sein de la fonction plt.subplots(nrows, ncols, figsize=(largeur, hauteur)).
Dans ce scénario multipanneaux, le paramètre figsize ne régit plus l’enveloppe d’une heatmap unique, mais circonscrit le périmètre global accueillant l’ensemble de la mosaïque. Si un analyste projette de juxtaposer horizontalement deux heatmaps de taille identique pour comparer, par exemple, les matrices de corrélation de deux cohortes de patients (cohorte témoin versus cohorte traitée), la largeur déclarée dans figsize doit être approximativement doublée par rapport à une visualisation unitaire afin d’éviter une compression bilatérale des tracés. L’accès à chaque zone de tracé s’effectue alors en indexant le tableau d’Axes résultant, avant d’assigner formellement chaque élément via sns.heatmap(data=dataset, ax=axes[i]).
L’enjeu central de cette architecture réside dans la gestion des échelles chromatiques et des graduations d’axes. Pour autoriser une comparaison visuelle valide d’une heatmap à l’autre au sein de la grille redimensionnée, il est impératif de synchroniser les bornes dynamiques des couleurs via les arguments vmin et vmax, tout en s’assurant que la réduction relative de l’espace alloué à chaque sous-matrice n’entraîne pas une collision des libellés textuels périphériques.
6.2 Contrôle millimétré avec GridSpec et SubplotSpec
Lorsque les visualisations à juxtaposer présentent des morphologies matricielles dissemblables ou requièrent l’adjonction de profils statistiques marginaux (comme des dendrogrammes de classification ascendante hiérarchique ou des histogrammes de distribution par ligne), le découpage uniforme offert par plt.subplots() se révèle insuffisant. L’arsenal technique de Matplotlib propose alors une solution avancée : le module matplotlib.gridspec.GridSpec.
L’utilisation de GridSpec permet de fragmenter l’espace total défini par la Figure en une grille géométrique arbitraire au sein de laquelle des blocs d’étendues variables peuvent être réservés à chaque composant graphique. Par l’intermédiaire des arguments width_ratios et height_ratios, le développeur spécifie des proportions relatives flexibles. Par exemple, pour afficher une heatmap rectangulaire flanquée à sa droite d’un vecteur thermique monocanal représentant une variable de réponse globale, on établira une allocation de colonnes via un ratio de largeur tel que width_ratios=[10, 1].
Cette méthodologie garantit un alignement structurel rigoureux. Même si la dimension globale de la Figure hôte est modifiée ultérieurement pour se conformer aux exigences d’un gabarit de publication, les rapports dimensionnels relatifs entre les différents sous-graphes demeurent rigoureusement verrouillés, prévenant toute distorsion asymétrique entre les tracés thermiques interconnectés.
6.3 Défis de dimensionnement avec les objets FacetGrid de Seaborn
L’architecture interne de Seaborn distingue formellement deux catégories de fonctions de tracé : les fonctions dites au niveau des axes (axes-level), telles que sns.heatmap(), et les fonctions au niveau de la figure (figure-level), telles que sns.relplot() ou sns.catplot(), qui gèrent automatiquement l’instanciation de leur propre objet FacetGrid. Cette scission crée une incompatibilité technique structurelle, car il n’existe pas d’équivalent natif direct comme sns.heatplot() capable d’opérer automatiquement un facettage matriciel au niveau figure.
Pour déployer des heatmaps au sein d’un canevas multi-facettes conditionné par des variables catégorielles secondaires, le praticien doit orchestrer manuellement l’instanciation d’un FacetGrid à partir d’un DataFrame au format long, en paramétrant minutieusement les arguments height (définissant la hauteur en pouces de chaque facette individuelle) et aspect (définissant le ratio largeur/hauteur de chaque facette). Une fois la structure du FacetGrid dressée, la fonction map_dataframe est mobilisée pour cartographier une fonction enveloppe personnalisée (wrapper) chargée de pivoter les données locales et d’invoquer sns.heatmap() sur chaque facette respective.
Le contrôle dimensionnel global dans ce contexte exige une gymnastique intellectuelle inverse : la taille totale de la planche graphique résultante n’est plus fixée directement par un tuple figsize maître, mais émerge dynamiquement du produit entre le nombre de colonnes et de lignes du facettage et les paramètres dimensionnels locaux height et aspect. Un calibrage erroné à ce niveau peut rapidement générer une surface d’affichage gargantuesque saturant la mémoire du moteur de rendu graphique.
7. Impact du redimensionnement sur les annotations numériques et le texte
7.1 Calibrage de la taille des caractères des annotations (annot_kws)
L’adjonction de valeurs numériques explicites à l’intérieur de chaque cellule thermique via le paramètre annot=True transforme la heatmap en une table numérique augmentée d’un encodage chromatique. Cette technique, très prisée pour communiquer des coefficients de corrélation ou des pourcentages de précision, est extrêmement vulnérable aux variations d’échelle du canevas graphique.
Lorsque la taille physique de la figure (figsize) est réduite pour des motifs d’intégration éditoriale, la surface de chaque cellule diminue selon une relation quadratique. Si la typographie des annotations numériques demeure configurée à sa taille par défaut, un chevauchement graphique (collision de texte) devient inéluctable : les chiffres débordent des frontières polygonales des cellules, rendant le graphique totalement illisible. Pour maîtriser ce comportement, il est capital d’exploiter l’argument annot_kws de Seaborn, qui attend un dictionnaire de propriétés répercuté directement au constructeur d’objets texte de Matplotlib.
En déclarant explicitement annot_kws={‘size’: 8, ‘weight’: ‘bold’}, l’analyste contraint l’échelle typographique à une dimension compatible avec l’encombrement géométrique réel des cellules. Parallèlement, l’emploi de l’argument fmt permet d’alléger la densité textuelle horizontale en tronquant les nombres flottants à un nombre restreint de décimales (par exemple via fmt=’.2f’). L’interaction harmonieuse entre la taille de la figure, l’échelle de police interne et la précision numérique constitue la clé de voûte d’une visualisation de données denses aboutie.
7.2 Lisibilité des étiquettes d’axes (Ticks) sur figures compactes
Les étiquettes positionnées le long des axes horizontaux et verticaux (les graduations ou ticks) représentent fréquemment la variable la plus sensible lors de la reconfiguration dimensionnelle d’un graphique matriciel. Sur des figures compactes, l’accumulation de libellés textuels longs entraîne des frictions de mitoyenneté spatiale conduisant le moteur de rendu soit à tronquer arbitrairement les textes, soit à les superposer dans une confusion visuelle complète.
Plusieurs stratégies de remédiation spatiale doivent être déployées au niveau de l’objet Axes. La première repose sur l’inclinaison angulaire des étiquettes au moyen de la méthode ax.tick_params(axis=’x’, rotation=45) ou par l’intermédiaire de plt.setp(ax.get_xticklabels(), rotation=45, ha=’right’). Cette rotation libère un espace horizontal substantiel en déportant l’encombrement du texte le long d’un vecteur diagonal, permettant de préserver l’intégrité de libellés denses sans étendre artificiellement la largeur de la figure.
La seconde stratégie concerne les matrices à très forte granularité (comportant par exemple des dizaines de cohortes temporelles). Dans ce contexte, l’ajustement géométrique doit être secondé par un sous-échantillonnage algorithmique des graduations via les paramètres xticklabels et yticklabels de sns.heatmap(). En transmettant une valeur entière n à ces arguments, Seaborn affiche uniquement une graduation sur n, allégeant la densité typographique périphérique tout en maintenant la complétude des données thermiques matricielles sous-jacentes.
7.3 Hiérarchisation visuelle des titres et libellés selon la taille globale
L’équilibre typographique d’une visualisation scientifique répond à des canons stricts de hiérarchie de lecture. Le regard de l’observateur doit être guidé séquentiellement : d’abord le titre global contextualisant l’expérience, ensuite les axes nommant les variables observées, puis la dynamique chromatique générale de la matrice, et enfin les valeurs quantitatives précises logées au cœur des cellules. Cet équilibre est directement compromis si l’ajustement du canevas modifie l’échelle de certains composants de manière asynchrone.
Lorsqu’une figure est configurée sur des dimensions généreuses (par exemple pour un tirage mural ou un affichage haute définition sur grand écran), un titre configuré avec une taille de police standard apparaîtra dérisoire et distant, flottant au-dessus d’une matrice imposante. Il convient alors de mobiliser la méthode ax.set_title() en modulant conjointement sa taille de police (fontsize) et son espacement de dégagement vertical vis-à-vis du sommet de la heatmap par le paramètre pad (par exemple pad=20).
Cette proportionnalité doit s’étendre aux intitulés des axes manipulés via ax.set_xlabel() et ax.set_ylabel(). L’harmonisation de l’ensemble exige que l’échelle des polices croisse de façon cohérente avec la diagonale physique de la surface graphique, respectant des différentiels constants : le titre principal dominant les libellés d’axes d’un facteur de 1,2 à 1,4, lesquels dominent à leur tour les graduations secondaires d’un facteur similaire, garantissant une mise en page institutionnelle pérenne.
8. Ajustement et alignement dimensionnel de la barre de couleur (Colorbar)
8.1 Configuration des proportions via cbar_kws
La barre de couleur (ou colorbar) constitue la référence sémiologique indispensable sans laquelle le gradient chromatique d’une heatmap demeure muet et scientifiquement inopérant. Pourtant, dans l’implémentation par défaut de Seaborn, l’échelle chromatique a une fâcheuse tendance à coloniser un espace disproportionné ou, à l’inverse, à présenter une longueur asymétrique en désaccord flagrant avec la hauteur effective de la grille matricielle adjacente.
Le contrôle de la morphologie de cette échelle s’exécute par l’intermédiaire du paramètre cbar_kws de la fonction sns.heatmap(). Cet argument reçoit un dictionnaire de configurations répercuté directement à la méthode Figure.colorbar() de Matplotlib. Parmi ces directives, le paramètre shrink s’avère fondamental : il accepte un coefficient multiplicateur flottant (compris typiquement entre 0,1 et 1,0) qui module la longueur de la barre de couleur par rapport à l’axe auquel elle est adossée. Si une heatmap se trouve comprimée verticalement en raison de contraintes spatiales, appliquer cbar_kws={‘shrink’: 0.75} permet de rétablir une harmonie géométrique immédiate.
D’autres paramètres complètent ce dispositif d’ajustement fin, notamment aspect, qui dicte le rapport entre la longueur et l’épaisseur de la barre (une valeur d’aspect plus élevée produisant une barre plus fine et élancée), et fraction, qui détermine la part proportionnelle de l’espace de l’axe allouée au tracé de la barre. En manipulant conjointement ces leviers, le chercheur s’assure que la colorbar s’aligne rigoureusement sur le périmètre matriciel sans imposer de retrait parasite à la heatmap.
8.2 Positionnement autonome de la barre sur un axe dédié
Bien que le paramétrage via cbar_kws résolve la majorité des discordances esthétiques courantes, il repose sur un mécanisme sous-jacent intrusif : par défaut, la création de la barre de couleur dérobe une portion de l’espace géométrique alloué à l’objet Axes principal. Ce phénomène de déformation mutuelle provoque un rétrécissement latéral de la heatmap dès lors que la barre est activée, perturbant l’isométrie rigoureuse des cellules préalablement calibrée par un choix strict de figsize.
Pour immuniser totalement la matrice thermique contre cette distorsion spatiale, la méthodologie experte consiste à instancier un objet Axes totalement indépendant, dédié exclusivement à l’hébergement de la barre de couleur. Cette zone autonome peut être découpée manuellement au moyen de la méthode fig.add_axes([gauche, bas, largeur, hauteur]) ou orchestrée via une grille GridSpec. Une fois cet axe annexe initialisé, sa référence est transmise à Seaborn via le paramètre cbar_ax de sns.heatmap().
Cette séparation architecturale confère une liberté de composition absolue. Il devient notamment trivial de positionner une barre de couleur horizontale sous la matrice thermique pour équilibrer une figure panoramique étalée en largeur, en spécifiant simplement cbar_kws={‘orientation’: ‘horizontal’} en conjonction avec cbar_ax. La matrice principale conserve ses dimensions physiques exactes au millimètre près, tandis que l’échelle chromatique vient se lover dans l’enveloppe résiduelle prévue à cet effet sans interaction disruptive.
8.3 Harmonisation dimensionnelle pour les figures multipanneaux
L’intégration de plusieurs cartes thermiques au sein d’une figure composite génère une redondance visuelle particulièrement lourde si chaque sous-panneau déploie sa propre barre de couleur individuelle. Non seulement cette duplication sature l’espace graphique utile au détriment des données matricielles, mais elle complique considérablement le calibrage dimensionnel croisé en raison de la multiplication des axes satellites.
L’approche architecturale rigoureuse consiste à désactiver la barre de couleur sur l’ensemble des sous-graphiques individuels en déclarant systématiquement cbar=False au sein de chaque appel à sns.heatmap(), à l’exception de la dernière itération ou, mieux encore, en déléguant la visualisation de l’échelle à un axe unique partagé par toute la collection. Cette colorbar mutualisée est alors couplée à un objet scalaire unifié (ScalarMappable) qui consolide les extrema statistiques (vmin et vmax) de l’ensemble des sous-matrices comparées.
L’espace physique ainsi libéré sur les panneaux intermédiaires permet d’agrandir proportionnellement la surface utile des cellules, éliminant les variations asymétriques d’espacement entre les panneaux de données. L’alignement dimensionnel devient unitaire, conférant à la planche scientifique une cohérence structurelle et une économie de moyens visuels optimales, conformes aux standards de publication les plus rigoureux.
9. Résolution des artefacts de bordure et optimisation des marges
9.1 Diagnostic du tronquage fréquent des étiquettes périphériques
L’une des pathologies visuelles les plus récurrentes lors de l’ajustement dimensionnel d’une heatmap dans Seaborn réside dans le tronquage abrupt des étiquettes périphériques, singulièrement les libellés de l’axe vertical à gauche ou les graduations inférieures de l’axe horizontal. L’analyste constate avec frustration que des portions substantielles de texte se trouvent projetées hors des frontières visibles du canevas exporté, réduites à des fragments amputés.
L’origine mécanique de ce désagrément réside dans le mode de calcul statique de la boîte englobante (bounding box) de Matplotlib. Par défaut, le moteur alloue des fractions prédéterminées de la Figure aux marges extérieures. Or, si le tuple figsize est fortement réduit en largeur ou si les données matricielles comportent des libellés de variables particulièrement longs (tels que des dénominations d’organismes taxonomiques ou des intitulés d’indicateurs macroéconomiques), la largeur physique requise pour imprimer ces chaînes de caractères surpasse l’intervalle spatial réservé entre la bordure de l’axe et le périmètre absolu de la figure.
Cette collision est exacerbée lors des modifications asymétriques du ratio d’aspect. L’axe principal occupant une place prépondérante, les éléments typographiques extérieurs sont inexorablement poussés hors champ, car Matplotlib ne procède pas spontanément à une contraction réactive de la surface de la heatmap pour accommoder les textes périphériques volumineux sans directives d’optimisation explicites.
9.2 Application rigoureuse de plt.tight_layout()
Le premier outil de remédiation algorithmique à la disposition des praticiens réside dans l’instruction plt.tight_layout(). Cette commande active un algorithme de repositionnement automatisé qui inspecte dynamiquement l’encombrement spatial effectif de tous les composants graphiques annexes (titres, étiquettes de graduations, légendes et barres de couleur) pour recalculer les marges périphériques et réassigner la surface restante à la matrice centrale de dessin.
L’algorithme de tight_layout dispose de paramètres de réglage fin méritant une utilisation circonstanciée : l’argument pad définit le remplissage global entre le bord du canevas et les éléments typographiques extérieurs, tandis que w_pad et h_pad contrôlent respectivement les intervalles de dégagement latéral et vertical entre les sous-graphes adjacents. Un appel calibré sous la forme plt.tight_layout(pad=1.5) suffit fréquemment à rapatrier l’ensemble des textes périphériques à l’intérieur du champ de vision sans intervention manuelle complexe.
Il importe toutefois de souligner les limites intrinsèques de cette méthode : tight_layout opère sur des approximations géométriques linéaires simples. En présence de configurations hautement personnalisées impliquant des barres de couleur instanciées sur des axes manuels ou des superpositions de grilles asymétriques, l’algorithme peut entrer en conflit avec les contraintes d’isométrie imposées par square=True, produisant des avertissements de calcul ou échouant à prévenir certains chevauchements textuels résiduels.
9.3 Recours au moteur de disposition constrained_layout
Face aux limitations heuristiques de tight_layout, les versions modernes de Matplotlib intègrent un moteur de résolution géométrique infiniment plus robuste et sophistiqué : le système constrained_layout. Contrairement à son prédécesseur qui intervient comme un post-traitement rigide, constrained_layout s’appuie sur un solveur de contraintes mathématiques interactif qui réajuste dynamiquement les positions des éléments graphiques tout au long de la construction de la scène.
L’activation de ce moteur s’effectue dès la phase d’instanciation initiale du conteneur en déclarant fig, ax = plt.subplots(figsize=(largeur, hauteur), layout=’constrained’). Ce gestionnaire gère nativement et avec une élégance remarquable les interactions complexes entre la grille matricielle, la barre de couleur et les étiquettes volumineuses, garantissant que la heatmap préserve son ratio d’aspect sans qu’aucun libellé textuel ne soit sacrifié sur les bordures du document.
Ce mécanisme se distingue par sa capacité à accommoder les éléments ajoutés de façon asynchrone sans requérir de recalculs manuels successifs. Pour toute publication destinée à l’édition scientifique où l’exactitude de l’agencement spatial est soumise à un contrôle de qualité impitoyable, l’adoption systématique de l’argument layout=’constrained’ représente désormais la bonne pratique industrielle par excellence, reléguant les interventions de marges empiriques au rang d’obsolescence méthodologique.
10. Algorithmes de dimensionnement automatisé selon le volume de données
10.1 Développement d’une fonction de calcul matriciel dynamique
L’industrialisation des pipelines d’analyse de données exige que les scripts de visualisation soient capables de traiter de manière entièrement autonome des jeux de données aux dimensions hautement variables, sans requérir l’intervention manuelle d’un opérateur pour réajuster le paramètre figsize à chaque nouvelle exécution. La formalisation d’une fonction logicielle d’auto-dimensionnement dynamique répond précisément à cet impératif d’ingénierie.
Une telle fonction extrait par voie programmatique les dimensions fondamentales du DataFrame d’entrée par l’intermédiaire de son attribut structurel df.shape, isolant ainsi le nombre exact de rangées (shape[0]) et de colonnes (shape[1]). En appliquant des coefficients métriques calibrés pour réserver une largeur minimale par colonne et une hauteur minimale par rangée nécessaires à la lisibilité humaine, l’algorithme calcule le tuple dimensionnel optimal. La fonction peut intégrer des conditions logiques assurant un plafonnement inférieur et supérieur pour éviter la génération de figures microscopiques ou monstrueusement dilatées.
En encapsulant cette logique au sein d’une fonction réutilisable prenant en argument le DataFrame, une taille unitaire de cellule de référence et des tolérances de marges, l’analyste se dote d’une infrastructure logicielle robuste. La fonction instancie la figure avec le figsize calculé, applique sns.heatmap() avec un formatage typographique proportionnel, et retourne l’objet Figure prêt pour l’affichage interactif ou la sérialisation sur disque, scellant une reproductibilité analytique absolue.
10.2 Gestion des matrices de corrélation hautement dimensionnelles
Le traitement des matrices de corrélation massives, fréquemment rencontrées en génomique, en traitement du signal ou dans les études psychométriques comptant des dizaines à des centaines de variables observées, pousse les moteurs graphiques dans leurs derniers retranchements. Dans une matrice de cent variables sur cent colonnes, une heatmap totale contient dix mille cellules interconnectées. L’application d’un dimensionnement statique standard sur un tel ensemble aboutit à une illisibilité intégrale.
Face à de telles architectures hautement dimensionnelles, l’algorithme de dimensionnement doit s’adapter dynamiquement : d’une part, en augmentant la taille physique du canevas pour maintenir la différenciation optique des cellules, d’autre part, en désactivant automatiquement les composants visuels devenus superflus ou nuisibles. Ainsi, dès lors que le nombre de variables franchit un seuil critique (par exemple plus de trente variables), la fonction doit spontanément supprimer l’affichage des annotations numériques (annot=False), réduire l’épaisseur des filets de séparation (linewidths=0) et basculer l’affichage des étiquettes d’axes vers un mode alterné ou sous-échantillonné.
Si la densité matricielle excède les limites physiques admissibles pour une lecture sur écran ou sur papier standard (au-delà de deux cents entités), l’analyste doit arbitrer en faveur d’approches de partitionnement spatial. La fonction peut alors segmenter la matrice maîtresse en plusieurs sous-blocs corrélatifs visualisés au sein d’une grille multipanneaux ou faire précéder le tracé d’un algorithme de classification hiérarchique regroupant les variables redondantes au sein d’une heatmap condensée de représentativité méso-scalaire.
10.3 Optimisation des performances de rendu et consommation mémoire
L’expansion continue des dimensions physiques d’une Figure ne s’opère pas sans conséquences sur les ressources computationnelles du système hôte. Une compréhension fine des mécanismes de rastérisation de Matplotlib est indispensable pour prévenir la dégradation brutale des performances logicielles ou le crash pur et simple de l’interpréteur Python consécutif à une saturation de la mémoire vive.
Lorsqu’une figure est configurée avec des dimensions physiques colossales (par exemple cinquante pouces sur cinquante pouces) et exportée avec une résolution graphique dense (telle que 600 DPI), le canevas de rastérisation sous-jacent doit allouer en mémoire un tampon de pixels d’une taille vertigineuse : 30 000 par 30 000 pixels, soit 900 millions de points graphiques. L’encodage de chaque point en couleur 32 bits (RGBA) requiert instantanément plusieurs gigaoctets de mémoire tampon brute, déclenchant des temps de calcul prohibitifs lors de la triangulation des polygones matriciels.
Pour juguler ces risques au sein d’environnements interactifs ou de serveurs d’intégration continue, il est impératif d’instaurer des mécanismes de plafonnement dimensionnel strict. Pour la phase exploratoire au sein d’un notebook Jupyter, la taille physique doit être circonscrite à des valeurs maximales n’excédant pas quinze à vingt pouces, associées à un DPI écran économique de 72 à 100 points par pouce. La puissance maximale de rendu ne doit être libérée qu’au moment précis de la compilation finale hors-mémoire destinée à l’archivage scientifique de référence.
11. Exportation haute fidélité pour les publications académiques
11.1 Calibrage conjoint des DPI et de la taille physique
La transmission d’un travail de recherche aux comités de lecture des revues scientifiques internationales exige une conformité absolue aux spécifications éditoriales d’exportation graphique. Ces normes articulent de façon indissociable la dimension physique finale d’impression sur la page imprimée et la densité de résolution spatiale minimale requise pour préserver la netteté chirurgicale du document.
Les guides aux auteurs standardisés (tels que ceux publiés par la maison d’édition Elsevier, le groupe Springer Nature ou l’IEEE) prescrivent de manière invariable une résolution minimale de 300 points par pouce (DPI) pour les figures en demi-teintes continues ou photographiques, et une exigence grimpant à 600 voire 1200 DPI pour les schémas au trait combinant des tracés géométriques nets et de la typographie fine. La taille physique déclarée via figsize doit correspondre scrupuleusement à la largeur typographique finale : généralement 8,5 centimètres (environ 3,35 pouces) pour une disposition sur une colonne simple, ou 17 à 18 centimètres (environ 6,7 à 7,1 pouces) pour un affichage pleine page traversant deux colonnes.
Il est donc méthodologiquement erroné de tracer une figure arbitrairement immense puis de s’en remettre au logiciel de mise en page pour la compresser. Cette compression rétrospective amenuise les polices de caractères et les traits séparateurs de cellules (linewidths) jusqu’à les rendre microscopiques ou invisibles à l’impression. La rigueur impose d’ajuster figsize précisément à l’échelle finale visée et de fixer dpi=300 ou dpi=600 au moment de l’appel d’exportation finale.
11.2 Sélection des formats vectoriels (PDF, EPS, SVG) versus matriciels (PNG, TIFF)
Le choix du format d’encodage du fichier de sortie conditionne directement la fidélité de restitution de la heatmap lors de son intégration dans des systèmes de composition documentaire professionnels tels que LaTeX ou Adobe InDesign. Deux familles technologiques distinctes s’affrontent sur ce segment : les formats vectoriels et les formats matriciels ou raster.
Les formats vectoriels, au premier rang desquels figurent le PDF (Portable Document Format), l’EPS (Encapsulated PostScript) et le SVG (Scalable Vector Graphics), constituent le choix prioritaire pour l’édition savante. Dans un fichier vectoriel, chaque cellule de la heatmap est encodée sous la forme d’un polygone mathématique indépendant, et chaque caractère textuel est consigné comme une glyphe typographique vectorielle. Il en résulte une invariance totale d’échelle : l’utilisateur peut zoomer indéfiniment sur la visualisation sans observer la moindre pixellisation. Toutefois, pour des matrices thermiques gigantesques, le volume mathématique de millions de polygones peut ralentir considérablement les logiciels de lecture de PDF.
Dans cette hypothèse volumétrique spécifique, les formats matriciels non compressés ou à compression sans perte, comme le TIFF (Tagged Image File Format) ou le PNG (Portable Network Graphics), offrent une alternative performante. En outre, une technique hybride raffinée offerte par Matplotlib consiste à déclarer rasterized=True directement au sein de l’objet graphique de la heatmap, tout en sauvegardant l’ensemble dans un fichier PDF : la grille matricielle dense est rasterisée sous la forme d’une texture haute définition compacte, tandis que les axes, graduations, annotations et titres périphériques demeurent encodés sous forme vectorielle pure, réalisant ainsi une synthèse technique idéale.
11.3 Sauvegarde avec contrôle strict de la boîte englobante
L’étape terminale du processus d’exportation repose sur l’appel à la méthode plt.savefig(). Même si la taille physique a été méticuleusement assignée via figsize et le canevas ordonné par un gestionnaire de disposition, une sauvegarde non paramétrée risque d’introduire des marges blanches résiduelles indésirables ou, pire, de tronquer les libellés les plus excentrés en raison de légères imprécisions de calcul de surface.
La parade technique universelle consiste à adjoindre systématiquement l’argument bbox_inches=’tight’ au sein de la fonction d’enregistrement. Cette directive impose à Matplotlib de recalculer la boîte englobante définitive de la scène en se fondant sur l’occupation spatiale effective de chaque primitive graphique matérialisée, rognant automatiquement tout surplus d’espace blanc superflu autour de la composition. Pour éviter un rognage trop agressif qui collerait les bordures de la figure aux textes extrêmes, l’argument complémentaire pad_inches permet de définir une marge de sécurité minimale constante (par exemple pad_inches=0.05 pouce).
Le script standard d’exportation institutionnelle se formalise ainsi : après configuration formelle du pipeline de tracé et application des contraintes typographiques, l’instruction fig.savefig(‘figure_1.pdf’, format=’pdf’, dpi=300, bbox_inches=’tight’, pad_inches=0.05) scelle l’archivage d’un document graphique de qualité professionnelle, prêt pour l’incorporation immédiate au sein du manuscrit soumis pour publication.
12. Synthèse méthodologique et guide décisionnel pour la taille de heatmap
12.1 Arbre décisionnel pour la sélection de la technique de redimensionnement
Face à la diversité des approches techniques examinées tout au long de cet ouvrage, le praticien peut légitimement s’interroger sur le choix optimal à opérer face à un problème d’analyse donné. La structuration d’un arbre décisionnel formel permet de rationaliser cet arbitrage méthodologique de manière limpide.
Si l’objectif réside dans la confection d’un graphique unitaire autonome destiné à un rapport d’analyse ou à un article scientifique, la méthode canonique orientée objet via fig, ax = plt.subplots(figsize=…, layout=’constrained’) s’impose de façon exclusive. Si la matrice sous étude présente une nature intrinsèquement symétrique ou orthonormée (telle qu’une matrice de corrélation ou de covariance), cette approche doit obligatoirement être secondée par la déclaration square=True au sein de sns.heatmap(), en prenant soin d’égaliser la largeur et la hauteur dans le tuple figsize.
Dans l’hypothèse où le projet exige la juxtaposition de multiples cartes thermiques ou l’adjonction de profils marginaux non homogènes, le choix doit se porter sans hésitation sur l’emploi de GridSpec, combiné à des barres de couleur instanciées sur des axes indépendants (cbar_ax) pour prévenir toute distorsion mutuelle. Enfin, si l’on opère au sein d’une boucle logicielle automatisée recevant des flux de données de volumétrie imprévisible, l’implémentation de la fonction d’auto-dimensionnement dynamique calculant analytiquement le ratio spatial d’après la forme structurelle du DataFrame d’entrée constitue la seule garantie d’une exécution sans rupture visuelle.
12.2 Liste de contrôle qualité avant publication scientifique
Préalablement à la soumission d’une planche graphique intégrant une ou plusieurs heatmaps à un comité de révision scientifique ou à une direction éditoriale, une vérification systématique doit être menée à l’aide d’une liste de contrôle qualité rigoureuse. Cette procédure d’audit prévient les erreurs de mise en page récurrentes qui discréditent l’expertise technique des auteurs.
La première validation porte sur la lisibilité intégrale de l’appareil textuel : aucun libellé d’axe ne doit se chevaucher, être amputé par le périmètre du canevas ou présenter une rotation typographique désordonnée. La seconde vérification contrôle l’homogénéité d’échelle des annotations numériques internes : si des valeurs sont inscrites dans les cellules, leur contraste visuel avec le fond coloré doit demeurer optimal et leur taille de police doit s’inscrire harmonieusement dans les limites physiques de chaque polygone sans empiéter sur les filets de bordure.
Le troisième point d’attention concerne la cohérence de l’échelle chromatique et de sa barre de calibration : la hauteur de la colorbar doit s’aligner méticuleusement sur la dimension correspondante de la matrice, et ses valeurs d’extrêmes statistiques doivent refléter fidèlement l’étendue des données sans masquer d’informations critiques. Enfin, un tirage test à l’échelle d’impression finale (taille 1:1 sur papier physique) doit confirmer que la finesse des détails visuels et la dynamique des couleurs demeurent parfaitement perceptibles sans solliciter de loupe d’examen.
12.3 Erreurs courantes et solutions synthétiques
L’inventaire des dysfonctionnements fréquemment rapportés par les analystes permet d’identifier trois pièges fondamentaux dont la résolution s’avère désormais triviale à la lumière des principes exposés dans cette monographie.
Le premier piège concerne la génération involontaire d’une figure blanche ou vide consécutive à l’invocation maladroite de plt.show() ou de plt.figure() après la déclaration du tracé. Ce phénomène survient lorsque l’utilisateur, opérant dans un paradigme d’état procédural confus, instancie sans s’en rendre compte un nouveau canevas vierge qui éclipse la figure précédemment dessinée. La remédiation consiste à adopter rigoureusement le modèle orienté objet en manipulant systématiquement l’instance fig explicitement retournée par plt.subplots().
Le second dysfonctionnement réside dans la déformation structurelle subite de la heatmap lors de l’adjonction de la barre de couleur. L’analyste observe que ses cellules cessent d’être carrées alors même que le paramètre square=True est activé. Ce comportement s’explique par le fait que la colorbar par défaut prélève sa largeur sur l’axe principal existant. La parade absolue consiste à déporter la colorbar sur un axe auxiliaire dédié via l’argument cbar_ax, sanctuarisant ainsi la géométrie de la zone matricielle.
Enfin, la compression illisible des textes périphériques lors de l’exportation sur disque se résout définitivement par l’abandon des ajustements manuels de sous-fenêtres au profit de l’activation systématique de layout=’constrained’ lors de l’instanciation de la figure, couplée à l’inclusion impérative de bbox_inches=’tight’ lors de l’appel final de sauvegarde. L’application disciplinée de ces préceptes algorithmiques assure la production d’artefacts graphiques d’une pureté géométrique et d’une clarté scientifique inattaquables.
Références
- Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531-554. https://doi.org/10.1080/01621459.1984.10478080
- Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90-95. https://doi.org/10.1109/MCSE.2007.55
- Rougier, N. P. (2021). Scientific Visualization: Python + Matplotlib. Nicolas P. Rougier. https://github.com/rougier/scientific-visualization-book
- Tufte, E. R. (2001). The Visual Display of Quantitative Information (2nd ed.). Graphics Press.
- Ware, C. (2012). Information Visualization: Perception for Design (3rd ed.). Morgan Kaufmann. https://doi.org/10.1016/C2009-0-62326-8
- Waskom, M. L. (2021). Seaborn: statistical data visualization. Journal of Open Source Software, 6(60), 3021. https://doi.org/10.21105/joss.03021
- Wilke, C. O. (2019). Fundamentals of Data Visualization: A Primer on Making Informative and Compelling Figures. O’Reilly Media.
