Dans le domaine de l’analyse computationnelle et de la diffusion des résultats scientifiques, la visualisation graphique transcende le simple exercice d’illustration empirique pour s’ériger en véritable vecteur épistémologique. Au sein de l’environnement statistique R, l’écosystème graphique articulé autour de ggplot2, fondé sur les préceptes théoriques de la grammaire des graphiques théorisée par Leland Wilkinson, offre une puissance d’expression analytique inégalée. Toutefois, la production de figures répondant aux standards éditoriaux les plus stricts des revues internationales de premier rang exige une maîtrise qui dépasse largement la simple cartographie des variables sur des esthétiques géométriques. La distribution spatiale, la respiration typographique et, plus fondamentalement, la manipulation millimétrique des marges périphériques conditionnent de manière déterminante la lisibilité, l’élégance et l’intelligibilité des artefacts visuels.
Une mise en page graphique défaillante, caractérisée par des marges étriquées comprimant les intitulés d’axes ou, à l’inverse, par des espacements démesurés induisant une déperdition d’encre et d’attention, altère profondément la transmission du message scientifique. En effet, l’œil humain n’évalue pas des données isolées, mais décode une composition globale au sein de laquelle le vide joue un rôle structurant aussi crucial que le plein. Ajuster précisément les marges d’un tracé graphique permet d’éviter le chevauchement accidentel des étiquettes textuelles, de calibrer l’espace nécessaire à l’adjonction de métadonnées statistiques complexes, et d’assurer une intégration harmonieuse au sein de maquettes éditoriales exigeantes, qu’il s’agisse de manuscrits biomédicaux à double colonne ou de rapports automatisés générés sous Quarto ou R Markdown.
Ce guide exhaustif a pour vocation d’analyser en profondeur les mécanismes sous-jacents au contrôle des marges dans ggplot2, en décortiquant les interactions subtiles entre le système de coordonnées, la fonction d’ajustement thématique et le moteur de mise en page sous-jacent issu du package de bas niveau grid. À travers une progression méthodique, appuyée sur des modélisations psychométriques simulées et des cas de figure concrets, ce traité explore tant les fondations théoriques que les applications pratiques les plus avancées : de l’anatomie cardinale des marges périmétriques à la gestion chirurgicale des micro-espacements textuels, en passant par l’asymétrie volontaire pour les figures composites et la neutralisation du découpage géométrique.
1. Introduction à la gestion de l’espace graphique et des marges avec ggplot2
1.1 La place de l’espace blanc dans la communication visuelle scientifique
L’espace blanc, fréquemment désigné sous le vocable d’espace négatif dans la théorie du design graphique, constitue un principe fondamental de l’ergonomie cognitive appliquée à la représentation des données scientifiques. Loin de représenter une vacuité passive ou un gaspillage de surface d’impression, cet espace circonscrit, canalise et hiérarchise le regard du lecteur face à des informations quantitatives denses. Dans l’interprétation des données psychométriques ou biomédicales, où les variations statistiques infimes peuvent modifier radicalement les conclusions d’une étude, la charge cognitive visuelle imposée à l’observateur doit être strictement régulée. Une figure encombrée, dont les éléments graphiques entrent en collision directe avec les limites physiques du support, induit une fatigue perceptive immédiate et accroît significativement le risque d’erreur d’interprétation des gradients ou des distributions présentées.
D’un point de vue psychologique, les lois de la Gestalt, notamment les principes de proximité, de clôture et de continuité, démontrent avec force que les éléments spatiaux voisins sont spontanément agrégés par le cortex visuel en une entité unifiée. En conséquence, l’absence de marges suffisantes autour des éléments textuels ou des tracés géométriques brouille la ségrégation fonctionnelle entre la figure et le fond, conduisant le cerveau à traiter les artefacts de bordure comme des signaux informatifs pertinents. Garantir un espacement périmétrique rigoureusement calibré permet d’isoler sans ambiguïté le panneau de données de son environnement typographique immédiat, respectant ainsi l’exigence d’un équilibre optimal entre densité informationnelle et confort visuel.
Dans le contexte académique international contemporain, les comités de rédaction des périodiques indexés imposent des directives drastiques concernant la mise en page des illustrations. Les directives aux auteurs de revues de référence stipulent fréquemment que les figures doivent s’intégrer dans des gabarits stricts sans déborder sur les marges du prote de page ni empiéter sur les légendes adjacentes. La maîtrise chirurgicale de l’espace blanc devient alors un critère non seulement esthétique mais éminemment méthodologique, attestant de la rigueur de l’investigateur dans la transmission publique de ses découvertes.
1.2 Anatomie structurelle d’un graphique ggplot2 et système de coordonnées
Pour appréhender rationnellement la modulation des espacements dans ggplot2, il s’avère indispensable de déconstruire l’anatomie structurelle d’un objet graphique tel qu’il est matérialisé par le moteur de rendu. Un graphique produit par ce formalisme ne constitue pas une image matricielle plane et indifférenciée, mais procède d’un empilement hiérarchique de conteneurs rectangulaires imbriqués, gérés en coulisses par les structures de données du sous-système graphique fondamental nommé grid. Au sommet de cette hiérarchie spatiale se trouve la fenêtre globale, le conteneur englobant désigné sous le vocable de zone du graphique ou plot, qui délimite l’intégralité de la surface allouée à la figure, incluant le panneau central, les titres, les étiquettes d’axes, les notes de bas de page et les marges extérieures.
À l’intérieur de cette zone globale s’inscrit la zone de traçage proprement dite, formellement appelée le panneau ou panel. Ce panneau constitue l’espace exclusif au sein duquel les géométries visuelles, telles que les barres, les lignes de régression ou les nuages de points, sont projetées en fonction du système de coordonnées cartésiennes ou polaires sélectionné. Entre la périphérie externe de ce panneau de traçage et les frontières ultimes du graphique global s’intercalent divers composants périphériques, tels que les axes gradués, les marques de graduation, les titres d’axes et les légendes. L’espace résiduel qui enveloppe cet agencement composite forme le périmètre externe, soumis au contrôle direct de la marge du tracé.
Par défaut, l’implémentation de base de ggplot2 applique des marges minimales automatiques, conçues pour convenir à des visualisations standards exploratoires visualisées au sein d’une interface graphique interactive type RStudio. Néanmoins, ce comportement implicite révèle rapidement ses limites dès lors que le graphique est confronté aux frontières inflexibles d’un périphérique d’affichage vectoriel ou d’un format de sortie haute résolution. Les mécanismes internes d’estimation de la taille du texte peinent parfois à anticiper la métrique exacte des fontes lors de l’exportation, entraînant des phénomènes d’écrasement ou d’empiétement que seule une redéfinition explicite des conteneurs externes permet de juguler.
1.3 Le rôle central de la fonction theme() pour le contrôle esthétique
L’architecture conceptuelle de ggplot2 repose sur une séparation hermétique entre la spécification sémantique des données et la mise en forme cosmétique ou typographique de l’espace d’affichage. Les données, leurs transformations statistiques et leurs correspondances avec des attributs visuels sont exclusivement gérées par des fonctions déclaratives comme aes, geom ou stat. À l’opposé, toute modification portant sur des éléments non liés aux données, tels que les couleurs de fond, le positionnement des textes d’habillage ou l’extension des zones blanches, relève souverainement de la fonction thématique générale theme.
Cette distinction assure une modularité absolue dans le flux de programmation en R. L’utilisateur peut enrichir son objet graphique de manière cumulative et non destructive en utilisant l’opérateur d’addition unaire, en concaténant des couches successives qui surchargent sélectivement les paramètres visuels sans corrompre les données tabulaires d’origine. La fonction theme constitue ainsi la tour de contrôle esthétique du canevas, offrant des dizaines d’arguments dédiés à la manipulation micro et macro-spatiale. Parmi ceux-ci figurent des paramètres contrôlant l’espacement entre les panneaux de facettage, les décalages internes des blocs de légende ou encore l’espacement propre aux libellés d’axes.
Au cœur de cet arsenal thématique réside l’argument critique plot.margin. Spécifiquement conçu pour délimiter la marge globale ceinturant la totalité du graphique, cet argument confère à l’analyste un pouvoir de calibrage absolu sur le cadre périmétrique. Comprendre son fonctionnement, sa syntaxe mathématique et ses ramifications interactives avec le système de coordonnées représente la compétence charnière indispensable à toute personne souhaitant élever ses représentations graphiques au niveau d’excellence requis par les publications de référence.
2. Les fondements techniques de l’argument plot.margin
2.1 Syntaxe générale et intégration dans la fonction theme()
L’incorporation de l’argument plot.margin au sein du pipeline d’instructions graphiques s’opère via un appel direct dans la clause thématique. La formulation syntaxique standard obéit à une rigueur formelle implacable, exigeant que l’assignation ne soit pas un simple scalaire ou un vecteur numérique brut, mais un objet géométrique doté d’une sémantique dimensionnelle explicite, formulé sous la forme theme(plot.margin = unit(…)). Cette exigence d’encapsulation découle de la nature même de ggplot2, qui délègue la résolution physique des espaces au moteur de composition sous-jacent issu du package standard grid.
Dans la pratique du codage statistique moderne sous R, l’environnement grid est intrinsèquement lié à ggplot2, rendant souvent l’importation de la bibliothèque automatique lors du chargement de la bibliothèque principale. Néanmoins, pour des raisons de rigueur programmatique et afin d’éviter tout conflit d’espace de noms lors de l’exécution de scripts en mode non interactif ou au sein de paquets personnalisés, il demeure hautement recommandable de comprendre que la fonction unit appartient à cet écosystème bas niveau. L’argument plot.margin agit comme une directive de cloisonnement périmétrique : il instruit le moteur de calcul sur la distance absolue ou relative qui doit être préservée entre le bord physique du support et le conteneur graphique externe le plus proche.
L’omission de cette structure formelle engendre invariablement des ruptures d’exécution immédiates. ggplot2 vérifie la classe des objets fournis à ses paramètres thématiques, rejetant tout vecteur numérique conventionnel ne disposant pas de l’attribut de classe unit. En assimilant dès le départ cette contrainte structurelle, le chercheur s’épargne des sessions de débogage fastidieuses et garantit la portabilité de ses scripts d’analyse graphique au travers de multiples versions du langage.
2.2 L’ordre conventionnel des marges : haut, droite, bas, gauche (TRBL)
L’une des conventions les plus cruciales à intérioriser lors de la manipulation des marges dans ggplot2 réside dans l’ordre séquentiel d’affectation des valeurs scalaires au sein du vecteur dimensionnel. En conformité absolue avec les standards séculaires de la typographie et de la mise en page numérique, tels qu’immortalisés dans les feuilles de style en cascade (CSS) du web, ggplot2 adopte la séquence cardinale tournant dans le sens des aiguilles d’une montre, désignée par l’acronyme mnémotechnique universel TRBL : Top (haut), Right (droite), Bottom (bas), Left (gauche).
Ainsi, lors de l’instanciation du vecteur dimensionnel à quatre composantes, la structure s’énonce impérativement sous la forme c(haut, droite, bas, gauche). La méconnaissance ou l’inversion involontaire de cette chronologie spatiale constitue sans conteste l’erreur la plus fréquente chez les praticiens de l’analyse de données. Une confusion courante consiste à calquer la disposition du vecteur sur l’ordre géométrique conventionnel du repère cartésien, qui privilégie traditionnellement l’axe horizontal (abscisses, gauche/droite) avant l’axe vertical (ordonnées, bas/haut).
L’inversion de ces axes d’assignation produit des distorsions visuelles déconcertantes. Par exemple, assigner un vecteur c(5, 1, 1, 1) en pensant allouer une marge amplifiée à la bordure gauche génère en réalité une extension hypertrophiée au sommet de la figure, tout en maintenant la bordure gauche dans un état d’étroitesse problématique. Pour visualiser méthodiquement ces divergences, il suffit d’observer les conséquences de la permutation de ces valeurs : alors qu’un accroissement sur le premier élément dégage l’espace sus-jacent au titre, une extension portée sur le deuxième compense l’absence de légende latérale ou l’étirement excessif de la dernière étiquette d’abscisse.
2.3 Gestion des dimensions via la fonction unit() du package grid
La puissance conceptuelle de la fonction unit repose sur sa capacité à différer le calcul effectif de la taille des composants jusqu’au moment précis où le tracé est restitué sur le périphérique de sortie. Un objet unit n’est pas une simple valeur numérique statique, mais une déclaration algébrique liant un ensemble de grandeurs scalaires à une unité de mesure physique ou proportionnelle spécifique. Lors de l’instruction unit(x, units), le premier argument accueille le vecteur des grandeurs quantitatives, tandis que le second spécifie la nature de la métrique dimensionnelle retenue.
Cette approche garantit une cohérence dimensionnelle remarquable. Lorsque l’analyste déclare un vecteur de quatre valeurs numériques associé à une unité unique, telle que le centimètre, la fonction applique uniformément cette échelle spatiale aux quatre bordures cardinales du graphique. Toutefois, le système grid autorise une flexibilité plus poussée en permettant l’agrégation de dimensions hétérogènes, où chaque bordure peut théoriquement être définie selon une métrique distincte, bien que cette pratique demeure marginale dans le cadre d’une publication scientifique standard.
Le moteur d’évaluation paresseuse propre à R joue ici un rôle prépondérant. Les dimensions assignées via unit ne sont pas converties prématurément en pixels fixes lors de la compilation de la commande ggplot. Elles conservent leur nature vectorielle relationnelle jusqu’à ce que la fenêtre graphique, le format PDF ou le fichier bitmap soit matérialisé par le processeur graphique. Ce principe d’abstraction assure que, quelle que soit la résolution finale d’échantillonnage, la commande spatiale préserve scrupuleusement les proportions physiques stipulées par l’investigateur.
3. Préparation des données expérimentales et création du graphique de référence
3.1 Génération d’un jeu de données psychométriques simulé
Afin d’ancrer nos démonstrations dans une démarche scientifique pragmatique et immédiatement transposable, nous fondons nos visualisations sur un jeu de données simulé représentatif des distributions observées en psychologie cognitive et comportementale. En sciences du comportement, l’évaluation de traits latents ou de performances cognitives standardisées, tels que les indices de flexibilité attentionnelle ou les scores de mémoire de travail, génère des distributions quantitatives continues fréquemment calibrées selon des modèles gaussiens normalisés. L’utilisation d’un échantillon synthétique substantiel garantit à la fois la fluidité visuelle des histogrammes et la parfaite réplicabilité des figures produites.
Pour assurer une reproductibilité informatique intégrale des expérimentations visuelles, le protocole débute obligatoirement par l’initialisation du générateur congruentiel de nombres pseudo-aléatoires à l’aide de l’instruction set.seed(1234). Nous procédons ensuite à l’échantillonnage d’une cohorte de cinq mille observations simulées (n = 5000), tirées d’une loi normale de moyenne théorique égale à cent et d’écart-type égal à quinze, mimant la métrique classique des quotients intellectuels standardisés de Wechsler. Cet ensemble scalaire est ensuite encapsulé au sein d’une structure de tableau de données formelle de type data.frame, hébergeant une variable continue unique intitulée x.
Le choix d’un effectif de cinq mille individus n’est pas anodin sur le plan méthodologique : il confère à la courbe de distribution empirique une densité et une régularité asymptotique idéales pour explorer les artefacts d’affichage aux limites des axes cartésiens. En travaillant sur une base structurelle limpide mais statistiquement robuste, nous nous assurons que les variations ultérieures d’espacement et de cadrage ne découleront que des manipulations thématiques délibérées, à l’exclusion de tout biais d’instabilité d’échantillonnage.
3.2 Construction d’un histogramme de base sans ajustement des marges

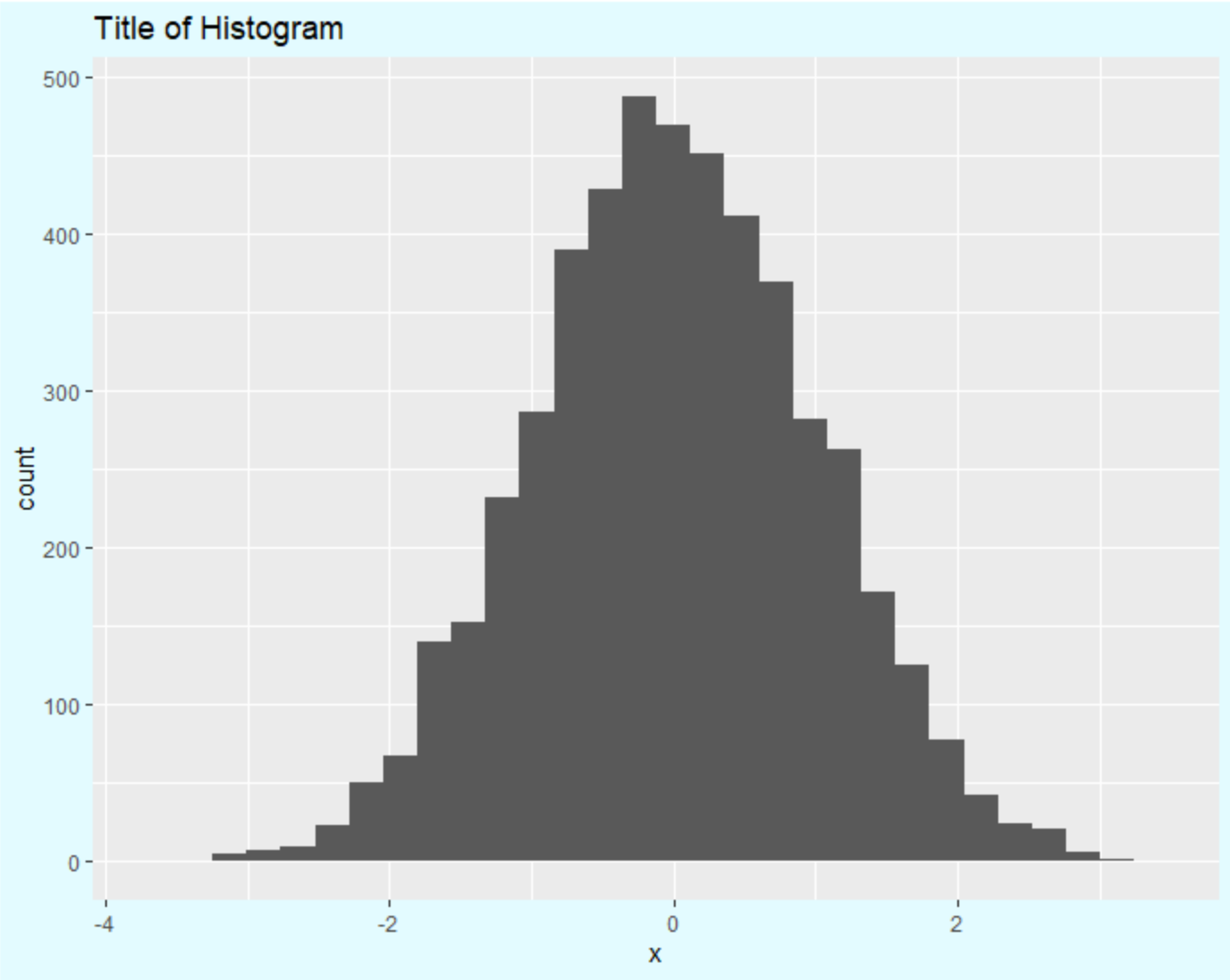

Sur la base de cette structure psychométrique simulée, nous procédons à l’assemblage graphique primaire en associant les primitives fondamentales de ggplot2. L’instruction fait appel conjointement à la fonction d’initialisation du tracé, à la déclaration des correspondances esthétiques assignant la variable x à l’axe des abscisses via aes(x = x), et à la couche de discrétisation fréquentielle géométrique geom_histogram. Pour affiner la lisibilité immédiate sans saturer le tracé, nous paramétrons une granularité équilibrée en fixant une largeur de classe adéquate via l’argument binwidth, tout en conférant aux barres une bordure sombre contrastant sur un remplissage neutre.
Nous adjoignons à cette distribution un intitulé formel d’en-tête par l’entremise de la fonction ggtitle(« Title of Histogram »). Dans sa configuration native, dénuée de toute intervention thématique complémentaire, le moteur ggplot2 applique ses réglages d’espacement par défaut. En observant attentivement le résultat délivré sur un périphérique d’affichage conventionnel, l’œil averti identifie d’emblée des zones manifestes de congestion visuelle. Les barres de distribution jouxtent dangereusement les graduations inférieures, tandis que le texte du titre principal se trouve positionné à une distance extrêmement réduite du bord supérieur du panneau de coordonnées.
Cette condensation par défaut induit un sentiment de confinement spatial préjudiciable. L’absence de zone tampon périphérique fragilise la mise en valeur des données, le regard de l’évaluateur étant immédiatement happé par les contours rectangulaires extérieurs plutôt que de converger naturellement vers l’apogée de la cloche gaussienne. Ce graphique standard constitue notre repère analytique de base, à partir duquel nous mesurerons les transformations géométriques induites par le paramétrage fin des marges.
3.3 Coloration d’arrière-plan via element_rect() pour visualiser les bordures
L’un des défis majeurs dans l’apprentissage et le calibrage de l’espacement graphique réside dans l’invisibilité intrinsèque des marges : le fond par défaut étant transparent ou d’un blanc identique à celui du support de visualisation, l’expérimentateur ne peut évaluer empiriquement l’étendue du périmètre alloué. Pour contourner cette limite cognitive et transformer ce diagnostic spatial en une procédure rigoureusement quantifiable, il est particulièrement pertinent d’employer un artifice chromatique temporaire consistant à teinter l’intégralité du fond périphérique à l’aide de la fonction element_rect().
Au sein de la hiérarchie visuelle de ggplot2, il convient de distinguer avec une précision absolue la composante panel.background de la composante plot.background. Alors que la première contrôle exclusivement le rectangle intérieur au sein duquel s’affichent les barres géométriques et le quadrillage de repérage, la seconde gouverne la totalité de la surface de la toile, s’étendant jusqu’aux limites extrêmes du fichier généré. En appliquant à plot.background un remplissage différencié, tel qu’une nuance pastel turquoise claire (#e3fbff), l’intégralité de la marge externe devient instantanément visible.
Cette démarche diagnostique matérialise immédiatement sous les yeux de l’analyste l’épaisseur véritable des marges natives. Elle met en exergue la dissymétrie inhérente introduite par les composants d’habillage textuel : l’espace situé à gauche du panneau de données intègre d’office l’épaisseur nécessaire pour tracer les chiffres d’ordonnées et le titre de l’axe vertical, tandis que la marge supérieure demeure comparativement tronquée. Ce contraste chromatique fournit un outil d’étalonnage inestimable pour quantifier l’effet de chaque incrément numérique lors des étapes d’ajustement ultérieures.
4. Modification des marges verticales : accentuer le haut et le bas
4.1 Implémentation du vecteur de marges pour l’axe vertical

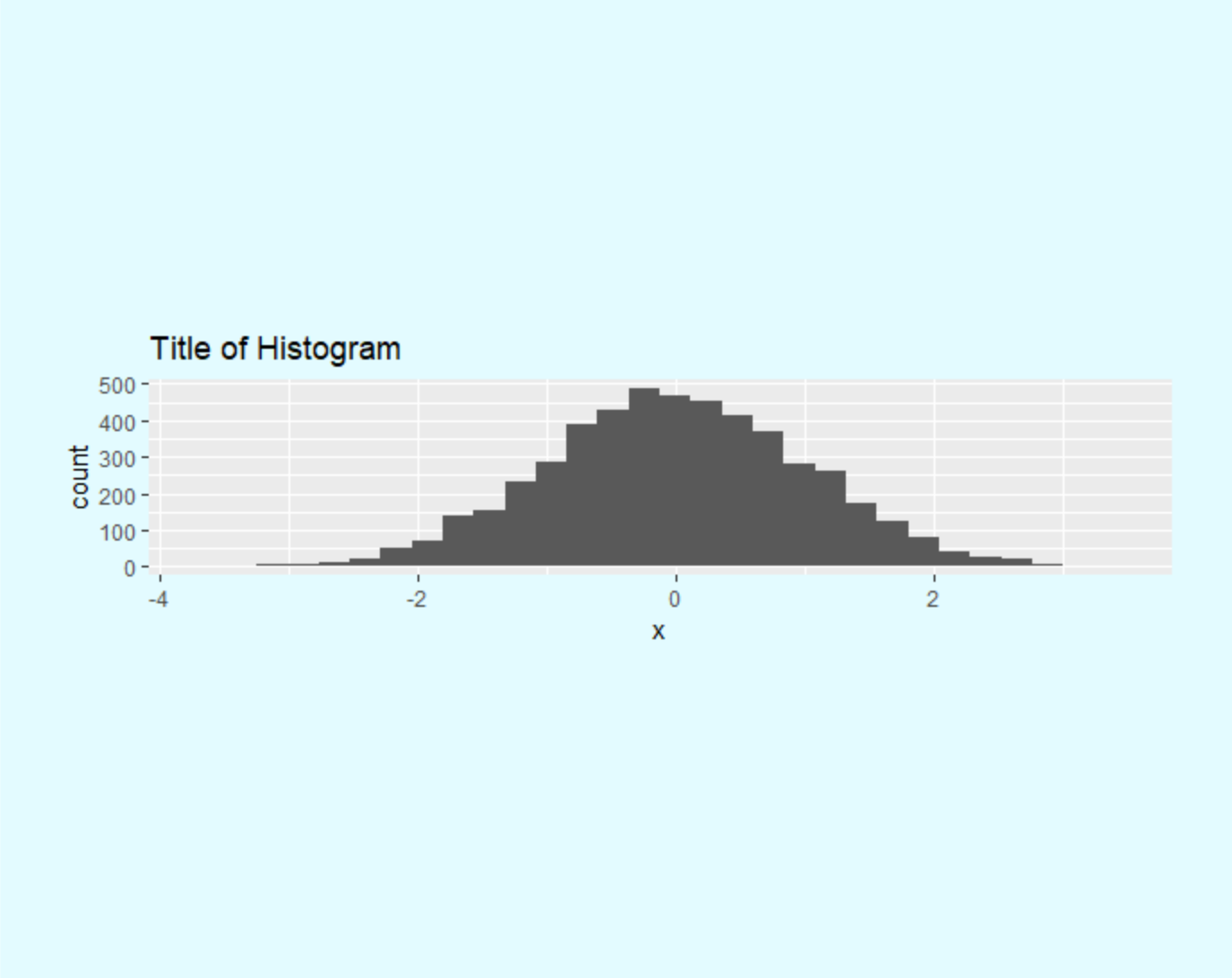

La première expérimentation géométrique majeure consiste à intervenir spécifiquement sur la dimension verticale du graphique en créant une disproportion délibérée entre la hauteur des marges polaires et la largeur des bordures latérales. Pour ce faire, nous modifions le paramètre plot.margin au sein de l’instruction theme() en lui fournissant un vecteur de quatre dimensions métriques définies en centimètres via la fonction unit. L’ajustement repose sur l’assignation formelle du vecteur c(5, 1, 5, 1), couplée au maintien de notre arrière-plan coloré révélateur.
Dans cette configuration, les composantes haute (premier élément) et basse (troisième élément) reçoivent chacune une allocation substantielle de cinq centimètres d’espace blanc, tandis que les flancs oriental et occidental (deuxième et quatrième éléments) se voient restreints à une valeur minimale d’un unique centimètre. Le rendu spatial qui en résulte métamorphose radicalement la géométrie perçue de l’histogramme. Le panneau central de distribution subit une compression verticale relative considérable au sein de la fenêtre globale, réorientant l’espace total vers une dynamique longiligne épurée.
L’observation de cette transformation démontre avec acuité la plasticité du système de conteneurs de grid. Loin de déformer de manière anamorphique les barres de données ou d’altérer les échelles numériques des axes, le système redistribue la géométrie du canevas en confinant le tracé cartésien dans une bande horizontale médiane protégée par deux vastes remparts d’espace négatif au zénith et au nadir de la composition.
4.2 Analyse de l’impact esthétique sur les titres et annotations supérieures
L’accroissement substantiel de la marge sommitale génère des bénéfices considérables pour la typographie d’en-tête de la figure. Dans les présentations graphiques conventionnelles, le titre principal souffre fréquemment d’une proximité étouffante avec la limite physique de l’image, créant une tension visuelle inconfortable qui attire indûment le regard vers les bordures du document plutôt que de favoriser une descente fluide vers le phénomène statistique exposé. En dégageant un espace de respiration supérieur étendu, le titre se trouve majestueusement mis en valeur, agissant comme un portique d’entrée majestueux vers l’analyse sous-jacente.
Cette respiration verticale prévient en outre tout risque de télescopage accidentel lors de l’intégration de la figure au sein de documents composés complexes, tels que les épreuves d’imprimerie d’un article universitaire ou les transparents d’une conférence plénière. Les en-têtes courants de page, les folios numériques ou les lettrines de section ne risquent plus d’entrer en collision avec le texte du graphique. L’espace tampon ainsi constitué sanctuarise le tracé vis-à-vis des agressions typographiques périphériques.
De surcroît, cette configuration haute s’avère particulièrement adaptée à l’adjonction de sous-titres hiérarchisés à forte teneur méthodologique. Dans ggplot2, la fonction labs autorise l’intégration conjointe d’un titre et d’un sous-titre explicatif détaillant par exemple la taille de la cohorte ou les conditions de passation expérimentale. Une marge supérieure généreuse absorbe sans rupture de rythme cette double énonciation textuelle, maintenant une distance d’isolation irréprochable avec les barres de données sous-jacentes.
4.3 Cas d’usage : insertion de métadonnées et d’annotations d’hypothèses
L’extension calculée de la marge inférieure répond quant à elle à des impératifs méthodologiques cruciaux dans le champ des sciences empiriques. Les protocoles de publication modernes, notamment ceux édictés par l’American Psychological Association (APA), proscrivent le survol chaotique d’annotations statistiques directement au cœur des tracés graphiques dès lors que celles-ci menacent l’intégrité visuelle des formes distributionnelles. L’espace inférieur, traditionnellement dévolu aux seules étiquettes d’échelles d’abscisses, peut être judicieusement agrandi pour accueillir des légendes complexes ou des métadonnées contextuelles indispensables.
En réservant une marge basse généreuse, l’analyste dégage la surface requise pour positionner, sous l’axe quantitatif principal, des notes explicatives précisant les seuils de significativité statistique, les valeurs de p observées, les coefficients d’asymétrie (skewness), d’aplatissement (kurtosis) ou les intervalles de confiance bayésiens issus de la modélisation. Les risques d’enchevêtrement entre ces blocs textuels périphériques et les marques de graduation de l’axe x sont ainsi totalement annihilés.
Cette organisation spatiale aérée optimise de surcroît l’affichage des figures destinées à des revues médicales ou cliniques où des avertissements réglementaires ou des descriptions exhaustives des abréviations psychométriques doivent impérativement figurer à l’intérieur du bloc graphique lui-même pour des raisons d’archivage probatoire. L’élargissement vertical garantit que ces inscriptions capitales demeurent parfaitement lisibles, sans contraindre le moteur graphique à réduire microscopiquement la taille des glyphes typographiques.
5. Ajustement des marges latérales : contrôle de la largeur gauche et droite
5.1 Configuration des marges horizontales dissymétriques ou élargies

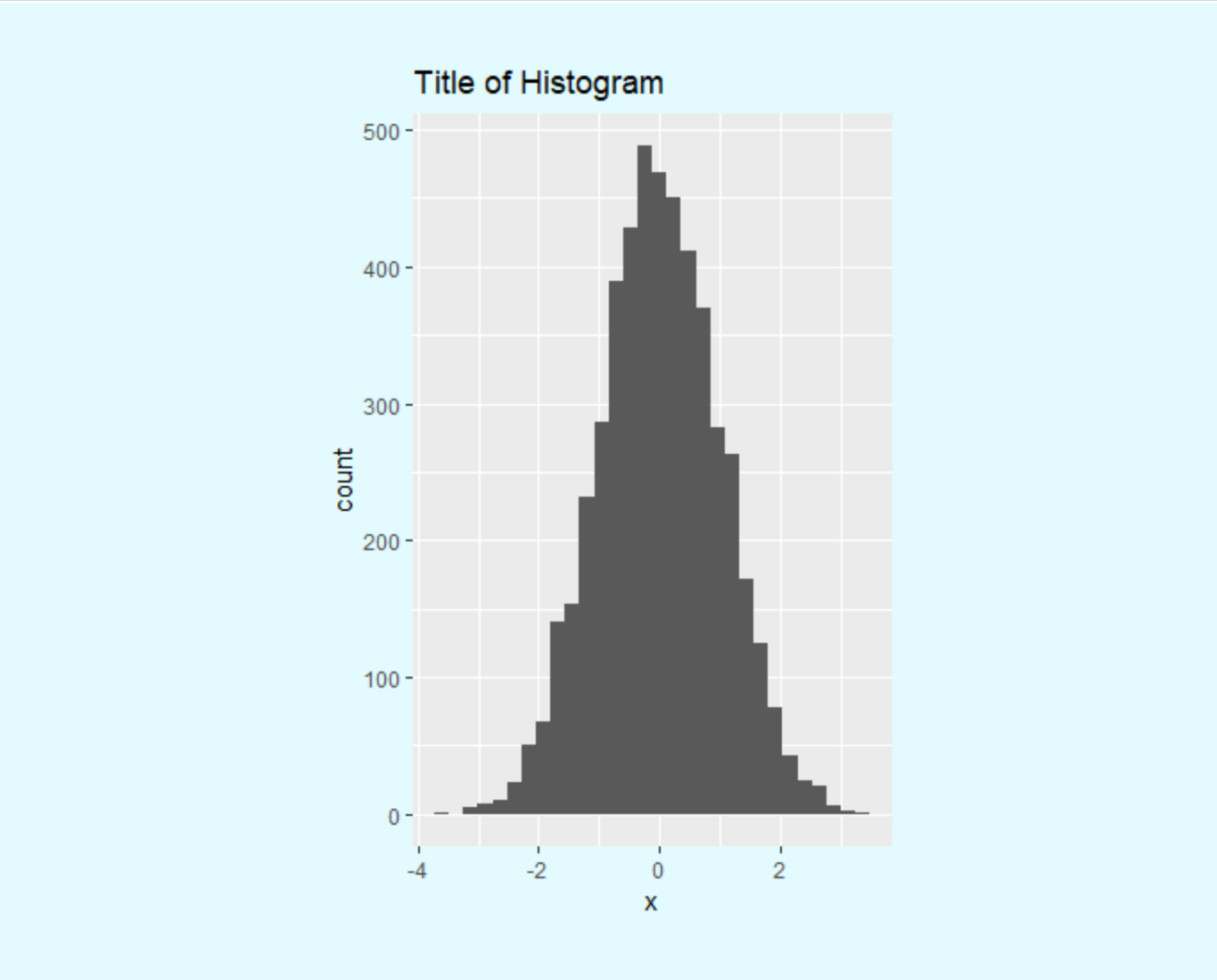

Après avoir exploré l’axe vertical, l’analyse des propriétés spatiales exige un examen tout aussi approfondi de l’axe horizontal. L’implémentation de marges latérales considérablement élargies s’effectue en permutant les poids au sein du vecteur unitaire : nous configurons ainsi le paramètre plot.margin avec l’instruction unit(c(1, 5, 1, 5), ‘cm’). Cette manœuvre inverse diamétralement l’équilibre des forces géométriques établi lors de la section précédente.
Le tracé résultant met en évidence une expansion spectaculaire des bandes latérales d’arrière-plan turquoise, tandis que le panneau central de distribution se voit confiné dans une colonne médiane étroite et élancée. Cette contraction horizontale du système de coordonnées cartésiennes exerce une influence déterminante sur la sémiologie graphique perçue. Les barres de l’histogramme de notre distribution gaussienne se resserrent, accentuant visuellement l’impression de concentration centrale et conférant à la courbe de densité une verticalité plus abrupte.
Cette observation met en lumière un phénomène psychophysique capital : la manipulation des marges latérales modifie mécaniquement le ratio d’aspect (aspect ratio) du panneau de traçage, influençant directement la perception subjective de la variance des données par l’observateur. L’analyste doit donc manier ces dilatations horizontales avec un discernement scientifique aigu, en s’assurant que la compression géométrique n’induise pas un biais d’interprétation visuelle de la dispersion des scores psychométriques au sein de la population d’étude.
5.2 Prévention du tronquage des étiquettes d’axes complexes
L’un des défis techniques les plus irritants et fréquents lors de la formalisation de graphiques destinés à l’édition scientifique réside dans le tronquage inopiné des étiquettes situées sur la bordure gauche du tracé. L’axe des ordonnées accueille régulièrement des libellés quantitatifs ou qualitatifs de longueur considérable, tels que des pourcentages formattés avec décimales, des puissances mathématiques en notation scientifique, ou des intitulés d’échelles psychométriques verbales (par exemple, des degrés d’assentiment sur une échelle de Likert).
Par défaut, si la marge gauche ne bénéficie pas d’un dégagement dimensionnel suffisant, le moteur de rendu vectoriel peut positionner les caractères initiaux de ces chaînes textuelles au-delà du plan de découpe du document, provoquant la coupure irrémédiable du premier chiffre ou du premier mot du libellé d’axe. En augmentant méthodiquement la quatrième composante du vecteur plot.margin (la bordure occidentale), l’utilisateur garantit l’établissement d’une zone de sécurité absolue.
Cet ajustement latéral préserve non seulement l’intégrité des glyphes des étiquettes numériques, mais autorise également une orientation horizontale plus lisible des titres d’axes sans risque d’empiétement. De même, sur le flanc droit (deuxième composante du vecteur), une marge adéquatement dimensionnée évite que la dernière étiquette d’abscisse, située à l’extrême droite de l’axe quantitatif, ne vienne heurter violemment la bordure terminale du fichier graphique lors d’un export au format matriciel ou vectoriel.
5.3 Optimisation pour l’insertion de figures dans les manuscrits à double colonne
L’édition scientifique moderne au sein de revues majeures (telles que celles publiées par l’IEEE, Nature Research, Elsevier ou Frontiers) est majoritairement régie par des maquettes typographiques structurées en double colonne. Ces grilles de mise en page imposent des largeurs d’insertion standardisées rigides, typiquement calibrées à une largeur exacte de 85 millimètres (environ 3,35 pouces) pour une colonne simple, et de 170 à 180 millimètres pour une insertion pleine largeur sur deux colonnes.
L’insertion d’un tracé graphique dans un encart aussi contraint qu’une simple colonne de 85 millimètres représente un exercice d’équilibriste. Si les marges latérales par défaut sont trop généreuses, la largeur résiduelle dévolue au panneau de données devient dérisoire, réduisant les barres de distribution à des traits illisibles. À l’inverse, si elles sont inexistantes, les textes d’axes débordent sur les colonnes de texte rédactionnel contiguës, brisant l’harmonie typographique de la publication imprimée.
En modulant chirurgicalement les marges latérales gauche et droite au sein de ggplot2, l’analyste adapte précisément le corps du graphique à ces impératifs typographiques. La réduction concertée des marges permet de maximiser la proportion de la surface utile allouée aux données probantes, tout en évitant les distorsions d’anamorphose qui surviennent inévitablement lorsqu’un graphique mal dimensionné est contraint d’entrer de force dans un bloc de mise en page préformaté.
6. Exploration approfondie des unités de mesure dans grid::unit()
6.1 Utilisation des unités métriques absolues : centimètres (‘cm’) et millimètres (‘mm’)
L’univers graphique sous-jacent à R se distingue par sa prodigieuse flexibilité quant à la spécification des échelles dimensionnelles. Au sein de la fonction unit(), l’analyste dispose d’un répertoire varié d’unités de mesure physiques absolues, au premier rang desquelles trônent le centimètre (‘cm’) et le millimètre (‘mm’). Ces unités sont qualifiées d’absolues car elles entretiennent un rapport immuable avec la géométrie du monde réel, indépendamment de la densité de pixels de l’écran d’affichage utilisé lors de la phase de conception statistique.
La métrique millimétrique offre une granularité exceptionnelle, idéale pour réaliser des micro-ajustements imperceptibles à l’œil nu sur un moniteur standard mais critiques sur un document imprimé haute fidélité. Par exemple, exprimer une marge sous la forme unit(c(12, 8, 10, 8), ‘mm’) confère au chercheur une finesse de réglage inaccessible par l’emploi de valeurs entières en centimètres, écartant le recours fastidieux à des valeurs décimales à virgule flottante souvent sources d’erreurs d’inattention.
Ces unités métriques constituent le choix de prédilection incontestable lors de la préparation d’éléments visuels destinés à des supports d’impression physique grand format, tels que les posters de communication scientifique présentés lors de congrès internationaux. Sur une bâche de format A0, une marge calibrée en millimètres ou en centimètres conserve une rigueur géométrique absolue, assurant que les distances visuelles prévues à l’écran correspondent rigoureusement aux centimètres palpables sur le panneau d’affichage académique.
6.2 Utilisation des pouces (‘in’) selon les standards de publication anglo-saxons
Bien que le système métrique international s’impose dans l’écrasante majorité des disciplines de laboratoire, le monde de l’édition scientifique internationale demeure largement dominé par les conventions typographiques anglo-saxonnes, ancrées dans l’usage du pouce (inch, noté ‘in’, équivalant rigoureusement à 25,4 millimètres). Les logiciels de composition professionnels employés par les grands éditeurs académiques calculent fréquemment leurs gabarits de mise en page selon cette métrique historique.
L’utilisation de la chaîne de caractères ‘in’ au sein de la fonction unit permet d’aligner directement la conception du graphique avec les directives aux auteurs des périodiques anglophones. Lorsqu’une revue de neurosciences computationnelles ou de psychiatrie quantitative exige des figures d’une largeur stricte de 3,5 pouces pour une demi-page ou de 7 pouces pour une pleine page, paramétrer les marges intérieures et périphériques en pouces simplifie considérablement les calculs d’équilibre spatial en amont de l’exportation.
Cette harmonisation s’avère particulièrement puissante lorsqu’elle est synchronisée avec la fonction de sauvegarde vectorielle ggsave(). Définir à la fois le fichier de sortie et les marges thématiques au moyen de la même unité de mesure anglo-saxonne élimine les erreurs d’arrondi ou d’interpolation lors de la conversion graphique. Cette cohérence garantit que les marges occupent la fraction spatiale exacte anticipée par l’auteur, préservant ainsi la pureté des proportions de l’artefact scientifique.
6.3 Unités typographiques et proportions relatives : points (‘pt’) et ‘npc’
Au-delà des unités métriques et impériales, le moteur grid autorise l’exploitation d’unités intimement liées à l’art typographique, notamment le point pica ou point informatique (‘pt’). Par définition standard, un point d’imprimerie équivaut à 1/72e de pouce. L’avantage conceptuel majeur du point réside dans sa parenté directe avec le système de mesure des polices de caractères au sein de ggplot2 : les tailles de fontes des titres et des axes étant intrinsèquement exprimées en points, l’utilisation de cette même unité pour définir plot.margin permet d’établir une homothétie élégante entre la taille du texte et l’épaisseur du cadre blanc environnant.
D’un autre côté, grid introduit une unité relationnelle abstraite particulièrement sophistiquée : les coordonnées parentes normalisées, désignées par l’acronyme ‘npc’ (Normalized Parent Coordinates). Contrairement aux millimètres ou aux points, une dimension exprimée en ‘npc’ ne renvoie à aucune longueur physique figée dans l’espace. Elle définit une fraction proportionnelle directe du conteneur parent englobant, sur une échelle normalisée s’étendant de 0.0 à 1.0. Déclarer une marge sous la forme unit(0.05, ‘npc’) instruit le système d’allouer exactement 5 % de la dimension totale de la fenêtre au périmètre d’espacement.
Le comportement dynamique des marges exprimées en ‘npc’ se révèle prodigieusement efficace dans le cadre d’applications visuelles interactives ou de tableaux de bord développés sous Shiny. Lorsque l’utilisateur final redimensionne dynamiquement sa fenêtre de navigation web, les marges relatives se dilatent ou se contractent proportionnellement au conteneur, garantissant que le panneau central ne soit jamais écrasé par des marges absolues devenues soudainement disproportionnées sur un écran de résolution réduite.
7. Utilisation de la fonction margin() moderne dans element_text() et les sous-composants
7.1 La fonction margin() dédiée aux objets de type element_text
Avec la maturation de l’écosystème du tidyverse et les itérations successives de ggplot2, l’équipe de développement menée par Hadley Wickham a introduit des raffinements syntaxiques majeurs destinés à fluidifier la manipulation des espacements. Si l’appel générique unit(c(…), ‘unit’) demeure universellement valide pour plot.margin, la fonction spécialisée margin() s’impose aujourd’hui comme la norme contemporaine incontournable pour régir les espacements entourant les composants textuels hébergés au sein d’éléments element_text().
La supériorité ergonomique de margin() réside dans l’adoption d’arguments formellement nommés correspondant aux quatre points cardinaux : t pour top, r pour right, b pour bottom, et l pour left, l’unité par défaut étant pré-configurée en points (‘pt’). Cette approche élimine d’emblée toute ambiguïté sur l’ordre des coordonnées, tout en offrant une lisibilité remarquable du code source. Par exemple, l’ajustement du titre principal s’effectue désormais avec une élégance limpide : theme(plot.title = element_text(margin = margin(t = 10, r = 0, b = 15, l = 0))).
Cette modularité s’avère particulièrement précieuse dans la rédaction de scripts scientifiques collaboratifs au sein d’équipes pluridisciplinaires. Un relecteur peut identifier instantanément quelle frontière fait l’objet d’un dégagement spatial sans avoir à réciter mentalement la séquence mnémotechnique des points cardinaux. La fonction margin() démocratise ainsi le contrôle millimétrique de l’espace typographique tout en fiabilisant la maintenance du code sur le long terme.
7.2 Gestion des micro-espacements autour des axes et des titres d’axes
L’excellence esthétique d’un graphique scientifique ne dépend pas seulement de ses marges extérieures périphériques, mais découle tout autant de la régulation minutieuse des micro-espacements internes interstitiels qui séparent les axes cartésiens de leurs étiquettes explicatives. L’argument axis.title.x, gouverné par un objet element_text(), présente fréquemment une fâcheuse tendance à coller littéralement aux chiffres indicateurs de l’axe des abscisses si une marge zénithale spécifique ne lui est pas assignée via margin(t = …).
Un défaut d’aération sur cette jonction critique crée une confusion sémiotique préjudiciable : l’œil peine à dissocier les valeurs numériques quantitatives discrètes de l’unité de mesure générale stipulée dans le titre de l’axe. En allouant une marge supérieure de quelques points (par exemple cinq à dix points) au titre de l’axe des abscisses, on instaure une frontière visuelle nette et harmonieuse. La même rigueur s’applique mutatis mutandis à l’axe vertical via axis.title.y, dont la marge orientale (r = …) doit être rigoureusement calibrée pour éviter tout empiétement sur les repères des ordonnées.
Cette régulation micro-spatiale s’articule intimement avec le paramètre axis.ticks.length, qui régit la longueur linéaire des petites marques de graduation saillantes. L’harmonisation entre la projection de ces coches métalliques et la marge interne des libellés garantit une netteté visuelle irréprochable. Cette clarté est particulièrement cruciale dans la restitution des données psychométriques où la précision d’un seuil critique doit être appréhendée instantanément sans interférence de lecture.
7.3 Espacement interne et externe de la légende via legend.margin et legend.box.margin
La boîte de légende constitue un autre sous-système critique dont la cohabitation avec le panneau de données principal pose régulièrement d’épineux problèmes d’encombrement géométrique. Pour arbitrer cet agencement, ggplot2 déploie deux arguments thématiques complémentaires mais fonctionnellement distincts : legend.margin et legend.box.margin. La maîtrise de leur frontière opérationnelle respective est indispensable pour éradiquer tout gaspillage d’espace.
L’argument legend.margin définit l’espacement immédiat ceinturant chaque clé de légende individuelle ou groupe de clés au sein du conteneur. En revanche, legend.box.margin régit la marge périmétrique globale séparant l’ensemble de la boîte de légende consolidée du reste du graphique (panneau de traçage ou bordures extérieures). Confondre ces deux niveaux d’intervention conduit fréquemment à des espacements internes disproportionnés entre les figurés tout en maintenant la boîte globale collée contre le tracé de données.
Dans les études longitudinales ou les protocoles de psychologie expérimentale comparant de multiples groupes d’intervention clinique, la légende héberge souvent une nomenclature textuelle substantielle. Le réglage chirurgical de legend.box.margin permet d’insérer harmonieusement la légende dans les interstices vacants du graphique, voire de la loger à l’intérieur même du panneau cartésien si celui-ci offre des plages vierges, libérant ainsi une surface précieuse pour l’étirement latéral des données quantitatives.
8. Techniques avancées : marges asymétriques pour assemblages multi-panneaux
8.1 Problématique de l’alignement avec patchwork et cowplot
La recherche contemporaine publie rarement des figures isolées simples ; les exigences de synthèse démonstrative imposent de regrouper de multiples graphiques interdépendants au sein de panneaux composites intégrant des sous-figures étiquetées alphabétiquement (A, B, C, D). Pour orchestrer ces compositions sophistiquées, la communauté R s’appuie massivement sur des extensions de pointe telles que patchwork ou cowplot. Toutefois, ces bibliothèques se heurtent systématiquement à l’hétérogénéité des marges individuelles des sous-graphiques constitutifs.
Lorsque deux graphiques juxtaposés horizontalement présentent des échelles d’ordonnées dissemblables — par exemple, un tracé affichant des valeurs comprises entre 0 et 1 et un tracé adjacent hébergeant des scores variant de 10 000 à 50 000 — la largeur dévolue au tracé des étiquettes textuelles de gauche diffère naturellement. Par voie de conséquence, si les marges ne sont pas harmonisées avec une rigueur absolue, les limites physiques des panneaux de données se désynchronisent, brisant la ligne d’alignement horizontal qui guide le regard du lecteur à travers la figure composite.
Cette discontinuité géométrique ruine l’élégance de la composition et complique inutilement la comparaison transversale des cinétiques statistiques entre conditions expérimentales. La neutralisation de ces distorsions exige un contrôle délibéré et asymétrique des marges extérieures de chaque panneau individuel afin d’absorber les variations de dimensionnement des éléments textuels satellites.
8.2 Réglage fin des marges individuelles pour éliminer les espaces interstitiels
L’une des stratégies les plus élégantes pour optimiser la densité informationnelle d’une figure composite à pagination contrainte consiste à effacer purement et simplement les marges interstitielles entre deux graphiques contigus. Considérons un cas d’école où deux visualisations d’une même batterie de tests psychométriques partagent une frontière commune. En appliquant à la figure de gauche une marge droite strictement nulle via unit(c(1, 0, 1, 1), ‘cm’), et en attribuant symétriquement une marge gauche nulle au graphique de droite via unit(c(1, 1, 1, 0), ‘cm’), on abolit le fossé artificiel qui les sépare.
Cette technique de soudure visuelle permet de rapprocher les deux univers de données au point de fusionner presque leurs systèmes de repérage, éradiquant les zones mortes qui saturent stérilement la surface utile de la page. Les deux tracés paraissent alors procéder d’une seule et même matrice visuelle intégrée, dégageant une impression de cohérence architecturale hautement appréciée par les éditeurs de revues scientifiques de premier plan.
Néanmoins, cette approche chirurgicale réclame une vigilance constante : la suppression totale d’une marge latérale ne doit pas conduire les étiquettes de l’axe d’un graphique à chevaucher la bordure extérieure ou les marques de graduation du panneau voisin. Elle s’applique donc idéalement lorsque la figure secondaire est dénuée de libellés sur son flanc d’accolement, comme c’est classiquement le cas lors de la juxtaposition de distributions marginales coordonnées.
8.3 Synchronisation de figures partageant un axe commun
L’assemblage synchronisé d’un nuage de points bidimensionnel principal flanqué sur ses bordures supérieure et droite par des histogrammes marginaux de densité représente l’archétype même de la figure composite avancée en psychométrie quantitative. Pour que cette construction offre une valeur heuristique irréprochable, les colonnes de l’histogramme supérieur doivent s’aligner au millimètre près sur les coordonnées d’abscisse du nuage central, tandis que les barres de l’histogramme latéral droit doivent épouser scrupuleusement les ordonnées.
Pour atteindre ce degré d’alignement parfait sous patchwork ou avec les fonctions de grille de base, la manipulation asymétrique de plot.margin s’avère indispensable. L’histogramme supérieur doit voir sa marge inférieure neutralisée et ses marges latérales gauche et droite impérativement calibrées sur celles du nuage de points, compensant ainsi l’absence d’étiquettes d’ordonnées pour que la largeur physique de son panneau de coordonnées corresponde rigoureusement à celle du panneau inférieur.
Une inspection visuelle approfondie sous un fort grossissement permet de valider la continuité millimétrique des repères cartésiens partagés. Grâce à cette maîtrise de l’espace périmétrique, les différentes couches graphiques fusionnent en un instrument d’analyse unifié prêt pour l’expertise par les pairs, conférant aux représentations multivariées une lisibilité scientifique optimale.
9. Utilisation des marges négatives et gestion du découpage graphique (clipping)
9.1 Principes du compactage d’espace superflu via des marges négatives
Bien que la notion d’espace négatif renvoie traditionnellement au vide structurant dans la théorie du design, elle prend une acception technique radicalement littérale au sein du moteur grid : la possibilité d’assigner des grandeurs numériques négatives aux vecteurs de marges. Si cette possibilité peut de prime abord sembler contre-intuitive, voire périlleuse, elle constitue en réalité un outil de compensation d’une puissance insoupçonnée dans les mains d’un praticien chevronné de ggplot2.
La déclaration d’une marge négative, matérialisée par exemple sous la syntaxe margin(b = -10, unit = ‘pt’) ou unit(c(-5, 0, -5, 0), ‘mm’), a pour effet d’opérer une traction mécanique forcée sur le composant graphique ciblé, le contraignant à franchir la limite théorique de son conteneur assigné pour se rapprocher de l’élément contigu. Cette manipulation permet de contourner les marges d’isolation incompressibles que certains thèmes pré-packagés imposent par défaut entre les différents blocs hiérarchiques.
L’application la plus fréquente et la plus féconde de ce compactage concerne l’espace béant qui sépare parfois le sous-titre de la ligne supérieure du panneau de traçage lorsque les échelles d’axes ne comportent pas d’éléments intermédiaires. En appliquant une marge négative au bas du sous-titre ou au sommet du panneau, on resserre harmonieusement l’intitulé conceptuel au plus près de la visualisation empirique, neutralisant les sensations désagréables de déconnexion visuelle.
9.2 Le mécanisme de clipping (coord_cartesian(clip = ‘off’))
L’exploitation conjointe des marges personnalisées et de la projection d’éléments graphiques en dehors du panneau central introduit inévitablement la problématique du découpage automatique, formellement désigné sous le terme technique de clipping. Par défaut, pour des raisons évidentes de propreté graphique, ggplot2 applique un masque de découpage strict aux frontières exactes de la zone de coordonnées cartésiennes : tout point, texte ou tracé géométrique dont les coordonnées mathématiques excèdent l’emprise du panel est immédiatement guillotiné par le moteur de rendu.
Ce mécanisme de sécurité devient toutefois un obstacle majeur dès lors que l’analyste cherche à positionner des annotations textuelles explicatives, des accolades ou des indicateurs de sous-groupes à cheval sur la ligne de démarcation du panneau, voire directement dans l’espace périphérique de la marge. La solution réside dans l’instruction explicite coord_cartesian(clip = ‘off’), qui désactive souverainement le masquage périphérique et autorise les primitives graphiques à franchir librement la bordure du panel.
Cependant, désactiver le découpage sans ajuster concomitamment les marges globales engendre une catastrophe graphique immédiate : les éléments débordants se retrouvent tronqués par la bordure extérieure de la toile générale. Il est donc fondamentalement impératif d’associer systématiquement la désactivation du clipping avec un élargissement proportionné de l’argument plot.margin au sein de theme(), offrant ainsi le réceptacle nécessaire à la pleine manifestation visuelle des annotations externalisées.
9.3 Risques techniques et précautions vis-à-vis des périphériques d’export
Le recours aux marges négatives et la neutralisation du masque de découpage cartésien ne sont toutefois pas exempts de périls techniques, particulièrement lors de la transition du code R interactif vers des fichiers de sortie matriciels destinés à l’impression ou au web. Les différents moteurs de rendu graphique (tels que le moteur standard Windows, le moteur Quartz sur macOS ou le moteur Linux basé sur Cairo) interprètent parfois avec d’infimes divergences les instructions de franchissement de frontière dimensionnelle.
Un tracé impeccablement calibré au sein du visualiseur dynamique de RStudio peut ainsi révéler, une fois exporté en PNG haute résolution, des superpositions indésirables ou, pire encore, un découpage brutal de la typographie le long des contours du canevas si les marges négatives ont été dosées avec une agressivité excessive. La règle d’or réside dans la modération : les valeurs négatives doivent être appliquées par incréments minimes, idéalement quantifiées en points typographiques (‘pt’) plutôt qu’en centimètres, pour éviter tout effondrement structurel de la figure.
De surcroît, il s’avère indispensable d’exécuter des tests d’exportation récurrents sur l’ensemble de la chaîne de production graphique. Vérifier la conformité du fichier compilé à l’échelle d’affichage définitive à 100 % permet d’intercepter à temps les artefacts visuels, les chevauchements de libellés ou les amputations accidentelles de glyphes avant la transmission du manuscrit définitif aux relecteurs de la revue scientifique.
10. Automatisation et conception d’un thème personnalisé standardisé
10.1 Création d’une fonction de thème académique personnalisée
Dans le cadre d’un vaste programme de recherche ou d’un projet de thèse impliquant la production de dizaines de visualisations apparentées, la duplication répétitive d’instructions thématiques verbeuses telles que theme(plot.margin = unit(…)) au sein de chaque script constitue une hérésie méthodologique. Non seulement cette redondance alourdit inutilement le code, mais elle expose l’investigateur à des incohérences esthétiques majeures en cas de modification ultérieure des spécifications graphiques.
La solution programmatique optimale consiste à encapsuler l’ensemble des règles typographiques, des choix de fonds et des dimensions de marges au sein d’une fonction de thème personnalisée et standardisée, baptisée par exemple theme_apa_custom. En concevant cette fonction en R pur, l’analyste peut paramétrer par défaut un vecteur de marge pérenne conforme aux exigences du manuel de publication visé, tout en conservant la liberté de surcharger sélectivement cet argument grâce au mécanisme formel des arguments à points triples (…).
Cette approche modulaire garantit une uniformité esthétique absolue à travers l’ensemble des chapitres d’un rapport de recherche ou d’une monographie clinique. Il suffit d’appeler cette primitive unique à la fin de chaque pipeline ggplot2 pour doter instantanément la figure des marges périmétriques parfaites, libérant l’attention du chercheur pour l’exploration conceptuelle des données plutôt que la résolution chronique de soucis de mise en page.
10.2 Héritage et extension des thèmes natifs (theme_bw, theme_classic)
L’élaboration d’un thème institutionnel haut de gamme ne nécessite pas de réinventer l’intégralité des centaines de composants graphiques pris en charge par ggplot2. La pratique recommandée repose sur le mécanisme d’héritage fonctionnel, en prenant pour fondation structurelle l’un des thèmes natifs éprouvés et reconnus pour leur rigueur scientifique, tels que theme_bw() ou theme_classic(). Ces thèmes de base assurent une neutralité d’arrière-plan indispensable en supprimant la trame grise par défaut souvent décriée dans les cercles académiques.
L’extension s’opère en modifiant au sein de la fonction dérivée uniquement les paramètres stratégiques, dont en premier lieu plot.margin, sans altérer la cohérence des grilles primaires ou des délimitations d’axes originelles. Il est particulièrement instructif de comparer les comportements par défaut de ces thèmes : tandis que theme_minimal() impose des marges extrêmement réduites favorisant une intégration web rapide mais périlleuse pour l’impression, theme_classic() réserve une respiration latérale légèrement plus généreuse pour accueillir les traits d’axes orthogonaux.
La surcharge soignée de la clause thématique garantit que la descendance structurelle demeure préservée. En documentant avec clarté au début de son code les ajustements appliqués aux marges par rapport au thème parent, l’auteur facilite l’audit de reproductibilité de ses scripts par la communauté scientifique, attestant d’une rigueur de programmation exemplaire.
10.3 Gestion des templates graphiques pour rapports automatisés (R Markdown / Quarto)
L’essor fulgurant des systèmes de publication reproductible que constituent R Markdown et les documents computationnels Quarto a profondément métamorphosé la production de rapports cliniques périodiques et d’articles scientifiques interactifs. Dans ces environnements automatisés, le contrôle des marges ne se négocie plus uniquement au sein de chaque bloc de code individuel, mais se régule à l’échelle globale du document grâce à l’instruction fondamentale theme_set().
En initialisant au tout début du script d’analyse le thème global par défaut via l’appel theme_set(theme_apa_custom()), chaque graphique généré ultérieurement dans le flux textuel hérite automatiquement de l’assignation métrique des marges stipulée par l’auteur. Cette globalisation doit s’articuler en harmonie parfaite avec les options de blocs d’exécution gérées par le moteur knitr, notamment les options fig.width, fig.height et fig.align.
Si une dissonance dimensionnelle existe entre les centimètres alloués à plot.margin et les dimensions du conteneur déclarées dans knitr::opts_chunk, des distorsions imprévisibles surviennent lors de la compilation finale en format PDF ou HTML. Une synchronisation méthodique entre la géométrie thématique de ggplot2 et les paramètres d’encapsulation de knitr garantit un pipeline d’intégration continue fluide et infaillible, débouchant sur des documents d’une qualité typographique irréprochable.
11. Sauvegarde et exportation haute fidélité avec ggsave()
11.1 Interaction critique entre les dimensions d’export et plot.margin
La commande ggsave() constitue la passerelle incontournable reliant l’espace de calcul virtuel de R aux formats de stockage numérique définitifs. Or, c’est précisément lors de cette étape de matérialisation physique que les erreurs de calibrage des marges révèlent toute leur gravité. Le moteur de rendu opère en effet une équation spatiale soustractive rigoureuse : la surface effectivement accordée au panneau de données intérieur résulte directement de la soustraction des marges déclarées dans plot.margin des dimensions globales stipulées par les arguments width et height de ggsave.
Si un analyste exporte une figure en déclarant une largeur globale restreinte de quatre centimètres tout en ayant configuré des marges latérales d’un centimètre et demi de chaque côté via plot.margin, la surface résiduelle dévolue à l’histogramme ou au nuage de points n’est plus que d’un unique centimètre. Le panneau central se trouve alors littéralement laminé, entraînant une compression grotesque des barres géométriques et la superposition chaotique de l’ensemble des étiquettes numériques d’axes.
Pour immuniser ses visualisations contre ce syndrome d’effondrement géométrique, il est impératif d’évaluer empiriquement le ratio entre la surface globale du document et la surface périmétrique absorbée par les marges. La validation empirique ne doit jamais s’effectuer sur l’écran dynamique de prévisualisation, mais impérativement sur le fichier exporté final inspecté à l’échelle exacte 1:1, vérifiant ainsi que la hiérarchie typographique respire harmonieusement au sein des frontières délimitées.
11.2 Gestion de la résolution (DPI) et préservation du ratio d’aspect
La publication scientifique de haut niveau impose le respect de seuils de résolution d’échantillonnage graphique drastiques. Les périodiques majeurs exigent invariablement une densité minimale de 300 points par pouce (DPI) pour les tracés de demi-teintes et de 600 à 1200 DPI pour les dessins au trait au format matriciel (TIFF ou PNG), garantissant une netteté absolue de l’encre sans pixellisation disgracieuse lors de l’impression sur presse offset industrielle.
Cette élévation de la résolution n’altère pas les dimensions physiques déclarées en unités absolues (‘cm’, ‘mm’, ‘in’) au sein de plot.margin, car ggplot2 et le système grid recalculent automatiquement le nombre de pixels nécessaires pour respecter scrupuleusement la mesure métrique physique assignée. Néanmoins, lors de l’exportation vers des formats d’images matricielles compressées, des artefacts d’anti-crénelage (antialiasing) peuvent occasionnellement se manifester le long des bordures rectangulaires contrastées de plot.background si les ratios de proportionnalité ne sont pas fidèlement maintenus.
La conservation intransigeante du ratio d’aspect représente le gage d’une intégrité scientifique constante. Modifier arbitrairement la largeur globale lors de la phase de sauvegarde sans ajuster de manière proportionnée la hauteur et les marges périmétriques correspondantes induit une distorsion géométrique subreptice susceptible de modifier l’angle perçu des régressions linéaires ou l’étalement perçu d’une distribution de probabilité, érodant ainsi la neutralité cognitive de l’artefact scientifique.
11.3 Résolution des problèmes de rognage inattendu lors de l’export vectoriel (PDF/SVG)
Si les formats d’image matriciels présentent des risques de pixellisation, les formats vectoriels d’excellence que sont le PDF (Portable Document Format) et le SVG (Scalable Vector Graphics) représentent la norme d’excellence absolue pour l’édition savante en raison de leur infinité de résolution. Cependant, les utilisateurs de R sont fréquemment confrontés à un artefact exaspérant lors de l’exportation vectorielle : le rognage inopiné ou la décapitation partielle des caractères de texte positionnés sur les bordures extrêmes des marges extérieures.
Ce dysfonctionnement insidieux ne découle pas d’une erreur mathématique de ggplot2, mais des limites structurelles du sous-système de rendu vectoriel par défaut de certaines plateformes, qui communique imparfaitement avec les tables de métriques des fontes typographiques installées sur le système d’exploitation. Pour juguler définitivement ces anomalies de troncature sur les limites des marges, l’utilisation explicite du périphérique Cairo s’impose comme la solution universelle. En stipulant device = cairo_pdf ou device = « svg » au sein de l’instruction ggsave(), l’utilisateur active un moteur de composition vectorielle haut de gamme capable de calculer l’enveloppe textuelle (bounding box) des glyphes au micron près.
Une fois le fichier généré, la bonne pratique académique consiste à ouvrir le tracé vectoriel au sein d’un logiciel de publication assistée par ordinateur ou d’illustration vectorielle professionnelle pour examiner minutieusement les tolérances de rognage. Cette inspection finale garantit qu’aucun élément typographique, aucun accent aigu ou marque diacritique de titre n’a souffert d’un effacement accidentel lors de son passage à travers les marges d’exportation.
12. Diagnostic, pièges fréquents et liste de contrôle pour la publication
12.1 Diagnostic des erreurs communes d’assignation des unités et des marges
Dans la pratique quotidienne du codage sous ggplot2, plusieurs écueils récurrents guettent même les analystes les plus chevronnés. L’anomalie la plus classique se matérialise sous la forme d’un message d’erreur d’incompatibilité de type au moment de l’exécution, rappelant que l’objet fourni à plot.margin doit appartenir à la classe unit. Cette interruption brutale procède presque systématiquement de l’oubli pur et simple de l’encapsulation de base : l’auteur fournit un vecteur numérique conventionnel c(1, 2, 1, 2) au lieu de l’envelopper dans la structure unitaire requise unit(c(1, 2, 1, 2), « cm ») ou d’exploiter la fonction margin().
Un deuxième piège d’une grande fréquence concerne la dimensionnalité intrinsèque du vecteur d’assignation. Fournir par inadvertance un vecteur de trois ou cinq éléments numériques à plot.margin plonge le moteur interne de grid dans une incertitude géométrique insoluble, déclenchant des avertissements de recyclage de vecteurs ou des déformations asymétriques totalement incontrôlées. Le vecteur doit scrupuleusement dénombrer soit une valeur unique (qui sera alors répliquée uniformément sur les quatre points cardinaux), soit impérativement quatre valeurs ordonnées selon la séquence TRBL.
Pour diagnostiquer rapidement l’origine d’un défaut d’espacement sans s’égarer dans des conjectures abstraites, le recours à la méthode heuristique des bordures chromatiques forcées demeure la technique la plus efficace. En colorant agressivement plot.background en magenta et panel.background en jaune canari, les frontières physiques de la composition se révèlent avec une limpidité incontestable, permettant d’identifier en une fraction de seconde si l’asymétrie constatée provient d’une mauvaise assignation cardinale ou d’un conflit de libellés textuels.
12.2 Incompatibilités d’unités et comportements erratiques du moteur grid
Des comportements erratiques et déconcertants peuvent également survenir lors de la cohabitation mal maîtrisée entre unités de mesure absolues et surfaces d’affichage extrêmement restreintes. Si un chercheur spécifie des marges périphériques fixes d’une épaisseur absolue de trois centimètres sur un périphérique d’affichage dont l’espace total disponible n’excède pas six centimètres de large, le moteur grid entre en état de contention structurelle critique. Ne pouvant violer la directive d’espacement absolu qui lui est assignée, le système sacrifie purement et simplement le conteneur central : le panneau de données disparaît de la vue, ne laissant sur l’image qu’un fond monochrome désespérément vide.
Une autre source d’incompatibilité réside dans la tentative aventureuse de mélanger au sein d’un même vecteur unit() des unités dimensionnelles discordantes, en combinant par exemple des grandeurs absolues en millimètres pour les axes verticaux et des proportions relatives normalisées ‘npc’ pour les bordures horizontales. Bien que mathématiquement envisageable par le recours à des opérations algébriques complexes permises par grid::unit.c, cette pratique fragilise considérablement la portabilité des scripts et produit souvent des résultats imprévisibles lors des variations de résolution d’affichage.
Enfin, il convient de veiller à la compatibilité ascendante du code lors des migrations vers de nouvelles versions majeures de l’écosystème R. Certaines fonctions historiques d’espacement dépréciées continuent d’être tolérées avec des messages d’avertissement temporaires avant d’être définitivement éradiquées des bibliothèques fondamentales. Rester fermement ancré dans les idiomes standards contemporains — l’usage scrupuleux de unit() pour plot.margin et de margin() pour les sous-composants textuels — constitue le meilleur rempart contre l’obsolescence programmée de ses pipelines d’analyse graphique.
12.3 Grille d’évaluation méthodique avant soumission à l’éditeur académique
Afin de formaliser et de sécuriser la phase ultime de préparation des manuscrits scientifiques avant leur transmission officielle aux comités de lecture des revues internationales, l’adoption d’une liste de contrôle méthodique s’avère hautement recommandable. Cette grille d’auto-évaluation permet de passer au crible l’ensemble des dimensions géométriques et esthétiques de la figure, garantissant un niveau de finition irréprochable exempt de toute réserve technique de la part des éditeurs de production.
- Vérification de l’intégrité périmétrique cardinale : S’assurer que le vecteur de marges plot.margin respecte rigoureusement la convention d’ordonnancement séquentiel TRBL (Haut, Droite, Bas, Gauche) et qu’aucune troncature n’affecte les caractères extrêmes des titres, des sous-titres, des notes de bas de figure ou des libellés d’axes sur les quatre bordures de la page.
- Harmonisation micro-typographique des axes : Contrôler que les espaces interstitiels gérés par margin() au sein d’element_text() pour axis.title.x et axis.title.y garantissent une respiration suffisante vis-à-vis des valeurs numériques des échelles et de la longueur des coches de graduation (axis.ticks.length).
- Cohérence de l’architecture composite multi-panneaux : En cas de recours à patchwork ou cowplot, valider que les marges individuelles des sous-graphiques constitutifs ont été asymétriquement ajustées pour neutraliser les espaces interstitiels parasites et garantir un alignement géométrique horizontal et vertical irréprochable des axes cartésiens partagés.
- Sécurisation du découpage géométrique : Si des annotations spécifiques s’étendent au-delà du panneau de traçage sous l’instruction coord_cartesian(clip = ‘off’), confirmer que les marges globales extérieures ont été suffisamment élargies pour accueillir ces projections sans découpage par la frontière physique de l’image.
- Conformité absolue aux spécifications de l’éditeur : Valider que les dimensions d’exportation configurées dans ggsave() (largeur, hauteur et résolution en DPI) s’articulent harmonieusement avec les marges thématiques, sans compression anamorphique du panneau de données, et que le recours à un pilote vectoriel de haute précision tel que cairo_pdf a été scrupuleusement respecté.
En observant scrupuleusement ces impératifs techniques et méthodologiques, l’analyste de données et le chercheur en sciences computationnelles transforment leurs tracés statistiques en artefacts de communication visuelle d’une perfection chirurgicale. La maîtrise souveraine de l’espace blanc et des marges sous ggplot2 constitue le pont indispensable qui relie la rigueur de l’inférence mathématique à l’éloquence démonstrative de l’expression graphique de haut vol.
Références
American Psychological Association. (2020). Publication manual of the American Psychological Association (7th ed.). American Psychological Association. https://doi.org/10.1037/0000165-000
Murrell, P. (2018). R graphics (3rd ed.). Chapman and Hall/CRC. https://doi.org/10.1201/9780429497018
Pedersen, T. L. (2024). patchwork: The composer of plots (Version 1.3.0) [R package]. Comprehensive R Archive Network. https://CRAN.R-project.org/package=patchwork
R Core Team. (2024). R: A language and environment for statistical computing. R Foundation for Statistical Computing, Vienna, Austria. https://www.R-project.org/
Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.
Wickham, H. (2016). ggplot2: Elegant graphics for data analysis (2nd ed.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
Wilke, C. O. (2019). Fundamentals of data visualization: A primer on making informative and compelling figures. O’Reilly Media.
Wilkinson, L. (2005). The grammar of graphics (2nd ed.). Springer Science+Business Media. https://doi.org/10.1007/0-387-28695-0
