Comment définir les graduations des axes dans Matplotlib (avec exemples)

La communication visuelle des résultats quantitatifs constitue l’un des piliers épistémologiques de la démarche scientifique moderne. Dans l’écosystème du langage de programmation Python, la bibliothèque Matplotlib s’est imposée depuis plus de deux décennies comme la référence canonique pour la synthèse graphique et la publication de données empiriques. Toutefois, la production d’une figure rigoureuse ne se limite nullement à la projection géométrique de coordonnées sur un plan cartésien. Elle exige une orchestration méthodique des repères spatiaux, au premier rang desquels figurent les graduations d’axes, communément désignées sous l’anglicisme ticks. Ces marqueurs discrets conditionnent la vitesse de décodage visuel, la précision de la lecture numérique et la crédibilité méthodologique des artefacts graphiques soumis à l’évaluation par les pairs.

Trop souvent reléguée à une série d’ajustements empiriques de dernière minute, la paramétrisation des graduations répond en réalité à des impératifs ergonomiques et sémiotiques stricts. Des intervalles mal calibrés, des libellés surchargés ou des échelles asymétriques tronquent la perception des grandeurs relatives, introduisent des artefacts cognitifs et altèrent l’intégrité de l’interprétation scientifique. Maîtriser l’architecture des graduations au sein de Matplotlib implique de comprendre les flux de données internes reliant les conteneurs de haut niveau aux algorithmes d’échantillonnage de bas niveau, régis par le module matplotlib.ticker. Cette démarche requiert également une distinction nette entre les scripts exploratoires rapides et les développements orientés objet conçus pour la reproductibilité expérimentale.

Ce traité exhaustif propose une dissection approfondie des mécanismes régissant la disposition, le calcul, la typographie et la stylisation des graduations d’axes dans Matplotlib. À travers une progression didactique allant des postulats théoriques de la sémiologie graphique jusqu’aux architectures logicielles complexes manipulant des échelles temporelles et logarithmiques, nous explorerons l’ensemble des leviers algorithmiques offerts par la bibliothèque. L’objectif est d’armer les chercheurs, ingénieurs et analystes de données d’un corpus méthodologique complet, leur permettant de transformer des représentations graphiques par défaut en instruments visuels de haute précision conformes aux plus hauts standards académiques et industriels.

1. Introduction théorique à la gestion des graduations d’axes dans Matplotlib

1.1 Rôle sémiotique et perceptif des graduations dans la visualisation de données

La sémiotique graphique, telle que théorisée par Jacques Bertin dans ses travaux fondateurs sur la sémiologie graphique, établit que toute représentation visuelle efficiente repose sur une transcription univoque de relations d’ordre, de distance et de proportion. Dans ce cadre épistémologique, les graduations d’axes n’agissent pas comme de simples ornements géométriques périphériques ; elles constituent l’infrastructure cognitive fondamentale permettant au système visuel humain d’effectuer l’ancrage métrique indispensable à la quantification. Sans graduation explicite, un tracé continu ou un nuage de points demeure un invariant qualitatif, incapable de soutenir des inférences numériques précises. La graduation introduit une discrétisation fonctionnelle du continuum spatial, réduisant la charge cognitive de l’observateur en lui fournissant des étalons de référence immédiats.

L’impact de la précision des axes sur l’interprétation des résultats expérimentaux s’avère déterminant lors de la confrontation d’hypothèses statistiques. Des repères trop clairsemés forcent le lecteur à des interpolations mentales hasardeuses, source d’erreurs systématiques d’estimation d’amplitudes ou de taux de variation. Inversement, une saturation visuelle induite par une surabondance d’intervalles crée un phénomène d’encombrement perceptif (visual clutter), dégradant le rapport signal sur bruit de l’illustration graphique. Il existe ainsi un compromis ergonomique précis, fondé sur la loi de Weber-Fechner et la psychophysique de la perception, qui dicte qu’une graduation optimale doit minimiser l’effort d’inférence tout en maximisant la résolution spatiale utile du phénomène observé.

D’un point de vue épistémologique, il convient d’opérer une scission conceptuelle rigoureuse entre la distribution intrinsèque des données brutes et les repères spatiaux discrets mobilisés pour leur contextualisation. Alors que les données incarnent la variabilité empirique observée au cours d’un protocole expérimental, les graduations représentent la grille de lecture métrologique choisie par l’expérimentateur. Cette séparation impose que le positionnement des graduations réponde à des critères de régularité mathématique et de lisibilité typographique universels, décorrélés des fluctuations stochastiques individuelles de l’échantillon, garantissant ainsi une neutralité interprétative irréprochable.

1.2 Architecture sous-jacente de la bibliothèque Matplotlib

Pour appréhender avec rigueur la manipulation des graduations, il est impératif d’examiner la structure hiérarchique profonde du modèle d’objets de Matplotlib. Au sommet de cette architecture trône la classe Figure, qui matérialise l’espace canevas global, englobant l’intégralité des éléments graphiques, des bordures et des zones de rendu potentielles. Immédiatement subordonnée à la figure, la classe Axes incarne la région bidimensionnelle ou tridimensionnelle effective dans laquelle les données sont projetées. C’est au sein de cet objet Axes que se déploient les composantes géométriques spécialisées, à savoir les objets Axis, qui encapsulent les spécificités structurelles respectives de l’axe des abscisses (xaxis) et de l’axe des ordonnées (yaxis).

L’objet Axis constitue le véritable orchestrateur de la graduation. Contrairement à une vision simpliste qui réduirait l’axe à une ligne vectorielle statique, l’implémentation de Matplotlib en fait un conteneur dynamique hautement sophistiqué. Chaque instance de Axis gère de manière autonome la transformation mathématique liant l’espace des données (l’espace utilisateur) à l’espace des coordonnées physiques du dispositif d’affichage (l’espace pixels ou points typographiques). À l’intérieur de ce conteneur opèrent les instances de Tick, qui regroupent le trait géométrique physique délimitant le repère et le label textuel associé affichant la valeur numérique ou nominale correspondante.

Le moteur de rendu interne applique par défaut un ensemble d’heuristiques pour déterminer le positionnement de ces entités. Bien que ces algorithmes automatisés soient remarquablement efficaces pour des distributions gaussiennes standards ou des fonctions monotones élémentaires, ils révèlent des limites substantielles face à des distributions multimodales, des phénomènes à dynamique étendue ou des séries temporelles complexes. Lorsque ces situations surviennent, le composant Axis doit être reconfiguré par le biais de classes tierces dédiées au calcul des coordonnées, sous peine de produire des visualisations dénuées de rigueur scientifique.

1.3 Distinction entre l’interface fonctionnelle pyplot et l’interface orientée objet

L’une des particularités historiques de Matplotlib réside dans sa dualité paradigmatique, offrant concomitamment une interface procédurale calquée sur l’environnement MATLAB, accessible via le sous-module matplotlib.pyplot, et une interface orientée objet pure. L’interface pyplot repose sur le concept d’état global implicite. Les fonctions telles que plt.plot(), plt.xticks() ou plt.yticks() s’exécutent sur la figure et l’axe actifs au moment de l’invocation. Cette approche facilite le prototypage rapide dans le cadre de sessions interactives ou au sein de carnets numériques de type Jupyter, car elle dispense l’utilisateur de la gestion explicite des pointeurs d’objets.

Toutefois, dans le contexte de la recherche académique et de l’ingénierie logicielle avancée, ce paradigme d’état global présente des faiblesses structurelles majeures. L’absence d’encapsulation explicite engendre des effets de bord imprévisibles, particulièrement lors de la génération de figures composites multifenêtres (subplots) ou dans le cadre de pipelines de traitement parallélisés. Dès lors qu’une fonction tierce modifie involontairement le contexte actif, la synchronisation des graduations peut être altérée silencieusement, menant à des incohérences visuelles indétectables sans inspection manuelle laborieuse.

À l’inverse, l’interface orientée objet privilégie la modularité, la traçabilité et la robustesse du code. En manipulant directement des instances explicites créées par fig, ax = plt.subplots(), le développeur délègue la gestion des graduations aux méthodes dédiées de l’objet Axes, telles que ax.set_xticks() ou ax.xaxis.set_major_locator(). Cette dissociation claire entre le conteneur graphique global et ses sous-espaces métriques garantit une reproductibilité expérimentale absolue. Le tableau comparatif des pratiques montre sans équivoque que la complexité logicielle croissante commande l’abandon systématique de pyplot au profit de l’architecture par objets.

2. Anatomie des graduations : Ticks, Tick Labels et Locators

2.1 Composantes structurelles d’une graduation

L’analyse morphologique d’une graduation d’axe dans Matplotlib révèle un assemblage tripartite rigoureux, dont chaque segment répond à des spécifications géométriques et typographiques indépendantes. La première composante est le trait physique de graduation (tick mark), qui matérialise l’intersection précise entre la valeur scalaire de la variable et la ligne directrice de l’axe. Ce segment linéaire est caractérisé par sa longueur, son épaisseur (linewidth), sa couleur et son orientation spatiale relative à l’épine de l’axe (spine). Matplotlib autorise trois orientations distinctes : dirigée vers l’extérieur de la zone de traçage (out), pointant vers l’intérieur de celle-ci (in), ou chevauchant la frontière de manière symétrique (inout).

La deuxième composante structurelle est l’étiquette textuelle (tick label). Rattachée spatialement à l’extrémité externe du trait de graduation, elle assure la transcription linguistique ou chiffrée de la coordonnée. Sa composition mobilise les canons de la typographie vectorielle : choix de la famille de polices, corps du texte, graisse, alignement horizontal et vertical, ainsi qu’angle de rotation. L’espacement géométrique entre le sommet du trait de graduation et la boîte englobante de l’étiquette (paramètre pad) constitue une variable micro-typographique essentielle pour éviter toute fusion perceptive involontaire entre le repère linéaire et les caractères typographiques.

La troisième composante, souvent invisible mais déterminante, réside dans le système de coordonnées sous-jacent qui attache chaque graduation à son point d’application sur le continuum cartésien. Matplotlib maintient en mémoire une structure de données associant à chaque marque une série de métadonnées contextuelles : statut majeur ou mineur, visibilité booléenne, et transformation affine courante. Cette articulation garantit que lors d’un déplacement de l’axe ou d’une modification de l’échelle d’affichage, l’ensemble solidaire formé par le trait et son étiquette préserve son intégrité relationnelle sans dérive spatiale.

2.2 Fonctionnement des classes Locator et Formatter

Au cœur de la flexibilité architecturale de Matplotlib se trouve un principe fondamental du génie logiciel : le découplage strict entre l’algorithme de calcul spatial et la logique de représentation textuelle. Ce découplage s’incarne dans la dichotomie entre les classes dérivées de matplotlib.ticker.Locator et celles issues de matplotlib.ticker.Formatter. Le localisateur (Locator) assume la responsabilité exclusive de déterminer où les graduations doivent être positionnées sur l’échelle des données réelles, tandis que le formateur (Formatter) gère la manière dont ces positions scalaires sont converties en chaînes de caractères perceptibles.

Lors de la phase de rendu graphique, le cycle de vie d’une graduation s’exécute selon une séquence séquentielle hautement optimisée. L’objet Axis interroge d’abord son Locator actif en lui transmettant les bornes d’affichage courantes (viewInterval). Le localisateur exécute alors son algorithme spécifique pour retourner un tableau unidimensionnel de flottants représentant les coordonnées idéales. Ces coordonnées sont immédiatement injectées dans le Formatter associé. Ce dernier applique les masques de chaîne, les conversions d’unités ou les fonctions de formatage personnalisées pour produire les étiquettes correspondantes.

Cette séparation des responsabilités s’avère particulièrement puissante lors des interactions dynamiques au sein d’une interface graphique ou lors de la modification des dimensions physiques du canevas d’affichage. Si la fenêtre graphique est redimensionnée, le moteur graphique sollicite de nouveau le Locator pour recalculer un maillage d’intervalles adapté au nouvel espace disponible, sans que les règles de mise en forme typographique du Formatter n’aient besoin d’être redéfinies. Ce mécanisme garantit une adaptabilité vectorielle totale et prévient l’obsolescence prématurée des configurations graphiques statiques.

2.3 Graduations majeures versus graduations mineures

La hiérarchisation de l’information constitue l’un des principes cardinaux du design d’information scientifique. Matplotlib implémente ce concept à travers la distinction fonctionnelle entre graduations majeures (major ticks) et graduations mineures (minor ticks). Les graduations majeures définissent les repères cardinaux de l’espace métrique. Elles s’accompagnent quasi systématiquement d’étiquettes textuelles chiffrées et délimitent les grands ordres de grandeur de la variable étudiée. Leur rôle principal est de structurer la compréhension globale de la distribution et de soutenir la lecture comparative rapide.

Les graduations mineures, quant à elles, s’intercalent de manière subdélégataire au sein des intervalles majeurs. Dépourvues d’étiquettes textuelles dans la quasi-totalité des conventions graphiques rigoureuses, elles apportent une granularité de lecture intermédiaire sans surcharger le plan de travail de symboles alphanumériques. Leur utilité perceptuelle est particulièrement flagrante sur les échelles étendues ou sur les représentations logarithmiques, où la progression non linéaire des données induit une contraction spatiale rapide que l’œil humain peine à appréhender sans repères secondaires réguliers.

D’un point de vue cognitif, l’emploi judicieux de graduations mineures permet de désengorger l’axe principal en réduisant la fréquence d’apparition des graduations majeures. En espaçant les libellés chiffrés majeurs tout en insérant deux à quatre traits mineurs entre chacun d’eux, l’auteur d’une figure maintient une haute précision de pointage tout en prévenant le phénomène d’occlusion mutuelle des étiquettes. Cette stratégie de pondération visuelle garantit une balance idéale entre densité d’information et aération graphique, condition sine qua non d’une publication scientifique d’excellence.

3. Configuration élémentaire des graduations avec plt.xticks() et plt.yticks()

3.1 Syntaxe fondamentale et signature des méthodes pyplot

Dans l’arsenal fonctionnel de Matplotlib, les méthodes plt.xticks() et plt.yticks() constituent les points d’entrée les plus immédiatement accessibles pour altérer la disposition des axes. Leur conception repose sur un polymorphisme fonctionnel dicté par les arguments qui leur sont transmis lors de l’appel. Invoquées sans le moindre paramètre, ces fonctions opèrent comme de simples accesseurs d’état (getters), extrayant et retournant un tuple contenant deux éléments distincts : un tableau NumPy des positions scalaires des graduations courantes et une liste d’objets textuels correspondant aux libellés affichés.

Lorsqu’elles sont sollicitées en tant que mutateurs (setters), leur signature accepte principalement deux arguments positionnels : ticks et labels, complétés par une collection de paramètres nommés transmis au moteur de rendu textuel. Le premier argument, ticks, requiert un itérable de réels désignant les coordonnées métriques absolues où doivent s’ériger les traits de graduation. Le second argument, facultatif, labels, attend une collection de chaînes de caractères de dimension strictement identique à celle du vecteur des positions, sous peine de déclencher des erreurs de dimensionnement ou des incohérences de projection spatiale.

Il est fondamental de souligner les risques inhérents à l’usage non contrôlé de cette syntaxe fonctionnelle. La transmission directe d’une liste statique à plt.xticks() désactive implicitement le localisateur dynamique par défaut au profit d’une instance de FixedLocator. Dès lors, si les limites de l’axe (xlim) viennent à être modifiées ultérieurement dans le script, les positions des graduations demeurent invariables, pouvant générer des aberrations visuelles telles que des graduations tronquées, invisibles ou concentrées dans une sous-fraction minime de l’espace affiché.

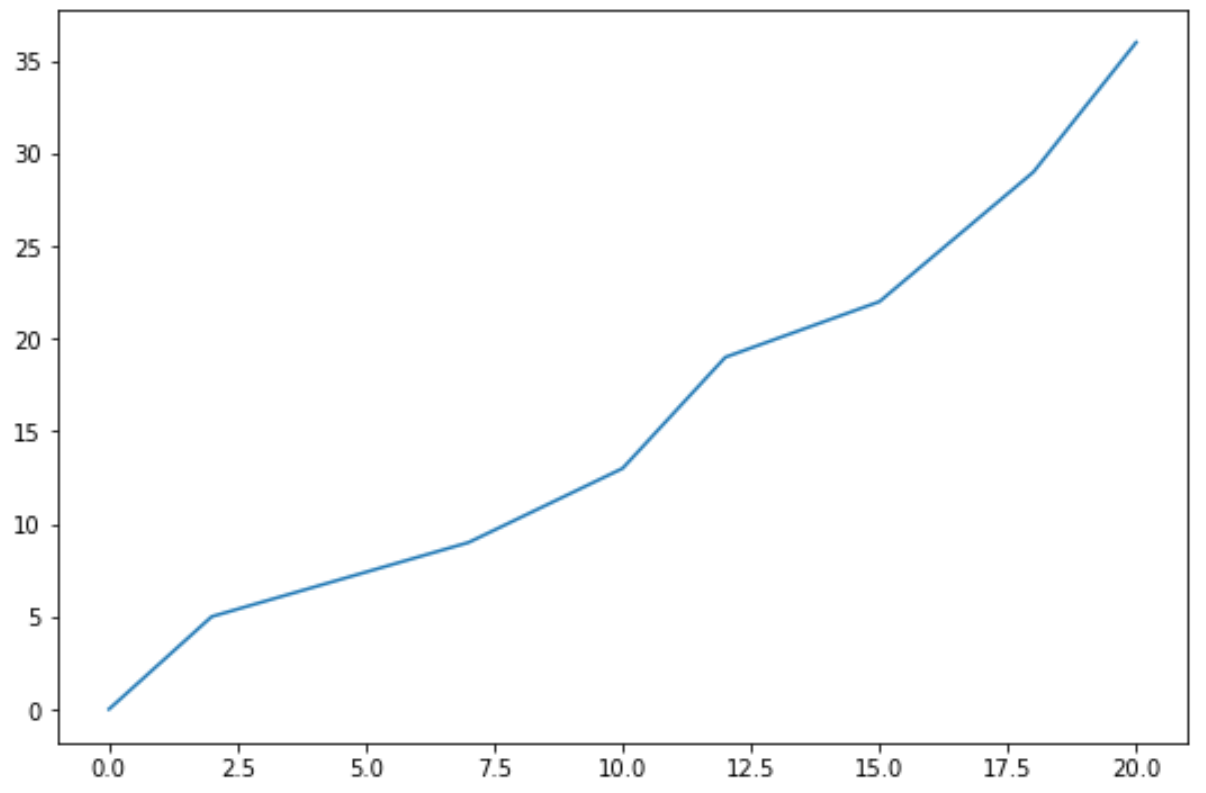

3.2 Exemple pratique pas à pas : Tracé de base et analyse du défaut

Pour illustrer concrètement les déficiences intrinsèques des choix algorithmiques automatisés de Matplotlib, considérons le déploiement d’un tracé élémentaire simulant un protocole d’apprentissage machine. Supposons une série temporelle discrète mesurant la convergence d’une fonction de perte au cours de 15 époques d’entraînement successives. Le jeu de données associe à chaque époque entière un indice d’erreur compris entre 0.85 et 0.12. Un tracé naïf généré via plt.plot(epoches, perte) révèle immédiatement la dissonance cognitive introduite par les paramètres par défaut.

Par défaut, l’algorithme d’estimation de pas de Matplotlib recherche des divisions fondées sur des multiples décimaux conventionnels (1, 2, 5 et leurs ordres de grandeur respectifs). En l’espèce, sur un intervalle d’abscisses s’étendant formellement de 1 à 15, le moteur graphique est susceptible d’implanter des graduations situées à 2.5, 5.0, 7.5, 10.0, 12.5 et 15.0. Or, dans le cadre méthodologique de cette expérience, une époque d’entraînement constitue une entité discrète indivisible ; l’affichage d’une graduation positionnée à la valeur 2.5 constitue une aberration conceptuelle qui prête à confusion quant à la nature continue ou discrète de l’échantillonnage.

Sur l’axe des ordonnées, la dispersion naturelle de la perte peut conduire le système à proposer des pas fractionnaires asymétriques, par exemple en situant les graduations à des intervalles de 0.14 ou 0.18 unités, rendant le calcul mental des écarts de performance particulièrement laborieux pour l’examinateur. Ce constat clinique met en lumière la nécessité impérieuse de déposséder l’interpréteur automatique de ses choix arbitraires afin d’imposer manuellement une grille de lecture conforme aux exigences sémantiques strictes du domaine d’investigation.

3.3 Ajustement direct des positions pour un contrôle granulaire

La rectification de cette déviation sémiotique s’opère par l’injection explicite d’une collection d’entiers naturels au sein de la commande plt.xticks(). En fournissant explicitement la liste [1, 3, 5, 7, 9, 11, 13, 15], l’expérimentateur rétablit la cohérence physique de l’axe des abscisses : chaque graduation coïncide rigoureusement avec un événement de mesure réel, et la progression par pas arithmétique constant de 2 unités élimine toute ambiguïté sur la vitesse d’évolution temporelle de la convergence.

De manière symétrique, l’harmonisation de l’axe des ordonnées réclame une intervention ciblée via plt.yticks(). Si la dynamique de la perte s’inscrit dans l’intervalle réel allant de 0.10 à 0.90, il devient ergonomiquement optimal d’imposer un vecteur de graduations régulièrement espacées de 0.10 unité, matérialisé par la séquence [0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9]. Cette normalisation visuelle permet une lecture linéaire instantanée et offre un ancrage géométrique net aux courbes de tendance superposées.

Au-delà de la simple définition positionnelle, le contrôle granulaire implique le respect de règles de symétrie spatiale élémentaires. La figure finale gagne en netteté lorsque les bornes limites de visualisation sont ajustées pour englober harmonieusement la première et la dernière graduation sans créer de vide périphérique excessif. L’intégration de ces ajustements manuels simples transforme un graphique approximatif en une figure scientifique structurée, directement diffusable au sein d’un rapport technique ou d’une communication académique.

4. Génération de pas personnalisés à l’aide de NumPy arange()

4.1 Fondements mathématiques de l’échantillonnage régulier avec np.arange()

L’assignation manuelle de listes statiques de graduations, bien que conceptuellement transparente, présente une rigidité incompatible avec les exigences de l’automatisation scientifique moderne. Dès lors que les séries de données évoluent dynamiquement, l’interopérabilité entre Matplotlib et la bibliothèque de calcul vectoriel NumPy devient un impératif d’ingénierie logicielle. La fonction numpy.arange() constitue l’outil paradigmatique pour générer des progressions arithmétiques régulières requises pour la définition d’intervalles de graduation robustes.

La signature mathématique de np.arange(start, stop, step) implique une règle sémantique essentielle : l’intervalle semi-ouvert à droite [start, stop[. Cette caractéristique entraîne l’exclusion systématique de la borne supérieure stop si la différence entre celle-ci et start n’est pas un multiple strict du pas step, ou si l’utilisateur omet d’incorporer une marge de débordement algorithmique. Pour garantir l’inclusion irréprochable du point terminal des données au sein des graduations d’axe, la pratique canonique consiste à définir la borne supérieure sous la forme max(donnees) + step, préservant ainsi la complétude visuelle de la séquence.

Il importe également de confronter np.arange() à son alternative vectorielle np.linspace(start, stop, num). Alors que np.arange() fonde sa partition sur la fixation a priori de la distance inter-graduations (le pas métrique), np.linspace() privilégie la cardinalité totale de l’échantillon (le nombre de graduations). Dans les sciences expérimentales, où l’on cherche généralement à aligner les graduations sur des nombres ronds (entiers ou décimales fermées), np.arange() demeure l’opérateur de prédilection, sous réserve d’une vigilance méticuleuse quant aux erreurs d’arrondi inhérentes à l’arithmétique en virgule flottante standard IEEE 754.

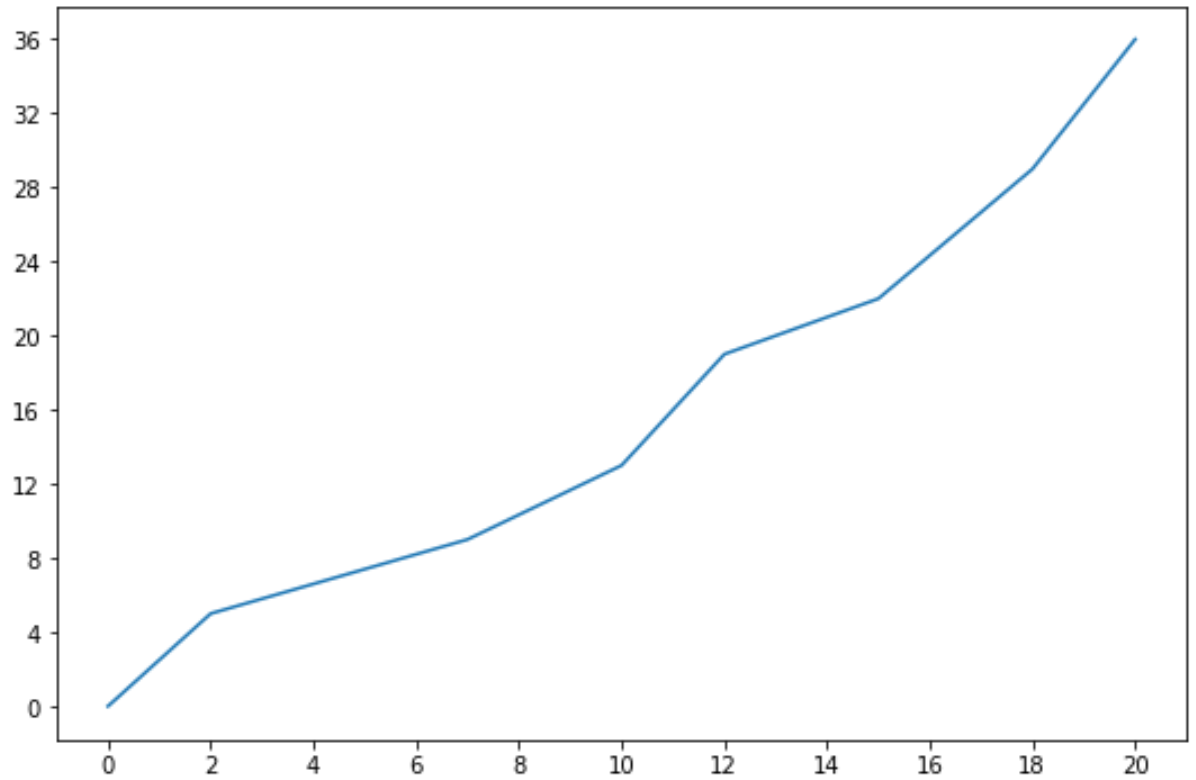

4.2 Paramétrage algorithmique des pas sur l’axe des abscisses

L’implémentation d’une gestion algorithmique des graduations sur l’axe horizontal exige l’élaboration d’une fonction d’extraction capable d’interroger directement les propriétés intrinsèques du tenseur de données. En lieu et place de constantes codées en dur, le script Python doit déduire les paramètres opérationnels à partir des fonctions min() et max() appliquées au vecteur des abscisses. Cette approche garantit la résilience complète du code graphique face à toute réactualisation de la base empirique sous-jacente.

Considérons un scénario où l’échantillonnage expérimental s’étend de façon variable entre une borne inférieure arbitraire et une borne supérieure élevée. Le script de paramétrage instancie le pas d’abscisse sous la forme d’un quantum invariable, par exemple un pas entier de taille 2. La commande exécutée s’énonce alors sous la forme :

pas_x = 2
positions_x = np.arange(np.floor(np.min(x)), np.ceil(np.max(x)) + pas_x, pas_x)
plt.xticks(positions_x)

Grâce à l’usage conjugué des arrondis mathématiques par défaut (floor) et par excès (ceil), le domaine de définition des graduations enveloppe rigoureusement l’enveloppe spectrale des données réelles. Quelle que soit l’amplitude de la série injectée, le graphique s’auto-adapte sans la moindre distorsion d’échelle ni disparition fortuite des bornes marginales.

4.3 Paramétrage distinct et asymétrique sur l’axe des ordonnées

Dans la quasi-totalité des visualisations scientifiques, les variables projetées sur l’axe des abscisses et sur l’axe des ordonnées sont hétérogènes sur le plan dimensionnel. L’axe horizontal traduit fréquemment une grandeur maîtresse continue ou temporelle (temps, distance, température), tandis que l’axe vertical capture une variable dépendante fluctuante présentant une variance propre, parfois d’un ordre de grandeur radicalement distinct (énergie de liaison, absorbance optique, probabilité conditionnelle). Dès lors, contraindre l’axe des ordonnées à un pas symétrique à celui des abscisses relève du contresens méthodologique.

Le traitement de l’axe vertical réclame donc une instanciation asymétrique autonome. L’analyse de la dispersion de la variable dépendante guide le choix de la maille. Pour une distribution de probabilités confinée entre 0 et 1, un pas arithmétique de 0.20 ou 0.25 s’impose pour autoriser une perception directe des quartiles. Si le signal enregistré sur l’axe vertical présente au contraire une variance résiduelle minime autour d’une valeur moyenne élevée, un pas micro-métrique de 0.05 sera nécessaire pour rendre compte des fluctuations sans tasser artificiellement la courbe contre la ligne de base.

La règle typographique fondamentale à observer lors de ce paramétrage asymétrique réside dans la préservation du ratio d’aspect conceptuel de la figure. L’observateur déduit inconsciemment la vitesse des phénomènes de la pente visuelle apparente des tracés. Un choix inconsidéré d’intervalles d’ordonnées peut aplatir visuellement une cinétique explosive ou, au contraire, exagérer graphiquement un bruit instrumental négligeable. L’ingénierie des graduations via np.arange() doit ainsi conjuguer rigueur mathématique et éthique de la représentation statistique.

5. Approche orientée objet : Méthodes ax.set_xticks() et ax.set_yticks()

5.1 Instanciation explicite de Figures et Axes

L’écriture de scripts de visualisation maintenables et aptes à l’intégration dans des environnements de production ou de calcul distribué impose l’abandon définitif des fonctions contextuelles de pyplot au profit de l’approche orientée objet explicite. Ce paradigme s’articule autour de l’instruction canonique fig, ax = plt.subplots(), laquelle alloue explicitement la mémoire de la figure globale et initialise un ou plusieurs objets de type matplotlib.axes.Axes. Dès cet instant, chaque opération graphique s’effectue par invocation directe de méthodes rattachées à la variable ax.

L’avantage cardinal de cette structuration réside dans l’élimination totale de l’ambiguïté contextuelle. Dans les architectures graphiques multifenêtres, comportant par exemple une grille orthogonale de deux lignes sur trois colonnes (fig, axes = plt.subplots(2, 3)), chaque sous-graphique est manipulable via son index d’accès matriciel axes[i, j]. La configuration des graduations de chaque panneau s’opère de manière hermétique, interdisant toute interférence accidentelle entre les axes adjacents.

Cette modularité s’avère particulièrement précieuse lors du développement de fonctions d’automatisation de tracés réutilisables. En acceptant une instance d’Axes comme paramètre entrant (par exemple def formater_figure(ax, donnees):), une fonction modulaire peut configurer les graduations, ajuster la typographie et imposer des règles de lisibilité sans jamais dépendre d’un état global latent. Ce mode opératoire s’inscrit au cœur des principes de conception du génie logiciel scientifique moderne.

5.2 Manipulation des coordonnées via l’objet Axes

Au sein de l’interface orientée objet, le contrôle direct des positions de graduation s’effectue principalement par l’entremise des méthodes ax.set_xticks() et ax.set_yticks(). Ces méthodes requièrent en premier argument un itérable représentant les coordonnées réelles des repères spatiaux souhaités. Contrairement à la méthode procédurale globale, l’invocation de ax.set_xticks() s’intègre au sein d’une chaîne logique de contrôle métrique comprenant l’ajustement explicite des frontières d’affichage par ax.set_xlim().

Considérons l’implémentation standardisée suivante, illustrant la rigueur de ce paradigme :

fig, ax = plt.subplots(figsize=(8, 5))
ax.plot(vecteur_x, vecteur_y, color='#1f77b4', linewidth=1.5)
ax.set_xlim(left=0, right=20)
ax.set_xticks(np.arange(0, 21, 5))
ax.set_ylim(bottom=-1.0, top=1.0)
ax.set_yticks(np.linspace(-1.0, 1.0, 9))

Dans ce bloc de code, la synchronisation entre les limites spatiales et les positions de graduation est totale. L’observateur bénéficie d’une division parfaitement intelligible du plan : l’axe horizontal progresse de 0 à 20 par tranches régulières de 5 unités, tandis que l’axe vertical déploie une division symétrique en 9 paliers équidistants de 0.25 unité, délimitant impeccablement l’espace de fluctuation de la fonction étudiée.

5.3 Cohérence entre graduations et bornes limites du repère

L’un des écueils les plus récurrents dans la construction de figures scientifiques réside dans l’apparition de graduations dites « fantômes » ou, à l’inverse, dans le troncage abrupt des axes au milieu d’un intervalle de graduation non résolu. Une graduation fantôme survient lorsqu’une position scalaire est déclarée en dehors des frontières strictes imposées par set_xlim() ou set_ylim(). Bien que Matplotlib masque par défaut les éléments graphiques extérieurs au polygone de détourage (clipping path) de l’axe, ces coordonnées continuent d’exister dans la mémoire du conteneur et peuvent polluer les calculs d’alignement typographique ou de marges automatiques.

Pour prévenir cette dérive, une bonne pratique de programmation graphique consiste à synchroniser algorithmiquement la génération des graduations avec les bornes limites de l’objet Axes. Plutôt que de déclarer des bornes déconnectées, l’utilisateur peut contraindre les limites de l’axe à s’aligner rigoureusement sur le premier et le dernier élément du vecteur de graduation :

graduations_x = np.arange(0, 50, 10)
ax.set_xticks(graduations_x)
ax.set_xlim(graduations_x[0], graduations_x[-1])

Cette approche garantit que les traits de graduation délimitent avec une netteté architecturale irréprochable les angles extrêmes du cadre de traçage. Avant toute exportation vectorielle (en formats PDF, EPS ou SVG haute fidélité pour les comités de lecture), une telle cohérence géométrique évite l’apparition de micro-débordements ou de lignes d’axe flottantes qui dégradent la perception professionnelle du manuscrit.

6. Gestion avancée des localisateurs d’axes avec le module ticker

6.1 Typologie des localisateurs majeurs dans matplotlib.ticker

L’affectation statique de listes scalaires via set_xticks() révèle ses limites structurelles dès lors que l’on manipule des figures dynamiques, des tableaux de bord interactifs ou des visualisations soumises à des variations imprévisibles de domaine de définition. Pour répondre à cette exigence d’agilité mathématique, Matplotlib propose le module spécialisé matplotlib.ticker, qui fournit une panoplie de classes d’échantillonnage algorithmique automatisé appelées Locators. Ces objets encapsulated permettent de déléguer le calcul des graduations à des règles mathématiques robustes plutôt qu’à des coordonnées fixes.

La typologie des localisateurs majeurs répond à l’ensemble des cas de figure rencontrés dans l’analyse quantitative :

• MultipleLocator : Implante des graduations à chaque multiple entier d’une valeur de base spécifiée par l’utilisateur. Il s’agit de la classe reine pour imposer un pas régulier constant tout en conservant une dynamicité complète lors du redimensionnement de l’axe.
• MaxNLocator : Détermine automatiquement le positionnement optimal d’un nombre maximal N de graduations, en privilégiant systématiquement des intervalles dits « agréables » (nice numbers : multiples de 1, 2, 5 ou 10) conformes aux attentes de la perception humaine.
• LinearLocator : Divise géométriquement l’étendue de l’axe en un nombre prédéterminé de sous-intervalles strictement réguliers, sans considération a priori pour la rondeur décimale des coordonnées résultantes.
• FixedLocator : Fige de manière immuable un ensemble discret de coordonnées, utile exclusivement pour signaler des singularités théoriques strictes ou des valeurs critiques invariables.

L’utilisation concertée de ces classes permet de concevoir des figures dotées d’une intelligence adaptative, capables de préserver leur ergonomie visuelle quel que soit le niveau de zoom appliqué ou le sous-ensemble de données isolé lors de l’exploration.

6.2 Mise en œuvre de MultipleLocator pour une dynamique adaptative

La mise en œuvre de MultipleLocator représente l’archétype du raffinement méthodologique dans Matplotlib. Son assignation ne s’effectue pas directement sur l’objet Axes, mais par l’intermédiaire de la composante unidimensionnelle xaxis ou yaxis, via la méthode set_major_locator(). Cette séparation assure que la logique de calcul reste ancrée dans la mécanique bas niveau de l’axe considéré.

Considérons l’exemple concret suivant, où l’axe horizontal doit impérativement afficher un pas de 2.5 unités et l’axe vertical un pas de 0.5 unité, quelle que soit la dynamique des données injectées ultérieurement :

import matplotlib.ticker as ticker
fig, ax = plt.subplots()
ax.plot(donnees_temps, donnees_reponse)
ax.xaxis.set_major_locator(ticker.MultipleLocator(2.5))
ax.yaxis.set_major_locator(ticker.MultipleLocator(0.5))

L’avantage décisif de cette approche sur un np.arange() réside dans son comportement face aux mutations interactives. Si l’utilisateur manipule la figure dans une interface graphique (zoom avant, pan horizontal), le MultipleLocator recalcule instantanément les nouvelles graduations visibles en respectant scrupuleusement le quantum de 2.5 unités. Là où un tableau de valeurs statiques laisserait l’axe vide dès que la vue sort du périmètre initialement calculé, le localisateur dynamique génère de manière continue les repères nécessaires sur l’ensemble du domaine réel exploré.

6.3 Automatisation des intervalles avec AutoLocator

Lors de la conception de bibliothèques logicielles d’analyse statistique ou de pipelines de traitement massif ingérant des milliers de jeux de données hétérogènes, il devient impossible d’anticiper manuellement le pas idéal de chaque variable. C’est pour répondre à cette contrainte d’extensibilité qu’intervient la classe AutoLocator, qui constitue le moteur par défaut affecté aux axes majeurs dans Matplotlib moderne.

L’AutoLocator fonctionne comme une dérivation sophistiquée de MaxNLocator. Son algorithme évalue dynamiquement l’étendue spectrale visible (viewInterval), la longueur physique de l’axe exprimée en points typographiques, et la taille estimée des boîtes englobantes des étiquettes de graduation pour prévenir tout chevauchement. À partir de ces variables environnementales, il résout une fonction d’optimisation discrète visant à maximiser le nombre de graduations tout en garantissant que les libellés demeurent séparés par un intervalle de sécurité minimal.

Néanmoins, les utilisateurs avancés doivent avoir conscience des limites intrinsèques d’AutoLocator. Dans des protocoles psychométriques ou métrologiques stricts, où les conventions disciplinaires exigent des repères situés à des seuils normalisés absolus (par exemple, des seuils de significativité à 0.05, 0.01 et 0.001, ou des divisions par octaves), l’algorithme générique d’AutoLocator proposera invariablement des découpages décimaux standardisés inadaptés. L’analyste doit donc faire preuve de discernement méthodologique, en arbitrant entre l’automatisation totale permise par AutoLocator et le déterminisme requis par MultipleLocator ou FixedLocator.

7. Personnalisation et formatage avancé des étiquettes textuelles

7.1 Substitution d’étiquettes numériques par des libellés catégoriels

Les visualisations scientifiques ne se limitent pas à la confrontation de variables quantitatives continues ; elles impliquent fréquemment la comparaison de facteurs qualitatifs discrets ou de cohortes expérimentales (par exemple : Groupe Témoin, Molécule A, Molécule B). Dans cette configuration, il est impératif de substituer aux coordonnées numériques scalaires sous-jacentes des étiquettes lexicales intelligibles, sans rompre la géométrie sous-jacente du tracé.

L’approche naïve consistant à appeler isolément ax.set_xticklabels(['Contrôle', 'Test A', 'Test B']) est aujourd’hui formellement déconseillée par les développeurs de Matplotlib. Cette syntaxe engendre un découplage dangereux entre les positions réelles et les chaînes de caractères, car elle applique un FixedFormatter sur un axe dont les positions peuvent être recalculées dynamiquement par le localisateur par défaut, provoquant des décalages textuels désastreux et le déclenchement d’un avertissement explicite dans l’interpréteur Python (UserWarning: set_ticklabels() should only be used with a fixed number of ticks).

La méthodologie rigoureuse impose la définition conjointe et cohérente des positions et des étiquettes au sein d’une seule instruction unifiée, ou l’utilisation couplée de set_xticks() et d’un localisateur fixe :

positions_categories = [0, 1, 2]
labels_categories = ['Condition Témoin', 'Traitement Alpha', 'Traitement Bêta']
ax.set_xticks(positions_categories)
ax.set_xticklabels(labels_categories, fontsize=10, fontweight='medium')

Cette rigueur syntaxique garantit une association biunivoque stricte entre la position de la graduation et le label qualitatif assigné, immunisant la figure contre toute distorsion sémantique lors de compilations ultérieures.

7.2 Formatage syntaxique avec FormatStrFormatter et StrMethodFormatter

Lorsque les graduations demeurent quantitatives, leur formulation textuelle brute issue de l’interpréteur Python souffre souvent d’imperfections typographiques notoires : troncatures irrégulières, omission de zéros significatifs ou affichage désordonné de nombres à virgule flottante interminables. Pour imposer une uniformité syntaxique professionnelle, le module matplotlib.ticker met à disposition deux formateurs de chaîne d’une grande efficacité : FormatStrFormatter et StrMethodFormatter.

FormatStrFormatter mobilise la syntaxe classique de formatage issue du langage C (spécificateurs de conversion utilisant le symbole %). Par exemple, l’application du masque '%.2f' garantit que chaque graduation numérique sera présentée avec rigoureusement deux décimales après la virgule, restaurant l’alignement typographique des données. Pour sa part, StrMethodFormatter exploite la syntaxe moderne des chaînes de caractères de Python (méthode format()), offrant une flexibilité accrue pour incorporer des unités de mesure ou des délimiteurs de milliers :

ax.yaxis.set_major_formatter(ticker.StrMethodFormatter('{x:,.1f} mV'))

Dans cet extrait, chaque graduation de l’axe vertical est automatiquement convertie en une chaîne indiquant la tension en millivolts avec une précision au dixième d’unité, tout en intégrant des séparateurs de milliers normalisés. Cette formalisation directe au sein du pipeline graphique dispense l’analyste de retraiter manuellement les légendes ou d’ajouter des annotations textuelles périphériques instables.

7.3 Formatage fonctionnel via FuncFormatter

Il existe des configurations expérimentales complexes où les masques de chaînes statiques se révèlent incapables d’exprimer la relation métrique requise. C’est notamment le cas lors de la manipulation d’ordres de grandeur monumentaux (par exemple, des capacités de stockage informatique en octets devant être affichées en gigaoctets ou téraoctets), de conversions d’unités non linéaires, ou de représentations de pourcentages relatifs. Pour répondre à ces exigences sophistiquées, la classe matplotlib.ticker.FuncFormatter offre un mécanisme d’une puissance absolue.

Le principe de FuncFormatter repose sur l’injection d’une fonction Python définie par l’utilisateur (nommée ou lambda) qui accepte obligatoirement deux arguments scalaires : x (la coordonnée numérique de la graduation) et pos (l’index positionnel ordinal de celle-ci dans la collection de graduations actives). La fonction retourne une chaîne de caractères issue de tout traitement arbitraire souhaité. Considérons l’exemple de la normalisation d’un temps de réaction cognitif exprimé initialement en millisecondes et devant être formalisé sous forme de fraction de seconde avec indication de polarité :

def formatage_latence(x, pos):
    valeur_sec = x / 1000.0
    return f"{valeur_sec:+.2f} s"
ax.xaxis.set_major_formatter(ticker.FuncFormatter(formatage_latence))

Ce pattern de conception permet d’exécuter des transformations d’affichage arbitraires sans jamais altérer les données sous-jacentes du tenseur original. La pureté géométrique du repère cartésien est préservée tandis que l’interface de lecture humaine est optimisée sur mesure pour le lecteur cible.

8. Mise en place et contrôle des graduations mineures

8.1 Définition programmatique des graduations secondaires

L’implémentation de graduations secondaires ou mineures constitue un raffinement essentiel dans l’élaboration de représentations graphiques de haute précision métrologique. Alors que les graduations majeures rythment la progression globale de l’axe, les graduations mineures fournissent le maillage intermédiaire nécessaire pour permettre au lecteur de quantifier mentalement des variations fines sans avoir recours à une règle graduée extérieure. Dans Matplotlib, les graduations mineures sont désactivées par défaut sur les échelles linéaires standard afin de préserver la sobriété des tracés préliminaires.

L’activation globale de ces repères peut s’effectuer de manière rapide via la méthode ax.minorticks_on(). Cette instruction commande au moteur graphique d’instancier automatiquement des sous-divisions sur les axes des abscisses et des ordonnées. Cependant, cette méthode générique s’appuie sur des heuristiques internes qui ne correspondent pas nécessairement aux besoins d’une mesure scientifique calibrée. Pour un contrôle méthodologique rigoureux, la bonne pratique consiste à assigner explicitement un localisateur dédié à l’infrastructure mineure de l’axe par l’appel de set_minor_locator() :

ax.xaxis.set_major_locator(ticker.MultipleLocator(10))
ax.xaxis.set_minor_locator(ticker.MultipleLocator(2))

Dans cet agencement, l’axe bénéficie d’une synchronisation mathématique idéale : pour chaque intervalle majeur de 10 unités, exactement quatre graduations mineures viennent s’intercaler régulièrement à 2, 4, 6 et 8 unités, offrant une lecture directe au double décimètre d’une rigueur absolue.

8.2 Différenciation graphique entre échelons majeurs et mineurs

La coexistence simultanée de graduations majeures et mineures sur un même axe impose la mise en place d’une hiérarchie visuelle immédiate, sous peine de plonger le lecteur dans une confusion perceptuelle totale. Cette distinction sémiotique s’opère par la modulation physique différentielle des attributs géométriques des traits via la méthode polymorphe ax.tick_params(). Le paramètre discriminant which permet de cibler de façon disjointe les attributs majeurs (which='major') ou mineurs (which='minor').

Les conventions typographiques universelles dictent que les graduations mineures doivent être sensiblement plus courtes et plus discrètes que les graduations majeures. Un ratio classique consiste à affecter aux traits mineurs une longueur équivalente à la moitié ou aux deux tiers de celle des traits majeurs, tout en réduisant légèrement leur épaisseur :

ax.tick_params(which='major', length=7, width=1.2, color='#000000')
ax.tick_params(which='minor', length=4, width=0.8, color='#555555')

Par ailleurs, sauf exception rarissime justifiée par un protocole métrologique hors norme, les graduations mineures ne doivent en aucun cas comporter de libellés textuels. La présence de textes numériques sous les repères secondaires surchargerait l’espace d’affichage d’un bruit typographique insupportable, annihilant la lisibilité de la figure. En réservant le texte aux seuls échelons majeurs, l’analyste guide le regard de l’observateur du général vers le particulier dans un parcours cognitif parfaitement fluide.

8.3 Exemple d’ingénierie visuelle : Tracé à haute précision

Pour illustrer la mise en pratique de ces règles dans le contexte d’une publication académique soumise à un comité de lecture exigent, construisons un modèle graphique représentant l’évolution transitoire d’une réponse électrophysiologique échantillonnée à haute fréquence. L’axe des temps (abscisse) couvre un créneau de 0 à 100 millisecondes, tandis que l’axe du potentiel d’action (ordonnée) fluctue entre -80 et +40 millivolts.

Le paramétrage conjoint des échelons majeurs et mineurs s’articule comme suit :

fig, ax = plt.subplots(figsize=(10, 6), dpi=300)
ax.plot(temps_ms, potentiel_mv, color='#2ca02c', linewidth=1.8, label='Potentiel de membrane')
ax.set_xlim(0, 100)
ax.xaxis.set_major_locator(ticker.MultipleLocator(20))
ax.xaxis.set_minor_locator(ticker.MultipleLocator(5))
ax.set_ylim(-90, 50)
ax.yaxis.set_major_locator(ticker.MultipleLocator(20))
ax.yaxis.set_minor_locator(ticker.MultipleLocator(10))
ax.tick_params(which='major', length=6, width=1.0, direction='inout')
ax.tick_params(which='minor', length=3, width=0.6, direction='inout')

Dans cette réalisation d’ingénierie visuelle, l’adoption de marques de graduation traversantes (direction='inout') assure un pontage esthétique entre la zone interne du graphique et la périphérie. Les échelons mineurs à 5 millisecondes permettent une estimation immédiate de la latence du pic de dépolarisation sans exiger l’adjonction d’une grille dense susceptible de polluer le tracé continu du potentiel.

9. Stylisation esthétique et orientation des graduations via tick_params()

9.1 Résolution des chevauchements d’étiquettes par la rotation angulaire

L’un des incidents graphiques les plus récurrents lors du tracé de distributions étendues ou de séries chronologiques réside dans la collision frontale et le chevauchement mutuel des étiquettes textuelles de l’axe des abscisses. Lorsque la dimension physique de la figure ne permet pas de maintenir un espacement suffisant entre des chaînes longues, l’observateur se trouve confronté à un palimpseste illisible de caractères typographiques enchevêtrés. L’intervention géométrique sur l’angle d’orientation des étiquettes constitue la réponse standardisée à cette anomalie.

Cette rotation angulaire peut être instanciée via l’argument rotation au sein de plt.xticks(), ou de façon plus élégante par la méthode orientée objet ax.tick_params(axis='x', rotation=45) ou par ax.set_xticklabels(). Toutefois, l’inclinaison des étiquettes introduit un défi micro-typographique immédiat : le repositionnement de leur point d’ancrage. Par défaut, une étiquette textuelle est ancrée en son centre géométrique. Si l’on applique une rotation de 45 degrés sans modifier l’alignement horizontal, le sommet du mot risque de dériver vers la droite et de perdre son alignement visuel direct avec le trait de graduation correspondant.

Pour restaurer l’intégrité de l’alignement sémiotique, il est impératif d’ajuster simultanément le paramètre d’alignement horizontal (ha='right' pour un angle positif de 45 degrés). De cette manière, l’extrémité supérieure droite de la boîte de texte vient s’ancrer avec une précision millimétrique sous le trait de graduation :

plt.setp(ax.get_xticklabels(), rotation=45, ha='right', rotation_mode='anchor')

Cette commande mobilise la fonction utilitaire plt.setp() sur la collection d’objets textuels extraite de l’axe, garantissant une rotation élégante qui dégage l’espace horizontal tout en maintenant une lisibilité immédiate.

9.2 Paramétrage physique exhaustif des marques de graduation

La personnalisation stylistique des graduations ne relève pas d’une coquetterie cosmétique ; elle constitue le garant de la lisibilité des figures lors de leur reproduction dans des conditions éditoriales dégradées (impression monochrome, réduction d’échelle pour insertion en double colonne dans les revues savantes). La méthode ax.tick_params() offre une API universelle permettant de contrôler l’intégralité du profil physique des marques de graduation.

Parmi les paramètres capitaux figure l’orientation du trait relative à la limite du domaine (direction). Dans les graphiques industriels ou les figures de physique expérimentale présentant des nuages de points denses bordés par des épines complètes sur les quatre côtés, l’orientation vers l’intérieur (direction='in') est souvent privilégiée afin de préserver la propreté des marges extérieures de la page. Les paramètres top=True, bottom=True, left=True et right=True permettent par ailleurs de dupliquer les marques de graduation sur les épines supérieure et droite sans pour autant répéter les libellés textuels (labeltop=False, labelright=False), créant ainsi une boîte de mesure fermée d’une grande rigueur métrologique :

ax.tick_params(axis='both', which='both', direction='in', top=True, right=True)

De surcroît, le contrôle des couleurs (color pour le trait, labelcolor pour le texte) et des épaisseurs (width) permet de subordonner visuellement l’armature de l’axe aux courbes de données, en évitant que des traits noirs trop agressifs ne captent indûment l’attention visuelle au détriment du phénomène empirique sous-jacent.

9.3 Personnalisation globale via les paramètres rcParams

Dans le cadre d’un projet de recherche de longue haleine ou de la rédaction d’une thèse de doctorat comprenant des dizaines de figures indépendantes, répéter manuellement la configuration des graduations au sein de chaque script constitue une violation flagrante du principe de factorisation logicielle DRY (Don’t Repeat Yourself). Cela ouvre la porte à des variations stylistiques involontaires d’un chapitre à l’autre. Pour consacrer une uniformité esthétique et typographique institutionnelle, Matplotlib permet d’altérer directement son dictionnaire de configuration globale matplotlib.rcParams.

Ces paramètres de configuration gouvernent le comportement par défaut de l’ensemble des figures générées au cours d’une même session d’exécution. Ils peuvent être injectés en tête de script ou formalisés au sein d’un fichier de style externe portant l’extension .mplstyle. Voici une configuration exemplaire d’alignement sur les standards éditoriaux les plus stricts :

import matplotlib as mpl
mpl.rcParams['xtick.direction'] = 'in'
mpl.rcParams['ytick.direction'] = 'in'
mpl.rcParams['xtick.major.size'] = 6.0
mpl.rcParams['xtick.minor.size'] = 3.0
mpl.rcParams['xtick.major.width'] = 1.0
mpl.rcParams['xtick.minor.width'] = 0.6
mpl.rcParams['xtick.top'] = True
mpl.rcParams['ytick.right'] = True

Grâce à cette déclaration liminaire, chaque appel ultérieur à plt.subplots() produira automatiquement des axes harmonisés, déchargeant le chercheur des soucis de micro-formatage pour lui permettre de concentrer toute son attention sur l’analyse et l’interprétation des données numériques.

10. Graduations sur échelles non linéaires : Logarithmique et Symlog

10.1 Spécificités géométriques de l’échelle logarithmique

L’exploration de processus physiques, biologiques ou économiques caractérisés par des dynamiques multi-échelles (tels que la cinétique enzymatique, la propagation virale ou les lois de puissance en astrophysique) impose fréquemment l’abandon des coordonnées cartésiennes linéaires au profit d’échelles logarithmiques. Sur un axe logarithmique, la distance spatiale entre deux graduations n’est plus proportionnelle à leur différence arithmétique, mais au rapport de leurs grandeurs respectives. Cette distorsion géométrique modifie radicalement les exigences de calcul et d’affichage des repères de graduation.

Lorsqu’un axe est basculé en mode logarithmique (par exemple via ax.set_xscale('log')), Matplotlib substitue automatiquement les localisateurs linéaires par des instances de LogLocator. Par défaut, les graduations majeures sont disposées à chaque décade, c’est-à-dire à chaque puissance entière de la base logarithmique considérée (habituellement 10 : 10⁰, 10¹, 10², etc.). Le formateur associé, LogFormatterMathtext, transcrit ces coordonnées sous forme de notation mathématique exponentielle élégante, utilisant la syntaxe TeX pour afficher 10¹ au lieu du texte plat 10 ou 1e1.

L’erreur méthodologique classique sur échelle logarithmique consiste à omettre les graduations mineures. Étant donné que la distance séparant 10¹ de 10² est visuellement identique à celle séparant 10² de 10³, l’observateur non averti perd le sens de la progression interne de la décade. L’insertion de graduations mineures aux sous-multiples entiers (2, 3, 4, 5, 6, 7, 8, 9 au sein de chaque décade) devient alors indispensable. Matplotlib gère cette exigence en appliquant une contraction logarithmique naturelle aux traits mineurs, rendant visible la célèbre décélération spatiale caractéristique des fonctions de logarithme.

10.2 Configuration des axes symétriquement logarithmiques (Symlog)

Une limitation mathématique rédhibitoire de l’échelle logarithmique pure réside dans son incapacité ontologique à traiter le zéro et les nombres réels négatifs, le logarithme d’une valeur inférieure ou égale à zéro n’étant pas défini dans le corps des réels. Pourtant, nombre de disciplines expérimentales génèrent des distributions phénoménologiques couvrant des décades positives et négatives tout en transitant continûment par le point zéro (mesures de flux thermiques bidirectionnels, gradients électrochimiques, rendements financiers nets). La solution logicielle réside dans l’échelle symétriquement logarithmique, accessible via ax.set_yscale('symlog').

L’architecture de l’échelle symlog repose sur une hybridation géométrique rigoureuse. Elle définit autour de zéro une zone de linéarité stricte délimitée par le paramètre linthresh, au sein de laquelle l’échelle se comporte de manière arithmétique classique pour éviter la divergence asymptotique vers l’infini négatif. Au-delà de ce seuil critique (dans les domaines strictement positifs et strictement négatifs), la projection bascule de manière continue en progression logarithmique. La configuration des graduations requiert alors une attention méticuleuse pour clarifier cette transition morphologique :

ax.set_yscale('symlog', linthresh=0.01)
ax.yaxis.set_major_locator(ticker.SymmetricalLogLocator(base=10, linthresh=0.01))

Cette configuration ordonne au localisateur d’insérer des graduations linéaires au voisinage immédiat de zéro (entre -0.01 et +0.01), puis de reprendre un échantillonnage par décades au-delà, fournissant une lecture intégrale de la dynamique du système sans aucune omission de données.

10.3 Interprétation quantitative et rigueur méthodologique

La publication de données projetées sur des axes non linéaires impose une rigueur déontologique exemplaire dans l’étiquetage des graduations. L’écrasement visuel provoqué par le logarithme tend à masquer la variance résiduelle des grands nombres tout en exacerbant graphiquement le bruit instrumental des valeurs proches de zéro. Si les graduations ne sont pas explicitement documentées avec leurs ordres de grandeur respectifs, le lecteur court le risque d’interpréter une divergence exponentielle majeure comme une simple relation affine.

Les critères de décision pour basculer d’une échelle arithmétique vers une échelle logarithmique doivent être strictement fondés sur la structure mathématique des données plutôt que sur des considérations d’agencement esthétique. Une distribution qui s’étend sur moins de deux ordres de grandeur complets ne justifie généralement pas l’emploi d’une échelle logarithmique, car elle introduit une complexité de lecture superflue. Dès lors que le saut d’échelle est scientifiquement requis, il incombe à l’auteur de garantir que chaque décade porte son étiquette chiffrée explicite, et que l’emploi éventuel de sous-intervalles mineurs fasse l’objet d’une mention dans la légende technique de la figure.

11. Gestion des graduations pour séries temporelles et données de dates

11.1 Le module matplotlib.dates et le typage chronologique

Le traitement des séries chronologiques soulève des difficultés méthodologiques singulières en raison de la nature non décimale du calendrier grégorien (années bissextiles, mois de durées variables oscillant entre 28 et 31 jours, cycles hebdomadaires de 7 jours, découpage sexagésimal des heures et des minutes). Matplotlib résout cette complexité calendaire grâce à son sous-module hautement spécialisé matplotlib.dates, qui établit une passerelle de conversion transparente entre les objets natifs datetime.datetime de Python ou les Timestamp de la bibliothèque Pandas et le moteur vectoriel interne.

Sur le plan de la mécanique logicielle, Matplotlib convertit chaque instant chronologique en un scalaire flottant représentant le nombre de jours écoulés depuis une époque de référence fixée au 1er janvier de l’an 0001 (date conventionnelle d’origine). Le module matplotlib.dates met à disposition une famille complète de localisateurs dédiés, calqués sur la structure temporelle :

• YearLocator : Place des graduations aux changements d’années civiles, avec possibilité de filtrer selon des pas pluriannuels.
• MonthLocator : Implante des repères aux premiers jours des mois spécifiés (par exemple chaque trimestre via l’argument bymonth=[1, 4, 7, 10]).
• DayLocator et WeekdayLocator : Discrétisent le flux temporel à l’échelle journalière ou hebdomadaire (par exemple chaque lundi via byweekday=MO).
• HourLocator et MinuteLocator : Prennent en charge les séries haute fréquence enregistrées à l’échelle intra-journalière.

L’interaction entre ces localisateurs spécialisés et la fréquence d’échantillonnage de l’enregistrement prévient la saturation visuelle qui résulterait de l’affichage inconsidéré de chaque point d’acquisition temporel.

11.2 Formatage syntaxique des dates avec DateFormatter

L’affectation de positions temporelles par les localisateurs chronologiques doit être obligatoirement secondée par un formateur spécialisé capable d’interpréter ces scalaires calendaires pour les restituer sous forme textuelle lisible. La classe DateFormatter assure cette fonction en s’appuyant sur les spécificateurs de directive standard POSIX (norme C89 / strftime). Cette flexibilité syntaxique permet d’adapter la formulation de l’étiquette à l’échelle temporelle spécifique explorée par la visualisation.

Pour une étude épidémiologique s’étalant sur plusieurs années, le format privilégiera une notation compacte de type année-mois :

import matplotlib.dates as mdates
ax.xaxis.set_major_locator(mdates.YearLocator())
ax.xaxis.set_minor_locator(mdates.MonthLocator())
ax.xaxis.set_major_formatter(mdates.DateFormatter('%Y'))

Si la focalisation de l’analyse porte en revanche sur une observation thermique horaire au cours d’une semaine donnée, le formateur combinera la dénomination abrégée du jour et l’heure numérique :

ax.xaxis.set_major_formatter(mdates.DateFormatter('%a %H:%M'))

Il existe également la combinaison dynamique AutoDateLocator et AutoDateFormatter, qui ajuste de manière autonome le niveau de détail des chaînes de caractères au gré des zooms interactifs, basculant dynamiquement des millésimes aux mois, puis aux jours et aux fractions de seconde selon l’emprise temporelle affichée à l’écran.

11.3 Optimisation spatiale de l’axe temporel

Les étiquettes chronologiques souffrent d’une tendance naturelle à l’expansion textuelle. Des formulations de dates complètes telles que « 2024-10-15 » mobilisent une largeur typographique importante qui provoque presque inévitablement des collisions spatiales sur l’axe des abscisses. Pour résoudre ce problème récurrent d’ergonomie visuelle, Matplotlib propose une méthode native spécifiquement dédiée au soulagement de l’axe temporel : fig.autofmt_xdate().

L’invocation de fig.autofmt_xdate() déclenche une séquence algorithmique d’harmonisation spatiale sur l’ensemble des sous-graphiques de la figure. Elle applique automatiquement une inclinaison standardisée (généralement 30 ou 45 degrés) aux étiquettes temporelles, modifie l’alignement horizontal sur la droite (ha='right') pour assurer la jonction parfaite avec le trait de graduation, et ajuste les marges inférieures de la figure pour prévenir toute troncature des mentions d’années. Cet automatisme garantit un résultat graphique irréprochable sans requérir de fastidieux micro-ajustements manuels.

Enfin, une attention méthodique doit être accordée aux discontinuités temporelles structurelles, telles que l’interruption des cotations financières durant les week-ends ou les jours fériés. Si l’on applique une échelle chronologique continue standard sur de telles données, des espaces vides artificiels viendront trouer le tracé. Dans ce contexte précis, la bonne pratique consiste à projeter les données sur un index ordinal entier simple, puis à reformater sélectivement les graduations avec les dates effectives via un IndexFormatter ou un FuncFormatter, éliminant ainsi les césures calendaires sans distorsion de l’axe des temps.

12. Diagnostic, optimisation et résolution des anomalies courantes

12.1 Symptômes et résolution du chevauchement critique des étiquettes

Le chevauchement d’étiquettes textuelles représente la pathologie graphique la plus ostensible et la plus dégradante dans la communication scientifique. Ce phénomène de saturation spatiale survient dès lors que le produit du nombre de graduations par la largeur moyenne de leur boîte englobante typographique excède la dimension physique effective de l’axe projeté. Ce déséquilibre découle le plus souvent d’une confiance aveugle accordée aux paramètres d’échantillonnage par défaut face à des données présentant une forte densité volumétrique.

Pour résorber cette saturation sans altérer le contenu empirique, plusieurs stratégies complémentaires doivent être mobilisées. La première réponse d’ingénierie consiste à faire appel aux algorithmes de réagencement spatial automatique de Matplotlib. L’instruction plt.tight_layout() ou, de façon plus pérenne et sophistiquée, l’activation de l’option layout='constrained' lors de la création de la figure (fig, ax = plt.subplots(layout='constrained')) recalcule en temps réel les marges périphériques pour accorder à chaque étiquette l’espace vectoriel requis.

Si la densité nominale demeure intrinsèquement trop élevée, l’analyste doit contraindre le localisateur à diviser par deux ou par trois la fréquence d’apparition des étiquettes à l’aide de MaxNLocator(nbins=5). Une alternative élégante consiste à répartir les étiquettes textuelles sur deux niveaux alternés ou à élaguer sélectivement les libellés pairs pour ne laisser subsister que les libellés impairs, garantissant ainsi un espacement suffisant pour préserver la netteté de chaque glyphe typographique.

12.2 Analyse de la discordance entre Ticks fixes et Redimensionnement interactif

L’un des messages d’erreur ou d’avertissement les plus fréquemment signalés par les utilisateurs de la bibliothèque est l’avertissement formel émis par le sous-système de formatage : « UserWarning: set_ticklabels() should only be used with a fixed number of ticks ». Cet avertissement traduit une faute de conception architecturale fondamentale : l’assignation d’une collection rigide d’étiquettes textuelles via ax.set_xticklabels() sans avoir préalablement figé la position des coordonnées à l’aide de ax.set_xticks() ou d’un FixedLocator.

Lorsque cette incohérence logicielle est commise, le moteur d’affichage lie statiquement les chaînes textuelles aux indices de graduation initiaux. Dès que l’observateur interagit avec la figure (recadrage, zoom, déplacement panoramique), le localisateur automatique recalcule de nouvelles positions scalaires pour les graduations visibles, mais le formateur continue d’injecter séquentiellement la liste statique d’étiquettes sur ces nouveaux points d’ancrage. Le résultat est catastrophique : les légendes textuelles se décalent de leur signification mathématique réelle, faussant radicalement la lecture des données sans qu’aucune interruption explicite du script n’alerte l’opérateur.

Pour éliminer définitivement cette vulnérabilité, la règle d’ingénierie logicielle est absolue : ne jamais appeler set_xticklabels() de manière isolée. Les deux paradigmes valides consistent soit à employer la forme couplée indissociable ax.set_xticks(positions, labels=textes), soit à utiliser un formateur dynamique (StrMethodFormatter ou FuncFormatter) capable de dériver l’étiquette textuelle directement de la valeur mathématique de la coordonnée, garantissant ainsi une synchronisation immuable dans tous les contextes d’affichage.

12.3 Synthèse comparative et tableau récapitulatif des méthodologies

Le choix de la méthodologie appropriée pour configurer les graduations d’axes dépend intimement des contraintes de production, de la nature dimensionnelle des données et du niveau d’interactivité requis par le dispositif de diffusion. Afin de guider l’analyste dans ses arbitrages architecturaux, le tableau synoptique suivant dresse la synthèse comparative des différentes approches exposées au long de ce manuel :

Méthodologie	Interface logicielle	Niveau de dynamicité	Cas d’usage préférentiel	Risque méthodologique
plt.xticks() / yticks()	Fonctionnelle (pyplot)	Faible (positions statiques)	Exploration rapide, carnets de notes	Effets de bord globaux, rupture au zoom
np.arange() + set_xticks()	Orientée Objet	Moyen (recalculable par script)	Publications académiques statiques	Troncature en cas d’ajustement dynamique de xlim
MultipleLocator	Orientée Objet (ticker)	Élevé (invariance du pas scalaire)	Figures interactives, instrumentation	Saturation si le domaine de vue est massivement étendu
MaxNLocator / AutoLocator	Orientée Objet (ticker)	Total (densité optimisée)	Pipelines automatisés multi-données	Choix d’intervalles parfois non standards pour un domaine
FuncFormatter	Orientée Objet (ticker)	Total (évaluation fonctionnelle)	Conversions d’unités, ingénierie avancée	Complexité de déclaration accrue
DateLocator / DateFormatter	Orientée Objet (dates)	Élevé (sensibilité calendaire)	Séries chronologiques, économétrie	Dérive spatiale sur séries temporelles discontinues

En conclusion, la maîtrise des graduations d’axes dans Matplotlib transcende la simple exécution de commandes graphiques utilitaires. Elle incarne la rigueur avec laquelle le chercheur ou l’ingénieur convertit des structures de données abstraites en artefacts visuels porteurs de sens. En substituant aux automatismes approximatifs une architecture méthodique fondée sur le découpage objet, la synchronisation rigoureuse des limites et la sélection judicieuse de localisateurs et de formateurs spécialisés, l’auteur de données confère à ses figures scientifiques l’autorité, la précision et la pérennité exigées par les plus hauts standards de la communication savante.

Références

• Bertin, J. (1967). Sémiologie graphique : Les diagrammes, les réseaux, les cartes. Éditions Gauthier-Villars.
• Cleveland, W. S. (1993). Visualizing Data. Hobart Press.
• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90–95. https://doi.org/10.1109/MCSE.2007.55
• Matplotlib Development Team. (2024). matplotlib.ticker: Ticking and tick formatting API documentation. https://matplotlib.org/stable/api/ticker_api.html
• Matplotlib Development Team. (2024). matplotlib.dates: Date ticking, formatting and conversion API. https://matplotlib.org/stable/api/dates_api.html
• NumPy Developers. (2024). NumPy user guide and reference manual (v1.26). https://numpy.org/doc/stable/
• Rougier, N. P. (2021). Scientific Visualization: Python + Matplotlib. Nicolas P. Rougier via GitHub. https://github.com/rougier/scientific-visualization-book
• Tufte, E. R. (2001). The Visual Display of Quantitative Information (2e éd.). Graphics Press.
• Wilke, C. O. (2019). Fundamentals of Data Visualization: A Primer on Making Informative and Compelling Figures. O’Reilly Media.
