Quand devriez-vous utiliser une échelle logarithmique dans les graphiques ?

Dans le vaste champ de la sémiologie graphique et de la science des données, la mise en forme géométrique de l’espace pictural constitue un acte fondateur d’une portée cognitive et interprétative considérable. Trop souvent reléguée à une simple décision technique ou stylistique au sein des progiciels de visualisation, l’assignation d’une fonction de transfert métrique aux axes de coordonnées détermine la nature même des inférences qu’un observateur peut tirer d’un jeu de données. Parmi les transformations spatiales à la disposition des analystes, des statisticiens et des chercheurs, l’échelle logarithmique occupe une place à la fois éminente et paradoxale : mathématiquement fondamentale pour appréhender les dynamiques non linéaires et les phénomènes multiplicatifs, elle s’avère régulièrement incomprise, mal employée, voire délibérément instrumentalisée au détriment de la clarté informative.

Le choix d’abandonner l’espace affine euclidien standard au profit d’une compression logarithmique ne relève pas d’une simple coquetterie esthétique visant à « faire tenir » des points récalcitrants au sein du cadre graphique. Il s’agit d’une altération ontologique de la relation entre l’espace visuel perçu et la structure sous-jacente des données observées. Alors que l’échelle linéaire standardise l’addition en garantissant qu’une distance physique millimétrique donnée corresponde invariablement à un incrément absolu constant, l’échelle logarithmique érige la multiplication et la proportionnalité en principes structurants de la spatialisation. Ce changement paradigmatique modifie en profondeur la saillance visuelle des tendances, la pente relative des trajectoires temporelles, ainsi que la densité apparente des agrégats statistiques.

Comprendre avec acuité et discernement quand et comment mobiliser une échelle logarithmique exige de naviguer à la croisée de multiples champs disciplinaires : l’analyse mathématique formelle, la psychophysique des perceptions sensorielles, la modélisation statistique avancée, ainsi que la psychologie cognitive appliquée à l’ergonomie visuelle. À travers cet examen exhaustif, nous explorerons les fondements théoriques, perceptifs et méthodologiques qui légitiment le recours à cette transformation d’axe. Nous identifierons les architectures de données où la projection logarithmique s’avère non seulement utile, mais impérative pour prévenir l’annihilation de l’information, tout en définissant avec une rigueur égale les frontières méthodologiques et éthiques au-delà desquelles son usage devient illusoire, trompeur ou épistémologiquement invalide.

1. Fondements théoriques : Définition et mécanismes de l’échelle logarithmique

1.1 Principes mathématiques sous-jacents aux échelles logarithmiques

L’édification rigoureuse d’une échelle logarithmique repose sur la distinction fondamentale entre les progressions arithmétiques et les progressions géométriques. Dans une progression arithmétique élémentaire, chaque terme découle du précédent par l’adjonction d’une constante scalaire, qualifiée de raison arithmétique. Cette logique d’accumulation additive structure la géométrie euclidienne habituelle, matérialisée par la droite graduée où des intervalles spatiaux équidistants représentent des quantités absolues identiques. À l’opposé, une progression géométrique engendre une suite de valeurs au sein de laquelle chaque élément s’obtient par l’application d’un facteur d’échelle multiplicatif. L’échelle logarithmique intervient précisément comme un opérateur de conversion : en projetant la variable initiale par l’intermédiaire d’une fonction logarithmique bijective, elle transpose une progression géométrique en un déploiement spatial arithmétique régulier.

D’un point de vue analytique, la transformation mathématique d’un axe s’exprime sous la forme générique $y’ = f(y) = \log_b(y)$, où $y$ désigne la variable brute strictement positive et $b$ la base du logarithme. Cette transformation substitue l’espace additif à l’espace multiplicatif sous-jacent. En vertu des propriétés fondamentales de l’opérateur logarithmique, le logarithme d’un produit équivaut à la somme des logarithmes de ses facteurs constitutifs :

• $\log_b(u \cdot v) = \log_b(u) + \log_b(v)$
• $\log_b(u / v) = \log_b(u) – \log_b(v)$
• $\log_b(u^k) = k \cdot \log_b(u)$

Par conséquent, des multiplications itératives successives dans le domaine des données brutes se manifestent graphiquement comme des translations linéaires d’amplitudes rigoureusement identiques le long de l’axe transformé.

Le comportement de l’échelle est également modulé par le choix conventionnel de la base du logarithme, bien que ce choix ne modifie la représentation spatiale qu’à un facteur d’échelle constant près, conformément à la formule de changement de base $\log_a(x) = \log_b(x) / \log_b(a)$. L’échelle en base 10 (logarithme décimal) demeure la convention prédominante dans l’ingénierie et les sciences appliquées, attribuant à chaque unité d’espace graphique un ordre de grandeur supplémentaire, soit un facteur dix. L’échelle en base 2 (logarithme binaire) prévaut quant à elle en informatique, en théorie de l’information et dans l’étude des processus de réplication cellulaire, traduisant chaque intervalle unitaire par un doublement de la grandeur mesurée. Enfin, le logarithme naturel ou népérien (en base $e \approx 2{,}71828$) s’impose dès lors que les données sont générées par des équations différentielles sous-tendant des processus continus de croissance ou de désintégration, à l’instar des dynamiques pharmacocinétiques ou des modèles macroéconomiques formalisés dans les travaux de référence publiés par la revue de l’American Mathematical Society.

L’impact structurel de cette métamorphose sur l’intervalle et la métrique des données est radical. Alors que l’espace linéaire préserve la métrique de translation euclidienne, la métrique logarithmique mesure une distance relative, c’est-à-dire un ratio de proportionnalité. Deux points de données distincts, disons $x_1$ et $x_2$, se trouveront séparés par une distance spatiale invariante dès lors que le ratio $x_2 / x_1$ demeure constant, indépendamment de la magnitude absolue de ces grandeurs. Ainsi, sur un axe logarithmique, la distance visuelle séparant 1 de 10 est rigoureusement équivalente à la distance séparant 100 de 1 000, ou encore 10 000 de 100 000. La métrique s’affranchit du comptage des unités absolues pour devenir une métrique d’ordres de grandeur et de taux d’expansion.

1.2 Distinction fondamentale entre échelle linéaire et échelle logarithmique

La césure conceptuelle séparant les visualisations linéaires et logarithmiques réside dans le principe de conservation sémiotique adopté par le système de coordonnées. Une échelle linéaire préserve scrupuleusement la distance absolue : chaque centimètre physique matérialisé sur le support graphique correspond invariablement au même delta nominal d’unités mesurées. Cette propriété confère à l’échelle linéaire une transparence immédiate lorsqu’il s’agit d’évaluer des quantités de matière, des bilans de stocks physiques ou des volumes comptables finis. Cependant, cette préservation stricte de la magnitude absolue s’opère au détriment de la contextualisation relative. Dans une perspective linéaire, un accroissement de 1 000 euros apparaît rigoureusement identique, qu’il s’applique au capital initial d’un micro-entrepreneur ou aux réserves d’une multinationale cotée, occultant le fait que cet événement constitue un doublement capital pour le premier et une fluctuation infinitésimale pour la seconde.

À l’inverse, l’échelle logarithmique garantit la préservation systématique des ratios relatifs et des facteurs multiplicatifs. Deux segments de longueur spatiale identique sur un axe logarithmique signalent de manière infaillible une variation proportionnelle identique. Cette caractéristique résout l’asymétrie fondamentale inhérente aux représentations de pourcentages. Dans une perspective géométrique non linéaire, une augmentation de 100 % (multiplication par deux) et une diminution de 50 % (division par deux) se manifestent comme des déplacements symétriques d’amplitudes identiques, l’un vers le haut et l’autre vers le bas, restituant ainsi l’équilibre mathématique sous-jacent des variations inverses.

Ce basculement métrique engendre un effet visuel simultané de compression des grands ordres de grandeur et d’expansion des faibles valeurs. Au fur et à mesure que les magnitudes s’élèvent, l’espace physique alloué à chaque unité arithmétique additionnelle décroît selon une loi inversement proportionnelle à la valeur absolue. Simultanément, la région dédiée aux valeurs de faible intensité, généralement comprimée contre l’origine sur un diagramme linéaire, bénéficie d’une décompression spatiale spectaculaire. Les structures locales, les micro-variations et les regroupements au sein des cohortes modestes émergent avec une limpidité nouvelle, cessant d’être réduits à un liseré indéchiffrable par l’attraction gravitationnelle des sommets de la distribution.

2. Fondements psychophysiques : La perception humaine des grandeurs

2.1 La loi de Weber-Fechner et la sensibilité sensorielle

L’opportunité d’utiliser des échelles logarithmiques ne découle pas exclusivement de nécessités algébriques abstraites ; elle trouve un ancrage direct dans les lois fondamentales de la psychophysique expérimentale. Formulée initialement par Ernst Heinrich Weber et modélisée ultérieurement par Gustav Theodor Fechner, la loi de Weber-Fechner stipule que l’intensité de la sensation subjective ressentie par un organisme vivant croît de façon proportionnelle au logarithme de l’intensité du stimulus physique stimulant ses récepteurs sensoriels. La relation s’exprime traditionnellement sous la forme $S = k \cdot \ln(I / I_0)$, où $S$ correspond à la magnitude perceptive ressentie, $I$ à l’intensité objective du stimulus physique, $I_0$ au seuil absolu de perception et $k$ à une constante de proportionnalité propre à chaque modalité sensorielle.

Ce principe régit la quasi-totalité de nos canaux perceptifs : la sensibilité auditive face à l’amplitude des ondes acoustiques (qui motive l’usage d’une échelle logarithmique en décibels), la réponse rétinienne à l’éclairement lumineux en photométrie, ainsi que la perception kinesthésique du poids d’un objet matériel. Lorsque nous évaluons visuellement des quantités numériques, nos systèmes cognitifs primaires appliquent spontanément un filtrage compresseur analogue. Pour que l’esprit humain perçoive une distinction visuelle significative entre deux magnitudes volumineuses, la variation physique nécessaire doit être substantiellement plus vaste que celle requise pour distinguer deux magnitudes minuscules. L’acuité différentielle est donc relative et non absolue.

Dans le domaine de l’évaluation graphique, ces mécanismes sensoriels impliquent que l’interprétation spontanée des diagrammes linéaires impose une charge cognitive non naturelle. En contraignant l’œil à déchiffrer des grandeurs selon une échelle arithmétique uniforme, l’observateur est contraint d’inhiber son réflexe psychophysique inné de comparaison par ratio. L’échelle logarithmique, en réalignant l’espacement physique des symboles graphiques sur la structure de réponse du système nerveux central, opère une harmonisation entre la représentation externe et le fonctionnement intime de la cognition sensorielle.

2.2 Le biais de linéarité dans la cognition humaine

En dépit de cet encodage psychophysique sous-jacent des stimuli bruts, la cognition réflexive supérieure est lourdement entravée par ce que les psychologues cognitivistes et les économistes comportementaux nomment le « biais de linéarité ». Ce biais conceptuel se définit comme la tendance cognitive universelle et spontanée à projeter des relations d’addition, de proportionnalité constante et de trajectoires rectilignes sur des dynamiques temporelles régies par des lois exponentielles ou multiplicatives. L’esprit humain manifeste une difficulté structurelle à extrapoler intuitivement les conséquences d’une rétroaction positive ou d’une croissance composée itérative.

Cette carence cognitive a été abondamment documentée au cours des crises sanitaires mondiales récentes, notamment lors de la diffusion initiale du virus SARS-CoV-2. Diverses études empiriques conduites en psychologie du jugement ont démontré que des panels d’individus confrontés à des trajectoires épidémiques tracées sur des échelles linéaires sous-estimaient massivement la progression à court terme du nombre d’infections, interprétant la phase ascendante initiale d’une exponentielle comme une hausse modeste et maîtrisée. L’apparition soudaine de l’inflexion abrupte, typique de l’effet dit en « crosse de hockey », génère alors une stupéfaction rétrospective, alors même que le taux de réplication sous-jacent était demeuré rigoureusement invariable depuis le premier jour.

Le biais de linéarité affecte avec une intensité comparable la gestion des finances personnelles et institutionnelles. Le concept mathématique d’intérêts composés, pourtant formalisé depuis plusieurs siècles, est régulièrement interprété par les épargnants comme une accumulation arithmétique plate. En présentant de tels processus d’accumulation sur des graphiques linéaires, l’analyste exacerbe ce biais cognitif : la progression semble insignifiante durant les premières décennies pour n’exploser que tardivement. Une représentation logarithmique permet au contraire d’objectiver immédiatement la régularité structurelle du taux de rendement, désamorçant ainsi les erreurs de jugement décisionnel.

2.3 Théories du sens du nombre et cartographie neuronale

Les investigations menées par les neurosciences cognitives contemporaines, particulièrement les travaux séminaux de Stanislas Dehaene sur le « sens du nombre », apportent un éclairage biologique déterminant quant à la primauté cognitive de l’échelle logarithmique. Les données d’imagerie par résonance magnétique fonctionnelle et les protocoles d’analyse chronométrique chez le jeune enfant, ainsi qu’auprès de populations autochtones dépourvues de système éducatif formel (telles que les Mundurukus d’Amazonie), démontrent sans ambiguïté que la représentation mentale native des magnitudes numériques repose sur une ligne numérique interne non linéaire, hautement compressée et de nature logarithmique.

Lorsqu’un individu non scolarisé est invité à positionner des quantités numériques non symboliques sur un segment physique reliant 1 à 100, il ne place nullement la valeur 50 au centre géométrique de l’intervalle. C’est la valeur 10 qui s’établit spontanément au point médian, illustrant le fait que l’intervalle de 1 à 10 est mentalement perçu comme possédant la même amplitude subjective que l’intervalle de 10 à 100. L’ancrage de l’échelle linéaire arithmétique n’est pas un donné biologique inné : il procède d’une lente acculturation neuro-développementale issue de l’enseignement formel des mathématiques, qui reprogramme artificiellement les circuits pariétaux du sillon intrapariétal pour superposer une métrique uniforme sur cette cartographie mentale originellement logarithmique.

Sur le plan de l’ergonomie visuelle, ces découvertes neuroscientifiques ont des implications majeures. Lorsqu’un analyste travaille sur des données hétérogènes réparties sur plusieurs ordres de grandeur, l’utilisation d’une échelle logarithmique ne constitue pas une manipulation artificielle des données ; elle mobilise une architecture cognitive ancestrale, particulièrement efficace pour appréhender les distinctions proportionnelles globales. La charge cognitive extrinsèque imposée par le décodage graphique s’en trouve allégée, pourvu que l’analyste fournisse des repères sémiotiques explicites permettant de concilier la métrique native logarithmique et le formalisme symbolique linéaire acquis.

3. Scénario 1 : La gestion des distributions fortement asymétriques et des valeurs extrêmes

3.1 Le problème de l’écrasement visuel sur échelle linéaire

L’un des défis les plus récurrents rencontrés dans la visualisation de données massives réside dans l’apparition de distributions statistiques caractérisées par une asymétrie positive sévère (ou biais à droite), fréquemment associées à une forte leptokurticité. Dans de telles configurations empiriques, l’écrasante majorité des observations se concentre dans des plages de valeurs numériques extrêmement faibles, tandis qu’une infime minorité d’individus statistiques génère des valeurs monumentales, séparées de la médiane par plusieurs ordres de grandeur. Projetées sur un système de coordonnées linéaire, ces données subissent un phénomène d’écrasement visuel destructeur.

La mécanique de cet écrasement est purement géométrique. Afin d’accueillir l’observation maximale sur l’axe des ordonnées sans tronquer le graphique, l’intervalle total de l’axe doit être calibré pour s’étendre de zéro jusqu’à cette valeur plafond. Dès lors, si la valeur maximale atteint 1 000 000 tandis que 95 % de l’échantillon fluctue entre 10 et 500, la quasi-totalité de l’espace graphique vertical est monopolisée pour représenter le vide séparant les observations communes de l’observation exceptionnelle. Les 95 % des données d’intérêt se retrouvent littéralement agglutinées dans une bande microscopique longeant l’axe horizontal, anéantissant toute possibilité d’extraire de l’information visuelle.

Ce dysfonctionnement est manifeste lors de l’étude comparative des bilans économiques d’un secteur industriel hétérogène. Si l’on souhaite représenter sur un même nuage de points le chiffre d’affaires d’une cohorte d’entreprises intégrant à la fois des dizaines de milliers de très petites entreprises artisanales et quelques conglomérats mondiaux cotés en bourse, l’échelle linéaire produit un échec analytique complet. Les multinationales occupent le sommet de la page, tandis que le reste du tissu économique forme une ligne dense et indistincte de points indifférenciables, masquant la structure interne, la variance locale et les potentielles polarisations sectorielles sous-jacentes.

3.2 Mécanisme de dépliement des données par l’échelle logarithmique

L’application d’une transformation logarithmique agit comme un opérateur de dépliement topologique de l’espace statistique. En comprimant la distance séparant les grands nombres et en dilatant proportionnellement les segments alloués aux magnitudes réduites, elle normalise l’occupation de la surface graphique disponible. Ce processus restitue une variance visuelle effective là où l’échelle linéaire n’imposait qu’une uniformité apparente factice.

Ce dépliement géométrique permet à l’œil d’explorer simultanément les singularités locales au sein des sous-groupes de faible volume et la dispersion relative des géants du panel. Pour reprendre l’exemple économique précédent, la transformation logarithmique alloue une fraction équitable de l’axe vertical au passage d’une entreprise réalisant 100 000 euros à une autre générant 1 000 000 d’euros, tout en attribuant exactement la même hauteur à la transition séparant une firme de 10 millions d’euros d’une structure atteignant 100 millions d’euros. Les hiérarchies de performances cessent d’être monopolisées par la valeur absolue la plus ostentatoire.

L’apport méthodologique majeur de ce mécanisme réside dans le rétablissement de la comparabilité inter-strates. Deux entreprises en phase d’amorçage qui voient leur chiffre d’affaires passer de 50 000 à 150 000 euros révèlent une dynamique d’expansion relative (un triplement) rigoureusement identique à celle d’un leader industriel dont l’activité progresserait de 500 millions à 1,5 milliard d’euros. L’échelle logarithmique rend cette égalité d’élan immédiatement perceptible par une pente ou une séparation verticale équivalente, fournissant un instrument d’évaluation transversale qu’aucune échelle linéaire ne saurait offrir sans recourir à de multiples sous-graphiques fragmentés.

3.3 Traitement rigoureux des données asymétriques à longue traîne

Dans l’arsenal méthodologique de l’ingénierie des données, le traitement des distributions à longue traîne (ou heavy-tailed distributions) soulève de profonds dilemmes épistémologiques. Face à un graphique rendu illisible par la présence de points extrêmes, la réaction simpliste mais méthodologiquement périlleuse consiste fréquemment à éliminer arbitrairement les observations aberrantes présumées (les outliers) ou à tronquer l’axe à un seuil supérieur arbitraire, par exemple au 99e centile. Cette pratique dégrade l’intégrité de l’échantillon en dissimulant précisément les entités qui concentrent souvent l’essentiel de la dynamique systémique étudiée.

La transformation logarithmique constitue une alternative mathématiquement saine et éthiquement rigoureuse à la troncation des données. Au lieu d’amputer le jeu de données pour le contraindre à se conformer aux limites de l’échelle linéaire, c’est l’espace d’accueil géométrique qui est reconfiguré pour s’adapter à la nature intrinsèque de la distribution empirique. Les points extrêmes demeurent pleinement représentés sur le graphique, mais leur position spatiale est tempérée par la fonction logarithmique, empêchant leur force d’attraction de détruire la lisibilité du corps central de la distribution.

Ce traitement s’avère particulièrement crucial dans l’analyse des métriques numériques du réseau Internet, des volumes de trafic sur les plateformes numériques ou des flux de capitaux sur les marchés financiers. Dans ces contextes caractérisés par des asymétries positives extrêmes régies par des mécanismes de rétroaction préférentielle (le principe du « winner-take-all »), l’échelle logarithmique n’est pas un pis-aller technique : elle est la seule géométrie spatiale capable d’accueillir la totalité du spectre phénoménologique sans introduire de biais de censure statistique.

4. Scénario 2 : L’évaluation des taux de variation relative et des pourcentages

4.1 Visualisation de la dynamique relative versus absolue

L’évaluation des évolutions chronologiques confronte continuellement l’analyste à un arbitrage fondamental entre amplitude brute et vélocité proportionnelle. L’erreur la plus répandue lors de l’examen de séries temporelles consiste à évaluer l’intensité d’une évolution à l’aune de la seule déclivité géométrique observée sur un axe linéaire. Or, sur une échelle arithmétique, la pente d’une courbe en un point donné mesure exclusivement la dérivée première de la fonction par rapport au temps, c’est-à-dire le taux d’accroissement absolu par unité temporelle ($\Delta y / \Delta t$). Elle est intrinsèquement aveugle à la magnitude de la base de référence sur laquelle s’applique cette variation.

Considérons l’examen comparatif de deux portefeuilles financiers :

• Le portefeuille $A$ dispose d’un capital initial de 1 000 euros et enregistre un gain de 100 euros sur un trimestre, soit une appréciation de 10 %.
• Le portefeuille $B$ gère un encours de 1 000 000 d’euros et enregistre durant la même période un gain nominal de 10 000 euros, traduisant un rendement modeste de 1 %.

Sur un graphique linéaire combinant ces deux séries, la progression du portefeuille $B$ se manifestera par une pente ascendante cent fois plus abrupte que celle du portefeuille $A$. L’œil humain, asservi par la géométrie linéaire, traduira instinctivement cette verticalité comme le signe d’une performance opérationnelle nettement supérieure, alors même que l’efficacité du capital engagé est dix fois plus élevée chez le premier investisseur.

L’échelle logarithmique résout définitivement cette distorsion interprétative. Dès lors que l’axe vertical subit la transformation logarithmique, la pente d’un segment de droite ne reflète plus l’incrément nominal absolu, mais la dérivée logarithmique :

$$\frac{d}{dt} \ln(y) = \frac{y’}{y}$$

Cette quantité mathématique correspond rigoureusement au taux de croissance instantané proportionnel. Dès lors, deux trajectoires possédant la même inclinaison angulaire sur un tracé semi-logarithmique signalent de manière irréfutable un taux d’expansion en pourcentage rigoureusement identique, quelle que soit la disparité des montants de départ.

4.2 Suivi des phénomènes de croissance exponentielle

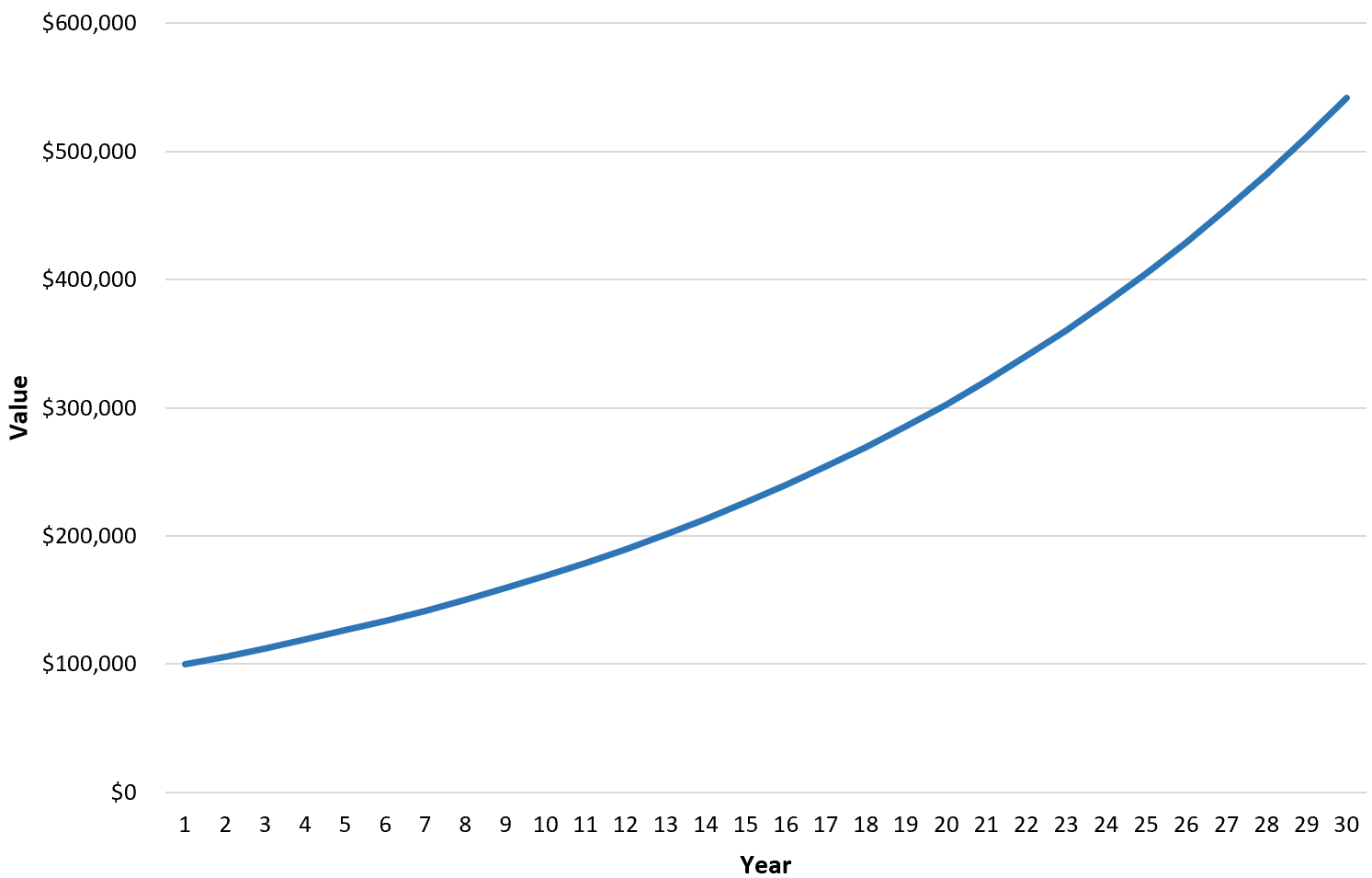

La propriété la plus remarquable de l’échelle logarithmique appliquée aux séries temporelles réside dans son aptitude à linéariser les trajectoires de croissance exponentielle. Une fonction exponentielle pure répond à la formulation mathématique universelle $y(t) = y_0 \cdot e^{kt}$ (ou $y_0 \cdot (1 + r)^t$), où $y_0$ représente l’état initial du système, $k$ la constante de vitesse de croissance et $t$ le temps. Si l’on applique l’opérateur logarithme népérien aux deux membres de cette équation, nous obtenons l’expression suivante :

$$\ln(y(t)) = \ln(y_0) + kt$$

L’équation ainsi transformée adopte rigoureusement la forme d’une fonction affine canonique de type $f(t) = at + b$, où l’ordonnée à l’origine est fixée par $\ln(y_0)$ et le coefficient directeur (la pente) par la constante $k$.

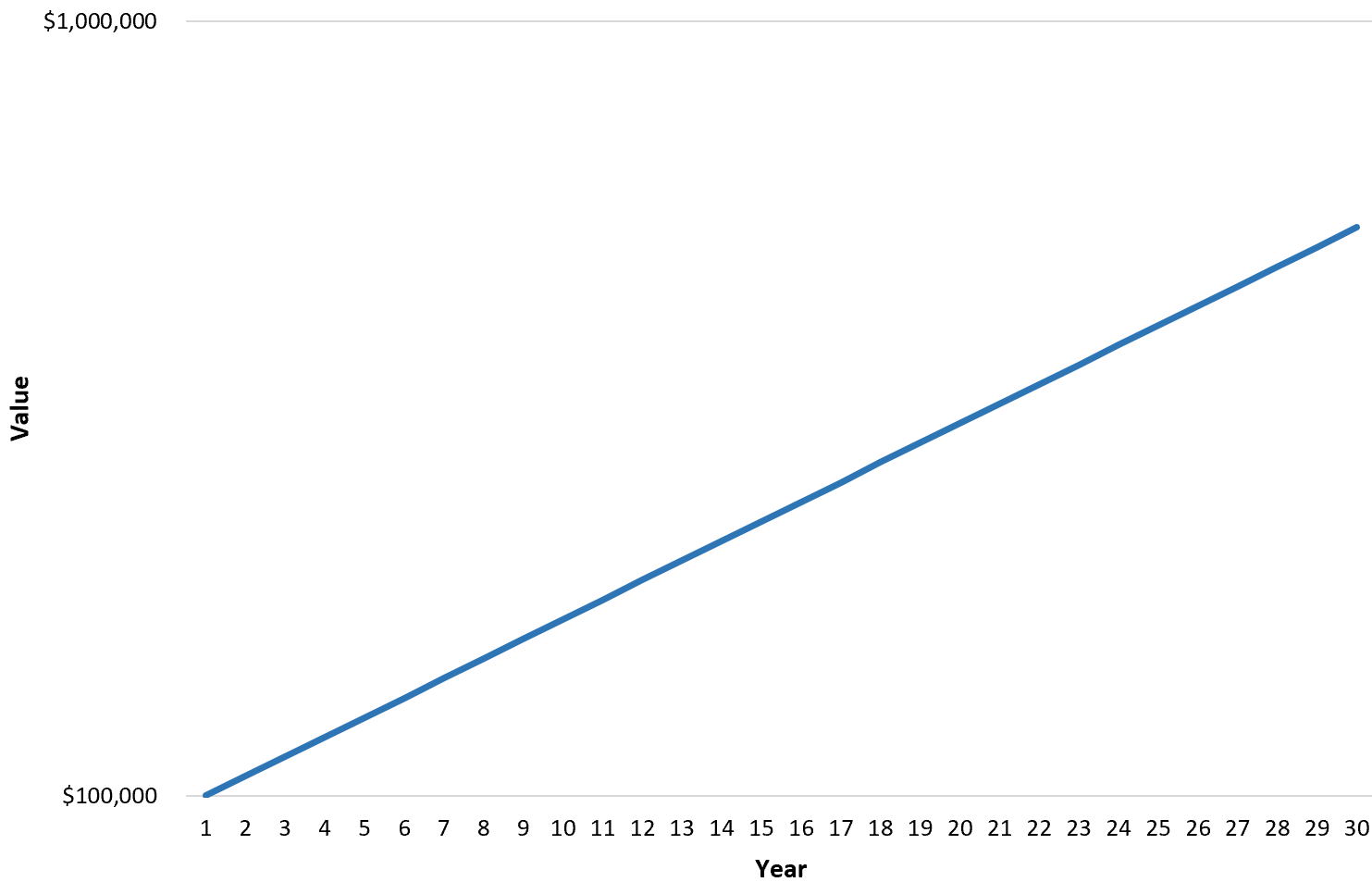

Cette linéarisation confère à l’observateur un avantage diagnostique immédiat. Sur une échelle linéaire conventionnelle, une fonction exponentielle présente une courbure perpétuellement ascendante dont il est visuellement impossible de discerner si le taux sous-jacent accélère, stagne ou amorce une décélération structurelle. Sur une échelle semi-logarithmique (l’axe des ordonnées étant logarithmique et celui des abscisses linéaire) :

• Une ligne parfaitement droite certifie que le taux de croissance relatif est immuable et stable dans le temps.
• Une courbure convexe vers le haut révèle une accélération critique du taux d’expansion (croissance sur-exponentielle).
• Une inflexion concave vers le bas signale sans ambiguïté un ralentissement du rythme d’expansion, fournissant le témoin visuel précoce d’une saturation ou de l’impact de freins environnementaux bien avant que la courbe linéaire ne montre le moindre signe d’essoufflement.

Cette grille de lecture s’avère indispensable en dynamique des populations pour déceler l’approche de la capacité de charge d’un écosystème, en épidémiologie pour évaluer l’efficacité des mesures d’endiguement sur le taux de transmission effectif $R_t$, ainsi qu’en économie de l’innovation pour surveiller la cinétique de diffusion de nouvelles technologies de rupture.

4.3 Interprétation standardisée des séries temporelles complexes

L’analyse comparative de séries temporelles s’étendant sur de longues périodes historiques (plusieurs décennies, voire plusieurs siècles) se heurte inévitablement à l’effet d’illusion d’échelle induit par l’inflation ou l’expansion macroéconomique globale. Si l’on trace l’indice boursier Standard & Poor’s 500 depuis l’année 1920 jusqu’à aujourd’hui sur une échelle linéaire, le krach boursier dévastateur d’octobre 1929 apparaît graphiquement comme une ride insignifiante et plate, presque imperceptible près de la ligne de base horizontale. Inversement, une fluctuation boursière tout à fait ordinaire survenue en 2024 mobilise une amplitude graphique monumentale, occupant plusieurs pouces d’écran.

Cette asymétrie spatiale détruit l’intégrité de l’analyse rétrospective. Le krach de 1929 représentait une perte de valeur réelle de plus de 80 % du marché actions, ce qui constitue la catastrophe financière la plus profonde des temps modernes, tandis que les mouvements récents ne correspondent souvent qu’à des oscillations de 5 à 10 %. L’échelle linéaire commet ici une faute sémiotique majeure : elle valorise le volume nominal des points d’indice au détriment de l’intensité de la crise pour les agents économiques de l’époque.

L’adoption d’un tracé semi-logarithmique rétablit l’équité temporelle des séries séculaires. Le plongeon de 80 % de 1929 se manifeste par une chute verticale d’une ampleur visuelle colossale, parfaitement représentative de son impact macroéconomique, tandis que les variations contemporaines sont remises à leur juste place proportionnelle. L’observateur est enfin en mesure d’analyser la cyclicité réelle, la volatilité intrinsèque et la stabilité relative des rendements économiques à travers les époques sans être abusé par l’accumulation quantitative des indices nominaux.

5. Modélisation des distributions en loi de puissance et phénomènes de Pareto

5.1 Détection des lois d’échelle et invariances

Au-delà des graphes semi-logarithmiques dédiés à l’étude des taux de croissance temporels, les représentations log-log — où les axes horizontal et vertical sont simultanément soumis à une transformation logarithmique — constituent le protocole standard pour diagnostiquer et analyser les distributions régies par des lois de puissance. Une loi de puissance formalise une relation mathématique de dépendance où une grandeur $Y$ varie comme une puissance déterminée d’une autre grandeur $X$, selon la formulation $Y = c \cdot X^{-\alpha}$, où $c$ est une constante de normalisation et $\alpha$ l’exposant caractéristique d’échelle.

En appliquant le logarithme aux deux termes de cette égalité, l’équation devient :

$$\log(Y) = \log(c) – \alpha \cdot \log(X)$$

De manière remarquable, cette formulation se traduit graphiquement par une droite parfaite au sein d’un repère log-log, la pente géométrique de la droite correspondant exactement à l’opposé de l’exposant d’échelle ($-\alpha$). Cette propriété d’invariance d’échelle (ou d’invariance de jauge) signifie que les propriétés statistiques de la distribution demeurent structurellement similaires, que le système soit observé à l’échelle microscopique ou à l’échelle macroscopique.

Cette signature linéaire sur double échelle logarithmique constitue le critère diagnostique privilégié pour distinguer sans équivoque les processus gaussiens des dynamiques parétiennes. Alors qu’une distribution normale classique présente une chute exponentielle abrupte de sa probabilité dès que l’on s’écarte de la moyenne (les valeurs s’effondrant selon une courbe en cloche), les lois de puissance autorisent l’émergence régulière d’événements extrêmes. Sans le recours au graphique log-log, l’observateur échouerait à identifier la régularité statistique gouvernant ces phénomènes complexes, reléguant des événements structurants au rang d’anomalies inexplicables.

5.2 Applications empiriques aux sciences comportementales et économiques

L’ubiquité des distributions en loi de puissance dans les systèmes anthropotechniques et naturels légitime l’usage régulier des représentations log-log au sein de la littérature scientifique contemporaine. L’une des illustrations empiriques les plus célèbres est incarnée par la loi de Pareto relative à la distribution des patrimoines et des revenus dans les sociétés humaines. Si l’on trace le rang des individus d’une nation (classés du plus riche au plus modeste) en fonction de leur patrimoine sur un graphique log-log, on observe sur une large fraction de la distribution une rectitude linéaire stupéfiante, matérialisant le principe universel selon lequel une minorité restreinte de la population concentre une fraction disproportionnée des ressources économiques globales.

Dans le champ de la linguistique quantitative et des sciences cognitives, un phénomène analogue est formalisé par la loi de Zipf. En analysant un corpus littéraire quelconque, la fréquence d’apparition d’un mot s’avère inversement proportionnelle à son rang dans la table de fréquence lexicale. Le deuxième mot le plus courant apparaît environ deux fois moins souvent que le premier, le troisième trois fois moins souvent, et ainsi de suite. Projetée sur un repère log-log reliant le logarithme du rang au logarithme de la fréquence observée, cette régularité linguistique universelle se déploie selon une droite de pente voisine de $-1$, révélant les mécanismes sous-jacents d’optimisation de l’effort cognitif dans la communication humaine.

Enfin, l’analyse topologique des réseaux sociaux numériques et des infrastructures interconnectées relève de cette même modélisation. Les réseaux dits « sans échelle » (scale-free networks), théorisés par Albert-László Barabási, démontrent que la connectivité nodale suit une distribution en loi de puissance : une myriade d’utilisateurs ne dispose que d’une poignée de connexions, tandis que quelques super-nœuds (les hubs) fédèrent des millions d’arêtes relationnelles. Seule une visualisation log-log permet d’appréhender la morphologie de ces architectures relationnelles sans occulter ni la masse des agents périphériques, ni la prédominance structurelle des hyper-connecteurs.

6. Analyse comparative : Études de cas visuelles et distorsions interprétatives

6.1 Cas pratique A : Visualisation comparée de bilans financiers d’entreprises

Afin de concrétiser les conséquences opérationnelles de la reconfiguration des axes, analysons une étude de cas synthétique impliquant un groupe de dix entreprises représentatives d’une filière technologique donnée. Leurs chiffres d’affaires annuels, exprimés en millions d’euros, s’échelonnent comme suit :

• Entreprise 1 : 0,12 M€
• Entreprise 2 : 0,35 M€
• Entreprise 3 : 0,80 M€
• Entreprise 4 : 1,90 M€
• Entreprise 5 : 4,50 M€
• Entreprise 6 : 12,0 M€
• Entreprise 7 : 35,0 M€
• Entreprise 8 : 95,0 M€
• Entreprise 9 : 280,0 M€
• Entreprise 10 : 850,0 M€

Lorsque ces grandeurs sont encodées au sein d’un diagramme à barres ou d’un tracé linéaire standard calibré sur un axe d’ordonnées linéaire de 0 à 1 000 M€, le résultat visuel est édifiant. L’entreprise 10 domine outrageusement la composition en s’élevant à 85 % de la hauteur totale du cadre. L’entreprise 9 s’affiche convenablement à un peu plus du quart de l’espace. En revanche, pour les huit premières organisations, la sémiologie graphique s’effondre intégralement :

• L’entreprise 8 (95 M€) n’occupe qu’une modeste barre d’à peine un dixième de la hauteur.
• L’entreprise 6 (12 M€), pourtant déjà solidement installée sur son marché, représente à peine plus de 1 % de l’axe.
• Les cinq premières entreprises (de 120 000 € à 4,5 M€) sont visuellement écrasées contre la ligne du zéro, indiscernables les unes des autres. Leurs hauteurs relatives semblent identiques et nulles.

En transposant cette série sur une échelle logarithmique graduée par puissances de dix (0,1 ; 1 ; 10 ; 100 ; 1 000), le diagnostic se transforme radicalement. La graduation verticale s’étend sur quatre décades régulières. Chaque entreprise trouve instantanément son assise géométrique. L’écart séparant l’entreprise 1 (0,12 M€) de l’entreprise 2 (0,35 M€) se révèle visuellement pour ce qu’il est : un triplement d’activité décisif. La hiérarchie réelle du marché se déploie sur l’ensemble de la surface graphique, mettant en exergue une progression remarquablement constante du facteur multiplicatif inter-entreprises, information fondamentale qui était totalement invisibilisée sur le rendu linéaire.

6.2 Cas pratique B : Trajectoires d’investissements et rendements composés

Considérons à présent la simulation longitudinale de deux stratégies d’allocation d’actifs patrimoniaux sur un horizon temporel de quarante années :

• L’Actif Alpha débute à une valorisation de 10 000 euros et capitalise un rendement annuel strictement régulier de 7 %, incarnant la rentabilité historique moyenne d’un portefeuille d’actions diversifié réinvesti.
• L’Actif Bêta débute au même montant de 10 000 euros mais génère un rendement constant de 3,5 % par an, typique d’une allocation obligataire prudente.

Sur un diagramme linéaire, le tracé de l’Actif Alpha demeure d’une platitude trompeuse durant les quinze premières années. Vers la trentième année, sous l’action cumulative des intérêts composés, la trajectoire s’incline brusquement pour former une courbe spectaculairement relevée, franchissant finalement le seuil des 150 000 euros. L’Actif Bêta, quant à lui, semble stagner dans une insignifiance permanente, finissant aux alentours de 40 000 euros. Un investisseur non averti contemplant ce graphe linéaire sera inévitablement victime de distorsions émotionnelles : il sous-estimera l’intérêt du placement durant les premières décennies, puis sera saisi d’une euphorie irrationnelle face à l’accélération terminale, imaginant à tort que le moteur de performance est devenu subitement plus efficient à la fin du cycle.

La projection semi-logarithmique rétablit l’objectivité financière intégrale. Les deux actifs se matérialisent sous la forme de deux lignes parfaitement rectilignes et parallèles dans leur progression. La droite représentant l’Actif Alpha affiche une pente rigoureusement constante sur toute la durée de l’exercice, attestant visuellement que le taux de génération de richesse par euro investi en année 38 est exactement le même qu’en année 2. Parallèlement, l’écartement spatial séparant la droite Alpha de la droite Bêta s’accroît de façon parfaitement fluide et prédictible, neutralisant toute panique précoce comme toute euphorie injustifiée chez le décideur patrimonial.

6.3 Diagnostic des distorsions induites par un mauvais choix d’échelle

L’altération de la forme des courbes graphiques induite par le choix de l’axe ne constitue pas un simple désagrément sémiotique ; elle engage directement la responsabilité déontologique de l’analyste et peut induire des erreurs d’arbitrage politique ou managérial majeures. La minimisation fallacieuse des signaux précurseurs constitue sans doute le risque le plus délétère inhérent à l’usage exclusif de l’échelle linéaire. Dans toute dynamique de contamination biologique, de propagation virale d’une défaillance logicielle ou de crise de liquidité bancaire, la phase d’incubation initiale opère à de faibles volumes nominaux. Sur une échelle linéaire, ces incréments initiaux ne provoquent aucune saillie visuelle. Les décideurs publics ou privés concluent fréquemment à l’absence de danger, ignorant que la duplication rapide de petites quantités présage l’explosion systémique imminente.

À l’inverse, l’usage inconsidéré de l’échelle logarithmique peut générer un biais de distorsion symétrique : l’anesthésie perceptive face à la magnitude absolue. Sur un axe logarithmique, la distance physique séparant 100 000 décès de 1 000 000 de décès est rigoureusement identique à celle séparant 10 décès de 100 décès. Cette contraction spatiale monumentale aux ordres de grandeur élevés risque d’atténuer artificiellement l’impact psychologique de la catastrophe dans l’esprit du public. Alors que l’ajout de 900 000 victimes supplémentaires constitue un drame humain incommensurable sur le plan moral et matériel, le tracé logarithmique ne lui concède qu’un segment spatial modeste, semblable à celui d’une fluctuation anecdotique de début de pandémie.

Le diagnostic de fidélité sémiotique impose donc d’évaluer scrupuleusement la finalité analytique du document visuel :

• Si l’impératif réside dans la modélisation de la dynamique intrinsèque, de la cinétique évolutive ou de la reproductibilité d’un phénomène, l’échelle logarithmique est méthodologiquement supérieure.
• Si l’impératif commande en revanche d’évaluer la charge capacitaire brute, la saturation d’un système hospitalier ou l’épuisement effectif d’une ressource finie, l’échelle linéaire s’impose sans équivoque pour préserver la gravité morale et physique des volumes totaux.

7. Psychologie du lecteur et ergonomie cognitive de la datavisualisation

7.1 Effort cognitif et compréhension intuitive des axes non linéaires

Si l’échelle logarithmique s’impose comme une nécessité mathématique pour de multiples architectures de données, son intégration au sein de visualisations destinées à la prise de décision ou à l’information publique se heurte à des barrières ergonomiques considérables. Le décodage d’un graphique linéaire s’appuie sur une heuristique visuelle quasi universelle : l’analogie spatiale directe. L’œil assimile sans effort la longueur physique d’un segment ou l’altitude d’un point à une quantité absolue, en vertu du principe selon lequel « deux fois plus haut égale deux fois plus grand ». Cette équivalence sémiotique directe mobilise de manière optimale les modules précoces de traitement de l’information dans le cortex visuel primaire sans saturer la mémoire de travail.

Dès lors qu’une transformation logarithmique est appliquée à l’axe, cette correspondance spatiale intuitive est brisée. L’observateur ne peut plus se fier à son jugement spatial immédiat :

• Un point situé deux fois plus haut qu’un autre ne représente pas le double de sa valeur, mais potentiellement son carré, sa décuplation ou son centuplement selon la base adoptée.
• L’interprétation correcte impose une médiation symbolique réflexive, nécessitant une conversion mentale active de la graduation spatiale vers sa signification numérique abstraite.
• Ce mécanisme requiert une charge cognitive substantielle qui ralentit le processus d’analyse et épuise rapidement les ressources attentionnelles des lecteurs non spécialisés.

L’ancrage visuel devient également précaire. Sur un axe linéaire, le zéro absolu fournit un socle ontologique rassurant : il incarne le néant, l’absence totale de matière, le point d’émergence des grandeurs. Sur un axe logarithmique, comme nous le détaillerons ultérieurement, le zéro n’existe pas. L’origine du tracé n’est qu’une valeur arbitrairement basse choisie par le concepteur (par exemple 0,01 ; 1 ou 100). Privé de ce sol de référence immuable, le lecteur inexpérimenté perd ses repères spatiaux cardinaux et risque d’attribuer aux distances relatives par rapport au bas de l’encart une signification erronée.

7.2 L’illusion d’atténuation des crises et d’égalisation des écarts

L’effet secondaire le plus problématique de l’ergonomie logarithmique réside dans l’illusion de résorption des inégalités qu’elle instille insidieusement dans l’esprit du public. Par construction mathématique, la fonction logarithmique compresse l’espace supérieur de la distribution. Plus une grandeur devient volumineuse, plus les incréments nominaux sont spatialement rabotés. Appliquée à des thématiques sociétales hautement sensibles — telles que la distribution des richesses, les disparités salariales de genre ou les écarts d’émissions de gaz à effet de serre entre pays riches et pays émergents —, cette compression géométrique opère un nivellement visuel trompeur.

Un observateur non initié confronté à un graphique logarithmique représentant le patrimoine des ménages constatera avec quiétude que la distance séparant un foyer modeste détenant 10 000 euros d’un ménage moyen possédant 100 000 euros paraît équivalente à celle séparant ce dernier d’un multimillionnaire affichant 1 000 000 d’euros d’actifs. Visuellement, les écarts semblent réguliers, civilisés, tempérés par une harmonieuse progression géométrique. Or, sur le plan de la réalité matérielle et de la puissance d’achat, le premier écart s’élève à 90 000 euros, tandis que le second représente un fossé abyssal de 900 000 euros. La transformation logarithmique agit ici presque comme un filtre idéologique inconscient qui atténue visuellement la violence des asymétries réelles.

Ce phénomène engage directement l’éthique de la visualisation de données. Présenter des disparités économiques ou des alertes sanitaires sans expliciter de façon pédagogique cette compression spatiale revient à endormir la vigilance critique du lecteur. L’analyste rigoureux doit systématiquement s’interroger sur l’intentionnalité de sa démarche : la géométrie choisie a-t-elle pour dessein d’élucider des mécanismes sous-jacents d’accumulation, ou participe-t-elle, délibérément ou non, à une opération d’euphémisation visuelle de disparités sociétales intolérables ?

8. Applications spécifiques en psychologie, neurosciences et sciences sociales

8.1 Psychométrie et temps de réaction chronométriques

L’expérimentation en psychologie cognitive et en neurosciences comportementales génère de manière structurelle des données nécessitant l’emploi de transformations logarithmiques. L’évaluation chronométrique des temps de réaction lors de tâches d’attention sélective, de décision lexicale ou d’arbitrage perceptif illustre parfaitement cet impératif. La distribution empirique des temps de réaction mesurés chez un être humain ne se conforme jamais à une loi normale gaussienne symétrique : elle est systématiquement contrainte à gauche par un plancher physiologique infranchissable (le temps minimal irréductible de conduction axonale et synaptique, rarement inférieur à 150 ou 200 millisecondes) et étirée vers la droite par une longue traîne de réponses tardives induites par des micro-lapsus attentionnels.

L’application d’une échelle logarithmique (souvent désignée sous le terme de transformation $log(RT)$) aux temps de réaction remplit deux fonctions complémentaires :

• Sur le versant de l’analyse inférentielle, elle normalise la distribution des résidus et stabilise les variances (homoscédasticité), condition préalable non négociable pour exécuter des analyses de variance paramétriques (ANOVA) ou des modèles linéaires à effets mixtes.
• Sur le plan de la sémiologie graphique, elle déplie les différences subtiles séparant les conditions expérimentales au sein de la plage temporelle la plus informative (les réponses rapides et optimales) sans que celles-ci ne soient noyées par quelques essais pollués par l’inattention du sujet.

Grâce à cette géométrie d’affichage, les effets d’amorçage cognitif, de facilitation sémantique ou d’inhibition motrice (tels que mesurés dans le paradigme classique de Stroop) émergent avec une netteté remarquable. Les variations relatives de latence entre deux conditions expérimentales deviennent immédiatement comparables, que la tâche globale soit ultra-rapide ou qu’elle mobilise des processus exécutifs complexes induisant des délais d’intégration plus longs.

8.2 Intensité des stimuli et perception subjective

Les sciences sensorielles et la psychologie sociale quantitative mobilisent l’échelle logarithmique pour modéliser des fonctions de transfert subjectives fondamentales. Outre les applications évidentes en audiologie où l’intensité acoustique en watts par mètre carré est projetée sur une échelle de pression acoustique logarithmique calibrée en décibels, la formalisation de la relation liant le revenu monétaire au bien-être psychologique déclaré relève d’une géométrie analogue. Les recherches en économie du bonheur, confirmées par les synthèses de l’OCDE et les travaux empiriques issus de la psychologie positive, mettent en lumière une saturation logarithmique du bonheur ressenti en fonction du revenu net.

L’accroissement d’un euro de revenu n’apporte pas le même gain marginal de satisfaction à un citoyen vivant sous le seuil de pauvreté qu’à un individu fortuné. Lorsque l’on représente l’indice de satisfaction vitale sur un axe ordonné linéaire face au produit intérieur brut par habitant ou au revenu disponible brut sur un axe linéaire, la courbe épouse une morphologie concave prononcée qui s’aplatit inexorablement. En revanche, dès lors que le revenu est encodé sur une échelle logarithmique, la relation redevient remarquablement linéaire sur une large plage de magnitudes. Cela démontre empiriquement que pour obtenir une progression constante de la satisfaction subjective, il faut accroître les ressources matérielles selon un ratio proportionnel constant (par exemple doubler les revenus) et non selon un versement nominal forfaitaire.

Un autre cadre méthodologique majeur s’incarne dans la loi de Hick-Hyman en ergonomie cognitive et interaction humain-machine. Cette loi postule que le temps de décision nécessaire pour sélectionner une cible parmi un ensemble de stimuli croît de manière proportionnelle au logarithme en base 2 du nombre d’alternatives disponibles, augmentant ainsi linéairement avec l’entropie informationnelle exprimée en bits :

$$T = b \cdot \log_2(n + 1)$$

La cartographie graphique de ces temps de latence au sein d’un espace logarithmique constitue le moyen le plus rigoureux d’évaluer la charge mentale imposée par l’architecture des menus au sein des interfaces logicielles professionnelles.

8.3 Dynamiques d’apprentissage et courbes d’acquisition

L’étude longitudinale de l’acquisition des compétences motrices et cognitives s’articule historiquement autour de la « loi de la pratique logarithmique » (Power Law of Practice), formalisée notamment par Allen Newell et Paul Rosenbloom. Lorsqu’un individu est soumis à l’apprentissage intensif d’une tâche nouvelle — qu’il s’agisse de l’assemblage de pièces mécaniques, de la rédaction de code informatique ou de la lecture de signaux radar —, le temps nécessaire pour exécuter la tâche diminue de façon drastique lors des premières répétitions, avant de ralentir progressivement pour converger vers une asymptote incompressible marquant l’expertise ultime.

La transcription graphique de cette dynamique sur un repère linéaire conventionnel produit une courbe hyperbolique écrasée, où l’essentiel de l’apprentissage visible semble se concentrer sur les quelques premiers essais, laissant penser à tort que la pratique ultérieure devient presque stérile. Projetée au sein d’un repère log-log reliant le logarithme du temps d’exécution au logarithme du nombre de séances de pratique itérées, la performance révèle une remarquable rectitude linéaire :

• Chaque doublement de la pratique cumulée induit une réduction en pourcentage constante du temps d’exécution.
• Le chercheur peut immédiatement déterminer l’indice de performance structurel du sujet à travers la pente de la droite.
• Cette représentation permet d’extrapoler avec précision le volume d’entraînement requis pour franchir un nouveau palier d’expertise industrielle ou académique.

Une logique analytique miroir s’applique à l’examen de la célèbre courbe de l’oubli établie originellement par Hermann Ebbinghaus. La décroissance de la rétention mnésique en fonction de l’intervalle temporel écoulé depuis l’apprentissage ne suit pas un déclin linéaire régulier : l’oubli se manifeste de manière massive dans les premières minutes et heures suivant l’exposition, avant de se stabiliser sur une rétention résiduelle pérenne à très long terme. Seule une visualisation exploitant des coordonnées semi-logarithmiques permet de dissocier les phases d’érosion mnésique critique des processus de consolidation synaptique à long terme.

9. Limites critiques et situations d’exclusion des échelles logarithmiques

9.1 L’impossibilité mathématique du traitement du zéro et des valeurs négatives

En dépit de leur élégance formelle, les échelles logarithmiques se heurtent à une frontière mathématique infranchissable qui conditionne strictement leur domaine de validité : la fonction logarithmique n’est définie que sur l’intervalle ouvert des nombres réels strictement positifs, c’est-à-dire $\mathbb{R}_+^* = ]0, +\infty[$. Lorsque la variable $x$ tend vers zéro par valeurs positives, son logarithme plonge vers l’infini négatif :

$$\lim_{x to 0^+} \log(x) = -\infty$$

Quant aux grandeurs réelles négatives, leur logarithme est formellement indéfini dans le corps des réels, n’admettant de solutions que dans le champ des nombres complexes, inapplicable à l’ordonnancement d’un axe géométrique usuel.

Cette barrière analytique engendre des impasses méthodologiques majeures dès lors qu’un jeu de données comprend des valeurs nulles ou des soldes négatifs. Comment visualiser le résultat net d’entreprises comptabilisant des déficits abyssaux à côté de bénéfices records ? Comment afficher des concentrations chimiques comportant des échantillons vierges de toute molécule cible ?

Face à cet obstacle, des expédients empiriques bancals sont fréquemment mobilisés, au premier rang desquels figure la transformation d’ajustement constant $y’ = log(y + c)$, où $c$ désigne une petite constante scalaire arbitraire (souvent fixée à $1$). Cette manipulation comporte des risques méthodologiques sévères :

• Le choix de la constante $c$ n’est nullement neutre et déforme arbitrairement la forme des distributions locales ainsi que les coefficients de régression calculés sur la série.
• Si les valeurs mesurées sont proches de l’unité, l’adjonction de $1$ altère fondamentalement la métrique relative, introduisant des courbures artificielles qui sont de purs artefacts de programmation.

Pour contourner ces dérives sans trahir les lois mathématiques, des transformations algorithmiques plus complexes doivent être mobilisées, telles que l’arc sinus hyperbolique ($operatorname{a\sinh}(y) = \ln(y + \sqrt{y^2 + 1})$) ou les échelles dites « pseudo-logarithmiques » (ou log-symétriques). Ces fonctions établissent une transition fluide entre un comportement rigoureusement linéaire autour de zéro (au sein de l’intervalle $[-1, 1]$ par exemple) et une compression logarithmique bilatérale pour les magnitudes positives et négatives volumineuses. Néanmoins, l’intelligibilité de ces axes hybrides pour le lecteur non spécialiste devient alors critique.

9.2 Inadéquation pour les visualisations destinées au grand public

L’utilisation de l’échelle logarithmique au sein de supports de communication médiatique de masse ou d’éditions destinées au grand public s’avère particulièrement déconseillée, sauf si elle est escortée d’un appareil pédagogique exceptionnellement robuste. Le niveau d’alphabétisme statistique (ou numératie) de la population générale demeure structurellement fondé sur l’équivalence intuitive linéaire. Confronté à un axe logarithmique dépourvu de mises en garde explicites, le citoyen moyen décode systématiquement les surfaces et les hauteurs selon une logique arithmétique.

Ce décalage cognitif engendre des risques aigus de désinformation involontaire. Au plus fort d’un événement épidémique national, si un quotidien d’information trace l’accumulation des cas sur un axe logarithmique pour démontrer la constance du taux de reproduction $R_0$, une part prépondérante du lectorat interprétera la trajectoire rectiligne comme le signe rassurant d’une progression linéaire parfaitement stable et non alarmante (« le nombre de cas augmente chaque jour de la même quantité »), occultant le fait tragique qu’une ligne droite sur un tel tracé matérialise une prolifération exponentielle incontrôlée.

Les directives des grandes agences de santé publique et des observatoires statistiques recommandent formellement, lorsqu’une communication d’urgence est destinée au public profane, de privilégier des représentations linéaires simples, quitte à scinder l’analyse en deux graphiques séparés (un graphique macroscopique montrant les ordres de grandeur globaux et un zoom sélectif sur les cohortes précoces), ou d’adjoindre systématiquement un texte narratif vulgarisé explicitant la métrique multiplicative. L’exactitude formelle ne doit jamais prévaloir sur l’efficacité communicative réelle lorsque des vies humaines ou des choix électoraux majeurs dépendent de la bonne appréhension de l’information.

9.3 Risque d’occultation des seuils absolus critiques

L’un des périls épistémologiques inhérents à la fascination pour les proportions relatives réside dans l’occultation dommageable des grandeurs et des seuils physiques absolus. Dans une multitude d’activités humaines industrielles, logistiques ou sécuritaires, la magnitude brute constitue la seule variable décisionnelle critique. La physique de l’ingénieur et la comptabilité des flux réels ne se négocient pas en ratios d’expansion mais en unités physiques tangibles.

Considérons l’évaluation opérationnelle des capacités d’accueil hospitalières au cours d’une vague d’infections respiratoires :

• Un établissement hospitalier dispose d’un plafond absolu infranchissable : son stock de lits de réanimation dotés de respirateurs artificiels (par exemple, exactement 50 lits).
• Que le taux d’admission passe d’un jour à l’autre de 2 à 4 patients représente un doublement spectaculaire (taux de variation de +100 %).
• Que ce nombre passe de 40 à 48 patients ne constitue qu’une hausse relative modeste de 20 %.

Sur un diagramme logarithmique, l’analyste mettra en valeur le saut prodigieux de la première phase et minimisera la seconde variation. Pourtant, sur le terrain opérationnel, la première transition absorbe une fraction minime des moyens, tandis que la seconde précipite l’infrastructure médicale dans la saturation et la rupture capacitaire.

Le constat s’applique avec une rigueur identique aux limites budgétaires strictes des collectivités territoriales, à l’épaisseur résiduelle des parois d’une cuve sous pression dans l’industrie nucléaire, ou aux réserves d’eau potable d’une mégapole en période de sécheresse sévère. Dans tous ces cas d’arbitrage où l’atteinte d’un plancher ou d’un plafond physique absolu conditionne la survie d’un système matériel, l’échelle linéaire doit demeurer l’arbitre cartographique exclusif.

10. Règles de conception graphique et sémiologie graphique adaptées

10.1 Typographie, étiquetage des axes et graduations explicites

Lorsqu’un analyste prend la décision rigoureusement motivée de mobiliser une échelle logarithmique, le respect scrupuleux des canons de la sémiologie graphique s’impose pour guider la cognition du lecteur et dissiper toute ambiguïté sémiotique. Le premier vecteur de clarté réside dans la typographie et la formulation explicite des étiquettes de graduation le long des axes de coordonnées. Deux conventions dominent la pratique scientifique : la notation exponentielle formelle par puissances (par exemple $10^0, 10^1, 10^2, 10^3, 10^4$) et la formulation numérique en valeurs brutes réelles décimales (par exemple $1 ; 10 ; 100 ; 1 000 ; 10 000$).

La notation en puissances de dix est recommandée dès lors que le graphique s’adresse à une communauté d’initiés familiarisés avec le formalisme mathématique, ou lorsque l’amplitude des données couvre un spectre monumental excédant cinq à six ordres de grandeur. Dans les autres circonstances professionnelles et managériales, la formulation en nombres bruts réels complets doit être impérativement préférée. Elle réduit la barrière de conversion symbolique et rappelle visuellement à l’observateur la magnitude concrète des unités manipulées.

De surcroît, la présence de marques de graduation intermédiaires non linéaires (les graduations secondaires) constitue une obligation sémiologique absolue. Sur un axe linéaire, ces repères intermédiaires sont espacés de façon uniforme. Sur un axe logarithmique, ils doivent être disposés de façon géométriquement dégressive entre chaque puissance de dix (signalant les emplacements physiques de 2, 3, 4, 5, 6, 7, 8 et 9 au sein de chaque décade). Cet espacement géométrique dissymétrique typique, où les lignes de grille se resserrent visuellement à l’approche de l’ordre de grandeur supérieur, fournit à l’œil un indice visuel pré-attentionnel irremplaçable qui l’avertit instantanément de la non-linéarité de l’espace métrique exploré.

10.2 Types de représentations adaptées : Nuages de points, lignes et barres

Le choix de la géométrie de projection conditionne impérativement la typologie des marques visuelles admissibles selon la taxonomie de Jacques Bertin formalisée dans sa célèbre Sémiologie graphique. La règle méthodologique cardinale peut s’énoncer de manière tranchée : les diagrammes à barres sont rigoureusement proscrits sur une échelle logarithmique. L’infraction à ce principe continue pourtant de souiller de multiples rapports institutionnels et d’affaires.

La justification de cette interdiction est structurelle :

• Dans un diagramme à barres linéaire, la variable statistique est encodée simultanément par la coordonnée du sommet de la barre et par sa surface totale (ou sa hauteur physique intégrale calculée depuis la ligne de base du zéro). L’œil humain s’appuie instinctivement sur cette masse surfacique pour comparer les grandeurs relatives.
• Or, comme établi précédemment, le zéro n’existe pas sur une échelle logarithmique. La barre doit donc être interrompue artificiellement à une valeur plancher fixée arbitrairement par le logiciel (par exemple 0,1 ; 1 ou 10).
• Selon que le concepteur choisit arbitrairement d’ancrer le bas de son diagramme à 1 ou à 0,001, la hauteur physique apparente d’une valeur de 100 variera du simple au double, détruisant tout isomorphisme entre la surface visuelle dessinée et la réalité mathématique des données. L’encodage par la longueur de la barre devient mensonger.

Seuls les encodages fondés sur des marques spatiales ponctuelles ou continues sans ancrage à une ligne de base sont sémiotiquement valides au sein d’une métrique logarithmique. Les nuages de points (scatter plots), les tracés de lignes continues reliant des coordonnées temporelles discrètes, ainsi que les graphiques en aires semi-transparentes bornées entre deux trajectoires explicites sont parfaitement recevables. Ces dispositifs mobilisent exclusivement la position géométrique relative d’un point dans le plan cartésien, éliminant tout artefact d’interprétation lié à l’intégration inconsciente d’une masse surfacique imaginaire.

10.3 Dispositifs d’assistance textuelle et annotations contextuelles

L’ergonomie contemporaine de la transmission de l’information statistique préconise d’encadrer la projection logarithmique d’un dispositif d’étayage narratif et contextuel complet. Le lecteur ne doit jamais être abandonné seul face à la grille géométrique ; l’interface graphique doit l’instruire activement sur le protocole de lecture approprié. Cet accompagnement s’incarne d’abord dans l’intégration explicite d’avertissements méthodologiques dans le cartouche du graphique : le sous-titre doit mentionner sans équivoque la mention « Échelle logarithmique en base 10 » ou « Axe des ordonnées logarithmique : les écarts constants correspondent à des ratios multiplicatifs ».

L’annotation directe au sein même du tracé constitue une technique de débiaisage cognitif d’une redoutable efficacité. L’analyste averti enrichira sa composition graphique de repères visuels d’appoint :

• Tracer des flèches annotées le long de l’axe indiquant la signification des incréments (« $\times 10$ à chaque ligne majeure »).
• Disposer une boîte d’explication pédagogique explicitant : « Attention : chaque graduation majeure indique une magnitude décuplée par rapport à la précédente. Une ligne droite matérialise une croissance en pourcentage constante et non un ajout arithmétique régulier ».

Dans les environnements numériques interactifs (tableaux de bord décisionnels, datavisualisations web), l’ergonomie optimale commande d’implémenter un bouton de bascule dynamique interactif (toggle switch) permettant à l’utilisateur de permuter instantanément entre la vue linéaire et la vue logarithmique. Cette transition visuelle animée, où les points se déploient ou se compressent sous le regard du spectateur par une interpolation géométrique fluide, constitue le dispositif pédagogique suprême. Elle comble le fossé conceptuel séparant les deux métriques en permettant au décideur d’apprécier tour à tour la vérité des volumes bruts et celle des dynamiques relatives au sein du même artefact logiciel.

11. Matrice décisionnelle : Protocole de choix entre échelle linéaire et logarithmique

11.1 Critères statistiques quantitatifs préalables

Afin de soustraire la décision de transformation graphique à l’arbitraire stylistique, il est nécessaire d’établir un protocole méthodique articulé autour d’indices quantitatifs précis, calculables de manière systématique sur l’échantillon de données brutes. Le premier critère statistique discriminatoire réside dans le calcul du rapport d’amplitude dynamique globale (Dynamic Range Ratio, DRR), formulé par le ratio mathématique élémentaire :

$$\text{DRR} = \frac{x_{\max}}{x_{\min}^{\text{strictement positif}}}$$

Lorsque ce rapport d’amplitude est modeste — typiquement inférieur à un facteur dix ou vingt (c’est-à-dire moins d’un à deux ordres de grandeur d’écartement) —, l’échelle linéaire s’impose presque universellement. Sur un intervalle aussi resserré, la compression logarithmique n’apporte aucun bénéfice sémiotique tangible et risque d’introduire des distorsions de courbure superflues. En revanche, dès lors que le DRR franchit le seuil de $10^3$ (trois ordres de grandeur, par exemple des valeurs s’étalant de 1 à 1 000 ou de 100 à 100 000) ou excède des multiples de $10^4$, l’échelle linéaire produit inévitablement un écrasement destructeur de l’information, rendant la transformation logarithmique statistiquement impérative.

Le second paramètre d’évaluation quantitative est le coefficient d’asymétrie de Fisher-Pearson (skewness) mesuré sur la série brute :

$$\gamma_1 = \frac{\frac{1}{n} \sum_{i=1}^n (x_i – \bar{x})^3}{\left(\frac{1}{n} \sum_{i=1}^n (x_i – \bar{x})^2\right)^{3/2}}$$

Si $\gamma_1$ excède significativement la valeur critique de $+2$, signalant une asymétrie positive très sévère dominée par une queue de distribution étirée vers les grands nombres, la transformation logarithmique constitue l’outil par excellence pour restaurer une symétrie opérationnelle de la variance spatiale au sein de l’espace graphique.

11.2 Critères téléologiques liés à la question de recherche

Au-delà de la stricte distribution statistique des valeurs brutes, l’arbitrage entre échelle linéaire et logarithmique est conditionné par la finalité téléologique de la visualisation. L’analyste doit formuler de façon limpide la question épistémique fondamentale à laquelle le graphique est sommé de répondre. Cette interrogation s’articule autour d’une dichotomie essentielle : le problème posé porte-t-il sur l’évaluation de quantités absolues ou sur l’analyse de relations et de vélocités proportionnelles ?

Un arbre de décision séquentiel peut être formalisé pour guider ce choix avec une rigueur infaillible :

• Axe 1 : Données négatives ou nulles — Le jeu de données comporte-t-il intrinsèquement des valeurs inférieures ou égales à zéro possédant une signification physique indiscutable ?
  • Si oui $to$ Échelle linéaire impérative (ou éventuellement pseudo-logarithmique / asinh si justifié scientifiquement).
  • Si non $to$ Poursuivre vers l’Axe 2.
• Axe 2 : Évaluation des seuils physiques finis — L’interrogation centrale porte-t-elle sur le risque d’épuisement d’un stock physique, le dépassement d’une capacité matérielle fixe ou un équilibre comptable en volume ?
  • Si oui $to$ Échelle linéaire impérative.
  • Si non $to$ Poursuivre vers l’Axe 3.
• Axe 3 : Amplitude dynamique — Les données couvrent-elles plus de deux à trois ordres de grandeur ?
  • Si non $to$ Échelle linéaire préconisée pour minimiser l’effort cognitif du lecteur.
  • Si oui $to$ Échelle logarithmique vivement recommandée pour préserver l’accès visuel aux sous-strates.
• Axe 4 : Taux de variation et dynamique multiplicative — La problématique vise-t-elle à vérifier la conformité à un processus exponentiel, comparer des pourcentages de performance ou détecter des lois de puissance ?
  • Si oui $to$ Échelle semi-logarithmique ou log-log strictement impérative, même sur des amplitudes dynamiques réduites.

11.3 Prise en compte des caractéristiques du public cible

Le dernier pilier de la matrice décisionnelle impose de soumettre le choix de l’axe à une analyse scrupuleuse des compétences analytiques du récepteur final du document visuel. Une représentation d’une rigueur scientifique irréprochable devient un instrument toxique si elle conduit son audience à des conclusions diamétralement opposées à la réalité empirique du fait d’une carence de décodage sémiotique.

Le concepteur doit ainsi calibrer son format de diffusion selon trois typologies d’audiences :

• Audience experte et académique : Chercheurs, comités scientifiques de pharmacovigilance, ingénieurs en modélisation des risques financiers. L’usage de l’échelle logarithmique et log-log est ici naturel, fluide, attendu. Les conventions de notation scientifique ($10^k$) peuvent être appliquées sans retenue superflue, la métrique multiplicative étant immédiatement intégrée comme l’outil d’analyse canonique.
• Audience décisionnaire opérationnelle et managériale : Directeurs généraux, conseils d’administration, responsables politiques. Cette catégorie requiert une approche hautement encadrée. La mise en place d’affichages comparatifs côte à côte (side-by-side plots), confrontant simultanément la perspective linéaire (pour la réalité comptable des bilans) et la perspective logarithmique (pour la trajectoire de croissance sous-jacente), constitue la stratégie de compromis visuel optimale. Les annotations directes sur le graphe doivent être généreuses et dénuées de jargon abscons.
• Grand public profane et médias d’information générale : Citoyens, lectorat de la presse quotidienne. L’exclusion des échelles logarithmiques doit demeurer la règle directrice par défaut, pour prévenir toute désinformation involontaire. Si la démonstration d’un phénomène exponentiel rend la vue logarithmique indispensable, elle doit impérativement être escortée d’un texte explicatif de déconstruction du biais de linéarité et privilégier des étiquettes décimales entières graduées en multiples concrets (1, 10, 100, 1 000).

12. Synthèse épistémologique : Rigueur scientifique et intégrité visuelle

12.1 L’échelle comme prisme interprétatif et constructeur de sens

L’exploration approfondie des mécanismes régissant l’échelle logarithmique met en exergue une vérité épistémologique fondamentale trop souvent occultée : une datavisualisation n’est jamais le miroir photographique neutre et passif de la réalité objective sous-jacente. L’inscription graphique de données brutes sur une surface bidimensionnelle constitue un acte d’encodage sémiotique actif, où la sélection d’une fonction de transfert géométrique opère comme un filtre sélectif de saillance informationnelle. La géométrie de projection détermine les aspects du phénomène qui seront illuminés dans l’esprit de l’observateur et ceux qui seront rejetés dans l’obscurité visuelle.

Loin d’être un réceptacle neutre, l’axe graphique participe à la construction du sens scientifique et politique. Choisir une échelle linéaire, c’est formuler l’hypothèse ontologique implicite que ce qui importe par-dessus tout réside dans la sommation quantitative absolue des entités dans l’espace physique. Choisir une échelle logarithmique, c’est affirmer avec la même force doctrinale que l’essence du phénomène réside dans sa structure multiplicative, son élasticité relative et sa vitesse proportionnelle de déploiement. Aucune de ces deux postures géométriques ne détient le monopole de la « vérité » des données ; chacune en matérialise une facette irréductible et complémentaire.

Cette non-neutralité fondamentale de la géométrie de projection confère au scientifique de la donnée une immense responsabilité déontologique. La frontière séparant l’optimisation légitime de la lisibilité graphique d’une manipulation rhétorique déloyale est ténue. Instrumentalisée sans probité, l’échelle logarithmique peut servir à masquer l’ampleur catastrophique d’un déficit budgétaire public en compressant visuellement les milliards d’euros accumulés, ou à anesthésier la prise de conscience collective face à des hécatombes environnementales. L’intégrité visuelle commande à l’analyste d’agir avec une honnêteté intellectuelle rigoureuse, en choisissant l’échelle qui éclaire la réalité systémique sans chercher à biaiser le verdict du spectateur.

12.2 Perspectives futures dans les outils de datavisualisation assistée

L’évolution contemporaine des bibliothèques de programmation statistique (telles que ggplot2 au sein du langage R, ou les écosystèmes matplotlib, seaborn et Plotly sous Python) ainsi que l’avènement des plateformes de Business Intelligence pilotées par des algorithmes d’apprentissage automatique transforment en profondeur l’ergonomie de conception des visualisations de données. Les environnements modernes intègrent désormais des moteurs de recommandation heuristique capables d’analyser en amont l’architecture distributionnelle des jeux de données ingérés, de quantifier leur kurtosis, leur asymétrie et leur rapport dynamique, pour suggérer de manière proactive à l’analyste l’alternative métrique la plus sémiotiquement fidèle.

Parallèlement, les interfaces utilisateur progressent vers une adaptabilité dynamique accrue. L’abandon progressif des supports imprimés statiques au profit d’écrans haute résolution interactifs permet de libérer le lecteur de la tyrannie du choix d’échelle unique et figé. Les technologies d’interpolation graphique continue autorisent le déploiement d’échelles déformables à la demande, où l’utilisateur peut moduler par un simple curseur l’exposant de la transformation géométrique appliquée à l’axe, observant en temps réel la métamorphose de l’espace géométrique et mesurant visuellement le passage continu de la perspective arithmétique linéaire à la logique proportionnelle logarithmique.

Cette convergence prometteuse entre modélisation algorithmique, sémiologie graphique bertinienne et ergonomie cognitive ouvre la voie à une nouvelle ère de littératie visuelle computationnelle. En libérant l’échelle logarithmique de son statut d’artéfact mathématique ésotérique pour en faire un instrument interactif de dialogue épistémologique, ces dispositifs modernes renforcent l’intégrité de la communication scientifique, garantissant que les données massives et complexes de notre siècle soient appréhendées avec toute la nuance, la rigueur et l’acuité cognitive qu’exige la prise de décision éclairée.

Références

• Barabási, A.-L., & Albert, R. (1999). Emergence of scaling in random networks. Science, 286(5439), 509–512. https://doi.org/10.1126/science.286.5439.509
• Bertin, J. (1967). Sémiologie graphique : Les diagrammes, les réseaux, les cartes. Mouton & Gauthier-Villars.
• Cleveland, W. S. (1993). Visualizing Data. Hobart Press.
• Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531–554. https://doi.org/10.1080/01621459.1984.10478080
• Dehaene, S. (2011). The Number Sense: How the Mind Creates Mathematics (Revised and updated ed.). Oxford University Press.
• Dehaene, S., Izard, V., Spelke, E., & Pica, P. (2008). Log or linear? Distinct intuitions of the number scale in Western and Amazonian Indigene cultures. Science, 320(5880), 1217–1220. https://doi.org/10.1126/science.1156540
• Fechner, G. T. (1860). Elemente der Psychophysik. Breitkopf und Härtel.
• Huff, D. (1954). How to Lie with Statistics. W. W. Norton & Company.
• Newell, A., & Rosenbloom, P. S. (1981). Mechanisms of skill acquisition and the law of practice. In J. R. Anderson (Ed.), Cognitive Skills and Their Acquisition (pp. 1–55). Lawrence Erlbaum Associates.
• Tufte, E. R. (2001). The Visual Display of Quantitative Information (2nd ed.). Graphics Press.
• Wickham, H. (2016). ggplot2: Elegant Graphics for Data Analysis (2nd ed.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
• Zipf, G. K. (1949). Human Behavior and the Principle of Least Effort: An Introduction to Human Ecology. Addison-Wesley.
