Comment définir la position des étiquettes d’axe dans ggplot2 (avec des exemples)

Dans le champ contemporain de la science des données, de la statistique appliquée et de la visualisation scientifique, la communication visuelle ne constitue pas un simple apparat esthétique, mais un vecteur fondamental d’intelligibilité analytique. L’écosystème du langage R, dominé par le paradigme de la grammaire des graphiques conceptualisée initialement par Leland Wilkinson et brillamment implémentée par Hadley Wickham au sein de la bibliothèque ggplot2, offre un cadre théorique et algorithmique particulièrement rigoureux pour projeter des structures de données multidimensionnelles sur des représentations géométriques bidimensionnelles. Toutefois, si l’automatisation des règles de composition graphique permet de concevoir rapidement des représentations visuelles fidèles, les configurations par défaut se révèlent fréquemment sous-optimales dès lors qu’il s’agit de répondre aux exigences de clarté absolue, de hiérarchisation sémiotique et de conformité éditoriale requises par les revues scientifiques de premier plan.

Parmi les défis récurrents auxquels sont confrontés les chercheurs, statisticiens et analystes de données figure l’agencement micrométrique et la spatialisation des éléments textuels bordant le canevas graphique, et plus précisément la position des étiquettes d’axe. Par étiquettes d’axe, la communauté technique désigne couramment deux entités distinctes mais intriquées : d’une part, les titres décrivant la nature de la variable observée (représentés par les éléments structurels axis.title), et d’autre part, les mentions scalaires jalonnant les repères gradués (les étiquettes de graduation, désignées par axis.text). Un positionnement inapproprié de ces marqueurs typographiques — qu’il s’agisse d’une proximité excessive induisant un chevauchement illisible, d’une distance démesurée rompant l’association cognitive ou d’une orientation angulaire contraignant le lecteur à d’inconfortables rotations céphaliques — dégrade considérablement la transmission de l’information quantitative et alourdit la charge cognitive extrinsèque imposée à l’observateur.

Cet article encyclopédique se propose d’explorer de manière exhaustive, systématique et didactique l’ensemble des mécanismes permettant de contrôler, d’ajuster et d’optimiser la position des étiquettes et titres d’axes au sein de ggplot2. En s’appuyant sur l’architecture formelle du sous-système de thématisation (theme) et du constructeur de texte vectoriel (element_text), nous décortiquerons la mécanique interne du moteur de rendu graphique grid. À travers des analyses théoriques approfondies, des exemples de programmation pas à pas, des études de cas appliquées à la psychométrie quantitative et des solutions concrètes aux artefacts de rendu vectoriel, ce guide vous fournira les compétences nécessaires pour hisser vos productions graphiques au niveau d’exigence des publications internationales les plus prestigieuses.

1. Introduction à l’ajustement spatial des étiquettes d’axes dans ggplot2

1.1 Fondements graphiques et perception visuelle des données

L’efficacité d’une représentation graphique repose sur un équilibre subtil entre la saillance des encodages visuels principaux (tels que la position, la longueur ou la teinte des éléments géométriques) et la discrétion fonctionnelle des métadonnées de contextualisation. Dans le cadre théorique posé par Jacques Bertin dans sa Sémiologie Graphique, tout graphique constitue un système de signes destiné à transmettre une information sans ambiguïté. Les axes cartésiens jouent à cet égard le rôle de référentiels spatiaux absolus : sans eux, les marques géométriques perdent leur valeur dimensionnelle et deviennent des formes abstraites dépourvues de signification empirique. Dès lors, la typographie associée aux axes — comprenant la désignation de la variable et les unités de mesure — doit être spatialisée de sorte à garantir une identification immédiate sans jamais entrer en concurrence perceptuelle avec la distribution des données elle-même.

D’un point de vue psycho-ergonomique, l’espacement typographique autour des axes gouverne directement la charge cognitive imposée au lecteur. Selon la théorie de la charge cognitive développée par John Sweller, la mémoire de travail humaine dispose de capacités limitées face au traitement simultané d’éléments visuels hétérogènes. Si un titre d’axe est placé trop près des graduations numériques, l’œil de l’observateur perçoit un conglomérat dense de glyphes, ce qui déclenche un traitement analytique laborieux pour discriminer les chiffres décrivant l’échelle des lettres explicitant la dimension conceptuelle. Inversement, une dissociation spatiale excessive dissout le principe de proximité de la psychologie de la Gestalt : l’étiquette textuelle n’est plus perçue comme la description organique de l’axe, mais comme une mention marginale isolée, contraignant le système visuel à des saccades oculaires répétées pour rétablir le lien sémantique.

Bien que le moteur graphique de ggplot2 propose des choix par défaut remarquablement robustes reposant sur les travaux de Cleveland et McGill, il souffre d’une limitation inhérente : son agnosticisme structurel vis-à-vis de la morphologie spécifique des données représentées. Le système ignore la longueur intrinsèque des chaînes de caractères utilisées, la présence de notations scientifiques exponentielles, ou la densité des marques de graduation. Par conséquent, les espacements par défaut générés par des fonctions comme theme_grey() ou theme_minimal() produisent fréquemment des télescopages visuels dès que l’on manipule des intitulés de variables descriptifs ou des étiquettes multisyllabiques. La personnalisation spatiale méticuleuse n’est donc pas un luxe cosmétique, mais un impératif méthodologique pour préserver l’intégrité sémiotique du message scientifique.

1.2 Problématique du chevauchement et de la hiérarchisation textuelle

Le conflit spatial le plus fréquemment documenté dans la production graphique scientifique concerne le télescopage direct entre les valeurs scalaires des repères d’axes et le texte descriptif du titre de l’axe. Dans une configuration typique non personnalisée sous ggplot2, l’axe horizontal positionne ses marques numériques immédiatement sous la ligne de démarcation du panneau de tracé, tandis que le titre de l’axe vient se loger directement sous ces nombres, souvent avec une séparation ne dépassant pas quelques points typographiques. Dès lors que l’utilisateur augmente la taille de police pour satisfaire aux critères d’accessibilité d’un poster de conférence ou d’une impression grand format, cette marge résiduelle s’effondre, conduisant à des superpositions inesthétiques et préjudiciables à la lisibilité.

Pour résoudre méthodiquement cette friction spatiale, il convient d’établir une distinction conceptuelle et programmatique rigoureuse entre deux composants du système graphique de ggplot2 : l’élément axis.title et l’élément axis.text. Le premier représente le métadiscours catégoriel ou dimensionnel (par exemple, « Temps de réaction moyen (ms) » ou « Concentration sérique en cortisol (µg/dL) »). Le second englobe la série discrète des marqueurs d’échelle (par exemple, « 0 », « 50 », « 100 », « 150 »). Ces deux couches sémantiques obéissent à des règles de hiérarchisation distinctes. Le titre d’axe réclame une autorité visuelle prédominante — matérialisée par un corps de texte supérieur et un espacement d’aération suffisant —, tandis que le texte des graduations doit demeurer discret, régulier et intimement lié aux coches de l’axe (axis.ticks).

Dans des disciplines quantitatives telles que la biométrie, la psychométrie ou l’économétrie, où la rigueur descriptive commande l’insertion d’intervalles de confiance, d’indications méthodologiques et d’unités complexes entre parenthèses, la longueur des libellés s’accroît considérablement. Un titre tel que « Score factoriel d’extraversion standardisé (Z-score, moyenne = 0, variance = 1) » occupe une emprise spatiale majeure. Sans une gestion proactive des marges vectorielles, de la justification et du décalage relatif, ces titres volumineux empiètent sur les marges extérieures de la page ou compriment l’espace alloué aux données réelles. La clarté communicationnelle exige donc une maîtrise totale des propriétés d’ancrage textuel, garantissant une séparation nette entre l’échelle de mesure et son identification nominale.

2. Architecture du système de thèmes ggplot2 et composant element_text

2.1 Le rôle du module theme() dans la personnalisation avancée

L’une des innovations architecturales majeures apportées par ggplot2 au sein de l’environnement statistique R réside dans la séparation étanche entre la grammaire des données — incarnée par les couches géométriques (geoms), les projections statistiques (stats) et les échelles de conversion (scales) — et le système de rendu environnemental piloté par la fonction theme(). Cette dissociation fonctionnelle garantit qu’aucune modification apportée à l’esthétique du conteneur ne peut corrompre ou altérer la projection mathématique des points, courbes ou surfaces représentés. Le module theme() gère exclusivement l’habillage non-données du graphique : les arrière-plans, les grilles structurales, les bordures, les légendes et, au premier chef, l’ensemble de la typographie entourant le panneau de visualisation.

Le système de thématisation fonctionne selon une hiérarchie d’héritage arborescente inspirée du modèle des feuilles de style en cascade (CSS). Au sommet de cette hiérarchie relative aux intitulés textuels des axes trône le nœud générique axis.title. Toute modification stylistique ou spatiale assignée à cette propriété se propage automatiquement à ses branches descendantes directes : axis.title.x, qui régit l’étiquette de l’abscisse horizontale inférieure, axis.title.y, qui contrôle l’étiquette de l’ordonnée verticale gauche, ainsi que leurs déclinaisons secondaires axis.title.x.top et axis.title.y.right lorsque des axes doubles ou alternatifs sont mobilisés. Ce mécanisme d’héritage permet au praticien de définir des règles globales de cohérence typographique tout en conservant la faculté de surcharger chirurgicalement une coordonnée spécifique sans déstructurer l’ensemble de la composition visuelle.

L’intérêt de cette approche modulaire réside dans sa réutilisabilité et son interopérabilité. Une fois les coordonnées et espacements spatiaux calibrés pour une configuration d’axe donnée, l’instruction peut être encapsulée dans un objet de thème autonome ou ajoutée sous forme de couche additive à la fin d’un pipeline d’analyse utilisant l’opérateur +. Cette flexibilité technique assure une reproductibilité graphique intégrale : un protocole visuel calibré pour un manuscrit donné peut être appliqué uniformément à des dizaines de figures distinctes sans duplication de code fastidieuse ni risque de dérive dimensionnelle.

2.2 Paramètres structurels de la fonction element_text()

Pour appliquer des transformations concrètes aux nœuds de l’arbre thématique consacrés au texte, ggplot2 s’appuie sur une famille de constructeurs d’éléments graphiques, dont le principal représentant typographique est la fonction element_text(). Cette dernière encapsule l’ensemble des descripteurs formels transmis au moteur de bas niveau du package grid afin d’instancier les objets textuels (textGrob). Les paramètres constitutifs d’element_text() se divisent en deux catégories conceptuelles : les attributs stylistiques fondamentaux et les arguments de positionnement spatio-géométrique.

Au titre des attributs stylistiques figurent traditionnellement family (la famille typographique employée, telle que « sans », « serif » ou « mono »), face (la graisse ou variante : « plain », « italic », « bold », « bold.italic »), colour (la couleur du tracé textuel) et size (la dimension du corps exprimée en points typographiques). Ces attributs définissent l’empreinte esthétique du glyphe. Cependant, la disposition spatiale proprement dite est régie par quatre arguments complémentaires : angle, qui applique une rotation planaire au vecteur textuel ; hjust et vjust, qui fixent les points d’ancrage relatifs du pavé de texte le long de ses axes horizontal et vertical locaux ; et enfin le paramètre capital margin.

L’argument margin constitue la clé de voûte de la spatialisation fine dans ggplot2 contemporain. Longtemps relégué au second plan au profit de manipulations complexes et peu prévisibles des coefficients d’ajustement vjust, le paramètre margin prend pour valeur un objet issu du constructeur margin(). Il permet de matérialiser une zone tampon vectorielle invisible tout autour de la boîte englobante (bounding box) du texte, repoussant ainsi les éléments adjacents avec une exactitude dimensionnelle absolue. C’est précisément l’interaction entre les dimensions physiques de cette boîte englobante, ses marges déclarées et l’orientation angulaire qui détermine la position finale exacte des étiquettes d’axe dans le système de coordonnées du tracé.

3. Fonctionnement détaillé du constructeur de marges margin()

3.1 La décomposition vectorielle : top, right, bottom, left (t, r, b, l)

Le constructeur margin() repose sur un paradigme de décomposition directionnelle hérité des standards de conception typographique et de mise en page web. Il accepte quatre arguments positionnels nommés d’après les points cardinaux de la boîte de délimitation textuelle : t (top / haut), r (right / droite), b (bottom / bas) et l (left / gauche). La syntaxe canonique suit le principe mnémonique traditionnel de la rotation horaire (TRBL : Top, Right, Bottom, Left). L’appel classique prend la forme suivante :

margin(t = 10, r = 0, b = 5, l = 0, unit = "pt")

Chacun de ces arguments quantifie la distance physique additionnelle que le moteur de rendu doit injecter du côté spécifié de la chaîne de caractères. Par défaut, si l’unité de mesure n’est pas explicitement déclarée par l’argument unit, ggplot2 adopte le point typographique (point ou pt), équivalant selon la convention de publication PostScript standard à 1/72 de pouce (soit approximativement 0,3527 millimètre). Toutefois, le paramètre unit accepte l’ensemble des désignations métriques supportées par le système graphique grid, notamment les millimètres ("mm"), les centimètres ("cm"), les pouces ("in") ou les unités relatives telles que les largeurs de caractères ("char") ou les lignes de base textuelles ("lines").

Une propriété fondamentale mais souvent méconnue du constructeur margin() réside dans sa prise en charge des scalaires négatifs. L’attribution d’une valeur numérique négative à l’un des côtés n’engendre pas d’erreur d’exécution ; elle ordonne au moteur de calcul de contracter virtuellement la boîte englobante en deçà des limites physiques réelles des glyphes. Ainsi, l’injection d’une marge négative permet de rapprocher artificiellement un titre d’axe d’un composant limitrophe, créant une translation centripète vers le panneau de données. Inversement, les valeurs positives appliquent une poussée centrifuge, éloignant le texte des éléments environnants. Cette réversibilité scalaire confère au praticien un contrôle absolu sur le positionnement micrométrique des éléments d’annotation.

3.2 Interactions géométriques de la marge avec le cadre du tracé

Pour appréhender l’impact mécanique d’une marge sur l’agencement global d’une figure, il est indispensable de comprendre comment ggplot2 calcule les dimensions spatiales de chaque composant avant l’affichage ou l’exportation. Le graphique complet est structuré sous forme d’un tableau d’agencement vectoriel (une structure nommée gtable). Le panneau central contenant les données (panel) possède une dimension variable qui s’adapte à l’espace résiduel une fois que toutes les composantes périphériques — titres, sous-titres, légendes, axes, marges globales — ont réclamé leur propre emprise géométrique.

Lorsqu’une marge positive est allouée à un titre d’axe via element_text(margin = margin(...)), cette marge ne s’imprime pas sous la forme d’un élément visible ; elle augmente la dimension intrinsèque de la cellule du tableau gtable dévolue à ce texte. Par exemple, l’ajout d’une marge supérieure (t = 15) sur axis.title.x impose au système d’insérer 15 points d’espace vide entre le sommet du titre d’axe horizontal et le plancher de la ligne accueillant les étiquettes de graduation numériques (axis.text.x). Cet élargissement de la boîte textuelle force l’ensemble de la ligne typographique à glisser vers l’extérieur de la zone de tracé, créant l’aération visuelle escomptée sans altérer les coordonnées internes des points de données.

Cependant, cette expansion périphérique n’est pas sans conséquence sur l’équilibre global de la figure. Si les marges assignées aux titres d’axes sont excessives et que la taille globale du canevas d’affichage reste fixe, le moteur graphique est contraint de comprimer la dimension du panneau central de tracé pour satisfaire l’équation d’encombrement total. Dans les cas extrêmes où la taille totale du canevas est restreinte (comme lors de la génération de vignettes ou d’encarts dans un document bi-colonne), une marge hypertrophiée repoussera le titre au-delà des frontières du canevas, provoquant une troncature partielle du texte lors de l’exportation. La maîtrise des marges internes implique donc une orchestration coordonnée avec les marges externes globales, pilotées par theme(plot.margin = ...).

4. Modification de la position de l’étiquette de l’axe horizontal (axe X)

4.1 Création d’un jeu de données de référence et visualisation brute

Afin d’illustrer de manière pragmatique les défaillances de positionnement par défaut et les méthodologies de remédiation, mettons en place un jeu de données expérimental simulé. Considérons une étude en psychologie cognitive évaluant la relation entre le niveau de stress autodéclaré (mesuré sur un indice continu de 0 à 100) et le temps d’exécution d’une tâche de mémoire de travail (exprimé en millisecondes). Nous instancions ce jeu de données sous l’environnement R à l’aide des générateurs pseudo-aléatoires standards :

# Chargement des bibliothèques nécessaires
library(ggplot2)
# Fixation de la graine pour reproductibilité absolue
set.seed(42)
# Simulation d'un échantillon psychologique bidimensionnel
n_obs <- 150
donnees_psycho <- data.frame(
 Indice_Stress = rnorm(n_obs, mean = 50, sd = 12),
 Temps_Reponse = rnorm(n_obs, mean = 650, sd = 85) + 2.5 * rnorm(n_obs, mean = 50, sd = 12)
)
# Construction d'un graphique de dispersion brut
p_base <- ggplot(donnees_psycho, aes(x = Indice_Stress, y = Temps_Reponse)) +
 geom_point(color = "#2c3e50", alpha = 0.7, size = 2.5) +
 labs(
 x = "Indice de stress autodéclaré (Échelle d'évaluation cognitive de 0 à 100)",
 y = "Temps de réponse à la tâche de rappel mnésique (millisecondes)"
 ) +
 theme_classic(base_size = 13)
# Affichage initial
print(p_base)

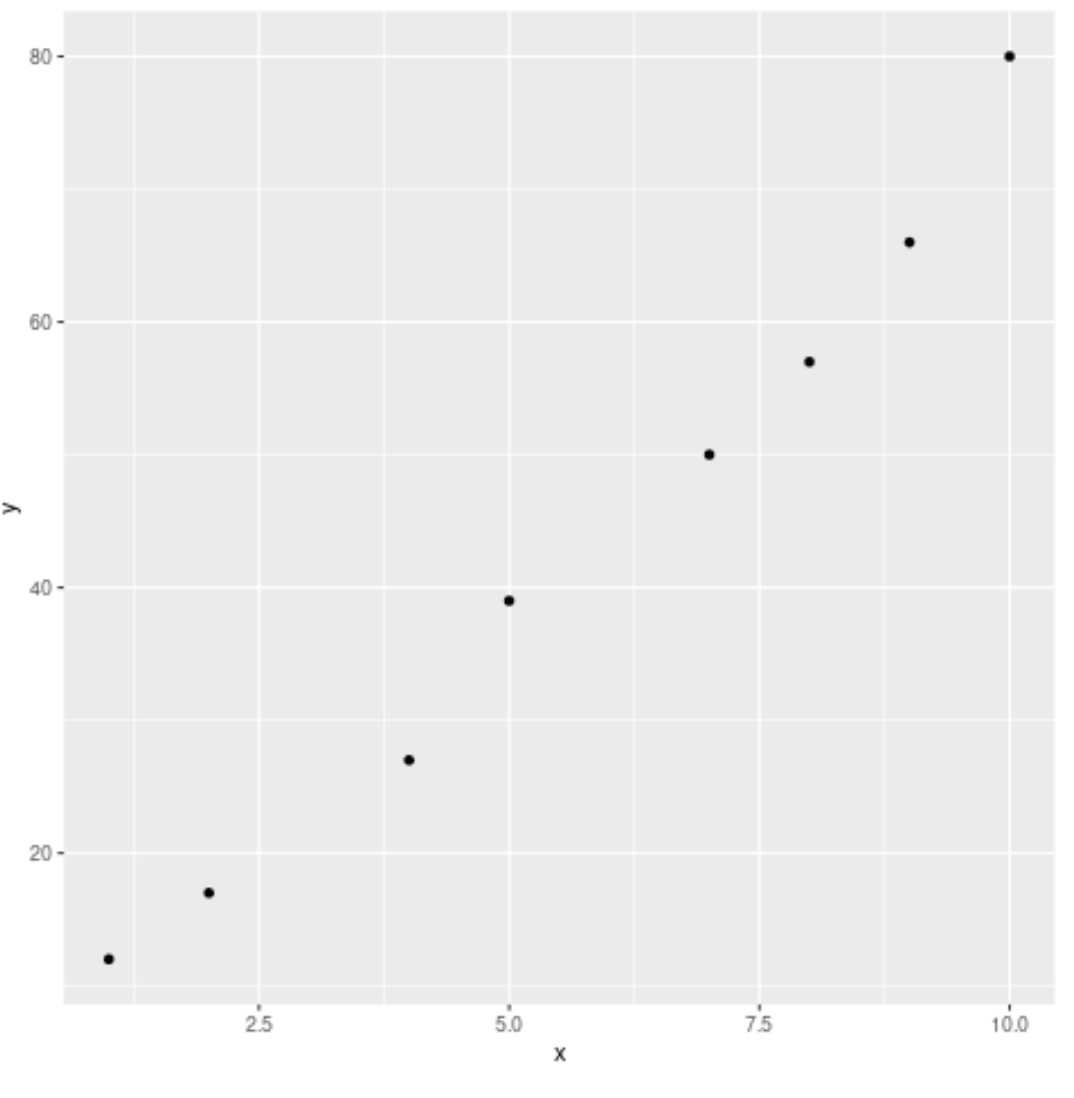

L’observation attentive du rendu brut produit par ce bloc de code met immédiatement en lumière les écueils typographiques conventionnels. Le libellé complet de l’axe horizontal, en raison de sa longueur analytique nécessaire à la rigueur méthodologique, se situe dans un voisinage immédiat avec les chiffres marquant les graduations scalaires (20, 40, 60, 80). Les jambages descendants de certains glyphes de l’axe textuel (notamment la queue de la lettre minuscule « p » ou du « g ») viennent presque effleurer la limite supérieure invisible de la boîte des nombres. Cette proximité engendre une friction visuelle notable : l’œil humain a tendance à lier verticalement les chiffres aux segments de phrases sous-jacents, fragmentant la continuité de lecture de l’intitulé conceptuel.

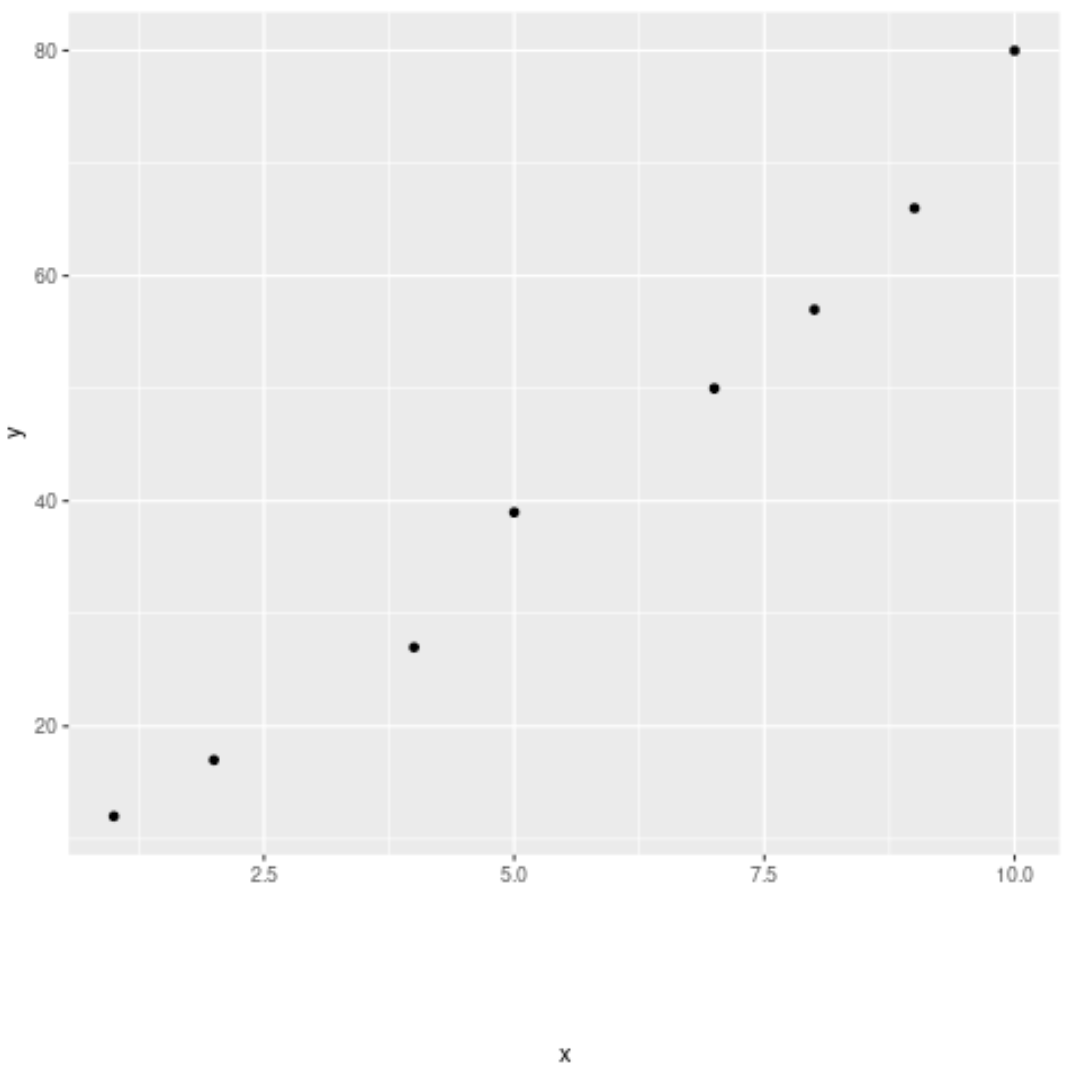

4.2 Application d’une marge supérieure (t) sur axis.title.x

Pour rétablir l’espace respiratoire indispensable entre les graduations scalaires et le libellé de l’axe X, l’intervention consiste à injecter une marge orientée vers le haut au composant textuel de l’axe horizontal. Cette opération est réalisée en accédant à la sous-propriété axis.title.x au sein de l’instruction theme() et en lui adjoignant un appel à element_text() muni d’un argument margin(t = ...) :

# Éloignement vertical du titre de l'axe X vers le bas
p_x_ajuste <- p_base +
 theme(
 axis.title.x = element_text(
 margin = margin(t = 14, r = 0, b = 0, l = 0, unit = "pt"),
 face = "bold"
 )
 )
# Rendu de la figure ajustée
print(p_x_ajuste)

D’un point de vue mécanique, l’instruction margin(t = 14) ordonne au moteur grid de déposer un coussin d’air virtuel de 14 points au-dessus du texte du titre de l’abscisse. Puisque la position des repères de graduation (axis.text.x) est fermement ancrée à la structure des données et à la démarcation inférieure du panneau, le titre d’axe n’a d’autre choix que d’être translaté vers le bas le long du vecteur vertical. Les graduations numériques conservent rigoureusement leur place relative par rapport aux marques géométriques (axis.ticks), tandis que l’intitulé descriptif s’abaisse avec fluidité.

L’expérimentation visuelle démontre qu’une valeur incrémentale de 8 à 16 points typographiques suffit généralement à transformer une zone dense et étouffée en une composition aérée conforme aux canons éditoriaux les plus exigeants. Le gain cognitif est immédiat : la hiérarchie visuelle redevient évidente, les données numériques d’échelle se perçoivent d’un coup d’œil comme une composante structurelle du panneau, et le titre explicatif s’affirme comme une légende autonome garantissant une contextualisation immédiate de l’observation.

4.3 Réglages fins via les marges latérales et inférieures de l’axe X

Si la marge supérieure (t) résout le conflit vertical direct avec les graduations, les autres composantes scalaires de margin() jouent un rôle capital dans l’harmonie globale du bas du graphique. Considérons l’argument inférieur, b (bottom). Dans une mise en page complexe comportant une note de bas de figure (produite par l’argument caption de la fonction labs()) ou une légende horizontale placée en bas via theme(legend.position = "bottom"), un titre d’axe X translaté vers le bas risque de se heurter à ces composants subordonnés.

Pour prévenir cette dérive spatiale et maintenir un équilibre architectural rigoureux, il convient d’associer la marge supérieure d’éloignement à une marge inférieure tampon. Par ailleurs, l’ajustement symétrique des marges latérales r et l s’avère particulièrement utile lorsque l’on souhaite corriger un centrage optique perturbé par des glyphes asymétriques ou des symboles mathématiques volumineux :

# Paramétrage global équilibré pour l'axe horizontal
p_x_parfait <- p_base +
 labs(caption = "Note : Données issues du protocole standardisé COG-MEM 2024 ; N = 150.") +
 theme(
 axis.title.x = element_text(
 margin = margin(t = 12, r = 5, b = 10, l = 5, unit = "pt"),
 face = "bold"
 ),
 plot.caption = element_text(size = 9, color = "grey40", margin = margin(t = 10))
 )
# Affichage du résultat optimisé
print(p_x_parfait)

L’analyse comparative entre la configuration brute initiale et ce tracé optimisé révèle une nette amélioration de l’ordonnancement géométrique. L’espace négatif — concept central de la composition typographique désignant les surfaces vierges entourant les éléments d’information — est désormais uniformément réparti. Le regard de l’évaluateur circule sans heurt depuis la distribution des nuages de points jusqu’aux mentions techniques de bas de page, chaque strate textuelle occupant un couloir géométrique strictement délimité.

5. Modification de la position de l’étiquette de l’axe vertical (axe Y)

5.1 Spécificités spatiales et orientation de l’étiquette sur l’axe Y

L’ajustement de la position du titre de l’axe vertical présente une complexité géométrique supérieure à celle de l’axe horizontal. Par convention historique dans la quasi-totalité des moteurs de rendu graphique — et singulièrement dans ggplot2 —, le libellé de l’axe des ordonnées subit une rotation planaire de 90 degrés dans le sens trigonométrique inverse (angle polaire $\theta = 90^circ$). Cette disposition permet d’inscrire des phrases entières le long du bord gauche de la figure sans consommer une largeur excessive de l’espace de mise en page. Cependant, cette rotation modifie radicalement le référentiel cartésien local du bloc de texte par rapport au référentiel global de la toile graphique.

Le principal obstacle spatial le long de l’axe vertical réside dans la variabilité dimensionnelle intrinsèque des étiquettes de graduation (axis.text.y). Alors que sur l’axe X, la hauteur des chiffres est uniformisée par la ligne de base typographique, sur l’axe Y, la largeur horizontale occupée par les graduations dépend directement de la magnitude et du formatage des données. Si l’axe vertical représente des pourcentages formatés (par exemple « 10 % »), l’encombrement est faible ; en revanche, si la variable exprime des grandeurs démographiques, financières ou biologiques s’étendant sur plusieurs ordres de grandeur (par exemple « 1 500 000 » ou « 0,000034 »), le bloc des graduations s’élargit considérablement et son contour droit devient potentiellement dentelé si l’alignement n’est pas rigoureux.

Dans ces circonstances, le titre d’axe Y se trouve souvent comprimé contre les nombres de l’échelle, ou au contraire repoussé de manière hétérogène en fonction du nombre de chiffres après la virgule. De plus, la rotation à 90 degrés signifie que la partie supérieure visuelle de la chaîne de caractères (qui correspond en réalité au côté droit dans le repère local non pivoté du texte) pointe directement vers les graduations. Dès lors, toute tentative d’éloignement implique une compréhension exacte du côté de la boîte de délimitation sur lequel appliquer le vecteur d’espacement.

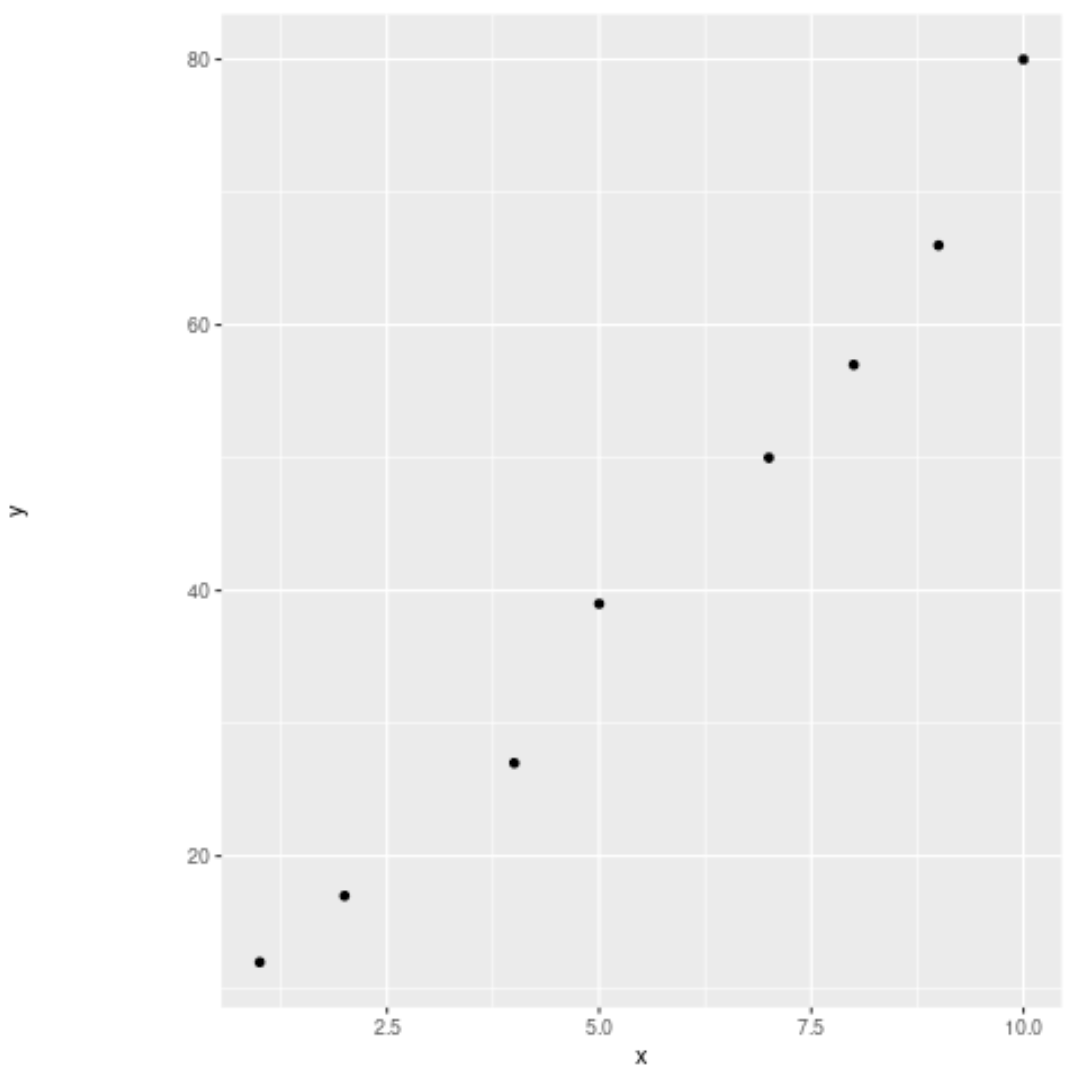

5.2 Application d’une marge droite (r) sur axis.title.y

La règle canonique pour éloigner le titre de l’axe Y vers la gauche — et ainsi ouvrir un espace d’aération protecteur entre ce dernier et les valeurs numériques de l’axe — consiste à manipuler la marge droite, notée r (right), au sein de l’élément axis.title.y. Bien que, visuellement, le praticien cherche à déplacer le titre vers la gauche du canevas, c’est bien la marge droite du conteneur textuel qui se trouve face aux graduations après la rotation par défaut de 90 degrés :

# Éloignement horizontal du titre de l'axe Y vers la gauche
p_y_ajuste <- p_x_parfait +
 theme(
 axis.title.y = element_text(
 margin = margin(t = 0, r = 15, b = 0, l = 0, unit = "pt"),
 face = "bold"
 )
 )
# Visualisation de la correction spatiale
print(p_y_ajuste)

En assignant r = 15 à l’intérieur de margin(), le moteur graphique projette une couche d’espacement de 15 points sur le flanc droit de la boîte englobante textuelle. Dans la disposition graphique orientée, ce flanc droit est précisément contigu à la zone d’affichage des étiquettes d’échelle de l’ordonnée. Par conséquent, la poussée vectorielle refoule le titre du tracé vers la périphérie gauche, nettoyant intégralement l’interface visuelle située entre les chiffres de l’axe Y et la ligne textuelle descriptive.

Il importe de noter l’élégance méthodologique de cette solution par rapport à l’ancien usage empirique de caractères d’espacement vides (tels que n insérés artificiellement au début ou à la fin des chaînes de caractères). L’emploi de sauts de ligne forcés introduit une dépendance directe et indésirable entre le contenu sémantique du texte et sa spatialisation dans la page, en plus de générer des espacements discontinus et grossiers calqués sur la hauteur de ligne. À l’opposé, la spécification d’une marge vectorielle via margin(r = ...) garantit une précision au dixième de point près, sans souiller la chaîne descriptive qui peut ainsi être réutilisée dynamiquement dans des tableaux ou des récapitulatifs automatisés.

5.3 Ajustement pour les axes positionnés à droite (position = ‘right’)

Bien que la configuration standard positionne l’axe vertical sur le flanc gauche du canevas, de nombreux protocoles de visualisation scientifique requièrent le basculement ou la duplication de l’axe sur le bord droit. Ce cas de figure se rencontre fréquemment lors de la construction de graphiques économiques affichant des séries temporelles récentes où l’accès visuel direct aux valeurs finales contemporaines est privilégié, ou dans les architectures d’axes secondaires créées via scale_y_continuous(sec.axis = sec_axis(...)).

Lorsque l’axe vertical est déplacé à droite (au moyen du paramètre position = "right" au sein de l’échelle correspondante), les relations spatiales directionnelles sont géométriquement inversées. Désormais, le titre d’axe vertical se déploie sur le flanc externe droit des graduations scalaires. Par voie de conséquence, ce n’est plus la marge droite (r) qui s’oppose aux valeurs numériques, mais la marge gauche (l, left) du bloc textuel pivoté :

# Basculement de l'axe vertical vers la bordure droite du graphique
p_axe_droit <- ggplot(donnees_psycho, aes(x = Indice_Stress, y = Temps_Reponse)) +
 geom_point(color = "#e67e22", alpha = 0.7, size = 2.5) +
 scale_y_continuous(position = "right") +
 labs(
 x = "Indice de stress autodéclaré",
 y = "Temps de réponse à la tâche de rappel mnésique (millisecondes)"
 ) +
 theme_classic(base_size = 13) +
 theme(
 # Application d'une marge gauche pour éloigner le titre vers l'extérieur droit
 axis.title.y.right = element_text(
 margin = margin(t = 0, r = 0, b = 0, l = 15, unit = "pt"),
 face = "bold"
 )
 )
# Affichage du tracé avec axe droit paramétré
print(p_axe_droit)

Dans cette configuration, l’attribution d’une marge l = 15 garantit que le texte descriptif est repoussé plus loin vers la marge extérieure droite de la figure, évitant toute collision avec les chiffres étalonnés le long de la frontière droite du tracé. L’omission de cette distinction et l’application persistante d’une marge r aurait pour effet paradoxal d’élargir le canevas à droite du texte sans créer le moindre espace interstitiel entre ce dernier et les données numériques, soulignant l’importance d’une appréhension vectorielle et directionnelle rigoureuse du canevas de rendu.

6. Utilisation conjointe des arguments de justification : vjust et hjust

6.1 Mécanique théorique des coefficients d’ancrage textuel

Outre l’éloignement orthogonal assuré par la fonction margin(), le positionnement des étiquettes textuelles sous ggplot2 met en œuvre deux coefficients d’ancrage proportionnel : hjust (justification horizontale) et vjust (justification verticale). Historiquement, avant l’introduction de l’argument margin dans la version 2.0 de ggplot2, ces deux paramètres étaient détournés de leur mission première pour simuler des translations spatiales, engendrant une immense confusion chez les utilisateurs en raison de leur comportement instable en cas de rotation d’axe.

Sur le plan théorique, hjust et vjust définissent la position relative du point de pivot (l’ancre vectorielle) à l’intérieur de la boîte de délimitation rectangulaire qui circonscrit le texte. Ces arguments acceptent des grandeurs continues comprises conventionnellement entre 0 et 1 :

• hjust = 0 : le point d’ancrage se cale sur la bordure gauche du texte (alignement à gauche).
• hjust = 0.5 : le point d’ancrage se positionne exactement au centre horizontal de la boîte (centrage).
• hjust = 1 : le point d’ancrage se place sur la bordure droite du texte (alignement à droite).
• vjust = 0 : le point d’ancrage se verrouille sur la ligne de base ou bordure inférieure (alignement en bas).
• vjust = 0.5 : le point d’ancrage se cale au centre vertical géométrique.
• vjust = 1 : le point d’ancrage se situe sur le sommet supérieur des glyphes (alignement en haut).

Il est fondamental de dissocier conceptuellement l’ancrage par hjust/vjust de la translation par margin(). Tandis que la marge physique repousse les bordures du conteneur en agrandissant l’espace dévolu dans le tableau d’agencement gtable, les facteurs de justification modifient la manière dont la chaîne de caractères glisse le long de son segment d’attachement. Des valeurs s’étendant au-delà de l’intervalle canonique $[0, 1]$ (par exemple des valeurs négatives ou supérieures à l’unité) sont tolérées par le moteur grid et provoquent une translation sans expansion de la boîte englobante, mais leur usage pour ajuster les distances est fortement déconseillé en raison des risques élevés de télescopage lors du changement de taille de la fenêtre graphique.

6.2 Positionnement asymétrique : aligner les titres aux extrémités

Si le centrage parfait des titres d’axes (hjust = 0.5) demeure la norme dominante dans la littérature scientifique grand public, de nombreuses traditions de mise en page statistique et plusieurs guides de style éditoriaux recommandent de positionner les titres aux extrémités des axes. Cette approche, particulièrement préconisée par Edward Tufte dans ses traités sur la clarté informationnelle, présente l’avantage de libérer visuellement l’espace central et de positionner l’unité de mesure immédiatement là où se termine la graduation.

Sur l’axe horizontal, caler le libellé à l’extrémité droite de l’axe s’obtient en affectant la valeur hjust = 1 à axis.title.x. Ainsi, la fin de la phrase descriptive vient s’aligner rigoureusement avec la dernière limite supérieure de l’abscisse. Pour l’axe vertical, en raison de la rotation planaire à 90 degrés qui intervertit les axes de coordonnées locaux du texte, l’alignement au sommet supérieur du graphique s’effectue paradoxalement en positionnant hjust = 1 (et non vjust = 1) sur axis.title.y :

# Positionnement des titres aux extrémités des axes cartésiens
p_extremites <- p_x_parfait +
 theme(
 # Alignement du titre X à l'extrémité droite
 axis.title.x = element_text(
 hjust = 1,
 margin = margin(t = 10, r = 0, b = 0, l = 0, unit = "pt"),
 face = "bold"
 ),
 # Alignement du titre Y au sommet supérieur de l'axe
 axis.title.y = element_text(
 hjust = 1,
 margin = margin(t = 0, r = 12, b = 0, l = 0, unit = "pt"),
 face = "bold"
 )
 )
# Affichage de la composition asymétrique
print(p_extremites)

Cette configuration asymétrique apporte une modernité graphique indéniable et facilite grandement la lecture rapide des figures denses. En plaçant le titre de l’axe Y au sommet de la colonne de valeurs, l’observateur lit immédiatement la variable mesurée avant d’entamer son exploration descendante le long des échelles numériques. Ce protocole de justification directionnelle permet d’optimiser l’ergonomie visuelle tout en respectant scrupuleusement la surface réservée au traçage des données.

6.3 Combinaison synergique de margin() et de justification directionnelle

L’obtention d’une typographie de qualité professionnelle repose sur l’articulation coordonnée de la justification (hjust, vjust) et de la translation par les marges (margin()). L’erreur méthodologique la plus fréquente consiste à utiliser exclusivement l’un des deux paramètres pour combler les déficits de l’autre. Par exemple, tenter d’abaisser un titre d’axe en forçant une valeur arbitraire telle que vjust = -4 peut donner un rendu acceptable sur un écran spécifique, mais entraînera immanquablement un dysfonctionnement lors d’une exportation à une résolution différente ou lors d’une intégration dans un document composite via des packages comme patchwork ou cowplot.

La règle d’or pour une stabilité graphique absolue s’énonce comme suit :

• Utiliser rigoureusement hjust et vjust dans l’intervalle borné $[0, 1]$ pour définir exclusivement l’alignement conceptuel le long de la ligne de l’axe (gauche, centre, droite ou bas, centre, haut).
• Employer systématiquement le constructeur margin() pour établir l’espacement perpendiculaire et les zones de séparation physiques avec les repères de graduation et les bords extérieurs du canevas.

En respectant scrupuleusement cette frontière d’attribution fonctionnelle, les propriétés spatiales conservent une modularité totale. Si vous décidez de modifier ultérieurement la justification pour passer d’un affichage centré à un affichage calé à droite, l’écartement physique vis-à-vis des graduations reste parfaitement préservé, éliminant ainsi toute nécessité de recalculer empiriquement des coefficients de translation artificiels.

7. Contrôle de l’orientation et de la rotation via l’argument angle

7.1 Horizontalisation du titre de l’axe vertical

L’un des reproches les plus constants adressés aux visualisations scientifiques générées par ggplot2 concerne la rotation standard à 90 degrés imposée au titre de l’axe vertical. D’un point de vue de la biomécanique oculaire et de l’ergonomie cognitive, la lecture d’un texte orienté verticalement impose un effort d’interprétation significatif : elle contraint le lecteur à incliner physiquement la tête ou à opérer une rotation mentale coûteuse sur le plan cognitif. L’horizontalisation intégrale du libellé de l’axe Y (angle fixé à $0^circ$) constitue la méthode optimale pour rendre le graphique lisible sans la moindre gymnastique visuelle.

Néanmoins, le basculement d’un titre vertical en position horizontale transforme radicalement la géométrie de la figure. En orientant le texte à $0^circ$, sa longueur physique s’exprime désormais intégralement le long de l’axe horizontal. Dès lors, le titre nécessite une surface de dégagement beaucoup plus large sur la gauche du panneau. Pour orchestrer cette transition sans heurt, il est nécessaire de combiner le paramètre angle = 0 avec un ajustement méticuleux de la marge droite et de l’ancrage vertical :

# Horizontalisation du titre de l'axe Y pour un confort de lecture maximal
p_y_horizontal <- p_x_parfait +
 theme(
 axis.title.y = element_text(
 angle = 0,
 vjust = 1.02, # Remonte le texte au niveau du sommet de l'axe
 hjust = 0.5,
 margin = margin(t = 0, r = 20, b = 0, l = 0, unit = "pt"),
 face = "bold"
 )
 )
# Affichage du tracé avec libellé vertical horizontalisé
print(p_y_horizontal)

Il convient d’observer attentivement le basculement des rôles dimensionnels lors du passage à angle = 0. Dans cette orientation, la marge r de margin() conserve son rôle de séparateur face aux nombres de l’ordonnée, mais l’augmentation de la longueur du titre peut contraindre le moteur graphique à réduire la largeur utile du panneau de points. Cette approche est particulièrement adaptée aux intitulés concis, aux acronymes de tests ou aux variables munies de symboles standards (par exemple « QI », « Score Z », « pH » ou « Log(EC50) »). Pour des intitulés longs, il est recommandé de segmenter la chaîne de caractères sur deux ou trois lignes à l’aide de retours chariots typographiques n judicieusement disposés.

7.2 Gestion des angles arbitraires pour configurations spécifiques

Si la rotation du titre d’axe demeure généralement confinée aux angles de $0^circ$ ou $90^circ$, la manipulation d’angles obliques arbitraires — tels que $30^circ$, $45^circ$ ou $60^circ$ — constitue une compétence indispensable pour résoudre les conflits spatiaux affectant les étiquettes de graduation (axis.text.x). Lorsque les modalités d’une variable catégorielle présentent des intitulés longs (comme des dénominations nosographiques en psychiatrie ou des noms d’espèces taxonomiques en biologie), leur affichage horizontal standard provoque des chevauchements immédiats et massifs.

L’application d’une inclinaison sur le texte des graduations obéit à une mécanique très stricte de couplage entre l’angle de pivotement et la justification vectorielle. Si l’on applique une rotation de 45 degrés sans ajuster l’ancrage, ggplot2 fait pivoter la boîte englobante autour de son centre géométrique par défaut (hjust = 0.5, vjust = 0.5). Ce comportement a pour effet pervers de faire flotter l’étiquette au-dessus ou en dessous de la coche de graduation correspondante, brisant l’association visuelle entre la modalité et le repère géométrique.

Pour ancrer rigoureusement une étiquette inclinée à 45 degrés immédiatement à la pointe de son repère gradué, la règle immuable de programmation sous ggplot2 requiert de fixer l’alignement horizontal à droite :

# Paramétrage canonique des étiquettes textuelles inclinées à 45 degrés
theme(
 axis.text.x = element_text(
 angle = 45,
 hjust = 1,
 vjust = 1,
 margin = margin(t = 2, r = 0, b = 0, l = 0, unit = "pt")
 )
)

Ce calage vectoriel garantit que l’extrémité supérieure droite de la chaîne textuelle pivotée vient s’aligner précisément au contact de la marque de graduation (tick). Dès lors que cette inclinaison est actée, il devient impératif de recalculer la marge supérieure t allouée au titre sous-jacent de l’axe (axis.title.x). En effet, la saillie descendante des étiquettes pivotées à $45^circ$ agrandit substantiellement l’encombrement vertical des graduations, obligeant à repousser le titre d’autant de points supplémentaires vers le bas afin d’éviter un nouveau télescopage sémiotique.

8. Application empirique : Étude de cas sur données psychométriques

8.1 Mise en situation avec des échelles de type Likert et scores composites

Afin de concrétiser l’ensemble des concepts théoriques développés jusqu’à présent, mettons en place un protocole d’analyse empirique issu du domaine de la psychométrie différentielle et de la psychologie clinique. Supposons une recherche portant sur la modélisation de la relation non linéaire entre un score composite d’Épuisement Professionnel Émotionnel (mesuré via une version francophone enrichie de l’inventaire de Maslach, agrégé sur une échelle ordinale continue de 0 à 70 points) et un indice d’Efficacité Psychologique au Travail (score T standardisé de moyenne 50 et d’écart-type 10).

Ces données réelles ou semi-synthétiques posent des contraintes de représentation visuelle particulièrement aiguës :

• Les désignations des échelles sont volumineuses et doivent impérativement comporter les abréviations psychométriques formelles ainsi que l’unité d’étalonnage.
• L’axe vertical nécessite l’adjonction d’intervalles de référence normatifs (les bornes de la normalité psychométrique se situant entre les scores T de 40 et 60).
• Le modèle d’ajustement repose sur une régression non paramétrique locale (LOESS) entourée de son fuseau d’incertitude épistémique (intervalle de confiance à 95 %), exigeant une clarté absolue des axes pour que l’estimation de la zone de rupture critique ne soit pas perturbée par des artefacts typographiques.

Structurons notre cadre expérimental sous R en générant un échantillon structuré ($N = 350$) reflétant fidèlement les distributions empiriques observées sur le terrain :

# Simulation d'une cohorte psychométrique représentative
set.seed(101)
taille_cohorte <- 350
epuisement <- rbeta(taille_cohorte, shape1 = 2.5, shape2 = 3.5) * 70
# Relation curvilinéaire : effondrement de l'efficacité au-delà d'un seuil critique
efficacite <- 65 - 0.008 * (epuisement^2) + rnorm(taille_cohorte, mean = 0, sd = 4.5)
donnees_cliniques <- data.frame(
 Score_MBI_Epuisement = epuisement,
 Score_T_Efficacite = efficacite,
 Groupe_Diagnostic = factor(ifelse(epuisement > 42, "Sévère", "Modéré/Faible"))
)

8.2 Script complet pas à pas et optimisation visuelle

Nous allons maintenant échafauder pas à pas la construction de la figure définitive destinée à être soumise pour évaluation par les pairs. Nous allons intégrer le traçage des données, l’ajustement non paramétrique, les lignes de référence normatives, et appliquer l’ensemble des principes de spatialisation vectorielle que nous avons théorisés :

# Construction architecturale et optimisation spatiale complète
figure_psychometrique <- ggplot(donnees_cliniques, aes(x = Score_MBI_Epuisement, y = Score_T_Efficacite)) +
 # Zone normative ombrée (Score T standardisé compris entre 40 et 60)
 annotate("rect", xmin = -Inf, xmax = +Inf, ymin = 40, ymax = 60,
 fill = "#ecf0f1", alpha = 0.6) +
 # Ligne de démarcation de la moyenne théorique
 geom_hline(yintercept = 50, linetype = "dashed", color = "#bdc3c7", linewidth = 0.6) +
 # Distribution des participants sous forme de points semi-transparents
 geom_point(aes(color = Groupe_Diagnostic), alpha = 0.65, size = 2.2) +
 # Courbe de lissage non paramétrique LOESS
 geom_smooth(method = "loess", color = "#2c3e50", fill = "#34495e",
 linewidth = 1.1, alpha = 0.25, formula = y ~ x) +
 # Palette chromatique conforme aux standards cliniques
 scale_color_manual(
 name = "Catégorie clinique :",
 values = c("Modéré/Faible" = "#2980b9", "Sévère" = "#c0392b")
 ) +
 # Calibrage explicite des échelles cartésiennes
 scale_x_continuous(
 breaks = seq(0, 70, by = 10),
 limits = c(0, 72)
 ) +
 scale_y_continuous(
 breaks = seq(20, 70, by = 10),
 limits = c(20, 72)
 ) +
 # Définition des métadonnées analytiques
 labs(
 title = "Impact de l'épuisement professionnel sur le sentiment d'efficacité",
 subtitle = "Modélisation LOESS non linéaire avec bande normative théorique (N = 350)",
 x = "Score d'épuisement émotionnel (Inventaire de Maslach, échelle continue 0-70)",
 y = "Indice d'efficacité psychologique (Score T standardisé, μ = 50, σ = 10)",
 caption = "Source : Laboratoire de Psychologie Différentielle Quantitative, protocole MBI-T-2024."
 ) +
 # Application d'un socle thématique épuré
 theme_bw(base_size = 11, base_family = "sans") +
 # Personnalisation spatiale avancée de l'ensemble des éléments
 theme(
 # Élimination des grilles secondaires distrayantes
 panel.grid.minor = element_blank(),
 panel.grid.major = element_line(color = "#f2f4f4", linewidth = 0.4),
 panel.border = element_rect(color = "#7f8c8d", fill = NA, linewidth = 0.8),

 # 1. OPTIMISATION SPATIALE DU TITRE DE L'AXE HORIZONTAL (X)
 axis.title.x = element_text(
 size = 11,
 face = "bold",
 color = "#2c3e50",
 hjust = 0.5, # Centrage rigoureux
 # Marge supérieure pour éloigner des chiffres, marge inférieure protectrice
 margin = margin(t = 12, r = 0, b = 6, l = 0, unit = "pt")
 ),

 # 2. OPTIMISATION SPATIALE DU TITRE DE L'AXE VERTICAL (Y)
 axis.title.y = element_text(
 size = 11,
 face = "bold",
 color = "#2c3e50",
 angle = 90, # Maintien de l'angle classique mais avec décalage maîtrisé
 hjust = 0.5,
 # Marge droite conséquente pour absorber les repères de l'axe Y
 margin = margin(t = 0, r = 14, b = 0, l = 4, unit = "pt")
 ),

 # 3. SPATIALISATION ET CALIBRAGE DES CHIFFRES DE GRADUATION
 axis.text.x = element_text(
 size = 9.5,
 color = "#34495e",
 margin = margin(t = 4, b = 0, unit = "pt")
 ),
 axis.text.y = element_text(
 size = 9.5,
 color = "#34495e",
 margin = margin(r = 5, l = 0, unit = "pt")
 ),

 # 4. HARMONISATION DE L'ENVIRONNEMENT PÉRIPHÉRIQUE
 plot.title = element_text(face = "bold", size = 13, margin = margin(b = 4)),
 plot.subtitle = element_text(color = "grey30", size = 10.5, margin = margin(b = 12)),
 plot.caption = element_text(size = 8.5, color = "grey50", hjust = 1, margin = margin(t = 8)),
 legend.position = "top",
 legend.justification = "right",
 legend.title = element_text(face = "bold", size = 9.5),
 legend.text = element_text(size = 9),
 legend.margin = margin(b = -4, unit = "pt"),

 # Marge extérieure de sécurité pour garantir l'absence totale de troncature
 plot.margin = margin(t = 15, r = 15, b = 15, l = 15, unit = "pt")
 )
# Génération du graphique final
print(figure_psychometrique)

L’examen critique de cette figure finalisée démontre une maîtrise intégrale de la grammaire spatiale. Aucune tension perceptuelle n’apparaît aux frontières du graphique. L’étiquette de l’axe X se positionne avec une autorité équilibrée sous les chiffres, tandis que l’étiquette de l’axe Y maintient une distance constante et irréprochable vis-à-vis des valeurs de score T, créant une colonne négative d’une régularité parfaite. Cette figure peut être soumise immédiatement aux revues sans craindre le moindre refus fondé sur des déficits de lisibilité graphique.

9. Interactions avec le facettage : facet_wrap et facet_grid

9.1 Propagation des marges d’axes sur les panneaux multiples

L’une des forces majeures du système conceptuel de ggplot2 réside dans son mécanisme de facettage (faceting), permettant de fractionner un jeu de données complexe en une matrice de sous-graphiques cohérents via les fonctions facet_wrap() ou facet_grid(). Cette technique de conditionnement graphique permet d’examiner l’invariance ou la spécificité des relations bivariées à travers différents sous-groupes (par exemple, selon les tranches d’âge, les cohortes cliniques ou les catégories socioprofessionnelles). Néanmoins, l’introduction de panneaux multiples altère en profondeur l’application spatiale des propriétés de thématisation dévolues aux axes.

Par défaut, dans une matrice à facettes partageant des échelles globales fixes (scales = "fixed"), ggplot2 économise l’encombrement graphique en omettant délibérément les étiquettes et les titres d’axes intermédiaires situés à l’intérieur de la grille. Seuls les panneaux bordant la limite extérieure gauche héritent des graduations et du titre de l’axe Y, et seuls les panneaux constituant le plancher inférieur du graphique conservent l’axe X. Dans cette situation, les marges spécifiées au sein d’element_text() pour axis.title.x et axis.title.y s’appliquent de manière globale à l’enveloppe totale de la matrice.

Toutefois, la situation se complexifie substantiellement lorsque l’analyste fait le choix d’échelles libres via l’argument scales = "free_x", scales = "free_y" ou scales = "free". Dans ce cas de figure, chaque panneau individuel réclame l’affichage de son propre jeu d’étiquettes scalaires (axis.text). Cependant, la fonction theme() continue d’appliquer uniformément la règle de marge définie pour l’ensemble du graphique. Si vous avez assigné une marge supérieure très généreuse à axis.title.x, cette distance est projetée sous l’ensemble des facettes inférieures, mais les espacements interstitiels séparant les panneaux entre eux sont régis de façon totalement disjointe par la propriété panel.spacing (ou ses déclinaisons panel.spacing.x et panel.spacing.y) :

# Réglage de l'espacement inter-panneaux en conjonction avec les titres facettés
p_facettes <- figure_psychometrique +
 facet_wrap(~ Groupe_Diagnostic, scales = "fixed") +
 theme(
 # Contrôle de l'écartement spatial physique entre les deux facettes
 panel.spacing = unit(1.5, "lines"),
 # Maintien de l'éloignement des titres périphériques
 axis.title.x = element_text(margin = margin(t = 14, b = 4, unit = "pt")),
 axis.title.y = element_text(margin = margin(r = 14, l = 4, unit = "pt"))
 )
# Affichage du graphique facetté optimisé
print(p_facettes)

9.2 Équilibrage visuel dans les matrices denses de sous-groupes

Lorsque la structure de partitionnement engendre une grille dense de $3 \times 3$, $4 \times 4$ panneaux ou davantage, la compacité spatiale devient la priorité analytique absolue. Dans de tels contextes, les marges généreuses qui apportaient une élégante aération sur un graphique à panneau unique deviennent préjudiciables : elles consument un pourcentage disproportionné de la toile au détriment direct de l’aire dévolue aux tracés géométriques, contractant les nuages de points au point de les rendre illisibles.

Dans ces matrices denses, la stratégie consiste à compresser méticuleusement les marges des axes, tout en réduisant proportionnellement la taille de police (font size). Les titres d’axes doivent être légèrement rapprochés des panneaux pour que le regard puisse embrasser l’ensemble matriciel comme un système unifié sans interruption visuelle excessive :

# Stratégie de compacité spatiale pour matrices denses de sous-groupes
theme_matrice_dense <- theme(
 # Réduction ciblée de la taille et des marges des titres d'axes
 axis.title.x = element_text(size = 9.5, margin = margin(t = 6, b = 2, unit = "pt")),
 axis.title.y = element_text(size = 9.5, margin = margin(r = 6, l = 2, unit = "pt")),
 # Réduction des marges des repères gradués
 axis.text = element_text(size = 7.5),
 # Rapprochement compact des panneaux de facettage
 panel.spacing = unit(0.6, "lines"),
 # Rationalisation des bandeaux de titres de facettes (strip)
 strip.text = element_text(size = 8.5, face = "bold", margin = margin(t = 3, b = 3, unit = "pt")),
 strip.background = element_rect(fill = "#ecf0f1", color = NA)
)

Cette approche équilibrée permet de maximiser le ratio « encre-données » (data-ink ratio) cher à Edward Tufte, garantissant que la quasi-totalité de la surface graphique est consacrée à la mise en évidence des variations morphologiques des sous-populations représentées, tout en préservant la précision indispensable à la lecture métrique des repères d’axes.

10. Diagnostic et résolution des anomalies spatiales courantes

10.1 Dépannage des étiquettes tronquées à la bordure du canevas

L’un des dysfonctionnements les plus exaspérants rencontrés par les praticiens sous ggplot2 réside dans l’amputation ou la troncature involontaire des étiquettes d’axes en bordure de canevas. Le symptôme se manifeste fréquemment sous la forme d’un titre d’axe vertical dont la partie supérieure ou inférieure des caractères est nettemment cisaillée, ou d’une dernière graduation d’abscisse dont le chiffre le plus à droite se trouve amputé de moitié par la frontière de l’image.

Ce phénomène résulte de la conjonction de deux mécanismes distincts au sein du moteur grid :

1. L’épuisement de la zone tampon périphérique (plot.margin) : Lorsque vous injectez une marge substantielle sur un titre d’axe via element_text(margin = margin(...)), le texte est physiquement poussé vers l’extérieur. Si la marge globale délimitant la périphérie du canevas (theme(plot.margin = ...)) est insuffisante, la boîte de délimitation du texte franchit la frontière physique du dispositif de traçage, provoquant son rognage.
2. Le rognage cartésien des données (clipping) : Par défaut, le moteur cartésien impose une découpe stricte (clip = « on ») sur la zone du panneau afin que les géométries représentant les données ne débordent pas en dehors de l’espace défini par les axes. Bien que ce découpage cible principalement les couches intérieures, certains éléments situés à la lisière absolue peuvent subir ce masquage mécanique.

Pour éliminer définitivement toute troncature marginale, il convient d’appliquer une double parade technique. Premièrement, élargir systématiquement la marge globale extérieure du graphique via l’argument plot.margin. Deuxièmement, si des annotations textuelles périphériques frôlent les frontières, désactiver le rognage spatial au moyen de la commande coord_cartesian(clip = "off") :

# Protocole de sécurisation spatiale anti-troncature
p_securise <- figure_psychometrique +
 # 1. Autorisation des débordements textuels aux lisières des coordonnées
 coord_cartesian(clip = "off") +
 # 2. Rétablissement d'une marge tampon de sécurité sur les quatre côtés
 theme(
 plot.margin = margin(t = 20, r = 25, b = 20, l = 25, unit = "pt")
 )
# Affichage du graphique immunisé contre le rognage
print(p_securise)

L’injection de ces marges de sécurité garantit que même les polices présentant des hampes supérieures démesurées ou des accents diacritiques imposants disposent de l’espace vectoriel nécessaire pour être intégralement rastérisées ou encodées en courbes de Bézier sans la moindre perte d’information.

10.2 Incohérences de rendu entre l’écran et les formats d’exportation

Une source permanente de perplexité pour les analystes réside dans l’écart de rendu morphologique observable entre l’affichage sur le moniteur interactif (la fenêtre Plots de RStudio ou un dispositif graphique X11/Quartz) et le fichier finalisé produit par la fonction d’exportation standard ggsave(). Une composition dont l’espacement semblait minutieusement calibré à l’écran peut se révéler scandaleusement comprimée ou au contraire excessivement espacée une fois exportée sur le disque dur.

Cette divergence procède de la nature dimensionnelle des unités employées lors de l’appel à ggsave(). La taille des glyphes et les marges définies en points typographiques (unit = "pt") possèdent une dimension absolue immuable : un point mesure toujours 1/72 de pouce. En revanche, les dimensions du canevas fournies lors de l’exportation (arguments width et height) sont souvent spécifiées en centimètres ou en pouces indépendamment de la taille physique de la fenêtre de prévisualisation de votre environnement de développement :

# Exemple d'incohérence potentielle :
# Si la fenêtre écran fait 10 x 8 pouces et que l'exportation spécifie :
ggsave("figure_incoherente.png", plot = p_base, width = 4, height = 3, dpi = 300)

Dans ce scénario, la surface totale du panneau est réduite de plus de 50 %, mais le titre de l’axe et ses marges conservent leur dimension absolue en points. Par voie de conséquence mécanique, le texte et ses espacements occupent désormais un pourcentage écrasant de la figure globale, broyant le panneau central.

Pour garantir une invariance morphologique rigoureuse entre la phase de conception et l’artéfact final, adoptez les règles de standardisation suivantes :

• Fixez dès l’entame de votre script les dimensions physiques cibles de votre figure en accord avec les exigences de la revue visée (par exemple, simple colonne : largeur de 8,5 cm ; double colonne : largeur de 17,5 cm).
• Spécifiez systématiquement les unités d’exportation dans ggsave() en employant le centimètre ou le pouce :

  ggsave("figure_finale.pdf", plot = figure_psychometrique,
   width = 16, height = 12, units = "cm", device = cairo_pdf)

• Pour les formats vectoriels d’impression (PDF, EPS, SVG), privilégiez systématiquement le moteur vectoriel cairo_pdf plutôt que le pilote standard, car il assure une gestion rigoureuse des polices typographiques incorporées, des glyphes accentués français et des dimensions de boîtes englobantes conformes aux spécifications typographiques internationales.

11. Industrialisation et développement de thèmes personnalisés réutilisables

11.1 Encapsulation des paramètres d’axes dans un thème dédié

La répétition manuelle de longs blocs d’instructions theme() au fil de dizaines de scripts analytiques constitue un anti-patron de programmation préjudiciable à la reproductibilité et à la maintenance du code. Dans un cadre de recherche collaboratif, au sein d’un laboratoire universitaire ou d’un département de biostatistique, la cohérence de la production visuelle exige l’encapsulation de l’ensemble des règles de thématisation — et singulièrement des équilibres spatiaux d’axes — au sein d’une fonction thématique formalisée et versionnée.

La conception d’un thème sur mesure sous ggplot2 repose sur l’extension d’un thème préexistant complet (comme theme_bw() ou theme_minimal()), auquel on applique des surcharges paramétriques via l’opérateur %+replace%. Cet opérateur garantit que les éléments modifiés remplacent intégralement leurs homologues ancestraux sans créer de redondances conflictuelles dans l’arbre d’héritage :

# Développement d'un thème académique standardisé pour laboratoire
theme_academique_standard <- function(base_size = 11, base_family = "sans") {
 # Héritage à partir du thème blanc et noir complet
 theme_bw(base_size = base_size, base_family = base_family) %+replace%
 theme(
 # Réglages fondamentaux des panneaux et contours
 panel.border = element_rect(color = "#2c3e50", fill = NA, linewidth = 0.7),
 panel.grid.minor = element_blank(),
 panel.grid.major = element_line(color = "#ecf0f1", linewidth = 0.4),

 # Architecture spatiale harmonisée pour l'axe X
 axis.title.x = element_text(
 size = rel(1.0),
 face = "bold",
 color = "#2c3e50",
 hjust = 0.5,
 margin = margin(t = 10, r = 0, b = 4, l = 0, unit = "pt")
 ),
 axis.text.x = element_text(
 size = rel(0.85),
 color = "#34495e",
 margin = margin(t = 4, b = 0, unit = "pt")
 ),

 # Architecture spatiale harmonisée pour l'axe Y
 axis.title.y = element_text(
 size = rel(1.0),
 face = "bold",
 color = "#2c3e50",
 angle = 90,
 hjust = 0.5,
 margin = margin(t = 0, r = 12, b = 0, l = 4, unit = "pt")
 ),
 axis.text.y = element_text(
 size = rel(0.85),
 color = "#34495e",
 margin = margin(r = 4, l = 0, unit = "pt")
 ),

 # Marge globale protectrice
 plot.margin = margin(t = 12, r = 12, b = 12, l = 12, unit = "pt"),
 legend.background = element_blank()
 )
}

L’utilisation de la fonction rel() (grandeurs relatives) au sein de la déclaration des tailles de police confère une adaptabilité remarquable à ce thème personnalisé. Si l’utilisateur instancie le thème avec un corps de base accru (par exemple theme_academique_standard(base_size = 16) pour concevoir une diapositive de soutenance), les tailles des titres, des graduations et des marges associées se recalculent proportionnellement, maintenant intacts les ratios d’espacement et la hiérarchie visuelle sans aucune intervention manuelle additionnelle.

11.2 Création d’une fonction d’aide pour l’application dynamique des marges

Pour pousser plus avant l’automatisation dans les pipelines de traitement massif de données (par exemple lors de la génération automatisée de centaines de rapports cliniques individualisés), il est possible de concevoir une fonction utilitaire (wrapper) capable d’évaluer la longueur des chaînes de caractères affectées aux axes et d’ajuster dynamiquement les marges vectorielles en conséquence.

Cette approche algorithmique permet de pallier l’agnosticisme par défaut de ggplot2 en injectant une dose d’intelligence morphologique adaptative :

# Fonction utilitaire pour ajustement adaptatif des marges d'axes
ajuster_marges_dynamiques <- function(titre_x = NULL, titre_y = NULL, ratio_base = 0.35) {
 # Évaluation de la longueur textuelle
 len_x <- if (!is.null(titre_x)) nchar(titre_x) else 0
 len_y <- if (!is.null(titre_y)) nchar(titre_y) else 0

 # Calcul heuristique de l'espace d'éloignement optimal en points
 marge_t_calculee <- max(8, min(20, 8 + (len_x * 0.15)))
 marge_r_calculee <- max(10, min(25, 10 + (len_y * 0.20)))

 # Renvoi d'un composant de thématisation ciblé
 theme(
 axis.title.x = element_text(
 margin = margin(t = marge_t_calculee, b = 4, unit = "pt")
 ),
 axis.title.y = element_text(
 margin = margin(r = marge_r_calculee, l = 4, unit = "pt")
 )
 )
}
# Exemple d'application fluide dans un pipeline standard
p_dynamique <- p_base +
 ajuster_marges_dynamiques(
 titre_x = "Indice de stress autodéclaré (Échelle d'évaluation cognitive de 0 à 100)",
 titre_y = "Temps de réponse à la tâche de rappel mnésique (millisecondes)"
 )

L’intégration de telles fonctions modulaires au sein de vos paquetages statistiques internes garantit une standardisation esthétique irréprochable tout en libérant les chercheurs des tâches répétitives de micro-calibrage manuel, favorisant une concentration exclusive sur l’interprétation substantielle des données quantitatives.

12. Recommandations éditoriales et synthèse pour la publication académique

12.1 Conformité aux normes internationales de publication (ex. style APA)

Les normes éditoriales régissant la publication scientifique, au premier rang desquelles figure le prestigieux manuel de style de l’American Psychological Association (APA 7th Edition), imposent des contraintes typographiques et spatiales extrêmement rigoureuses quant à la confection des figures statistiques. Le non-respect de ces prescriptions formelles constitue l’une des causes les plus courantes de renvoi de manuscrits en phase de révision préliminaire par les comités de rédaction.

Concernant spécifiquement les titres et étiquettes d’axes, le style APA stipule expressément :

• La casse et le formatage : Les titres d’axes doivent être rédigés en « Title Case » (en langue anglaise) ou selon la capitalisation syntaxique standard (en français, majuscule initiale uniquement, hormis pour les noms propres), avec l’emploi d’une police sans empattements (telle que Arial, Helvetica ou Calibri) d’une grande lisibilité, dans un corps compris strictement entre 8 et 14 points.
• L’aération typographique : Les titres d’axes doivent être clairement détachés des valeurs de graduation par un intervalle constant. L’encombrement ne doit en aucun cas donner l’illusion que le titre fait partie intégrante de la série de données numériques.
• La mention des unités : Toute unité métrique ou dimensionnelle doit être explicitement consignée entre parenthèses immédiatement à la suite de la dénomination de la variable (ex. : Durée d’incubation (jours) ou Concentration (mol/L)).
• L’orientation : Bien que l’orientation horizontale de l’axe Y soit tolérée si la brièveté du texte le permet, l’orientation traditionnelle pivotée à 90 degrés demeure la convention la plus largement acceptée, à la condition expresse qu’une marge de séparation substantielle empêche toute confusion avec les valeurs de l’ordonnée.
• Accessibilité visuelle : Les contrastes de luminance entre le texte de l’axe et le fond du canevas doivent satisfaire aux exigences du standard WCAG 2.1 (ratio de contraste minimal de 4,5:1 pour le texte standard). L’emploi de gris trop pâles (tels que #bdc3c7) pour les titres d’axes doit être formellement banni au profit de gris profonds (#2c3e50 ou #333333) ou du noir pur.

12.2 Tableau récapitulatif des commandes et flux décisionnel

Afin d’offrir une référence opérationnelle immédiate pour vos travaux quotidiens de visualisation sous R, le tableau analytique ci-dessous synthétise l’ensemble des interactions vectorielles, des paramètres cibles et des prescriptions directionnelles régissant le positionnement spatial des étiquettes au sein de ggplot2 :

Élément ciblé	Objectif spatial recherché	Paramètre principal	Configuration canonique recommandée
axis.title.x	Éloigner le titre vers le bas (éviter les graduations)	margin (Top)	element_text(margin = margin(t = 10 à 15, unit = "pt"))
axis.title.x	Protéger la légende ou la note inférieure	margin (Bottom)	element_text(margin = margin(b = 6 à 10, unit = "pt"))
axis.title.x	Aligner le titre à l’extrémité droite	hjust	element_text(hjust = 1)
axis.title.y	Éloigner le titre vers la gauche (axe standard)	margin (Right)	element_text(margin = margin(r = 12 à 18, unit = "pt"))
axis.title.y	Aligner le titre au sommet de l’axe vertical	hjust	element_text(hjust = 1)
axis.title.y	Horizontaliser le titre pour une lecture aisée	angle et vjust	element_text(angle = 0, vjust = 1, margin = margin(r = 15))
axis.title.y.right	Éloigner le titre vers la droite (axe inversé)	margin (Left)	element_text(margin = margin(l = 12 à 18, unit = "pt"))
axis.text.x	Incliner les graduations catégorielles denses	angle et hjust	element_text(angle = 45, hjust = 1, vjust = 1)
plot.margin	Éliminer le rognage marginal des titres	plot.margin	theme(plot.margin = margin(t=15, r=15, b=15, l=15, unit="pt"))

Pour déterminer avec célérité la démarche technique à entreprendre face à une anomalie spatiale sur vos axes, observez le flux décisionnel suivant :

• Le texte descriptif de l’axe effleure-t-il les repères chiffrés ? Si oui, appliquez immédiatement une marge orthogonale positive via margin(t = ...) pour l’axe X ou margin(r = ...) pour l’axe Y standard.
• Le texte descriptif est-il rogné ou tronqué aux limites externes de l’image exportée ? Si oui, élargissez la marge périphérique globale au moyen de theme(plot.margin = margin(20, 20, 20, 20, "pt")) et désactivez le découpage cartésien via coord_cartesian(clip = "off").
• Les graduations de l’axe horizontal se chevauchent-elles entre elles ? Si oui, pivotez les repères scalaires au moyen de axis.text.x = element_text(angle = 45, hjust = 1, vjust = 1), puis compensez l’abaissement spatial en augmentant d’autant la marge supérieure t allouée au titre axis.title.x.
• Souhaitez-vous une lisibilité ergonomique maximale sans rotation céphalique ? Si le titre est court, horizontalisez-le complètement le long de l’axe Y avec axis.title.y = element_text(angle = 0, vjust = 1) en allouant une marge droite suffisante pour absorber la largeur textuelle.

La mise en application rigoureuse et systématique de ces protocoles transforme la confection graphique sous R en une discipline prévisible, robuste et rigoureuse. En maîtrisant les subtilités vectorielles d’element_text() et du constructeur margin(), vous conférez à vos travaux statistiques une clarté visuelle et une autorité académique irréprochables, assurant une valorisation optimale de vos données auprès de la communauté scientifique internationale.

Références

• American Psychological Association. (2020). Publication Manual of the American Psychological Association (7th ed.). American Psychological Association. https://doi.org/10.1037/0000165-000
• Bertin, J. (1967). Sémiologie Graphique : Les diagrammes, les réseaux, les cartes. Éditions Gauthier-Villars. Mouton & Co.
• Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531–554. https://doi.org/10.1080/01621459.1984.10478080
• Murrell, P. (2018). R Graphics (3rd ed.). Chapman and Hall/CRC. https://doi.org/10.1201/9780429490279
• Sweller, J. (2011). Cognitive load theory. In J. P. Mestre & B. H. Ross (Eds.), The Psychology of Learning and Motivation: Cognition in Education (Vol. 55, pp. 37–76). Academic Press. https://doi.org/10.1016/B978-0-12-387691-1.00002-8
• Tufte, E. R. (2001). The Visual Display of Quantitative Information (2nd ed.). Graphics Press.
• Wickham, H. (2016). ggplot2: Elegant Graphics for Data Analysis (2nd ed.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
• Wilkinson, L. (2005). The Grammar of Graphics (2nd ed.). Springer-Verlag. https://doi.org/10.1007/0-387-28695-0
