Comment créer un diagramme de Gantt dans R en utilisant ggplot2

Dans le paysage contemporain de la recherche scientifique et de la gestion de projets complexes, la représentation visuelle de la dimension temporelle constitue un défi méthodologique majeur. L’ordonnancement séquentiel des protocoles expérimentaux, le déploiement coordonné des cohortes cliniques et la synchronisation des étapes d’analyse quantitative requièrent des instruments sémiotiques capables de transmettre simultanément la durée, la simultanéité et l’antériorité logique. Si les diagrammes de Gantt se sont imposés depuis plus d’un siècle comme le standard universel de l’orchestration temporelle, leur confection au sein des environnements d’ingénierie de données a trop longtemps dépendu d’outils bureautiques opaques et difficilement automatisables. Cette dépendance a historiquement introduit des ruptures critiques dans la chaîne de reproductibilité computationnelle des travaux scientifiques.

L’écosystème du langage de programmation statistique R, enrichi par la mise en œuvre paradigmatique de la grammaire des graphiques théorisée par Leland Wilkinson et popularisée par Hadley Wickham au sein de l’extension ggplot2, offre une alternative rigoureuse à ces pratiques disparates. Contrairement aux approches fondées sur des interfaces graphiques propriétaires, l’élaboration programmée d’un diagramme de Gantt via un script déclaratif garantit une traçabilité intégrale, une adaptabilité dynamique face aux flux de données itératifs et une conformité absolue avec les standards de publication académique les plus stricts. L’acte de cartographie temporelle cesse dès lors d’être un simple exercice d’illustration statique pour devenir un artefact computationnel dynamique, directement branché sur les structures sous-jacentes du jeu de données.

Ce traité d’ingénierie graphique a pour vocation d’exposer de manière exhaustive, systématique et didactique les principes fondamentaux et les raffinements techniques nécessaires à la conceptualisation, la programmation et la personnalisation avancée de diagrammes de Gantt sous R. En explorant la mécanique vectorielle de la géométrie des segments linéaires, les subtilités du typage temporel, le réordonnancement déterministe des facteurs discrets et la gestion des micro-typographies de publication, le présent guide fournit un cadre opératoire complet destiné aux chercheurs, biostatisticiens et analystes de données soucieux de concilier expressivité visuelle et rigueur mathématique.

1. Introduction aux diagrammes de Gantt et leur utilité en recherche scientifique

1.1 Définition conceptuelle et structure fondamentale d’un diagramme de Gantt

D’un point de vue conceptuel et sémiologique, le diagramme de Gantt se définit comme une projection cartésienne bidimensionnelle spécialisée dans la représentation visuelle d’intervalles temporels discrets rattachés à des entités catégorielles ou opérationnelles indépendantes. Trouvant ses racines historiques dans les travaux précurseurs de l’ingénieur polonais Karol Adamiecki à la fin du dix-neuvième siècle — avec son harmonogramme —, l’outil a été perfectionné, standardisé et largement popularisé dans le monde anglo-saxon par l’ingénieur en organisation industrielle Henry Gantt au cours des années 1910. Initialement conçu pour rationaliser la production manufacturière et optimiser le cadencement logistique lors d’opérations industrielles de grande envergure, le diagramme a progressivement transcendé son cadre utilitaire d’origine pour devenir un instrument épistémologique central dans le pilotage des systèmes dynamiques complexes.

La structure formelle d’un diagramme de Gantt repose sur une distribution orthogonale stricte des dimensions de l’information. L’axe des abscisses incarne de façon invariante la flèche du temps, matérialisée sous la forme d’un continuum chronologique linéaire continu ou discrétisé en unités régulières telles que des secondes, des jours, des semaines épidémiologiques ou des trimestres fiscaux. L’axe des ordonnées héberge quant à lui un ensemble fini de variables qualitatives discrètes représentant les activités, les tâches, les jalons ou les unités d’observation expérimentales. Chaque événement se trouve ainsi formalisé dans le plan sous la forme d’un segment géométrique ou d’un parallélépipède horizontal dont l’origine latérale coïncide rigoureusement avec la borne temporelle inférieure de l’opération, tandis que sa terminaison marque la borne temporelle supérieure.

L’efficience cognitive du diagramme réside dans sa capacité à mobiliser des mécanismes pré-attentifs du système visuel humain. En encodant la durée sous forme de longueur spatiale relative et les relations de préséance sous forme d’alignements ou de décalages le long du gradient horizontal, le diagramme de Gantt permet une appréhension quasi instantanée de la concurrence temporelle, des goulots d’étranglement structurels et des plages de vacuité au sein d’un protocole expérimental donné.

1.2 Applications empiriques dans le suivi de protocoles expérimentaux

Au sein des laboratoires contemporains et des consortiums de recherche multicentriques, l’application empirique des diagrammes de Gantt dépasse largement la simple planification administrative d’un calendrier de subvention. En sciences du comportement, en neurobiologie ou en psychopharmacologie, la conduite de protocoles expérimentaux longitudinaux requiert une cartographie temporelle d’une précision millimétrique. Lorsqu’une cohorte d’animaux de laboratoire ou de participants humains est soumise à des régimes d’habituation, d’administration de substances pharmacologiques, de fenêtres de privation sensorielle et de batteries de tests comportementaux séquentiels, le diagramme de Gantt devient un vecteur fondamental d’assurance qualité assurant que chaque intervention respecte scrupuleusement les intervalles physiologiques théoriques.

Dans le domaine des essais cliniques randomisés et des études épidémiologiques de grande envergure, le suivi rigoureux des cohortes constitue une autre modalité d’utilisation critique. Le recrutement des patients, l’étalement des phases de randomisation, les périodes de traitement actif entrecoupées de phases de sevrage thérapeutique thérapeutique (couramment désignées sous le terme de washout) et les calendriers de suivi post-thérapeutique impliquent des centaines d’itérations individuelles étalées sur plusieurs années calendaires. La visualisation sous forme de diagramme de Gantt permet de synthétiser le statut de chaque sujet, d’identifier d’un coup d’œil les déviations par rapport au protocole initial et d’orchestrer la logistique matérielle et humaine des visites de suivi de façon proactive.

Enfin, la coordination des plateaux techniques partagés — tels que les spectromètres de résonance magnétique nucléaire, les séquenceurs génomiques à haut débit ou les microscopes électroniques cryogéniques — dépend de calendriers d’allocation de créneaux où chaque passage d’échantillon doit être synchronisé avec les temps de préparation biologique amont et les étapes d’ingestion bio-informatique aval. La formalisation graphique de ces flux sous un même référentiel temporel minimise le risque de dégradation des spécimens périssables et maximise le rendement d’équipements dont le coût d’amortissement horaire est prohibitif.

1.3 Avantages comparatifs de l’environnement R pour la visualisation programmée

L’utilisation de logiciels bureautiques conventionnels ou d’outils de gestion de projet grand public pour générer des diagrammes de Gantt scientifiques présente des faiblesses méthodologiques rédhibitoires. L’édition manuelle par clics de souris dans des tableurs commerciaux engendre inévitablement des erreurs de saisie non documentées, ne laisse aucune trace d’audit computationnel et nécessite une reconstruction fastidieuse et chronophage dès que de nouvelles données empiriques modifient le calendrier expérimental. Cette rupture d’herméneutique informatique contredit frontalement les principes de la science ouverte et de la reproductibilité analytique.

À l’inverse, l’environnement statistique R se distingue par un ensemble d’avantages comparatifs majeurs découlant de sa nature de langage de programmation fonctionnelle orienté vers l’analyse de données. En premier lieu, la reproductibilité intégrale constitue la clé de voûte de cette approche : l’ensemble des transformations appliquées aux données temporelles, de l’importation brute jusqu’au rendu graphique final, se trouve consigné dans un script déterministe et auditable. Tout chercheur tiers muni du même script et des données sources est en mesure de recréer à l’identique la figure, éliminant tout biais d’interprétation visuelle.

En second lieu, l’automatisation intégrée permet d’interfacer directement le graphique avec des bases de données relationnelles ou des fichiers de collecte de données cliniques mis à jour en continu. Dès lors qu’un nouvel enregistrement de suivi est injecté dans le système, le diagramme de Gantt peut être recompilé instantanément au sein d’un pipeline d’intégration continue, reflétant en temps réel l’avancement effectif de l’étude. Enfin, la puissance analytique de R autorise la fusion transparente d’annotations inférentielles, de modélisations de survie ou d’intervalles de confiance prédictifs directement sur les éléments géométriques du diagramme, conférant à la visualisation une profondeur heuristique inaccessible aux solutions logicielles concurrentes.

2. Fondements théoriques de ggplot2 appliqués à l’ordonnancement temporel

2.1 Principes fondamentaux de la grammaire des graphiques

Pour appréhender la conception d’un diagramme de Gantt dans l’écosystème tidyverse, il est impératif d’assimiler les principes de la grammaire des graphiques formalisée par Leland Wilkinson. Selon ce cadre théorique, un graphique statistique ne doit jamais être conçu comme une collection disparate de pixels ou un dessin figé, mais comme une composition structurée et formelle de couches sémantiques indépendantes opérant sur un jeu de données tabulaire. Cette architecture décompose la création visuelle en plusieurs composants élémentaires : les données brutes, les associations esthétiques (qui projettent les variables sur des canaux de perception humaine tels que la position, la couleur ou la forme), les objets géométriques (qui matérialisent ces projections dans l’espace), les transformations statistiques, les échelles et le système de coordonnées cartésiennes.

Dans cette perspective, un diagramme de Gantt ne constitue pas un type de graphique monolithique ou préfabriqué nécessitant une fonction dédiée fermée. Il s’agit en réalité d’une instanciation spécifique de la grammaire graphique, obtenue par l’articulation raisonnée d’un système de coordonnées rectangulaires avec une géométrie linéaire d’intervalle. L’utilisateur ne demande pas au système de dessiner un diagramme de planification, mais déclare mathématiquement que la position horizontale de départ d’une forme géométrique est liée à une variable temporelle initiale, que sa terminaison est liée à une variable d’achèvement, et que sa position verticale découle d’une partition nominale.

Cette approche modulaire offre une liberté conceptuelle incomparable. Chaque couche graphique venant s’empiler séquentiellement sur les précédentes, il devient aisé d’adjoindre au diagramme fondamental des couches d’annotation de texte, des repères verticaux de seuil critique ou des bandes polygonales de tolérance temporelle sans jamais déstructurer l’édifice visuel sous-jacent. La grammaire garantit ainsi l’intégrité formelle du graphe tout en ouvrant le champ à une flexibilité descriptive totale.

2.2 Le rôle pivot de la géométrie geom_segment()

Au cœur de l’arsenal géométrique de ggplot2, la fonction geom_segment() constitue la primitive la plus élégante et la plus efficiente pour l’édification d’un diagramme de Gantt. Contrairement à des géométries de surface plus lourdes, geom_segment() a pour fonction intrinsèque de relier deux points arbitraires dans un plan bidimensionnel à l’aide d’un vecteur rectiligne défini par quatre coordonnées cartésiennes fondamentales : l’abscisse d’origine (x), l’ordonnée d’origine (y), l’abscisse d’arrivée (xend) et l’ordonnée d’arrivée (yend).

Dans la configuration canonique d’une tâche d’ordonnancement, l’élément temporel présente une nature purement horizontale. Par conséquent, la condition structurelle impose que l’ordonnée d’origine soit rigoureusement égale à l’ordonnée d’arrivée (y = yend), le segment demeurant strictement parallèle à l’axe des abscisses. Bien qu’il soit théoriquement possible d’obtenir un résultat visuel similaire en mobilisant geom_rect() — qui requiert la spécification des quatre coins d’un rectangle via xmin, xmax, ymin et ymax — l’utilisation de geom_segment() s’avère conceptuellement et techniquement supérieure dans l’immense majorité des cas.

D’une part, l’efficience computationnelle de geom_segment() surpasse notablement celle de geom_rect(), en particulier lors du traitement de jeux de données massifs comportant plusieurs dizaines de milliers d’événements élémentaires. La quantité de polygones à rastériser par le moteur graphique sous-jacent est substantiellement réduite. D’autre part, la gestion de l’épaisseur du tracé via le paramètre dimensionnel linewidth permet de contrôler l’impact visuel des barres de tâches indépendamment de l’échelle numérique de l’axe des ordonnées, évitant ainsi les écueils de distorsion géométrique lors des ajustements d’échelles ou de redimensionnements de fenêtres d’affichage.

2.3 Gestion conceptuelle du temps dans l’espace graphique bidimensionnel

La spatialisation du temps au sein d’un repère orthonormé exige une modélisation rigoureuse de la dualité entre continuité chronologique et discrétisation des événements. Sur le plan sémiologique, le temps est une grandeur unidirectionnelle continue dotée d’une métrique constante. Cette caractéristique fondamentale impose que l’axe des abscisses soit configuré de manière à préserver scrupuleusement l’isomorphisme entre la distance euclidienne sur le graphique et l’intervalle de temps physique écoulé. Si deux semaines séparent le début de deux protocoles distincts, cette durée doit se traduire par un écartement horizontal identique quel que soit le positionnement de ces tâches dans le calendrier global.

En contrepoint de cette linéarité continue, l’axe vertical des ordonnées opère une projection discrète d’entités discontinues : les unités de travail, les cohortes d’animaux, les échantillons analytiques ou les enquêteurs de terrain. Chaque entité se voit assigner une coordonnée discrète qui la spatialise de façon isolée le long de l’axe. Dès lors, le diagramme opère un découplage conceptuel élégant : la dimension quantitative continue gouverne l’extension horizontale du segment (sa métrique étant xend – x), tandis que la dimension qualitative discrète dicte son ancrage vertical sur une ordonnée indicée.

Cette distinction théorique a des répercussions directes sur l’interprétation des données par l’observateur. Toute variation d’ordonnée traduit un changement d’état ou d’acteur, tandis que toute progression d’abscisse mesure une accumulation de durée. La maîtrise de ce cadre bidimensionnel permet au concepteur de visualisations scientifiques d’éviter les pièges perceptifs courants, tels que l’illusion d’une relation de cause à effet induite par une fausse proximité spatiale sur l’axe vertical, en forçant une rigueur d’alignement absolu sur l’axe horizontal.

3. Configuration de l’environnement R et gestion des dépendances

3.1 Installation et chargement des bibliothèques nécessaires

Pour assurer la pérennité et la fluidité des flux de travail computationnels, l’installation des dépendances logicielles doit être exécutée avec méthode. L’élaboration d’un diagramme de Gantt sophistiqué sous R repose sur un noyau central constitué par le métapaquetage tidyverse, qui intègre nativement ggplot2 pour le moteur de rendu, dplyr pour le remodelage et le filtrage algébrique des tables de données, et readr pour les opérations d’ingestion de fichiers structurés. À ce socle doivent s’ajouter des bibliothèques hautement spécialisées, notamment lubridate pour le traitement déterministe des dates et fuseaux horaires, ainsi que forcats pour la manipulation vectorielle des variables qualitatives factorielles.

Il est préconisé d’adopter des routines d’installation conditionnelle qui vérifient la présence préalable de chaque module dans la bibliothèque système de l’utilisateur avant d’en solliciter le téléchargement sur les serveurs du Comprehensive R Archive Network (CRAN). Cette démarche empêche l’écrasement intempestif de versions déjà validées dans d’autres projets. Le chargement des packages au sein du script de production doit impérativement s’effectuer de manière explicite et en début de fichier, permettant aux pairs examinateurs ou aux collaborateurs d’identifier immédiatement le périmètre des dépendances logicielles mobilisées.

Une vigilance particulière doit être accordée aux conflits potentiels d’espaces de noms. Des fonctions fondamentales telles que filter ou lag existent simultanément dans la bibliothèque de base stats et dans le package dplyr. L’utilisation explicite de l’opérateur de portée double deux-points permet d’annihiler tout risque de collision sémantique, garantissant que le compilateur R applique précisément l’algorithme requis lors des phases de préparation et de projection des données temporelles.

3.2 Assurer la reproductibilité logicielle

La reproductibilité computationnelle ne saurait se limiter au simple partage d’un script textuel et d’un jeu de données statique. L’évolution continue des versions d’un langage de programmation et des bibliothèques associées entraîne fréquemment des modifications d’API, des dépréciations d’arguments voire des altérations subtiles du comportement des moteurs de rendu graphique. Pour immuniser le pipeline de visualisation contre cette érosion logicielle, l’adoption du gestionnaire d’environnements virtuels hermétiques renv est formellement requise dans un contexte de publication scientifique.

Le gestionnaire renv capture l’état exact des dépendances logicielles déployées sur la machine locale et compile ces métadonnées dans un fichier de verrouillage structuré au format JSON. Ce manifeste documente rigoureusement la version précise de R, le hash de commit de chaque paquet ainsi que les sources de provenance du code source. Tout chercheur souhaitant reproduire le diagramme peut ainsi initialiser un conteneur d’exécution strictement identique à l’environnement d’origine par le biais d’une seule instruction de restauration logicielle, éradiquant les divergences de rendu induites par des mises à jour asynchrones.

Parallèlement à la virtualisation des bibliothèques, la documentation systématique de la session de calcul via l’appel à la fonction sessionInfo() doit clore chaque script analytique. Cette précaution consigne formellement le système d’exploitation hôte, les paramètres de localisation linguistique et l’encodage des caractères (qui doit invariablement être verrouillé sur l’UTF-8 pour prévenir les altérations des glyphes accentués ou des symboles mathématiques intégrés au graphe).

3.3 Optimisation de l’environnement de développement RStudio

L’interface de développement intégré RStudio constitue le réceptacle privilégié pour la conception de graphiques sous ggplot2. Cependant, pour exploiter pleinement les capacités graphiques de la machine et prévenir les goulets d’étranglement de performance, une configuration matérielle et logicielle adéquate est indispensable. L’allocation de mémoire vive pour les sessions R doit être calibrée pour supporter la manipulation conjointe de data frames volumineux et de structures graphiques vectorielles en mémoire cache.

Sur les stations de travail modernes, il est impératif de configurer le périphérique graphique interne de RStudio pour exploiter le moteur ragg (basé sur la bibliothèque C++ AGG pour Anti-Grain Geometry) plutôt que les périphériques natifs conventionnels du système d’exploitation. Le moteur AGG offre une vitesse de rastérisation nettement supérieure, une gestion native et élégante du sous-échantillonnage de texte, ainsi qu’une prise en charge parfaite du crénelage des segments de droites ultra-fins qui composent la structure primaire des diagrammes de Gantt à haute densité.

Enfin, la séparation méthodologique absolue entre l’expérimentation interactive dans la console et la rédaction de scripts reproductibles monolithiques constitue une règle de conduite immuable. Les opérations de génération graphique doivent être isolées au sein de scripts fonctionnels autonomes, proscrivant formellement l’enregistrement automatique de l’espace de travail global à la fermeture du logiciel, garantissant qu’aucune variable orpheline persistante ne vienne polluer l’exécution ultérieure du tracé.

4. Structuration et préparation rigoureuse du jeu de données

4.1 Architecture minimale du data frame pour un diagramme de Gantt

La réussite de l’instanciation d’un diagramme de Gantt repose sur la conformation préalable des données aux principes des tables bien ordonnées (tidy data). Selon cette approche formalisée par Wickham, chaque variable doit être consignée dans sa propre colonne, chaque observation individuelle doit occuper une ligne distincte, et chaque type d’unité d’observation doit faire l’objet d’une table dédiée. Pour matérialiser un ordonnancement d’activités, l’architecture tabulaire minimale exige impérativement la présence de trois colonnes fondamentales au sein du data frame.

La première colonne héberge l’identifiant nominal de la tâche ou de l’unité expérimentale. Cette variable discrète, généralement de type chaîne de caractères lors de son importation brute, servira de base à l’ancrage vertical sur l’axe des ordonnées. La deuxième colonne correspond à la borne temporelle inférieure, définissant l’instant exact d’initiation de l’événement considéré. La troisième colonne consigne la borne temporelle supérieure, matérialisant son achèvement ou sa suspension d’activité.

Au-delà de ce triplet structural élémentaire, il est hautement recommandé d’enrichir le data frame de métadonnées catégorielles et quantitatives destinées à densifier le pouvoir expressif de la visualisation. L’adjonction d’une colonne spécifiant la phase globale du projet permet d’opérer des regroupements logiques ou d’alimenter les canaux esthétiques chromatiques. De même, l’intégration d’un indice numérique reflétant le pourcentage de progression, la priorité institutionnelle ou l’identifiant de l’opérateur en charge de la passation expérimentale procure les leviers nécessaires aux raffinements graphiques ultérieurs.

4.2 Typage des données temporelles : scalaires versus objets de date

L’une des sources les plus fréquentes de dysfonctionnement lors du tracé d’un diagramme temporel réside dans la confusion entre les représentations numériques abstraites et les objets temporels calendaires authentiques. Dans le contexte de simulations mathématiques, d’analyses mécanistiques ou de protocoles expérimentaux hautement standardisés où le temps est comptabilisé de manière relative (par exemple en heures écoulées depuis l’injection ou en cycles de PCR), les bornes de début et de fin peuvent légitimement être typées sous forme de nombres entiers ou décimaux scalaires.

Cependant, dès lors que le diagramme a pour vocation d’orchestrer des événements ancrés dans la réalité calendaire historique, l’utilisation de chaînes textuelles arbitraires ou de nombres décimaux devient inadmissible. Les dates doivent impérativement être converties en objets typés de classe Date standardisés via la fonction as.Date() ou les fonctions utilitaires hautement performantes du package lubridate (telles que ymd() ou dmy()). Cette coercition formelle permet au moteur graphique d’appréhender la métrique temporelle non comme une succession de caractères typographiques, mais comme une distance mathématique continue soumise aux régularités du calendrier grégorien.

Lorsque le niveau de granularité de l’expérimentation descend sous l’échelle du jour pour atteindre la seconde ou la milliseconde, la classe scalaire Date ne suffit plus. Il convient alors de recourir à la classe POSIXct, qui encapsule un horodatage absolu indexé sur le temps universel coordonné (UTC) en stockant le nombre de secondes écoulées depuis l’époque pivot du premier janvier 1970. Ce typage sophistiqué garantit une gestion irréprochable des sauts d’heures d’été, des variations de fuseaux horaires entre laboratoires collaborateurs et des fractions infinitésimales de durées expérimentales.

4.3 Validation de l’intégrité logique des intervalles

Avant d’engager toute procédure de rendu visuel, une phase exhaustive d’audit de cohérence logique du jeu de données s’impose. La validité géométrique d’un segment temporel horizontal repose sur l’axiome physique élémentaire stipulant que la borne temporelle finale doit être strictement supérieure — ou à la limite égale pour un jalon instantané — à la borne temporelle initiale. La présence accidentelle d’intervalles négatifs, provoquée par des fautes de frappe manuelles lors de la saisie des dates ou des décalages d’indices lors des jointures de tables relationnelles, aboutit inéluctablement à des segments inversés qui faussent irrémédiablement l’interprétation du graphe.

La mise en place de filtres d’assertion automatisés permet de sécuriser le pipeline. Il s’agit de soumettre la table à un test booléen vérifiant la positivité stricte de la différence calculée entre la date de fin et la date d’initiation. Tout enregistrement violant cette contrainte doit être intercepté, consigné dans un journal d’erreurs et soumis à une procédure formelle de correction ou d’exclusion documentée préalablement à la visualisation.

Parallèlement, la gestion des valeurs manquantes (les données notées NA dans R) requiert une politique d’imputation ou de troncature explicite. Une tâche dépourvue de date d’initiation ou de fin ne peut être projetée dans l’espace euclidien et génère des alertes silencieuses ou des interruptions brutales d’exécution dans le moteur ggplot2. La détermination formelle de règles d’exclusion pour ces données incomplètes préserve l’intégrité analytique et garantit que la surface du graphique ne masque aucune incertitude non quantifiée.

5. Implémentation du tracé initial avec geom_segment()

5.1 Syntaxe de base et paramétrage des projections esthétiques

L’initialisation d’un diagramme de Gantt sous ggplot2 procède d’une déclaration syntaxique rigoureuse au sein de laquelle les colonnes du data frame sont formellement mappées sur les paramètres esthétiques fondamentaux de l’environnement graphique. L’appel premier à la fonction ggplot() établit l’association entre la structure tabulaire source et l’environnement cartésien global, mais c’est l’adjonction de la couche géométrique geom_segment() qui opère la matérialisation effective des barres temporelles.

Au sein de la fonction d’association esthétique aes(), quatre correspondances spatiales obligatoires doivent être établies. L’argument x reçoit la variable désignant la borne temporelle d’initiation, définissant le point d’ancrage gauche de la barre. L’argument xend est assigné à la variable marquant l’achèvement temporel, prescrivant l’extension droite du vecteur. Parallèlement, les arguments y et yend sont tous deux liés de manière identique à la variable discrète portant le nom ou l’identifiant de la tâche opérationnelle. Cette symétrie d’ordonnée garantit le parallélisme absolu du segment avec l’horizon temporel.

En complément des coordonnées de position spatiale, les variables qualitatives de catégorisation — telles que la typologie de l’activité, le département responsable ou la phase expérimentale — peuvent être associées à l’argument chromatique color. Contrairement aux polygones fermés qui mobilisent l’attribut fill pour leur remplissage interne, les segments de droites tracés par geom_segment() sont des entités unidimensionnelles dont la teinte visuelle est régie exclusivement par la palette appliquée aux lignes, une distinction technique cruciale pour éviter les anomalies de rendu.

5.2 Exécution séquentielle du script de génération canonique

L’exécution du script de génération graphique s’opère par l’enchaînement séquentiel d’instructions fonctionnelles unies par l’opérateur d’addition propre à la grammaire de ggplot2. Dans sa forme canonique minimale, le code assemble l’instanciation de l’espace de données, l’adjonction de la géométrie segmentaire et l’application immédiate de la commande d’affichage ou d’assignation à un objet symbolique de la session R.

Lors de l’évaluation de cette expression par l’interpréteur R, le système calcule automatiquement l’enveloppe convexe englobant l’intégralité des bornes temporelles et catégorielles fournies. L’axe des abscisses est spontanément calibré pour s’étendre de la plus petite date d’initiation observée jusqu’à la plus grande date d’achèvement. Simultanément, l’axe vertical se structure pour accueillir chaque modalité unique de la variable d’ordonnée, ménageant des intervalles réguliers pour la disposition des segments.

Le résultat de cette première passe d’exécution se matérialise immédiatement dans le visualiseur graphique ou sur le périphérique d’affichage sous la forme d’un canevas de base. Les tâches apparaissent sous la forme de traits fins horizontaux flottant au sein du repère cartésien, offrant une première validation visuelle de la superposition chronologique et de la cohérence temporelle globale du protocole modélisé.

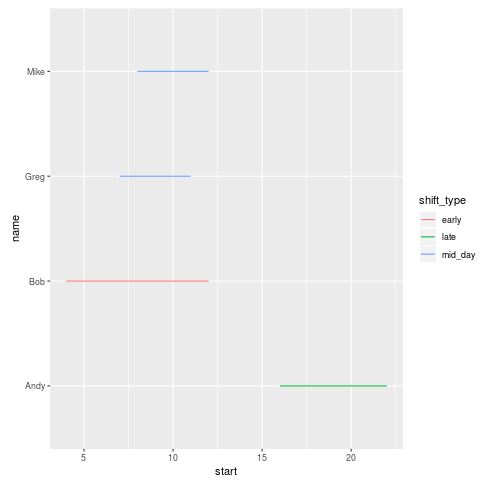

5.3 Diagnostic critique du rendu brut par défaut

Bien que l’exécution minimale d’un script standard parvienne à matérialiser les relations temporelles brutes, le rendu obtenu par défaut souffre de sévères limitations sémiotiques et esthétiques qui interdisent toute exploitation directe dans une communication scientifique rigoureuse. Un diagnostic critique méthodique de ce graphique brut révèle plusieurs anomalies congénitales nécessitant des interventions structurelles approfondies.

Le premier défaut majeur concerne l’épaisseur dérisoire des segments tracés. Par défaut, geom_segment() applique un tracé linéaire fin, adapté au tracé de flèches ou de vecteurs d’écart-type, mais largement insuffisant pour conférer l’assise visuelle d’un véritable diagramme de Gantt où les activités doivent être immédiatement identifiables en tant que blocs d’effort continus. De plus, la palette chromatique implicite de ggplot2, fondée sur des saturations élevées à espacement régulier dans l’espace chromatique HSL, s’avère visuellement agressive, peu contrastée et totalement inadaptée aux lecteurs affectés de déficiences de la vision des couleurs.

Le second dysfonctionnement réside dans l’ordre d’apparition vertical des tâches. En l’absence de spécification préalable, R traite les variables de type chaîne de caractères comme des facteurs dont les modalités sont rigoureusement ordonnées par ordre alphabétique implicite. Il en résulte un agencement chaotique où des tâches initiées en fin de projet peuvent se trouver projetées en haut de l’axe vertical au simple motif que leur libellé commence par une lettre précoce de l’alphabet. Enfin, la grisaille du fond de graphique par défaut et la surcharge d’étiquettes sur les axes concourent à une charge cognitive inutile qui entrave la lecture immédiate du message scientifique.

6. Personnalisation esthétique et optimisation de la lisibilité

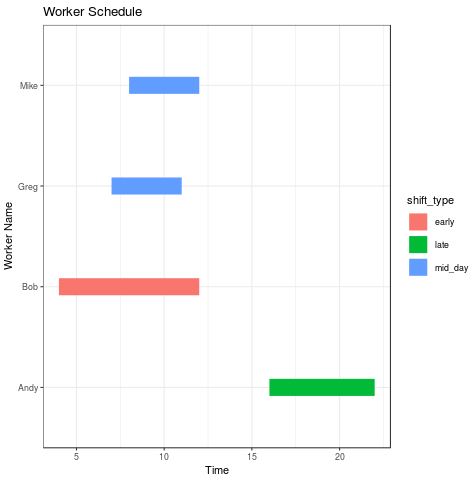

6.1 Modulation de l’épaisseur et du profil des segments

Pour transformer une collection de traits filiformes en barres de tâches substantielles caractéristiques des diagrammes de planification professionnels, la modulation des paramètres dimensionnels de geom_segment() constitue la première étape d’optimisation. L’épaisseur des segments doit être substantiellement accrue par l’ajustement explicite de l’argument linewidth (anciennement désigné sous le terme size dans les versions antérieures de ggplot2). Une valeur numérique comprise entre 5 et 12 points permet généralement d’obtenir un impact visuel optimal, conférant au tracé la volumétrie d’un véritable parallélépipède d’activité.

Toutefois, l’augmentation massive de l’épaisseur d’un segment soulève une difficulté géométrique spécifique au niveau de ses terminaisons. Par défaut, le moteur graphique de R utilise des embouts arrondis pour clore les tracés linéaires, ce qui engendre des barres temporelles aux extrémités hémisphériques. Sur le plan sémiologique, cette rondeur introduit une incertitude visuelle dommageable quant à l’exactitude de la borne temporelle : l’utilisateur peine à discerner si la tâche s’achève au sommet de la courbure ou à sa base. Pour restaurer une précision chronologique absolue, il est impératif d’assigner l’argument lineend = « butt » ou lineend = « square », forçant le tracé d’arêtes perpendiculaires nettes qui matérialisent avec exactitude la césure temporelle.

Dans les configurations denses où plusieurs interventions se chevauchent au sein d’une même catégorie ou d’une fenêtre d’observation réduite, la modulation du coefficient de transparence via le paramètre scalaire alpha (calibré généralement entre 0.7 et 0.85) s’avère déterminante. Cette perméabilité lumineuse permet de visualiser clairement les surfaces de superposition temporelle sans que la couche supérieure ne masque totalement les dynamiques de l’activité sous-jacente.

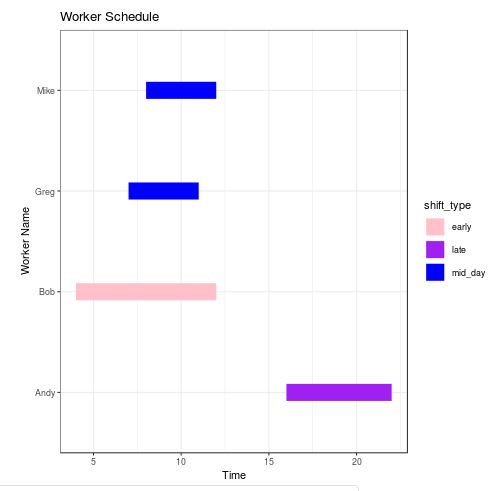

6.2 Application de palettes chromatiques scientifiquement validées

Le choix de la chromaticité ne relève pas d’une simple considération cosmétique, mais d’une exigence d’accessibilité universelle et d’intégrité sémiotique. L’emploi de couleurs anarchiques ou de gradients inappropriés peut induire en erreur l’observateur en créant des hiérarchies visuelles artificielles ou en rendant le graphique illisible pour les quelque huit pour cent de la population masculine mondiale souffrant de daltonisme ou de dyschromatopsies diverses.

Pour pallier ces biais, l’intégration des palettes dérivées de l’échelle viridis — initialement développée pour la bibliothèque matplotlib et intégralement portée sous R — représente la référence méthodologique absolue. Conçues pour être perceptivement uniformes dans l’espace colorimétrique, ces palettes garantissent que la distance visuelle perçue entre deux teintes correspond rigoureusement à la distance mathématique sous-jacente des données, tout en assurant une dégradation déterministe parfaite lors d’impressions documentaires en nuances de gris.

Lorsque le découpage logique des tâches repose sur des catégories qualitatives nominales nettement dissociées, le recours aux palettes issues des travaux de Cynthia Brewer via la directive scale_color_brewer() offre une structuration séquentielle ou divergente hautement performante. L’attribution sémantique des teintes doit impérativement respecter les conventions culturelles et cognitives du domaine d’application : réserver les teintes saturées ou chaudes aux alertes d’incohérence temporelle ou aux tâches critiques, et affecter des teintes neutres, froides ou assourdies aux processus continus de maintenance expérimentale.

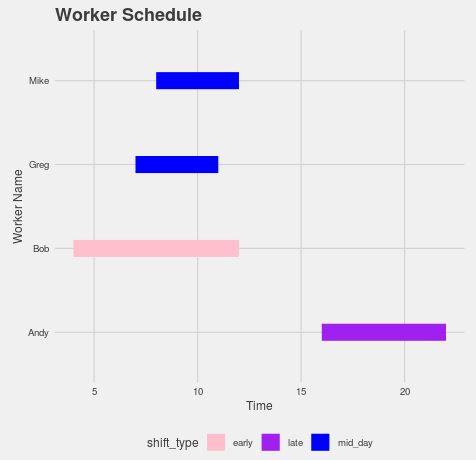

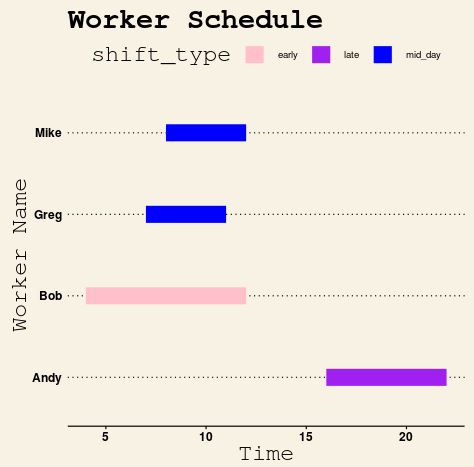

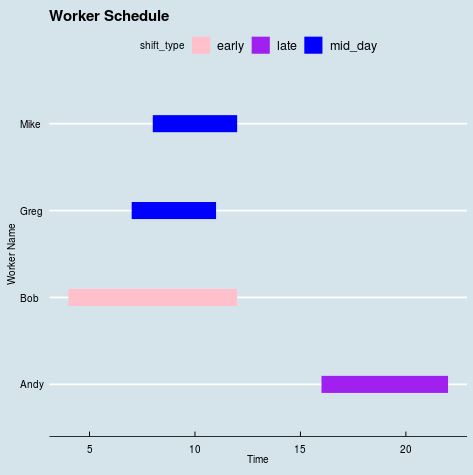

6.3 Adoption d’un thème visuel épuré

L’élimination du bruit visuel superflu est un principe cardinal théorisé par Edward Tufte sous le concept de maximisation du ratio encre-données (data-ink ratio). Le canevas par défaut de ggplot2, caractérisé par un arrière-plan gris foncé quadrillé d’épais traits blancs, alourdit inutilement la structure perceptive du diagramme de Gantt et entre en concurrence frontale avec la finesse des informations temporelles véhiculées.

L’application d’un thème dénudé tel que theme_minimal(), theme_classic() ou theme_bw() procure une clarification visuelle immédiate en substituant à la grisaille initiale un fond blanc pur hautement contrasté. Dès lors, le quadrillage secondaire peut être reconfiguré par une intervention fine au sein de la fonction theme() : il est opportun de supprimer intégralement les lignes de grille horizontales, devenues redondantes avec la disposition discrète des tâches, pour ne conserver que les lignes de grille verticales majeures et mineures, discrètement teintées d’un gris perle très pâle, agissant comme des guides optiques subtils pour la lecture des abscisses temporelles.

La typographie générale et la disposition de la légende requièrent un soin tout aussi scrupuleux. La légende, souvent volumineuse lorsque les phases d’un protocole sont multiples, doit être déplacée vers le sommet ou la base de la composition graphique afin de libérer l’espace latéral pour l’extension naturelle de l’axe des ordonnées. L’emploi d’une police de caractères linéale sans empattement garantit une lisibilité irréprochable des étiquettes textuelles, y compris lors de la réduction de la figure aux dimensions d’une colonne de revue imprimée.

7. Gestion avancée de l’axe temporel et des échelles continues

7.1 Calibration des graduations et intervalles d’observation

La calibration de l’axe des abscisses représente un enjeu critique pour l’exactitude scientifique du diagramme de Gantt. Lorsque le temps expérimental est comptabilisé de manière relative ou normalisée (en minutes, heures de manipulation ou jours post-infection), l’ajustement s’opère par le biais de la fonction de contrôle scale_x_continuous(). Cette interface permet d’imposer des bornes rigoureuses au champ d’investigation via l’argument limits, interdisant tout rognage artificiel ou extension inutile du canevas au-delà de la durée effective de l’étude.

La définition déterministe des graduations majeures (breaks) et mineures (minor_breaks) constitue un impératif méthodologique. Plutôt que de déléguer au système l’arbitrage automatique de l’espacement des repères, le statisticien a tout intérêt à instancier des séquences régulières reflétant les cycles naturels du protocole expérimental (par exemple une graduation toutes les six heures pour un cycle circadien, ou toutes les sept unités pour un cadencement hebdomadaire). L’insertion de ces coupures délibérées renforce instantanément l’utilité clinique du graphique en transformant l’axe en un véritable instrument de mesure étalonné.

De surcroît, le paramètre expand doit être manipulé avec circonspection. Par défaut, ggplot2 applique une marge d’expansion vectorielle multiplicative de cinq pour cent à l’extrémité de chaque échelle continue afin d’éviter que les points de données n’entrent en collision avec les bordures physiques du repère. Dans le cas d’un diagramme de Gantt, cette tolérance crée un vide visuel artificiel avant la première tâche et après la dernière. L’assignation de marges additives réduites permet de caler le tracé exactement aux limites géométriques désirées, optimisant ainsi l’emprise utile de la figure.

7.2 Formatage sophistiqué des dates réelles de calendrier

Lorsque le continuum d’étude s’inscrit dans le calendrier réel, la manipulation de l’axe des abscisses relève exclusivement de la directive scale_x_date() (ou scale_x_datetime() pour les structures d’horodatage micro-temporelles). Cette fonction spécialisée offre une puissance de paramétrage inégalée pour convertir les représentations internes en un langage humain harmonisé et exempt d’ambiguïtés sémiotiques.

Le contrôle de l’espacement temporel s’effectue via l’argument date_breaks, qui accepte des chaînes descriptives simples telles que « 1 week », « 2 months » ou « 1 year ». Ce levier garantit que le rythme des graduations épousera parfaitement les irrégularités calendaires sans exiger de calculs d’intervalles complexes de la part de l’utilisateur. Concomitamment, le format d’affichage textuel des étiquettes est rigoureusement dicté par l’argument date_labels, opérant selon les spécifications normatives POSIX.

Pour prévenir les confusions récurrentes entre les standards internationaux et régionaux d’affichage des dates — par exemple l’inversion fâcheuse entre le mois et le jour courante dans les conventions nord-américaines —, il est vivement préconisé d’adopter des formats sans équivoque conformes à la norme ISO 8601 (« %Y-%m-%d ») ou d’imprimer textuellement le mois sous une forme abrégée distincte (« %d %b %Y »). Lorsque la densité d’information contraint l’axe et induit un risque de chevauchement horizontal des mentions textuelles, une rotation angulaire contrôlée des étiquettes à l’aide de l’attribut angle = 45 et un alignement par hjust = 1 dans la fonction theme() assure une disposition typographique limpide.

7.3 Mise en évidence visuelle de repères temporels critiques

Un diagramme de Gantt scientifique ne saurait être une simple rétrospective inerte ; il constitue un outil dynamique de surveillance opérationnelle. L’adjonction de repères visuels instantanés permettant de contextualiser le déroulement des tâches par rapport à un point fixe ou à l’instant présent enrichit considérablement sa portée analytique. Cette insertion s’effectue avec une remarquable économie de moyens par le truchement de la fonction geom_vline().

Le positionnement d’une ligne verticale de référence représentant l’instant présent — couramment désigné par la formule Sys.Date() — fournit un point d’ancrage cognitif immédiat permettant de distinguer d’un coup d’œil les opérations historiques achevées, les activités en cours de traitement actif et les protocoles futurs encore non déployés. Pour ne pas perturber la lisibilité des segments horizontaux, cette ligne de démarcation doit adopter un profil graphique discret mais identifiable : un tracé pointillé ou discontinu (linetype = « dashed »), doublé d’une couleur d’alerte sobre comme un rouge carmin ou un orange brûlé.

Cette logique d’ancrage géométrique peut être étendue au bornage des échéances administratives majeures d’un programme de recherche : audits d’évaluation externes, soumissions de rapports d’étapes aux agences de financement ou dates limites de gel de bases de données cliniques. L’association de ces barrières verticales avec de courtes annotations textuelles disposées au sommet du canevas spatialise avec force les contraintes temporelles exogènes qui pèsent sur l’exécution du protocole expérimental.

8. Hiérarchisation et ordonnancement méthodique de l’axe catégoriel

8.1 Problématique de l’ordre alphabétique implicite de R

L’écueil analytique le plus documenté lors de la réalisation d’un diagramme de Gantt sous R réside dans le mécanisme par lequel le langage traite par défaut les vecteurs textuels affectés aux coordonnées catégorielles. Dès lors qu’une colonne de type chaîne de caractères (character) est reliée à l’axe des ordonnées, ggplot2 opère en interne une coercition implicite vers une variable factorielle dont les niveaux d’affichage sont invariablement ordonnés selon la séquence alphanumérique de la table de caractères ASCII ou UTF-8.

Ce traitement mécanique introduit un désordre cognitif majeur au sein de la visualisation temporelle. Dans un flux opératoire rationnel, l’esprit humain s’attend à observer un écoulement chronologique structuré, dans lequel les activités initiées en tout premier lieu apparaissent au sommet du repère, les tâches successives se déployant en cascade descendante vers la droite à la manière d’une chute d’eau ordonnée. Sous l’effet de l’agencement alphabétique spontané, cette logique s’effondre : une tâche inaugurale intitulée « Validation finale » se verra irrémédiablement reléguée au bas du graphique, tandis qu’une tâche terminale nommée « Analyse exploratoire » sera projetée en amorce, conférant au graphe une allure d’entropie chaotique.

La résolution de cette discordance ne relève pas d’une manipulation du moteur de rendu graphique lui-même, mais d’une restructuration mathématique préalable de la variable catégorielle au sein de la table de données d’origine. C’est en conférant à la variable le statut de facteur formellement ordonné (ordered factor) que l’analyste reprend le contrôle déterministe de la projection spatiale.

8.2 Techniques de réordonnancement selon la chronologie d’exécution

La méthode canonique pour ordonner rigoureusement l’axe des ordonnées consiste à lier la structure factorielle des tâches à leur borne temporelle inférieure. La fonction de base reorder() permet traditionnellement de réindexer les niveaux d’un facteur en s’appuyant sur un second vecteur quantitatif servant de critère d’agencement. En transmettant la date d’initiation comme métrique de classement, les modalités de l’axe vertical se trouvent mécaniquement alignées sur la cinétique réelle des interventions.

Cependant, une subtilité géométrique propre aux systèmes de coordonnées cartésiennes doit être impérativement prise en compte lors de cette étape. Dans un plan orthonormé standard, l’axe vertical des ordonnées s’étend de bas en haut : la valeur zéro ou le premier niveau factoriel se positionne à la base du repère, tandis que les valeurs croissantes ou les niveaux factoriels supérieurs s’élèvent vers le sommet. Dès lors, si l’on applique un tri chronologique direct, la toute première tâche du projet s’ancrera au bas du graphique, et les suivantes s’empileront vers le haut, créant une diagonale ascendante qui contredit le sens naturel de lecture occidentale de haut en bas.

Pour rétablir une dynamique de lecture descendante optimale, il est nécessaire d’inverser méthodologiquement l’ordre des niveaux du facteur préalablement à l’injection des données dans l’espace graphique. En agençant les modalités de sorte que la tâche inaugurale occupe le niveau factoriel le plus élevé dans la hiérarchie interne, le moteur graphique positionnera celle-ci tout en haut de l’axe vertical, matérialisant ainsi la cascade temporelle descendante universellement privilégiée dans les rapports de gestion scientifique.

8.3 Manipulation experte des facteurs avec la suite forcats

Au sein du tidyverse, la bibliothèque spécialisée forcats fournit un arsenal d’outils hautement expressifs pour modéliser les variables factorielles sans devoir recourir à des manipulations matricielles opaques. La fonction pivot fct_reorder() s’avère particulièrement puissante pour synchroniser l’axe vertical d’un diagramme de Gantt avec les données d’initiation temporelle, offrant une syntaxe fluide parfaitement compatible avec les tuyaux d’enchaînement (pipes) de dplyr.

Pour solutionner de manière déclarative le problème de l’inversion d’axe exposé précédemment, la fonction complémentaire fct_rev() permet d’inverser instantanément l’intégralité des niveaux d’un facteur existant d’une seule instruction sémantique. L’enchaînement élégant de ces deux opérations permet de restructurer le jeu de données en une seule ligne de code lisible : le facteur est ordonné selon sa date de début, puis instantanément inversé pour satisfaire aux contraintes de disposition visuelle descendante.

Au-delà du simple tri chronologique, la bibliothèque forcats autorise des restructurations factorielles plus audacieuses lors de la phase de préparation de diagrammes de Gantt à haute complexité. La commande fct_relevel() permet d’imposer manuellement l’ancrage d’une tâche de surveillance transversale en tête d’affiche, tandis que fct_other() ou fct_collapse() permettent de fusionner dynamiquement une myriade de micro-activités périphériques sous un libellé synthétique d’opérations annexes, évitant la saturation verticale de l’espace graphique par des dizaines de lignes non informatives.

9. Enrichissement informationnel : jalons, annotations et statuts

9.1 Intégration de jalons ponctuels au moyen de geom_point()

Un ordonnancement scientifique ne se compose pas exclusivement de tâches continues dotées d’une durée d’exécution substantielle ; il intègre fondamentalement des jalons méthodologiques critiques (milestones). Sur le plan ontologique, un jalon correspond à un événement singulier dépourvu d’extension temporelle mesurable — sa durée étant rigoureusement égale à zéro —, marquant l’aboutissement formel d’une étape, la délivrance d’une autorisation réglementaire de comité d’éthique ou le gel officiel d’un jeu de données.

Tenter de matérialiser ces jalons via geom_segment() en appliquant une égalité stricte entre x et xend aboutit à la création d’un point géométrique invisible ou à un segment écrasé dépourvu de contraste perceptif. La solution architecturale consiste à superposer une seconde couche géométrique ponctuelle en sollicitant la fonction geom_point(). En alimentant cette couche avec un sous-ensemble filtré du data frame d’origine ne retenant que les événements instantanés, le graphique gagne instantanément en expressivité sémiotique.

Pour distinguer formellement ces jalons des barres d’activités continues sous-jacentes, il convient de modifier la forme géométrique du glyphe via l’argument shape. L’adoption d’un losange régulier plein (shape = 18 ou shape = 23 avec un liseré de démarcation noir) ou d’un triangle inversé matérialise sans équivoque la nature ponctuelle et critique de l’événement. Le calibrage de la taille de ces marqueurs via l’argument size doit être ajusté pour que le jalon surplombe harmonieusement l’axe de la ligne de tâche sans déborder sur les rubriques adjacentes.

9.2 Typographie descriptive et étiquetage in situ

L’un des freins cognitifs récurrents dans la consultation d’un diagramme de Gantt dense provient des allers-retours oculaires permanents auxquels le lecteur est astreint pour faire correspondre l’axe des ordonnées, la barre de tâche et la légende chromatique. L’inscription typographique directe des intitulés ou de métadonnées chiffrées sur les segments eux-mêmes — pratique connue sous le vocable d’étiquetage in situ — améliore drastiquement l’ergonomie visuelle globale.

Cette incrustation de texte s’opère par l’adjonction de la couche geom_text(). Les coordonnées spatiales du texte doivent être paramétrées avec minutie : l’abscisse d’ancrage peut être calée sur la date de début en appliquant un léger décalage horizontal (nudge_x) ou calculée comme le barycentre exact de l’intervalle temporel en moyennant mathématiquement x et xend. Pour préserver un contraste typographique irréprochable, la teinte du texte doit être dynamiquement opposée à celle du segment support (du texte blanc pur sur une barre sombre ou un texte noir profond sur un fond pâle), sous peine d’engendrer une zone d’illisibilité manifeste.

Dans les configurations encombrées où les barres sont trop courtes pour héberger leur propre libellé ou lorsque plusieurs événements se côtoient d’une manière trop dense, les fonctions textuelles natives montrent rapidement leurs limites en provoquant des superpositions disgracieuses. Le recours à l’extension spécialisée ggrepel, à travers ses fonctions geom_text_repel() ou geom_label_repel(), apporte une réponse algorithmique élégante. Les algorithmes de force répulsive déployés par cette bibliothèque écartent automatiquement les étiquettes en conflit et tracent automatiquement de fines lignes directrices vers leurs segments respectifs, garantissant une clarté de lecture irréprochable.

9.3 Représentation visuelle des dépendances et de la progression

Dans sa forme opérationnelle la plus achevée, le diagramme de Gantt doit retranscrire la logique d’interdépendance structurelle qui unit les différentes phases d’un protocole ainsi que le degré effectif d’achèvement des travaux. L’encodage du pourcentage de progression d’une tâche peut être mis en œuvre selon deux démarches géométriques distinctes sous ggplot2.

La première stratégie, particulièrement sobre, consiste à jouer sur la saturation chromatique ou l’opacité. Une tâche en cours ou non initiée est figurée par un segment de teinte désaturée ou translucide, tandis qu’une barre secondaire superposée, dont l’extension est tronquée au prorata de l’avancement temporel réel accompli, est tracée avec une opacité totale et une couleur vive. La seconde technique repose sur l’imbrication géométrique de deux segments concentriques : un segment extérieur large figurant l’allocation totale du temps prévu, et un segment intérieur plus mince matérialisant la fraction temporelle déjà consommée.

La transcription des dépendances logiques conditionnelles — le fait impératif qu’une phase analytique ne puisse démarrer avant la finalisation intégrale de l’étape de prélèvement biologique — relève quant à elle du tracé vectoriel dirigé. Bien que ggplot2 ne dispose pas d’un moteur de routage automatique de connecteurs orthogonaux à la manière des logiciels de CAO, il est parfaitement envisageable de superposer une couche de segments fléchés à l’aide de geom_curve() ou geom_segment(arrow = arrow(…)) reliant explicitement la fin d’une tâche source au début de la tâche cible. Ces vecteurs de préséance mettent en relief le chemin critique du protocole scientifique, révélant sans ambiguïté les maillons dont le moindre retard compromettrait l’ensemble de l’architecture calendaire.

10. Approches complexes : facettage et représentations multi-niveaux

10.1 Décomposition en sous-graphiques via facet_wrap() et facet_grid()

L’expansion d’une étude scientifique sur de multiples dimensions analytiques engendre fréquemment un volume de données temporelles tel qu’une restitution sur un plan cartésien unique aboutit inévitablement à un encombrement visuel ingérable. Lorsque l’expérimentation mobilise simultanément plusieurs cohortes indépendantes, des sites d’investigation multicentriques ou des équipes techniques compartimentées, la technique de facettage (small multiples) popularisée par Edward Tufte constitue la stratégie de décomposition optimale.

Sous ggplot2, ce découpage analytique est orchestré avec une redoutable efficacité par les fonctions facet_wrap() et facet_grid(). La directive facet_wrap() segmente le diagramme de Gantt global en une mosaïque de sous-graphiques autonomes en fonction d’une variable de partitionnement catégorielle (telle que le centre hospitalier investigateurs). L’argument technique déterminant réside ici dans la configuration des échelles via le paramètre scales = « free_y ». Par défaut, ggplot2 verrouille rigidement les mêmes modalités sur tous les axes verticaux des facettes ; l’activation d’échelles libres permet à chaque sous-graphique d’ajuster son axe des ordonnées pour ne présenter exclusivement que les tâches assignées au sous-groupe spécifique considéré, éliminant tout espace vide parasite.

La fonction facet_grid() permet quant à elle de croiser bidirectionnellement deux variables de stratification, projetant par exemple les phases de travail en colonnes et les cohortes de sujets en lignes. Cette matrice de sous-panneaux offre une capacité d’exploration comparative instantanée, révélant par simple balayage oculaire les décalages de dynamique d’exécution entre unités expérimentales fonctionnant théoriquement sous un protocole standardisé identique.

10.2 Visualisation de plannings imbriqués et hiérarchiques

Les architectures de programmes de recherche d’envergure internationale s’articulent presque systématiquement selon une hiérarchisation pyramidale stricte : les lots de travail globaux (work packages) se subdivisent en axes de recherche stratégiques, lesquels s’égrènent ensuite en protocoles opérationnels et en sous-tâches analytiques élémentaires. La représentation simultanée de ces différents niveaux d’abstraction au sein d’un même artefact visuel exige une hiérarchisation géométrique rigoureuse.

Pour structurer visuellement cette imbrication, la méthode la plus efficiente consiste à moduler l’empreinte spatiale des segments en fonction de leur rang hiérarchique au sein du projet. Les macro-phases consolidées peuvent être représentées par des segments d’épaisseur supérieure ou sous la forme de bandes polygonales d’arrière-plan semi-transparentes tracées à l’aide de geom_rect(). Ces blocs contextuels englobent les sous-périodes d’activité et délimitent sans ambiguïté les grandes frontières opérationnelles de l’effort de recherche.

Au premier plan, les tâches individuelles détaillées viennent s’insérer avec des épaisseurs de tracé plus discrètes et des indentations typographiques marquées au niveau des étiquettes de l’axe des ordonnées. L’observateur appréhende ainsi simultanément la dynamique macroscopique de l’axe d’investigation et la micro-cinétique des passations expérimentales singulières, sans que l’une des dimensions ne vienne étouffer la lisibilité de l’autre.

10.3 Prise en compte des tâches discontinues et répétées

Dans une diversité de scénarios expérimentaux, une unité d’investigation ou une tâche spécifique ne s’exécute pas selon un bloc de temps unitaire ininterrompu. En recherche translationnelle ou en toxicologie, il est classique qu’un protocole pharmacologique administre une molécule durant trois semaines consécutives, suspende le traitement pendant une quinzaine de jours d’observation pour élimination physiologique, puis réintroduise le composé lors d’une seconde séquence d’évaluation. Cette discontinuité chronologique doit impérativement pouvoir s’inscrire sur une ligne d’ordonnée unique.

La conformation aux principes des données ordonnées (tidy data) permet de résoudre ce défi avec une totale fluidité conceptuelle. Il suffit que le data frame source héberge plusieurs lignes distinctes partageant strictement le même identifiant catégoriel de tâche ou de patient, mais dotées de couples de dates de début et de fin mutuellement exclusifs. Lors de l’évaluation, geom_segment() interprète chaque enregistrement comme un vecteur indépendant et trace sur la même ordonnée discrète une succession de blocs disjoints séparés par des intervalles vides matérialisant parfaitement les périodes de repos ou d’inactivité.

Cette approche flexible permet également d’illustrer des régimes de vacations tournantes sur des équipements lourds ou des protocoles de mesures répétées longitudinales chez l’homme. L’intégrité de l’axe catégoriel est ainsi scrupuleusement préservée, tandis que la trajectoire temporelle intermittente de l’unité suivie est visualisée avec une fidélité topologique irréprochable.

11. Exportation haute résolution et intégration documentaire

11.1 Paramétrage rigoureux de l’exportation via ggsave()

L’aboutissement ultime d’un processus de visualisation sous ggplot2 ne réside pas dans son affichage éphémère au sein de la fenêtre graphique interactive d’une session de travail, mais dans son exportation sérialisée vers des supports de diffusion scientifique à très haute fidélité. La fonction ggsave() constitue la passerelle incontournable pour matérialiser cet enregistrement, mais son paramétrage technique conditionne de manière absolue la conformité du fichier de sortie avec les directives éditoriales académiques.

Le premier arbitrage concerne la dichotomie fondamentale entre formats vectoriels et formats matriciels rastérisés. Pour l’impression sur papier couché ou l’intégration dans des revues scientifiques de premier rang, le format vectoriel PDF ou SVG doit impérativement être privilégié. Dans ces fichiers, les segments de tâches, les lignes de quadrillage et les caractères typographiques ne sont pas projetés sous forme d’une grille de pixels figée, mais encodés sous forme de primitives mathématiques géométriques qui conservent une netteté absolue quelle que soit l’échelle d’agrandissement ou de grossissement optique appliquée par le lecteur.

Lorsque les exigences de soumission imposent la remise de fichiers matriciels (tels que des images PNG ou TIFF non compressées), le réglage de la résolution de rastérisation via l’argument dpi (points par pouce) devient critique. Un calibrage d’au minimum 300 DPI — et idéalement de 600 DPI pour les diagrammes linéaires comportant des polices typographiques fines — est requis pour interdire tout phénomène d’artéfact de crénelage (effet d’escalier). De manière conjointe, la définition explicite et métrique des dimensions physiques (width et height en centimètres ou en pouces) doit correspondre au millimètre près à la mise en page finale de la publication ciblée, prévenant toute distorsion involontaire de ratio d’aspect lors de la compilation éditoriale.

11.2 Gestion des polices de caractères et de l’interopérabilité

L’intégration de glyphes typographiques raffinés au sein de figures de recherche scientifique se heurte fréquemment à des disparités d’environnements d’exploitation. Un diagramme de Gantt conçu sous une distribution Linux intégrant des fontes libres peut voir sa typographie substantiellement corrompue, voire substituée par des polices de secours disgracieuses, lorsqu’il est compilé sur une station de travail sous Windows ou macOS ne disposant pas du même catalogue typographique.

Pour juguler cette instabilité et garantir une homogénéité graphique universelle, l’emploi de l’extension showtext constitue la solution de référence. Cette bibliothèque découple le moteur de rendu de R des polices système locales en téléchargeant dynamiquement et en convertissant les polices vectorielles OpenType ou TrueType directement en tracés vectoriels universels au moment de la génération du graphique. Elle permet d’adjoindre en toute simplicité des polices académiques largement reconnues, telles que les fontes issues de Google Fonts, renforçant la cohérence esthétique entre le texte de l’article scientifique et les légendes du graphique.

Cette standardisation typographique résout également de manière pérenne les anomalies de rendu récurrentes touchant les caractères non latins, les lettres diacritées de la langue française ou les symboles mathématiques intégrés dans les annotations in situ des jalons temporels. La fidélité géométrique de l’écriture se trouve ainsi garantie quel que soit le canal de compilation déployé par les pairs relecteurs.

11.3 Intégration dynamique dans des documents computationnels

La pratique de la science ouverte récuse l’insertion manuelle par copier-coller de graphiques exportés dans des traitements de texte bureautiques traditionnels. L’ordonnancement temporel documenté par un diagramme de Gantt gagne à être directement tissé au sein du manuscrit scientifique via les systèmes de publication computationnelle modernes que constituent R Markdown et son successeur de nouvelle génération Quarto.

Dans ce paradigme de programmation lettrée, le code R générant le diagramme de Gantt réside directement au sein d’un bloc computationnel (chunk) inséré dans le corps du texte source. Les options d’en-tête de ce bloc permettent de piloter avec une précision millimétrique les proportions d’affichage de la figure (via fig.width, fig.height et fig.asp), la légende descriptive intégrée (fig.cap) ainsi que l’alignement typographique dans le document compilé.

L’avantage opérationnel de cette intégration dynamique est prodigieux : dès lors qu’un ajustement temporel survient dans le jeu de données sous-jacent à la suite d’un audit de laboratoire ou de la clôture anticipée d’un protocole d’essai, la simple recompilation du document Quarto régénère instantanément le diagramme de Gantt vectoriel et réactualise l’ensemble des références statistiques et temporelles croisées dans le corps de l’article. La figure cesse d’être une illustration externe périssable pour s’ériger en véritable résultat scientifique analytique calculé à chaud.

12. Diagnostic des anomalies fréquentes et synthèse des bonnes pratiques

12.1 Résolution des erreurs syntaxiques et géométriques courantes

L’implémentation d’un diagramme de Gantt sous ggplot2 s’accompagne régulièrement de déconvenues syntaxiques dont l’identification rapide préserve l’efficience du chercheur. L’une des confusions les plus banales concerne la manipulation des paramètres chromatiques : assigner une variable catégorielle à l’esthétique fill au lieu de color au sein de geom_segment() n’engendre aucun message d’erreur explicite mais laisse les barres désespérément monochromes, dans la mesure où un segment de droite unidimensionnel est dépourvu d’aire de remplissage interne propre.

Une seconde anomalie récurrente réside dans la disparition inexpliquée de la totalité des segments lors du rendu initial. Ce phénomène découle quasi invariablement de l’omission involontaire du paramètre obligatoire yend au sein de la fonction d’association aes(), ou de l’affectation à celui-ci d’une variable différente de y. Privé d’une ordonnée d’arrivée rigoureusement congruente à son ordonnée d’origine, le compilateur tente de tracer des diagonales incongrues qui entrent en conflit avec la grille discrète de l’axe vertical et sont purement et simplement abandonnées par le moteur d’affichage.

Enfin, le rognage accidentel des extrémités des segments les plus précoces ou les plus tardifs résulte fréquemment d’une interaction mal calibrée entre les bornes absolues d’axes et l’épaisseur physique de tracé. En élargissant massivement les barres via linewidth, la boîte englobante géométrique du segment dépasse les coordonnées de ses points focaux extrêmes. Si les limites d’axe imposées par scale_x_date(limits = …) sont trop strictes, ggplot2 exclut les données marginales du calcul spatial ; il convient alors d’élargir manuellement la fenêtre d’observation ou d’utiliser le paramètre de rognage doux coord_cartesian(clip = « off ») pour autoriser l’emprise physique des barres en périphérie immédiate du canevas.

12.2 Optimisation des performances computationnelles pour grands échantillons

Lorsque le protocole d’observation embrasse des architectures de données volumineuses — telles que l’enregistrement continu des micro-sessions de connexion d’une cohorte numérique de dizaines de milliers d’utilisateurs ou la surveillance temporelle d’essais cliniques multicentriques comportant des centaines de milliers de lignes d’événements élémentaires —, l’environnement ggplot2 peut manifester des ralentissements computationnels substantiels et saturer la mémoire vive lors de la phase de vectorisation.

Pour optimiser la traversée computationnelle de ces volumes critiques, la phase préparatoire de manipulation et de tri temporel doit abandonner les fonctions analytiques de base au profit de la bibliothèque haute performance data.table. Grâce à ses algorithmes d’indexation par référence et sa vitesse d’exécution vectorisée en C pur, data.table permet de nettoyer, valider et reformater des millions d’intervalles en une fraction infinitésimale de seconde avant leur injection dans l’espace graphique.

Sur le plan du rendu visuel proprement dit, une stratégie de simplification géométrique s’impose en amont du tracé. Il est totalement improductif de contraindre le périphérique d’affichage à rastériser des milliers de micro-tâches invisibles à l’œil nu qui se chevauchent sur la même coordonnée de pixel. La mise en œuvre préalable d’un algorithme de coalescence temporelle — fusionnant au sein d’un segment consolidé unique les intervalles adjacents ou continus d’un même état expérimental — réduit la volumétrie géométrique d’un à deux ordres de grandeur sans concéder la moindre parcelle d’information perceptive au niveau de la visualisation finale.

12.3 Check-list méthodologique pour une visualisation rigoureuse

Afin de clore le processus de conception par une validation rigoureuse de la qualité scientifique de la figure, il est préconisé de soumettre le diagramme de Gantt achevé à une grille d’audit systématique articulée autour de dix points de contrôle méthodologiques :

• Intégrité temporelle absolue : L’ensemble des intervalles respecte-t-il la contrainte de positivité temporelle (fin strictly ultérieure ou égale au début) sans inversion géométrique ?
• Typage computationnel : L’ensemble des données d’abscisse repose-t-il sur des objets formellement typés en classe Date ou POSIXct et exempts de formatage textuel ambigu ?
• Séquençage chronologique : L’axe vertical est-il exempt de tout tri alphabétique spontané et présente-t-il les activités selon une cascade descendante naturelle ?
• Précision des terminaisons : Les extrémités des segments adoptent-elles des arêtes perpendiculaires nettes (lineend = « butt ») garantissant l’exactitude optique des bornes ?
• Harmonisation sémantique : Les jalons méthodologiques instantanés sont-ils clairement singularisés par une géométrie ponctuelle différenciée (geom_point()) ?
• Conformité chromatique : La palette de couleurs est-elle universellement accessible aux personnes affectées de daltonisme et intelligible lors d’une impression en niveaux de gris ?
• Densité et sobriété : Les lignes de grille horizontales ont-elles été élaguées pour maximiser le ratio données-encre théorisé par Tufte ?
• Contextualisation dynamique : Une ligne de référence verticale matérialise-t-elle sans équivoque la date actuelle d’observation ou les échéances critiques du protocole ?
• Autonomie sémiotique : Le diagramme dispose-t-il d’un titre formel, d’unités temporelles explicites et d’une légende compréhensible de façon autonome sans consultation indispensable du texte principal ?
• Reproductibilité computationnelle : Le script générateur est-il isolé, documenté, exécutable de bout en bout et adossé à un fichier de verrouillage de dépendances de type renv ?

L’application sans compromis de ce protocole de contrôle garantit que le diagramme de Gantt élaboré sous R au moyen de ggplot2 se hissera au niveau des exigences de rigueur, d’élégance formelle et de reproductibilité qui constituent l’armature de la démarche scientifique contemporaine.

Références

• Adamiecki, K. (1931). Harmonograf: Nowy przyrząd do sporządzania i odczytywania harmonogramów. Przegląd Organizacji, 6(1), 145-156.
• Brewer, C. A. (2003). ColorBrewer in print: A catalog of color schemes for maps. Environmental Systems Research Institute (ESRI).
• Gantt, H. L. (1919). Organizing for Work. Harcourt, Brace and Howe. https://archive.org/details/organizingforwor00gantuoft
• Grolemund, G., & Wickham, H. (2011). Dates and times made easy with lubridate. Journal of Statistical Software, 40(3), 1-25. https://doi.org/10.18637/jss.v040.i03
• Slowikowski, K. (2021). ggrepel: Automatically position non-overlapping text labels with ggplot2 (R package version 0.9.1). https://cran.r-project.org/package=ggrepel
• Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.
• Wickham, H. (2010). A layered grammar of graphics. Journal of Computational and Graphical Statistics, 19(1), 3-28. https://doi.org/10.1198/jcgs.2009.07098
• Wickham, H. (2014). Tidy data. Journal of Statistical Software, 59(10), 1-23. https://doi.org/10.18637/jss.v059.i10
• Wickham, H. (2016). ggplot2: Elegant graphics for data analysis (2nd ed.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
• Wilkinson, L. (2005). The grammar of graphics (2nd ed.). Springer Science & Business Media. https://doi.org/10.1007/0-387-28695-0
