Comment créer facilement un bump chart dans R en utilisant ggplot2

Dans le paysage contemporain de la science des données et de la modélisation statistique, la communication visuelle ne constitue plus un simple artifice d’illustration, mais s’affirme comme un instrument heuristique de premier plan. La transcription graphique des phénomènes séquentiels pose un défi récurrent aux chercheurs et analystes confrontés à des panels longitudinaux complexes. Si les graphiques linéaires conventionnels excellent dans la transcription des métriques continues et des valeurs brutes, ils échouent souvent à rendre compte de manière intelligible des dynamiques de positionnement relatif, d’ascension hiérarchique ou de déclassement au sein d’un groupe compétitif. Lorsque de multiples trajectoires temporelles s’entrecroisent à des échelles de magnitude variables, l’observateur se heurte à une surcharge perceptive majeure où la clarté sémiologique cède la place à un enchevêtrement illisible d’informations hétérogènes.

Le graphique de classement, désigné dans la littérature anglo-saxonne sous le vocable de bump chart, s’impose comme la réponse méthodologique et sémiotique la plus rigoureuse à cette problématique spécifique. Conçu pour focaliser l’attention du lecteur sur l’ordre ordinal plutôt que sur la magnitude absolue des grandeurs observées, il permet de retracer l’évolution spatio-temporelle de rangs discrets avec une élégance et une économie de moyens remarquables. En substituant aux fluctuations métriques erratiques des trajectoires continues ordonnées selon une échelle verticale inversée, le bump chart isole l’essence relationnelle du phénomène étudié. Que l’on s’intéresse à la dynamique concurrentielle des marchés, à l’évolution des scores psychométriques au cours d’un protocole longitudinal ou aux mutations des préférences socioculturelles, cette structure graphique transforme des matrices de données abstraites en récits visuels limpides.

L’environnement computationnel R, enrichi par la grammaire des graphiques théorisée par Leland Wilkinson et magistralement implémentée au sein de l’écosystème tidyverse par Hadley Wickham, offre un cadre idéal pour concevoir et affiner ces visualisations. Grâce au package central ggplot2 et à ses extensions spécialisées telles que ggbump ou ggrepel, le chercheur dispose d’une maîtrise totale sur chaque composante géométrique, échelle de mesure et élément typographique de sa figure. Cet article propose un parcours méthodologique exhaustif et approfondi, guidant l’analyste depuis les fondements théoriques de la perception visuelle des rangs jusqu’aux configurations graphiques les plus sophistiquées, garantissant une reproductibilité sans faille et une conformité rigoureuse aux standards de la publication scientifique internationale.

1. Introduction conceptuelle et fondements visuels du bump chart

1.1 Définition et morphologie du graphique de classement

Le bump chart, ou graphique de classement séquentiel, est une déclinaison spécialisée de la famille des représentations temporelles, dont l’axe vertical encode rigoureusement un ordre de classement ordinal plutôt qu’une magnitude métrique brute. Contrairement à une série temporelle classique où les ordonnées reflètent des grandeurs continues comme le produit intérieur brut, une concentration sérique ou un score brut d’anxiété, le bump chart normalise l’espace des données sous forme d’entiers naturels consécutifs. Chaque entité observée occupe, à chaque jalon temporel discret, une position unique au sein d’une hiérarchie finie, créant une topologie graphique où les lignes ne s’élèvent ou ne s’abaissent que pour refléter un gain ou une perte de rang.

D’un point de vue morphologique, le tracé se compose d’une collection de trajectoires individualisées qui cheminent horizontalement de gauche à droite, reliant des pas de temps séquentiels. Lorsque deux entités échangent leur position hiérarchique entre deux vagues d’observation successives, leurs trajectoires respectives se croisent, matérialisant visuellement un point de bascule concurrentiel. Cette propriété géométrique confère au bump chart une puissance narrative immédiate : il ne s’attache pas à mesurer l’amplitude absolue des écarts de performance, mais à documenter la redistribution continue de l’autorité, de la dominance ou de la préférence au sein d’un groupe circonscrit.

Sur le plan historique, la genèse conceptuelle du bump chart s’enracine dans les travaux pionniers de la cartographie thématique et des diagrammes de pente popularisés par Edward Tufte. Dès la fin du dix-neuvième siècle, des représentations proto-ordinales étaient exploitées pour illustrer les classements des régates nautiques ou la position relative des nations selon divers indicateurs industriels. Au cours des deux dernières décennies, avec l’avènement de l’analyse exploratoire des données et la sophistication des outils informatiques, cette forme graphique a conquis ses lettres de noblesse dans les revues académiques à fort impact, s’imposant comme le standard de facto pour quiconque souhaite restituer l’instabilité ou la persistance des hiérarchies temporelles.

L’utilité heuristique d’une telle représentation réside dans sa capacité à abstraire le signal structural du bruit quantitatif. Dans de nombreux contextes compétitifs, deux individus ou institutions peuvent enregistrer des hausses substantielles de leurs scores métriques tout en voyant leur position relative stagner ou régresser si la moyenne de la cohorte progresse plus rapidement. Le bump chart neutralise ces dérives globales d’échelle pour révéler la dynamique de positionnement net, offrant ainsi une grille de lecture épurée des rapports de force et de leur évolution systémique.

1.2 Propriétés perceptives et réduction de la charge cognitive

L’efficacité du bump chart s’explique par les principes de la psychologie cognitive et les lois de la perception visuelle, en particulier les travaux séminaux de William Cleveland et Robert McGill sur la perception des éléments graphiques élémentaires. Selon leur taxonomie hiérarchique, le cerveau humain décode avec une précision maximale la position spatiale le long d’une échelle commune, devançant largement la perception des longueurs, des pentes, des surfaces ou des saturations chromatiques. En projetant les hiérarchies sur un ensemble fixe de positions verticales discrètes équidistantes, le bump chart exploite directement cette sensibilité cognitive optimale.

Cette supériorité perceptive se manifeste avec éclat lorsqu’on compare le bump chart au diagramme en lignes conventionnel appliqué à des panels denses, souvent qualifié de graphique en spaghettis. Lorsque dix ou vingt séries temporelles métriques sont superposées sur le même système d’axes, les lignes se chevauchent chaotiquement, les échelles s’écrasent, et la variance locale occulte toute tendance globale, entraînant une surcharge cognitive extrinsèque majeure au sens de la théorie de John Sweller. À l’inverse, le bump chart contraint l’espace vertical : à chaque pas de temps, il ne peut y avoir qu’une seule entité par rang, interdisant toute superposition ponctuelle et maintenant une dispersion verticale uniforme sur l’ensemble de l’axe.

Cette régularité spatiale permet au lecteur de suivre la trajectoire d’une unité spécifique au sein de la distribution collective sans effort d’accommodation visuelle. En vertu du principe de continuité de la Gestalt, le système visuel humain prolonge naturellement les segments de ligne cohérents, ce qui autorise une traçabilité instantanée des destins individuels à travers les carrefours de croisement. L’observateur peut ainsi appréhender simultanément deux niveaux de lecture : la macro-structure du système, marquée par la sédimentation de groupes stables ou la volatilité généralisée, et la micro-trajectoire d’un élément singulier.

Il convient néanmoins de souligner les limites inhérentes à cette architecture visuelle. La capacité de travail de la mémoire visuelle humaine étant restreinte, l’intelligibilité d’un bump chart se dégrade rapidement lorsque le nombre d’unités observées dépasse un certain seuil critique, généralement estimé entre dix et quinze entités. Au-delà de cette densité, la multiplication exponentielle des intersections linéaires recrée la confusion perceptive que le graphique visait précisément à conjurer. L’analyste doit donc faire preuve de discernement méthodologique en sélectionnant les entités les plus pertinentes ou en recourant à des stratégies de mise en exergue sélective.

1.3 Champs d’application dans la recherche empirique

Les applications empiriques du bump chart couvrent un spectre disciplinaire étendu, embrassant l’ensemble des sciences quantitatives où l’analyse longitudinale de panels structurés occupe une place centrale. En économie appliquée et en gestion stratégique, cet outil est couramment mobilisé pour documenter l’évolution des parts de marché relatives au sein d’oligopoles sectoriels, les mutations des portefeuilles d’actifs financiers ou les reclassements périodiques des places boursières mondiales en réponse à des chocs macroéconomiques exogènes.

Dans le domaine des sciences comportementales et de la psychométrie différentielle, le bump chart offre une perspective féconde pour l’étude de l’organisation hiérarchique des traits psychologiques. Lors de suivis longitudinaux de cohortes, il permet de visualiser comment l’importance relative de diverses stratégies d’adaptation au stress évolue au fil du vieillissement, ou comment les priorités motivationnelles se réorganisent lors de transitions de vie critiques. De même, en sociologie quantitative, la modélisation des préférences électorales ou des hiérarchies de prestige associées à diverses catégories socioprofessionnelles trouve dans cette représentation un vecteur de dissémination analytique d’une rare clarté.

Enfin, le domaine de l’évaluation comparative des performances institutionnelles et de la recherche clinique fait un usage croissant des diagrammes de classement. Qu’il s’agisse de comparer l’efficacité relative de protocoles thérapeutiques concurrents au fil d’essais cliniques multicentriques, de cartographier l’incidence relative de pathologies chroniques par région géographique ou d’évaluer les trajectoires de performance d’athlètes d’élite au sein de ligues sportives professionnelles, le bump chart permet d’exposer des arbitrages complexes de manière accessible aux décideurs et aux pairs scientifiques.

2. Configuration de l’environnement informatique sous R

2.1 Installation et chargement de l’écosystème Tidyverse

La mise en œuvre technique d’un bump chart élégant et conforme aux exigences académiques requiert un écosystème logiciel cohérent et standardisé. Au sein du langage R, l’ensemble de métapackages regroupé sous la dénomination tidyverse s’impose comme la fondation incontournable pour toute analyse de données moderne. Conçu autour d’une philosophie commune d’interopérabilité et de clarté syntaxique, il fédère les outils nécessaires à chaque étape du pipeline analytique, depuis l’ingestion brute jusqu’au rendu graphique finalisé.

Le cœur de cette infrastructure repose sur le package ggplot2, qui opérationnalise les concepts abstraits de la grammaire des graphiques. En dissociant rigoureusement les données sources de leur projection géométrique, de leurs échelles de mesure et de leur habillage contextuel, ggplot2 permet d’échafauder des visualisations par empilement successif de couches déclaratives. Cette approche modulaire s’avère particulièrement adaptée à la confection d’un bump chart, où les lignes directrices, les points nodaux, les annotations textuelles et les ajustements d’échelles doivent être orchestrés avec une précision millimétrique.

Parallèlement, la manipulation des données en amont du tracé nécessite l’engagement intensif du package dplyr. Spécialisé dans la transformation fonctionnelle de tableaux de données rectangulaires, dplyr met à disposition une syntaxe élégante articulée autour de verbes d’action expressifs. Le recours systématique à l’opérateur de composition de flux, le tuyau traditionnel ou le pipe moderne natif, garantit la transparence des transformations appliquées aux matrices de scores, facilitant ainsi les phases de relecture par les pairs et d’audit du code au sein des équipes de recherche.

Pour assurer la pérennité et la stabilité des flux de travail, il est hautement recommandé d’adosser l’environnement d’exécution à des outils de gestion rigoureuse des dépendances logicielles. L’utilisation du package renv permet d’isoler la bibliothèque de modules du projet, consignant la version exacte de chaque brique logicielle au sein d’un fichier de verrouillage structuré. Cette précaution technique élimine le risque classique de rupture de compatibilité descendante consécutif à la mise à jour impromptue d’une bibliothèque tierce, assurant ainsi la pérennité opérationnelle des routines graphiques développées.

2.2 Considérations de reproductibilité scientifique

Dans le paradigme contemporain de la science ouverte, la reproductibilité computationnelle constitue une exigence déontologique et méthodologique non négociable. Un graphique scientifique ne doit en aucun cas être le produit de manipulations manuelles opaques ou de processus interactifs non consignés ; il doit découler exclusivement d’un script déterministe exécutable de bout en bout, capable de régénérer à l’identique la figure finale à partir des données sources brutes.

Lorsque la démonstration méthodologique s’appuie sur la génération de panels synthétiques ou d’échantillonnages probabilistes, l’initialisation explicite du générateur de nombres pseudo-aléatoires s’avère indispensable. L’appel explicite de la fonction assignant une graine aléatoire fixe, telle que la commande paramétrant la graine d’aléa, garantit que chaque simulation produira strictement les mêmes valeurs distribuées, évitant ainsi toute divergence graphique lors de l’exécution du code sur des machines distinctes ou à des dates ultérieures.

De surcroît, la documentation exhaustive de l’environnement matériel et logiciel d’exécution participe directement de cette démarche de rigueur. Tout script destiné à la communauté scientifique devrait idéalement se conclure par une restitution systématique des informations de session via l’instruction dédiée, consignant la version précise du système d’exploitation, l’architecture du compilateur R sous-jacent, ainsi que la liste intégrale des packages attachés et de leurs dépendances indirectes. Cette traçabilité absolue préserve le travail d’analyse des aléas temporels de l’obsolescence logicielle.

Enfin, la structuration interne du script doit obéir aux principes de la programmation modulaire et lisible. Il convient de segmenter rigoureusement le code source en blocs fonctionnels autonomes : initialisation de l’environnement, importation et assainissement des matrices, dérivation algorithmique des grandeurs ordinales, assemblage séquentiel de l’objet graphique, et protocoles d’exportation haute fidélité. Une telle architecture narrative favorise non seulement la collaboration interdisciplinaire, mais accélère également la détection précoce d’éventuelles anomalies d’encodage.

3. Simulation et prétraitement rigoureux des données longitudinales

3.1 Génération contrôlée d’un jeu de données synthétique

Afin d’illustrer la mécanique de construction d’un bump chart sans dépendre d’une base de données propriétaire sujette à des restrictions de confidentialité, il est méthodologiquement pertinent d’édifier un panel longitudinal synthétique rigoureusement calibré. Nous allons concevoir une cohorte équilibrée de huit entités distinctes, désignées formellement comme des unités institutionnelles, observées de manière répétée à travers six vagues d’évaluation successives réparties sur une échelle temporelle pluriannuelle.

Pour conférer au modèle une épaisseur phénoménologique réaliste, nous simulons une variable métrique continue représentant un score de performance composite. L’attribution de ces scores peut être opérée à l’aide de tirages probabilistes contrôlés, via une distribution uniforme continue ou une loi normale standardisée, simulant des variations périodiques individuelles. Chaque entité se voit ainsi assigner, pour chaque année de la série, une performance quantitative sujette à de légères fluctuations stochastiques d’une vague à la suivante.

La structuration mathématique de ce panel repose sur un produit cartésien associant exhaustivement le vecteur des entités nominales et le vecteur des périodes d’observation. Cette configuration garantit l’absence totale de cellules temporelles vacantes dès la phase de genèse, établissant une grille de données parfaitement équilibrée. Dans ce cadre simulé, chaque observation individuelle est indexée par un couple unique associant l’identifiant de l’entité et son marqueur temporel, condition sine qua non d’une traçabilité algorithmique sans faille.

Ce jeu de données artificiel présente des profils évolutifs contrastés : certaines entités connaissent une ascension progressive et soutenue, d’autres subissent une chute abrupte de leur rendement métrique, tandis qu’un sous-groupe intermédiaire oscille de manière erratique. Cette hétérogénéité intentionnelle fournit un terrain d’expérimentation particulièrement probant pour tester la robustesse sémiotique du tracé face à des dynamiques de croisement multiples.

3.2 Transformation algorithmique des scores bruts en rangs avec dplyr

L’étape charnière de la préparation des données réside dans la transmutation des scores métriques continus en rangs ordinaux discrets. Cette opération de discrétisation hiérarchique ne doit pas être menée globalement sur l’ensemble de la table, mais doit impérativement être segmentée de manière transversale au sein de chaque tranche temporelle individuelle. L’écosystème dplyr offre une solution algorithmique d’une clarté exemplaire pour exécuter cette opération matricielle sans recourir à des boucles itératives fastidieuses.

Le pipeline de traitement s’initie par une opération de groupement logique appliquée à la variable temporelle, matérialisée par l’instruction group_by. Cette directive scinde conceptuellement la table de données en sous-populations indépendantes correspondant chacune à une année spécifique. Dès lors, toute opération analytique subséquente sera confinée et exécutée de façon strictement étanche au sein de chaque cohorte temporelle, évitant ainsi toute contamination inter-annuelle des calculs hiérarchiques.

Au sein de chaque sous-groupe ainsi isolé, les entités sont réordonnées selon l’amplitude de leur score continu au moyen de la fonction d’ordonnancement arrange, combinée au paramètre d’inversion décroissante desc. Cette étape préliminaire assure que l’unité affichant la performance métrique la plus élevée soit positionnée en tête de liste. L’attribution effective du rang s’opère ensuite via la fonction de calcul mutate, en invoquant la fonction row_number. Cette dernière génère une séquence stricte d’entiers consécutifs de 1 à N, éliminant par construction l’apparition de rangs fractionnaires et assurant une parfaite exhaustivité de la hiérarchie.

Le protocole de transformation doit obligatoirement se clore par l’application explicite de l’instruction ungroup. Cette désactivation des métadonnées de partitionnement rétablit la nature tabulaire unifiée du jeu de données. L’omission de cette étape constitue une source classique de dysfonctionnements computationnels ultérieurs, les regroupements résiduels pouvant altérer insidieusement le comportement des opérations d’agrégation, de filtrage textuel ou d’ajustement géométrique requises lors de la phase de rendu graphique.

3.3 Contrôle qualité et vérification de la topologie du jeu de données

Préalablement à toute injection des données au sein du moteur de rendu graphique, un audit de conformité structurelle s’impose afin de prévenir les anomalies de tracé. La topologie de la table doit respecter scrupuleusement les canons du format ordonné, connu sous le vocable de tidy data popularisé par Hadley Wickham. Dans cette disposition longitudinale longue, chaque ligne doit correspondre à une observation unique croisant une unité et un pas de temps, chaque colonne doit représenter une variable distincte, et chaque cellule doit héberger une valeur scalaire unitaire.

L’inspection analytique débute par l’évaluation des types primitifs de données au moyen des fonctions structurelles natives. Il convient de vérifier avec une attention scrupuleuse que la variable temporelle est encodée sous un format numérique ou factoriel ordonné compatible avec la continuité cartésienne, que l’identifiant de l’entité relève de la classe des facteurs ou des chaînes de caractères, et que la variable de rang résultante soit strictement de nature entière. Une confusion de typage, comme le stockage accidentel d’un rang sous forme de texte, paralyserait instantanément les capacités d’interpolation de la géométrie de ggplot2.

Une validation mathématique d’unicité et de complétude doit être exécutée systématiquement. Pour chaque strate temporelle, l’analyste doit confirmer deux propriétés fondamentales : d’une part, la somme des rangs attribués doit coïncider exactement avec la somme théorique de la suite arithmétique des N premiers entiers naturels ; d’autre part, la variance des rangs par période doit être constante sur l’ensemble du cycle d’observation. L’apparition d’un doublon de rang ou l’omission inopinée d’un indice hiérarchique au sein d’une période signalerait un dysfonctionnement en amont, qu’il conviendrait de corriger immédiatement.

Enfin, l’absence totale de valeurs manquantes non répertoriées doit être certifiée. La présence de valeurs absentes non déclarées au sein des colonnes temporelles ou hiérarchiques génère des ruptures d’interpolation inesthétiques et fausse la distribution verticale des trajectoires. Ce tamisage systématique garantit que le pipeline de visualisation s’appuiera sur un socle empirique irréprochable, exempt de toute ambiguïté numérique.

4. Architecture fondamentale du tracé avec ggplot2

4.1 Initialisation du canevas et mappage des esthétiques de base

La construction graphique sous ggplot2 repose sur la déclaration explicite d’un système de coordonnées et d’une série de correspondances fonctionnelles entre les variables du tableau de données et les propriétés visuelles du canevas, désignées sous le terme d’esthétiques. L’appel fondamental à la fonction ggplot constitue l’acte fondateur du processus, délimitant l’espace projectif cartésien au sein duquel les futures couches géométriques viendront s’ancrer harmonieusement.

Dans le cas d’un bump chart élémentaire, le mappage des axes s’articule autour d’une logique bidimensionnelle rigide. L’axe des abscisses reçoit la variable temporelle séquentielle, matérialisant l’écoulement irréversible de la chronologie de gauche à droite. L’axe des ordonnées accueille la variable du rang hiérarchique déduit lors du prétraitement. À ce stade primaire, le canevas est encore vierge de toute marque visuelle, mais ses limites virtuelles sont déjà calibrées par la distribution spatiale des échelons temporels et hiérarchiques.

Une attention théorique particulière doit être accordée au paramètre esthétique de regroupement, formellement libellé group au sein de la fonction aes. En l’absence de ce paramétrage, le moteur graphique de ggplot2, incapable de discerner la continuité temporelle propre à chaque entité, tenterait de relier l’ensemble des points d’une même année entre eux ou échouerait à tracer les lignes longitudinales. En assignant l’identifiant nominal de l’entité à ce paramètre de groupe, l’analyste instruit explicitement le compilateur graphique de traiter chaque institution comme une trajectoire unitaire cohérente et distincte.

Concomitamment, le discriminateur chromatique initial est mappé en associant la variable d’identification au paramètre color. Cette liaison confère d’emblée à chaque entité une identité spectrale singulière au sein du canevas, autorisant le suivi visuel individualisé des mouvements verticaux. Bien que la palette par défaut de ggplot2 ne réponde pas toujours aux exigences esthétiques des publications académiques de premier rang, ce mappage préliminaire est essentiel pour structurer la hiérarchie relationnelle des objets graphiques en mémoire.

4.2 Superposition des couches géométriques linéaires et ponctuelles

Une fois le canevas structuralement défini, la matérialisation du bump chart procède par la superposition contrôlée de deux géométries complémentaires : les segments linéaires longitudinaux et les marqueurs nodaux discrets. Chacune de ces couches assume une fonction sémiotique distincte mais synergique au sein du dispositif de transmission d’information.

La première couche fait appel à la géométrie linéaire standard geom_line. Sa fonction première consiste à relier de manière rectiligne les coordonnées occupées par une entité entre deux pas de temps successifs. Sur le plan sémiotique, cette ligne continue incarne la persistance de l’unité à travers le temps et matérialise la transition dynamique entre deux états ordonnaux. Le calibrage de son épaisseur géométrique est primordial : un trait excessivement fin s’efface lors de la réduction typographique, tandis qu’un trait surdimensionné engendre une obstruction visuelle sévère lors des carrefours d’intersection hiérarchique.

Par-dessus ces segments continus, l’analyste insère une couche de marqueurs nodaux au moyen de la géométrie ponctuelle geom_point. Ces points géométriques jouent un rôle stabilisateur crucial : ils ancrent rigoureusement le regard sur les coordonnées exactes occupées par chaque unité lors des vagues de mesure objectives, distinguant le fait empirique observé de la simple interpolation linéaire entre les dates. Le calibrage du diamètre de ces marqueurs doit être soigneusement proportionné à l’épaisseur des segments sous-jacents, afin de produire un équilibre géométrique harmonieux sans alourdir la silhouette globale du graphique.

L’alternance et l’agencement relatif de ces deux géométries conditionnent la lisibilité finale. Il est impératif d’injecter la géométrie ponctuelle postérieurement à la géométrie linéaire dans le script de tracé. En vertu de la gestion séquentielle de la pile graphique par ggplot2, toute géométrie déclarée ultérieurement s’imprime par-dessus les couches antérieures. Ce positionnement garantit que les nœuds d’observation recouvriront les points de jonction des segments, éliminant les éventuelles imperfections d’angulation aux intersections critiques.

4.3 Compréhension de la grammaire des graphiques sous-jacente

La réussite de l’implémentation repose sur une assimilation profonde de la grammaire des graphiques qui innerve ggplot2. Loin d’être une simple collection de recettes visuelles ad hoc, ce paradigme conçoit un graphique statistique comme la composition formelle de couches indépendantes, chacune dotée de ses propres règles de projection, de transformation statistique et de rendu géométrique. La relation d’héritage entre l’appel matriciel initial et les géométries terminales gouverne l’ensemble du flux d’exécution.

Lorsque des esthétiques sont déclarées au sein de l’instruction générique ggplot, elles sont universellement transmises et adoptées par toutes les couches géométriques subsidiaires, à moins d’être formellement écrasées au sein d’une géométrie particulière. Cette cascade d’héritage simplifie la concision syntaxique du code, évitant la redondance des paramètres de position ou de couleur au sein des instructions geom_line et geom_point. Elle autorise également une grande flexibilité méthodologique lorsqu’il devient nécessaire de surimposer des couches d’annotation alimentées par des sous-ensembles de données restreints.

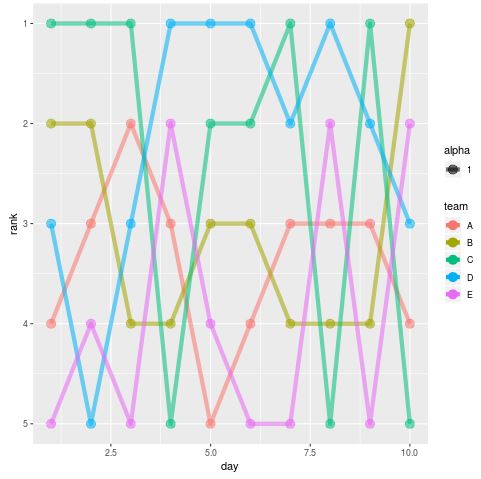

Toutefois, l’évaluation du rendu brut obtenu à ce stade précoce du développement révèle invariablement une discordance sémiotique rédhibitoire. Bien que les trajectoires soient correctement tracées et différenciées par la couleur, le comportement par défaut du moteur cartésien positionne le rang 1 au bas du graphique et le rang le plus dégradé à son sommet, inversant tragiquement la sémantique de l’excellence hiérarchique. De surcroît, les axes affichent des subdivisions décimales incohérentes avec la nature ordinale des entiers, tandis que le quadrillage d’arrière-plan interfère lourdement avec la clarté des trajectoires.

Ce constat d’inadéquation met en lumière la nécessité de dépasser l’agencement géométrique brut pour aborder les phases de calibration scalaire et de raffinement stylistique. Le bump chart n’acquiert sa pleine validité scientifique et sa puissance persuasive qu’au terme d’une reconfiguration rigoureuse de ses systèmes de projection et d’habillage éditorial, objet des sections méthodologiques suivantes.

5. Gestion géométrique et sémiotique de l’axe des ordonnées

5.1 Inversion topologique de l’axe vertical

Le traitement de la verticalité au sein d’un bump chart constitue le pivot sémiotique de toute l’architecture visuelle. Dans l’espace cartésien conventionnel régissant les sciences physiques et mathématiques, la valeur zéro matérialise l’origine, et les magnitudes croissantes s’élèvent naturellement du bas vers le sommet du plan. Or, dans l’ordre ordinal des classements humains et institutionnels, le rang 1 symbolise la position d’excellence, la domination ou la prééminence suprême, tandis que les valeurs numériques élevées renvoient aux positions subalternes ou déclassées.

Laisser subsister l’orientation naturelle de l’axe des ordonnées place l’analyste dans une situation de dissonance cognitive aiguë : le vainqueur d’une compétition ou l’institution la plus performante se retrouve assigné au plancher du graphique, tandis que les entités les moins efficientes trônent au sommet. Ce renversement des conventions métaphoriques spatiales universelles, où le haut est assimilé au succès et le bas à l’échec, perturbe gravement la fluidité de lecture et accroît drastiquement le risque d’erreur d’interprétation chez le lecteur non averti.

Pour rétablir une parfaite congruence cognitive entre l’espace graphique et la sémantique hiérarchique, il est impératif de procéder à l’inversion topologique délibérée de l’axe vertical. L’écosystème ggplot2 intègre une fonction d’échelle spécifiquement dédiée à cet office : scale_y_reverse. En substituant cette directive à l’échelle continue standard, le compilateur bascule l’origine au sommet de la figure, positionnant ainsi le rang unitaire à la cime du plan visuel et reléguant les rangs d’ordre supérieur vers les strates inférieures.

Ce redressement sémiotique transforme radicalement la perception de la figure. L’ascension d’une courbe traduit désormais fidèlement un gain de rang, tandis qu’une déclivité linéaire signale instantanément une détérioration de la position hiérarchique. Cette réconciliation entre morphologie spatiale et convention culturelle d’excellence constitue le préalable méthodologique indispensable à toute communication scientifique rigoureuse.

5.2 Paramétrage métrique des graduations discrètes

Bien que la fonction d’inversion rétablisse l’orientation directionnelle appropriée, elle continue par défaut de traiter la variable de rang comme une variable quantitative continue. Par conséquent, les algorithmes de graduation automatique de ggplot2 ont tendance à intercaler des marqueurs décimaux intermédiaires, affichant des paliers à des valeurs irrationnelles dans un contexte hiérarchique discret, telles que le rang 2.5 ou le rang 4.5. Cette interpolation fractionnaire viole ouvertement la nature théorique d’une variable ordinale pure.

L’élimination chirurgicale de ces artefacts passe par la spécification explicite de l’argument breaks au sein de l’échelle d’ordonnées inversée. L’analyste doit y injecter une suite arithmétique rigoureuse d’entiers consécutifs correspondant très exactement au dénombrement exhaustif des unités présentes dans le système, s’étendant du rang 1 jusqu’au rang N. Cette directive force le moteur graphique à contraindre son maillage horizontal aux seuls échelons empiriquement observables, restituant fidèlement la structure en escalier du classement.

Parallèlement, la délimitation des frontières d’affichage requiert l’ajustement vigilant du paramètre limits. Dans le cadre d’une échelle inversée, ce vecteur de bornage doit être impérativement formulé en respectant l’ordre topologique descendant, sous peine de déclencher des erreurs d’inversion logique lors de la compilation. La fixation de bornes strictes englobant l’intégralité du spectre hiérarchique garantit que l’amplitude verticale demeure parfaitement stabilisée, prévenant tout rognage accidentel des marqueurs géométriques situés aux extrêmes périphériques.

Enfin, la formulation des étiquettes textuelles de graduation peut être enrichie pour accentuer la clarté pédagogique du dispositif. Au lieu de simples chiffres nus, il est parfois judicieux d’adjoindre des suffixes ordinaux explicites ou d’insérer des mentions ordinales qualitatives pour le premier et le dernier rang, renforçant l’intelligibilité du graphique pour des lectorats interdisciplinaires peu familiarisés avec les notations purement mathématiques.

5.3 Ajustement de l’axe temporel horizontal

L’axe horizontal supportant la séquence temporelle exige une rigueur de calibration équivalente à celle appliquée à l’axe des rangs. Qu’il représente des millésimes annuels, des trimestres d’activité ou des phases expérimentales numérotées, cet axe structure le rythme narratif du bump chart. La restitution fidèle de ce continuum impose d’éviter les pièges de l’échantillonnage automatique des graduations, qui omettrait potentiellement des années intermédiaires pour des raisons d’optimisation d’espace.

La mobilisation de la fonction d’échelle scale_x_continuous permet de reprendre le contrôle absolu sur la distribution des repères chronologiques. En renseignant l’argument breaks au moyen de la séquence exhaustive des jalons temporels d’observation, l’analyste contraint le graphique à faire figurer l’intégralité des dates d’enregistrement. Cette exhaustivité est cruciale : dans un bump chart, chaque croisement de lignes s’opère nécessairement dans l’intervalle séparant deux bornes temporelles connues, rendant indispensable la visibilité explicite de chaque transition annuelle.

Un enjeu technique sous-estimé concerne la gestion des marges latérales d’expansion, contrôlées via l’argument expand de l’échelle d’abscisses. Par défaut, ggplot2 applique une marge d’amortissement proportionnelle autour des valeurs extrêmes afin d’éviter que les points nodaux n’entrent en collision avec les bordures du cadre. Dans l’optique d’un bump chart professionnel enrichi d’étiquetage direct aux extrémités, cette réserve spatiale minimale doit être délibérément augmentée.

L’élargissement maîtrisé des limites temporelles au-delà des bornes empiriques permet de créer une zone de dégagement typographique sur les flancs gauche et droit du graphique. Cet espace tampon est indispensable pour accueillir les noms complets des entités évaluées sans risquer de chevauchement avec les marqueurs nodaux du premier et du dernier cycle temporel. Cette anticipation géométrique conditionne la réussite du désencombrement sémiotique qui sera opéré lors de la suppression subséquente de la boîte de légende conventionnelle.

6. Raffinement esthétique et design visuel de précision

6.1 Sélection d’une palette chromatique accessible et scientifique

L’usage de la couleur au sein d’un graphique scientifique ne relève pas de l’ornementation décorative, mais d’une fonction de codage sémiotique rigoureuse. La palette par défaut de ggplot2, articulée autour d’un découpage équidistant du cercle chromatique HSL, souffre de variations substantielles de luminance perçue. Certaines teintes apparaissent artificiellement plus lumineuses ou imposantes que d’autres, induisant un biais perceptif involontaire en faveur de certaines entités au détriment de la neutralité de l’observation.

Il est donc impératif de substituer à ces teintes standard des palettes perceptuellement uniformes et universellement accessibles. La famille de palettes développée sous le paradigme viridis, de même que les harmonies soigneusement calibrées du projet ColorBrewer de Cynthia Brewer, répondent idéalement à ce cahier des charges académique. Ces dégradés garantissent une progression régulière de la luminance, assurant la préservation intégrale du contraste visuel même lorsque le document est reproduit en niveaux de gris au sein d’une publication imprimée traditionnelle.

De surcroît, la prise en compte de l’accessibilité aux personnes présentant des déficits de la vision des couleurs, comme la protanopie ou la deutéranopie qui touchent une fraction significative de la population scientifique mondiale, s’affirme comme une obligation éthique. Les palettes viridis, magma ou cividis ont été mathématiquement optimisées pour demeurer parfaitement différenciables sous toutes les formes d’anomalies de la perception chromatique, évitant ainsi la fusion trompeuse de deux trajectoires concurrentes dans l’œil de l’observateur.

Dans des configurations avancées, l’analyste peut recourir à scale_color_manual pour instancier une hiérarchie chromatique sémantiquement ciblée. Cette approche consiste à assigner des teintes saturées et distinctives aux seules entités faisant l’objet d’une hypothèse de recherche centrale, tout en reléguant les cohortes de contrôle ou les unités périphériques sous des tonalités sourdes, atténuées ou grisées. Ce contraste d’attention optimise immédiatement le rendement informatif de la figure en guidant le regard vers les singularités empiriques pertinentes.

6.2 Épuration de l’arrière-plan via les thèmes natifs

La théorie du design d’information formulée par Edward Tufte accorde une importance cardinale à l’optimisation du ratio encre-données, stipulant que chaque goutte d’encre déposée sur le papier doit contribuer directement à la transmission d’une information substantielle. Le fond grisâtre quadrillé et les bordures épaisses caractérisant le thème par défaut de ggplot2 constituent une pollution visuelle parasite qui encombre inutilement l’espace perceptif et réduit le contraste des tracés fins.

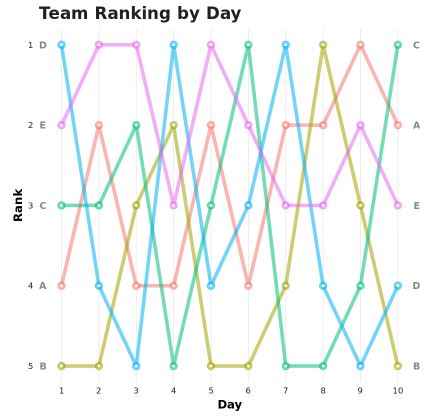

L’assainissement de cet environnement s’opère par l’application d’un thème minimaliste, tel que theme_minimal ou theme_void, couplé à une personnalisation chirurgicale de l’objet graphique via la fonction theme. L’objectif premier est de faire disparaître intégralement les lignes de grille verticales : dans un bump chart où les abscisses sont déjà solidement ancrées par les marqueurs temporels, les barreaux verticaux n’apportent aucun repère utile et découpent artificiellement les lignes de tendance.

Concernant les lignes de grille horizontales, leur traitement exige une extrême subtilité. Si l’élimination totale du quadrillage peut être envisagée dans les configurations épurées, la conservation de traits horizontaux extrêmement fins et discrets, tracés dans des nuances de gris très clair, fournit un guidage visuel précieux. Ces fils d’Ariane horizontaux permettent à l’observateur d’ancrer instantanément l’altitude d’un point nodale sur l’échelle des ordonnées sans avoir à faire osciller son regard vers les marges du graphique.

De même, les lignes d’axes périphériques et les coches de graduation superflues doivent être neutralisées à l’aide de l’instruction d’effacement element_blank. En dépouillant le canevas de tout apparat géométrique accessoire, l’analyste crée un écrin de lecture apaisé au sein duquel seules les trajectoires chromatiques captent la lumière cognitive, rehaussant de manière spectaculaire l’impact analytique du travail de recherche.

6.3 Contrôle typographique et proportions éditoriales

L’excellence d’une figure de publication scientifique se mesure également à la rigueur de sa signature typographique. Une divergence flagrante entre la fonte employée au sein du corps de texte d’un article et celle affichée sur ses figures d’accompagnement brise l’unité stylistique de l’ouvrage et trahit une intégration graphique déficiente. Le contrôle de la typographie via le paramètre de police de base de ggplot2 permet de rétablir une parfaite continuité esthétique avec les standards des maisons d’édition académiques.

Le calibrage des tailles de police doit répondre à des règles proportionnelles strictes. Le titre principal du graphique doit proclamer sans ambiguïté le phénomène modélisé, soutenu par un sous-titre contextualisant le périmètre temporel, la taille de la cohorte et la nature de la métrique sous-jacente. Ces mentions introductives nécessitent une taille de fonte dominante mais discrète, tandis que les étiquettes de graduation des axes doivent être composées dans des corps plus réduits pour ne pas concurrencer les inscriptions textuelles portées directement sur les données.

La gestion des marges périphériques et des espacements internes, gouvernée par l’élément margin au sein de la fonction theme, requiert une minutie géométrique constante. Des marges insuffisantes entraînent la troncature inesthétique des légendes ou des titres lors des compilations vectorielles automatisées, tandis qu’un espacement excessif dilue la densité informationnelle de la planche. Une aération équilibrée renforce la sensation d’ordre et de lisibilité professionnelle indispensable aux comités de lecture des revues scientifiques de premier plan.

Enfin, la présence d’une note de bas de figure, insérée via l’argument caption de la fonction labs, offre un espace rigoureux pour expliciter les conventions de calcul des rangs, les éventuelles méthodes de traitement des données manquantes, ou la source institutionnelle des registres bruts. Cette contextualisation textuelle immédiate rend le graphique parfaitement auto-portant, satisfaisant ainsi à l’un des critères fondamentaux de l’éthique de restitution des données scientifiques.

7. Étiquetage direct et suppression de la légende conventionnelle

7.1 Inconvénients sélectifs de la légende séparée

L’un des défauts majeurs des graphiques multivariés standards réside dans le recours paresseux à la boîte de légende déportée, générée par défaut sur le flanc droit du canevas. Dans un graphique comportant huit à douze séries entremêlées, cette disposition contraint le lecteur à un processus cognitif d’une redoutable inefficacité, documenté en ergonomie cognitive sous le terme d’effet d’attention divisée ou split-attention effect.

Confronté à une légende séparée, l’observateur est forcé d’engager un va-et-vient oculaire saccadé permanent : son regard doit fixer une trajectoire colorée sur le graphique, mémoriser sa chromaticité dans sa mémoire de travail à court terme, balayer l’espace visuel vers le cartouche de légende pour identifier le nom de l’entité correspondante, puis répéter cette opération laborieuse pour chaque point de bascule hiérarchique. Cette charge cognitive inutile épuise rapidement l’attention du lecteur et dilue l’impact des enseignements empiriques.

La suppression radicale de cette boîte de légende via la directive guides(color = ‘none’) constitue le premier pas vers une réingénierie ergonomique du bump chart. L’alternative méthodologiquement irréprochable consiste à implémenter un étiquetage direct, positionnant le libellé textuel de chaque entité au contact immédiat de sa trajectoire géométrique, soit à l’orée temporelle de son parcours, soit à son point d’atterrissage final.

Cette fusion intime du texte et de la géométrie supprime toute friction perceptive. L’identité de chaque acteur du panel est immédiatement lisible sans la médiation d’un décodage de couleur abstrait. Dès lors, la couleur change de fonction sémiotique : au lieu d’être un dictionnaire d’identification primaire, elle devient un vecteur de différenciation visuelle et de continuité trajectorielle, libérant les ressources cognitives du lecteur pour l’analyse des dynamiques d’interaction.

7.2 Positionnement des étiquettes terminales via geom_text ou geom_label

L’ancrage spatial des étiquettes textuelles directement sur le canevas s’opère par l’adjonction d’une couche geom_text ou geom_label alimentée par un sous-ensemble filtré des données sources. Plutôt que de saturer le graphique en projetant le nom de l’entité à chaque vague temporelle, l’analyste isole rigoureusement le premier et le dernier pas de temps du cycle d’observation à l’aide des opérateurs de filtrage relationnels de dplyr.

L’alignement horizontal et vertical de ces blocs textuels doit être finement paramétré au moyen des arguments hjust et vjust. Pour les étiquettes positionnées au point d’origine, à l’extrême gauche de la figure, un alignement droit combiné à un léger décalage négatif sur l’axe des abscisses permet de caler le texte élégamment contre le premier nœud de mesure sans jamais empiéter sur le segment linéaire. Réciproquement, sur le flanc droit, un alignement gauche assure le départ naturel du texte à la suite immédiate du nœud de clôture.

La matérialisation de cette stratégie d’étiquetage direct impose d’ajuster en amont les limites de l’axe horizontal, comme esquissé à la section précédente. En étendant artificiellement le domaine visible de l’axe des abscisses d’une fraction d’unité temporelle vers la gauche et vers la droite via scale_x_continuous(expand = …), l’analyste crée les zones d’atterrissage requises pour que les libellés alphabétiques ne soient pas cisaillés par le bord de la fenêtre graphique.

Le choix entre geom_text et geom_label dépend de la complexité de l’arrière-plan. Alors que geom_text imprime des caractères transparents qui se fondent dans le canevas, geom_label encapsule chaque mention textuelle au sein d’un cartouche rectangulaire opaque doté d’une bordure subtile. Cette dernière option offre une lisibilité optimale dans les configurations où des lignes de grille résiduelles ou d’autres marqueurs géométriques risqueraient d’interférer avec le contraste typographique.

7.3 Résolution des chevauchements textuels critiques

Bien que la disposition du bump chart garantisse l’absence de chevauchement parfait des points nodaux à un instant temporel donné grâce à l’unicité des rangs discrets, l’étiquetage textuel se heurte fréquemment à des problèmes de collision verticale. Lorsque la hauteur physique du graphique est contrainte ou que la cohorte comprend un nombre élevé d’entités, l’encombrement spatial vertical des caractères typographiques excède souvent l’intervalle métrique séparant deux rangs consécutifs, provoquant un empilement illisible de textes entrelacés.

La résolution élégante et automatisée de cette friction typographique est rendue possible par le package spécialisé ggrepel, développé par Kamil Slowikowski. En substituant geom_text_repel ou geom_label_repel aux géométries d’annotation natives de ggplot2, l’analyste active un algorithme de répulsion physique simulant des forces d’attraction et de répulsion entre les boîtes englobantes des textes et les points de données.

La configuration de cette mécanique de répulsion exige un paramétrage scrupuleux pour préserver la véracité de l’association graphique. En contraignant le déplacement des étiquettes selon un axe exclusivement vertical via l’argument direction = « y », on évite que les noms des entités ne dérivent anarchiquement sur l’axe temporel horizontal. De surcroît, le réglage des forces de ressort et de répulsion permet de stabiliser les textes dans l’alignement exact de leur point d’ancrage terminal.

Lorsque la densité du panel impose un décalage spatial prononcé entre le nœud géométrique et son étiquette textuelle associée, ggrepel déploie automatiquement un segment de connexion linéaire ou une flèche directionnelle d’une grande finesse. Cette liaison graphique explicite dissipe toute ambiguïté de rattachement, permettant au lecteur d’associer instantanément chaque patronyme institutionnel à sa trajectoire propre, même au cœur des grappes de classement les plus resserrées.

8. Lissage des trajectoires : utilisation du package spécialisé ggbump

8.1 Limites visuelles des segments rectilignes sous ggplot2 standard

Bien que l’assemblage classique combinant geom_line et geom_point fournisse un diagramme de classement parfaitement fonctionnel, il présente des limitations perceptives non négligeables sur le plan de la dynamique visuelle. L’usage exclusif de segments rectilignes brisés confère au tracé une angulosité abrupte, où chaque changement de rang prend la forme d’un sommet pointu ou d’une cassure géométrique acérée.

D’un point de vue cognitif, cette rigidité linéaire perturbe la fluidité du balayage oculaire. Lorsque deux trajectoires se croisent à un angle très aigu entre deux périodes temporelles, la brusquerie de l’inflexion linéaire complique le maintien du suivi d’une série spécifique, l’œil ayant tendance à bifurquer erronément sur la trajectoire concurrente par effet de réfraction géométrique. Ce phénomène s’intensifie particulièrement au sein des panels volatils où de multiples entités permutent leurs rangs de manière synchrone.

Pour pallier ces aspérités sans trahir l’intégrité quantitative des données, la science du design d’information préconise le recours à des courbes d’interpolation sigmoïdes, dérivées des splines cubiques et des courbes de Bézier. En adoucissant les transitions d’altitude par des courbures progressives s’infléchissant à mi-chemin entre deux bornes temporelles, l’interpolation sigmoïdale respecte le principe de bonne continuation énoncé par la psychologie gestaltiste, offrant une lisibilité cinématique infiniment supérieure.

Cette approche curviligne confère en outre au graphique une valeur esthétique remarquable, transformant un diagramme statistique austère en une composition visuelle dynamique et élégante, hautement valorisable dans le cadre de restitutions exécutives, de présentations orales lors de congrès internationaux ou de publications éditoriales de prestige.

8.2 Mise en œuvre de geom_bump

L’implémentation opérationnelle de ces trajectoires sigmoïdales au sein du flux de production de R a été considérablement simplifiée par la création du package spécialisé ggbump, développé par David Sjoberg. Conçu comme une extension native de ggplot2, ce package s’intègre avec une fluidité remarquable au sein de la syntaxe déclarative usuelle, éliminant le besoin d’effectuer manuellement des calculs fastidieux d’interpolation polynomiale entre chaque couple de coordonnées.

La substitution est d’une concision syntaxique déconcertante : il suffit de remplacer l’appel canonique à geom_line par la géométrie dédiée geom_bump au sein du pipeline d’assemblage, sans modifier d’un iota la structure relationnelle des données sous-jacentes. Le moteur de ggbump intercepte automatiquement les esthétiques de position, de groupe et de couleur pour interpoler des courbes de Bézier parfaitement lissées reliant chaque point de mesure séquentiel.

L’un des atouts méthodologiques majeurs de geom_bump réside dans l’exposition de son paramètre de courbure smooth. Cet argument scalaire permet à l’analyste de calibrer avec une précision d’orfèvre l’ampleur de l’arrondissement des inflexions. Une valeur modérée préserve une certaine fermeté géométrique tout en éliminant les angles vifs, tandis qu’une valeur plus élevée accentue la fluidité des courbes en S, offrant un compromis personnalisable en fonction de la densité du canevas et de l’espacement relatif des jalons temporels.

Il importe de souligner que cette transformation curviligne n’altère en rien la rigueur métrique de la figure. Contrairement à certaines méthodes d’ajustement non paramétrique qui tendent à décaler artificiellement les points de passage pour optimiser la régularité d’une courbe globale, geom_bump contraint impérativement ses splines à traverser de manière exacte les coordonnées des rangs observés à chaque jalon d’évaluation, garantissant une intégrité scientifique absolue.

8.3 Combinaison optimale entre geom_bump et geom_point

L’aboutissement esthétique d’un bump chart élaboré sous ggbump repose sur une articulation maîtrisée entre la nappe des trajectoires sigmoïdes et la constellation des points de données discrets. Loin de s’exclure, ces deux géométries se renforcent mutuellement : les courbes fluides prennent en charge la dynamique d’enchaînement temporel, tandis que les marqueurs nodaux matérialisent avec certitude les coordonnées statiques de chaque mesure objective.

Une technique avancée particulièrement efficace pour magnifier la lisibilité des intersections complexes consiste à créer un effet de halo ou de bordure blanche autour des points de passage. Pour concrétiser cette dissociation spatiale, l’analyste superpose deux couches ponctuelles successives : une première couche de disques d’un diamètre généreux teints dans la couleur exacte de l’arrière-plan du canevas, surmontée immédiatement d’une seconde couche de points d’un diamètre légèrement plus modeste teintée selon le code chromatique de l’entité.

Ce double masquage génère une rupture visuelle nette à chaque croisement de trajectoire. Les courbes qui cheminent au second plan sont visuellement tronquées par le contour d’ancrage des points de premier plan, conférant à la figure une profondeur de champ presque tridimensionnelle. Ce détachement sémiotique évite l’écrasement des lignes lors des congestions centrales, guidant le regard sans ambiguïté à travers les nœuds d’arbitrage les plus denses.

Enfin, la maîtrise de l’ordre d’empilement graphique, assimilable au concept de z-index dans les moteurs de rendu graphique, requiert une manipulation méthodique de l’ordonnancement interne du jeu de données. Dans ggplot2, les éléments situés dans les dernières lignes du tableau de données sont imprimés en dernier et recouvrent physiquement les couches antérieures. En agençant les données de manière à placer les entités prioritaires ou focales en queue de table, l’analyste s’assure que leurs courbes et leurs points survoleront sans entrave l’ensemble des séries contextuelles d’arrière-plan.

9. Traitement des configurations de données complexes

9.1 Gestion méthodique des ex æquo (ties)

L’une des épreuves méthodologiques les plus redoutables lors de la manipulation de données hiérarchiques réside dans l’apparition d’ex æquo au sein des scores métriques continus. Dans la réalité empirique, deux institutions ou individus peuvent enregistrer une performance strictement identique à un centième près, posant un dilemme quant à l’attribution de leur rang respectif et aux répercussions géométriques de ce choix sur le tracé.

L’écosystème dplyr offre plusieurs fonctions d’attribution de rang aux propriétés mathématiques divergentes. La fonction standard row_number résout arbitrairement les égalités en assignant des entiers distincts en fonction de la position séquentielle d’apparition dans la table, préservant la continuité stricte des entiers au détriment de l’équité distributive. À l’inverse, min_rank assigne à chaque ex æquo le rang minimal du groupe partagé, créant des lacunes ordinales subséquentes, tandis que dense_rank préserve la consécution des entiers mais rompt l’orthogonalité de l’effectif total.

Sur le plan du bump chart, l’adoption de min_rank ou dense_rank induit un chevauchement parfait de plusieurs lignes sur le même échelon d’ordonnée à une date donnée. Si deux courbes empruntent exactement le même segment géométrique, la série imprimée en dernier occulte totalement la série sous-jacente, induisant le lecteur en erreur sur la disparition apparente de l’une des entités observées.

Pour surmonter cette obstruction sans trahir la réalité de l’égalité statistique, l’analyste peut déployer une stratégie de micro-dispersion contrôlée, assimilable à un micro-jittering déterministe. Cette technique consiste à introduire un décalage infinitésimal, imperceptible à l’échelle du tracé global mais suffisant pour dédoubler visuellement les segments, ou à recourir à des marqueurs nodaux de formes polygonales contrastées ou de motifs hachurés, garantissant la visibilité simultanée de tous les acteurs partageant la même dignité ordinale.

9.2 Gestion des séries incomplètes et données manquantes

Les panels longitudinaux réels sont chroniquement affectés par l’attrition, l’émergence tardive de nouvelles entités ou la défaillance ponctuelle de certains protocoles de collecte. L’absence d’une unité à une vague d’évaluation donnée rompt la continuité mathématique de la chaîne de rangs, menaçant la cohérence de l’architecture du bump chart.

L’omission pure et simple de l’enregistrement manquant au sein du tableau produit une interruption brutale de la trajectoire linéaire sous ggplot2. La ligne s’arrête net au pas de temps précédant l’omission pour ne réapparaître qu’au cycle où l’entité est de nouveau recensée, sautant aveuglément par-dessus le vide temporel ou laissant un trou béant au cœur du tracé. Cette rupture compromet le calcul des rangs transversaux, l’effectif des cohortes temporelles n’étant plus homogène d’une année sur l’autre.

Deux postures méthodologiques s’offrent alors à l’analyste en fonction des postulats épistémologiques régissant sa recherche. La première consiste à imputer de manière raisonnée les scores manquants au moyen de techniques d’interpolation longitudinale robuste ou d’imputation multiple, maintenant ainsi un panel artificiellement complet et constant. Cette voie s’avère féconde lorsque la disparition de l’entité relève d’un dysfonctionnement technique aléatoire et non d’une élimination structurelle.

La seconde approche, plus rigoureuse dans les contextes de compétition sélective, consiste à codifier explicitement l’état d’éviction ou d’inactivité. L’entité absente peut être assignée à une position ordinale plancher distincte, souvent désignée comme un rang de relégation hors-champ, accompagnée d’une altération stylistique de son tracé qui bascule d’une ligne continue pleine vers un pointillé atténué. Ce dispositif sémiotique informe immédiatement le lecteur de la mise en sommeil de l’unité tout en documentant fidèlement son interruption de trajectoire au sein du panel actif.

9.3 Atténuation du désordre visuel dans les panels denses

Lorsque le volume des unités intégrées au panel excède la dizaine ou la quinzaine de trajectoires, le bump chart atteint son seuil de saturation cognitive. L’entrelacement des multiples lignes crée une masse visuelle inextricable qui défie l’analyse et anéantit la fonction vulgarisatrice de la visualisation. L’analyste doit alors déployer des stratégies avancées de hiérarchisation sémiotique pour restaurer l’intelligibilité du dispositif.

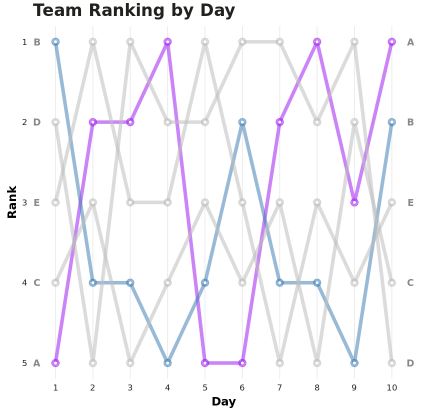

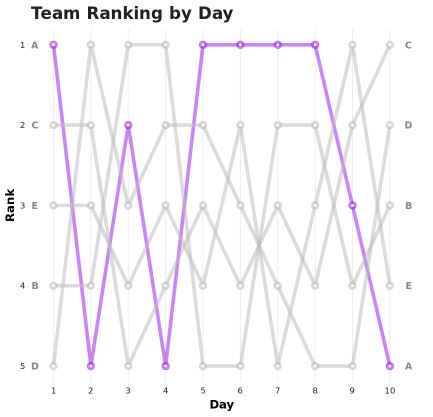

La méthodologie la plus puissante réside dans la technique de focalisation sélective, désignée sous l’appellation d’effet de mise en exergue contextuelle. Plutôt que de conférer à chaque unité une chromaticité unique et éclatante, l’analyste scinde son corpus en deux catégories ontologiques : les entités focales, au cœur de la démonstration analytique, et les entités de référence, qui forment le bruit de fond comparatif du système global.

Les trajectoires de référence se voient alors assigner de manière homogène une teinte neutre et désaturée, comme un gris ardoise pâle ou un taupe discret, combinée à une épaisseur de trait affinée et une transparence partielle modulée via le paramètre alpha. À l’opposé, les trajectoires cibles reçoivent une coloration saturée, vive et contrastée, soutenue par un trait épaissi qui les propulse instantanément au premier plan de l’attention visuelle.

Une alternative complémentaire pour désenchevêtrer les structures massives consiste à mobiliser la puissance des facettes démultipliées via la fonction facet_wrap. En découpant le panel global en sous-groupes thématiques cohérents, par zone géographique, taille institutionnelle ou profil clinique, l’analyste projette sur une matrice de petits multiples l’ensemble des trajectoires atténuées en arrière-plan, tout en allumant dans chaque quadrant la sous-série spécifique au groupe considéré. Cette combinatoire offre une vision synoptique totale tout en préservant une lisibilité locale irréprochable.

10. Extensions dynamiques et interactives

10.1 Conversion interactive au format web via plotly

À l’ère de la dissémination numérique et des tableaux de bord analytiques en ligne, l’interactivité enrichit considérablement le potentiel d’exploration d’un bump chart complexe. La conversion d’un tracé statique édifié sous ggplot2 vers un objet interactif manipulable dans un navigateur web s’opère avec une efficience remarquable grâce au package plotly et à sa fonction passerelle universelle ggplotly.

Cette directive intercepte l’arbre syntaxique de l’objet graphique natif et le traduit instantanément en code JavaScript conforme à la bibliothèque D3.js, sans contraindre le chercheur à se réapproprier les langages de programmation front-end. Dès lors, le bump chart s’anime d’une réactivité nouvelle : le survol d’un point nodal ou d’un segment déclenche l’apparition d’une infobulle contextuelle dynamique hautement informative, libellée selon les spécifications paramétrées au sein de l’esthétique text.

Cette infobulle permet de restituer instantanément la profondeur empirique occultée par la discrétisation ordinale. En pointant sur un nœud d’observation, le lecteur découvre non seulement le rang exact de l’entité, mais également le score quantitatif brut sous-jacent, l’amplitude de l’écart avec les compétiteurs immédiats, ou toute métadonnée textuelle pertinente relative au contexte de la mesure. Cette complémentarité réconcilie la pureté structurelle du classement avec la richesse métrique originelle.

En outre, le module interactif offre des fonctionnalités d’isolation tactile précieuses pour l’exploration libre des données. Par un simple clic sur un élément de la légende interactive reconstituée, l’utilisateur peut masquer temporairement les trajectoires secondaires pour isoler un sous-ensemble restreint de trajectoires en compétition, ou double-cliquer pour concentrer l’observation sur une unité unique. Cette liberté manipulatoire démocratise l’investigation empirique pour des publics diversifiés.

10.2 Animation temporelle avec gganimate

Si le bump chart spatialise par nature le temps le long de son axe horizontal, la projection temporelle sous forme d’animation cinématique continue constitue une extension visuelle saisissante, particulièrement adaptée aux vecteurs de diffusion contemporains tels que les présentations en amphithéâtre ou les publications scientifiques multimédias. Le package gganimate, développé par Thomas Lin Pedersen, s’insère parfaitement dans cette perspective en prolongeant la grammaire des graphiques vers la dimension temporelle.

La conceptualisation de l’animation ne consiste pas à transformer l’axe horizontal en temps dynamique, ce qui détruirait la structure intrinsèque du bump chart, mais à concevoir le tracé comme un dévoilement progressif de l’histoire séquentielle. En articulant la composition autour de l’instruction transition_reveal, indexée sur la variable chronologique, l’analyste ordonne au moteur de rendu de dérouler les courbes et les points de gauche à droite de manière fluide et graduelle.

Cette dynamique cinématique renforce puissamment l’impact dramatique de la narration statistique. L’observateur assiste au développement pas à pas des destins compétitifs : les lignes se déploient, se frôlent, s’entrecroisent et s’écartent sous ses yeux, matérialisant avec une éloquence visuelle incomparable l’incertitude et la tension inhérentes aux dynamiques hiérarchiques réelles. L’effet de rémanence rétinienne favorise la mémorisation des tournants majeurs du cycle d’observation.

L’exportation finale de ces séquences animées s’opère via des compilateurs spécialisés générant des fichiers matriciels au format GIF ou des flux vectoriels encodés en MP4 via le protocole ffmpeg. L’analyste contrôle avec rigueur la fréquence d’échantillonnage des trames, la durée globale de transition et les temps d’arrêt sur image terminaux, garantissant que le produit cinématographique s’accorde harmonieusement avec le rythme oratoire de la restitution académique.

11. Applications méthodologiques en psychologie et sciences sociales

11.1 Analyse des profils de personnalité et facettes psychométriques

En psychologie différentielle et du développement, l’évaluation de la stabilité temporelle des traits de personnalité constitue une thématique de recherche matricielle. Les modèles théoriques dominants, à l’instar du modèle à cinq facteurs ou Big Five popularisé par Costa et McCrae, interrogent fréquemment la persistance du classement relatif des individus ou des facettes psychométriques au fil des étapes charnières de l’existence humaine.

Dans ce paradigme, le bump chart permet de représenter avec une редoute clarté la réorganisation intra-individuelle des dominantes comportementales. Lors d’un suivi longitudinal d’une cohorte soumise à des protocoles psychothérapeutiques intensifs, l’analyste peut tracer l’évolution des rangs relatifs des différentes sous-échelles cliniques, telles que les manifestations dépressives, l’anxiété somatique, l’évitement relationnel ou l’estime de soi. Le graphique illustre sans équivoque comment la cible thérapeutique initiale perd sa prédominance hiérarchique au profit de mécanismes fonctionnels restaurés.

Cette approche ordinale neutralise élégamment le phénomène psychométrique classique de dérive d’échelle ou d’étalonnage subjectif de l’outil d’évaluation. Lorsqu’une cohorte globale tend à moduler ses patrons de réponse au fil des réévaluations successives en raison d’une accoutumance au questionnaire, les scores bruts peuvent fluctuer de manière uniforme sans que la configuration sous-jacente des traits n’en soit altérée. Le bump chart isole la réorganisation hiérarchique réelle des composantes psychologiques, indépendamment des variations d’assiette métrique collective.

De même, dans le cadre de recherches en neuropsychologie cognitive comparée, cette cartographie séquentielle facilite l’évaluation de la dégradation différentielle des fonctions exécutives au cours des pathologies neurodégénératives. En exposant la séquence temporelle selon laquelle la flexibilité cognitive, la mémoire de travail épisodique et le rappel différé chutent successivement dans l’ordre de préservation des capacités, le bump chart fournit aux cliniciens un cadre visuel pour modéliser la chronologie des décompensations cérébrales.

11.2 Visualisation des préférences et valeurs socioculturelles

En sociologie empirique et en sciences politiques, l’investigation des dynamiques de transformation des valeurs universelles représente un champ d’élection naturel pour les diagrammes de classement. Les enquêtes transnationales longitudinales, à l’image du World Values Survey ou du Baromètre européen, collectent périodiquement auprès d’échantillons représentatifs massifs des données d’arbitrage axiologique hiérarchisant les aspirations existentielles des populations.

L’application du bump chart à ces matrices de choix permet de retracer l’ascension ou le reflux séculaire des priorités culturelles, telles que théorisées par Ronald Inglehart dans ses travaux sur le basculement du matérialisme vers le post-matérialisme. La trajectoire d’ascension du souci écologique ou de l’autonomie individuelle, venant supplanter dans l’ordre des urgences collectives les impératifs traditionnels de sécurité physique ou de croissance manufacturière brute, se lit d’un seul regard à travers l’entrecroisement des rubans hiérarchiques.

Dans une perspective microsociologique, la modélisation des stratégies de gestion du stress chronique au sein d’organisations professionnelles trouve dans le bump chart un vecteur diagnostique novateur. En observant comment le recours au soutien social, à la confrontation directe ou au retrait affectif permute ses rangs d’adoption au fil d’une crise structurelle d’entreprise, les chercheurs peuvent objectiver la sédimentation de réflexes d’adaptation collectifs face à des environnements hautement hostiles.

Enfin, la cartographie diachronique des préférences d’opinion publique à l’égard des politiques régaliennes permet d’éclairer la mécanique de formation de l’agenda politique. Le bump chart expose avec force comment certains enjeux sociétaux émergents bousculent l’ordre de priorité préétabli, contraignant les décideurs publics à réallouer leurs ressources budgétaires et leur temps délibératif pour répondre aux nouvelles hiérarchies d’attente citoyenne.

11.3 Intérêt pédagogique pour l’évaluation diagnostique

Au-delà de la recherche académique fondamentale, le bump chart recèle des vertus pédagogiques de premier plan dans le contexte de la restitution clinique et de la relation patient-praticien. La transmission de bilans d’évaluation psychologique multidimensionnels ou de résultats neuropsychologiques séquentiels confronte souvent les praticiens au défi d’expliquer des profils quantitatifs complexes à des familles déstabilisées ou anxieuses.

La présentation de tables de contingence austères saturées de centiles, d’écarts-types ou de scores standardisés engendre fréquemment incompréhension et détresse émotionnelle chez le patient profane, prompt à focaliser son attention sur des variations métriques anecdotiques mais statistiquement non significatives. Le bump chart transforme cette matière aride en une narration visuelle transparente, concentrant la discussion clinique sur les forces et faiblesses relatives du patient.

Cette schématisation bienveillante permet d’engager un dialogue constructif autour de l’efficacité relative des prises en charge rééducatives. En visualisant que certaines fonctions cognitives ou émotionnelles progressent régulièrement dans la hiérarchie de son fonctionnement global au fil des mois de suivi, le patient perçoit concrètement l’impact positif de son engagement thérapeutique, ce qui renforce significativement l’alliance clinique et la motivation intrinsèque aux soins.

Dans les contextes d’orientation scolaire ou d’évaluation des compétences professionnelles, cet outil autorise une démystification salutaire de la mesure psychométrique. En substituant aux étiquettes diagnostiques statiques la dynamique fluide d’un profil de compétences qui se meut, s’ajuste et se perfectionne au contact de l’environnement d’apprentissage, le bump chart s’affirme comme un puissant levier d’émancipation cognitive et de remédiation pédagogique.

12. Bonnes pratiques éditoriales, reproductibilité et pièges méthodologiques

12.1 Pièges sémiotiques et dérives interprétatives fréquentes

En dépit de son élégance manifeste, le bump chart recèle des pièges d’interprétation sous-jacents contre lesquels l’analyste rigoureux doit impérativement prémunir son lectorat. Le biais le plus pernicieux réside dans l’illusion d’équidistance métrique inhérente à la discrétisation ordinale. Sur le plan vertical du graphique, l’intervalle spatial séparant le premier du deuxième rang est rigoureusement identique à celui séparant le septième du huitième rang, suggérant fallacieusement une amplitude de différence constante à tous les étages de la hiérarchie.

Or, dans la réalité quantitative sous-jacente, le premier et le second compétiteur peuvent être séparés par un écart infinitésimal de quelques centièmes de point sur l’échelle continue d’origine, tandis qu’un gouffre statistique béant peut distancer le deuxième du troisième. Le bump chart gomme totalement ces disparités de densité métrique locale pour imposer une grille équidistante uniforme. L’analyste se doit donc de rappeler explicitement dans le corps du texte ou la légende critique que les proximités spatiales reflètent des ordres de passage et non des distances de magnitude absolue.

Un risque connexe concerne l’occultation des dynamiques collectives d’ensemble. Si l’intégralité d’une cohorte voit ses scores régresser drastiquement d’une manière homogène sous l’effet d’une crise systémique, les rangs relatifs peuvent demeurer parfaitement horizontaux et stables, masquant ainsi l’effondrement global de la population étudiée. Réciproquement, un progrès substantiel et partagé par tous n’imprime aucun mouvement ascendant sur le diagramme, dès lors que l’ordre relatif des unités n’a pas été bouleversé par cette amélioration générale.

Enfin, l’esthétisation superflue constitue une dérive fréquente susceptible de corrompre l’intégrité de la restitution scientifique. L’adjonction de lissages curvilignes excessivement baroques, l’usage de palettes chromatiques arc-en-ciel criardes ou la multiplication d’effets d’ombre portées constituent autant de distractions visuelles nuisibles qui détournent l’attention de l’analyse causale rigoureuse. La sobriété formelle doit toujours demeurer le guide cardinal du chercheur en science des données.

12.2 Normes d’exportation pour l’édition scientifique

L’aboutissement du travail de visualisation réside dans la compilation et l’exportation du fichier graphique finalisé selon des standards de résolution compatibles avec les exigences draconiennes des maisons d’édition scientifique internationales. Trop d’articles prometteurs voient la qualité de leur dissémination compromise par des captures d’écran de mauvaise qualité ou des compressions matricielles destructrices qui rendent les étiquettes et les traits flous et illisibles une fois imprimés.

L’instruction souveraine pour orchestrer cette étape sous R est la fonction ggsave, adossée au moteur de rendu graphique vectoriel. Pour les revues appliquant des formats de mise en page stricts, la génération de formats vectoriels purs tels que le PDF, le SVG ou l’EPS s’impose absolument. Contrairement aux images matricielles constituées de pixels finis, les formats vectoriels stockent les tracés, les cercles et les polices sous forme d’instructions géométriques mathématiques pures, autorisant un agrandissement ou une réduction scalaire infinis sans aucune perte de netteté typographique.

Lorsque les consignes aux auteurs exigent impérativement la livraison d’images matricielles rasterisées, généralement sous l’extension TIFF ou PNG sans compression, l’analyste doit contrôler avec précision la densité d’échantillonnage par pouce, formulée via l’argument dpi. Le standard de publication académique exige un seuil minimal absolu de 300 DPI pour les demi-teintes photographiques, et préconise impérativement 600 voire 1200 DPI pour les tracés au trait combinant des éléments géométriques fins et des caractères typographiques denses.

De surcroît, le calibrage dimensionnel physique de la figure doit être arrêté en accord exact avec les gabarits de pagination de la revue visée. L’analyste doit spécifier explicitement les dimensions de largeur et de hauteur en centimètres ou en pouces au sein de ggsave, calquant son format sur la largeur d’une colonne simple, d’une colonne intermédiaire ou de la double page du journal. Ce calibrage ex ante évite les opérations de redimensionnement automatisé a posteriori par les typographes d’édition, lesquelles altèrent invariablement les proportions de police et l’épaisseur apparente des tracés vectoriels.

12.3 Synthèse procédurale et checklist de validation

Au terme de ce parcours méthodologique approfondi, il apparaît opportun de synthétiser le flux opérationnel sous la forme d’un protocole séquentiel standardisé, récapitulant les jalons incontournables de la confection d’un bump chart d’excellence scientifique. Ce canevas universel structure le travail du chercheur depuis la réception de la matrice brute jusqu’à la validation formelle de la planche finale.

Le processus débute invariablement par l’étape de structuration ordonnée des données : conversion au format long tidy, vérification de la complétude du panel chronologique, et calcul transversal étanche des rangs entiers consécutifs au moyen de la combinaison vertueuse des fonctions group_by, arrange, mutate et row_number de dplyr. Cette assise computationnelle se clôt par la suppression préventive des métadonnées de partitionnement via l’instruction unifiée ungroup.

La seconde phase concerne l’assemblage architectural sous ggplot2 : déclaration cartésienne stricte, inversion topologique impérative de l’axe vertical au moyen de scale_y_reverse pour placer le rang d’excellence au sommet de la composition, contrainte des graduations aux seuls entiers naturels observables via l’argument breaks, et extension contrôlée des marges horizontales d’expansion pour dégager les zones d’accueil de la typographie directe.

La troisième étape engage le raffinement géométrique et stylistique : adoption des courbes de Bézier sigmoïdales via le package spécialisé ggbump pour optimiser la cinématique de lecture, ancrage ponctuel discret pour matérialiser les coordonnées de mesure empiriques réelles, sélection d’une palette chromatique accessible exempte de biais perceptif, et élimination intégrale des pollutions de quadrillage grâce à une implémentation minimaliste rigoureuse.

Le protocole se termine par l’éradication de la légende conventionnelle au profit d’un étiquetage direct répulsif sous ggrepel, conférant au graphique son autonomie narrative complète. Avant de soumettre son travail à la communauté de pairs, l’analyste est invité à confronter sa réalisation à une grille d’auto-évaluation rigoureuse : l’axe vertical est-il orienté selon la sémantique de l’excellence ? Les chevauchements de lignes à angles aigus sont-ils immédiatement déchiffrables ? Le code source complet est-il disponible sous forme d’un script déterministe entièrement reproductible ? La satisfaction rigoureuse à ces critères constitue le gage d’une contribution graphique majeure à la transparence et à l’impact des découvertes scientifiques.

Références

Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531-554. https://doi.org/10.1080/01621459.1984.10478080

Costa, P. T., Jr., & McCrae, R. R. (1992). Four ways five factors are basic. Personality and Individual Differences, 13(6), 653-665. https://doi.org/10.1016/0191-8869(92)90236-I

Inglehart, R. (2008). Changing values among Western publics from 1970 to 2006. West European Politics, 31(1-2), 130-146. https://doi.org/10.1080/01402380701834747

Pedersen, T. L. (2020). gganimate: A Grammar of Animated Graphics (R package version 1.0.7). https://CRAN.R-project.org/package=gganimate

Sievert, C. (2020). Interactive Web-Based Data Visualization with R, plotly, and shiny. Chapman and Hall/CRC. https://plotly-r.com/

Sjoberg, D. (2020). ggbump: Bump Chart Geom for ggplot2 (R package version 0.1.0). https://CRAN.R-project.org/package=ggbump

Slowikowski, K. (2021). ggrepel: Automatically Position Non-Overlapping Text Labels with ‘ggplot2’ (R package version 0.9.1). https://CRAN.R-project.org/package=ggrepel

Sweller, J. (2011). Cognitive load theory. In J. P. Mestre & B. H. Ross (Eds.), The Psychology of Learning and Motivation: Cognition in Education (Vol. 55, pp. 37-76). Academic Press. https://doi.org/10.1016/B978-0-12-387691-1.00002-8

Tufte, E. R. (2001). The Visual Display of Quantitative Information (2nd ed.). Graphics Press.

Wickham, H. (2010). A layered grammar of graphics. Journal of Computational and Graphical Statistics, 19(1), 3-28. https://doi.org/10.1198/jcgs.2009.07098

Wickham, H. (2014). Tidy data. Journal of Statistical Software, 59(10), 1-23. https://doi.org/10.18637/jss.v059.i10

Wickham, H., Averick, M., Bryan, J., Chang, W., McGowan, L. D., François, R., Grolemund, G., Hayes, A., Henry, L., Hester, J., Kuhn, M., Pedersen, T. L., Miller, E., Bache, S. M., Müller, K., Ooms, J., Robinson, D., Seidel, D. P., Spinu, V., Takahashi, K., Vaughan, D., Wilke, C., Woo, K., & Yutani, H. (2019). Welcome to the Tidyverse. Journal of Open Source Software, 4(43), 1686. https://doi.org/10.21105/joss.01686

Wilke, C. O. (2019). Fundamentals of Data Visualization: A Primer on Making Informative and Compelling Figures. O’Reilly Media.

Wilkinson, L. (2005). The Grammar of Graphics (2nd ed.). Springer. https://doi.org/10.1007/0-387-28695-0
