Comment utiliser xlim() et ylim() dans R

L’analyse de données contemporaine repose de manière fondamentale sur la capacité du chercheur à traduire des structures numériques complexes en représentations visuelles intelligibles, fidèles et reproductibles. Dans le cadre de l’écosystème de programmation statistique R, le moteur graphique fournit une flexibilité exceptionnelle pour matérialiser des distributions, des trajectoires d’échantillons ou des modélisations inférentielles. Néanmoins, la pertinence d’une figure dépend intrinsèquement du cadrage spatial imposé à ses axes. Sans une délimitation rigoureuse des coordonnées cartésiennes, même les analyses statistiques les plus poussées s’exposent à des biais interprétatifs majeurs ou à des distorsions cognitives chez le lecteur.

Le contrôle des dimensions spatiales au sein de l’environnement R natif s’articule principalement autour des paramètres xlim et ylim, complétés par les fonctions éponymes disponibles dans les extensions graphiques modernes. Ces instructions ne constituent pas de simples commodités cosmétiques ; elles représentent le socle méthodologique permettant de verrouiller l’échelle d’observation, d’isoler des dynamiques locales par agrandissement optique ou, au contraire, d’harmoniser des visualisations multiples pour autoriser une comparaison inter-groupes valide. Maîtriser leur comportement algorithmique, leur interaction avec les moteurs de rendu et leurs effets sur l’intégrité des données sous-jacentes s’avère indispensable pour tout praticien de la science des données.

Ce traité exhaustif explore en profondeur les fondements théoriques, les mécanismes computationnels et les applications empiriques du dimensionnement d’axes dans R. De la syntaxe vectorielle élémentaire aux subtilités de la grammaire des graphiques vectoriels, en passant par les implications psychométriques et les exigences éditoriales des revues à comité de lecture, ce guide détaille l’ensemble des protocoles nécessaires pour convertir un tracé brut en une figure scientifique conforme aux normes académiques les plus strictes.

1. Introduction aux fonctions graphiques fondamentales : Le rôle de xlim() et ylim() dans R

1.1 Importance du contrôle d’échelle dans la visualisation scientifique

La transcription d’une réalité empirique en un espace graphique bidimensionnel relève d’un acte sémiotique et méthodologique fondamental. Dans les sciences quantitatives, le choix des échelles numériques associées aux axes de coordonnées ne constitue jamais une opération neutre. Une variation arbitraire des bornes d’un axe horizontal ou vertical modifie instantanément la perception visuelle de la pente d’une courbe de régression, de la dispersion d’un nuage de points ou de l’amplitude d’une différence interindividuelle. Selon les travaux fondateurs de William S. Cleveland et Robert McGill sur la perception graphique humaine, l’œil évalue les grandeurs relatives en comparant des positions le long d’échelles communes et des longueurs d’alignement. Dès lors que l’échelle est tronquée, démesurément étirée ou compressée, le jugement statistique intuitif du lecteur se trouve biaisé, pouvant conduire à surestimer un effet marginal ou, à l’inverse, à occulter une tendance critique au sein du bruit d’échantillonnage.

Dans un contexte d’analyse comparative, qu’il s’agisse de comparer des cohortes cliniques distinctes, des séries temporelles longitudinales ou des réplications expérimentales, le contrôle manuel des bornes devient un impératif épistémologique. Laisser le logiciel calculer de façon autonome les limites de chaque graphique engendre des cadres de référence hétérogènes. Deux distributions strictement identiques affichées sur des échelles dissemblables apparaîtront visuellement divergentes, tandis que deux dynamiques divergentes cadrées sur leurs extrêmes respectifs pourront donner l’illusion d’une superposition parfaite. La standardisation délibérée des fenêtres d’affichage permet de neutraliser ces artefacts perceptifs et d’offrir une base solide pour l’évaluation empirique directe.

Au-delà de la fidélité de lecture, le calibrage géométrique des graphiques conditionne la comparabilité inter-études au sein des méta-analyses et des revues systématiques. Lorsqu’un protocole expérimental vise à mesurer l’efficacité d’un traitement psychologique ou pharmacologique, présenter des tailles d’effet sur une échelle normalisée et constante entre les publications favorise l’accumulation cumulative des connaissances. Les arguments xlim et ylim constituent à cet égard les opérateurs de premier ordre garantissant que le repère cartésien demeure un instrument de mesure scientifique rigide, objectif et indépendant des fluctuations d’échantillonnage fortuites.

1.2 Architecture graphique de base dans l’environnement R

L’environnement statistique R intègre un sous-système graphique historique, souvent qualifié de moteur graphique de base (ou base graphics), structuré autour du package interne graphics et de son interface de bas niveau grDevices. Contrairement aux approches déclaratives récentes qui empilent des couches d’abstraction géométrique, le moteur de base fonctionne selon un paradigme impératif direct assimilable au modèle de la table traçante. Dès qu’un dispositif graphique (comme une fenêtre d’affichage à l’écran, un fichier vectoriel PDF ou une image matricielle PNG) est initialisé, l’interpréteur ouvre une session de dessin où chaque commande applique immédiatement des encres virtuelles sur une surface définie.

Dans cette architecture, l’exécution d’une fonction de haut niveau, telle que la fonction générique plot(), déclenche une série d’opérations algorithmiques automatisées. Le moteur commence par évaluer l’étendue numérique globale des vecteurs transmis en entrée au moyen de la fonction range(). Une fois ces valeurs extrêmes identifiées, le système applique des règles heuristiques d’ajustement afin d’éviter que les points de données les plus périphériques ne touchent directement le cadre de délimitation de la zone de traçage. Par défaut, une marge d’expansion d’environ 4 % est automatiquement injectée de part et d’autre des valeurs minimales et maximales observées. Bien que cette automatisation simplifie l’exploration exploratoire rapide, elle prive l’utilisateur d’une maîtrise géométrique absolue sur la scénarisation spatiale de ses données.

Le système de coordonnées cartésiennes planes bidimensionnelles ainsi instauré repose sur une matrice de transformation projetant les unités de données mathématiques (notamment les scores psychométriques, les durées en millisecondes ou les concentrations physiologiques) vers des unités de périphériques physiques exprimées en pouces, millimètres ou pixels. Les paramètres d’ajustement explicites interviennent précisément à l’interface de cette projection. En se substituant aux routines d’estimation par défaut, ils reconfigurent la matrice de transformation spatiale avant que le premier point, segment ou polygone ne soit inscrit dans la mémoire tampon du moteur de rendu.

1.3 Présentation formelle des arguments xlim et ylim

D’un point de vue formel et syntaxique, les entités xlim et ylim se manifestent sous deux formes distinctes dans l’écosystème R : d’une part, comme des arguments nommés accepting des vecteurs au sein des fonctions graphiques du système de base, et d’autre part, comme des fonctions d’extension autonomes au sein de packages spécialisés tels que ggplot2. Dans le cadre du moteur graphique natif, leur signature formelle s’intègre directement dans la liste d’arguments des fonctions génériques de haut niveau : plot(x, y, xlim = NULL, ylim = NULL, …). Lorsque ces arguments reçoivent une valeur non nulle, ils court-circuitent l’estimation heuristique interne pour imposer un intervalle strict et déterministe.

Il est capital d’opérer une distinction rigoureuse entre ces arguments de haut niveau et les fonctions de manipulation de bas niveau. Alors que des fonctions secondaires comme lines(), points() ou text() viennent enrichir un graphique préexistant sans pouvoir altérer le repère d’axes déjà gravé, les arguments xlim et ylim définissent la charpente primordiale lors de l’appel initial. Ils agissent comme les gardiens de la frontière spatiale. Toute tentative de redéfinir ces bornes après la clôture de l’instruction d’initialisation de l’axe nécessite soit l’effacement complet du dispositif graphique, soit l’usage d’artifices techniques complexes impliquant la manipulation directe des paramètres de l’environnement graphique par().

L’objectif pédagogique de ce document est de déconstruire méthodiquement le fonctionnement de ces opérateurs fondamentaux. À travers une progression didactique débutant par l’analyse syntaxique pour aboutir aux protocoles avancés de publication scientifique, ce texte offre aux chercheurs, analystes et data scientists les clés nécessaires pour assujettir totalement la mise en forme de leurs données empiriques aux exigences les plus strictes de la communication scientifique contemporaine.

2. Syntaxe et principes fondamentaux des paramètres de limites d’axes

2.1 Structure du vecteur numérique c(min, max)

L’affectation d’une valeur aux arguments xlim et ylim dans le moteur de base de R exige une rigueur typologique absolue. Le format attendu par l’interpréteur est sans exception un vecteur numérique constitué de deux éléments scalaires ordonnés, traditionnellement instancié via la primitive de concaténation c(min, max). Le premier élément représente la coordonnée de début de l’axe (la borne inférieure dans une configuration standard), tandis que le second élément désigne la coordonnée terminale (la borne supérieure). L’évaluation syntaxique repose sur le modèle canonique : xlim = c(valeur_minimale, valeur_maximale).

Le typage des données passées à ce vecteur doit impérativement être conforme aux modes atomiques numeric, integer ou double. L’introduction accidentelle d’une chaîne de caractères, même si celle-ci contient un chiffre retranscrit textuellement, ou l’omission de l’un des deux éléments provoquera l’interruption immédiate de l’instruction et l’émission d’un message d’erreur bloquant de type dimensionnel ou structurel. De surcroît, le moteur gère nativement les nombres à virgule flottante avec une précision double ; il est donc parfaitement licite et courant de déclarer des bornes fractionnaires, telles que xlim = c(-0.025, 1.875), afin de répondre aux exigences de granularité de certains modèles d’ajustement probabilistes ou d’équations structurelles.

Un aspect algorithmique remarquable réside dans la non-imposition d’un ordre arithmétique strictement croissant au sein du vecteur. Si la pratique conventionnelle dicte que le premier terme soit inférieur au second, le moteur de R interprète la déclaration d’une borne inférieure mathématiquement supérieure à la borne terminale (par exemple xlim = c(100, 0)) non pas comme une anomalie, mais comme une instruction explicite d’inversion directionnelle du repère. Cette propriété computationnelle élégante offre une voie directe pour inverser l’orientation spatiale de lecture sans altérer les valeurs de la matrice de données sous-jacente.

2.2 Algorithme d’ajustement par défaut versus spécification manuelle

Pour comprendre pleinement la portée de la spécification manuelle des limites d’axes, il convient de disséquer l’algorithme interne exécuté par R en l’absence de directives explicites. Lorsque l’analyste exécute un tracé sans spécifier xlim ou ylim, la routine interne calcule la différence absolue entre le maximum et le minimum de la variable, notée delta. Par défaut, le moteur alloue une extension tampon égale à 4 % de ce delta de part et d’autre des valeurs extrêmes. Cette mécanique, régie globalement par les paramètres graphiques xaxs = « r » et yaxs = « r » (où « r » signifie regular), a été pensée pour empêcher qu’un point dont l’ordonnée coïncide avec le maximum de l’échantillon ne soit coupé en deux par la bordure supérieure de la boîte de traçage.

Toutefois, cette automatisation génère des effets de bord problématiques dans de nombreux contextes expérimentaux. En appliquant systématiquement ces 4 % d’espacement additionnel, R crée des coordonnées visuelles « flottantes ». Par exemple, si une variable prend théoriquement ses valeurs sur une échelle de pourcentage comprise strictement entre 0 et 100, le moteur graphique étirera automatiquement l’axe de -4 à 104. Ce débordement non sollicité donne l’impression trompeuse que des valeurs négatives ou supérieures au maximum théorique sont envisageables ou observées dans l’échantillon. En outre, dans les représentations de modèles linéaires, cette dilatation artificielle des marges amplifie visuellement le bruit de fond en distendant l’espace non peuplé en périphérie des données.

Le verrouillage délibéré des bornes via la spécification manuelle permet d’éradiquer ces dérives interprétatives. En forçant par exemple xlim = c(0, 100) conjointement à l’ajustement du style d’axe, le chercheur s’assure que le repère coïncide rigoureusement avec les propriétés mathématiques intrinsèques de l’espace échantillonnal. La précision statistique y gagne une clarté irréprochable : les frontières graphiques deviennent le reflet fidèle des contraintes opérationnelles de la mesure, dissipant toute incertitude quant à l’origine réelle des axes ou à la saturation des échelles de réponse.

2.3 Compatibilité avec la fonction plot() et ses dérivés

La puissance du sous-système graphics repose sur le mécanisme de polymorphisme propre au langage R, matérialisé par le concept de fonctions génériques orientées objet de type S3. La fonction plot() constitue l’archétype de ce dispositif. Qu’elle reçoive deux vecteurs numériques indépendants, une formule statistique ou un objet complexe issu d’une modélisation, la machinerie interne redirige l’exécution vers des méthodes spécialisées telles que plot.default(), plot.formula() ou plot.data.frame(). Dans l’ensemble de ces déclinaisons, les arguments xlim et ylim sont systématiquement capturés et traités de manière transparente par la méthode de traçage sous-jacente.

Cette universalité fonctionnelle s’étend harmonieusement aux outils d’analyse distributionnelle univariée du package de base. Dans le cas de la fonction hist(), dédiée à l’estimation de la densité par histogrammes, l’argument xlim permet d’uniformiser la largeur totale de l’axe des abscisses sur lequel se déploient les classes de fréquences ou de probabilités, tandis que ylim assure la standardisation de la hauteur des rectangles verticaux, facilitant ainsi la comparaison synoptique entre deux distributions asymétriques. De manière analogue, au sein des fonctions boxplot() et stripchart(), l’ordonnée est fréquemment soumise à une contrainte stricte par l’entremise de ylim, neutralisant les disparités d’affichage provoquées par des valeurs aberrantes isolées d’un sous-groupe particulier.

L’utilisation de ces paramètres dans des dérivés spécialisés comme matplot() (pour le tracé simultané de matrices de données multivariées) ou pairs() (pour les matrices de corrélation par nuages de points croisés) confirme leur statut de piliers architecturaux. Quel que soit le degré d’abstraction du modèle tracé, l’analyste conserve la prérogative souveraine de fixer les coordonnées spatiales ultimes de l’espace projectif, garantissant une intégration sans friction dans des pipelines de traitement analytique complexes.

3. Application pratique : Définition des limites de l’axe des abscisses avec xlim()

3.1 Construction d’un jeu de données empirique et tracé initial

Pour illustrer de façon tangible et reproductible l’impact du cadrage horizontal, nous construisons un ensemble de données expérimentales synthétiques mais représentatives d’une situation de laboratoire classique en psychologie cognitive ou en neuroergonomie. Imaginons un protocole mesurant l’effet de l’intensité d’une stimulation sensorielle continue (exprimée en décibels au-dessus du seuil absolu, variant de 5 à 15 unités) sur l’indice d’attention soutenue d’un groupe de participants (quantifié par un score de performance continu s’étendant théoriquement de 0 à 25 points). Ce protocole produit un tableau de données structuré contenant une variable indépendante continue et une variable dépendante appariée.

Lorsque l’analyste procède au tracé exploratoire initial en exécutant la commande générique plot(donnees$intensite, donnees$performance) sans adjoindre de paramètres d’axes restrictifs, le moteur graphique de R prend l’ascendant. Il examine la dispersion empirique de la variable d’intensité, qui s’avère par exemple circonscrite entre 5.2 et 14.8. En appliquant sa règle d’expansion de 4 %, le système place la borne gauche du tracé aux alentours de 4.8 et la borne droite à proximité immédiate de 15.2. Ce cadrage opportuniste engendre un zoom automatique serré autour des seules observations collectées.

L’évaluation visuelle de ce graphique de référence met immédiatement en lumière les écueils de l’automatisation. Bien que la relation fonctionnelle entre la stimulation et la réponse soit parfaitement visible à l’intérieur de la fenêtre restreinte, le lecteur n’a aucun repère perceptif quant à la position de ces données par rapport à un état de repos absolu (intensité zéro) ou par rapport au potentiel maximal de stimulation envisageable dans le protocole. Le nuage de points semble saturer l’ensemble de l’espace géométrique disponible, ce qui donne l’impression que la variance observée couvre l’intégralité du champ d’étude, faussant l’estimation subjective de la taille d’effet.

3.2 Extension de l’axe horizontal par l’argument xlim

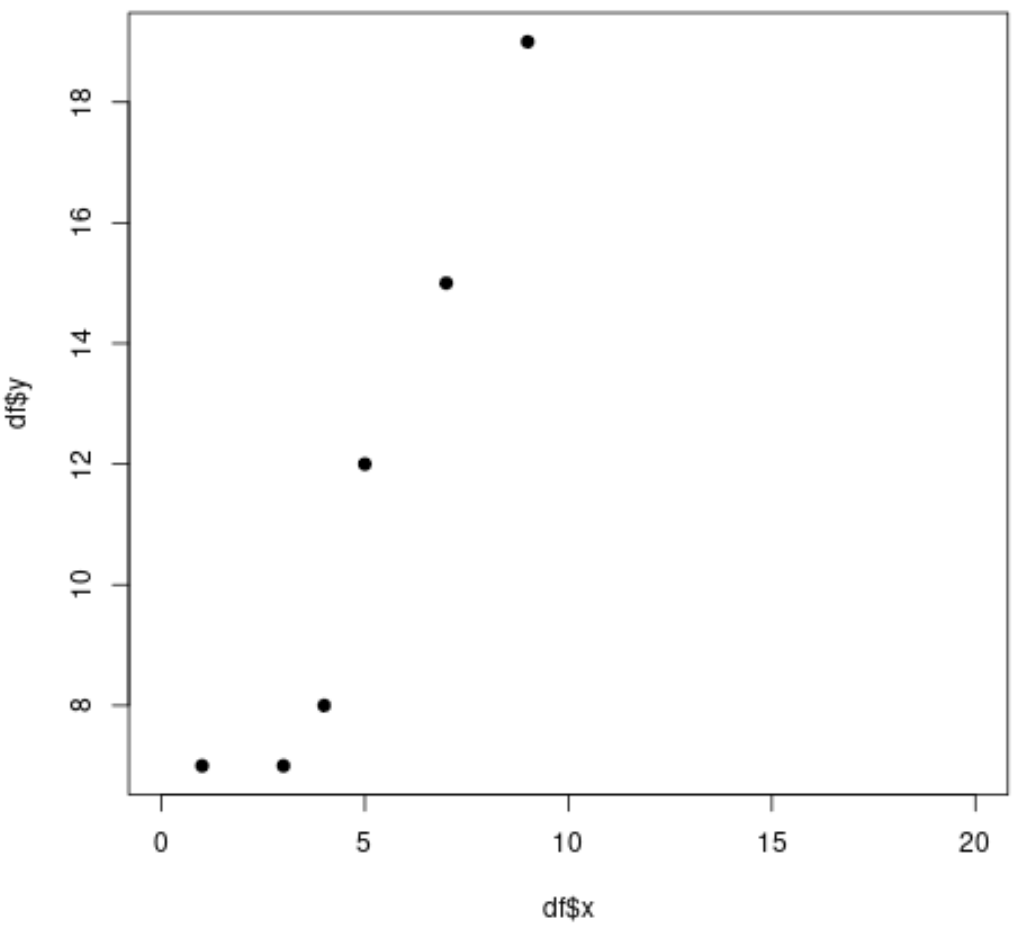

Afin de restituer à l’expérience sa véritable échelle physique et phénoménologique, il est nécessaire d’étendre la fenêtre d’observation vers ses frontières méthodologiques réelles. En introduisant explicitement l’argument xlim = c(0, 20) au sein de la fonction d’appel du nuage de points, l’analyste contraint l’axe horizontal à débuter à l’origine théorique nulle et à s’étendre au-delà de la valeur maximale observée pour englober les zones de tolérance expérimentale.

L’effet visuel de cette reconfiguration est immédiat et profond. Le nuage de points, auparavant plaqué contre la bordure gauche du dessin, se repositionne de manière réaliste dans le segment central [5, 15] de la droite des réels. L’espace vide délibérément créé sur le segment [0, 5] communique instantanément au réviseur que le protocole s’est abstenu de tester des niveaux de stimulation subliminaux, tandis que l’espace libre ménagé entre 15 et 20 préserve la cohérence spatiale si des données longitudinales complémentaires ou des sessions d’essais à haute intensité doivent être ultérieurement projetées sur la même trame graphique.

Cette extension horizontale stabilise également la distribution spatiale relative. Dans les études comportementales où des comparaisons doivent être établies entre un groupe contrôle et un groupe pathologique dont les plages de tolérance diffèrent, forcer un xlim identique et étendu sur les deux graphiques permet d’appréhender d’un seul coup d’œil l’ampleur du déficit ou de la supériorité d’un groupe sans que le cerveau n’ait à recalculer mentalement la correspondance métrique entre deux axes aux gradations décalées.

3.3 Focalisation et zoom avant sur un sous-ensemble critique

Si l’extension de l’axe horizontal répond à des exigences de contextualisation globale, la démarche inverse — consistant à restreindre drastiquement la plage visible par l’entremise de xlim — s’avère indispensable lors de l’exploration de zones de haute densité ou de transitions dynamiques critiques. Supposons que les points d’inflexion d’un modèle non linéaire d’attention se concentrent de façon cryptique entre les valeurs de stimulation 8 et 12. Dans le tracé global, les observations situées dans cet intervalle peuvent apparaître agglutinées, masquant la trajectoire précise de l’ajustement ou la présence de micro-agrégats structurés.

En assignant xlim = c(8, 12), l’analyste opère un agrandissement optique puissant centré exclusivement sur ce segment névralgique. Le moteur graphique recalcule instantanément la position de l’axe et redistribue la distance physique d’affichage sur ces 4 unités d’amplitude seulement. Les observations contenues dans cet intervalle bénéficient dès lors d’une séparation spatiale maximale, permettant de distinguer d’éventuelles bifurcations, des déviations locales par rapport à la linéarité ou des sous-structures bimodales insoupçonnées.

Ce zoom avant impacte directement l’affichage des graduations et des sous-divisions d’axes (les tick marks). Libéré de la contrainte d’afficher un intervalle large, le moteur de calcul de la lisibilité des axes ajuste automatiquement les intervalles de graduation pour présenter des décimales précises (par exemple 8.0, 8.5, 9.0, 9.5, etc.), améliorant ainsi la quantification oculaire des données. Il convient cependant de garder à l’esprit que cette focalisation entraîne le masquage physique de tous les points situés en amont de 8 et en aval de 12, une particularité dont les répercussions computationnelles doivent être rigoureusement anticipées.

4. Application pratique : Définition des limites de l’axe des ordonnées avec ylim()

4.1 Ajustement de l’axe vertical pour la variable dépendante

Le contrôle de l’axe vertical via l’argument ylim soulève des enjeux méthodologiques souvent plus cruciaux encore que ceux de l’axe horizontal, dans la mesure où l’ordonnée porte quasi systématiquement la variable dépendante, c’est-à-dire le critère de résultat de l’investigation scientifique. L’un des pièges les plus répandus en visualisation de données consiste en la troncature de l’origine de l’axe des ordonnées. Lorsqu’un algorithme cale arbitrairement la base de l’axe vertical sur la valeur minimale observée (par exemple 18.5 pour une échelle s’étendant de 0 à 25), des variations d’amplitudes infimes peuvent prendre l’apparence visuelle de gouffres vertigineux, trompant grossièrement l’intuition du lecteur non averti.

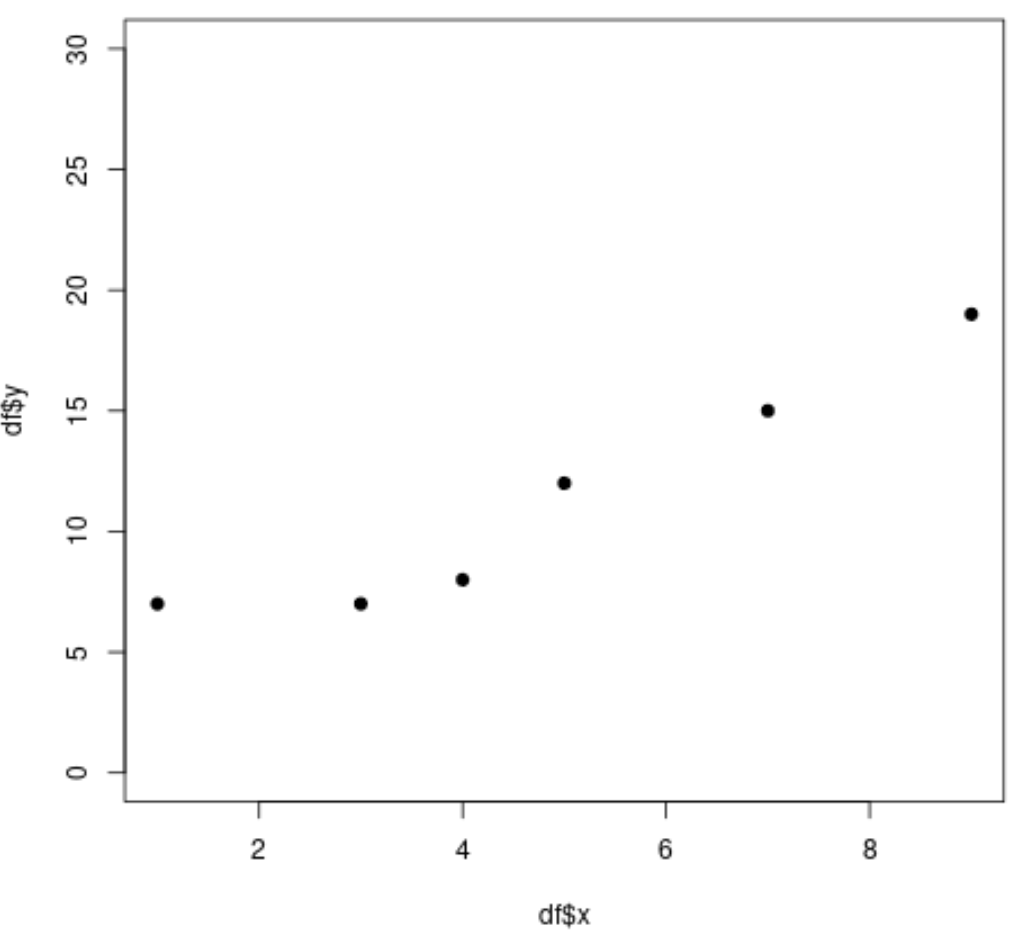

L’implémentation délibérée d’une commande telle que ylim = c(0, 30) rétablit l’intégrité de la représentation en ancrant l’axe à une origine absolue non ambiguë. Ce faisant, la pente visuelle de la relation entre les variables se trouve immédiatement corrigée et normalisée. L’angle formé par la ligne de tendance par rapport à l’horizontale reflète désormais fidèlement la taille de l’effet proportionnelle au regard de l’ensemble du domaine de mesure autorisé par l’instrumentation.

Ce rétablissement de l’origine absolue est particulièrement vital dans les disciplines où les scores mesurés ont un statut d’intervalle ou de ratio, à l’instar des temps de latence, des concentrations enzymatiques ou des scores de tests standardisés. Un graphique scientifique dont l’ordonnée coupe arbitrairement la base des données sans justification théorique explicite ni rupture graphique ostensible s’expose à une disqualification immédiate lors de l’évaluation par les pairs au sein des revues académiques de premier rang.

4.2 Standardisation verticale entre graphiques distincts

Dans de nombreux protocoles de recherche contemporains, la présentation des données repose sur des agencements multi-panneaux (obtenus sous R via des commandes d’environnement graphique telles que par(mfrow = c(1, 2)) ou des fonctions de partitionnement de dispositif de traçage). Considérons une étude comparative évaluant les trajectoires d’apprentissage de deux groupes d’individus : un groupe soumis à un entraînement intensif et un groupe témoin. Si l’on trace deux graphiques côte à côte en laissant l’axe ylim libre, chaque panneau s’ajustera aux performances extrêmes de son groupe respectif.

Dans ce scénario non contrôlé, si le groupe témoin progresse d’un score de 10 à un score de 15, son graphique affichera un axe allant de 9 à 16, montrant une ascension spectaculaire qui saturera l’espace vertical. Si le groupe entraîné progresse de 10 à 28 sur un axe automatique s’étendant de 9 à 29, la pente visuelle apparaîtra curieusement similaire à celle du premier panneau en raison du réétalonnage automatique de la hauteur totale du graphique. Cette défaillance de parallélisme visuel empêche toute méta-analyse oculaire directe et contraint le lecteur à un effort cognitif soutenu de lecture croisée des étiquettes numériques.

L’application d’un argument ylim = c(0, 30) strictement uniforme et figé sur l’ensemble de la série de visualisations supprime instantanément ce biais de perspective. La variance réelle s’exprime alors dans sa vérité géométrique brute : la pente du groupe entraîné se dresse avec une vigueur évidente, tandis que celle du groupe contrôle se révèle modeste et contenue dans la zone inférieure du cadre. Cette harmonisation transforme des figures isolées en un système cohérent et analytiquement robuste.

4.3 Gestion des plafonds de mesure et des effets d’échelle

Les instruments d’évaluation expérimentale, qu’il s’agisse de capteurs physiques, de batteries d’épreuves neuropsychologiques ou de questionnaires psychométriques calibrés, possèdent des bornes intrinsèques indépassables. Ces frontières structurelles engendrent fréquemment des effets de plancher (lorsque les scores s’accumulent au niveau de la note minimale possible sans pouvoir discriminer les individus les plus en difficulté) ou des effets de plafond (lorsque les participants les plus performants atteignent la note maximale autorisée par l’épreuve).

Le paramétrage rigoureux de ylim selon les limites théoriques complètes de l’instrument de mesure (par exemple ylim = c(0, 100) pour un test normé sur cent points) offre un moyen visuel puissant et honnête d’exposer ces effets de saturation. Si une population d’experts testée sur une épreuve complexe voit l’ensemble de ses scores massés sur la ligne terminale haute de l’ordonnée, l’apparition d’un espace vide substantiel entre le niveau zéro et la bande supérieure rend l’effet de plafond immédiatement évident aux yeux de la communauté scientifique.

À l’inverse, si l’on avait restreint l’axe ylim aux seules valeurs observées, par exemple entre 95 et 100, la dispersion résiduelle entre ces scores saturés aurait été exagérée de manière artificielle, donnant l’illusion trompeuse d’une variance interindividuelle riche et normalement distribuée au sein d’une zone qui ne reflète en réalité qu’une sensibilité discriminative épuisée de l’outil de diagnostic.

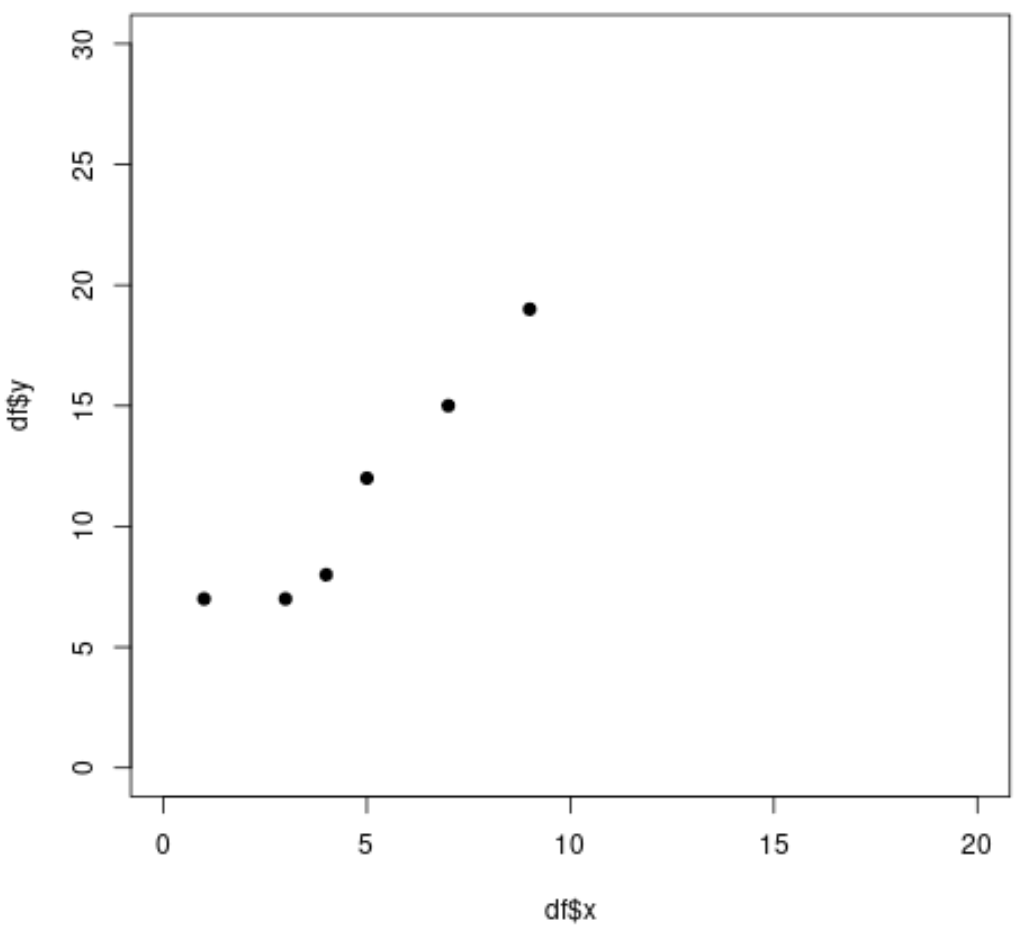

5. Utilisation conjointe de xlim() et ylim() pour un cadrage bidimensionnel optimal

5.1 Syntaxe intégrée et exécution simultanée

L’élaboration d’une visualisation graphique mature implique rarement l’ajustement isolé d’une seule dimension spatiale. La maîtrise complète du repère cartésien s’obtient par la conjonction harmonieuse et simultanée des deux arguments au sein de l’instruction maîtresse de traçage. La syntaxe canonique s’articule ainsi de manière symétrique et limpide : plot(donnees$x, donnees$y, xlim = c(0, 20), ylim = c(0, 30)). Cette formulation unifiée garantit que les deux vecteurs directeurs de la matrice de projection cartésienne sont configurés de façon synchronisée avant l’amorce du rendu géométrique.

L’ordre séquentiel dans lequel les arguments xlim et ylim sont déclarés au sein de la fonction d’appel n’exerce aucune influence sur le moteur d’exécution de R, dans la mesure où il s’agit d’arguments formellement nommés. L’analyste peut ainsi positionner ylim avant xlim sans altérer la logique du programme. Toutefois, par convention stylistique et pour préserver la lisibilité du script source par les pairs, il demeure vivement conseillé de respecter l’ordre spatial naturel, en formulant d’abord l’abscisse horizontale puis l’ordonnée verticale.

Sur le plan de l’intégrité de la composition visuelle, cette spécification conjointe interdit au système d’introduire des asymétries de marges non sollicitées. Elle permet de fixer les points nodaux de la scène graphique, conférant à la figure finale une stabilité géométrique indispensable lors de l’exportation vers des formats vectoriels fixes destinés à l’impression ou à la mise en page éditoriale.

5.2 Création d’espaces graphiques réservés pour annotations et légendes

L’un des défis récurrents en infographie scientifique réside dans l’intégration élégante d’éléments textuels informatifs, d’équations de modélisation ou de blocs de légendes descriptives. Lorsque la zone de traçage est intégralement saturée par le nuage de points ou les courbes expérimentales, l’insertion d’une légende via la fonction legend() conduit inexorablement à un chevauchement inesthétique et illisible avec les données empiriques. L’analyste se trouve alors confronté à l’alternative fâcheuse de masquer des observations ou de rejeter la légende à l’extérieur du graphique, perturbant l’équilibre de la mise en page.

L’extension coordonnée de xlim et de ylim résout ce dilemme de façon souveraine en créant un espace blanc délibéré et non saturé dans l’un des quadrants de la zone de dessin. En calibrant par exemple l’abscisse sur c(0, 25) alors que les données s’achèvent à 18, et l’ordonnée sur c(0, 35) alors que les points plafonnent à 25, une enclave spatiale vierge de dimensions [18, 25] par [25, 35] est instantanément mise à disposition dans le coin supérieur droit du cadre.

Ce périmètre réservé peut alors accueillir des légendes complexes à plusieurs niveaux factoriels, des résumés statistiques (tels que le coefficient de corrélation de Pearson, l’équation de régression avec son intervalle de confiance ou la valeur p du test d’hypothèse) appliqués avec la fonction text(), ou encore des symboles d’orientation méthodologique. La figure acquiert ainsi une clarté didactique irréprochable, chaque élément informatif trouvant une place dédiée sans empiéter sur la lecture des données réelles.

5.3 Maintien d’un rapport de proportionnalité orthonormé

Dans de nombreuses applications analytiques avancées — telles que l’analyse en composantes principales (ACP), le positionnement multidimensionnel (MDS), l’analyse factorielle des correspondances ou la cartographie de distances géodésiques et psychologiques —, la distance spatiale euclidienne séparant deux points sur le graphique doit correspondre fidèlement à leur distance métrique dans l’espace des données. Si l’unité physique de l’axe des abscisses (par exemple un centimètre sur l’écran) ne représente pas exactement la même quantité numérique que l’unité de l’axe des ordonnées, la géométrie du plan est déformée par anamorphose.

Pour contrer cet écueil et imposer un repère orthonormé strict, l’environnement R propose l’argument asp (pour aspect ratio), dont la valeur numérique fixe le rapport d’échelle unitaire entre l’axe vertical et l’axe horizontal. Lorsque l’analyste spécifie simultanément asp = 1, xlim = c(-5, 5) et ylim = c(-5, 5), le moteur graphique est contraint de dessiner un repère strictement carré où un incrément d’une unité sur X occupe la même longueur physique qu’un incrément d’une unité sur Y.

L’interaction entre les limites xlim/ylim et l’argument asp requiert une attention particulière. Si les plages numériques définies par les deux vecteurs d’axes ne présentent pas un ratio identique à celui imposé par asp et aux dimensions de la fenêtre du dispositif graphique, le moteur graphique de R élargira automatiquement l’un des axes au-delà de la valeur maximale demandée afin de préserver l’intégrité de la proportion sans déformer les cercles en ellipses. La compréhension de cette synergie géométrique s’avère indispensable pour préserver la vérité spatiale des configurations factorielles complexes.

6. Inversion des axes et échelles négatives avec xlim() et ylim()

6.1 Mécanisme mathématique de l’inversion d’axe

L’une des fonctionnalités les plus puissantes et élégantes des arguments xlim et ylim réside dans leur capacité à inverser la direction de progression du repère cartésien par une simple inversion de la polarité d’ordre des éléments du vecteur d’entrée. Dans la convention cartésienne euclidienne par défaut, les valeurs s’accroissent de la gauche vers la droite sur l’axe des abscisses et du bas vers le haut sur l’axe des ordonnées. Cette configuration s’obtient classiquement lorsque le premier scalaire est strictement inférieur au second : c(min, max).

Dès lors que l’analyste soumet un vecteur structurellement inversé où le premier terme excède arithmétiquement le second, sous la forme canonique c(max, min) (par exemple ylim = c(100, 0)), le compilateur graphique réinterprète instantanément la matrice d’orientation spatiale. Le point de valeur maximale est alors associé à l’origine graphique inférieure, tandis que la valeur minimale est projetée vers le sommet du cadre. Le moteur accomplit cette transposition géométrique intégrale sans exiger de l’utilisateur qu’il transforme mathématiquement sa variable par des multiplications scalaires arbitraires (telles que multiplier les valeurs par -1), ce qui préserve l’intégrité absolue de la matrice des données originales et évite la corruption des étiquettes numériques affichées sur l’axe.

Cette propriété s’applique avec une efficacité égale sur l’axe des abscisses. La déclaration xlim = c(10, 0) aura pour effet d’orienter le flux temporel ou quantitatif de la droite vers la gauche. La machinerie interne de projection continue de calculer correctement l’emplacement des points, des intervalles d’erreur et des courbes de tendance, adaptant automatiquement l’ordre d’énumération des graduations numériques le long de la ligne de base.

6.2 Cas d’usage expérimentaux des axes inversés

L’inversion directionnelle des axes ne relève pas d’une simple curiosité géométrique ; elle constitue une exigence méthodologique stricte dans plusieurs paradigmes des sciences empiriques. Le premier grand champ d’application concerne l’analyse des temps de réaction et des latences de traitement en psychologie expérimentale et en neurosciences comportementales. Dans ces disciplines, un temps de réaction plus court traduit une performance cognitive supérieure ou une vitesse de traitement accrue. Pour que le tracé graphique s’aligne sur l’intuition perceptive naturelle voulant que les performances d’excellence soient positionnées en hauteur, l’analyste utilise judicieusement un argument ylim = c(max_latence, min_latence). Ainsi, les réductions de temps consécutives à un apprentissage se matérialisent visuellement par une trajectoire ascendante valorisante.

Un deuxième cas emblématique réside dans l’électrophysiologie humaine et le traitement des potentiels évoqués cognitifs (ERP – Event-Related Potentials). Selon une tradition historique profondément enracinée initiée dans les premières publications neurobiologiques, les composantes de négativité cérébrale (telles que l’onde N100, la MMN ou la N400) sont conventionnellement tracées avec la polarité négative orientée vers le sommet du graphique, tandis que les composantes positives (comme la P300) plongent vers le bas. Configurer l’axe vertical par une instruction du type ylim = c(20, -20) permet de respecter scrupuleusement les canons visuels de la littérature électrophysiologique internationale sans altérer le voltage réel contenu dans les matrices de microvolts.

Enfin, la représentation de classements ordonnés, d’indices de rang ou de tableaux de bord compétitifs impose que la première position (le rang 1) figure au sommet de l’axe vertical et non à sa base. En déclarant ylim = c(dernier_rang, 1), la hiérarchie sociale, sportive ou bibliométrique s’organise de manière immédiatement compréhensible pour l’esprit humain, évitant le contresens visuel où le détenteur de la médaille d’or serait relégué au plancher du tracé.

6.3 Gestion des espaces contenant des grandeurs négatives

Le traitement des distributions de données englobant des valeurs scalaires négatives représente un autre domaine où le calibrage manuel par xlim et ylim s’avère incontournable. Dans le cadre de la standardisation statistique en sciences du comportement, les scores bruts sont fréquemment convertis en scores réduits d’écart-type ou z-scores, caractérisés par une moyenne théorique égale à zéro et un écart-type unitaire. Les valeurs observées oscillent alors classiquement dans un intervalle borné entre -3 et +3 unités standard.

La déclaration formelle ylim = c(-3, 3) et xlim = c(-3, 3) permet d’instituer un espace cartésien parfaitement symétrique articulé autour du point d’intersection central (0,0). Ce centrage spatial rigoureux offre une perception immédiate des déviations positives et négatives par rapport au barycentre théorique de la population. Si le tracé intègre une ligne horizontale de référence nulle (via la fonction abline(h = 0, lty = 2)), le lecteur discerne sans effort la structure bivariée des anomalies et des conformités.

Ce cadrage symétrique préserve également la signification psychologique des grandeurs bipolaires, courantes dans les études sur les attitudes, les préférences valence-affect ou les contrastes d’activation fonctionnelle en neuroimagerie (fMRI). L’attribution manuelle de bornes équidistantes de l’origine interdit toute dérive perceptive où le pôle négatif semblerait plus étendu ou plus compact que le pôle positif du fait d’un échantillonnage asymétrique ponctuel.

7. Gestion des valeurs manquantes, des valeurs aberrantes et du rognage de données

7.1 Comportement du moteur R face aux points hors limites

L’un des aspects fondamentaux de l’exécution graphique dans R concerne le traitement algorithmique appliqué aux données dont les coordonnées excèdent les frontières fixées par xlim ou ylim. Dans le moteur graphique de base (base graphics), ce traitement s’opère par un mécanisme matériel de rognage géométrique strict, universellement désigné sous le terme anglo-saxon de clipping. Dès lors qu’un point de données présente une coordonnée spatiale en dehors de la boîte de traçage délimitée, le système s’abstient simplement d’inscrire le glyphe correspondant sur la couche de pixels ou dans le flux vectoriel du dispositif.

Il est capital de souligner que ce rognage opère exclusivement au niveau perceptif de la couche de rendu ; il ne modifie en aucune manière les vecteurs ou le data frame hébergés dans la mémoire vive de l’interpréteur R. Les statistiques descriptives associées aux données sous-jacentes, ainsi que les calculs de lignes de tendance ou de modèles de régression préalablement estimés, demeurent rigoureusement intacts. Le moteur R ne convertit pas les données hors champ en valeurs manquantes de type NA (Not Available) ; il les exclut simplement de l’acte physique de projection picturale.

Cette distinction théorique revêt une importance cruciale : le système de base ne génère aucun avertissement d’exécution (warning) dans la console pour notifier à l’utilisateur que certains points ont été occultés par le rognage géométrique. Si l’analyste fixe par inadvertance une borne supérieure inférieure au maximum réel de l’échantillon, la troncature se produira en silence, ce qui impose la mise en place de protocoles de vérification systématiques en amont de toute production éditoriale.

7.2 Filtrage délibéré des outliers expérimentaux

L’occultation visuelle sélective induite par xlim et ylim peut être exploitée de façon délibérée comme une stratégie de nettoyage optique afin d’examiner le cœur d’une distribution sans souffrir de l’écrasement spatial causé par des valeurs aberrantes extrêmes (les outliers). Dans de nombreuses collectes de données physiologiques ou comportementales, des artéfacts instrumentaux ponctuels ou des erreurs d’inattention de participants génèrent des valeurs aberrantes démesurées. Si le graphique automatique s’adapte à ces anomalies, la grande masse des observations légitimes se retrouve comprimée dans une bande minuscule, annihilant toute possibilité d’inspection visuelle détaillée.

En restreignant les limites des axes au domaine des valeurs physiologiquement plausibles (par exemple en bornant le tracé aux quantiles 1 % et 99 % de l’échantillon), l’analyste restitue au corps central de la distribution une dynamique de dispersion claire et informative. Néanmoins, sur le plan de la déontologie scientifique et de l’intégrité de la recherche, cette manipulation géométrique s’accompagne d’un devoir strict de transparence méthodologique. Dissimuler visuellement des données discordantes sans expliciter cette exclusion dans la légende de la figure constitue une faute épistémologique majeure, pouvant masquer des biais d’échantillonnage ou des violations d’hypothèses statistiques critiques.

Les bonnes pratiques recommandent d’accompagner systématiquement toute figure tronquée d’une mention descriptive rigoureuse indiquant le nombre exact d’observations non affichées ainsi que les critères numériques ayant motivé la fixation des bornes. Il est également hautement vertueux d’adjoindre des indicateurs périphériques sur le cadre du graphique (comme de petites flèches ou des marqueurs de débordement en bordure de boîte) pour signaler explicitement au lecteur l’existence de données réelles situées au-delà de l’horizon de traçage.

7.3 Interaction avec les valeurs NA et NaN au sein du dataset

La présence de valeurs manquantes (NA) ou de résultats mathématiques indéterminés (NaN, pour Not a Number) représente une contingence inévitable de l’analyse empirique. Le moteur graphique de base de R fait preuve d’une robustesse historique remarquable face à ces imperfections structurelles : lorsqu’il rencontre une coordonnée non définie lors du tracé d’un point au sein d’un nuage, il ignore silencieusement la paire de données sans interrompre l’exécution du script d’affichage global.

Toutefois, une vulnérabilité critique apparaît dès lors que les limites d’axes xlim ou ylim sont calculées de manière dynamique et automatisée à partir de vecteurs contenant des valeurs manquantes. Si un analyste tente de définir dynamiquement ses bornes en codant xlim = c(min(donnees$x), max(donnees$x)) sans avoir pris la précaution d’adjoindre le paramètre d’exclusion na.rm = TRUE, la fonction min() retournera la valeur NA. Par voie de conséquence, le vecteur d’arguments deviendra c(NA, NA), ce qui déclenchera un arrêt immédiat du moteur graphique assorti d’une erreur fatale stipulant que les limites d’axes requièrent des valeurs finies.

Il est donc impératif de dissocier la tolérance du moteur graphique face aux points manquants individuels de l’exigence d’intégrité numérique absolue qui régit la définition des bornes. Les fonctions de bornage automatisé doivent toujours intégrer des protocoles de filtrage préalable des données incomplètes ou s’appuyer sur des fonctions spécialisées robustes conçues pour éliminer les valeurs infinies ou manquantes avant l’attribution géométrique des marges de projection.

8. Différences d’implémentation : Graphiques R de base versus ggplot2

8.1 Les fonctions xlim() et ylim() dans la grammaire des graphiques

L’avènement du formalisme de la grammaire des graphiques, popularisé par le package ggplot2 conçu par Hadley Wickham, a profondément bouleversé les habitudes de programmation visuelle dans l’écosystème R. Dans cet environnement moderne, les instructions xlim() et ylim() ne sont plus de simples arguments passés à une fonction globale, mais des fonctions de haut niveau autonomes que l’analyste enchaîne via l’opérateur d’addition séquentielle : ggplot(df, aes(x, y)) + geom_point() + xlim(0, 20) + ylim(0, 30).

Sous cette apparente similitude lexicale se dissimule une divergence algorithmique fondamentale qui constitue l’un des pièges les plus dévastateurs pour les praticiens non avertis. Dans l’architecture interne de ggplot2, les fonctions raccourcies xlim() et ylim() agissent comme des modificateurs d’échelle (équivalents stricts à scale_x_continuous(limits = …)). Par conséquent, tout point de données situé hors des limites imposées n’est pas simplement masqué au niveau du rendu : il est formellement éjecté du tableau de données temporaire utilisé pour l’ensemble des calculs statistiques sous-jacents.

Cette suppression physique des données périphériques altère drastiquement les couches analytiques dynamiques greffées sur la visualisation. Si le graphique comporte une courbe de lissage local (issue de geom_smooth(), basée par exemple sur une régression de type LOESS ou un modèle additif généralisé) ou des barres d’erreur calculant des moyennes conditionnelles, ces statistiques sont recalculées en ignorant totalement les points éliminés par les limites de l’échelle. La courbe de régression tronquée ne correspond plus au modèle estimé sur la cohorte intégrale, introduisant un biais mathématique sévère dans la représentation scientifique.

8.2 L’alternative rigoureuse : coord_cartesian(xlim, ylim)

Pour reproduire fidèlement dans l’environnement ggplot2 le comportement non destructif du moteur de base de R, la grammaire des graphiques impose le recours à une couche géométrique dédiée : la fonction coord_cartesian(). Dans ce mode opératoire, l’ajustement des limites spatiales s’écrit formellement : ggplot(df, aes(x, y)) + geom_point() + coord_cartesian(xlim = c(0, 20), ylim = c(0, 30)).

Sur le plan computationnel, coord_cartesian() n’intervient qu’au stade ultime du pipeline de rendu, après que toutes les opérations d’agrégation, d’estimation statistique, de calcul d’intervalles de confiance et de régression ont été intégralement exécutées sur l’intégralité du jeu de données original. La fonction applique alors un zoom optique pur sur le système de coordonnées final sans modifier d’un iota les tables numériques d’ajustement statistique. Les courbes de tendance lissées conservent leur trajectoire mathématique authentique, même si leurs prolongements dépassent visuellement de part et d’autre de la fenêtre observée.

Cette distinction méthodologique entre altération des données par l’échelle (scale limits) et recadrage optique par le système de coordonnées (coordinate zoom) est essentielle dans la pratique de la recherche scientifique. Pour toute figure destinée à une communication académique rigoureuse, où des modèles mathématiques sont projetés en superposition sur des observations empiriques, l’usage exclusif de coord_cartesian() est formellement prescrit afin de prévenir toute divergence insidieuse entre les calculs rapportés dans le texte de l’article et leur traduction picturale.

8.3 Tableau comparatif des approches et comportements sous-jacents

Pour consolider la synthèse conceptuelle des divergences opérationnelles entre le moteur de traçage de base et les composants graphiques modernes, il est instructif de dresser une cartographie synoptique des mécanismes sous-jacents caractérisant chaque paradigme disponible dans l’environnement R.

Dans le moteur de base de R (fonction plot avec xlim et ylim), l’opération fondamentale s’apparente à un rognage géométrique matériel au niveau du dispositif d’affichage. Le traitement des données périphériques n’altère en rien la structure interne des vecteurs, les statistiques de modèles superposés demeurent inchangées, la mémoire vive requise est extrêmement modeste et la vitesse d’exécution est quasi instantanée, ce qui en fait un outil idéal pour l’exploration de flux de données massifs en temps réel.

Dans le paradigme ggplot2 utilisant les fonctions directes xlim() ou ylim(), l’opération consiste en un filtrage destructif au niveau de l’échelle d’analyse. Les observations hors limites sont converties en valeurs NA, provoquant un recalcul immédiat de l’ensemble des couches statistiques d’ajustement (droites de régression, densités empiriques). Cette approche, bien que syntaxiquement concise, s’avère risquée pour la rigueur inférentielle dès lors que des agrégations dynamiques sont projetées à l’écran.

Enfin, l’approche préconisée sous ggplot2 mobilisant coord_cartesian(xlim, ylim) applique un zoom optique non destructif au niveau de la matrice de coordonnées. Les données sous-jacentes sont intégralement préservées, les calculs statistiques demeurent rigoureusement exacts et constants, et le résultat visuel garantit une fidélité scientifique optimale pour les publications académiques, au prix d’une charge computationnelle légèrement supérieure lors du rendu vectoriel complexe.

9. Applications psychométriques et expérimentales : Visualisation de données comportementales

9.1 Représentation d’échelles de Likert et scores psychologiques bornés

Les sciences psychologiques, éducatives et sociologiques exploitent massivement des instruments d’auto-évaluation standardisés reposant sur des échelles de réponse ordonnées de type Likert ou des métriques composites bornées (par exemple, des échelles en 5 points allant de « Totalement en désaccord » à « Totalement d’accord », ou des échelles d’anxiété clinique graduées de 0 à 100). Lors de l’analyse de ces variables, une erreur analytique récurrente consiste à tracer les moyennes de sous-groupes sur des axes calculés automatiquement par l’interpréteur logiciel, qui concentre la fenêtre visuelle entre les scores observés les plus bas et les plus hauts de l’échantillon.

Cette focalisation non contrôlée produit un effet d’exagération visuelle néfaste pour l’appréciation objective des sciences sociales. Une différence inter-groupes marginale d’un demi-point sur une échelle en 7 points semblera gigantesque si l’axe des ordonnées s’étend artificiellement de 3.2 à 4.8. Pour respecter l’éthique de la communication scientifique, le chercheur doit obligatoirement verrouiller son axe vertical en spécifiant ylim = c(1, 7). Dès lors, le lecteur évalue la taille de l’effet dans le contexte authentique de la latitude de réponse offerte aux participants, dissipant les faux espoirs d’effets thérapeutiques ou éducatifs miraculeux.

Il en va de même pour les scores composites issus de batteries psychométriques complexes, tels que le Quotient Intellectuel standardisé ou les indices de mémoire de travail, dont les échelles sont définies théoriquement avec une moyenne fixée à 100 et un écart-type de 15 points. Bloquer manuellement les axes graphiques entre des bornes correspondant à trois écarts-types de part et d’autre de la norme sociétale (soit ylim = c(55, 145)) permet de positionner instantanément toute trajectoire développementale ou clinique dans le cadre de référence normatif validé par les instances psychométriques internationales.

9.2 Tracés d’interactions et de modélisation factorielle

L’analyse des plans d’expériences factoriels complexes (par exemple les modèles d’analyse de variance factorielle ou les modélisations linéaires mixtes) s’appuie de manière prépondérante sur l’examen des tracés d’interaction bivariés. Dans ces figures, l’évolution de la variable dépendante est dessinée en fonction des modalités d’un premier facteur expérimental sur l’axe des abscisses, tandis que des courbes distinctes représentent les différents niveaux d’un second facteur modérateur. L’objectif analytique majeur est de déceler d’éventuels écarts de parallélisme suggérant des effets modérateurs significatifs.

Dans ce type de modélisation, le choix des bornes ylim conditionne l’interprétation théorique de la force de l’interaction. Si les bornes verticales sont indûment resserrées autour des moyennes factorielles observées, de faibles divergences marginales prendront l’allure de ruptures d’équilibre spectaculaires, risquant de biaiser l’appréciation qualitative de l’effet d’interaction. À l’inverse, si des ordonnées standardisées ne sont pas rigoureusement imposées lorsque plusieurs graphiques d’interaction sont juxtaposés (par exemple pour comparer les résultats à court terme et à long terme d’une intervention), l’appréciation de l’atténuation ou de l’amplification temporelle de l’effet modérateur devient impossible.

Le calibrage unifié s’étend également à l’axe temporel horizontal dans les protocoles longitudinaux standardisés. En définissant xlim = c(0, 12) pour des sessions d’évaluation s’étalant sur douze mois calendaires, le chercheur garantit que le rythme des collectes de données successives est perçu avec une régularité chronologique transparente, prévenant toute fausse interprétation de la dynamique d’acquisition des compétences ou du déclin des performances cognitives observées.

9.3 Courbes psychophysiques et fonctions psychométriques

Le domaine de la psychophysique expérimentale — qui examine mathématiquement les relations entre l’intensité d’une stimulation physique externe et la probabilité subjective d’une détection sensorielle — fournit sans doute l’illustration la plus exigeante de la nécessité du contrôle des limites spatiales. La modélisation classique repose ici sur l’estimation de fonctions psychométriques sigmoïdales non linéaires (telles que des fonctions de distribution cumulative de Weibull, des logistiques ou des fonctions de Gumbel).

Dans ces tracés, l’ordonnée représente obligatoirement une probabilité empirique d’apparition d’un comportement perceptif donné (détection du signal, discrimination de contraste, identification directionnelle). Par définition mathématique, une probabilité ne peut osciller qu’au sein de l’intervalle fermé [0, 1]. L’application stricte et invariable de ylim = c(0, 1) est ici une règle épistémologique absolue. Tout élargissement automatisé au-delà de 1.0 ou en deçà de 0.0 insulte la cohérence axiomatique des probabilités mathématiques sous-jacentes, tandis qu’un resserrement indu occulterait la convergence des branches asymptotiques de la courbe.

Sur l’axe horizontal, le réglage manuel de xlim doit impérativement s’ajuster à la dynamique physique réelle du matériel de stimulation utilisé dans la chambre d’expérimentation (par exemple de 0 à 100 candelas par mètre carré pour la luminance, ou de 20 à 20000 Hertz pour les fréquences sonores). Cet étalonnage permet d’isoler visuellement le seuil absolu de détection (souvent défini comme l’intensité correspondant à un taux de réponse de 50 %) de façon irréfutable, autorisant la superposition directe de modèles théoriques et de performances empiriques sans glissement géométrique parasite.

10. Interaction de xlim() et ylim() avec d’autres paramètres graphiques fondamentaux

10.1 Contrôle des marges internes avec par(xaxs) et par(yaxs)

L’interaction entre les vecteurs xlim / ylim et les paramètres de configuration globale de la fenêtre d’affichage constitue un pan technique souvent mal compris des utilisateurs de R. Par défaut, même lorsque l’analyste spécifie manuellement une borne précise comme xlim = c(0, 100), le moteur graphique applique systématiquement une extension résiduelle de 4 % en vertu du mode de gestion des axes prédéfini, symbolisé par la configuration par(xaxs = « r »). Dès lors, le bord gauche de la figure débutera en réalité à -4 et le bord droit s’arrêtera à 104, laissant persister une petite bande d’espace vide entre l’étiquette 0 et le coin inférieur gauche du cadre.

Pour éliminer définitivement cette marge tampon et forcer le tracé à coïncider rigoureusement et au pixel près avec les limites assignées par xlim et ylim, il est impératif de modifier le style d’axe en basculant sur le mode interne strict, formalisé par par(xaxs = « i ») pour l’abscisse et par(yaxs = « i ») pour l’ordonnée (la lettre « i » signifiant ici internal). Cette modification peut être déclarée globalement via un appel préalable à la fonction par(), ou injectée localement comme argument au sein de l’appel à la fonction maîtresse : plot(x, y, xlim = c(0, 100), xaxs = « i », ylim = c(0, 50), yaxs = « i »).

Cette configuration stricte est indispensable dès lors que l’on produit des visualisations matricielles régulières, des cartes thermiques (heatmaps), des profils topographiques ou des représentations géométriques de corrélations croisées. Elle garantit que la zone active du repère cartésien se verrouille exactement sur les coins physiques du cadre rectangulaire, interdisant toute déperdition d’espace visuel et assurant un alignement géométrique parfait lors de l’assemblage de visualisations complexes multi-composants.

10.2 Personnalisation fine des graduations avec axis()

L’utilisation concertée de xlim et ylim trouve son plein potentiel lorsqu’elle est associée à la neutralisation des axes par défaut suivie de leur redéfinition artisanale au moyen de la fonction de bas niveau axis(). Lorsque l’analyste impose des bornes manuelles spécifiques, les routines heuristiques de calcul de graduation de R peuvent parfois choisir des pas d’incrémentation numériques peu intuitifs ou mal espacés, créant des étiquettes redondantes ou sautant des points d’ancrage essentiels du raisonnement théorique.

Le protocole d’ingénierie graphique préconisé consiste à désactiver temporairement l’inscription automatique des axes lors du tracé primaire en injectant les arguments xaxt = « n » et yaxt = « n », tout en maintenant les limites spatiales d’ensemble : plot(x, y, xlim = c(0, 10), ylim = c(0, 100), xaxt = « n », yaxt = « n »). La zone de dessin est ainsi matérialisée avec son repère dimensionnel figé, mais dépourvue de toute marque de graduation ou de libellé d’axe numérique.

Dans un second temps, l’analyste fait appel à la fonction axis() pour disposer les graduations avec une exactitude chirurgicale. Par exemple, l’instruction axis(side = 1, at = seq(0, 10, by = 2), labels = paste0(seq(0, 10, by = 2), « s »)) positionnera des repères par pas de deux unités le long de l’axe horizontal, en y adjoignant le suffixe temporel de secondes. En combinant cette souplesse avec le paramètre d’orientation textuelle las = 1 (qui force l’ensemble des étiquettes à demeurer horizontales pour une lisibilité ergonomique optimale), l’utilisateur s’assure d’une harmonie typographique totale, rigoureusement bridée par les frontières préalablement verrouillées.

10.3 Superposition de modèles et éléments géométriques (lines, abline, polygon)

L’une des règles cardinales de l’environnement graphique de base de R réside dans l’immutabilité du repère de coordonnées une fois que l’instruction initiale de haut niveau a été compilée. Lorsque la fonction plot() fixe un espace cartésien délimité par xlim et ylim, toutes les commandes d’annotation secondaires — qu’il s’agisse de segments directeurs (lines()), de droites de régression infinies (abline()) ou de polygones d’ombrage (polygon()) — sont contraintes de s’inscrire dans ce cadre préétabli.

L’interaction avec la fonction abline() illustre parfaitement cette mécanique d’asservissement. Lorsqu’une droite de régression linéaire globale est tracée via abline(modele_lineaire), le moteur mathématique calcule l’équation analytique sous-jacente et prolonge la ligne d’un bout à l’autre de la boîte de traçage, s’interrompant précisément aux frontières assignées par xlim et ylim. Aucun segment ne déborde sur les marges extérieures de la figure, le rognage géométrique veillant à contenir l’expansion géométrique dans l’arène autorisée.

Cette propriété s’avère particulièrement précieuse lors du tracé de zones de confiance statistiques ou d’enveloppes de variabilité par l’entremise de la fonction polygon(). Les coordonnées du polygone d’incertitude peuvent être calculées sur une grille très dense : si certaines fractions de l’enveloppe excèdent les bornes ylim définies pour des raisons de dispersion résiduelle, le moteur coupe net le polygone au niveau du plafond graphique sans altérer la cohérence des zones visibles. Cela permet d’exhiber une focalisation nette sur les trajectoires modélisées dominantes sans souffrir d’artéfacts de tracé périphériques.

11. Erreurs courantes, avertissements et pièges méthodologiques

11.1 Erreurs de syntaxe et arguments non conformes

En dépit de leur apparente simplicité, l’implémentation pratique de xlim et ylim est le théâtre récurrent d’erreurs d’exécution frustrantes pour les chercheurs, souvent imputables à des imprécisions syntaxiques minimes lors de l’écriture du script dans la console ou le fichier source. La source d’erreur la plus banale et ubiquitaire réside dans la transmission d’un vecteur dont la dimensionalité n’est pas strictement égale à deux éléments scalaires ordonnés.

Si un analyste transmet par inadvertance une valeur scalaire unique (par exemple xlim = 10 au lieu de xlim = c(0, 10)) ou un vecteur composite excédant deux valeurs, l’interpréteur interrompt immédiatement le calcul et renvoie un message d’erreur explicite stipulant que la longueur de l’argument doit être exactement égale à deux. Une autre bévue classique survient lorsque les bornes numériques sont saisies sous forme de chaînes textuelles guillemetées (telles que xlim = c(« 0 », « 10 »)) ; le moteur graphique refusant de convertir implicitement ces chaînes en valeurs à virgule flottante, le tracé échoue irrémédiablement.

Pour diagnostiquer rapidement ces anomalies de programmation, il est indispensable de vérifier systématiquement la structure des objets injectés dans les arguments d’axes en amont de la commande de tracé à l’aide des fonctions de diagnostic intégrées telles que length(), is.numeric() et anyNA(). Cette hygiène d’ingénierie logicielle garantit la pérennité des scripts automatisés intégrés dans des chaînes de traitement statistique à haut débit.

11.2 Élimination accidentelle de données significatives

Le danger le plus insidieux lié à la manipulation manuelle des limites d’axes réside dans l’élimination visuelle involontaire de données substantielles. Contrairement aux environnements d’analyse prévenants qui génèrent des messages de journalisation ou des alertes textuelles lorsqu’un point excède la zone de dessin, le moteur de base de R accomplit son rognage graphique dans un silence absolu. Si une erreur typographique conduit à fixer ylim = c(0, 50) alors que certaines observations culminent à 52.3, ces données périphériques disparaissent purement et simplement de la figure finale sans laisser la moindre trace visuelle.

Ce phénomène de masquage clandestin introduit un biais cognitif dévastateur auprès de la communauté des évaluateurs et des lecteurs académiques. L’absence de ces points au sommet de l’échelle donne à penser que la dispersion totale du phénomène est moindre qu’en réalité, ce qui conduit à sous-estimer la variance empirique réelle du protocole et à masquer d’éventuelles violations patentes des hypothèses de normalité ou d’homoscédasticité régissant les inférences statistiques menées en parallèle.

Pour prévenir cette dérive déontologique, tout chercheur rigoureux doit instaurer un protocole d’audit computationnel systématique au sein de ses routines de programmation. Ce protocole consiste à évaluer mathématiquement la compatibilité des limites choisies par rapport aux extrêmes réels des distributions à tracer via une instruction de contrôle conditionnelle élémentaire (par exemple en comparant la valeur de range(donnees$y, na.rm = TRUE) avec les bornes de ylim). Si un écart d’inclusion est détecté, le script doit émettre une notification d’avertissement explicite dans la console pour forcer la vérification humaine avant validation éditoriale.

11.3 Conflits d’appels successifs dans les graphiques superposés

Une confusion méthodologique extrêmement répandue parmi les utilisateurs en phase d’apprentissage concerne la tentative de modification rétroactive des échelles lors de la superposition d’éléments graphiques distincts. Dans la pratique quotidienne, il est courant de souhaiter tracer un nuage de points pour un échantillon expérimental, puis de venir superposer les observations d’un second groupe de référence au moyen de la fonction de bas niveau points(), ou d’inscrire des courbes d’ajustement polynomiales via la commande lines().

L’erreur fatale consiste à tenter de passer les arguments xlim ou ylim au sein de ces fonctions d’enrichissement secondaires dans l’espoir que le repère du graphique s’élargira automatiquement pour faire de la place aux nouvelles données plus dispersées. Les fonctions comme points() et lines() ignorent totalement ces arguments d’axes : elles ne disposent d’aucun pouvoir de modification sur la matrice cartésienne déjà figée par le premier appel à plot(). Tout point appartenant au second jeu de données dont les coordonnées dépassent les limites fixées lors de la première instruction sera inexorablement rogné et ne s’affichera pas à l’écran.

Pour contourner ce piège structurel, l’analyste doit impérativement anticiper l’amplitude globale consolidée de l’intégralité des couches de données destinées à être superposées avant de tracer le premier point. Cela s’accomplit en calculant en amont les bornes communes globales au moyen d’expressions algorithmiques robustes englobant l’ensemble des matrices d’observation (par exemple borne_y <- range(c(groupe1$y, groupe2$y), na.rm = TRUE)), puis en injectant directement cette synthèse dimensionnelle dans l’appel matriciel fondateur : plot(…, ylim = borne_y).

12. Bonnes pratiques pour la reproductibilité et la publication académique

12.1 Automatisation algorithmique des limites optimales

Si la fixation rigide manuelle des arguments xlim et ylim s’avère irremplaçable pour des variables psychométriques bornées ou des probabilités théoriques, l’analyse exploratoire de grands jeux de données dynamiques exige plutôt une démarche d’automatisation intelligente et algorithmique. Coder en dur des valeurs scalaires arbitraires (comme ylim = c(0, 42.5)) au milieu d’un pipeline de traitement reproductible fragilise considérablement le code source : si de nouvelles observations sont intégrées à l’échantillon lors d’une collecte ultérieure, les bornes fixes risquent de devenir caduques ou d’induire des rognages accidentels.

L’écosystème R fournit un outillage algorithmique extrêmement élégant pour calculer des bornes dynamiques et résilientes. La combinaison de la fonction range() avec la fonction d’extension spécialisée extendrange() représente l’étalon d’or de cette méthodologie. La fonction extendrange(donnees$y, f = 0.05) prend automatiquement en charge l’évaluation des valeurs extrêmes tout en calculant une marge de sécurité proportionnelle de 5 % au-delà des minima et maxima observés, garantissant une aération visuelle irréprochable sans rupture d’échelle.

Dans le cadre de laboratoires de recherche mutualisant leurs codes au sein de bibliothèques internes, il est vivement recommandé d’encapsuler ces routines d’ajustement dynamique au sein de fonctions graphiques personnalisées. En imposant des règles de dérivation automatique d’axes harmonisées à l’ensemble d’une équipe de recherche, on élimine les disparités de style idiosyncrasiques et on garantit une cohérence visuelle parfaite entre les différents manuscrits et communications scientifiques émanant d’un même projet institutionnel.

12.2 Conformité aux standards graphiques internationaux (APA)

La diffusion de résultats dans des revues académiques de premier rang — tout particulièrement au sein des périodiques régis par les normes typographiques et méthodologiques de l’American Psychological Association (APA 7e édition) — impose une discipline rigoureuse dans la structuration visuelle des repères cartésiens. Le style académique préconise une épuration maximale des artifices cosmétiques non signifiants (la réduction du « bruit d’encre » selon les principes de Edward Tufte) au profit d’une lisibilité spatiale cristalline.

Dans ce cadre normatif, les axes doivent être dessinés de manière sobre et continue, avec des graduations orientées vers l’extérieur de la boîte de traçage afin de ne jamais heurter les glyphes de données. Les bornes imposées par xlim et ylim doivent être explicitement justifiées dans le texte méthodologique dès lors qu’elles s’écartent du domaine d’observation brut. Toute rupture d’échelle ou discontinuité visuelle sur l’axe des ordonnées (par exemple pour masquer un intervalle vide sans intérêt) doit impérativement être signalée par un symbole standardisé de double trait diagonal sur la ligne d’axe, sous peine de rejet par le comité éditorial pour suspicion de présentation trompeuse.

Enfin, la finalisation d’un graphique pour soumission éditoriale requiert une exportation vectorielle haute résolution (au format PDF ou EPS) ou un rendu matriciel haute densité (au format TIFF ou PNG à un minimum de 300 à 600 DPI). Le respect scrupuleux des limites xlim et ylim en conjonction avec les dimensions physiques absolues du dispositif d’exportation (déclarées via les arguments width et height des fonctions de périphériques graphiques de R) garantit que les proportions géométriques, l’épaisseur des traits et l’alignement des étiquettes conserveront une pureté optique irréprochable une fois le manuscrit composé et imprimé.

12.3 Reproductibilité computationnelle des figures scientifiques

À l’ère de la crise de la reproductibilité scientifique et de la science ouverte, une figure académique ne peut plus être considérée comme une simple illustration statique détachée de son environnement d’analyse. Elle doit être le produit transparent, traçable et réexécutable d’une chaîne computationnelle continue. L’intégration de scripts de tracé régis par xlim et ylim au sein de documents de programmation lettrée et dynamique — tels que R Markdown ou la plateforme moderne Quarto — constitue la réponse méthodologique fondamentale à cette exigence contemporaine.

Dans cette architecture reproductible, chaque paramètre de cadrage graphique est explicitement documenté et couplé aux données brutes hébergées dans un entrepôt de données pérenne. L’inclusion des blocs de code responsables de la fixation des échelles au sein du document source garantit que tout auditeur indépendant, réviseur par les pairs ou lecteur curieux peut réexécuter l’intégralité du processus graphique d’un simple clic et obtenir une figure rigoureusement identique au pixel près à celle figurant dans l’article publié.

L’archivage consciencieux des scripts d’analyse, incluant les annotations détaillant la justification scientifique des bornes retenues pour xlim et ylim, concourt de manière déterminante à la robustesse de l’édifice scientifique. En assujettissant le cadrage géométrique des visualisations statistiques aux normes de la reproductibilité computationnelle la plus stricte, le chercheur fait la démonstration d’une honnêteté intellectuelle sans faille, assurant à ses contributions empiriques une pérennité et une autorité méthodologique incontestables dans le paysage international de la recherche.

Références

American Psychological Association. (2020). Publication manual of the American Psychological Association (7th ed.). American Psychological Association. https://doi.org/10.1037/0000165-000

Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531-554. https://doi.org/10.1080/01621459.1984.10478080

Murrell, P. (2018). R graphics (3rd ed.). Chapman and Hall/CRC. https://doi.org/10.1201/9780429447259

R Core Team. (2023). R: A language and environment for statistical computing. R Foundation for Statistical Computing, Vienna, Austria. https://www.R-project.org/

Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.

Wickham, H. (2016). ggplot2: Elegant graphics for data analysis (2nd ed.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4

Wilkinson, L. (2005). The grammar of graphics (2nd ed.). Springer-Verlag. https://doi.org/10.1007/0-387-28695-0

Xie, Y., Allaire, J. J., & Grolemund, G. (2018). R markdown: The definitive guide. Chapman and Hall/CRC. https://doi.org/10.1201/9780429468903
