Comment tracer une distribution t dans R

L’inférence statistique moderne repose sur une modélisation mathématique rigoureuse de l’incertitude, particulièrement lorsque les chercheurs sont confrontés à des contraintes empiriques sévères telles que des tailles d’échantillon restreintes. Dans le champ des sciences comportementales, de la neuropsychologie et de la psychologie expérimentale, l’évaluation des différences intergroupes ou des variations longitudinales s’effectue couramment à travers le prisme de la distribution t de Student. Maîtriser la représentation visuelle de cette distribution de probabilité continue au sein de l’environnement statistique R ne constitue pas un simple exercice d’esthétique graphique, mais représente un impératif méthodologique. Une visualisation exacte permet en effet de matérialiser la densité de probabilité, de localiser avec précision les zones de rejet de l’hypothèse nulle et de dissiper les confusions récurrentes entourant le comportement asymptotique des statistiques de test.

Le langage de programmation R offre une flexibilité sans égale pour générer, manipuler et personnaliser des tracés de distributions théoriques. Que l’on mobilise le moteur graphique traditionnel ou l’écosystème moderne incarné par la grammaire des graphiques, la production d’une courbe de Student nécessite d’appréhender intimement la mécanique sous-jacente des fonctions de densité, la paramétrisation des degrés de liberté ainsi que le rôle de la non-centralité. Au-delà du simple tracé d’une courbe en cloche, la démarche graphique sert de pont pédagogique et épistémologique entre les équations formelles de la théorie des probabilités et la prise de décision statistique dans les laboratoires de recherche.

Ce guide exhaustif a pour vocation d’accompagner les chercheurs, psychométriciens et analystes de données dans la construction pas à pas de représentations graphiques irréprochables de la distribution t. En explorant successivement les fondements mathématiques posés par William Sealy Gosset, la syntaxe opérationnelle des fonctions natives de R, les stratégies avancées de personnalisation graphique sous le moteur de base et sous ggplot2, ainsi que la visualisation des tests directionnels et de la puissance statistique, cet article propose une synthèse intégrale destinée à hisser la qualité visuelle de vos manuscrits scientifiques aux standards académiques les plus rigoureux.

1. Fondements théoriques de la distribution t de Student et pertinence en psychologie

1.1 Définition mathématique et propriétés fondamentales

La genèse de la distribution t trouve son origine dans les travaux pionniers de William Sealy Gosset, chimiste et statisticien en chef au sein de la brasserie Guinness au début du vingtième siècle. Contraint de publier sous le pseudonyme de « Student » en raison de clauses strictes de confidentialité industrielle protégeant les secrets de fabrication brassicoles, Gosset cherchait à résoudre un problème fondamental : comment réaliser une inférence valide sur des paramètres de moyenne lorsque la taille de l’échantillon est fatalement réduite et que la variance de la population parente demeure fondamentalement inconnue. Avant ses découvertes publiées en 1908, la pratique statistique courante appliquait aveuglément les lois normales limites, conduisant à une sous-estimation systématique de l’erreur standard et à une inflation dramatique des conclusions erronées.

Sur le plan mathématique, la fonction de densité de probabilité continue d’une variable aléatoire t dépendante d’un unique paramètre, le nombre de degrés de liberté noté nu, s’exprime à travers la formulation analytique suivante faisant intervenir la fonction gamma d’Euler :

f(t) = [ Gamma((nu + 1) / 2) / ( sqrt(nu * pi) * Gamma(nu / 2) ) ] * [ 1 + (t^2 / nu) ]^(- (nu + 1) / 2)

Cette expression analytique illustre que la densité est une fonction paire, garantissant une symétrie mathématique absolue autour d’une espérance nulle, à condition que le nombre de degrés de liberté soit strictement supérieur à l’unité pour que la moyenne soit définie. Contrairement à la loi normale standardisée dont la décroissance vers l’infini est exponentiellement rapide selon le carré de la variable, la distribution t présente une décroissance polynomiale. Cette caractéristique formelle engendre un phénomène d’épaississement des extrémités de la distribution, qualifié de leptocurticité ou d’excès de kurtosis positif. La distribution t alloue ainsi une masse de probabilité substantiellement plus élevée aux valeurs extrêmes que ne le ferait une distribution normale, traduisant rigoureusement l’incertitude additionnelle issue de l’estimation conjointe de la moyenne et de la variance à partir d’un échantillon fini.

1.2 Importance de la distribution t dans la recherche en sciences comportementales

Dans l’écosystème de la recherche en psychologie, en neurosciences cognitives et en sciences du comportement, les contraintes méthodologiques, logistiques et financières limitent fréquemment les cohortes expérimentales à des effectifs modestes. Qu’il s’agisse de protocoles d’imagerie par résonance magnétique fonctionnelle, d’études cliniques ciblant des pathologies psychiatriques rares ou d’expérimentations comportementales chronophages nécessitant des passations individuelles complexes, il est exceptionnel de disposer d’échantillons dépassant plusieurs centaines de participants. Dans ces contextes, la variance de la population générale est rigoureusement inaccessible, ce qui rend l’usage du score z fondé sur la loi normale totalement invalide.

La distribution t constitue l’armature inférentielle de référence sur laquelle reposent les tests de comparaison de moyennes, qu’il s’agisse du test t pour échantillons indépendants de Student, de sa variante d’Aspin-Welch relâchant le postulat d’homogénéité des variances, ou du test pour mesures répétées appariées. Sans l’utilisation rigoureuse de cette loi d’échantillonnage, le risque de commettre une erreur de type I, c’est-à-dire de rejeter l’hypothèse nulle d’absence d’effet alors qu’elle est en réalité vraie, excéderait très largement le seuil nominal conventionnel de 5 %. L’adoption systématique du modèle de Gosset permet de garantir la calibration exacte de ce risque de fausse découverte à travers l’ensemble des paradigmes quasi-expérimentaux déployés dans la littérature psychologique.

En outre, l’évaluation des propriétés psychométriques des échelles de mesure, la modélisation linéaire générale et l’estimation de la significativité des coefficients de régression individuelle reposent intrinsèquement sur des rapports de paramètres divisés par leur erreur type empirique. Ces rapports se distribuent de manière exacte selon une loi t lorsque les résidus vérifient le postulat de normalité. Ainsi, la distribution t ne représente pas simplement une alternative technique pour petits échantillons, mais constitue la pierre angulaire de l’inférence paramétrique moderne appliquée à la psyché humaine.

1.3 Rôle des degrés de liberté dans l’approximation asymptotique

Le paramètre des degrés de liberté, communément noté df pour degrees of freedom, joue un rôle architectural déterminant dans la morphologie de la courbe de Student. Fondamentalement, les degrés de liberté quantifient le volume d’informations indépendantes restant disponible dans l’échantillon après que certains paramètres de position ont été estimés. Dans le cadre d’un test portant sur un échantillon unique de taille N où la moyenne empirique a été déduite pour calculer la somme des carrés des écarts, les degrés de liberté s’élèvent à N – 1. Pour une comparaison de deux groupes indépendants de tailles respectives N1 et N2 sous hypothèse de variances égales, ils correspondent à N1 + N2 – 2.

Lorsque ce paramètre prend des valeurs extrêmement faibles, par exemple entre 1 et 5 degrés de liberté, la distribution t affiche un aplatissement très marqué au niveau de son apex central et un étalement considérable de ses queues bilatérales. Ce comportement géométrique traduit l’immense instabilité de l’estimation de la variance : la probabilité d’observer par pur hasard d’échantillonnage des valeurs statistiques distantes de la moyenne est considérablement plus forte. L’incertitude épistémique du chercheur quant à la dispersion réelle de la population s’exprime visuellement par cette répartition étirée de la masse de probabilité.

À mesure que la taille de l’échantillon s’accroît, la variance empirique converge stochastiquement vers la variance vraie en vertu de la loi des grands nombres. Ce phénomène se traduit géométriquement par une métamorphose continue de la courbe : les queues s’amincissent progressivement tandis que le pic central se redresse. Mathématiquement, lorsque le nombre de degrés de liberté tend vers l’infini, la distribution t converge en loi vers la distribution normale centrée réduite N(0, 1). Dans la pratique de la recherche empirique, dès que les degrés de liberté dépassent le seuil conventionnel de 30 ou 40, la divergence visuelle et numérique entre la loi t et la loi de Gauss devient marginale, bien que le recours formel au modèle de Student demeure indispensable pour une exactitude inférentielle irréprochable.

2. L’arsenal des fonctions R dédiées à la distribution t

2.1 Analyse comparative du quatuor fonctionnel : dt, pt, qt et rt

L’environnement statistique R implémente une nomenclature standardisée et harmonieuse pour manipuler l’ensemble des distributions de probabilité théoriques. Pour la loi t de Student, cette architecture repose sur un quatuor fonctionnel rigoureusement structuré, composé des préfixes canoniques d, p, q et r associés au radical t. La compréhension précise de leurs mécanismes d’action respectifs constitue un prérequis incontournable pour quiconque souhaite modéliser ou représenter visuellement cette distribution.

La première composante de ce quatuor est la fonction dt(), abréviation de density. Elle a pour rôle exclusif d’évaluer la fonction de densité de probabilité en un point d’abscisse donné ou sur un vecteur continu de coordonnées. Contrairement à une confusion récurrente chez les chercheurs débutants, la valeur retournée par cette fonction ne constitue en aucun cas une probabilité directe, mais une mesure de densité locale sur une variable continue, laquelle correspond à la hauteur exacte de l’ordonnée sur la courbe géométrique.

La deuxième fonction, pt(), correspond à la fonction de répartition cumulative, issue de l’anglais probability. Elle calcule l’intégrale de la fonction de densité depuis l’infini négatif jusqu’à un quantile q spécifié. Elle renvoie ainsi la probabilité cumulée qu’une observation issue de la loi soit inférieure ou égale à ce seuil, constituant l’outil de base pour l’extraction algorithmique des p-valeurs. La troisième fonction, qt() pour quantile, réalise l’opération rigoureusement réciproque : pour une probabilité cumulée donnée, elle détermine la valeur critique sur l’axe des abscisses, indispensable pour fixer les frontières des régions de rejet alpha. Enfin, rt() opère comme un générateur de nombres pseudo-aléatoires distribués selon une loi t, essentiel pour conduire des simulations de Monte-Carlo ou illustrer la variabilité d’échantillonnage.

2.2 Paramétrage fondamental de la fonction dt()

La production de tracés graphiques théoriques mobilise de manière prépondérante la fonction dt(). Son exécution au sein de la console R requiert la saisie d’arguments formels obligatoires et optionnels dont l’agencement détermine la précision du résultat. Le premier argument, noté x, attend un vecteur numérique représentant les coordonnées horizontales pour lesquelles la hauteur de densité doit être calculée. Ce vecteur peut être généré via des séquences arithmétiques régulières afin de discrétiser l’espace continu d’intérêt.

Le second argument indispensable est df, désignant le nombre de degrés de liberté de la distribution. Ce paramètre doit être un scalaire strictement positif, bien que R autorise d’un point de vue numérique des valeurs non entières, particulièrement utiles lors de l’application de la correction de Welch où les degrés de liberté résultent d’une approximation fractionnaire. L’absence de spécification explicite de cet argument déclenche systématiquement une erreur bloquante dans l’interpréteur R, soulignant son caractère primordial.

Un troisième argument, souvent méconnu mais fondamental en méthodologie avancée, réside dans le paramètre ncp, acronyme de non-centrality parameter. Fixé par défaut à zéro, ce paramètre renvoie à la distribution t centrale standard, symétrique et centrée sur l’origine. L’introduction d’une valeur non nulle pour ncp modifie radicalement la structure mathématique de la distribution en rompant sa symétrie axiale, permettant ainsi de modéliser le comportement de la statistique de test sous l’hypothèse alternative H1 dans le cadre des analyses de puissance a priori et des estimations de sensibilité.

2.3 Fonctionnement du moteur graphique de la fonction curve()

Pour matérialiser graphiquement une fonction mathématique continue sans devoir générer préalablement des structures de données complexes dans l’espace de travail global, le moteur graphique natif de R propose la fonction curve(). Cette routine hautement optimisée permet de tracer une expression fonctionnelle en évaluant automatiquement une variable symbolique le long d’un intervalle défini par l’utilisateur.

Le fonctionnement interne de curve() repose sur un mécanisme d’évaluation différée. L’utilisateur spécifie une expression analytique contenant impérativement la variable muette x, telle que dt(x, df = 10). La fonction déploie ensuite en arrière-plan un maillage de points équidistants sur le domaine borné par les arguments from et to. Par défaut, curve() procède à une discrétisation sur 101 points d’échantillonnage, ce qui est généralement suffisant pour des fonctions à faible courbure, mais peut être augmenté via l’argument n à 500 ou 1000 points pour garantir une fluidité visuelle sans aspérités polygonales le long des zones à forte inflexion de la cloche de Student.

De surcroît, curve() gère nativement l’initialisation des dispositifs graphiques matriciels ou vectoriels, configurant automatiquement les systèmes de coordonnées cartésiennes en fonction des valeurs extrêmes prises par la fonction de densité. Grâce à sa capacité à recevoir l’argument booléen add, cette fonction se transforme en un outil d’une remarquable puissance pour superposer de multiples couches de distributions théoriques au sein d’un même repère cartésien, offrant ainsi une voie directe et élégante pour comparer visuellement différents scénarios d’échantillonnage.

3. Tracé de base d’une densité t avec la fonction curve()

3.1 Construction d’une courbe minimale avec 10 degrés de liberté

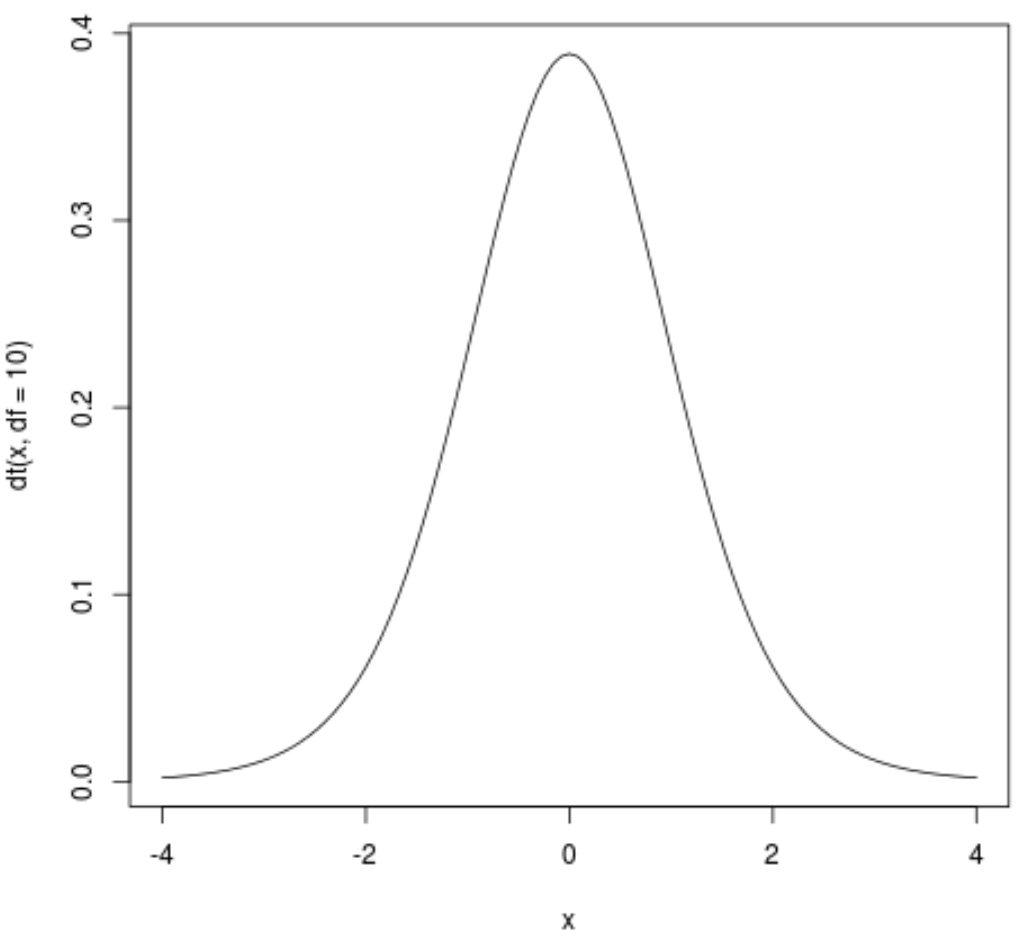

La réalisation d’un graphique de base pour visualiser une distribution t de Student s’illustre de la manière la plus pure en sollicitant la fonction curve() conjointement avec la fonction de densité dt(). Considérons une modélisation reposant sur un échantillon théorique de onze observations indépendantes dans le cadre d’un test sur échantillon unique, conférant ainsi 10 degrés de liberté à l’analyse inférentielle.

Pour construire ce tracé minimaliste, la commande exécutée en console associe simplement la fonction curve à l’expression de densité mathématique : curve(dt(x, df = 10), from = -4, to = 4). Le choix délibéré de contraindre l’abscisse entre les bornes -4 et 4 permet de capturer plus de 99.8 % de la masse de probabilité totale de la variable aléatoire. En dessous de -4 et au-dessus de 4, la densité théorique devient asymptotiquement négligeable, bien que mathématiquement non nulle.

L’exécution de cette commande élémentaire génère instantanément un tracé vectoriel au sein de la fenêtre graphique active de R. Ce tracé brut expose l’allure caractéristique de la courbe en cloche symétrique. Le moteur de rendu ajuste automatiquement l’axe des ordonnées entre 0 et une valeur légèrement supérieure à 0.38, correspondant à l’apex de la densité atteint au point central x = 0. Bien que fonctionnelle, cette représentation brute requiert des ajustements sémiotiques pour répondre aux exigences de la communication scientifique.

3.2 Compréhension de la variable muette x dans curve()

Un écueil conceptuel classique rencontré par les analystes débutant avec le langage R réside dans l’incompréhension du statut réservé assigné à la variable x au sein de la fonction curve(). Dans la quasi-totalité des routines de l’écosystème R, les arguments passés aux fonctions représentent des objets préexistants stockés dans l’environnement global de travail. Cependant, au sein de curve(), le symbole littéral x agit comme une variable formelle au sens du calcul différentiel.

Lors de l’appel de curve(dt(x, df = 10)), l’interpréteur R substitue dynamiquement à x une séquence vectorielle régulière créée en interne entre les limites spécifiées par from et to. Si un chercheur tente maladroitement d’assigner préalablement un scalaire ou un vecteur externe à une variable nommée x dans son script, cela ne génère généralement pas d’erreur si la syntaxe est rigoureusement respectée, mais peut induire de sévères confusions conceptuelles. De même, substituer la lettre x par une autre lettre comme t (par exemple en écrivant curve(dt(t, df = 10))) déclenche une erreur syntaxique immédiate stipulant que la fonction ‘expr’ doit être une expression contenant ‘x’.

Pour prémunir son code de tout conflit de portée environnementale, il est hautement recommandé d’encapsuler ces appels dans des fonctions dédiées ou de veiller à ce que l’environnement de calcul ne contienne pas de liaisons parasites susceptibles d’interférer avec l’évaluation non standard pratiquée par les routines de tracé symbolique de base.

3.3 Vérification des propriétés de symétrie sur le tracé initial

L’inspection analytique attentive du premier tracé permet de vérifier empiriquement et visuellement les théorèmes fondamentaux régissant les lois de Student centrales. Le premier élément observable concerne l’alignement rigoureux de l’apex de la courbe avec l’abscisse zéro. Quelle que soit la valeur numérique allouée au paramètre des degrés de liberté, la dérivée première de la fonction de densité s’annule obligatoirement en x = 0, et la dérivée seconde y est strictement négative, formalisant l’existence d’un maximum local et global absolu en ce point.

Le second élément morphologique réside dans l’invariance par réflexion par rapport à l’axe vertical d’équation x = 0. Pour toute valeur scalaire positive c, l’égalité dt(c, df = 10) == dt(-c, df = 10) est vérifiée à la précision machine près de l’ordinateur. Visuellement, cela se traduit par une courbure et des points d’inflexion situés à des distances parfaitement symétriques du centre. Les points d’inflexion, où la concavité de la densité s’inverse pour devenir convexe, se situent précisément aux abscisses x = ± sqrt(df / (df + 1)), ce qui équivaut pour df = 10 à environ ± 0.953.

Cette vérification visuelle n’est pas purement académique : elle permet au chercheur de certifier que la fonction modélisée correspond fidèlement à une distribution centrale issue d’une hypothèse nulle H0 parfaitement étalonnée, servant de socle neutre avant l’exploration de conditions de recherche plus complexes incluant de l’asymétrie ou des décalages directionnels.

4. Personnalisation esthétique avancée sous le moteur graphique Base R

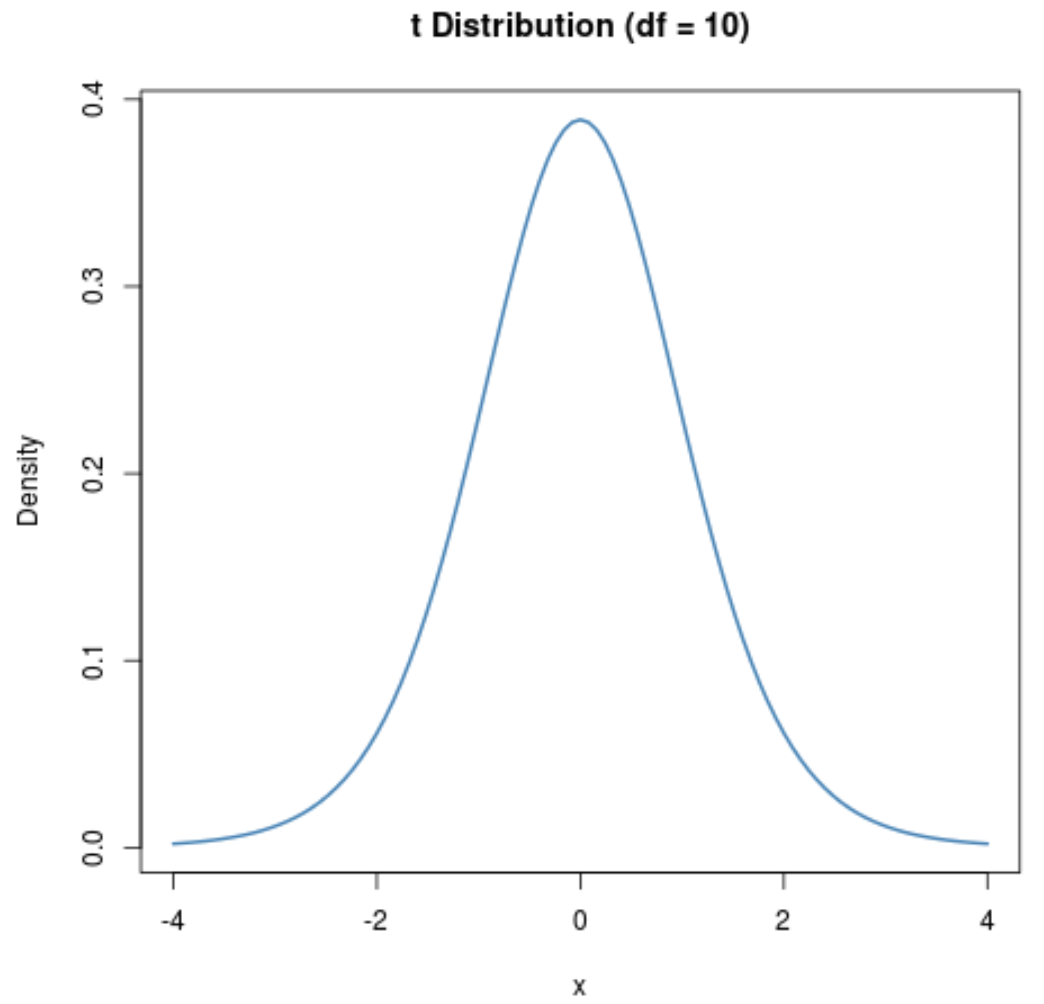

4.1 Optimisation des titres, étiquettes et typographies

Les visualisations statistiques destinées à la publication dans des revues internationales de psychologie doivent obéir aux normes strictes de l’American Psychological Association. Les tracés bruts produits par les fonctions natives de R comportent par défaut des étiquettes minimalistes et peu informatives, telles que expr pour l’axe vertical ou le nom littéral de la variable muette pour l’axe horizontal. Une reconfiguration sémiotique s’impose pour transformer ces ébauches en figures communicatives de niveau professionnel.

L’argument main permet d’insérer un titre principal explicite et synthétique, renseignant les paramètres fondamentaux de l’analyse, par exemple : « Densité de probabilité de la loi t de Student (df = 10) ». L’ajout d’un sous-titre contextualisant via l’argument sub offre l’opportunité de préciser la taille de l’échantillon expérimental associé. La dénomination des axes doit impérativement abandonner le jargon informatique au profit des concepts mathématiques : l’axe horizontal recevra ainsi la mention xlab = ‘Valeur t’ ou xlab = ‘Statistique t observée’, tandis que l’axe vertical sera clairement étiqueté ylab = ‘Densité de probabilité f(t)’.

La typographie peut être ajustée grâce aux paramètres globaux gérés par la commande par() ou via des arguments spécifiques tels que cex.lab pour calibrer la taille relative des étiquettes des axes, cex.axis pour ajuster l’échelle de lecture des graduations chiffrées, et font.lab = 2 pour contraindre les légendes textuelles en caractères gras, maximisant ainsi leur lisibilité dans les formats d’impression compacts à double colonne.

4.2 Ajustement du style de ligne et palette chromatique

L’expressivité d’une courbe statistique dépend étroitement de la stylisation de son tracé. Par défaut, le moteur graphique Base R génère une ligne noire continue d’épaisseur unitaire, visuellement terne et difficilement discernable lorsqu’elle est projetée ou réduite à l’échelle d’une vignette de publication. L’argument lwd pour line width intervient alors pour épaissir le trait : une valeur de lwd = 2.5 ou lwd = 3 confère à la courbe une assise visuelle affirmée et autoritaire.

La sélection chromatique ne doit pas être guidée par des impulsions purement ornementales, mais par des impératifs d’accessibilité universelle et de contraste. L’utilisation de teintes standardisées telles que col = ‘steelblue’ ou col = ‘midnightblue’ procure une perception apaisante et hautement professionnelle. Pour des documents destinés à une dissémination internationale, il est vertueux d’adopter des palettes compatibles avec le daltonisme, en évitant les juxtapositions confuses de rouge et de vert au profit de contrastes fondés sur le bleu, l’orange brûlé et le noir d’encre.

De plus, lorsque différentes conditions expérimentales doivent être illustrées simultanément, le paramètre lty pour line type permet de diversifier les textures visuelles : 1 pour un trait plein, 2 pour un tireté classique, 3 pour une ligne pointillée dense, ou 4 pour une alternance trait-point. Cette redondance visuelle garantit l’intégrité de l’information statistique même en cas de photocopie ou d’impression en niveaux de gris.

4.3 Contrôle précis des limites d’axes et des graduations

L’un des défauts majeurs des fonctions automatiques de tracé réside dans le calibrage parfois trop restreint des marges entourant les extrema de la distribution. Si l’axe vertical est borné exactement sur la valeur maximale de la densité, le sommet de la cloche entre en collision avec la bordure supérieure du graphique, créant une sensation visuelle d’étouffement esthétique. Pour aérer la composition, l’argument ylim doit être manuellement fixé avec une marge supérieure de sécurité, par exemple ylim = c(0, 0.42).

Les marges globales du panneau de tracé se contrôlent en amont via l’instruction par(mar = c(5, 5, 4, 2) + 0.1), accordant suffisamment d’espace aux annotations périphériques tout en éliminant les espaces blancs vacants. Par ailleurs, pour les chercheurs souhaitant exercer une maîtrise totale sur la localisation des graduations numériques, il est d’usage de désactiver les axes natifs en renseignant axes = FALSE à l’intérieur de curve().

Une fois le cadre rendu vierge, des appels méthodiques à la fonction axis(side = 1, at = seq(-4, 4, by = 1)) et axis(side = 2, at = seq(0, 0.4, by = 0.1), las = 1) permettent d’implanter des repères réguliers, parfaitement calibrés, en orientant les chiffres de l’ordonnée de façon strictement horizontale via las = 1 pour soulager l’effort de lecture cognitive du lecteur académique. Enfin, la fonction box(bty = ‘l’) scelle le graphique en dessinant un cadre épuré limité aux axes inférieur et gauche, éliminant les bordures supérieures et droites superflues.

5. Superposition et comparaison de multiples distributions t

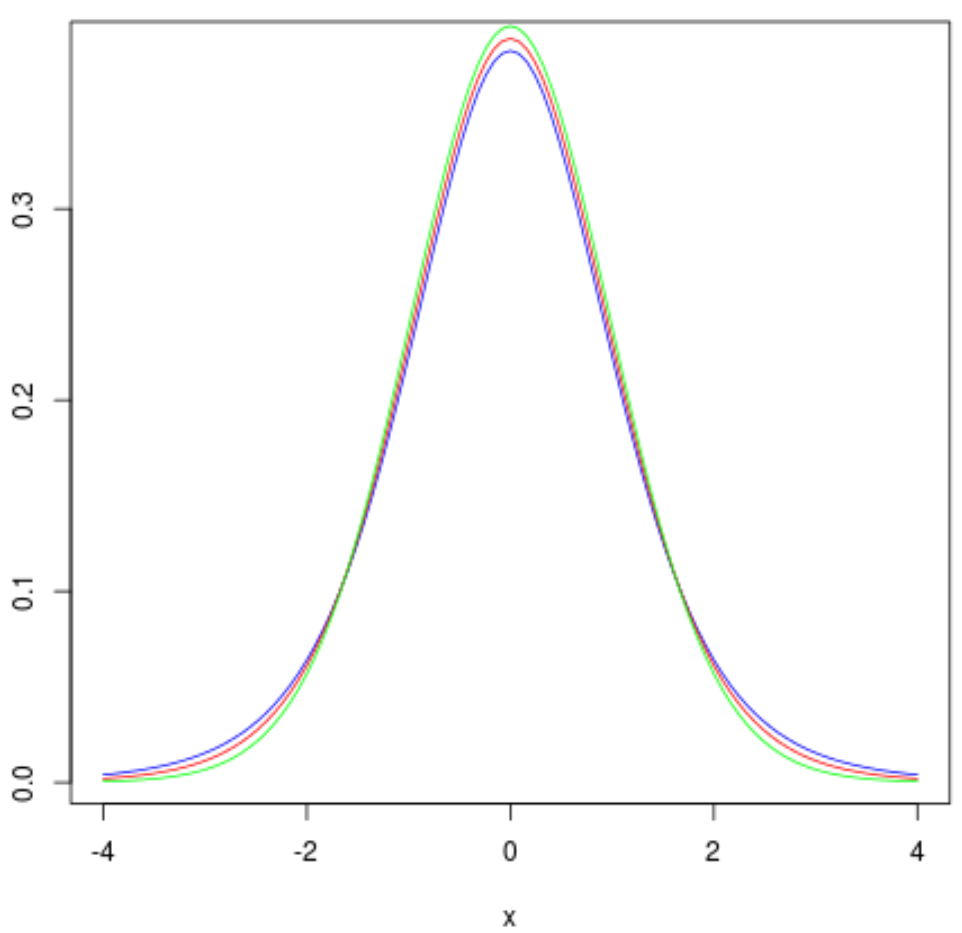

5.1 Technique de superposition séquentielle avec l’argument add = TRUE

En recherche expérimentale, il est rarement utile de contempler une distribution théorique isolée. L’intérêt heuristique et didactique de la visualisation émerge principalement de la confrontation de multiples distributions conditionnelles caractérisées par des paramètres divergents. Le moteur graphique de base excelle dans cet exercice grâce au mécanisme d’incrémentation séquentielle régulé par le paramètre logique add = TRUE.

La règle fondamentale de cette méthode d’empilement réside dans l’ordonnancement hiérarchique des instructions. Le premier appel à curve() agit comme l’élément maître : c’est lui qui configure irrévocablement la géométrie spatiale du repère cartésien, la position des graduations et les bornes absolues des coordonnées xlim et ylim. Il est donc indispensable d’ajuster les bornes de ce premier graphique afin qu’elles puissent héberger sans troncature visuelle l’ensemble des courbes subsidiaires qui viendront s’y greffer.

Une fois ce canevas initial solidement posé, les instructions subséquentes font appel à curve() en modifiant exclusivement le paramètre df, le code couleur col, le style de ligne lty, et en positionnant rigoureusement add = TRUE. Cette technique exécute un tracé direct sur la fenêtre graphique déjà ouverte sans réinitialiser le dispositif, assurant une parfaite superposition millimétrique des courbes.

5.2 Comparaison visuelle de degrés de liberté contrastés (df = 2, 5, 30)

L’illustration la plus éloquente de la sensibilité de la loi de Student face à la taille de l’échantillon consiste à superposer trois trajectoires contrastées, représentatives de paliers méthodologiques clés : une situation d’échantillonnage ultra-restreint avec 2 degrés de liberté, une cohorte pilote avec 5 degrés de liberté, et un échantillon substantiel de 30 degrés de liberté.

En observant le graphique composite ainsi généré, la disparité structurelle des densités frappe immédiatement le regard. Pour df = 2 (souvent représentée par une teinte chaude telle qu’un rouge carmin), le sommet central culmine très bas, aux alentours d’une densité de 0.31, tandis que les queues de distribution s’élèvent largement au-dessus des autres courbes au-delà de deux écarts-types. Cette géométrie illustre visuellement la vulnérabilité des très petits échantillons : la probabilité qu’une statistique fluctue loin de zéro sous l’hypothèse nulle y est maximale.

Pour df = 5, la courbe (tracée par exemple en vert forêt ou en ambre) subit un redressement visible de son apex et une rétraction sensible de ses queues. Enfin, pour df = 30 (souvent figurée en bleu marine profond), la cloche acquiert une verticalité robuste, culminant proche de 0.39. Ses queues s’effondrent très rapidement vers l’axe des abscisses. Cette triple mise en scène matérialise avec éclat la vitesse à laquelle la loi d’échantillonnage de la moyenne se stabilise à mesure que l’effectif s’accroît, fournissant une justification graphique irréfutable à la nécessité de recruter des échantillons suffisamment étoffés pour resserrer les marges d’erreur de mesure.

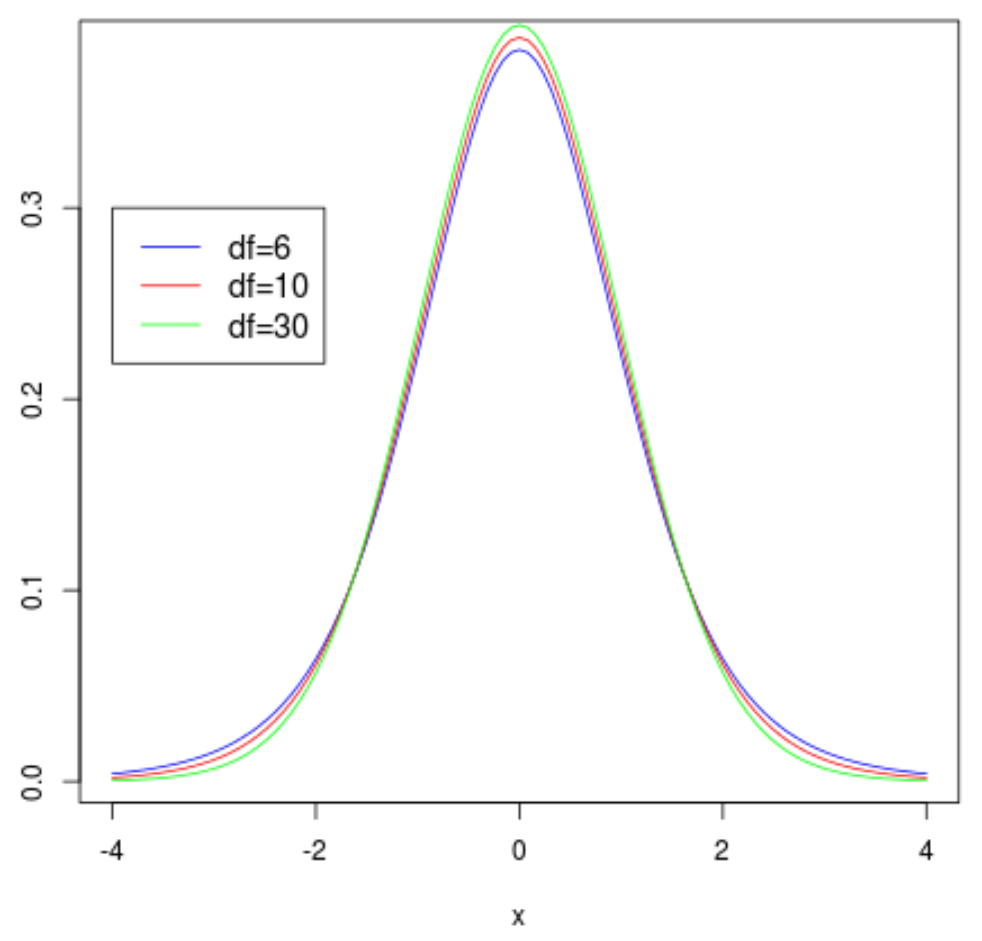

5.3 Intégration d’une légende scientifique rigoureuse

Un tracé multivarié dépourvu d’indications textuelles formelles perd l’essentiel de sa portée informative. La fonction legend() constitue le réceptacle canonique pour adjoindre une clé de déchiffrage rigoureuse et esthétique. L’implantation géographique de la boîte de légende doit être sélectionnée avec précaution afin de ne masquer aucune courbure d’intérêt ; les coordonnées symboliques telles que ‘topright’ ou ‘topleft’ constituent les choix usuels les plus sûrs.

Pour garantir une cohérence sémiologique absolue, les arguments vectoriels passés à legend() doivent calquer exactement ceux mobilisés lors de la genèse des courbes. Ainsi, le vecteur d’étiquettes textuelles renseignant c(‘df = 2’, ‘df = 5’, ‘df = 30’) doit correspondre dans un ordre rigoureusement identique aux vecteurs de couleurs c(‘firebrick’, ‘forestgreen’, ‘navy’), d’épaisseurs lwd = c(2.5, 2.5, 2.5) et de styles de traits lty = c(2, 4, 1).

L’épuration visuelle, conformément aux préceptes de design d’information de Edward Tufte, préconise d’éliminer les artefacts non fonctionnels qui encombrent l’espace perceptif. L’utilisation de l’argument bty = ‘n’ permet de supprimer intégralement le rectangle d’encadrement de la légende, fondant harmonieusement les libellés au sein de l’espace blanc supérieur du graphique. On peut également ajuster la taille de la police interne via cex = 0.85 afin que la présence de la légende demeure discrète tout en garantissant un décryptage immédiat et sans ambiguïté.

6. Mise en contraste de la distribution t avec la loi normale standard

6.1 Superposition de dnorm() et dt() sur un repère unique

La confusion entre la distribution t de Student et la loi normale centrée réduite N(0, 1) demeure l’une des sources d’erreurs méthodologiques les plus insidieuses dans la littérature quantitative. Pour dissiper cette assimilation trompeuse, la démarche graphique de choix consiste à superposer directement les deux fonctions mathématiques sur un système de coordonnées parfaitement unifié.

Cette mise en regard s’orchestre sous R en initiant le tracé par la loi normale standardisée via la fonction de densité dnorm(x, mean = 0, sd = 1), habillée conventionnellement d’une ligne noire continue d’épaisseur substantielle. On injecte ensuite de façon immédiate une distribution t présentant un nombre réduit de degrés de liberté, typiquement df = 4, matérialisée par un trait discontinu coloré via curve(dt(x, df = 4), col = ‘royalblue’, lwd = 2, lty = 2, add = TRUE).

Le choc visuel entre les deux fonctions offre un enseignement immédiat : bien que partageant une morphologie globale similaire sous la forme d’une cloche symétrique culminant en x = 0, la distribution normale domine nettement la loi t dans la zone péri-centrale, son sommet atteignant précisément 1 / sqrt(2 * pi) soit approximativement 0.3989, tandis que la loi de Student avec 4 degrés de liberté culmine seulement à 0.375. Cependant, dès que l’on s’écarte du centre au-delà de 1.8 écart-type, la tendance s’inverse : la courbe de Student surplombe nettement celle de la loi normale, rendant tangible la lourdeur supérieure de ses queues.

6.2 Analyse du risque statistique lié aux queues de distribution épaisses

Cette divergence morphologique au niveau des queues n’est pas un artefact anodin : elle porte en elle des implications statistiques majeures quant à l’estimation des probabilités d’erreur dans la pratique de la recherche psychologique. L’excès de densité dans les régions distales sous la loi t signifie que, sous l’hypothèse nulle d’absence d’effet, des valeurs de statistique de test volumineuses surviennent avec une fréquence substantiellement plus élevée qu’en univers gaussien pur.

Si un expérimentateur évalue naïvement une statistique de test issue d’un petit échantillon (par exemple N = 5, soit df = 4) en recourant aux quantiles critiques de la loi normale standard, il commettra une faute méthodologique sévère. En effet, la probabilité d’obtenir une valeur absolue supérieure à 2 sous une loi normale est de 4.55 %, tandis que sous une distribution t avec 4 degrés de liberté, cette probabilité s’élève à plus de 11.6 %. Recourir à l’étalon normal conduirait donc à déclarer hautement significatifs des écarts qui ne relèvent en réalité que de simples fluctuations aléatoires propres aux petits groupes.

Visualiser cet écartement des queues de distribution permet ainsi de concrétiser le concept de conservatisme statistique. La distribution de Student contraint l’effet observé à repousser plus loin ses frontières sur l’axe horizontal pour pouvoir être jugé significatif, immunisant ainsi le chercheur contre les mirages inférentiels induits par la fragilité des petites cohortes.

6.3 Utilisation de lignes de référence pour repérer les écarts maximaux

Pour parachever l’analyse comparative entre la distribution normale et la loi t, l’implantation de lignes géométriques de référence constitue un procédé graphique d’une rigueur imparable. La fonction abline() offre la possibilité de tracer des repères verticaux orthogonaux marquant les seuils conventionnels de décision inférentielle.

L’exécution de la commande abline(v = c(-1.96, 1.96), lty = 3, col = ‘darkgray’) trace deux lignes pointillées au niveau des quantiles alpha = 0.05 bilatéraux de la loi normale standard. En prolongeant ces lignes à travers les deux distributions superposées, on observe avec une limpidité absolue que l’aire située au-delà de ces lignes grises est nettement plus imposante sous la courbe bleue de la distribution t que sous la courbe noire de la loi normale.

On peut simultanément ajouter les quantiles critiques propres à la loi t avec 4 degrés de liberté, calculés via qt(c(0.025, 0.975), df = 4), lesquels se situent à ± 2.776, en matérialisant ces frontières par des traits d’une autre teinte, par exemple abline(v = c(-2.776, 2.776), lty = 2, col = ‘royalblue’). Cette double grille de repères expose instantanément la distance phénoménologique séparant le seuil de significativité valide (2.776) du seuil z erroné (1.96), illustrant de manière saisissante le prix méthodologique qu’impose l’incertitude sur la variance des données réelles.

7. Hachurage et coloration des zones critiques et valeurs p

7.1 Calcul vectoriel des coordonnées pour le polygone de rejet

Si le simple tracé d’une courbe en cloche informe sur la répartition générale de la densité, la communication efficace d’un test statistique nécessite de mettre visuellement en exergue l’espace géométrique correspondant à la décision d’inférence, à savoir la région de rejet de l’hypothèse nulle. Cette zone critique équivaut mathématiquement à l’intégrale de la fonction sur un sous-ensemble du domaine, matérialisée graphiquement par un polygone fermé dont la surface est rigoureusement proportionnelle au risque d’erreur alpha consenti.

Pour construire ce polygone sous le moteur graphique Base R, une préparation vectorielle rigoureuse s’impose. Considérons une analyse bilatérale au seuil conventionnel alpha = 0.05 sur une distribution caractérisée par df = 15. La valeur critique positive s’obtient programmatiquement par crit <- qt(0.975, df = 15), ce qui équivaut à environ 2.131. La frontière de rejet s’étend dès lors de cette valeur critique jusqu’à l’extrémité du domaine visible, fixée par exemple à 4.

On crée alors une discrétisation fine de cette portion d’abscisse via l’instruction x_poly <- seq(crit, 4, length.out = 100). Les ordonnées correspondantes de la courbe supérieure sont calculées par y_poly <- dt(x_poly, df = 15). Pour fermer la structure géométrique afin qu’elle forme un périmètre étanche, il convient d’accoler à ces coordonnées les points assurant le retour le long de l’axe zéro : le point terminal de l’abscisse redescend à y = 0, longe l’axe horizontal jusqu’à la valeur critique d’abscisse, puis se referme sur le point de départ de la densité. Cette quadrature vectorielle forme la matrice géométrique du futur remplissage.

7.2 Utilisation de la fonction polygon() pour colorer les zones de rejet

Une fois les coordonnées vectorielles dûment assemblées, la fonction polygon() entre en scène pour exécuter le remplissage surfacique de la région critique. La syntaxe canonique s’articule comme suit : polygon(c(x_poly, rev(x_poly)), c(y_poly, rep(0, length(y_poly))), col = rgb(0.8, 0.1, 0.1, 0.5), border = NA). L’application d’une fonction colorimétrique incorporant un canal alpha de semi-transparence, telle que rgb() avec un niveau de transparence de 0.5, constitue une pratique vivement recommandée afin d’éviter d’écraser visuellement l’épaisseur du trait de la fonction de densité sous-jacente ou les graduations cartésiennes.

Alternativement, pour les manuscrits destinés à des revues publiant exclusivement sous presse papier en noir et blanc sans supplément couleur, polygon() dispose d’arguments traditionnels de hachurage. En renseignant par exemple density = 25 et angle = 45, la région de rejet est remplie par un faisceau élégant de traits diagonaux parallèles inclinés à quarante-cinq degrés, assurant un rendu graphique hautement lisible et irréprochable face aux aléas de la reproduction xérographique.

Dans le cadre d’un test bilatéral exhaustif, cette séquence de calcul vectoriel et d’appel à polygon() doit être répétée symétriquement pour la queue gauche de la distribution, en discrétisant l’intervalle d’abscisses allant de -4 jusqu’au quantile négatif -crit. La double coloration symétrique ainsi déployée matérialise avec éclat la partition de l’espace d’échantillonnage en une zone centrale d’acceptation de H0 (représentant 95 % de la masse de probabilité) et deux zones polaires d’exclusion cumulant chacune 2.5 % du risque d’erreur.

7.3 Annotation visuelle de la statistique de test observée

Le tableau statistique prend tout son sens lorsque l’expérimentateur implante sur ce canevas théorique la valeur empirique issue de la collecte des données de son protocole de recherche. Supposons qu’au terme d’une expérimentation en psychologie cognitive évaluant la mémorisation de listes verbales, la statistique de test calculée atteigne la valeur empirique t_obs = 2.45.

Pour projeter ce résultat sur la figure, l’instruction segments() ou abline() permet d’ériger un vecteur vertical distinctif, par exemple matérialisé en rouge cramoisi d’épaisseur renforcée : abline(v = 2.45, col = ‘firebrick’, lwd = 2.5, lty = 1). L’inscription textuelle de la valeur statistique s’effectue ensuite via la commande text(), laquelle accepte des coordonnées précises au sein de l’espace euclidien du graphique, complétée d’arguments d’ajustement directionnel pos pour éviter tout chevauchement avec la ligne verticale.

Enfin, pour guider l’œil du lecteur académique vers la conclusion inférentielle, l’adjonction d’une flèche indicative au moyen de arrows(x0 = 3, y0 = 0.15, x1 = 2.5, y1 = 0.03, length = 0.1, lwd = 1.5) permet de relier dynamiquement un libellé annotant « Statistique empirique (t = 2.45, p < .05) » directement au point d’impact de la valeur observée au cœur de la zone de rejet hachurée. Cette scénographie visuelle rend compte de manière immédiate et indiscutable du statut statistiquement significatif de la recherche, synthétisant dans un format d’une clarté totale l’aboutissement de la démarche inférentielle.

8. Tracé moderne de la distribution t avec le package ggplot2

8.1 Architecture graphique de ggplot2 appliquée aux fonctions théoriques

Bien que le système graphique de base de R demeure un outil irremplaçable pour des visualisations rapides et autonomes, le paradigme moderne de l’analyse de données en R est largement dominé par le métapaquet du Tidyverse et son moteur graphique vectoriel, ggplot2. Conçu par Hadley Wickham sur les bases théoriques de la « Grammaire des graphiques » de Leland Wilkinson, ggplot2 privilégie une approche modulaire et déclarative où la construction visuelle s’opère par accumulation ordonnée de couches sémantiques interconnectées.

Tracer une fonction de probabilité mathématique continue pure dans ggplot2 présente une singularité apparente : ce package est originellement calibré pour cartographier les colonnes d’un tableau de données (data.frame ou tibble) vers des propriétés esthétiques (aesthetics telles que x, y, couleur ou taille). Dès lors, pour tracer une distribution théorique sans charger préalablement un jeu de données empiriques volumineux, l’analyste instancie une structure minimale contenant uniquement les bornes d’abscisse du tracé : ggplot(data.frame(x = c(-4, 4)), aes(x = x)).

Cette déclaration initiale génère un canevas vectoriel vide dont l’axe horizontal est étalonné entre -4 et 4, laissant le champ libre à l’application de géométries computationnelles spécialisées capables d’évaluer dynamiquement des fonctions continues sans requérir la création manuelle préalable d’une table de coordonnées exhaustive.

8.2 Utilisation de stat_function() pour tracer la densité de Student

La clé de voûte permettant de dessiner des lois de probabilité théoriques sous ggplot2 réside dans l’opérateur stat_function(). Cette routine prend en charge l’évaluation numérique d’une fonction mathématique sur la plage d’abscisses déclarée dans l’enveloppe globale du tracé. Pour afficher la cloche d’une distribution de Student, la commande se configure en renseignant l’argument fun = dt, signifiant que le moteur doit solliciter la fonction de densité native de Student.

La transmission des paramètres spécifiques de la distribution s’opère de manière élégante à travers l’argument args, lequel reçoit une liste nommée de paramètres. Pour instancier une loi avec 12 degrés de liberté, on spécifie simplement args = list(df = 12). L’esthétique de la ligne est alors modulable avec une grande finesse grâce aux arguments vectoriels conventionnels : geom = ‘line’, color = ‘steelblue’, linewidth = 1.2 et alpha = 0.9.

La puissance du modèle en couches de ggplot2 se révèle lorsqu’il s’agit de superposer plusieurs lois de Student contrastées. Il suffit d’additionner séquentiellement au moyen de l’opérateur arithmétique + plusieurs directives stat_function() consécutives, chacune paramétrée avec son propre df et différenciée par une couleur distincte ou un motif de ligne particulier au sein de son geom. La gestion des résolutions d’échantillonnage s’effectue automatiquement avec une extrême fluidité grâce aux algorithmes d’interpolation internes du package, éliminant tout risque de crénelage visuel.

8.3 Remplissage sous la courbe avec stat_function et geom = ‘area’

L’ombrage des régions d’exclusion ou des intervalles de probabilité spécifiques atteint une sophistication graphique remarquable sous ggplot2 en détournant l’argument géométrique de stat_function. En spécifiant geom = ‘area’, l’algorithme ne trace plus une simple bordure supérieure, mais projette un polygone de remplissage solide reliant chaque ordonnée évaluée jusqu’à la base horizontale y = 0.

Pour restreindre ce remplissage à la zone critique d’un test statistique sans colorer l’intégralité de la courbe, l’argument xlim peut être mobilisé directement à l’intérieur de la couche stat_function concernée. Par exemple, pour mettre en relief la queue de rejet droite d’un test au seuil alpha unilatéral de 5 % avec 18 degrés de liberté, on extrait d’abord le quantile critique crit <- qt(0.95, df = 18), puis on intègre la couche suivante : stat_function(fun = dt, args = list(df = 18), xlim = c(crit, 4), geom = ‘area’, fill = ‘coral’, alpha = 0.6).

Pour parachever l’élégance de la composition, l’application d’un thème visuel standardisé issu de ggplot2, tel que theme_minimal() ou theme_classic(), supprime instantanément le fond grisâtre par défaut et le quadrillage lourd pour les remplacer par une scénographie épurée conforme aux critères de l’édition scientifique internationale. Des fonctions dédiées comme labs(title = ‘…’, x = ‘…’, y = ‘…’) finalisent la vectorisation des libellés avec une harmonie typographique totale.

9. Visualisation des scénarios de tests unilatéraux versus bilatéraux

9.1 Représentation graphique d’une hypothèse directionnelle unilatérale

Le choix épistémologique entre une hypothèse directionnelle unilatérale (one-tailed test) et une hypothèse non directionnelle bilatérale (two-tailed test) modifie fondamentalement la topologie de la zone de rejet statistique. Dans le champ de la psychologie clinique ou de la pharmacologie comportementale, un chercheur évaluant une nouvelle thérapie brève peut formuler l’hypothèse a priori que cette intervention diminuera l’intensité de la symptomatologie dépressive, justifiant méthodologiquement la focalisation exclusive du risque d’erreur dans une seule direction de l’espace d’échantillonnage.

Graphiquement, cette situation d’inférence unilatérale à droite se caractérise par la concentration intégrale du quantum d’erreur de type I, conventionnellement fixé à alpha = 0.05, au sein de l’unique queue supérieure de la distribution de probabilité. Le quantile critique délimitant l’orée de la zone de décision se calcule alors par l’instruction scalaire qt(1 – alpha, df), soit qt(0.95, df). Pour une analyse disposant de 20 degrés de liberté, cette valeur critique s’établit à 1.725.

La mise en image de ce scénario via R met en exergue l’avantage comparatif du test directionnel en termes de sensibilité : la frontière critique (1.725) se situe substantiellement plus près du centre de la distribution que dans une configuration bilatérale (où elle s’établirait à 2.086). La zone hachurée d’un seul tenant sur l’extrémité droite de la courbe illustre visuellement que des effets de taille plus modeste suffiront à pénétrer dans la région de significativité statistique, tout en rappelant au chercheur l’interdiction formelle de rejeter l’hypothèse nulle si l’effet observé se manifestait dans le sens inverse de la prédiction théorique.

9.2 Représentation graphique d’une hypothèse non directionnelle bilatérale

À l’inverse, l’immense majorité des recherches exploratoires en sciences humaines et sociales adopte une démarche d’investigation non directionnelle. Lorsqu’un psychologue compare les performances mnésiques de deux groupes soumis à des conditions d’amorçage perceptif distinctes sans certitude formelle quant au sens du différentiel, l’hypothèse nulle d’égalité des moyennes (H0: mu1 = mu2) s’oppose à l’hypothèse alternative générale de non-équivalence (H1: mu1 != mu2).

Cette neutralité a priori impose de fractionner le risque d’erreur alpha consenti en deux masses de probabilité rigoureusement égales de volume alpha / 2, soit 0.025 chacune dans le cadre du seuil usuel de 5 %. Les quantiles critiques doivent dès lors être déterminés aux deux bornes extrêmes via les fonctions qt(0.025, df) et qt(0.975, df), générant une structure de décision géométrique parfaitement symétrique par rapport à l’axe médian x = 0.

La visualisation d’une telle distribution bilatérale affiche deux régions d’exclusion distinctes, teintées de part et d’autre de la masse centrale. Cette double frontière rappelle visuellement au praticien de la recherche que le conservatisme du test est renforcé dans chaque direction individuelle : la statistique de test empirique doit démontrer un écart plus prononcé par rapport à l’hypothèse d’absence d’effet pour franchir les lignes critiques, garantissant ainsi une protection robuste contre les faux positifs découlant de dérives aléatoires non orientées.

9.3 Comparaison côte à côte via faceting ou fenêtrage graphique

Pour instruire des étudiants ou pour présenter une synthèse méthodologique dans un rapport d’expertise, la mise en vis-à-vis directe des scénarios unilatéraux et bilatéraux au sein d’une même figure multi-panneaux offre une plus-value pédagogique remarquable. Deux approches programmatiques permettent de réaliser cet agencement sous R.

Sous le moteur graphique Base R, la commande de configuration environnementale par(mfrow = c(1, 2)) scinde instantanément la matrice d’affichage en une grille horizontale comprenant une ligne et deux colonnes. Deux appels consécutifs à curve(), associés à leurs zones polygonales respectives (l’une configurée avec une zone unilatérale unique à droite au seuil de 0.05, l’autre arborant les deux zones bilatérales à 0.025), permettent de juxtaposer les deux réalités d’inférence sous un étalonnage d’axes parfaitement concordant.

Sous ggplot2, cette opération s’exécute à travers la mécanique de facettage régie par facet_wrap(). En générant en amont un jeu de données synthétique structuré comprenant une colonne catégorielle codant la modalité de test (« Unilatéral » vs « Bilatéral »), ggplot2 déploie de façon synchrone deux panneaux calibrés de manière strictement identique. Cette confrontation graphique simultanée met immédiatement en relief le décalage spatial des frontières critiques, fournissant un guide visuel imparable pour sensibiliser la communauté des chercheurs aux dangers méthodologiques du « p-hacking », consistant à modifier a posteriori la directionnalité du test après inspection opportuniste des résultats bruts.

10. Visualisation de la puissance statistique et des distributions non centrales

10.1 Introduction à la distribution t non centrale sous l’hypothèse alternative (H1)

L’enseignement conventionnel de l’inférence statistique focalise quasi exclusivement l’attention sur la distribution sous hypothèse nulle H0, laissant dans l’ombre conceptuelle la dynamique sous-jacente à l’hypothèse alternative H1. Or, la prise de décision statistique n’est pas un acte unilatéral : elle met en compétition deux modèles probabilistes concurrents. Lorsqu’un effet réel non nul existe au sein de la population parente, la statistique d’échantillonnage ne suit plus une distribution t centrale, mais obéit rigoureusement à une distribution t non centrale (notée t_ncp).

Cette distribution théorique avancée requiert un paramètre additionnel majeur : le paramètre de non-centralité, couramment désigné par le sigle ncp (non-centrality parameter). En psychologie expérimentale, dans le cadre d’une comparaison de deux groupes indépendants de tailles égales n, le paramètre ncp est mathématiquement fonction de la taille de l’effet standardisée formalisée par le d de Cohen et de la taille de l’échantillon :

delta = ncp = d * sqrt(n / 2)

L’introduction d’un paramètre ncp strictement positif opère deux métamorphoses géométriques radicales sur la courbe de densité : elle déplace le centre de masse de la distribution vers la droite (l’espérance mathématique n’est plus nulle) et induit une asymétrie caractéristique avec un étirement préférentiel de la queue orientée vers les valeurs positives. Comprendre et visualiser la distribution non centrale s’avère indispensable pour quantifier avec justesse le concept fondamental de puissance statistique (1 – beta).

10.2 Superposition graphique de la distribution sous H0 et sous H1

La représentation simultanée de la distribution sous H0 (centrale, représentant l’absence d’effet) et de la distribution sous H1 (non centrale, représentant l’amplitude d’un effet présumé théoriquement) offre une illumination pédagogique sans équivalent sur la mécanique profonde des tests d’hypothèses de Neyman et Pearson.

Pour construire ce graphique sous R, on trace initialement la courbe sous H0 centrée sur zéro au moyen de curve(dt(x, df = 28), from = -4, to = 8, col = ‘black’, lwd = 2), correspondant par exemple à deux groupes de 15 sujets (df = 28). On superpose ensuite la distribution sous H1 calibrée pour capturer un effet moyen de d = 0.5 via son paramètre de non-centralité calculé : ncp = 0.5 * sqrt(15 / 2) = 1.37. L’appel s’écrit dès lors : curve(dt(x, df = 28, ncp = 1.37), col = ‘blue’, lwd = 2, add = TRUE).

En projetant ensuite la ligne verticale correspondant à la valeur critique bilatérale sous H0 (soit environ 2.048), la figure se partitionne visuellement en quatre segments épistémologiques majeurs :

• L’aire sous la courbe centrale noire située au-delà de la ligne critique matérialise l’erreur de type I (alpha = 0.05), c’est-à-dire le risque de faux positif.
• L’aire sous la courbe bleue non centrale située en deçà de cette même ligne critique incarne visuellement l’erreur de type II (beta), représentant la probabilité de ne pas détecter un effet pourtant authentique.
• L’aire sous la courbe bleue non centrale s’étendant à droite de la frontière critique représente graphiquement la puissance statistique (1 – beta), visualisant la probabilité exacte d’aboutir à un rejet victorieux de H0.
• L’aire sous la courbe centrale à l’intérieur de l’intervalle d’acceptation représente la probabilité d’une décision correcte de non-rejet sous l’hypothèse nulle.

10.3 Impact de la taille d’échantillon sur la séparation des deux courbes

L’exploration visuelle de la relation entre l’effectif d’échantillonnage et la puissance statistique permet d’appréhender de façon viscérale pourquoi tant d’études pilotes en psychologie se révèlent incapables de répliquer des effets pourtant authentiques. Lorsque l’effectif global est faible (par exemple n = 8 par condition), le calcul du paramètre de non-centralité produit une valeur modeste ; les deux courbes H0 et H1 se chevauchent de manière massive, et la surface sous H1 franchissant la valeur critique demeure dramatiquement réduite, visualisant une puissance statistique anémique souvent inférieure à 30 %.

En simulant programmatiquement l’accroissement graduel de l’échantillon jusqu’à n = 64 par groupe, le paramètre ncp s’élève proportionnellement à la racine carrée de l’effectif. Graphiquement, la courbe non centrale H1 subit une translation latérale marquée vers la droite, s’émancipant physiquement de l’emprise de la courbe centrale sous H0. Parallèlement, l’élévation des degrés de liberté affine la dispersion des deux distributions, réduisant leur variance interne.

Il en résulte une scission visuelle quasi complète des deux massifs de densité : l’aire de la courbe bleue sous H1 située au-delà du seuil critique dépasse alors le standard conventionnel de 80 %, matérialisant visuellement un protocole expérimental hautement résolutif et robuste face au bruit d’échantillonnage. Ce type de graphique comparatif s’avère un instrument de plaidoyer scientifique majeur lors de la rédaction de protocoles soumis aux comités d’éthique et aux agences nationales de financement de la recherche.

11. Résolution des erreurs fréquentes et bonnes pratiques de programmation R

11.1 Diagnostics des erreurs courantes lors de l’appel aux fonctions t

La manipulation programmatique des fonctions statistiques sous R est régulièrement jalonnée d’anomalies de syntaxe ou de logique d’exécution qui peuvent déconcerter les analystes. L’une des erreurs les plus banales réside dans l’omission involontaire du paramètre obligatoire df lors de l’appel à la fonction dt(), déclenchant le message d’interruption : argument « df » is missing, with no default. Ce rappel lapidaire rappelle que, contrairement à la loi normale pour laquelle des valeurs par défaut (moyenne = 0, sd = 1) sont prévues, une loi de Student n’a aucune réalité mathématique sans ancrage explicite de ses degrés de liberté.

Une seconde anomalie récurrente concerne l’incohérence d’échelle spatiale entre les bornes from et to de curve() et la dynamique réelle des valeurs statistiques observées. Définir un intervalle étroit borné entre -2 et 2 tronquera inévitablement les régions d’intérêt critique situées au-delà de deux écarts-types, faussant la perception de la masse probabiliste globale. Réciproquement, étendre arbitrairement les bornes de -20 à 20 compressera la cloche centrale en un pic filiforme illisible.

Enfin, le piège le plus insidieux en mode Base R réside dans l’oubli de l’argument add = TRUE lors de tentatives de superpositions successives. Sans ce commutateur logique, chaque nouvel appel à curve() réinitialise sauvagement le dispositif d’affichage, effaçant irrémédiablement les tracés précédents et laissant l’utilisateur face à un graphique incomplet sans générer le moindre avertissement textuel dans la console.

11.2 Automatisation via la création d’une fonction personnalisée

Afin de prémunir son flux de travail contre les erreurs manuelles répétitives et d’harmoniser la production graphique à l’échelle d’une équipe de recherche, il est judicieux d’encapsuler la logique séquentielle de tracé au sein d’une fonction R personnalisée, modulaire et hautement réutilisable.

On peut ainsi concevoir une routine nommée plot_t_dist() qui centralise le calcul des quantiles critiques, l’érection de la densité de référence, l’ombrage automatique des régions de rejet et l’inscription textuelle de la statistique empirique. Cette fonction accepte des arguments formels déclarés tels que le nombre de degrés de liberté (df), le seuil alpha nominal (alpha = 0.05), la directionnalité du test (alternative = c(‘two.sided’, ‘greater’, ‘less’)) et la valeur empirique éventuellement observée (t_obs = NULL).

L’architecture interne d’une telle routine intègre des mécanismes de contrôle de validité assurant que les degrés de liberté sont strictement positifs et que le seuil alpha est contenu entre 0 et 0.5. Par ce biais, l’utilisateur s’abstrait des détails fastidieux de calcul vectoriel pour polygon() et garantit que chaque figure générée dans le cadre de ses rapports d’analyse respecte scrupuleusement les mêmes canons géométriques et typographiques, réduisant drastiquement les risques d’artefacts graphiques involontaires.

11.3 Exportation haute résolution pour manuscrits scientifiques

L’aboutissement du processus d’analyse réside dans l’exportation du graphique vers un fichier numérique répondant aux exigences techniques draconiennes des maisons d’édition scientifique. Un graphique affiché à l’écran dans l’interface graphique de RStudio utilise une résolution matricielle basse (généralement 72 ou 96 DPI), impropre à l’impression typographique où un standard minimal de 300 à 600 DPI (dots per inch) est formellement exigé pour proscrire toute pixellisation des textes et des courbes.

R fournit pour cela un arsenal de périphériques de rendu graphiques virtuels activables par script. Pour une reproduction vectorielle infiniment redimensionnable sans perte de netteté, le recours aux formats encapsulés via les fonctions pdf() ou cairo_ps() est vivement privilégié. La syntaxe commande d’ouvrir le périphérique en spécifiant les dimensions physiques en pouces : pdf(‘Figure1.pdf’, width = 7, height = 5), d’exécuter l’ensemble des instructions graphiques de composition, puis de clore obligatoirement la session par l’instruction dev.off() pour finaliser l’écriture sur le disque dur.

Si une revue requiert impérativement un format matriciel tel que le TIFF ou le PNG, l’appel à la fonction png() devra impérativement comporter les arguments d’échelle adéquats : png(‘Figure1.png’, width = 2100, height = 1500, res = 300). Ce paramétrage génère une image haute définition calibrée sur une largeur de 7 pouces à 300 points par pouce, assurant une pureté optique irréprochable lors de l’intégration dans les épreuves finales des périodiques internationaux.

12. Étude de cas empirique en psychologie : Du test d’hypothèse à la figure finale

12.1 Présentation du jeu de données et calcul du test t de Student

Pour illustrer la mise en œuvre pratique de l’ensemble des concepts développés, considérons un protocole expérimental réel conduit au sein d’un département de psychologie clinique. L’investigation vise à évaluer l’efficacité d’un programme d’entraînement cognitif fondé sur la méditation de pleine conscience (Mindfulness-Based Stress Reduction) pour réduire la réactivité au stress aigu chez de jeunes adultes présentant une anxiété généralisée modérée.

Trente participants ont été assignés aléatoirement à deux conditions parallèles : un groupe expérimental bénéficiant du protocole bref de pleine conscience pendant huit semaines (n1 = 15), et un groupe contrôle maintenu sur liste d’attente active avec soutien psychologique standard (n2 = 15). La variable dépendante continue correspond au différentiel de score obtenu à l’inventaire d’anxiété de Spielberger (STAI-Y) avant et après l’intervention thérapeutique.

L’exécution de la procédure inférentielle sous R s’opère par l’appel à la fonction canonique : resultat <- t.test(score ~ groupe, data = donnees_anxiete, var.equal = TRUE). L’extraction programmatique des sorties numériques révèle une statistique de Student empirique égale à t = -2.48, associée à un total de df = 28 degrés de liberté (15 + 15 – 2) et une valeur p s’établissant à p = 0.0194. L’analyse conclut ainsi à une diminution statistiquement significative de l’anxiété dans le groupe d’entraînement à un seuil alpha bilatéral de 0.05.

12.2 Élaboration pas à pas de la figure finale prête pour publication

La transcription graphique de ce résultat d’investigation clinique s’élabore pas à pas en combinant les routines avancées explorées précédemment, afin de délivrer une figure synthétisant l’intégralité du raisonnement d’inférence.

On débute par l’initialisation du périphérique haute résolution et l’ouverture d’un repère graphique au moyen de la fonction curve(), modélisant une distribution centrale avec rigoureusement 28 degrés de liberté sur un intervalle d’abscisses allant de -4 à 4. L’axe des ordonnées est rehaussé via ylim = c(0, 0.43) pour accueillir confortablement les annotations textuelles. La ligne de densité principale est tracée d’une teinte bleu ardoise soutenue avec une épaisseur renforcée (lwd = 2.5).

Dans un second temps, les quantiles critiques bilatéraux correspondant au seuil nominal de 5 % sont calculés de manière automatisée à partir de l’objet de test : crit_inf <- qt(0.025, df = 28) (valeur : -2.048) et crit_sup <- qt(0.975, df = 28) (valeur : 2.048). Deux polygones de rejet sont alors dessinés via la fonction polygon() le long des queues gauche et droite de la distribution, habillés d’un rouge carmin semi-transparent qui matérialise sans ambiguïté les zones où le maintien de l’hypothèse nulle devient intenable.

Troisièmement, la statistique observée de l’étude (t = -2.48) est incrustée au moyen d’un segment vertical contrasté en violet profond d’épaisseur marquée, qui vient s’implanter nettement au cœur de la zone de rejet hachurée de la queue gauche. Une flèche directrice élégante relie cette ligne de démarcation empirique à une boîte de texte explicitant les métriques inférentielles : « t_obs(28) = -2.48, p = .019 ». Le résultat clinique s’impose ainsi au regard avec une force probante absolue : l’effet du traitement dépasse de façon flagrante les fluctuations aléatoires d’échantillonnage.

12.3 Rédaction de la légende explicative selon les standards APA 7

Une figure scientifique ne saurait être dissociée d’une légende descriptive d’une rigueur formelle totale. Les normes éditoriales de la septième édition du manuel de style de l’APA imposent une structure normée en trois volets : un numéro d’ordre en gras, un titre descriptif synthétique en italique, et une note explicative détaillant exhaustivement chaque code sémiologique déployé sur l’image.

Pour la figure élaborée lors de notre étude de cas, la formulation standardisée se rédige comme suit :

Figure 1

Distribution d’échantillonnage théorique de Student sous l’hypothèse nulle et localisation de la statistique empirique de l’étude d’anxiété

Note. La courbe continue pleine représente la densité de probabilité théorique de la distribution t de Student associée à 28 degrés de liberté, correspondant au protocole expérimental comparant le groupe méditation de pleine conscience (n = 15) au groupe contrôle (n = 15). Les régions ombrées en rouge carmin délimitent les zones critiques de rejet bilatéral au seuil alpha conventionnel de .05, bornées par les quantiles théoriques critiques t = ± 2.048. La ligne verticale violette discontinue repère la statistique de test empirique observée lors de l’expérimentation, t(28) = -2.48, p = .019, d de Cohen = 0.91. La localisation de la valeur observée au sein de la région critique distale inférieure valide le rejet de l’hypothèse nulle d’égalité des scores d’anxiété et atteste de l’efficacité spécifique de l’intervention thérapeutique.

Une telle formalisation textuelle garantit que la figure est intégralement auto-porteuse : un relecteur scientifique ou un praticien consultant le manuscrit peut déchiffrer instantanément l’intégralité du protocole, des postulats de test et des résultats sans devoir sonder compulsivement les paragraphes de la section Résultats du document, parachevant ainsi l’alliance entre rigueur mathématique, clarté programmatique et excellence de la communication académique.

Références

• American Psychological Association. (2020). Publication manual of the American Psychological Association (7th ed.). American Psychological Association. https://doi.org/10.1037/0000165-000
• Cohen, J. (1988). Statistical power analysis for the behavioral sciences (2nd ed.). Lawrence Erlbaum Associates. https://www.routledge.com/Statistical-Power-Analysis-for-the-Behavioral-Sciences/Cohen/p/book/9780805802832
• Murrell, P. (2018). R graphics (3rd ed.). Chapman and Hall/CRC. https://doi.org/10.1201/9780429490408
• R Core Team. (2023). R: A language and environment for statistical computing. R Foundation for Statistical Computing, Vienna, Austria. https://www.R-project.org/
• Student [Gosset, W. S.]. (1908). The probable error of a mean. Biometrika, 6(1), 1–25. https://doi.org/10.2307/2331554
• Wickham, H. (2016). ggplot2: Elegant graphics for data analysis (2nd ed.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
• Wilkinson, L. (2005). The grammar of graphics (2nd ed.). Springer Science & Business Media. https://doi.org/10.1007/0-387-28695-0
