Comment tracer une distribution normale sous R

La modélisation probabiliste et la représentation visuelle des phénomènes aléatoires constituent le socle de l’inférence statistique contemporaine, particulièrement au sein des sciences du comportement, de la psychométrie et de la recherche biomédicale. Parmi la pléthore de lois de probabilité théoriques, la distribution normale, également désignée sous le vocable de distribution gaussienne ou de courbe en cloche de Laplace-Gauss, occupe une position hégémonique. Sa prééminence ne relève point d’un simple artifice mathématique, mais procède directement des propriétés asymptotiques formalisées par le théorème central limite, conférant à cette fonction une capacité universelle à synthétiser les agrégations de micro-variations indépendantes qui sous-tendent les traits psychologiques et les mesures physiologiques.

L’environnement informatique et statistique open-source R s’est imposé comme l’écosystème de référence internationale pour l’analyse des données, l’actuariat et la modélisation psychométrique. Sa flexibilité architecturale, combinant un interpréteur vectorisé hautement optimisé et des systèmes graphiques d’une puissance expressive exceptionnelle, permet de transformer une formulation analytique abstraite en représentations visuelles d’une rigueur scientifique absolue. La maîtrise du tracé d’une loi normale sous R ne se limite pas à l’exécution machinale d’une fonction élémentaire ; elle exige une compréhension intime de l’interaction entre discrétisation vectorielle, paramétrage de densité, contrôle du système de rendu graphique et conformité aux standards de communication académique.

Ce guide encyclopédique se propose d’explorer de manière exhaustive, systématique et rigoureusement documentée l’art et la technique du tracé de la distribution normale sous R. Des postulats fondamentaux de la psychométrie différentielle aux implémentations avancées au sein des moteurs graphiques Base R et ggplot2, en passant par le calcul infinitésimal des aires de rejet critique, l’ombrage polygonal, la superposition empirique et le diagnostic des résidus, chaque dimension opératoire est disséquée avec précision pour doter le chercheur, le statisticien et l’étudiant avancé d’une maîtrise méthodologique totale.

1. Fondements mathématiques et psychométriques de la loi normale dans R

1.1 Propriétés théoriques de la distribution gaussienne en psychologie

La distribution normale d’un continuum aléatoire continu est formellement définie par sa fonction de densité de probabilité, dont l’expression analytique s’énonce selon la relation classique reliant l’écart quadratique à la variance et à l’écart-type de la population considérée. Dans cette formulation universelle, la hauteur de la courbe en un point donné de l’abscisse dépend exclusivement de deux paramètres fondamentaux régissant respectivement la tendance centrale, notée traditionnellement par la lettre grecque mu, et la dispersion des mesures, quantifiée par sigma. La normalisation de la surface totale sous la courbe à une unité stricte garantit l’adéquation parfaite entre la géométrie de la fonction et les axiomes élémentaires de la théorie des probabilités de Kolmogorov.

Dans l’univers des sciences psychologiques, de la neuropsychologie et des sciences de l’éducation, la pertinence opérationnelle de la loi normale découle directement du théorème central limite. Selon ce pilier fondamental de l’analyse stochastique, la somme ou la moyenne d’un ensemble de variables aléatoires indépendantes et de même loi tend asymptotiquement vers une loi gaussienne à mesure que l’échantillonnage s’accroît, indépendamment de la distribution sous-jacente des variables individuelles. Les construits latents complexes explorés en psychométrie, tels que le facteur général d’intelligence, la vitesse de traitement cognitif, l’anxiété-trait ou les dimensions de personnalité du modèle en cinq facteurs, représentent la résultante phénotypique d’une multitude d’influences génétiques, environnementales et épigénétiques additives. Cette additivité sous-jacente justifie l’hypothèse de gaussianité adoptée lors de la standardisation des instruments de mesure clinique.

D’un point de vue morphologique, la courbe normale théorique présente des propriétés formelles d’une régularité absolue. Son asymétrie statistique, mesurée par le coefficient de Skewness, est rigoureusement égale à zéro, attestant d’une symétrie bilatérale parfaite autour de l’axe vertical passant par son espérance mathématique, où coïncident de manière univoque la moyenne, la médiane et le mode. De surcroît, son aplatissement, mesuré par le coefficient de Kurtosis, est dit mésokurtique avec une valeur standard de trois (ou un excès de kurtosis nul). Cette morphologie spécifique sert d’étalon pour le calibrage des échelles psychométriques standardisées. Par exemple, les scores standardisés z possèdent une moyenne de zéro et un écart-type de un, tandis que les échelles dérivées, telles que l’échelle de Wechsler du quotient intellectuel fixant la moyenne à 100 et l’écart-type à 15, ou les scores T de McCall calibrés sur une moyenne de 50 et un écart-type de 10, constituent de pures translations affines de la distribution normale standard.

1.2 Le quatuor des fonctions fondamentales de R : dnorm, pnorm, qnorm et rnorm

L’écosystème algorithmique de R aborde les lois de probabilité à travers une convention de nommage remarquablement cohérente, structurée autour d’un préfixe mnémotechnique unilatéral greffé au radical désignant la distribution ciblée, à savoir norm pour la distribution normale. Ce quatuor fonctionnel se compose de quatre primitives hautement optimisées écrites en langage C sous le moteur R : dnorm, pnorm, qnorm et rnorm. Chacune de ces fonctions accomplit une opération mathématique spécifique et indispensable à l’analyse et à la visualisation des processus gaussiens.

La fonction dnorm() constitue la fonction de calcul de la densité de probabilité. Elle évalue la hauteur théorique de la courbe gaussienne pour une valeur d’abscisse donnée ou pour un vecteur d’abscisses séquentiel. Il est impératif de souligner sur le plan épistémologique que pour une variable aléatoire strictement continue, la valeur retournée par dnorm() ne représente nullement une probabilité directe que la variable prenne exactement cette valeur, laquelle probabilité ponctuelle est mathématiquement nulle, mais bien une densité marginale. Cette fonction est le moteur premier qui alimente les coordonnées verticales nécessaires au tracé de la cloche.

La fonction pnorm() calcule la fonction de répartition cumulative de la loi normale, correspondant à l’intégrale définie de la fonction de densité depuis l’infini négatif jusqu’à un seuil critique d’abscisse spécifié. Elle quantifie précisément la probabilité d’observer une réalisation stochastique inférieure ou égale à un score cible. Cette fonction s’avère indispensable pour délimiter les pourcentages de population situés sous certains seuils pathologiques ou normatifs.

À l’inverse, la fonction qnorm() remplit le rôle de fonction quantile, agissant comme la bijection réciproque de la fonction de répartition. Lorsqu’on lui fournit une probabilité cumulée comprise dans l’intervalle ouvert ]0, 1[, qnorm() restitue le score standardisé précis correspondant à cette proportion. Elle permet ainsi d’identifier instantanément les frontières d’exclusion bilatérales marquant les pourcentages extrêmes dans les tests de significativité statistique.

Enfin, la fonction rnorm() opère comme un générateur de nombres pseudo-aléatoires distribués selon une loi normale d’espérance et de variance spécifiées. S’appuyant par défaut sur l’algorithme robuste de Mersenne-Twister couplé à la transformation d’inversion ou à la méthode de Box-Muller, elle est massivement sollicitée dans les protocoles de Monte-Carlo et les simulations d’échantillons empiriques destinées à éprouver la stabilité des méthodes de visualisation.

1.3 Configuration des variables d’échelle et hypothèses de modélisation

La configuration opérationnelle du tracé d’une loi normale dans l’environnement R exige une paramétrisation rigoureuse de ses deux moments centraux que sont l’espérance mathématique (généralement désignée par l’argument mean) et la déviation standardisée (spécifiée via l’argument sd). L’omission délibérée de ces hyperparamètres dans les appels fonctionnels de R déclenche automatiquement l’adoption des valeurs par défaut correspondant à la loi normale centrée réduite, où mean = 0 et sd = 1. Cependant, dans le cadre de modélisations dimensionnelles spécifiques à la psychologie cognitive ou différentielle, le chercheur doit expressément redéfinir ces scalaires pour refléter les caractéristiques normatives de la métrique employée.

La détermination de l’intervalle géométrique pertinent sur l’axe des abscisses conditionne l’efficacité visuelle de la figure. En vertu des règles fondamentales de l’intégrale gaussienne, une étendue comprise entre -3 et +3 écarts-types englobe précisément 99,73 % de la masse de probabilité théorique totale. Toutefois, pour garantir une restitution visuelle harmonieuse éliminant toute troncature abrupte aux extrémités et permettant l’appréciation des queues asymptotiques jusqu’à leurs limites d’évanescence graphique, il est universellement recommandé de déployer l’axe horizontal sur un intervalle minimum compris entre -4 et +4 déviations standardisées autour de la moyenne arithmétique.

Une tension conceptuelle inhérente à la modélisation informatique réside dans le compromis inévitable entre la continuité infinitésimale de la loi normale théorique et la nature intrinsèquement discrétisée des structures de données vectorielles manipulées par l’unité centrale de traitement. Le tracé graphique sous R n’est pas une ligne analogique continue, mais une approximation polygonale formée par la connexion de micro-segments rectilignes reliant un maillage dense de nœuds d’évaluation discrets. Une compréhension technique de ce compromis garantit que l’observateur perçoive un tracé lisse sans subir les artéfacts géométriques résultant d’une résolution numérique déficiente.

2. Préparation de l’espace vectoriel et calcul des densités

2.1 Génération de séquences continues avec la fonction seq()

L’initialisation de tout processus de représentation graphique programmée sous R débute par l’échantillonnage contrôlé du domaine de définition de la variable indépendante située en abscisse. Cette étape architecturale s’articule autour de la fonction native seq(), laquelle permet d’engendrer un vecteur unidimensionnel de nombres réels échelonnés avec une régularité mathématique absolue entre une borne inférieure et une borne supérieure prédéterminées.

Pour illustrer la démarche dans le cadre canonique d’une distribution centrée réduite, la séquence vectorielle est circonscrite entre les valeurs limites de -4 et +4. Le calibrage de la finesse du maillage peut s’effectuer soit en définissant l’incrément infinitésimal séparant chaque valeur successive via l’argument by (par exemple by = 0.01), soit en imposant le nombre absolu de points de capture par le biais du paramètre length.out. Cette seconde modalité s’avère hautement supérieure sur le plan méthodologique, car elle permet de calibrer directement la résolution graphique en fixant le volume d’échantillons à une valeur optimale, généralement calibrée entre 500 et 2000 points d’ancrage.

Un maillage trop grossier, restreint arbitrairement à quelques dizaines de points seulement, produit un phénomène indésirable de crénelage géométrique, où le sommet arrondi de la cloche gaussienne se dégrade en un polygone anguleux inacceptable dans un manuscrit académique. Inversement, l’inflation immodérée du vecteur au-delà de dizaines de milliers de points surcharge inutilement les mémoires tampons du moteur de rendu graphique sans apporter le moindre gain perceptible à l’œil humain ou aux procédés d’impression photomécanique.

2.2 Vectorisation et calcul des ordonnées théoriques via dnorm()

L’un des atouts paradigmatiques du langage R réside dans sa conception nativement vectorisée, héritée de la syntaxe des matrices du langage S originel. Contrairement aux approches itératives classiques observées dans des environnements impératifs comme le langage C ou Python standard nécessitant l’instanciation de boucles explicites de type for pour évaluer séquentiellement chaque élément, l’invocation de dnorm() s’opère instantanément sur l’ensemble de la séquence d’abscisses vectorielle en une seule opération vectorisée élémentaire.

Cette évaluation globale mobilise des routines compilées de bas niveau exécutées à grande vitesse, générant un vecteur d’ordonnées strictement synchronisé en longueur et en indexation avec le vecteur des abscisses. Une fois cette opération accomplie, il est méthodologiquement judicieux d’effectuer une vérification empirique des propriétés élémentaires du vecteur calculé. D’une part, la symétrie axiale doit être confirmée en vérifiant que la valeur maximale de la densité se situe précisément au barycentre de la séquence lorsque celle-ci est centrée sur la moyenne théorique. Pour une loi normale centrée réduite, cette ordonnance maximale atteint analytiquement la valeur remarquable approximée à 0,3989423, correspondant au rapport inverse de la racine carrée du double du nombre pi.

D’autre part, la cohérence du calcul vectoriel peut être éprouvée en appliquant l’algorithme d’intégration numérique par la méthode des trapèzes sur l’ensemble du domaine d’échantillonnage. En multipliant la moyenne des ordonnées consécutives par la largeur constante des pas d’abscisse et en procédant à la sommation cumulée de l’ensemble de ces tranches trapézoïdales infinitésimales, le statisticien vérifie immédiatement que la valeur obtenue approche l’unité avec une marge d’erreur microscopique, confirmant ainsi que la masse totale sous-jacente respecte l’axiome probabiliste de conservation de l’aire unitaire.

2.3 Structure des structures de données pour l’analyse graphique

Dans les flux de travail statistiques rigoureux, la conservation de vecteurs atomiques indépendants flottant de façon désordonnée dans l’espace de travail global (le Global Environment) constitue une mauvaise pratique susceptible d’induire des erreurs d’indexation lors de manipulations ultérieures. La consolidation des couples de coordonnées au sein d’une structure rectangulaire unifiée, matérialisée par un objet de type data.frame ou son extension moderne le tibble issu de l’écosystème Tidyverse, représente une exigence méthodologique majeure garantissant la reproductibilité scientifique des analyses.

L’assemblage s’opère en consignant dans une première colonne les valeurs scalaires du continuum d’évaluation et dans une seconde colonne les valeurs de densité correspondantes obtenues par l’application de dnorm(). Cette structuration tabulaire unifiée facilite le traçage des dépendances, simplifie l’injection subséquente des données dans les grammaires de composition visuelle complexes et prévient tout risque de désynchronisation dimensionnelle si des opérations de filtrage, de tri conditionnel ou de rééchelonnement spatial viennent à être appliquées sur les coordonnées numériques.

Les conventions typographiques et de nomenclature adoptées pour désigner les colonnes d’un tel tableau de données doivent obéir à des critères stricts de clarté fonctionnelle. L’attribution d’identifiants limpides tels que score_z pour l’abscisse et densite_theorique pour l’ordonnée, excluant l’usage de caractères diacritiques, d’espaces insécables ou de symboles spéciaux, garantit une portabilité parfaite du code source à travers différentes plateformes logicielles, systèmes d’exploitation et versions de l’interpréteur R.

3. Construction de la courbe normale classique avec le moteur Base R

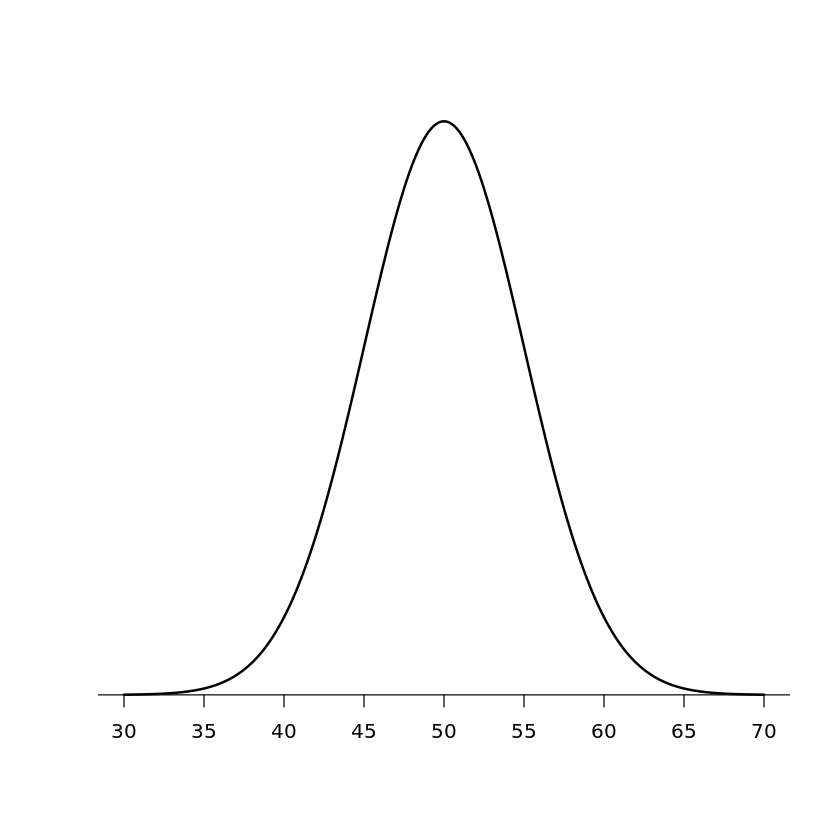

3.1 Initialisation du tracé continu avec plot()

Le système graphique traditionnel de R, couramment désigné sous l’appellation de Base R Graphics, constitue un moteur de tracé historique d’une fiabilité remarquable, directement intégré au noyau du logiciel sans nécessiter le chargement de paquets tiers. L’élaboration d’une courbe normale continue s’amorce par l’invocation de la fonction générique plot(), configurée spécifiquement pour neutraliser son comportement par défaut qui consisterait à projeter un nuage de points isolés.

Pour métamorphoser les coordonnées vectorielles en une trajectoire continue et harmonieuse, il est impératif d’assigner la chaîne de caractères "l" (pour line) au paramètre type. Dès cet instant, le moteur relie chaque paire de coordonnées contiguës par un segment rectiligne microscopique, exploitant la haute résolution du vecteur initial pour créer l’illusion d’une continuité différentielle parfaite. L’aspect visuel de cette ligne s’affine ensuite grâce au paramètre lwd (line width), dont l’augmentation à des valeurs comprises entre 2 et 3 confère à la courbe une épaisseur d’encrage assurant une visibilité optimale lors de la réduction de la figure pour publication.

Dans un contexte de création graphique académique avancée, il est souvent judicieux de dépouiller l’environnement graphique par défaut de ses scories automatiques. L’adjonction de l’argument logique axes = FALSE inhibe la construction immédiate des axes cartésiens et des boîtes d’encadrement standardisées, laissant le champ libre à une restitution totalement maîtrisée des graduations. Parallèlement, l’attribution de chaînes vides aux paramètres xlab = "" et ylab = "" prévient l’affichage des intitulés vectoriels bruts sur les marges périphériques de la fenêtre de tracé.

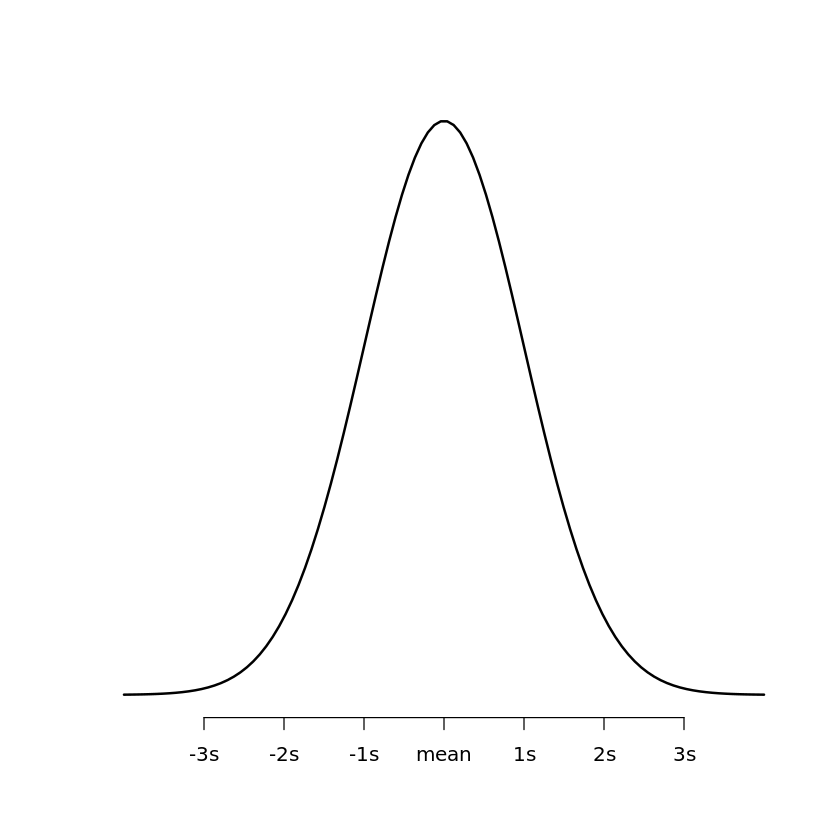

3.2 Graduation personnalisée de l’axe des abscisses

La neutralisation des graduations génériques opérée à l’étape précédente impose une reconstruction minutieuse des axes de référence au moyen de la fonction spécialisée axis(). Pour structurer l’axe horizontal inférieur, la commande est paramétrée avec l’argument cardinal side = 1. Cette fonction permet de découpler de manière chirurgicale l’emplacement géométrique des encoches de graduation et la nature typographique des libellés textuels qui y sont adossés.

Dans le cadre strict d’une distribution normale standardisée, les repères cardinaux doivent être positionnés exactement aux déviations d’écarts-types théoriques, matérialisés par le vecteur d’entiers séquentiels s’étendant de -3 à +3. Cette localisation s’opère en affectant ce vecteur à l’argument at. L’assignation simultanée d’un vecteur de chaînes de caractères homothétique à l’argument labels permet alors d’imprimer des désignations hautement descriptives, telles que les notations formelles standardisées indiquant le nombre exact de déviations standardisées sous la forme de repères quantitatifs explicites.

L’optimisation ergonomique de cet axe requiert également un calibrage typographique soigné via l’argument scalaire cex.axis, lequel régit le facteur d’échelle multiplicateur de la police de caractères appliquée aux chiffres de l’axe. De surcroît, le paramètre las = 1 peut être convoqué pour imposer une orientation strictement horizontale de l’ensemble des chiffres et étiquettes textuelles, éliminant toute torsion céphalique superflue pour le lecteur et garantissant une lisibilité conforme aux meilleures pratiques de l’ergonomie visuelle appliquée à la diffusion de données quantitatives.

3.3 Contrôle des paramètres graphiques globaux avec par()

La gestion holistique du canevas d’affichage dans le moteur graphique de Base R repose sur la manipulation de l’environnement interne régie par la puissante commande de configuration par(). Avant d’engager le premier appel à la commande de tracé, la configuration fine des paramètres globaux permet de sculpter l’équilibre géométrique de l’image finale, en agissant directement sur l’allocation spatiale des marges entourant la zone de projection utile.

Le paramètre matriciel mar, accepting un vecteur à quatre composantes scalaires exprimées en unités de lignes de texte, régit l’épaisseur respective de la marge inférieure, de la marge gauche, de la marge supérieure et de la marge droite de la figure. Dans les représentations académiques d’une densité normale univariée, il est classique de compresser substantiellement la marge droite devenue inutile en l’absence d’échelle secondaire, tout en réservant un volume adéquat en marge inférieure et gauche pour accueillir confortablement les désignations conceptuelles et les grandeurs métriques afférentes.

Une exigence déontologique et méthodologique incontournable lors de l’altération de ces constantes environnementales réside dans l’obligation de sauvegarder l’état primitif des paramètres graphiques dans une variable transitoire avant toute modification arbitraire. Cette précaution permet, par l’instruction subséquente restaurant la configuration mémorisée dès l’achèvement de la production graphique, de ne point contaminer les futures sessions de rendu visuel exécutées dans le même interpréteur R, évitant ainsi des déformations géométriques rémanentes au sein des chaînes de scripts de traitement par lots.

4. Tracé synthétique et direct au moyen de la fonction curve()

4.1 Syntaxe déclarative et exécution rapide d’une gaussienne

Pour les scénarios d’exploration rapide de données ou d’élaboration succincte de figures didactiques, le moteur graphique Base R propose une alternative déclarative d’une concision exemplaire à travers la fonction curve(). Contrairement au paradigme séquentiel nécessitant l’instanciation préalable de vecteurs d’abscisses puis de vecteurs d’ordonnées, curve() évalue une expression analytique symbolique directement sur un continuum d’interpolation qu’elle génère de manière autonome sous le capot de l’interpréteur.

L’argument primaire de cette commande reçoit une fonction mathématique écrite sous forme d’expression explicite de la variable formelle x, en l’occurrence l’appel analytique direct dnorm(x). L’étendue spatiale du tracé est bornée avec une élégance syntaxique absolue grâce aux arguments explicites from et to, auxquels le praticien affecte sans détour les bornes limites de l’évaluation, telles que -4 et 4 pour une vue exhaustive de la morphologie gaussienne standardisée.

La finesse de la discrétisation interne exploitée par curve() est gouvernée par le paramètre entier n, qui définit le nombre exact de points équidistants échantillonnés le long du segment d’évaluation défini. Bien que sa valeur initiale par défaut de 101 points puisse s’avérer suffisante pour un aperçu dynamique transitoire sur un moniteur à faible densité de pixels, son élévation programmée à des grandeurs supérieures garantit une élimination intégrale de toute imperfection de courbure lors de la conversion ultérieure du tracé vers des dispositifs d’impression à très haute résolution vectorielle.

4.2 Intégration d’arguments de moyenne et de dispersion dans curve()

La puissance d’abstraction de la fonction curve() s’exprime pleinement lorsqu’il s’agit de projeter des métriques de tests psychométriques affichant des étalonnages non standardisés, sans requérir de recalculs laborieux de translations d’axes. En substituant à la forme standard les hyperparamètres réels de l’échelle d’évaluation au sein de l’expression mathématique transmise, le chercheur génère en une ligne de code le profil exact de la population cible.

Considérons l’évaluation psychométrique du quotient intellectuel dérivé des échelles de David Wechsler, caractérisée par une espérance théorique de 100 unités et un écart-type de 15 points. Le tracé de la distribution de référence de cette mesure s’obtient instantanément en écrivant l’expression dnorm(x, mean = 100, sd = 15), couplée à un redimensionnement congruent des bornes d’évaluation configurées par exemple entre 40 et 160 unités d’abscisse. De même, pour des scores standardisés T issus du Minnesota Multiphasic Personality Inventory, la spécification d’une moyenne de 50 et d’une déviation de 10 circonscrite entre 10 et 90 permet de matérialiser immédiatement la surface de probabilité clinique.

La comparaison entre ce formalisme synthétique et l’approche matricielle vectorielle démontre que curve() excelle dans les scripts d’analyse exploratoire, d’inspection visuelle immédiate d’hypothèses et d’enseignement magistral des statistiques appliquées. Sa robustesse fonctionnelle immunise l’utilisateur contre les risques d’erreurs d’incohérence dimensionnelle des vecteurs, tout en autorisant l’usage de l’ensemble des arguments esthétiques traditionnels régissant les couleurs, les styles d’encrage et la typographie des titres périphériques.

4.3 Superposition de tracés successifs grâce à l’option add = TRUE

L’un des défis récurrents en psychométrie différentielle et en épidémiologie réside dans la mise en regard visuelle de multiples populations partageant un domaine de mesure commun, à l’instar de la comparaison entre un groupe contrôle et une cohorte clinique présentant un profil symptomatique altéré. Dans le cadre de la fonction curve(), cette stratification géométrique s’opère avec une fluidité exceptionnelle par l’activation du paramètre logique add = TRUE.

Lorsqu’une première courbe de référence est projetée sur le périphérique graphique actif, l’exécution d’une seconde instruction curve() munie du commutateur add = TRUE ordonne au moteur de rendu de surimposer le nouveau tracé sans purger le canevas existant ni réinitialiser le repère cartésien. Cette superposition permet de matérialiser graphiquement les décalages de tendance centrale induits par une variable modératrice ou des distorsions d’aplatissement résultant d’une sélection stricte au sein de l’échantillon expérimental.

Toutefois, une vigilance méthodologique extrême s’impose quant au dimensionnement initial de l’axe vertical lors de l’émission de la commande inaugurale. En effet, le système de Base R fige définitivement les limites d’affichage (l’intervalle ylim) lors du premier appel graphique. Si la distribution secondaire projetée en superposition exhibe un écart-type plus ténu que la première, son sommet théorique culminera à une ordonnance nettement plus élevée qui sera impitoyablement tronquée par le cadre supérieur du repère. Il incombe donc au statisticien de prédéterminer la hauteur maximale parmi l’ensemble des distributions à projeter et de contraindre expressément l’argument ylim de la courbe initiale pour englober la totalité des futurs sommets gaussiens sans la moindre troncature géométrique.

5. Personnalisation avancée des axes, repères et annotations théoriques

5.1 Insertion de lignes de repère orthogonales avec abline()

La morphologie épurée d’une distribution normale gagne une valeur analytique considérable dès lors qu’elle est rehaussée de repères géométriques indiquant avec précision les seuils théoriques fondamentaux qui structurent l’espace décisionnel du chercheur. La fonction abline() constitue l’outil par excellence pour tracer ces ancrages orthogonaux avec une précision cartésienne absolue.

Le marquage de l’espérance mathématique s’effectue généralement par l’implantation d’une perpendiculaire abaissée depuis le sommet de la courbe jusqu’à l’axe des abscisses, matérialisée par l’argument vertical v = 0 dans le cadre d’un profil centré réduit. Afin d’éviter toute interférence visuelle nocive qui amènerait cette bissectrice à rivaliser avec la ligne principale de la distribution, il est d’usage académique de moduler son style typologique via le paramètre lty = 2 (produisant un tracé en pointillé discret) et de sélectionner une nuance chromatique sobre, telle qu’un gris anthracite ou un noir semi-transparent.

De manière analogue, l’adjonction de lignes orthogonales secondaires marquant les déviations standardisées critiques situées à plus ou moins un, deux ou trois écarts-types permet d’ancrer visuellement les zones de normalité statistique et de déviance différentielle. L’injection d’un vecteur de valeurs scalaires dans l’argument v de la fonction abline() permet de projeter l’ensemble de ces repères structurants en une invocation computationnelle unique, établissant instantanément une trame géométrique rigoureuse facilitant la lecture intuitive des proportions distributionnelles.

5.2 Intégration d’équations et symboles mathématiques grecs

La publication de représentations graphiques au sein de revues à comité de lecture exige une conformité sans compromis avec les règles typographiques internationales d’édition mathématique, notamment celles édictées par l’American Psychological Association. L’incorporation élégante de symboles grecs traditionnels tels que les notations de la moyenne et de l’écart-type requiert la mobilisation de la commande expression(), laquelle permet d’interpréter le balisage textuel sous forme de glyphes mathématiques vectoriels natifs.

L’implantation spatiale de ces caractères typographiques s’opère par l’intermédiaire de la fonction d’annotation text(), qui exige la fourniture explicite des coordonnées cartésiennes cibles au sein du repère actif. En configurant l’argument textuel avec une expression mathématique adéquate, le moteur graphique déploie instantanément le glyphe grec avec ses pleins et ses déliés réguliers. Cette technique permet également d’imprimer la formule intégrale de la densité de probabilité gaussienne directement au cœur de la zone de tracé sans recourir à un logiciel externe de retouche matricielle.

Une attention minutieuse doit être dévolue au paramètre d’alignement textuel pos. En attribuant à cette option des valeurs conventionnelles entières comprises entre 1 et 4, l’analyste contraint le positionnement relatif de la chaîne textuelle par rapport aux coordonnées fournies, la rejetant respectivement vers le bas, la gauche, le haut ou la droite du point d’ancrage. Cette finesse de réglage garantit que les annotations nominales viennent border harmonieusement les lignes de repère orthogonales sans jamais chevaucher la trajectoire de la courbe normale.

5.3 Élaboration d’une légende académique aux normes APA

L’adjonction d’une légende explicative rigoureuse constitue une obligation scientifique incontournable dès lors que le canevas intègre des stratifications sous-jacentes, des courbes multiples ou des lignes de référence orthogonales distinctes. La fonction legend() encapsule l’ensemble des fonctionnalités requises pour composer un cartouche d’information parfaitement articulé répondant aux critères stricts des normes de publication APA.

La localisation de ce bloc informatif doit être pensée stratégiquement afin de rentabiliser les zones d’espace blanc naturel de la figure sans jamais occulter la dynamique visuelle de la distribution gaussienne. Dans le cas d’une courbe normale unimodale érigée au centre du repère, les cadrans supérieurs gauche ou droit offrent des réceptacles idéaux. Ces emplacements peuvent être appelés de manière robuste via des chaînes de positionnement textuelles telles que "topright" ou "topleft", éliminant tout calcul fastidieux de coordonnées manuelles.

Pour se conformer à l’esthétique minimaliste et épurée prônée par les manuels de style scientifique, il est impératif de désactiver l’encadrement rectangulaire automatique qui délimite l’encart d’information en assignant la valeur "n" à l’argument bty (pour box type). Les attributs de symboles passés en arguments, englobant les épaisseurs de ligne, les types de tiretages et les palettes chromatiques, doivent reproduire avec une fidélité absolue les caractéristiques physiques exactes des tracés correspondants présents sur le canevas, garantissant une cohérence sémiotique totale.

6. Visualisation moderne de la distribution normale avec ggplot2

6.1 Configuration du canevas ggplot et mapping esthétique

Au cours de la dernière décennie, la pratique de la visualisation quantitative sous R a été profondément métamorphosée par l’avènement du paquet ggplot2, conçu par le statisticien Hadley Wickham sur la base des principes théoriques de la grammaire des graphiques théorisée originellement par Leland Wilkinson. Ce paradigme conçoit toute représentation visuelle comme une composition modulaire de couches sémantiques indépendantes superposées sur un système de coordonnées spatiales unifié.

L’initialisation d’un tracé de loi normale sous ggplot2 requiert une architecture conceptuelle légèrement distincte de celle du moteur Base R. Plutôt que de projeter un simple ensemble de coordonnées précalculées, le processus débute par l’instanciation d’un canevas de base lié à un conteneur de données délimitant l’enveloppe du domaine de projection. Ce conteneur peut être un simple data.frame contenant une unique colonne de nombres encadrant l’intervalle spatial souhaité pour la distribution, par exemple de -4 à +4 pour un espace standardisé.

Le mapping esthétique fondamental s’établit au sein de la commande inaugurale ggplot() par le biais de la fonction aes() (pour aesthetics), qui tisse le lien logique entre la dimension mathématique de l’abscisse et l’axe spatial horizontal x. L’atout majeur de cette approche déclarative réside dans la dissociation formelle entre la déclaration des données de référence et les opérations géométriques qui viendront matérialiser visuellement les propriétés distributionnelles, conférant au code une lisibilité, une modularité et une flexibilité analytique sans précédent.

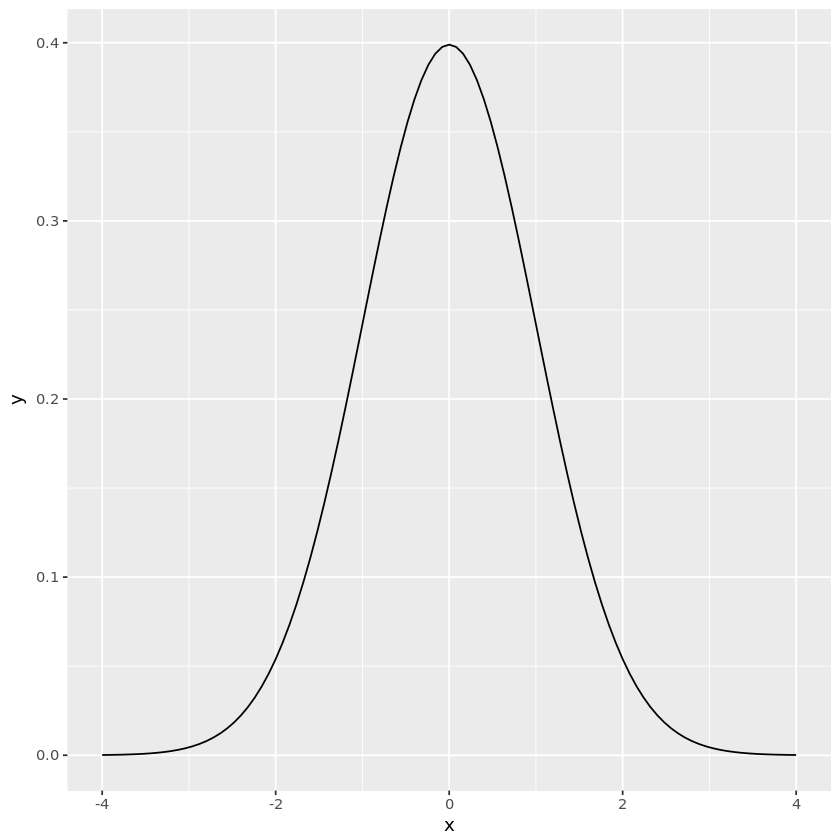

6.2 Utilisation de stat_function pour une projection continue

L’une des manifestations les plus raffinées de l’élégance architecturale de ggplot2 s’exprime dans l’exploitation de la couche analytique stat_function(). Contrairement aux approches laborieuses obligeant à précalculer manuellement les ordonnées de densité via un vecteur auxiliaire, stat_function() assume l’évaluation fonctionnelle continue de manière entièrement transparente pour l’opérateur.

La couche est configurée en désignant explicitement l’opérateur mathématique cible au paramètre fun, en l’occurrence la primitive interne dnorm. Le moteur de ggplot2 se charge alors d’interpoler un maillage d’une densité optimale à travers l’intervalle d’abscisse déclaré, de calculer les hauteurs théoriques correspondantes et d’assembler la géométrie linéaire continue au moyen de l’objet geom = "line" activé par défaut. L’adjonction d’arguments distributionnels spécifiques, tels qu’une espérance mathématique non nulle ou un écart-type personnalisé, s’opère avec une rigueur absolue en encapsulant ces paramètres scalaires dans une liste formelle fournie à l’argument args.

La personnalisation de la signature visuelle de la courbe s’effectue directement au sein des paramètres de contrôle morphologique de la fonction. L’ajustement du diamètre du tracé par le truchement de l’argument linewidth, l’injection de nuances colorimétriques sophistiquées via color et la sélection d’un mode de segmentation par linetype obéissent tous à une syntaxe homogène, assurant une parfaite standardisation stylistique à travers l’ensemble des scripts de visualisation du laboratoire de recherche.

6.3 Stylisation académique épurée avec theme_classic et theme_minimal

Le rendu par défaut généré par le moteur ggplot2, caractérisé par un fond d’écran grisâtre maillé d’un quadrillage blanc dense, a été spécifiquement conçu pour faciliter l’exploration perceptive interactive sur écran d’ordinateur. Cependant, cette signature visuelle est unanimement jugée inadéquate dans le contexte de la communication scientifique formelle, car le quadrillage encombre inutilement l’arrière-plan et absorbe une part excessive d’encre lors de la réplication physique sur support papier.

Pour hisser le tracé au niveau de sobriété et d’élégance requis par les standards des revues de rang mondial, l’application immédiate de thèmes prédéfinis épurés tels que theme_classic() ou theme_minimal() constitue une première mesure indispensable. L’opérateur theme_classic() élimine l’intégralité du carroyage parasite d’arrière-plan, purge la teinte grise pour restaurer un fond d’une blancheur virginale et restaure les deux lignes d’axes cartésiens orthogonaux bordées d’encoches discrètes.

Cette morphologie peut être affinée avec une précision micrométrique en invoquant la couche de spécialisation theme(). Celle-ci permet d’imposer des typographies institutionnelles précises, de moduler les marges globales du document via l’élément margin(), et d’ajuster l’orientation des étiquettes des axes. Enfin, l’intégration de la couche de contrainte spatiale coord_cartesian() permet de circonscrire strictement les axes horizontal et vertical sans tronquer artificiellement les objets géométriques sous-jacents, garantissant une intégrité proportionnelle pérenne quel que soit le format de rendu final.

7. Ombrage des aires sous la courbe et calcul des probabilités critiques

7.1 Création de polygones d’ombrage en Base R via polygon()

Dans la pratique de l’inférence statistique et de l’expérimentation psychologique, la simple appréciation du tracé linéaire de la densité ne suffit point ; il est fréquemment indispensable de matérialiser visuellement les intégrales définies correspondant aux probabilités cumulées ou aux régions de rejet de l’hypothèse nulle. Sous le système graphique de Base R, cette opération s’effectue géométriquement par l’adjonction d’un polygone surfacique au moyen de la primitive polygon().

L’implémentation algorithmique d’un polygone d’ombrage requiert la construction délibérée d’une trajectoire vectorielle fermée encerclant l’aire ciblée sous la distribution. Considérons l’ombrage de la région critique bilatérale supérieure associée au seuil de significativité conventionnel de 5 %, située au-delà de 1,96 écart-type dans une loi centrée réduite. Le statisticien assemble un vecteur d’abscisses comprenant la borne critique inférieure, la séquence continue des abscisses progressant jusqu’à la limite spatiale de 4, puis la projection descendante retombant sur le niveau zéro de l’axe des ordonnées. En miroir strict, le vecteur d’ordonnées débute à zéro, épouse fidèlement les densités théoriques calculées par dnorm() tout au long de la zone de rejet, puis revient se clore sur la ligne de base.

Une fois ces deux vecteurs polygonaux fermés configurés, leur transmission conjointe à la fonction polygon() engendre le remplissage immédiat de l’aire circonscrite. Pour prévenir l’oblitération des graduations sous-jacentes ou de la trajectoire de l’axe horizontal, l’usage de couleurs dotées d’un canal de transparence alpha, générées nativement par la commande rgb() avec un facteur d’opacité modulé, permet de conférer au polygone un aspect semi-transparent hautement esthétique garantissant une parfaite superposition visuelle.

7.2 Remplissage conditionnel des queues de distribution avec ggplot2

Au sein du paradigme déclaratif de ggplot2, l’ombrage des régions sous-jacentes à la courbe de probabilité s’émancipe de la manipulation arithmétique de polygones fermés grâce à la combinaison stratégique des couches géométriques stat_function() et geom_ribbon(). Cette dernière couche a été expressément façonnée pour remplir l’espace continu délimité entre deux frontières fonctionnelles verticales ou horizontales.

Pour restreindre l’ombrage à une zone circonscrite, telle que la queue de distribution marquant la zone de rejet unilatérale ou les deux lobes extrêmes d’un test bilatéral, il suffit de configurer une fonction de restriction mathématique conditionnelle. Cette fonction auxiliaire renvoie la densité théorique normale exacte lorsque l’abscisse se situe dans la plage d’intérêt statistique (par exemple pour toute valeur de x excédant le quantile critique de 1,96), et assigne une valeur strictement nulle ou indéterminée en dehors de ces bornes d’analyse.

En encapsulant cette fonction indicatrice au sein d’une couche stat_function() paramétrée avec l’option geom = "ribbon" et associée aux paramètres esthétiques aes(ymin = 0, ymax = after_stat(y)), ggplot2 trace dynamiquement le bandeau surfacique avec une précision infinitésimale. L’application d’un paramètre fill différencié, couplé à un argument alpha modérant la translucidité du remplissage, permet d’établir une hiérarchie perceptive instantanée entre la région d’acceptation de l’hypothèse nulle et les zones de rejet marquant une déviance statistiquement significative au seuil alpha fixé.

7.3 Affichage numérique et annotations textuelles des probabilités

La rigueur scientifique d’une illustration statistique culmine lorsque la projection morphologique s’accompagne de l’explicitation quantitative des masses de probabilités contenues au sein des différentes partitions structurales de la courbe. La décomposition canonique de la loi normale selon la célèbre règle empirique découpe l’aire unitaire en trois tranches concentriques régulières englobant respectivement environ 68,26 % de la population entre plus ou moins un écart-type, 95,44 % entre plus ou moins deux écarts-types, et 99,74 % entre plus ou moins trois déviations standards.

L’extraction computationnelle exacte de ces valeurs numériques s’effectue sans aucune approximation heuristique par l’exploitation soustractive de la fonction de répartition pnorm(). La probabilité précise circonscrite entre une borne inférieure a et une borne supérieure b découle simplement de la différence algébrique formalisée par l’opération pnorm(b) - pnorm(a). La valeur ainsi calculée peut être convertie en pourcentage arrondi à une ou deux décimales, puis formatée sous forme de libellé textuel au moyen de la primitive paste0().

L’implantation spatiale de ces pourcentages au cœur des zones ombragées correspondantes s’opère par l’adjonction de couches textuelles, qu’il s’agisse de la primitive text() sous Base R ou de la fonction géométrique annotate(geom = "text", ...) sous ggplot2. Pour désigner des régions marginales extrêmement exiguës, comme les queues de rejet où la compacité spatiale interdit l’incrustation directe du texte à l’intérieur de la surface ombrée, l’adjonction de flèches vectorielles indicatrices au moyen de arrows() ou de geom_segment(arrow = arrow(...)) permet de repousser élégamment l’étiquette textuelle vers une zone périphérique dégagée sans aucune ambiguïté de référencement.

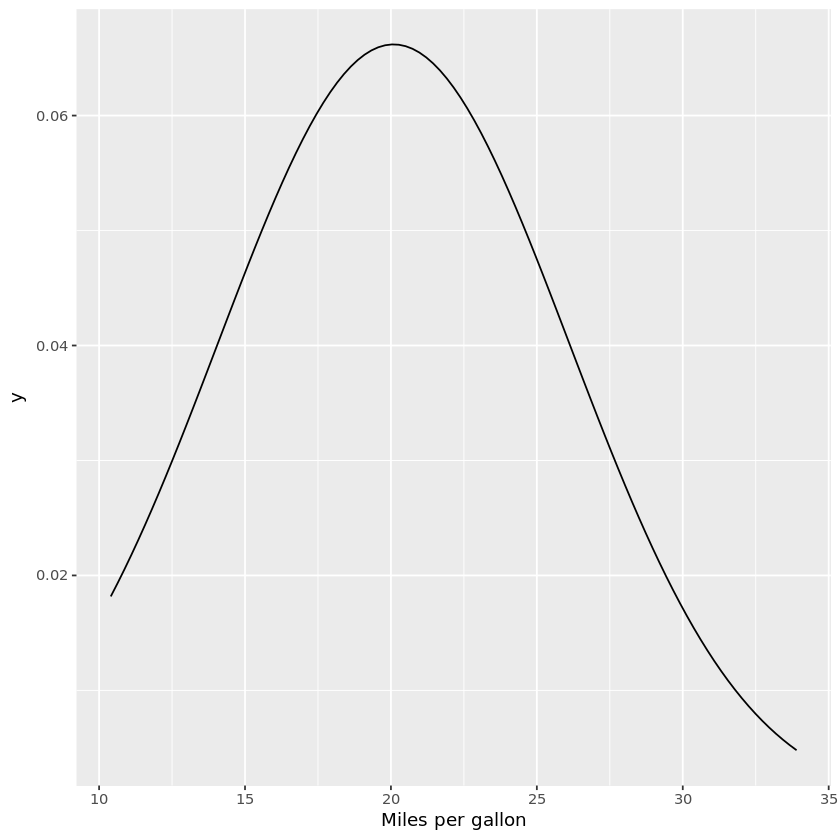

8. Superposition d’une courbe normale théorique à des données empiriques

8.1 Standardisation de l’histogramme empirique en échelle de densité

L’un des actes analytiques les plus fréquents en psychologie différentielle et en recherche expérimentale consiste à confronter un échantillon d’observations concrètes à la loi normale théorique afin d’apprécier visuellement la conformité de la collecte aux postulats de gaussianité. Cette démarche passe traditionnellement par la projection conjointe d’un histogramme empirique et d’une cloche gaussienne idéale.

Toutefois, une erreur méthodologique gravissime et pourtant récurrente réside dans la tentative de superposer directement une courbe de densité normale à un histogramme paramétré en effectifs bruts (fréquences absolues). La hauteur des barres d’un histogramme standard représente le décompte d’individus observés au sein de chaque intervalle de classe, culminant potentiellement à des dizaines ou des centaines d’unités, tandis que l’ordonnée d’une fonction de densité théorique est contrainte par l’exigence d’une aire totale égale à un, culminant rarement au-delà de 0,4. La superposition brute de ces deux échelles incommensurables produit une figure incohérente et totalement aplanie.

Pour rendre la superposition géométriquement légitime, il est absolument impératif de contraindre l’histogramme à adopter une échelle de densité de probabilité, où la somme surfacique de l’ensemble des rectangles empiriques s’égalise rigoureusement à l’unité. Sous le moteur graphique Base R, cette standardisation s’ordonne par l’activation explicite de l’argument logique prob = TRUE ou freq = FALSE au sein de la commande hist(). Sous le système ggplot2, la même translation s’opère en modifiant l’assignation esthétique verticale de la couche géométrique via la directive syntaxique aes(y = after_stat(density)) au sein de la fonction geom_histogram().

8.2 Ajustement des paramètres gaussiens à l’échantillon observé

Une fois l’histogramme empirique correctement calibré sur l’axe des densités, la courbe normale théorique projetée en regard ne doit point être une distribution centrée réduite générique arbitraire, mais bien la fonction de densité gaussienne paramétrée exactement par les propriétés statistiques observées de l’échantillon empirique sous examen.

Cette étape requiert l’estimation préalable sans biais des deux premiers moments de la distribution empirique. L’espérance mathématique est approchée par la moyenne arithmétique de l’échantillon calculée par la fonction mean(), tandis que la dispersion est quantifiée par l’écart-type d’échantillonnage extrait via l’opérateur sd(), ce dernier incorporant par défaut la correction de Bessel au dénominateur pour neutraliser le biais d’échantillonnage fini. Ces deux estimations ponctuelles représentent les estimateurs du maximum de vraisemblance de la population parente.

La courbe théorique est ensuite calculée en injectant scrupuleusement ces estimations dans les arguments mean et sd de la fonction dnorm() ou de l’expression analytique passée à stat_function(). La superposition qui en résulte permet d’évaluer visuellement avec une acuité immédiate si la répartition concrète des participants épouse les inflexions de la loi théorique ou si elle manifeste des anomalies macroscopiques disqualifiant l’usage de certains modèles paramétriques linéaires.

8.3 Adjonction conjointe d’un estimateur de densité par noyau

Bien que la confrontation entre un histogramme standardisé et une courbe gaussienne théorique constitue une base diagnostique précieuse, l’histogramme demeure un instrument discontinu tributaire de décisions arbitraires concernant le choix de l’origine et la largeur des intervalles de classe (les fameux bins). Pour s’émanciper de ces artefacts de discrétisation, il est hautement recommandé d’adjoindre à la figure un estimateur non paramétrique de la densité par noyau, couramment désigné sous le terme d’estimateur de Parzen-Rosenblatt.

Sous Base R, cet estimateur s’obtient via la fonction density(), dont la projection s’exécute par la commande de surimpression lines(density(mes_donnees), ...). Sous ggplot2, la couche correspondante est matérialisée par geom_density(). Cet algorithme procède en déposant sur chaque observation empirique un noyau mathématique continu (généralement gaussien) pondéré par une fenêtre de lissage (bandwidth), sommant l’ensemble de ces contributions pour engendrer une trajectoire empirique parfaitement lisse et continue.

La présence simultanée sur un même repère graphique de l’estimateur par noyau non paramétrique et de la courbe normale théorique paramétrique permet de dissocier instantanément les fluctuations mineures d’échantillonnage des violations structurales massives de l’hypothèse de gaussianité. Tout écart patent entre les deux trajectoires lisses met en lumière sans ambiguïté des phénomènes morphologiques pernicieux tels qu’une bimodalité sous-jacente trahissant un mélange hétérogène de sous-populations, ou une dissymétrie prononcée indiquant la présence d’effets de plancher ou de plafond dans l’instrumentation psychométrique.

9. Représentation graphique comparative de distributions normales multiples

9.1 Comparaison de profils psychologiques à moyennes divergentes

L’investigation scientifique en psychologie différentielle repose fréquemment sur la mise en contraste de groupes d’individus soumis à des conditions expérimentales contrastées ou appartenant à des catégories diagnostiques distinctes. La projection simultanée de distributions normales possédant des moyennes divergentes mais partageant un écart-type identique constitue l’illustration géométrique par excellence du concept de taille d’effet standardisée, formalisé par le d de Cohen.

Pour construire une telle visualisation sous R, le statisticien définit un continuum d’abscisse suffisamment large pour héberger l’ensemble des distributions sans effet de bordure, puis implémente deux trajectoires théoriques décalées spatialement le long de l’axe horizontal. L’examen visuel de l’intersection entre les deux cloches met immédiatement en relief le concept de recouvrement distributionnel (distributional overlap) et permet d’illustrer concrètement la proportion de la cohorte clinique qui dépasse le seuil médian du groupe contrôle.

L’éthique de la communication graphique moderne impose que la différenciation chromatique de ces profils fasse appel à des palettes universellement accessibles aux observateurs affectés de déficiences de la vision des couleurs (daltonisme). Le recours aux échelles chromatiques perceptuellement uniformes du paquet viridis ou aux palettes divergentes de ColorBrewer garantit une discernabilité absolue des courbes superposées, tant sur un affichage numérique RVB que lors d’une impression en niveaux de gris au sein d’une publication reliée.

9.2 Comparaison de distributions à dispersions inégales

Une autre situation analytique d’un intérêt psychométrique majeur concerne la comparaison de groupes affichant des niveaux de variance structurellement hétérogènes, configuration qui viole l’hypothèse canonique d’homoscédasticité indispensable à l’exécution sereine de l’analyse de variance traditionnelle. La modélisation graphique de distributions normales partageant une même tendance centrale mais caractérisées par des déviations standardisées inégales permet de conscientiser immédiatement la nature physique de l’hétéroscédasticité.

Sur le plan morphologique, l’accroissement de la variance d’une population entraîne un double effet visuel symétrique dicté par la contrainte intangible de l’intégrale unitaire : la cloche s’élargit substantiellement sur l’axe des abscisses pour englober des variations plus erratiques, tandis que son sommet s’abaisse drastiquement le long de l’axe des ordonnées. Cette distribution à forte dispersion adopte un profil platykurtique aplati, contrastant vivement avec le profil leptokurtique acéré et hautement focalisé d’un groupe homogène doté d’un écart-type très faible.

La restitution graphique irréprochable de ces contrastes sous ggplot2 exige une structuration rigoureuse des données sous le paradigme long (tidy data). Chaque condition expérimentale doit constituer une modalité discrète au sein d’une variable de groupe, permettant au mapping esthétique de gérer automatiquement l’assignation des couleurs, des types de lignes et de la légende sans aucune duplication fastidieuse de code source.

9.3 Mise en page multi-panneaux avec facet_wrap() et patchwork

Lorsque le protocole de recherche implique la comparaison non plus de deux, mais d’une multitude de cohortes, de conditions longitudinales ou de dimensions psychométriques parallèles, la surimpression excessive de courbes normales sur un repère cartésien unique engendre rapidement une surcharge visuelle illisible (le phénomène d’overplotting). La segmentation spatiale en un treillis de sous-graphiques indépendants représente la solution ergonomique par excellence.

Le paquet ggplot2 intègre nativement cette possibilité par le truchement de la fonction facet_wrap() ou facet_grid(). En fragmentant le conteneur de données selon une variable de stratification factorielle, le moteur génère une mosaïque ordonnée de panneaux partageant une sémantique visuelle commune. Dans ce déploiement, il est impératif, sauf justification théorique exceptionnelle, de préserver des échelles d’axes strictement invariantes et synchronisées entre tous les sous-panneaux au moyen de la directive scales = "fixed", prévenant ainsi toute distorsion cognitive lors de l’évaluation comparative des morphologies distributionnelles.

Pour des compositions visuelles hétérogènes plus élaborées, combinant par exemple un tracé théorique détaillé, un diagramme de résidus et un profil empirique au sein d’une même planche de publication prête pour la presse, l’utilisation du paquet contemporain patchwork s’impose avec évidence. Grâce à une surcharge intuitive des opérateurs arithmétiques standards, patchwork permet d’assembler de multiples objets graphiques indépendants à l’aide de simples barres obliques et de signes d’addition, produisant des planches complexes à la typographie rigoureusement harmonisée répondant aux plus hauts standards éditoriaux.

10. Diagnostics graphiques de normalité complémentaires au tracé continu

10.1 Construction rigoureuse du diagramme quantile-quantile (Q-Q plot)

Bien que la projection d’une courbe normale continue apporte une appréciation morphologique intuitive, elle s’avère singulièrement insuffisante et trompeuse pour détecter avec rigueur les déviations statistiques subtiles localisées aux confins extrêmes de la distribution. Le diagramme quantile-quantile, universellement désigné sous le vocable de Q-Q plot, constitue le gold standard graphique incontournable pour statuer sur la normalité d’une série de données.

Le principe computationnel fondamental de cet outil diagnostique repose sur la projection orthogonale des quantiles observés au sein de l’échantillon empirique face aux quantiles théoriques précis attendus si la population sous-jacente suivait scrupuleusement une loi normale d’égale espérance et d’égale variance. Sous Base R, la réalisation s’amorce par l’appel de qqnorm(), suivi impérativement de l’adjonction de la droite de référence unitaire via la commande qqline(). Sous ggplot2, cette construction s’opère par l’articulation coordonnée des géométries spécialisées geom_qq() et geom_qq_line().

L’interprétation clinique de ce diagramme s’appuie sur l’alignement rectiligne des points le long de la bissectrice théorique. Lorsque la normalité des données est avérée, les coordonnées empiriques épousent fidèlement la diagonale sur l’intégralité du continuum. En revanche, toute déflexion morphologique systématique trahit une distorsion distributionnelle spécifique : une déformation sigmoïde en forme de lettre S signale un phénomène d’aplatissement platykurtique ou leptokurtique (queues lourdes ou légères), tandis qu’une courbure parabolique ascendante ou descendante atteste d’une dissymétrie manifeste (asymétrie positive ou négative) interdisant l’usage non corrigé de statistiques paramétriques standard.

10.2 Représentation des bandes de confiance théoriques

L’un des écueils majeurs dans l’interprétation d’un diagramme quantile-quantile ordinaire réside dans l’incapacité de l’analyste humain à déterminer intuitivement si les décrochages marginaux observés aux extrémités de la séquence constituent des fluctuations d’échantillonnage aléatoires acceptables ou des ruptures de normalité statistiquement fatales. L’adjonction d’une enveloppe de simulation paramétrique ou d’une bande de confiance théorique résout définitivement ce dilemme diagnostique.

Cette sophistication statistique peut être implémentée au moyen de la fonction hautement optimisée qqPlot() extraite de la célèbre bibliothèque car (Companion to Applied Regression) développée par John Fox, ou via les couches d’extension contemporaines du paquet qqplotr sous l’environnement ggplot2. Ces algorithmes génèrent par rééchantillonnage stochastique ou par dérivation analytique asymptotique une bande de tolérance à 95 % entourant la diagonale idéale.

L’observation est alors limpide : tant que les points d’échantillonnage demeurent intégralement confinés à l’intérieur du ruban ombré délimité par les frontières de confiance, l’hypothèse nulle de gaussianité ne saurait être raisonnablement rejetée, nonobstant de légères ondulations de surface. L’expulsion visible de plusieurs observations hors de l’enveloppe signale en revanche la présence d’aberrations statistiques ou d’hétérogénéités irréconciliables. Cette approche diagnostique visuelle s’avère immensément plus informative et nuancée que les tests de significativité formels tels que les tests de Shapiro-Wilk ou de Kolmogorov-Smirnov, lesquels pèchent notoirement par un déficit chronique de puissance sur de faibles échantillons et par une hyper-sensibilité paralytique conduisant au rejet systématique de la normalité sur les très grands effectifs.

10.3 Graphiques de symétrie et de résidus standardisés

Dans l’architecture de la modélisation statistique avancée englobant la régression linéaire multiple, les modèles linéaires mixtes et l’analyse de covariance, l’hypothèse de normalité ne cible nullement les variables observées brutes en elles-mêmes, mais s’applique exclusivement aux résidus du modèle mathématique ajusté. L’évaluation de la gaussianité des termes d’erreur aléatoire constitue le prérequis méthodologique fondamental légitimant les inférences de validité des tests statistiques de Student et de Fisher.

Pour construire ce diagnostic graphique, le praticien procède à l’extraction des résidus standardisés ou studentisés issus de l’objet de régression produit par la primitive lm(), puis projette leur fonction de densité en la superposant à la courbe théorique normale de référence de moyenne nulle et de variance unitaire. Des graphiques de symétrie dédiés, confrontant les distances absolues des quantiles supérieurs et inférieurs par rapport à la médiane, permettent de corroborer l’absence de biais orientationnel dans l’erreur de mesure psychométrique.

Dans tout rapport expérimental conforme aux normes de la science ouverte et reproductible, il est vivement recommandé d’intégrer une vignette graphique multipanneau documentant l’intégrité distributionnelle de ces résidus. La démonstration visuelle d’une dispersion gaussienne des écarts-modèles atteste de l’absence de variables prédictives majeures omises et confirme la fiabilité des intervalles de confiance calculés pour les coefficients de prédiction clinique.

11. Visualisations interactives et pédagogiques de la loi normale

11.1 Conversion d’un tracé ggplot2 vers une interface dynamique avec plotly

Si la production de figures statiques en haute résolution demeure la norme incontournable pour l’impression des manuscrits académiques traditionnels, la diffusion des connaissances contemporaines migre de plus en plus vers des supports numériques interactifs, des suppléments électroniques de revues et des tableaux de bord de recherche reproductibles. L’écosystème R offre une passerelle d’une fluidité prodigieuse pour métamorphoser instantanément une composition statique en une interface dynamique grâce à la bibliothèque plotly.

La conversion d’une représentation graphique élaborée sous ggplot2 s’effectue sans aucune refonte algorithmique par le biais de la fonction unifiée ggplotly(). Il suffit de stocker l’objet graphique enrichi d’une fonction de densité normale dans une variable R, puis de transmettre cet objet comme argument principal à ggplotly(). Le moteur transcrit immédiatement le formalisme graphique en code JavaScript hautement optimisé exploitant la bibliothèque client D3.js sous-jacente.

Dès cette conversion opérée, la figure statique s’anime : l’utilisateur dispose désormais d’une palette d’outils interactifs permettant d’effectuer des zooms spatiaux dynamiques sur des fractions infinitésimales des queues de distribution, de déplacer le cadre cartésien par glissement de curseur, et surtout d’interroger interactivement la courbe. En survolant la trajectoire gaussienne avec le pointeur de la souris, des infobulles contextuelles programmées affichent avec une précision dynamique instantanée la valeur du score standardisé z et la densité théorique correspondante, transformant un graphique statique en un instrument de mesure exploratoire vivant.

11.2 Création de curseurs dynamiques pour varier la moyenne et la variance

Sur le plan didactique et pour la formation avancée des étudiants en psychologie et en statistiques médicales, rien ne surpasse la manipulation kinesthésique des paramètres formels pour ancrer durablement la compréhension des concepts abstraits d’espérance et d’écart-type. L’articulation de R avec des environnements réactifs permet de concevoir des figures dotées de curseurs dynamiques modifiant en temps réel l’anatomie de la loi normale.

En exploitant les fonctionnalités de contrôle d’interface offertes nativement par le moteur Plotly ou en concevant une micro-application web à l’aide du cadriciel Shiny de Posit, le formateur peut instancier deux potentiomètres virtuels assignés respectivement à la moyenne et à la variance. Le déplacement horizontal du curseur de moyenne déclenche la translation spatiale immédiate de la courbe le long du continuum sans altération morphologique de son gabarit, matérialisant visuellement le concept d’invariance d’échelle par changement de position.

Inversement, la manipulation du potentiomètre régissant la déviation standardisée illustre de manière spectaculaire l’antagonisme physique qui lie la dispersion spatiale à l’ordonnée sommitale : à mesure que l’utilisateur accroît l’écart-type, la cloche s’affaisse dans un écrasement progressif tout en étirant ses flancs vers l’infini, alors que la réduction drastique de ce paramètre provoque un jaillissement vertical fulgurant de la médiane. Cette réactivité sensorielle immédiate désamorce les confusions classiques entre variance et aplatissement souvent rencontrées dans l’enseignement universitaire fondamental.

11.3 Exportation sous forme de widget autonome prêt pour le web

L’aboutissement de ces développements interactifs réside dans la capacité à exporter le composant graphique sous forme d’un objet logiciel totalement autonome, apte à être partagé, visualisé et manipulé sans exiger la présence d’un interpréteur R fonctionnel sur la machine réceptrice. Cette prouesse est orchestrée par le paquet htmlwidgets.

En appliquant la directive de sauvegarde saveWidget() sur le tracé interactif produit, l’analyste génère un fichier unique au format standard HTML encapsulant de manière autosuffisante la structure de données, la logique algorithmique et les dépendances JavaScript nécessaires à son exécution. L’argument de configuration selfcontained = TRUE veille à ce que l’intégralité des scripts, des feuilles de style et des fontes typographiques soit compilée et encodée en base64 directement au sein de ce document unitaire.

Le fichier résultant peut être instantanément greffé au sein d’un cours magistral en ligne, expédié par messagerie électronique à un comité de rédaction, ou intégré en toute transparence au cœur d’un document computationnel reproductible rédigé en Quarto ou en R Markdown. Cette légèreté structurelle garantit une fluidité de consultation absolue sur tout navigateur web moderne, qu’il soit exécuté sur un poste de travail de recherche, une tablette tactile ou un smartphone.

12. Bonnes pratiques de publication scientifique et export haute résolution

12.1 Conformité stricte aux directives graphiques de l’APA (7e édition)

L’élaboration finale d’une figure destinée à enrichir un manuscrit de recherche soumis aux revues affiliées à l’American Psychological Association requiert une adhésion méticuleuse aux prescriptions formelles codifiées dans la septième édition de son manuel de style. Ces directives visent à optimiser le ratio données-encre théorisé par Edward Tufte en éliminant impitoyablement tout artifice ornemental superflu susceptible d’altérer la neutralité perceptive du document.

Sur le plan typographique, les normes APA préconisent expressément le recours exclusif à des polices de caractères sans empattement (sans-serif) hautement lisibles, à l’instar d’Arial ou de Calibri, appliquées de manière uniforme sur l’ensemble des axes, repères et notes périphériques. La taille de corps de ces caractères doit être calibrée entre 8 et 14 points afin de garantir une lisibilité sans faille après réduction typographique finale au gabarit de la revue. De surcroît, les effets d’ombrage en relief, les bordures cartésiennes superflues et les arrière-plans décoratifs bariolés doivent être scrupuleusement proscrits au profit d’un contraste binaire franc et d’un tracé d’axe épuré.

La contextualisation textuelle d’un tracé de distribution normale obéit également à un formalisme rigoureux. Le titre institutionnel de la figure ne doit jamais être incrusté de manière brute au sommet du graphique lors de l’exécution du tracé sous R, mais doit être rédigé au-dessus du canevas sous la forme d’un intitulé numéroté en gras, suivi d’une phrase de description substantielle en italique. De même, les précisions méthodologiques relatives à la taille de l’échantillon, aux seuils de troncature alpha et à la nature des lignes de repère doivent être consignées sous le graphique au sein d’une note de figure introduite par le vocable standardisé Note. composé en italique.

12.2 Sauvegarde programmée en formats vectoriels et matriciels

L’exportation d’un rendu graphique depuis l’environnement R vers un fichier physique destiné à la publication exige une maîtrise parfaite des formats d’encodage de l’image. Les formats graphiques se scindent en deux grandes familles ontologiques : les images matricielles (ou raster) composées d’une grille de pixels finie, et les images vectorielles fondées sur des instructions géométriques infinitésimales.

Pour la diffusion professionnelle, le format vectoriel doit systématiquement être privilégié. L’initialisation d’un pilote vectoriel de haute précision tel que cairo_pdf() ou la fonction svg() permet d’engendrer un document PDF ou SVG dans lequel la courbe normale n’est point pixellisée, mais stockée sous la forme d’une courbe de Bézier continue. Ce procédé assure une netteté de tracé absolue et infinie, prévenant tout phénomène de flou de contour quelle que soit l’échelle d’agrandissement appliquée lors de la composition des épreuves typographiques chez l’éditeur.

Si des impératifs éditoriaux contraignent l’auteur à fournir une image matricielle au format TIFF ou PNG, la compilation graphique doit impérativement s’exécuter à une résolution professionnelle minimale de 300 à 600 DPI (points par pouce). Cette configuration s’orchestre avec précision au moyen de la fonction spécialisée ggsave() dans l’écosystème ggplot2 ou via l’appel de tiff() sous Base R, en verrouillant simultanément les dimensions physiques réelles de la figure exprimées en centimètres afin qu’elles correspondent exactement à la largeur d’une colonne (généralement 8,5 cm) ou d’une pleine page (environ 17,5 cm) de la revue cible.

12.3 Création de scripts R reproductibles et autonomes

Le principe cardinal de la démarche scientifique contemporaine réside dans la reproductibilité computationnelle intégrale des résultats et des visualisations associées. Un script de tracé ne doit jamais être conçu comme un fragment de code éphémère exécuté manuellement par à-coups dans la console, mais comme une unité algorithmique autonome, documentée et scellée, capable de générer à l’identique la figure finale sur n’importe quel ordinateur doté d’une installation R standard.

Dès lors que le pipeline de visualisation intègre des composants stochastiques, tels que la génération d’échantillons empiriques de simulation via rnorm() ou le calcul d’enveloppes de confiance par permutations aléatoires, la fixation rigoureuse de la graine du générateur de nombres pseudo-aléatoires au moyen de l’instruction set.seed() constitue une exigence déontologique incontournable. L’omission de cette fixation conduit à des variations morphologiques infinitésimales mais perceptibles à chaque réexécution du code, anéantissant la stricte reproductibilité des tracés publiés.

Enfin, l’encapsulation de la chaîne de production visuelle au sein d’une fonction R modulaire et personnalisable, adossée à une gestion formalisée des dépendances logicielles par le truchement d’outils tels que renv, parachève la démarche scientifique de l’analyste. En consignant scrupuleusement les métadonnées de l’environnement, les numéros de version des paquets convoqués et les instructions de traitement, le chercheur garantit la longévité de ses créations graphiques et contribue activement à l’édification d’une science psychologique rigoureuse, transparente et universellement vérifiable.

Références

• American Psychological Association. (2020). Publication manual of the American Psychological Association (7th ed.). American Psychological Association. https://doi.org/10.1037/0000165-000
• Fox, J., & Weisberg, S. (2019). An R companion to applied regression (3rd ed.). SAGE Publications. https://socialsciences.mcmaster.ca/jfox/Books/Companion/
• Murrell, P. (2018). R graphics (3rd ed.). Chapman & Hall/CRC. https://doi.org/10.1201/9780429490408
• R Core Team. (2023). R: A language and environment for statistical computing. R Foundation for Statistical Computing. https://www.R-project.org/
• Sievert, C. (2020). Interactive web-based data visualization with R, plotly, and shiny. Chapman & Hall/CRC. https://plotly-r.com/
• Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.
• Wickham, H. (2016). ggplot2: Elegant graphics for data analysis (2nd ed.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
• Wilkinson, L. (2005). The grammar of graphics (2nd ed.). Springer-Verlag. https://doi.org/10.1007/0-387-28695-0
