Comment tracer une CDF dans Excel

Guide académique complet pour calculer et tracer une fonction de répartition empirique ou théorique (CDF) dans Microsoft Excel étape par étape.

PUBLIÉ

Dans le champ de l’analyse quantitative, de l’économétrie et de la psychométrie appliquée, la caractérisation d’une distribution statistique constitue une étape fondamentale préalable à toute inférence méthodologiquement valide. Alors que les histogrammes traditionnels et les courbes de densité de probabilité fournissent une appréciation visuelle intuitive mais sensible au choix arbitraire des intervalles de regroupement, la fonction de répartition cumulative — désignée couramment sous l’acronyme anglo-saxon CDF (Cumulative Distribution Function) — s’impose comme l’outil mathématique par excellence pour capturer l’intégralité de l’information distributionnelle d’une variable aléatoire continue sans perte d’information liée à la discrétisation.

Malgré l’avènement de langages de programmation spécialisés tels que R ou Python, le tableur Microsoft Excel conserve une place prépondérante au sein des laboratoires universitaires, des départements de ressources humaines et des instituts de recherche clinique en raison de son accessibilité universelle, de sa transparence computationnelle et de sa flexibilité pour le prototypage rapide. Néanmoins, tracer rigoureusement une CDF sous Excel — qu’il s’agisse d’un modèle paramétrique théorique ou d’une fonction empirique par paliers — requiert une maîtrise approfondie des fonctions statistiques natives, de la manipulation matricielle et des moteurs de rendu graphique du logiciel afin d’éviter les écueils géométriques récurrents causés par une mauvaise sélection des types de tracés.

Ce guide exhaustif a pour vocation de détailler, avec un niveau de rigueur académique et pratique élevé, l’ensemble des fondements théoriques, des formulations algorithmiques et des protocoles de mise en forme nécessaires à la construction, à l’analyse et à l’interprétation d’une courbe de répartition cumulative dans l’environnement Microsoft Excel. De la modélisation gaussienne standardisée aux distributions asymétriques, en passant par l’estimation non paramétrique et les applications psychométriques de référence, ce manuel méthodologique constitue une référence opératoire pour les analystes soucieux d’allier précision computationnelle et élégance visuelle.

Table of Contents

1. Introduction théorique à la fonction de répartition cumulative (CDF) dans l’analyse de données

1.1 Définition formelle et conceptualisation mathématique de la CDF

Sur le plan de la théorie des probabilités et de la théorie de la mesure, la fonction de répartition cumulative associée à une variable aléatoire réelle standard, traditionnellement notée X, se définit de façon univoque comme la probabilité que cette variable prenne une valeur inférieure ou égale à un réel x déterminé. L’expression probabiliste canonique s’énonce sous la forme mathématique rigoureuse F(x) = P(X ≤ x). Pour une variable aléatoire continue possédant une fonction de densité de probabilité sous-jacente notée f(t), la CDF correspond à l’intégrale définie de cette densité calculée depuis la borne infinie négative jusqu’au point d’évaluation x, soit l’intégrale de f(t) dt sur l’intervalle semi-ouvert allant de moins l’infini à x.

Il est crucial d’établir une distinction épistémologique et opérationnelle fondamentale entre la fonction de densité de probabilité, communément appelée PDF (Probability Density Function), et la fonction cumulative. Alors que la PDF quantifie la concentration locale ou la densité relative de probabilité au voisinage infinitésimal d’un score donné — sa valeur ponctuelle ne représentant nullement une probabilité en soi —, la CDF traduit directement une probabilité cumulée, sans dimension, comprise de manière stricte dans l’intervalle réel fermé [0, 1]. Cette caractéristique immunise la CDF contre les paradoxes d’interprétation fréquemment rencontrés par les praticiens lorsqu’ils manipulent des densités continues dont la hauteur peut excéder l’unité lorsque la variance de la distribution est particulièrement restreinte.

De par sa construction analytique, toute fonction de répartition cumulative valide vérifie trois propriétés structurelles intrinsèques invariables. Premièrement, F(x) est une fonction monotone non décroissante sur l’ensemble des réels : pour tout couple de réels (a, b) vérifiant a < b, l’inégalité F(a) ≤ F(b) est scrupuleusement respectée. Deuxièmement, la fonction présente un comportement asymptotique universel, convergeant vers 0 lorsque x tend vers moins l’infini, et tendant vers 1 lorsque x croît vers plus l’infini. Troisièmement, F(x) est universellement continue à droite en tout point de son domaine de définition, et admet des limites à gauche. Cette architecture axiomatique en fait un instrument méthodologique incontournable pour la modélisation statistique univariée, garantissant une invariance par transformation croissante et une stabilité numérique totale.

1.2 Pertinence de la CDF dans les sciences quantitatives et psychométriques

Dans les sciences du comportement, en psychologie différentielle et en neuropsychologie clinique, la conversion des scores bruts en percentiles constitue une exigence fondamentale pour évaluer un sujet par rapport à une population cible normée. La fonction de répartition cumulative représente le mécanisme mathématique exact qui sous-tend cette conversion. En affectant à chaque score brut x la valeur F(x) multipliée par cent, le praticien obtient immédiatement le rang percentile individuel, indiquant précisément le pourcentage de la cohorte d’étalonnage obtenant une performance strictement inférieure ou équivalente. Contrairement aux scores dérivés linéaires, la CDF préserve l’ordonnancement complet tout en adaptant naturellement l’échelle aux concentrations denses d’individus autour des valeurs centrales.

Au-delà de la simple hiérarchisation ordinale, l’examen morphologique de la CDF fournit des informations diagnostiques de premier ordre relatives à l’asymétrie statistique (skewness) et à l’aplatissement (kurtosis) d’un jeu de données empiriques. Une déviation marquée par rapport à la symétrie centrale se traduit par un décalage du point d’inflexion de la courbe en S caractéristique, tandis qu’une queue de distribution exceptionnellement lourde modifie la vitesse à laquelle la courbe rejoint ses asymptotes horizontales. Pour le chercheur, comparer la courbe cumulative observée à une trajectoire théorique idéale permet de détecter visuellement des effets de plancher, des effets de plafond ou des sous-populations hétérogènes non détectées par les simples calculs de moyenne et d’écart-type.

Enfin, dans le cadre de la standardisation des échelles psychologiques — qu’il s’agisse de batteries d’évaluation intellectuelle telles que les échelles de Wechsler ou d’inventaires de personnalité de type Big Five —, la CDF est le moteur de la normalisation non linéaire. Ce processus, fréquemment désigné sous le terme d’étalonnage par aire, consiste à projeter les scores bruts sur une échelle gaussienne standardisée via l’inverse de la fonction de répartition. Cette démarche méthodologique permet d’assurer une comparabilité métrique rigoureuse entre des tests possédant des distributions brutes d’origines disparates, conférant ainsi aux sciences quantitatives une base de mesure robuste et reproductible.

1.3 Rôle de Microsoft Excel comme environnement de modélisation statistique

Bien que les progiciels dédiés tels que SPSS, SAS, Stata ou les environnements de programmation R et Python soient fréquemment plébiscités pour l’inférence complexe, Microsoft Excel demeure la plateforme informatique la plus largement déployée et partagée à travers le monde professionnel et académique. Sa structure en grille bidimensionnelle offre une transparence intégrale des calculs intermédiaires, chaque étape du traitement algébrique pouvant être auditée, décomposée et modifiée en temps réel. Cette visibilité algorithmique constitue un atout pédagogique et méthodologique majeur, permettant aux étudiants comme aux chercheurs chevronnés d’éviter l’effet « boîte noire » souvent reproché aux scripts automatisés de haut niveau.

Depuis la refonte majeure de son moteur statistique amorcée lors de la sortie d’Excel 2010, Microsoft a corrigé les imprécisions algorithmiques historiques qui affectaient les calculs de distributions en queues de courbe. Le tableur intègre désormais les bibliothèques de calcul de pointe garantissant une conformité étroite avec les standards de précision de l’Institut national des normes et de la technologie (NIST). Les fonctions statistiques paramétriques d’Excel couvrent désormais la quasi-totalité des lois de probabilité continues usuelles — notamment les lois normales, log-normales, de Student, de Weibull et exponentielles —, fournissant des intégrations numériques instantanées d’une fiabilité remarquable pour les applications courantes.

Sur le plan de la visualisation des données, Excel combine une accessibilité immédiate et une grande souplesse de personnalisation graphique. Si les fonctionnalités graphiques par défaut privilégient souvent une orientation commerciale ou bureautique, le paramétrage rigoureux des diagrammes en nuage de points permet de générer des figures respectant scrupuleusement les exigences typographiques et métriques des revues scientifiques à comité de lecture. La maîtrise des interactions entre les colonnes de calcul dynamique et le module de traçage géométrique d’Excel transforme ainsi ce simple outil bureautique en un véritable laboratoire de modélisation stochastique.

2. Fondements mathématiques et fonctions statistiques associées sous Excel

2.1 Analyse détaillée de la fonction LOI.NORMALE.N (NORM.DIST)

La modélisation de la fonction de répartition cumulative d’une variable gaussienne repose sous Microsoft Excel sur l’implémentation rigoureuse de la fonction statistique native intitulée LOI.NORMALE.N dans les versions francophones du logiciel, ou NORM.DIST dans sa nomenclature internationale anglophone. Cette fonction computationnelle requiert obligatoirement quatre arguments formels : x, qui désigne la valeur scalaire ou la référence cellulaire du score pour lequel la fonction doit être évaluée ; moyenne, qui spécifie l’espérance mathématique de la population ou de l’échantillon théorique (notée μ) ; ecart_type, représentant la dispersion standard de la distribution (notée σ) ; et enfin l’argument logique fondamental intitulé cumulative.

L’argument booléen cumulative constitue l’aiguillage algorithmique décisif de la fonction. Lorsque le praticien saisit la valeur logique VRAI (ou le chiffre 1), Excel active le calcul de l’intégrale de la distribution normale depuis l’infini négatif jusqu’à la valeur x, renvoyant ainsi la valeur exacte de la CDF, soit F(x). À l’inverse, l’insertion de l’argument FAUX (ou 0) désactive l’intégration pour calculer la hauteur exacte de l’ordonnée de la fonction de densité de probabilité (PDF), correspondant à l’équation différentielle gaussienne classique. Pour tracer une courbe de probabilité cumulée, l’activation stricte de la valeur VRAI est une condition indispensable sous peine de générer une courbe en cloche de densité au lieu de la sigmoïde recherchée.

Dans l’architecture matricielle du tableur, l’exploitation optimale de cette fonction requiert une gestion méticuleuse de l’adressage cellulaire. Alors que l’argument x doit impérativement adopter une référence relative (par exemple, A2) afin de s’incrémenter naturellement lors de la propagation verticale le long de la série de données, les arguments de moyenne et d’ecart_type doivent être impérativement verrouillés à l’aide de références absolues via l’opérateur dollar (par exemple, $D$1 et $D$2). Ce formalisme syntaxique garantit que l’intégralité du vecteur de calcul s’appuie sur des paramètres de population immuables, prévenant ainsi les dérives d’indexation causant l’apparition d’erreurs mathématiques sur les lignes inférieures.

2.2 Différenciation entre distribution standardisée et distribution générale

Bien que la fonction générale LOI.NORMALE.N permette de modéliser n’importe quelle variable gaussienne sans transformation préalable de son unité d’origine, l’analyse statistique théorique privilégie fréquemment le recours à la distribution normale centrée réduite, caractérisée par une espérance nulle (μ = 0) et un écart-type unitaire (σ = 1). Pour répondre à cette configuration canonique, Excel propose la fonction optimisée LOI.NORMALE.STANDARD.N (ou NORM.S.DIST en anglais). Cette fonction spécialisée ne requiert que deux arguments : le score standardisé z et le paramètre booléen de cumulativité, allégeant ainsi l’architecture computationnelle des feuilles de calcul.

Sur le plan algorithmique, le calcul de la CDF standardisée sous Excel ne s’effectue pas par une intégration symbolique directe, celle-ci étant formellement impossible en termes de fonctions analytiques élémentaires. Le moteur sous-jacent du tableur exploite une approximation polynomiale de haute précision de la fonction d’erreur complémentaire (désignée sous le symbole erfc). Cette approche numérique permet d’atteindre une précision théorique de l’ordre de 10-15 sur la quasi-totalité de l’axe réel, garantissant des résultats stables même pour des valeurs de scores standardisés oscillant entre -5 et +5 écarts-types.

Toutefois, une attention méthodologique particulière doit être portée au traitement des queues de distribution extrêmes. Pour des valeurs de z inférieures à -7 ou supérieures à +7, les contraintes inhérentes à la norme IEEE 754 sur la représentation en virgule flottante à double précision peuvent générer des phénomènes d’arrondi numérique. Dans ces zones périphériques, la fonction peut renvoyer une probabilité cumulée strictement égale à 0,000000000000000 ou à 1,000000000000000, masquant l’infime probabilité résiduelle asymptotique. Bien que cet écueil demeure sans conséquence pratique pour la représentation visuelle d’un graphique global, il convient d’en tenir compte lors de l’estimation de risques industriels ou de raretés extrêmes.

2.3 Hypothèses sous-jacentes à l’utilisation du modèle normal

L’application rigoureuse de la loi normale théorique repose sur un ensemble d’axiomes stochastiques stricts qu’il convient de valider impérativement avant toute entreprise de traçage paramétrique. L’hypothèse fondamentale réside dans la symétrie axiale parfaite des données de part et d’autre de l’espérance mathématique μ. Dans une distribution gaussienne idéale, la moyenne, la médiane géométrique et le mode statistique coïncident en un point d’équilibre unique. Sur le plan de la CDF, cette symétrie implique une propriété géométrique remarquable : la courbe cumulative passe rigoureusement par le point d’inflexion central (x = μ, y = 0,5), divisant l’espace probabiliste en deux segments rigoureusement antisymétriques.

L’écart-type σ exerce quant à lui une influence mécanique directe sur la morphologie géométrique de la courbe sigmoïde. Lorsque la variance est faible, indiquant une forte homogénéité des scores autour du centre, la transition de la probabilité cumulée entre 0 et 1 s’opère de façon abrupte, se traduisant graphiquement par une pente quasi verticale au niveau de l’espérance mathématique. Inversement, une dispersion élevée dilate l’axe horizontal, adoucissant la pente de la sigmoïde et étendant considérablement la plage nécessaire pour transiter des percentiles inférieurs aux percentiles supérieurs.

Dès lors que le jeu de données empiriques s’écarte substantiellement de la normalité — par exemple en présence d’une forte asymétrie positive provoquée par des limites physiques inférieures, ou en présence d’une distribution bimodale issue du mélange de deux groupes distincts —, forcer l’ajustement d’une CDF normale théorique constitue un biais méthodologique majeur. Tracer une courbe cumulative normale sur des données asymétriques produit des estimations probabilistes profondément erronées dans les zones marginales, sous-estimant ou surestimant massivement les taux de dépassement. Dans de telles circonstances, l’analyste doit impérativement délaisser le modèle gaussien standard au profit de modèles paramétriques alternatifs ou de la fonction de répartition empirique non paramétrique.

3. Structuration et préparation rigoureuse du jeu de données sous Excel

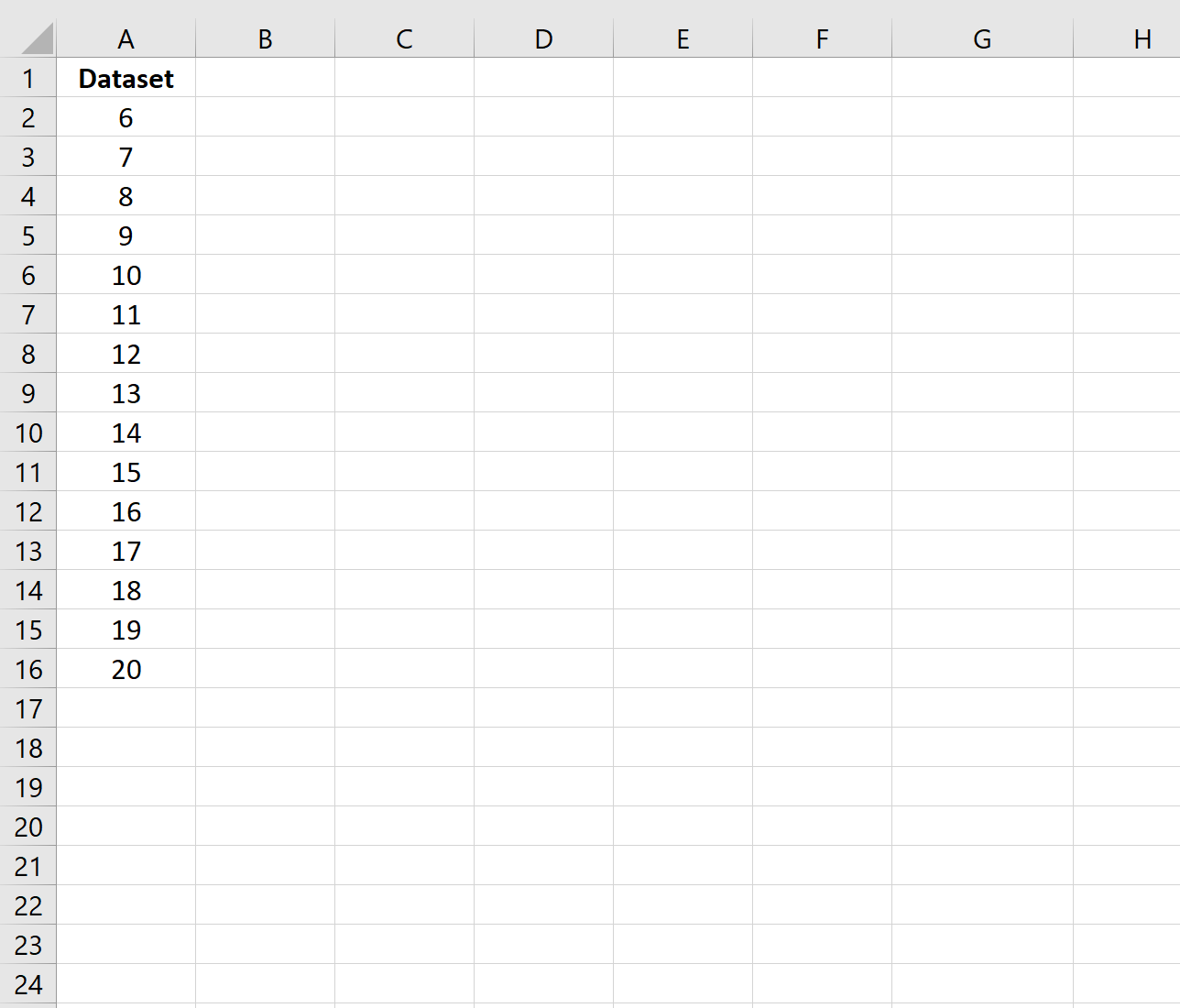

3.1 Organisation spatiale des colonnes et saisie des variables

L’élaboration d’un modèle statistique pérenne et reproductible sous Excel débute par une séparation spatiale nette entre les zones d’enregistrement des données, les paramètres fixes de l’environnement de calcul et les séries vectorielles dédiées au traçage graphique. Une mauvaise pratique fréquente consiste à juxtaposer de manière désordonnée les scores bruts et les formules de tracé au sein des mêmes plages, ce qui complexifie la maintenance du classeur et accroît le risque d’introduire des erreurs de circularité ou de décalage d’adresses.

Il est préconisé de structurer la feuille de travail en attribuant les deux premières colonnes (par exemple A et B) à la réception exclusive des données d’échantillon ou à la génération de la grille d’évaluation continue. La colonne A accueille systématiquement les valeurs de la variable indépendante x, ordonnées selon une progression arithmétique rigoureuse. La colonne B est quant à elle dédiée au recueil des probabilités cumulées théoriques ou empiriques calculées associées. Au-dessus de ces vecteurs, ou dans un bloc latéral isolé (colonnes E et F), l’analyste implantera une section de paramétrage explicite réservée aux constantes distributionnelles fondamentales.

Pour assurer une fluidité géométrique irréprochable de la courbe cumulative lors de son traçage théorique, l’intervalle d’échantillonnage de la variable indépendante ne doit jamais être laissé au hasard. Si les points calculés sont trop espacés — par exemple en retenant seulement quelques entiers —, le tracé graphique présentera des segments brisés anguleux qui dégradent la crédibilité de la présentation scientifique. Il convient ainsi de définir un incrément mathématique constant, généralement compris entre 0,05σ et 0,1σ, permettant de générer une série continue de 80 à 150 points d’évaluation le long de l’étendue effective de la distribution.

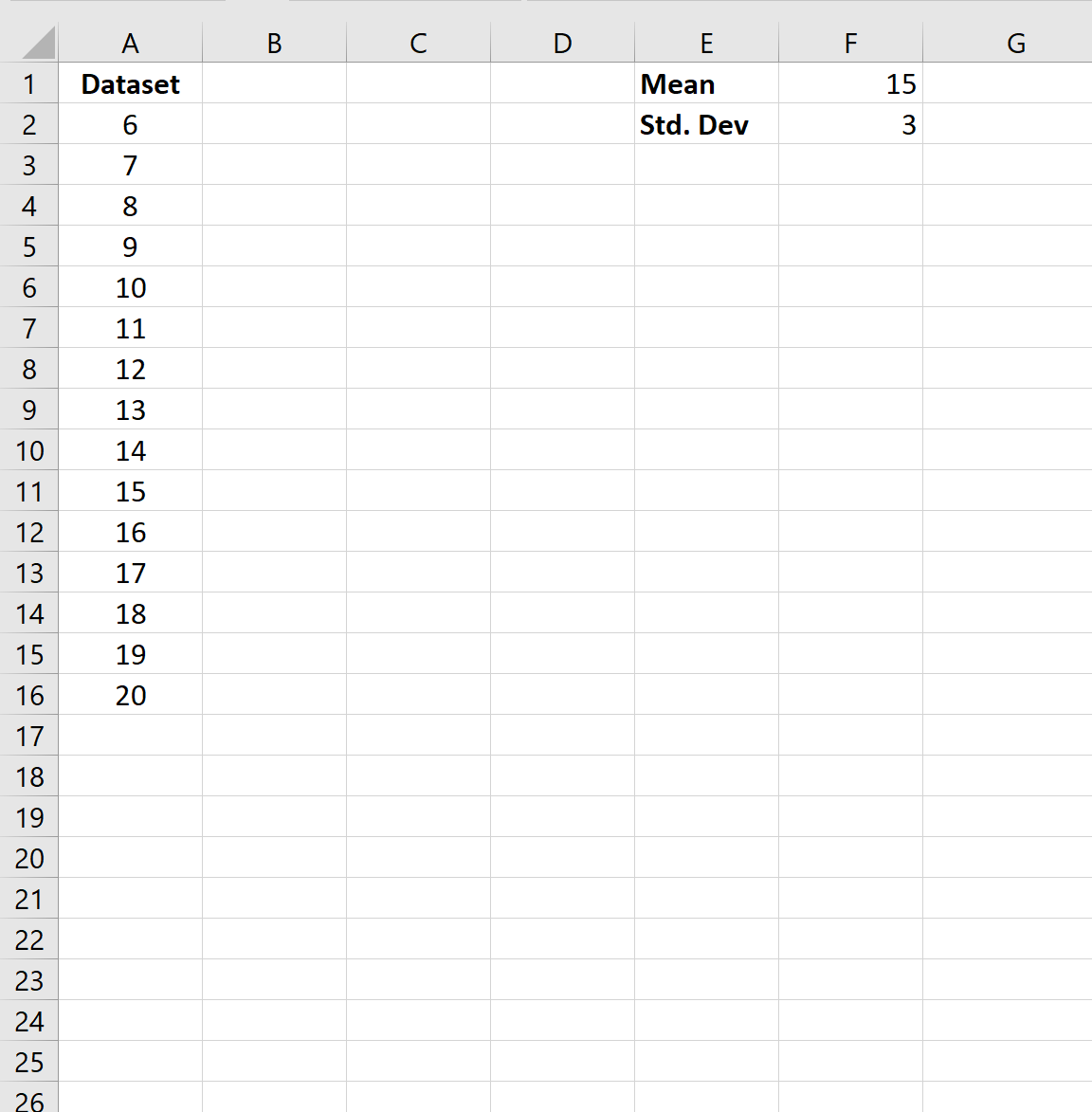

3.2 Extraction et calcul des paramètres distributionnels descriptifs

Avant d’initier le calcul algorithmique de la CDF normale théorique, les valeurs de l’espérance μ et de l’écart-type σ doivent être extraites rigoureusement à partir du jeu d’observations empiriques disponible. Pour établir le centre de gravité des données, la fonction MOYENNE (ou AVERAGE) est insérée dans la cellule paramétrique réservée, recevant en argument l’intégralité de la plage vectorielle brute (par exemple =MOYENNE($A$2:$A$150)). Cette métrique constitue l’estimateur sans biais de l’espérance de la population sous-jacente.

Le choix de la formule de dispersion statistique exige quant à lui un arbitrage théorique crucial entre les fonctions ECARTYPE.STANDARD (ou STDEV.S) et ECARTYPE.PE (ou STDEV.P). Si le jeu de données analysé constitue un échantillon probabiliste extrait d’une population plus vaste — ce qui représente la quasi-totalité des configurations en recherche empirique —, l’analyste doit impérativement opter pour ECARTYPE.STANDARD. Cette fonction intègre la correction de Bessel au dénominateur (division par n – 1 au lieu de n), fournissant un estimateur non biaisé de la variance populationnelle. L’emploi de ECARTYPE.PE doit être strictement restreint aux situations rarissimes où les observations couvrent l’intégralité exhaustive de la population cible étudiée.

Parallèlement à ces opérations fondamentales, une étape d’audit des données doit systématiquement vérifier l’absence d’anomalies de saisie susceptibles de fausser les paramètres distributionnels. L’utilisation des fonctions NB et NB.VIDE permet de quantifier l’exhaustivité des observations, tandis que l’identification d’éventuelles valeurs aberrantes extrêmes (outliers) doit être opérée par l’examen des écarts interquartiles ou des scores Z maximaux. Une seule valeur aberrante résultant d’une faute de frappe peut déplacer artificiellement la moyenne et doubler l’écart-type, détruisant instantanément l’adéquation de la courbe théorique projetée.

3.3 Génération d’une plage d’évaluation continue théorique

Pour tracer la fonction de répartition théorique continue, il est méthodologiquement incorrect de se limiter aux seules valeurs observées de l’échantillon, particulièrement si ce dernier est de taille réduite ou présente des lacunes sur certains intervalles. L’analyste doit générer de façon synthétique une échelle d’évaluation continue recouvrant l’ensemble du domaine de probabilité pertinent de la variable aléatoire sous examen.

Sur le plan des limites stochastiques, la règle empirique universelle consiste à étendre l’axe d’évaluation sur un intervalle délimité par une borne inférieure égale à μ - 4σ et une borne supérieure fixée à μ + 4σ. En vertu des propriétés intrinsèques de la loi gaussienne, l’intervalle compris entre -4 et +4 écarts-types englobe très exactement 99,9936 % de la masse de probabilité totale de la distribution. En adoptant ces bornes d’évaluation, l’analyste s’assure que la courbe générée couvrira la totalité visible de la trajectoire sigmoïde, partant d’une probabilité cumulée imperceptiblement distincte de zéro pour s’éteindre à l’autre extrémité au niveau du plafond unitaire de un.

Dans la pratique logicielle sous Excel, cette séquence s’élabore en inscrivant la formule de la borne inférieure dans la cellule initiale A2 (par exemple, =F1 - 4*F2 où F1 loge la moyenne et F2 l’écart-type). Dans la cellule sous-jacente A3, l’opérateur saisit la formule incrémentale =A2 + ($F$2 / 10), appliquant un pas de progression équivalent à un dixième d’écart-type. Cette formule est ensuite propagée vers le bas jusqu’à ce que la valeur affichée atteigne ou franchisse marginalement le seuil supérieur de μ + 4σ, formant une grille dense et parfaitement calibrée d’environ 81 coordonnées de calcul.

4. Implémentation algorithmique de la CDF normale théorique pas à pas

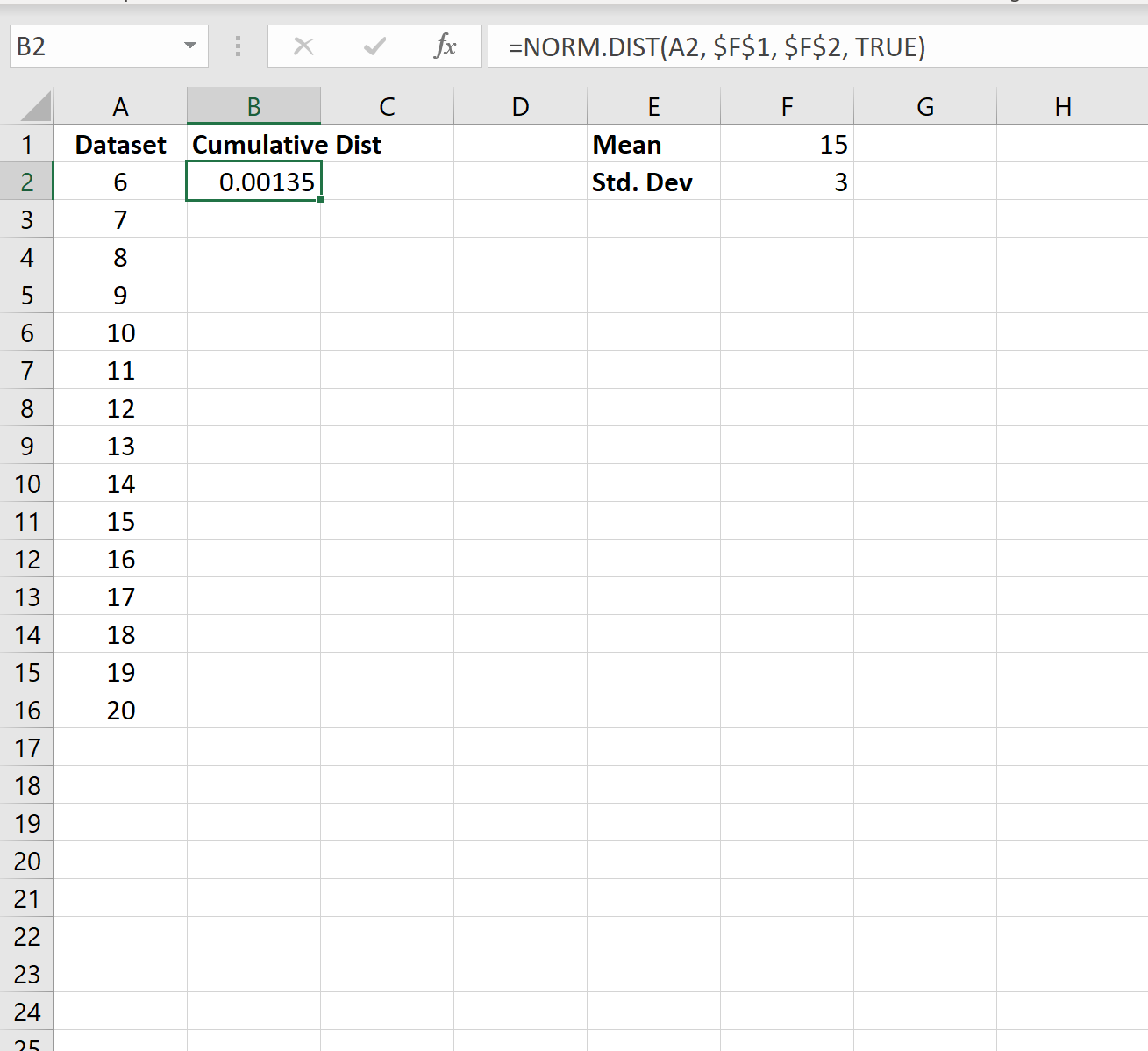

4.1 Formulation de l’équation cumulative pour la première ligne

Une fois l’infrastructure matricielle convenablement agencée et les paramètres descriptifs calculés, l’implémentation opérationnelle de l’algorithme de distribution normale cumulative peut débuter au sein de la colonne adjacente B. L’opérateur positionne son curseur dans la cellule B2, correspondant au premier niveau d’évaluation de la variable continue situé à l’extrémité inférieure de l’intervalle (μ - 4σ).

La formulation syntaxique exacte à saisir au clavier s’énonce comme suit : =LOI.NORMALE.N(A2; $F$1; $F$2; VRAI) pour un environnement Excel configuré en langue française (le point-virgule servant de séparateur d’arguments), ou =NORM.DIST(A2, $F$1, $F$2, TRUE) pour un environnement configuré en anglais (employant la virgule standard). Dans cette expression, l’argument A2 désigne de manière dynamique la valeur spécifique du point d’évaluation de la ligne courante, tandis que $F$1 et $F$2 pointent de manière immuable vers les cellules fixes hébergeant respectivement la moyenne et l’écart-type de référence.

Dès la validation de cette équation par la touche Entrée, un diagnostic de cohérence numérique immédiat s’impose. La valeur renvoyée dans la cellule B2 pour un point d’abscisse localisé à quatre écarts-types sous la moyenne doit impérativement afficher un ordre de grandeur proche de 0,0000317. Si le résultat renvoie une valeur proche de 0,000133, cela indique généralement que le facteur de borne inférieure a été positionné à -3σ au lieu de -4σ. Si la cellule renvoie une valeur excédant 0,01 ou génère un message d’erreur de calcul, la syntaxe des arguments et la valeur du paramètre d’écart-type doivent faire l’objet d’une vérification immédiate.

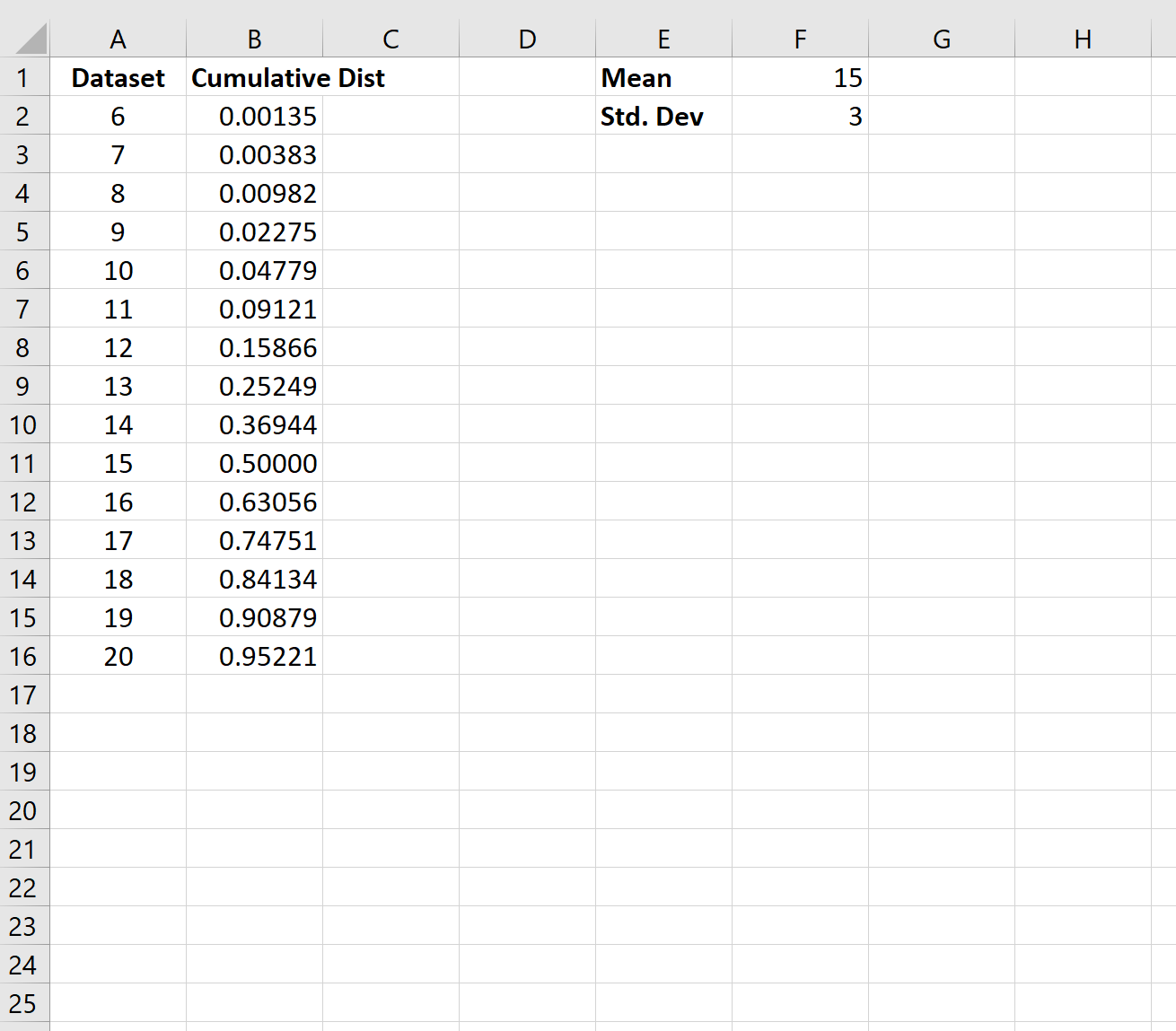

4.2 Propagation matricielle et automatisation du calcul sur la série

La confirmation de la validité de l’équation initiale en B2 permet d’engager la propagation verticale du calcul sur l’intégralité du vecteur d’évaluation préparé en colonne A. Pour exécuter cette automatisation avec une efficacité maximale sans risque d’erreur d’extension manuelle, l’utilisateur positionne le pointeur de la souris sur le coin inférieur droit de la cellule B2 jusqu’à ce que le curseur prenne la forme d’une croix noire fine — désignée fonctionnellement sous le terme de « poignée de recopie ».

Un double-clic vigoureux sur cette poignée déclenche la recopie incrémentale instantanée de la formule statistique jusqu’à la dernière ligne active adjacente de la colonne A. Durant cette opération vectorielle, le moteur d’Excel applique rigoureusement les règles d’adressage définies : la référence relative A2 se transforme automatiquement en A3, A4, A5 et ainsi de suite le long des lignes, garantissant que chaque niveau d’abscisse est évalué individuellement, tandis que les références absolues $F$1 et $F$2 demeurent strictement ancrées sur les cellules de moyenne et d’écart-type.

À l’issue de cette propagation, il est recommandé d’harmoniser le format d’affichage numérique des résultats calculés. Par défaut, Excel peut alterner de façon confuse entre des notations scientifiques exponentielles (par exemple, 3,17E-05) pour les queues de distribution et des notations décimales standards pour les valeurs centrales. En sélectionnant l’ensemble du vecteur de probabilité cumulée (plage B2:B82) et en accédant aux options de formatage de cellules (raccourci Ctrl + 1), l’analyste appliquera un format de nombre décimal strict calibré à quatre ou cinq décimales significatives, offrant une homogénéité de lecture optimale.

4.3 Contrôles de cohérence mathématique sur la série calculée

Avant de procéder à la phase de visualisation graphique proprement dite, un protocole d’audit mathématique rapide permet de s’assurer qu’aucun artefact computationnel ne vient entacher la série probabiliste générée. Ce protocole de contrôle s’articule autour de trois points d’ancrage distributionnels fondamentaux.

Le premier contrôle porte sur la validation de la stricte monotonicité non décroissante de la série. Dans une colonne adjacente temporaire, l’insertion de la formule booléenne =B3 >= B2 propagée sur toute la hauteur doit renvoyer sans exception la mention VRAI. Toute inversion locale de valeur traduirait une erreur d’ordonnancement dans la colonne des abscisses ou une perturbation dans la propagation des paramètres d’échelle.

Le deuxième contrôle cible l’exactitude du point d’inflexion médian. L’analyste localise la ligne exacte où la valeur de la colonne A coïncide rigoureusement avec la moyenne arithmétique μ hébergée en $F$1. En ce point précis du tableau, la probabilité cumulative renvoyée en colonne B doit être rigoureusement égale à 0,50000. Cette parité constitue la signature indiscutable de la parfaite symétrie gaussienne du modèle implémenté sous Excel.

Enfin, le troisième contrôle vérifie le comportement asymptotique aux bornes extrêmes de la plage. La valeur calculée à la borne supérieure (μ + 4σ) doit culminer à une probabilité cumulée minimale de 0,99996 ou 0,99997, confirmant que la quasi-totalité de l’univers probabiliste se trouve modélisée. Une fois ces trois étapes de validation franchies avec succès, la table de données peut être déclarée conforme pour la génération du graphique.

5. Calcul de la fonction de répartition empirique (ECDF) pour données réelles

5.1 Principes fondamentaux de l’estimateur de Kaplan-Meier et de la fonction empirique

L’inférence statistique moderne impose fréquemment de s’affranchir de l’hypothèse de normalité paramétrique afin d’examiner la forme brute sous laquelle les phénomènes se manifestent dans la réalité expérimentale. Dans cette optique non paramétrique, la fonction de répartition empirique (ECDF) constitue l’estimateur naturel et non biaisé de la véritable fonction de répartition inconnue d’une population. Contrairement à la courbe continue et lissée d’un modèle mathématique, l’ECDF adopte une structure discontinuée en marches d’escalier, chaque observation échantillonnale augmentant la probabilité cumulée d’un saut de magnitude 1/n, où n représente la taille globale de l’échantillon analysé.

Sur le plan de l’asymptotique statistique, la solidité théorique de la fonction de répartition empirique est scellée par le célèbre théorème de Glivenko-Cantelli — fréquemment désigné comme le théorème fondamental de la statistique mathématique. Ce théorème démontre qu’au fur et à mesure que la taille de l’échantillon n croît vers l’infini, la fonction de répartition empirique converge uniformément et presque sûrement vers la fonction de répartition théorique sous-jacente sur l’ensemble de l’axe réel. L’écart suprémum entre la courbe empirique et la courbe théorique tend asymptotiquement vers zéro, conférant à l’ECDF un statut de référence objective pour confronter les hypothèses de modélisation.

Dans la littérature méthodologique et les applications psychométriques, diverses formulations ont été élaborées pour déterminer le calcul de la position de traçage ou du rang percentile d’une observation ordonnée de rang i. Si l’approche la plus élémentaire attribue simplement la probabilité fractionnaire i / n, cette formulation présente l’inconvénient d’attribuer une probabilité cumulée exactement égale à 1,00 au score maximal de l’échantillon, impliquant erronément qu’aucun individu ne pourrait surpasser cette performance dans la population globale. Pour corriger ce biais d’échantillonnage, des ajustements dits de Hazen (i – 0,5) / n, de Weibull i / (n + 1) ou de Blom (i – 3/8) / (n + 1/4) sont couramment mobilisés, la formulation de Weibull demeurant la plus universellement reconnue pour la conception d’estimateurs non biaisés.

5.2 Tri et classement des observations d’échantillon

La transposition pratique de l’ECDF au sein de Microsoft Excel exige une restructuration opérationnelle rigoureuse de la série de données brutes collectée sur le terrain. La première étape, dont l’omission empêcherait toute construction valide de la courbe en escalier, consiste à ordonner l’intégralité des observations d’échantillon selon un ordre strictement croissant.

Pour effectuer cette opération fondamentale, l’analyste sélectionne la colonne hébergeant les scores bruts observés (par exemple la plage A2:A101 pour une cohorte de 100 sujets). En naviguant vers l’onglet Données du ruban Excel, puis en activant la fonction Trier du plus petit au plus grand, le logiciel réordonne de manière séquentielle l’ensemble des enregistrements. Si le jeu de données comporte plusieurs variables associées le long de la même ligne, il est impératif de veiller à étendre la sélection lors de l’apparition de l’invite de tri pour préserver l’intégrité relationnelle de chaque observation individuelle.

Une fois les scores ordonnés de manière ascendante, l’attribution d’un indice séquentiel de rang s’avère indispensable. Dans une colonne adjacente dédiée — par exemple la colonne B —, l’opérateur initialise une numérotation linéaire démarrant par la valeur entière 1 en cellule B2, puis incrémente successivement jusqu’à la valeur n (ici 100 en B101). Cette indexation peut être automatisée en saisissant la formule =LIGNE() - LIGNE($B$2) + 1 ou en exploitant la fonction SEQUENCE(NB(A2:A101)) disponible sur les versions récentes d’Excel intégrant les matrices dynamiques.

La présence d’observations ex aequo (scores identiques répétés) nécessite une clarification méthodologique. Dans le cadre standard du tracé de l’ECDF, deux scores identiques distincts peuvent se voir attribuer des rangs incrémentaux successifs ou un rang partagé. Toutefois, pour garantir que la courbe cumulative traduise fidèlement la probabilité d’obtenir une valeur inférieure ou égale, toutes les occurrences d’une valeur identique devraient idéalement être associées à la probabilité cumulée maximale atteinte par cette grappe de scores. Nous examinerons dans la section suivante la manière d’automatiser cette prise en compte sous Excel.

5.3 Formules Excel pour le calcul des probabilités empiriques cumulées

Pour convertir les indices de rang en probabilités cumulées prêtes à être projetées sur l’axe vertical, plusieurs formulations mathématiques peuvent être déployées au sein de la colonne C du tableur. L’approche standard recommandée par l’ingénierie statistique consiste à appliquer l’ajustement de Weibull, garantissant une symétrie parfaite aux extrémités de l’échantillon.

L’équation à saisir dans la cellule C2 s’articule comme suit : =B2 / (NB($A$2:$A$101) + 1). Dans cette formule, B2 représente l’indice de rang séquentiel de l’observation courante, tandis que NB($A$2:$A$101) calcule dynamiquement l’effectif total n de la cohorte analysée. Lors de la propagation de cette formule vers le bas jusqu’à la cellule C101, le premier sujet de l’échantillon (de rang 1) se voit affecter la probabilité cumulée empirique 1 / 101 ≈ 0,0099, tandis que le sujet le plus performant (de rang 100) obtient la valeur 100 / 101 ≈ 0,9901, évitant ainsi le plafonnement artificiel à l’unité absolue.

Une méthode alternative performante consiste à mobiliser la fonction native francophone RANG.POURCENTAGE.EXCLURE (ou PERCENTRANK.EXC en anglais). Cette fonction spécialisée évalue la position relative d’un score à l’intérieur d’un tableau de valeurs d’échantillon sans exiger la création manuelle d’une colonne d’indices de rang. L’expression prend la forme : =RANG.POURCENTAGE.EXCLURE($A$2:$A$101; A2; 5), où le dernier argument optionnel spécifie le nombre de chiffres significatifs renvoyés par l’algorithme d’interpolation. Cette méthode gère automatiquement les scores ex aequo avec une rigueur statistique optimale.

Le tableau ci-dessous synthétise les trois principales variantes de formules applicables sous Excel pour le calcul des probabilités empiriques cumulées, soulignant leurs implications méthodologiques respectives :

  • Formulation classique (i / n) : =B2 / NB($A$2:$A$101). Atteint rigoureusement 1,00 pour la valeur maximale de l’échantillon. Recommandée pour les calculs de proportions empiriques strictes observées au sein de la cohorte fermée.
  • Ajustement de Weibull [i / (n + 1)] : =B2 / (NB($A$2:$A$101) + 1). Ne plafonne jamais à 1,00, réservant une probabilité résiduelle pour les dépassements futurs. Recommandée pour l’estimation non paramétrique et la comparaison avec des modèles théoriques.
  • Formule de Hazen [(i – 0,5) / n] : =(B2 - 0,5) / NB($A$2:$A$101). Assure un centrage médian des sauts de probabilité. Particulièrement valorisée dans les études hydrologiques et de contrôle qualité industriel.

6. Procédure détaillée de construction du graphique de la CDF sous Excel

6.1 Sélection du type de graphique approprié

La construction graphique d’une fonction de répartition cumulative constitue l’étape la plus critique du protocole, au sein de laquelle une méconnaissance des mécanismes de rendu d’Excel engendre très fréquemment des figures scientifiques erronées. L’erreur la plus répandue consiste à sélectionner un graphique standard de type « Ligne » (ou « Courbe ») dans la galerie du tableur. Dans un graphique en courbes standard, Excel traite l’axe horizontal non pas comme une échelle numérique métrique continue, mais comme une simple succession d’étiquettes de catégories textuelles équidistantes.

Par conséquent, si vos données d’abscisse présentent des intervalles irréguliers — ce qui est inévitable avec des données empiriques ou des échantillonnages adaptatifs —, le graphique en courbes faussera complètement la géométrie de la fonction en espaçant de manière égale des points dont les écarts réels sont disparates. La sigmoïde théorique perd alors sa courbure normale pour adopter un tracé déformé et méthodologiquement invalide. Pour garantir une transcription géométrique exacte, l’analyste doit impérativement sélectionner le type de graphique intitulé Nuage de points (XY) (ou Scatter Plot en anglais).

Au sein de la catégorie des nuages de points, deux variantes graphiques s’imposent selon la nature de la CDF tracée :

  • Nuage de points avec lignes lisses : Idéal pour le tracé de la CDF normale théorique issue de la modélisation mathématique continue (fonction LOI.NORMALE.N). Ce type de tracé applique une interpolation spline élégante entre les points très rapprochés sans afficher de marqueurs ponctuels distrayants.
  • Nuage de points avec lignes droites : Indispensable pour l’affichage de la fonction empirique (ECDF) ou lorsque la densité de points est plus dispersée, évitant ainsi que des algorithmes d’adoucissement de courbe ne créent des ondulations artificielles ou des dépassements locaux au-dessus de 1,0 ou en dessous de 0,0.

6.2 Assignation précise des séries de données X et Y

Pour garantir un contrôle total sur l’assignation des variables sans subir les interprétations automatisées d’Excel, il est recommandé de créer un graphique en nuage de points vierge, puis d’y injecter explicitement les vecteurs de coordonnées souhaités. L’opérateur sélectionne une zone vide de la feuille de calcul, clique sur l’onglet Insertion, localise le groupe Graphiques, clique sur le menu déroulant Nuage de points, et sélectionne Nuage de points avec lignes lisses.

Un canevas graphique totalement vide apparaît alors sur l’interface. En effectuant un clic droit à l’intérieur de ce cadre et en sélectionnant la commande Sélectionner des données…, l’utilisateur ouvre la boîte de dialogue de gestion des sources. Dans la section gauche intitulée « Entrées de légende (Séries) », un clic sur le bouton Ajouter donne accès au formulaire de paramétrage précis de la première série mathématique :

  • Nom de la série : Cliquer dans le champ et saisir textuellement "CDF Normale Théorique", ou sélectionner la cellule hébergeant le libellé de colonne correspondant (par exemple $B$1).
  • Valeurs de la série X : Cliquer sur l’icône de sélection et surligner avec précision l’intégralité de la plage vectorielle des scores d’évaluation en abscisse (par exemple =Feuil1!$A$2:$A$82).
  • Valeurs de la série Y : Effacer le contenu par défaut (={1}) et sélectionner scrupuleusement la plage correspondante des probabilités cumulées calculées en ordonnée (par exemple =Feuil1!$B$2:$B$82).

Après validation par le bouton OK, la série est intégrée au moteur graphique. Si l’objectif consiste à visualiser simultanément la fonction empirique d’un échantillon sur le même canevas, l’utilisateur renouvelle immédiatement cette opération en cliquant une nouvelle fois sur Ajouter pour créer une seconde série dédiée aux données réelles (définissant les scores d’échantillon en X et les probabilités empiriques en Y), avant de refermer la boîte de dialogue principale.

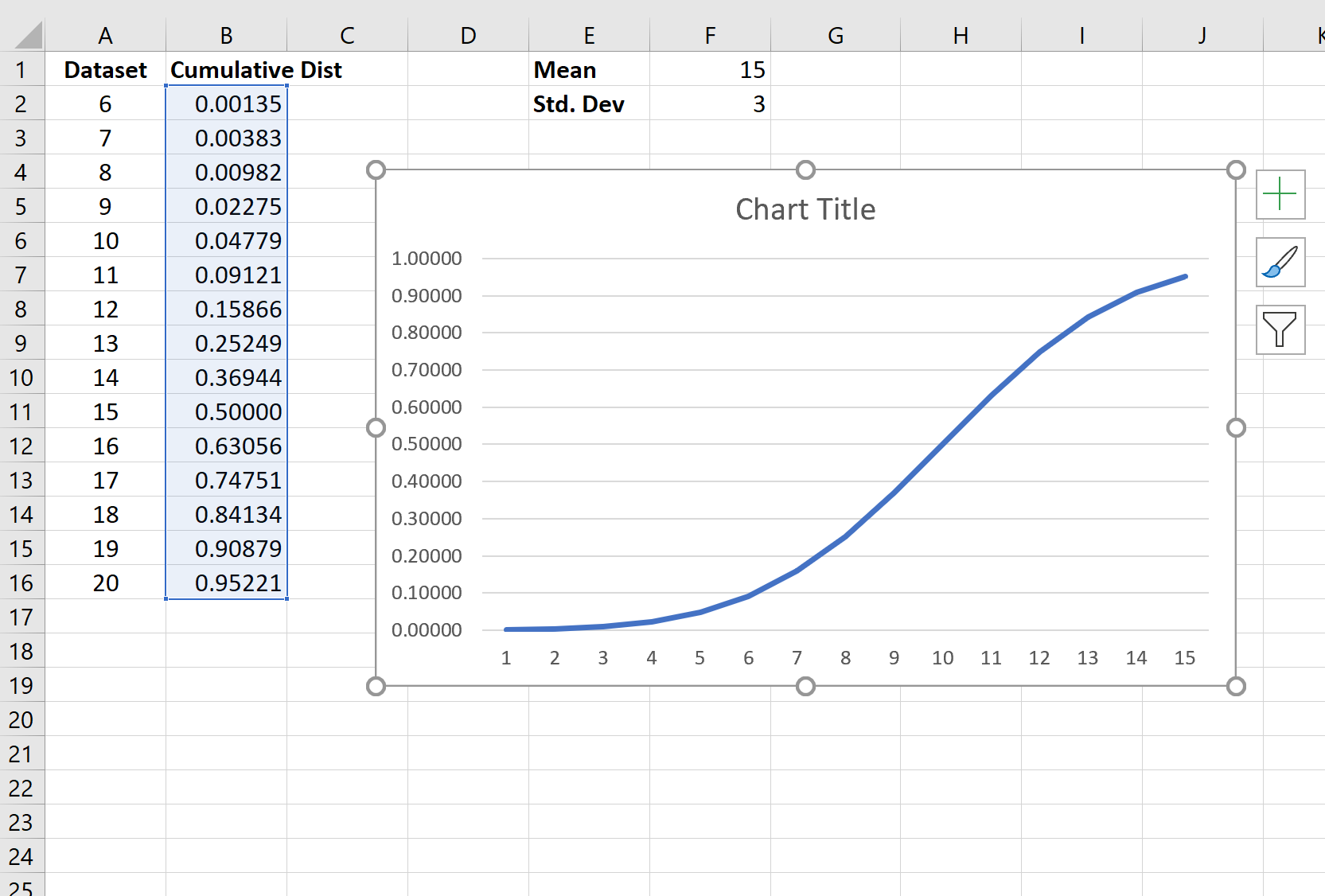

6.3 Génération initiale et diagnostic visuel de la courbe générée

Dès l’achèvement de la saisie des coordonnées, Excel affiche une première projection géométrique de la courbe. Cette phase liminaire exige un examen critique méticuleux pour valider l’intégrité du tracé avant d’aborder les finitions esthétiques. La figure obtenue pour une loi normale théorique doit arborer de manière indubitable une allure sigmoïde harmonieuse — une courbe continue en forme de lettre « S » adoucie, présentant une concavité dirigée vers le haut dans sa portion inférieure, un point d’inflexion central marqué, et une concavité orientée vers le bas dans sa moitié supérieure.

Tout écart visuel significatif par rapport à cette morphologie idéale doit immédiatement alerter l’analyste sur la présence d’une erreur sous-jacente :

  • Apparition d’une courbe en cloche : Signale que l’argument booléen de la fonction LOI.NORMALE.N a été configuré sur FAUX au lieu de VRAI, générant la densité (PDF) à la place de la fonction cumulative (CDF).
  • Trajectoire en dents de scie ou retours en arrière géométriques : Indique de manière certaine que la colonne des valeurs d’abscisse X n’a pas été rigoureusement ordonnée selon une progression ascendante préalable.
  • Segments brisés ou anguleux : Révèle un échantillonnage d’évaluation trop grossier, nécessitant de densifier le maillage de calcul en colonne A avec un pas incrémental plus restreint.

Une fois la conformité de la morphologie fondamentale certifiée, l’opérateur procède à l’épuration immédiate des artifices graphiques par défaut imposés par le logiciel : suppression du titre générique non informatif, élimination des bordures d’encadrement superflues et réinitialisation des couleurs pour préparer la mise aux normes scientifiques de la figure.

7. Mise en forme scientifique et optimisation typographique du graphique

7.1 Configuration rigoureuse de l’axe vertical des ordonnées (Y)

Le paramétrage des axes constitue l’élément déterminant qui confère à une figure Excel une qualité publiable au sein des standards académiques internationaux. Par défaut, le moteur graphique d’Excel tend à extrapoler automatiquement les échelles des axes au-delà des bornes requises pour ménager un espace marginal. Dans le cas précis d’une CDF, cette marge automatique positionne fréquemment l’axe vertical entre -0,1 et +1,1, ce qui constitue une aberration théorique majeure puisqu’une probabilité cumulée ne saurait mathématiquement exister en dehors du segment fermé [0, 1].

Pour verrouiller ce paramètre métrique fondamental, l’analyste effectue un double-clic directement sur les valeurs numériques de l’axe vertical (Y) pour afficher le volet latéral intitulé Format de l’axe. Sous la section Options d’axe (symbolisée par une icône d’histogramme), les réglages suivants doivent être appliqués de manière péremptoire :

  • Limites Minimales : Fixer la valeur impérativement à 0,0 (en s’assurant que le champ n’affiche plus l’étiquette « Automatique », mais bien « Réinitialiser » signifiant la fixation manuelle).
  • Limites Maximales : Fixer la valeur strictement à 1,0.
  • Unités Principales : Configurer l’incrément de graduation à 0,1 pour un espacement régulier par pas de dix pourcentages, ou à 0,2 pour une présentation plus aérée.

Sous la rubrique Nombre située au bas de ce même volet d’options, l’utilisateur sélectionnera la catégorie Décimal avec 1 ou 2 décimales affichées (par exemple, 0,0, 0,2, 0,4, etc.), ou alternativement la catégorie Pourcentage sans décimale (0 %, 20 %, 40 %, etc.), ce dernier format facilitant grandement l’appropriation cognitive des rangs percentiles par un lectorat non statisticien.

7.2 Ajustement de l’axe horizontal des abscisses (X)

La calibration de l’axe horizontal (X) requiert un calibrage métrique tout aussi rigoureux, adapté à la dispersion naturelle et à l’échelle de mesure de la variable dépendante modélisée. Contrairement à l’axe des ordonnées universellement borné de 0 à 1, l’axe des abscisses reflète l’unité empirique des scores analysés (points à un test psychométrique, millisecondes de temps de réaction, quotient intellectuel standardisé, etc.).

En accédant au volet Format de l’axe pour l’axe horizontal, l’opérateur ajustera les bornes d’affichage de manière à ce qu’elles coïncident rigoureusement avec les limites d’évaluation déterminées précédemment lors de la phase de calcul, soit μ - 4σ pour la valeur minimale et μ + 4σ pour la valeur maximale. Cet ajustement empêche l’apparition de zones de tracé vides aux extrémités latérales, garantissant que la sigmoïde s’étend avec fluidité d’un angle à l’autre de la surface d’affichage.

Le paramétrage de l’unité principale de graduation de l’axe X doit impérativement résonner avec les métriques statistiques classiques de la distribution. L’idéal consiste à choisir une unité principale correspondant rigoureusement à 1 écart-type (σ) ou à un multiple rond de celui-ci (par exemple 0,5σ ou 2σ). Pour une échelle d’évaluation dont l’espérance est de 100 et la dispersion de 15, un calibrage des graduations principales tous les 15 points (55, 70, 85, 100, 115, 130, 145) confère immédiatement à l’observateur averti une grille de lecture standardisée hautement signifiante.

Enfin, l’insertion explicite d’un titre d’axe d’une grande clarté s’avère indispensable. Via le bouton Ajouter un élément de graphique situé sous l’onglet Création de graphique, l’utilisateur active les Titres des axes, nommant l’axe horizontal avec précision en incluant systématiquement le nom complet de la variable suivi de son unité de mesure entre parenthèses, par exemple : Score au test de raisonnement perceptif (score brut).

7.3 Personnalisation du tracé et ergonomie visuelle de publication

L’optimisation finale de la figure repose sur des choix typographiques et ergonomiques sobres, conformes aux exigences de publication scientifique édictées notamment par l’American Psychological Association (APA). Les fioritures chromatiques tridimensionnelles, les dégradés complexes et les ombrages portés générés par les modèles prédéfinis d’Excel doivent être systématiquement proscrits pour préserver la lisibilité de l’information quantitative.

Le tracé vectoriel représentant la fonction cumulative continue doit être matérialisé par une courbe d’une épaisseur suffisante — généralement calibrée entre 1,5 et 2,25 points — arborant une teinte sombre et contrastée, telle qu’un noir profond, un bleu marine académique ou un gris anthracite soutenu. Si plusieurs séries sont superposées (par exemple pour comparer deux conditions expérimentales ou confronter modèle théorique et distribution empirique), la différenciation visuelle doit s’appuyer non seulement sur la teinte, mais également sur le style de trait (ligne pleine continue pour le modèle théorique, trait interrompu ou tireté pour une condition de contrôle, et marqueurs géométriques discrets pour les points empiriques réels).

Le quadrillage d’arrière-plan doit être dosé avec parcimonie. Un quadrillage horizontal majeur aligné sur les graduations décimales de probabilité (0,2 ; 0,4 ; 0,6 ; 0,8) matérialisé par un trait gris très pâle et fin (0,5 point) constitue une aide visuelle précieuse pour la projection horizontale sans surcharger le regard. Les quadrillages verticaux peuvent être omis ou réduits au seul niveau de la moyenne centrale. Enfin, la légende descriptive doit être positionnée de manière stratégique à l’intérieur de la surface de traçage, idéalement dans le quart supérieur gauche ou le quart inférieur droit du repère, là où la courbe sigmoïde ménage de larges zones libres asymptotiques.

8. Lecture probabiliste et interprétation analytique des valeurs de la CDF

8.1 Mécanisme d’extraction des probabilités ponctuelles cumulées

La valeur analytique fondamentale d’une fonction de répartition cumulative réside dans sa capacité à fournir une réponse directe, immédiate et sans intégration supplémentaire à la question statistique universelle : « Quelle proportion de la population ou de l’échantillon présente une caractéristique inférieure ou égale à un seuil donné a ? ». L’ordonnée F(a) matérialise rigoureusement cette valeur probabiliste P(X ≤ a).

Pour illustrer concrètement cette exploitation, supposons une distribution psychométrique modélisant le niveau d’anxiété préopératoire mesuré sur une échelle continue de 0 à 10, dont la moyenne s’établit à μ = 6,0 avec une dispersion standard de σ = 1,2. En examinant graphiquement l’ordonnée associée au score d’abscisse a = 6,0, le praticien localise rigoureusement l’ordonnée y = 0,50, confirmant qu’exactement 50 % des patients présentent un score inférieur ou égal à ce niveau central. Si l’on souhaite évaluer la probabilité qu’un sujet n’excède pas le seuil clinique d’alerte fixé à a = 7,2 (soit précisément un écart-type au-dessus de la moyenne), la projection sur la courbe sigmoïde renvoie la coordonnée y ≈ 0,8413, indiquant sans équivoque que 84,13 % de la cohorte se situe en deçà de ce seuil critique.

De façon corollaire, la CDF permet d’estimer instantanément la probabilité complémentaire de dépassement d’un seuil critique donné, formalisée par l’expression P(X > a). En vertu de l’axiome fondamental de complémentarité des probabilités sur l’espace total, cette probabilité se déduit par l’équation élémentaire : P(X > a) = 1 - F(a). En reprenant l’exemple précédent pour le seuil sévère de a = 8,4 (deux écarts-types au-dessus du centre), pour lequel F(8,4) ≈ 0,9772, le risque qu’un patient dépasse ce degré extrême de manifestation émotionnelle s’établit à 1 - 0,9772 = 0,0228, soit 2,28 % des observations.

8.2 Calcul de la probabilité d’un intervalle délimité [a, b]

L’une des applications analytiques les plus puissantes de la courbe cumulative réside dans l’extraction géométrique et arithmétique de la masse de probabilité confinée à l’intérieur d’un intervalle fermé ou semi-ouvert délimité par deux bornes quelconques [a, b], avec a < b. Dans le cadre d’une courbe de densité (PDF), cette opération requiert le calcul d’une aire complexe sous la courbe entre les deux points. À l’inverse, au sein d’une CDF, cette probabilité correspond simplement à la soustraction scalaire de deux hauteurs d’ordonnées, en application du théorème fondamental :

P(a < X ≤ b) = F(b) - F(a)

Sur le plan visuel, la probabilité de l’intervalle correspond très exactement à la distance verticale séparant les deux points projetés sur la courbe sigmoïde. Si l’on souhaite par exemple déterminer le pourcentage de la population regroupé dans la zone centrale de normalité comprise entre μ - 1σ et μ + 1σ (soit l’intervalle [4,8 ; 7,2] dans notre exemple précédent), l’analyste soustrait simplement l’ordonnée F(4,8) ≈ 0,1587 de l’ordonnée F(7,2) ≈ 0,8413 :

P(4,8 < X ≤ 7,2) = 0,8413 - 0,1587 = 0,6826

Cette démonstration géométrique rend limpide la célèbre règle empirique gaussienne stipulant que 68,26 % de la population s’inscrit dans une marge d’un écart-type autour de la moyenne. Pour les praticiens hospitaliers ou les directeurs d’établissements éducatifs, cette méthode offre une grille d’estimation d’une rapidité incomparable pour quantifier précisément les effectifs prévisionnels de cohortes susceptibles d’être orientées vers des dispositifs d’accompagnement spécifiques au sein d’intervalles de performance prédéfinis.

8.3 Identification graphique et analytique des quantiles et médianes

Si la démarche analytique standard consiste à projeter un score d’abscisse pour obtenir une probabilité cumulative en ordonnée, le processus inverse — déterminer le seuil de score correspondant à un percentile cumulé déterminé — s’avère tout aussi fondamental en psychométrie et en métrologie industrielle. Ce processus d’inversion conceptuelle de la CDF définit mathématiquement la fonction quantile (ou fonction de répartition inverse), traditionnellement formulée Q(p) = F-1(p).

Graphiquement, la détermination d’un quantile s’opère en traçant une ligne horizontale depuis le percentile recherché sur l’axe vertical Y jusqu’à l’intersection avec la courbe sigmoïde, puis en projetant orthogonalement ce point vers le bas sur l’axe horizontal X :

  • La Médiane (Q2) : Localisée à l’intersection exacte de la hauteur Y = 0,50. Sur une distribution gaussienne symétrique, le quantile d’ordre 0,50 coïncide rigoureusement avec la moyenne arithmétique de la variable.
  • Le Premier Quartile (Q1) : Localisé au niveau de l’ordonnée Y = 0,25, indiquant le niveau de performance sous lequel s’inscrivent très exactement 25 % des sujets les plus fragiles de la cohorte.
  • Le Troisième Quartile (Q3) : Localisé au niveau de la ligne Y = 0,75, délimitant le seuil d’accès aux 25 % d’individus présentant les scores les plus élevés.

Sous Microsoft Excel, cette procédure d’inversion peut être automatisée de manière exacte sans interpolation graphique manuelle grâce à la fonction statistique LOI.NORMALE.INVERSE.N (ou NORM.INV). En saisissant dans une cellule la formule =LOI.NORMALE.INVERSE.N(0,75; $F$1; $F$2), le tableur calcule instantanément le score brut exact délimitant le troisième quartile avec une précision décimale absolue, offrant une passerelle algorithmique immédiate entre représentation graphique et étalonnage numérique.

9. Extension du tracé aux distributions statistiques non gaussiennes

9.1 Modélisation de la CDF log-normale pour données asymétriques positives

Dans un grand nombre de disciplines scientifiques — notamment dans l’analyse des temps de réaction psychomoteurs, des temps de survie cellulaire ou des niveaux de revenus économiques —, la distribution des observations ne suit nullement une loi normale symétrique, mais présente une barrière physique infranchissable à zéro couplée à un étirement marqué de la queue de distribution vers la droite. Dans ce contexte d’asymétrie positive robuste, la distribution log-normale s’impose comme le modèle théorique d’ajustement privilégié.

Une variable aléatoire X est dite log-normale si sa transformation logarithmique népérienne Y = ln(X) obéit à une distribution gaussienne classique de paramètres μln et σln. Pour modéliser la CDF correspondante sous Microsoft Excel, l’analyste mobilise la fonction statistique native LOI.LOGNORMALE.N (ou LOGNORM.DIST dans la syntaxe internationale). La formulation cellulaire prend la forme suivante :

=LOI.LOGNORMALE.N(A2; $F$1; $F$2; VRAI)

où $F$1 et $F$2 désignent impérativement la moyenne et l’écart-type des logarithmes naturels des scores, préalablement calculés via la transformation =LN(Score).

Sur le plan morphologique, le tracé d’une CDF log-normale modifie profondément l’allure de la sigmoïde. La courbe cumulative démarre avec une pente abrupte à proximité immédiate de l’origine positive, traduisant la forte concentration d’observations courtes ou de faible amplitude, avant d’infléchir très lentement sa courbure vers son asymptote supérieure. Cette asymétrie morphologique permet d’éviter l’erreur théorique critique qui consisterait à appliquer une loi normale prédisant l’existence absurde de temps de réaction négatifs.

9.2 Implémentation de la fonction de répartition exponentielle

Lorsqu’il s’agit de modéliser des phénomènes d’attente stochastique, la durée séparant deux occurrences d’un événement au sein d’un processus de Poisson, ou le taux d’abandon spontané de sujets au cours d’un protocole expérimental longitudinal, la distribution exponentielle représente le cadre d’analyse formel le plus adapté. Définie exclusivement pour des valeurs positives par un paramètre d’intensité lambda (λ > 0), représentant le taux d’occurrence par unité de temps, sa fonction de répartition théorique admet la formulation fermée :

F(x) = 1 - e^(-λx)

Sous Excel, le tracé de cette CDF est pris en charge de manière native par la fonction LOI.EXPONENTIELLE.N (ou EXPON.DIST). La syntaxe à insérer le long de la série d’abscisses régulières démarrant à zéro s’articule comme suit : =LOI.EXPONENTIELLE.N(A2; $F$1; VRAI), où $F$1 loge la constante λ calculée comme l’inverse de la moyenne observée (λ = 1 / μ).

Contrairement aux lois normale et log-normale, la courbe de répartition cumulative exponentielle ne présente aucune morphologie en sigmoïde et ne possède aucun point d’inflexion. Dès son origine en (x = 0, y = 0), elle adopte une concavité dirigée strictement vers le bas avec une pente maximale à l’origine égale à λ. Cette caractéristique géométrique reflète fidèlement la propriété fondamentale d’« absence de mémoire » inhérente aux processus exponentiels : la probabilité de survenue d’un événement au cours du prochain intervalle temporel infinitésimal est entièrement indépendante du temps d’attente déjà écoulé.

9.3 Ajustement par la distribution de Weibull

Dans les sciences comportementales appliquées à l’ergonomie, la modélisation des courbes d’apprentissage, l’usure cognitive sous privation de sommeil ou la défaillance d’équipements expérimentaux, la distribution de Weibull s’impose par son extraordinaire plasticité géométrique. Régie par deux paramètres cardinaux — le paramètre de forme α (souvent noté k) et le paramètre d’échelle β (noté λ dans certaines littératures) —, la distribution de Weibull peut mimer une grande variété de profils distributionnels selon la valeur conférée à son paramètre de forme.

L’implémentation sous Excel s’effectue via la formule statistique LOI.WEIBULL.N (ou WEIBULL.DIST), dont la construction syntaxique requiert les quatre arguments formels :

=LOI.WEIBULL.N(A2; $F$1; $F$2; VRAI)

dans laquelle $F$1 spécifie la forme α, $F$2 l’échelle β, et VRAI active le cumul de probabilité.

L’examen des trajectoires de la CDF de Weibull offre un éclairage méthodologique précieux sur la dynamique du système étudié :

  • Paramètre de forme α < 1 : La CDF présente une concavité descendante prononcée dès l’origine, modélisant une mortalité infantile ou un découragement immédiat des sujets au début d’une tâche.
  • Paramètre de forme α = 1 : La courbe devient rigoureusement identique à une CDF exponentielle pure, traduisant un taux d’aléa constant dans le temps.
  • Paramètre de forme 1 < α < 3,5 : La courbe adopte une morphologie sigmoïde asymétrique, caractéristique d’un phénomène dont la probabilité d’occurrence s’intensifie avec le vieillissement ou la charge temporelle.
  • Paramètre de forme α ≈ 3,6 : La distribution converge étroitement vers la symétrie d’une loi normale classique, produisant une courbe en S parfaitement équilibrée.

10. Superposition analytique de la CDF empirique et de la CDF théorique

10.1 Intégration multi-séries dans un même graphique en nuage de points

La confrontation directe sur un même espace géométrique entre la distribution empirique issue des mesures expérimentales réelles et la fonction de répartition théorique idéale constitue l’un des dispositifs visuels les plus éclairants de la statistique exploratoire et décisionnelle. Cette superposition permet de juger immédiatement du bien-fondé de l’hypothèse de normalité ou de détecter la présence d’hétérogénéités structurelles au sein de l’échantillon recueilli.

Pour orchestrer cette superposition sous Excel, l’analyste intègre une seconde série au graphique en nuage de points déjà configuré pour la série continue théorique. En ouvrant la boîte de dialogue Sélectionner des données… par un clic droit sur le graphique, l’utilisateur clique sur le bouton Ajouter et configure la série empirique de la manière suivante :

  • Nom de la série : Sélectionner le libellé "Données Empiriques (ECDF)".
  • Valeurs de la série X : Surligner la colonne des scores d’échantillon réels, préalablement triés en ordre croissant (plage $A$2:$A$101).
  • Valeurs de la série Y : Sélectionner la plage correspondante des probabilités cumulées calculées selon l’ajustement de Weibull ou Hazen (plage $C$2:$C$101).

Afin de préserver une lisibilité scientifique impeccable, la stylisation graphique de ces deux séries doit être différenciée sans équivoque. La courbe théorique continue doit être représentée par une ligne lissée monochrome sans aucun marqueur de point visible (largeur de ligne : 1,75 pt). À l’opposé, la série empirique doit être stylisée sans trait de liaison continu (en configurant l’option Courbe : Aucun trait), mais en activant les Marqueurs sous forme de points circulaires discrets d’un diamètre de 3 ou 4 points, affichant un remplissage contrasté ou une transparence partielle de 30 %. Cette configuration met immédiatement en relief l’alignement des points réels de part et d’autre de la ligne directrice idéale.

10.2 Évaluation visuelle de l’adéquation distributionnelle (Goodness-of-Fit)

La lecture comparative de ce graphique superposé permet un diagnostic rapide d’adéquation distributionnelle (communément qualifié de Goodness-of-Fit). Lorsque le modèle normal est parfaitement légitime pour décrire les données, les points empiriques s’agrègent avec une régularité étroite le long de la sigmoïde théorique, oscillant de manière aléatoire et modérée sous l’effet des simples fluctuations d’échantillonnage de part et d’autre de la courbe lissée.

En revanche, toute déviation systématique de la trajectoire des points par rapport à la courbe révèle des anomalies structurelles profondes de la population étudiée :

  • Décollement en forme de banane : Si les marqueurs empiriques s’élèvent au-dessus de la sigmoïde dans la partie médiane puis plongent en dessous aux extrémités, la distribution réelle présente une asymétrie marquée non prise en compte par le modèle gaussien.
  • Décollement horizontal aux extrémités (queues épaisses) : Des points empiriques s’étendant bien au-delà des zones où la CDF théorique atteint 0,001 ou 0,999 signalent une distribution leptokurtique à queues lourdes, révélant une fréquence d’événements extrêmes significativement plus élevée que ne le tolère le cadre de la loi normale.
  • Présence d’un plateau intermédiaire : Un palier horizontal prononcé au milieu de la courbe empirique indique l’absence d’observations autour de la moyenne, signalant fréquemment une distribution bimodale résultant de l’agrégation non contrôlée de deux sous-groupes expérimentaux distincts.

Cette approche d’inspection géométrique se trouve en résonance conceptuelle directe avec le formalisme mathématique du test d’ajustement de Kolmogorov-Smirnov. Ce test non paramétrique universellement employé repose précisément sur la mesure de la distance verticale maximale séparant la fonction de répartition empirique Sn(x) de la fonction de répartition cumulative théorique postulée F0(x). L’observateur avisé peut ainsi identifier à l’œil nu sur le graphique Excel l’emplacement exact du point de divergence maximale D qui déterminera le rejet ou la conservation de l’hypothèse de normalité.

10.3 Automatisation du calcul de l’écart maximal sous Excel

Pour conférer à cette démarche d’inspection visuelle une dimension analytique rigoureuse sans recourir à un logiciel tiers, l’analyste peut automatiser le calcul exact de la statistique d’écart maximal de Kolmogorov-Smirnov directement au sein de sa feuille de calcul Excel. Cette démarche constitue une application avancée particulièrement prisée dans les travaux méthodologiques.

Dans une nouvelle colonne positionnée à la droite du tableau d’échantillon (par exemple en colonne D), l’analyste calcule pour chaque observation empirique ordonnée la valeur théorique correspondante que le modèle normal prédirait pour ce score précis. La formule à saisir en D2 prend la forme : =LOI.NORMALE.N(A2; $F$1; $F$2; VRAI), où A2 pointe vers le score brut réel du sujet.

Dans la colonne suivante E, l’opérateur quantifie l’écart vertical absolu séparant la probabilité empirique calculée en colonne C et la probabilité théorique modélisée en colonne D en inscrivant en E2 l’expression :

=ABS(C2 - D2)

Une fois cette équation propagée verticalement jusqu’au bas de l’échantillon, la statistique de test Dmax est instantanément isolée dans une cellule de synthèse via la formule globale :

=MAX($E$2:$E$101)

Cette valeur empirique maximale peut ensuite être confrontée aux valeurs critiques tabulées de Kolmogorov-Smirnov pour une taille d’échantillon n donnée (seuil usuel au risque de 5 % calculé par l’approximation classique 1,36 / RACINE(n) pour de grands effectifs). Si la valeur maximale extraite sous Excel excède ce seuil critique, la non-adéquation de la distribution est formellement actée, confirmant analytiquement le constat de divergence dressé visuellement sur le graphique de superposition.

11. Dépannage des anomalies courantes et optimisation technique sous Excel

11.1 Correction des distorsions liées au type de graphique

Lors de la manipulation des interfaces graphiques d’Excel, la détérioration inattendue de l’aspect d’une CDF résulte dans une immense majorité des cas d’une corruption ou d’un mauvais choix initial du type de moteur graphique mobilisé. L’anomalie la plus critique survient lorsqu’un graphique en nuage de points est converti par mégarde en graphique en courbes (ou lorsque les données sont insérées dans un modèle de graphique linéaire sans vérification).

Le symptôme géométrique typique de cette distorsion se manifeste par une sigmoïde dont la portion centrale semble artificiellement contractée ou étirée de façon incohérente, tandis que les valeurs de l’axe horizontal affichent un espacement mécanique équidistant entre chaque point, quelle que soit leur valeur métrique réelle. Pour résoudre cette anomalie structurelle sans reconstruire l’intégralité de la mise en forme :

  • Cliquer sur le canevas du graphique pour activer le ruban contextuel Création de graphique.
  • Cliquer sur l’icône Modifier le type de graphique située à l’extrémité droite du ruban.
  • Dans la liste arborescente des familles graphiques située à gauche, sélectionner impérativement Nuage de points (et surtout pas la section Ligne).
  • Valider l’option Nuage de points avec lignes lisses (ou lignes droites), puis confirmer par OK. L’axe horizontal est alors instantanément recalculé comme une échelle numérique continue authentique.

Une autre anomalie visuelle récurrente est l’apparition de boucles étranges ou de tracés rétrogrades où la ligne cumulative semble revenir en arrière vers la gauche avant de repartir vers la droite. Cet artefact graphique signale systématiquement que la série d’abscisses X contient des valeurs non triées de manière ascendante stricte. La réapplication immédiate d’un tri croissant sur l’ensemble de la plage d’origine rétablit instantanément la continuité unidirectionnelle de la fonction.

11.2 Résolution des erreurs de référence et d’arguments de formules

La mise en œuvre des fonctions statistiques d’Excel peut être entravée par l’apparition de codes d’erreurs matriciels bien connus qui bloquent la propagation des calculs ou affichent des cellules vides sur le rendu graphique.

L’erreur #VALEUR! constitue le message le plus fréquemment rencontré lors de la saisie de LOI.NORMALE.N ou de ses variantes. Cette anomalie découle quasi invariablement de l’introduction accidentelle d’un argument textuel dans une fonction attendant des scalaires numériques purs. Ce problème survient fréquemment lorsque les séparateurs décimaux des données sources (points anglo-saxons versus virgules francophones) sont incompatibles avec les paramètres régionaux du système d’exploitation, transformant les nombres en chaînes textuelles que le moteur statistique ne peut intégrer. Le recours à l’outil Remplacer (Ctrl + H) pour convertir globalement les points en virgules permet d’assainir immédiatement la série.

L’erreur #NOMBRE! signale quant à elle une violation des contraintes de définition mathématique des arguments de la fonction. Dans le cadre de la fonction LOI.NORMALE.N ou LOI.LOGNORMALE.N, cette alerte survient quasi exclusivement lorsque l’argument d’écart-type reçoit une valeur nulle (σ = 0) ou négative (σ < 0), ce qui constitue un non-sens géométrique et distributionnel. L’analyste doit inspecter la cellule hébergeant le calcul de l’écart-type et s’assurer que la plage sélectionnée contient une variabilité non nulle et ne comporte aucune valeur corrompue.

Enfin, si toutes les lignes inférieures d’une série calculée renvoient des valeurs aberrantes ou le code #REF!, cela traduit l’omission des ancrages absolus ($) sur les cellules de moyenne et d’écart-type lors de l’étirement initial de la formule vers le bas. Une réécriture rigoureuse de l’équation de la ligne initiale intégrant la syntaxe $F$1 et $F$2 suivie d’une ré-extension vectorielle résout définitivement ce glissement d’adresses.

11.3 Gestion des grands volumes de données et fluidité de calcul

Dans l’ère du Big Data et de l’enregistrement automatisé de biomarqueurs ou de données de télémétrie comportementale, les fichiers d’analyse peuvent rapidement englober des centaines de milliers d’enregistrements. Si Excel est théoriquement capable de gérer des tables atteignant 1 048 576 lignes, le traçage direct d’une courbe de répartition empirique sur de tels volumes de points via un graphique en nuage de points peut rapidement saturer la mémoire vive de la station de travail et provoquer des gels répétés de l’affichage.

Pour optimiser la fluidité computationnelle d’un classeur volumineux sans sacrifier la représentativité de la courbe, plusieurs mesures préventives s’imposent :

  • Sous-échantillonnage régulier de l’ECDF : Pour tracer une fonction empirique hautement représentative sur une cohorte de 500 000 sujets, projeter l’intégralité du demi-million de points sur le graphique est visuellement inutile, la résolution d’un écran d’ordinateur ou d’une impression papier ne pouvant afficher qu’un nombre restreint de pixels distincts. L’analyste filtrera la série triée pour n’extraire par exemple que 1 000 ou 2 000 quantiles régulièrement espacés via la fonction INDEX ou CHOISIRCOLS, fournissant une courbe visuellement identique mais mille fois plus légère en charge mémoire.
  • Figeage des formules en valeurs numériques : Une fois les colonnes de calcul de la CDF générées et validées, la conservation permanente d’algorithmes statistiques dynamiques sur des dizaines de milliers de cellules force Excel à recalculer la grille à chaque frappe au clavier. Un copier-coller en valeurs pures (Collage spécial > Valeurs) sur les colonnes de probabilités fige les résultats numériques, réduisant considérablement la taille du fichier et annulant toute latence logicielle.
  • Mode de calcul manuel temporaire : Lors des phases de manipulation graphique sur des classeurs complexes, basculer le mode de calcul d’Excel en manuel (sous l’onglet Formules > Options de calcul > Manuel) permet de bloquer les réévaluations matricielles intempestives pendant la mise en forme géométrique des figures.

12. Applications psychométriques et études de cas réelles dans les sciences du comportement

12.1 Étalonnage et étagement d’un test psychologique standardisé

Pour donner toute sa portée opératoire à la modélisation d’une CDF sous Excel, examinons le protocole de standardisation d’une nouvelle épreuve d’évaluation de la mémoire de travail chez l’adulte, administrée à une cohorte d’étalonnage représentative de N = 1 200 participants. Les scores bruts obtenus oscillent sur une échelle discrète comprise entre 0 et 40 points, avec une moyenne échantillonnale observée de μ = 24,5 et un écart-type sans biais de σ = 5,2.

L’objectif de l’équipe de psychométrie consiste à établir la table de conversion officielle permettant aux praticiens de transposer tout score brut individuel en rang percentile, en décile ou en note standard normalisée. En appliquant la modélisation de la CDF normale sous Excel, le psychométricien renseigne les scores bruts successifs de 0 à 40 dans la colonne d’abscisse A, puis calcule les ordonnées cumulées exactes correspondantes en colonne B via LOI.NORMALE.N(A2; 24,5; 5,2; VRAI).

À partir de cette courbe cumulative étalonnée, le découpage en classes normalisées standardisées s’effectue avec une transparence analytique parfaite :

  • Étalonnage en Déciles : Les seuils d’accès aux dix déciles successifs (D1 à D9) sont repérés directement le long de la CDF aux niveaux de probabilité cumulée Y = 0,10 ; 0,20 ; ... ; 0,90. Par projection sur l’axe des abscisses, le score brut d’accès au premier décile (les 10 % d’individus les plus en difficulté) s’établit à 17,8 points (arrondi au score brut 18), tandis que le seuil du neuvième décile (les 10 % les plus performants) s’isole à 31,2 points (arrondi à 31).
  • Étalonnage en Échelle Sten (Standard Ten) : Ce système standardisé divisant la distribution en 10 classes équilibrées de part et d’autre de la moyenne (avec un centre fixé à 5,5 et une largeur de classe de 0,5σ) s’extrapole directement à partir des probabilités cumulées correspondantes issues de la CDF, offrant une matrice de référence clinique immédiate pour la rédaction des bilans neuropsychologiques.

Lors de la restitution clinique individuelle, le positionnement d’un patient ayant obtenu un score brut de 19 points se visualise de façon saisissante en traçant une droite verticale d’annotation interceptant la courbe sigmoïde à y ≈ 0,145. Cette projection permet au clinicien d’expliquer sans ambiguïté au patient ou à ses proches qu’il réalise une performance surpassant seulement 14,5 % des individus de sa classe d’âge, objectivant ainsi la sévérité d’un déficit mnésique avec une rigueur statistique indiscutable.

12.2 Analyse de la réactivité et des temps de réaction sous paradigme cognitif

Une seconde application expérimentale emblématique concerne l’exploration des processus attentionnels et de l’inhibition motrice via la mesure de temps de réaction chronométriques (TR) sous un paradigme expérimental de type tâche de Go/No-Go. Une équipe de chercheurs souhaite évaluer l’impact d’une molécule nootropique sur la vitesse de traitement de l’information en comparant un groupe sous traitement expérimental (n = 50) à un groupe sous placebo (n = 50).

Dans ce cadre expérimental, tracer simplement des moyennes ou des histogrammes agrégés masquerait les dynamiques fines d’inhibition ou de facilitation cognitive qui se manifestent préférentiellement dans les portions précoces ou tardives des distributions temporelles. Les chercheurs construisent dès lors sous Excel un graphique superposant la CDF empirique du groupe placebo et la CDF empirique du groupe sous traitement expérimental.

L’observation morphologique comparée des deux courbes de répartition cumulées apporte des révélations fondamentales :

  • Décalage horizontal global (Shift) : La courbe cumulative du groupe expérimental est entièrement translatée vers la gauche par rapport à celle du groupe placebo, démontrant que la facilitation temporelle s’applique de façon uniforme à tous les percentiles de la population, des sujets les plus vifs aux sujets les plus lents.
  • Modification de la pente centrale : La pente de la sigmoïde du groupe expérimental est notablement plus raide que celle du groupe témoin, objectivant une réduction drastique de la variabilité intra-individuelle et inter-individuelle sous traitement actif (diminution de l’écart-type de dispersion des latences motrices).
  • Absence d’étirement en queue de distribution : Contrairement à la courbe du groupe placebo qui s’éteint lentement vers les 800 millisecondes sous l’effet de décrochages attentionnels passagers, la courbe du groupe expérimental atteint son asymptote Y = 1,00 dès 550 millisecondes, démontrant une résistance accrue aux fluctuations de la vigilance vigilante.

12.3 Synthèse méthodologique pour la rédaction de rapports scientifiques

L’intégration d’une figure de fonction de répartition cumulative au sein d’un mémoire de recherche universitaire, d’une thèse de doctorat ou d’un manuscrit soumis à une revue scientifique internationale à comité de lecture exige la mise en conformité finale du graphique avec les directives formelles de rédaction institutionnelles, telles que les normes APA (7e édition).

Pour exporter la figure construite sous Excel avec un niveau de résolution optimal prévenant toute pixellisation lors de l’impression :

  • Ne jamais procéder par simple capture d’écran, celle-ci dégradant la résolution à la densité standard du moniteur (généralement 72 ou 96 DPI).
  • Copier le graphique vectoriel directement depuis Excel (Ctrl + C), puis dans le traitement de texte cible (Microsoft Word), utiliser impérativement l’option Collage spécial > Fichier image amélioré (EMF). Ce format vectoriel métafichier préserve la netteté absolue de l’ensemble des tracés et des polices de caractères, quelle que soit la mise à l’échelle appliquée par la suite.
  • Pour une intégration sous LaTeX, exporter la feuille Excel ou la sélection graphique au format PDF haute résolution avant de la convertir en format EPS (Encapsulated PostScript) pour une vectorisation native irréprochable.

Enfin, tout graphique de CDF doit être systématiquement accompagné d’une légende textuelle exhaustive et autonome positionnée en légende de figure (Figure Caption). Cette légende doit expliciter sans ambiguïté la nature des courbes (théorique vs empirique), la taille exacte des échantillons étudiés (N), la définition précise des paramètres de centrage et de dispersion adoptés (μ et σ), la signification des acronymes utilisés, ainsi que la référence méthodologique de la formule de calcul de rang mise en œuvre pour les séries empiriques. Cette check-list finale garantit que la figure constitue une entité probatoire autosuffisante, honorant les plus hautes exigences de rigueur de la communauté scientifique.

Références

Citer cet article

memjavad (2026, septembre 6). Comment tracer une CDF dans Excel. Base de données de psychologie en français. https://fr.arabpsychology.com/statistics/comment-tracer-une-cdf-dans-excel/
memjavad. “Comment tracer une CDF dans Excel.” Base de données de psychologie en français, 6 septembre 2026, https://fr.arabpsychology.com/statistics/comment-tracer-une-cdf-dans-excel/.
memjavad. “Comment tracer une CDF dans Excel.” Base de données de psychologie en français. septembre 6, 2026. https://fr.arabpsychology.com/statistics/comment-tracer-une-cdf-dans-excel/.
