Comment tracer une ligne verticale dans Matplotlib (avec exemples)

La visualisation de données quantitatives constitue l’un des piliers fondamentaux de la recherche scientifique contemporaine, de l’ingénierie et de l’analyse exploratoire moderne. Dans un contexte où les volumes d’informations croissent de manière exponentielle, la capacité à synthétiser des dynamiques temporelles complexes, des distributions stochastiques ou des séries de mesures expérimentales repose largement sur la clarté sémiologique des représentations graphiques. La bibliothèque Matplotlib, pierre angulaire de l’écosystème scientifique en langage Python, fournit aux chercheurs et aux développeurs une infrastructure complète pour traduire des structures de données matricielles en figures publiables de haute précision.

Au sein de cet arsenal visuel, l’insertion de repères orthonormés, et plus particulièrement de lignes verticales, joue un rôle déterminant dans l’interprétation des phénomènes étudiés. Qu’il s’agisse d’ancrer visuellement le déclenchement d’un protocole clinique, de signaler une rupture de régime au sein d’une série financière ou d’indiquer une valeur critique telle qu’une moyenne asymptotique ou un seuil de tolérance physique, le tracé vertical guide le regard de l’observateur. Il réduit l’entropie cognitive en transformant une simple courbe continue en un espace d’investigation segmenté et intelligible.

La maîtrise de la fonction dédiée à cette tâche, principalement incarnée par la méthode axvline au sein du module pyplot ou des objets d’axes, requiert une compréhension fine de ses fondements conceptuels. Loin de se limiter à un simple trait géométrique superposé à un canevas, la ligne verticale dans Matplotlib interagit avec des systèmes de coordonnées hétérogènes, conjuguant l’espace réel des données et l’espace normalisé de la figure. Ce guide exhaustif explore l’ensemble des dimensions théoriques, syntaxiques et pratiques nécessaires pour concevoir des visualisations rigoureuses, élégantes et parfaitement reproductibles.

1. Introduction à la visualisation de repères verticaux dans Matplotlib

1.1 Importance des repères verticaux dans l’analyse quantitative

L’analyse quantitative moderne repose sur l’identification rigoureuse de singularités au sein de continuités numériques. Dans l’exploration des séries temporelles, qu’elles soient issues de la modélisation climatologique, de la dynamique des fluides ou de la macroéconomie computationnelle, certains instants précis concentrent une charge explicative disproportionnée. L’introduction d’un repère vertical permet d’isoler ces moments discrets, tels qu’un choc exogène, l’application d’une impulsion thermique ou un changement drastique de politique monétaire. En l’absence d’une démarcation explicite, l’observateur se voit contraint de projeter mentalement l’abscisse vers l’axe horizontal, ce qui induit une charge cognitive inutile et augmente le risque d’erreur de parallaxe visuelle.

Au-delà des événements ponctuels, la délimitation de phases expérimentales constitue un autre champ d’application primordial. Lors d’essais cliniques ou d’études empiriques séquentielles, les protocoles imposent fréquemment des phases successives : état de repos initial, administration du traitement, période d’observation post-interventionnelle et phase de récupération. Matérialiser ces frontières temporelles par des lignes verticales transforme un graphique linéaire continu en une narration structurelle. Chaque segment devient un intervalle d’analyse herméneutique où la pente, la variance et les extrema locaux peuvent être interprétés à la lumière de l’intervention correspondante.

Enfin, les repères verticaux interviennent comme des balises statistiques universelles pour contextualiser les distributions de probabilité et les histogrammes de densité. Signaler une moyenne empirique, une médiane, un écart-type ou une valeur critique de p-valeur au moyen d’un trait vertical confère une lisibilité immédiate aux propriétés distributionnelles d’un échantillon. Dans le cadre des publications scientifiques régies par les conventions internationales de clarté visuelle, cette pratique permet de confronter instantanément la théorie probabiliste aux observations empiriques brutes, renforçant ainsi la robustesse argumentative de la figure.

1.2 Vue d’ensemble des primitives graphiques dans Matplotlib

L’architecture interne de Matplotlib distingue conceptuellement les primitives géométriques finies des projections infinies ou semi-infinies relatives à la zone de traçage. Les tracés traditionnels de segments de droite, habituellement générés via des listes de coordonnées cartésiennes explicites, demeurent ancrés strictement dans l’espace des données numériques. Si l’utilisateur modifie l’échelle d’affichage des ordonnées, la longueur apparente du segment se modifie en conséquence, risquant de créer une discontinuité visuelle si le segment avait pour objectif d’intercepter l’intégralité du graphique.

Pour pallier cette contrainte structurelle, Matplotlib implémente une dichotomie fonctionnelle entre le système de coordonnées des données (data coordinates) et le système de coordonnées normalisées de l’axe (axes coordinates). Les premières dépendent directement de la magnitude des grandeurs physiques ou mathématiques mesurées, tandis que les secondes s’échelonnent invariablement de 0 (le bord inférieur ou gauche de la zone de tracé) à 1 (le bord supérieur ou droit). La fonction axvline se positionne précisément à l’intersection de ces deux paradigmes : elle requiert une coordonnée d’abscisse absolue ancrée dans le système de données réelles, tout en projetant son étendue verticale au sein du système normalisé de l’axe.

Au sein du module de haut niveau pyplot, la fonction plt.axvline() agit comme une interface procédurale enveloppant les mécanismes orientés objet de la classe Line2D. Elle automatise le calcul des transformations affines nécessaires pour garantir que la ligne conserve une extension verticale parfaite de la base au sommet du panneau de visualisation, indépendamment des redimensionnements de la fenêtre de rendu ou des ajustements dynamiques imposés aux limites des données visualisées.

1.3 Prérequis logiciels et environnement de travail

La mise en œuvre des méthodologies présentées dans cet ouvrage requiert un environnement de développement Python configuré selon les standards de l’ingénierie logicielle scientifique. Il est préconisé d’utiliser une version contemporaine de l’interpréteur Python, idéalement supérieure ou égale à la version 3.9, au sein d’un environnement virtuel isolé géré par des outils tels que venv ou Conda. Les bibliothèques fondamentales indispensables à la manipulation tabulaire et au rendu graphique sont respectivement Pandas et Matplotlib, complétées le cas échéant par NumPy pour les calculs d’algèbre linéaire sous-jacents.

L’installation s’opère canoniquement par le biais du gestionnaire de paquets officiel, garantissant la récupération des roues binaires précompilées adaptées à l’architecture du processeur hôte. Une fois les dépendances résolues, l’environnement doit être configuré pour assurer une homogénéité esthétique et typographique. L’usage de feuilles de style intégrées, telles que les thèmes seaborn-v0_8 ou classic, permet d’harmoniser les contrastes, la taille des polices de caractères et l’épaisseur par défaut des tracés vectoriels, favorisant ainsi une présentation conforme aux critères éditoriaux des revues scientifiques à comité de lecture.

La reproductibilité computationnelle implique également de fixer les paramètres de configuration globale (rcParams) dès l’initialisation du script d’analyse. Définir explicitement la résolution matricielle en points par pouce (dpi), la gestion des marges géométriques et le moteur de rendu typographique (tel que l’intégration native de LaTeX pour la compilation des symboles mathématiques) prémunit l’analyste contre les artefacts visuels inattendus lors des phases ultérieures d’exportation documentaire.

2. Fondements théoriques et syntaxe de base de la fonction axvline()

2.1 Signature formelle de plt.axvline()

L’API de Matplotlib définit la signature de la fonction plt.axvline() avec une rigueur paramétrique assurant à la fois simplicité d’accès et extensibilité de configuration. Le prototype formel de cette fonction s’énonce comme suit au sein de la documentation technique :

plt.axvline(x=0, ymin=0, ymax=1, **kwargs)

Le paramètre x représente l’unique variable de positionnement obligatoire au sens sémantique, bien qu’il dispose d’une valeur par défaut fixée à l’origine cartésienne (0). Il prend généralement la forme d’un scalaire numérique représentant un flottant ou un entier, mais peut également recevoir un objet temporel compatible dans le cas de séries chronologiques. Ce paramètre détermine avec exactitude le point de chute de la perpendiculaire sur l’axe horizontal, en parfaite corrélation avec l’échelle métrique des données sous-jacentes.

Les paramètres complémentaires ymin et ymax régissent l’étendue verticale du tracé le long de l’axe des ordonnées. Contrairement à une intuition fréquente, ces deux valeurs n’acceptent pas des magnitudes issues des données de la courbe, mais s’inscrivent impérativement dans un intervalle fermé normalisé compris entre 0 et 1. La valeur 0 désigne géométriquement la limite inférieure du cadre de visualisation, tandis que la valeur 1 correspond à sa crête supérieure. Enfin, le conteneur d’arguments variables nommés (**kwargs) permet d’injecter l’ensemble des propriétés graphiques héritées de la classe abstraite Line2D, telles que la coloration, la texture de ligne ou la gestion de la superposition.

2.2 Système de coordonnées et comportement par défaut

Le comportement fondamental de la fonction axvline repose sur l’hybridation des espaces vectoriels de transformation, matérialisée dans l’architecture interne par l’opérateur de transformation mixte blended_transform_factory. Dans ce cadre de projection affine, l’abscisse x est soumise à la matrice transData, qui opère la conversion des unités physiques en coordonnées d’affichage en pixels. En revanche, les bornes verticales ymin et ymax sont régies par la matrice transAxes, laquelle cartographie l’espace proportionnel relatif de la boîte englobante de l’axe indépendamment des unités de mesure locales.

Ce partitionnement mathématique confère à la méthode une propriété remarquable : l’invariance verticale face au redimensionnement d’échelle. Lorsqu’un utilisateur invoque plt.axvline(x=c) en conservant les valeurs par défaut ymin=0 et ymax=1, la ligne résultante traverse immanquablement l’intégralité de la hauteur utile de la zone graphique. Si l’échelle des ordonnées subit ultérieurement une translation, une dilatation ou une conversion logarithmique, la projection du trait demeure géométriquement verrouillée aux frontières extrêmes de l’axe sans nécessiter de recalcul computationnel de la part de l’utilisateur.

Cette persistance structurelle contraste radicalement avec le comportement d’un segment tracé conventionnellement. Dans le cas d’une primitive de type line standard, toute modification interactive ou programmatique des limites de la vue (xlim ou ylim) est susceptible de tronquer l’affichage ou de laisser flotter le segment au milieu de l’espace vide. L’utilisation de coordonnées normalisées pour la dimension verticale garantit une continuité esthétique absolue à travers l’ensemble des cycles de rafraîchissement du canevas graphique.

2.3 Exemple d’implémentation minimale

L’appréhension pragmatique de la syntaxe élémentaire s’illustre par l’exécution d’un script minimaliste générant un canevas cartésien vierge sur lequel vient s’ancrer une droite verticale pure. L’invocation directe de l’instruction plt.axvline(x=2) sans spécification d’attributs de style secondaires sollicite l’application des paramètres thématiques par défaut du moteur de rendu.

Dans cette configuration basique, Matplotlib génère automatiquement une ligne continue dont la couleur correspond au premier identifiant de la palette cyclique active (généralement une nuance normalisée de bleu sous le thème tab10). L’épaisseur de trait adopte la valeur standard définie dans rcParams, fixée usuellement à 1.5 point typographique. Le repère vertical s’élève avec une rectitude absolue le long de l’abscisse x=2, reliant sans discontinuité la bordure inférieure de la boîte d’axes à sa bordure supérieure.

L’observation du rendu brut met en exergue l’ajustement autonome des limites spatiales. Si aucune série de données n’a été préalablement projetée sur le graphique, l’appel à axvline force le moteur de calcul à initialiser des bornes par défaut pour l’axe des ordonnées (habituellement l’intervalle unitaire standard [0, 1]), tout en positionnant l’abscisse de référence au centre d’une fenêtre d’observation minimale. Cet exemple élémentaire démontre l’autonomie opérationnelle de la commande, capable d’instancier un contexte graphique complet à partir d’un unique scalaire de positionnement.

3. Préparation du jeu de données de référence avec Pandas

3.1 Création du DataFrame expérimental

Pour illustrer de manière rigoureuse l’interaction entre les tracés de données quantitatives et les lignes verticales de démarcation, il convient d’élaborer une structure tabulaire robuste simulant un phénomène physique ou économique continu. L’utilisation de la bibliothèque Pandas s’impose comme le standard de facto pour manipuler de telles données au moyen de la structure de données DataFrame.

Considérons un cadre expérimental dans lequel une variable indépendante continue, notée x, représente un gradient temporel ou spatial discrétisé sur un intervalle déterminé, par exemple de 0 à 6 unités arbitraires. La variable dépendante y peut quant à elle modéliser la réponse dynamique d’un système dynamique, oscillant entre des phases d’amplification transitoire et d’amortissement asymptotique. La déclaration explicite des variables au sein d’un dictionnaire Python structuré permet d’instancier un DataFrame dont les colonnes porteront des noms sémantiquement transparents.

Cette approche systématique garantit que chaque observation est indexée de manière univoque. La ségrégation des variables au sein d’une structure tabulaire de haut niveau assure une traçabilité intégrale lors du passage des données vers les pipelines de visualisation de Matplotlib, évitant ainsi les erreurs d’alignement ou les incohérences de typage qui surviennent fréquemment lors de la manipulation de simples tableaux unidimensionnels non typés.

3.2 Génération du tracé linéaire initial

Une fois la structure tabulaire établie, la seconde étape préparatoire consiste à matérialiser la trajectoire de la fonction sous forme de courbe continue. L’accès vectorisé aux colonnes du DataFrame permet de transmettre directement df[‘x’] et df[‘y’] en arguments de la méthode fondamentale plt.plot(). Cette fonction de tracé linéaire opère une interpolation géométrique entre les nœuds discrets du jeu de données, générant une polyligne qui simule fidèlement la continuité du phénomène sous-jacent.

Préalablement à l’appel de traçage, il est méthodologiquement recommandé d’initialiser explicitement la surface de projection à l’aide de l’instruction plt.figure(), en définissant des dimensions proportionnées via l’argument figsize (par exemple, 8 pouces de largeur sur 5 pouces de hauteur). Cette précaution évite les distorsions visuelles des ratios d’aspect et préserve la lisibilité des détails de courbure.

L’observation attentive du graphique brut ainsi généré permet de valider le calibrage dynamique des axes. Le moteur interne de Matplotlib calcule automatiquement les marges de délimitation (xlim et ylim) en intégrant un léger espacement résiduel (autoscale margin) pour éviter que les points extrêmes du jeu de données ne soient tronqués par les bordures structurelles du repère cartésien. Cette configuration spatiale constitue le réceptacle vierge sur lequel viendront s’implanter nos repères verticaux personnalisés.

3.3 Validation de l’intégrité des structures de données

Dans toute démarche d’analyse de données exigeante, la validation des types de données et de la complétude du tableau constitue un préalable absolu à la visualisation. La transmission involontaire de types composites ou inadaptés vers les fonctions de bas niveau de Matplotlib peut induire des erreurs d’interprétation critiques, voire corrompre l’intégrité visuelle de la figure.

Il est impératif de s’assurer que les colonnes du DataFrame appartiennent à la famille des types numériques continus, tels que float64 ou int64. La présence accidentelle de chaînes de caractères représentant des nombres (par exemple consécutive à une importation textuelle mal configurée) conduit Matplotlib à traiter l’abscisse comme une échelle catégorielle ordonnée. Dans un tel scénario, les calculs de distances cartésiennes deviennent incohérents, et l’insertion ultérieure d’une ligne verticale à une position scalaire spécifique risque d’échouer silencieusement ou de positionner le repère de façon erronée.

Parallèlement, la détection des valeurs manquantes ou des indéterminations numériques (NaN) doit faire l’objet d’une vérification systématique via les méthodes analytiques de Pandas. Bien que Matplotlib gère les valeurs non finies en introduisant des discontinuités au sein de la ligne de tracé, la présence de valeurs aberrantes peut altérer substantiellement les limites automatiques de l’axe, faussant ainsi l’impact visuel relatif des repères orthogonaux qui seront adossés au jeu de données.

4. Exemple 1 : Tracer une ligne verticale unique personnalisée

4.1 Positionnement précis sur un point d’intérêt

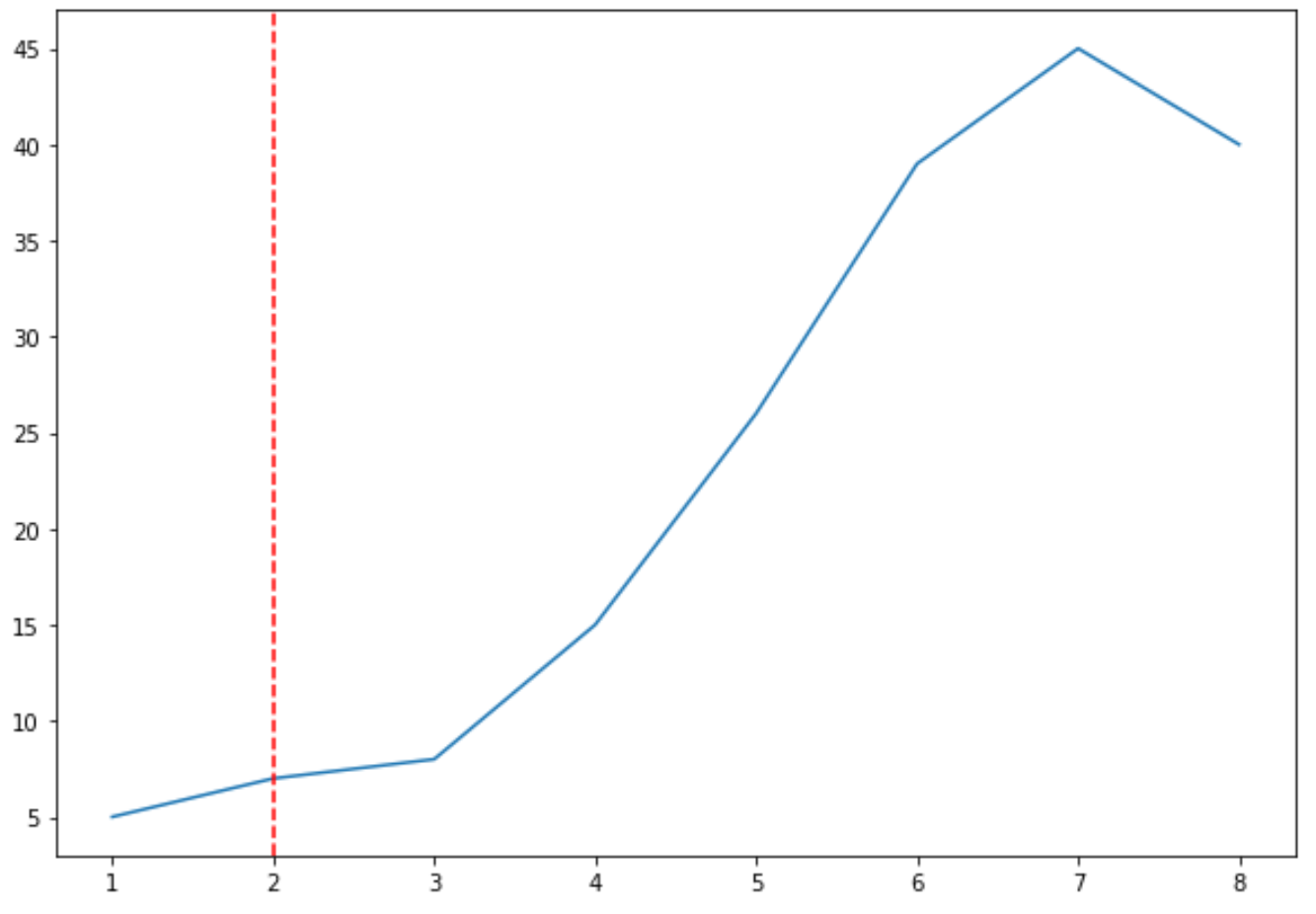

L’adjonction d’une ligne verticale singulière trouve sa justification principale dans la mise en exergue d’un seuil empirique ou théorique présentant une charge d’information capitale. Supposons que notre série expérimentale connaisse un point d’inflexion critique ou une intervention expérimentale majeure précisément localisée à l’abscisse x=2. L’objectif consiste à projeter un repère graphique indéfectiblement aligné sur cette valeur exacte.

L’instruction séquentielle s’insère directement après la commande de traçage de la courbe principale. L’appel plt.axvline(x=2) ordonne au moteur de rendu de superposer une nouvelle primitive vectorielle au-dessus du tracé continu préexistant. L’ordre d’exécution séquentiel au sein du flux de script détermine l’empilement par défaut des éléments graphiques : les instructions exécutées a posteriori se superposent aux éléments générés a priori.

Ce positionnement mathématique s’exécute sans la moindre ambiguïté d’arrondi. Le moteur graphique interroge la fonction de transformation de l’axe pour convertir le scalaire 2 en coordonnée écran correspondante, assurant une parfaite coïncidence géométrique entre l’abscisse ciblée et la trajectoire de la droite verticale. Le repère traverse verticalement la courbe maîtresse, matérialisant avec une clarté absolue le point d’intersection où se produit l’événement étudié.

4.2 Personnalisation chromatique via le paramètre color

La distinction visuelle d’un repère méthodologique requiert une stratégie de différenciation chromatique rigoureuse. Laisser la ligne verticale adopter la même couleur que la série temporelle ou le fond d’écran induit une confusion cognitive majeure. L’utilisation du paramètre nommé color (ou de son alias concis c) permet d’attribuer une teinte dédiée pour capter sélectivement l’attention visuelle.

L’attribution de la valeur color=’red’ applique immédiatement une nuance vermillon éclatante, isolant sans équivoque le repère au sein de la composition. Matplotlib supporte une palette très diversifiée de notations chromatiques : des désignations littérales simples aux codes hexadécimaux stricts (tels que ‘#E24A33’ pour un rouge brique équilibré), en passant par les tuples décrivant les canaux rouge, vert, bleu et alpha dans l’espace unitaire [0, 1].

D’un point de vue sémiotique, le choix de la couleur doit respecter la hiérarchie de l’information. Alors que les données continues occupent le cœur du message analytique, le repère vertical doit être perçu comme une méta-information contextuelle. Dès lors, l’emploi de contrastes calculés selon les normes d’accessibilité visuelle (notamment pour les observateurs présentant des déficiences de la vision des couleurs) garantit une lisibilité universelle de l’architecture graphique produite.

4.3 Configuration du style de tiret avec linestyle

La morphologie du trait constitue le second vecteur d’encodage visuel pour singulariser une ligne verticale. Une ligne pleine continue est spontanément interprétée par le système visuel humain comme une frontière infranchissable ou une trajectoire de données tangibles. Pour signifier la nature virtuelle, théorique ou hypothétique d’un repère d’observation, il est d’usage d’adopter une texture discontinue.

Le paramètre linestyle (abrégé en ls) offre une gamme variée de motifs de segmentation. L’argumentation avec la chaîne ‘–‘ configure un tracé en tirets réguliers, tandis que l’argument ‘:’ engendre une fine ligne de pointillés. Des combinaisons mixtes de tiret-point (‘-.’) sont également disponibles pour des différenciations plus subtiles. La texture en tirets permet aux courbes de données sous-jacentes de demeurer partiellement perceptibles au travers des interstices du tracé, évitant l’occlusion complète des points d’inflexion locaux.

Cette structuration géométrique est harmonieusement modulable au moyen du paramètre linewidth (ou lw), qui spécifie l’épaisseur physique de la ligne en points typographiques. Un calibrage équilibré, fixant par exemple linewidth=2 conjointement à une texture discontinue, assure une présence visuelle affirmée sans conférer au repère une lourdeur graphique préjudiciable à l’esthétique générale de la visualisation.

5. Exemple 2 : Tracer plusieurs lignes verticales simultanées

5.1 Superposition séquentielle de multiples appels axvline()

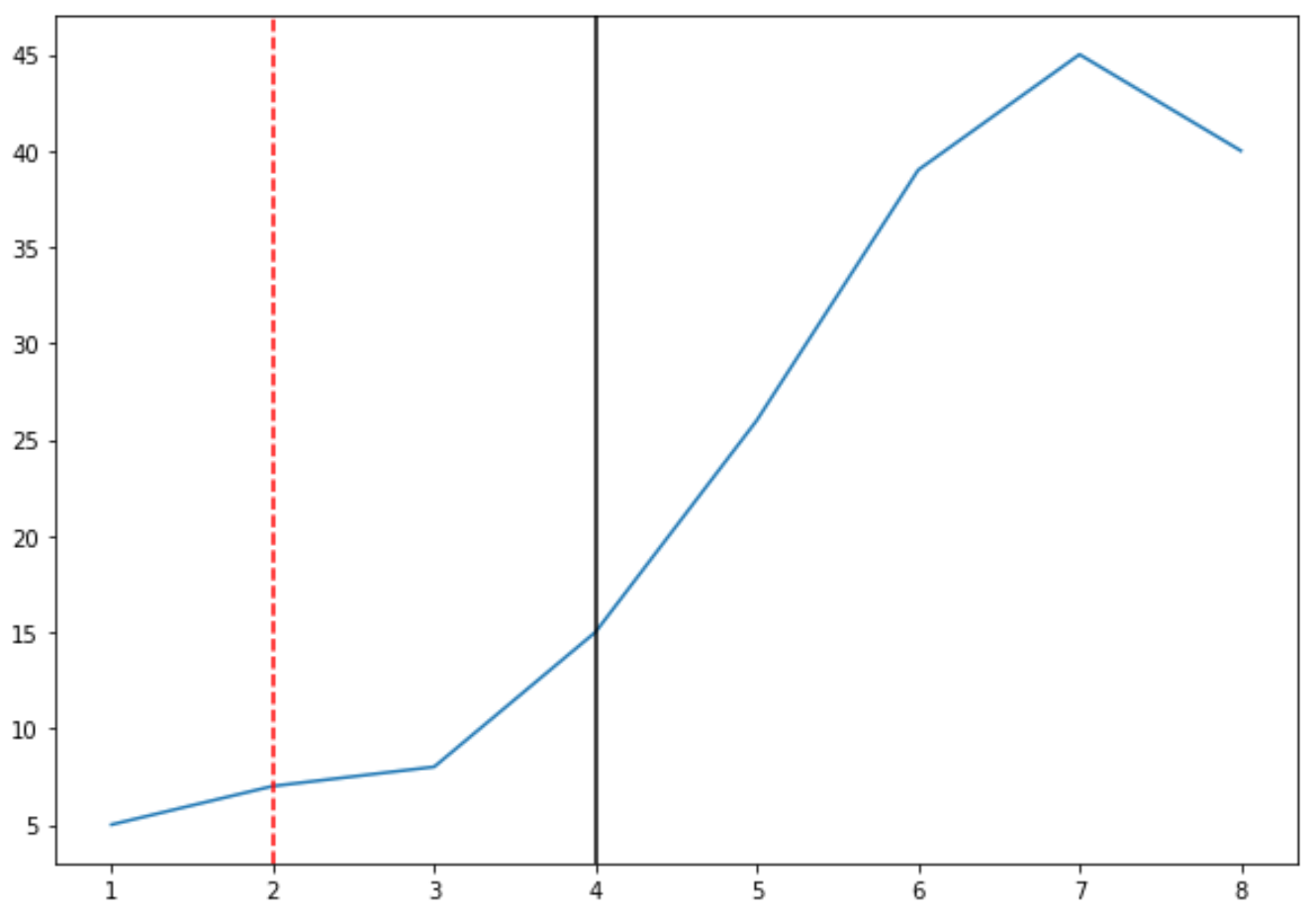

L’analyse empirique impose fréquemment de documenter une multiplicité de phases, de ruptures de tendance ou de jalons chronologiques au sein d’une unique représentation graphique. La méthode la plus directe pour implémenter cette architecture visuelle polycentrique consiste à enchaîner séquentiellement plusieurs instructions distinctes de type plt.axvline().

Considérons un scénario où le protocole expérimental implique deux étapes fondamentales : une première intervention appliquée à l’abscisse x=2, suivie d’un choc secondaire ou d’une phase de stabilisation établie à l’abscisse x=4. En consignant deux appels consécutifs dans le flux d’exécution, le compilateur graphique ajoute successivement deux primitives géométriques indépendantes au registre interne de l’axe courant.

Cette approche impérative garantit un contrôle granulaire total sur chaque entité graphique. La première ligne peut ainsi être stylisée sous la forme d’un trait rouge discontinu soulignant l’alerte initiale, tandis que la seconde peut adopter une teinte noire pleine symbolisant le point d’arrêt définitif des mesures. Les deux lignes coexistent pacifiquement au sein de l’espace cartésien sans interférer mathématiquement avec la trajectoire des séries de données déjà modélisées.

5.2 Différenciation sémantique des lignes verticales

Lorsque plusieurs repères verticaux s’entrecroisent sur un même graphique, l’analyste fait face au risque de saturation visuelle et de confusion herméneutique. Il devient dès lors crucial d’établir une grammaire visuelle cohérente fondée sur les théories de la sémiologie graphique développées par Jacques Bertin. Chaque attribut graphique (couleur, épaisseur, texture) doit correspondre à une catégorie sémantique rigoureuse.

À titre d’illustration, si les lignes verticales désignent des seuils de criticité environnementale, une gradation colorimétrique allant du jaune d’or à l’orange brûlé et au rouge cramoisi traduira intuitivement un niveau d’alerte croissant. De même, la distinction entre un seuil calculé empiriquement et une norme légale contraignante peut s’exprimer par l’opposition entre un trait pointillé subtil et un trait continu épais de 2.5 points.

Cette rigueur de codification permet à l’observateur d’assimiler instantanément l’ordonnancement hiérarchique des événements. La clarté sémiologique est préservée : le graphique cesse d’être une juxtaposition anarchique de traits pour devenir une matrice d’analyse multidimensionnelle où la forme graphique sert directement l’intelligibilité des phénomènes scientifiques rapportés.

5.3 Automatisation itérative à partir d’une séquence de coordonnées

Si la duplication manuelle des instructions axvline demeure envisageable pour deux ou trois repères, elle enfreint les principes élémentaires du génie logiciel dès lors que l’analyste doit représenter une grille régulière de pulsations ou un échantillon massif de points d’intérêt temporels. L’automatisation par le biais de structures itératives s’avère indispensable pour garantir l’élégance, la compacité et la maintenabilité du code source.

L’approche idiomatique consiste à encapsuler les coordonnées cibles au sein d’une structure de données itérable, telle qu’une liste, un tuple ou un vecteur unidimensionnel NumPy. Le passage de cette collection à travers une boucle d’itération for permet d’exécuter dynamiquement le tracé pour chaque élément de la séquence :

Pour chaque coordonnée présente dans la liste des abscisses critiques, l’instruction axvline est invoquée en lui assignant la valeur courante. Cette mécanisation permet de factoriser les paramètres esthétiques (couleur, style, transparence) dans un dictionnaire unique d’attributs de style (style dictionary), injecté dynamiquement dans la fonction via l’opérateur de déballage de paramètres nommés (**kwargs). Le script gagne ainsi en modularité : toute mise à jour de la charte visuelle est répercutée de façon instantanée et uniforme sur l’ensemble des repères verticaux de la figure.

6. Exemple 3 : Intégration des lignes verticales dans la légende

6.1 Attribution des étiquettes textuelles avec le paramètre label

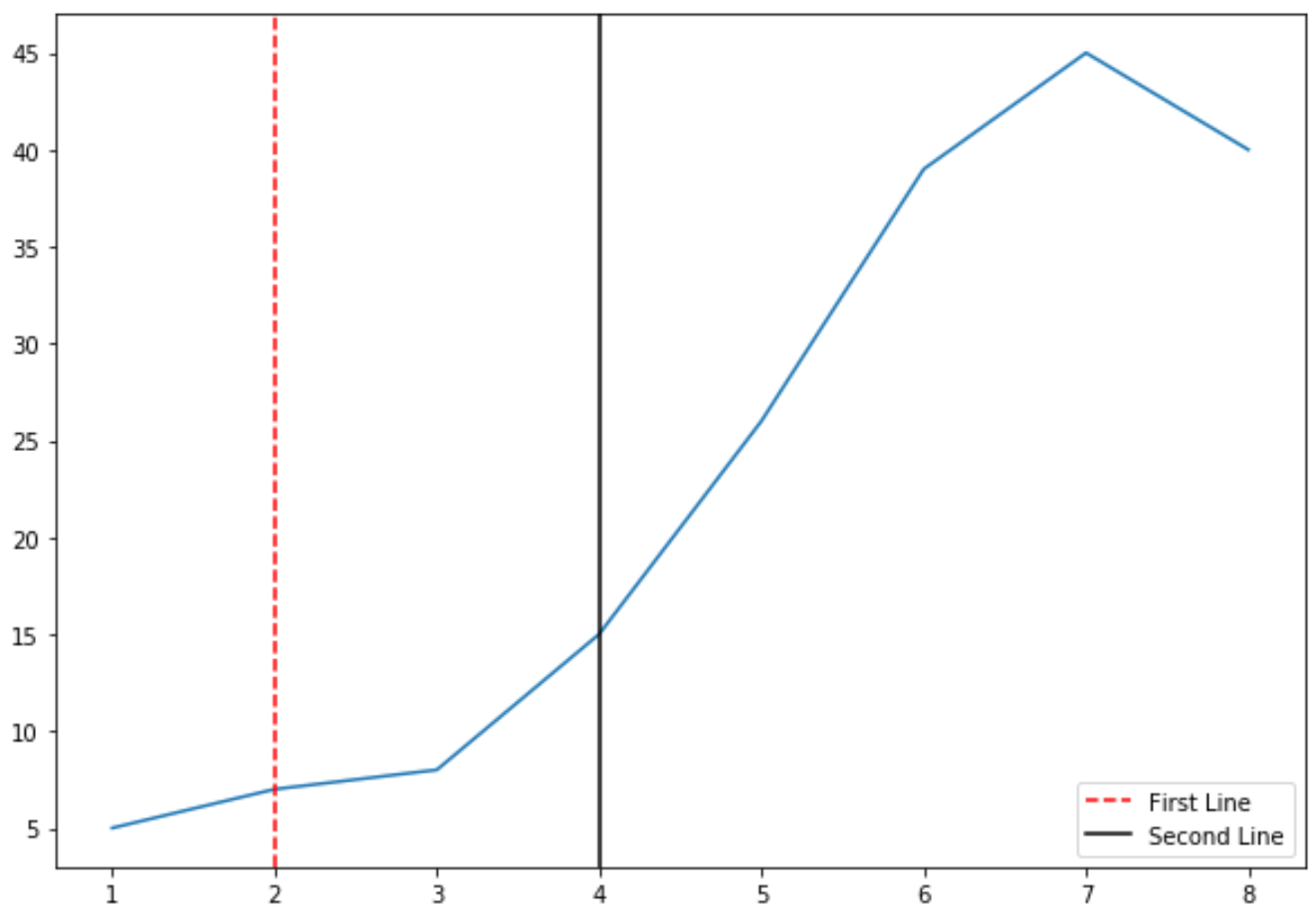

Une visualisation technique ne peut prétendre à l’exhaustivité scientifique sans une documentation univoque de ses composantes vectorielles. Si la courbe principale fait traditionnellement l’objet d’une entrée descriptive dans la légende, les lignes verticales représentant des repères conceptuels ou empiriques exigent un traitement documentaire identique.

L’intégration d’un tracé d’axe au sein du mécanisme de recensement de la légende s’effectue au moyen du paramètre textuel label. En renseignant explicitement ce paramètre lors de l’appel de axvline, par exemple via l’instruction label=’Seuil critique’, l’objet Line2D résultant est automatiquement indexé par le gestionnaire de légendes de Matplotlib comme un candidat légitime à la labellisation.

Il convient de formuler des descripteurs textuels à la fois concis et précis. Dans un cadre de publication académique, l’étiquette doit expliciter la nature de l’événement ainsi que, le cas échéant, l’unité métrique associée ou la signification probabiliste du repère (par exemple, « Moyenne empirique (μ) » ou « Transition de phase B »). Cette rigueur terminologique dispense l’analyste d’ajouter des légendes textuelles superflues en périphérie de la figure.

6.2 Génération et positionnement de la légende graphique

L’affichage physique du cartouche explicatif nécessite l’invocation formelle de la méthode plt.legend(). Dès son exécution, Matplotlib inspecte la pile des primitives graphiques associées à l’axe courant, extrait celles qui possèdent une étiquette non nulle (différente de None ou d’une chaîne débutant par un caractère de soulignement) et compile une boîte englobante contenant les échantillons visuels accompagnés de leurs descriptions respectives.

L’optimisation spatiale de la légende constitue une dimension critique de la conception graphique. L’argument loc=’best’ confie à un algorithme d’optimisation interne la charge de calculer la position minimisant le chevauchement avec les données dessinées. Toutefois, dans les figures complexes comportant de multiples lignes verticales transversales, il est souvent préférable de contraindre manuellement l’ancrage vers un quadrant non critique, tel que loc=’upper right’ ou loc=’lower left’.

Par ailleurs, la lisibilité du cartouche peut être substantiellement améliorée en configurant les propriétés du cadre de légende. L’activation d’un fond blanc opaque ou semi-transparent au moyen des arguments framealpha et facecolor empêche les lignes verticales ou les courbes sinusoïdales traversant la zone de masquer les chaînes typographiques de la légende, maintenant ainsi une clarté de lecture irréprochable.

6.3 Filtrage et ordre d’apparition des éléments

Dans des environnements d’analyse denses où cohabitent plusieurs séries de données et de nombreux repères verticaux, la génération aveugle de la légende peut aboutir à un cartouche surchargé, contre-productif pour la transmission de l’information. Matplotlib offre une flexibilité totale pour filtrer et ordonner programmatiquement les éléments qui méritent de figurer dans la légende finale.

Pour exclure délibérément un repère vertical secondaire du recensement tout en conservant son tracé physique, il suffit d’omettre le paramètre label ou de lui assigner explicitement la valeur spéciale label=’_nolegend_’. Cette convention signale au moteur de filtrage que l’entité doit demeurer muette lors de la compilation du répertoire d’étiquettes.

Pour un contrôle plus rigoureux, le chercheur peut interroger l’axe afin d’extraire les handles (poignées graphiques) et les labels correspondants via la méthode ax.get_legend_handles_labels(). Il devient alors possible de réorganiser les listes résultantes par permutation indiciaire ou par filtrage conditionnel avant de les transmettre directement à plt.legend(handles, labels). Cette approche programmatique avancée garantit que la hiérarchie de la légende reflète fidèlement l’ordre d’importance logique des concepts mathématiques exposés, plutôt que leur simple ordre chronologique d’instanciation dans le code.

7. Gestion des étendues verticales partielles avec ymin et ymax

7.1 Compréhension du référentiel normalisé [0, 1]

L’un des écueils conceptuels les plus récurrents lors de l’apprentissage de la fonction axvline réside dans la manipulation des arguments de bornage ymin et ymax. Une erreur commune consiste à présumer que ces paramètres acceptent des coordonnées exprimées dans l’unité de mesure de la variable dépendante (axe y). Or, l’architecture logicielle de Matplotlib impose une distinction stricte entre les abscisses et les ordonnées de cette primitive.

L’axe vertical est appréhendé par axvline comme un continuum abstrait normalisé s’étendant invariablement de 0 à 1. Dans ce référentiel unitaire sans dimension, 0 correspond géométriquement au point le plus bas du plan de traçage (la ligne de base de l’axe des ordonnées), 0.5 désigne le centre géométrique exact de la hauteur d’affichage, et 1 représente le sommet structurel de la zone de données. Ce modèle d’abstraction garantit une totale indépendance vis-à-vis des valeurs d’échelle réelles représentées sur la figure.

Comprendre cette dissociation est indispensable pour concevoir des visualisations hybrides. L’abscisse demeure connectée à l’ontologie des données réelles, assurant un ancrage analytique parfait sur le phénomène mesuré, tandis que le vecteur d’élévation vertical est soumis aux règles de la typographie géométrique de l’axe, autorisant des segmentations spatiales parfaitement contrôlées à l’échelle de la figure.

7.2 Tracé de segments verticaux localisés

L’application concrète des paramètres normalisés permet de dessiner des repères verticaux discrets qui n’obstruent pas l’ensemble de l’espace visuel, mais ciblent une tranche spécifique du graphique. Cette approche est particulièrement vertueuse pour concevoir des barres d’indication supérieure, des graduations internes ou des repères d’intervalles délimités.

Considérons l’instruction plt.axvline(x=3, ymin=0.25, ymax=0.75). Ce paramétrage commande le traçage d’un segment vertical situé à l’abscisse 3, dont l’origine prend naissance à 25 % de la hauteur totale de l’axe en partant de sa base, et dont la terminaison s’établit à 75 % de cette même hauteur. Le segment résultant flotte harmonieusement au centre de la zone de visualisation, occupant la moitié médiane de la hauteur totale disponible.

Cette technique s’avère précieuse pour mettre en exergue des bandes de confiance ou des zones d’interaction locale sans barrer la totalité de la courbe. Elle permet également de juxtaposer sur une même abscisse plusieurs segments aux textures ou couleurs divergentes afin de matérialiser la transition entre différentes couches de profondeur ou différents états d’un système physique, tout en préservant la fluidité perceptive du canevas sous-jacent.

7.3 Erreurs classiques d’interprétation des échelles

La confusion entre l’échelle des données et le système normalisé engendre des comportements graphiques inattendus qui déconcertent fréquemment les analystes. L’erreur la plus classique consiste à injecter des grandeurs numériques réelles, par exemple ymin=50 et ymax=100, dans l’espoir de borner la ligne verticale entre ces deux valeurs de mesure. Matplotlib interprétant ces valeurs dans l’espace normalisé [0, 1], des grandeurs supérieures à 1 ont pour effet de projeter le segment largement au-delà de la surface visible de la figure, le rendant totalement invisible pour l’utilisateur.

Inversement, si l’intervalle réel des ordonnées s’étend de -100 à +100, attribuer ymin=0 positionnera la base de la ligne verticale non pas au niveau du zéro physique des données, mais tout en bas du graphique, à l’altitude équivalant à -100. Pour caler rigoureusement un segment axvline sur des grandeurs réelles de données, l’utilisateur doit procéder à une transformation affine manuelle.

La formule mathématique de normalisation s’établit simplement : pour une valeur de donnée brute notée Y_valeur, sa projection normalisée Y_norm vaut le rapport de (Y_valeur – Y_min_donnees) sur l’étendue totale (Y_max_donnees – Y_min_donnees). Bien que cette conversion soit techniquement réalisable, la complexité calculatoire qu’elle introduit incite généralement à privilégier des fonctions alternatives conçues nativement pour opérer dans l’espace exclusif des données réelles.

8. Analyse comparative : plt.axvline() versus plt.vlines()

8.1 Caractéristiques intrinsèques de plt.vlines()

Pour répondre aux besoins où les limites verticales doivent être rigoureusement exprimées en unités de données et non en fractions normalisées, Matplotlib propose la fonction native plt.vlines(). Contrairement à son homologue axvline, vlines() a été spécifiquement développée pour opérer de bout en bout au sein de l’espace métrique réel du repère cartésien.

La signature archétypale de cette méthode se déploie comme suit : plt.vlines(x, ymin, ymax, colors=’k’, linestyles=’solid’, label= »). Ici, les arguments ymin et ymax correspondent scrupuleusement aux valeurs physiques lisibles sur l’axe des ordonnées. Par exemple, l’appel vlines(x=2, ymin=10, ymax=45) dessinera un segment reliant le point cartésien (2, 10) au point (2, 45), indépendamment de la taille totale de la fenêtre graphique.

Une caractéristique prépondérante de vlines() réside dans sa capacité de vectorisation native. Alors que axvline() exige une itération externe pour traiter plusieurs abscisses, vlines() accepte directement des vecteurs ou listes pour chacun de ses paramètres x, ymin et ymax. Cette propriété algorithmique autorise l’instanciation de centaines de segments verticaux en une unique instruction hautement optimisée au niveau machine, instanciant en interne une collection de lignes de type LineCollection plutôt qu’une multitude d’objets Line2D individuels.

8.2 Tableau comparatif des performances et usages

L’évaluation comparative de ces deux primitives graphiques peut être synthétisée sous la forme d’un ensemble de critères opérationnels stricts déterminant leur pertinence respective selon les objectifs de l’analyse :

• Système de coordonnées verticales : axvline() emploie impérativement le référentiel normalisé de l’axe [0, 1], assurant une couverture invariable de la hauteur de vue. vlines() requiert le système de coordonnées réelles des données, garantissant un ancrage géométrique absolu aux grandeurs physiques représentées.
• Vectorisation et passage d’arguments : axvline() est conçue pour le traitement scalaire d’un unique repère par appel (nécessitant une boucle programmatique pour les tracés multiples). vlines() supporte nativement des collections vectorisées de coordonnées, réduisant drastiquement le coût d’interprétation du bytecode Python lors du tracé de grands volumes de données.
• Structure des objets graphiques instanciés : axvline() engendre une instance de la classe Line2D, facile à manipuler individuellement par la suite. vlines() retourne une instance de LineCollection, optimisée pour la consommation mémoire et la vitesse de rendu au détriment de l’individualisation des composants.
• Réactivité face au redimensionnement dynamique : Si les limites de l’axe (ylim) sont recalculées dynamiquement après l’insertion du repère, la ligne générée par axvline() s’étire automatiquement pour préserver son extension complète de bord à bord. Les segments générés par vlines() conservent leur longueur intrinsèque en unités de données, pouvant ainsi paraître rétrécis ou coupés selon l’ajustement spatial subséquent.

8.3 Critères méthodologiques de sélection

Le choix entre axvline() et vlines() ne relève pas d’une préférence stylistique subjective, mais d’une adéquation fonctionnelle stricte avec le modèle conceptuel des données à matérialiser. Ignorer ces nuances fondamentales peut compromettre la robustesse des scripts de visualisation automatisés.

La fonction axvline() doit être systématiquement choisie lorsqu’il s’agit d’établir des lignes directrices transversales, des frontières contextuelles, des jalons temporels d’intervention ou des axes de symétrie théorique. Dans ce cadre, la vocation du repère est d’agir comme un élément d’ossature de la figure, devant subsister de façon pérenne quels que soient les filtres, zooms ou rééchelonnements appliqués ultérieurement à la série de mesures quantitatives.

À l’inverse, plt.vlines() constitue la primitive idoine pour construire des représentations graphiques où la hauteur du trait encode directement une information quantitative mesurable. C’est typiquement le cas lors de la création de graphiques en bâtonnets, d’arbres de régression, de tracés d’impulsions discrètes en traitement du signal, ou encore de la matérialisation de résidus d’ajustement dans les modèles économétriques. Dans ces situations, le sommet et la base du trait vertical portent une valeur mathématique propre qui doit impérativement rester solidaire de l’échelle des ordonnées réelles.

9. Implémentation dans l’architecture orientée objet de Matplotlib

9.1 Utilisation de la méthode ax.axvline() sur les objets Axes

Bien que l’interface procédurale plt.axvline() offre une concision appréciable pour les analyses exploratoires rapides, l’architecture orientée objet de Matplotlib représente le paradigme préconisé pour l’ingénierie logicielle robuste et la conception de visualisations professionnelles pérennes. Ce modèle repose sur la séparation explicite entre le canevas conteneur, matérialisé par l’instance Figure, et la zone cartésienne d’affichage, incarnée par l’instance Axes.

L’initialisation d’un tel environnement s’opère canoniquement via l’invocation de la fonction d’usine plt.subplots(), laquelle retourne un tuple contenant les deux entités fondamentales : fig, ax = plt.subplots(). Dans ce paradigme, le tracé de la ligne verticale ne s’effectue plus par un appel global d’état, mais par l’invocation directe de la méthode membre ax.axvline(x=position).

Cette distinction s’avère déterminante pour la maintenabilité du code. L’approche orientée objet élimine tout risque d’ambiguïté quant à l’axe récepteur de l’instruction graphique, ce qui s’avère particulièrement crucial dans les architectures modulaires où les fonctions de traçage sont factorisées au sein de modules indépendants ou intégrées dans des pipelines de traitement automatisé.

9.2 Application sur des configurations multi-panneaux (Subplots)

La véritable puissance du paradigme orienté objet se révèle lors de la construction de visualisations matricielles composées de multiples sous-graphiques interconnectés. Considérons un système d’analyse multiphysique où plusieurs variables dépendantes (pression, température, conductivité) sont observées simultanément le long d’un même axe chronologique au sein d’une grille de panneaux verticaux superposés.

Pour assurer la synchronisation cognitive à travers l’ensemble de la figure, il est impératif qu’une impulsion expérimentale survenue à un instant t précis soit matérialisée de manière rigoureusement alignée sur chaque sous-panneau. L’utilisation du paramètre sharex=True lors de la création des sous-axes avec plt.subplots(nrows=3, ncols=1, sharex=True) permet de solidariser les échelles horizontales.

Ensuite, l’analyste peut parcourir la collection d’axes au sein d’une structure itérative pour appliquer systématiquement la méthode ax.axvline() sur chaque instance. Chaque panneau reçoit ainsi son segment de repère individuel, parfaitement calé sur l’abscisse commune. Cette uniformité structurelle guide l’œil du lecteur à travers les différents niveaux de lecture de la figure, autorisant des corrélations visuelles instantanées entre les variations de pression et les oscillations thermiques au moment exact de la transition imposée.

9.3 Personnalisation fine des propriétés graphiques de l’objet Line2D

Un avantage substantiel de l’implémentation orientée objet réside dans la capacité à récupérer directement la référence vers l’entité vectorielle générée. Lors de l’exécution de l’instruction repere = ax.axvline(x=2), la méthode retourne l’instance sous-jacente de la classe matplotlib.lines.Line2D représentant le segment tracé.

Cette instance encapsule l’intégralité des attributs graphiques et comportementaux de la droite. L’utilisateur peut ainsi différer la configuration de la ligne et modifier dynamiquement son apparence en aval du flux de script via l’application de méthodes mutatrices dédiées (setters) :

• repere.set_color(‘#2CA02C’) pour redéfinir la nuance chromatique selon une valeur hexadécimale arbitraire ;
• repere.set_linestyle(‘:’) pour basculer le motif vers une trame pointillée ;
• repere.set_linewidth(2.8) pour accentuer la robustesse structurelle du trait ;
• repere.set_alpha(0.6) pour injecter un coefficient de transparence canalisant l’intensité lumineuse.

Cette approche dynamique offre une souplesse algorithmique incomparable. Elle permet de construire des visualisations interactives ou des scripts réactifs où le statut des repères verticaux évolue dynamiquement en fonction du traitement statistique des données, sans exiger la réinitialisation complète du canevas graphique.

10. Typographie visuelle, transparence et superposition

10.1 Contrôle de la superposition avec l’argument zorder

Au sein d’une figure bidimensionnelle, l’illusion de profondeur et la lisibilité globale dépendent du moteur d’empilement graphique de Matplotlib, formalisé sous le concept de zorder. Chaque primitive géométrique se voit attribuer une valeur scalaire d’élévation sur cet axe virtuel perpendiculaire à l’écran, dictant l’ordre séquentiel de rasterisation ou de composition vectorielle.

Par défaut, Matplotlib applique des conventions d’empilement prédéterminées : les grilles d’arrière-plan reçoivent une priorité basse (zorder=0.5), les zones fermées ou polygones se situent au niveau 1, tandis que les lignes de données continues s’établissent au niveau 2. Les lignes verticales tracées avec axvline héritent par défaut d’une valeur zorder=2, ce qui peut créer des conflits de masquage visuel si elles traversent des séries denses ou des nuages de points massifs.

Le paramètre explicite zorder permet de résoudre ces interférences sémiologiques. En attribuant un zorder inférieur (par exemple zorder=1), la ligne verticale glisse élégamment sous la courbe de données, garantissant que la trajectoire des mesures physiques demeure ininterrompue au premier plan. À l’inverse, pour un seuil critique d’alerte maximale qui doit impérativement prévaloir sur le bruit expérimental, l’élévation forcée à zorder=5 positionnera le trait au-dessus de l’intégralité des représentations cartésiennes, affirmant son autorité visuelle.

10.2 Ajustement de l’opacité via le paramètre alpha

L’intégration de marqueurs verticaux dans des visualisations à haute densité d’information soulève le défi de la saturation de l’encre graphique, un principe largement documenté dans les traités de design visuel d’Edward Tufte. Un trait vertical totalement opaque, caractérisé par un contraste saisissant, peut introduire une frontière visuelle artificielle qui segmente excessivement la perception globale du graphique.

L’utilisation judicieuse du paramètre alpha permet de moduler le coefficient d’opacité de la primitive sur une échelle continue s’étendant de 0 (transparence intégrale, rendant le trait rigoureusement invisible) à 1 (opacité absolue sans transmission lumineuse). Configurer une valeur intermédiaire, telle que alpha=0.4 ou alpha=0.5, adoucit considérablement la présence du repère.

Cette atténuation de la charge visuelle offre un double avantage sémiologique : elle permet à l’analyste de situer l’événement dans le temps ou l’espace sans que le trait vertical n’obstrue la granularité des données sous-jacentes. Les courbes traversées restent nettement identifiables sous le voile du repère, réalisant ainsi une synthèse parfaite entre rigueur documentaire et élégance esthétique.

10.3 Création de bandes verticales avec axvspan()

Si la ligne verticale est l’outil canonique pour matérialiser un instant infinitésimalement discret, certains phénomènes physiques, biologiques ou économiques s’étendent sur des fenêtres temporelles de durée finie. Dans cette configuration, tracer une ligne unique constitue une distorsion de la réalité empirique. La fonction complémentaire axvspan() s’avère alors indispensable.

La signature structurelle axvspan(xmin, xmax, **kwargs) ordonne le tracé d’une bande verticale ombrée s’étendant d’une abscisse initiale à une abscisse finale, tout en couvrant par défaut l’intégralité de la hauteur de l’axe. Cette primitive permet de cartographier avec une fidélité parfaite des périodes d’incubation, des phases de récession économique ou des plages de blackout expérimental :

La combinaison synergique d’une zone remplie générée par axvspan (configurée avec une couleur pastel douce et un alpha modéré de 0.2) encadrée par deux bordures délimitées via axvline crée une architecture d’une clarté exemplaire. Cette composition composite définit visuellement un sas méthodologique au sein du graphique, offrant au lecteur une contextualisation immédiate de l’intervalle opérationnel étudié.

11. Annotation textuelle directe et repérage contextuel

11.1 Association d’étiquettes textuelles via plt.text()

Bien que la légende centralisée constitue un outil universel d’inventaire graphique, la dispersion du regard entre la zone de tracé et le cartouche de description peut pénaliser la vélocité cognitive de l’interprétation. L’annotation textuelle directe, implantée à proximité immédiate de la ligne verticale, s’affirme comme une alternative de premier choix pour expliciter sans détour la nature d’un repère.

La fonction plt.text(x, y, s) permet de projeter une chaîne de caractères typographique arbitraire aux coordonnées spatiales spécifiées. L’enjeu méthodologique consiste à déterminer les coordonnées idéales pour éviter le chevauchement indésirable avec le trait lui-même ou avec les séries de données environnantes.

Il est préconisé d’introduire un léger décalage horizontal (offset) par rapport à l’abscisse de la ligne verticale. Par exemple, si la ligne est ancrée à x=2, positionner l’amorce du texte à x=2.05 garantit une respiration typographique indispensable à l’élégance visuelle. Ce raffinement de mise en page confère à la figure une facture professionnelle répondant aux plus hauts standards de l’édition scientifique.

11.2 Alignement géométrique et orientation typographique

L’implantation de chaînes textuelles au voisinage d’une ligne verticale impose une gestion rigoureuse de l’orientation et des points d’ancrage géométriques. Un texte horizontal étendu risque fréquemment de traverser d’autres composantes du graphique, générant des collisions visuelles désordonnées.

L’utilisation du paramètre rotation=90 offre une solution typographique éprouvée en orientant la chaîne parallèlement au vecteur de la ligne verticale. Le texte s’érige ainsi le long de la démarcation, occupant un encombrement horizontal minimal. Il convient alors de synchroniser cette rotation avec les paramètres d’alignement verticalalignment (abrégé en va) et horizontalalignment (abrégé en ha) :

En configurant horizontalalignment=’right’ et verticalalignment=’center’, l’analyste transforme l’extrémité de la chaîne en un point d’amarrage précis. La typographie s’aligne harmonieusement le long du trait sans jamais empiéter sur le territoire visuel de la série de données adjacente, préservant ainsi une lisibilité optimale même au sein de graphiques particulièrement encombrés.

11.3 Annotations avancées avec flèches indicatrices (plt.annotate)

Pour des compositions visuelles requérant une contextualisation plus élaborée, la fonction plt.annotate() transcende les simples capacités de l’instruction plt.text(). Elle permet de dissocier géométriquement l’emplacement du texte descriptif du point d’impact exact sur la figure, en reliant l’un à l’autre par une flèche indicatrice finement paramétrable.

Cette méthodologie se révèle particulièrement performante pour pointer l’intersection exacte entre la ligne verticale et la courbe d’une fonction continue. Le paramètre xy reçoit le tuple des coordonnées précises du point d’intérêt mathématique, tandis que le paramètre xytext définit l’emplacement déporté du bloc textuel.

L’argument arrowprops, alimenté par un dictionnaire d’attributs de style vectoriel (incluant le type de flèche, son rayon de courbure ou sa coloration), trace un arc dynamique entre l’annotation et la singularité étudiée. Cette narration visuelle orientée focalise instantanément l’attention de l’observateur sur le mécanisme causal sous-jacent, transformant un graphique purement descriptif en un puissant instrument d’argumentation scientifique.

12. Diagnostic des erreurs fréquentes et solutions pratiques

12.1 Ligne invisible ou hors champ de vision

L’un des désagréments les plus fréquents rencontrés lors de l’intégration de repères axvline se manifeste par l’absence pure et simple du trait sur le canevas de rendu final. Cette invisibilité apparente découle presque invariablement d’une discordance spatiale entre l’abscisse assignée au repère et le domaine de cadrage effectif de l’axe horizontal.

Si la série de données se déploie par exemple sur un intervalle d’abscisses restreint s’étendant de 10 à 50, l’émission d’une commande telle que plt.axvline(x=5) positionne le trait en dehors du champ d’observation automatiquement dimensionné par Matplotlib. Pour rétablir la visibilité du repère, l’analyste doit inspecter les limites courantes de l’axe à l’aide de ax.get_xlim() et, le cas échéant, réajuster explicitement ces frontières via la méthode ax.set_xlim(left, right) afin d’englober l’ensemble des repères requis.

Une problématique connexe survient lors de l’utilisation d’échelles non linéaires, notamment l’échelle logarithmique activée par ax.set_xscale(‘log’). L’assignation d’une coordonnée x négative ou nulle est alors mathématiquement prohibée. Le moteur de projection géométrique élimine silencieusement toute coordonnée non convertible dans l’espace logarithmique, nécessitant une vigilance scrupuleuse quant à la validité arithmétique des grandeurs fournies.

12.2 Gestion des abscisses temporelles et objets Datetime

La manipulation de séries chronologiques représente une source majeure d’anomalies de rendu lorsque les variables temporelles ne sont pas converties dans les structures scalaires natives attendues par le moteur d’interpolation de Matplotlib. Une tentative fréquente consiste à transmettre directement une chaîne de caractères textuelle, telle que ax.axvline(x=’2024-06-15′), à une figure dont l’axe temporel a été initialisé avec des dates réelles.

Cette pratique engendre immanquablement des erreurs d’incompatibilité de type ou provoque un décalage structurel de la ligne à une position erronée. Pour garantir un alignement chronologique parfait, l’utilisateur doit impérativement convertir la valeur cible en un objet temporel homologué, tel qu’une instance pandas.Timestamp, datetime.datetime ou datetime.date. Matplotlib utilise en interne un système de conversion numérique continue (géré par le sous-module matplotlib.dates) pour cartographier le calendrier grégorien sous forme de flottants continus.

Dans les jeux de données temporelles discontinus (comme les séries financières où les week-ends et jours fériés sont purgés de la table), l’axe horizontal est parfois converti sous forme d’indices entiers discrets plutôt qu’en temps réel continu. Dans cette configuration particulière, l’abscisse transmise à axvline doit correspondre à l’indice ordinal entier de l’observation au sein du DataFrame, et non à sa valeur calendaire brute, sous peine de voir le repère se projeter arbitrairement dans le vide vectoriel.

12.3 Bonnes pratiques pour l’exportation haute définition

L’aboutissement de toute démarche de conception graphique réside dans la compilation et l’exportation du fichier image destiné à être intégré dans un manuscrit scientifique, une thèse académique ou un rapport de prospective technique. Une mauvaise configuration de la méthode d’exportation plt.savefig() peut anéantir l’ensemble des efforts consentis pour calibrer la géométrie des repères verticaux.

Le choix du format de fichier conditionne directement la fidélité de reproduction. Les formats matriciels (tels que le PNG ou le TIFF) exigent de spécifier une résolution élevée via le paramètre dpi=300 ou dpi=600 afin d’empêcher toute pixellisation des motifs discontinus des traits verticaux. Toutefois, pour les publications professionnelles, il est unanimement recommandé d’adopter des formats vectoriels encapsulés, à l’instar du PDF ou du SVG. Ces formats conservent la nature analytique pure des primitives Line2D, assurant un tracé d’une netteté absolue quel que soit le coefficient d’agrandissement typographique appliqué par l’imprimeur.

Enfin, l’omission du paramètre de cadrage bbox_inches=’tight’ constitue une cause récurrente de tronquage accidentel des étiquettes textuelles périphériques associées aux lignes verticales. Cette option commande au moteur de recalculer rigoureusement la boîte englobante de l’ensemble des éléments visibles, incluant les annotations, titres d’axes et cartouches de légende, garantissant qu’aucun fragment graphique essentiel ne soit sectionné lors de la phase finale d’exportation sur disque.

Références

Bertin, J. (1967). Sémiologie graphique : Les diagrammes, les réseaux, les cartes. Éditions Gauthier-Villars.

Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90-95. https://doi.org/10.1109/MCSE.2007.55

McKinney, W. (2010). Data structures for statistical computing in Python. In Proceedings of the 9th Python in Science Conference (Vol. 445, pp. 51-56). https://doi.org/10.25080/Majora-92bf1922-00a

The Matplotlib Development Team. (2024). matplotlib.pyplot.axvline documentation. Matplotlib Project. https://matplotlib.org/stable/api/_as_gen/matplotlib.pyplot.axvline.html

Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.

Waskom, M. L. (2021). Seaborn: statistical data visualization. Journal of Open Source Software, 6(60), 3021. https://doi.org/10.21105/joss.03021
