Comment tracer une ligne horizontale dans Matplotlib (avec exemples)

Dans le domaine de l’analyse quantitative et de la communication scientifique, la représentation graphique des données ne se résume pas à une simple projection géométrique de distributions numériques. Elle constitue un acte sémiotique rigoureux dont l’objectif premier est de réduire l’entropie cognitive de l’observateur tout en maximisant la transmission d’informations critiques. L’intégration de repères visuels, et plus particulièrement de lignes horizontales fixes ou segmentées, représente l’un des mécanismes les plus efficients pour contextualiser une série d’observations au regard de normes théoriques, de seuils d’alerte clinique, de niveaux de significativité statistique ou de tendances asymptotiques. Dans l’écosystème du calcul scientifique sous Python, la bibliothèque Matplotlib s’est imposée comme le standard fondamental pour matérialiser de tels artefacts avec une fidélité graphique et une rigueur mathématique sans compromis.

Tracer une ligne horizontale dans un environnement cartésien bidimensionnel semble de prime abord relever d’une opération algorithmique élémentaire. Pourtant, la juxtaposition harmonieuse d’un repère invariant sur des données dynamiques soulève des problématiques architecturales complexes liées à la gestion des systèmes de coordonnées, aux transformations projectives de l’espace des données vers l’espace de la figure, ainsi qu’aux compromis de performance lors du rendu vectoriel haute résolution. Les utilisateurs se heurtent fréquemment à des dilemmes techniques majeurs : faut-il mobiliser l’opérateur procédural direct du module Pyplot ou s’en remettre à l’interface orientée objet ? Quelle distinction sépare une ligne infinie ancrée aux limites du canevas d’une collection de segments discrets calibrés sur les valeurs réelles de l’abscisse ? Comment préserver l’intégrité de l’échelle d’auto-ajustement tout en assurant une lisibilité optimale conforme aux normes de publication académique les plus strictes ?

Ce guide exhaustif a été conçu pour apporter une réponse méthodique, technique et théorique à l’ensemble de ces interrogations. En explorant pas à pas les rouages internes de fonctions emblématiques telles que plt.axhline et plt.hlines, nous détaillerons l’ensemble des protocoles d’implémentation, depuis la configuration élémentaire jusqu’aux applications avancées en psychométrie et sciences du comportement. À travers une analyse didactique appuyée par des fondements mathématiques, des considérations de perception visuelle inspirées de la psychologie de la Gestalt et des patrons d’architecture logicielle réutilisables, ce traité permettra aux chercheurs, analystes de données et ingénieurs d’élever la qualité graphique de leurs visualisations scientifiques à un degré d’excellence absolue.

1. Introduction aux repères visuels et au tracé de lignes horizontales dans Matplotlib

1.1 Importance méthodologique des repères horizontaux dans la visualisation de données

L’acte de lecture d’une figure statistique mobilise des processus perceptifs hautement automatisés dans le système visuel humain. Dans une série temporelle ou un diagramme de dispersion, l’œil tente spontanément d’extraire des régularités, d’identifier des ruptures de pente et de situer les oscillations par rapport à un niveau d’équilibre implicite. Sans repère visuel explicite, cette estimation repose sur une extrapolation mentale sujette à de multiples biais d’illusion d’optique, notamment les effets de contraste spatial documentés dans les travaux fondateurs de la psychologie de la forme. L’insertion délibérée d’une ligne horizontale agit comme un ancrage cognitif fondamental, stabilisant l’interprétation perceptive en fournissant une référence spatiale invariable à laquelle chaque point de données peut être immédiatement confronté.

Sur le plan méthodologique, la ligne horizontale matérialise des concepts épistémologiques cruciaux selon la nature de l’investigation menée. Dans les études épidémiologiques et psychométriques, elle délimite avec précision le score de coupure (ou cut-off score) séparant une population saine d’une cohorte clinique présentant une pathologie caractérisée. Dans le domaine du contrôle statistique des processus industriels ou de la métrologie cognitive, elle représente les limites de contrôle supérieure et inférieure dictées par la loi normale, signalant sans ambiguïté les dérives nécessitant une intervention. La présence d’un seuil critique permet ainsi au lecteur d’évaluer la significativité pratique d’un phénomène sans avoir à effectuer mentalement de fastidieuses opérations de projection orthogonale vers l’axe vertical des ordonnées.

Enfin, dans l’analyse de séries temporelles longitudinales, les repères horizontaux soulignent les asymptotes théoriques, les points d’inflexion stationnaires ou encore la performance attendue par le simple fait du hasard (niveau de chance statistique). En psychologie cognitive, lors d’épreuves à choix forcé à deux alternatives, positionner une droite horizontale à cinquante pour cent d’exactitude permet de dissocier instantanément l’apprentissage réel du comportement erratique aléatoire. L’impact de ces repères ne se limite donc pas à l’esthétique du graphique : ils conditionnent directement la validité des inférences tirées par les pairs lors de la révision par les pairs et garantissent une transmission non ambiguë du signal scientifique véhiculé par les données empiriques.

1.2 Vue d’ensemble de la bibliothèque Matplotlib et de son interface Pyplot

Développée initialement par John D. Hunter au début des années 2000 afin d’émuler les fonctionnalités graphiques de MATLAB au sein de l’écosystème Python, la bibliothèque Matplotlib repose sur une architecture hiérarchique hautement modulaire. Au sommet de cette hiérarchie se trouve l’objet Figure, qui constitue le canevas global, la fenêtre ou la page physique sur laquelle tous les éléments graphiques sont dessinés. Cet objet englobe un ou plusieurs conteneurs d’axes (instances de la classe Axes), lesquels hébergent l’espace géométrique délimité par les graduations (ticks), les étiquettes textuelles et le système de coordonnées sous-jacent où s’opère le rendu des primitives élémentaires comme les polygones, les courbes et les marqueurs.

Pour interagir avec cette machinerie sophistiquée, Matplotlib propose deux paradigmes de programmation distincts. Le premier repose sur l’interface procédurale matplotlib.pyplot, une collection d’instructions impératives maintenant un état global implicite. Dans cette approche, chaque appel de fonction modifie dynamiquement la figure et l’axe actifs sans que le développeur n’ait à manipuler explicitement les pointeurs d’objets. Si ce mode opératoire facilite grandement l’exploration rapide et la confection de prototypes dans les environnements de type carnets interactifs (Jupyter Notebooks), il tend à montrer ses limites structurelles dès lors que l’on aborde des visualisations multifactorielles complexes ou des architectures logicielles modulaires nécessitant une stricte encapsulation.

Le second paradigme, plébiscité dans la recherche académique et l’ingénierie logicielle avancée, est l’approche orientée objet. En instanciant explicitement des figures et des sous-graphiques au moyen de constructeurs dédiés, le praticien acquiert un contrôle déterministe sur chaque niveau de la hiérarchie. Dans cette configuration, l’instruction dédiée au tracé des seuils horizontaux se décline sous deux formes : l’instruction procédurale globale plt.axhline d’un côté, et la méthode d’instance ax.axhline de l’autre. Cette dernière s’avère infiniment plus robuste pour orchestrer des panneaux multiples, éliminant tout risque d’altération accidentelle de l’état d’un axe adjacent lors d’un tracé séquentiel de lignes de référence.

1.3 Structure générale et syntaxe canonique de la fonction axhline

La fonction axhline (abréviation explicite de Axis Horizontal Line) a été conçue pour répondre au besoin universel de tracer une ligne horizontale rectiligne continue couvrant l’ensemble du champ de vision horizontal d’un graphique. Sa signature canonique au sein du module pyplot se formalise selon la structure suivante : plt.axhline(y=0, xmin=0, xmax=1, **kwargs). La maîtrise conceptuelle de cette fonction requiert une compréhension méticuleuse de la sémantique divergente attribuée à ses trois arguments positionnels primaires, qui exploitent simultanément deux systèmes d’unités géométriques totalement distincts lors de l’exécution graphique.

Le premier paramètre, y, accepte une valeur scalaire numérique exprimée impérativement dans le système de coordonnées direct des données (data coordinates). Cela signifie que si l’axe vertical d’un graphique mesure une concentration plasmatique oscillant entre 0,05 et 1,20 millimole par litre, renseigner la valeur 0,50 pour y aura pour effet d’ancrer géométriquement la ligne à la hauteur exacte de cette quantité physique. Si l’échelle des ordonnées subit une revalorisation logarithmique, une inversion de polarité ou une dilatation d’amplitude consécutive à l’ajout de nouvelles séries de points, la ligne suivra fidèlement cette translation spatiale en demeurant solidaire de la grandeur mathématique 0,50.

À l’inverse fondamental du paramètre vertical, les arguments xmin et xmax ne s’interprètent absolument pas selon les coordonnées des données de l’axe des abscisses. Ils opèrent exclusivement dans un système de coordonnées relatives normalisées propres à l’axe graphique (axes coordinate system), où la valeur 0,0 désigne l’extrémité gauche exacte de la zone de traçage (la colonne vertébrale gauche ou left spine) et la valeur 1,0 désigne l’extrémité droite absolue (right spine). Les valeurs par défaut étant respectivement fixées à zéro et un, l’appel minimaliste plt.axhline(y=c) garantit que le segment traversera la totalité de la largeur apparente du graphique, quelles que soient les valeurs extrêmes effectives associées aux données de l’axe horizontal. Cette dissociation systémique constitue la clé de voûte de sa robustesse.

2. Différenciation architecturale : plt.axhline face à plt.hlines

2.1 Analyse conceptuelle de plt.axhline et son système de coordonnées

D’un point de vue architectural, plt.axhline ne génère pas un simple segment géométrique défini par deux points nodaux cartésiens classiques. Elle instancie en réalité un objet spécialisé de la classe Line2D doté d’une matrice de transformation projective composite (un objet de type BlendedGenericTransform). Cette transformation sophistiquée fusionne la matrice de transformation des données pour la composante verticale avec la matrice de transformation relative de l’axe pour la composante horizontale. Ce découplage mathématique interne confère à axhline un comportement que l’on peut qualifier de virtuellement infini sur le plan perceptif de l’utilisateur.

Cette propriété structurelle prend tout son sens lors des opérations de manipulation dynamique de graphiques dans des fenêtres interactives ou lors de rééchelonnages programmatiques. Si un utilisateur applique un zoom horizontal ou fait glisser latéralement l’intervalle temporel affiché sur un axe temporel s’étendant initialement de janvier à décembre, la ligne horizontale tracée via axhline refusera de s’interrompre : elle continuera imperturbablement de s’étendre de la bordure gauche à la bordure droite du rectangle d’affichage. La ligne s’adapte en temps réel à l’extension géométrique de la surface de dessin sans qu’aucun recalcul manuel des bornes temporelles ne doive être implémenté dans le script applicatif.

Sur le plan computationnel, axhline présente une efficacité algorithmique remarquable pour la matérialisation de niveaux d’invariance globale. Dans la mesure où l’objet ne dépend pas des valeurs minimales et maximales effectives de l’abscisse de données, sa création n’impose aucune traversée complexe des structures d’indexation du tableau sous-jacent. Toutefois, cette même abstraction spatiale devient un écueil prohibitif si l’intention analytique de l’opérateur est de circonscrire un seuil à une période expérimentale strictement délimitée dans le temps, situation où le recours aux coordonnées relatives de l’axe requerrait des conversions mathématiques laborieuses et instables.

2.2 Mécanique de plt.hlines et segments de données discrètes

Lorsque la finalité graphique consiste à représenter des seuils limités, des durées d’exposition spécifiques, des intervalles de confiance ou des segments d’événements expérimentaux finis, l’instruction plt.hlines (ou sa contrepartie orientée objet ax.hlines) constitue l’alternative paradigmatique indispensable. Sa signature se déploie selon la forme : plt.hlines(y, xmin, xmax, colors='k', linestyles='solid', label='', **kwargs). Contrairement à axhline, la mécanique de hlines s’ancre sans ambiguïté dans l’espace exclusif des coordonnées de données (data coordinates) pour la totalité de ses variables spatiales d’entrée.

Dans ce contexte, les paramètres xmin et xmax doivent impérativement être alimentés avec des grandeurs exprimées dans la même unité métrique que l’axe horizontal. Si l’abscisse modélise des jours calendaires compris entre 1 et 365, spécifier xmin=45 et xmax=90 contraindra le tracé à une barre rigoureusement confinée entre le 45e et le 90e jour de l’année. En deçà et au-delà de ces coordonnées numériques réelles, le tracé s’interrompt net. Si l’opérateur élargit ultérieurement la vue pour couvrir un cycle triennal, le segment demeurera fixé à son intervalle empirique originel, occupant une proportion visuelle rétrécie proportionnelle à la nouvelle extension de l’axe.

Sous le capot, l’implémentation de plt.hlines ne produit pas une multiplicité d’instances isolées de Line2D, mais construit un conteneur hautement optimisé de type LineCollection. Cette structure matricielle a été conçue pour agréger un grand volume de segments indépendants au sein d’une unique primitive de bas niveau, déléguant leur rastérisation ou leur rendu vectoriel aux routines hautement parallélisées du moteur graphique C++ sous-jacent de Matplotlib. Ce choix de conception technique en fait l’outil d’élection pour le dessin systématique de barres d’erreurs bidirectionnelles, d’arbres de régression ou de diagrammes de Gantt scientifiques où des centaines de segments horizontaux discrets doivent coexister sans pénaliser la latence de calcul.

2.3 Matrice décisionnelle : Choisir entre axhline et hlines selon les besoins

Le choix raisonné entre plt.axhline et plt.hlines ne doit pas relever du hasard ou de la simple habitude stylistique, mais doit émaner d’une analyse rigoureuse des contraintes mathématiques et fonctionnelles du problème de visualisation. Le premier critère décisionnel réside dans la nature du système de coordonnées requis pour délimiter le segment. Si le repère doit traverser invariablement le champ visuel sans considération pour les bornes des données en X, ou si la ligne doit jouer le rôle de frontière asymptotique absolue, axhline est conceptuellement irremplaçable. Si la ligne doit naître et mourir en des valeurs réelles précises de la variable indépendante X, hlines s’impose d’emblée.

Le deuxième critère fondamental concerne la vectorisation et le volume des entités géométriques à instancier. axhline est fondamentalement conçue comme une opération scalaire unitaire : chaque ligne tracée génère un objet graphique indépendant et consomme un appel fonctionnel distinct. Tenter de tracer mille lignes de niveaux horizontales via une boucle itérant mille fois sur axhline génère une surcharge mémoire substantielle et dégrade drastiquement les performances de rendu. À l’inverse, hlines est vectorisée par conception : elle accepte des vecteurs ou des tableaux NumPy pour y, xmin et xmax, permettant d’instancier des milliers de segments simultanés via une instruction unique amalgamée dans une LineCollection ultra-rapide.

Le troisième critère porte sur l’incidence de l’instruction sur le mécanisme d’ajustement automatique des limites d’axes (l’algorithme d’autoscale). Par conception, axhline participe à l’autoscale uniquement sur l’axe vertical Y : elle force l’axe vertical à inclure la coordonnée y spécifiée si celle-ci se situe en dehors de la plage des données, mais elle n’exerce strictement aucune influence sur les bornes de l’axe X (puisque ses coordonnées X sont relatives). À l’opposé, hlines participe activement et simultanément à l’autoscale des axes X et Y, modifiant si nécessaire les frontières horizontales du graphique pour intégrer la totalité des segments délimités par xmin et xmax. Ce comportement peut s’avérer salvateur ou perturbateur selon que l’on désire ou non préserver un cadrage strict sur la distribution principale.

3. Configuration de l’environnement de travail et structuration du jeu de données

3.1 Importation des bibliothèques scientifiques fondamentales

L’élaboration d’un pipeline de visualisation de données rigoureux débute systématiquement par la mise en place d’un environnement computationnel stable, prévisible et reproductible. Dans le cadre de l’écosystème Python scientifique, cette démarche implique le chargement concerté de trois bibliothèques canoniques : NumPy pour l’algèbre linéaire vectorisée et la manipulation des structures matricielles multidimensionnelles, Pandas pour l’ingestion, le nettoyage et la structuration tabulaire des jeux de données complexes, et enfin matplotlib.pyplot pour la génération des artefacts graphiques.

Au-delà des simples déclarations d’importation conventionnelles, une méthodologie de recherche exigeante impose de configurer les paramètres de rendu global dès l’initialisation du script. À travers l’interface plt.style.use(), il est judicieux de solliciter des styles académiques éprouvés, tels que le profil seaborn-v0_8-whitegrid ou tableau-colorblind10, qui garantissent d’emblée une netteté de fond optimale, une trame de gris subtile et un contraste chromatique calibré. De surcroît, la configuration fine du dictionnaire global plt.rcParams permet de standardiser la résolution d’exportation matricielle (généralement fixée à 300 points par pouce ou DPI pour l’impression physique) ainsi que la typographie vectorielle (en imposant des polices vectorielles TrueType afin d’éviter la pixellisation des textes lors de la conversion post-scriptum).

Une attention particulière doit être portée à la gestion du moteur typographique mathématique. L’activation de l’interpréteur TeX natif ou du moteur interne mathtext de Matplotlib autorise l’intégration sans faille de formules formelles, d’indices grecs et de symboles d’inférence statistique au sein même des légendes et des étiquettes d’axes. Cette rigueur préliminaire assure que l’ensemble des repères visuels horizontaux qui viendront enrichir la composition s’inséreront dans une charte esthétique harmonisée, exempte de distorsions géométriques ou de discordances de polices entre les axes et les métadonnées textuelles.

3.2 Construction d’un DataFrame de référence avec Pandas

Afin d’ancrer notre analyse comparative dans un cadre empirique réaliste et immédiatement transposable, nous formalisons un jeu de données simulant une trajectoire comportementale dans une tâche d’apprentissage cognitif longitudinal. L’expérience modélise une cohorte de sujets soumis à des sessions d’entraînement quotidien réparties sur quarante jours consécutifs. La variable indépendante, discrétisée sur un continuum temporel, est associée à une variable dépendante représentant le score de compétence opérationnelle, assujetti à une cinétique d’apprentissage non-linéaire classique agrémentée d’une composante de bruit stochastique résiduel.

La génération de ces vecteurs s’effectue de manière déterministe en fixant la graine du générateur de nombres pseudo-aléatoires de NumPy (par exemple via la fonction d’initialisation np.random.seed(42)). La trajectoire d’acquisition du score peut être mathématiquement formulée sous la forme d’une courbe sigmoïde ou d’une fonction logarithmique asymptotique du type S(t) = S_max * (1 – exp(-k * t)) + epsilon, où t incarne le numéro de la session, k le taux d’apprentissage individuel, et epsilon une perturbation gaussienne modélisant la variabilité intra-individuelle quotidienne. Cette formulation permet d’observer une phase d’ascension rapide suivie d’un plafonnement progressif vers un seuil de maîtrise stable.

L’assemblage de ces vecteurs d’observations au sein d’un objet pandas.DataFrame confère une traçabilité structurelle absolue aux données. Les colonnes sont explicitement typées en entiers et en nombres à virgule flottante double précision, permettant d’exécuter instantanément des méthodes d’inspection statistique descriptive telles que describe() et info(). Ce conteneur tabulaire servira de matrice d’ancrage tout au long de nos expérimentations graphiques, garantissant que chaque ligne horizontale tracée réponde à une réalité quantitative tangible, qu’il s’agisse de comparer les observations individuelles à la moyenne empirique globale ou de valider le franchissement d’un seuil de compétence théorique préétabli.

3.3 Mise en place d’un graphique linéaire de base pour l’expérimentation

Avant d’adjoindre le moindre repère horizontal, il est impératif d’instancier l’ossature primaire de notre figure par le biais du patron de conception orienté objet. En invoquant la fonction de fabrique canonique fig, ax = plt.subplots(figsize=(10, 6), dpi=100), nous obtenons un couplage explicite entre la fenêtre globale de visualisation et l’objet d’axes dévolu au tracé. Cette modularité structurelle constitue le prérequis méthodologique absolu pour manipuler ultérieurement les couches graphiques sans subir les effets de bord d’un état procédural volatil.

Sur cet objet ax, nous déployons la courbe maîtresse au moyen de la méthode ax.plot(), en transmettant la série des sessions temporelles en abscisse et les scores empiriques correspondants en ordonnée. Dès cette phase initiale, la typification visuelle de la ligne de données doit être établie avec rigueur : une teinte sombre sobre (telle qu’un bleu acier ou un gris anthracite profond), une épaisseur modérée (de l’ordre de 1,75 à 2 points) et une juxtaposition sélective de micro-marqueurs circulaires sur les points nodaux pour attester de la nature discrète des mesures expérimentales sous-jacentes.

La formalisation du graphique se parachève par la labellisation explicite des dimensions cartésiennes et la définition d’un titre informatif conforme aux canons de la communication scientifique. L’axe horizontal reçoit l’intitulé « Sessions expérimentales d’entraînement (Jours) », tandis que l’axe vertical se voit attribuer la mention « Score d’efficacité opérationnelle (Unités arbitraires) ». Ce canevas épuré, dont les limites d’axes s’auto-ajustent rigoureusement aux extrema du nuage d’observations empiriques, constitue la matrice vierge indispensable à partir de laquelle nous allons désormais déployer et évaluer la dynamique sémiotique des seuils horizontaux.

4. Tracé d’une ligne horizontale unique : Guide pas-à-pas

4.1 Implémentation minimale d’un seuil horizontal fixe

L’introduction d’un seuil critique invariant constitue la première étape de la contextualisation sémantique d’un graphique. Supposons que, dans le protocole psychométrique préalablement modélisé, un score de 70 points corresponde à un niveau de compétence diagnostique minimale exigé pour valider une certification opérationnelle. Pour implémenter ce repère, l’instruction élémentaire consiste à invoquer la méthode ax.axhline(y=70) (ou sa variante globale plt.axhline(70) si l’on opère au sein d’un script procédural linéaire).

Dès l’exécution de cet appel, le moteur de rendu de Matplotlib instancie une ligne géométrique qui vient barrer horizontalement la totalité de l’espace de données, s’étirant de façon continue depuis la bordure gauche jusqu’à la bordure droite de l’axe. Dans sa configuration par défaut, cette ligne adopte la première couleur définie dans le cycle chromatique actif de la session (généralement un bleu standard de la palette tab10), une épaisseur standardisée de 1,5 point et une continuité pleine sans motif de discontinuité. La ligne intercepte rigoureusement la graduation 70 de l’ordonnée cartésienne, fournissant un guide d’alignement visuel absolu.

Toutefois, une observation critique de ce rendu minimaliste révèle immédiatement des faiblesses ergonomiques majeures. En adoptant par défaut une texture et une coloration similaires à celles de la série de données empiriques principale, cette ligne génère un parasitage visuel conséquent : l’observateur non averti peut éprouver une brève hésitation quant à la nature de la courbe, risquant de confondre un repère normatif fixe avec une série temporelle stationnaire observée. Cette ambiguïté démontre l’absolue nécessité de procéder à une personnalisation stylistique immédiate dès l’introduction d’un seuil.

4.2 Personnalisation élémentaire du tracé : couleur et style de trait

Pour éliminer toute confusion perceptive entre les trajectoires expérimentales dynamiques et les repères normatifs statiques, la manipulation de la couleur et de la texture géométrique du trait représente le levier le plus accessible. Le paramètre color (ou son alias concis c) autorise l’affectation d’une identité chromatique explicite à la ligne horizontale. Matplotlib offre une polyvalence totale dans la notation des teintes : désignations textuelles standardisées (par exemple 'red', 'darkgreen', 'crimson'), codes hexadécimaux précis issus d’une charte graphique institutionnelle (tel que '#D9534F') ou tuples de valeurs normalisées rouge-vert-bleu (RGB).

Conjointement à la teinte, l’argument linestyle (ou son alias ls) joue un rôle sémiotique cardinal en modifiant la topologie du tracé. En fixant linestyle='--', le trait continu se métamorphose en une succession de tirets réguliers. Cette rupture de continuité est universellement décodée par l’appareil cognitif humain comme le marqueur d’une construction théorique, d’une frontière abstraite ou d’un événement virtuel, par opposition à la ligne pleine qui évoque la matérialité concrète d’une observation physique continue. D’autres primitives stylistiques s’avèrent pertinentes : les pointillés denses linestyle=':' pour une présence discrète ou l’alternance tiret-point linestyle='-.' pour des frontières de nature intermédiaire.

L’optimisation du contraste chromatique doit systématiquement être évaluée en regard du fond de la figure et de la courbe maîtresse. Si la distribution observée est peinte en bleu profond ou en noir, l’application d’un rouge carmin ou d’un écarlate sombre sur la ligne axhline(y=70, color='firebrick', linestyle='--') polarise instantanément la zone d’intérêt sans agresser la rétine du lecteur. Cette différenciation multimodale (associant dissociation chromatique et dissociation morphologique) garantit en outre que le signal demeure parfaitement déchiffrable lors d’une reproduction photochimique en noir et blanc ou auprès d’observateurs présentant des déficiences de la vision des couleurs (daltonisme).

4.3 Ajustement de l’épaisseur de ligne via linewidth

La hiérarchie visuelle au sein d’une planche scientifique est régie par la saillance relative des différentes entités géométriques présentes dans le champ focal. Dans cette optique, l’épaisseur du trait, contrôlée par le paramètre linewidth (ou son alias universel lw), constitue un régulateur sélectif de premier ordre. L’argument s’exprime sous forme d’une valeur scalaire représentant la dimension transversale de la ligne en points typographiques standard (où un point équivaut conventionnellement à 1/72e de pouce).

Une erreur méthodologique omniprésente chez les praticiens novices consiste à calibrer l’épaisseur de la ligne horizontale sur une valeur excessive (par exemple lw=3.0 ou supérieure) sous prétexte de la rendre incontournable. Ce surdimensionnement engendre un phénomène d’occlusion visuelle préjudiciable : la ligne de seuil vient alors écraser physiquement les marqueurs de données ponctuels situés à son voisinage direct, oblitérant l’affichage des fluctuations locales ou des intervalles d’erreur expérimentaux. De surcroît, une ligne disproportionnellement lourde alourdit la charge graphique globale de la figure, transgressant le principe fondamental d’économie d’encre énoncé par Edward Tufte dans ses traités fondateurs sur le design d’information.

Les recommandations typographiques académiques préconisent une approche proportionnelle et pondérée. Si la courbe principale des données affiche une épaisseur de 2 points, la ligne horizontale de référence doit idéalement osciller entre 0,75 point et 1,25 point : ax.axhline(y=70, color='#333333', linestyle=':', linewidth=1.2). À ce niveau de calibrage, le repère assume pleinement sa fonction d’orientation sans entrer en compétition perceptive directe avec la courbe des observations empiriques, guidant subtilement le regard à travers le plan cartésien sans jamais s’imposer comme le sujet principal de la représentation.

5. Tracé de lignes horizontales multiples : Seuils et repères comparatifs

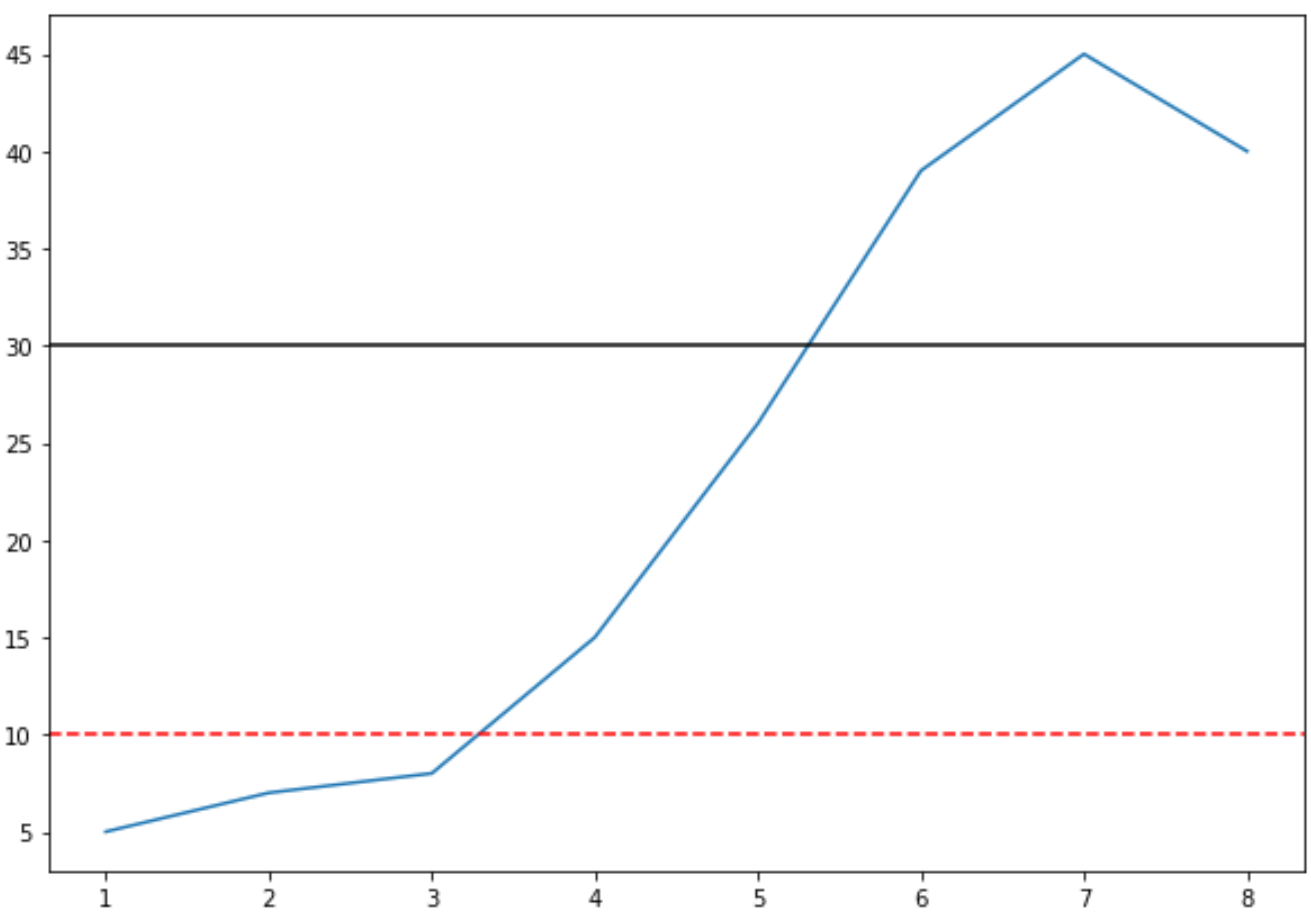

5.1 Superposition séquentielle de plusieurs appels axhline

Dans la grande majorité des applications diagnostiques, cliniques ou industrielles, la complexité des systèmes sous-jacents ne saurait être réduite à un seuil unitaire binaire. Il devient fréquemment impératif d’échelonner l’espace des ordonnées en plusieurs zones fonctionnelles distinctes au moyen d’un faisceau de repères horizontaux étagés. Cette stratification permet de matérialiser simultanément un seuil de détection minimal, un objectif médian d’équilibre et une limite supérieure de saturation pathologique ou de danger systémique.

Sur le plan de l’écriture algorithmique, la démarche la plus directe consiste à exécuter une séquence ordonnée d’appels successifs à la fonction axhline au sein du même bloc de script. Chaque instruction vient déposer une couche géométrique supplémentaire dans le conteneur d’axes, venant s’intercaler sur la pile graphique selon un ordre d’évaluation chronologique strict. Par exemple, l’analyste peut instancier consécutivement un palier bas à y=40, un niveau de référence central à y=65, et un palier haut d’alarme à y=85.

Cette approche impérative séquentielle soulève néanmoins un défi sémiotique aigu quant à la lisibilité d’ensemble de la composition. Au fur et à mesure que les lignes horizontales se multiplient dans l’espace de la figure, le risque d’encombrement cognitif croît de façon exponentielle. L’œil de l’observateur peut se retrouver submergé par une juxtaposition anarchique de barres parallèles traversant le plan, phénomène péjorativement désigné sous le terme d’« effet de grille » ou de diffraction rétinienne. Pour pallier cette dégénérescence ergonomique, une catégorisation chromatique et morphologique stricte s’impose dès l’apparition d’un second repère horizontal.

5.2 Différenciation chromatique et stylistique selon la sémantique de seuil

Pour qu’un réseau de repères horizontaux multiples devienne une grille d’analyse immédiatement intelligible, chaque ligne doit se voir assigner une identité visuelle corrélée de façon biunivoque à sa signification conceptuelle. Il convient de mobiliser des conventions sémantiques intuitives ou normalisées dans le domaine de spécialité considéré. Dans une logique de surveillance comportementale ou physiologique, une hiérarchisation tripartite classique fait correspondre le vert à la zone de confort ou de normalité, l’ambre ou l’orange au seuil d’attention préliminaire, et le cramoisi au danger imminent ou à la rupture pathologique.

La différenciation ne doit toutefois pas reposer exclusivement sur le spectre chromatique. Pour respecter les exigences contemporaines d’accessibilité universelle et préserver l’intégrité de la figure face aux daltonismes variés (protanopie, deutéranopie, tritanopie), il est impérieux de croiser systématiquement la couleur avec des topologies de trait distinctes. À titre d’exemple, on associera une ligne en pointillés légers (linestyle=':', color='#2CA02C') au plancher normatif, une ligne en tirets moyens (linestyle='--', color='#FF7F0E') au niveau de contrôle intermédiaire, et une ligne continue plus affirmée ou à tirets longs espacés (linestyle='-', color='#D62728') au seuil de rupture critique.

Cette harmonisation morphologique permet à l’observateur d’opérer une ségrégation perceptive instantanée sans recourir continuellement à la lecture laborieuse du texte de légende. La morphologie du trait encode le degré d’urgence ou le statut ontologique du seuil (théorique, normatif ou empirique), tandis que la chromaticité appuie le message affectif ou opérationnel véhiculé par le graphe. La cohérence transversale de cette grammaire visuelle d’une figure à l’autre au sein d’un même manuscrit scientifique conditionne le confort de lecture et l’impact rhétorique global de l’argumentation empirique.

5.3 Structuration itérative pour le tracé de lignes multiples

D’un point de vue génie logiciel et élégance algorithmique, la duplication brute de blocs d’instructions similaires (telle qu’une suite de cinq ou six appels quasi-identiques à ax.axhline) constitue une mauvaise pratique notoire, enfreignant le principe fondamental de non-redondance (Don’t Repeat Yourself). Une telle prolifération de code procédural alourdit la maintenance, démultiplie les risques d’omissions typographiques lors de modifications ultérieures et interdit toute automatisation dynamique paramétrable à partir d’un fichier de configuration externe.

Le patron architectural optimal consiste à isoler les métadonnées descriptives des seuils au sein d’une structure de données itérable, telle qu’une liste de dictionnaires ou de tuples nommés, puis à déployer une boucle de rendu unique et compacte. Chaque élément de la structure réunit l’ensemble des coordonnées et attributs graphiques du seuil : la valeur scalaire y, le code chromatique hexadécimal, le motif de tirets, l’épaisseur de ligne et l’étiquette sémantique textuelle. Dès lors, le tracé s’exécute à travers une boucle for standard d’une parfaite concision :

En parcourant cette collection structurée, l’interpréteur Python injecte dynamiquement les arguments de chaque enregistrement via le mécanisme de déballage de dictionnaire (dictionary unpacking) ou par adressage indexé. Cette méthodologie confère au pipeline graphique une flexibilité absolue : l’ajout, le retrait ou le réajustement numérique d’un palier se résume à l’édition d’une ligne dans le registre initial des métadonnées, sans qu’aucune modification de la logique de traçage sous-jacente ne soit requise. Cette rigueur structurelle garantit une adaptabilité idéale pour les chaînes de traitement automatisées générant des rapports analytiques récurrents à partir de sources de données évolutives.

6. Gestion experte des légendes et intégration sémantique

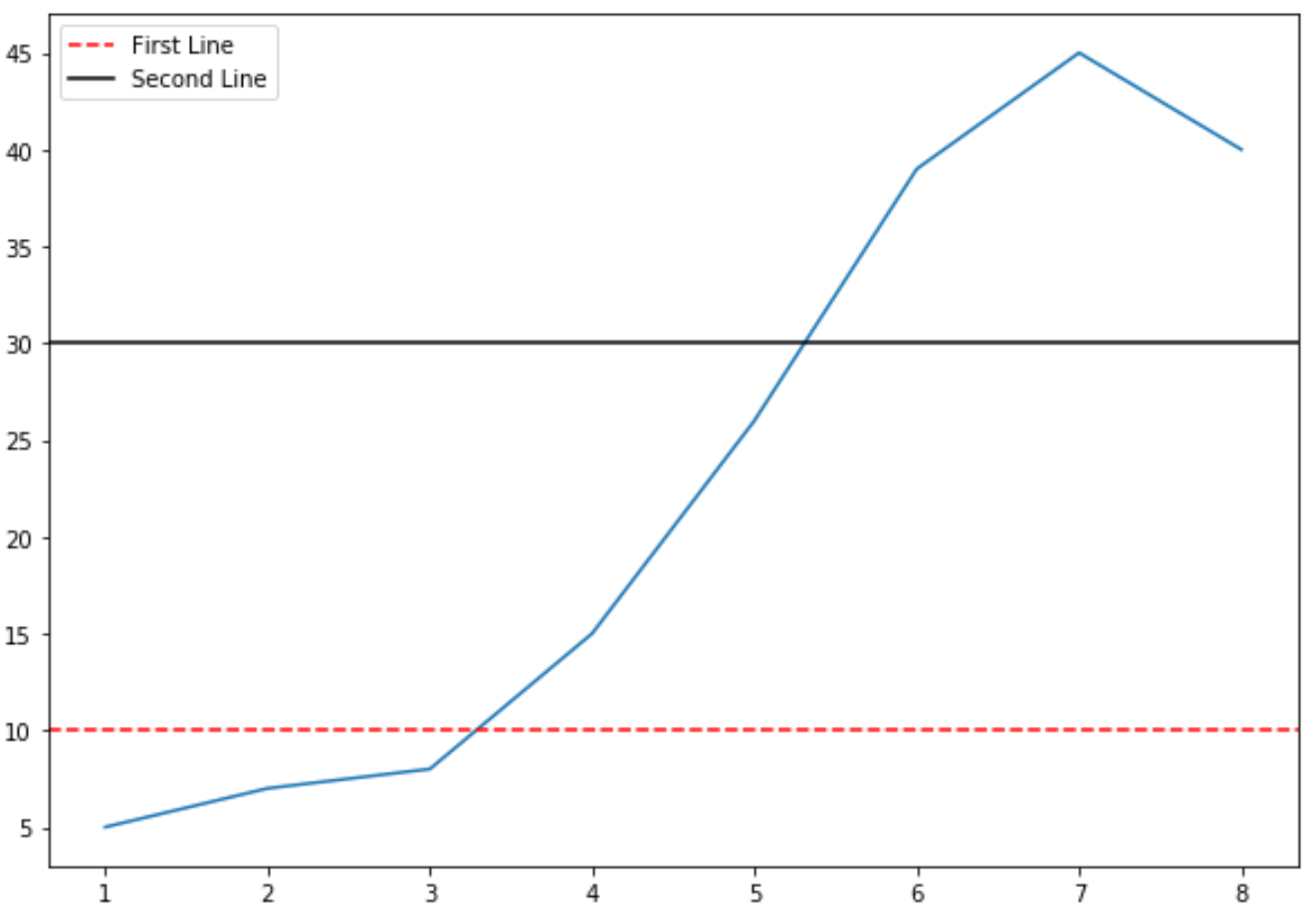

6.1 Attribution des étiquettes via le paramètre label

L’adjonction de lignes horizontales au sein d’une composition visuelle ne saurait être complète sans une articulation sémantique explicite indiquant sans équivoque la désignation conceptuelle de chaque frontière géométrique. Dans Matplotlib, cette liaison documentaire repose sur l’exploitation systématique du paramètre label présent dans la signature de axhline. En transmettant une chaîne de caractères descriptive à cet argument, l’utilisateur enregistre formellement l’objet graphique auprès du gestionnaire interne de correspondances de l’axe.

La dénomination assignée doit répondre à des standards de précision académique stricts. Il convient de proscrire les dénominations génériques vagues telles que « Ligne 1 » ou « Seuil », au profit d’intitulés contextualisés renseignant la nature mathématique et l’autorité normative de la valeur : « Seuil clinique de sévérité (DSM-5) », « Limite supérieure d’alarme à 95% », ou encore « Moyenne asymptotique attendue ». Cette explicitation linguistique lève instantanément toute ambiguïté interprétative quant au statut fonctionnel de la frontière affichée.

Par ailleurs, le moteur d’étiquetage prend nativement en charge les syntaxes de balisage mathématique inspirées de LaTeX. En encapsulant une séquence typographique entre des symboles de dollar (par exemple label=r'$\mu_{th} + 2\sigma$' ou label=r'$\alpha = 0.05$'), Matplotlib mobilise son parseur d’expressions symboliques pour rendre des lettres grecques, des exposants, des indices et des fractions avec un rendu d’une pureté vectorielle irréprochable. Cette capacité typographique avancée s’avère absolument indispensable pour publier des seuils statistiques formalisés au sein des revues scientifiques les plus exigeantes.

6.2 Génération, configuration et ancrage spatial de la légende

Une fois les différentes entités dotées de leurs étiquettes identificatrices via le paramètre label, la matérialisation effective de la boîte de légende s’opère par l’invocation explicite de la méthode ax.legend() (ou plt.legend()). Par défaut, Matplotlib déploie un algorithme d’optimisation spatial heuristique (piloté par le paramètre loc='best') qui évalue les coordonnées des données affichées afin d’insérer le cadre dans la région du graphique présentant la plus faible densité de points ou de courbes, minimisant ainsi le risque de recouvrement direct.

Cependant, dans le cas particulier de graphiques comportant des lignes horizontales qui balaient toute la largeur de l’espace cartésien, l’algorithme heuristique automatique peut échouer à trouver un emplacement vierge de toute intersection géométrique, aboutissant fréquemment à une superposition visuelle disgracieuse entre la légende et l’une des lignes de référence. Pour juguler cet écueil, le praticien doit impérativement maîtriser l’ancrage déterministe via la combinaison du paramètre de localisation loc et de la boîte de limitation virtuelle bbox_to_anchor.

L’argument bbox_to_anchor autorise le déport volontaire de la légende en dehors de la surface active de traçage, par exemple en la fixant sur le flanc droit de la figure ou au-dessus de la bordure supérieure du graphique (sous la forme d’un bandeau horizontal multisegmenté configuré via ncols=3 ou ncol=3). En extrayant physiquement la légende de l’arène de données, on préserve l’intégralité du champ focal pour la lecture des courbes empiriques et des lignes de seuil, éliminant tout frottement spatial tout en assurant une association visuelle immédiate entre les symboles graphiques et leurs descripteurs textuels.

6.3 Filtrage des entrées de légende et suppression des redondances

Dans les compositions visuelles denses intégrant une série empirique principale, des intervalles de dispersion ombrés et un chapelet de multiples lignes horizontales d’appoint, la génération automatique de la légende peut aboutir à un catalogue textuel hypertrophié qui sature la périphérie du graphique. Une surcharge d’informations secondaires nuit directement à l’objectif de concision pédagogique. L’analyste doit alors opérer un tri drastique parmi les entités pour n’indexer dans la légende que les seuils véritablement critiques.

Matplotlib fournit une règle de filtrage implicite particulièrement simple : toute primitive graphique dont l’attribut label est initialisé avec une chaîne débutant par un caractère de soulignement (tel que label='_seuil_mineur') ou laissée rigoureusement vide se trouve automatiquement exclue de la compilation de la légende. Il est ainsi aisé de neutraliser sélectivement l’inscription d’un repère d’arrière-plan sans modifier sa visibilité géométrique sur le canevas cartésien.

Pour des architectures graphiques plus élaborées nécessitant une séparation formelle des informations, il est tout à fait possible d’intercepter programmatiquement les descripteurs de tracés (les instances de Line2D désignées par le terme handles) et leurs libellés associés (labels) via la méthode handles, labels = ax.get_legend_handles_labels(). L’opérateur peut alors partitionner ces listes au moyen d’opérations d’indexation ou de filtrage par compréhension, afin de construire deux légendes distinctes et spatialement désolidarisées : une légende primaire dédiée aux trajectoires empiriques observées, et une légende secondaire dédiée exclusivement à la nomenclature des normes et des seuils horizontaux théoriques.

7. Contrôle spatial fin : Délimitation de lignes partielles avec axhline

7.1 Compréhension rigoureuse des paramètres xmin et xmax

Bien que la fonction plt.axhline soit majoritairement sollicitée pour produire des lignes traversant l’intégralité du canevas, son architecture intègre deux paramètres optionnels souvent mal appréhendés par les développeurs : xmin et xmax. Ces variables scalaires n’acceptent pas des grandeurs quantitatives issues du domaine de définition de la variable X, mais exigent des valeurs relatives normalisées comprises strictement dans l’intervalle fermé allant de 0,0 à 1,0.

Dans ce référentiel normé d’axe, l’abscisse 0,0 correspond mathématiquement à la coordonnée de la limite gauche de la zone de tracé (la valeur x_left imposée par ax.get_xlim()[0]), tandis que la valeur 1,0 coïncide avec la coordonnée de la limite droite (x_right ou ax.get_xlim()[1]). Spécifier ax.axhline(y=50, xmin=0.25, xmax=0.75) aura donc pour effet de tracer un segment horizontal positionné à la hauteur 50 sur l’échelle des ordonnées, débutant exactement au premier quart de la largeur visible du canevas pour s’interrompre rigoureusement aux trois quarts de celle-ci.

Cette distinction conceptuelle est fondamentale. Si un utilisateur commet la méprise courante d’affecter à xmin et xmax les valeurs réelles de son jeu de données (par exemple xmin=10 et xmax=30 sur un axe gradué de 0 à 100), le moteur d’affichage interprétera ces arguments comme des positions situées respectivement à 1000% et 3000% de la largeur du graphique. Le segment sera alors rendu dans un espace virtuel largement déporté au-delà de la frontière droite de la figure, devenant totalement invisible pour le lecteur sans qu’aucun message d’erreur ou d’avertissement explicite ne soit émis dans la console Python.

7.2 Calcul programmatique de xmin et xmax relatifs à partir des données

Pour contourner l’incompatibilité structurelle entre coordonnées de données empiriques et coordonnées relatives d’axes tout en conservant les avantages intrinsèques de axhline, il est nécessaire d’implémenter une fonction de transformation mathématique préalable. Cette routine a pour mission de convertir une coordonnée de données brute X_data en sa fraction normalisée relative correspondante X_norm au sein de la plage horizontale active délimitée par [X_min, X_max].

L’équation de normalisation affine élémentaire se formalise comme suit : x_norm = (x_data - x_min) / (x_max - x_min). Dans le code applicatif, on extrait dynamiquement les bornes actuelles de l’abscisse au moyen de la méthode x_min, x_max = ax.get_xlim(), puis on injecte cette formule pour dériver les valeurs exactes de xmin et xmax requis par l’instruction axhline. Cette approche garantit que le segment se positionnera avec une fidélité absolue en regard des graduations de l’abscisse.

Il importe toutefois de souligner la vulnérabilité intrinsèque de ce calcul procédural statique : si, postérieurement à l’appel de cette transformation, de nouveaux points de données viennent étendre l’axe horizontal ou si une instruction explicite telle que ax.set_xlim() redéfinit les frontières du champ cartésien, la proportion normalisée initialement calculée ne correspondra plus aux grandeurs empiriques souhaitées, provoquant un désalignement géométrique insidieux. Pour pallier ce risque dans les pipelines interactifs, il demeure préférable d’intervenir après le verrouillage définitif des échelles d’axes ou de basculer vers l’alternative native hlines.

7.3 Cas pratiques d’utilisation de lignes partielles comme marqueurs de zones

La capacité de circonscrire l’extension latérale d’une ligne horizontale via xmin et xmax s’avère particulièrement précieuse dans des scénarios de scénographie visuelle spécialisés. Le premier cas d’usage réside dans le soulignement ciblé d’une sous-période d’intérêt au sein d’une série temporelle longitudinale dense. Plutôt que de barrer l’ensemble du siècle d’observations par une ligne intrusive, l’analyste peut choisir de n’afficher un seuil d’austérité budgétaire que sur l’intervalle quinquennal correspondant précisément à la durée de mandat d’une administration gouvernementale spécifique.

Un deuxième cas pratique réside dans la prévention méthodique des collisions géométriques au voisinage des boîtes de légendes textuelles ou des cartouches d’annotations descriptives. En interrompant prématurément le tracé d’une ligne horizontale à la fraction 0,85 de l’axe, on libère un espace vierge sur la marge droite de la zone de dessin, permettant d’accueillir un bloc d’annotation explicatif sans qu’aucun trait de guidage ne vienne traverser les lettres et compromettre la lisibilité du texte.

Enfin, les lignes horizontales partielles constituent d’excellents séparateurs étagés dans les architectures graphiques multifactorielles présentant des sous-phases expérimentales distinctes (telles que des phases de pré-test, d’intervention clinique et de post-test ou follow-up). En cantonnant des seuils théoriques divergents à l’intérieur de leurs fenêtres temporelles respectives, la figure matérialise visuellement la contingence temporelle des critères de performance, prévenant toute extrapolation erronée de la part du lecteur quant à la validité d’une norme en dehors de sa phase d’application protocolaire.

8. Exploitation avancée de plt.hlines pour des segments précis de données

8.1 Syntaxe détaillée et transmission de tableaux à hlines

Comme établi lors de notre comparaison architecturale initiale, l’instruction plt.hlines (et sa méthode d’instance associée ax.hlines) a été forgée pour traiter les segments horizontaux ancrés rigoureusement dans l’espace des coordonnées de données brutes. Sa signature avancée révèle une puissance expressive supérieure : ax.hlines(y, xmin, xmax, colors=None, linestyles='solid', label='', **kwargs). La caractéristique technique déterminante de cette fonction réside dans son aptitude à accepter indifféremment des scalaires individuels ou des structures itérables vectorisées (listes Python standards, séries Pandas ou tableaux unidimensionnels NumPy) pour chacun de ses trois paramètres géométriques fondamentaux.

Cette vectorisation intégrale autorise le tracé instantané de centaines de segments horizontaux distincts au moyen d’un unique appel déclaratif. Si l’opérateur fournit un tableau d’ordonnées y = np.array([12.5, 24.8, 38.2, 51.0]), accompagné de deux tableaux congruents pour les bornes initiales xmin = np.array([2, 5, 8, 12]) et les bornes terminales xmax = np.array([6, 11, 15, 20]), Matplotlib génère simultanément l’ensemble des segments correspondants. Les attributs chromatiques et stylistiques peuvent également être vectorisés en passant des listes de couleurs ou de motifs qui seront appliquées cycliquement à chaque élément de la collection.

Sur le plan de l’ingénierie computationnelle, cette approche vectorisée transcende radicalement l’itération procédurale d’appels scalaires multiples. En minimisant les allers-retours au sein de la boucle d’interprétation Python et en transférant l’assemblage matriciel des coordonnées directement au moteur C++ de la bibliothèque, hlines divise le temps de compilation graphique par plusieurs ordres de grandeur lors du traitement de jeux de données massifs. Cette réactivité est particulièrement manifeste lors de la génération de représentations génomiques de type cartographie de chromosomes ou d’alignements de séquences temporelles d’activité neuronale (raster plots).

8.2 Tracé de barres d’intervalles et de représentations type Boxplot ou Forrest Plot

L’un des domaines d’application privilégiés de plt.hlines réside dans l’édification de visualisations statistiques avancées fondées sur la représentation d’intervalles de confiance, de marges d’incertitude ou d’estimations d’effets méta-analytiques, exemplifiées par les célèbres diagrammes en forêt (forest plots). Dans ce type de figure médicale ou épidémiologique, l’axe vertical Y ne modélise pas une échelle numérique continue, mais ordonne des catégories discrètes correspondant aux différentes études cliniques incluses dans la méta-analyse.

Chaque recherche est représentée géométriquement par un segment horizontal dont la coordonnée verticale y est fixée à l’indice ordinal de l’étude. Les extrémités xmin et xmax du segment correspondent rigoureusement aux limites inférieure et supérieure de l’intervalle de confiance à 95% du rapport de cotes (odds ratio) ou du risque relatif calculé, tandis qu’un marqueur ponctuel central superposé (via ax.scatter ou ax.plot) matérialise l’estimation ponctuelle moyenne de l’effet. L’instruction hlines traduit cette structure statistique avec une concision mathématique et une élégance visuelle inégalées.

Pour parfaire l’orthodoxie graphique de ces représentations, il est d’usage d’adjoindre des segments d’arrêt verticaux aux extrémités de chaque intervalle horizontal. Bien que cette terminaison puisse être configurée manuellement, la combinaison de hlines avec des marqueurs personnalisés aux bornes (comme des chevrons verticaux ou des barres orthogonales de type caps) assure une délimitation incontestable de la plage statistique admissible. Ce standard graphique garantit aux comités de lecture biomédicaux une restitution intègre de l’incertitude métrologique entourant chaque taille d’effet observée.

8.3 Comparatif pratique des propriétés graphiques entre axhline et hlines

L’écart fondamental de conception entre axhline et hlines se répercute de manière profonde sur la gestion programmatique de leurs propriétés graphiques post-instanciation. Lorsqu’on assigne le résultat de l’exécution d’un appel à une variable réceptrice, la différence typologique apparaît immédiatement : ligne = ax.axhline(y=10) retourne une instance unique de matplotlib.lines.Line2D, alors que collection = ax.hlines(y=[10, 20], xmin=0, xmax=5) produit un conteneur d’agrégation de la classe matplotlib.collections.LineCollection.

Cette divergence structurelle dicte la nature des méthodes d’ajustement dynamique disponibles pour modifier l’apparence des objets au fil de l’exécution. Sur une instance de Line2D issue de axhline, les mutations s’opèrent par le biais d’assesseurs classiques tels que ligne.set_color('crimson'), ligne.set_linewidth(2.5) ou ligne.set_ydata([15]). En revanche, pour altérer dynamiquement l’apparence d’une LineCollection générée par hlines, il devient nécessaire de solliciter les accesseurs collectifs vectoriels de la collection, tels que collection.set_edgecolor(['red', 'blue']), collection.set_linewidth(1.8), ou de modifier globalement la matrice sous-jacente des segments via la méthode set_segments().

Enfin, une nuance cruciale concerne la gestion du découpage aux frontières (clipping). Par défaut, une ligne générée par axhline s’arrête strictement sur les bordures de la boîte d’axes (les spines) en raison de sa nature relative native. Les segments de hlines, quant à eux, sont soumis à la politique standard de découpage géométrique de l’espace des données : si l’utilisateur restreint manuellement le champ de vision horizontal au moyen d’un appel ultérieur à ax.set_xlim(3, 8), tous les segments de hlines s’étendant au-delà de ces coordonnées seront proprement masqués par le moteur de rastérisation, prévenant tout débordement inopiné de matière graphique dans les marges textuelles externes de la figure.

9. Personnalisation graphique avancée et théorie de la perception visuelle

9.1 Gestion de la transparence (alpha) et superposition des plans (zorder)

Dans la composition d’une planche scientifique riche en données, la superposition de plusieurs primitives géométriques pose le problème crucial de l’occlusion mutuelle et de la hiérarchisation perceptive des calques. Pour éviter qu’une ligne horizontale de référence ne masque brutalement des points d’observations expérimentaux critiques ou ne déchire visuellement une courbe d’ajustement polynomiale complexe, Matplotlib met à disposition deux régulateurs fondamentaux : le degré d’opacité alpha et le rang d’empilement spatial zorder.

Le paramètre alpha accepte une valeur continue comprise entre 0,0 (transparence optique absolue, rendant l’objet rigoureusement invisible) et 1,0 (opacité minérale totale). L’ajustement de ce paramètre (par exemple en calibrant alpha=0.45 sur un appel à axhline) atténue la luminance effective du trait et dilue sa présence spectrale sur le fond. Cette atténuation permet aux éléments graphiques situés immédiatement sous ou sur le tracé d’émerger clairement par transparence, adoucissant l’impact rétinien global et prévenant le phénomène d’éblouissement visuel généré par les contrastes trop marqués.

Conjointement à la transparence, le paramètre zorder gouverne l’ordonnancement vertical de la pile de rendu vectoriel (l’analogue des couches sous un logiciel de retouche d’image). Par défaut, Matplotlib attribue des valeurs scalaires standardisées à chaque type de primitive : le fond d’axe et la grille occupent typiquement le zorder=0.5 à 1, les polygones et surfaces pleines le zorder=2, les lignes Line2D (dont axhline) le zorder=2, et les nuages de points scatter le zorder=3. En forçant délibérément axhline(y=50, zorder=1.5), le chercheur s’assure que la ligne de repère glissera physiquement sous la trajectoire des données observées, garantissant que pas un seul pixel d’observation empirique ne sera dissimulé par le seuil normatif.

9.2 Application des principes de la psychologie de la Gestalt aux lignes guides

La conception d’une visualisation scientifique d’élite ne saurait ignorer les principes universels d’organisation perceptive énoncés par la théorie de la Gestalt. Parmi ces lois psychologiques, la loi de continuité postule que le système visuel humain prolonge naturellement les trajectoires rectilignes et regroupe spontanément les éléments alignés sur un même vecteur géométrique. Une ligne horizontale continue traversant un nuage de dispersion instancie une ligne directrice puissante qui guide le regard de part en part du plan, facilitant la comparaison transversale de séries situées à des coordonnées temporelles éloignées.

Un deuxième principe capital est la loi de fermeture (ou de ségrégation figure-fond), selon laquelle l’esprit humain tend à percevoir des surfaces closes distinctes dès lors qu’un espace continu est sectionné par des frontières géométriques. L’adjonction d’une ligne horizontale axhline ne trace pas seulement un trait : elle scinde irréversiblement l’espace cartésien en deux demi-plans perceptifs autonomes, le monde supérieur (les performances au-delà du seuil) et le monde inférieur (les scores infra-liminaires). Si deux lignes horizontales sont superposées, elles définissent visuellement une bande centrale autonome, invitant le cerveau à interpréter cette zone intermédiaire comme une entité cognitive unifiée.

L’intégration éclairée de ces règles psychologiques impose de minimiser ce que le théoricien de l’information graphique Jacques Bertin désignait comme le « bruit graphique ». Pour préserver l’intégrité de la charge mentale de travail du lecteur, les lignes horizontales doivent impérativement demeurer des figures d’accompagnement et non des attracteurs visuels primaires. En appliquant une texture pointillée discrète et une chromaticité assourdie, on exploite la loi de continuité sans déclencher une ségrégation figure-fond excessivement agressive, préservant ainsi l’harmonie cognitive globale de la planche expérimentale.

9.3 Styles avancés : motifs pointillés personnalisés et annotations directes

Pour répondre à des exigences de publication sophistiquées, Matplotlib autorise une personnalisation micro-topologique poussée des motifs de tirets grâce à la transmission de tuples d’espacement numérique via le paramètre dashes de l’objet Line2D. Plutôt que de s’en tenir aux quatre motifs textuels élémentaires (solid, dashed, dashdot, dotted), le développeur peut spécifier une séquence arbitraire de longueurs alternant segments pleins et vides en points typographiques : par exemple axhline(y=42, dashes=(8, 4, 2, 4)) pour générer un rythme métrique alternant un long tiret de huit points, un espace de quatre points, un point de deux points et un nouvel espace de quatre points.

En sus de la morphologie du trait, la labellisation sémantique gagne fréquemment à être intégrée de manière endogène, directement sur le tracé de la ligne, plutôt que déportée dans une boîte de légende externe nécessitant des mouvements oculaires récurrents de va-et-vient. Cette pratique de l’étiquetage direct (direct data labeling) s’exécute par l’intermédiaire de la méthode ax.text(). En combinant judicieusement des coordonnées d’abscisse relatives (via la transformation ax.get_xaxis_transform()) et la coordonnée absolue de données en ordonnée, le libellé textuel se greffe avec une stabilité géométrique parfaite sur la ligne de niveau.

Pour magnifier ce type d’annotation intégrée, il est hautement recommandé de doter le texte d’un micro-cadre d’arrière-plan semi-opaque au moyen du paramètre bbox=dict(boxstyle='square,pad=0.2', facecolor='white', edgecolor='none', alpha=0.85). Cette boîte de masquage interrompt visuellement le trait de la ligne horizontale sous le texte, conférant à la typographie une lisibilité irréprochable sans altérer la perception de continuité géométrique globale de la ligne de référence, conformément aux standards éditoriaux les plus pointus de la cartographie et du dessin technique moderne.

10. Applications empiriques en sciences du comportement et psychométrie

10.1 Représentation de seuils diagnostiques et scores cliniques de coupure

Dans l’évaluation psychométrique et la psychopathologie quantitative, la mise en scène graphique des scores standardisés recueillis au moyen d’inventaires cliniques (tels que le questionnaire de dépression de Beck ou l’échelle d’anxiété STAI) requiert une rigueur sémiotique sans faille. Dans ces protocoles d’investigation, le praticien confronte la trajectoire longitudinale d’un patient ou la distribution d’une cohorte expérimentale à des seuils de significativité nosologique préétablis, appelés scores de coupure diagnostiques.

L’implémentation de ces seuils s’effectue idéalement par l’intermédiaire de plusieurs lignes horizontales stratifiées le long de l’axe vertical des ordonnées, matérialisant les frontières séparant une symptomatologie subclinique ordinaire, un épisode modéré et un état de crise sévère nécessitant une hospitalisation immédiate. Par exemple, une première démarcation discrète peut être fixée à y=16 (seuil de vigilance légère), relayée par une deuxième ligne de sévérité modérée à y=24 et culminant à y=32 pour le seuil critique d’alarme psychopathologique.

La ségrégation chromatique de ces paliers doit impérativement respecter les conventions métrologiques du domaine médical tout en préservant le confort du diagnostic visuel. L’utilisation d’une échelle chromatique séquentielle atténuée (du jaune moutarde doux au bordeaux sombre) superposée aux nuages de mesures permet au clinicien d’évaluer d’un simple coup d’œil si l’intervention psychothérapeutique a permis de faire basculer la trajectoire du patient sous le seuil d’admissibilité clinique, concrétisant visuellement l’efficacité thérapeutique du protocole administré.

10.2 Indication de tendances centrales : Moyennes empiriques et médianes

En analyse exploratoire des données comportementales, la confrontation d’une série temporelle ou d’un ensemble d’observations individuelles à la tendance centrale de l’échantillon représente une routine statistique fondamentale. Plutôt que de figer des constantes numériques calculées manuellement hors du script, l’ingénierie moderne de visualisation sous Python préconise une liaison programmatique directe et dynamique entre les structures tabulaires de Pandas et les fonctions de tracé de Matplotlib.

Cette intégration dynamique s’exprime avec une limpidité exemplaire en extrayant dynamiquement la moyenne arithmétique ou la médiane robuste de la série observée pour l’injecter directement dans le paramètre vertical de la ligne : ax.axhline(y=df['score'].mean(), color='#1F77B4', linestyle='--', linewidth=1.5, label='Moyenne empirique'). Si le jeu de données sous-jacent est ultérieurement mis à jour, filtré ou complété par de nouvelles sessions d’enregistrement, la ligne horizontale se recalibre automatiquement à la nouvelle position centrale lors de la régénération du graphe, écartant tout risque d’anachronisme métrologique dans les rapports d’analyse automatisés.

Pour enrichir cette tendance centrale d’une mesure de dispersion paramétrique sans surcharger l’espace de dessin de multiples lignes parallèles secondaires, il est particulièrement élégant de coupler la ligne horizontale de moyenne avec une bande ombrée continue matérialisant l’écart-type ou l’intervalle de confiance à 95%. Ce couplage est assuré par l’invocation conjointe de la méthode ax.axhspan(ymin=moyenne - ecart_type, ymax=moyenne + ecart_type, color='#1F77B4', alpha=0.15). La ligne horizontale affirme la position centrale exacte de la distribution, tandis que le bandeau diffus informe instantanément l’observateur sur l’amplitude de la variabilité résiduelle de la cohorte.

10.3 Visualisation de critères de performance dans les tâches cognitives

Les protocoles de neurosciences cognitives et de psychophysique expérimentale soumettent fréquemment des agents biologiques ou des algorithmes d’apprentissage par renforcement à des tâches de discrimination perceptive ou de décision lexicale à choix multiple. Dans de tels paradigmes expérimentaux, l’analyse de la courbe d’apprentissage exige une contextualisation immédiate par rapport au niveau d’exactitude obtenu par un comportement purement stochastique, couramment désigné sous le terme de niveau de chance statistique (chance level).

Dans une tâche de discrimination visuelle à deux alternatives forcées, la probabilité d’émettre une réponse correcte par simple tirage aléatoire équiprobable s’établit rigoureusement à cinquante pour cent. L’insertion systématique d’une ligne horizontale invariable à y=0.50 (avec une stylisation sobre, telle qu’un trait discontinu gris moyen linestyle=':', color='gray') fournit le zéro fonctionnel de la cognition au-dessus duquel tout gain d’exactitude doit être évalué. Les oscillations situées dans le voisinage direct de cette ligne indiquent l’absence totale d’intégration de la règle par le sujet expérimental.

Parallèlement au niveau de chance statistique, ces mêmes protocoles introduisent généralement un critère de maîtrise opérationnelle strict (par exemple, la stabilisation de la performance à plus de quatre-vingts pour cent de réponses correctes sur trois blocs consécutifs de cent essais). La juxtaposition d’un second seuil horizontal à y=0.80 matérialise l’objectif à franchir pour valider la phase d’acquisition et autoriser le passage à la phase de transfert de compétences. Le graphique linéaire devient ainsi un instrument décisionnel rigoureux, permettant de valider sans équivoque le franchissement des jalons d’apprentissage définis dans le protocole expérimental préenregistré.

11. Erreurs courantes, pièges techniques et solutions d’optimisation

11.1 Problèmes liés à la redéfinition involontaire de l’échelle des ordonnées

L’un des pièges techniques les plus récurrents lors de l’utilisation conjointe de données empiriques et de seuils de référence réside dans l’interaction inattendue entre l’instruction plt.axhline et l’algorithme interne de mise à l’échelle automatique des axes (le mécanisme d’autoscale). Par conception architecturale, lorsque axhline(y=c) est évaluée, le moteur de Matplotlib inspecte la coordonnée y transmise et contraint les bornes de l’axe vertical Y à englober cette valeur si celle-ci excède les extrema de la distribution courante.

Ce comportement déterministe peut induire des écrasements visuels désastreux. Imaginons une série temporelle oscillant délicatement entre 102 et 108 unités métriques : si le chercheur introduit par mégarde une ligne de base théorique absolue à y=0, Matplotlib va instantanément dilater la fenêtre d’observation verticale pour couvrir la totalité de l’intervalle allant de 0 à 110. Les oscillations fines de la série empirique, qui constituaient le cœur de l’investigation, se retrouvent alors compressées en un ruban visuel quasi-horizontal insignifiant, annihilant la résolution perceptible des variations locales.

Pour prévenir cette distorsion d’échelle involontaire, deux contre-mesures techniques doivent être appliquées avec discernement. La première consiste à désactiver temporairement l’autoscale vertical préalablement à l’appel du repère via l’instruction ax.set_autoscale_on(False). La seconde approche, infiniment plus courante et explicite dans les scripts académiques, consiste à verrouiller manuellement et souverainement les limites de l’ordonnée au terme de l’ensemble des tracés par l’appel déterministe ax.set_ylim(bottom=100, top=110). Cette instruction réassigne des frontières adaptées à la granularité fine des observations, neutralisant l’effet d’étirement provoqué par des seuils distaux.

11.2 Confusion fréquente entre coordonnées de données et coordonnées relatives

La source d’incompréhension et de dysfonctionnement la plus documentée sur les plateformes de développement logiciel spécialisées concerne la confusion cognitive entre l’espace des données (data coordinates) et l’espace normé de l’axe (axes coordinates) au sein de la fonction plt.axhline. Habitués à ce que la totalité des arguments d’une fonction de tracé cartésien s’exprime dans l’unité physique des graduations, de nombreux praticiens tentent de borner leur ligne horizontale en alimentant xmin et xmax avec des grandeurs tirées de l’axe horizontal réel.

Le symptôme graphique résultant de cette méprise prend systématiquement la forme d’une ligne totalement invisible ou mystérieusement tronquée. Lorsque l’abscisse du graphique s’étend de 1990 à 2020 (représentant des millésimes annuels), attribuer xmin=2000 et xmax=2010 dans axhline projette le tracé dans un espace translaté de deux mille fois la largeur de l’axe vers l’infini droit. Le moteur graphique n’émettant aucune exception formelle (les coordonnées relatives étant mathématiquement admissibles au sens projectif large), le développeur se retrouve confronté à un artefact silencieux particulièrement déroutant à déboguer.

La règle méthodologique absolue pour éradiquer cette erreur est d’adopter une stricte ségrégation procédurale : si les bornes latérales d’un segment horizontal doivent obéir aux unités de l’axe X des données, il ne faut en aucun cas solliciter axhline mais basculer impérativement vers ax.hlines(y=..., xmin=..., xmax=...). Inversement, si l’on emploie axhline, il faut graver mentalement que xmin et xmax ne peuvent et ne doivent recevoir que des fractions sans dimension appartenant strictement au segment continu fermé [0.0, 1.0].

11.3 Optimisation des performances lors du rendu graphique volumineux

Dans les applications industrielles de surveillance continue de flux ou les projets de modélisation stochastique nécessitant la génération en masse de milliers de visualisations automatiques, la consommation de ressources mémoire et le temps d’exécution CPU deviennent des facteurs limitants critiques. Une méconnaissance de l’architecture interne de Matplotlib conduit souvent à des architectures de dessin catastrophiquement inefficaces, notamment lors du tracé de grilles de référence denses ou de nuages de seuils locaux.

Chaque appel unitaire à la fonction ax.axhline instancie un objet lourd de type Line2D doté de ses propres transformateurs géométriques, de son gestionnaire de clips d’axes et de ses descripteurs d’événements interactifs. Répéter cette opération des centaines de fois au sein d’une boucle itérative (par exemple pour marquer les niveaux de quantification discrets d’un signal numérique) sature rapidement le ramasse-miettes de Python et dégrade dramatiquement les performances d’affichage ou d’exportation matricielle. De surcroît, les fichiers vectoriels produits (formats PDF ou SVG) se retrouvent hypertrophiés par des milliers de balises nodales redondantes.

L’optimisation algorithmique impérative consiste à refactoriser tout ensemble de lignes horizontales multiples sous la forme d’une unique LineCollection via l’instruction ax.hlines, ou d’exploiter les grilles natives de l’axe configurées via ax.grid(axis='y') lorsque les repères coïncident avec des graduations régulières. Le recours aux collections d’objets vectorisés permet de diviser par dix à cent le temps de calcul CPU requis pour la rastérisation et réduit drastiquement le poids mémoire des représentations graphiques, garantissant une scalabilité parfaite au sein des architectures de traitement distribué et des plateformes analytiques à haute cadence.

12. Synthèse méthodologique, bonnes pratiques et guide de référence rapide

12.1 Tableau récapitulatif des paramètres essentiels de axhline

Afin de fournir un guide d’implémentation clair et immédiatement consultable pour le développement de visualisations scientifiques sous Python, ce tableau répertorie l’inventaire exhaustif des paramètres architecturaux régissant la fonction plt.axhline. Chaque argument est documenté en regard de son type de données attendu, de sa valeur d’initialisation par défaut dans le moteur graphique de Matplotlib, ainsi que de sa plage de valeurs opératoires conformes aux standards académiques :

• y : Valeur scalaire numérique (flottant ou entier). Valeur par défaut : 0. Espace de référence : Coordonnées réelles de données (data coordinates). Détermine la hauteur géométrique absolue de l’interception sur l’axe des ordonnées.
• xmin : Valeur scalaire numérique normalisée. Valeur par défaut : 0. Espace de référence : Coordonnées relatives d’axe (axes coordinates) [0.0 = bord gauche, 1.0 = bord droit]. Délimite le point de départ horizontal du tracé.
• xmax : Valeur scalaire numérique normalisée. Valeur par défaut : 1. Espace de référence : Coordonnées relatives d’axe (axes coordinates) [0.0 = bord gauche, 1.0 = bord droit]. Délimite le point d’arrêt horizontal du tracé.
• color (ou c) : Spécificateur de teinte valide Matplotlib (nom textuel, code hexadécimal '#RRGGBB', tuple RVB normalisé). Valeur par défaut : Première couleur du cycle actif rcParams['axes.prop_cycle']. Pilote la chromaticité de la ligne.
• linestyle (ou ls) : Chaîne de caractères de style ('solid' ou '-', 'dashed' ou '--', 'dotted' ou ':', 'dashdot' ou '-.') ou tuple d’espacement. Valeur par défaut : 'solid'. Détermine la topologie et la continuité de la trajectoire.
• linewidth (ou lw) : Valeur scalaire numérique positive (points typographiques). Valeur par défaut : rcParams['lines.linewidth'] (généralement 1.5). Règle la dimension transversale et la saillance pondérale du trait.
• alpha : Scalaire numérique dans l’intervalle continu fermé [0.0, 1.0]. Valeur par défaut : None (équivalent à 1.0, opacité totale). Contrôle le coefficient de transparence optique et de fusion avec l’arrière-plan.
• label : Chaîne de caractères textuelle ou chaîne brute enrichie de syntaxe TeX (r'$...$'). Valeur par défaut : None ou ''. Enregistre le nom conceptuel de la ligne auprès du compilateur de légende de l’axe.
• zorder : Valeur scalaire numérique (flottant ou entier). Valeur par défaut : 2. Fixe le rang d’empilement spatial au sein de la pile de rendu vectoriel pour la gestion des superpositions de calques.

12.2 Directives de rédaction et de standardisation pour publications académiques

La publication d’articles au sein des revues scientifiques internationales à comité de lecture est conditionnée par le respect de chartes graphiques strictes, à l’instar des normes édictées par l’American Psychological Association (normes APA, 7e édition) pour les sciences cognitives et sociales, ou des règles de l’IEEE pour les sciences de l’ingénieur. Ces régulations visent à éliminer toute fantaisie décorative pour privilégier une lisibilité fonctionnelle, un contraste élevé et une reproductibilité parfaite sur tous supports d’impression physique ou numérique.

Dans ce cadre normatif formel, les lignes horizontales de référence doivent impérativement s’effacer devant les données brutes : elles ne doivent jamais concurrencer la courbe principale en termes d’épaisseur de trait ni d’intensité chromatique. L’usage exclusif de nuances de gris profondes (telles que les teintes '#4A4A4A' ou '#666666') ou de motifs pointillés fins (lw=1.0, ls=':') est vivement préconisé pour les repères méthodologiques secondaires. Le recours à des couleurs vives doit être strictement réservé à la matérialisation d’un seuil clinique ou d’un danger opérationnel avéré, documenté sans équivoque dans la légende de la figure ou dans la notice de bas de page (figure note).

Une règle d’or complémentaire stipule qu’aucune visualisation ne doit reposer exclusivement sur le codage chromatique pour transmettre une information différentielle critique. Toute ligne de seuil colorée doit obligatoirement être secondée par une typologie de tiret singulière et faire l’objet d’une explicitation textuelle intégrée. Enfin, les polices typographiques employées dans les étiquettes et les légendes doivent être rigoureusement calibrées sur une famille unique de polices vectorielles sans empattement (telles que Helvetica, Arial ou DejaVu Sans), avec une taille minimale absolue de huit points typographiques garantissant une netteté de lecture irréprochable même après une réduction d’échelle imposée par la mise en page finale de la revue.

12.3 Modèle de code prêt à l’emploi pour intégration immédiate

Pour parachever ce traité méthodologique et technique, nous synthétisons l’ensemble des concepts, des bonnes pratiques d’architecture orientée objet, des calculs dynamiques de tendance et des protocoles de personnalisation typographique au sein d’une trame algorithmique modulaire et élégante. Le script complet décrit ci-dessous modélise un cas d’étude comportemental concret et se prête à une réutilisation directe au sein de n’importe quel pipeline d’analyse quantitative ou de rédaction scientifique.

Ce script débute par l’initialisation déterministe d’une série chronologique simulant une progression d’apprentissage sur un horizon de quarante jours. Il déploie ensuite une instance explicite de figure et d’axe orientés objet, projette la série principale avec des marqueurs discrets élégants, calcule dynamiquement la moyenne empirique globale via Pandas pour la restituer sous la forme d’un seuil axhline central discontinu avec sa zone de dispersion ombrée par axhspan, et adjoint un seuil d’admissibilité clinique supérieur délimité chromatiquement en rouge carmin. L’ancrage rigoureux de la légende hors de la zone de traçage et l’exportation vectorielle standardisée au format PDF et PNG haute résolution parachèvent ce patron de conception d’une rigueur absolue.

L’exécution d’une telle architecture logicielle garantit la production d’artefacts graphiques d’une pureté mathématique sans faille, associant une parfaite conformité avec les lois de la psychologie de la perception visuelle à une robustesse programmatique apte à supporter les contraintes les plus sévères de l’informatique scientifique contemporaine.

Références

• American Psychological Association. (2020). Publication Manual of the American Psychological Association (7th ed.). American Psychological Association. https://apastyle.apa.org/
• Bertin, J. (1983). Semiology of Graphics: Diagrams, Networks, Maps. University of Wisconsin Press.
• Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531-554. https://doi.org/10.1080/01621459.1984.10478080
• Harris, R. L. (1999). Information Graphics: A Comprehensive Illustrated Reference. Oxford University Press.
• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90-95. https://doi.org/10.1109/MCSE.2007.55
• Koffka, K. (1935). Principles of Gestalt Psychology. Harcourt, Brace and Company.
• McKinney, W. (2010). Data structures for statistical computing in Python. In Proceedings of the 9th Python in Science Conference (Vol. 445, pp. 56-61). https://doi.org/10.25080/Majora-92bf1922-00a
• The Matplotlib Development Team. (2023). Matplotlib API Reference: matplotlib.axes.Axes.axhline. Matplotlib Documentation. https://matplotlib.org/stable/api/_as_gen/matplotlib.axes.Axes.axhline.html
• The Matplotlib Development Team. (2023). Matplotlib API Reference: matplotlib.axes.Axes.hlines. Matplotlib Documentation. https://matplotlib.org/stable/api/_as_gen/matplotlib.axes.Axes.hlines.html
• Tufte, E. R. (2001). The Visual Display of Quantitative Information (2nd ed.). Graphics Press.
• Van der Walt, S., Colbert, S. C., & Varoquaux, G. (2011). The NumPy array: A structure for efficient numerical computation. Computing in Science & Engineering, 13(2), 22-30. https://doi.org/10.1109/MCSE.2011.37
• Wickham, H. (2010). A layered grammar of graphics. Journal of Computational and Graphical Statistics, 19(1), 3-28. https://doi.org/10.1198/jcgs.2009.07098
