Comment tracer facilement une distribution du khi-deux dans R

Dans le paysage contemporain de l’analyse de données quantitatives et de la psychométrie appliquée, la maîtrise des représentations graphiques constitue un impératif méthodologique incontournable. La distribution du khi-deux, formalisée historiquement par Karl Pearson au tournant du vingtième siècle, s’érige comme l’un des piliers inférentiels les plus sollicités au sein des sciences humaines, comportementales et biomédicales. Qu’il s’agisse d’évaluer l’adéquation d’un modèle théorique à des données observées à travers un test d’ajustement, d’éprouver l’indépendance de deux variables catégorielles au sein d’un tableau de contingence ou de sonder la qualité d’ajustement globale d’une modélisation par équations structurelles, la loi du khi-deux s’avère omniprésente. Toutefois, l’abstraction mathématique inhérente à ses fonctions de densité de probabilité peut fréquemment obscurcir l’interprétation des résultats empiriques pour le chercheur, l’étudiant ou le praticien.

La visualisation informatique de cette distribution théorique ne relève pas d’un simple artifice esthétique ; elle incarne un outil heuristique et pédagogique fondamental pour appréhender la dynamique de l’erreur d’échantillonnage, la délimitation des zones de décision statistique et la nature asymétrique de l’incertitude. Le logiciel d’analyse statistique R s’est imposé comme l’environnement computationnel de référence au sein de la communauté scientifique internationale, grâce à son architecture modulaire, sa précision algorithmique rigoureuse et la flexibilité exceptionnelle de ses moteurs graphiques. Qu’il soit mis en œuvre via ses routines graphiques de base ou à l’aide de paradigmes modernes fondés sur la grammaire des graphiques, le tracé de la distribution du khi-deux offre une passerelle directe entre la théorie probabiliste et la décision empirique.

Ce guide encyclopédique se propose d’explorer de manière exhaustive, systématique et reproductible les protocoles de construction graphique d’une distribution du khi-deux dans l’environnement R. En partant des fondements mathématiques et psychométriques qui sous-tendent cette loi jusqu’à l’implémentation de visualisations interactives sophistiquées, nous détaillerons chaque étape technique nécessaire à la conception de tracés de qualité publication. L’ambition de ce document est de doter les chercheurs d’un cadre conceptuel et opérationnel sans faille, leur permettant non seulement de générer des courbes de densité irréprochables, mais également de manipuler les coordonnées géométriques des régions critiques, d’annoter les valeurs observées et de communiquer leurs résultats selon les standards les plus exigeants de la recherche universitaire.

1. Introduction à la distribution du khi-deux et son utilité en recherche psychologique

1.1 Fondements conceptuels de la loi du khi-deux en sciences du comportement

La distribution du khi-deux est une loi de probabilité continue définie exclusivement sur le demi-axe des nombres réels positifs. Mathématiquement, elle émerge de manière canonique lorsqu’une série de variables aléatoires indépendantes suivant chacune une distribution normale centrée et réduite sont élevées au carré puis sommées. Si l’on considère k variables indépendantes et identiquement distribuées selon une loi normale standard de moyenne nulle et de variance unitaire, la somme de leurs carrés engendre une variable aléatoire dont le comportement stochastique est gouverné par une distribution du khi-deux à k degrés de liberté. Cette genèse théorique confère à la distribution du khi-deux un statut fondamental dans l’analyse des grandeurs dispersives et des écarts quadratiques, concepts omniprésents lors de l’évaluation de la variance d’erreur au sein des paradigmes d’expérimentation psychologique.

Le paramètre central régissant la morphologie de cette distribution réside dans ses degrés de liberté. Lorsque ce paramètre prend des valeurs particulièrement faibles, la fonction de densité se caractérise par une asymétrie positive extrêmement prononcée, présentant une décroissance monotone abrupte où les valeurs proches de zéro concentrent la majeure partie de la masse de probabilité. À mesure que le nombre de degrés de liberté s’accroît, la distribution s’étale progressivement vers la droite, son mode s’éloigne de l’origine pour s’établir précisément à la valeur de ses degrés de liberté diminuée de deux, et la cloche asymétrique s’arrondit. En vertu du théorème central limite, lorsque les degrés de liberté progressent vers des grandeurs substantielles, la loi du khi-deux converge asymptotiquement vers une loi normale, illustrant la plasticité morphologique remarquable de ce modèle probabiliste.

Dans le domaine psychométrique et comportemental, la loi du khi-deux constitue le socle inférentiel d’une multiplicité d’épreuves d’hypothèses. Elle intervient principalement dans le cadre du test d’indépendance de Pearson appliqué aux tableaux de contingence, permettant de statuer si l’association observée entre deux construits qualitatifs, tels qu’une typologie de personnalité et une modalité d’attachement, dévie de manière significative d’un patron attribuable au simple hasard. De surcroît, elle joue un rôle prépondérant dans l’analyse factorielle confirmatoire et la modélisation par équations structurelles, où la statistique du khi-deux quantifie le degré de discordance entre la matrice de covariance empirique issue des passations de questionnaires et la matrice de covariance théorique postulée par l’architecture du modèle psychométrique.

1.2 Importance de la visualisation graphique des distributions d’échantillonnage

L’utilisation de la statistique inférentielle en recherche empirique souffre fréquemment d’une réduction mécanique à des indicateurs dichotomiques décontextualisés, au premier rang desquels figure le franchissement arbitraire du seuil de significativité conventionnel fixé à cinq pour cent. Face à cette dérive, la visualisation graphique des distributions d’échantillonnage théoriques constitue un levier épistémologique de premier ordre. Le tracé explicite de la courbe de densité permet de matérialiser instantanément la frontière entre la zone d’acceptation de l’hypothèse nulle et la région critique de rejet. Cette mise en perspective spatiale offre au chercheur une appréciation intuitive et tactile de l’éloignement de sa statistique observée par rapport au comportement attendu sous l’hypothèse nulle, démystifiant la nature probabiliste de la valeur critique associée.

Au-delà de ses vertus pour la réflexivité du statisticien, la représentation graphique joue un rôle communicationnel capital au sein des publications universitaires arbitrées par les pairs. Les revues d’excellence exigent avec une insistance croissante que la rhétorique des résultats ne repose pas exclusivement sur des tableaux numériques austères, mais s’accompagne de figures expressives capables d’illustrer la pertinence empirique des constats établis. Présenter une courbe du khi-deux intégrant la position exacte de la statistique calculée, la surface sous la courbe correspondant à la probabilité critique et les intervalles de tolérance renforce drastiquement la transparence méthodologique et l’impact visuel des conclusions d’une étude en psychologie expérimentale ou différentielle.

Enfin, l’exploration graphique systématique s’avère indispensable pour détecter visuellement d’éventuelles anomalies d’ajustement distributionnel. Bien que les critères numériques de convergence soient utiles, la comparaison graphique d’une distribution d’échantillons empiriques avec la trajectoire théorique continue de la fonction de densité du khi-deux permet d’identifier promptement des asymétries résiduelles, des leptocurticités suspectes ou des concentrations anormales de données près des bornes. Cette vérification oculaire immédiate prémunit l’analyste contre l’application aveugle de tests statistiques dont les conditions de validité asymptotique ne seraient pas rigoureusement satisfaites par le devis de recherche.

1.3 Configuration de l’environnement de calcul statistique R

Le choix de l’environnement R pour concevoir des représentations de la distribution du khi-deux repose sur la flexibilité incomparable de ses moteurs graphiques. R intègre nativement un sous-système graphique d’une robustesse exceptionnelle, communément désigné sous le terme de moteur graphique de base. Contrairement à des progiciels statistiques propriétaires figés dans des interfaces fermées, le moteur graphique de base de R autorise une manipulation atomique de chaque composant vectoriel de la figure. L’analyste contrôle directement le système de coordonnées cartésiennes, le comportement des marges d’affichage, la pixellisation des polices vectorielles et l’ordonnancement séquentiel des couches de pixels sans dépendre d’une couche logicielle intermédiaire susceptible de contraindre la créativité ou la conformité éditoriale.

Néanmoins, l’écosystème de programmation statistique R tire également sa renommée de ses bibliothèques spécialisées, au sommet desquelles trône le package ggplot2, composant central du méta-package tidyverse. Alors que le moteur de base privilégie une approche séquentielle analogue à l’application successive de couches de peinture sur une toile vierge, ggplot2 formalise une implémentation rigoureuse de la grammaire des graphiques développée par Leland Wilkinson. Pour exploiter pleinement les potentialités graphiques modernes, l’environnement de travail doit être pourvu des extensions requises, incluant notamment des modules d’ombrage géométrique, des bibliothèques de palettes adaptées à l’accessibilité cognitive et des outils de conversion vectorielle haute résolution.

La reproductibilité computationnelle étant l’exigence suprême de la science ouverte contemporaine, la configuration de la session R doit s’accompagner d’une vérification méticuleuse de la version de l’interpréteur et de l’état des dépendances installées. L’évolution des algorithmes internes d’échantillonnage et de rendu peut occasionner d’infimes variations d’une version majeure à une autre. La consignation systématique de la configuration logicielle via la commande d’inspection de session garantit que les tracés géométriques, les calculs de densité et les délimitations polygonales générés aujourd’hui demeureront strictement identiques lors de réplications futures menées par d’autres équipes de recherche indépendantes.

2. Compréhension mathématique des fonctions de densité du khi-deux dans R

2.1 Analyse structurelle de la fonction de densité dchisq()

L’évaluation numérique de la trajectoire continue d’une loi du khi-deux repose, au sein de l’environnement R, sur la fonction fondamentale dchisq(). Cette fonction implémente la formule analytique de la densité de probabilité, laquelle fait intervenir la distribution gamma eulérienne standardisée. La signature syntaxique conventionnelle de la fonction s’articule autour de quatre arguments formels : la variable d’évaluation x, le paramètre des degrés de liberté df, le paramètre de non-centralité ncp initialisé par défaut à zéro, et un commutateur booléen log stipulant si la fonction doit retourner la densité arithmétique brute ou son logarithme naturel. La parfaite maîtrise de cette signature est le prérequis indépassable à toute construction graphique rigoureuse.

L’argument df représente mathématiquement le paramètre de forme de la distribution et correspond directement au nombre de dimensions aléatoires indépendantes sommées. Au niveau de la fonction dchisq(), ce paramètre n’est pas restreint aux seuls entiers strictement positifs ; R admet des valeurs réelles positives, ce qui s’avère précieux dans certaines approximations psychométriques avancées comme les corrections de Satorra-Bentler en modélisation par équations structurelles. L’argument ncp, quant à lui, permet d’accéder à la distribution du khi-deux non centrale, indispensable lors de l’estimation de la puissance statistique a priori et des analyses d’efficacité des tests face à des hypothèses alternatives spécifiques.

Le comportement analytique de la fonction dchisq() varie de manière radicale selon la valeur attribuée au paramètre des degrés de liberté lorsque la variable x s’approche des frontières de son domaine de définition. Pour un degré de liberté strictement égal à un, la densité diverge asymptotiquement vers l’infini positif lorsque x tend vers zéro, engendrant une discontinuité graphique que l’algorithme de tracé doit gérer avec une extrême minutie pour éviter des aberrations visuelles. Pour deux degrés de liberté, la fonction s’intercepte proprement sur l’axe des ordonnées à une valeur exacte de 0,5 à l’origine, adoptant la forme d’une décroissance exponentielle simple. Pour toute valeur de degrés de liberté strictement supérieure à deux, la densité s’annule à l’origine, croît jusqu’à atteindre son point culminant modal, puis s’éteint progressivement le long de son asymptote horizontale droite en tendant vers l’infini positif.

2.2 Distinction cruciale entre dchisq(), pchisq(), qchisq() et rchisq()

L’architecture de R structure la manipulation des lois de probabilité autour d’un quatuor fonctionnel standardisé identifiable par ses préfixes nominatifs systématiques. Dans le cadre de la loi du khi-deux, la confusion conceptuelle entre ces quatre fonctions engendre fréquemment des erreurs de représentation graphique préjudiciables. La fonction dchisq(), comme explicité précédemment, calcule la hauteur absolue de la courbe en un point donné de l’axe des abscisses, c’est-à-dire la densité de probabilité différentielle f(x). Elle ne mesure en aucun cas une probabilité directe d’occurrence, la probabilité d’un point isolé étant nulle au sein d’une variable continue, mais constitue la matière première du tracé de la courbe.

À l’opposé, la fonction pchisq() correspond à la fonction de répartition cumulée, formalisant l’intégrale définie de la fonction de densité entre l’origine zéro et un point d’évaluation spécifique q. Elle retourne une valeur comprise rigoureusement dans l’intervalle fermé allant de zéro à un, matérialisant l’aire géométrique sous la courbe située à la gauche du seuil considéré. Cette fonction s’avère capitale lors de la construction graphique de zones de rejet, car elle permet de quantifier la proportion de la distribution contenue sous n’importe quel segment de l’axe des abscisses ou, inversement, d’obtenir directement la p-valeur associée à une statistique de test observée en exploitant son paramètre de complémentarité vers la queue supérieure droite.

La troisième fonction, qchisq(), correspond à la fonction quantile, qui constitue l’inverse formel de la fonction de répartition cumulée. Étant donné un niveau de probabilité cumulée p, elle détermine avec une précision numérique arbitraire le seuil statistique x correspondant le long de l’abscisse. C’est précisément cette routine que l’analyste sollicite pour repérer la position exacte d’une valeur critique correspondant au seuil conventionnel alpha de cinq pour cent ou de un pour cent. Enfin, la fonction rchisq() matérialise le générateur de nombres pseudo-aléatoires selon une loi du khi-deux spécifiée. Indispensable pour la réalisation d’expérimentations de Monte-Carlo, elle permet de générer des cohortes empiriques simulées qu’il sera possible de superposer sous forme d’histogrammes sur la courbe de densité théorique pour valider visuellement des propriétés de convergence.

3. Tracé élémentaire d’une courbe de densité avec la fonction graphique native curve()

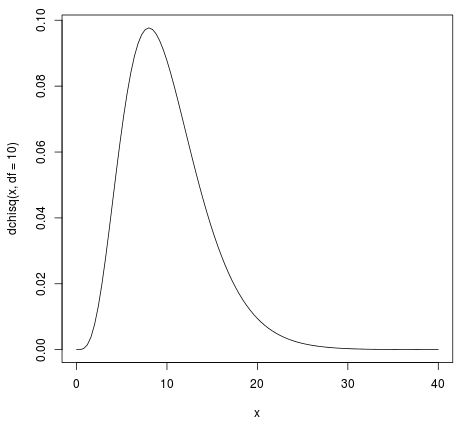

3.1 Syntaxe de base et imbrication de dchisq() dans curve()

La fonction curve() constitue l’instrument le plus direct, le plus élégant et le plus rapide au sein du moteur graphique de base de R pour tracer une fonction mathématique continue. Contrairement à l’approche conventionnelle consistant à fabriquer manuellement un vecteur de valeurs pour l’axe des abscisses puis à évaluer un vecteur correspondant d’ordonnées, la fonction curve() encapsule ce processus de discrétisation au sein de son propre algorithme d’évaluation. Elle interprète l’expression mathématique fournie comme une relation fonctionnelle dépendant d’une variable formelle générique, conventionnellement notée x, évitant ainsi la saturation de la mémoire vive par des objets temporaires superflus.

L’imbrication de la densité du khi-deux au sein de cet environnement s’opère de façon remarquablement limpide. Il suffit de transmettre à curve() l’expression invoquant la fonction dchisq() paramétrée avec la variable symbolique x et le nombre de degrés de liberté choisi. Pour garantir un positionnement graphique adéquat, le chercheur doit obligatoirement expliciter les bornes extrêmes du segment d’évaluation via les arguments formels from et to. Ainsi, la commande minimale traçant une loi à 10 degrés de liberté s’exécute en bornant l’évaluation entre l’origine zéro et une abscisse arbitraire supérieure, par exemple 40, permettant d’embrasser l’intégralité du renflement modal et de l’étalement de la queue de distribution.

Le moteur d’évaluation de curve() subdivise automatiquement l’intervalle temporel ou spatial défini par les bornes en un treillis de points équidistants. En chacun de ces nœuds de discrétisation, la fonction de densité dchisq() calcule l’ordonnée correspondante, puis les coordonnées résultantes sont interconnectées par une succession de segments linéaires vectoriels infinitésimaux. À l’écran, cette interpolation polygonale dense produit l’illusion parfaite d’une trajectoire continue parfaitement fluide, matérialisant la fonction de probabilité sans la moindre saccade optique visible par l’utilisateur.

3.2 Sélection méthodique de l’intervalle de visualisation

L’une des maladresses les plus fréquentes lors de la conception d’un graphique de distribution statistique réside dans le choix empirique et arbitraire de la borne supérieure d’affichage. Fixer une borne maximale trop resserrée entraîne une amputation abrupte de la queue de distribution, occultant précisément la région où se nichent les seuils de décision critique et les valeurs statistiques rares. À l’inverse, choisir une borne démesurément large aplatit artificiellement la courbe le long de l’axe horizontal, masquant les subtilités de sa courbure et la morphologie de son mode. Une démarche scientifique rigoureuse exige que la sélection de l’intervalle découle d’un calcul stochastique préalable.

La méthode de choix consiste à exploiter la fonction quantile qchisq() pour déterminer de manière algorithmique la borne supérieure englobant une fraction unitaire quasi totale de l’espace probabiliste, classiquement fixée à 99,9 % de l’aire sous la courbe. En assignant la valeur résultante de cette évaluation quantile à l’argument to de la fonction de tracé, le chercheur s’assure que la totalité de la dynamique théorique de la loi est mise en valeur, tout en éliminant les espaces blancs stériles sur la périphérie droite du plan cartésien. Pour la borne inférieure, l’argument from doit être calé impérativement sur zéro, domaine de définition oblige, sauf dans les situations théoriques impliquant des décalages d’échelle spécifiques.

Un autre défi technique concerne le paramétrage de la densité de discrétisation via l’argument numérique n de la fonction curve(). Par défaut, la fonction opère un échantillonnage sur 101 points équidistants. Si cette résolution s’avère amplement satisfaisante pour des degrés de liberté élevés caractérisés par des courbures douces, elle se révèle tragiquement déficiente pour des distributions très resserrées ou présentant de violents gradients d’accélération près de l’origine, comme à 1 ou 3 degrés de liberté. L’accroissement délibéré de ce paramètre à des grandeurs telles que 1000 ou 2000 nœuds d’interpolation garantit un rendu vectoriel sans le moindre artefact d’angle, indispensable lors de la génération d’illustrations destinées à l’impression haute résolution.

4. Personnalisation avancée de l’esthétique du graphique de base dans R

4.1 Ajout de métadonnées textuelles et étiquetage professionnel

Un tracé statistique brut dépourvu d’annotations rigoureuses s’avère dépourvu de valeur informative au sein d’une démarche de communication scientifique. L’enrichissement sémantique d’une figure de distribution exige un calibrage systématique des métadonnées textuelles délimitant le contexte empirique. Le moteur graphique de base permet de substituer aux étiquettes par défaut générées par R des énoncés conformes aux canons de la littérature académique internationale, à travers les paramètres main pour le titre principal, ainsi que xlab et ylab pour les axes respectifs des abscisses et des ordonnées.

Dans un contexte de recherche psychologique, l’axe horizontal ne doit pas simplement arborer la lettre anonyme x, mais porter une désignation contextuelle intelligible, telle que « Statistique théorique du khi-deux » ou « Distance quadratique observée ». L’axe vertical, de son côté, doit être désigné de façon non équivoque comme la « Densité de probabilité ». Le titre du graphique se doit d’expliciter le paramétrage exact de la loi, mentionnant sans ambiguïté la quantité de degrés de liberté mobilisée, évitant ainsi au lecteur toute conjecture fastidieuse quant à la nature des paramètres sous-jacents.

Le raffinement éditorial ultime réside dans l’utilisation de la puissante fonction expression() intégrée au moteur de rendu typographique de R. Cette commande permet de composer des symboles mathématiques grecs élégants, des exposants, des indices et des équations complexes parfaitement intégrés aux chaînes textuelles. En substituant aux libellés alphanumériques ordinaires une expression formelle affichant le caractère grec khi surmonté d’un exposant deux, le chercheur hisse le niveau visuel de ses figures aux normes les plus strictes imposées par l’American Psychological Association (APA).

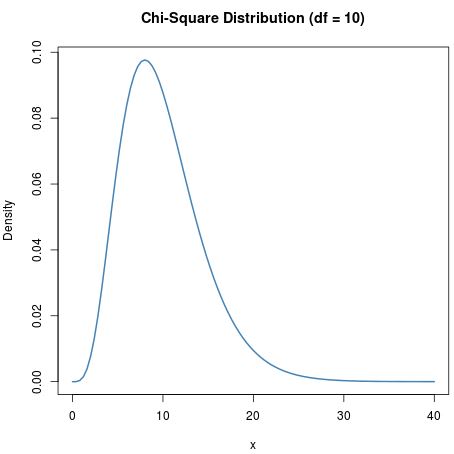

4.2 Optimisation du rendu visuel de la courbe

L’esthétique géométrique du trait de tracé conditionne immédiatement la lisibilité et l’attractivité cognitive d’une figure statistique. Le paramètre par défaut de R applique un trait noir continu d’une largeur ténue d’un pixel, qui apparaît excessivement grêle sur des écrans contemporains haute densité ou sur des épreuves de tirage papier. L’argument numérique lwd permet de moduler précisément l’épaisseur du trait continu. L’attribution d’une valeur comprise entre deux et trois unités typographiques confère à la courbe de densité une présence visuelle affirmée, mettant en relief sa trajectoire sans pour autant saturer l’espace graphique d’un encrage disproportionné.

La sélection chromatique obéit à des impératifs à la fois stylistiques et ergonomiques. Alors que le noir absolu peut paraître austère ou masquer des superpositions ultérieures, l’utilisation de nuances spécifiques, telles qu’un bleu acier soutenu ou une encre ardoise profonde, rehausse considérablement l’élégance de la visualisation tout en garantissant un contraste suffisant selon les critères d’accessibilité visuelle. Lorsque la figure est destinée à une parution papier assujettie à des contraintes de reproduction en niveaux de gris, il devient impératif de calibrer la luminosité de la couleur choisie pour s’assurer que sa conversion monochromatique préservera une différenciation absolue avec les éléments d’arrière-plan.

En complément de la couleur et de l’épaisseur, le style géométrique du trait se module à l’aide du paramètre lty. Ce dernier permet de configurer des tracés pointillés, tiretés ou mixtes. Bien que la courbe théorique principale d’une distribution soit conventionnellement tracée en ligne continue, l’introduction de variantes tiretées s’avère indispensable dès lors que l’on envisage de projeter sur le même plan des courbes comparatives secondaires ou des distributions ajustées concurrentes, garantissant ainsi que la discrimination des composantes ne repose pas exclusivement sur la perception des teintes.

4.3 Gestion des paramètres graphiques globaux avec par()

L’environnement graphique de base de R tire sa puissance de la fonction d’orchestration environnementale par(). Cette routine permet de sonder et de modifier l’ensemble des constantes régissant la fenêtre active de dessin, indépendamment des fonctions de tracé individuelles. L’un des aspects les plus délicats de la composition d’une figure réside dans le calibrage des marges périphériques délimitées autour du canevas cartésien principal. L’argument mar reçoit un vecteur de quatre grandeurs numériques représentant l’étendue des bordures inférieure, gauche, supérieure et droite en unités de lignes de texte.

Par défaut, les marges de R s’avèrent parfois asymétriques ou exagérément amples, ce qui contracte l’aire utile allouée à la trajectoire de la distribution probabiliste. Un ajustement réfléchi des marges permet de rapprocher les étiquettes des axes tout en prévenant les troncatures accidentelles de titres longs ou d’expressions mathématiques volumineuses comportant des fractions. De surcroît, le paramètre bty offre le contrôle complet sur le contour de la boîte englobante du graphique ; la suppression des bordures superflues supérieures et droites via une configuration appropriée allège la composition conformément aux principes de parcimonie visuelle énoncés par Edward Tufte.

Une bonne pratique de développement statistique consiste à sauvegarder systématiquement l’état initial des paramètres graphiques avant toute modification dans une variable dédiée. Les altérations injectées par par() demeurent en effet persistantes tout au long de la session de travail en cours, ce qui peut corrompre l’agencement de graphiques ultérieurs exécutés de manière concurrente. La réinitialisation immédiate du dispositif graphique originel au terme de l’exécution du script constitue un gage de propreté logicielle et garantit la portabilité du code source au sein d’environnements d’analyse automatisés.

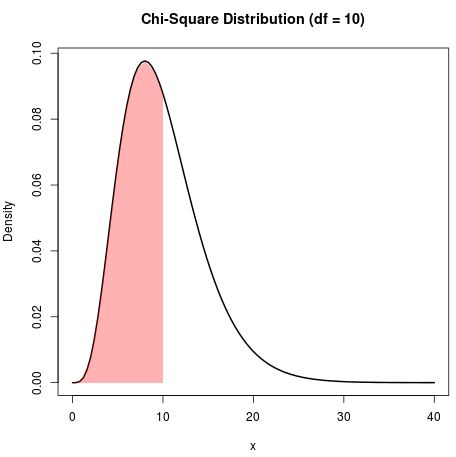

5. Hachurage et coloration des zones sous la courbe avec polygon()

5.1 Principes géométriques de la délimitation polygonale

L’un des défis techniques les plus gratifiants dans la représentation de la loi du khi-deux consiste à colorer ou à hachurer des portions sélectives de l’aire sous la courbe, notamment pour matérialiser visuellement les zones de rejet ou les niveaux de confiance. Au sein du moteur de base de R, cette opération repose sur la fonction polygon(). Contrairement à une idée reçue, cette fonction n’interroge pas magiquement la nature continue de la courbe sous-jacente ; elle requiert que l’utilisateur lui fournisse manuellement un circuit fermé de sommets géométriques bidimensionnels formant une surface fermée cohérente.

La construction des coordonnées du polygone obéit à une séquence topologique rigide. Le vecteur des abscisses x doit d’abord démarrer à la coordonnée de la borne inférieure de la zone que l’on désire combler, parcourir ensuite une grille dense de valeurs suivant fidèlement la courbure de la fonction de densité, puis s’achever à la coordonnée de la borne supérieure choisie. Pour refermer la surface géométrique sur la base horizontale sans créer de diagonales parasites, ce vecteur doit immédiatement concaténer en sens inverse les abscisses extrêmes de retour. Parallèlement, le vecteur des ordonnées y débute obligatoirement au niveau zéro de l’axe des abscisses, s’élève pour reproduire les valeurs calculées de densité le long du segment supérieur, puis replonge à pic jusqu’au niveau zéro avant de se sceller hermétiquement à son point d’amorce.

L’omission d’un ancrage rigoureux des ordonnées à la valeur zéro entraîne des déformations géométriques catastrophiques, le polygone se refermant alors de manière diagonale au travers du corps de la distribution. Lorsque ce périmètre de points est vectoriellement intègre, l’appel à la fonction polygon() vient déposer une couche de remplissage parfaitement délimitée. Cette technique autorise le traitement de zones arbitrairement complexes, qu’il s’agisse de combler une queue de distribution infinitésimale ou une enclave centrale symétrique.

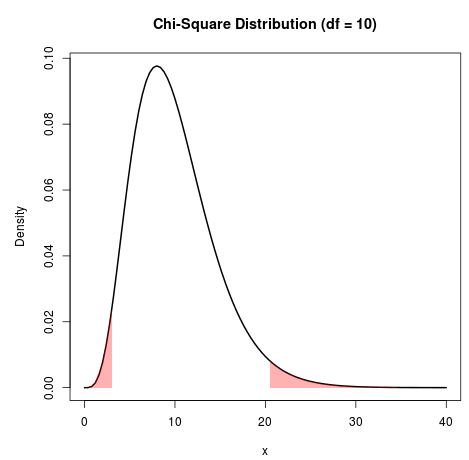

5.2 Mise en évidence visuelle de la région critique alpha

La mise en évidence de la zone critique associée au risque d’erreur de première espèce, universellement désigné par la lettre grecque alpha, représente l’application pédagogique par excellence de la méthode polygonale. Dans un test unilatéral à droite fondé sur la statistique du khi-deux, la région de rejet de l’hypothèse nulle se concentre exclusivement dans l’extrémité supérieure de la distribution. Pour déterminer avec une exactitude mathématique absolue le point d’amorce de cette région, le recours à la fonction quantile qchisq() s’impose, en sollicitant le complémentaire à un du seuil de risque, à savoir 0,95 pour un niveau de signification standardisé à cinq pour cent.

Une fois cette coordonnée charnière isolée sur l’axe des abscisses, l’analyste génère une séquence continue s’étendant de cette valeur critique jusqu’à la limite supérieure d’affichage de la fenêtre graphique. En appliquant la routine d’ancrage polynomiale exposée précédemment, on circonscrit avec une précision chirurgicale la surface représentant exactement cinq pour cent de la masse de probabilité totale de la population de référence. La visualisation de ce territoire offre une compréhension foudroyante du risque statistique : tout événement expérimental venant s’échouer au sein de cette surface colorée possède une probabilité d’occurrence inférieure ou égale à cinq pour cent sous l’hypothèse que le modèle testé soit parfaitement exact.

Pour assurer une intégration visuelle élégante, l’utilisation de couleurs semi-transparentes est hautement recommandée. L’application d’une teinte unie totalement opaque risque d’oblitérer le tracé noir de la courbe de densité théorique ou les lignes de division graduées de l’arrière-plan cartésien. Par le truchement de la fonction adjustcolor(), il est aisé d’assigner une valeur de canal alpha spécifique à la couleur de remplissage, produisant une surface translucide raffinée qui souligne la région critique sans pour autant occulter la géométrie vectorielle continue sous-jacente.

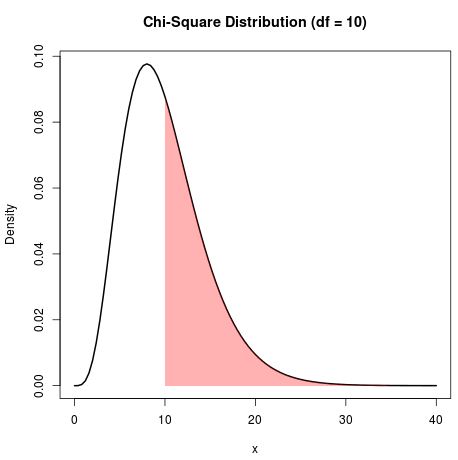

5.3 Application au calcul et à l’illustration de la p-valeur

Tandis que la région critique alpha délimite un seuil de décision théorique préétabli en amont de la collecte des données, la valeur de la p-valeur découle quant à elle directement de la statistique empirique calculée à partir des observations réelles recueillies sur le terrain. L’illustration conjointe de ces deux entités sur un même plan graphique constitue l’une des démarches les plus instructives pour dissiper la confusion récurrente entre seuil de signification et probabilité exacte a posteriori au sein de la communauté des étudiants et jeunes chercheurs en sciences sociales.

Pour illustrer dynamiquement une p-valeur obtenue, le chercheur ancre le début du polygone de remplissage précisément sur la valeur de la statistique du khi-deux observée dans l’échantillon empirique. Si la statistique calculée est substantiellement supérieure à la valeur critique théorique, l’aire polygonale résultante apparaîtra d’une ténuité extrême, matérialisant de manière frappante le caractère exceptionnel et atypique des données recueillies au regard de l’hypothèse d’absence d’effet. Il devient alors pertinent d’ajouter des annotations textuelles explicatives directement ancrées dans l’espace euclidien du graphique grâce à la fonction text().

Ces indications textuelles gagnent à être couplées à des indicateurs directionnels formels par l’intermédiaire de la fonction vectorielle arrows(). Tracer une flèche pointant avec exactitude vers le point d’inflexion ou l’amorce de la surface d’intérêt permet de guider immédiatement le regard du lecteur vers l’enjeu statistique de la démonstration. Cette stratification soignée d’éléments polygonaux semi-transparents, de lignes de repère perpendiculaires matérialisant les seuils et de légendes dynamiques transforme une simple abstraction algébrique en une démonstration empirique limpide et irréfutable.

6. Superposition et comparaison de multiples distributions du khi-deux

6.1 Visualisation de l’effet de l’augmentation des degrés de liberté

L’exploration comparative de plusieurs trajectoires de distribution sur un canevas graphique partagé constitue un procédé pédagogique d’une efficacité redoutable pour enseigner la mécanique de convergence des lois continues. La morphologie de la loi du khi-deux subit des métamorphoses structurales spectaculaires à mesure que ses degrés de liberté croissent, passant d’une allure de j-inversé asymétrique hyper-concentrée à une colline symétrique aplatie tendant vers la loi normale. La juxtaposition de plusieurs courbes au sein d’une figure synthétique permet de cristalliser visuellement ce phénomène fondamental de la théorie probabiliste.

Sur le plan de l’implémentation dans le moteur graphique de base de R, cette superposition s’orchestre avec une simplicité déconcertante grâce au commutateur add = TRUE disponible au sein de la fonction curve(). Après avoir exécuté un premier appel sans ce paramètre pour initialiser le système de coordonnées et les étiquettes de premier plan, les invocations subséquentes de curve() dotées de l’argument d’addition viendront déposer leurs trajectoires respectives sur le plan déjà matérialisé, sans réinitialiser la fenêtre ni écraser les éléments textuels préexistants.

Une vigilance technique absolue doit néanmoins être accordée au calibrage de l’échelle verticale ylim lors de l’appel initial. La première courbe tracée ne correspond pas nécessairement à celle qui possède l’amplitude maximale sur l’axe des ordonnées. Par exemple, si l’on initialise le graphique avec une loi à dix degrés de liberté puis que l’on superpose une loi à un ou deux degrés de liberté, le sommet de cette dernière sera irrémédiablement tronqué au sommet du cadre, son pic dépassant drastiquement le plafond d’ordonnée configuré par la première commande. L’analyste doit donc anticiper la densité maximale théorique de l’ensemble des courbes qu’il projette d’agréger et fixer manuellement le plafond de l’axe vertical en conséquence.

6.2 Construction d’une légende scientifique claire

Dès lors qu’une composition visuelle intègre une multiplicité de courbes entremêlées, l’insertion d’une légende rigoureuse devient un impératif d’intelligibilité absolue. Une figure dont le décodage impose de déduire arbitrairement quelle couleur ou quel style de trait correspond à tel niveau de paramétrage perd l’intégralité de sa portée heuristique. La fonction legend() du moteur graphique de R offre un contrôle exhaustif sur le positionnement, l’architecture sémantique et la parure esthétique de cet encart indispensable.

Le positionnement de l’encart de légende peut être spécifié soit par des coordonnées cartésiennes explicites, soit par des mots-clés sémantiques intuitifs tels que « topright » ou « topleft ». Dans le cas d’une famille de distributions du khi-deux, le coin supérieur droit s’avère généralement l’emplacement idéal en raison de l’asymétrie positive des lois qui libère naturellement un vaste espace vide le long de la queue asymptotique descendante. L’attribution judicieuse de l’argument bty = ‘n’ permet d’éliminer la bordure rectangulaire standard encadrant la légende, épurant visuellement la composition selon les préceptes du minimalisme graphique contemporain.

L’intégrité de la communication scientifique repose sur l’alignement typographique sans faille entre les paramètres réels des courbes et les symboles répertoriés dans la légende. Les vecteurs de couleurs, d’épaisseurs de trait et de types de lignes fournis à la fonction legend() doivent être strictement identiques et ordonnés de la même façon que ceux ayant servi à orchestrer les commandes curve() successives. L’emploi d’expressions mathématiques au sein du libellé de chaque entrée permet d’indiquer explicitement la mention des degrés de liberté avec élégance, garantissant une lecture immédiate et sans équivoque pour tout relecteur d’un manuscrit scientifique.

7. Approche moderne et reproductible avec le package ggplot2

7.1 Construction d’un canevas de données continu avec stat_function()

Bien que le système graphique de base de R excelle par sa rapidité d’exécution et son autonomie totale sans dépendance externe, le package ggplot2 représente aujourd’hui le standard dominant au sein de la communauté internationale de science des données. Fondé sur la formalisation théorique d’une grammaire descriptive des graphiques, ggplot2 envisage une figure non pas comme une juxtaposition d’instructions de tracé disparates, mais comme une imbrication logique de couches sémiotiques interconnectant des données brutes, des transformations statistiques, des coordonnées spatiales et des mappages esthétiques.

Tracer une fonction de densité mathématique théorique continue sans disposer au préalable d’un échantillon empirique volumineux dans un tableau peut paraître paradoxal sous la philosophie de ggplot2. La solution repose sur l’instanciation d’un tableau de données préliminaire minimaliste délimitant simplement la plage spatiale d’exploration sur l’axe horizontal, couplé à l’utilisation de la directive statistique stat_function(). Cette couche fonctionnelle prend en charge l’évaluation computationnelle de n’importe quelle loi continue reconnue par R directement sur la géométrie cartésienne établie.

L’argument central de cette géométrie réside dans le paramètre fun, auquel on assigne le pointeur vers la fonction de densité dchisq, tandis que les paramètres spécifiques de la distribution sont acheminés sous forme de liste structurée via l’argument args. L’avantage phénoménal de cette formulation réside dans son extensibilité modulaire. L’ajout d’une nouvelle courbe, la modification des axes ou le basculement d’un système de coordonnées linéaires vers une échelle logarithmique s’effectuent sans aucune réécriture de la structure de base, conférant au code d’analyse une maintenabilité et une élégance structurelle incomparables.

7.2 Remplissage conditionnel sous la courbe dans ggplot2

L’opération de coloration sélective des régions sous la courbe dans l’écosystème ggplot2 s’affranchit de la pénibilité du calcul manuel des coordonnées polygonales fermées propre au moteur de base. Pour ombrer une zone spécifique, comme le seuil critique de rejet ou une tranche d’acceptation, la stratégie canonique consiste à encapsuler la fonction de densité au sein d’une routine conditionnelle ou à circonscrire les bornes d’évaluation spatiale de la géométrie stat_function() à l’aide d’arguments d’intervalles explicites combinés à un opérateur de ruban géométrique.

Une approche particulièrement prisée consiste à superposer une seconde instance de stat_function() dédiée exclusivement à l’aire d’intérêt, en restreignant ses bornes d’évaluation via l’argument xlim pour qu’elle ne commence qu’à la valeur quantile critique et s’arrête à la frontière supérieure du canevas. En associant cette couche à une géométrie de surface continue via l’argument geom = « area », ggplot2 opère automatiquement l’ancrage horizontal au plancher de l’axe des abscisses et drape la région sélectionnée d’une étoffe colorée harmonieuse.

Le contrôle de l’opacité s’avère trivial grâce au paramètre universel alpha, autorisant des jeux de translucidité subtils permettant de discerner la trame de fond sous la surface mise en relief. Cette méthodologie garantit une reproductibilité graphique parfaite : si le modèle sous-jacent est amené à voir ses degrés de liberté modifiés au fil du processus analytique, la zone critique se repositionnera automatiquement et redéfinira sa surface sans nécessiter la moindre correction géométrique manuelle de la part de l’utilisateur.

7.3 Personnalisation thématique conforme aux normes de l’APA (7e édition)

Les normes éditoriales de l’American Psychological Association imposent une sobriété visuelle rigoureuse pour les figures destinées à la publication dans ses revues scientifiques affiliées. Le style par défaut de ggplot2, caractérisé par son arrière-plan gris tramé de lignes blanches orthogonales, est catégoriquement proscrit dans les manuscrits académiques conventionnels. Pour transformer un tracé computationnel en une illustration publiable de niveau professionnel, la manipulation du système thématique de la bibliothèque s’avère indispensable.

La première étape de cette mise en conformité consiste à appliquer la directive globale theme_classic(). Ce thème préconfiguré élimine instantanément tout le quadrillage interne non informatif, supprime l’arrière-plan grisé pour instaurer un blanc immaculé et ne conserve que les deux axes cartésiens indispensables, délimités par des traits noirs nets. Ce canevas épuré constitue la base idéale pour satisfaire aux exigences drastiques de netteté requises par les éditeurs universitaires.

Il convient ensuite de peaufiner les spécifications typographiques au moyen de la fonction de granularité theme(). L’ajustement de la taille des polices de caractères, l’alignement des titres d’axes, l’adjonction de marges textuelles et la configuration d’une légende totalement dépouillée s’exécutent par l’intermédiaire d’éléments thématiques dédiés. Conjointement, l’usage de la fonction labs() combinée à l’analyseur syntaxique mathématique permet d’imprimer des étiquettes notationnelles intégrant des lettres grecques parfaitement proportionnées, scellant ainsi l’adéquation esthétique de la figure avec les standards les plus exigeants de la psychologie scientifique moderne.

8. Représentation conjointe de données empiriques et de la distribution théorique

8.1 Superposition d’un histogramme empirique et de la densité du khi-deux

Dans la pratique réelle de la recherche psychologique, la modélisation théorique n’évolue jamais en vase clos ; elle se confronte continuellement aux données brutes prélevées sur le terrain expérimental. La confrontation visuelle d’un ensemble de statistiques empiriques d’ajustement avec la courbe continue de la distribution de référence constitue le moyen le plus intuitif de diagnostiquer si les données recueillies se conforment effectivement au comportement théorique attendu ou si des distorsions systématiques d’échantillonnage sont à l’œuvre.

Toutefois, l’écueil technique majeur lors de la tentative de superposition d’une courbe de densité sur un histogramme empirique réside dans l’incompatibilité fondamentale d’échelle de mesure. Par défaut, la fonction hist() du moteur de base de R dresse les classes de l’histogramme en fonction de l’effectif brut ou de la fréquence absolue des observations répertoriées dans chaque intervalle. Or, la courbe théorique de la fonction dchisq() s’exprime exclusivement sous forme de densité continue de probabilité, dont l’aire totale sous la trajectoire est égale à l’unité. Tenter de superposer directement les deux tracés engendre une figure aberrante où la courbe de densité théorique paraît complètement écrasée au ras de l’axe des abscisses, invisible sous des barres de fréquences s’élevant à des dizaines ou des centaines d’unités.

Pour résoudre rigoureusement cette divergence, il est impératif d’ajuster le paramétrage de l’histogramme en désactivant le décompte absolu via l’argument freq = FALSE (ou probability = TRUE). Cette directive force R à normaliser la surface de l’histogramme pour que la somme des aires de chaque rectangle équivaille strictement à un. Une fois cette homogénéisation dimensionnelle établie, l’invocation subséquente de la fonction lines() ou de curve(add = TRUE) vient apposer la fonction continue du khi-deux dans le même espace métrique, offrant une comparaison optique immédiate et irréprochable de la concordance distributionnelle.

8.2 Tracé quantile-quantile (Q-Q plot) spécifique à la loi du khi-deux

Si la superposition d’histogrammes et de densités fournit une première intuition de l’ajustement global, elle s’avère intrinsèquement dépendante de la largeur arbitraire choisie pour le découpage des classes de données. Pour scruter la conformité distributionnelle avec une rigueur analytique supérieure, le tracé quantile-quantile, ou Q-Q plot, s’impose comme l’étalon-or méthodologique. Cette méthode consiste à confronter les quantiles empiriques ordonnés d’une série d’observations réelles aux quantiles théoriques exacts que cette série devrait idéalement exhiber si elle était issue de la distribution cible.

Bien que R intègre nativement des routines directes pour l’évaluation de la normalité via qqnorm(), il ne dispose pas d’une fonction élémentaire dédiée au diagramme quantile-quantile de la loi du khi-deux. L’analyste doit donc le concevoir par une chaîne algorithmique transparente : on ordonne d’abord les données d’observation par ordre croissant, on calcule leur rang centile empirique respectif à l’aide d’une formule d’ajustement de tracé, puis on injecte ces probabilités cumulées dans la fonction quantile théorique qchisq() paramétrée selon les degrés de liberté adéquats. En reportant sur un repère cartésien les couples de valeurs ainsi formés, chaque point matérialise la convergence ou l’écart entre la réalité et le modèle.

L’évaluation visuelle du Q-Q plot est ensuite facilitée par le tracé d’une droite d’identité diagonale idéale reliant les points théoriques attendus. Si l’échantillon analysé suit fidèlement la loi du khi-deux spécifiée, l’ensemble des points s’aligne étroitement le long de cette trajectoire de référence. Cette visualisation offre une sensibilité diagnostique incomparable pour dépister les valeurs aberrantes multivariées. Dans le cadre de l’évaluation de la normalité multivariée en psychométrie, le carré des distances de Mahalanobis calculé sur un ensemble de variables comportementales doit théoriquement suivre une loi du khi-deux ; tout décrochement prononcé de points dans l’angle supérieur droit du Q-Q plot trahit immédiatement la présence d’individus atypiques ou de violations substantielles des postulats inférentiels.

9. Création de graphiques interactifs pour l’enseignement et le diagnostic

9.1 Conversion dynamique d’objets ggplot2 avec plotly

L’avènement des technologies web et des documents computationnels dynamiques a profondément renouvelé les pratiques de médiation des données scientifiques. Si les tracés vectoriels statiques conservent leur suprématie pour l’édition papier traditionnelle, les visualisations interactives enrichissent substantiellement les contextes d’enseignement universitaire et les phases exploratoires préliminaires de la recherche. Le package plotly offre un pont technologique exceptionnel permettant de métamorphoser instantanément une composition statique conçue avec ggplot2 en un graphique dynamique hautement réactif.

Cette mutation s’exécute par l’entremise d’une fonction unique, ggplotly(), qui ingère l’objet graphique préalablement instancié pour le traduire en un canevas interprétable par les moteurs de rendu JavaScript des navigateurs modernes. Sans nécessiter la moindre réécriture algorithmique de la distribution, le tracé s’anime : l’utilisateur dispose désormais d’outils de zoom interactif, de recadrage sélectif et de translation spatiale lui permettant de scruter les comportements asymptotiques aux extrêmes de la loi avec une fluidité déconcertante.

L’apport pédagogique majeur de cette technologie réside dans la configuration des infobulles dynamiques au survol de la souris. En balayant la courbe de densité théorique, l’observateur voit s’afficher instantanément les coordonnées exactes du point survolé, associant à chaque coordonnée de l’abscisse la densité locale et la probabilité cumulée correspondante. Pour un apprenant confronté pour la première fois à la logique de la région critique, constater visuellement l’amenuisement continu de la probabilité à mesure que le curseur glisse vers la queue de distribution procure un ancrage conceptuel bien plus profond que la récitation passive de tables statistiques imprimées.

9.2 Développement d’une mini-application Shiny pour manipuler les paramètres

Pour transcender définitivement l’expérience d’apprentissage ou pour doter un laboratoire de recherche d’une plateforme de diagnostic ergonomique, le déploiement d’une application réactive articulée autour du cadriciel Shiny représente l’aboutissement méthodologique ultime. Shiny autorise le couplage direct entre une interface utilisateur interactive rédigée en langage déclaratif et le moteur statistique de R exécutant des calculs sous-jacents en continu. L’utilisateur peut ainsi manipuler des curseurs de réglage et observer en temps réel la métamorphose instantanée de la courbe de densité.

L’architecture de l’application s’articule conventionnellement autour d’un panneau latéral hébergeant un premier potentiomètre numérique dédié au choix des degrés de liberté et un second dévolu à la fixation du seuil d’erreur alpha. Dans la fonction serveur réactive, tout déplacement de ces curseurs déclenche la réévaluation immédiate des bornes d’affichage, le recalcul de la valeur critique via qchisq() et la régénération dynamique des polygones d’ombrage colorant la zone de rejet. L’utilisateur constate de visu comment la contraction ou l’expansion des degrés de liberté décale instantanément le centre de gravité de la masse de probabilité.

L’intégration d’un volet d’exportation au sein de cette interface interactive permet en outre aux chercheurs non programmeurs d’extraire des figures vectorielles calibrées sur mesure directement au format PDF ou SVG, synchronisées avec les statistiques observées dans leurs propres protocoles expérimentaux. Cette démocratisation des outils de modélisation visuelle élimine les barrières techniques d’accès au logiciel R, facilitant la dissémination de pratiques rigoureuses de visualisation statistique au sein d’équipes pluridisciplinaires.

10. Automatisation et encapsulation dans des fonctions R réutilisables

10.1 Conception d’une fonction de tracé robuste pour rapports statistiques

Au sein d’un laboratoire de recherche ou d’un cabinet d’expertise psychométrique menant des études itératives, la réécriture fragmentaire et manuelle des lignes de code graphique à chaque nouvelle passation empirique représente une source d’inefficacité temporelle et un risque avéré de corruption d’analyse. L’ingénierie logicielle appliquée à la science exige d’encapsuler la complexité des routines de tracé, d’ombrage polygonal et d’étiquetage mathématique au sein d’une fonction R personnalisée, générique, robuste et documentée, prête à être mobilisée à volonté sur n’importe quel jeu de données.

La conception d’une telle fonction d’automatisation nécessite de paramétrer judicieusement ses arguments formels d’entrée. Une fonction de tracé de distribution du khi-deux exemplaire doit accueillir au minimum la valeur des degrés de liberté de l’analyse, le seuil nominal alpha désiré, ainsi qu’un argument optionnel recevant la valeur de la statistique observée dans l’échantillon. Pour prévenir les dysfonctionnements à l’exécution, le corps fonctionnel doit systématiquement intégrer des garde-fous de validation programmatique vérifiant que les degrés de liberté constituent bien un scalaire strictement positif et que le seuil de risque est rigoureusement inclus dans l’intervalle ouvert zéro-un.

À l’intérieur de l’architecture fonctionnelle, la routine automatise l’ensemble de la cinématique visuelle : calcul dynamique de la fenêtre cartésienne optimale, tracé de la fonction continue, génération du polygone de remplissage semi-transparent de la queue de distribution, érection d’une ligne discontinue perpendiculaire indiquant la position de la valeur critique, et, le cas échéant, projection d’une ligne d’une teinte contrastée marquant la statistique empirique observée avec sa légende correspondante. En retour, la fonction ne se contente pas de produire une figure élégante à l’écran ; elle peut renvoyer de manière invisible une liste contenant les valeurs numériques exactes des seuils calculés, permettant son intégration fluide au sein de pipelines de traitement quantitatif automatisés.

10.2 Intégration fluide dans des documents reproductibles R Markdown et Quarto

La recherche reproductible contemporaine privilégie la rédaction de rapports d’analyse au sein de calepins computationnels unifiant le discours textuel théorique et le code exécutable, formalisés par les environnements R Markdown et Quarto. Dans ce paradigme de publication lettrée, les graphiques de distribution du khi-deux ne sont plus exportés manuellement sous forme de fichiers images statiques pour être réimportés maladroitement dans un traitement de texte, mais sont directement compilés à la volée lors de la génération du document final.

Pour sublimer l’insertion de ces tracés au sein de manuscrits au format PDF via les moteurs typographiques TeX ou au format HTML pour les portails de science ouverte, l’optimisation des options de blocs de code s’avère déterminante. L’étalonnage rigoureux des dimensions de figure par les directives fig.width et fig.height prévient les anamorphoses visuelles lors de l’intégration dans les gabarits de mise en page. De surcroît, le paramètre dpi doit être fixé à un minimum absolu de 300 points par pouce pour garantir une netteté de tracé répondant aux standards industriels de l’imprimerie universitaire.

Le raffinement ultime de ce couplage réside dans l’automatisation des légendes de figures. Grâce à l’évaluation en ligne du code R, la légende accompagnant le tracé peut incorporer dynamiquement les grandeurs numériques précises issues des tableaux statistiques compilés dans les paragraphes antérieurs. Ainsi, si une modification du protocole expérimental requiert la mise à jour de l’échantillon, la recompilation du document Quarto recalculera automatiquement la distribution, déplacera les seuils polygonaux et actualisera le texte de la légende sans aucune intervention manuelle, éliminant définitivement les discordances historiques entre le texte méthodologique et les représentations graphiques qui le soutiennent.

11. Diagnostic et résolution des erreurs courantes lors du tracé dans R

11.1 Erreurs d’évaluation vectorielle et confusion d’arguments

La pratique quotidienne du tracé de distributions sous R confronte inévitablement les analystes à une typologie récurrente de dysfonctionnements syntaxiques et de messages d’erreur énigmatiques. L’un des pièges les plus déconcertants réside dans la gestion de la variable symbolique x au sein de la fonction curve(). Les néophytes ont fréquemment tendance à déclarer préalablement un vecteur concret d’abscisses dans leur environnement de travail global, puis à l’injecter imprudemment dans la commande. Cette pratique peut perturber l’interpréteur interne de curve(), qui attend la variable symbolique non évaluée pour orchestrer sa propre interpolation discrète, aboutissant à des tracés désespérément plats ou à des erreurs d’incompatibilité de dimensions.

Une autre source d’achoppement fréquente concerne les discordances de dimensions vectorielles lors de l’utilisation de la fonction polygon(). Pour que le tracé polygonal s’opère sans rejet, le vecteur des abscisses et le vecteur des ordonnées doivent posséder une longueur matricielle rigoureusement identique. Une inadvertance dans la construction de la séquence de retour au plancher zéro ou l’omission d’un élément d’ancrage génère instantanément l’alerte graphique stipulant que les coordonnées x et y doivent présenter les mêmes longueurs. Un examen systématique de la cardinalité des vecteurs par l’inspecteur d’objets permet de neutraliser instantanément cette anomalie géométrique.

Enfin, la confusion persiste régulièrement quant à la nature des paramètres transmis aux fonctions statistiques fondamentales. Une bévue classique consiste à solliciter la fonction de répartition cumulée pchisq() en lieu et place de la fonction de densité dchisq() au sein de l’instruction de tracé continu. Le graphique résultant ne dessine alors plus une cloche asymétrique de densité, mais une courbe sigmoïde monotone croissante d’accumulation de probabilité. Bien que cette courbe cumulative possède sa propre valeur heuristique, la méprise sur l’argument invalide l’évaluation visuelle de la forme morphologique et des régions d’exclusion de l’hypothèse nulle.

11.2 Problèmes de rendu géométrique aux limites de distribution

Les particularités analytiques de la loi du khi-deux posent des défis géométriques considérables à l’approche de ses frontières mathématiques, défis qui, s’ils ne sont pas convenablement traités, dégradent dramatiquement la qualité des figures produites. Le cas le plus critique s’observe sans conteste lors du tracé d’une distribution à un unique degré de liberté. Mathématiquement, la fonction de densité tend vers l’infini lorsque l’abscisse converge vers zéro. Si l’on demande à R d’évaluer la fonction en démarrant exactement à zéro, le moteur rencontre une division par zéro ou génère un point d’ordonnée infini, provoquant l’interruption du tracé vectoriel ou une pointe aberrante écrasant l’intégralité du graphique.

Pour contourner élégamment cette singularité asymptotique à un degré de liberté, il est impératif d’amorcer le segment de tracé à une valeur infinitésimale strictement supérieure à zéro, telle que 0,001. Cette infime translation évite la collision avec le pôle infini tout en permettant de représenter fidèlement la décroissance abrupte de la loi sans introduire d’aberration numérique. De surcroît, le chercheur doit alors plafonner impérativement l’axe vertical par un argument ylim réfléchi, sans quoi l’amplitude vertigineuse des premières coordonnées discrétisées contractera l’ensemble de la trajectoire subséquente au fond de la figure.

Un autre désagrément visuel majeur survient lors du remplissage polygonal des zones critiques lorsque le vecteur des abscisses n’a pas été rigoureusement ordonné avant d’être transmis à polygon(). Si les sommets géométriques se croisent de manière désordonnée, R tente de combler la surface en suivant la trajectoire des points dans l’ordre de leur indexation séquentielle, tissant une toile d’araignée d’artefacts filaires triangulaires chaotiques à l’écran. L’application systématique d’une vérification d’ordonnancement séquentiel garantit que le polygone forme une enveloppe convexe ou semi-convexe limpide, exempte de toute distorsion d’affichage indésirable.

12. Synthèse méthodologique et recommandations pour la diffusion scientifique

12.1 Check-list de vérification avant soumission d’une figure de distribution

Avant d’acheminer un manuscrit de recherche comportant des représentations de distributions statistiques vers le processus d’évaluation par les pairs d’une revue internationale, une démarche méthodique d’assurance qualité s’impose. La validité scientifique d’un graphique repose sur la concordance absolue et vérifiable entre les paramètres figurant sur l’illustration et les données numériques consignées au fil du texte principal ou des tableaux d’analyses. La check-list ci-après récapitule les points névralgiques devant faire l’objet d’un examen minutieux :

• Concordance des degrés de liberté : Vérifier scrupuleusement que la valeur du paramètre des degrés de liberté injectée dans les fonctions du khi-deux correspond sans la moindre divergence au nombre effectif de dimensions associées aux analyses statistiques de l’étude (par exemple, le produit des lignes moins une et des colonnes moins une dans un test de contingence).
• Exactitude des zones de rejet : S’assurer que le seuil de risque alpha utilisé pour déterminer la borne du polygone critique reflète fidèlement le seuil décisionnel annoncé dans la section méthodologique (distinction rigoureuse entre 0,05, 0,01 ou corrections de type Bonferroni).
• Accessibilité chromatique universelle : Soumettre les palettes de couleurs choisies à un émulateur de daltonisme afin de garantir que les surfaces colorées et les lignes critiques demeurent parfaitement discernables pour les relecteurs présentant des déficiences de la vision des couleurs (favoriser l’usage des palettes viridis ou d’échelles de luminosité graduées).
• Lisibilité typographique à échelle réduite : Anticiper l’insertion finale de la figure dans la mise en page de la revue en imprimant ou visualisant l’image à sa largeur définitive de publication (généralement le format d’une simple colonne d’environ huit centimètres de large) pour attester que les étiquettes et notations mathématiques demeurent parfaitement déchiffrables sans effort optique.
• Précision du système de coordonnées : Vérifier que les échelles des axes démarrent rigoureusement aux points requis par la théorie probabiliste et qu’aucune amputation intempestive du mode ou de la queue de distribution ne tronque le sens des distributions.

12.2 Répertoire des bonnes pratiques pour un code R propre et partageable

L’éthique de la science ouverte ne se limite plus aujourd’hui au simple partage des données brutes ; elle englobe désormais la mise à disposition d’un code source limpide, documenté, intelligible et immédiatement réutilisable par la communauté scientifique. Un script R dédié à la confection de figures de distribution du khi-deux doit constituer un modèle de clarté algorithmique, capable d’être exécuté de bout en bout sur une machine vierge sans soulever la moindre exception ni exiger d’interventions correctives manuelles de la part d’un évaluateur.

La première règle de bonne conduite réside dans la modularité et l’isolation des dépendances logicielles. Si le tracé s’appuie sur des bibliothèques tierces comme ggplot2 ou plotly, celles-ci doivent être chargées de façon explicite et ordonnée en tout début de script, accompagnées d’instructions conditionnelles assurant leur installation automatisée en cas d’absence sur l’environnement de l’utilisateur hôte. Chaque transformation géométrique, de l’échantillonnage de la fonction de densité jusqu’à la fermeture polygonale des contours, gagne à être commentée avec une précision chirurgicale, explicitant la logique conceptuelle qui guide les choix numériques adoptés.

Enfin, pour toute procédure de simulation stochastique ou d’illustration comparative impliquant la génération de nombres pseudo-aléatoires via rchisq(), la fixation préalable d’une graine de reproductibilité au moyen de la directive set.seed() est un impératif catégorique non négociable. Cette précaution garantit que tout confrère exécutant le code source verra se matérialiser exactement les mêmes fluctuations empiriques et les mêmes tracés que ceux présentés par les auteurs de l’étude. Le dépôt de ces scripts normalisés sur des archives publiques pérennes, telles que l’Open Science Framework (OSF) ou GitHub, consacre l’engagement du chercheur pour une science transparente, vérifiable et durablement reproductible.

Références

• American Psychological Association. (2020). Publication manual of the American Psychological Association (7th ed.). American Psychological Association. https://doi.org/10.1037/0000165-000
• Field, A., Miles, J., & Field, Z. (2012). Discovering statistics using R. SAGE Publications.
• Murrell, P. (2018). R graphics (3rd ed.). Chapman and Hall/CRC. https://doi.org/10.1201/9780429490019
• Pearson, K. (1900). On the criterion that a given system of deviations from the probable in the case of a correlated system of variables is such that it can be reasonably supposed to have arisen from random sampling. The London, Edinburgh, and Dublin Philosophical Magazine and Journal of Science, 50(302), 157–175. https://doi.org/10.1080/14786440009463897
• R Core Team. (2023). R: A language and environment for statistical computing. R Foundation for Statistical Computing. https://www.R-project.org/
• Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.
• Wickham, H. (2016). ggplot2: Elegant graphics for data analysis (2nd ed.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
• Wilkinson, L. (2005). The grammar of graphics (2nd ed.). Springer-Verlag. https://doi.org/10.1007/0-387-28695-0
