Comment tracer une courbe de régression logistique dans R

La modélisation statistique des phénomènes dichotomiques constitue l’un des piliers méthodologiques fondamentaux de la recherche contemporaine, s’étendant de l’épidémiologie clinique à la psychométrie computationnelle. Face à une variable dépendante binaire matérialisant l’apparition d’un événement, la rémission d’un patient ou l’échec à une épreuve cognitive, l’application directe du modèle linéaire généralisé par moindres carrés ordinaires se heurte à des incohérences mathématiques insurmontables, notamment la violation de l’hypothèse d’homoscédasticité et la prédiction de probabilités aberrantes situées en dehors de l’intervalle canonique borné par zéro et un. La régression logistique binaire résout cette aporie en introduisant une fonction de lien non linéaire qui transforme une combinaison linéaire de prédicteurs en une trajectoire sigmoïdale parfaitement calibrée sur l’espace probabiliste.

Toutefois, l’estimation des paramètres par le maximum de vraisemblance et la simple lecture des coefficients tabulés, exprimés en logarithmes du rapport de cotes, s’avèrent souvent insuffisantes pour saisir intuitivement la dynamique du phénomène sous-jacent. L’esprit humain appréhende difficilement les accélérations, les points d’inflexion et les zones de saturation asymptotique à travers de simples chiffres abstraits. C’est précisément dans cette brèche cognitive que la visualisation de données s’impose non pas comme un artifice esthétique accessoire, mais comme un instrument d’inférence scientifique à part entière. Tracer une courbe de régression logistique rigoureuse permet de rendre tangible la relation fonctionnelle entre un prédicteur continu et la probabilité d’occurrence du critère, révélant la sensibilité du système dans les zones intermédiaires et son inertie aux valeurs extrêmes.

L’environnement logiciel R, reconnu mondialement pour sa puissance calculatoire et sa flexibilité graphique, offre une pluralité d’approches pour matérialiser ces dynamiques sigmoïdes. Entre les fonctions fondamentales du moteur graphique standard et la grammaire expressive et déclarative offerte par l’écosystème tidyverse, le statisticien dispose d’une palette d’outils sophistiqués permettant d’associer la précision numérique à l’élégance visuelle requise par les standards académiques internationaux. Ce traité méthodologique propose une immersion exhaustive dans l’art et la science du tracé de la courbe de régression logistique sous R, abordant tant les théorèmes sous-jacents que les subtilités d’implémentation logicielle, la modélisation de l’incertitude par intervalles de confiance, les configurations multivariées complexes et la remédiation aux artefacts de données fréquents dans les publications de haut niveau.

1. Fondements théoriques de la régression logistique et pertinence de sa représentation graphique

1.1 Principe mathématique de la fonction logit et de la courbe sigmoïde

L’architecture formelle de la régression logistique repose sur la modélisation de la probabilité conditionnelle qu’un événement binaire survienne, notée formellement P(Y = 1 | X), où Y est la variable réponse dichotomique et X représente un prédicteur continu donné. Afin de s’émanciper des contraintes géométriques du modèle linéaire classique, qui projette les observations sur une droite infinie pouvant produire des prédictions absurdes inférieures à 0 ou supérieures à 1, la statistique mathématique a recours au concept de cote, couramment désigné par le terme anglo-saxon d’odds. La cote se définit rigoureusement comme le rapport entre la probabilité de survenue de l’événement et la probabilité de son non-avènement, soit P / (1 – P). Si cette transformation restreint l’espace des valeurs à un demi-axe positif allant de 0 à l’infini, elle demeure asymétrique et inadéquate pour une régression linéaire directe.

Pour rétablir une parfaite symétrie et cartographier cet intervalle sur l’ensemble complet des nombres réels, on applique la transformation logarithmique népérienne à cette cote. Cette fonction mathématique fondamentale est désignée sous le vocable de transformation logit. L’équation structurante s’exprime ainsi : logit(P) = ln(P / (1 – P)) = alpha + beta * X. Dans cette formalisation, la combinaison linéaire des prédicteurs, paramétrée par la constante alpha et la pente beta, est directement assimilée au logarithme du rapport de cotes. L’espace mathématique non borné s’étend désormais de l’infini négatif à l’infini positif, autorisant l’usage des opérations algébriques traditionnelles sans risque de transgresser les frontières probabilistes inhérentes à la nature de la variable dépendante.

Pour revenir à l’espace interprétable des probabilités, il est impératif d’isoler P en appliquant la fonction inverse du logit, communément appelée fonction logistique standard ou fonction sigmoïde. Par inversion algébrique, l’expression devient : P = 1 / (1 + exp(-(alpha + beta * X))). Cette fonction génère graphiquement une courbe en forme de S caractéristique, présentant deux asymptotes horizontales à P = 0 et P = 1. Le paramètre beta régit l’inclinaison et la direction de la courbe : une valeur positive indique une probabilité croissante avec X, tandis qu’une valeur négative traduit une décroissance. L’ordonnée à l’origine alpha module le positionnement horizontal de la courbe. Le point d’inflexion, où la courbure change de concavité et où la pente est maximale, correspond rigoureusement à une probabilité prédite de 0,5, survenant précisément à la valeur seuil X = -alpha / beta.

1.2 Importance de la visualisation en sciences psychologiques et comportementales

Dans le champ des sciences psychologiques, de la psychiatrie biologique et des neurosciences comportementales, les chercheurs sont continuellement confrontés à des processus décisionnels ou diagnostiques discrets régis par des substrats biologiques ou cognitifs continus. Qu’il s’agisse de la transition d’un état sain vers un épisode dépressif majeur, de la réussite ou de l’échec à une tâche d’attention soutenue, ou de l’adhésion d’un patient à un protocole thérapeutique contraignant, la nature dichotomique de l’observation masque fréquemment une vulnérabilité psychologique sous-jacente continue. L’évaluation de l’effet d’une variable dimensionnelle, telle que l’intensité de l’anxiété-trait ou le score à une échelle de réactivité au stress, sur un critère qualitatif requiert une interprétation qui dépasse le simple coefficient de régression.

La visualisation graphique de la fonction sigmoïde offre une appréciation immédiate et intuitive de la non-linéarité inhérente aux dynamiques comportementales. Contrairement aux modèles linéaires où un incrément d’une unité de prédicteur engendre une variation invariable de la variable de réponse, la régression logistique implique que l’impact d’une modification de X est conditionné par le niveau initial de ce même prédicteur. Dans les zones extrêmes de la distribution, correspondant aux asymptotes, d’importantes variations du prédicteur n’induisent que des fluctuations probabilistes marginales, traduisant des phénomènes de plancher ou de plafond bien connus des psychométriciens. À l’inverse, au voisinage immédiat du point d’inflexion, une variation minime du prédicteur peut précipiter un basculement radical du statut clinique du sujet.

Au-delà de la démarche exploratoire propre au chercheur, la production de tracés logistiques d’une clarté irréprochable répond à un impératif éthique et pédagogique de communication scientifique. Face à des comités cliniques, des décideurs en santé publique ou des praticiens non statisticiens, la présentation de rapports de cotes abstraits génère fréquemment des contresens conceptuels, les observateurs assimilant trop souvent l’odds ratio à un risque relatif direct. La courbe sigmoïde offre un support visuel universel qui matérialise sans ambiguïté la transition de probabilité, facilitant la contextualisation clinique des seuils critiques d’intervention et permettant de délimiter avec précision les zones d’incertitude diagnostique où la vigilance thérapeutique doit être redoublée.

1.3 Distinction entre approches de tracé : Base R versus l’écosystème ggplot2

Au sein de l’environnement R, le chercheur se trouve confronté à deux paradigmes distincts pour concevoir et générer des représentations graphiques : le système graphique de base, intégré nativement au cœur du langage, et le système moderne fondé sur la grammaire des graphiques incarné par l’écosystème ggplot2. Le système standard de R repose sur un modèle impératif de type « toile de peintre » où les éléments géométriques, les axes, les étiquettes et les légendes sont superposés séquentiellement par des instructions procédurales successives. Cette approche historique se caractérise par une absence totale de dépendances logicielles externes, une rapidité de compilation remarquable et une pérennité absolue des scripts au fil des décennies, le code écrit il y a vingt ans s’exécutant toujours avec une fidélité immaculée.

En contrepartie, le système graphique de base impose une gestion fastidieuse de l’alignement des éléments, une syntaxe souvent redondante pour les configurations esthétiques complexes, et exige un calcul manuel systématique des coordonnées lorsque l’on souhaite représenter des intervalles de confiance ou des facettes multivariées. À l’opposé, la bibliothèque ggplot2 s’articule autour d’une syntaxe déclarative et compositionnelle inspirée des travaux théoriques de Leland Wilkinson. Elle permet de découpler la structure formelle des données de leur transcription visuelle à travers l’association explicite de calques géométriques, d’échelles statistiques et de thèmes esthétiques modulaires. Cette abstraction facilite l’itération rapide et la reproductibilité des visualisations complexes au détriment d’un coût calculatoire légèrement supérieur.

Le choix de l’instrumentation logicielle doit être rigoureusement dicté par les impératifs du protocole de recherche et les standards de diffusion académique ciblés. Pour des vérifications diagnostiques préliminaires, des scripts d’analyse automatisés légers ou des environnements de calcul contraints, le moteur graphique standard demeure une alternative d’une grande élégance fonctionnelle. Néanmoins, pour la confection de figures destinées à des revues à fort facteur d’impact, conformes aux normes visuelles les plus exigeantes telles que celles édictées par l’American Psychological Association, ggplot2 s’impose aujourd’hui comme le standard incontournable grâce à sa maîtrise native de la stratification, de la transparence chromatique et de la typographie avancée.

2. Préparation de l’environnement R et structuration des données

2.1 Configuration des bibliothèques et initialisation de la session

L’élaboration d’une chaîne de traitement analytique rigoureuse débute impérativement par une initialisation minutieuse de la session de travail sous R, garantissant une reproductibilité sans faille des calculs et des représentations graphiques. Il convient en premier lieu de s’assurer de la présence et de la mise à jour des modules logiciels spécialisés. Si les fonctions de modélisation linéaire généralisée appartiennent au socle natif du système, l’orchestration avancée des données et la génération de visuels sophistiqués requièrent le chargement de paquets tiers reconnus pour leur robustesse mathématique et graphique. Parmi ceux-ci, les extensions issues de l’univers tidyverse, notamment ggplot2 pour la grammaire graphique, dplyr pour la manipulation tabulaire et tibble pour la gestion optimisée des structures de données, s’avèrent indispensables.

L’initialisation technique implique l’invocation explicite des commandes de chargement de librairies à l’aide de la directive library(), en prenant soin d’exclure tout message de conflit susceptible de polluer les flux de sortie lors de la compilation de documents scientifiques automatisés. Il est également recommandé de consigner formellement la version courante de R et l’état des dépendances en sollicitant la fonction sessionInfo() en fin de script. Cette précaution fondamentale prémunit l’analyste contre les disparités de comportement algorithmique susceptibles d’émerger lors de modifications dans le moteur de rendu graphique ou dans les méthodes d’optimisation numérique entre différentes itérations logicielles.

Parallèlement au chargement des modules, la configuration des options globales de la session permet d’harmoniser le rendu final des tracés. L’ajustement précoce des options telles que la gestion des contrastes de facteurs avec l’assignation de contrastes de traitement non orthogonaux prévient les instabilités d’estimation. De surcroît, la définition préalable de la résolution graphique par défaut, qu’il s’agisse du lissage des lignes polygonales ou de la fidélité de restitution vectorielle, évite l’apparition d’artefacts d’échantillonnage visuel lorsque la sigmoïde présente de très fortes courbures nécessitant un rendu continu à haute densité.

2.2 Formatage et vérification des variables dépendantes et indépendantes

La validité statistique de la régression logistique dépend intrinsèquement de l’intégrité formelle des vecteurs soumis aux fonctions d’estimation. La variable dépendante binaire doit faire l’objet d’un contrôle typologique particulièrement scrupuleux. Sous R, deux représentations canoniques sont admissibles par l’algorithme d’optimisation : soit un vecteur numérique strictement restreint aux valeurs discrètes 0 et 1, soit une variable de type facteur comprenant exactement deux niveaux hiérarchiques distincts. L’utilisation d’un facteur requiert une vigilance absolue quant à l’ordre des modalités, la modalité de référence étant assignée par défaut à l’événement non survenu (niveau 0) tandis que le second niveau désigne l’événement d’intérêt dont on modélise la probabilité d’occurrence.

L’évaluation des prédicteurs continus exige une prospection diagnostique tout aussi poussée. L’analyste doit impérativement examiner la distribution empirique de la variable indépendante continue afin d’identifier d’éventuelles asymétries majeures, des écrasements de variance ou la présence d’observations aberrantes susceptibles de fausser disproportionnellement l’ajustement du maximum de vraisemblance. Des valeurs extrêmes situées sur les marges du prédicteur peuvent conférer à certains points un effet de levier considérable, déplaçant artificiellement le point d’inflexion ou tordant la pente de la courbe logistique de manière fallacieuse. L’utilisation d’indices descriptifs tels que le kurtosis et l’asymétrie complète utilement l’inspection visuelle des distributions.

Enfin, la gestion des données manquantes constitue une étape préalable critique. La présence de valeurs non attribuées, traditionnellement encodées NA sous R, entraîne l’exclusion par défaut des observations concernées selon la stratégie de suppression univariée ou par liste. Lorsque cette attrition n’est pas aléatoire, elle engendre des biais d’estimation préjudiciables qui se traduisent graphiquement par des distorsions notables de la trajectoire sigmoïde. L’application préalable de techniques d’inspection des patterns de données manquantes, voire de protocoles d’imputation multiple, permet de préserver la représentativité de l’échantillon empirique avant toute tentative de modélisation formelle.

2.3 Utilisation de jeux de données psychométriques ou démonstratifs

Pour matérialiser les principes théoriques à travers des cas concrets et directement transposables, le recours à des jeux de données d’apprentissage contrôlés offre un point d’ancrage méthodologique indispensable. Dans l’écosystème de programmation R, le tableau de données classique mtcars sert historiquement d’étalon algorithmique pour éprouver la syntaxe des modèles généralisés, notamment en évaluant la probabilité qu’un véhicule soit doté d’une transmission manuelle (variable am, codée 0 ou 1) en fonction de sa masse totale ou de sa puissance mécanique. Bien qu’issu de la mécanique automobile, cet ensemble de données possède l’avantage d’une disponibilité universelle sans nécessiter le téléchargement de dépôts externes.

Toutefois, pour refléter avec authenticité la complexité et la sensibilité des mesures humaines, la simulation d’un jeu de données psychométriques fournit un cadre conceptuel infiniment plus stimulant. Imaginons une étude clinique observationnelle portant sur l’impact de la charge d’anxiété chronique, quantifiée par un score dimensionnel standardisé variant de 0 à 100, sur l’apparition avérée d’un état d’épuisement professionnel sévère, diagnostiqué par un collège médical sous forme d’une issue binaire. La génération artificielle d’un échantillon probabiliste reproduisant fidèlement ce schéma comportemental permet d’instaurer des propriétés distributionnelles maîtrisées tout en préservant le réalisme du bruit stochastique inhérent aux études cliniques réelles.

La validation structurale de ces données s’opère par l’examen de leur forme tabulaire à l’aide de fonctions d’interrogation comme str() ou glimpse(). Il s’agit de s’assurer que les identifiants de sujets, les mesures psychométriques continues et les classifications catégorielles sont scellés dans une structure rectangulaire transparente, dépourvue d’incongruités d’encodage de chaînes de caractères. Cette phase préparatoire méticuleuse évite les interruptions brutales de script lors du passage aux étapes ultérieures d’ajustement du modèle linéaire généralisé et de projection géométrique.

3. Ajustement du modèle de régression logistique binaire avec la fonction glm()

3.1 Syntaxe formelle et spécification de la famille binomiale

L’estimation des paramètres de la régression logistique au sein de l’environnement R s’effectue au moyen de la fonction glm(), acronyme désignant les modèles linéaires généralisés. Cette fonction constitue une extension flexible de la classique commande lm(), autorisant la prise en charge de lois de distribution n’appartenant pas au registre gaussien traditionnel. La formalisation du modèle requiert la spécification impérative d’une formule reliant la variable dépendante binaire au prédicteur continu via l’opérateur tilde, traduisant graphiquement la dépendance fonctionnelle de l’ordonnée par rapport à l’abscisse.

L’élément fondamental qui gouverne l’estimation logistique réside dans la configuration de l’argument family. Pour instruire l’algorithme d’adopter la métrique appropriée, il est indispensable de renseigner family = binomial(link = « logit »). Cette écriture indique formellement à R que la distribution d’échantillonnage de la variable réponse appartient à la famille binomiale et que la fonction de linéarisation canonique assignée à l’espérance mathématique est précisément le logit. Bien que l’omission du paramètre de lien conduise R à adopter le logit par défaut en présence de la famille binomiale, l’écriture explicite de cette instruction s’impose comme une bonne pratique de programmation assurant la clarté conceptuelle de l’analyse.

L’exécution de cette commande mobilise un algorithme itératif d’optimisation par les moindres carrés repondérés itérativement, cherchant à identifier le vecteur de paramètres qui maximise la fonction de vraisemblance de l’échantillon observé. Le résultat de cette optimisation est encapsulé dans un objet de classe glm, qui hérite également des propriétés des modèles linéaires classiques. Cet objet contient la totalité des informations nécessaires aux étapes ultérieures : matrices de variances-covariances, résidus de travail, prédictions linéaires et degrés de liberté résiduels. L’assignation de ce résultat à un objet distinct constitue le prérequis obligatoire à toute extraction statistique ou génération graphique de la courbe sigmoïde.

3.2 Interprétation des coefficients estimés et validation statistique

L’interrogation de l’objet de régression est traditionnellement initiée par l’application de la fonction summary(), qui produit un condensé chiffré des estimations paramétriques. Le tableau des coefficients affiche les valeurs calculées pour l’interception et la pente associée au prédicteur continu. Il est crucial de rappeler que ces coefficients bruts s’expriment sur l’échelle logarithmique des cotes. Par conséquent, un coefficient de régression de 0,05 n’implique nullement une augmentation directe de 5 % de la probabilité par unité de prédicteur, mais indique que le logarithme népérien du rapport de cotes s’accroît de 0,05 lorsque le prédicteur progresse d’une unité.

Pour restituer une signification opérationnelle intuitive à ces grandeurs, il est d’usage de procéder à l’exponentiation des coefficients, permettant d’accéder directement au rapport de cotes ou odds ratio. Cette opération mathématique simple transforme la relation additive de l’espace logit en une relation multiplicative sur les cotes. Ainsi, une valeur d’odds ratio significativement supérieure à 1 signale une augmentation multiplicative du risque de survenue de l’événement pour chaque incrément unitaire du score continu, tandis qu’une valeur comprise strictement entre 0 et 1 caractérise un effet protecteur ou inhibiteur vis-à-vis du critère mesuré.

La validation statistique de ces estimations s’appuie sur le calcul de la statistique de Wald, obtenue en divisant le coefficient estimé par son erreur-type asymptotique. Cette statistique converge vers une loi normale standard sous l’hypothèse nulle d’absence d’effet du prédicteur. La p-valeur bilatérale associée permet de trancher quant au rejet de l’hypothèse nulle au seuil de significativité conventionnel de 5 %. Néanmoins, une prudence méthodologique élémentaire impose de ne pas se focaliser exclusivement sur cette probabilité de dépassement critique, mais d’adosser l’interprétation à l’estimation d’intervalles de confiance construits par la méthode du profil de vraisemblance, notoirement plus stables que les approximations de Wald en présence d’échantillons de taille modeste.

3.3 Extraction des métriques d’ajustement global du modèle

L’appréciation de la qualité intrinsèque du modèle logistique ajusté transcende la seule significativité individuelle des coefficients et requiert une évaluation globale de l’ajustement aux données empiriques. Au cœur de cette évaluation se trouve le concept statistique de déviance, qui mesure l’écart d’ajustement du modèle par rapport à un modèle saturé théorique épousant parfaitement la totalité des observations. La déviance nulle reflète l’erreur globale d’un modèle minimaliste ne comprenant que la constante, tandis que la déviance résiduelle mesure la dispersion non expliquée subsistant après l’introduction du prédicteur continu dans l’équation de régression.

La réduction substantielle de la déviance résiduelle par rapport à la déviance nulle, évaluée à l’aune d’un test du rapport de vraisemblance distribué selon une loi du khi-deux dont les degrés de liberté correspondent à la différence du nombre de paramètres estimés, confirme statistiquement l’apport explicatif du prédicteur. En outre, la restitution de critères d’information pénalisés, au premier rang desquels figure le critère d’Akaike (AIC), fournit un indicateur précieux pour arbitrer entre la parcimonie formelle du modèle et sa capacité prédictive, guidant le statisticien lors de la comparaison éventuelle de spécifications concurrentes incluant des transformations polynomiales ou des liens alternatifs.

Avant d’engager le processus de restitution graphique, l’analyste doit impérativement s’assurer de la convergence effective de l’algorithme d’optimisation numérique. L’absence de messages d’alerte signalant des probabilités prédites numériquement indiscernables de 0 ou de 1, ou une absence de convergence après le nombre maximal d’itérations alloué, confirme que la surface de vraisemblance est exempte de singularités pathologiques. Dès lors que cette conformité numérique est scellée, l’extraction de la structure mathématique du modèle peut être déployée pour concevoir une projection continue de la courbe logistique.

4. Construction de la courbe de régression logistique avec les fonctions graphiques de base

4.1 Génération de la grille de nouvelles valeurs prédites

La matérialisation d’une courbe sigmoïde continue et harmonieuse au sein de l’environnement graphique standard de R ne s’effectue pas en traçant une équation algébrique abstraite, mais en calculant les prédictions du modèle sur un maillage dense et ordonné de points le long de l’axe des abscisses. Tenter de relier directement les prédictions calculées sur les données brutes initiales aboutirait inévitablement à un réseau erratique de segments brisés, les observations empiriques n’étant ni uniformément réparties, ni rigoureusement ordonnées par valeurs croissantes du prédicteur continu.

Pour contourner cette contrainte géométrique élémentaire, la première opération consiste à générer un vecteur séquentiel à très haute résolution à l’aide de la fonction native seq(). Ce vecteur doit balayer l’amplitude complète du prédicteur, délimitée par ses valeurs minimale et maximale observées au sein de l’échantillon, voire légèrement extrapolée pour embrasser l’asymptote théorique si les contraintes conceptuelles l’autorisent. L’attribution d’un pas d’échantillonnage serré, garantissant la création de plusieurs centaines d’intervalles infinitésimaux, confère au tracé vectoriel final une fluidité visuelle rigoureusement indistinguable d’une fonction mathématique continue parfaite.

Ce vecteur de coordonnées synthétiques doit impérativement être encapsulé au sein d’une structure de tableau de données de type data.frame, dont l’intitulé de colonne doit être strictement identique au nom du prédicteur déclaré dans la formule originelle de la fonction glm(). C’est à ce tableau artificiel que l’on applique ensuite la fonction de calcul prédictif predict(), en prenant un soin méticuleux d’assigner l’argument fondamental type = « response ». Cette directive ordonne à R de convertir automatiquement les résultats linéaires de l’espace logit vers l’espace probabiliste naturel borné entre 0 et 1, fournissant ainsi les ordonnées exactes de la sigmoïde.

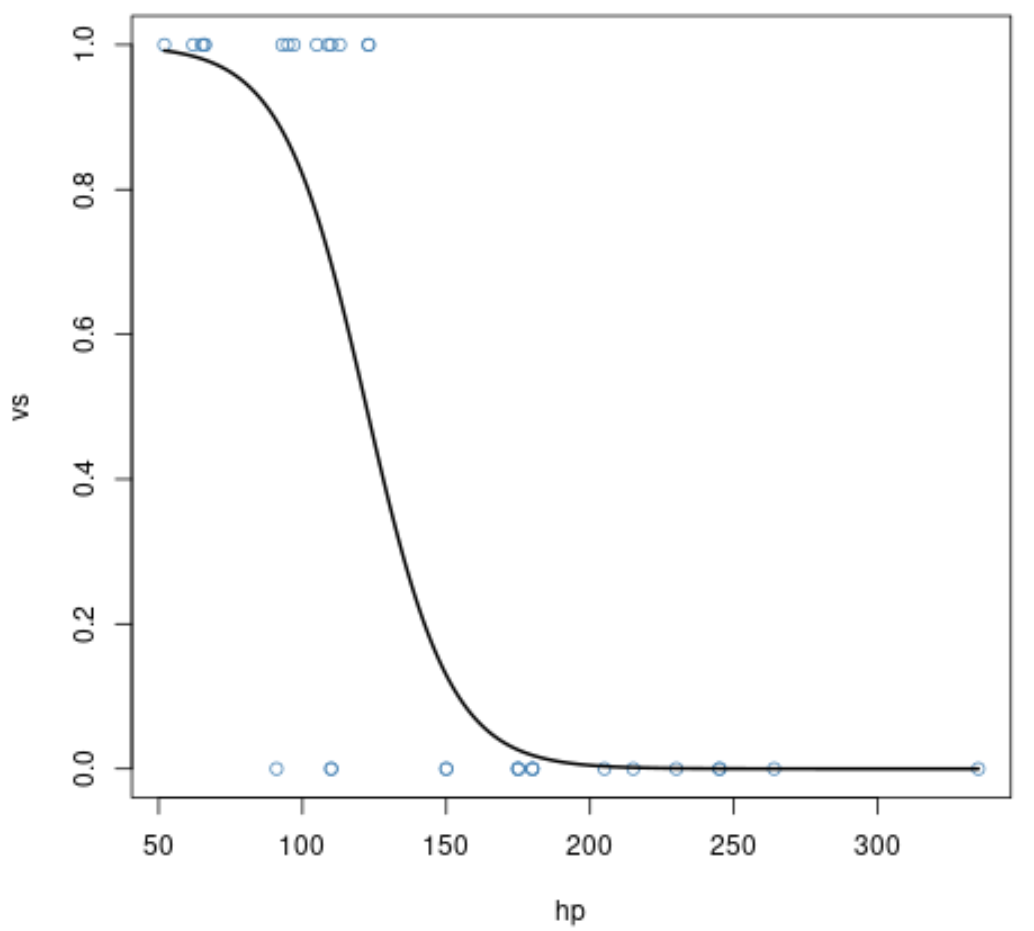

4.2 Affichage du nuage de points et superposition de la courbe sigmoïde

Une fois les vecteurs de coordonnées préalablement calculés, la construction du graphique s’amorce par la matérialisation du plan cartésien récepteur et le positionnement des observations empiriques réelles. L’appel initial de la fonction graphique générique plot() prend en arguments le prédicteur continu en abscisse et la variable dichotomique observée en ordonnée. Les points empiriques viennent alors se fixer rigidement le long des droites horizontales d’ordonnée 0 et 1, illustrant visuellement la dispersion brute de l’échantillon avant toute tentative d’ajustement mathématique.

Sur cette toile préalablement dressée, la projection de la dynamique prédictive s’opère par l’adjonction d’un calque vectoriel continu à l’aide de la fonction lines(). Cette commande prend en entrée la grille régulière de valeurs calculée précédemment en abscisse et le vecteur des probabilités prédites correspondantes en ordonnée. Contrairement à la fonction initiale qui régénère intégralement la fenêtre graphique, lines() opère par surimpression directe, reliant successivement chaque micro-intervalle par un segment invisible à l’œil nu pour faire émerger la courbure sigmoïdale caractéristique.

La lisibilité conceptuelle de l’ensemble dépend de l’optimisation des attributs géométriques de cette courbe. L’ajustement de l’épaisseur de trait via l’argument lwd permet de détacher visuellement la trajectoire théorique du fond de dispersion empirique. Le recours à un style de trait plein ou discontinu, modulé par le paramètre lty, associé à une palette chromatique contrastée où la ligne de régression arbore une teinte primaire distincte de la coloration neutre des points d’observation, concourt à guider instantanément le regard de l’observateur vers la zone d’inflexion critique.

4.3 Paramétrage précis des axes et des annotations graphiques

L’excellence d’une figure statistique ne repose pas exclusivement sur l’exactitude de sa trajectoire centrale, mais réside également dans le calibrage rigoureux de son cadre de lecture spatiale. Par défaut, le moteur graphique de base applique une marge d’expansion de 4 % au-delà des valeurs extrêmes fournies. Pour une régression logistique, ce comportement induit une distorsion indésirable, l’axe vertical s’étendant fréquemment de valeurs négatives comme -0,05 jusqu’à des sommets proches de 1,05, ce qui heurte frontalement le principe d’étalonnage strict d’un univers probabiliste borné.

L’assignation explicite du paramètre ylim = c(0, 1) au sein de la fonction plot() permet de verrouiller sans ambiguïté les frontières verticales sur les limites théoriques absolues de la probabilité. Concomitamment, la neutralisation de l’expansion automatique via l’ajustement des paramètres graphiques globaux xaxs = « i » et yaxs = « i » confère au graphique une précision géométrique chirurgicale, la ligne de base 0 et le plafond 1 devenant les butées intangibles de l’espace de représentation.

Enfin, l’enrichissement contextuel s’opère par la rédaction méticuleuse des intitulés d’axes au moyen des arguments xlab et ylab, bannissant le jargon informatique interne au profit des dénominations académiques des constructs psychologiques ou médicaux investigués. L’insertion d’une légende explicative via la commande legend() vient clore l’édification de la figure en explicitant sans équivoque la signification des marqueurs discrets et de la fonction continue, tout en permettant l’adjonction optionnelle de repères visuels auxiliaires, tels qu’une ligne horizontale pointillée marquant le seuil d’équidécision probabiliste de 50 %.

5. Tracé direct de la courbe sigmoïde avec ggplot2 et stat_smooth()

5.1 Structure fondamentale de l’esthétique ggplot2 pour la régression logistique

L’adoption du formalisme de ggplot2 pour représenter une régression logistique introduit une rupture épistémologique majeure par rapport aux routines impératives du système standard. La construction s’amorce par l’appel de la fonction maîtresse ggplot(), au sein de laquelle on spécifie le tableau de données d’origine et le mappage esthétique universel à travers la fonction aes(). Ce mappage établit une correspondance déclarative univoque : le prédicteur continu est assigné à la coordonnée dimensionnelle x, tandis que la variable binaire observée est rattachée à la coordonnée y.

À ce stade, aucune forme géométrique n’est dessinée sur la feuille virtuelle ; seul le système de coordonnées est spatialement initialisé. La première couche physique est classiquement introduite par la primitive geom_point(), qui instancie l’affichage des entités individuelles de l’échantillon. Il importe de souligner que pour autoriser ce positionnement direct, la variable binaire sous-jacente doit impérativement être formatée sous une forme numérique acceptant une échelle d’intervalles réels, le positionnement le long d’un axe cartésien continu étant incompatible avec une variable encodée sous la forme d’un facteur qualitatif arbitraire.

Cette approche modulaire assure une séparation conceptuelle saine entre le substrat empirique des données brutes et les constructions analytiques inférentielles qui leur sont appliquées. Chaque couche géométrique ultérieure hérite des déclarations spatiales initiales, tout en conservant la faculté d’altérer localement ses propres paramètres d’ajustement ou d’apparence, offrant une souplesse structurelle incomparable pour enrichir pas à pas la narration visuelle de l’analyse statistique.

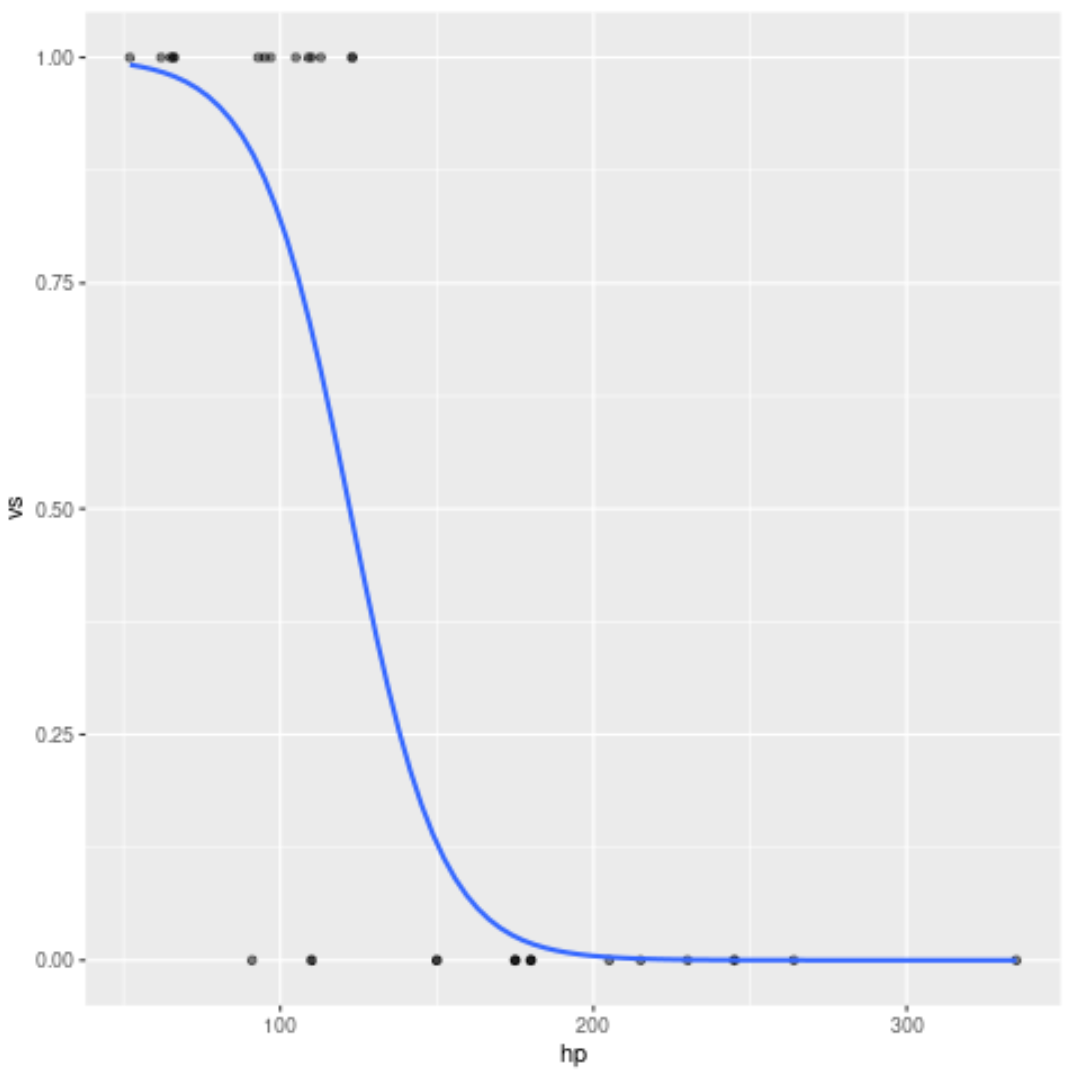

5.2 Paramétrage exact de stat_smooth() pour l’estimation binomiale

La puissance d’abstraction de ggplot2 réside dans sa capacité à encapsuler des procédures d’estimation statistique complexes directement au sein des couches d’affichage, sans requérir l’ajustement préalable explicite d’un modèle dans l’environnement global de l’utilisateur. La fonction statistique stat_smooth(), interchangeable avec son pendant géométrique geom_smooth(), incarne parfaitement cette philosophie computationnelle. Par défaut, cette directive tend à appliquer un lissage non paramétrique de type LOESS ou un modèle linéaire ordinaire selon l’effectif de l’échantillon, conduisant à des aberrations graphiques si elle est employée sans paramétrage explicite sur des issues binaires.

Pour forcer l’estimation à adopter le comportement d’une régression logistique binaire rigoureuse, il est impératif de configurer conjointement deux arguments déterminants : assigner method = « glm » et transmettre la liste des arguments de famille algorithmique via method.args = list(family = « binomial »). Dès lors, le moteur sous-jacent de ggplot2 orchestre en coulisses l’ajustement du modèle linéaire généralisé avec le lien logit canonique, extrait la grille prédictive sur l’étendue observée de l’abscisse et projette la trajectoire sigmoïdale résultante avec une exactitude mathématique absolue.

Parallèlement à la trajectoire centrale de probabilité, stat_smooth() procède par défaut au calcul et à l’affichage immédiat d’un ruban d’incertitude représentant l’intervalle de confiance à 95 % autour de la courbe, paramétré par l’argument logique se = TRUE. Cette fonctionnalité d’une exceptionnelle commodité évite les lignes fastidieuses de calcul matriciel nécessaires sous le système standard, fournissant d’emblée une estimation visuelle de la précision du modèle qui s’élargit naturellement dans les zones de faible densité de données.

5.3 Avantages et limites de l’approche automatisée stat_smooth()

L’intégration automatisée offerte par stat_smooth() constitue un atout d’une efficacité redoutable durant les phases exploratoires d’une investigation scientifique. En une ligne de syntaxe concise, l’analyste peut éprouver visuellement la plausibilité d’une dynamique sigmoïdale sur une multitude de prédicteurs distincts, ajuster instantanément la courbure selon des sous-groupes d’intérêt et bénéficier d’une représentation graphique immédiate sans saturer la mémoire de travail d’objets temporaires ou de tableaux de prédictions auxiliaires.

Cependant, cette immédiateté opérationnelle trouve rapidement ses limites lorsque la sophistication méthodologique s’accroît. En premier lieu, stat_smooth() ajuste son modèle exclusivement à partir des deux variables présentes dans le mappage esthétique local. Dès lors que l’on souhaite neutraliser l’effet de covariables de confusion dans un cadre multivarié, l’approche automatisée devient caduque, la courbe tracée ne reflétant qu’une relation bivariée brute potentiellement biaisée par un phénomène de confusion ou un paradoxe de Simpson non contrôlé.

De surcroît, le contrôle chirurgical de l’étendue d’extrapolation mathématique, la personnalisation asymétrique des calculs d’intervalles de confiance ou l’intégration de contraintes fonctionnelles spécifiques sur les asymptotes s’avèrent excessivement complexes, voire impossibles, à administrer à travers l’interface encapsulée de cette fonction. Pour ces architectures analytiques avancées, indispensables à la publication de résultats définitifs dans des revues savantes, le recours à une démarche séquentielle personnalisée fondée sur des prédictions explicites devient un passage obligé.

6. Tracé personnalisé dans ggplot2 fondé sur des prédictions explicites

6.1 Création d’un data frame dédié aux prédictions modélisées

L’architecture graphique la plus robuste, garantissant un contrôle absolu sur chaque élément géométrique et une concordance irréprochable avec les spécifications analytiques multivariées, consiste à découpler entièrement la phase d’ajustement du modèle de sa transcription visuelle. Après avoir estimé le modèle à l’aide de la fonction classique glm() au sein de la session de travail, le statisticien élabore manuellement une grille de simulation indépendante des observations empiriques brutes.

Cette démarche s’amorce par l’instanciation d’un nouveau tableau de données, avantageusement formaté sous la forme d’un tibble moderne, encapsulant une progression arithmétique continue du prédicteur générée par seq(). Ce maillage régulier permet de définir un échantillonnage spatial ultra-fin sur l’ensemble du domaine de définition d’intérêt. Si le modèle ajusté initial comprenait des covariables de contrôle (par exemple l’âge ou le sexe du participant), il est impératif de fixer ces facteurs confondants à des valeurs constantes représentatives au sein de cette grille, telles que la moyenne empirique pour les métriques dimensionnelles ou la modalité de référence pour les classifications catégorielles.

À cette matrice de simulation standardisée, on applique la méthode predict() en lui transmettant le modèle formel et la nouvelle grille de données. En précisant formellement type = « response », on extrait le vecteur des probabilités marginales conditionnelles calculées par le modèle, que l’on intègre immédiatement comme une colonne dédiée au sein du tableau de prédictions. Cette structure autonome encapsule désormais la trajectoire géométrique exacte que l’on souhaite soumettre au moteur de rendu de ggplot2.

6.2 Combinaison de calques hétérogènes dans un même graphique

La véritable puissance de la grammaire des graphiques se déploie pleinement lors de la composition stratifiée de calques tirant leur substance de sources de données structurellement distinctes. Plutôt que de déclarer un tableau unique dans l’initialisation de ggplot(), l’analyste initialise une toile vierge et attribue à chaque couche géométrique son propre jeu de données ainsi que son propre mappage esthétique dédié.

Le premier calque, dédié aux observations empiriques brutes, mobilise la fonction geom_point() en ciblant le tableau de données originel. Il projette les statuts individuels des participants (0 ou 1) en fonction de leur valeur réelle sur l’échelle psychométrique continue. Ce calque assure l’ancrage phénoménologique de la figure en témoignant de la densité réelle et de l’étendue des mesures collectées sur le terrain expérimental.

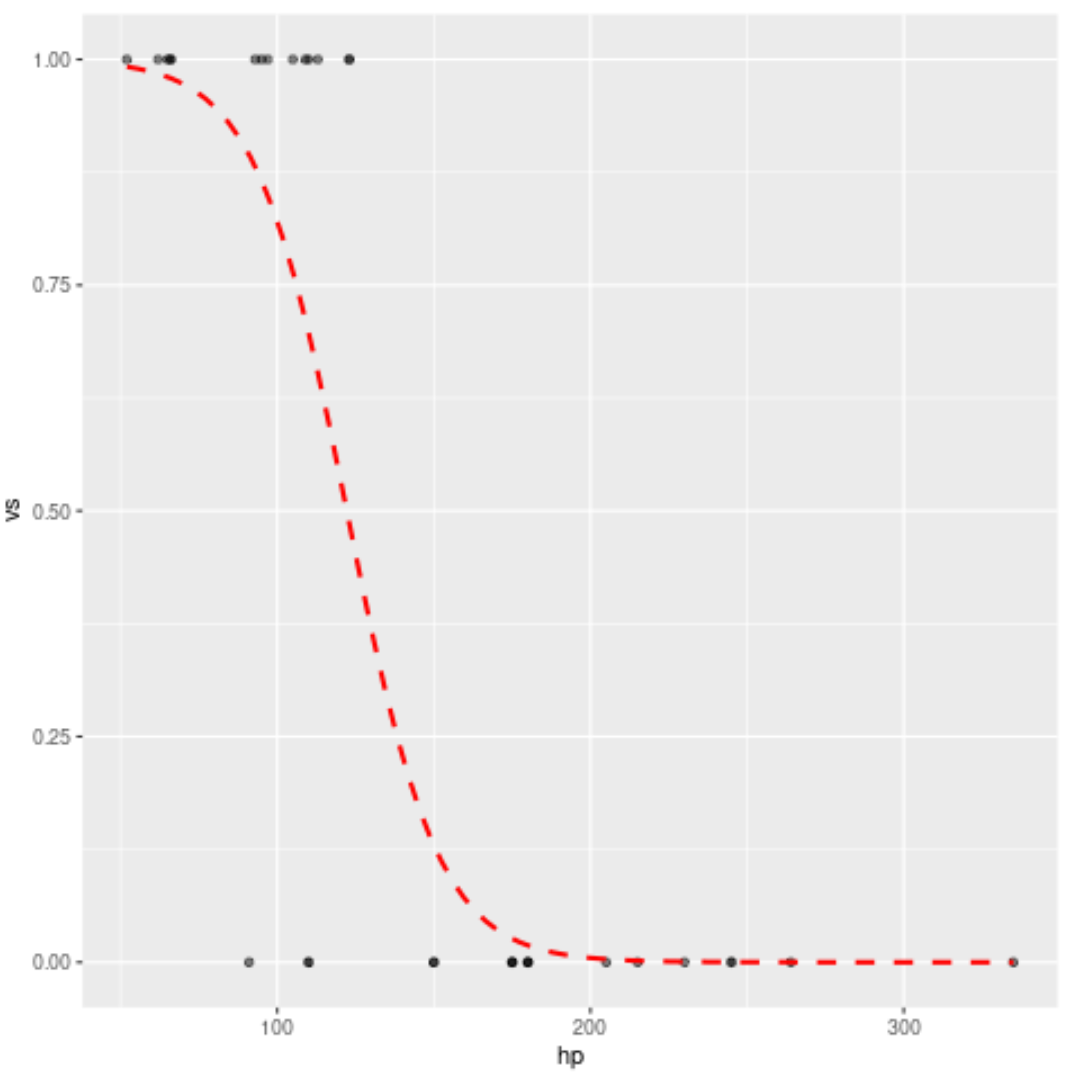

Le second calque superpose la trajectoire prédictive au moyen de la géométrie vectorielle geom_line(). Ce calque ne s’adresse pas aux données de terrain mais puise exclusivement dans le tableau synthétique de prédictions élaboré à l’étape précédente. En assignant la valeur continue simulée en abscisse et la probabilité prédite en ordonnée, cette directive trace une sigmoïde parfaite. Pour prévenir toute collision ou tentative d’interprétation incohérente de variables absentes de l’un ou l’autre jeu de données, la neutralisation formelle de la transmission des esthétiques parentes via l’argument inherit.aes = FALSE garantit une indépendance d’exécution totale de chaque composant visuel.

6.3 Contrôle total des échelles et des ruptures numériques

L’affranchissement des routines automatisées octroie une autorité absolue sur le dimensionnement des axes et la granularité des repères métriques, transcendant les calibrages heuristiques parfois déroutants appliqués par les couches par défaut. L’adjonction explicite de la fonction scale_y_continuous() s’avère ici capitale pour ancrer formellement la lecture dans une logique probabiliste standardisée.

La fixation des bornes strictes s’opère par l’argument limits = c(0, 1), tandis que la distribution des repères gradués est dictée avec précision par le paramètre breaks = seq(0, 1, 0.2), matérialisant des paliers de probabilité réguliers de 20 en 20 %. De surcroît, la désactivation des marges expansives natives de ggplot2, réalisée via l’instruction expand = c(0, 0), permet d’aligner rigoureusement les bordures du tracé sur les limites mathématiques de l’espace sigmoïde, éliminant tout flottement visuel indésirable.

De manière symétrique, l’axe horizontal régissant le prédicteur psychométrique ou comportemental est harmonisé au moyen de la fonction scale_x_continuous(). L’analyste y configure des ruptures métriques qui font écho aux découpages cliniques standards ou aux écarts-types de l’échelle d’évaluation utilisée. Cette standardisation dimensionnelle rigoureuse assure une comparabilité visuelle immédiate entre différentes études, prévenant les illusions d’optique découlant de compressions d’échelles arbitraires fréquentes dans les représentations non contrôlées.

7. Représentation graphique rigoureuse des intervalles de confiance

7.1 Calcul de l’erreur-type sur l’échelle du lien logit (link scale)

L’un des défis méthodologiques les plus subtils lors de la représentation graphique d’une régression logistique réside dans la quantification et la projection spatiale de l’incertitude d’échantillonnage. Il est fondamentalement erroné de calculer l’erreur-type directement sur les probabilités prédites en leur appliquant une formule de variance gaussienne symétrique du type p +/- 1,96 * SE. Une telle hérésie calculatoire aboutit inéluctablement, à proximité des asymptotes horizontales, à des intervalles de confiance aberrants débordant en dehors du domaine [0, 1] et ignorant l’asymétrie naturelle de l’échantillonnage binomial.

La démarche formellement valide exige d’opérer la totalité des estimations d’incertitude au sein de l’espace non contraint du lien logit. Pour matérialiser cette rigueur mathématique, la fonction predict() doit être sollicitée en configurant conjointement deux arguments impératifs : type = « link » et se.fit = TRUE. Cette instruction ordonne à R de restituer, pour chaque point de la grille simulée, l’espérance linéaire non bornée ainsi que l’erreur-type exacte associée sur l’échelle logarithmique des cotes.

Au sein de cet espace logit, la distribution d’échantillonnage des paramètres converge asymptotiquement vers une normalité parfaite en vertu du théorème central limite appliqué aux estimateurs du maximum de vraisemblance. Dès lors, le calcul des bornes supérieure et inférieure de l’intervalle de confiance à 95 % s’effectue légitimement par simple translation symétrique : on additionne ou l’on retranche à la prédiction linéaire le produit de l’erreur-type estimée par le quantile critique approprié de la loi normale centrée réduite, soit rigoureusement 1,95996 pour un niveau de confiance bilatéral de 95 %.

7.2 Transformation inverse des bornes vers l’espace probabiliste

Après avoir déterminé avec une exactitude asymptotique les trajectoires des bornes inférieure et supérieure au sein de l’espace logit, l’analyste doit opérer leur rétro-projection vers le domaine probabiliste interprétable. Cette transformation s’accomplit en soumettant l’ensemble des vecteurs de bornes calculés à la fonction logistique inverse standard, commodément implémentée sous R par la fonction mathématique native plogis().

Puisque la fonction logistique est strictement monotone et croissante sur l’ensemble des nombres réels, elle préserve parfaitement l’ordre d’inclusion statistique et l’intégrité du niveau de confiance nominal. Les bornes résultantes sont désormais intrinsèquement et infailliblement contenues au sein de l’intervalle ouvert ]0, 1[, éliminant de facto tout risque de débordement théorique impossible au-delà de la certitude absolue ou de la nullité parfaite.

Un phénomène visuel d’une haute pertinence clinique émerge alors mécaniquement de cette rétro-projection : l’intervalle de confiance devient naturellement asymétrique par rapport à la courbe centrale de probabilité. À l’approche des extrêmes asymptotiques, le ruban se comprime le long de la frontière d’impossibilité tout en s’étirant vers le centre du graphique, reflétant fidèlement l’hétéroscédasticité sous-jacente de la variance binomiale qui s’amenuise drastiquement lorsque les probabilités tendent vers leurs limites d’absorption.

7.3 Visualisation de l’incertitude avec geom_ribbon()

La matérialisation graphique de cette enveloppe de confiance au sein de la grammaire ggplot2 s’orchestre avec une remarquable élégance au moyen de la géométrie de bande geom_ribbon(). Cette fonction statistique requiert dans son mappage esthétique local la désignation simultanée d’une trajectoire plancher et d’une trajectoire plafond, déclarées respectivement par les paramètres ymin et ymax, alimentés par les colonnes préalablement transformées par plogis() au sein de notre tableau de données de prédiction.

La superposition géométrique impose d’insérer ce ruban d’incertitude dans l’ordre de compilation graphique immédiatement en dessous de la trajectoire sigmoïdale centrale. En ajustant le paramètre de transparence chromatique via l’argument alpha (communément calibré entre 0,15 et 0,30), on confère à cette zone une translucidité optimale qui ne masque ni la ligne médiane modélisée, ni la dispersion sous-jacente des observations empiriques réelles qui ponctuent l’espace graphique.

D’un point de vue interprétatif, l’élargissement ou le rétrécissement de ce ruban translucide renseigne immédiatement le lecteur sur la puissance locale de l’inférence. Dans les régions centrales du prédicteur où la densité d’échantillonnage est forte, le ruban se resserre en un fuseau étroit attestant d’une grande précision d’estimation. À l’inverse, dès que la courbe s’aventure vers les marges clairsemées de l’échantillon, l’évasement spectaculaire de l’enveloppe signale avec franchise la perte d’assise empirique du modèle, prémunissant l’observateur contre des conclusions extrapolatrices hasardeuses.

8. Visualisation de modèles multivariés et analyse des effets d’interaction

8.1 Représentation des courbes logistiques stratifiées par groupe

L’investigation scientifique ne se limite que rarement à l’examen d’un prédicteur isolé et nécessite fréquemment d’évaluer comment la relation sigmoïde se déploie selon différentes strates de la population étudiée. L’inclusion d’un facteur qualitatif polytomique ou dichotomique (par exemple, un groupe clinique expérimental contrasté à une cohorte témoin) au sein du modèle de régression logistique binaire engendre une famille de trajectoires parallèles sur l’espace logit, se traduisant visuellement par des courbes distinctes décalées horizontalement sur le plan probabiliste.

Pour orchestrer le tracé de ces dynamiques stratifiées sous ggplot2, la démarche de génération de grille prédictive doit être étendue pour embrasser le produit cartésien complet du prédicteur continu et de la totalité des modalités du facteur catégoriel à l’aide de la fonction expand.grid(). Après calcul des probabilités conditionnelles via predict(), le mappage esthétique universel reçoit une directive de différenciation chromatique assignée à la variable de groupe via l’argument color = groupe au sein de la commande aes().

Sur le graphique final, chaque sous-population arbore sa propre sigmoïde colorée. L’écartement horizontal entre ces trajectoires matérialise l’effet principal du facteur qualitatif : pour un même niveau de score dimensionnel continu, les deux groupes exhibent des probabilités d’occurrence radicalement divergentes. Ce décalage traduit une modification substantielle de l’interception dans l’espace logit, attestant d’une vulnérabilité de base différentielle face au critère investigué indépendamment de la réactivité au prédicteur continu.

8.2 Modélisation et visualisation des effets d’interaction modérateurs

La complexité des phénomènes psychologiques et biologiques réside souvent dans l’existence d’effets modérateurs, où l’impact d’une variable continue sur la probabilité finale est quantitativement altéré par l’appartenance à un groupe ou par le niveau d’un second prédicteur. Dans la syntaxe formelle de glm(), cette dynamique d’interaction s’exprime par l’opérateur de multiplication croisée associant le prédicteur continu au facteur de modération dans la spécification de la formule.

Sur le plan géométrique, l’introduction d’un terme d’interaction brise le parallélisme strict des trajectoires sur l’espace logit, conférant à chaque groupe une pente spécifique. Transposée sur la courbe de régression logistique finale, cette interaction se manifeste non plus par un simple décalage translationnel horizontal, mais par une divergence spectaculaire des profils de courbure et des vitesses d’inflexion. Un groupe peut présenter une sigmoïde à pente abrupte traduisant une hypersensibilité au prédicteur, tandis qu’un autre groupe exhibe une courbe aplatie révélant une relative imperméabilité à la variable indépendante.

La visualisation de ces modérations prend une importance analytique décisive pour identifier les zones de croisement des risques ou pour délimiter les intervalles de modération significatifs selon la méthodologie de Johnson-Neyman. L’adjonction de rubans d’incertitude distincts pour chaque modalité permet en outre de discerner instantanément à partir de quel seuil critique du prédicteur continu la divergence entre les groupes devient statistiquement indéniable, apportant une clarté démonstrative inaccessible à la seule consultation des coefficients de régression interactionnels tabulés.

8.3 Techniques de multi-panneaux avec facet_wrap() et facet_grid()

Lorsque la structure de l’investigation s’enrichit de plusieurs niveaux de stratification ou incorpore des facteurs secondaires multiples, la superposition d’une multitude de sigmoïdes et de rubans de confiance au sein d’un plan cartésien unique engendre une saturation visuelle préjudiciable, couramment qualifiée d’encombrement graphique (ou chart junk). Pour préserver une lisibilité optimale sans amputer la richesse du modèle, l’architecture en facettes ou multi-panneaux offre une solution de dissociation spatiale d’une remarquable élégance.

La grammaire de ggplot2 répond à cette problématique par l’adjonction des opérateurs facet_wrap() ou facet_grid(). Ces fonctions scindent le graphique en une matrice de sous-fenêtres indépendantes mais rigoureusement calibrées sur des systèmes de coordonnées harmonisés, chaque panneau étant dédié à un niveau particulier d’un facteur ou à une combinaison de variables catégorielles. Chaque sous-graphique hérite de la sigmoïde et des observations empiriques propres à son sous-échantillon, permettant une inspection sélective dénuée de tout chevauchement chromatique confus.

Dans un contexte de publication scientifique, la standardisation absolue des échelles entre les différents panneaux, garantie par le paramètre par défaut scales = « fixed », constitue un impératif méthodologique non négociable. Cette uniformité dimensionnelle interdit toute distorsion perceptive inconsciente, autorisant le lecteur à comparer directement l’inclinaison des pentes et le positionnement des seuils d’inflexion d’une facette à l’autre sans risquer de confondre un effet biologique réel avec un simple artefact de compression d’axe localisé.

9. Superposition optimale des données observées et gestion du chevauchement

9.1 Application de la dispersion aléatoire (Jittering) pour les données binaires

L’un des écueils majeurs lors de la représentation brute des observations associées à une régression logistique réside dans la dégénérescence informative causée par la nature binaire stricte de la variable dépendante. L’ensemble des points d’observation venant s’écraser obligatoirement le long des lignes géométriques y = 0 et y = 1, des centaines de participants partageant des scores psychométriques similaires ou regroupés dans des tranches de mesures denses se retrouvent parfaitement superposés. Cette surimpression opaque occulte complètement la densité réelle de l’échantillon, faisant paraître un groupe de cinquante sujets indiscernable d’une observation clinique isolée.

Pour remédier à cette oblitération de l’information volumétrique sans altérer l’intégrité de la mesure continue, la technique de dispersion aléatoire contrôlée, désignée sous le terme technique de jittering, s’avère extrêmement précieuse. Implémentée nativement via la primitive geom_jitter() au sein de ggplot2, cette opération introduit une micro-perturbation stochastique imperceptible dans le positionnement spatial des marqueurs.

Toutefois, l’application de cette dispersion doit impérativement obéir à des contraintes dimensionnelles strictes. Il convient d’annihiler totalement la dispersion sur l’axe horizontal en assignant width = 0, afin de ne pas fausser artificiellement la valeur mesurée sur le prédicteur continu. Concomitamment, la dispersion verticale est confinée à une amplitude marginale via le paramètre height = 0,02 ou 0,03. Les points se déploient alors en de légères bandes nébuleuses au voisinage immédiat des ordonnées 0 et 1, révélant immédiatement à l’œil les foyers de haute densité d’échantillonnage tout en maintenant une démarcation sans ambiguïté entre les deux classes de réponse.

9.2 Intégration d’un tapis de données marginales (Rug Plots)

Une alternative graphique d’une haute rigueur mathématique, particulièrement prisée dans les publications biométriques de premier rang, consiste à dissocier totalement les marqueurs de points discrets pour les remplacer ou les enrichir par un tapis de distribution marginale, universellement connu sous l’appellation de rug plot. Ce dispositif se matérialise par une succession de traits verticaux infinitésimaux disposés le long des marges supérieure et inférieure du cadre graphique.

Sous ggplot2, cette géométrie s’active par l’adjonction de la directive geom_rug(). Pour traduire avec exactitude la nature dichotomique du phénomène, les observations correspondant à la modalité y = 0 projettent leurs marques unidimensionnelles exclusivement sur la lèvre inférieure de l’abscisse, tandis que les cas associés à l’événement survenu y = 1 viennent border la crête supérieure du graphique. Cette disposition bipolaire permet d’apprécier d’un coup d’œil la distribution empirique continue du prédicteur au sein de chaque sous-groupe fonctionnel.

L’apport épistémologique du tapis de données marginales est déterminant pour juger de la validité locale de l’inférence logistique. Il permet de repérer instantanément si la courbure sigmoïdale observée s’appuie sur une masse de données substantielle ou si elle résulte d’une simple extrapolation algorithmique traversant un désert empirique. Dans les zones où les marques marginales se raréfient, le lecteur est averti avec transparence de la fragilité de l’estimation paramétrique, ce qui renforce l’honnêteté intellectuelle de la communication scientifique.

9.3 Utilisation conjointe de la transparence et du codage par forme

La sophistication ultime dans la restitution spatiale des données observées repose sur la modulation synergique de la transparence optique et du codage morphologique des marqueurs géométriques. L’ajustement du coefficient d’opacité, administré via l’argument alpha au sein des fonctions de points, permet de transformer l’empilement spatial des entités en une graduation d’intensité lumineuse naturelle. Un point isolé apparaît comme une marque estompée presque translucide, tandis qu’une confluence de nombreuses observations superposées s’agrège en un foyer chromatique saturé et profond, fournissant une cartographie implicite de la fonction de masse probabiliste.

Concomitamment, la diversification des silhouettes de points via l’argument shape enrichit la portée sémiotique de la figure sans requérir l’adjonction d’axes auxiliaires. L’analyste peut ainsi différencier morphologiquement les cas pathologiques confirmés par des disques pleins et les témoins asymptomatiques par des cercles évidés, ou employer des symboles distinctifs pour signaler l’appartenance à un sous-centre hospitalier dans le cadre d’un essai clinique multicentrique.

Cette approche combinatoire prévient efficacement l’écueil de la surcharge perceptive. En calibrant judicieusement des marqueurs de taille modérée (size = 1.5 ou 2), pourvus d’un contour subtil et d’un niveau d’évanescence calibré, l’architecture graphique réussit le tour de force d’exposer la totalité des centaines de points bruts individuels tout en laissant transparaître sans la moindre gêne la courbe de régression logistique et son ruban d’incertitude qui flottent au cœur de la composition.

10. Personnalisation esthétique avancée selon les normes de publication scientifique

10.1 Application des normes graphiques de l’American Psychological Association (APA)

La diffusion de résultats au sein de revues savantes indexées, notamment dans le périmètre de la psychologie scientifique et des neurosciences comportementales, impose une conformité rigide aux critères esthétiques codifiés par le manuel de style de l’American Psychological Association. Les préconisations de l’APA proscrivent formellement les fioritures décoratives superflues, les fonds colorés ou grisés qui pénalisent la lisibilité à l’impression, ainsi que les grilles de coordonnées visuellement intrusives qui distraient l’œil de la dynamique substantielle des données.

Pour instancier cette sobriété académique sous ggplot2, l’application initiale d’un thème épuré tel que theme_classic() ou theme_bw() fournit un socle structurel exemplaire. Il convient ensuite de purger systématiquement la figure de ses lignes de quadrillage majeures et mineures en assignant la valeur element_blank() aux composantes panel.grid.major et panel.grid.minor au sein de la fonction d’ajustement contextuel theme(). Les bordures d’axes doivent être rétablies sous forme de lignes noires franches et continues d’épaisseur modérée, assurant une délimitation géométrique nette du cadran de mesure.

L’harmonisation typographique constitue le second volet de cette standardisation. La police de caractères employée doit être uniforme sur l’ensemble de la figure, privilégiant une typographie sans empattement d’une parfaite netteté (comme Arial ou Helvetica) ou une police avec empattement reconnue pour son autorité formelle (telle que Times New Roman). Les corps de texte doivent respecter une échelle hiérarchique proportionnée, garantissant que les étiquettes des axes, les graduations numériques et le texte des légendes demeurent parfaitement déchiffrables même après une réduction homothétique de 50 % imposée par la mise en page finale de l’imprimeur.

10.2 Optimisation des titres, sous-titres et annotations contextuelles

L’autonomie narrative d’une figure constitue un critère d’excellence fondamental de la rédaction scientifique : une illustration doit pouvoir être pleinement comprise par le lecteur sans qu’il ne soit contraint de se plonger laborieusement dans le corps du texte à la recherche de la définition des variables. L’exploitation rigoureuse de la couche labs() permet de libeller les en-têtes avec une clarté exemplaire, en substituant aux acronymes informatiques des désignations conceptuelles explicites accompagnées, le cas échéant, des unités métriques normalisées entre parenthèses.

L’enrichissement sémantique s’articule avantageusement autour de l’adjonction d’annotations contextuelles ciblées implantées directement sur le plan graphique via annotate(). Une pratique d’une haute pertinence pédagogique consiste à tracer une ligne directrice horizontale segmentée au niveau d’ordonnée critique y = 0.50, matérialisant le seuil d’équiprobabilité théorique où le système bascule formellement vers une probabilité d’occurrence prépondérante. L’adjonction d’une flèche vectorielle discrète et d’un cartel textuel indiquant les coordonnées précises du point d’inflexion fournit une référence visuelle immédiate pour jauger de la sensibilité diagnostique du prédicteur.

De surcroît, la rédaction des légendes associées aux éventuelles stratifications doit être dénuée de toute ambiguïté. Le positionnement de la légende, qu’il soit relégué dans la marge inférieure pour étirer la largeur utile du tracé ou inséré directement au sein d’une zone libre de l’espace graphique (par exemple dans le coin supérieur gauche si les données s’y raréfient), doit faire l’objet d’un arbitrage minutieux visant à optimiser le ratio d’encre utile par unité de surface tout en éliminant toute superposition avec les trajectoires sigmoïdes.

10.3 Exportation haute résolution pour manuscrits et revues

La dernière étape du flux de production graphique, trop souvent négligée par les chercheurs au détriment de la qualité finale de leurs publications, concerne l’exportation physique du tracé vectoriel vers un fichier numérique pérenne. L’utilisation des routines élémentaires de capture d’écran ou des boutons d’exportation de l’interface graphique de RStudio génère quasi-systématiquement des fichiers matriciels dégradés, caractérisés par une pixellisation grossière des contours et une compression destructrice inacceptables pour l’édition professionnelle.

La génération d’une figure irréprochable exige l’utilisation rigoureuse et programmée de la commande maîtresse ggsave(). Cette fonction offre un paramétrage total des grandeurs physiques de restitution, permettant de spécifier avec exactitude la largeur (width) et la hauteur (height) du livrable en centimètres ou en pouces, en conformité stricte avec les gabarits éditoriaux régissant la composition en simple colonne ou en pleine page de la revue ciblée.

Pour les formats matriciels tels que le TIFF ou le PNG, l’exigence absolue réside dans la configuration du paramètre de résolution d’échantillonnage à un seuil minimal de 300 points par pouce (dpi = 300), voire 600 DPI pour les schémas comprenant des tracés de lignes ultra-fins et des textes de petits calibres. Mieux encore, l’exportation directe sous forme vectorielle native, en sélectionnant le format PDF ou PostScript encapsulé (EPS), garantit une invariance d’échelle mathématique infinie, préservant la pureté absolue des courbes sigmoïdes, des rubans de confiance et des glyphes typographiques quel que soit le facteur de grossissement appliqué lors du visionnage électronique ou de l’impression sur presse.

11. Diagnostics graphiques du modèle et validation empirique de l’ajustement

11.1 Tracé de la courbe ROC et calcul de l’aire sous la courbe (AUC)

L’ajustement géométrique harmonieux d’une courbe sigmoïde ne certifie nullement à lui seul la capacité du modèle à discriminer efficacement les deux états du critère binaire au sein de la population empirique. L’évaluation de ce pouvoir séparateur requiert le déploiement d’un diagnostic graphique complémentaire fondé sur la théorie de détection du signal : la courbe de performance de l’opérateur récepteur, universellement désignée sous l’acronyme de courbe ROC.

En mobilisant des modules spécialisés d’une haute précision tels que le paquet pROC, l’analyste confronte les probabilités conditionnelles calculées aux statuts observés réels. La courbe ROC cartographie la sensibilité (la proportion de vrais positifs) en fonction du complémentaire de la spécificité (la proportion de faux positifs) pour l’ensemble exhaustif des seuils de décision décisionnels envisageables entre 0 et 1. La bissectrice diagonale à 45 degrés matérialise le niveau de performance d’un modèle aléatoire sans valeur clinique.

L’indicateur synthétique capital issu de cette construction est l’aire sous la courbe (AUC). Variant théoriquement de 0,5 pour une absence totale de discrimination jusqu’à 1,0 pour un pouvoir séparateur parfait, l’AUC fournit une mesure globale non paramétrique de l’efficacité prédictive. L’incorporation de la valeur chiffrée de l’AUC et de son intervalle de confiance à 95 % sous forme d’annotation textuelle directe sur la figure de régression logistique renforce considérablement la crédibilité scientifique du modèle présenté.

11.2 Graphiques de calibration et test d’adéquation de Hosmer-Lemeshow

Tandis que la courbe ROC mesure la capacité d’un modèle à classer correctement des individus selon leur niveau de risque relatif, la calibration diagnostique une propriété tout aussi fondamentale mais distincte : l’exactitude numérique absolue des probabilités délivrées. Un modèle logistique peut présenter un pouvoir discriminant élevé mais s’avérer dangereusement mal calibré s’il sous-estime ou surestime systématiquement la probabilité réelle de l’événement.

Le tracé d’un graphique de calibration repose traditionnellement sur la partition des probabilités estimées en classes ordinales régulières, le plus souvent des déciles de risque, selon la méthodologie popularisée par David Hosmer et Stanley Lemeshow. Pour chaque décile, on confronte graphiquement la probabilité moyenne prédite par le modèle mathématique à la proportion empirique d’événements observée chez les sujets appartenant à ce groupe. Une calibration idéale se matérialise par un alignement sans faille de l’ensemble des points d’observation sur la ligne d’identité diagonale passant par l’origine.

Tout écart systématique par rapport à cette diagonale révèle un biais structurel d’estimation : une trajectoire s’arquant sous la ligne signale une surestimation globale du risque, tandis qu’une position surplombante trahit une sous-estimation du phénomène. La juxtaposition de ce graphique d’adéquation à la courbe sigmoïde principale fournit un étalon de validation décisif, permettant de corroborer formellement les conclusions du test d’adéquation d’Hosmer-Lemeshow par une démonstration visuelle transparente.

11.3 Visualisation des résidus déviance et identification des observations influentes

L’ultime pilier du diagnostic graphique concerne l’auscultation méticuleuse des résidus et l’identification des observations atypiques exerçant une traction disproportionnée sur les paramètres du modèle. Contrairement au modèle linéaire ordinaire où les résidus sont continus et symétriques, la régression logistique génère des résidus de déviance et des résidus de Pearson dont la répartition présente une structure bimodale caractéristique résultant du caractère discret de l’issue.

La projection graphique des résidus de déviance standardisés en fonction de l’indice numérique des sujets ou de leurs valeurs prédites permet de déceler d’éventuels échecs manifestes de modélisation. Des valeurs résiduelles excédant l’intervalle canonique [-2, +2], voire [-3, +3], caractérisent des observations que le modèle échoue dramatiquement à prédire, telles qu’un individu présentant un score psychométrique d’anxiété minime mais développant néanmoins un épuisement professionnel fulgurant.

De surcroît, le calcul de la distance de Cook spécifique aux modèles linéaires généralisés évalue l’influence globale de chaque donnée sur l’ensemble du vecteur des coefficients. La représentation de cette distance sous forme de graphique à bâtons verticaux permet d’isoler instantanément les observations à fort levier. Si un individu singulier modifie de manière substantielle l’inclinaison de la pente sigmoïde ou déplace artificiellement le point d’inflexion, cette vulnérabilité empirique doit être identifiée avec rigueur afin de guider d’éventuelles analyses de sensibilité excluant temporairement le cas perturbateur.

12. Erreurs méthodologiques fréquentes lors du tracé logistique dans R et résolutions

12.1 Erreur d’espace de prédiction : confusion entre ‘link’ et ‘response’

Parmi les bévues algorithmiques récurrentes affectant les chercheurs débutant sous l’environnement R, la confusion entre l’espace de linéarisation logit et l’espace probabiliste naturel figure indiscutablement au premier rang. Le symptôme graphique de cette méprise méthodologique est spectaculaire : au lieu d’obtenir la noble courbe sigmoïde en S espérée, la figure affiche une droite rigoureusement linéaire traversant obliquement le cadran et débordant sans retenue au-delà des plafonds et des planchers probabilistes.

Cette distorsion découle exclusivement de l’omission ou du mauvais paramétrage de l’argument d’échelle au sein de la fonction d’extraction predict(). Lorsque cet argument n’est pas spécifié, la méthode applique sa valeur par défaut type = « link », restituant les valeurs ajustées directement sur l’échelle des logarithmes de cotes non bornés. Le calque géométrique trace alors scrupuleusement la droite affine alpha + beta * X, induisant un contresens conceptuel absolu pour l’observateur non averti.

La résolution de cette anomalie impose une discipline de programmation sans faille : il convient de stipuler explicitement type = « response » lors de chaque sollicitation de la fonction predict() dédiée à l’affichage spatial direct. Cette directive ordonne au processeur statistique d’appliquer l’inversion logistique nécessaire, garantissant que les ordonnées finales soient rigoureusement compressées au sein du domaine probabiliste [0, 1]. L’insertion d’une routine de validation vérifiant que le vecteur résultant satisfait strictement aux conditions de bornage prévient toute inclusion accidentelle de valeurs aberrantes dans la composition graphique.

12.2 Problème d’ordonnancement du vecteur de prédiction dans Base R

Une manifestation visuelle déconcertante, observée quasi-exclusivement lors de l’utilisation du moteur graphique fondamental de Base R, réside dans l’apparition soudaine d’un lacis chaotique de segments entrecroisés formant une toile géométrique inextricable en lieu et place d’une trajectoire monotone fluide. Ce dysfonctionnement suscite fréquemment l’incompréhension du statisticien qui présume à tort d’une défaillance dans les calculs matriciels du modèle.

L’origine de cet artéfact n’est nullement mathématique mais purement algorithmique. La fonction procédurale lines() opère en reliant mécaniquement les coordonnées vectorielles qui lui sont soumises dans l’ordre séquentiel exact où elles apparaissent au sein du tableau de données d’entrée. Si les valeurs du prédicteur continu au sein du tableau d’évaluation ne sont pas triées de manière strictement croissante, la tête de traçage virtuel réalise des sauts permanents d’avant en arrière le long de l’axe horizontal, tissant ce canevas désordonné de lignes sécantes.

La remédiation technique à ce désagrément s’articule autour de deux stratégies éprouvées. La plus élégante consiste, comme exposé dans les sections méthodologiques antérieures, à ne jamais prédire directement sur le tableau de données d’observation brut, mais à alimenter la fonction avec une grille synthétique construite par seq(), dont la monotonie croissante est nativement garantie. À défaut, si l’on souhaite impérativement extraire les prédictions sur les points réels de l’échantillon, il est impératif de réordonner préalablement l’ensemble du tableau d’évaluation selon les valeurs ascendantes du prédicteur en mobilisant la fonction d’indexation order().

12.3 Séparation quasi-complète des données et artefacts de tracé

L’écueil méthodologique le plus redoutable affectant l’estimation de la régression logistique est le phénomène de séparation complète ou quasi-complète, théorisé originellement par Albert et Anderson en 1984. Cette configuration pathologique survient lorsqu’il existe une frontière numérique idéale sur le prédicteur continu séparant sans le moindre chevauchement la totalité des observations y = 0 des cas y = 1. Sur le plan graphique, cette situation engendre une anomalie frappante : la sigmoïde s’effondre en une marche d’escalier infiniment abrupte, caractérisée par une verticalité quasi-parfaite au point de scission.

Sur le versant numérique, cette configuration provoque la faillite de l’algorithme d’optimisation par le maximum de vraisemblance : le coefficient de pente beta tend vers l’infini, les erreurs-types explosent vers des grandeurs astronomiques et la matrice d’information de Fisher devient quasi-singulière, générant les fameux avertissements de R indiquant que les probabilités ajustées sont numériquement égales à 0 ou 1. Dès lors, toute tentative d’affichage d’un intervalle de confiance débouche sur un ruban d’incertitude difforme embrassant l’intégralité de l’espace vertical sur des pans entiers du domaine de définition.

Pour résoudre cet écueil sans amputer arbitrairement les données, le recours à des approches de régularisation pénalisée s’impose comme la solution de référence contemporaine. L’implémentation de la méthode de pénalisation de Firth, accessible sous R via l’extension spécialisée logistf, introduit un biais préventif proportionnel à l’information de Fisher qui ramène les coefficients à des magnitudes réalistes. Le tracé de la courbe logistique résultant de ce modèle pénalisé rétablit une courbure sigmoïdale thermodynamiquement stable et biologiquement plausible, préservant la validité inférentielle de l’étude face à des distributions empiriques ultra-séparées.

Références

Albert, A., & Anderson, J. A. (1984). On the existence of maximum likelihood estimates in logistic regression models. Biometrika, 71(1), 1–10. https://doi.org/10.1093/biomet/71.1.1

American Psychological Association. (2020). Publication manual of the American Psychological Association (7th ed.). American Psychological Association. https://doi.org/10.1037/0000165-000

Firth, D. (1993). Bias reduction of maximum likelihood estimates. Biometrika, 80(1), 27–38. https://doi.org/10.1093/biomet/80.1.27

Hosmer, D. W., Lemeshow, S., & Sturdivant, R. X. (2013). Applied logistic regression (3rd ed.). John Wiley & Sons. https://doi.org/10.1002/9781118548387

Robin, X., Turck, N., Hainard, A., Tiberti, N., Lisacek, F., Sanchez, J.-C., & Müller, M. (2011). pROC: An open-source package for R and S+ to analyze and compare ROC curves. BMC Bioinformatics, 12, Article 77. https://doi.org/10.1186/1471-2105-12-77

Wickham, H. (2016). ggplot2: Elegant graphics for data analysis (2nd ed.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4

Wilkinson, L. (2005). The grammar of graphics (2nd ed.). Springer-Verlag. https://doi.org/10.1007/0-387-28695-0
