La visualisation de données scientifiques constitue le point de rencontre névralgique entre l’analyse quantitative rigoureuse et la sémiotique visuelle. Dans l’écosystème Matplotlib, bibliothèque fondamentale du calcul scientifique en langage Python, la manipulation de l’espace graphique repose sur une série de postulats euclidiens hérités de la tradition cartésienne. Par défaut, les valeurs scalaires croissent le long de l’abscisse de la gauche vers la droite, et le long de l’ordonnée du bas vers le haut. Cette configuration géométrique standardisée, bien qu’universellement adoptée dans les sciences formelles, entre régulièrement en contradiction directe avec les représentations empiriques de disciplines spécialisées. Lorsque le phénomène étudié implique une descente physique, une détérioration de performance, une échelle de classement ordinal ou des conventions spectrales centenaires, la préservation aveugle de l’orientation canonique des axes introduit une friction cognitive dommageable pour le lecteur.
L’inversion délibérée des axes ne relève pas d’une coquetterie esthétique superficielle, mais d’une décision méthodologique guidée par la recherche de la fidélité phénoménologique. Inverser un axe consiste à réaligner l’espace perceptif de la page ou de l’écran avec la réalité spatiale, temporelle ou hiérarchique sous-jacente du système modélisé. Qu’il s’agisse de figurer un profil de température bathymétrique plongeant vers les abysses océaniques, d’illustrer la chronométrie d’un temps de réaction où l’optimum correspond à la latence minimale, ou encore de respecter le protocole spectroscopique des nombres d’onde en infrarouge, l’ingénieur et le chercheur doivent maîtriser les mécanismes de retournement des repères graphiques avec une précision chirurgicale.
Ce guide exhaustif analyse les dimensions théoriques, architecturales et appliquées de l’inversion d’axe dans Matplotlib. En explorant conjointement l’approche procédurale par machine à états et le paradigme orienté objet, nous détaillerons l’ensemble des protocoles programmatiques permettant de moduler l’orientation des dimensions spatiales. L’analyse englobera les interactions subtiles avec les matrices de transformation affines, les échelles non linéaires logarithmiques, les architectures multi-panneaux synchronisées, ainsi que les exigences graphiques des comités de lecture scientifique internationaux.
1. Fondements théoriques et pertinence méthodologique de l’inversion des axes
1.1 Rôle sémiotique et cognitif de l’orientation spatiale des axes
La sémiologie graphique, théorisée initialement par Jacques Bertin, postule que la disposition spatiale des variables visuelles dicte la vitesse et l’exactitude du décodage de l’information par le cortex visuel humain. Le système de coordonnées cartésiennes classique projette un ordre arithmétique où l’élévation physique sur la page est analogiquement assimilée à une augmentation de magnitude ou de valeur (« haut égale plus », métaphore conceptuelle mise en lumière par Lakoff et Johnson). Toutefois, lorsque la grandeur mesurée quantifie un attribut dont l’augmentation conceptuelle correspond à une descente spatiale ou à une régression qualitative, le maintien de l’orientation conventionnelle crée une dissonance sémiotique majeure.
Dans le domaine de l’ergonomie visuelle et de l’ingénierie cognitive, la charge mentale imposée par le décryptage d’un graphique dépend de la conformité entre le modèle mental de l’observateur et le rendu graphique. Face à des métriques inverses telles que les rangs de classement, où le chiffre 1 désigne le sommet de la hiérarchie, positionner l’origine numérique en bas force l’utilisateur à effectuer une gymnastique mentale constante pour inverser la polarité de son jugement. De même, pour les données de latence cognitive, une réponse motrice ultra-rapide caractérisée par un faible temps en millisecondes traduit une performance supérieure ; la situer en bas de l’axe vertical enfreint l’attente intuitive qui associe la hauteur au succès opérationnel.
L’impact de l’orientation spatiale sur l’interprétation des corrélations empiriques est tout aussi déterminant. Deux variables évoluant en opposition de phase peuvent être perçues comme antinomiques, alors qu’elles décrivent une convergence physique dès lors que l’une d’elles est redressée graphiquement. En inversant un axe, le concepteur du tracé réduit l’effort d’interprétation computationnelle en alignant directement la pente visuelle du tracé avec la signification qualitative du phénomène étudié, transformant ainsi une corrélation contre-intuitive en une évidence morphologique immédiate.
1.2 Architecture structurelle de la bibliothèque Matplotlib
Pour comprendre comment Matplotlib opère une inversion d’axe, il est indispensable de disséquer sa hiérarchie interne d’objets. Au sommet de cet arbre réside la classe Figure, qui représente l’intégralité de la zone de dessin ou de la fenêtre graphique. Au sein de cette figure s’inscrivent un ou plusieurs objets Axes (à ne pas confondre avec le pluriel français du mot axe). L’objet Axes constitue la zone de projection effective, délimitée par son cadre rectangulaire ou polaire, et porte en son sein l’état géométrique du système de coordonnées. C’est à ce niveau d’abstraction que sont définis les objets Axis individuels, typiquement xaxis et yaxis, lesquels encapsulent les mécanismes de graduation, les étiquettes et les localisateurs métriques.
Historiquement, Matplotlib a été conçu autour de deux paradigmes : l’interface d’état globale issue du module matplotlib.pyplot (calquée sur l’ergonomie séquentielle de MATLAB) et l’interface orientée objet explicite. Dans l’approche procédurale, l’état du système de rendu est stocké dans un gestionnaire de contexte invisible qui maintient la trace de la « figure courante » et de « l’axe courant ». L’approche orientée objet, quant à elle, manipule directement les instances instanciées d’Axes, garantissant une étanchéité absolue entre différents éléments graphiques au sein d’un même processus d’exécution.
Sur le plan mathématique sous-jacent, Matplotlib convertit les coordonnées de données de l’utilisateur en coordonnées de pixels d’affichage au moyen d’un pipeline de transformations affines. Le transformateur de mise à l’échelle (géré via le module matplotlib.transforms) applique une matrice de passage de dimension 3×3. Lorsqu’un axe est inversé, la matrice de transformation des données vers les coordonnées normalisées de la boîte de délimitation (BboxTransform) voit le signe de son facteur d’échelle linéaire inversé et son vecteur de translation décalé. Le moteur de rendu graphique (qu’il s’agisse du moteur vectoriel Agg, PDF ou SVG) reçoit ainsi des coordonnées cartésiennes transformées où l’origine de calcul a été permutée le long de la dimension concernée, sans altérer l’intégrité numérique des données brutes stockées en mémoire.
1.3 Typologie des scénarios scientifiques nécessitant une inversion d’axe
L’inversion des axes s’impose de façon récurrente dans une multitude de domaines scientifiques régis par des contraintes physiques fondamentales ou des traditions instrumentales consolidées. En géologie, en géophysique et en océanographie physique, la variable spatiale directrice est la profondeur par rapport à la surface du sol ou au niveau moyen de la mer. Tracer un carottage sédimentaire, une tomographie sismique ou un relevé bathymétrique en orientant les profondeurs positives vers le haut génère une contradiction spatiale immédiate : l’abysse océanique ou la croûte terrestre profonde se retrouve perché en haut du graphique, tandis que l’air libre ou la surface liquide se situe en bas. L’inversion de l’axe vertical permet de restaurer la correspondance directe entre le haut du tracé et la surface terrestre.
Dans les sciences de l’atmosphère et la météorologie dynamique, l’altitude est fréquemment mesurée non pas en mètres géométriques, mais en pression barométrique exprimée en hectopascals (hPa). Selon l’équation hydrostatique fondamentale de l’atmosphère, la pression diminue de manière quasi-exponentielle avec l’altitude : le niveau de la mer oscille autour de 1013 hPa, alors que la troposphère supérieure atteint 200 hPa et la stratosphère descend bien en dessous de 50 hPa. Pour représenter un radiosondage ou un profil vertical de vent sans déstabiliser l’intuition du météorologue, l’axe vertical des ordonnées doit obligatoirement être inversé, plaçant la valeur maximale de 1000 hPa au niveau du sol et les faibles pressions au zénith du repère.
Les sciences comportementales, la chronométrie mentale et l’intelligence artificielle présentent une logique similaire face aux métriques de coût. En psychologie cognitive, les tracés de potentiels évoqués (ERP, pour Event-Related Potentials) en électroencéphalographie ont une convention historique séculaire qui impose d’orienter les polarités négatives (onde N100, N400) vers le haut du graphique. En apprentissage automatique, les courbes de perte (loss functions) et les taux d’erreur de classification sont parfois inversés lorsqu’on souhaite superposer visuellement le gain de compétence d’un agent avec sa trajectoire d’optimisation temporelle, transformant la décroissance d’une erreur en une trajectoire ascendante de performance.
2. L’approche procédurale : utilisation de pyplot et gca()
2.1 Fonctionnement intrinsèque de plt.gca()
Au cœur du sous-module matplotlib.pyplot réside l’architecture d’une machine à états finis inspirée du paradigme de programmation impérative. Dans ce cadre, Matplotlib conserve en arrière-plan des pointeurs globaux vers la figure et l’axe actuellement manipulés. L’opérateur plt.gca(), acronyme transparent pour Get Current Axes, représente l’instruction fondamentale permettant d’interroger cette machine à états afin de récupérer la référence de l’instance d’axe couramment active. Si aucun axe n’existe lors de l’appel, Matplotlib en instancie un dynamiquement sur la figure active, créant cette dernière au besoin.
Le cycle de vie de l’instance d’axe courante est intrinsèquement volatile. Toute invocation d’une fonction de haut niveau telle que plt.plot() ou plt.scatter() sollicite implicitement plt.gca() pour y inscrire les primitives géométriques. Cependant, la dépendance exclusive vis-à-vis de l’état implicite expose le développeur à des risques majeurs d’effets de bord. Dès que le script s’étoffe pour manipuler simultanément plusieurs figures interactives ou insérer des sous-tracés (subplots), la notion d’axe « courant » devient ambiguë. Un appel non anticipé à une commande de modification peut alors muter l’axe de la figure précédente si le gestionnaire de focus n’a pas été scrupuleusement synchronisé.
Néanmoins, pour le prototypage rapide, les scripts exploratoires séquentiels au sein de consoles interactives et l’analyse ad hoc dans des environnements d’exécution comme IPython, plt.gca() offre une économie syntaxique appréciable. Elle permet de modifier la géométrie du plan cartésien sans exiger du programmeur qu’il conserve explicitement des variables d’instances à travers tout le flux d’exécution.
2.2 Syntaxe fondamentale : invert_yaxis() et invert_xaxis()
L’inversion de l’orientation spatiale s’opère au niveau de l’objet Axes via deux méthodes impératives fondamentales : invert_yaxis() et invert_xaxis(). Lorsqu’on opère à travers l’interface procédurale, l’invocation s’effectue traditionnellement sous la forme synthétique plt.gca().invert_yaxis() pour l’axe vertical des ordonnées, et plt.gca().invert_xaxis() pour l’axe horizontal des abscisses. Ces méthodes ne prennent aucun argument obligatoire dans leur signature standard ; elles agissent directement comme des déclencheurs de mutation interne.
Sur le plan fonctionnel, ces fonctions altèrent l’indicateur d’état booléen encapsulé dans l’instance sous-jacente de l’objet Axis. Pour vérifier l’état courant d’un axe sans déclencher de modification involontaire, Matplotlib met à disposition des accesseurs de consultation : plt.gca().yaxis_inverted() et plt.gca().xaxis_inverted(). Ces méthodes renvoient un booléen pur (True si l’axe a subi une inversion par rapport à sa configuration cartésienne par défaut, False dans le cas contraire).
Il est primordial de souligner la nature non idempotente de l’appel direct à invert_yaxis(). Chaque exécution de cette méthode bascule l’état logique : un premier appel inverse un axe normal, tandis qu’un second appel consécutif rétablit l’orientation canonique initiale. Cette réversibilité mécanique exige une vigilance particulière au sein des environnements d’exécution itératifs où l’exécution répétée d’une cellule sans réinitialisation complète du canevas graphique peut conduire à des basculements cycliques incontrôlés.
2.3 Intégration pas à pas dans un script pyplot séquentiel
L’intégration de la réorientation spatiale au sein d’un script procédural Matplotlib répond à un ordonnancement chronologique rigoureux. Dans une architecture séquentielle classique, la première étape consiste à préparer les vecteurs de données numériques sous forme de listes, de tableaux unidimensionnels NumPy ou de séries temporelles issues d’un tableau pandas. Ces vecteurs définissent l’étendue métrique brute de l’espace d’observation.
L’étape subséquente concerne l’exécution des primitives graphiques via plt.plot(), plt.scatter(), ou plt.bar(). C’est durant cette phase que Matplotlib procède à l’autocalibrage initial (autoscaling) des bornes d’axe minimales et maximales nécessaires pour contenir l’ensemble des données géométriques. Si l’instruction plt.gca().invert_yaxis() est appelée avant le tracé de la moindre primitive, la machine à états initialise l’axe, le marque comme inversé, puis ajuste les bornes métriques lors du tracé ultérieur tout en maintenant scrupuleusement la directrice inversée.
Toutefois, les meilleures pratiques préconisent d’appliquer la mutation structurelle de l’axe immédiatement après la génération des tracés primitifs et juste avant l’application des couches sémantiques contextuelles telles que les étiquettes (plt.xlabel(), plt.ylabel()), le titre de l’œuvre graphique (plt.title()) et la légende explicative (plt.legend()). Enfin, l’appel terminal à plt.show() ou plt.savefig() fige l’état de l’affichage et transmet le graphe de scène au moteur de rastérisation ou d’encapsulation vectorielle.
3. L’approche orientée objet : contrôle rigoureux via l’objet Axes
3.1 Paradigme orienté objet contre paradigme procédural
Bien que l’approche procédurale pyplot conserve une popularité certaine chez les débutants en raison de sa ressemblance superficielle avec les environnements de calcul matriciel historiques, le paradigme orienté objet (OO) constitue la norme d’ingénierie logicielle incontournable pour toute production de données reproductible, robuste et maintenable. Le paradigme OO abandonne entièrement la notion périlleuse d’état global caché au profit d’une assignation explicite des instances de figures et d’axes à des identifiants typés au sein de la mémoire vive.
La porte d’entrée canonique de cette approche repose sur la fonction constructrice plt.subplots(). Cette méthode retourne un tuple immuable structuré comprenant l’objet conteneur principal Figure et une instance (ou une grille matricielle d’instances) de la classe matplotlib.axes.Axes, communément assignée à la variable conventionnelle ax. En travaillant directement sur ax, le développeur élimine toute ambiguïté contextuelle : chaque commande de transformation graphique cible précisément le récepteur d’action prévu, isolant hermétiquement les modifications de paramètres stylistiques d’un graphe à l’autre.
Dans le contexte du développement de pipelines analytiques d’entreprise, d’architectures de microservices générant des rapports automatisés au format PDF, ou de modules logiciels destinés à l’intégration continue, le couplage explicite offert par l’objet Axes prévient la survenue de courses critiques et d’interférences entre threads concurrents, garantissant une reproductibilité visuelle déterministe.
3.2 Méthodes ax.invert_xaxis() et ax.invert_yaxis()
Dans l’interface orientée objet, la manipulation de la spatialité s’opère par l’invocation directe des méthodes membres de l’objet ax. Ainsi, la commande ax.invert_yaxis() agit sans intermédiaire sur l’ordonnée de la zone de tracé ciblée, et ax.invert_xaxis() sur l’abscisse. L’absence d’intermédiaire via gca() garantit une vitesse d’exécution optimale et une clarté sémantique irréprochable au sein du code source.
Ces méthodes modifient en profondeur les propriétés internes de l’objet Axes. En interne, l’instance délègue la requête à son composant yaxis (de type matplotlib.axis.YAxis), qui inverse ses limites courantes tout en recalculant la projection des graduations (ticks) et la disposition spatiale de son étiquette descriptive (label). La valeur retournée par ces méthodes est None, ce qui implique qu’elles effectuent une mutation sur place (in-place mutation) de l’instance d’axe.
L’utilisation de ax.invert_yaxis() s’avère particulièrement puissante au sein de boucles de traitement itératives opérant sur des collections de graphiques. Le développeur peut itérer sur un conteneur d’axes, évaluer des critères métadonnées associés aux séries temporelles sous-jacentes, et décider de manière programmatique et ciblée d’inverser l’orientation spatiale de certains sous-panneaux tout en maintenant les autres dans leur disposition canonique.
3.3 Écriture de fonctions génériques réutilisables
L’un des avantages majeurs du paradigme orienté objet réside dans la capacité à architecturer des fonctions de rendu graphique génériques, faiblement couplées et hautement réutilisables à travers différents projets d’analyse de données. En passant explicitement une instance d’Axes en tant que paramètre d’entrée d’une fonction analytique, on permet à cette dernière de s’intégrer harmonieusement dans n’importe quel canevas global, qu’il s’agisse d’une figure à panneau unique ou d’une grille complexe de sous-graphes.
Considérons la conception d’un module d’aide à la décision graphique. La fonction peut recevoir le vecteur des coordonnées d’abscisse, le vecteur d’ordonnée, l’instance ax sur laquelle opérer, ainsi qu’un jeu de métadonnées sémantiques précisant la nature de la grandeur physique mesurée. Si la variable correspond à un type répertorié comme nécessitant une inversion (par exemple, une profondeur sédimentaire, une impédance acoustique de fond ou un rang de tournoi), la fonction applique dynamiquement ax.invert_yaxis() après avoir exécuté les tracés de lignes ou de nuages de points.
Cette standardisation structurelle favorise l’établissement de bibliothèques internes d’entreprise ou de laboratoires de recherche, au sein desquelles les choix stylistiques — tels que la police typographique, l’épaisseur du trait, la couleur des graduations et l’orientation fondamentale des dimensions — sont encapsulés dans des modules d’ingénierie logicielle pérennes, soustraits à la variabilité des manipulations manuelles quotidiennes.
4. Inversion de l’axe vertical (Y) : protocole et exemples pratiques
4.1 Exemple complet sur nuage de points (Scatter Plot)
Le nuage de points (scatter plot) constitue l’un des archétypes graphiques les plus fréquents pour sonder la distribution bivariée de deux variables continues. Afin de matérialiser l’impact technique de l’inversion de l’axe vertical, examinons le protocole opératoire appliqué à un jeu de données expérimental figurant la relation entre le temps d’immersion sous-marine d’une sonde autonome (exprimé en minutes) et la profondeur bathymétrique atteinte (mesurée en mètres).

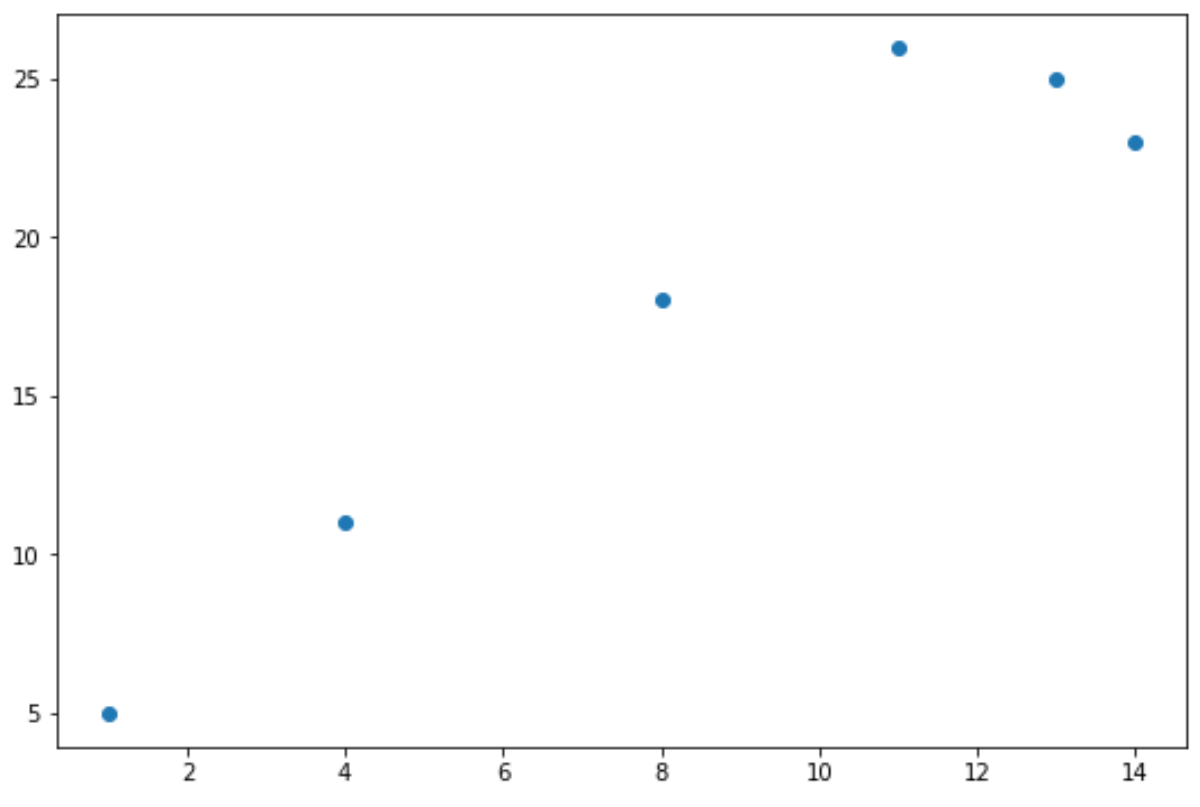

Dans une configuration cartésienne vierge, l’instanciation de données synthétiques — par exemple, des abscisses s’étendant de 0 à 120 minutes et des ordonnées associées variant de 50 à 1500 mètres de profondeur — produit par défaut un graphique où la surface (zéro mètre) réside en bas, et les abysses abyssaux (1500 mètres) se dressent vers le bord supérieur de la figure. Ce résultat heurte violemment la perception spatiale : la trajectoire de plongée semble « s’envoler » vers le ciel au fil de la progression temporelle.

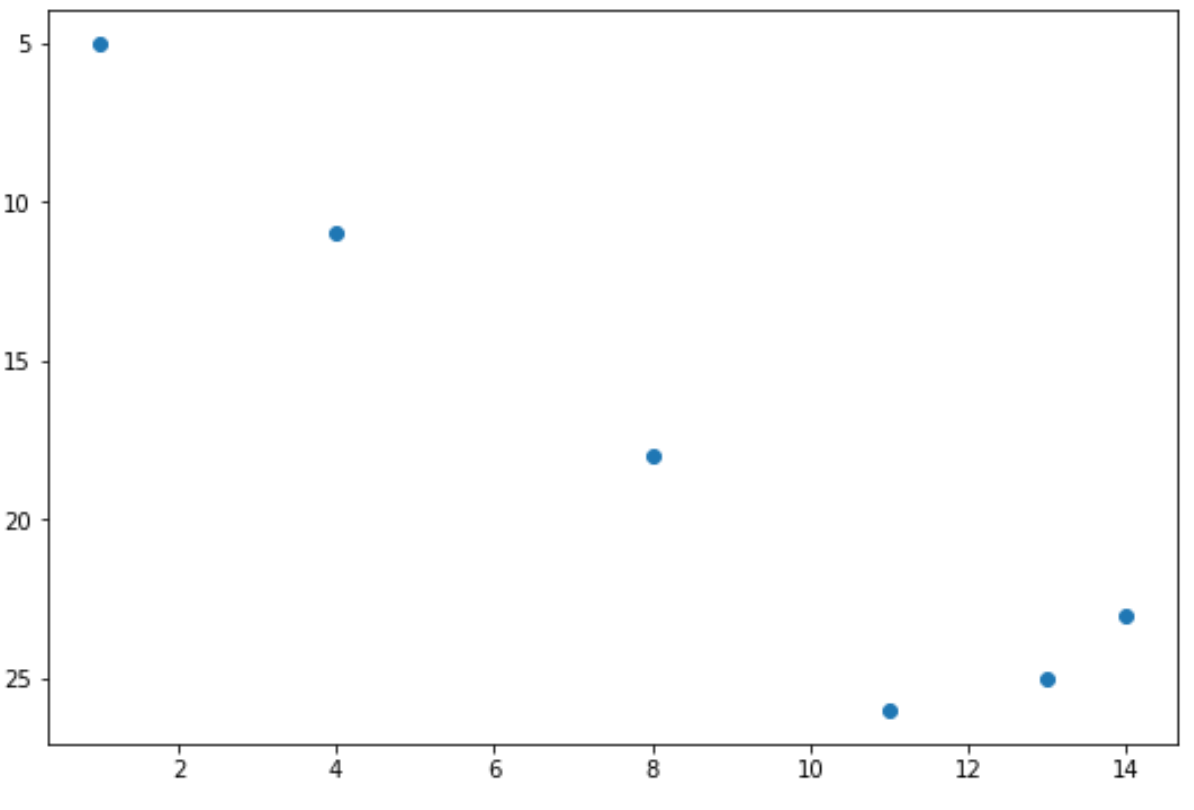

L’application de la méthode ax.invert_yaxis() après l’instruction de tracé ax.scatter() transforme instantanément la topologie de la figure. Sans altérer les paires de valeurs numériques encapsulées dans la collection de points (PathCollection), la boîte de délimitation de l’axe est inversée : la graduation 0 mètre se fixe désormais sur le bord supérieur du cadre, tandis que la graduation 1500 mètres s’enfonce vers la base du repère. La dispersion des points restitue alors une analogie visuelle directe avec le profil physique réel de la plongée sous-marine.
4.2 Exemple sur graphique linéaire (Line Plot) avec métrique temporelle
Le graphique linéaire séquentiel (line plot) est l’instrument de prédilection pour matérialiser la cinétique de variables continues évoluant le long d’une dimension ordonnée. En neurosciences computationnelles et en théorie de l’apprentissage par renforcement, les expérimentateurs suivent l’évolution du taux d’erreur ou du temps de résolution d’une tâche au fil des sessions d’entraînement successives. Le modèle cognitif du succès implique que l’élévation spatiale d’une courbe traduit une amélioration globale des performances de l’organisme ou du réseau de neurones artificiels.
Lorsqu’on trace l’erreur quadratique moyenne au fil des époques algorithmiques, la courbe affiche une décroissance monotone vers le bas. Bien que mathématiquement exacte, cette descente visuelle évoque instinctivement une perte de vigueur ou un effondrement chez le lecteur non averti. En appliquant ax.invert_yaxis() sur la variable d’erreur, le sommet de l’axe vertical accueille désormais l’erreur minimale (le zéro parfait ou le minimum asymptotique), tandis que la base du graphe héberge les erreurs massives des phases initiales d’apprentissage.
Durant ce basculement, Matplotlib garantit l’intégrité graphique absolue des primitives vectorielles : les styles de ligne (pointillés, tirets continus), les marqueurs géométriques d’ancrage (cercles, losanges) et les zones d’ombrage d’intervalle de confiance tracées via ax.fill_between() conservent leur topologie relative sans distorsion ni artefact de rastérisation. La légende descriptive (ax.legend()) préserve scrupuleusement la correspondance des couleurs et des symboles, attestant de la transparence de l’opération sous-jacente.
4.3 Interprétation des coordonnées et ajustement contextuel
L’inversion de l’axe vertical impose une réévaluation rigoureuse du positionnement des éléments d’annotation textuelle et des guides géométriques auxiliaires. Tout élément graphique inséré manuellement dans le repère de données (système de coordonnées data) verra sa position physique altérée par la réorientation de l’axe. Par exemple, l’adjonction d’une boîte de texte explicative via la méthode ax.text(x, y, "texte") nécessite de garder à l’esprit que des valeurs élevées de y rapprocheront désormais le texte de la marge inférieure de la boîte graphique, et non de son sommet.
Ce basculement affecte également la projection des barres d’erreur asymétriques manipulées via ax.errorbar(). Bien que l’algorithme interne de Matplotlib ajuste automatiquement les moustaches d’incertitude dans la direction correcte (l’incertitude positive s’étirant vers les valeurs arithmétiques supérieures, désormais situées géométriquement vers le bas), le concepteur doit vérifier que les étiquettes et flèches indicatrices ne viennent pas interférer avec ces structures d’incertitude.
De surcroît, les lignes de référence horizontales générées par l’opérateur ax.axhline(y=seuil) conservent leur horizontalité absolue, mais leur position relative dans le cadre s’ajuste au regard de l’échelle inversée. Enfin, la boîte de légende automatique gérée par le paramètre loc='best' est recalculée par l’algorithme d’évitement de Matplotlib : celui-ci analyse la nouvelle densité spatiale des points dans chaque quadrant pour repositionner la légende de manière optimale afin d’éviter tout chevauchement textuel avec les données empiriques.
5. Inversion de l’axe horizontal (X) : protocole et applications empiriques

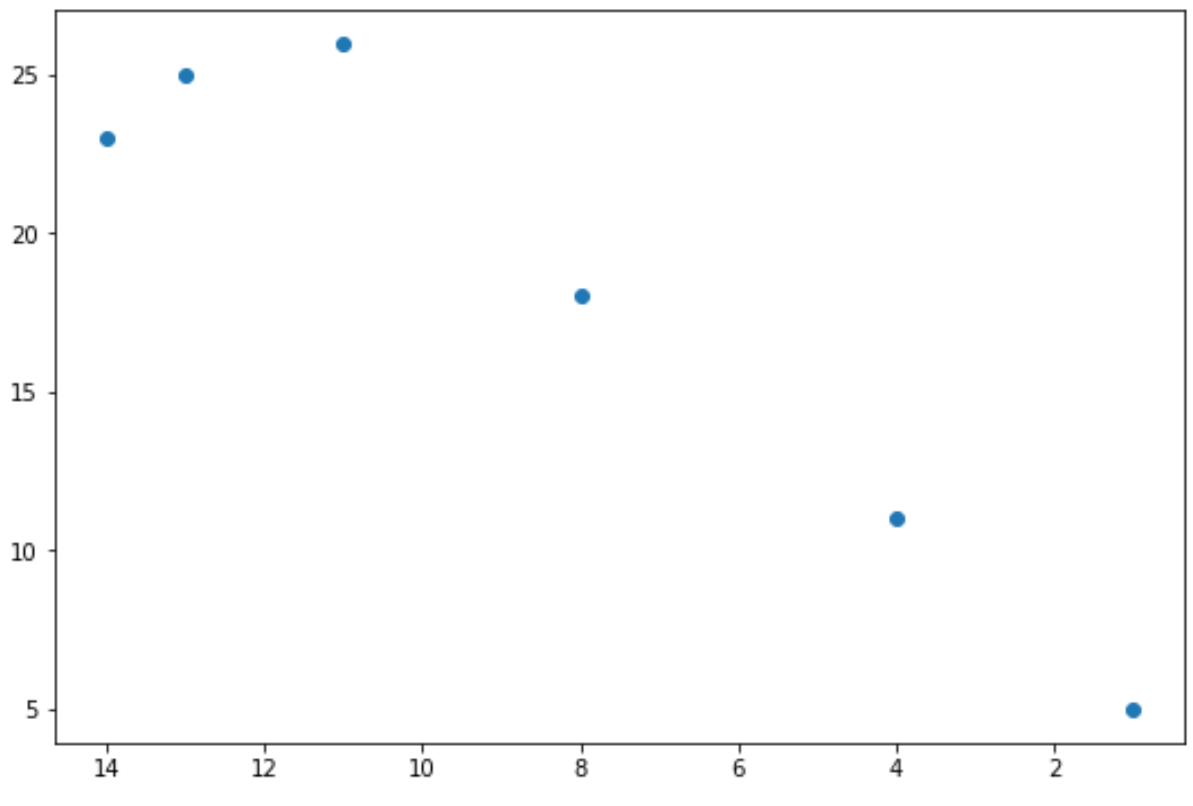

5.1 Démonstration technique sur données discrètes et continues
L’axe horizontal est traditionnellement perçu dans la majorité des cultures contemporaines comme le vecteur de l’écoulement irréversible du temps ou de l’accumulation progressive de grandeurs physiques, progressant invariablement de l’ouest vers l’est, soit de gauche à droite. Néanmoins, l’inversion de l’abscisse via la méthode ax.invert_xaxis() s’avère indispensable face à des données continues ou discrètes dont la polarité spatiale ou phénoménologique est intrinsèquement orientée de droite à gauche.
Sur des données discrètes ou catégorielles ordonnées, inverser l’axe horizontal modifie l’ordonnancement de lecture des catégories sans perturber l’association univoque entre les étiquettes textuelles et leurs barres ou points respectifs. Pour des données continues régies par des échelles métriques, ax.invert_xaxis() transmute le gradient de défilement : la valeur maximale de la distribution se cale sur le flanc gauche du canevas, tandis que l’origine ou la valeur minimale s’établit sur la frontière droite.
D’un point de vue perceptif, l’inversion de l’axe des abscisses exige une précaution méthodologique accrue. Dans la mesure où la convention de lecture gauche-droite est profondément ancrée dans l’appareil cognitif occidental, contraindre l’œil à analyser une série temporelle ou un gradient physique de droite à gauche peut induire un ralentissement du décodage. Cette manœuvre doit être strictement réservée aux situations où une convention disciplinaire impérative ou une analogie spatiale rigoureuse justifie ce choix sémiotique.
5.2 Cas d’usage : spectres d’absorption et échelles spectrales
Le cas d’usage le plus emblématique de l’inversion de l’axe horizontal réside dans la physico-chimie moléculaire, et plus particulièrement dans la spectroscopie d’absorption infrarouge à transformée de Fourier (IRTF). Par convention historique internationale édictée par les comités de normalisation de l’IUPAC, les spectres infrarouges sont invariablement tracés en fonction du nombre d’onde, traditionnellement exprimé en centimètres inverses (cm⁻¹), sur une étendue s’étirant généralement de 4000 cm⁻¹ à 400 cm⁻¹.
Dans cette représentation spectroscopique, la coutume exige que les hautes énergies (hauts nombres d’onde, correspondant aux vibrations d’élongation des liaisons fonctionnelles légères comme les groupements O-H et N-H) figurent sur la partie gauche du graphique, tandis que la région dite des « empreintes digitales » (basses fréquences, inférieures à 1500 cm⁻¹) s’étend vers la droite. Tracer un spectre infrarouge avec une échelle d’abscisse croissante standard de 400 à 4000 cm⁻¹ constitue une hérésie méthodologique qui disqualifierait immédiatement le manuscrit auprès de tout comité d’évaluation par les pairs.
En exploitant ax.invert_xaxis(), le spectre conserve une résolution spectrale impeccable, les profils de pics lorentziens ou gaussiens demeurent exempts de tout artefact d’interpolation, et la lecture des bandes de transmission ou d’absorbance s’aligne rigoureusement sur les bibliothèques spectrales de référence publiées dans la littérature internationale.
5.3 Effets secondaires sur le placement des marqueurs et du texte
Le retournement de l’axe des abscisses induit des contraintes spatiales spécifiques sur la gestion typographique et l’annotation fine du canevas graphique. En premier lieu, lorsque les graduations de l’axe horizontal (x-ticks) font l’objet d’une rotation géométrique délibérée — manœuvre classique via plt.setp(ax.get_xticklabels(), rotation=45, ha='right') pour prévenir le chevauchement d’étiquettes numériques denses —, l’inversion de l’axe peut déstabiliser l’ancrage horizontal (horizontal alignment ou ha).
En effet, l’ancrage textuel typographique right présuppose que le point de liaison de l’étiquette s’oriente vers la gauche dans un sens de lecture standard. Sous une abscisse inversée, si le gradient métrique est altéré, la lisibilité de la pente des étiquettes inclinées peut nécessiter un réalignement sur ha='left' pour maintenir une ligne de fuite harmonieuse le long de la bordure inférieure de l’axe.
Par ailleurs, les annotations dynamiques créées par ax.annotate(), intégrant des vecteurs fléchés reliant une boîte de commentaire textuel à une singularité de données (un pic d’absorption spécifique ou une anomalie statistique), voient l’angle géométrique du vecteur fléché réorienté en conséquence dans le repère de transformation. Enfin, les délimitations spatiales verticales générées par ax.axvline(x=seuil) et les zones d’intervalle teinté tracées par ax.axvspan(xmin, xmax) conservent leur stabilité d’ancrage métrique tout en voyant leur distribution géométrique basculer de droite à gauche avec une fidélité absolue.
6. Inversion simultanée des axes X et Y : rotation spatiale complète

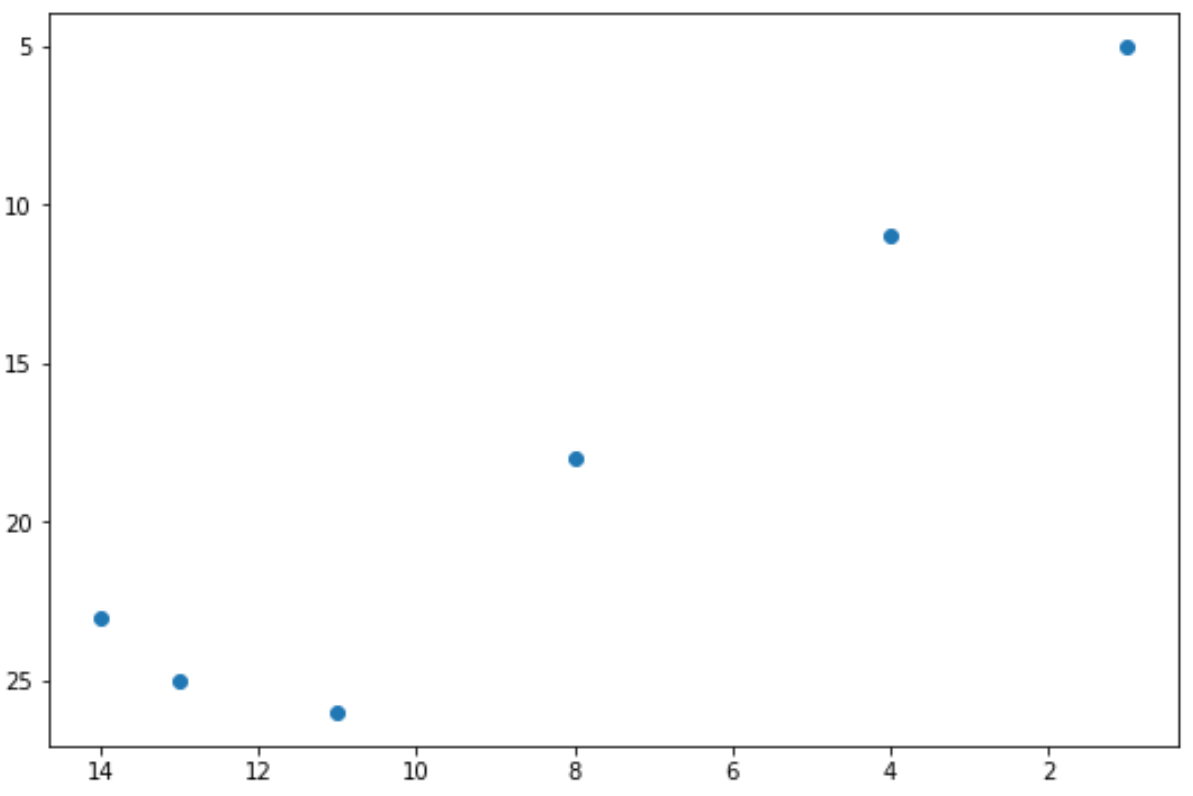

6.1 Algorithme d’inversion conjointe bidimensionnelle
L’inversion conjointe des deux dimensions orthogonales représente une transformation spatiale globale qui opère une inversion par symétrie centrale d’ordre 2 autour du barycentre de la zone de tracé. En invoquant successivement les méthodes ax.invert_xaxis() et ax.invert_yaxis() sur une même instance d’axe, le programmeur redéfinit intégralement l’organisation topologique du plan cartésien.
L’origine mathématique conventionnelle, initialement ancrée dans le coin inférieur gauche du cadre graphique, se trouve translatée de manière instantanée vers le coin supérieur droit. En conséquence, les quatre quadrants cartésiens subissent une permutation intégrale : le quadrant positif (+X, +Y), qui s’étendait traditionnellement vers le haut et la droite, progresse désormais vers le bas et la gauche.
Ce basculement bidimensionnel trouve une pertinence capitale dans les disciplines où le référentiel d’observation est physiquement inversé. C’est le cas emblématique de la microscopie optique inversée, de l’astronomie d’observation instrumentale sans redresseur d’image où le plan focal du télescope enregistre le champ céleste avec une double inversion géométrique, ou encore de l’imagerie médicale par résonance magnétique (IRM) lors du recalage de coupes tomographiques axiales spécifiques nécessitant une correspondance stricte avec la perspective anatomique du clinicien.
6.2 Exemple comparatif : tracé quadruple panneau
Afin d’appréhender empiriquement la géométrie différentielle induite par chaque modalité d’inversion, la construction d’une figure comparative à quatre panneaux (grille 2×2) constitue un outil pédagogique et diagnostique d’une remarquable efficience. Un tel banc d’essai permet d’exposer de manière synoptique les quatre permutations spatiales possibles appliquées à un même objet géométrique étalon, tel qu’une trajectoire paramétrique hélicoïdale ou un profil d’attracteur chaotique de Lorentz.
La structuration de cette figure s’articule comme suit :
- Panneau supérieur gauche (1, 1) : Configuration cartésienne canonique standard, servant de référentiel témoin (axes X et Y normaux, progression vers la droite et vers le haut).
- Panneau supérieur droit (1, 2) : Configuration à axe vertical inversé via
ax.invert_yaxis(), simulant une pénétration en profondeur ou une dégradation d’indice. - Panneau inférieur gauche (2, 1) : Configuration à axe horizontal inversé via
ax.invert_xaxis(), analogue aux spectres d’énergie ou aux dérives de phase rétrogrades. - Panneau inférieur droit (2, 2) : Inversion conjointe totale appliquant simultanément
ax.invert_xaxis()etax.invert_yaxis(), illustrant la symétrie centrale bidimensionnelle complète.
Cette approche comparative permet de contrôler visuellement l’harmonisation des marges, l’absence de collision entre les étiquettes d’axes et la parfaite stabilité de l’échelle relative des primitives tracées.
6.3 Gestion des matrices de transformation sous-jacentes
L’exécution d’une inversion conjointe bidimensionnelle sollicite intensément le moteur de calcul géométrique de Matplotlib, formalisé dans le sous-système matplotlib.transforms. Chaque primitive graphique liée à l’axe est assujettie à une transformation composite résultant de la multiplication matricielle de la transformation de données (Data Transform), de la transformation d’axe (Axes Transform) et de la transformation d’affichage en pixels d’écran (Display Transform).
Lors d’une double inversion, la classe BboxTransform inverse simultanément les signes des multiplicateurs diagonaux de sa matrice affine tout en adaptant les coefficients de translation. Il est remarquable d’observer que cette métamorphose géométrique préserve scrupuleusement la planéité et le parallélisme des formes : un cercle parfait tracé dans le plan de données conserve son intégrité géométrique sans se déformer en ellipse, pour peu que le ratio d’aspect métrique ait été verrouillé par l’instruction ax.set_aspect('equal').
Ce point est particulièrement critique lors de l’intégration de champs de vecteurs via ax.quiver() ou de lignes de courant hydrodynamiques via ax.streamplot(). Le moteur de calcul doit décomposer l’orientation angulaire de chaque vecteur : inverser les deux axes sans distordre les dérivées partielles spatiales exige que le calcul trigonométrique de l’orientation des flèches soit rigoureusement recalculé par le transformateur afin d’éviter que le champ vectoriel ne pointe dans une direction faussée à 180 degrés de sa réalité physique.
7. Méthode alternative : inversion déclarative via set_xlim() et set_ylim()
7.1 Mécanisme des limites inversées par définition de bornes
En dehors des méthodes impératives dédiées que sont invert_xaxis() et invert_yaxis(), Matplotlib propose une approche déclarative d’une remarquable élégance conceptuelle pour inverser un axe : la manipulation directe des bornes d’extension métrique au moyen des méthodes ax.set_xlim() et ax.set_ylim(). Dans leur usage conventionnel, ces fonctions acceptent des arguments positionnels où le premier terme spécifie la borne minimale et le second la borne maximale, respectant la syntaxe canonique ax.set_ylim(bottom, top) avec bottom < top.
L’inversion déclarative s’opère simplement en transgressant délibérément cette convention arithmétique. Si l’on transmet les arguments dans un ordre décroissant sous la forme ax.set_ylim(top, bottom) où la valeur top (assignée au bas spatial du graphique) est numériquement supérieure à bottom (assignée au haut spatial), Matplotlib détecte immédiatement cette relation d’ordre inverse. Le moteur de rendu réorganise alors l’axe en conséquence, plaçant la grande valeur au niveau de la bordure inférieure et la petite valeur au sommet.
Cette logique s’applique avec une stricte parité à l’axe horizontal par l’instruction ax.set_xlim(right, left) où right > left. Sur le plan de la lisibilité du code source, cette formulation présente l’avantage considérable de combiner en une unique instruction compacte la définition de la fenêtre métrique d’observation et l’orientation spatiale de son affichage, réduisant la verbosité du script analytique.
7.2 Avantages du contrôle conjoint des bornes et du sens
L’inversion déclarative via le paramétrage explicite des bornes offre une maîtrise prédictive supérieure dans les environnements de production scientifique. Lorsqu’on s’en remet à l’autocalibrage dynamique suivi d’un appel à invert_yaxis(), Matplotlib calcule les bornes en y appliquant une marge périphérique de sécurité par défaut (généralement 5 % de part et d’autre des extrema empiriques, configurée par ax.margins()). Cette variabilité automatique peut devenir problématique lorsque l’on souhaite harmoniser une série temporelle d’expérimentations successives.
En fixant explicitement les limites via ax.set_ylim(100, 0), le chercheur fige de manière déterministe les limites physiques de son espace d’observation (par exemple, de 100 % d’humidité relative à 0 %, ou d’un classement de la 100e place à la première position). Tout ajout ultérieur de calques graphiques, de nuages de points bruités ou d’annotations manuelles ne viendra pas modifier la fenêtre de projection, prévenant ainsi les recalculs d’échelle automatiques intempestifs (rescaling) qui pourraient tronquer ou dilater la figure de façon imprévue.
Cette technique s’avère particulièrement précieuse dans la publication d’atlas comparatifs ou de tableaux de bord de santé publique où des dizaines de figures indépendantes doivent impérativement partager une échelle visuelle absolue et un sens de lecture strictement superposable afin d’autoriser une comparaison visuelle immédiate par les experts médicaux ou les décideurs.
7.3 Comparaison critique : invert_yaxis() contre set_ylim()
Le choix entre l’emploi de invert_yaxis() et la définition de bornes inversées dans set_ylim() dépend étroitement de l’architecture logicielle du pipeline de visualisation et du degré de dynamicité des données injectées. Aucune des deux approches n’est intrinsèquement supérieure ; elles répondent à des paradigmes opératoires distincts dont il convient de peser les compromis techniques.
Le tableau analytique suivant synthétise les critères de décision méthodologiques régissant l’arbitrage entre ces deux approches fondamentales :
| Critère d’analyse | Méthode impérative : invert_yaxis() |
Méthode déclarative : set_ylim(max, min) |
|---|---|---|
| Dépendance aux données | Agnostique : préserve le calcul automatique des bornes (autoscale) sans nécessiter la connaissance des extrema. | Stricte : exige de connaître ou de calculer au préalable les valeurs extrêmes des données. |
| Comportement à l’actualisation | Maintient le statut d’inversion si de nouvelles séries de données sont ajoutées dynamiquement. | Écrase l’autoscale et impose un cadrage statique rigide susceptible de tronquer de nouveaux points hors bornes. |
| Clarté sémantique | Explicite : documente sans équivoque l’intention de basculer l’orientation spatiale de l’axe. | Implicite : l’inversion résulte de l’ordre d’évaluation des arguments numériques, parfois moins lisible pour un relecteur. |
| Gestion des marges (margins) | Conserve automatiquement le tampon périphérique calculé par ax.margins(). |
Annule l’effet des marges automatiques au profit d’un alignement strict sur les bornes renseignées. |
En pratique, il est formellement déconseillé de mélanger arbitrairement les deux techniques sur une même instance d’axe au sein d’un script complexe. Si vous définissez ax.set_ylim(100, 0) puis appliquez ultérieurement ax.invert_yaxis(), Matplotlib inversera à nouveau l’axe, rétablissant ainsi sans que vous ne vous en rendiez compte une graduation croissante allant de 0 à 100 vers le haut, créant un dysfonctionnement logique particulièrement difficile à déboguer sans inspecter l’état interne de yaxis_inverted().
8. Inversion dans les architectures multi-graphiques et grilles de sous-tracés
8.1 Inversion sur des sous-figures indépendantes (plt.subplots)
L’exploration de jeux de données multidimensionnels exige fréquemment le déploiement d’architectures multi-graphiques sous forme de matrices de sous-tracés (subplots). Dans ce cadre, la fonction plt.subplots(nrows, ncols) retourne une grille structurée d’axes stockée dans un tableau multidimensionnel d’objets NumPy. La maîtrise de l’orientation spatiale impose dès lors une manipulation sélective et programmatique des coordonnées au sein de cette matrice d’axes.
Lorsqu’un chercheur souhaite comparer des conditions expérimentales hétérogènes au sein d’une même figure synthétique, il est fréquent que certaines colonnes représentent des grandeurs physiques canoniques (telles qu’une concentration molaire croissante), tandis que d’autres illustrent des paramètres nécessitant une inversion (comme une résistance hydraulique ou un profil sédimentaire). Le contrôle sélectif s’effectue par l’indexation cartésienne classique du tableau d’axes, en ciblant rigoureusement l’élément souhaité, par exemple via axes[0, 1].invert_yaxis() pour inverser exclusivement le panneau situé sur la première ligne et la seconde colonne.
L’isolation hermétique offerte par l’architecture objet garantit qu’aucune contamination d’état n’intervient entre les différents panneaux de la grille. Chaque sous-tracé conserve son propre gestionnaire de limites métriques, ses localisateurs de graduations et son orientation directionnelle, permettant de juxtaposer au sein d’un même canevas des représentations conventionnelles et inversées dans le respect le plus strict des spécificités sémiotiques de chaque sous-système modélisé.
8.2 Gestion des axes partagés avec sharex et sharey
La puissance d’analyse d’une figure multi-panneaux atteint son paroxysme lorsque les sous-tracés partagent un référentiel spatial commun grâce aux paramètres sharex=True ou sharey=True passés lors de l’instanciation de plt.subplots(). Ce mécanisme établit un couplage topologique bidirectionnel profond entre tous les axes de la figure : toute modification opérée sur l’amplitude métrique ou l’orientation d’un panneau est instantanément propagée à l’ensemble du réseau d’axes synchronisés.
Dans cette configuration interconnectée, l’appel à la méthode invert_yaxis() sur un unique panneau — par exemple axes[0, 0].invert_yaxis() — déclenche la mise à jour récursive et transparente de tous les autres sous-tracés de la collection partagée. L’ensemble des panneaux verticaux voit son échelle s’inverser de façon parfaitement synchrone, prévenant toute disparité de lecture visuelle entre des graphiques positionnés côte à côte.
De surcroît, Matplotlib optimise automatiquement l’occupation visuelle de la figure composite en désactivant intelligemment les étiquettes de graduation redondantes sur les panneaux intérieurs. Même sous une orientation inversée, seules les bordures périphériques externes du canevas conservent leurs repères typographiques chiffrés, évitant ainsi la pollution visuelle tout en garantissant une cohérence métrique inébranlable le long des lignes et des colonnes de la matrice d’observation.
8.3 Intégration avancée avec GridSpec et SubplotMosaic
Pour les mises en page scientifiques asymétriques et sophistiquées, Matplotlib met à disposition des constructeurs de caleponnement avancés tels que matplotlib.gridspec.GridSpec et l’élégante interface sémantique plt.subplot_mosaic(). Cette dernière permet de définir la structure géométrique d’un tableau de bord analytique sous forme de chaînes de caractères littérales modélisant l’agencement relatif des différents panneaux graphiques.
Considérons le cas d’école d’un graphique de corrélation bivarié central (panneau principal) flanqué de deux histogrammes marginaux de distribution : un histogramme horizontal positionné au sommet pour détailler la densité de l’abscisse, et un histogramme vertical positionné sur le flanc droit pour illustrer la densité de l’ordonnée. Dans ce contexte géométrique asymétrique, l’inversion d’un axe sur le panneau central implique une coordination méticuleuse avec les axes marginaux sous-jacents.
Si la variable représentée sur l’ordonnée centrale correspond à une profondeur bathymétrique inversée, l’histogramme marginal latéral doit obligatoirement voir son propre axe vertical inversé de manière synchronisée, sans quoi les barres de fréquence de distribution se retrouveraient en déphasage spatial absolu avec les strates du nuage de points central. La flexibilité de SubplotMosaic, combinée à l’assignation explicite d’identifiants textuels (tels que ax_dict['scatter'].invert_yaxis() et ax_dict['hist_y'].invert_yaxis()), garantit un contrôle typographique et spatial total sur les compositions asymétriques les plus complexes de la littérature de recherche.
9. Comportement de l’inversion selon les typologies graphiques avancées
9.1 Diagrammes en barres et histogrammes (ax.bar, ax.barh)
L’application d’une inversion d’axe sur des diagrammes en barres verticales (ax.bar()) ou horizontales (ax.barh()) révèle des interactions fondamentales avec le concept de ligne de base arithmétique (baseline). Par défaut, un diagramme en barres ancre la base de chaque colonne sur la valeur ordonnée zéro (y=0), et projette l’extrémité distale de la barre vers le haut jusqu’à la magnitude de la mesure observée.
Lorsque l’on invoque ax.invert_yaxis() sur un tel diagramme, la ligne de base y=0 est déportée au sommet de l’espace graphique si les limites incluent cette valeur. En conséquence, les barres de magnitudes positives se développent spatialement vers le bas, pendantes depuis le plafond de la zone de dessin, évoquant la morphologie de stalactites géologiques. Ce comportement visuel, bien que rigoureusement conforme aux lois mathématiques de la transformation affine, peut désorienter un lecteur habitué à voir des colonnes s’ériger depuis le plancher du graphe.
Cette particularité devient un atout méthodologique majeur pour la représentation de grandeurs physiques différentielles, telles que les bilans de masse glaciaires déficitaires, les déficits budgétaires annuels ou les profondeurs d’affaissement de terrain. Dans le cas des diagrammes horizontaux (ax.barh()), l’inversion de l’axe des abscisses via ax.invert_xaxis() permet de concevoir des pyramides des âges rigoureuses ou des visualisations comparatives bifaciales (par exemple, population masculine étirée vers la gauche avec abscisse inversée, confrontée à la population féminine étirée conventionnellement vers la droite).
9.2 Graphiques de densité, contours et cartes thermiques (imshow, pcolormesh)
Le traitement des données matricielles discrétisées sur grille bidimensionnelle à travers ax.imshow() ou ax.pcolormesh() constitue l’un des territoires les plus fertiles en confusions sémantiques concernant l’inversion d’axe. En traitement d’images matricielles conventionnel, la convention informatique universelle (héritée de l’adressage mémoire des tampons vidéo de pixels) place l’origine matricielle [0, 0] dans le coin supérieur gauche, l’index de ligne croissant vers le bas. Pour respecter cette norme, ax.imshow() adopte par défaut le paramètre structurel origin='upper'.
Toutefois, dans les disciplines scientifiques utilisant des matrices pour modéliser des champs physiques continus (tels que des modèles de circulation générale océanographique ou des cartes de potentiel géophysique), l’index de ligne inférieur correspond à la latitude spatiale la plus basse, exigeant une origine cartésienne positionnée en bas à gauche via origin='lower'. L’application intempestive de ax.invert_yaxis() sur une image générée avec le paramètre par défaut origin='upper' provoque un second basculement qui renvoie l’origine en bas à gauche, annulant l’orientation initiale de l’image.
Le développeur scientifique doit par conséquent adopter une discipline d’ingénierie rigoureuse : il convient d’expliciter sans ambiguïté la sémantique de l’origine spatiale dès la signature de l’opérateur de rendu d’image en renseignant explicitement le paramètre origin. De surcroît, lors de la génération conjointe de cartes de contours vectoriels via ax.contour() ou ax.contourf() et de barres d’échelle chromatique (colorbars), il est primordial de s’assurer que la barre de couleur associée n’est pas faussée par l’inversion géométrique spatiale de la zone matricielle principale, son orientation de magnitude demeurant strictement indépendante de la géométrie de projection.
9.3 Visualisations tridimensionnelles avec mplot3d
L’extension tridimensionnelle de Matplotlib, encapsulée au sein de la boîte à outils spécialisée mpl_toolkits.mplot3d, projette des surfaces, des courbes hélicoïdales et des nuages de dispersion dans un espace affine à trois dimensions (X, Y, Z) au moyen de l’objet Axes3D. Au sein de cette géométrie volumique complexe, l’inversion spatiale franchit un seuil de sophistication supplémentaire en introduisant une troisième méthode dédiée : ax.invert_zaxis().
L’inversion de l’axe vertical tridimensionnel via ax.invert_zaxis() est particulièrement sollicitée lors de la modélisation géotechnique de réservoirs pétroliers souterrains, de panaches hydrothermaux volcaniques ou d’architectures sédimentaires sous-marines. L’inversion de l’axe Z permet d’enfoncer les couches géologiques profondes dans la base du cube virtuel de rendu, tandis que la surface topographique naturelle est maintenue à l’élévation supérieure.
Cependant, la manipulation d’axes inversés en trois dimensions interagit de manière critique avec les paramètres de projection angulaire gérés par la méthode ax.view_init(elev, azim). L’inversion physique de l’axe Z transforme la règle de la main droite régissant le trièdre direct de l’espace en un repère indirect ou rétrograde. Cette altération modifie la perception de la perspective cavalière ou conique et peut, sous certains angles d’azimut spécifiques, inverser l’occlusion visuelle des facettes de surfaces polygonales calculées par le moteur de rendu, masquant le premier plan au profit de l’arrière-plan. Un ajustement fin des angles d’élévation est alors indispensable pour restaurer la perception naturelle de la profondeur optique.
10. Traitement des échelles non linéaires et des graduations (Ticks)
10.1 Inversion couplée aux échelles logarithmiques et symlog
L’inversion d’axes régis par des lois de transformation fonctionnelle non linéaires — au premier rang desquelles figurent l’échelle logarithmique décimale (ax.set_yscale('log')) et l’échelle logarithmique symétrique (ax.set_yscale('symlog')) — exige une compréhension mathématique approfondie du domaine de définition des données. En échelle logarithmique standard, le domaine est strictement restreint à l’intervalle des réels strictement positifs ]0, +∞[.
Lorsqu’on applique conjointement une échelle logarithmique et une inversion spatiale sur l’axe vertical, l’ordre d’exécution des instructions dans le script Python revêt une importance capitale. L’approche la plus robuste consiste à définir en premier lieu la nature de la transformation d’échelle via ax.set_yscale('log'), autorisant Matplotlib à configurer les localisateurs logarithmiques spécialisés (LogLocator) et les formateurs exponentiels (LogFormatterMathtext), puis à appeler consécutivement ax.invert_yaxis().
Cette combinatoire est indispensable dans des domaines tels que la sismologie (profils verticaux d’atténuation d’énergie sismique avec la profondeur géologique) ou l’astrophysique (relations magnitude-luminosité). Les graduations majeures décadaires (10⁰, 10⁻¹, 10⁻²) et les graduations mineures intermédiaires se déploient alors le long de l’axe selon un espacement logarithmique compressé vers le bas, tout en respectant scrupuleusement la décroissance des valeurs le long de la dimension inversée sans générer d’avertissement de domaine invalide (domain errors ou NaN warnings).
10.2 Formatage et localisation personnalisée des graduations
La projection des graduations (ticks) et de leurs étiquettes typographiques le long d’un axe inversé fait intervenir les classes spécialisées du sous-module matplotlib.ticker. Le composant Locator détermine la position mathématique où implanter les graduations dans l’espace de données, tandis que le composant Formatter traduit la valeur scalaire correspondante en une chaîne textuelle élégamment rendue via le processeur typographique MathText ou LaTeX.
L’inversion structurelle d’un axe ne perturbe en aucun cas le fonctionnement algorithmique de localisateurs sophistiqués tels que MultipleLocator, MaxNLocator ou AutoMinorLocator. Ces opérateurs calculent leurs intervalles de répartition métrique de manière purement algébrique sur le domaine borné, confiant à la matrice de transformation finale le soin de distribuer visuellement les repères de haut en bas ou de droite à gauche.
Il convient néanmoins de surveiller avec vigilance le positionnement des graduations sur les frontières extrêmes de l’axe. Dans un tracé inversé à forte densité d’information, la première graduation (dont la valeur numérique est la plus élevée) peut venir heurter le cadre supérieur ou latéral de la figure. L’application d’un décalage typographique manuel (tick padding) via l’instruction ax.tick_params(pad=8) ou la sélection délibérée de graduations orientées vers l’extérieur de la zone de dessin (direction='out') prévient tout risque de chevauchement visuel inesthétique entre les chiffres et le trait de cadre noir (spines) de la zone d’affichage.
10.3 Axes secondaires et jumeaux (ax.twinx, ax.twiny)
L’adjonction d’un axe secondaire jumeau via les méthodes fondamentales ax.twinx() (création d’un second axe d’ordonnée partageant la même abscisse) ou ax.twiny() (création d’une seconde abscisse partageant la même ordonnée) est une pratique fréquente pour comparer visuellement deux variables d’échelles physiques hétérogènes mesurées sur un même système. Cette configuration architecturale introduit une complexité redoutable quant à la synchronisation du sens des axes.
Par conception logicielle, l’objet d’axe jumeau instancié par ax.twinx() est une entité distincte qui superpose son propre cadre sur l’axe primaire d’origine tout en conservant une autonomie absolue sur ses paramètres d’échelle. Par conséquent, si l’axe primaire gauche subit une inversion via ax1.invert_yaxis(), l’axe secondaire droit ax2 NE SERA PAS inversé automatiquement par défaut. Il conservera l’orientation croissante standard, créant une disparité topologique potentiellement désastreuse où la courbe associée à l’axe gauche plonge vers le bas pour indiquer une grandeur croissante, tandis que la courbe de l’axe droit s’élève pour exprimer la même dynamique.
Le chercheur doit par conséquent traiter cette situation de manière explicite. Si les deux grandeurs partagent la même polarité physique (par exemple, une profondeur mesurée en mètres à gauche et en pieds à droite), il est impératif d’appliquer rigoureusement ax2.invert_yaxis() sur l’axe jumeau. Dans le cas contraire, si l’on cherche délibérément à opposer deux métriques antagonistes (un coût unitaire et un bénéfice brut), l’asymétrie directionnelle doit être documentée avec une clarté typographique totale, notamment en appliquant un codage chromatique univoque reliant chaque courbe à la couleur de son axe respectif (color matching via ax1.tick_params(colors=c1) et ax2.tick_params(colors=c2)).
11. Cas d’usage en sciences psychologiques et comportementales
11.1 Chronométrie mentale et temps de réaction
La psychologie cognitive expérimentale et les neurosciences comportementales mesurent depuis les travaux précurseurs de Donders le temps d’exécution des processus mentaux sous la forme de temps de réaction (TR), généralement quantifiés en millisecondes. Dans les protocoles de tâche d’inhibition motrice (tâche de Stroop, tâche de Simon ou paradigme d’inhibition de la réponse motrice de type Stop-Signal), la performance optimale de l’individu se traduit par une vitesse de traitement élevée, c’est-à-dire par la latence temporelle la plus faible possible.
Représenter ces distributions latentes au fil de blocs d’essais successifs en orientant l’ordonnée temporelle de manière croissante standard présente un biais d’évaluation cognitif : le gain d’efficacité de l’agent se traduit par un tracé plongeant vers la base du repère, mimant visuellement une baisse d’activité ou une récession fonctionnelle. En inversant l’axe des ordonnées via ax.invert_yaxis(), les temps de réaction minimaux (extrême vivacité de traitement cognitif) trônent fièrement au sommet du graphique, alignant immédiatement l’altitude spatiale du tracé avec l’expertise comportementale déployée par les sujets testés.
Cette convention de représentation s’avère particulièrement pertinente lors de la modélisation formelle des distributions statistiques de type Ex-Gaussienne ou lors de l’estimation des paramètres de dérive au sein des modèles de diffusion de Wiener. Les chercheurs peuvent ainsi superposer la frontière décisionnelle supérieure avec le zénith du tracé graphique, rendant la visualisation mathématique parfaitement isomorphe aux représentations théoriques de l’accumulation d’information neuronale conduisant au déclenchement de la décision motrice.
11.2 Échelles psychométriques ordinales et rangs de performance
L’évaluation psychométrique standardisée, qu’elle émane de batteries d’efficience intellectuelle pour adultes (comme l’échelle du WAIS) ou de questionnaires d’évaluation de la personnalité et de la psychopathologie clinique (tels que le MMPI ou le BDI pour l’évaluation de la dépression), recourt intensivement à des étalonnages ordinaux, des rangs de percentiles ou des rangs de déciles. Dans tous ces systèmes de mesure psychologique, le rang numéro 1 désigne conventionnellement le sommet de la hiérarchie ou la primauté de la manifestation symptomatique.
Si l’on cartographie l’évolution longitudinale d’une cohorte de patients engagés dans un protocole de remédiation cognitive sur un graphique non inversé, la trajectoire du patient progressant de la 50e position vers le 1er rang des percentiles affichera une courbe en chute libre. Pour un clinicien non rompu aux subtilités de la normalisation ordinale ou pour le patient lui-même lors de la restitution diagnostique, cette configuration graphique induit un risque sévère de mauvaise interprétation du succès thérapeutique.
L’inversion délibérée de l’ordonnée au moyen de ax.invert_yaxis() replace le rang 1 au sommet absolu de la boîte graphique, matérialisant visuellement la progression hiérarchique ascendante du sujet. Pour perfectionner l’ergonomie visuelle du tracé, il est recommandé de substituer aux graduations arithmétiques standard des étiquettes sémantiques personnalisées via ax.set_yticks([1, 10, 25, 50, 75, 100]), permettant au lecteur d’appréhender instantanément la distribution ordinale sans la moindre ambiguïté herméneutique.
11.3 Protocoles de détection du signal et courbes ROC
La théorie de la détection du signal (TDS), développée initialement en ingénierie radar puis intégrée comme paradigme fondamental de la psychophysique sensorielle par Green et Swets, quantifie la capacité d’un observateur à discriminer un signal sensoriel noyé dans un bruit de fond stochastique. L’instrument analytique de référence de cette théorie est la courbe caractéristique de fonctionnement du récepteur (courbe ROC, pour Receiver Operating Characteristic), qui projette en abscisse le taux de fausses alarmes et en ordonnée le taux de détections correctes.
Dans certaines variantes méthodologiques appliquées à l’évaluation des seuils d’extinction sensorielle ou à l’étude des coûts de décision sous contrainte de récompense asymétrique, les chercheurs manipulent des matrices d’erreurs où les grandeurs focales deviennent le taux d’omissions (miss rate) confronté au taux de fausses alarmes. Afin de maintenir l’isomorphisme visuel avec la courbe ROC conventionnelle — dont la courbure concave s’étire vers le coin supérieur gauche pour traduire une excellente capacité discriminative —, l’inversion délibérée d’un ou des deux axes devient indispensable.
Cette standardisation géométrique rigoureuse autorise la comparaison immédiate des aires sous la courbe (AUC, pour Area Under the Curve) issues de laboratoires concurrents, garantissant que les protocoles de réplication expérimentale se conforment strictement aux critères de fiabilité et de transparence méthodologique prescrits par les comités de normalisation internationaux en sciences psychologiques.
12. Résolution des anomalies, pièges courants et bonnes pratiques de publication
12.1 Gestion des doubles inversions accidentelles et boucle d’état
Le piège technique le plus pernicieux guettant les utilisateurs de Matplotlib, singulièrement au sein des environnements d’analyse exploratoire interactive tels que les carnets de notes Jupyter ou les interfaces web de calcul déporté, réside dans l’exécution non séquentielle de cellules de code hébergeant des méthodes non idempotentes. Comme exposé précédemment, la méthode ax.invert_yaxis() fonctionne comme un simple commutateur logique binaire (toggle switch).
Si une cellule de carnet interactif contient l’instruction d’inversion mais omet de reconstruire l’axe à partir d’une réinstanciation complète de la figure, chaque exécution successive de la cellule basculera alternativement l’orientation de l’axe. Le chercheur qui réexécute sa cellule pour ajuster un paramètre de couleur constatera avec stupéfaction que son axe est revenu à l’orientation cartésienne par défaut, sans qu’aucun message d’erreur ou d’avertissement ne soit émis dans la console d’exécution.
Pour immuniser son code contre cette anomalie de boucle d’état, il est hautement recommandé d’adopter une programmation défensive. Celle-ci repose sur l’interrogation préalable de l’état logique de l’axe via son accesseur d’inspection avant d’ordonner toute mutation :
En formulant une condition explicite qui n’exécute ax.invert_yaxis() que si la condition not ax.yaxis_inverted() est vérifiée, le script devient strictement idempotent. Quelle que soit la fréquence de réexécution de la routine logicielle au sein de la session active, l’axe vertical est garanti de demeurer dans l’état inversé ciblé, éliminant tout risque de régression visuelle accidentelle.
12.2 Préservation de la qualité vectorielle et export haute fidélité
La finalisation d’un graphique destiné à la publication académique implique l’exportation du canevas vers des formats vectoriels pérennes à haute résolution, tels que le PDF vectoriel (destiné aux systèmes d’édition typographique informatisés comme LaTeX), l’EPS (encapsulated PostScript) ou le format SVG. L’inversion spatiale des axes interagit de manière critique avec les mécanismes d’écrêtage vectoriel (clipping) gérés par le moteur d’exportation de Matplotlib.
Lorsqu’un axe est inversé, la boîte de délimitation de découpe (clip bounding box) est recalculée dynamiquement. Le programmeur doit s’assurer que les primitives d’annotation textuelle, les barres d’erreur et les symboles situés au ras des bordures extrêmes du cadre conservent l’attribut clip_on=True s’ils doivent être rigoureusement tronqués au niveau du cadre, ou clip_on=False si un léger débordement typographique est expressément toléré dans les marges de la figure.
De plus, lors de l’appel final à l’opérateur d’exportation plt.savefig('figure_publication.pdf'), deux paramètres architecturaux s’avèrent cruciaux :
- Le paramètre
dpi=300(ou supérieur) pour garantir une pixellisation ultra-fine des éventuels calques de rendu matriciels rasterisés sous-jacents. - Le paramètre
bbox_inches='tight', impératif pour forcer l’algorithme d’exportation à recalculer la boîte englobante géométrique globale de la figure. En effet, l’inversion des étiquettes de graduation et des titres d’axes peut modifier les déports extérieurs des polices de caractères ; l’omission de cette directive de cadrage serré peut conduire à une troncature pure et simple des valeurs numériques extrêmes sur les marges extérieures du document imprimé final.
12.3 Checklist de rigueur pour les publications à comité de lecture
L’inversion d’un axe cartésien constitue une dérogation formelle à la convention graphique standard universelle. À ce titre, elle confère à l’auteur une obligation déontologique de clarté absolue envers la communauté scientifique. Un tracé inversé qui n’explicite pas ses choix sémiotiques fait peser sur le lecteur le risque permanent d’une interprétation symétrique inverse des conclusions empiriques de l’article.
Afin de satisfaire aux exigences méthodologiques des comités de lecture des revues internationales de premier rang (telles que Nature, Science ou les périodiques de l’IEEE et de l’American Psychological Association), nous préconisons la conformité scrupuleuse à la grille de contrôle suivante :
- Explicitation textuelle dans la légende : Mentionner sans équivoque au sein du corps textuel de la légende de la figure que l’axe concerné est inversé (ex. : « Note : l’ordonnée est inversée pour aligner l’élévation spatiale avec la profondeur bathymétrique croissante »).
- Insertion d’indicateurs de direction sémantique : Ajouter des flèches directionnelles explicatives directement adjacentes aux libellés d’axes, indiquant clairement le sens d’amélioration de la performance, de décroissance de l’énergie ou de descente physique (ex. : « Vitesse cognitive accrue [▲] » ou « Profondeur sédimentaire (m) [▼] »).
- Accessibilité et contraste visuel : S’assurer que le redéploiement spatial des données ne dégrade pas les ratios de contraste typographique pour les lecteurs présentant des déficiences de la vision chromatique (daltonisme), en vérifiant la figure à l’aide de palettes colorimétriques scientifiquement validées et perceptuellement uniformes (comme Viridis ou Cividis).
- Vérification formelle de version : Valider que les scripts d’exportation exécutés ne reposent sur aucun comportement obsolète (deprecated features) d’anciennes versions de Matplotlib, garantissant ainsi la pérennité et la reproductibilité computationnelle intégrale du pipeline analytique pour les décennies à venir.
Références
Bertin, J. (1967). Sémiologie graphique : Les diagrammes, les réseaux, les cartes. Éditions Gauthier-Villars.
Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531-554. https://doi.org/10.1080/01621459.1984.10478080
Green, D. M., & Swets, J. A. (1966). Signal detection theory and psychophysics. John Wiley & Sons.
Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90-95. https://doi.org/10.1109/MCSE.2007.55
Lakoff, G., & Johnson, M. (1980). Metaphors we live by. University of Chicago Press.
Matplotlib Development Team. (2023). matplotlib.axes.Axes.invert_yaxis — Matplotlib 3.8.0 documentation. Matplotlib. https://matplotlib.org/stable/api/_as_gen/matplotlib.axes.Axes.invert_yaxis.html
Tufte, E. R. (2001). The visual display of quantitative information (2e éd.). Graphics Press.
Wickham, H. (2010). A layered grammar of graphics. Journal of Computational and Graphical Statistics, 19(1), 3-28. https://doi.org/10.1198/jcgs.2009.07098
