Comment faire pivoter les étiquettes de graduation dans Matplotlib (avec exemples)

Dans le domaine de l’ingénierie des données et de l’analyse exploratoire, la visualisation graphique constitue le vecteur prépondérant de transmission de l’information quantitative. Lorsqu’un jeu de données recèle une dimension catégorielle dense ou des séries chronologiques granulaires, la transcription visuelle se heurte immédiatement à une contrainte géométrique spatiale fondamentale : l’étroitesse du plan cartésien face à la longueur intrinsèque des descripteurs textuels. La bibliothèque Matplotlib, infrastructure logicielle matricielle de l’écosystème scientifique en langage Python, offre une panoplie d’outils sophistiqués pour orchestrer la géométrie des axes. Néanmoins, la gestion fine des étiquettes de graduation demeure l’une des pierres d’achoppement les plus récurrentes pour les praticiens désireux de produire des représentations publiables et rigoureuses.

Une mauvaise configuration des graduations entraîne une dégradation sémiotique immédiate. Lorsque les libellés se chevauchent ou franchissent les marges physiques de la figure, la continuité cognitive est rompue, plongeant l’analyste ou le lecteur dans une gymnastique visuelle fastidieuse qui compromet l’intégrité de la communication scientifique. Maîtriser l’inclinaison angulaire des étiquettes ne se résume pas à un simple artifice cosmétique ; il s’agit d’une démarche fondamentale d’optimisation de l’espace graphique, conciliant la préservation de la résolution sémantique des données et le maintien d’une clarté de lecture universelle. Cette opération requiert une compréhension intime des mécanismes de transformation affine appliqués aux primitives typographiques dans un espace euclidien vectorisé.

Le présent traité propose une déconstruction méthodique, exhaustive et analytique des processus de rotation des étiquettes de graduation au sein de l’architecture Matplotlib. De la manipulation élémentaire via l’interface procédurale jusqu’à la programmation orientée objet de bas niveau, en passant par le calcul différentiel des boîtes englobantes et la gestion dynamique des séries temporelles, nous explorerons l’ensemble des leviers algorithmiques permettant d’ajuster l’orientation du texte. À travers des protocoles rigoureux et une démarche résolument didactique, cette référence complète ambitionne d’équiper les chercheurs, ingénieurs et analystes des compétences nécessaires pour transcender les configurations par défaut et concevoir des visualisations conformes aux normes éditoriales les plus exigeantes.

1. Introduction aux étiquettes de graduation dans Matplotlib et enjeux de lisibilité graphique

1.1 Rôle sémiotique et perceptif des graduations dans l’analyse quantitative

Dans la sémiologie graphique conceptualisée par Jacques Bertin, la graduation d’un axe ne représente pas une simple démarcation ornementale, mais l’invariant étalon qui confère une valeur sémantique aux coordonnées spatiales. Sans graduation lisible, le plan perd son statut de repère métrique pour redevenir une surface abstraite dénuée d’ancrage référentiel. Les étiquettes textuelles associées à chaque repère constituent le pont cognitif reliant la position géométrique d’un glyphe à sa quantification numérique ou à son assignation catégorielle. Dès lors, la lisibilité de ces descripteurs conditionne directement l’efficience du transfert d’information entre le graphique et l’observateur.

L’interférence textuelle, provoquée par le chevauchement d’étiquettes d’abscisses ou d’ordonnées, engendre une surcharge cognitive pénalisante selon les théories de la charge cognitive appliquées à l’ergonomie visuelle. Lorsque deux chaînes de caractères fusionnent optiquement, l’œil humain doit opérer une segmentation rétinienne laborieuse, ralentissant la vitesse d’interprétation statistique et augmentant considérablement le risque d’erreur de lecture. Dans les contextes académiques, biomédicaux ou financiers, une telle confusion peut mener à une interprétation erronée des tendances ou des discontinuités de séries critiques.

Dès lors, l’analyste est constamment confronté à un arbitrage complexe entre compacité spatiale et exhaustivité informationnelle. Réduire drastiquement le nombre de graduations allège le dessin mais tronque la précision de l’échantillonnage perçu ; abréger les libellés préserve l’alignement horizontal mais mutile l’intelligibilité sémantique. L’orientation angulaire contrôlée des étiquettes s’impose ainsi comme le compromis géométrique idéal, permettant de maximiser le nombre de repères affichés sur un segment fini sans dégrader la complétude des données lexicales sous-jacentes.

1.2 Architecture fondamentale du système de graduation dans Matplotlib

Pour appréhender la rotation avec rigueur, il est indispensable de disséquer la topologie interne de Matplotlib, structurée selon un modèle arborescent hautement hiérarchisé. Au sommet de cette hiérarchie trône l’objet Figure, qui matérialise l’espace global du canevas. Cet objet héberge une ou plusieurs instances de la classe Axes, qui définissent les aires de traçage effectives où sont projetées les données mathématiques. Chaque objet Axes contient à son tour deux ou trois objets de type Axis, correspondant respectivement aux dimensions horizontales, verticales et, le cas échéant, de profondeur.

L’objet Axis est le gestionnaire exclusif de la métrique, des échelles (linéaires, logarithmiques, symétriques) et de la signalétique de bordure. C’est à ce niveau qu’intervient la distinction fonctionnelle entre les repères majeurs (major ticks) et les repères mineurs (minor ticks). Les repères majeurs, généralement accompagnés d’étiquettes textuelles explicites, marquent les divisions fondamentales de l’échelle statistique. Les repères mineurs fournissent des subdivisions visuelles plus fines, le plus souvent dépourvues de texte pour ne pas surcharger la périphérie du tracé. L’inclinaison angulaire s’applique de manière privilégiée aux repères majeurs, bien que les API de Matplotlib autorisent une manipulation symétrique sur les deux classes.

Sous le capot, chaque étiquette est une instance concrète de la classe Text. Cette classe encapsule l’ensemble des propriétés géométriques affines nécessaires à la rastérisation : coordonnées bidimensionnelles absolues ou relatives, chaîne de caractères encodée en Unicode, famille typographique, boîte d’encombrement et vecteur directeur d’orientation. La rotation d’une étiquette n’altère nullement la position du point d’ancrage sur l’axe métallique, mais applique une matrice de rotation euclidienne au système de coordonnées local du conteneur textuel, pivotant l’ensemble de ses glyphes autour d’un pivot déterminé.

1.3 Présentation des différentes interfaces de programmation disponibles

L’écosystème Matplotlib expose historiquement deux paradigmes de développement distincts, souvent juxtaposés dans la littérature, mais reposant sur des fondements conceptuels dissemblables. D’une part, le module pyplot implémente une interface procédurale calquée sur les conventions d’ingénierie de MATLAB. Cette approche repose sur la notion d’état global implicite : chaque fonction invoquée s’applique automatiquement à la dernière figure ou au dernier sous-graphique instancié, masquant délibérément la manipulation directe des structures d’objets.

D’autre part, l’interface orientée objet explicite exige du développeur qu’il instancie formellement ses figures et ses conteneurs d’axes, pour manipuler ensuite leurs méthodes dédiées. Si la première méthode autorise un prototypage rapide par l’usage de commandes globales telles que plt.xticks ou plt.yticks, elle montre de sévères limites de maintenabilité dès lors que la complexité architecturale du document s’accroît. L’approche objet, exploitant les méthodes ax.tick_params ou l’assignation explicite d’instances textuelles, offre une reproductibilité sans faille, une granularité absolue et une isolation totale des espaces de traçage.

Le choix entre ces deux approches détermine la stratégie de rotation des étiquettes. Alors que l’approche procédurale privilégie l’injection directe d’arguments scalaires dans un flux séquentiel, l’approche orientée objet favorise l’ajustement vectoriel au sein des gestionnaires de paramètres de graduation. Quel que soit le paradigme retenu, les paramètres angulaires acceptés convergent vers une convention géométrique unifiée, exprimée en degrés sexagésimaux, dont l’impact spatial dépend étroitement de la nature horizontale ou verticale de l’axe interrogé.

2. Fondements syntaxiques de l’orientation angulaire avec l’interface Pyplot

2.1 Analyse formelle de la fonction plt.xticks et de l’argument rotation

L’instruction procédurale plt.xticks constitue la voie d’accès la plus immédiate pour modifier l’agencement de l’axe horizontal. Du point de vue de sa signature algorithmique, cette fonction opère de manière polymorphique : invoquée sans arguments, elle retourne un tuple constitué de la liste des localisations numériques des graduations et de la liste des instances d’objets Text correspondants. Fournie avec des paramètres explicites, elle redéfinit conjointement ces positions et leurs propriétés typographiques associées.

L’argument nommé rotation accepte principalement une valeur scalaire numérique, entière ou à virgule flottante, exprimant l’angle d’inclinaison. Dans le système de coordonnées de Matplotlib, la convention trigonométrique standard s’applique rigoureusement : les angles positifs induisent une rotation dans le sens trigonométrique direct (sens antihoraire), tandis que les valeurs négatives déclenchent une déviation dans le sens des aiguilles d’une montre. Par exemple, une spécification fixée à 45 degrés élève la terminaison droite de l’étiquette vers le haut tout en abaissant son origine gauche vers le bas du graphique.

Cette transformation modifie instantanément la relation spatiale entre l’axe et le texte. Par défaut, lorsqu’une chaîne est strictement horizontale, son point d’attache correspond au centre horizontal supérieur ou à la ligne de base médiane. Dès l’instant où une rotation non nulle est appliquée via plt.xticks sans ajustement connexe du point d’ancrage, le centre géométrique de la boîte englobante pivotée demeure aligné sur la graduation, ce qui peut créer un effet d’excentrement optique prononcé, rapprochant indûment le début de la chaîne du tracé de données tout en éloignant sa terminaison.

2.2 Fonctionnement détaillé de la commande plt.yticks pour l’axe des ordonnées

La commande jumelle plt.yticks applique une logique comparable à l’axe des ordonnées, mais son déploiement soulève des contraintes spatiales singulièrement différentes. Sur l’axe vertical, les étiquettes se développent le long de la marge gauche de la zone de traçage. Toute modification de l’angle d’orientation reconfigure l’emprise horizontale du texte, contraignant la marge externe de la figure à absorber une largeur variable selon le cosinus et le sinus de l’angle prescrit.

La gestion de l’espacement, communément désigné sous le terme de padding, devient alors un enjeu central. Si une rotation de 90 degrés transforme une étiquette d’ordonnée en une chaîne verticale s’étirant parallèlement à l’axe des ordonnées, une inclinaison intermédiaire, par exemple de 30 ou 45 degrés, projette l’extrémité de la chaîne vers la gauche, entrant fréquemment en collision avec le titre d’axe formalisé par plt.ylabel. La fonction plt.yticks doit donc être calibrée avec une vigilance accrue pour éviter toute perte de lisibilité.

En outre, il est impératif d’observer la stricte cohérence scalaire entre les valeurs transmises. Lorsque l’on fournit une liste personnalisée de libellés à plt.yticks en conjonction avec l’argument de rotation, la dimension du vecteur des positions doit coïncider scrupuleusement avec celle du vecteur des étiquettes textuelles sous peine de générer des incohérences dimensionnelles ou de désynchroniser la projection des points mathématiques par rapport à leurs valeurs réelles.

2.3 Comparaison des syntaxes abrégées et des valeurs paramétriques standardisées

Au-delà de la précision fine offerte par les valeurs numériques exprimées en degrés décimaux, l’interface de Matplotlib intègre une compatibilité avec des descripteurs textuels conventionnels. Des chaînes littérales telles que ‘horizontal’ ou ‘vertical’ sont interprétées de manière native par le moteur de rendu. Dans cette nomenclature, ‘horizontal’ équivaut de manière déterministe à un angle scalaire de 0 degré, tandis que ‘vertical’ impose une rotation standardisée de 90 degrés dans le repère trigonométrique.

L’utilisation de ces constantes mnémoniques assure une lisibilité immédiate du code source pour les scripts d’exploration élémentaire, mais elle prive le développeur de la finesse d’ajustement requise par des visualisations denses. Les valeurs numériques explicites, telles que 30, 45, 60 ou leurs équivalents négatifs, demeurent préférables dans la quasi-totalité des architectures analytiques sérieuses. Ces dernières garantissent une adaptabilité proportionnelle à l’encombrement moyen des chaînes de caractères traitées.

Sur le plan de la pérennité logicielle et de la maintenabilité des bases de code, l’injection directe d’angles numériques scalaires au sein de l’interface procédurale présente une stabilité éprouvée à travers les versions successives de Matplotlib. Néanmoins, comme nous l’examinerons ultérieurement, la dépendance exclusive envers plt.xticks sans manipulation conjointe des objets d’alignement expose les scripts à des avertissements formels lors de l’évolution des interfaces de formatage sous-jacentes.

3. Rotation des étiquettes sur l’axe horizontal : Démonstrations et analyses de cas

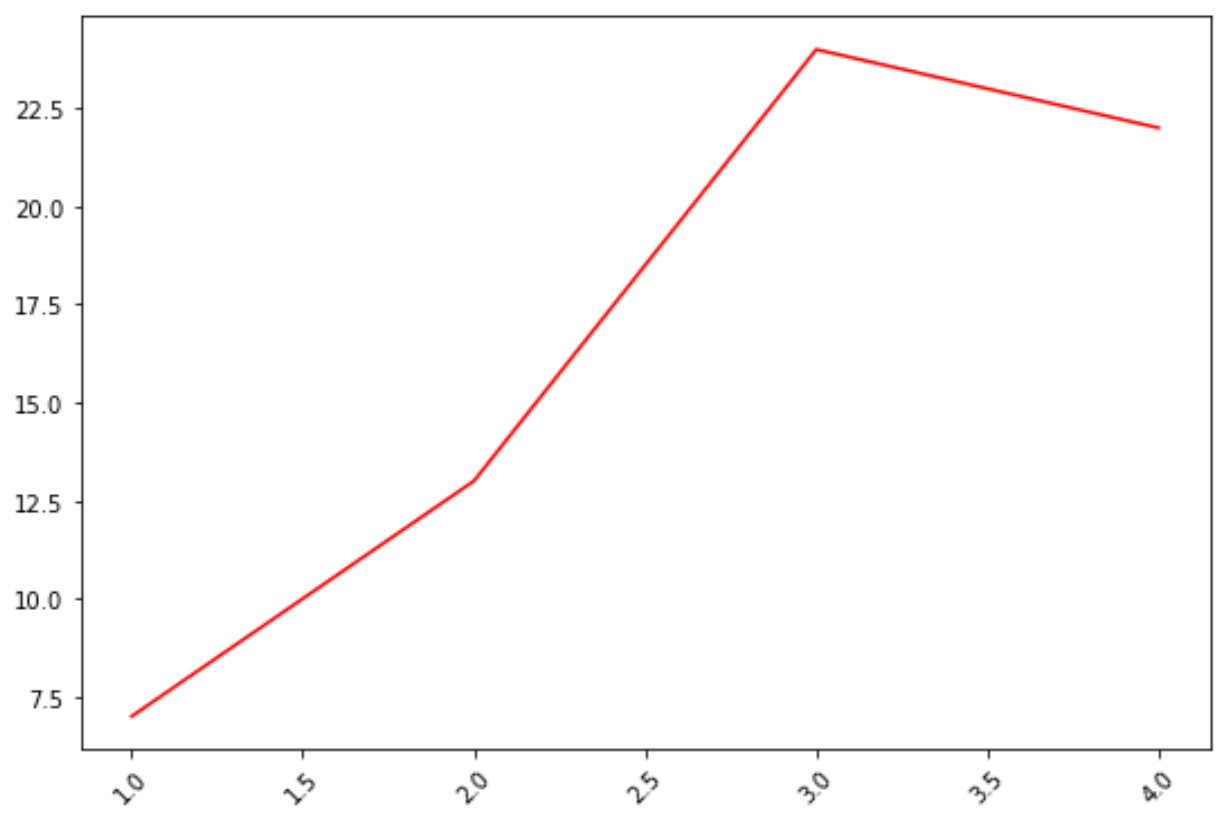

3.1 Implémentation d’une rotation à 45 degrés pour les variables discrètes

Le cas d’usage le plus répandu en matière de réorientation des graduations concerne le traitement des variables discrètes, qualitatives ou catégorielles le long de l’axe des abscisses. Considérons un scénario typique d’évaluation de performances de dix algorithmes d’apprentissage automatique, dont les dénominations techniques comportent entre dix et vingt caractères. Si ces métriques sont projetées sur un graphique linéaire élémentaire via plt.plot ou sous forme de diagramme en barres, un affichage horizontal par défaut provoque immanquablement un entrelacement visuel inextricable des dénominations.

L’application d’une rotation à 45 degrés au moyen de la syntaxe procédurale résout instantanément ce problème d’interpénétration. En basculant la chaîne sur une diagonale ascendante ou descendante, la projection orthogonale de la boîte de texte sur l’axe horizontal se trouve substantiellement contractée, libérant l’espace nécessaire entre deux graduations contiguës. La distance inter-étiquettes n’est plus dictée par la longueur intégrale du texte, mais par son encombrement horizontal projeté, fonction directe du cosinus de l’angle choisi.

Cette aération mécanique du tracé restaure l’autonomie perceptive de chaque catégorie. L’observateur est capable d’isoler mentalement chaque libellé sans ambiguïté. En outre, un angle de 45 degrés préserve une trajectoire de lecture descendante naturelle pour les locuteurs de langues s’écrivant de gauche à droite, minimisant ainsi l’effort d’accommodation oculaire par rapport à des inclinaisons plus abruptes.

3.2 Gestion des chaînes textuelles longues et des catégories complexes

Dans certaines disciplines spécialisées, telles que l’épidémiologie clinique, la génomique ou la sociologie quantitative, les libellés de catégories dépassent fréquemment le cadre de simples identifiants courts pour devenir de véritables descriptions phrastiques (par exemple, des nomenclatures nosologiques internationales ou des intitulés d’institutions publiques). Dans ces configurations critiques, une inclinaison modérée à 45 degrés peut s’avérer insuffisante pour éliminer les superpositions, particulièrement lorsque la résolution de la figure est restreinte.

L’élévation de la rotation à un angle de 90 degrés permet alors de compacter au maximum l’empreinte horizontale de chaque graduation. En basculant le texte dans une orientation strictement perpendiculaire à l’axe, la largeur occupée par l’étiquette sur l’abscisse est réduite à la simple hauteur d’interligne typographique. Cette approche maximise la capacité d’accueil de catégories distinctes le long d’une même ligne horizontale, autorisant des représentations très denses sans perte d’information lexicale.

Cependant, cette maximisation de la densité d’information soulève des limites psychophysiques considérables. Les recherches en ergonomie cognitive démontrent sans équivoque que la lecture d’un texte orienté à 90 degrés impose une rotation mentale laborieuse, diminuant la vitesse de déchiffrement de plus de 40 % par rapport à une disposition horizontale. L’observateur est contraint soit d’incliner physiquement la tête, soit d’effectuer une reconstruction spatiale coûteuse, ce qui réduit l’attrait analytique de la visualisation pour les communications grand public ou les présentations orales.

3.3 Impact de la densité des points de données sur le choix de l’angle

Le choix de l’angle de rotation optimal ne relève pas d’une préférence stylistique arbitraire, mais doit découler d’un calcul fonctionnel mettant en balance la largeur totale de la figure, le nombre de graduations actives et le nombre moyen de caractères par libellé. Plus la fréquence d’échantillonnage spatiale des graduations est élevée, plus l’angle d’inclinaison doit converger vers la verticalité pour éviter que les boîtes d’encombrement ne se chevauchent le long de l’axe X.

Sur le plan analytique, si nous désignons par W la largeur physique disponible allouée à l’axe en pouces, par N le nombre de graduations majeures réparties équitablement, et par L la longueur physique moyenne des chaînes textuelles, l’espacement linéaire disponible entre deux centres consécutifs de graduation est approximativement donné par le ratio de W sur N. Dès lors que ce ratio devient inférieur à L, l’angle de rotation doit être strictement supérieur à zéro. L’angle critique minimal peut alors être déduit mathématiquement en contraignant la projection horizontale de la boîte englobante à demeurer inférieure au ratio disponible.

Il est ainsi recommandé d’adopter une stratégie graduée : maintenir un alignement strictement horizontal (0 degré) tant que l’espacement géométrique le permet ; basculer vers des angles intermédiaires compris entre 30 et 45 degrés pour les densités moyennes afin de préserver une fluidité de lecture optimale ; et ne réserver l’inclinaison à 90 degrés qu’aux situations extrêmes où la saturation catégorielle rend tout autre compromis spatial irréalisable sans tronquer les libellés.

4. Rotation des étiquettes sur l’axe vertical : Protocoles et spécificités graphiques

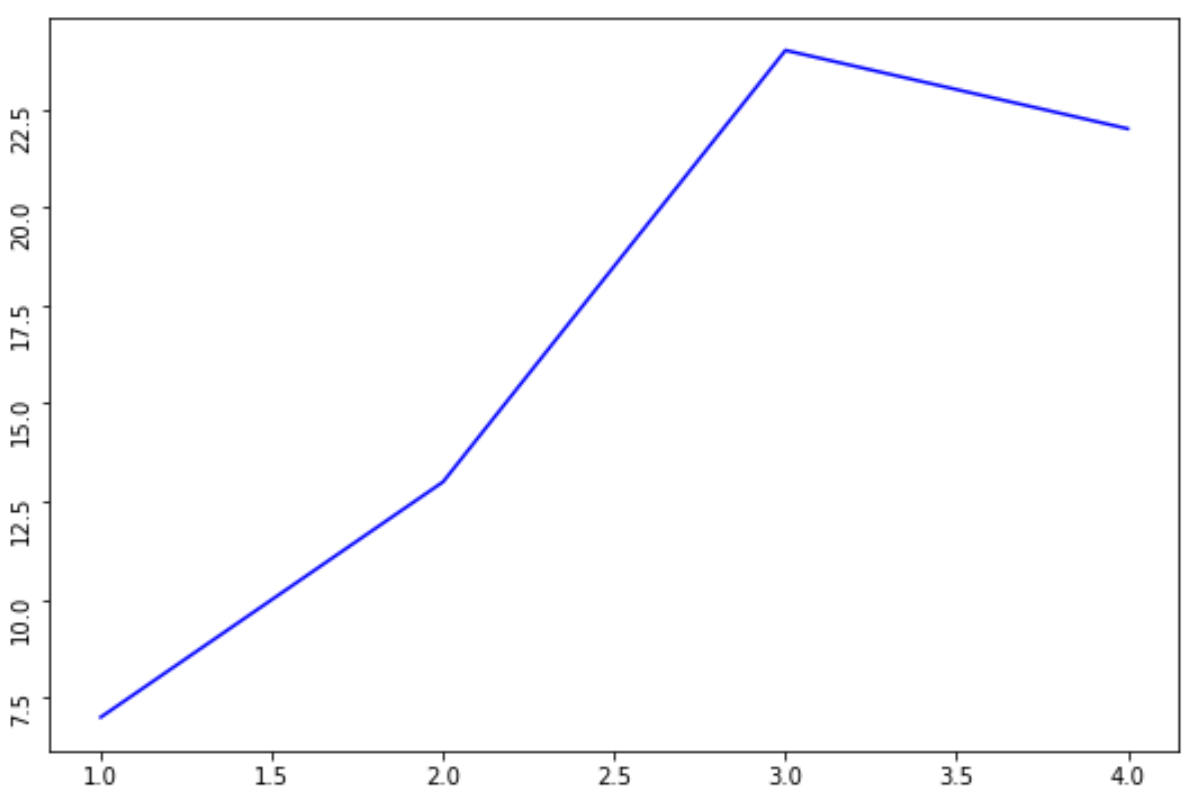

4.1 Application méthodologique de la commande plt.yticks(rotation=90)

Bien que la rotation des étiquettes le long de l’axe vertical soit moins fréquemment mobilisée que celle des abscisses, certains protocoles graphiques académiques et industriels exigent son déploiement méthodique. La commande plt.yticks(rotation=90) applique une bascule de 90 degrés aux descripteurs d’ordonnées, transformant les mentions numériques ou qualitatives horizontales en blocs textuels orientés de bas en haut le long du flanc gauche du graphique.

Cette configuration produit une altération spatiale immédiate sur la marge latérale gauche du conteneur d’axes. Dans un agencement standard, Matplotlib réserve une bande marginale calculée pour accueillir des nombres étalés horizontalement (par exemple, des valeurs monétaires ou des notations scientifiques). Lorsque ces valeurs pivotent verticalement, leur encombrement en largeur diminue considérablement, laissant subsister un vide optique entre la bordure de la fenêtre et la ligne d’axe, à moins que les mécanismes de redimensionnement dynamique de la figure ne soient sollicités.

Les justifications académiques de cette orientation résident principalement dans la production de graphiques destinés à des colonnes de revues scientifiques particulièrement étroites. Dans un article imprimé sur deux colonnes selon les standards de l’IEEE ou d’Elsevier, chaque millimètre d’espace horizontal disponible pour la zone de traçage interne est précieux. Basculer les étiquettes de l’axe Y à 90 degrés permet de comprimer l’encombrement périphérique gauche de la figure, allouant ainsi une plus grande fraction de la largeur de la colonne au rendu direct des séries physiques.

4.2 Rotations intermédiaires sur l’axe Y et considérations esthétiques

L’usage d’angles modérés, tels que 30 ou 45 degrés, sur l’axe des ordonnées constitue une approche visuelle singulière, parfois adoptée pour l’affichage de valeurs scientifiques complexes comportant des indices ou des symboles d’unités physiques élaborés. Une inclinaison intermédiaire permet aux étiquettes numériques de conserver une lisibilité acceptable tout en brisant la rigidité orthogonale de l’axe vertical.

Néanmoins, cette géométrie soulève un problème d’interférence sévère avec le titre de l’axe défini par la commande plt.ylabel. Par défaut, le titre de l’axe Y est positionné de manière parallèle à l’axe, orienté lui-même à 90 degrés. Si les étiquettes de graduation sont pivotées à 45 degrés, leurs terminaisons supérieures ou inférieures s’étirent diagonalement vers la gauche, entrant en collision directe avec les caractères du titre principal si une marge de sécurité (labelpad) substantielle n’a pas été explicitement définie.

Pour prévenir ces collisions inesthétiques, il convient d’ajuster simultanément la distance relative séparant l’étiquette textuelle de la ligne de graduation physique. Cet ajustement requiert souvent une dérogation à la commande procédurale simple pour manipuler les paramètres de translation vectorielle, assurant ainsi que la boîte englobante pivotée ne vienne jamais empiéter sur l’espace sémiotique réservé à la définition dimensionnelle de la grandeur physique mesurée.

4.3 Comportement dynamique lors de l’affichage de valeurs numériques exponentielles

Un écueil technique fréquemment rencontré lors de la manipulation des graduations verticales concerne l’interaction entre la rotation des étiquettes et le formateur de notation scientifique automatique de Matplotlib. Lorsque l’amplitude des données d’ordonnées couvre des ordres de grandeur très élevés (par exemple de l’ordre de 10 à la puissance 6) ou extrêmement faibles (de l’ordre de 10 à la puissance moins 5), le gestionnaire de graduation extrait automatiquement un multiplicateur d’échelle global qu’il positionne au sommet de l’axe vertical.

Lorsque l’on force une rotation sur les étiquettes d’ordonnées, la disposition géométrique de chaque repère est altérée, mais le multiplicateur d’échelle demeure invariablement ancré selon sa propre logique de positionnement au sommet de l’axe. Si l’étiquette de graduation la plus élevée subit une inclinaison qui la projette vers le haut, il n’est pas rare d’observer une superposition directe entre le libellé pivoté de la dernière graduation et le texte de l’exposant exponentiel commun.

La résolution rigoureuse de cette anomalie implique soit de désactiver la factorisation automatique d’échelle pour injecter la notation exponentielle au sein de chaque étiquette individuelle, soit d’ajuster manuellement la position du facteur multiplicatif via les propriétés internes de l’axe. Cette précaution illustre avec acuité la nécessité d’appréhender la rotation non comme une opération textuelle isolée, mais comme une transformation globale au sein d’un écosystème géométrique interdépendant.

5. Rotation conjointe et symétrique des étiquettes sur les axes bivariés

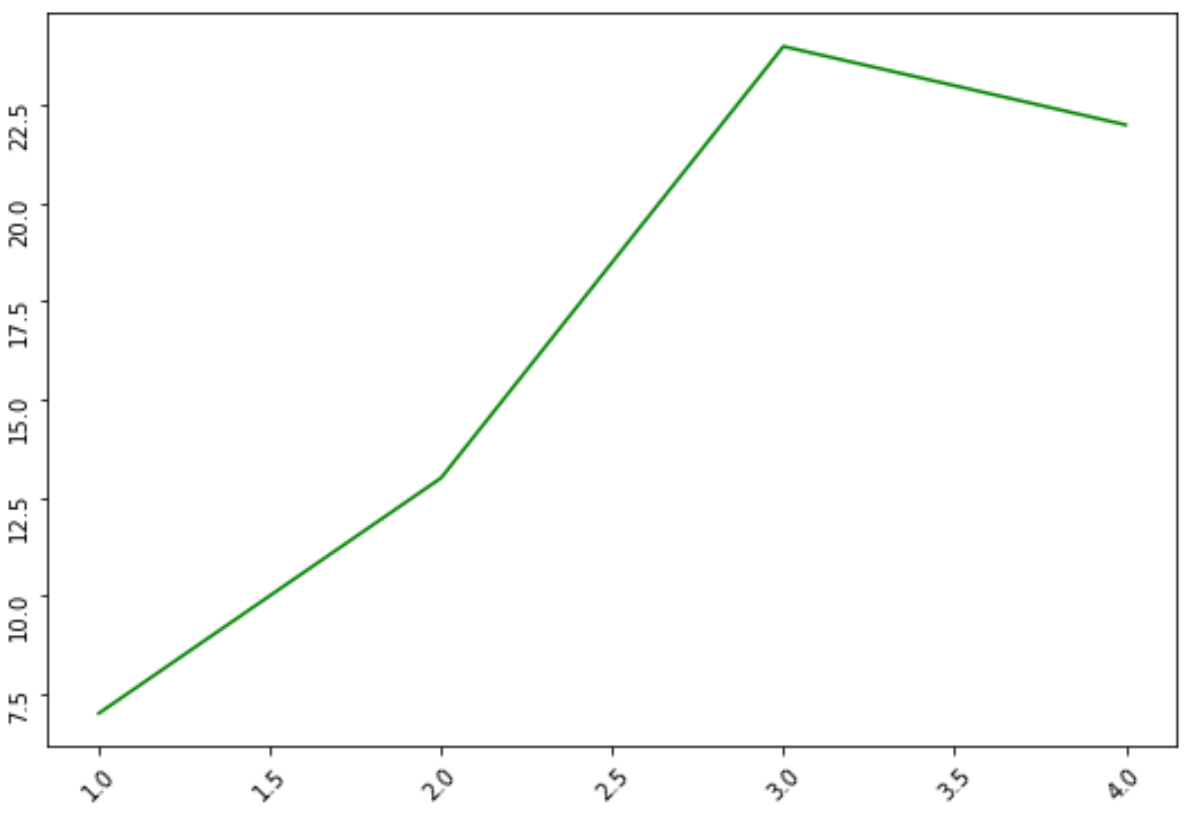

5.1 Synchronisation procédurale des commandes plt.xticks et plt.yticks

Dans de multiples scénarios d’analyse bidimensionnelle, il est nécessaire d’orchestrer une rotation conjointe des étiquettes sur les deux axes simultanément. Cette exigence apparaît notamment lorsque l’axe horizontal et l’axe vertical décrivent des natures de données similaires, comme dans le cas de matrices de transition, de cartes thermiques de corrélation ou de graphiques de concordance bivariée où chaque coordonnée correspond à un descripteur qualitatif complexe.

La synchronisation procédurale s’établit par l’émission conjointe des instructions plt.xticks et plt.yticks, chacune dotée de ses paramètres de rotation respectifs. Cependant, appliquer mécaniquement un angle identique (par exemple 45 degrés) aux deux axes sans discernement peut rompre l’équilibre visuel global de la composition. L’orientation des axes étant orthogonale par nature, un angle de 45 degrés sur l’axe X dirige le texte vers le bas et la droite, tandis qu’un angle de 45 degrés sur l’axe Y incline le texte vers le haut et la gauche, créant une dyssymétrie de fuite visuelle qui désoriente le regard de l’observateur.

Une démarche plus harmonieuse consiste à adopter des angles différenciés mais coordonnés, ou à recourir à des orientations compensatoires. Par exemple, associer une rotation de 45 degrés sur les abscisses à une rotation de 0 ou 90 degrés sur les ordonnées stabilise la structure du plan. L’objectif directeur demeure l’alignement des lignes de fuite textuelles avec les axes cardinaux naturels de la page ou de l’écran, afin d’atténuer la sensation de désordre géométrique induite par des obliques non convergentes.

5.2 Gestion de la symétrie visuelle dans les graphiques matriciels et scatter plots

Les visualisations matricielles, au premier rang desquelles figurent les matrices de corrélation de Pearson ou les tableaux croisés de contingence, exigent une rigueur spatiale absolue. Dans une matrice carrée où les mêmes variables figurent à la fois en lignes et en colonnes, l’intégrité cognitive du graphique repose sur la capacité de l’observateur à corréler visuellement l’en-tête de colonne avec l’en-tête de ligne correspondante.

L’introduction d’une double rotation affecte la géométrie de la boîte englobante globale de l’aire de traçage. Si les étiquettes supérieures ou inférieures pivotent à 45 degrés, tandis que les étiquettes latérales gauches adoptent une inclinaison quelconque, les centroïdes textuels ne s’alignent plus de manière isométrique avec les centres des cellules matricielles. Cette distorsion visuelle risque de conduire à des erreurs d’attribution, l’œil associant erronément l’étiquette d’une variable à la colonne adjacente.

Pour préserver la cohérence dimensionnelle dans ce type de configuration, il est fortement recommandé de coupler la rotation bivariée à des tracés de grille explicites ou à des repères secondaires discrets. En prolongeant virtuellement les délimitations des cellules jusqu’aux points d’ancrage des étiquettes pivotées, on supprime l’ambiguïté perceptive et on garantit une lecture univoque des coefficients matriciels, quel que soit le niveau d’inclinaison requis par la longueur des variables.

5.3 Optimisation des proportions de la figure face à la double rotation

L’un des effets de bord majeurs de la double rotation réside dans l’altération sévère du ratio d’aspect effectif de la zone de visualisation. Le canevas défini par l’argument figsize lors de l’initialisation de la figure possède des dimensions fixes en pouces. L’espace intérieur est ensuite subdivisé dynamiquement entre les marges extérieures (contenant les étiquettes et les titres) et l’aire de traçage interne réservée aux données mathématiques.

Lorsque les étiquettes des deux axes pivotent simultanément, l’emprise spatiale cumulée des textes le long de la base et du flanc gauche augmente de manière exponentielle. En conséquence, l’algorithme d’agencement par défaut de Matplotlib compresse l’aire de traçage interne pour empêcher le texte de déborder du canevas. Dans le cas d’un nuage de points dont les variables devaient conserver un ratio d’aspect unitaire (isométrique), cette compression différentielle déforme les échelles perçues et peut fausser l’appréciation visuelle des pentes de régression.

Il est donc impératif de recalculer proactivement les dimensions globales de la figure via figsize dès lors qu’une double rotation est envisagée. Augmenter sélectivement la hauteur et la largeur de la figure physique permet d’absorber l’expansion spatiale périphérique des étiquettes pivotées sans sacrifier l’envergure ni la géométrie interne de la zone de projection des données scientifiques.

6. L’approche orientée objet : Méthodes ax.tick_params et set_xticklabels

6.1 Utilisation de la méthode polyvalente ax.tick_params

Dans l’architecture moderne de Matplotlib, l’usage de l’interface orientée objet explicite est unanimement considéré comme la bonne pratique fondamentale par la communauté des développeurs de la bibliothèque. L’instanciation de la figure et des axes s’effectue couramment au moyen de l’appel fig, ax = plt.subplots(), conférant un accès direct et non ambigu aux méthodes d’instance de l’objet Axes. Au cœur de cette interface, la méthode ax.tick_params s’impose comme le couteau suisse universel pour la manipulation paramétrique des graduations.

La polyvalence de ax.tick_params réside dans sa capacité à vectoriser l’application des modifications stylistiques à travers un ensemble unifié d’arguments nommés. Pour imprimer une inclinaison angulaire aux étiquettes, il suffit de spécifier l’argument rotation couplé au sélecteur dimensionnel axis, lequel peut prendre les valeurs ‘x’, ‘y’ ou ‘both’. Contrairement aux approches procédurales qui exigent parfois une redéfinition intégrale des étiquettes textuelles, ax.tick_params opère une mutation en place sur les propriétés géométriques des étiquettes existantes sans altérer leur contenu sémantique ni leurs localisateurs sous-jacents.

De surcroît, la méthode autorise une sélectivité fine grâce au paramètre which, capable de cibler exclusivement les repères majeurs (‘major’), les repères mineurs (‘minor’) ou l’intégralité du système de graduation (‘both’). Cette fonctionnalité est particulièrement avantageuse dans les tracés logarithmiques complexes, où l’on souhaite par exemple maintenir les graduations décimales majeures dans une orientation inclinée tout en préservant la discrétion spatiale des subdivisions intermédiaires sans étiquettes.

6.2 Mise en œuvre rigoureuse de ax.set_xticklabels et ax.set_yticklabels

Une méthode alternative très répandue au sein de l’API orientée objet repose sur l’appel explicite à ax.set_xticklabels et ax.set_yticklabels. Ces méthodes permettent d’écraser la liste des libellés textuels tout en injectant des propriétés de rendu telles que l’orientation angulaire via l’argument rotation. Cependant, leur déploiement naïf constitue l’une des sources d’erreurs et d’avertissements les plus courantes dans l’écosystème Python moderne.

Depuis les versions récentes de Matplotlib, l’invocation de ax.set_xticklabels sans fixation préalable et déterministe des positions physiques déclenche un avertissement explicite de type UserWarning, signalant l’utilisation d’un FixedFormatter sur un Locator dynamique. En effet, si les données sont redimensionnées ou si l’utilisateur interagit dynamiquement avec le graphique (zoom, translation), le nombre et la disposition des graduations changent dynamiquement, désynchronisant immédiatement la liste statique des étiquettes textuelles assignées manuellement.

Pour implémenter cette approche selon les règles de l’art, il est rigoureusement impératif de séquencer l’opération en deux étapes indissociables : premièrement, figer les coordonnées géométriques des repères au moyen de la méthode ax.set_xticks, en lui passant le vecteur des coordonnées exactes ; deuxièmement, affecter les libellés correspondants via ax.set_xticklabels en spécifiant l’angle de rotation et les ancrages textuels. Ce protocole garantit une synchronisation parfaite entre les axes mathématiques et leurs représentations typographiques.

6.3 Manipulation vectorielle directe avec la commande plt.setp

Pour les pipelines de visualisation exigeant une flexibilité maximale ou opérant sur des structures graphiques hautement personnalisées, Matplotlib offre une passerelle d’inspection et de manipulation de bas niveau à travers l’utilitaire matplotlib.pyplot.setp. Cette fonction, conçue dans l’esprit de l’introspection de propriétés, permet d’appliquer un lot d’attributs stylistiques à une collection arbitraire d’objets graphiques élémentaires en une seule opération unifiée.

Le protocole opératoire consiste à extraire préalablement la liste des instances de la classe Text représentant les étiquettes de graduation, par le biais de la méthode d’accès ax.get_xticklabels() ou ax.get_yticklabels(). Une fois ce vecteur d’objets textuels récupéré en mémoire, la fonction plt.setp(labels, rotation=45) applique la transformation géométrique de manière homogène à l’ensemble des éléments de la collection, autorisant l’injection simultanée d’autres paramètres morphologiques tels que la graisse ou la famille de police.

L’avantage cardinal de cette manipulation vectorisée s’exprime dans les architectures graphiques matricielles composées de dizaines de sous-graphiques (subplots). Plutôt que de réitérer des appels redondants sur chaque axe individuel, l’analyste peut collecter l’intégralité des étiquettes d’abscisses réparties sur une grille complexe et leur appliquer d’un bloc une rotation et un ancrage harmonisés, assurant ainsi une cohérence esthétique et technique irréprochable sur l’ensemble du document scientifique.

7. Alignement spatial et ancrage : Maîtrise de l’alignement horizontal et vertical

7.1 Rôle fondamental de l’argument horizontalalignment (ha)

L’inclinaison angulaire d’une chaîne textuelle sans révision de ses paramètres d’ancrage constitue le piège typographique le plus dévastateur dans Matplotlib. La classe Text gère le positionnement d’une chaîne de caractères à partir d’un point d’attache théorique (l’ancre géométrique) localisé sur la marque de graduation physique. Par défaut, l’alignement horizontal, contrôlé par le paramètre horizontalalignment (ou son alias abrégé ha), est configuré sur la valeur ‘center’.

Lorsqu’une étiquette horizontale est pivotée, par exemple à 45 degrés, tout en conservant son ancrage centré (‘center’), le centre de gravité de la boîte de texte demeure fixé au sommet de la graduation. En conséquence, la moitié supérieure gauche de l’étiquette s’élève dangereusement vers le haut, franchissant la ligne d’axe et venant chevaucher directement les barres de données, les marqueurs de dispersion ou les tracés de courbes. Simultanément, la terminaison inférieure droite s’éloigne excessivement vers le bas, créant une impression de flottement spatial désordonné.

Pour rétablir une connexion visuelle rigoureuse entre la graduation et son libellé lors d’une rotation positive (sens antihoraire standard à 45 degrés), il est indispensable d’assigner l’alignement horizontal à la valeur ‘right’. Sous cette contrainte géométrique, le point d’ancrage est transféré à l’extrémité supérieure droite de la chaîne textuelle. Cette terminaison vient se caler avec une précision chirurgicale immédiatement sous la marque physique de graduation, guidant naturellement le regard de l’observateur depuis la graduation vers le début du libellé descriptif.

7.2 Contrôle de l’alignement vertical (va) pour les axes perpendiculaires

Tandis que l’alignement horizontal régit la relation d’attache latérale, le paramètre verticalalignment (ou son alias synthétique va) arbitre le comportement de l’étiquette le long de l’axe perpendiculaire à la ligne de base typographique. Les valeurs admissibles pour ce paramètre regroupent des constantes géométriques précises : ‘top’, ‘center’, ‘bottom’, ainsi que la référence typographique fine ‘baseline’.

Le contrôle rigoureux du paramètre va s’avère particulièrement crucial lors de la rotation des étiquettes sur l’axe des ordonnées ou lors de l’application d’angles de rotation négatifs sur l’axe des abscisses. Par exemple, si une étiquette d’abscisse subit une rotation de -45 degrés (sens horaire), l’adoption d’un ancrage ha=’right’ produirait une catastrophe visuelle en projetant le corps du texte à l’intérieur de la zone de traçage. Dans cette configuration inversée, il devient mathématiquement nécessaire de basculer vers un alignement ha=’left’ couplé à un ancrage vertical va=’top’.

Sur l’axe vertical (Y), l’utilisation d’une inclinaison textuelle intermédiaire exige fréquemment l’affectation conjointe de va=’center’ et ha=’right’. Ce réglage vectoriel garantit que l’étiquette ne vienne pas s’affaisser vers la graduation inférieure ou empiéter verticalement sur le repère voisin, préservant ainsi un interlignage optique équilibré le long de la marge gauche, indépendamment de la magnitude des valeurs projetées.

7.3 Diagnostic et correction géométrique des chevauchements d’étiquettes

Le diagnostic des interférences spatiales résiduelles après rotation repose sur l’analyse dimensionnelle des boîtes englobantes (bounding boxes). Une erreur fréquente consiste à supposer que la simple application d’un angle de 45 degrés suffit universellement à éradiquer tout risque de superposition. Dès lors que la variabilité de la longueur des libellés au sein d’un même jeu de données est importante, des collisions lexicales peuvent persister localement, notamment entre une étiquette particulièrement longue et l’amorce de l’étiquette consécutive.

Pour éliminer ces artefacts résiduels, une stratégie avancée consiste à combiner l’ancrage spatial strict avec un ajustement dynamique du décalage physique de graduation, couramment dénommé pad. La méthode ax.tick_params(axis=’x’, which=’major’, pad=8) permet par exemple d’éloigner uniformément le plan d’ancrage de quelques points typographiques vers l’extérieur du tracé, créant un sas de décompression visuel qui absorbe les variations de relief typographique des glyphes.

Un banc d’essai ergonomique rigoureux impose de tester visuellement la représentation graphique aux résolutions cibles de publication, en portant une attention particulière aux descripteurs comportant des caractères descendants (tels que les lettres ‘p’, ‘q’, ‘y’ ou ‘g’) ou des signes diacritiques. Ces excroissances typographiques altèrent imperceptiblement la hauteur effective de la boîte englobante et peuvent déclencher des micro-chevauchements invisibles à l’écran mais manifestes lors d’une impression matricielle haute définition.

8. Gestion automatisée des séries chronologiques et de l’orientation temporelle

8.1 Déploiement de la méthode native figure.autofmt_xdate

Les séries temporelles représentent indéniablement la classe de données la plus exposée aux problématiques d’encombrement textuel sur l’axe des abscisses. L’agrégation de dates comportant l’année, le mois, le quantième et éventuellement l’horodatage précis génère des descripteurs textuels volumineux qui saturent immédiatement le champ de vision horizontal. Face à cette problématique ubiquitaire, Matplotlib intègre une routine algorithmique native hautement spécialisée : fig.autofmt_xdate().

Conçue expressément pour opérer au niveau global de l’objet Figure, la méthode autofmt_xdate() automatise en une fraction de seconde l’ensemble des ajustements ergonomiques que l’analyste devrait autrement coder manuellement. Dès son invocation, l’algorithme parcourt l’ensemble des sous-graphiques composant la figure, identifie les axes dont la base temporelle est active, et applique par défaut une inclinaison standardisée de 30 degrés, tout en configurant automatiquement l’alignement horizontal sur la terminaison droite (ha=’right’).

L’un des raffinements remarquables de cette méthode réside dans son comportement architectural face à des dispositions en sous-graphiques verticaux superposés (stacked subplots) partageant un axe temporel commun. La routine autofmt_xdate possède l’intelligence contextuelle de masquer les étiquettes redondantes sur les graphiques supérieurs pour n’appliquer la rotation et la mise en forme visuelle qu’au sous-graphique positionné à la base de la pile, préservant ainsi l’épure visuelle de la composition.

8.2 Utilisation conjointe avec matplotlib.dates et DateFormatter

Bien que l’automatisation offerte par autofmt_xdate résolve la majorité des tensions géométriques élémentaires, elle atteint sa plénitude opérationnelle lorsqu’elle est combinée avec le sous-système de localisation et de formatage chronologique encapsulé dans le module matplotlib.dates. La gestion rigoureuse du temps graphique exige une dissociation formelle entre la sélection de l’emplacement des graduations et la mise en forme lexicale des dates.

L’utilisation concertée de classes spécialisées telles que MonthLocator, DayLocator et de formateurs dédiés comme DateFormatter permet de calibrer avec une exactitude mathématique la densité des repères temporels. Par exemple, l’affectation d’un format de chaîne condensé respectant la norme ISO (tel que ‘%Y-%m-%d’) combinée à un formateur dynamique garantit que, lors des opérations interactives d’agrandissement (zoom) ou de translation spatiale (pan), les étiquettes se recalculent sans briser leur paramétrage d’inclinaison angulaire.

Cette synergie garantit une transition fluide lors du changement d’échelle temporelle. Si l’observateur passe d’une visualisation pluriannuelle à une analyse infra-journalière, les localisateurs recalculent les positions des repères majeurs, tandis que les propriétés de rotation injectées dans le moteur typographique maintiennent la cohérence vectorielle de l’inclinaison, évitant toute régression vers l’alignement horizontal par défaut lors des rafraîchissements interactifs du canevas.

8.3 Comparaison entre rotation manuelle et formatage automatisé

Il est légitime d’interroger la frontière d’arbitrage méthodologique entre le recours au formatage automatisé via fig.autofmt_xdate() et l’implémentation d’une rotation manuelle déterministe via ax.tick_params(). L’automatisme séduit indéniablement par sa concision syntaxique : une ligne d’instruction unique suffit à résoudre le problème d’orientation sans nécessiter la déclaration formelle de paramètres d’alignement complexes.

Toutefois, autofmt_xdate() pèche parfois par son manque d’adaptabilité dans les tableaux de bord analytiques hétérogènes. Par construction, la méthode impose une politique globale à l’ensemble de la figure et redéfinit unilatéralement la visibilité des graduations inférieures. Dans les architectures graphiques asymétriques où des axes temporels côtoient des axes continus physiques ou des diagrammes de dispersion non temporels, l’intervention globale de cette méthode peut induire des perturbations de rendu collatérales non désirées sur les axes voisins.

Dès lors, la recommandation méthodologique s’établit comme suit : privilégier systématiquement fig.autofmt_xdate() pour les représentations pures de séries chronologiques univariées ou pour les panneaux temporels empilés standardisés ; en revanche, conserver une politique de rotation manuelle explicite via l’API orientée objet pour tous les tracés composites où l’axe X héberge des index hybrides ou lorsque les contraintes de publication imposent un angle spécifique non conforme aux valeurs par défaut de la routine automatique.

9. Typographie, dimensions et attributs textuels associés aux graduations pivotées

9.1 Modulation de la taille de police (fontsize) en synergie avec la rotation

La rotation géométrique des étiquettes ne doit jamais être mobilisée comme un levier ergonomique isolé. Elle forme un continuum indissociable avec la modulation de l’échelle typographique, administrée par le paramètre fontsize. Dans de nombreuses configurations encombrées, persister à utiliser une taille de police standardisée (par exemple 10 ou 12 points) tout en forçant une rotation extrême engendre un effet de disproportion visuelle où la zone de graduation absorbe une surface optique supérieure à celle dévolue aux données empiriques elles-mêmes.

Une politique de conception saine consiste à opérer une réduction scalaire modérée de la taille typographique dès lors qu’un angle d’inclinaison est appliqué. Abaisser le corps de texte à 8 ou 9 points (ou recourir à des constantes relatives telles que ‘small’ ou ‘x-small’) permet de diminuer simultanément la hauteur et la longueur de la boîte englobante. Cette réduction d’échelle réduit mathématiquement l’envergure du rayon de balayage généré par la rotation, libérant un volume spatial substantiel autour de l’axe.

Néanmoins, cette réduction dimensionnelle est assujettie à une limite physiologique infranchissable dictée par l’acuité visuelle de l’observateur et la résolution finale du support de diffusion. Descendre en deçà d’un seuil critique de 6 à 7 points typographiques compromet sévèrement la lisibilité des glyphes, particulièrement sur des supports imprimés à faible contraste ou sur des écrans d’ordinateurs portables de résolution modeste, ce qui irait à l’encontre même de l’objectif de clarté poursuivi.

9.2 Personnalisation des familles de polices et graisses typographiques

L’altération de la graisse typographique, paramétrée par l’argument fontweight (‘light’, ‘normal’, ‘bold’), modifie substantiellement le poids visuel d’une graduation orientée. L’application d’une graisse forte (bold) sur des étiquettes inclinées à 45 ou 90 degrés est généralement proscrite dans les guides de style éditoriaux. L’épaississement des traits verticaux et diagonaux des glyphes concentre excessivement le contraste optique le long des marges, attirant irrésistiblement l’œil du lecteur vers les périphéries au détriment de l’analyse du centre géométrique du graphique où résident les données signifiantes.

Le choix de la famille de polices d’écriture (fontfamily) revêt une importance géométrique tout aussi prépondérante. Les polices typographiques sans empattement (sans-serif), à l’instar d’Helvetica, Arial ou DejaVu Sans (la police par défaut de Matplotlib), supportent infiniment mieux la rastérisation oblique que les polices traditionnelles avec empattement (serif) telles que Times New Roman. Les empattements fins subissent souvent des distorsions d’anticrénelage lors d’une inclinaison non orthogonale, produisant un flou textuel perturbant qui fatigue le regard.

Par conséquent, pour toute visualisation intégrant des graduations pivotées, il est recommandé de privilégier des fontes linéaires, neutres, à graisse constante et dotées d’une grande hauteur d’x. Cette géométrie typographique épurée assure une netteté de contour constante, même lorsque la matrice de transformation affine impose une projection vectorielle sous des angles complexes non alignés avec la grille de pixels du moniteur.

9.3 Application de palettes de couleurs et de transparence (alpha)

L’atténuation chromatique des étiquettes de graduation constitue un mécanisme puissant de hiérarchisation sémiotique. Trop souvent, les étiquettes d’axes sont restituées dans un noir d’encre absolu (‘#000000’), conférant aux métadonnées périphériques la même force de contraste qu’au tracé de données central. En inclinant les étiquettes, ce contraste noir sur blanc est démultiplié par l’obliquité des lignes, accentuant la pollution visuelle globale de la planche.

L’introduction d’une teinte chromatique désaturée, telle qu’un gris moyen à haute luminance (par exemple ‘#4A4A4A’ ou ‘#555555’), permet de reléguer les étiquettes à leur fonction d’information contextuelle secondaire. L’observateur accède à l’information de repère dès qu’il sollicite consciemment la lecture de l’axe, mais son regard n’est plus parasité par une forêt de traits sombres lorsqu’il appréhende globalement la topologie des courbes statistiques.

Ce contrôle peut être affiné par l’ajustement du canal de transparence alpha, accessible au niveau des propriétés d’objets textuels. En assignant une valeur de transparence située entre 0.7 et 0.85 aux étiquettes inclinées, on adoucit la transition visuelle entre le fond du canevas et les caractères typographiques, ce qui se révèle particulièrement opportun lorsque des étiquettes longues viennent inévitablement flirter avec des bordures de conteneurs ou des lignes de quadrillage d’arrière-plan.

10. Résolution des artefacts de rendu : Débordements et intégration de tight_layout

10.1 Compréhension du problème de rognage hors du cadre de la figure

L’un des dysfonctionnements les plus déconcertants pour les utilisateurs de Matplotlib survient immédiatement après l’application réussie d’une rotation d’étiquettes : le phénomène de rognage textuel périphérique (clipping). Lors de la sauvegarde du graphique via plt.savefig ou lors de son affichage dans un environnement interactif, les caractères situés aux extrémités des chaînes inclinées se trouvent fréquemment amputés ou disparaissent purement et simplement au-delà des limites physiques de l’image.

L’origine de ce comportement réside dans l’architecture historique de partitionnement du canevas. Par défaut, Matplotlib alloue une aire de traçage interne selon des coefficients de marges statiques codés en dur dans la configuration globale (rcParams). Lorsqu’une chaîne textuelle pivote de 0 à 45 ou 90 degrés, sa projection le long de la normale à l’axe s’étend considérablement vers l’extérieur. La boîte englobante de l’objet Text franchit alors la frontière géométrique de la surface de la figure (Figure boundary).

Le moteur de rendu graphique, respectant scrupuleusement les frontières matricielles du canevas d’exportation sans recalculer dynamiquement la géométrie des marges, tronque impitoyablement tout pixel situé en dehors de l’intervalle cartésien défini. Ce défaut affecte indistinctement les formats de sortie matriciels comme le PNG et les représentations vectorielles telles que le PDF ou l’EPS, ruinant la qualité professionnelle du document produit.

10.2 Correction systématique via plt.tight_layout

Pour remédier de manière algorithmique à cette troncature systématique, Matplotlib intègre un gestionnaire d’agencement automatique puissant baptisé tight_layout. Accessible procéduralement via plt.tight_layout() ou au sein de l’API objet par fig.tight_layout(), cette routine exécute un recalcul différentiel complet de l’espace alloué à chaque composant de la composition avant l’étape finale de rendu.

L’algorithme de tight_layout inspecte la totalité des boîtes englobantes des objets typographiques périphériques : les titres d’axes, les étiquettes de graduation pivotées, les annotations d’échelle et les légendes. Il calcule ensuite les dimensions extérieures minimales requises pour contenir l’ensemble de ces éléments sans chevauchement ni extrusion, et redimensionne automatiquement les marges internes de l’aire de traçage pour garantir que chaque glyphe demeure intégralement circonscrit à l’intérieur du cadre de l’image.

La commande accepte également des paramètres fins de modulation des bordures, notamment l’argument pad, qui spécifie l’espacement de sécurité résiduel entre la limite physique de la figure et le caractère textuel le plus externe, exprimé en multiples de la taille de police courante. L’intégration de plt.tight_layout(pad=1.2) à la fin d’un script constitue ainsi une garantie absolue contre le rognage des graduations inclinées.

10.3 Recours avancé à subplots_adjust et bbox_inches=’tight’

Bien que tight_layout apporte une réponse automatisée efficace dans la majorité des cas standards, il existe des architectures graphiques complexes où son moteur d’optimisation se heurte à des contraintes contradictoires, notamment en présence de sous-graphiques imbriqués ou de barres de couleur (colorbars) asymétriques. Dans ces contextes avancés, le contrôle manuel de la géométrie périphérique redevient nécessaire via la méthode plt.subplots_adjust().

Cette instruction offre au développeur la faculté de définir précisément la position relative des frontières de l’aire de traçage au moyen de fractions normalisées du canevas, à travers les paramètres bottom, top, left et right. Si des étiquettes pivotées à 90 degrés sur l’axe X sont amputées à la base de la figure, l’assignation explicite d’un coefficient bottom=0.25 force la zone de données à débuter à 25 % du bas de la figure, réservant un quart de la hauteur totale au déploiement serein du texte vertical.

Enfin, lors de la sérialisation finale du fichier vers le disque dur, l’argument salvateur bbox_inches=’tight’ passé à la méthode plt.savefig représente l’ultime rempart contre les débordements. Ce paramètre commande au moteur d’exportation d’ignorer la taille de toile prédéfinie et de recalculer une boîte englobante sur-mesure épousant au plus près l’ensemble des éléments visibles réels, garantissant une publication vectorielle immaculée exempte de toute amputation textuelle.

11. Techniques programmatiques dynamiques et automatisation conditionnelle

11.1 Calcul dynamique de l’angle de rotation selon le volume de catégories

Dans le cadre du développement de bibliothèques logicielles internes, de pipelines de production automatisés ou d’applications interactives, les scripts de visualisation doivent traiter des flux de données dont la volumétrie et la sémantique ne sont pas connues à l’avance. Imposer un angle de rotation statique dans de tels environnements constitue une faiblesse architecturale majeure : une rotation forcée à 45 degrés pour trois catégories courtes engendre un déséquilibre esthétique ridicule, tandis qu’un alignement à 0 degré sur cinquante catégories longues provoque une collision destructrice.

La solution d’ingénierie consiste à concevoir une fonction heuristique d’adaptation dynamique. Cet algorithme évalue préliminairement deux métriques fondamentales : le nombre total de catégories discrètes à projeter et la longueur maximale (en nombre de caractères) des étiquettes associées. En croisant ces indicateurs avec la largeur physique théorique de la figure, le script détermine un seuil d’encombrement prédictif.

Si la longueur cumulée projetée franchit une fraction critique de la largeur de l’axe, le script bascule conditionnellement les paramètres de rendu : il conserve un angle de 0 degré tant que le risque de contact est nul, active une rotation à 45 degrés avec ancrage à droite (ha=’right’) dès l’apparition d’une friction spatiale potentielle, et bascule de manière ultime vers 90 degrés si la saturation catégorielle dépasse les capacités géométriques d’une diagonale. Ce dynamisme garantit une autonomie graphique totale sans régression visuelle.

11.2 Itération et modification granulaire sur les objets Text individuels

L’interface de Matplotlib ne contraint nullement l’analyste à appliquer une politique d’orientation monolithique à l’intégralité d’un axe. Puisque chaque graduation est adossée à une instance indépendante de la classe Text, il est tout à fait envisageable de procéder à une itération granulaire sur la collection d’étiquettes pour opérer des modifications ciblées et conditionnelles à forte valeur sémiotique.

Après extraction des étiquettes au moyen de l’appel labels = ax.get_xticklabels(), une simple boucle itérative permet d’inspecter individuellement la chaîne textuelle ou la position de chaque repère. L’analyste peut par exemple programmer une règle métier spécifique : faire pivoter uniquement les graduations correspondant à des dates de clôture fiscale ou à des jalons expérimentaux critiques, tout en maintenant les graduations ordinaires dans un alignement conventionnel plus discret.

Cette granularité autorise également la mise en œuvre de techniques d’alternance spatiale ou d’échelonnement (staggering). Dans certaines configurations où la place manque cruellement, alterner systématiquement une étiquette à 0 degré et une étiquette décalée ou inclinée permet de doubler la capacité d’accueil visuelle de l’axe sans jamais induire d’interférence entre deux descripteurs voisins, conférant à la composition une sophistication graphique digne des meilleures publications infographiques.

11.3 Création d’un style réutilisable ou d’un gestionnaire de contexte rcParams

Pour pérenniser les règles ergonomiques au sein d’une équipe de recherche ou pour unifier l’identité graphique d’une thèse universitaire, il est hautement inefficace de réinjecter manuellement des paramètres de rotation et d’ancrage dans chaque script de tracé. Matplotlib offre un puissant mécanisme de configuration centralisée par l’intermédiaire du dictionnaire global matplotlib.rcParams et de feuilles de styles réutilisables (fichiers au format .mplstyle).

Bien que le paramètre rcParams[‘xtick.labelsize’] régule la dimension scalaire du texte, la configuration directe d’une inclinaison par défaut le long de l’ensemble de la session s’opère via des clés dédiées telles que rcParams[‘figure.autofmt_xdate’] ou par l’intermédiaire d’un gestionnaire de contexte personnalisé (context manager). En encapsulant la création graphique dans un bloc contextuel with plt.rc_context(…), on isole rigoureusement les modifications géométriques propres à une figure sans contaminer l’état global du noyau Python d’exécution.

Cette approche d’ingénierie logicielle garantit une reproductibilité expérimentale absolue. Les visualisations produites demeurent strictement conformes à la charte typographique définie, facilitant la collaboration transversale entre plusieurs chercheurs et éliminant le risque d’oublis stylistiques préjudiciables lors de la génération massive de figures destinées à l’archivage scientifique ou aux rapports d’activités institutionnels.

12. Synthèse comparative des approches et bonnes pratiques d’ergonomie visuelle

12.1 Matrice décisionnelle des méthodes de rotation dans Matplotlib

Le tableau comparatif suivant synthétise les caractéristiques techniques, les forces structurelles et les limites opérationnelles des différentes méthodologies exposées tout au long de ce guide, offrant un outil d’aide à la décision immédiatement opérationnel pour l’analyste :

• Interface Procédurale (plt.xticks / plt.yticks) : Concision syntaxique maximale, idéale pour l’exploration interactive rapide en bloc-notes ou le prototypage de scripts jetables. Faible maintenabilité sur les figures matricielles complexes ; nécessite une synchronisation manuelle des positions sous peine d’avertissements formels.
• Méthode Objet Globale (ax.tick_params) : Polyvalence absolue, découplage total entre contenu textuel et paramètres géométriques, compatibilité native avec les sélections majeures/mineures. Recommandée comme standard par défaut pour tous les pipelines de développement sérieux et pérennes.
• Redéfinition Explicite (ax.set_xticklabels) : Permet une personnalisation simultanée du contenu et de l’angle d’inclinaison. Impose impérativement la fixation préalable des repères via ax.set_xticks pour éviter toute désynchronisation dynamique des données.
• Vectorisation de Bas Niveau (plt.setp) : Puissance exceptionnelle pour les manipulations en lot sur des grilles denses de sous-graphiques. Syntaxe légèrement plus verbeuse exigeant l’extraction explicite préalable des collections d’objets textuels.
• Automatisation Chronologique (fig.autofmt_xdate) : Ergonomie optimale pour les séries temporelles standard, gère nativement l’alignement et la suppression des étiquettes redondantes sur les figures empilées. Manque de flexibilité pour les configurations asymétriques ou non temporelles.

12.2 Directives de communication scientifique et respect du lecteur

Au-delà de la virtuosité technique dans la manipulation des instructions Matplotlib, l’analyste de données se doit de subordonner ses choix graphiques aux préceptes fondamentaux de la communication scientifique, tels que théorisés par des figures tutélaires de la discipline comme Edward Tufte et William S. Cleveland. La règle cardinale édictée par ces auteurs est sans équivoque : maximiser le ratio encre-données (data-ink ratio) tout en minimisant la distorsion cognitive.

Dans cette perspective sémiotique, la rotation des étiquettes à 90 degrés doit être considérée comme un constat d’échec spatial plutôt que comme une solution de premier choix. Cleveland a démontré à travers des études psychophysiques approfondies que l’erreur d’interprétation relative augmente dès lors que l’observateur doit extraire des informations le long d’un texte verticalisé. Avant d’imposer une rotation drastique de 90 degrés sur un diagramme en barres verticales, la bonne pratique ergonomique consiste à transposer les axes géométriques du graphique pour concevoir un diagramme en barres horizontales (ax.barh), où les étiquettes textuelles longues peuvent s’étaler naturellement de manière parfaitement horizontale.

De même, la cohérence typographique doit être maintenue à l’échelle de l’intégralité d’un manuscrit ou d’un rapport technique. Rien n’est plus déstabilisant pour un lecteur que de parcourir une succession de graphiques adoptant des angles de rotation anarchiques (30 degrés sur une planche, 45 degrés sur la suivante, puis 90 degrés). Fixer une politique graphique harmonieuse dès la conception du projet témoigne d’une rigueur scientifique globale qui rejaillit positivement sur la crédibilité des résultats empiriques présentés.

12.3 Protocole de vérification finale avant publication

Pour clore méthodiquement ce cycle de conception visuelle, tout chercheur ou ingénieur devrait soumettre ses graphiques à une grille d’audit qualité rigoureuse préalablement à toute dissémination publique ou soumission éditoriale. Ce protocole systématique s’articule autour de points de contrôle déterministes :

En premier lieu, vérifier l’ancrage géométrique : chaque graduation pivotée pointe-t-elle sans équivoque vers son repère physique dédié ? L’alignement horizontal (ha=’right’ pour les angles positifs standards) est-il formellement verrouillé pour exclure tout chevauchement avec l’axe ou la zone de données ? En second lieu, inspecter les bordures externes : l’intégration de tight_layout ou de bbox_inches=’tight’ a-t-elle préservé l’intégrité intégrale de tous les caractères, y compris les jambages inférieurs des lettres descendantes ?

Enfin, procéder à des tests de résilience sur différents canaux de restitution : le graphique conserve-t-il une lisibilité parfaite lorsqu’il est visualisé à l’échelle définitive (100 %) dans le format PDF final d’un article à deux colonnes ? L’impression en niveaux de gris préserve-t-elle la distinction entre les étiquettes atténuées et le quadrillage de fond ? En appliquant ce protocole avec une discipline constante, l’analyste s’assure que la maîtrise technique de la rotation des graduations dans Matplotlib se convertit en une transmission d’information scientifique limpide, élégante et irréprochable.

Références

• Bertin, J. (1967). Sémiologie graphique : Les diagrammes, les réseaux, les cartes. Éditions Gauthier-Villars.
• Cleveland, W. S. (1993). Visualizing Data. Hobart Press.
• Cleveland, W. S. (1994). The Elements of Graphing Data (2e éd.). Hobart Press.
• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90–95. https://doi.org/10.1109/MCSE.2007.55
• Matplotlib Development Team. (2024). Matplotlib: Visualization with Python (Version 3.8.x Documentation). https://matplotlib.org/
• Sweller, J. (1988). Cognitive load during problem solving: Effects on learning. Cognitive Science, 12(2), 257–285. https://doi.org/10.1207/s15516709cog1202_4
• Tufte, E. R. (2001). The Visual Display of Quantitative Information (2e éd.). Graphics Press.
• Waskom, M. L. (2021). Seaborn: statistical data visualization. Journal of Open Source Software, 6(60), 3021. https://doi.org/10.21105/joss.03021
