Dans le domaine de l’ingénierie logicielle, de la science des données et de la visualisation computationnelle, la restitution graphique ne constitue pas une simple étape cosmétique terminale, mais le vecteur fondamental par lequel des modèles mathématiques abstraits et des volumes massifs d’informations empiriques sont traduits en représentations intelligibles. Au sein de l’écosystème Python, la bibliothèque Matplotlib s’est imposée depuis plusieurs décennies comme l’infrastructure fondamentale d’imagerie scientifique. Conçue initialement par John D. Hunter pour reproduire l’environnement graphique interactif de MATLAB, elle structure la quasi-totalité des architectures analytiques contemporaines, qu’il s’agisse de modules d’exploration statistique, de pipelines de bio-informatique ou de moteurs de publication académique. Toutefois, la production d’artefacts visuels adaptés aux exigences contemporaines de diffusion impose des contraintes qui dépassent le cadre du simple tracé de courbes sur un plan carthésien fermé.
L’intégration moderne de graphiques scientifiques ne s’effectue plus de manière isolée sur des supports statiques aux dimensions immuables et aux arrière-plans monochromes conventionnels. Aujourd’hui, les représentations de données doivent s’insérer harmonieusement dans des interfaces utilisateur réactives, des tableaux de bord dynamiques commutant entre thèmes sombres et clairs, des présentations multimédias à forte valeur sémiotique et des manuscrits numériques composés sous LaTeX ou des technologies de publication hybrides. Au cœur de cette exigence d’adaptabilité se trouve la gestion de l’arrière-plan de la figure, et plus particulièrement la maîtrise rigoureuse de la transparence du canal alpha. Un graphique dont l’arrière-plan demeure obstinément opaque contraint la mise en page, génère des ruptures visuelles dissonantes sous forme de « boîtes blanches » et dégrade l’expérience cognitive globale du lecteur.
L’objectif de cette étude exhaustive est de disséquer, tant sur le plan théorique que pratique, les mécanismes présidant à l’exportation d’un tracé graphique avec un arrière-plan transparent sous Matplotlib. De la mécanique sous-jacente des canaux colorimétriques RGBA et des opérations de composition alpha à la manipulation fine des objets de l’architecture hiérarchique orientée objet, cet article examine chaque paramètre d’exportation, chaque contrainte liée aux formats matriciels ou vectoriels, ainsi que les stratégies de dépannage avancées requises pour une exécution logicielle sans faille en environnement de production scientifique.
1. Fondements théoriques de la transparence visuelle dans Matplotlib
1.1 La structure par couches de l’architecture graphique de Matplotlib
Pour appréhender la mécanique de la transparence au sein de Matplotlib, il est indispensable de déconstruire son architecture interne, laquelle repose sur une hiérarchie stricte d’objets graphiques articulée en trois couches fondamentales : la couche du canevas sous-jacent, la couche de la figure et la couche des axes. Au niveau le plus bas se trouve le canevas de dessin, matérialisé par la classe abstraite de base qui fait l’interface avec le moteur de rendu, ou backend, qu’il soit matriciel comme le moteur Anti-Grain Geometry ou vectoriel comme PDF, SVG ou PostScript. Ce canevas constitue la surface mémoire brute sur laquelle les primitives graphiques sont pixélisées ou vectorisées.
Au-dessus de ce canevas s’érige la Figure, représentée par l’objet conteneur principal de haut niveau. La Figure englobe l’intégralité des éléments visibles, incluant les repères d’axes, les titres généraux, les légendes externes et les annotations globales. Par défaut, lors de l’instanciation d’une nouvelle figure, Matplotlib alloue à cette enveloppe une surface rectangulaire pleine, dénommée patch de figure, dont la propriété chromatique historique est un blanc opaque absolu défini par le triplet hexadécimal pur ou la valeur normalisée unitaire sur chaque canal RVB. Cette décision architecturale historique visait à garantir que le tracé apparaisse identique à une feuille de papier physique, indépendamment du visualiseur d’images hôte.
Enfin, imbriquée à l’intérieur de la Figure, se déploie la couche des Axes, qui matérialise l’espace carthésien, polaire ou tridimensionnel dans lequel les données empiriques sont projetées. Les Axes disposent eux-mêmes de leur propre surface rectangulaire d’arrière-plan, leur propre patch d’axe. Par conséquent, lorsqu’un utilisateur observe un tracé par défaut, il contemple une superposition géométrique complexe : le canevas matériel, surmonté du rectangle de fond blanc de la Figure, lui-même surmonté du rectangle de fond des Axes, sur lequel viennent enfin s’agréger les éléments de données, les graduations et les étiquettes textuelles. Exporter une figure transparente implique donc de neutraliser délibérément l’opacité de ces calques géométriques emboîtés sans altérer la netteté et la colorimétrie des données intrinsèques.
1.2 Le rôle du canal alpha et de l’espace colorimétrique RGBA
La restitution de la transparence au sein des systèmes informatiques repose sur l’extension du modèle trichromatique additif fondamental Rouge-Vert-Bleu vers l’espace quadrichromique RGBA, où la lettre A désigne le canal alpha. Mathématiquement formalisé par les chercheurs Alvy Ray Smith et Ed Catmull à la fin des années 1970, le canal alpha quantifie l’opacité d’un point lumineux donné selon une échelle continue normalisée s’étendant de zéro à un dans l’espace des réels, ou de zéro à deux cent cinquante-cinq dans le domaine de la quantification entière sur huit bits non signés. Une valeur alpha égale à zéro dénote une transparence géométrique absolue, signifiant que le pixel ne possède aucune contribution photonique propre et laisse traverser intégralement le rayonnement du calque sous-jacent, tandis qu’une valeur de un caractérise une opacité totale bloquant toute propagation lumineuse arrière.
Au sein du pipeline de calcul de Matplotlib, chaque élément visuel se voit attribuer un vecteur de couleur à quatre dimensions. Lors de la phase de composition graphique, le moteur d’affichage calcule la couleur résultante observée à l’écran ou encodée dans le fichier par l’application de l’opérateur de surimpression de Porter-Duff. Dans cet algorithme de mélange alpha standard, la luminance finale d’un pixel résulte d’une interpolation linéaire pondérée entre la couleur de la source et la couleur de la destination, modulée par leurs facteurs alpha respectifs. Lorsque le fond d’une figure se voit affecter une composante alpha nulle, les termes matriciels décrivant sa réflectance sont annulés dans l’équation de transfert radiatif.
L’élimination formelle de la composante alpha sur les surfaces structurales de la figure produit une matrice d’octets où les valeurs des canaux de couleur deviennent théoriquement indépendantes du fond d’affichage. Les pixels ne décrivant pas des signaux de données acquièrent un état de vide sémantique. Dès lors, le fichier résultant ne stocke pas une couleur blanche codée en dur sur vingt-quatre bits, mais une instruction de transparence explicite stockée dans la table de description ou dans le quatrième canal de chaque pixel, déléguant au moteur de composition de l’application hôte la responsabilité de restituer la surface située en aval dans la pile visuelle.
1.3 Enjeux sémiotiques et cognitifs en communication scientifique
L’application délibérée de la transparence dans la visualisation de données scientifiques ne relève pas d’une simple coquetterie stylistique ; elle obéit à des impératifs ergonomiques et sémiotiques rigoureux théorisés notamment par Edward Tufte dans son concept canonique de ratio données-encre. Selon cette approche analytique, chaque milligramme d’encre sur le papier ou chaque pixel allumé sur un écran matriciel doit porter une charge informationnelle signifiante. Les boîtes blanches opaques rigides qui ceinturent traditionnellement les graphiques constituent ce que l’on qualifie d’encre non-informationnelle, générant une pollution visuelle périphérique qui accroît inutilement la charge cognitive extrinsèque du récepteur.
Dans un contexte de diffusion académique contemporain, les supports de communication se caractérisent par une hétérogénéité sans précédent. Lors de conférences internationales, les présentations orales sont fréquemment projetées sur des écrans électroluminescents ou des toiles de projection au sein d’auditoriums obscurcis, favorisant l’usage de diapositives à fond sombre pour atténuer l’éblouissement oculaire de l’assemblée. Un graphique vectoriel doté d’un arrière-plan opaque blanc crée dans ce cadre un contraste brutal, rompant la continuité esthétique du discours visuel et détournant l’attention focale des corrélations statistiques réelles vers la géométrie rectangulaire du conteneur.
De surcroît, l’essor des revues scientifiques dématérialisées et des plateformes de prépublication en libre accès implique que les manuscrits sont consultés sur des terminaux hétéroclites dotés de modes de lecture adaptatifs, tels que le mode sépia, le mode nuit ou des arrière-plans texturés simulant le vélin. Un graphique à fond transparent s’insère dynamiquement dans ces environnements de lecture à contraste variable sans exiger de régénération matricielle. Il établit une symbiose organique entre le substrat typographique du texte courant et la sémiotique diagrammatique, facilitant une navigation fluide de l’œil entre les paragraphes explicatifs et les courbes empiriques sans achopper sur une frontière rectangulaire artificielle.
2. La syntaxe fondamentale : Maîtriser le paramètre transparent=True
2.1 Analyse rigoureuse de la fonction matplotlib.pyplot.savefig()
L’opération d’exportation d’une représentation graphique vers un support de stockage persistant constitue le point d’aboutissement de la séquence d’instructions programmatiques au sein de Matplotlib. Cette transition de l’état volatil de la mémoire vive vers un fichier physique structuré est régie par la fonction savefig, accessible soit depuis l’interface procédurale pyplot, soit par invocation directe de la méthode savefig rattachée à l’instance de la classe Figure. La signature de cette fonction est particulièrement dense, acceptant une multiplicité d’arguments positionnels et nommés qui gouvernent la résolution spatiale, les marges géométriques, l’encodage des métadonnées, le format d’encapsulation et le traitement des surfaces d’arrière-plan.
Lors de l’appel de cette instruction, le cycle de vie de la figure entre dans une phase d’évaluation synchrone critique. Le moteur de restitution interne procède à une traversée arborescente de l’ensemble des instances de la classe Artist qui composent la scène graphique : lignes, polygones, collections de points, glyphes typographiques et rectangles de fond. Cette arborescence est transmise au backend spécifié ou déduit de l’extension du nom de fichier renseigné en premier argument. C’est à cet instant précis que les paramètres passés à savefig viennent moduler temporairement l’état interne des objets avant que la pixélisation ou l’écriture vectorielle ne s’opère sur le flux binaire de sortie.
Le paramètre nommé transparent représente un booléen strict qui s’intercale directement dans la phase de configuration préliminaire du moteur d’exportation. Sa valeur par défaut, héritée des configurations globales définies dans le dictionnaire des paramètres de configuration rcParams, est initialisée à False. La modification explicite de cet argument en lui assignant la valeur True altère radicalement le comportement d’évaluation des calques de fond, commandant au moteur de rendu d’ignorer les composantes chromatiques statiques définies lors de l’instanciation des objets conteneurs.

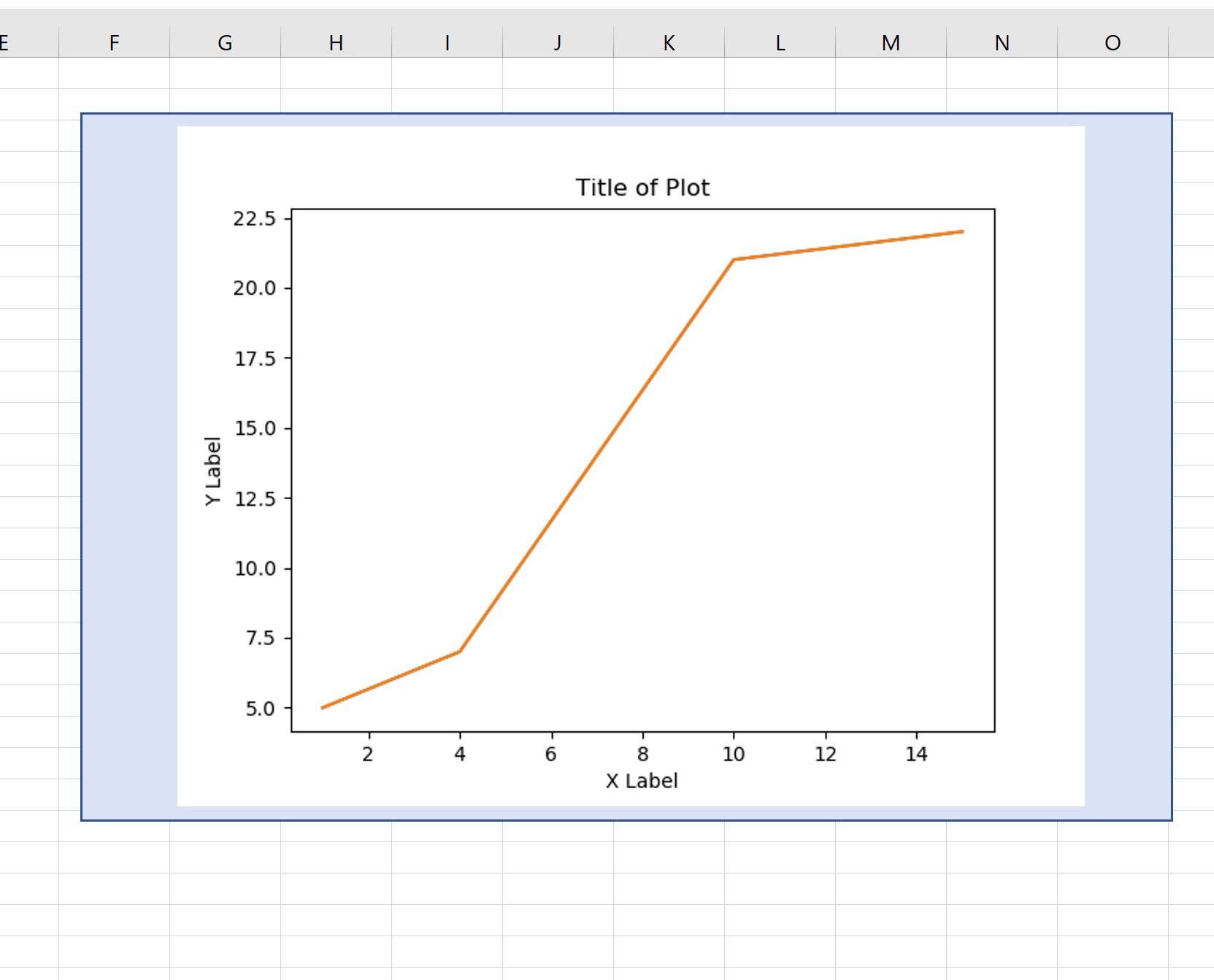

2.2 Comportement comparé : transparent=False versus transparent=True
Pour appréhender avec exactitude l’impact de ce commutateur booléen, il convient de confronter minutieusement les deux états d’exportation lors du traitement d’une figure standard. Lorsque l’instruction savefig est exécutée avec le postulat conventionnel transparent=False, le moteur de rendu respecte scrupuleusement les attributs de couleur de face assignés par défaut ou explicitement configurés dans les objets de surface. Le canevas est d’abord balayé par un aplat opaque déterminé par le paramètre figure.facecolor du dictionnaire de configuration, puis la zone délimitée par les axes est peinte avec la couleur définie par axes.facecolor. Même si l’environnement de visualisation cible possède un fond noir, le fichier exporté comportera une plaque blanche hermétique interdisant toute interpénétration chromatique.
À l’inverse, l’activation explicite de la clause transparent=True déclenche une cascade de modifications au sein des propriétés des objets de surface de la figure et des axes. Sous le capot, Matplotlib ne se contente pas de rendre transparent le pourtour extérieur de la planche graphique ; il applique une annulation coordonnée et simultanée de l’opacité sur l’enveloppe globale de la Figure et sur la surface interne des Axes. Les canaux alpha de ces deux entités structurelles sont transitoirement réinitialisés à zéro, forçant leur facteur de transmission optique à devenir total.
Il est crucial de noter que cette neutralisation sélective n’affecte en rien les autres éléments sélectifs du tracé. Les données géométriques, à l’instar des segments de ligne, des marqueurs dispersés, des barres d’histogrammes et des courbes de niveau, conservent intégralement leurs définitions chromatiques et leurs valeurs de transparence propres. De même, les éléments textuels, tels que le titre principal, les désignations des grandeurs physiques sur les axes de coordonnées et les valeurs numériques des graduations continuent d’être projetés avec leur opacité nominale, garantissant une intégrité sémiologique absolue du tracé sur son nouveau fond d’accueil.
2.3 Mécanique d’écrasement temporaire lors de l’exportation
L’un des aspects architecturaux les plus élégants et les moins compris du paramètre transparent=True réside dans sa nature strictement transitoire et non destructive vis-à-vis de l’état interactif de la session de calcul. Dans le paradigme de développement analytique sous Python, notamment au sein des environnements d’informatique interactive comme Jupyter Notebook, JupyterLab ou les interfaces de développement intégrées comme Spyder et VS Code, une figure graphique est souvent conservée en mémoire pour faire l’objet d’affichages successifs ou de modifications incrémentales.
Si l’invocation de savefig avec transparence modifiait de façon permanente les attributs internes de l’objet Figure, l’affichage interactif subséquent dans la console ou le carnet de notes serait irrémédiablement perturbé, provoquant des anomalies de rendu visuel lorsque le visualiseur intégré tente de superposer une figure devenue transparente sur une interface à thème variable. Pour prévenir cet écueil, la fonction savefig met en œuvre un mécanisme sophistiqué de gestion de contexte interne. Avant d’engager la sérialisation binaire vers le disque dur, elle enregistre méticuleusement dans une structure de données temporaire l’état colorimétrique d’origine de figure.patch et de axes.patch.
Une fois cette sauvegarde contextuelle opérée, le moteur applique l’annulation alpha, procède à l’extraction du flux de données vers le périphérique d’entrée-sortie, puis, au sein d’un bloc de finalisation algorithmique rigoureusement encapsulé, restaure instantanément les valeurs de couleur et d’opacité initiales sur les instances d’objets en mémoire. Dès lors, le programmeur peut continuer à manipuler sa figure dans son état interactif natif sans constater de dérive d’état indésirable. Ce principe d’isolation garantit la reproductibilité des comportements logiciels au sein de chaînes d’exécution automatisées complexes où une même instance graphique peut être déclinée successivement en versions opaques pour l’impression papier et transparentes pour la diffusion numérique.
3. Protocole expérimental : Création et exportation d’un tracé linéaire

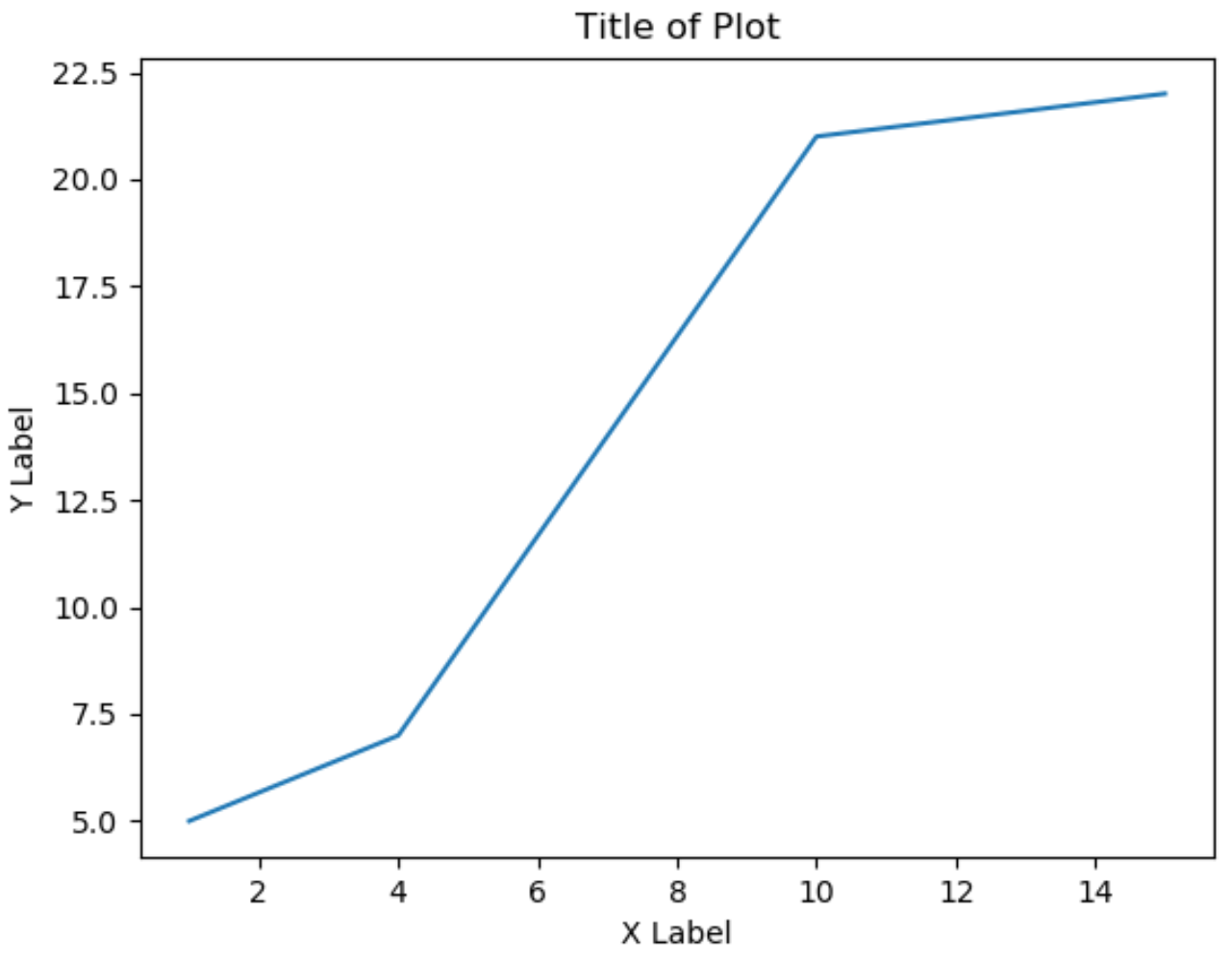

3.1 Génération d’un jeu de données synthétique et tracé initial
Afin de matérialiser ces principes conceptuels dans une démarche empirique reproductible, nous établissons un protocole expérimental rigoureux fondé sur la génération d’un signal analytique continu. Dans le cadre de notre démonstration, nous mobilisons la bibliothèque numérique matricielle NumPy de concert avec le sous-module pyplot de Matplotlib. La démarche débute par l’importation conventionnelle des espaces de noms, en veillant à préserver l’étanchéité des bibliothèques logicielles sous leurs alias universellement reconnus.
Nous construisons un continuum unidimensionnel représentant un intervalle temporel ou spatial continu, discrétisé sous la forme d’un vecteur de réels à virgule flottante double précision via la méthode linspace. Sur cette abscisse étalée de zéro à dix unités arbitraires et subdivisée en un millier de nœuds de discrétisation pour garantir une fluidité géométrique dénuée de tout artefact polygonal, nous générons un vecteur d’ordonnées résultant d’une fonction d’oscillation amortie combinant une sinusoïde périodique et une décroissance exponentielle. Cette fonction modélise avec fidélité un phénomène de relaxation dynamique classique en physique des oscillations amorties.
L’initialisation du tracé s’effectue ensuite par l’appel de l’instruction canonique plot. À ce stade, nous définissons une trajectoire graphique continue en spécifiant une couleur dotée d’une forte présence spectrale, telle qu’un bleu cobalt profond, et une épaisseur de ligne calibrée pour maintenir une lisibilité optimale sur différentes résolutions de projection. Ce tracé constitue la composante de premier plan dont l’intégrité visuelle devra être scrupuleusement préservée lors du processus d’éradication des fonds de soutien.
3.2 Typographie et indexation des métadonnées du graphique
Un tracé scientifique ne saurait être valide sans une caractérisation rigoureuse de ses dimensions sémantiques et physiques. L’étape subséquente de notre protocole expérimental consiste à indexer formellement les axes cartésiens et la planche graphique à l’aide d’annotations typographiques normalisées. Nous faisons appel aux fonctions formelles title, xlabel et ylabel afin d’ancrer explicitement le contexte physique de la simulation.
La typographie doit faire l’objet d’un paramétrage délibéré, en définissant des familles de polices sans empattement garantissant une lisibilité maximale à travers diverses échelles de restitution. Le titre principal est pourvu d’un corps de texte substantiel, tandis que les désignations des coordonnées intègrent scrupuleusement la nomenclature des grandeurs et leurs unités dimensionnelles entre crochets, conformément aux standards métrologiques internationaux du Bureau International des Poids et Mesures. De plus, une vérification minutieuse de l’espacement entre les étiquettes et les bordures s’impose, car la suppression du fond blanc révèle impitoyablement tout chevauchement ou défaut de composition spatiale.
Les graduations principales et secondaires, ou ticks, ainsi que leurs libellés numériques associés, sont également calibrés avec précision. Leurs dimensions géométriques, leur orientation angulaire et leur couleur propre doivent être harmonisées pour anticiper leur contraste futur face à un support de projection non blanc. Par défaut, ces glyphes sont rendus dans une teinte noire ou grise sombre qui se révèle idéale sur fond clair mais qui impose une vigilance particulière si l’arrière-plan de destination s’avère sombre, problématique que nous analyserons en profondeur dans les sections dédiées aux thèmes adaptatifs.
3.3 Exécution scripturale de l’exportation transparente
Le couronnement opérationnel de notre séquence scripturale réside dans l’appel formel à la méthode de sauvegarde sur support de masse. Après avoir défini la trajectoire des données et l’appareil typographique périphérique, nous formulons l’instruction savefig en lui transmettant un chemin d’accès qualifié désignant le nom du fichier cible doté de l’extension normalisée correspondant au format matriciel PNG, conjointement à l’argument explicite transparent=True.
L’exécution de cette ligne de code engage immédiatement la chaîne de traitement bas niveau : instanciation du moteur Anti-Grain Geometry, allocation de la mémoire tampon matricielle à quatre canaux de huit bits par pixel, calcul géométrique des primitives vectorielles, pixélisation des segments avec anticrénelage, et sérialisation binaire compressée sans perte via l’algorithme DEFLATE inhérent au standard PNG. Durant cette séquence synchrone, l’absence de levée d’exceptions logicielles confirme la validation formelle des descripteurs de fichiers par le système d’exploitation sous-jacent.
Une fois l’instruction exécutée, un contrôle programmatique de l’espace de stockage atteste de la présence effective du fichier nouvellement créé dans le répertoire de travail désigné. Le descripteur de fichier est immédiatement clôturé par le gestionnaire d’E/S, libérant tout verrou système. La figure demeure néanmoins disponible dans la session active de Matplotlib pour d’éventuelles opérations subséquentes, matérialisant l’indépendance structurelle entre le canevas de calcul et le produit fini matérialisé sur le disque dur.
4. Méthodologies de vérification empirique de la transparence
4.1 Limites d’évaluation des visualiseurs d’images traditionnels
L’une des difficultés récurrentes rencontrées par les praticiens de la science des données lors de l’exportation de graphiques transparents réside dans l’incertitude liée aux protocoles de validation visuelle immédiate. En effet, l’ouverture d’un fichier PNG ou SVG nouvellement généré au sein des applications de visualisation d’images par défaut des systèmes d’exploitation conventionnels induit fréquemment des interprétations erronées. La quasi-totalité des visualiseurs grand public applique un traitement arbitraire aux pixels transparents, substituant un aplat monochromatique blanc, gris neutre ou noir à l’absence de données optiques.
Cette décision d’ergonomie logicielle vise à offrir un fond uniforme aux photographies ou illustrations détourées, mais elle dissimule complètement la présence effective de la couche alpha aux yeux du concepteur de données. L’utilisateur inexpérimenté peut alors conclure fallacieusement à l’échec de la commande transparent=True, constatant la persistance apparente d’un fond blanc immaculé derrière sa courbe. D’autres logiciels recourent à l’affichage d’un damier à carreaux gris et blancs alternés, convention universelle issue des logiciels d’édition matricielle professionnelle comme Adobe Photoshop ou GIMP pour symboliser le vide optique.
Toutefois, ce motif à damier lui-même peut induire une ambiguïté visuelle lorsque le graphique comporte des hachures régulières, des grilles denses ou des motifs géométriques complexes susceptibles d’entrer en interférence moirée avec le damier sous-jacent. Il s’avère donc impératif d’abandonner l’évaluation subjective et non contrôlée des visualiseurs de bureau au profit de protocoles méthodologiques rigoureux capables de certifier formellement la vacuité du canal alpha sur l’ensemble de la périphérie et de l’emprise des axes.
4.2 Validation par superposition sur arrière-plans polychromes

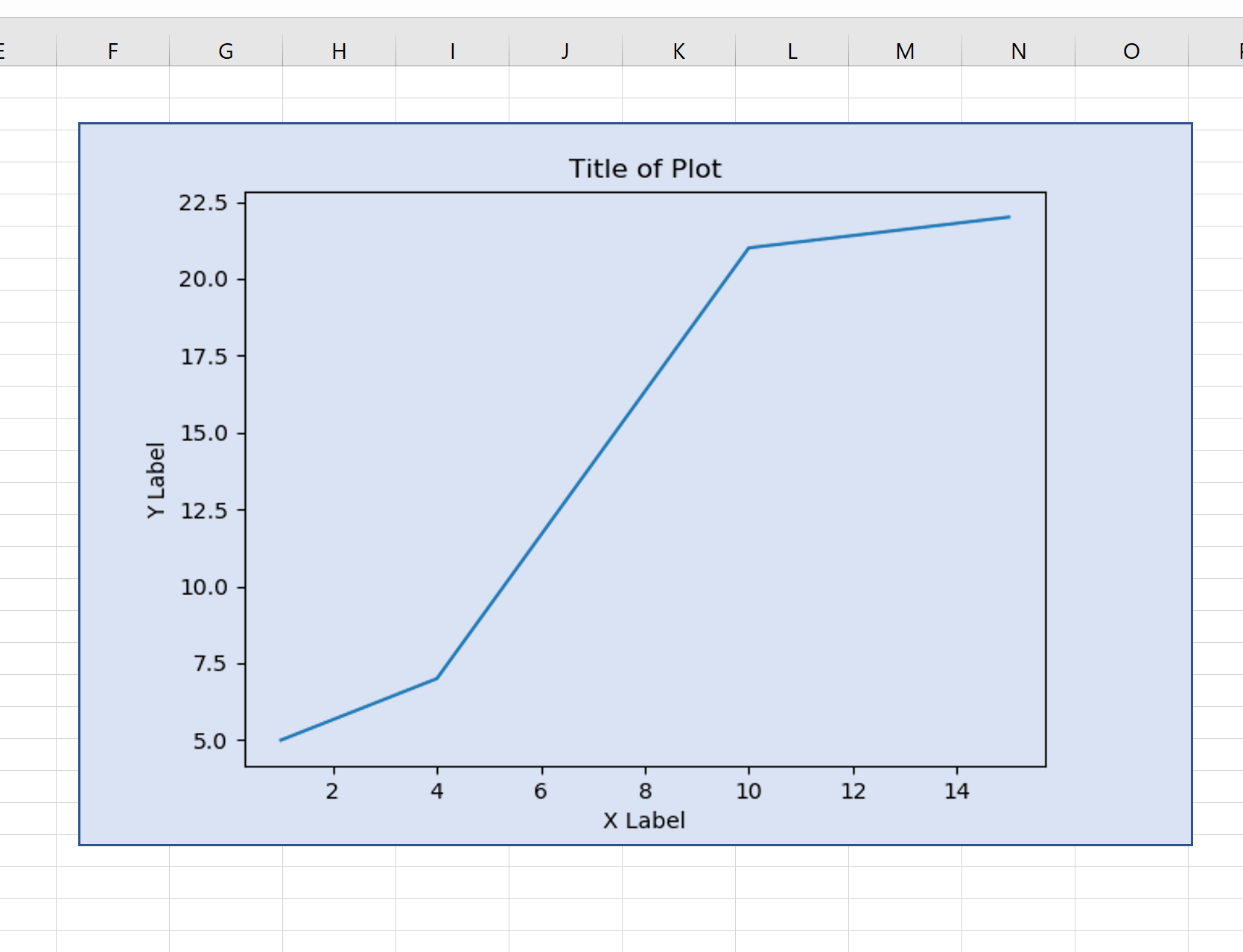

Le protocole empirique le plus intuitif et le plus immédiatement concluant pour valider la transparence consiste à insérer l’artefact visuel exporté au sein d’un document composite doté d’un arrière-plan à fort gradient chromatique ou d’une matrice texturée hautement contrastée. Cette expérience peut être menée avec une extrême simplicité au sein d’un logiciel de mise en page, d’un tableur ou d’une suite de présentation dynamique.
En insérant le graphique au-dessus d’une zone contenant un dégradé prononcé évoluant par exemple d’un pourpre saturé vers un jaune cadmium, ou au-dessus d’une grille de cellules de tableur délibérément coloriées avec des teintes vives alternées, l’expérimentateur peut inspecter méticuleusement la ligne de démarcation entre les données du tracé et le fond de soutien. Si la commande d’exportation a fonctionné avec une exactitude mathématique, les teintes vives de l’arrière-plan d’accueil doivent transparaître sans la moindre altération lumineuse, ni atténuation spectrale, ni formation de bordures rectangulaires opaques autour des axes ou de la zone de légende.
Ce test permet également de déceler immédiatement les anomalies subtiles de rendu, telles que la persistance d’une boîte blanche résiduelle confinée exclusivement à la zone interne délimitée par les épines des axes alors que les marges externes de la figure sont devenues transparentes. Cette situation symptomatique d’une divergence d’état entre l’enveloppe globale et le conteneur interne met en exergue l’utilité d’une démarche de vérification visuelle multi-supports avant l’intégration finale dans des documents académiques majeurs.
4.3 Analyse différentielle par soustraction d’images
Pour s’affranchir définitivement de la subjectivité de l’œil humain et des biais introduits par les moteurs de composition des logiciels tiers, la démarche la plus rigoureuse repose sur l’audit matriciel direct et l’analyse différentielle par programmation. À l’aide d’une bibliothèque spécialisée de traitement d’images telle que Pillow ou le module image de SciPy, il est possible de charger l’image sous forme de tenseur multidimensionnel de données numériques.
En inspectant la forme du tableau NumPy résultant du décodage du fichier PNG, on valide dans un premier temps que la matrice présente une profondeur de quatre canaux correspondant respectivement aux composantes Rouge, Vert, Bleu et Alpha. Une vérification scalaire sur le quatrième canal permet d’extraire la distribution statistique des valeurs de transparence : les pixels périphériques situés à l’extérieur des tracés de données et des étiquettes doivent présenter une valeur rigoureusement égale à zéro.
Une méthodologie analytique complémentaire consiste à générer séquentiellement deux exports de la même figure : le premier avec l’instruction transparent=False et le second avec transparent=True. En calculant la matrice de différence absolue entre ces deux tenseurs sur les trois premiers canaux de couleur, puis en projetant cette différence sur un masque logique dérivé du canal alpha du second fichier, on démontre mathématiquement que les valeurs chromatiques intrinsèques des pixels représentant la courbe, les marqueurs et les glyphes typographiques demeurent strictement invariantes au bit près. Seule la structure du canal de transmission a été modulée, apportant la preuve formelle d’une isolation parfaite entre la géométrie des données et le substrat spatial.
5. Contrôle granulaire avancé : Figure.patch versus Axes.patch
5.1 Dissociation anatomique entre le conteneur Figure et le tracé Axes
L’utilisation brute du commutateur global transparent=True au sein de la méthode savefig applique une politique d’effacement indifférenciée à l’ensemble des conteneurs de la hiérarchie graphique. Or, dans de nombreux scénarios de visualisation avancée, cette approche monolithique s’avère inadaptée aux exigences esthétiques ou ergonomiques du projet. Il est fréquemment requis de préserver une surface d’axes opaque, protectrice et contrastée, tout en rendant parfaitement transparentes les marges externes de la planche graphique afin que les annotations et les titres flottent harmonieusement sur le document hôte.
Pour parvenir à ce niveau de raffinement conceptuel, il est indispensable de dissocier anatomiquement l’enveloppe englobante de la Figure, matérialisée par son attribut figure.patch, de la surface géométrique interne du repère orthonormé, matérialisée par l’attribut axes.patch. Chacune de ces entités constitue une instance spécialisée de la classe Rectangle issue du module des primitives géométriques patches de Matplotlib. À ce titre, elles possèdent leurs propres états de remplissage, de bordure, de couleur de face et d’opacité.
Dans cette configuration asymétrique, le rectangle des Axes agit comme un écran protecteur qui isole visuellement le nuage de points ou les courbes statistiques des perturbations graphiques potentielles de la surface d’accueil, telles que des lignes de texte ou des motifs graphiques d’arrière-plan, tandis que l’enveloppe périphérique de la Figure se fond intégralement dans le document. Cette distinction subtile nécessite de renoncer à l’argument automatique transparent=True de savefig, lequel écraserait indistinctement ces deux propriétés lors de l’exportation, au profit d’un pilotage explicite des méthodes d’instance des objets géométriques concernés.
5.2 Manipulation manuelle par set_facecolor(‘none’) et set_alpha()
Le contrôle chirurgical de la transparence s’opère par l’invocation ciblée de méthodes mutatrices directement rattachées aux surfaces rectangulaires des composants. Pour annuler totalement la présence chromatique d’un conteneur sans altérer son existence géométrique ni sa capacité à délimiter les données, on recourt à la méthode set_facecolor en lui transmettant la chaîne de caractères littérale ‘none’. Cette instruction signale explicitement au moteur de rendu que la surface ne doit recevoir aucun remplissage spectral lors de la traversée de la scène graphique.
Alternativement, pour les contextes où l’on recherche une translucidité partielle plutôt qu’une disparition radicale, on mobilise la méthode set_alpha sur le patch considéré. En lui assignant une valeur à virgule flottante comprise strictement entre zéro et un, par exemple zéro point cinq, on confère au fond une translucidité esthétique de cinquante pour cent. Cela permet, par exemple, de concevoir un encart d’axes semi-transparent créant un effet de dépoli élégant au-dessus d’une photographie ou d’une carte géographique tout en conservant une lisibilité optimale des courbes scientifiques de premier plan.
Il importe de souligner avec la plus grande rigueur les règles de précédence algorithmique qui gouvernent ces modifications. Si un développeur configure manuellement le fond de ses axes avec une couleur opaque spécifique via ax.patch.set_facecolor(‘white’), puis exécute l’exportation finale avec la commande savefig(‘export.png’, transparent=True), la routine interne de savefig écrasera impitoyablement la configuration manuelle pour forcer l’axe à la transparence totale. Dès lors, pour préserver un fond d’axe personnalisé sur une figure externe transparente, la syntaxe d’exportation doit impérativement maintenir transparent=False tout en ayant préalablement configuré figure.patch.set_facecolor(‘none’) de manière explicite.
5.3 Gestion des graphiques imbriqués et figures composites
La complexité architecturale franchit un palier supplémentaire lors de la manipulation de figures composites multipanneaux générées par les instructions subplots, GridSpec ou subfigures. Dans ces configurations élaborées, une unique figure conteneur héberge une matrice de repères d’axes juxtaposés ou hiérarchisés, chacun possédant sa propre identité géométrique, ses propres échelles de mesure et ses propres surfaces de patch.
L’application d’une stratégie de transparence granulaire sur ces architectures composites exige une itération systématique à travers les collections d’axes. Le programmeur averti utilise les générateurs ou les listes d’axes retournées par la méthode subplots pour appliquer de manière sélective et différenciée les attributs d’opacité. Il devient ainsi envisageable d’attribuer une transparence complète aux panneaux latéraux consacrés aux densités marginales ou aux histogrammes de projection, tout en maintenant un fond légèrement opacifié sur le panneau central dédié au nuage de dispersion bivarié principal.
De surcroît, la problématique du chevauchement géométrique d’axes distincts impose une gestion rigoureuse de l’attribut d’empilement spatial désigné sous le terme de zorder. Par défaut, Matplotlib attribue des indices de zorder standardisés à chaque catégorie d’artistes : les surfaces de fond occupent le niveau le plus bas, suivies des lignes de quadrillage, des primitives de données, et enfin des étiquettes et bordures. Lorsqu’un axe secondaire créé via twinx ou twiny vient se superposer à un axe primaire, il est impératif d’assigner formellement une couleur de face ‘none’ au patch du second axe ; à défaut, son fond opaque par défaut viendrait oblitérer intégralement le tracé de données du premier axe sous-jacent, simulant une disparition inexpliquée de la courbe initiale.
6. Typologie des formats d’exportation et conservation du canal alpha
6.1 Le format matriciel PNG : Standard de référence
Le choix du format d’encapsulation binaire constitue une variable déterminante dans la réussite de l’exportation d’un graphique à arrière-plan transparent. Parmi la diversité des formats matriciels pris en charge par Matplotlib, le standard Portable Network Graphics (PNG) s’érige incontestablement comme la référence absolue dans l’industrie informatique et la publication scientifique numérique. Conçu au milieu des années 1990 comme une alternative ouverte et supérieure au format GIF alors grevé de brevets algorithmiques sur la compression LZW, le PNG a été nativement structuré autour du support intégral de la transparence variable.
Sur le plan algorithmique, le format PNG met en œuvre une compression sans perte reposant sur l’application séquentielle de filtres de prédiction spatiale et de l’algorithme de compression DEFLATE, qui combine le codage de Huffman et la factorisation de chaînes LZ77. Cette architecture garantit que chaque transition abrupte entre un tracé de courbe ultra-fin et un pixel de transparence totale est encodée sans la moindre dégradation d’information, éliminant totalement les artefacts de bave ou de dispersion colorimétrique typiques des algorithmes de compression par transformée en cosinus discrète.
Le standard PNG permet l’encodage du canal alpha avec une résolution d’échantillonnage de huit bits ou de seize bits par canal, offrant une modulation d’opacité sur deux cent cinquante-six ou soixante-cinq mille cinq cent trente-six niveaux discrets. Lors de l’invocation de savefig avec l’extension PNG, Matplotlib génère un flux binaire contenant le tronçon critique IDAT renfermant les tenseurs matriciels entrelacés RGBA, précédé par l’en-tête IHDR spécifiant formellement le type de couleur six, indicatif universel de la présence conjointe de la trichromie couleur et d’un canal alpha direct. Cela garantit une interopérabilité sans faille avec l’intégralité des moteurs de rendu web, des suites bureautiques et des systèmes de publication contemporains.
6.2 Les formats vectoriels évolués : SVG, PDF et PostScript
Lorsque la finalité du document implique une diffusion typographique professionnelle ou une mise à l’échelle continue sur des supports d’affichage haute définition, les formats vectoriels s’imposent comme des alternatives structurellement supérieures aux approches matricielles. Le format Scalable Vector Graphics (SVG), standard ouvert du World Wide Web Consortium, transcrit la figure sous la forme d’un arbre hiérarchique de balises textuelles XML décrivant les chemins géométriques, les arcs et les glyphes typographiques. Dans le format SVG produit par Matplotlib avec l’argument de transparence activé, l’élément rectangulaire de fond est tout simplement omis du flux XML, ou se voit affecter l’attribut de style opacité zéro, offrant une flexibilité stylistique absolue lors de l’intégration dans des pages web ou des applications interactives.
Le format Portable Document Format (PDF) élaboré par Adobe constitue quant à lui le pivot de la publication scientifique imprimée et des manuscrits académiques compilés via LaTeX. Depuis la version 1.4 de la spécification PDF, la transparence n’est plus simulée par des approximations géométriques mais constitue une primitive mathématique gérée nativement via les dictionnaires d’états graphiques étendus et les groupes de transparence spécialisés. Matplotlib exploite pleinement ces capacités vectorielles avancées, générant des fichiers PDF où le fond est rigoureusement absent de la table des objets de page, permettant une superposition chirurgicale au-dessus des maquettes d’édition les plus complexes sans aucune perte de netteté des équations ou des lignes vectorielles.
En revanche, le format historique Encapsulated PostScript (EPS), encore fréquemment exigé par de vénérables revues d’astrophysique ou de mathématiques pures fondées sur d’anciennes chaînes d’édition, soulève des difficultés techniques majeures. Le langage PostScript de niveau deux ou trois ne prend pas en charge la notion de transparence intrinsèque au sens moderne du canal alpha. Lors de l’exportation vers un fichier portant l’extension .eps avec la clause transparent=True, Matplotlib est contraint de recourir à des compromis d’émulation logicielle, soit en rastérisant agressivement les surfaces d’intersection sous forme de motifs tramés composites, soit en forçant arbitrairement le fond à une teinte blanche opaque. Dès lors, pour toute chaîne de traitement requérant à la fois vectorisation pure et transparence absolue, l’abandon du format EPS au profit exclusif du format PDF ou SVG constitue une nécessité technique incontournable.
6.3 Incompatibilité absolue du format JPEG et formats dérivés
L’une des méprises fondamentales observées dans la pratique empirique des données réside dans la tentative récurrente d’exporter des graphiques transparents sous le standard Joint Photographic Experts Group (JPEG), identifié par les extensions .jpg ou .jpeg. Il est impératif d’affirmer avec la plus formelle netteté technique l’incompatibilité ontologique, algorithmique et structurelle de cette démarche : la spécification officielle du standard JPEG ne prévoit rigoureusement aucun mécanisme pour l’encodage ou la préservation d’un canal alpha de transparence.
L’architecture du format JPEG repose exclusivement sur la conversion de l’espace colorimétrique RVB vers l’espace de luminance et chrominance YCbCr, suivie d’un sous-échantillonnage spatial et d’une quantification irréversible par blocs de huit par huit pixels sous transformée en cosinus discrète. Cette chaîne mathématique a été conçue pour optimiser la compression de scènes photographiques continues du monde réel, où le concept de vide spatial ou de transparence n’a aucune signification phénoménologique. Lorsqu’un script Python invoque la commande savefig(‘figure.jpg’, transparent=True), le moteur d’écriture de Matplotlib se trouve confronté à une aporie logicielle insoluble.
Face à cette instruction contradictoire, le moteur de sérialisation procède à un aplatissement forcé des calques sur une couleur de substitution prédéterminée, matérialisant presque systématiquement un fond noir profond ou un blanc opaque terne, selon les versions de bibliothèques d’imagerie sous-jacentes. De surcroît, la compression avec perte applique une dispersion spectrale sur les contours nets des tracés de données en contact avec ce nouveau fond artificiel, polluant irrémédiablement la lisibilité scientifique du signal. Il convient donc d’ériger en règle absolue de sécurité logicielle le bannissement systématique de l’extension JPEG dès lors que la transparence figure parmi les exigences fonctionnelles du système.
7. Gestion de la résolution, de la netteté et de l’anticrénelage
7.1 Impact du paramètre dpi sur la précision des limites transparentes
Lors de l’exportation vers des formats matriciels tels que le PNG, la qualité visuelle de la figure transparente est intrinsèquement tributaire du paramètre nommé dpi, acronyme désignant la densité d’échantillonnage en points par pouce ou dots per inch. Cette variable scalaire définit la fonction de transformation géométrique reliant les dimensions dimensionnelles abstraites de la figure, exprimées en pouces dans l’environnement de conception, à la matrice discrète de pixels physiques générés sur le support numérique de sortie.
Dans un graphique pourvu d’un arrière-plan opaque standard, une résolution spatiale modeste, telle que le standard historique d’affichage écran de soixante-douze ou quatre-vingt-seize points par pouce, peut masquer ses imperfections grâce à l’homogénéité du fond blanc partagé entre la figure et le document d’accueil. En revanche, dès lors que l’arrière-plan devient transparent, le graphique est destiné à être projeté sur des surfaces chromatiquement divergentes, révélant impitoyablement la granularité de la pixélisation sur les lignes diagonales, les courbes polynomiales et la typographie périphérique.
Pour des productions destinées à la diffusion académique, à l’impression grand format ou à la visualisation sur des écrans contemporains à ultra-haute densité de pixels comme les dalles Retina ou les diffuseurs 4K, il est impératif de calibrer explicitement le paramètre dpi à une valeur nominale minimale de trois cents points par pouce, voire six cents points par pouce pour les tracés d’ingénierie d’une extrême finesse géométrique. Cette surélévation de la résolution garantit que la zone de transition entre le canal alpha nul et les données pleines s’opère sur une échelle sub-millimétrique imperceptible à l’œil nu, conférant au tracé une netteté cristalline comparable à une projection vectorielle native.
7.2 Anticrénelage (anti-aliasing) à la frontière du canal alpha
L’articulation entre les pixels de premier plan et le néant spatial du canal alpha soulève des considérations algorithmiques complexes relatives aux mécanismes d’anticrénelage ou anti-aliasing. Lorsque le moteur Anti-Grain Geometry (Agg) trace une courbe continue sur une grille matricielle discrète, les pixels situés à l’intersection géométrique exacte de la trajectoire mathématique ne sont pas tous uniformément recouverts par la ligne. Pour éviter l’effet d’escalier visuel disgracieux inhérent à la discrétisation spatiale, le moteur calcule la fraction de surface de chaque pixel frontière effectivement coupée par la primitive géométrique.
Dans un contexte d’exportation transparente, cette fraction géométrique est directement convertie en une modulation proportionnelle de la valeur du canal alpha du pixel limitrophe. Par exemple, si une courbe bleue traverse un pixel en n’occupant géométriquement que trente pour cent de son aire spatiale, le moteur assignera à ce pixel la teinte bleue nominale avec un canal alpha calibré à zéro point trois. Ce processus mathématique sophistiqué génère un fondu sous-pixel extrêmement progressif qui permet à la courbe d’épouser n’importe quel arrière-plan futur avec une douceur visuelle optimale.
Toutefois, une vigilance théorique majeure doit être portée au phénomène de frange lumineuse ou « halo blanc ». Si le moteur de composition d’une application tierce ne prend pas correctement en charge le format de prémultiplication alpha lors du mélange optique, les pixels de bordure qui portent une fraction résiduelle de luminance claire issue de calculs intermédiaires peuvent faire apparaître une bordure blanchâtre indésirable lorsque le graphique transparent est superposé sur un fond sombre très saturé. La maîtrise de la configuration de l’anticrénelage au sein de Matplotlib, via les propriétés de lissage des artistes et le choix rigoureux du backend d’exportation, constitue le remède fondamental pour neutraliser ces artefacts optiques périphériques.
7.3 Étalonnage dimensionnel avec figsize et conservation du ratio d’aspect
L’évaluation rigoureuse d’un graphique scientifique implique une maîtrise millimétrique de son encombrement géométrique et de la préservation de ses proportions internes. Cette modélisation s’articule autour de l’argument figsize, transmis lors de l’instanciation de la classe Figure ou via le tuple de dimensions au sein de subplots. Exprimé traditionnellement en pouces physiques selon la convention typographique anglo-saxonne, ce couple scalaire gouverne la largeur et la hauteur absolues de la planche d’expérimentation graphique.
La relation algébrique liant les dimensions physiques en pouces au paramètre de résolution spatiale dpi détermine univoquement le tenseur final des dimensions en pixels de la matrice enregistrée : la largeur matricielle équivaut au produit arithmétique de la largeur physique par le facteur dpi, et la hauteur matricielle s’obtient identiquement. Lorsque l’on conçoit un graphique à fond transparent, la manipulation imprudente de ces variables peut altérer drastiquement le ratio d’aspect des représentations scientifiques, induisant des déformations géométriques préjudiciables à l’interprétation des données, telles que la transformation de distributions gaussiennes circulaires en ellipses aplaties ou la distorsion d’angles d’orthogonalité physique.
De plus, l’échelle dimensionnelle exerce une influence directe sur la perception relative de l’épaisseur des traits et du corps typographique. Une ligne configurée avec une largeur géométrique d’un point typographique paraîtra substantielle et parfaitement lisible sur une figure de quatre pouces par trois pouces exportée à cent points par pouce, mais se trouvera visuellement amincie et presque diaphane si la figure est étendue à seize pouces par douze pouces avec une résolution décuplée sans réévaluation proportionnelle de l’attribut linewidth. La pérennité d’un export transparent requiert donc un étalonnage dimensionnel holistique où la géométrie du conteneur, la densité de discrétisation et la morphologie des tracés sont calculées de concert pour préserver la monumentalité et la stabilité optique des données.
8. Transparence des éléments périphériques : Légendes, textes et grilles
8.1 Désocclusion du cadre et du fond de la légende
L’obtention d’une transparence globale satisfaisante sur une planche graphique ne saurait se limiter à la neutralisation des surfaces de la figure et des axes ; elle exige un traitement minutieux des éléments d’habillage sémiotique secondaires, au premier rang desquels figure le bloc de légende. Par défaut, la méthode legend de Matplotlib instancie une boîte de regroupement dotée de propriétés de masquage visuel destinées à empêcher les courbes de données sous-jacentes d’entrer en collision typographique avec les descriptions textuelles. Cette boîte possède traditionnellement un fond blanc opaque et une bordure rectangulaire fine.
Si ce comportement par défaut est conservé lors d’une exportation avec l’argument transparent=True, le résultat visuel est immédiatement entaché d’une dissonance esthétique majeure : tandis que l’ensemble du graphique s’intègre harmonieusement sur le support d’accueil, la légende apparaît emprisonnée dans une boîte blanche rectangulaire disgracieuse, brisant la continuité optique de la composition. Pour remédier à cette discordance, Matplotlib offre plusieurs degrés d’intervention architecturale au sein de l’API de légende.
La démarche la plus radicale et la plus épurée consiste à passer l’argument frameon=False lors de l’invocation de la méthode legend. Cette directive élimine purement et simplement le canevas de fond et la bordure de la boîte, laissant les symboles géométriques et leurs libellés flotter avec une liberté totale dans l’espace des axes. Si toutefois la densité des données exige le maintien d’une séparation visuelle entre les tracés et la légende, on accède directement à l’enveloppe structurelle de la légende via son accesseur get_frame(), permettant d’ajuster son opacité par la méthode set_alpha() ou de lui assigner une teinte de fond semi-transparente capable de préserver le contraste textuel tout en révélant en subtilité l’arrière-plan du document.
8.2 Annotations, blocs de texte et boîtes d’information
L’enrichissement explicatif d’un tracé quantitatif mobilise fréquemment des insertions textuelles contextuelles, des équations mathématiques formalisées sous la notation syntaxique de LaTeX, ou des annotations fléchées créées via les méthodes text et annotate. À l’instar des légendes, ces composants disposent de propriétés d’encadrement avancées matérialisées par l’argument nommé bbox, acronyme de bounding box ou boîte englobante. Ce paramètre accepte un dictionnaire de directives stylistiques dérivées des classes de primitives de type FancyBboxPatch.
Lorsqu’une annotation intègre un conteneur d’isolation pour des motifs de lisibilité au-dessus d’un nuage dense de points de dispersion, la couleur de remplissage et le facteur de transmission de cette boîte englobante doivent être minutieusement paramétrés. Si le dictionnaire de configuration de la boîte omet de spécifier les composantes de transparence, un aplat par défaut vient réintroduire des îlots opaques isolés au cœur même de la surface transparente du graphique. L’attribution explicite d’une valeur alpha normalisée au sein des propriétés de la boîte englobante permet d’instaurer une hiérarchie visuelle parfaitement étagée.
Par ailleurs, la typographie textuelle elle-même exige une anticipation ergonomique fondamentale face à des arrière-plans d’accueil imprévisibles. Un texte noir mat, parfait pour un article imprimé sur papier velin, devient mathématiquement invisible s’il est exporté de façon transparente puis projeté au-dessus d’une diapositive de présentation à fond noir ou d’un site web commuté en mode nocturne. Le concepteur de visualisations scientifiques doit donc faire le choix stratégique de teintes neutres de haute visibilité, ou envisager l’adjonction d’un contour d’anticrénelage typographique contrasté via l’application de filtres d’effets de contour path_effects sur les glyphes de texte.
8.3 Gestion des lignes de quadrillage (grid) et des bordures (spines)
Les composantes de référence spatiale auxiliaires, telles que les lignes de quadrillage cartésien générées par la méthode grid et les bordures délimitant l’espace projectif dénommées spines, jouent un rôle pivot dans la calibration de la charge cognitive d’une figure transparente. Dans une composition conventionnelle opaque, les lignes de quadrillage sont fréquemment rendues avec des teintes grises douces destinées à guider la projection oculaire sans disputer la prééminence perceptuelle aux courbes de mesure.
Néanmoins, sur une figure dont le fond a été aboli, ces lignes géométriques entrent en relation optique directe avec la surface matérielle sous-jacente. Si celle-ci présente des aspérités chromatiques ou une teinte sombre saturée, des lignes de quadrillage opaques trop contrastées engendrent une saturation visuelle préjudiciable et polluent la perception géométrique du tracé. Il est donc hautement recommandé d’assortir systématiquement l’instruction d’activation de la grille d’une régulation drastique de son coefficient d’opacité, par exemple en fixant explicitement l’argument alpha à des valeurs comprises entre zéro point un et zéro point trois, et en choisissant des styles de traits discontinus.
Quant aux épines structurales des axes, représentées par le dictionnaire spines accessible sur l’instance d’axe, la question de leur maintien ou de leur élimination relève d’un choix sémiotique délibéré. Dans les chartes graphiques contemporaines épurées, il est fréquent de désactiver purement et simplement les segments supérieur et droit via la méthode set_visible(False). Pour les segments inférieur et gauche portant les graduations, l’harmonisation de leur épaisseur et de leur tonalité avec les futurs supports de projection assure que l’ossature carthésienne demeure structurellement intelligible sans matérialiser une boîte géométrique fermée qui contredirait l’esprit d’ouverture apporté par la transparence d’exportation.
9. Paradigme Orienté Objet : Méthodologie robuste pour projets complexes
9.1 Transition du modèle d’état (pyplot) vers l’approche explicite (Fig, Ax)
Dans la phase d’apprentissage initial de la programmation sous Python, la grande majorité des praticiens s’initient à Matplotlib à travers l’interface procédurale pyplot, calquée historiquement sur la machine à états de MATLAB. Dans ce modèle implicite, des commandes telles que plt.plot(), plt.title() ou plt.savefig() opèrent automatiquement sur la figure ou l’axe considéré comme « courant » au sein de l’interpréteur global. Si ce paradigme s’avère commode pour l’exécution rapide de calculs exploratoires sur un coin de table numérique, il révèle des faiblesses structurelles rédhibitoires dès lors que l’on aborde l’ingénierie de projets logiciels d’envergure industrielle ou académique.
L’approche procédurale par machine à états masque la hiérarchie intrinsèque des objets, favorise les effets de bord indésirables lors de l’exécution concurrente de scripts multi-fils et complexifie considérablement le ciblage chirurgical des propriétés de transparence. Pour bâtir des architectures logicielles fiables, maintenables et évolutives, il est indispensable d’adopter formellement le paradigme orienté objet explicite. Ce paradigme s’inaugure par la décomposition structurelle initiale via l’instruction fig, ax = plt.subplots().
Dans ce modèle explicite, les entités Figure et Axes sont explicitement assignées à des variables locales distinctes, éliminant toute ambiguïté quant à l’identité de l’objet manipulé. Chaque intervention géométrique, typographique ou stylistique s’effectue par l’invocation de méthodes directement rattachées à ces instances : ax.set_title(), ax.set_xlabel(), ax.grid(). Lors de l’exportation terminale, le traitement ne dépend plus d’un état global instable mais s’exécute par l’appel formel de la méthode fig.savefig(), scellant une étanchéité contextuelle parfaite au sein du code source.
9.2 Automatisation logicielle au sein d’une classe ou d’un pipeline d’analyse
L’intégration de visualisations scientifiques transparentes au sein d’architectures industrielles automatisées, telles que des chaînes d’intégration continue, des générateurs automatiques de rapports périodiques ou des serveurs d’inférence statistique, requiert une encapsulation logicielle de haut niveau. Il convient de concevoir des fonctions ou des classes manufacturières dédiées à la production standardisée d’artefacts graphiques respectant des spécifications chromatiques et géométriques invariantes.
Une fonction d’exportation scientifique robuste doit encapsuler la gestion dynamique des chemins de fichiers au moyen de modules modernes tels que pathlib, vérifier l’existence préalable des répertoires de destination, journaliser les métadonnées d’exécution et injecter de manière centralisée les hyperparamètres de rendu : densités d’échantillonnage, ratios d’aspect, typographies institutionnelles et activation systématique de la transparence. Elle doit également intercepter et gérer avec rigueur les exceptions potentielles liées aux droits d’accès au système de fichiers ou à la saturation de l’espace de stockage.
Un impératif d’ingénierie logicielle fréquemment négligé dans ce contexte concerne la gestion du cycle de vie de la mémoire vive. Chaque instance de Figure instanciée par Matplotlib demeure référencée au sein de la table interne du module pyplot afin de permettre d’éventuels rappels interactifs. Dans un pipeline de production itérant sur plusieurs dizaines de milliers de séries temporelles, cette rétention implicite provoque une fuite de mémoire substantielle conduisant inéluctablement au crash du processus par épuisement des ressources système. L’automatisation rigoureuse impose donc d’adjoindre systématiquement à chaque appel d’exportation une instruction explicite de désallocation et de clôture sanitaire via plt.close(fig).
9.3 Harmonisation des figures multi-tracés complexes
La puissance expressive du paradigme orienté objet s’illustre particulièrement lors de la conception de planches graphiques composites combinant une multiplicité de représentations hétérogènes : alignements de nuages de dispersion, histogrammes marginaux, cartes thermiques à matrice de covariance et tracés de régression non linéaire. L’objectif consiste à imposer une cohérence stylistique et chromatique absolue sur l’ensemble des panneaux tout en garantissant que le vide interstitiel inter-axes demeure parfaitement transparent.
Dans ces montages complexes, le principal défi technique réside dans l’alignement des boîtes de délimitation géométrique et la neutralisation coordonnée de l’ensemble des surfaces d’arrière-plan sans créer d’interférences entre les panneaux adjacents. L’utilisation conjointe des instances explicites de Figure, de sous-figures via fig.add_subfigure() et de gestionnaires de grilles de type GridSpec permet un découpage modulaire d’une précision millimétrique. Chaque sous-graphique hérite harmonieusement des propriétés de transparence du conteneur supérieur sans exiger de redéclaration redondante.
De plus, lorsque la figure composite mobilise des artistes graphiques surfaciques denses, à l’instar des contours de densité de probabilité générés par contourf ou des images matricielles projetées par imshow, l’uniformisation du traitement de la transparence requiert un ajustement fin des tables de correspondance de couleurs ou colormaps. On peut ainsi concevoir des tables de couleurs personnalisées dont l’extrémité inférieure s’achève sur une valeur alpha rigoureusement nulle, permettant aux isothermes ou aux densités marginales de se fondre de façon totalement continue dans le néant transparent de la planche graphique sans laisser subsister de bordures franches artificielles.
10. Contextes d’intégration applicative : Web, documents académiques et thèmes sombres
10.1 Conception adaptative pour le Dark Mode et le Light Mode
L’universalisation des interfaces utilisateur commutant dynamiquement entre un affichage clair et un thème sombre représente un défi ergonomique sans précédent pour la visualisation de données. Un graphique statique opaque conçu pour un thème clair devient une pollution visuelle éblouissante au sein d’une interface nocturne ; inversement, une figure inversée dotée d’un fond noir hermétique détruit la structure visuelle d’un document édité pour la lumière du jour. L’exportation avec arrière-plan transparent constitue la condition technique nécessaire mais non suffisante pour résoudre ce dilemme d’adaptabilité.
La difficulté sous-jacente réside dans le maintien du ratio de contraste lumineux suffisant pour les données et la typographie périphérique, conformément aux recommandations pour l’accessibilité des contenus Web énoncées par le W3C sous la norme WCAG. Un tracé de couleur bleu marine profond ou noir de carbone sera parfaitement perceptible sur un fond blanc transparent projeté sur une page claire, mais s’effacera complètement par mimétisme chromatique si l’utilisateur bascule son terminal en mode sombre. De même, des axes dessinés en blanc pur deviendront indétectables sur un substrat clair.
Pour surmonter cette contrainte d’accessibilité, les ingénieurs de données doivent développer des stratégies adaptatives. Une première méthode consiste à générer, lors du pipeline de calcul, une palette chromatique universelle fondée sur des teintes lumineuses médianes hautement saturées (comme des turquoises vifs, des ambres chauds ou des magentas électriques) calibrées pour maintenir un contraste optique rigoureusement supérieur au ratio de quatre point cinq pour un, qu’elles soient plaquées contre un fond d’accueil blanc pur ou noir absolu. Une seconde approche, plus perfectionnée pour le déploiement web, consiste à exporter le tracé sous forme vectorielle SVG transparente et à manipuler dynamiquement la couleur des traits et des textes via des feuilles de style CSS réactives aux requêtes médias de préférence de schéma de couleur de l’utilisateur.
10.2 Incorporation dans des manuscrits LaTeX et rapports scientifiques
L’environnement de composition typographique LaTeX constitue le standard incontesté de la diffusion de la pensée scientifique en mathématiques, en physique fondamentale et en sciences computationnelles. L’intégration de figures transparentes au sein d’un manuscrit articulé sous TeX ou ses dérivés contemporains, tels que pdfLaTeX, XeLaTeX ou LuaLaTeX, obéit à des contraintes techniques spécifiques dictées par les mécanismes d’assemblage de boîtes typographiques inhérents à l’algorithme de Donald Knuth.
L’utilisation de graphiques vectoriels au format PDF avec arrière-plan transparent via le paquetage graphique standard graphicx permet une imbrication exceptionnelle des illustrations au cœur du texte scientifique. Contrairement aux figures matricielles à fond blanc qui imposent un encadrement artificiel et interdisent l’habillage fluide, une figure transparente vectorielle peut voir les équations et les lignes de texte s’approcher au plus près de sa géométrie intrinsèque. De surcroît, lors de la soumission d’articles auprès d’éditeurs académiques imprimant sur des papiers non blanchis chimiquement ou des supports texturés à forte identité tactile, la transparence intégrale garantit que le substrat physique du papier transparaît à travers les zones vierges de données, conférant à la publication une noblesse esthétique et une cohésion matérielle irréprochables.
Toutefois, une attention méthodologique extrême doit être accordée au moteur typographique lors de l’intégration d’équations sous LaTeX à l’intérieur même du code Python de Matplotlib, via l’activation du sous-système rcParams[‘text.usetex’] = True. Ce mécanisme délègue la composition des textes d’axes à une distribution TeX installée sur la machine hôte. Il convient alors de veiller scrupuleusement à ce que le compilateur externe n’injecte pas de boîtes de couleur de fond opaques lors de la compilation des fragments DVI intermédiaires, ce qui anéantirait localement les bénéfices de la directive transparent=True sous-jacente.
10.3 Utilisation dans les logiciels de présentation dynamique
Le contexte de la communication orale au moyen d’outils de présentation assistée par ordinateur tels que Microsoft PowerPoint, Apple Keynote ou le module Beamer de LaTeX représente sans doute le théâtre d’application le plus exigeant et le plus gratifiant pour les figures à fond transparent. Dans ces environnements scéniques, l’orateur doit captiver l’auditoire en orchestrant une narration visuelle fluide où les éléments quantitatifs émergent sans heurts géométriques au fil des transitions d’arguments.
L’intégration de figures exportées avec transparence permet d’affranchir l’orateur de la tyrannie du masque rectangulaire blanc. Les courbes scientifiques peuvent ainsi être projetées directement par-dessus des arrière-plans texturés, des infographies de synthèse contextuelles ou même des flux vidéo scientifiques en boucle d’animation représentant des simulations numériques ou des captations d’expériences en laboratoire. Cette stratification multidimensionnelle confère aux présentations un professionnalisme visuel d’une puissance communicative inégalée.
En outre, la transparence facilite considérablement l’alignement micro-typographique et géométrique sur les grilles de mise en page des diapositives. L’opérateur peut déplacer, superposer et faire interagir visuellement plusieurs graphiques distincts au fil d’une séquence d’animation sans que le conteneur du graphique supérieur ne vienne tronquer le tracé ou les étiquettes du graphique positionné en aval sur la pile visuelle. Il en résulte un dynamisme scénique qui optimise l’attention sélective du public et sert avec une efficacité maximale la transmission des données de recherche.
11. Diagnostic des erreurs courantes et résolution des anomalies
11.1 Arrière-plan persistant opaque malgré transparent=True
L’une des anomalies les plus déroutantes rencontrées par les développeurs réside dans la persistance obstinée d’un fond opaque sur le fichier final, en dépit de la mention explicite de l’argument transparent=True au sein de l’instruction savefig. Ce phénomène pathologique trouve presque invariablement sa source dans des conflits de précédence introduits par l’application préalable de feuilles de style globales ou de thèmes prédéfinis via la directive plt.style.use().
Certains styles visuels fournis par défaut dans Matplotlib ou importés depuis des modules tiers spécialisés comme Seaborn injectent des définitions d’arrière-plan d’une agressivité structurelle marquée. Ils configurent de manière rigide les paramètres du dictionnaire rcParams, assignant des couleurs explicites non seulement aux propriétés nominales de face de la figure et des axes, mais également aux canevas de sous-tracés ou aux conteneurs de projection. Dans des cas extrêmes, certains thèmes redéfinissent la méthode de dessin de surface pour forcer l’application d’un aplat de couleur solide immédiatement avant l’étape de pixélisation finale, neutralisant ainsi les modifications éphémères injectées par la fonction savefig.
Pour éradiquer cette anomalie, le protocole de débogage consiste à purger l’arborescence des surcharges de style. Il convient de vérifier qu’aucun appel de style global ne vient s’intercaler chronologiquement entre la configuration des axes et la ligne d’exportation. Si le conflit persiste, la stratégie de neutralisation absolue consiste à forcer manuellement les propriétés chromatiques aux deux niveaux de l’architecture juste avant la sauvegarde : d’une part en exécutant fig.patch.set_facecolor(‘none’) pour le conteneur supérieur, et d’autre part en bouclant sur l’ensemble des axes pour exécuter ax.set_facecolor(‘none’). Cette double assertion programmatique garantit la désactivation sans appel de tout résidu d’opacité.
11.2 Troncature des étiquettes d’axes et utilisation de bbox_inches=’tight’
Une problématique récurrente consécutive à l’exportation de graphiques scientifiques réside dans le phénomène de troncature spatiale périphérique : les désignations des axes d’abscisses ou d’ordonnées, les valeurs extrêmes des graduations numériques ou le titre supérieur apparaissent partiellement amputés sur le bord extérieur du fichier image généré. Cette anomalie découle du fait que la géométrie par défaut du moteur d’exportation calcule le cadre de découpe de manière rigide à partir de la surface nominale de la Figure sans mesurer dynamiquement l’encombrement typographique des métadonnées externes.
Dans une figure à fond blanc conventionnelle, cette troncature passe parfois inaperçue si la marge est généreuse ; mais dans le cadre d’un export transparent destiné à une intégration chirurgicale, toute amputation typographique détruit immédiatement la validité documentaire du graphique. La solution canonique et universellement recommandée réside dans l’adjonction de l’argument nommé bbox_inches=’tight’ au sein de l’appel de la fonction savefig. Cette directive ordonne au moteur de restitution d’effectuer une pré-passe de calcul pour mesurer la boîte englobante exacte englobant l’intégralité sans exception des artistes visuels de la scène : tracés, légendes, libellés de texte et marqueurs.
La surface d’exportation est alors dynamiquement recalibrée et recadrée au plus près des éléments réels, éliminant tout risque de troncature. Pour éviter que ce recadrage serré ne vienne coller les glyphes typographiques directement contre les bords extrêmes du fichier matriciel ou vectoriel, on combinera systématiquement bbox_inches=’tight’ avec le paramètre pad_inches, auquel on attribuera une fraction d’espace de sécurité contrôlée, typiquement zéro point un pouce. Cette synergie d’arguments produit un artefact transparent aux proportions géométriquement parfaites, prêt pour une insertion directe et sans retouche dans n’importe quel flux de publication.
11.3 Corruption visuelle lors de la conversion de format par un tiers
Même lorsque la chaîne de code Python génère un fichier parfaitement conforme doté d’une transparence irréprochable certifiée par analyse de tenseurs de pixels, des corruptions visuelles dramatiques peuvent survenir en aval au cours des étapes ultérieures de post-traitement numérique. Ces anomalies sont fréquemment introduites par des utilitaires tiers de compression matricielle pour le web, des convertisseurs de format automatisés ou des pipelines d’optimisation d’actifs numériques peu scrupuleux quant à l’intégrité de la couche alpha.
De nombreux outils de compression d’images destructifs ou d’anciens scripts basés sur ImageMagick ou des bibliothèques logicielles d’optimisation appliquent par défaut des algorithmes de quantification de couleurs qui réduisent la palette à deux cent cinquante-six couleurs indexées. Lors de cette opération de réduction brutale, la couche de transparence à huit bits est fréquemment compressée en un masque binaire d’un seul bit (tout ou rien), détruisant instantanément l’anticrénelage délicat des bordures et faisant émerger un contour en dents de scie particulièrement disgracieux. Pire encore, certains compresseurs éliminent purement et simplement le canal alpha pour convertir l’image sous un profil de couleurs RVB standard sur vingt-quatre bits, provoquant la substitution catastrophique d’un aplat noir impénétrable à l’arrière-plan transparent initial.
Pour prémunir les actifs scientifiques contre ces dégradations exogènes, il est indispensable de définir des protocoles d’audit d’intégrité numérique au sein du pipeline de livraison. Tout outil de traitement par lots intervenant après l’étape de génération Matplotlib doit être formellement audité pour certifier qu’il préserve nativement le type de couleur six du standard PNG et qu’il n’opère aucun aplatissement de calques non consenti. Dans les architectures critiques, l’archivage direct des versions vectorielles PDF ou SVG en tant que sources de vérité immuables constitue la parade méthodologique ultime contre les aléas de compression des convertisseurs tiers.
12. Synthèse méthodologique, bonnes pratiques et pérennité
12.1 Check-list opérationnelle pour l’exportation scientifique irréprochable
Pour consolider les concepts décortiqués tout au long de cette étude et fournir aux chercheurs, ingénieurs et analystes une référence opérationnelle immédiatement mobilisable, nous synthétisons les étapes critiques sous la forme d’une check-list méthodologique séquentielle. Chaque jalon de ce protocole doit être validé avant la dissémination formelle des résultats graphiques :
- Sélection typologique du format de fichier : Privilégier systématiquement le format matriciel PNG pour les diffusions web, écrans interactifs ou documents bureautiques standards, et le format vectoriel PDF ou SVG pour les manuscrits académiques et les agrandissements continus. Proscrire catégoriquement le format JPEG pour toute exigence de transparence.
- Calibrage de la densité d’échantillonnage : Configurer formellement le paramètre dpi à un minimum de trois cents points par pouce pour les exportations matricielles, garantissant une acuité géométrique irréprochable et un lissage optimal des bordures via le canal alpha.
- Désocclusion des éléments périphériques : Inspecter explicitement les objets de légende via frameon=False ou un ajustement alpha de get_frame(), et vérifier que les boîtes englobantes des textes ou annotations ne comportent aucun aplat opaque involontaire.
- Contrôle du cadrage géométrique : Adjoindre systématiquement les arguments bbox_inches=’tight’ et pad_inches=0.1 lors de l’appel d’exportation pour conjurer tout risque de troncature typographique périphérique tout en maintenant un espace d’équilibrage visuel.
- Vérification empirique sur substrat contrasté : Valider le fichier résultant par projection programmatique ou superposition manuelle au-dessus d’un arrière-plan saturé ou sombre afin de certifier l’absence de halos clairs ou de boîtes opaques résiduelles.
- Gestion sanitaire de la mémoire : Assurer la fermeture formelle des instances graphiques via plt.close(fig) au sein des scripts automatisés pour prévenir tout phénomène d’épuisement de ressources.
12.2 Principes de conception universelle et accessibilité sensorielle
L’exportation d’un graphique avec un arrière-plan transparent implique d’embrasser avec une acuité redoublée les principes du design universel et de l’accessibilité cognitive formulés par les théoriciens de la perception visuelle. Dès lors qu’une représentation de données perd son cadre de référence monochromatique statique d’origine, elle s’expose à des conditions de lecture profondément variables qui ne doivent en aucun cas compromettre la transmission sans équivoque de l’information mathématique sous-jacente.
Le premier principe d’action concerne la sélection des palettes de couleurs. L’utilisation aveugle de palettes traditionnelles fondées sur des gradients d’arc-en-ciel comme le colormap historique jet doit être définitivement bannie au profit de tables perceptuellement uniformes telles que viridis, plasma, inferno ou cividis, conçues spécifiquement pour maintenir une échelle de luminance rigoureusement monotone et pour demeurer parfaitement déchiffrables par les individus atteints de déficiences de la vision des couleurs (daltonisme, deutéranopie, protanopie). Ces palettes conservent leur pouvoir de discrimination sémiologique indépendamment de la couleur de la surface sur laquelle la figure transparente viendra s’ancrer.
Le second principe réside dans la redondance codifiée de l’information sémiotique. Une courbe de données ne doit jamais être identifiée uniquement par sa tonalité chromatique. Le concepteur chevronné enrichira systématiquement son tracé de modulations morphologiques complémentaires : variations des styles de lignes (pleines, tiretées, pointillées), adjonction de marqueurs géométriques discrets (triangles, losanges, cercles) et étiquetage direct des courbes en bout de tracé plutôt que de confier l’identification à une légende déportée. Cette approche garantit que même si le contraste chromatique d’un élément vient à être momentanément atténué par un fond d’accueil inattendu, la charge informationnelle demeure intégralement préservée et accessible à tous les observateurs.
12.3 Gabarit de script automatisé réutilisable
En guise d’aboutissement opérationnel de cette étude, nous présentons la structure architecturale d’un gabarit de script Python robuste, entièrement modélisé selon le paradigme orienté objet et respectant l’intégralité des standards de production analysés. Ce modèle modulaire est conçu pour servir de fondation universelle réutilisable au sein de pipelines analytiques exigeants.
La structure conceptuelle s’articule autour d’une fonction maîtresse paramétrée recevant les données, les descripteurs sémantiques et le chemin d’exportation cible. L’environnement commence par configurer dynamiquement les dimensions physiques globales de la figure et initialise les repères cartésiens par décomposition explicite. Les composantes de données sont ensuite projetées en appliquant des teintes perceptuellement calibrées et des styles de traits différenciés. Les surfaces auxiliaires sont épurées : les épines supérieures et droites sont masquées, la grille de soutien est modulée avec une opacité fine de zéro point deux, et la légende est instanciée avec suppression formelle de son cadre d’occlusion.
L’exportation finale est ensuite matérialisée par l’invocation unifiée de fig.savefig(), en agrégeant de manière indissociable le paramètre transparent=True, la résolution haute définition dpi=300, le recadrage chirurgical bbox_inches=’tight’ et la marge de respiration pad_inches=0.1. Immédiatement après cette écriture sur support persistant, l’instance de figure est détruite via l’appel sanitaire plt.close(fig). Cette trame logique garantit l’émission d’un document graphique d’une perfection formelle absolue, assurant la pérennité de votre communication scientifique à travers toutes les plateformes numériques contemporaines.
Références
- Catmull, E., & Smith, A. R. (1984). 3-D transformations of images in scanline order. Computer Graphics (SIGGRAPH ’80 Proceedings), 14(3), 279–285. https://doi.org/10.1145/800250.807497
- Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90–95. https://doi.org/10.1109/MCSE.2007.55
- ISO/IEC. (2004). Information technology — Computer graphics and image processing — Portable Network Graphics (PNG): Functional specification (ISO/IEC 15948:2004). International Organization for Standardization. https://www.iso.org/standard/29581.html
- Porter, T., & Duff, T. (1984). Compositing digital images. Computer Graphics (SIGGRAPH ’84 Proceedings), 18(3), 253–259. https://doi.org/10.1145/800031.808606
- Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.
- W3C. (2018). Web Content Accessibility Guidelines (WCAG) 2.1. World Wide Web Consortium. https://www.w3.org/TR/WCAG21/
- World Wide Web Consortium. (2011). Scalable Vector Graphics (SVG) 1.1 (Second Edition). W3C Recommendation. https://www.w3.org/TR/SVG11/
