Comment enregistrer une figure Matplotlib dans un fichier (avec des exemples)

Dans le domaine du calcul scientifique, de l’ingénierie des données et de l’analyse exploratoire, la transformation d’abstractions numériques complexes en représentations graphiques intelligibles constitue une étape fondamentale. La bibliothèque Matplotlib, pierre angulaire de l’écosystème scientifique en langage Python depuis son introduction par John D. Hunter au début des années 2000, incarne l’outil standard pour la construction de visualisations cartésiennes, statistiques et volumétriques. Cependant, la simple production d’une figure sur un écran interactif ne constitue qu’une phase préliminaire et transitoire du travail analytique. La pérennisation de ces graphiques dans des formats de fichiers normalisés est impérative pour satisfaire aux critères de diffusion académique, d’archivage documentaire et d’intégration logicielle.

L’enregistrement rigoureux d’une visualisation graphique implique bien plus que la conversion superficielle d’un canevas de pixels en un fichier statique. Il nécessite une compréhension intime des moteurs de rendu sous-jacents, des distinctions fondamentales entre géométries vectorielles et trames matricielles, ainsi que des interactions délicates entre la densité de points par pouce, les boîtes englobantes et la gestion des canaux de transparence. Les incohérences typographiques, la pixellisation indésirable lors de l’impression sur presse universitaire, la troncature marginale d’étiquettes de données ou l’apparition d’images entièrement blanches constituent autant d’écueils récurrents résultant d’une utilisation approximative des fonctions d’exportation.

Le présent guide a pour vocation d’exposer de manière exhaustive, systématique et didactique les principes, mécanismes et subtilités techniques gouvernant l’exportation de figures générées avec Matplotlib. À travers une analyse architecturale approfondie, l’examen détaillé des paramètres de la méthode d’enregistrement, l’exploration de flux de travail automatisés et l’étude de cas concrets, ce document fournit aux chercheurs, ingénieurs et analystes les connaissances nécessaires pour maîtriser l’intégrité visuelle de leurs créations, garantissant une reproductibilité sans faille dans le respect des standards typographiques contemporains.

1. Introduction aux mécanismes d’exportation graphique avec Matplotlib

1.1 Importance de la persistance des représentations visuelles de données

La pérennisation des visualisations de données s’inscrit au cœur même de la méthode scientifique contemporaine. Alors que l’environnement interactif permet au praticien d’ajuster des hyperparamètres, d’explorer des distributions empiriques ou d’inspecter visuellement des anomalies résiduelles, cette forme volatile de représentation graphique disparaît dès l’interruption du processus d’exécution ou la fermeture de la boucle d’événements de l’interface utilisateur. La sérialisation d’une figure sur un support de stockage persistant constitue l’opération par laquelle une observation visuelle devient un artéfact documentaire consultable, vérifiable et transmissible de manière asynchrone.

Dans le contexte de la recherche académique et du développement technologique rigoureux, les exigences de traçabilité et de reproductibilité computationnelle imposent que chaque graphique publié puisse être rattaché de façon déterministe au code source et aux données brutes qui l’ont engendré. L’enregistrement sur disque ne doit donc pas altérer l’information quantitative véhiculée : les échelles, les barres d’incertitude, le contraste des teintes et l’alignement des repères doivent être préservés avec une précision mathématique absolue. Une dégradation causée par une compression destructive inopportune ou un échantillonnage spatial inadéquat compromet l’intégrité de la communication scientifique et peut altérer l’interprétation de résultats expérimentaux.

Par ailleurs, l’insertion de graphismes dans des vecteurs de diffusion professionnels — tels que les thèses de doctorat, les articles soumis à évaluation par les pairs au sein de revues internationales ou les rapports décisionnels en entreprise — exige le respect de cahiers des charges formels stricts. Les comités éditoriaux imposent fréquemment des contraintes physiques draconiennes quant aux dimensions de composition, aux modes de compression et à la résolution minimale. L’exportation maîtrisée de figures ne constitue pas une simple commodité technique, mais une compétence pivot conditionnant la diffusion du savoir scientifique.

1.2 Architecture sous-jacente du module pyplot et gestion des canvas

Pour appréhender la mécanique d’enregistrement d’une figure, il est indispensable de disséquer l’architecture interne de Matplotlib, laquelle repose sur une hiérarchie tripartite : l’interface utilisateur ou module fonctionnel, le canevas de dessin (FigureCanvas) et le moteur de rendu graphique (Renderer). Le module matplotlib.pyplot opère historiquement selon le paradigme d’une machine à états finis calquée sur le fonctionnement de MATLAB. Cette couche d’abstraction suit en permanence un pointeur interne désignant la « figure courante » (current figure) et les « axes courants » (current axes), relayant de manière transparente les commandes de haut niveau vers les objets instanciés en arrière-plan.

L’objet central de cette hiérarchie est la classe Figure, qui représente le conteneur physique ultime de tous les éléments graphiques : axes cartésiens, titres, légendes, segments de droites et collections de marqueurs. Cet objet Figure est intimement lié à une instance concrète de FigureCanvasBase, qui matérialise la surface abstraite de dessin, et à une instance de RendererBase, qui traduit les ordres géométriques abstraits en instructions primitives compréhensibles par le matériel ou le format de fichier visé. Cette séparation stricte entre la définition géométrique et le rendu effectif confère à la bibliothèque sa flexibilité.

Le choix du moteur d’affichage (backend) conditionne la nature des interactions possibles. Matplotlib distingue les backends interactifs (tels que Qt, Tkinter, ou WX), destinés à l’affichage dynamique sur un moniteur avec gestion des événements clavier et souris, des backends non interactifs dits « hors-écran » ou headless (tels que Agg pour les trames matricielles, ou PDF, PS, SVG pour le dessin vectoriel). Lorsqu’une procédure d’écriture sur disque est initiée, le canevas sollicite le moteur approprié pour sérialiser l’arbre des artistes graphiques en un flux d’octets sans nécessairement mobiliser une interface graphique fenêtrée.

1.3 Vue d’ensemble de la méthode savefig

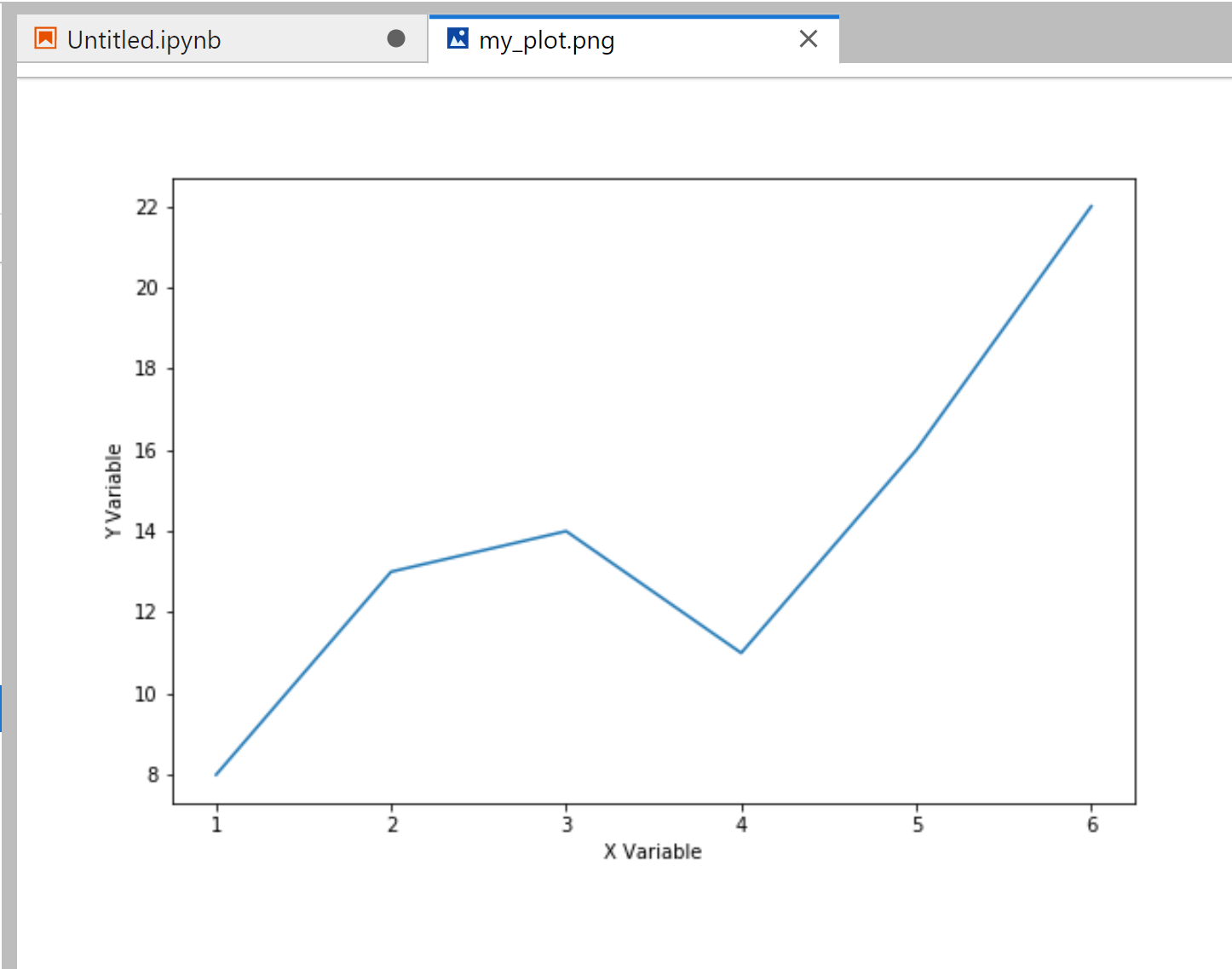

La fonction matplotlib.pyplot.savefig, tout comme sa méthode homologue Figure.savefig, représente le point d’entrée universel pour ordonner la conversion et la persistance d’une composition graphique sur le système de fichiers local ou dans un flux binaire en mémoire vive. Sa mission consiste à encapsuler les interactions complexes entre le gestionnaire de layout, le moteur de rendu vectoriel ou matriciel, et les codecs d’encodage de fichiers. Dès son invocation, elle déclenche la passe finale de positionnement géométrique, évalue les contraintes de dimensionnement et orchestre la rasterisation ou la vectorisation de chaque nœud composant la scène graphique.

Il est fondamental de différencier le rôle de savefig de celui de l’affichage interactif généralement obtenu via plt.show(). L’affichage interactif est optimisé pour une restitution rapide sur écran numérique, appliquant souvent des résolutions modestes conformes à la grille de pixels du moniteur hôte (typiquement de 72 à 100 points par pouce) et adoptant les paramètres de gestion de fenêtrage du système d’exploitation. À l’inverse, l’enregistrement de fichier via savefig permet de décorréler complètement les caractéristiques de l’image de celles de l’écran : une figure peut ainsi être compilée à 600 DPI avec un arrière-plan translucide et des polices vectorielles incorporées, alors même qu’elle n’a jamais été matérialisée dans une fenêtre graphique.

La flexibilité native de cette méthode repose en grande partie sur son aptitude à analyser dynamiquement la requête de l’utilisateur, notamment à travers l’extension attribuée au nom de fichier cible. Qu’il s’agisse d’exporter un schéma linéaire en format SVG destiné au web moderne, une trame PNG destinée à un document numérique ou un fichier EPS requis par une imprimerie traditionnelle, savefig sélectionne automatiquement le backend approprié au sein du registre interne de Matplotlib, unifiant sous une signature fonctionnelle unique un spectre extraordinairement vaste d’opérations de bas niveau.

2. Fondements et syntaxe fondamentale de plt.savefig

2.1 Signature formelle et paramètres primaires

L’invocation canonique de la fonction s’effectue au travers d’une signature riche dont la forme simplifiée s’articule comme suit : matplotlib.pyplot.savefig(fname, *, dpi=None, format=None, metadata=None, bbox_inches=None, pad_inches=0.1, facecolor='auto', edgecolor='auto', backend=None, **kwargs). Le premier paramètre positionnel, fname, correspond à la cible de l’écriture ; il peut s’agir d’une chaîne de caractères désignant un chemin d’accès dans l’arborescence du disque, d’une instance de la classe pathlib.Path issue de la bibliothèque standard, ou encore d’un objet de type fichier ouvert en mode binaire (comme un tampon mémoire io.BytesIO).

L’argument format permet de forcer explicitement le format d’encodage du fichier de sortie (par exemple 'png', 'pdf', 'svg', 'jpeg'). Si ce paramètre est omis, la méthode inspecte scrupuleusement la terminaison de la chaîne passée à fname pour en déduire l’extension et activer le pilote correspondant. Cette inférence contextuelle garantit une grande fluidité d’écriture dans les scripts quotidiens tout en laissant la latitude, lors de l’intégration dans des pipelines d’infrastructure logicielle, d’écrire des données formatées directement dans des descripteurs de fichiers anonymes sans extension apparente.

Les paramètres secondaires gouvernent l’esthétique et la précision mathématique du tracé lors de son龇matérialisation. La variable dpi pilote la granularité de la subdivision spatiale pour les sorties rasterisées, tandis que facecolor et edgecolor permettent de surcharger de façon ponctuelle les attributs chromatiques de l’enveloppe extérieure de la figure sans altérer les styles globaux préalablement définis dans le dictionnaire rcParams. L’ensemble de ces options offre un contrôle chirurgical sur chaque aspect physique du document généré.

2.2 Cycle de vie de la figure : positionnement de savefig par rapport à show

L’une des anomalies les plus couramment déplorées par les débutants en programmation scientifique avec Python réside dans l’obtention d’une image vierge, caractérisée par un rectangle blanc dénué de tout tracé. Cette déconvenue résulte presque invariablement d’un ordonnancement chronologique erroné entre l’appel à plt.savefig() et l’appel à plt.show(). Pour appréhender l’origine de ce comportement, il convient d’examiner le cycle de vie interne d’une session de dessin gérée par la machine à états de pyplot.

Lorsque des commandes telles que plt.plot(), plt.scatter() ou plt.title() sont invoquées, la machine à états peuple progressivement l’arborescence des objets graphiques de la figure active courante. Si le développeur appelle plt.show(), le backend graphique interactif prend le relais, ouvre la fenêtre de rendu, y projette le dessin, et entre dans une boucle d’attente d’événements. À la fermeture de cette fenêtre — que celle-ci procède d’une action volontaire de l’utilisateur ou d’un arrêt programmé —, le système d’orchestration de Matplotlib considère la tâche de visualisation comme parachevée. Par défaut, la directive de configuration interne plt.rcParams['figure.raise_window'] et les gestionnaires de ressources procèdent à la réinitialisation de la toile graphique active, purgeant les axes de leur contenu afin de libérer l’espace mémoire alloué.

En conséquence, si la fonction plt.savefig() est positionnée subséquemment à plt.show(), elle agit sur un objet canevas préalablement vidé ou sur une nouvelle figure implicitement instanciée et entièrement vierge. La règle de construction procédurale est donc inviolable : toute opération d’exportation sur support physique doit impérativement précéder l’appel à plt.show(), ou s’inscrire dans une logique orientée objet qui contourne totalement l’ambiguïté de la figure active courante.

2.3 Définition des chemins d’accès relatifs et absolus

L’écriture d’un fichier sur le sous-système de stockage exige une gestion rigoureuse des chemins d’accès au système de fichiers, sous peine de déclencher l’exception standard FileNotFoundError. Lorsqu’un simple nom de fichier ou un chemin relatif tel que "resultats/figure1.png" est fourni en argument à savefig, Matplotlib résout ce pointeur par rapport au répertoire de travail courant (current working directory) du processus Python en cours d’exécution, lequel ne correspond pas nécessairement à l’emplacement physique du script source ou du notebook Jupyter.

Pour garantir la portabilité et l’indépendance de la plateforme (notamment entre les architectures POSIX comme Linux et macOS, et les systèmes Microsoft Windows qui emploient des séparateurs de chemin distincts), il est formellement recommandé d’exploiter la bibliothèque standard pathlib. L’utilisation conjointe d’objets Path permet d’ancrer de manière absolue le répertoire d’exportation par rapport à l’emplacement du code source, par le biais de l’attribut spécial __file__ dans les modules d’application réguliers :

En adoptant une approche rigoureuse, l’arborescence cible doit être créée de manière préventive. Matplotlib n’assume pas la responsabilité de créer de façon récursive les répertoires parents manquants mentionnés dans le chemin fourni. Par conséquent, l’invocation préalable de méthodes telles que Path.mkdir(parents=True, exist_ok=True) s’impose comme une bonne pratique incontournable d’ingénierie logicielle pour immuniser le pipeline de traitement contre les échecs d’écriture inopinés.

3. Formats de fichiers vectoriels et matriciels pris en charge

3.1 Exportations matricielles : caractéristiques des formats PNG et JPEG

L’exportation matricielle — ou en trame de points (raster) — décompose l’espace graphique en une grille bidimensionnelle finie de pixels élémentaires, chacun possédant une valeur chromatique déterminée. Le format PNG (Portable Network Graphics) s’impose comme l’étalon d’or pour la sauvegarde matricielle des visualisations issues de Matplotlib. Conçu spécifiquement pour remédier aux carences et aux restrictions de licences du GIF, le format PNG met en œuvre l’algorithme de compression sans perte DEFLATE. Cette particularité technique garantit que les lignes ultra-fines, le texte de petite taille et les transitions brutales de contraste caractéristiques des tracés scientifiques conservent une netteté absolue, exempte de tout flou numérique.

À l’opposé, le format JPEG (Joint Photographic Experts Group) repose sur un algorithme de compression avec perte fondé sur la transformée en cosinus discrète (DCT). Ce traitement mathématique est formulé pour exploiter les limitations de la perception humaine en éliminant les variations spatiales de haute fréquence dans les images photographiques naturelles. Appliqué à des tracés scientifiques, le JPEG produit d’importants artefacts de compression, visibles sous la forme de halos parasites autour des courbes, de franges floues entourant les caractères typographiques et d’une altération des teintes unies. Son usage doit donc être systématiquement proscrit pour la documentation académique, sauf en cas de contraintes extrêmes d’espace disque imposées par des applications mobiles spécifiques.

Le paramétrage du format PNG au sein de Matplotlib permet d’ajuster des variables telles que le niveau de compression (via les paramètres de bas niveau du backend) et la gestion de la profondeur de couleur (canaux RVB ou RVBA). Pour la quasi-totalité des besoins informatiques, le PNG généré à la résolution appropriée fournit le compromis optimal entre intégrité structurelle des données visuelles et universalité de lecture sur tous les terminaux numériques.

3.2 Formats vectoriels pour publication : PDF, SVG et EPS

Contrairement aux formats de pixels, les formats de fichiers vectoriels ne stockent pas des valeurs discrètes de points de couleur, mais des primitives géométriques mathématiques : équations de courbes de Bézier, segments de droites, coordonnées de polygones, polylignes et descriptions de glyphes typographiques. Cette conception fondamentale confère aux formats vectoriels une propriété inestimable : l’invariance d’échelle. Une figure enregistrée en format vectoriel peut être agrandie indéfiniment — qu’il s’agisse d’un affichage sur écran 8K, d’un zoom analytique sur un pic spectral dans une visionneuse de documents, ou d’une impression sur une banderole murale — sans jamais souffrir de pixellisation ni de crénelage.

Le format PDF (Portable Document Format) constitue la référence hégémonique pour l’intégration de graphiques au sein de la chaîne d’édition scientifique, notamment en symbiose avec le système de composition typographique LaTeX. L’exportation de figures en PDF via Matplotlib préserve la structure hiérarchique du dessin et permet d’incorporer les polices de caractères utilisées sous forme de glyphes vectoriels éditables, garantissant un rendu impeccable lors de l’impression papier ou de la lecture numérique.

Le format SVG (Scalable Vector Graphics), reposant sur une syntaxe XML normalisée par le World Wide Web Consortium (W3C), se révèle quant à lui irremplaçable pour la diffusion web interactive et l’intégration dans des pages HTML responsives. Il permet en outre la réédition ultérieure de la composition graphique dans des logiciels de dessin vectoriel professionnels tels qu’Adobe Illustrator ou Inkscape. Enfin, le format EPS (Encapsulated PostScript), bien que technologiquement plus ancien et progressivement abandonné au profit du PDF, demeure parfois requis par certaines presses universitaires historiques soumises à des chaînes de photocomposition rigides.

3.3 Critères méthodologiques de sélection du format de sortie

La sélection raisonnée d’un format de sortie ne doit jamais être le fruit du hasard ou de la simple habitude, mais d’une analyse des compromis fonctionnels liés à la destination finale du graphique. Le premier critère décisionnel réside dans la nature intrinsèque des données représentées. Un diagramme en bâtons, une courbe de tendance, un graphique de dispersion comptant quelques milliers de points ou un tracé de contour vectoriel tirent un immense avantage des formats vectoriels (PDF, SVG), qui maintiennent un poids de fichier très modéré tout en offrant une définition géométrique parfaite.

Cependant, le paradigme vectoriel révèle une faiblesse substantielle dès lors que la densité d’éléments graphiques croît de manière exponentielle. Si un chercheur tente d’exporter un graphique de dispersion contenant dix millions de points individuels en PDF ou en SVG, le moteur de Matplotlib va inscrire méticuleusement dix millions de descripteurs d’objets géométriques dans le fichier résultant. Le document produit atteindra des centaines de mégaoctets, saturera la mémoire de n’importe quel lecteur de documents PDF et provoquera de violents ralentissements lors de l’affichage. Dans une telle configuration, la rasterisation matricielle en PNG s’impose comme une nécessité absolue : l’ensemble des points denses fusionne dans une matrice de pixels à haute résolution, stabilisant la taille du fichier et garantissant un rendu instantané.

Le tableau méthodologique suivant récapitule les arbitrages recommandés en fonction du milieu d’exploitation envisagé pour le graphique :

• Articles scientifiques pour revues internationales : Format PDF vectoriel en priorité, avec incorporation des polices. Les comités éditoriaux exigent fréquemment ce format pour composer les épreuves finales. Pour les images radiologiques, microscopiques ou les spectres continus géants, utiliser le format TIFF ou PNG à 300 ou 600 DPI.
• Rapports internes, présentations et affichages sur écrans de travail : Format PNG à 150 ou 300 DPI, assurant un affichage instantané et sans heurts dans les logiciels bureautiques courants.
• Portails web, tableaux de bord interactifs et documentation en ligne : Format SVG pour les graphiques simples ou légers permettant un redimensionnement dynamique sur les écrans mobiles ; format PNG optimisé pour les tracés complexes.
• Reproduction graphique éditoriale ou retouche esthétique poussée : Format SVG afin de permettre la sélection individuelle des tracés, des axes et des étiquettes dans des ateliers de retouche vectorielle.

4. Maîtrise de la résolution et des dimensions spatiales (DPI et taille)

4.1 Rôle et configuration du paramètre DPI (Dots Per Inch)

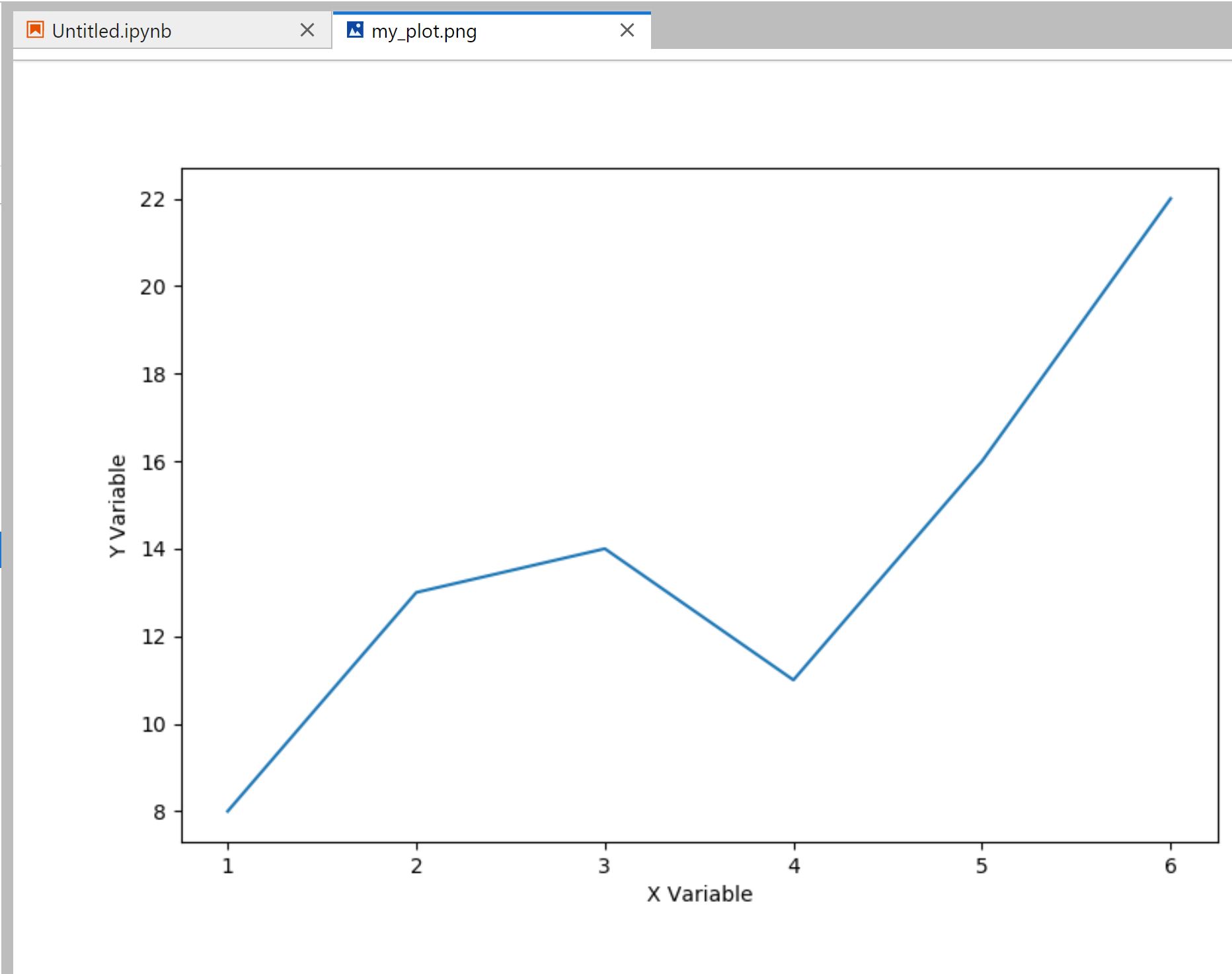

L’acronyme DPI (Dots Per Inch, ou points par pouce) désigne la mesure de la résolution spatiale appliquée lors de la conversion d’une représentation graphique abstraite en une matrice physique de pixels. Un pouce équivalant exactement à 2,54 centimètres, le DPI définit le nombre de pixels individuels alloués sur une longueur physique de un pouce. Il importe de souligner que cette notion n’a de pertinence mathématique directe que pour les formats d’exportation matriciels (PNG, JPEG, TIFF, BMP) ainsi que pour la rastérisation des éléments textuels ou des motifs spécifiques au sein de formats hybrides.

Par défaut, l’environnement de Matplotlib applique une valeur de résolution fréquemment calibrée à 100 DPI pour l’affichage interactif sur les terminaux standards. Si cette granularité s’avère amplement suffisante pour visualiser des ordres de grandeur sur un écran d’ordinateur d’ancienne génération, elle engendre un crénelage inesthétique dès lors que l’image est insérée dans un rapport textuel destiné à être imprimé ou affiché sur un écran contemporain haute densité (écrans Retina ou 4K). Pour de l’impression typographique d’articles de recherche, les normes internationales imposent une résolution de 300 DPI pour les dégradés et les tracés couleur continus, et culminent couramment à 600 voire 1200 DPI pour les dessins au trait monochromes (line art).

Le contrôle de cette variable s’opère directement par l’intermédiaire de l’argument dpi au sein de l’instruction d’enregistrement : plt.savefig('analyse.png', dpi=300). Ce paramètre surcharge ponctuellement la directive globale savefig.dpi définie dans les paramètres de configuration. En allouant une densité accrue, le moteur graphique subdivise la surface d’enregistrement en un nombre démultiplié d’échantillons, rendant les transitions d’intensité quasiment imperceptibles à l’œil humain et conférant au document final une facture résolument professionnelle.

4.2 Interaction entre figsize et résolution d’enregistrement

L’une des incompréhensions les plus persistantes concernant Matplotlib tient à la dissociation conceptuelle entre la géométrie physique déclarée de la figure et sa résolution de sortie. L’argument figsize, assigné lors de la création du conteneur via plt.figure(figsize=(largeur, hauteur)) ou plt.subplots(figsize=(w, h)), exprime systématiquement des dimensions en pouces physiques, et non en pixels d’écran. Ce postulat découle des origines historiques de la bibliothèque, expressément conçue pour l’édition de documents imprimés sur support papier.

La dimension totale d’une image matricielle de sortie résulte donc de l’opération arithmétique élémentaire consistant à multiplier chaque composante de figsize par la valeur du dpi. Ainsi, une figure configurée avec figsize=(8, 6) et enregistrée avec un dpi=300 se matérialisera sous la forme d’une grille matricielle mesurant exactement :

Largeur en pixels = 8 pouces × 300 pixels/pouce = 2400 pixels

Hauteur en pixels = 6 pouces × 300 pixels/pouce = 1800 pixels

Cette relation a des implications esthétiques déterminantes. Si un analyste souhaite augmenter la définition d’une image en multipliant simplement la valeur de figsize tout en maintenant le dpi constant, il commet une erreur d’échelle critique : les tailles de polices de caractères, les épaisseurs de lignes et les dimensions des marqueurs géométriques sont exprimées en points typographiques (1 point = 1/72 pouce). Par conséquent, sur une toile aux dimensions artificiellement agrandies, les textes apparaîtront proportionnellement minuscules, réduisant considérablement la lisibilité générale. Pour conserver une harmonie typographique parfaite, il convient d’ajuster figsize aux dimensions réelles prévues dans le manuscrit cible (par exemple 3,5 pouces pour une colonne de revue), puis d’augmenter le dpi jusqu’à atteindre la netteté souhaitée.

4.3 Optimisation des performances lors de résolutions extrêmes

La tentation d’appliquer des valeurs de DPI démesurées (1200 ou 2400 DPI) sans discernement peut engendrer des répercussions sévères sur les performances computationnelles et la stabilité de l’infrastructure logicielle. La mémoire vive requise par le backend matriciel pour allouer le canevas de dessin croît de manière quadratique avec la résolution. En effet, doubler le DPI quadruple le nombre total de pixels, et multiplie d’autant la charge de travail imposée à la mémoire tampon d’échantillonnage et aux algorithmes d’anticrénelage.

Lorsqu’un script traite des visualisations massives comprenant des millions d’entités géométriques ou des cartes thermiques de haute dimensionnalité, une allocation mémoire excessive peut saturer la mémoire vive du système hôte et déclencher des arrêts d’urgence par manque de mémoire (Out-Of-Memory Killer). Pour désamorcer ce risque sur des ensembles volumineux, plusieurs stratégies préventives peuvent être déployées avec succès :

• Rastérisation sélective d’artistes graphiques : Matplotlib permet de conserver la structure vectorielle d’une figure (titres, polices, axes de coordonnées, graduations) tout en ordonnant la rastérisation exclusive du nuage de points d’un graphique de dispersion via l’argument rasterized=True au sein de plt.scatter() ou ax.plot(). Le fichier PDF résultant conserve des textes vectoriels parfaits mais intègre une matrice de pixels optimisée pour la zone de données centrale.
• Calibrage ciblé du DPI : Il est rarement opportun de dépasser 300 DPI pour des visualisations couleur destinées à un affichage sur support électronique, la plupart des matrices d’écrans ne pouvant pas restituer un niveau de détail supérieur à cette densité.
• Utilisation d’environnements d’agrégation rapide : Pour les séries temporelles géantes, l’utilisation de bibliothèques tierces spécialisées dans la décimation de tracés avant le passage à savefig évite l’échantillonnage de motifs invisibles à l’échelle d’affichage.

5. Gestion des bordures et cadrage avec bbox_inches

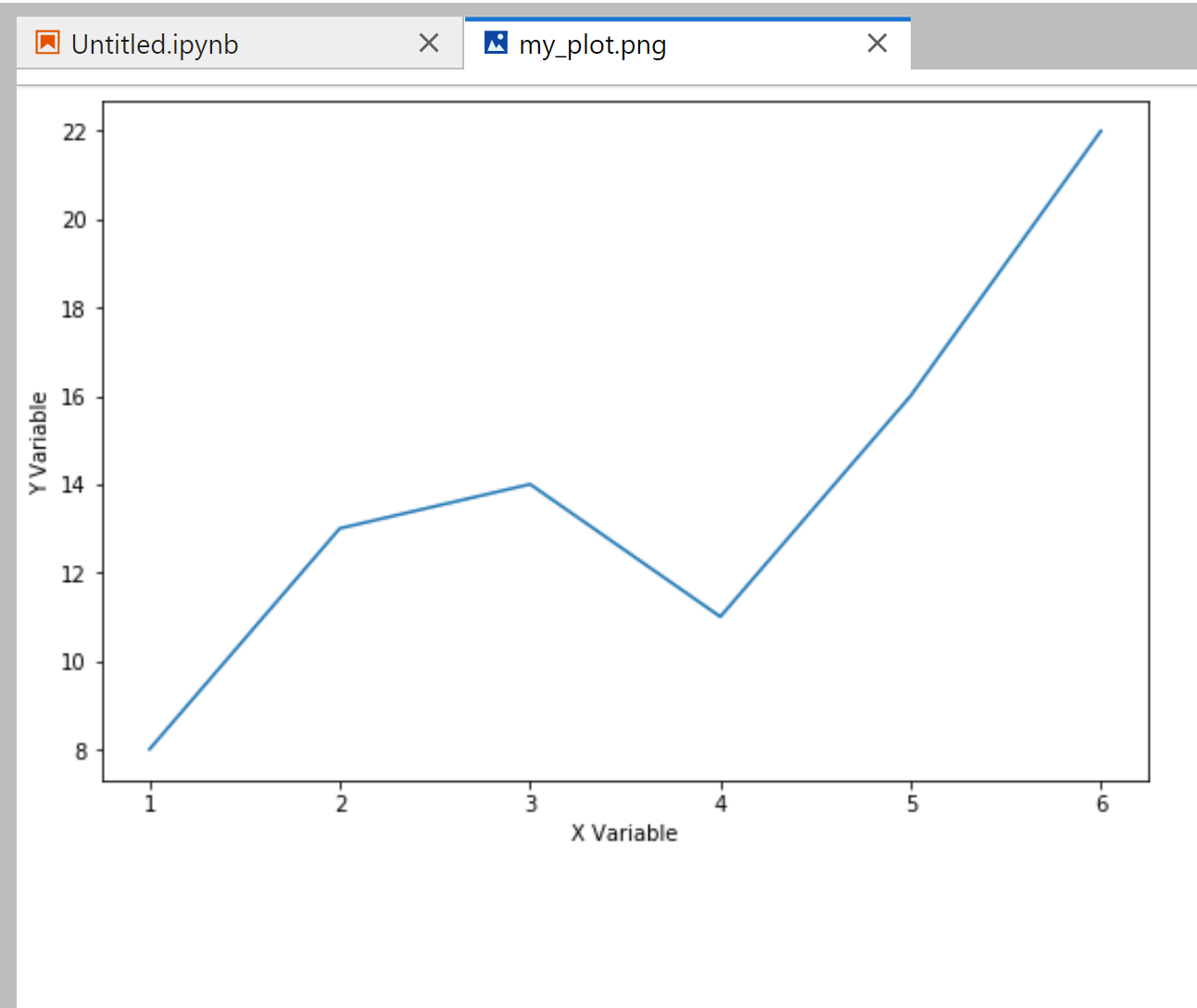

5.1 Analyse du rognage automatique via bbox_inches=’tight’

Par défaut, l’algorithme d’agencement de Matplotlib attribue une marge périphérique statique et relativement généreuse autour du canevas de dessin. Cette réserve spatiale conventionnelle vise à garantir que des étiquettes de grande dimension ou des titres proéminents ne soient pas immédiatement rabotés par les contours extérieurs de la toile. Toutefois, dans la majorité des mises en page professionnelles, ce rembourrage par défaut génère des espaces blancs asymétriques et superflus qui isolent artificiellement la figure de son environnement éditorial et compliquent l’alignement harmonieux des blocs de texte dans les colonnes de publication.

Pour neutraliser ces marges inutiles, le paramètre bbox_inches='tight' constitue la solution la plus élégante et la plus fréquemment employée dans la pratique contemporaine de Matplotlib. Lorsque cette directive est transmise à la fonction savefig, le moteur d’exportation interrompt le processus de sérialisation standard pour exécuter une routine géométrique supplémentaire : il calcule la boîte englobante minimale (bounding box) englobant l’intégralité des artistes graphiques effectivement matérialisés sur le canevas (textes, tiques, barres de couleur, légendes et tracés).

Une fois cette boîte englobante précisément déterminée dans l’espace de coordonnées en pouces, la méthode tronque la toile physique pour l’ajuster aux contours de ce périmètre strict. Les espaces vierges stériles situés en périphérie sont supprimés, assurant une intégration optimale du graphique au sein des documents cibles sans qu’il soit nécessaire d’effectuer un recadrage manuel laborieux à l’aide d’un logiciel de retouche d’image auxiliaire.

5.2 Contrôle précis des marges avec le paramètre pad_inches

Bien que le recours à bbox_inches='tight' offre une solution automatisée redoutable pour supprimer les marges superflues, son application brute peut parfois aboutir à un cadrage excessivement rigide, dans lequel les extrémités des caractères typographiques, les exposants mathématiques ou les indicateurs de graduation viennent effleurer dangereusement le bord physique du fichier. Cette promiscuité graphique est susceptible d’entraîner des micro-coupures de quelques pixels lors de l’insertion dans des environnements de composition éditoriale dotés de cadres protecteurs.

Pour prévenir cette dégradation sans réintroduire les larges bandes blanches d’origine, Matplotlib propose le paramètre conjoint pad_inches, qui n’exerce son influence que si bbox_inches='tight' est activé. Cet argument prend en charge une valeur numérique flottante représentant l’épaisseur exacte, exprimée en fractions de pouce, de la bordure résiduelle à maintenir tout autour de la boîte englobante calculée :

Par défaut, la valeur assignée à pad_inches est de 0.1 pouce (soit environ 2,54 millimètres). Pour un compactage extrême, le développeur peut assigner une valeur inférieure, telle que pad_inches=0.02. Inversement, pour aérer subtilement un schéma de synthèse destiné à être imprimé de manière autonome, une marge de pad_inches=0.2 garantit une transition visuelle équilibrée et reposante pour l’œil du lecteur.

5.3 Résolution des troncatures de légendes et d’étiquettes d’axes

L’un des défis d’agencement les plus caractéristiques survient lorsqu’une légende complexe comportant de multiples descripteurs textuels est déportée délibérément à l’extérieur de la surface de tracé centrale, par exemple en exploitant la coordonnée relative bbox_to_anchor=(1.05, 1). Dans le comportement par défaut de savefig, les dimensions géométriques de la figure demeurent figées sur la boîte initiale de l’axe : la légende extérieure se retrouve alors brutalement tronquée, voire complètement expulsée en dehors des frontières de l’image finale exportée.

L’adjonction systématique de l’argument bbox_inches='tight' résout spontanément la majorité de ces anomalies de positionnement, dans la mesure où le gestionnaire de boîte englobante intègre nativement la géométrie de la légende dans son calcul d’extension spatiale globale. Néanmoins, pour des compositions sophistiquées impliquant des annotations flottantes, des textes libres créés via plt.text() ou des axes auxiliaires personnalisés, le moteur d’évaluation peut parfois omettre certains éléments qui ne sont pas explicitement enregistrés dans l’arbre hiérarchique standard de la figure.

Dans ces configurations complexes, l’analyste peut mobiliser l’argument spécialisé bbox_extra_artists. Ce paramètre accepte un conteneur itérable (liste ou tuple) regroupant l’ensemble des instances d’artistes graphiques devant impérativement être pris en compte lors de l’évaluation de la boîte englobante finale :

lgd = ax.legend(bbox_to_anchor=(1.05, 1), loc='upper left')

plt.savefig('sortie.png', bbox_extra_artists=(lgd,), bbox_inches='tight')

Cette articulation garantit que l’image sérialisée s’élargira précisément de la largeur requise pour accueillir l’encadré descriptif sans altérer les proportions internes des axes de données.

6. Personnalisation de l’arrière-plan et de la transparence

6.1 Exportation de tracés avec arrière-plan transparent

Dans les contextes de diffusion contemporains, tels que les présentations magistrales projetées sur des arrière-plans colorés, les tableaux de bord numériques alternant entre modes clair et sombre, ou l’intégration au sein de supports multimédias, la présence d’un fond blanc rectangulaire opaque autour d’un graphique s’avère souvent visuellement disruptive. Matplotlib permet de remédier à cette contrainte en prenant nativement en charge la transparence des couches d’arrière-plan lors de l’exportation sur disque.

La méthode canonique pour activer cette propriété consiste à positionner l’argument booléen transparent=True au sein de l’appel : plt.savefig('graphique_translucide.png', transparent=True). L’effet technique immédiat de ce paramètre réside dans la modification des canaux alpha associés à la fois au rectangle global de la figure (figure patch) et aux rectangles délimitant la surface de chacun des sous-axes (axes patch). Ces canaux alpha sont alors instanciés à la valeur zéro, rendant ces surfaces parfaitement transparentes.

Il est fondamental de rappeler que la restitution effective de cette transparence dépend strictement du format d’enregistrement sélectionné. Seuls les formats prenant en charge un canal alpha dédié — au premier rang desquels figurent le PNG pour les formats matriciels, ainsi que le SVG et le PDF pour les formats vectoriels — sont en mesure de consigner cette information d’opacité. L’exportation d’un graphique avec l’attribut transparent=True vers un format dépourvu de canal alpha, comme le standard JPEG, entraînera une substitution forcée par une couleur de remplissage par défaut (généralement le blanc ou le noir), annihilant l’effet escompté.

6.2 Modification explicite des couleurs de fond (facecolor et edgecolor)

Au-delà de la transparence totale, la personnalisation esthétique rigoureuse exige fréquemment d’attribuer des teintes d’arrière-plan précises, alignées sur la charte graphique d’une institution académique ou d’une revue spécialisée. Deux paramètres primordiaux pilotent ces propriétés lors de la sérialisation : facecolor, qui régit la couleur du fond plein, et edgecolor, qui détermine la couleur du liseré périphérique encadrant la figure.

Une distinction fondamentale doit être établie entre l’arrière-plan global de l’objet Figure et l’arrière-plan local de l’objet Axes. Si le développeur invoque plt.savefig('fond_personnalise.png', facecolor='#f4f4f4'), seule l’enveloppe englobante globale sera teintée avec ce gris très pâle, tandis que la boîte de tracé interne conservera la teinte qui lui a été attribuée lors de son instanciation (par défaut, le blanc pur, défini par ax.set_facecolor() ou par la directive axes.facecolor).

Pour uniformiser totalement une visualisation et éviter des dissonances chromatiques, il convient d’orchestrer ces paramètres de manière cohérente, soit en amont via les méthodes propres aux axes, soit directement lors de l’exportation. L’exemple suivant illustre une telle harmonisation chromatique :

fig, ax = plt.subplots(facecolor='#eaeaf2')

ax.set_facecolor('#ffffff')

fig.savefig('harmonise.png', facecolor=fig.get_facecolor(), edgecolor='none')

Cette approche garantit une continuité esthétique irréprochable entre le canevas d’observation et l’artéfact numérique sauvegardé.

6.3 Préservation du contraste et accessibilité visuelle

L’introduction d’arrière-plans transparents ou fortement colorés soulève une problématique critique d’accessibilité visuelle et de conservation du contraste. Un tracé généré avec des polices de caractères noires et des traits d’axes de faible épaisseur apparaîtra de manière optimale sur un fond blanc au sein d’un article imprimé. En revanche, si ce même tracé est exporté avec un arrière-plan transparent et projeté sur un thème sombre (dark mode) dans une diapositive de présentation, l’intégralité des axes, des graduations et du texte deviendra invisible, se confondant avec le fond d’écran.

L’application des critères universels d’accessibilité (notamment les directives internationales WCAG relatives aux ratios de contraste) requiert d’anticiper le contexte de consultation de la figure. Si l’artéfact doit être exporté en transparence pour des contextes d’affichage hétérogènes, il est impératif de reconfigurer dynamiquement la palette chromatique de l’ensemble des éléments périphériques :

• Établir un contraste suffisant (ratio minimal de 4.5:1) entre les éléments vectoriels (lignes, marqueurs) et le support d’affichage supposé.
• Surcharger si nécessaire la couleur des tiques d’axes, des bordures (spines) et des étiquettes typographiques via ax.tick_params(colors='...') et ax.xaxis.label.set_color('...') pour leur conférer des teintes neutres visibles sur fonds clairs comme sombres.
• Proscrire l’usage exclusif du canal de couleur pour transmettre une information quantitative vitale, en combinant des variations de styles de lignes (pointillés, tirets) et des géométries de marqueurs différenciées (cercles, triangles, losanges).

7. Approche orientée objet : fig.savefig contre plt.savefig

7.1 Limitations de l’approche impérative globale dans les scripts complexes

L’interface impérative de Matplotlib, gouvernée par l’espace de noms matplotlib.pyplot, a largement contribué à la démocratisation de la bibliothèque en procurant une syntaxe concise et familière aux scientifiques habitués aux environnements de calcul matriciel direct. Néanmoins, ce confort syntaxique initial repose sur une gestion dissimulée d’états globaux : chaque commande modifie implicitement le conteneur actif sans que les liens de causalité soient formellement explicités dans le code source.

Cette opacité structurelle révèle des faiblesses majeures dès lors que les projets logiciels gagnent en complexité. Dans des architectures modulaires, des scripts d’ingénierie logicielle exécutant des pipelines multithreadés, ou des fonctions appelées de manière itérative, l’approche impérative globale engendre de redoutables effets de bord. Une fonction auxiliaire peut subrepticeusement modifier la figure active à l’insu de la routine appelante. Dès lors, l’exécution de plt.savefig() risque d’exporter une composition altérée ou un panneau graphique qui ne correspond plus à l’état attendu, introduisant des bogues silencieux et difficiles à diagnostiquer.

De plus, l’approche impérative entrave la réutilisabilité du code et sa testabilité unitaire. Elle force l’analyste à concevoir ses scripts comme une succession linéaire d’instructions procédurales, interdisant le passage propre d’instances graphiques autonomes entre différentes fonctions d’analyse et de génération de rapports.

7.2 Utilisation de l’objet Figure pour un enregistrement explicite et isolé

Pour s’affranchir définitivement des ambiguïtés inhérentes à la machine à états globale, la communauté scientifique recommande unanimement l’adoption de l’interface orientée objet (OO). Dans ce paradigme architectural, la création d’une visualisation débute par l’instanciation conjointe et explicite du conteneur parent et de ses sous-espaces de projection, classiquement via la fonction utilitaire : fig, ax = plt.subplots().

Dès cet instant, la totalité des opérations de configuration s’exécute directement par le biais des méthodes encapsulées dans ces instances d’objets : ax.plot(), ax.set_title(), ax.set_xlabel(). Corrélativement, la sérialisation sur disque s’émancipe de l’espace de noms global pour devenir une méthode directe de l’objet conteneur : fig.savefig('analyse_isolee.pdf'). Cette écriture isole rigoureusement l’opération :

L’avantage conceptuel est considérable : l’objet fig possède une identité mémoire unique et autonome. Quelles que soient les opérations graphiques déclenchées parallèlement dans d’autres pans du programme ou au sein de boucles concurrentes, l’instruction fig.savefig() garantit l’exportation stricte et exclusive des éléments attachés à cette instance particulière. Ce formalisme favorise l’écriture d’un code Python propre, lisible, modulaire et hautement maintenable, conforme aux standards industriels du génie logiciel.

7.3 Gestion multi-figures et sauvegarde différenciée

La puissance de l’approche orientée objet se manifeste avec éclat lors de la gestion conjointe de multiples figures graphiques au sein d’un même environnement d’exécution. Imaginons un pipeline analytique qui, à partir d’un même jeu de données expérimentales, doit générer simultanément une vue globale sous forme de distributions statistiques et une vue microscopique détaillant des corrélations de séries temporelles, chacune devant être exportée selon des dimensions physiques et des résolutions divergentes.

Dans un tel scénario, la création de descripteurs d’instances distincts permet de manipuler les canevas en totale indépendance synchrone :

fig_macro, ax_macro = plt.subplots(figsize=(10, 6))

fig_micro, ax_micro = plt.subplots(figsize=(5, 4))

Le traitement analytique peut alors alimenter l’un ou l’autre des conteneurs sans jamais nécessiter de permutation manuelle de la figure active :

ax_macro.hist(donnees, bins=50, color='steelblue')

ax_micro.plot(donnees[:100], color='crimson')

L’enregistrement différencié s’effectue ensuite avec une parfaite clarté sémantique :

fig_macro.savefig('macro_distribution.pdf', bbox_inches='tight')

fig_micro.savefig('micro_zoom.png', dpi=600, transparent=True)

Chaque fichier d’exportation reflète scrupuleusement les attributs qui lui ont été dédiés, sans aucune contamination croisée d’état, illustrant la supériorité opérationnelle du modèle orienté objet.

8. Automatisation et pipelines d’exportation par lots

8.1 Itération programmée sur des jeux de données volumineux

Dans les environnements industriels de production de données — tels que la bio-informatique, la physique des particules ou l’analyse financière haute fréquence —, les analystes sont régulièrement confrontés à la nécessité de générer des centaines ou des milliers de visualisations normalisées à partir de corpus de données massifs. La standardisation de ces exports exige la conception de routines itératives automatisées capables de parcourir des structures de données complexes et de reproduire rigoureusement la même charte graphique pour chaque entité observée.

Pour assurer la solidité d’une telle boucle de génération par lots (batch processing), il est crucial de paramétrer dynamiquement les variables de tracé et d’enregistrement. Les paramètres stylistiques majeurs (échelles, palettes de couleurs, dimensions de toiles) doivent être isolés au sein de structures de configuration ou de dictionnaires réutilisables, garantissant une cohérence visuelle absolue d’un graphique à l’autre au sein de la collection produite.

L’automatisation permet en outre d’injecter des conditions logiques lors de la phase d’exportation : par exemple, n’enregistrer une figure sous haute résolution que si un indicateur statistique critique (comme une valeur de p-value ou un seuil de dépassement d’alerte) est franchi dans la cohorte analysée, réduisant ainsi la charge d’écriture sur le disque dur et ciblant précisément les phénomènes d’intérêt.

8.2 Nomenclature dynamique et organisation hiérarchique des fichiers

La pérennité d’une infrastructure d’archivage graphique automatisée repose fondamentalement sur la rigueur de sa politique de nommage et sur la structure hiérarchique des dossiers cibles. L’enregistrement anarchique de milliers de fichiers anonymes dans un répertoire unique constitue une défaillance méthodologique qui entrave toute exploitation ultérieure par des équipes de recherche ou des systèmes tiers.

L’exploitation des chaînes de caractères formatées de Python (f-strings), combinée aux abstractions de pathlib.Path, permet de forger des nomenclatures dynamiques systématiques, intégrant les métadonnées expérimentales critiques directement dans le nom de chaque fichier : identifiant de l’échantillon, date d’acquisition normalisée (ISO 8601), type d’ajustement algorithmique et version du pipeline de calcul. Par exemple :

nom_fichier = f"patient_{id_patient:04d}_spectre_{date_analyse}_{modele}_v{version}.png"

Cette rigueur doit se doubler d’une compartimentation spatiale sur le disque dur, organisant les graphismes dans des sous-répertoires thématiques dédiés (par exemple par cohorte, par variable indépendante ou par niveau d’agrégation temporelle). L’application d’un hachage ou d’une indexation systématique évite toute collision de noms et garantit que l’arborescence des figures demeure immédiatement interrogeable par des scripts d’indexation automatisés.

8.3 Gestion de la mémoire et libération des ressources système

L’écueil le plus destructeur au sein d’un pipeline d’exportation massive réside dans la fuite progressive de mémoire vive consécutive à l’accumulation d’instances de figures non libérées. Par défaut, lorsqu’une figure est générée par le truchement des fonctions de Matplotlib, le gestionnaire interne de fenêtrage (matplotlib._pylab_helpers.Gcf) conserve une référence forte vers chaque objet Figure dans un dictionnaire global afin de pouvoir le restituer ultérieurement si une commande interactive venait à être appelée.

Dans le cadre d’un traitement par lots générant des milliers de graphiques, ces références empêchent le ramasse-miettes (garbage collector) de Python de recycler la mémoire allouée aux canevas, aux structures d’axes et aux listes géométriques associées. La mémoire vive consommée enfle continuellement jusqu’à l’apparition du signal d’avertissement caractéristique émis par la bibliothèque :

RuntimeWarning: More than 20 figures have been opened. Figures created through the pyplot interface are retained until explicitly closed and may consume too much memory.

Pour neutraliser ce péril d’épuisement des ressources système, il est impératif d’intégrer la destruction explicite de l’instance graphique dès que l’opération d’enregistrement sur disque est parachevée. Cette libération s’effectue au moyen de la commande plt.close(fig) :

for i, lot in enumerate(collection_donnees):

    fig, ax = plt.subplots()

    ax.plot(lot)

    fig.savefig(repertoire_sortie / f"tracé_{i}.png")

    plt.close(fig)

L’appel de cette méthode déconnecte le canevas de la machine d’états globale, libère les moteurs de rendu associés et permet la restitution immédiate de la mémoire au système d’exploitation hôte, assurant ainsi la pérennité de l’exécution sur des durées indéterminées.

9. Métadonnées, polices et intégration dans des publications académiques

9.1 Inclusion de métadonnées descriptives dans les fichiers PDF et PNG

L’intégrité d’un artéfact graphique scientifique ne se limite pas à sa simple apparence visuelle ; elle englobe également les métadonnées contextuelles qui documentent sa genèse. L’omission de ces informations transforme les images en données orphelines, dont l’attribution, la date précise d’extraction et les conditions d’acquisition deviennent impossibles à retracer avec certitude à long terme. Pour satisfaire aux exigences contemporaines de la science ouverte (principes FAIR : Facile à trouver, Accessible, Interopérable, Réutilisable), Matplotlib offre des mécanismes intégrés permettant d’incorporer des métadonnées directement dans la structure binaire des fichiers exportés.

Lors d’une sauvegarde au format PDF ou PNG, l’argument metadata accepte un dictionnaire de paires clé-valeur renseignant les standards de description documentaire. Pour le format PDF, les clés normalisées incluent 'Title', 'Author', 'Subject', 'Keywords', 'Creator' et 'CreationDate' :

metas_pdf = {

    'Author': 'Dr. H. Vance',

    'Title': 'Cinétique de décomposition isotherme',

    'Keywords': 'Cinétique, Thermodynamique, Python'

}

fig.savefig('spectre.pdf', metadata=metas_pdf)

Dans le cas d’une sortie au standard PNG, le dictionnaire est consigné au sein des blocs textuels auxiliaires d’en-tête (PNG tEXt chunks), acceptant des champs descriptifs libres ou conformes au schéma Dublin Core. L’intégration systématique de ces descripteurs permet aux moteurs de recherche bibliographiques et aux systèmes de gestion électronique de documents de cataloguer automatiquement les figures générées sans nécessiter une extraction optique complexe.

9.2 Gestion des polices vectorielles et incorporation typographique

L’un des cauchemars récurrents des chercheurs soumettant un manuscrit à une revue internationale réside dans le rejet de leurs illustrations vectorielles au motif que les polices de caractères ne sont pas incorporées (fonts not embedded) ou reposent sur des formats de glyphes obsolètes. Par défaut, pour des raisons de compatibilité historique avec les anciennes imprimantes PostScript, Matplotlib a longtemps privilégié l’exportation des textes sous la forme de polices Type 3 dans les fichiers PostScript et PDF. Les polices Type 3 vectorisent les caractères sous forme de tracés génériques d’instructions élémentaires de dessin, ce qui prive le document de descripteurs textuels réels et rend le texte non sélectionnable et flou dans les visionneuses modernes.

Les presses scientifiques contemporaines (telles que l’IEEE, Nature Publishing Group ou Elsevier) exigent impérativement l’incorporation intégrale de polices TrueType ou Type 42 (PostScript habillant du TrueType). Pour forcer Matplotlib à se conformer à ces standards éditoriaux d’excellence, il est indispensable de configurer les variables d’environnement du dictionnaire rcParams avant toute phase d’exportation :

import matplotlib as mpl

mpl.rcParams['pdf.fonttype'] = 42

mpl.rcParams['ps.fonttype'] = 42

L’assignation de la valeur numérique 42 impose l’injection intégrale des glyphes TrueType dans le flux binaire du PDF produit. Dès lors, le texte de la figure demeure parfaitement vectorisé, autorise la recherche plein texte au sein du document final, permet le copier-coller des étiquettes et garantit une fidélité typographique absolue lors du tirage sur presse grand format.

Parallèlement, pour une symbiose mathématique parfaite avec les articles composés sous LaTeX, il est possible d’activer le moteur de compilation externe via mpl.rcParams['text.usetex'] = True. Matplotlib délègue alors la composition de chaque formule mathématique au compilateur LaTeX de la machine locale, harmonisant la typographie des équations du graphique avec celle du texte principal de la publication.

9.3 Normalisation des figures selon les guides aux auteurs

L’acceptation d’un article scientifique est subordonnée au respect scrupuleux des guides aux auteurs édictés par les sociétés savantes. Ces directives fixent des limites dimensionnelles strictes pour les figures, articulées autour du gabarit de mise en page de la revue : typiquement une largeur de colonne simple d’environ 80 à 90 mm (3,15 à 3,54 pouces), une largeur de colonne intermédiaire d’environ 120 mm (4,72 pouces) et une largeur de pleine page double colonne d’environ 170 à 180 mm (6,69 à 7,08 pouces).

Pour préparer une figure conforme, l’analyste doit impérativement définir les dimensions physiques dans figsize en respectant scrupuleusement ces largeurs limites, converties en pouces. Concevoir une figure à une taille de 15 pouces en prévoyant que la revue se chargera de la réduire à 3,5 pouces constitue une faute méthodologique majeure : la réduction proportionnelle comprimera les textes de taille 10 points en caractères minuscules de moins de 3 points, devenant illisibles et entraînant un refus immédiat des épreuves par le secrétariat de rédaction.

Il importe d’ajuster harmonieusement les échelles relatives : les étiquettes des axes et les titres doivent être calibrés entre 8 et 10 points, tandis que les repères de graduation (tick labels) ne devraient jamais descendre en deçà de 6 à 7 points. Enfin, pour l’impression finale quadrichromique, une vigilance particulière doit être portée au système de couleurs : alors que Matplotlib opère nativement dans l’espace RVB (optimisé pour les écrans), les imprimeries opèrent dans l’espace soustractif CMJN (Cyan, Magenta, Jaune, Noir). Une conversion contrôlée vers un profil colorimétrique certifié prévient les distorsions chromatiques inopinées.

10. Résolution des erreurs communes et écueils techniques

10.1 L’erreur classique de l’image blanche ou vide

L’apparition d’un fichier image parfaitement intègre sur le plan du système de fichiers mais entièrement immaculé de blanc représente sans conteste l’anomalie la plus récurrente rencontrée par les utilisateurs de la bibliothèque. Comme explicité dans l’analyse du cycle de vie de la figure (Section 2.2), l’ordonnancement séquentiel inversé consistant à appeler plt.show() avant plt.savefig() constitue la cause primaire de ce phénomène dans plus de quatre-vingt-dix pour cent des occurrences observées.

Néanmoins, d’autres mécanismes d’échec plus sournois peuvent engendrer une image vide, même en l’absence de tout appel à show() :

• Désynchronisation entre objets dans l’approche orientée objet : L’utilisateur instancie une figure via fig, ax = plt.subplots(), trace des courbes sur un objet axes tiers, mais appelle fig2.savefig() ou omet d’associer l’axe modifié à la figure sauvegardée.
• Limites d’axes aberrantes : L’application erronée de méthodes d’échelles extrêmes, telles que ax.set_xlim(0, 1) alors que la série de données se situe entre 10 000 et 50 000, repousse la totalité des entités tracées en dehors du volume de visualisation visible, générant un graphique désertique.
• Rastérisation d’objets invisibles ou transparents : L’assignation involontaire d’une valeur nulle au canal alpha (alpha=0.0) sur un ensemble de marqueurs ou l’utilisation d’une couleur de ligne strictement identique à la couleur d’arrière-plan de l’axe crée l’illusion parfaite d’une figure non dessinée.

La procédure méthodique de débogage consiste à isoler l’objet figure, à inspecter ses dimensions via fig.get_size_inches(), à vérifier le nombre d’artistes rattachés aux axes au moyen de ax.get_lines() et ax.collections, et à enregistrer systématiquement l’artéfact en bypassant toute couche interactive intermédiaire.

10.2 Problèmes de permissions, chemins introuvables et erreurs d’écriture

L’exécution de scripts d’analyse au sein d’environnements virtualisés, de conteneurs Docker ou de clusters de calcul intensif (HPC) expose fréquemment le processus de sauvegarde à des défaillances fondamentales de communication avec le sous-système de stockage d’entrées-sorties. Les deux exceptions dominantes levées par l’interpréteur sont FileNotFoundError: [Errno 2] No such file or directory et PermissionError: [Errno 13] Permission denied.

L’erreur FileNotFoundError survient quasi invariablement lorsque le chemin spécifié dans l’argument fname inclut un ou plusieurs sous-répertoires intermédiaires qui n’ont pas encore été alloués sur le support physique. Comme évoqué précédemment, Matplotlib présuppose que l’architecture des dossiers d’accueil est déjà constituée. L’adoption d’un patron d’architecture défensif utilisant la bibliothèque pathlib constitue la réponse structurelle à ce risque :

from pathlib import Path

chemin_cible = Path("/donnees/resultats/graphiques/figure_1.png")

chemin_cible.parent.mkdir(parents=True, exist_ok=True)

fig.savefig(chemin_cible)

L’exception PermissionError, quant à elle, traduit l’incapacité du processus applicatif à acquérir les privilèges d’écriture sur le point de montage ou le fichier ciblé. Cette situation émerge couramment sous les systèmes d’exploitation de type UNIX lorsque le script s’exécute sous l’identité d’un utilisateur dépourvu de droits dans le répertoire de destination, ou sous Windows lorsqu’un processus concurrent (comme un visualiseur PDF tiers verrouillant les fichiers ouverts en écriture) monopolise l’accès exclusif au fichier cible. L’interposition d’un bloc de capture d’exceptions try...except IOError permet d’intercepter ces blocages et d’émettre des alertes explicites dans les journaux d’exécution du système.

10.3 Troncature des éléments périphériques et distorsion textuelle

Une altération récurrente affecte la netteté et l’intégrité des éléments situés à la marge de l’espace de tracé, tout particulièrement lors du travail sur des séries temporelles. Lorsque les graduations de l’axe des abscisses affichent des estampilles temporelles étendues (ex. : « 2024-03-29 14:30:00 »), les chaînes de caractères se chevauchent ou débordent largement sous le bord inférieur de la figure, se trouvant impitoyablement découpées par le cadre lors d’une sauvegarde standard.

Plusieurs mécanismes correctifs doivent être mobilisés pour rétablir une disposition aérée et rigoureuse :

• Rotation et mise en forme automatique des dates : L’invocation explicite de l’utilitaire fig.autofmt_xdate() incline automatiquement les étiquettes chronologiques selon un angle ergonomique (habituellement 30 ou 45 degrés) et ajuste les ancrages typographiques pour neutraliser les télescopages.
• Gestion globale du layout géométrique : L’appel de fig.tight_layout() avant l’enregistrement déclenche un recalcul dynamique des marges intérieures, garantissant que tous les libellés d’axes, barres de fractions et titres bénéficient d’un volume suffisant dans la composition.
• Distorsions liées aux changements d’aspect ratio : Si une figure conçue pour un format 16:9 est forcée dans des dimensions rectangulaires incompatibles sans recalcul de la projection, les marqueurs circulaires peuvent s’étirer en ellipses difformes. L’application impérative de ax.set_aspect('equal') sur les axes cartésiens orthonormés préserve l’isotropie spatiale et protège les structures morphologiques contre toute distorsion géométrique.

11. Études de cas pratiques avec implémentations de code détaillées

11.1 Cas 1 : Exportation d’un graphique de dispersion haute résolution pour article scientifique

Examinons la conception intégrale d’une visualisation complexe destinée à une revue académique internationale à fort facteur d’impact. Ce cas d’usage combine un nuage de points expérimentaux avec barres d’incertitude bidirectionnelles, une régression polynomiale non linéaire, un sous-ensemble d’annotations mathématiques élégantes, et requiert une exportation vectorielle conforme aux exigences les plus strictes de l’édition typographique.

Le code source suivant matérialise l’approche orientée objet rigoureuse, en incorporant la configuration typographique TrueType (police 42), un dimensionnement physicalisé en millimètres convertis en pouces, et une sérialisation au format PDF avec métadonnées descriptives exhaustives :

import matplotlib as mpl
import matplotlib.pyplot as plt
import numpy as np
from pathlib import Path

# 1. Normalisation typographique pour publication
mpl.rcParams['pdf.fonttype'] = 42
mpl.rcParams['font.family'] = 'serif'
mpl.rcParams['font.size'] = 9
mpl.rcParams['axes.labelsize'] = 10
mpl.rcParams['legend.fontsize'] = 8

# 2. Définition des données expérimentales synthétiques
np.random.seed(42)
x = np.linspace(5, 50, 25)
y = 2.4 * np.log(x) + np.random.normal(0, 0.15, size=len(x))
x_err = 0.5 * np.ones_like(x)
y_err = np.random.uniform(0.1, 0.25, size=len(x))

# 3. Création de la figure (largeur standard colonne simple = 3.35 pouces)
fig, ax = plt.subplots(figsize=(3.35, 2.75))

# 4. Tracé des primitives géométriques
ax.errorbar(x, y, xerr=x_err, yerr=y_err, fmt='o', color='#1b4965',
            ecolor='#62b6cb', elinewidth=1.2, capsize=2, label='Mesures empiriques')
poly_coefs = np.polyfit(np.log(x), y, 1)
x_fit = np.linspace(4, 52, 100)
y_fit = poly_coefs[0] * np.log(x_fit) + poly_coefs[1]
ax.plot(x_fit, y_fit, color='#d90429', linestyle='--', linewidth=1.5, label='Modèle cinétique')

# 5. Habillage informatif et ergonomie cartésienne
ax.set_xlabel('Concentration volumique ($mol \cdot L^{-1}$)')
ax.set_ylabel('Vitesse de réaction ($AU$)')
ax.legend(loc='lower right', frameon=True, framealpha=0.9)
ax.grid(True, linestyle=':', alpha=0.6)

# 6. Sérialisation contrôlée au format PDF avec métadonnées
repertoire = Path("./publications/figures")
repertoire.mkdir(parents=True, exist_ok=True)
fig.savefig(repertoire / 'cinetique_haute_precision.pdf',
            bbox_inches='tight', pad_inches=0.03,
            metadata={'Author': 'Équipe Analyse', 'Title': 'Modèle cinétique'})
plt.close(fig)

Ce script illustre la prise en compte intégrale des contraintes : le ratio dimensionnel garantit une lisibilité irréprochable au sein d’une mise en page en colonne, les textes sont inclus sous forme de glyphes éditables, et l’espace disque est optimisé grâce au paramètre bbox_inches='tight' ajusté avec un micro-rembourrage protecteur.

11.2 Cas 2 : Génération automatisée de figures comparatives à disposition resserrée

L’analyse comparative requiert couramment la disposition d’un ensemble de sous-graphiques multi-panneaux (small multiples) au sein d’une même figure unifiée, permettant d’évaluer les variations d’un phénomène selon plusieurs dimensions expérimentales distinctes. L’objectif technique consiste à juxtaposer ces panneaux en éliminant les redondances graphiques (telles que les répétitions inutiles des noms d’axes) tout en garantissant un export matriciel parfaitement net pour une intégration directe sur un tableau de bord électronique.

La mise en œuvre suivante déploie une grille de deux par deux sous-panneaux synchronisés, utilise l’algorithme constrained_layout de Matplotlib (plus robuste que tight_layout dans les grilles complexes), et applique un enregistrement matriciel PNG ultra-haute définition avec une gestion rigoureuse de la couleur d’enveloppe :

import matplotlib.pyplot as plt
import numpy as np
from pathlib import Path

# Configuration des sous-panneaux avec layout contraint natif
fig, axes = plt.subplots(nrows=2, ncols=2, figsize=(8, 6), sharex=True, sharey=True,
                         layout='constrained')

abscisses = np.linspace(0, 10, 200)
facteurs = [0.5, 1.0, 1.5, 2.0]
palettes = ['#264653', '#2a9d8f', '#e76f51', '#f4a261']

for idx, (ax, facteur, couleur) in enumerate(zip(axes.flat, facteurs, palettes)):
    ordonnees = np.sin(abscisses * facteur) * np.exp(-abscisses * 0.1)
    ax.plot(abscisses, ordonnees, color=couleur, linewidth=2, label=f"$\omega = {facteur}$")
    ax.set_title(f"Échantillon {chr(65 + idx)}", fontsize=11, fontweight='bold')
    ax.grid(True, linestyle='--', alpha=0.5)
    ax.legend(loc='upper right')

# Étiquetage structurel périphérique mutualisé
fig.supxlabel('Temps d'oscillation ($s$)', fontsize=12)
fig.supylabel('Amplitude normalisée', fontsize=12)

# Exportation rasterisée sans pertes à 300 DPI pour le web technique
chemin_dossier = Path("./rapports_web/img")
chemin_dossier.mkdir(parents=True, exist_ok=True)
fig.savefig(chemin_dossier / 'comparaison_grille_dense.png',
            dpi=300, facecolor='#fafafa', edgecolor='none')
plt.close(fig)

Grâce à la commande sharex=True et sharey=True combinée aux titres globaux supxlabel et supylabel, l’espace d’affichage est exploité au maximum de son potentiel géométrique. Le résultat sérialisé en PNG présente un équilibre visuel parfait, totalement exempt de tout encombrement typographique marginal.

11.3 Cas 3 : Production d’un document multipage au format PDF

Une exigence technique majeure rencontrée dans les départements de recherche appliquée réside dans la compilation d’une série analytique exhaustive au sein d’un document unique et consolidé, plutôt que d’éparpiller des centaines de fichiers graphiques individuels sur le système de fichiers. Qu’il s’agisse de compiler les profils de cent patients d’une cohorte médicale ou d’archiver les performances de cinquante réacteurs industriels, l’exportation multipage s’impose comme une nécessité.

Matplotlib répond à cette problématique par l’intermédiaire de sa classe PdfPages, implantée directement au sein du backend spécialisé matplotlib.backends.backend_pdf. Cet outil permet d’ouvrir un flux d’écriture PDF persistant, de sérialiser séquentiellement une multitude de toiles Figure au fil de leur instanciation, puis de sceller hermétiquement le fichier conteneur à l’issue de l’exécution, comme l’illustre l’implémentation suivante :

import matplotlib.pyplot as plt
from matplotlib.backends.backend_pdf import PdfPages
import numpy as np
from pathlib import Path

nom_archive = Path("./dossier_archives/rapport_complet_experiences.pdf")
nom_archive.parent.mkdir(parents=True, exist_ok=True)

# Instanciation du gestionnaire de contexte multipage
with PdfPages(nom_archive) as flux_pdf:
    # 1. Génération d'une page de couverture synthétique
    fig_couv, ax_couv = plt.subplots(figsize=(8.27, 11.69)) # Format physique A4
    ax_couv.axis('off')
    ax_couv.text(0.5, 0.6, "Rapport d'Essais Physiques", fontsize=24,
                 fontweight='bold', ha='center')
    ax_couv.text(0.5, 0.5, "Campagne Expérimentale 2024-B", fontsize=14,
                 color='gray', ha='center')
    flux_pdf.savefig(fig_couv)
    plt.close(fig_couv)

    # 2. Boucle itérative de génération des planches de données
    for iteration in range(1, 4):
        fig, ax = plt.subplots(figsize=(8.27, 5.84)) # Format A5 paysage
        vecteur_x = np.linspace(0, 100, 500)
        bruit = np.random.normal(0, 1, 500)
        signal = np.sin(vecteur_x / (iteration * 2)) + bruit * 0.2
        ax.plot(vecteur_x, signal, color='navy', label=f'Signal phase {iteration}')
        ax.set_title(f"Série Expérimentale N° {iteration}")
        ax.set_xlabel("Temps (s)")
        ax.set_ylabel("Tension (mV)")
        ax.legend()
        ax.grid(True)

        # Enregistrement de la planche au sein du flux consolidé
        flux_pdf.savefig(fig, bbox_inches='tight')
        plt.close(fig) # Libération stricte de la mémoire vive

L’emploi du gestionnaire de contexte (instruction with) garantit que, même en cas de survenue d’une exception en milieu d’exécution, le descripteur de fichier est convenablement finalisé et les index internes du document PDF sont scellés, préservant ainsi l’intégrité de l’archive produite sans risque de corruption binaire.

12. Synthèse méthodologique et bonnes pratiques pour l’archivage graphique

12.1 Protocole systématique de validation avant exportation définitive

L’exportation d’une figure sur support pérenne ne constitue pas l’épilogue passif d’un script, mais une opération soumise à un contrôle qualité systématique. Avant d’intégrer une visualisation au sein d’un dépôt d’archives pérenne ou d’un manuscrit soumis pour publication, il est indispensable d’appliquer un protocole d’inspection méthodique articulé autour d’une grille de contrôle rigoureuse :

• Vérification dimensionnelle et lisibilité : La figure a-t-elle été générée aux dimensions exactes requises par son support final ? Si l’image est observée à une échelle de reproduction de cent pour cent sur un document imprimé, les tiques d’axes et la légende demeurent-elles parfaitement lisibles sans effort visuel ?
• Complétude sémantique : Toutes les grandeurs physiques affichées sont-elles assorties de leurs unités respectives du Système International ? Les barres d’erreur indiquent-elles clairement dans la légende ou la note d’accompagnement si elles incarnent un écart-type, une erreur standard ou un intervalle de confiance à 95 % ?
• Conformité chromatique et daltonisme : La palette de couleurs retenue est-elle discernable par des individus atteints de déficiences de la vision des couleurs (deutéranopie, protanopie) ? L’utilisation systématique des palettes perceptuellement uniformes intégrées à Matplotlib (telles que viridis, plasma, cividis ou inferno) doit être préférée aux dégradés arc-en-ciel désuets comme jet.
• Vérification des canaux de transparence : Si transparent=True a été utilisé, le tracé conserve-t-il un contraste suffisant lorsqu’il est projeté successivement sur un fond immaculé et sur un fond sombre ?

12.2 Reproductibilité computationnelle et conservation conjointe code-figure

Dans l’écosystème contemporain de la recherche reproductible, un fichier image isolé possède une valeur scientifique éphémère s’il est dissocié de son lignage computationnel. Pour garantir qu’un résultat graphique puisse être réexaminé, audité ou mis à jour plusieurs années après sa production originale, il est capital de préserver une association stricte et infalsifiable entre le code source, le jeu de données d’origine et l’artéfact graphique final.

Plusieurs stratégies de conservation conjointe doivent être rigoureusement appliquées :

• Fixation déterministe des générateurs pseudo-aléatoires : Tout script impliquant des simulations stochastiques, des échantillonnages Monte-Carlo ou des initialisations d’algorithmes d’apprentissage automatique doit fixer explicitement sa graine aléatoire (par exemple via numpy.random.seed() ou random.seed()). Deux exécutions successives du script doivent produire des tracés strictement superposables au pixel près.
• Intégration d’empreintes numériques (Checksums et Git) : Lier systématiquement le commit Git actif de l’analyse dans les métadonnées PDF de la figure permet de remonter instantanément à l’état exact de la base de code qui a forgé le tracé.
• Verrouillage de l’environnement logiciel : L’archivage d’un fichier décrivant rigoureusement les versions des bibliothèques mobilisées (via un environnement conda ou un fichier requirements.txt scellant les versions exactes de Python et de Matplotlib) prémunit l’équipe de recherche contre les altérations esthétiques mineures consécutives aux montées de version logicielles.

12.3 Tableau récapitulatif des paramètres fondamentaux de savefig

Pour servir d’aide-mémoire opérationnel lors de la conception quotidienne de vos scripts de traitement et d’exportation graphique, le tableau synoptique ci-dessous synthétise les paramètres cardinaux de la méthode savefig, leurs domaines de valeurs admissibles ainsi que leurs recommandations méthodologiques associées :

Paramètre	Type et Valeurs	Comportement et Recommandations
fname	str, Path, ou descripteur de fichier binaire	Spécifie la destination du flux. L’extension finale (.pdf, .png, .svg) déclenche la détection automatique du format et du backend approprié.
dpi	float ou int (ex. : 150, 300, 600)	Fixe la résolution en points par pouce pour les sorties matricielles. Utiliser 300 DPI pour l’impression de recherche, 600 pour le line-art, 100-150 pour l’écran.
format	str (ex. : 'png', 'pdf', 'svg')	Force le codec d’exportation indépendamment de la présence ou de l’absence d’extension dans la chaîne fname.
bbox_inches	'tight' ou instance de Bbox	Calcule la boîte englobante exacte des artistes graphiques. Élimine les bordures blanches superflues ; impératif pour intégrer les légendes externes.
pad_inches	float (défaut : 0.1)	Régit l’épaisseur de la marge résiduelle maintenue autour de la figure lorsque bbox_inches='tight' est activé. Prévient les coupures marginales.
transparent	bool (True / False)	Bascule les canaux alpha de la figure et des axes à zéro. Idéal pour les présentations sur fond sombre, requiert un format supportant l’alpha (PNG, PDF, SVG).
facecolor	Code couleur (nom, hexadécimal, RVB)	Surcharge ponctuellement la couleur de remplissage de l’arrière-plan de la figure lors de l’écriture sans altérer la figure interactive en mémoire.
metadata	dict (paires clé-valeur textuelles)	Injecte des descripteurs normalisés (titre, auteur, licence) au sein des en-têtes binaires des formats compatibles (PDF, PNG). Favorise les principes FAIR.
backend	str (ex. : 'Agg', 'PDF', 'SVG')	Permet de spécifier manuellement le moteur de rendu devant sérialiser la sortie, outrepassant la configuration générale de la session courante.

En mobilisant avec discernement ces divers paramètres et en adoptant systématiquement l’architecture orientée objet, vous garantissez à vos productions scientifiques et techniques une longévité, une élégance formelle et une précision mathématique en accord avec les standards industriels et académiques les plus exigeants.

Références

• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90–95. https://doi.org/10.1109/MCSE.2007.55
• Matplotlib Development Team. (2024). matplotlib.pyplot.savefig documentation. Matplotlib documentation. https://matplotlib.org/stable/api/_as_gen/matplotlib.pyplot.savefig.html
• Matplotlib Development Team. (2024). Configuring the font family and embedding fonts in PDF/PS. Matplotlib User Guide. https://matplotlib.org/stable/users/explain/text/fonts.html
• Rougier, N. P. (2021). Scientific Visualization: Python + Matplotlib. Zenodo. https://doi.org/10.5281/zenodo.5194481
• Tufte, E. R. (2001). The Visual Display of Quantitative Information (2nd ed.). Graphics Press.
• Waskom, M. L. (2021). Seaborn: statistical data visualization. Journal of Open Source Software, 6(60), 3021. https://doi.org/10.21105/joss.03021
• Wilke, C. O. (2019). Fundamentals of Data Visualization: A Primer on Making Informative and Compelling Figures. O’Reilly Media.
