Dans le paysage contemporain de la science des données, de l’ingénierie et de la recherche computationnelle, la communication visuelle rigoureuse constitue un impératif épistémologique fondamental. Parmi l’éventail des bibliothèques logicielles dédiées à la synthèse graphique en langage Python, Matplotlib s’impose historiquement comme l’étalon de référence, fournissant une infrastructure logicielle à la fois expressive, modulaire et hautement extensible. Au-delà des tracés conventionnels de courbes scalaires, d’histogrammes et de nuages de points, la maîtrise fine de la grammaire graphique sous-jacente exige une compréhension approfondie des primitives vectorielles bidimensionnelles, couramment désignées sous le vocable générique de « patchs » géométriques. L’intégration délibérée de telles formes au sein d’une composition visuelle ne répond pas uniquement à des considérations esthétiques périphériques ; elle traduit une volonté délibérée de structurer l’espace sémantique, d’isoler des intervalles d’intérêt ou de circonscrire des topologies fonctionnelles complexes.
Le rectangle, en particulier, occupe une position architecturale pivotale dans la sémiotique des représentations graphiques quantitatives. Sa morphologie orthogonale élémentaire fait écho direct aux repères cartésiens usuels, permettant une correspondance dimensionnelle directe et intuitive avec les variables indépendantes et dépendantes. Qu’il s’agisse d’encadrer une anomalie transitoire au sein d’une série temporelle à haute fréquence, de borner l’incertitude paramétrique d’un modèle d’apprentissage automatique, de matérialiser une région d’intérêt spatiale sur un tenseur d’imagerie médicale, ou encore d’élaborer manuellement des représentations modulaires à l’instar des diagrammes de Gantt ou des cartes thermiques sur mesure, la classe matplotlib.patches.Rectangle constitue l’outil fondamental indispensable à tout praticien exigeant.
Le présent traité propose une analyse exhaustive et rigoureuse des fondements théoriques, des mécanismes syntaxiques et des déclinaisons méthodologiques régissant l’usage des rectangles dans l’écosystème Matplotlib. En explorant successivement l’architecture interne des conteneurs graphiques, l’algèbre sous-jacente des transformations affines, la gestion fine des coordonnées spatiales, l’optimisation computationnelle via les collections vectorielles et les règles de composition perceptuelle, ce document offre un corpus didactique complet, conçu pour élever la rigueur technique et la portée analytique de vos visualisations de données scientifiques.
1. Introduction théorique et fondements des primitives graphiques dans Matplotlib
1.1 Le rôle des patchs géométriques dans la visualisation de données
Au sein de la théorie moderne de la visualisation de données formalisée par des auteurs pionniers tels que Jacques Bertin et Leland Wilkinson, la représentation visuelle ne se résume pas à la simple transcription point par point de vecteurs numériques. Elle repose sur l’instanciation de symboles graphiques dotés d’attributs rétiniens distincts. Dans l’architecture logicielle de Matplotlib, un « patch » (littéralement une pièce ou une rustine) désigne un élément artistique bidimensionnel pourvu d’une surface fermée, autonome et distinct des séries de données scalaires conventionnelles. Contrairement à une séquence discrète de coordonnées reliées par des segments infinitésimaux, le patch incarne une entité géométrique holistique définie par une frontière paramétrique continue et une zone surfacique intrinsèque.
L’introduction d’un patch géométrique au sein d’un tracé graphique permet d’instaurer des mécanismes d’indexation spatiale indispensables à la structuration des espaces perceptifs et cognitifs de l’observateur. En délimitant explicitement des sous-ensembles du plan cartésien, le chercheur ou l’analyste crée des zones de focalisation qui guident l’attention visuelle, segmentent des distributions hétérogènes ou contextualisent des régimes physiques distincts. Sur le plan sémiotique, le patch transforme un espace d’affichage continu et indifférencié en une géographie sémantique structurée, facilitant l’émergence d’inférences logiques immédiates.
D’un point de vue informatique, il est impératif de souligner la distinction opérée entre le rendu matriciel standard et les primitives vectorielles gérées par Matplotlib. Tandis qu’une image matricielle fige l’information sous la forme d’une grille rigide de pixels dont la résolution se dégrade sous l’effet du zoom ou de l’interpolation spatiale, les patchs géométriques sont manipulés sous forme d’instructions vectorielles pures. Chaque primitive conserve sa définition mathématique analytique jusqu’à l’étape ultime de pixellisation par le moteur de rendu. Cela garantit une netteté absolue, une invariance d’échelle et une précision sub-pixel optimale lors de l’exportation vers des formats vectoriels haute fidélité tels que le PDF ou le SVG.
1.2 Architecture sous-jacente de Matplotlib : Figure, Axes et Canvas
L’architecture interne de Matplotlib est articulée autour d’un modèle hiérarchique triadique rigoureux, fondé sur les concepts de Figure, Axes et Canvas. La Figure constitue le réceptacle de premier niveau, l’enveloppe globale au sein de laquelle s’organisent l’ensemble des éléments visuels, incluant les éventuels sous-graphiques, les légendes globales, les titres généraux et les zones de texte périphériques. Elle agit comme le gestionnaire spatial maître, allouant les dimensions physiques et orchestrant les marges de l’espace de dessin global.
L’objet Axes, qu’il convient de ne pas confondre avec le pluriel des axes géométriques individuels (les objets Axis), représente le contexte opératoire réel au sein duquel les données sont projetées. C’est l’espace bidimensionnel ou tridimensionnel effectif qui possède un repère cartésien propre, délimité par des graduations, des étiquettes et des limites numériques spécifiques. C’est précisément au sein de l’objet Axes que s’insèrent les primitives géométriques. L’objet Axes détient la responsabilité mathématique de transformer les coordonnées des données utilisateurs en coordonnées d’affichage physiques à travers son pipeline de transformation dédié.
À la base de cet édifice logiciel opère le moteur de rendu, matérialisé par le Canvas (la toile de dessin abstraite). Le Canvas abstrait l’interaction avec le périphérique matériel ou le format de fichier de sortie, qu’il s’agisse d’un moteur vectoriel (comme Agg pour le matriciel, PDF, PS ou SVG). Lors de l’évaluation des primitives géométriques, le moteur de rendu applique un mécanisme d’empilement séquentiel rigoureux, souvent dénommé pile graphique ou algorithme du peintre. Chaque élément visuel est évalué et dessiné successivement dans l’ordre d’enregistrement ou selon un indice de profondeur explicite, dictant les relations de recouvrement, d’oblitération ou de transparence optique entre les courbes et les surfaces géométriques sous-jacentes.
1.3 Anatomie générale et classification du module matplotlib.patches
Le module spécialisé matplotlib.patches regroupe une typologie riche et diversifiée de classes concrètes dérivées d’une abstraction fondamentale commune nommée Patch. Cette classe abstraite de base fournit le contrat logiciel standardisé régissant la gestion des propriétés optiques de surface et de bordure, telles que la couleur de remplissage, la couleur de contour, l’épaisseur du trait, les motifs de trame et le degré d’opacité. Parmi les déclinaisons issues de ce socle architectural figurent notamment les cercles (Circle), les ellipses (Ellipse), les polygones arbitraires (Polygon), les flèches vectorielles (FancyArrow) et les coins arrondis (FancyBboxPatch).
Au cœur de cette taxinomie, la classe Rectangle se distingue par des spécificités techniques et contractuelles particulièrement rigoureuses. Conçue pour modéliser des parallélogrammes orthogonaux dans un repère affin, elle impose une interface paramétrique minimale mais complète, requérant la définition univoque d’un sommet d’origine, d’une extension longitudinale et transversale, et éventuellement d’une déviation angulaire. Cette rigueur structurelle garantit des optimisations mathématiques considérables lors des calculs de collision, d’intersection et de redimensionnement interactif, évitant la complexité algorithmique inhérente aux polygones non réguliers.
L’exploitation de la classe Rectangle au sein d’une approche orientée objet offre des avantages considérables par rapport aux démarches purement procédurales issues de l’interface historique matplotlib.pyplot. Alors que l’approche procédurale manipule des états globaux implicites susceptibles d’induire des effets de bord imprévisibles au sein de scripts analytiques denses, l’approche orientée objet encapsule explicitement chaque primitive sous forme d’une instance autonome. Cette instance peut être inspectée dynamiquement, modifiée par ses méthodes d’accès, interrogée pour ses dimensions et réassignée avec une granularité logique absolue, satisfaisant ainsi aux exigences de reproductibilité et de robustesse du génie logiciel scientifique moderne.
2. Analyse syntaxique et paramètres fondamentaux de la classe Rectangle
2.1 Le point d’ancrage (xy) : Définition cartésienne et positionnement
L’instanciation de la classe Rectangle repose sur une grammaire paramétrique rigoureuse dont le premier argument positionnel est le point d’ancrage, symbolisé par le paramètre formel xy. Ce paramètre attend impérativement une structure itérable de dimension deux, typiquement un tuple ou une liste de deux scalaires numériques réels représentant les coordonnées d’ancrage dans l’espace de référence de l’axe cible. Par convention immuable dans l’architecture canonique de Matplotlib, ce point (x, y) correspond au coin inférieur gauche du rectangle lorsque l’orientation des axes cartésiens est standard et qu’aucune déviation angulaire n’est appliquée.
Il est fondamental de comprendre l’influence déterminante de la topologie de l’axe sur l’interprétation géométrique de ce sommet d’ancrage. Dans un système de coordonnées cartésiennes euclidien classique, où l’abscisse croît de gauche à droite et l’ordonnée de bas en haut, la désignation « inférieur gauche » correspond rigoureusement au sommet possédant la valeur minimale sur les deux dimensions spatiales. Néanmoins, si l’espace analytique subit une inversion d’axe — situation courante en traitement d’image où l’origine est située au sommet supérieur gauche, ou en géophysique sous-marine où la profondeur croît vers le bas — la signification physique de l’ancrage est altérée. L’ancre demeure mathématiquement fixée aux coordonnées numériques spécifiées, mais sa projection phénoménologique peut correspondre visuellement au coin supérieur du tracé.
Cette distinction s’avère critique lors de la conception d’algorithmes de délimitation automatisés. Une méconnaissance de la relation liant le point d’ancrage à l’orientation directionnelle des axes conduit fréquemment à des erreurs de positionnement visuel, le rectangle apparaissant déporté dans un quadrant diamétralement opposé à la région d’intérêt ciblée. Le programmeur doit ainsi s’assurer de la cohérence intrinsèque entre la sémantique de son point de référence et le régime d’orientation configuré sur l’objet Axes.
2.2 Dimensions spatiales : Largeur (width) et Hauteur (height)
Les paramètres formels width (largeur) et height (hauteur) constituent les deux grandeurs scalaires gouvernant l’extension dimensionnelle de la primitive géométrique à partir de son point d’ancrage xy. La largeur correspond à la mesure de l’étalement du rectangle le long de l’axe des abscisses, tandis que la hauteur quantifie son développement le long de l’axe des ordonnées. Ces grandeurs sont exprimées, par défaut, dans les mêmes unités physiques que les séries de données associées au repère cartésien hébergeant l’objet.
Une propriété mathématique notable et particulièrement élégante de l’implémentation de Matplotlib réside dans la prise en charge native de valeurs scalaires négatives pour la largeur ou la hauteur. Lorsqu’une valeur négative est assignée à l’argument width, le moteur géométrique ne déclenche aucune exception logicielle ; il projette simplement l’extension du rectangle vers la gauche du point d’ancrage, le long des abscisses décroissantes. De manière symétrique, une valeur négative affectée à height étend la primitive vers le bas, le long des ordonnées décroissantes. Dans une telle configuration, le point d’ancrage xy cesse visuellement d’occuper le coin inférieur gauche pour devenir le coin supérieur droit, ou l’un des sommets alternatifs selon la combinaison des signes des deux dimensions.
Ce comportement offre une souplesse algorithmique appréciable, notamment lors de la création programmatique de boîtes englobantes à partir de coordonnées de coins opposés arbitraires. Toutefois, le praticien doit veiller au strict respect de l’échelle des unités sous-jacentes. Dans le cadre d’affichages à axes logarithmiques, l’application d’extensions additives directes peut conduire à des distorsions volumétriques sévères ou à des erreurs d’indétermination numérique si les frontières du rectangle interceptent des valeurs nulles ou négatives interdites par la transformation mathématique de l’axe.
2.3 L’angle de rotation (angle) et son comportement géométrique
Le paramètre optionnel angle confère à la primitive rectangulaire une cinématique bidimensionnelle en lui appliquant une transformation euclidienne de rotation pure. Exprimé sous la forme d’un nombre réel flottant, cet angle est défini par convention en degrés décimaux et s’applique selon le sens trigonométrique direct, c’est-à-dire dans le sens inverse des aiguilles d’une montre (anti-horaire). Par défaut, lorsque cet argument est omis ou assigné à la valeur zéro, les arêtes du rectangle demeurent strictement colinéaires aux vecteurs directeurs des axes du repère de données.
Le point d’ancrage xy joue un rôle éminemment central dans ce mécanisme géométrique : il constitue par défaut le centre de rotation invariant du système. Lorsque l’angle de rotation s’accroît, l’ensemble des sommets du rectangle se déplace le long de trajectoires circulaires centrées de manière rigide sur le point xy, lequel conserve une position fixe absolue dans l’espace de référence. Il en résulte que le rectangle n’effectue pas une rotation sur lui-même autour de son barycentre géométrique, mais pivote autour de son sommet inférieur gauche d’origine, décrivant un arc de cercle dans le quadrant déterminé par ses dimensions.
Cette caractéristique implique une vigilance accrue lorsque les échelles graphiques des abscisses et des ordonnées sont asymétriques ou non isotropes. Dans un repère où une unité d’abscisse représente une magnitude physique disproportionnée par rapport à une unité d’ordonnée, l’application d’une rotation euclidienne au niveau des données engendre une anamorphose visuelle : le rectangle peut apparaître sous la forme d’un parallélogramme déformé plutôt que d’une boîte orthogonale parfaite. Pour préserver l’orthogonalité apparente des angles sous rotation, une harmonisation explicite du rapport d’aspect de l’axe ou le recours à des transformations d’affichage coordonnées s’avère indispensable.
3. Méthodologie d’instanciation et intégration dans les axes
3.1 Création canonique via plt.subplots() et ax.add_patch()
L’instanciation et le déploiement méthodologiques d’une primitive rectangulaire au sein d’une figure Matplotlib reposent sur l’orchestration rigoureuse de l’interface orientée objet. Le processus canonique s’amorce par la création explicite du conteneur global et de l’environnement cartésien au moyen de l’invocation de la fonction de fabrique dédiée, généralement assignée aux identifiants conventionnels de la figure et de l’axe. Cette initialisation structure l’arbre des objets graphiques et prépare le récepteur d’affichage pour l’accueil ultérieur des primitives artistiques.
Une fois le contexte d’axe instancié, la seconde phase opératoire consiste à créer de manière autonome l’instance du rectangle en important explicitement la classe issue du sous-module des patchs géométriques. L’instanciation requiert la spécification rigoureuse des arguments obligatoires d’ancrage spatial et d’extension dimensionnelle, accompagnés le cas échéant des paramètres de personnalisation stylistique. À ce stade du cycle d’exécution, le rectangle réside en mémoire en tant qu’entité mathématique et graphique isolée, dépourvue de lien structurel avec le moteur d’affichage de la figure.
L’intégration définitive de la forme au sein de l’espace graphique s’opère par l’invocation explicite de la méthode ax.add_patch(), en lui transmettant en argument l’instance de rectangle préalablement créée. Cette méthode opère comme une greffe topologique : elle enregistre la primitive dans la liste interne des artistes hébergés par l’objet Axes, lie les transformations spatiales de l’axe à la primitive géométrique et informe le moteur de rendu de la nécessité d’évaluer ce nouvel élément lors de la phase de composition finale de l’image.
3.2 Différence fondamentale entre ax.plot() et ax.add_patch()
Pour l’ingénieur ou le chercheur habitué à l’usage récurrent de la méthode ax.plot(), l’incorporation de formes fermées via ax.add_patch() marque une divergence conceptuelle et structurelle profonde. Lorsque l’on invoque ax.plot(), le moteur logiciel génère et manipule une instance de la classe Line2D. Cet objet est intrinsèquement une collection unidimensionnelle de coordonnées séquentielles reliées par des segments rectilignes ou représentées par des marqueurs discrets. Même lorsqu’une ligne est refermée sur elle-même en faisant coïncider ses points initial et terminal, elle demeure une frontière filaire sans intériorité géométrique native.
À l’inverse, l’invocation de ax.add_patch() introduit une entité surfacique fermée dérivée de la classe Patch. Cette divergence de nature ontologique entraîne des conséquences directes sur le traitement graphique et la gestion de la mémoire sous-jacente. L’objet Patch intègre une logique surfacique native capable de calculer des aires, de gérer simultanément une frontière externe vectorielle et un intérieur continu, et de recevoir des traitements de remplissage complexes, tels que des dégradés ou des motifs de trames hachurées, inaccessibles aux objets filaires de type Line2D.
De surcroît, la gestion des métadonnées artistiques et des propriétés physiques diffère fondamentalement. Alors que ax.plot() est conçu pour ingérer rapidement de grands volumes de données numériques avec des mécanismes de simplification automatique des tracés linéaires, la méthode ax.add_patch() préserve l’intégrité géométrique intégrale de la forme polygonale fermée. Elle offre un contrôle déterministe sur chaque paramètre du tracé, évitant les artefacts de lissage ou d’approximation géométrique fréquemment constatés sur les lignes complexes.
3.3 Gestion du cadrage automatique et ajustement des limites des axes
L’une des particularités techniques les plus déconcertantes pour les praticiens réside dans la gestion asymétrique des limites cartésiennes lors de l’adjonction de patchs. Lorsque des courbes sont injectées au sein d’un axe via des méthodes de haut niveau telles que ax.plot() ou ax.scatter(), l’environnement Matplotlib met à jour de manière dynamique et automatique la boîte englobante des données (data limits) et réajuste immédiatement les bornes visibles des abscisses et des ordonnées pour encadrer l’intégralité du signal.
À l’opposé, l’exécution de la méthode primitive ax.add_patch() n’entraîne pas systématiquement le recalcul automatique des limites de l’espace affiché. Cette conception délibérée vise à préserver les performances lors de l’ajout itératif de multiples primitives artistiques et à éviter que des éléments d’annotation périphériques ne viennent altérer intempestivement le cadrage principal établi pour les séries de données. Par conséquent, si un rectangle est instancié sur un axe vierge de toute courbe sans configuration préalable des limites, la zone de visualisation par défaut demeure cantonnée à l’intervalle unitaire standard compris entre zéro et un, laissant potentiellement le rectangle hors du champ visible.
Pour remédier à cette restriction d’affichage et rétablir un cadrage optimal de la scène, deux stratégies méthodologiques sont préconisées. La première consiste à forcer de manière programmatique le recalcul des bornes de données en invoquant successivement ax.relim(), pour réévaluer les limites spatiales en incluant les nouveaux patchs, suivi de ax.autoscale_view() pour adapter visuellement l’échelle de la caméra cartésienne. La seconde approche, souvent privilégiée dans le cadre de visualisations scientifiques rigoureuses, repose sur la fixation manuelle et explicite des intervalles au moyen des commandes ax.set_xlim() et ax.set_ylim(), garantissant un contrôle déterministe absolu sur la composition spatiale finale.
4. Premier exemple complet : Dessiner un rectangle élémentaire sur un tracé
4.1 Décomposition séquentielle du script minimaliste
L’élaboration d’un script fonctionnel élémentaire requiert une structuration rigoureuse articulée en phases logiques étanches. La première phase consiste en l’importation déterministe des modules requis. Il s’avère indispensable d’importer le sous-module conventionnel matplotlib.pyplot pour assurer le pilotage de l’interface d’affichage, ainsi que l’entité de classe Rectangle directement issue du sous-module matplotlib.patches. Cette modularité dans l’importation témoigne de l’inscription délibérée du script dans le paradigme orienté objet, garantissant l’accès direct aux primitives sans passer par des couches d’abstraction intermédiaires superflues.
Dans un second temps, le script initialise la scène graphique en instanciant un couple Figure et Axes au moyen de la méthode unifiée plt.subplots(). À la suite de cette initialisation, les bornes dimensionnelles de l’axe sont explicitement configurées afin de définir un repère cartésien borné, par exemple un carré unitaire ou une étendue spatiale décimale arbitraire. L’objet Rectangle est alors instancié en renseignant son point d’ancrage matriciel ainsi que son développement en largeur et en hauteur, avant d’être greffé à l’axe récepteur par l’entremise de la fonction ax.add_patch().
La séquence opérationnelle se clôture par l’évaluation finale du moteur de rendu, typiquement déclenchée par l’instruction plt.show() dans les environnements interactifs ou par l’instruction de sauvegarde matricielle fig.savefig() dans les pipelines d’exécution automatisés. La décomposition de ce processus démontre la limpidité conceptuelle de la bibliothèque : la matérialisation graphique résulte d’une chaîne logique continue reliant la définition mathématique de la forme géométrique à sa conversion finale en primitives de bas niveau par le pilote de rendu.

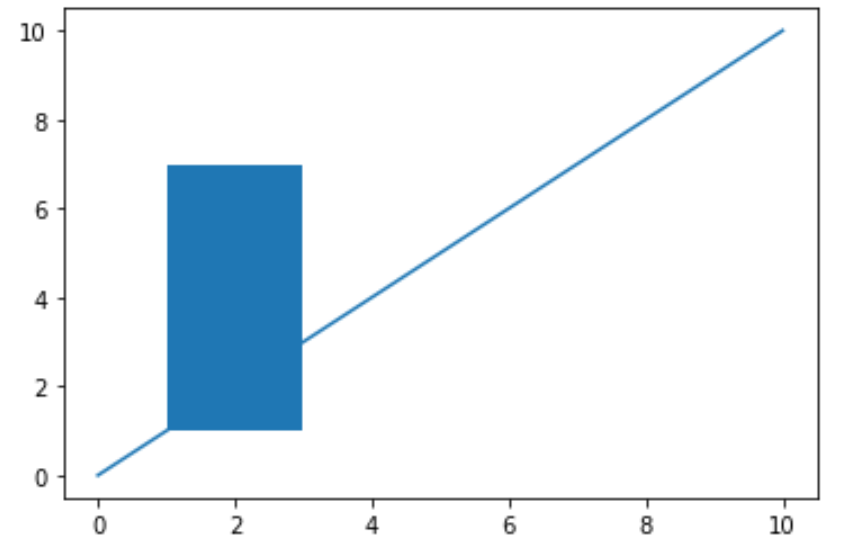

4.2 Superposition d’un rectangle sur une courbe de données existante
L’un des cas d’usage scientifique les plus fréquents consiste à superposer un rectangle géométrique sur une série de données préexistante afin de contextualiser une phase expérimentale spécifique ou de focaliser l’attention sur un transitoire critique. Imaginons une expérience au cours de laquelle une grandeur physique évolue de manière oscillatoire amortie en fonction du temps. La trajectoire de ce phénomène continu est modélisée par une courbe analytique discrétisée et tracée au moyen de l’instruction ax.plot(), conférant d’emblée à l’espace cartésien une échelle physique concrète et des bornes dynamiques.
L’insertion ciblée de la primitive rectangulaire intervient alors pour encadrer précisément un sous-ensemble spatial de la trajectoire. Par exemple, si une résonance anormale se manifeste sur un intervalle temporel déterminé, les coordonnées d’ancrage horizontal du rectangle sont alignées rigoureusement sur le début de cet intervalle temporel, tandis que son ancrage vertical est défini pour englober l’amplitude maximale du signal perturbé. La largeur du rectangle correspond alors exactement à la durée de l’événement et sa hauteur à la dynamique crête-à-crête sous surveillance.
Cette hybridation entre un tracé continu de données réelles et une primitive géométrique fermée permet d’établir une validation visuelle immédiate de la concordance spatiale. L’observateur n’est plus confronté à un signal brut au sein duquel il doit chercher visuellement l’anomalie : la boîte orthogonale délimite un champ d’investigation clos qui guide son interprétation quantitative, prouvant la supériorité ergonomique de la géométrie contextuelle sur la simple annotation textuelle passive.
4.3 Évaluation du comportement par défaut du moteur de rendu
L’analyse minutieuse du comportement visuel obtenu lors de l’instanciation d’un rectangle sans spécification stylistique révèle les choix de conception arrêtés par les architectes de Matplotlib. Par défaut, la primitive est dessinée avec la couleur de remplissage primaire issue du cycle de couleurs actif (la première teinte de la palette par défaut, historiquement un bleu profond standard), accompagnée d’une absence totale de bordure différenciée ou d’un contour d’une finesse imperceptible. Cette configuration produit une surface opaque unie qui masque complètement les éléments graphiques situés sous son emprise spatiale.
Cette opacité intégrale engendre une interaction visuelle destructrice lorsque le rectangle est superposé à des données préexistantes : la courbe de signal située à l’intérieur des frontières du rectangle devient totalement invisible, annihilant la fonction d’analyse contextuelle recherchée. Le phénomène met en exergue l’une des limitations esthétiques et fonctionnelles majeures du rendu par défaut, où la surface préempte l’espace d’affichage au détriment de l’information sous-jacente.
Ce constat d’oblitération visuelle impose l’apprentissage impératif des paramètres de personnalisation avancée. Pour transformer ce bloc géométrique monolithique en un instrument de mise en relief subtil et précis, le développeur doit acquérir la maîtrise des leviers stylistiques fondamentaux : la découplage chromatique entre la surface et le contour, l’application de régimes de semi-transparence optique, et la modulation de la typologie des bordures périphériques.
5. Personnalisation chromatique et stylistique du rectangle

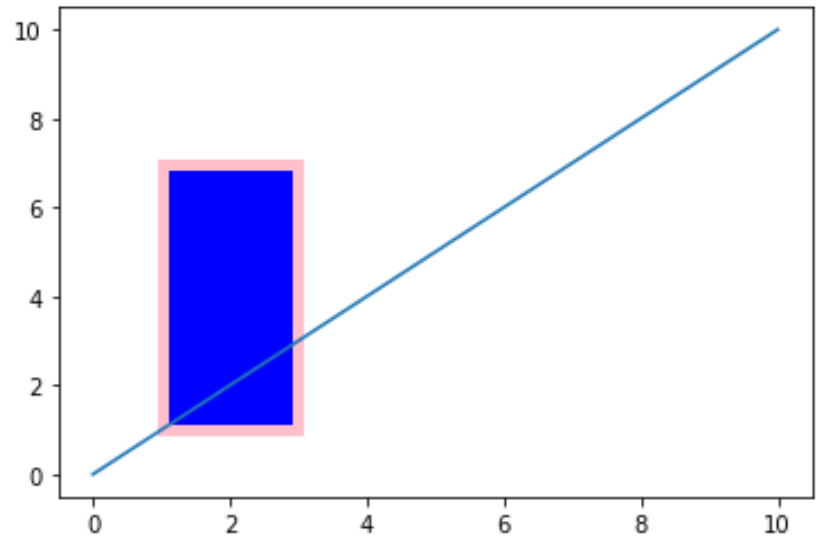

5.1 Gestion des couleurs : facecolor, edgecolor et formats acceptés
La morphologie visuelle d’un patch rectangulaire repose sur une séparation fonctionnelle étanche entre l’intérieur de sa surface fermée et son tracé périphérique externe. Matplotlib concrétise cette distinction architecturale au moyen de deux arguments dédiés : facecolor (souvent abrégé en fc), qui régit la coloration du corps géométrique interne, et edgecolor (abrégé en ec), qui contrôle exclusivement la teinte du trait de délimitation périphérique. Cette dualité permet une combinatoire expressive étendue, autorisant par exemple des corps transparents ceinturés de contours vifs ou des surfaces pleines dépourvues de démarcation marginale.
La bibliothèque brille par son universalité quant aux formats de description chromatique acceptés. Le développeur peut spécifier des teintes sous la forme de chaînes de caractères nommées standardisées (telles que les couleurs de base issues du Web ou les désignations normalisées X11), de notations hexadécimales conventionnelles rigoureuses codées sur six ou huit caractères, ou encore de tuples et de tableaux scalaires définissant les composantes spectrales rouge, vert et bleu (RGB) normalisées sur l’intervalle fermé allant de 0.0 à 1.0. L’adjonction optionnelle d’une quatrième composante scalaire formalise le canal de transparence alpha (RGBA), offrant un contrôle analytique direct sur l’atténuation lumineuse du composant sélectionné.
Une modalité syntaxique d’une portée pratique remarquable réside dans l’utilisation de la valeur textuelle réservée 'none' (transmise sous forme de chaîne de caractères, distincte de l’objet Python None). Lorsqu’elle est assignée au paramètre facecolor, cette valeur désactive intégralement le calcul du remplissage surfacique sans supprimer l’entité géométrique elle-même. Cette technique permet d’obtenir un cadre d’encadrement ajouré parfait, laissant transparaître avec une limpidité cristalline l’intégralité des points de données sous-jacents tout en conservant une frontière rectangulaire nettement démarquée.
5.2 Propriétés avancées de contour : linewidth, linestyle et capstyle
L’expression graphique de la périphérie du rectangle est gouvernée par une triade d’arguments régulant l’épaisseur, la continuité et la morphologie géométrique des sommets. L’argument linewidth (ou lw) reçoit une valeur scalaire flottante exprimée en points typographiques (1/72 de pouce) définissant l’épaisseur du trait de bordure. Une valeur unitaire correspond au standard éditorial classique, tandis que des valeurs fractionnaires ou substantielles permettent d’atténuer la présence de la boîte ou, au contraire, d’établir une démarcation visuelle imposante pour les anomalies critiques.
Le paramètre linestyle (ou ls) orchestre le patron de segmentation du tracé de bordure. Il accepte aussi bien des désignations textuelles formalisées (telles que 'solid', 'dashed', 'dotted', ou 'dashdot') que des syntaxes symboliques condensées équivalentes (telles que '-', '--', ':', '-.'). Au-delà de ces constantes usuelles, les utilisateurs chevronnés peuvent transmettre des tuples décrivant des séquences arbitraires d’espacements et de tirets numériques permettant de concevoir des signatures graphiques uniques adaptées à des chartes éditoriales hautement spécialisées.
À un niveau de granularité géométrique plus profond opèrent les propriétés de finition structurelle, notamment joinstyle et capstyle. Le paramètre joinstyle dicte la manière dont les arêtes orthogonales se raccordent aux quatre sommets du rectangle. Ses valeurs possibles — 'miter' (en onglet saillant parfait), 'round' (arrondi) ou 'bevel' (biseauté) — influencent subtilement la perception du cadre, en particulier lorsque des épaisseurs de trait élevées sont employées. Le paramètre capstyle, quant à lui, contrôle l’extrémité des segments individuels au sein des bordures discontinues hachurées, assurant une conformité typographique absolue avec les exigences de l’édition scientifique rigoureuse.
5.3 Gestion de la transparence et de l’opacité avec le paramètre alpha
La coexistence harmonieuse entre des primitives surfaciques opaques et des signaux scientifiques denses requiert une gestion méticuleuse de la perméabilité photonique. Le paramètre scalaire alpha intervient précisément à ce niveau en modulant le degré d’opacité global de la primitive sur une échelle continue graduée de 0.0 (invisibilité et transparence totales) à 1.0 (opacité minérale intégrale). L’application d’un canal alpha intermédiaire, généralement compris entre 0.15 et 0.35, constitue l’approche préconisée pour créer des voiles de surbrillance semi-transparents capables d’isoler une zone temporelle ou spectrale sans masquer les oscillations du signal sous-jacent.
Toutefois, une vigilance conceptuelle s’impose quant à la portée d’application du paramètre alpha. Lorsqu’il est spécifié au niveau supérieur du constructeur du rectangle, il s’applique indistinctement et de manière uniforme à l’ensemble du corps surfacique et de la bordure périphérique. Il en résulte un affaiblissement concomitant de la netteté du contour, qui perd son pouvoir de délimitation tranché en devenant lui-même vaporeux et semi-transparent.
Pour contourner cet effet secondaire et préserver un contraste structural optimal, l’état de l’art consiste à dissocier le contrôle de la transparence du corps de celui du contour. Cette dissociation s’effectue en n’utilisant pas l’argument global alpha, mais en injectant des quadruplets sous format RGBA distincts au sein de facecolor et de edgecolor. Le développeur assigne par exemple à facecolor un vecteur chromatique pourvu d’un coefficient alpha abaissé à 0.2, tandis que l’argument edgecolor reçoit une formule chromatique dotée d’une opacité pleine fixée à 1.0. Cette méthodologie confère au rectangle un fond translucide discret sublimé par une bordure structurante d’une netteté absolue.
6. Remplissages texturés, motifs et variantes sans remplissage
6.1 Utilisation du paramètre hatch pour l’application de trames
L’adjonction de motifs de hachurage au sein de la géométrie interne du rectangle représente une modalité d’expression particulièrement puissante, opérée par le paramètre formel hatch. Ce paramètre accepte des chaînes de caractères encodant une syntaxe symbolique spécifique, où chaque caractère correspond à un archétype géométrique répétitif de trame vectorielle. Parmi les glyphes de hachures les plus usuels figurent la barre oblique ascendante '/', la barre oblique descendante '', la barre verticale '|', la barre horizontale '-', le signe d’addition '+', la croix diagonale 'x', le cercle vide 'o', le cercle plein 'O', le point compact '.' et l’étoile '*'.
Une caractéristique fondamentale du système de hachurage de Matplotlib réside dans sa densité modulaire, gouvernée par la répétition des symboles élémentaires au sein de la chaîne de configuration. Par exemple, la spécification d’un motif '/' engendre une grille oblique espacée, tandis que l’envoi d’une chaîne redondante telle que '////' commande au moteur de rendu d’accroître de manière quadratique la densité spatiale des hachures, resserrant les lignes pour former une texture dense. Il est également possible d’hybrider différents motifs au sein d’une même chaîne, à l’instar de 'ox', pour engendrer des textures combinatoires complexes impossibles à reproduire par de simples aplats de couleur.
Sur le plan ergonomique et normatif, l’emploi de trames hachurées constitue un prérequis incontournable pour satisfaire aux critères universels d’accessibilité visuelle, notamment les directives internationales régissant la transmission d’informations critiques indépendamment de la perception chromatique. Pour les individus atteints de déficiences visuelles telles que les diverses formes de daltonisme (deutéranopie, protanopie, tritanopie), ou dans l’éventualité d’une reproduction du document sur des supports d’impression en niveaux de gris monochromes, les motifs de texture garantissent une discrimination sémantique sans équivoque que la seule variation de teinte ne saurait assurer.

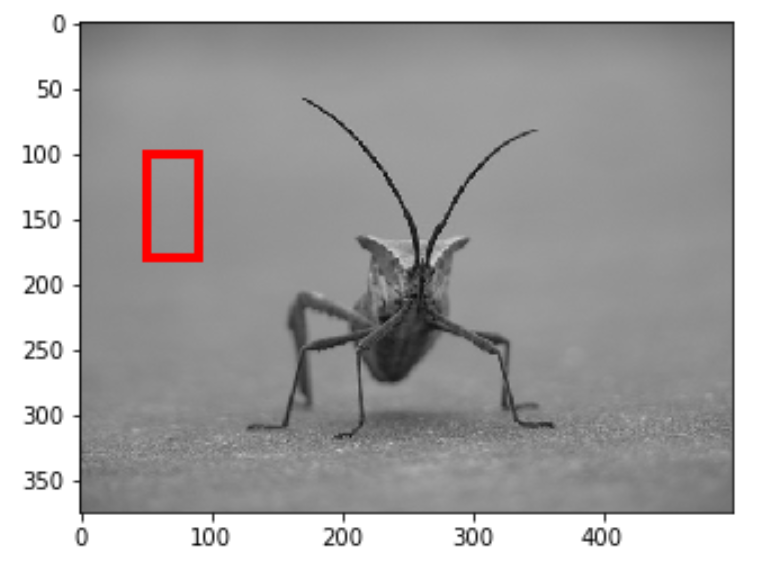

6.2 Configuration des rectangles filaires via le paramètre fill
Dans de nombreuses applications scientifiques et industrielles, notamment dans les pipelines de vision par ordinateur, de détection d’objets ou d’analyse photogrammétrique, l’objectif d’un rectangle n’est pas de marquer une surface continue mais de circonscrire strictement une boîte de délimitation orthogonale (bounding box). Pour répondre à cette exigence fonctionnelle, la classe Rectangle propose le paramètre booléen fill.
Par défaut, la valeur de fill est positionnée à l’état vrai (True), contraignant le moteur de dessin à peindre l’intérieur du polygone avec la teinte déclarée ou implicite. Lorsque l’opérateur bascule ce commutateur à l’état faux (fill=False), le moteur graphique inhibe totalement l’évaluation surfacique de la primitive. Le rectangle est alors dépouillé de toute substance corporelle interne, se muant en une structure exclusivement filaire. Cette désactivation est fonctionnellement équivalente à l’assignation de la couleur textuelle facecolor='none', mais présente une clarté sémantique supérieure au sein du code source en affirmant explicitement l’intention architecturale de concevoir un cadre ouvert.
L’emploi d’un rectangle filaire dépourvu de remplissage présente l’avantage majeur de maximiser le ratio signal-sur-bruit visuel selon la terminologie d’Edward Tufte. En éliminant tout voile surfacique, l’intégrité radiométrique, chromatique et géométrique de l’image ou du nuage de points encapsulé est préservée à 100 %, sans aucune altération de luminance ou de saturation. La bordure filaire guide l’œil vers la sous-région d’intérêt avec une intrusion cognitive minimale, ce qui s’avère particulièrement pertinent lors de l’annotation d’images radiologiques ou microscopiques à haute résolution.
6.3 Interaction stylistique entre la couleur de trame et le fond
L’articulation esthétique et optique entre les hachures et la masse corporelle du rectangle obéit à une logique de conception précise au sein de Matplotlib. Il est impératif de comprendre que la couleur des traits constituant le motif de hachurage n’est pas arbitrée de manière indépendante : elle hérite directement de la valeur assignée à la propriété edgecolor. Si cette dernière est fixée à un bleu nuit saturé, les motifs de hachures internes adopteront rigoureusement cette signature spectrale, créant une harmonie formelle intrinsèque entre la bordure d’enceinte et le contenu texturé.
Cette interdépendance technique permet d’élaborer des superpositions visuelles sophistiquées en combinant simultanément un fond coloré semi-transparent et des motifs hachurés vifs. En configurant facecolor avec une teinte pastel atténuée par un coefficient alpha modéré, et en définissant un edgecolor opaque et contrasté, on obtient une zone graphique dotée d’une double hiérarchisation perceptuelle. Le fond pastel établit la délimitation globale du champ, tandis que les hachures confèrent à la région une signature haptique visuelle unique qui résiste parfaitement au bruit contextuel des courbes avoisinantes.
Toutefois, une réserve méthodologique rigoureuse s’impose quant à la retenue graphique nécessaire dans l’usage des hachures. Une superposition désordonnée de motifs denses sur des tracés de données à haute densité spectrale peut induire des illusions d’optique dégradantes, telles que des effets de moiré ou des surcharges cognitives sévères. Les recommandations ergonomiques en conception graphique scientifique préconisent de réserver les hachures aux cas de différenciation critique indispensable et de maintenir un ratio de vide suffisant en privilégiant des espacements équilibrés.
7. Cinématique géométrique et rotations avancées du rectangle

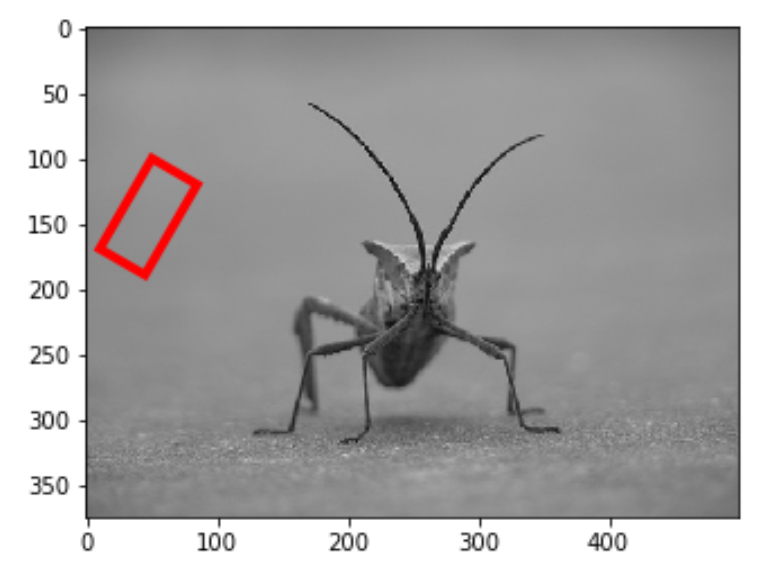

7.1 Mécanique trigonométrique du paramètre angle
L’introduction d’une rotation géométrique au sein d’une primitive rectangulaire fait intervenir l’algèbre linéaire des transformations affines appliquées aux coordonnées des sommets dans le plan euclidien. Lorsqu’une valeur angulaire non nulle est transmise via l’argument angle, le moteur de calcul géométrique de Matplotlib soumet les quatre sommets constitutifs du rectangle à une matrice de rotation standardisée. Pour tout point générique défini par son décalage spatial vectoriel relativement à l’origine, ses nouvelles coordonnées résultent du produit matriciel de ce vecteur avec la matrice orthogonale composée des lignes [cos(θ), -sin(θ)] et [sin(θ), cos(θ)], où θ matérialise la conversion en radians de l’angle spécifié en degrés décimaux.
Comme souligné précédemment, la caractéristique cinématique fondamentale de la classe Rectangle réside dans le fait que le centre invariant de cette opération de rotation coïncide rigoureusement avec les coordonnées de son point d’ancrage xy d’origine. Cette mécanique engendre un déplacement asymétrique de l’enveloppe globale : l’arête inférieure pivote le long du cercle directeur centré en xy, tandis que les trois autres sommets décrivent des orbites circulaires de rayons proportionnels à la largeur, à la hauteur et à la diagonale de la boîte. L’orientation finale du rectangle résulte ainsi de la composition directe de cette rotation trigonométrique appliquée en son sommet.
Il importe de réitérer l’impact des distorsions anamorphiques induites par des échelles d’axes non isotropes. Dans un repère graphique cartésien où les ratios d’échelle par unité physique ne sont pas verrouillés à l’égalité stricte (c’est-à-dire sans l’activation explicite d’un rapport d’aspect unitaire via l’instruction ax.set_aspect(‘equal’)), l’application directe d’un angle trigonométrique dans l’espace des données produit une déformation visuelle projective. L’angle d’inclinaison perçu sur l’écran par l’observateur humain diverge alors de la valeur numérique théorique injectée dans le constructeur, soulignant la nécessité de maîtriser l’espace au sein duquel s’applique la transformation matricielle.
7.2 Définition d’un point de pivot personnalisé pour la rotation
Dans de nombreuses situations de modélisation physique ou d’alignement visuel, le comportement par défaut faisant pivoter le rectangle autour de son coin inférieur gauche s’avère contre-intuitif et inadapté aux objectifs d’alignement géométrique. Le cas d’usage prépondérant réside dans la nécessité d’exécuter une rotation centrée, c’est-à-dire une rotation dont le point de pivot stationnaire coïncide exactement avec le barycentre géométrique (ou centre de masse surfacique) du rectangle.
Pour implémenter une rotation autour d’un pivot personnalisé — qu’il s’agisse du centre exact de la boîte ou d’un sommet secondaire arbitraire — sans recourir immédiatement au moteur de transformation de bas niveau, une formulation trigonométrique compensatoire doit être déployée au niveau des coordonnées d’ancrage. Considérons un rectangle de dimensions scalaires w (largeur) et h (hauteur) que l’on souhaite orienter d’un angle θ tout en maintenant son barycentre spatial stationnaire à une coordonnée cible définie (xc, yc). L’application directe des principes de la trigonométrie euclidienne permet de déterminer la position corrigée de l’ancre (x, y).
Avant toute rotation, le barycentre se situe à une distance vectorielle (w/2, h/2) de l’ancre inférieure gauche. Lorsque le rectangle subit une rotation d’angle θ, ce vecteur de liaison interne pivote de ce même angle. Par conséquent, pour que le barycentre demeure ancré en (xc, yc), le coin d’origine (x, y) doit être translaté en appliquant la formule de compensation vectorielle : l’abscisse d’ancrage s’écrit x = xc - (w/2 * cos(θ) - h/2 * sin(θ)) et l’ordonnée d’ancrage correspond à y = yc - (w/2 * sin(θ) + h/2 * cos(θ)). En injectant ce sommet d’ancrage recalculé conjointement avec l’angle de rotation dans le constructeur de la primitive, le rectangle tourne parfaitement sur lui-même autour de son centre cible, réalisant une rotation symétrique exempte de dérive translationnelle.
7.3 Exploitation du module matplotlib.transforms pour transformations affines
Lorsque les manipulations cinématiques requièrent une expressivité géométrique supérieure à la simple rotation monovariée, l’approche la plus rigoureuse et extensible consiste à exploiter directement le pipeline matriciel sous-jacent offert par le sous-module spécialisé matplotlib.transforms. Ce sous-système architectural permet de concevoir des chaînes de transformations géométriques affines composables en manipulant des opérateurs de translation, de rotation multiaxiale, d’homothétie et de cisaillement (shear).
L’opération canonique consiste à instancier un objet de transformation affine bidimensionnel, modélisé par la classe Affine2D. Cet objet offre une interface fluide permettant d’enchaîner séquentiellement des méthodes de manipulation spatiale. Par exemple, un utilisateur peut initialiser une transformation vierge, lui concaténer une rotation d’un angle quelconque autour d’un point pivot arbitraire rigoureusement spécifié via la méthode rotate_deg_around(x_pivot, y_pivot, degrees), puis composer cette opération avec la transformation spatiale native de l’axe au moyen de l’opérateur d’addition vectorielle.
L’objet de transformation ainsi assemblé est ensuite assigné au rectangle par le truchement de sa méthode set_transform() ou lors de son instanciation initiale. En procédant selon ce paradigme de programmation fonctionnelle géométrique, la primitive rectangulaire conserve ses dimensions intrinsèques déclarées dans un repère local intuitif, tandis que l’ensemble de la cinématique spatiale est délégué au moteur matriciel de bas niveau de Matplotlib. Cette approche garantit une robustesse mathématique absolue et préserve l’intégrité topologique de la scène graphique, même en présence de redimensionnements dynamiques interactifs ou de projections cartographiques non linéaires complexes.
8. Systèmes de coordonnées et positionnement relatif
8.1 Coordonnées basées sur les données (Data Coordinates)
Par défaut, toute primitive géométrique instanciée et ajoutée à un objet Axes via la méthode canonique ax.add_patch() est implicitement rattachée au système de coordonnées des données, représenté sous le capot par l’objet de transformation ax.transData. Ce référentiel spatial lie organiquement et univoquement les dimensions physiques de la forme géométrique aux grandeurs numériques associées aux séries de mesures représentées le long des axes des abscisses et des ordonnées.
Ce mode de positionnement s’avère éminemment crucial pour l’analyse scientifique quantitative. Lorsque le rectangle est ancré dans ce système de projection, il participe intrinsèquement à la topologie de l’univers expérimental : si la coordonnée horizontale représente un intervalle temporel s’étendant de la seconde 12 à la seconde 18, le rectangle demeurera invariablement solidaire de cette fenêtre physique spécifique, indépendamment de toute modification structurelle de la figure environnante. En cas de manipulation interactive de la scène graphique — telle qu’une opération de panoramique latéral (pan) ou un grossissement focalisé (zoom) —, la géométrie du rectangle s’étire, se contracte ou se translate de manière parfaitement synchrone avec le signal sous-jacent.
Il est important de souligner que cette corrélation intime avec les données implique une dépendance absolue aux variations d’échelle globales de l’axe. Si l’un des axes de données subit une resegmentation dynamique ou une déformation non linéaire (par exemple un passage d’un repère linéaire à une échelle logarithmique ou logistique), le tracé du rectangle subira les contraintes projectives directes de cette transformation matricielle, exigeant une concordance dimensionnelle stricte entre les grandeurs physiques modélisées et les arguments transmis au constructeur.
8.2 Coordonnées relatives au panneau (Axes Coordinates)
Dans un nombre substantiel de cas d’usage éditoriaux ou infographiques, il apparaît impératif de concevoir des boîtes géométriques dont la localisation spatiale et les proportions soient totalement immunisées contre les fluctuations scalaires des données expérimentales. Ce besoin fonctionnel se manifeste notamment lors de la création d’encarts de texte méthodologiques, de cartouches de légendes sur mesure, ou de bandeaux d’état positionnés de manière immuable au sein du cadre visible.
Matplotlib répond à cette exigence architecturale grâce au référentiel des coordonnées relatives au panneau d’axe, encapsulé dans l’objet de transformation ax.transAxes. Dans cet espace vectoriel abstrait et normalisé, le quadrant d’affichage de l’axe est rigoureusement borné au sein d’un carré unitaire variant de 0.0 à 1.0 sur chaque dimension. Le sommet (0.0, 0.0) correspond invariablement au coin inférieur gauche absolu du cadre intérieur de l’axe, tandis que le point (1.0, 1.0) en marque le sommet supérieur droit, quelles que soient les limites numériques de données configurées par ailleurs.
Pour ancrer un rectangle dans ce repère invariant, il suffit de renseigner l’argument optionnel transform=ax.transAxes lors de l’instanciation de la primitive, en prenant soin d’exprimer son point d’ancrage xy ainsi que sa largeur et sa hauteur sous forme de fractions normalisées décimales. Un rectangle configuré avec un ancrage à (0.05, 0.85) et des dimensions de (0.3, 0.1) occupera immuablement un bandeau d’un tiers de la largeur du graphique dans le coin supérieur gauche, conservant une fixité topologique exemplaire même si les données de tracé oscillent entre des ordres de grandeur infinitésimaux ou astronomiques.
8.3 Coordonnées globales de la fenêtre graphique (Figure Coordinates)
Le troisième niveau hiérarchique régissant le positionnement spatial au sein de Matplotlib concerne le système global des coordonnées de la figure, matérialisé logiquement par l’objet de transformation fig.transFigure. De manière analogue au repère précédent, cet espace est normalisé sur une échelle continue s’étendant de 0.0 à 1.0 le long des bords périphériques absolus de la fenêtre de dessin globale, englobant ainsi l’intégralité du canevas, y compris les marges externes, les zones de sous-titres et les espacements interstitiels séparant les multiples panneaux de sous-graphiques.
L’exploitation de ce repère suprême s’avère particulièrement précieuse dans le cadre de mises en page poly-graphiques complexes comprenant plusieurs sous-graphiques (subplots). Grâce à fig.transFigure, le concepteur a la faculté d’instancier un rectangle géométrique transversal capable d’envelopper visuellement deux ou trois sous-graphiques distincts afin de matérialiser un regroupement conceptuel d’expériences ou d’encadrer un panoptique comparatif global. Une telle primitive unificatrice ne saurait être hébergée de manière cohérente au sein d’un axe particulier sans subir les contraintes de découpage physique inhérentes à ce dernier.
Lors de l’application de transformations basées sur la figure globale, une attention rigoureuse doit être portée aux mécanismes d’ajustement automatique de mise en page, tels que les routines tight_layout() ou constrained_layout. Dans la mesure où ces algorithmes recalculent dynamiquement les bordures et les espacements des panneaux d’axes pour éviter les chevauchements typographiques, les coordonnées relatives globales d’un rectangle fixe peuvent se retrouver décalées par rapport aux frontières des sous-graphiques sous-jacents, recommandant un séquençage méthodique et déterministe lors de la phase finale d’exportation graphique.
9. Stratégies d’annotation et focalisation cognitive de l’attention visuelle
9.1 Délimitation d’intervalles critiques : Rectangle versus axvspan/axhspan
Dans l’arsenal méthodologique de l’analyse visuelle, la mise en exergue de segments critiques soulève fréquemment la question du choix entre l’emploi direct d’une instance de Rectangle et le recours aux méthodes procédurales spécialisées ax.axvspan() et ax.axhspan(). Ces deux dernières instructions sont spécifiquement conçues pour tracer des travées infinies — respectivement verticales et horizontales — qui s’étirent de manière ininterrompue d’une bordure à l’autre de l’axe d’affichage, indépendamment du redimensionnement de la fenêtre.
L’arbitrage entre ces deux approches repose fondamentalement sur la dimensionnalité sémiotique du phénomène sous surveillance. Si la zone d’intérêt analytique est strictement unidimensionnelle — par exemple une fenêtre temporelle transitoire s’étendant sur l’axe des abscisses mais dont les retombées s’appliquent à toutes les amplitudes possibles sans restriction verticale —, l’utilisation de axvspan() s’impose par son économie syntaxique et sa capacité intrinsèque à occuper en permanence 100 % de l’axe orthogonal sans calcul géométrique préalable.
En revanche, dès lors que l’investigation scientifique requiert une focalisation bidimensionnelle stricte — c’est-à-dire la délimitation conjointe d’un intervalle d’abscisse fini et d’une plage d’amplitude dynamique spécifique —, la classe Rectangle devient l’instrument incontournable. L’usage d’une travée infinie dans une telle configuration engendrerait un bruit visuel perturbateur en surlignant indûment des régions asymptotiques dénuées d’intérêt. Le rectangle, par sa capacité à circonscrire un volume géométrique fermé et proportionné, minimise la charge cognitive de l’observateur en découpant chirurgicalement l’espace des données selon ses deux axes de variabilité orthogonaux.
9.2 Encapsulation d’étiquettes textuelles avec des boîtes englobantes (bbox)
L’annotation typographique au sein d’une composition graphique scientifique soulève un enjeu récurrent de lisibilité lorsque les chaînes de caractères interceptent des courbes denses, des barres d’erreur ou des trames de fond complexes. Pour pallier ce problème sans requérir la création et le positionnement manuels d’une multitude de rectangles géométriques disjoints, l’instruction ax.text() propose une interface d’encapsulation élégante via son argument structurel dédié bbox.
Le paramètre bbox (pour bounding box) attend la fourniture d’un dictionnaire de configuration formel définissant les propriétés physiques d’un patch rectangulaire stylisé instancié automatiquement autour du volume textuel. Les clés de ce dictionnaire acceptent l’ensemble des propriétés optiques usuelles de la classe Rectangle, incluant facecolor, edgecolor, alpha, linewidth et linestyle. De surcroît, le paramètre spécialisé boxstyle permet d’introduire des variations morphologiques enrichies, telles que des coins arrondis ('round'), des encarts carrés parfaits ('square'), ou des formes directionnelles en pointe de flèche ('larrow', 'rarrow').
L’avantage architectural déterminant de cette approche réside dans la synchronisation spatiale dynamique absolue opérée entre le contenu textuel et la géométrie de son enveloppe rectangulaire. La boîte englobante interroge dynamiquement les métriques de rendu de la police de caractères choisie et s’adapte automatiquement à la hauteur, à la longueur et au nombre de retours à la ligne du message annoté. Elle ménage de surcroît un espace tampon périphérique (pad) ajustable évitant que les lettres ne viennent heurter la bordure externe, procurant ainsi une qualité d’affichage typographique irréprochable exempte de réglages manuels fastidieux.
9.3 Mise en exergue des anomalies et guidage de l’attention sélective
L’efficacité d’un artefact de visualisation de données se mesure à sa propension à mobiliser de manière efficiente les processus cognitifs pré-attentionnels de l’être humain, théorisés notamment par Anne Treisman à travers sa théorie de l’intégration des traits. Lors de l’examen de signaux expérimentaux complexes comportant des dizaines de milliers d’échantillons temporels, le temps de latence nécessaire à un opérateur pour repérer une divergence transitoire, une dérive asymptotique ou une valeur aberrante peut être drastiquement réduit grâce à l’incorporation de marqueurs géométriques orthogonaux hautement saillants.
L’intégration délibérée d’un rectangle contrasté autour d’une région d’anomalie exploite des indices visuels primaires — la rupture de continuité texturale, le contraste chromatique localisé et la fermeture géométrique — qui activent immédiatement les circuits neuronaux de l’attention sélective avant même que le regard ne procède à une lecture séquentielle détaillée des axes. En guidant sans délai l’observateur vers la singularité topologique, le rectangle transcende son statut de simple composant graphique pour devenir un opérateur logique d’orientation cognitive.
Cependant, cette stratégie de focalisation implique des précautions méthodologiques rigoureuses pour se prémunir contre les biais d’interprétation visuelle chez le lecteur. Une mise en relief trop agressive, matérialisée par exemple par une couleur saturée criarde ou une bordure excessivement épaisse, peut polariser indûment le jugement de l’observateur au détriment d’autres motifs physiques sous-jacents d’une importance capitale mais visuellement plus discrets. Le concepteur veillera donc à calibrer la saillance de ses primitives rectangulaires avec une sobriété proportionnelle à la robustesse statistique de l’anomalie mise en scène.
10. Gestion des performances et affichage de collections massives de rectangles
10.1 Limitations computationnelles de l’ajout itératif de patchs individuels
Bien que l’instanciation unitaire de patchs géométriques au moyen de boucles itératives invoquant répétitivement ax.add_patch() s’avère particulièrement intuitive pour un volume modeste d’éléments, cette approche révèle rapidement des goulets d’étranglement computationnels sévères lorsque l’échelle volumétrique des données croît. L’exécution de telles boucles séquentielle pour générer des milliers, voire des dizaines de milliers d’éléments rectangulaires distincts — comme dans le cas de grands nuages de détection, d’histogrammes fins ou de cartes géographiques denses — induit une dégradation catastrophique des performances d’exécution.
Cette contre-performance structurelle trouve son explication dans le fonctionnement interne de l’environnement Matplotlib. Chaque invocation de ax.add_patch() crée une instance Python complète et autonome d’un objet Rectangle. Cet objet encapsule individuellement sa propre hiérarchie de propriétés d’état, ses dictionnaires d’attributs, ses écouteurs d’événements, ses mécanismes de mise en cache et ses liaisons avec le pipeline de transformation spatiale. L’accumulation de dizaines de milliers d’instances indépendantes surcharge substantiellement la mémoire vive et met à rude épreuve le ramasse-miettes (garbage collector) du runtime Python.
De surcroît, lors de l’étape ultime de composition visuelle, le moteur de rendu se voit contraint de parcourir séquentiellement cette gigantesque liste chaînée d’artistes hétérogènes. Pour chaque rectangle individuel, le moteur doit basculer son contexte graphique de dessin, réévaluer les états de pinceau, recalibrer les matrices de projection et émettre un appel de tracé unitaire distinct (draw call) vers le pilote graphique matériel ou vectoriel sous-jacent. Cette surcharge protocolaire sature le processeur central et paralyse tout rendu interactif fluide, rendant la manipulation dynamique de la figure impraticable.
10.2 Optimisation vectorielle avec la classe PatchCollection
Pour contourner ces limitations rédhibitoires et permettre le traitement performant de scènes d’une densité géométrique massive, les concepteurs de Matplotlib ont élaboré un mécanisme d’agrégation hautement performant : la classe matplotlib.collections.PatchCollection. Cette structure logicielle opère un saut conceptuel fondamental en substituant à une multitude d’artistes individuels fragmentés une entité collective unique optimisée pour le traitement vectoriel groupé.
La méthodologie d’implémentation consiste à instancier en amont l’ensemble des formes rectangulaires au sein d’une simple liste native Python, sans jamais les greffer individuellement à l’objet Axes via add_patch(). Cette liste de primitives géométriques est ensuite transmise en argument unique au constructeur de la classe PatchCollection. Cette dernière fusionne les descriptions spatiales des formes sous-jacentes tout en vectorisant la gestion de leurs propriétés optiques communes ou différentielles (couleurs, largeurs de bordure, transparences).
L’intégration définitive s’opère enfin en une seule et unique opération atomique au moyen de la méthode spécialisée ax.add_collection(). Le gain en temps d’exécution et en consommation de mémoire vive s’avère spectaculaire, atteignant fréquemment plusieurs ordres de grandeur. Le moteur de rendu n’évalue plus qu’un unique objet graphique dans sa boucle principale et peut consolider l’émission des instructions graphiques en un nombre minimal d’appels vectorisés hautement optimisés, garantissant une fluidité de tracé exemplaire même face à des cohortes de dizaines de milliers de rectangles.
10.3 Coloration dynamique par mappage scalaire (Colormaps et ScalarMappable)
L’exploitation de la classe PatchCollection débloque une fonctionnalité analytique d’une portée théorique et pratique majeure : l’application directe et continue d’un gradient de couleur (colormap) sur l’ensemble des rectangles de la collection en fonction d’un vecteur de grandeurs numériques scalaires associées. Ce mécanisme élimine l’obligation fastidieuse de calculer manuellement en amont la conversion mathématique des valeurs statistiques en codes de teintes hexadécimales.
Le protocole technique repose sur l’utilisation combinée d’un objet de normalisation issu du sous-module matplotlib.colors, typiquement l’opérateur standard Normalize, qui définit l’intervalle dynamique [vmin, vmax] des données expérimentales. La collection de patchs se voit ensuite assigner une colormap spécifique au moyen de sa méthode set_cmap(), ainsi que la séquence numérique de valeurs scalaires via sa méthode set_array(). Le pipeline graphique effectue alors en continu le mappage mathématique linéaire (ou logarithmique le cas échéant) projetant chaque scalaire de données sur le sous-espace chromatique correspondant.
De manière synchronisée, cette architecture s’articule directement avec la génération des barres d’échelle colorimétriques (colorbar). En transmettant simplement l’instance de la PatchCollection en tant que paramètre d’entrée à l’instruction fig.colorbar(), Matplotlib instancie automatiquement une légende chromatique rigoureusement graduée et étiquetée, reflétant avec une exactitude mathématique absolue la distribution des valeurs codées géométriquement par la collection de rectangles.
11. Applications pratiques et architectures de visualisations complexes
11.1 Construction artisanale d’un diagramme de Gantt pour la gestion de projet
L’une des illustrations les plus probantes de la puissance des rectangles dans la conception de visualisations modulaires avancées réside dans la construction programmatique d’un diagramme de Gantt dédié au séquençage et à la synchronisation d’activités temporelles complexes. Alors que de nombreuses bibliothèques logicielles spécialisées imposent des canevas rigides et difficilement configurables, l’assemblage artisanal d’un tel outil via les primitives de Matplotlib confère une flexibilité ergonomique absolue.
Dans cette architecture visuelle, l’axe horizontal représente l’écoulement chronologique du temps — exprimé sous la forme d’instants continus ou de dates discrétisées converties en repères temporels sériels —, tandis que l’axe vertical est découpé en niveaux entiers représentant les différents postes de charge, tâches ou modules de travail. Chaque activité élémentaire est matérialisée par une instance de Rectangle. Le point d’ancrage horizontal x est rigoureusement aligné sur le timestamp de démarrage de la tâche, son ancrage vertical y correspond à l’identifiant ordinal de la ligne opérationnelle associée, sa largeur width transcrit la durée quantitative de l’opération, et sa hauteur height est ajustée à une valeur scalaire constante, par exemple 0.6, pour préserver un espace interstitiel harmonieux entre les couloirs d’activité.
Cette approche permet d’enrichir dynamiquement le diagramme avec des mécanismes de codage visuel hautement sophistiqués. La couleur de fond de chaque rectangle peut traduire de manière programmatique l’état d’avancement de la tâche (par exemple via un gradient d’accomplissement ou un codage catégoriel signalant des jalons critiques), tandis que des motifs de hachurage spécifiques peuvent signaler des contraintes logistiques ou des incertitudes budgétaires. La capacité à juxtaposer ou superposer des rectangles filaires sur des rectangles pleins permet en outre d’exposer simultanément les calendriers prévisionnels et les réalisations effectives au sein d’une composition synthétique d’une grande rigueur opérationnelle.
11.2 Élaboration manuelle d’une carte thermique matricielle (Heatmap)
Si la méthode conventionnelle d’affichage matriciel ax.imshow() représente la solution la plus directe pour projeter des tenseurs bidimensionnels sur une grille d’écran, elle présente des limites structurelles notables dès lors que l’on requiert un contrôle topologique fin sur l’individualité de chaque cellule. L’élaboration manuelle d’une carte thermique (heatmap) structurée à partir d’une matrice explicite de rectangles individuels permet de dépasser ces verrous techniques et d’atteindre un degré de personnalisation inaccessible aux interpolations d’images matricielles standards.
Le principe opérationnel repose sur le parcours itératif d’une matrice de données scalaires via deux boucles imbriquées indexant les lignes et les colonnes de l’espace discret. Pour chaque cellule matricielle de coordonnées entières (i, j), un rectangle unitaire de dimensions width=1.0 et height=1.0 est instancié à la coordonnée d’ancrage correspondante. La valeur numérique contenue dans la cellule est alors injectée dans un opérateur de normalisation scalaire qui détermine la teinte exacte du rectangle à partir d’une palette chromatique divergente ou séquentielle dédiée.
L’avantage décisif de cette modélisation par patchs géométriques réside dans la maîtrise chirurgicale conférée à la gestion des bordures inter-cellulaires. Contrairement à imshow() qui plaque un bitmap continu au sein duquel les séparateurs de cellules s’avèrent ardus à styliser, chaque rectangle de la grille manuelle peut se voir assigner une épaisseur de trait (linewidth) et une couleur de contour (edgecolor) indépendantes, créant des grilles de séparation nettes et aérées. Cette granularité permet également de faire varier la géométrie même de certaines cellules — en réduisant la taille de certaines boîtes pour refléter le niveau de significativité statistique d’une corrélation, ou en appliquant des trames hachurées sélectives sur les cellules affichant des données manquantes —, offrant ainsi une sémantique visuelle décuplée.
11.3 Conception d’un histogramme personnalisé à pas variable
L’histogramme statistique constitue l’un des piliers de l’analyse exploratoire univariée, historiquement produit au moyen de la commande de haut niveau plt.hist(). Toutefois, cette dernière s’avère rigide lorsque l’on souhaite représenter des distributions complexes reposant sur des discrétisations non uniformes, c’est-à-dire des découpages en classes d’amplitudes spatiales hétérogènes (classes à largeurs inégales), indispensables pour analyser des phénomènes présentant des dynamiques d’échelles de type loi de puissance ou queues lourdes.
L’assemblage méthodique d’un histogramme personnalisé via la classe Rectangle permet de formaliser rigoureusement le principe mathématique fondamental selon lequel l’aire de chaque barre — et non pas simplement sa hauteur brute — doit être strictement proportionnelle à l’effectif ou à la probabilité statistique de la classe considérée. Pour chaque intervalle arbitraire défini par des bornes [x_k, x_{k+1}], la largeur du rectangle est calculée en tant que différence width = x_{k+1} - x_k. La hauteur physique du rectangle est ensuite dérivée analytiquement en divisant la fréquence observée par cette largeur, garantissant le respect absolu de la densité de probabilité continue.
L’opérateur instancie séquentiellement chaque barre rectangulaire en positionnant l’ancre en (x_k, 0.0) et en appliquant les dimensions calculées, avant d’insérer l’ensemble au sein de la scène graphique. Ce contrôle structurel direct garantit une juxtaposition spatiale d’une précision millimétrique le long de l’axe des abscisses, exempte de tout chevauchement ou interstice non sollicité. Il ouvre en outre la voie à une personnalisation esthétique poussée, permettant de moduler l’opacité ou la coloration des barres individuelles en fonction de tests d’hypothèses statistiques ou de densités théoriques sous-jacentes.
12. Dépannage, pièges courants et bonnes pratiques de programmation
12.1 Maîtrise de l’ordre d’affichage vertical via le paramètre zorder
L’un des écueils méthodologiques les plus couramment rencontrés lors de l’intégration de primitives surfaciques au sein de visualisations composites concerne la gestion conflictuelle de la superposition des calques. Dans de nombreuses circonstances expérimentales, un rectangle volumineux instancié pour souligner une région d’intérêt finit par recouvrir et occulter totalement les tracés de courbes linéaires, les symboles de nuages de points ou les lignes de grille cartésiennes de référence, rendant la composition visuellement confuse et inutilisable.
Ce phénomène découle de l’ordonnancement par défaut de la pile graphique de Matplotlib, gouverné par une propriété scalaire interne nommée zorder (ordre sur l’axe virtuel Z de profondeur). Par convention logicielle immuable, le moteur de rendu assigne des valeurs de priorité par défaut aux différents archétypes d’artistes graphiques : le fond de l’axe reçoit typiquement un indice de 0, les lignes de grille un indice de 1, les primitives de type patch un indice de 1 à 2, les courbes continues linéaires tracées par plot() un indice de 2, les marqueurs de scatter() un indice de 3, et les annotations textuelles un indice de 4 ou 5. Lorsque des patchs sont insérés, ils viennent ainsi fréquemment heurter et oblitérer les éléments de même niveau hiérarchique ou de rang inférieur.
Pour dénouer ces conflits d’empilement et restaurer une hiérarchie visuelle irréprochable, l’ajustement explicite de l’argument zorder au sein du constructeur du rectangle constitue la solution d’ingénierie canonique. Si le rectangle est conçu comme un aplat contextuel d’arrière-plan destiné à souligner une travée, il convient de lui assigner une valeur basse, par exemple zorder=0.5, garantissant que la grille (zorder 1) et les données mesurées (zorder 2 et plus) viendront se dessiner par-dessus sa surface avec une netteté absolue. À l’inverse, s’il incarne un masque d’annotation de premier plan destiné à masquer délibérément une région corrompue, l’assignation d’une valeur élevée telle que zorder=10 garantira sa préséance optique sur tous les autres calques de la scène.
12.2 Résolution des problèmes d’écrêtage (clipping) et de masquage hors cadre
Une anomalie visuelle fréquente réside dans la troncation ou la disparition partielle imprévue d’un rectangle lorsqu’une fraction de sa morphologie géométrique franchit les frontières délimitées par le cadre cartésien de l’objet Axes. Ce comportement résulte de l’activation par défaut d’un mécanisme de confinement spatial nommé écrêtage topologique (clipping).
Par défaut, l’attribut booléen clip_on d’un rectangle est systématiquement positionné à l’état vrai (True), et sa boîte d’écrêtage (clip_box) est asservie aux coordonnées physiques du rectangle englobant de l’axe hébergeur. Ce mécanisme de protection évite que des primitives de données géantes ne débordent de manière disgracieuse sur les marges blanches externes, les étiquettes de graduations ou les titres de la figure. Néanmoins, dans certaines conceptions graphiques recherchées — telles que la création d’étiquettes d’avertissement débordantes ou d’encarts en saillie franchissant délibérément le cadre cartésien —, cette protection se mue en une entrave logicielle en amputant brutalement les arêtes externes du patch.
Pour lever cette restriction et autoriser une primitive rectangulaire à s’étendre librement au-delà du périmètre de l’axe sans subir de découpe destructive, le praticien doit explicitement transmettre l’instruction clip_on=False lors de la phase d’instanciation de la classe Rectangle. De surcroît, un diagnostic rigoureux s’impose lors de l’usage conjoint de rectangles et d’échelles logarithmiques : si une rotation géométrique ou des dimensions négatives conduisent l’un des sommets du rectangle à intercepter une coordonnée mathématiquement indéterminée (nulle ou négative), le pipeline d’affichage peut échouer silencieusement à projeter la forme. La vérification préalable de la conformité dimensionnelle par rapport au domaine de définition de l’axe constitue dès lors un impératif de débogage fondamental.
12.3 Bonnes pratiques de propreté logicielle et reproductibilité scientifique
L’industrialisation et la pérennisation des flux de traitement graphique scientifique requièrent l’application stricte des règles canoniques de génie logiciel et de reproductibilité analytique. L’écriture de scripts monolithiques imbriquant de manière désordonnée l’extraction des données, le calcul des descripteurs statistiques et la configuration empirique des formes géométriques génère une dette technique majeure qui compromet la maintenabilité et la réutilisation des visualisations produites.
L’état de l’art préconise l’encapsulation de la logique de matérialisation géométrique au sein de fonctions d’aide modulaires, hautement documentées et typées. Une telle fonction doit recevoir en entrée l’objet Axes cible ainsi que les descripteurs sémantiques ou physiques de la zone d’intérêt (par exemple les horodatages limites et les seuils d’amplitude), masquer l’algèbre sous-jacente des décalages d’ancrage et de conversion chromatique, et retourner l’instance de Rectangle générée après son enregistrement dans la scène. Cette compartimentation structurelle garantit une isolation fonctionnelle limpide : si la charte graphique de la publication évolue, seules les routines de rendu géométrique sont modifiées, sans impacter le cœur algorithmique du pipeline scientifique.
Enfin, la recherche d’une reproductibilité graphique absolue impose la formalisation explicite des dimensions d’exportation et des ratios de résolution. Le chercheur veillera à documenter systématiquement au sein du code les conventions de repères géométriques appliquées, en évitant toute hypothèse implicite quant aux dimensions de l’écran hôte. Pour la diffusion finale dans des revues à comité de lecture, l’exportation des compositions intégrant des rectangles doit privilégier de manière intransigeante les formats vectoriels non destructifs tels que le PDF ou le SVG, garantissant ainsi que l’élégance analytique des patchs géométriques préservera sa perfection structurelle, sa netteté typographique et sa rigueur métrique à toute échelle de diffusion.
Références
- Bertin, J. (1967). Sémiologie graphique : Les diagrammes, les réseaux, les cartes. Gauthier-Villars.
- Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90–95. https://doi.org/10.1109/MCSE.2007.55
- Matplotlib Development Team. (2023). matplotlib.patches.Rectangle API Reference Documentation. Matplotlib. https://matplotlib.org/stable/api/_as_gen/matplotlib.patches.Rectangle.html
- Matplotlib Development Team. (2023). Transformations Tutorial: Coordinate systems in Matplotlib. Matplotlib. https://matplotlib.org/stable/tutorials/advanced/transforms_tutorial.html
- Rougier, N. P. (2021). Scientific Visualization: Python + Matplotlib. Nicolas P. Rougier. https://github.com/rougier/scientific-visualization-book
- Tufte, E. R. (2001). The Visual Display of Quantitative Information (2e éd.). Graphics Press.
- Wilkinson, L. (2005). The Grammar of Graphics (2e éd.). Springer-Verlag. https://doi.org/10.1007/0-387-28695-0
