Comment dessiner des flèches dans Matplotlib

Dans le champ de la communication scientifique et de l’ingénierie des données, la restitution visuelle ne se limite point à la simple transcription graphique de distributions numériques. Elle constitue un véritable langage sémiotique dont la fonction première réside dans la transmission sans ambiguïté d’informations complexes, de relations structurelles et de dynamiques sous-jacentes. Parmi la panoplie d’artefacts graphiques mis à la disposition des chercheurs et des analystes, les flèches occupent une place singulière et prépondérante. Vecteurs d’orientation, indicateurs de causalité ou guides attentionnels, ces entités géométriques orientées permettent de dépasser la staticité apparente des plans cartésiens pour insuffler une trajectoire interprétative rigoureuse et signifiante au sein des figures scientifiques.

Cependant, la formalisation logicielle de ces vecteurs graphiques impose une maîtrise technique approfondie des bibliothèques de rendu sous-jacentes. Dans l’écosystème Python, Matplotlib s’est imposé comme la référence canonique pour la production de visualisations publiables dans les revues académiques de premier rang. Pourtant, tracer une flèche au sein d’un repère bidimensionnel soulève des défis conceptuels substantiels, oscillant entre le respect scrupuleux des proportions géométriques réelles de la figure, l’indépendance dimensionnelle des pointes par rapport aux échelles de données asymétriques, et la gestion fluide des transformations projectives entre l’espace des données, le repère des axes et le canevas final d’affichage.

Ce traité exhaustif a pour vocation d’explorer l’ensemble des mécanismes, primitives et paradigmes architecturaux régissant le tracé de flèches dans la bibliothèque Matplotlib. De l’implémentation géométrique élémentaire au moyen des primitives vectorielles jusqu’aux abstractions complexes fondées sur les classes de patches, les annotations textuelles et les champs vectoriels continus, ce guide détaille avec une rigueur académique chaque paramètre, comportement algorithmique et écueil potentiel. L’objectif est d’offrir aux praticiens de la science des données, aux modélisateurs et aux universitaires une référence absolue permettant de concevoir des figures à la fois esthétiquement irréprochables, cognitivement optimales et mathématiquement rigoureuses.

1. Introduction aux représentations vectorielles et flèches dans Matplotlib

1.1 Importance sémiotique et visuelle des flèches dans la visualisation scientifique

L’introduction d’éléments vectoriels orientés au sein d’une composition graphique modifie fondamentalement l’acte de lecture perceptuelle. D’un point de vue sémiotique, une flèche n’est pas un simple segment linéaire agrémenté d’une terminaison triangulaire ; elle incarne un signe indiciel asymétrique qui induit immédiatement une rupture de la neutralité spatiale. Dans l’analyse de données expérimentales, le regard de l’observateur tend naturellement à errer le long des axes de symétrie et des extrema de densité. L’insertion stratégique d’une flèche agit comme un attracteur cognitif puissant, capable de canaliser la focalisation visuelle vers une singularité statistique, une divergence asymptotique ou un point d’inflexion critique. Cette canalisation permet de guider l’interprétation sans altérer la neutralité des données brutes affichées en arrière-plan.

Au-delà de cette fonction de pointage élémentaire, les flèches assument une dimension modélisatrice indispensable lorsqu’il s’agit de matérialiser des transitions d’état, des dynamiques temporelles et des relations de causalité. Alors qu’un nuage de points ou une courbe continue décrit un état de fait statique, le vecteur orienté introduit la dimension du devenir, formalisant le passage d’une condition initiale vers un état final ou indiquant la direction d’écoulement d’une variable d’état dans un espace de phases. En physique, en économétrie ou en dynamique des systèmes, le tracé de flèches explicite les gradients, les forces résultantes et les rétroactions positives ou négatives, comblant ainsi le fossé entre la description purement phénoménologique et la théorisation causale des processus observés.

Cette efficacité visuelle repose toutefois sur une économie de moyens rigoureuse afin d’éviter la surcharge cognitive. Lorsqu’un graphique présente une densité d’information substantielle, la prolifération désordonnée d’indicateurs directionnels engendre un phénomène d’encombrement visuel néfaste, brouillant les hiérarchies perceptuelles. L’optimisation de la charge cognitive du lecteur exige que chaque flèche soit dimensionnée, orientée et stylisée de manière à transmettre un quantum d’information univoque. La réduction des artefacts graphiques superflus, conformément aux canons de l’ergonomie visuelle moderne, conditionne la rapidité avec laquelle l’esprit scientifique extrait le signal pertinent du bruit ambiant.

1.2 Aperçu architectural des modules graphiques de Matplotlib dédiés aux flèches

La compréhension approfondie des mécanismes de tracé nécessite une exploration de l’architecture logicielle tripartite de Matplotlib, qui articule la couche de base dorsale (backend), la couche des objets graphiques fondamentaux (l’Artist layer) et la couche d’interface procédurale de haut niveau incarnée par le module pyplot. Les flèches ne sont pas gérées par une entité monolithique unique au sein de cette hiérarchie, mais se déclinent à travers plusieurs abstractions spécialisées, chacune répondant à des contraintes opérationnelles distinctes. Au niveau de base de l’Artist layer, chaque composant visuel visible sur un canevas hérite de la classe abstraite Artist, qui régit les propriétés communes telles que la visibilité, la boîte englobante et les matrices de transformation affine associées.

Dans cette arborescence, le module des formes géométriques élémentaires, accessible via le sous-module patches, héberge les primitives polygonales destinées à construire les corps et les têtes des flèches. La fonction historique accessible via matplotlib.pyplot.arrow s’appuie directement sur la classe Polygon pour synthétiser une flèche sous la forme d’une surface fermée unique définie dans les coordonnées des données. Parallèlement, l’interface orientée objet propose la classe FancyArrowPatch, qui émancipe la géométrie de la flèche des contraintes géométriques du plan de données en découplant la longueur du corps de la modélisation de sa tête. Cette classe intermédiaire permet de définir des connecteurs curvilignes et des pointes dont l’échelle s’adapte de manière dynamique aux transformations de l’affichage.

Enfin, l’infrastructure de Matplotlib établit une dichotomie conceptuelle fondamentale entre l’annotation sémantique et le tracé géométrique pur. La méthode ax.annotate représente le sommet de cette hiérarchie d’abstraction en reliant organiquement un nœud textuel explicatif à un vecteur de pointage orienté via une configuration déclarative unifiée. Tandis que les fonctions polygonales pures traitent la flèche comme une collection de points cartésiens immergés dans l’espace physique du jeu de données, les méthodes d’annotation traitent la flèche comme un lien relationnel opérant entre deux systèmes de coordonnées potentiellement hétérogènes, assurant ainsi une flexibilité et une pérennité graphique supérieures lors des opérations de redimensionnement de la figure.

1.3 Typologie des cas d’usage : de l’annotation simple aux flux vectoriels

L’utilisation des flèches dans l’ingénierie graphique contemporaine recouvre un spectre étendu de configurations méthodologiques que l’on peut synthétiser en trois grands archétypes opérationnels. Le premier archétype correspond à l’indication ponctuelle et discrète d’une particularité empirique. Dans ce cadre, la flèche fonctionne comme un déictique graphique : elle cible un extremum local, un artefact de mesure, une anomalie statistique ou une rupture de pente structurelle sur une série temporelle. La finalité est ici de contextualiser une coordonnée précise sans occulter les points de données contigus, ce qui implique une compacité morphologique de la pointe et un positionnement calculé du vecteur pour éviter toute interférence avec le tracé principal.

Le second grand cas d’usage réside dans la schématisation conceptuelle et l’édification de modèles théoriques abstraits. Dans les disciplines telles que la biochimie structurale, l’informatique théorique ou l’économétrie systémique, les figures n’ont point vocation à représenter des données mesurées sur des axes étalonnés, mais à illustrer des flux d’échanges, des transitions métaboliques ou des relations d’ordre logique. Les flèches deviennent alors les arêtes orientées d’un graphe formel, reliant des blocs fonctionnels ou décrivant des cycles d’autorégulation. La lisibilité de tels diagrammes repose sur la régularité des espacements, l’orthogonalité ou la courbure harmonieuse des trajectoires vectorielles, ainsi que sur l’uniformité visuelle absolue des pointes directionnelles au sein d’une même figure.

Enfin, le troisième archétype englobe la modélisation continue de champs de vecteurs et de trajectoires dynamiques multidimensionnelles. Qu’il s’agisse de cartographier les gradients de pression en mécanique des fluides, les lignes de champ électromagnétique ou les vecteurs d’apprentissage lors de la descente de gradient en intelligence artificielle, la flèche quitte son statut d’entité isolée pour participer à une structure collective dense. Ce basculement paradigmatique requiert des outils d’échantillonnage et de vectorisation spécifiques capables de gérer des matrices massives de coordonnées et de composantes directionnelles, tout en automatisant le calibrage d’échelle pour éviter l’enchevêtrement chaotique des vecteurs élémentaires à l’échelle du canevas.

2. La fonction fondamentale matplotlib.pyplot.arrow : syntaxe et paramètres cardinaux

2.1 Décomposition syntaxique : coordonnées d’origine et composantes vectorielles

La fonction historique accessible sous l’identifiant matplotlib.pyplot.arrow constitue l’instruction la plus immédiate pour implémenter un vecteur orienté sur un système cartésien. Sa signature opérationnelle repose sur une spécification paramétrique rigoureuse exigeant, a minima, quatre arguments positionnels obligatoires : l’abscisse de départ notée x, l’ordonnée de départ notée y, ainsi que les composantes vectorielles différentielles notées respectivement dx et dy. Il est capital de souligner que cette signature ne requiert point les coordonnées absolues du point d’arrivée final, mais bien les déplacements relatifs le long des axes d’abscisses et d’ordonnées, formulés dans les unités métriques propres à l’espace de données courant.

Cette particularité géométrique impose une distinction conceptuelle claire lors de la programmation des routines d’affichage. Si l’expérimentateur dispose des coordonnées absolues de la source notées (x1, y1) et de la destination notées (x2, y2), il doit obligatoirement procéder à l’évaluation différentielle analytique où dx équivaut à la soustraction de x1 depuis x2, et dy équivaut à la soustraction de y1 depuis y2. Confondre les coordonnées d’arrivée avec ces deltas différentiels constitue l’une des erreurs les plus fréquentes commises par les développeurs novices, aboutissant immanquablement à la projection de la flèche vers des régions excentrées et non calibrées du repère cartésien.

Sur le plan mathématique, le point d’ancrage (x, y) sert de base au vecteur, tandis que le point sommital projeté avant l’adjonction de la morphologie de tête correspond très exactement à la translation affine (x + dx, y + dy). La fonction arrow procède ensuite à la construction d’un polygone fermé en calculant les coordonnées des sommets latéraux formant le corps et la pointe de la flèche. Ce calcul est exécuté intégralement dans le repère métrique du tracé au moment de l’appel, ce qui fige la relation entre les composantes directionnelles et les axes de données sous-jacents, rendant la géométrie intrinsèquement dépendante du domaine de définition des variables tracées.

2.2 Contrôle de l’épaisseur du corps de la flèche avec le paramètre width

Le paramètre dimensionnel width régit l’épaisseur transversale du fût rectiligne de la flèche, c’est-à-dire le diamètre du segment linéaire reliant l’ancrage initial à la base de la pointe terminale. Dans l’implémentation de la fonction arrow, ce paramètre ne s’exprime point en points typographiques fixes ou en pixels d’écran, mais adopte strictement les unités d’échelle propres à l’axe des abscisses. Cette conception présente des implications structurelles majeures : si l’axe des abscisses s’étend de 0 à 1 tandis que l’axe des ordonnées varie de 0 à 10000, une valeur unitaire attribuée à width provoquera une distorsion massive, générant un rectangle démesuré couvrant l’intégralité du graphique horizontalement.

Pour préserver un équilibre visuel satisfaisant, le praticien doit calibrer la valeur de width en opérant un calcul proportionnel indexé sur l’amplitude globale du domaine de données couvert par l’axe horizontal. Une heuristique couramment admise dans la littérature technique recommande d’ajuster l’épaisseur du corps entre un millième et un centième de la plage totale des abscisses, selon la densité globale des points tracés et la distance séparant la source de la cible. Cette précaution garantit que le vecteur conserve une finesse suffisante pour ne pas masquer les données contextuelles tout en demeurant parfaitement discernable lors des conversions vers des résolutions d’impression variées.

Il convient également de souligner que, par défaut, la fonction assigne une valeur initiale particulièrement ténue au paramètre width, valant généralement 0.001. Cette valeur par défaut conduit fréquemment à des rendus où le corps de la flèche apparaît comme une ligne d’une minceur excessive ou, à l’inverse, invisible si les données s’étendent sur plusieurs ordres de grandeur. Dès lors, l’explicitation systématique de l’argument width au sein de l’appel de fonction constitue une bonne pratique incontournable pour assurer la constance et la reproductibilité stylistique des représentations vectorielles dans les protocoles d’automatisation des graphiques.

2.3 Différence structurelle entre interface fonctionnelle et interface orientée objet

L’architecture de Matplotlib se scinde en deux modes d’interaction programmatique : l’interface procédurale state-based, gouvernée par le sous-module pyplot, et l’interface orientée objet explicite articulée autour des classes Figure et Axes. L’invocation procédurale plt.arrow() opère de façon implicite en déléguant l’exécution du tracé à l’instance courante des axes (désignée communément par gca pour « get current axes »). Cette approche, bien que concise pour des explorations préliminaires dans des calepins interactifs, s’avère particulièrement fragile dès lors que le projet implique des architectures graphiques complexes comprenant plusieurs sous-graphiques juxtaposés ou superposés.

Dans un contexte d’ingénierie logicielle robuste et de recherche reproductible, l’emploi de l’interface orientée objet via la méthode d’instance ax.arrow() doit être rigoureusement privilégié. Cette méthodologie confère une modularité absolue en liant le vecteur graphique à une surface de dessin explicitement identifiée au sein de la mémoire d’exécution. L’analyste s’affranchit ainsi de tout état global latent au sein de l’interpréteur Python, éliminant les risques de collisions où une flèche destinée à un panneau d’analyse factorielle viendrait s’inscrire par inadvertance sur le panneau adjacent consacré aux résidus de régression.

En outre, l’interface orientée objet renvoie systématiquement une référence directe vers l’instance de l’objet graphique généré, en l’occurrence un objet Polygon représentant l’enveloppe vectorielle de la flèche. Cette référence directe autorise des manipulations dynamiques ultérieures de haut niveau sans nécessiter la reconstruction complète de la scène graphique. Le développeur peut ainsi modifier rétroactivement les propriétés d’affichage, ajuster la transparence, redéfinir l’ordre d’empilement optique ou attacher des fonctions de rappel événementielles pour des interfaces utilisateurs interactives avec une efficacité informatique optimale.

3. Tracé de flèches uniaxiales et configurations directionnelles fondamentales

3.1 Implémentation d’une flèche horizontale pure

La formalisation d’une flèche orientée exclusivement selon l’axe horizontal représente la configuration uniaxiale la plus élémentaire. Sur le plan cinématique et trigonométrique, cette situation se traduit par la neutralisation stricte de la composante différentielle verticale, imposant la contrainte dy = 0. Dès lors, le vecteur d’incrément se résume à son segment d’abscisse dx, dont la magnitude scalaire détermine la portée spatiale du tracé. Le signe algébrique conféré à cette composante dx orchestre sans équivoque le sens de propagation vectorielle : une valeur strictement positive projette le vecteur vers la droite du canevas cartésien, tandis qu’une valeur négative rétrograde la projection vers la gauche du repère.

Dans le domaine de l’analyse expérimentale, le déploiement d’une flèche horizontale pure répond à des exigences sémantiques récurrentes. Elle permet notamment de matérialiser la durée temporelle séparant deux événements discrets sur une échelle chronologique, ou d’illustrer un écart de tolérance statistique entre deux niveaux de mesure. L’alignement strict avec le système de coordonnées garantit que la flèche demeure rigoureusement parallèle aux graduations horizontales, facilitant la lecture directe des dimensions le long de l’axe des abscisses par simple projection orthogonale mentale de la part de l’observateur.

Néanmoins, la mise en œuvre de ces trajectoires horizontales exige une vigilance accrue quant à l’extension totale couverte par le polygone de tête. Étant donné que la longueur différentielle dx intègre conventionnellement la pointe terminale, le corps du segment rectiligne se trouve raccourci d’une distance équivalente à la longueur de la tête. Par conséquent, si l’intervalle spatial disponible entre deux bornes s’avère inférieur à la dimension longitudinale de la pointe sélectionnée, le moteur graphique de Matplotlib produira une flèche dégénérée où la tête peut rétrograder au-delà de son point d’ancrage initial, occasionnant un artéfact visuel disgracieux et contre-productif.

3.2 Conception d’une flèche verticale pure

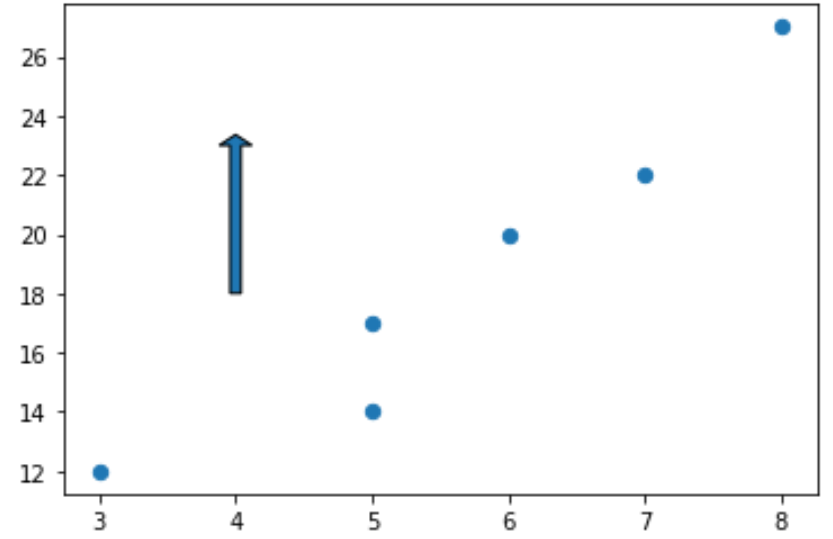

Symétriquement à la trajectoire horizontale, l’élaboration d’une flèche uniaxiale verticale repose sur l’annulation mathématique de la composante horizontale, ce qui se matérialise par l’affectation formelle dx = 0. Dans cette configuration, le vecteur se déploie dans une dimension orthogonale pure gouvernée exclusivement par la composante dy. L’orientation ascensionnelle ou descensionnelle de la flèche dépend de manière déterministe de la polarité de cette valeur : un dy positif dirige la flèche vers les ordonnées croissantes au sommet de la figure, tandis qu’une valeur négative conduit la pointe vers les ordonnées inférieures, pointant vers la base du graphique.

Les flèches verticales trouvent une utilité prépondérante dans la signalisation des amplitudes d’erreur, des écarts-types résiduels, des variations d’intensité énergétique ou des gradients de potentiel physico-chimiques. Dans les figures comparatives de type diagramme en barres, l’adjonction d’une flèche verticale reliant les sommets respectifs de deux colonnes offre une quantification visuelle immédiate de l’ampleur d’un effet expérimental ou d’une chute de performance. La verticalité parfaite du tracé permet d’éviter l’introduction de composantes obliques parasites qui viendraient fausser la perception de la magnitude scalaire étudiée.

Toutefois, la manipulation des flèches verticales révèle une asymétrie conceptuelle inhérente à la fonction arrow. Comme évoqué précédemment, la largeur transversale de la flèche, contrôlée par le paramètre width, est évaluée exclusivement en unités d’abscisses, même lorsque le tracé s’effectue verticalement. Cette conception implique que la largeur apparente de la flèche verticale sera directement tributaire de l’échelle de l’axe horizontal x, alors que sa longueur physique sera asservie à l’axe des ordonnées y. Cette divergence métrique impose au programmeur de normaliser systématiquement les paramètres d’épaisseur sous peine d’obtenir des fûts aplatis ou disproportionnés selon le ratio d’aspect imposé par les fenêtres de visualisation.

3.3 Calcul trigonométrique des composantes vectorielles pour des orientations arbitraires

L’extension du tracé vectoriel à des directions spatiales quelconques nécessite l’abandon de l’assignation empirique des composantes au profit d’un formalisme trigonométrique rigoureux. Lorsqu’un phénomène physique ou une trajectoire théorique est caractérisé par un angle polaire θ (généralement mesuré en radians par rapport à l’axe semi-positif des abscisses) et par une norme euclidienne ou amplitude scalaire L, la décomposition cartésienne s’obtient par la projection canonique : dx = L * cos(θ) et dy = L * sin(θ). Cette formulation garantit le maintien de l’intégrité de la norme vectorielle indépendamment de l’orientation angulaire adoptée sur le plan euclidien.

Dans les applications où l’expérimentateur souhaite orienter un vecteur de pointage depuis une origine spatiale (x1, y1) vers une cible définie par (x2, y2), l’automatisation algorithmique requiert l’évaluation préliminaire de la distance euclidienne et de la pente directionnelle. Les composantes différentielles s’obtiennent alors directement par les relations différentielles dx = x2 – x1 et dy = y2 – y1. Si la direction doit être préservée mais que la longueur L doit être plafonnée ou standardisée pour des motifs de lisibilité graphique, la normalisation vectorielle s’opère en divisant chaque différentielle par la norme euclidienne racine carrée de la somme des carrés de dx et dy, avant d’appliquer le facteur d’échelle L désiré.

Il est impératif de prendre garde aux distorsions perceptuelles induites par l’inadéquation fréquente entre l’espace métrique géométrique de l’écran et l’espace des données représentées. Si les axes x et y présentent des échelles physiques dissemblables — par exemple, un axe temporel s’étendant sur des décennies combiné à un axe d’ordonnées décrivant un taux de croissance infinitésimal —, un angle mathématique polaire de 45 degrés dans l’espace des données apparaîtra à l’écran sous la forme d’une ligne quasi verticale ou quasi horizontale. L’analyste doit donc discerner rigoureusement s’il souhaite orienter le vecteur selon une relation physique intrinsèque aux variables ou selon une visée géométrique perçue sur le document imprimé.

4. Paramétrage morphologique de la pointe de la flèche

4.1 Ajustement dimensionnel avec head_width et head_length

L’identité visuelle et la clarté sémiotique d’une flèche dépendent dans une large mesure du calibrage morphologique de sa terminaison conique ou triangulaire. Dans la fonction arrow de Matplotlib, ce contrôle s’opère par l’intermédiaire de deux paramètres dimensionnels cruciaux : head_width et head_length. Le paramètre head_width module l’envergure latérale maximale de la tête de flèche, c’est-à-dire l’écartement mesuré perpendiculairement à l’axe d’alignement du vecteur. Tout comme le paramètre width décrivant le corps, head_width s’exprime dans les unités scalaires de l’abscisse du graphique, ce qui implique un dimensionnement relatif attentif à l’amplitude des données environnantes.

Le second levier morphologique, head_length, définit l’extension axiale de la pointe le long de l’axe de projection du vecteur, depuis sa base d’intersection avec le fût jusqu’au sommet sommital marquant le terme du déplacement. Contrairement à head_width qui mesure une largeur transversale, head_length s’évalue dans la métrique directionnelle du vecteur, combinant les projections scalaires sur les axes x et y. Une règle ergonomique universelle en infographie scientifique prescrit de préserver un rapport géométrique harmonieux, où head_length excède généralement head_width d’un facteur compris entre 1.2 et 1.8, conférant à la pointe une pénétration visuelle affûtée sans verser dans une hypertrophie distrayante.

Une interaction critique existe entre la longueur totale du vecteur, calculée par le théorème de Pythagore à partir des deltas dx et dy, et la valeur assignée à head_length. Par convention interne au moteur de tracé, la tête de la flèche est soustraite de la portée globale du vecteur afin que la pointe terminale vienne affleurer exactement les coordonnées (x + dx, y + dy). Si la valeur de head_length surpasse la norme géométrique globale du vecteur, la base de la tête rétrograde artificiellement au-delà de l’ancrage d’origine (x, y). Ce dysfonctionnement produit un polygone dégénéré et auto-intersectant qui compromet radicalement l’intégrité de la figure scientifique.

4.2 Modification du profil arrière via le paramètre overhang

La morphologie d’une flèche ne se limite pas à un simple triangle isocèle greffé sur un segment tubulaire ; la géométrie de sa base arrière joue un rôle stylistique et perceptif déterminant. Le paramètre overhang permet de moduler avec précision le profil de raccordement reliant la base transversale de la pointe au fût central de la flèche. Mathématiquement, ce paramètre représente la fraction d’évidement ou d’avancement de la base de la pointe vers l’avant, s’exprimant sous la forme d’un nombre réel à virgule flottante qui modifie l’angle formé par les ailes de terminaison arrière.

L’assignation d’une valeur strictement positive à l’argument overhang confère à la tête une forme dynamique de harpon ou d’ogive effilée. Lorsque overhang est supérieur à zéro (souvent paramétré entre 0.1 et 0.3), les bords extérieurs de la pointe s’étendent vers l’arrière au-delà du point de jonction avec le corps tubulaire, conférant au vecteur une allure cinétique accentuée et une impression visuelle d’accélération directionnelle. Cette morphologie est particulièrement prisée dans les représentations schématiques de cinématique des fluides ou de flux physiques où l’énergie du vecteur doit être symbolisée graphiquement.

À l’inverse, l’attribution d’une valeur nulle à overhang (overhang = 0) engendre un profil arrière strictement plat, formant une base triangulaire orthogonale classique par rapport à l’axe médian du corps. Si le modélisateur configure une valeur négative, la géométrie arrière s’inverse pour devenir convexe, projetant le point de jonction central vers l’avant et arrondissant la jonction structurelle. Bien que les valeurs négatives soient rarement mobilisées dans la littérature expérimentale pure, elles peuvent s’avérer pertinentes dans la conception de diagrammes fonctionnels ou d’arbres de décision où des marqueurs plus doux et moins agressifs sont privilégiés pour minimiser l’acuité visuelle locale.

4.3 Configuration de la symétrie et de la forme globale

Les conventions graphiques de certaines disciplines exigent la production de flèches présentant une rupture délibérée de leur symétrie bilatérale. Matplotlib intègre cette flexibilité structurelle au moyen du paramètre shape, qui accepte trois modalités canoniques : ‘full’, ‘left’ et ‘right’. Par défaut, l’option ‘full’ est activée, matérialisant une tête triangulaire parfaitement symétrique s’étendant équitablement de part et d’autre de l’axe longitudinal médian défini par les coordonnées vectorielles sources et cibles.

L’activation des options asymétriques shape=’left’ ou shape=’right’ induit l’élagage délibéré de l’une des moitiés latérales de la pointe, générant ce que les typographes et cartographes désignent sous le terme de demi-flèches ou d’ardillons simples. La terminologie ‘left’ et ‘right’ se réfère à l’orientation perçue lorsque l’on parcourt le vecteur depuis son origine d’ancrage (x, y) vers son sommet sommital. La pointe unilatérale se développe ainsi exclusivement sur le flanc désigné, tandis que l’autre côté converge linéairement sans aucune extension vers le sommet terminal.

Ces représentations unilatérales trouvent un champ d’application canonique dans les diagrammes de réactions chimiques réversibles et d’équilibres thermodynamiques, où l’usage universel consacre la juxtaposition de deux demi-flèches parallèles orientées en sens contraires pour symboliser les cinétiques réactionnelles directe et inverse. De même, en mécanique quantique et en physique du solide, ces formes géométriques asymétriques sont fréquemment mobilisées pour annoter les orientations de spin électronique sans encombrer la zone spatiale adjacente dévolue à d’autres indicateurs scalaires ou quantiques.

5. Personnalisation chromatique et gestion des surfaces graphiques

5.1 Gestion des couleurs de remplissage et de contour

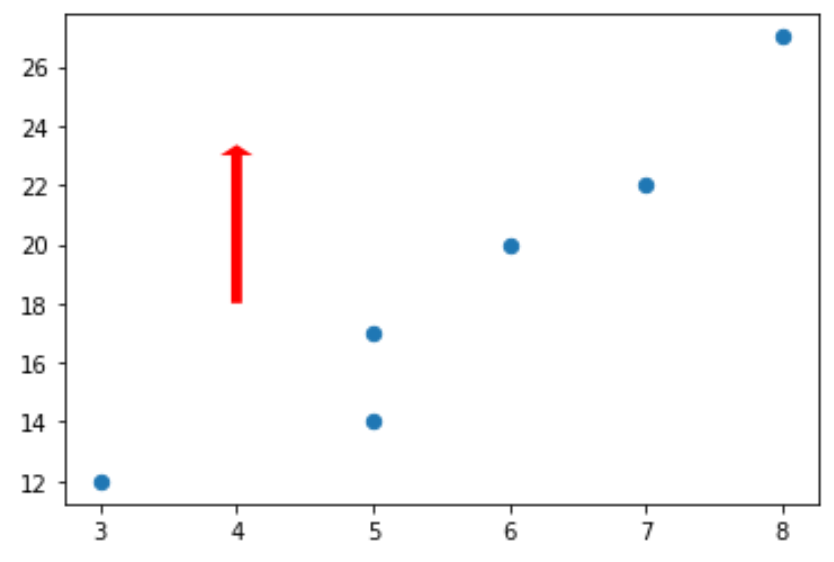

Le contrôle des propriétés chromatiques d’une flèche constitue un levier essentiel pour instaurer une hiérarchie visuelle claire et démarquer les vecteurs d’annotation des séries de mesures sous-jacentes. Dans la fonction arrow, la coloration globale peut être assignée de manière unifiée via l’argument générique color. Cette syntaxe applique simultanément la teinte choisie au polygone interne et à sa bordure extérieure. Matplotlib tolère une vaste nomenclature de formats chromatiques, allant des dénominations textuelles standardisées (par exemple ‘darkred’ ou ‘steelblue’) aux encodages hexadécimaux stricts (tels que ‘#2b5c8f’), garantissant une conformité intégrale avec les chartes graphiques académiques institutionnelles.

Toutefois, une pratique infographique avancée consiste à dissocier rigoureusement la couleur de remplissage interne, administrée par l’argument facecolor (ou son alias fc), de la couleur de délimitation périphérique, régie par l’argument edgecolor (ou ec). Cette dissociation structurelle s’avère particulièrement pertinente sur des graphiques saturés en données, tels que des nuages de points denses ou des cartes de chaleur spectrales. L’application d’un remplissage lumineux combiné à un contour contrasté et sombre confère à la flèche une lisibilité maximale, empêchant son assimilation optique accidentelle avec les motifs colorimétriques de l’arrière-plan.

Dans la perspective d’une publication scientifique destinée à une diffusion internationale, la sélection des palettes doit en outre respecter les recommandations d’accessibilité visuelle universelle. Le recours aux palettes uniformes sur le plan perceptuel — telles que les tables viridis, plasma ou cividis préconisées par la communauté scientifique — garantit que les variations d’intensité chromatique demeurent identifiables pour les lecteurs atteints de déficiences de la vision des couleurs (daltonisme, deutéranopie). De surcroît, cette rigueur colorimétrique préserve l’intégrité de l’information lors de la reproduction des documents sous une forme purement monochrome ou en niveaux de gris au sein des archives papier.

5.2 Transparence et étagement optique au moyen de alpha et zorder

Dans les scènes graphiques hautement stratifiées, où convergent des polygones de confiance, des courbes de tendance et des marqueurs empiriques, l’interaction optique entre les différents plans visuels doit être orchestrée avec minutie. L’argument de transparence alpha, acceptant un coefficient scalaire normalisé entre 0.0 (invisibilité absolue) et 1.0 (opacité totale), permet d’atténuer l’impact physique de la flèche sur le canevas. Une flèche dotée d’une opacité modérée (par exemple alpha = 0.6) continue d’exercer pleinement son rôle d’indicateur directionnel tout en révélant en transparence les structures de données sous-jacentes qui, sans cela, auraient été irrémédiablement occultées par le corps du polygone.

Cette gestion de la transparence s’articule directement avec le contrôle de la profondeur géométrique via le paramètre cardinal zorder. Par défaut, Matplotlib applique un ordonnancement prédéterminé pour le rendu de ses artistes : les axes et grilles sont tracés dans les couches inférieures, suivis des surfaces polygonales, des lignes continues, et enfin des marqueurs discrets et des chaînes textuelles au sommet. La fonction arrow générant un objet de type Polygon, celui-ci hérite classiquement d’un rang zorder intermédiaire (habituellement fixé à 1 ou 2), ce qui peut conduire à ce que des marqueurs de dispersion ou des tracés de courbes soient dessinés par-dessus la flèche, créant une fragmentation visuelle confuse.

Pour affirmer la primauté sélective d’une flèche d’annotation, le chercheur doit forcer son élévation le long de l’axe de profondeur optique en attribuant une valeur explicite et élevée au paramètre zorder (par exemple zorder = 5 ou zorder = 10). Cette élévation garantit que l’intégralité du corps et de la tête du vecteur s’imprimera sans rupture sur la couche la plus superficielle du dessin, préservant la continuité géométrique du pointeur. Inversement, pour les représentations de champs vectoriels de fond destinés à servir de contexte spatial discret à des points de trajectoires majeurs, l’assignation délibérée d’un zorder inférieur permet de reléguer les flèches à un plan d’arrière-plan discret et non invasif.

5.3 Application de styles de bordures et textures linéaires

La caractérisation géométrique d’une flèche peut être enrichie au moyen de modulations texturales opérées sur sa bordure périphérique. Le paramètre linewidth (ou son abréviation conventionnelle lw) gouverne l’épaisseur physique en points typographiques du trait ceinturant le polygone vectoriel. L’ajustement conjoint de ce paramètre avec le style de trait, administré par l’argument linestyle (ou ls), autorise une différenciation sémiotique fine sans dépendre exclusivement des variations de couleurs, ce qui s’avère précieux dans les protocoles d’impression scientifiques monochromes.

L’argument linestyle admet diverses spécifications textuelles normalisées, incluant les tiretés (‘–‘), les pointillés (‘:’), les combinaisons mixtes de tirets et points (‘-.’) ou le trait plein standard (‘-‘). L’affectation d’un contour pointillé à une flèche permet, par exemple, de traduire graphiquement la nature hypothétique, extrapolée ou contrefactuelle d’une trajectoire dans un modèle de prévision macroéconomique ou épidémiologique. La flèche discontinue n’est plus alors comprise comme une mesure observée irréfutable, mais comme une projection théorique dont l’incertitude structurelle est immédiatement décodée par la communauté des pairs.

Il importe toutefois de souligner une contrainte topologique propre à la classe Polygon générée par arrow : la bordure texturée enveloppe la totalité de la surface fermée, incluant le fût longitudinal et les arêtes de la pointe terminale. Dès lors, l’application d’un trait très épais associé à un motif tireté complexe peut générer des interférences optiques aux angles aigus de la tête, où les segments de pointillés peuvent se chevaucher ou s’interrompre de manière asymétrique. L’harmonisation graphique recommande par conséquent d’associer les styles de traits pointillés à des largeurs de bordure ténues et d’éviter les contours excessivement épais qui alourdissent inutilement la silhouette du vecteur.

6. L’approche alternative via l’annotation textuelle et graphique : Axes.annotate

6.1 Fondements conceptuels de Axes.annotate et du dictionnaire arrowprops

Bien que la fonction géométrique arrow réponde aux besoins de tracé direct dans l’espace physique des données, l’infrastructure logicielle de Matplotlib propose une approche conceptuellement supérieure pour coupler une désignation vectorielle à un discours interprétatif : la méthode Axes.annotate. Ce paradigme fusionne en une opération unifiée un nœud d’affichage textuel et un connecteur vectoriel dynamique orienté vers une cible désignée. Au lieu d’aborder la flèche comme une collection statique de coordonnées cartésiennes fermées, la méthode l’envisage comme une relation fonctionnelle reliant un émetteur sémantique (l’étiquette de texte) à un récepteur analytique (la donnée ciblée).

L’architecture de cette méthode s’articule autour de deux arguments spatiaux impératifs : le tuple xy, qui spécifie avec une exactitude absolue le point de convergence de la pointe de flèche (le point d’intérêt empirique), et le tuple xytext, qui détermine la localisation de l’étiquette textuelle dans l’espace de la figure. L’activation et le paramétrage de la flèche de liaison s’effectuent par le truchement du dictionnaire déclaratif arrowprops. L’existence même de ce dictionnaire instancie l’Artist de liaison ; son omission délibérée conduit la méthode à se comporter comme un simple moteur de rendu typographique sans composante vectorielle.

Le dictionnaire arrowprops offre une polyvalence architecturale exceptionnelle en acceptant deux modes distincts de configuration. Il peut soit encapsuler des clés de mise en forme héritées directement des propriétés fondamentales de la classe Patch (telles que facecolor, edgecolor, shrink, et width), soit adopter la nomenclature avancée arrowstyle. Cette dichotomie confère au développeur une liberté absolue : d’une part, concevoir des flèches massives classiques dont l’échelle s’adapte à l’espace cartésien, d’autre part, déployer des connecteurs vectoriels fins et standardisés dont la morphologie demeure indépendante des échelles et des dimensions de la fenêtre graphique.

6.2 Sélection des styles de flèches prédéfinis via arrowstyle

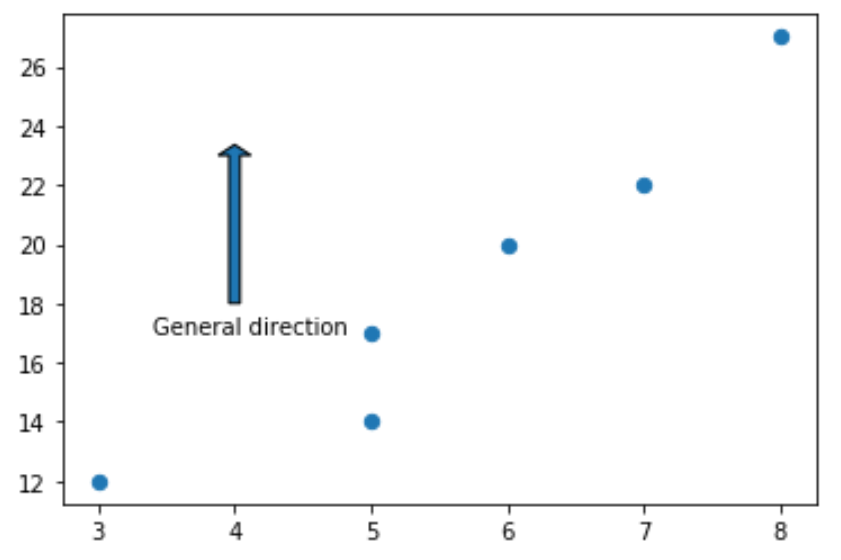

L’utilisation de la clé déclarative arrowstyle au sein du dictionnaire arrowprops transforme radicalement le mode d’instanciation de la flèche en déléguant sa géométrie interne à la classe hautement spécialisée FancyArrowPatch. Ce mécanisme libère l’utilisateur de la pénible corvée consistant à recalculer manuellement la trigonométrie et les proportions de la tête. Matplotlib met à disposition un catalogue standardisé de syntaxes textuelles décrivant des géométries universelles, englobant des motifs tels que ‘->’ (pointe effilée simple), ‘-|>’ (pointe triangulaire pleine et opaque),  » (flèche bidirectionnelle à double terminaison) ou encore ‘simple’ et ‘fancy’ pour des rendus à corps galbé et effilé.

L’atout décisif de cette approche réside dans la normalisation automatique des dimensions de la pointe par rapport à la taille du texte associé et à la résolution d’affichage. Alors qu’une flèche polygonale tracée via arrow subit des distorsions anamorphiques dès que les échelles des axes x et y diffèrent d’un ordre de grandeur, la tête générée sous le paradigme arrowstyle conserve une intégrité géométrique absolue, préservant son équilatéralité ou son isocélie géométrique quel que soit le ratio d’aspect imposé au tracé. Le rendu typographique et le rendu vectoriel s’alignent ainsi sur les mêmes unités physiques absolues (les points typographiques d’édition).

En outre, les chaînes descriptives passées à arrowstyle tolèrent une paramétrisation microscopique au moyen d’une syntaxe déclarative compacte séparée par des virgules. Par exemple, la spécification « ->,head_length=0.8,head_width=0.4 » permet d’altérer localement la silhouette standardisée sans abandonner les bénéfices de la normalisation dimensionnelle automatique. Ce couplage entre expressivité déclarative et robustesse géométrique confère aux flèches définies via arrowprops un niveau de raffinement graphique particulièrement adapté aux exigences éditoriales des plus grandes revues scientifiques contemporaines.

6.3 Comparatif technique et pragmatique entre plt.arrow et Axes.annotate

Pour opérer un arbitrage méthodologique éclairé lors de l’élaboration d’un pipeline de visualisation de données, il apparaît indispensable d’établir une comparaison analytique rigoureuse entre la primitive ax.arrow() et le système ax.annotate(). Le premier critère de différenciation réside dans le comportement géométrique face au redimensionnement dynamique de la toile (figure canvas). La fonction arrow figeant ses coordonnées de tête et de corps dans l’espace métrique des données brutes, tout étirement dissymétrique de la fenêtre graphique de Matplotlib ou tout changement de ratio d’aspect lors d’une sauvegarde au format matriciel déforme de manière irréversible la tête de la flèche, qui s’écrase ou s’allonge de manière disgracieuse.

À l’opposé, ax.annotate() sépare formellement le positionnement des points critiques (définis dans les coordonnées du repère choisi) du tracé matériel de la pointe et du trait (dessinés dans l’espace physique des pixels ou des points typographiques). Il en résulte une stabilité visuelle pérenne : la tête de flèche conserve un angle de pénétration et une longueur constants, que la figure soit visualisée sur un moniteur panoramique, insérée dans une colonne étroite de publication imprimée, ou zoomée interactivement dans une interface graphique. Cette invariance projective confère un avantage décisif à annotate pour l’annotation sémantique et la publication académique.

Le second critère concerne la gestion des dégagements spatiaux via le paramètre shrink disponible dans arrowprops. Lors de l’annotation d’un marqueur expérimental dense ou d’un libellé typographique, une flèche géométrique conventionnelle vient toucher physiquement, voire masquer, le centroïde des données. La méthode annotate intègre nativement les arguments shrinkA et shrinkB (ou un shrink global) qui introduisent automatiquement un jeu millimétrique de respiration visuelle entre la flèche, le marqueur ciblé et le texte explicatif. Dès lors, si l’objectif de l’analyste consiste à expliciter un point de mesure singulier ou à construire un diagramme logique épuré, la méthode annotate s’impose indubitablement comme la solution canonique et professionnelle.

7. Maîtrise des espaces de coordonnées et préservation du ratio d’aspect

7.1 Impact de la déformation d’échelle sur la géométrie des flèches

L’un des défis algorithmiques et conceptuels les plus retors lors du tracé de vecteurs dans un environnement cartésien réside dans la non-isométrie fréquente des repères de visualisation scientifique. Dans une écrasante majorité d’applications empiriques, les grandeurs portées sur l’abscisse et l’ordonnée ne partagent ni la même nature dimensionnelle, ni la même amplitude numérique. Lorsqu’un physicien trace l’évolution d’une température en Kelvin variant sur un intervalle de quelques dizaines d’unités en fonction d’une fréquence exprimée en gigahertz s’échelonnant sur des milliards d’unités, l’espace des données subit une anamorphose structurelle considérable au moment de sa projection sur le canevas bidimensionnel.

Lorsque l’on tente d’insérer une flèche orientée obliquement au moyen de la primitive polygonale de base dans un tel repère asymétrique, le calcul vectoriel des sommets de la tête triangulaire est durement frappé par cette distorsion d’échelle. Les déplacements latéraux prescrits par head_width, étant calculés en unités d’abscisses, se trouvent multipliés par le facteur d’échelle horizontal, tandis que head_length subit la projection selon la métrique locale du vecteur. Le résultat visuel se manifeste par une tête de flèche dramatiquement aplatie, semblable à une lame orthogonale, ou inversement étirée en une pointe infiniment effilée et indiscernable à l’œil nu.

Cette pathologie géométrique altère également la perception de la directionnalité du vecteur par le lecteur. L’angle géométrique apparent sur le document imprimé divergera systématiquement de l’angle trigonométrique calculé analytiquement dans l’espace des données. Ce phénomène de déformation projective peut induire en erreur les observateurs quant à la véritable orientation des gradients ou des trajectoires physiques. La prise de conscience de ces artefacts d’étalonnage représente une étape fondatrice vers la maîtrise des représentations vectorielles au sein de Matplotlib.

7.2 Navigation entre espaces de données, d’axes et d’affichage

Pour résoudre avec élégance ces distorsions géométriques, Matplotlib déploie un système interne d’arborescence de transformations projectives unifié et rigoureux. Ce cadre conceptuel articule trois principaux espaces de coordonnées distincts : les « data coordinates » (le système cartésien dicté par les valeurs empiriques du tracé), les « axes fraction coordinates » (un système normalisé invariant où l’origine (0, 0) marque le coin inférieur gauche de la zone de dessin et (1, 1) le coin supérieur droit), et les « display coordinates » (l’espace physique final calibré en pixels réels sur l’écran ou en points d’impression typographiques).

La puissance de la méthode ax.annotate() et des classes graphiques avancées réside dans leur aptitude intrinsèque à naviguer simultanément entre ces différents espaces grâce à l’argument transformationnel xycoords et textcoords. Il devient ainsi parfaitement envisageable de spécifier la cible d’un vecteur (xy) dans le repère métrique des données brutes (xycoords=’data’), tout en fixant l’emplacement du texte émetteur ou l’ancrage de base dans le système invariant des axes (textcoords=’axes fraction’). Le système de rendu de Matplotlib se charge alors d’appliquer dynamiquement les matrices de transformation adéquates à chaque rafraîchissement graphique.

Cette séparation conceptuelle permet d’immobiliser les dimensions physiques des pointes de flèches indépendamment de la variabilité des échelles de données. En ancrant géométriquement la pointe dans le système d’affichage final, les têtes triangulaires demeurent rigoureusement isocèles et régulières, même si les données subissent une mise à l’échelle logarithmique violente ou des transpositions asymétriques. L’intégrité de l’indicateur graphique est ainsi définitivement immunisée contre les fluctuations métriques des données scientifiques qu’il a pour mission d’éclairer.

7.3 Techniques de verrouillage d’échelle et calibrage géométrique

Dans les disciplines où les coordonnées spatiales partagent une même métrique physique fondamentale — telles que la cristallographie, la microscopie optique, la géophysique ou l’imagerie biomédicale —, toute distorsion de ratio d’aspect constitue une faute méthodologique inacceptable. Pour interdire formellement toute déformation d’échelle et contraindre le moteur graphique à attribuer une longueur d’affichage rigoureusement identique à une unité d’abscisse et une unité d’ordonnée, l’analyste doit impérativement appeler la méthode de verrouillage ax.set_aspect(‘equal’).

L’instauration d’un ratio d’aspect unitaire garantit que la géométrie euclidienne élémentaire s’applique sans artéfact à l’ensemble du canevas. Dès lors, le tracé d’une flèche via ax.arrow() retrouve toute sa cohérence mathématique : un vecteur orienté selon un angle polaire de 45 degrés apparaîtra visuellement sous une inclinaison d’exactement 45 degrés à l’écran, et les paramètres head_width et head_length s’exprimeront dans une métrique spatiale isotrope, restaurant la symétrie naturelle de la pointe triangulaire.

Dans les cas où le verrouillage isométrique n’est point admissible en raison de la nature hétérogène des données, des techniques de calibrage dynamique préventif peuvent être implémentées algorithmiquement. Il est possible de concevoir des fonctions d’encapsulation qui interrogent les limites d’axes dynamiques (via ax.get_xlim() et ax.get_ylim()) ainsi que la boîte englobante de l’axe exprimée en pixels (via ax.get_window_extent()). À partir de ces données topologiques, le script calcule le ratio d’anamorphose instantané et applique une correction compensatoire inverse aux paramètres width et head_width avant l’injection dans la fonction arrow, restaurant artificiellement l’isométrie visuelle de la tête de flèche.

8. Représentation collective et champs de vecteurs avec quiver

8.1 Transition de la flèche isolée vers les ensembles vectoriels denses

Si la manipulation de flèches individuelles au moyen de fonctions isolées satisfait aux exigences de l’annotation ponctuelle et de l’explication conceptuelle, cette approche s’effondre sur le plan calculatoire et ergonomique dès lors que le sujet d’étude implique des structures vectorielles spatialement distribuées. La modélisation de champs de forces, d’écoulements hydrodynamiques, de gradients d’optimisation ou de cartographies météorologiques exige le tracé concomitant de centaines ou de milliers de vecteurs interdépendants. L’exécution d’une boucle itérative articulée autour de primitives ax.arrow() ou d’annotations individuelles se heurte rapidement à une dégradation catastrophique des performances d’exécution logicielle.

Pour répondre à cette problématique massive, Matplotlib intègre un sous-système hautement vectorisé et optimisé : la méthode quiver. Contrairement aux primitives d’artiste individuelles, quiver traite la population de flèches comme une entité collective unitaire gouvernée par la classe Quiver. Cette classe exploite en interne la puissance des tableaux multidimensionnels de la bibliothèque NumPy pour calculer en bloc les coordonnées, les translations affines et les matrices de projection de l’ensemble du champ vectoriel. La génération d’une trame spatiale bidimensionnelle dense s’obtient canoniquement par l’adjonction de la fonction numpy.meshgrid, qui matérialise les matrices d’abscisses X et d’ordonnées Y sur lesquelles le champ de vecteurs viendra s’ancrer.

Sur le plan de l’architecture logicielle, quiver délègue le rendu graphique à des mécanismes de collection d’artistes qui optimisent drastiquement le nombre d’appels de bas niveau adressés au backend graphique (Draw calls). Cette rationalisation computationnelle autorise la manipulation fluide et interactive de grilles comprenant des dizaines de milliers de vecteurs, tout en offrant un cadre algorithmique unifié pour harmoniser les dimensions morphologiques de l’ensemble des flèches sans intervention itérative manuelle de la part du chercheur.

8.2 Paramétrage des amplitudes, angles et échelles avec quiver

L’appel fondamental de la méthode quiver requiert l’injection de quatre matrices de dimensions conformes : les coordonnées spatiales des ancrages X et Y, et les composantes vectorielles correspondantes notées U (projection horizontale) et V (projection verticale). Le défi central dans le tracé de champs denses réside dans l’ajustement du facteur d’échelle global, administré par l’argument scale. Si l’échelle est mal calibrée, les flèches peuvent soit se réduire à des têtes d’épingles indiscernables, soit déborder massivement sur leurs voisines directes, transformant le graphique en un entrelacs chaotique illisible.

Le comportement du paramètre scale dans Matplotlib répond à une logique proportionnelle inverse : une valeur numérique de scale plus élevée entraîne une réduction de la longueur physique affichée des flèches sur le canevas. Pour faciliter l’ajustement, l’argument scale_units permet d’arrimer formellement cette échelle à une référence spatiale stable, telle que les dimensions du repère de données (‘xy’), la largeur de l’axe ou des dimensions physiques mesurées en pouces. La combinaison scale_units=’xy’ associée à une spécification métrique adaptée garantit que les vecteurs s’allongent rigoureusement en accord avec l’espace cartésien sous-jacent.

En outre, quiver permet d’associer une dimension scalaire secondaire à la topologie vectorielle en exploitant la coloration dynamique. En injectant un tableau de grandeurs numériques dans l’argument de coloration C — tel que la norme euclidienne des vitesses locales racine carrée de U au carré plus V au carré —, Matplotlib applique une table de correspondance chromatique (colormap) à l’ensemble du maillage. Les flèches ne traduisent plus uniquement une direction spatiale par leur inclinaison mécanique, mais révèlent simultanément l’intensité ou la densité énergétique du phénomène par leur signature spectrale, enrichissant considérablement le contenu informatif de la figure scientifique.

8.3 Cas d’application : gradients de modèles et flux dynamiques

Les champs vectoriels générés via quiver constituent un instrument de diagnostic irremplaçable dans de multiples domaines de l’ingénierie contemporaine. En apprentissage automatique et en science des données théorique, une application majeure concerne la visualisation géométrique des surfaces de perte (loss surfaces) et des trajectoires d’optimisation par descente de gradient stochastique. L’évaluation du gradient différentiel d’une fonction de coût bidimensionnelle permet de tracer le champ des pentes les plus raides, mettant en lumière la présence de minima locaux, de points-selles délicats et de vallées étroites qui entravent la convergence des algorithmes de rétropropagation neuronale.

Dans l’étude des systèmes dynamiques non linéaires et des équations différentielles ordinaires couplées (modèles proie-prédateur de Lotka-Volterra, modèles épidémiologiques de type SIR), quiver permet de tracer l’espace des phases du système. En positionnant en tout point cartésien la vitesse instantanée d’évolution des populations ou des compartiments infectieux, le chercheur révèle instantanément les attracteurs étranges, les cycles limites stables et les séparatrices de régimes dynamiques, avant même toute résolution numérique de trajectoires particulières.

Dans de nombreux cas d’analyse dynamique, il s’avère méthodologiquement fécond de neutraliser la magnitude absolue des vecteurs pour ne souligner que leur orientation pure. Cette opération s’effectue en normalisant analytiquement les matrices U et V par la norme euclidienne de chaque point singulier. Le tracé résultant affiche une population de flèches de longueurs rigoureusement uniformes, ce qui élimine tout encombrement visuel dans les régions de forte accélération tout en préservant la cartographie intégrale des directions d’écoulement à travers l’ensemble du paysage modélisé.

9. Intégration méthodologique des flèches pour le pointage de données empiriques

9.1 Ciblage précis des extrema, seuils critiques et valeurs aberrantes

Dans les contextes expérimentaux de haute précision, le pointage graphique d’une observation critique ne saurait être abandonné à des approximations d’alignement manuel au sein du code source. L’automatisation du ciblage géométrique d’un extremum local (maximum ou minimum analytique) requiert l’interrogation programmatique directe des structures de données sous-jacentes. À partir des vecteurs de données x_data et y_data, la détermination de l’indice de l’extremum s’obtient au moyen des fonctions canoniques d’analyse de données (telles que numpy.argmax ou numpy.argmin), isolant infailliblement le couple cartésien de ciblage (x_target, y_target).

Une fois le point d’ancrage méthodologique formalisé, la question cruciale de la définition du décalage (offset) de l’annotation doit être résolue. Pour prévenir tout masquage accidentel du marqueur de données par la pointe de la flèche, il convient d’instaurer un vecteur de translation géométrique qui positionne le libellé textuel dans une zone vierge adjacente. L’appel à ax.annotate() avec un argument textcoords=’offset points’ simplifie considérablement cette mécanique en permettant au chercheur de définir le point de départ du vecteur textuel sous la forme d’un décalage physique exprimé en points typographiques (par exemple (-40, 30)), garantissant que le texte flottera à une distance stable de la cible indépendamment du système d’unités sous-jacent.

Ce protocole rigoureux s’applique avec un bénéfice identique à la désignation de points de rupture méthodologique ou d’observations discordantes (outliers) identifiées lors de tests de détection statistique. La flèche ne joue plus un rôle purement ornemental : elle devient le vecteur formel d’un jugement analytique reproductible, liant de façon déterministe une décision algorithmique préalable (la détection de l’anomalie) à son expression visuelle sans intermédiaire manuel au sein du protocole de compilation du graphique.

9.2 Alignement dynamique des flèches avec des nuages de points

Le pointage de données au sein d’un diagramme de dispersion dense (scatter plot) pose des problèmes d’ergonomie graphique particulièrement ardus. Dans les zones à forte concentration d’observations, l’adjonction imprudente d’une flèche et de son libellé textuel engendre inévitablement des collisions visuelles, où le corps du vecteur traverse des dizaines de marqueurs adjacents, annihilant la lisibilité de la distribution locale. L’analyste doit donc élaborer des stratégies d’évitement fondées sur l’analyse de la densité spatiale environnante.

Une démarche avancée consiste à analyser la topologie locale des points situés dans le voisinage immédiat de l’observation à pointer. Par l’estimation d’une fonction de densité par noyau (KDE) ou par l’évaluation des distances euclidiennes relatives aux k plus proches voisins, un algorithme d’assistance peut déduire le gradient de moindre densité spatiale. La flèche d’annotation est alors orientée délibérément le long de ce vecteur d’échappement, projetant le libellé textuel vers la région périphérique la plus épurée du graphique, préservant ainsi la pureté visuelle du cœur du nuage de points.

De surcroît, le paramètre d’espacement shrink prend ici toute sa valeur protectrice. En configurant une valeur de shrinkB adéquate au niveau de la cible, la pointe de la flèche s’arrête à une distance millimétrique calculée de la périphérie du glyphe du point empirique, empêchant que l’encre numérique de la flèche ne fusionne avec le contour du marqueur de dispersion. Cette respiration optique permet à l’observateur de discerner distinctement la morphologie propre du point de données (couleur, forme, taille proportionnelle) tout en recevant sans ambiguïté l’indication vectorielle qui lui est dédiée.

9.3 Indication séquentielle sur des séries chronologiques

Dans l’analyse des séries temporelles complexes et des trajectoires multidimensionnelles, l’ordre d’enchaînement temporel des observations est souvent occulté par la projection cartésienne statique. Lorsqu’une trajectoire est projetée sur un espace bivarié (par exemple l’évolution conjointe de l’inflation et du chômage dans une courbe de Phillips empirique), la succession chronologique se mue en un tracé curviligne entrelacé dont le sens d’écoulement devient rapidement imperceptible pour le lecteur non averti.

L’implantation méthodique de flèches courtes et régulières échelonnées le long de la ligne de données permet d’insuffler une cinématique limpide à la trajectoire. Cette technique ne consiste point à relier chaque observation par une flèche indépendante — ce qui produirait une surcharge visuelle insoutenable —, mais à échantillonner des intervalles réguliers le long de l’axe temporel pour y greffer de discrets indicateurs directionnels. Ces flèches épousent fidèlement le vecteur tangent à la courbe à l’instant t, guidant le regard le long du continuum causal de la série expérimentale.

Parallèlement, l’indication d’événements discrets exogènes — tels que l’introduction d’un nouveau protocole expérimental, un choc macroéconomique imprévu ou une intervention pharmacologique majeure — s’exécute avec une redoutable efficacité par le couplage d’une flèche verticale ou inclinée descendant depuis la bordure supérieure de la figure vers le point temporel exact de l’intervention. L’adjonction d’une étiquette textuelle associée, calibrée avec une typographie sobre et une flèche à laiteuse discrète, structure la série chronologique en chapitres historiques immédiatement identifiables sans altérer la continuité de lecture de la dynamique continue sous-jacente.

10. Tracé de connecteurs curvilignes et classes spécialisées : FancyArrowPatch

10.1 Exploration du module matplotlib.patches et de la classe FancyArrowPatch

Lorsque la rigidité des segments rectilignes générés par la fonction arrow ne permet plus de répondre aux exigences de clarté topologique d’une visualisation complexe, le chercheur doit se tourner vers les fonctionnalités avancées du sous-module matplotlib.patches, dominé par la classe spécialisée FancyArrowPatch. Conçue initialement pour alimenter les besoins structurels de la méthode annotate, cette classe peut être instanciée de manière autonome et injectée directement au sein d’une surface de dessin au moyen de la primitive ax.add_patch().

L’architecture de FancyArrowPatch repose sur une abstraction puissante : elle découple rigoureusement la géométrie du chemin suivi par le connecteur vectoriel de la modélisation de ses terminaisons de pointe. Son constructeur requiert la définition des coordonnées initiales et terminales au moyen de deux tuples obligatoires désignés par posA et posB. Contrairement à ax.arrow() qui exigeait des deltas relatifs, FancyArrowPatch travaille nativement avec des coordonnées absolues de source et de destination, s’intégrant ainsi avec une fluidité naturelle dans les algorithmes de disposition de graphes et de réseaux relationnels.

En outre, FancyArrowPatch bénéficie de l’accès direct aux instances de la classe ArrowStyle. Cette ouverture architecturale offre un contrôle microscopique sur chaque attribut morphologique de la flèche, incluant l’envergure latérale de la tête, l’angle de dépouille arrière, l’épaisseur du trait médian, et la présence éventuelle de pointes bidirectionnelles symétriques ou asymétriques. L’objet résultant est un Artist de premier ordre au sein de la scène graphique de Matplotlib, bénéficiant des routines d’optimisation d’affichage et de transformation projective les plus sophistiquées de la bibliothèque.

10.2 Configuration des trajectoires courbes via connectionstyle

Le saut qualitatif majeur offert par FancyArrowPatch réside dans sa capacité à générer des trajectoires curvilignes maîtrisées grâce à l’argument déclaratif connectionstyle. Alors qu’une flèche linéaire traverse aveuglément les obstacles visuels situés sur le chemin euclidien le plus direct, une flèche dotée d’un style de connexion adéquat contourne les éléments graphiques préexistants, évitant les superpositions destructrices de données. La forme de la trajectoire est gouvernée par une syntaxe déclarative compacte permettant d’instancier diverses familles géométriques de connecteurs.

La modalité la plus universellement employée est la courbure en arc de cercle contrôlée par la spécification connectionstyle=’arc3,rad=k’, où le paramètre k représente le rayon de courbure normalisé. Une valeur k positive dévie la trajectoire vers la gauche par rapport au sens de parcours direct de la source vers la cible, engendrant une convexité arquée harmonieuse, tandis qu’une valeur négative courbe le vecteur vers la droite. En ajustant finement ce coefficient scalaire (couramment entre 0.1 et 0.4), l’analyste peut contourner élégamment un nuage de points dense ou relier deux nœuds conceptuels sans chevaucher les lignes de niveau intermédiaires.

Au-delà des trajectoires circulaires, le paramètre connectionstyle admet des géométries orthogonales et angulaires spécialisées. La spécification ‘angle,angleA=0,angleB=90,rad=0’ génère un connecteur brisé en angle droit, particulièrement adapté aux diagrammes de circuits électroniques, aux arbres phylogénétiques ou aux organigrammes fonctionnels d’ingénierie logicielle. Les variantes ‘angle3’ génèrent quant à elles des splines quadratiques continues offrant une transition fluide entre deux tangentes orthogonales, conférant aux schémas techniques un niveau de finition esthétique digne des standards de l’édition vectorielle professionnelle.

10.3 Modélisation de boucles de rétroaction et flux causaux non linéaires

Dans la modélisation des systèmes dynamiques complexes, les phénomènes d’autorégulation, d’homéostasie et de cercles vicieux s’expriment à travers des boucles de rétroaction (feedback loops). Tenter de matérialiser une rétroaction causale entre deux variables au moyen de deux flèches rectilignes opposées aboutit inévitablement à la fusion indéchiffrable des deux corps de flèches en un segment unique bidirectionnel confus, masquant la circularité fonctionnelle du processus sous-jacent.

L’exploitation conjointe de deux instances de FancyArrowPatch dotées de courbures inversées résout cette aporie graphique de manière magistrale. En définissant une première flèche reliant la variable A à la variable B avec une courbure positive (par exemple connectionstyle=’arc3,rad=0.3′), et une seconde flèche reliant la variable B à la variable A avec une courbure strictement identique mais orientée en sens inverse, le chercheur trace un cycle fermé élégant et parfaitement lisible. L’espace intérieur ménagé entre les deux arcs disjoints permet d’isoler visuellement les deux vecteurs d’influence, éliminant toute collision entre les pointes directionnelles respectives.

Cette approche trouve un écho indispensable dans les diagrammes d’équations structurelles (SEM) et les réseaux d’inférence bayésienne. Les relations de corrélation bivariée résiduelle, classiquement figurées par des flèches bidirectionnelles arquées, se déploient avec une rigueur géométrique irréprochable au-dessus des variables latentes. L’intégrité de la formalisation mathématique sous-jacente est ainsi préservée, le langage visuel de la figure épousant avec une fidélité absolue la syntaxe formelle de la théorie modélisée.

11. Ergonomie cognitive et principes visuels de la focalisation attentionnelle

11.1 Optimisation du ratio données-encre selon Edward Tufte

La légitimité d’une visualisation scientifique ne repose pas uniquement sur son exactitude informatique brute, mais sur son adhésion aux principes universels de l’ergonomie visuelle et du design d’information. À cet égard, la doctrine canonique édictée par Edward Tufte autour du concept fondamental de « Data-Ink Ratio » (ratio données-encre) offre un cadre d’évaluation épistémologique particulièrement fécond pour juger de la pertinence de l’usage des flèches. Ce principe stipule qu’une fraction maximale de l’encre numérique mobilisée sur une surface d’affichage doit être dévolue à la présentation exclusive de données substantielles, toute fioriture ornementale n’apportant aucun contenu analytique devant être proscrite sans concession.

Rapportée au tracé de flèches dans Matplotlib, cette exigence d’économie cognitive implique une modération dimensionnelle et typologique stricte. L’utilisation de flèches aux fûts surdimensionnés, aux têtes inutilement épaisses ou aux couleurs criardes s’apparente à ce que Tufte qualifie de « chartjunk » (pollution graphique). De tels artefacts détournent l’appareil attentionnel du lecteur de la distribution des données réelles au profit de l’outil de désignation lui-même. Une flèche d’annotation réussie doit faire preuve d’une modestie géométrique absolue : son corps doit être d’une minceur suffisante pour se faire oublier, et sa tête proportionnée avec juste assez de présence pour orienter l’œil sans entrer en compétition visuelle avec les données primaires.

L’optimisation du ratio données-encre exige également d’éliminer toute redondance graphique superflue. Si une rupture de pente sur une courbe continue est déjà mise en exergue par un libellé textuel explicite positionné à proximité immédiate, l’adjonction d’une flèche massive reliant le texte au point d’inflexion n’est pas systématiquement nécessaire si la contiguïté spatiale suffit à lever toute ambiguïté sémiotique. La flèche ne doit être introduite que lorsque la complexité de la figure, l’éloignement physique du libellé ou l’ambiguïté des correspondances impose un vecteur de guidage matériel pour garantir la fidélité de l’interprétation.

11.2 Directionnalité du regard et guidage perceptif du lecteur académique

La psychologie cognitive de la perception visuelle, en particulier les principes formalisés par l’école de la Gestalt, met en lumière le fait que le système visuel humain structure automatiquement les stimuli graphiques selon des lois de proximité, de continuité et de destin commun. Une flèche agit comme une commande exogène puissante sur ces mécanismes perceptifs précoces : la pointe brise la symétrie locale et induit un vecteur de force visuelle qui force le regard à balayer l’image selon une trajectoire prédéterminée par l’auteur de la figure.

Dans les cultures académiques occidentales, le parcours de lecture standard d’une page imprimée ou d’une figure cartésienne s’opère canoniquement de la gauche vers la droite et du sommet vers la base (sens de lecture z-pattern). Les flèches qui s’alignent sur cette convention cognitive naturelle bénéficient d’un traitement cérébral plus fluide et plus rapide de la part de l’observateur. À l’inverse, l’insertion d’une flèche orientée à contre-courant — pointant de droite à gauche vers le bas dans un espace où la dynamique temporelle progresse vers la droite — engendre une micro-friction perceptive. Si cette rupture de convention peut être délibérément exploitée pour signaler une rétrogradation anormale ou un retour en arrière expérimental, elle doit être maniée avec un discernement extrême pour éviter toute confusion mentale.

En outre, la saillance chromatique du vecteur doit être rigoureusement hiérarchisée par rapport aux autres éléments du canevas. L’œil humain étant irrésistiblement attiré par les contrastes de saturation et de luminance élevés, une flèche peinte dans un ton rouge carmin saturé sur un graphique en niveaux de gris écrasera immédiatement toute autre information visuelle, captant l’attention avant même que le lecteur n’ait pris connaissance des axes et des grandeurs mesurées. L’harmonie visuelle requiert de tempérer cette saillance au moyen de teintes sourdes ou de gris anthracite, réservant les saturations intenses aux seules flèches désignant les conclusions majeures ou les dangers méthodologiques cruciaux.

11.3 Écueils d’encombrement visuel lors de la multiplication des flèches

L’un des pièges les plus dévastateurs guettant l’analyste de données réside dans l’effet d’avalanche vectorielle, caractérisé par la multiplication débridée de flèches d’annotation sur un espace graphique restreint. Cette prolifération engendre un état d’encombrement perceptuel massif (visual clutter) au sein duquel le champ visuel se sature de lignes obliques sécantes. Lorsque plusieurs flèches s’entrecroisent au-dessus d’une série de données, le cerveau de l’observateur peine à désintriquer les vecteurs, induisant une fatigue cognitive précoce et une probabilité accrue de contresens analytique.

Pour prévenir cet effondrement ergonomique, la littérature en communication scientifique préconise des seuils quantitatifs maximaux stricts. Il est généralement admis qu’un panneau graphique unique ne devrait point comporter plus de trois à cinq flèches d’annotation sémantique simultanées. Si le corpus d’observations exige la contextualisation d’un nombre supérieur de singularités empiriques, il devient impératif de restructurer la figure : soit en fragmentant le tracé en une grille de sous-graphiques multi-panneaux (subplots), soit en remplaçant les flèches individuelles par une table de renvoi numérique externe adossée à une numérotation discrète des marqueurs d’intérêt.

Enfin, lorsque des flèches multiples doivent cohabiter sur une même surface, l’alignement géométrique rigoureux de leurs corps linéaires constitue une technique d’apaisement visuel majeure. En contraignant les vecteurs à adopter des angles de projection parallèles ou strictement orthogonaux plutôt que des orientations angulaires chaotiques et divergentes, l’expérimentateur rétablit un ordre structurel global. La régularité des lignes directrices apaise la composition graphique, permettant au lecteur d’appréhender sereinement la multiplicité des annotations sans que l’intégrité de la figure scientifique n’en soit compromise.

12. Dépannage des anomalies récurrentes et bonnes pratiques de programmation

12.1 Résolution des troncatures et débordements hors de la zone de tracé

L’un des dysfonctionnements les plus déconcertants lors de l’insertion de flèches via ax.arrow() réside dans le phénomène de troncature marginale, où la tête triangulaire ou une fraction du fût disparaît mystérieusement, coupée nette par une frontière invisible. Cette anomalie découle du comportement par défaut du paramètre clip_on associé à chaque Artist de Matplotlib. Par conception, clip_on est configuré sur la valeur booléenne True, ce qui ordonne au moteur de rastérisation de masquer impitoyablement toute primitive graphique dont les coordonnées spatiales dépassent d’un cheveu la boîte englobante délimitée par les axes du tracé (ax.bbox).

Si la pointe d’une flèche vient converger vers un maximum situé précisément sur la limite supérieure de l’axe des ordonnées, la moitié distale de la tête se déploie mathématiquement hors du domaine cartésien et se trouve impitoyablement amputée. Pour pallier cette troncature, deux approches correctives complémentaires doivent être mobilisées. La première consiste à désactiver explicitement le masque de rognage en passant l’argument clip_on=False lors de l’appel de la fonction de tracé. Cette instruction autorise la flèche à empiéter librement sur les marges blanches extérieures du graphique sans subir de découpe polygonale.

Toutefois, la stratégie la plus élégante et rigoureuse sur le plan méthodologique consiste à anticiper cette contrainte spatiale en recalibrant dynamiquement les limites des axes. Par défaut, les primitives de flèches brutes n’alimentent pas toujours les algorithmes de calcul automatique des marges de Matplotlib. L’analyste doit dès lors ajuster manuellement les bornes au moyen de la méthode ax.margins() ou élargir proactivement les limites via ax.set_xlim() et ax.set_ylim(), de manière à ménager un coussin d’espace suffisant pour accueillir la morphologie intégrale de la flèche et préserver la perfection de sa pointe sans violer l’intégrité des frontières cartésiennes.

12.2 Préservation de la fidélité de rendu lors de l’exportation multi-formats

La finalisation d’une figure scientifique débouche inévitablement sur son exportation vers un fichier disque au moyen de l’instruction plt.savefig(). Cette étape de conversion informatique soulève des problématiques aiguës de fidélité de rendu géométrique, particulièrement sensibles pour les éléments graphiques fins tels que les flèches. La divergence fondamentale oppose ici les formats matriciels ou pixellaires (tels que PNG, TIFF ou JPEG) aux formats vectoriels infinis (tels que PDF, SVG ou EPS).

Lors d’une exportation vers un format matriciel, la morphologie d’une flèche dépend entièrement de la résolution d’échantillonnage spécifiée par l’argument dpi (dots per inch). L’omission de ce paramètre conduit fréquemment Matplotlib à utiliser une résolution d’affichage standard de 100 dpi, totalement insuffisante pour l’impression scientifique : les traits obliques de la flèche et les arêtes de la pointe se brisent en un crénelage (aliasing) pixelisé grossier. L’attribution impérative d’une valeur minimale de dpi=300, voire dpi=600 pour les revues les plus exigeantes, garantit une netteté cristalline des vecteurs et élimine toute dégradation morphologique à l’agrandissement.

Pour autant, le standard d’excellence pour la publication académique réside dans l’exportation exclusive vers des formats vectoriels purs tels que le PDF ou le SVG. Dans ces formats, chaque flèche demeure encapsulée sous la forme d’une collection d’instructions géométriques canoniques (opérations de dessin PostScript ou chemins XML Path), immunisée contre toute pixellisation quel que soit le niveau de zoom appliqué par le lecteur ou l’imprimeur. Il convient néanmoins de s’assurer lors de la sauvegarde vectorielle que les polices textuelles d’annotation sont correctement vectorisées ou incorporées (embedded) pour éviter que les étiquettes rattachées aux flèches ne subissent des substitutions typographiques défigurantes sur les serveurs d’impression.

12.3 Modularisation et création de fonctions réutilisables d’annotation

Le développement de visualisations scientifiques robustes et pérennes exige de rompre avec les scripts linéaires désorganisés pour adopter les principes d’ingénierie logicielle fondés sur la modularisation et l’encapsulation. Réécrire manuellement des blocs répétitifs d’appels à ax.annotate() ou ax.arrow() en disséminant des valeurs magiques de coordonnées et de couleurs dans un script de plusieurs centaines de lignes constitue une source majeure de dette technique et d’erreurs d’inattention non reproductibles.

La bonne pratique académique réside dans la formalisation de fonctions d’assistance personnalisées hautement paramétrables. Une fonction d’assistance d’annotation professionnelle doit encapsuler le calcul trigonométrique des décalages, l’injection normalisée des dictionnaires de style, la vérification préventive des ratios d’aspect des axes, et la gestion du masquage clip_on au sein d’une signature logicielle claire et typée. Cette abstraction permet de standardiser l’identité graphique d’un laboratoire de recherche à travers l’ensemble des figures d’un manuscrit ou d’un rapport de projet.

En outre, l’intégration de blocs de documentation formels (docstrings) et le typage explicite des arguments d’entrée (par l’usage des type hints de Python) transforment ces utilitaires de dessin en véritables briques logicielles scientifiques réutilisables. Le protocole expérimental de génération graphique gagne ainsi en transparence et en maintenabilité, assurant que n’importe quel chercheur de la communauté internationale puisse reproduire à l’identique les visualisations publiées, calibrer de nouvelles flèches sur ses propres jeux de données, et perpétuer les standards d’excellence de la communication visuelle scientifique.

Références

• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90–95. https://doi.org/10.1109/MCSE.2007.55
• Matplotlib Development Team. (2024). Annotations and arrows guide in Matplotlib. Matplotlib Documentation. https://matplotlib.org/stable/users/explain/text/annotations.html
• Matplotlib Development Team. (2024). matplotlib.axes.Axes.annotate API specification. Matplotlib Documentation. https://matplotlib.org/stable/api/_as_gen/matplotlib.axes.Axes.annotate.html
• Matplotlib Development Team. (2024). matplotlib.patches.FancyArrowPatch. Matplotlib Documentation. https://matplotlib.org/stable/api/_as_gen/matplotlib.patches.FancyArrowPatch.html
• Rougier, N. P. (2021). Scientific visualization: Python + Matplotlib. Lulu.com. https://hal.inria.fr/hal-03427242
• Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.
• Ware, C. (2021). Information visualization: Perception for design (4th ed.). Morgan Kaufmann.
• Wickham, H. (2010). A layered grammar of graphics. Journal of Computational and Graphical Statistics, 19(1), 3–28. https://doi.org/10.1198/jcgs.2009.07098
