Comment définir les valeurs de l’axe X dans Matplotlib

Dans le champ de l’ingénierie logicielle, de l’analyse computationnelle et de la science des données, la restitution graphique de distributions quantitatives constitue l’étape culminante de tout pipeline analytique. La bibliothèque Matplotlib, pierre angulaire de l’écosystème scientifique en langage Python, s’est imposée depuis plus de deux décennies comme le standard de référence pour la production de représentations visuelles rigoureuses, statiques, animées ou interactives. Pourtant, la transformation d’une matrice numérique brute en une figure publiable répondant aux exigences strictes de la communication scientifique repose fondamentalement sur la maîtrise millimétrique de ses repères géométriques, au premier rang desquels figure l’axe des abscisses.

L’axe horizontal ne se limite pas à un simple support ornemental matérialisant le plan euclidien. Il incarne le référentiel sémantique sur lequel se projettent les variables indépendantes, les dynamiques temporelles, les catégories spectrales ou les partitions ordinales. Un axe horizontal mal gradué, pourvu d’étiquettes superposées ou déconnecté de l’échelle des données sous-jacentes compromet instantanément l’intégrité cognitive du document scientifique, introduisant des distorsions d’interprétation ou masquant des phénomènes d’inflexion cruciaux. La configuration des valeurs de l’axe X constitue ainsi une compétence fondamentale, nécessitant une compréhension intime des mécanismes de bas niveau qui régissent la disposition des repères sur le canevas de rendu.

Ce traité technique détaille les fondements conceptuels, la syntaxe déclarative, les architectures orientées objet ainsi que les modules algorithmiques avancés qui président au contrôle absolu de l’axe des abscisses au sein de Matplotlib. À travers une exploration méthodique des paradigmes fonctionnels et modulaires, des localisateurs stochastiques, des sérialisations chronologiques et des contraintes d’optimisation typographique, cet article fournit aux développeurs, chercheurs et ingénieurs les fondations théoriques et les stratégies pratiques indispensables pour dompter chaque pixel de leurs visualisations.

1. Introduction aux mécanismes de graduation de l’axe X dans Matplotlib

1.1 Anatomie d’une figure Matplotlib et rôle de l’axe des abscisses

Pour appréhender avec rigueur le fonctionnement de l’axe des abscisses dans l’écosystème Matplotlib, il est indispensable de disséquer la hiérarchie structurelle interne qui gouverne l’architecture de cette bibliothèque graphique. Le modèle de données de Matplotlib s’articule autour d’une relation de contenance arborescente strictement définie. Au sommet de cette hiérarchie se trouve l’objet Figure. La Figure matérialise l’espace global du canevas, la feuille blanche ou la surface mémoire dans laquelle s’inscrivent tous les éléments graphiques, y compris les légendes, les titres généraux et les conteneurs d’axes. Elle ne possède pas, par elle-même, de système de coordonnées spatiales direct pour tracer des données physiques brutes, mais sert de structure d’encapsulation de premier niveau.

Imbriqué au sein de la Figure, l’objet Axes constitue le conteneur fondamental au sein duquel s’opère la quasi-totalité des opérations graphiques. Un objet Axes matérialise la zone de traçage effective, délimitée par son cadre rectangulaire ou personnalisé, et possède ses propres espaces de coordonnées de données. C’est à ce niveau que sont définies les projections cartésiennes, polaires ou tridimensionnelles. Enfin, subordonné à l’objet Axes, se déploie l’objet Axis, et plus spécifiquement pour notre propos, l’objet XAxis. L’objet XAxis porte la responsabilité intégrale de la représentation géométrique, physique et textuelle de la dimension horizontale. Il ne s’agit pas d’une simple ligne droite tirée d’un point à un autre, mais d’une entité composite hautement sophistiquée intégrant les tirets de graduation, les étiquettes textuelles, le label descriptif de l’axe, la ligne de base ainsi que les grilles majeures et mineures associées.

Sur le plan fonctionnel, l’axe des abscisses est le garant de la contextualisation sémantique des données quantitatives et qualitatives. C’est lui qui transpose l’espace abstrait des données issues d’un vecteur NumPy ou d’une série Pandas dans l’espace physique en points typographiques ou en pixels sur le moniteur. Cette transformation affine, gérée par le moteur de projection interne de Matplotlib, dépend intimement de l’alignement entre l’échelle sous-jacente des données et les repères visuels affichés. Si les graduations sont corrompues ou décalées par rapport aux coordonnées effectives des séries numériques, le graphe tout entier produit une aberration scientifique, induisant une distorsion cognitive qui détruit la fiabilité de l’analyse visuelle.

1.2 Distinction fondamentale entre positions (ticks) et étiquettes (labels)

Une source récurrente de confusion et de dysfonctionnements dans la génération de visualisations réside dans la non-différenciation théorique entre les coordonnées spatiales de graduation, universellement appelées les ticks, et les représentations sémantiques textuelles apposées en regard de ces positions, dénommées les labels. Les graduations numériques correspondent à des coordonnées géométriques scalaires strictes, exprimées dans l’unité de mesure propre à l’espace de données injecté dans la figure. Lorsqu’un repère est fixé à la coordonnée cinq virgule zéro, le moteur de rendu calcule l’emplacement exact de ce point sur la ligne d’axe horizontale en fonction de la boîte englobante et des limites du domaine visible. Ce mécanisme purement spatial ne présume en rien de ce qui sera affiché visuellement pour l’œil humain.

À l’opposé, les étiquettes textuelles constituent des chaînes de caractères arbitraires ou formatées qui viennent s’ancrer sur ces emplacements géométriques afin de servir de balises sémiques pour le lecteur. Une étiquette textuelle n’a pas de réalité métrique intrinsèque par rapport aux données mathématiques : elle peut consister en un mot, un glyphe, une formule ou un formatage monétaire. L’attribution des chaînes de caractères aux positions repose sur une relation de correspondance indicielle ordonnée. Matplotlib prend le premier scalaire du vecteur de positionnement et lui associe la première chaîne de caractères du tableau d’étiquettes, puis itère séquentiellement jusqu’à épuisement des vecteurs fournis.

La dissociation accidentelle entre ces deux concepts est à l’origine des anomalies graphiques les plus insidieuses de la science des données. Lorsqu’un utilisateur tente de modifier la nomenclature d’un axe en fournissant directement une collection de chaînes textuelles sans ancrer formellement les coordonnées physiques équivalentes, le moteur graphique applique un découplage silencieux. Dans les versions modernes de la bibliothèque, ce découplage engendre des avertissements explicites avertissant que l’usage d’un formateur statique sur des positions automatiques provoque une distorsion temporelle ou quantitative majeure. Si les positions dérivent lors d’un redimensionnement interactif ou d’un zoom dynamique sans que les étiquettes n’y soient structurellement liées, ces dernières demeurent statiques et induisent le lecteur en erreur en associant un descripteur textuel arbitraire à une donnée numérique sans aucun lien physique avec lui.

1.3 Paradigmes de programmation : pyplot versus interface orientée objet

L’apprentissage et l’application industrielle de Matplotlib se heurtent historiquement à la coexistence de deux philosophies de conception distinctes : l’interface procédurale basée sur le module pyplot et l’interface orientée objet explicite. Le sous-module matplotlib.pyplot a été originellement conçu par John Hunter pour reproduire fidèlement l’expérience utilisateur et les idiomes syntaxiques de l’environnement MATLAB. Ce paradigme repose sur le concept d’une machine à états globale implicite. Les fonctions telles que plt.plot, plt.title ou plt.xticks opèrent toujours de manière contextuelle sur la figure active et les axes courants en arrière-plan, sans que l’utilisateur ait besoin de manipuler explicitement les pointeurs vers ces instances d’objets.

Cette approche impérative s’avère particulièrement séduisante dans le cadre de l’exploration rapide de données, du prototypage interactif au sein de calepins électroniques ou lors de l’exécution de scripts d’analyse séquentiels courts. Néanmoins, dès lors qu’un projet gagne en complexité, qu’il implique des structures composites à plusieurs sous-graphiques juxtaposés ou qu’il s’insère dans une architecture logicielle de production, la machine à états de pyplot montre ses limites conceptuelles. L’état global implicite devient source d’effets de bord, de mutations accidentelles d’axes tiers et d’un manque criant de modularité dans la transmission des contextes de traçage entre différentes fonctions de traitement.

À l’inverse, l’approche orientée objet privilégie la déclaration formelle et l’encapsulation rigoureuse. Par l’invocation de fabriques d’instances comme plt.subplots, le programmeur capture explicitement les références vers l’objet Figure et vers le ou les conteneurs d’Axes. Toute action ultérieure sur l’axe des abscisses s’exécute alors par l’invocation de méthodes dédiées portées directement par l’instance Axes cible, à l’instar de ax.set_xticks ou ax.set_xticklabels. Ce paradigme garantit une isolation parfaite des contextes, facilite l’injection de dépendances dans les pipelines de visualisation complexes et assure une traçabilité déterministe de chaque mutation d’état graphique. La sélection du paradigme ne relève pas d’une simple préférence esthétique, mais détermine la pérennité, la testabilité et la robustesse architecturale du code source déployé.

2. Fondements syntaxiques de plt.xticks : configuration standard

2.1 Signature formelle et arguments clés de la fonction plt.xticks

Dans l’interface procédurale de Matplotlib, la fonction plt.xticks représente la méthode d’accès la plus directe et la plus fréquemment employée pour inspecter ou altérer la configuration de l’axe des abscisses. Sa signature formelle générale s’exprime sous la structure suivante : plt.xticks(ticks=None, labels=None, **kwargs). Cette fonction hautement polymorphique condense en une seule ligne d’instruction la spécification géométrique des coordonnées et l’attribution typographique des symboles textuels associés. Le premier argument positionnel optionnel, ticks, attend un objet itérable contenant des valeurs numériques scalaires compatibles avec l’espace de coordonnées de la figure, telles qu’une liste native Python, un tableau à une dimension NumPy ou une série Pandas.

Le second paramètre positionnel, labels, requiert également une séquence itérable, mais composée cette fois de chaînes de caractères destinées à se substituer à la représentation numérique brute des valeurs transmises via l’argument ticks. Lorsque ce paramètre est omis, Matplotlib utilise son formateur par défaut pour dériver les étiquettes textuelles directement depuis les valeurs numériques fournies dans le premier vecteur. En complément de ces deux arguments majeurs, la fonction accepte un ensemble virtuellement illimité de paramètres nommés désignés sous le terme conventionnel de **kwargs. Ces arguments supplémentaires sont systématiquement relayés aux instances de texte typographique créées pour chaque graduation.

Grâce à cette délégation d’attributs par kwargs, il devient possible de modifier à la volée des propriétés graphiques essentielles telles que l’orientation angulaire du texte avec rotation, l’alignement horizontal par le paramètre ha (ou horizontalalignment), la famille typographique avec fontfamily, la taille d’échelle via fontsize, ou encore la coloration chromatique par color. La puissance de cette signature réside dans son expressivité concise : en une unique instruction atomique, le script détermine l’emplacement structural, le contenu sémantique et la mise en page stylistique de l’axe horizontal, ce qui explique sa prédominance dans les scripts procéduraux et les démonstrations empiriques.

2.2 Fonctionnement en mode lecture et écriture

La conception de la fonction plt.xticks repose sur le patron de conception de type accesseur et mutateur combiné, commun dans les environnements inspirés du langage C et des bibliothèques de calcul matriciel. Lorsqu’elle est invoquée de façon totalement dénuée d’arguments, c’est-à-dire sous la forme littérale plt.xticks(), la fonction bascule immédiatement en mode lecture pure. Dans ce scénario opérationnel, elle n’applique aucune modification sur l’état de la figure courante. Au lieu de cela, elle procède à une introspection de l’objet Axes actif et retourne un tuple contenant deux éléments distincts : le premier est un tableau NumPy contenant les positions flottantes actuelles des graduations majeures, et le second est une liste d’objets Text encapsulant les propriétés des étiquettes affichées sur le canevas.

Ce mode d’inspection s’avère précieux lorsqu’il s’agit d’analyser dynamiquement le partitionnement automatique calculé par le moteur de rendu avant d’appliquer une transformation chirurgicale ou conditionnelle. Par exemple, un script peut interroger les bornes calculées par les algorithmes de Matplotlib, en extraire les bornes extrêmes, puis appliquer un filtrage algorithmique sur les étiquettes avant de les réinjecter. Le mode écriture, quant à lui, s’active dès lors qu’au moins l’argument ticks est spécifié. La transmission d’un vecteur de positions écrase instantanément le générateur automatique de repères sous-jacent et force le système à adopter une configuration déclarative rigide.

Cette opération d’écriture modifie l’arborescence des objets Artists de l’axe et notifie le moteur de dessin que le canevas doit être réévalué. Lors de l’appel subséquent aux fonctions de rendu ou d’affichage, comme plt.show() ou plt.savefig(), le cycle de rendu déclenche une réévaluation géométrique globale de la Figure, recalculant les boîtes de délimitation pour tenir compte de la nouvelle emprise spatiale induite par les nouvelles étiquettes transmises. La flexibilité de cette double casquette lecture et écriture masque une complexité d’exécution sous-jacente importante, car le passage en mode écriture fige la structure de l’axe et désactive de facto l’auto-adaptabilité native du moteur lors d’opérations interactives ultérieures.

2.3 Cohérence dimensionnelle entre les vecteurs de coordonnées et de labels

L’utilisation conjointe des arguments ticks et labels impose une contrainte algorithmique inflexible : l’équivalence dimensionnelle absolue entre les deux vecteurs. La relation qui unit les positions spatiales aux étiquettes textuelles est strictement bijective au sens de l’indexation matricielle. Si le conteneur ticks comporte une séquence de huit valeurs numériques, le tableau labels doit impérativement dénombrer exactement huit chaînes de caractères. Tout manquement à cette symétrie fondamentale déclenche une rupture d’exécution au niveau de la couche interne de validation de Matplotlib.

Dans les versions contemporaines de la bibliothèque, la fourniture de vecteurs asymétriques produit une exception explicite de type ValueError, indiquant sans ambiguïté que le nombre de positions transmises ne concorde pas avec le volume d’étiquettes fourni. Par le passé, des versions historiques pouvaient introduire des comportements indéterminés, tels que la troncation silencieuse des valeurs excédentaires ou l’affectation d’étiquettes vides aux positions orphelines, entraînant des anomalies visuelles parfois indétectables sans un contrôle méticuleux du graphique. La survenue d’une telle erreur découle généralement de boucles de traitement mal calibrées ou de filtrages asynchrones effectués sur les données métier sans répercussion sur le vecteur des repères géométriques.

Pour immuniser les scripts d’analyse contre ce genre de défaillance structurelle, il est fortement recommandé d’adopter des stratégies préventives d’assertion programmatique des dimensions au sein du code applicatif. L’intégration de contrôles formels utilisant l’instruction assert len(ticks) == len(labels) en amont de l’appel graphique constitue une première ligne de défense efficace. De surcroît, le recours à des idiomes de programmation fonctionnelle ou à des compréhensions de listes synchronisées permet de dériver systématiquement les étiquettes depuis le vecteur même des positions numériques. En générant les chaînes textuelles par le biais d’une transformation directe du tableau de coordonnées sous-jacent, le programmeur élimine structurellement tout risque de divergence cardinale entre la réalité métrique et l’annotation visuelle de son tracé.

3. Configuration de valeurs d’axe X à intervalles réguliers

3.1 Génération de séquences arithmétiques avec range et numpy.arange

Le paramétrage de l’axe des abscisses selon une progression arithmétique régulière représente l’un des cas d’usage les plus ubiquitaires lors de la modélisation de phénomènes séquentiels discrets, de cycles de simulation ou de pas d’échantillonnage physique stables. Pour concrétiser cette exigence, le langage Python offre en premier lieu son générateur arithmétique standard range. Cette fonction native convient parfaitement aux situations où l’espace de données s’exprime sous la forme d’entiers naturels ou relatifs sans composante fractionnaire. En transmettant une instance de range directement à l’argument ticks de la fonction de graduation, Matplotlib procède à l’évaluation itérative de la séquence pour ancrer des repères équidistants à des pas entiers strictement contrôlés.

Toutefois, dès que l’échelle des données requiert des incréments continus, des pas décimaux fins ou des ordres de grandeur infinitésimaux, l’utilisation de la fonction numpy.arange s’avère indispensable. Contrairement à la fonction native, numpy.arange accepte des scalaires à virgule flottante pour définir la borne inférieure, la borne supérieure et le pas d’incrément. Cette flexibilité permet par exemple de rythmer l’axe X avec un intervalle millimétrique de zéro virgule vingt-cinq unités sur une étendue arbitraire. Cette méthode garantit que la progression des repères visuels s’aligne fidèlement sur la dynamique intrinsèque des séries numériques étudiées, évitant ainsi le piège d’une densité de graduations trop faible ou excessivement saturée.

Il convient néanmoins d’exercer une vigilance technique rigoureuse lors de la manipulation de pas flottants avec numpy.arange, en raison des limites inhérentes à la représentation binaire IEEE 754 des nombres à virgule flottante. De légères imprécisions d’arrondi numérique peuvent accidentellement tronquer ou inclure la borne supérieure de l’intervalle spécifié. Pour contourner cet écueil dans la construction des repères d’axe, les développeurs avertis ajoutent fréquemment une fraction infinitésimale de pas à la borne d’arrêt, ou s’orientent vers des alternatives algorithmiques fermées, garantissant ainsi l’exactitude absolue des coordonnées spatiales matérialisées sur le canevas de rendu.

3.2 Mise en œuvre du partitionnement uniforme via numpy.linspace

Lorsque le problème analytique ne s’exprime plus en termes de pas d’incrément élémentaire fixe mais requiert la division stricte d’un domaine continu borné en un nombre prédéterminé de segments réguliers, la fonction numpy.linspace constitue l’instrument mathématique de prédilection. La signature formelle de cette fonction permet de stipuler la valeur de départ, la valeur d’arrivée exacte et le cardinal total de points souhaités sur cet intervalle fermé. Contrairement à la logique séquentielle de arange, numpy.linspace garantit que les bornes théoriques extrêmes sont rigoureusement atteintes et incluses par défaut sur le canevas graphique.

Cette approche s’impose avec une acuité particulière dans la publication d’analyses comparatives où plusieurs figures distinctes doivent partager un gabarit visuel homogène, indépendamment des variations d’amplitudes ou d’échelles locales de chaque série de données. En stipulant par exemple un partitionnement systématique de l’axe X en exactement six graduations réparties entre le minimum et le maximum d’une distribution expérimentale, le concepteur stabilise la géométrie du conteneur Axes. Les repères s’alignent de manière mathématiquement parfaite sur les limites de l’échantillonnage, procurant un rendu visuel équilibré et exempt de tout débordement asymétrique sur les marges extérieures de la zone de traçage.

Le réglage du cardinal de points via numpy.linspace influe directement sur la lisibilité cognitive du document final. Une partition comportant un volume trop restreint de repères laisse de vastes zones de vide interprétatif, contraignant l’œil du lecteur à des interpolations mentales fastidieuses et potentiellement imprécises. Inversement, une partition caractérisée par une densité d’échantillonnage excessive provoque un tassement visuel des tirets et un risque immédiat de collision typographique entre les valeurs numériques inscrites. L’expérimentation méthodique couplée à la prise en compte de la résolution finale d’exportation permet de déterminer le point d’équilibre optimal pour la clarté de la communication scientifique.

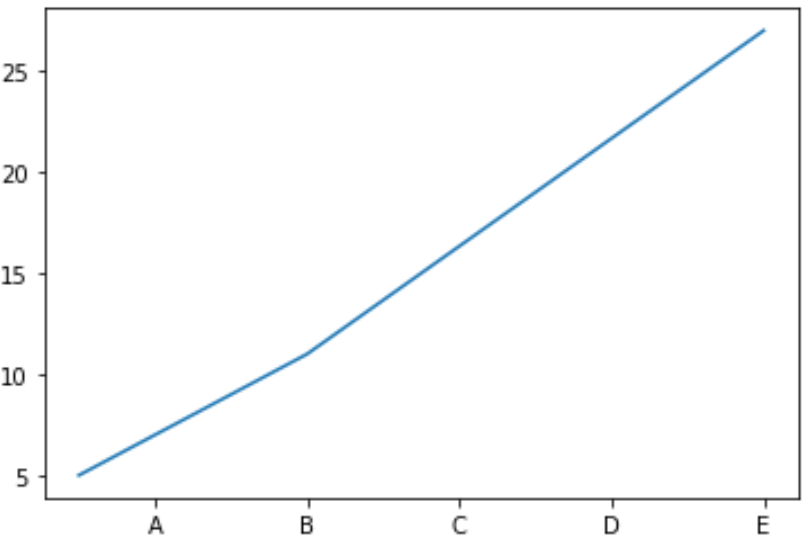

3.3 Application systématique d’étiquettes textuelles régulières

La génération d’un maillage régulier de coordonnées sur l’axe des abscisses s’accompagne fréquemment de la nécessité d’y adjoindre des étiquettes textuelles standardisées, traduisant ces positions géométriques en descripteurs signifiants pour le domaine d’application considéré. Cette opération formalise la bijection entre une série d’indices numériques réguliers et une collection ordonnée de catégories physiques ou temporelles. Dans les protocoles de tests en laboratoire ou les mesures industrielles itératives, les données brutes sont souvent enregistrées sous forme d’indices entiers discrets alors que la communication des résultats exige la mention explicite de pas temporels normalisés ou d’étapes opératoires séquentielles.

Pour mettre en place cette articulation régulière, le développeur conçoit une structure de données synchronisée où la création du conteneur de chaînes de caractères découle immédiatement de l’itération sur le vecteur numérique produit par range ou numpy.linspace. En exploitant des patrons d’injection textuelle ou des chaînes formatées littérales en Python, chaque repère spatial reçoit une désignation sans équivoque. Ce mécanisme assure une cohérence stylistique parfaite : les étiquettes partagent des préfixes normalisés, une notation scientifique homogène ou des suffixes métriques harmonisés qui clarifient immédiatement la nature de la grandeur physique mesurée sur l’abscisse.

Une validation visuelle méticuleuse de l’équidistance des graduations sur le canevas final demeure néanmoins nécessaire. Bien que les valeurs spatiales calculées soient mathématiquement équidistantes, la largeur physique intrinsèque des chaînes de caractères appliquées peut rompre l’harmonie perceptive du graphique. Des étiquettes dont la longueur textuelle fluctue d’un repère à l’autre peuvent induire une sensation visuelle d’irrégularité spatiale, même si les tirets de graduation sous-jacents sont rigoureusement alignés. Le contrôle systématique de la mise en page assure que l’architecture graphique honore fidèlement les exigences de symétrie indispensables à toute publication à caractère scientifique.

4. Définition de valeurs d’axe X à intervalles irréguliers et arbitraires

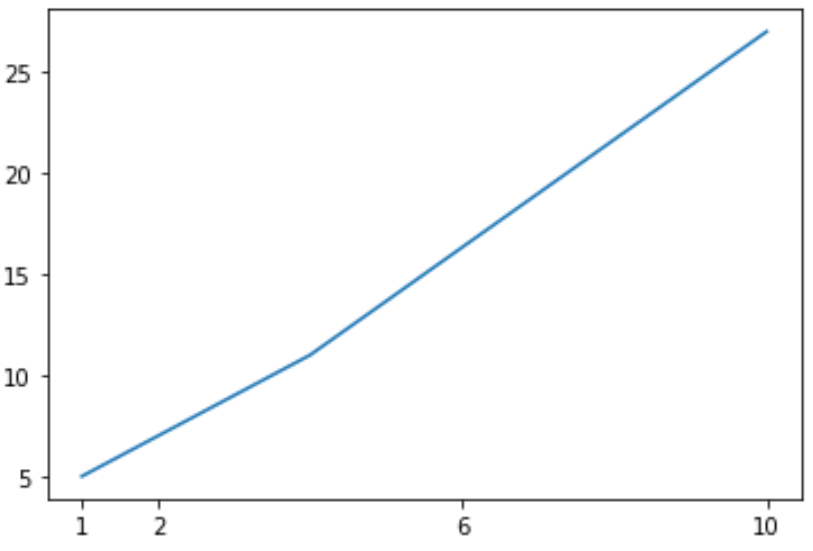

4.1 Ciblage empirique d’événements et de seuils critiques

Bien que la régularité arithmétique constitue la norme dominante dans la cartographie des données quantitatives, de nombreuses problématiques scientifiques et financières exigent l’abandon délibéré de cette symétrie au profit d’un ciblage empirique hautement contextualisé. Dans l’analyse de transitions de phase thermodynamiques, de ruptures de séries temporelles macroéconomiques ou de tests de résistance structurelle des matériaux, l’attention analytique ne se disperse pas le long d’un écoulement uniforme, mais se focalise sur des singularités, des points d’inflexion ou des dépassements de seuils réglementaires critiques.

Matplotlib permet de répondre à cette exigence par l’abandon des générateurs de séquences uniformes et l’injection directe d’une collection scalaire arbitraire au sein de l’axe horizontal. Le chercheur peut ainsi décider d’implanter manuellement des repères de graduation à des coordonnées éparses et asymétriques, choisies spécifiquement pour marquer l’instant d’une intervention expérimentale ou la survenue d’un choc exogène. L’intérêt fondamental de cette démarche réside dans le fait que cette sélection non linéaire de coordonnées s’opère sans la moindre déformation de l’échelle spatiale euclidienne sous-jacente. L’espace mathématique demeure rigoureusement linéaire et continu, garantissant la vérité géométrique des distances, tandis que le maillage visuel vient se greffer chirurgicalement là où réside la valeur informative.

La gestion de cet espacement graphique hétérogène impose néanmoins une vigilance accrue. Deux événements critiques survenus dans une proximité temporelle ou spatiale immédiate engendreront des graduations physiques extrêmement resserrées sur l’axe X, contrastant avec d’immenses étendues vierges de tout repère. Ce contraste spatial assumé guide puissamment la lecture de la figure, agissant comme un amplificateur d’attention cognitive. Il dispense souvent le concepteur de surcharger la zone de traçage de lignes directrices verticales ou d’annotations textuelles redondantes, l’axe des abscisses devenant lui-même le vecteur explicatif des conditions limites du système analysé.

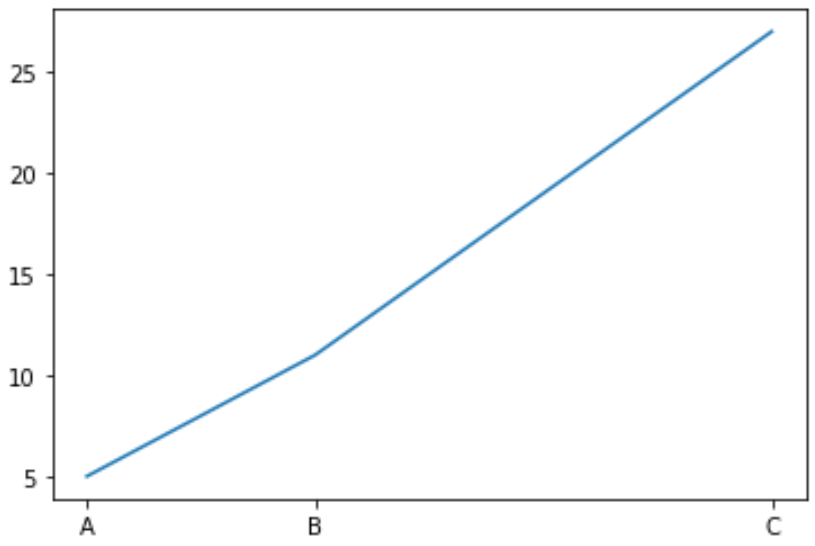

4.2 Étiquetage personnalisé de distributions asymétriques

L’application d’un partitionnement irrégulier de l’axe des abscisses prend toute sa dimension méthodologique lorsqu’il s’agit de représenter des données gouvernées par des lois de probabilité hautement asymétriques, telles que les lois de puissance, les distributions de Pareto ou les phénomènes de dispersion log-normale. Dans ces contextes particuliers, les observations se concentrent massivement dans un domaine restreint des valeurs d’abscisses tout en déployant une traîne étirée vers des valeurs distantes mais analytiquement fondamentales. Un étiquetage uniforme conduirait soit à un agglutinement illisible dans la zone de forte densité, soit à une absence totale de graduation le long de la traîne de distribution.

La mise en œuvre d’un étiquetage personnalisé permet d’assigner des labels descriptifs stratégiques à des emplacements arbitraires sur l’axe X. Le statisticien peut ainsi placer des repères précis sur la médiane, les différents fractiles de la distribution empirique et sur les valeurs aberrantes ou extrêmes nécessitant une discussion théorique. Cette approche hybride entre géométrie continue et annotation sélective requiert cependant une gestion typographique experte. Chaque étiquette doit être formulée avec une concision rigoureuse afin d’éviter les interférences physiques avec les repères adjacents, particulièrement dans les segments où les coordonnées sont resserrées.

Pour prévenir l’apparition de biais cognitifs chez le lecteur, il demeure impératif d’expliciter sans ambiguïté la nature non uniforme de ces graduations. Si un observateur distrait interprète un espacement visuel variable comme une échelle régulière modifiée, sa perception des taux de variation et des dérivées secondes de la courbe sera totalement faussée. L’adjonction de marqueurs distinctifs ou de conventions visuelles spécifiques, telles que l’utilisation de couleurs contrastées pour les seuils empiriques ou de styles de tirets différenciés, constitue une précaution indispensable pour préserver la fonction herméneutique de la visualisation de données.

4.3 Étude de cas : Comparaison directe entre pas constants et pas asymétriques

Afin d’apprécier la portée épistémologique du choix de la méthode de graduation, considérons une étude de cas comparative modélisant la réponse cinétique d’une réaction chimique sous élévation thermique. Deux tracés parallèles sont générés à partir du même jeu de données fondamentales. Le premier graphe emploie une configuration conventionnelle à pas constants, structurée autour d’un découpage arithmétique régulier de l’axe X tous les dix degrés Celsius. Le second graphe applique une graduation asymétrique, concentrant ses repères sur les points de transition de phase spécifiques mesurés expérimentalement à des températures discontinues et non entières.

L’analyse perceptive du premier tracé met en lumière une excellente lecture globale de la cinétique sur l’ensemble du spectre thermique, l’œil appréhendant intuitivement le taux d’accroissement continu de la variable dépendante. En revanche, la localisation précise de la température exacte de transition nécessite une projection oculaire hasardeuse et imprécise depuis le point de courbure de la ligne vers l’axe inférieur. Le second graphique, à l’inverse, élimine toute conjecture : l’étiquette de l’abscisse pointe avec une certitude absolue la valeur physique critique au centième de degré près, ancrant visuellement le phénomène matériel au cœur du référentiel géométrique de la figure.

Toutefois, cette étude de cas démontre que l’emploi de pas asymétriques influe considérablement sur l’évaluation perceptive des variations de pente. Selon les principes établis par Edward Tufte sur l’intégrité graphique et le facteur de distorsion, un axe morcelé de manière irrégulière complique l’estimation visuelle immédiate de la dérivée première de la fonction représentée. L’observateur a tendance à surestimer visuellement la raideur des segments encadrés par des graduations très proches par rapport aux segments traversant de larges intervalles non marqués. La sélection entre pas constants et pas asymétriques ne relève donc pas d’un choix purement esthétique, mais d’un arbitrage méthodologique délibéré entre continuité cartésienne universelle et valorisation sélective de faits scientifiques discrets.

5. Approche orientée objet : ax.set_xticks et ax.set_xticklabels

5.1 Architecture du paradigme orienté objet dans Matplotlib

Si la syntaxe procédurale offerte par pyplot simplifie les expérimentations préliminaires, l’architecture orientée objet demeure le modèle d’ingénierie préconisé pour l’édification de visualisations scientifiques professionnelles, pérennes et hautement maintenables. Dans ce paradigme, la création de la scène graphique s’opère par l’invocation méthodique de fabriques d’instanciation, dont la plus emblématique est sans conteste plt.subplots. Cette fonction initialise le canevas de la Figure et génère un ou plusieurs objets Axes, dont les références sont directement capturées dans des variables locales du script Python.

L’avantage cardinal de cette structuration réside dans l’encapsulation intégrale des états internes de chaque composant du graphe. L’objet Axes devient un conteneur autonome et isolé, détenteur exclusif de ses propres descripteurs de coordonnées, de ses collections de tracés géométriques et de ses sous-systèmes d’axes XAxis et YAxis. Aucun état caché ni aucune variable globale volatile ne viennent interférer avec le cycle de vie de cette instance. Dans le cadre de développements logiciels distribués, de modules d’exportation automatisée de rapports ou d’architectures d’interfaces graphiques interactives, cette isolation garantit qu’une modification apportée aux graduations d’un conteneur n’altérera jamais accidentellement le comportement d’une vue voisine.

Cette rigueur architecturale offre une interopérabilité sans faille lors de l’intégration de bibliothèques tierces de haut niveau. Les outils d’analyse statistique avancée ou les cadriciels de manipulation matricielle acceptent fréquemment un objet Axes préexistant en tant qu’argument de leurs propres fonctions de rendu. En déléguant le traçage brut à ces abstractions tout en conservant la référence directe de l’instance d’axe, le développeur préserve la faculté d’intervenir chirurgicalement sur l’axe horizontal par l’entremise de ses méthodes orientées objet dédiées, conciliant ainsi puissance analytique déléguée et maîtrise typographique de bas niveau.

5.2 Utilisation découplée de ax.set_xticks et ax.set_xticklabels

Dans l’interface orientée objet, le contrôle de la graduation de l’axe horizontal abandonne la commande unifiée au profit d’un découplage fonctionnel strict orchestré par deux méthodes complémentaires : ax.set_xticks et ax.set_xticklabels. La première méthode, ax.set_xticks, assume la responsabilité exclusive d’ancrer les coordonnées spatiales géométriques sur l’axe des abscisses. Elle prend en charge la réception de la séquence numérique décrivant les positions exactes dans l’espace de données et instancie la collection interne de tirets de graduation correspondants sur le conteneur visuel.

La seconde méthode, ax.set_xticklabels, intervient chronologiquement en aval pour attribuer les désignations textuelles personnalisées associées à ces emplacements. Ce découplage explicite permet de dissocier la logique de calcul métrique de la logique de mise en forme typographique et sémantique. L’utilisateur peut par exemple configurer des graduations numériques brutes, exécuter un traitement de normalisation complexe sur ses données, puis appliquer tardivement les étiquettes correspondantes sans devoir redéclarer l’implantation physique des repères géométriques.

Néanmoins, l’invocation de ax.set_xticklabels sans la définition préalable et synchrone d’un localisateur de graduation rigide constitue l’une des sources majeures d’alertes logicielles de type UserWarning dans les versions récentes de Matplotlib. Ce message d’avertissement souligne que l’application directe d’un formateur textuel statique sur un axe dont les positions sont encore calculées dynamiquement expose l’utilisateur à un déphasage critique entre le texte affiché et la valeur numérique réelle lors d’un éventuel redimensionnement. La méthode canonique pour conjurer cette fragilité consiste à appeler systématiquement ax.set_xticks immédiatement avant ax.set_xticklabels, ou mieux encore, d’exploiter les localisateurs et formateurs formels du module ticker comme nous l’examinerons en détail ultérieurement.

5.3 Gestion simultanée de sous-graphiques multiples (Subplots)

L’élaboration de figures composites intégrant une grille matricielle de sous-graphiques illustre avec éclat la supériorité structurelle de l’approche orientée objet pour la gestion de l’axe des abscisses. Lors de l’instanciation conjointe d’un ensemble de panneaux via l’instruction plt.subplots(nrows, ncols), la variable retournée contenant les axes prend la forme d’un tableau multidimensionnel NumPy d’objets Axes. Cette structure matricielle se prête immédiatement à des boucles d’itération programmatique, permettant d’appliquer une politique de graduation uniforme et reproductible sur l’ensemble de la grille en quelques lignes de code compactes.

Un des défis architecturaux majeurs dans ce type de mise en page réside dans le partage de l’axe des abscisses entre plusieurs sous-graphiques alignés verticalement, configuration activée par le paramètre structurel sharex=True. Dans cette configuration, les axes partagent une même dynamique géométrique : la modification des limites ou du domaine de l’un entraîne instantanément la mise à jour réactive de tous les autres axes de la colonne. Cette synchronisation étroite permet d’épurer considérablement le rendu visuel en éliminant les redondances graphiques inutiles.

Pour alléger la charge cognitive et optimiser l’utilisation de l’espace sur la figure, la bonne pratique consiste à masquer sélectivement les étiquettes textuelles sur les axes intérieurs et supérieurs, tout en maintenant visibles les tirets de graduation physiques pour préserver la précision de lecture. La méthode ax.tick_params(labelbottom=False) permet de désactiver élégamment l’affichage des chaînes de caractères sur les panneaux intermédiaires, réservant la nomenclature complète et documentée uniquement à la rangée terminale située au bas de la figure composite. Cette stratégie garantit un alignement vertical rigoureux de l’information tout en évitant les collisions typographiques entre sous-graphiques adjacents.

6. Manipulation avancée des localisateurs de graduations (matplotlib.ticker)

6.1 Typologie des Ticks Locators : MultipleLocator et MaxNLocator

Pour s’abstraire de la définition manuelle et empirique des positions scalaires, Matplotlib intègre un sous-système algorithmique d’une remarquable puissance logé dans le module matplotlib.ticker. Ce module structure la gestion des repères autour d’une classe abstraite fondamentale dénommée Locator, dont dérivent des implémentations algorithmiques spécialisées répondant à des besoins analytiques variés. Plutôt que de contraindre le développeur à recalculer ses propres vecteurs lors de chaque variation de la taille de la figure ou du filtrage des données, ces localisateurs calculent dynamiquement et mathématiquement les emplacements optimaux des graduations.

Parmi les localisateurs les plus couramment exploités, la classe MultipleLocator occupe une place centrale. Elle automatise le positionnement périodique des repères selon un incrément multiplicatif fixe et immuable déterminé par l’utilisateur. En assignant une instance de MultipleLocator configurée avec une base scalaire déterminée à l’axe des abscisses via la méthode ax.xaxis.set_major_locator, le système implante des graduations à chaque multiple entier de cette base, quel que soit l’intervalle couvert par les données, y compris lors d’interactions dynamiques de déplacement ou de zoom à l’écran.

À l’inverse, lorsque l’étendue du domaine de données varie de manière imprévisible au fil des exécutions du pipeline, la classe MaxNLocator offre une adaptabilité supérieure. Ce localisateur algorithmique prend en paramètre un nombre maximal de graduations admissibles sur l’axe. Il applique ensuite des heuristiques avancées pour déterminer un pas d’incrément harmonieux qui maximise la lisibilité humaine tout en garantissant formellement que le nombre total de repères ne dépassera jamais le plafond configuré. En synergie avec la classe AutoLocator, qui combine les atouts de plusieurs approches pour fournir un comportement par défaut hautement résilient, ces outils éliminent tout risque de saturation visuelle ou de chevauchement sur les axes fortement contraints.

6.2 Gestion hiérarchique : graduations majeures et mineures

Une visualisation scientifique élaborée ne saurait se contenter d’un niveau unique de découpage spatial. L’incorporation d’une hiérarchie visuelle explicite, distinguant formellement des graduations majeures et des graduations mineures, affine considérablement la précision d’estimation de l’observateur tout en préservant la clarté globale du graphe. Matplotlib soutient nativement cette architecture duale : l’objet XAxis héberge simultanément deux pipelines indépendants de localisation et de formatage, l’un dédié aux repères majeurs et l’autre affecté aux repères mineurs.

L’assignation des comportements s’effectue par l’entremise des méthodes complémentaires ax.xaxis.set_major_locator et ax.xaxis.set_minor_locator. Dans un agencement conventionnel, les graduations majeures matérialisent les divisions cardinales du système de coordonnées, accompagnées de leurs étiquettes numériques respectives. Les graduations mineures, quant à elles, subdivisent harmonieusement les intervalles créés par les repères majeurs, agissant comme les subdivisions millimétriques d’un instrument de mesure physique de haute précision, et demeurent traditionnellement vierges de toute étiquette textuelle pour ne pas encombrer l’espace visuel.

Pour parachever cette hiérarchie sur le plan esthétique, la différenciation visuelle s’opère par la configuration des propriétés morphologiques des traits via ax.tick_params. En modulant spécifiquement les paramètres which=’major’ et which=’minor’, le concepteur attribue aux graduations majeures des tirets plus longs et plus épais, tandis que les graduations mineures reçoivent des traits raccourcis et amincis. Ce contraste visuel subtil mais immédiatement perçu guide la trajectoire oculaire du lecteur, lui permettant d’apprécier instantanément les ordres de grandeur cardinaux tout en conservant la capacité de mesurer des variations subtiles à l’intérieur de chaque segment.

6.3 Localisation logarithmique et symétrique

L’exploration de distributions physiques ou informatiques couvrant plusieurs ordres de grandeur, telles que les spectres de puissance, les distributions de fréquences réseau ou les réponses acoustiques, requiert le basculement vers une représentation à échelle non linéaire. Dans ce contexte, l’application d’un localisateur arithmétique linéaire produit un échec d’affichage caractérisé par une concentration illisible des données dans la première décade et une dérive stérile sur le reste du tracé. Matplotlib intègre des réponses algorithmiques hautement spécialisées via les localisateurs LogLocator et SymmetricalLogLocator.

La classe LogLocator régit le partitionnement des axes configurés selon une échelle logarithmique. Par défaut, ce composant ancre les graduations majeures sur chaque puissance entière de la base choisie, traditionnellement la base dix ou la base népérienne. Il offre des réglages fins pour gouverner le déploiement des graduations mineures, permettant de matérialiser les sous-multiples logarithmiques intermédiaires indispensables à la lecture analogique d’un graphe semi-logarithmique ou log-log. L’espacement physique entre ces tirets se contracte progressivement au fur et à mesure que l’on se rapproche de l’ordre de grandeur supérieur, reproduisant fidèlement la progression géométrique de l’espace sous-jacent.

Lorsque les données étudiées comportent des valeurs négatives ou traversent le point d’inflexion zéro, l’échelle logarithmique pure devient mathématiquement inapplicable en raison de la divergence vers l’infini négatif. Le recours au localisateur SymmetricalLogLocator résout cette impasse méthodologique en instaurant une zone de linéarité contrôlée autour de l’origine zéro, encadrée de part et d’autre par des segments à croissance logarithmique symétrique. Le paramétrage rigoureux des seuils de transition linéaire et des décades assure une cartographie continue et rigoureuse des coordonnées, transformant un espace mathématique discontinue en un canevas graphique d’une absolue lisibilité.

7. Formatage dynamique et stylisation des étiquettes de l’axe X

7.1 Exploitation des formateurs intégrés de matplotlib.ticker

Le second pilier fonctionnel du module ticker est constitué par la famille des formateurs, dont la classe abstraite Formatter définit le contrat d’interface. Si les localisateurs déterminent l’emplacement physique des graduations, les formateurs ont pour mandat exclusif d’en régir la traduction sémantique et la représentation textuelle. L’utilisation conjointe de ces abstractions élimine le besoin d’assigner manuellement des listes statiques d’étiquettes, conférant à la figure une capacité de recalcul dynamique universelle lors des manipulations de mise à l’échelle.

La bibliothèque met à disposition une panoplie de formateurs spécialisés adaptés aux exigences courantes de l’ingénierie. La classe FormatStrFormatter permet d’appliquer un masque de formatage textuel classique reposant sur la syntaxe conventionnelle de formatage en langage C, idéale pour contraindre la précision des valeurs flottantes à un nombre strict de décimales. Pour des représentations économiques ou statistiques, PercentFormatter convertit automatiquement des fractions relatives ou des ratios décimaux en valeurs de pourcentages explicites, en adjoignant élégamment le glyphe typographique adapté sans intervention manuelle.

Pour les scénarios où la logique de transformation textuelle outrepasse les masques standards, la classe FuncFormatter offre une flexibilité algorithmique absolue. Cette structure accepte en argument une fonction Python personnalisée, ou une expression lambda, recevant deux arguments scalaires : la position numérique exacte de la graduation et sa position indicielle dans la séquence. Cette fonction peut implémenter des embranchements conditionnels complexes, interroger des dictionnaires de conversion sémantique ou reformater des amplitudes physiques en préfixes du système international d’unités (kilo, méga, giga), conférant à l’axe des abscisses une adaptabilité contextuelle inégalée.

7.2 Contrôle typographique : polices, tailles et couleurs

La qualité finale d’une représentation graphique dépend tout autant de la rigueur de ses coordonnées que de l’élégance de sa finition typographique. La composition textuelle des étiquettes de l’axe des abscisses influe directement sur le confort de lecture et l’intégration harmonieuse du document au sein d’une charte graphique institutionnelle ou des colonnes d’une revue à fort facteur d’impact. Matplotlib procure une batterie d’interfaces pour modifier en profondeur chaque nuance esthétique des glyphes composant l’axe.

Le contrôle unifié des caractéristiques typographiques s’opère préférentiellement au moyen de l’instruction ax.tick_params ou par l’itération ciblée sur les objets Text retournés par ax.get_xticklabels(). Le développeur peut moduler avec précision le corps du texte à l’aide de fontsize, la graisse typographique via fontweight, ainsi que la famille de polices de caractères grâce au paramètre fontfamily, autorisant la sélection de typographies à empattements, linéales ou à chasse fixe selon le standard éditorial visé. L’harmonisation de la palette chromatique s’exécute avec la même granularité via l’argument labelcolor, évitant les contrastes violents de noir absolu au profit de gris typographiques subtils qui valorisent les données tracées.

Dans le cadre d’infrastructures analytiques de grande envergure, la dissémination d’appels répétitifs de mise en forme au sein de chaque script individuel contrevient aux principes de l’ingénierie logicielle. Il est alors recommandé d’exploiter le dictionnaire global de configuration plt.rcParams. En consignant les directives typographiques directement au sein de clés dédiées telles que xtick.labelsize, xtick.color ou font.family, l’organisation standardise l’ensemble de ses sorties graphiques à la racine. Cette approche garantit une parfaite uniformité stylistique d’un bout à l’autre des publications scientifiques produites, réduisant les risques d’incohérences éditoriales involontaires.

7.3 Intégration de formules mathématiques avec LaTeX

Dans les disciplines relevant de la physique théorique, de l’astrophysique ou de la modélisation probabiliste, les étiquettes de l’axe horizontal ne se réduisent pas à de simples entiers ou à des descripteurs textuels ordinaires ; elles expriment des grandeurs vectorielles, des angles trigonométriques ou des intégrales définies. Matplotlib répond à ce niveau d’exigence éditoriale par l’intégration native d’un puissant moteur de rendu mathématique capable de compiler et d’afficher des syntaxes conformes au système de composition LaTeX.

La mobilisation de cette capacité ne requiert aucune dépendance extérieure complexe grâce au moteur interne mathtext de Matplotlib. Il suffit d’encapsuler la séquence mathématique au sein de chaînes de caractères brutes délimitées par des symboles de dollar, selon la convention canonique de TeX. L’interpréteur interne analyse la syntaxe, extrait les symboles grecs, applique les positionnements d’indices et d’exposants, et restitue sur l’axe des abscisses des équations vectorielles ou des fractions d’une netteté typographique irréprochable. Cette méthode garantit une compatibilité multiplateforme totale sans dépendre de l’installation d’une distribution TeX complète sur la machine hôte.

Pour les publications exigeant une fidélité d’intégration absolue avec un document maître rédigé sous LaTeX, la bibliothèque permet d’activer le paramètre système plt.rcParams[‘text.usetex’] = True. Sous ce mode opérationnel avancé, Matplotlib délègue l’intégralité de la compilation textuelle à l’exécutable LaTeX installé sur le système d’exploitation sous-jacent. Les étiquettes de l’axe des abscisses sont alors générées avec les polices vectorielles identiques à celles du corps du manuscrit, garantissant une cohérence stylistique microscopique parfaite. Bien que cette configuration induise une latence de calcul perceptible lors de la génération de figures complexes, le gain en termes d’esthétique formelle justifie pleinement son emploi pour les éditions scientifiques finales.

8. Gestion des axes temporels et des séries chronologiques

8.1 Conversion et encodage des dates dans le moteur graphique

La cartographie de séries chronologiques sur l’axe horizontal constitue l’un des défis les plus délicats de la visualisation computationnelle. Contrairement aux grandeurs scalaires physiques pures régies par le système décimal, le temps historique s’organise selon un système calendaire discontinu, composé d’années bissextiles, de mois de durées asymétriques, de fuseaux horaires et d’ajustements saisonniers. Matplotlib résout cette complexité structurelle par l’entremise de son module spécialisé matplotlib.dates, qui opère une sérialisation interne des objets temporels sous la forme de nombres flottants continus.

Dans ce modèle de représentation interne, le temps est mesuré en un nombre flottant de jours écoulés depuis une époque de référence spécifique fixée par convention au premier janvier de l’an zéro de notre ère (bien que modernement alignée sur le calendrier proleptique grégorien). Qu’il s’agisse d’objets temporels natifs du module datetime standard ou de structures Timestamp hautement optimisées issues de la bibliothèque Pandas, Matplotlib applique une conversion mathématique transparente convertissant chaque date en sa coordonnée flottante julienne correspondante. Cette abstraction confère au moteur de projection la capacité de traiter l’axe temporel avec la même rigueur géométrique qu’une échelle numérique continue conventionnelle.

La manipulation de chronologies impose néanmoins de différencier le traitement des flux à haute fréquence temporelle des séries s’étalant sur plusieurs décennies. Dans le cas de flux financiers ou de télémétrie industrielle enregistrés à la milliseconde, la conversion flottante doit préserver une précision numérique suffisante pour empêcher la fusion graphique d’événements quasi-simultanés. À l’opposé, les séries macro-séculaires doivent intégrer les discontinuités historiques des calendriers sans générer de déformations géométriques. La compréhension de cet encodage flottant sous-jacent permet d’anticiper les artefacts de calcul lors de calculs de régressions ou d’interpolations sur l’axe des abscisses.

8.2 Application des localisateurs temporels spécialisés

Pour rythmer harmonieusement un axe des abscisses supportant des séries temporelles, l’utilisation de localisateurs scalaires conventionnels comme MultipleLocator aboutit inexorablement à des anomalies manifestes, telles que le positionnement de graduations tous les dix jours, ignorant superbement les divisions mensuelles naturelles. Pour pallier cette inadaptation, le module matplotlib.dates fournit une hiérarchie complète de localisateurs calendaires dédiés, calqués sur les subdivisions réelles du temps humain.

Ces outils spécialisés incluent les classes YearLocator, MonthLocator, DayLocator, ainsi que des abstractions descendant jusqu’aux échelons infra-journaliers telles que HourLocator, MinuteLocator et SecondLocator. Chacune de ces classes offre un paramétrage fin permettant de spécifier des intervalles d’ancrage pertinents, tels que le placement d’une graduation le premier jour de chaque trimestre civil ou toutes les cinq heures ouvrables. En attribuant ces instances aux localisateurs majeurs et mineurs de l’axe, le concepteur structure un canevas temporel immédiatement déchiffrable par l’observateur.

L’excellence de ces composants se manifeste particulièrement lors des phases d’exploration interactive. Lorsqu’un utilisateur effectue une opération de zoom sur un segment restreint d’une série temporelle pluriannuelle, les localisateurs temporels réévaluent réactivement le contexte spatial visible. Ils basculent de manière autonome d’une cadence annuelle vers un découpage mensuel, puis hebdomadaire et enfin horaire, adaptant en continu le niveau de granularité géométrique sans jamais provoquer de chevauchement typographique des repères. Cette dynamique confère aux visualisations temporelles une résilience opérationnelle essentielle pour l’analyse exploratoire de données complexes.

8.3 Formatage des chaînes temporelles avec DateFormatter

La présence de coordonnées temporelles rigoureusement positionnées sur le plan géométrique doit obligatoirement s’accompagner d’une restitution textuelle conforme aux conventions culturelles et analytiques de l’audience ciblée. La classe DateFormatter du module matplotlib.dates constitue l’instrument dédié pour opérer cette mise en forme. Ce formateur s’appuie sur la grammaire normalisée des directives strftime, commune à la majorité des langages de programmation conformes aux standards POSIX.

Grâce à cette nomenclature d’échappement par symboles de pourcentage, le développeur spécifie l’ordonnancement exact des composantes temporelles au sein des étiquettes de l’axe horizontal. Une chaîne de directives telle que le jour sous forme numérique suivi du mois sous son appellation abrégée et de l’année sur quatre chiffres produit une nomenclature standardisée et compacte. Ce contrôle syntaxique direct permet d’élaborer des légendes concises, minimisant l’emprise horizontale du texte et prévenant les risques de télescopage entre graduations voisines, tout en assurant une désambiguïsation parfaite de l’information chronologique.

Pour les scénarios où la figure est appelée à subir des changements d’échelle dynamiques imprévisibles, Matplotlib introduit la classe plus perfectionnée AutoDateFormatter. Couplée de manière interactive avec un localisateur temporel adaptatif, cette structure modifie dynamiquement le masque textuel en fonction de l’amplitude de l’intervalle temporel affiché. Si l’axe affiche plusieurs années, seul le millésime sera restitué ; si le zoom se restreint à une fraction de journée, le formateur introduira automatiquement l’affichage des heures et des minutes. Cette réactivité contextuelle élimine la redondance des informations textuelles et garantit une clarté de lecture permanente.

9. Gestion des variables catégorielles et qualitatives sur l’axe X

9.1 Mappage de variables qualitatives sur des positions discrètes

Bien que l’axe des abscisses serve majoritairement de support à des grandeurs quantitatives continues, la visualisation en science des données implique fréquemment la manipulation de variables catégorielles ou qualitatives ordinales et nominales. Qu’il s’agisse de comparer les performances d’algorithmes concurrents, des métriques sectorielles économiques ou des groupes de cohortes médicales, le système de traçage de Matplotlib doit traduire ces entités discrètes en coordonnées spatiales numériques stables.

Pour orchestrer cette transposition, Matplotlib met en œuvre un mécanisme d’indexation catégorielle implicite. Lorsque des séries textuelles sont injectées directement dans les méthodes de traçage, le moteur graphique assigne séquentiellement à chaque modalité unique un entier flottant démarrant à zéro jusqu’à N moins un, selon l’ordre d’apparition des variables ou selon la structure ordonnée fournie. L’axe des abscisses conserve ainsi une ossature numérique interne continue, mais substitue automatiquement aux indices mathématiques les descripteurs qualitatifs correspondants en tant qu’étiquettes visibles.

Néanmoins, dans un cadre de production rigoureux, il est périlleux de s’en remettre entièrement à l’ordonnancement implicite du moteur de rendu, particulièrement lors de la synchronisation de données issues de structures DataFrame de Pandas. La bonne pratique méthodologique commande d’établir une assignation manuelle stricte des positions discrètes par le biais d’un vecteur de coordonnées entières produit par range, couplé à l’injection formelle de la liste des catégories via ax.set_xticks et ax.set_xticklabels. Cette explicitation formelle verrouille l’ordonnancement théorique sur l’axe des abscisses, empêchant toute permutation accidentelle de colonnes lors de mises à jour ultérieures des jeux de données d’entrée.

9.2 Visualisation de groupes et facteurs nominaux

L’affichage de données catégorielles se complexifie notablement dès lors qu’il s’agit de représenter des structures factorielles croisées, telles que des diagrammes à barres juxtaposées illustrant plusieurs sous-populations au sein de différents groupes principaux. Dans cette configuration, l’axe horizontal doit non seulement accueillir les étiquettes relatives aux groupes primaires, mais également structurer l’espace pour loger harmonieusement les multiples entités graphiques associées à chaque facteur secondaire sans induire de chevauchement géométrique.

La résolution de cette contrainte repose sur le calcul rigoureux d’offsets vectoriels sur l’axe numérique sous-jacent. Chaque groupe principal est ancré sur un index entier central. Les barres graphiques représentant les sous-groupes reçoivent ensuite une translation spatiale négative ou positive par rapport à ce centre, calculée mathématiquement en fonction de la largeur assignée à chaque barre. Les graduations majeures de l’axe des abscisses sont alors délibérément verrouillées sur les positions centrales, assurant que l’étiquette textuelle désignant le groupe parent vienne se positionner avec un centrage parfait directement sous le cluster de barres correspondant.

Pour des structures qualitatives hiérarchiques encore plus profondes, il est possible d’élaborer des architectures d’annotation à double niveau. En exploitant simultanément les graduations majeures pour délimiter les catégories élémentaires et des annotations graphiques secondaires ou des graduations mineures décalées pour circonscrire les macro-catégories englobantes, le concepteur façonne un véritable arbre classificatoire directement lisible sur l’axe horizontal. Cette mise en scène visuelle des données factorielles décuple la capacité d’analyse comparative du lecteur sans nécessiter le recours à des tableaux chiffrés annexes.

9.3 Contrôle des marges et du cadrage catégoriel

Un défaut classique affectant la restitution des axes catégoriels réside dans l’apparition d’artefacts graphiques de rognage sur les première et dernière modalités du domaine tracé. Dans la mesure où les catégories extrêmes sont spatialement ancrées sur les indices zéro et N moins un, un cadrage automatique trop serré de l’axe des abscisses peut plaquer ces barres ou ces points directement contre les bordures verticales du cadre de l’Axes, provoquant une troncature visuelle des marqueurs ou coupant une portion des étiquettes textuelles périphériques.

La stabilisation esthétique de ces zones frontières requiert le calibrage minutieux des marges via la méthode ax.margins ou par la définition programmatique explicite des limites du tracé à l’aide de ax.set_xlim. L’introduction délibérée d’une marge fractionnaire, par exemple en fixant la borne gauche à moins zéro virgule cinq et la borne droite à N moins zéro virgule cinq pour un ensemble de N catégories, crée un coussin d’air spatial salutaire de chaque côté du graphique.

Ce dégagement périphérique empêche tout contact abrupt entre les données et la bordure de la boîte graphique, conférant à la composition un équilibre visuel conforme aux meilleurs standards du design de données. De surcroît, cette respiration spatiale garantit que les textes typographiques les plus longs situés aux extrémités ne déborderont pas en dehors de l’emprise physique dévolue au conteneur Axes, prévenant ainsi les collisions avec d’éventuels tracés adjacents dans des figures composites complexes.

10. Résolution des problèmes de chevauchement et contraintes d’affichage

10.1 Rotation angulaire et alignement horizontal des étiquettes

La collision physique et la superposition illisible des étiquettes sur l’axe des abscisses représentent sans conteste l’anomalie typographique la plus répandue dans les visualisations de données par défaut. Dès lors que la densité de graduations s’accroît ou que les descripteurs textuels comportent un nombre élevé de caractères, l’emprise horizontale cumulée des chaînes excède la longueur physique de la ligne d’axe, conduisant à un enchevêtrement de glyphes totalement indéchiffrable pour l’œil humain.

La première réponse méthodologique pour juguler cette saturation consiste à appliquer une rotation angulaire systématique aux étiquettes. Par le truchement de l’argument rotation configuré au sein de ax.tick_params ou de ax.set_xticklabels, les chaînes de texte basculent selon un angle géométrique défini, classiquement choisi à quarante-cinq degrés ou à quatre-vingt-dix degrés pour les contraintes spatiales les plus sévères. Ce redéploiement oblique contracte drastiquement la projection horizontale de chaque étiquette, autorisant une densité de repères bien supérieure sur une même largeur d’axe.

Toutefois, l’application d’une rotation angulaire sans ajustement corrélatif de l’ancrage spatial produit un artefact d’alignement pernicieux. Par défaut, Matplotlib applique un alignement horizontal centré au texte, ce qui, lors d’une inclinaison à quarante-cinq degrés, amène le milieu de la boîte textuelle sous le tiret de graduation, créant une ambiguïté visuelle quant à savoir quelle graduation est effectivement désignée par le mot. Pour éliminer cette ambiguïté, il est fondamental de coupler impérativement la rotation avec le paramètre ha=’right’ (ou horizontalalignment=’right’). Cette consigne ancre fermement l’extrémité supérieure droite de la chaîne textuelle exactement à l’apex du tiret de graduation, garantissant un pointage géométrique d’une précision absolue.

10.2 Automatisation de la mise en page : tight_layout et subplots_adjust

L’introduction d’étiquettes inclinées ou rédigées sur plusieurs lignes génère immédiatement une contrainte collatérale sur l’environnement global de la figure : l’extension significative de l’encombrement vertical sous le conteneur Axes. Si la géométrie du canevas demeure statique, les étiquettes pivotées glissent inexorablement au-delà de la bordure inférieure de la Figure, subissant un rognage sauvage lors de l’exportation du graphique en fichier image matriciel ou vectoriel.

Pour immuniser les flux de production contre ce rognage critique, Matplotlib met à disposition des moteurs d’agencement automatique de premier ordre. L’invocation canonique de plt.tight_layout() juste avant la sérialisation ou l’affichage de la figure constitue la solution la plus éprouvée. Ce moteur parcourt l’arborescence des objets Artists, évalue précisément la boîte englobante de chaque étiquette typographique projetée, et recalcule dynamiquement les marges intérieures de la Figure pour intégrer l’intégralité du texte sans la moindre amputation.

Dans les architectures graphiques plus complexes, ou lorsque le moteur automatisé produit des résultats trop conservateurs, un contrôle millimétrique manuel peut être exercé par l’intermédiaire de la méthode plt.subplots_adjust(bottom=valeur). En augmentant judicieusement le ratio d’espacement inférieur, l’ingénieur dégage l’espace requis pour loger les légendes les plus volumineuses. Par ailleurs, l’adoption moderne de l’argument structurel constrained_layout=True lors de l’initialisation de subplots offre un moteur de résolution de contraintes spatiales continu encore plus sophistiqué que tight_layout, capable d’ajuster dynamiquement les espaces inter-axes au fur et à mesure des mutations textuelles appliquées à l’axe des abscisses.

10.3 Échantillonnage et saut systématique d’étiquettes

Lorsque la série de données comporte des centaines, voire des milliers de points consécutifs, comme dans les séries chronologiques journalières s’étendant sur plusieurs exercices fiscaux, aucune rotation typographique ni aucun élargissement de marge ne sauraient suffire à prévenir la collision physique des étiquettes. Tenter d’afficher chaque modalité individuelle sur l’axe X constitue une faute de conception qui ruine l’ergonomie visuelle. Dans cette situation limite, la stratégie s’oriente impérativement vers l’échantillonnage géométrique et le saut systématique d’étiquettes.

Cette décimation programmatique peut s’implémenter de manière déterministe en appliquant un découpage par tranche (slicing) sur les vecteurs transmis aux méthodes de graduation. En ne sélectionnant par exemple qu’un élément tous les sept ou tous les trente indices dans les collections de positions et de labels, l’analyste décongestionne instantanément l’axe horizontal tout en préservant l’assise temporelle globale de la distribution. Les tirets de graduation physiques peuvent être maintenus à haute fréquence pour signifier la continuité des observations sous-jacentes, tandis que l’annotation textuelle s’aère pour devenir lisible.

Pour les systèmes interactifs ou les applications à résolution dynamique, il est possible d’implémenter des algorithmes d’éclaircissement adaptatif plus sophistiqués. Ces algorithmes mesurent la largeur en pixels du conteneur d’affichage et la comparent à l’encombrement typographique prévisible d’une étiquette moyenne, pour déduire mathématiquement le pas de saut optimal garantissant une marge de sécurité invariable entre chaque bloc textuel. Une alternative visuelle élégante consiste également à déployer une disposition en quinconce ou sur deux rangées alternées, ce qui double virtuellement l’espace horizontal disponible sans compromettre la granularité d’identification des repères critiques.

11. Personnalisation avancée : axes secondaires, échelles logarithmiques et transformations

11.1 Création d’axes jumeaux et secondaires avec twinx et secondary_xaxis

L’exploration de jeux de données multidisciplinaires requiert fréquemment la corrélation visuelle d’une même distribution avec deux référentiels de mesure concurrents ou complémentaires. En physique nucléaire, en génie chimique ou en thermodynamique, il est courant de devoir présenter simultanément une échelle de longueurs d’ondes en nanomètres et son équivalent énergétique en électronvolts, ou une progression thermique déclinée conjointement en degrés Celsius et en degrés Fahrenheit. Matplotlib répond à cette exigence analytique avancée à travers les concepts d’axes jumeaux et de fonctions de projection secondaires.

Si la méthode historique ax.twinx() est universellement employée pour adjoindre un second axe d’ordonnées à droite en partageant l’axe X initial, la méthode moderne ax.secondary_xaxis introduit une capacité spectaculaire pour l’abscisse. Cette méthode permet de greffer un axe horizontal secondaire, positionné traditionnellement au sommet du conteneur graphique ou à un décalage vertical arbitraire. Son articulation s’opère par l’injection d’un couple de fonctions mathématiques Python réversibles : une transformation directe convertissant la coordonnée primaire vers l’unité secondaire, et une transformation réciproque assurant la cohérence inverse du système.

L’architecture de secondary_xaxis opère une synchronisation géométrique et dynamique automatique avec l’axe principal. Lorsque l’utilisateur translate ou zoome sur le référentiel primaire, l’axe secondaire applique instantanément les fonctions de conversion pour recalculer ses propres repères et étiquettes en temps réel. De surcroît, cet axe secondaire dispose de ses propres instances de localisateurs et de formateurs, offrant la liberté de rythmer la graduation de l’unité dérivée selon des incréments propres qui n’interfèrent aucunement avec le découpage spatial de l’échelle d’origine, atteignant ainsi un niveau d’expressivité scientifique irréprochable.

11.2 Interaction entre ax.set_xlim et les valeurs de graduations

Le positionnement des repères de graduation ne saurait s’envisager indépendamment de la définition du domaine géométrique visible, régi formellement par la méthode ax.set_xlim(left, right). L’interaction entre ces deux mécanismes est bidirectionnelle et détermine de manière cruciale ce qui est effectivement matérialisé sur le canevas de rendu. Lorsque ax.set_xlim restreint l’étendue spatiale visible, Matplotlib applique un test de clipping géométrique strict : toute graduation dont la coordonnée se situe en dehors du segment fermé défini par les bornes est impitoyablement masquée, qu’elle soit issue d’un localisateur algorithmique automatique ou d’une déclaration manuelle rigide via ax.set_xticks.

Cette mécanique de troncature impose une discipline rigoureuse quant à l’ordonnancement séquentiel des instructions au sein des scripts de visualisation. Si un développeur commence par fixer des graduations déclaratives puis appelle ultérieurement ax.set_xlim avec des bornes non concordantes, une portion substantielle de ses repères peut disparaître sans avertissement logiciel, laissant un tracé amputé de son contexte explicatif. La bonne pratique commande de définir d’abord le domaine visible d’intérêt à l’aide de set_xlim, puis d’ancrer de façon cohérente les repères spatiaux à l’intérieur de cet intervalle strictement balisé.

Inversement, le positionnement préalable de graduations manuelles peut influencer le calcul des limites automatiques si l’autoscale est maintenu actif. Il arrive que le moteur étende silencieusement les bornes de la zone de dessin pour englober une graduation lointaine spécifiée par inadvertance dans le vecteur des repères, introduisant des étendues vides artificielles au détriment de la précision du tracé des données. La maîtrise conjointe et déterministe des limites d’axes et des vecteurs de positionnement constitue ainsi le socle indispensable d’une composition visuelle exempte de toute déformation d’échelle indésirable.

11.3 Personnalisation morphologique des tirets de graduation

Au-delà du positionnement spatial et de la composition typographique, l’apparence morphologique des tirets de graduation physiques constitue un paramètre d’ajustement esthétique et fonctionnel de premier plan. Ces petits segments linéaires qui matérialisent l’intersection entre l’axe géométrique et l’espace de données obéissent à un jeu de paramètres exhaustif, manipulable principalement au travers de la méthode ax.tick_params.

Le paramètre direction permet de gouverner l’orientation géométrique des tirets par rapport à la bordure du conteneur de traçage. Les valeurs disponibles autorisent un déploiement vers l’extérieur du tracé (‘out’), configuration classique évitant toute interférence entre les marques d’axe et les courbes de données denses, ou vers l’intérieur (‘in’), esthétique fréquemment privilégiée dans les revues d’astronomie et de physique des particules pour concentrer le regard à l’intérieur du cadre d’observation. L’option composite ‘inout’ ancre le tiret à cheval sur la ligne de base, procurant une élégance symétrique adaptée à certains graphiques cartographiques.

La morphologie des tirets s’ajuste également par les arguments length pour la longueur en points typographiques, width pour l’épaisseur de trait, et color pour la nuance chromatique. Dans certains designs d’infographies modernes ou de tableaux de bord industriels minimalistes, la doctrine visuelle peut exiger la suppression intégrale des tirets de graduation pour éliminer tout bruit visuel résiduel. Cette épuration s’opère en toute simplicité en fixant les paramètres bottom=False et top=False au sein de tick_params, tout en conservant l’argument labelbottom=True activé. De cette manière, les étiquettes textuelles continuent d’orienter le lecteur en flottaison propre sous le graphique, sans l’entrave d’éléments graphiques superflus.

12. Bonnes pratiques, reproductibilité et pièges courants lors du paramétrage de l’axe X

12.1 Pièges fréquents : FixedFormatter sans FixedLocator

Parmi les anomalies logicielles qui jalonnent l’apprentissage et la mise en œuvre de Matplotlib, aucune n’est plus universellement rencontrée que l’émission du fameux avertissement concernant l’usage d’un formateur statique sans localisateur associé : UserWarning: FixedFormatter should only be used together with FixedLocator. Cette notification survient de manière prévisible lorsqu’un script procède à l’appel de ax.set_xticklabels(…) en lui transmettant une séquence de chaînes de caractères, sans avoir préalablement verrouillé de manière déterministe les positions spatiales de ces étiquettes via ax.set_xticks(…) ou par l’assignation explicite d’une instance de FixedLocator.

L’origine fondamentale de cet avertissement réside dans le fonctionnement asynchrone du cycle de rendu de Matplotlib. Lorsque les positions des graduations demeurent sous la gouvernance d’un localisateur algorithmique dynamique par défaut, tel que AutoLocator, le moteur se réserve le droit de recalculer le nombre et l’emplacement de ces coordonnées à la volée, en fonction de la taille de la fenêtre d’affichage ou du facteur de zoom interactif. Si le développeur a surimposé une collection statique d’étiquettes sur ces repères fluides, le système perd instantanément toute garantie d’alignement univoque entre la valeur numérique et le texte descriptif. Il en résulte un déphasage potentiellement catastrophique où une étiquette désignant une valeur spécifique vient se plaquer sur une coordonnée mathématique entièrement différente.

La méthode canonique pour éliminer cette fragilité et neutraliser proprement cet avertissement consiste à toujours synchroniser formellement le localisateur et le formateur. La démarche la plus élémentaire est d’invoquer rigoureusement ax.set_xticks(positions) immédiatement avant l’appel à ax.set_xticklabels(labels), garantissant ainsi au moteur interne que les positions sont gelées et strictement symétriques aux étiquettes. Pour une robustesse architecturale encore plus absolue, il est recommandé de mobiliser directement les classes FixedLocator et FixedFormatter du module ticker, en les affectant via les accesseurs ax.xaxis.set_major_locator et ax.xaxis.set_major_formatter. Ce paradigme sécurise l’intégrité herméneutique du graphe contre tout aléa d’exécution dynamique.

12.2 Standardisation graphique et reproductibilité dans la recherche

Dans les laboratoires de recherche contemporains et les divisions industrielles de recherche et développement, la production de visualisations graphiques ne peut demeurer un processus artisanal et fragmenté. La reproductibilité computationnelle exige que les conventions de paramétrage de l’axe des abscisses répondent à des normes éditoriales stables, partagées et automatisées à l’échelle d’une équipe entière. La multiplication de blocs de code ad hoc au sein de calepins éphémères compromet la comparabilité des résultats et nuit à l’identité visuelle des publications institutionnelles.

Pour institutionnaliser ces bonnes pratiques, l’approche la plus efficiente repose sur l’encapsulation modulaire des configurations d’axe au sein de fonctions d’aide génériques et réutilisables. Ces fonctions prennent en charge les calculs d’échelle, l’application des masques de formatage, la synchronisation des marges et la gestion des exceptions courantes, isolant ainsi le chercheur des détails syntaxiques de bas niveau. De surcroît, Matplotlib permet d’externaliser l’ensemble des constantes typographiques et morphologiques des axes au sein de fichiers de style dédiés portant l’extension standardisée .mplstyle.

En activant une feuille de style institutionnelle via plt.style.use(‘recherche_labo.mplstyle’), l’ensemble des figures générées par un pipeline de calcul hérite automatiquement des dimensions optimales de police, de la direction des tirets, des épaisseurs de trait et des localisateurs par défaut. Cette standardisation garantit une lisibilité maximale lors des processus d’exportation vers des formats vectoriels haute fidélité tels que le PDF ou le SVG, indispensables pour prévenir toute dégradation de résolution lors de l’impression physique ou de l’intégration dans des documents de publication officiels.

12.3 Check-list méthodologique pour la validation finale de l’axe X

Avant d’entériner la publication définitive d’une figure au sein d’un article scientifique, d’un brevet technique ou d’un rapport de veille stratégique, il est impératif de soumettre la configuration de l’axe des abscisses à un audit méthodologique exhaustif. Cette vérification systématique permet d’intercepter les erreurs silencieuses et les approximations graphiques qui pourraient miner la crédibilité du travail d’analyse présenté. Une check-list de validation rigoureuse s’articule autour de trois critères directeurs cardinaux.

En premier lieu, l’exactitude de l’adéquation physique et mathématique : l’échelle choisie (linéaire, logarithmique, temporelle ou ordinale) traduit-elle fidèlement la nature continue ou discrète du phénomène sous-jacent sans introduire d’artefacts trompeurs ? L’unité de mesure est-elle formellement et lisiblement explicitée au sein du label de l’axe, en intégrant les dimensions scientifiques standardisées ou les facteurs multiplicatifs pertinents ? Les pas d’incrément reflètent-ils une progression arithmétique transparente pour l’esprit de l’analyste ?

En second lieu, l’intégrité typographique et ergonomique : aucune étiquette textuelle ne doit entrer en collision avec sa voisine, ni subir de rognage arbitraire sur les bordures extérieures de la figure lors de l’exportation. Les rotations angulaires ont-elles été complétées par un alignement horizontal d’ancrage rigoureux garantissant un pointage sans équivoque du tiret de graduation ? Le contraste chromatique entre le texte, la ligne d’axe et le fond du canevas respecte-t-il les standards d’accessibilité visuelle universelle ?

Enfin, la résilience programmatique : le code source sous-jacent est-il totalement exempt d’alertes logicielles dépréciatives relatives aux formateurs fixes ? Est-il articulé selon les préceptes de l’interface orientée objet pour garantir sa pérennité lors de futures montées de version des bibliothèques de calcul ? En répondant avec une rigueur inflexible à ces exigences, le praticien s’assure que son axe des abscisses ne constitue pas un simple tracé passif, mais bien une interface cognitive d’une précision chirurgicale, vecteur authentique de la découverte scientifique.

Références

• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90–95. https://doi.org/10.1109/MCSE.2007.55
• McKinney, W. (2022). Python for data analysis: Data wrangling with pandas, NumPy, and Jupyter (3rd ed.). O’Reilly Media.
• Rougier, N. P. (2021). Scientific visualization: Python & Matplotlib. Nicolas P. Rougier. https://github.com/rougier/scientific-visualization-book
• Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.
• VanderPlas, J. (2016). Python data science handbook: Essential tools for working with data. O’Reilly Media.
• Waskom, M. L. (2021). Seaborn: Statistical data visualization. Journal of Open Source Software, 6(60), 3021. https://doi.org/10.21105/joss.03021
