Comment définir la taille de la police des étiquettes de graduation dans Matplotlib (avec exemples)

La visualisation de données scientifiques constitue le pont fondamental reliant l’abstraction computationnelle à l’analyse cognitive humaine. Dans le cadre de la recherche quantitative contemporaine, l’élaboration d’une représentation graphique ne se réduit nullement à la simple conversion de matrices de données en coordonnées spatiales. Elle exige une maîtrise rigoureuse de la sémiologie graphique, où chaque attribut visuel participe activement à la transmission du message scientifique. Parmi l’ensemble des éléments structurants d’un graphique, les étiquettes de graduation — ou tick labels dans la terminologie anglo-saxonne standardisée — occupent une fonction charnière. Elles confèrent une valeur quantitative directe aux repères géométriques tracés sur les axes, traduisant des distances relatives en métriques empiriques univoques.

Cependant, dans l’écosystème scientifique fondé sur le langage Python et la bibliothèque Matplotlib, la gestion typographique de ces composantes élémentaires demeure une source récurrente d’inefficacité esthétique et fonctionnelle. Les configurations par défaut de la bibliothèque, bien qu’adaptées à un affichage interactif sur écran standard, révèlent des lacunes substantielles dès lors qu’elles sont transposées dans des contextes de publication exigeants tels que les monographies, les actes de conférences internationales ou les revues académiques à comité de lecture. Une taille de police disproportionnée ou inversement infinitésimale compromet immédiatement l’intelligibilité des résultats, contraignant le lecteur à un effort d’accommodation cognitive préjudiciable à la bonne appréciation du phénomène exposé.

Le présent article propose une exploration méthodique et exhaustive des techniques permettant de configurer avec une précision chirurgicale la dimension typographique des étiquettes de graduation dans Matplotlib. En articulant les approches procédurales immédiates, les mécanismes orientés objet de bas niveau, et la gestion centralisée des styles graphiques, nous doterons le chercheur, l’ingénieur et le scientifique des données d’un arsenal méthodologique complet. Cette démarche permettra de concevoir des représentations visuelles irréprochables, pleinement conformes aux standards internationaux de l’édition scientifique et de la communication visuelle de haut niveau.

1. Introduction aux étiquettes de graduation dans Matplotlib et enjeux de lisibilité graphique

1.1 Rôle sémiotique des étiquettes d’axes dans la communication scientifique

Dans la théorie sémiologique développée par Jacques Bertin dans sa séminale Sémiologie Graphique, l’efficacité d’un diagramme repose sur la capacité du récepteur à identifier sans ambiguïté les relations d’ordre et de proportionnalité entre les composantes de l’information. Dans ce cadre épistémologique, les étiquettes d’axes n’agissent pas comme de simples annotations périphériques, mais comme le système de décodage primaire de l’espace visuel. Elles établissent la table de correspondance formelle entre l’étendue dimensionnelle du plan euclidien et le domaine de définition des variables empiriques observées. Lorsque ces étiquettes manquent de clarté ou souffrent d’une typographie déficiente, l’ensemble de la chaîne inférentielle se trouve altéré, laissant place à des approximations perceptives dommageables.

L’échelle typographique retenue exerce une influence cognitive déterminante sur la fluidité de lecture. L’œil humain balaie généralement une figure scientifique en opérant des allers-retours constants entre la morphologie globale de la courbe et les valeurs discrètes portées par les axes. Si la hauteur d’œil des caractères numériques est trop faible, l’observateur doit interrompre son analyse synthétique pour effectuer une fixation fovéale prolongée sur les chiffres, augmentant de manière notable sa charge cognitive extrinsèque. À l’inverse, une police excessivement volumineuse surcharge le tracé, attire indûment l’attention visuelle au détriment des données elles-mêmes et perturbe la perception des tendances globales sous-jacentes.

Dans le domaine éditorial universitaire, cette problématique est décuplée par les impératifs matériels de la mise en page. Les manuscrits soumis aux revues de référence adoptent fréquemment des formats de publication multi-colonnes, dans lesquels une figure conçue initialement sur une largeur de quinze centimètres se trouve réduite à la largeur d’une seule colonne, soit souvent moins de huit centimètres. Si l’auteur n’a pas anticipé cette mise à l’échelle en ajustant judicieusement la taille de la police des graduations, les chiffres se transforment en motifs illisibles ou se chevauchent dans une confusion graphique totale. Dès lors, le calibrage typographique devient un enjeu critique pour franchir avec succès les étapes d’évaluation par les pairs.

1.2 Architecture fondamentale des axes et des graduations dans Matplotlib

Pour intervenir avec efficience sur la dimension des étiquettes, il est indispensable de comprendre la hiérarchie interne des objets qui composent une scène graphique dans Matplotlib. La bibliothèque structure ses visualisations selon un paradigme d’arborescence stricte d’éléments graphiques dénommés Artists. Au sommet de cette hiérarchie se trouve l’objet Figure, qui matérialise l’espace global du canevas, incluant les marges, les zones de sous-graphiques et les éventuelles légendes globales. À l’intérieur de cette surface s’inscrivent un ou plusieurs objets du type Axes, qui représentent les zones d’affichage effectives des données et renferment la majorité des éléments géométriques tracés.

Chaque instance de la classe Axes héberge à son tour deux instances distinctes de la classe Axis : l’axe horizontal, désigné par la propriété xAxis, et l’axe vertical, désigné par yAxis. C’est à ce niveau de granularité que se situe la gestion fine des échelles et des repères. L’anatomie d’une graduation est constituée de trois éléments structurels indissociables mais configurables indépendamment : les segments de trait matérialisant physiquement la graduation (les ticks), les étiquettes textuelles qui leur sont associées (les tick labels), et les lignes de grille sous-jacentes (les grid lines) qui prolongent ces repères à travers la surface du graphique.

En outre, l’architecture de Matplotlib opère une dichotomie opérationnelle fondamentale entre les graduations principales (major ticks) et les graduations secondaires (minor ticks). Les graduations majeures correspondent aux subdivisions maîtresses de l’échelle et portent quasi systématiquement les étiquettes textuelles indiquant la valeur numérique correspondante. Les graduations mineures, quant à elles, découpent l’intervalle inter-majeur pour faciliter l’estimation visuelle sans pour autant surcharger l’espace d’inscriptions textuelles redondantes. Cette distinction est régie par des modules spécialisés, les localisateurs (locators) déterminant leur positionnement spatial, et les formateurs (formatters) dictant la chaîne de caractères à afficher. Modifier la taille de la police implique donc d’adresser de façon ciblée les instances textuelles générées par ces composants formateurs.

1.3 Problématique de la configuration par défaut de la bibliothèque

La bibliothèque Matplotlib a été originellement conçue pour restituer des graphiques de manière interactive au sein d’environnements de développement scientifique tels qu’IPython et des interfaces graphiques de bureau. En conséquence, les dimensions typographiques prédéfinies dans la configuration de base de la bibliothèque privilégient un affichage équilibré pour un écran d’ordinateur d’une résolution approximative de cent points par pouce. Dans ce contexte applicatif précis, la taille des étiquettes de graduation, fixée par défaut à dix points typographiques, offre une visibilité convenable. Cependant, ce compromis technique initial se révèle inadapté aux contraintes de l’impression physique et de l’édition haute résolution.

Lorsqu’un graphique est exporté pour être intégré dans un document destiné à l’impression, les résolutions cibles s’élèvent couramment à trois cents, voire six cents points par pouce. Si la figure subit une réduction d’échelle géométrique pour s’intégrer harmonieusement dans le gabarit d’un article, une police de dix points se réduit virtuellement à une hauteur équivalente à cinq ou six points typographiques réels. À cette échelle micrométrique, la lisibilité s’effondre de manière dramatique, particulièrement pour les caractères à empattement ou les chiffres comportant des détails fins tels que le zéro, le six, le huit ou le neuf, qui tendent à se confondre sous l’effet de l’agglutination de l’encre ou de la pixellisation des affichages basse luminance.

Ce phénomène d’écrasement visuel impose une démarche méthodologique rigoureuse : le chercheur ne doit jamais s’en remettre aux valeurs par défaut pour la dissémination de ses travaux. Une personnalisation explicite, standardisée et reproductible du rendu typographique s’avère incontournable. Elle garantit que, quelles que soient les métamorphoses d’échelle ou les conversions de format subies par le document final, l’information numérique portée par les axes conservera une présence visuelle optimale, respectant scrupuleusement les critères de diffusion de l’information scientifique formalisés par la communauté des sciences de l’information.

2. Fondements syntaxiques de la fonction plt.tick_params() pour le contrôle typographique

2.1 Signature formelle et décomposition des paramètres clés

Dans l’arsenal fonctionnel mis à disposition par le module pyplot de Matplotlib, la commande plt.tick_params() s’impose comme l’instruction la plus polyvalente et la plus élégante pour altérer l’apparence des graduations. Elle encapsule en un appel unifié un ensemble considérable de modifications cosmétiques et structurelles qui nécessitaient auparavant la manipulation manuelle de multiples listes d’objets graphiques. La signature de cette méthode accepte une variété d’arguments nommés permettant d’isoler avec une exactitude absolue les cibles géométriques et typographiques de l’ajustement.

Le premier paramètre structural est l’argument axis, qui autorise le ciblage de la modification. En lui attribuant la valeur textuelle ‘x’, l’utilisateur circonscrit l’action de l’instruction à l’axe horizontal. L’attribution de la chaîne ‘y’ reporte cette même action exclusivement sur l’axe vertical. Enfin, la transmission de la valeur ‘both’ applique le traitement de façon synchronisée et rigoureusement uniforme aux deux dimensions du plan cartésien. Cette souplesse permet d’éviter la redondance d’instructions identiques tout en préservant la possibilité de concevoir des traitements asymétriques si l’anatomie du jeu de données le requiert.

Le second levier fondamental réside dans le paramètre which, qui régit la sélectivité de l’action selon la hiérarchie des graduations. En assignant à which la valeur ‘major’, seules les étiquettes et les repères de l’échelle principale sont affectés, laissant les subdivisions secondaires dans leur configuration initiale. L’argument ‘minor’ concentre l’effet sur les repères secondaires, tandis que ‘both’ applique la directive sans discrimination hiérarchique. Concernant spécifiquement le dimensionnement textuel, le paramètre décisif s’intitule labelsize. Ce dernier accepte indifféremment une valeur numérique à virgule flottante ou entière — représentant la dimension absolue de la police en points typographiques standardisés — ou une chaîne de caractères sémantique normalisée telle que ‘small’, ‘medium’, ‘large’, ‘x-large’ ou ‘xx-large’, conférant une relative flexibilité proportionnelle au script.

2.2 Interaction avec l’environnement global de matplotlib.pyplot

L’utilisation de la syntaxe procédurale plt.tick_params() s’inscrit au cœur du paradigme historique de pyplot, largement inspiré de la syntaxe déclarative de MATLAB. Ce système repose sur une machine à états implicite : Matplotlib conserve en permanence en mémoire la référence de la dernière figure initialisée ainsi que du dernier sous-axe rendu actif. Lorsque l’instruction plt.tick_params() est exécutée sans référence explicite à une instance d’objet, le système de routage interne de la bibliothèque interroge le gestionnaire de figures gcf() (Get Current Figure) et le gestionnaire d’axes gca() (Get Current Axes) pour appliquer immédiatement la directive sur l’entité active à cet instant précis.

Cette approche procédurale séquentielle confère une indéniable célérité lors de l’écriture de scripts d’exploration préliminaire ou de carnets interactifs de prototypage. Le développeur enchaîne la génération des vecteurs de données, l’appel de la fonction de tracé, puis la rectification immédiate des dimensions de police sans devoir orchestrer manuellement la référence aux pointeurs d’instances d’axes. Le flux de travail s’avère linéaire, intuitif et particulièrement concis, réduisant la verbosité du code au strict nécessaire opérationnel.

Néanmoins, cette commodité procédurale impose une vigilance méthodologique accrue dans le cadre de visualisations complexes comprenant des panneaux multiples ou des sous-figures enchevêtrées. Dans un flux séquentiel dense, une mauvaise anticipation de l’axe actif en cours peut conduire à appliquer involontairement un redimensionnement typographique sur un panneau graphique adjacent ou non désiré. C’est la raison pour laquelle, bien que l’interface globale plt.tick_params() soit extrêmement populaire et parfaitement viable pour les graphiques mono-panneaux, la communauté des développeurs préconise souvent une compréhension parallèle de son pendant orienté objet, garantissant une étanchéité absolue des modifications contextuelles au sein des pipelines de production de données.

3. Exemple pratique 1 : Ajustement simultané de la taille des étiquettes sur les deux axes

3.1 Implémentation pas à pas d’un tracé de dispersion unifié

Pour illustrer de manière concrète et didactique l’application de la fonction plt.tick_params(), envisageons un cas représentatif d’analyse de dispersion empirique dans lequel deux grandeurs physiques continues sont mises en corrélation. Nous débutons l’implémentation par l’importation canonique des modules fondamentaux, à savoir NumPy pour la manipulation efficace des tableaux multidimensionnels et Pyplot pour la construction graphique. Nous générons ensuite un jeu d’observations synthétiques simulant un phénomène physique assujetti à un bruit gaussien, par exemple une distribution d’énergie cinétique en fonction d’un gradient de température.

Une fois les coordonnées des points définies dans nos structures de données vectorielles, nous instancions le tracé au moyen de la commande plt.plot() en spécifiant un marqueur circulaire régulier et une absence de ligne de liaison pour respecter les canons du diagramme de dispersion. À ce stade élémentaire, si la figure était exportée immédiatement, les graduations générées automatiquement par le moteur de rendu apparaîtraient dans une taille standard de dix points. Pour transcender cette limite et assurer une lisibilité sans faille même en cas de projection sur un écran de conférence ou d’impression en petit format, nous exécutons la directive stratégique : plt.tick_params(axis=’both’, which=’major’, labelsize=20).

Cette commande cible de manière concomitante les axes horizontal et vertical grâce à l’argument ‘both’, isole l’échelle majeure via le paramètre ‘major’, et propulse la dimension de la police à vingt points typographiques. Immédiatement consécutive à l’appel de tracé, cette instruction métamorphose la typographie des deux axes. Les chiffres représentant les intervalles de température en abscisse et les valeurs d’énergie en ordonnée adoptent instantanément une présence visuelle imposante, nette et parfaitement synchronisée, supprimant toute ambiguïté de déchiffrage lors d’une observation distante.

3.2 Évaluation quantitative de la cohérence visuelle

L’observation critique du rendu final d’un graphique ayant subi un tel redimensionnement requiert une évaluation attentive des lois de la proportionnalité visuelle. Lorsqu’on élève la valeur de labelsize à vingt points, un équilibre géométrique nouveau s’établit sur la surface du canevas. La hauteur physique des glyphes numériques de l’axe vertical vient dialoguer avec la largeur d’occupation des chiffres alignés le long de l’axe horizontal. Si cette augmentation est conduite sans ajuster parallèlement la taille des intitulés d’axes (labels) et du titre principal du graphique, une distorsion hiérarchique émerge : les valeurs discrètes de l’axe paraissent plus importantes que la désignation de la variable elle-même.

Il est donc impératif de veiller à ce que les étiquettes de graduation s’inscrivent dans une gradation typographique descendante harmonieuse. Selon les règles de l’art typographique, le titre de la figure doit dominer la composition, suivi par les noms des variables et leurs unités respectives, les étiquettes de graduation venant en troisième position hiérarchique. Ainsi, le choix d’une taille de vingt points pour les graduations impose d’attribuer une dimension minimale de vingt-deux à vingt-quatre points aux intitulés d’axes, et de vingt-six à vingt-huit points au titre général de la figure, garantissant ainsi un ordre de lecture naturel et équilibré.

Cette approche s’aligne rigoureusement sur le concept central de ratio encre/données (data-to-ink ratio) théorisé par Edward Tufte. Selon ce principe directeur de la visualisation scientifique, chaque milligramme d’encre virtuelle déposé sur la page doit remplir une fonction d’élucidation cognitive et minimiser le bruit visuel non informatif. En attribuant aux étiquettes de graduation une taille adéquate et homogène sur les deux dimensions, on évite la dispersion attentionnelle. L’observateur n’a pas à réétalonner son regard en passant de l’axe X à l’axe Y ; la symétrie de la configuration typographique favorise une appréhension immédiate, fluide et objective des structures mathématiques matérialisées par le nuage de points.

4. Exemple pratique 2 : Modification ciblée de la taille de police pour l’axe des abscisses

4.1 Syntaxe spécifique et paramétrage pour l’axe X

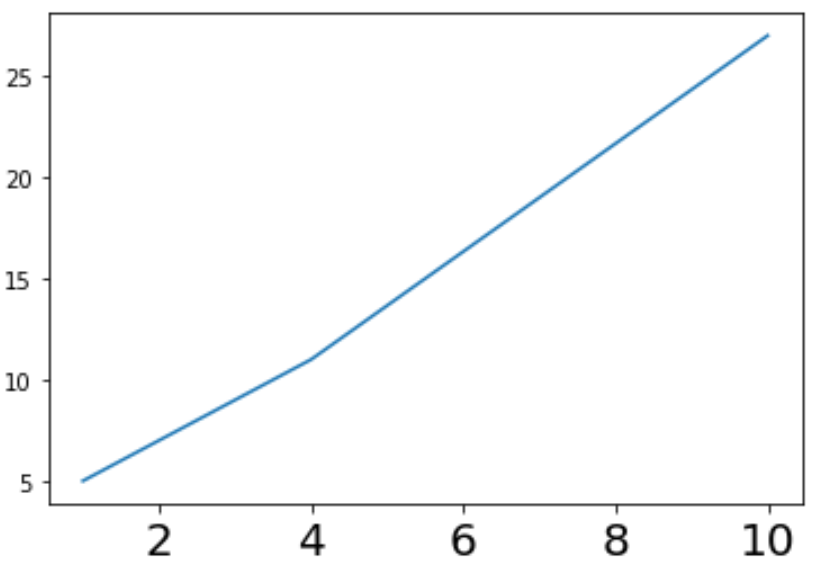

Il est fréquent, dans la pratique de l’ingénierie et de la science des données, que les caractéristiques morphologiques des deux axes ne soient pas symétriques. L’axe horizontal est traditionnellement dévolu à la variable indépendante, laquelle prend régulièrement la forme d’un continuum temporel dense, de dates calendaires étendues ou de désignations catégorielles textuelles. Dans de telles circonstances, imposer une taille typographique universelle sur les deux axes peut engendrer des effets pervers majeurs. Matplotlib permet de résoudre cette équation par le ciblage exclusif de l’axe horizontal en substituant l’argument axis=’x’ à la directive générale.

Pour mettre en œuvre cette spécialisation, considérons une série temporelle enregistrant l’évolution journalière d’un indice de conductivité thermique sur une durée trimestrielle. Les données portées sur l’axe des abscisses se composent de mentions chronologiques complètes, tandis que l’axe des ordonnées affiche une échelle numérique conventionnelle s’échelonnant de zéro à cent. En formulant l’instruction plt.tick_params(axis=’x’, which=’major’, labelsize=14), le moteur de rendu restreint formellement la transformation à la composante horizontale.

L’axe des ordonnées conserve quant à lui sa configuration typographique native ou reçoit un traitement dissocié dans une ligne subséquente. L’analyse du comportement du script révèle que Matplotlib modifie les instances d’objets Text contenues dans le conteneur xAxis.majorTicks sans altérer le moindre attribut de la collection homologue rattachée à yAxis. Cette isolation chirurgicale offre un contrôle absolu sur la chaîne de rendu, permettant au concepteur d’adapter sa typographie à la densité géométrique singulière de chaque dimension du plan sans créer de distorsion accidentelle sur les axes secondaires.

4.2 Scénarios analytiques justifiant une asymétrie typographique

Le recours délibéré à une typographie asymétrique entre l’abscisse et l’ordonnée répond à des contraintes concrètes d’organisation spatiale. Le cas le plus emblématique réside dans l’exposition de données catégorielles nominales le long de l’axe horizontal. Lorsqu’un graphique en barres expose la comparaison de vingt-cinq composés chimiques distincts désignés par leur nomenclature formelle, la largeur cumulée des chaînes de caractères surpasse rapidement l’espace horizontal disponible. Si l’on applique à l’axe X la taille généreuse adoptée pour l’axe vertical, les chaînes se heurtent inéluctablement, formant une masse d’encre indéchiffrable.

Réduire sélectivement la taille de la police de l’axe horizontal à une échelle modérée — par exemple huit ou neuf points — tout en conservant une taille plus généreuse de douze ou quatorze points sur l’axe des ordonnées constitue une réponse ergonomique particulièrement efficace. Cette stratégie préserve la facilité de lecture des grandeurs quantitatives verticales tout en offrant la compacité spatiale indispensable au déploiement des libellés textuels horizontaux. L’œil compense naturellement cette différence de gabarit, car les étiquettes textuelles alphabétiques bénéficient d’une redondance linguistique qui en facilite l’identification globale, contrairement aux séries de chiffres purs où chaque caractère doit être distingué individuellement avec une netteté absolue.

Un autre scénario méthodologique réside dans la gestion des formats de dates détaillées au format ISO comprenant l’année, le mois, le jour et parfois l’heure d’acquisition. Ces mentions occupent une empreinte horizontale considérable. Grâce à l’isolation par axis=’x’, il devient possible d’ajuster micrométriquement cette dimension pour faire coïncider exactement la largeur des étiquettes avec l’espacement physique séparant deux graduations consécutives, éliminant tout risque de chevauchement sans nécessiter immédiatement une rotation angulaire des caractères, laquelle ralentit toujours la vitesse de lecture perceptive.

5. Exemple pratique 3 : Modification ciblée de la taille de police pour l’axe des ordonnées

5.1 Implémentation technique de la commande réservée à l’axe Y

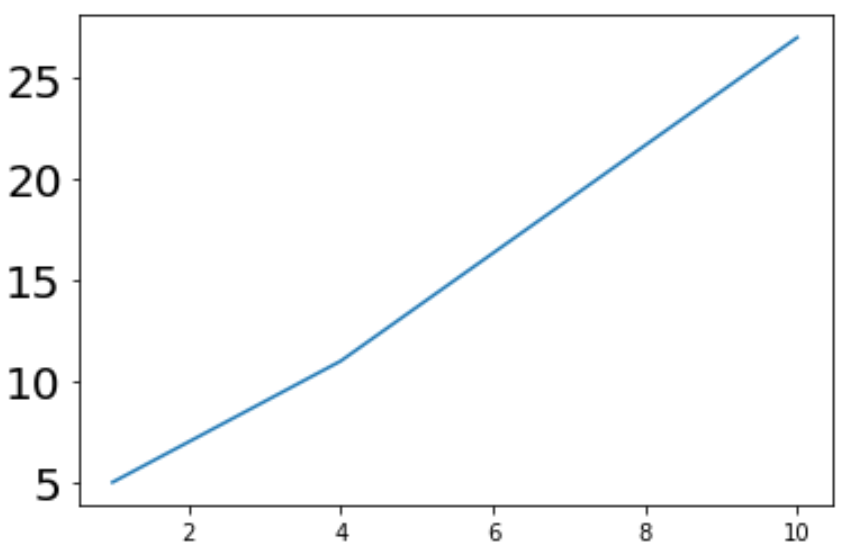

Symétriquement aux situations rencontrées sur l’abscisse, l’axe vertical présente des singularités typographiques et géométriques qui justifient un calibrage autonome. Dans Matplotlib, l’assignation ciblée d’une nouvelle dimension typographique pour l’ordonnée s’effectue avec une remarquable simplicité en passant l’argument axis=’y’ au sein de la fonction plt.tick_params(). L’instruction prend alors la forme standardisée : plt.tick_params(axis=’y’, which=’major’, labelsize=18).

Lors de l’évaluation de cette commande, le moteur graphique parcourt la collection de sous-objets rattachés à l’axe yAxis, sélectionne les composants d’étiquetage de la hiérarchie majeure, et réassigne leur propriété de taille textuelle à la valeur spécifiée. Cette opération s’exécute de façon strictement hermétique, n’induisant aucune variation sur la taille des graduations de l’axe horizontal, qui demeure rigoureusement fidèle à son paramétrage antérieur. Cette dissociation offre au concepteur un levier d’action puissant pour équilibrer la distribution spatiale globale de sa composition.

Il importe toutefois de scruter avec attention les répercussions collatérales d’un tel redimensionnement sur l’alignement latéral de la figure. En effet, l’élargissement de la police des graduations verticales entraîne mécaniquement une augmentation de la boîte englobante (bounding box) dévolue aux caractères textuels. Si la figure opère dans un cadre de marges statiques non dynamiques, les chiffres agrandis risquent de déborder au-delà du bord gauche du canevas ou de heurter violemment l’intitulé textuel de l’axe vertical (le ylabel). Il est donc indispensable d’accompagner régulièrement cet appel d’un réajustement de la marge extérieure ou d’un recours aux algorithmes de mise en page automatique intégrés à la bibliothèque.

5.2 Traitement des valeurs scientifiques et de la notation exponentielle

L’une des manifestations les plus subtiles et critiques de la typographie de l’axe Y survient lors de la manipulation de grandeurs physiques dont les ordres de grandeur s’éloignent considérablement de l’unité, imposant l’usage de la notation scientifique standardisée. Dans ce cas de figure classique, le formateur automatique de Matplotlib (ScalarFormatter) factorise l’échelle globale en générant un multiplicateur d’ordre de grandeur sous la forme d’un exposant en base dix, typiquement positionné au sommet de l’axe vertical ou à l’extrémité de l’axe horizontal.

Lorsqu’on exécute plt.tick_params(axis=’y’, labelsize=18), une asymétrie potentielle apparaît entre les étiquettes des graduations elles-mêmes — qui adoptent la nouvelle dimension de dix-huit points — et l’étiquette de décalage ou d’exposant scientifique (désignée techniquement sous le terme de offset text). Par défaut, l’objet de décalage textuel n’est pas structurellement assimilé à une étiquette de graduation classique ; il s’agit d’un objet Text distinct rattaché directement à l’axe. En conséquence, une divergence stylistique involontaire peut survenir, laissant l’exposant scientifique dans une dimension miniature de dix points tandis que les chiffres de l’axe affichent fièrement leurs dix-huit points.

Pour prévenir cette rupture de cohérence visuelle hautement préjudiciable à la rigueur d’un manuscrit scientifique, le praticien averti doit compléter son intervention en accédant à l’instance sous-jacente de l’objet textuel d’échelle via l’interface orientée objet, ou veiller à ce que l’accroissement de labelsize n’introduise pas une collision visuelle avec cet exposant. L’espacement latéral entre les étiquettes et l’axe peut être concomitamment régulé au moyen du paramètre pad de la fonction tick_params(), assurant que les grands chiffres ne chevauchent ni le segment physique de graduation, ni les indications d’échelle logarithmique ou exponentielle placées à proximité immédiate.

6. Gestion différenciée des graduations majeures et mineures via le paramètre ‘which’

6.1 Activation et configuration des graduations mineures

L’introduction d’un système de graduations secondaires ou mineures constitue une démarche sémiologique fondamentale pour accroître la résolution perceptive d’un graphique sans pour autant encombrer la zone périphérique de libellés redondants. Par défaut, Matplotlib désactive fréquemment l’affichage des graduations mineures sur les échelles linéaires simples afin de préserver une esthétique épurée. Cependant, dès lors que le lecteur doit effectuer des extrapolations visuelles précises ou que l’on manipule des échelles à variation non linéaire, l’activation explicite de ces repères devient incontournable.

L’initialisation des repères secondaires s’opère canoniquement par l’assignation d’un localisateur dédié issu du module matplotlib.ticker, tel que AutoMinorLocator. Une fois ces subdivisions physiques matérialisées sur les axes, le développeur est confronté au choix d’afficher ou non des étiquettes textuelles sous ces sous-repères, et le cas échéant, de calibrer leur typographie. C’est à ce croisement technique que le paramètre which de la fonction tick_params() révèle toute son efficacité.

Le paramètre which accepte trois modalités distinctes : ‘major’, ‘minor’ et ‘both’. En combinant judicieusement ces directives au sein d’appels successifs, il devient possible d’instaurer une hiérarchie typographique multiniveau parfaitement intelligible. On peut ainsi définir une taille prépondérante pour les étiquettes majeures — marquant par exemple les puissances entières ou les décennies — et allouer une dimension nettement plus restreinte et discrète aux éventuelles étiquettes secondaires, créant une stratification de lecture limpide qui guide l’attention de l’observateur du général vers le particulier.

6.2 Exemple pratique d’application conjointe des deux échelles

Afin de concrétiser cette méthodologie, analysons le déploiement d’un tracé sur une échelle logarithmique, contexte par excellence où l’articulation entre repères majeurs et mineurs s’avère critique pour l’interprétation des phénomènes multi-échelles. Sur un axe logarithmique s’étendant sur plusieurs ordres de grandeur, les graduations majeures signalent conventionnellement les décades (dix à la puissance un, dix à la puissance deux, dix à la puissance trois), tandis que les graduations mineures matérialisent les coefficients multiplicateurs intermédiaires (deux, trois, quatre jusqu’à neuf fois la puissance de base).

Pour assurer une lisibilité optimale de cette structure mathématique complexe, nous déployons une séquence méthodique de deux instructions distinctes :

• plt.tick_params(axis=’both’, which=’major’, labelsize=16, length=8, width=1.5)
• plt.tick_params(axis=’both’, which=’minor’, labelsize=10, length=4, width=1.0)

Cette approche procède à une différenciation complète de l’architecture visuelle des axes. Les repères majeurs reçoivent une typographie de seize points appuyée par des segments de graduation de huit points de longueur, affirmant sans équivoque leur rôle de balises fondamentales de l’ordre de grandeur. Les repères mineurs, quant à eux, adoptent une police calibrée à dix points et des segments de quatre points de long, garantissant une présence discrète qui n’interfère pas avec la dynamique générale de la courbe.

Le ratio de lisibilité ainsi établi (seize points contre dix points, soit un rapport proche de 1,6 respectant approximativement les canons de la proportion dorée typographique) permet à l’œil de discriminer instantanément la macrostructure de la microstructure des données. Cette rigueur dans la hiérarchisation s’avère déterminante dans les publications de physique, de biologie des populations ou d’économétrie financière, où la mauvaise lecture d’un sous-repère sur une échelle semi-logarithmique peut conduire à une erreur d’interprétation d’un ordre de grandeur complet sur le phénomène étudié.

7. Approche orientée objet avec l’interface Axes : ax.tick_params() et ax.set_xticklabels()

7.1 Transition du modèle pyplot vers le paradigme orienté objet

Bien que l’utilisation du module déclaratif pyplot au travers d’instructions telles que plt.tick_params() offre une remarquable rapidité de développement, les applications logicielles pérennes, les scripts d’analyse de données massives et les chaînes de traitement automatisées exigent l’abandon de la machine à états implicite au profit d’un paradigme strictement orienté objet. Dans ce modèle architectural d’excellence, le développeur manipule explicitement des références d’instances d’objets retournées par la fonction génératrice de base, classiquement invoquée sous la forme fig, ax = plt.subplots().

La variable ax instancie directement la classe Axes, offrant un contrôle granulaire et parfaitement isolé sur chaque pan de la visualisation. La méthode native ax.tick_params() adopte une signature rigoureusement identique à celle de son homologue déclarative, mais elle garantit qu’aucune ambiguïté contextuelle ne viendra altérer le tracé. La modification typographique ordonnée sur ax s’applique avec une étanchéité absolue à cet axe spécifique, écartant tout risque d’interférence accidentelle lorsque plusieurs fenêtres ou sous-graphiques sont manipulés au sein d’un même processus informatique.

Cette robustesse structurelle facilite considérablement l’écriture de fonctions modulaires et réutilisables. Un chercheur peut ainsi concevoir une routine de formatage typographique acceptant un objet Axes en paramètre formel et appliquant un ensemble prédéfini de règles esthétiques de haute précision, indépendamment de la complexité globale de la figure dans laquelle cet axe s’insère. L’approche orientée objet incarne ainsi le standard de développement recommandé par l’équipe de conception de Matplotlib pour tout code destiné à être maintenu ou intégré dans des bibliothèques logicielles tierces.

7.2 Manipulation directe des instances d’objets Text avec set_ticklabels()

Au-delà de la méthode polyvalente ax.tick_params(), l’écosystème Matplotlib offre une voie alternative pour intervenir sur la typographie des graduations : la manipulation directe des libellés textuels via ax.set_xticklabels() et son pendant vertical ax.set_yticklabels(). Cette technique historique permet d’assigner une liste de chaînes de caractères arbitraires aux repères tout en définissant leurs propriétés stylistiques fines à l’aide de l’argument fontsize ou de dictionnaires de propriétés typographiques avancés.

Toutefois, l’usage de cette approche requiert une prudence méthodologique rigoureuse. Dans les versions modernes de Matplotlib, invoquer ax.set_xticklabels() sans avoir au préalable fixé explicitement la localisation spatiale des graduations au moyen de ax.set_xticks() déclenche un avertissement explicite de la bibliothèque (UserWarning: set_ticklabels() should only be used with a fixed locator). En effet, si l’on assigne statiquement des étiquettes à des graduations dont le positionnement spatial demeure confié à un localisateur dynamique, tout redimensionnement interactif de la fenêtre ou toute modification d’échelle engendre un décalage désastreux entre la position géométrique réelle du repère et le libellé textuel correspondant.

Lorsque cette précaution est scrupuleusement observée en couplant impérativement l’affectation des positions par ax.set_xticks(positions) et l’assignation des textes par ax.set_xticklabels(labels, fontsize=14), cette méthode ouvre des perspectives de personnalisation d’une extrême finesse. Elle autorise notamment l’injection d’objets complexes de la classe FontProperties, permettant de modifier non seulement la taille de la police, mais conjointement sa graisse (weight), son inclinaison (style), sa famille typographique vectorielle et son espacement d’approche, garantissant une intégration esthétique sans égale avec la charte graphique d’une maison d’édition.

7.3 Application itérative sur des figures multi-panneaux (Subplots)

La puissance du paradigme orienté objet se révèle pleinement lors de l’élaboration de figures composites intégrant une matrice de sous-graphiques — par exemple une disposition en deux lignes et deux colonnes matérialisant quatre facettes analytiques d’une même expérience. Dans une telle configuration multi-panneaux, appliquer manuellement des modifications répétitives via des appels procéduraux successifs alourdit considérablement le code source et décuple le risque d’omission ou d’hétérogénéité visuelle.

L’architecture matricielle retournée par plt.subplots(nrows=2, ncols=2) fournit un tableau multidimensionnel d’objets Axes sur lequel il devient trivial d’itérer de façon programmatique. L’utilisation d’une boucle itérative combinée à la méthode d’aplatissement vectoriel ax_array.flat permet de déployer une directive de calibrage typographique uniforme sur l’intégralité des panneaux avec une élégance algorithmique absolue. Le code ci-après illustre la fluidité de cette logique :

• Initialisation de la figure et de la grille : fig, axes = plt.subplots(2, 2, figsize=(10, 8))
• Itération sur l’ensemble des axes : for ax in axes.flat: ax.tick_params(axis=’both’, which=’major’, labelsize=12)

Cette méthodologie itérative assure une stricte harmonie stylistique à travers toute la composition. En outre, elle se prête admirablement à l’introduction de logiques conditionnelles fines : on peut ainsi décider dynamiquement de masquer les étiquettes de graduation des panneaux supérieurs et intérieurs tout en conservant leur dimension typographique sur les bordures périphériques, maximisant ainsi l’espace utile dévolu aux tracés de données tout en évitant la redondance textuelle superflue entre sous-graphiques adjacents.

8. Configuration globale et reproductibilité des tracés avec matplotlib.rcParams

8.1 Centralisation des styles via le dictionnaire global rcParams

Lorsque l’activité de recherche implique la production de dizaines de graphiques destinés à un même manuscrit ou à un rapport institutionnel volumineux, la répétition d’instructions locales de mise en forme typographique au sein de chaque bloc de code viole l’un des principes fondamentaux du génie logiciel : le principe Don’t Repeat Yourself (DRY). Matplotlib résout cette problématique de passage à l’échelle au moyen de son système de configuration centralisé matérialisé par le dictionnaire global rcParams (abréviation de runtime configuration parameters).

Le dictionnaire rcParams héberge l’ensemble des valeurs par défaut utilisées par le moteur de rendu lors de l’instanciation de chaque élément graphique. En modifiant en début de session de calcul les clés réservées au dimensionnement des graduations, à savoir ‘xtick.labelsize’ et ‘ytick.labelsize’, l’utilisateur impose une convention typographique immuable qui s’appliquera automatiquement à toute figure générée ultérieurement, sans nécessiter le moindre appel explicite à tick_params(). L’assignation s’effectue via une syntaxe dictionnique élémentaire :

• plt.rcParams[‘xtick.labelsize’] = 14
• plt.rcParams[‘ytick.labelsize’] = 14

Cette approche centralisée garantit une cohérence stylistique absolue à l’échelle d’un projet de recherche entier. Elle offre en outre un point de maintenance unique : si le comité éditorial d’une revue exige ultérieurement un accroissement global de la taille des polices de l’ensemble des figures pour satisfaire aux critères d’accessibilité de leur maquette, une simple altération de la valeur affectée à ces deux clés en tête de script répercute instantanément la correction sur des dizaines de représentations graphiques, éliminant tout risque d’oubli ou de disparité visuelle accidentelle.

8.2 Utilisation des contextes temporaires de style avec plt.rc_context

Il advient néanmoins des situations méthodologiques complexes où l’universalité de la configuration globale via rcParams devient trop rigide. C’est le cas typique d’un chercheur concevant un document principal requérant une police de douze points, mais devant générer au cœur du même script une figure d’encart spécifique ou une vue panoramique réclamant un calibrage typographique radicalement différent. Modifier directement le dictionnaire global pour cette figure isolée risque d’altérer pernicieusement le rendu des graphiques construits subséquemment dans la même session d’exécution.

Pour résoudre ce dilemme avec une étanchéité parfaite, Matplotlib implémente le gestionnaire de contexte temporaire plt.rc_context(). S’appuyant sur l’instruction standard with du langage Python, ce gestionnaire isole les altérations de configuration au sein d’un bloc d’exécution localisé. Les paramètres modifiés à l’entrée du bloc gouvernent exclusivement les figures instanciées à l’intérieur de ce périmètre ; dès la sortie du bloc, l’état antérieur de l’environnement rcParams est automatiquement et intégralement restauré.

L’implémentation de cette stratégie s’avère particulièrement limpide :

• Déclaration du contexte : with plt.rc_context({‘xtick.labelsize’: 18, ‘ytick.labelsize’: 18}):
• Génération de la figure cible isolée : fig, ax = plt.subplots(); ax.plot(donnees); plt.savefig(‘figure_publication.pdf’)

Grâce à ce mécanisme d’encapsulation élégant, la figure destinée à l’impression haute définition bénéficie de ses graduations majestueuses de dix-huit points, tandis que le reste du flux de travail computationnel poursuit ses tracés selon la charte typographique de base sans subir la moindre pollution contextuelle. Cette technique est vivement recommandée pour les pipelines de production automatisés et les carnets computationnels partagés.

8.3 Fichiers de feuilles de style (.mplstyle) pour la recherche reproductible

Le stade ultime de la maturité méthodologique dans la gestion des styles Matplotlib réside dans l’externalisation complète des paramètres typographiques et esthétiques au sein de fichiers de configuration dédiés portant l’extension standardisée .mplstyle. Cette démarche sépare rigoureusement la logique de calcul scientifique et de manipulation des données de la logique de présentation pure, concourant directement aux idéaux contemporains de la science ouverte et de la recherche reproductible.

Un fichier de feuille de style Matplotlib se présente sous la forme d’un simple document texte structuré dans lequel chaque ligne associe une clé de paramétrage à sa valeur nominale, sans syntaxe Python superflue. Il suffit d’y consigner les directives suivantes pour formaliser un gabarit institutionnel :

• xtick.labelsize : 12
• ytick.labelsize : 12
• xtick.direction : in
• ytick.direction : in
• xtick.major.size : 6
• ytick.major.size : 6

L’incorporation d’une telle feuille de style dans un script de traitement s’exécute au moyen de la commande péremptoire : plt.style.use(‘protocole_laboratoire.mplstyle’). En adoptant ce protocole d’ingénierie, les membres d’une équipe pluridisciplinaire de recherche peuvent partager un gabarit graphique immuable à travers leurs différents postes de travail et environnements informatiques, garantissant une uniformité visuelle sans faille entre les visualisations produites par différents collaborateurs au sein d’un même projet éditorial d’envergure.

9. Ergonomie cognitive et perception visuelle dans la présentation académique

9.1 Charge cognitive et déchiffrage des repères numériques

L’ajustement de la taille de la police des graduations ne relève pas d’une simple coquetterie cosmétique ; il répond aux lois fondamentales de la psychologie cognitive et de la perception visuelle humaine appliquées aux représentations graphiques, telles que formalisées par William S. Cleveland et Robert McGill dans leurs travaux fondateurs sur les tâches graphiques élémentaires. La lecture d’une graduation engage la mémoire de travail de l’observateur. Lorsque la dimension des chiffres descend sous le seuil critique des huit points typographiques dans des conditions courantes de lecture, le système visuel déclenche un mécanisme d’accommodation oculaire forcé.

Cette contrainte physique accroît significativement le délai de fixation fovéale et génère une fatigue cognitive prématurée qui détourne les ressources intellectuelles du chercheur de sa tâche première : l’inférence des corrélations, la détection des anomalies et l’analyse critique des modèles théoriques illustrés par les données. Les ancrages visuels formés par les axes agissent comme des repères spatiaux cardinaux. Si ces repères sont immédiatement déchiffrables en vision périphérique ou semi-attentive, le cerveau consacre l’intégralité de sa bande passante cognitive à l’évaluation des surfaces, des pentes et des configurations géométriques formées par les courbes.

Inversement, le piège de la sur-compensation typographique doit être évité avec la même rigueur. Des étiquettes de graduation hypertrophiées, adoptant des corps de texte disproportionnés par rapport à la taille globale de la figure, induisent un effet de saturation visuelle. Elles créent ce que les spécialistes de l’ergonomie désignent comme un point d’accroche parasite (visual clutter), rivalisant avec le signal scientifique utile. Le dimensionnement typographique optimal s’établit donc dans une zone d’équilibre homéostatique précise, où la présence des chiffres s’efface devant la donnée tout en offrant une lisibilité immédiate dès lors que le regard s’y pose délibérément.

9.2 Accessibilité universelle et directives d’inclusivité visuelle

La communication scientifique moderne intègre désormais de manière centrale les impératifs d’inclusivité et d’accessibilité universelle. Parmi les pairs examinateurs et les membres de la communauté académique internationale, une proportion non négligeable d’individus présente des variations fonctionnelles de l’acuité visuelle, qu’il s’agisse de presbytie liée à l’âge, de myopie sévère, d’astigmatisme ou d’anomalies de la perception des contrastes chromatiques. Concevoir des visualisations qui ignorent ces réalités physiologiques constitue une forme d’exclusion informationnelle contraire aux principes de l’éthique scientifique.

Les recommandations édictées par les organismes de normalisation internationale, notamment les directives d’accessibilité aux contenus web (WCAG) développées par le Consortium World Wide Web (W3C), fournissent des repères précieux qui gagnent à être transposés à la sémiologie graphique dans Matplotlib. Pour garantir une accessibilité satisfaisante aux lecteurs malvoyants ou en situation de basse vision, la hauteur effective des caractères typographiques doit impérativement préserver un angle visuel minimal lors d’une observation à distance normale de lecture (approximativement quarante centimètres d’un écran ou d’un feuillet papier).

Cela se traduit par une interdiction formelle d’exporter des figures destinées à la publication comportant des étiquettes de graduation dont la dimension typographique effective finale s’établit en deçà de sept à huit points réels. En outre, cette exigence de dimensionnement s’accompagne d’une vigilance stricte quant au rapport de contraste chromatique entre la couleur des glyphes textuels et le fond du canevas. Par défaut, Matplotlib applique un noir absolu sur fond blanc, assurant un contraste maximal de 21:1 qui répond largement aux exigences de niveau AAA des directives WCAG. Tout recours à des teintes de grisées ou à des fonds colorés doit impérativement être compensé par un accroissement proportionnel de la taille de la police pour maintenir une lisibilité universelle équivalente.

10. Résolution des conflits de mise en page : chevauchements, rotations et contraintes d’échelle

10.1 Stratégies face au chevauchement d’étiquettes de grande taille

L’application rigoureuse des préceptes de visibilité conduit inévitablement l’analyste à agrandir les dimensions typographiques de ses graduations. Cependant, cette augmentation d’échelle se heurte immédiatement à une contrainte géométrique spatiale irréductible : le risque aigu de chevauchement mutuel entre deux étiquettes consécutives, particulièrement fréquent le long de l’axe des abscisses. Lorsque les boîtes englobantes des caractères se recouvrent, le tracé sombre dans une illisibilité totale, anéantissant les bénéfices escomptés de l’agrandissement initial.

Face à cet écueil géométrique, Matplotlib met à disposition plusieurs stratégies correctives. La première consiste à appliquer une rotation angulaire contrôlée aux caractères pour réorienter leur extension longitudinale le long d’une diagonale. Cette manœuvre s’effectue directement au sein de la commande tick_params() grâce au paramètre rotation, ou via la méthode spécialisée ax.set_xticklabels(labels, rotation=45, ha=’right’). L’argument ha=’right’ (abréviation de horizontal alignment) s’avère ici décisif : il contraint le point d’ancrage de la chaîne de texte à son extrémité droite, garantissant que l’alignement obliquely orienté pointe avec exactitude vers le segment physique de graduation correspondant.

La seconde composante indispensable de résolution des conflits réside dans la gestion dynamique de l’encombrement spatial périphérique. L’accroissement de la dimension typographique et la rotation des caractères déportent les bordures extérieures des textes bien au-delà de la zone de tracé utile. Pour éviter que ces éléments ne soient impitoyablement tronqués lors de l’exportation du fichier image, l’invocation de la méthode plt.tight_layout() ou l’activation du moteur de disposition contrainte via plt.subplots(layout=’constrained’) constitue un automatisme absolu. Ces algorithmes recalculent dynamiquement les coefficients d’espacement des sous-graphiques et réajustent automatiquement les marges de la Figure pour accueillir l’intégralité du développement typographique sans le moindre rognage.

10.2 Gestion des unités asymétriques et des échelles logarithmiques

Les visualisations scientifiques exploitent régulièrement des systèmes de coordonnées non linéaires, à l’instar des représentations log-log ou semi-logarithmiques indispensables en dynamique des fluides, en cinétique chimique ou en astrophysique. Dans ces environnements mathématiques particuliers, la distribution spatiale des graduations est par nature intrinsèquement asymétrique : les intervalles physiques se resserrent drastiquement à mesure que l’on se rapproche de l’ordre de grandeur supérieur.

Cette non-linéarité spatiale complexifie considérablement le comportement du dimensionnement typographique. Si l’on applique une grande taille de police aux étiquettes sur une échelle logarithmique dense, les repères situés à l’extrémité haute de chaque décade entrent systématiquement en collision. Pour conjurer cette dégradation géométrique, l’analyste doit coordonner l’utilisation de tick_params() avec les formateurs et localisateurs logarithmiques avancés, tels que LogLocator et LogFormatterMathtext. Ce dernier assure que les exposants mathématiques sous la forme de puissances de dix (10^n) soient restitués sous forme vectorielle native, conservant une compacité verticale et horizontale supérieure aux écritures décimales développées.

Parallèlement, la gestion de la distance séparatrice entre le segment physique de graduation et le glyphe textuel — désignée techniquement sous le terme de décalage ou padding — devient critique. Le paramètre pad de la méthode tick_params() permet d’ajuster micrométriquement cette distance mesurée en points. Sur une échelle à haute densité ou sur un axe intégrant des symboles mathématiques volumineux, accroître légèrement le décalage (par exemple pad=8) permet de prévenir toute interpénétration visuelle entre la ligne d’axe, les segments de graduation et les chiffres redimensionnés, instaurant une respiration graphique indispensable à l’esthétique du tracé.

11. Étude comparative des différentes approches de redimensionnement des graduations

11.1 Matrice d’évaluation : commodité, contrôle granulaire et modularité

L’exploration méthodique des différents outils offerts par Matplotlib met en lumière une pluralité de chemins menant à un objectif typographique commun. Toutefois, ces solutions ne sauraient être considérées comme interchangeables : chacune répond à un cahier des charges précis déterminé par le niveau de complexité de l’application, l’expérience du développeur et le cycle de vie attendu du code source. Une analyse comparative systématique permet d’éclairer le choix d’ingénierie le plus pertinent.

L’approche déclarative via plt.tick_params() brille par sa commodité immédiate et sa concision syntaxique exceptionnelle. Elle constitue l’instrument d’élection pour le prototypage rapide, l’analyse exploratoire au sein d’environnements interactifs et les scripts linéaires élémentaires. En un appel unique, elle permet d’agir sur les deux axes et les différents niveaux hiérarchiques de graduation sans nécessiter l’instanciation verbeuse de multiples structures d’objets. Cependant, sa dépendance intrinsèque envers la machine à états globale la rend vulnérable aux effets de bord dès lors que la structure spatiale du graphique s’enrichit de panneaux multiples.

L’approche orientée objet articulée autour de ax.tick_params() et ax.set_xticklabels() représente le pinacle du contrôle granulaire. Bien qu’elle impose une rigueur d’instanciation formelle et une verbosité marginalement accrue, elle garantit une étanchéité contextuelle absolue et une modularité totale, s’intégrant nativement dans les architectures logicielles complexes et les classes de traitement de données. Enfin, la centralisation par matplotlib.rcParams et les feuilles de style .mplstyle transcende le niveau de la figure individuelle pour opérer à l’échelle du projet global. Si cette approche sacrifie la granularité locale ponctuelle au profit de l’uniformisation, elle offre une vitesse d’exécution optimale et assure une reproductibilité institutionnelle sans rivale.

11.2 Synthèse des erreurs syntaxiques fréquentes et messages de débogage

La pratique quotidienne de l’assistance au développement et l’analyse des fils d’échanges sur les plateformes de programmation scientifique révèlent une récurrence remarquable d’erreurs d’implémentation associées au dimensionnement des graduations. Identifier exhaustivement ces pièges syntaxiques et comprendre les mécanismes de débogage afférents constitue une composante indissociable de la maîtrise de Matplotlib.

L’erreur la plus prégnante réside incontestablement dans la confusion sémantique entre les arguments labelsize et fontsize. Alors que les méthodes directes de manipulation textuelle telles que ax.set_xticklabels(), set_title() ou set_xlabel() exploitent universellement le mot-clé standardisé fontsize, la fonction tick_params() impose formellement l’usage du paramètre nommé labelsize. Transmettre par mégarde fontsize à tick_params() ne génère pas nécessairement une exception fatale dans les anciennes versions de la bibliothèque, mais entraîne un rejet silencieux du paramètre, laissant l’utilisateur désemparé face à un code s’exécutant sans erreur apparente mais n’induisant aucune modification visible à l’écran.

Un second écueil critique, déjà évoqué mais méritant une insistance didactique, concerne l’écrasement accidentel des formateurs dynamiques par l’usage irréfléchi de ax.set_xticklabels(liste_chaines). En assignant statiquement une liste de chaînes textuelles sans synchroniser cette affectation avec un FixedLocator explicite via ax.set_xticks(), l’utilisateur brise le lien algorithmique reliant la coordonnée des données à son rendu textuel. Dès lors, toute opération ultérieure d’auto-redimensionnement, de changement d’échelle ou d’exportation avec un facteur de zoom modifie la position spatiale des graduations sans recalculer les étiquettes correspondantes, aboutissant à une corrélation graphique faussée où des points expérimentaux sont étiquetés avec des grandeurs numériques inexactes — une faute méthodologique lourde de conséquences dans un travail de recherche empirique.

12. Bonnes pratiques méthodologiques et flux de travail pour les publications scientifiques

12.1 Calcul de la taille de police proportionnelle aux dimensions physiques de sortie

L’intégration sans faille d’une figure scientifique au sein d’un manuscrit prêt pour l’impression exige l’abandon des ajustements approximatifs par essais et erreurs au profit d’une démarche déterministe rigoureuse fondée sur la géométrie des unités de publication. Un principe directeur fondamental de la typographie appliquée à l’édition scientifique s’énonce ainsi : une figure ne doit jamais être redimensionnée à posteriori au sein du logiciel de mise en page (tel que LaTeX ou un logiciel de PAO), sous peine de déformer irréversiblement l’échelle typographique calculée.

Pour mettre en œuvre cette rigueur méthodologique, le chercheur doit se procurer au préalable les spécifications techniques de la revue visée, et particulièrement la largeur géométrique exacte d’une colonne de texte, traditionnellement exprimée en millimètres ou en pouces (par exemple, 3,3 pouces pour les revues de l’American Institute of Physics ou de l’IEEE). Lors de l’instanciation de la figure dans le script Matplotlib, ces dimensions physiques doivent être explicitement transmises à l’argument figsize de la fonction subplots, en convertissant les mesures en pouces : fig, ax = plt.subplots(figsize=(3.3, 2.5)).

Dès lors que la figure est générée à l’échelle physique exacte de son impression finale (échelle 1:1), la valeur attribuée à labelsize au sein de tick_params() reflète rigoureusement la taille réelle en points typographiques PostScript qui sera matérialisée sur le papier ou sur le document PDF final. Si l’on sélectionne labelsize=8, les étiquettes mesureront exactement huit points au tirage, s’intégrant dans une harmonie proportionnelle absolue avec le corps du texte du manuscrit environnant, lui-même composé en général en dix ou neuf points. L’exportation finale doit être réalisée dans un format vectoriel non pixellisé tel que le PDF ou l’EPS, garantissant que les glyphes typographiques conservent leurs courbes de Bézier vectorielles parfaites à tout niveau de grossissement.

12.2 Liste de contrôle finale pour la préparation d’un manuscrit

Afin de consolider les acquis méthodologiques développés tout au long de cet article et d’offrir un instrument opérationnel immédiatement mobilisable dans les laboratoires et unités de recherche, nous formulons une liste de contrôle séquentielle. Ce protocole systématique de validation doit être appliqué à chaque figure avant toute soumission éditoriale définitive :

• Adéquation de l’échelle physique : La dimension du canevas (figsize) a-t-elle été calibrée à la taille réelle d’impression d’une colonne ou de deux colonnes selon le gabarit de la revue ciblée, sans redimensionnement postérieur ?
• Hiérarchie typographique : La taille des étiquettes de graduation (labelsize) respecte-t-elle l’équilibre canonique en se positionnant à un calibre légèrement inférieur aux intitulés d’axes (fontsize) et au titre de la figure, tout en demeurant strictement supérieure ou égale à huit points réels ?
• Absence absolue de chevauchement : Toutes les étiquettes adjacentes, particulièrement sur l’axe des abscisses et aux limites extrêmes des axes, sont-elles exemptes de toute collision mutuelle ou de rognage par le bord de l’image ?
• Harmonisation des sous-repères : Les graduations secondaires éventuelles (minor ticks) sont-elles discriminées des repères majeurs par une dimension typographique et des longueurs de segments proportionnellement réduites ?
• Traitement des exposants scientifiques : Les indications d’ordre de grandeur (offset text) sont-elles parfaitement visibles, correctement dimensionnées et à l’abri de toute superposition avec les étiquettes numériques ou les intitulés d’axes ?
• Encapsulation et reproductibilité : Le script de génération s’appuie-t-il sur le paradigme orienté objet ou sur une feuille de style pérenne garantissant que l’exécution de la chaîne informatique reproduira fidèlement la même esthétique sur toute station de travail ?

L’application scrupuleuse de ces directives assure une transition sans heurt entre la production brute de données computationnelles et la publication de documents scientifiques d’une tenue esthétique et intellectuelle irréprochable. En maîtrisant la mécanique fine des étiquettes de graduation dans Matplotlib, l’auteur ne résout pas seulement un problème d’ergonomie visuelle ; il affirme son respect pour ses pairs et honore l’idéal de rigueur et de clarté qui fonde l’entreprise scientifique contemporaine.
