Comment définir les graduations d’axe dans ggplot2 (avec exemples)

Guide méthodologique complet pour configurer précisément les graduations des axes X et Y avec ggplot2 en R à travers des exemples concrets et reproductibles.

PUBLIÉ

Dans le domaine de l’analyse statistique contemporaine et de la modélisation des données empiriques, la visualisation graphique constitue bien plus qu’un simple instrument d’illustration descriptive : elle représente un support cognitif fondamental pour l’exploration, l’inférence et la communication scientifique. Au sein de l’environnement logiciel R, la bibliothèque ggplot2 s’est imposée comme le paradigme dominant pour la sémiotique visuelle des données, en s’appuyant rigoureusement sur les concepts théoriques formulés dans la grammaire des graphiques. Cependant, si la production d’une figure basique demeure accessible, la maîtrise fine de la disposition spatiale des repères métriques, et tout particulièrement le paramétrage explicite des graduations d’axe (communément désignées sous le terme technique de breaks), constitue une compétence méthodologique déterminante pour quiconque souhaite produire des représentations fidèles, lisibles et conformes aux exigences académiques les plus strictes.

Le contrôle précis des graduations répond à une exigence épistémologique cruciale : garantir que la structure géométrique du graphique reflète sans distorsion les propriétés distributionnelles des variables sous-jacentes. Trop souvent, les analystes s’en remettent aux algorithmes d’étalonnage automatisés intégrés dans les moteurs de rendu. Bien que ces algorithmes reposent sur des heuristiques élégantes visant la commodité visuelle, ils ignorent la signification substantielle des données traitées, les seuils cliniques normalisés, les points de scission théoriques ou les intervalles d’échantillonnage propres au devis expérimental. Cette divergence entre l’optimisation purement algorithmique de l’espace et la pertinence scientifique des intervalles peut induire des biais perceptifs majeurs, voire occulter des régularités empiriques fondamentales lors de la lecture d’un graphique.

Cet article propose une exploration exhaustive, didactique et méthodologique de la gestion des graduations continues dans ggplot2, en portant une attention particulière aux applications issues de la psychologie quantitative, des neurosciences cognitives et des sciences du comportement. À travers un continuum structuré débutant par les fondements théoriques de la perception visuelle pour aboutir aux mécanismes algorithmiques complexes du package scales et du partitionnement en facettes, ce guide expose les leviers syntaxiques permettant de calibrer avec une rigueur absolue la structure métrique de vos axes orthogonaux. L’ensemble des développements conceptuels y est articulé autour d’exemples reproductibles, mettant en lumière l’impact direct de la configuration des graduations sur la restitution de l’information quantitative.

Table of Contents

1. Introduction à la personnalisation des axes dans ggplot2 et enjeux en psychologie quantitative

1.1 Importance de la lisibilité des axes dans la communication scientifique

La précision visuelle dans la restitution graphique des comportements et des scores psychométriques constitue une composante indissociable de la rigueur scientifique. Dans les disciplines quantitatives telles que la psychologie expérimentale, la neuropsychologie ou les sciences de l’éducation, les variables mesurées correspondent fréquemment à des construits latents opérationnalisés via des échelles standardisées, des temps de réaction millimétrés ou des taux d’erreur comportementaux. L’affichage des axes ne sert pas uniquement à borner un plan spatial ; il fournit le cadre d’ancrage perceptif à partir duquel le lecteur évalue la magnitude des différences observées, la variance intra-groupe et la plausibilité théorique des effets statistiques mis en évidence.

Un espacement inadéquat, arbitraire ou asymétrique des graduations d’axe entraîne des répercussions immédiates sur la perception humaine de la variance. Les recherches en psychophysique de la perception graphique, initiées par William Cleveland et Robert McGill, démontrent sans équivoque que le jugement visuel d’une longueur, d’une position le long d’une échelle commune ou d’une pente de régression est hautement sensible à la densité et à la régularité des repères scalaires. Lorsque les graduations sont trop distantes, le lecteur est contraint de procéder à des interpolations mentales hasardeuses, augmentant significativement le risque de sous-estimer des écarts pourtant significatifs ou, à l’inverse, d’attribuer une importance démesurée à des variations résiduelles. Inversement, une saturation d’échelons visuels surcharge le système attentionnel et brouille la perception du signal principal.

Cette problématique prend une acception encore plus institutionnalisée lorsque l’on considère les normes de publication académique, à l’instar du manuel de style de l’American Psychological Association (APA). Les directives de l’APA imposent une clarté typographique exemplaire, l’évitement rigoureux de tout artifice ornemental non porteur d’information (le fameux chartjunk dénoncé par Edward Tufte) et une adéquation absolue entre la métrique du test utilisé et l’échelle graphique. L’analyste se doit ainsi de dépasser les seuils d’affichage définis par défaut par les logiciels statistiques pour opérer des ajustements méthodologiques raisonnés. Ce raffinement délibéré permet d’aligner explicitement les graduations majeures sur des repères interprétables : seuils de coupure diagnostique, moyennes normatives de la population générale, ou intervalles temporels fixes d’une séquence d’épreuves cognitives.

1.2 Fonctionnement du système de coordonnées cartésiennes dans la grammaire des graphiques

Pour maîtriser le comportement des axes dans l’écosystème R, il est indispensable de comprendre comment la bibliothèque ggplot2 implémente la théorie formelle exposée par Leland Wilkinson dans son ouvrage fondateur The Grammar of Graphics. Dans cette architecture conceptuelle, un graphique n’est pas conçu comme un dessin monolithique ou une matrice de pixels, mais comme une composition modulaire de couches indépendantes : des données brutes, des correspondances esthétiques (aesthetic mappings), des objets géométriques (geoms), des transformations statistiques, des échelles (scales) et un système de coordonnées spatiales (coord).

Le couplage entre les variables expérimentales continues et leur représentation physique sur le support visuel s’opère par l’entremise directe des fonctions d’échelle. Lorsqu’une variable quantitative est associée à l’axe spatial horizontal (X) ou vertical (Y), le système instancie une échelle continue qui a pour mission de convertir les unités de mesure brutes en coordonnées physiques normalisées comprises dans le canevas d’affichage. Les graduations constituent les points nodaux de cette transformation. Sur le plan théorique, la grammaire des graphiques distingue rigoureusement deux niveaux d’échelons scalaires : les graduations majeures (breaks) et les graduations mineures (minor_breaks). Les graduations majeures correspondent aux positions où sont tracées les lignes directrices principales de la grille d’arrière-plan et où sont imprimées les étiquettes textuelles ou numériques (labels). Les graduations mineures, quant à elles, s’intercalent de manière subsidiaire entre les repères majeurs pour faciliter l’estimation visuelle sans alourdir la charge lexicale de la figure.

L’interaction entre les fonctions de la famille scale_*_continuous() et le moteur de rendu graphique sous-jacent de R repose sur un mécanisme d’évaluation différée. Lors de l’exécution du code, ggplot2 calcule l’étendue globale des données (leur domain), détermine une boîte englobante minimale, applique un facteur d’expansion par défaut pour éviter que les observations périphériques n’entrent en collision avec les bordures du cadre, puis invoque un algorithme générateur pour positionner les graduations. Comprendre ce pipeline fonctionnel est indispensable : agir sur l’argument breaks d’une échelle continue ne modifie en rien les données statistiques intrinsèques, mais redéfinit explicitement l’échantillonnage de l’espace métrique à travers lequel le lecteur inspecte la réalité empirique.

2. Fondements théoriques de l’échelle et des graduations dans la visualisation de données

2.1 L’argument breaks dans les fonctions d’échelle continue

Sur le plan computationnel et fonctionnel, l’argument breaks présent dans les fonctions scale_x_continuous() et scale_y_continuous() accepte une variété de structures d’entrée, dont la forme la plus élémentaire est un vecteur numérique unidimensionnel listant les positions précises souhaitées le long de la dimension considérée. La définition formelle de ce paramètre stipule que chaque élément du vecteur spécifié indique la position exacte où une ligne de guidage orthogonale doit être matérialisée et où une étiquette de graduation doit être rendue, sous réserve que cette coordonnée se situe à l’intérieur des frontières d’affichage actives.

Par défaut, lorsque l’analyste omet de renseigner cet argument, ggplot2 délègue la détermination des graduations à un algorithme d’optimisation visuelle issu de la librairie labeling, couramment désigné sous le nom d’algorithme d’étalonnage étendu de Wilkinson. Cet algorithme évalue des centaines de configurations potentielles en appliquant une fonction de coût pénalisant quatre facteurs distincts : la simplicité des nombres choisis (préférence stricte pour les multiples de 1, 2, 5 et 10), la couverture complète de l’étendue des données observées, la proximité avec un nombre cible de graduations prédéterminé, et la compacité spatiale globale. Bien que remarquable sur le plan de l’informatique générale, cet automatisme montre rapidement ses limites lorsque la variable mesurée possède une structure d’intervalles non standard ou lorsqu’une cohérence absolue doit être maintenue d’une planche graphique à une autre.

L’altération non raisonnée ou la surcharge manuelle des graduations induit des déformations structurelles sur le canevas. L’injection d’un vecteur numérique trop dense engendre une promiscuité des lignes de grille qui perturbe l’appréciation du gradient de densité des nuages de points. En outre, dans le cadre d’études comparatives impliquant plusieurs sous-groupes ou plusieurs conditions de laboratoire représentées sur des graphiques distincts juxtaposés dans un document de synthèse, le maintien d’une cohérence rigoureuse de l’argument breaks devient un impératif méthodologique. Si les graduations varient arbitrairement entre les figures en raison d’algorithmes d’ajustement locaux, le cerveau humain échoue à établir des comparaisons directes, faussant la synthèse cognitive des résultats expérimentaux.

2.2 L’impact cognitif du choix des intervalles pour le lecteur

La théorie de la charge cognitive, élaborée par John Sweller et largement appliquée à l’ergonomie des interfaces de visualisation scientifique, postule que la mémoire de travail humaine possède une capacité de traitement strictement limitée lorsqu’elle est confrontée à des informations visuelles nouvelles. Dans l’acte de décodage d’un graphique scientifique, nous pouvons décomposer l’effort intellectuel en deux dimensions critiques : la charge intrinsèque, inhérente à la complexité des concepts psychologiques ou statistiques représentés, et la charge extrinsèque, induite par la forme graphique choisie pour présenter ces informations. Le paramétrage des graduations d’axe joue un rôle prépondérant dans la modulation de cette charge extrinsèque.

Une surabondance de graduations entraîne une saturation perceptive immédiate. Lorsque l’œil est assailli par une profusion d’indicateurs numériques le long d’un axe vertical, le système visuel tente spontanément d’intégrer chaque repère comme une unité d’information discrète. Cette sur-segmentation de l’espace métrique détourne l’attention visuelle de la distribution globale, du patron de dispersion ou de la non-linéarité des tendances. Ce phénomène est particulièrement préjudiciable dans les études de modélisation où la forme de la fonction liant le prédicteur au critère prime sur la lecture unitaire de chaque coordonnée individuelle.

À l’autre extrémité du spectre, un intervalle d’échelons excessivement lâche génère une déperdition d’informations critiques. Dans le contexte de l’évaluation psychométrique ou neuropsychologique, les cliniciens et chercheurs doivent être capables de situer instantanément un score individuel par rapport à des zones de normalité statistique, souvent formalisées par des seuils à un ou deux écarts-types de la moyenne standard. Si un axe d’ordonnées affiche un saut direct de 0 à 50 sans graduations intermédiaires calées sur les propriétés de la distribution, la capacité du lecteur à détecter visuellement des regroupements de données (clustering) à la frontière des seuils cliniques est compromise. L’enjeu réside donc dans l’optimisation systématique du ratio signal-sur-bruit : choisir un pas de graduation suffisamment fin pour préserver l’intégrité métrique des mesures, mais suffisamment épuré pour préserver la fluidité de l’interprétation cognitive.

3. Préparation de l’environnement R et structure des données empiriques

3.1 Chargement des bibliothèques nécessaires et initialisation

Pour assurer la reproductibilité intégrale des protocoles de visualisation présentés tout au long de cet article, il convient d’initialiser une session R propre en important les paquetages méthodologiques adéquats. Nous nous appuyons principalement sur le noyau du tidyverse, en extrayant spécifiquement ggplot2, ainsi que sur la bibliothèque auxiliaire scales, qui renferme l’ensemble des algorithmes générateurs de repères et de fonctions de formatage nécessaires à un contrôle pointu des axes d’affichage.

Dans un contexte académique rigoureux, il est impératif de paramétrer dès l’initialisation du script un thème graphique neutre, dénué de tout artefact visuel superflu. Nous adoptons systématiquement une configuration fondée sur theme_bw() ou theme_classic(), en calibrant les paramètres typographiques pour répondre aux normes de lisibilité des revues scientifiques internationales. Par ailleurs, dans la mesure où nous allons générer des données empiriques simulées pour illustrer nos cas d’usage psychométriques, la fixation d’une graine aléatoire via l’instruction set.seed() constitue une garantie méthodologique indispensable pour que chaque lecteur obtienne des tracés strictement identiques à ceux documentés dans cette monographie.

La vérification de l’environnement logiciel assure la pérennité du code source développé. Les versions de ggplot2 postérieures à la branche 3.3.0 ont introduit des remaniements substantiels dans la gestion des fonctions d’expansion spatiale et d’attribution dynamique des graduations par expressions anonymes ou vectorielles. Il est donc recommandé d’exécuter son environnement de production sur une version moderne de R afin d’éviter toute discordance syntaxique relative à l’interfaçage des arguments d’échelle.

3.2 Construction du jeu de données expérimental de référence

Afin d’ancrer notre démarche dans la réalité de la recherche translationnelle en sciences cognitives, construisons un jeu de données synthétique modélisant une tâche informatisée d’inhibition comportementale (par exemple, un protocole d’interférence motrice de type Stroop ou Go/No-Go). Dans ce devis expérimental, nous nous intéressons à la relation existant entre le nombre d’heures de privation de sommeil (variable quantitative indépendante, X) et le score composite d’erreurs d’inhibition standardisé sur une échelle psychométrique allant conventionnellement de 0 à 100 points d’arbitrage (variable dépendante continue, Y).

Générons un échantillon probabiliste de 150 participants fictifs. La variable indépendante, représentant la durée de veille continue, s’étend de 12 heures (état de vigilance basale standard) à 36 heures (état de privation prolongée critique). La variable dépendante est générée selon une fonction log-linéaire théorique reflétant l’effondrement progressif puis accéléré des capacités de contrôle exécutif sous l’effet de la fatigue cognitive, à laquelle nous additionnons une composante de variance résiduelle hétéroscédastique pour reproduire la dispersion interindividuelle typique observée chez les sujets humains en condition de stress physiologique.

L’inspection de la structure empirique du tableau de données à l’aide des primitives analytiques str() et summary() permet de quantifier immédiatement le domaine réel des observations. L’étendue observée pour la privation de sommeil oscille typiquement entre 12,3 et 35,8 heures, tandis que le score d’erreurs d’inhibition couvre un intervalle continu débutant à 8,2 points pour culminer aux alentours de 94,6 points. L’identification claire de ces minima et maxima constitue le prérequis analytique absolu avant tout choix de graduation, car c’est cette étendue empirique qui entrera directement en résonance ou en conflit avec les limites visuelles du canevas cartésien.

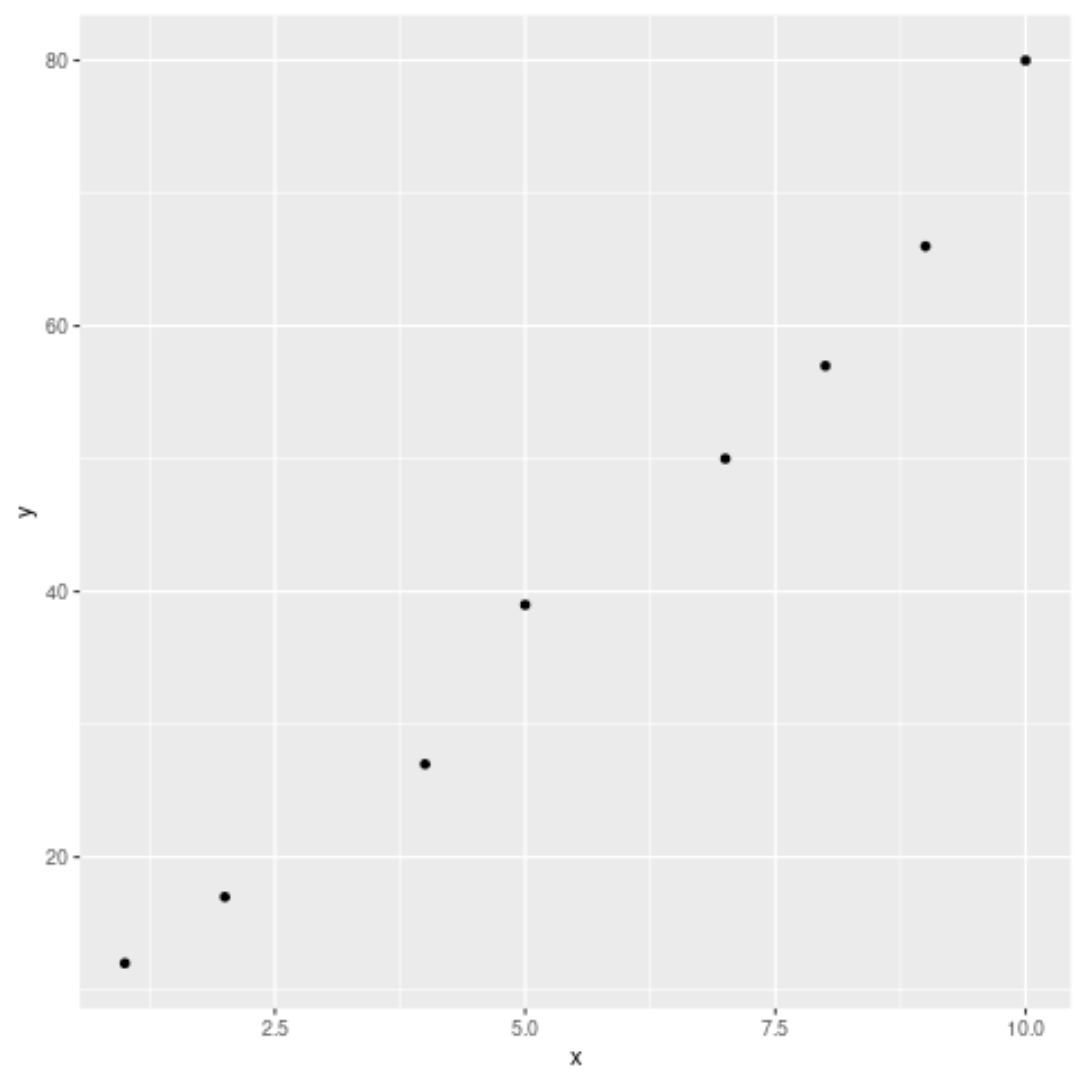

3.3 Génération du nuage de points initial avec les graduations par défaut

La première phase de tout travail de mise en forme réside dans la construction du nuage de points standard sans paramétrage explicite des échelles. Nous associons la variable de privation de sommeil à l’abscisse et le score d’erreur à l’ordonnée au moyen de l’opérateur esthétique standard, en matérialisant chaque sujet expérimental par un point géométrique doté d’une légère transparence pour rendre perceptible la superposition éventuelle d’observations individuelles.

À la génération de cette figure inaugurale, l’examen critique du rendu automatisé de ggplot2 met en relief les compromis inhérents aux algorithmes standard. Sur l’axe des abscisses, l’algorithme interne de R génère spontanément des repères espacés de 5 en 5 unités (par exemple : 15, 20, 25, 30, 35). Bien que ces valeurs numériques constituent des entiers ronds esthétiquement convenables, elles ne coïncident pas avec le protocole chronobiologique expérimental de l’étude, où les mesures ont été relevées à des échéances méthodologiques standardisées de 6 heures (12h, 18h, 24h, 30h, 36h). L’axe automatisé force donc le chercheur à lire les données en décalage par rapport aux blocs temporels réels de passation du test.

De surcroît, la situation se révèle encore plus insatisfaisante sur l’axe des ordonnées. L’algorithme a choisi d’implanter des graduations à 20, 40, 60 et 80 points. Or, sur l’échelle psychométrique administrée, des seuils de criticité clinique existent à 25 (limite supérieure de la performance cognitive normale), 50 (seuil de déficit modéré) et 75 points (déficit sévère du contrôle inhibiteur). Les graduations par défaut occultent totalement ces repères interprétatifs cardinaux pour le clinicien, cantonnant le graphique à un niveau de lecture purement géométrique. Ce constat empirique illustre l’impérieuse nécessité d’une reprise en main manuelle et programmatique des coupures d’axe via les échelles continues dédiées.

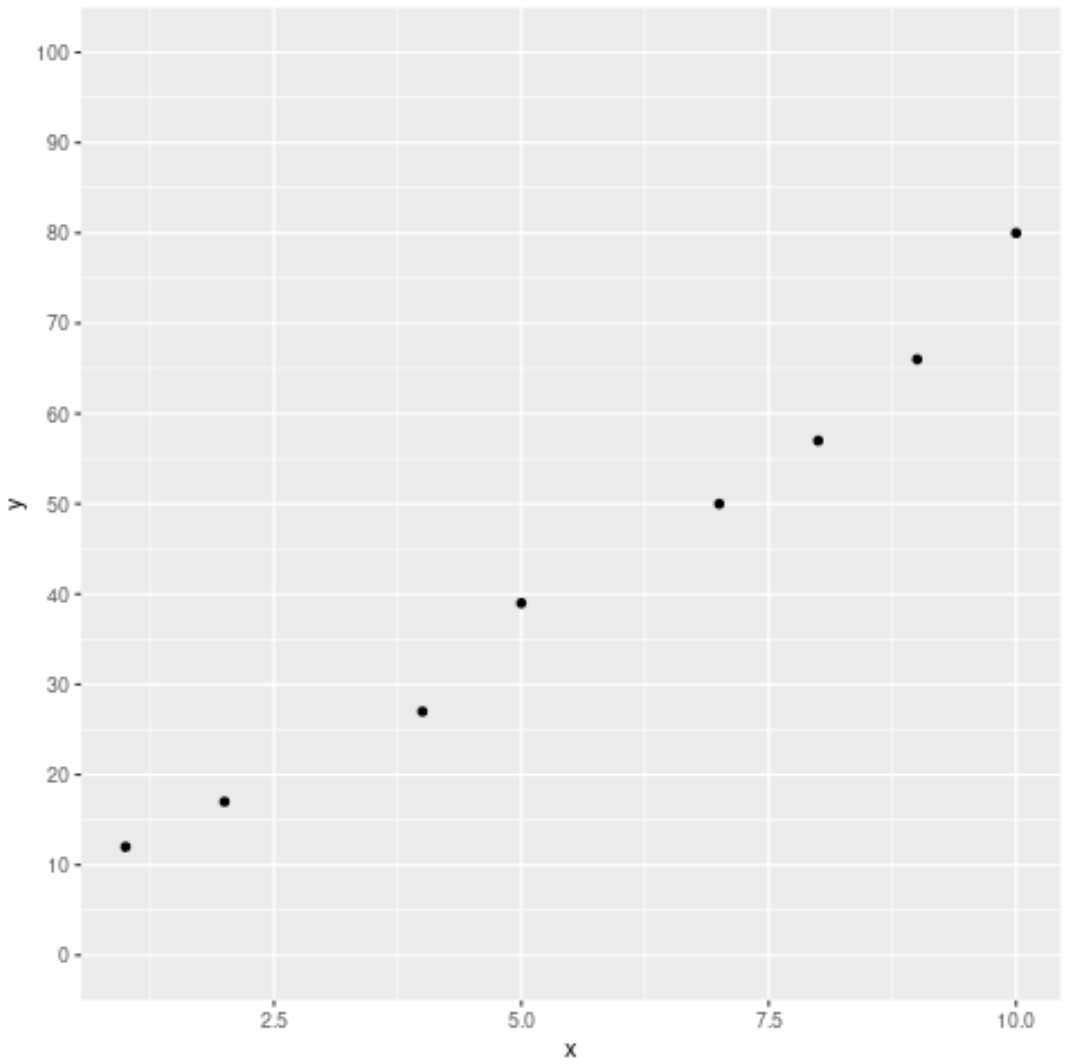

4. Définition des graduations sur l’axe des ordonnées via scale_y_continuous

4.1 Spécification manuelle par vecteur explicite de valeurs

L’approche la plus directe et la plus déterministe pour dominer la disposition spatiale des repères verticaux consiste à injecter un vecteur de valeurs numériques prédéterminées au sein de la fonction d’échelle scale_y_continuous() par le biais de son argument breaks. Cette syntaxe fondamentale confère un contrôle absolu sur la cartographie du plan visuel, s’affranchissant totalement des propositions probabilistes de l’algorithme sous-jacent.

Pour matérialiser fidèlement les repères d’évaluation clinique mentionnés précédemment, l’analyste déclare formellement un vecteur numérique concaténé regroupant les seuils fondamentaux : 0, 25, 50, 75 et 100. Lors de l’adjonction de cette couche d’échelle à l’objet ggplot2 existant, le moteur graphique reconfigure immédiatement la géométrie interne du panneau de visualisation. Les lignes de grille majeures horizontales, qui traversent la zone d’affichage pour soutenir la comparaison oculaire des hauteurs, sont instantanément repositionnées sur ces ordonnées exactes.

Cette intervention modifie en profondeur la dynamique de lecture de la distribution. Les données individuelles ne flottent plus dans un espace abstrait défini par des multiples de vingt ; elles s’inscrivent directement par rapport aux strates de compétence neuropsychologique. Le lecteur constate d’un coup d’œil quelles observations se maintiennent dans la zone d’intégrité cognitive (en deçà de 25) et à partir de quel niveau de privation de sommeil les sujets expérimentaux franchissent massivement le seuil critique fixé à 50. La grille structurelle d’arrière-plan devient un instrument d’analyse sémiotique à part entière, renforçant considérablement la portée inférentielle de la représentation graphique sans altérer d’aucune manière l’intégrité numérique des scores bruts.

4.2 Application de séquences régulières avec la fonction seq()

Bien que la spécification d’un vecteur arbitraire via l’opérateur de concaténation c() soit idéale pour implémenter des seuils cliniques hétérogènes, elle devient fastidieuse et source d’erreurs typographiques lorsque l’analyste désire instaurer un maillage métrique dense et strictement équidistant le long de son axe de réponse. Dans cette situation, la fonction de base R seq() constitue l’outil algorithmique par excellence pour générer des séquences mathématiques d’une régularité irréprochable.

La signature fonctionnelle de cette commande, caractérisée par ses trois paramètres directeurs from (borne d’amorce), to (borne de terminaison) et by (pas d’incrémentation arithmétique), permet d’ajuster dynamiquement l’échelle. Par exemple, si l’évaluation psychométrique requiert une surveillance accrue de la variabilité des données avec un pas constant de 10 points sur l’ensemble de l’étendue théorique du test, l’instruction breaks = seq(from = 0, to = 100, by = 10) produit un partitionnement rigoureux en dix segments équipotents.

L’utilisation de séquences régulières présente un avantage méthodologique considérable pour l’automatisation des flux d’analyses statistiques. Au lieu de coder en dur des valeurs figées, l’analyste peut coupler seq() aux primitives d’agrégation numérique calculées sur le jeu de données lui-même, garantissant que le pas métrique reste invariant même en cas de réactualisation continue des cohortes d’échantillonnage. Cependant, une attention mathématique doit être portée aux situations où la borne supérieure sélectionnée n’est pas un multiple exact du pas d’incrémentation : dans une telle conjecture, la fonction seq() tronque la séquence à la dernière valeur compatible inférieure, ce qui peut priver le graphique de son repère d’achèvement si les calculs de bornage ne sont pas rigoureusement harmonisés.

4.3 Interaction entre l’étendue des données et les graduations hors limites

Un comportement fondamental du moteur de rendu de ggplot2 réside dans la gestion asymétrique des graduations situées au-delà de l’enveloppe empirique réelle des données. Si l’analyste déclare un vecteur de coupures s’étendant de 0 à 100, mais que l’ensemble des observations empiriques colligées se cantonne strictement entre 15 et 85 points, que devient l’affichage graphique ? Par conception, ggplot2 n’affiche que les graduations qui se situent à l’intérieur de la fenêtre de coordonnées active du panneau, sauf si les limites spatiales ont été explicitement étendues pour englober ces bornes distales.

Ce mécanisme préserve le canevas d’un gaspillage inutile de pixels, mais peut engendrer des paradoxes visuels déroutants. Par exemple, si vous spécifiez manuellement une graduation à 0 pour ancrer théoriquement le score d’erreur minimal possible, mais que la valeur minimale effective de votre jeu de données est de 8,2 points, le repère 0 n’apparaîtra tout simplement pas à l’écran, car le système resserre l’espace sur l’enveloppe des données augmentée du léger facteur d’expansion usuel. Le lecteur attentif se retrouve alors confronté à un axe visuellement tronqué, débutant de façon abrupte sans repère d’ancrage basal clair.

Il est donc essentiel de dissocier méthodologiquement la troncature des graduations de la troncature des observations empiriques. Lorsqu’on souhaite imposer l’apparition d’une graduation théorique absolue (telle que le zéro psychométrique ou le score plafond de 100), il ne suffit pas de mentionner cette valeur dans l’argument breaks ; il devient indispensable de coordonner conjointement cet argument avec le paramètre limits de l’échelle. Cette coordination fine garantit la conformité totale de la figure par rapport aux postulats du paradigme expérimental sans courir le risque d’éliminer accidentellement des points de données extrêmes, point névralgique que nous détaillerons dans les sections consacrées au cadrage spatial.

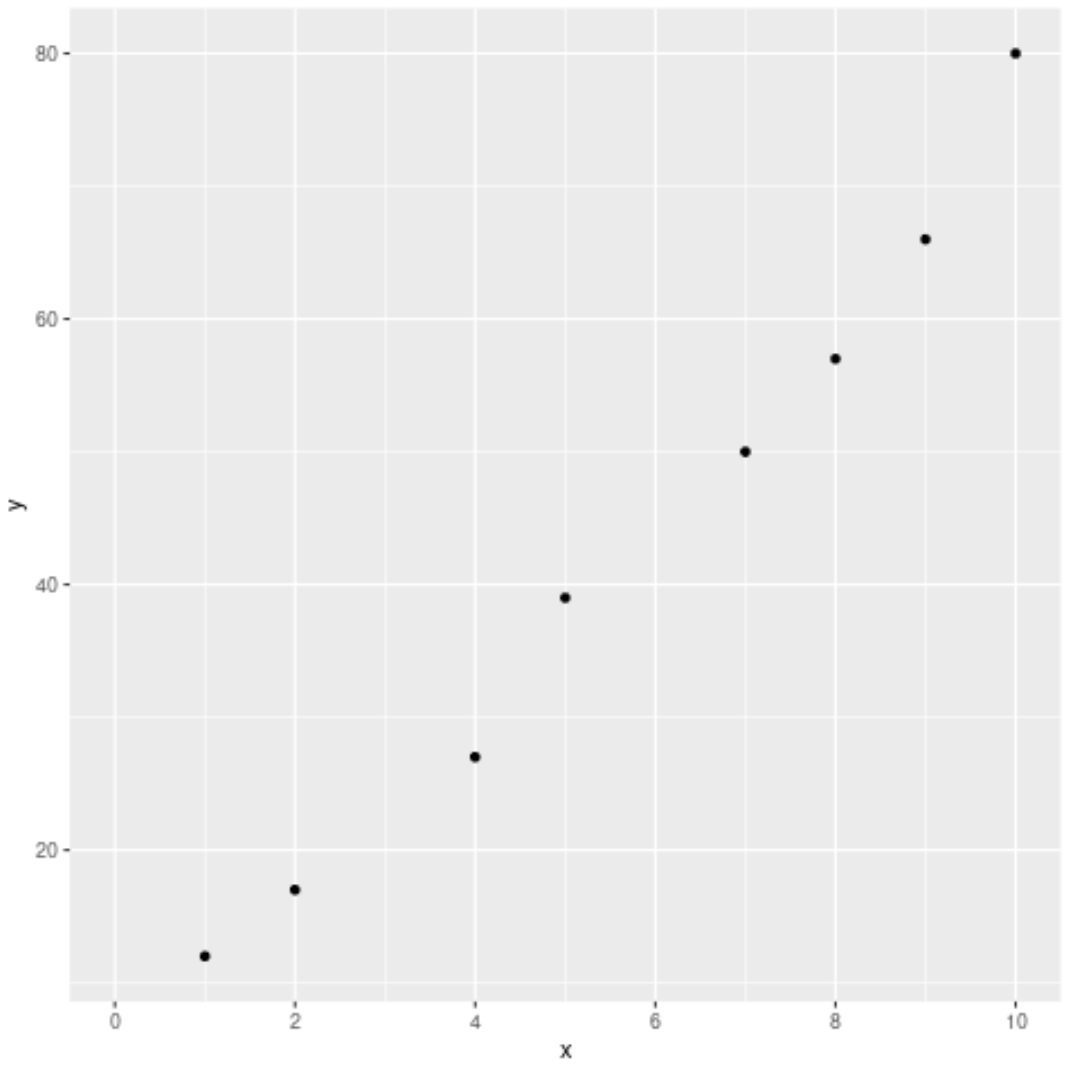

5. Définition des graduations sur l’axe des abscisses via scale_x_continuous

5.1 Paramétrage des graduations pour les variables temporelles ou ordonnées

L’ajustement de l’axe des abscisses via scale_x_continuous() répond à des impératifs structurels distincts de ceux de l’axe vertical. En psychologie cognitive et en neurosciences, la dimension horizontale est très majoritairement allouée à la temporalité, aux conditions paramétriques croissantes, à la latence de traitement ou au déroulement séquentiel des épreuves de laboratoire. La fixation des repères horizontaux doit impérativement refléter la cinématique du dispositif instrumental plutôt qu’une découpe arithmétique générique sans signification pratique.

Dans le cadre de notre modélisation de la privation de sommeil, les données empiriques ont été acquises au cours de sessions de testing standardisées toutes les 6 heures. Dès lors, tolérer un axe horizontal affichant des graduations à 15, 20, 25, 30 et 35 heures relève d’une erreur d’adéquation sémiotique : cela suggère faussement au lecteur que des données critiques ont été échantillonnées à ces intervalles-là. En définissant explicitement scale_x_continuous(breaks = seq(12, 36, by = 6)), l’analyste aligne rigoureusement la grille géométrique d’arrière-plan sur les vagues successives d’évaluation cognitive (12h, 18h, 24h, 30h, 36h).

Cette harmonisation spatiale simplifie radicalement la tâche d’inspection visuelle. Chaque colonne verticale de points dans le nuage de dispersion vient s’ancrer directement le long d’une coordonnée majeure clairement désignée. L’ambiguïté temporelle est levée, et le lecteur perçoit sans le moindre effort d’extrapolation mentale le décalage chronologique entre chaque phase de la batterie de tests. Pour les variables discrétisées ou pseudo-continues (telles que le nombre de répétitions ou l’ordre séquentiel d’un essai expérimental), ce centrage systématique des graduations sur les pas d’échantillonnage effectifs garantit une lisibilité irréprochable et élimine les approximations perceptives.

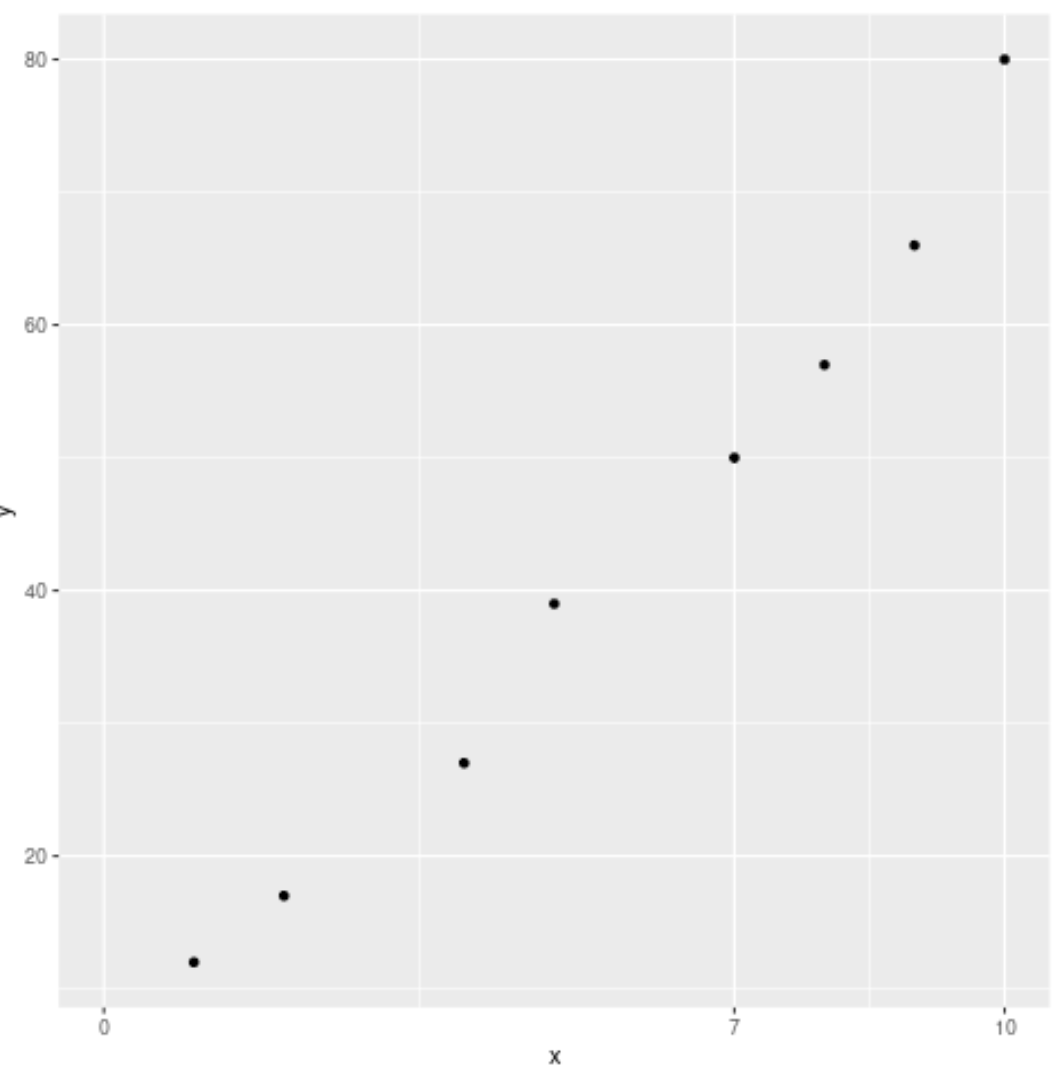

5.2 Alignement des graduations de l’abscisse sur des points de repère théoriques

Tous les protocoles expérimentaux ne suivent pas des incréments d’investigation parfaitement réguliers ou linéaires. Fréquemment, une expérience psychologique comporte des jalons temporels asymétriques dictés par la physiologie humaine, des transitions de phase opératoire ou des moments d’administration de molécules pharmacologiques. Dans de telles configurations, forcer une séquence régulière via seq() masquerait l’architecture chronologique sous-jacente du protocole de recherche.

Supposons que dans notre étude, une première mesure de référence basale ait été prise à 12 heures de veille, suivie d’une administration de caféine ou de placebo à 16 heures, d’une phase de fatigue critique établie scientifiquement à 24 heures (coïncidant avec le creux circadien matinal), et d’une session finale d’épuisement à 36 heures. Dans ce cas précis, l’analyste a tout intérêt à définir un vecteur de graduations asymétrique ciblant exclusivement ces moments charnières : breaks = c(12, 16, 24, 36). En imposant ces coupures spécifiques, les lignes directrices de la grille graphique isolent instantanément les transitions de phase comportementale de l’expérience.

L’utilisation de graduations asymétriques ciblées influe profondément sur la lecture des modèles statistiques sous-jacents, tels que les pentes de régression locale ou les trajectoires d’ajustement splines. Les variations d’inclinaison de la courbe sont immédiatement mises en relation avec les repères théoriques sous-jacents plutôt qu’avec des abscisses arbitraires. Cette technique s’avère particulièrement féconde lors de l’intégration de marqueurs d’événements, transformant l’axe des abscisses en une véritable frise chronologique scientifique hautement contextualisée.

6. Combinaison et harmonisation simultanée des axes X et Y

6.1 Intégration conjointe des deux échelles continues

La construction d’une figure publiable exige l’intégration symétrique et cohérente de scale_x_continuous() et scale_y_continuous() au sein d’une seule et même expression déclarative. L’enjeu fondamental de cette double manipulation réside dans le contrôle de l’homogénéité globale du maillage spatial et dans la préservation du ratio d’aspect fonctionnel entre le facteur explicatif et le comportement mesuré.

L’articulation syntaxique conjointe des deux échelles permet d’ajuster simultanément les points de rupture horizontaux et verticaux, établissant un canevas dont les intersections cartésiennes forment des repères solides pour l’analyse bidimensionnelle :

En coordonnant un axe horizontal étalonné sur les blocs de 6 heures et un axe vertical structuré autour des seuils psychométriques majeurs, l’espace d’observation acquiert une signification globale immédiate. L’homogénéité des espacements concourt à une esthétique équilibrée où aucune dimension ne semble visuellement comprimée ou hypertrophiée au détriment de l’autre. Dans les représentations bidimensionnelles de corrélations ou d’analyses de covariance, cette harmonisation métrique conjointe empêche que des variations minimes sur une échelle ne soient indûment amplifiées par une grille d’ordonnées trop resserrée comparativement à une abscisse excessivement étirée.

6.2 Ajustement du maillage pour les tracés de corrélation et de régression

L’intégration d’un modèle statistique au sein du graphique empirique — par exemple, une droite d’ajustement linéaire par moindres carrés ordinaires ou une modélisation non linéaire via geom_smooth() — impose des contraintes spécifiques quant au calibrage du maillage. Le maillage orthogonal défini par les graduations X et Y sert de grille de référence visuelle le long de laquelle l’œil humain évalue la trajectoire de la droite de régression et l’enveloppe de son ruban d’intervalle de confiance à 95 %.

Un maillage trop dense génère des interférences visuelles directes avec le tracé statistique : les lignes de la grille arrière entrent en collision graphique avec la courbe de régression, fragmentant la continuité visuelle de la ligne de tendance. À l’inverse, une absence quasi totale de grille empêche d’estimer avec précision l’ordonnée à l’origine, les coordonnées des points d’inflexion non linéaires ou la dérive de la variance résiduelle sur les queues de distribution. Le bon calibrage des breaks sur les deux axes permet de matérialiser visuellement les zones où le modèle gagne ou perd en précision sans avoir recours à des annotations textuelles parasites qui viendraient saturer l’espace utile du canevas.

De plus, lorsque l’on procède à des comparaisons inter-groupes réparties sur plusieurs panneaux ou destinées à être publiées côte à côte dans une planche comparative, la standardisation absolue des graduations X et Y constitue la seule protection méthodologique contre les interprétations biaisées. Un lecteur comparant deux régressions linéaires tracées sur des axes aux graduations discordantes est quasi systématiquement induit en erreur quant à l’équivalence des pentes. Verrouiller manuellement les vecteurs de coupure sur chaque dimension assure que l’angle d’inclinaison perçu correspond directement à la force de l’association statistique dans la population étudiée.

7. Utilisation avancée de fonctions génératrices et de la bibliothèque scales

7.1 Calcul automatique de coupures esthétiques avec breaks_pretty

Bien que la déclaration manuelle de vecteurs arithmétiques via c() ou seq() offre un contrôle méticuleux, elle manque de souplesse dans le cadre de pipelines de calcul automatisés ou lorsque l’analyse porte sur des sous-échantillons exploratoires dont l’étendue exacte varie imprévisiblement à chaque itération. Pour répondre à ce défi d’ingénierie logicielle, la bibliothèque scales, étroitement intégrée à l’écosystème ggplot2, fournit un ensemble de fonctions génératrices d’une efficacité algorithmique remarquable.

La fonction breaks_pretty() constitue le fleuron de ces outils d’optimisation d’affichage. Reposant sur une version perfectionnée de l’algorithme de Wilkinson, cette fonction accepte en paramètre formel un nombre cible indicatif de coupures (argument n), puis calcule en temps réel, à partir du domaine empirique effectif de la variable, les valeurs de rupture les plus élégantes et intuitives pour l’intellect humain. Contrairement à la primitive de base de ggplot2, breaks_pretty() offre un contrôle direct sur la granularité souhaitée sans obliger l’analyste à calculer manuellement le minimum et le maximum des données.

L’utilisation de cette syntaxe se révèle particulièrement féconde dans le traitement des études comportementales à variance instable. Si une manipulation expérimentale augmente drastiquement la dispersion des temps de réponse chez certains sujets, scale_y_continuous(breaks = scales::breaks_pretty(n = 6)) produira invariablement un étalonnage visuellement harmonieux, centré sur des valeurs lisibles, tout en adaptant automatiquement l’espacement à l’hétérogénéité d’échantillonnage de chaque condition expérimentale sans nécessiter la moindre retouche manuelle du code source.

7.2 Génération de graduations par intervalles réguliers avec breaks_width

Une alternative fonctionnelle majeure à la rigidité de seq() est représentée par le générateur breaks_width(), également fourni par le package scales. Alors que breaks_pretty() privilégie la sélection de valeurs rondes en faisant varier légèrement la largeur de l’intervalle pour satisfaire un nombre cible d’échelons, breaks_width() impose une largeur d’intervalle strictement fixe et invariante sur l’ensemble de l’axe, tout en adaptant la position globale des bornes.

Cette fonction s’avère irremplaçable dans l’analyse des séries temporelles, des études longitudinales de cohortes en psychiatrie ou du suivi de patients sur de multiples semaines de traitement psychopharmacologique. Si un protocole exige une graduation tous les 5 jours, l’instruction scale_x_continuous(breaks = scales::breaks_width(5)) garantit que chaque intervalle métrique mesurera exactement 5 unités, indépendamment de la durée totale du suivi de chaque patient. De surcroît, la fonction met à disposition l’argument optionnel offset, permettant de décaler l’origine de la séquence afin de faire coïncider les échelons avec un événement charnière (par exemple, débuter le maillage à un instant de référence t = 1 plutôt qu’à zéro).

Comparée à l’approche classique reposant sur la fonction native seq(), la stratégie fonctionnelle offerte par breaks_width() présente une bien plus grande robustesse face aux variations dynamiques des données. En effet, elle s’affranchit de la nécessité d’expliciter formellement les paramètres from et to, éliminant ainsi le risque récurrent de voir des graduations disparaître silencieusement lors de l’application du même script graphique à des jeux de données aux étendues divergentes.

7.3 Création de fonctions personnalisées pour l’attribution dynamique des breaks

La véritable puissance de la grammaire des graphiques réside dans sa capacité à accepter des objets fonctionnels (closures) comme arguments d’échelle. Dans ggplot2, l’argument breaks ne se limite pas à des vecteurs de nombres ou à des routines pré-packagées : il peut recevoir n’importe quelle fonction R anonyme ou personnalisée prenant en entrée un vecteur numérique unique (les limites d’axe calculées par le moteur graphique sous la forme d’un vecteur c(min, max)) et retournant en sortie un vecteur numérique formel représentant les coupures souhaitées.

Cette souplesse architecturale ouvre la voie à des automatisations métrologiques sophistiquées. Considérons une situation expérimentale où l’on souhaite que le graphique affiche systématiquement une graduation à la médiane exacte de la fenêtre des données, complétée par des repères situés à plus ou moins un et deux écarts-types de cette valeur centrale. L’analyste peut concevoir une fonction sur mesure encapsulant cette logique mathématique et la transmettre directement au moteur de rendu :

L’application d’une telle fonction d’attribution dynamique garantit une adaptabilité absolue du code dans les chaînes de traitement par lots (batch processing) de volumineuses cohortes psychométriques. Que le sous-échantillon traité présente une distribution restreinte ou étalée, le script graphique s’auto-calibre instantanément pour fournir une visualisation structurellement cohérente avec les propriétés distributionnelles sous-jacentes, consolidant ainsi la reproductibilité computationnelle du pipeline scientifique.

8. Gestion conjointe des limites (limits), de l’expansion spatiale (expand) et des graduations

8.1 Interdépendance entre limits et breaks dans scale_*_continuous

L’une des sources de confusion les plus tenaces chez les utilisateurs de ggplot2 réside dans l’interaction complexe entre les paramètres limits et breaks au sein des échelles continues, ainsi que dans la distinction critique entre le filtrage statistique et le cadrage spatial. Pour maîtriser l’affichage métrique d’une figure, il est impératif d’assimiler les conséquences algorithmiques directes de la déclaration des limites d’axe.

Lorsque l’argument limits est renseigné directement dans scale_y_continuous(limits = c(min, max)), ggplot2 applique une opération de troncature de données au sens strict : toute observation empirique dont l’ordonnée se situe en dehors de cet intervalle fermé est irrémédiablement évincée du tableau de données en mémoire avant que les calculs statistiques (droites de régression, résumés de densité, moyennes) ne soient exécutés. Cette éviction génère un message d’avertissement caractéristique (Removed N rows containing missing values) et peut falsifier gravement l’estimation d’une corrélation ou le positionnement d’une courbe de lissage dans une publication scientifique. Inversement, si l’on utilise coord_cartesian(ylim = c(min, max)), ggplot2 procède à un zoom purement optique sur le canevas géométrique sans altérer d’aucune façon le jeu de données sous-jacent, préservant ainsi l’intégrité intégrale des modélisations statistiques.

Concernant les graduations d’axe, l’interaction avec limits est immédiate : toute valeur listée dans le vecteur breaks qui excède l’intervalle défini par limits est purement et simplement ignorée lors de la phase de rendu graphique. Si un analyste configure des graduations s’étendant jusqu’à 100, mais fixe simultanément la limite supérieure de l’échelle à 90 pour zoomer sur le cœur de la distribution, le repère 100 ne sera pas tracé, créant un bord de graphique aveugle. Il est donc hautement recommandé, lors de la configuration manuelle des échelles, de veiller à ce que l’intervalle circonscrit par l’argument limits englobe parfaitement la totalité des bornes déclarées au sein du vecteur breaks.

8.2 Contrôle des marges d’axe avec l’argument expand

Par défaut, afin d’empêcher que les points de données situés sur les bords extrêmes de la distribution ne viennent chevaucher les bordures du cadre ou les axes orthogonaux, ggplot2 applique systématiquement un coefficient d’expansion spatiale sur chaque échelle continue. Pour les variables continues, ce facteur par défaut correspond conventionnellement à une marge multiplicative de 5 % ajoutée de part et d’autre des limites minimale et maximale du domaine observé.

Bien que cette disposition soit visuellement plaisante dans les situations courantes, elle devient problématique lorsque l’analyste cherche à calibrer avec une rigueur absolue la position des graduations basales ou sommitales. Typiquement, dans le cas d’un score psychométrique dont le zéro absolu représente une absence totale de réponses ou une erreur nulle, le facteur d’expansion par défaut crée un espace vide déroutant entre la ligne de l’axe et la première graduation à zéro, donnant l’impression visuelle fallacieuse que l’origine géométrique du graphique est négative. Pour juguler cet effet indésirable, la fonction expansion() passée à l’argument expand permet de neutraliser ou d’ajuster finement ces marges intérieures :

L’utilisation de l’expression expand = expansion(mult = c(0, 0.05)) supprime rigoureusement l’espace vacant à la base de l’ordonnée tout en conservant une marge de sécurité de 5 % au sommet du tracé. Cette configuration contraint la graduation zéro à s’aligner mathématiquement sur le coin inférieur gauche du système cartésien, produisant une figure d’une netteté absolue conforme aux standards les plus rigoureux des revues académiques de psychophysique et de modélisation mathématique.

9. Graduations pour variables transformées et échelles non linéaires

9.1 Graduations sur les échelles logarithmiques dans l’étude des temps de réponse

Dans l’investigation des fonctions cognitives humaines, les variables temporelles — et au premier chef la latence des temps de réaction (TR) dans les tâches de discrimination perceptive ou lexicale — présentent quasi systématiquement une distribution fortement asymétrique positive, caractérisée par un étalement important de la queue droite de la distribution (loi ex-Gaussienne ou loi Log-Normale). La modélisation statistique de ces processus impose fréquemment le recours à une transformation logarithmique pour stabiliser la variance et restaurer la normalité des résidus.

La représentation graphique de données log-transformées confronte l’analyste à un arbitrage méthodologique délicat : faut-il afficher les graduations dans l’espace mathématique abstrait du logarithme népérien (ex. 5, 6, 7 log-unités) ou les restituer dans l’espace temporel original en millisecondes (ex. 200 ms, 500 ms, 1000 ms, 2000 ms) ? La seconde option est infiniment supérieure en termes de clarté cognitive pour le lecteur scientifique. Pour réaliser ce tour de force sans déformer la nature mathématique du tracé, ggplot2 met à disposition la fonction d’échelle spécialisée scale_y_log10() ou l’intégration du transformateur transform = "log10" au sein de scale_y_continuous().

Dans ce contexte, le paramétrage des graduations requiert une attention aiguë. L’algorithme par défaut tend à implanter des coupures aux puissances de 10 successives (10, 100, 1000, 10000), ce qui se révèle totalement inadapté à des temps de réaction humains oscillant typiquement entre 250 et 1500 millisecondes. En recourant au générateur spécialisé breaks_log() de la bibliothèque scales, ou en spécifiant manuellement un vecteur arithmétique de puissances pertinentes (par exemple : breaks = c(200, 300, 500, 750, 1000, 1500)), l’analyste préserve l’espacement non linéaire caractéristique de la métrique logarithmique tout en offrant des repères d’ancrage immédiatement interprétables en unités chronométriques concrètes.

9.2 Ajustement des graduations pour les transformations probit et logit

Un autre défi méthodologique majeur en psychologie quantitative concerne la modélisation des courbes psychométriques dans les tâches de détection du signal ou dans les modèles de réponse à l’item (TRI). Dans ces contextes, la variable observée est une proportion ou une probabilité de détection empirique comprise strictement dans l’intervalle ouvert ]0, 1[, liée à l’intensité du stimulus physique par une fonction sigmoïde caractéristique (fonction logistique ou intégrale de la loi normale standard dite transformation probit).

Lorsqu’on applique une transformation d’échelle de type logit ou probit via scale_y_continuous(transform = "logit"), les extrémités de l’échelle probabiliste subissent un étirement spatial asymptotique tendant vers l’infini. Les graduations régulières usuelles deviennent totalement inopérantes, car l’écart physique séparant une probabilité de 0,5 d’une probabilité de 0,6 est infiniment plus réduit sur le canevas que la distance séparant 0,90 de 0,99.

La configuration des graduations d’axe doit alors obéir à une logique de positionnement stratégique non équidistant, alignée sur les propriétés probabilistes de la fonction de lien. L’analyste se doit de positionner des repères sur le point d’inflexion critique central à p = 0,50 (qui correspond conventionnellement au seuil perceptif de discrimination subjective), tout en resserrant les graduations sur les marges extrêmes où se joue la puissance discriminatoire du modèle : breaks = c(0.01, 0.05, 0.10, 0.25, 0.50, 0.75, 0.90, 0.95, 0.99). Cette disposition asymétrique des repères met en valeur la géométrie sigmoïdale de la sensibilité perceptive du sujet sans induire d’artefact visuel d’aplatissement sur les seuils d’amorce et de saturation.

10. Personnalisation conjointe des étiquettes (labels) associées aux graduations

10.1 Formatage syntaxique des étiquettes de graduation

Dans la grammaire formelle de ggplot2, une graduation (break) correspond strictement à une coordonnée spatiale d’ancrage, tandis que son étiquette (label) désigne la chaîne textuelle ou numérique qui vient s’imprimer à son aplomb. La manipulation conjointe des arguments breaks et labels constitue le levier le plus puissant pour métamorphoser un tracé statistique brut en une planche de synthèse éditoriale publiable.

Le package scales met à disposition des chercheurs une batterie exhaustive de fonctions de mise en forme contextuelle d’une remarquable élégance, telles que label_number(), label_percent() ou label_pvalue(). Ces fonctions agissent comme des modificateurs de flux, interceptant les valeurs numériques issues de l’argument breaks pour leur appliquer une typographie normalisée avant leur rendu sur le canevas. Par exemple, si une échelle d’ordonnées cartographie un taux de précision comportementale compris entre 0 et 1, il est infiniment plus élégant et direct d’imprimer des pourcentages stricts plutôt que des décimales abstraites :

Cette association assure une adéquation sémiotique instantanée : chaque graduation calculée ou imposée reçoit un formatage typographique lisible, doté du suffixe approprié, sans que l’analyste n’ait eu besoin de multiplier les colonnes intermédiaires dans son tableau de données source. De surcroît, une règle fondamentale d’intégrité syntaxique doit être constamment respectée : si un vecteur manuel de chaînes textuelles est passé à l’argument labels, sa dimension vectorielle doit correspondre avec une exactitude absolue au nombre d’éléments déclarés dans l’argument breaks sous peine de lever une exception d’incompatibilité de longueur lors de l’exécution graphique.

10.2 Attribution d’étiquettes sémantiques ou qualitatives sur axe continu

Une technique de communication visuelle particulièrement efficace en neuropsychologie clinique et en psychométrie appliquée réside dans le remplacement sélectif de certaines graduations numériques abstraites par des ancres descriptives sémantiques. Cette approche permet de préserver la nature métrique et continue de l’axe dans le moteur statistique, tout en apportant au lecteur une interprétation qualitative immédiate des zones d’évaluation sans alourdir le corps du texte explicatif.

Considérons un test de dépistage clinique de l’anxiété ou de la dépression (comme l’inventaire de Beck ou le score GAD-7) cartographié sur l’axe des ordonnées. Plutôt que d’afficher une suite arithmétique de scores bruts dénués de contexte diagnostique pour le profane, l’analyste peut associer à chaque graduation de référence la classification psychopathologique correspondante :

La mise en œuvre de cette stratégie exige toutefois une grande prudence ergonomique. L’insertion de libellés textuels volumineux le long d’un axe vertical augmente considérablement la largeur requise pour la marge d’affichage et peut, si l’on n’y prend garde, induire des chevauchements inesthétiques le long de l’axe horizontal. L’analyste se doit de trouver un compromis mesuré entre la simplification vulgarisée apportée par ces ancres qualitatives et la sobriété métrologique fondamentale requise par la démarche scientifique quantitative.

10.3 Orientation et gestion typographique des étiquettes d’axe

Lorsque la densité des graduations devient importante sur l’axe des abscisses — par exemple lors de l’affichage de séries chronologiques étendues ou de séquences d’essais comportementaux successifs —, les étiquettes textuelles entrent fréquemment en collision visuelle les unes avec les autres, rendant la lecture des valeurs totalement inopérante. Ce problème d’encombrement typographique est l’un des écueils les plus récurrents rencontrés lors de la soumission d’articles aux revues scientifiques.

La résolution ergonomique de ces collisions textuelles relève de l’ajustement du thème graphique global via l’élément axis.text.x. En combinant la rotation angulaire du texte avec un recalibrage minutieux des paramètres de justification spatiale horizontale (hjust) et verticale (vjust), l’analyste restaure instantanément une lisibilité parfaite :

Une inclinaison à 45 degrés avec une justification horizontale alignée sur l’extrémité droite du libellé (hjust = 1) permet de dégager l’espace entre les étiquettes consécutives tout en guidant visuellement le regard vers le repère physique exact de la graduation le long du rail de l’axe. Dans les cas où le graphique est destiné à subir une réduction d’échelle importante pour une impression en format de colonne académique restreint, le recours alternatif à l’argument guide = guide_axis(n.dodge = 2) dans l’échelle d’abscisse offre une solution particulièrement élégante : cette instruction ordonne à ggplot2 de disposer les étiquettes sur deux lignes en quinconce (dodging), supprimant instantanément le risque de chevauchement sans imposer de rotation angulaire néfaste pour le confort oculaire du lecteur.

11. Cas particuliers : facettage (facet_wrap, facet_grid) et axes indépendants

11.1 Comportement des graduations lors du partitionnement en facettes

Le partitionnement d’un jeu de données complexe en sous-graphiques juxtaposés via les fonctions de facettage (faceting), qu’il s’agisse de facet_wrap() ou de facet_grid(), constitue l’un des atouts méthodologiques majeurs de ggplot2 pour l’analyse de cohortes stratifiées par sexe, par groupe d’âge ou par condition clinique. Cependant, l’interaction entre le partitionnement spatial et la configuration manuelle des graduations soulève des problématiques d’harmonisation fondamentales.

Par défaut, ggplot2 applique un postulat d’invariance d’échelle : l’ensemble des panneaux composant la planche graphique partage strictement la même étendue spatiale et les mêmes graduations d’axe issues de la boîte englobante globale du jeu de données complet. Cette contrainte architecturale est une décision de conception délibérée visant à préserver la comparabilité directe et immédiate des grandeurs d’une facette à l’autre. Lorsqu’un analyste spécifie un vecteur formel dans scale_y_continuous(breaks = seq(0, 100, by = 25)), cette configuration métrique est injectée de manière uniforme dans chaque sous-panneau sans la moindre exception.

Toutefois, cette homogénéité forcée devient préjudiciable lorsque les sous-groupes expérimentaux présentent une variance fortement hétérogène ou des moyennes systématiquement décalées. Par exemple, si un groupe contrôle présente des scores d’erreurs oscillant exclusivement entre 5 et 20, tandis qu’un groupe de patients amnésiques évolue entre 70 et 95, le maintien d’une échelle commune unique va comprimer les données du groupe contrôle sur une bande étroite du bas de leur facette respective, masquant totalement les micro-variations de leur distribution interne. L’analyste se trouve alors confronté à un dilemme épistémologique : préserver la stricte comparabilité globale des hauteurs ou optimiser la résolution locale de chaque distribution intra-groupe.

11.2 Personnalisation des graduations avec scales = ‘free’

Pour résoudre cette tension méthodologique, ggplot2 offre la possibilité de libérer les axes de leur contrainte d’invariance en passant l’option scales = "free_y", scales = "free_x" ou scales = "free" au sein de l’instruction de facettage. Cette directive commande au moteur de découpler les bornes de chaque facette, permettant à chaque panneau d’adapter dynamiquement son cadrage spatial aux données réelles du sous-groupe considéré.

Néanmoins, la libération des échelles engendre un effet secondaire technique immédiat qu’il convient de maîtriser : la déclaration d’un vecteur de graduations rigide au sein de scale_y_continuous(breaks = ...) devient inopérante ou dysfonctionnelle. Si vous imposez un vecteur fixe de 0 à 100 avec un pas de 20 sur des facettes libérées, ggplot2 tentera d’appliquer ces mêmes coupures théoriques à chaque panneau, annulant ainsi en grande partie le bénéfice de la libération spatiale en laissant des sous-graphiques dépourvus de graduations si leurs données ne coupent aucun des échelons imposés.

La solution académique d’excellence dans cette configuration repose sur l’utilisation conjointe des générateurs du package scales (tels que breaks_pretty()) ou sur l’intégration de bibliothèques d’extension spécialisées comme ggh4x. Cette bibliothèque permet de définir des fonctions d’échelle individualisées par facette (via facetted_pos_scales()), ouvrant la voie à une personnalisation chirurgicale des graduations pour chaque condition expérimentale tout en maintenant une présentation éditoriale impeccable. D’un point de vue déontologique et méthodologique, l’auteur d’un manuscrit scientifique utilisant des échelles libres se doit de signaler explicitement dans la légende de sa figure que les graduations d’axe diffèrent d’une facette à l’autre afin de prémunir le lecteur contre toute illusion d’équivalence visuelle des magnitudes.

12. Erreurs courantes, bonnes pratiques méthodologiques et reproductibilité

12.1 Inventaire des erreurs fréquentes de paramétrage des breaks

L’expérience accumulée dans la relecture de publications scientifiques et l’audit de scripts de traitement quantitatif permet d’identifier plusieurs erreurs méthodologiques et de programmation récurrentes lors de la configuration des repères d’axe sous ggplot2 :

  • La discordance arithmétique entre la fonction génératrice et les limites : L’erreur la plus banale consiste à déclarer une séquence via seq(0, 100, by = 15) sans prendre garde au fait que 100 n’est pas divisible par 15. La dernière graduation générée s’arrête alors à 90, laissant le sommet du graphique orphelin de repère métrique. Il convient de vérifier systématiquement que le point de terminaison de la séquence englobe harmonieusement la limite maximale souhaitée.
  • La confusion fonctionnelle entre breaks et n.breaks : L’argument breaks attend un vecteur de positions spatiales exactes. Passer un nombre entier scalaire (par exemple breaks = 5) ne demande pas à ggplot2 de tracer 5 graduations, mais positionne une unique graduation à la coordonnée cartésienne x = 5. Pour contrôler le nombre cible de coupures sans spécifier leurs valeurs, c’est l’argument n.breaks qu’il convient d’invoquer, ou la fonction breaks_pretty(n = 5).
  • La troncature arbitraire du zéro métrique : En psychologie et en sciences biomédicales, exclure le point zéro d’une échelle de ratio sans justification méthodologique explicite constitue une faute d’intégrité visuelle dénoncée par tous les traités de sémiologie graphique. Cela amplifie artificiellement des écarts négligeables entre groupes expérimentaux. Si le zéro théorique existe et porte une charge conceptuelle, il doit être inclus dans les limites et les graduations majeures de l’axe.
  • L’incompatibilité de longueur entre breaks et labels : L’injection manuelle d’un vecteur de libellés dont le nombre d’éléments diverge de celui du vecteur de graduations déclenche une erreur d’exécution immédiate dans le moteur de ggplot2. Cette divergence survient fréquemment lors de modifications ultérieures du code où l’on ajuste les coupures sans adapter corrélativement le vecteur d’étiquettes associé.

12.2 Recommandations méthodologiques pour la publication académique

Pour parachever ce corpus de directives pratiques, nous formulons un protocole de contrôle méthodologique destiné à guider la finalisation des représentations graphiques avant leur intégration dans des manuscrits de recherche soumis à évaluation par les pairs (peer-review) :

En premier lieu, la sélection des intervalles métriques doit refléter fidèlement la distribution sous-jacente des données observées. Il convient d’adopter des pas de graduation cohérents avec la sensibilité des instruments de mesure psychométriques utilisés, en évitant aussi bien l’hyper-segmentation qui disperse l’attention que le sous-calibrage qui masque les patrons de variance critique. Lorsque des seuils normatifs existent dans la littérature de référence, ces derniers doivent être matérialisés sur les axes par des graduations explicitement légendées.

En second lieu, l’uniformisation stylistique des figures constitue la signature d’un travail académique de premier ordre. Au sein d’un même article scientifique, l’ensemble des axes partageant des variables de même nature (par exemple des échelles de dépression, des taux de rappel mnésique ou des durées de latence motrice) doivent impérativement arborer les mêmes amplitudes métriques, des polices typographiques strictement équivalentes et des espacements d’intervalles constants. Cette constance structurelle permet au lecteur d’automatiser son décodage perceptif dès la première figure pour consacrer l’intégralité de ses ressources cognitives à l’évaluation des hypothèses substantielles de la recherche.

Enfin, l’impératif de science ouverte (Open Science) impose la documentation exhaustive et reproductible de l’intégralité du code de visualisation. L’utilisation d’instructions déterministes, l’évitement des manipulations graphiques manuelles post-génération, et la structuration modulaire des appels aux échelles au sein de fonctions dédiées garantissent la transférabilité computationnelle des figures produites. En appliquant avec rigueur les principes méthodologiques et les outils syntaxiques formalisés dans ce guide, chaque chercheur est à même de hisser la qualité sémiotique et scientifique de ses visualisations de données aux standards d’excellence les plus exigeants de la psychologie quantitative contemporaine.
