Comment créer une heatmap dans R en utilisant ggplot2

Dans le champ de l’analyse exploratoire de données et de la recherche quantitative contemporaine, la restitution visuelle de structures matricielles complexes constitue un défi méthodologique fondamental. Face à l’accroissement exponentiel du volume et de la dimensionnalité des jeux de données empiriques — qu’il s’agisse de profils d’expression génomique, de trajectoires comportementales longitudinales ou de batteries psychométriques multidimensionnelles —, les représentations tabulaires brutes révèlent rapidement leurs limites cognitives intrinsèques. La carte thermique, universellement désignée sous l’anglicisme heatmap, s’est imposée comme un instrument heuristique de premier ordre, capable de condenser une quantité massive d’informations bidimensionnelles par le truchement d’un encodage chromatique rigoureusement calibré.

Au sein de l’environnement de programmation statistique R, la mise en œuvre des visualisations scientifiques a connu une mutation paradigmatique avec l’avènement du Tidyverse et, plus spécifiquement, du package ggplot2 développé par Hadley Wickham. Fondé sur la formalisation théorique de la grammaire des graphiques initiée par Leland Wilkinson, ce moteur graphique offre une modularité analytique sans équivalent. Plutôt que de concevoir une figure comme une image figée, ggplot2 appréhende la visualisation comme une superposition raisonnée de couches sémantiques, associant des données nettoyées à des propriétés géométriques et des projections spatiales précises.

Ce traité méthodologique propose une exploration exhaustive de la conception, de la personnalisation esthétique et de l’optimisation sémiotique des cartes thermiques dans R. En combinant les principes directeurs de la sémiologie graphique classique et les exigences actuelles de la science ouverte et reproductible, ce guide accompagne le chercheur, l’analyste de données et le statisticien à travers chaque étape du processus : depuis la restructuration matricielle des données tabulaires jusqu’à l’implémentation de dendrogrammes hiérarchiques et l’exportation vectorielle conforme aux standards éditoriaux internationaux.

1. Introduction conceptuelle aux cartes thermiques (heatmaps) et à ggplot2 en recherche quantitative

1.1 Définition et utilité heuristique des heatmaps

L’origine historique de la représentation visuelle de tableaux numériques remonte à la fin du dix-neuvième siècle, notamment avec les travaux de Toussaint Loua (1873), qui employa des matrices teintées pour illustrer les caractéristiques socio-démographiques des arrondissements parisiens. Toutefois, le terme contemporain de heatmap a été formellement breveté par le concepteur de logiciels Cormac Kinney dans les années 1990 pour décrire l’affichage en temps réel des cotations financières. Sur le plan sémiotique et computationnel, une carte thermique est une représentation bidimensionnelle d’une matrice statistique où les cellules discrètes, définies par l’intersection d’une ligne (observation, individu ou condition) et d’une colonne (variable, indicateur ou temps), reçoivent une teinte ou une intensité lumineuse déterminée par une fonction d’échelle mathématique appliquée à la grandeur sous-jacente.

Dans le contexte de l’exploration de données multidimensionnelles, l’utilité heuristique de ce procédé repose sur la capacité du système visuel humain à traiter en parallèle des signaux spatio-chromatiques. Alors que la lecture séquentielle d’un tableau à double entrée de cinquante lignes et cinquante colonnes mobilise une charge cognitive prohibitive excédant largement la capacité de mémoire de travail, la carte thermique condense ces deux mille cinq cents points de données en une surface synthétique unifiée. Cette compression spatiale permet la détection immédiate de blocs d’invariance, de gradients continus, de motifs de co-variation et d’anomalies aberrantes (outliers) qui demeureraient invisibles lors de tests inférentiels globaux ou de résumés univariés.

En sciences du comportement, en psychométrie et en neurosciences computationnelles, la carte thermique est devenue indispensable pour cartographier les profils d’activation cognitive, les corrélations inter-items au sein d’échelles standardisées, ou encore les fréquences de transition entre états psychologiques distincts. En réduisant la friction perceptive, elle transforme une abstraction numérique matricielle en un paysage topographique lisible, guidant ainsi la formulation de nouvelles hypothèses scientifiques avant tout engagement dans des modélisations confirmatoires complexes.

1.2 Le paradigme de la grammaire des graphiques dans ggplot2

Pour construire des représentations matricielles d’une rigueur absolue, l’adoption de l’architecture logicielle de ggplot2 constitue un choix méthodologique prépondérant. Ce package repose sur les fondements conceptuels édictés par Leland Wilkinson dans son ouvrage fondateur, The Grammar of Graphics (2005). Selon cette perspective épistémologique, un graphique n’est pas une simple collection de pixels ou un agencement de formes ad hoc, mais une composition formelle régie par des règles syntaxiques universelles associant des données sources, des transformations statistiques, des coordonnées spatiales et des correspondances esthétiques explicites.

Au cœur de cette architecture se trouve la distinction étanche entre les données brutes (qui doivent impérativement adopter une structure rectangulaire ordonnée), les correspondances esthétiques (définies par la fonction aes(), qui associent les colonnes du jeu de données à des dimensions visuelles telles que la position spatiale, la couleur, la transparence ou la taille) et les couches géométriques (les geoms, qui matérialisent ces correspondances sous forme de points, de lignes, de polygones ou de pavages). Cette modularité offre une flexibilité sans égale par rapport aux fonctions graphiques historiques de base intégrées dans R (telles que image() ou heatmap()), dont l’implémentation monolithique et les paramètres d’affichage hautement couplés restreignent considérablement la personnalisation fine.

Dans ggplot2, la superposition des couches s’opère par l’opérateur d’addition unaire, autorisant l’utilisateur à dissocier la gestion de l’infrastructure matricielle élémentaire, la calibration du gradient de remplissage, l’incrustation de typographies numériques d’annotation, et la manipulation microscopique des composantes du thème graphique. Cette étanchéité fonctionnelle garantit une traçabilité totale des choix de rendu et facilite une démarche de programmation lettrée et reproductible, essentielle à la validation par les pairs dans les revues académiques de premier rang.

1.3 Présentation du jeu de données de référence (mtcars)

Afin de concrétiser les concepts théoriques exposés dans ce guide, nous nous appuierons initialement sur le jeu de données classique et immédiatement accessible mtcars, extrait du numéro de 1974 du magazine Motor Trend. Bien qu’issu du génie mécanique et de l’ingénierie automobile, ce jeu de données présente des propriétés structurales parfaitement analogues à celles rencontrées dans les protocoles de recherche quantitative en sciences sociales ou comportementales : il compile trente-deux observations (les modèles de véhicules) évaluées sur onze variables continues et discrètes mesurant des attributs de performance, de consommation et de gabarit.

Un diagnostic préliminaire de la structure de cet objet à l’aide de la fonction head(mtcars) révèle des variables d’amplitudes et d’unités radicalement hétérogènes. Par exemple, la puissance fiscale brute (hp, variant de 52 à 335 chevaux-vapeur) côtoie le rapport de pont arrière (drat, oscillant entre 2.76 et 4.93) et le poids du véhicule (wt, mesuré en milliers de livres). Cette disparité métrique constitue une opportunité didactique remarquable : elle met en lumière l’inadéquation fondamentale d’une visualisation directe sans normalisation préalable, sous peine d’écraser la variabilité des échelles restreintes au profit exclusif des dimensions numériques dominantes.

Par ailleurs, les identifiants textuels des modèles ne figurent pas initialement dans une colonne dédiée du tableau de données, mais sont stockés sous la forme d’attributs de noms de lignes (row names). Cette particularité technique, fréquente dans les jeux de données matriciels hérités des routines historiques de R, exige une manipulation structurelle ciblée pour réintégrer ces libellés qualitatifs au sein des dimensions analysables par ggplot2, condition sine qua non à toute mise en relation spatiale sur un plan orthogonal discret.

2. Fondements théoriques de la visualisation matricielle : sémiologie graphique et perception

2.1 Principes de Bertin appliqués aux matrices thermiques

La mise en couleur d’une matrice numérique ne relève pas de considérations cosmétiques arbitraires, mais obéit aux lois universelles de la sémiologie graphique, formalisées en 1967 par le cartographe et géographe français Jacques Bertin. Dans son traité magistral, Bertin classe les variables rétiniennes en fonction de leur capacité cognitive à transmettre différents niveaux d’organisation de l’information : qualitative (différenciation), ordonnée (classement séquentiel) et quantitative (évaluation des grandeurs relatives). Pour représenter une variable d’intensité continue, la position spatiale et la valeur lumineuse (luminance) occupent le sommet de la hiérarchie de précision perceptive.

Dans une carte thermique, la position sur les axes d’abscisses et d’ordonnées étant d’ores et déjà monopolisée par l’identification discrète des entités et des attributs, la variation de couleur devient le vecteur exclusif de transmission du signal quantitatif. Les travaux ultérieurs de psychophysique visuelle, notamment conduits par William S. Cleveland et Robert McGill dans les années 1980, ont démontré que la perception des variations de saturation et de teinte est substantiellement moins précise que l’estimation des longueurs ou des alignements positionnels. Il est par conséquent impératif de concevoir des échelles d’intensité dont le contraste perceptif est rigoureusement calibré pour minimiser la déformation des écarts réels.

Cette rigueur sémiotique s’articule directement avec le principe d’économie graphique édicté par Edward Tufte sous l’appellation de ratio encre-données (data-ink ratio). Dans une matrice thermique, chaque unité de pigment déposée sur le support graphique doit correspondre à une particule d’information statistique. L’élimination systématique du bruit visuel — quadrillages agressifs, contours de cellules disproportionnés ou effets tridimensionnels fallacieux — garantit que le cortex visuel de l’observateur consacre l’intégralité de ses ressources d’attention à la détection des structures numériques latentes.

2.2 Typologie des palettes : séquentielles, divergentes et qualitatives

Le choix de la palette chromatique constitue la décision la plus critique lors de l’élaboration d’une carte thermique. Une discordance entre la nature mathématique des données sous-jacentes et la structure du gradient utilisé aboutit inévitablement à des erreurs substantielles d’interprétation. La typologie canonique, validée par Cynthia Brewer, distingue trois grandes classes d’échelles de couleurs :

• Les échelles séquentielles : Destinées aux grandeurs strictement positives ou unidirectionnelles, variant de manière continue d’une intensité minimale à une intensité maximale (par exemple, le niveau de revenu, la concentration sanguine d’un biomarqueur ou le temps de réaction). Ces échelles s’appuient sur un accroissement monotone de la clarté, allant typiquement d’une couleur claire et désaturée vers une teinte sombre et saturée.
• Les échelles divergentes : Conçues spécifiquement pour les variables bipolaires présentant un point central neutre, critique ou théoriquement significatif (par exemple, une corrélation centrée sur zéro, des scores standardisés déviant de la moyenne, ou des taux d’évolution positifs et négatifs). Elles associent deux gradients séquentiels distincts partageant une teinte médiane lumineuse et neutre (blanc ou gris très clair), divergeant vers deux teintes polaires contrastées aux extrémités.
• Les échelles qualitatives : Réservées aux variables catégorielles nominales dépourvues d’ordre sous-jacent (par exemple, des régions géographiques ou des groupes expérimentaux). Elles utilisent des teintes différenciées mais de luminosité constante afin de ne suggérer aucune fausse hiérarchie. L’application d’une palette qualitative à des valeurs d’intensité continue est une aberration méthodologique majeure à proscrire formellement.

Au-delà de cette taxonomie fonctionnelle, l’accessibilité universelle doit guider le choix du concepteur. Une proportion significative de la population mondiale (approximativement 8 % des hommes et 0,5 % des femmes d’ascendance caucasienne) présente des anomalies de la vision des couleurs, principalement sous forme de deutéranopie ou de protanopie. Les palettes spectrales traditionnelles du type « arc-en-ciel » (jet ou rainbow), bien qu’historiquement omniprésentes, introduisent des barrières infranchissables pour ces individus tout en induisant de faux seuils perceptifs chez les observateurs trichromates normaux.

2.3 Biais cognitifs et risques de mauvaise interprétation

L’utilisation de la couleur pour transmettre des quantités métriques expose l’analyste à des biais psycho-visuels documentés de longue date par les spécialistes de la vision. Le phénomène le plus insidieux réside dans l’effet de contraste simultané : la perception lumineuse et chromatique d’une surface fermée est altérée de manière dynamique par la teinte des cellules adjacentes qui l’entourent. Une tuile d’intensité moyenne semblera perceptiblement plus claire si elle est insérée au sein d’un agrégat de cellules très sombres, et inversement paraîtra assombrie si elle jouxte un bloc de faible intensité.

Un deuxième écueil majeur provient de la non-linéarité des gradients colorimétriques standards. De nombreuses échelles non calibrées présentent des variations brusques de luminance sur des intervalles numériques étroits, ce qui génère des frontières visuelles totalement artificielles dans des régions où les données évoluent pourtant de manière parfaitement continue. À l’inverse, des zones de saturation précoce peuvent aplatir visuellement des écarts statistiques pourtant majeurs aux extrémités de la distribution.

Enfin, l’absence de normalisation appropriée d’indicateurs composites conduit à un biais d’écrasement scalaire, où une seule variable dotée d’une variance ou d’une échelle brute démesurée dicte l’ensemble de la dynamique chromatique de la figure, reléguant les autres indicateurs à une monotonie illisible. Pour conjurer ces artefacts perceptifs, l’analyste doit impérativement calibrer ses gradients selon des métriques perceptuellement uniformes et adjoindre à l’espace graphique une légende explicite, dotée de repères d’ancrage quantitatifs sans ambiguïté.

3. Configuration de l’environnement R et chargement des bibliothèques logicielles

3.1 Installation et initialisation de l’écosystème Tidyverse

L’orchestration rigoureuse d’un flux de travail graphique sous R impose une installation méthodique des paquets logiciels depuis le Comprehensive R Archive Network (CRAN). Pour garantir une reproductibilité pérenne, il est impératif de travailler sur une version stabilisée de l’interpréteur R (version 4.1.0 ou ultérieure) et de déployer le métapaquet tidyverse, qui regroupe les outils fondamentaux de manipulation matricielle, de filtrage d’enregistrements et de génération graphique vectorielle. Cette suite logicielle garantit une cohérence interne totale dans la manipulation des objets de données sous forme de tables rectangulaires modernes dénommées tibbles.

Le chargement de l’écosystème s’effectue usuellement en en-tête de script à l’aide de l’instruction library(tidyverse). Lors de cette opération, la console R affiche les conflits potentiels d’espaces de noms de fonctions, notamment avec les fonctions standard de base telles que filter() ou lag(). La bonne pratique de programmation consiste à lever explicitement toute ambiguïté syntaxique en préfixant les appels de fonctions critiques par le nom du paquet correspondant (par exemple, dplyr::select() ou tidyr::pivot_longer()), évitant ainsi des comportements erratiques lors de l’exécution séquentielle de scripts complexes au sein de sessions RStudio partagées.

Pour assurer la pérennité des calculs statistiques, il est fortement conseillé de consigner systématiquement l’état complet des dépendances et de l’environnement logiciel au terme de chaque rapport ou manuscrit d’analyse en invoquant la commande sessionInfo(). Cela documente les versions exactes des moteurs sous-jacents et facilite la traçabilité des rendus visuels à travers le temps et les plateformes matérielles.

3.2 Outils de restructuration : reshape2 et tidyr

L’opération de remodelage tabulaire constitue le pivot technique préalable indispensable à la génération d’une heatmap dans ggplot2. Historiquement, la communauté statistique sous R a largement reposé sur le package reshape2, conçu par Hadley Wickham au début des années 2010. Ce paquet a introduit la fonction séminale melt(), dont la vocation consistait à « liquéfier » un tableau rectangulaire large pour agréger l’ensemble des colonnes de mesure sous la forme d’un couple standardisé associant un identifiant de variable et une valeur numérique correspondante.

Bien que reshape2 conserve une pertinence didactique certaine et demeure omniprésent dans le code hérité disséminé au sein de la littérature scientifique et des forums spécialisés, l’ingénierie moderne du Tidyverse a réimplémenté ces concepts de manière plus robuste et performante à travers le package tidyr. Ce dernier propose la commande moderne pivot_longer(), dotée d’une interface expressive conforme aux standards syntaxiques actuels, permettant un contrôle granulaire de la sélection des colonnes, de la conservation des attributs de typage et de la gestion des valeurs non observées.

Sur le plan des performances algorithmiques, tidyr::pivot_longer() tire parti d’un moteur compilé sous-jacent en C++ optimisé pour les volumétries de données considérables, évitant les surcoûts d’allocation mémoire qui pénalisaient autrefois les versions antérieures de melt() lors du traitement de très grandes matrices issues du séquençage génomique ou du tracking comportemental continu.

3.3 Packages complémentaires dédiés à l’esthétique et aux couleurs

Pour transcender les palettes élémentaires fournies nativement par R et satisfaire aux exigences chromatiques de la communication scientifique de haut niveau, l’adjonction de bibliothèques spécialisées dans la théorie de la couleur est hautement recommandée. En première ligne, le package viridis (et son implémentation native au sein de ggplot2) offre des nuanciers séquentiels conçus par Stéfan van der Walt et Nathaniel Smith pour la bibliothèque Python Matplotlib. Ces palettes garantissent une stricte uniformité perceptuelle dans les espaces colorimétriques de type CAM02-UCS, assurant que des écarts numériques égaux correspondent à des différences perçues d’ampleur identique sur l’ensemble de l’échelle, tout en étant parfaitement lisibles pour les individus atteints de déficits visuels ou lors d’impressions monochromes.

En complément, le package historique RColorBrewer déploie l’intégralité des travaux de Cynthia Brewer, mettant à disposition des palettes divergentes et séquentielles devenues des références absolues dans l’édition cartographique internationale. Pour les recherches particulièrement exigeantes en matière de fidélité sémiotique, le package plus récent scico, développé par Thomas Lin Pedersen et Fabio Crameri, implémente les palettes scientifiques de Crameri qui éliminent rigoureusement les gradients de déviation directionnelle et les biais de Mach.

Enfin, lorsque l’architecture de restitution nécessite l’articulation de la carte thermique avec des dendrogrammes hiérarchiques, des annotations marginales ou des histogrammes de projection, les extensions de composition spatiale telles que patchwork ou cowplot s’avèrent indispensables. Elles autorisent l’alignement millimétrique de multiples objets graphiques indépendants au sein d’une mise en page unifiée prête pour l’évaluation scientifique.

4. Préparation et restructuration des données : du format large au format long

4.1 Diagnostic structurel du format large (wide format)

La majorité des jeux de données quantitatifs bruts se présentent spontanément sous ce que la théorie statistique qualifie de format large (wide format). Dans cette configuration tabulaire matricielle traditionnelle, chaque ligne représente une entité observationnelle discrète (un individu, une souche biologique, un modèle technique) et chaque colonne matérialise une variable explicative ou une modalité d’évaluation distincte. Bien que ce format soit idéal pour la saisie manuelle dans un tableur ou pour l’exécution d’analyses multivariées canoniques (comme la régression linéaire multiple ou l’analyse en composantes principales), il est structurellement incompatible avec le paradigme de traçage de ggplot2.

En effet, la grammaire des graphiques exige que chaque coordonnée spatiale soit formellement explicitée par un vecteur de données unique. Pour positionner une tuile dans une grille orthogonale, le moteur de rendu a impérativement besoin de trois vecteurs longitudinaux d’égale dimension : un premier vecteur spécifiant la position sur l’axe des abscisses ($x$), un deuxième vecteur spécifiant la position sur l’axe des ordonnées ($y$), et un troisième vecteur fournissant la grandeur quantitative brute déterminant la pigmentation de la tuile ($fill$).

Si les identifiants d’observation sont relégués dans les métadonnées techniques des noms de lignes (row names) et que les mesures sont éparpillées sur une dizaine de colonnes séparées, l’association sémantique par aes() devient matériellement irréalisable. La préservation rigoureuse de la traçabilité des observations impose donc une phase préalable d’extraction systématique de ces identifiants et leur réintégration explicite dans le corps même des variables tabulaires.

4.2 Transformation pas à pas avec melt() de reshape2

Pour illustrer la méthodologie classique de restructuration, examinons la procédure d’aplatissement du tableau mtcars à l’aide de la syntaxe de reshape2. Dans un premier temps, il convient de matérialiser les noms de lignes sous la forme d’une variable textuelle standard dénommée car. Cette opération s’exécute traditionnellement via l’instruction mtcars$car <- row.names(mtcars). À ce stade, le jeu de données comporte douze colonnes : onze indicateurs numériques et une colonne catégorielle d’identification.

L’étape subséquente mobilise la fonction melt(). Cette dernière accepte comme premier paramètre le jeu de données source, et nécessite la spécification explicite de l’argument id.vars = "car". Ce paramètre fondamental ordonne à l’algorithme de maintenir la colonne car comme axe pivot de l’observation, tandis que l’ensemble des autres colonnes non mentionnées fait l’objet d’un désempilage séquentiel systématique.

L’inspection du tableau résultant met en évidence une restructuration spectaculaire : le tableau originel de 32 lignes et 12 colonnes est converti en une table longitudinale stricte de 352 lignes (32 modèles multipliés par 11 variables) et 3 colonnes fondamentales : car (l’identifiant d’entité), variable (l’attribut métrique observé) et value (la mesure brute correspondante). Chaque cellule originelle de la matrice se trouve désormais matérialisée par un enregistrement unitaire individuel, satisfaisant ainsi sans compromis aux exigences fonctionnelles du moteur ggplot2.

4.3 Alternative contemporaine avec tidyr::pivot_longer()

Bien que l’usage de melt() soit éprouvé, l’architecture contemporaine privilégie la syntaxe plus déclarative et robuste de tidyr::pivot_longer(). Cette méthode s’intègre harmonieusement dans un pipeline d’instructions articulé par l’opérateur de chaînage moderne (l’opérateur historique %>% de magrittr ou l’opérateur natif |> introduit dans R 4.1). L’instruction préalable d’extraction des libellés s’effectue avantageusement via la commande tibble::rownames_to_column(var = "car"), assurant une conversion propre du tableau en objet tibble sans effets de bord.

Le pivotement s’exécute ensuite en appelant pivot_longer(cols = -car, names_to = "variable", values_to = "value"). Cette formulation explicite signifie sans équivoque que toutes les variables à l’exclusion de l’identifiant car (d’où le signe de négation -) doivent être agrégées sous la colonne cible variable, leurs grandeurs numériques respectives étant déversées dans la colonne value. La lisibilité conceptuelle du code s’en trouve grandement renforcée, facilitant les relectures collaboratives et garantissant l’intégrité des types de données sous-jacents.

En outre, pivot_longer() offre des paramètres sophistiqués pour traiter les valeurs manquantes (via values_drop_na) ou pour opérer des conversions typologiques instantanées via des arguments de transformation contextuelle. Cette approche constitue le standard méthodologique contemporain auquel tout chercheur soucieux de rigueur computationnelle doit se conformer.

4.4 Standardisation et normalisation préalable des variables

Si l’on injectait directement le tableau longitudinal obtenu dans une géométrie de carte thermique, le résultat visuel serait scientifiquement désastreux. Comme identifié lors du diagnostic initial, la variable de puissance motrice (hp) se chiffre en centaines d’unités, tandis que la consommation (mpg) s’échelonne sur quelques dizaines, et que le rapport de pont (drat) oscille autour de l’unité. L’échelle de couleur continue serait entièrement accaparée par les amplitudes colossales de hp, confinant les variations subtiles des autres dimensions à une masse indifférenciée de teintes identiques au plancher du gradient.

Pour neutraliser cette hétérogénéité d’échelles et rendre les profils directement comparables entre indicateurs, deux approches statistiques rigoureuses s’offrent au modélisateur :

• Le calcul des scores centrés-réduits (z-scores) : Cette transformation linéaire soustrait à chaque valeur brute la moyenne empirique de la variable correspondante, puis divise cet écart par l’écart-type de cette même variable selon l’équation standard $z = \frac{x – \mu}{\sigma}$. Au sein du tableau restructuré, cette opération s’implémente élégamment via une logique de groupe avec dplyr::group_by(variable) suivie de dplyr::mutate(value_scaled = scale(value)). Les scores obtenus oscillent typiquement entre -3 et +3, exprimant les amplitudes relatives en déviations standards autour d’une moyenne nulle.
• La normalisation min-max : Cette approche alternative contraint l’intervalle de variation de chaque variable entre des bornes strictement fixées à 0 et 1 selon la formule $x_{norm} = \frac{x – \min(x)}{\max(x) – \min(x)}$. Cette métrique est particulièrement appropriée lorsque l’analyste souhaite cartographier des pourcentages d’atteinte du potentiel maximal sans postuler de symétrie gaussienne autour d’un barycentre.

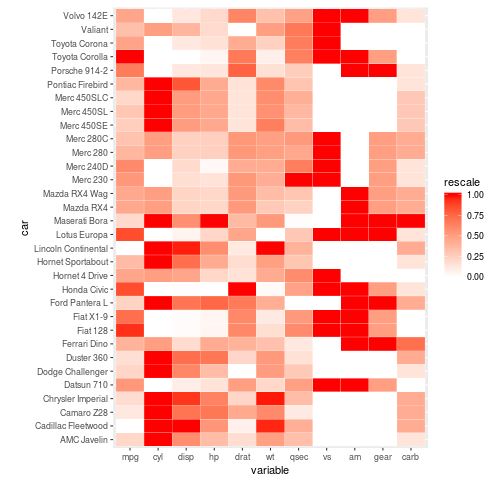

L’impact statistique de cette standardisation sur le rendu visuel est fondamental : la matrice thermique devient un outil d’analyse comparative impartial, révélant la structure relative des profils multivariés indépendamment des conventions métriques historiques de chaque instrument de mesure.

5. Construction de la première heatmap élémentaire avec geom_tile()

5.1 Anatomie technique de l’objet graphique geom_tile()

Au sein de la riche panoplie d’éléments géométriques offerte par ggplot2, trois fonctions distinctes permettent de projeter des surfaces rectangulaires : geom_tile(), geom_rect() et geom_raster(). Il est fondamental pour l’ingénieur de données de discriminer rigoureusement leur anatomie technique respective afin d’opter pour la solution la plus adéquate aux exigences du rendu académique.

La commande geom_tile() constitue la pierre angulaire des cartes thermiques traditionnelles. Elle paramètre l’espace matriciel en considérant chaque cellule comme un polygone régulier indépendant défini par les coordonnées cartésiennes de son centre géométrique ($x$ et $y$), ainsi que par des dimensions optionnelles de largeur (width) et de hauteur (height). À l’inverse, geom_rect() exige la définition explicite des quatre limites spatiales de chaque case ($xmin$, $xmax$, $ymin$, $ymax$), ce qui alourdit inutilement la structure du code pour des pavages réguliers. Quant à geom_raster(), il s’agit d’une optimisation computationnelle haute performance pour des grilles régulières massives, qui délègue le tracé à des routines d’affichage d’images matricielles brutes, mais au prix de restrictions notables sur la gestion fine des bordures et la flexibilité géométrique.

Ainsi, geom_tile() s’impose comme l’objet géométrique optimal pour l’édition scientifique : il supporte nativement des échelles discrètes sur les axes tout en préservant le traitement vectoriel intégral des formes géométriques et des séparations spatiales.

5.2 Génération de la commande d’affichage de base

L’assemblage minimal d’une carte thermique fonctionnelle requiert l’articulation de trois composants syntaxiques essentiels : l’appel à la fonction ggplot() avec le jeu de données au format long, l’instruction des correspondances esthétiques via aes(), et l’adjonction de la couche géométrique geom_tile(). Le code minimaliste s’énonce selon la séquence logique suivante : les variables catégorielles variable et car sont associées respectivement aux axes spatiaux $x$ et $y$, tandis que l’indicateur standardisé value_scaled est indexé sur l’attribut chromatique de remplissage fill.

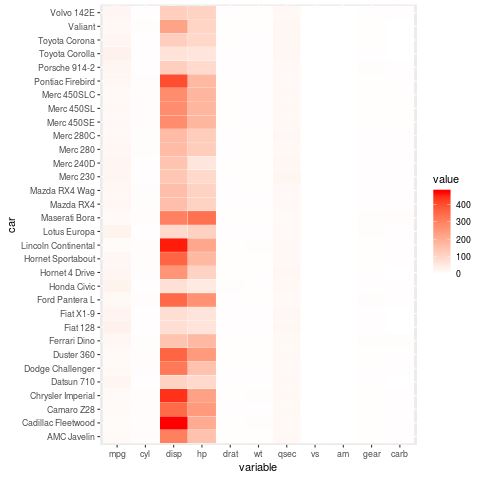

L’exécution de cette commande initiale produit instantanément une matrice graphique complète. Toutefois, un examen méthodologique de ce rendu par défaut met en exergue d’importantes lacunes ergonomiques. En premier lieu, l’agencement des éléments le long des axes est strictement assujetti à l’ordre alphabétique standard des chaînes de caractères. Cet ordonnancement arbitraire segmente artificiellement des regroupements de modèles ou de variables conceptuellement proches.

En second lieu, la palette chromatique par défaut de ggplot2 applique un gradient bicolore continu allant du bleu marine profond au bleu cyan saturé. Cette échelle séquentielle sombre ne permet pas de discerner instantanément le centre théorique nul des scores standardisés ($z = 0$), et le contraste visuel global demeure insuffisant pour discriminer les déviations modérées des déviations extrêmes. Cet affichage brut démontre l’absolue nécessité d’une personnalisation experte des couches successives.

5.3 Délimitation géométrique et contour des tuiles

Dans sa configuration native, geom_tile() dispose les cellules les unes contre les autres sans la moindre discontinuité spatiale. Lorsque des blocs de cellules contiguës partagent des valeurs numériques très proches, la démarcation physique entre observations adjacentes tend à s’estomper, produisant une sensation d’aplat chromatique amorphe qui nuit à l’identification rigoureuse des lignes individuelles.

Pour remédier à cette imprécision perceptive, il est vivement conseillé d’introduire des délimitations géométriques nettes au moyen des arguments de bordure intégrés dans geom_tile(). L’assignation du paramètre color = "white" trace un filet régulier autour de chaque cellule, instaurant un compartimentage discret qui facilite grandement le guidage visuel le long des colonnes et des rangées. L’épaisseur de cette bordure s’ajuste avec une extrême précision via l’argument size ou linewidth (recommandé dans les versions récentes de ggplot2), une valeur comprise entre 0.2 et 0.5 millimètre offrant généralement l’équilibre idéal entre lisibilité unitaire et discrétion sémiotique.

Il importe de sélectionner une teinte de contour neutre. L’emploi d’un blanc pur est particulièrement efficace lorsque le fond d’affichage est immaculé, créant une impression d’espacement physique élégant (effet de pavage). À l’inverse, l’usage de bordures noires épaisses doit être systématiquement proscrit, car il introduit des fréquences spatiales élevées qui fatiguent le regard et déclenchent le phénomène d’illusion de grille d’Hermann, où des points sombres fantômes apparaissent aux intersections.

6. Paramétrage expert des échelles de couleurs et gradients chromatiques

6.1 Gradients continus bicolores et tricolores

La transmission fidèle des nuances quantitatives repose intégralement sur le paramétrage rigoureux des fonctions de la famille scale_fill_*. Lorsque les données projetées résultent d’une normalisation centrée-réduite en z-scores, l’emploi d’une échelle divergente tricolore devient un impératif méthodologique incontournable. Cette configuration se matérialise par la fonction scale_fill_gradient2().

Cette fonction exige la définition explicite de cinq paramètres cardinaux :

• low : Spécifie la couleur attribuée à la borne négative minimale du continuum (par exemple, un bleu roi saturé pour signifier un déficit statistique ou un score sous-jacent inférieur à la moyenne).
• mid : Détermine la couleur assignée au barycentre théorique ou au point d’ancrage neutre (usuellement une couleur neutre très désaturée, tel qu’un blanc immaculé ou un gris très pâle).
• high : Spécifie la couleur attribuée à la borne positive maximale (par exemple, un rouge brique ou un pourpre intense indiquant une élévation marquée au-dessus de la norme).
• midpoint : Fixe la coordonnée numérique exacte de la valeur pivot neutre. Dans le cadre de variables standardisées en z-scores, ce paramètre doit impérativement être assigné à la valeur arithmétique 0.
• limits : Verrouille les bornes absolues d’interpolation chromatique (par exemple, limits = c(-3, 3)), garantissant que des anomalies extrêmes ne faussent pas la linéarité du gradient sur l’ensemble de la distribution.

Dans les contextes applicatifs où la variable ne comporte aucune neutralité centrale mais exprime une amplitude absolue strictement positive (comme des flux de clics, des densités cellulaires ou des dépenses financières), il convient d’utiliser scale_fill_gradient() en spécifiant un gradient continu monotone bicolore. L’accord sémantique des teintes sélectionnées avec la métaphore du phénomène observé consolide la fluidité de lecture du rapport d’analyse.

6.2 Déploiement des palettes scientifiquement optimisées de viridis

Pour s’affranchir des arbitrages subjectifs dans le mélange des couleurs primaires et satisfaire rigoureusement aux critères internationaux d’accessibilité visuelle, le recours aux palettes de la suite Viridis s’avère la démarche de référence. Directement intégrée au cœur de ggplot2 via l’instruction scale_fill_viridis_c(), cette solution algorithmique élimine tout risque de faux seuil perceptif.

La suite propose plusieurs déclinaisons chromatiques unifiées accessibles via le paramètre option : "viridis" (naviguant du violet sombre au jaune vif en passant par le vert émeraude), "magma" (partant du noir profond vers le blanc rosé via des teintes de pourpre et d’orange flamboyant), "plasma" et "inferno". Chacun de ces nuanciers présente la propriété mathématique remarquable d’être strictement monotone sur le vecteur de la luminance perçue par le système rétinien humain.

Outre leur robustesse absolue face à toutes les formes connues de dyschromatopsies congénitales (deutéranopie, protanopie, tritanopie), les palettes viridis conservent une lisibilité sans faille lorsqu’un manuscrit scientifique est reproduit sous forme de photocopie monochrome en noir et blanc. Cette caractéristique de dégradation douce — où chaque teinte correspond de manière bijective à un niveau de gris distinct — garantit la totale intégrité du message statistique au sein des archives physiques des bibliothèques universitaires.

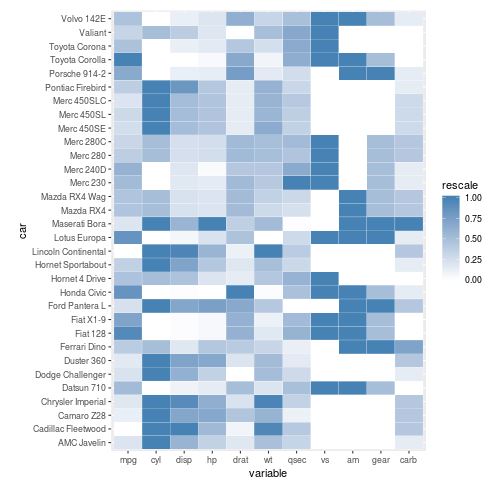

6.3 Exploitation du nuancier ColorBrewer pour contextes spécifiques

Dans de nombreux cadres disciplinaires standardisés, tels que l’analyse psychométrique ou la cartographie de matrices de corrélation de Pearson, les conventions éditoriales privilégient des gradients spécifiques issus du projet ColorBrewer. L’intégration de ces palettes continues au sein de ggplot2 s’opère au moyen de la directive scale_fill_distiller(), qui procède à une interpolation spline continue des classes discrètes historiques de Cynthia Brewer.

Parmi les palettes divergentes disponibles, la combinaison palette = "RdBu" (Rouge – Bleu) s’impose comme une convention quasi-universelle dans l’analyse de matrices de corrélation : les coefficients positifs saturés sont traditionnellement figurés en nuances de bleu profond, tandis que les relations négatives inverses s’affichent sous des tonalités pourpres ou écarlates, la neutralité statistique ($r = 0$) coïncidant avec une teinte blanche dénuée de saturation.

Il convient de maîtriser l’argument direction au sein de scale_fill_distiller(). Par défaut, la polarité de la palette peut se révéler inversée par rapport aux attentes du lectorat institutionnel. L’assignation de direction = 1 ou direction = -1 permet d’intervertir instantanément l’assignation spatiale des extrêmes chromatiques, garantissant une conformité absolue avec les règles de sémiotique graphique en vigueur dans la discipline visée.

7. Gestion des annotations textuelles et intégration des valeurs numériques

7.1 Incrustation des scores numériques avec geom_text()

Si la couleur constitue un médium exceptionnel pour repérer instantanément des structures d’ensemble et des contrastes macroscopiques, elle demeure intrinsèquement limitée dès lors qu’il s’agit d’extraire une estimation numérique d’une précision chirurgicale. Pour combler cette limite sémiologique inhérente aux représentations de surfaces, l’analyste chevronné procède à l’incrustation directe des valeurs métriques exactes au centre des polygones matriciels.

Cette hybridation entre perception globale et lecture analytique s’effectue par l’adjonction d’une couche géométrique textuelle via la commande geom_text(). Cette instruction requiert la spécification d’un attribut esthétique textuel : aes(label = sprintf("%.2f", value_scaled)). L’utilisation rigoureuse de la syntaxe de formatage C via sprintf() garantit que l’ensemble des décimales affichées respecte une troncature harmonieuse et régulière (ici à deux décimales), évitant la cacophonie visuelle induite par des nombres réels à longueur flottante.

Le calibrage dimensionnel de la police typographique s’ajuste au moyen de l’argument size. Dans les matrices denses comptant un volume élevé d’intersections, il est impératif de réduire la taille des glyphes (par exemple à des valeurs comprises entre 2 et 3 points typographiques) afin d’interdire tout chevauchement des caractères au-delà des bordures des tuiles hôtes. Si la matrice excède un millier de cellules, cette incrustation textuelle exhaustive doit être reconsidérée au profit d’annotations sélectives.

7.2 Optimisation du contraste typographique dynamique

L’écueil ergonomique le plus récurrent lors de l’incrustation textuelle sur une carte thermique réside dans le phénomène d’éclipsement typographique : l’application uniforme d’une police noire rend les annotations parfaitement lisibles sur les cellules claires de faible intensité, mais les noie littéralement dans l’obscurité dès qu’elles se superposent à des tuiles sombres saturées. Inversement, l’emploi systématique d’une police blanche détruit le contraste sur les fonds pastels ou immaculés.

Pour résoudre cette problématique ergonomique sans concession, il est indispensable de rendre la couleur de la police dynamique en fonction de la valeur numérique de la cellule. Cette adaptation s’opère en indexant le paramètre de couleur de geom_text() sur une condition vectorisée : aes(color = abs(value_scaled) > seuil_luminance). Dans le cas d’une échelle divergente où le centre ($0$) est clair et les extrêmes ($\pm 2$) sont sombres, une expression conditionnelle de type ifelse(abs(value_scaled) > 1.5, "white", "black") permet de basculer instantanément la typographie vers le blanc pur sur les cases d’intensité maximale, tout en conservant une encre noire sur le plateau médian.

Cette approche dynamique garantit un contraste de luminance toujours conforme aux directives d’accessibilité du World Wide Web Consortium (WCAG), prévenant toute fatigue oculaire lors de soutenances d’habilitation ou d’exposés magistraux s’appuyant sur des vidéoprojecteurs à faible contraste.

7.3 Alternatives et enrichissements : cartouches avec geom_label()

Dans certains protocoles de criblage exploratoire, l’objectif analytique n’est pas d’encombrer chaque case d’une valeur textuelle, mais d’attirer l’attention du lecteur exclusivement sur une sélection restreinte de cellules exceptionnelles — telles que des corrélations franchissant un seuil de significativité statistique préétabli ($p < .001$) ou des déviations cliniques dépassant trois écarts-types. Dans cette optique, l'utilisation de geom_label() offre une alternative visuelle d’une remarquable élégance.

À la différence de geom_text() qui dépose des caractères nus, geom_label() encapsule le libellé au sein d’un cartouche rectangulaire doté de son propre arrière-plan opaque ou semi-transparent et d’un liseré de démarcation arrondi. En conditionnant l’affichage à un sous-ensemble filtré des données, l’analyste isole géométriquement les observations critiques sans saturer visuellement le reste de la matrice.

Il convient de manipuler prudemment le paramètre alpha (opacité) de ces étiquettes : une légère transparence (par exemple alpha = 0.7) permet à l’observateur de deviner la nuance chromatique du pavé sous-jacent tout en garantissant une lisibilité irréprochable des symboles imprimés dans le cartouche. L’épaisseur des marges internes du cartouche s’ajuste finement à l’aide de l’argument label.padding pour préserver un équilibre spatial aérien.

8. Ajustement précis du système de coordonnées et de la géométrie matricielle

8.1 Maintien des proportions avec coord_fixed() ou coord_equal()

L’un des comportements les plus problématiques du moteur de rendu standard de ggplot2 réside dans sa plasticité spatiale automatique : par défaut, le système de projection cartésienne étire arbitrairement les axes horizontaux et verticaux afin de remplir l’intégralité de l’espace alloué au panneau d’affichage au sein de la fenêtre graphique ou du visualiseur de RStudio. Dans le cas d’une matrice thermique, cette déformation contextuelle transforme les tuiles théoriquement carrées en rectangles distendus, dont la morphologie varie erratiquement au gré des redimensionnements de l’interface.

D’un point de vue psychophysique, l’étirement anisotrope des cellules altère profondément l’impartialité de la lecture : une cellule allongée horizontalement sollicite le balayage visuel de manière dissymétrique, conférant artificiellement plus d’importance cognitive à la dimension étirée. Pour neutraliser définitivement ce biais de déformation géométrique, il est impératif de verrouiller le ratio d’aspect en adjoignant la directive coord_fixed(ratio = 1) (strictement équivalente à coord_equal()).

Cette instruction impose une règle inviolable au moteur de tracé : une unité le long de l’axe des abscisses occupera exactement la même dimension physique en millimètres qu’une unité le long de l’axe des ordonnées. Quelles que soient les dimensions finales du support d’exportation ou de la mise en page de la revue, les cellules conservent une orthogonalité strictement isométrique, préservant la neutralité sémiologique de l’ensemble matriciel.

8.2 Orientation et disposition ergonomique des étiquettes d’axes

Dès lors qu’une matrice thermique accueille plusieurs dizaines d’attributs dont les intitulés textuels comportent un nombre élevé de caractères, la disposition horizontale classique des étiquettes d’axe sur les abscisses ($x$) provoque inéluctablement des collisions physiques désastreuses, les libellés se chevauchant en une masse d’encre indéchiffrable. La résolution méthodique de ce problème passe par la manipulation fine du composant thématique axis.text.x.

La première solution consiste à appliquer une rotation angulaire aux libellés d’abscisses à l’aide de la commande theme(axis.text.x = element_text(angle = 45, hjust = 1, vjust = 1)). L’assignation de angle = 45 incline les intitulés à quarante-cinq degrés, tandis que le calibrage minutieux des ancres d’ajustement horizontal (hjust = 1) et vertical (vjust = 1) arrime l’extrémité droite de chaque chaîne textuelle précisément au sommet du repère gradué correspondant. Pour des libellés extrêmement longs, une rotation orthogonale stricte à 90 degrés (angle = 90, hjust = 1, vjust = 0.5) s’avère parfois nécessaire, bien qu’elle impose un effort accru de torsion cervicale à l’observateur.

En complément, lorsque la densité des cellules est maximale, il est vivement recommandé de supprimer les repères graduels dépassants (les ticks) en spécifiant axis.ticks = element_blank(). La segmentation géométrique des tuiles suffit amplement à guider l’œil, rendant ces petits segments noirs totalement superflus selon les principes d’épuration graphique de Tufte.

8.3 Réordonnancement spatial et inversion des axes de lecture

Un paradoxe ergonomique fondamental émerge de la confrontation entre le système de coordonnées cartésiennes de ggplot2 et les conventions universelles de lecture tabulaire occidentale. Dans un repère orthonormé euclidien, l’origine $(0,0)$ est positionnée dans le coin inférieur gauche ; l’axe vertical des ordonnées s’incrémente ainsi de bas en haut. Par conséquent, la première ligne d’un tableau classique se retrouve projetée au bas de la figure, le dernier enregistrement trônant à son sommet.

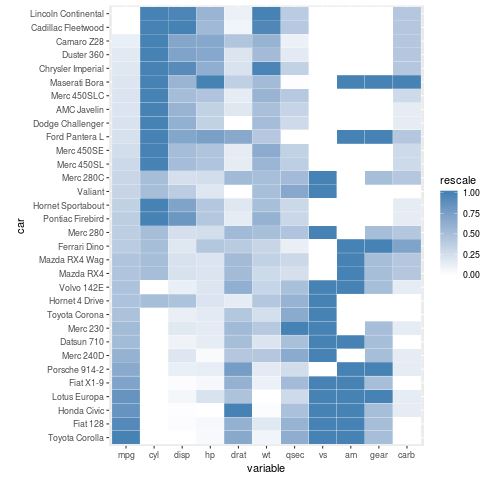

Pour rétablir l’ordre naturel d’inspection — qui impose une lecture séquentielle de haut en bas analogue à celle d’un manuscrit textuel ou d’un tableur —, l’analyste doit opérer une inversion délibérée de l’axe discret des ordonnées. Cette correction s’effectue simplement en intégrant l’instruction d’échelle scale_y_discrete(limits = rev). La fonction rev inverse instantanément l’ordre vectoriel des facteurs constitutifs de l’axe vertical, alignant la première observation tout en haut de la matrice.

Parallèlement, ggplot2 injecte nativement une marge d’expansion de 5 % autour des limites géométriques de chaque axe pour éviter que les points de dispersion ne touchent les bordures du panneau. Dans le cas d’une matrice pavée, cette respiration périphérique génère un halo de vide disgracieux entre les tuiles terminales et les liserés structurels de la figure. L’assignation formelle de expand = c(0, 0) au sein de scale_x_discrete() et scale_y_discrete() supprime intégralement ces espaces interstitiels, garantissant un ajustement affleurant millimétré de la grille thermique.

9. Personnalisation avancée du thème et de la typographie académique

9.1 Épuration de l’arrière-plan avec theme_minimal() et composantes personnalisées

Le style graphique générique appliqué par défaut par ggplot2 — caractérisé par un arrière-plan grisâtre moucheté d’un quadrillage blanc géométrique proéminent — est universellement reconnu comme inadapté à la communication scientifique de haut niveau. Dans le cas spécifique d’une carte thermique où la surface globale est intégralement pavée de tuiles polygonales colorées, conserver une trame de fond grise masquée par les cellules constitue une aberration computationnelle et conceptuelle.

Le point de départ d’une mise en forme éditoriale de qualité académique consiste à substituer ce canevas par le thème minimaliste unifié : theme_minimal(base_size = 11, base_family = "serif"). L’argument base_size calibre l’échelle proportionnelle de l’ensemble des éléments textuels de la figure, tandis que base_family aligne la police vectorielle générale sur les standards éditoriaux de l’édition scientifique internationale (tels que Times New Roman ou des polices serif équivalentes conformes aux directives APA).

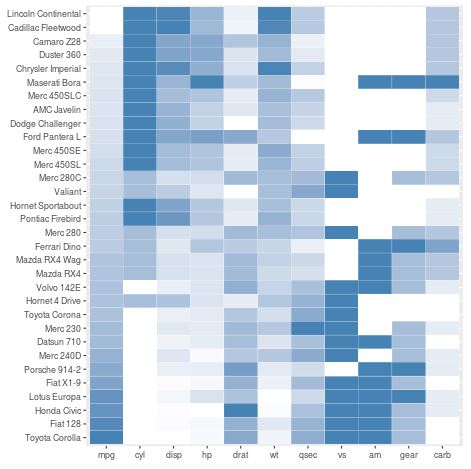

Cette transition de base doit être consolidée par l’oblitération méticuleuse de tout résidu parasitaire à l’aide de surcharges ciblées dans la fonction theme() :

• panel.grid = element_blank() : Supprime sans réserve les quadrillages internes sous-jacents, libérant les cycles du processeur graphique et éliminant tout risque d’interférence lumineuse aux pourtours des cellules.
• panel.background = element_blank() : Élimine la boîte de fond pour garantir un blanc optique absolu autour des contours de la matrice.
• axis.title = element_blank() : Dans la grande majorité des matrices d’individus et de variables, les titres généraux d’axes (ex: « variable » et « modèle ») sont sémantiquement redondants, la nature des libellés d’étiquettes suffisant amplement à l’identification contextuelle. Leur suppression allège l’espace de diffusion.

9.2 Configuration millimétrée de la barre de légende

La légende chromatique constitue l’étalon de référence indispensable sans lequel une carte thermique se trouve dégradée au rang de pure composition picturale abstraite. Il est donc crucial d’en orchestrer le positionnement spatial et la volumétrie avec une rigueur absolue. La directive theme(legend.position = "right") demeure l’ancrage le plus conventionnel, bien qu’un positionnement horizontal inférieur via legend.position = "bottom" soit fréquemment privilégié dans les manuscrits à double colonne pour maximiser la largeur allouée à la matrice elle-même.

Pour transformer une légende sommaire en une échelle de mesure scientifique ergonomique, l’utilisation de la fonction d’ajustement guides(fill = guide_colorbar(...)) est impérative. Cette commande donne accès à des raffinements techniques essentiels :

• barwidth et barheight : Permettent de dimensionner les grandeurs physiques de la barre de gradient en unités standardisées via le package grid (par exemple, barwidth = unit(0.6, "cm") et barheight = unit(6, "cm") pour une barre verticale fine et élégante).
• ticks.colour = "black" : Dessine des repères graduels noirs nets sur le flanc du gradient pour matérialiser visuellement les seuils critiques ($0$, $\pm 1$, $\pm 2$).
• frame.colour = "black" : Encadre la barre colorimétrique d’une ligne de contour infinitésimale (épaisseur de 0.2 pt) pour délimiter rigoureusement le nuancier de la blancheur de la page.
• title.position = "top" et title.hjust = 0.5 : Centre le titre de la légende au sommet de la barre de guidage, consolidant l’équilibre symétrique de l’élément marginal.

9.3 Rédaction et mise en page des métadonnées scientifiques

Une figure scientifique publiée dans une revue internationale à comité de lecture doit impérativement être autonome (self-contained) : le lecteur doit être en mesure de décrypter l’intégralité du phénomène illustré, d’en comprendre la méthodologie d’analyse et d’identifier les conventions de standardisation sans avoir à rechercher fébrilement des explications disséminées dans le corps du texte principal. Cette exigence est assurée par le déploiement exhaustif de la fonction labs().

La syntaxe de labs() doit structurer trois niveaux fondamentaux de métadonnées scientifiques :

• title : Un énoncé propositionnel affirmatif résumant la structure dominante révélée par la figure (par exemple : « Matrice thermique des profils de performance automobile » plutôt qu’une désignation passive du type « Graphique de mtcars »).
• subtitle : Une mise en contexte méthodologique précisant les opérations statistiques préalables (par exemple : « Scores standardisés (z-scores) calculés par colonne — Échantillon Motor Trend 1974 »).
• caption : Une note d’accompagnement exhaustive située au bas de la figure, détaillant la signification des acronymes utilisés, la taille de l’échantillon ($N = 32$), les conventions de significativité statistique le cas échéant, ainsi que la source primaire des données.

L’harmonisation visuelle de ces blocs textuels s’achève par le réglage des paramètres plot.title = element_text(face = "bold", size = 12) et plot.caption = element_text(hjust = 0, size = 8, color = "grey30"), assurant une hiérarchie typographique fluide et équilibrée.

10. Réorganisation, regroupement hiérarchique et intégration de dendrogrammes

10.1 Réordonnancement des niveaux de facteurs selon des indices statistiques

Comme souligné précédemment, la projection d’un tableau brut ordonne les axes selon la séquence alphabétique des étiquettes textuelles. Cette disposition arbitraire constitue le degré zéro de l’analyse exploratoire de données. En dispersant les entités présentant des profils corrélés aux quatre coins de la matrice, elle brise la continuité cognitive et empêche l’observateur d’appréhender les patrons statistiques d’ensemble.

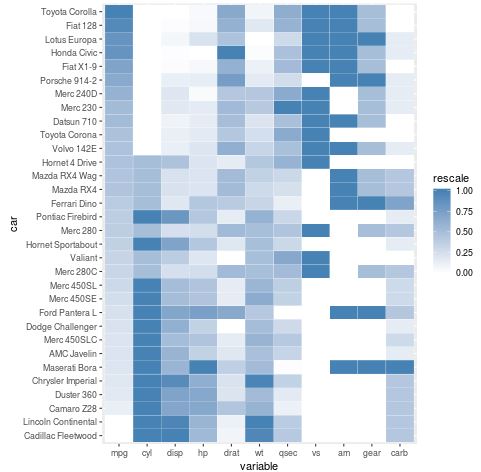

La première technique d’optimisation structurale consiste à réordonner les niveaux du facteur catégoriel en fonction d’un indice statistique univarié de tendance centrale ou de dispersion. À cette fin, l’écosystème Tidyverse intègre le package spécialisé forcats et sa fonction cardinale fct_reorder(). Cette fonction permet de réindexer dynamiquement les niveaux d’un facteur ($y$) selon la valeur médiane ou moyenne d’une variable quantitative continue ($x$).

Par exemple, réindexer les modèles de véhicules le long de l’axe vertical en fonction de leur consommation moyenne standardisée (car = fct_reorder(car, value_scaled, .fun = mean)) induit immédiatement l’émergence d’un gradient visuel monotone à travers l’espace matriciel. Les véhicules sobres aux dimensions compactes se regroupent au bas de la figure, tandis que les cylindrées massives et énergivores se concentrent à son sommet. Cette réorganisation univariée transforme une grille chaotique en une progression géométrique immédiatement intelligible.

10.2 Application de la classification ascendante hiérarchique (CAH)

Bien que le réordonnancement univarié apporte un gain indéniable de clarté, il demeure insuffisant pour appréhender des structures multivariées complexes impliquant simultanément des dizaines d’attributs. Pour révéler les véritables sous-groupes d’observations homogènes et les blocs de variables co-variantes, l’application d’un algorithme de classification ascendante hiérarchique (CAH) constitue la démarche mathématique d’excellence.

La CAH s’articule en deux étapes computationnelles séquentielles exécutées sur la matrice originelle au format large après standardisation préalable des variables :

• Le calcul de la matrice de dissimilarité : On applique la fonction dist(as.matrix(donnees_standardisees), method = "euclidean") pour quantifier l’éloignement spatial relatif entre chaque paire d’observations au sein d’un espace géométrique à $p$ dimensions. Dans des contextes psychométriques spécifiques, une distance métrique basée sur le complément de la corrélation linéaire ($d = 1 – r$) peut être substituée avantageusement à la métrique euclidienne.
• L’agrégation hiérarchique itérative : L’objet de distance obtenu est injecté dans la fonction hclust() en retenant un critère d’agrégation robuste, tel que la méthode de Ward (method = "ward.D2") qui minimise l’accroissement de la variance intra-classe à chaque étape de fusion, ou la liaison complète (method = "complete").

L’algorithme produit un arbre binaire de classification (un dendrogramme). L’extraction séquentielle de l’ordre des feuilles terminales s’obtient instantanément via l’instruction ordre_optimal <- modele_cah$order. En réassignant les niveaux du facteur car selon cet ordre de coalescence hiérarchique (levels = row.names(matrice)[ordre_optimal]), les observations présentant des signatures multivariées hautement similaires se retrouvent regroupées en blocs de lignes contiguës sur la carte thermique, révélant spontanément la taxonomie naturelle du jeu de données.

10.3 Assemblage modulaire du dendrogramme et de la heatmap

L’apogée méthodologique de la carte thermique académique réside dans la co-visualisation simultanée du dendrogramme d’agrégation hiérarchique flanquant directement la bordure latérale ou supérieure de la matrice thermique. Alors que des fonctions monolithiques historiques comme heatmap.2 de gplots ou le package pheatmap enferment l’utilisateur dans une syntaxe rigide interdisant l’ajout de couches géométriques additionnelles, la boîte à outils contemporaine de R permet une approche modulaire décomposée.

Pour construire cette architecture composite, on mobilise le package spécialisé ggdendro. Sa fonction dédiée dendro_data() extrait les segments géométriques calculés par hclust() sous la forme d’un tableau d’enregistrements vectoriels ($x$, $y$, $xend$, $yend$). Ces segments peuvent dès lors être matérialisés au sein d’un objet ggplot dédié au moyen de la géométrie de segment geom_segment(), en purgeant totalement l’axe des ordonnées de tout artéfact typographique.

La fusion structurelle entre le panneau du dendrogramme latéral et la heatmap principale s’opère enfin via la syntaxe du package patchwork (par exemple, p_dendrogramme + p_heatmap + plot_layout(widths = c(1, 4))). Le système garantit un alignement mathématique parfait des lignes correspondantes entre les deux figures tout en assurant une modularité absolue : l’analyste demeure totalement libre d’enrichir la carte thermique de couches de surbrillance textuelles, d’altérer dynamiquement le gradient viridis ou d’annoter des sous-arbres particuliers sans rompre la cohérence géométrique du montage final.

11. Application pratique : cartographie de matrices psychométriques et corrélationnelles

11.1 Calcul et mise en forme d’une matrice de corrélation bivariée

L’application la plus fréquente des cartes thermiques en recherche quantitative appliquée réside dans la cartographie des coefficients d’association linéaire (matrices de corrélation de Bravais-Pearson ou corrélations de rangs de Spearman). Ce diagnostic fondamental permet d’évaluer la validité convergente et discriminante d’un instrument de mesure, ou de diagnostiquer des colinéarités pathologiques avant l’estimation d’un modèle d’équations structurelles.

Le flux d’exécution débute par le calcul de la matrice carrée via la fonction cor_mat <- cor(donnees, use = "pairwise.complete.obs", method = "pearson"). Par essence, cette matrice présente une redondance informationnelle intégrale : les coefficients situés au-dessus de la diagonale principale sont la réplique exacte en miroir des valeurs situées en dessous, tandis que la diagonale elle-même ne contient que des valeurs d’auto-corrélation triviales ($r = 1.00$). Afficher l’intégralité de la matrice surcharge inutilement l’espace perceptif.

La bonne pratique sémiologique impose donc de masquer la diagonale ainsi que le triangle supérieur redondant. Cette opération matricielle s’exécute traditionnellement en affectant des valeurs nulles (NA) à l’aide de l’instruction cor_mat[upper.tri(cor_mat, diag = TRUE)] <- NA. Lors du pivotement subséquent avec pivot_longer(), le filtrage des lignes contenant ces valeurs non définies (via values_drop_na = TRUE) produit une structure triangulaire inférieure pure. La projection sous geom_tile() restitue alors une matrice triangulaire épurée, libérant la moitié supérieure de l’espace graphique pour y apposer d’éventuelles métadonnées textuelles ou des résumés distributionnels.

11.2 Représentation de profils individuels et de batteries de tests

Dans les disciplines évaluant des différences interindividuelles — notamment la psychométrie clinique, l’ergonomie cognitive ou la neuropsychologie —, la cartographie visuelle des scores d’une cohorte de patients sur une batterie de tests standardisés (par exemple, les dimensions de personnalité du Big Five ou des sous-échelles de quotient intellectuel de la WAIS) s’avère particulièrement éclairante.

Dans ce contexte applicatif, les données sont collectées sous forme de réponses ordonnées ou d’échelles de Likert à intervalles réguliers, puis converties en scores étalonnés (notes T, stens ou percentiles cliniques). L’alignement de ces profils le long de l’axe des ordonnées permet de discriminer d’un seul coup d’œil les patients présentant des déviations cliniques convergentes : un agrégat de cellules saturées d’une même couleur identifie instantanément un syndrome ou un tableau nosologique singulier au sein de l’échantillon.

Le contrôle de l’échelle chromatique doit alors impérativement s’ancrer sur des seuils de référence normatifs universellement admis par la communauté clinique. L’analyste configure alors sa fonction de gradient (par exemple scale_fill_gradient2()) de manière à caler le point d’inflexion neutre sur la moyenne normative de la population générale (score T de 50), tandis que les seuils d’alerte clinique correspondant à deux écarts-types au-dessus de la moyenne (score T de 70) déclenchent une saturation chromatique maximale, matérialisant visuellement les situations de détresse psychologique ou de performance d’exception.

11.3 Visualisation de matrices de confusion et de co-occurrences

Un autre cas d’usage prépondérant en modélisation prédictive et en apprentissage automatique appliqué concerne la visualisation des matrices de confusion issues de modèles de classification supervisée (par exemple, réseaux neuronaux, forêts aléatoires ou régressions logistiques multinomiales). La matrice confronte sur ses deux axes les classes empiriques réelles et les classes prédites par l’algorithme.

Une heatmap de matrice de confusion optimale ne se contente pas d’afficher les effectifs bruts (fréquences absolues), car ces derniers sont lourdement biaisés par d’éventuels déséquilibres entre classes au sein de l’échantillon de test. La rigueur méthodologique impose de normaliser au préalable la matrice pour exprimer des proportions relatives conditionnelles (taux de vrais positifs, taux de faux positifs, spécificité et sensibilité) par ligne ou par colonne selon l’objectif du diagnostic.

Le tracé sous ggplot2 met immédiatement en lumière l’efficacité diagnostique : un modèle prédictif parfait se traduit par une diagonale principale intensément et uniformément colorée, contrastant avec des zones triangulaires entièrement vierges de pigmentation. L’émergence d’une cellule saturée hors de la diagonale démasque instantanément un biais structurel de classification, révélant la confusion récurrente opérée par le modèle mathématique entre deux catégories conceptuellement ou comportementalement frontalières.

12. Bonnes pratiques, reproductibilité et exportation vectorielle pour publication

12.1 Paramétrage de l’exportation vectorielle haute définition avec ggsave()

L’aboutissement ultime d’un processus de visualisation scientifique ne se clôt pas dans la console de R, mais se matérialise lors de l’exportation finale de l’artefact graphique vers des formats de fichiers pérennes répondant aux exigences techniques draconiennes des comités éditoriaux des revues scientifiques de premier rang. L’outil désigné pour orchestrer cette opération est la fonction ggsave().

Le choix fondamental repose sur l’alternative entre formats d’image matriciels et vectoriels :

• Les formats vectoriels (PDF, SVG, EPS) : Ils constituent la règle d’or pour toute publication académique. En conservant la nature mathématique des tracés, des polygones et des fontes typographiques, ils autorisent un agrandissement infini sans la moindre perte de netteté ni dégradation par pixellisation. L’instruction s’exécute via ggsave("heatmap_production.pdf", plot = mon_graphique, device = cairo_pdf, width = 18, height = 22, units = "cm"). L’invocation explicite du moteur de rendu cairo_pdf est hautement recommandée pour contourner les limitations historiques des polices et assurer une incorporation parfaite des glyphes spéciaux et des transparences alpha.
• Les formats matriciels (TIFF, PNG) : S’ils sont expressément réclamés par certains éditeurs, ces formats exigent impérativement le paramétrage d’une résolution de tramage minimale de 300 à 600 DPI (dots per inch) via l’argument dpi = 600. L’analyste veillera à utiliser le format TIFF avec compression sans perte LZW (compression = "lzw") pour préserver l’intégrité absolue des contrastes sans gonfler inconsidérément le poids des fichiers numériques sur les serveurs de soumission.

Il est absolument crucial de stipuler formellement les grandeurs physiques d’impression à l’aide des paramètres width, height et units = "cm" (ou "in") en adéquation exacte avec les gabarits éditoriaux de la revue visée (format simple colonne d’environ 8,5 cm ou double colonne d’environ 17,5 cm), sous peine de voir les polices typographiques dramatiquement déformées lors de la composition typographique de l’article.

12.2 Encapsulation du code sous forme de fonction personnalisée réutilisable

Dans un contexte de laboratoire où des analyses thermiques doivent être répliquées de manière séquentielle à travers de multiples cohortes expérimentales ou des jeux de données itératifs, le copier-coller empirique de volumineux blocs de code ggplot2 constitue un vecteur d’erreurs méthodologiques majeur. La démarche d’ingénierie logicielle préconise l’encapsulation de l’ensemble de la logique de transformation et de mise en forme au sein d’une fonction R personnalisée, modulaire et hautement reproductible.

Cette fonction, que l’on peut nommer creer_heatmap_academique(), doit accepter en entrées formelles le tableau de données matriciel brut, une déclaration optionnelle du centrage-réduction, le choix de la palette d’interpolation chromatique (palette viridis ou Brewer divergente), et des commutateurs booléens autorisant ou suspendant l’affichage des incrustations textuelles chiffrées. En interne, la fonction prend en charge l’extraction des noms de lignes, le pivotement via pivot_longer(), le calcul rigoureux des déviations standardisées, et la configuration intégrale du thème épuré de publication.

En incorporant en tête de fonction des tests de vérification assertifs (par exemple via la fonction standard stopifnot() pour certifier que les données d’entrée constituent bien un format tabulaire valide et que les variables sélectionnées sont strictement numériques), le chercheur sécurise son flux analytique. Cette industrialisation méthodologique garantit une harmonie visuelle irréprochable à travers l’ensemble des figures d’un laboratoire tout en divisant par dix le temps consacré à la maintenance des scripts d’analyse.

12.3 Check-list finale de conformité aux standards éditoriaux académiques (APA)

Avant d’adresser formellement un manuscrit intégrant des visualisations matricielles aux réviseurs d’une revue scientifique exigeante (telle que celles éditées par l’American Psychological Association, Elsevier ou Springer Nature), il est vivement recommandé de soumettre chaque carte thermique à une check-list de contrôle qualité méthodologique et sémiotique :

• Autonomie conceptuelle de la figure : Le titre, le sous-titre et la légende de bas de page (caption) fournissent-ils tous les éléments requis pour décrypter la figure sans consultation préalable du texte ? Les unités de mesure, la taille de l’échantillon ($N$) et les transformations mathématiques (z-scores, min-max) sont-elles explicitées textuellement ?
• Fidélité sémiologique de l’encodage : La palette chromatique sélectionnée est-elle en accord mathématique strict avec la métrique sous-jacente ? Une variable continue divergente est-elle bien calée sur une échelle tricolore dont le point médian correspond au neutre théorique ($0$) ?
• Accessibilité visuelle universelle : Les gradients sélectionnés survivent-ils à un test de simulation de daltonisme (deutéranopie/protanopie) ? L’impression en niveaux de gris préserve-t-elle la hiérarchie continue des amplitudes sans perte de discrimination ?
• Épuration sémiotique intégrale : Tout le bruit graphique d’arrière-plan a-t-il été rigoureusement éliminé (suppression des quadrillages internes secondaires, des bordures de panneau parasites et des repères d’axes superflus) ?
• Isométrie géométrique : Les cellules matricielles sont-elles formellement contraintes à un ratio d’aspect strictement carré (1:1) via l’adjonction de coord_fixed() afin d’interdire toute déformation optique subjective ?
• Lisibilité typographique absolue : Les annotations textuelles incrustées bénéficient-elles d’un contraste dynamique adaptatif garantissant une lecture fluide sur les cellules sombres comme sur les cellules claires ? L’orientation angulaire des libellés d’axes prévient-elle toute collision de caractères ?
• Reproductibilité computationnelle : Le script R source générant la figure est-il rigoureusement tracé, exempt de chemins d’accès absolus écrits en dur (recours à des chemins relatifs via le package here), et associé à une archive de session logicielle documentant l’ensemble des dépendances logicielles et des versions de packages mobilisées ?

En observant scrupuleusement ces règles de conception et d’exécution, le chercheur s’assure que sa carte thermique transcende le statut de simple illustration pour devenir un instrument analytique de haute précision, combinant puissance de synthèse heuristique, intégrité statistique absolue et élégance éditoriale intemporelle.

Références

Bertin, J. (1967). Sémiologie graphique : Les diagrammes, les réseaux, les cartes. Gauthier-Villars.

Brewer, C. A. (1994). Color use guidelines for mapping and visualization. Dans A. M. MacEachren & D. R. F. Taylor (Éds.), Visualization in Modern Cartography (pp. 123-148). Pergamon. https://doi.org/10.1016/B978-0-08-042415-6.50014-4

Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531-554. https://doi.org/10.1080/01621459.1984.10478080

Crameri, F., Shephard, G. E., & Heron, P. J. (2020). The misuse of colour in science communication. Nature Communications, 11(1), Article 5444. https://doi.org/10.1038/s41467-020-19160-7

Loua, T. (1873). Atlas statistique de la population de Paris. J. Dejey.

Pedersen, T. L., & Crameri, F. (2023). scico: Colour Palettes Based on the Scientific Colour-Maps (Version 1.5.0) [Logiciel]. CRAN. https://CRAN.R-project.org/package=scico

R Core Team. (2024). R: A language and environment for statistical computing. R Foundation for Statistical Computing. https://www.R-project.org/

Tufte, E. R. (2001). The visual display of quantitative information (2e éd.). Graphics Press.

van der Walt, S., & Smith, N. (2015). mpl colormaps. SciPy 2015. https://bids.github.io/colormap/

Wickham, H. (2007). Reshaping data with the reshape package. Journal of Statistical Software, 21(12), 1-20. https://doi.org/10.18637/jss.v021.i12

Wickham, H. (2014). Tidy data. Journal of Statistical Software, 59(10), 1-23. https://doi.org/10.18637/jss.v059.i10

Wickham, H. (2016). ggplot2: Elegant graphics for data analysis. Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4

Wickham, H., Averick, M., Bryan, J., Chang, W., McGowan, L. D., François, R., Grolemund, G., Hayes, A., Henry, L., Hester, J., Kuhn, M., Pedersen, T. L., Miller, E., Bache, S. M., Müller, K., Ooms, J., Robinson, D., Seidel, D. P., Spinu, V., Takahashi, K., Vaughan, D., Wilke, C., Woo, K., & Yutani, H. (2019). Welcome to the Tidyverse. Journal of Open Source Software, 4(43), Article 1686. https://doi.org/10.21105/joss.01686

Wilkinson, L. (2005). The grammar of graphics (2e éd.). Springer-Verlag. https://doi.org/10.1007/0-387-28695-0
