Comment créer un strip chart dans R

Dans le champ contemporain des sciences du comportement, de la neuropsychologie et de la biomédecine, la restitution fidèle de la variabilité interindividuelle constitue l’un des piliers méthodologiques les plus critiques. Pendant plusieurs décennies, la pratique dominante a consisté à résumer des distributions complexes par de simples diagrammes à barres surmontés d’une barre d’erreur, souvent désignés sous le terme critique de « dynamite plots ». Cette simplification réductrice occulte la structure sous-jacente des observations, dissimulant des asymétries prononcées, des bimodalités fondamentales ou la présence d’observations aberrantes susceptibles de fausser l’interprétation théorique. Face à la crise de la reproductibilité scientifique, la communauté académique internationale préconise désormais l’adoption systématique de techniques de visualisation transparentes, capables d’exposer la totalité des données observées sans artifice d’agrégation préalable.

Le strip chart, également qualifié de graphique de dispersion unidimensionnel ou de diagramme de points alignés, s’impose comme une réponse d’une élégance et d’une rigueur méthodologique exemplaires à cet impératif d’intégrité visuelle. Conçu pour projeter chaque point de données le long d’un axe de mesure continu, cet outil permet une inspection immédiate de la densité empirique et de la dispersion réelle des scores, sans imposer d’hypothèse paramétrique sur la forme de la distribution sous-jacente. Dans l’écosystème logiciel R, développé pour l’analyse statistique rigoureuse et la production graphique de haute volée, la génération de strip charts repose sur des fondations historiques robustes via les moteurs graphiques de base, tout en trouvant un prolongement analytique sophistiqué au sein des extensions modernes articulées autour de la grammaire des graphiques.

Le présent traité propose une exploration exhaustive de la conception, de la personnalisation et de l’interprétation des strip charts dans l’environnement R. Dépassant la simple présentation mécanique de lignes de commande, ce guide articule les fondements épistémologiques de la visualisation des micro-données avec les exigences concrètes de la recherche expérimentale. À travers l’étude approfondie des fonctions natives du système de base, l’implémentation de solutions algorithmiques pour juguler le chevauchement des observations, l’analyse comparative avec d’autres représentations canoniques telles que le boxplot ou le violin plot, et la maîtrise des extensions offertes par l’écosystème du tidyverse, ce document constitue une référence complète destinée aux chercheurs, statisticiens et étudiants exigeants désireux de hisser leurs pratiques de communication graphique au standard méthodologique le plus élevé.

1. Fondements conceptuels et utilité du strip chart en psychologie

1.1 Définition et nature unidimensionnelle du strip chart

Le strip chart se définit sur le plan morphologique comme une représentation graphique unidimensionnelle dont l’objectif premier réside dans la spatialisation exhaustive d’un ensemble de mesures quantitatives continues le long d’un axe métrique unique. Contrairement aux diagrammes bidimensionnels standards qui projettent la relation fonctionnelle ou stochastique unissant deux variables orthogonales, le strip chart concentre son pouvoir résolutif sur une seule dimension quantitative, bien qu’il puisse être décliné de manière catégorielle le long d’un axe secondaire pour autoriser les comparaisons factorielles intergroupes.

Cette approche graphique refuse délibérément toute forme d’agrégation statistique réductrice. Là où les estimateurs classiques de position et de dispersion tels que la moyenne arithmétique, la médiane, l’écart-type ou l’écart interquartile condensent un jeu de données en une poignée de scalaires abstraits, le strip chart trace une marque géométrique discrète pour chaque unité observationnelle individuelle présente dans l’échantillon. Cette granularité intégrale garantit qu’aucune information relative à l’agencement local des mesures n’est perdue lors de la phase de transcription graphique.

En psychologie expérimentale et en neurosciences comportementales, où les protocoles d’investigation reposent fréquemment sur des échantillons de taille réduite ou modérée en raison de contraintes logistiques, éthiques ou financières, l’affichage exhaustif des points individuels s’avère hautement vertueux. Il constitue une alternative directe et rigoureuse aux représentations opaques qui masquent la dispersion réelle des phénotypes ou des profils cognitifs. En visualisant chaque valeur, le chercheur s’assure d’une traçabilité visuelle immédiate entre l’inscription brute de la mesure et son intégration dans le discours scientifique.

1.2 Applications empiriques en recherche comportementale

L’utilité empirique du strip chart s’illustre avec acuité lors du recueil de variables chronométriques, à l’instar des temps de réaction mesurés au millième de seconde dans des paradigmes d’attention sélective, de décision lexicale ou d’amorce cognitive. Les distributions temporelles humaines sont notoirement caractérisées par une asymétrie positive substantielle, avec une accumulation rapide de latences minimales suivie d’une longue traîne de réponses retardées. L’emploi d’un strip chart permet de repérer instantanément la frontière plancher de réponse physiologique tout en révélant la structure fine des latences sans lisser artificiellement la composante tardive de la réponse.

Dans le domaine de la neuropsychologie clinique et de la psychopathologie expérimentale, l’accès à des cohortes de patients présentant des lésions cérébrales focales ou des syndromes psychiatriques rares se heurte inévitablement à la pénurie de sujets. Dans ce contexte de recherche sur échantillons restreints, où un effectif par cellule expérimentale oscillant entre cinq et quinze observations n’est pas exceptionnel, calculer aveuglément des moyennes d’échantillon expose le théoricien à des inférences trompeuses. Le strip chart s’affirme ici comme le vecteur graphique idéal pour cartographier les scores individuels obtenus à des batteries de tests standardisés, tels que les indices de mémoire de travail ou les bilans des fonctions exécutives.

L’évaluation de l’efficacité thérapeutique constitue un autre terreau applicatif fécond. Dans les protocoles quasi-expérimentaux évaluant l’impact d’une prise en charge psychothérapeutique ou d’un entraînement cognitif selon un schéma pré-test et post-test sur de petites cohortes, le strip chart prévient les conclusions triomphalistes hâtives. En observant l’alignement individuel des scores, l’analyste peut immédiatement discerner si une variation positive apparente de la moyenne du groupe reflète un progrès homogène partagé par l’ensemble des participants ou s’il résulte de la trajectoire spectaculaire d’un unique individu masquant la stagnation ou la dégradation clinique des autres sujets.

1.3 Rôle dans l’analyse exploratoire des données (EDA)

Le strip chart joue un rôle déterminant dans le cadre de l’analyse exploratoire des données, méthodologie fondamentale formalisée par le statisticien John Tukey. Cette démarche préliminaire postule que les données doivent être scrutées avec un minimum de présupposés formels afin de laisser transparaître leurs régularités intrinsèques ainsi que leurs anomalies structurelles avant tout calibrage de modèles mathématiques sophistiqués.

L’inspection visuelle d’un strip chart permet de diagnostiquer sur-le-champ les ruptures d’homogénéité au sein des distributions empiriques. Les concentrations locales d’observations, les zones de vacuité inattendues au sein du spectre métrique ainsi que les regroupements discrets de valeurs peuvent être appréhendés sans calcul préalable. Cette détection qualitative des discontinuités apporte un éclairage substantiel sur de potentielles sous-populations cachées ou sur des défaillances insoupçonnées du matériel de mesure, telles que des imprécisions d’arrondi ou des troncatures automatiques.

Par ailleurs, cette visualisation fournit une appréciation heuristique intuitive du respect ou de la transgression des postulats distributionnels requis par les méthodes inférentielles paramétriques classiques, telles que l’analyse de variance ou le test t de Student. L’analyste identifie immédiatement l’asymétrie de la distribution, l’aplatissement ou la présence de points isolés à l’extrême périphérie du nuage de données. Ce premier diagnostic visuel oriente de manière décisive le choix ultérieur vers des transformations mathématiques appropriées, l’usage de statistiques robustes ou le recours à des modélisations non paramétriques fondées sur les rangs ou le rééchantillonnage.

2. Comparaison méthodologique : Strip chart versus boîte à moustaches

2.1 Limites épistémologiques du boxplot sur petits échantillons

La boîte à moustaches, ou boxplot, introduite initialement par Tukey, s’est imposée au fil des ans comme une référence incontournable de la synthèse graphique univariée. En condensant une distribution continue à travers cinq valeurs repères fondamentales — le minimum, le premier quartile, la médiane, le troisième quartile et le maximum théorique délimité par les moustaches —, elle offre une économie visuelle redoutable pour comparer des cohortes volumineuses. Cependant, sur le plan épistémologique, l’application automatique du boxplot à des échantillons de taille modeste, typiquement lorsque le nombre d’observations est inférieur à vingt, soulève des objections méthodologiques majeures.

La première faille réside dans la dégradation de la précision des quantiles sur de petits volumes de données. Estimer un premier et un troisième quartile sur un échantillon comptant dix observations implique une interpolation purement mathématique entre des points distants, ce qui confère à la boîte une géométrie rassurante mais fondamentalement artificielle. Les contours de la boîte suggèrent l’existence d’une continuité statistique sous-jacente et d’un comportement probabiliste stable, alors même que les données brutes sont éparses, discontinues et soumises aux aléas stochastiques propres aux petits effectifs.

La seconde limite, plus pernicieuse encore, tient au masquage intégral de la multimodalité. Un boxplot est incapable de distinguer une distribution strictement unimodale symétrique d’une distribution bimodalement polarisée ou composée de regroupements discrets disjoints, dès lors que les quartiles coïncident par hasard. Cette occultation peut conduire les équipes de recherche à formuler des hypothèses unificatrices erronées, en postulant un comportement de groupe centralisé là où coexistent deux sous-groupes diamétralement opposés. Les standards contemporains d’intégrité de la recherche en biosciences soulignent régulièrement cette faiblesse en déconseillant formellement le boxplot isolé sur petits échantillons.

2.2 Avantages analytiques du strip chart individuel

Face aux approximations imposées par la compression quantile, le strip chart individuel restaure l’intégrité observationnelle en s’abstenant de tout lissage ou de toute estimation intermédiaire. Chaque marque graphique inscrite sur le dispositif correspond de manière univoque à un enregistrement expérimental réel, préservant ainsi la fidélité de l’information primaire. Cette caractéristique confère au chercheur et à son lecteur une prise directe avec la matérialité de l’échantillon étudié.

Cette granularité visuelle facilite l’identification immédiate des scores identiques au sein de l’instrument de mesure. Dans les échelles psychométriques ordinales à scores discrets, comme les questionnaires mesurant l’anxiété, la dépression ou l’empathie, plusieurs participants obtiennent fréquemment des totaux strictement similaires. Le strip chart, grâce à des algorithmes d’empilement ou de dispersion latérale, met en lumière ces concentrations discrètes qui demeurent totalement invisibles à travers les surfaces planes et uniformes d’un boxplot conventionnel.

En outre, la caractérisation des valeurs extrêmes s’en trouve profondément enrichie. Dans une boîte à moustaches, une valeur considérée comme aberrante n’est affichée de manière isolée que si elle franchit le seuil arbitraire de 1,5 fois l’écart interquartile au-delà des charnières. Le strip chart s’affranchit de ce découpage normatif prédéfini : il laisse l’observateur apprécier le continuum de la dispersion et évaluer si un point éloigné se situe dans le prolongement graduel d’une distribution asymétrique ou s’il constitue une rupture radicale, témoignant potentiellement d’une erreur d’encodage ou d’un profil clinique atypique requérant une investigation singulière.

2.3 Critères de sélection entre strip chart, violin plot et boxplot

Le choix raisonné d’une modalité de visualisation univariée doit procéder d’une analyse rigoureuse croisant le volume d’observations disponibles, la finalité communicative de la figure et la complexité structurale des données. L’arbitrage entre le strip chart, le violin plot et le boxplot n’est pas une question de préférence esthétique subjective, mais une décision fondée sur la théorie de la communication scientifique des données.

Lorsque la taille d’échantillon par groupe expérimental se situe en deçà de 20 ou 30 observations, le strip chart s’impose comme la solution canonique incontestable. Le boxplot y est méthodologiquement fragile, et le violin plot s’avère particulièrement trompeur. Ce dernier repose sur une estimation de densité par noyau de lissage gaussien qui, sur des effectifs squelettiques, produit des contours d’une régularité fallacieuse, suggérant une continuité et une densité distributionnelle dénuées de fondement empirique.

En revanche, lorsque l’échantillon franchit le seuil de plusieurs centaines ou milliers d’individus, le strip chart brut montre ses propres limites en raison du phénomène de saturation visuelle ou de sur-encombrement graphique : les points se superposent en une masse indifférenciée où la densité locale cesse d’être perceptible. Dans cette configuration de grands volumes, le violin plot ou le boxplot recouvrent toute leur pertinence synthétique. Néanmoins, pour les tailles intermédiaires oscillant entre 30 et 100 observations, la stratégie la plus performante consiste à combiner ces paradigmes par une superposition méthodique, associant la macro-structure synthétique d’une boîte ou d’une densité à la transparence microscopique des points du strip chart.

3. Syntaxe fondamentale et anatomie de la fonction de base stripchart()

3.1 Structure générale et paramètre obligatoire x

Au sein de la distribution standard du logiciel R, la fonction native `stripchart()` issue du package graphique de base offre un moteur éprouvé, rapide et remarquablement personnalisable pour l’affichage de diagrammes unidimensionnels. Sa conception remonte aux origines du langage S, ce qui garantit une stabilité algorithmique absolue et une totale indépendance vis-à-vis de bibliothèques tierces susceptibles d’évoluer ou de modifier leurs dépendances au cours du temps.

L’anatomie syntaxique fondamentale de cette fonction s’organise autour de son argument principal, formellement nommé `x`. Dans sa déclinaison la plus directe, cet argument accepte un vecteur numérique continu simple contenant les valeurs quantitatives de la variable d’intérêt. Si l’utilisateur transmet une liste de vecteurs numériques, `stripchart()` génère automatiquement autant de bandes horizontales ou verticales que de composants de la liste, autorisant des comparaisons directes sans nécessiter la restructuration préalable des tableaux de données.

La gestion des données manquantes constitue un volet technique essentiel lors de l’appel de la fonction. Par défaut, la présence de valeurs non attribuées encodées sous la forme `NA` au sein du vecteur numérique peut perturber l’ajustement automatique de l’échelle des axes graphiques ou bloquer certaines routines de calcul de densité. Il est donc recommandé d’opérer un nettoyage préliminaire à l’aide de fonctions de filtrage telles que `na.omit()` ou de vérifier le comportement de l’argument d’omission afin de garantir un calcul intègre des coordonnées géométriques.

3.2 Utilisation de la syntaxe par formule (formula)

Pour s’inscrire harmonieusement dans les conventions d’analyse statistique propres au langage R, la fonction `stripchart()` intègre une interface par formule extrêmement puissante. Cette écriture standardisée, héritée des modèles linéaires, adopte la structure canonique `variable_reponse ~ facteur_explicatif`. Dans ce contexte, la variable située à gauche de l’opérateur tilde représente la dimension continue quantitative, tandis que l’élément positionné à droite correspond à un facteur catégoriel ou une variable discrète définissant les groupes d’appartenance des observations.

L’utilisation de cette syntaxe s’accompagne systématiquement de l’argument `data`, qui spécifie le data frame contenant les variables mentionnées. Cette organisation modulaire présente des avantages remarquables en matière de clarté algorithmique et de maintenance du code de recherche. Au lieu d’extraire manuellement des sous-vecteurs à l’aide d’indexations complexes et sources d’erreurs, le chercheur formule une relation d’interdépendance conceptuelle lisible directement par tout collaborateur ou réviseur scientifique.

De surcroît, la syntaxe par formule gère nativement le découpage hiérarchique de l’axe catégoriel. Les niveaux du facteur spécifié à droite du tilde sont ordonnés en fonction de leur hiérarchie interne au sein du data frame, ce qui permet de contrôler rigoureusement la disposition spatiale des conditions expérimentales le long du cadre sans manipulation fastidieuse des coordonnées absolues de tracé.

3.3 Génération d’un premier graphique minimal

Afin de concrétiser la logique opératoire de la fonction, envisageons la modélisation d’un scénario d’évaluation psychologique. Considérons un vecteur synthétique simulant les scores obtenus par douze patients consécutifs à l’échelle d’évaluation de la dépression de Hamilton (HAM-D) à l’issue d’une phase de stabilisation clinique :

Pour produire le strip chart minimal correspondant à cette cohorte, la commande la plus élémentaire consiste à invoquer la fonction en lui passant ce vecteur numérique directement en paramètre :

La simple exécution de cette instruction entraîne l’ouverture d’une fenêtre graphique et le tracé immédiat d’un axe horizontal gradué calé automatiquement sur l’étendue des valeurs observées, de la note la plus basse à la plus élevée. Chacun des douze scores est matérialisé par un symbole géométrique carré, disposé sur une unique ligne droite parallèle à l’axe des abscisses.

Bien que ce rendu minimaliste démontre l’extrême économie de moyens offerte par R, il met simultanément en exergue les limitations immédiates du comportement par défaut. Les observations affichant un score strictement identique se retrouvent dessinées au même emplacement physique, se masquant les unes les autres sans que l’observateur puisse estimer leur fréquence réelle. C’est précisément pour surmonter cette entrave perceptive que des mécanismes avancés de gestion du chevauchement sont intégrés au cœur même de la fonction.

4. Gestion du chevauchement : Méthodes overplot, jitter et stack

4.1 La méthode overplot et ses limites interprétatives

Le traitement des coïncidences spatiales de points représente l’un des verrous méthodologiques centraux de la visualisation de micro-données quantitatives. Lorsque plusieurs observations possèdent la même valeur numérique — phénomène fréquent dans les sciences humaines en raison du caractère discret ou arrondi des mesures —, leur projection sur un axe continu engendre une superposition rigoureuse. Dans le moteur de `stripchart()`, ce mécanisme correspond au comportement standardisé désigné sous l’argument `method = « overplot »`.

Cette approche présente une faiblesse interprétative patente : la perte irrémédiable de l’information liée à la densité fréquentielle locale. Si cinq participants distincts enregistrent un score de 18 sur une échelle psychologique, le mode `overplot` imprime cinq symboles exactement aux mêmes coordonnées géométriques. Pour l’œil humain, ce tracé est rigoureusement indiscernable d’un score unique obtenu par un seul participant. L’observateur est induit en erreur, sous-estimant massivement le poids statistique des valeurs récurrentes et biaisant son estimation intuitive du centre de gravité des données.

En conséquence, l’usage de la méthode `overplot` doit être strictement confiné aux variables purement continues mesurées avec un degré de précision instrumentale si fin que la probabilité théorique d’observer des ex aequo stricts est quasi nulle. Dès l’instant où l’échelle d’observation présente une granularité discrète, l’analyste se trouve dans l’obligation méthodologique de substituer à l’empilement aveugle une technique de dissociation spatiale contrôlée.

4.2 La méthode jitter pour disperser aléatoirement les observations

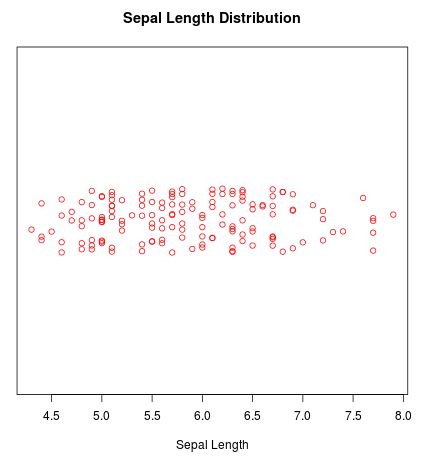

Pour neutraliser l’occultation générée par les superpositions, la solution algorithmique la plus largement répandue réside dans l’injection contrôlée d’une dispersion aléatoire orthogonale, communément appelée « gigue » ou « jittering ». Dans l’instruction native de R, cette méthode s’active par la spécification du paramètre `method = « jitter »` au sein de l’appel graphique.

Le principe opérationnel du jittering consiste à introduire un bruit stochastique uniforme le long de l’axe perpendiculaire à la dimension de mesure. Si le strip chart est orienté horizontalement, les scores conservent leur position mathématique absolue le long de l’axe des abscisses garantissant la parfaite exactitude de la mesure, tandis que leurs coordonnées verticales font l’objet d’un déplacement aléatoire léger autour de l’axe central. Cette dispersion brise l’alignement rectiligne parfait et sépare physiquement les points qui se trouvaient jusqu’alors dissimulés les uns derrière les autres.

L’amplitude de ce déplacement aléatoire se calibre au moyen de l’argument complémentaire `jitter`. Ce paramètre numérique détermine l’envergure de la bande de dispersion. Il convient de manipuler ce réglage avec discernement : une valeur excessivement faible ne résout pas le chevauchement dans les zones denses, tandis qu’une valeur démesurée disperse les points au point d’empiéter sur les catégories adjacentes ou de diluer l’impression de cohérence distributionnelle. L’objectif consiste à préserver l’intégrité de la mesure primaire tout en offrant une dissociation visuelle claire et immédiate de chaque entité observationnelle.

4.3 La méthode stack pour l’empilement régulier des données

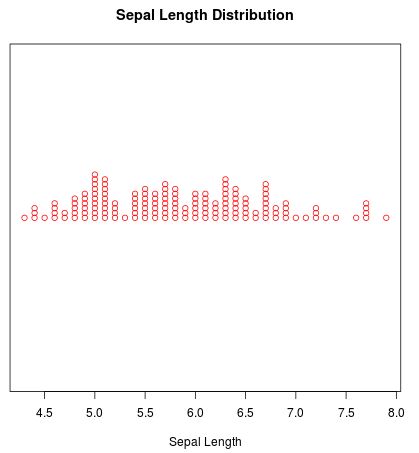

Une alternative déterministe remarquable à la dispersion aléatoire réside dans l’empilement systématique et ordonné des points redondants, accessible via l’argument `method = « stack »`. Contrairement au jittering qui s’appuie sur une fonction probabiliste pour disperser les données, l’empilement organise une disposition géométrique régulière formant un véritable histogramme de points ponctuels.

Lorsque deux observations ou plus présentent des coordonnées identiques le long de l’axe de mesure, l’algorithme empile verticalement ou horizontalement les symboles consécutifs à intervalles réguliers et constants. Cette disposition crée des colonnes ou des rangées parfaitement structurées, dont la hauteur physique est rigoureusement proportionnelle au nombre exact d’occurrences enregistrées à chaque niveau de l’échelle. Ce dispositif visuel combine la précision d’un tableau d’effectifs avec la clarté spatiale d’une distribution métrique continue.

Cette approche s’avère particulièrement judicieuse lors du traitement des réponses issues d’échelles de Likert, de scores discrets de questionnaires standardisés ou de décomptes d’erreurs cognitives où les valeurs possibles sont finies et restreintes. La méthode `stack` supprime tout aléa stochastique dans la disposition des points, ce qui en fait un outil de communication scientifique d’une probité exemplaire : le lecteur peut décompter visuellement un à un les individus composant chaque modalité de score sans redouter d’artéfact lié au tirage d’une dispersion artificielle.

5. Personnalisation esthétique : Symboles, tailles et couleurs

5.1 Sélection des symboles avec l’argument pch

La fonction `stripchart()` intègre la totalité des paramètres graphiques généraux du moteur de base de R. Parmi ces leviers de personnalisation, le paramètre `pch` (abréviation de plotting character) constitue l’élément déterminant pour définir la morphologie géométrique des marqueurs observationnels. R met à la disposition du chercheur une nomenclature standardisée de symboles numérotés de 0 à 25, chacun présentant des propriétés structurelles spécifiques.

Par défaut, `stripchart()` emploie un symbole carré vide (`pch = 0`). Cependant, dans le cadre de manuscrits académiques à visée de diffusion internationale, l’usage de cercles pleins ou opaques est universellement privilégié en raison de leur neutralité géométrique et de leur isotropie perceptive. L’attribution du code `pch = 16` produit des disques noirs pleins sans bordure distincte, tandis que le code `pch = 19` génère des cercles pleins dotés d’une légère régularisation de contour. Ces marqueurs maximisent le contraste optique sur fond blanc et facilitent la lecture rapide des distributions éparses.

Pour des jeux de données plus complexes où des superpositions partielles demeurent inévitables malgré l’emploi du jittering, les symboles indexés de 21 à 25 offrent une flexibilité technique supérieure. Ces glyphes particuliers se caractérisent par la dissociation opérationnelle de leur périmètre et de leur surface interne : leur pourtour est gouverné par l’argument `col`, tandis que leur remplissage intérieur est régulé par l’argument d’arrière-plan `bg` (background). L’emploi d’un cercle `pch = 21` avec un contour sombre et un intérieur coloré et translucide permet de discerner immédiatement les points isolés des zones d’interférence où les bordures s’entrecroisent distinctement.

5.2 Configuration chromatique via l’argument col et la transparence

L’introduction raisonnée de la dimension chromatique via l’argument `col` transforme la portée analytique d’un strip chart. Loin de constituer un simple artifice cosmétique, l’application de nuances colorées répond à deux impératifs majeurs : matérialiser instantanément l’appartenance à des sous-groupes expérimentaux distincts et résoudre le dilemme de la saturation des points dans les zones de forte densité.

L’attribution de la couleur peut s’opérer de manière scalaire uniforme, ou sous la forme d’un vecteur dont la longueur égale celle du nombre d’observations ou de conditions factorielles. Dans le cadre de comparaisons entre groupes cliniques et groupes contrôles, assigner des teintes contrastées et immédiatement différentiables permet au cortex visuel du lecteur de segmenter les distributions en quelques fractions de seconde. Il est impératif d’adopter des palettes chromatiques harmonisées conformes aux normes d’accessibilité universelle, évitant les juxtapositions problématiques de rouge et de vert afin de garantir une lisibilité optimale aux personnes présentant des déficiences de la vision des couleurs comme le daltonisme.

L’exploitation de la semi-transparence représente un raffinement méthodologique décisif. En recourant à la fonction native `rgb()`, l’analyste a la faculté d’adjoindre aux canaux rouge, vert et bleu un quatrième paramètre appelé canal alpha. En fixant par exemple ce canal à une valeur de 0.4 sur une échelle normée unitaire, les points tracés deviennent semi-translucides. Lorsqu’un point isolé se trouve tracé, il apparaît dans une tonalité pastel délicate ; lorsque plusieurs dizaines de points se superposent dans un intervalle réduit, leurs couches translucides cumulatives s’additionnent automatiquement, produisant une saturation chromatique progressive qui révèle la densité locale avec une fidélité remarquable.

5.3 Modulation de l’échelle des points avec l’argument cex

L’argument `cex` (character expansion) contrôle de façon directe le facteur d’échelle multiplicatif appliqué aux éléments de tracé par rapport à leur dimension géométrique standard unitaire. La valeur standard par défaut correspond rigoureusement à `cex = 1.0`.

La calibration de la taille des points relève d’un arbitrage délicat. Dans des cohortes extrêmement réduites composées d’une dizaine d’observations, maintenir des points à leur dimension unitaire standard peut conférer au graphique un aspect décharné et vide. Dans ce cas, accroître modérément le ratio vers des valeurs telles que `cex = 1.3` ou `cex = 1.5` renforce l’assise visuelle des mesures. À l’inverse, dès lors que l’effectif s’élève et que la densité s’accroît, réduire systématiquement le facteur d’expansion à `cex = 0.8` ou `cex = 0.6` permet de dégager l’espace graphique, de minimiser les occlusions mutuelles et d’affiner considérablement la lisibilité fine des micro-amas de données.

Enfin, le paramètre `cex` peut être vectorisé pour encoder une troisième variable métrique d’intérêt sur le même dispositif visuel. En associant la taille de chaque point individuel à une caractéristique physiologique continue sous-jacente — telle que la masse corporelle, l’âge des participants ou l’indice de fidélité d’une réponse —, le strip chart se mue en une représentation pluridimensionnelle dense en contenu informatif, tout en préservant son axe principal d’exploration univariée.

6. Orientation et étiquetage : Structuration des axes et légendes

6.1 Basculement orientationnel via le paramètre vertical

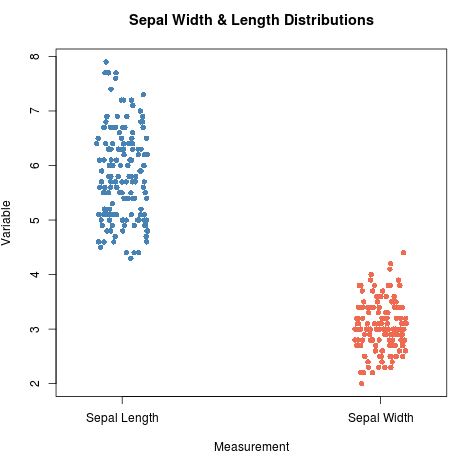

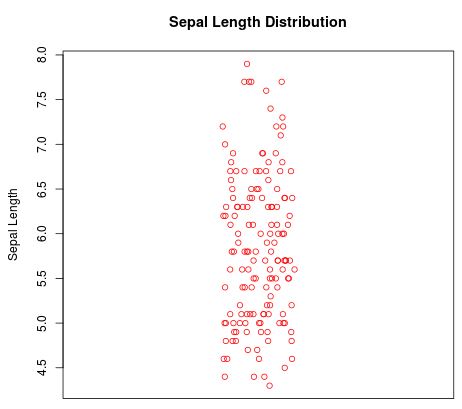

Par construction historique dans le système graphique de R de base, la fonction `stripchart()` génère des représentations dont la variable continue est alignée le long de l’axe des abscisses, c’est-à-dire de manière strictement horizontale. Cette disposition horizontale s’avère particulièrement adaptée à l’analyse d’une distribution unique isolée, car elle ménage un étalement longitudinal très favorable à l’identification détaillée des anomalies le long de la ligne graduée.

Cependant, dans la tradition sémiotique et éditoriale de la psychologie et des sciences biologiques, la variable dépendante ou mesurée est conventionnellement projetée le long de l’axe vertical des ordonnées (l’axe Y), tandis que les variables indépendantes catégorielles occupent l’axe horizontal (l’axe X). Pour inscrire le strip chart dans cette conformité paradigmatique, la fonction met à disposition l’argument booléen `vertical`. L’assignation de la directive `vertical = TRUE` opère une rotation géométrique à 90 degrés de l’ensemble du système de coordonnées.

Ce basculement vers une disposition verticale revêt une importance stratégique majeure lorsque l’on procède à des comparaisons intergroupes. Il aligne visuellement la hauteur des nuages de points avec l’intuition spatiale commune de grandeur (les scores élevés se situant au sommet du graphique et les scores faibles à sa base) et harmonise l’affichage avec d’autres formalismes conventionnels tels que les boîtes à moustaches ou les diagrammes de moyennes, facilitant ainsi les comparaisons inter-panneaux au sein des figures composites de manuscrits scientifiques.

6.2 Désignation rigoureuse des titres et des axes de mesure

La transformation d’un graphique exploratoire brut en une figure de publication académique irréprochable exige une explicitation sémantique méticuleuse de l’ensemble des repères métriques. Les paramètres génériques de contextualisation textuelle de R s’intègrent nativement dans l’appel de `stripchart()`.

L’attribution du titre principal s’effectue via l’argument `main`, tandis qu’un sous-titre contextualisant peut être inséré à l’aide de l’argument `sub`. Plus essentiel encore pour la rigueur scientifique, l’intitulé métrique précis des axes doit être spécifié au moyen des arguments `xlab` (pour l’axe des abscisses) et `ylab` (pour l’axe des ordonnées). Il est impératif d’y faire figurer non seulement le nom de la variable psychologique observée, mais également son unité de mesure formelle (par exemple, millisecondes, score standardisé Z, ou pourcentage de réponses correctes).

Pour parfaire le cadrage de la distribution, la maîtrise des limites numériques des axes via les arguments `xlim` et `ylim` est capitale. Par défaut, R calibre l’emprise des axes sur les valeurs extrêmes observées dans l’échantillon. Toutefois, pour prévenir toute distorsion perceptive ou pour autoriser la comparaison directe d’échantillons issus d’expériences distinctes, le chercheur doit forcer manuellement les bornes du graphique à l’aide d’un vecteur de deux scalaires, fixant par exemple l’origine à zéro ou verrouillant les limites aux bornes théoriques de l’échelle psychométrique administrée.

6.3 Attribution sémantique des groupes avec group.names

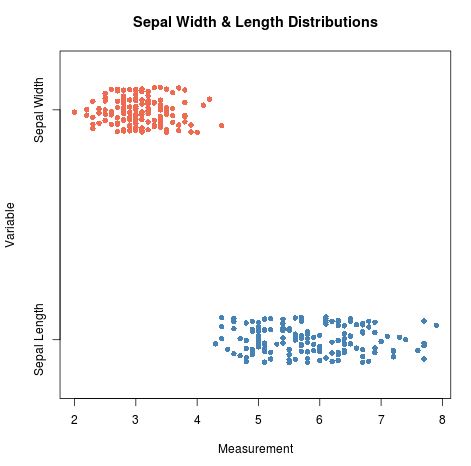

Lorsque le strip chart explore une comparaison multigroupes via une liste de vecteurs ou par le mécanisme d’une formule factorielle, l’identification claire de chaque colonne ou ligne de dispersion devient prioritaire. Par défaut, R extrait les libellés directement depuis les identifiants techniques des variables ou les niveaux bruts du facteur sous-jacent, lesquels comportent souvent des abréviations cryptiques ou des traits d’union peu conformes aux canons typographiques des périodiques scientifiques.

L’argument `group.names` permet d’écraser proprement ces libellés par défaut en leur substituant un vecteur de chaînes de caractères parfaitement formalisées et explicites (par exemple, `c(« Groupe Témoin », « Thérapie Cognitive », « Thérapie Combinée »)`). Cet étiquetage rigoureux assure la lisibilité immédiate du schéma sans contraindre l’utilisateur à modifier en amont la structure de son data frame ou les métadonnées de son étude clinique.

Sur le plan de l’ergonomie visuelle, l’apparition de textes longs sur l’axe catégoriel peut entraîner des conflits de chevauchement typographique, rendant les libellés illisibles. Dans ces circonstances, le recours conjoint au paramètre graphique universel `las = 1` (qui force l’horizontalité permanente de toutes les étiquettes numériques et textuelles des axes) combiné à un ajustement préalable des marges de tracé via la commande préliminaire `par(mar = …)` garantit un alignement esthétique irréprochable et rigoureusement conforme aux recommandations rédactionnelles de l’American Psychological Association (APA).

7. Représentation multidimensionnelle et comparaisons intergroupes

7.1 Modélisation de designs factoriels multigroupes

L’expérimentation en psychologie repose rarement sur l’examen isolé d’un groupe unique ; elle procède de façon préférentielle par la confrontation méthodique de plusieurs conditions expérimentales ou de cohortes contrastées. La fonction `stripchart()` déploie toute son efficacité analytique lorsqu’elle est sollicitée pour disséquer des architectures multigroupes.

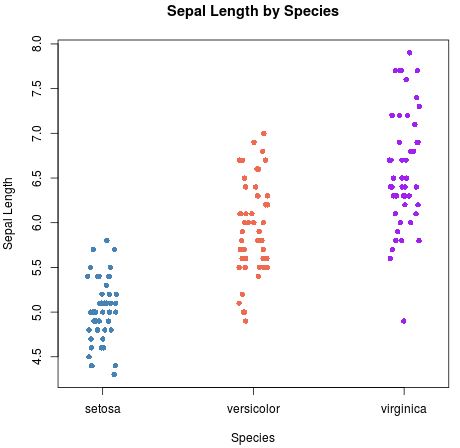

En couplant la syntaxe de formule `Score ~ Groupe` à un jeu de données hébergeant un facteur à trois, quatre ou cinq modalités, la fonction agence parallèlement autant de bandes de dispersion individuelles qu’il existe de niveaux dans la variable indépendante. Cette mise en regard frontale permet d’embrasser d’un seul coup d’œil non seulement les variations de tendance centrale d’une condition à l’autre, mais également les modifications radicales d’étalement ou d’homogénéité de la variance.

Pour maximiser le pouvoir discriminant de la figure, il est d’usage d’injecter un vecteur chromatique dimensionné à hauteur du nombre de groupes. Ainsi, chaque condition se voit assigner une signature colorimétrique propre, renforçant la séparation perceptive des échantillons. Le chercheur peut alors détecter instantanément si la dispersion intra-groupe est stable d’une modalité à l’autre (homosパcédasticité) ou si un traitement expérimental précis génère une instabilité comportementale accrue chez certains individus, information capitale qui échappe immanquablement aux tests d’hypothèse paramétriques centrés exclusivement sur la comparaison des moyennes.

7.2 Gestion des facteurs croisés en psychologie expérimentale

Les protocoles expérimentaux avancés mettent classiquement en scène des plans factoriels croisés, à l’instar d’un design $2 \times 2$ évaluant conjointement l’impact d’une condition de remédiation cognitive (Traitement versus Placebo) et d’un statut génétique ou biologique (Porteur versus Non-porteur d’un allèle de vulnérabilité). Dans de telles configurations, la restitution visuelle des effets principaux et des dynamiques d’interaction constitue l’épicentre du rapport empirique.

Pour modéliser graphiquement ce croisement sous R de base, la fonction `interaction()` fournit un levier algorithmique d’une grande puissance syntaxique. En formulant l’appel sous la forme `stripchart(Performance ~ interaction(Traitement, Statut), data = donnees_exp)`, le moteur de calcul combine de manière exhaustive les niveaux des deux facteurs pour engendrer quatre modalités composites distinctes le long de l’axe catégoriel.

L’optimisation graphique de ce type de dispositif repose sur un étiquetage sélectif et l’utilisation conjointe de codes couleurs et de formes géométriques de points (`pch`) différenciés. Par exemple, le statut génétique peut être matérialisé par l’opposition entre un cercle et un triangle, tandis que la condition thérapeutique est encodée par une différenciation chromatique bleue et orangée. Cette codification bivariée croisée offre au lecteur une grille d’analyse visuelle intuitive, lui permettant de décomposer instantanément les composantes additives et multiplicatives de l’effet d’interaction statistique modélisé.

7.3 Ajout de repères de tendance centrale et de dispersion

Si la vocation cardinale du strip chart est de révéler la totalité des micro-données sans artifice réducteur, l’œil humain requiert néanmoins des points d’ancrage métriques pour estimer rapidement la magnitude des écarts intergroupes. L’enrichissement d’un strip chart par l’adjonction sélective d’indicateurs paramétriques ou non paramétriques de tendance centrale et de dispersion décuple son efficacité sans compromettre sa transparence.

Dans l’écosystème graphique de R de base, cette synthèse s’élabore de façon séquentielle à l’aide de primitives de bas niveau, telles que les fonctions `segments()`, `points()` ou `arrows()`. Après avoir tracé le strip chart initial en mode vertical avec jittering, le chercheur calcule préalablement les moyennes arithmétiques et les erreurs-types de chaque modalité factorielle à l’aide de routines comme `tapply()` ou `aggregate()`.

À travers la commande `segments()`, il devient aisé de tracer un segment horizontal épais d’une couleur vive tranchée (par exemple, un rouge cramoisi ou un bleu marine saturé) positionné exactement à la coordonnée de la moyenne pour chaque groupe, flanqué d’une barre d’erreur verticale matérialisant un intervalle de confiance à 95 % calculé d’après la distribution de Student. Cette cohabitation spatiale entre le nuage complet des observations réelles au second plan et les estimateurs inférentiels au premier plan offre un compromis méthodologique idéal : elle autorise une lecture inférentielle instantanée tout en permettant d’évaluer immédiatement la représentativité réelle de ces estimateurs face à la dispersion brute des sujets.

8. Superposition stratégique : Hybridation strip chart et boxplot

8.1 Méthodologie de superposition séquentielle dans R de base

L’un des atouts les plus remarquables du moteur graphique standard de R réside dans son architecture en couches cumulatives successives. Contrairement à d’autres logiciels statistiques où chaque commande écrase irrévocablement la fenêtre graphique précédente, R permet d’ajouter des éléments géométriques additionnels sur un canevas déjà matérialisé grâce à l’argument d’ancrage `add = TRUE`.

La méthodologie séquentielle pour concevoir un graphique hybride associant un boxplot et un strip chart s’articule selon une chorégraphie d’instructions rigoureuse. La première phase consiste à tracer la boîte à moustaches conventionnelle via la fonction `boxplot()`. Une précaution technique primordiale s’impose lors de cette étape préliminaire : il est indispensable d’assigner l’argument `outline = FALSE`. Cette instruction désactive l’affichage automatique des points considérés comme des valeurs aberrantes par le boxplot, évitant ainsi que ces données périphériques ne se retrouvent imprimées en double lors de l’adjonction ultérieure des points individuels.

La seconde phase consiste à invoquer consécutivement la commande `stripchart()` en veillant scrupuleusement à spécifier la même formule factorielle, le paramètre `vertical = TRUE` pour garantir la parfaite concordance des orientations spatiales, et impérativement le drapeau `add = TRUE`. Cette commande ordonne au système de superposer avec une précision géométrique absolue le nuage de dispersion par jittering exactement au centre de chaque boîte à moustaches préalablement dessinée.

8.2 Bénéfices scientifiques de la double représentation

L’hybridation structurelle du boxplot et du strip chart constitue ce que de nombreux méthodologistes considèrent comme l’une des présentations les plus probantes de la statistique descriptive moderne. Elle réalise une synthèse dialectique parfaite entre la modélisation agrégée non paramétrique et la restitution granulaire brute.

Le boxplot apporte au lecteur des repères ordonnés stables et universellement compris : la médiane fournit une estimation robuste du centre de la distribution, immunisée contre les valeurs déviantes, tandis que l’écart interquartile mesure l’enveloppe englobant les 50 % centraux de l’échantillon. La présence simultanée du strip chart superposé vient apporter la contrepartie critique indispensable à la validation de cette boîte : elle expose de façon transparente le volume d’observations ayant servi à son édification et dissipe tout soupçon quant à l’existence d’une multimodalité sous-jacente ou d’une binarité occulte au sein des quartiles.

Cette transparence intégrale présente des bénéfices considérables lors des processus d’évaluation par les pairs au sein des revues scientifiques de premier rang. Elle témoigne d’une probité totale de la part des auteurs, qui n’ont rien à dissimuler derrière des barres d’erreurs réductrices. Les évaluateurs et la communauté académique peuvent ainsi attester de visu de la solidité des variations expérimentales rapportées, ce qui renforce de façon déterminante la crédibilité globale des conclusions empiriques de l’étude.

8.3 Réglages fins de la lisibilité et contrastes esthétiques

La réussite visuelle d’un diagramme hybride dépend d’un équilibre chromatique et géométrique soigné afin de prévenir tout télescopage sémiotique entre la boîte structurante et les points individuels. Si les deux entités graphiques adoptent des intensités visuelles similaires, la figure bascule instantanément dans une illisibilité confuse.

La règle heuristique fondamentale consiste à assigner des tonalités discrètes et atténuées à la boîte à moustaches sous-jacente. Il est recommandé de lui attribuer des bordures fines d’un gris anthracite feutré et un remplissage intérieur d’une nuance pastel très pâle ou d’un gris clair translucide. La boîte doit agir comme une armature contextuelle sobre, un arrière-plan architectural dont le seul rôle est de guider l’interprétation des seuils quantiles.

À l’inverse, les points individuels du strip chart doivent être portés au premier plan optique. On leur attribuera des symboles d’une chromaticité affirmée, soutenue par une légère semi-transparence pour autoriser la lecture des chevauchements. De surcroît, le paramètre d’amplitude `jitter` au sein de `stripchart()` doit faire l’objet d’un calibrage millimétré : l’étalement horizontal des points ne doit en aucun cas déborder de la largeur physique de la boîte à moustaches sous-jacente. Les observations individuelles doivent demeurer élégamment encapsulées dans le couloir spatial défini par les limites de la boîte, conférant à la composition finale une rigueur esthétique et une lisibilité scientifique parfaites.

9. Extension moderne : Création de strip charts avec ggplot2

9.1 Transition conceptuelle vers la grammaire des graphiques

Bien que le système graphique de base de R offre une rapidité d’exécution et une autonomie incomparables, l’avènement de l’écosystème tidyverse et de sa bibliothèque de visualisation emblématique, ggplot2, a profondément renouvelé les standards de l’ingénierie visuelle des données. Conçu par Hadley Wickham d’après les théories fondamentales de Leland Wilkinson, ggplot2 repose sur la « grammaire des graphiques », un paradigme logique décomposant une figure en couches d’abstraction indépendantes combinant données sources, associations esthétiques géométriques et transformations statistiques coordonnées.

Dans ce paradigme déclaratif, la conception d’un strip chart ne procède plus de l’appel d’une fonction dédiée monolithique comme `stripchart()`, mais de l’instanciation séquentielle d’un canevas vectoriel via la fonction `ggplot()`, au sein de laquelle les variables d’un data frame au format long sont couplées à des dimensions perceptives à travers la directive d’association `aes()` (abréviation d’aesthetics). L’attribution de la variable catégorielle à l’axe des abscisses et de la variable continue à l’axe des ordonnées constitue le socle structural universel de ce formalisme.

L’affichage initial des points s’effectue traditionnellement par l’adjonction d’une couche géométrique élémentaire à l’aide de l’opérateur d’addition via l’instruction `geom_point()`. Cependant, à l’instar de ce que nous avons observé avec la méthode `overplot` dans le moteur natif, `geom_point()` plaque strictement les observations identiques le long de colonnes rigides sans aucune déviation latérale, exposant le tracé aux mêmes affres de saturation et de dissimulation visuelle. C’est ici qu’interviennent les couches géométriques spécialisées développées pour transcender cette limitation.

9.2 Mise en œuvre approfondie de geom_jitter()

Pour instancier un strip chart moderne conjuguant dispersion contrôlée et robustesse esthétique sous ggplot2, la composante géométrique canonique réside dans la fonction `geom_jitter()`. Cette dernière substitue à la rigidité déterministe de `geom_point()` une translation aléatoire paramétrable appliquée individuellement à chaque point le long des axes cartésiens.

La force technique de `geom_jitter()` réside dans la dissociation explicite du contrôle dimensionnel de la gigue grâce à deux arguments fondamentaux : `width` et `height`. Dans le cadre d’un strip chart vertical académique standard, l’analyste souhaite induire une dispersion orthogonale le long de l’axe des catégories tout en préservant scrupuleusement l’exactitude absolue de la mesure quantitative sur l’axe des ordonnées. Cette exigence se traduit par la configuration rigoureuse `width = 0.2` (qui restreint la dérive horizontale à 20 % de la largeur d’une catégorie) et `height = 0` (qui interdit rigoureusement tout déplacement vertical, garantissant qu’aucune valeur de score n’est artificiellement modifiée vers le haut ou vers le bas).

Un autre atout méthodologique capital réside dans la gestion de la reproductibilité scientifique. La dispersion par jittering étant une opération stochastique, deux exécutions consécutives du même script produisent une disposition géométrique des points imperceptiblement différente, ce qui peut perturber l’alignement typographique ou heurter les exigences de reproductibilité absolue des revues. Pour pallier cet aléa, il suffit de fixer préalablement l’état du générateur pseudo-aléatoire à l’aide de l’instruction `set.seed(123)` ou d’exploiter le paramètre interne `seed` au sein même de l’appel `position_jitter()`, assurant ainsi une stabilité millimétrique immuable du rendu à chaque régénération du document.

9.3 Alternative déterministe avec geom_dotplot() et ggbeeswarm

Bien que le jittering demeure extrêmement populaire, sa nature probabiliste suscite occasionnellement des réserves chez certains méthodologistes qui lui reprochent d’introduire un bruit visuel dénué de signification théorique. Pour satisfaire à une exigence déterministe absolue au sein de ggplot2, deux solutions algorithmiques de pointe s’offrent au chercheur : le tracé de diagrammes de points réguliers et les graphiques en essaim d’abeilles.

La fonction native `geom_dotplot(binaxis = « y », stackdir = « center »)` permet de créer un strip chart empilé où les observations proches sont discrétisées en compartiments réguliers (bins) puis centrées symétriquement de part et d’autre de l’axe vertical médian. Le résultat visuel évoque la structure d’un empilement atomique régulier, matérialisant avec une élégance mathématique parfaite les concentrations d’occurrences sans recourir au moindre tirage pseudo-aléatoire.

Pour les jeux de données complexes et continus, le package spécialisé ggbeeswarm fournit une extension graphique d’une finesse incomparable à travers sa fonction `geom_quasirandom()`. Cette routine implémente des algorithmes de type Van der Corput ou d’essaimage adaptatif : les points sont disposés latéralement de manière compacte et parfaitement symétrique, la largeur de la dispersion à un niveau donné étant rigoureusement proportionnelle à la densité empirique locale calculée selon une fenêtre glissante. Le graphique ainsi généré (le beeswarm plot) allie l’exhaustivité totale du strip chart à la puissance d’évocation d’un profil de densité, sans aucune occlusion mutuelle de symboles.

9.4 Combinaison ggplot2 : violon, boîte et points individuels

L’apogée de la visualisation descriptive contemporaine sous ggplot2 se matérialise dans ce que la littérature désigne couramment sous le nom de diagramme « raincloud » ou combinaison hiérarchique intégrée associant la densité d’un demi-violon, l’ossature d’une boîte à moustaches réduite et la granularité des points d’un strip chart.

Cette composition tri-dimensionnelle s’ordonnance par l’empilement méthodique de trois couches consécutives :

• Un demi-profil de violon via le package gghalves ou une commande `geom_violin(trim = FALSE, alpha = 0.2)` en arrière-plan, fournissant une courbe lissée évoquant la fonction de densité probabiliste théorique ;
• Une boîte à moustaches très étroite et compacte au second plan via `geom_boxplot(width = 0.15, outlier.shape = NA, alpha = 0.5)`, condensant les quartiles et la médiane sans affichage redondant des anomalies ;
• Le nuage complet des micro-données au premier plan via `geom_jitter(width = 0.1, alpha = 0.6, size = 1.8)`, réaffirmant la matérialité observationnelle de chaque sujet.

L’adjonction systématique d’un thème épuré conforme aux normes éditoriales les plus strictes, tel que `theme_classic()` ou `theme_minimal()`, associée à la suppression de tout quadrillage superflu d’arrière-plan, aboutit à une œuvre graphique de publication scientifique de la plus haute volée. L’exportation finale s’opère au format vectoriel haute résolution (PDF ou SVG) ou matriciel d’impression supérieure (TIFF à 300 ou 600 DPI) via la commande standard `ggsave()`, scellant un flux de travail d’une robustesse professionnelle absolue.

10. Diagnostic des données et détection visuelle des anomalies

10.1 Détection visuelle des scores extrêmes et aberrants

L’analyse préalable des données de recherche impose un tamisage minutieux destiné à dépister les anomalies d’échantillonnage, les erreurs de saisie manuelle ou les trajectoires physiologiques atypiques. Si des algorithmes quantitatifs formels fondés sur les scores Z ou les distances de Mahalanobis sont fréquemment mobilisés, le strip chart procure une heuristique visuelle immédiate et infalsifiable pour évaluer la réalité contextuelle de ces déviations.

Contrairement aux représentations d’intervalles agrégées où une valeur aberrante se dissout silencieusement dans le calcul de la moyenne en tirant artificiellement celle-ci vers le haut et en dilatant l’écart-type, le strip chart projette l’observation problématique dans son isolement spatial complet. L’analyste discerne d’un regard si un point situé à plus de trois écarts-types de la médiane est une valeur purement isolée — potentiellement imputable à un artéfact technique ou à un sujet n’ayant pas respecté les consignes expérimentales — ou s’il constitue la continuité logique d’une traîne distributionnelle fortement asymétrique propre au phénomène psychologique exploré.

Cette clarification empirique oriente la prise de décision méthodologique. Face à une valeur atypique visiblement décrochée du reste de la distribution, le chercheur peut engager une vérification ciblée du dossier d’observation du patient sans procéder à une élimination aveugle et prématurée qui violerait les protocoles pré-enregistrés de l’étude clinique.

10.2 Identification des effets de plancher et de plafond

Dans l’évaluation psychométrique et neuropsychologique, les instruments de mesure étalonnés sont fréquemment confrontés à deux écueils métrologiques majeurs : les effets de plancher (floor effects) et les effets de plafond (ceiling effects). Ces distorsions surviennent lorsqu’un test est structurellement trop complexe ou, à l’inverse, excessivement trivial pour la population ciblée, conduisant une proportion substantielle des sujets à accumuler le score minimal ou maximal permis par l’instrument.

Sur un diagramme à barres conventionnel ou une boîte à moustaches standard, de tels phénomènes sont singulièrement complexes à décrypter, apparaissant simplement sous les traits d’une variance anormalement étroite ou d’un quartile comprimé. Sur un strip chart utilisant la méthode d’empilement (`stack`) ou de dispersion (`jitter`), ces artefacts éclatent avec une évidence graphique aveuglante : une multitude de points s’agglutinent rigoureusement le long de la ligne limite inférieure ou supérieure de l’axe, formant un amoncellement orthogonal massif tandis que le reste du spectre de mesure demeure désertique.

Le diagnostic précoce de ces effets de saturation via le strip chart évite au chercheur l’erreur fatale d’appliquer des modèles de régression linéaire classique ou des analyses de variance paramétriques qui postulent la normalité des résidus et la continuité indéfinie de la variable dépendante. L’observation immédiate de cet affaissement métrologique impose l’orientation vers des modélisations statistiques adaptées aux distributions censurées, à l’instar des régressions Tobit ou des modèles linéaires généralisés ordonnés.

10.3 Mise en évidence visuelle de la multimodalité

L’un des apports critiques les plus spectaculaires du strip chart réside dans sa capacité organique à démasquer les distributions multimodales, configuration pathologique par excellence pour l’analyse statistique standard. Une distribution multimodale survient lorsqu’un échantillon, supposé homogène a priori, se compose en réalité d’un amalgame de deux ou plusieurs sous-populations distinctes régies par des mécanismes latents différents.

Si l’on soumet un tel échantillon à une synthèse par moyenne et écart-type, l’indicateur de tendance centrale va mécaniquement se positionner au centre géométrique de l’espace métrique… c’est-à-dire précisément dans une zone de creux où l’on n’observe presque aucun individu réel ! Le boxplot, quant à lui, dessinera une boîte englobant l’ensemble de la travée, feignant l’existence d’une densité continue au sein de ses charnières.

Le strip chart pulvérise cette illusion en exposant la scission physique du nuage de données. Le chercheur constate immédiatement la formation de deux îlots denses d’observations séparés par un intervalle de vide statistique total. Cette révélation visuelle déclenche immédiatement une réévaluation théorique profonde : il devient urgent d’investiguer l’existence de variables modératrices non contrôlées (telles que le sexe, le niveau de scolarité, un sous-type nosologique clinique ou un génotype particulier) susceptibles d’expliquer cette partition avant toute tentative d’inférence globale.

11. Étude de cas empirique : Analyse de temps de réaction cognitive

11.1 Présentation du protocole expérimental et des données

Pour ancrer l’ensemble de ces préceptes méthodologiques dans la pratique effective de laboratoire, développons une étude de cas intégralement reproductible dédiée à l’analyse de temps de réaction issus du paradigme classique de l’inhibition cognitive : la tâche de Stroop. Dans ce protocole informatisé, un groupe de trente participants volontaires sains est soumis à deux conditions expérimentales contrastées : une condition congruente (où la couleur physique de l’encre correspond à la signification sémantique du mot projeté, par exemple le vocable « VERT » imprimé en encre verte) et une condition incongruente (induisant un conflit cognitif majeur, par exemple le vocable « ROUGE » imprimé en encre bleue).

La théorie postule que la résolution du conflit d’interférence cognitive génère un coût temporel significatif, matérialisé par un allongement sensible des latences moyennes lors de la condition incongruente. Cependant, une variabilité interindividuelle considérable existe quant à l’efficacité des mécanismes de contrôle exécutif préfrontal, rendant l’inspection microscopique des données individuelles absolument indispensable.

Générons sous R un jeu de données expérimental parfaitement représentatif de ces distributions chronométriques, en injectant une asymétrie positive réaliste ainsi qu’un profil individuel atypique afin de tester le pouvoir résolutif de nos représentations graphiques :

Au sein de notre tableau de données, chaque participant dispose ainsi de deux mesures temporelles appareillées, encodées en millisecondes et prêtes à faire l’objet de notre protocole de traitement graphique.

11.2 Script complet pas à pas avec R de base

Concevons dans un premier temps un panneau d’analyse rigoureux et autonome en mobilisant exclusivement les outils natifs de R de base. Notre objectif consiste à dresser un strip chart vertical comparatif intégrant un jittering maîtrisé, une différenciation chromatique explicite, et la superposition des repères de moyennes paramétriques accompagnées de leurs intervalles de dispersion :

La démarche algorithmique se déroule comme suit : nous restructurons nos données sous la forme d’une liste de deux vecteurs correspondant aux deux conditions. Nous configurons préalablement l’espace graphique à l’aide de la commande `par()` afin d’élargir la marge gauche pour accueillir les étiquettes numériques sans rognage, et nous appliquons le paramètre `las = 1` pour contraindre tous les chiffres à l’horizontale.

L’exécution de l’instruction maîtresse prend la forme suivante :

`stripchart(donnees_stroop, vertical = TRUE, method = « jitter », jitter = 0.15, pch = 21, bg = c(rgb(0.2, 0.4, 0.8, 0.5), rgb(0.9, 0.3, 0.2, 0.5)), col = c(« darkblue », « darkred »), cex = 1.3, ylim = c(300, 1100), ylab = « Temps de réaction (ms) », group.names = c(« Condition Congruente », « Condition Incongruente »), main = « Évaluation de l’Interférence Cognitive (Tâche de Stroop) »)`

Dans un second temps, nous calculons les moyennes arithmétiques de chaque condition via la fonction `sapply()`, puis nous ajoutons au premier plan, grâce à la commande `segments()`, deux barres horizontales noires épaisses signalant le niveau moyen de chaque condition, flanquées de leurs segments d’erreurs calculés via `arrows()`. Le résultat obtenu constitue une synthèse visuelle d’une lisibilité exemplaire, révélant sans fard le glissement global de la distribution vers le haut lors de la condition incongruente tout en exposant clairement la présence de deux latences particulièrement élevées franchissant le cap des 1000 millisecondes.

11.3 Script équivalent et enrichi avec l’écosystème tidyverse

Transposons à présent cette démarche empirique au sein de l’environnement contemporain de la science des données en exploitant la puissance conjointe des packages tidyr et ggplot2. Cette approche moderne débute impérativement par une phase de pivotement structurel afin de convertir le tableau rectangulaire originel en un format long ordonné (tidy data) :

À l’aide de la fonction `pivot_longer()`, nous réorganisons les données de telle sorte que la modalité de la tâche devienne une variable explicative unique nommée `Condition`, et que la mesure chronométrique soit regroupée au sein de la colonne unique `Temps_ms`. L’étape suivante consiste à chaîner ce data frame directement dans le pipeline graphique de ggplot2 :

`ggplot(donnees_long, aes(x = Condition, y = Temps_ms, color = Condition, fill = Condition)) +`
` geom_boxplot(width = 0.25, outlier.shape = NA, alpha = 0.2, color = « grey30 », size = 0.6) +`
` geom_jitter(width = 0.12, height = 0, size = 2.5, alpha = 0.7, shape = 21, stroke = 0.8) +`
` stat_summary(fun = mean, geom = « point », shape = 23, size = 3.5, fill = « white », color = « black ») +`
` scale_y_continuous(limits = c(300, 1100), breaks = seq(300, 1100, 100)) +`
` scale_color_manual(values = c(« Congruente » = « #2C7BB6 », « Incongruente » = « #D7191C »)) +`
` scale_fill_manual(values = c(« Congruente » = « #ABD9E9 », « Incongruente » = « #FDAE61 »)) +`
` labs(title = « Effet d’Interférence de Stroop : Visualisation Hybride », subtitle = « Temps de réaction individuels (N = 30) et profils quantiles », x = « Condition Expérimentale », y = « Temps de réaction (ms) ») +`
` theme_classic(base_size = 13) +`
` theme(legend.position = « none », plot.title = element_text(face = « bold », hjust = 0.5), plot.subtitle = element_text(hjust = 0.5))`

L’analyse clinique de cette figure sophistiquée enrichit immédiatement la portée de l’interprétation. L’effet classique d’interférence cognitive se trouve parfaitement confirmé par le décrochage vers le haut de la médiane et de la moyenne (matérialisée ici par un losange blanc épuré). Cependant, la superposition granulaire des micro-données démontre avec force que l’allongement des latences ne s’opère pas sous la forme d’une simple translation rigide de l’ensemble des sujets : la condition de conflit provoque un étirement spectaculaire de la variance, révélant que si certains participants préservent une efficacité inhibitrice intacte, une fraction substantielle de la cohorte décroche massivement, générant cette traîne asymétrique tardive caractéristique des failles attentionnelles exécutives.

12. Bonnes pratiques académiques, accessibilité et reproductibilité

12.1 Conformité aux recommandations de l’APA (7e édition)

L’intégration d’un graphique au sein d’un manuscrit soumis aux revues de l’American Psychological Association (APA) ou à toute publication scientifique à comité de lecture international impose l’observance d’un corpus de règles de présentation rigoureuses formalisées dans le manuel officiel de style (7e édition). La conformité APA ne relève pas d’un pur formalisme typographique, mais d’une doctrine éditoriale visant à maximiser la sobriété, la neutralité et l’efficacité communicative de l’image.

En premier lieu, le cadrage du graphique doit bannir impérativement ce que le théoricien Edward Tufte qualifie de « chartjunk », c’est-à-dire tout ornement décoratif gratuit dénué d’information statistique. Les arrière-plans colorés, les quadrillages épais, les bordures de boîtes d’encadrement complètes et les effets d’ombrage ou de pseudo-troisième dimension doivent être proscrits de manière absolue. Dans l’environnement R de base, ceci implique de paramétrer les axes au moyen de la directive `bty = « l »` pour ne conserver que les lignes d’axes gauche et inférieure. Sous ggplot2, l’application du thème `theme_classic()` réalise nativement cette épuration en supprimant tout artifice rétinien parasite.

En second lieu, la typographie et le légendage répondent à un agencement millimétré. Le titre de la figure ne doit pas être imprimé directement dans le canevas de l’image, mais positionné au-dessus de celle-ci dans le corps du texte académique, en caractères gras, suivi d’un sous-titre explicatif en italique. Au-dessous de la figure doit obligatoirement figurer une note formelle (`Note.`) détaillant avec précision le protocole visuel : définition explicite de ce que représente chaque point (par exemple, scores individuels d’un participant unique), spécification de la nature des repères centraux (moyenne arithmétique ou médiane) et explicitation des barres d’erreur (erreur-type, écart-type ou intervalle de confiance à 95 %).

12.2 Accessibilité universelle et conception graphique inclusive

L’éthique scientifique contemporaine exige que la communication des résultats empiriques soit universellement accessible à l’ensemble de la communauté internationale des chercheurs, sans exclusion des individus présentant des singularités sensorielles. Les déficiences congénitales de la vision des couleurs, qui affectent environ 8 % de la population masculine mondiale sous diverses formes de dyschromatopsies (notamment la deutéranopie et la protanopie), imposent de repenser radicalement la sélection des palettes graphiques.

La règle fondamentale proscrit formellement le recours aux oppositions binaires rouge-vert ou arc-en-ciel (palettes de type jet), dont les teintes fusionnent en une nuance boueuse indifférenciable pour les lecteurs concernés. Il convient d’adopter systématiquement des palettes perceptuellement uniformes et éprouvées, à l’image des échelles standardisées issues du package viridis (comme les nuances plasma, magma ou cividis) ou des nuanciers développés par ColorBrewer.

En complément absolu de la chromaticité, l’application du principe de redondance visuelle multicanale garantit une résilience communicative sans faille. Toute information encodée par une couleur doit être simultanément doublée par un autre attribut sémiotique indépendant : la morphologie géométrique des marqueurs observationnels via l’argument `pch` (par exemple, opposer des cercles pour le groupe placebo à des carrés pour le groupe sous traitement) ou la texture des lignes. Cette double codification préserve l’intégrité intégrale de l’information statistique même lorsque le manuscrit scientifique est imprimé en niveaux de gris monochromes sur support papier ou photocopié par un étudiant.

12.3 Reproductibilité computationnelle sous R Markdown et Quarto

Dans le paradigme contemporain de la science ouverte (Open Science), la publication d’un graphique descriptif est indissociable de la publication intégrale du code algorithmique déterministe ayant présidé à son élaboration. L’intégration de scripts de strip charts au sein de documents de programmation lettrée exploitant les environnements R Markdown ou Quarto constitue le garant ultime de la reproductibilité computationnelle.

Au sein de ces documents interactifs combinant prose narrative et blocs d’instructions exécutables (code chunks), une discipline algorithmique stricte doit être observée. La génération d’un strip chart employant une méthode stochastique de dispersion spatiale (`jitter`) doit obligatoirement être précédée de la fixation explicite du germe pseudo-aléatoire via `set.seed(…)` au début du bloc. Cette précaution technique garantit que toute recompilation ultérieure du document produira un agencement rigoureusement identique des points au pixel près, éliminant tout flottement dans les figures exportées.

Enfin, les paramètres d’exportation de l’image finale doivent être verrouillés dans les métadonnées d’en-tête du bloc chunk de Quarto ou de R Markdown. Les instructions telles que `fig.width = 6`, `fig.height = 4.5`, `fig.dpi = 300` et `dev = c(‘pdf’, ‘png’)` assurent que les graphiques générés répondront instantanément aux exigences de résolution matricielle minimale (300 DPI) exigées par les imprimeurs scientifiques de haut niveau, tout en archivant une copie vectorielle pérenne et scalable adaptée aux supports numériques interactifs. Cette rigueur méthodologique parachève la démarche scientifique en ancrant la restitution visuelle dans un flux de travail transparent, immuable et immédiatement auditable par les pairs.

Références

• American Psychological Association. (2020). Publication manual of the American Psychological Association (7th ed.). American Psychological Association. https://doi.org/10.1037/0000165-000
• Cleveland, W. S. (1993). Visualizing data. Hobart Press.
• R Core Team. (2023). R: A language and environment for statistical computing. R Foundation for Statistical Computing, Vienna, Austria. https://www.R-project.org/
• Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.
• Tukey, J. W. (1977). Exploratory data analysis. Addison-Wesley.
• Wickham, H. (2016). ggplot2: Elegant graphics for data analysis (2nd ed.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
• Wilkinson, L. (2005). The grammar of graphics (2nd ed.). Springer. https://doi.org/10.1007/0-387-28695-0
