Comment créer un graphique en sucette en R

Dans le domaine de l’analyse exploratoire et de la communication scientifique des données, le choix d’une représentation graphique ne relève jamais d’une simple considération ornementale. Il engage directement l’intégrité du transfert d’informations entre l’analyste et le lecteur, conditionnant la vitesse de décodage perceptif ainsi que la précision des inférences cognitives tirées des distributions quantitatives. Alors que le diagramme en barres traditionnel a longtemps constitué la norme hégémonique pour l’évaluation des grandeurs discrètes au sein de catégories nominales ou ordinales, l’émergence d’ensembles de données plus denses a mis en lumière ses vulnérabilités structurelles, notamment le phénomène de saturation visuelle provoqué par la juxtaposition de larges surfaces d’encre uniforme.

Le graphique en sucette, désigné dans la littérature internationale sous l’anglicisme de lollipop chart, s’est imposé au fil des deux dernières décennies comme une alternative rigoureuse, élégante et perceptuellement efficiente face aux limitations intrinsèques du diagramme en barres. Composé d’une tige linéaire reliant une origine métrique définie à un marqueur ponctuel indiquant la valeur observée, ce modèle hybride emprunte à la fois à la précision géométrique du nuage de points et à la lisibilité vectorielle des segments orthogonaux. En délestant la composition graphique du poids visuel des rectangles pleins, il permet de restituer avec une grande acuité des dizaines de comparaisons catégorielles sans induire de fatigue cognitive prématurée chez l’observateur.

L’environnement statistique R, soutenu par l’écosystème conceptuel de la grammaire des graphiques formalisée par Leland Wilkinson et implémentée avec maestria au sein de la bibliothèque ggplot2, offre un cadre programmatique d’une souplesse incomparable pour concevoir, affiner et automatiser la génération de ces artefacts visuels. Ce traité exhaustif se propose d’explorer pas à pas l’ensemble des fondements théoriques, des choix sémiotiques et des séquences d’implémentation logicielle nécessaires pour maîtriser le graphique en sucette en R, depuis l’ajustement géométrique élémentaire jusqu’aux déploiements multivariés, interactifs et éditoriaux de haut niveau.

1. Fondements théoriques et pertinence cognitive du graphique lollipop

1.1 Définition structurelle et comparaison avec le diagramme en barres classique

L’architecture morphologique du graphique en sucette repose sur la décomposition analytique du signal visuel en deux entités géométriques élémentaires : un segment de droite unidimensionnel faisant office de tige, et un disque ou marqueur ponctuel concentrant l’information terminale au sommet de cette trajectoire. Contrairement au diagramme en barres traditionnel, dont l’emprise spatiale est définie par une aire rectangulaire bidimensionnelle s’étendant de la ligne de base jusqu’au niveau d’amplitude de la mesure, le graphique en sucette substitue à cette nappe de pixels ou d’encre un tracé filiforme minimal. Cette réduction géométrique fondamentale transforme la nature même du stimulus rétinien, en dissociant la perception du vecteur de progression de celle de la position d’aboutissement.

Lorsque l’on évalue des variables catégorielles caractérisées par une cardinalité élevée, c’est-à-dire comportant un nombre important de modalités distinctes, le diagramme en barres conventionnel montre rapidement des signes de faillite sémiologique. La prolifération de rectangles contigus engendre un phénomène d’encombrement visuel désigné en psychologie cognitive sous le terme d’effet de moiré ou de saturation texturale. Les larges masses chromatiques se disputent l’attention focale du lecteur, produisant des artefacts perceptifs parasites au niveau des bordures contrastées et rendant laborieuse la comparaison différentielle entre modalités contiguës de magnitudes proches.

À l’inverse, l’insertion du graphique en sucette désengorge radicalement l’espace euclidien du graphique. En préservant une proportion substantielle d’espaces interstitiels non imprimés entre les différentes catégories, il allège le champ visuel sans pour autant sacrifier la continuité directionnelle reliant chaque entité à son origine métrique. Cette aération structurelle s’avère particulièrement salutaire lors de la publication de rapports volumineux ou d’articles au format compact, au sein desquels la densité d’information par centimètre carré doit être rigoureusement maximisée sans dégrader la lisibilité globale de la figure.

1.2 Principes de la Gestalt et perception visuelle des grandeurs

La supériorité cognitive du graphique en sucette dans de multiples contextes d’analyse comparative trouve ses fondements théoriques au sein des lois de la psychologie de la forme, ou principes de la Gestalt. En particulier, les lois de continuité et de clôture éclairent la manière dont le système visuel humain reconstitue la cohérence d’un tracé composite. Confronté à une droite fine surmontée d’un marqueur circulaire, l’œil interprète spontanément l’ensemble comme une trajectoire unifiée issue de l’axe de référence, tout en verrouillant instantanément son attention sur le point focal constitué par la terminaison renflée.

Dans leur taxonomie fondamentale sur la hiérarchie des jugements perceptifs élémentaires, les chercheurs William S. Cleveland et Robert McGill ont démontré que l’esprit humain évalue les grandeurs quantitatives avec le degré maximal d’exactitude lorsqu’elles sont encodées sous la forme de positions le long d’une échelle commune standardisée, bien avant l’appréciation des longueurs, des angles, des aires ou des volumes. Le diagramme en barres incite fréquemment l’observateur à évaluer inconsciemment une surface bidimensionnelle ou un volume implicite, ce qui introduit des biais d’estimation proportionnelle. Le graphique en sucette, en isolant le point terminal, ramène quasi exclusivement la tâche cognitive à un jugement de position le long d’une échelle partagée, minimisant ainsi les distorsions d’inférence métrique.

Par ailleurs, cette structure disjointe atténue considérablement les illusions d’optique consécutives aux contrastes de luminance locaux. Dans un diagramme en barres aux tranches chromatiques saturées, les arêtes limitrophes peuvent donner naissance à des bandes d’inhibition latérale, altérant la perception de la hauteur réelle de chaque élément. La réduction de la tige à un segment d’épaisseur calibrée et l’individualisation spatiale du cercle sommitale neutralisent ces phénomènes d’induction rétinienne, garantissant une transmission non biaisée de la variance numérique sous-jacente.

1.3 Optimisation du ratio encre-données selon Edward Tufte

L’évaluation épistémologique des représentations graphiques ne saurait faire l’économie des principes formulés par le statisticien et théoricien du design d’information Edward Tufte. Au cœur de son paradigme se trouve la notion de ratio encre-données, défini mathématiquement comme la proportion d’encre consacrée exclusivement à l’affichage non redondant de l’information quantitative par rapport à la quantité totale d’encre mobilisée pour la matérialisation du graphique. Selon Tufte, toute fraction graphique n’apportant pas une contribution sémantique directe ou induisant un bruit d’arrière-plan doit être impérativement éradiquée de la composition visuelle.

Le diagramme en barres plein constitue souvent un cas emblématique de gaspillage d’encre : les centaines de pixels composant le corps rectangulaire de la barre n’ont d’autre utilité que de combler le vide séparant la valeur zéro de la magnitude observée, générant ce que l’auteur qualifie de résidus décoratifs ou d’artéfacts superflus. Le graphique en sucette réalise une optimisation presque parfaite de ce ratio en ne conservant que les éléments strictement nécessaires au repérage géométrique. La tige linéique matérialise la relation projective à l’axe, tandis que le point sommital concrétise la valeur mesurée.

Ce dépouillement méthodique se traduit par des gains mesurables au niveau des temps de réaction et de traitement cérébral. En éliminant les redondances texturales, le graphique en sucette offre au cortex visuel un accès direct aux gradients d’information pertinents. L’observateur n’a plus à filtrer visuellement la masse statique des corps de barres pour extraire les deltas différentiels, ce qui accélère la comparaison intra-série et favorise une mémorisation plus fidèle des ordres de grandeur et des disparités d’échantillonnage.

2. Configuration de l’environnement R et préparation des données

2.1 Installation et chargement des bibliothèques fondamentales

Pour mettre en œuvre des visualisations statistiques de haute tenue au sein du langage R, la mise en place d’un environnement computationnel rigoureux constitue un prérequis incontournable. La construction méthodique d’un graphique en sucette repose principalement sur l’écosystème tidyverse, un ensemble cohérent de packages partageant une philosophie structurelle et syntaxique commune centrée sur la manipulation fluide des données tabulaires et la grammaire des représentations graphiques. Le module ggplot2 figure au cœur de cette architecture logicielle en fournissant les primitives vectorielles indispensables au tracé des tiges et des disques sommitaux.

Au-delà de la manipulation basique, l’intégration de bibliothèques complémentaires dédiées au raffinement typographique et à l’ingénierie spatiale s’avère indispensable pour satisfaire aux exigences des publications scientifiques contemporaines. L’installation et l’activation du package scales permettent d’automatiser le formatage des valeurs numériques sur les axes, garantissant une gestion rigoureuse des décimales, des pourcentages ou des notations scientifiques. Parallèlement, l’incorporation de dplyr facilite le nettoyage tabulaire amont, tandis que le module forcats rationalise le traitement vectoriel des modalités catégorielles.

La reproductibilité des protocoles d’analyse imposant une stabilité absolue des environnements logiciels, il est fortement conseillé de consigner explicitement la session d’exécution logicielle en documentant les versions des paquets mobilisés. L’appel systématique des fonctions de gestion de dépendances et la vérification de l’intégrité de l’interpréteur R assurent que le script de visualisation produira une sortie graphique rigoureusement identique, quelles que soient les plateformes d’exécution ou les mises à jour ultérieures du système d’exploitation de l’analyste.

2.2 Exploration et manipulation préliminaire du jeu de données mtcars

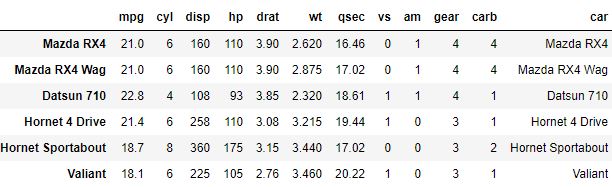

Afin d’ancrer notre démarche méthodologique dans une application empirique universellement reproductible, nous mobiliserons le jeu de données classique mtcars, extrait des données de consommation automobile publiées par le magazine Motor Trend en 1974. Bien que standardisé et intégré nativement au cœur du système R de base, ce jeu d’observations présente une architecture multidimensionnelle particulièrement propice à l’apprentissage des graphiques en sucette, conjuguant des descripteurs nominaux de modèles automobiles avec une pluralité de métriques quantitatives continues et discrètes.

Une inspection structurelle préliminaire met en lumière une singularité technique immédiate : les identifiants d’observation, correspondant aux noms de marques et de modèles des véhicules, ne sont pas stockés sous la forme d’une colonne vectorielle dédiée mais résident au sein des attributs d’étiquetage de lignes de la structure tabulaire matricielle originale. L’application des paradigmes du tidyverse requérant des structures de données strictement ordonnées, il convient d’extraire ces chaînes de caractères vers une variable explicite au moyen d’outils d’extraction dédiés, instanciant ainsi une colonne nominale prête à subir des transformations typologiques.

La sélection ciblée des indicateurs quantitatifs d’intérêt constitue l’étape subséquente de la préparation. Dans le cadre de nos démonstrations, la consommation d’essence exprimée en miles par gallon constitue une métrique d’évaluation idéale. Elle présente une dispersion continue marquée par une asymétrie modérée, offrant un terrain d’application exemplaire pour comparer les performances énergétiques respectives de chaque véhicule le long d’un continuum linéaire clairement jalonné.

2.3 Formatage et contrôle typologique des variables d’intérêt

L’intégrité sémiotique d’une figure dépend intrinsèquement de la rigueur typologique des vecteurs qui l’alimentent. L’erreur la plus récurrente lors de l’initialisation d’un graphique en R réside dans le traitement d’une variable catégorielle sous la forme d’un vecteur de chaînes de caractères brutes. En l’absence de coercition explicite en facteur statistique ordonné ou non ordonné, les moteurs de rendu assignent par défaut un ordre alphabétique mécanique aux modalités, ce qui contrevient aux principes fondamentaux de la hiérarchisation cognitive de l’information statistique.

Il est donc nécessaire de convertir formellement la variable nominale descriptive en facteur statistique, tout en effectuant un contrôle d’intégrité exhaustif sur la série quantitative associée. Cette vérification implique la recherche méthodique d’éventuelles valeurs manquantes ou d’incohérences de mesure susceptibles de briser la continuité géométrique du segment ou de décaler l’ancrage du point sommital. Le traitement préventif de ces anomalies garantit que le pipeline de visualisation ne générera ni avertissements de troncature ni distorsions géométriques silencieuses lors de la compilation.

Enfin, la standardisation textuelle des libellés nominaux doit être opérée en amont de toute tentative de projection graphique. Les noms de catégories excessivement longs, comportant des caractères typographiques spéciaux ou des abréviations hermétiques, doivent être systématiquement reformatés ou élagués. Cette étape de préparation textuelle prévient les chevauchements illisibles sur l’axe nominal et assure un alignement harmonieux des tiges du graphique au sein du plan cartésien finalisé.

3. Construction pas à pas d’un graphique lollipop élémentaire

3.1 Définition de la toile esthétique de base via ggplot

L’élaboration d’une représentation graphique sous ggplot2 débute systématiquement par l’initialisation d’un objet racine au moyen de la fonction structurante éponyme. Cette étape fondamentale établit la matrice de correspondance liant les dimensions du tableau de données aux propriétés géométriques et spatiales du repère cartésien. Lors de cette instanciation, l’argument formel dédié aux données accueille la structure tabulaire préalablement assainie, tandis que la fonction d’association esthétique définit les coordonnées initiales de projection.

Au sein de cette fonction esthétique, l’affectation des axes joue un rôle structurant : l’axe des abscisses accueille la variable catégorielle représentant les entités distinctes, tandis que l’axe des ordonnées se voit assigner la variable quantitative continue dont on souhaite matérialiser l’amplitude. Il importe de comprendre que cette déclaration liminaire ne génère, en elle-même, aucun élément visuel tangible sur l’écran ; elle configure un système de coordonnées relatives et initialise un canevas abstrait sur lequel viendront s’agréger les couches géométriques successives.

Ce mécanisme d’héritage universel propre à la grammaire des graphiques garantit que toute spécification introduite au sein de l’appel initial sera propagée par défaut à l’ensemble des couches vectorielles subséquentes, à moins qu’une surcharge explicite ne vienne en modifier localement les paramètres. Cette factorisation de l’agencement esthétique confère au code R une cohérence interne robuste, réduisant drastiquement les risques de divergence d’échelle entre les différents composants du graphique en sucette.

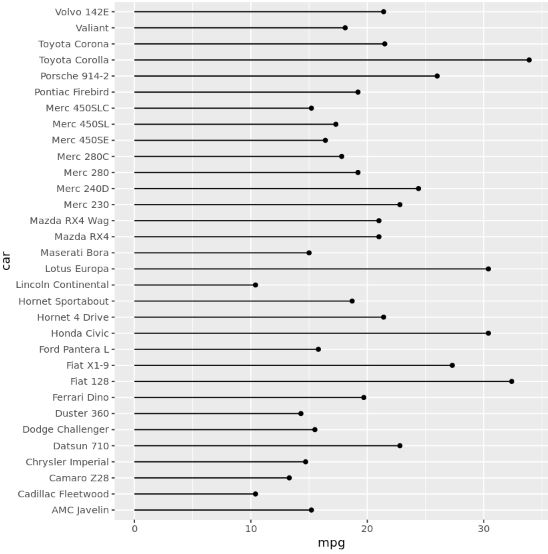

3.2 Superposition conjointe de geom_segment et geom_point

L’anatomie spécifique du graphique en sucette ne disposant pas d’une géométrie unifiée native dans la version standard de ggplot2, sa matérialisation repose sur la combinaison synergique de deux calques vectoriels distincts : la tige linéaire issue de l’entité géométrique de segment, et la tête terminale matérialisée par l’entité de point. L’intégration de la première couche géométrique impose de renseigner explicitement quatre coordonnées spatiales bornant la trajectoire de chaque tige : le point de départ en abscisse et en ordonnée, ainsi que les extrémités correspondantes en abscisse et en ordonnée.

Pour un graphique dressé verticalement, l’abscisse initiale et l’abscisse finale sont configurées sur la position de la modalité catégorielle considérée, contraignant le segment à une verticalité stricte. L’ordonnée d’origine est fixée conventionnellement à la valeur zéro, seuil d’ancrage absolu de la grandeur quantitative, tandis que l’ordonnée d’arrivée reçoit la valeur numérique effective observée pour l’échantillon. Cette géométrie filaire dessine ainsi l’ossature directionnelle de la visualisation.

La seconde couche vectorielle vient surimposer le marqueur ponctuel directement au sommet de cette tige, par l’entremise de la fonction dédiée aux nuages de points. L’ordre d’empilement des calques dans le flux de script revêt ici une importance capitale. Il convient d’exécuter la fonction du segment avant celle du point. Cette précaution algorithmique assure que le marqueur circulaire vient recouvrir sans imperfection la tranche supérieure du segment linéaire, masquant ainsi toute bavure géométrique résiduelle et conférant à l’ensemble un fini visuel d’une netteté irréprochable.

3.3 Identification et résolution des erreurs structurales courantes

L’apprentissage pratique du graphique en sucette met en lumière plusieurs écueils récurrents qui altèrent la cohérence analytique ou la fidélité de restitution des données. Le piège le plus insidieux réside dans la fixation arbitraire d’une origine de segment déconnectée du véritable seuil de référence conceptuel de la variable étudiée. Débuter une tige au minimum empirique de la série statistique plutôt qu’au zéro logique fausse complètement la proportionnalité des longueurs perçues, réintroduisant de manière insidieuse les travers critiques souvent reprochés aux diagrammes en barres tronqués.

Une seconde maladresse structurelle découle de l’inversion par inadvertance des arguments de bornage spatial dans l’appel du segment. Toute discordance entre les coordonnées de départ et d’arrivée génère des lignes obliques erratiques qui détruisent l’orthogonalité de la figure et annihilent sa lisibilité comparative. La vigilance s’impose également lors de la manipulation d’échelles transformées ou logarithmiques, au sein desquelles la valeur nulle n’est pas définie, imposant de recalculer rigoureusement un point d’ancrage mathématiquement et conceptuellement valide.

Enfin, l’analyste doit veiller à prévenir le phénomène d’écrasement visuel provoqué par un nombre excessif de catégories condensées sur un axe spatial réduit. Lorsque les marqueurs circulaires commencent à se recouvrir mutuellement ou que l’espacement inter-tiges devient inférieur au diamètre des points sommitaux, la composition perd l’intégralité de ses vertus sémiologiques. Le graphique bascule alors dans un état de congestion nécessitant soit un filtrage restrictif du jeu de données sous-jacent, soit une modification radicale de l’orientation du repère cartésien.

4. Optimisation spatiale et réorientation ergonomique des axes

4.1 Pivotement horizontal à l’aide de coord_flip

Dans la grande majorité des visualisations de données exploratoires portant sur des grandeurs nominales, l’orientation verticale standard induit de lourdes pénalités de confort de lecture. L’empilement latéral de nombreuses catégories contraint fréquemment le dessinateur à orienter les étiquettes textuelles de manière oblique ou perpendiculaire, forçant le lecteur à une gymnastique posturale ou oculaire néfaste à la concentration analytique. La transposition ergonomique du graphique selon un axe horizontal s’impose dès lors comme une prescription de premier ordre.

Au sein de l’environnement ggplot2, cette opération d’inversion spatiale est traditionnellement réalisée avec une élégance déconcertante grâce à la fonction de basculement des coordonnées cartésiennes. L’adjonction de ce modificateur d’axe permute instantanément les rôles respectifs des dimensions horizontales et verticales sans nécessiter la moindre refonte du code d’association géométrique préalablement échafaudé. Les tiges se déploient désormais de gauche à droite sur une trajectoire horizontale, tandis que les identifiants catégoriels s’alignent naturellement le long de la marge verticale gauche.

Ce pivotement présente un avantage cognitif déterminant : il autorise un balayage oculaire calqué sur les habitudes naturelles de lecture de la majorité des cultures occidentales, progressant méthodiquement du sommet vers la base pour parcourir les entités, puis de gauche à droite pour évaluer l’amplitude respective de leurs grandeurs associées. Les libellés nominaux peuvent ainsi être rédigés dans leur sens d’écriture physiologique standard, assurant une intelligibilité immédiate sans risque de télescopage spatial.

4.2 Paramétrage précis des échelles continues

L’étalonnage mathématique de l’axe quantitatif constitue le garant de la rectitude scientifique de toute interprétation graphique. Par défaut, le moteur de rendu de R procède à une inférence automatique des limites de l’échelle métrique, en adjoignant un coefficient d’expansion marginale visant à éviter que les données extrêmes ne viennent heurter la bordure du cadre tracé. Si cette disposition s’avère pertinente pour les nuages de dispersion générale, elle provoque souvent un flottement préjudiciable pour le graphique en sucette, décollant visuellement l’origine des tiges de la véritable ligne de fond.

Le contrôle rigoureux des fonctions de graduation continue permet de neutraliser cette dérive en modulant explicitement les bornes minimale et maximale de l’axe, tout en désactivant au besoin l’expansion résiduelle superflue. Il devient ainsi possible de sceller impeccablement la base des segments contre l’axe de référence zéro, conférant à la structure une assise visuelle inébranlable. Parallèlement, l’utilisateur avisé veillera à découper la progression de l’axe au moyen de pas d’intervalles majeurs et mineurs scrupuleusement calibrés.

Le choix de l’incrémentation numérique des repères d’échelle ne doit rien laisser au hasard : des intervalles reposant sur des nombres arrondis et intuitifs allègent la mémoire de travail de l’observateur. L’adjonction de suffixes métriques harmonisés au niveau des repères élimine en outre toute ambiguïté sur la dimension physique ou monétaire représentée, offrant une lisibilité immédiate qui dispense le réviseur de fastidieux allers-retours vers la légende textuelle du document.

4.3 Harmonisation typographique des étiquettes de catégories

L’ordonnancement horizontal des étiquettes textuelles le long de l’axe vertical n’affranchit pas totalement l’analyste des problématiques d’encombrement typographique, particulièrement face à des dénominations institutionnelles ou taxonomiques très longues. Une gestion minutieuse des propriétés typographiques s’avère indispensable pour préserver l’harmonie esthétique et la lisibilité du dispositif. L’intervention directe sur les composants textuels du thème graphique permet de moduler la taille de corps, la graisse ainsi que la justification spatiale des libellés.

Lorsqu’une contrainte d’espace persistante interdit l’étalement intégral de certaines chaînes de caractères complexes, le recours aux algorithmes d’enveloppement textuel automatique offre une alternative élégante à la troncature sauvage. L’injection d’instructions de césure programmée permet de fractionner les intitulés volumineux sur deux ou trois lignes harmonieusement réparties, maintenant la cohérence globale de la colonne descriptive sans contraindre à une réduction excessive de la taille des polices de caractères.

Enfin, le choix de la police de caractères elle-même doit faire l’objet d’une sélection rigoureuse conforme aux standards de l’édition scientifique. L’emploi de polices sans empattement aux proportions équilibrées garantit un confort de lecture optimal y compris sous de très faibles résolutions de sortie ou dans le cadre de reproductions miniatures. L’homogénéité typographique entre les étiquettes catégorielles, les annotations d’échelles et les métadonnées globales participe directement à l’assise professionnelle de la visualisation statistique.

5. Méthodologie de tri et hiérarchisation analytique des données

5.1 Ordonnancement des facteurs nominaux avec reorder

L’une des défaillances les plus sévères observées au sein des visualisations statistiques non professionnelles réside dans la conservation aveugle de l’ordre d’apparition alphabétique des catégories. À moins que l’ordonnancement alphabétique ne poursuive une finalité d’indexation stricte au sein d’une encyclopédie volumineuse, il disperse inutilement le signal statistique en soumettant l’œil à un parcours visuel erratique, sautant d’une magnitude extrême à une valeur négligeable sans la moindre continuité logique.

Pour transformer une collection disparate de tiges en une hiérarchie analytique percutante, l’analyste chevronné procède systématiquement au reclassement dynamique du facteur nominal en fonction des valeurs numériques portées par la variable dépendante. Au sein du dialecte R, cette opération s’exécute de manière limpide grâce à la fonction de réordonnancement appliquée directement lors de la définition de la correspondance esthétique, ou en amont lors du pipeline de transformation tabulaire des données.

Cette instruction recalcule l’ordre interne des modalités du facteur catégoriel en calquant précisément sa structure sur les magnitudes réelles de la variable continue associée. Le graphique qui en résulte ne se contente plus d’énumérer des valeurs isolées : il structure instantanément une progression ordonnée, révélant la forme sous-jacente de la distribution, soulignant la décroissance des performances et simplifiant l’attribution des rangs relatifs pour l’ensemble des entités soumises à l’examen comparatif.

5.2 Impact cognitif de l’orientation du tri : ascendant versus descendant

La décision de structurer la hiérarchie selon une polarité ascendante ou descendante ne relève nullement d’une fantaisie stylistique arbitraire, mais s’inscrit au cœur de la rhétorique narrative des données. Selon que le tri progresse des plus faibles magnitudes vers les sommets, ou inversement, l’attention focale du lecteur sera spontanément dirigée vers des segments distincts du corpus d’observations. L’analyste doit donc aligner la trajectoire du tri sur la valence sémantique de son objet de recherche.

Dans un graphique en sucette horizontalisé, le positionnement des valeurs les plus élevées au sommet de la composition visuelle respecte la convention métaphorique associant l’élévation spatiale à la supériorité quantitative. Cette configuration s’avère parfaitement adaptée à la mise en exergue de performances d’excellence, de records de production ou d’indicateurs de réussite académique, l’œil de l’observateur débutant spontanément sa lecture par le quartile d’élite avant de glisser vers les observations inférieures.

À l’inverse, placer délibérément les valeurs les plus faibles au premier rang de la hiérarchie visuelle peut constituer une stratégie sémiotique percutante lorsqu’il s’agit de diagnostiquer des carences critiques, d’identifier des goulots d’étranglement ou d’auditer des défaillances de conformité au sein d’un processus opérationnel. Dans tous les cas, la cohérence entre le sens du tri et le propos discursif de la publication scientifique demeure le garant d’une interprétation fluide, épargnant au lecteur toute inversion d’inférence involontaire.

5.3 Gestion des rangs multiples et des catégories ex æquo

La présence d’égalités strictes ou d’identités statistiques au sein des séries empiriques pose un défi méthodologique spécifique pour l’agencement séquentiel du graphique en sucette. En l’absence de règle de départage explicite, deux modalités affichant une amplitude strictement équivalente se verront classées de manière imprévisible selon l’ordre accidentel de leur enregistrement dans la matrice source, ce qui contrevient aux principes de reproductibilité scientifique rigoureuse.

Pour juguler cette instabilité structurelle, il est impératif d’implémenter une stratégie de tri hiérarchique à plusieurs niveaux dès l’étape de préparation des données. Cette méthodologie consiste à adjoindre un critère d’arbitrage secondaire — qu’il s’agisse de l’ordre alphabétique standard pour une neutralité parfaite, ou d’une métrique quantitative complémentaire reflétant la robustesse de l’échantillon ou sa variance interne — afin de lever formellement toute ambiguïté de positionnement le long de l’axe.

D’un point de vue analytique, la détection visuelle de groupements ex æquo au sein d’un graphique en sucette offre également une opportunité diagnostique remarquable. L’alignement parfait de plusieurs marqueurs terminaux sur une ordonnée identique saute immédiatement aux yeux, trahissant fréquemment des effets de seuil psychologique, des plafonds d’évaluation artificielle ou des imprécisions d’arrondi au sein des instruments de mesure, invitant l’investigateur à un audit méthodologique approfondi des protocoles d’acquisition des données brutes.

6. Personnalisation esthétique et application de la sémiologie graphique

6.1 Calibrage proportionnel des éléments géométriques

L’équilibre sémiologique d’un graphique en sucette repose sur la stricte harmonisation dimensionnelle entre la finesse de la ligne vectorielle et le diamètre de sa terminaison renflée. Une disproportion architecturale dégrade instantanément l’efficacité informative du tracé : une tige excessivement épaisse absorbe une quantité d’encre disproportionnée, réintroduisant la pesanteur visuelle du diagramme en barres, tandis qu’un marqueur terminal minuscule peine à focaliser l’attention et à marquer la position quantitative exacte.

Il est préconisé d’établir un ratio géométrique équilibré, en conservant généralement une épaisseur de segment oscillant entre un demi-point et un point typographique complet, tout en calibrant la dimension du disque sommital de façon à ce que son diamètre équivaut à environ trois à quatre fois l’épaisseur de la tige sous-jacente. Cette proportionnalité confère au dessin un dynamisme naturel, assurant une lecture sans heurt où la ligne guide délicatement le regard vers la tête terminale sans jamais lui faire concurrence visuelle.

Au-delà de la forme pleine conventionnelle, l’analyste averti peut explorer l’usage de marqueurs géométriques alternatifs. Le recours à des cercles creux bordés d’un contour franc permet de loger visuellement le centre exact de la coordonnée avec une acuité géométrique accrue, tout en autorisant, dans des cas d’études spécifiques à forte composante analytique, l’inscription d’étiquettes numériques compactes directement au sein de la cavité du disque sommital.

6.2 Théorie des couleurs et palettes accessibles

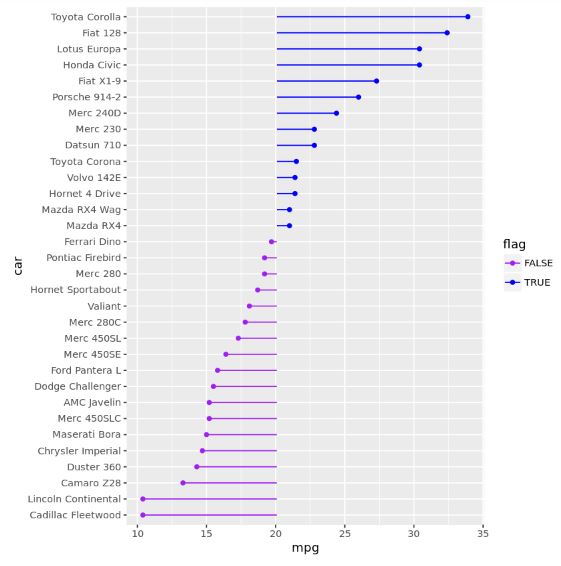

L’usage de la couleur au sein d’un graphique scientifique ne doit en aucun cas répondre à des considérations purement esthétisantes ou cosmétiques. En vertu des principes de la sémiologie graphique théorisés par Jacques Bertin, la variation chromatique constitue une variable rétinienne puissante réservée à l’encodage de distinctions catégorielles significatives ou à l’expression de gradients continus d’intensité. L’application indiscriminée d’une teinte bariolée distincte pour chaque modalité individuelle surajoute un bruit perceptif toxique qui entrave la hiérarchisation rationnelle des signaux statistiques.

Dans le cadre d’un graphique univarié classique, le recours à une palette monochrome raffinée reposant sur des variations contrôlées de luminance ou l’adoption d’une teinte neutre unique constitue la règle académique par excellence. Lorsque l’adjonction de chromaticité s’avère indispensable pour segmenter des sous-populations au sein de l’échantillon, le recours impératif à des palettes perceptuellement uniformes et universellement accessibles s’impose, à l’image des échelles normalisées issues des projets viridis ou ColorBrewer.

Ces espaces colorimétriques garantissent une linéarité parfaite de la perception des contrastes lumineux tout en assurant une intelligibilité absolue pour les observateurs atteints de dyschromatopsies diverses, telles que la deutéranopie ou la protanopie. De surcroît, ces palettes scientifiquement modélisées conservent l’intégralité de leur pouvoir discriminant lors de reproductions imprimées en niveaux de gris, préservant la pérennité de l’information statistique au-delà des aléas de distribution matérielle du document académique.

6.3 Épuration de l’environnement visuel avec les thèmes ggplot2

L’arrière-plan graphique par défaut généré par le moteur ggplot2, caractérisé par une grille blanche sur fond gris anthracite, fut originellement conçu pour autoriser des comparaisons chromatiques subtiles tout en facilitant la lecture orthogonale. Néanmoins, dans le cadre précis du graphique en sucette, cette trame d’arrière-plan lourde entre violemment en conflit avec les tiges fines du tracé, créant un phénomène de moirage géométrique qui perturbe l’appréciation des alignements et alourdit considérablement l’atmosphère visuelle globale.

L’épuration méthodique de cet arrière-plan s’opère au moyen de l’application de canevas thématiques minimalistes, tels que le thème minimal ou le thème classique intégrés au moteur de base. Ces agencements élaguent radicalement la composition en supprimant le rectangle d’arrière-plan plein et en expurgeant les lignes de quadrillage redondantes. Il est particulièrement recommandé d’éradiquer purement et simplement les lignes directrices parallèles aux tiges, dont la présence parasite n’apporte aucune valeur sémiotique, pour ne conserver que de subtils repères orthogonaux pointillant les intervalles de l’axe quantitatif.

Cette ascèse graphique maximise le contraste structurel de la figure et redirige l’intégralité de la charge cognitive de l’observateur vers l’évaluation géométrique des données pures. La standardisation des bordures, l’espacement aéré des marges périphériques et la disparition des cadres superflus confèrent immédiatement à la visualisation une allure soignée répondant rigoureusement aux critères éditoriaux des plus prestigieuses revues scientifiques internationales.

7. Extension multivariée : enrichissement dimensionnel du graphique

7.1 Codage chromatique d’une variable qualitative additionnelle

Si le graphique en sucette excelle dans la comparaison univariée au sein d’une typologie d’entités discrètes, sa flexibilité architecturale lui permet d’intégrer sans rupture une troisième dimension descriptive par le truchement de la ségrégation chromatique. L’assignation d’un facteur qualitatif distinct à l’attribut de couleur au sein de la fonction d’association esthétique projette instantanément une stratification secondaire sur l’ensemble de la figure.

Dans cette configuration enrichie, les tiges et les marqueurs terminaux adoptent une tonalité conditionnée par leur appartenance à un sous-groupe catégoriel particulier, permettant d’évaluer simultanément la magnitude absolue de l’observation et sa distribution au sein d’une taxonomie plus large. Par exemple, au sein du corpus automobile, il devient trivial d’identifier d’un simple coup d’œil si les véhicules les plus économes en carburant relèvent majoritairement d’architectures à quatre, six ou huit cylindres, fusionnant deux interrogations analytiques au sein d’une structure spatiale unifiée.

Ce déploiement multivarié impose néanmoins une rigueur accrue dans l’organisation de l’espace graphique. L’apparition d’une légende chromatique requiert une disposition spatiale stratégique, préférentiellement reléguée au sommet du panneau ou intégrée directement au sein d’une zone libre de l’espace cartésien, afin de ne pas comprimer la largeur utile dévolue au développement horizontal des segments linéaires.

7.2 Modulation de la taille des points selon une variable continue

Une seconde stratégie d’expansion dimensionnelle consiste à coupler l’amplitude d’une variable continue additionnelle à la géométrie même du marqueur terminal, en modulant son diamètre scalaire par le biais de l’esthétique de dimensionnement. Ce protocole transforme le graphique en sucette en un équivalent structurel du graphique à bulles, superposant à la localisation spatiale de l’observation une évaluation volumétrique proportionnelle.

Cette approche hybride doit cependant être maniée avec une extrême prudence méthodologique en raison des limites perceptives inhérentes à l’évaluation humaine des surfaces circulaires. Conformément aux constats de Cleveland et McGill, l’estimation des variations d’aires est notoirement moins précise que celle des positions relatives. L’adjonction de ce degré de liberté géométrique ne doit donc servir qu’à communiquer des ordres de grandeur approximatifs ou des disparités d’échelle massives, comme le volume démographique d’une population ou la puissance nominale d’un moteur.

Afin d’éviter tout phénomène de saturation ou de télescopage spatial où des disques démesurés viendraient masquer les tiges limitrophes, il est essentiel d’étalonner rigoureusement la plage de variation dimensionnelle au moyen des fonctions de graduation d’échelle continue. L’analyste contraindra la variation des diamètres entre des limites optiquement acceptables, assurant une différenciation nette des grandeurs sans jamais compromettre l’intégrité topologique des observations contiguës.

7.3 Conception de graphiques lollipop groupés

L’analyse comparative impose fréquemment de confronter deux ou trois conditions expérimentales distinctes au sein de chaque modalité catégorielle, à l’image d’un protocole mesurant les performances avant et après l’application d’un traitement pharmacologique. Le graphique en sucette s’adapte à cette exigence analytique par l’implémentation de regroupements spatiaux gérés par des mécanismes de décalage positionnel.

En paramétrant une instruction d’évitement spatial symétrique sur les couches de segments et de points, l’environnement R décale latéralement les éléments associés à chaque condition expérimentale de part et d’autre de la ligne médiane de la modalité. Deux tiges parallèles jumelées s’élèvent ainsi de concert pour une même catégorie, chacune arborant la coloration de son protocole respectif et s’achevant par son propre marqueur de mesure.

Bien que d’une remarquable puissance comparative, ce dispositif atteint rapidement ses limites de tolérance cognitive au-delà de trois conditions concurrentes. La multiplication des tiges adjacentes réintroduit inexorablement la densité texturale que le graphique en sucette cherchait précisément à bannir. Face à des designs expérimentaux d’une complexité supérieure, il devient méthodologiquement plus judicieux d’abandonner le regroupement local au profit de stratégies de facettage en panneaux multiples.

8. Conception d’un graphique lollipop divergent pour l’analyse des écarts

8.1 Centrage mathématique et dérivation d’une référence zéro

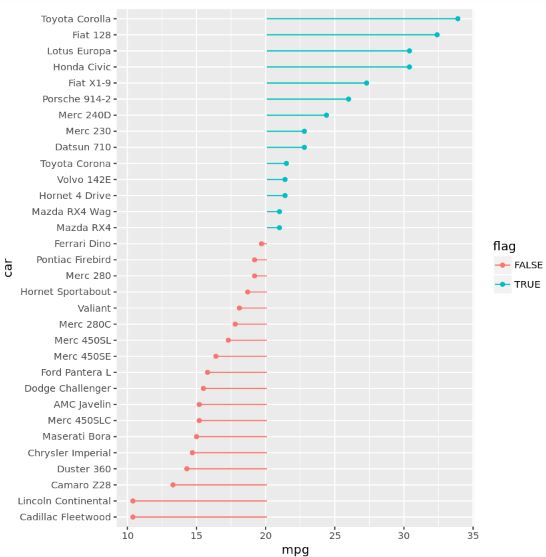

L’une des déclinaisons les plus fécondes et analytiquement stimulantes du graphique en sucette réside dans sa variante divergente, expressément conçue pour ausculter les fluctuations différentielles autour d’une valeur de référence pivot, qu’il s’agisse d’une moyenne d’échantillonnage globale, d’une cible programmatique institutionnelle ou d’un seuil critique théorique. Dans ce paradigme visuel, l’axe d’ancrage ne matérialise plus la borne zéro d’une quantité absolue mais le barycentre conceptuel du phénomène étudié.

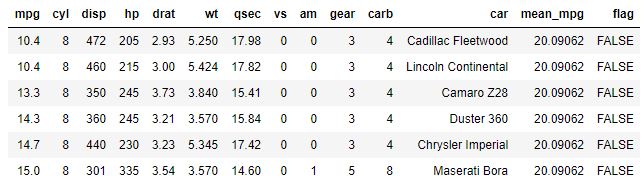

La mise en œuvre technique de cette visualisation exige une transformation mathématique préalable des données brutes au sein de la matrice tabulaire. Chaque observation quantitative doit être soustraite de la constante de référence choisie pour engendrer un vecteur d’écarts nets positifs et négatifs. Dans le cadre d’analyses standardisées plus poussées, cette opération peut avantageusement s’étendre au calcul de scores centrés réduits ou z-scores, convertissant les écarts métriques bruts en unités d’écart-type universellement intelligibles.

Dès lors que ce centrage est opéré, l’origine structurelle des segments géométriques n’est plus fixée à une limite inférieure arbitraire mais calée précisément sur l’abscisse ou l’ordonnée zéro matérialisant le seuil pivot. Les tiges se déploieront désormais de manière bilatérale, s’étirant vers la droite pour les valeurs supérieures à la norme et vers la gauche pour les scores déficitaires, instanciant une topologie d’analyse comparative particulièrement incisive.

8.2 Attribution conditionnelle des directions et des teintes

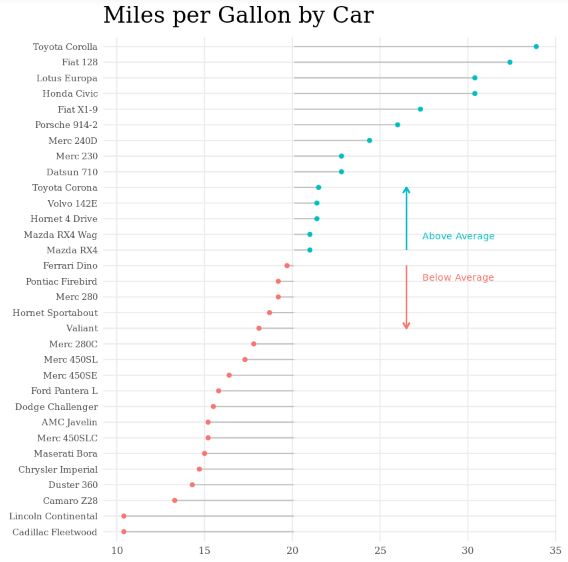

L’impact sémiologique du graphique divergent repose sur la synchronisation parfaite entre la directionalité spatiale des segments et l’encodage chromatique de leur valence différentielle. L’incorporation programmatique d’un vecteur binaire dérivé identifiant sans équivoque les entités situées au-dessus ou en dessous du seuil d’ancrage permet d’attribuer conditionnellement des palettes contrastées aux calques graphiques.

Le recours à une palette bicolore rigoureusement dissociée — opposant par exemple une tonalité sourde chaude pour les déficits à une teinte froide rassurante pour les excédents — cristallise instantanément la polarisation des performances. Il convient toutefois de proscrire rigoureusement l’association éculée du rouge vif et du vert franc, particulièrement incapacitante pour les individus affectés de déficiences chromatiques et source fréquente de jugements de valeur émotionnels disproportionnés en milieu professionnel.

L’équilibrage des limites d’axes parachève la rigueur de la construction divergente. Afin de ne pas introduire de biais cognitif d’asymétrie perceptuelle, il est méthodologiquement recommandé d’ajuster les bornes minimale et maximale de l’échelle métrique de façon à maintenir une équidistance parfaite par rapport à la ligne médiane zéro. Cette symétrie dimensionnelle garantit que des écarts opposés de magnitude équivalente se traduisent par des longueurs de tiges rigoureusement identiques à l’écran.

8.3 Interprétation analytique des asymétries de distribution

Le graphique en sucette divergent constitue un instrument de diagnostic statistique d’une exceptionnelle puissance heuristique, particulièrement mobilisé en psychométrie, en économie comportementale et dans les audits d’efficacité industrielle. En rompant la monotonie unidirectionnelle des séries standards, il permet d’isoler en une fraction de seconde les entités sur-performantes du peloton médian et d’identifier avec une acuité chirurgicale les sous-groupes en rupture critique par rapport au cahier des charges.

L’observation globale du profil de divergence autorise une appréciation immédiate de l’asymétrie statistique de l’échantillon. Un déséquilibre marqué dans le nombre ou l’amplitude des tiges d’une polarité spécifique trahit la présence de queues de distribution épaisses ou de phénomènes d’entraînement systémiques qu’un simple résumé paramétrique moyen échouerait à rendre tangible.

Il incombe cependant à l’analyste de sensibiliser son lectorat contre les risques d’amplification optique fallacieuse. En éliminant l’ancrage absolu au profit d’une focalisation sur les seuls écarts relatifs, de minuscules variations sans portée opérationnelle ou clinique réelle peuvent paraître démesurées à l’œil d’un observateur non averti. L’incorporation de métadonnées précisant la variance globale de la série demeure la meilleure sauvegarde contre ces dérives herméneutiques.

9. Annotation directe et contextualisation narrative des résultats

9.1 Intégration d’étiquettes numériques précises sur les points

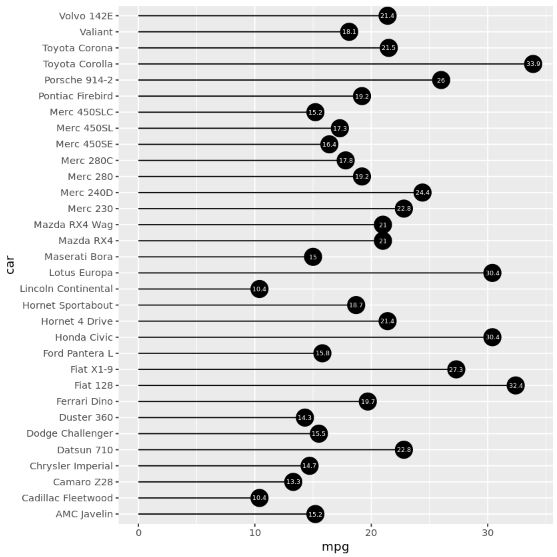

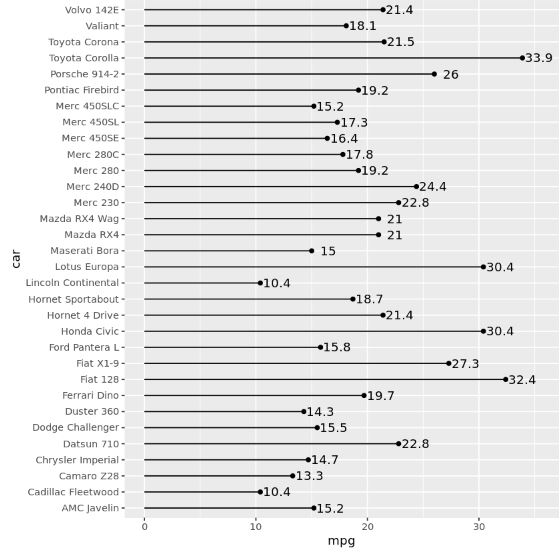

Bien que l’alignement cartésien sur une échelle chiffrée offre un cadre rigoureux pour l’évaluation des ordres de grandeur, contraindre l’observateur à opérer une projection visuelle récurrente entre le marqueur terminal et l’axe de référence pour extraire une valeur numérique exacte ralentit notablement la cadence de consultation. L’adjonction d’étiquettes de données directes vient combler cette lacune ergonomique en abolissant l’intermédiation de l’axe quantitatif.

Au sein de la grammaire ggplot2, l’implémentation de ces libellés numériques s’opère par la superposition d’un calque géométrique textuel, positionné aux coordonnées exactes des points sommitaux. La gestion d’un micro-décalage spatial, vertical ou horizontal selon l’orientation adoptée par le graphique, s’avère indispensable pour éviter que le texte ne vienne oblitérer le centre du cercle géométrique. L’utilisation d’algorithmes de répulsion spatiale prévient en outre tout chevauchement textuel lors de congestions ponctuelles.

La présentation typographique de ces étiquettes requiert une sobriété sans faille. Il convient de brider strictement le nombre de décimales affichées au moyen d’un formatage mathématique rigoureux, tout en adjoignant, lorsque cela s’avère pertinent, l’unité de mesure abrégée. Ces annotations numériques permettent fréquemment d’alléger encore le canevas d’ensemble en supprimant purement et simplement les graduations de l’axe métrique désormais redondantes, poussant l’épuration tufienne de la figure à son stade ultime.

9.2 Incorporation de seuils critiques et de bandes de référence

L’isolation d’une trajectoire quantitative ne prend son véritable sens narratif que lorsqu’elle est confrontée aux contraintes normatives ou aux espérances théoriques de la discipline. L’injection de repères d’évaluation exogènes au moyen de droites infinies orthogonales permet de matérialiser instantanément un seuil de conformité légale, un objectif stratégique annuel ou une limite de toxicité biologique au cœur même de la distribution empirique.

Le stylage de ces lignes indicatrices doit faire l’objet d’une hiérarchisation sémiotique scrupuleuse : tracées avec une graisse modérée et revêtues d’une structure discontinue, pointillée ou tiretée, elles doivent s’intégrer en arrière-plan sans jamais faire écran aux données observées. Le choix d’une tonalité neutre sombre ou d’une teinte sémantiquement signifiante assure leur identification immédiate sans parasiter la netteté des tiges primaires.

Pour contextualiser des plages d’incertitude ou des zones d’acceptabilité statistique, l’analyste averti peut également déployer des rectangles d’arrière-plan ou des bandes d’intervalles translucides s’étendant sur l’ensemble du repère. Ces coussins chromatiques discrets fournissent une grille de lecture intuitive, permettant de discriminer instantanément les observations s’inscrivant dans la normalité statistique de celles s’échouant dans des zones d’alerte méthodologique.

9.3 Structuration formelle des métadonnées textuelles

Une visualisation scientifique n’est pas un simple diagramme géométrique orphelin ; elle constitue un document autonome porteur d’une démonstration scientifique pérenne, ce qui impose une formalisation impeccable de l’ensemble de ses métadonnées périphériques. La fonction de labellisation globale de ggplot2 offre le cadre protocolaire pour inscrire ces clés d’interprétation textuelles.

Le titre principal doit être rédigé sous une forme assertive ou synthétique, annonçant explicitement le résultat majeur mis au jour par la représentation plutôt que d’énumérer platement le croisement des variables. Le sous-titre accueille avantageusement les précisions contextuelles relatives à l’échantillon, à l’horizon chronologique des relevés ou à l’unité de mesure mobilisée, allégeant la formulation du titre liminaire.

Enfin, la marge inférieure du graphique doit être impérativement consacrée aux mentions de traçabilité scientifique par le truchement de la zone de bas de page. Cette section obligatoire consigne formellement la source primaire des données brutes, les éventuels algorithmes de redressement statistique ou d’imputation appliqués, ainsi que la date d’extraction ou de compilation du rapport. Cette transparence méthodologique absolue constitue le fondement de la confiance analytique et de la reproductibilité scientifique.

10. Facettage et sérialisation visuelle pour comparaisons complexes

10.1 Segmentation par sous-groupes via facet_wrap

Confronté à des jeux de données denses caractérisés par une multiplicité de strates démographiques, régionales ou temporelles, l’analyste voit le graphique en sucette unifié rapidement submergé par la masse d’observations. La stratégie de facettage en sous-panneaux, articulée autour de la décomposition géométrique modulaire, offre une solution souveraine pour maintenir une lisibilité absolue sans procéder à des agrégations réductrices.

L’implémentation du facettage monodimensionnel scinde instantanément le corpus d’échantillons en une matrice ordonnée de vignettes miniatures, chacune dédiée exclusivement à une sous-population homogène. Cette division autorise des comparaisons intra-groupes immédiates tout en préservant le panorama global du système sous revue. L’analyste se trouve alors confronté à un arbitrage méthodologique fondamental concernant la coordination des échelles géométriques.

Par défaut, le verrouillage rigoureux d’axes identiques sur l’ensemble des panneaux assure une comparabilité métrique sans distorsion entre les différentes facettes. Néanmoins, lorsque des sous-groupes présentent des ordres de grandeur radicalement disjoints ou des inventaires de catégories asymétriques, l’émancipation des échelles permet d’adapter finement la portée locale de chaque panneau, évitant ainsi le tassement visuel des sous-populations minoritaires au détriment d’une comparabilité inter-facette directe.

10.2 Matrice bidimensionnelle avec facet_grid

Lorsque la structure expérimentale repose sur le croisement orthogonal de deux variables explicatives catégorielles indépendantes — par exemple l’évaluation simultanée de plusieurs protocoles de traitement répartis sur différentes classes d’âge —, l’agencement séquentiel simple s’avère insuffisant pour rendre compte des interactions factorielles. Le déploiement d’une grille de facettage bidimensionnelle apporte alors une structuration spatiale optimale.

Cette approche distribue les données au sein d’un échiquier géométrique rigoureux où chaque ligne et chaque colonne du tableau de bord visuel matérialise l’intersection exacte de deux conditions expérimentales. Cette disposition géométrique facilite l’identification immédiate des effets d’interaction statistiques, révélant par exemple si la décroissance d’une variable continue au sein d’une modalité se maintient de manière invariante à travers tous les niveaux du second facteur exploré.

La rationalisation de l’espace typographique atteint ici son efficacité maximale : les descripteurs catégoriels de lignes et de colonnes ne sont plus dupliqués stérilement sur chaque panneau, mais mutualisés le long des bandeaux de bordure de la matrice. Cette épuration structurelle élimine toute surcharge redondante et maximise l’aire d’affichage effective dévolue à l’analyse différentielle des tiges de données.

10.3 Hiérarchisation du tri à l’intérieur de chaque facette

L’un des défis les plus redoutables et techniquement subtils rencontrés lors du facettage de graphiques en sucette réside dans la préservation d’un tri ordonné cohérent au sein de chaque sous-panneau individuel. Dans le comportement standard de R, l’ordonnancement d’un facteur nominal est universel et s’applique de manière uniforme à l’ensemble du jeu de données, ce qui engendre des incohérences de tri local dès lors que la hiérarchie des grandeurs varie d’une strate à l’autre.

Pour résoudre cette friction algorithmique majeure, la mobilisation combinée des extensions typographiques du package tidytext fournit une réponse informatique élégante. Par l’entremise de fonctions de réordonnancement intrafacette, les identifiants catégoriels sont temporairement combinés avec leur modificateur de groupe pour forger des clés de classement uniques, avant de voir leurs étiquettes nettoyées de tout suffixe parasite au moment de l’affichage rétinien.

La mise en œuvre de cette technique avancée transforme radicalement la portée analytique de la figure sérialisée. Au sein de chaque panneau, les tiges se déploient selon une progression strictement descendante ou ascendante propre aux spécificités de la sous-population locale, épargnant au chercheur les visualisations désordonnées et révélant instantanément les variations de hiérarchisation entre les différentes strates étudiées.

11. Interactivité et dynamisation graphique pour supports numériques

11.1 Passerelle vers le rendu vectoriel interactif via ggplotly

La transition contemporaine vers des supports de communication académique dématérialisés, des rapports dynamiques en ligne et des tableaux de bord institutionnels interactifs ouvre de nouveaux horizons pour l’exploitation du graphique en sucette. L’une des passerelles informatiques les plus efficientes pour opérer cette mutation sans réécrire l’architecture de tracé réside dans la conversion vectorielle de l’objet graphique natif par le moteur d’interopérabilité de la bibliothèque plotly.

Par un simple appel d’encapsulation fonctionnelle, la composition géométrique statique compilée par ggplot2 est automatiquement transposée en un modèle orienté objet au standard du web. Les tiges linéaires et les disques sommitaux conservent l’intégralité de leurs coordonnées relatives et de leur calibration stylistique, tout en se trouvant investis d’une couche événementielle sensible aux interactions de l’utilisateur.

Cette conversion enrichit immédiatement le graphique de fonctionnalités d’exploration avancées : l’observateur peut désormais zoomer dynamiquement sur un sous-ensemble d’observations contiguës, désactiver temporairement certaines séries au moyen d’un clic sur la légende interactive, ou réinitialiser le cadrage cartésien en temps réel. Cette plasticité spatiale s’avère particulièrement précieuse lors de l’intégration du graphique en sucette au sein de tableaux de bord développés sous l’architecture R Shiny.

11.2 Personnalisation fine des infobulles contextuelles

Le principal gain fonctionnel procuré par l’interactivité réside dans le déploiement d’infobulles contextuelles surgissant lors du survol des marqueurs terminaux par le pointeur de la souris. Si la conversion automatique reporte par défaut les valeurs esthétiques déclarées dans le script, l’ingénierie avancée consiste à forger des infobulles entièrement personnalisées offrant une contextualisation narrative approfondie.

En injectant une variable textuelle synthétique au sein de l’esthétique générale de la couche géométrique des points, l’analyste peut structurer des blocs descriptifs complexes tirant parti de balises d’enrichissement textuel léger. Ces cartouches d’information peuvent révéler des métadonnées contextuelles invisibles sur le graphique statique : taille d’échantillon spécifique, intervalles de confiance calculés, déviations statistiques ou historique descriptif de l’entité sous examen.

Cette dualité sémiologique résout avec panache le tiraillement historique entre concision visuelle et exhaustivité informationnelle. Le graphique en sucette préserve son ascèse structurelle et son épuration graphique à l’échelle globale, tout en dissimulant sous chaque point sommital une profondeur analytique prête à se dévoiler à la demande du chercheur méticuleux, éradiquant tout encombrement typographique statique inutile.

11.3 Animation temporelle avec gganimate

Lorsque les données catégorielles s’inscrivent dans une cinétique chronologique longitudinale, la sérialisation statique en panneaux multiples peut parfois diluer la perception de la trajectoire dynamique. L’extension du graphique en sucette au domaine de l’animation séquentielle s’opère naturellement grâce au module gganimate, qui insuffle une dimension temporelle fluide aux primitives de ggplot2.

En spécifiant une dimension de transition temporelle alignée sur une variable de chronologie périodique, le compilateur procède à l’interpolation algorithmique continue des coordonnées spatiales. Au fil des images clés, les tiges s’allongent ou se contractent avec souplesse, tandis que les disques sommitaux glissent verticalement pour épouser les fluctuations d’amplitude de chaque modalité, conférant à la cinématique une continuité visuelle hautement narrative.

La rigueur scientifique impose cependant d’encadrer strictement les paramètres d’animation pour prévenir toute dérive sensationnaliste stérile. Il est notamment impératif de figer formellement les limites des échelles continues sur l’ensemble de la série temporelle globale, afin d’interdire tout réétalonnage automatique d’une trame à l’autre qui induirait des artefacts de dilatation spatiale profondément trompeurs pour l’évaluation des trajectoires réelles.

12. Rigueur méthodologique, reproductibilité et exportation pour publication

12.1 Pièges méthodologiques et prévention des distorsions interprétatives

En dépit de son indiscutable élégance cognitive, le graphique en sucette ne constitue pas une panacée universelle et exige une vigilance méthodologique constante pour ne pas engendrer des distorsions herméneutiques. Le risque interprétatif le plus sévère réside dans la tentation de tronquer l’axe quantitatif de référence pour exacerber artificiellement d’infimes disparités différentielles entre catégories. En amputant la base de la tige, l’analyste détruit la proportionnalité visuelle liant la longueur géométrique à la magnitude physique, trompant gravement le système cognitif de l’observateur.

De même, il importe de souligner les seuils de tolérance critiques au-delà desquels le graphique en sucette perd son avantage sur les représentations concurrentes. Face à une volumétrie d’entités extrêmement compacte, inférieure à quatre ou cinq éléments, le diagramme en barres classique ou la présentation tabulaire directe conservent une clarté robuste sans justifier l’artifice du marqueur circulaire. À l’inverse, face à des centaines de modalités individuelles, seul le nuage de points sans segment directionnel permet de résister au télescopage géométrique.

L’analyste avisé doit donc conduire un arbitrage critique fondé sur la densité d’information et la nature du message : le graphique en sucette s’épanouit idéalement dans la zone médiane d’occupation spatiale, typiquement comprise entre dix et cinquante catégories distinctes, au sein de laquelle l’allègement de l’encre graphique délivre son plein rendement sémiologique sans saturer la résolution optique de la planche finale.

12.2 Protocoles d’exportation vectorielle haute résolution avec ggsave

L’aboutissement de tout travail de visualisation statistique réside dans la compilation d’un fichier numérique pérenne prêt pour l’intégration typographique au sein d’une revue scientifique à comité de lecture. Trop de figures rigoureusement conçues voient leur portée ruinée lors d’exportations matricielles dégradées, caractérisées par des textes pixellisés et des contours de disques crénelés contraires aux standards de l’édition professionnelle.

L’utilisation de la fonction d’exportation standardisée de ggplot2 garantit un contrôle absolu des paramètres physiques d’encodage. Pour les publications imprimées ou les rapports numériques haute fidélité, le recours exclusif aux formats vectoriels pérennes s’impose comme une exigence absolue. L’incorporation du moteur graphique vectoriel de type cairo permet de générer des fichiers de formats universels intégrant nativement les glyphes vectoriels et les polices de caractères sans nécessiter d’aplatissement destructeur.

Le calibrage métrique de l’exportation doit être anticipé dès la phase d’écriture du code : spécifier les dimensions physiques effectives du gabarit d’impression cible plutôt que de laisser le moteur inférer la résolution d’après la taille de la fenêtre d’affichage active permet d’empêcher les dilatations accidentelles des polices et des marges. La fixation d’une résolution nominale d’au moins trois cents points par pouce pour les éventuelles couches matricielles sous-jacentes garantit une netteté absolue de l’encrage sur toute chaîne de photogravure industrielle.

12.3 Structuration modulaire du script pour une reproductibilité computationnelle

Le principe fondamental de la science ouverte repose sur l’auditabilité et la reproductibilité totale des pipelines de traitement et de rendu graphique. Pour inscrire le tracé du graphique en sucette dans ce standard d’excellence, l’analyste doit proscrire les interventions manuelles sur l’interface graphique au profit d’un script d’automatisation intégralement versionné, documenté et modulaire.

L’encapsulation de la séquence de visualisation au sein d’une fonction R personnalisée constitue la meilleure pratique de génie logiciel statistique. En paramétrant les variables d’entrée, la métrique cible, les seuils de référence et le style thématique, le code devient réutilisable sur des jeux de données récurrents, éliminant les risques de divergence stylistique et les erreurs humaines de copier-coller. La fixation d’une graine d’initialisation garantit en outre la stabilité absolue des algorithmes de décalage spatial textuel à chaque compilation.

Enfin, l’archivage conjoint du script exécutable, des données tabulaires brutes et d’un manifeste décrivant rigoureusement l’environnement de session assure que n’importe quel chercheur indépendant sera en mesure de réitérer le protocole de visualisation et d’obtenir un graphique rigoureusement identique au pixel près. Ce niveau de rigueur formelle parachève l’itinéraire de l’analyste, élevant le graphique en sucette du rang d’illustration esthétique à celui de composant pérenne et inattaquable de l’édifice de la preuve scientifique.

Références

• Bertin, J. (1967). Sémiologie graphique : Les diagrammes, les réseaux, les cartes. Paris : Éditions Gauthier-Villars.
• Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531-554. https://doi.org/10.1080/01621459.1984.10478080
• Schwabish, J. A. (2014). An economist’s guide to visualizing data. Journal of Economic Perspectives, 28(1), 209-234. https://doi.org/10.1257/jep.28.1.209
• Tufte, E. R. (2001). The visual display of quantitative information (2e éd.). Cheshire, CT : Graphics Press.
• Wickham, H. (2010). A layered grammar of graphics. Journal of Computational and Graphical Statistics, 19(1), 3-28. https://doi.org/10.1198/jcgs.2009.07098
• Wickham, H. (2016). ggplot2: Elegant graphics for data analysis. New York : Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
• Wilke, C. O. (2019). Fundamentals of data visualization: A primer on making informative and compelling figures. Sebastopol, CA : O’Reilly Media.
• Wilkinson, L. (2005). The grammar of graphics (2e éd.). New York : Springer Science+Business Media. https://doi.org/10.1007/0-387-28695-0
