Comment créer un graphique en ogive dans Excel

L’analyse quantitative des variables psychologiques et éducatives requiert des représentations visuelles capables de synthétiser la distribution continue des scores tout en préservant l’accès immédiat aux rangs relatifs des individus. Parmi les outils de la statistique descriptive exploratoire et inférentielle, le graphique en ogive — ou courbe des fréquences cumulées — occupe une position singulière et prépondérante. Hérité des travaux pionniers sur l’hérédité et la biométrie à la fin du dix-neuvième siècle, ce tracé cartésien transforme une distribution empirique discrétisée en une fonction cumulative continue, offrant aux chercheurs, psychomètres et analystes de données un instrument graphique d’une grande précision pour estimer les quantiles, apprécier la forme générale de la dispersion et détecter d’éventuelles anomalies de mesure.

Dans les environnements appliqués contemporains, le tableur Microsoft Excel s’impose fréquemment comme le premier vecteur d’ingénierie statistique et de mise en forme des données cliniques ou expérimentales. Néanmoins, la conception rigoureuse d’une ogive dans Excel présente des défis méthodologiques et techniques spécifiques que les didacticiels élémentaires sous-estiment régulièrement. La confusion récurrente entre les graphiques de type « Courbe » et les tracés en « Nuage de points », l’omission de l’ancrage à l’effectif zéro, ou encore l’inadéquation du découpage en intervalles de classes faussent substantiellement la restitution géométrique de la distribution cumulative empirique.

Le présent article constitue un guide méthodologique et pratique intégral consacré à l’élaboration de graphiques en ogive conformes aux exigences académiques et scientifiques les plus rigoureuses au sein de Microsoft Excel. De la clarification des fondements mathématiques sous-jacents aux protocoles d’exportation vectorielle destinés aux revues affiliées à l’American Psychological Association, chaque phase du traitement des données est examinée avec exhaustivité. Que vous soyez doctorant en psychologie cognitive, chercheur en sciences de l’éducation ou praticien de la psychométrie appliquée, ce protocole détaillé vous fournira l’ensemble des clés procédurales et algorithmiques nécessaires pour construire, étalonner et interpréter vos courbes cumulatives avec une précision irréprochable.

1. Fondements théoriques du graphique en ogive en psychométrie et statistiques

1.1 Définition et genèse mathématique de la courbe ogivale de Galton

L’application du vocable « ogive » à la représentation graphique d’une distribution statistique remonte aux travaux séminaux du polymathe britannique Sir Francis Galton. Dans ses recherches publiées vers la fin des années 1870 relatives à l’hérédité des traits physiques et des facultés intellectuelles, Galton remarqua que la courbe obtenue en cumulant les fréquences d’une variable normalement distribuée rappelait l’arc brisé caractéristique de l’architecture gothique. D’un point de vue purement morphologique, la voûte en ogive présente deux segments incurvés dont la courbure s’inverse au point de crête. En transposant cette configuration géométrique à l’analyse des données continues, Galton décrivit la trajectoire sigmoïdale — en forme de « S » étiré — résultant de l’accumulation progressive des observations ordonnées selon leur magnitude croissante.

Sur le plan mathématique formel, l’ogive constitue l’approximation graphique continue de la fonction de répartition empirique, traditionnellement notée F_n(x). Pour un échantillon d’observations indépendantes et identiquement distribuées, la fonction de répartition empirique attribue à toute valeur réelle x la proportion des données d’échantillonnage qui lui sont inférieures ou égales. Alors que la distribution cumulative théorique d’une variable discrète s’exprime sous la forme d’une fonction en escalier présentant des discontinuités marquées à chaque point d’observation, l’ogive statistique relie les coordonnées discrétisées par une interpolation linéaire continue. Cette formulation crée un pont fondamental entre le dénombrement discret des fréquences observées et la modélisation probabiliste continue.

Dans la littérature méthodologique, une distinction structurelle s’établit entre l’ogive ascendante et l’ogive descendante. L’ogive ascendante, couramment désignée sous le vocable d’ogive « inférieure à », cartographie l’accumulation des effectifs depuis la borne inférieure de la distribution jusqu’à son plafond maximal, décrivant une trajectoire strictement non décroissante oscillant entre 0 % et 100 %. Inversement, l’ogive descendante, ou ogive « supérieure ou égale à », visualise la décroissance continue du nombre de sujets surpassant un seuil donné, débutant à la totalité de l’échantillon pour converger vers zéro. Lorsque les observations proviennent d’une distribution gaussienne, ces courbes exhibent une symétrie mathématique remarquable autour du point d’inflexion situé précisément à l’espérance mathématique ou à la médiane empirique de l’échantillon étudié.

1.2 Utilité des courbes de fréquences cumulées en recherche psychologique

Au sein de la recherche psychologique et du diagnostic psychométrique, le graphique en ogive remplit une fonction fondamentale d’évaluation et de calibration des outils d’évaluation standardisés. L’administration d’échelles cliniques — qu’il s’agisse d’évaluer la sévérité d’un état dépressif via le Beck Depression Inventory ou les dimensions structurales de la personnalité par l’inventaire NEO-PI — génère des scores composites bruts dont la signification intrinsèque s’avère restreinte en l’absence de mise en relation contextuelle. L’ogive permet d’évaluer d’emblée la dispersion globale et l’asymétrie potentielle des scores au sein de la cohorte d’étalonnage. Une courbe dont la pente s’avère particulièrement abrupte dans les régions centrales témoigne d’une concentration massive des répondants autour de la moyenne, tandis que des aplatissements périphériques traduisent la rareté des scores extrêmes caractéristiques des manifestations pathologiques sévères.

L’un des apports majeurs de l’ogive réside dans sa capacité à normaliser graphiquement les instruments de mesure à travers l’attribution directe de rangs centiles. En pratique psychométrique, l’étalonnage d’un test nécessite d’associer à chaque score brut une position relative au sein d’une population de référence clairement délimitée. Grâce à l’ogive des pourcentages cumulés, un examinateur peut positionner instantanément le score brut d’un patient sur l’axe des abscisses, projeter cette valeur verticalement jusqu’à l’intersection avec la courbe, puis reporter la lecture horizontalement sur l’axe des ordonnées pour extraire le percentile clinique correspondant. Ce mécanisme fournit une procédure de lecture visuelle directe des proportions d’individus surpassés ou distancés par le sujet évalué.

De surcroît, le recours à la représentation cumulative procure une robustesse méthodologique appréciable face aux artéfacts d’échantillonnage aléatoire. Contrairement aux visualisations par densités de fréquences simples, où de menues fluctuations d’effectifs d’un intervalle à l’autre peuvent engendrer des irrégularités visuelles prononcées — communément qualifiées de « bruit d’échantillonnage » —, l’opération d’accumulation agit comme un filtre intégrateur qui lisse naturellement la dispersion. Les chercheurs bénéficient ainsi d’une perspective panoramique stable sur le comportement distributionnel global de leur cohorte, garantissant que les inférences sur les seuils d’intervention thérapeutique reposent sur une lecture globale de la fonction plutôt que sur des aspérités locales non représentatives de la dynamique psychologique sous-jacente.

1.3 Comparaison méthodologique : ogive, histogramme et polygone de fréquence

L’analyse exploratoire univariée exploite traditionnellement trois types de diagrammes cartésiens : l’histogramme, le polygone de fréquence et l’ogive. Chacune de ces constructions répond à des finalités analytiques précises et possède des propriétés mathématiques distinctes. L’histogramme juxtapose des rectangles dont la surface demeure proportionnelle aux effectifs ou densités de classe. S’il excelle dans la localisation visuelle du mode et l’identification de la multimodalité d’une distribution empirique, sa structure en paliers discontinus interdit toute lecture immédiate et continue des pourcentages d’accumulation. Un observateur cherchant à identifier la valeur correspondant au quatre-vingt-dixième percentile doit mentalement sommer les aires des barres successives, une opération cognitivement fastidieuse et sujette à d’importantes marges d’erreur visuelle.

Le polygone de fréquence apporte une première tentative de continuité graphique en reliant entre eux les centres de classe par des segments rectilignes. Cette modélisation offre une analogie visuelle étroite avec la courbe théorique de densité de probabilité, facilitant la comparaison de plusieurs distributions lorsque leurs tracés respectifs sont superposés sur le même repère. Cependant, à l’instar de l’histogramme, le polygone de fréquence échoue à représenter directement l’accumulation des scores. L’évaluation des quantiles nécessite toujours le calcul conceptuel d’une intégrale définie sous la courbe polygonale, ce qui restreint son utilité dans les contextes où l’attribution de percentiles constitue la finalité opératoire première.

C’est précisément sur ce point que l’ogive démontre sa supériorité méthodologique. En substituant l’accumulation d’effectifs à la densité locale, l’ogive offre une correspondance biunivoque entre les valeurs continues de la variable psychologique et leurs rangs centiles respectifs. Elle autorise une interpolation graphique d’une grande finesse : chaque point de la courbe porte en lui l’historique intégral de la distribution qui lui est antérieure. Dès lors, le calcul des intervalles interquartiles, l’estimation des seuils de significativité clinique et la conversion des scores s’opèrent avec une précision analytique impossible à atteindre sur un histogramme conventionnel, consacrant l’ogive comme l’instrument privilégié de l’évaluation continue des critères diagnostiques.

2. Préparation et structuration rigoureuse des données dans Excel

2.1 Collecte et nettoyage des variables psychologiques continues

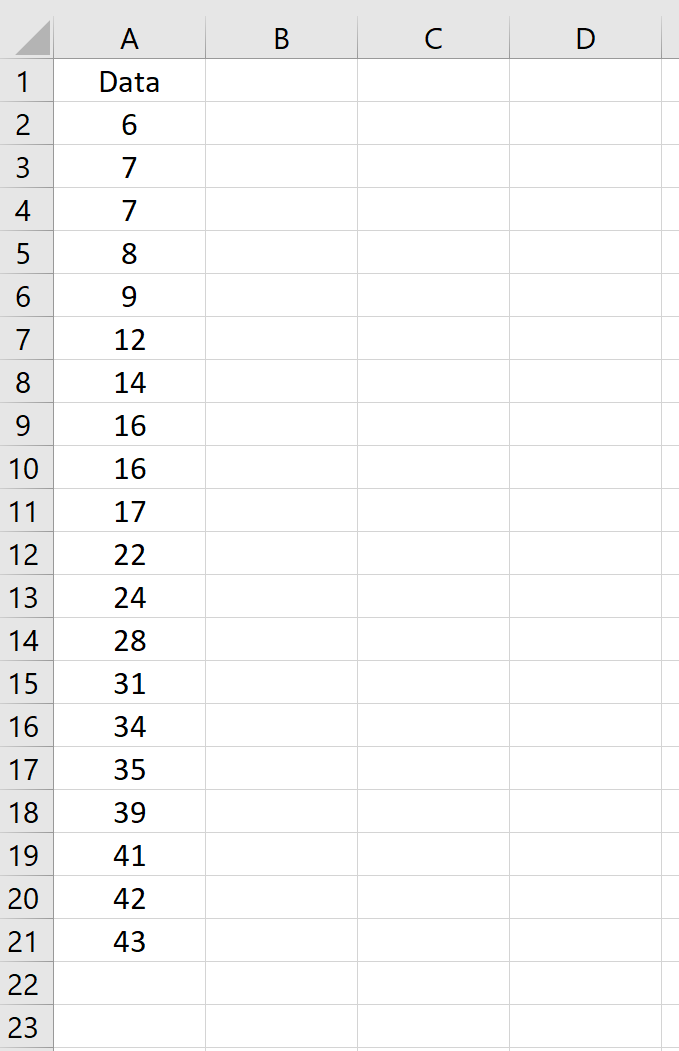

L’édification d’une ogive mathématiquement exacte repose en premier lieu sur la pureté structurale du jeu de données colligé dans le tableur. Dans le champ des sciences comportementales, les variables continues dérivent généralement de protocoles expérimentaux chronométriques (temps de réaction en millisecondes), de constantes physiologiques (variabilité de la fréquence cardiaque) ou d’échelles d’auto-évaluation composites générant des scores cumulés étendus. L’importation de ces métriques dans Excel requiert un protocole de nettoyage rigoureux afin d’éliminer toute scorie susceptible d’altérer ultérieurement les algorithmes de calcul automatique des fréquences.

La première phase d’assainissement consiste à s’assurer de l’homogénéité typologique de l’ensemble de la série de données. Les tableurs sont particulièrement sensibles à la présence insidieuse d’espaces insécables, de délimiteurs décimaux hétérogènes (virgules versus points selon les paramètres régionaux du système d’exploitation) ou de résidus textuels encodés par mégarde lors des phases de saisie ou d’exportation depuis des plateformes d’enquêtes en ligne comme Qualtrics ou SurveyMonkey. L’utilisation des fonctions natives de conversion et d’assainissement — telles que SUPPRESPACE, EPURAGE ou la fonctionnalité standard de « Texte en colonnes » — garantit que chaque observation est rigoureusement traitée par le moteur de calcul comme une entité numérique continue et non comme une chaîne textuelle passive.

La gestion des valeurs manquantes requiert une attention méthodologique soutenue. Dans les cohortes de recherche en psychologie, les omissions de réponse sont fréquentes. Laisser des cellules vides ou insérer des codes numériques arbitraires (par exemple -99 ou 999) sans un filtrage préalable constituerait une faute analytique lourde : le moteur statistique d’Excel intégrerait ces valeurs extrêmes dans la détermination des amplitudes d’intervalles, corrompant irrémédiablement l’échelle de l’ogive. Deux options conformes aux standards méthodologiques s’offrent alors au chercheur : procéder à une imputation statistique formelle selon les protocoles scientifiques approuvés, ou isoler l’échantillon complet selon la règle de suppression par observation (listwise deletion) afin de ne conserver que les sujets disposant d’un score valide vérifié.

2.2 Organisation matricielle unidirectionnelle dans la feuille de calcul

Pour assurer la pérennité des calculs matriciels et préserver l’ergonomie globale du classeur, la structure de la feuille de calcul doit respecter l’architecture standardisée des bases de données relationnelles. La totalité des scores bruts composant la variable étudiée doit être consignée au sein d’une unique colonne verticale, réservant la première ligne à un en-tête sémantiquement transparent. Par convention, on évitera les dénominations génériques telles que « Données » au profit d’intitulés explicites respectant les règles d’intégrité (par exemple : Score_Anxiete_STAI_T ou Temps_Reaction_ms).

Cette disposition unidirectionnelle facilite l’exploitation des références de plages globales au sein des formules mathématiques, tout en autorisant l’interfaçage ultérieur avec des bibliothèques externes ou des modules de programmation VBA. Il est impératif de s’abstenir de fusionner des cellules à l’intérieur de cette colonne d’accueil, les fusions brisant la continuité des vecteurs computationnels et générant des comportements imprédictibles lors de l’exécution des fonctions matricielles dynamiques.

En périphérie immédiate de ce vecteur principal, il convient de réserver un encart métrologique dédié consignant les indicateurs cardinaux de l’échantillon. Le calcul de la taille de la cohorte validée sera systématisé via l’insertion de la fonction NB appliquée à la plage de scores (par exemple : =NB(A2:A251)). Cet effectif total, traditionnellement symbolisé par la lettre N, servira de dénominateur universel lors des phases ultérieures de conversion en pourcentages cumulés. L’ancrage de cette valeur au sein d’une cellule dédiée, idéalement identifiée par un nom de plage défini (par exemple Taille_Echantillon), préviendra les erreurs d’encodage manuel et garantira l’extensibilité dynamique du modèle en cas d’adjonction future de nouveaux participants.

2.3 Détection exploratoire des valeurs aberrantes

Préalablement à tout découpage en classes d’amplitudes fixes, une exploration numérique des bornes réelles de la distribution s’impose. La présence d’une valeur aberrante ou discordante (outlier), causée par une erreur de saisie ou un dysfonctionnement expérimental grave, est susceptible de gonfler artificiellement l’étendue totale de la série de données. Une telle déformation contraindrait l’analyste à concevoir un nombre démesuré d’intervalles vides ou à élargir l’amplitude des classes à un niveau préjudiciable pour la granularité descriptive de l’ogive.

La quantification de l’étendue empirique implique le calcul de la valeur minimale (=MIN(A2:A251)) et de la valeur maximale (=MAX(A2:A251)) de la distribution. En retranchant le minimum du maximum, l’analyste dégage l’amplitude brute totale sur laquelle se déploieront les futures classes d’intervalles. Si l’écart entre les extrêmes et les percentiles adjacents (comme le premier et le quatre-vingt-dix-neuvième centile) s’avère anormalement disproportionné, une vérification approfondie des fiches sources s’avère indispensable.

L’arbitrage concernant l’éviction ou le maintien d’un score extrême doit s’appuyer sur des justifications à la fois statistiques et cliniques. Dans le cadre de l’évaluation standardisée, l’application du critère de Tukey basé sur l’écart interquartile (exclusion des valeurs situées au-delà de 1,5 fois l’écart interquartile sous le premier quartile ou au-dessus du troisième quartile) permet de circonscrire objectivement les observations atypiques. Si ces dernières relèvent de la variabilité clinique naturelle de la population cible, elles doivent impérativement être maintenues dans l’échantillon d’étalonnage ; l’ogive possédera alors des paliers asymptotiques prolongés à ses extrémités, traduisant fidèlement la réalité phénoménologique observée sur le terrain.

3. Détermination et paramétrage des intervalles de classe

3.1 Règles empiriques d’optimisation du partitionnement statistique

Le partitionnement d’un continuum psychométrique en segments discrets constitue une opération fondamentale d’abstraction statistique. Si le nombre d’intervalles retenu est trop faible, l’ogive perd sa sensibilité différentielle et présente une allure polygonale anguleuse qui masque les nuances structurales de la distribution cumulative. À l’inverse, un nombre excessif de subdivisions engendre des classes aux effectifs nuls ou erratiques, fragilisant l’estimation des rangs centiles. Pour arbitrer rigoureusement ce compromis entre parcimonie descriptive et résolution métrique, l’analyste s’en remet à des formulations empiriques éprouvées.

La formulation la plus couramment sollicitée dans les protocoles de statistique descriptive élémentaire demeure la règle de Sturges. Développée pour des distributions approximativement symétriques et de taille modérée (typiquement lorsque l’effectif N est inférieur à deux cents observations), elle énonce que le nombre optimal de classes k s’obtient par la relation :

k = 1 + 3,322 × log₁₀(N)

Au sein d’Excel, cette relation se transcrit aisément par l’instruction : =ARRONDI.SUP(1 + 3,322 * LOG10(NB(A2:A251)); 0). Pour un échantillon de 250 sujets, la règle de Sturges suggère ainsi d’opter pour approximativement neuf classes de regroupement.

Néanmoins, lorsque la taille de la cohorte devient substantielle ou que la distribution présente une asymétrie marquée, la règle de Sturges tend à sous-estimer le nombre requis d’intervalles. On lui préférera alors la règle de Scott, particulièrement adaptée aux grands échantillons psychologiques. Fondée sur l’écart-type de l’échantillon s, elle établit l’amplitude idéale de chaque classe h selon l’équation :

h = (3,49 × s) / N^1/3

Dans la pratique de conception d’un étalonnage clinique, l’analyste arrondira fréquemment cette amplitude théorique h à une valeur entière ou métriquement intuitive (par exemple par pas de 5, 10 ou 20 unités de score), favorisant ainsi la lisibilité de l’axe horizontal sans altérer significativement la fidélité de la courbe résultante.

3.2 Formalisation des limites inférieures et supérieures

Une rigueur mathématique sans faille préside à la délimitation des frontières d’intervalles. Pour prévenir toute ambiguïté relative à l’assignation des sujets dont les scores coïncident rigoureusement avec les valeurs frontières, il est impératif d’adopter une convention d’encadrement univoque. En règle générale, les classes statistiques destinées à alimenter une ogive ascendante sont formalisées sous la forme d’intervalles fermés à droite et ouverts à gauche : ]a, b]. Une observation x appartient dès lors à l’intervalle si elle satisfait strictement la double condition a < x ≤ b.

La borne inférieure de la toute première classe doit impérativement être fixée à une valeur strictement inférieure au score minimal observé au sein de l’échantillon, ou être égale à la limite théorique absolue de l’instrument de mesure lorsque celle-ci existe (par exemple un score de zéro point à un questionnaire d’anxiété). Cette borne d’origine constituera le pivot d’ancrage fondamental de l’ogive, où la fréquence cumulée est précisément égale à zéro. Négliger ce point initial constitue l’une des erreurs méthodologiques les plus destructrices lors du traçage sous Excel, contraignant la courbe à flotter artificiellement dans l’espace cartésien au-dessus du plan d’abscisse.

L’élément opérationnel capital réside dans le rôle dévolu aux bornes supérieures. Dans une ogive ascendante (« inférieure ou égale à »), l’accumulation des effectifs s’achève rigoureusement à la borne supérieure de chaque intervalle. Par conséquent, lors de la transcription graphique sur le plan cartésien, la coordonnée horizontale correspondant à un effectif cumulé donné doit obligatoirement être la borne supérieure de la classe concernée, et non son centre ou sa borne inférieure. L’ancrage horizontal systématique de la fréquence cumulée sur la limite haute de l’intervalle garantit le respect scrupuleux de la définition de la fonction de répartition empirique.

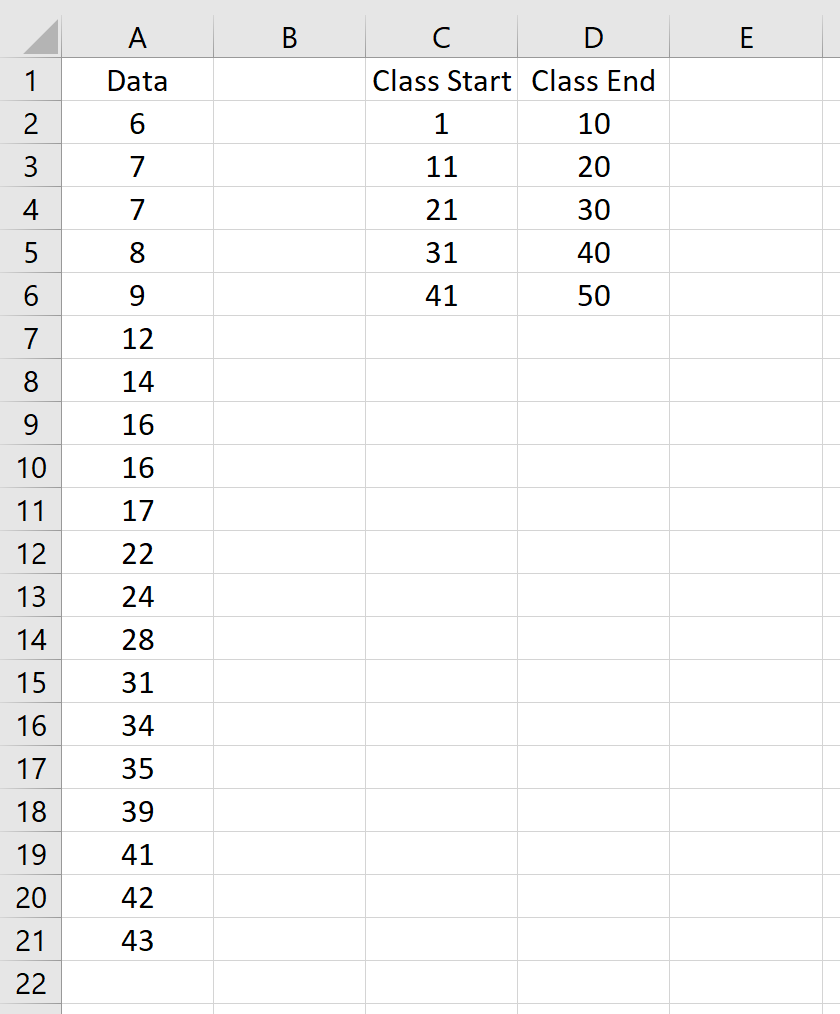

3.3 Saisie tabulaire des classes dans la feuille Excel

La traduction concrète de ce formalisme statistique au sein du tableur prend la forme d’un tableau d’étalonnage paramétrique composé de colonnes adjacentes coordonnées. Pour garantir la totale traçabilité des opérations, il est fortement recommandé d’isoler explicitement trois colonnes distinctes : la désignation sémantique de l’intervalle sous forme textuelle, la borne inférieure de la classe, et enfin la borne supérieure de la classe.

La colonne des bornes supérieures, souvent intitulée Borne_Superieure ou Limite_Haute, joue le rôle de vecteur d’interrogation pour les fonctions statistiques internes d’Excel. La première ligne de cette série doit correspondre à la borne initiale d’ancrage (la limite inférieure du premier intervalle, associée par définition à un effectif nul). Les lignes subséquentes sont incrémentées selon un pas mathématique constant, rigoureusement égal à l’amplitude de classe h préalablement déterminée. L’insertion d’une formule incrémentale élémentaire (par exemple =D3+$G$1, où G1 héberge la constante d’amplitude) prémunit l’analyste contre toute dérive arithmétique ou faute de frappe manuelle.

Il conviendra de vérifier scrupuleusement que la borne supérieure de l’ultime classe intègre ou excède la valeur maximale de la distribution brute collectée. L’omission de cette précaution entraînerait la troncature du graphique, empêchant l’ogive d’atteindre son asymptotique sommet à l’effectif maximal N. Une fois cette colonne matricielle édifiée, elle sert de socle inamovible pour l’extraction algorithmique des fréquences statistiques simples puis cumulées.

4. Calcul automatisé des fréquences simples par classe

4.1 Mise en œuvre de la fonction matricielle FREQUENCE

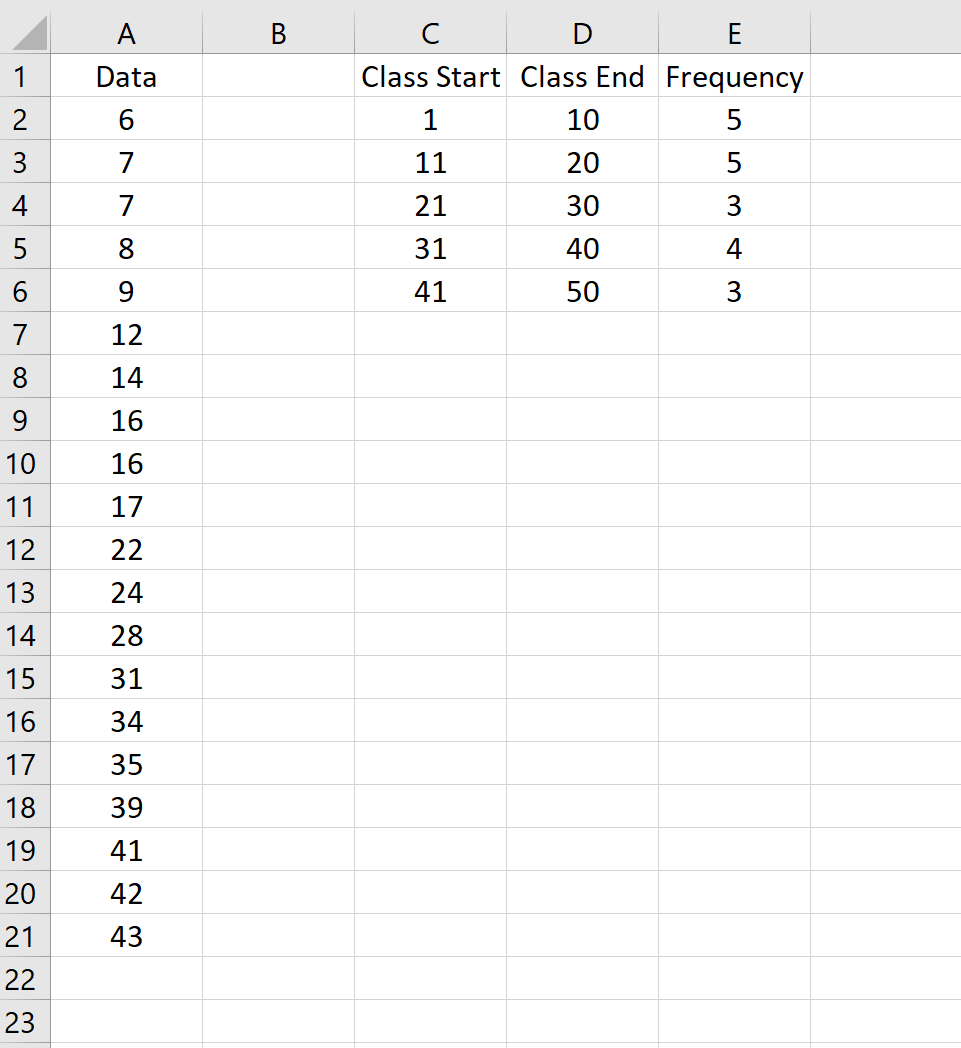

Pour partitionner le vecteur de données brutes selon les classes délimitées, Microsoft Excel met à disposition une fonction dédiée native particulièrement performante : la fonction FREQUENCE. Conçue selon une logique computationnelle matricielle, cette fonction dénombre automatiquement le nombre d’occurrences s’insérant au sein des compartiments définis par les bornes supérieures, en appliquant rigoureusement le principe de fermeture à droite des intervalles (x ≤ borne).

La syntaxe canonique de cette instruction s’articule comme suit :

=FREQUENCE(tableau_données; tableau_intervalles)

Dans cette formulation, l’argument tableau_données représente la référence absolue ou structurée pointant vers la colonne des scores bruts (par exemple A2:A251), tandis que tableau_intervalles désigne la plage contenant les bornes supérieures de classes successives (par exemple D4:D12, en omettant la ligne de base d’ancrage zéro).

L’exécution de cette fonction diffère substantiellement selon la génération du moteur de calcul Excel exploitée. Sous les moutures modernes dotées de la technologie de calcul matriciel dynamique (comme Microsoft 365 ou Excel 2021), la formule se valide par une simple pression sur la touche Entrée depuis la première cellule réceptrice. Le système génère alors automatiquement une « plage propagée » encadrée d’un liseré bleu, remplissant instantanément l’ensemble des cellules verticales requises. Sous les versions antérieures d’Excel, l’utilisateur doit impérativement sélectionner au préalable la totalité de la plage de cellules réceptrices verticales, saisir la syntaxe, puis valider la saisie via la combinaison matricielle classique Ctrl + Maj + Entrée afin d’encadrer la formule d’accolades typiques.

Une particularité fonctionnelle notable de la fonction FREQUENCE réside dans sa propension structurelle à renvoyer un élément résiduel excédentaire situé immédiatement sous la dernière borne spécifiée. Cet élément supplémentaire correspond au décompte des observations qui excéderaient la valeur maximale stipulée dans le tableau d’intervalles. Dans le cadre d’un partitionnement correctement étalonné où la dernière borne englobe le score maximal absolu, la valeur de cet élément résiduel sera obligatoirement égale à zéro. Il convient d’en tenir compte lors du calibrage dimensionnel de la plage de destination afin de ne pas fausser les correspondances de lignes.

4.2 Méthode alternative via la fonction conditionnelle NB.SI.ENS

Bien que la fonction FREQUENCE soit d’une efficacité algorithmique indiscutable, de nombreux praticiens privilégient une approche alternative reposant sur la fonction logique conditionnelle multicritère NB.SI.ENS. Cette préférence s’explique par le comportement conventionnel non matriciel de cette fonction, qui confère une transparence accrue aux cellules et permet d’éviter les désagréments liés aux blocages de propagation matricielle lors des opérations de réorganisation tabulaire.

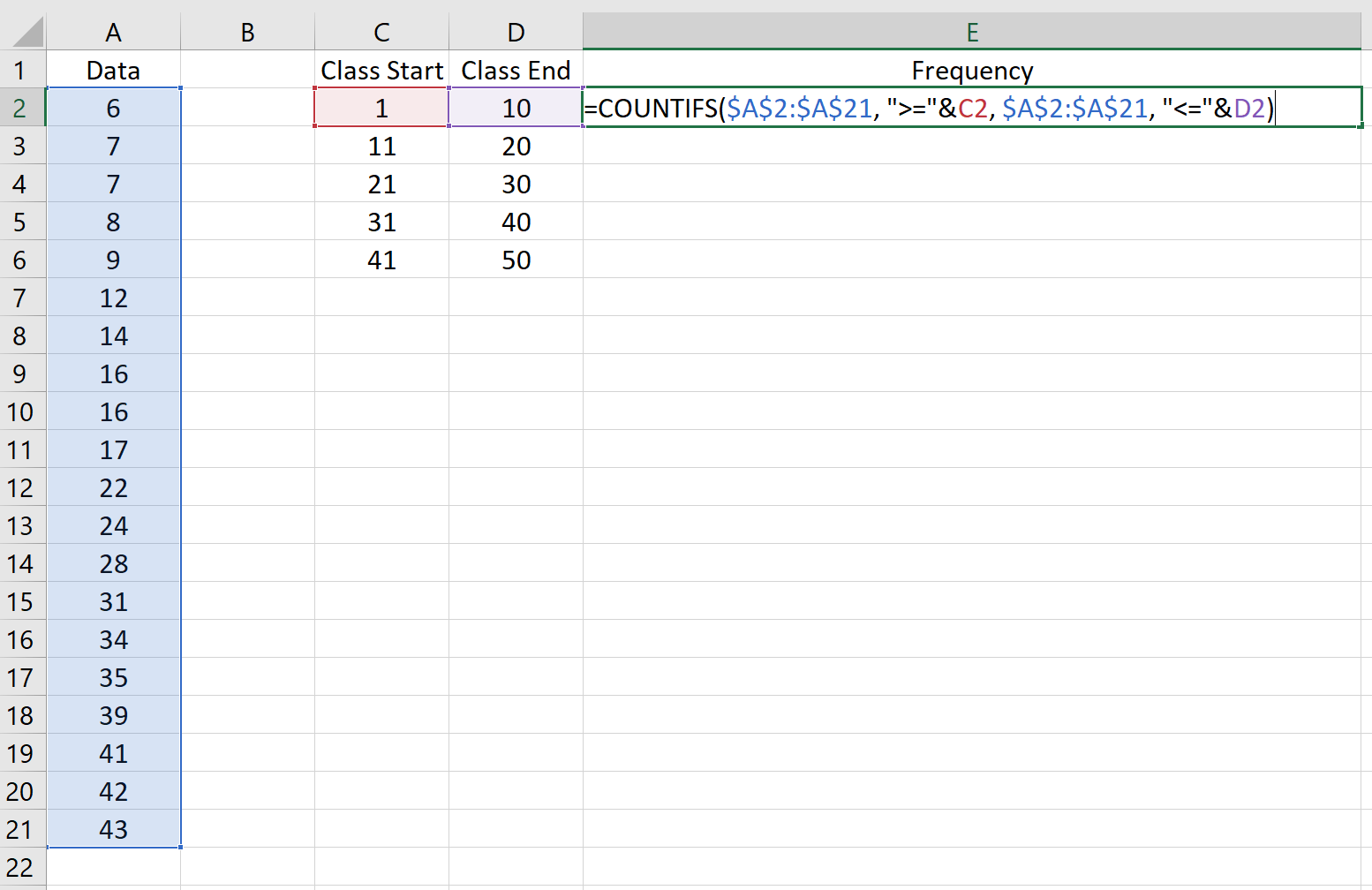

La fonction NB.SI.ENS permet d’encadrer chaque classe en stipulant explicitement les conditions logiques aux bornes sous forme de chaînes textuelles combinées à des opérateurs de comparaison relationnels. Pour quantifier l’effectif d’un intervalle compris entre une borne inférieure située en cellule C4 et une borne supérieure située en cellule D4, la syntaxe opérationnelle s’écrit formellement :

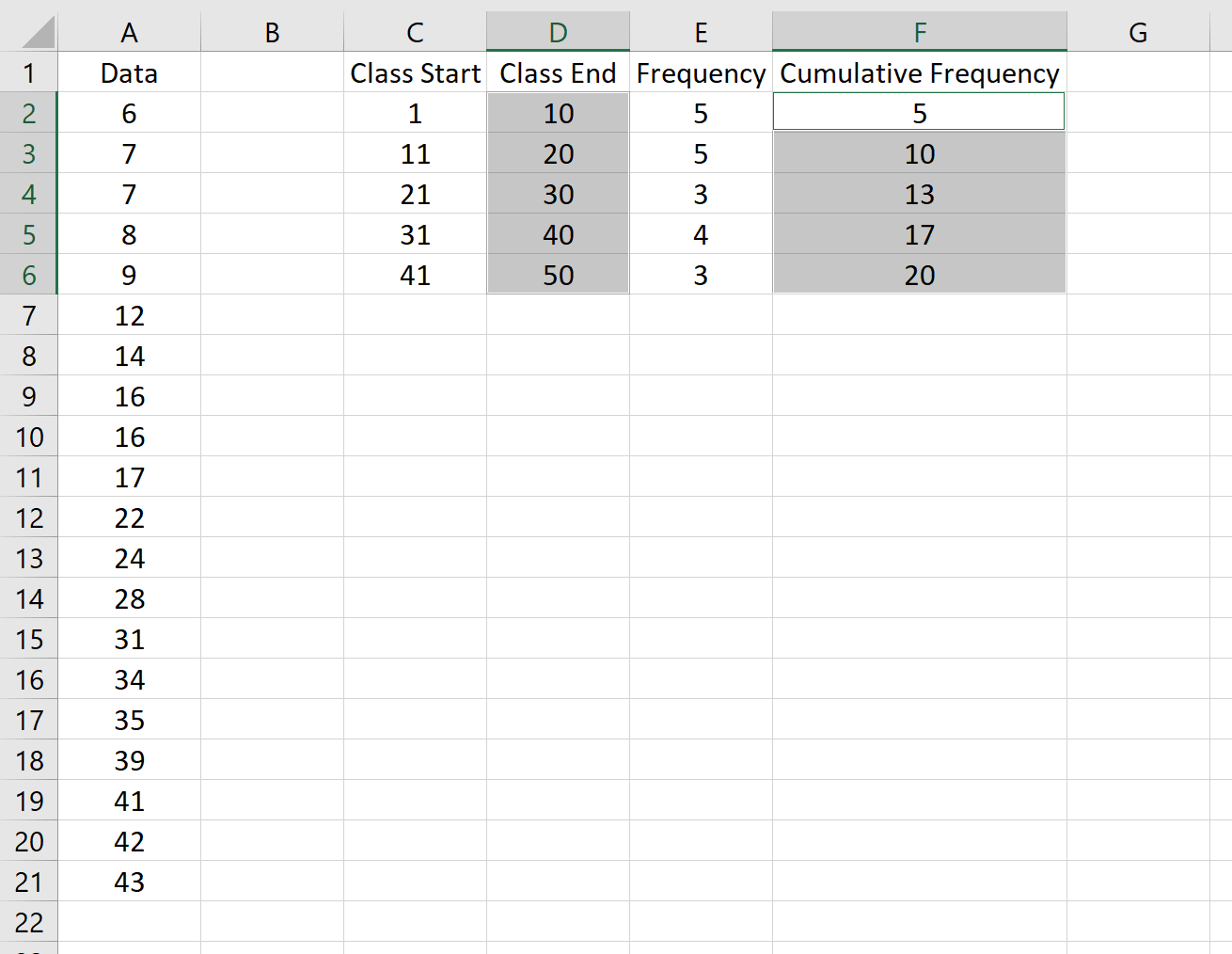

=NB.SI.ENS($A$2:$A$251; ">"&C4; $A$2:$A$251; "<="&D4)

L’emploi du symbole esperluette (&) est ici indispensable pour concaténer l’opérateur logique textuel avec la référence dynamique de la cellule cible. Les symboles de dollar ($) garantissent le figeage absolu de la plage de scores lors de la duplication de la formule vers les cellules inférieures par étirement de la poignée de recopie.

Cette méthodologie conditionnelle offre des avantages significatifs sur le plan de la maintenance et de l’audit des modèles d’évaluation. Elle permet de modifier à la volée les conventions d’ouverture ou de fermeture d’intervalles (par exemple en permutant vers des bornes fermées à gauche : ">="&C4 et "<"&D4) selon les prérequis épistémologiques propres à certains instruments de mesure. De plus, la lisibilité directe des critères conditionnels au sein de la barre de formule limite grandement les erreurs d’interprétation pour les auditeurs tiers ou les réviseurs méthodologiques d’articles scientifiques.

4.3 Contrôle de validation et cohérence d’effectif

L’intégrité du protocole de calcul des fréquences simples conditionne la validité de l’ensemble de l’édifice cumulatif ultérieur. Dès lors, il est méthodologiquement exclu de poursuivre la construction du graphique sans instaurer un verrou de validation arithmétique rigoureux au sein de la feuille de calcul.

Ce contrôle de cohérence se matérialise par la sommation intégrale de l’ensemble des fréquences simples calculées au sein des classes d’intervalles via la fonction SOMME :

=SOMME(E4:E12)

Le résultat de cette sommation vectorielle doit être strictement identique à la taille d’échantillon N calculée en amont au moyen de la fonction NB. Si la somme des fréquences s’avère inférieure à N, cela dénote invariablement qu’une fraction des observations n’a pas été captée par le maillage des intervalles — soit en raison d’une borne inférieure fixée au-dessus du minimum réel, soit du fait d’une borne supérieure plafonnant en deçà du maximum observé. Si elle excède N, cela signale un chevauchement anormal de critères conditionnels ayant conduit à comptabiliser certaines observations à plusieurs reprises.

Pour systématiser ce processus d’audit, il est opportun d’insérer une formule de vérification logique booléenne renvoyant un signal explicite à l’utilisateur :

=SI(SOMME(E4:E12)=Taille_Echantillon; "Effectif Valide (Cohérence 100%)"; "ALERTE : Incohérence d'effectif")

Cette précaution algorithmique constitue une assurance qualité indispensable avant d’initier la modélisation des effectifs cumulés.

5. Modélisation des fréquences cumulées et pourcentages associés

5.1 Calcul des effectifs cumulés croissants

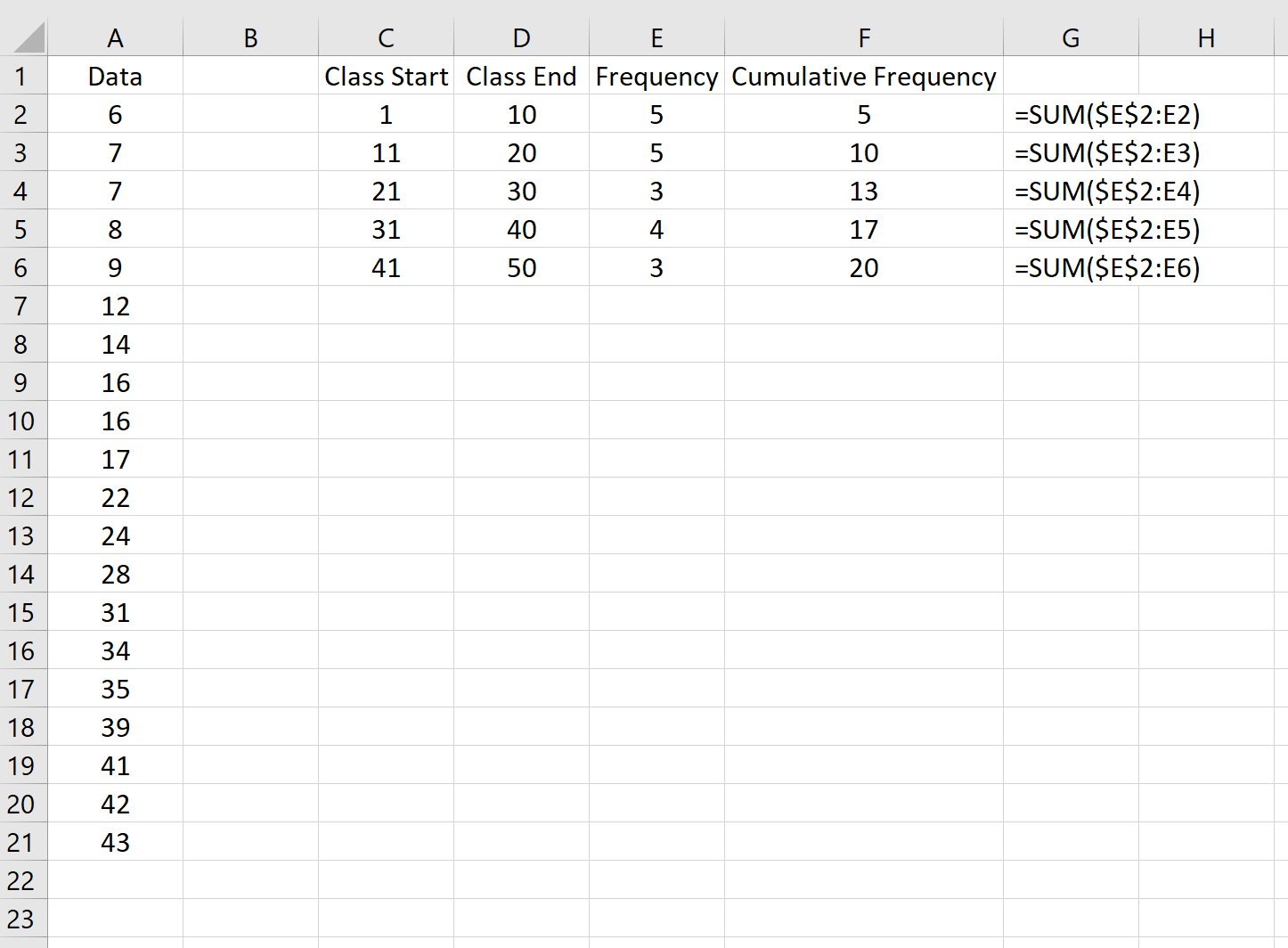

L’accumulation des effectifs constitue le cœur algorithmique de l’ogive ascendante. Au sein du tableau de calcul, cette opération se traduit par l’implantation d’une colonne dédiée aux effectifs cumulés, conventionnellement désignée par la notation Effectif_Cumule ou N_Cumul. La modélisation mathématique repose sur une logique de récurrence arithmétique rigoureuse.

La première cellule de cette colonne, située sur la ligne d’ancrage zéro (en regard de la borne inférieure initiale), reçoit obligatoirement la valeur statique zéro (0). Cette formalisation indique qu’aucune observation de la série ne se situe sous la borne basse initiale de partitionnement. Sur la ligne suivante, correspondant à la première classe effective, la formule d’accumulation itérative s’établit en sommant l’effectif cumulé antérieur et la fréquence simple de la classe courante. Concrètement, si l’ancrage zéro est situé en F3 et que la fréquence de la première classe loge en E4, la formule s’énonce :

=F3+E4

Cette instruction récursive est ensuite propagée verticalement le long du tableau jusqu’à l’ultime rangée de classe. À chaque palier, la formule intègre la masse statistique de la nouvelle tranche d’observations à l’ensemble du volume préexistant. L’analyste observe ainsi une progression monotone strictement croissante (ou stationnaire en cas de classes intermédiaires dénuées d’observations). La vérification ultime de cette phase consiste à constater que la valeur finale atteinte à l’ultime ligne coïncide rigoureusement avec la taille totale de l’échantillon N, attestant de l’exhaustivité de l’accumulation numérique.

5.2 Normalisation en fréquences cumulées relatives (pourcentages)

Bien que l’ogive puisse être tracée à partir des effectifs absolus, son exploitation dans le champ de la recherche scientifique et de l’évaluation psychométrique requiert quasi-systématiquement une normalisation en fréquences cumulées relatives, exprimées en pourcentages. Cette transformation d’échelle libère l’interprétation des contingences liées à la taille brute de l’échantillon, autorisant la comparaison directe de cohortes aux effectifs dissemblables et facilitant la conversion en rangs centiles.

L’opération de normalisation consiste à diviser chaque effectif cumulé individuel par la constante d’effectif total N. Dans la colonne contiguë intitulée Pourcentage_Cumule ou Percentile_Theorique, l’analyste implante la formule de ratio suivante :

=F3/$B$1

où F3 représente la cellule de l’effectif cumulé courant et $B$1 désigne l’adresse absolue figée hébergeant l’effectif global validé. Cette formule est dupliquée verticalement de la ligne d’ancrage jusqu’à l’ultime classe. L’assignation formelle du format de cellule « Pourcentage » (avec une ou deux décimales selon le degré de granularité requis) s’effectue via le ruban d’accueil d’Excel ou par le raccourci clavier standardisé.

À l’issue de cette étape, la colonne affiche une série débutant rigoureusement à 0,0% sur le point d’ancrage d’origine et culminant impérativement à 100,0% au niveau de la borne supérieure terminale. Cette normalisation constitue la formalisation tabulaire stricte de la fonction de répartition empirique normalisée sur l’intervalle unitaire [0, 1], prête pour son injection dans les modules graphiques d’Excel.

5.3 Construction complémentaire de l’ogive descendante

Dans certaines investigations cliniques ou académiques, l’intérêt méthodologique ne porte pas sur la proportion d’individus accusant des scores inférieurs à un seuil donné, mais sur la proportion de sujets capables d’égaler ou de dépasser un niveau de performance critique (comme les tests d’aptitude professionnelle ou l’évaluation de compétences cognitives spécifiques). Dans ce contexte, la conception d’une ogive descendante — ou courbe des fréquences cumulées décroissantes — s’avère hautement pertinente.

La dérivation computationnelle de l’ogive descendante peut s’effectuer selon deux approches arithmétiques équivalentes. La première procède par soustraction itérative descendante : l’effectif cumulé décroissant initial débute à l’effectif maximal N au niveau de la borne inférieure de la première classe, puis soustrait successivement la fréquence simple de chaque intervalle franchi. La seconde méthode procède par complémentation à l’unité de la fréquence relative cumulée ascendante :

=1 - Pourcentage_Cumule_Ascendant

Cette ogive descendante présente une dynamique géométrique inverse, amorçant son tracé au plafond de 100 % pour converger graduellement vers 0 % à mesure que les seuils d’exigence métrique s’élèvent. En psychométrie médicale, l’intersection sur un même graphique de l’ogive ascendante et de l’ogive descendante matérialise graphiquement la valeur médiane exacte de la distribution au point d’abscisse où les deux courbes se croisent à l’ordonnée de 50 %. Cette double modélisation offre ainsi une perspective analytique enrichie sur la dynamique de sélection ou de triage clinique.

6. Génération technique du graphique en nuage de points dans Excel

6.1 Sélection des colonnes de données sources

Le passage de la structure tabulaire à la représentation cartésienne exige une rigueur procédurale absolue quant à la sélection des séries de nombres. Dans l’architecture de données constituée, seules deux colonnes doivent être mobilisées pour tracer l’ogive : la colonne des coordonnées horizontales d’abscisses (représentée par les bornes supérieures de classes complétées de la borne d’ancrage initiale) et la colonne des coordonnées verticales d’ordonnées (représentée par les fréquences relatives cumulées en pourcentages).

Étant donné que ces deux colonnes ne sont généralement pas adjacentes au sein de la feuille de calcul — les colonnes intermédiaires hébergeant les fréquences simples et les effectifs cumulés absolus s’interposant entre elles —, la sélection requiert l’usage de la sélection discontinue. L’opérateur doit sélectionner d’abord la plage intégrale des bornes (par exemple D3:D12, en s’assurant d’inclure la ligne d’ancrage supérieure), maintenir enfoncée la touche de commande clavier Ctrl (ou Cmd sous macOS), puis surligner avec la souris la plage rigoureusement homologue des pourcentages cumulés (par exemple G3:G12).

Il est impératif de veiller à ce que les deux plages sélectionnées possèdent exactement le même nombre de lignes et couvrent les mêmes paliers d’indexation. Toute asymétrie dimensionnelle entre le vecteur d’abscisses et le vecteur d’ordonnées engendrerait un message d’erreur d’incohérence de plage sous Excel ou provoquerait une attribution erratique des valeurs lors de la compilation du tracé.

6.2 Insertion du tracé cartésien approprié

L’étape suivante constitue le piège méthodologique le plus récurrent de la visualisation de données scientifiques sous Excel. Face à la volonté de tracer une trajectoire courbe, la majorité des utilisateurs inexpérimentés sélectionne intuitivement l’option « Graphique en courbes » présente au sein du ruban d’insertion. Cette décision constitue une faute grave : sous Excel, le moteur de tracé des graphiques en courbes traite l’axe horizontal comme une suite de catégories textuelles discrètes équidistantes, ignorant totalement les valeurs métriques numériques réelles des abscisses.

Pour respecter les lois de la géométrie cartésienne et assurer une proportionnalité métrique réelle entre les intervalles, l’insertion doit obligatoirement s’effectuer via le menu :

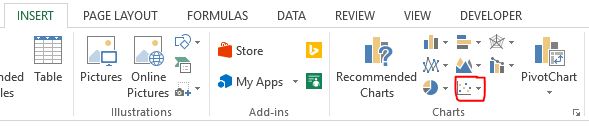

Onglet Insertion > Groupe Graphiques > Insérer un graphique en nuage de points (X, Y)

Parmi les sous-variantes proposées par le tableur, il convient d’activer spécifiquement l’option intitulée « Nuage de points avec lignes droites et marqueurs ». Cette configuration associe des points de coordonnées ponctuels visibles — symbolisant les limites supérieures effectives des classes d’étalonnage — reliés par des segments rectilignes continus qui traduisent l’interpolation linéaire de la fonction cumulative empirique. L’option de lissage par splines cubiques (« lignes lissées ») doit être formellement proscrite dans un contexte de publication scientifique, car elle engendre des artéfacts d’oscillation polynomiale artificiels pouvant créer des inversions locales de pente incompatibles avec la monotonie stricte de la fonction de répartition cumulative.

6.3 Vérification de l’affectation correcte des axes X et Y

Dès l’insertion du conteneur graphique sur la feuille active, une vérification d’intégrité topologique doit être immédiatement opérée. Les heuristiques internes d’Excel procèdent parfois à une inversion inopinée des axes lors de la conversion de sélections discontinues, intervertissant les variables métriques psychologiques et les fréquences cumulées.

Pour auditer cette conformité, l’analyste effectue un clic droit sur la zone de traçage et choisit la commande « Sélectionner des données » au sein du menu contextuel. Dans la boîte de dialogue de gestion des sources, il convient de cliquer sur le bouton d’édition de la série représentée afin de scruter l’affectation des plages :

• Le champ « Valeurs de la série X » doit impérativement référencer la plage des bornes métriques supérieures (axe horizontal).
• Le champ « Valeurs de la série Y » doit rigoureusement pointer vers la plage des fréquences relatives cumulées comprises entre 0,0 et 1,0 ou entre 0 % et 100 % (axe vertical).

Si une inversion est constatée, la correction manuelle des adresses de plages au sein de ces champs rétablit l’ordonnancement conforme. L’observateur valide ensuite visuellement l’allure générale de la trajectoire tracée : celle-ci doit obligatoirement présenter une monotonie strictement ascendante (la courbe ne peut en aucun cas piquer vers le bas), s’amorcer au ras de l’axe horizontal pour une valeur d’ordonnée de zéro, et s’achever à son sommet extrême à la graduation de 100 %.

7. Calibrage avancé et étalonnage des axes cartésiens

7.1 Paramétrage de l’axe horizontal des abscisses (X)

Le calibrage par défaut opéré par les automatismes d’Excel sur l’axe des abscisses s’avère presque toujours inadapté aux standards de publication scientifique. Le logiciel a tendance à élargir arbitrairement les bornes visibles au-delà de l’étendue réelle des données et à appliquer des graduations décorrélées du maillage d’intervalles établi lors de la phase de partitionnement statistique.

Pour ajuster l’axe horizontal, un double-clic sur les valeurs d’abscisse déploie le volet latéral d’inspection intitulé « Format de l’axe ». Sous l’onglet des options d’axe, l’analyste doit fixer impérativement les paramètres numériques suivants :

• Limite minimale : Verrouiller cette valeur en saisissant rigoureusement la borne inférieure de la toute première classe (le point d’ancrage d’effectif nul). Cela supprime tout espace vide disgracieux à gauche de l’origine de la courbe.
• Limite maximale : Bloquer manuellement ce seuil à la valeur de la borne supérieure de l’ultime intervalle de classe.
• Unité principale : Assigner une valeur strictement égale à l’amplitude de classe constante h déterminée au préalable. Cette intervention fondamentale garantit que chaque graduation majeure de l’axe horizontal coïncide géométriquement avec la frontière supérieure d’une classe d’étalonnage.

Ces réglages confèrent au système de coordonnées une lisibilité immédiate : les marqueurs de l’ogive viennent s’aligner à la verticale stricte des graduations chiffrées de l’axe, permettant au lecteur d’identifier instantanément les valeurs charnières sans approximation de parallaxe.

7.2 Étalonnage de l’axe vertical des ordonnées (Y)

L’axe vertical matérialise l’échelle probabiliste ou centile de l’évaluation psychologique. Son calibrage doit refléter fidèlement la nature unitaire et fermée de la fonction de répartition cumulative. Par défaut, Excel extrapole fréquemment la limite supérieure jusqu’à 120 % afin d’aérer visuellement le tracé, ce qui constitue une hérésie méthodologique puisque le cumul d’une population ne saurait excéder la totalité de ses membres.

Dans le volet de formatage de l’axe vertical, les corrections suivantes doivent être verrouillées :

• Limite minimale : Fixer définitivement à 0,0 (soit 0 %).
• Limite maximale : Verrouiller impérativement à 1,0 (soit 100 %).
• Unité principale : Définir le pas d’incrémentation à 0,10 (paliers de 10 %) pour une lecture détaillée par déciles, ou à 0,20 (paliers de 20 %) pour une configuration plus aérée adaptée aux formats de planches réduits.

Sous la rubrique typologique « Nombre » située au bas du panneau d’options, l’analyste veillera à sélectionner la catégorie « Pourcentage » en neutralisant les décimales superflues (zéro décimale affichée si les unités principales sont entières). Les graduations apparaîtront ainsi sous une forme épurée (0 %, 10 %, 20 %, …, 100 %), garantissant un repérage visuel instantané des fractions relatives de l’échantillon sans surcharge textuelle sur la marge gauche de la figure.

7.3 Intégration d’un quadrillage millimétré de précision

L’une des vocations cardinales de l’ogive étant l’extraction directe et l’interpolation graphique des rangs centiles, la présence d’un quadrillage (gridlines) cartésien de haute précision s’avère indispensable. Contrairement aux graphiques d’affaires où le quadrillage est souvent épuré à l’extrême pour des considérations de dépouillement visuel, la figure psychométrique nécessite un réseau de repérage fonctionnel.

Depuis le bouton d’ajout d’éléments graphiques (icône en forme de croix verte bordant le conteneur ou via le ruban supérieur), l’utilisateur doit activer simultanément :

• Le quadrillage principal horizontal et vertical.
• Le quadrillage secondaire horizontal et vertical (si une lecture fine au percentile individuel est requise).

Afin d’éviter que ce maillage orthogonal n’écrase la lisibilité de la trajectoire ogivale, un travail de mise en retrait chromatique s’impose. Les lignes de quadrillage principales doivent être stylisées dans une nuance de gris très clair (par exemple la nuance Gris 25% de la palette standard d’Excel) avec une épaisseur minimale calibrée à 0,5 point. Si des graduations secondaires sont sollicitées, elles seront configurées avec un trait en pointillés ultra-fin d’une tonalité encore plus estompée. Cette hiérarchisation visuelle permet aux projections orthogonales d’être opérées avec une grande précision de lecture tout en préservant le contraste de premier plan alloué à la courbe de fréquence cumulative.

8. Mise en forme esthétique et conformité aux normes académiques APA

8.1 Typographie, titrage et identification des axes

La soumission de manuscrits au sein de revues scientifiques à comité de lecture régies par les normes de l’American Psychological Association (APA, 7^e édition) impose une standardisation éditoriale rigoureuse des représentations visuelles. L’habillage graphique par défaut d’Excel doit être profondément remanié pour s’affranchir de son esthétique commerciale et satisfaire aux exigences académiques formelles.

La typographie de l’ensemble des composantes textuelles du graphique doit faire l’objet d’une harmonisation intégrale. On prescrira l’emploi exclusif d’une police sans empattement classique et neutre telle que Arial, Calibri ou Helvetica, uniformisée dans une couleur noir absolu ou gris anthracite profond (proscrire formellement les bleus ou gris délavés appliqués par défaut par les thèmes Office). La taille des caractères sera hiérarchisée : 10 points pour les valeurs numériques des étiquettes d’axes, 11 points en graisse semi-grasse pour les titres d’axes, et 12 points pour les annotations remarquables.

Le titrage des axes doit renseigner le lecteur de façon exhaustive sans exiger le recours immédiat au corps du texte du manuscrit. L’axe horizontal doit stipuler explicitement l’intitulé de la variable continue accompagné de son unité de mesure métrique ou de l’acronyme officiel de l’instrument psychométrique exploité (par exemple : « Score total à l’Inventaire d’Anxiété de Beck (BAI, points) »). L’axe vertical doit porter une mention méthodologique sans ambiguïté : « Fréquence cumulée relative (%) » ou « Rang centile empirique ». Conformément aux préceptes de l’APA, on évitera de placer un titre massif à l’intérieur du cadre supérieur de la zone de traçage : le titre de la figure et sa légende descriptive formelle seront rédigés sous la figure au sein du logiciel de traitement de texte récepteur.

8.2 Optimisation du tracé, des marqueurs et du contraste

La ligne reliant les coordonnées de l’ogive incarne l’élément sémiotique central de la figure. Pour assurer sa visibilité tant à l’écran que lors d’impressions monochromes sur support papier, son épaisseur physique doit être comprise entre 1,5 et 2,25 points. Dans le cadre d’une publication conventionnelle, on adoptera une teinte sombre à fort contraste — un noir profond, un bleu marine académique ou un gris ardoise soutenu.

Les marqueurs de position situés à chaque limite de classe méritent une attention morphologique particulière :

• Forme : Sélectionner un marqueur circulaire régulier ou un losange plein.
• Taille : Calibrer le diamètre entre 5 et 7 points pour concilier lisibilité spatiale et finesse cartésienne.
• Couleur et remplissage : Opter pour un remplissage contrasté (par exemple un fond blanc immaculé encadré d’une bordure noire épaisse identique au trait de la ligne), conférant aux points nodaux un aspect de plots techniques d’étalonnage très net.

Il est impératif de proscrire les effets cosmétiques superflus tels que les ombres portées, les biseautages tridimensionnels ou les dégradés polychromes, qui dégradent la lisibilité scientifique et introduisent une ambiguïté optique préjudiciable à la rigueur de l’interprétation quantitative.

8.3 Nettoyage de l’environnement graphique

La finalisation esthétique d’un tracé graphique exige l’éradication de tout élément perturbateur dénué de fonction informative pure (ce que le statisticien Edward Tufte conceptualise sous le terme de chartjunk). Le conteneur graphique standard d’Excel comprend initialement une bordure rectangulaire extérieure et, occasionnellement, un remplissage de fond grisâtre ou blanc opaque susceptible de détonner lors de l’intégration dans un document paginé.

Les interventions de nettoyage suivantes sont requises :

• Sélectionner la zone globale du graphique et appliquer un contour nul (« Aucun trait ») ainsi qu’un arrière-plan translucide (« Aucun remplissage »), garantissant une intégration fluide sans délimitation parasite dans votre manuscrit Word ou LaTeX.
• Dans l’hypothèse où le graphique ne comporte qu’une unique série cumulative, supprimer impérativement la légende générique (« Série 1 »), sa présence encombrant inutilement l’espace utile de la zone de traçage.
• Vérifier la présence et la finesse des axes principaux : réactiver au besoin un trait continu noir fin (0,75 point) pour marquer explicitement la frontière physique de l’axe X horizontal et de l’axe Y vertical, renforçant la solidité cartésienne de l’épure visuelle.

9. Extraction graphique des percentiles, quartiles et seuils cliniques

9.1 Localisation graphique de la médiane et de l’écart interquartile

L’un des plus puissants intérêts méthodologiques de l’ogive réside dans l’extraction géométrique immédiate des indicateurs de tendance centrale et de dispersion ordinale, au premier rang desquels figurent la médiane et les quartiles. Cette procédure concrétise le pont fonctionnel reliant la modélisation cumulative aux quantiles de distribution.

Pour déterminer visuellement la médiane empirique de la cohorte étudiée, la procédure d’interpolation graphique s’exécute selon les étapes systématiques suivantes :

1. Localiser sur l’axe vertical des ordonnées le point correspondant précisément à la fréquence cumulée de 50 %.
2. Projeter une ligne horizontale orthogonale depuis cette marque jusqu’à ce qu’elle vienne intercepter la trajectoire rectiligne de l’ogive.
3. À partir de ce point précis d’intersection sur la courbe, abaisser une ligne verticale orthogonale descendante vers l’axe des abscisses.
4. Lire la valeur métrique exacte indiquée à la rencontre de cette perpendiculaire avec l’axe horizontal : cette valeur constitue la médiane estimée par interpolation de l’échantillon.

La même logique opératoire s’applique à la détermination de l’écart interquartile : l’analyste réitère l’opération de projection au niveau de l’ordonnée 25 % pour identifier le premier quartile (Q1), puis au niveau de l’ordonnée 75 % pour isoler le troisième quartile (Q3). L’étendue métrique séparant ces deux projections horizontales sur l’axe des scores circonscrit l’intervalle hébergeant les 50 % centraux de la population évaluée, offrant une visualisation immédiate de la dispersion psychologique indépendamment de l’influence déstabilisatrice des valeurs extrêmes.

9.2 Calcul de scores d’étalonnage psychométrique via l’ogive

Dans la pratique clinique courante, la conception des grilles normatives implique la décomposition fine de la distribution selon des échelles ordinales standardisées : quartiles, quintiles, déciles ou stanines. L’ogive excelle dans ce rôle de barème universel analogique.

La formulation mathématique de l’interpolation linéaire sous-jacente à la lecture graphique s’exprime rigoureusement. Si un seuil centile visé P s’insère entre les fréquences cumulées Y₁ et Y₂ associées respectivement aux bornes d’intervalles X₁ et X₂, le score interpolé correspondant S_P s’obtient par la relation :

S_P = X₁ + [ (P – Y₁) / (Y₂ – Y₁) ] × (X₂ – X₁)

Il est instructif de confronter cette estimation géométrique dérivée des classes avec le calcul computationnel exact renvoyé par la fonction interne d’Excel PERCENTILE.EXCLURE appliquée directement aux données brutes individuelles. Cette comparaison révèle généralement des différentiels métriques minimes, imputables à l’hypothèse de répartition uniforme des observations au sein de chaque classe d’amplitude. Ce léger écart souligne l’importance d’un partitionnement initial équilibré : plus le maillage de classes est optimisé, plus l’ogive coïncide rigoureusement avec les propriétés paramétriques de la cohorte source.

9.3 Matérialisation des lignes de référence sur Excel

Afin de rendre ces projections immédiatement tangibles pour les destinataires d’un rapport psychologique ou les lecteurs d’une publication, il convient d’ancrer de façon permanente les lignes de référence des quartiles sur le graphique Excel lui-même.

Deux méthodologies complémentaires permettent d’atteindre ce résultat :

• La méthode vectorielle directe : Via le menu Insertion > Formes > Ligne, tracer manuellement les segments orthogonaux en maintenant la touche Maj enfoncée pour contraindre la perpendicularité stricte. Appliquer un format de tirets fins d’une teinte contrastée (par exemple un rouge bordeaux ou un bleu acier) et arrimer les extrémités aux points de convergence précis. Cette approche convient parfaitement aux visualisations statiques rapides.
• La méthode par série de données complémentaire : Pour une automatisation totale, créer dans la feuille de calcul une mini-matrice de coordonnées consacrée à la médiane (par exemple le point d’origine (0; 50%), le point d’inflexion (Score_Médian; 50%), et le point d’ancrage bas (Score_Médian; 0%)). En injectant ces coordonnées comme une nouvelle série de nuage de points au sein du graphique, Excel trace automatiquement la ligne de repère brisée sans risque de décalage lors des redimensionnements ultérieurs du conteneur.

L’adjonction d’une boîte de texte discrète dépourvue de contour, annotant directement la valeur numérique (par exemple : « Médiane = 44,5 pts »), parachève la dimension pédagogique et démonstrative du livrable scientifique.

10. Comparaison de distributions multiples sur une même ogive

10.1 Structuration comparative de deux groupes d’échantillons

L’évaluation psychologique et neuropsychologique s’articule quasi-systématiquement autour de paradigmes différentiels : comparaison d’un groupe expérimental face à un groupe témoin, analyse comparative des performances cognitives entre cohortes d’âges distinctes, ou contrastes pré- versus post-intervention thérapeutique. La confrontation simultanée des fonctions cumulatives de ces sous-populations sur un repère cartésien unique constitue un vecteur analytique d’une rare élégance visuelle.

Pour assurer la validité mathématique d’une telle comparaison, un impératif méthodologique strict prévaut : les deux cohortes doivent impérativement être partitionnées selon une grille de classes rigoureusement identique. Les limites inférieures et supérieures, le nombre d’intervalles et les amplitudes de découpage doivent être absolument jumeaux. Toute disparité dans la définition des classes d’abscisse rendrait la superposition visuelle caduque et induirait le lecteur en erreur quant à l’ampleur des décalages distributionnels.

Par ailleurs, les effectifs des cohortes comparées s’avérant fréquemment inégaux dans les protocoles de recherche en milieu hospitalier ou universitaire, il est strictement exclu de comparer des effectifs cumulés absolus. La normalisation intégrale en pourcentages cumulés relatifs (fréquences comprises entre 0 % et 100 %) s’impose comme l’unique standard recevable, autorisant une appréciation équitable de la dispersion cumulative indépendamment des volumes d’échantillonnage propres à chaque bras de l’étude.

10.2 Superposition de séries multiples dans le graphique Excel

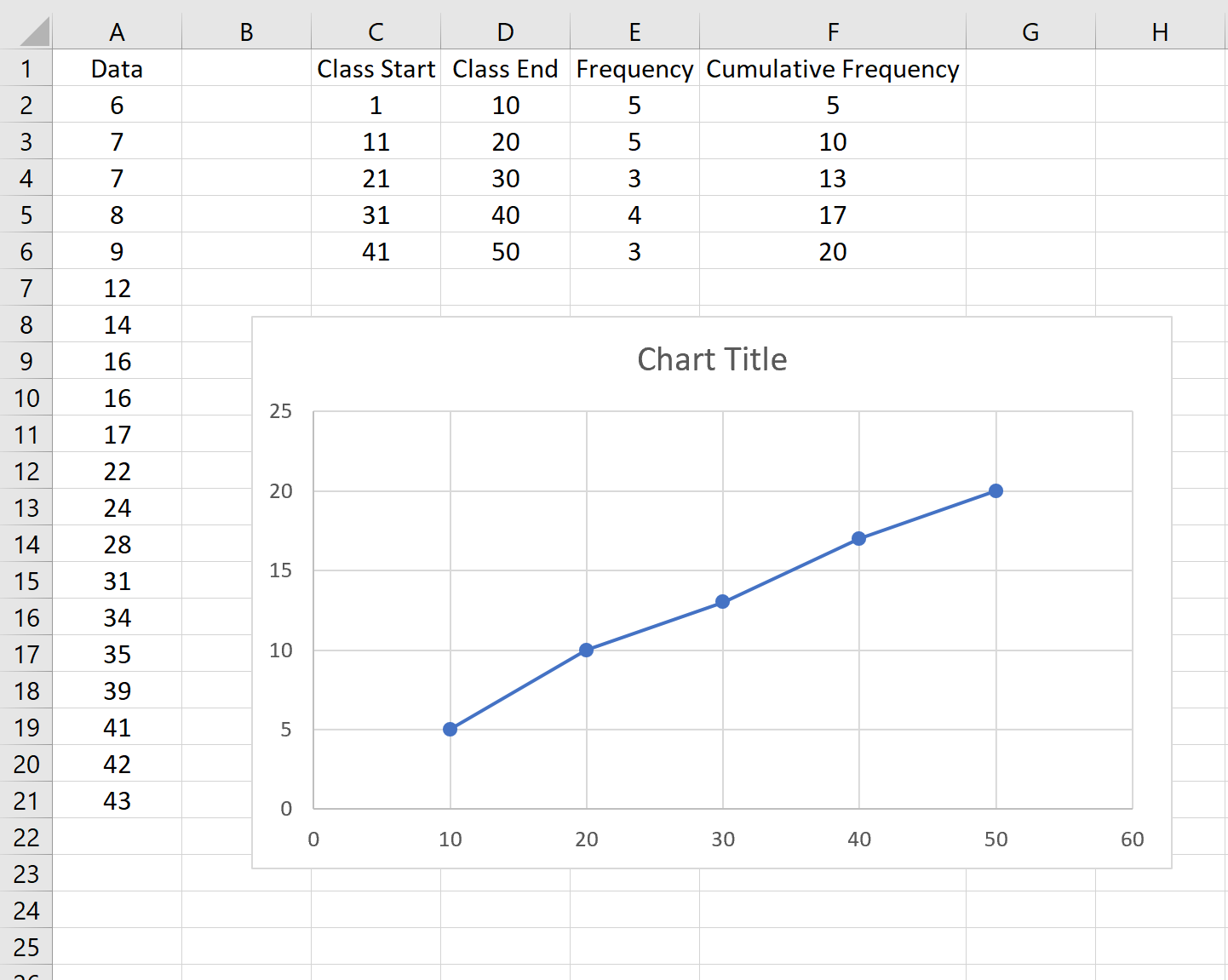

L’intégration d’une cohorte comparative au sein de l’ogive préexistante nécessite d’accéder au panneau de configuration des sources de données. Après avoir constitué dans la feuille de calcul le tableau des fréquences cumulées relatives du second groupe (adossé aux mêmes bornes supérieures horizontales), l’analyste opère selon le protocole suivant :

1. Effectuer un clic droit dans la zone du graphique et sélectionner l’option « Sélectionner des données ».
2. Dans le compartiment réservé aux « Entrées de légende (Séries) », cliquer sur la commande « Ajouter ».
3. Dans le champ « Nom de la série », sélectionner la cellule d’en-tête identifiant le groupe (par exemple « Groupe Clinique » ou « Post-Test »).
4. Dans le champ « Valeurs de la série X », sélectionner la colonne universelle des bornes de classes (identique à celle de la première série).
5. Dans le champ « Valeurs de la série Y », surligner la colonne spécifique des pourcentages cumulés de la seconde cohorte.
6. Valider par « OK » pour observer la superposition immédiate du second tracé.

La différenciation stylistique des deux séries devient alors indispensable. Pour respecter les canons éditoriaux noir et blanc ou niveaux de gris :

• Conserver pour le groupe de référence (témoin) une ligne noire continue d’épaisseur 2 points bordée de marqueurs circulaires pleins.
• Attribuer au groupe expérimental ou clinique une ligne en tirets longs bien détachés (d’épaisseur identique) associée à des marqueurs triangulaires ou carrés à remplissage évidé.
• Réactiver l’affichage de la légende, à positionner préférentiellement en zone supérieure gauche ou au sein d’un angle mort de la zone de traçage, formulée dans une typographie épurée conforme au reste du graphique.

10.3 Interprétation visuelle de la dominance stochastique

La lecture conjointe de deux ogives superposées autorise une analyse clinique et probabiliste particulièrement puissante centrée sur la notion de dominance stochastique. Si la courbe représentative de la cohorte B est située dans sa totalité à la droite de la courbe de la cohorte A sans jamais la croiser, la distribution B domine stochastiquement au premier ordre la distribution A. Dans un cadre clinique, cette configuration démontre sans ambiguïté que, quel que soit le niveau de score considéré, le groupe B affiche une proportion systématiquement plus faible d’individus sous ce seuil : sa performance globale est donc uniformément et incontestablement supérieure.

L’observation des divergences de courbure et d’inflexion fournit également des éclairages précieux :

• Différences de pente centrale : Une ogive accusant une pente médiane nettement plus verticale qu’une autre témoigne d’une cohorte beaucoup plus homogène et compacte (faible écart-type), alors qu’une ogive s’étirant selon une pente adoucie révèle une forte hétérogénéité des compétences ou des symptômes au sein du groupe.
• Décalages asymétriques : Des divergences localisées uniquement aux extrémités supérieure ou inférieure mettent en relief des effets de plancher ou de plafond spécifiques à une sous-population, précieux pour identifier des sous-groupes vulnérables ou hautement performants.

Sur le plan inférentiel formel, cette lecture visuelle s’apparente conceptuellement au célèbre test non paramétrique de Kolmogorov-Smirnov pour deux échantillons. La statistique fondamentale D de ce test correspond précisément à la distance verticale maximale séparant les deux fonctions de répartition empiriques. L’identification visuelle de l’écart vertical le plus prononcé entre les deux tracés sur votre graphique Excel matérialise directement la zone d’abscisse où l’effet différentiel intergroupe atteint son acmé statistique.

11. Automatisation et dynamisation de l’ogive avec les outils modernes d’Excel

11.1 Conversion en tableaux de données structurés Excel

L’écueil traditionnel des classeurs d’analyse réside dans leur rigidité face à l’adjonction ultérieure de nouvelles observations. L’intégration de dix ou cinquante nouveaux dossiers patients contraint historiquement l’analyste à réajuster manuellement l’intégralité des plages au sein des formules mathématiques et des séries graphiques. La conversion préalable des plages de travail en Tableaux structurés Excel (fonctionnalité introduite sous le raccourci clavier Ctrl + L ou Ctrl + T) annihile définitivement cette contrainte.

En transformant la liste des scores bruts en un tableau nommé officiel (par exemple Tbl_Donnees), la gestion dimensionnelle devient entièrement automatisée. Les références de cellules classiques (ex. A2:A250) sont avantageusement substituées par des références structurées permanentes et hautement lisibles :

=NB(Tbl_Donnees[Scores])

L’atout majeur de cette architecture réside dans son extensibilité dynamique : dès lors qu’un nouvel ensemble d’observations est copié à la suite du tableau de données, la structure l’englobe instantanément. L’indicateur de taille d’échantillon N s’actualise en temps réel, les fréquences d’intervalles sont recalculées immédiatement par le moteur d’arrière-plan, et la trajectoire de l’ogive cartésienne se reconfigure sans qu’aucune manipulation de code ou de sélection graphique ne soit requise de la part du chercheur.

11.2 Exploitation des fonctions matricielles dynamiques récentes

L’avènement des moteurs de calcul modernes au sein de Microsoft 365 ouvre des perspectives d’automatisation algorithmique particulièrement sophistiquées. Il est désormais envisageable d’élaborer une chaîne de partitionnement intégralement dynamique sans aucune saisie manuelle de bornes intermédiaires, grâce à la combinaison des nouvelles fonctions matricielles de tableau.

Ainsi, la délimitation automatique d’une série d’intervalles réguliers peut être générée au sein d’une unique cellule pivot grâce à l’articulation de la fonction SEQUENCE conjuguée aux paramètres d’amplitude :

=SEQUENCE(Nb_Classes; 1; Borne_Min + Amplitude; Amplitude)

Cette commande génère instantanément l’intégralité du vecteur vertical des bornes supérieures, adaptant son envergure en cascade en cas de modification de la constante d’amplitude. Pour alimenter le graphique en flux tendu sans intervention sur les dialogues de sélection, l’analyste peut coupler ces plages propagées avec la fonction DECALER ou formuler des noms de plages dynamiques fondés sur l’opérateur dièse (#), désignant l’intégralité d’un tableau propagé (par exemple F4#). L’infrastructure analytique devient alors une véritable application autonome de calcul statistique, éliminant tout risque d’erreur humaine lié à la maintenance de classeurs hétérogènes.

11.3 Création d’un gabarit réutilisable pour protocoles récurrents

Dans le contexte opérationnel d’un laboratoire de recherche ou d’un cabinet de diagnostic clinique conduisant des passations en routine, la reconstitution séquentielle d’un graphique en ogive à chaque passation constitue une perte d’efficience notoire. La cristallisation des meilleures pratiques au sein d’un gabarit (.xltx) professionnel hautement verrouillé s’impose comme une démarche d’organisation optimale.

La construction de ce gabarit implique de compartimenter explicitement la feuille de calcul en trois zones étanches :

• La zone d’ingestion brute : Réservée au collage des nouvelles données d’étalonnage.
• Le compartiment moteur algorithmique : Regroupant l’ensemble des formules matricielles, calculs de bornes, fréquences cumulées et tests d’intégrité logique d’effectif. Cette zone doit être intégralement verrouillée via la protection de feuille Excel (avec ou sans mot de passe), empêchant toute altération accidentelle des syntaxes ou écrasement de formules lors des manipulations de routine.
• La vitrine visuelle : Hébergeant le graphique cartésien en nuage de points rigoureusement formaté selon les normes de publication, configuré pour se redessiner instantanément au gré des ingestions de données.

L’enregistrement final de ce document sous l’extension officielle de modèle Excel (Modèle Excel standard *.xltx) assure qu’à chaque ouverture, un classeur vierge dérivé est automatiquement instancié, préservant la matrice mère de toute contamination ou corruption structurelle.

12. Diagnostic des erreurs courantes et bonnes pratiques de publication

12.1 Écueils fréquents liés au choix du type de graphique dans Excel

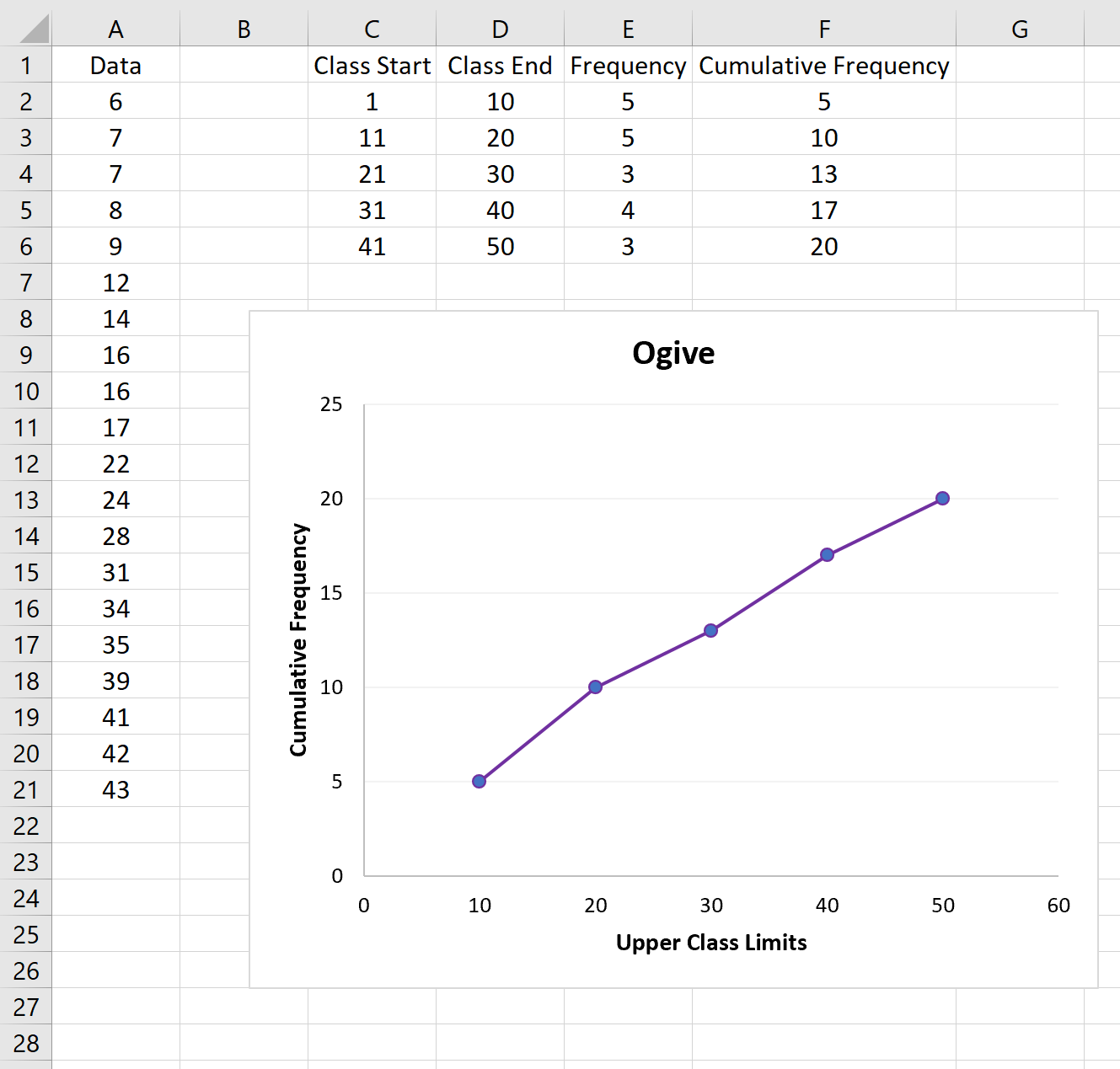

Il n’est pas rare d’observer, au sein de mémoires universitaires ou même d’articles soumis à des comités de lecture, des ogives déformées par des erreurs techniques élémentaires. Le travers le plus dévastateur demeure, ainsi que souligné précédemment, le recours au graphique de type « Courbe » en lieu et place du « Nuage de points » (diagramme de dispersion X, Y).

Les conséquences d’une telle méprise sont catastrophiques pour l’exactitude de l’information transmise. Lorsqu’Excel traite un axe horizontal sous le mode « Courbe » :

• L’espacement physique séparant deux graduations consécutives est strictement invariant, quelle que soit la distance métrique réelle séparant les valeurs numériques associées. Si vos classes présentent accidentellement des amplitudes inégales ou si vous omettez une classe vide intermédiaire, le graphique n’en tiendra aucun compte, comprimant ou étirant arbitrairement l’axe des scores.
• Le point d’ancrage zéro est fréquemment rejeté hors de l’axe, ou considéré comme une simple étiquette textuelle (« 0 »), privant le tracé de son ancrage métrique à l’origine du plan.
• La pente apparente des segments de droite ne traduit plus la densité de probabilité locale, faussant l’évaluation visuelle de la dispersion des scores.

Le diagnostic de cette erreur est immédiat : si vous tentez d’ajuster l’unité principale ou les limites chiffrées de l’axe horizontal et que la boîte de dialogue ne vous propose que des options d’intervalles de catégories (« Positionner l’axe entre les graduations »), vous êtes en présence d’un graphique en courbes conventionnel. La correction impose la conversion immédiate du conteneur en nuage de points via le menu Modifier le type de graphique.

12.2 Erreurs de calcul relatives aux bornes et au cumul

Sur le versant computationnel, deux défaillances récurrentes compromettent régulièrement la validité des ogives publiées :

La première réside dans l’omission structurelle du point d’ancrage zéro. Trop de praticiens débutent leur graphique à la première classe calculée (par exemple en liant la première borne supérieure avec la fréquence de cette classe, disons 8 %). Graphiquement, la courbe semble alors flotter en suspension au-dessus du plan d’abscisse, débutant brusquement à 8 % au lieu de s’enraciner rigoureusement à 0 % sur la limite basse d’origine. Cette anomalie fausse l’interpolation de tous les percentiles situés sous le premier point nodal.

La seconde faute classique concerne la confusion entre bornes d’intervalles lors de l’attribution des coordonnées cartésiennes horizontales. Assigner les fréquences cumulées ascendantes aux centres de classe (au lieu des bornes supérieures) induit un décalage systématique de la courbe vers la gauche d’une valeur égale à un demi-intervalle de classe (h/2). Dans un tel cas, l’ensemble des percentiles estimés par projection graphique sera artificiellement sous-estimé, compromettant gravement les décisions diagnostiques fondées sur ces grilles normatives. L’analyste veillera scrupuleusement à maintenir l’alignement immuable : fréquence cumulée ascendante = borne supérieure d’intervalle.

12.3 Protocoles d’exportation haute résolution pour manuscrits scientifiques

L’ultime maillon de la chaîne de production réside dans la restitution physique ou numérique du graphique au sein du manuscrit final destiné aux éditeurs de revues scientifiques. Le simple copier-coller matriciel direct depuis Excel vers un traitement de texte est une source fréquente de désillusions graphiques : pixellisation lors de l’impression, modification inopinée de la disposition des étiquettes d’axe lors des conversions en format PDF, ou altération des polices typographiques.

Pour garantir une netteté absolue et préserver le caractère vectoriel des tracés selon les standards des éditeurs académiques (exigeant généralement une résolution minimale de 300 à 600 DPI pour les schémas au trait) :

• L’exportation en métafichier vectoriel : Copier le graphique dans le presse-papiers sous Excel, puis utiliser au sein de Microsoft Word la commande Collage spécial > Image (métafichier amélioré) ou Format vectoriel SVG. Cette encapsulation garantit que la finesse des segments et la clarté des typographies demeureront rigoureusement intactes quel que soit le coefficient d’agrandissement ou de réduction appliqué sur la page.
• La conversion PDF haute fidélité : Isoler le graphique sur une feuille dédiée au sein d’Excel et procéder à une impression virtuelle via le pilote PDF avec les paramètres d’optimisation prépresse activés. Ce fichier vectoriel indépendant pourra ensuite être téléversé sans aucune dégradation sur les plateformes de soumission éditoriale (telles que Editorial Manager ou ScholarOne).

Un contrôle méticuleux de l’épreuve finale permettra de s’assurer que les axes demeurent parfaitement proportionnés, que les chiffres des pourcentages ne tronquent pas la marge gauche et que les marqueurs nodaux conservent leur géométrie nette, attestant d’une rigueur d’exécution technique au service de l’excellence de votre communication scientifique.

Références

• American Psychological Association. (2020). Publication manual of the American Psychological Association (7^e éd.). American Psychological Association. https://doi.org/10.1037/0000165-000
• Beck, A. T., Steer, R. A., & Brown, G. K. (1996). Manual for the Beck Depression Inventory-II. Psychological Corporation. https://www.pearsonassessments.com
• Galton, F. (1875). Statistics by intercomparison, with remarks on the law of frequency of error. The London, Edinburgh, and Dublin Philosophical Magazine and Journal of Science, 49(322), 33–46. https://doi.org/10.1080/14786447508641179
• Galton, F. (1889). Natural inheritance. Macmillan and Co. https://wellcomecollection.org/works/yqsh87r4
• Massey, F. J. (1951). The Kolmogorov-Smirnov test for goodness of fit. Journal of the American Statistical Association, 46(253), 68–78. https://doi.org/10.1080/01621459.1951.10500769
• Microsoft Corporation. (2024). Fonction FREQUENCE dans Microsoft Excel. Support Microsoft 365. https://support.microsoft.com/fr-fr/office/fonction-frequence-44e3be2b-de50-4952-bf5c-d47769168d39
• Scott, D. W. (1979). On optimal and data-based histograms. Biometrika, 66(3), 605–610. https://doi.org/10.1093/biomet/66.3.605
• Sturges, H. A. (1926). The choice of a class interval. Journal of the American Statistical Association, 21(153), 65–66. https://doi.org/10.1080/01621459.1926.10502161
• Tufte, E. R. (2001). The visual display of quantitative information (2^e éd.). Graphics Press.
