Comment créer un graphique de distribution binomiale dans Excel

Dans le champ de l’analyse quantitative et des sciences comportementales, la modélisation probabiliste constitue le socle méthodologique sur lequel reposent l’inférence statistique et la prise de décision empirique. Parmi l’ensemble des lois fondamentales, la distribution binomiale occupe une place prépondérante dès lors qu’il s’agit d’analyser des phénomènes discrets caractérisés par des issues dichotomiques. Qu’il s’agisse de mesurer l’exactitude d’une réponse cognitive lors d’une tâche de détection, d’évaluer l’efficacité clinique d’un protocole thérapeutique ou d’étudier les arbitrages comportementaux chez l’humain, la capacité à formaliser et visualiser la dispersion des fréquences de succès conditionnelles à un nombre fini d’essais représente une compétence analytique essentielle.

Si la littérature académique propose des logiciels statistiques hautement spécialisés tels que le langage de programmation statistique R, Python ou les suites SPSS, le tableur Microsoft Excel demeure un outil universellement déployé, d’une flexibilité sous-estimée pour la construction d’environnements d’apprentissage, d’exploration dynamique et de prototypage visuel. Néanmoins, l’élaboration d’un graphique de distribution binomiale conforme aux exigences de rigueur scientifique au sein d’un tableur ne s’improvise pas. Elle nécessite une maîtrise conjointe des axiomes probabilistes sous-jacents, des mécanismes d’indexation matricielle et des subtilités ergonomiques du moteur de rendu graphique d’Excel.

Le présent article propose un guide d’ingénierie méthodologique exhaustif destiné aux chercheurs, psychométriciens, analystes de données et étudiants avancés souhaitant implémenter, paramétrer et automatiser une représentation graphique irréprochable de la loi binomiale dans Microsoft Excel. De la dérivation mathématique des équations fondamentales jusqu’aux normes typographiques édictées par l’American Psychological Association (APA), chaque étape est disséquée avec précision pour transformer une simple feuille de calcul en un puissant dispositif d’investigation statistique et de communication scientifique.

1. Fondements théoriques de la distribution binomiale en sciences du comportement

1.1 Définition et axiomes du processus de Bernoulli

La genèse théorique de la distribution binomiale s’enracine dans la formalisation des processus stochastiques élémentaires développée par le mathématicien suisse Jacques Bernoulli au tournant du XVIIIe siècle. Une épreuve de Bernoulli se caractérise par une expérience aléatoire ne comportant que deux issues possibles, mutuellement exclusives et collectivement exhaustives. Par convention universelle en statistique appliquée, ces deux éventualités sont désignées sous les termes de « succès » (codifié par la valeur numérique 1) et d’« échec » (codifié par la valeur 0). Il convient de souligner que cette sémantique ne porte en elle aucun jugement de valeur moral ou qualitatif : le succès représente simplement l’occurrence de l’événement cible sous observation, qu’il s’agisse de la mémorisation correcte d’un item lexical ou de la rechute clinique d’un patient au cours d’un suivi longitudinal.

La validité opérationnelle du modèle repose sur l’intégrité de deux axiomes fondamentaux. Le premier postulat exige la constance absolue de la probabilité élémentaire de succès, notée p, tout au long des réalisations successives de l’expérience. Corollairement, la probabilité d’échec, notée q, demeure invariable et égale à la quantité complémentaire 1 – p. Toute fluctuation endogène ou exogène de ce paramètre au cours de l’expérimentation invalide l’hypothèse de stationnarité et exclut l’usage strict de la loi binomiale classique au profit de modèles plus complexes tels que la loi bêta-binomiale.

Le second axiome fondamental concerne l’indépendance stochastique réciproque des n essais composant l’expérience globale. En termes probabilistes formels, la probabilité conjointe d’une séquence quelconque de résultats équivaut au produit arithmétique exact des probabilités marginales de chaque essai individuel. Dans les paradigmes expérimentaux propres à la psychologie cognitive, à l’instar des protocoles de choix forcé à deux alternatives (2AFC, pour Two-Alternative Forced Choice), la préservation de cette indépendance exige une vigilance méthodologique extrême afin d’éviter les phénomènes de rémanence attentionnelle, d’apprentissage procédural intermédiaire ou d’épuisement cognitif qui violeraient le postulat d’invariance probabiliste.

1.2 Formulation mathématique de la loi binomiale

Considérons une variable aléatoire discrète, conventionnellement notée X, représentant la somme totale de succès observés à l’issue de n répétitions indépendantes et identiquement distribuées d’une épreuve de Bernoulli de paramètre p. La distribution de masse de probabilité, régissant la vraisemblance d’obtenir rigoureusement k succès (avec k appartenant à l’ensemble discret des entiers naturels compris entre 0 et n inclus), s’exprime au travers du formalisme suivant :

P(X = k) = C(n, k) * p^k * (1 – p)^(n – k)

Le terme combinatoire C(n, k), fréquemment désigné sous l’appellation de coefficient binomial et noté sous la forme vectorielle matricielle (n par k), quantify le nombre de sous-ensembles distincts de cardinal k qu’il est possible de constituer à partir d’un ensemble de cardinal n, sans considération d’ordonnancement séquentiel. Il se calcule rigoureusement au moyen des factorielles :

C(n, k) = n! / (k! * (n – k)!)

L’espérance mathématique de la variable aléatoire binomiale, notée E(X) ou µ, reflète la tendance centrale asymptotique de la distribution et équivaut au produit direct de la taille de l’échantillon par la probabilité élémentaire, soit E(X) = n * p. La variance associée, mesurant l’étalement quadratique des réalisations potentielles autour du barycentre distributionnel, se formalise par V(X) = σ² = n * p * (1 – p), impliquant un écart-type σ = √(n * p * (1 – p)). Lorsque la taille de l’échantillon n devient substantiellement volumineuse et que le produit n * p * (1 – p) est suffisamment grand (typiquement supérieur ou égal à 10), la loi binomiale converge asymptotiquement vers une loi normale continue de paramètres N(n*p, √(n*p*(1-p))) en vertu du théorème de De Moivre-Laplace, constituant ainsi une passerelle fondamentale entre les distributions discrètes et continues.

1.3 Applications empiriques en recherche psychologique et psychométrie

Dans l’investigation empirique des fonctions cognitives, la modélisation binomiale s’avère un instrument d’une remarquable puissance discriminative. En théorie de la détection du signal sensoriel (TDS), la tâche assignée au participant implique la catégorisation perceptive binaire de stimuli ambigus situés à la limite du seuil absolu de perceptibilité (présence ou absence d’un signal acoustique ou visuel). L’analyse de la fréquence empirique des détections correctes s’étalonne en permanence contre un modèle binomial théorique à taux de chance calibré, permettant d’isoler la sensibilité perceptuelle réelle (le paramètre de sensibilité d’) du biais décisionnel intrinsèque du sujet.

Dans le domaine de la psychométrie et des tests standardisés à choix forcé, l’évaluation des compétences cognitives ou académiques repose régulièrement sur des questionnaires à choix multiples (QCM). Lorsqu’un sujet répond à une épreuve constituée de n items indépendants proposant chacun quatre options de réponse mutuellement exclusives, l’hypothèse nulle d’un comportement fondé sur la conjecture pure prédit une probabilité de succès élémentaire fixe de p = 0,25. L’évaluation probabiliste permet ainsi de déterminer avec une certitude statistique rigoureuse à partir de quel seuil absolu de bonnes réponses la performance d’un candidat ne peut plus être raisonnablement imputée aux seules fluctuations d’échantillonnage aléatoire.

Enfin, dans l’analyse des apprentissages séquentiels chez les modèles animaux ou humains, la modélisation binomiale permet de caractériser le basculement dynamique entre une phase d’exploration stochastique (où les choix binaires oscillent autour d’une probabilité théorique de 0,50) et une phase de maîtrise conceptuelle matérialisée par un écart statistiquement significatif au-delà du seuil critique unilatéral fixé par le protocole expérimental.

2. Configuration initiale et structuration de la feuille de calcul Excel

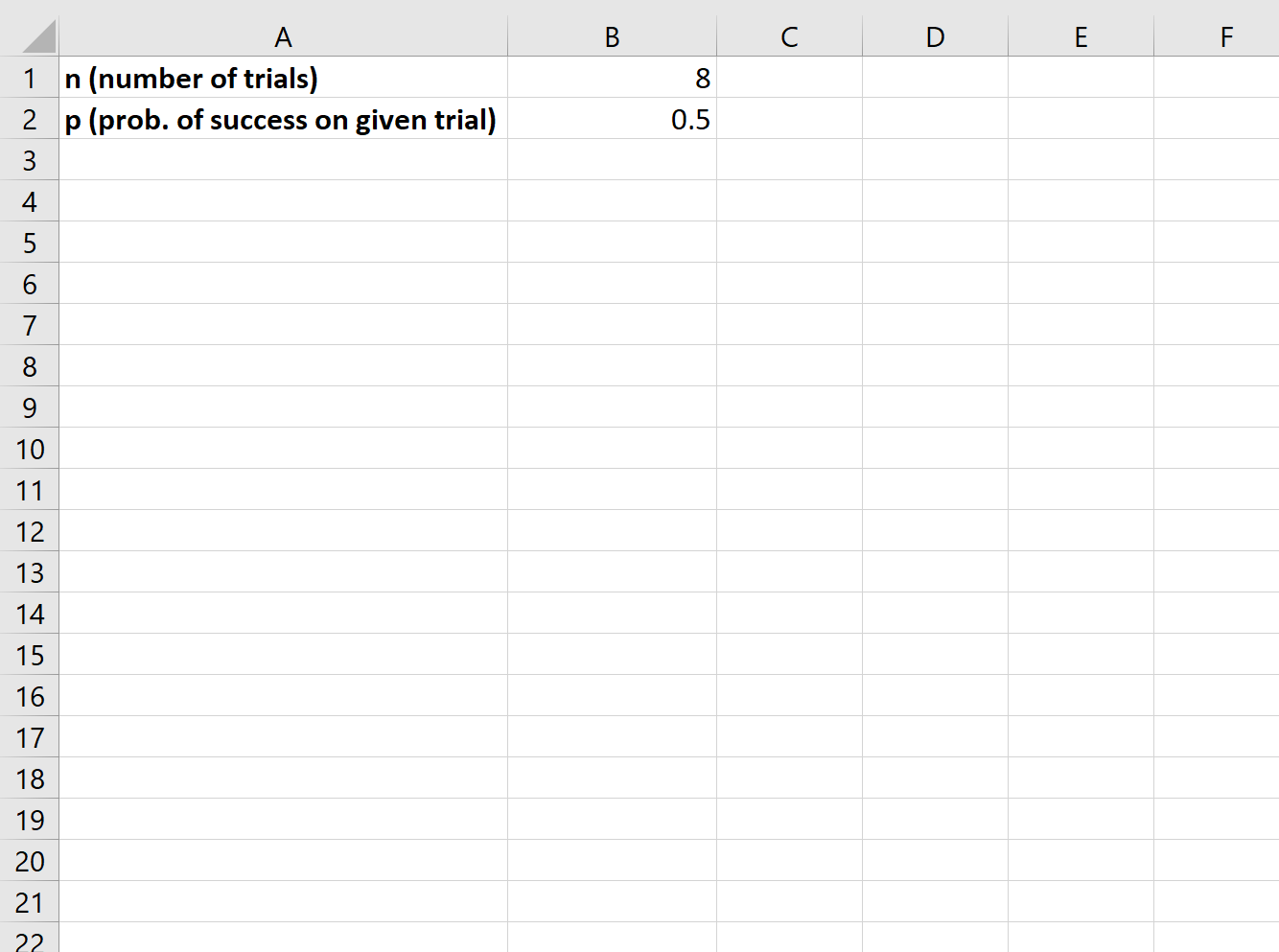

2.1 Paramétrage des cellules maîtresses pour les variables n et p

Une implémentation analytique robuste et pérenne dans Microsoft Excel commande d’isoler rigoureusement les paramètres structurants du modèle des données vectorielles dérivées. Cette séparation modulaire évite l’encodage en dur des valeurs dans les expressions de calcul, une pratique répréhensible qui entrave l’auditabilité et la reproductibilité des simulations. La première étape consiste donc à sanctuariser une zone dédiée aux paramètres exogènes dans le coin supérieur gauche de la feuille active.

Nous réservons conventionnellement la cellule B2 pour accueillir la taille de l’échantillon ou le nombre total d’essais discrets, que nous identifierons formellement par l’étiquette textuelle « Nombre d’essais (n) » inscrite en A2. De manière analogue, la cellule B3 est configurée pour enregistrer la probabilité élémentaire de succès associée à chaque épreuve unitaire, explicitée par l’étiquette « Probabilité de succès (p) » positionnée en A3. Pour cette dernière, il convient d’appliquer immédiatement un formatage numérique à deux ou trois décimales, voire un format de pourcentage, afin de prévenir les approximations visuelles trompeuses.

Pour optimiser la lisibilité des algorithmes ultérieurs et éliminer les erreurs de référencement absolu, il est hautement recommandé d’utiliser le gestionnaire de noms d’Excel. En attribuant le nom de variable Taille_n à la cellule B2 et Proba_p à la cellule B3 via la zone de nom située à gauche de la barre de formule, les équations mathématiques saisies dans le classeur gagneront en limpidité conceptuelle, se rapprochant de la syntaxe des langages scripturaux contemporains.

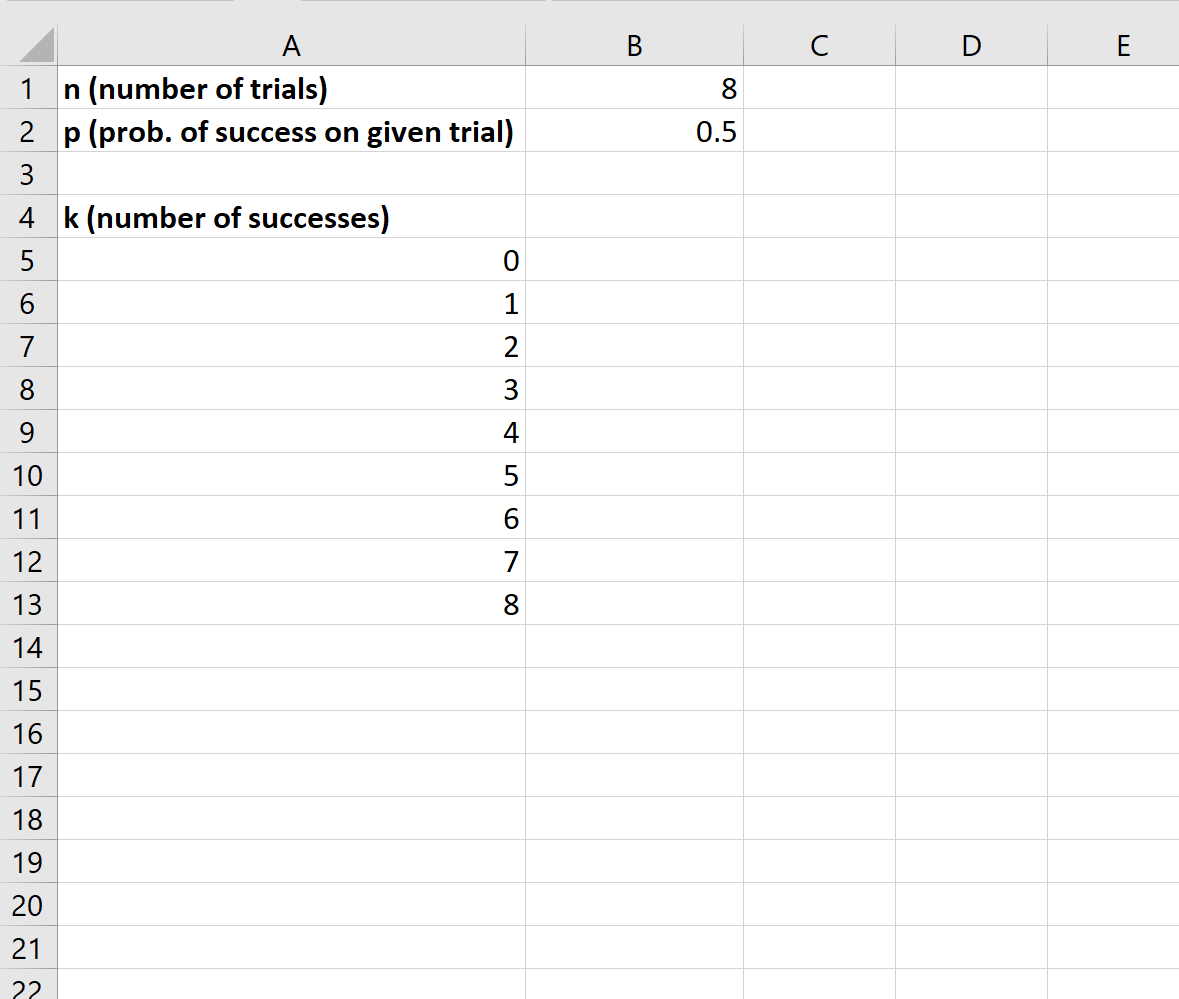

2.2 Génération de la colonne séquentielle des succès k

L’élaboration de la distribution de masse requiert l’énumération exhaustive et sans discontinuité de toutes les réalisations arithmétiques possibles du nombre de succès k. L’espace d’échantillonnage d’une loi binomiale s’étendant du zéro absolu (situation théorique d’absence totale d’occurrence de l’événement cible) jusqu’à la borne supérieure n (occurrence systématique sur la totalité des essais), la série doit impérativement débuter à la valeur 0.

Dans la colonne A, à partir de la ligne 6 par exemple, attribuez l’en-tête « Succès (k) » à la cellule A6. Saisissez manuellement l’entier 0 dans la cellule A7, puis la valeur 1 dans la cellule A8. Bien qu’il soit envisageable d’étirer manuellement la poignée de recopie jusqu’à la valeur correspondant à n, cette méthode empirique s’avère sujette à caution pour les grands échantillons. La méthode optimale consiste à utiliser la fonctionnalité native de série de données : sélectionnez la cellule A7, cliquez sur l’onglet Accueil, groupe Édition, sélectionnez Remplir puis Série…. Dans la boîte de dialogue, cochez « Colonnes », définissez la valeur du pas à 1 et assignez comme valeur d’arrêt la valeur exacte attribuée au paramètre n (par exemple 30). La validation engendre instantanément la suite ordinale complète.

Il est impératif d’inspecter visuellement l’intégrité de la plage ainsi générée : l’omission involontaire de la valeur 0 constitue l’erreur conceptuelle la plus répandue lors de la configuration initiale de distributions discrètes, provoquant un décalage structurel de l’axe des abscisses et invalidant la sommation unitaire ultérieure.

2.3 Bonnes pratiques de standardisation typographique et organisationnelle

La crédibilité académique d’un environnement de calcul repose sur la rigueur de sa présentation et la séparation visuelle de ses zones d’activité. Il convient d’appliquer des conventions typographiques et ergonomiques précises. Utilisez une police sans empattement universelle et neutre telle qu’Arial, Calibri ou Segoe UI, en maintenant une hiérarchie stricte des tailles de corps : 11 points pour les données vectorielles régulières, 12 points gras pour les en-têtes de colonnes, et 14 points gras pour le titre général de l’onglet.

Afin de limiter les manipulations intempestives susceptibles de corrompre les formules analytiques sous-jacentes, appliquez un jeu de styles de cellules contrasté. Teintez les cellules de paramètres (B2 et B3) d’un remplissage doux (par exemple un vert ou un bleu pastel très clair) assorti d’une bordure fine pour signaler sans ambiguïté qu’il s’agit des uniques cellules de saisie modifiables par l’expérimentateur. En contrepoint, les colonnes calculées doivent arborer un fond neutre et faire l’objet, dans un contexte de diffusion institutionnelle, d’un verrouillage d’édition via la protection de feuille standard d’Excel.

Délimitez explicitement les frontières de chaque bloc de données à l’aide de bordures inférieures fines de couleur grise (hexadécimal #D3D3D3) plutôt que d’utiliser des grilles noires épaisses qui surchargent la lecture visuelle et dégradent le confort de travail sur les feuilles denses.

3. Mise en œuvre de la fonction LOI.BINOMIALE.N pour le calcul ponctuel

3.1 Syntaxe formelle et décryptage des arguments dans Excel

Depuis la refonte de son moteur statistique engagée à partir de la version 2010, Microsoft Excel intègre une suite de fonctions statistiques répondant aux exigences métrologiques contemporaines, au premier rang desquelles figure l’instruction LOI.BINOMIALE.N. Cette fonction remplace l’ancienne implémentation obsolète LOI.BINOMIALE, en améliorant substantiellement la précision de calcul lors du traitement des factorielles sur des échantillons de grande envergure.

La structure syntaxique formelle de cette instruction se décompose en quatre arguments impératifs, ordonnés selon la séquence suivante :

=LOI.BINOMIALE.N(Nombre_s; Tirages; Probabilité_s; Cumulative)

L’argument Nombre_s correspond à la coordonnée discrète k, c’est-à-dire le nombre de succès dont on cherche à quantifier la probabilité ponctuelle d’émergence. L’argument Tirages représente la cardinalité totale de l’ensemble d’essais, soit la variable n. L’argument Probabilité_s est le reflet exact de la probabilité élémentaire de succès p assignée à chaque épreuve unitaire de Bernoulli. Enfin, le dernier paramètre, Cumulative, est un commutateur logique fondamental : lorsqu’il est renseigné par la valeur booléenne FAUX (ou 0), le moteur d’Excel calcule strictement la densité discrète ou fonction de masse de probabilité P(X = k). Si cet argument était basculé sur VRAI, la fonction retournerait la distribution cumulative intégrée, un aspect méthodologique qui sera développé ultérieurement dans la section 4.

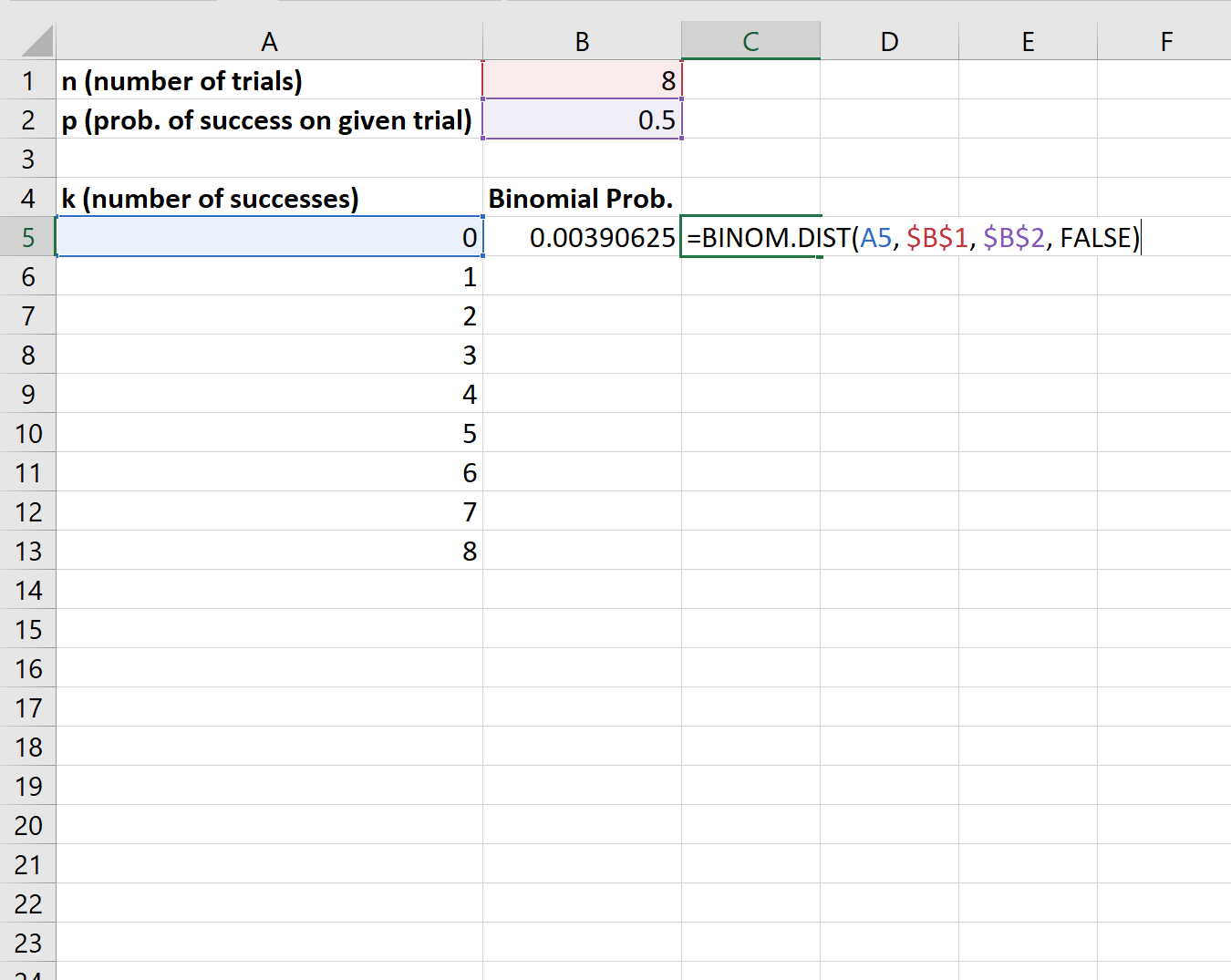

3.2 Implémentation pratique des références absolues et relatives

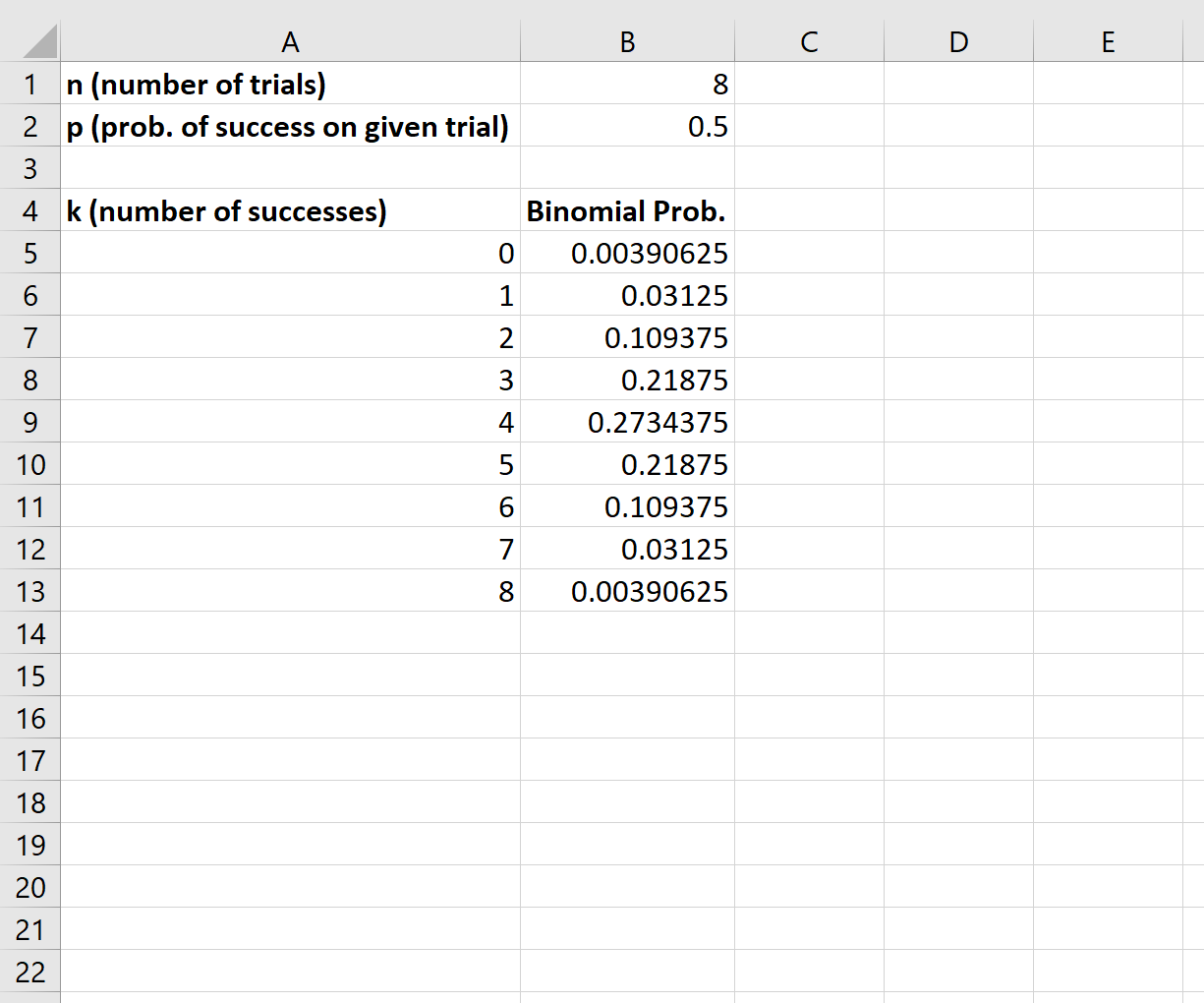

Le déploiement harmonieux de la formule sur l’intégralité du vecteur des réalisations de k repose sur l’articulation maîtrisée entre adressage relatif et adressage absolu au sein de l’environnement Excel. Positionnez le curseur actif sur la cellule B7, qui correspondra au calcul de la probabilité d’obtenir rigoureusement 0 succès. Renseignez l’en-tête de colonne en B6 par l’intitulé formel « P(X = k) ».

Si vous avez préalablement défini des noms de variables, l’expression s’énonce avec une parfaite transparence sémantique :

=LOI.BINOMIALE.N(A7; Taille_n; Proba_p; FAUX)

Dans l’hypothèse où vous auriez préféré conserver l’adressage alphanumérique standard, il est impératif d’ancrer fermement les coordonnées matricielles des paramètres à l’aide de l’opérateur dollar ($) afin d’éviter tout décalage spatial lors de la réplication vers le bas :

=LOI.BINOMIALE.N(A7; $B$2; $B$3; FAUX)

L’argument A7 demeure dénué de tout caractère d’ancrage afin d’autoriser la translation séquentielle vers A8, A9, etc., lors du glissement de la cellule. Validez la saisie par la touche Entrée. Double-cliquez ensuite sur la poignée de recopie située à l’angle inférieur droit de la cellule B7, ou étirez-la manuellement jusqu’au niveau de la ligne coïncidant avec l’ultime valeur de k (k = n). Appliquez à l’ensemble de la plage de résultat un formatage d’affichage à 4 ou 5 décimales pour garantir la lisibilité des probabilités marginales situées dans les queues de distribution.

3.3 Validation formelle de la distribution par sommation unitaire

Une démarche scientifique ne saurait faire l’économie d’une phase rigoureuse de vérification de cohérence mathématique. L’un des axiomes cardinaux de la théorie probabiliste de Kolmogorov postule que la somme des probabilités de l’ensemble des événements élémentaires composant l’univers discret Ω doit être exactement égale à l’unité :

∑ [pour k = 0 à n] P(X = k) = 1,0000

Pour attester la conformité statistique de votre matrice, configurez une cellule de contrôle sous le tableau vectoriel, par exemple en cellule B38 (si la distribution se termine en B37). Inscrivez l’expression suivante :

=SOMME(B7:B37)

Le résultat affiché doit converger strictement vers la valeur 1,0000. Cependant, en raison de l’arithmétique en virgule flottante régie par le standard binaire IEEE 754 inhérent aux processeurs informatiques modernes, des résidus infinitésimaux de l’ordre de 10⁻¹⁶ peuvent parfois induire un écart imperceptible à l’œil nu mais susceptible de fausser des tests d’équivalence stricts. Afin de neutraliser ce biais machine et d’instituer un protocole de validation pérenne, insérez dans une cellule contiguë la formule conditionnelle suivante :

=SI(ABS(SOMME(B7:B37)-1)<1E-12; "CONFORME"; "ERREUR SOMMATION")

Cette clause logique garantit l’intégrité globale de votre matrice probabiliste avant d’engager les étapes de projection graphique.

4. Calcul et intégration de la distribution cumulative

4.1 Différenciation conceptuelle entre probabilité ponctuelle et cumulée

Si la fonction de masse de probabilité P(X = k) modélise la vraisemblance associée à chaque événement discret singulier, la fonction de répartition, ou probabilité cumulative, formalise la probabilité que la variable aléatoire X prenne une valeur inférieure ou égale à un seuil donné k. Mathématiquement, cette fonction est notée F(k) ou P(X ≤ k) et se définit par l’accumulation sommatoire des probabilités discrètes jusqu’au rang k :

F(k) = P(X ≤ k) = ∑ [pour i = 0 à k] P(X = i)

En analyse de données expérimentales et en épidémiologie comportementale, la distribution cumulative s’avère bien plus déterminante que la distribution ponctuelle pour conduire des tests de signification statistique. C’est précisément à travers l’exploitation de la fonction de répartition que l’expérimentateur extrait la valeur-p (p-value), permettant de statuer sur le rejet ou le maintien d’une hypothèse nulle. Par exemple, pour évaluer si une performance observée est exceptionnelle, on cherchera à connaître la probabilité d’obtenir une performance au moins égale à k par simple hasard, ce qui correspond au complémentaire de la fonction de répartition : P(X ≥ k) = 1 – P(X ≤ k – 1). L’intégration de cette dimension cumulative dans le même classeur et sur le même graphique dote le chercheur d’une grille de lecture analytique bidirectionnelle particulièrement efficiente.

4.2 Application de la fonction LOI.BINOMIALE.N avec l’argument VRAI

L’architecture logicielle d’Excel autorise une extraction directe et native de la fonction de répartition sans requérir d’itérations calculatoires manuelles complexes. Créez une nouvelle colonne dédiée adjacente à la précédente, en inscrivant dans la cellule C6 l’en-tête « P(X ≤ k) » ou « Probabilité Cumulative ».

Dans la cellule C7, saisissez l’expression analytique suivante :

=LOI.BINOMIALE.N(A7; Taille_n; Proba_p; VRAI)

L’activation de l’argument booléen VRAI instruit le moteur de calcul d’effectuer l’intégration numérique séquentielle depuis l’origine k = 0 jusqu’à l’entier spécifié par le premier argument. Procédez à l’étirement vectoriel de cette équation sur l’ensemble des lignes jusqu’à la coordonnée k = n.

Une analyse immédiate des valeurs obtenues permet d’attester la validité du calcul : la première cellule C7 doit refléter exactement la même valeur que sa voisine B7, puisque P(X ≤ 0) = P(X = 0). Progressivement, les valeurs de la colonne C croissent de manière strictement monotone, décrivant la courbure sigmoïde caractéristique des fonctions de répartition, pour atteindre avec une rigueur absolue le palier asymptotique de 1,0000 sur l’ultime rangée correspondant à k = n (puisque l’événement X ≤ n est un événement certain de probabilité 1).

4.3 Calcul de la distribution cumulative par somme récursive

À des fins d’assurance qualité logicielle et d’approfondissement pédagogique, il est instructif d’implanter une méthode alternative pour dériver cette même fonction de répartition, basée sur la récursion arithmétique. Cette technique permet de valider le comportement algorithmique interne d’Excel en le confrontant à une sommation incrémentale directe des densités de masse préalablement calculées dans la colonne B.

Attribuez à la colonne D (cellule D6) l’intitulé « Somme Récursive ». La logique algorithmique récursive se décompose en deux phases distinctes :

• En D7, pour le terme initial k = 0, établissez un lien direct vers la probabilité ponctuelle de masse : =B7.
• En D8, formulez l’accumulation récursive en additionnant le cumul précédent et la probabilité ponctuelle de l’état présent : =D7+B8.

Glissez cette seconde formulation jusqu’au terme ultime de la distribution. Vous constaterez une identité numérique parfaite entre la colonne C issue de l’algorithme natif d’Excel et la colonne D générée par sommation récursive. Afin de consigner cette validation croisée de manière formelle dans le carnet d’analyse de votre laboratoire, une colonne de diagnostic d’erreur peut être implémentée au moyen d’un calcul de différence absolue =MAX(ABS(C7:C37 - D7:D37)). Un résultat inférieur aux tolérances de calcul machine (généralement inférieur à 1E-14) atteste définitivement de la conformité des deux approches méthodologiques.

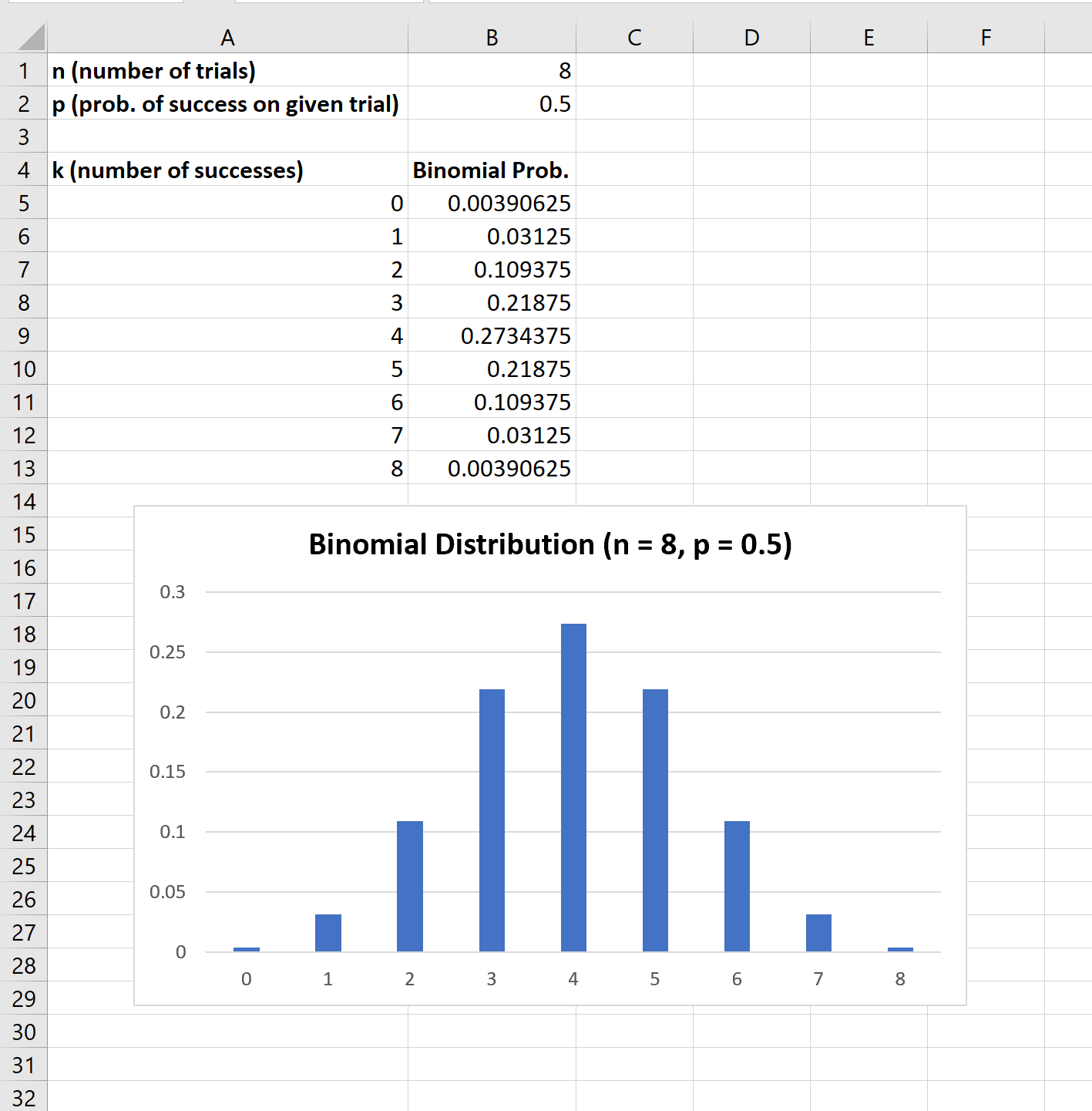

5. Génération du graphique de distribution de base dans Excel

5.1 Sélection des données et insertion du type de graphique approprié

La transcription d’une distribution discrète sous forme graphique requiert une cohérence sémiologique absolue avec la nature de la variable sous-jacente. Une variable aléatoire binomiale étant par définition strictement discrète (le nombre de succès ne pouvant prendre que des valeurs entières positives et jamais de valeurs réelles intermédiaires fractionnaires), il est épistémologiquement inapproprié de la représenter d’emblée par un tracé linéaire continu qui sous-entendrait une continuité dimensionnelle inexistante. Le modèle graphique de référence est l’histogramme à colonnes verticales ou diagramme en bâtons.

Pour initier la construction du tracé, sélectionnez la plage vectorielle des probabilités ponctuelles situées dans la colonne B, soit B7:B37. Rendez-vous dans le ruban principal d’Excel, cliquez sur l’onglet Insertion, localisez le groupe Graphiques, puis sélectionnez le menu déroulant Insérer un histogramme ou un graphique à barres. Choisissez l’option fondamentale Histogramme groupé 2D.

Un canevas graphique apparaît sur la feuille de calcul. À ce stade primaire, le rendu présente une anomalie récurrente propre à la configuration par défaut d’Excel : l’axe horizontal des abscisses n’est pas indexé sur les réalisations réelles de votre variable discrète, mais sur une suite ordinale automatique générique débutant conventionnellement à 1, ce qui décale d’une unité l’ensemble de l’interprétation probabiliste.

5.2 Configuration des étiquettes de l’axe horizontal (abscisses)

La correction de ce décalage d’abscisse est une opération d’une impérieuse nécessité métrologique. Faites un clic droit n’importe où dans la zone de traçage du graphique nouvellement inséré, puis cliquez sur l’option Sélectionner des données… dans le menu contextuel. Une boîte de dialogue modale intitulée « Sélectionner la source de données » s’affiche à l’écran.

Dans la section latérale droite désignée sous l’appellation Étiquettes de l’axe horizontal (abscisse), cliquez sur le bouton de commande Modifier. Une petite boîte de dialogue contextuelle vous invite à spécifier la plage d’étiquettes de l’axe. À l’aide de la souris, sélectionnez avec une rigueur absolue la plage des entiers k générée dans la première colonne, soit la zone A7:A37. Veillez à ne pas intégrer la cellule d’en-tête A6 dans cette sélection précise, afin de maintenir un alignement dimensionnel strict d’ordre un-pour-un avec la série de données numériques.

Validez consécutivement par OK dans les deux interfaces. Observez attentivement la base structurelle du graphique : l’axe des abscisses s’amorce désormais formellement par le chiffre 0, reflétant fidèlement l’état probabiliste nul, et s’achève rigoureusement à la coordonnée 30 (ou la valeur maximale assignée à votre paramètre n). Cette configuration garantit que chaque bâton vertical correspond désormais avec exactitude à sa coordonnée arithmétique réelle.

5.3 Validation de l’alignement dimensionnel du tracé

Une inspection visuelle et dimensionnelle préliminaire doit être effectuée pour s’assurer que le graphique n’introduit aucune distorsion perspective dans l’interprétation des probabilités. La barre présentant la hauteur la plus élevée doit correspondre au mode de la distribution binomiale, théoriquement situé à l’entier le plus proche de la quantité (n + 1) * p. Pour un échantillon où n = 30 et p = 0,5, le sommet de la distribution de masse doit culminer exactement à la coordonnée k = 15.

Contrôlez également le cadrage de l’axe vertical des ordonnées : ce dernier doit impérativement débuter à la valeur d’origine 0,0 sans quoi la perception visuelle de la masse probabiliste serait gravement faussée par un artefact d’amputation basale. Si nécessaire, faites un clic droit sur l’axe vertical, sélectionnez Format de l’axe…, et dans les options d’axe, fixez manuellement la limite minimale à 0,0 au lieu de la laisser sur l’ajustement automatique.

Enfin, assurez-vous qu’aucun vide asymétrique n’apparaît aux marges latérales gauche et droite du graphique, confirmant que le domaine de définition tracé englobe la totalité du support discret sans déperdition d’information spatiale.

6. Optimisation visuelle et mise en forme académique du graphique

6.1 Ajustement de la largeur d’intervalle entre les colonnes

Dans l’affichage par défaut d’Excel, les barres d’un histogramme groupé sont séparées par des espaces interstitiels très larges (généralement configurés à 219 % de la largeur des barres). En sémiologie graphique et en statistique appliquée, une telle séparation spatiale suggère des catégories qualitatives indépendantes (comme des pays ou des professions) plutôt qu’une distribution de probabilité discrète sous-jacente où la proximité séquentielle des entiers porte une charge sémantique continue.

Pour corriger cette inadéquation visuelle et conférer au tracé l’aspect d’un véritable histogramme de densité probabiliste :

• Double-cliquez directement sur l’une des barres de la série pour ouvrir le volet latéral Mise en forme des séries de données.
• Localisez l’icône figurant un histogramme tripartite intitulée Options des séries.
• Modifiez la valeur numérique du curseur Largeur de l’intervalle : réduisez substantiellement cette valeur pour la situer entre 0 % et 20 %. Une largeur d’intervalle comprise entre 10 % et 15 % s’avère souvent idéale, laissant un liséré d’espacement très ténu qui permet à l’œil d’individualiser les valeurs tout en consolidant l’unité morphologique de la distribution.
• Basculez sur l’onglet de remplissage (icône de pot de peinture) et sous la rubrique Bordure, cochez la case Ligne pleine. Appliquez une bordure fine d’une teinte légèrement plus foncée que le remplissage (par exemple une bordure bleu marine pour des barres bleu pastel) avec une largeur calibrée à 0,5 pt. Cette subtilité graphique évite que les barres resserrées ne fusionnent en une masse indifférenciée lors de l’impression sur papier physique.

6.2 Normalisation des axes, graduations et quadrillages

L’optimisation des attributs d’axes conditionne directement la lisibilité de la figure et sa conformité aux canons de la communication scientifique, notamment le principe de maximisation du ratio « données/encre » théorisé par Edward Tufte. Les graphiques surchargés de repères visuels non informatifs fatiguent la mémoire de travail du lecteur et dissimulent les propriétés structurales des données.

Commencez par épurer le quadrillage : sélectionnez le quadrillage horizontal majeur généré par défaut et réduisez son épaisseur à 0,25 pt en adoptant une nuance de gris très clair (hexadécimal #E0E0E0), ou supprimez-le purement et simplement si la figure est appelée à être accompagnée d’une table d’annexe. Supprimez tout quadrillage vertical qui segmenterait inutilement l’espace continu de dispersion.

Formatez ensuite l’axe des ordonnées : faites un clic droit sur l’échelle des probabilités, choisissez Format de l’axe…. Sous la section Nombre, spécifiez un format de catégorie Pourcentage avec 0 décimale (par exemple 5 %, 10 %, 15 %) ou une notation Décimale stricte à 2 décimales (0,05, 0,10, 0,15) selon les conventions habituelles de votre discipline. Sous la section Graduations, activez le type Graduations principales : À l’extérieur. Appliquez un traitement analogue à l’axe des abscisses, en veillant à ce que le pas d’affichage des étiquettes numériques ne subisse aucun masquage automatique : spécifiez que l’intervalle entre les étiquettes doit être égal à une unité fixe pour que chaque barre conserve son index explicite jusqu’à n = 30.

6.3 Typographie, légendes et titrage scientifique

Le titrage et l’annotation textuelle d’un graphique académique ne doivent rien abandonner à la subjectivité décorative. Les conventions scientifiques proscrivent les titres informels ou elliptiques placés à l’intérieur du champ graphique lors d’une publication, préférant des légendes de figures autonomes placées en dessous. Néanmoins, pour des documents de travail ou des rapports techniques autonomes intégrés dans Excel, le graphique doit comporter un bandeau descriptif hautement rigoureux.

Activez les éléments du graphique via l’icône « + » située dans le coin supérieur droit du tracé : cochez Titres des axes et Titre du graphique. Rédigez le titre principal en intégrant explicitement les paramètres fondateurs du modèle stochastique, selon une formulation de type :

Distribution théorique de probabilité binomiale B(n = 30, p = 0,50)

Pour l’axe horizontal, appliquez l’étiquette descriptive « Nombre de succès observables (k) ». Pour l’axe vertical, privilégiez « Probabilité ponctuelle P(X = k) ». Uniformisez l’ensemble des polices typographiques du graphique en sélectionnant la police système Arial ou Calibri, en appliquant une couleur de police noire ou gris anthracite (#333333) pour éviter les contrastes agressifs du noir pur (#000000). Supprimez sans hésiter la boîte de légende si le graphique ne présente qu’une seule série de données : sa présence est totalement redondante et ampute inutilement la surface allouée à la matrice visuelle des colonnes.

7. Représentation conjointe : Distribution ponctuelle et courbe cumulative

7.1 Insertion de la série cumulative dans le tracé existant

L’enrichissement du graphique par la projection simultanée de la distribution cumulative de probabilité P(X ≤ k) aux côtés des masses ponctuelles offre un instrument heuristique de premier plan. Cette combinaison morphologique permet d’appréhender d’un seul coup d’œil la densité d’un état particulier et la progression de la masse intégrée le long de la chaîne d’événements.

Pour superposer cette seconde série de données sur la figure existante :

• Faites un clic droit dans la zone du graphique et choisissez l’option Sélectionner des données….
• Dans la partie gauche intitulée Entrées de légende (Série), cliquez sur le bouton Ajouter.
• Une boîte contextuelle « Modifier la série » s’ouvre : dans le champ Nom de la série, cliquez sur la cellule d’en-tête C6 ou saisissez manuellement "Probabilité cumulative P(X ≤ k)".
• Dans le champ Valeurs de la série, effacez la référence par défaut ={1} et sélectionnez précisément la plage vectorielle des probabilités cumulées calculées précédemment, à savoir C7:C37.
• Validez par OK.

À cet instant, Excel applique par défaut le type de graphique préexistant à la nouvelle série : des colonnes secondaires viennent se juxtaposer ou se superposer lourdement aux barres initiales, détruisant instantanément la lisibilité de la figure. Il est donc fondamental de dissocier les modes de représentation par le biais d’un agencement combiné.

7.2 Conversion en graphique combiné à axe secondaire

L’opération de conversion géométrique permet d’attribuer à la probabilité cumulative un tracé curviligne autonome positionné sur une échelle d’ordonnées dédiée, préservant ainsi l’indépendance visuelle de chaque métrique.

Faites un clic droit sur le graphique et sélectionnez la commande Modifier le type de graphique… dans le menu contextuel. Au bas du panneau de navigation gauche de la boîte de dialogue qui apparaît, sélectionnez l’option Graphique combiné. Le volet d’attribution des séries s’affiche alors :

• Pour la série P(X = k), vérifiez ou assignez le type Histogramme groupé et assurez-vous que la case à cocher Axe secondaire demeure impérativement décochée.
• Pour la nouvelle série cumulative P(X ≤ k), sélectionnez dans la liste déroulante le type Courbe avec marqueurs ou Courbe simple.
• Cochez avec une absolue rigueur la case située dans la colonne Axe secondaire associée à cette série cumulative.

Validez par OK. L’espace graphique se restructure immédiatement : un second axe vertical gradué apparaît sur la droite de la figure, tandis que la distribution cumulative se déploie harmonieusement sous la forme d’une courbe en S caractéristique (fonction ogive ou sigmoïde) qui survole les colonnes verticales discrètes sans les oblitérer.

7.3 Harmonisation des doubles échelles verticales

L’utilisation de deux axes verticaux asynchrones représente un risque méthodologique notoire de distorsion d’interprétation si les bornes limites ne sont pas rigoureusement verrouillées par l’analyste. Le moteur automatique d’Excel ajuste fréquemment les échelles de façon opportuniste, provoquant des anomalies de perception visuelle.

Il est impératif de paramétrer l’axe vertical secondaire (situé à droite) pour lui conférer une calibration probabiliste absolue. Faites un clic droit sur l’axe vertical secondaire, sélectionnez Format de l’axe…, et appliquez les contraintes suivantes :

• Dans le bloc Limites, fixez le Minimum à 0,0 et le Maximum impérativement à 1,0 (soit l’équivalent strict de 100 %). Ne laissez en aucun cas ces valeurs en mode automatique.
• Configurez l’unité principale à 0,20 ou 0,25 pour obtenir des incréments réguliers (0 %, 25 %, 50 %, 75 %, 100 %).

Afin de minimiser le chevauchement chaotique entre le sommet des colonnes de probabilité ponctuelle et la trajectoire de la courbe cumulative, ajustez manuellement la borne maximale de l’axe vertical principal (à gauche). Si la densité de masse maximale est de 0,15, fixez manuellement le plafond de l’axe gauche à 0,20 ou 0,25. Cette précaution abaisse visuellement le profil de l’histogramme dans le tiers ou la moitié inférieure de la figure, laissant l’hémisphère supérieur totalement dégagé pour le déploiement fluide de la courbe sigmoïde.

Activez désormais la légende via le bouton des éléments graphiques. Positionnez-la de préférence dans la partie supérieure interne du graphique ou en bas de la figure. Personnalisez son libellé pour expliciter avec une clarté limpide que les colonnes traduisent les masses ponctuelles (axe gauche) et la courbe la fonction de répartition (axe droit).

8. Automatisation dynamique du graphique par contrôles de formulaire

8.1 Intégration de barres de défilement pour les paramètres n et p

Pour transformer une figure statique en un environnement dynamique de simulation et d’exploration pédagogique des propriétés asymptotiques de la loi binomiale, Microsoft Excel met à disposition des contrôles d’interface utilisateur extrêmement performants. L’intégration de barres de défilement (spinners ou scrollbars) permet d’observer en temps réel les déformations morphologiques de la distribution lors de la modification interactive des valeurs de n et de p.

Si l’onglet Développeur n’est pas activé dans votre ruban Excel, accédez aux Options d’Excel, sélectionnez Personnaliser le ruban, puis cochez la case relative à l’onglet Développeur dans la colonne de droite. Une fois validé :

• Cliquez sur l’onglet Développeur, puis dans le groupe Contrôles, cliquez sur le menu déroulant Insérer.
• Sous la rubrique Contrôles de formulaire, sélectionnez l’icône Barre de défilement (contrôle de formulaire). Dessinez à l’aide de la souris une barre de défilement horizontale sous la cellule de paramètre B2.
• Faites un clic droit sur l’objet inséré et cliquez sur Format de contrôle…. Dans l’onglet Contrôle, définissez les paramètres : Valeur minimale = 1, Valeur maximale = 100, Changement de pas = 1, et liez le contrôle directement à la cellule $B$2 (taille n).
• Insérez une seconde barre de défilement sous la cellule B3 pour moduler la probabilité p. Les contrôles de formulaires standard d’Excel ne gérant nativement que les nombres entiers, appliquez une règle d’échelle proportionnelle : configurez le contrôle pour une plage de 0 à 100 liée à une cellule de travail intermédiaire (par exemple $E$3). Dans la cellule cible B3, inscrivez l’expression de normalisation =E3/100. Ainsi, chaque incrément unitaire de la barre de défilement modifiera la probabilité par incréments de 0,01 (de 0,00 à 1,00).

8.2 Gestion des plages dynamiques par formules décalées

L’automatisation du modèle se heurte à un écueil structurel majeur : lorsque l’utilisateur réduit interactivement la valeur de n via la barre de défilement (par exemple de n = 30 à n = 15), les lignes vectorielles résiduelles au-delà de 15 renvoient des probabilités strictement nulles ou des valeurs d’erreur qui continuent d’apparaître sous forme de vides stériles sur l’axe des abscisses du graphique. Inversement, si n est porté à 50, les points excédentaires ne sont pas intégrés au tracé à moins de redimensionner manuellement les sources de données.

Pour éliminer définitivement cette contrainte, nous devons définir des plages de données dynamiques fondées sur la fonction DECALER ou sur les fonctionnalités modernes de tableaux structurés matriciels dynamiques d’Excel. Accédez à l’onglet Formules puis cliquez sur le Gestionnaire de noms. Cliquez sur Nouveau… et définissez trois plages nommées dynamiques :

• Axe_k : =DECALER(Feuil1!$A$7; 0; 0; Feuil1!$B$2+1; 1)
• Serie_Ponctuelle : =DECALER(Feuil1!$B$7; 0; 0; Feuil1!$B$2+1; 1)
• Serie_Cumulative : =DECALER(Feuil1!$C$7; 0; 0; Feuil1!$B$2+1; 1)

La logique formelle de l’instruction DECALER consiste à ancrer le vecteur au point d’origine k = 0, puis à calibrer dynamiquement sa hauteur matricielle à la quantité Taille_n + 1. Retournez sur le graphique, faites un clic droit, choisissez Sélectionner des données…, modifiez chaque série et remplacez les références de plages absolues par le nom du classeur suivi du nom de la plage dynamique (par exemple : Classeur1.xlsx!Serie_Ponctuelle pour les valeurs et Classeur1.xlsx!Axe_k pour les abscisses). Désormais, toute manipulation des barres de défilement redimensionne instantanément les axes graphiques sans la moindre intervention manuelle.

8.3 Exploration visuelle de la sensibilité distributionnelle

L’implémentation dynamique de ces contrôles interactifs transforme le classeur en un formidable banc d’essai pour explorer empiriquement la sensibilité structurale de la distribution binomiale aux variations de ses paramètres générateurs.

En manipulant le contrôle de probabilité p tout en maintenant n constant, on met en évidence de manière saisissante la transition morphologique de l’asymétrie vers la symétrie. Lorsque p < 0,5, la distribution accuse une asymétrie positive prononcée (déportée vers la gauche avec une longue queue s’étirant vers les valeurs élevées). À mesure que p se rapproche de la médiane parfaite 0,50, la distribution s’équilibre pour atteindre une symétrie axiale spéculaire absolue. Inversement, lorsque p > 0,5, l’asymétrie s’inverse (asymétrie négative étirée vers la gauche).

En faisant croître progressivement le paramètre n tout en observant une valeur de p fixée, l’utilisateur visualise directement l’accroissement de la dispersion absolue (la variance σ² augmente de manière proportionnelle à n) couplé à une diminution de la dispersion relative (l’écart-type rapporté à l’échelle totale σ/n décroît en 1/√n). Cette observation constitue la matérialisation empirique directe de la loi des grands nombres et du théorème central limite, attestant que la modélisation visuelle sous Excel constitue un outil d’acculturation conceptuelle d’une efficacité pédagogique inégalée.

9. Mise en évidence visuelle des régions critiques et seuils de décision

9.1 Calcul conditionnel des zones de rejet de l’hypothèse nulle (H0)

Dans la démarche hypothético-déductive en recherche comportementale, le chercheur cherche fréquemment à éprouver une hypothèse nulle (H0) postulant l’absence d’effet ou un comportement dicté par le pur hasard. La prise de décision statistique s’opère par la délimitation a priori d’une zone critique de rejet, paramétrée par un seuil de risque d’erreur de première espèce conventionnel, traditionnellement fixé à α = 0,05 ou α = 0,01.

Afin de rendre cette mécanique décisionnelle immédiatement intelligible lors de présentations de résultats, il est hautement pertinent d’isoler visuellement les colonnes appartenant à la zone de rejet en leur attribuant une chromaticité distincte de celle du corps principal de la distribution. Supposons un test unilatéral supérieur où nous souhaitons rejeter H0 si le nombre de succès est exceptionnellement élevé, tel que P(X ≥ k) ≤ 0,05.

Pour implémenter cette segmentation conditionnelle, insérez deux nouvelles colonnes d’analyse dans votre feuille :

• En E6, inscrivez l’en-tête « Non-Rejet (H0 retenue) ».
• En F6, inscrivez l’en-tête « Zone Critique (H0 rejetée) ».

Dans la cellule E7, implémentez la clause logique isolant les événements conservant l’hypothèse nulle :

=SI((1 - C7 + B7) > 0,05; B7; NA())

Dans la cellule F7, implémentez l’expression symétrique capturant exclusivement les événements appartenant à la région critique :

=SI((1 - C7 + B7) <= 0,05; B7; NA())

L’utilisation délibérée de la fonction NA() (qui renvoie la valeur d’erreur standard #N/A) plutôt que de renvoyer la valeur 0 est un impératif technique fondamental : dans les moteurs graphiques d’Excel, la valeur zéro est tracée comme une barre plate visible ou perturbe le chevauchement, alors que l’erreur #N/A est purement ignorée par le processeur d’affichage, garantissant une absence totale de résidu visuel indésirable.

9.2 Superposition visuelle des séries de rejet et de non-rejet

Une fois les deux vecteurs conditionnels calculés, la mise en scène graphique repose sur une technique de superposition parfaite des séries au sein de l’histogramme.

Accédez à la boîte de dialogue Sélectionner la source de données. Supprimez la série de probabilité ponctuelle originale non discriminée et ajoutez consécutivement les deux séries nouvellement formulées :

• Série 1 : « Zone de Rétention », plage de données E7:E37.
• Série 2 : « Zone Critique (Rejet) », plage de données F7:F37.

Par défaut, Excel va positionner les barres de ces deux séries côte à côte, rompant l’alignement avec les entiers k de l’axe horizontal. Pour fusionner spatialement les deux séries : double-cliquez sur l’une des barres pour ouvrir le panneau Format des séries de données. Dans les Options des séries, modifiez le curseur Chevauchement des séries pour le porter rigoureusement à 100 %. Cette instruction force les deux séries à occuper strictement le même espace géométrique.

Appliquez ensuite une distinction sémiotique chromatique sans équivoque : sélectionnez la série de rétention et appliquez-lui une nuance sobre et neutre (par exemple un gris ardoise #708090 ou un bleu acier assourdi). Sélectionnez ensuite la série critique et appliquez-lui une coloration d’alerte très contrastée, telle qu’un rouge brique profond (#B22222) ou un vermillon saturé. Dès lors, le tracé met en exergue instantanément la frontière probabiliste de décision, matérialisant de façon éclatante le point de bascule statistique.

9.3 Intérêt pédagogique et clinique de la mise en relief graphique

Cette approche graphique duale revêt un intérêt méthodologique majeur en milieu clinique, psychométrique et translationnel, où les résultats d’analyses quantitatives complexes doivent être communiqués à des praticiens, des médecins ou des décideurs qui ne sont pas nécessairement familiers avec la théorie de la mesure statistique.

Lors de la restitution du bilan psychologique d’un patient suspecté d’atteinte mnésique aiguë, la visualisation immédiate de son score positionné sur le spectre des probabilités binomiales permet d’expliciter le diagnostic sans ambiguïté. Lorsque le score brut du patient s’insère au sein des barres grises centrales, le clinicien démontre visuellement que la performance observée demeure compatible avec les fluctuations aléatoires attendues chez un sujet indemne répondant au hasard. En revanche, si le score pénètre dans le faisceau des colonnes colorées en rouge, l’observateur perçoit intuitivement l’extrême invraisemblance de l’hypothèse aléatoire (p < 0,05), attestant d’une dissociation fonctionnelle tangible.

Cette scénarisation graphique réduit considérablement les erreurs d’interprétation cognitives classiques relatives aux tests d’hypothèse (telles que la confusion récurrente entre la significativité statistique et la taille d’effet) en offrant un support métrique objectif et visuellement stabilisé.

10. Diagnostic et résolution des anomalies méthodologiques et logicielles courantes

10.1 Résolution des erreurs de tronquage et décalages d’axe

L’implémentation empirique de distributions statistiques sous Excel est fréquemment émaillée de dysfonctionnements géométriques insidieux qui, s’ils ne sont pas identifiés et corrigés par l’analyste, peuvent altérer substantiellement l’interprétation des données publiées. L’anomalie la plus critique réside dans l’omission structurelle du terme k = 0 lors de la définition des séries graphiques.

Lorsqu’un opérateur sélectionne les données en omettant par inadvertance la ligne initiale correspondant à zéro succès, Excel aligne la première barre de données (qui représente en réalité P(X = 1)) sur l’étiquette 0 de l’axe des abscisses. Cette erreur produit une distorsion systématique : toute la distribution se trouve décalée d’un cran vers la gauche, induisant une sous-estimation apparente et flagrante de l’espérance mathématique. Pour pallier cette dérive, effectuez toujours un audit croisé entre le vecteur des ordonnées et le vecteur des abscisses : vérifiez formellement que la cellule pointée par la première coordonnée de l’axe des X est rigoureusement celle contenant la valeur 0.

Un autre désordre fréquent découle de la conversion involontaire de la colonne d’indices k en une série de données Y distincte. Cela survient lorsqu’un utilisateur sélectionne conjointement les colonnes A et B avant de cliquer sur le menu d’insertion de graphique. Excel interprète parfois la colonne A comme une variable à tracer sous forme d’une série de barres ascendantes linéaires. La parade consiste à ne jamais insérer de graphique en sélectionnant deux colonnes contiguës non typées : insérez toujours le graphique à partir de la seule colonne de probabilité, puis affectez manuellement la plage d’abscisses via la commande Sélectionner des données….

10.2 Gestion des valeurs aberrantes et des erreurs numériques d’Excel

Bien que Microsoft ait grandement optimisé les algorithmes statistiques de son tableur, des instabilités numériques peuvent survenir lorsque les paramètres expérimentaux approchent certaines frontières critiques de calcul.

L’apparition de l’erreur fatale #NOMBRE! dans une cellule hébergeant la fonction LOI.BINOMIALE.N signale généralement une violation des contraintes arithmétiques du modèle :

• L’un des paramètres n ou k est négatif ou non entier (Excel applique une troncature silencieuse aux parties décimales, mais des anomalies surviennent parfois).
• Le paramètre k excède strictement le paramètre n, ce qui constitue une impossibilité combinatoire absolue.
• La probabilité élémentaire p est configurée en dehors de son intervalle de définition fermé [0, 1] (par exemple p = 1,05 ou p = -0,02).

Un problème plus silencieux concerne le phénomène de sous-dépassement arithmétique (floating-point underflow). Lorsque n atteint des valeurs très élevées (par exemple n = 500) et que l’on évalue des probabilités dans les queues extrêmes de distribution, la valeur calculée devient inférieure au plus petit nombre réel positif représentable par le processeur (environ 1E-308). Excel tronque alors purement et simplement la probabilité à la valeur numérique exacte 0,000000000000000. Bien que cela n’altère pas la morphologie macroscopique du graphique, cela peut poser des problèmes lors de calculs de ratios de vraisemblance logarithmiques subséquents. Dans de telles configurations limites, il convient de migrer vers des calculs en échelle logarithmique ou d’utiliser une approximation par la loi normale.

10.3 Vérification des hypothèses psychométriques sous-jacentes

Au-delà de la manipulation logicielle pure, la rigueur scientifique exige de s’assurer que les données expérimentales collectées satisfont effectivement aux axiomes stochastiques stricts de la loi binomiale avant de leur superposer un tracé théorique standard.

Le premier écueil méthodologique réside dans la violation de l’indépendance des essais consécutifs, désignée sous l’appellation d’autocorrélation temporelle ou sérielle. Dans une tâche psychométrique répétée, les sujets humains sont sujets à des variations d’attention transitoires, ou adoptent des stratégies de compensation séquentielles (par exemple, la tendance à ne pas reproduire deux fois consécutivement le même choix de touche, connue sous le nom de biais d’alternance ou « sophisme du joueur »). La présence d’une telle dépendance sérielle déforme la distribution empirique des séries de succès, produisant un phénomène de sous-dispersion ou de sur-dispersion (quasi-binomiale) incompatible avec le modèle standard.

Le second écueil concerne l’hypothèse de stationnarité du paramètre de succès p. Au fil d’une session expérimentale comportant de nombreux essais répétés, deux dynamiques psychologiques antagonistes entrent fréquemment en collision : les effets d’apprentissage procédural (qui majorent tendanciellement la probabilité p au cours du temps) et les effets de fatigue cognitive ou de saturation perceptive (qui érodent p vers le taux de hasard). Si p dérive de manière significative entre le début et la fin de l’épreuve, l’application d’une distribution binomiale globale unique constitue une modélisation erronée qui masque la variabilité intra-individuelle réelle.

11. Étude de cas détaillée : Modélisation d’une tâche de mémoire de travail

11.1 Contexte expérimental et formulation du protocole

Pour ancrer l’ensemble des concepts opérationnels développés dans ce guide au sein d’une pratique empirique concrète, analysons un paradigme de recherche classique en neuropsychologie clinique : l’évaluation de la mémoire de travail visuo-spatiale au moyen d’un protocole de reconnaissance binaire à choix forcé.

Le protocole se déploie comme suit : un ensemble de stimuli visuels abstraits complexes est présenté séquentiellement à un groupe de participants. À l’issue d’une phase de rétention temporelle calibrée, chaque sujet est soumis à une batterie d’évaluation standardisée comprenant 30 essais indépendants (soit n = 30). Lors de chaque essai unitaire, deux stimuli morphologiquement similaires sont présentés conjointement sur un écran étalonné : l’un a été préalablement mémorisé (la cible), tandis que l’autre est un distracteur inédit. La consigne impose de désigner formellement la cible.

Dans ce dispositif expérimental rigoureux, un individu présentant une amnésie complète ou répondant sans prêter la moindre attention au matériel visuel dispose d’une chance sur deux d’identifier la bonne image par simple conjecture mécanique. La probabilité théorique de succès sous l’hypothèse nulle d’une performance guidée par le pur hasard aléatoire est donc précisément de p = 0,50. L’objectif analytique du chercheur consiste à paramétrer le classeur de modélisation pour identifier avec certitude le nombre minimal d’items correctement reconnus permettant de conclure, avec un seuil de sécurité statistique fixé à α = 0,05, à l’existence d’une trace mnésique efficiente chez un patient donné.

11.2 Construction intégrale du classeur de simulation

Pour mener à bien cette simulation dédiée, appliquez scrupuleusement la séquence opérationnelle suivante dans un classeur Excel vierge :

• En A2, notez Taille de l'épreuve (n) et en B2, saisissez 30. Nommez cette cellule Echantillon_n.
• En A3, notez Probabilité au hasard (p) et en B3, saisissez 0,50. Nommez cette cellule Proba_hasard.
• Structurez la ligne 6 avec les libellés de colonnes suivants :
  • A6 : « Succès corrects (k) »
  • B6 : « Densité ponctuelle P(X = k) »
  • C6 : « Distribution cumulative P(X ≤ k) »
  • D6 : « Probabilité critique unilatérale P(X ≥ k) »
  • E6 : « Performance aléatoire (H0) »
  • F6 : « Performance significative (Mémoire prouvée) »
• Générez dans la colonne A, de A7 à A37, la suite d’entiers allant scrupuleusement de 0 à 30.
• En B7, saisissez la formule : =LOI.BINOMIALE.N(A7; Echantillon_n; Proba_hasard; FAUX).
• En C7, saisissez : =LOI.BINOMIALE.N(A7; Echantillon_n; Proba_hasard; VRAI).
• En D7, déterminez la probabilité d’obtenir une performance au moins aussi extrême par la formule complémentaire : =1 - C7 + B7.
• En E7, calculez la composante de non-rejet de l’hypothèse nulle : =SI(D7 > 0,05; B7; NA()).
• En F7, isolez la composante de significativité clinique : =SI(D7 <= 0,05; B7; NA()).
• Sélectionnez la plage B7:F7 et étirez l’ensemble simultanément vers le bas jusqu’à la ligne 37.

11.3 Interprétation des résultats et extraction des métriques cliniques

L’observation attentive des vecteurs calculés dans le tableau révèle des informations décisionnelles capitales pour le chercheur et le neuropsychologue. En examinant la colonne D (la probabilité critique unilatérale), on constate les valeurs séquentielles suivantes à l’approche de la queue supérieure de la distribution :

• Pour k = 18 succès : P(X ≥ 18) = 0,1808 (soit 18,1 % de chance d’observer une telle performance par pur hasard). L’hypothèse nulle est très largement maintenue.
• Pour k = 19 succès : P(X ≥ 19) = 0,1002 (soit 10,0 % de chance). La performance demeure statistiquement non significative au seuil conventionnel.
• Pour k = 20 succès : P(X ≥ 20) = 0,0494 (soit 4,94 % de chance). Pour la première fois, la probabilité critique franchit à la baisse le seuil alpha de 0,05 (5 %).
• Pour k = 21 succès : P(X ≥ 21) = 0,0214 (soit 2,14 % de chance, significatif au seuil α = 0,05).

Le verdict expérimental s’impose mathématiquement : un participant doit obligatoirement obtenir au minimum 20 succès sur les 30 essais présentés pour que l’on puisse rejeter formellement l’hypothèse d’une réussite purement aléatoire au seuil de confiance de 95 %. Tout score compris entre 0 et 19 succès, bien que numériquement supérieur à la moyenne théorique d’espérance mathématique (15 succès), ne permet pas de récuser avec une certitude suffisante l’intervention exclusive de la chance.

Sur le graphique combiné généré à partir de cette matrice clinique, les barres représentant les scores de 0 à 19 s’affichent dans la teinte grise d’indétermination, tandis que les barres s’étendant de 20 à 30 s’illuminent en rouge cramoisi. Le clinicien visualisant ce document peut ainsi situer instantanément la performance brute d’un patient par rapport à cette démarcation objective, garantissant une communication diagnostique dénuée d’équivoque.

12. Directives de synthèse et standards de publication académique

12.1 Conformité aux normes graphiques de l’American Psychological Association (APA)

La finalisation d’un graphique de distribution statistique destiné à être soumis pour évaluation par les pairs dans une revue internationale exige le respect scrupuleux des normes de publication formalisées dans la 7e édition du manuel de style de l’APA. Les revues scientifiques appliquent des critères drastiques d’admissibilité éditoriale qui sanctionnent systématiquement les figures non standardisées issues directement des réglages bruts des tableurs commerciaux.

Sur le plan chromatique, bien que la diffusion électronique autorise la couleur, les figures doivent demeurer parfaitement intelligibles lorsqu’elles sont reproduites en niveaux de gris purs ou consultées par des lecteurs présentant des déficiences de la vision des couleurs (daltonisme). Évitez absolument les associations ambiguës comme le rouge et le vert côte à côte sans contraste de luminosité. Privilégiez des palettes universellement accessibles (telles que les palettes Viridis ou des dégradés monochromatiques texturés) où les différences d’intensité lumineuse permettent de discriminer les séries même sur une impression monochrome dégradée.

Sur le plan typographique, les normes APA prescrivent l’usage strict d’une police unique sans empattement sur l’ensemble de la figure (Arial, Helvetica ou Calibri), avec des tailles de corps harmonisées : pas moins de 8 points et pas plus de 14 points pour les éléments textuels. En outre, la lettre symbolisant les variables mathématiques doit impérativement être formatée en italique (par exemple : n, p, k, X), tandis que les chiffres et les opérateurs demeurent en romain droit.

Enfin, le titre principal ne doit jamais être encapsulé à l’intérieur du cadre graphique. Dans le manuscrit académique, le graphique est inséré sous la forme d’une figure autonome surmontée d’un intitulé normalisé et suivie d’une note explicative complète :

• Figure 1 (en gras, aligné à gauche)
• Distribution de probabilité binomiale théorique pour n = 30 essais et p = 0,50 (en italique, interligne double)
• [Corps du graphique]
• Note. Les barres verticales grises représentent les probabilités ponctuelles associées au maintien de l’hypothèse nulle d’une performance aléatoire (α > 0,05). Les barres rouges indiquent la région critique de rejet unilatéral (k ≥ 20, p < 0,05). La ligne sigmoïde continue matérialise la fonction de répartition cumulative P(X ≤ k) projetée sur l’axe vertical secondaire.

12.2 Exportation haute résolution et intégration documentaire

L’une des défaillances techniques les plus récurrentes lors de la transmission d’un classeur Excel vers un traitement de texte (Microsoft Word) ou un système de composition typographique (LaTeX) réside dans la dégradation matricielle de l’image. Un simple « copier-coller » par capture d’écran produit une image rasterifiée à 72 ou 96 DPI (points par pouce), totally inadaptée aux exigences de l’impression professionnelle qui impose une résolution minimale stricte de 300 DPI, voire 600 DPI pour les dessins au trait.

Pour exporter votre graphique de distribution binomiale sans la moindre perte de netteté vectorielle :

• Pour un environnement Word : Sélectionnez le graphique dans Excel, appuyez sur Ctrl + C, basculez dans Word, puis utilisez le menu Coller spécial… et sélectionnez impérativement l’option Image (métafichier amélioré) ou Fichier EMF (Enhanced Metafile). Ce format vectoriel conserve la description géométrique pure des barres, des courbes et des polices de caractères, autorisant un agrandissement ou une réduction dimensionnelle sans aucune pixellisation.
• Pour un environnement LaTeX : La méthode la plus élégante consiste à isoler le graphique sur une feuille de calcul dédiée (clic droit sur le graphique, Déplacer le graphique… puis choisir Nouvelle feuille). Procédez ensuite à une exportation native au format PDF via le menu Fichier > Exporter > Créer un document PDF/XPS. Le document PDF vectoriel résultant peut être recadré (à l’aide de l’utilitaire pdfcrop) et directement incorporé dans votre document maître LaTeX au moyen de la commande usuelle includegraphics{distribution_binomiale.pdf}.

Dans le cadre du mouvement international pour la Science Ouverte (Open Science), il est vivement encouragé d’adjoindre le classeur Excel source d’origine (.xlsx) en tant que matériel supplémentaire (Supplementary Material) accessible en ligne au sein d’un dépôt institutionnel pérenne tel qu’OSF ou Zenodo, assurant ainsi la parfaite transparence méthodologique et la reproductibilité informatique de vos résultats.

12.3 Synthèse méthodologique des points de contrôle qualité

Avant toute diffusion publique, validation de rapport clinique ou soumission pour publication, l’analyste rigoureux se doit de passer en revue une liste de contrôle qualité systématique. Cette grille d’audit synthétise les points d’arbitrage critiques développés tout au long de cet article :

• Intégrité de l’abscisse discrète : L’axe horizontal démarre-t-il explicitement à la valeur zéro et s’arrête-t-il exactement à la coordonnée n sans aucune lacune ordinale ?
• Validation de la fermeture stochastique : La sommation de l’ensemble du vecteur des probabilités ponctuelles de masse converge-t-elle strictement vers 1,0000 sans anomalie d’arrondi machine ?
• Sémiologie des intervalles : La largeur d’intervalle entre les barres a-t-elle été substantiellement rétrécie (idéalement entre 0 % et 20 %) pour refléter fidèlement la cohésion morphologique d’une distribution discrète dense ?
• Calibrage des échelles secondaires : En présence d’une courbe de probabilité cumulative, l’axe vertical secondaire est-il explicitement verrouillé à sa borne maximale fixe de 1,0 (100 %) sans flottement d’échelle automatique ?
• Robustesse algorithmique : Le modèle est-il purgé de toute valeur en dur au sein des équations, reposant intégralement sur des références de paramètres exogènes étiquetées et vérifiables ?
• Neutralité et précision de l’encadrement éditorial : Le titrage, les labels dimensionnels d’axes et la légende respectent-ils la sobriété formelle et les exigences typographiques de la discipline scientifique réceptrice ?

En respectant scrupuleusement ces directives méthodologiques, le chercheur ou l’analyste s’assure que son graphique de distribution binomiale ne constitue pas un simple artefact illustratif élémentaire, mais un dispositif d’inférence statistique d’une fiabilité irréprochable, prêt à soutenir l’évaluation critique des pairs et à faire progresser la rigueur des analyses quantitatives en sciences du comportement.

Références

• American Psychological Association. (2020). Publication Manual of the American Psychological Association (7th ed.). American Psychological Association. https://doi.org/10.1037/0000165-000
• Bernoulli, J. (1713). Ars Conjectandi, Opus Posthumum. Thurneysen Brothers.
• De Moivre, A. (1738). The Doctrine of Chances: Or, A Method of Calculating the Probabilities of Events in Play (2nd ed.). H. Woodfall.
• Green, D. M., & Swets, J. A. (1966). Signal Detection Theory and Psychophysics. John Wiley & Sons.
• Macmillan, N. A., & Creelman, C. D. (2005). Detection Theory: A User’s Guide (2nd ed.). Lawrence Erlbaum Associates.
• Microsoft Corporation. (2023). Fonction LOI.BINOMIALE.N. Support technique Microsoft. https://support.microsoft.com/fr-fr/office/loi-binomiale-n
• Tufte, E. R. (2001). The Visual Display of Quantitative Information (2nd ed.). Graphics Press.
• Wickham, H. (2016). ggplot2: Elegant Graphics for Data Analysis. Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
