Comment créer plusieurs graphiques Matplotlib dans une seule figure

Dans le domaine de l’ingénierie des données, de la recherche scientifique et de l’analyse quantitative, la communication visuelle de jeux de données multidimensionnels représente un défi méthodologique fondamental. Lorsqu’il s’agit d’analyser des phénomènes complexes régis par de multiples variables interdépendantes, la production de figures isolées engendre une fragmentation cognitive préjudiciable à l’interprétation. La juxtaposition spatiale rigoureuse de plusieurs sous-graphiques au sein d’une entité visuelle unifiée constitue alors la réponse paradigmatique idéale. Elle permet d’établir des comparaisons synchroniques directes, de mettre en exergue des corrélations latentes et d’optimiser l’économie sémiotique des publications scientifiques de haut rang.

La bibliothèque Matplotlib s’est imposée comme la pierre angulaire de l’écosystème scientifique en langage Python pour relever ce défi. Conçue initialement pour émuler l’environnement interactif de calcul matriciel, elle intègre une architecture interne sophistiquée capable de générer des mises en page graphiques d’une complexité arbitraire. La maîtrise de la composition multi-panneaux dans cette bibliothèque transcende le simple agencement esthétique : elle mobilise des notions structurelles de programmation orientée objet, des principes de sémiologie graphique et une gestion rigoureuse des moteurs de résolution de contraintes géométriques.

Ce traité exhaustif a pour vocation d’analyser de manière approfondie les mécanismes théoriques et pratiques régissant la création, la personnalisation et l’optimisation de figures Matplotlib composites. De la distinction ontologique entre conteneurs de haut niveau et espaces de projection cartésiens jusqu’à la résolution algorithmique des collisions spatiales et la gestion millimétrée de l’exportation vectorielle, ce guide fournit l’ensemble des clés techniques indispensables aux chercheurs, scientifiques de données et ingénieurs exigeants souhaitant hisser la qualité de leurs représentations graphiques aux standards académiques internationaux.

1. Fondements conceptuels de l’architecture graphique de Matplotlib

1.1 Distinction fondamentale entre Figure et Axes

L’architecture interne de Matplotlib repose sur une hiérarchie d’objets clairement découplés, dont la compréhension est indispensable pour s’affranchir des comportements imprévisibles de l’interface par défaut. Au sommet de cette arborescence se trouve la classe Figure. Cet objet conteneur de premier niveau agit comme la toile globale sur laquelle l’ensemble des éléments graphiques sont inscrits. La figure encapsule l’intégralité du canevas de rendu, gère l’allocation de la mémoire d’affichage, supervise les transformations géométriques globales et administre les métadonnées relatives au document graphique final. Elle ne possède pas de vocation directe à tracer des points de données ou des lignes cartésiennes ; son rôle est purement structurel, organisationnel et gestionnaire.

À l’opposé, l’objet Axes (à ne pas confondre avec le pluriel linguistique du mot axe, désigné par axis en anglais) constitue l’espace effectif de projection et d’affichage des données numériques. Un objet de type Axes représente un sous-graphique individuel doté de son propre système de coordonnées, le plus souvent bidimensionnel ou tridimensionnel. Il contient à son tour des objets de niveau inférieur tels que les axes de coordonnées (XAxis et YAxis), les graduations majeures et mineures (ticks), les étiquettes textuelles, ainsi que l’ensemble des représentations visuelles des données appelées collectivement Artists (lignes, polygones, collections de nuages de points, cartes de densité).

Cette distinction conceptuelle prend tout son sens lors du passage du paradigme procédural basé sur l’état (l’interface pyplot, inspirée de MATLAB) au paradigme orienté objet. Alors que l’approche pyplot maintient implicitement une référence globale vers la figure et l’axe « courants », l’approche orientée objet exige que le développeur manipule explicitement des instances de Figure et d’Axes. Dans le contexte de figures multi-graphiques, la méthode orientée objet s’avère la seule capable de garantir une reproductibilité stricte, une modularité sans faille et une lisibilité optimale du code, en éliminant les effets de bord inhérents aux mutations d’état globales.

1.2 Principes de perception visuelle appliqués aux figures multi-panneaux

La conception d’une figure composite ne saurait se réduire à une contrainte géométrique d’ajustement de plusieurs panneaux sur une page ; elle s’inscrit au cœur des théories de la psychologie de la forme (Gestalt) et de la sémiologie graphique conceptualisée par Jacques Bertin. L’objectif cognitif premier d’une figure à panneaux multiples est la réduction substantielle de la charge cognitive extrinsèque de l’observateur. En rassemblant des visualisations complémentaires dans un même champ visuel, le cerveau humain peut opérer des comparaisons synoptiques immédiates par simple saccade oculaire, éliminant le besoin de mémorisation à court terme requis lors de la navigation entre plusieurs figures disjointes.

Les principes de la Gestalt régissent avec une acuité particulière l’interprétation des agencements matriciels. La loi de proximité postule que les graphiques disposés à faible distance spatiale relative sont perçus comme appartenant à un même sous-système analytique. La loi de similarité implique quant à elle qu’une standardisation visuelle rigoureuse — typographie identique, encadrements uniformes, échelles de coordonnées harmonisées et palettes chromatiques sémantiquement stables — incite l’esprit à appliquer les mêmes grilles de lecture à travers tous les panneaux. Si un code couleur désigne une condition expérimentale spécifique dans le premier quadrant, son altération dans les quadrants adjacents désoriente l’analyse sémiotique.

De surcroît, la mise en place de repères visuels standardisés et l’alignement orthogonal des axes forment le socle de l’analyse comparative inter-graphiques. Les travaux fondamentaux de William Cleveland et Robert McGill sur la perception graphique ont démontré avec rigueur que la tâche cognitive la plus précise pour l’être humain consiste à évaluer des positions le long d’une échelle commune alignée. En disposant les graphiques de manière séquentielle et en synchronisant leurs échelles, on optimise directement la fidélité de l’extraction d’information quantitative par le lecteur.

1.3 Environnement logiciel et initialisation des dépendances

Pour assurer la pérennité et la stabilité des flux de travail analytiques, l’initialisation de l’environnement graphique requiert un protocole rigoureux d’importation des dépendances logicielles. La convention universelle dans l’écosystème Python consiste à importer le sous-module de haut niveau matplotlib.pyplot sous l’alias canonique plt, conjointement avec la bibliothèque fondamentale de calcul numérique NumPy sous l’alias np. Cette association garantit un accès harmonieux tant aux fonctions de génération de canevas qu’aux routines de manipulation vectorielle de données structurées indispensables au tracé multi-axes.

Au-delà de l’importation brute, l’homogénéité éditoriale d’une publication scientifique exige une configuration préalable des paramètres globaux de Matplotlib, accessibles via le dictionnaire dynamique plt.rcParams. Ce mécanisme centralise la configuration des styles par défaut : famille typographique (telle que Times New Roman ou Computer Modern pour l’alignement typographique avec des manuscrits rédigés sous LaTeX), corps de police des étiquettes d’axes, épaisseur des bordures (spines), dimensions par défaut des toiles de tracé, et résolutions d’échantillonnage matriciel. En configurant ces attributs dès l’amorce du script d’analyse, le chercheur s’assure qu’aucun sous-graphique individuel n’échappera aux contraintes graphiques globales de son projet.

Enfin, la gestion des moteurs de rendu sous-jacents, qualifiés de backends, conditionne la fidélité de restitution des tracés. Matplotlib dispose de backends dits interactifs (destinés à l’affichage dynamique au sein d’environnements tels que Jupyter, PyQt ou Tkinter) et de backends dits non interactifs ou « durs », axés sur la sérialisation directe de fichiers vers le disque. Dans le cadre de processus de publication scientifique ou d’intégration continue, le recours explicite à des backends vectoriels de haute précision comme le backend pdf, svg ou ps s’impose, tandis que le backend matriciel haute performance Agg (Anti-Grain Geometry) demeure la référence incontournable pour la production d’images matricielles exemptes de tout affichage graphique local.

2. Syntaxe fondamentale et instanciation via `plt.subplots()`

2.1 Signature fonctionnelle et déballage des variables

L’instruction plt.subplots() constitue la passerelle privilégiée et la plus puissante pour concilier simplicité d’écriture et rigueur orientée objet. Sa signature accepte une multiplicité d’arguments de configuration spatiale, au premier rang desquels figurent nrows et ncols, qui définissent respectivement le nombre de lignes et de colonnes de la matrice de sous-graphiques souhaitée. Lors de son exécution, la fonction génère de manière atomique une instance de la classe Figure ainsi que le maillage correspondant d’instances Axes, encapsulés au sein d’un tuple à deux éléments. Le déballage canonique prend la forme idiomatique suivante : la variable recevant la figure est désignée par fig, tandis que la référence pointant vers les axes est assignée à une variable usuellement dénommée ax ou axs.

Une subtilité technique majeure réside dans le comportement polymorphique de l’objet d’axes retourné. Matplotlib applique un mécanisme d’aplatissement ou d’extraction dimensionnelle automatique nommé squeezing. Si la fonction est appelée sans arguments (valeurs par défaut nrows=1, ncols=1), le retour d’axes est constitué par une instance unique et scalaire de la classe matplotlib.axes.Axes. En revanche, si l’une des dimensions est supérieure à un tandis que l’autre demeure unitaire (par exemple une colonne de trois graphiques ou une ligne de quatre graphiques), l’objet retourné prend la forme d’un tableau unidimensionnel de type numpy.ndarray contenant les instances d’axes respectives.

Lorsque la grille combine simultanément plusieurs lignes et plusieurs colonnes (par exemple un quadrillage de deux lignes sur trois colonnes), la valeur de retour s’élève à un tableau NumPy bidimensionnel de dimensionnalité (nrows, ncols). Ce typage dynamique polymorphique, s’il offre une flexibilité appréciable pour les scripts élémentaires, peut s’avérer déroutant lors de l’automatisation de flux analytiques. Le développeur rigoureux peut néanmoins désactiver ce comportement implicite en passant explicitement l’argument booléen squeeze=False, garantissant que l’objet retourné sera invariablement une matrice NumPy à deux dimensions, facilitant ainsi l’écriture de routines itératives déterministes.

2.2 Paramétrage initial de la résolution et du canevas

La spatialisation d’une figure multi-panneaux impose une réflexion géométrique immédiate sur les proportions de la toile de fond globale. La spécification des dimensions physiques de l’image s’opère au moyen du paramètre figsize, lequel requiert un tuple de deux valeurs numériques à virgule flottante exprimant respectivement la largeur et la hauteur du canevas en pouces anglo-saxons (inches). L’absence de dimensionnement explicite conduit fréquemment à des aberrations visuelles, où l’agrégation de multiples graphiques au sein des dimensions standards par défaut engendre un écrasement mutuel des données et une compression critique des zones d’étiquetage textuel.

Parallèlement au dimensionnement géométrique, le paramètre dpi (dots per inch, ou points par pouce) régit directement la densité de pixellisation lors du rendu sur un backend matriciel. Si une résolution d’affichage standard pour un écran d’ordinateur oscille traditionnellement entre 72 et 100 dpi, les standards éditoriaux de la littérature scientifique exigent des résolutions nettement supérieures, typiquement fixées à 300 dpi pour les photographies et illustrations demi-teinte, voire 600 ou 1200 dpi pour les graphiques composés exclusivement de lignes et de tracés vectoriels fins. La définition conjointe de figsize et de dpi détermine de manière irrévocable le volume total de pixels alloués en mémoire vive pour le canevas de tracé.

L’anticipation du ratio d’aspect s’avère particulièrement cruciale lorsque les visualisations sont destinées à des revues scientifiques dotées de contraintes de mise en page strictes, telles que le format simple colonne (usuellement calibré à une largeur d’environ 3,5 pouces soit 89 millimètres) ou double colonne (environ 7 pouces soit 180 millimètres). Définir une figure de taille excessive en supposant qu’elle pourra être réduite ultérieurement par l’éditeur constitue une faute méthodologique : les corps de police et les épaisseurs de contours sont alors comprimés de manière homothétique, rendant l’ensemble des inscriptions typographiques illisibles. La conception doit donc s’effectuer dès l’amont à l’échelle finale souhaitée.

3. Empilement vertical de graphiques : Déploiement à colonne unique

3.1 Configuration structurelle avec nrows et ncols=1

Le déploiement graphique à colonne unique constitue une structure prépondérante dans l’analyse de signaux continus, de cinétiques chimiques et de séries temporelles longitudinales. Sa configuration repose sur l’instanciation de plt.subplots(nrows=N, ncols=1), où N correspond au nombre de niveaux analytiques requis. Cette architecture génère un maillage unidimensionnel vertical au sein duquel chaque sous-graphique s’étend sur l’intégralité de la largeur utile de la figure, délimitant ainsi une série d’espaces cartésiens superposés de manière rigoureusement coplanaire.

Sur le plan structurel du code, l’objet résultant axs est indexable de manière purement linéaire par l’intermédiaire d’un indice scalaire unique compris entre 0 et N - 1. L’index supérieur axs[0] correspond au panneau culminant de la figure, tandis que le dernier index axs[N - 1] désigne l’axe ancré à la base du canevas. Cette linéarité facilite grandement l’automatisation par boucles programmatiques lorsque les opérations de tracé partagent une logique procédurale commune, tout en permettant une personnalisation chirurgicale panneau par panneau en adressant directement les indices cibles.

L’intérêt primordial de cet agencement réside dans l’alignement vertical strict des bornes d’abscisses. Dans le cadre de données dynamiques, l’axe horizontal représente quasi universellement le temps, la fréquence ou une distance le long d’un profil géologique ou biologique. En contraignant chaque sous-graphique à occuper la même portée horizontale et à se conformer à un point d’ancrage d’abscisse parfaitement vertical, l’observateur peut projeter visuellement une ligne imaginaire perpendiculaire à travers tous les panneaux pour identifier instantanément les correspondances temporelles, les déphasages ou les relations de causalité entre signaux de natures physiques divergentes.

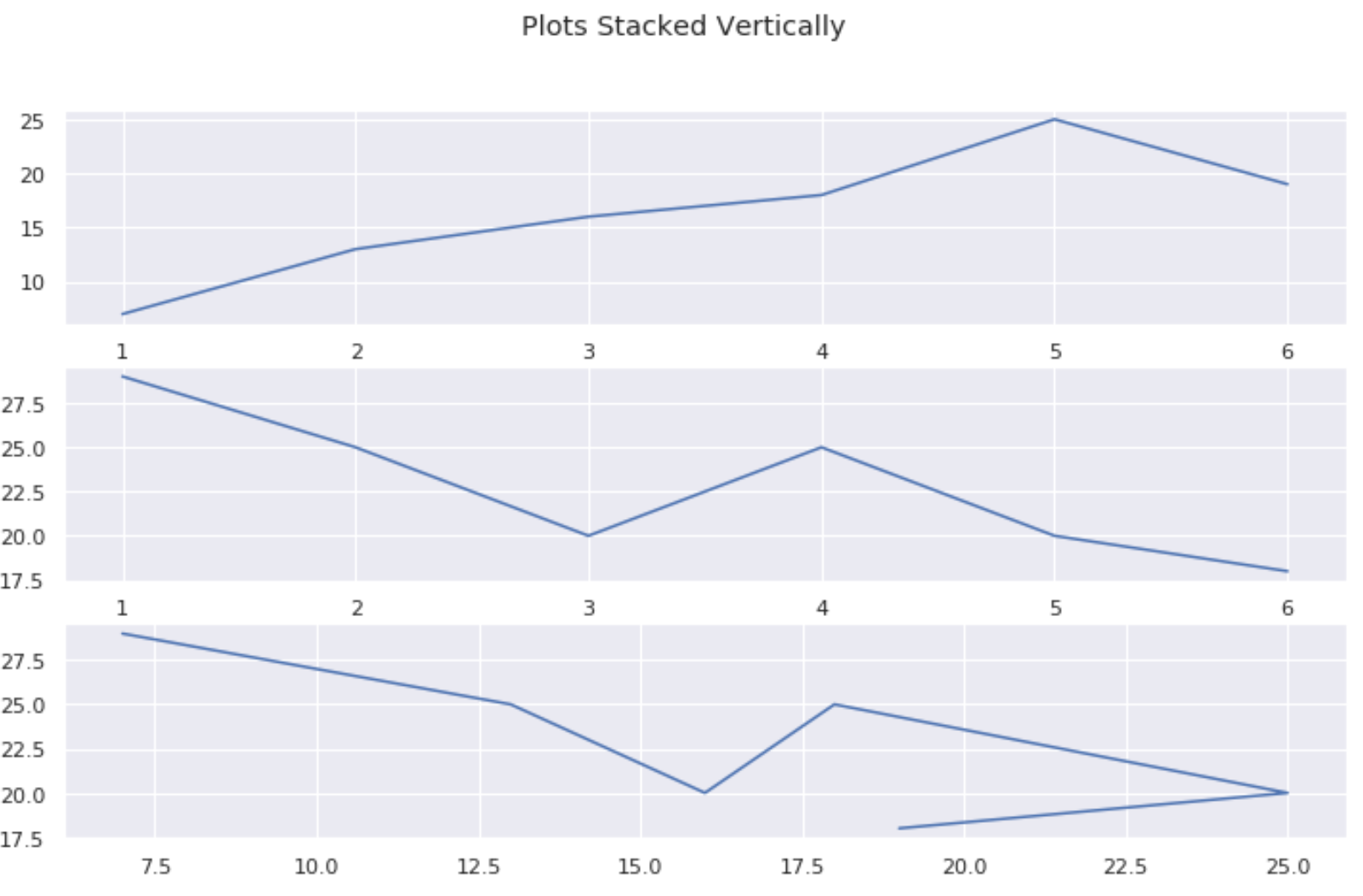

3.2 Implémentation pratique d’un triptyque empilé verticalement

Considérons la modélisation expérimentale d’un système dynamique complexe au sein duquel nous mesurons simultanément une excitation sinusoïdale primaire, sa réponse amortie non linéaire et le niveau de bruit thermique associé. L’architecture optimale pour appréhender ce phénomène consiste en un triptyque vertical instancié par l’appel formel à plt.subplots(nrows=3, ncols=1, figsize=(8, 10)). Ce calibrage dimensionnel garantit que chaque sous-panneau bénéficie d’une hauteur suffisante pour révéler la topologie fine de son signal respectif sans induire d’écrasement sur l’axe des ordonnées.

Le tracé s’effectue ensuite par l’invocation explicite des méthodes vectorielles propres à chaque instance d’axe : la méthode axs[0].plot() reçoit le signal source, axs[1].plot() héberge la dynamique amortie avec une courbe aux propriétés stylistiques distinctives, et axs[2].plot() affiche l’enregistrement des fluctuations stochastiques. Chaque sous-graphique se voit attribuer des propriétés morphologiques individualisées : échelles d’amplitudes spécifiques ajustées via set_ylim() pour optimiser la dynamique visuelle locale, annotations de crêtes et définitions de grilles d’alignement au moyen de la méthode grid(True, linestyle='--', alpha=0.6).

Au niveau de la hiérarchisation textuelle, le couronnement de la figure exige l’insertion d’un titre englobant transcendant les panneaux individuels. L’usage de la méthode fig.suptitle(), rattachée directement à l’objet conteneur suprême Figure, s’avère ici impératif. Ce titre supérieur fournit le cadre contextuel global de l’expérience, tandis que chaque sous-graphique dispose de son propre titre subsidiaire appliqué via ax.set_title(), caractérisant de manière concise la variable observée et ses unités physiques associées.

3.3 Avantages analytiques de l’agencement vertical

La supériorité cognitive de l’empilement vertical pour les données synchrones procède directement des propriétés de la vision binoculaire et des habitudes de lecture occidentales. L’œil explore spontanément une composition allongée selon une trajectoire descendante continue, procédant à un balayage rythmique de haut en bas. Dans les disciplines d’observation physiologique — à l’instar de l’électroencéphalographie (EEG), de l’électrocardiographie (ECG) ou des enregistrements de potentiels d’action neuronaux multi-électrodes —, cette organisation constitue le standard absolu imposé par la communauté internationale.

Cet agencement élimine totalement l’ambiguïté temporelle. Lors de la survenue d’un artefact, d’une décharge épileptique ou d’une perturbation transitoire dans un réseau de distribution électrique, l’analyste détecte de manière quasi instantanée l’onde de propagation à travers les différents canaux enregistrés. Si les mêmes graphiques étaient distribués sur une matrice bidimensionnelle ou sur une ligne étirée, le saut visuel requis pour relier le point temporel t sur un graphique au point temporel t sur un autre introduirait une discontinuité mentale néfaste, augmentant statistiquement le taux d’erreur d’interprétation des données spectrales et temporelles.

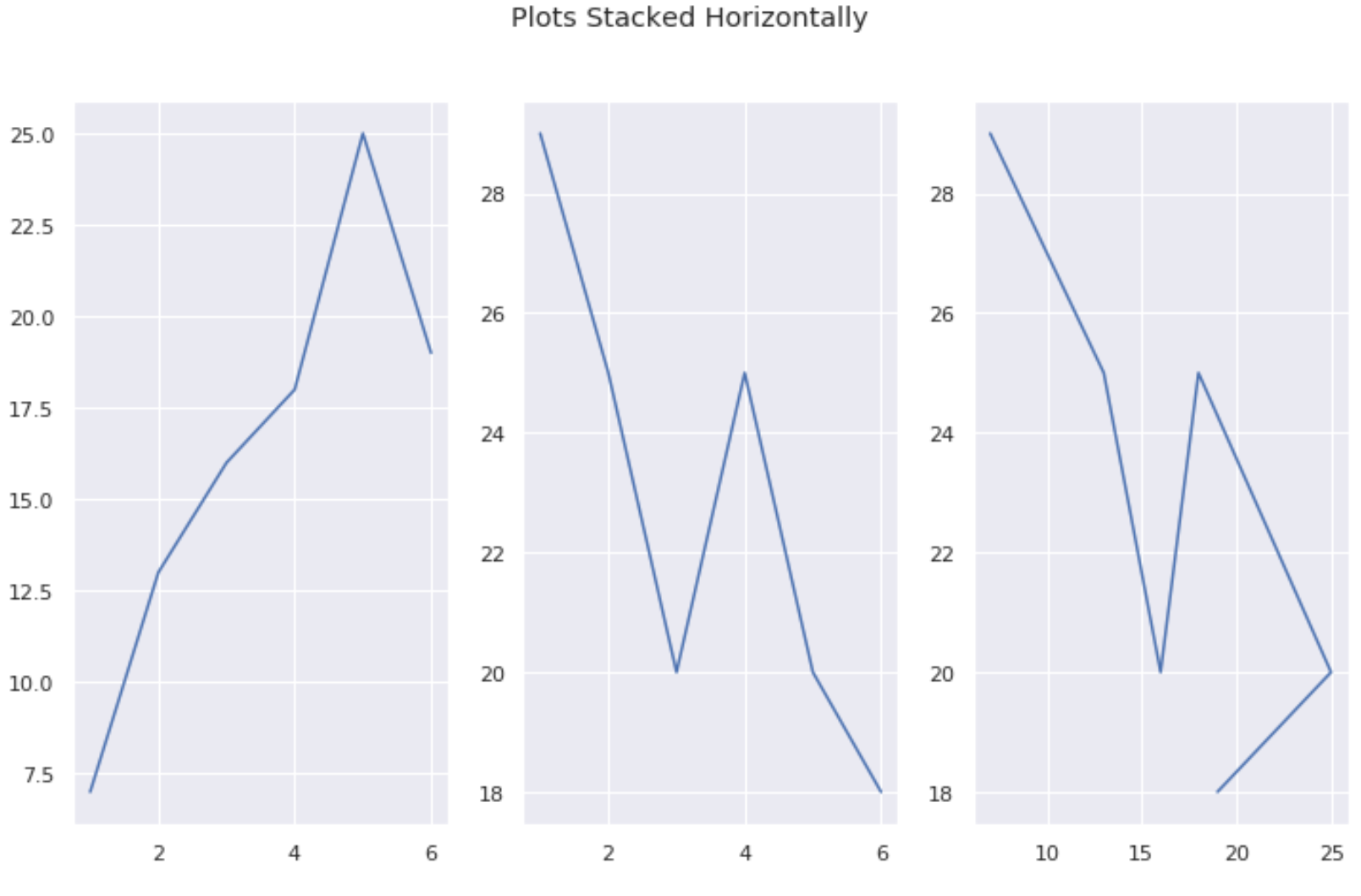

4. Empilement horizontal de graphiques : Alignement à ligne unique

4.1 Architecture à ligne unique avec nrows=1 et ncols multiples

L’approche orthogonale à la précédente consiste à développer une série de sous-panneaux disposés côte à côte sur une rangée unique. Cette structure spatiale s’obtient au moyen de l’instruction plt.subplots(nrows=1, ncols=N), où N symbolise le nombre de colonnes d’affichage souhaité. Tout comme dans le cas vertical, l’objet retourné axs prend la forme d’un tableau NumPy unidimensionnel d’instances de classe Axes. Toutefois, l’axe d’indexation matérialise ici une translation le long de l’axe spatial horizontal, axs[0] désignant l’extrémité latérale gauche et axs[N - 1] l’extrémité latérale droite.

La gestion dimensionnelle de cette topologie impose une vigilance mathématique rigoureuse sur le calcul du paramètre figsize. L’extension continue du nombre de colonnes sans modification proportionnelle de la largeur totale de la figure constitue l’un des écueils les plus fréquents en programmation scientifique. Si une largeur conventionnelle de 6 à 8 pouces convient parfaitement à un graphique isolé, un alignement horizontal de trois sous-graphiques exige typiquement une expansion de la largeur totale à un intervalle compris entre 14 et 18 pouces, sous peine de voir chaque zone d’affichage se réduire à une bandelette étroite impropre à toute lecture de données denses.

L’indexation séquentielle de gauche à droite reflète le modèle temporel ou classificatoire naturel de la majorité des langues alphabétiques. Cette disposition est particulièrement indiquée lorsque les données sous-jacentes incarnent une progression d’étapes d’un pipeline de traitement de données (par exemple, données brutes, données filtrées, résidus spectraux) ou une série de conditions d’exposition expérimentale mutuellement exclusives soumises à un même protocole de mesure.

4.2 Étude empirique : Comparaison latérale de distributions

Pour illustrer la pertinence de l’alignement à ligne unique, examinons une étude empirique visant à comparer les distributions statistiques de trois sous-populations biologiques distinctes soumises à des régimes d’engrais différenciés. L’objectif analytique consiste à confronter directement les caractéristiques distributionnelles au moyen de trois modes de représentation complémentaires : un histogramme de fréquence à bacs d’échantillonnage calibrés sur le premier panneau, une estimation non paramétrique par noyau de densité (Kernel Density Estimation) sur le panneau central, et un nuage de points bivarié avec estimation des ellipses de confiance sur le troisième panneau.

L’alignement horizontal permet ici d’uniformiser instantanément les seuils critiques et les repères verticaux. En assignant des hauteurs maximales rigoureusement équivalentes pour l’ordonnée au moyen de la synchronisation d’échelle, le chercheur offre à l’observateur la capacité d’évaluer d’un coup d’œil l’asymétrie, l’étalement (kurtosis) et la multimodalité relative des sous-échantillons. Chaque panneau reçoit des étiquettes d’abscisses indépendantes et explicites via ax.set_xlabel(), spécifiant les métriques physiques mesurées et leurs unités dans le Système international.

L’intégration de repères horizontaux communs au moyen de la méthode vectorielle ax.axhline() (par exemple, la matérialisation de la moyenne théorique globale ou d’un seuil de toxicité réglementaire) prend dans cette configuration une résonance analytique exceptionnelle. La ligne de référence tracée au même niveau d’ordonnée sur les trois sous-graphiques sert de fil d’Ariane optique, renforçant la cohérence morphologique globale de la figure composite.

4.3 Contraintes ergonomiques de l’étalement horizontal

En dépit de son élégance analytique pour l’évaluation comparative des distributions, l’alignement horizontal s’avère particulièrement sensible aux contraintes géométriques des supports de publication. Sur une page de manuscrit académique au format standard A4 ou Lettre US, l’espace horizontal disponible est strictement circonscrit par les marges d’impression. Si l’on contraint quatre ou cinq panneaux sur une seule ligne au sein d’une largeur de page fixe, la largeur dévolue à chaque axe décroît de manière dramatique, provoquant une compression latérale des tracés.

Cette compression affecte prioritairement la lisibilité des graduations de l’axe horizontal. Lorsque les étiquettes numériques ou textuelles le long de l’abscisse dépassent une certaine densité spatiale, elles entrent irrémédiablement en collision, devenant des masses d’encre indéchiffrables. Pour parer à cette dégradation sans renoncer à l’alignement horizontal, plusieurs stratégies doivent être déployées : premièrement, l’ajustement du pas d’échantillonnage des graduations par l’entremise de la classe matplotlib.ticker.MaxNLocator ; deuxièmement, la réduction calculée de la taille de police (fontsize) ; et troisièmement, la rotation angulaire contrôlée des étiquettes textuelles via l’instruction ax.tick_params(axis='x', rotation=45) ou plt.setp(ax.get_xticklabels(), rotation=30, ha='right'), assurant une projection oblique optimale sans empiètement sur les légendes voisines.

5. Conception de grilles bidimensionnelles et navigation matricielle

5.1 Manipulation des tableaux bidimensionnels d’Axes

Dès lors que le nombre d’éléments graphiques à cartographier dépasse quatre ou cinq unités, l’organisation unidimensionnelle (exclusivement verticale ou horizontale) atteint ses limites de lisibilité spatiale. Le recours à une matrice bidimensionnelle de sous-graphiques devient dès lors inévitable. En invoquant fig, axs = plt.subplots(nrows=M, ncols=N) avec M > 1 et N > 1, Matplotlib alloue une grille régulière dont l’objet d’accès axs prend la forme rigoureuse d’un tableau NumPy bidimensionnel d’objets de classe Axes de dimensions mathématiques (M, N).

La navigation matricielle s’opère alors au moyen de l’indexation cartésienne classique à double indice de NumPy, régie par la convention universelle axs[ligne, colonne], où la numérotation des indices débute à l’élément 0. L’accès au panneau supérieur gauche s’effectue via l’adresse scalaire axs[0, 0], tandis que l’axe situé à l’intersection de la deuxième ligne et de la troisième colonne se voit désigné par axs[1, 2]. Cette organisation spatiale se prête idéalement à des structures d’itération imbriquées parcourant séquentiellement les lignes puis les colonnes pour injecter des sous-ensembles de données paramétriques.

Cependant, dans de nombreux scénarios d’ingénierie logicielle, la structure bidimensionnelle de la matrice devient une contrainte calculatoire superflue lorsque l’ordre de tracé peut être traité comme une séquence continue linéaire. Pour s’affranchir de la double boucle d’itération for i in range(M): for j in range(N):, le développeur avisé fait appel aux méthodes d’aplatissement matriciel de NumPy telles que axs.flatten() ou axs.ravel(). Ces méthodes transforment temporairement la matrice (M, N) en un vecteur unidimensionnel de longueur M * N, autorisant une boucle simple for idx, ax in enumerate(axs.flatten()): qui fluidifie considérablement l’assignation séquentielle de cohortes d’échantillons volumineuses.

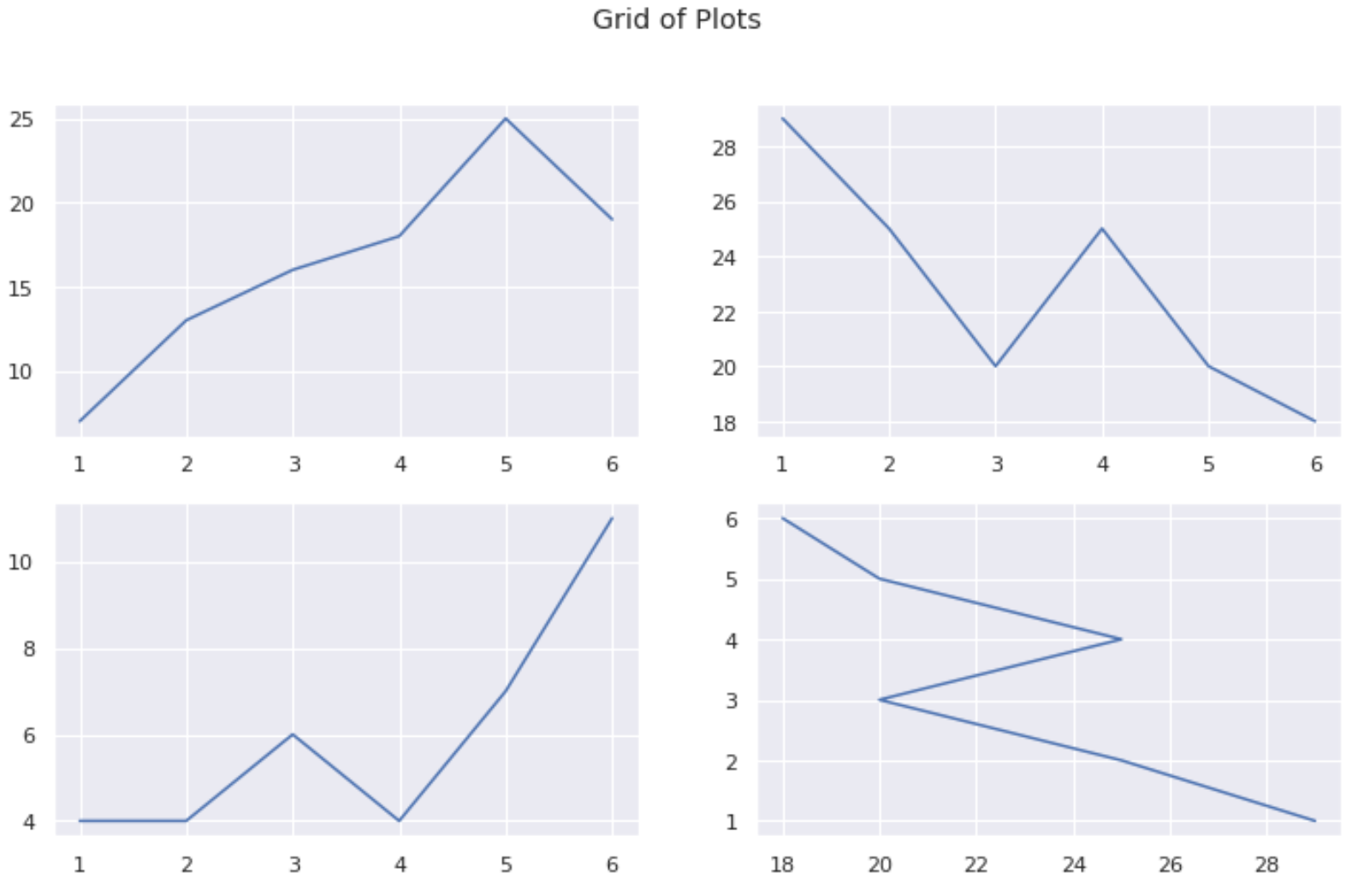

5.2 Exemple matriciel complet : Grille 2×2 et 3×3

La mise en œuvre pratique d’une architecture matricielle trouve son archétype dans la conception d’une grille 2×2 dédiée à l’évaluation d’un plan factoriel complet à deux facteurs croisés (par exemple, Faible/Forte concentration croisé avec Température ambiante/Température élevée). La création de cette matrice s’initie par fig, axs = plt.subplots(nrows=2, ncols=2, figsize=(10, 10)), définissant un format équilatéral propre à préserver les ratios d’aspect cartésiens réguliers.

L’assignation des données au sein de la grille s’articule autour d’une logique thématique rigoureuse : chaque condition expérimentale est mappée vers une cellule matricielle unique. Pour maintenir la cohérence perceptuelle, une palette chromatique unifiée (par exemple, issue de la collection perceptuellement uniforme de Matplotlib telle que viridis, plasma ou magma) est appliquée conditionnellement selon les niveaux des facteurs. Les bordures d’Axes (spines) sont configurées de manière uniforme : suppression méthodique des bordures supérieures et droites via ax.spines['top'].set_visible(False) et ax.spines['right'].set_visible(False) pour alléger la densité visuelle conformément aux préceptes du ratio données-encre d’Edward Tufte.

Dans le cas d’une grille 3×3, souvent mobilisée pour l’analyse spectrale multi-bandes ou l’évaluation de matrices de confusion normalisées, la saturation informationnelle devient un péril imminent. La rigueur impose alors d’appliquer un étiquetage hiérarchique strict : les titres individuels de sous-graphiques ne doivent comporter que les identifiants minimaux indispensables, les graduations intermédiaires doivent être épurées, et une légende globale centralisée doit se substituer impérativement aux neuf légendes locales redondantes qui étoufferaient l’espace de représentation.

5.3 Traitement des cellules matricielles inutilisées

Un dilemme géométrique récurrent survient lorsque le nombre total de conditions expérimentales à représenter ne coïncide pas avec le produit entier des dimensions matricielles. Si un protocole requiert la visualisation de sept ou onze conditions, l’instanciation obligatoire d’une grille d’accueil de dimensions 2×4 (8 cellules) ou 3×4 (12 cellules) engendre inéluctablement la présence de cellules orphelines, dépourvues de données à afficher. Laisser ces cellules matricielles vacantes à l’état brut constitue une faute visuelle majeure, car Matplotlib continuera de tracer les axes vierges, les bordures rectangulaires et les graduations par défaut de 0.0 à 1.0, induisant une perturbation esthétique manifeste.

Pour éradiquer proprement ces artefacts, le protocole technique consiste à identifier les index des cellules excédentaires et à révoquer formellement leur visibilité au sein du canevas de rendu. Cette opération s’accomplit par l’invocation de la méthode set_visible(False) directement sur l’instance d’axe concernée. Dans un contexte de tracé par itération linéaire avec aplatissement matriciel, la logique programmatique s’énonce de la manière suivante :

Au terme de la boucle ayant consommé les données expérimentales réelles jusqu’à l’indice K, une boucle résiduelle est initiée sur les indices allant de K jusqu’au nombre total de cellules de la grille. Pour chaque axe orphelin ainsi ciblé, l’instruction ax.set_visible(False) désactive totalement le sous-panneau. L’objet Axes continue d’exister dans la hiérarchie interne de la figure (préservant ainsi l’intégrité du calcul d’espacement des autres éléments de la grille), mais le moteur de rendu s’abstient d’émettre le moindre pixel le concernant, libérant un espace visuel immaculé sur le canevas final.

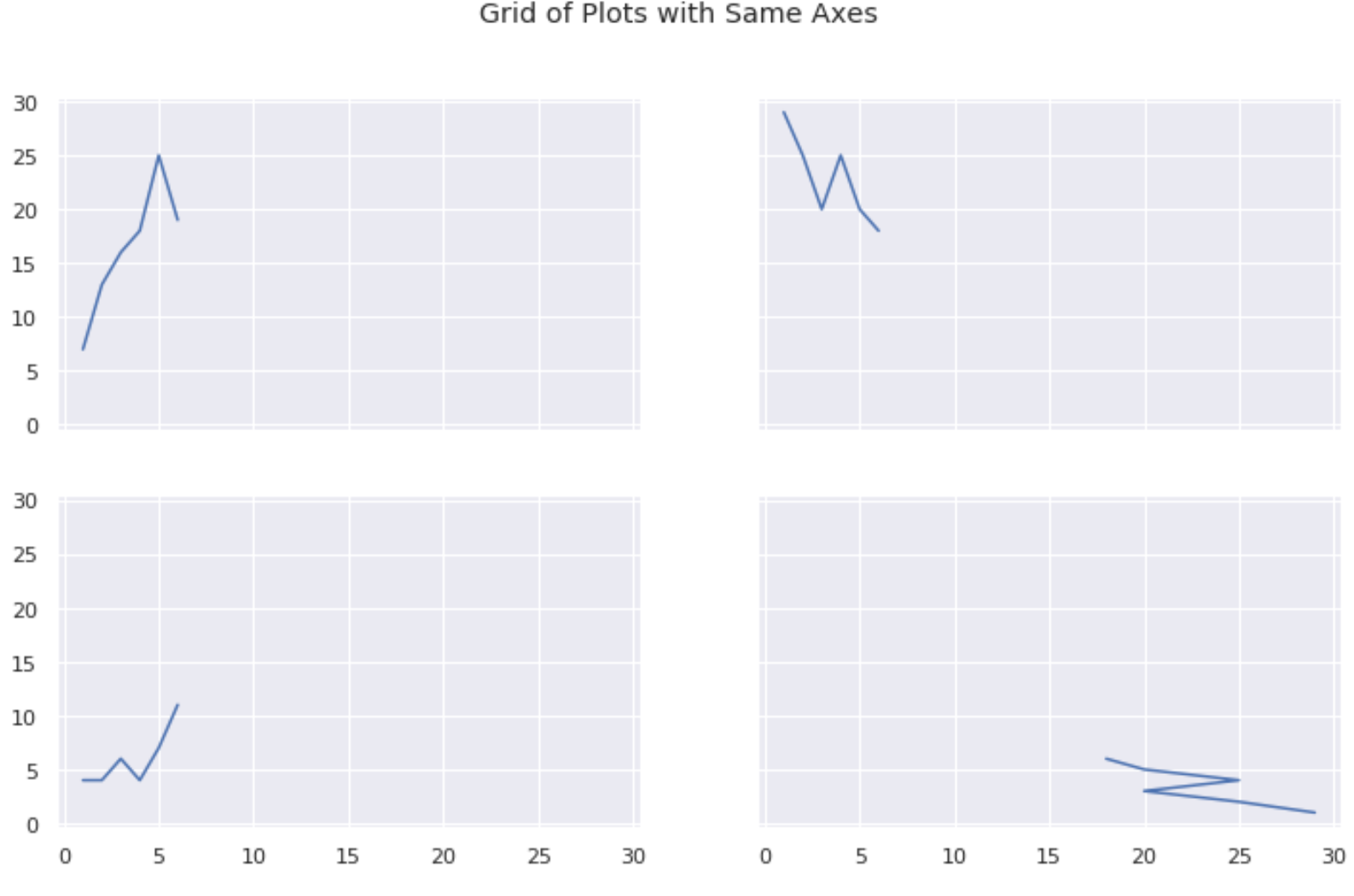

6. Normalisation et alignement des échelles : Partage d’axes

6.1 Utilisation des paramètres `sharex` et `sharey` dans `plt.subplots()`

L’interprétation statistique erronée découle très fréquemment de disparités d’échelles non perçues entre des graphiques adjacents. Si deux séries de données sont visualisées côte à côte sur des axes dont les ordonnées varient respectivement de 0 à 10 pour l’une et de 0 à 10 000 pour l’autre, l’illusion d’une amplitude de fluctuation comparable est presque garantie pour un lecteur non averti. Pour instaurer une comparabilité mathématique irréprochable au sein des figures multi-panneaux, Matplotlib intègre un mécanisme natif de synchronisation des échelles par l’entremise des paramètres sharex et sharey au sein de la fonction plt.subplots().

Ces paramètres acceptent une variété de configurations typées. L’assignation de la valeur booléenne True ordonne au système de lier dynamiquement l’intégralité des sous-graphiques de la matrice : les limites minimales et maximales d’axes, ainsi que le dimensionnement de chaque intervalle, deviennent rigoureusement identiques à travers toutes les cellules. De plus, Matplotlib optimise automatiquement l’économie spatiale du canevas en supprimant l’affichage des valeurs de graduations numériques sur les axes internes, ne conservant les étiquettes de graduation que sur la périphérie gauche et inférieure de la matrice, éliminant ainsi une redondance typographique superflue.

Outre les valeurs booléennes globales, les options déclaratives sous forme de chaînes de caractères sharex='col' et sharey='row' apportent une souplesse architecturale majeure. Dans une grille de dimensions multiples, l’option sharex='col' synchronise les limites d’abscisses exclusivement entre les sous-graphiques appartenant à une même colonne verticale, tout en autorisant des abscisses hétérogènes d’une colonne à l’autre. Symétriquement, l’argument sharey='row' contraint les graphiques d’une même rangée horizontale à partager la même dynamique d’ordonnée, tout en permettant à chaque ligne de la matrice de cartographier des variables physiques de magnitudes radicalement dissemblables.

6.2 Liaison dynamique post-instanciation d’Axes

Bien que la déclaration globale à l’intérieur de plt.subplots() couvre la majorité des besoins opérationnels, certaines architectures modulaires asymétriques exigent un contrôle plus granulaire de la synchronisation d’échelles. Il est fréquemment requis de ne coupler que deux sous-graphiques spécifiques au sein d’une figure composite complexe en comportant une dizaine. Dans ce cas de figure, la liaison d’axes peut être établie a posteriori, après la création des objets, par le biais des méthodes explicites d’appariement ax.sharex(autre_ax) et ax.sharey(autre_ax).

Lorsqu’un appel à ax1.sharex(ax2) est exécuté, les deux instances d’axes fusionnent leurs générateurs de limites (locators et formatters) au sein d’une structure sous-jacente unifiée administrée par le gestionnaire d’axes de Matplotlib. Dès lors, toute modification appliquée ultérieurement à l’une quelconque des instances — qu’il s’agisse d’un redimensionnement programmatique via ax1.set_xlim(0, 100) ou d’une manipulation de zoom et de translation interactive à la souris dans une fenêtre graphique dynamique — se répercute instantanément sur l’autre sous-graphique avec une latence nulle.

Cette approche dynamique post-instanciation s’avère particulièrement précieuse dans la conception d’architectures asymétriques où certains sous-graphiques représentent des zooms haute résolution de sous-régions spatiales spécifiques, tandis que d’autres conservent la perspective panoramique globale. Le couplage sélectif permet de maintenir des connexions de synchronisation locales sans déformer la mise à l’échelle des panneaux indépendants de la même figure.

6.3 Pièges de calibrage et asymétries de distribution

Si la normalisation des échelles représente une vertu cardinale de l’honnêteté scientifique, son application aveugle comporte des pièges méthodologiques redoutables, en particulier en présence de données caractérisées par des asymétries statistiques extrêmes ou des valeurs aberrantes (outliers). Lorsqu’un axe est partagé de manière indiscriminée sur l’ensemble d’une figure, le domaine d’affichage global est nécessairement calculé à partir de l’enveloppe convexe englobant la valeur minimale absolue et la valeur maximale absolue de l’intégralité des sous-échantillons agrégés.

Par conséquent, si un seul sous-groupe expérimental manifeste une valeur aberrante culminant à plusieurs ordres de grandeur au-dessus des signaux normaux, l’échelle partagée s’élargit démesurément. Il en résulte un écrasement perceptuel désastreux pour l’ensemble des autres panneaux : leurs dynamiques locales, bien que riches en oscillations significatives à leur échelle naturelle, sont aplaties en des lignes horizontales plates d’apparence uniforme, masquant des régularités critiques aux yeux de l’analyste.

Dans de telles circonstances, l’arbitrage entre échelle absolue commune et échelle relative locale requiert une réflexion épistémologique approfondie. Si la comparaison de la magnitude absolue est indissociable de la question de recherche, il est impératif de documenter explicitement les ruptures d’échelle (par exemple via des tracés à axe brisé ou l’usage d’échelles logarithmiques coordonnées au moyen de ax.set_yscale('log')). Si, au contraire, l’objet de l’étude porte sur la morphologie temporelle ou spectrale relative indépendamment de la puissance totale, il convient de renoncer au partage strict de l’échelle d’amplitude, tout en mentionnant explicitement ce choix méthodologique dans les légendes et les titres d’axes.

7. Architectures spatiales asymétriques et modulaires

7.1 Modélisation spatiale avancée avec `GridSpec`

Bien que la commande plt.subplots() excelle dans la production de grilles régulières formées de cellules orthogonales homogènes, elle s’avère structurellement incapable d’élaborer des agencements géométriques complexes où certains panneaux doivent occuper des étendues asymétriques variables. Pour s’émanciper de cette contrainte de régularité, Matplotlib intègre un module de modélisation spatiale de bas niveau extrêmement puissant : matplotlib.gridspec.GridSpec.

Le module GridSpec fonctionne sur le principe d’une trame sous-jacente virtuelle qui partitionne l’espace de la Figure en un nombre arbitraire de lignes et de colonnes de base, dotées de largeurs et de hauteurs relatives totalement personnalisables au moyen des paramètres width_ratios et height_ratios. Par exemple, un chercheur peut instancier un objet gs = GridSpec(nrows=3, ncols=3, width_ratios=[3, 1, 1], height_ratios=[1, 1, 3]) pour définir une trame dont la première colonne est trois fois plus large que les suivantes et la dernière ligne trois fois plus haute.

L’assignation des espaces d’affichage s’opère ensuite en combinant la notation de découpage indiciel de Python (slicing) avec la méthode d’adjonction de la figure fig.add_subplot(gs[...]). Il devient dès lors trivial d’allouer une cellule occupant l’intégralité d’une rangée via gs[0, :], tandis que la rangée inférieure peut être fragmentée entre une vue principale s’étendant sur deux colonnes gs[1:, 0:2] et des panneaux marginaux d’histogrammes occupant les positions résiduelles gs[1, 2] et gs[2, 2]. Cette plasticité structurelle fait de GridSpec l’épine dorsale des compositions visuelles composites les plus sophistiquées de la littérature contemporaine.

7.2 Approche déclarative moderne avec `plt.subplot_mosaic()`

Conscient de la technicité syntaxique parfois ardue de GridSpec lors de remaniements itératifs fréquents, le consortium de développement de Matplotlib a introduit une abstraction de très haut niveau d’une remarquable élégance : la fonction plt.subplot_mosaic(). Cette méthode implémente une approche déclarative moderne permettant de formaliser la disposition géométrique de la figure au moyen d’une représentation matricielle textuelle visuellement explicite, éliminant tout recours aux indices numériques de découpage.

La structure globale est décrite par une liste de listes de chaînes de caractères, ou plus directement par une chaîne de caractères multi-lignes utilisant la syntaxe de dessin ASCII. Chaque caractère ou chaîne sémantique unique identifie un sous-graphique. Si le même identifiant textuel est répété sur plusieurs cellules matricielles contiguës, Matplotlib fusionne automatiquement ces emplacements pour former un Axes étendu unique recouvrant exactement la surface spécifiée. Par exemple, une matrice formulée sous la forme déclarative suivante :

Une première ligne comportant les chaînes « principal », « principal », « distribution » et une seconde ligne comportant les chaînes « principal », « principal », « correlation » produira automatiquement un sous-graphique dominant de grande envergure flanqué de deux sous-graphiques latéraux de taille réduite. De surcroît, la fonction retourne un dictionnaire Python associant directement chaque identifiant textuel à son instance d’Axes correspondante (ex. : axes_dict['principal'].plot(...)). Cette syntaxe sémantique rend le code source auto-documenté, renforce drastiquement sa maintenabilité et facilite la collaboration scientifique au sein d’équipes de recherche interdisciplinaires.

7.3 Intégration de sous-panneaux en encart (Insets)

L’asymétrie spatiale trouve également son expression dans l’adjonction d’encarts flottants (insets), qui consistent à incruster un petit sous-graphique autonome à l’intérieur même de l’espace cartésien d’un graphique hôte principal. Ce patron de conception s’avère particulièrement fécond pour focaliser l’attention sur un détail critique à très haute résolution temporelle ou spatiale (par exemple, la transition d’un front d’onde ou une résonance aiguë) sans obliger l’observateur à détacher son regard de la vue macroscopique générale.

La méthode moderne pour orchestrer cette géométrie est fournie par ax.inset_axes(bounds), où l’argument bounds spécifie la position et les dimensions du sous-panneau flottant sous forme d’un vecteur de coordonnées normalisées [x0, y0, largeur, hauteur] relatives à l’espace de l’axe hôte (valeurs comprises rigoureusement entre 0.0 et 1.0). L’encart ainsi créé constitue une instance à part entière de la classe Axes, sur laquelle toutes les opérations standard de tracé, d’étiquetage et de mise à l’échelle peuvent être invoquées en toute indépendance.

Pour parfaire la sémiotique de l’encart et établir une passerelle cognitive explicite entre le domaine d’intérêt macroscopique et le zoom microscopique, Matplotlib propose, via le module mpl_toolkits.axes_grid1.inset_locator, la fonction de liaison mark_inset(). Cette fonction trace automatiquement des lignes géométriques de guidage reliant les quatre coins de la zone rectangulaire délimitant la région d’intérêt sur l’axe principal aux angles correspondants du panneau en encart, matérialisant ainsi avec une précision chirurgicale l’opération de grossissement optique réalisée sur les données.

8. Sémiotique visuelle, titrage hiérarchique et typographie globale

8.1 Gestion hiérarchique des titres : Suptitle versus titres locaux

La transmission claire d’un message scientifique à travers une figure composite repose sur une stratification typographique irréprochable. L’architecture de titrage de Matplotlib propose deux niveaux d’abstraction complémentaires qui doivent être déployés de façon coordonnée : le macro-titre global administré par fig.suptitle() et les titres locaux dévolus à chaque sous-panneau gérés via la méthode ax.set_title().

Le titre global (suptitle) doit encapsuler l’hypothèse générale, l’affirmation scientifique principale ou le cadre méthodologique global de la figure. Sur le plan sémiotique, il doit se distinguer par un corps de police supérieur, une graisse accentuée (bold) et une position sommitalement centrée sur l’ensemble de la toile. Il est impératif de contrôler précisément son élévation verticale via le paramètre optionnel y (usuellement calibré entre 0.95 et 0.98 selon l’encombrement du canevas) pour éviter tout chevauchement avec les éléments graphiques sous-jacents.

Les titres locaux d’Axes, quant à eux, possèdent une vocation descriptive et analytique immédiate. Ils désignent la variable d’intérêt spécifique, le sous-groupe expérimental ou la métrique représentée sur le panneau donné. Pour garantir l’harmonie globale, leur taille de police doit être systématiquement inférieure à celle du titre supérieur, tout en restant strictement supérieure à celle des étiquettes des axes de coordonnées. De surcroît, le moteur typographique de Matplotlib offre une prise en charge native intégrale de la syntaxe mathématique LaTeX au moyen de délimiteurs de dollar (par exemple, r'$\alpha = 0.05, \quad \Delta G^{circ}_{\mathrm{obs}}$'), permettant d’insérer des symboles helléniques, des exposants, des indices et des formulations physico-chimiques d’une pureté typographique absolue.

8.2 Stratégies d’étiquetage des axes et graduation

L’étiquetage des axes de coordonnées le long des sous-panneaux d’une figure composite exige une rigueur mathématique et linguistique sans compromis. L’omission des unités de mesure ou leur formulation ambiguë constitue l’une des causes prépondérantes de non-reproductibilité scientifique. Chaque axe actif doit obligatoirement recevoir une désignation explicite de la grandeur physique mesurée, immédiatement suivie de son unité conventionnelle entre crochets ou parenthèses conformément aux normes de l’ISO et du Bureau International des Poids et Mesures, appliquée au moyen de ax.set_xlabel() et ax.set_ylabel().

La gestion des graduations (ticks) doit faire l’objet d’un calibrage méticuleux afin d’épurer le canevas de toute surcharge cognitive. Matplotlib délègue cette tâche aux sous-classes du module matplotlib.ticker. Les objets de type Locator contrôlent l’emplacement géographique des graduations sur l’axe, tandis que les objets de type Formatter régissent la syntaxe textuelle de restitution des valeurs numériques associées. L’usage de ticker.MaxNLocator(nbins=5, prune='both') permet par exemple de contraindre le nombre maximal de graduations pour prévenir les superpositions textuelles, tout en éliminant les graduations extrêmes qui viendraient empiéter sur les bordures des sous-graphiques adjacents.

Dans les grilles matricielles denses où les axes internes sont partagés, la stratégie d’étiquetage doit être consolidée. Plutôt que de répéter dix fois la même étiquette d’ordonnée le long d’une rangée de graphiques synchronisés, il est hautement préférable d’appliquer une étiquette commune unique. Cette mutualisation peut être réalisée soit en affectant l’étiquette exclusivement au premier graphique de la colonne, soit en exploitant un texte global positionné à mi-hauteur de la figure via fig.text() avec une orientation angulaire de 90 degrés, clarifiant ainsi que la dimension mesurée s’applique de façon transversale à tous les sous-systèmes alignés.

8.3 Centralisation et positionnement des légendes

Dans une figure multi-panneaux, la prolifération de légendes locales constitue un vecteur majeur de pollution visuelle. Lorsque plusieurs sous-graphiques partagent les mêmes conventions de codage (par exemple, une ligne bleue matérialisant le groupe témoin et une ligne rouge le groupe traité), reproduire la légende sur chaque axe engendre une redondance stérile, gaspille un espace utile précieux et dilue l’attention du lecteur. La stratégie optimale consiste à extraire les identifiants visuels des tracés pour générer une légende unique et centralisée, rattachée directement à l’objet Figure.

Le protocole d’extraction programmatique repose sur la récupération conjointe des poignées d’artistes graphiques (handles) et de leurs étiquettes associées (labels) au moyen de la méthode ax.get_legend_handles_labels() invoquée sur un sous-graphique de référence, ou par agrégation sélective sur plusieurs axes si les traceurs sont distribués. Une fois ces éléments collectés, la légende unifiée est instanciée via l’instruction fig.legend(handles, labels, ...).

Le positionnement de cette légende partagée doit être calculé pour éliminer tout risque d’occlusion des données expérimentales. Il est généralement recommandé de l’ancrer en dehors de la surface active des tracés cartésiens : soit sous forme d’une bannière horizontale sommitalement disposée juste en dessous du titre global, soit au pied du canevas graphique, soit au sein d’une marge latérale droite dédiée. Le paramètre ncol (ou ncols dans les versions récentes) permet de déployer les entrées de légende horizontalement sur plusieurs colonnes, réduisant l’encombrement vertical. L’ajustement millimétré de son ancrage s’effectue au moyen de l’argument bbox_to_anchor associé à la définition stricte du point d’origine loc, garantissant que la légende demeure inaltérable lors des recalculs de géométrie du document.

9. Gestion algorithmique des espacements et de l’évitement des chevauchements

9.1 Fonctionnement et limites de `plt.tight_layout()`

L’un des défis historiques majeurs de Matplotlib réside dans la propension structurelle des éléments textuels périphériques d’un axe (étiquettes de graduations, titres, labels d’axes) à déborder sur les espaces des sous-graphiques voisins. Pour pallier cette anomalie sans contraindre l’utilisateur à des calculs manuels laborieux, Matplotlib a intégré la routine d’ajustement automatique plt.tight_layout(). Cet algorithme procède à une analyse dynamique des boîtes englobantes (bounding boxes) de l’ensemble des éléments typographiques présents sur la figure, puis recalcule automatiquement les marges périphériques et les espacements inter-axes afin d’annihiler les superpositions.

La commande accepte des paramètres de rembourrage (padding) hautement personnalisables : pad régit l’espacement global entre le pourtour du canevas et les tracés les plus externes, tandis que h_pad et w_pad contrôlent respectivement les intervalles de respiration verticaux (hauteur) et horizontaux (largeur) entre sous-graphiques adjacents. Bien que particulièrement efficace pour les compositions élémentaires, l’algorithme de tight_layout() manifeste des limitations intrinsèques notables dans des architectures complexes, en particulier lorsqu’il s’agit de gérer des figures comportant des barres de couleur latérales ou des sous-panneaux asymétriques générés hors d’une trame purement matricielle.

Un conflit classique et particulièrement pénalisant survient entre tight_layout() et le titre global fig.suptitle(). Par conception historique, l’algorithme calcule l’encombrement des éléments au niveau des sous-graphiques individuels sans mesurer l’élévation du titre suprême de la figure. En conséquence, l’exécution brute de tight_layout() remonte fréquemment les sous-graphiques supérieurs jusqu’au sommet absolu de la toile, écrasant le macro-titre sous les bordures d’axes. Pour contourner cette lacune, il est impératif de paramétrer le rectangle de confinement d’application via l’argument rect=[left, bottom, right, top], en allouant par exemple rect=[0, 0, 1, 0.95], sanctuarisant ainsi les cinq pour cent supérieurs du canevas au bénéfice exclusif du titre global.

9.2 Moteur moderne de mise en page : `constrained_layout`

Face aux limites géométriques et aux heuristiques parfois défaillantes de tight_layout(), les ingénieurs du projet Matplotlib ont développé un moteur algorithmique moderne de résolution spatiale nommé constrained_layout. Contrairement à son prédécesseur, qui opère comme un script d’ajustement statique post-tracé s’exécutant au moment du rendu final, constrained_layout repose sur un véritable solveur de contraintes mathématiques linéaires basé sur l’algorithme Cassowary, intégré au cœur même de la boucle événementielle de Matplotlib.

L’activation de ce moteur s’effectue idéalement dès l’initialisation de la toile graphique par l’argument booléen plt.subplots(..., layout='constrained') (ou historiquement constrained_layout=True). Dès cet instant, le solveur évalue continuellement les relations de dépendance spatiale entre tous les objets graphiques inscrits sur le canevas. Si un sous-panneau voit son titre s’étendre sur deux lignes ou si une étiquette d’ordonnée adopte une typographie imposante, le moteur réalloue automatiquement et de manière différentielle les espacements nécessaires sans altérer l’alignement global des grilles de tracés.

La robustesse de constrained_layout s’exprime avec un éclat particulier lors de l’adjonction de barres d’échelle colorimétriques (colorbars) ou de légendes multi-colonnes complexes. Alors que sous tight_layout(), l’insertion d’une barre de couleur sur un sous-graphique isolé compresse irrévocablement la largeur de cet axe spécifique, détruisant ainsi l’alignement vertical avec le graphique situé au-dessus de lui, constrained_layout préserve l’alignement géométrique strict des grilles sous-jacentes en redistribuant uniformément l’impact dimensionnel sur l’ensemble de la colonne. Il représente sans conteste le standard recommandé pour toutes les visualisations contemporaines hautement complexes.

9.3 Calibrage millimétrique manuel avec `plt.subplots_adjust()`

Bien que les moteurs automatiques résolvent l’immense majorité des cas d’usage, certaines contraintes éditoriales inflexibles imposées par des éditeurs scientifiques requièrent une conformation géométrique rigoureusement déterministe au millimètre près, excluant tout calcul probabiliste ou heuristique par un algorithme tiers. Dans ces contextes industriels ou d’édition critique, le recours à la fonction de calibration manuelle de bas niveau plt.subplots_adjust() (ou fig.subplots_adjust()) s’avère indispensable.

Cette instruction permet de moduler directement les dimensions des marges périphériques et des espaces interstitiels en utilisant exclusivement des coordonnées normalisées comprises entre 0.0 et 1.0, exprimées sous forme de fractions relatives de la largeur et de la hauteur totales de la Figure. Les paramètres left, right, bottom et top fixent les limites extérieures du rectangle d’affichage global, tandis que les paramètres wspace (width space) et hspace (height space) dictent l’espacement relatif séparant les colonnes et les rangées d’axes adjacentes.

Par exemple, la déclaration fig.subplots_adjust(left=0.08, right=0.95, bottom=0.1, top=0.9, wspace=0.25, hspace=0.35) fige de manière absolue la géométrie du canevas. Il convient de souligner que les valeurs affectées à wspace et hspace sont exprimées sous la forme de fractions de la largeur et de la hauteur moyennes d’un sous-graphique individuel. Ce contrôle chirurgical garantit une reproductibilité graphique immuable, totalement indépendante de la version de Matplotlib utilisée ou de l’environnement d’exécution sous-jacent.

10. Études de cas appliquées : Visualisations scientifiques multidimensionnelles

10.1 Figure mixte associant séries temporelles et corrélations spectrales

Pour illustrer la puissance expressive des figures composites dans la recherche appliquée, concevons une architecture graphique asymétrique destinée à l’analyse du traitement du signal en sismologie ou en neurobiologie computationnelle. L’objectif consiste à visualiser simultanément, sur un même document, un enregistrement temporel longitudinal de haute intensité sur un panneau supérieur large, et de décomposer ce signal dans le domaine fréquentiel via deux panneaux inférieurs disposés côte à côte : à gauche, la densité spectrale de puissance (PSD) obtenue par transformée de Fourier rapide, et à droite, l’analyse d’autocorrélation temporelle du signal.

La topologie de cette composition se matérialise idéalement au moyen de la syntaxe déclarative moderne subplot_mosaic :

La matrice de disposition est modélisée par une rangée supérieure composée des symboles [['temporel', 'temporel'], ['spectre', 'correlation']], avec un ratio de hauteur calibré via gridspec_kw={'height_ratios': [1.2, 1.0]}. Sur le panneau sommital « temporel », la trace brute est projetée en appliquant une résolution temporelle continue, assortie d’une coloration conditionnelle soulignant les phases d’activation critique au moyen de ax.axvspan(). L’utilisation d’une même palette chromatique partagée permet de relier visuellement les pics de puissance du domaine temporel aux résonances harmoniques visualisées sur le sous-graphique « spectre », instaurant une continuité sémiotique immédiate.

Sur le panneau inférieur gauche, le spectre fréquentiel est affiché en échelle semi-logarithmique au moyen de ax.semilogy() pour couvrir plusieurs ordres de grandeur d’énergie acoustique, tandis que le panneau inférieur droit expose le corrélogramme avec ses intervalles de confiance asymptotiques à 95 %. L’alignement horizontal rigoureux des deux panneaux inférieurs permet à l’observateur d’évaluer conjointement la persistance temporelle et la pureté spectrale de la dynamique oscillatoire sous-jacente.

10.2 Matrice de dispersion (Pairplot) codée manuellement

Dans l’exploration de données multidimensionnelles, la matrice de dispersion (communément désignée sous l’anglicisme pairplot ou scatter matrix) constitue un outil exploratoire d’une puissance analytique inégalée pour appréhender les covariations au sein d’un espace de variables à P dimensions. Bien que des bibliothèques de haut niveau comme Seaborn proposent des fonctions automatisées, la maîtrise de sa construction manuelle en pur Matplotlib confère une liberté totale de personnalisation et permet de s’affranchir des limitations des abstractions tierces.

L’architecture matricielle exige une grille carrée de dimensions P x P, instanciée via fig, axs = plt.subplots(nrows=P, ncols=P, figsize=(12, 12), sharex='col', sharey='row'). Le principe fondamental d’une matrice de dispersion réside dans sa dualité structurelle entre éléments diagonaux et éléments hors-diagonale. Une boucle imbriquée parcourt chaque coordonnée matricielle (i, j) pour déterminer la nature du tracé à exécuter :

Lorsque les indices coïncident (i == j), la cellule se situe sur la diagonale principale. Il s’agit d’une interaction univariée : l’axe cartésien n’affiche pas un nuage de points sans objet, mais la distribution marginale univariée de la variable correspondante sous forme d’histogramme ou d’estimation de densité lissée par noyau. Lorsque les indices diffèrent (i != j), la cellule matérialise l’interaction bivariée entre la variable j en abscisse et la variable i en ordonnée par le tracé d’un nuage de points (scatter plot), enrichi de droites de régression linéaire ou de contours de densité bidimensionnels. La synchronisation systématique des axes via sharex='col' et sharey='row' assure que chaque colonne partage exactement les mêmes bornes de variables, garantissant une projection orthogonale d’une rigueur absolue à travers l’ensemble de la figure.

10.3 Figure composite avec cartographie thermique et profils marginaux

Une configuration de pointe dans les sciences physiques et l’imagerie biomédicale consiste à combiner une cartographie bidimensionnelle d’intensité (telle qu’une micrographie électronique, un profil de contrainte mécanique par éléments finis ou une carte d’expression génomique) avec ses profils d’intégration marginaux projetés le long de ses axes principaux. Cette composition offre une compréhension synoptique immédiate : le champ central révèle la distribution spatiale fine, tandis que les graphiques linéaires marginaux quantifient avec précision l’accumulation ou la moyenne le long des axes horizontaux et verticaux.

La structuration spatiale d’une telle figure exige un découpage millimétré via GridSpec sur une trame 2×2. La cellule centrale inférieure gs[1, 0] héberge la carte thermique rendue au moyen de ax.imshow() ou ax.pcolormesh(). La cellule supérieure gs[0, 0], alignée de manière rigide sur la même largeur d’abscisse que la carte centrale, accueille le profil d’intégration sommital (moyenne des colonnes). La cellule latérale droite gs[1, 1] héberge le profil marginal vertical (moyenne des lignes), tracé avec une orientation inversée où la variable spatiale est assignée à l’axe des ordonnées pour maintenir une bijection géométrique parfaite avec les lignes de la carte thermique centrale.

La cellule résiduelle supérieure droite gs[0, 1] demeure vierge de tout tracé cartésien et peut être avantageusement réaffectée pour héberger la barre de couleur globale (colorbar) calibrée sur l’échelle de valeurs de la carte centrale. L’ajustement géométrique des ratios de taille au moyen de width_ratios=[4, 1] et height_ratios=[1, 4] garantit que la carte thermique occupe l’espace d’affichage dominant, conférant à la composition finale une précision géométrique et analytique conforme aux plus hautes exigences des publications internationales.

11. Optimisation computationnelle et flux de travail reproductibles

11.1 Génération automatisée et modularisation du code

Dans un contexte de production de données à haut débit ou lors de la rédaction d’un manuscrit comprenant des dizaines de figures multi-panneaux, l’écriture de scripts monolithiques séquentiels constitue une hérésie d’ingénierie logicielle. Elle induit une duplication massive de code, complique dramatiquement la maintenance et accroît le risque d’erreurs humaines. Le paradigme professionnel repose sur une modularisation stricte, orchestrée par le découplage systématique entre l’ingestion des données numériques, leur transformation statistique et la logique de rendu graphique.

Ce principe architectural se traduit par l’encapsulation de la logique de tracé au sein de fonctions pures et réutilisables, conçues pour accepter explicitement en paramètre d’entrée une instance d’Axes cible, conjointement avec les structures de données à visualiser. Une telle fonction adopte usuellement la signature conceptuelle suivante : def tracer_profil_biologique(ax, donnees, parametres_visuels):. À l’intérieur du corps de la fonction, aucune figure globale n’est créée ni détruite ; toutes les mutations graphiques (tracés de courbes, assignation d’échelles, définitions de grilles, inscriptions de titres locaux) s’exécutent exclusivement via les méthodes de l’objet ax injecté.

Cette approche permet ensuite d’assembler des figures composites d’une complexité arbitraire par simple composition modulaire. Un script principal instancie la grille spatiale globale (via plt.subplots ou GridSpec), puis délègue le tracé de chaque sous-panneau aux fonctions spécialisées correspondantes en leur passant les références d’axes respectives : tracer_profil_biologique(axs[0], donnees_groupe_A, ...). Cette séparation des responsabilités optimise drastiquement la réutilisabilité du code à travers différents projets et permet d’exécuter des campagnes de tests unitaires sur la génération graphique.

11.2 Gestion de la mémoire et traitement de grands volumes de données

Lors de l’exécution de pipelines de calcul intensif produisant des centaines ou des milliers de figures composites par lots (batch processing), une gestion déficiente du cycle de vie des objets Matplotlib peut conduire à un épuisement catastrophique de la mémoire vive du système (out-of-memory error). Par conception, Matplotlib maintient en interne une référence globale persistante vers chaque instance de Figure instanciée au sein de son module pyplot, empêchant le ramasse-miettes (garbage collector) standard de Python de désallouer la mémoire consommée, même lorsque la variable locale fig sort du champ d’exécution d’une fonction.

Pour conjurer ce phénomène de fuite de mémoire (memory leak), il est impératif de détruire explicitement la figure et l’ensemble de ses artistes associés une fois l’exportation sur disque achevée. Cette libération des ressources système s’effectue par l’invocation formelle de l’instruction plt.close(fig), qui supprime l’enregistrement de la figure auprès de l’état global de pyplot et libère instantanément les mémoires tampons allouées au canevas de rendu. Dans les architectures itératives massives, l’insertion périodique d’un appel au ramasse-miettes via le module natif import gc; gc.collect() consolide l’étanchéité mémoire du processus.

D’autre part, lorsque les séries temporelles ou les nuages de points à intégrer dans des figures multi-panneaux atteignent des volumétries massives (plusieurs millions d’enregistrements par canal), le traçage brut de chaque point individuel ralentit dramatiquement le processus de rastérisation et génère des fichiers vectoriels d’un poids prohibitif (plusieurs centaines de mégaoctets). La mise en place préalable de techniques de sous-échantillonnage graphique adaptatif — à l’instar de l’algorithme LTTB (Largest-Triangle-Three-Buckets), qui préserve fidèlement la forme morphologique globale, les minima et les maxima locaux d’un signal tout en réduisant le nombre de points d’un ordre de grandeur — s’avère alors une démarche d’optimisation computationnelle hautement judicieuse.

11.3 Exportation haute définition aux formats conformes à l’édition

L’aboutissement de la chaîne de production visuelle réside dans la sérialisation de la figure composite vers un fichier persistant sur disque. Cette opération s’accomplit par l’intermédiaire de la méthode fig.savefig(), dont la maîtrise des arguments conditionne directement l’acceptation d’un manuscrit par les départements d’imprimerie et d’édition des revues scientifiques les plus prestigieuses. Le choix du format d’encodage constitue le premier arbitrage technique :

Pour les figures composées de lignes, de polygones, de textes et d’arbres phylogénétiques, l’exportation sous format vectoriel — au premier rang desquels figurent le PDF (Portable Document Format), l’EPS (Encapsulated PostScript) et le SVG (Scalable Vector Graphics) — s’impose comme une nécessité absolue. Les formats vectoriels garantissent une indépendance totale vis-à-vis de la résolution : les courbes et les polices conservent une netteté mathématique infinie quel que soit le niveau d’agrandissement optique appliqué à la page. Lorsque la figure incorpore des cartographies thermiques denses ou des images biomédicales complexes, le recours à des formats matriciels haute résolution tels que le PNG (sans perte avec compression adaptative) ou le TIFF non compressé devient pertinent, en veillant à spécifier explicitement dpi=300 ou dpi=600.

Un paramètre déterminant pour sécuriser l’intégrité de l’exportation est l’argument bbox_inches='tight'. Lors de l’écriture du fichier, ce paramètre intime à Matplotlib l’ordre d’évaluer méticuleusement l’emprise spatiale réelle de l’ensemble des inscriptions (y compris les titres globaux, les étiquettes inclinées et les légendes externes déportées) et de découper le canevas au plus près de ces frontières effectives, prévenant ainsi de manière infaillible le tronquage involontaire d’étiquettes situées sur les marges extrêmes de la figure. L’adjonction optionnelle de pad_inches=0.05 permet d’adjoindre une marge de sécurité subtile et élégante préservant l’équilibre esthétique du document final.

12. Dépannage systématique et résolution des anomalies récurrentes

12.1 Erreurs dimensionnelles et d’indexation du tableau d’Axes

L’une des exceptions les plus couramment rencontrées lors de l’apprentissage des figures multi-panneaux en Python est l’erreur explicite : TypeError: 'AxesSubplot' object is not subscriptable. Cette anomalie découle directement du comportement polymorphique du mécanisme de squeezing de Matplotlib explicité dans la section 2.1. Lorsque l’analyste conçoit un script en employant une syntaxe d’indexation matricielle telle que axs[0, 1] ou d’indexation vectorielle axs[0], mais modifie ultérieurement les arguments de dimension pour instancier un graphique unique nrows=1, ncols=1, la variable axs cesse d’être un conteneur indicé pour devenir une instance scalaire isolée, provoquant l’échec immédiat de la tentative d’accès par crochets.

Une confusion symétrique survient lors du passage d’une grille 2×2 (tableau bidimensionnel) à une grille unidimensionnelle 1×3 ou 3×1. L’appel à axs[0, 1] sur un tableau 1D génère immédiatement l’exception IndexError: too many indices for array, l’objet n’acceptant qu’un indice scalaire unique axs[1]. Pour prémunir les bases de code scientifiques contre ces ruptures d’exécution lors de changements de paramètres dimensionnels, deux stratégies de sécurisation s’offrent au développeur :

La première stratégie consiste à neutraliser formellement la réduction dimensionnelle en spécifiant l’argument squeeze=False au sein de plt.subplots(). De la sorte, la variable retournée est garantie d’être invariablement une matrice NumPy à deux dimensions, quel que soit le nombre de lignes ou de colonnes spécifié (y compris pour une cellule 1×1). La seconde stratégie, extrêmement robuste dans les flux itératifs séquentiels, consiste à convertir systématiquement le tableau d’axes en une liste plate unidimensionnelle dès son instanciation via axes_list = np.atleast_1d(axs).flatten(), garantissant que l’accès aux sous-panneaux s’opère universellement par une boucle d’indice scalaire unique de 0 à N - 1.

12.2 Collision d’éléments typographiques et déformations graphiques

Une pathologie graphique omniprésente dans les figures denses réside dans l’enchevêtrement spatial indésirable entre les étiquettes de graduation de l’axe des abscisses d’un panneau supérieur et le titre local du sous-graphique situé immédiatement en dessous de lui. Cette collision visuelle se produit dès lors que la dynamique de variation des valeurs de graduations ou la longueur textuelle des étiquettes dépasse les marges d’intervalles verticales implicitement réservées par le moteur de rendu par défaut.

La première ligne de défense réside dans l’activation du moteur moderne layout='constrained' lors de la déclaration de la figure, qui reconfigure dynamiquement les espacements interstitiels verticaux pour absorber la hauteur cumulée des textes. Si la configuration impose l’usage de tight_layout(), l’injection ciblée d’un rembourrage vertical renforcé au moyen de plt.tight_layout(h_pad=2.0) résout généralement l’anomalie en écartant physiquement les rangées d’axes adjacentes.

Un second ordre de déformation morphologique survient fréquemment lors de l’insertion de barres d’échelle colorimétriques (colorbars). L’appel naïf à plt.colorbar(im, ax=ax) a pour conséquence de rogner une fraction substantielle de la largeur du sous-panneau cible pour y insérer l’axe de la barre de couleur, brisant irrémédiablement le ratio d’aspect cartésien de ce sous-graphique par rapport à ses homologues de la même rangée. Pour corriger cette asymétrie avec une précision professionnelle, il convient de découpler la barre de couleur en lui allouant son propre conteneur d’axes dédié via le module mpl_toolkits.axes_grid1.make_axes_locatable, ou en intégrant formellement une colonne supplémentaire de très faible ratio de largeur au sein d’une structure GridSpec spécifiquement assignée au rendu colorimétrique.

12.3 Diagnostic des incohérences d’état pyplot et variables orphelines

L’hybridation accidentelle entre la syntaxe procédurale d’état de pyplot et le paradigme orienté objet constitue une source prolifique de comportements graphiques anormaux et de bogues insidieux. Une erreur symptomatique se manifeste lorsqu’un développeur instancie formellement une matrice multi-axes via fig, axs = plt.subplots(2, 2), mais utilise ensuite par inadvertance une commande procédurale globale telle que plt.plot(x, y) ou plt.title("Mon Titre") au lieu d’invoquer la méthode explicite correspondante sur l’instance cible axs[0, 1].plot(x, y).

Dans cette situation, Matplotlib applique l’instruction non pas sur le panneau que l’analyste avait mentalement à l’esprit, mais sur le sous-graphique qu’il qualifie en interne d’axe « courant » (usuellement le dernier Axes instancié dans la hiérarchie de la figure, en l’occurrence la cellule inférieure droite axs[1, 1]). Il en résulte une pollution graphique invisible au débogueur logique : des tracés orphelins viennent se superposer à des séries de données non corrélées, tandis que le sous-panneau originellement ciblé demeure vierge de toute donnée, laissant le chercheur perplexe face au résultat visuel obtenu.

La résolution méthodique de ce type d’incohérence exige l’éradication absolue de tout appel aux fonctions d’état directes de plt dès lors que la phase d’instanciation de la figure et des axes est accomplie. Chaque action de modification d’échelle, d’ajout d’annotation, de tracé de lignes ou de configuration de bordures doit impérativement transiter par les méthodes membres de l’objet Axes explicitement ciblé. En outre, lors de l’exécution de scripts au sein de sessions interactives prolongées (telles que des calepins Jupyter ou des consoles IPython), il est recommandé de purger périodiquement l’état sous-jacent en invoquant plt.close('all') avant chaque nouvelle exécution graphique afin d’éliminer définitivement les instances fantômes résiduelles susceptibles de contaminer le flux de rendu actif.

Références

• Bertin, J. (1967). Sémiologie graphique : Les diagrammes, les réseaux, les cartes. Gauthier-Villars.
• Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531-554. https://doi.org/10.1080/01621459.1984.10478080
• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90-95. https://doi.org/10.1109/MCSE.2007.55
• Matplotlib Development Team. (2023). Arranging multiple Axes in a Figure. Matplotlib Documentation. https://matplotlib.org/stable/users/explain/axes/arranging_axes.html
• Rougier, N. P. (2021). Scientific Visualization: Python + Matplotlib. Nicolas P. Rougier. https://github.com/rougier/scientific-visualization-book
• Tufte, E. R. (2001). The Visual Display of Quantitative Information (2e éd.). Graphics Press.
• Waskom, M. L. (2021). Seaborn: statistical data visualization. Journal of Open Source Software, 6(60), 3021. https://doi.org/10.21105/joss.03021
