Comment créer et modifier des diagrammes circulaires dans Stata

Dans le domaine de l’analyse statistique contemporaine et de l’économétrie appliquée, la restitution visuelle des données constitue une étape fondamentale du processus de recherche, située à l’intersection exacte de la rigueur mathématique et de la communication sémiotique. Parmi le vaste catalogue d’outils graphiques proposés par les environnements logiciels de traitement quantitatif, le diagramme circulaire — fréquemment désigné sous le terme vernaculaire de camembert ou graphique en secteurs — occupe une position à la fois emblématique, omniprésente et méthodologiquement controversée. Utilisé judicieusement, il offre une synthèse instantanée de la composition relative d’un tout fini décomposé en sous-ensembles mutuellement exclusifs. Cependant, son exécution dans le cadre de la recherche scientifique exige une précision paramétrique stricte afin de ne pas induire en erreur le lecteur sur les proportions réelles sous-jacentes.

Le progiciel d’analyse de données Stata, développé par StataCorp, s’est imposé comme une référence incontournable au sein des universités, des banques centrales, des instituts nationaux de statistique et des organisations internationales. Sa philosophie graphique repose sur une dualité féconde : un ensemble de routines de haut niveau permettant des représentations rapides et automatisées, combiné à un langage de commande matriciel d’une granularité chirurgicale, permettant de manipuler chaque dimension géométrique, chromatique et typographique de la figure. La production d’un diagramme circulaire dans Stata ne se limite pas à l’appel d’une instruction basique ; elle s’inscrit dans un flux de travail complet comprenant l’assainissement préalable des données, la gestion des facteurs catégoriels, l’ajustement des angles de vue, l’agencement spatial des annotations et l’optimisation pour la publication académique sous presse ou sur support numérique.

Ce guide exhaustif a pour vocation d’analyser méthodiquement l’intégralité des fonctionnalités associées à la création, la modification, la décomposition et la publication des diagrammes circulaires sous Stata. En explorant les fondements théoriques de la perception visuelle, les subtilités du moteur graphique natif, les mécanismes avancés de gestion des libellés et des couleurs, ainsi que les stratégies d’automatisation au sein de fichiers de commandes reproductibles, cette monographie propose une trajectoire d’apprentissage complète. L’objectif ultime consiste à doter les chercheurs, économistes, biostatisticiens et analystes de données des compétences nécessaires pour convertir des distributions catégorielles brutes en artefacts visuels d’une irréprochable rigueur scientifique.

1. Introduction aux diagrammes circulaires dans l’environnement Stata

1.1 Fondements théoriques et pertinence du diagramme circulaire

D’un point de vue épistémologique, le diagramme circulaire est un transcodeur géométrique qui convertit des grandeurs numériques unidimensionnelles en portions angulaires d’un disque de 360 degrés. Cette représentation repose sur une bijection directe entre la proportion statistique d’une modalité au sein d’une distribution discrète et l’aire du secteur angulaire correspondant. Sur le plan de la théorie de la mesure, le diagramme en secteurs n’est conceptuellement valide que si et seulement si deux conditions sine qua non sont réunies : d’une part, la somme arithmétique de l’ensemble des tranches doit reconstituer rigoureusement cent pour cent du phénomène analysé ; d’autre part, les modalités d’agrégation doivent être strictement exhaustives et mutuellement exclusives. Cela implique qu’une même unité statistique ne peut appartenir simultanément à deux segments distincts, proscrivant formellement l’usage de cette figure pour des données à choix multiples non pondérées ou des ratios non additifs.

L’adéquation méthodologique du diagramme circulaire concerne principalement les variables qualitatives nominales ou ordinales présentant un nombre restreint de niveaux. Lorsque le chercheur souhaite illustrer la prédominance absolue d’une composante majeure ou attester de la parité structurelle entre deux cohortes équivalentes, le cercle mobilise l’archétype perceptif de la totalité. Cependant, les travaux séminaux menés en psychophysique par William S. Cleveland et Robert McGill dans les années 1980 ont mis en évidence les biais cognitifs majeurs associés à cette géométrie. L’appareil visuel humain évalue avec une acuité nettement inférieure les surfaces et les angles que les distances le long d’une échelle alignée commune. Par conséquent, dès lors que deux sous-groupes présentent des proportions voisines, l’œil humain peine à identifier avec certitude la catégorie prédominante sans le renfort d’indications textuelles numériques explicites.

Face à ces contraintes psychophysiques, la littérature méthodologique contemporaine recommande d’évaluer scrupuleusement l’opportunité du diagramme circulaire au regard d’alternatives telles que le diagramme à barres horizontales ou le graphique de points de Cleveland. Néanmoins, en contexte de communication institutionnelle, de rapports de politiques publiques ou de publications de synthèse macroéconomique, le diagramme circulaire conserve une charge illustrative d’une efficacité inégalée pour matérialiser la part du lion ou la marginalité d’un sous-ensemble. Le rôle de l’analyste sous Stata est donc de maîtriser le paramétrage technique du graphique afin de pallier systématiquement les faiblesses perceptuelles intrinsèques du disque par un étiquetage méticuleux, une gestion raisonnée du contraste et un ordonnancement rigoureux des catégories.

1.2 Architecture graphique générale de Stata

Pour exploiter pleinement la production de diagrammes circulaires, il est indispensable de comprendre l’architecture interne du sous-système graphique de Stata. Contrairement aux commandes bidimensionnelles regroupées sous l’instruction générique twoway — qui tracent des fonctions, des nuages de points ou des séries temporelles sur un plan cartésien orthogonal traditionnel muni d’abscisses et d’ordonnées —, le diagramme circulaire est pris en charge par une commande spécialisée de premier niveau : graph pie. Cette séparation n’est pas simplement d’ordre syntaxique ; elle reflète une logique de traitement computationnel distincte. Alors que les commandes de la famille twoway projettent des coordonnées dans un repère linéaire ou logarithmique, graph pie opère une transformation trigonométrique interne en coordonnées polaires, convertissant les grandeurs scalaires en azimuts et en arcs de cercle.

Cette distinction architecturale implique que certaines options universelles valables pour les tracés cartésiens, telles que la manipulation directe des axes numériques via xscale() ou ylabel(), sont structurellement inopérantes avec graph pie. En contrepartie, la commande dédiée dispose d’un jeu exhaustif de modificateurs géométriques propriétaires conçus pour gouverner la circonférence, la rotation angulaire, l’extrusion de segments et la répartition radiale des annotations textuelles. Cette modularité permet au moteur de calcul de Stata de compiler en une fraction de seconde la géométrie vectorielle de la figure, tout en offrant une interface de paramétrage déclarative où chaque attribut visuel est contrôlé par des sous-options imbriquées de manière hiérarchique.

Au sommet de cette hiérarchie graphique se trouvent les schémas graphiques globaux, désignés sous le terme de schemes. Le schéma actif agit comme une feuille de style universelle qui dicte, par défaut, la palette chromatique, la typographie, les marges environnantes, la présence ou l’absence d’une boîte de délimitation extérieure et le style des légendes. Stata intègre nativement des schémas optimisés pour l’affichage à l’écran ainsi que des environnements chromatiques conçus spécifiquement pour répondre aux normes des revues académiques, tels que les formats monochromes ou minimaux. La compréhension de l’interaction entre la commande graph pie et le schéma global constitue le socle indispensable sur lequel repose la standardisation des figures destinées aux monographies universitaires et aux revues à comité de lecture.

1.3 Règles d’or pour la lisibilité en contexte académique

La transcription d’une distribution statistique dans un format graphique publiable exige le respect de préceptes ergonomiques rigoureux. La première règle méthodologique concerne la parcimonie quant au nombre de catégories représentées. Un diagramme circulaire perd toute pertinence cognitive dès lors qu’il juxtapose plus de cinq à six tranches distinctes. La prolifération de segments de dimension infinitésimale engendre un encombrement visuel destructeur, communément désigné sous le terme de bruit graphique, où les étiquettes se chevauchent inexorablement et où l’identification des teintes devient impossible pour le récepteur de l’information. Lorsque les données empiriques comportent une multitude de modalités, l’analyste doit impérativement procéder à une agrégation préalable des segments mineurs dans une catégorie résiduelle commune.

La deuxième règle fondamentale réside dans l’intégrité chromatique et l’accessibilité universelle. En contexte éditorial, les figures sont fréquemment reproduites en niveaux de gris au sein de tirages papier, ou consultées par des chercheurs présentant des anomalies de la perception colorimétrique, comme le daltonisme. L’utilisation exclusive de contrastes de teinte sans variation d’intensité lumineuse ou sans délimitation spatiale nette expose le graphique à une illisibilité totale. Il convient ainsi d’adopter des palettes harmonieuses présentant des gradients de saturation distincts, ou d’introduire des bordures de démarcation fines et contrastées entre les secteurs adjacents afin d’en préserver la délimitation géométrique même en l’absence intégrale de couleur.

Enfin, la troisième règle d’or prohibe formellement tout recours aux artifices décoratifs tridimensionnels ou aux effets d’ombrage anamorphique. Si certains logiciels bureautiques d’entrée de gamme promeuvent les graphiques en trois dimensions avec perspective plongeante, la communauté scientifique internationale s’accorde pour bannir ces représentations trompeuses. L’introduction d’un axe de fuite virtuel et d’une perspective artificielle déforme irrémédiablement la superficie perçue des secteurs : une tranche située au premier plan semblera systématiquement plus volumineuse qu’une tranche identique positionnée à l’arrière-plan du disque. Dans Stata, l’environnement graphique privilégie par construction la projection bidimensionnelle orthogonale rigoureuse, préservant ainsi l’exactitude de la perception proportionnelle et limitant la surcharge cognitive pour le lectorat spécialisé.

2. Chargement et exploration préalable des données sous Stata

2.1 Importation du jeu de données d’exemple

Pour établir les fondations pratiques de ce tutoriel, l’utilisation d’un corpus de données standardisé et documenté est impérative afin de garantir une reproductibilité parfaite des protocoles statistiques exposés. Le logiciel Stata offre l’avantage exceptionnel de mettre à disposition directe des jeux de données d’archives via sa commande système sysuse. Ces corpus canoniques permettent aux praticiens d’exécuter des modèles et des tracés sans nécessiter de téléchargements externes préalables, constituant le standard pédagogique et expérimental des manuels d’économétrie moderne.

Dans le cadre de cette démonstration, nous mobilisons le jeu de données démographiques historique issu du bureau de recensement américain, accessible de manière universelle sous l’identifiant canonique census. Pour injecter ce tableau de données dans la mémoire de travail active de Stata tout en s’assurant de purger les reliquats d’analyses antérieures, la commande exécutée dans la console ou au sein d’un fichier script prend la forme impérative sysuse census, clear. Cette instruction charge instantanément un profil complet de l’état de la population des États-Unis ventilé au niveau des États fédérés.

Dès l’importation effectuée, il convient d’exécuter une validation formelle de la structure des données via l’instruction describe. Cette commande d’audit structurel dresse l’inventaire précis des variables en mémoire, de leurs types de stockage informatique (flottant, entier, chaîne de caractères), de leurs formats d’affichage ainsi que de l’assignation de leurs étiquettes de variables et de valeurs. Cette étape préliminaire confirme la présence d’une variable continue centrale, pop, représentant la population totale par entité géographique, ainsi que de la variable de classification administrative region, qui servira d’axe de segmentation pour la construction de nos représentations sectorielles.

2.2 Exploration statistique univariée avec summarize

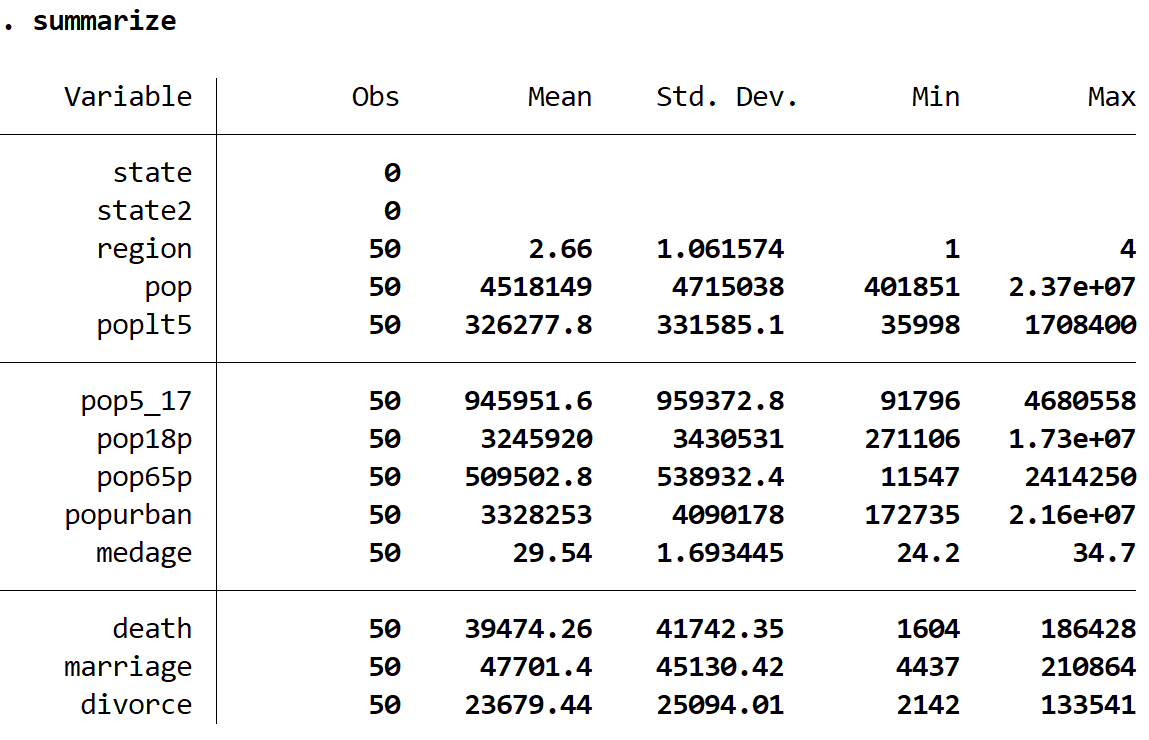

Préalablement à toute conversion géométrique, le chercheur rigoureux doit procéder à une inspection statistique univariée approfondie des distributions numériques. Cette démarche empirique s’articule autour de l’instruction summarize, qui fournit les moments statistiques cardinaux : la taille de l’échantillon valide, la moyenne arithmétique, l’écart-type, ainsi que les bornes extrêmes minimale et maximale. L’application de la commande summarize pop permet d’appréhender l’amplitude de dispersion de la masse démographique entre les cinquante entités territoriales constitutives du fichier.

Cette exploration univariée a également pour vocation cardinale d’auditer l’intégrité de la base en détectant la présence éventuelle de valeurs manquantes codées sous la forme de points systèmes, ou de valeurs numériques aberrantes susceptibles de vicier les calculs de répartition. Si une variable de pondération ou une grandeur sommative comporte des valeurs négatives ou des non-réponses implicites, leur incorporation aveugle dans un diagramme circulaire engendrerait des anomalies critiques, telles que des périmètres incohérents ou des calculs de proportions aberrants. L’exécution de summarize pop, detail permet d’observer la médiane, les percentiles et les indices d’asymétrie, assurant une parfaite compréhension de la densité volumique sous-jacente.

Parallèlement à l’audit de la variable continue, l’examen de la variable catégorielle de partition s’opère au moyen de la commande de tabulation tabulate region. Cette commande met en évidence la distribution fréquentielle absolue et relative des quatre grandes macro-régions territoriales américaines (Nord-Est, Midwest, Sud et Ouest). Elle permet de valider sans ambiguïté que la variable region forme une partition mathématique parfaite de l’échantillon, où chaque État appartient à une zone géographique unique et exclusive, condition indispensable pour que la commande graph pie puisse opérer son calcul d’angle sans distorsion de cohérence arithmétique.

2.3 Formatage et recodage préliminaire des variables

L’esthétique et l’exactitude sémantique d’un diagramme dans Stata dépendent intrinsèquement de la qualité des métadonnées attachées aux vecteurs de données brutes. Dans l’écosystème Stata, les variables catégorielles sont idéalement stockées sous forme de codes numériques entiers associés à un dictionnaire textuel d’étiquettes de valeurs. Si ce lien est rompu ou inexistant, le moteur graphique affichera de manière brute les identifiants numériques au sein des légendes ou des tranches, rendant la figure hermétique pour tout lecteur extérieur non averti.

La définition et l’attribution explicite de ces dictionnaires s’opèrent par la séquence canonique composée des instructions label define et label values. Dans le jeu de données démographiques, la variable region est déjà configurée sous un schéma catégoriel nommé. Toutefois, si l’on souhaitait redéfinir la nomenclature ou traduire les libellés linguistiques pour une communication francophone, le chercheur procéderait au recodage formel de la manière suivante : il instancierait un nouveau libellé associant le code 1 à la mention Nord-Est, le code 2 au Centre-Nord, le code 3 au Sud et le code 4 à l’Ouest, avant d’appliquer ce dictionnaire à la variable d’intérêt.

En outre, lorsque l’échantillon présente une fragmentation excessive, il est impératif d’anticiper la saturation visuelle en mobilisant la commande recode. Cette étape permet d’agréger méthodiquement les catégories résiduelles de faible poids statistique dans une entité globale synthétique. La génération préalable d’indicateurs factoriels clarifiés et rigoureusement étiquetés constitue l’investissement méthodologique le plus rentable pour garantir que les commandes graphiques ultérieures produiront des figures lisibles, immédiatement compréhensibles et conformes aux plus hauts standards éditoriaux sans requérir de post-traitement manuel hasardeux.

3. Syntaxe fondamentale de la commande graph pie

3.1 Structure canonique de base

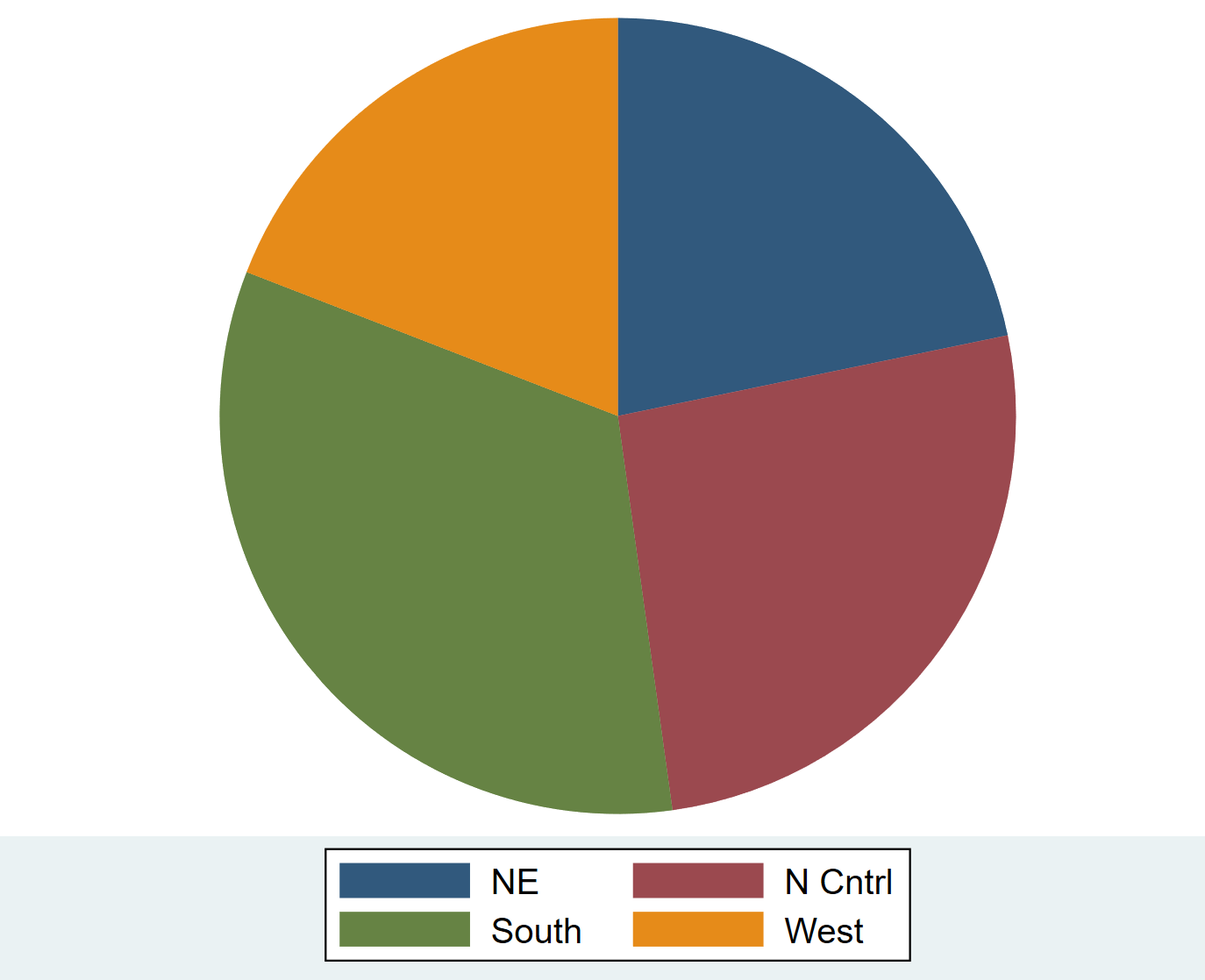

La commande graph pie présente une architecture syntaxique élégante mais strictement typée. Elle autorise deux modes fondamentaux de génération graphique, répondant à deux problématiques analytiques radicalement différentes. Le premier paradigme consiste à représenter la somme relative de plusieurs variables continues distinctes présentes dans la base de données. Dans ce schéma, l’analyste spécifie directement une liste de variables après l’instruction princeps, par exemple graph pie var1 var2 var3. Le moteur graphique calcule alors la somme globale de chacune de ces variables sur l’ensemble des observations et divise le cercle proportionnellement à la contribution de chaque grandeur à la somme totale cumulée.

Le second paradigme, de loin le plus utilisé en analyse socio-économique et démographique, consiste à représenter la distribution d’une variable unique conditionnellement aux modalités d’un facteur qualitatif de groupement. Pour opérer cette décomposition, la commande fait intervenir un argument structurel fondamental : l’option over(). Lorsque l’instruction est exécutée sous la forme canonique graph pie [varname], over(catvar), Stata procède séquentiellement à une double opération mathématique. Il agrège en premier lieu les valeurs de la variable numérique spécifiée pour chaque strate de la variable catégorielle, puis il calcule la quote-part de chaque sous-groupe en divisant sa somme locale par la somme globale agrégée.

Il importe de souligner le comportement par défaut de l’interpréteur graphique de Stata. Les tranches proportionnelles sont allouées dans le sens direct des aiguilles d’une montre, en démarrant par convention géométrique au zénith vertical, correspondant à un angle de 90 degrés dans le plan trigonométrique standard ou à 12 heures sur un cadran horaire. Le logiciel assigne automatiquement des couleurs distinctes à chaque tranche en puisant dans la palette indexée par le schéma visuel en vigueur lors de l’exécution de la session. Si aucune option cosmétique n’est fournie, Stata génère de façon autonome une légende explicative latérale associant chaque teinte au libellé textuel de sa catégorie respective.

3.2 Génération d’un diagramme non pondéré

Une application fréquente de la commande graph pie consiste à inspecter la structure fréquentielle brute d’un échantillon, indépendamment de toute variable quantitative d’ajustement ou de pondération. Dans cette situation, le statisticien ne cherche pas à mesurer la distribution d’une masse continue comme le produit intérieur brut ou la population, mais désire simplement visualiser le volume d’observations ou d’individus recensés dans chaque strate catégorielle.

Pour générer ce diagnostic univarié non pondéré, la syntaxe de Stata requiert simplement d’omettre la variable numérique précédant l’option de segmentation. Ainsi, l’instruction graph pie, over(region) ordonne explicitement au moteur de traitement de considérer le vecteur unité pour chaque ligne de la matrice de données. Chaque enregistrement du fichier pèse ainsi exactement une unité arithmétique. Le secteur angulaire octroyé à chaque modalité reflète alors très précisément le décompte absolu des États appartenant à la région administrative correspondante.

Cette approche non pondérée s’avère particulièrement utile lors des phases exploratoires de contrôle de qualité des données, notamment pour déceler d’éventuels déséquilibres d’échantillonnage entre les différentes strates de collecte. Le diagramme résultant permet de constater immédiatement si un protocole de sondage a capté un volume d’observations homogène à travers les sous-groupes d’analyse ou si un sous-échantillon souffre d’une sous-représentation manifeste qui nécessiterait ultérieurement l’application de poids correctifs d’attrition ou de post-stratification au sein des modélisations inférentielles.

3.3 Gestion de la fenêtre d’affichage et de la mémoire graphique

Dans le flux de production standard sous Stata, chaque nouvelle exécution d’une commande graphique écrase l’image précédente contenue dans la mémoire tampon d’affichage intitulée Graph. Ce comportement par défaut peut engendrer des pertes de temps considérables et entraver la comparaison simultanée de plusieurs modèles visuels au cours d’une même session de travail. Afin de préserver l’accès interactif aux figures produites, Stata implémente l’option universelle name(), qui permet de baptiser formellement chaque graphique et de le consigner dans un espace mémoire dédié.

L’utilisation judicieuse de cette option s’illustre par l’instruction graph pie pop, over(region) name(pie_demographie, replace). La clause replace garantit que si une figure portant ce même nom réside déjà en mémoire vive, elle sera actualisée sans soulever d’interruption logicielle liée à une collision d’identifiants. Une fois stockés sous des dénominations distinctes, ces artefacts graphiques peuvent être visualisés de manière concurrente, rappelés au premier plan via graph display ou assemblés au sein d’une matrice synthétique combinée via l’instruction graph combine.

Cependant, la multiplication inconsidérée de graphiques en mémoire vive peut saturer l’espace de stockage de la session et ralentir le traitement des scripts volumineux. Il est donc recommandé d’adopter de saines pratiques de programmation en recourant périodiquement à la commande graph drop. Cette instruction permet d’évacuer sélectivement des figures devenues obsolètes via graph drop pie_demographie, ou de purger intégralement la mémoire graphique active au moyen de l’argument englobant graph drop _all, restaurant un environnement immaculé avant de lancer de nouveaux protocoles de tracé.

4. Segmentation catégorielle avec l’option over()

4.1 Application de la sous-commande over()

L’option over() constitue le cœur algorithmique de la commande graph pie dès lors qu’il s’agit d’analyser la décomposition structurelle d’une masse statistique. Lorsque nous exécutons l’instruction graph pie pop, over(region) sur le jeu de données démographiques américain, Stata déclenche un processus de calcul vectoriel transparent. Le logiciel isole chaque valeur distincte de la variable region, filtre les enregistrements associés, calcule la somme de la variable pop pour chaque grappe territoriale, puis dérive le dénominateur commun constitué par la population totale cumulée des cinquante États fédérés.

Cette mécanique sous-jacente permet d’apprécier la disparité fondamentale entre un comptage élémentaire d’unités administratives et la répartition réelle de la masse démographique. Alors que le graphique non pondéré accorde à chaque État un poids géométrique strictement équivalent dans le calcul de la part régionale, l’introduction de la variable de pondération continue pop au sein de la clause over() révèle la réalité sociologique du territoire : le Sud et l’Ouest concentrent des masses démographiques sans commune mesure avec le nombre brut d’entités juridiques qui les composent.

Un aspect critique de la commande over() réside dans sa gestion native des valeurs manquantes. Par défaut, Stata exclut systématiquement de la projection sectorielle toute observation présentant un identifiant manquant sur la variable de classification catégorielle. Si l’analyste désire explicitement visualiser la part de la population associée à des catégories non documentées afin de contrôler l’étendue du biais d’attrition, il convient d’adjoindre la sous-option spécifique missing à l’intérieur de la parenthèse de commande, sous la formulation over(region, missing). Cette modalité assure la traçabilité intégrale de l’échantillon sans occultation statistique.

4.2 Comparaison entre modalités discrètes et facteurs ordinaux

L’interprétation cognitive d’un diagramme circulaire varie considérablement selon la nature sémantique de la variable insérée dans l’option over(). Face à une variable nominale pure sans ordonnancement naturel, comme la macro-région géographique, les confessions religieuses ou les branches d’activité industrielle, les tranches représentent des compartiments étanches que l’on peut réarranger librement dans l’espace pour maximiser le confort de lecture ou valoriser les segments prépondérants.

À l’inverse, lorsque la segmentation mobilise un facteur ordinal — tel qu’une échelle de diplômes, un niveau de revenu par tranches hiérarchisées ou un indice psychométrique de Likert —, l’ordre séquentiel d’apparition des secteurs sur le pourtour du cercle devient porteur de sens. Dans cette configuration, briser l’ordre intrinsèque des modalités pour privilégier un tri purement décroissant de la taille des parts constituerait une grave erreur méthodologique, car cela altérerait la trajectoire logique de décodage intellectuel du lecteur, qui s’attend à observer une progression ordonnée d’un pôle à l’autre.

Dans le cas spécifique des variables indicatrices binaires, communément qualifiées de variables dichotomiques ou dummy (prenant les valeurs 0 ou 1), le diagramme circulaire ne comporte que deux secteurs complémentaires. Si cette configuration est parfaitement gérée par la syntaxe over(), le chercheur veillera à ce que l’étiquetage explicite clairement la condition d’appartenance afin de ne pas contraindre l’observateur à inférer mentalement la signification de l’état négatif par rapport à l’état positif, particulièrement dans les analyses épidémiologiques ou les modélisations d’évaluation d’impact.

4.3 Combinaison avec des conditions logiques if et in

La puissance du moteur Stata repose sur l’interopérabilité universelle de sa grammaire d’interrogation. La commande graph pie intègre sans réserve les qualificateurs conditionnels canoniques if et in, permettant de circonscrire la représentation à des sous-populations spécifiques sans altérer la base de données résidente en mémoire de travail. Cette fonctionnalité s’avère fondamentale pour conduire des analyses de sensibilité ou isoler des dynamiques régionales singulières.

L’application d’un filtre booléen s’effectue directement en aval de la commande principale. À titre d’illustration méthodologique, si l’on souhaite exclure de l’analyse démographique les États situés en dehors d’une zone géographique définie, l’analyste formulera l’instruction suivante : graph pie pop if region != 1, over(region). Le moteur graphique recalcule instantanément les proportions et les angles géométriques en définissant le tout (cent pour cent) exclusivement sur le sous-ensemble des observations qui satisfont la condition d’inclusion logique, réajustant ainsi la somme globale à l’aire du nouveau périmètre d’analyse.

De même, l’adjonction de conditions numériques d’échelle, par exemple pour restreindre l’évaluation aux seules unités territoriales dont la densité dépasse un seuil critique, s’exprime avec une limpidité exemplaire sous la forme graph pie pop if pop > 5000000, over(region). Lors de ces manipulations de filtrage, l’analyste doit impérativement veiller à documenter cette sélection au sein des annotations de bas de page de la figure, car la redéfinition dynamique du dénominateur d’ensemble modifie profondément la signification substantielle des pourcentages projetés sur le tracé.

5. Personnalisation des étiquettes de tranches avec plabel

5.1 Affichage des noms de catégories sur le tracé

L’un des défis majeurs posés par le diagramme circulaire réside dans le va-et-vient oculaire fatigant imposé par la présence d’une légende extérieure déportée. Pour remédier à cette dispersion attentionnelle, l’analyste chevronné privilégie l’étiquetage direct sur les secteurs géométriques au moyen de l’option maîtresse plabel(), contraction fonctionnelle de pie label. Cette commande offre une multitude d’arguments permettant de matérialiser directement les informations alphanumériques au plus près de la surface du tracé.

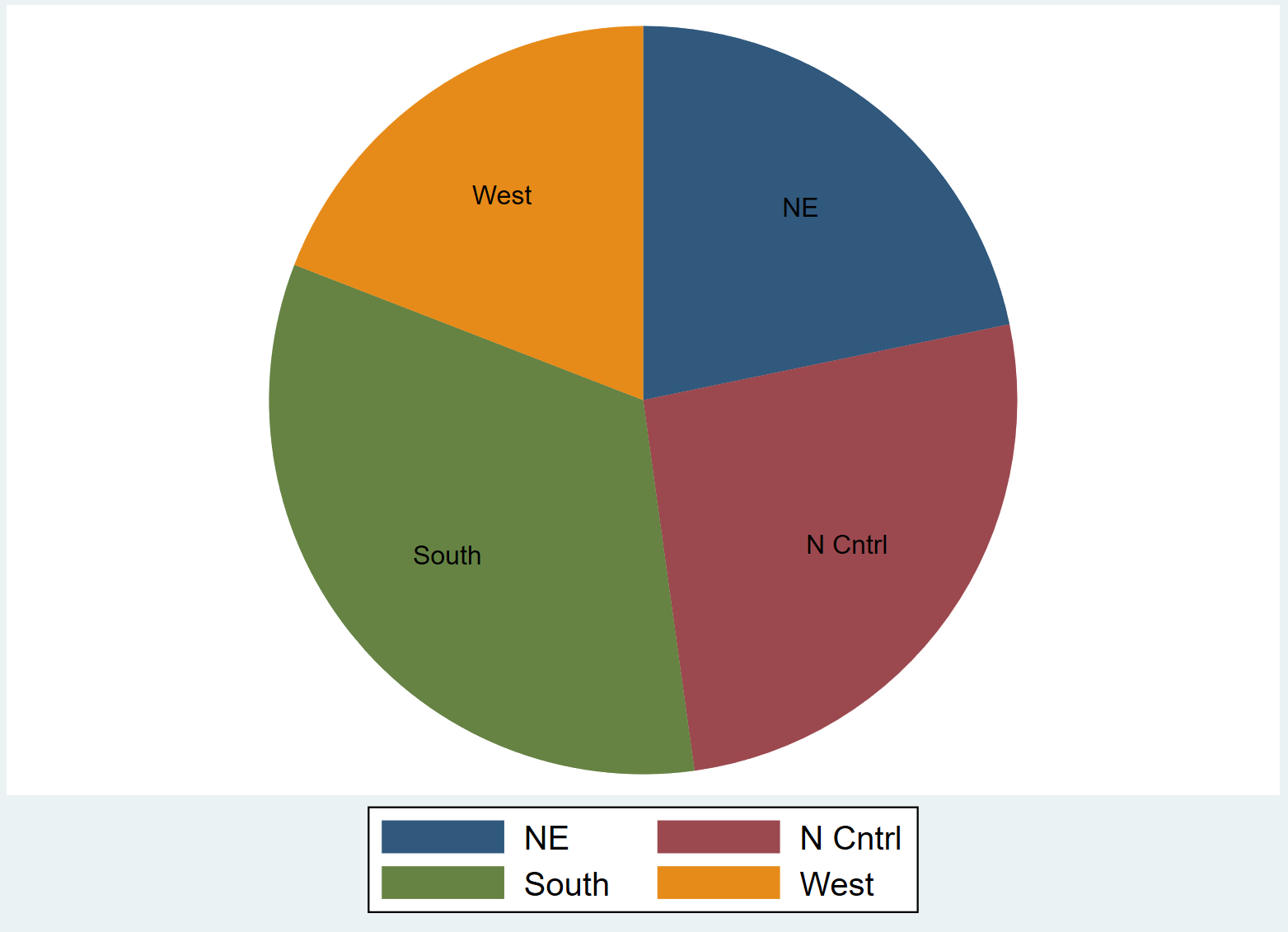

L’instruction canonique pour afficher l’intitulé textuel des modalités consiste à spécifier le paramètre _all name au sein de la clause d’étiquetage, sous la forme rigoureuse graph pie pop, over(region) plabel(_all name). À l’exécution, Stata identifie le texte associé à chaque modalité et positionne de façon autonome l’étiquette correspondante sur la trajectoire médiane de chaque secteur angulaire. Cette disposition fluidifie instantanément la compréhension globale du document en supprimant le besoin d’un tableau d’équivalence visuelle.

Toutefois, ce mécanisme automatique peut se heurter à des limitations géométriques lorsque la distribution présente des secteurs extrêmement fins. Dans l’éventualité où une tranche angulaire est trop étroite pour accueillir la chaîne typographique sans déborder de son périmètre physique, Stata tente un positionnement approximatif qui peut aboutir à des superpositions inélégantes. L’analyste doit alors intervenir manuellement en ajustant l’ancrage spatial de l’étiquette, en modifiant la taille des caractères ou en déportant l’annotation en dehors de la surface du disque à l’aide des modificateurs de distance radiale disponibles au sein de l’environnement graphique.

5.2 Affichage des pourcentages et des valeurs absolues

Au-delà de la qualification nominale des secteurs, la rigueur académique exige généralement la transcription explicite de l’information quantitative exacte sous-tendant la géométrie du disque. L’option plabel() répond à cette exigence par l’entremise des arguments percent et sum, qui pilotent l’intégration des métriques numériques au cœur de la représentation sectorielle.

L’implémentation de la commande graph pie pop, over(region) plabel(_all percent) substitue aux libellés textuels le calcul arithmétique rigoureux de la quote-part relative portée par chaque modalité. Par défaut, Stata affiche ces pourcentages avec un niveau de précision standardisé. Néanmoins, pour les travaux macroéconomiques requérant une exactitude accrue, l’analyste peut coupler l’instruction à une spécification de formatage numérique rigoureuse au moyen de l’argument format(), par exemple format(%9.1f), assurant ainsi une harmonisation visuelle irréprochable avec une décimale constante sur chaque segment.

Si la problématique de recherche nécessite d’expliciter le volume brut sous-jacent plutôt qu’une grandeur relative, l’argument sum sera mobilisé : graph pie pop, over(region) plabel(_all sum, format(%12.0fc)). Dans cette configuration, Stata calcule la masse totale absolue agrégée par tranche et l’affiche en appliquant des séparateurs de milliers normalisés. Cette double capacité de restitution — pourcentages ou grandeurs sommatoires brutes — confère au chercheur une flexibilité d’expression totale pour adapter la figure aux conventions dominantes de sa discipline de rattachement.

5.3 Personnalisation ciblée par tranche individuelle

L’un des atouts les plus raffinés de la syntaxe de Stata réside dans sa capacité à discriminer le traitement des étiquettes secteur par secteur, s’affranchissant du diktat de l’uniformité imposé par l’argument générique _all. Dans nombre d’articles scientifiques, l’intérêt de la démonstration ne porte que sur un sous-ensemble critique de la distribution, tel que la catégorie majoritaire ou une cohorte cible singulière, tandis que les autres strates n’ont qu’une vocation contextuelle secondaire.

Pour piloter sélectivement l’affichage, il suffit de substituer au mot-clé universel l’indice numérique correspondant à l’ordre d’apparition de la tranche sur le disque. Par exemple, l’instruction graph pie pop, over(region) plabel(1 name) plabel(3 percent) applique une dissymétrie délibérée : le premier segment portera son libellé nominal exclusif tandis que le troisième affichera son pourcentage mathématique, les tranches 2 et 4 demeurant totalement vierges de toute inscription intrusive.

Cette individualisation algorithmique s’étend également au paramétrage spatial du positionnement. En intégrant la sous-option gap() au sein de la déclaration d’une étiquette spécifique, le statisticien peut repousser ou rapprocher l’annotation par rapport au centre gravitationnel du secteur. Cette technique avancée se révèle salvatrice pour désengorger manuellement les secteurs contigus de dimensions modestes, en extrayant l’étiquette vers l’extérieur du disque pour en préserver l’intelligibilité absolue sans altérer la rigueur géométrique de la surface colorée sous-jacente.

6. Ajustements typographiques et esthétique des étiquettes

6.1 Modification de l’échelle typographique

La typographie constitue l’armature invisible de toute communication scientifique d’excellence. Dans Stata, les dimensions des caractères appliqués aux étiquettes internes via plabel() sont gouvernées par des valeurs scalaires relatives au schéma global, ce qui peut parfois engendrer des tailles de texte inadaptées lors de la réduction de la figure pour les colonnes d’une revue imprimée. La maîtrise de l’argument size() s’avère donc essentielle pour garantir l’équilibre visuel d’ensemble.

L’ajustement dimensionnel peut s’effectuer selon deux approches syntaxiques distinctes. La première repose sur l’utilisation des grandeurs relatives prédéfinies de la nomenclature Stata, s’échelonnant de tiny à huge, en passant par small, medium et large. La commande prend alors la formulation suivante : graph pie pop, over(region) plabel(_all percent, size(medium)). Cette standardisation garantit le respect des proportions typographiques conventionnelles établies par les concepteurs du moteur graphique.

La seconde approche, nettement plus souple et appréciée des maquettistes professionnels, fait appel à des facteurs de multiplication proportionnelle directe matérialisés par la syntaxe size(*1.2) ou size(*0.85). Cette modalité permet d’augmenter ou de comprimer l’échelle de fonte par incréments infinitésimaux jusqu’à l’obtention de l’encombrement géométrique optimal. Le calibrage de la taille doit systématiquement être évalué en regard des dimensions finales d’exportation afin d’éviter toute pixellisation ou chevauchement textuel lors de l’insertion dans un logiciel de traitement de texte comme LaTeX ou Microsoft Word.

6.2 Gestion chromatique du texte pour un contraste optimal

La lisibilité d’un texte incrusté à l’intérieur d’un secteur dépend directement du rapport de contraste lumineux établi entre la couleur de la police et la couleur de fond de la tranche sous-jacente. L’omission de ce contrôle conduit fréquemment à des aberrations ergonomiques où un libellé textuel de couleur sombre disparaît visuellement sur un segment bleu marine ou pourpre profond. Pour remédier à cet écueil, Stata propose l’option color(), applicable directement à l’intérieur du descripteur de label.

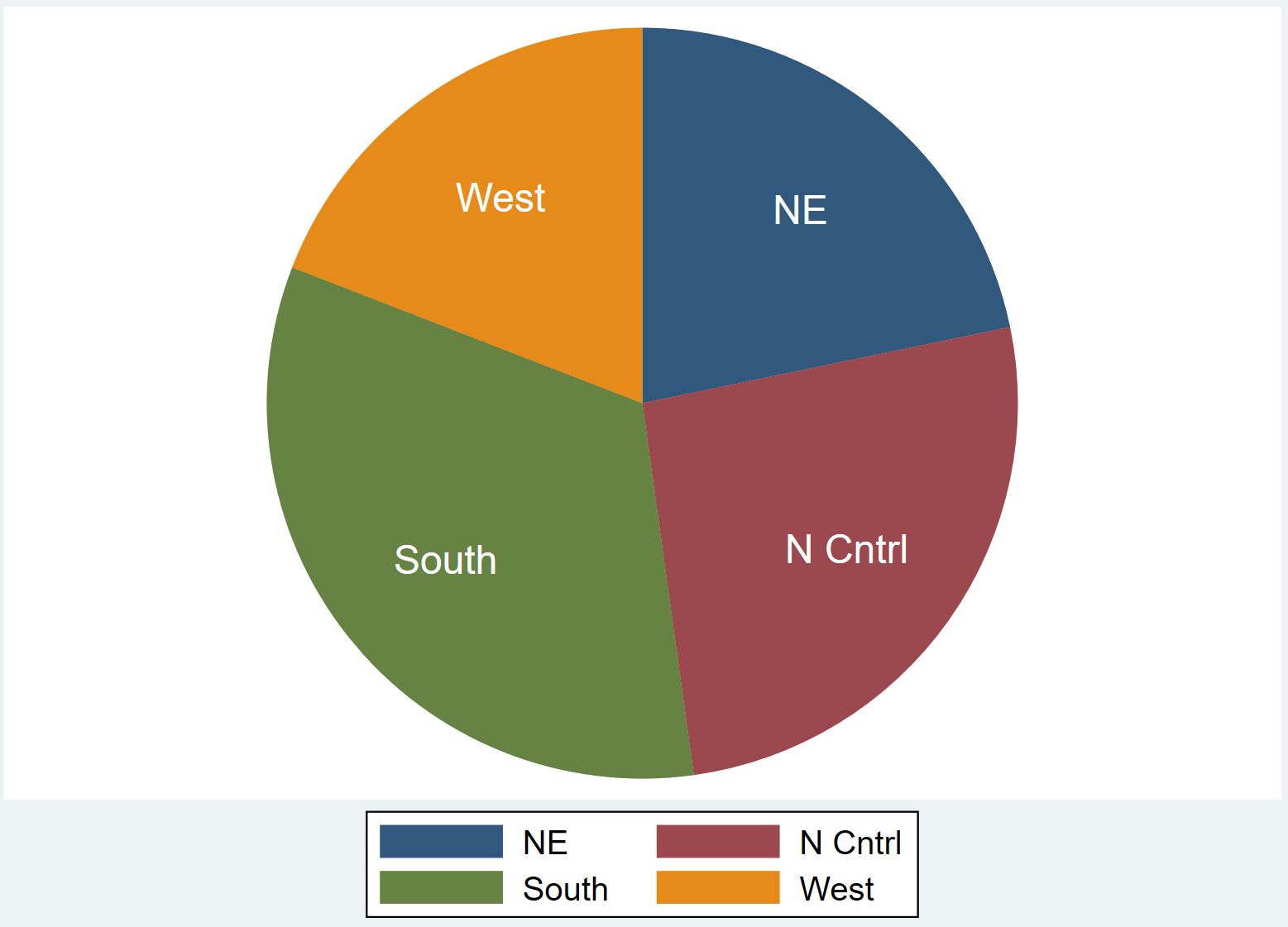

L’instruction graph pie pop, over(region) plabel(_all name, color(white)) force ainsi l’ensemble des étiquettes internes à adopter une teinte d’un blanc pur, garantissant une découpe visuelle éclatante dès lors que les tranches du diagramme mobilisent des pigments à haute saturation. L’analyste peut également convoquer des teintes spécifiques issues de la palette officielle du logiciel, comme gs16 pour un gris ultra-clair, ou faire appel à des définitions chromatiques personnalisées via des codes RGB précis.

Il est vivement conseillé de se référer aux standards internationaux d’accessibilité visuelle, à l’instar des directives WCAG (Web Content Accessibility Guidelines), qui imposent un ratio de contraste minimal de 4.5:1 pour le texte standard. En contexte académique, le chercheur devra faire preuve de discernement : si certaines tranches présentent des teintes claires tandis que d’autres s’avèrent sombres, l’application uniforme d’une couleur textuelle unique via _all sera proscrite au profit d’instructions individualisées sectorielles, alternant entre blanc et noir selon la réflectance locale de chaque segment.

6.3 Orientation et disposition angulaire

L’implantation spatiale standard d’un libellé au sein d’un secteur sectoriel est rigoureusement horizontale. Bien que cette orientation optimise le confort de lecture naturelle de gauche à droite, elle s’avère extrêmement coûteuse en termes de largeur géométrique disponible lorsque la tranche adopte un profil élancé, c’est-à-dire une surface angulaire étroite mais un grand rayon linéaire. Dans cette situation, les extrémités du mot ont tendance à déborder latéralement au-delà des limites du secteur.

Pour contourner cette contrainte physique, Stata permet d’ajuster l’orientation du texte à travers l’option orientation() ou par le biais d’angles de rotation spécifiques définis par l’argument angle() imbriqué au sein du sous-menu de labellisation. Il devient ainsi possible d’aligner le texte dans le sens radial du disque, orientant les mots du centre vers la périphérie à la manière des rayons d’une roue, réduisant drastiquement l’encombrement circonférentiel de l’annotation.

De surcroît, pour détacher visuellement un intitulé textuel d’un arrière-plan texturé ou aux teintes ambiguës, l’environnement Stata autorise l’adjonction d’une boîte d’encadrement protectrice au moyen des modificateurs box, fcolor() et lcolor(). L’insertion d’un cartouche blanc semi-opaque autour du texte crée une zone de silence visuel qui isole parfaitement le message alphanumérique de la matière graphique environnante, conférant à la figure un niveau de finition et de professionnalisme digne des meilleures publications internationales de cartographie statistique.

7. Contrôle, reconfiguration et suppression de la légende

7.1 Désactivation complète de la légende

Dans la configuration par défaut de la commande graph pie, Stata génère automatiquement une boîte de légende extérieure répertoriant la couleur assignée à chaque modalité ainsi que son étiquette correspondante. Cependant, dès lors que l’analyste fait le choix méthodologique d’implémenter un étiquetage textuel direct sur les tranches via les commandes plabel précédemment décrites, la légende externe devient structurellement redondante. Sa présence perpétue une duplication d’informations inutile qui viole le principe d’économie de l’encre popularisé par Edward Tufte.

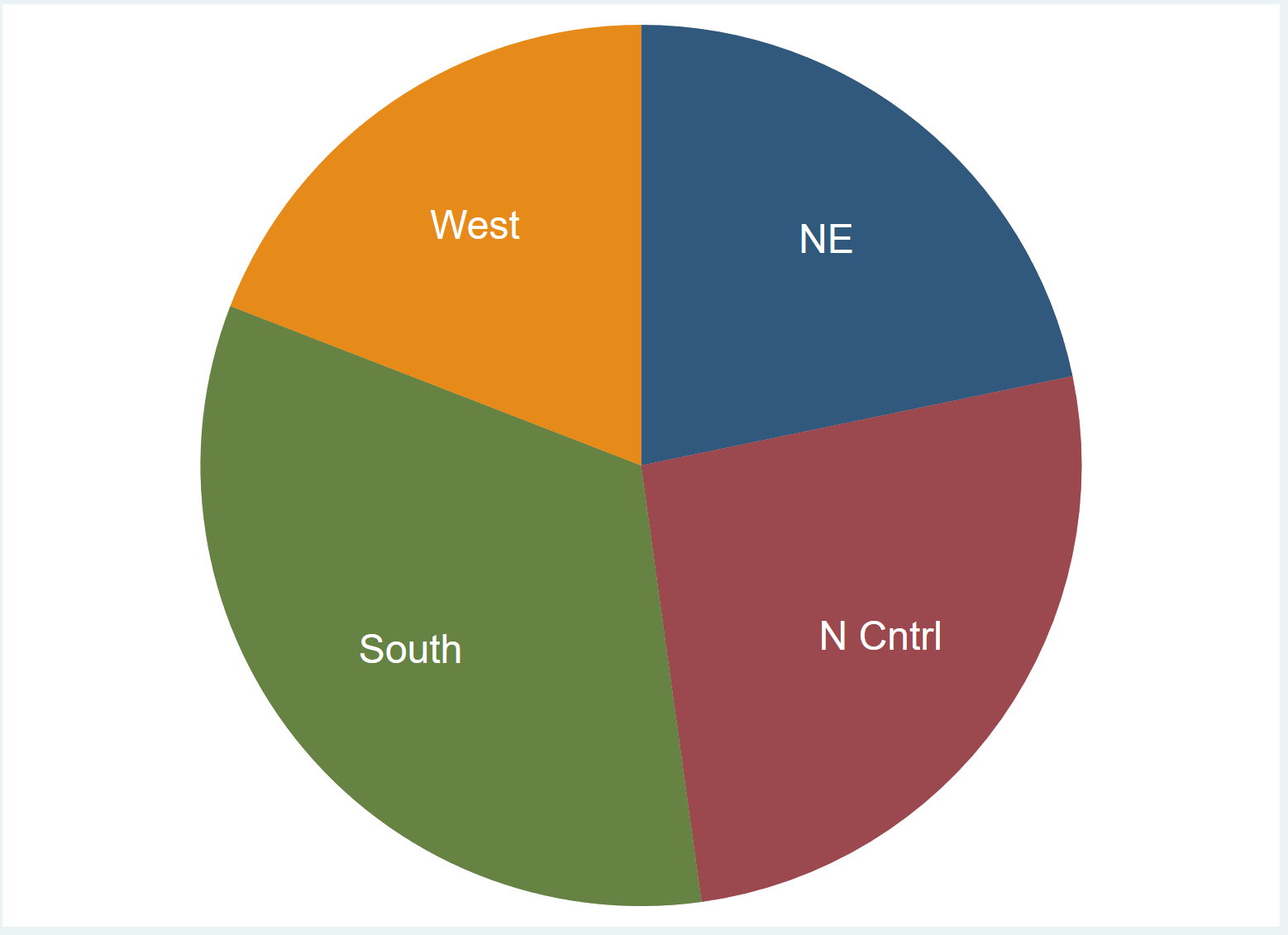

Pour éliminer cet artefact superfétatoire, la syntaxe de Stata intègre une commande d’inhibition directe et sans appel : l’option legend(off). L’exécution de l’instruction globale sous la forme graph pie pop, over(region) plabel(_all name) legend(off) modifie profondément le calcul d’occupation spatiale opéré par le moteur graphique.

Le principal avantage lié à la désactivation délibérée de la légende réside dans la reconquête intégrale de la surface d’affichage. Débarrassé de l’encart latéral ou inférieur réservé à la légende, le cercle central s’agrandit automatiquement pour occuper la totalité du cadre disponible au sein de la région de traçage. Cet accroissement significatif du diamètre du disque offre une surface volumique accrue pour chaque secteur, atténuant instantanément les problématiques de chevauchement d’étiquettes et conférant à l’ensemble une puissance expressive et une pureté esthétique remarquables.

7.2 Restructuration interne de la légende

Lorsque la complexité des données ou l’exiguïté des tranches interdit l’étiquetage direct et impose le maintien d’une légende extérieure, l’analyste doit en maîtriser scrupuleusement l’organisation géométrique interne. Par défaut, Stata empile les éléments de légende selon un agencement linéaire qui peut consommer une hauteur verticale excessive, au détriment de l’aire centrale allouée au diagramme circulaire.

La commande legend() permet de remodeler cette disposition via les sous-options cardinales rows(#) et cols(#). Si l’on dispose la légende au bas de la figure, il est ergonomiquement judicieux d’ordonner les descripteurs horizontalement sur une seule ligne étalée à l’aide de legend(rows(1)) ou sur deux rangées régulières avec legend(rows(2)). Cette répartition équilibre la composition graphique générale et prévient l’amincissement néfaste du disque central.

Par ailleurs, la sous-option order() offre une liberté totale quant à la sélection et à l’ordonnancement séquentiel des éléments textuels. Le statisticien peut délibérément exclure un segment non informatif de la légende ou inverser l’ordre des apparitions en spécifiant précisément la liste des indices numériques souhaités, sous la formulation legend(order(4 3 2 1)). Cette granularité permet de calquer rigoureusement la logique de lecture de la légende sur l’ordre géométrique d’apparition des tranches sur la circonférence du disque, réduisant considérablement la charge cognitive requise pour associer mentalement chaque modalité à sa couleur.

7.3 Positionnement cardinal et intégration graphique

L’implantation spatiale de la légende par rapport au corps de la figure est gouvernée par la sous-option position(#), qui mobilise la métaphore universelle d’un cadran d’horloge pour désigner les points cardinaux. La position position(12) situe l’encadré au pôle supérieur vertical, position(3) sur le flanc latéral droit, position(6) au pôle inférieur austral, et position(9) sur le flanc occidental gauche. Des positions intermédiaires, telles que position(2) ou position(5), sont également autorisées pour optimiser le calage dans les angles morts de l’image.

Pour les compositions complexes, Stata propose l’argument novateur ring(0), qui ordonne au moteur de calcul d’incruster la boîte de légende directement à l’intérieur de la surface de traçage du graphique, plutôt que de la reléguer sur le pourtour extérieur (la zone par défaut régie par ring(1) ou des valeurs supérieures). En combinant ring(0) avec un calage précis, par exemple legend(ring(0) position(11)), la légende vient se loger élégamment dans le coin supérieur gauche du cadre, exploitant un espace vide sans empiéter sur la courbure du disque.

Enfin, l’esthétique globale de la légende peut être épurée en neutralisant les bordures rectangulaires encombrantes et les fonds de remplissage opaques au moyen des arguments region(lcolor(none)) et region(fcolor(none)). Cette dématérialisation stylistique fond délicatement les descripteurs textuels au sein de l’environnement blanc immaculé de la figure, éliminant tout sentiment de surcharge institutionnelle et conférant au document les attributs graphiques des meilleures productions de data journalisme académique.

8. Personnalisation chromatique et palettes des tranches

8.1 Coloration individualisée des segments via pie()

Si les palettes générées automatiquement par Stata suffisent pour des analyses internes exploratoires, la diffusion scientifique ou l’intégration dans des rapports institutionnels exige fréquemment une intervention directe sur les teintes attribuées à chaque segment afin de respecter une charte éditoriale stricte ou d’instaurer des continuités symboliques conventionnelles (par exemple, des dégradés thermiques pour des niveaux de risque ou des teintes partisanes pour des forces politiques).

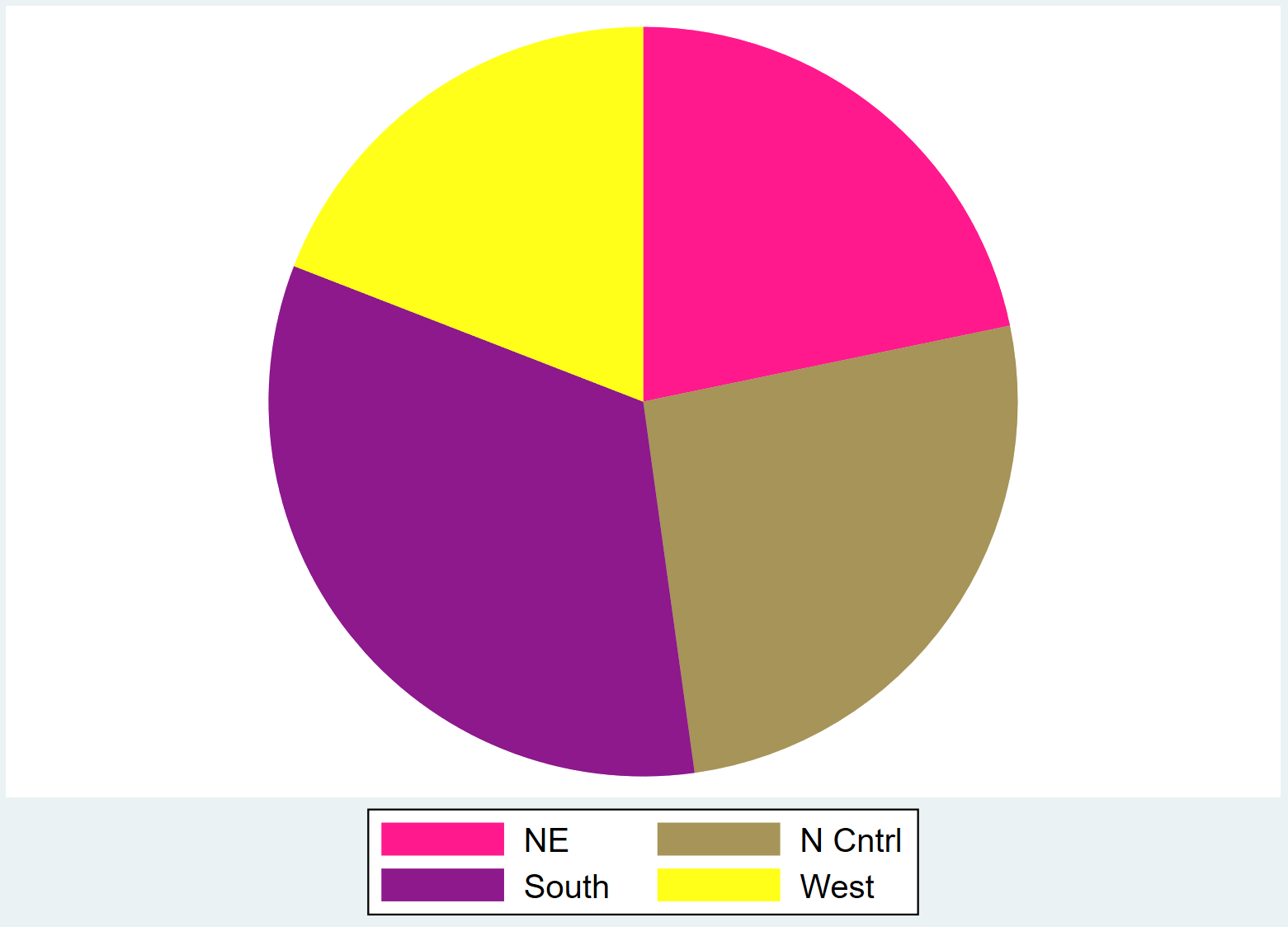

La commande maîtresse pour gouverner l’apparence unitaire d’un segment est l’option pie(#, color()), où le premier paramètre désigne l’indice numérique de la tranche cible selon l’ordre d’analyse déterminé par Stata. L’instruction graph pie pop, over(region) pie(1, color(navy)) pie(2, color(cranberry)) permet ainsi de moduler sélectivement les deux premiers secteurs en leur assignant respectivement un bleu marine institutionnel profond et un bordeaux subtil, tout en laissant les segments ultérieurs sous la gouvernance du schéma standardisé par défaut.

L’univers chromatique de Stata ne se limite pas à la centaine d’appellations nominales prédéfinies (telles que forest_green, gold ou slate). Il prend en charge l’espace universel de colorimétrie numérique par l’entremise des codes hexadécimaux et des triplets RGB. L’insertion d’une formule telle que pie(3, color(« 34 139 34 »)) ou pie(4, color(« #2E4053 »)) confère au chercheur une liberté de calibrage absolue, garantissant une conformité mathématique parfaite avec les chartes graphiques des universités, des bailleurs de fonds ou des revues académiques de premier rang.

8.2 Harmonisation globale par les schémas Stata

Au lieu de redéfinir manuellement et de façon fastidieuse chaque tranche au moyen d’options unitaires répétitives, il est souvent bien plus efficient et rigoureux de confier la cohérence esthétique d’ensemble à un schéma global institutionnel. Le schéma gouverne instantanément la palette chromatique, éliminant les dissonances visuelles et assurant l’homogénéité de style sur une collection de cinquante figures distinctes au sein d’un même manuscrit.

La modification du schéma s’opère de façon globale dans la session de travail via la commande universelle set scheme schemename, ou de manière locale au sein d’une instruction graphique isolée à travers l’option scheme(schemename). Le catalogue des styles offre des options remarquables pour la publication : le schéma historique s2color cède avantageusement la place dans les versions contemporaines de Stata au schéma moderne stcolor, ou au schéma épuré s1color qui supprime les aplats de fond gris au profit d’un minimalisme blanc immaculé.

Pour les soumissions au sein de revues scientifiques imposant une impression strictement non chromatique, l’utilisation du schéma s1mono ou s2mono s’avère indispensable. Ces environnements convertissent l’ensemble de la figure en un dégradé de niveaux de gris rigoureusement calculé pour préserver la séparabilité visuelle des strates adjacentes. L’anticipation de cette contrainte dès le stade du codage dans Stata évite au chercheur les écueils d’une conversion post-production non maîtrisée où des teintes chromatiques distinctes viendraient à fusionner en une nuance d’encre identique lors du tirage rotatif.

8.3 Textures, bordures et délimitations des tranches

L’une des vulnérabilités fondamentales du diagramme circulaire réside dans le flou de démarcation qui peut survenir lorsque deux segments contigus présentent des intensités lumineuses proches ou lorsque la figure est visualisée dans des conditions d’éclairage dégradées. Pour ancrer solidement la géométrie sectorielle, il est recommandé de maîtriser le traitement des lignes de contour séparatrices des segments au moyen des commandes de ligne vectorielle.

L’argument line() appliqué aux tranches permet d’intervenir chirurgicalement sur le tracé périphérique. L’exécution de graph pie pop, over(region) pie(_all, lcolor(black) lwidth(medium)) force l’adjonction d’un liseré noir d’épaisseur moyenne autour de l’intégralité des secteurs du disque. Cette frontière linéaire explicite garantit une découpe parfaite des angles géométriques, améliorant substantiellement la lisibilité de la figure, singulièrement lorsque le diagramme fait appel à des schémas monochromes ou pastel.

Pour les contextes où l’impression en noir et blanc intégrale est requise sans recours possible aux gradients de gris (comme dans les actes de colloques reprographiés par des procédés élémentaires), Stata autorise l’application de motifs de hachures et de trames géométriques au sein des surfaces via des options de remplissage spécialisées. Bien que l’ergonomie visuelle contemporaine privilégie la pureté des aplats uniformes, la maîtrise des textures de bordure offre une parade méthodologique souveraine contre les pertes de données causées par les aléas de l’impression physique basse définition.

9. Mise en valeur visuelle et effet d’explosion de tranches

9.1 Principe et syntaxe du détachement de tranche

Dans la rhétorique visuelle des données quantitatives, il est fréquent que le chercheur cherche à focaliser l’attention du lectorat sur une modalité empirique précise qui matérialise l’argument central de sa contribution académique — qu’il s’agisse de la surreprésentation critique d’un segment à risque ou de l’effondrement démographique d’une cohorte singulière. Le sous-système graphique de Stata permet de concrétiser cette intention stylistique par le biais de l’extrusion sectorielle, couramment désignée sous le terme d’explosion de tranche.

L’activation de cette mécanique géométrique s’effectue au sein de l’option de tranche pie() en adjoignant le descripteur d’extrusion explode ou explode(#). Lorsque l’on formule la commande graph pie pop, over(region) pie(3, explode), Stata désolidarise le troisième segment du centre névralgique du disque et le repousse radialement vers l’extérieur selon une distance standardisée par défaut. Cette translation crée une rupture visuelle immédiate qui capte instantanément le regard de l’observateur avant toute exploration séquentielle des autres données.

La précision de l’extrusion peut être ajustée en fournissant un paramètre numérique d’échelle, par exemple pie(3, explode(15)). Cette grandeur définit le décalage radial en pourcentage proportionnel par rapport au rayon standard du cercle. Le recours à cette technique doit néanmoins rester hautement mesuré et répondre à un dessein démonstratif explicite : l’extrusion d’un secteur détruit la circularité continue du disque et complique l’estimation comparative des angles, car les lignes médianes des rayons ne convergent plus vers un point d’origine partagé unique.

9.2 Explosion multiple et focalisation analytique

La syntaxe de Stata ne limite pas le phénomène de dislocation à un secteur isolé ; elle autorise l’extrusion simultanée de multiples tranches au sein de la même composition graphique. Cette disposition trouve toute sa pertinence méthodologique lorsque la variable catégorielle analysée présente une dichotomie sous-jacente ou une partition de second rang qui divise naturellement l’échantillon en deux macro-ensembles distincts.

À titre d’illustration, si une analyse socio-démographique oppose conceptuellement les deux régions du Sud et de l’Ouest aux entités historiques du Nord et de l’Est, le chercheur peut délibérément formuler l’instruction suivante : graph pie pop, over(region) pie(3, explode) pie(4, explode). Cette syntaxe segmente physiquement le disque en deux hémisphères distanciés, traduisant géométriquement la scission structurelle existant au sein des données sans pour autant briser l’exhaustivité de la répartition proportionnelle globale.

Il importe toutefois de mettre en garde les praticiens contre les excès d’extrusions non coordonnées. Lorsque l’ensemble des tranches d’un diagramme circulaire se retrouve éclaté de manière anarchique vers l’extérieur au moyen de formulations généralisées, la figure perd intégralement sa vertu synthétique. L’artefact résultant, dispersé en une constellation de fragments flottants sans centre de gravité identifiable, génère une distorsion perceptuelle majeure qui rend toute comparaison fine de superficies mathématiquement illisible pour le destinataire de la recherche.

9.3 Rotation angulaire du disque avec angle()

La convention de départ adoptée par Stata place systématiquement la première ligne de démarcation sectorielle au sommet vertical supérieur, correspondant à 90 degrés dans le repère trigonométrique (ou à 12 heures sur un cadran). Bien que cette règle présente l’avantage d’une uniformité constante, elle ne produit pas toujours l’équilibre visuel optimal, particulièrement lorsque des étiquettes volumineuses se heurtent à la marge supérieure ou lorsqu’un secteur focal étroit se retrouve malencontreusement relégué dans une position angulaire peu propice à l’immédiateté de la lecture.

Pour gouverner la cinématique spatiale de la figure, Stata intègre l’option de rotation angle(#). L’argument numérique passé à cette fonction exprime, en degrés d’arc, la valeur de rotation appliquée au point d’origine du premier secteur géométrique, progressant dans le sens horaire. Ainsi, la formulation graph pie pop, over(region) angle(180) opère un pivotement complet d’un demi-cercle, inversant la polarité verticale de la distribution et positionnant l’amorce de la première tranche exactement au pôle sud de la composition graphique.

Cette maîtrise de l’orientation angulaire permet au chercheur d’appliquer les principes d’optimisation de la trajectoire de lecture oculaire. Dans les sociétés occidentales, le balayage visuel spontané d’un document opère selon un schéma en Z, partant de l’angle supérieur gauche pour converger vers la zone inférieure droite. En ajustant finement l’angle d’attaque d’un diagramme circulaire, l’analyste peut s’assurer que la catégorie méthodologiquement prépondérante vient se caler exactement dans le premier quadrant de balayage attentionnel, maximisant ainsi l’impact pédagogique et la fluidité d’assimilation de l’évidence empirique exposée.

10. Ordonnancement logique et tri des données

10.1 Tri croissant et décroissant des tranches

L’un des défauts les plus préjudiciables à l’intelligibilité d’un diagramme circulaire non paramétré est la disposition anarchique des tranches selon l’ordre brut d’enregistrement des données ou l’ordre alphabétique aléatoire de leurs intitulés. Face à une succession désordonnée de parts larges et étroites entremêlées, l’esprit humain est contraint à un effort d’analyse laborieux pour hiérarchiser l’importance relative de chaque sous-groupe. L’introduction d’un tri systématique constitue la réponse méthodologique par excellence à cette surcharge cognitive.

Au sein de la commande graph pie, l’ordonnancement mathématique des parts s’opère très simplement en intégrant la sous-option sort directement à l’intérieur de la clause de segmentation catégorielle. En exécutant l’instruction canonique graph pie pop, over(region, sort), Stata ordonne automatiquement les tranches géométriques de la plus modeste à la plus volumineuse selon une trajectoire circonférentielle ascendante.

Si la logique démonstrative privilégie une mise en exergue immédiate des catégories massives suivie d’une décroissance continue vers les composantes marginales — ce qui représente la convention de communication la plus efficace et la plus universellement reconnue en économétrie appliquée —, l’analyste associera l’argument de tri à la commande de classement décroissant via la syntaxe over(region, sort descending). Cette organisation séquentielle harmonieuse fluidifie la lecture comparative en permettant au public de visualiser instantanément la hiérarchie structurelle des données sans la moindre hésitation analytique.

10.2 Tri basé sur des variables externes

Bien que le tri proportionnel direct basé sur la taille intrinsèque des tranches réponde à la majorité des exigences descriptives, des problématiques scientifiques avancées requièrent d’ordonner la séquence sectorielle selon une logique exogène, dictée par une métrique tierce absente de la géométrie immédiate du tracé mais conceptuellement prédominante dans l’hypothèse de recherche testée.

Stata permet de répondre à cette exigence méthodologique complexe au moyen de l’argument enrichi sort(varname) imbriqué au sein de l’option over(). Cette fonctionnalité sophistiquée ordonne les catégories de la variable de segmentation en fonction de la valeur scalaire (moyenne ou médiane) prise au sein de chaque strate par une variable numérique auxiliaire déclarée dans le jeu de données.

À titre d’exemple paradigmatique, lors de l’étude de la répartition démographique de la population par région, un chercheur peut juger indispensable d’ordonner les tranches régionales non pas selon leur poids démographique brut, mais selon le revenu médian par tête ou selon l’ancienneté chronologique historique d’adhésion à la fédération. La commande graph pie pop, over(region, sort(medage)) ordonnera ainsi les secteurs territoriaux sur la circonférence du disque dans l’ordre strict du vieillissement médian de leurs populations respectives, articulant élégamment deux dimensions statistiques au sein d’une matrice visuelle cohérente et scientifiquement enrichie.

10.3 Agrégation des catégories mineures en une tranche résiduelle

Lorsque la variable de partition catégorielle comporte un nombre substantiel de modalités — par exemple, la ventilation des exportations nationales à travers cinquante pays partenaires —, la génération directe d’un diagramme circulaire engendre une fragmentation chaotique du disque. Une myriade de micro-tranches, représentant chacune une fraction infime de pourcent, vient saturer l’espace graphique, rendant toute distinction de couleur impossible et provoquant des collisions inextricables d’étiquettes typographiques.

Pour préserver l’intégrité de la figure, la méthodologie quantitative commande de fixer un seuil critique d’inclusion — communément situé entre trois et cinq pour cent de la masse globale — et de regrouper impérativement l’ensemble des modalités situées sous cette limite au sein d’une tranche résiduelle commune standardisée, traditionnellement baptisée Autres ou Reste du monde. Dans Stata, cette opération d’assainissement s’exécute élégamment en amont de la commande de tracé au moyen des instructions d’algèbre relationnelle egen et recode.

Le protocole consiste à dériver la somme globale par catégorie via egen sum_pop = sum(pop), by(category), à convertir cette grandeur en part relative, puis à mobiliser recode pour fusionner sous un identifiant unifié toutes les strates dont la contribution relative n’atteint pas le seuil analytique requis. L’application ultérieure de graph pie produit une figure impeccable, comprenant un nombre restreint de secteurs dominants parfaitement individualisés et une tranche composite unique. Par convention esthétique, cette catégorie agrégée résiduelle sera avantageusement repoussée en position terminale du disque et habillée d’une teinte neutre, tel qu’un gris sourd, signalant explicitement son caractère composite au lecteur averti.

11. Titrage, annotations et métadonnées pour la publication

11.1 Structuration des titres et sous-titres

Dans l’architecture d’un manuscrit scientifique, une figure graphique doit être pleinement autonome, c’est-à-dire intelligible par elle-même sans contraindre systématiquement le lecteur à parcourir le corps du texte pour en déchiffrer les prémisses conceptuelles. Cette autonomie sémantique repose sur une armature textuelle rigoureuse articulée autour d’un titre formel et d’un sous-titre descriptif précis, régis sous Stata par les commandes globales title() et subtitle().

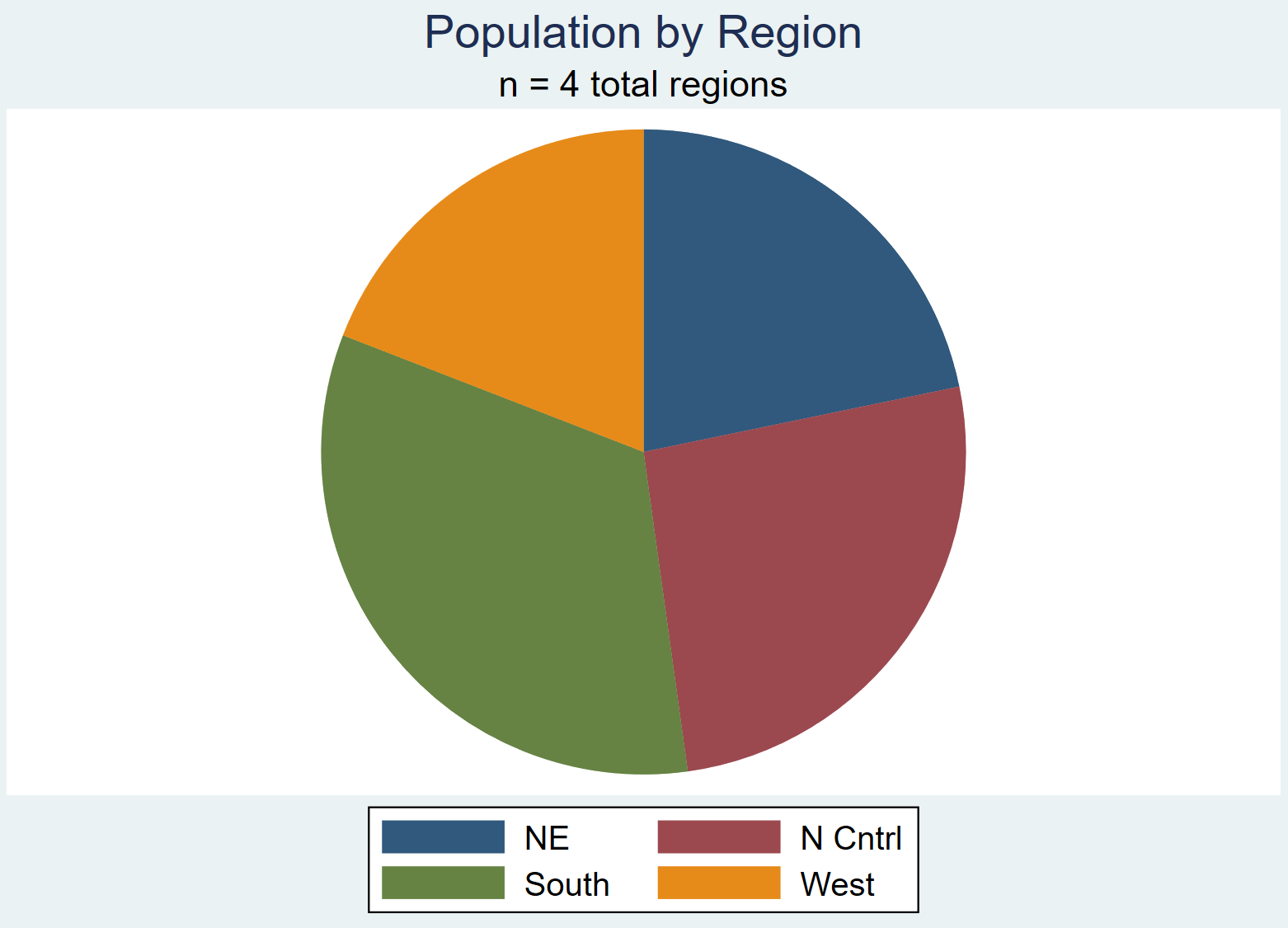

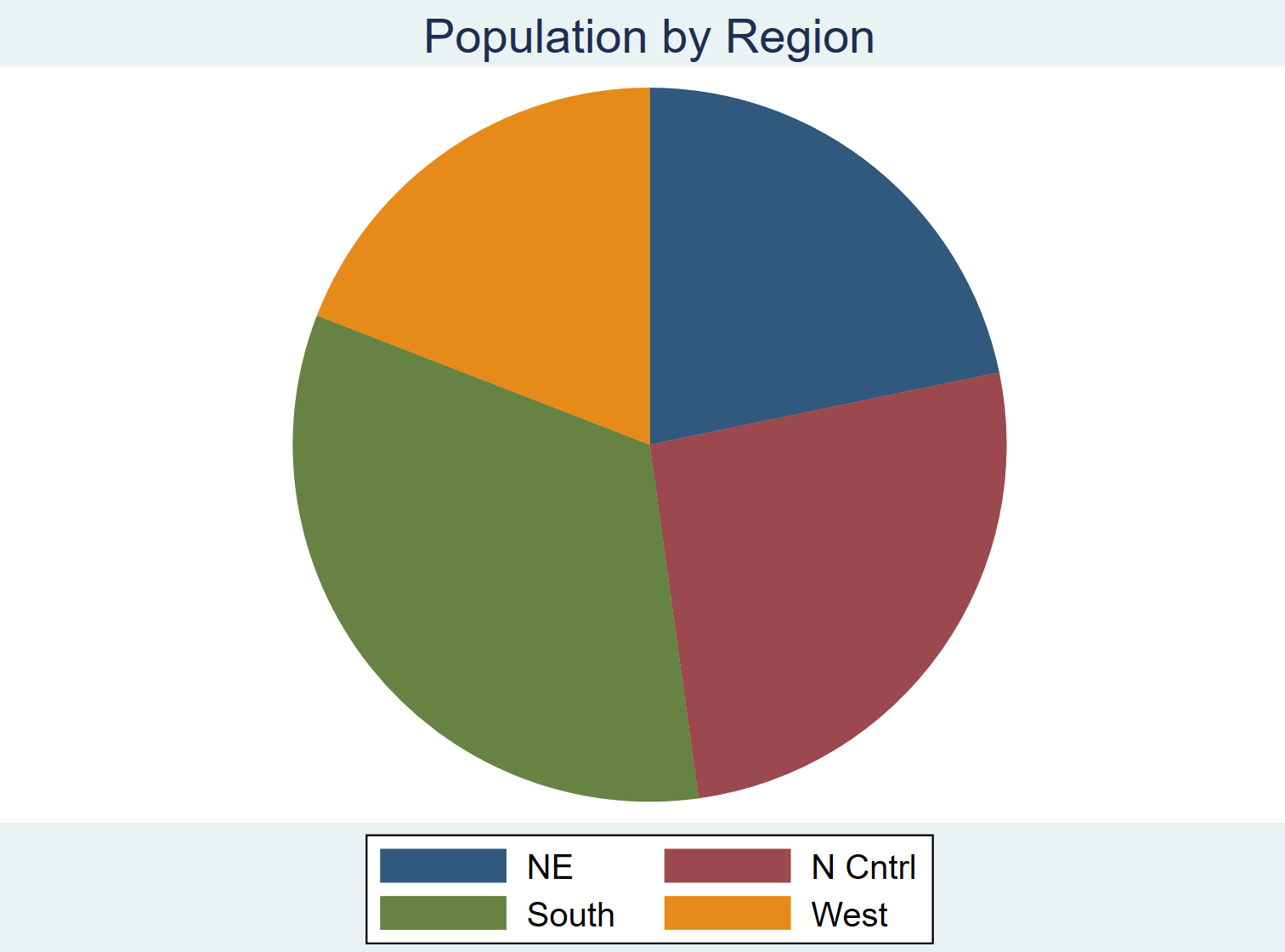

L’attribution d’un intitulé principal s’opère au moyen de la syntaxe title(« Répartition de la population par région », size(medium) color(black)). Le choix des termes doit privilégier la concision et la neutralité épistémologique, en évitant les tournures journalistiques au profit de formules décrivant rigoureusement les variables mobilisées. L’option subtitle(), quant à elle, intervient pour expliciter le cadre temporel ou spatial de la cohorte observée, sous la forme par exemple de subtitle(« Recensement décennal des États-Unis, données agrégées »).

Le positionnement et la typographie de ces en-têtes peuvent être modalisés avec une extrême finesse. Par défaut, Stata centre harmonieusement les titres au pôle supérieur de la région graphique générale. Toutefois, pour se conformer aux feuilles de style de certaines maisons d’édition universitaires préconisant l’alignement sur le bord gauche de la figure, l’analyste ajoutera le modificateur span et spécifiera justification(left). Cette instruction force le texte à ancrer son origine sur la marge extérieure gauche extrême de la boîte englobante, offrant une géométrie rigoureuse et assurant une continuité visuelle parfaite avec les colonnes de texte de l’article imprimé.

11.2 Documentation de la source et notes méthodologiques

L’éthique scientifique et la déontologie de la recherche empirique imposent la traçabilité intégrale de l’origine des données exploitées. Un graphique démuni de mention de source claire perd immédiatement sa crédibilité en contexte académique. La commande graph pie prend en charge cette obligation documentaire fondamentale par l’entremise de l’option note(), qui insère une ligne textuelle standardisée au pôle inférieur austral de la figure.

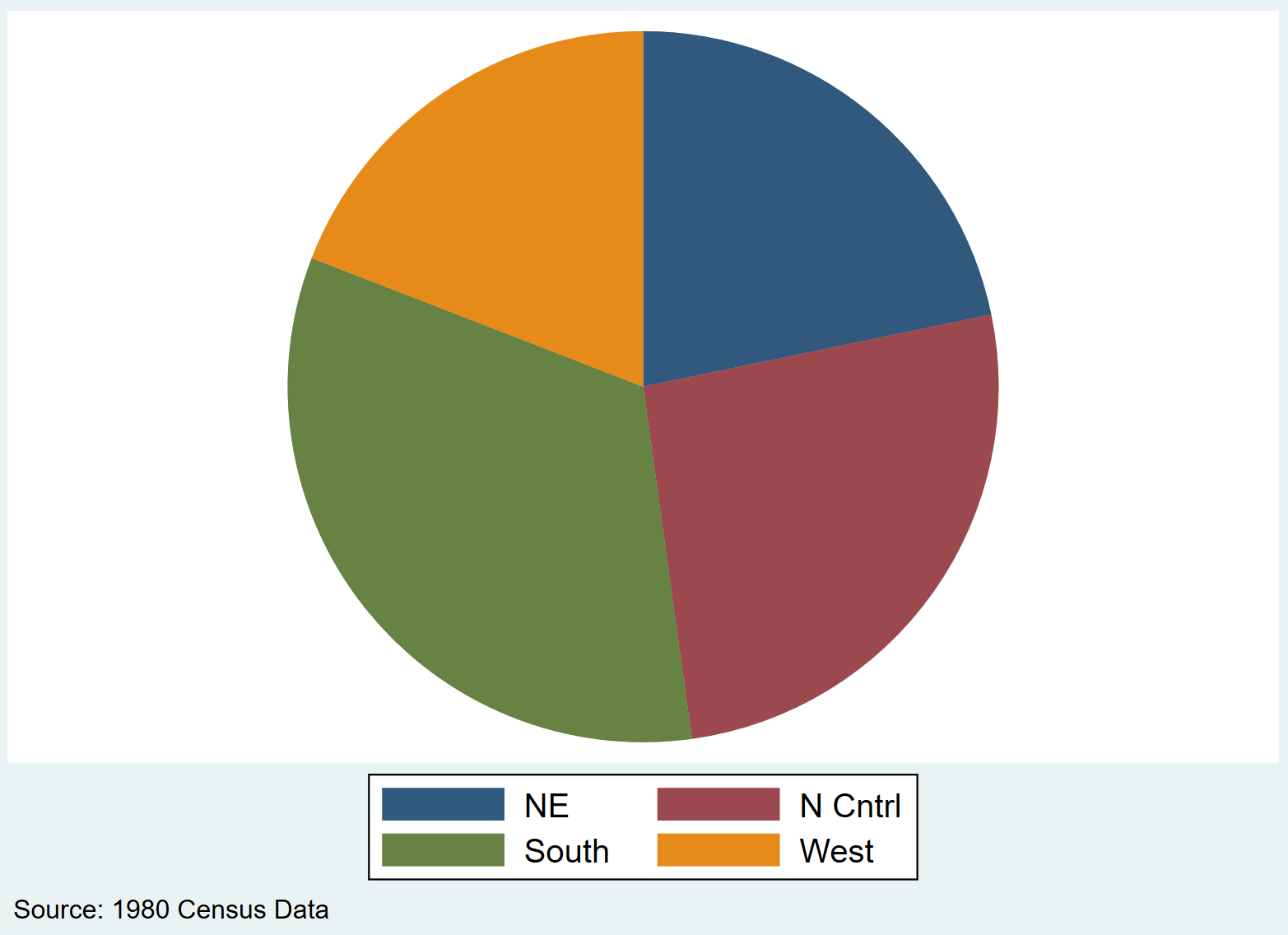

L’implémentation rigoureuse prendra la forme suivante : note(« Source : U.S. Census Bureau, 1980. Calculs effectués par les auteurs. N = 50 États. »). Outre la désignation de l’institution productrice du corpus primaire, il est hautement recommandé d’intégrer dans cette note de bas de page la taille totale effective de l’échantillon analysé (le N effectif) ainsi que d’éventuelles clarifications relatives aux imputations statistiques ou aux exclusions méthodologiques préalables.

Dans l’éventualité où le protocole expérimental implique des pondérations d’enquête probabilistes complexes ou si des conditions d’exclusion par filtre if ont substantiellement modifié l’assiette du dénominateur, cette information méthodologique critique doit impérativement être explicitée dans la note via l’adjonction de lignes de texte successives, séparées par des guillemets autonomes à l’intérieur de la déclaration note(« Ligne 1 » « Ligne 2 »). Stata empilera verticalement ces annotations avec un interligne régulier, fournissant au lecteur l’ensemble des clés d’interprétation indispensables sans surcharger le corps géométrique central.

11.3 Gestion des marges et du cadrage d’ensemble

L’aspect professionnel d’une illustration repose pour une large part sur la maîtrise des espaces négatifs, c’est-à-dire l’équilibre des marges vides entourant le sujet central de la représentation. Un diagramme circulaire dont les bordures viennent buter violemment contre les bords du cadre d’exportation dégage un sentiment d’oppression visuelle, tandis qu’un disque minuscule flottant au milieu d’un vaste vide spatial traduit une mauvaise gestion de l’emprise géométrique.

Stata structure son espace graphique en deux zones concentriques emboîtées : la plotregion, qui constitue l’enveloppe immédiate au sein de laquelle s’inscrit le disque circulaire, et la graphregion, qui englobe la totalité du canevas incluant les marges périphériques, les titres et les notes documentaires. Le calibrage de ces espaces s’exécute par le biais des options couplées plotregion(margin()) et graphregion(margin()).

Pour éliminer les zones blanches superflues et maximiser le diamètre du disque au sein d’une mise en page dense, le chercheur spécifiera plotregion(margin(zero)) et graphregion(margin(small)). De surcroît, il est crucial d’harmoniser les couleurs d’arrière-plan en déclarant graphregion(color(white)) et plotregion(color(white)), neutralisant ainsi les colorations d’ambiance bleutées ou grisâtres propres à certains schémas natifs qui génèrent des bordures disgracieuses lors de l’insertion sur des pages de manuscrit blanches immaculées.

12. Exportation haute résolution et automatisation dans les do-files

12.1 Exportation vectorielle et matricielle via graph export

La finalité ultime de la confection d’un diagramme circulaire sous Stata réside dans son extraction du logiciel vers un format de fichier autonome exploitable par les chaînes d’édition professionnelle. L’instruction fondamentale dédiée à cette opération est la commande universelle graph export, qui convertit instantanément l’image résidente dans la mémoire active vers le répertoire de travail désigné du système informatique.

En contexte de recherche et de publication scientifique, la sélection du format de sortie revêt une importance technique critique. Le chercheur doit privilégier de façon absolue les formats vectoriels, tels que l’Encapsulated PostScript (EPS), le Portable Document Format (PDF) ou le Scalable Vector Graphics (SVG). L’exécution de graph export « figure1.pdf », as(pdf) replace génère un fichier dont les lignes, les courbes trigonométriques et les caractères typographiques ne sont pas stockés sous forme de pixels mais de primitives mathématiques vectorielles pures. Cette propriété garantit une netteté absolue et une résolution d’impression infinie, quelle que soit l’échelle d’agrandissement appliquée lors de la composition du manuscrit sous des moteurs comme LaTeX.

Lorsque les exigences de soumission imposent des formats matriciels fermés (tels que le PNG ou le TIFF pour certains comités éditoriaux médicaux), il est impératif d’adjoindre le modificateur de densité de pixels width() ou de spécifier un niveau de résolution au pouce exceptionnel. L’instruction prendra alors la forme impérative graph export « figure1.png », as(png) width(3000) replace. Ce calibrage génère une image matricielle ultra-haute définition, prévenant toute dégradation floue ou crénelée lors de l’examen sur écran haute densité ou lors du tirage rotatif sur papier couché.

12.2 Intégration et reproductibilité dans les scripts do-file

L’un des piliers cardinaux de la science moderne réside dans le principe de reproductibilité intégrale des résultats empiriques. La manipulation interactive de graphiques à la souris via l’interface graphique utilisateur (GUI) de Stata doit être formellement bannie des protocoles de recherche, car elle ne laisse aucune trace documentaire auditable et interdit toute reproduction exacte des figures en cas de révision de la base de données sous-jacente. L’ensemble des instructions graphiques doit être consigné dans un fichier de commandes scripté, le fameux do-file.

L’intégration vertueuse au sein d’un do-file s’articule autour de constructions logiques modulaires mobilisant les variables macroéconomiques locales (local) et globales (global). Cette architecture de programmation avancée permet de paramétrer au sommet du script les répertoires d’exportation, les palettes institutionnelles ou les clauses de filtrage, avant d’appeler séquentiellement la routine de tracé au sein d’une boucle itérative automatisée :

Dans un script d’excellence, la commande graph pie est rédigée de manière structurée sur plusieurs lignes consécutives à l’aide des délimiteurs de continuité syntaxique ///, garantissant une lisibilité optimale du code pour les coauteurs ou les auditeurs en révision ouverte. L’analyste y intègre les métadonnées de titrage, l’agencement des schémas, les coordonnées de découpe sectorielle et l’instruction finale d’exportation vectorielle sans requérir la moindre intervention manuelle extérieure, scellant un pipeline d’analyse de données irréprochable du chargement du fichier brut jusqu’au livrable visuel définitif.

12.3 Synthèse critique et arbre décisionnel d’usage

Au terme de cette exploration méthodique approfondie des diagrammes circulaires sous Stata, il convient de formuler une synthèse critique lucide quant aux limites inhérentes à cette famille géométrique. Bien que la commande graph pie déploie une sophistication technique remarquable permettant de pallier de nombreuses contraintes visuelles, le diagramme circulaire demeure un instrument graphique à l’ergonomie intrinsèquement fragile, dont l’usage doit être strictement réservé à des configurations structurales précises.

Pour orienter l’arbitrage méthodologique du statisticien dans sa pratique de publication, l’arbre décisionnel d’usage s’articule autour des critères formels suivants :

• Structure des données : Si la variable étudiée n’exprime pas une partition mathématique exhaustive et strictement exclusive d’un ensemble fini totalisant 100 %, l’usage du diagramme circulaire est formellement prohibé.
• Nombre de modalités : Si la variable catégorielle comporte plus de cinq ou six modalités distinctes après agrégation résiduelle éventuelle, le chercheur doit renoncer au cercle et opter impérativement pour un diagramme à barres horizontales via graph hbar, seul capable de garantir la séparation spatiale fluide d’une nomenclature étendue.
• Proximité des grandeurs relatives : Si l’analyse requiert d’appréhender des variations fines d’ordre de grandeur (par exemple des parts de marché s’échelonnant de manière serrée à 22 %, 23 % et 24 %), les angles d’un disque circulaire s’avèrent incapables de retranscrire cette nuance à l’œil nu ; le recours au diagramme cartésien à échelle linéaire alignée redevient l’obligation méthodologique absolue.
• Présence de comparaisons temporelles : Si le protocole vise à illustrer l’évolution d’une composition structurelle à travers dix années consécutives, la juxtaposition de dix diagrammes circulaires induit une charge cognitive insoutenable pour le lecteur. Cette problématique doit être exclusivement confiée à des surfaces cumulées ou à des barres empilées normalisées via graph bar, over() stack.

Avant d’acheminer un manuscrit vers un comité de lecture universitaire, l’analyste soumettra sa figure à une grille de contrôle finale : élimination intégrale des redondances entre légendes et étiquettes directes, validation formelle du contraste chromatique pour l’impression monochrome, traçabilité exhaustive des sources documentaires en note australe, et exportation exclusive en format vectoriel sans compression destructrice. Le respect scrupuleux de ces exigences fondamentales assure la transformation d’un simple calcul de répartition dans Stata en un artefact visuel d’une irréprochable élégance intellectuelle, servant avec loyauté la clarté et la rigueur de la vérité empirique.

Références

• Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experiment, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531-554. https://doi.org/10.1080/01621459.1984.10478080
• Mitchell, M. N. (2012). A Visual Guide to Stata Graphics (3e éd.). Stata Press. https://www.stata-press.com/books/visual-guide-to-stata-graphics/
• Spence, I. (2005). No humble pie: The origins and usage of a statistical chart. Journal of Educational and Behavioral Statistics, 30(4), 353-368. https://doi.org/10.3102/10769986030004353
• StataCorp. (2023). Stata Graphics Reference Manual: Release 18. Stata Press. https://www.stata.com/manuals/g.pdf
• Tufte, E. R. (2001). The Visual Display of Quantitative Information (2e éd.). Graphics Press. https://www.edwardtufte.com/tufte/books_vdqi
• Wilkinson, L. (2005). The Grammar of Graphics (2e éd.). Springer. https://doi.org/10.1007/0-387-28695-0
