Comment créer un graphique de densité dans Matplotlib (avec exemples)

Dans le domaine de l’analyse exploratoire de données et de la modélisation statistique moderne, la représentation visuelle de la distribution d’une variable aléatoire continue constitue une étape fondamentale. Si l’histogramme traditionnel demeure l’outil graphique le plus universellement répandu depuis son introduction formelle par Karl Pearson à la fin du dix-neuvième siècle, ses limites intrinsèques — notamment la sensibilité arbitraire au choix de l’origine et de la largeur des classes — incitent fréquemment les analystes et les chercheurs à lui préférer l’estimation de la densité par noyau, communément désignée sous l’acronyme KDE pour Kernel Density Estimation. Cette approche non paramétrique produit une courbe lisse et continue qui modélise fidèlement la fonction de densité de probabilité sous-jacente sans imposer de postulats distributionnels préalables rigides.

L’écosystème scientifique du langage Python s’est imposé comme une référence incontournable pour la manipulation et la visualisation de tels flux de données quantitatifs. Au cœur de cette infrastructure se trouve Matplotlib, une bibliothèque pionnière offrant un contrôle granulé et déterministe sur l’ensemble des composants d’une figure graphique, couplée à Seaborn, une surcouche de haut niveau conçue spécifiquement pour la visualisation statistique élégante et synthétique. La synergie entre ces deux outils permet de concilier la puissance algorithmique nécessaire au calcul de noyaux continus et la flexibilité typographique requise pour satisfaire les critères stricts de l’édition scientifique et universitaire.

Le présent article propose une exploration approfondie et rigoureuse de la conception de graphiques de densité au sein de l’environnement Python. À travers l’examen des fondements mathématiques de l’estimateur de Parzen-Rosenblatt, l’analyse comparative des paramètres de lissage, la manipulation fine des objets de l’interface orientée objet de Matplotlib et l’étude méthodique de cas concrets issus des sciences quantitatives, ce guide offre une vue d’ensemble complète destinée aux chercheurs, aux spécialistes des sciences des données et aux analystes désireux de produire des représentations visuelles irréprochables tant sur le plan statistique qu’esthétique.

1. Introduction aux graphiques de densité et à l’estimation par noyau (KDE)

1.1 Définition théorique et utilité de la fonction de densité

L’objectif fondamental d’un graphique de densité réside dans l’approximation visuelle et quantitative de la fonction de densité de probabilité, souvent notée f(x), d’une variable aléatoire continue. Contrairement aux variables discrètes dont les réalisations peuvent être dénombrées et associées directement à des probabilités ponctuelles via une fonction de masse, une variable continue présente une probabilité rigoureusement nulle d’adopter une valeur exacte et isolée. La probabilité que la variable s’inscrive au sein d’un intervalle spécifique correspond à l’intégrale de sa fonction de densité sur ce segment particulier. La représentation graphique de cette fonction doit ainsi offrir une lecture directe des zones d’accumulation, de dispersion et de rareté des données empiriques.

L’histogramme classique souffre de faiblesses méthodologiques notables qui justifient le recours à l’estimation de densité. La discontinuité intrinsèque de l’histogramme engendre des ruptures artificielles qui ne reflètent en rien la continuité du phénomène sous-jacent. Plus critique encore est la dépendance extrême de la forme générale de l’histogramme vis-à-vis de deux choix purement subjectifs opérés par l’analyste : la largeur des bacs (ou binwidth) et l’emplacement de l’origine de la grille de partition. En modifiant légèrement la borne inférieure d’un intervalle sans altérer les données, un analyste peut métamorphoser l’apparence d’une distribution, faisant émerger ou disparaître des modes secondaires qui ne possèdent aucune réalité probabiliste.

L’estimation non paramétrique par noyau contourne ces écueils en s’affranchissant de toute discrétisation rigide de l’espace des valeurs. Au lieu de contraindre les observations à s’agréger au sein de compartiments contigus, l’approche par noyau attribue à chaque point empirique une fonction de pondération locale, lisse et continue. Cette caractéristique confère aux graphiques de densité une sensibilité diagnostique exceptionnelle face à des configurations distributionnelles complexes, telles que les asymétries prononcées vers la droite ou la gauche, les queues lourdes ou encore les phénomènes de multimodalité, où plusieurs sous-populations coexistent au sein d’un échantillon global.

1.2 La synergie entre Matplotlib et Seaborn pour le tracé KDE

L’architecture logicielle de visualisation en Python repose sur une stratification fonctionnelle hautement complémentaire. Matplotlib fournit la machinerie fondamentale d’affichage, gérant la topologie des objets graphiques via ses abstractions fondamentales que sont l’objet Figure — qui représente le conteneur global, la page ou le canvas — et l’objet Axes — qui correspond au système de coordonnées cartésiennes où s’inscrivent les éléments géométriques, les lignes, les marqueurs, les graduations et les étiquettes textuelles. Ce modèle orienté objet garantit un niveau d’interactivité et de personnalisation microscopique inégalé dans l’écosystème Python.

Néanmoins, l’implémentation manuelle et native d’une estimation de densité de noyau au moyen exclusif de l’interface bas niveau de Matplotlib exige le calcul explicite des matrices d’évaluation statistique, la convolution numérique des noyaux et l’ajustement géométrique des polygones de rendu. C’est précisément à cette jonction qu’intervient la bibliothèque Seaborn. Conçue comme une couche d’abstraction statistique au-dessus de Matplotlib, Seaborn intègre nativement des algorithmes de calcul statistique et s’interface de manière transparente avec les structures de données tabulaires telles que les séries et DataFrames issus de la bibliothèque Pandas.

L’emploi conjoint de la fonction de haut niveau sns.kdeplot() et des méthodes de manipulation d’Axes offertes par Matplotlib constitue le paradigme d’excellence pour l’analyse quantitative. Seaborn prend en charge l’estimation mathématique non paramétrique, l’évaluation vectorielle des coordonnées de la courbe et la gestion automatisée des palettes de couleurs. En retour, l’utilisateur conserve la faculté d’intercepter l’objet Axes généré pour modifier la typographie, ajuster les échelles des axes, introduire des lignes de référence ou appliquer des contraintes de composition complexes adaptées aux publications scientifiques.

1.3 Applications empiriques dans la recherche comportementale

Dans le domaine des sciences cognitives, de la psychologie expérimentale et des neurosciences comportementales, la distribution des variables mesurées s’écarte presque systématiquement du postulat théorique de la normalité gaussienne. L’un des exemples les plus représentatifs concerne l’enregistrement des temps de réaction lors de tâches d’attention soutenue ou de discrimination perceptive. Ces latences cognitives présentent classiquement une asymétrie positive marquée, caractérisée par une montée abrupte vers un pic d’efficience motrice suivie d’une traînée étirée traduisant des épisodes sporadiques d’inattention ou de défaillance décisionnelle.

L’application d’un graphique de densité s’avère bien plus révélatrice que la simple présentation d’une moyenne accompagnée d’un écart-type, deux métriques d’une grande fragilité face à l’asymétrie et aux valeurs extrêmes. Grâce au KDE, le chercheur peut modéliser visuellement la composante ex-gaussienne ou shifted-Wald propre aux temps de réponse, autorisant une comparaison fine des décalages temporels entre différentes conditions expérimentales ou groupes cliniques. La continuité de la courbe permet d’identifier si un ralentissement généralisé résulte d’un glissement global de la distribution ou de l’épaississement sélectif de la queue supérieure des réponses tardives.

De surcroît, lors de l’évaluation d’échelles psychométriques standardisées administrées à des cohortes cliniques et des témoins sains, les tracés de densité permettent de détecter instantanément des profils de réponse bivalents. L’émergence d’une bimodalité sur un score d’inventaire de dépression ou d’anxiété peut immédiatement révéler l’existence d’un sous-groupe phénotypique distinct, imperceptible lors de l’agrégation linéaire des données. Le graphique de densité constitue de ce fait un instrument de diagnostic exploratoire indispensable pour orienter les modélisations inférentielles subséquentes.

2. Fondements mathématiques et statistiques de l’estimation de densité

2.1 Formulation mathématique de l’estimateur de Parzen-Rosenblatt

L’estimation par noyau repose sur les travaux fondateurs d’Emanuel Parzen et de Murray Rosenblatt, qui ont établi la formulation d’un estimateur non paramétrique régulier à partir d’un échantillon fini d’observations indépendantes et identiquement distribuées, noté de x_1 à x_n. L’estimateur de densité f chapeau au point x se définit formellement comme la moyenne normalisée des contributions locales de chaque observation individuelle, pondérées par une fonction noyau K et modulées par un paramètre d’échelle h nommé largeur de bande ou bande passante.

Mathématiquement, l’expression s’énonce comme la somme, pour chaque indice i variant de 1 à n, de K évalué au rapport de la différence (x – x_i) sur h, le tout étant divisé par le produit du nombre d’observations n et du paramètre h. Pour que cet estimateur conserve les propriétés mathématiques fondamentales d’une fonction de densité de probabilité, la fonction noyau K(u) doit impérativement respecter trois contraintes axiomatiques : elle doit être strictement positive pour toute valeur réelle de son argument u, elle doit présenter une parfaite symétrie autour de zéro de sorte que K(u) soit égal à K(-u), et son intégrale sur l’ensemble de la droite des nombres réels doit être rigoureusement égale à un.

Plusieurs familles de fonctions mathématiques répondent à ces exigences. Le noyau gaussien standard, qui correspond à la densité d’une loi normale centrée réduite, constitue le choix le plus largement répandu en raison de ses propriétés d’infinie dérivabilité, qui garantissent un tracé parfaitement lisse. Le noyau d’Épanechnikov, défini de manière quadratique sur l’intervalle compact fermé [-1, 1] et nul au-delà, possède la particularité d’être mathématiquement optimal en minimisant l’erreur quadratique moyenne intégrée théorique. D’autres noyaux, tels que les noyaux triangulaire, rectangulaire, cosinus ou bi-carré, peuvent être mobilisés, bien que les recherches théoriques démontrent que la forme fonctionnelle spécifique du noyau exerce une influence marginale sur l’aspect de l’estimation comparativement au choix capital de la largeur de bande.

2.2 Le rôle déterminant du paramètre de lissage (bande passante)

Le paramètre h, désigné indifféremment sous les vocables de bande passante, fenêtre de lissage ou bandwidth, constitue le facteur prépondérant qui gouverne le compromis fondamental entre biais et variance inhérent à toute procédure d’estimation non paramétrique. La valeur de h régit l’étendue du domaine spatial autour de chaque observation x_i sur lequel le noyau distribue sa masse de probabilité. L’impact de ce réglage sur l’allure finale du graphique est bien plus substantiel que la sélection de la nature analytique du noyau.

Lorsque la bande passante adopte une valeur excessivement étroite, l’estimateur verse dans le sous-lissage. La variance de l’estimation explose : la courbe s’ajuste trop étroitement aux spécificités de l’échantillon observé et fait apparaître une succession d’ondulations aiguës, de pics parasites et d’artéfacts locaux centrés sur chaque point individuel. L’estimateur capture alors le bruit stochastique de l’échantillonnage plutôt que la tendance générale de la population parente. À l’inverse, une valeur de h démesurément large induit un phénomène de sur-lissage, dans lequel le biais d’estimation devient prédominant. Les singularités distributionnelles, les courbures abruptes et la bimodalité sont irrémédiablement écrasées, conduisant à une courbe uniformisée, plate et fallacieusement simplifiée qui masque la structure sous-jacente des données.

Afin de limiter la part d’arbitraire dans la fixation de cette largeur de bande, des heuristiques d’optimisation automatisée ont été développées. La plus célèbre est la règle empirique de Silverman pour une distribution normale, qui calcule h comme étant le produit de 0.9 par le minimum entre l’écart-type empirique et l’écart interquartile divisé par 1.34, pondéré par n élevé à la puissance -1/5. Une formulation analogue mais légèrement plus conservative est la règle de David Scott, qui adopte un facteur multiplicatif d’environ 1.06 sous le postulat d’une densité sous-jacente gaussienne. Bien qu’efficaces pour des densités unimodales symétriques, ces règles standard tendent à sur-lisser les distributions fortement hétérogènes ou multimodales, exigeant alors un ajustement manuel éclairé de la part du praticien.

2.3 Normalisation et interprétation de l’axe des ordonnées

Une confusion récurrente chez les utilisateurs non spécialistes de l’analyse exploratoire réside dans l’interprétation numérique des valeurs graduées le long de l’axe vertical d’un tracé de densité. Contrairement à une croyance répandue, la valeur y correspondant à un point x donné ne représente en aucune manière la probabilité d’occurrence du point x. Il s’agit strictement d’une valeur de densité de probabilité, exprimée dans l’unité inverse de la variable mesurée en abscisse.

La propriété mathématique intangible qui régit tout tracé de densité réside dans le fait que la surface totale délimitée par la courbe et l’axe des abscisses, sur l’ensemble du domaine de définition de moins l’infini à plus l’infini, est rigoureusement égale à l’unité. En conséquence directe de cette contrainte de normalisation unitaire, si les observations d’un échantillon sont concentrées sur une plage numérique très resserrée — par exemple, une variable mesurant des concentrations biochimiques comprises entre 0.01 et 0.05 unité —, la hauteur de la courbe de densité doit obligatoirement atteindre des valeurs numériques très largement supérieures à 1 afin que l’aire sous la courbe puisse compenser l’étroitesse de l’intervalle horizontal.

Ainsi, observer des ordonnées grimpant à 10, 50 ou même 500 sur un graphique de densité ne traduit aucunement une anomalie d’échelle ou une probabilité aberrante dépassant 100 %. Cela signifie simplement que la densité relative d’observations par unité de mesure est particulièrement élevée dans cette région. Pour obtenir une véritable mesure de probabilité, l’utilisateur doit mentalement ou numériquement intégrer cette densité sur un intervalle d’intérêt spécifique le long de l’abscisse. L’ordonnée ne doit donc être interprétée que comme un indicateur comparatif de vraisemblance relative entre différentes régions de la distribution.

3. Configuration de l’environnement de développement et préparation des données

3.1 Installation et importation des bibliothèques nécessaires

Pour mettre en place un pipeline d’analyse de données reproductible et performant au sein de l’environnement Python, l’installation d’une suite logicielle cohérente constitue un prérequis incontournable. Les bibliothèques fondamentales pour la réalisation de graphiques de densité comprennent Matplotlib pour le canevas graphique, Seaborn pour les routines statistiques de haut niveau, NumPy pour les opérations d’algèbre linéaire et le calcul vectoriel haute performance, ainsi que SciPy pour l’accès aux routines statistiques avancées et Pandas pour la manipulation fluide des structures tabulaires.

La gestion de ces dépendances s’effectue généralement par l’intermédiaire des gestionnaires de paquets standardisés tels que le terminal conda ou le gestionnaire pip. Une fois les paquets correctement déployés au sein d’un environnement virtuel dédié, il convient de structurer les importations au début des scripts d’analyse. L’usage conventionnel prescrit d’importer le module pyplot de Matplotlib sous l’alias standardisé plt, la bibliothèque Seaborn sous l’alias sns, NumPy sous l’acronyme np, et Pandas sous l’alias pd. Ce formalisme partagé au sein de la communauté scientifique garantit l’immédiate lisibilité du code source par les pairs.

Dès l’initialisation du script, il est fortement conseillé de définir les configurations stylistiques globales. L’instruction permettant d’appliquer un style prédéfini, comme le style seaborn-whitegrid ou les feuilles de style académiques intégrées à Matplotlib, harmonise les polices de caractères, les contrastes d’arrière-plan et l’aspect des axes. Parallèlement, l’ajustement du paramètre de résolution d’affichage (dots per inch ou DPI) via les paramètres de configuration globaux (dénommés rcParams) permet d’assurer un rendu visuel net et dépourvu de pixellisation sur les écrans modernes haute définition, tout en anticipant les réquisitions graphiques des revues scientifiques pour lesquelles un minimum de 300 DPI est systématiquement exigé.

3.2 Génération et structuration de données d’exemple

L’exploration méthodique des graphiques de densité gagne grandement à être illustrée par des jeux de données synthétiques dont les paramètres stochastiques sous-jacents sont parfaitement contrôlés par l’analyste. L’utilisation du sous-module de génération de nombres pseudo-aléatoires de NumPy permet de créer une diversité de distributions théoriques représentatives des défis fréquemment rencontrés dans la pratique expérimentale.

Afin de garantir la stricte reproductibilité des simulations numériques et des tracés consécutifs, il est indispensable d’instancier un générateur aléatoire en lui assignant une graine déterministe (seed). Grâce aux méthodes modernes de l’objet RandomState ou du DefaultRNG de NumPy, on peut créer un premier vecteur suivant une loi normale caractérisée par une moyenne et un écart-type définis, modélisant par exemple un trait psychométrique standardisé au sein d’une population de référence. Pour simuler des phénomènes asymétriques tels que des temps d’accès ou des niveaux de revenus, l’appel à une distribution log-normale génère des données fortement étirées vers les valeurs positives.

La création de distributions bimodales ou multimodales s’opère aisément par concaténation numérique de plusieurs échantillons gaussiens disjoints présentant des moyennes divergentes et des variances inégales. L’intégration de ces vecteurs unidimensionnels au sein d’une structure tabulaire de type pandas.DataFrame constitue l’approche méthodologique la plus robuste. En assignant des noms de colonnes explicites et en intégrant une variable catégorielle assignant chaque observation à un groupe expérimental distinct, on structure les données selon le formalisme dit « format long » (tidy data), qui optimise l’interaction ultérieure avec Seaborn.

3.3 Prétraitement et nettoyage préalable des données

Avant d’exécuter la moindre routine d’estimation de densité, un examen attentif de l’intégrité numérique des vecteurs de données est impératif. Les fonctions d’estimation par noyau évaluent des opérations arithmétiques de division et d’exponentiation qui se révèlent hautement vulnérables aux imperfections courantes des bases de données réelles, notamment la présence de valeurs manquantes (notées NaN pour Not a Number) ou de valeurs infinies résultant de divisions par zéro accidentelles.

Le traitement des valeurs manquantes doit être conduit avec précaution. L’application directe des algorithmes d’estimation sur une série contenant des valeurs manquantes peut provoquer l’échec immédiat de la compilation ou engendrer le renvoi de courbes entièrement vides. Une opération de filtrage explicite au moyen des méthodes de suppression des valeurs manquantes de Pandas doit être effectuée en amont, tout en consignant rigoureusement le nombre d’observations écartées pour préserver la transparence scientifique de l’analyse. Il importe également de vérifier que la variable ciblée s’inscrit sur une échelle véritablement continue et qu’elle ne constitue pas un codage discret de modalités arbitraires.

Un autre point critique de prétraitement concerne le repérage des points aberrants extrêmes (outliers). En raison du principe de superposition de la masse du noyau autour de chaque observation, un point isolé situé à plusieurs dizaines d’écarts-types de la masse centrale étirera démesurément la base du domaine d’évaluation de la fonction de densité. Ce phénomène induit un aplatissement drastique de la région centrale de la courbe et produit une queue quasi invisible qui comprime l’axe horizontal, rendant le graphique illisible. Des techniques d’inspection préliminaire, par l’analyse des quantiles empiriques, permettent de circonscrire le domaine des données aux limites pertinentes de validité empirique.

4. Création d’un graphique de densité élémentaire avec kdeplot()

4.1 Syntaxe de base et premier tracé

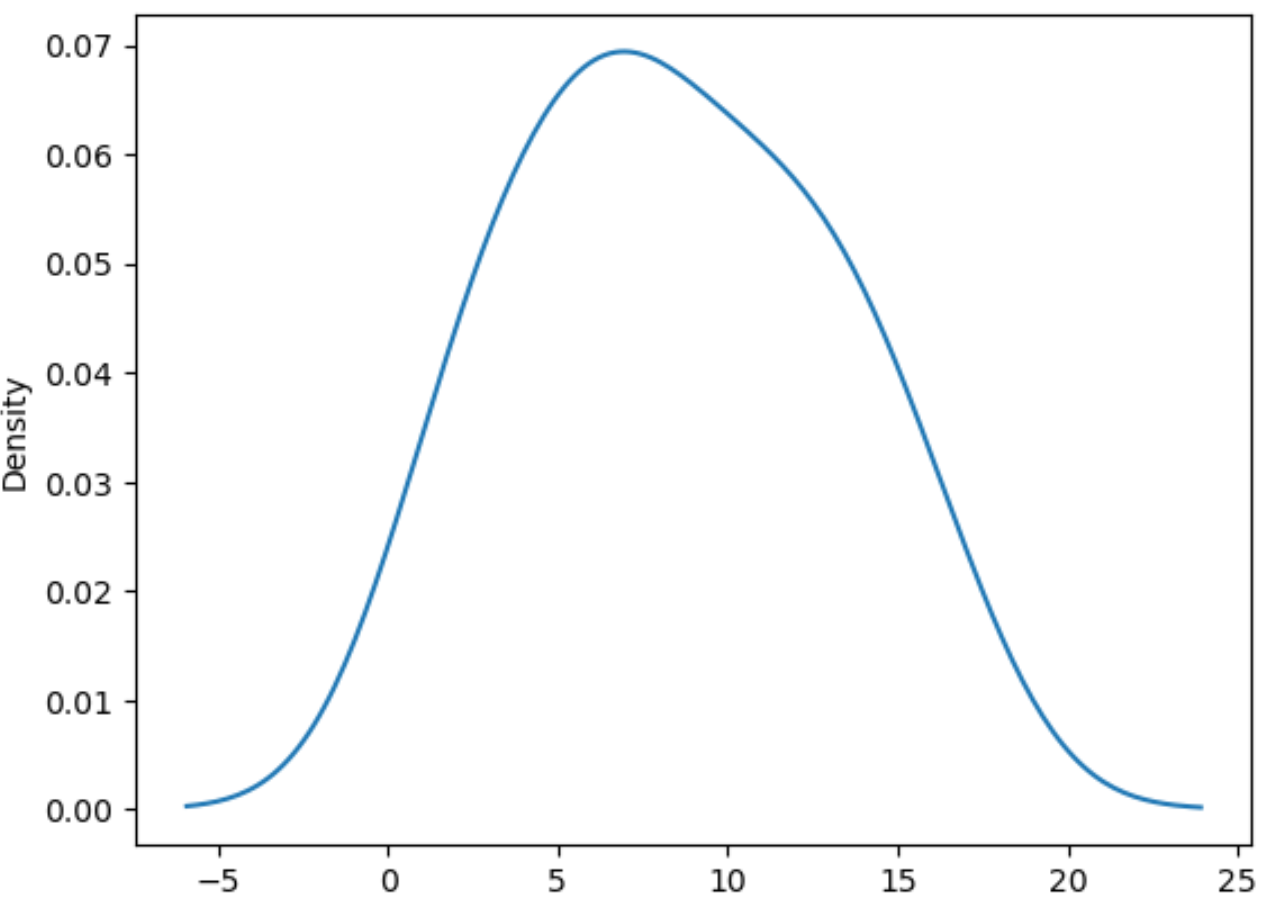

L’implémentation d’une courbe de densité dans l’environnement Python moderne s’effectue de la manière la plus directe et expressive grâce à l’utilisation de la fonction sns.kdeplot() issue de l’écosystème Seaborn. Dans sa configuration la plus épurée, cette fonction requiert simplement comme argument d’entrée un vecteur unidimensionnel de données quantitatives, qui peut être une liste native Python, un tableau NumPy à une dimension, ou une série issue d’une colonne de DataFrame.

Dès l’exécution de cet appel initial, la fonction orchestre de façon sous-jacente une séquence complexe d’opérations statistiques et graphiques. Elle commence par calculer automatiquement l’étendue du domaine spatial nécessaire à l’évaluation, sélectionne une bande passante optimale par l’application de la règle empirique de Scott ou de Silverman, dérive les coordonnées y de la densité par rapport à un ensemble dense de points x distribués le long d’une grille uniforme, et transmet ces vecteurs de coordonnées à un objet Axes de Matplotlib pour en assurer le tracé vectoriel sous la forme d’une ligne continue.

Pour inscrire cette démarche dans les meilleures pratiques de développement orienté objet avec Matplotlib, il est fortement recommandé de déclarer explicitement le conteneur Figure et l’axe de projection au préalable à l’aide de la commande plt.subplots(). En transmettant ensuite cet axe à l’argument ax de la fonction sns.kdeplot(), l’analyste garantit un routage spatial déterministe de la courbe. La clôture de l’instruction d’affichage via plt.show() finalise la séquence en effectuant le rendu du tampon graphique vers l’écran ou l’interface interactive du bloc-notes scientifique.

4.2 Personnalisation des axes et des métadonnées du graphique

Un graphique brut généré avec les paramètres par défaut s’avère insuffisant pour une communication scientifique rigoureuse. L’intégration de métadonnées précises et typographiquement soignées constitue une exigence fondamentale afin de rendre la visualisation immédiatement compréhensible et auto-suffisante. Cette personnalisation s’appuie directement sur les méthodes exposées par l’objet Axes de Matplotlib ou par les fonctions utilitaires équivalentes de l’interface pyplot.

L’attribution d’un titre formel s’effectue via l’instruction plt.title() ou, plus rigoureusement, via la méthode set_title() de l’instance d’axe. Il convient de choisir une typographie lisible, en adaptant la taille de la police de caractères (fontsize), le poids de graisse typographique (fontweight), et en ménageant un espacement adéquat avec le bord supérieur du canevas grâce au paramètre pad. Les axes doivent impérativement être étiquetés avec la plus grande exactitude : l’axe horizontal, par l’entremise de set_xlabel(), doit désigner le construit psychologique ou physique quantifié ainsi que son unité de mesure explicite (par exemple, « Temps de réaction en millisecondes »), tandis que l’axe vertical, configuré via set_ylabel(), doit préciser la mention normalisée « Densité de probabilité ».

L’ajustement du cadre spatial d’observation constitue une autre étape majeure de personnalisation. Les fonctions set_xlim() et set_ylim() permettent de restreindre ou d’élargir délibérément les frontières du système de coordonnées. Cette opération s’avère particulièrement judicieuse lorsque l’algorithme d’estimation de Seaborn prolonge mécaniquement la courbe au-delà de limites théoriquement impossibles pour la variable considérée, comme des valeurs négatives pour une latence temporelle ou un score d’échelle borné entre zéro et cent. L’ajustement manuel des limites d’axes garantit que le regard du lecteur demeure concentré sur le domaine de validité empirique des données.

4.3 Rendu autonome avec Matplotlib pur (méthode alternative avec SciPy)

Bien que Seaborn rationalise grandement le processus d’affichage, il s’avère conceptuellement et techniquement précieux de maîtriser la réalisation d’un graphique de densité sans dépendre de cette surcouche, en recourant exclusivement aux capacités combinées de Matplotlib et de la bibliothèque SciPy. Cette approche désintermédiée offre une compréhension totale des étapes de calcul sous-jacentes et autorise une flexibilité d’intervention mathématique totale au sein de pipelines de calcul scientifique complexes.

La première phase de cette implémentation alternative repose sur la classe gaussian_kde issue du sous-module scipy.stats. En instanciant cet objet avec le vecteur d’observations numériques brutes, SciPy génère une fonction mathématique estimée et appelable. L’analyste doit ensuite concevoir lui-même une grille d’évaluation unidimensionnelle à l’aide de l’instruction numpy.linspace(), qui produit un vecteur ordonné de points réguliers — couramment entre 500 et 1000 points d’échantillonnage — s’étendant depuis le minimum empirique des données jusqu’à leur valeur maximale, idéalement augmentée d’une marge d’amortissement aux extrémités.

L’évaluation de l’instance de gaussian_kde sur ce vecteur de points génère le vecteur correspondant des valeurs de densité. Il ne reste plus alors qu’à solliciter la méthode fondamentale plot() de l’objet Axes de Matplotlib en lui fournissant la grille comme coordonnées d’abscisses et le vecteur évalué comme ordonnées. Cette technique permet d’accéder directement aux valeurs quantitatives de la densité pour effectuer des calculs complémentaires d’aires partielles ou d’intersection de courbes, tout en bénéficiant de la pureté architecturale de Matplotlib sans surcoût d’abstraction logicielle.

5. Ajustement précis du niveau de lissage (Largeur de bande)

5.1 Utilisation de l’argument bw_method et bw_adjust

Le contrôle de la largeur de bande constitue l’opération la plus déterminante pour calibrer la fidélité statistique de l’estimation de densité. Au sein de l’API de Seaborn, ce réglage est orchestré de manière particulièrement élégante par l’intermédiaire des arguments bw_method et bw_adjust au sein de la fonction sns.kdeplot(). Comprendre l’interaction intime entre ces deux paramètres est essentiel pour maîtriser la morphologie de la courbe résultante.

Le paramètre bw_method spécifie la méthode algorithmique globale de détermination de la bande passante de base. Par défaut, Seaborn adopte la règle de Scott, mais l’utilisateur peut lui préférer explicitement la méthode de Silverman ou fournir une valeur scalaire fixe représentant directement la largeur absolue de l’écart-type du noyau. Néanmoins, modifier manuellement cette valeur scalaire brute peut s’avérer fastidieux, car la magnitude absolue requise dépend entièrement de l’échelle métrique et de la variance de la variable analysée.

C’est précisément pour remédier à cette contrainte que l’argument bw_adjust a été introduit. Ce paramètre fonctionne comme un facteur multiplicatif sans unité appliqué à la bande passante estimée automatiquement par la règle algorithmique choisie. Une valeur de bw_adjust fixée à 1.0 conserve rigoureusement le lissage par défaut calculé par le modèle. L’assignation d’une valeur inférieure à l’unité, telle que 0.5 ou 0.25, contraint l’estimateur à diviser la largeur de la fenêtre par deux ou par quatre, induisant un comportement local plus réactif et moins lissé. À l’opposé, une valeur supérieure à 1.0, telle que 1.5 ou 2.0, dilate la fenêtre et accroît significativement le niveau d’agrégation spatiale de la densité.

5.2 Exemple pratique de sur-lissage et sous-lissage

L’observation concrète des conséquences visuelles d’un calibrage erroné de la bande passante met en lumière la délicatesse du compromis biais-variance. Imaginons une distribution empirique générée à partir d’un mélange bimodal équilibré, présentant deux modes distincts centrés respectivement à des valeurs de 20 et de 30 unités. Si l’on applique à ces données un facteur bw_adjust excessivement faible, par exemple 0.15, l’estimation produit une courbe heurtée et dentelée.

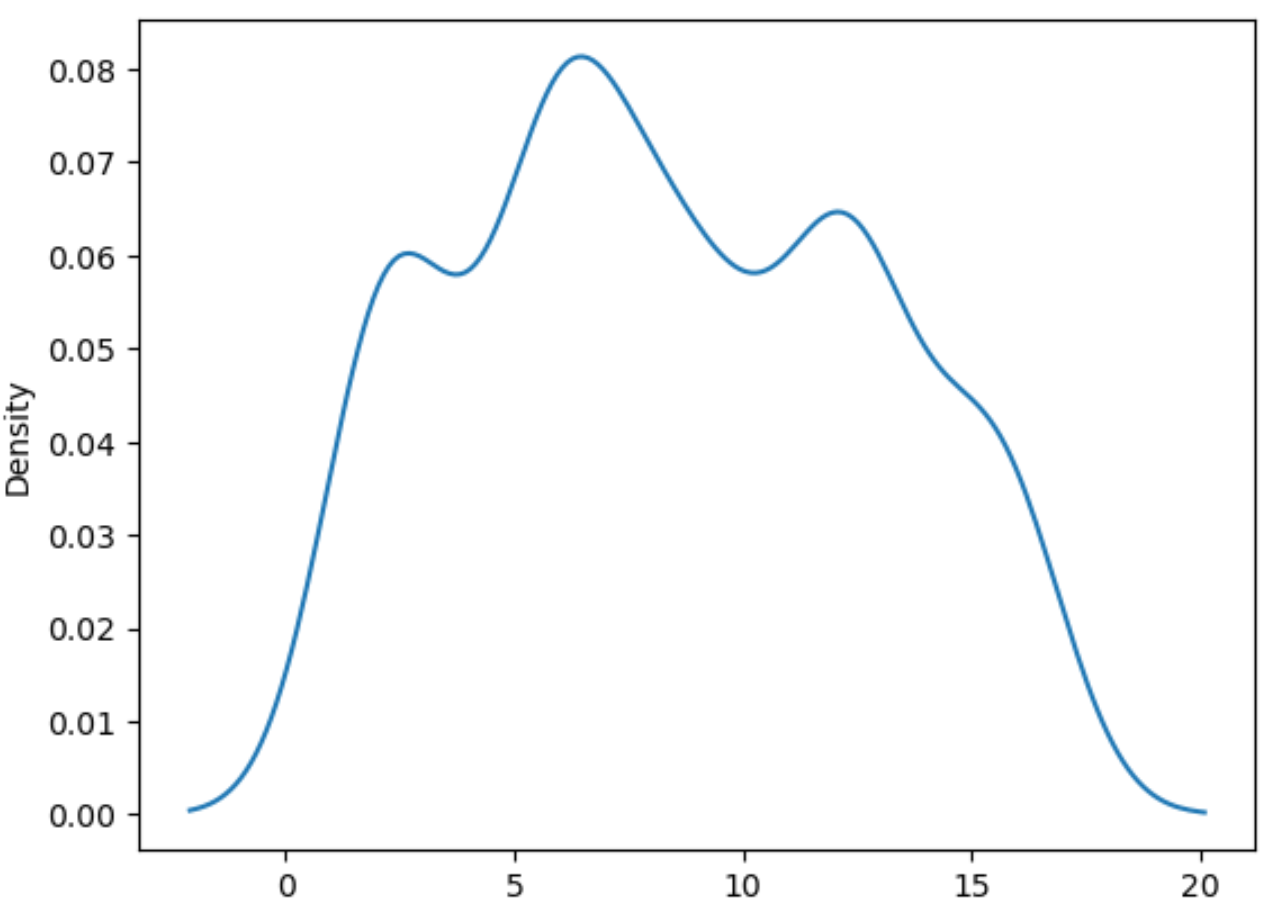

Dans ce scénario de sous-lissage prononcé, la courbe réagit de manière hyper-sensible à la présence sporadique de chaque observation individuelle de l’échantillon. Des pointes artificielles et des vallées profondes se créent là où il n’existe en réalité que du bruit d’échantillonnage aléatoire. Ce graphique défectueux donnera à l’observateur l’illusion trompeuse que la variable possède une multitude de sous-populations discrètes, complexifiant indûment l’interprétation scientifique du phénomène étudié.

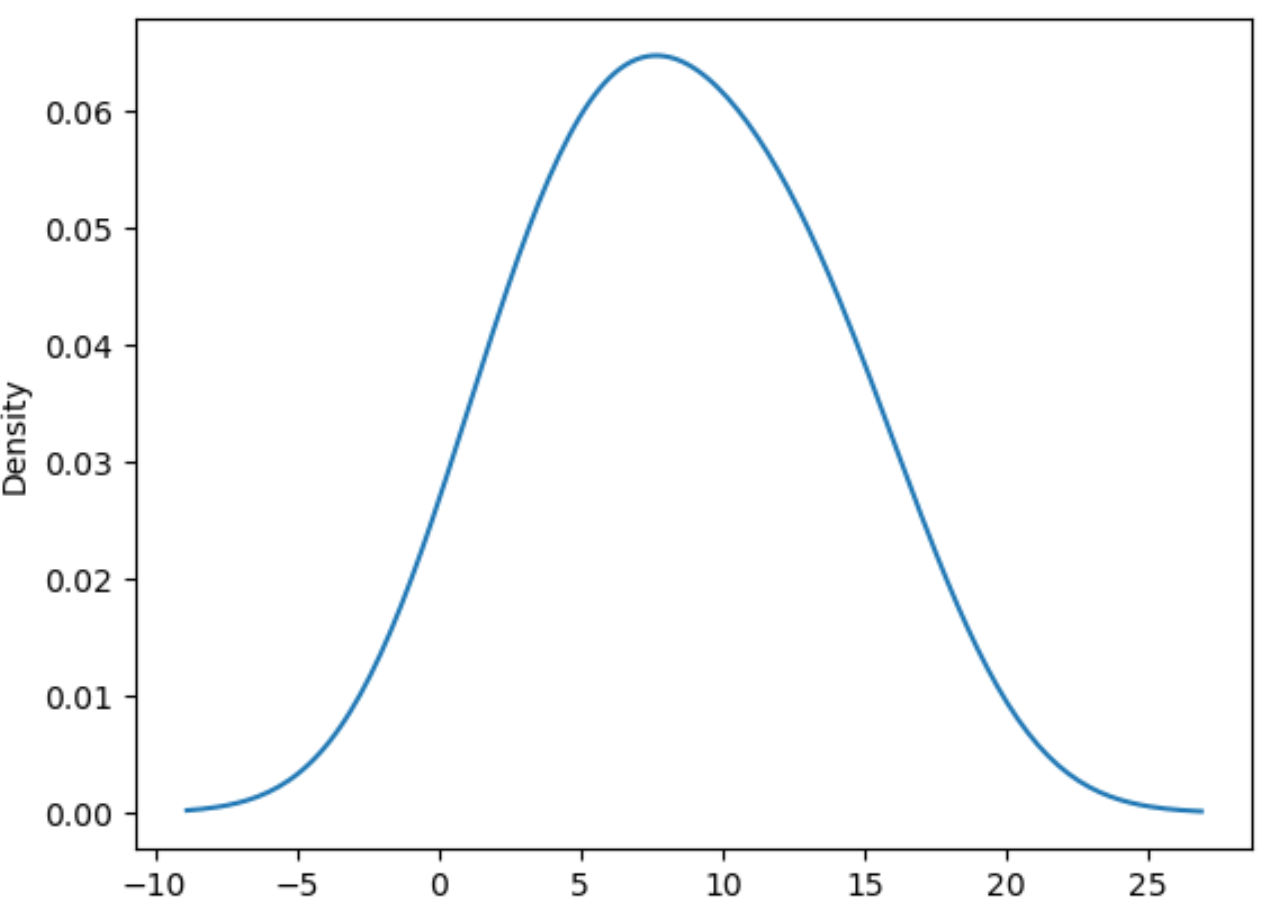

À l’autre extrême, si l’on configure un paramètre bw_adjust de 2.5 ou 3.0 sur ce même jeu de données, le phénomène inverse se manifeste avec une sévérité égale. La bande passante est devenue tellement large que les noyaux individuels de chaque point s’étalent sur une plage qui excède l’écartement spatial entre les deux modes réels de la population. Les deux pics de distribution fusionnent entièrement pour ne laisser subsister qu’une unique cloche symétrique, aplatie et étalée. La bimodalité fondamentale du phénomène se trouve entièrement occultée par l’algorithme. Il apparaît donc recommandé de tester systématiquement plusieurs valeurs de bw_adjust autour de la valeur unitaire standard pour vérifier la stabilité topologique des modes détectés.

5.3 Sélection d’algorithmes d’estimation de bande passante dans SciPy

Lorsqu’on bascule vers l’exploitation directe du module scipy.stats.gaussian_kde, le choix des algorithmes de sélection automatique de la fenêtre de lissage s’effectue via l’argument bw_method de la classe. SciPy implémente de manière interne les deux formulations analytiques les plus reconnues dans la littérature statistique contemporaine : la règle de Scott et la règle de Silverman.

Bien que ces deux heuristiques reposent toutes deux sur l’hypothèse de référence d’une distribution sous-jacente unimodale et proche de la loi normale, elles présentent de subtiles divergences dans leur calcul d’estimation. La méthode de Scott calibre la bande passante de manière proportionnelle à la taille de l’échantillon élevée à la puissance -1/(d+4), où d représente la dimensionnalité des données, multipliée par l’écart-type empirique global. La méthode de Silverman intègre pour sa part un facteur d’atténuation supplémentaire qui utilise l’écart interquartile comme estimateur robuste de l’échelle lorsque ce dernier s’avère inférieur à l’écart-type conventionnel.

Cette distinction technique confère à la règle de Silverman une résilience légèrement supérieure face aux distributions asymétriques ou parasitées par des observations distantes, minimisant le risque d’inflation artificielle de la bande passante qui résulterait d’une variance empirique gonflée par quelques valeurs extrêmes. Par ailleurs, la classe de SciPy permet au développeur de fournir en argument une fonction scalaire personnalisée, offrant ainsi la latitude d’implémenter des algorithmes d’optimisation plus sophistiqués, tels que la validation croisée par moindres carrés (least squares cross-validation) ou les estimateurs de type plug-in de Sheather-Jones.

6. Personnalisation stylistique avancée de la courbe de densité

6.1 Remplissage sous la courbe (Shading)

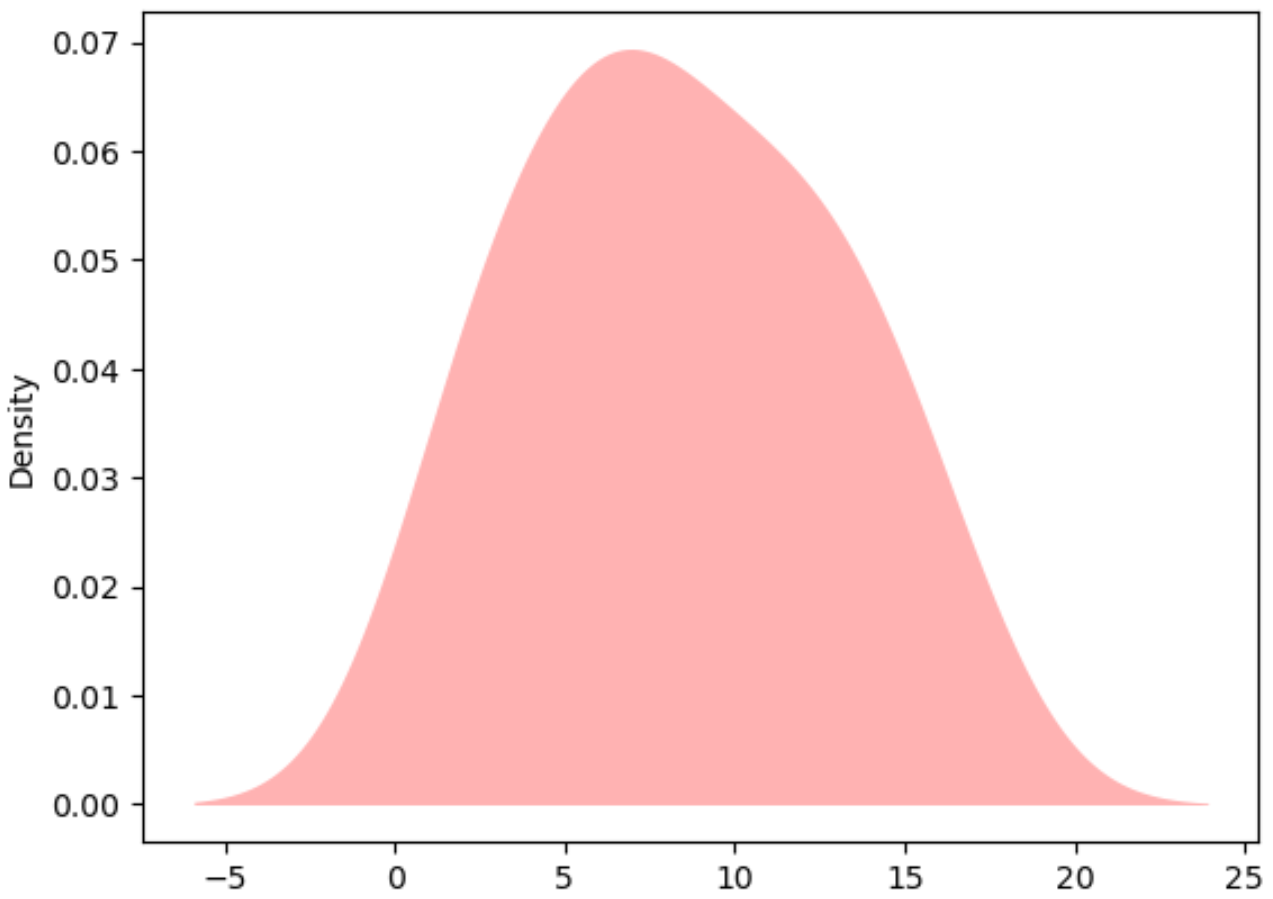

Au-delà du simple tracé linéaire du contour de la densité, le remplissage chromatique de la région délimitée par la courbe et l’axe horizontal représente une amélioration stylistique majeure. Ce procédé visuel confère une assise géométrique forte au tracé et facilite grandement la lecture perceptive des proportions d’aires et de la concentration relative des observations par le cerveau humain.

Au sein de la fonction sns.kdeplot(), l’activation de ce remplissage est gouvernée par le paramètre booléen fill (qui a supplanté l’ancien paramètre shade dans les versions récentes de Seaborn). En initialisant fill=True, la surface sous-jacente est automatiquement matérialisée par un polygone de couleur cohérent avec la teinte de la courbe principale. Toutefois, l’utilisation d’un remplissage opaque obscurcit l’arrière-plan, dissimule d’éventuelles lignes de quadrillage et interdit toute comparaison élégante en cas de superposition de plusieurs distributions sur le même repère.

La gestion de la transparence s’avère dès lors primordiale. L’argument alpha, qui accepte des valeurs scalaires comprises entre 0.0 (transparence totale et invisibilité) et 1.0 (opacité complète), permet de doser délicatement la visibilité de la masse colorée. Une valeur d’alpha calibrée autour de 0.25 à 0.40 garantit un remplissage suffisamment soutenu pour identifier clairement la silhouette globale de la fonction tout en maintenant une lisibilité totale du réseau de coordonnées sous-jacent et des autres éléments géométriques du graphique.

6.2 Ajustement des propriétés de ligne

La ligne de crête d’un graphique de densité constitue l’élément graphique de premier ordre guidant le regard de l’observateur le long des gradients de densité. Matplotlib et Seaborn exposent une palette d’arguments hautement modulaires pour définir la signature visuelle de ce trait vectoriel, incluant la couleur, l’épaisseur et le motif géométrique de segmentation.

Le paramètre color accepte une très grande variété de formats d’entrée : des dénominations littérales simples (comme ‘teal’, ‘coral’ ou ‘navy’), des codes hexadécimaux stricts (par exemple ‘#2b5c8f’) couramment employés pour respecter des chartes graphiques institutionnelles précises, ou encore des coordonnées RGB/RGBA normalisées. Afin de garantir un impact visuel net, l’argument linewidth (souvent abrégé en lw) doit être ajusté en fonction de la résolution de sortie ; une épaisseur comprise entre 1.8 et 2.5 points assure généralement une distinction franche de la courbe par rapport au maillage plus ténu de la grille de fond.

La modulation du style de trait via l’argument linestyle (ou ls) s’avère particulièrement utile lors de la préparation de figures destinées à l’impression monochrome ou pour faciliter la consultation par des lecteurs atteints de déficiences de la vision chromatique. En attribuant des styles distincts tels qu’un trait continu (‘-‘), un trait tireté (‘–‘), un trait en pointillés (‘:’) ou une alternance tiret-point (‘-.’), l’analyste crée un canal de discrimination visuelle redondant et indépendant de la palette de couleurs, consolidant ainsi l’accessibilité scientifique du document.

6.3 Troncature et limites d’évaluation

L’un des comportements intrinsèques de l’estimation par noyau gaussien est son extension asymptotique théorique jusqu’à l’infini positif et négatif. L’algorithme continue d’attribuer une densité résiduelle infinitésimale même à des distances considérables du dernier point observé dans l’échantillon réel. Cette dispersion peut induire des représentations trompeuses, notamment en prolongeant visuellement la queue d’une distribution au-delà des bornes physiques inhérentes au protocole de mesure.

Pour réguler ce phénomène, Seaborn met à disposition l’argument cut. Ce paramètre indique à la fonction d’estimation la distance d’extension maximale autorisée pour le calcul de la densité au-delà des valeurs extrêmes observées, exprimée sous la forme d’un multiple de la bande passante. Par défaut, la fonction applique généralement une valeur de cut=3, prolongeant le tracé d’une longueur équivalente à trois bandes passantes après le minimum et le maximum empiriques afin de permettre un retour progressif et lisse de la courbe vers l’axe des abscisses.

Cependant, si l’on assigne la valeur cut=0, l’évaluation de la densité est rigoureusement et brutalement interrompue aux frontières exactes de l’échantillon observé, à savoir le minimum et le maximum des données réelles. Cette troncature élimine tout étalement artificiel sur des segments où aucune observation n’a été enregistrée. Bien que cette approche puisse parfois générer des terminaisons verticales abruptes aux extrémités de la courbe, elle constitue une précaution indispensable lorsque la variable modélisée est strictement positive (comme des temps de réaction ou des concentrations) et que l’analyste souhaite proscrire toute insinuation visuelle d’existence de valeurs négatives impossibles.

7. Superposition combinée : Histogrammes et courbes de densité

7.1 Tracé simultané avec la fonction histplot()

L’association visuelle d’un histogramme discrétisé et d’une courbe de densité continue représente un standard d’excellence pour l’analyse exploratoire de distributions quantitatives. Cette combinaison offre une double perspective analytique : l’histogramme témoigne fidèlement de la granularité brute et du décompte des effectifs de l’échantillon au sein de bacs définis, tandis que la courbe KDE révèle le profil lissé continu théorique de la population sous-jacente.

Au sein de Seaborn, cette opération hautement informative est directement réalisable par l’entremise de la fonction unifiée sns.histplot() en activant le paramètre booléen kde=True. Lorsque cette option est invoquée, la fonction exécute simultanément les calculs de partitionnement des bacs et l’estimation de la densité par noyau. La rigueur statistique exige alors que les deux représentations partagent un système métrique homogène sur l’axe vertical.

Pour assurer cette cohérence mathématique indispensable, Seaborn configure automatiquement le paramètre de normalisation stat= »density ». Sous cette configuration, la hauteur des barres rectangulaires de l’histogramme n’indique plus le nombre brut d’occurrences ou le pourcentage de l’échantillon, mais bien la densité relative calculée telle que la somme des aires de chaque rectangle soit strictement égale à 1. La courbe de densité vient ainsi se superposer harmonieusement au sommet des colonnes sans aucune distorsion d’échelle, créant une symbiose visuelle immédiate entre fréquence discrète et densité continue.

7.2 Combinaison manuelle sur un objet Axes Matplotlib

Bien que la commande sns.histplot() offre une solution intégrée et rapide, certaines exigences éditoriales requièrent une dissociation technique totale entre le moteur de calcul de l’histogramme et celui de la densité, afin d’appliquer des paramètres esthétiques indépendants, d’utiliser des algorithmes de bandes passantes non standardisés ou de superposer un histogramme pur de Matplotlib avec une densité Seaborn.

Pour concrétiser cette dissociation sur un objet Axes unique, on commence par générer l’histogramme de base en invoquant la méthode ax.hist() native de Matplotlib. Il est impératif de stipuler formellement l’argument density=True lors de cet appel ; à défaut, Matplotlib afficherait les effectifs absolus de fréquence, ce qui rendrait impossible toute superposition visuelle cohérente avec une courbe de densité dont l’intégrale est unitaire. L’analyste peut alors configurer librement le nombre de bacs (bins), la couleur de contour des barres (edgecolor) et une transparence adéquate.

Dans un second temps, la fonction sns.kdeplot() est appelée sur le même objet en passant formellement l’argument ax=ax. L’algorithme de Seaborn vient greffer la trajectoire de la courbe continue sur l’espace cartésien déjà occupé par les rectangles de l’histogramme. Cette méthodologie garantit une maîtrise absolue sur l’ordre de superposition des couches géométriques (géré par l’argument zorder) et permet de configurer des éléments graphiques hautement contrastés, en associant par exemple des barres d’histogramme gris perle discrètes en arrière-plan à une ligne de densité d’un bleu profond au premier plan.

7.3 Ajout d’un graphique de dispersion marginal (Rug Plot)

En dépit de son élégance mathématique, la courbe de densité demeure une abstraction statistique lissée qui peut parfois masquer la rareté locale des données dans certaines sections du domaine d’observation. L’adjonction d’un graphique de dispersion marginale, universellement désigné en sémiologie graphique sous le terme de rug plot (ou graphique en tapis d’échantillonnage), apporte un remède visuel idéal à cette problématique.

Un rug plot matérialise chaque observation unitaire de l’échantillon sous la forme d’un petit segment vertical rectiligne positionné le long de l’axe des abscisses. La fonction sns.rugplot() de Seaborn prend en charge cette intégration de façon transparente. Lorsque l’analyste superpose ce tapis d’échantillons au graphique de densité principal, la densité spatiale des segments reflète instantanément la concentration empirique des données brutes.

Cette association s’avère particulièrement précieuse dans l’examen des queues de distribution ou des vallées situées entre deux modes. Si la courbe de densité présente une élévation modérée dans une région donnée, le rug plot permet de discriminer en un coup d’œil si cette élévation repose sur une accumulation véritable de quelques observations concordantes ou si elle n’est que la résultante d’un débordement artificiel de la bande passante causé par un point isolé aberrant situé à proximité. L’ajustement de la hauteur des segments (via le paramètre height) et de leur transparence permet de conférer au rug plot une présence discrète mais hautement informative.

8. Comparaison de distributions multiples et catégorielles

8.1 Superposition de plusieurs groupes sur un axe unique

L’un des défis les plus fréquents en statistique inférentielle et descriptive consiste à comparer les profils de distribution d’une variable continue mesurée à travers différentes sous-populations ou conditions expérimentales (par exemple, un groupe témoin confronté à plusieurs groupes de traitement clinique). L’affichage simultané de ces distributions sur un repère cartésien partagé offre une capacité de comparaison immédiate et intuitive.

La bibliothèque Seaborn simplifie considérablement cette tâche grâce à son paramètre d’assignation sémantique hue. En fournissant à la fonction sns.kdeplot() un jeu de données sous forme de DataFrame structuré en format long, il suffit d’assigner le nom de la variable continue à l’axe des abscisses (argument x) et le nom de la colonne catégorielle au paramètre hue. L’algorithme ventile automatiquement les observations selon les modalités du facteur, calcule indépendamment l’estimation par noyau pour chaque strate de données et attribue des teintes chromatiques différenciées issues d’une palette sélectionnée.

Cette approche produit instantanément une légende explicative parfaitement configurée sur l’axe. Afin de préserver la lisibilité de la figure lors de la superposition de trois groupes ou davantage, il est essentiel de veiller à ce que l’argument fill soit associé à une valeur d’alpha relativement faible (par exemple 0.15 à 0.20), évitant ainsi que les aires colorées ne se saturent mutuellement et ne masquent les croisements des trajectoires de densité.

8.2 Variantes d’affichage : empilement et normalisation

Lorsque la superposition directe de courbes transparentes génère une surcharge cognitive excessive en présence de groupes hautement intriqués, la fonction sns.kdeplot() offre des modes d’organisation structurelle alternatifs pilotés par le paramètre multiple. Ce dernier accepte plusieurs arguments textuels qui redéfinissent la géométrie de distribution de la masse de probabilité sur le canevas.

La première variante majeure est l’empilement, stipulé par l’instruction multiple= »stack ». Dans cette configuration géométrique, les densités des différents groupes ne se croisent plus ; elles s’empilent verticalement les unes au-dessus des autres. La courbe sommitale globale trace ainsi la fonction de densité de l’ensemble de la population agrégée, tandis que les bandes sous-jacentes révèlent la décomposition catégorielle locale de cette masse. Cette approche s’avère particulièrement pertinente lorsqu’on souhaite rendre compte de la taille relative de chaque cohorte tout en maintenant une vision d’ensemble du contingent global.

La seconde variante analytique de premier plan est la normalisation conditionnelle intégrale, obtenue au moyen de multiple= »fill ». Ce mode transforme le repère cartésien en une échelle de proportions relatives cumulées comprise strictement entre 0 et 1 sur l’axe vertical. À chaque point de l’abscisse, la hauteur relative occupée par chaque modalité indique la probabilité conditionnelle a posteriori qu’une observation émane de ce groupe particulier si elle prend cette valeur spécifique. Cette représentation se révèle extrêmement puissante pour localiser les seuils critiques de discrimination à partir desquels une modalité devient prépondérante sur une autre le long du continuum de la variable.

8.3 Affichage en facettes via FacetGrid

Lorsque le nombre de catégories expérimentales devient trop élevé ou lorsque l’analyse croise deux facteurs catégoriels distincts (par exemple, le groupe de traitement et le sexe biologique), la superposition sur un axe unique conduit inévitablement à un enchevêtrement visuel illisible. La méthode des petits multiples, formalisée par Edward Tufte et implémentée dans Seaborn via la classe FacetGrid, propose la solution la plus élégante et rigoureuse à ce problème.

Le principe fondamental de la mise en facettes consiste à décomposer la figure en une matrice de sous-graphiques réguliers, où chaque panneau individuel accueille la distribution d’une sous-population spécifique. La structure s’initialise en instanciant un objet sns.FacetGrid auquel on transmet le DataFrame global ainsi que les variables chargées de subdiviser les lignes (row) et les colonnes (col) du système matriciel. L’analyste applique ensuite la fonction de densité à l’aide de la méthode map() ou map_dataframe() en lui transmettant sns.kdeplot.

L’avantage scientifique déterminant de l’utilisation de FacetGrid réside dans la synchronisation automatique et stricte des échelles horizontales et verticales sur l’intégralité des sous-panneaux (via les paramètres par défaut sharex=True et sharey=True). Cette invariance métrique garantit que les formes des distributions, leurs hauteurs de crête et leurs étalements peuvent être comparés visuellement d’un panneau à l’autre sans introduire le moindre biais d’interprétation lié à des décalages d’échelle masqués.

9. Graphiques de densité bidimensionnels (2D KDE Plots)

9.1 Concept et tracé d’une densité conjointe bivariée

La théorie de l’estimation de densité par noyau s’étend avec une remarquable élégance au-delà du cas univarié pour appréhender l’analyse conjointe de deux variables aléatoires continues observées simultanément. Un graphique de densité bidimensionnel (2D KDE) modélise la fonction de densité conjointe f(x, y), permettant d’explorer la structure de dépendance stochastique, la corrélation non linéaire et la concentration bivariée au sein d’un plan cartésien sans imposer de modèle linéaire rigide.

Mathématiquement, l’estimateur de Parzen-Rosenblatt bivarié déploie un noyau surfacique à deux dimensions — le plus souvent une fonction gaussienne bivariée — centré sur chaque couple d’observations (x_i, y_i). La surface résultante s’élève au-dessus du plan x-y pour former un relief topographique probabiliste. L’expression graphique la plus classique de ce volume s’opère par le tracé de courbes de niveau (lignes isodenses ou contours), reliant l’ensemble des coordonnées du plan présentant une même valeur de densité conjointe estimée.

Au sein de Seaborn, le tracé d’une telle densité bivariée s’obtient de manière remarquablement concise en fournissant deux séries continues respectivement aux arguments x et y de la commande sns.kdeplot(). Le tracé qui en découle fait instantanément ressortir les bassins d’attraction des données, révélant des structures d’association complexes que des coefficients de corrélation paramétriques de Pearson seraient fondamentalement incapables de détecter, tels que des groupements en fer à cheval, des régimes de variance hétéroscédastiques ou des bifurcations non linéaires.

9.2 Personnalisation des contours et du remplissage 2D

Le contrôle esthétique et informatif d’un graphique de densité bivarié repose sur un calibrage minutieux du remplissage de surface et de la discrétisation des lignes de niveau. Par défaut, la fonction peut se limiter au tracé de courbes filaires qui, si elles sont précises, manquent parfois de force évocatrice pour un public scientifique non mathématicien.

En assignant l’argument fill=True, Seaborn génère une interpolation chromatique continue sous la forme d’un gradient de surface recouvrant l’espace bivarié. Le choix de la palette de couleurs (via l’argument cmap) est ici capital : l’utilisation d’une échelle séquentielle scientifiquement calibrée et perceptiblement uniforme (telle que ‘viridis’, ‘mako’ ou ‘plasma’) est impérative pour éviter les artefacts visuels et les sauts de contraste trompeurs inhérents aux anciennes palettes arc-en-ciel comme ‘jet’.

Deux paramètres additionnels exercent un impact déterminant sur la morphologie du tracé : levels et thresh. Le paramètre levels contrôle le nombre de contours isodenses calculés et dessinés à travers la surface. Une valeur élevée de levels (par exemple 15 ou 20) affine la granularité topographique mais peut alourdir le rendu, tandis qu’une valeur plus restreinte (entre 6 et 10) produit une synthèse plus lisible. Le paramètre thresh (pour threshold ou seuil) fixe le seuil minimal de densité relative à partir duquel le tracé de contour est initialisé. En augmentant modérément thresh (par exemple à 0.05), on élimine les contours périphériques extrêmement dilués qui s’étalent stérilement dans les zones quasi vides de données, épurant ainsi les marges extérieures du graphique.

9.3 Intégration dans des structures graphiques conjointes (JointGrid)

Bien que le tracé bivarié 2D isole avec brio les dynamiques conjointes des variables x et y, il occulte en partie les propriétés distributionnelles univariées individuelles de chaque dimension projetée. La figure composite idéale doit donc conjuguer la représentation centrale de la densité conjointe et les projections univariées marginales de chaque variable le long des axes périphériques respectifs.

La bibliothèque Seaborn offre une implémentation native de cette architecture au moyen de la fonction intégrée sns.jointplot() et de la classe sous-jacente hautement paramétrable JointGrid. En renseignant l’instruction sns.jointplot(x=x, y=y, data=df, kind= »kde »), le moteur graphique construit automatiquement une grille asymétrique sophistiquée. Le compartiment central principal accueille la cartographie topographique bivariée 2D avec ses lignes de contour et ses gradients de densité.

Simultanément, le long de la bordure supérieure et de la bordure latérale droite, la fonction génère des tracés de densité univariés 1D alignés mathématiquement sur les abscisses de x et les ordonnées de y. L’observateur dispose alors d’une vue stochastique holistique : il peut analyser la dépendance conjointe centrale tout en vérifiant instantanément l’asymétrie, la dispersion et les éventuels modes secondaires propres à chaque variable isolée, le tout condensé au sein d’une figure unique d’une remarquable élégance conceptuelle.

10. Architecture avancée de figures avec Matplotlib

10.1 Gestion fine des objets Figure et Axes

La production de visualisations quantitatives de calibre professionnel requiert une maîtrise approfondie du paradigme orienté objet de Matplotlib, en s’affranchissant totalement de l’interface procédurale basée sur l’état implicite (pyplot). Ce contrôle s’articule autour de la création méthodique de conteneurs Figure et de systèmes de coordonnées Axes au travers de la primitive fondamentale plt.subplots().

Cette approche autorise une modularité architecturale absolue. L’analyste peut spécifier la taille physique rigoureuse du canevas en pouces (via le paramètre figsize), anticiper le comportement des étiquettes lors de l’exportation et manipuler individuellement des réseaux matriciels de sous-graphiques d’une complexité arbitraire. Pour des agencements asymétriques où certains graphiques de densité doivent occuper une surface spatiale prépondérante par rapport à d’autres panneaux d’appoint, la mobilisation du module matplotlib.gridspec.GridSpec permet d’allouer des ratios de hauteur et de largeur hautement personnalisés au sein de la matrice d’affichage.

Une fois les objets Axes explicitement instanciés, le réglage microscopique de leur anatomie graphique peut débuter. L’accès aux structures de bordure (désignées sous le nom de spines) permet de supprimer les cadres supérieurs et droits superflus (une pratique couramment désignée sous le terme de despining), allégeant le ratio encre-données cher aux théoriciens de l’information visuelle. Parallèlement, l’ajustement direct des graduations majeures et mineures (ticks), l’orientation de leurs étiquettes et le paramétrage d’un quadrillage d’arrière-plan très subtil (grid) garantissent un rendu épuré, répondant aux standards les plus exigeants de la typographie scientifique.

10.2 Annotations et mise en valeur de seuils statistiques

Un graphique de densité purement passif contraint le lecteur à estimer visuellement la localisation des paramètres centraux et des seuils critiques le long de l’axe des abscisses. L’enrichissement sémantique du tracé par l’adjonction de repères statistiques explicites transforme une simple courbe exploratoire en une figure explicative à haute valeur informative.

L’introduction de repères d’abscisses s’opère couramment à l’aide de la méthode ax.axvline(). En transmettant la valeur empirique de la moyenne ou de la médiane calculée sur l’échantillon, cette méthode dresse une droite verticale interceptant la courbe de densité sur toute sa hauteur. L’attribution d’un motif discontinu tireté, d’une coloration contrastante (par exemple un rouge bordeaux ou un pourpre sombre) et d’une mention descriptive intégrée garantit l’identification immédiate du centre de gravité de la masse probabiliste.

Pour aller plus loin dans la contextualisation de l’incertitude ou de seuils normatifs, l’emploi de la méthode ax.axvspan() permet de délimiter des zones d’intervalles de confiance ou des plages d’écart-type ombrées sur l’axe horizontal. Cette zone teintée d’un voile transparent met en valeur une portion spécifique du domaine d’observation. Enfin, le positionnement d’annotations textuelles dynamiques à l’aide de la méthode ax.annotate(), combinant une chaîne textuelle formatée et une flèche vectorielle pointant précisément vers un mode ou une singularité remarquable de la courbe, oriente avec une redoutable efficacité la lecture cognitive de l’examinateur.

10.3 Exportation vectorielle et préparation pour l’édition académique

L’aboutissement de la chaîne de production d’une figure scientifique réside dans son exportation numérique sous une forme préservant intégralement son intégrité visuelle et sa résolution, que ce soit pour une soumission à des comités de lecture académiques ou pour son intégration au sein de thèses universitaires et de rapports d’expertise.

La règle d’or pour tout travail graphique éditorial est de privilégier les formats vectoriels plutôt que les représentations matricielles pixellisées (telles que PNG ou JPEG). Lors de l’appel à la fonction d’enregistrement fig.savefig(), il convient d’opter pour des extensions vectorielles pérennes comme le PDF (Portable Document Format), le SVG (Scalable Vector Graphics) ou l’EPS (Encapsulated PostScript). Ces formats encodent les tracés sous forme d’instructions géométriques pures, autorisant un agrandissement ou une réduction d’échelle illimitée sans aucune perte de netteté des courbes de densité ou des éléments typographiques.

Deux paramètres techniques critiques doivent impérativement accompagner l’instruction d’exportation : dpi et bbox_inches. Bien que le format vectoriel soit intrinsèquement indépendant de la notion de résolution, la spécification explicite de dpi=300 garantit que les éléments rasterisés résiduels (tels que certains ombrages transparents complexes) conserveront une qualité photographique impeccable. De manière complémentaire, l’adjonction systématique de bbox_inches= »tight » instruit Matplotlib de recalculer dynamiquement la boîte englobante de la figure avant l’écriture sur le disque, prévenant ainsi de manière déterministe la troncature involontaire des titres externes, des légendes débordantes ou des étiquettes d’abscisses positionnées en lisière de page.

11. Diagnostics statistiques et pièges fréquents

11.1 Effet de bord et biais aux frontières

L’un des défis méthodologiques les plus insidieux posés par l’estimation de densité par noyau classique concerne le phénomène de fuite de densité aux frontières, également désigné sous le nom de biais de bord ou boundary bias. Cette anomalie statistique survient inévitablement chaque fois que la variable empirique étudiée est assujettie à une contrainte physique ou mathématique qui borne strictement son domaine de définition, comme une stricte positivité (par exemple, des concentrations sériques ou des intervalles de temps) ou un confinement au sein d’un intervalle clos borné.

L’estimateur de Parzen-Rosenblatt standard ne possédant aucune conscience intrinsèque des barrières théoriques qui délimitent la variable, il déploie symétriquement ses fonctions noyaux gaussiens au-delà des bornes physiques. En présence d’une masse substantielle d’observations agrégées à proximité immédiate de la frontière (par exemple près de zéro), une fraction notable de la surface des noyaux s’échappe en dehors du domaine de validité pour s’étendre dans les valeurs négatives. Cette fuite produit deux distorsions perverses : d’une part, la courbe suggère faussement la plausibilité empirique d’états physiques impossibles, et d’autre part, la hauteur de la densité se trouve artificiellement abaissée et sous-estimée à la frontière réelle en raison de cette perte de masse intégrale non compensée.

Plusieurs stratégies méthodologiques permettent de neutraliser ce biais aux limites. La plus rigoureuse consiste à appliquer une transformation préalable de la variable avant le tracé de la densité, comme une transformation logarithmique naturelle pour des données strictement positives ou une transformation logit pour des données bornées sur l’intervalle [0, 1]. Une fois l’estimation par noyau conduite sur la variable transformée dégagée de contraintes, la densité est projetée en sens inverse via la règle du changement de variable de Jacobi. D’autres approches algorithmiques avancées incluent l’emploi de noyaux de substitution tronqués ou la méthode de réflexion de Silverman, qui replie symétriquement la masse échappée au-delà de la frontière vers l’intérieur du domaine empirique.

11.2 Risque d’interprétation erronée des queues de distribution

L’interprétation visuelle des régions terminales d’un graphique de densité — communément désignées sous l’appellation de queues de distribution — est sujette à des biais cognitifs majeurs de la part des analystes. En raison du lissage continu opéré par les noyaux, une zone de queue très étirée peut sembler posséder une épaisseur visuelle substantielle et une régularité trompeuse, alors même qu’elle ne repose sur le plan empirique que sur une quantité infinitésimale de données brutes.

Cette fragilité statistique s’explique par la nature même de l’estimateur dont la variance locale s’accroît considérablement dans les zones de faible densité d’observations. Deux points isolés situés loin de la moyenne suffisent à maintenir la courbe de densité au-dessus de l’axe sur un vaste intervalle, créant l’illusion pernicieuse d’un étalement structurel de la population alors qu’il ne s’agit que de singularités stochastiques d’échantillonnage. Ce risque est particulièrement prégnant lors de l’examen d’échantillons de taille modeste (par exemple, N inférieur à 50 observations).

Pour immuniser l’analyse contre ces illusions d’optique probabilistes, il est primordial d’adopter une posture d’hygiène graphique rigoureuse. L’analyste doit impérativement rapporter de manière transparente la taille effective de l’échantillon (N) directement au sein du titre ou de la légende de la figure. Par ailleurs, comme nous l’avons souligné précédemment, la superposition conjointe d’un tapis d’échantillonnage marginal (rug plot) ou de points individuels permet à l’observateur d’évaluer d’un coup d’œil si l’étirement d’une queue de distribution est validé par une chaîne continue d’observations réelles ou s’il s’agit d’un artefact d’interpolation causé par un unique individu divergent.

11.3 Impact des données discrètes ou arrondies

Une dernière source fréquente d’artéfacts et de déformations pathologiques dans les graphiques de densité réside dans l’application naïve de l’estimation par noyau à des variables qui, bien que théoriquement continues, ont subi une discrétisation sévère ou des arrondis systématiques lors du processus de recueil ou de numérisation des données expérimentales.

Lorsqu’un échantillon comporte une multitude d’observations redondantes qui s’agglutinent sur des valeurs numériques entières précises (par exemple des scores psychologiques arrondis à l’unité la plus proche ou des mesures d’âges exprimées exclusivement en années révolues), l’algorithme d’estimation de densité interprète cette concentration discrète artificielle comme une succession d’impulsions de Dirac. Si la bande passante est ajustée à une valeur trop sensible, la courbe résultante ne sera pas lisse mais développera une série d’ondulations régulières en dents de scie ou de bosses périodiques centrées sur chaque point d’arrondi.

Ces ondulations constituent des artéfacts d’échantillonnage dénués de toute signification distributionnelle réelle. Pour remédier à cet écueil lorsque la collecte de nouvelles données plus précises est impossible, l’analyste peut déployer une technique d’agitation aléatoire contrôlée, communément qualifiée de jittering. Ce procédé consiste à injecter un bruit stochastique uniforme de magnitude infinitésimale (strictement inférieur à la précision de l’arrondi) dans le vecteur de données brutes avant d’estimer la densité, dissipant ainsi l’agglomération artificielle sans biaiser les paramètres centraux de la distribution. Si la variable présente une nature fondamentalement ordinale ou catégorielle, il conviendra en revanche de renoncer à l’estimation de densité par noyau pour lui préférer des graphiques en barres de fréquences discrètes.

12. Étude de cas pas à pas : Analyse de données psychométriques réelles

12.1 Énoncé de l’expérience et structure du jeu de données

Afin de consolider les principes méthodologiques et les compétences techniques développés tout au long de cet article, nous proposons une étude de cas appliquée et progressive, représentative des protocoles quantitatifs déployés en psychologie clinique et en recherche comportementale translationnelle.

Considérons une cohorte expérimentale de 250 patients présentant un trouble anxieux généralisé modéré à sévère, intégrés au sein d’un programme d’intervention de psychothérapie cognitive basée sur la pleine conscience s’étendant sur une durée de huit semaines. L’évaluation de la sévérité symptomatique est conduite à l’aide d’une échelle psychométrique psychologique validée internationalement, fournissant un score composite continu calibré de 0 à 100 points, où des valeurs élevées matérialisent une détresse anxieuse aiguë. Chaque participant est soumis à deux sessions de mesurage rigoureusement standardisées : une passation initiale préalable à toute démarche thérapeutique (temps pré-intervention) et une seconde passation au terme exact du protocole de prise en charge (temps post-intervention).

L’objectif scientifique de la visualisation consiste à modéliser et comparer visuellement les distributions complètes des scores d’anxiété avant et après l’intervention clinique. L’hypothèse théorique postule non seulement un glissement médian favorable de la distribution vers des scores d’anxiété inférieurs, mais présuppose également une métamorphose morphologique de la population, qui pourrait passer d’une distribution unimodale homogène et symétrique à l’admission vers une distribution bimodale à l’issue de la thérapie, signalant l’émergence d’une sous-population spécifique de répondants thérapeutiques d’excellence coexistant avec un contingent de patients réfractaires au traitement.

12.2 Construction progressive du graphique de publication

La transcription de ce protocole expérimental en une figure graphique de qualité publication exige l’assemblage ordonné des meilleures pratiques de codage avec Matplotlib et Seaborn. Le flux de travail s’articule autour de la création explicite d’un conteneur graphique indépendant, de l’orchestration des estimations par noyau, du calcul déterministe de métriques d’annotations et du raffinement de la typographie éditoriale.

La conception débute par la génération programmatique des vecteurs de données simulés selon les paramètres attendus, intégrés dans un DataFrame Pandas au format long. Nous déclarons ensuite formellement l’objet Figure et l’objet Axes au moyen de plt.subplots() avec un format horizontal équilibré de 10 pouces de large par 6 pouces de hauteur. Nous appliquons la fonction sns.kdeplot() en ciblant les deux temps de mesure à l’aide de l’argument de stratification chromatique hue, en veillant à activer l’argument fill=True avec une transparence délicatement dosée à alpha=0.30 pour éviter toute saturation dans la zone de chevauchement distributionnel.

Le choix chromatique doit impérativement respecter les recommandations d’accessibilité visuelle universelle. Nous sélectionnons délibérément une palette contrastée et exempte d’ambiguïté pour les lecteurs daltoniens, associant une teinte gris ardoise profonde pour caractériser l’état pré-thérapeutique initial et une teinte bleu saphir lumineuse pour distinguer l’état post-thérapeutique. Nous ajoutons ensuite des droites verticales discontinues (axvline) positionnées précisément sur les médianes empiriques calculées de chaque condition, surmontées d’annotations typographiques claires précisant la valeur absolue du score médian et la taille de l’échantillon. Enfin, nous éliminons les bordures superflues de l’axe, insérons un quadrillage millimétrique à très faible opacité sur l’axe horizontal, et verrouillons les limites d’abscisses entre 0 et 100 pour respecter le domaine théorique de l’instrument de mesure.

12.3 Rapport et interprétation académique des résultats visualisés

La figure achevée ne constitue pas une fin en soi ; elle devient le support probant à partir duquel s’articule l’argumentation scientifique formelle. La rédaction descriptive accompagnant le graphique au sein d’un manuscrit scientifique doit obéir aux normes de rigueur formelles édictées par les manuels de style académiques, tels que les directives de l’American Psychological Association (normes APA de septième édition).

Le paragraphe descriptif de résultats transcrit les indices morphologiques de la figure en constats statistiques tangibles : « L’examen des fonctions de densité estimées par noyau (noyau gaussien standard, bande passante calibrée par la méthode de Scott avec ajustement unitaire) met en évidence une modification substantielle de la morphologie de la distribution des scores d’anxiété entre la phase pré-intervention et la phase post-intervention. Alors que la distribution initiale se caractérise par une forme unimodale symétrique centrée autour d’un score médian élevé (Médiane = 68.4, Écart interquartile = 12.1), la distribution mesurée à l’issue des huit semaines de prise en charge révèle un décalage global vers des valeurs inférieures (Médiane = 41.2, Écart interquartile = 21.8) couplé à une structure nettement bimodale. »

Le compte rendu explicite ensuite la portée théorique de cette bimodalité révélée par la continuité du tracé : « Ce dédoublement de la crête de densité post-thérapeutique atteste de l’hétérogénéité de la réponse clinique au protocole de pleine conscience. Un premier mode hautement prépondérant culmine autour d’un score de 32, illustrant une rémission symptomatique substantielle chez une majorité de participants, tandis qu’un second mode subsidiaire persiste aux environs d’un score de 62, isolant une sous-population de non-répondeurs dont le profil d’anxiété demeure inchangé. Cette structure bivalente, entièrement dissimulée lors d’une agrégation par la moyenne arithmétique globale, démontre la valeur diagnostique supérieure de l’estimation de densité non paramétrique pour guider l’interprétation des essais cliniques comportementaux. »
