Comment créer et interpréter des diagrammes de dispersion dans SPSS

Dans le champ des sciences humaines et sociales, et plus particulièrement en psychologie cognitive, clinique et organisationnelle, l’exploration empirique des données quantitatives constitue le socle de toute démarche scientifique rigoureuse. Avant même de recourir à des modélisations inférentielles complexes, telles que la régression multiple, la modélisation par équations structurelles ou l’analyse de médiation, le chercheur doit impérativement appréhender la structure intrinsèque de ses distributions bivariées. À cet égard, le diagramme de dispersion, communément appelé nuage de points ou scatterplot, représente l’outil d’inspection visuelle par excellence. Conçu dès le XIXe siècle pour saisir la coprésence de variations au sein de collectifs d’observations, ce dispositif graphique permet de projeter dans un plan cartésien bidimensionnel les coordonnées métriques de deux variables numériques, révélant d’un simple coup d’œil des dynamiques relationnelles qu’un indice sommaire, tel que le coefficient de corrélation linéaire de Pearson, échoue fréquemment à résumer fidèlement.

La pertinence d’une telle démarche graphique a été magistralement démontrée par le statisticien Francis Anscombe à travers son célèbre quatuor d’Anscombe, qui illustre de façon péremptoire comment quatre jeux de données dotés de moyennes, de variances et de coefficients de corrélation rigoureusement identiques peuvent en réalité refléter des réalités géométriques et empiriques totalement hétérogènes : une relation linéaire classique, une relation parabolique stricte, une régression biaisée par un point aberrant extrême, ou une distribution verticale quasi invariante perturbée par une unique observation à fort levier. Dans l’environnement logiciel IBM SPSS Statistics, la construction, l’ajustement et l’analyse critique des diagrammes de dispersion ne se réduisent pas à une simple manipulation technique de mise en forme ; ils incarnent un moment épistémologique crucial où les hypothèses théoriques se confrontent à la granularité du réel mesuré.

Cet article encyclopédique a pour ambition de fournir aux chercheurs, doctorants et analystes de données un guide exhaustif, méthodique et théoriquement fondé pour maîtriser l’ensemble de la chaîne de traitement des diagrammes de dispersion sous SPSS. De la préparation métrique scrupuleuse des matrices de données jusqu’à l’exportation vectorielle conforme aux exigences éditoriales les plus strictes de l’American Psychological Association (APA 7e édition), chaque étape de configuration, de manipulation de l’Éditeur de graphiques et d’interprétation diagnostique sera décortiquée avec la plus haute précision scientifique.

1. Fondements théoriques et pertinence du diagramme de dispersion en psychologie

L’application des statistiques quantitatives en psychologie repose sur la formalisation mathématique de construits latents inférés à partir de comportements, de réponses psychométriques ou de biomarqueurs neurocognitifs. Dans cette quête de formalisation, le diagramme de dispersion constitue la passerelle fondamentale entre la collecte brute des mesures et l’interprétation théorique de la covariation interindividuelle.

1.1 Définition et rôle de la représentation bivariée

Le diagramme de dispersion est une représentation graphique bivariée au sein de laquelle chaque participant ou unité statistique est positionné dans un repère orthogonal défini par deux axes métriques continus. L’axe des abscisses, classiquement noté X, et l’axe des ordonnées, noté Y, incarnent des dimensions continues ou quasi-continues issues d’instruments d’évaluation standardisés. Chaque marqueur projeté sur cette grille cartésienne synthétise un couple unique de valeurs (X_i, Y_i), matérialisant simultanément la performance, l’attitude ou la caractéristique d’une observation spécifique.

L’intérêt premier de cette visualisation simultanée réside dans sa capacité à exposer immédiatement l’architecture globale d’association bivariée sans la contraindre a priori à une formulation paramétrique réductrice. Contrairement aux statistiques descriptives univariées qui isolent les indicateurs de tendance centrale et de dispersion pour chaque variable prise séparément, le nuage de points capture la géométrie relationnelle conjointe. Il rend directement perceptibles la dispersion relative des sujets, la concentration centroïde des scores, ainsi que l’éventuelle présence de trajectoires convergentes ou divergentes au sein de l’échantillon d’étude.

Dans la phase exploratoire précédant le déploiement de tests paramétriques d’hypothèses — tels que le test t de Student bivarié, l’analyse de covariance (ANCOVA) ou la régression linéaire simple et multiple —, le scatterplot agit comme un garde-fou diagnostique. Il permet au chercheur de s’assurer intuitivement et empiriquement que les relations modélisées ne violent pas les axiomes de base imposés par les modèles linéaires généraux, notamment l’existence d’une forme relationnelle cohérente et la stabilité de la dispersion résiduelle à travers l’éventail des scores observés.

1.2 Applications pratiques en recherche psychologique

En psychologie différentielle et de l’éducation, les applications de la cartographie bivariée sont omniprésentes. À titre d’exemple, l’analyse de la relation unissant le temps d’étude hebdomadaire (exprimé en heures) et la performance à une évaluation terminale standardisée en statistiques cognitives permet d’explorer la loi des rendements décroissants. Si une relation initialement positive est anticipée, la projection visuelle peut révéler un plafonnement précoce de l’effet de l’investissement temporel sur la note finale, orientant le chercheur vers l’examen de variables qualitatives associées, telles que les stratégies d’apprentissage autorégulées ou l’efficience métacognitive.

Dans le domaine de la neuropsychologie et de la psychopathologie cognitive, le diagramme de dispersion est constamment sollicité pour évaluer l’interaction entre les niveaux d’anxiété perçue — mesurés via des instruments psychométriques validés tels que le State-Trait Anxiety Inventory (STAI) — et les capacités de mémoire de travail opérationnalisées par des scores d’empan complexe (comme l’empan de lecture ou le test n-back). Cette approche visuelle permet d’objectiver la célèbre loi de Yerkes-Dodson, selon laquelle une activation émotionnelle modérée optimise les performances cognitives, tandis qu’une anxiété exacerbée produit une chute drastique de l’efficience exécutive, générant ainsi un nuage de points de profil curvilinéaire inversé.

Enfin, en psychométrie et en psychologie de la santé, le tracé bivarié sert d’outil préliminaire indispensable à l’estimation des fonctions dose-réponse. Qu’il s’agisse de documenter la compliance à une thérapie cognitivo-comportementale digitalisée en fonction de l’intensité des symptômes dépressifs inauguraux, ou de mesurer la calibration d’une échelle de résilience subjective face à des stresseurs environnementaux objectifs, le scatterplot matérialise avec clarté les paliers d’action et les seuils de rupture au-delà desquels la dynamique relationnelle se modifie substantiellement.

1.3 Distinction entre covariation visuelle et inférence causale

Face à la clarté visuelle d’un diagramme de dispersion exhibant une trajectoire montante ou descendante remarquablement ordonnée, le biais cognitif du chercheur consiste fréquemment à inférer prématurément un lien de cause à effet direct entre la variable X et la variable Y. Or, il demeure fondamental de rappeler que la géométrie d’une covariation empirique observée ne saurait, en aucun cas, suffire à établir une inférence causale. L’association visuelle renseigne exclusivement sur le degré d’alignement ou de co-occurrence mathématique entre deux séries de scores au sein d’un échantillon déterminé à un instant temporel précis.

Ce graphique est par nature particulièrement perméable aux artéfacts générés par des variables tierces non contrôlées, qu’il s’agisse de modérateurs structurels ou de médiateurs implicites. Le phénomène classique de corrélation illusoire ou fallacieuse (spurious correlation) peut aisément engendrer un alignement saisissant de points sous l’effet conjugué d’une troisième variable confondante qui pilote simultanément les deux dimensions visualisées. De surcroît, le paradoxe de Simpson peut conduire à une situation où l’association bivariée globale observée sur le scatterplot agrégé est rigoureusement inversée lorsque l’échantillon est stratifié selon des sous-groupes sociodémographiques ou cliniques pertinents.

C’est pourquoi le rôle méthodologique du diagramme de dispersion doit être rigoureusement circonscrit à une fonction exploratoire et heuristique. Loin de clore le processus démonstratif, il participe à l’émergence de nouvelles conjectures scientifiques, suscite la formulation d’hypothèses d’interactions complexes, et motive l’introduction ultérieure de contrôles statistiques multivariés au sein de protocoles expérimentaux ou quasi-expérimentaux rigoureusement standardisés.

2. Préparation et structuration rigoureuse de la base de données dans SPSS

L’élégance et la validité d’une représentation graphique générée sous SPSS dépendent intrinsèquement de la rigueur apportée à la définition préliminaire des métadonnées au sein du fichier de travail (.sav). Négliger la structuration des variables avant la sollicitation des modules graphiques conduit inévitablement à des sorties erronées, des échelles mal calibrées ou des libellés inexploitables sur le plan académique.

2.1 Paramétrage des propriétés des variables dans l’Affichage des variables

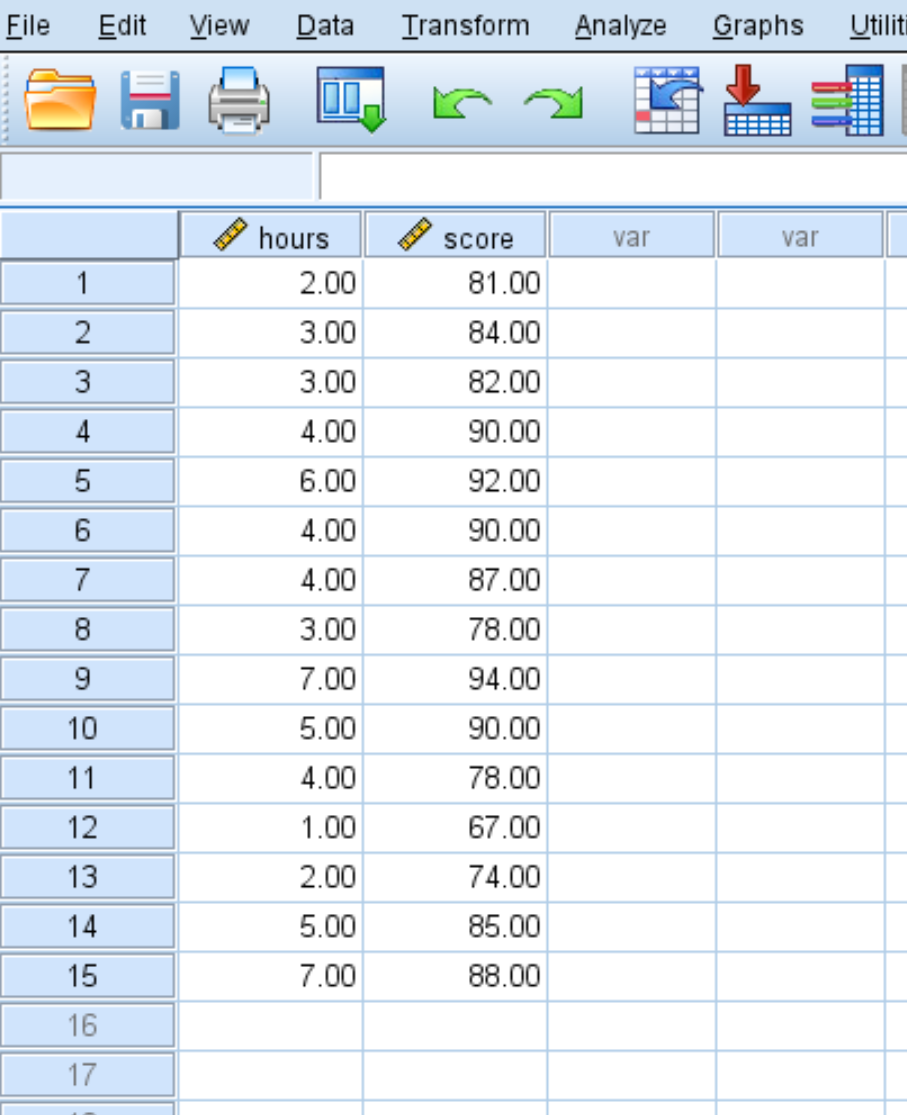

Dans l’interface principale de SPSS, la transition vers l’onglet « Affichage des variables » (Variable View) constitue le point de départ de tout paramétrage méthodologique. La colonne la plus déterminante pour la création des diagrammes de dispersion est sans conteste la colonne Mesure (Measure). SPSS décline les niveaux de mesure selon trois catégories fondamentales : Nominal, Ordinal et Échelle (Scale). Pour qu’une variable puisse être convenablement traitée par le moteur de rendu cartésien d’un nuage de points, son niveau de mesure doit être impérativement configuré sur Échelle. Ce statut indique au logiciel que les valeurs numériques incarnent des grandeurs métriques à intervalles constants ou de rapports, justifiant un espacement continu proportionnel sur les axes de coordonnées.

Parallèlement, la colonne Libellé (Label) requiert une attention méticuleuse. Par défaut, SPSS a tendance à exploiter le nom technique court de la variable (par exemple, tps_reac_t1) pour légender les axes X et Y dans les visualisations. En renseignant un libellé clair, intelligible et précis (par exemple, « Temps de réaction à la tâche de Stroop au prétest (en millisecondes) »), l’utilisateur s’assure que le Générateur de graphiques intègrera automatiquement cette désignation académique sur les axes du graphique, évitant ainsi des interventions manuelles laborieuses et répétitives en post-production.

Enfin, la gestion des données manquantes dans la colonne Manquant (Missing) s’avère critique pour préserver l’intégrité de l’analyse visuelle. Il convient de distinguer les valeurs manquantes système (cases vides, affichées avec un point dans la vue des données) des valeurs manquantes discrètes définies par l’utilisateur (codes d’omission intentionnels tels que -99, 999 ou 88). Si ces codes numériques ne sont pas rigoureusement déclarés dans l’interface de gestion des valeurs manquantes, SPSS les considérera comme des valeurs métriques authentiques, ce qui écrasera dramatiquement la distribution du nuage de points vers des confins arbitraires du plan cartésien et faussera irrémédiablement l’échelle de lecture.

2.2 Vérification des distributions et des critères métriques

Avant d’engager la visualisation bivariée, une vérification systématique de l’intégrité empirique des données s’impose. Cette phase de contrôle qualité vise en premier lieu à déceler d’éventuelles erreurs typographiques de saisie manuelle (telles qu’un score de 100 saisi à la place de 10 sur une échelle de Likert bornée de 1 à 7). La procédure la plus directe consiste à solliciter la commande « Descriptives » sous le menu « Analyse » pour inspecter minutieusement les valeurs minimales et maximales observées. Toute anomalie aux frontières de la distribution doit être corrigée en amont dans la matrice de données sous peine de biaiser l’amplitude géométrique du scatterplot.

L’examen approfondi des indices de tendance centrale (moyenne, médiane) et des paramètres de dispersion (écart-type, intervalle interquartile) permet en outre d’anticiper la densité locale des observations sur le futur graphique. Une variable dotée d’une très faible variance autour d’une moyenne asymétrique générera un agglomérat dense de points écrasés sur une portion réduite de l’axe, signalant à l’analyste un potentiel effet d’agrégation qui nécessitera des ajustements d’échelle ou un étalement dimensionnel spécifique.

Dans certaines démarches comparatives multivariées, lorsque les deux variables cibles sont mesurées sur des métriques radicalement différentes (par exemple, un taux de cortisol salivaire en nmol/L confronté à un score d’inventaire de personnalité oscillant entre 50 et 200), il peut s’avérer méthodologiquement avantageux de standardiser les scores au préalable. L’enregistrement des scores sous forme de notes centrées-réduites (scores Z) via l’option « Enregistrer les valeurs standardisées dans des variables » de la boîte de dialogue des statistiques descriptives permet d’obtenir des échelles bivariées harmonisées avec une origine commune fixée à zéro, facilitant ainsi la détection visuelle directe des écarts à la moyenne normative.

3. Création d’un diagramme de dispersion simple via le Générateur de graphiques

Le Générateur de graphiques (Chart Builder) d’IBM SPSS Statistics représente l’interface moderne la plus modulaire et la plus puissante pour concevoir des représentations visuelles hautement personnalisées. Fondé sur la grammaire des graphiques de Leland Wilkinson, ce moteur interactif permet de bâtir des visualisations sophistiquées par simple glisser-déposer tout en prévisualisant en temps réel les composantes structurelles de la figure.

3.1 Navigation au sein du menu Graphiques et sélection du modèle

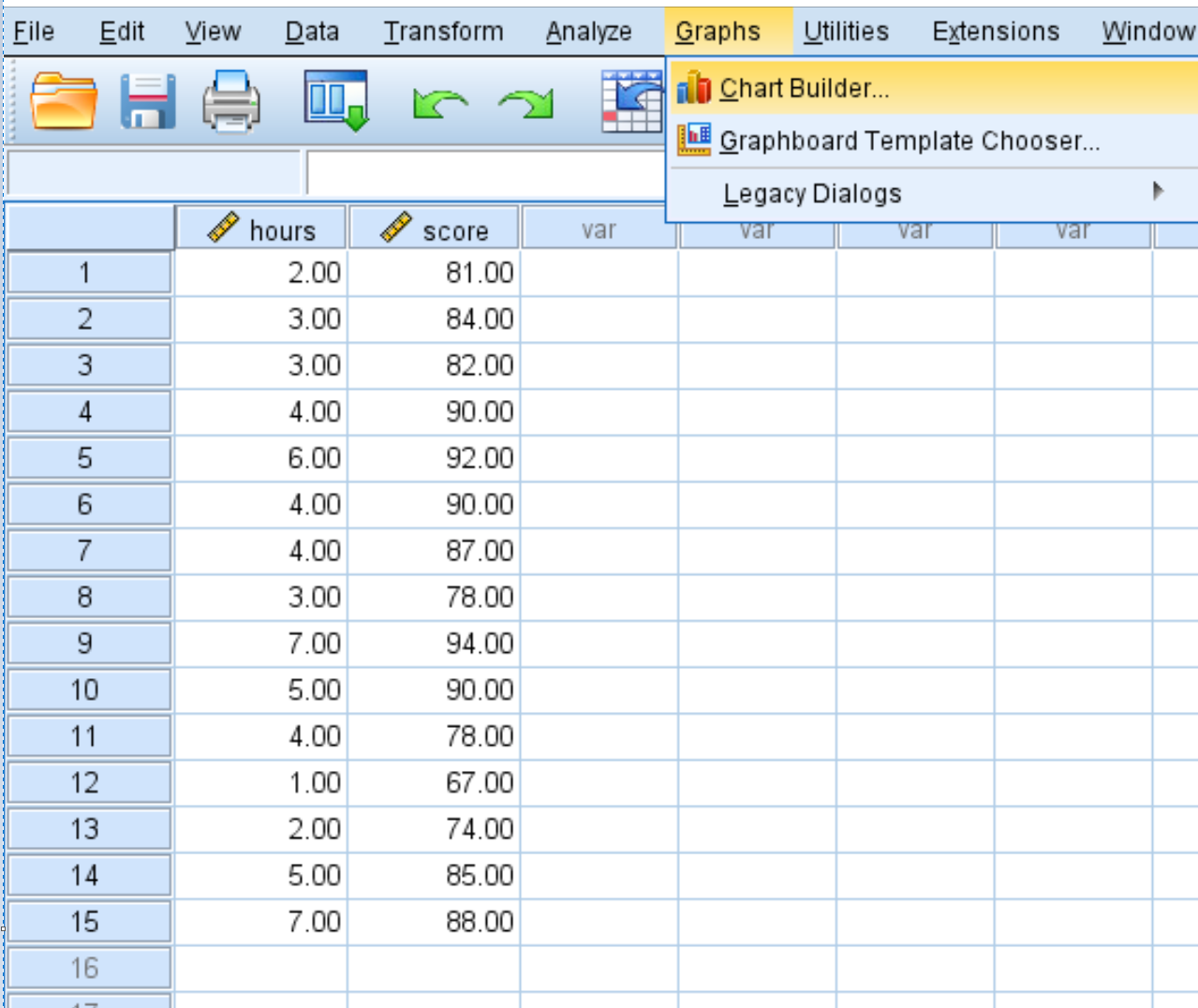

Pour initier la construction du diagramme, l’analyste se dirige vers la barre de menus supérieure de l’interface SPSS, clique sur l’onglet Graphiques (Graphs), puis sélectionne l’option inaugurale Générateur de graphiques (Chart Builder). Dès l’ouverture de la boîte de dialogue, SPSS procède à un contrôle préalable des niveaux de mesure définis pour l’ensemble des variables du fichier. Si ces paramètres ont été scrupuleusement renseignés à l’étape antérieure, la liste des variables disponible sur le volet gauche affiche des icônes distinctives : une règle pour les variables d’échelle continue, un diagramme en barres pour les variables ordinales et trois cercles colorés pour les variables nominales.

Dans la section inférieure de la fenêtre, l’onglet Galerie (Gallery) expose l’ensemble des familles graphiques implémentées dans l’architecture logicielle. L’utilisateur doit naviguer jusqu’à la catégorie intitulée Nuage de points/Graphique à points (Scatter/Dot). Cette sélection fait apparaître une mosaïque de configurations types, allant du nuage simple au graphique en bulles, en passant par le nuage groupé et la matrice multivariée.

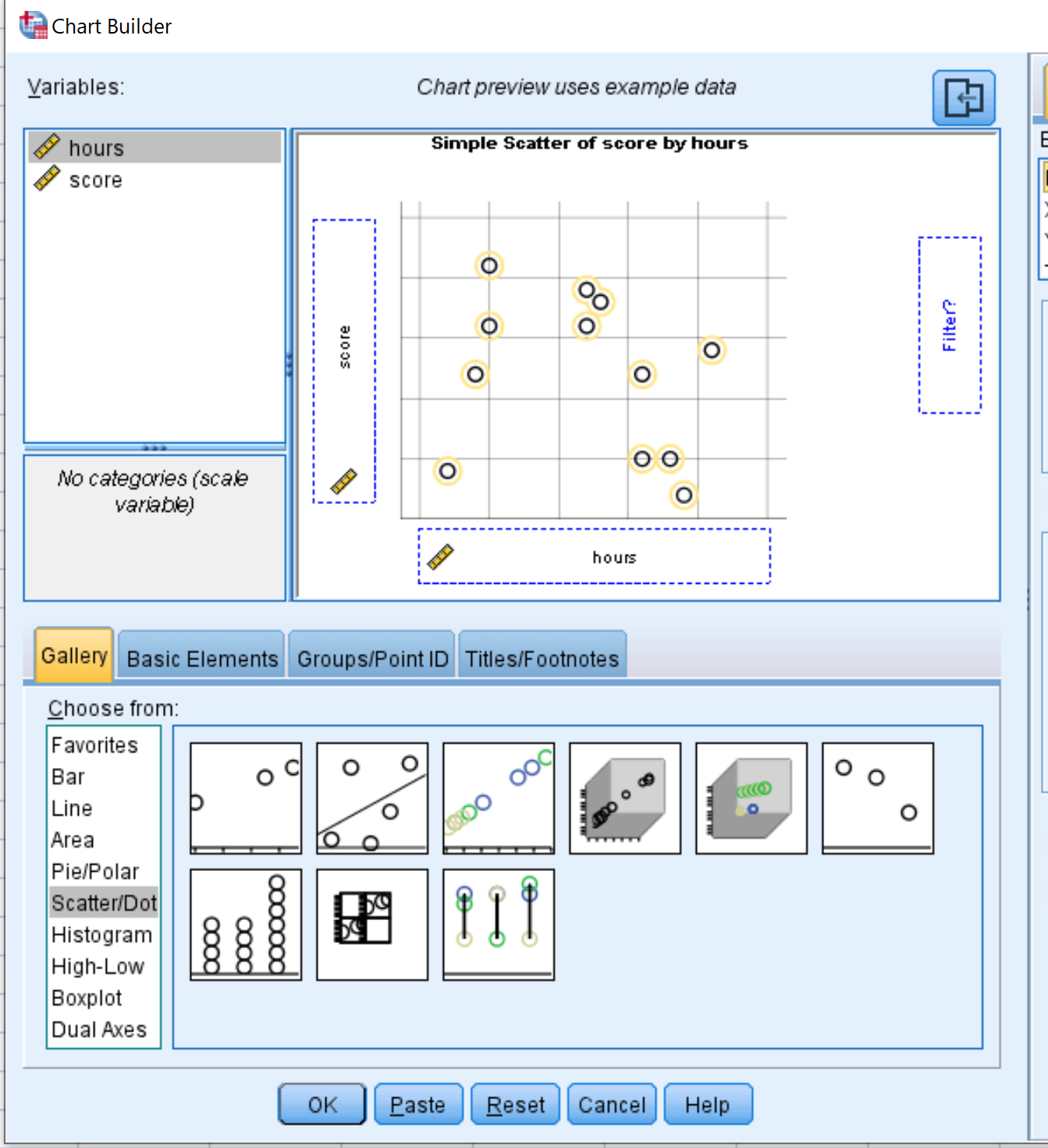

Pour un agencement bivarié conventionnel, l’opérateur clique avec le bouton gauche de la souris sur la première icône, intitulée Nuage de points simple (Simple Scatter), et la fait glisser sans relâcher vers la vaste zone centrale supérieure désignée sous le nom d’espace d’édition ou canevas de conception (Canvas). Une ébauche tridimensionnelle du graphique apparaît alors sur le canevas, matérialisant les axes cartésiens et des zones de dépôt interactives entourées de bordures bleutées pointillées.

3.2 Affectation méthodique des variables aux axes cartésiens

L’affectation des variables aux coordonnées spatiales répond à des conventions épistémologiques et statistiques profondément ancrées dans la pratique de la recherche. Par convention, la variable indépendante, prédictive, exogène ou manipulée expérimentalement par le chercheur est assignée à l’axe horizontal, désigné comme l’Axe des X. À l’inverse, la variable dépendante, critère, endogène ou résultante de la mesure psychologique est assignée à l’axe vertical, l’Axe des Y.

Pour concrétiser cette attribution, l’analyste sélectionne la variable prédictive dans la liste de gauche et opère un glisser-déposer direct dans le réceptacle rectangulaire horizontal de l’axe des X. Le libellé complet de la variable s’inscrit immédiatement le long de l’axe au sein de l’aperçu dynamique. La même manipulation est ensuite réitérée pour la variable critère, qui est déposée dans le réceptacle vertical bordant l’axe des Y.

Il importe de souligner que l’aperçu dynamique généré sur le canevas du Générateur de graphiques est purement illustratif et ne reflète pas encore la véritable distribution empirique des données de l’échantillon. SPSS projette un nuage de points générique et standardisé visant uniquement à valider visuellement l’organisation spatiale des variables et la pertinence des étiquettes d’axes avant le calcul statistique effectif des coordonnées.

3.3 Génération et enregistrement du résultat dans la fenêtre de sortie

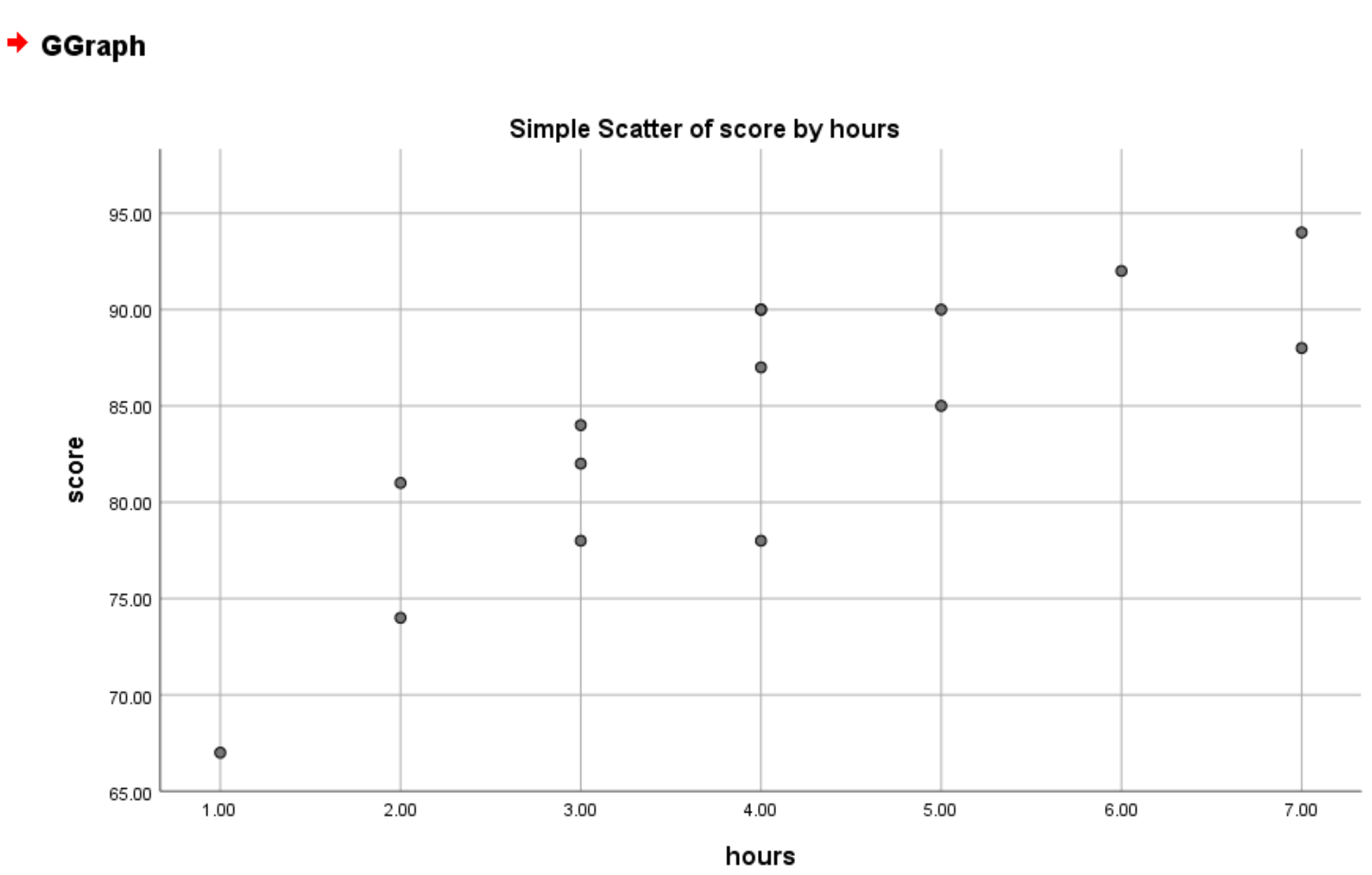

Une fois les variables correctement disposées sur leurs axes respectifs, une excellente pratique méthodologique consiste à ne pas cliquer immédiatement sur le bouton d’exécution finale. Dans une perspective de reproductibilité scientifique, il est vivement recommandé d’activer le bouton Coller (Paste). Cette action transfère l’intégralité du code syntaxique de commande — formulé selon le langage GGRAPH et les instructions sous-jacentes du Graphics Production Language (GPL) — directement dans la fenêtre de l’éditeur de syntaxe de SPSS.

La conservation de ce script au sein du journal de recherche garantit la traçabilité intégrale du processus analytique, autorisant une réplication exacte et instantanée de la figure lors de révisions ultérieures du manuscrit ou en réponse aux demandes des pairs évaluateurs. L’utilisateur peut ensuite sélectionner le bloc de syntaxe généré et cliquer sur le bouton de lecture vert (triangle) ou presser la combinaison de touches Ctrl+R pour lancer la compilation du graphique.

Alternativement, un clic direct sur le bouton OK au sein du Générateur de graphiques ordonne au moteur statistique de traiter instantanément les observations. L’interface bascule alors automatiquement vers la fenêtre du Visualiseur de sorties (SPSS Viewer, fichier .spv). Le diagramme de dispersion y est compilé et affiché avec une grande netteté, prêt pour les phases d’évaluation descriptive et de post-traitement typographique.

4. Création via les boîtes de dialogue anciennes (Legacy Dialogs)

Bien que le Générateur de graphiques moderne offre une puissance conceptuelle indéniable, de nombreux statisticiens et praticiens chevronnés demeurent fidèles aux « Boîtes de dialogue anciennes » (Legacy Dialogs) de SPSS. Ces interfaces historiques conservent une pertinence opérationnelle remarquable en raison de leur sobriété ergonomique, de leur rapidité d’exécution et de leur faible consommation de ressources système lors du traitement de volumineuses bases de données.

4.1 Procédure d’accès via les menus classiques de SPSS

Le cheminement vers les interfaces traditionnelles s’opère en déroulant le menu Graphiques, en positionnant le curseur sur le sous-menu Boîtes de dialogue anciennes (Legacy Dialogs), puis en cliquant expressément sur l’option Dispersion/Point (Scatter/Dot). Une fenêtre contextuelle d’orientation s’ouvre alors, proposant cinq architectures visuelles classiques : Simple, Superposé, Nuage groupé, Matrice de dispersion et Nuage tridimensionnel (3D).

L’opérateur coche l’option Simple, symbolisée par un schéma minimaliste à deux axes, puis valide son choix en cliquant sur le bouton Définir (Define). L’interface qui s’affiche alors présente une structure beaucoup plus directe et épurée que celle du Générateur de graphiques. Elle se compose d’un listing central des variables de l’étude à gauche, entouré d’une série de champs de destination équipés de flèches de transfert unilatérales.

La supériorité ergonomique de cette boîte de dialogue ancienne réside dans sa rapidité d’exécution pour des analyses routinières. Moins exigeante en manipulations de souris que le glisser-déposer du canevas moderne, elle permet à un analyste averti de configurer une relation bivariée en quelques frappes clavier ou doubles-clics successifs, constituant une alternative d’une efficacité redoutable lors des phases de criblage exploratoire intensif.

4.2 Paramétrage des variables et des étiquettes d’observation

Dans la boîte de dialogue du nuage de points simple classique, l’affectation spatiale est formalisée par deux réceptacles prioritaires : le champ Axe Y (réservé à la variable critère ou dépendante) et le champ Axe X (dédié à la variable explicative ou indépendante). Il suffit de sélectionner successivement chaque variable dans la liste de gauche et de cliquer sur la flèche directionnelle correspondante pour verrouiller l’assignation métrique.

L’une des fonctionnalités les plus précieuses de cette interface réside dans la présence immédiate du champ intitulé Étiqueter les observations par (Label Cases by). En insérant dans cet encart la variable identifiant de manière unique chaque participant de l’échantillon (par exemple, ID_Sujet ou Code_Patient), l’analyste dote le graphique d’une métadonnée d’interactivité fondamentale. Bien que ces étiquettes textuelles n’encombrent pas le nuage par défaut lors de la génération initiale, elles demeurent stockées en mémoire graphique.

Cette configuration classique facilite grandement la détection diagnostique subséquente des cas aberrants. Dès lors que le graphique sera ouvert dans l’Éditeur d’éléments de SPSS, l’activation de l’outil d’identification d’observation permettra d’afficher instantanément le matricule exact de n’importe quel point atypique en cliquant simplement sur son marqueur, éliminant ainsi le travail fastidieux de recherche manuelle de l’observation au sein d’une matrice comportant potentiellement plusieurs centaines ou milliers de lignes.

5. Personnalisation technique des axes, échelles et limites d’affichage

La sortie brute générée par les algorithmes par défaut de SPSS répond rarement aux exigences rigoureuses de clarté visuelle et d’intégrité sémiotique requises pour une publication académique ou un rapport de recherche de haut niveau. Par défaut, le logiciel calibre l’amplitude des axes cartésiens en se calant strictement sur les valeurs minimales et maximales empiriques de l’échantillon, une décision algorithmique qui produit fréquemment des illusions d’optique ou tronque artificiellement la perspective globale des échelles d’évaluation.

5.1 Ajustement des minima, maxima et incréments d’axes

Pour intervenir sur les paramètres d’affichage d’un graphique produit dans le visualiseur, l’utilisateur doit procéder à un double-clic direct sur la figure. Cette action déclenche l’ouverture d’une fenêtre dédiée hautement spécialisée : l’Éditeur de graphiques (Chart Editor). Au sein de cet environnement, chaque composante visuelle — axes, textes, marqueurs, fond de plan — devient un objet vectoriel modifiable indépendamment.

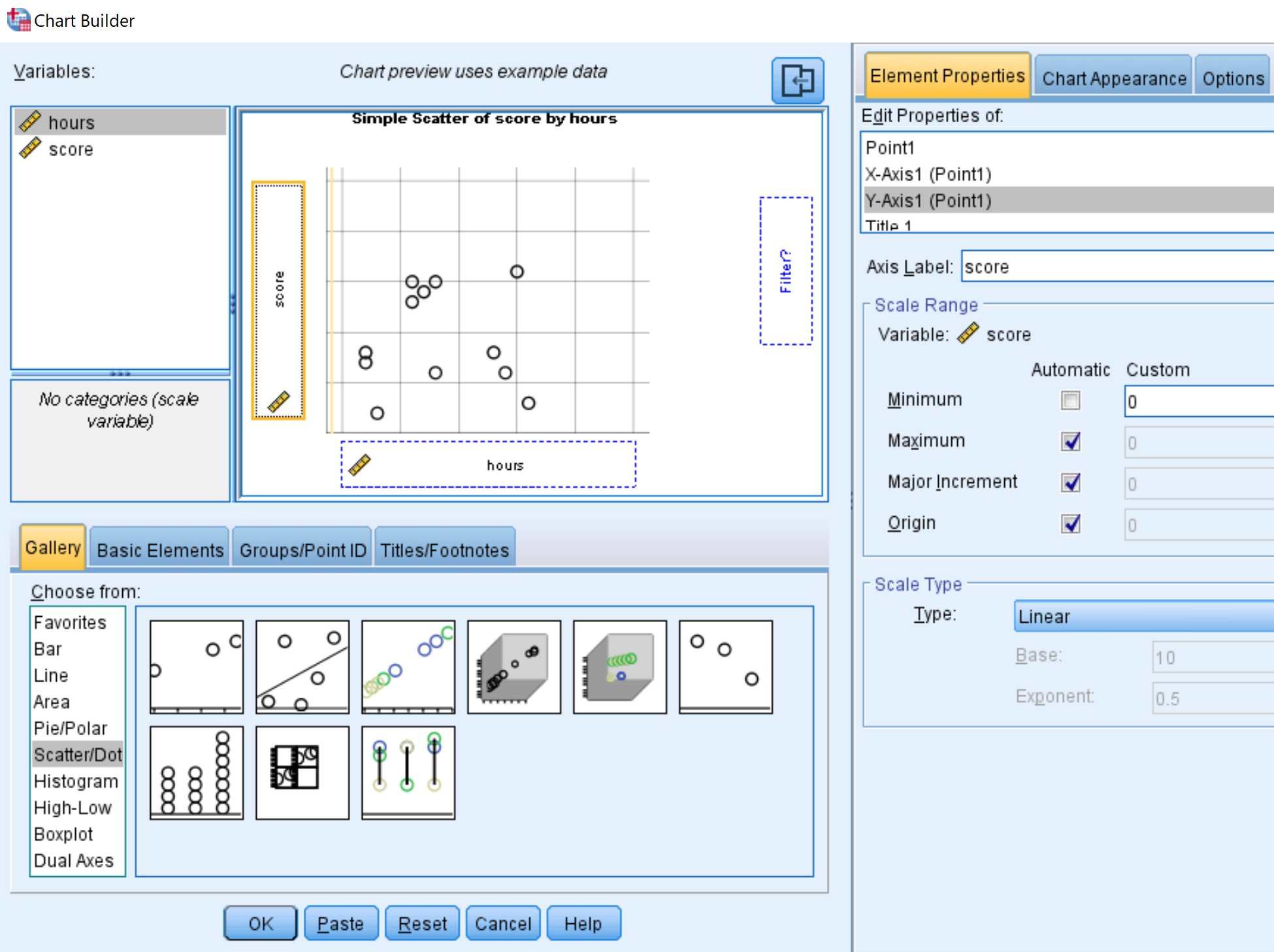

Pour recalibrer l’amplitude de l’axe vertical, l’opérateur double-clique directement sur les chiffres gradués le long de l’axe des Y ou sélectionne l’axe puis active la fenêtre Propriétés (raccourci Ctrl+T). Dans la boîte de dialogue des propriétés qui surgit, l’onglet Échelle (Scale) rassemble l’ensemble des paramètres fondamentaux de la projection métrique. Par défaut, la case « Automatique » est cochée pour les valeurs minimale et maximale.

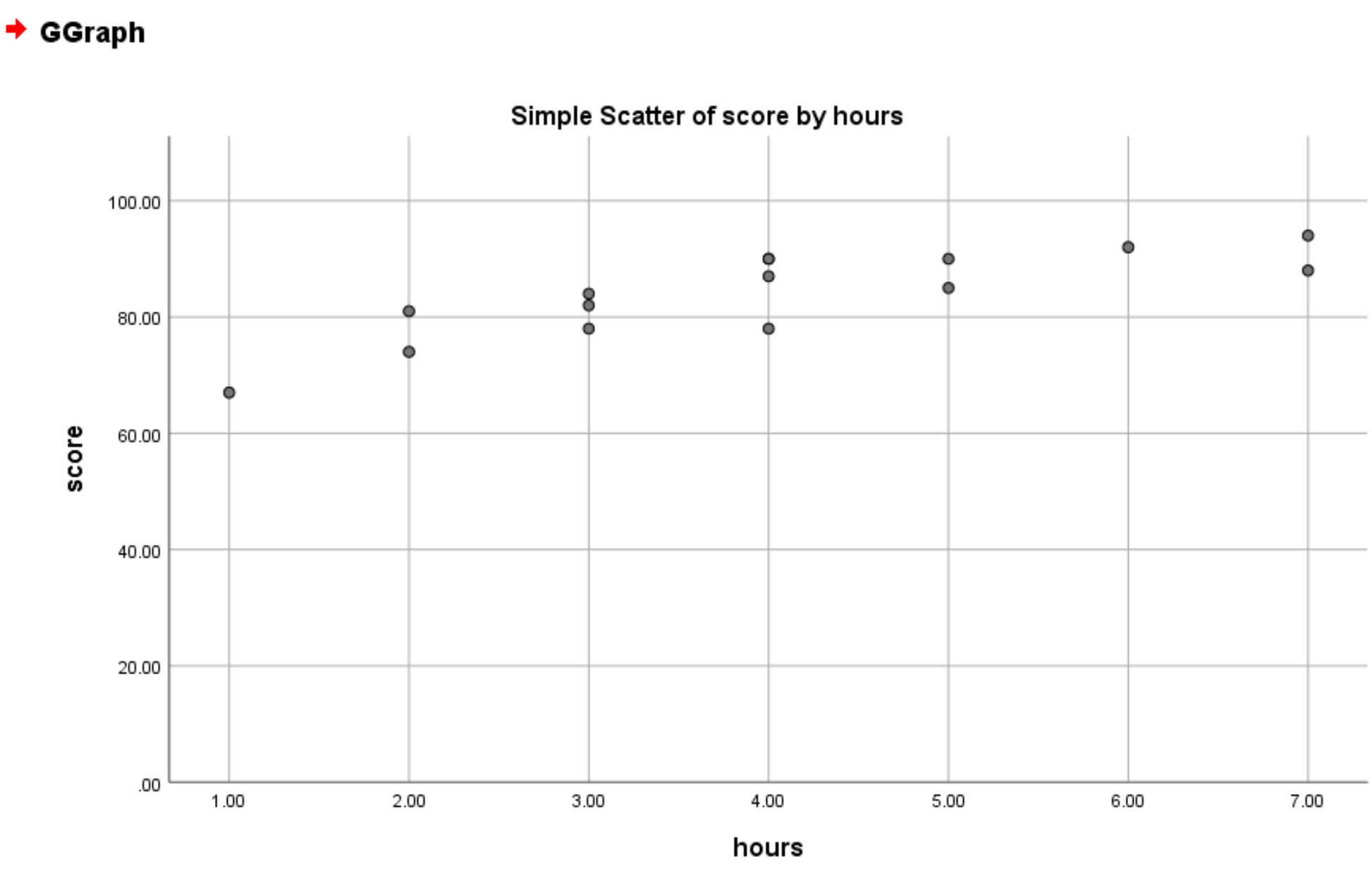

En psychologie et en sciences sociales, il est fréquemment crucial, sur le plan déontologique et méthodologique, que l’axe vertical prenne son origine au zéro absolu de l’instrument de mesure pour éviter de dramatiser visuellement une variance interindividuelle modeste. L’analyste décoche alors l’option automatique en regard de la valeur Minimum et saisit manuellement le chiffre 0. De même, la valeur Maximum peut être verrouillée sur le score théorique plafond de l’épreuve (par exemple, 100 pour un score de pourcentage, ou 50 pour un inventaire psychométrique borné), prévenant ainsi toute troncature visuelle indue.

Dans cette même interface de paramétrage de l’échelle, les champs Incrément majeur (Major Increment) et Origine autorisent un contrôle millimétré sur la lisibilité des graduations. En définissant des incréments réguliers et intuitifs (par exemple, des paliers de 10 ou de 20 unités au lieu d’un découpage algorithmique fractionnaire obscur), l’utilisateur confère au graphique une clarté cognitive immédiate qui accélère l’appréhension quantitative des données par le lecteur.

5.2 Formatage typographique et étiquetage dimensionnel

L’optimisation ergonomique d’un diagramme de dispersion passe nécessairement par une refonte rigoureuse de son habillage typographique. Par défaut, les libellés générés automatiquement par SPSS comportent parfois des dénominations tronquées ou des mentions redondantes qui nuisent à l’élégance de la restitution. Dans l’Éditeur de graphiques, un double-clic sur le texte du titre de l’axe permet d’éditer directement son contenu pour y intégrer les unités de mesure entre parenthèses — une exigence fondamentale de communication scientifique (par exemple, « Temps de réaction (ms) » ou « Pression artérielle systolique (mmHg) »).

Dans la fenêtre des Propriétés, l’onglet Style de texte (Text Style) offre une panoplie complète de commandes typographiques. Les directives éditoriales internationales recommandent formellement le recours à des polices sans empattement (sans-serif) d’une grande lisibilité, telles que Arial, Calibri ou Helvetica. Il convient d’harmoniser la taille de police : classiquement, une taille de 10 à 12 points pour les graduations numériques des axes et de 12 à 14 points en demi-gras (semi-bold) pour les intitulés dimensionnels principaux assure un confort de lecture optimal tant à l’écran que sur support imprimé.

L’orientation spatiale du libellé de l’axe vertical Y mérite une attention particulière. Par défaut, SPSS dispose souvent ce texte selon une trajectoire verticale ascendante (orientée à 90 degrés). Dans la mesure du possible, si l’encombrement graphique le permet, orienter le texte horizontalement ou s’assurer que sa typographie ne subit aucune déformation d’anamorphose facilite grandement la lecture continue du manuscrit en évitant au lecteur des contorsions cervicales superflues.

5.3 Transformation d’échelle pour distributions asymétriques

En recherche comportementale, de nombreuses variables biologiques ou cognitives manifestent des distributions fortement asymétriques vers la droite (étalement positif majeur), à l’image des temps de réaction, des concentrations d’hormones de stress ou des données financières liées aux revenus des ménages. Lorsqu’elles sont projetées sur une échelle cartésienne linéaire conventionnelle, ces données provoquent un écrasement massif de l’écrasante majorité des observations contre l’origine des axes, tandis qu’une poignée de scores très élevés s’étirent de manière disproportionnée à l’autre extrémité de la grille.

Pour restaurer une visibilité diagnostique et explorer la véritable structure de la covariation sous-jacente, l’application d’une transformation d’échelle directement au sein de l’Éditeur de graphiques s’avère particulièrement judicieuse. Dans l’onglet Échelle des Propriétés de l’axe concerné, l’option déroulante Type d’échelle (Scale Type) permet de substituer à l’échelle Linéaire une échelle Logarithmique (en base 10, base e ou base 2).

Cette transformation logarithmique produit une linéarisation spectaculaire des relations de type exponentiel ou des lois de puissance (telles que la loi de psychophysique de Stevens ou la loi de Hick en temps de réaction). Elle espace harmonieusement les points agglomérés dans les valeurs faibles tout en resserrant les valeurs extrêmes distantes. Néanmoins, le chercheur doit faire preuve d’une grande vigilance lors de l’interprétation : les distances géométriques sur l’axe ne traduisent plus des écarts additifs constants mais des rapports multiplicatifs, une spécificité qui doit être impérativement stipulée dans la note de bas de figure afin de prévenir tout contresens chez le lecteur.

6. Intégration et paramétrage des lignes d’ajustement statistique

Un diagramme de dispersion brut illustre la variabilité individuelle mais ne formalise pas mathématiquement la tendance structurelle de la relation bivariée. L’adjonction d’une ligne d’ajustement (Fit Line) permet de superposer un modèle mathématique explicite aux observations empiriques, synthétisant la trajectoire prédite et autorisant l’évaluation de la qualité de modélisation par la réduction des résidus des moindres carrés.

6.1 Ajout d’une droite de régression linéaire globale

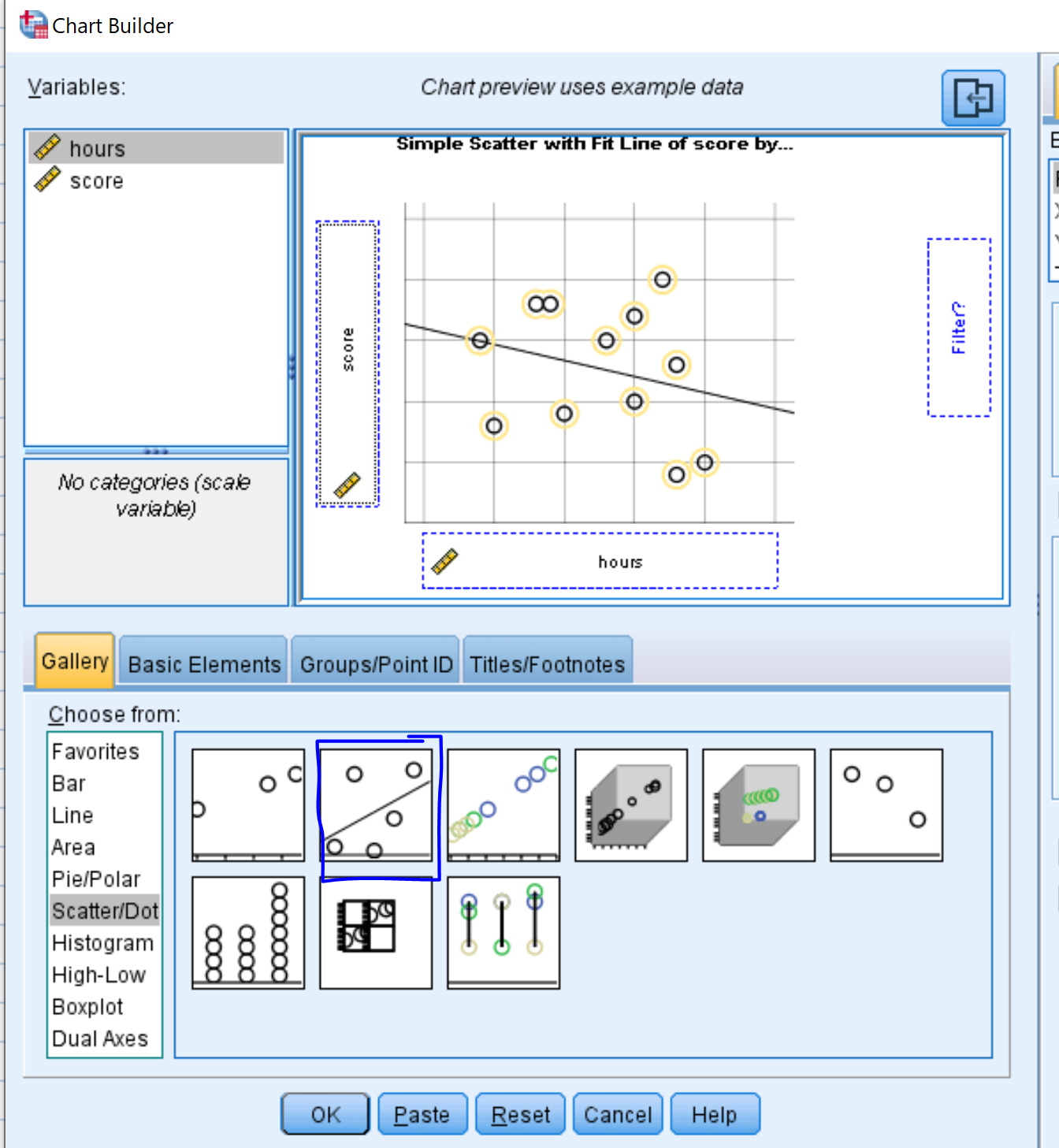

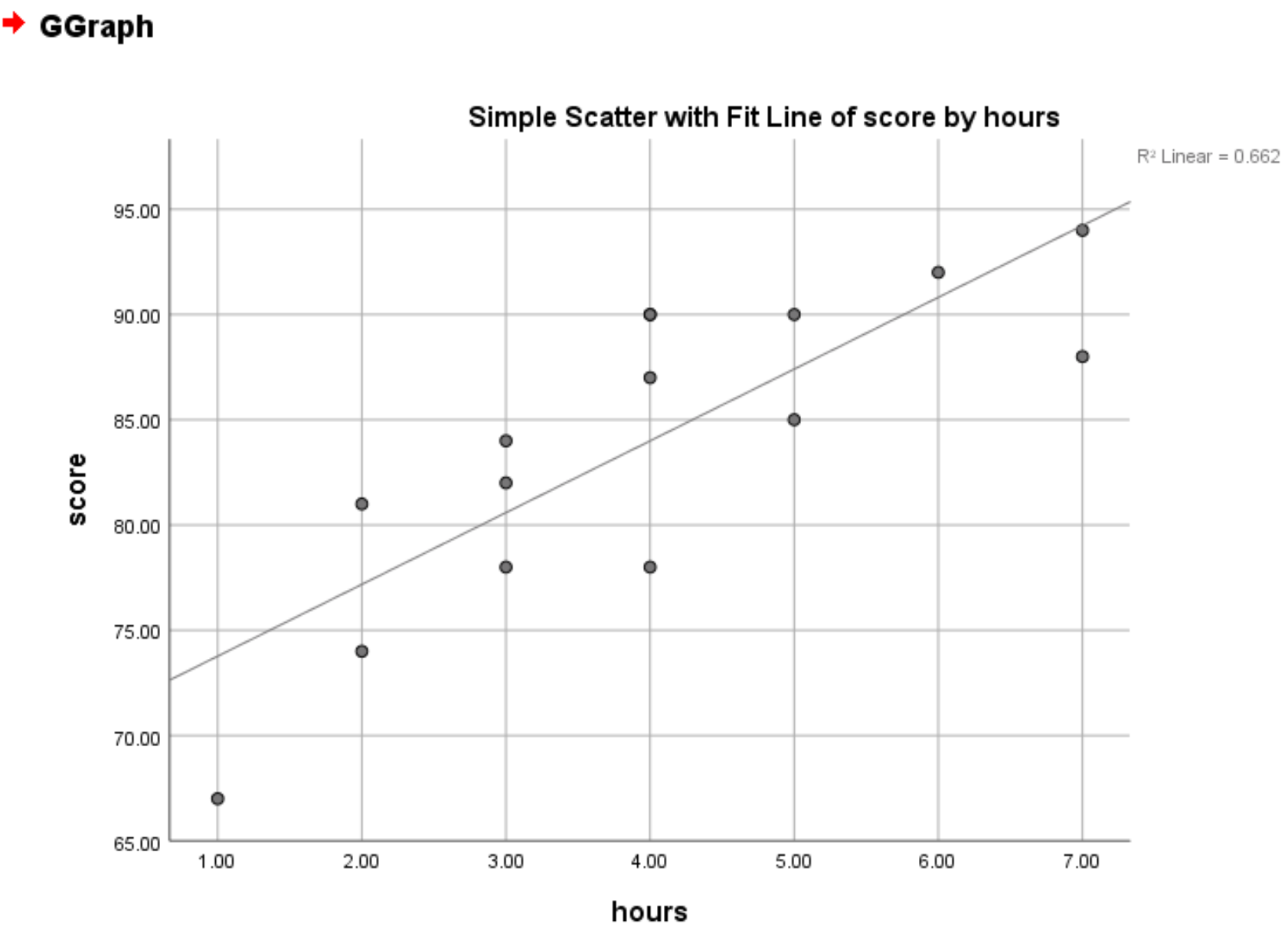

L’insertion d’une droite de régression linéaire sous l’Éditeur de graphiques de SPSS s’effectue avec une remarquable simplicité procédurale. Après avoir ouvert le diagramme dans l’Éditeur, l’analyste clique sur l’icône de la barre d’outils symbolisant une ligne traversant un nuage de points, explicitement intitulée Ajouter une ligne d’ajustement générale (Add Fit Line at Total). Cette action déclenche l’exécution immédiate du calcul de la régression des moindres carrés ordinaires (OLS).

Par défaut, SPSS superpose au nuage de points une droite vectorielle continue modélisant l’équation prédictive classique Y = a + bX. Simultanément, le logiciel incruste directement sur l’espace graphique une étiquette d’information statistique affichant l’équation mathématique complète de la régression ainsi que le coefficient de détermination R² (R-deux). Ce coefficient quantifie la proportion de la variance totale de la variable dépendante Y qui se trouve directement expliquée ou partagée par la variance de la variable indépendante X.

Dans l’onglet Ligne d’ajustement (Fit Line) de la fenêtre des Propriétés, l’utilisateur bénéficie d’une latitude complète pour personnaliser le tracé graphique. Il est fortement conseillé de troquer la couleur noire ou bleue par défaut contre une teinte contrastée bien calibrée (par exemple, un rouge carmin sobre ou un bleu marine soutenu) et d’augmenter légèrement l’épaisseur du trait (en la fixant à 1,5 ou 2 points) afin que la trajectoire théorique ressorte avec une netteté incontestable au-dessus de la densité des marqueurs de données sans pour autant les occulter totalement.

6.2 Modélisation des relations curvilinéaires et LOESS

L’un des apports majeurs de l’inspection graphique consiste à débusquer les associations non linéaires que la régression linéaire simple sous-estimerait lourdement. Si l’observation du nuage révèle une courbure prononcée, une inflexion asymptotique ou un sommet parabolique, le maintien forcé d’une droite d’ajustement linéaire constitue une erreur méthodologique patente.

Dans l’onglet des Propriétés de la ligne d’ajustement, SPSS propose une section Méthode d’ajustement offrant des alternatives paramétriques plus flexibles, notamment les modèles Quadratique (faisant intervenir un terme en X²) et Cubique (terme en X³). L’activation de l’ajustement quadratique permet d’épouser fidèlement les trajectoires en U ou en U inversé caractéristiques des processus de compensation cognitive ou des relations d’activation-performance.

Pour une approche strictement non paramétrique et exploratoire, exempte de toute contrainte mathématique imposée a priori, l’analyste peut opter pour le lissage par régression locale LOESS (Locally Weighted Scatterplot Smoothing). Cette technique statistique computationnelle ajuste une série infinie de régressions locales pondérées au sein de voisinages glissants de points le long de l’abscisse. L’utilisateur peut calibrer le pourcentage de points inclus dans chaque fenêtre de lissage (typiquement fixé entre 40 % et 60 %). La courbe LOESS qui en résulte épouse avec une fluidité remarquable les ondulations empiriques réelles du nuage, mettant en exergue des seuils de non-linéarité insoupçonnés que la modélisation paramétrique classique aurait complètement occultés.

6.3 Affichage des intervalles de confiance de l’ajustement

Une ligne d’ajustement statistique ne représente jamais qu’une estimation ponctuelle assujettie aux fluctuations d’échantillonnage. Afin de restituer visuellement la marge d’erreur stochastique inhérente au modèle, SPSS permet d’associer à la droite de régression des enveloppes d’intervalles de confiance configurables.

Dans la section inférieure de l’onglet Ligne d’ajustement, l’utilisateur a la possibilité de cocher l’option Moyenne (Mean) sous la rubrique Intervalles de confiance, en conservant le standard conventionnel d’un niveau de certitude fixé à 95 %. SPSS génère alors immédiatement deux courbes en pointillés encadrant la droite de régression centrale. Cette zone hyperbolique — plus étroite au centre de gravité de la distribution (au niveau des moyennes de X et de Y) et s’évasant progressivement vers les extrémités — matérialise l’espace probabiliste au sein duquel la véritable droite de régression de la population parente a 95 % de chances de se situer.

Il est fondamental de ne pas confondre cette bande de confiance de la moyenne avec l’option alternative proposée par SPSS, à savoir les intervalles pour Individu (Individual), souvent désignés sous le terme d’intervalles de prédiction. Ces derniers englobent une amplitude géométrique infiniment plus vaste du plan cartésien puisqu’ils intègrent non seulement l’erreur d’estimation des paramètres de la droite, mais également la variance résiduelle individuelle propre à chaque participant. L’exhibition de ces frontières de prédiction est particulièrement instructive en clinique psychologique pour documenter le fait qu’en dépit d’une régression statistiquement très significative au niveau de groupe, la dispersion des scores individuels autour de la prédiction demeure substantielle.

7. Construction de diagrammes de dispersion groupés par variable catégorielle

Dans les designs expérimentaux et quasi-expérimentaux complexes, l’association entre deux variables continues ne s’exprime que très rarement de façon homogène à travers l’ensemble du tissu social ou expérimental. La stratification du nuage de points par une variable modératrice catégorielle (telle que le sexe biologique, le groupe clinique expérimental versus contrôle, ou le niveau de diplôme) permet de démasquer d’éventuels effets d’interaction majeurs.

7.1 Configuration du groupement par couleur ou forme de marqueur

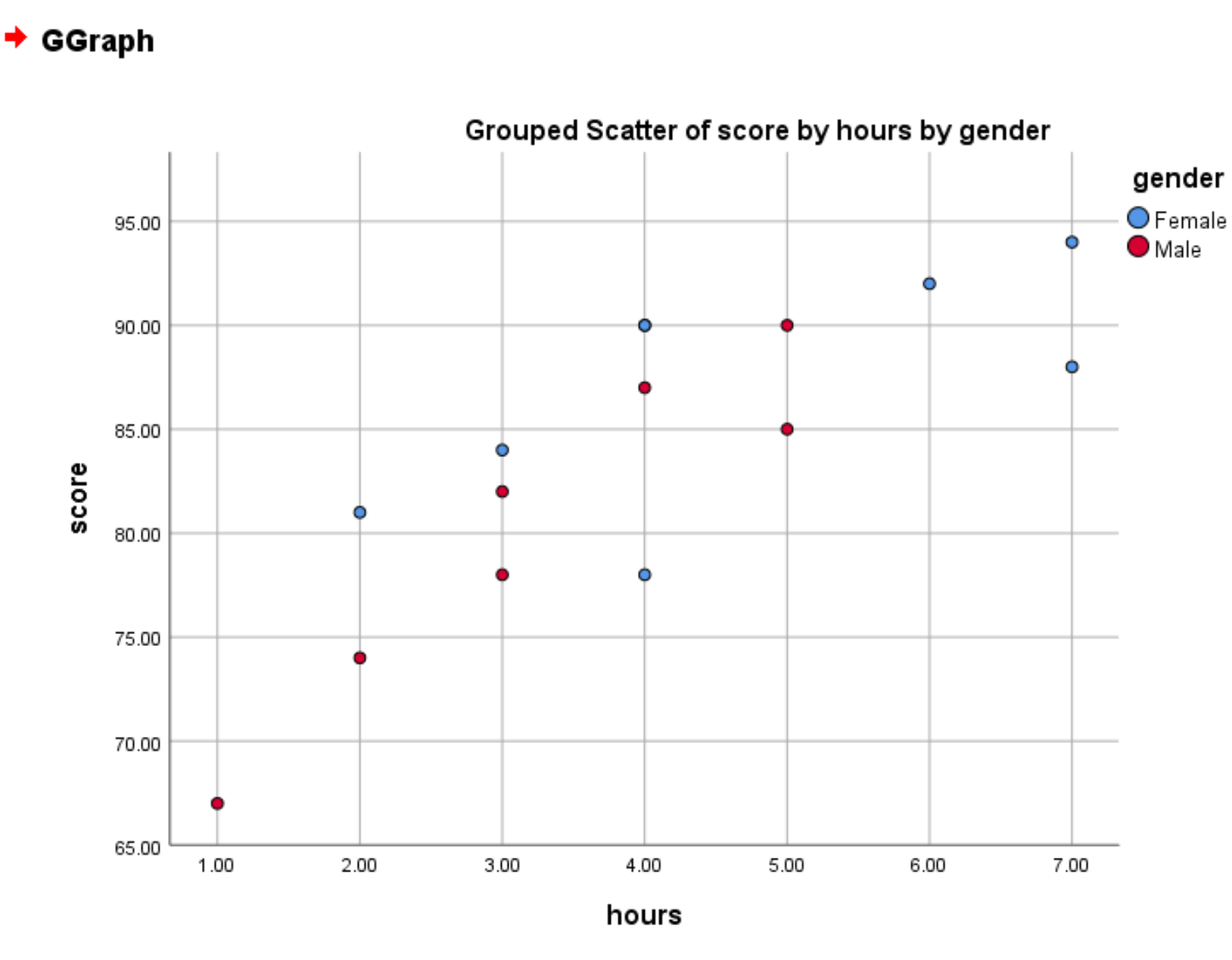

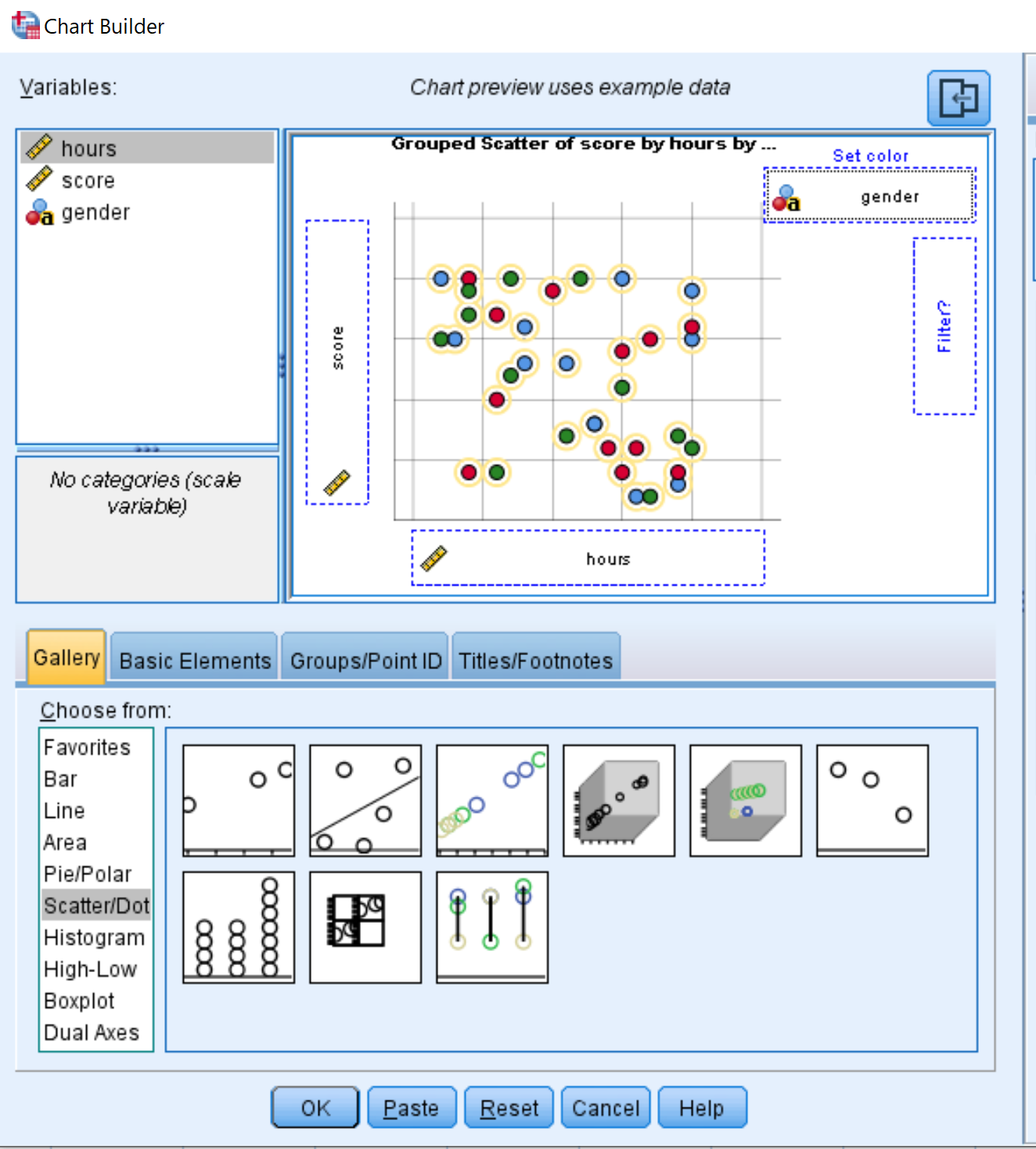

La mise en œuvre d’un diagramme de dispersion groupé (Grouped Scatterplot) s’opère élégamment depuis le Générateur de graphiques. Après avoir positionné le modèle du nuage de points simple sur le canevas central, l’observateur remarque sur le coin supérieur droit du canevas une zone de dépôt interactive intitulée Définir les groupes/couleur (Set color) ou Style de point (Point shape).

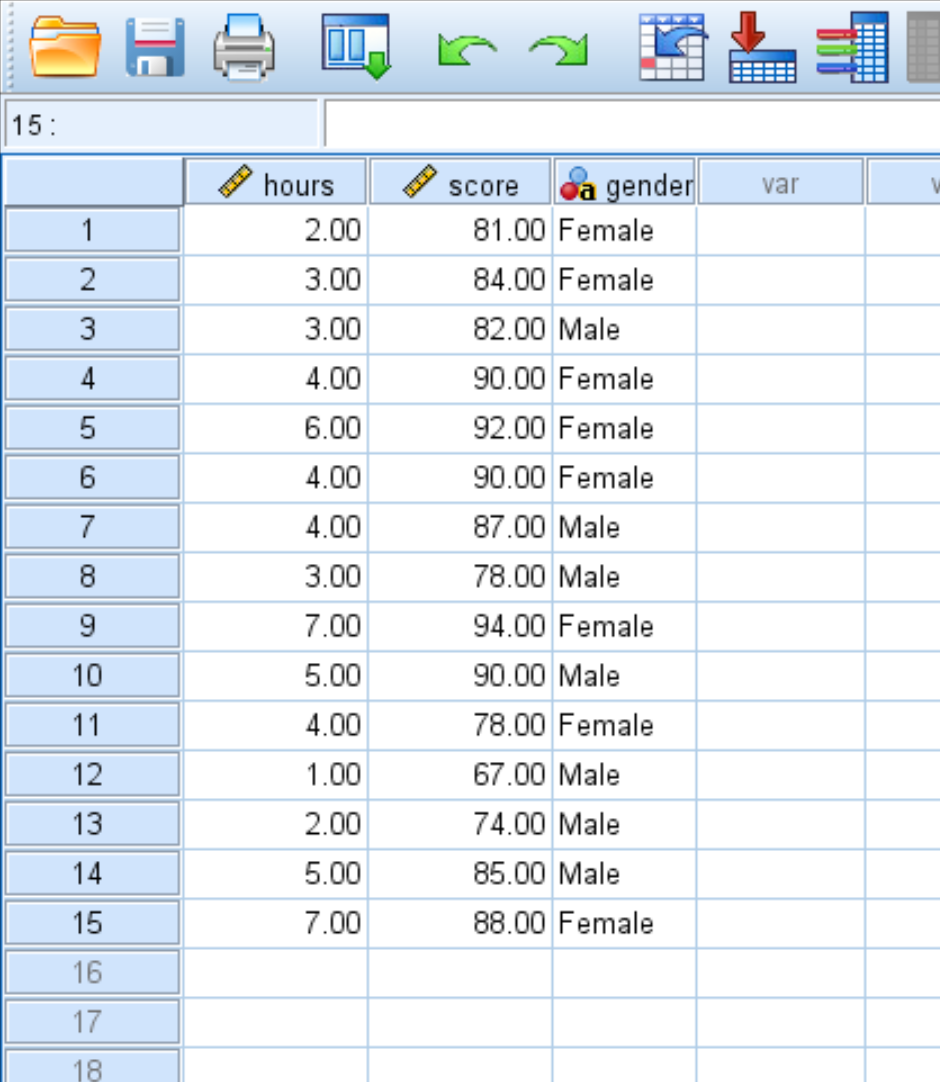

En glissant une variable nominale ou ordinale (par exemple, la variable binaire Groupe_Traitement codant 0 pour « Placebo » et 1 pour « Psychothérapie brève ») dans cette zone de partition, l’architecture graphique se reconfigure instantanément. SPSS affecte alors à chaque modalité catégorielle une couleur de remplissage spécifique ou un symbole distinct (cercles, carrés, triangles, losanges).

Dans une optique d’accessibilité universelle et de préparation à l’impression académique, le chercheur doit apporter un soin scrupuleux au paramétrage de cette ségrégation visuelle. L’Éditeur de graphiques permet d’ajuster manuellement la palette colorimétrique via l’onglet Couleurs des Propriétés. Il est impératif d’éviter les associations de couleurs problématiques pour les personnes daltoniennes (notamment le contraste vert/rouge) au profit de palettes perceptuellement uniformes et contrastées (par exemple, bleu cobalt et orange brûlé). De surcroît, cumuler une différenciation par la couleur avec une variation systématique de la forme des glyphes garantit une lisibilité intégrale de la partition de groupe même si la figure vient à être photocopiée ou imprimée en niveaux de gris monochromes.

7.2 Génération de droites de régression spécifiques par sous-groupe

L’intérêt suprême du diagramme de dispersion groupé réside dans la possibilité de modéliser visuellement l’hétérogénéité des trajectoires relationnelles à travers les sous-populations étudiées. Une fois le nuage groupé ouvert dans l’Éditeur de graphiques, l’activation de l’outil Ajouter une ligne d’ajustement pour les sous-groupes (Add Fit Line at Subgroups) calcule et trace instantanément une droite de régression OLS indépendante pour chaque modalité de la variable de groupement.

Chaque droite d’ajustement adopte la teinte et la typologie propres au sous-groupe qu’elle synthétise, et SPSS incruste les équations respectives et les coefficients R² associés dans une légende dédiée. Ce dispositif graphique constitue l’illustration visuelle directe d’un effet d’interaction ou de modération statistique. Si les droites de régression des deux sous-groupes apparaissent strictement parallèles, le chercheur conclut visuellement à une invariance de la relation bivariée quel que soit le groupe d’appartenance.

En revanche, si l’on observe un croisement manifeste des droites (pentes non parallèles) ou si l’un des sous-groupes présente une pente fortement ascendante tandis que l’autre affiche une trajectoire horizontale voire négative, le graphique apporte la preuve visuelle éclatante d’une modération structurelle. L’ampleur de l’impact de la variable indépendante X sur la variable dépendante Y est conditionnée par l’appartenance catégorielle du sujet, guidant directement la formalisation formelle d’un terme d’interaction (X × Modérateur) au sein d’une modélisation par régression linéaire généralisée.

7.3 Structuration en petits multiples (panneaux par ligne ou colonne)

Lorsque la variable de stratification comporte plus de deux ou trois catégories, ou lorsque le volume total des observations est particulièrement imposant, la superposition de l’ensemble des marqueurs et des droites sur un plan cartésien unique conduit inéluctablement à un enchevêtrement illisible désigné en ergonomie visuelle sous le nom d’« occultation graphique » (overplotting). Pour contourner cette limite cognitive, SPSS intègre le concept hautement vertueux des « petits multiples » (Small Multiples) conceptualisé par Edward Tufte.

Dans l’interface du Générateur de graphiques, l’activation de l’onglet Panneaux de variables (Paneling) fait apparaître deux réceptacles supplémentaires bordant le canevas : Panneau de lignes (Rows) et Panneau de colonnes (Columns). En y insérant la variable de catégorisation (par exemple, quatre classes d’âge différentes ou trois centres hospitaliers de recrutement), SPSS scinde la figure globale en une matrice harmonisée de sous-graphiques juxtaposés.

La règle d’or pour garantir la validité sémiologique de cette structure matricielle réside dans le verrouillage impératif d’échelles d’axes strictement identiques et coordonnées à travers l’intégralité des panneaux. En maintenant des bornes minimales et maximales rigoureusement homogènes sur l’ensemble des colonnes et des lignes, le chercheur permet à l’œil humain d’opérer des comparaisons dimensionnelles directes, instantanées et exemptes de tout biais de distorsion cognitive.

8. Élaboration et interprétation des matrices de nuages de points (Scatterplot Matrix)

Lorsque le devis de recherche intègre un ensemble élargi de dimensions quantitatives continues, la construction séquentielle de diagrammes de dispersion bivariés simples devient une démarche particulièrement chronophage et fragmentaire. La matrice de nuages de points (Scatterplot Matrix ou SPLOM) résout cette contrainte en offrant une cartographie panoptique compacte et synchronisée de l’ensemble des covariations croisées au sein d’un faisceau de variables.

8.1 Procédure de génération d’une matrice multivariée

Pour orchestrer la génération d’une matrice multivariée dans SPSS, l’utilisateur sollicite le Générateur de graphiques, navigue au sein de la galerie Nuage de points/Graphique à points et sélectionne le modèle intitulé Matrice de dispersion (Scatterplot Matrix), positionné classiquement au milieu des configurations types. Il fait glisser ce modèle sur le canevas de conception.

Le canevas affiche alors une grille matricielle dotée d’une zone de dépôt multidimensionnelle unique intitulée Variables de la matrice (Matrix Variables). L’analyste procède alors à une sélection conjointe de trois variables continues ou davantage au sein de la liste générale (en maintenant la touche Ctrl enfoncée lors des sélections) et les transfère d’un seul bloc dans cet encart de destination.

Alternativement, la procédure via les Boîtes de dialogue anciennes (Graphs > Legacy Dialogs > Scatter/Dot > Matrix Scatter) s’avère tout aussi directe et permet de verser un bloc entier de variables continues dans le champ des variables matricielles. Après validation par le bouton OK, SPSS procède au calcul et à l’affichage d’un tableau croisé symétrique de dimension n × n, où n correspond au nombre total de variables quantitatives introduites dans la commande.

8.2 Lecture méthodique de la matrice symétrique

L’exploration d’une matrice de nuages de points requiert une gymnastique visuelle rigoureusement codifiée. L’élément central structurant de cette matrice est sa diagonale principale, qui s’étend du coin supérieur gauche au coin inférieur droit. Sur cette diagonale, chaque case correspond à l’auto-croisement d’une variable avec elle-même, affichant son libellé descriptif (ou, selon les options paramétrées, un histogramme univarié de sa distribution de fréquences).

De part et d’autre de cette diagonale se déploie une symétrie parfaite des projections bivariées. Chaque case hors diagonale matérialise le diagramme de dispersion spécifique associant la variable représentée en ligne et la variable figurant en colonne. Dès lors, le sous-graphique positionné au-dessus de la diagonale est l’exact reflet transposé (rotation axiale de 90 degrés avec inversion des axes X et Y) du sous-graphique situé en miroir sous la diagonale principale.

Cette condensation spatiale offre un gain d’efficience inestimable lors des phases diagnostiques précédant la modélisation statistique avancée. En balayant du regard les cellules de la matrice, le psychométricien identifie instantanément les paires de construits manifestant des associations linéaires spectaculairement denses, tout en détectant avec la même fulgurance les couples de variables totalement orthogonaux. De surcroît, cette cartographie globale constitue le détecteur d’alerte précoce le plus puissant pour identifier les phénomènes de multicolinéarité sévère : si deux prédicteurs censés agir de façon indépendante dans une régression multiple manifestent un alignement de points quasi parfait au sein de la matrice, l’analyste sait d’emblée que les postulats de non-redondance mathématique seront violés, l’incitant à revoir sans attendre son modèle opérationnel.

9. Interprétation analytique de la forme, de la direction et de la force du nuage

L’analyse experte d’un diagramme de dispersion ne se borne pas à une contemplation superficielle de son allure esthétique ; elle relève d’une véritable déconstruction sémiologique et diagnostique. L’évaluation rigoureuse de la structure du nuage s’articule systématiquement autour de trois piliers fondamentaux : la direction, la force et la forme géométrique de la distribution des observations.

9.1 Évaluation de la direction : association positive, négative ou nulle

La direction de l’association traduit la nature du couplage thermodynamique et relationnel unissant les deux variables mesurées. Une orientation globalement ascendante du nuage de points — partant du quadrant inférieur gauche (basses valeurs de X et de Y) pour s’étirer progressivement vers le quadrant supérieur droit (hautes valeurs de X et de Y) — formalise sans équivoque une corrélation positive ou directe. Sur le plan psychologique, cette morphologie signale que des scores élevés sur la première dimension s’accompagnent systématiquement, en moyenne, de scores élevés sur la seconde (par exemple, le sentiment d’auto-efficacité perçu associé à l’engagement académique).

À l’inverse, une orientation résolument descendante — débutant dans le quadrant supérieur gauche (faibles valeurs de X associées à de forts scores de Y) pour converger vers le quadrant inférieur droit (fortes valeurs de X associées à de faibles scores de Y) — matérialise une corrélation négative ou inverse. Cette configuration illustre un processus où l’accroissement de la variable explicative s’accompagne d’une attrition proportionnelle de la variable réponse (par exemple, le nombre d’heures de privation de sommeil corrélé au score de vigilance psychomotrice soutenue).

Enfin, lorsque les marqueurs se distribuent de façon parfaitement amorphe sur le plan cartésien, adoptant la forme d’un cercle nébuleux homogène ou d’un rectangle uniforme sans aucune orientation préférentielle, l’analyste conclut à une absence totale d’association linéaire (corrélation nulle, r proche de 0). Dans une telle conjoncture, la valeur prise par la variable X ne fournit absolument aucune information prédictive sur la valeur attendue de la variable Y.

9.2 Estimation visuelle de la force de l’association

La force ou l’intensité d’une relation bivariée se jauge géométriquement par le degré de resserrement ou de coalescence des points autour de la trajectoire structurelle centrale. Plus la dispersion orthogonale des observations autour de la ligne imaginaire de tendance est étroite, plus la relation statistique est qualifiée de robuste ou de forte. Dans une telle situation, la variance résiduelle non partagée est minime, ce qui signifie qu’une part prépondérante des variations de la variable critère est directement synchronisée avec celles du prédicteur.

Lorsque le nuage commence à s’évaser latéralement, prenant la forme d’une ellipse bombée ou d’un fuseau dilaté, l’intensité de la relation décroît pour devenir modérée à faible. Les fluctuations stochastiques individuelles et les erreurs de mesure prennent le pas sur la cohérence de la trajectoire collective. Il existe une correspondance empirique éprouvée entre l’allure géométrique de ce resserrement et les seuils conventionnels du coefficient r de Pearson :

• Un fuseau extrêmement effilé et quasi rectiligne traduit généralement une association très forte (|r| ≥ 0,80).
• Une forme elliptique bien délimitée et orientée correspond classiquement à une intensité modérée à substantielle (0,40 ≤ |r| < 0,70).
• Une ellipse très diffuse et difficilement orientable visuellement signale une relation ténue ou négligeable (|r| < 0,30), dont la significativité statistique n’émerge bien souvent qu’à la faveur de très volumineux échantillons.

9.3 Caractérisation de la forme géométrique de la distribution

La caractérisation de la forme de l’agencement constitue l’étape la plus déterminante pour la validité épistémologique des conclusions ultérieures. L’analyste doit impérativement discriminer les formes strictement rectilignes (linéaires) des morphologies curvilinéaires complexes. Une relation linéaire se caractérise par le fait que le taux de variation moyen de Y par rapport à X demeure parfaitement constant sur toute l’étendue de l’abscisse.

Si le nuage manifeste une courbure continue, adoptant une configuration en parabole (forme en U ou en U inversé), en hyperbole ou en fonction sigmoïde logarithmique, l’application aveugle d’un coefficient de corrélation linéaire de Pearson constitue une faute statistique majeure. En effet, la formule mathématique du r de Pearson est intrinsèquement aveugle à la non-linéarité : un nuage de points formant un U parabolique symétrique absolument parfait (relation déterministe mathématique sans aucune erreur de mesure) renverra un coefficient r rigoureusement égal à zéro.

Seule l’inspection visuelle scrupuleuse du diagramme de dispersion permet d’éviter un tel naufrage diagnostique. En objectivant la forme curvilinéaire sous-jacente, le chercheur préserve son étude d’une fausse conclusion d’absence d’effet, réoriente ses choix de modélisation vers des extensions polynomiales ou des approches non paramétriques (telles que le coefficient rho de Spearman ou la régression non linéaire), garantissant ainsi une modélisation fidèle de la dynamique psychologique observée.

10. Détection visuelle des valeurs aberrantes et des observations influentes

Dans toute investigation empirique, un nombre restreint d’observations peut diverger substantiellement du comportement de la masse des sujets. Le diagramme de dispersion représente l’instrument d’exploration et de contrôle le plus redoutable pour détecter ces singularités, dont l’impact sur les statistiques inférentielles paramétriques peut être profondément déstabilisateur.

10.1 Identification des points extrêmes bivariés

Une distinction théorique fondamentale doit être opérée entre les valeurs aberrantes univariées et les valeurs aberrantes bivariées. Une observation peut se situer parfaitement au sein de l’intervalle de normalité univarié tant sur la variable X que sur la variable Y, tout en constituant une anomalie bivariée spectaculaire par la combinaison totalement incongrue de ses scores.

À titre d’illustration clinique, imaginons un sujet présentant un score modéré de dépression (situé à la moyenne de l’échantillon) et un score moyen d’idéation suicidaire. Prises individuellement, aucune de ces deux mesures ne constitue une valeur aberrante univariée. En revanche, un sujet présentant un niveau de dépression extrêmement minime couplé à un score d’idéation suicidaire massif constituera un point totalement isolé et désynchronisé de la diagonale générale du nuage de points.

Pour démasquer précisément ces anomalies sous SPSS, l’activation de l’outil d’identification d’observation dans l’Éditeur de graphiques (icône en forme de réticule de visée) s’avère providentielle. En survolant ou en cliquant simplement sur le marqueur atypique isolé dans les confins du graphique, SPSS fait surgir instantanément une étiquette mentionnant le numéro de ligne exact du sujet dans la matrice de données. L’analyste peut alors retourner à son fichier source pour investiguer l’authenticité de la donnée, traquer une erreur de codage ou documenter le profil clinique exceptionnel de ce cas particulier.

10.2 Évaluation de l’effet de levier et de l’influence sur la pente

Tous les points aberrants bivariés n’exercent pas la même déstabilisation mécanique sur les estimateurs de la régression. En statistique inférentielle, on distingue l’écart résiduel pur de la notion d’effet de levier (leverage). Un point manifeste un fort effet de levier dès lors qu’il adopte une position extrême sur l’axe horizontal des variables prédictives (X), se situant à une distance considérable du barycentre des abscisses.

Lorsqu’un point combine à la fois un fort effet de levier sur X et un résidu élevé sur Y (c’est-à-dire qu’il s’écarte radicalement de la trajectoire définie par le reste du collectif), il est qualifié d’observation influente. En vertu du principe de minimisation de la somme des carrés des erreurs par les moindres carrés ordinaires, un unique point influent possède la puissance gravitationnelle d’attirer littéralement la droite de régression vers lui, agissant comme un bras de levier physique qui dévie la trajectoire globale du modèle.

L’impact d’une telle observation sur le coefficient de corrélation de Pearson peut s’avérer dévastateur : un point influent isolé peut créer artificiellement une corrélation hautement significative à partir d’un nuage de points par ailleurs totalement informe, ou à l’inverse réduire à néant une corrélation forte préexistante en tirant la droite vers l’horizontalité. Face à ce constat graphique, la directive méthodologique standard consiste à réaliser impérativement des analyses de sensibilité : l’analyste compile et rapporte les coefficients statistiques de régression calculés d’une part avec l’intégralité de l’échantillon, et d’autre part après exclusion temporaire du ou des cas influents identifiés, documentant ainsi la robustesse réelle des inférences scientifiques formulées.

11. Vérification visuelle des postulats statistiques fondamentaux

L’admissibilité des conclusions dérivées des modèles linéaires généraux repose sur le respect scrupuleux d’un ensemble de postulats distributionnels. L’inspection attentive du scatterplot bivarié permet de conduire un contrôle de conformité immédiat de ces conditions de validité théorique avant même d’engager des tests d’hypothèses plus contraignants.

11.1 Évaluation de l’homoscédasticité et de l’hétéroscédasticité

Le postulat d’homoscédasticité (ou d’homogénéité de la variance des résidus) stipule que la variabilité de la variable critère Y doit demeurer parfaitement stable, uniforme et constante à travers l’ensemble des valeurs opérationnelles prises par la variable prédictive X. Sur un diagramme de dispersion, une structure homoscédantique idéale se matérialise par un étalement vertical régulier et homogène des marqueurs : l’épaisseur ou la largeur du nuage de points reste rigoureusement invariante d’un bout à l’autre de l’axe des abscisses, formant une bande de dispersion aux contours quasi parallèles.

À l’opposé, lorsque le graphique révèle un profil caractéristique d’entonnoir, d’éventail ouvert ou de mégaphone — où les points sont étroitement agglomérés pour les valeurs faibles de X puis s’évasent de manière exponentielle au fur et à mesure que X progresse —, le chercheur est confronté à une violation patente désignée sous le nom d’hétéroscédasticité. Cette pathologie géométrique est courante en psychologie du développement : la variabilité des performances cognitives ou motrices est souvent minuscule chez les très jeunes enfants, puis se diversifie massivement sous l’effet des trajectoires éducatives individuelles à l’âge adulte.

Les répercussions théoriques de l’hétéroscédasticité sont majeures. Bien que les estimateurs de la pente de régression demeurent mathématiquement sans biais, le calcul des erreurs types (standard errors) se trouve gravement faussé. Dès lors, les intervalles de confiance deviennent erronés et les tests inférentiels de significativité (tests t et valeurs p associées) perdent toute validité empirique, multipliant le risque de commettre des erreurs de type I. L’identification visuelle précoce de ce phénomène commande l’adoption de matrices de correction de variance-covariance hétéroscédastiques robustes (telles que les estimateurs de Huber-White / HC3) ou l’application de transformations stabilisatrices de variance.

11.2 Détection de la restriction d’étendue et des effets de plancher/plafond

Une distorsion méthodologique redoutable et fréquemment sous-estimée en psychométrie réside dans le phénomène de restriction d’étendue (range restriction). Elle survient dès lors que l’échantillon d’investigation est issu d’un processus de sélection drastique qui élimine de facto les valeurs basses ou hautes de la variable prédictive (par exemple, évaluer la corrélation entre les scores au test d’admission d’une prestigieuse université et le succès académique ultérieur, au sein d’une cohorte ne comprenant que les 5 % des meilleurs postulants admis).

Sur le diagramme de dispersion, ce biais se traduit par une amputation verticale nette de la distribution, le nuage apparaissant comprimé dans une portion congrue de l’axe des X. Sur le plan mathématique, la troncature de la variance observée produit un écrasement mécanique automatique de la covariance, conduisant à une sous-estimation spectaculaire de l’intensité réelle de la corrélation de Pearson (atténuation du r). Le chercheur non averti conclura hâtivement à une association négligeable dans la population, alors que la véritable relation multivariée non restreinte est potentiellement colossale.

Dans la même logique, la présence d’effets de plancher (floor effect) ou d’effets de plafond (ceiling effect) se repère immédiatement par l’apparition d’un alignement géométrique totalement artificiel de points formant une ligne continue dense collée sur la borne minimale ou maximale de l’axe Y. Ce profil dénonce une inadaptation psychométrique flagrante de l’instrument de mesure, incapable de discriminer convenablement les sujets dans les zones de sensibilité extrême. La mise en lumière de ces anomalies visuelles impose l’abandon des corrélations linéaires traditionnelles au profit de modèles statistiques de troncature spécifiques, tels que la régression de Tobit ou des modélisations fondées sur la théorie de la réponse à l’item (TRI).

12. Exportation, mise en page et rapport selon les normes académiques APA

L’ultime étape du flux de travail analytique consiste à transposer la production brute de SPSS vers un format de présentation publiable au sein d’une revue scientifique à comité de lecture internationale. L’American Psychological Association (APA), à travers les directives très précises de son manuel de publication officiel (7e édition), impose des standards esthétiques, typographiques et méthodologiques d’une grande rigueur qu’il convient de respecter méticuleusement.

12.1 Exportation haute résolution depuis le visualiseur SPSS

Une erreur fréquente consiste à opérer une simple capture d’écran ou un banal copier-coller de la figure depuis SPSS vers un logiciel de traitement de texte. Cette pratique dégradante génère des artefacts de compression inacceptables et aboutit à un rendu flou et pixelisé lors de l’impression sur presse académique.

Pour exporter un graphique dans les règles de l’art, l’utilisateur effectue un clic droit sur la figure finalisée au sein du visualiseur de sorties de SPSS et sélectionne l’option Exporter (Export). Dans la boîte de dialogue d’exportation, le menu déroulant du type de document propose deux grandes familles de formats de haute fidélité :

• Les formats vectoriels, tels que le PDF (Portable Document Format) ou l’EPS (Encapsulated PostScript). Ces formats présentent l’avantage inestimable d’une résolution mathématiquement infinie. Les courbes, les glyphes et les textes y demeurent parfaitement nets quel que soit le niveau de grossissement ou de réduction géométrique imposé par la mise en page de l’éditeur.
• Les formats matriciels haute définition, au premier rang desquels figure le format TIFF ou le PNG non compressé. Si l’analyste retient cette option, il est impératif d’accéder aux paramètres d’options graphiques pour forcer la résolution de rastérisation à un minimum strict de 300 DPI (points par pouce), voire 600 DPI pour les illustrations combinant des tracés géométriques fins et des lettrages typographiques condensés.

12.2 Mise en conformité du style selon la 7e édition de l’APA

Les réglages graphiques natifs d’IBM SPSS sont universellement reconnus pour leur non-conformité structurelle avec les exigences d’épure sémiotique de l’APA. La 7e édition du manuel éditorial proscrit formellement les fioritures inutiles et les éléments distrayants (le « chartjunk » de Tufte). Pour aligner la figure sur les normes de publication, l’analyste doit effectuer une série d’opérations chirurgicales au sein de l’Éditeur de graphiques :

• Suppression du fond gris : Par défaut, SPSS applique fréquemment un fond de canevas grisâtre ou teinté. Dans l’onglet Remplissage et bordure, il est impératif de modifier cette couleur pour sélectionner un blanc pur ou une transparence totale.
• Élimination du quadrillage interne : Les lignes de grille horizontales et verticales (gridlines) encombrent l’espace visuel. Il convient de cliquer dessus et de presser la touche Suppr pour les éradiquer, ne conservant que les deux lignes perpendiculaires des axes X et Y en noir sobre d’une épaisseur d’environ 1 point.
• Refonte des marqueurs : Les points doivent être nets, discrets et bien résolus, idéalement sous forme de petits cercles pleins d’une teinte sombre contrastée, proportionnés au volume total de données pour éviter les agglomérations illisibles.

L’agencement externe répond également à une hiérarchie stricte. Le graphique ne doit comporter aucun titre interne incrusté dans la figure. Le titre académique se positionne systématiquement au-dessus du visuel dans le corps du texte de l’article :

• Sur la première ligne : la mention Figure X (où X est le chiffre arabe d’ordonnancement) rédigée en gras.
• Sur la seconde ligne (interligne double) : le titre descriptif de la figure, rédigé en italique, adoptant la casse des titres (majuscule au début des mots principaux).

Sous le graphique, l’analyste doit impérativement insérer une Note descriptive (commençant par le mot Note. en italique), dont l’objet est d’expliciter sans ambiguïté les abréviations utilisées, les unités de mesure, la nature de la ligne d’ajustement modélisée et le seuil des intervalles de confiance visualisés.

12.3 Rédaction scientifique accompagnant le graphique dans le manuscrit

L’insertion d’une figure au sein d’un manuscrit ne dispense en aucun cas l’auteur d’une articulation narrative et analytique rigoureuse dans le texte principal de la section Résultats. Une figure ne doit jamais être livrée de manière autonome sans renvoi textuel explicite ni sans synthèse quantitative détaillée.

La règle éditoriale impose d’introduire le renvoi à la figure en amont de son apparition physique dans la mise en page, classiquement sous forme d’une mention parenthétique intégrée à la phrase descriptive (par exemple, « …comme l’illustre la Figure 2 »). La narration doit alors expliciter la direction et l’intensité perçue de l’association, puis énoncer avec une rigueur absolue l’ensemble des métriques inférentielles associées : le coefficient de corrélation linéaire bivarié (r de Pearson), les degrés de liberté résiduels entre parenthèses, la valeur exacte de la probabilité critique calculée (valeur p rapportée à trois décimales sans zéro initial, par exemple p = .003), et le coefficient de détermination exprimé en pourcentage.

Voici un modèle rédactionnel académique exemplaire satisfaisant aux standards les plus exigeants de la psychologie scientifique :

« Une analyse de corrélation linéaire de Pearson a été conduite pour évaluer l’association entre le niveau d’anxiété pré-compétitive et la performance visuo-motrice chez les athlètes d’élite. L’inspection visuelle du diagramme de dispersion confirme la linéarité stricte de la relation et l’absence de valeurs aberrantes influentes bivariées (voir Figure 1). Les résultats révèlent une corrélation négative statistiquement significative et de magnitude modérée à élevée entre les deux dimensions, r(148) = -.46, p < .001. La droite de régression des moindres carrés ordinaires indique que l’augmentation de l’anxiété perçue explique approximativement 21 % de la variance de la précision motrice (R² = .211), attestant de l’impact délétère de l’activation émotionnelle non régulée sur les coordinations fines. »

En harmonisant avec cette méticulosité la rigueur du traitement graphique sous SPSS et la précision du discours scientifique, le chercheur confère à ses travaux une crédibilité méthodologique inattaquable, transformant une simple étape descriptive en un acte probant de démonstration empirique.

Références

• American Psychological Association. (2020). Publication manual of the American Psychological Association (7th ed.). American Psychological Association. https://doi.org/10.1037/0000165-000
• Anscombe, F. J. (1973). Graphs in statistical analysis. The American Statistician, 27(1), 17-21. https://doi.org/10.1080/00031305.1973.10478966
• Cleveland, W. S. (1979). Robust locally weighted regression and smoothing scatterplots. Journal of the American Statistical Association, 74(368), 829-836. https://doi.org/10.1080/01621459.1979.10481038
• Field, A. (2018). Discovering statistics using IBM SPSS statistics (5th ed.). SAGE Publications.
• Howell, D. C. (2013). Statistical methods for psychology (8th ed.). Wadsworth, Cengage Learning.
• IBM Corporation. (2021). IBM SPSS Statistics 28 Brief Guide. IBM Corporation. https://www.ibm.com/docs/en/spss-statistics/28.0.0
• Tabachnick, B. G., & Fidell, L. S. (2019). Using multivariate statistics (7th ed.). Pearson.
• Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.
• Wilkinson, L. (2005). The grammar of graphics (2nd ed.). Springer-Verlag. https://doi.org/10.1007/0-387-28695-0
