Comment créer des boîtes à moustaches côte à côte dans R (avec des exemples)

Dans le champ de l’analyse exploratoire des données contemporaine, la visualisation rigoureuse des distributions constitue une étape préalable indispensable à toute modélisation inférentielle. Popularisée par le statisticien John Tukey dans son ouvrage séminal paru en 1977, la boîte à moustaches, ou diagramme de dispersion à quartiles, s’est imposée comme l’un des artefacts graphiques les plus puissants et synthétiques de la statistique descriptive non paramétrique. Alors que l’évaluation visuelle d’un échantillon unique permet d’en appréhender la tendance centrale et la dispersion, la juxtaposition de plusieurs boîtes sur un même axe cartésien — communément désignée sous le terme de boîtes à moustaches côte à côte — transcende la simple description univariée pour autoriser des comparaisons multivariées d’une efficacité cognitive exceptionnelle.

L’environnement statistique R, réputé pour sa flexibilité algorithmique et son écosystème graphique sans équivalent, propose deux paradigmes majeurs pour concevoir de telles représentations : le moteur graphique historique natif, ou Base R, caractérisé par sa concision impérative et sa rapidité d’exécution, et la bibliothèque ggplot2, fondée sur la grammaire formelle des graphiques théorisée par Leland Wilkinson. Maîtriser ces deux approches ne relève pas d’une simple préférence esthétique ou technique ; il s’agit d’une compétence méthodologique cardinale pour le chercheur en sciences quantitatives, le biostatisticien ou le data scientist soucieux de communiquer des résultats robustes tout en respectant l’intégrité distributionnelle des données observées.

Le présent article propose un traité exhaustif sur la conception, la personnalisation avancée, l’interprétation statistique et la publication académique de boîtes à moustaches côte à côte au sein du langage R. En adoptant une posture académique exigeante, nous détaillerons les fondements mathématiques sous-jacents aux charnières de Tukey, la manipulation des données catégorielles et continues, ainsi que les extensions graphiques modernes permettant de surmonter les angles morts inhérents aux résumés en cinq nombres. À travers une série d’exemples reproductibles et de cas d’application issus notamment de la psychologie expérimentale et des neurosciences comportementales, ce guide vous accompagnera depuis la configuration d’un environnement de travail propre jusqu’à l’exportation vectorielle conforme aux normes éditoriales les plus strictes de la communauté scientifique.

1. Fondements théoriques des boîtes à moustaches comparatives en analyse de données

1.1 Définition et structure anatomique de la boîte à moustaches de Tukey

La boîte à moustaches, formalisée à l’origine sous l’appellation de box-and-whisker plot par John W. Tukey, repose fondamentalement sur le résumé en cinq nombres d’un jeu de données quantitatif : le minimum observé, le premier quartile, la médiane, le troisième quartile et le maximum observé. Sur le plan géométrique, le corps central de la boîte est délimité verticalement par le premier quartile, noté Q1 ou 25e centile, et le troisième quartile, noté Q3 ou 75e centile. La hauteur totale de ce rectangle correspond à l’intervalle interquartile, désigné par le sigle anglais IQR, défini par la différence arithmétique rigoureuse IQR = Q3 – Q1. À l’intérieur de cette enceinte se trouve la médiane, ou 50e centile, représentée par une ligne transversale épaisse scindant l’échantillon en deux sous-ensembles de probabilité empirique égale à 0,50.

Le calcul des prolongements linéaires, désignés sous le terme vernaculaire de moustaches, obéit à un algorithme déterministe standardisé destiné à préserver la robustesse de la représentation face aux déviations d’échantillonnage. Contrairement à une idée reçue fréquente qui assimile les extrémités des moustaches aux valeurs extrêmes absolues de l’échantillon, la convention de Tukey établit des limites théoriques ou clôtures de sécurité. La clôture intérieure inférieure est fixée à Q1 – (1,5 * IQR), tandis que la clôture intérieure supérieure est positionnée à Q3 + (1,5 * IQR). La moustache inférieure s’étend alors depuis Q1 jusqu’à la plus petite valeur empirique observée restant supérieure ou égale à cette clôture théorique. Symétriquement, la moustache supérieure s’étend depuis Q3 jusqu’à la plus grande valeur empirique observée restant inférieure ou égale à la clôture supérieure. Ce procédé garantit que la longueur des moustaches demeure strictement bornée par une amplitude maximale de 1,5 fois l’intervalle interquartile.

Toute observation s’écartant au-delà de ces bornes de délimitation est formellement catégorisée comme une valeur aberrante ou isolée, désignée dans la littérature anglo-saxonne sous le vocable d’outlier. Dans le schéma de Tukey, les observations comprises entre 1,5 et 3 fois l’IQR au-delà des quartiles sont qualifiées d’aberrations modérées, tandis que celles excédant 3 fois l’IQR représentent des aberrations extrêmes. Sur le plan visuel, ces entités ne sont pas reliées aux moustaches par des segments continus, mais sont projetées individuellement sous la forme de points, de disques ou d’anneaux isolés. Cette formalisation confère au diagramme une insensibilité remarquable face à la contamination statistique, contrairement aux estimateurs gaussiens traditionnels tels que la moyenne arithmétique et l’écart-type.

Sur le plan de l’inférence non paramétrique, la morphologie globale de la boîte offre une lecture immédiate des asymétries et de l’aplatissement de la distribution sous-jacente. Si la ligne médiane est décentrée vers le bas de la boîte et que la moustache supérieure présente une élongation nettement supérieure à celle de la moustache inférieure, la distribution manifeste une asymétrie positive ou étalement vers la droite. Réciproquement, un décalage de la médiane vers le sommet de la boîte associé à une extension de la moustache inférieure dénote une asymétrie négative. En outre, la compression de l’intervalle interquartile comparativement à l’étendue globale des moustaches fournit de précieux indices quant à la leptocurticité ou la platycurticité du phénomène quantifié, permettant au statisticien d’évaluer la pertinence d’une transformation logarithmique préalable à toute modélisation linéaire.

1.2 Utilité méthodologique des représentations côte à côte

La disposition juxtaposée de multiples boîtes à moustaches le long d’un axe nominal ou ordinal commun répond à un impératif méthodologique crucial : faciliter la comparaison simultanée de plusieurs populations indépendantes ou de conditions expérimentales distinctes. En alignant les diagrammes sur une même échelle de mesure métrique, l’analyste peut procéder à une évaluation conjointe de la tendance centrale — matérialisée par la position relative des médianes — et de la dispersion statistique — incarnée par l’amplitude des boîtes respectives et l’envergure de leurs moustaches. Cette configuration autorise une confrontation instantanée des ordres de grandeur entre modalités sans nécessiter la consultation de volumineuses tables numériques de contingence.

L’un des apports majeurs de cette approche réside dans l’appréciation visuelle directe de l’homoscédasticité, c’est-à-dire l’hypothèse fondamentale d’homogénéité des variances requise par de nombreux tests paramétriques, au premier rang desquels figurent l’analyse de variance unidirectionnelle et les régressions linéaires par moindres carrés ordinaires. Si les longueurs des boîtes interquartiles et l’étendue totale des moustaches présentent des disparités d’échelle flagrantes d’un groupe à l’autre, le statisticien est immédiatement averti de la présence d’une hétéroscédasticité potentiellement invalidante. De surcroît, les boîtes côte à côte permettent d’identifier si les anomalies de symétrie ou les contaminations par valeurs aberrantes sont uniformément réparties à travers le plan d’expérience ou si elles se concentrent de manière pathologique au sein d’une modalité spécifique.

Face aux représentations alternatives traditionnelles, telles que les histogrammes empilés ou les diagrammes à barres d’erreurs souvent qualifiés péjorativement de dynamite plots, la boîte à moustaches côte à côte s’impose par sa supériorité épistémologique. Les histogrammes superposés ou juxtaposés souffrent fréquemment de problèmes d’occlusion visuelle et s’avèrent hautement sensibles au choix arbitraire de la largeur des intervalles de classe, masquant parfois des caractéristiques distributionnelles essentielles. Quant aux diagrammes à barres surmontés d’un écart-type, ils sont réputés masquer entièrement l’asymétrie, conférant une apparence trompeuse de normalité gaussienne à des données potentiellement asymétriques ou bimodales, tout en omettant complètement de signaler la présence d’observations extrêmes susceptibles de biaiser l’estimation de la moyenne.

Dans le domaine des sciences quantitatives, de la psychologie expérimentale et des neurosciences cognitives, où les variables mesurées — qu’il s’agisse de temps de réaction en millisecondes, de scores psychométriques ou de taux d’hormones salivaires — s’écartent fréquemment des idéaux de la loi normale, la boîte comparative constitue l’instrument d’arbitrage par excellence. Elle permet aux chercheurs de vérifier empiriquement la plausibilité de leurs postulats de recherche avant de déployer des modèles linéaires mixtes ou des alternatives non paramétriques telles que le test de Mann-Whitney-Wilcoxon ou celui de Kruskal-Wallis, assurant ainsi une rigueur d’interprétation conforme aux plus hauts standards d’intégrité scientifique.

2. Configuration de l’environnement R et préparation du jeu de données

2.1 Installation et chargement des packages statistiques requis

Pour mener à bien la construction et la personnalisation de boîtes à moustaches comparatives de calibre scientifique, il est impératif d’établir un espace de travail R reproductible et moderne. Si l’interpréteur R standard intègre nativement des fonctionnalités graphiques performantes au travers du package graphics, l’exploitation pleine et entière de la grammaire des graphiques nécessite l’adjonction de bibliothèques tierces distribuées par le Comprehensive R Archive Network, plus connu sous l’acronyme CRAN. La vérification préalable de la version de l’interpréteur s’avère recommandée ; une version de R supérieure ou égale à 4.1.0 garantit notamment la disponibilité des opérateurs syntaxiques récents tels que le tube natif.

Le pilier central de notre protocole repose sur l’installation du package ggplot2, composante essentielle du méta-écosystème tidyverse développé par Hadley Wickham et ses collaborateurs. Pour doter l’environnement de travail des outils d’ingénierie et de manipulation de données nécessaires en amont de la modélisation graphique, nous mobilisons conjointement les packages dplyr pour le filtrage et l’agrégation, ainsi que tidyr pour les opérations de restructuration tabulaire. L’exécution des instructions standards de gestion de paquets permet de télécharger et d’indexer ces dépendances logicielles sans générer de conflits de bibliothèques dans l’arborescence du système d’exploitation.

Une fois les paquets installés sur le disque local, leur chargement explicite au sein de la session courante s’effectue via l’invocation de la fonction library(). Il est méthodologiquement vertueux d’opérer ces chargements en tête de script afin de documenter de façon transparente les dépendances du projet pour tout relecteur externe. Parallèlement, au sein de l’environnement de développement intégré RStudio, il convient de calibrer les options d’affichage graphique dans les préférences globales du logiciel. L’activation du moteur graphique vectoriel fondé sur la bibliothèque ragg ou la configuration d’un affichage quartz/cairo garantit un rendu anticrénelé de haute précision, prévenant toute pixellisation disgracieuse des tracés lors des prévisualisations interactives.

2.2 Création du jeu de données empirique de référence

Afin d’illustrer l’ensemble des techniques abordées dans ce traité au travers d’exemples parfaitement reproductibles, nous procédons à la génération d’un bloc de données empirique de référence structuré sous forme de tableau rectangulaire standard, c’est-à-dire un objet de classe data.frame. Ce jeu de données synthétique modélise les performances sportives de différentes équipes mesurées en points quantitatifs continus, soumises à une hétérogénéité intentionnellement contrôlée pour refléter les irrégularités typiquement rencontrées lors de collectes de données réelles sur le terrain.

La variable qualitative indépendante, désignée sous l’identifiant team, est construite à l’aide de la fonction rep() afin de générer un facteur à trois modalités équilibrées ou légèrement asymétriques : le groupe A, le groupe B et le groupe C. En face de cette variable catégorielle, le vecteur quantitatif continu points est assemblé par concaténation de tirages pseudo-aléatoires ou de séquences numériques présentant des paramètres de moyenne, de variance et d’asymétrie distincts. Par exemple, l’équipe A peut être modélisée avec une variance modérée et une forte concentration autour de sa médiane, l’équipe B avec une variance nettement élargie illustrant une forte hétéroscédasticité, et l’équipe C avec une asymétrie positive marquée couplée à quelques valeurs distantes modélisant des performances individuelles hors normes.

Une fois ce tableau de données compilé, une phase d’audit structurel s’impose avant tout tracé graphique. L’exécution de la fonction str() permet d’inspecter l’architecture interne de l’objet, en vérifiant notamment le typage primitif des colonnes et leur longueur respective. L’appel à la fonction head() restitue les premières lignes du tableau pour valider la conformité de l’alignement des enregistrements, tandis que l’application de la fonction summary() sur la variable dépendante conditionnellement aux groupes offre un aperçu quantitatif rigoureux des quantiles empiriques, confirmant que les disparités programmées sont effectivement présentes dans l’échantillon à représenter.

2.3 Restructuration et typage des variables pour la modélisation graphique

L’une des causes les plus récurrentes d’échec ou d’aberration visuelle lors de la construction de boîtes à moustaches dans R réside dans un typage inadapté de la variable d’allocation des groupes. En effet, si la variable indépendante est encodée sous forme de vecteur de caractères textuels primitifs ou de valeurs numériques continues, l’interpréteur graphique peut échouer à partitionner adéquatement les sous-ensembles d’observations. Il est donc méthodologiquement indispensable de procéder à la conversion explicite de cette variable en type factor au moyen de la fonction éponyme, en définissant formellement l’ordre intrinsèque de ses niveaux ou modalités de référence.

Par ailleurs, la disposition morphologique des données dans le tableau tabulaire exerce une contrainte directe sur l’applicabilité des fonctions graphiques. Historiquement, de nombreuses matrices de recherche sont saisies dans ce que la théorie statistique qualifie de format large, où chaque colonne distincte représente un groupe expérimental différent, les lignes consécutives hébergeant les observations individuelles de chaque sujet. Or, le paradigme des données ordonnées ou tidy data, fondamental pour l’exploitation fluide de ggplot2, exige rigoureusement un format long. Dans cette configuration normalisée, chaque ligne unique doit correspondre à une seule observation élémentaire, une première colonne hébergeant l’étiquette de la modalité et une seconde colonne contenant la mesure numérique correspondante.

La transition fonctionnelle depuis le format large vers le format long est assurée de manière élégante par la fonction pivot_longer() du package tidyr. Cet opérateur déploie les colonnes cibles le long d’une nouvelle paire de variables désignant les clés catégorielles et les valeurs métriques associées. Enfin, cette phase de prétraitement requiert une vigilance absolue quant au traitement des données manquantes, encodées par la constante spéciale NA. L’analyste doit décider si ces observations incomplètes doivent être expurgées de manière anticipée via la fonction drop_na() ou conservées afin que le moteur graphique matérialise visuellement l’éventuelle présence d’une catégorie de données manquantes sur l’axe cartésien.

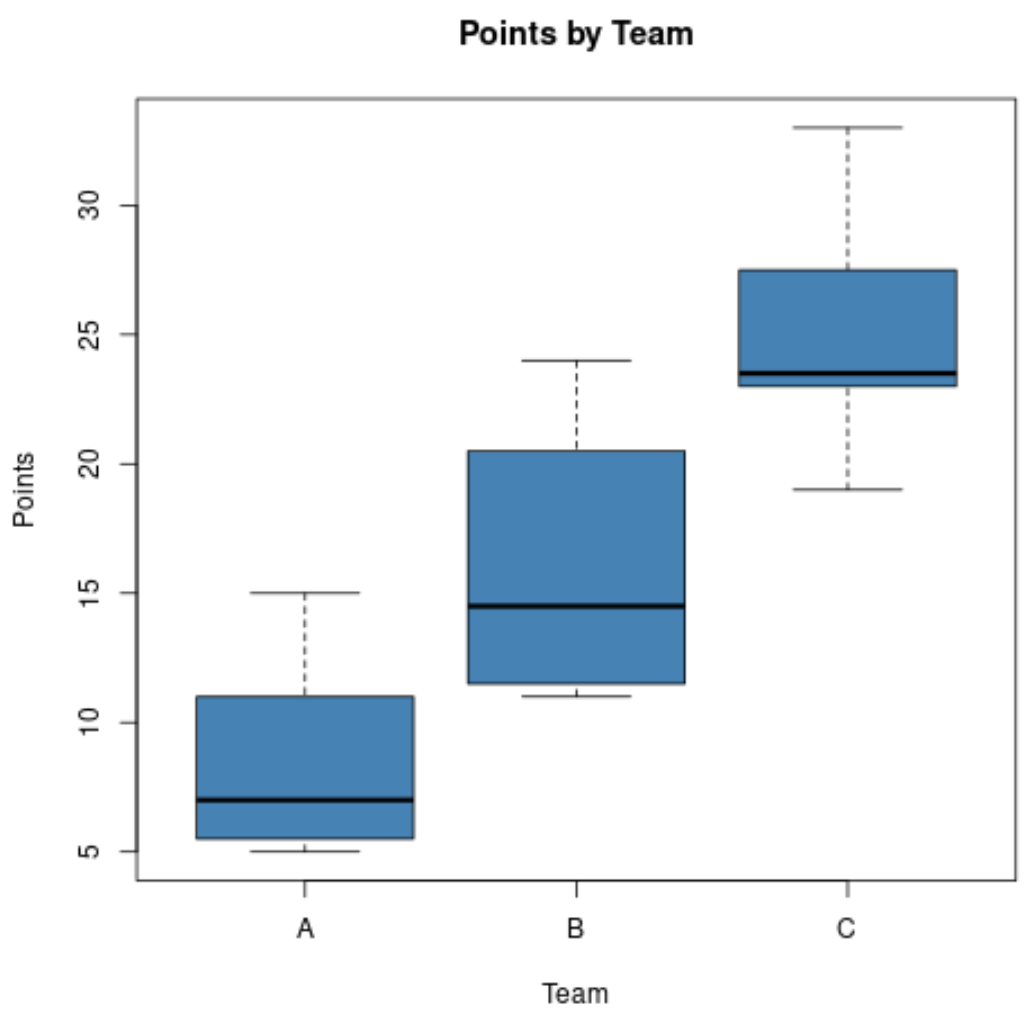

3. Création de boîtes à moustaches côte à côte avec le système de base R

3.1 Syntaxe fondamentale et utilisation de la formule

Le système graphique natif de base R implémente la construction de boîtes à moustaches par le truchement de la fonction polyvalente boxplot(). Pour générer une comparaison côte à côte au sein d’un jeu de données structuré, l’approche la plus efficiente et idiomatique repose sur l’usage de la syntaxe par formule symbolique. Cette notation mobilise l’opérateur tilde pour spécifier les relations structurales entre les variables sous la forme générale reponse ~ predicteur. Dans notre contexte d’évaluation comparative, l’instruction s’articule rigoureusement sous la forme points ~ team, signifiant à l’interpréteur que la métrique quantitative continue des points doit être partitionnée et projetée selon les strates discrètes définies par le facteur d’équipe.

L’argument data joue un rôle déterminant dans cette structure d’appel : en fournissant explicitement le nom du tableau de données de référence, il permet à l’interpréteur d’évaluer les noms des variables directement dans le contexte local du bloc de données sans nécessiter l’usage laborieux de préfixes d’indexation matricielle. L’ordonnancement horizontal des boîtes sur l’axe des abscisses est alors régi de manière automatique par l’ordre sous-jacent des niveaux du facteur désigné. Par défaut, en l’absence de spécification préalable, cet ordonnancement obéit à la séquence alphanumérique standard des étiquettes textuelles.

Lorsque cette commande élémentaire est soumise à l’invite de commande R sans fioritures périphériques, le moteur graphique procède à l’exécution séquentielle du calcul des quantiles pour chaque modalité et restitue immédiatement un tracé vertical standard sur le périphérique d’affichage actif. Ce graphique par défaut intègre les boîtes rectangulaires délimitées par les quartiles, la barre médiane transversale, les prolongements linéaires verticaux des moustaches ainsi que la matérialisation ponctuelle des observations tombant en dehors des clôtures de Tukey, fournissant une synthèse analytique brute d’une redoutable efficacité sans nécessiter l’importation d’une quelconque bibliothèque externe.

3.2 Personnalisation des annotations textuelles dans Base R

Bien que le tracé généré par défaut soit techniquement fidèle aux distributions sous-jacentes, il demeure impropre à la communication savante en raison du caractère rudimentaire de son étiquetage. L’élévation de la qualité du graphique vers un standard d’édition requiert la configuration fine de ses composantes lexicales. L’argument main permet d’assigner un titre principal hautement informatif, résumant l’objet de l’investigation comparative. Ce titre peut être judicieusement secondé par l’argument sub pour insérer un sous-titre méthodologique précisant, par exemple, la taille totale de l’échantillon ou la nature des conditions expérimentales testées.

La contextualisation des axes cartésiens s’opère par le biais des arguments xlab et ylab, correspondant respectivement aux libellés de l’axe horizontal des abscisses et de l’axe vertical des ordonnées. Il est impératif d’y inscrire les dénominations formelles des variables accompagnées de leurs unités de mesure standardisées, par exemple en spécifiant l’unité métrique entre parenthèses. L’ajustement des paramètres d’échelle typographique s’effectue via les coefficients d’extension graphique cex : cex.main module la taille de la police du titre principal, cex.lab contrôle l’amplitude textuelle des étiquettes des axes, et cex.axis calibre la granularité dimensionnelle des graduations numériques et nominales.

Dans les cas où les libellés natifs des niveaux de facteurs s’avèrent trop sibyllins, trop techniques ou abrégés de façon inélégante au sein du tableau de données d’origine, la fonction boxplot() met à disposition l’argument names. En assignant un vecteur de chaînes de caractères à ce paramètre, l’utilisateur a la faculté de redéfinir explicitement et élégamment les libellés individuels projetés sous chacune des boîtes à moustaches. Cette souplesse textuelle permet d’assurer une lisibilité cognitive maximale pour le lecteur sans contraindre l’analyste à renommer structurellement les facteurs au sein de son bloc de données source.

3.3 Gestion des attributs chromatiques et des styles de lignes

L’esthétique visuelle d’un diagramme de base R peut être radicalement transformée par l’application raisonnée de paramètres chromatiques et géométriques. L’argument central col gouverne la teinte de remplissage de la surface intérieure des boîtes à moustaches. En fournissant un vecteur de couleurs — spécifiées par leurs dénominations textuelles standard, leurs indices numériques ou leurs codes hexadécimaux — l’utilisateur peut appliquer une coloration unie uniforme sur l’ensemble des groupes ou, à l’inverse, attribuer une signature chromatique spécifique à chaque modalité afin de souligner visuellement les clivages expérimentaux.

Le contrôle des contours linéaires s’articule autour de l’argument border, qui détermine la couleur du tracé vectoriel délimitant les contours extérieurs de la boîte, les moustaches longitudinales ainsi que les symboles des valeurs aberrantes. Dans les contextes d’impression académique en noir et blanc, l’association d’un fond de boîte blanc ou gris perle à une bordure noire dense confère une netteté visuelle irréprochable au document. De surcroît, le renforcement de l’épaisseur des tracés s’effectue au travers de l’argument lwd, qui multiplie proportionnellement la largeur des lignes par rapport au standard par défaut.

La typologie des tracés peut également être finement ajustée grâce au paramètre lty, permettant par exemple de modifier la nature continue ou discontinue du segment figurant les moustaches. La médiane peut elle-même être singularisée grâce à l’argument medlwd, augmentant son épaisseur relative pour capter immédiatement le regard du lecteur vers le barycentre non paramétrique de chaque distribution. Enfin, l’orientation et la forme géométrique des points matérialisant les valeurs aberrantes sont modifiables par les arguments pch et cex, offrant un contrôle morphologique complet sur chaque micro-élément constitutif du diagramme comparatif.

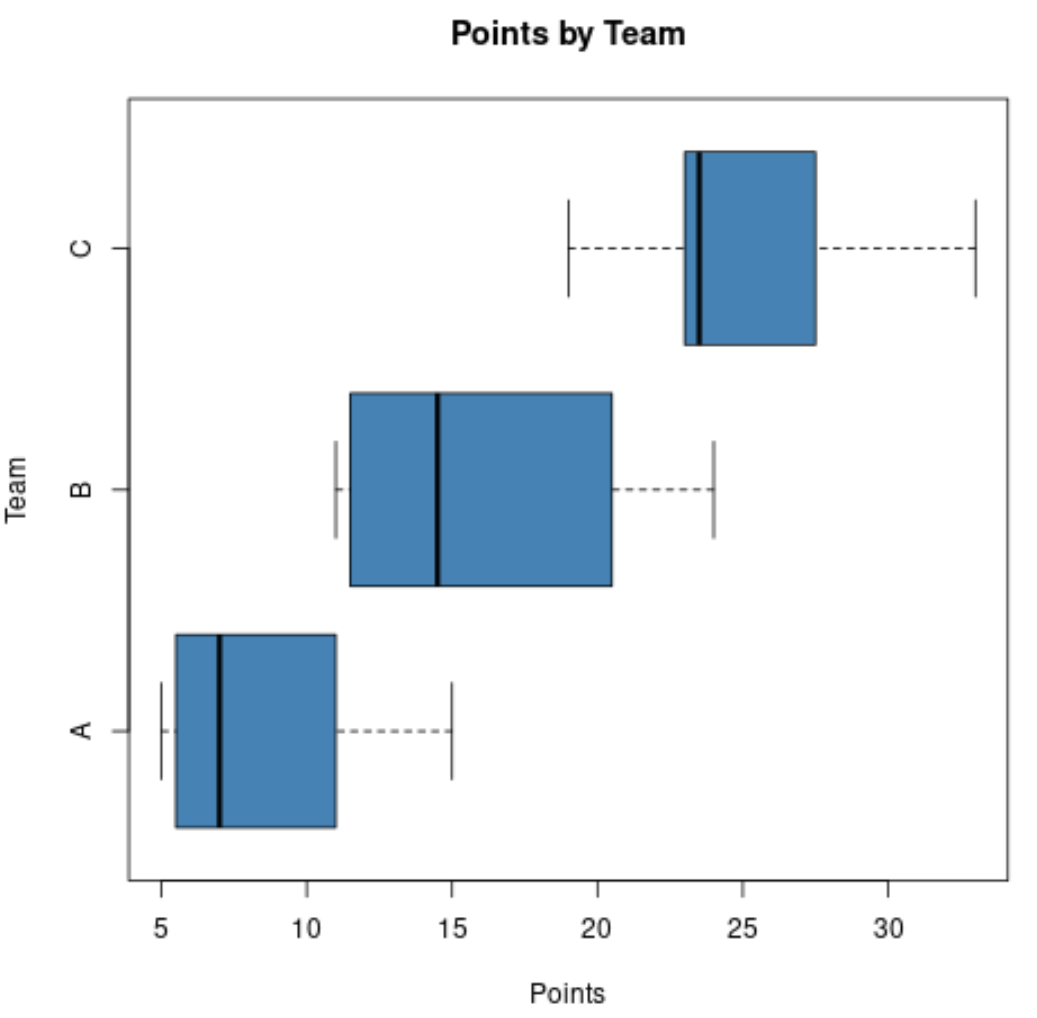

4. Configuration horizontale des diagrammes sous Base R

4.1 Basculement directionnel et adaptation des paramètres

Bien que la disposition verticale soit traditionnellement favorisée dans les manuels de statistique, la projection horizontale des boîtes à moustaches constitue une alternative ergonomique d’une grande valeur méthodologique. Au sein de la fonction native boxplot(), ce basculement cinématique à quatre-vingt-dix degrés est déclenché de manière élémentaire en intégrant le paramètre logique horizontal = TRUE dans la chaîne d’arguments de l’appel système.

Cette réorientation spatiale induit une inversion logique immédiate de l’interprétation des axes qu’il convient de gérer avec la plus stricte rigueur éditoriale. En effet, sous cette configuration, la variable quantitative dépendante n’est plus distribuée sur l’axe vertical des ordonnées mais se déploie désormais le long de l’axe horizontal des abscisses. En corollaire, le facteur catégoriel indépendant se retrouve alloué à l’axe vertical. Cette translation nécessite une interversion symétrique et délibérée des arguments lexicaux xlab et ylab dans le code R, sous peine d’attribuer par inadvertance la description de l’échelle métrique à l’axe nominal et réciproquement.

L’intérêt cognitif majeur de cette projection horizontale émerge avec force lorsque le facteur expérimental comprend un nombre substantiel de modalités ou lorsque les dénominations nominales de ces dernières sont composées de syntagmes textuels volumineux. Dans un tracé vertical classique, les étiquettes textuelles de l’axe des abscisses ont tendance à se chevaucher ou à exiger des rotations obliques peu élégantes pour éviter les télescopages visuels. L’alignement horizontal permet aux intitulés de groupes d’être lus de gauche à droite selon le sens naturel de lecture occidentale, éliminant ainsi toute fatigue visuelle pour le réviseur ou le lecteur scientifique.

4.2 Réglage des marges et alignement des graduations

L’exploitation efficace des diagrammes horizontaux sous le système de base R se heurte fréquemment à une limitation géométrique prévisible : le tronquage textuel des libellés de catégories situés le long de l’axe vertical gauche. Par défaut, le moteur graphique de R alloue un espace marginal calibré pour des graduations numériques concises. Lorsque de longues chaînes de caractères catégorielles y sont projetées, leurs lettres initiales sont inévitablement rognées par la bordure physique de la fenêtre graphique, dégradant gravement l’intégrité sémiotique de la figure.

Pour remédier à cette anomalie de manière définitive, il est impératif d’intervenir en amont de l’instruction de tracé en modifiant les paramètres généraux de l’environnement graphique via la fonction par(). L’argument mar accepte un vecteur numérique à quatre dimensions définissant la largeur des marges extérieure inférieure, gauche, supérieure et droite, mesurées en nombre de lignes de texte. L’accroissement substantiel de la deuxième coordonnée de ce vecteur — par exemple en élevant la marge gauche à une valeur de huit ou dix lignes — octroie au canevas l’espace géométrique nécessaire pour accueillir des descriptions textuelles denses sans le moindre phénomène de débordement.

Conjointement à cet aménagement spatial des bordures, il est primordial de verrouiller l’orientation typographique des étiquettes d’axes en manipulant l’argument las au sein de l’environnement par() ou directement à l’intérieur de l’appel boxplot(). En assignant la valeur entière las = 1, l’utilisateur force l’interpréteur à positionner l’intégralité des annotations textuelles dans un alignement strictement horizontal, permanent et invariant, quelle que soit la directionnalité de l’axe porteur. Cette combinaison de paramètres garantit un alignement typographique d’une rigueur irréprochable et supprime tout risque de distorsion orthographique à l’écran comme sur le support imprimé.

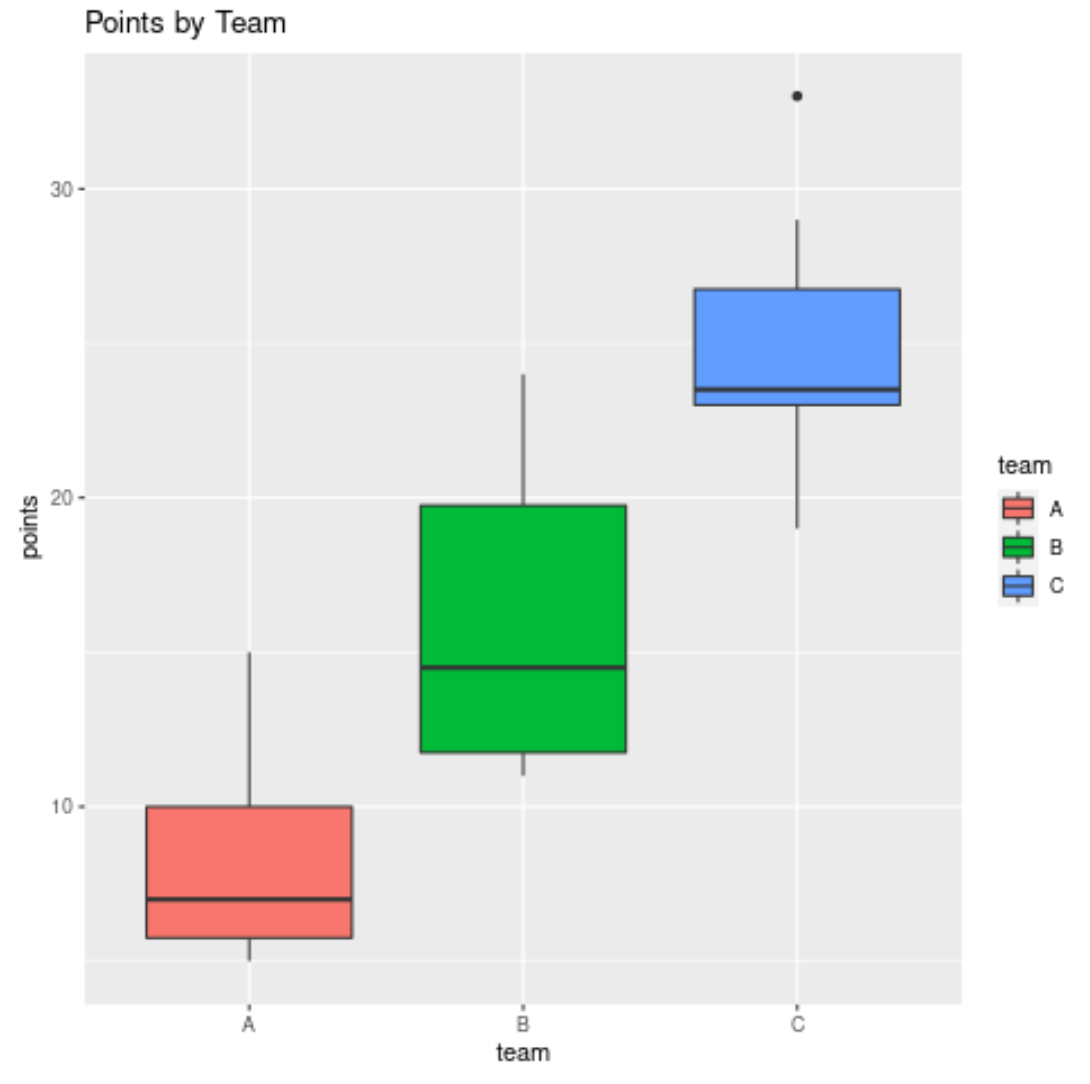

5. Fondamentaux de la création de boîtes comparatives avec ggplot2

5.1 Grammaire des graphiques et initialisation du canevas

Le package ggplot2 introduit une rupture épistémologique majeure vis-à-vis du système graphique historique en opérationnalisant les principes formels de la grammaire des graphiques théorisée par Leland Wilkinson. Dans ce paradigme déclaratif, un graphique n’est plus conçu comme une séquence d’instructions procédurales de bas niveau destinées à projeter de l’encre sur un canevas virtuel, mais comme une imbrication logique de couches superposées liant des dimensions de données empiriques à des caractéristiques géométriques et esthétiques clairement formalisées.

L’initialisation d’une boîte à moustaches comparative requiert la mobilisation de la fonction structurante ggplot(), qui prend comme argument premier le jeu de données rectangulaire de référence. L’étape subséquente consiste à déclarer la cartographie esthétique universelle via l’auxiliaire aes(). Cette instruction stipule explicitement que la variable nominale factorielle team gouverne l’abscisse cartésienne x, tandis que la métrique quantitative continue points commande l’ordonnée cartésienne y. À ce stade primaire, le moteur n’imprime aucun élément géométrique ; il se borne à calibrer l’espace euclidien et à ériger le système de coordonnées adapté aux étendues numériques des variables sélectionnées.

L’instanciation physique des boîtes comparatives se concrétise par l’adjonction, au moyen de l’opérateur d’accumulation unaire +, de la couche géométrique dédiée matérialisée par la fonction geom_boxplot(). Cette séparation explicite entre l’espace abstrait des données et leur traduction géométrique confère au code une modularité exceptionnelle : la couche de boîtes à moustaches traite automatiquement les sous-populations d’observations définies sur l’axe des abscisses, calcule en tâche de fond les estimateurs de Tukey pour chaque partition et génère le rendu visuel composite avec une élégance syntaxique dénuée de toute boucle itérative explicite.

5.2 Distinction cruciale entre color et fill

L’une des sources de confusion les plus tenaces chez les praticiens abordant l’écosystème ggplot2 réside dans l’interaction sémiotique et fonctionnelle entre les deux attributs chromatiques cardinaux que sont color et fill. Dans la grammaire graphique appliquée à la géométrie geom_boxplot(), l’esthétique color pilote exclusivement la teinte des éléments filaires à une dimension, ce qui englobe les bordures rectangulaires de la boîte, les prolongements longitudinaux des moustaches, le trait transversal de la médiane ainsi que le contour géométrique des glyphes modélisant les valeurs aberrantes.

À l’opposé, l’attribut fill s’applique de manière exclusive à la surface plane bidimensionnelle circonscrite à l’intérieur du corps de la boîte à moustaches. L’analyste peut procéder à une assignation statique en définissant fill = "snow" ou fill = "gray90" en dehors de l’instruction aes() afin d’unifier l’apparence des corps de boîte tout en préservant des lignes de démarcation sombres. Inversement, si le projet méthodologique exige une différenciation chromatique de chaque groupe pour renforcer l’impact visuel, l’attribut de remplissage doit être impérativement encapsulé au sein de la fonction de cartographie dynamique : aes(fill = team).

Cette assignation dynamique au sein de aes() active instantanément la génération automatique d’une échelle chromatique discrète couplée à une légende latérale explicative. Toutefois, si le facteur utilisé pour l’argument fill s’avère rigoureusement redondant avec celui déjà projeté sur l’axe des abscisses x, la présence de cette légende périphérique peut être jugée analytiquement inutile et encombrante. L’extinction de cette redondance s’opère alors avec une grande simplicité technique en ajoutant l’argument show.legend = FALSE au sein de l’instruction geom_boxplot(), allégeant instantanément la surcharge cognitive globale de la figure.

5.3 Habillage textuel standard avec labs() et ggtitle()

La transmission claire et rigoureuse de l’information statistique implique un habillage lexical irréprochable des canevas générés par ggplot2. Bien qu’il soit techniquement envisageable d’employer les fonctions spécifiques historiques telles que ggtitle(), xlab() ou ylab() pour déclarer isolément chaque libellé textuel, les bonnes pratiques modernes du tidyverse préconisent l’usage unifié de la fonction maîtresse labs(). Cette dernière centralise au sein d’un appel unique la totalité des annotations textuelles indispensables à l’intellection du tracé.

La fonction labs() permet de définir conjointement le titre principal du graphique (title), un sous-titre contextualisant les conditions ou les hypothèses de travail (subtitle), ainsi qu’une note de bas de page (caption) fréquemment mobilisée pour spécifier la source empirique des données, la méthodologie de recueil ou le modèle statistique sous-jacent. De surcroît, elle permet de baptiser formellement les axes cartésiens x et y en y intégrant une nomenclature universitaire stricte, affranchie des noms techniques abrégés figurant dans les en-têtes du tableau de données informatique source.

Un atout fondamental de la fonction labs() réside dans sa capacité à gouverner simultanément les intitulés des guides esthétiques périphériques. Dès lors qu’une variable catégorielle a été associée à l’argument fill ou color au sein de la cartographie esthétique, le titre de la légende correspondante peut être explicitement redéfini à l’aide de cette même instruction, par exemple via labs(fill = "Groupes expérimentaux"). Cette uniformisation structurelle évite les distorsions graphiques où le nom brut d’un vecteur R subsiste de façon inélégante au-dessus des pastilles chromatiques d’une figure destinée à l’impression savante.

6. Personnalisation avancée de l’esthétique et palettes avec ggplot2

6.1 Intégration de palettes de couleurs adaptées et accessibles

Dans le domaine de la recherche contemporaine, le choix des harmonies chromatiques ne saurait être guidé par des préférences esthétiques arbitraires ; il doit impérativement répondre à des critères d’accessibilité visuelle universelle et d’intégrité sémiotique. L’emploi inconsidéré de spectres multicolores saturés de type arc-en-ciel est désormais formellement proscrit en raison de son illisibilité flagrante pour les personnes atteintes de déficiences de la vision des couleurs, telles que le daltonisme sous ses formes deutéranope ou protanope.

Pour s’assurer d’une lisibilité irréprochable, l’écosystème ggplot2 offre une passerelle directe vers les échelles éprouvées du système ColorBrewer, conceptualisées par la cartographe Cynthia Brewer, au travers de la fonction scale_fill_brewer(). En sélectionnant des palettes discrètes adaptées telles que palette = "Set2" ou palette = "Dark2", le chercheur applique des nuances optimisées pour la différenciation catégorielle sans générer de biais de perception hiérarchique involontaire entre les modalités.

Une alternative scientifique encore plus robuste réside dans l’adoption du système de palettes viridis, accessible nativement via scale_fill_viridis_d(). Conçues originellement pour la visualisation computationnelle, ces échelles se caractérisent par une linéarité perceptuelle absolue et demeurent parfaitement discriminables tant par des observateurs daltoniens que lors d’une impression physique sur papier en niveaux de gris standard. Dans les cas où des chartes graphiques académiques strictes s’imposent, le recours à scale_fill_manual() demeure la solution de référence, permettant de mapper manuellement un vecteur exhaustif de codes hexadécimaux conformes aux exigences éditoriales les plus rigoureuses.

6.2 Ajustement de la géométrie et des propriétés internes des boîtes

La géométrie intrinsèque des boîtes à moustaches au sein de geom_boxplot() héberge un ensemble substantiel de paramètres géométriques permettant d’affiner la lisibilité analytique de la figure. L’argument width permet de moduler la largeur relative des rectangles le long de l’axe catégoriel. Une réduction modérée de cette valeur, par exemple à 0,6 ou 0,5, octroie une aération bienvenue entre les groupes consécutifs, empêchant que les boîtes massives n’occupent la totalité de la surface visuelle et ne génèrent un sentiment de congestion graphique.

La gestion de la transparence optique constitue un autre levier d’optimisation décisif, matérialisé par le coefficient alpha pouvant osciller de manière continue entre 0 (translucidité absolue) et 1 (opacité totale). L’assignation d’une valeur intermédiaire, typiquement fixée à 0,7 ou 0,8, atténue l’agressivité visuelle des fonds colorés et prépare avantageusement le canevas à l’éventuelle superposition ultérieure de points individuels dispersés. Conjointement, le paramètre linewidth, qui a supplanté l’ancien argument size dans les versions récentes de ggplot2, autorise un calibrage micrométrique de l’épaisseur du trait des bordures et des moustaches.

L’une des extensions quantitatives les plus sophistiquées offertes par geom_boxplot() réside dans l’activation du paramètre logique notch = TRUE. Cette instruction insère une encoche en sablier circonscrite autour de la ligne médiane de chaque boîte. L’amplitude géométrique de cet étranglement correspond mathématiquement à un intervalle de confiance empirique d’environ 95 % autour de la médiane, calculé selon la formule asymptotique 1,58 * IQR / sqrt(n). D’un point de vue diagnostique, si les encoches de deux boîtes adjacentes ne se chevauchent pas sur l’axe vertical, l’analyste détient une forte présomption visuelle que les médianes des deux populations sous-jacentes diffèrent de manière statistiquement significative, offrant ainsi une inférence visuelle quasi immédiate sans test formel préliminaire.

6.3 Typographie et personnalisation structurelle du thème

L’arrière-plan quadrillé gris par défaut de ggplot2, bien que séduisant pour l’analyse exploratoire rapide, déroge fréquemment aux standards de sobriété requis par les publications de rang académique international. Le langage fournit une collection de gabarits structurels préconfigurés permettant d’épurer instantanément le canevas. L’adjonction de theme_classic() supprime intégralement la grille de fond et le cadre périphérique pour ne conserver qu’une paire d’axes orthogonaux d’une netteté parfaite, tandis que theme_minimal() préserve une trame de guidage ultra-légère sans encadrement externe envahissant.

Pour atteindre un degré de finition d’une rigueur absolue, l’invocation de la fonction modulaire theme() permet de surcharger individuellement chaque élément graphique de la scène au travers des fonctions génératrices element_text(), element_line() ou element_blank(). La typographie générale peut y être calibrée en spécifiant la famille de police souhaitée, son corps, sa graisse ainsi que sa teinte colorimétrique, assurant une conformité parfaite avec les directives typographiques imposées par les éditeurs scientifiques.

Cette personnalisation poussée permet notamment d’éliminer les lignes de quadrillage parasites sur l’axe catégoriel via l’instruction panel.grid.major.x = element_blank(), dans la mesure où un tel repère n’a aucun sens mathématique pour séparer des modalités discrètes. De surcroît, l’orientation et l’alignement précis des textes de graduation d’axe peuvent être ajustés par le truchement des attributs axis.text.x = element_text(angle = 45, hjust = 1), résolvant avec une élégance structurelle définitive les écueils de lisibilité liés aux libellés denses sans corrompre l’harmonie globale du document graphique.

7. Gestion de l’orientation spatiale et facettage sous ggplot2

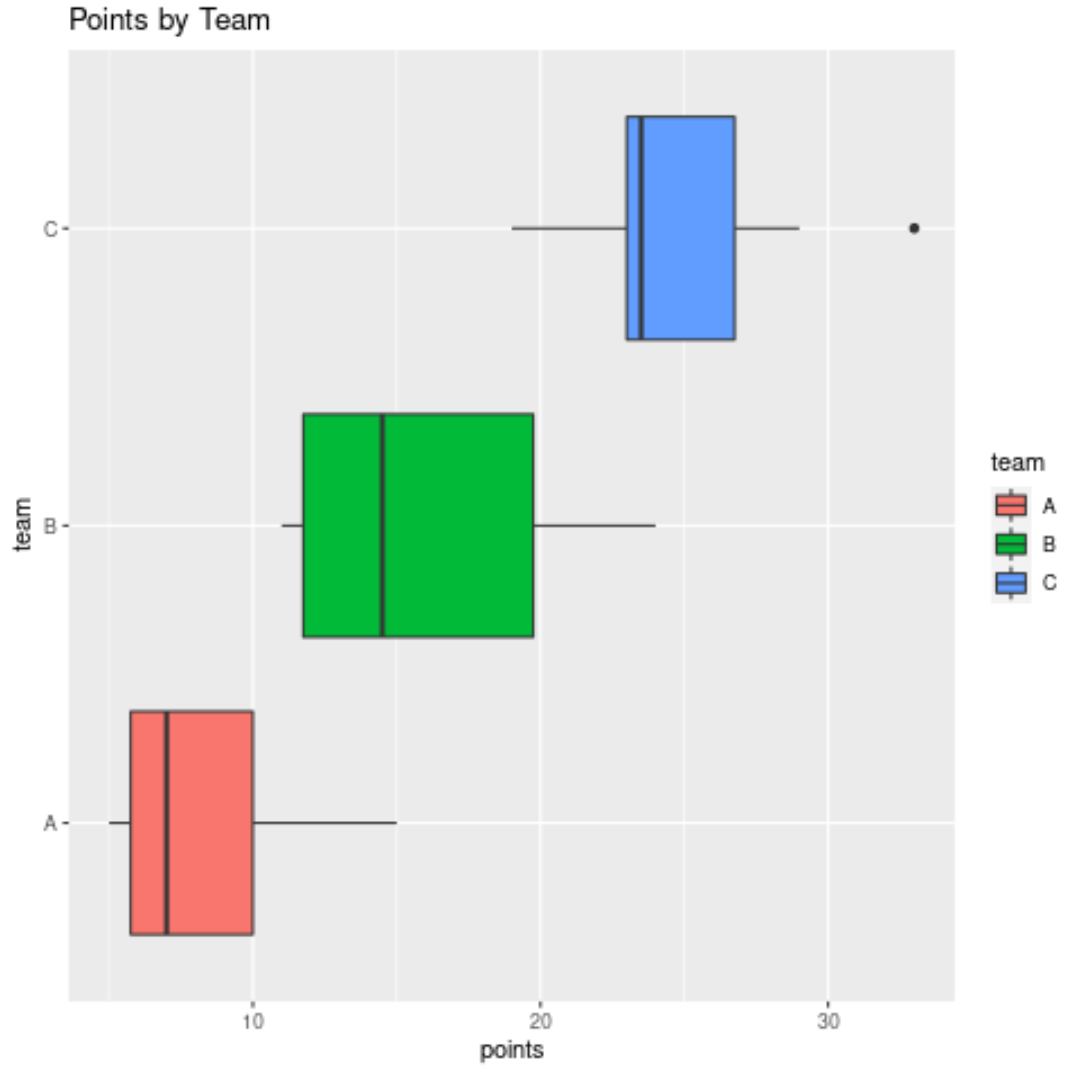

7.1 Inversion des coordonnées cartésiennes

Tout comme dans le système graphique de base, le déploiement horizontal des boîtes à moustaches s’avère régulièrement indispensable sous ggplot2 pour absorber les variables nominales dotées de longues nomenclatures ou pour conférer une dynamique de lecture plus naturelle aux distributions de données. Historiquement, le moyen canonique pour opérer cette transformation spatiale consistait à greffer la fonction coord_flip() au terme de la chaîne déclarative du graphique.

L’opérateur coord_flip() présente la remarquable particularité géométrique d’intervertir les coordonnées physiques du repère cartésien tout en maintenant intacte la structure logique sous-jacente du calcul mathématique. Ainsi, le modèle continue d’évaluer la distribution de y en fonction de x, mais le système projette le résultat avec les abscisses orientées verticalement et les ordonnées orientées horizontalement. Cette séparation rigoureuse entre la couche de calcul statistique et la couche de projection spatiale prévient tout risque de distorsion involontaire des données.

Néanmoins, depuis les évolutions structurales introduites à partir de la version 3.3.0 de ggplot2, la bibliothèque supporte nativement la réorientation bidirectionnelle explicite au sein même de la fonction cartographique initiale. Il est désormais parfaitement valide et syntaxiquement limpide d’inverser directement les affectations au sein de aes(), en assignant directement le facteur discret à l’argument y et la métrique quantitative continue à l’argument x (c’est-à-dire aes(x = points, y = team)). Cette formulation contemporaine rend l’usage de coord_flip() souvent optionnel, clarifiant considérablement la lecture du code source pour les réviseurs de code et les collaborateurs scientifiques.

7.2 Décomposition en facettes pour comparaisons multifactorielles

Lorsque le protocole de recherche s’enrichit et incorpore une seconde variable indépendante de stratification — par exemple lors de l’évaluation conjointe de plusieurs cohortes de traitement croisées avec une classification binaire de sexe biologique, ou différents sites d’échantillonnage écologique — la simple juxtaposition de boîtes sur un axe unique devient cognitivement saturée. C’est ici que se déploie toute la puissance analytique du facettage ou small multiples théorisée par Edward Tufte.

La fonction facet_wrap() offre une solution algorithmique d’une remarquable souplesse pour segmenter le canevas en une mosaïque ordonnée de sous-graphiques autonomes en fonction des niveaux d’un second facteur. En stipulant par exemple facet_wrap(~ condition), le moteur déploie autant de panneaux individuels de boîtes à moustaches qu’il existe de modalités dans la variable de conditionnement, en harmonisant automatiquement la calibration de l’axe des ordonnées pour maintenir une comparabilité visuelle stricte et honnête entre les différents compartiments.

Pour les plans factoriels rigoureusement croisés combinant deux variables explicatives secondaires, la fonction supérieure facet_grid() permet de structurer une matrice bidimensionnelle de panneaux, où les lignes incarnent les niveaux d’un facteur et les colonnes représentent ceux d’un autre (par exemple facet_grid(sexe ~ traitement)). Il convient de souligner que, si l’argument scales = "free_y" autorise techniquement la libération des échelles d’axes verticalement entre facettes, cette pratique doit être bannie lors de comparaisons de distributions, car elle tronque les amplitudes réelles et masque les variations absolues d’échelle qui constituent la raison d’être fondamentale de la boîte comparative.

8. Superposition de données individuelles et distributions enrichies

8.1 Adjonction des points bruts par dispersion aléatoire (Jittering)

En dépit de son incontestable élégance récapitulative, la boîte à moustaches traditionnelle fait face à une limite méthodologique intrinsèque majeure : elle comprime l’intégralité d’une distribution d’observations au sein d’un résumé abstrait en cinq nombres. Cette abstraction radicale peut s’avérer particulièrement trompeuse lorsque la taille de l’échantillon N est modeste, conférant une impression illusoire de densité continue à un ensemble clairsemé de quelques données isolées. Pour surmonter cet écueil épistémique, la superposition des données empiriques brutes sur le corps du diagramme est aujourd’hui devenue une norme de référence incontournable en recherche quantitative.

L’implémentation de cette surimpression s’effectue sous ggplot2 par l’adjonction de la couche geom_jitter(). Contrairement à geom_point() qui alignerait verticalement tous les points sur un axe strict en provoquant un chevauchement mutuel destructeur désigné sous le terme de point overplotting, geom_jitter() introduit une perturbation pseudo-aléatoire contrôlée le long de l’axe catégoriel. Il est crucial de calibrer minutieusement cette dispersion latérale au moyen du paramètre width (généralement contraint entre 0,15 et 0,25) tout en maintenant la dispersion verticale height = 0 afin de ne pas fausser artificiellement la valeur métrique exacte enregistrée sur l’axe des ordonnées.

Cette approche hybride impose une précaution technique capitale souvent négligée : la neutralisation impérative des points aberrants tracés par la fonction mère geom_boxplot(). En effet, par défaut, la couche de boîte à moustaches projette graphiquement les observations dépassant 1,5 fois l’IQR. Si la couche geom_jitter() est ensuite greffée par-dessus sans altération, ces observations extrêmes se retrouvent dessinées deux fois : une première fois de manière statique au titre de valeur aberrante de la boîte, et une seconde fois via le semis de points dispersés. L’évitement strict de ce dédoublement parasitaire s’obtient en spécifiant explicitement outlier.shape = NA au sein de l’instruction geom_boxplot().

8.2 Combinaison avec des diagrammes en violon (Violin Plots)

L’angle mort le plus pernicieux de la boîte à moustaches réside dans son incapacité structurelle à révéler la multimodalité d’une distribution. Une population présentant une distribution en cloche unimodale standard et une population composite manifestant une bimodalité prononcée — par exemple deux sous-groupes coalescents au sein d’une même catégorie — peuvent générer des premier quartile, médiane et troisième quartile parfaitement identiques. La boîte à moustaches standard masque totalement cette topologie complexe sous un rectangle d’allure symétrique rassurant mais fallacieux.

L’association conjointe d’un diagramme en violon, matérialisé par geom_violin(), et d’une boîte à moustaches miniature résout brillamment cette énigme distributionnelle. Le diagramme en violon projette une courbe bilatérale d’estimation de densité par noyau lissée, modélisant avec précision le profil géométrique de probabilité empirique le long de l’axe métrique continu. La présence de renflements, d’étranglements ou de sommets multiples apparaît alors avec une netteté incontestable.

Pour concevoir un tracé composite optimal, il convient de déclarer en premier lieu la couche surfacique large de geom_violin() avec une transparence alpha bien calibrée, puis d’insérer en second lieu une couche de geom_boxplot() dont l’épaisseur aura été substantiellement comprimée via width = 0.15 ou 0.20. La boîte à moustaches, nichée au cœur du violon, continue de renseigner les seuils quantiles et les bornes rigoureuses de Tukey, tandis que le violon enveloppant restitue la morphologie fine de la densité, offrant ainsi une richesse sémiologique et statistique inégalée.

8.3 Ajout de marqueurs de moyennes paramétriques

Sur le plan fondamental de la statistique descriptive, la médiane constitue un indicateur de tendance centrale non paramétrique d’une remarquable insensibilité face aux valeurs distantes, mais elle ne saurait occulter totalement l’intérêt analytique de la moyenne arithmétique. Dans de nombreuses disciplines scientifiques, la confrontation visuelle directe entre la moyenne et la médiane offre un diagnostic immédiat sur le degré d’asymétrie de la population : une moyenne arithmétique s’écartant sensiblement de la médiane vers le sommet de la boîte dénonce une asymétrie vers les valeurs positives, tirée par des observations élevées.

L’intégration élégante de cet estimateur paramétrique au sein d’un canevas ggplot2 s’accomplit par le recours à la fonction de calcul intégrée stat_summary(). En renseignant l’argument fun = "mean" et en assignant la géométrie geom = "point", le moteur R se charge de calculer automatiquement la moyenne empirique de chaque groupe conditionnel sans nécessiter d’opération préalable d’agrégation manuelle dans le tableau de données source.

Pour assurer une différenciation cognitive immédiate entre ce marqueur de moyenne et les points de données bruts ou les symboles d’outliers, il est méthodologiquement recommandé d’appliquer une stylisation spécifique à ce repère. L’utilisation d’une forme géométrique contrastée, telle qu’un losange plein (shape = 18) ou un triangle ouvert (shape = 23), conjuguée à une couleur distinctive lumineuse comme le rouge cramoisi ou le jaune d’or, et à une taille calibrée par size = 3, permet au lecteur d’identifier instantanément le barycentre arithmétique et d’en évaluer l’écart relatif vis-à-vis de la ligne médiane de Tukey.

9. Détection, gestion et interprétation des valeurs aberrantes

9.1 Identification algorithmique et traitement visuel des outliers

Dans la perspective de Tukey, la matérialisation graphique des valeurs aberrantes sous forme de points détachés n’est pas un simple accessoire décoratif mais un protocole d’alerte automatisé signalant des entités distributionnelles singulières. Sous ggplot2, la personnalisation esthétique de ces observations périphériques est nativement prévue au sein des attributs formels de la fonction geom_boxplot() au travers de la famille de paramètres outlier.*.

L’argument outlier.colour permet d’assigner une signature chromatique spécifique — par exemple une nuance rougeoyante d’avertissement — aux seuls points classés en dehors des clôtures de sécurité de 1,5 fois l’IQR. L’amplitude volumétrique de ces symboles peut être accentuée ou minorée au moyen de outlier.size, tandis que leur glyphe typographique est modifiable à discrétion via outlier.shape. L’application d’un anneau ouvert ou d’une croix oblique permet d’éviter que ces observations extrêmes ne soient visuellement confondues avec des résidus de nuages de points denses.

Au-delà du simple constat graphique, l’analyste rigoureux se doit d’identifier de manière programmatique et déterministe les enregistrements précis correspondant à ces points isolés afin d’en auditer la provenance. Sous le système de base R, l’invocation de la fonction d’extraction boxplot.stats(vecteur)$out restitue immédiatement le vecteur exact des valeurs numériques catégorisées comme aberrantes au regard du critère d’IQR. Dans le paradigme tidyverse, cette détection s’effectue au moyen d’une instruction filter() combinée à des calculs de quantiles au sein de dplyr, permettant d’extraire instantanément les identifiants uniques des sujets ou des spécimens concernés pour une vérification minutieuse dans le journal d’expérience original.

9.2 Implications analytiques des observations aberrantes en recherche

L’émergence d’une valeur aberrante sur une boîte à moustaches comparative confronte systématiquement le chercheur à un dilemme épistémologique crucial qui ne saurait être résolu par des automatismes de suppression aveugle. Une observation atypique peut trouver sa genèse dans deux catégories de phénomènes radicalement distincts : une erreur humaine ou technique grossière (faute de frappe lors de la numérisation manuelle des données, défaillance transitoire d’un capteur électronique, non-respect avéré du protocole par un participant), ou bien l’expression authentique d’une variabilité biologique, comportementale ou clinique extrême mais parfaitement valide.

L’élimination systématique et non motivée des outliers dans l’unique dessein de rapprocher artificiellement une distribution de la loi normale constitue une entorse méthodologique sévère qui compromet la validité reproductible de la recherche scientifique. En tronquant l’échantillon de ses données les plus distantes, le praticien s’expose à une sous-estimation artificielle de la variance naturelle du phénomène, gonflant le taux d’erreur de première espèce et aboutissant à des conclusions potentiellement illusoires quant à l’efficacité d’un traitement expérimental.

La doctrine méthodologique moderne préconise la conduite impérative d’une analyse de sensibilité globale. Cette procédure impose de conduire et de rapporter l’intégralité du traitement inférentiel selon deux trajectoires méthodologiques parallèles : d’abord sur l’échantillon complet sans exclusion arbitraire, puis sur le sous-ensemble restreint expurgé des valeurs atypiques démontrées comme contaminantes. Si les conclusions et les tailles d’effet demeurent inchangées d’un protocole à l’autre, la solidité inférentielle du modèle est attestée. Dans le cas contraire, le chercheur a le devoir déontologique de documenter cette instabilité et d’adopter des modélisations statistiques robustes aux valeurs extrêmes, telles que la régression basée sur les rangs ou les estimateurs de type M de Huber.

10. Applications méthodologiques en psychologie et sciences cognitives

10.1 Comparaison de groupes expérimentaux versus contrôle

En psychologie cognitive, en neuropsychologie et dans les sciences du comportement, l’architecture fondamentale des protocoles de recherche repose très fréquemment sur l’affectation de sujets au sein de groupes soumis à des manipulations expérimentales contrôlées face à un groupe témoin ou contrôle. Qu’il s’agisse de mesurer des latences attentionnelles en millisecondes, des scores psychométriques sur une échelle d’évaluation de la dépression ou l’amplitude de potentiels évoqués cérébraux, la boîte à moustaches côte à côte constitue le dispositif d’audit préalable par excellence.

Sur le plan méthodologique, la confrontation visuelle des boîtes associées aux différentes branches d’un essai permet de valider empiriquement si les postulats fondamentaux des modèles linéaires classiques sont respectés. Notamment, la vérification intuitive de l’hypothèse d’homogénéité des variances — postulée formellement par le test de Levene — s’effectue en comparant l’envergure longitudinale respective des boîtes de dispersion : des rectangles d’amplitudes disproportionnées alerteront immédiatement le statisticien sur la nécessité de délaisser le test t de Student standard au profit de la correction de Welch pour variances inégales.

Par ailleurs, les instruments d’évaluation psychologique souffrent de manière récurrente d’artefacts d’échelles désignés sous les concepts d’effet plancher (floor effect) et d’effet plafond (ceiling effect). Une boîte à moustaches comparative met ces écueils en lumière de manière instantanée : si une distribution présente une médiane et un premier quartile totalement plaqués contre la borne minimale possible du test avec une boîte asymétrique étirée vers le haut, un effet plancher sévère est diagnostiqué. La reconnaissance immédiate de ces distorsions prévient les interprétations hasardeuses et oriente opportunément le chercheur vers des modèles de régression censurés ou des approches ordinales non paramétriques.

10.2 Visualisation de designs prétest-posttest et mesures répétées

L’évaluation de l’efficacité d’une intervention thérapeutique, d’un programme d’entraînement cognitif ou de l’administration d’un composé psychopharmacologique implique classiquement le recueil de mesures répétées longitudinales auprès des mêmes individus au fil du temps (typiquement un design prétest, post-test immédiat et suivi différé). L’organisation séquentielle de ces jalons temporels sous la forme de boîtes à moustaches adjacentes permet d’apprécier la trajectoire cinétique globale des scores au sein de la cohorte.

Pour assurer la justesse de cette projection chronologique, la variable indépendante représentant les temps de mesure doit être rigoureusement modélisée sous la forme d’un facteur ordonné au moyen de la fonction factor(), en calibrant explicitement la hiérarchie des niveaux temporels. Cette précaution fondamentale interdit à l’interpréteur de classer accidentellement les phases selon un ordre alphabétique absurde qui placerait le suivi avant le prétest, restaurant ainsi la continuité temporelle logique du protocole de recherche.

Toutefois, une réserve méthodologique de première importance doit être formulée quant à l’interprétation des boîtes à moustaches appliquées à des données appariées. Les boîtes juxtaposées affichent des distributions marginales agrégées à chaque instant t, mais elles occultent entièrement la structure de corrélation intrapersonnelle propre aux mesures répétées : elles ne permettent pas de savoir si un individu initialement bas a progressé ou régressé comparativement à ses pairs. Pour contourner cette lacune, l’analyste avisé enrichit le canevas en superposant aux boîtes à moustaches des tracés individuels reliant les coordonnées successives de chaque participant par des segments filaires semi-transparents, associant ainsi la vision synthétique transversale à la trajectoire cinétique individuelle.

10.3 Illustration détaillée d’un cas d’étude psychologique concret

Afin de synthétiser l’ensemble de ces préceptes dans un contexte de recherche appliqué, examinons une expérimentation en psychologie cognitive examinant l’impact du niveau de stress induit sur les temps de réaction moteurs d’individus engagés dans une tâche d’inhibition cognitive de type Stroop. L’échantillon expérimental se décompose en trois groupes indépendants de cinquante participants chacun : un groupe témoin soumis à une condition neutre, un groupe soumis à un stresseur aigu modéré, et un groupe confronté à un stresseur environnemental sévère.

La génération synthétique d’un tel jeu de données dans l’environnement R requiert l’assemblage ordonné d’un facteur de groupe couplé à un vecteur de temps de réaction en millisecondes. En attribuant une distribution log-normale afin de simuler la latence physiologique humaine — réputée pour son asymétrie positive naturelle — le code configure l’échantillon de manière à ce que l’accroissement de la contrainte anxiogène élève la médiane des temps de réponse tout en amplifiant substantiellement la dispersion de l’intervalle interquartile et la survenue de réponses erratiques extrêmes.

La traduction graphique de ce protocole mobilise un script complet articulant ggplot2, l’application du thème épuré theme_classic(), le marquage de la moyenne par un losange distinctif via stat_summary(), la surimpression des points individuels par geom_jitter() sans redondance d’outliers, et l’application d’une palette ColorBrewer universellement accessible. À la lecture de la figure finale résultante, la rédaction du paragraphe académique de restitution peut s’articuler selon les canons éditoriaux de l’American Psychological Association :

« L’inspection des distributions comparatives des temps de réaction révèle une altération progressive de l’efficacité cognitive sous condition d’induction de stress. Le groupe témoin présente une distribution resserrée autour d’une médiane de 420 ms (IQR = 45 ms), caractérisée par une forte symétrie et l’absence totale d’observations aberrantes. L’exposition à un stress modéré décale la médiane vers 495 ms (IQR = 80 ms), tandis que la condition de stress sévère induit une désorganisation massive de la performance motrice, marquée par une médiane portée à 615 ms (IQR = 140 ms), une hétéroscédasticité patente et la présence de multiples temps de latence extrêmes dépassant les 850 ms. Le découplage croissant observé entre la médiane et la moyenne arithmétique confirme l’aggravation de l’asymétrie distributionnelle sous contrainte émotionnelle intense, justifiant l’application d’un modèle non paramétrique ou d’une modélisation linéaire généralisée gamma sur ces métriques latentielles. »

11. Erreurs courantes, écueils statistiques et solutions programmatiques

11.1 Mauvaise interprétation de la largeur et de la forme des boîtes

Dans l’exercice quotidien de l’évaluation graphique, certains analystes novices ou lecteurs peu familiers de la sémantique de Tukey commettent l’erreur d’interpréter la dimension spatiale des boîtes de façon inadéquate. La confusion la plus préjudiciable consiste à confondre la hauteur verticale du corps de la boîte — qui modélise strictement l’intervalle interquartile, c’est-à-dire l’amplitude couverte par les cinquante pour cent centraux de l’échantillon — avec l’écart-type de la population. L’écart-type est un moment centré d’ordre deux ultrasensible aux valeurs marginales, tandis que l’IQR est un estimateur robuste ; assigner à l’un les propriétés mathématiques de l’autre conduit inévitablement à des contresens sur la dynamique de dispersion sous-jacente.

De même, il convient de réitérer avec force qu’une boîte à moustaches parfaitement symétrique ne préjuge en rien d’une distribution unimodale normale. Le masquage potentiel de bimodalisations sévères sous une apparence de régularité géométrique impose une vigilance critique constante. Une méthode simple pour prévenir les jugements erronés quant à la représentativité des boîtes consiste à documenter explicitement les effectifs sous-jacents N de chaque modalité, soit directement au sein des étiquettes de l’axe des abscisses, soit dans la légende textuelle de la figure.

Sur le plan programmatique, la fonction native boxplot() tout comme la couche geom_boxplot() de ggplot2 mettent à disposition une option structurelle d’une grande valeur heuristique : l’argument varwidth = TRUE. Lorsque ce paramètre logique est enclenché, le moteur graphique ajuste automatiquement la largeur horizontale de chaque boîte de telle sorte qu’elle devienne rigoureusement proportionnelle à la racine carrée de l’effectif N du groupe correspondant. Ce protocole visuel avertit instantanément le relecteur lorsqu’une catégorie ne repose que sur un échantillon numériquement squelettique comparativement aux autres branches du dispositif expérimental.

11.2 Pièges d’encodage et d’ordonnancement des catégories

L’un des écueils techniques les plus récurrents lors du déploiement de visualisations comparatives sous R réside dans l’acceptation passive du comportement de tri par défaut du système. Dès lors qu’une variable qualitative est fournie sans typage préalable spécifique, l’interpréteur ordonne les modalités de façon strictement alphabétique. Cet automatisme induit fréquemment des non-sens méthodologiques évidents, plaçant par exemple une modalité nominale de contrôle au milieu de deux variantes d’interventions, ou déstructurant une échelle ordinale naturelle de type Likert (en disposant « D’accord » avant « Jamais » et « Toujours »).

Pour s’affranchir de cette rigidité, l’analyste doit impérativement maîtriser le réordonnancement explicite des niveaux factoriels. L’outil le plus élémentaire repose sur l’appel à la fonction factor(), en fournissant au paramètre levels le vecteur ordonné exact dicté par la théorie ou le bon sens chronologique. De façon encore plus dynamique et puissante, le package forcats (intégré nativement au méta-écosystème tidyverse) met à disposition l’opérateur remarquable fct_reorder(). Cette fonction permet de réordonner dynamiquement les modalités catégorielles sur l’axe cartésien en fonction d’une propriété statistique directe de la métrique quantitative, telle que la valeur médiane de chaque groupe (par exemple aes(x = fct_reorder(team, points, .fun = median), y = points)).

Enfin, une vigilance particulière s’impose lors du traitement de jeux de données composites comportant des niveaux de facteurs théoriquement définis mais pour lesquels aucune observation n’a pu être recueillie lors de la phase de mesure terrain. Par défaut, certaines routines graphiques ont tendance à élider purement et simplement ces modalités vides, modifiant l’architecture théorique du design expérimental. La configuration délibérée de l’argument drop = FALSE au sein des échelles discrètes permet de forcer la projection de l’emplacement vide sur l’axe, informant honnêtement le lecteur de l’absence totale de données pour la modalité considérée.

11.3 Incohérences d’échelles et tronquages abusifs

Le réglage des limites dimensionnelles des axes cartésiens constitue sans nul doute le piège le plus insidieux et le plus dévastateur susceptible de corrompre l’intégrité de boîtes à moustaches élaborées sous ggplot2. Face à un graphique dont les valeurs aberrantes étirent exagérément l’axe des ordonnées, un réflexe fréquent mais désastreux consiste à vouloir restreindre l’envergure visuelle en appliquant les fonctions ylim() ou scale_y_continuous(limits = c(min, max)).

Il est impératif de comprendre le fonctionnement algorithmique intime de ces instructions : sous ggplot2, l’application de limites sur l’échelle continue opère un filtrage physique strict des données en amont du calcul mathématique. En conséquence, toutes les observations se situant en dehors de la fenêtre dimensionnelle ainsi imposée sont tout simplement supprimées du tableau de calcul avant que le moteur n’exécute le calcul des quantiles de Tukey. Ce filtrage accidentel modifie de fond en comble la valeur réelle de Q1, de la médiane et de Q3, faussant irrémédiablement l’intégralité du diagramme de dispersion sans que l’utilisateur n’en soit averti autrement que par un discret message d’avertissement en console.

Pour exécuter un recadrage ou un zoom visuel sans porter atteinte au calcul statistique originel des distributions, la seule méthode rigoureuse consiste à intervenir exclusivement au niveau du système spatial de coordonnées via la fonction coord_cartesian(ylim = c(min, max)). Contrairement aux filtres d’échelles, coord_cartesian() préserve scrupuleusement l’intégralité des observations dans la mémoire de calcul de R : les estimateurs en cinq nombres de Tukey sont fidèlement calculés sur l’échantillon complet et authentique, et le moteur se contente d’appliquer une loupe optique sur la zone géométrique délimitée, préservant ainsi la vérité statistique de la figure scientifique.

12. Directives de publication académique et exportation haute résolution

12.1 Conformité avec les normes des revues scientifiques (format APA)

La préparation d’artefacts graphiques destinés à l’arbitrage par les pairs et à la publication au sein de revues scientifiques internationales de haut rang — notamment dans les périodiques affiliés à l’American Psychological Association ou aux grands consortiums éditoriaux académiques — exige une conformité sans compromis avec des normes typographiques et structurelles codifiées.

Le standard APA (actuellement dans sa 7e édition) prescrit une sobriété maximale et l’éradication sans réserve de tout élément décoratif superflu, fréquemment qualifié de chartjunk selon le concept forgé par Edward Tufte. Les arrière-plans colorés, les trames d’ombrage tridimensionnelles, les lignes de quadrillage denses et les bordures extérieures épaisses doivent être systématiquement bannis. La figure doit présenter une structure minimaliste reposant sur un fond blanc immaculé, des lignes d’axes noires fines et un contraste typographique soutenu.

En matière d’harmonisation éditoriale, la typographie intégrée aux graphiques doit être choisie en cohérence étroite avec le corps de texte du manuscrit de soumission (des polices sans empattement universelles telles que Arial ou Helvetica étant généralement privilégiées pour leur lisibilité à échelle réduite). De surcroît, les normes académiques stipulent que les titres explicatifs complets des figures ne doivent pas être incrustés à l’intérieur du champ de l’image elle-même, mais placés en tête de figure dans le corps du manuscrit textuel sous la forme standardisée « Figure X. Distribution comparative des… », le graphique étant suivi d’une note explicative méthodologique concise détaillant la signification des moustaches et des symboles de médiane.

12.2 Exportation vectorielle et matricielle haute fidélité

L’exportation finale d’un diagramme depuis la session de travail R constitue l’ultime étape technique garantissant que la précision du tracé sera fidèlement transposée sur l’épreuve éditoriale sans dégradation de résolution ni artefact d’interpolation. Dans l’écosystème tidyverse, la fonction pivot dédiée à cette opération est ggsave(), qui automatise la sérialisation sur disque du dernier tracé actif ou d’un objet graphique préalablement indexé dans une variable mémoire.

L’arbitrage entre formats vectoriels et matriciels dépend étroitement de la destination finale du document. Pour une soumission académique standard, les formats vectoriels tels que le PDF ou l’EPS (Encapsulated PostScript) doivent être systématiquement préférés : ces conteneurs stockent les tracés sous forme de primitives mathématiques géométriques d’une fidélité infinie, garantissant que l’épaisseur des lignes et la typographie ne subiront aucune pixellisation, quel que soit le niveau de zoom optique opéré par l’imprimeur ou le lecteur.

Lorsque les consignes éditoriales requièrent explicitement des fichiers matriciels d’images plates (bitmaps), le format TIFF compressé selon l’algorithme sans perte LZW ou le format PNG constituent les options techniques obligatoires, le format JPEG devant être rigoureusement rejeté en raison de ses algorithmes de compression destructeurs altérant la netteté des segments et des textes. Il est indispensable de contraindre la résolution spatiale à un seuil minimal absolu de 300 DPI (dots per inch), une valeur de 600 DPI étant souvent recommandée pour les figures comprenant des éléments filaires très resserrés. Enfin, le calibrage physique des dimensions via les arguments width, height et units = "cm" doit correspondre exactement aux gabarits d’impression standardisés des revues (largeur d’une colonne simple de 8,5 cm ou d’une page entière de 17,5 cm).

12.3 Reproductibilité computationnelle et archivage du code

Dans le cadre contemporain du mouvement de la science ouverte (Open Science), la publication d’un graphique académique ne saurait être dissociée de la transparence reproductible du code informatique ayant présidé à sa genèse. Un diagramme d’une rigueur formelle irréprochable perd une grande part de sa valeur épistémique si la communauté scientifique internationale est dans l’incapacité d’en répliquer les calculs fondamentaux à partir des données sources brutes.

La structuration d’un script d’analyse reproductible exige une discipline d’ingénierie logicielle rigoureuse : le code source R doit être documenté, articulé selon un flux de traitement séquentiel logique découpé en modules distincts (importation, nettoyage, contrôle de qualité, calculs statistiques, modélisation graphique) et affranchi de tout chemin d’accès absolu au disque dur local au profit de chemins relatifs gérés par exemple via le package here.

Pour parer à l’inévitable obsolescence des packages R au fil des années, l’utilisation d’outils de gestion d’environnements hermétiques tels que renv s’avère hautement recommandable, permettant d’enregistrer et de figer dans un fichier manifeste la version exacte de chaque dépendance logicielle mobilisée. En clôture de tout script scientifique, l’enregistrement des métadonnées de l’interpréteur par l’invocation de la commande sessionInfo() fournit une empreinte computationnelle infalsifiable incluant la version de l’OS, de R et des bibliothèques actives, garantissant ainsi que vos boîtes à moustaches comparatives demeureront régénérables à l’identique par les générations futures de chercheurs.

Références

• American Psychological Association. (2020). Publication manual of the American Psychological Association (7th ed.). American Psychological Association. https://doi.org/10.1037/0000165-000
• Brewer, C. A. (2005). Designing better maps: A guide for GIS users. ESRI Press.
• Cleveland, W. S. (1985). The elements of graphing data. Wadsworth Advanced Books and Software.
• Huber, P. J. (1981). Robust statistics. John Wiley & Sons. https://doi.org/10.1002/0471725250
• McGill, R., Tukey, J. W., & Larsen, W. A. (1978). Variations of box plots. The American Statistician, 32(1), 12–16. https://doi.org/10.2307/2683468
• Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.
• Tukey, J. W. (1977). Exploratory data analysis. Addison-Wesley.
• Wickham, H. (2014). Tidy data. Journal of Statistical Software, 59(10), 1–23. https://doi.org/10.18637/jss.v059.i10
• Wickham, H. (2016). ggplot2: Elegant graphics for data analysis (2nd ed.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
• Wilkinson, L. (2005). The grammar of graphics (2nd ed.). Springer-Verlag. https://doi.org/10.1007/0-387-28695-0
