Comment créer un boxplot à partir d’un DataFrame Pandas

Dans le champ contemporain de l’analyse exploratoire des données (Exploratory Data Analysis), la visualisation graphique ne constitue pas un simple artifice d’illustration, mais s’affirme comme un instrument fondamental de découverte statistique et de vérification d’hypothèses. Face à l’accroissement exponentiel des volumes d’échantillonnage et à la complexité des structures matricielles, le praticien de la science des données se heurte continuellement au défi de synthétiser des distributions quantitatives denses sans en occulter les spécificités topologiques critiques, à savoir l’asymétrie, l’étalement, la dispersion centrale et les valeurs atypiques. Au cœur de cet arsenal méthodologique, la boîte à moustaches, conçue initialement par John Tukey, demeure une référence incontournable en raison de son efficience sémiotique et de son caractère non paramétrique éprouvé.

L’écosystème open-source Pandas, devenu la norme industrielle et académique de facto pour la manipulation des données structurées en langage Python, intègre des interfaces graphiques de haut niveau capables de dialoguer directement avec les structures tabulaires que sont les DataFrames. La méthode native d’affichage des boîtes à moustaches incarne une synthèse technique particulièrement élégante entre l’abstraction algorithmique des séries temporelles ou multidimensionnelles et la puissance de rendu bas niveau fournie par Matplotlib. Maîtriser cette méthode ne se résume pas à l’exécution machinale d’une fonction logicielle standard ; cette démarche exige une appréciation rigoureuse des mécanismes mathématiques sous-jacents, des conventions de partitionnement et des subtilités syntaxiques qui président à la génération d’un tracé scientifiquement irréprochable.

Ce guide exhaustif a pour vocation d’analyser méthodologiquement et théoriquement la création, l’adaptation et l’interprétation avancée des diagrammes en boîte à partir de structures Pandas. Depuis la modélisation formelle des clôtures de dispersion jusqu’à la conformité stricte avec les normes de publication académique, en passant par le traitement des données asymétriques et la segmentation multidimensionnelle par facteurs catégoriels, chaque facette opérationnelle sera décortiquée. Que l’on opère au sein d’un laboratoire de recherche comportementale ou dans une infrastructure industrielle d’apprentissage automatique, la maîtrise du tracé de Tukey constitue le rempart fondamental contre les conclusions hâtives induites par les résumés scalaires classiques que sont la moyenne arithmétique et la variance.

1. Introduction à la boîte à moustaches et son rôle dans l’analyse exploratoire avec Pandas

1.1 Fondements théoriques du diagramme en boîte de Tukey

La formalisation du diagramme en boîte, communément désigné sous le vocable anglophone de boxplot ou boîte de Tukey, procède des travaux séminaux du mathématicien et statisticien américain John Tukey, publiés de manière magistrale dans son ouvrage de 1977 intitulé Exploratory Data Analysis. Dans un contexte historique marqué par l’émergence des premiers calculateurs et la prédominance absolue de l’inférence paramétrique gaussienne, Tukey a milité pour une refonte paradigmatique de l’appréhension des corpus empiriques. Plutôt que d’imposer d’emblée un modèle théorique préétabli à un jeu de données, il a conceptualisé des outils graphiques et descriptifs robustes capables de révéler l’agencement intrinsèque des observations sans postuler de normalité sous-jacente.

Le diagramme de Tukey repose sur le principe cardinal du résumé à cinq nombres (five-number summary), lequel comprend la valeur minimale observée, le premier quartile, la médiane, le troisième quartile et la valeur maximale observée, modulé par un protocole rigoureux de détection des valeurs s’écartant singulièrement du corps central de la distribution. Contrairement aux visualisations fondées sur la moyenne et l’écart-type, particulièrement sensibles à la contamination par des points aberrants isolés ou à des distributions présentant de fortes asymétries (skewness), la synthèse non paramétrique offerte par la boîte de Tukey préserve l’intégrité séquentielle des rangs d’observations. Dans les contextes de multimodalité modérée ou de queues de distribution épaisses, elle permet d’identifier instantanément des discordances distributionnelles qu’un simple tableau numérique masquerait irrémédiablement.

L’avantage majeur de cette approche réside dans sa résistance mathématique exceptionnelle face aux contaminations d’échantillonnage. En statistique robuste, on quantifie la stabilité d’un estimateur par son point de rupture (breakdown point), correspondant à la proportion minimale d’observations arbitrairement aberrantes qu’un estimateur peut tolérer avant de produire une valeur infinie ou totalement erronée. Alors que la moyenne arithmétique et la variance empirique possèdent un point de rupture nul (une unique observation infinie corrompt l’intégralité du calcul), la médiane et l’intervalle interquartile affichent un point de rupture atteignant 50 %, conférant au boxplot une stabilité analytique irremplaçable lors des étapes liminaires d’investigation statistique.

1.2 Pertinence du boxplot dans l’analyse empirique et psychologique

Au sein des sciences empiriques, et singulièrement dans la recherche psychologique, psychométrique et comportementale, la structure des données recueillies échappe très fréquemment aux idéalisations mathématiques de la loi normale. Les mesures de temps de réaction, par exemple, présentent systématiquement une asymétrie positive marquée, caractérisée par une limite inférieure stricte déterminée par les contraintes physiologiques de transmission neuromusculaire et une queue distributionnelle allongée reflétant les laps d’attention ou les micro-sommeils des participants. L’utilisation d’un boxplot dans ce paradigme expérimental permet d’évaluer instantanément la variabilité intra- et inter-individuelle sans écraser artificiellement l’hétérogénéité des latences cognitives.

Dans l’évaluation des scores issus d’inventaires cliniques, d’échelles d’anxiété ou de questionnaires d’évaluation de la personnalité (tels que le modèle à cinq facteurs ou les échelles de dépression), les distributions manifestent souvent des effets de plancher (floor effects) ou de plafond (ceiling effects). Le diagramme en boîte offre une lecture immédiate de la concentration des scores dans les zones limites des échelles psychométriques, guidant ainsi le chercheur vers des décisions méthodologiques appropriées, telles que l’application de transformations non linéaires (logarithmiques, Box-Cox) ou le recours à des modélisations de régression censurée (modèles Tobit). La hauteur de la boîte centrale met en exergue la cohésion ou la fragmentation du groupe expérimental face à une modalité d’évaluation donnée.

En outre, la boîte à moustaches constitue le premier rempart heuristique pour la détection visuelle des biais d’échantillonnage et des erreurs matérielles de saisie lors d’essais en laboratoire. Une erreur d’encodage manuel, introduisant par inadvertance un ordre de grandeur supplémentaire dans une latence comportementale ou attribuant une valeur négative à une variable obligatoirement positive, apparaît immédiatement sous la forme d’un point isolé rejeté au-delà des moustaches graphiques. Cet examen visuel préliminaire conditionne la validité écologique de l’ensemble de la chaîne de traitement ultérieure, empêchant l’inclusion pernicieuse de données corrompues dans les analyses multivariées ou factorielles confirmatoires.

1.3 Présentation de la méthode native .boxplot() de Pandas

La bibliothèque Pandas, conçue par Wes McKinney pour répondre aux exigences analytiques du traitement de données quantitatives en Python, propose une intégration directe et native de la boîte à moustaches au travers de la méthode dédiée appliquée aux instances de structures tabulaires. Loin de contraindre le développeur ou l’analyste à extraire manuellement les séries vectorielles pour les réinjecter dans un moteur graphique distinct, l’objet DataFrame encapsule une méthode optimisée qui lie de manière fonctionnelle l’organisation relationnelle des colonnes à la machinerie de rendu de Matplotlib. Cette intégration native se caractérise par une syntaxe concise permettant de projeter en un appel unique des configurations visuelles complexes.

Sur le plan de l’architecture logicielle, la méthode d’affichage des boîtes à moustaches dans Pandas agit comme une passerelle fonctionnelle sophistiquée (wrapper). Elle interroge les métadonnées structurelles du DataFrame, extrait les colonnes numériques sélectionnées, élimine temporairement et avec précaution les valeurs non renseignées pour éviter les blocages de calcul, applique l’algorithme de partitionnement des quartiles et coordonne la création des objets de sous-graphiques cartésiens. L’utilisateur bénéficie d’une abstraction de haut niveau qui réduit considérablement le volume de code boilerplate requis pour construire une figure descriptive propre.

Cette approche unifiée offre un gain d’efficience inestimable dans les phases itératives du prototypage scientifique. Plutôt que de disperser son attention sur la configuration fastidieuse des coordonnées de tracés, l’analyste manipule directement les noms de ses variables expérimentales, applique des filtres d’indexation conditionnelle et ordonne des segmentations multidimensionnelles. La flexibilité inhérente à cette méthode assure néanmoins une transition transparente vers des personnalisations graphiques poussées, l’objet retourné par l’appel permettant d’accéder directement aux éléments sous-jacents du canvas Matplotlib pour en peaufiner la sémantique visuelle.

2. Préparation de l’environnement d’analyse et structuration des données

2.1 Configuration des dépendances Python requises

L’exécution reproductible d’analyses quantitatives implique une configuration rigoureuse de l’environnement d’exécution logiciel. Dans le cadre de l’écosystème scientifique Python, l’interaction harmonieuse entre Pandas et Matplotlib repose sur l’alignement précis des bibliothèques et de leurs moteurs de rendu internes (backends). L’importation conventionnelle nécessite la déclaration conjointe de la bibliothèque Pandas, généralement sous l’alias standardisé, et du sous-module pyplot de Matplotlib, responsable de la gestion procédurale des fenêtres graphiques, des figures et des toiles de dessin matricielles ou vectorielles.

La gestion des moteurs de rendu s’avère particulièrement critique selon le contexte d’exécution envisagé, qu’il s’agisse d’un calepin interactif (Jupyter Notebook, JupyterLab) ou d’un script Python autonome exécuté depuis un terminal système. Dans les environnements interactifs, l’activation des instructions graphiques intégrées garantit l’affichage immédiat des tracés sans invocation explicite de fenêtres tierces, optimisant ainsi le flux de travail exploratoire. À l’inverse, dans les scripts destinés à des serveurs distants ou des pipelines automatisés d’extraction et de rapport statistique, la spécification d’un backend non interactif prévient les plantages liés à l’absence de serveur d’affichage graphique de type X11 ou Wayland.

Parallèlement à l’importation structurelle, l’optimisation des paramètres globaux de configuration (via le dictionnaire de configuration du moteur graphique) permet d’établir une norme de rendu visuel de niveau scientifique dès l’initialisation du processus. L’ajustement de la résolution spatiale par pouce (dots per inch ou DPI) à une valeur minimale de 300, la sélection d’une typographie vectorielle avec empattement pour les contextes académiques, et la désactivation de l’anticrénelage agressif sur les tracés géométriques contribuent à préserver la netteté et la lisibilité des frontières quartiles lors de leur restitution numérique ou papier.

2.2 Instanciation du DataFrame expérimental d’étude

Afin d’ancrer les démonstrations techniques dans une modélisation empirique tangible, il est indispensable de structurer un jeu de données expérimental doté d’une pluralité de types statistiques. Considérons un protocole de recherche quasi-expérimental articulant des mesures de performance comportementale, des scores d’évaluation psychométrique et des variables catégorielles de groupement. Les observations collectées peuvent être organisées au sein d’une matrice simulant des évaluations cognitives réparties selon diverses conditions de test et appartenances institutionnelles, reproduisant fidèlement les contingences d’un véritable jeu de données de recherche.

L’instanciation de ce DataFrame d’étude s’opère au moyen de dictionnaires Python associant des vecteurs de données à des clés textuelles faisant office de noms de colonnes. Il s’avère méthodologiquement fondamental de contraindre explicitement les types de données (dtypes) dès cette phase d’instanciation. Les mesures quantitatives continues (telles que des scores de points, des latences ou des indices de précision) doivent impérativement être typées en réels à virgule flottante ou en entiers standards, tandis que les variables désignant des groupes expérimentaux ou des conférences d’appartenance gagnent à être formellement déclarées sous le type catégoriel plutôt que sous une simple chaîne de caractères textuels.

Ce typage rigoureux prévient l’émergence d’incompatibilités computationnelles silencieuses lors des calculs d’agrégation statistique. L’attribution du type catégoriel permet en outre à Pandas de conserver un ordonnancement déterministe des modalités de groupement, aspect prépondérant lorsque l’analyste souhaite comparer visuellement des cohortes ordonnées (par exemple, des groupes d’âge ou des stades de développement clinique). Une projection tabulaire des premières lignes et des métadonnées de l’échantillon permet de s’assurer de la cohérence de la disposition matricielle avant toute tentative de mise en graphique.

2.3 Audit de qualité et validation préalable des colonnes

Préalablement à toute démarche de rendu visuel, une vérification systématique de l’intégrité de la structure matricielle s’impose comme une règle de bonne pratique analytique. L’appel aux fonctions d’information structurelle permet de contrôler de manière synthétique le nombre total de lignes, l’exhaustivité des cellules non nulles pour chaque variable et la mémoire vive consommée par le DataFrame. Cette étape de salubrité technique confirme l’absence de colonnes numériques masquées sous un format d’objet générique, anomalie fréquente lors de l’ingestion de fichiers textuels séparés par des virgules comportant des valeurs textuelles erronées au sein de séries chiffrées.

La mobilisation de la méthode de description descriptive univariée génère un tableau synthétique contenant les métriques fondamentales : effectif utile, moyenne, écart-type, minimum, quartiles médians et maximum. Cet examen préliminaire ne rend pas la boîte à moustaches redondante ; il constitue au contraire la référence numérique contre laquelle la cohérence du futur tracé visuel sera évaluée. La confrontation entre les bornes calculées et les amplitudes théoriques attendues permet d’identifier précocement d’éventuels décalages d’unités (par exemple des millisecondes confondues avec des secondes) ou des erreurs de transcodage.

La validation porte également sur l’adéquation structurelle des variables au regard du paradigme graphique envisagé. Les colonnes présentant une variance quasi nulle ou les variables discrètes binaires (ne prenant que deux valeurs possibles, zéro et un) s’avèrent de très mauvaises candidates pour une représentation par boîte à moustaches, leur structure dégénérée produisant des boîtes aplaties sans valeur informative. L’audit qualitatif s’assure ainsi que seules les variables possédant un degré continu ou polytomique suffisant sont dirigées vers le pipeline de traçage de Tukey.

3. Anatomie statistique d’un boxplot généré avec Pandas

3.1 Quartiles et intervalle interquartile (IQR)

L’assise géométrique d’un boxplot réside dans la boîte rectangulaire centrale, dont la confection découle directement de la division ordonnée de la série statistique en fractions équiprobables. Soit un échantillon ordonné de valeurs réelles. Le premier quartile, noté usuellement Q1 ou quartile à 25 %, correspond à la valeur numérique en dessous de laquelle se positionne exactement un quart de la masse totale de la distribution. Le troisième quartile, noté Q3 ou quartile à 75 %, délimite la valeur en deçà de laquelle se situent les trois quarts de l’échantillon. La différence algébrique entre ces deux grandeurs définit l’intervalle interquartile (Interquartile Range ou IQR), formellement exprimé par la relation mathématique simple : IQR = Q3 – Q1.

La boîte centrale matérialise visuellement cet intervalle interquartile. Sa dimension le long de l’axe de mesure représente exactement 50 % de l’ensemble des données observées, regroupant le cœur de l’échantillon tout en éliminant délibérément les variations périphériques des deux extrémités. L’épaisseur ou la hauteur de cette boîte fournit ainsi un indice direct et non paramétrique de dispersion : une boîte resserrée témoigne d’une forte concentration des observations autour de la médiane, tandis qu’une boîte allongée signale une dispersion importante des valeurs intermédiaires au sein de la population étudiée.

À l’intérieur de ce rectangle est systématiquement tracé un segment transverse distinct, marquant l’emplacement exact du second quartile (Q2), plus couramment désigné sous le terme de médiane. La médiane partage la distribution ordonnée en deux sous-ensembles d’effectifs rigoureusement identiques. La position relative de ce segment médian par rapport aux limites Q1 et Q3 de la boîte constitue l’un des indicateurs les plus puissants de l’asymétrie locale de la distribution centrale, sans nécessiter le calcul complexe des moments statistiques d’ordre supérieur comme le coefficient de Fisher-Pearson.

3.2 Calcul des moustaches et détection des valeurs aberrantes

Les segments linéaires s’étirant de part et d’autre de la boîte centrale, poétiquement baptisés « moustaches » (whiskers), ne s’étendent pas aveuglément jusqu’aux valeurs extrêmes absolues de l’échantillon, sauf paramétrage spécifique. Dans la formulation rigoureuse instaurée par Tukey et implémentée par défaut dans Pandas et Matplotlib, la longueur de ces appendices est bornée par des clôtures théoriques (inner fences). La clôture supérieure est définie par la limite théorique Q3 + (1,5 × IQR), tandis que la clôture inférieure correspond au seuil théorique Q1 – (1,5 × IQR). Le coefficient multiplicateur de 1,5 a été établi empiriquement par Tukey pour correspondre approximativement à un recouvrement de 99,3 % des données dans l’hypothèse d’une distribution parfaitement normale.

Il importe de dissiper une confusion fréquente chez les néophytes : la terminaison de la moustache ne correspond généralement pas au calcul exact de la clôture théorique, mais s’arrête très précisément à l’observation empirique la plus éloignée qui demeure encore à l’intérieur de ces clôtures. Ainsi, la moustache supérieure s’étend jusqu’à la valeur maximale observée inférieure ou égale à Q3 + (1,5 × IQR), et la moustache inférieure descend jusqu’à la valeur minimale observée supérieure ou égale à Q1 – (1,5 × IQR). Cette nuance garantit que les extrémités des moustaches renvoient toujours à des points effectivement observés dans le jeu de données expérimental.

Toute donnée dont la valeur dépasse ces clôtures de Tukey est classée dans la catégorie des valeurs aberrantes ou atypiques (outliers ou fliers). Sur le plan graphique, ces points ne sont pas intégrés dans le tracé continu des moustaches, mais sont représentés de façon disjointe par des marqueurs individuels (des cercles, des losanges ou des croix selon le style visuel appliqué). Cette mise en exergue immédiate attire le regard critique du chercheur sur des événements statistiques rares, qu’il s’agisse de découvertes phénoménologiques majeures ou d’artefacts expérimentaux nécessitant une élimination motivée.

3.3 Évaluation de la symétrie et de l’asymétrie distributionnelle

La boîte à moustaches offre une grille de lecture topologique instantanée pour diagnostiquer la forme d’une distribution. Une variable distribuée selon une loi parfaitement symétrique se traduit par un diagramme doté d’une régularité géométrique totale : la médiane divise la boîte centrale en deux rectangles d’aires strictement équivalentes, et les moustaches supérieure et inférieure présentent une longueur rigoureusement identique le long de l’axe quantitatif. Cette configuration indique une absence d’asymétrie (skewness nul), rendant l’estimation de la moyenne congruente avec celle de la médiane.

À l’inverse, l’asymétrie positive (ou étalement vers la droite) se manifeste par deux signaux convergents : d’une part, le segment médian se trouve rapproché de la bordure inférieure Q1 de la boîte, compressant le premier sous-intervalle interquartile, et d’autre part, la moustache supérieure présente un étirement nettement supérieur à celui de la moustache inférieure, souvent accompagné d’une nuée d’observations aberrantes disséminées vers les valeurs élevées. Cette disposition graphique est universelle dans l’analyse des revenus économiques ou des temps de réaction psychologiques. Réciproquement, une asymétrie négative (étalement vers la gauche) positionne la médiane à proximité du sommet de la boîte Q3 avec une élongation prononcée de la moustache inférieure vers les coordonnées basses.

Au-delà de l’asymétrie, l’observation fine de la boîte renseigne sur l’aplatissement (kurtosis) de la masse de distribution. Une distribution leptokurtique (queue épaisse et pic aiguisé) aura tendance à générer une boîte centrale très étroite, flanquée de moustaches modérément compactes mais ponctuée d’un nombre substantiel de valeurs aberrantes s’étendant à grande distance des clôtures. Une distribution platykurtique (proche de la loi uniforme), quant à elle, présentera une boîte élargie occupant une large fraction de l’étendue totale, avec une absence presque totale de valeurs isolées au-delà de moustaches très courtes.

4. Génération d’un boxplot pour une variable unique

4.1 Syntaxe fondamentale et appel de la méthode

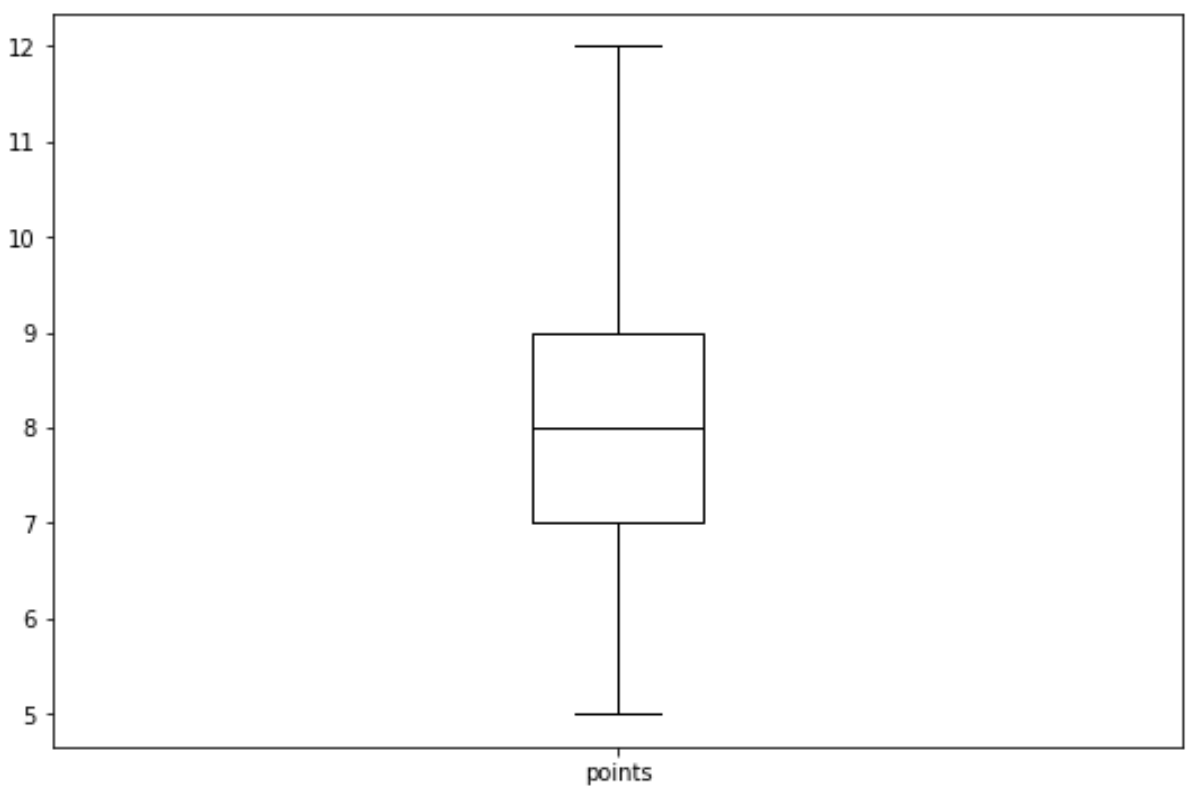

L’amorce de l’analyse graphique univariée au sein de Pandas s’effectue au moyen d’une invocation textuelle directe sur la structure de données. Lorsqu’un analyste souhaite isoler une unique métrique, par exemple la colonne quantitative désignant les points accumulés dans un protocole d’évaluation sportive ou cognitive, l’usage de l’argument de sélection de colonne s’avère la voie la plus claire et expressive. La syntaxe opérationnelle s’écrit formellement en appliquant la fonction avec l’argument dédié pointant vers une chaîne de caractères ou une liste contenant l’identifiant exact de la variable choisie.

L’exécution de cette commande mobilise en arrière-plan les algorithmes vectoriels de NumPy pour calculer sans délai les statistiques descriptives requises, instancie un nouvel objet graphique d’axe cartésien et y juxtapose les éléments géométriques (polygone rectangulaire pour la boîte, segments filaires pour les moustaches et les clôtures horizontales, marqueurs ponctuels pour les données périphériques). Par défaut, si l’argument de colonne est omis, la méthode tente de tracer l’intégralité des colonnes de type numérique présentes dans le DataFrame, ce qui peut saturer la lisibilité si le jeu de données compte des dizaines de dimensions continues non apparentées.

L’objet produit en sortie d’exécution ne consiste pas en une simple chaîne textuelle, mais correspond à un objet graphique de la bibliothèque Matplotlib (précisément une instance d’axe cartésien matplotlib.axes.Axes). Cette valeur de retour constitue un point d’ancrage fondamental : elle garantit que toutes les manipulations graphiques de bas niveau disponibles dans Matplotlib (modification des titres, ajustement des graduations, injection d’annotations textuelles personnalisées) demeurent immédiatement applicables sur la figure résultant de l’appel de haut niveau initié par Pandas.

4.2 Nettoyage structurel et ajustement des composants graphiques

Dans sa configuration usine, la méthode native d’affichage des boîtes à moustaches de Pandas active par défaut un quadrillage en arrière-plan (grid). Si ce réseau de lignes grises peut aider à la lecture approximative des coordonnées scalaires, il surcharge visuellement le champ graphique et contrevient fréquemment aux principes d’économie sémiotique popularisés par Edward Tufte, qui préconisent de maximiser le ratio données-encre (data-ink ratio). La neutralisation de cette grille s’obtient simplement par l’affectation de la valeur booléenne False à l’argument de quadrillage lors de l’appel initial.

L’esthétique standard de Pandas recourt historiquement à des teintes bleutées et vertes par défaut pour le tracé des bordures et du segment médian. Dans le contexte d’une rédaction scientifique destinée à l’impression monochrome ou à des périodiques exigeant la sobriété la plus rigoureuse, il est souhaitable d’uniformiser la chromie de base. L’argument de couleur accepte des chaînes descriptives simples ou des configurations explicites permettant d’affecter la teinte noire à l’ensemble des constituants géométriques, assurant un rendu sobre, épuré et immédiatement diffusable.

L’optimisation visuelle implique également le contrôle de la dénomination des axes cartésiens. Lors d’un tracé univarié, Pandas inscrit automatiquement le nom de la colonne sous la boîte correspondante le long de l’axe horizontal, tout en laissant l’axe vertical exempt de désignation physique formelle. Pour satisfaire aux exigences académiques, il convient d’associer systématiquement à l’axe des ordonnées une étiquette textuelle explicite spécifiant la grandeur physique mesurée ainsi que son unité métrique (par exemple, « Temps de réaction (ms) » ou « Score total à l’inventaire psychométrique »).

4.3 Interprétation statistique du cas univarié

Une fois le boxplot univarié matérialisé sur l’écran d’affichage, l’investigateur procède à son autopsie analytique. La première inspection concerne la tendance centrale : la hauteur de la ligne médiane permet de situer instantanément la valeur typique de l’échantillon, non biaisée par d’éventuels artéfacts. La comparaison mentale de cette médiane avec la moyenne arithmétique calculée préalablement offre un test immédiat de non-symétrie. Si la médiane se situe nettement en dessous de la moyenne arithmétique, l’analyste déduit la présence irrémédiable d’une queue de distribution positive étirée vers le haut.

La seconde phase d’investigation porte sur l’appréciation de l’intervalle interquartile. La hauteur globale de la boîte centrale fournit une métrique directe de la cohésion interne du groupe mesuré. Si le premier et le troisième quartile se resserrent de manière spectaculaire, la population témoigne d’une homogénéité remarquable sur la métrique cible. L’analyste examine ensuite l’étendue des moustaches : leur étirement symétrique indique une dispersion prévisible et contrôlée des observations aux frontières de la distribution empirique.

Enfin, le regard doit se focaliser avec acuité sur la zone située au-delà des clôtures de Tukey. L’apparition de marqueurs circulaires déconnectés signale la présence de valeurs atypiques. L’analyste se garde de toute suppression réflexe : ces observations périphériques constituent parfois les signaux statistiques les plus informatifs du protocole expérimental, révélant par exemple l’existence d’un sous-groupe clinique atypique, d’un comportement d’évitement ou d’un seuil critique de performance non anticipé lors de la modélisation initiale.

5. Visualisation simultanée de plusieurs variables continues

5.1 Passage d’une liste de variables dans le paramètre column

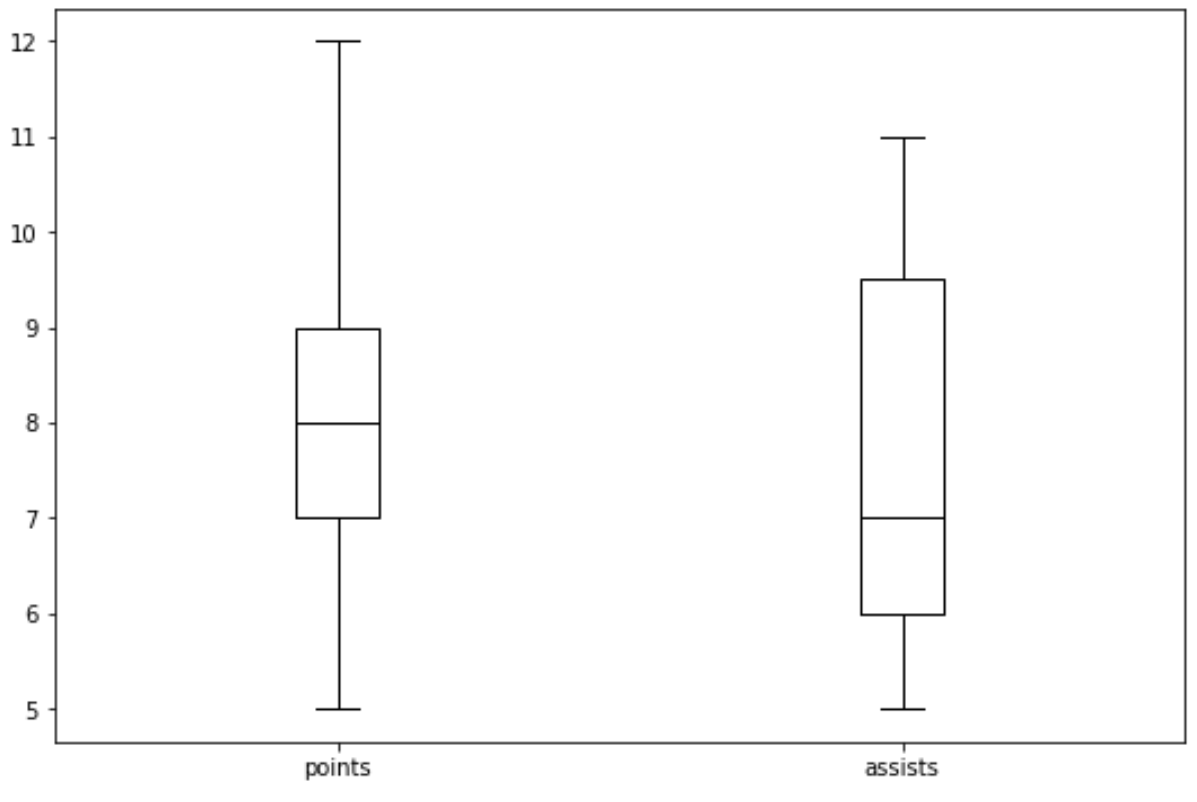

L’un des atouts opérationnels majeurs de la méthode réside dans son aptitude à juxtaposer instantanément plusieurs distributions quantitatives sur un espace cartésien unifié. Plutôt que de confiner l’appel graphique à une chaîne de caractères scalaire unique, l’utilisateur peut transmettre une séquence itérable (typiquement une liste de chaînes de caractères) désignant un ensemble de colonnes du DataFrame. L’instruction traite alors en parallèle chacune des séries numériques sélectionnées, ordonnant les calculs de quartiles de façon indépendante mais synchronisée.

Le moteur d’affichage génère automatiquement une série de boîtes disposées côte à côte le long de l’axe des abscisses, attribuant à chacune d’elles une position ordinale équidistante. Chaque boîte se voit assigner sous son assise l’étiquette textuelle correspondant au nom de la variable d’origine, garantissant une identification immédiate de la métrique représentée. Cette parallélisation graphique s’exécute avec une remarquable célérité computationnelle, les structures sous-jacentes de Pandas exploitant la vectorisation pour balayer les colonnes sans nécessiter l’écriture de boucles de traitement explicites au niveau du code utilisateur.

L’uniformité des paramètres graphiques s’applique rigoureusement à l’ensemble des boîtes ainsi tracées. Les propriétés d’épaisseur de trait, la présence ou l’absence de quadrillage, la coloration des segments médians et la forme géométrique des marqueurs d’observations aberrantes demeurent rigoureusement identiques d’un polygone à l’autre. Cette cohérence visuelle intrinsèque élimine les disparités de style qui surviennent souvent lorsque des graphiques univariés indépendants sont bricolés puis assemblés a posteriori dans des logiciels d’édition d’images.

5.2 Comparaison inter-variables sur une échelle commune

La juxtaposition de plusieurs variables continues au sein d’un même repère cartésien ne trouve sa justification statistique que si les dimensions soumises à la comparaison partagent une échelle de mesure commune ou, à tout le moins, des amplitudes physiquement comparables. Dans une étude d’analyse de performance athlétique mesurant des actions de jeu (comme des points, des passes et des rebonds), ou dans un protocole psychologique confrontant les sous-échelles d’un même questionnaire étalonné de 1 à 7 sur une échelle de Likert, l’affichage simultané révèle instantanément la hiérarchie des tendances centrales et l’inégalité des dispersions.

L’observateur peut alors évaluer en un clin d’œil quelle dimension présente la plus forte variabilité relative. Par exemple, constater que la boîte associée à une première sous-échelle cognitive est deux fois plus haute que celle d’une seconde indique sans ambiguïté que la première variable discrimine beaucoup plus vigoureusement les sujets de l’échantillon que la seconde. De même, le décalage spatial direct entre les segments médians met en relief des dominances comportementales sans qu’il soit nécessaire de dresser des tableaux récapitulatifs fastidieux.

Cependant, cette démarche comparative comporte un écueil méthodologique sévère lorsqu’elle est appliquée aveuglément à des variables dotées d’unités de mesure dissemblables ou d’ordres de grandeur divergents. Si l’on projette sur le même graphique un temps de réaction exprimé en millisecondes (oscillant entre 300 et 900) et un taux d’erreur exprimé en pourcentage (compris entre 0 et 1), la boîte du taux d’erreur apparaîtra totalement écrasée contre l’axe de base, indiscernable d’un simple trait plat, tandis que l’échelle générale sera dictée exclusivement par la grandeur des latences. Dans une telle situation, la comparaison visuelle directe s’avère non seulement inefficace, mais scientifiquement fallacieuse.

5.3 Stratégies de standardisation préalable des échelles

Pour contourner l’aporie des échelles hétérogènes sans renoncer à la richesse de la comparaison multidimensionnelle sur un graphe unique, le chercheur doit recourir à des transformations mathématiques préalables sur les séries du DataFrame. La stratégie la plus robuste et la plus fréquemment mobilisée en statistique inférentielle consiste à centrer et réduire les données pour calculer des scores standardisés, couramment appelés scores z (z-scores). Cette opération soustrait à chaque observation la moyenne empirique de sa colonne et divise le résidu par l’écart-type de cette même série.

Appliquée aux colonnes avant l’appel du boxplot, la standardisation z repositionne toutes les distributions autour d’une moyenne théorique nulle avec une variance unitaire. La boîte à moustaches qui en résulte ne renseigne plus sur les grandeurs brutes absolues, mais met en exergue les divergences de forme distributionnelle pure : l’analyste peut alors comparer la symétrie, l’étalement interquartile relatif et la propension à générer des valeurs atypiques entre des grandeurs physiques totalement incommensurables à l’origine (par exemple, la dilatation pupillaire et la latence motrice).

Une méthode alternative repose sur la normalisation Min-Max, qui projette linéairement l’ensemble des valeurs observées au sein d’un intervalle clos invariant, traditionnellement l’espace [0, 1]. Bien que cette technique permette de contraindre toutes les boîtes à moustaches dans une fenêtre spatiale homogène, elle présente l’inconvénient majeur d’être extrêmement sensible à la présence initiale de valeurs aberrantes, ces dernières repoussant le reste de la distribution dans une fraction minuscule du segment étalonné. Dès lors, le recours à une standardisation robuste fondée sur la médiane et l’écart interquartile (RobustScaler) constitue souvent la solution optimale pour préserver la topologie distributionnelle intacte.

6. Segmentation et partitionnement des données avec le paramètre by

6.1 Principe de la décomposition par facteur catégoriel

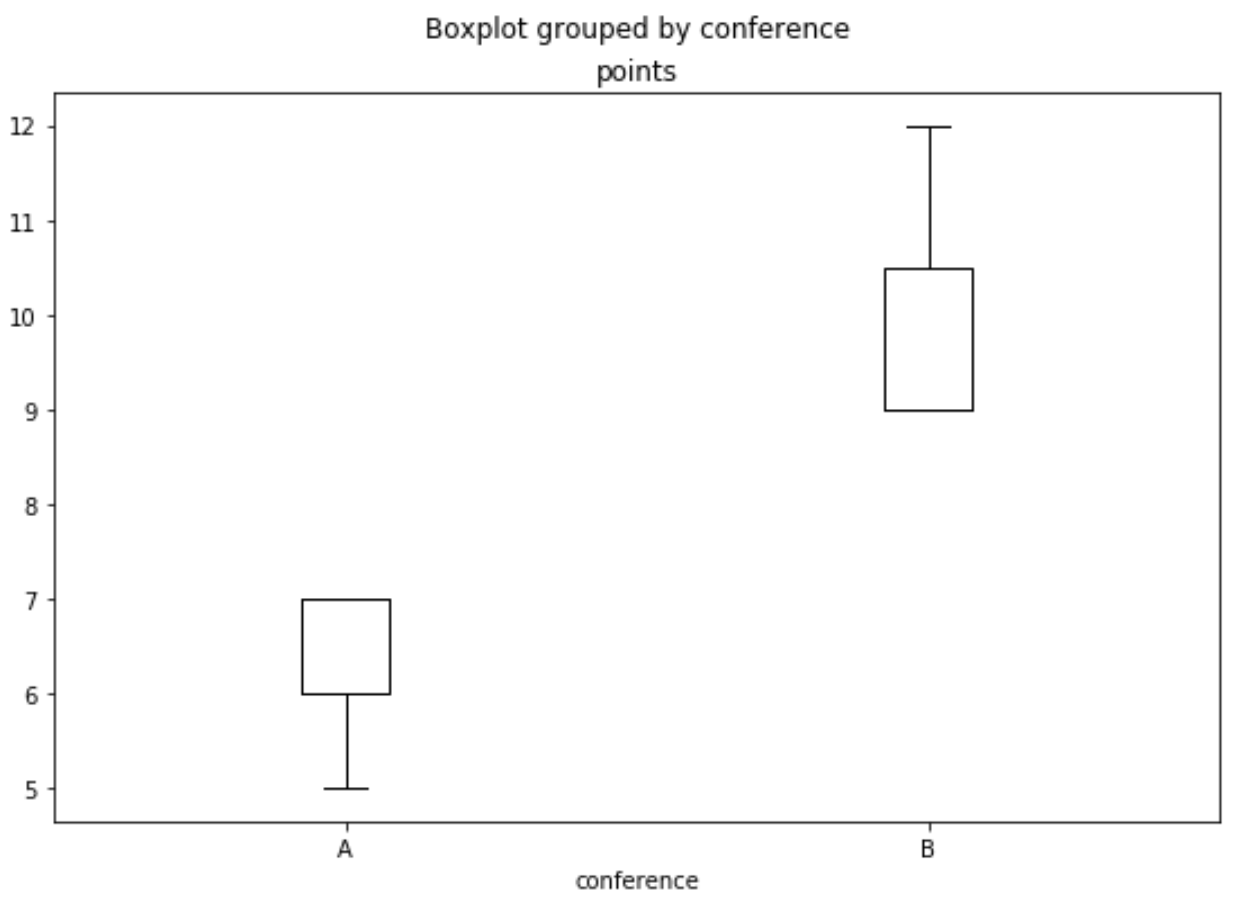

L’intérêt de la recherche empirique moderne culmine rarement dans l’analyse globale d’une population indifférenciée ; il s’articule prioritairement autour de la détection de contrastes entre des cohortes soumises à des conditions environnementales, génétiques, pharmacologiques ou expérimentales divergentes. Dans cette optique, la méthode de tracé de Pandas dispose d’un mécanisme de partitionnement particulièrement puissant matérialisé par l’argument de regroupement conditionnel désigné par la particule fonctionnelle by. Cette instruction commande au moteur logiciel de segmenter préalablement la colonne cible selon les modalités exhaustives d’un facteur qualitatif.

D’un point de vue conceptuel, cet argument applique le paradigme de décomposition classique en science des données : diviser, appliquer et combiner (split-apply-combine). Le DataFrame est scindé virtuellement en autant de sous-échantillons indépendants qu’il existe de niveaux distincts au sein de la colonne de regroupement spécifiée. L’algorithme calcule ensuite le résumé à cinq nombres de manière strictement isolée pour chaque modalité factorielle, puis restitue sur le même axe ou sur une grille ordonnée l’ensemble des boîtes à moustaches correspondantes.

Ce partitionnement visuel permet de répondre instantanément aux interrogations fondamentales de l’expérimentateur : le traitement pharmacologique induit-il un décalage substantiel de la médiane par rapport au groupe témoin sous placebo ? La variance comportementale est-elle accrue chez les sujets anxieux comparativement aux sujets sains ? L’observation directe de la hauteur respective des boîtes et du chevauchement ou de la disjonction de leurs intervalles interquartiles fournit une intuition géométrique immédiate de ce que des tests d’hypothèses formels (tels que l’analyse de variance ANOVA ou le test non paramétrique de Kruskal-Wallis) viendront quantifier ultérieurement.

6.2 Structure des sous-graphiques et titrage automatique

L’utilisation de l’argument de regroupement catégoriel entraîne une mutation importante dans le comportement structurel de la sortie graphique produite par Pandas. Par défaut, le moteur génère un super-titre automatique au sommet de la figure (suptitle), libellé selon un schéma stéréotypé de type « Boxplot grouped by variable_catégorielle », tout en surmontant l’axe cartésien du nom de la variable dépendante quantifiée. Si cette initiative logicielle se révèle utile lors des phases d’exploration rapide sur écran, elle devient source de pollution visuelle lors de la confection de figures destinées à l’édition d’articles formels.

La présence de cette double hiérarchie textuelle non sollicitée nécessite une intervention de neutralisation minutieuse. Il convient d’effacer le super-titre automatique ou d’en redéfinir la teneur au moyen des commandes appropriées de l’interface graphique de Matplotlib, afin de restituer une dénomination limpide conforme aux normes éditoriales des revues savantes. L’absence de nettoyage de cette métadonnée parasite trahit fréquemment une production graphique hâtive et un manque de maîtrise de la chaîne de traitement numérique.

Par ailleurs, l’agencement spatial des modalités factorielles le long de l’axe des abscisses mérite une attention particulière. Pandas aligne les étiquettes textuelles de chaque catégorie sous les boîtes respectives selon l’ordre d’apparition initial dans les données ou selon l’ordre lexicographique des libellés, à moins que la colonne n’ait été formellement typée au préalable comme une variable catégorielle ordonnée. Dans ce dernier cas, la méthode respecte scrupuleusement l’ordre logique défini par le chercheur (par exemple : « Témoin », « Dose Faible », « Dose Forte »), évitant des inversions absurdes qui ruineraient l’intelligibilité immédiate de la progression expérimentale.

6.3 Croisement multivarié et analyses factorielles complexes

La puissance du paramètre de segmentation ne se limite pas à l’éclatement unifactoriel simple ; elle s’étend à la modélisation de plans factoriels complets à plusieurs variables explicatives indépendantes. En transmettant une liste ordonnée de variables qualitatives à l’argument de regroupement (par exemple en croisant une variable de condition expérimentale et une variable de stratification démographique ou temporelle), Pandas partitionne les observations selon le produit cartésien exhaustif de toutes les modalités combinées.

Sur le plan de l’affichage, ce partitionnement croisé produit une alternance de boîtes successives dont les étiquettes horizontales regroupent les couples ou les triplets de modalités sous forme de tuples textuels (tels que « (Groupe_A, Temps_1) », « (Groupe_A, Temps_2) », « (Groupe_B, Temps_1) »). Cette organisation géométrique permet d’examiner visuellement la présence potentielle d’interactions factorielles de type non additif : si la médiane croît considérablement entre le temps 1 et le temps 2 dans le groupe A alors qu’elle demeure parfaitement stationnaire dans le groupe B, le tracé signale visuellement une interaction statistique majeure sans équivoque.

Toutefois, ces décompositions croisées se heurtent rapidement au fléau de la surcharge cognitive et de l’encombrement spatial. Dès lors que le produit des modalités engendre plus de huit ou dix sous-groupes, la juxtaposition linéaire de toutes les boîtes sur un unique axe cartésien provoque un écrasement latéral sévère et un chevauchement illisible des libellés textuels. L’analyste rigoureux doit alors arbitrer entre la rotation poussée des étiquettes ou l’éclatement de la figure en une matrice de facettes disjointes (small multiples), garantissant la clarté sémiotique de la communication scientifique.

7. Personnalisation chromatique et stylistique du boxplot

7.1 Paramétrage précis de l’argument color

L’apparence visuelle d’une figure scientifique ne répond pas à de vaines considérations cosmétiques ; elle gouverne directement l’efficience de la transmission des connaissances et conditionne l’effort cognitif requis pour décoder la structure des données. La méthode graphique de Pandas propose un contrôle ciblé de ses attributs chromatiques au travers de son paramètre de coloration. Contrairement aux approches basiques qui appliquent une teinte unie indifférenciée à l’ensemble du canevas, ce paramètre accepte un dictionnaire hautement structuré associant des codes chromatiques spécifiques à chaque élément morphologique du diagramme.

Ce dictionnaire de style permet de dissocier formellement la coloration des bordures externes de la boîte centrale, la ligne intérieure matérialisant la médiane, les segments longitudinaux des moustaches ainsi que les barres horizontales marquant les clôtures extrêmes (caps). L’attribution d’une nuance contrastée ou éclatante au seul segment médian au sein d’une boîte aux contours neutres (en nuances de gris ou en noir pur) attire instantanément le système visuel de l’observateur vers l’estimateur de tendance centrale, favorisant une comparaison spatiale d’une remarquable acuité.

Il est par ailleurs impératif d’intégrer les standards contemporains d’accessibilité visuelle lors de la sélection des palettes de couleurs. L’usage de combinaisons problématiques pour les personnes présentant des déficiences de la vision des couleurs (telles que le contraste rouge-vert caractéristique du daltonisme deutéranope ou protanope) doit être impérativement proscrit dans les publications universitaires. L’adoption de palettes scientifiquement validées, telles que celles issues des nuanciers Viridis, ColorBrewer ou d’échelles de contrastes monochromatiques rigoureuses, garantit une interprétation univoque tant sur les écrans numériques que lors d’impressions matérielles en niveaux de gris.

7.2 Contrôle de la géométrie et de l’épaisseur des tracés

L’anatomie géométrique du boxplot peut être modulée pour s’adapter à la densité de l’information représentée et aux proportions globales de la figure. L’argument régissant la largeur relative des boîtes (widths) constitue un levier d’optimisation fondamental. Dans sa valeur par défaut (oscillant généralement autour de la moitié de la distance inter-axes), la boîte présente un profil équilibré. Toutefois, lorsque l’on trace un très faible nombre de catégories, la boîte peut sembler disproportionnellement dilatée ; inversement, lors de l’affichage d’un grand nombre de sous-groupes, les rectangles peuvent se heurter visuellement. L’ajustement explicite d’un ratio de largeur décimal permet de rétablir un équilibre harmonieux.

La finesse des traits géométriques influe directement sur le rendu professionnel d’une illustration. La méthode accepte, par transmission transparente vers le sous-système de Matplotlib, des dictionnaires d’accessoires (boxprops, whiskerprops, capprops, medianprops) au sein desquels l’utilisateur peut calibrer très précisément l’épaisseur des lignes en points (linewidth), le style de pointillés pour les moustaches (traits pleins, tirets ou pointillés fins) ainsi que l’opacité alpha globale. L’épaississement modéré de la médiane par rapport aux moustaches affine la hiérarchie sémiotique en distinguant l’essentiel de l’accessoire.

Un soin équivalent doit être apporté à la configuration des marqueurs signalant les données aberrantes individuelles. Par l’entremise du dictionnaire de configuration des points résiduels (flierprops), l’analyste peut substituer aux gros cercles noirs génériques des marqueurs plus discrets, tels que de petits points circulaires translucides, des croix fines ou des losanges élégants, tout en ajustant leur taille en pixels. La transparence alpha appliquée à ces marqueurs se révèle particulièrement décisive en présence d’un volume considérable de valeurs extrêmes superposées, révélant la densité locale d’empilement des artefacts plutôt qu’une tache opaque trompeuse.

7.3 Ajout d’indicateurs paramétriques complémentaires

Bien que la boîte de Tukey soit intrinsèquement dédiée à la description statistique non paramétrique, il est souvent d’une grande valeur heuristique de confronter sur le même champ visuel les indicateurs robustes de rang et les estimateurs paramétriques classiques. La méthode native de Pandas autorise cette hybridation méthodologique par le truchement de l’argument booléen d’affichage de la moyenne (showmeans). Lorsque cette instruction est activée, un repère graphique additionnel est automatiquement incrusté à la coordonnée exacte de la moyenne arithmétique de chaque distribution.

Pour prévenir toute méprise visuelle entre ce nouvel indicateur et le segment horizontal de la médiane, le style par défaut du marqueur de moyenne peut être personnalisé au moyen d’un dictionnaire dédié (meanprops). Il est d’usage académique de représenter la moyenne arithmétique sous la forme d’un petit triangle plein, d’une étoile ou d’un losange distinctif pourvu d’une coloration contrastante. Cette double signalisation permet d’évaluer instantanément l’écart entre moyenne et médiane : un écart vertical substantiel entre le triangle de moyenne et la barre de médiane diagnostique sur-le-champ la magnitude et le sens de l’asymétrie distributionnelle de la cohorte.

Dans certaines configurations avancées, la méthode permet d’afficher des boîtes avec encoches (notched boxplots) via l’activation de l’argument booléen dédié. Ces échancrures, resserrées autour de la médiane, ne délimitent pas un quartile arbitraire, mais matérialisent un intervalle de confiance asymptotique (généralement fixé à 95 %) autour de la médiane, calculé proportionnellement à l’IQR et à la racine carrée de l’effectif d’échantillon. Deux boîtes dont les encoches ne se recouvrent pas horizontalement permettent de conclure à une différence statistiquement significative de leurs médianes avec un risque de première espèce maîtrisé, conférant au boxplot une dimension inférentielle directe.

8. Intégration et manipulation fine avec Matplotlib

8.1 Récupération et exploitation de l’objet Axes

L’une des forces architecturales les plus remarquables de Pandas réside dans son interopérabilité sans couture avec la structure interne de Matplotlib. Lorsque la méthode d’affichage des boîtes à moustaches est invoquée, elle ne se contente pas de dessiner passivement une figure sur l’écran ; elle retourne explicitement à l’environnement d’exécution une référence vers l’objet d’axe cartésien (ou un tableau d’axes en cas de partitionnement multiple) sur lequel le tracé vient d’être opéré. La capture programmatique de cette valeur de retour dans une variable dédiée ouvre la voie à un enrichissement post-graphique sans aucune restriction logicielle.

Disposant de cet objet d’axe, le chercheur s’affranchit des limitations paramétriques propres à l’interface de haut niveau de Pandas. Il devient possible de modifier dynamiquement l’échelle des ordonnées en lui appliquant une graduation logarithmique, symétrique ou exponentielle, d’ajouter des lignes de repère horizontales statiques marquant des seuils de significativité théorique, ou de contraindre manuellement les bornes minimales et maximales d’affichage pour harmoniser plusieurs graphiques indépendants. La manipulation directe de l’axe élimine toute dépendance envers des fonctions magiques opaques.

L’injection d’annotations textuelles contextuelles et de flèches indicatrices constitue une autre application majeure permise par la capture de l’axe. L’expérimentateur peut cibler une valeur atypique isolée d’un intérêt clinique exceptionnel, positionner une zone de texte précisant la taille d’effet mesurée (comme le d de Cohen ou l’êta-carré partiel), ou inscrire sous les graduations ordinales des astérisques de significativité statistique conventionnels marquant les contrastes significatifs issus de tests a posteriori, réalisant ainsi une figure achevée prête pour la composition typographique.

8.2 Intégration au sein d’une grille complexe de sous-graphiques

Dans les publications scientifiques d’envergure, les figures se présentent très rarement sous la forme d’un graphique unique isolé ; elles s’organisent en planches composites intégrant plusieurs panneaux numérotés méthodiquement disposés pour raconter une progression démonstrative complète. Pour intégrer un boxplot dans un agencement matriciel élaboré, il suffit d’instancier au préalable la figure composite et sa grille de sous-graphiques via les fonctions standard de Matplotlib, puis de rediriger explicitement le flux de traçage de Pandas vers l’un des panneaux assignés au moyen du paramètre fonctionnel d’axe dédié.

Cette modularité autorise des hybridations visuelles particulièrement informatives. Il devient aisé de combiner, au sein d’une même figure à deux colonnes, une boîte à moustaches synthétisant la dispersion des scores dans le panneau de gauche et un tracé de densité de probabilité continue par noyau (Kernel Density Estimation) ou un histogramme calibré dans le panneau de droite. Cette mise en regard compense les limites intrinsèques de chaque modalité de représentation : la boîte fournit les repères de rang formels (médiane, IQR, clôtures de Tukey), tandis que la courbe de densité révèle d’éventuelles bimodalités internes dissimulées sous le couvercle de la boîte interquartile.

La finalisation de ces figures multifacettes exige une gestion rigoureuse des proportions et des espacements géométriques inter-panneaux. L’invocation des algorithmes d’ajustement de disposition automatique (tels que la fonction d’ajustement compact tight_layout ou l’utilisation d’un gestionnaire de grille contrainte) prévient le chevauchement disgracieux des titres, des valeurs de graduations chiffrées et des étiquettes des axes d’un panneau sur l’autre, garantissant une aération typographique irréprochable sur l’ensemble de la planche scientifique.

8.3 Rotation et réorientation spatiale des figures

L’orientation verticale standard des boîtes à moustaches, où la variable quantitative est projetée sur l’axe des ordonnées tandis que les catégories occupent l’axe horizontal, montre ses limites dès lors que les libellés textuels des groupes expérimentaux comportent des chaînes de caractères denses ou des dénominations terminologiques longues. Les étiquettes entrent alors en collision frontale ou contraignent le typographe à des rotations obliques qui freinent l’immédiateté de la lecture cognitive. La solution optimale consiste à faire pivoter l’intégralité du repère de 90 degrés pour générer un boxplot horizontal.

L’inversion spatiale du repère est directement prise en charge par l’argument booléen d’orientation verticale (vert). En affectant la valeur False à ce paramètre, Pandas bascule la projection métrique sur l’axe des abscisses (axe horizontal) et déploie les catégories d’étude le long de l’axe des ordonnées (axe vertical). Dans cette configuration horizontale, les étiquettes de catégories bénéficient de tout l’espace textuel naturel de gauche à droite, garantissant une lisibilité absolue sans qu’aucune troncature ou inclinaison artificielle ne vienne dégrader la mise en page.

Cette disposition horizontale offre en outre un avantage sémiotique majeur lors de l’étude de variables représentant des durées temporelles ou des grandeurs de cheminement physique, l’esprit humain associant intuitivement l’avancement temporel ou la magnitude croissante à une progression s’étirant de gauche à droite. Il conviendra toutefois de veiller à ajuster dynamiquement les marges périphériques gauches de la figure au sein de Matplotlib pour accommoder sans rognage les libellés nominaux les plus volumineux.

9. Traitement rigoureux des données manquantes et valeurs aberrantes

9.1 Impact des valeurs absentes (NaN) sur le calcul des tracés

Dans la pratique réelle de la collecte empirique, l’exhaustivité totale des enregistrements constitue une exception rarissime ; les dysfonctionnements d’appareillage, l’abandon expérimental en cours d’étude ou les omissions de réponse sur les questionnaires engendrent inévitablement des cellules manquantes, représentées sous l’entité informatique NaN (Not a Number) au sein des DataFrames Pandas. La manière dont le moteur graphique appréhende ces valeurs absentes conditionne fondamentalement la justesse mathématique des diagrammes produits.

Par conception robuste, l’implémentation de la boîte à moustaches dans Pandas applique une politique d’exclusion par paire ou unitaire (pairwise deletion) lors du tracé d’une variable. Avant d’exécuter l’algorithme d’ordonnancement pour calculer les rangs des quartiles, Pandas filtre et élimine silencieusement toutes les instances manquantes de la colonne concernée, évitant ainsi que les opérations matricielles sous-jacentes ne renvoient une valeur d’erreur générale. Ce comportement préserve la stabilité logicielle du pipeline de traçage, mais peut introduire un biais épistémologique si l’analyste n’y prend garde.

L’omission non signalée de données absentes masque potentiellement une attrition d’échantillon dramatique : une boîte à moustaches peut sembler visuellement stable et cohérente alors même qu’elle ne repose plus que sur 20 % de l’effectif initial suite à une déperdition massive de données dans une modalité expérimentale donnée. Il est donc de la responsabilité méthodologique du chercheur d’auditer systématiquement le taux de complétude de chaque sous-groupe avant la génération graphique, et d’expliciter sans ambiguïté dans la légende de la figure le nombre d’observations effectives (N valide) ayant servi à dresser chaque boîte individuelle.

9.2 Extraction programmatique des valeurs aberrantes détectées

Si la visualisation graphique des valeurs atypiques au-delà des clôtures de Tukey permet une identification sensorielle rapide, elle s’avère insuffisante pour l’exploitation computationnelle ultérieure. L’investigateur scientifique ne peut se contenter d’observer des points isolés ; il doit pouvoir isoler mathématiquement ces observations dans son DataFrame afin de vérifier l’identité des sujets concernés, d’investiguer l’existence éventuelle d’une cause instrumentale commune ou d’étudier leur influence sur la significativité globale du modèle.

Pandas et Matplotlib offrent une double approche pour accomplir cette tâche d’extraction. D’une part, il est possible d’interroger directement la géométrie de l’objet graphique généré en inspectant les coordonnées vectorielles des objets de type ligne représentant les marqueurs de fuite (fliers). D’autre part, et de manière beaucoup plus reproductible sur le plan algorithmique, l’analyste peut implémenter vectoriellement la formule exacte de Tukey au sein de Pandas au moyen des méthodes de calcul de quantiles, afin d’extraire un masque booléen indexant précisément les lignes suspectes au sein du DataFrame source.

Cette indexation programmatique permet de croiser instantanément les anomalies détectées avec l’ensemble des autres variables collectées lors de l’étude. L’analyste peut ainsi découvrir, par exemple, que toutes les valeurs aberrantes observées sur la variable de temps de réaction proviennent d’un même poste de test informatique présentant un dysfonctionnement matériel de clavier, ou appartiennent à des individus présentant une comorbidité non signalée initialement, transformant une simple curiosité visuelle en un diagnostic méthodologique déterminant.

9.3 Stratégies méthodologiques face aux observations atypiques

La détection d’observations périphériques confronte inévitablement l’analyste à un dilemme épistémologique fondamental quant à leur sort analytique. La tentation naïve consistant à supprimer purement et simplement toute valeur classée comme aberrante par l’algorithme de Tukey afin de « nettoyer » le tracé et d’améliorer la normalité apparente de la distribution constitue une faute méthodologique majeure, susceptible d’introduire des biais de confirmation destructeurs et d’invalider les conclusions de l’étude.

Une observation atypique biologiquement ou expérimentalement plausible ne doit pas être évincée sans justification substantielle rigoureuse. Face à des distributions fortement étirées qui s’écartent du modèle linéaire, la démarche scientifique préconise plutôt d’appliquer des transformations mathématiques stabilisatrices de variance à la variable originale avant la confection du boxplot. L’application d’une échelle logarithmique, d’une racine carrée ou d’une transformation exponentielle rétablit fréquemment la symétrie sans éliminer la moindre ligne de données.

Lorsque la préservation des unités métriques d’origine est requise, des techniques de statistique robuste telles que la winsorisation peuvent être envisagées. Ce procédé consiste à ramener les valeurs extrêmes situées au-delà de percentiles prédéterminés (par exemple les 1er et 99e centiles) à la valeur exacte de ces bornes de garde, limitant ainsi l’influence démesurée des queues de distribution sans altérer la taille globale de l’échantillon. Quelle que soit la stratégie adoptée, la traçabilité intégrale des décisions de prétraitement et leur documentation explicite dans le protocole méthodologique conditionnent la reproductibilité de l’œuvre scientifique.

10. Analyse comparative : .boxplot() face aux méthodes alternatives

10.1 Confrontation entre df.boxplot() et df.plot.box()

Au sein de la bibliothèque Pandas, il coexiste deux points d’entrée distincts pour matérialiser une boîte à moustaches à partir d’un DataFrame, source récurrente de perplexité pour les utilisateurs : la méthode autonome dédiée examinée en détail jusqu’ici, et l’interface unifiée orientée tracé via l’accesseur général des graphiques. Bien que ces deux approches partagent le même moteur de rendu géométrique sous-jacent issu de Matplotlib, leurs philosophies syntaxiques et leurs comportements opérationnels présentent des divergences notables.

La méthode spécifique directe est historiquement conçue pour l’analyse exploratoire interactive et la décomposition conditionnelle rapide. Elle implémente nativement le paramètre de segmentation catégorielle by et orchestre automatiquement l’éclatement en sous-graphiques avec gestion des titres et des regroupements factoriels sans code additionnel. Sa valeur de retour se compose généralement d’un axe Matplotlib ou d’un tableau d’axes en cas de groupement complexe, orientant son usage vers des procédures d’investigation rapide au fil de l’eau.

À l’inverse, l’accesseur général s’inscrit dans l’API unifiée de visualisation de Pandas, adoptant la même cohérence d’arguments que les méthodes dédiées aux tracés en lignes, histogrammes ou diagrammes à barres. Cet accesseur privilégie une intégration plus stricte dans les structures de sous-graphiques préconfigurées par l’utilisateur et ne prend pas en charge directement le paramètre de groupement catégoriel sous la même sémantique. L’analyste choisira donc la première option lorsqu’il nécessite un partitionnement factoriel immédiat sans configuration lourde, et se tournera vers la seconde pour s’insérer dans un pipeline de tracé unifié exploitant systématiquement l’API graphique standard de Pandas.

10.2 Mise en perspective avec la bibliothèque Seaborn

Dans l’écosystème analytique Python contemporain, la bibliothèque Seaborn s’est imposée comme une référence de premier ordre pour la visualisation statistique, bâtie directement au-dessus de Matplotlib et optimisée pour s’interfacer naturellement avec les DataFrames Pandas. La comparaison entre la boîte à moustaches native de Pandas et celle proposée par Seaborn révèle des arbitrages sélectifs en matière d’expressivité syntaxique, d’esthétique par défaut et de flexibilité de programmation.

La fonction spécialisée de Seaborn brille particulièrement par sa gestion native des palettes chromatiques harmonieuses, la prise en charge intuitive d’un facteur de subdivision sémantique supplémentaire (le paramètre de teinte ou hue), permettant de croiser deux variables catégorielles tout en maintenant une disposition groupée exemplaire au sein du même panneau, et une application automatique de styles modernes supprimant d’emblée la lourdeur visuelle des quadrillages obsolètes. Pour produire des visualisations prêtes à la publication sans ajustements manuels extensifs, Seaborn représente indéniablement un standard d’une redoutable efficacité.

Néanmoins, l’outil natif de Pandas conserve une légitimité indiscutable dans les environnements où la réduction des dépendances logicielles externes constitue un impératif technique critique. Sa vitesse d’exécution pure, son absence d’intermédiaires algorithmiques supplémentaires et sa capacité à manipuler directement les structures matricielles sans conversion de format en font la solution privilégiée pour les systèmes d’exploration embarqués, les analyses légères ou les architectures informatiques soumises à de strictes contraintes de déploiement minimaliste.

10.3 Superposition de diagrammes de dispersion (Strip plot / Jitter)

Malgré l’élégance synthétique reconnue de la boîte de Tukey, les statisticiens contemporains soulignent de plus en plus ses angles morts perceptifs. L’abstraction géométrique du boxplot masque entièrement la distribution locale des points à l’intérieur de la boîte interquartile : une distribution bimodalement polarisée aux extrémités Q1 et Q3 peut engendrer une boîte visuellement indiscernable de celle produite par une distribution parfaitement unimodale et homogène. Cet écueil a conduit à des erreurs d’interprétation notables dans la littérature scientifique empirique.

Pour pallier ce déficit de transparence descriptive, la pratique méthodologique moderne recommande instamment de superposer graphiquement les observations individuelles brutes directement sur la silhouette du boxplot. Cette opération est réalisée par l’adjonction d’un diagramme de dispersion enrichi d’une dispersion stochastique latérale contrôlée, communément désigné sous le terme technique de bruit de tremblement (jitter ou stripplot). Les points individuels sont dispersés horizontalement de façon aléatoire dans les limites de la largeur de la boîte pour prévenir leur superposition complète.

Cette hybridation graphique offre le meilleur des deux mondes épistémologiques : l’armature non paramétrique de la boîte à moustaches de Tukey fournit les ancrages mathématiques stricts (médiane, dispersion interquartile, clôtures de détection), tandis que la nuée de points individuels sous-jacente dévoile la granularité microscopique réelle de l’échantillon, la densité continue des observations et les regroupements multimodaux imprévus. Cette double approche garantit une sincérité descriptive totale, devenue un gage d’excellence méthodologique au sein du mouvement pour la science ouverte et la reproductibilité des résultats.

11. Diagnostic et résolution des erreurs de programmation fréquentes

11.1 Résolution des exceptions de type TypeError et DataError

L’une des frustrations techniques les plus fréquemment rencontrées lors de l’application de la méthode d’affichage des boîtes à moustaches réside dans le déclenchement intempestif d’exceptions d’exécution logicielle, singulièrement les erreurs de typage de données (TypeError) ou d’absence de données valides pour le tracé (DataError). Ces blocages surviennent quasi systématiquement lorsqu’une colonne perçue comme numérique par l’utilisateur a été ingérée par Pandas sous la forme d’un objet générique textuel en raison de la présence de caractères parasites dans le fichier source.

Ce phénomène se produit fréquemment lorsque des données manquantes ont été encodées sous la forme de chaînes de caractères informelles (comme des points d’interrogation, des zéros barrés ou la mention textuelle « NA »), empêchant l’algorithme d’inférence de Pandas de convertir la série en valeurs flottantes lors de la lecture initiale. Pour résoudre cette anomalie, l’analyste doit contraindre explicitement la conversion de la colonne cible au moyen de la fonction de conversion numérique vectorielle de Pandas, en configurant l’argument de gestion d’erreurs sur l’option de coercition forcée afin de transmuter les chaînes invalides en valeurs manquantes exploitables.

Un autre cas d’erreur de typage concerne la transmission accidentelle d’une variable non ordinale ou de structures matricielles imbriquées non aplaties à l’algorithme de calcul des quartiles. Une vérification systématique de l’homogénéité dimensionnelle de la série et l’élimination des doublons d’indexation corrompus au sein du DataFrame garantissent que le moteur de calcul dispose d’un vecteur continu unidimensionnel sain, condition sine qua non à la résolution des algorithmes d’ordonnancement de Tukey.

11.2 Suppression du titre résiduel parasite généré par Pandas

Ainsi que souligné lors de l’examen du partitionnement catégoriel, l’instruction automatique générée par Pandas lors de l’utilisation de l’argument de décomposition factorielle injecte un titre secondaire rigide surmontant la toile graphique. Dans de nombreuses configurations d’affichage de Matplotlib, ce super-titre se superpose physiquement au titre personnalisé que le chercheur tente d’attribuer à son axe de mesure, produisant une collision typographique illisible particulièrement inélégante.

L’élimination définitive de cette distorsion textuelle parasite exige une instruction explicite ciblant l’entité de super-titre au niveau de la figure parente. L’invocation de la commande de modification du super-titre sur l’objet global de Matplotlib en lui assignant une chaîne de caractères strictement vide permet d’annihiler proprement le texte par défaut sans altérer la structure spatiale du sous-graphique sous-jacent. Cette intervention dégage l’espace requis pour positionner un titre académique structuré ou pour laisser l’en-tête totalement vierge conformément aux chartes de soumission des périodiques scientifiques.

Il est tout aussi fondamental de maîtriser l’affectation du titre spécifique à l’axe cartésien lui-même. En utilisant les méthodes de paramétrage de titre exposées par l’objet d’axe récupéré à l’issue de l’appel du boxplot, l’analyste peut spécifier un en-tête typographiquement maîtrisé, en calibrant finement la taille de police, la graisse de la fonte (normale ou grasse) ainsi que l’écartement vertical avec le bord supérieur de la boîte à moustaches, conférant à la figure un niveau de finition conforme aux exigences de l’édition savante.

11.3 Correction des distorsions d’affichage et collisions d’étiquettes

Lors de l’affichage simultané de nombreux groupes expérimentaux ou de variables multiples pourvues de noms descriptifs élaborés, l’axe horizontal devient fréquemment le théâtre d’une collision textuelle sévère : les libellés se recouvrent partiellement ou totalement, rendant l’identification des cohortes impossible. La première réponse technique à ce désordre visuel consiste à exploiter le paramètre natif d’inclinaison angulaire des étiquettes (rot) directement intégré au sein de la méthode d’affichage de Pandas.

En renseignant une valeur angulaire entière (généralement 45 ou 90 degrés) au sein de cet argument, Pandas force la rotation immédiate de l’ensemble des graduations textuelles de l’axe des abscisses, dégageant ainsi un intervalle spatial suffisant pour prévenir tout empiètement mutuel. Lorsque la rotation à 45 degrés est mobilisée, il est recommandé d’ajuster l’ancrage horizontal des textes vers la droite afin que la terminaison du mot vienne pointer avec précision vers la graduation cartésienne correspondante.

Parallèlement à la rotation textuelle, l’ajustement structurel des dimensions géométriques du canevas graphique au travers du paramètre de dimensionnement de figure (figsize) constitue le levier le plus pérenne pour résoudre les distorsions d’affichage. En attribuant un tuple de dimensions physiques adéquat spécifiant une largeur accrue lors des segmentations denses (par exemple, un ratio de 12 pouces de large pour 6 pouces de haut), l’analyste alloue à chaque boîte à moustaches un corridor spatial suffisant pour respirer, préservant la géométrie originelle des tracés sans compression étriquée.

12. Standards de publication académique et reproductibilité du code

12.1 Exportation vectorielle haute définition

L’aboutissement d’une recherche empirique repose sur la diffusion publique de ses résultats au sein de revues spécialisées dotées de comités de lecture stricts. Ces instances éditoriales imposent des contraintes techniques draconiennes sur la nature et la résolution des fichiers graphiques acceptés pour la production finale. La sauvegarde réflexe d’un graphique au format matriciel d’usage Web (comme le format PNG à faible résolution ou le format JPEG sujet aux artefacts de compression destructeurs) disqualifie immédiatement l’illustration pour les tirages typographiques de haute qualité.

L’analyste rigoureux doit systématiquement privilégier l’exportation vers des formats vectoriels universels, au premier rang desquels figurent le format PDF (Portable Document Format) et le format SVG (Scalable Vector Graphics). Dans ces formats, les éléments constitutifs du boxplot ne sont pas réduits à une grille de pixels figés, mais sont encodés mathématiquement sous forme de coordonnées vectorielles absolues, de lignes parfaites et de polices de caractères typographiques scalables. La figure peut ainsi être redimensionnée à l’infini ou imprimée sur un format poster sans la moindre dégradation de netteté.

Si la soumission exige impérativement un fichier matriciel, l’exportation doit alors être paramétrée pour délivrer une résolution géométrique minimale de 300 à 600 DPI, en activant le rognage rigoureux des marges périphériques superflues via l’argument de compression de bordure (bbox_inches=’tight’) au sein de la commande d’enregistrement de Matplotlib. Cette instruction supprime les espaces blancs vacants superflus qui entourent la figure, assurant un cadrage irréprochable au sein de la maquette définitive du manuscrit.

12.2 Formulation des légendes et annotations normées

Dans la littérature scientifique régie par les standards de l’American Psychological Association (normes APA 7e édition) ou des manuels équivalents de sciences dures, une figure graphique n’est jamais autosuffisante : elle doit être explicitée par une légende textuelle normée et complète positionnée immédiatement sous le tracé. La légende d’un boxplot ne doit laisser planer aucune ambiguïté quant à l’identité mathématique des composants géométriques visibles sur l’image.

Une note académique irréprochable doit formellement consigner : la désignation de la variable dépendante mesurée et ses unités réelles, la description exacte de la boîte centrale (précisant qu’elle matérialise l’intervalle interquartile compris entre le 25e et le 75e percentile), la nature de la ligne médiane (50e percentile), la définition opérationnelle de la terminaison des moustaches (rappelant la règle de Tukey des clôtures à 1,5 fois l’IQR), ainsi que l’explication explicite des symboles associés aux valeurs aberrantes individuelles s’il en existe.

En outre, il est impératif d’adjoindre pour chaque modalité factorielle ou condition expérimentale représentée l’effectif exact d’échantillonnage valide (N), en documentant d’éventuelles exclusions de données ou des déperditions dues à des cellules manquantes. Si des indicateurs additionnels ont été injectés, comme le marqueur de la moyenne arithmétique ou des encoches de confiance, leur portée méthodologique et leur niveau de significativité nominal doivent être minutieusement explicités afin d’offrir une interprétabilité totale sans que le lecteur n’ait à deviner les choix d’implémentation de l’auteur.

12.3 Garantie de reproductibilité computationnelle

La crédibilité de l’entreprise scientifique moderne repose sur le pilier inaliénable de la reproductibilité computationnelle. Présenter une boîte à moustaches au sein d’une publication savante sans fournir le pipeline programmatique complet ayant permis sa dérivation constitue un manquement sérieux aux standards déontologiques de la recherche ouverte contemporaine. L’intégralité du flux d’analyse, depuis l’ingestion des données brutes jusqu’à l’instruction d’exportation graphique vectorielle, doit être consigné dans un script déterministe et documenté.

Cette exigence impose de figer rigoureusement les états des générateurs de nombres pseudo-aléatoires en cas d’utilisation de processus stochastiques (comme le sous-échantillonnage de contrôle ou le bruit de dispersion latérale superposé). La fixation explicite d’une graine d’aléa garantit qu’un relecteur indépendant exécutant le script répliquera au pixel près l’agencement spatial des observations individuelles et des tracés géométriques présentés dans l’article princeps.

Enfin, la documentation systématique de l’environnement matériel et logiciel d’exécution s’impose. Les versions précises de l’interpréteur Python, de la bibliothèque Pandas et du moteur Matplotlib doivent être scrupuleusement enregistrées dans un fichier d’exigences ou au moyen de gestionnaires d’environnements virtualisés. Les algorithmes d’estimation de quantiles ayant parfois connu des micro-variations de conventions de lissage au fil des versions majeures des progiciels statistiques, cette discipline logicielle garantit que les diagrammes de Tukey présentés traverseront les décennies sans altération de leur validité mathématique originale.

Références

• American Psychological Association. (2020). Publication Manual of the American Psychological Association (7th ed.). American Psychological Association. https://doi.org/10.1037/0000165-000
• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90–95. https://doi.org/10.1109/MCSE.2007.55
• McKinney, W. (2010). Data structures for statistical computing in Python. In Proceedings of the 9th Python in Science Conference (Vol. 445, pp. 51–56). https://doi.org/10.25080/Majora-92bf1924-00a
• The Pandas Development Team. (2024). pandas-dev/pandas: Pandas (Version 2.2.0). Zenodo. https://doi.org/10.5281/zenodo.3509134
• Tufte, E. R. (2001). The Visual Display of Quantitative Information (2nd ed.). Graphics Press.
• Tukey, J. W. (1977). Exploratory Data Analysis. Addison-Wesley.
• Waskom, M. L. (2021). Seaborn: statistical data visualization. Journal of Open Source Software, 6(60), 3021. https://doi.org/10.21105/joss.03021
• Wickham, H., & Stryjewski, L. (2011). 40 years of boxplots. Amstat News. https://vita.had.co.nz/papers/boxplots.pdf
