Comment augmenter la taille d’un graphique dans Matplotlib

Guide académique complet pour maîtriser l’agrandissement et le dimensionnement précis des graphiques Matplotlib via figsize, rcParams et les paramètres DPI.

PUBLIÉ

Dans le domaine de la science des données, de l’ingénierie et de la modélisation statistique, la communication visuelle de résultats empiriques ne constitue pas un simple artifice esthétique, mais le vecteur fondamental de la démonstration analytique. La bibliothèque Matplotlib, créée par John D. Hunter au début des années 2000, s’est imposée comme le socle standard de la visualisation computationnelle au sein de l’écosystème Python. Conçue initialement pour reproduire la syntaxe interactive des environnements d’ingénierie numérique de l’époque, elle offre un contrôle granulaire absolu sur chaque entité graphique, depuis les tenseurs de transformation affine jusqu’au tramage matriciel des glyphes typographiques. Toutefois, cette flexibilité s’accompagne d’une complexité paramétrique considérable, particulièrement perceptible dès lors qu’il s’agit d’ajuster l’enveloppe dimensionnelle des figures produites.

L’agrandissement d’un graphique au sein de Matplotlib dépasse largement la notion intuitive d’étirement spatial d’une image matricielle standard. Modifier la taille d’un tracé implique d’intervenir à l’intersection de la géométrie physique (définie en unités de longueur telles que le pouce ou le centimètre), de la résolution spatiale de discrétisation (mesurée en points par pouce ou DPI) et de la mise à l’échelle typographique de l’ensemble des éléments textuels. Un redimensionnement mal maîtrisé engendre invariablement des artefacts visuels préjudiciables à l’intégrité de la communication scientifique : chevauchement des étiquettes de graduation, compression excessive de séries chronologiques denses, troncature des annotations marginales ou désynchronisation disproportionnée entre l’épaisseur des tracés et la surface globale du canevas.

Le présent traité méthodologique explore de manière exhaustive les mécanismes de dimensionnement offerts par Matplotlib. À travers une analyse rigoureuse des concepts architecturaux du moteur de rendu, nous examinerons les modifications ponctuelles via l’interface procédurale, la standardisation globale par le biais des dictionnaires de configuration, la maîtrise fine conférée par le paradigme orienté objet, ainsi que l’adaptation dynamique aux contraintes de diffusion académique et numérique contemporaines. L’objectif est de doter le chercheur, l’ingénieur et le praticien des données d’un cadre conceptuel et technique pérenne, garantissant une lisibilité optimale et une conformité absolue aux standards éditoriaux les plus stricts.

Table of Contents

1. Fondements théoriques et dimensions par défaut dans Matplotlib

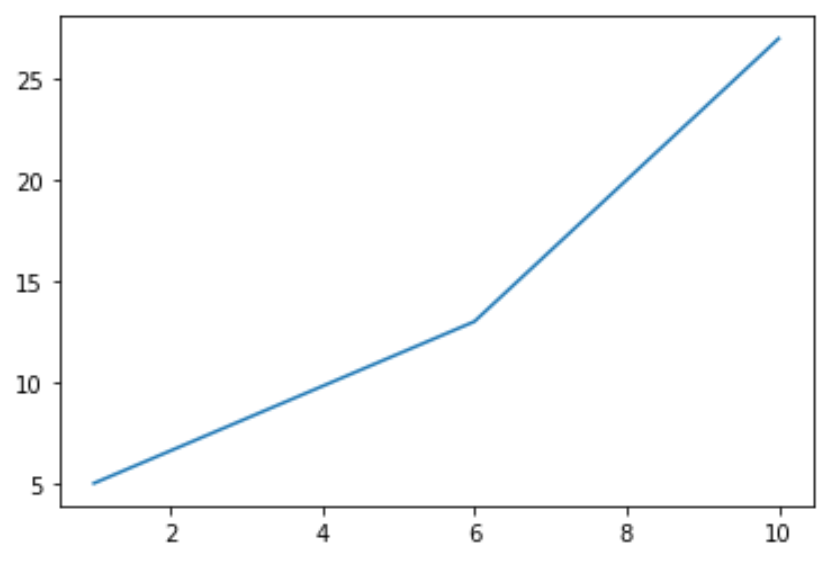

1.1 Analyse de la géométrie par défaut (6.4 par 4.8 pouces)

L’architecture interne de Matplotlib applique, dès son initialisation par défaut, un gabarit géométrique précis dont les origines remontent aux standards d’affichage vidéo de la fin du vingtième siècle. La surface d’une figure nouvellement créée s’établit historiquement à 6.4 pouces en largeur pour 4.8 pouces en hauteur. Ce couple dimensionnel dérive directement du ratio d’aspect classique 4:3 (soit 1.333…), prédominant dans l’univers de la télévision analogique et des premiers écrans cathodiques d’ordinateurs personnels au standard Super VGA (SVGA, dont la définition de référence était fixée à 800 par 600 pixels, et antérieurement le standard VGA à 640 par 480 pixels). Ce choix d’ingénierie, bien que pertinent au moment de la genèse de la bibliothèque logicielle, présente aujourd’hui des limites structurelles marquées face aux moniteurs contemporains fonctionnant selon des proportions 16:9, 16:10 ou ultra-panoramiques 21:9.

Associée à une résolution native d’affichage fixée par défaut à 100 points par pouce (DPI, ou dots per inch) dans les versions modernes de la bibliothèque, cette géométrie de 6.4 par 4.8 pouces engendre une image matricielle stricte de 640 par 480 pixels. Sur un moniteur moderne affichant une haute densité de pixels, telle qu’une dalle 4K Ultra HD ou les écrans dits Retina, un tracé de 640 par 480 pixels apparaît excessivement restreint, voire illisible en l’absence de mise à l’échelle logicielle par le système d’exploitation ou le navigateur web. Lorsque ce dernier applique un étirement automatique non interpolé, une pixellisation manifeste ou un flou de rééchantillonnage dégrade immédiatement la qualité visuelle du rendu graphique.

Au-delà de la simple contrainte d’encombrement sur le moniteur, la géométrie par défaut induit des limitations fonctionnelles sévères dès lors que l’on traite des jeux de données denses. Dans le cadre de signaux bio-médicaux échantillonnés à haute fréquence, de spectres de masse comportant des milliers de pics résolus ou de séries chronologiques macroéconomiques couvrant plusieurs décennies, l’exiguïté spatiale des 6.4 pouces de base force une compression algorithmique des données le long de l’abscisse. Les marqueurs de points fusionnent optiquement en une masse indifférenciée, les structures locales fines disparaissent sous l’effet de l’occlusion visuelle, et les discontinuités mathématiques du phénomène observé cessent d’être discernables pour l’analyste.

Enfin, cette taille restreinte exerce un impact perturbateur majeur sur la hiérarchie typographique interne du graphique. Les dimensions des polices de caractères définies par défaut dans le système de styles de Matplotlib s’articulent autour d’un corps nominal de 10 points typographiques pour le texte courant des étiquettes d’axes (axis labels), de 12 points pour les titres d’axes et de 8 à 9 points pour les graduations (tick labels). Dans un canevas de 6.4 par 4.8 pouces, l’espace réservé aux tracés scientifiques utiles (délimité par le cadre de l’objet Axes) est marginalisé par l’encombrement relatif de ces annotations périphériques. Si les données nécessitent des libellés de graduations longs ou des dénominations d’unités de mesure étendues, les collisions spatiales deviennent inévitables, détériorant gravement l’ergonomie visuelle globale.

1.2 Distinction entre taille physique et résolution matricielle

La compréhension rigoureuse du dimensionnement dans Matplotlib impose une distinction formelle entre les grandeurs physiques continues et les métriques discrètes de restitution matricielle. Dans le paradigme de conception de Matplotlib, une figure n’est pas initialement conceptualisée sous la forme d’une grille de pixels figée, mais comme un plan géométrique continu dont les dimensions réelles s’expriment en unités physiques absolues, à savoir le pouce anglo-saxon (inch, défini internationalement comme équivalant exactement à 2.54 centimètres). L’argument dimensionnel principal, désigné par la variable conceptuelle figsize, quantifie expressément cette étendue spatiale physique au moyen d’un tuple de valeurs scalaires flottantes désignant respectivement la largeur et la hauteur.

À l’opposé de cette grandeur physique indépendante du support, la résolution matricielle s’exprime via le facteur DPI, qui matérialise le taux d’échantillonnage appliqué lors de la conversion de ce plan vectoriel continu en une matrice de pixels discrets destinée à un écran ou à un fichier d’image raster. La relation mathématique régissant la génération du réseau matriciel s’exprime par le produit cartésien élémentaire :

Largeur en pixels = Largeur physique en pouces × Résolution en DPI
Hauteur en pixels = Hauteur physique en pouces × Résolution en DPI

Ainsi, une figure définie par une taille physique de 8 par 6 pouces et rendue avec un taux d’échantillonnage de 100 DPI génère une matrice finale de 800 par 600 pixels. Si l’utilisateur ajuste le paramètre DPI à une valeur de 300 sans altérer le tuple dimensionnel de 8 par 6 pouces, la matrice finale comportera 2400 par 1800 pixels. Dans les deux cas, la dimension géométrique relative des éléments intérieurs, tels que l’épaisseur des traits de tracé (spécifiée en points typographiques, où un point vaut 1/72 de pouce) et la hauteur des caractères typographiques, demeure strictement inchangée par rapport aux proportions globales du cadre physique. Cette indépendance mathématique garantit que la figure conserve exactement la même composition géométrique, que l’on procède à une visualisation rapide sur un affichage terminal ou à une gravure numérique haute résolution destinée à l’imprimerie.

Dans le traitement informatique de ces géométries, le pipeline de Matplotlib mobilise une hiérarchie de transformations affines coordonnées par l’entité Transform. La boîte englobante physique (Bounding Box ou Bbox) de la figure sert de domaine référentiel à l’intérieur duquel les coordonnées du système de données (Data Coordinates) sont projetées de manière affine vers les coordonnées normalisées des axes (de zéro à un), puis vers les coordonnées physiques d’affichage (Display Coordinates). La densité de pixels n’influence donc que l’étape ultime de rasterisation opérée par le moteur de rendu graphique (Backend Renderer), assurant une fidélité géométrique sans faille pour les représentations scientifiques de haute précision.

1.3 Importance cognitive de l’échelle graphique dans l’analyse de données

L’optimisation des dimensions d’une représentation graphique ne répond pas à des critères purement ornementaux ; elle constitue une exigence cognitive déterminante pour l’extraction de sens à partir de données complexes. Selon les théories fondamentales de la charge cognitive développées par John Sweller, ainsi que les travaux séminaux de William Cleveland et Robert McGill sur la perception graphique humaine, l’appareil visuel de l’observateur décode les relations quantitatives au moyen d’opérations d’estimation de positions spatiales, de longueurs comparatives et d’angles d’orientation. Si un graphique souffre d’un sous-dimensionnement manifeste, la densité spatiale des éléments d’information franchit un seuil critique au-delà duquel l’effort cognitif nécessaire au décodage parasite l’interprétation des données sous-jacentes.

Dans un tracé surchargé, le phénomène d’occlusion géométrique (ou overplotting) induit des biais d’interprétation critiques. Deux sous-populations statistiques distinctes au sein d’un nuage de points peuvent sembler totalement confondues si l’espace accordé à l’étendue de l’axe ne permet pas de dissocier les coordonnées discrètes des individus statistiques. En accroissant la taille physique du canevas, l’analyste augmente directement la surface disponible pour la dispersion visuelle des entités géométriques, réduisant le taux de recouvrement des symboles et favorisant l’émergence immédiate de motifs émergents, de clusters sous-jacents et de trajectoires non-linéaires singulières.

De surcroît, la calibration dimensionnelle rigoureuse est un impératif pour satisfaire aux critères contemporains d’accessibilité visuelle, particulièrement au sein des publications de recherche évaluées par les pairs. Les directives d’accessibilité numérique imposent que le contraste perceptuel et la discrimination des détails critiques ne soient pas conditionnés par une acuité visuelle exceptionnelle. Un graphique convenablement proportionné prévient l’entrelacement indésirable des courbes de régression et des intervalles de confiance, garantissant que les barres d’erreur expérimentales demeurent parfaitement lisibles sans recourir à des grossissements artificiels. En alignant l’échelle du canevas sur la complexité intrinsèque de l’espace des données, le concepteur du tracé assure une restitution fidèle, éthique et sans distorsion de la réalité empirique étudiée.

2. Modification ponctuelle de la taille avec la méthode plt.figure

2.1 Syntaxe formelle et utilisation du paramètre figsize

Au sein de l’interface procédurale stateful (ou orientée état) de Matplotlib, encapsulée dans le sous-module matplotlib.pyplot, l’initialisation explicite d’une surface de tracé repose sur la fonction génératrice plt.figure(). Cette méthode prend en charge un ensemble complet d’arguments d’ajustement structurel, parmi lesquels le paramètre nommé figsize constitue le mécanisme fondamental de définition des dimensions physiques du canevas à instancier. La syntaxe canonique requiert l’affectation à cet argument d’un tuple ou d’une liste de deux éléments scalaires numériques, exprimant strictement des grandeurs à virgule flottante ou entières :

plt.figure(figsize=(largeur, hauteur))

Il est impératif d’observer une chronologie rigoureuse lors de l’intégration de cette instruction au sein des scripts de traitement. Matplotlib implémentant le paradigme d’une machine à états finis, la fonction plt.figure() instancie une nouvelle entité graphique active au sommet de la pile des figures gérées par le gestionnaire d’affichage (FigureManager). Par conséquent, l’instruction de dimensionnement doit obligatoirement précéder l’ensemble des fonctions d’alimentation en données ou de stylisation telles que plt.plot(), plt.scatter(), plt.title() ou plt.xlabel(). Si l’appel à plt.figure(figsize=...) est inséré après que des opérations de tracé ont été exécutées sans initialisation préalable, Matplotlib appliquera les commandes de tracé sur la figure par défaut préexistante, puis générera une seconde figure, totalement vierge de données, dotée des nouvelles dimensions spécifiées.

À titre d’illustration méthodologique, la comparaison entre une surface standard et une surface élargie permet d’observer la redistribution spatiale immédiate. Considérons le tracé d’une fonction périodique modulée :

Pour un format restreint conventionnel :
plt.figure(figsize=(6.4, 4.8))
plt.plot(x, y)
plt.show()

Pour une représentation dilatée latéralement :
plt.figure(figsize=(14.0, 5.0))
plt.plot(x, y)
plt.show()

Dans l’éventualité où l’utilisateur omettrait l’une des deux coordonnées au sein du tuple, en passant par exemple une structure unaire de type (12.0,), le moteur d’exécution déclenche immédiatement une exception de type ValueError, car la signature interne de la classe Figure impose formellement une séquence bivariée de dimensions représentant l’espace bidimensionnel euclidien. De même, la transmission de valeurs négatives ou nulles engendre une erreur géométrique de bas niveau au sein du sous-système de calcul des transformations de coordonnées matricielles.

2.2 Contrôle programmatique du ratio d’aspect

Au-delà de la surface brute disponible, la proportion géométrique relative unissant la largeur et la hauteur du canevas — couramment formalisée sous le terme de ratio d’aspect — détermine la dynamique de lecture de la visualisation. L’expérimentateur doit moduler ce ratio d’aspect en fonction de la nature mathématique sous-jacente des séries de données examinées. Dans l’analyse des séries temporelles longues, par exemple dans la surveillance de processus industriels ou l’économétrie financière à haute fréquence, l’adoption d’un ratio fortement étiré selon l’horizontale (tel qu’un format panoramique 16:9, 18:6 ou 24:8 pouces) permet d’atténuer la pente apparente des fluctuations de courte période. Ce principe d’équilibrage visuel, théorisé sous le concept de banking to 45 degrees par Cleveland, postule que la perception de la variation de pente d’une courbe atteint son acuité maximale lorsque les segments linéaires centraux présentent une inclinaison moyenne d’environ 45 degrés par rapport à l’axe des abscisses.

Inversement, certaines structures de données imposent une parité géométrique absolue entre la composante horizontale et la composante verticale, nécessitant l’instanciation de figures rigoureusement carrées, par exemple avec un tuple figsize=(8.0, 8.0) ou figsize=(10.0, 10.0). Ce format orthogonal équilatéral constitue le cadre exclusif requis pour la restitution fidèle des matrices de corrélation, des cartes thermiques de distance génomique, des diagrammes de phase en mécanique analytique et des nuages de points issus d’une analyse en composantes principales (ACP). Si une matrice de dispersion multivariée est projetée sur un rectangle étiré sans correction spatiale, l’œil de l’observateur tend à attribuer une variance disproportionnée à la variable projetée sur l’axe le plus long, faussant l’évaluation statistique intuitive de la corrélation.

Il importe de souligner que le paramètre figsize définit l’enveloppe globale externe de la figure, incluant les marges réservées au texte. Pour contraindre de manière déterministe les axes internes à adopter un ratio unitaire exact, l’utilisateur doit conjuguer l’attribution de la taille de figure avec l’instruction programmatique de contrôle de l’objet Axes :

ax.set_aspect('equal', adjustable='box')

Cette articulation garantit que l’échelle des unités de données physiques le long de l’axe des abscisses corresponde rigoureusement à l’échelle des unités le long de l’axe des ordonnées, éliminant toute distorsion anamorphique lors de la visualisation de formes spatiales, de données cartographiques projetées ou de champs d’ondes physiques.

3. Configuration globale des dimensions via rcParams

3.1 Mécanique interne du dictionnaire plt.rcParams

L’ajustement systématique de l’argument figsize au sein de chaque script ou cellule de calcul engendre une redondance de code préjudiciable à la maintenabilité logicielle. Pour répondre aux exigences d’uniformisation à grande échelle, Matplotlib intègre un puissant système de gestion de la configuration centralisé par l’intermédiaire du dictionnaire singleton matplotlib.rcParams (abréviation de runtime configuration parameters). Cette structure de données centrale régit l’intégralité des valeurs d’initialisation utilisées par les classes du moteur graphique lors de l’instanciation de n’importe quel élément visuel, depuis la taille du canevas jusqu’au système de rendu LaTeX sous-jacent.

La clé spécifique dédiée au dimensionnement par défaut des figures est formalisée par la chaîne de caractères 'figure.figsize'. L’accès et la modification de ce paramètre s’effectuent par indexation directe du dictionnaire mutable au sein de l’environnement d’exécution Python :

import matplotlib as mpl
mpl.rcParams['figure.figsize'] = [12.0, 8.0]

Alternativement, l’interface simplifiée de pyplot expose le module de mise à jour sous forme d’appel procédural direct, acceptant soit des tuples, soit des listes de nombres à virgule flottante :

import matplotlib.pyplot as plt
plt.rcParams['figure.figsize'] = (12.0, 8.0)

Dès lors que cette réaffectation est évaluée par l’interpréteur Python, la totalité des figures instanciées subséquemment par des appels à plt.figure() ou plt.subplots() hérite immédiatement de cette nouvelle géométrie spatiale, sans nécessiter la transmission explicite du paramètre figsize. Dans le contexte applicatif des carnets électroniques interactifs tels que Jupyter Notebook ou JupyterLab, l’exécution d’une telle instruction au sein d’une cellule préliminaire modifie l’état interne du noyau (kernel) pour l’intégralité de la session de calcul en cours. Cela garantit une cohérence visuelle continue au fil des multiples cellules d’analyse séquentielle.

3.2 Industrialisation et reproductibilité des paramètres visuels

Dans un contexte de production logicielle industrielle ou de publication scientifique collaborative, la dispersion des paramètres graphiques dans le corps du code source représente un risque majeur d’incohérence stylistique. L’exploitation méthodique de plt.rcParams permet de découpler entièrement la logique de calcul algorithmique de la feuille de style graphique appliquée aux représentations. L’automatisation du redimensionnement s’opère couramment en regroupant les directives d’ingénierie visuelle dans des modules d’initialisation dédiés ou des fichiers de configuration externes nommés matplotlibrc.

Lorsqu’un script de traitement de données par lots (batch processing) est chargé de générer des centaines de figures statistiques quotidiennes destinées à des tableaux de bord institutionnels, la définition d’un profil de dimensions global garantit que l’ensemble des tracés partagera une homogénéité géométrique stricte, facilitant leur assemblage ultérieur dans des rapports paginés automatisés au format PDF. Le déploiement de plusieurs dictionnaires de style permet d’adapter instantanément le comportement de rendu d’un même pipeline d’analyse en fonction du support final :

Configuration dédiée aux écrans de soutenance haute résolution :
presentation_params = {'figure.figsize': (16.0, 9.0), 'font.size': 14}
plt.rcParams.update(presentation_params)

Configuration dédiée aux rapports textuels au format papier :
print_params = {'figure.figsize': (6.5, 4.0), 'font.size': 9}
plt.rcParams.update(print_params)

Au terme de ces opérations spécialisées, il demeure fondamental de pouvoir restaurer l’état primitif de l’environnement graphique afin d’éviter les interférences logiques involontaires avec des bibliothèques dépendantes (telles que Seaborn ou les extensions de visualisation de Pandas). Matplotlib expose à cet effet la méthode d’assainissement d’état d’usine :

plt.rcdefaults()

Cette instruction purge instantanément toutes les modifications dynamiques apportées au dictionnaire d’exécution et réaligne l’ensemble des paramètres sur les valeurs natives codées en dur dans la version déployée de la bibliothèque, garantissant une reproductibilité numérique parfaite lors de la réexécution séquentielle des flux de traitement.

4. Gestion des dimensions dans le paradigme orienté objet

4.1 Utilisation de plt.subplots avec spécification de taille

Bien que l’interface procédurale issue de pyplot permette d’obtenir rapidement des tracés exploratoires, le développement d’applications scientifiques robustes et pérennes repose sur l’exploitation exclusive du paradigme orienté objet (OO) de Matplotlib. Au cœur de cette approche réside la dissociation sémantique et logicielle formelle entre le conteneur englobant physique — représenté par la classe matplotlib.figure.Figure — et la zone géométrique de projection des données — encapsulée par la classe matplotlib.axes.Axes.

L’interface privilégiée pour initier simultanément ces entités dans l’architecture orientée objet est la fonction modulaire plt.subplots(). Cette méthode prend en charge nativement le paramètre figsize, tout en assurant l’instanciation conjointe de la figure et de la grille d’axes associée :

fig, ax = plt.subplots(figsize=(10.0, 6.0))

Cette assignation explicite assigne à la variable fig l’instance concrète de l’objet Figure, tandis que la variable ax reçoit l’instance de l’objet Axes (ou un tableau matriciel d’instances Axes de dimension variable si une grille multi-panneaux est requise). L’avantage structurel déterminant de cette formulation réside dans l’élimination totale de la notion d’état global caché. L’accès aux méthodes de dimensionnement, de modification de style et de rendu ne dépend plus de la figure « active » déterminée implicitement par le moteur de rendu procédural, mais s’exécute directement via des appels de méthodes encapsulées sur les instances désignées.

L’isolation conférée par le paradigme orienté objet empêche les effets de bord systémiques qui surviennent fréquemment lors de l’exécution de boucles de traitement itératives ou dans des environnements d’exécution multithread. Chaque objet graphique conserve la traçabilité intégrale de ses propriétés physiques, assurant une parfaite indépendance dimensionnelle entre différentes figures traitées concurremment au sein d’un même script.

4.2 Méthodes dynamiques set_size_inches et get_size_inches

Dans de multiples scénarios de traitement interactif, de conception d’interfaces graphiques ou d’algorithmes adaptatifs de mise en page, les dimensions optimales d’une figure ne peuvent être postulées lors de son instanciation primitive. Matplotlib fournit un dispositif programmatique de manipulation dynamique a posteriori de la taille du canevas physique par l’entremise des méthodes publiques set_size_inches() et get_size_inches(), attachées directement à l’objet Figure.

L’interrogation des dimensions en vigueur à un instant donné du cycle de vie du canevas s’effectue au moyen de l’instruction d’accès :

current_size = fig.get_size_inches()

Cette méthode renvoie un tableau NumPy unidimensionnel contenant les deux coordonnées scalaires sous la forme array([largeur, hauteur]). Cette valeur d’extraction permet à l’ingénieur de programmer des calculs géométriques relatifs complexes, tels que le doublement conditionnel de la hauteur d’un canevas lorsqu’une nouvelle sous-figure de diagnostic doit être injectée dynamiquement au bas d’un graphique existant :

w, h = fig.get_size_inches()
fig.set_size_inches(w, h * 1.5, forward=True)

L’évaluation rigoureuse du paramètre booléen nommé forward au sein de la méthode set_size_inches() s’avère ici déterminante. Par défaut, la valeur de forward est initialisée à False. Si ce paramètre est conservé dans cet état passif, la modification des dimensions de la figure demeure purement conceptuelle au sein de l’objet logiciel interne ; elle ne sera répercutée sur le canevas de la fenêtre graphique utilisateur qu’à l’occasion du prochain tracé complet forcé. À l’inverse, l’attribution explicite de forward=True notifie immédiatement au gestionnaire de canevas GUI sous-jacent (qu’il soit basé sur Tkinter, PyQt, PySide ou le moteur interactif des carnets électroniques) d’émettre un signal de redimensionnement de la fenêtre physique de l’application à l’écran. L’ajustement du canevas s’exécute ainsi en temps réel, garantissant une rétroaction visuelle instantanée indispensable au confort des interfaces d’analyse exploratoire interactive.

5. Systèmes d’unités de mesure et fonctions de conversion

5.1 Conversion explicite des centimètres et millimètres en pouces

L’utilisation quasi exclusive du pouce anglo-saxon comme unité de dimensionnement primaire au sein de Matplotlib constitue une contrainte ergonomique pour la majorité de la communauté scientifique internationale opérant sous le Système International d’unités (SI). Les comités éditoriaux des revues académiques européennes, ainsi que les chartes de mise en page des publications savantes majeures, expriment quasi unanimement leurs directives dimensionnelles impératives en millimètres ou en centimètres. Pour garantir une conformité sans équivoque avec ces spécifications géométriques rigides sans recourir à des approximations manuelles sources d’erreurs, l’implémentation de couches d’abstraction de conversion mathématique explicite s’impose.

La constante d’équivalence internationale, ratifiée par l’accord sur la livre et le pouce de 1959, stipule avec exactitude qu’un pouce équivaut à 25.4 millimètres, ou 2.54 centimètres. Il est dès lors pertinent d’établir des fonctions d’encapsulation utilitaires, réutilisables dans tout pipeline de production :

def cm_to_inches(centimetres):
    return centimetres / 2.54

def mm_to_inches(millimetres):
    return millimetres / 25.4

À partir de ces primitives de conversion, la définition de gabarits alignés sur les standards de l’Organisation internationale de normalisation (ISO 216), tels que les formats de papier A4 (210 par 297 millimètres) ou A5 (148 par 210 millimètres), s’effectue avec une exactitude micrométrique :

largeur_a4_mm, hauteur_a4_mm = 210.0, 297.0
fig, ax = plt.subplots(figsize=(mm_to_inches(largeur_a4_mm), mm_to_inches(hauteur_a4_mm)))

Dans le domaine de l’édition scientifique, cette précision s’avère vitale lors de la préparation d’une figure destinée à occuper la largeur exacte d’une colonne de texte d’une revue spécialisée (généralement 89 millimètres pour une mise en page bi-colonne standard, ou 180 millimètres pour une figure pleine page). L’interfaçage transparent avec les fonctions de conversion garantit que le tracé final s’intégrera dans le système de composition typographique sans requérir la moindre interpolation géométrique secondaire ou mise à l’échelle non uniforme susceptible de déformer les symboles et de dégrader la netteté des polices intégrées.

5.2 Dimensionnement direct en pixels pour applications numériques

Alors que l’édition imprimée exige un dimensionnement en unités physiques métriques, le génie logiciel contemporain, la conception d’interfaces web et le développement de tableaux de bord de supervision opérationnelle (utilisant des cadriciels tels que Dash, Streamlit ou Flask) requièrent un étalonnage rigoureux exprimé directement en pixels discrets. Un ingénieur concevant une interface utilisateur calibrée pour une zone d’affichage stricte de 1920 par 1080 pixels ne peut s’accommoder de l’imprécision inhérente à une estimation intuitive des pouces nécessaires.

Pour forcer une figure Matplotlib à adopter une dimension matricielle finale prédéterminée en pixels, il convient de coupler formellement l’argument physique figsize avec le facteur de résolution d’échantillonnage dpi. En réarrangeant les équations fondamentales de discrétisation matricielle, les dimensions physiques requises s’obtiennent par la division scalaire de la cible de pixels désirée par la résolution DPI retenue :

Largeur physique (pouces) = Largeur désirée (pixels) / Résolution choisie (DPI)
Hauteur physique (pouces) = Hauteur désirée (pixels) / Résolution choisie (DPI)

L’implémentation opérationnelle de cette règle de dérivation s’illustre comme suit :

target_px_width = 1200
target_px_height = 800
chosen_dpi = 100

fig, ax = plt.subplots(figsize=(target_px_width / chosen_dpi, target_px_height / chosen_dpi), dpi=chosen_dpi)

Ce protocole garantit une concordance mathématique exacte : la matrice d’image bitmap générée par le moteur de tracé comportera strictement 1200 colonnes et 800 rangées d’éléments de couleur. Dans le contexte de l’intégration web, cette identité de dimensionnement neutralise complètement le phénomène d’interpolation appliqué par les conteneurs du Document Object Model (DOM) des navigateurs via le balisage CSS. Si une image générée possède des dimensions physiques différentes de son cadre d’affichage HTML, le moteur de rendu du navigateur impose un algorithme de lissage bilinéaire ou bicubique qui introduit un flou cinétique artificiel sur les contours fins et atténue la lisibilité des textes scientifiques. La calibration déterministe en pixels en amont constitue le rempart fondamental contre ces dégradations d’affichage web.

6. Interaction critique entre la taille physique et le paramètre DPI

6.1 Rôle du DPI sur la netteté et le volume matriciel

L’interaction dynamique unissant la taille physique (figsize) et la densité d’échantillonnage par pouce (dpi) constitue l’un des aspects de la modélisation graphique les plus fréquemment mal interprétés au sein de la communauté des utilisateurs de Matplotlib. Il est essentiel de comprendre que le paramètre DPI ne modifie pas les relations spatiales relatives entre les objets géométriques au sein du tracé. Une police de caractères de 12 points conservera une hauteur absolue représentant toujours 12/72 de pouce (soit 1/6 de pouce), quel que soit le niveau de DPI appliqué. Le DPI détermine en réalité le niveau de discrétisation spatiale — c’est-à-dire le nombre de sous-divisions matricielles composant chaque pouce de surface géométrique.

Par conséquent, lorsque l’on élève le paramètre DPI, on accroît exponentiellement la finesse d’échantillonnage de la trame matricielle. Pour les formats d’image bitmap (tels que le PNG, le JPEG ou le TIFF), cela se traduit par une netteté accrue des lignes diagonales ou circulaires, les algorithmes d’anticrénelage (antialiasing) disposant d’un volume substantiel de pixels périphériques pour opérer des transitions de chromaticité subtiles. Toutefois, cette élévation de la résolution entraîne des répercussions matérielles majeures sur l’empreinte en mémoire vive (RAM) de la station de travail et sur le temps d’exécution algorithmique du moteur de rendu.

L’empreinte mémoire brute de la matrice d’affichage non compressée se calcule selon la formulation mathématique suivante :

Taille mémoire (octets) = (Largeur × DPI) × (Hauteur × DPI) × Profondeur de couleur (octets par pixel)

Pour un canevas couleur standard codé sur 32 bits (soit 4 octets par pixel : Rouge, Vert, Bleu, et canal Alpha de transparence), une figure de 10 par 8 pouces générée à un DPI standard de 100 produit une matrice de 1000 par 800 pixels, occupant une mémoire brute de 3.2 mégaoctets. Si un utilisateur non averti décide d’accroître la netteté en fixant arbitrairement le DPI à 1200 sur une figure grand format de 20 par 15 pouces, la matrice résultante comportera 24000 par 18000 pixels, soit 432 millions de pixels individuels. L’empreinte mémoire brute de cette seule image culminera à environ 1.73 gigaoctet de mémoire vive non paginée.

Une telle charge de calcul peut immédiatement saturer la mémoire allouée au sous-système graphique, provoquant des ralentissements drastiques de l’environnement Python ou déclenchant l’arrêt prématuré du script par le gestionnaire de mémoire du système d’exploitation via une exception de dépassement de mémoire physique (Out-Of-Memory error).

6.2 Ajustement indépendant du DPI d’écran et d’exportation

Afin de concilier la fluidité du développement interactif avec les exigences de rigueur de l’archivage scientifique de haute précision, l’architecture logicielle de Matplotlib dissocie formellement la résolution appliquée au canevas de visualisation interactif à l’écran de celle mobilisée lors de la sérialisation finale du fichier sur disque. Cette séparation de responsabilités s’opère par la configuration disjointe des paramètres figure.dpi et savefig.dpi au sein de l’environnement d’exécution.

Dans la phase d’exploration itérative des données, le chercheur privilégie la vitesse de calcul et la réactivité des événements de manipulation dynamique (zoom panoramique, translation spatiale). À cette étape, une densité de 100 DPI s’avère parfaitement calibrée pour les moniteurs contemporains :

plt.rcParams['figure.dpi'] = 100.0

Lorsque le processus d’analyse arrive à maturation et qu’il s’agit de figer l’illustration en vue de son intégration dans un manuscrit scientifique destiné à une presse universitaire, les normes éditoriales imposent des résolutions pré-presse strictes, variant couramment de 300 DPI pour les représentations continues à 600 voire 1200 DPI pour les tracés vectoriels discrétisés au trait fin. Plutôt que de redéfinir la géométrie globale du graphique ou de ralentir l’exécution globale du carnet de travail, l’ingénieur peut configurer globalement le paramètre d’exportation dédié :

plt.rcParams['savefig.dpi'] = 300.0

Cette instruction garantit que l’affichage interactif au sein des cellules de développement demeurera calculé à 100 DPI, assurant une consommation mémoire minimale et un rafraîchissement visuel instantané, tandis que chaque appel ultérieur à l’instruction d’écriture sur disque fig.savefig('manuscrit_figure.png') engagera automatiquement le moteur de suréchantillonnage matriciel à 300 DPI. Cette dichotomie architecturale assure un équilibre opérationnel optimal entre le confort de développement et l’exigence de qualité graphique finale.

7. Redimensionnement des architectures multi-panneaux complexes

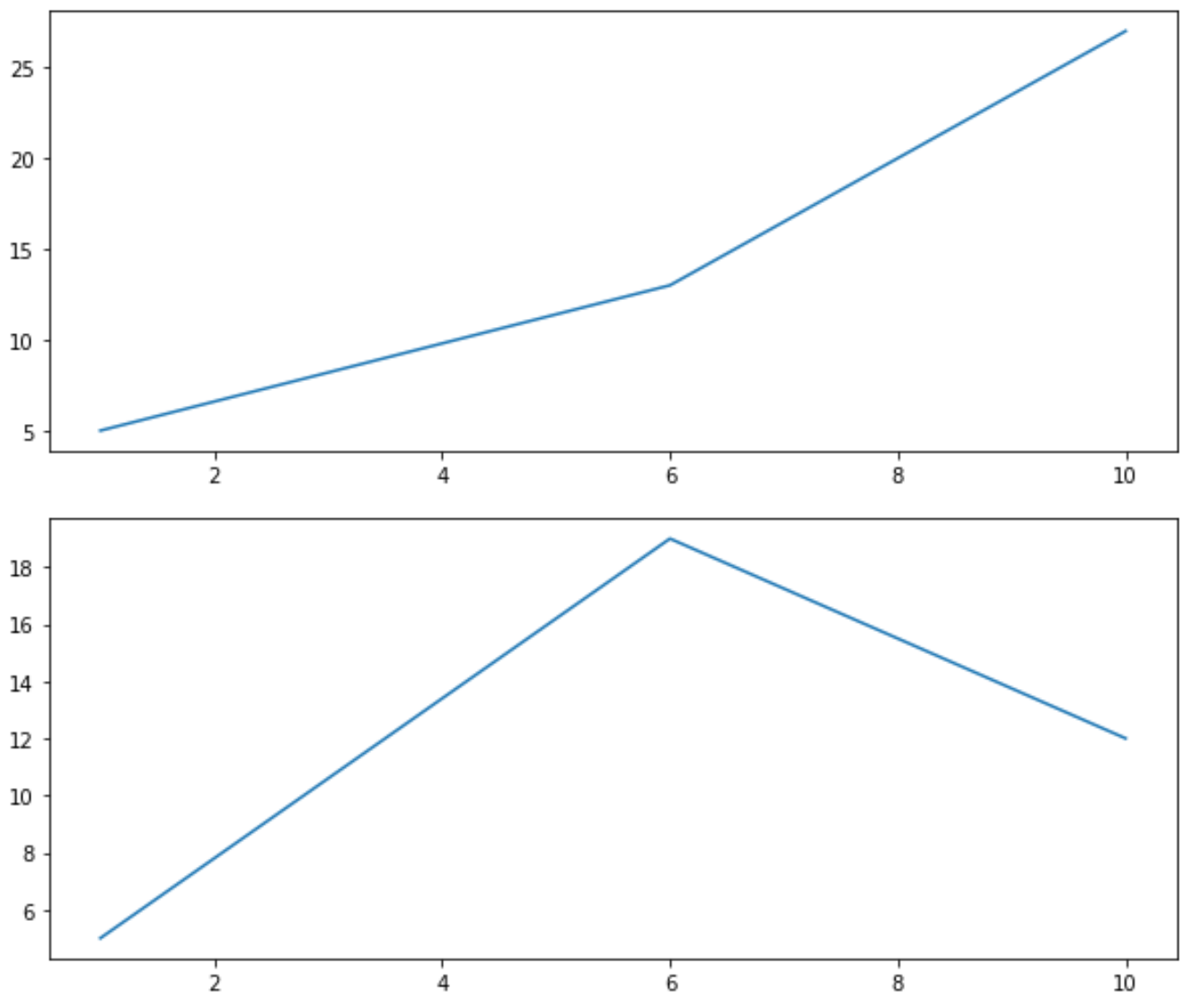

7.1 Calcul de taille pour grilles régulières subplots

L’analyse comparative de phénomènes multidimensionnels nécessite couramment l’orchestration de figures composées de multiples panneaux graphiques juxtaposés au sein d’une même figure. Dès lors que l’on passe d’un panneau unique à une matrice de n lignes et m colonnes de sous-graphiques, le maintien des dimensions par défaut de 6.4 par 4.8 pouces aboutit à un échec visuel total : chaque sous-graphique individuel se trouve comprimé dans une fraction minime de l’espace global, écrasant les graduations et rendant l’ensemble indéchiffrable.

L’établissement d’une grille multi-panneaux impose d’appliquer une règle de dimensionnement proportionnel fondée sur l’extrapolation linéaire de la surface utile unitaire. L’ingénieur doit d’abord déterminer les dimensions physiques idéales requises pour qu’un sous-graphique individuel communique clairement son message (par exemple, 4.0 pouces de largeur pour 3.5 pouces de hauteur), puis calculer dynamiquement les dimensions globales à assigner à la figure parente :

Largeur totale = Largeur unitaire du panneau × Nombre de colonnes
Hauteur totale = Hauteur unitaire du panneau × Nombre de lignes

L’implémentation algorithmique de cette mise à l’échelle pour une matrice de trois lignes et quatre colonnes de sous-tracés se structure selon la formulation suivante :

nb_lignes = 3
nb_colonnes = 4
largeur_base_panneau = 4.0
hauteur_base_panneau = 3.5

fig, axes = plt.subplots(
    nrows=nb_lignes,
    ncols=nb_colonnes,
    figsize=(largeur_base_panneau * nb_colonnes, hauteur_base_panneau * nb_lignes)
)

Un facteur d’ajustement structurel intervient lorsque l’on active le partage des échelles de mesure le long des axes, au moyen des arguments booléens sharex=True et sharey=True. Dans cette configuration géométrique, Matplotlib supprime automatiquement les étiquettes numériques et les marques de graduation intérieures devenues redondantes, ne conservant les libellés que sur la bordure gauche et sur la ligne inférieure de la matrice. Cette rationalisation spatiale libère une aire importante sur le canevas, permettant soit de réduire modérément la dimension globale figsize calculée, soit d’accroître la proportion interne allouée aux surfaces des tracés de données.

7.2 Intégration avancée avec GridSpec et SubplotSpec

Pour les architectures graphiques asymétriques où différents panneaux doivent présenter des emprises spatiales inégales — à l’instar d’une carte thermique principale bordée par des profils de densités marginales, ou d’une série temporelle étendue surmontant deux petits graphiques de distribution de variance — la méthode de partitionnement régulière de plt.subplots() s’avère insuffisante. L’infrastructure de mise en page avancée repose alors sur la classe matplotlib.gridspec.GridSpec.

Le gestionnaire GridSpec s’intègre directement à l’objet Figure redimensionné et autorise la spécification explicite des pondérations spatiales au moyen des arguments width_ratios et height_ratios :

import matplotlib.gridspec as gridspec

fig = plt.figure(figsize=(15.0, 9.0))
gs = gridspec.GridSpec(
    nrows=2,
    ncols=2,
    width_ratios=[3, 1],
    height_ratios=[1, 3]
)

ax_top_left = fig.add_subplot(gs[0, 0])
ax_top_right = fig.add_subplot(gs[0, 1])
ax_bottom_left = fig.add_subplot(gs[1, 0])
ax_bottom_right = fig.add_subplot(gs[1, 1])

Dans cet agencement, la première colonne de sous-graphiques occupe une proportion trois fois supérieure en largeur par rapport à la seconde colonne, tandis que la seconde rangée s’octroie une élévation triple en hauteur comparativement à la rangée sommitale. L’application préalable d’un figsize substantiel (15 par 9 pouces dans cet exemple) est une condition sine qua non pour que les sous-panneaux minoritaires conservent une lisibilité suffisante tout en permettant au panneau d’intérêt principal d’exprimer toute sa richesse dimensionnelle.

L’adjonction de barres d’échelle colorimétrique (colorbars) représente une source fréquente de désalignement géométrique au sein de ces architectures asymétriques. L’insertion non contrôlée d’une barre de couleur via l’instruction standard fig.colorbar(im, ax=ax) emprunte un pourcentage d’espace fixe directement sur l’objet Axes parent, réduisant unilatéralement la largeur de ce dernier et détruisant la cohérence d’alignement avec les sous-graphiques adjacents. Pour préserver l’harmonie géométrique, il convient de réserver explicitement une cellule fine dédiée au sein de la grille GridSpec spécifiquement calibrée pour accueillir la barre de couleur (via l’argument cax), assurant ainsi un contrôle micrométrique complet sur l’occupation spatiale de chaque pixel de la figure.

8. Gestion des espacements et prévention des chevauchements

8.1 Mise en page automatique avec tight_layout

Lorsque la taille physique d’une figure est augmentée ou qu’une pluralité d’axes y est insérée, le positionnement géométrique par défaut des éléments textuels périphériques — titres scientifiques, dénominations dimensionnelles d’axes, annotations d’unités de mesure — engendre couramment des chevauchements ou des dépassements au-delà des bordures physiques du canevas. Pour résoudre de manière algorithmique cette congestion spatiale, Matplotlib propose le moteur d’optimisation automatisée tight_layout().

Le moteur tight_layout() exécute un algorithme d’évaluation des boîtes englobantes (bounding boxes). Lors de son invocation, il calcule l’encombrement spatial effectif maximal de l’ensemble des éléments typographiques attachés à chaque axe, compare ces étendues aux dimensions physiques totales définies par figsize, puis redistribue les marges interstitielles et les coordonnées limites des axes de façon à garantir qu’aucune étiquette ne vienne oblitérer un tracé voisin :

fig, axes = plt.subplots(2, 2, figsize=(12.0, 8.0))
# Instructions de tracé des données
fig.tight_layout(pad=1.5, w_pad=2.0, h_pad=2.0)

Le paramètre flottant pad régit l’espacement protecteur minimal préservé entre le périmètre extérieur de la figure et les éléments typographiques les plus périphériques, mesuré en fractions de la taille nominale de la police de caractères en vigueur. Les paramètres w_pad et h_pad permettent quant à eux d’ajuster spécifiquement la tolérance de sécurité entre sous-graphiques adjacents, respectivement selon l’axe horizontal et selon l’axe vertical.

Toutefois, bien qu’extrêmement efficace pour les agencements usuels, le module tight_layout() souffre de limites structurelles historiques. Son algorithme calcule les marges de manière statique après l’évaluation du positionnement des axes. Si le concepteur introduit des objets décoratifs non-standard, tels que des légendes globales positionnées manuellement via des coordonnées de figure absolues ou des barres d’échelle colorimétrique ancrées de manière asymétrique, tight_layout() ignore fréquemment l’encombrement de ces entités secondaires, résultant en des collisions visuelles résiduelles qui obligent l’utilisateur à recourir à des paradigmes d’ajustement plus contemporains.

8.2 Optimisation moderne avec constrained_layout

Pour pallier les insuffisances algorithmiques de tight_layout(), les équipes de développement de Matplotlib ont conçu un moteur d’agencement de seconde génération, entièrement refondu, baptisé constrained_layout. Contrairement à son prédécesseur qui procède par ajustement géométrique unilatéral en fin de pipeline, constrained_layout s’articule autour d’un véritable solveur de contraintes mathématiques interactif. Ce dernier évalue et réajuste dynamiquement la géométrie relative de chaque composant durant l’ensemble du cycle de construction de la figure.

L’activation de ce moteur moderne s’effectue dès la phase d’instanciation de la surface de tracé, au moyen d’un argument booléen dédié passé à la fonction créatrice :

fig, axes = plt.subplots(2, 2, figsize=(14.0, 8.0), layout='constrained')

Le mécanisme de constrained_layout présente une robustesse architecturale supérieure lorsqu’il s’agit de coordonner l’insertion de barres de couleur complexes, d’étiquettes de titres multi-lignes imposantes ou de légendes multi-colonnes ancrées à l’extérieur du périmètre des axes. Le solveur ajuste continuellement la surface allouée aux tracés de données de manière synchrone sur l’ensemble des panneaux de la figure, garantissant que tous les axes appartenant à une même colonne ou à une même rangée conservent un alignement spatial strict.

Il est crucial de noter que les deux moteurs tight_layout et constrained_layout reposent sur des fondations logiques rigoureusement mutuellement exclusives. L’invocation conjointe de ces deux fonctionnalités au sein d’une même séquence d’exécution déclenche l’émission d’un avertissement explicite de type UserWarning par le système et désactive automatiquement le solveur de contraintes pour revenir au mécanisme de marges conventionnel. L’adoption de layout='constrained' constitue désormais la recommandation technique officielle pour tout projet d’envergure initié sous les versions modernes de Matplotlib.

8.3 Ajustement micrométrique manuel via subplots_adjust

Dans les contextes d’édition scientifique de très haute exigence, tels que la finalisation d’un graphique destiné à la couverture d’un périodique ou l’incorporation d’annotations complexes dans un espace extrêmement contraint, les automatismes algorithmiques de tight_layout ou constrained_layout peuvent ne pas correspondre rigoureusement à l’intention de mise en scène de l’analyste. Matplotlib offre alors l’ultime niveau de contrôle géométrique via l’instruction d’ajustement manuel direct subplots_adjust().

Cette méthode permet de définir manuellement les positions normalisées des quatre frontières encadrant la zone des sous-graphiques, ainsi que les espacements relatifs horizontaux et verticaux entre les axes :

fig.subplots_adjust(
    left=0.08,
    right=0.95,
    bottom=0.10,
    top=0.92,
    wspace=0.25,
    hspace=0.30
)

La sémantique des arguments scalaires acceptés par subplots_adjust() s’établit selon les définitions canoniques suivantes :

  • left, bottom : Spécifient respectivement la coordonnée normalisée de la marge gauche et de la marge inférieure de la figure. Une valeur de 0.08 signifie que l’extrémité gauche du tracé démarre exactement à 8 % de la largeur totale du canevas physique défini par figsize.
  • right, top : Spécifient respectivement la borne d’arrêt de la marge droite et supérieure. Une coordonnée top=0.92 réserve une marge sommitale équivalant à 8 % de la hauteur physique totale, un espace spécifiquement exploité pour accueillir un titre hiérarchique complexe ou des annotations de sous-titres institutionnels.
  • wspace (width space) : Quantifie l’espacement horizontal interstitiel séparant deux sous-graphiques adjacents, exprimé sous la forme d’une fraction décimale de la largeur moyenne des axes.
  • hspace (height space) : Quantifie l’espacement vertical interstitiel entre deux sous-graphiques superposés, exprimé comme une fraction de la hauteur moyenne des axes.

La manipulation de ces paramètres micrométriques offre à l’ingénieur une maîtrise spatiale chirurgicale. Elle s’avère particulièrement précieuse lors de l’intégration de séries d’étiquettes d’ordonnées inhabituellement volumineuses — comme des dénominations de gènes ou des étiquettes de catégories sociologiques étendues — en permettant de dilater unilatéralement la marge gauche (par exemple en assignant left=0.22) sans altérer la position relative des frontières droites ou sommitales du canevas.

9. Adaptation dynamique de la taille selon les backends

9.1 Comportement des interfaces interactives (TkAgg, Qt5Agg)

L’implémentation physique des instructions de dimensionnement de Matplotlib est déléguée aux moteurs de rendu et d’interfaçage de bas niveau désignés sous le terme de backends. Lorsque Matplotlib est exécuté au sein d’un environnement applicatif de bureau standard, il sollicite un backend graphique interactif fondé sur des boîtes à outils GUI telles que Tkinter (backend TkAgg) ou Qt (backends Qt5Agg, Qt6Agg). Dans ce contexte, la dimension spécifiée par l’argument figsize ne régit pas seulement une matrice de pixels abstraite, mais pilote la géométrie physique de la fenêtre de haut niveau allouée par le gestionnaire de fenêtres du système d’exploitation.

Le backend interactif établit une liaison logicielle bidirectionnelle entre l’événement d’instanciation de la figure et la boucle d’événements (event loop) du système d’exploitation. Lorsque l’utilisateur manipule manuellement les bordures de la fenêtre graphique à l’aide de sa souris pour l’étirer ou la réduire, le gestionnaire de fenêtres émet un signal de redimensionnement de bas niveau capturé par la classe FigureCanvasBase. Celle-ci déclenche un événement interne spécifique, nommé resize_event, qui recalcule instantanément la matrice de projection de la figure :

def on_window_resize(event):
    print(f"Nouvelle géométrie : {event.width}px par {event.height}px")

cid = fig.canvas.mpl_connect('resize_event', on_window_resize)

Dans cette dynamique interactive, les proportions géométriques définies initialement par figsize sont réévaluées pour s’adapter au nouveau cadre spatial. Si le programmeur a configuré des contraintes d’aspect rigides (comme ax.set_aspect('equal')), le moteur graphique ajuste les marges vides périphériques tout en conservant l’isométrie du tracé. À l’inverse, si aucune contrainte d’aspect n’a été formalisée, les axes occupent l’intégralité de la nouvelle surface offerte par la fenêtre système redimensionnée, démontrant la plasticité dynamique de l’architecture de rendu événementielle de Matplotlib.

9.2 Spécificités des carnets Jupyter et de Google Colab

L’analyse interactive au sein des carnets électroniques scientifiques modernes — tels que Jupyter Notebook, JupyterLab et les infrastructures infonuagiques comme Google Colab — déploie un backend d’affichage spécialisé : le backend inline (géré par le paquet matplotlib_inline). Ce mode de fonctionnement altère fondamentalement l’interprétation perceptive des dimensions de la figure, car le tracé généré n’apparaît plus au sein d’une fenêtre système native dédiée, mais se trouve sérialisé sous la forme d’un élément d’image matriciel ou vectoriel incorporé directement dans le flux du Document Object Model (DOM) de l’interface de navigation web.

Dans ce contexte web, une incompréhension majeure émerge fréquemment : une augmentation substantielle du paramètre figsize (par exemple figsize=(18, 10)) n’entraîne pas nécessairement un agrandissement visuel visible du graphique à l’écran. La feuille de style CSS de l’interface Jupyter applique par défaut une contrainte d’encombrement spatial maximal limitant la largeur des balises d’images à 100 % de la largeur du conteneur de cellule (max-width: 100%). Par conséquent, accroître excessivement le paramètre figsize a pour conséquence paradoxale de comprimer optiquement la figure : pour faire tenir un tracé de 18 pouces dans la largeur fixe de la cellule de travail, le navigateur réduit l’échelle de rendu globale, ce qui a pour effet direct de rapetisser considérablement la taille apparente de toutes les polices de caractères et de rendre les étiquettes illisibles.

Pour contrer cet effet de compression et assurer une netteté cristalline sur les écrans à haute densité de pixels contemporains sans distordre l’échelle perçue, la stratégie optimale consiste à basculer la sérialisation interne du carnet vers le format vectoriel ou vers le mode de suréchantillonnage pour écrans haute définition. Cette modification de configuration s’opère au moyen des directives de contrôle du moteur de rendu en amont de toute instruction de tracé :

Pour forcer une résolution double adaptée aux écrans haute densité :
%config InlineBackend.figure_format = 'retina'

Ou, pour garantir une mise à l’échelle vectorielle infinie sans perte d’acuité typographique :
%config InlineBackend.figure_format = 'svg'

En activant le format de rendu vectoriel svg, le navigateur traite le tracé comme une structure de balises géométriques vectorielles réactives. La figure conserve une acuité typographique et une fidélité de ligne absolues, quelle que soit la largeur du conteneur de calcul ou le facteur de zoom numérique appliqué par l’analyste au sein de son navigateur web.

10. Protocoles de sauvegarde et d’exportation haute résolution

10.1 Paramétrage expert de la fonction savefig

L’étape de finalisation d’un graphique culmine lors de l’écriture physique du canevas sur un support de stockage persistant, opération gérée de manière universelle par la méthode savefig() de l’objet Figure. Il est fondamental de comprendre que l’exécution de savefig() déclenche un pipeline de rendu indépendant de celui exploité lors de l’affichage interactif à l’écran via plt.show(). Une figure présentant un agencement spatial satisfaisant au sein d’une fenêtre interactive peut se révéler gravement tronquée ou altérée lors de son écriture sur disque si les paramètres d’exportation ne sont pas minutieusement étalonnés.

L’instruction canonique experte conjugue la gestion dimensionnelle native avec des contrôles rigoureux de délimitation de la boîte englobante :

fig.savefig(
    'analyse_experimentale_hd.png',
    dpi=300,
    bbox_inches='tight',
    pad_inches=0.05,
    transparent=False,
    facecolor='white'
)

Le paramètre le plus déterminant de cette routine est sans conteste bbox_inches='tight'. Par défaut, la méthode savefig() exporte strictly le rectangle géométrique délimité par les dimensions physiques déclarées dans figsize. Si des éléments textuels imposants — tels qu’une légende latérale déployée au-delà du cadre d’axe ou des étiquettes d’abscisses pivotées de 90 degrés — débordent de ce rectangle géométrique primitif, ils sont impitoyablement cisaillés lors du processus de rastérisation finale.

L’application de bbox_inches='tight' ordonne au moteur de calcul de réévaluer dynamiquement l’ensemble des coordonnées géométriques occupées par tous les artistes graphiques (Artists), d’étendre virtuellement les frontières physiques du canevas pour englober la totalité des éléments périphériques, puis de tronquer les marges blanches excédentaires inutiles. Le paramètre complémentaire pad_inches=0.05 injecte une fine zone de respiration sécuritaire (ici équivalant à un vingtième de pouce) autour de la boîte englobante ainsi recalculée, empêchant que les empattements des polices de caractères périphériques ne viennent affleurer de manière abrupte la découpe extérieure de l’image finale.

10.2 Choix du format d’exportation en fonction de l’échelle

La pérennité de l’agrandissement d’une figure dépend intrinsèquement de la nature mathématique du format de sérialisation sélectionné lors de l’exportation. L’ingénieur doit arbitrer méthodologiquement entre les formats d’images matricielles (raster) et les formats de description graphique vectoriels :

Les formats matriciels — dominés par le format PNG (Portable Network Graphics) pour les applications scientifiques courantes et le TIFF (Tagged Image File Format) pour l’imprimerie médicale ou éditoriale lourde — reposent sur un échantillonnage discret figé à une résolution DPI spécifique. Si une image matricielle de 8 par 6 pouces est exportée à 300 DPI, elle offre une netteté optimale pour un affichage ou une impression jusqu’à ces dimensions strictes. En revanche, toute tentative d’agrandissement ultérieur (par exemple lors de l’intégration dans un poster scientifique de grande échelle) impose une interpolation de pixels destructrice, créant un crénelage visible et dégradant irrémédiablement la lisibilité du tracé.

À l’opposé, les formats vectoriels — incluant le PDF (Portable Document Format), le SVG (Scalable Vector Graphics) et l’EPS (Encapsulated PostScript) — n’enregistrent pas des pixels, mais des instructions géométriques déterministes (tracés de courbes de Bézier, segments de lignes, polygones et références de polices de caractères typographiques). Pour ces formats, la notion de DPI devient totalement superflue lors de la sauvegarde, car le moteur ne procède à aucun tramage matriciel :

fig.savefig('figure_vectorielle.pdf', format='pdf', bbox_inches='tight')

Une figure vectorielle sauvegardée à partir d’un paramètre figsize=(8, 6) peut être agrandie à une échelle monumentale de plusieurs mètres au sein d’une présentation publique sans subir la moindre perte d’intégrité visuelle : les contours des données demeurent infiniment nets et les caractères typographiques conservent l’exactitude parfaite de leurs glyphes d’origine. Néanmoins, une contrainte technique majeure subsiste dans les formats vectoriels : si le tracé comporte un nuage de points composé de millions d’individus, la conservation de chaque point sous forme d’objet géométrique distinct produit des fichiers vectoriels massifs pesant plusieurs centaines de mégaoctets, dont le rendu sature les logiciels de lecture de documents. Dans cette situation d’exception, une stratégie hybride est préconisée : rasteriser uniquement la couche des données denses au sein des axes via l’argument ax.scatter(..., rasterized=True), tout en conservant l’architecture globale, les axes et la typographie au format vectoriel lors de l’exportation PDF.

11. Diagnostics et résolution des anomalies de dimensionnement

11.1 Piège de l’écrasement de figure par appels multiples

L’un des écueils méthodologiques les plus destructeurs rencontrés dans l’utilisation de l’interface procédurale de pyplot réside dans le dysfonctionnement induit par la multiplication désordonnée des appels à plt.figure(). En raison du modèle de machine à états sous-jacent, l’invocation de cette fonction n’a pas pour effet de modifier les attributs géométriques de la figure active préexistante, mais instancie immédiatement un nouvel objet graphique distinct, qui usurpe le statut de figure courante au détriment de la précédente.

Considérons l’anomalie structurelle suivante, fréquemment observée dans des scripts d’analyse empiriques :

# Anti-patron algorithmique : initialisation implicite initiale
plt.plot(x, y, label="Spectre de résonance")
plt.title("Analyse spectrale brute")

# Tentative erronée d'agrandissement a posteriori
plt.figure(figsize=(14.0, 8.0))
plt.xlabel("Fréquence (GHz)")
plt.ylabel("Intensité relative")
plt.show()

Dans ce scénario d’exécution séquentielle, l’appel initial à plt.plot() constate l’absence de figure active au sein du gestionnaire d’affichage et instancie automatiquement une figure invisible dotée de la géométrie par défaut de 6.4 par 4.8 pouces. Les instructions de tracé et de titrage sont appliquées sur ce premier canevas. Lorsque l’interpréteur évalue la ligne plt.figure(figsize=(14.0, 8.0)), Matplotlib alloue une seconde figure — la figure numéro 2 — dotée des grandes dimensions requises. Les instructions subséquentes plt.xlabel() et plt.ylabel() sont alors assignées à cette seconde surface de tracé. Lors de l’évaluation finale de plt.show(), le système affiche deux fenêtres distinctes ou deux sorties tronquées : la première contenant les courbes de données sans étiquettes d’axes dans un format exigu, et la seconde présentant un canevas vide, ne comportant que des étiquettes orphelines.

Pour neutraliser rigoureusement ce piège logique, la discipline de séquençage impératif impose d’instancier explicitement la figure avant tout acte de tracé, ou d’exploiter le paradigme orienté objet qui élimine nativement cette ambiguïté d’adressage en liant formellement chaque action au descripteur de l’objet Axes cible.

11.2 Désynchronisation entre échelle du graphique et corps de police

Un phénomène visuel déconcertant se manifeste dès lors que l’utilisateur accroît significativement la valeur scalaire de figsize sans procéder aux ajustements compensatoires requis au sein du sous-système de composition typographique. Contrairement aux moteurs de Publication Assistée par Ordinateur (PAO) qui étirent proportionnellement le texte lors de la mise à l’échelle homothétique d’une image, Matplotlib traite la taille des polices de caractères comme une grandeur absolue indépendante de l’étendue du canevas, mesurée en points typographiques fixes (où 1 pt = 1/72 de pouce).

Par conséquent, si un analyste décide d’étendre la taille d’une figure de ses dimensions natives de 6.4 par 4.8 pouces vers un format monumental de 24.0 par 16.0 pouces afin d’y déployer un jeu de données hautement complexe, le corps des caractères typographiques — fixé par défaut à 10 points pour les étiquettes — conserve rigoureusement une hauteur physique de 10/72 de pouce (environ 3.5 millimètres). Projetée sur une surface graphique globale devenue presque quatre fois plus vaste, cette typographie subit un effet d’amenuisement perceptuel dramatique : les textes semblent microscopiques, perdus dans des marges gigantesques, et cessent d’être déchiffrables à une distance de lecture usuelle.

La résolution de cette désynchronisation d’échelle impose de recalibrer les dimensions relatives de l’ensemble de la hiérarchie textuelle proportionnellement à l’agrandissement du canevas physique. Cette harmonisation globale s’exécute avec une efficacité optimale en modifiant la clé centrale 'font.size' du dictionnaire de configuration, laquelle sert de pivot d’échelle à tous les autres composants typographiques :

# Étalonnage harmonieux pour un canevas de grand format
fig, ax = plt.subplots(figsize=(20.0, 12.0))

# Compensation typographique et géométrique proportionnelle
plt.rcParams.update({
    'font.size': 18,
    'axes.labelsize': 22,
    'axes.titlesize': 26,
    'xtick.labelsize': 16,
    'ytick.labelsize': 16,
    'lines.linewidth': 3.5,
    'lines.markersize': 10
})

Il est fondamental de constater que cette mise à niveau proportionnelle ne doit pas se limiter au seul texte : l’épaisseur physique des lignes de tracé (lines.linewidth) ainsi que le diamètre géométrique des marqueurs de dispersion (lines.markersize) doivent être impérativement amplifiés de concert. Faute de quoi, les données graphiques utiles sembleront s’effacer sous forme de filaments diaphanes au sein d’un espace géométrique démesurément vide, détruisant le rapport encre-données (data-to-ink ratio) théorisé par Edward Tufte.

11.3 Conflits entre styles préconfigurés et dimensions personnalisées

L’écosystème Matplotlib intègre un ensemble étendu de thèmes graphiques standardisés (accessibles via le sous-module matplotlib.style), tels que les feuilles de style 'seaborn-v0_8', 'ggplot', 'fivethirtyeight' ou 'bmh'. Ces profils de mise en forme appliquent d’un bloc des palettes de couleurs harmonieuses, des fonds de grille géométriques et des typographies sophistiquées. Toutefois, ces feuilles de style encapsulent également leurs propres directives relatives au paramètre figure.figsize.

Une anomalie opérationnelle fréquente survient lorsque l’instruction d’application du style global est positionnée après la définition personnalisée des dimensions de la figure au sein du script :

# Échec de dimensionnement : le style écrase les réglages utilisateur
plt.rcParams['figure.figsize'] = (16.0, 9.0)
plt.style.use('seaborn-v0_8-whitegrid')
# Le style réapplique silencieusement sa propre valeur de figsize par défaut (8.0, 5.5)

Dans ce cas de figure, l’appel à plt.style.use() recharge l’intégralité du dictionnaire de configuration du thème sélectionné, écrasant de manière silencieuse et autoritaire la personnalisation dimensionnelle établie à la ligne précédente. Pour prévenir ce conflit d’héritage de propriétés, l’ordre d’évaluation des instructions doit impérativement respecter la hiérarchie de précédence suivante :

  1. Chargement de la feuille de style globale via plt.style.use().
  2. Surécriture spécifique et ciblée des paramètres de configuration via plt.rcParams.update().
  3. Instanciation finale de la figure et application des méthodes orientées objet.

Lorsque des visualisations hétérogènes nécessitant des gabarits géométriques radicalement divergents doivent être produites au sein d’un même pipeline d’exécution, la technique la plus élégante et la plus sûre repose sur l’encapsulation structurelle au moyen d’un gestionnaire de contexte Python (context manager) :

with plt.style.context('seaborn-v0_8-paper'):
    fig, ax = plt.subplots(figsize=(6.5, 4.0))
    ax.plot(data_x, data_y)
    fig.savefig('figure_publication.png', dpi=300)

À l’intérieur de ce bloc délimité par l’instruction with, les paramètres stylistiques et les dimensions spécifiques s’appliquent de manière exclusive à la figure instanciée. Dès que le flux d’exécution franchit la ligne d’indentation terminale du bloc contextuel, Matplotlib restaure instantanément les valeurs globales préexistantes dans le dictionnaire rcParams, éliminant tout risque de pollution dimensionnelle collatérale vers les figures subséquentes.

12. Standards typographiques et dimensionnels selon les contextes de diffusion

12.1 Directives de dimensionnement pour les revues scientifiques

La transposition d’un tracé calculé dans Matplotlib vers un article soumis aux grands comités de lecture scientifique internationaux — tels que les publications d’Elsevier, de Nature Publishing Group, de l’American Association for the Advancement of Science (Science) ou de l’IEEE — obéit à des normes géométriques physiques extrêmement contraignantes. Ces institutions organisent la mise en page de leurs périodiques selon des grilles typographiques rigides à une, une et demie ou deux colonnes de texte.

Les chartes graphiques de référence prescrivent quasi universellement les dimensions physiques maximales suivantes :

  • Largeur simple colonne : Fixée rigoureusement entre 85 et 90 millimètres (soit environ 3.35 à 3.54 pouces). Ce format est dédié aux graphiques statistiques simples, tels que les régressions univariées ou les diagrammes en boîte élémentaires.
  • Largeur colonne intermédiaire (1.5 colonne) : Établie entre 120 et 140 millimètres (soit environ 4.72 à 5.51 pouces), ce format accueille les figures nécessitant le déploiement d’une légende textuelle latérale détaillée sans écraser la zone de tracé principale.
  • Largeur double colonne (pleine page) : Normée entre 170 et 180 millimètres (soit environ 6.69 à 7.08 pouces), ce format magistral constitue le cadre obligatoire pour les grilles multi-panneaux complexes, les alignements de profils génomiques ou les visualisations cartographiques globales.
  • Hauteur maximale admissible : Ne doit en aucun cas excéder 225 à 240 millimètres (8.85 à 9.45 pouces) afin de préserver l’espace éditorial requis pour la légende textuelle descriptive (caption) obligatoirement composée au-dessous du graphique par les typographes de la revue.

Le respect scrupuleux de ces dimensions dès l’environnement d’analyse Python conditionne la conformité typographique finale. Les revues scientifiques imposent que la taille physique absolue des polices de caractères au sein de l’illustration imprimée se situe strictement entre un seuil minimal de 6 points (corps minimal admissible pour les graduations et mentions légales) et un seuil maximal de 9 à 10 points (pour les titres et en-têtes d’axes). Si l’auteur conçoit son tracé dans une figure de 15 pouces de largeur avec une typographie de 10 points, puis que le compositeur de la revue réduit mécaniquement cette figure à 85 millimètres (3.35 pouces) pour la faire entrer dans une simple colonne, la typographie subira une réduction homothétique d’un facteur 4.5 : le texte descendra à un corps virtuel d’environ 2 points, devenant totalement invisible à l’œil nu et motivant le rejet technique immédiat du manuscrit par le comité de rédaction.

L’approche rigoureuse consiste donc à instancier la figure à ses dimensions d’impression définitives réelles au moyen des fonctions de conversion métrique, tout en configurant d’emblée la police de caractères à sa taille finale attendue :

# Tracé pour insertion exacte en simple colonne Nature/IEEE
fig, ax = plt.subplots(figsize=(mm_to_inches(89.0), mm_to_inches(65.0)))
ax.tick_params(labelsize=7)
ax.set_xlabel("Déformation uniaxiale (%)", fontsize=8)
ax.set_ylabel("Contrainte mécanique (MPa)", fontsize=8)

Grâce à cette calibration préventive déterministe, le fichier vectoriel ou matriciel haute résolution (300 à 600 DPI) s’insère à l’échelle 1:1 dans le gabarit d’édition du périodique sans subir la moindre mise à l’échelle secondaire, préservant avec une exactitude absolue la clarté des barres d’erreur, la visibilité des micropoints expérimentaux et l’intégrité de l’appareil textuel analytique.

12.2 Dimensions adaptées aux supports de communication orale

La communication scientifique lors de congrès internationaux, de soutenances de doctorat ou de séminaires institutionnels impose un paradigme spatial diamétralement opposé à celui de l’édition d’articles. Les figures ne sont plus décodées à une distance de lecture individuelle intime d’une trentaine de centimètres, mais sont projetées sur des écrans muraux haute définition ou imprimées sur des posters géants de format standardisé ISO A0 (841 par 1189 millimètres), destinés à être appréhendés par un auditoire situé à une distance de plusieurs mètres.

Pour les présentations assistées par ordinateur (diaporamas), l’espace de projection contemporain s’est universellement calé sur le ratio d’aspect panoramique 16:9 haute définition (1920 par 1080 pixels) ou ultra haute définition 4K (3840 par 2160 pixels). L’instanciation de figures sous Matplotlib gagne à épouser directement cette géométrie dynamique au travers de formats tels que :

fig, ax = plt.subplots(figsize=(16.0, 9.0), dpi=120)

Sur un tel canevas de présentation, la hiérarchie typographique doit être amplifiée de manière drastique afin de garantir le confort visuel du public au fond de l’amphithéâtre. Le corps de police minimal ne devrait jamais descendre sous le seuil critique des 18 à 20 points pour les graduations d’axes, et devrait s’élever entre 24 et 28 points pour les libellés de variables et les annotations majeures. Les épaisseurs de lignes de tracés doivent être corrélativement majorées (typiquement entre 3.0 et 5.0 points) afin de pallier la perte de contraste fréquente induite par les systèmes de vidéoprojection en salle éclairée.

Dans le cas spécifique de la préparation de figures destinées à un poster scientifique de grand format (A0 ou A1), la stratégie la plus pérenne réside dans l’exportation systématique au format vectoriel universel (PDF ou SVG). Si des contraintes techniques obligent néanmoins à exploiter un format matriciel (PNG), la surface physique du tracé doit être calibrée à la taille d’impression réelle envisagée sur le panneau d’affichage (par exemple 40 par 25 centimètres), couplée à une densité d’échantillonnage ne descendant pas sous les 300 DPI :

largeur_poster_pouces = cm_to_inches(40.0)
hauteur_poster_pouces = cm_to_inches(25.0)
fig, ax = plt.subplots(figsize=(largeur_poster_pouces, hauteur_poster_pouces), dpi=300)

Ce protocole assure que le rendu physique final sur le panneau d’exposition présentera des lignes continues parfaitement lisses, sans aucune trace d’artefacts d’interpolation ou de flou cinétique matriciel, véhiculant ainsi l’excellence, la rigueur et le professionnalisme de la démarche de recherche scientifique de l’équipe investigatrice.

Références

Citer cet article

memjavad (2026, septembre 4). Comment augmenter la taille d’un graphique dans Matplotlib. Base de données de psychologie en français. https://fr.arabpsychology.com/statistics/comment-augmenter-taille-graphique-matplotlib/
memjavad. “Comment augmenter la taille d’un graphique dans Matplotlib.” Base de données de psychologie en français, 4 septembre 2026, https://fr.arabpsychology.com/statistics/comment-augmenter-taille-graphique-matplotlib/.
memjavad. “Comment augmenter la taille d’un graphique dans Matplotlib.” Base de données de psychologie en français. septembre 4, 2026. https://fr.arabpsychology.com/statistics/comment-augmenter-taille-graphique-matplotlib/.
