Comment ajuster la position du titre dans Matplotlib

La visualisation de données scientifiques et techniques constitue le pont fondamental entre l’abstraction quantitative issue de l’expérimentation et l’analyse cognitive humaine. Dans cet écosystème, la bibliothèque Matplotlib s’est imposée depuis deux décennies comme le socle universel de l’imagerie computationnelle en langage Python. Toutefois, la production d’une figure destinée à l’évaluation par les pairs ou à une publication à fort impact ne dépend pas uniquement de la précision du tracé des coordonnées ou du choix d’une palette chromatique perceptuellement uniforme. L’architecture typographique et la disposition spatiale des métadonnées textuelles, au premier rang desquelles figure le titre, jouent un rôle déterminant dans la hiérarchisation des informations visuelles. Un titre mal positionné, tronqué par les marges de la toile graphique ou chevauchant les graduations de l’axe supérieur dégrade instantanément la crédibilité scientifique du document tout en augmentant la charge cognitive imposée à l’observateur.

L’agencement spatial au sein de Matplotlib repose sur un système sophistiqué de transformations de coordonnées, où la géométrie de la fenêtre de rendu s’articule avec les boîtes englobantes des différents composants graphiques. Alors que les utilisateurs novices s’en remettent généralement aux réglages automatiques de l’interface procédurale, la maîtrise rigoureuse de la disposition du titre exige une compréhension approfondie des mécanismes sous-jacents régissant les objets d’axes et de figures. Qu’il s’agisse de déplacer l’ancrage horizontal le long de la bordure supérieure, d’élever la ligne de base pour accueillir des étiquettes scientifiques complexes ou d’harmoniser un en-tête global au-dessus d’une matrice dense de sous-graphiques, l’ajustement millimétré de la position textuelle est une compétence indispensable pour tout analyste, chercheur ou ingénieur soucieux de rigueur éditoriale.

Ce traité exhaustif a pour vocation de disséquer l’intégralité des méthodologies, des paramètres et des systèmes de coordonnées permettant d’orchestrer le positionnement du titre dans Matplotlib. À travers une exploration méthodique allant des arguments syntaxiques élémentaires aux transformations géométriques affines avancées, cet article offre les clés théoriques et pratiques nécessaires pour concevoir des visualisations impeccables, conformes aux exigences les plus strictes de l’édition académique et professionnelle.

1. Introduction à la hiérarchie visuelle et au positionnement des titres dans Matplotlib

La composition d’un graphique scientifique répond à des impératifs stricts de communication visuelle où chaque millimètre carré d’espace disponible doit justifier sa fonction sémantique. Le titre n’est pas un simple ornement périphérique ; il constitue la clé de voûte de l’ancrage contextuel, guidant immédiatement l’interprétation des données tracées en établissant la nature des variables, les conditions expérimentales ou la conclusion principale d’une observation empirique.

1.1 Rôle du titre dans la clarté sémiotique des graphiques scientifiques

Dans le cadre théorique défini par la sémiologie graphique, l’efficacité d’un support visuel repose sur la vitesse et la fidélité avec lesquelles le système perceptif humain extrait des relations invariantes, des tendances et des singularités au sein d’un ensemble de mesures. Le titre assume à cet égard une fonction cognitive primordiale : il fournit l’hypothèse de lecture qui permet au cerveau d’orienter sélectivement son attention vers les signaux critiques de la visualisation. Lorsque l’énoncé textuel est placé de manière ambiguë ou flottante, le lecteur subit un temps de latence interprétatif accru, contraint d’effectuer des allers-retours oculaires saccadés entre la légende, les graduations des axes et la zone d’étiquetage.

L’alignement spatial du titre agit comme un vecteur directeur de la trajectoire du regard. Dans la tradition typographique académique occidentale, l’attention visuelle balaye naturellement les compositions graphiques selon un schéma en Z ou en F, débutant invariablement dans le quadrant supérieur gauche. Un alignement délibéré et stable du titre sur ce point d’entrée préférentiel permet d’établir immédiatement le contrat sémiotique avant que l’œil n’aborde les courbes ou les nuages de points. À l’inverse, une disposition inadéquate perturbe la construction de la hiérarchie des formes et peut conduire à une mauvaise interprétation des amplitudes ou à une confusion entre plusieurs sous-ensembles de données juxtaposés.

En outre, le respect scrupuleux des conventions de positionnement garantit l’intégrité formelle des articles scientifiques soumis aux revues de premier rang. Les comités de lecture et les directeurs artistiques des publications internationales sanctionnent fréquemment les graphiques dont les titres empiètent sur les marges obligatoires ou interfèrent avec les cartouches de notation mathématique. Un positionnement contrôlé, prévisible et reproductible du texte d’en-tête ne relève donc pas d’une coquetterie stylistique, mais constitue une condition impérative de transmission et de validation du savoir scientifique.

1.2 Architecture interne du titre dans l’écosystème Matplotlib

Pour appréhender les mécanismes d’ajustement du titre, il convient de plonger au cœur de l’architecture logicielle de Matplotlib, structurée selon une arborescence d’objets fortement hiérarchisée. Au sommet de cette pyramide réside l’objet Figure, qui matérialise l’espace canevas total, incluant les marges externes, les zones de dessin et les éléments décoratifs globaux. À l’intérieur de cette toile s’inscrivent un ou plusieurs conteneurs fondamentaux désignés sous le terme d’Axes. L’axe ne se limite pas à une simple paire de segments gradués ; il représente l’espace mathématique multidimensionnel complet dans lequel les données sont projetées, cartographiées et délimitées par une boîte englobante.

Le titre associé à un conteneur d’axes n’est pas une simple chaîne de caractères rendue de manière statique, mais une instance vivante de la classe matplotlib.text.Text. Cette entité hérite de la classe matplotlib.artist.Artist, ce qui lui confère toutes les propriétés d’un élément graphique interactif : elle possède son propre repère d’ancrage, un moteur de calcul de boîte englobante, des attributs de police vectorielle et un gestionnaire de transformations affines. Lorsque l’utilisateur invoque une directive de titrage, Matplotlib ne réalise pas un marquage immédiat sur une grille de pixels ; il instancie un nœud textuel au sein du graphe de scène de l’objet d’axes considéré.

Le cycle de rendu se déroule ensuite selon un pipeline en deux phases distinctes. Durant la phase de configuration déclarative, les attributs géométriques et typographiques sont associés à l’instance textuelle. Lors de la phase de rastérisation finale ou d’exportation vectorielle, le moteur d’affichage calcule les coordonnées absolues du titre en résolvant les équations de transformation qui lient l’espace de coordonnées relatif de l’axe à l’espace physique en points ou en pixels de la toile de sortie. Ce découplage structurel explique pourquoi la position apparente d’un titre peut varier subtilement si les dimensions du canevas sont altérées avant le déclenchement effectif de la routine de traçage.

1.3 Configuration par défaut et limitations esthétiques initiales

Par défaut, l’environnement Matplotlib applique une politique de positionnement conventionnelle conçue pour répondre aux cas d’usage les plus simples. Le titre d’un axe est automatiquement centré horizontalement par rapport à la largeur totale de la boîte englobante délimitée par les épines graphiques, tandis que sa ligne de base verticale est décalée d’une marge constante au-dessus de la ligne délimitant le haut du cadre. Cette approche standardisée assure une symétrie géométrique immédiate qui convient parfaitement aux visualisations isolées comportant peu d’annotations textuelles annexes.

Cependant, cette configuration naïve révèle rapidement ses limites dès que la densité d’information graphique s’élève. Dans les représentations scientifiques complexes, l’axe supérieur est fréquemment mobilisé pour accueillir des graduations secondaires, des étiquettes d’échelles logarithmiques ou des notations en puissances de dix associées au multiplicateur d’échelle globale. Dans de telles conditions, le titre centré par défaut entre invariablement en collision mécanique avec ces glyphes, provoquant un enchevêtrement illisible d’encre numérique. De surcroît, l’espacement vertical par défaut s’avère souvent trop resserré face à des représentations utilisant des bordures épaisses ou des contours accentués.

La nécessité de recourir à des paramètres d’ajustement explicites devient alors incontournable. L’absence d’intervention programmatique de l’auteur produit des figures qui semblent étriquées, déséquilibrées ou tronquées au niveau des capitales d’imprimerie et des exposants mathématiques. Pour transcender ces contraintes esthétiques et fonctionnelles de base, Matplotlib met à disposition une panoplie d’interfaces de réglage dont la maîtrise méthodique conditionne l’obtention d’un rendu graphique répondant aux critères des standards éditoriaux internationaux.

2. L’argument ‘loc’ : Alignement catégoriel standardisé

La méthode la plus immédiate et intuitive pour rompre avec le centrage systématique consiste à exploiter l’argument catégoriel dédié à l’orientation horizontale. Ce mécanisme abstrait les calculs trigonométriques et géométriques sous-jacents en offrant un jeu de positions sémantiques prédéfinies qui s’adaptent instantanément à la boîte englobante des tracés.

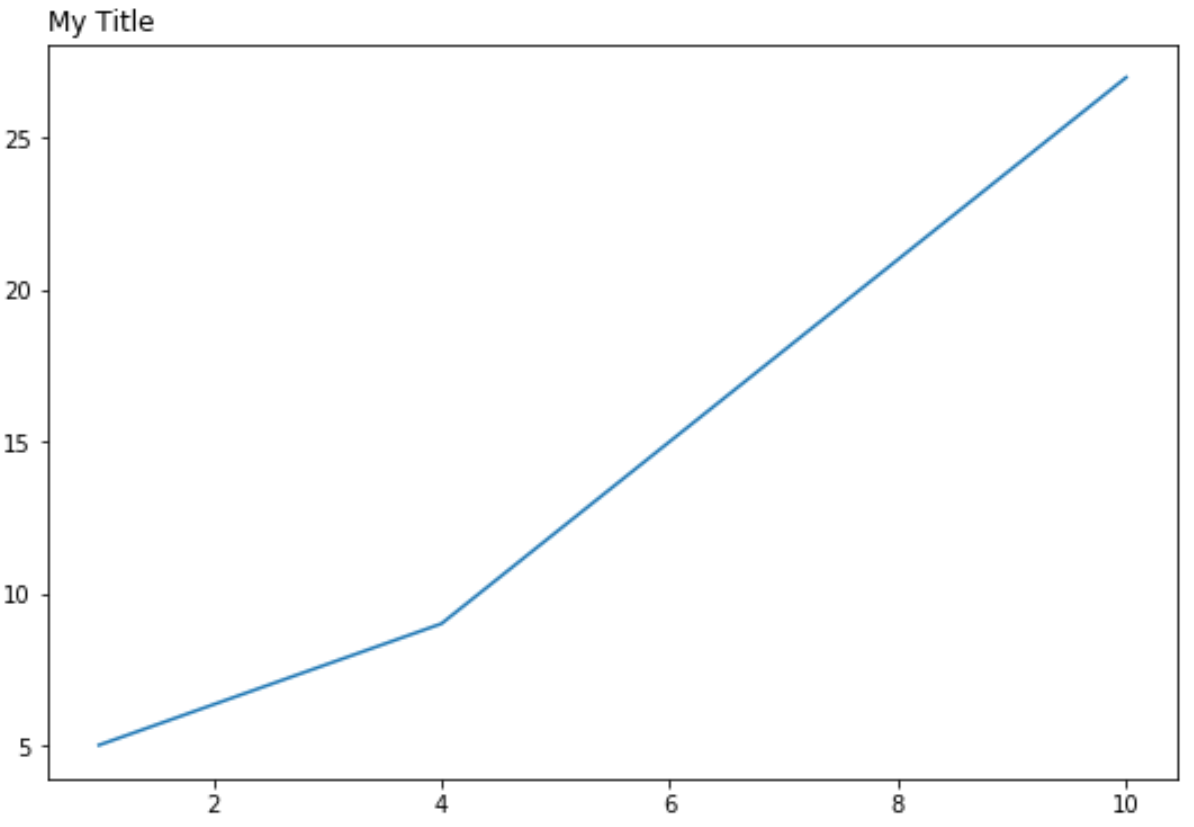

2.1 Fonctionnement syntaxique de plt.title avec le paramètre loc

Au niveau de l’interface procédurale stateful fournie par le module pyplot, la fonction générale d’attribution du titre admet une signature richement paramétrée dans laquelle figure le mot-clé loc. La déclaration formelle de cet argument accepte une typologie restreinte mais rigoureuse de valeurs textuelles sous forme de chaînes de caractères : ‘left’, ‘center’ et ‘right’. Lorsque ce paramètre est omis, la valeur par défaut est explicitement héritée de la feuille de style globale active, laquelle pointe conventionnellement vers l’alignement central.

Sur le plan mécanique interne, la transmission de l’une de ces trois chaînes de caractères déclenche une reconfiguration automatique du point d’attache horizontal de l’objet textuel sur la bordure supérieure de l’espace graphique. L’attribution de la chaîne ‘left’ force l’abscisse de référence du texte à coïncider exactement avec l’abscisse de l’épine verticale gauche de l’axe, tout en basculant simultanément la propriété d’alignement horizontal du bloc de texte sur son propre bord gauche. Cette synchronisation bidirectionnelle garantit que le texte démarre précisément à l’aplomb de la limite extérieure des données sans exiger le moindre calcul manuel de coordonnées.

Inversement, le passage de la valeur ‘right’ modifie la double référence : l’abscisse d’ancrage est instantanément téléportée sur la coordonnée de l’épine droite du conteneur d’axes, et l’alignement horizontal typographique bascule sur son extrémité droite. Ainsi, quelle que soit la longueur de la chaîne de caractères assignée au titre ou la taille des caractères typographiques choisis, le texte s’étend vers la gauche à partir du bord droit, prévenant ainsi tout risque de débordement incontrôlé au-delà de la périphérie de la boîte des données tracées.

2.2 Comparaison empirique des alignements prédéfinis

L’observation analytique des trois modes de l’argument loc met en lumière des propriétés visuelles distinctes qui doivent guider le choix éditorial de l’expérimentateur. L’alignement à gauche confère à la visualisation une silhouette résolument moderne, largement adoptée par les revues de vulgarisation de haut niveau et les cabinets d’analyse statistique comme l’illustre la tradition visuelle d’Edward Tufte. Cet ancrage offre l’immense avantage structurel d’aligner optiquement le titre avec les valeurs textuelles de l’axe vertical des ordonnées, instaurant ainsi un couloir vertical de lecture limpide qui guide le regard depuis l’énoncé de la question jusqu’à la racine des ordonnées.

L’alignement central conventionnel, bien que mathématiquement équilibré par rapport aux bornes extrêmes de l’axe des abscisses, souffre d’un défaut récurrent dans les mises en page complexes : il crée une tension visuelle avec les légendes asymétriques et disperse le regard lorsque plusieurs figures de largeurs variables sont empilées dans un même article. Il conserve néanmoins une pertinence indiscutable pour les diagrammes polaires, les représentations en radar ou les distributions statistiques unimodales hautement symétriques où l’harmonie du graphe repose précisément sur la résonance du point médian.

Le positionnement à droite, quant à lui, répond à des cas d’usage beaucoup plus spécialisés mais essentiels dans la production de tableaux de bord industriels ou de séries chronologiques financières. Placer le titre à droite permet d’adosser le texte aux valeurs les plus récentes d’un flux temporel qui progresse de gauche à droite. Cette configuration s’avère également idéale pour afficher des métadonnées secondaires d’exécution, telles que des horodatages, des numéros de révision de modèle ou des intervalles de confiance récapitulatifs, sans jamais encombrer l’espace gauche traditionnellement réservé aux identifiants nominatifs des variables physiques.

2.3 Impact perceptif et ergonomique de l’alignement horizontal conventionnel

L’efficacité perceptive d’une planche scientifique est intimement corrélée à l’effort d’accommodation requis pour appréhender la disposition de ses éléments d’encadrement. L’utilisation systématique de l’alignement à gauche par le paramètre loc=’left’ capitalise sur les automatismes psychologiques de la lecture linéaire. En réduisant l’amplitude des mouvements saccadiques nécessaires pour identifier l’amorce du graphique, cette disposition permet au chercheur d’assimiler plus promptement les échelles de référence. La charge cognitive extrinsèque s’en trouve notablement allégée, libérant des ressources attentionnelles pour l’interprétation des phénomènes multivariés complexes.

Cette considération ergonomique devient cruciale lors de l’agencement de figures juxtaposées au sein d’une planche comparative. Lorsque plusieurs sous-graphiques partagent le même axe vertical mais affichent des titres centrés de longueurs disparates, les centres optiques des textes oscillent irrégulièrement le long de la planche. Cette discontinuité horizontale engendre une fatigue visuelle mesurable lors d’analyses comparatives prolongées. À l’opposé, l’ancrage systématique à gauche stabilise l’ensemble de la composition le long d’une règle directrice unique, conférant à la planche une structure architecturale cohérente et reposante pour l’esprit.

Néanmoins, l’argument catégoriel loc souffre d’une rigidité consubstantielle : il interdit tout ajustement intermédiaire ou décalage infinitésimal. Il ne permet pas, par exemple, de positionner un titre à exactement un tiers de la largeur du graphique, ni d’aligner un sous-titre sur une graduation spécifique d’un axe logarithmique. Face à des contraintes de mise en page hautement individualisées, la bascule vers un paradigme de coordonnées continues s’impose comme une nécessité géométrique inéluctable.

3. Le positionnement bidimensionnel précis via les coordonnées (x, y)

Pour s’affranchir des limitations intrinsèques des ancrages textuels prédéfinis, Matplotlib intègre un mécanisme de positionnement absolu et relatif reposant sur la spécification directe d’un couple de coordonnées cartésiennes. Ce paradigme offre une liberté totale dans la manipulation spatiale du texte au-dessus, autour ou à l’intérieur de l’espace de données délimité.

3.1 Définition du système de coordonnées normalisé des axes

Le contrôle chirurgical du titre via les arguments x et y repose sur l’utilisation fondamentale du système de coordonnées normalisé des axes, formalisé dans le moteur graphique sous l’appellation d’espace transAxes. Dans ce repère géométrique affin, l’espace bidimensionnel du conteneur d’axes est abstrait sous la forme d’un carré unitaire borné entre les valeurs 0.0 et 1.0, indépendamment du ratio d’aspect physique de l’image ou de la plage numérique des données observables.

L’origine mathématique de ce système, repérée par le doublet (0, 0), est rigoureusement ancrée sur le coin inférieur gauche délimité par l’intersection des épines inférieure et gauche de l’axe. À l’extrémité diamétralement opposée, les coordonnées (1, 1) définissent le sommet supérieur droit de la boîte de traçage. Toute coordonnée intermédiaire s’exprime comme une fraction continue de la dimension totale : une abscisse de 0.5 désigne ainsi le milieu géométrique exact de la portée horizontale, tandis qu’une ordonnée de 0.5 situe l’élément au barycentre vertical du graphe.

L’avantage prépondérant de ce repère normalisé réside dans son imperméabilité absolue vis-à-vis de l’échelle des données sous-jacentes. Que l’axe des ordonnées transcrive des tensions électriques infinitésimales exprimées en nanovolts ou des distances astronomiques étalées sur des années-lumière avec des échelles logarithmiques, la coordonnée relative transAxes demeure constante. Les valeurs numériques attribuées à x et y peuvent en outre franchir librement l’intervalle canonique [0, 1] : une valeur supérieure à 1.0 ou négative traduit une localisation située en dehors de la boîte de délimitation, ouvrant la voie à un positionnement extra-cadre entièrement paramétrable.

3.2 Translation verticale fine à l’aide de la coordonnée y

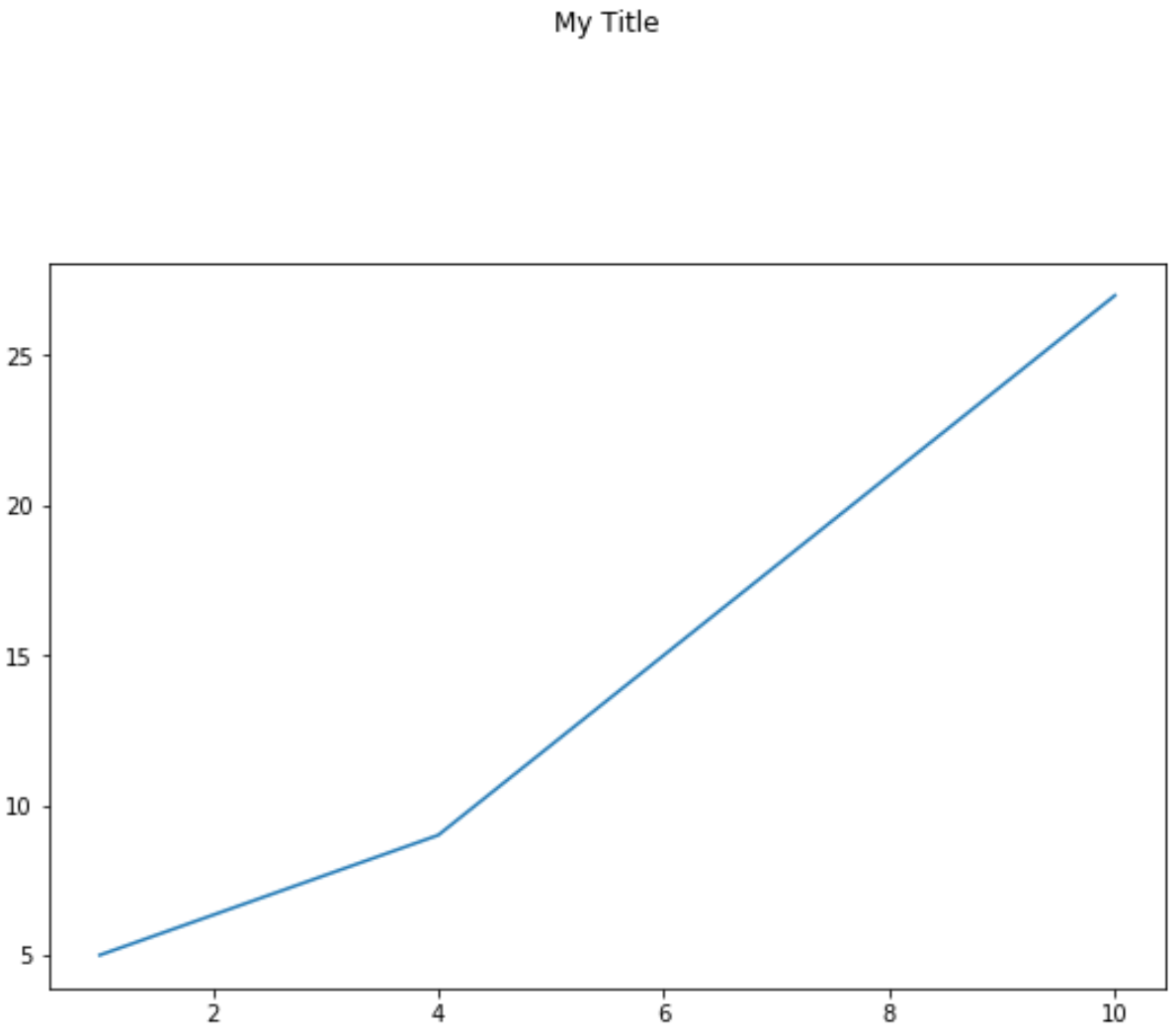

La modulation de l’ordonnée y constitue le levier préférentiel pour ajuster la distance verticale séparant le titre de l’arête supérieure de l’axe. Par convention implicite, lorsque le titre est déployé au-dessus du tracé, la valeur de y est initialisée à 1.0. Toutefois, si le texte est ancré sur sa ligne de base typographique à cette altitude exacte, les lettres descendantes comme le ‘p’, le ‘q’ ou le ‘y’ risquent d’entrer en contact direct avec le filet noir de l’épine graphique supérieure.

Pour aérer convenablement la composition et instaurer une marge de respiration visuelle adéquate, l’expérimentateur averti élève délibérément l’ordonnée dans une plage empirique généralement comprise entre 1.02 et 1.15. Une valeur telle que y=1.05 permet d’élever subtilement la phrase de titrage au-dessus des graduations mineures de l’axe supérieur, conférant au graphique un aspect aéré conforme aux règles de l’art typographique. En présence de multiplicateurs scientifiques en notation exponentielle positionnés au sommet de l’axe des ordonnées, rehausser y à des seuils oscillant entre 1.08 et 1.12 élimine toute superposition disgracieuse.

À l’inverse, l’attribution d’une coordonnée verticale inférieure à l’unité (par exemple y=0.92) autorise une immersion délibérée du titre à l’intérieur de la zone de données elle-même. Cette technique d’incrustation interne s’avère particulièrement judicieuse dans les visualisations compactes, les diagrammes en mosaïque ou les planches d’imagerie médicale où les marges externes doivent être réduites au strict minimum pour maximiser la surface dévolue au signal visuel. Il convient alors de veiller à ce que la région interne supérieure du tracé ne comporte aucun élément graphique dense susceptible de brouiller la lecture des caractères.

3.3 Décentrage horizontal personnalisé et gestion des débordements

L’exploitation de la variable d’abscisse x permet d’affiner l’assise latérale du titre avec une granularité continue inaccessible au simple paramètre catégoriel. Fixer explicitement x=0.0 ou x=1.0 permet de reproduire les alignements extrêmes, mais l’atout majeur réside dans la possibilité de choisir des positions asymétriques singulières. Par exemple, positionner un titre à x=0.05 permet de ménager un retrait d’alignement subtil par rapport à la bordure gauche, alignant ainsi harmonieusement le texte avec l’étiquette de graduation la plus basse de l’axe horizontal.

Cette liberté de placement horizontal requiert néanmoins une vigilance accrue quant à la gestion des collisions marginales et des phénomènes de troncature graphique. Contrairement aux éléments situés au centre, un texte positionné à proximité immédiate des bornes extrêmes avec des coordonnées mal compensées peut voir ses extrémités coupées lors de la conversion finale de l’image. Si l’utilisateur attribue une coordonnée x=1.05 pour déporter le titre vers l’extérieur droit sans adapter les boîtes d’encadrement globales du document, les derniers mots du titre disparaîtront hors de la matrice de rastérisation.

Pour prévenir ces avaries d’affichage lors de l’utilisation de coordonnées décentrées, il est indispensable de corréler l’ajustement de x avec la gestion dynamique de la géométrie de la figure globale. La planification de l’espacement latéral doit systématiquement anticiper la largeur physique totale occupée par la chaîne textuelle, ce qui impose d’aborder conjointement les règles régissant l’alignement typographique interne et le comportement des points pivots géométriques.

4. Interaction entre coordonnées (x, y) et alignement textuel typographique

Le positionnement numérique d’un bloc de texte ne prend tout son sens mathématique que si l’on explicite la relation géométrique reliant le point de coordonnées spécifié et la forme géométrique réelle du pavé de caractères. Dans Matplotlib, cette articulation s’opère par le biais des propriétés d’alignement horizontal et vertical.

4.1 Distinction critique entre point d’ancrage et boîte englobante

Pour maîtriser le rendu textuel avec exactitude, il est impératif de dissiper une confusion théorique fréquente : la coordonnée (x, y) fournie à la méthode de titrage ne dicte pas l’occupation spatiale globale du texte, mais identifie exclusivement la position d’un point géométrique invariant nommé point d’ancrage ou pivot. Autour de ce pivot immatériel s’articule la boîte englobante, désignée techniquement sous le nom de Bounding Box ou Bbox, qui encapsule l’intégralité des glyphes, des espaces et des marges typographiques internes.

La morphologie de la boîte englobante dépend intrinsèquement du contenu textuel, de la police de caractères sélectionnée, de la graisse appliquée et de la taille en points typographiques. En conséquence, si le point pivot est fixé à une abscisse relative de x=0.5, le texte peut se déployer intégralement à droite du point, intégralement à gauche, ou se répartir de manière équilibrée de part et d’autre de cette frontière imaginaire. La sélection non maîtrisée des ancres engendre des décalages imprévisibles dès que le libellé du titre est modifié dynamiquement lors de chaînes de traitement automatisées.

La stabilité du rendu dépend ainsi de la clarté avec laquelle l’opérateur articule ce point d’ancrage avec les directives typographiques d’alignement. Sans une déclaration explicite de la relation d’attache entre le pivot géométrique et la boîte englobante, Matplotlib applique des heuristiques de raccordement par défaut qui peuvent dévier significativement des intentions initiales de mise en page, tout particulièrement lors des changements d’orientation ou de redimensionnement de l’image.

4.2 Utilisation conjointe de ‘ha’ (horizontalalignment)

L’argument horizontalalignment, couramment abrégé en ha, régit la relation d’ancrage latéral entre le point de coordonnées x et la boîte englobante du titre. Il accepte trois opérateurs fondamentaux : ‘left’, ‘center’ et ‘right’. La signification mathématique de ces arguments est limpide :

• ha=’left’ : Le bord gauche de la boîte englobante est contraint de coïncider rigoureusement avec la coordonnée x. Par conséquent, l’ensemble du texte se développe vers la droite à partir du point d’ancrage.
• ha=’center’ : Le centre géométrique horizontal de la boîte englobante est aligné sur x. Le texte s’étend de façon parfaitement symétrique vers la gauche et vers la droite.
• ha=’right’ : Le bord droit de la boîte englobante vient s’adosser contre la coordonnée x, forçant la masse textuelle à se projeter exclusivement vers la gauche.

La conjonction vertueuse des coordonnées explicites et de l’argument ha permet de concevoir des scripts de visualisation d’une robustesse absolue. Considérons par exemple la volonté d’ancrer un titre strictement sur la marge gauche de l’espace graphique. Si l’on assigne x=0.0 tout en déclarant explicitement ha=’left’, on s’assure mathématiquement que même si le titre est ultérieurement remplacé par une formule textuelle beaucoup plus longue ou par une chaîne extraite d’une base de données imprévisible, l’amorce du titre demeurera inaltérable au pixel près au-dessus de l’épine gauche.

À l’opposé, si l’on assigne x=0.0 en omettant de spécifier ha (ou en laissant subsister la valeur ha=’center’ par inadvertance), la moitié occidentale du titre sera irrémédiablement projetée en dehors du canevas visible, provoquant une troncature mutilante lors de l’exportation. La spécification méthodique et simultanée du couple (x, ha) représente la règle d’or pour prévenir toute dérive géométrique dans le code de production.

4.3 Ajustement vertical avec ‘va’ (verticalalignment)

De manière rigoureusement analogue, l’argument verticalalignment (abrégé en va) orchestre la relation d’attache entre l’ordonnée y et la dimension verticale de la boîte englobante. Les valeurs admissibles pour cet opérateur incluent ‘top’, ‘center’, ‘bottom’ ainsi que la valeur typographique hautement spécialisée ‘baseline’.

L’argument ‘bottom’ contraint la limite inférieure absolue de la boîte englobante à reposer sur le niveau spécifié par y. Il convient de souligner que la limite inférieure de la boîte englobante englobe les jambages descendants des caractères. En revanche, l’argument ‘baseline’ aligne l’ordonnée y directement sur la ligne de base sur laquelle reposent les lettres capitales et le corps principal des minuscules (telles que ‘a’, ‘c’, ‘e’). Choisir va=’baseline’ garantit une uniformité d’assise optique parfaite lorsque l’on souhaite juxtaposer plusieurs mentions textuelles indépendantes sur une même hauteur horizontale, neutralisant l’effet de sautillement généré par la présence ou l’absence de lettres descendantes dans le libellé.

Lorsque l’on souhaite intégrer le titre à l’intérieur de la zone de tracé (avec y < 1.0), l’utilisation conjointe de va=’top’ s’avère particulièrement raffinée. En fixant par exemple y=0.98 et va=’top’, l’utilisateur s’assure que le sommet supérieur des plus hautes lettres capitales vient tangenter exactement une ligne située à deux pour cent sous la bordure haute du cadre. Cette approche mathématique supprime tout tâtonnement empirique et garantit une marge de dégagement interne constante quelle que soit la taille de la police de caractères mise en œuvre.

5. Positionnement orienté objet avec set_title dans l’API Axes

Bien que les routines de convenance du module pyplot facilitent les esquisses exploratoires rapides, le développement de visualisations rigoureuses, pérennes et intégrées à des architectures logicielles modulaires exige l’abandon de l’interface procédurale au profit de l’API orientée objet de Matplotlib.

5.1 Avantages méthodologiques de l’approche orientée objet

Le paradigme procédural basé sur pyplot repose sur la notion d’état implicite : chaque commande s’applique aveuglément à la figure ou à l’axe réputé « courant » dans la pile globale de la bibliothèque. Cette mécanique, calquée historiquement sur la syntaxe de MATLAB, présente des risques élevés d’effets de bord dès que l’architecture d’un projet gagne en complexité, notamment lors de l’imbrication de multiples sous-graphiques ou de l’exécution au sein de serveurs web multi-threadés.

À l’inverse, l’approche orientée objet traite chaque élément graphique comme une entité programmable autonome. Dans ce modèle, l’espace de dessin est matérialisé par une instance de la classe Axes, généralement instanciée via des fonctions génératrices telles que plt.subplots(). Le positionnement du titre ne s’opère plus via une directive globale, mais s’effectue par l’invocation ciblée de la méthode d’instance ax.set_title(). Cette encapsulation garantit une isolation contextuelle absolue : les propriétés typographiques et géométriques appliquées à un axe ne peuvent en aucun cas altérer l’état des axes voisins.

Cette rigueur méthodologique améliore drastiquement la maintenabilité du code source. Elle facilite l’application de principes de conception avancés, tels que la délégation de la mise en forme à des fonctions utilitaires pures qui reçoivent l’instance d’axe en argument et appliquent des transformations déterminées sans présupposer de l’état global du moteur de rendu. C’est le standard de développement incontournable pour toute production logicielle ou scientifique professionnelle.

5.2 Mise en œuvre des arguments dans ax.set_title()

La méthode d’instance set_title() encapsule l’intégralité des fonctionnalités de manipulation spatiale examinées précédemment, en admettant de surcroît des interactions sophistiquées entre ses arguments. Elle supporte simultanément le mot-clé d’alignement loc, les coordonnées cartésiennes explicites x et y, ainsi que les ancres typographiques ha et va.

L’analyse de l’ordre de préséance interne au sein du code source de Matplotlib révèle un comportement élégant : lorsque les coordonnées x et y sont renseignées conjointement avec l’argument loc, les coordonnées numériques surchargent l’abscisse tout en conservant les automatismes d’alignement contextuels propres à la directive catégorielle, sauf si ha est lui-même spécifié avec une valeur contradictoire. Cette granularité permet de combiner la commodité sémantique de loc pour les préréglages d’ancrage avec des décalages micrométriques induits par l’injection de décalages numériques continus.

Un aspect architectural fondamental de ax.set_title() réside dans sa valeur de retour : la méthode renvoie systématiquement la référence directe vers l’objet Text qu’elle vient de configurer ou d’instancier. Cette caractéristique ouvre la voie à des manipulations programmatiques en aval de la chaîne d’exécution. Le développeur peut conserver cette référence dans une variable dédiée pour interroger ultérieurement la boîte englobante exacte via la méthode get_window_extent(), ou pour modifier dynamiquement les coordonnées à la volée en réaction à des événements interactifs capturés sur le canevas graphique.

5.3 Gestion programmatique de titres multiples sur un même axe

Une caractéristique méconnue mais extrêmement puissante de l’API Axes réside dans sa capacité à gérer simultanément plusieurs titres indépendants assignés à un unique conteneur graphique. Dans l’architecture interne de Matplotlib, un objet Axes ne possède pas un emplacement textuel unique pour son en-tête, mais maintient un dictionnaire interne de titres distincts associés aux différentes clés de l’argument loc.

Il est par conséquent parfaitement valide d’invoquer consécutivement ax.set_title() en modifiant l’ancrage horizontal afin de déployer une double, voire une triple annotation sur la crête d’un même graphique :

• Un premier appel paramétré avec loc=’left’ permet d’inscrire le titre principal de l’étude dans une typographie imposante et en graisse forte.
• Un second appel configuré avec loc=’right’ permet d’insérer simultanément, sur la même ligne d’horizon, une information contextuelle secondaire en style cursif ou en corps réduit, telle que la valeur d’un paramètre statistique ou la date de collecte des données.
• Un troisième appel utilisant loc=’center’ peut encore venir intercaler une métrique directionnelle ou un avertissement méthodologique au centre absolu.

Cette technique de composition modulaire élimine le recours fastidieux à des annotations manuelles complexes tout en garantissant un alignement vertical rigoureux entre les différents segments de texte. Les titres multiples ainsi déclarés partagent la même logique de décalage vertical par défaut, garantissant une cohérence visuelle parfaite sans risque de chevauchement mutuel, à condition que la somme de leurs largeurs n’excède pas la portée totale de la figure.

6. Gestion du titre global de figure (suptitle) et intégration spatiale

Lorsqu’une visualisation statistique se complexifie, elle se déploie fréquemment sous la forme d’un ensemble structuré regroupant plusieurs facettes ou graphiques complémentaires au sein d’une même planche. Dans ce contexte multi-panneaux, l’articulation entre le titre général d’orientation et les titres spécifiques de chaque sous-axe requiert un changement d’échelle géométrique.

6.1 Mécanismes de positionnement de figure.suptitle()

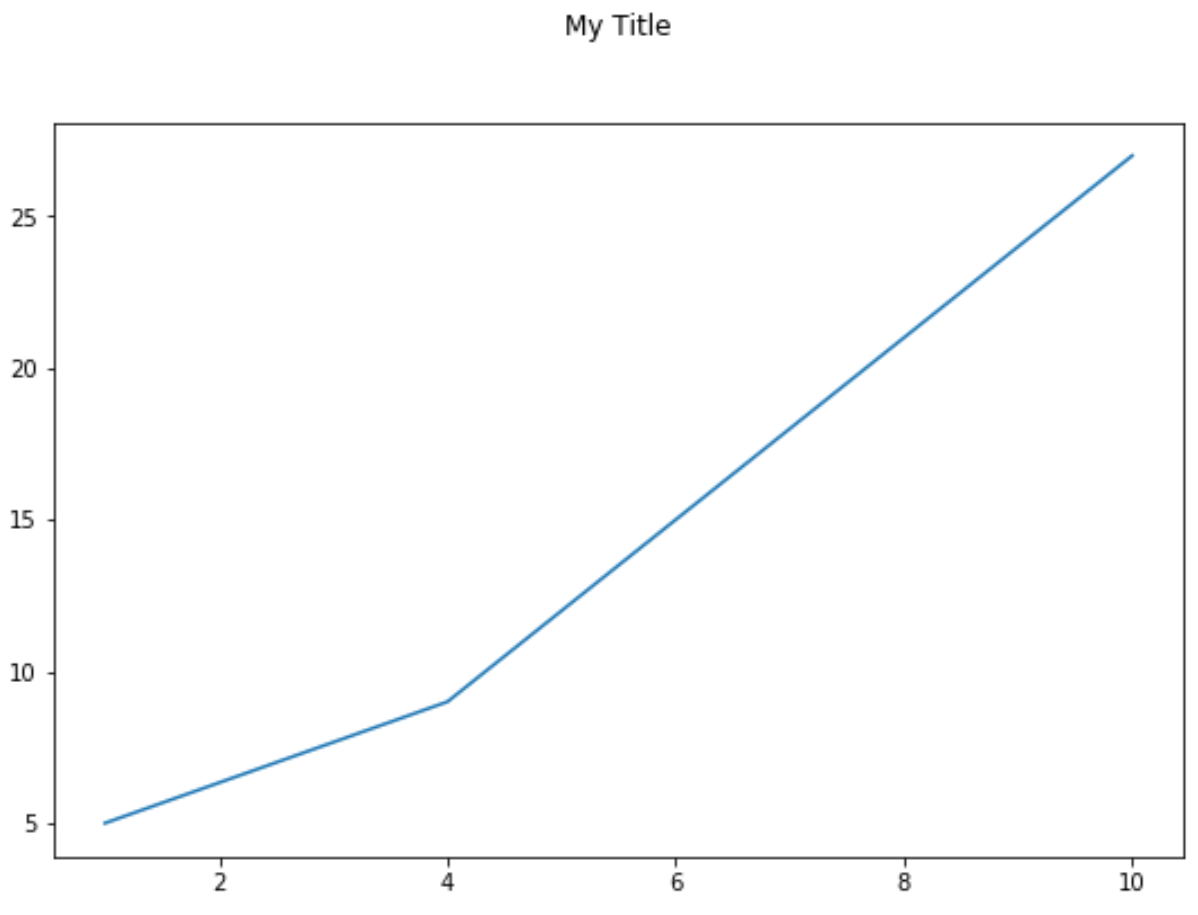

L’instruction figure.suptitle() (ou plt.suptitle() dans le paradigme procédural) introduit un élément textuel souverain qui surplombe la totalité de la composition visuelle. Contrairement aux titres d’axes asservis à l’espace normalisé transAxes d’un conteneur local, le super-titre opère exclusivement dans le système de coordonnées de la figure globale, désigné dans le moteur par le repère transFigure.

Dans ce repère macroscopique, l’origine (0, 0) coïncide avec le coin inférieur gauche extrême du canevas physique global (incluant l’intégralité des marges et zones vierges), tandis que le point (1, 1) en borne le sommet supérieur droit absolu. Par défaut, suptitle() se matérialise à une abscisse x=0.5 et une ordonnée conventionnelle initialisée à y=0.98, ce qui positionne le texte au centre horizontal parfait de la toile, légèrement en retrait de la bordure supérieure.

La distinction hiérarchique entre le titre de figure et les titres d’axes obéit à des règles typographiques classiques : le premier doit afficher un corps de caractère supérieur et un poids visuel prédominant afin d’asseoir le thème directeur de la recherche, tandis que les seconds jouent le rôle de sous-titres fonctionnels précisant les variables locales ou les sous-groupes expérimentaux. La maîtrise conjointe des arguments x et y au sein de suptitle() s’avère alors impérative pour calibrer l’équilibre spatial de l’ensemble.

6.2 Équilibrage vertical entre le suptitle et les titres d’axes

Le défi récurrent posé par l’adjonction d’un super-titre réside dans la gestion de la proximité spatiale avec les titres des sous-graphiques situés sur la rangée supérieure de la grille. Par défaut, si l’on ne redéfinit pas les bornes des axes, l’ordonnée standard y=0.98 du super-titre entre fréquemment en contact direct avec les titres d’axes dont le décalage naturel les propulse vers les altitudes avoisinant y=1.0 dans leur repère local.

Pour restaurer une respiration visuelle adéquate et éliminer toute interférence disruptive, l’analyste doit instaurer un différentiel d’altitude suffisant. Cela implique généralement d’ajuster manuellement l’ordonnée de suptitle() vers une valeur plus élevée (par exemple y=1.02 dans les contextes où les marges externes le permettent) ou, de manière plus rigoureuse, d’abaisser le plafond supérieur de la matrice de sous-graphiques pour creuser un intervalle protecteur entre les deux niveaux de titrage.

Ce calcul d’équilibrage vertical dépend étroitement de la taille physique globale de la figure, déclarée par le paramètre figsize en pouces. Sur un canevas de faible hauteur (par exemple 4 pouces de haut), un écart de 0.05 unité relative dans l’espace de la figure représente une distance physique en pixels deux fois moindre que sur une composition majestueuse de 10 pouces de hauteur. Il est donc indispensable d’évaluer le rendu spatial à l’échelle finale de publication pour valider la pertinence des coefficients de décalage vertical retenus.

6.3 Résolution des conflits d’espacement avec les marges de la fenêtre

Lors de l’exportation d’une figure sous forme de fichier vectoriel PDF ou d’image matricielle PNG haute résolution, les zones textuelles situées aux frontières extrêmes de la toile sont particulièrement vulnérables aux découpages intempestifs causés par les gestionnaires de fenêtres graphiques. Un super-titre paramétré trop près du bord supérieur avec une valeur telle que y=0.99 ou y=1.0 risque de voir le sommet de ses hampes de capitales et ses accents circonflexes purement et simplement escamotés.

Pour prévenir cette dégradation sans compromettre la compacité de la mise en page, il convient de synchroniser le positionnement du super-titre avec les paramètres d’encadrement structurel de la figure. L’application d’un ancrage vertical strict via l’argument va=’top’ ou va=’bottom’ permet de formaliser sans ambiguïté le sens d’expansion de la boîte englobante. Si l’on fixe y=0.98 associé à va=’top’, le sommet des caractères ne dépassera jamais cette limite de sécurité, garantissant une marge inviolable de deux pour cent d’espace blanc sous le bord supérieur de l’image.

La symétrie globale requiert également de vérifier le centrage horizontal. Bien que la valeur par défaut x=0.5 paraisse incontestable, elle centre le texte par rapport au conteneur de la figure totale, et non par rapport à la boîte englobante collective des données qui peut se trouver décalée vers la droite en raison de l’encombrement des étiquettes de l’axe vertical des ordonnées à gauche. Un ajustement fin de l’abscisse du super-titre, par exemple à x=0.55, permet parfois de rétablir un équilibre optique parfait en alignant le titre de figure sur le véritable centre visuel des graphiques utiles.

7. Optimisation du titre dans les grilles de sous-graphiques (Subplots)

L’articulation de grilles denses composées de dizaines de sous-graphiques représente le test ultime pour la robustesse d’une stratégie de titrage. L’interaction entre les moteurs d’agencement automatique et les titres d’axes individuels requiert une orchestration minutieuse des marges intérieures et extérieures.

7.1 Disposition des titres dans des grilles régulières et asymétriques

Dans une structure matricielle générée par plt.subplots(nrows, ncols), la règle fondamentale d’élégance éditoriale repose sur l’alignement absolu de la ligne d’horizon visuelle formée par les titres de chaque rangée. Cependant, lorsque les différents sous-graphiques accueillent des données hétérogènes induisant des échelles de graduation asymétriques, les boîtes englobantes des axes peuvent subir des micro-déformations susceptibles de désaligner les titres si ceux-ci sont positionnés de manière purement empirique.

Pour conjurer cette hétérogénéité, il est recommandé d’uniformiser rigoureusement les coordonnées de positionnement à travers une boucle d’itération programmatique systématique sur l’ensemble du tableau d’axes. En imposant des paramètres x, y, ha et va strictement identiques pour chaque cellule de la grille, on force le moteur de rendu à calquer les points d’ancrage sur des fractions identiques des boîtes de traçage. Si les axes possèdent des hauteurs géométriquement verrouillées, les titres s’alignent le long d’une ligne d’horizon irréprochable.

Dans les configurations asymétriques où des cellules de dimensions inégales sont agencées via des outils tels que GridSpec, la complexité s’accroît. Il devient alors opportun de moduler la taille de la typographie et le décalage vertical en fonction de l’importance relative de chaque panneau. Un panneau principal occupant une double colonne exigera un titre plus volumineux et plus élevé qu’un sous-panneau annexe de contrôle, illustrant la nécessité d’adapter le titrage à la hiérarchie thématique interne de la planche scientifique.

7.2 Coordination avec plt.tight_layout() et l’argument rect

L’utilitaire plt.tight_layout() est universellement mobilisé pour recalculer automatiquement les espacements entre sous-graphiques afin d’éviter que les étiquettes d’axes ne se superposent aux tracés adjacents. Toutefois, cet algorithme d’optimisation heuristique présente un angle mort notoire : dans sa configuration élémentaire, il ignore fréquemment la présence du super-titre suptitle(), ajustant la marge supérieure des sous-axes au ras de la bordure du canevas et provoquant une collision destructrice avec l’en-tête global.

Pour pallier cette défaillance algorithmique tout en conservant le bénéfice de l’ajustement automatique des espacements inter-axes, il est indispensable de faire usage de l’argument rect lors de l’invocation de l’optimiseur :

• L’argument rect accepte un quadruplet de coordonnées normalisées sous la forme [left, bottom, right, top] définissant la boîte rectangulaire exclusive au sein de laquelle l’algorithme a le droit de déployer les sous-axes.
• En renseignant explicitement une valeur telle que rect=[0, 0, 1, 0.93], l’utilisateur sanctuarise une bande continue de sept pour cent de la hauteur totale au sommet de la figure, totalement interdite d’accès aux sous-graphiques.
• L’algorithme organise alors harmonieusement les axes dans l’espace restant, tandis que le super-titre peut s’épanouir en toute quiétude dans la zone réservée supérieure sans craindre la moindre interférence spatiale.

Cette synergie entre tight_layout et le compartimentage via rect constitue l’une des techniques les plus fiables pour garantir la reproductibilité des mises en page scientifiques complexes, assurant un rendu immaculé quelles que soient les variations volumétriques des données lors des traitements par lots.

7.3 Utilisation de subplots_adjust pour un contrôle micrométrique

Lorsque la rigueur d’une charte graphique de publication refuse les approximations des algorithmes heuristiques, la méthode figure.subplots_adjust() offre un levier de commande direct et absolu sur la répartition spatiale de la planche. Cette fonction permet de paramétrer manuellement les six frontières géométriques fondamentales de la composition : left, right, bottom, top, wspace (espace horizontal inter-axes) et hspace (espace vertical inter-axes).

Dans ce cadre de contrôle micrométrique, la gestion du positionnement des titres s’opère selon une logique déterministe. En fixant délibérément la frontière top=0.88, le concepteur s’assure que la limite supérieure des axes ne dépassera jamais 88 % de la hauteur de la figure. Cet espace libéré de 12 % offre une amplitude parfaite pour disposer un super-titre magistral à y=0.95 tout en laissant subsister une marge d’isolement adéquate au-dessus des titres individuels des axes positionnés à leur coordonnée standard y=1.02.

Cette approche est particulièrement plébiscitée lors de la préparation de manuscrits destinés aux colonnes étroites des périodiques scientifiques internationaux (tels que le format double colonne de l’IEEE ou d’Elsevier). La capacité à verrouiller manuellement hspace permet d’éviter que les titres des graphiques de la rangée inférieure ne viennent heurter les étiquettes de l’axe horizontal de la rangée supérieure, assurant une régularité de cadence visuelle qui rehausse immédiatement le standing éditorial de la publication.

8. Utilisation du paramètre ‘pad’ pour le contrôle vertical adaptatif

Tandis que la coordonnée y s’exprime dans un système relatif normalisé, Matplotlib propose un mécanisme alternatif et complémentaire pour réguler la distance verticale du titre à travers le paramètre pad. Ce paramètre offre des propriétés géométriques remarquables indispensables à la stabilité des rendus multi-résolutions.

8.1 Définition et fonctionnement du paramètre pad

Le paramètre pad représente l’écartement physique délimitant la ligne de base du titre de la bordure supérieure de la boîte d’axes. Contrairement à la coordonnée continue sans dimension y, la valeur assignée à pad est strictement quantifiée en points typographiques réels, une unité physique canonique de l’imprimerie équivalant rigoureusement à 1/72 de pouce (soit environ 0,352 millimètre).

L’intérêt conceptuel de cette quantification en points réside dans son invariance d’échelle physique. Lorsque l’on déclare un espacement de pad=15, le moteur de rendu calcule le décalage spatial de manière à préserver une distance géométrique absolue constante de 15 points typographiques au-dessus du cadre, que la figure fasse l’objet d’un rendu à l’écran dans une fenêtre miniature ou qu’elle soit projetée sur un écran géant à ultra-haute résolution. La proportion relative du décollement textuel demeure ainsi optiquement fidèle aux exigences de l’œil humain.

Sur le plan architectural, pad opère comme une translation différentielle qui s’ajoute dynamiquement au positionnement calculé par les coordonnées de base. Par conséquent, il simplifie grandement l’élévation du texte sans contraindre l’utilisateur à recalculer les fractions décimales de y, constituant un moyen direct, robuste et intuitif de conférer du volume d’aération à la zone de titrage.

8.2 Comparaison technique : paramètre pad contre incrémentation de y

Le choix entre l’incrémentation de la coordonnée normalisée y et la modulation de l’écartement absolu pad découle de la nature du support de destination et de la variabilité du canevas graphique. Le tableau conceptuel suivant éclaire leurs disparités fonctionnelles fondamentales :

• Comportement face au redimensionnement (aspect ratio) : Une incrémentation de y (par exemple y=1.08) dépend étroitement de la hauteur totale de l’axe. Si la figure est étirée verticalement, la distance physique entre le titre et l’axe grandit proportionnellement, ce qui peut distendre exagérément la composition. À l’inverse, pad maintient une distance fixe invariable en points, préservant la compacité du bloc titre-axe indépendamment des déformations d’échelle imposées à la figure.
• Interaction avec les algorithmes d’agencement (constrained_layout) : Les moteurs d’agencement automatique interprètent nativement le paramètre pad comme une marge typographique de réserve lors du calcul des boîtes de contention. En revanche, une modification arbitraire de y est fréquemment interprétée comme une directive manuelle absolue qui entre en conflit avec les calculs d’évitement de collisions du solveur géométrique.
• Recommandation d’usage éditorial : Pour des figures scientifiques statiques dont les dimensions physiques finales sont rigoureusement arrêtées, l’usage de pad (avec des valeurs typiques comprises entre 10 et 25 points) est chaudement recommandé pour asseoir une identité visuelle stable et conforme aux standards de l’édition imprimée.

La robustesse de pad s’illustre avec éclat lors de la génération automatisée de rapports comportant des figures aux ratios d’aspect hétérogènes. En figeant pad=12 sur l’ensemble des figures d’un manuscrit, l’auteur s’assure d’une homogénéité typographique parfaite de l’interligne supérieur, un détail de finition que l’œil averti d’un relecteur académique perçoit immédiatement comme un gage de rigueur formelle.

8.3 Prévention des interférences avec les ticks et axes secondaires

L’utilité technique de pad atteint son paroxysme lorsque la boîte englobante de l’axe s’enrichit d’éléments graphiques annexes le long de sa crête supérieure. Le scénario classique réside dans l’activation des graduations supérieures (les top ticks) accompagnées de leurs étiquettes numériques respectives, indispensables par exemple pour comparer des unités thermiques en degrés Celsius et en Kelvins sur un même graphique.

Dans cette configuration, l’élévation standard du titre par défaut s’avère totalement insuffisante, le texte venant littéralement chevaucher les étiquettes chiffrées de l’échelle secondaire. En injectant un incrément substantiel au paramètre, tel que pad=30 ou pad=35, le bloc de titrage est automatiquement repoussé vers le haut d’une distance physique exactement calibrée pour laisser respirer l’intégralité du cartouche de graduation supérieure.

Une complexité similaire surgit lors de l’emploi d’axes jumeaux via la méthode ax.twiny(). Dans cette architecture, deux objets d’axes distincts partagent le même espace spatial mais possèdent des échelles d’abscisses indépendantes situées respectivement au bas et au sommet du graphique. L’attribution d’un titre à l’axe jumeau requiert une gestion concertée de pad pour dissocier clairement l’étiquette de l’axe secondaire du titre principal de la figure, garantissant que chaque niveau de lecture dispose d’une zone visuelle strictement délimitée.

9. Transformations de coordonnées avancées et systèmes de référence

Pour des cas d’application sophistiqués où le titre doit transcender les limites canoniques de l’axe ou de la figure, Matplotlib permet d’assigner explicitement des matrices de transformation géométrique personnalisées à l’élément textuel, déverrouillant des opportunités de composition graphique d’une souplesse illimitée.

9.1 Compréhension du paramètre transform appliqué au texte du titre

Chaque primitive textuelle au sein de l’arborescence Matplotlib possède une propriété transform qui spécifie le système d’équations affines utilisé pour projeter ses coordonnées abstraites en pixels réels sur le canevas de rendu. Par défaut, la méthode set_title() applique de manière invisible la transformation ax.transAxes, ce qui explique pourquoi l’intervalle [0, 1] régit son comportement standard.

Il est toutefois parfaitement loisible de rompre cette assignation par défaut en transmettant explicitement une autre matrice de transformation lors de la déclaration du titre. Si l’on injecte la transformation des données transform=ax.transData, le point d’ancrage (x, y) du titre cesse de se référer aux bornes géométriques du cadre pour s’arrimer directement aux unités physiques des données tracées. Cette manipulation inhabituelle transforme fonctionnellement le titre en une étiquette ancrée sur un événement expérimental spécifique, capable de suivre fidèlement les fluctuations d’un point remarquable même si les limites des axes sont modifiées ultérieurement.

À l’inverse, l’attribution de la transformation globale transform=fig.transFigure permet d’ancrer le titre d’un axe spécifique directement dans le repère de la figure d’ensemble tout en maintenant son appartenance logique à l’objet d’axe parent. Cette technique permet de créer des en-têtes qui ignorent totalement les marges et déformations internes de l’axe pour s’aligner rigoureusement sur les découpes périphériques de la toile extérieure.

9.2 Ancrage absolu par rapport à la bordure de la figure

Dans les environnements industriels de production graphique soumis à des chartes graphiques d’entreprise impératives, la position des éléments d’identification textuelle est fréquemment régie par des gabarits au millimètre près. Il peut être stipulé, par exemple, que le titre de tout document graphique doit débuter exactement à un demi-pouce du bord supérieur gauche du document, indépendamment de l’amplitude ou de la forme des courbes tracées en dessous.

L’utilisation de transformations combinées, telles que l’addition d’un décalage physique en points via l’objet matplotlib.transforms.offset_copy appliqué sur la figure, permet d’asservir le positionnement du titre à des repères immuables. L’opérateur s’affranchit alors totalement des déformations élastiques induites par l’apparition d’étiquettes de données volumineuses ou par la modification du ratio de cadrage des axes.

Cette approche garantit une standardisation esthétique absolue lors de la publication de séries de graphiques périodiques au sein de rapports d’activité ou de tableaux de bord financiers. Le titre se comporte alors comme un véritable cartouche d’en-tête vectoriel indépendant, assurant une parfaite imperméabilité face aux aléas de la morphologie interne des données visualisées.

9.3 Superposition dynamique et suivi d’annotations scientifiques

La flexibilité des systèmes de coordonnées ouvre la voie à des comportements de titrage adaptatifs dans les applications d’analyse exploratoire interactive. Il est possible, au sein d’une routine computationnelle, de coupler dynamiquement les coordonnées du titre aux descripteurs statistiques extraits en temps réel d’une distribution de données complexes.

À titre d’illustration, considérons un script automatisé d’analyse spectrale chargé d’identifier le pic de résonance principal d’un signal expérimental. En extrayant les coordonnées d’abscisse de cet extremum et en les convertissant dans l’espace normalisé de l’axe par la méthode inverse ax.transAxes.inverted().transform(), le programme peut ajuster automatiquement la coordonnée x du titre pour que celui-ci vienne se positionner exactement au-dessus du pic détecté, matérialisant ainsi visuellement le point d’intérêt sans nécessiter d’intervention humaine.

Cette symbiose entre analyse numérique et géométrie du titrage transforme le titre d’un simple réceptacle passif d’étiquetage en un indicateur graphique dynamique à part entière, capable de guider immédiatement l’attention du chercheur vers la singularité analytique prédominante du phénomène sous observation.

10. Rendu typographique, rotation et impact sur l’emprise spatiale

L’espace physique occupé par un titre ne se réduit pas à une boîte rectangulaire statique alignée sur l’horizontale. L’introduction de rotations angulaires ou la formulation d’équations mathématiques denses bouleverse la morphologie de la boîte englobante et exige des ajustements compensatoires rigoureux.

10.1 Effet de la rotation (‘rotation’) sur l’origine du positionnement

L’argument rotation permet d’appliquer une inclinaison angulaire arbitraire au texte du titre, quantifiée en degrés trigonométriques positifs (sens anti-horaire). Si cette fonctionnalité est traditionnellement mobilisée pour compacter les étiquettes de l’axe des abscisses, son application au titre principal permet d’élaborer des agencements graphiques novateurs ou d’adapter le tracé à des supports verticaux étroits.

Cependant, l’introduction d’une rotation altère profondément le comportement géométrique de la boîte englobante. Dès qu’un angle non nul est appliqué, le centre de gravité et les quatre coins du rectangle typographique subissent une transformation de rotation plane autour du point pivot défini par (x, y). En conséquence, les arguments d’alignement ha et va cessent de correspondre aux axes cartésiens horizontaux et verticaux purs du graphique, mais s’alignent désormais sur le système d’axes intrinsèque du bloc de texte incliné.

Pour préserver un alignement esthétique satisfaisant le long d’une bordure spécifique, l’expérimentateur doit modéliser la projection trigonométrique des arêtes de la boîte. Une rotation de 45 degrés sans adaptation minutieuse de ha et de va provoque généralement un déport disgracieux du texte qui semble flotter de manière désarticulée au-dessus de l’axe. La sélection rigoureuse d’ancres telles que ha=’left’ et va=’bottom’ devient alors déterminante pour verrouiller l’amorce du texte incliné contre le sommet du cadre graphique.

10.2 Prise en compte des expressions mathématiques complexes (LaTeX / mathtext)

La publication scientifique en physique, en mathématiques ou en ingénierie exige couramment l’insertion de formulations analytiques complexes au sein même du libellé du titre. Matplotlib excelle dans cette tâche grâce à son moteur typographique interne mathtext et à son interface de couplage transparent avec les distributions locales de LaTeX.

Toutefois, le rendu d’expressions comportant des fractions à double étage, des radicaux, des intégrales sommatoires ou des lettres grecques surmontées d’accents décuple la hauteur verticale effective de la boîte englobante par rapport à une chaîne de caractères latins standard. Si l’on conserve les réglages de décalage vertical par défaut, le basculement vers une formule mathématique volumineuse engendre fréquemment un écrasement des indices inférieurs contre l’arête de l’axe ou une collision des exposants supérieurs avec les marges du document.

Pour compenser cette asymétrie géométrique propre à l’écriture mathématique, il est indispensable de majorer substantiellement la valeur du paramètre y ou du paramètre pad. De surcroît, les polices mathématiques issues de Computer Modern présentent des décalages optiques distincts des polices sans serif couramment utilisées pour le titrage bureautique. Une compensation manuelle millimétrée est requise pour préserver un équilibre optique parfait, évitant que la formule ne paraisse artificiellement décalée vers le haut en raison de la présence d’une haute barre d’intégration.

10.3 Déplacement d’un titre pour former une étiquette marginale verticale

Dans certaines configurations éditoriales de très haute densité, telles que les cartes thermiques de corrélation génomique ou les matrices de covariance comportant des centaines de dimensions, l’espace situé au-dessus de l’axe supérieur est saturé par des dendrogrammes de classification hiérarchique. L’implantation conventionnelle d’un titre sommital devient alors matériellement impossible.

Une solution architecturale d’une redoutable efficacité consiste à déporter fonctionnellement le titre pour le métamorphoser en une étiquette marginale latérale. En combinant une rotation rigoureuse à 90 ou 270 degrés avec une translation de l’abscisse sur les flancs externes de la figure (par exemple à x=-0.15 ou x=1.05), le titre vient s’inscrire verticalement le long de l’épine de l’axe, parallèlement ou en opposition à l’étiquette traditionnelle des ordonnées.

Ce basculement marginal libère intégralement la dimension supérieure tout en garantissant une identification sans équivoque de la planche graphique. L’application d’un ancrage va=’center’ et ha=’center’ combiné à un calcul minutieux de la distance d’éloignement prévient tout télescopage avec les chiffres de graduation de l’axe vertical, incarnant une alternative esthétique élégante et fonctionnelle pour les représentations scientifiques surchargées.

11. Résolution des anomalies fréquentes et débogage du positionnement

La conception d’une figure sous Matplotlib est un processus itératif souvent ponctué de comportements d’affichage inattendus. Identifier la cause première d’une anomalie géométrique permet d’y remédier sans compromettre l’architecture globale du code de rendu.

11.1 Diagnostic des titres rognés lors de la sauvegarde avec savefig

L’anomalie la plus exaspérante et la plus couramment rencontrée par les utilisateurs de Matplotlib réside dans le « syndrome du titre tronqué » : la figure s’affiche impeccablement dans la fenêtre de visualisation interactive de l’environnement de développement, mais dès lors que l’instruction plt.savefig() est exécutée, le fichier image résultant apparaît amputé de la moitié supérieure de son titre.

Cette déconvenue s’explique par une disparité structurelle : la méthode d’affichage interactif alloue souvent des marges dynamiques généreuses au sein de l’interface graphique, tandis que savefig() applique par défaut un gabarit rigide calqué strictement sur les dimensions du canevas physique initial sans vérifier si les boîtes englobantes des textes périphériques dépassent des limites définies. Si le titre a été surélevé via un y ambitieux ou un pad volumineux, il franchit la frontière de rastérisation et est impitoyablement coupé.

Pour éliminer définitivement cette pathologie sans avoir à recalculer empiriquement toutes les coordonnées, deux correctifs fondamentaux doivent être intégrés systématiquement aux scripts d’exportation :

• L’argument bbox_inches=’tight’ passé au sein de savefig() force le moteur d’exportation à calculer l’enveloppe convexe englobant l’intégralité des artistes graphiques présents (y compris les titres déportés) et à redimensionner le canevas de sortie pour tout inclure sans aucune perte.
• L’adjonction de l’argument complémentaire pad_inches (par exemple pad_inches=0.1) permet de sanctuariser un liseré blanc sécuritaire tout autour de cette enveloppe recalculée, garantissant que les capitales du titre ne viendront pas buter contre la bordure physique du fichier image généré.

11.2 Interférence de constrained_layout avec les coordonnées manuelles

Introduit dans les versions modernes de Matplotlib pour succéder avantageusement à tight_layout, le moteur d’agencement sous contraintes désigné par l’option layout=’constrained’ repose sur un solveur mathématique de contraintes géométriques (basé sur l’algorithme Kiwi, une implémentation C++ du solveur linéaire Cassowary). Ce moteur ajuste automatiquement la disposition des axes en temps réel pour prévenir les collisions entre textes et graphiques.

Cependant, une incompréhension architecturale émerge fréquemment lorsque l’utilisateur tente de combiner ce moteur automatique avec des coordonnées manuelles arbitraires attribuées à x ou y dans set_title(). Le solveur de contraintes analyse la position du titre pour allouer l’espace nécessaire ; si l’utilisateur impose une coordonnée y=1.2 tout en maintenant le solveur actif, ce dernier va interpréter cette élévation comme une contrainte stricte et repousser violemment la bordure supérieure de la figure vers le bas pour accueillir le titre surélevé, créant une gigantesque zone de vide indésirable.

Pour maintenir une harmonie de fonctionnement, la directive est claire : en présence du mode constrained_layout, il convient d’éviter la manipulation manuelle agressive de l’ordonnée y et de privilégier exclusivement l’usage du paramètre pad. Le solveur de contraintes comprend nativement la sémantique de pad et l’intègre avec une fluidité remarquable dans son arbre d’équations géométriques, ajustant les marges avec une perfection millimétrique sans générer d’effets de distorsion aberrants.

11.3 Gestion des chevauchements entre titre, barres de couleur et légendes

L’insertion d’éléments périphériques volumineux tels qu’une barre de couleur (colorbar) ou une légende flottante déployée au sommet du tracé constitue une source fréquente d’interférences géométriques destructrices avec le titre de l’axe.

Lorsqu’une barre d’échelle colorimétrique verticale est adjointe à un axe via l’instruction fig.colorbar(im, ax=ax), elle ampute mécaniquement la largeur disponible de la boîte englobante de l’axe d’origine pour s’intercaler sur son flanc droit. Si le titre était initialement configuré avec un centrage standard, son point pivot horizontal se déplace vers la gauche pour demeurer au centre du nouvel axe compressé, créant un désalignement flagrant par rapport à la structure globale de la page. Pour y remédier, il devient judicieux de lier le titre à la figure entière ou de compenser manuellement son abscisse x pour englober visuellement la barre de couleur dans la portée du titre.

Concernant les légendes positionnées au-dessus du tracé (via l’instruction ax.legend(loc=’lower left’, bbox_to_anchor=(0, 1.02))), la collision avec un titre standard situé à la même altitude est immédiate. La résolution méthodique de ce conflit impose d’arbitrer spatialement : l’une des stratégies les plus élégantes consiste à aligner le titre principal à gauche avec loc=’left’ tout en déployant la légende sur une seule ligne horizontale calée à droite avec loc=’lower right’, ou inversement d’élever substantiellement le titre via un pad majoré pour permettre à la légende de s’intercaler confortablement dans l’interstice ainsi aménagé.

12. Guide méthodologique et bonnes pratiques pour l’édition scientifique

La rigueur scientifique ne tolère pas les bricolages empiriques dispersés au fil de scripts hétéroclites. L’atteinte d’un standard de qualité éditoriale optimal et reproductible exige l’adoption d’un cadre méthodologique structuré et l’automatisation des règles de mise en page à l’échelle des projets de recherche.

12.1 Matrice décisionnelle : Choisir entre loc, (x, y) et pad

Face à la diversité des options techniques offertes par l’écosystème Matplotlib, le choix du mécanisme de positionnement le plus approprié doit découler d’une analyse systématique des contraintes du document final. La matrice décisionnelle suivante synthétise les recommandations opérationnelles :

• Opter pour ‘loc’ (left / center / right) lorsque la figure est destinée à une présentation standard, que les axes ne comportent pas d’éléments secondaires sur leur bord supérieur et que l’on recherche une conformité rapide avec les chartes de lecture occidentales (privilégier systématiquement loc=’left’ pour les visualisations à axe Y dense).
• Opter pour ‘pad’ (quantification en points typographiques) dès lors que la figure est intégrée dans un pipeline de publication multi-formats où le ratio d’aspect de l’image est susceptible de varier, ou lorsque le moteur moderne constrained_layout est activé. C’est également l’option absolue pour décoller proprement le texte en présence d’axes jumeaux (twiny) ou de graduations supérieures.
• Opter pour le doublet cartésien (x, y) conjointement avec (ha, va) dès lors que la mise en page exige une disposition asymétrique sur mesure, une incrustation à l’intérieur de la zone de données (titre compact intra-cadre), un alignement rigoureux sur une graduation spécifique ou dans le cadre de visualisations composites complexes exigeant un contrôle géométrique total.

L’application rigoureuse de cette grille d’arbitrage garantit que chaque paramètre est mobilisé en conformité avec ses propriétés intrinsèques, minimisant ainsi le temps consacré aux ajustements cosmétiques lors de la phase finale de rédaction des manuscrits.

12.2 Automatisation via les feuilles de style et matplotlibrc

Pour éliminer la redondance syntaxique et assurer une uniformité typographique irréprochable à travers l’ensemble des figures d’un laboratoire ou d’un consortium de recherche, il est vivement déconseillé de spécifier manuellement les coordonnées et les décalages de titrage au sein de chaque script de tracé individuel. Matplotlib intègre un puissant moteur de configuration globale piloté par le fichier matplotlibrc ou par l’injection dynamique de feuilles de style via plt.style.use().

Ce fichier de configuration expose un jeu complet de paramètres clés régissant universellement l’affichage des titres d’axes sans nécessiter la moindre ligne de code supplémentaire dans les routines d’analyse :

• axes.titlelocation : Définit l’alignement horizontal par défaut pour l’ensemble des graphiques de la session (accepte les valeurs ‘left’, ‘center’ ou ‘right’). Le basculement institutionnel sur ‘left’ modernise instantanément toute la production visuelle d’un laboratoire.
• axes.titlepad : Fixe la valeur universelle d’écartement physique absolu en points typographiques. Assigner une valeur standard de 12 à 16 points assure une aération verticale constante sur toutes les planches graphiques produites.
• axes.titlesize et axes.titleweight : Encadrent la hiérarchie typographique (par exemple ‘medium’, ‘large’, ou une valeur explicite en points comme 12) et l’épaisseur du trait vectoriel (‘bold’ ou ‘normal’).
• figure.titlesize et figure.titleweight : Régissent symétriquement les propriétés morphologiques par défaut du super-titre global instancié par suptitle().

La centralisation de ces directives au sein d’une feuille de style dédiée (par exemple un fichier nommé nature_publishing.mplstyle) garantit une reproductibilité parfaite des figures, tout en permettant une mise en conformité instantanée en cas de soumission du manuscrit à une revue concurrente imposant des critères formels divergents.

12.3 Synthèse et patrons de conception pour visualisations professionnelles

Pour parachever ce traité méthodologique, il est opportun de consolider les principes examinés au sein de modèles directeurs stables, représentant les meilleures pratiques architecturales pour la génération de planches scientifiques professionnelles de haut niveau.

Le premier patron canonique s’adresse à la figure isolée à haute lisibilité. Dans ce modèle, l’agencement proscrit le centrage par défaut et privilégie un alignement asymétrique à gauche par l’instruction ax.set_title(« Désignation de la Variable », loc=’left’, pad=14, fontweight=’bold’). Ce réglage est synchronisé avec une suppression délibérée de l’épine supérieure et de l’épine droite de l’axe, créant une composition épurée où le titre coiffe élégamment l’axe vertical, optimisant le confort de lecture et guidant immédiatement l’attention vers la série de données.

Le second patron directeur concerne le tableau de bord multi-panneaux avec en-tête unifié. La figure est instanciée avec l’argument layout=’constrained’ pour déléguer la gestion des espacements inter-axes au solveur mathématique. L’en-tête global est matérialisé par fig.suptitle(« Analyse Expérimentale Comparative », fontsize=14, fontweight=’bold’, x=0.5, y=0.98), tandis que chaque sous-axe reçoit un titre secondaire court, typographié en corps réduit et calibré avec un pad=8 modéré. Cette articulation hiérarchique garantit une lisibilité irréprochable et supprime tout risque de conflit spatial entre les différents niveaux d’annotation.

Enfin, la robustesse finale de toute composition doit être impérativement validée face aux variations d’environnement d’exécution. Tester systématiquement le rendu sur des résolutions contrastées, s’assurer de l’inclusion stricte de bbox_inches=’tight’ lors de l’appel à savefig() et vérifier la non-altération des glyphes mathématiques sous LaTeX constituent les jalons ultimes du protocole de validation d’une visualisation scientifique d’élite.

Références

Bertin, J. (1967). Sémiologie graphique : Les diagrammes, les réseaux, les cartes. Éditions de l’École des Hautes Études en Sciences Sociales.

Cleveland, W. S. (1993). Visualizing data. Hobart Press.

Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531-554. https://doi.org/10.1080/01621459.1984.10478080

Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90-95. https://doi.org/10.1109/MCSE.2007.55

Matplotlib Development Team. (2024). Text and font properties in Matplotlib. Matplotlib Documentation. https://matplotlib.org/stable/tutorials/text/text_props.html

Matplotlib Development Team. (2024). Arranging multiple Axes in a Figure. Matplotlib Documentation. https://matplotlib.org/stable/tutorials/intermediate/arranging_axes.html

Rougier, N. P. (2021). Scientific visualization: Python + Matplotlib. Éditions du Poisson Soluble.

Tufte, E. R. (2001). The visual display of quantitative information (2e éd.). Graphics Press.

Wickham, H. (2010). A layered grammar of graphics. Journal of Computational and Graphical Statistics, 19(1), 3-28. https://doi.org/10.1198/jcgs.2009.07098

Wilke, C. O. (2019). Fundamentals of data visualization: A primer on making informative and compelling figures. O’Reilly Media.
