Comment ajuster la position des étiquettes d’axes dans Matplotlib

Dans le domaine de l’analyse exploratoire et de la communication scientifique, la restitution visuelle des données ne se limite pas à la simple projection d’éléments géométriques sur une surface bidimensionnelle. Elle constitue un acte sémiotique rigoureux où chaque marqueur, chaque ligne de repère et chaque étiquette typographique joue un rôle déterminant dans la transmission univoque d’une information quantitative. Au sein de l’écosystème Python, la bibliothèque Matplotlib s’est imposée depuis plus de deux décennies comme la référence fondamentale pour la production de figures destinées à l’édition universitaire et technique. Toutefois, si le moteur de rendu par défaut propose des mécanismes d’agencement automatisés particulièrement éprouvés, ces derniers atteignent rapidement leurs limites heuristiques dès lors que les exigences de mise en page requièrent une conformité stricte aux chartes graphiques académiques ou aux contraintes dimensionnelles des revues à fort facteur d’impact.

L’un des défis récurrents auxquels sont confrontés les chercheurs, ingénieurs et spécialistes du traitement de données réside dans l’ajustement micrométrique de la position des étiquettes d’axes. Par défaut, Matplotlib applique un centrage géométrique des étiquettes le long des segments délimitant la zone de tracé, en ménageant un intervalle standardisé par rapport aux graduations numériques. Si cette disposition convient aux représentations génériques, elle devient fréquemment problématique en présence de notations scientifiques exponentielles volumineuses, d’unités de mesure étendues, ou encore lors de l’intégration dans des grilles multipanneaux complexes. Une étiquette mal positionnée induit une friction cognitive substantielle, distord la perception visuelle de la hiérarchie des données et peut, dans les cas les plus critiques, compromettre la lisibilité des axes en provoquant des chevauchements d’éléments typographiques.

Le présent traité propose une exploration exhaustive des fondements théoriques, des architectures sous-jacentes et des modalités programmatiques permettant de maîtriser l’agencement spatial des étiquettes d’axes dans Matplotlib. En décortiquant la mécanique vectorielle des repères de coordonnées, l’articulation interne de la hiérarchie des objets graphiques et les méthodes d’alignement les plus avancées — allant des primitives scalaires aux compositions de transformations affines mixtes —, cette étude offre un guide complet pour transformer des visualisations brutes en artefacts visuels d’une précision chirurgicale, conformes aux exigences les plus strictes de l’édition scientifique contemporaine.

1. Fondements théoriques de l’étiquetage graphique dans Matplotlib

1.1 Importance de la précision spatiale dans la visualisation scientifique

La visualisation scientifique repose sur le paradigme fondamental de l’efficacité sémiologique théorisé par Jacques Bertin dans sa Sémiologie Graphique. Au sein d’un graphique bidimensionnel, les étiquettes d’axes n’agissent pas comme de simples annotations périphériques ; elles constituent l’ancrage conceptuel indispensable sans lequel les variables représentées demeurent des abstractions numériques dépourvues de signification empirique. L’œil humain, guidé par les processus perceptifs préattentifs, effectue des micro-balayages systématiques entre les données visualisées et les repères textuels pour contextualiser les amplitudes, les pentes et les discontinuités. Une étiquette positionnée de manière ambiguë, trop éloignée de son axe référent ou en collision avec les graduations numériques, perturbe cette boucle de décodage visuel en augmentant la charge cognitive extrinsèque de l’observateur.

Les conséquences d’une mauvaise disposition spatiale dépassent le simple désagrément esthétique. Dans les publications médicales, astronomiques ou climatologiques, une incertitude quant à l’attribution d’une dimension ou un masquage partiel d’un facteur d’échelle peut induire des erreurs d’interprétation méthodologique majeures. Les comités de lecture des revues internationales de premier rang, à l’instar de Nature ou Science, imposent d’ailleurs des critères stricts de mise en forme typographique et de compacité spatiale. L’intégration harmonieuse des étiquettes au sein d’une colonne de largeur standardisée (souvent fixée à 89 millimètres pour un format mono-colonne) exige un contrôle absolu du positionnement afin d’optimiser l’occupation surfacique tout en préservant une lisibilité maximale selon les standards de l’ISO 80000-1 régissant les grandeurs et unités.

D’un point de vue psychophysique, l’alignement typographique oriente la trajectoire de fixation oculaire. L’alignement standardisé au centre de l’axe contraint l’œil à des saccades horizontales et verticales répétées pour relier la fin d’une courbe à la désignation de sa grandeur. À l’inverse, un décalage intentionnel de l’étiquette — par exemple, au sommet de l’axe des ordonnées ou à l’extrémité droite de l’axe des abscisses — favorise un flux de lecture continu qui épouse le sens naturel de décodage occidental, de gauche à droite et de haut en bas. Ainsi, la maîtrise de l’espace graphique n’est pas un artifice décoratif, mais un impératif méthodologique participant directement à la reproductibilité et à la clarté de la communication scientifique.

1.2 Architecture hiérarchique des objets Figure et Axes

Pour appréhender le positionnement fin d’une étiquette au sein de Matplotlib, il est indispensable de disséquer le modèle objet sous-jacent qui régit la construction d’un graphe. Contrairement à des interfaces procédurales simplifiées de type MATLAB, Matplotlib implémente une architecture orientée objet rigoureusement hiérarchisée. Au sommet de cette arborescence trône l’objet Figure, qui représente l’intégralité du canevas physique ou virtuel d’affichage. La figure ne trace aucune donnée directement ; elle agit comme un conteneur global encapsulant les moteurs de rendu (backends), les mécanismes de gestion d’événements et, surtout, un ou plusieurs objets dérivés de la classe abstraite Axes.

L’instance Axes constitue le cœur opérationnel du tracé cartésien. Elle définit la région rectangulaire où s’inscrivent les données géométriques et administre l’ensemble des éléments secondaires qui la composent. À l’intérieur de chaque objet Axes sont encapsulés deux — ou trois dans le cas des représentations tridimensionnelles — sous-systèmes cruciaux : les objets XAxis et YAxis. Ces instances spécialisées ont la charge exclusive de gérer la subdivision géométrique des segments, la génération des lignes de graduation (ticks), l’instanciation des valeurs numériques associées (tick labels) et la gestion de l’étiquette globale d’axe, matérialisée par une instance de la classe Text.

Cette segmentation implique que l’étiquette d’axe n’est pas une simple chaîne de caractères projetée arbitrairement sur le canevas, mais un nœud subordonné dans un arbre de scène complexe. La classe matplotlib.text.Text possède ses propres attributs intrinsèques de position, d’angle de rotation, d’alignement horizontal et vertical, ainsi qu’une référence vers une boîte englobante (bounding box). Le cycle de vie du rendu graphique impose que ces objets subissent une série continue de transformations géométriques affines. Lors de l’appel final aux primitives de rastérisation ou d’exportation vectorielle, le moteur interroge successivement chaque composant de cette hiérarchie pour recalculer leurs coordonnées en pixels réels, ce qui nécessite une synchronisation absolue entre le modèle de conteneurs et les paramètres d’espacement définis par l’utilisateur.

1.3 Limites des configurations automatiques par défaut

Le moteur d’agencement par défaut de Matplotlib adopte une approche heuristique éprouvée : il calcule la boîte englobante des graduations numériques de l’axe concerné et applique un décalage orthogonal constant, baptisé labelpad, afin de délimiter l’emplacement de l’étiquette textuelle. Cette étiquette est ensuite positionnée symétriquement au point médian de l’étendue géométrique de l’axe, soit à 50 % de sa longueur totale. Si ce protocole garantit une cohérence visuelle minimale dans la majorité des cas standards, il révèle rapidement son inertie conceptuelle face à des configurations topologiques hétérogènes.

Le dysfonctionnement le plus patent survient dès lors que les graduations numériques présentent des variations d’échelle substantielles au sein d’une même figure. Par exemple, si l’axe des ordonnées d’un sous-graphe affiche des nombres entiers courts tandis que son voisin immédiat comporte des valeurs en notation scientifique affectées d’exposants ou de signes négatifs étendus, le calcul automatique de la marge engendre des décalages latéraux asymétriques. Les étiquettes d’ordonnées ne se trouvent plus alignées le long d’un axe vertical commun, produisant une rupture esthétique et géométrique perturbante au sein des figures à panneaux multiples. De surcroît, le centrage absolu contraint fréquemment l’étiquette à entrer en interférence avec des légendes internes ou des clés de lecture insérées aux abords du cadre.

Une autre limitation structurelle découle de la gestion de l’orientation du texte. Par convention historique, Matplotlib oriente l’étiquette de l’axe vertical à 90 degrés, forçant le lecteur à une rotation céphalique antihoraire pour en déchiffrer le libellé. La modification de cette rotation à 0 degré, destinée à rétablir une lecture strictement horizontale, met immédiatement en échec le positionnement par défaut : l’étiquette s’étale alors horizontalement et vient percuter violemment les étiquettes de graduation, voire empiéter sur le tracé lui-même. Face à cette absence d’adaptabilité contextuelle du moteur automatique, le recours à un contrôle algorithmique explicite devient incontournable pour les concepteurs de visualisations professionnelles.

2. Typologie des systèmes de coordonnées dans l’écosystème Matplotlib

2.1 Le repère normalisé des Axes (Bbox de l’axe)

Pour intervenir efficacement sur l’ordonnancement géométrique des éléments textuels, il est indispensable de maîtriser la topologie des repères de coordonnées coexistant au sein du moteur graphique. Le repère le plus couramment exploité pour le calibrage des étiquettes est le repère normalisé de l’axe, matérialisé programmatiquement par l’objet de transformation ax.transAxes. Ce système de coordonnées cartésiennes unitaire s’affranchit totalement de la nature ou de l’amplitude des variables physiques projetées au sein de la zone graphique.

Dans cet espace borné, l’origine vectorielle (0.0, 0.0) correspond invariablement au coin inférieur gauche de la boîte englobante de l’objet Axes, tandis que le point (1.0, 1.0) désigne avec une précision absolue son sommet supérieur droit. Ce système présente l’immense avantage de la résilience dimensionnelle : quelles que soient les fluctuations d’échelle appliquées aux données (qu’il s’agisse de zoomings dynamiques ou de transitions vers des métriques logarithmiques), les coordonnées normalisées conservent une fidélité topologique parfaite par rapport aux délimitations du cadre de tracé.

L’utilisation de ce repère ne se cantonne pas au domaine intérieur [0, 1] × [0, 1]. Pour externaliser les étiquettes et les positionner au-delà des segments de délimitation, le praticien fait appel à des coordonnées négatives ou supérieures à l’unité. Ainsi, une coordonnée d’ordonnée $y = -0.15$ dans l’espace transAxes projette l’étiquette exactement à 15 % de la hauteur du cadre en dessous de la bordure inférieure de l’axe, offrant un mécanisme déterministe pour éloigner les libellés sans dépendre des fluctuations d’échelle des données sous-jacentes.

2.2 Le repère des données (Data Coordinates)

À l’opposé de l’abstraction offerte par les coordonnées normalisées, le repère des données — désigné sous la transformation ax.transData — est le système nativement employé pour tracer les courbes, les nuages de points et les surfaces statistiques. Dans cet espace, chaque unité spatiale coïncide rigoureusement avec les grandeurs physiques mesurées et délimitées par les extrema programmés via les méthodes ax.set_xlim() et ax.set_ylim().

Si ce système s’avère irremplaçable pour adosser des annotations contextuelles à des événements spécifiques du jeu de données (comme le repérage d’un extremum local ou d’une transition de phase thermique), son application au positionnement des étiquettes d’axes structurelles constitue un anti-patron de conception notoire. Lier l’étiquette d’axe à l’espace des données assujettit sa position spatiale à toute réévaluation de la dynamique des données. Dès lors qu’une mise à jour logicielle réévalue les limites des axes pour s’adapter à un nouveau flux de mesures, l’étiquette se déplace de façon imprédictible, risquant soit de dériver hors du champ visible de la figure, soit de s’effondrer au centre de la distribution statistique.

Néanmoins, la compréhension du fonctionnement intrinsèque de transData demeure cruciale, notamment lorsque des montages visuels sophistiqués exigent que le libellé de l’axe s’aligne rigoureusement sur une singularité mathématique des données, à l’instar d’un zéro physique invariant au sein d’un repère dont les bornes globales restent asymétriques. Dans ce cas spécifique, une hybridation des repères de coordonnées devient conceptuellement envisageable.

2.3 Le repère absolu d’affichage (Display / Pixel Coordinates)

Le troisième repère fondamental qui sous-tend la mécanique de rendu est le repère d’affichage absolu, couramment dénommé Display Coordinates ou espace des pixels de l’écran. Dans ce référentiel, dont l’origine (0, 0) coïncide avec le coin inférieur gauche du support matériel ou de l’image matricielle finale, les dimensions sont exprimées sous forme de coordonnées discrètes en pixels physiques. Ce repère constitue l’aboutissement final de l’ensemble des transformations affines exécutées par le pipeline graphique de Matplotlib avant la rastérisation.

La relation de passage entre les repères virtuels et ce repère d’affichage est gouvernée par le paramètre dimensionnel global de la figure et sa résolution matricielle, quantifiée en points par pouce ou DPI (dots per inch). Par exemple, une figure configurée à $8 \times 6$ pouces avec une résolution de 100 DPI génère un espace d’affichage de $800 \times 600$ pixels. Si la même figure est exportée à des fins de photogravure avec une densité de 600 DPI, la grille d’affichage matricielle s’étend alors à $4800 \times 3600$ pixels, modifiant substantiellement l’échelle absolue de chaque cellule matricielle.

Opérer des positionnements manuels dans l’espace d’affichage absolu est une pratique périlleuse dans les environnements de production. Un positionnement typographique figé sur une distance absolue en pixels ne s’adapte pas aux redimensionnements interactifs de la fenêtre d’affichage ni aux basculements entre formats matriciels (PNG, TIFF) et formats vectoriels scalaires (SVG, PDF). En revanche, l’espace d’affichage constitue la métrique pivot exploitée par les algorithmes de résolution de contraintes et de détection de collisions, qui convertissent temporairement les boîtes englobantes des polices typographiques dans ce repère pour en quantifier les interférences mutuelles.

3. Fonctionnement mathématique et syntaxe de ax.xaxis.set_label_coords()

3.1 Signature formelle de la méthode et paramètres d’entrée

Pour s’affranchir des limitations du moteur automatique d’espacement et s’assurer d’une maîtrise millimétrique du libellé de l’abscisse, Matplotlib met à disposition des développeurs la méthode spécialisée set_label_coords(), rattachée directement à l’instance ax.xaxis. La signature canonique de cette fonction fondamentale s’articule comme suit :

ax.xaxis.set_label_coords(x, y, transform=None)

L’analyse des paramètres d’entrée révèle toute l’élégance de cette interface. Le couple d’arguments scalaires (x, y) définit le vecteur de positionnement bidimensionnel auquel sera assujetti le point d’ancrage de l’objet textuel composant l’étiquette. Par défaut, si l’argument transform n’est pas explicité par l’utilisateur (valeur None), Matplotlib mobilise automatiquement une transformation composite hybride associant le repère normalisé de l’axe pour la coordonnée horizontale et une référence dérivée pour l’écartement vertical.

Toutefois, la spécification explicite du paramètre transform ouvre la voie à un contrôle mathématique rigoureux. En lui passant l’attribut ax.transAxes, l’utilisateur court-circuite toute convention heuristique implicite et force l’interpréteur à mapper le couple (x, y) strictement dans la géométrie normalisée unitaire du conteneur Axes. Dès lors, le système traite les coordonnées renseignées comme des facteurs scalaires directs des largeurs et hauteurs relatives du cadre de données.

3.2 Mécanique du positionnement horizontal (axe X)

L’exploitation de la méthode set_label_coords() sur l’axe des abscisses exige une compréhension fine des interactions spatiales le long des deux directions vectorielles orthogonales. L’argument x gouverne le positionnement le long du segment horizontal de l’axe. Dans le repère normalisé des axes, une valeur de $x = 0.5$ correspond au centrage canonique traditionnel, alignant le point de référence de l’étiquette sur la médiane géométrique du graphique. Les valeurs $x = 0.0$ et $x = 1.0$ projettent respectivement ce point de référence à l’aplomb strict de la bordure gauche et de la bordure droite du graphique.

La composante vectorielle y assure quant à elle la régulation de la distance orthogonale de séparation entre le libellé et la ligne d’axe inférieure. Étant donné que le niveau $y = 0.0$ coïncide géométriquement avec la limite inférieure exacte de la zone de traçage, toute valeur de y destinée à externaliser l’étiquette sous le graphique doit être rigoureusement négative. Une valeur typique telle que $y = -0.08$ positionne l’étiquette à une distance égale à 8 % de la hauteur totale de l’axe sous le tracé.

Le calcul de cette distance optimale ne peut être arbitraire. Il doit être fonctionnel et prendre en compte la taille du corps typographique des graduations numériques, la longueur physique des tirets de graduation (major et minor ticks) ainsi que la présence éventuelle de descriptions textuelles inclinées. L’ajustement empirique de la valeur scalaire y doit être opéré de concert avec la propriété typographique d’alignement vertical (va, pour vertical alignment) afin que le point d’ancrage corresponde soit au sommet ('top'), soit au centre ('center') ou à la ligne de base ('baseline') de la chaîne de caractères.

4. Fonctionnement mathématique et syntaxe de ax.yaxis.set_label_coords()

4.1 Signature formelle et spécificités de l’axe vertical

De manière analogue à son homologue horizontal, le sous-système ax.yaxis héberge la méthode dédiée set_label_coords(), conçue pour régir la projection bidimensionnelle du libellé de l’axe vertical. Sa signature présente une stricte isomorphie formelle :

ax.yaxis.set_label_coords(x, y, transform=None)

En dépit de cette identité syntaxique, la dynamique spatiale sous-jacente s’avère fondamentalement distincte en raison des spécificités dimensionnelles de l’ordonnée. Dans cette configuration, la coordonnée y pilote désormais l’élévation le long de la composante verticale de l’axe. Dans le repère transAxes, attribuer la valeur $y = 0.5$ ancre le texte au milieu de la hauteur du tracé, tandis que $y = 1.0$ transporte le point d’ancrage à hauteur exacte de la limite sommitale supérieure de la boîte d’axe.

La coordonnée x, en revanche, conditionne l’écartement latéral d’externalisation. Le segment vertical de gauche de l’axe correspondant à l’abscisse normalisée $x = 0.0$, toute disposition classique située à l’extérieur gauche de la zone de données requiert une valeur de x strictement négative. Définir par exemple $x = -0.12$ permet d’évacuer l’étiquette de 12 % de la largeur du graphique vers la gauche, créant un couloir de dégagement spatial suffisant pour intercaler les valeurs numériques d’ordonnées sans provoquer de collision matricielle.

4.2 Interaction avec l’orientation du texte (rotation)

Le principal défi architectural rencontré lors de la manipulation de ax.yaxis.set_label_coords() réside dans l’interaction complexe entre les coordonnées d’ancrage spatial et la rotation typographique de l’objet Text. Par défaut, Matplotlib applique aux étiquettes d’ordonnées une transformation angulaire de 90 degrés (ou $pi/2$ radians dans le sens trigonométrique direct) afin d’aligner le texte parallèlement à l’axe vertical. Dès cet instant, le système d’alignement relatif — matérialisé par les attributs ha (alignement horizontal) et va (alignement vertical) — subit une rotation correspondante au sein de son propre référentiel local.

Lorsque le graphiste choisit de rompre avec cette convention pour améliorer l’ergonomie visuelle en basculant l’étiquette d’ordonnée à l’horizontale (rotation=0 ou rotation='horizontal'), les propriétés géométriques de la boîte englobante du texte sont radicalement altérées. Si l’alignement n’est pas redéfini conjointement, l’étiquette s’étire le long de l’axe des abscisses et pénètre dans la zone de graduation. Pour juguler ce phénomène, il est indispensable de coupler l’instruction set_label_coords() à un réajustement précis des paramètres de calage.

La configuration optimale pour une étiquette verticale rabattue à l’horizontale au sommet de l’axe consiste à associer des coordonnées normalisées de l’ordre de $(0.0, 1.02)$ à un alignement horizontal paramétré sur la droite (ha='right') ou sur la gauche (ha='left') selon que l’on désire projeter le titre au-dessus des nombres ou le suspendre au-dessus de la ligne de repère. Ce réglage garantit que l’extrémité ou l’origine du libellé s’aligne rigoureusement sur le segment supérieur sans générer de porte-à-faux visuel incongru.

5. Implémentation pratique : Repositionnement unilatéral de l’axe horizontal

5.1 Construction d’un graphique de dispersion de référence

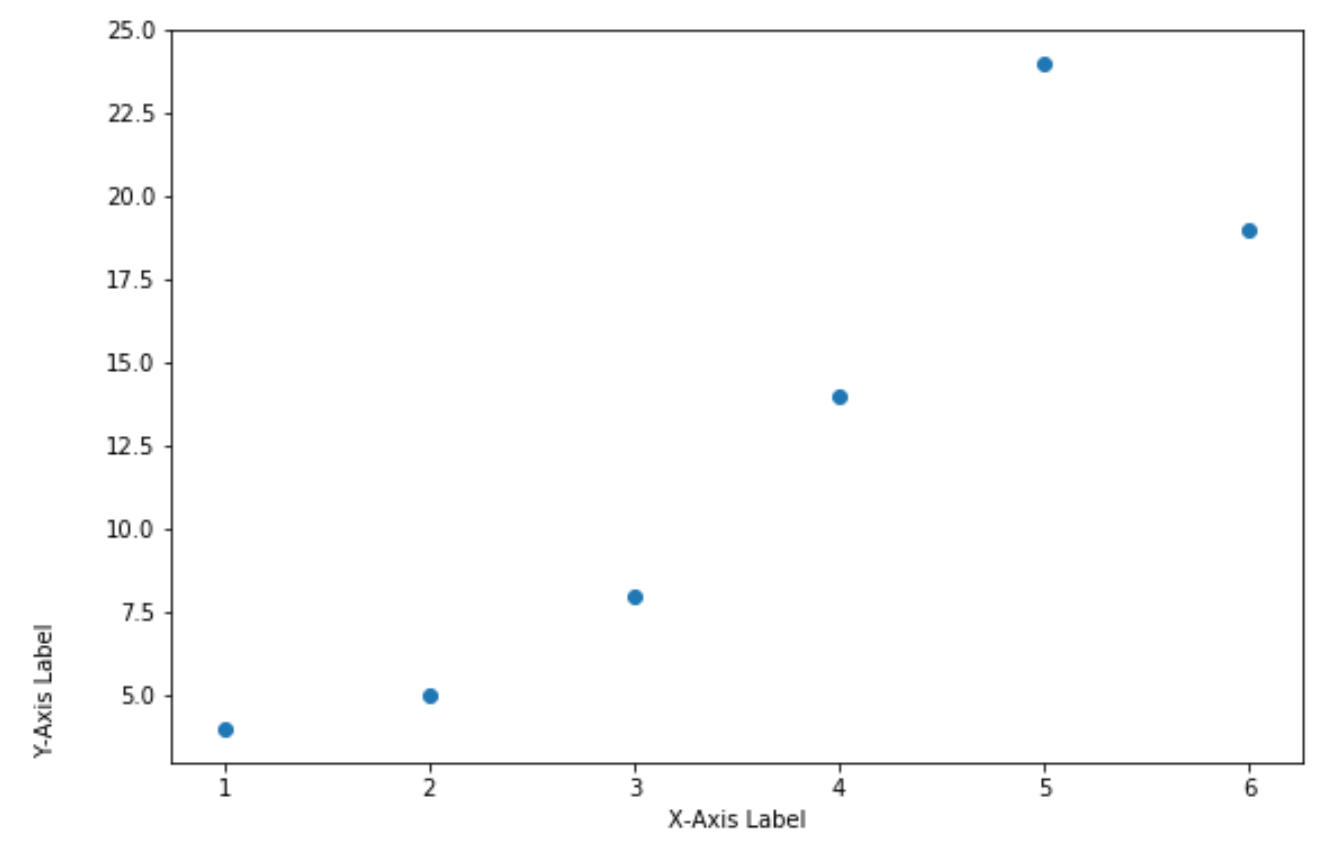

Afin d’illustrer concrètement la mise en œuvre de ces mécanismes géométriques, considérons la construction d’un graphique de dispersion de référence au moyen de l’interface formelle orientée objet de Matplotlib. Le protocole d’initialisation exige la création explicite des instances de figure et d’axes via l’appel à la fonction plt.subplots(), en s’interdisant tout recours aux méthodes d’état globales du sous-module pyplot, lesquelles masquent les références matricielles sous-jacentes.

Le modèle de données simulé peut par exemple représenter la corrélation empirique entre une variable indépendante continue — telle que le temps de séjour d’un réactif chimique — et un rendement stœchiométrique quantifié. L’attribution initiale de l’étiquette d’abscisse s’opère par l’intermédiaire de la méthode canonique ax.set_xlabel(), qui configure la chaîne textuelle, la police de caractères (par exemple une typographie à empattements neutre de la famille Computer Modern ou Helvetica) et le corps typographique initial.

Dans cette configuration native non modifiée, le moteur de rendu projette l’étiquette au centre exact de la largeur du graphique, sous les valeurs de graduation. L’inspection visuelle immédiate révèle une conformité classique mais statique : le regard de l’observateur doit accomplir un mouvement d’aller-retour entre la fin de la courbe de dispersion et le centre de l’axe pour identifier l’unité dimensionnelle, ce qui suscite une première friction d’ordre perceptif.

5.2 Application ciblée du décalage avec set_label_coords()

L’optimisation de cette disposition passe par une translation ciblée de l’étiquette vers l’extrémité droite du segment des abscisses, une convention de lecture particulièrement appréciée en ingénierie et en sciences physiques car elle fait coïncider le nom de la variable avec le sens d’accroissement de son gradient d’intensité. Pour opérer cette translation sans altérer la distance d’écartement verticale, nous mobilisons l’appel programmatique :

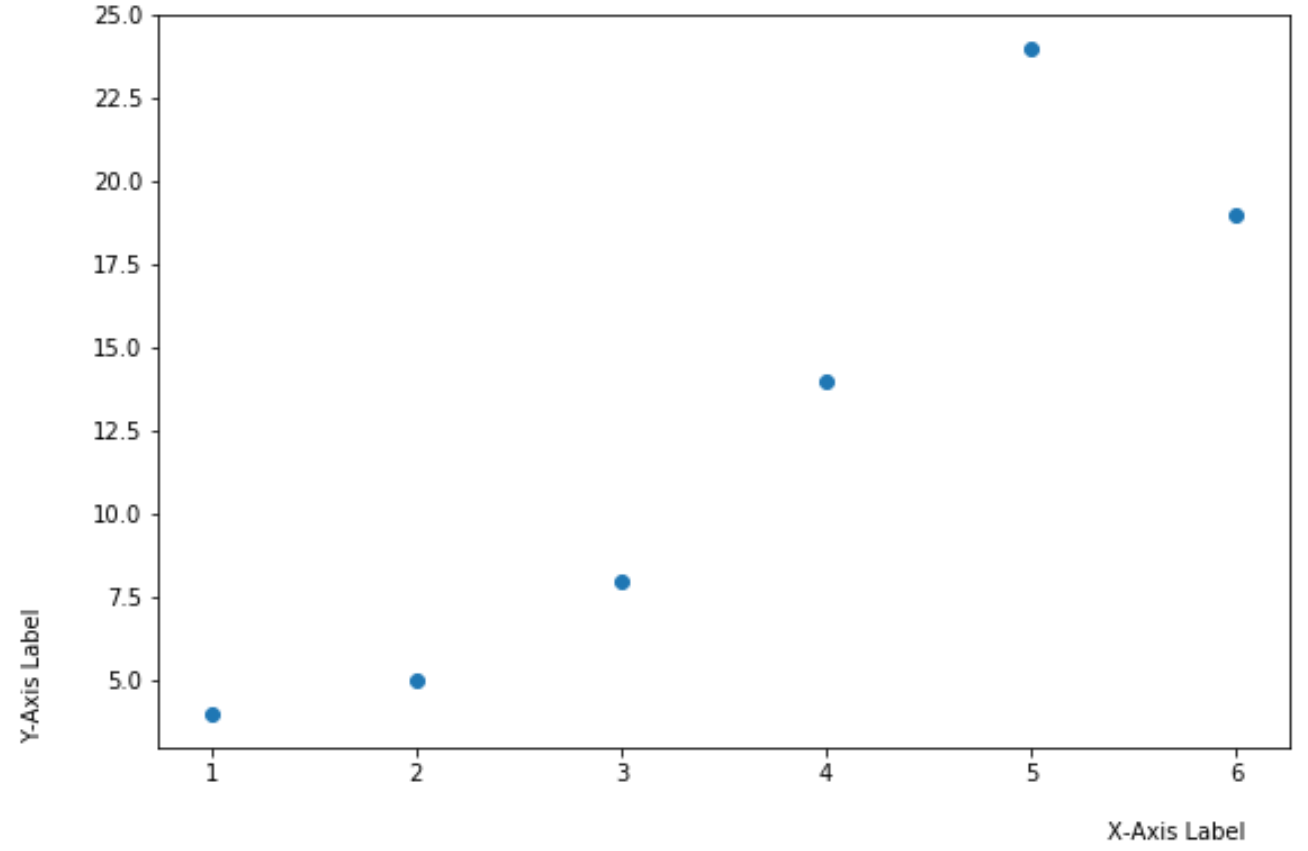

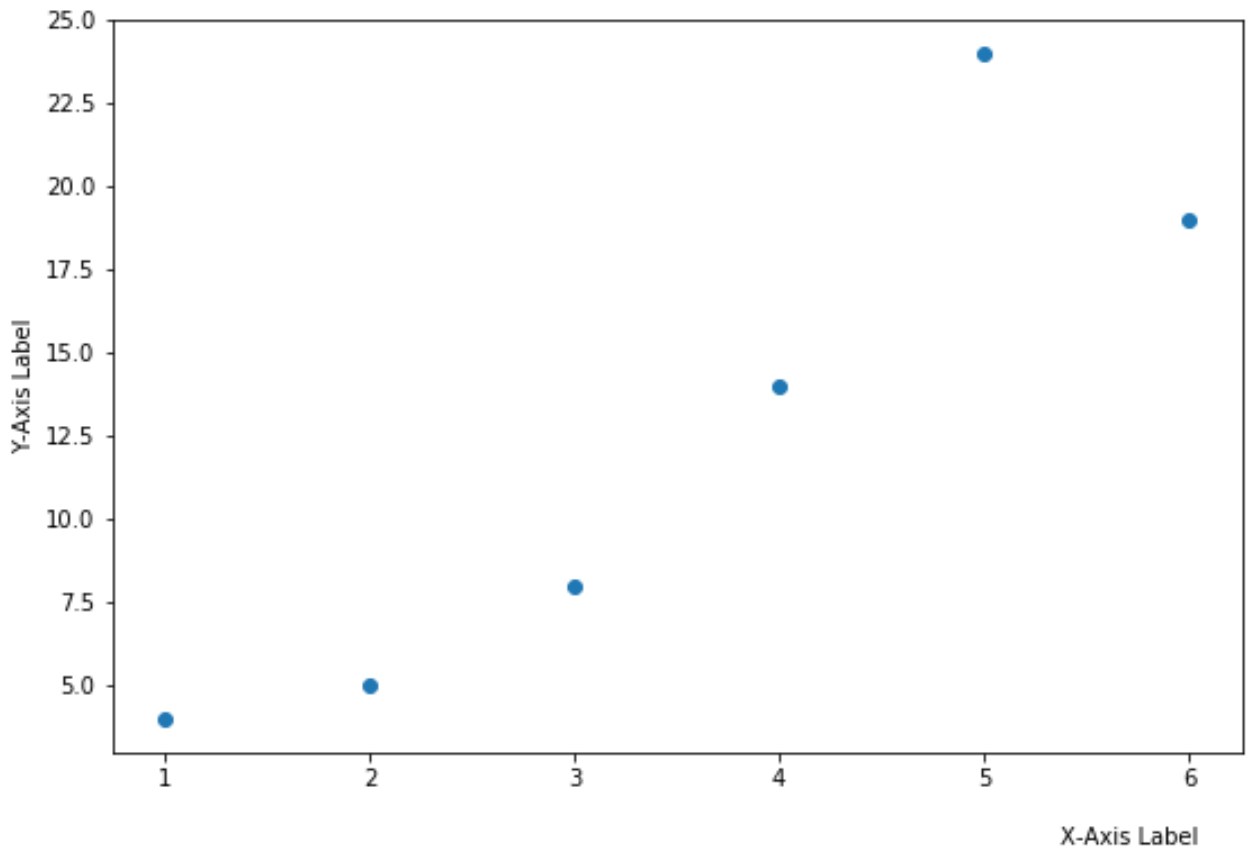

ax.xaxis.set_label_coords(1.0, -0.08)

Cette instruction reconfigure le point de projection vectorielle à la position normalisée $x = 1.0$ (l’extrémité droite absolue) et $y = -0.08$ (un décalage vers le bas préservant l’intégrité visuelle des chiffres de graduation). Toutefois, pour que l’alignement graphique soit parfait, il est impératif de modifier concomitamment la propriété d’ancrage typographique de l’étiquette en lui assignant l’attribut ha='right' via ax.xaxis.get_label().set_ha('right') ou directement lors de la déclaration initiale dans ax.set_xlabel().

Sous l’effet de ce calage à droite, le dernier glyphe de la chaîne descriptive s’arrête exactement au ras du segment vertical délimitant le cadre de tracé. La comparaison visuelle entre l’agencement standard et cette disposition ajustée met en lumière un gain d’espace notable et une clarification substantielle de la mise en page, l’étiquette servant désormais de ponctuation naturelle à la dynamique visuelle de l’abscisse.

5.3 Variantes opérationnelles de configuration spatiale

Les impératifs graphiques imposent parfois des variations géométriques distinctes de ce modèle unilatéral. Dans le contexte de séries chronologiques rétrospectives ou d’analyses paléoclimatiques où l’axe du temps est orienté vers le passé, il s’avère particulièrement pertinent de décaler l’étiquette à l’extrémité gauche du tracé. En configurant les coordonnées de l’abscisse sur $(0.0, -0.08)$ avec un alignement horizontal ha='left', le libellé s’ancre directement à l’origine du phénomène observé.

Une autre variante avancée concerne les diagrammes géotechniques ou océanographiques présentant un axe d’abscisses inversé ou surélevé au sommet de la figure (souvent matérialisé par ax.xaxis.tick_top()). Dans un tel scénario, l’étiquette de l’axe horizontal ne doit plus résider sous le graphique mais être projetée au-dessus de la bordure supérieure. L’application de coordonnées positives telles que $(1.0, 1.08)$ combinée à un alignement vertical paramétré sur va='bottom' permet de percher l’étiquette au-dessus des graduations supérieures avec une netteté absolue.

Ces mécanismes d’ajustement unilatéral démontrent une remarquable robustesse algorithmique. Même si l’axe subit des transformations d’échelle continues — comme le basculement vers une représentation logarithmique de base 10 ou une échelle symétrique par hyperbolisation —, la position relative de l’étiquette demeure parfaitement immuable, garantissant la reproductibilité du pipeline graphique quel que soit le volume de données injecté en amont.

6. Implémentation pratique : Repositionnement unilatéral de l’axe vertical

6.1 Configuration du modèle de données et tracé initial

La reconfiguration spatiale de l’étiquette de l’axe vertical présente un enjeu méthodologique encore plus marqué. Pour analyser son déploiement technique, nous configurons un environnement graphique modélisant par exemple l’atténuation d’un signal acoustique en décibels en fonction de la fréquence. L’axe des ordonnées présente donc une plage de valeurs continues négatives et positives réparties le long d’une échelle cartésienne classique.

Le tracé brut est initialisé au moyen de la méthode usuelle ax.set_ylabel("Niveau de pression acoustique (dB)"). Par défaut, le moteur textuel de Matplotlib génère cette étiquette le long du flanc gauche du tracé, avec un centrage rigoureux à mi-hauteur et une rotation appliquée de 90 degrés. L’examen critique de ce rendu initial met immédiatement en exergue le tribut cognitif imposé à l’observateur : la lecture du libellé requiert un effort de décodage non naturel, tandis que la présence de signes négatifs sur les graduations numériques crée une instabilité latérale qui accroît inutilement l’épaisseur de la marge blanche périphérique de la figure.

6.2 Déplacement sommital pour une lecture occidentale fluide

La solution ergonomique la plus efficace consiste à transposer l’étiquette de l’ordonnée directement à l’apex de l’axe vertical, en rétablissant une orientation typographique horizontale (rotation=0). Cette modification libère le flanc gauche de toute surcharge textuelle et permet d’appréhender le descripteur dès le premier point de fixation oculaire au sommet du graphique. La séquence d’ajustement géométrique s’exécute via la commande ciblée :

ax.yaxis.set_label_coords(-0.02, 1.02)

Dans ce calibrage précis, la coordonnée verticale $y = 1.02$ soulève l’étiquette de 2 % au-dessus du cadre de tracé, tandis que l’abscisse normalisée $x = -0.02$ compense l’épaisseur du trait de contour de l’axe. Pour parfaire la géométrie de l’ensemble, l’alignement horizontal de l’objet texte doit être expressément déclaré sur ha='right' afin que le point d’attachement $(x, y)$ corresponde au coin supérieur droit de la chaîne textuelle, ou sur ha='left' si l’on préfère projeter le texte vers l’intérieur supérieur du cadre.

Cette disposition sommitale requiert toutefois une régulation rigoureuse de la marge négative $x$ en fonction de la magnitude des valeurs d’ordonnées. Si le graphique comporte des valeurs dont la notation s’étend sur plusieurs chiffres (par exemple des milliers ou des dizaines de milliers), la coordonnée $x$ doit être modulée vers des valeurs plus négatives (telles que $-0.05$ ou $-0.08$) afin de garantir que l’étiquette ne vienne pas chevaucher la graduation sommitale la plus élevée.

6.3 Gestion des grands nombres et notations scientifiques

L’une des sources majeures de collisions typographiques non maîtrisées réside dans l’apparition automatique du multiplicateur d’échelle scientifique déclenché par le formateur de graduation scalaire (l’instance ScalarFormatter). Lorsque les amplitudes représentées excèdent les seuils paramétrés dans les variables globales de Matplotlib (par défaut de l’ordre de $10^4$ ou $10^{-3}$), le moteur de rendu génère un indicateur textuel exponentiel d’appoint (par exemple $\times 10^6$) positionné nativement au sommet gauche de l’axe vertical.

Si le praticien a manuellement déplacé l’étiquette principale d’ordonnée à cette même localisation sans anticiper la présence de ce multiplicateur, les deux chaînes de caractères se superposent inexorablement, rendant le graphique inexploitable pour une diffusion académique. Deux stratégies programmatiques permettent de résoudre ce conflit de concurrence spatiale :

La première stratégie consiste à désactiver le décalage automatique du formateur via la méthode ax.ticklabel_format(useOffset=False, style='plain', axis='y'), forçant l’affichage exhaustif des zéros ou exigeant une transformation préalable des unités au niveau du jeu de données (par exemple en convertissant des hertz en kilohertz). La seconde stratégie, plus élégante, consiste à interroger l’objet de décalage de graduation (accessible via ax.yaxis.get_offset_text()) pour recalculer son ancrage vectoriel de concert avec celui de l’étiquette principale, ou de fusionner formellement l’indicateur d’échelle au sein de l’étiquette d’axe réorientée en utilisant une formulation explicite du type "Puissance dissipative [$10^6$ W]".

7. Approches alternatives natives : labelpad et le paramètre loc

7.1 Ajustement de la distance orthogonale via le paramètre labelpad

Bien que la manipulation directe de set_label_coords() offre une liberté géométrique totale, Matplotlib propose des mécanismes d’ajustement alternatifs intégrés nativement aux fonctions de haut niveau, au premier rang desquels figure le paramètre labelpad. Accessible directement au sein des méthodes ax.set_xlabel() et ax.set_ylabel(), labelpad accepte une valeur scalaire flottante qui quantifie l’espacement orthogonal séparant la boîte englobante de l’étiquette de celle des graduations numériques.

Contrairement aux coordonnées normalisées relatives de l’axe, l’unité de mesure sous-jacente du labelpad est rigoureusement exprimée en points typographiques d’imprimerie (où 1 point équivaut exactement à 1/72 de pouce, soit approximativement 0,353 millimètre). Cette caractéristique physique confère au labelpad une propriété d’invariance dimensionnelle remarquable : quelle que soit l’échelle interne de la figure ou le ratio d’aspect adopté par le tracé, l’écartement absolu demeure rigoureusement constant, garantissant une régularité de respiration visuelle conforme aux traditions de l’art typographique classique.

L’avantage prépondérant de l’utilisation de labelpad réside dans la préservation automatique du centrage géométrique de l’étiquette. Si l’objectif du développeur se limite à dégager un espace suffisant pour intercaler des étiquettes de graduation particulièrement épaisses ou orientées obliquement sans chercher à translater l’étiquette vers les extrémités du tracé, l’ajustement du labelpad (par exemple labelpad=12) s’avère infiniment plus économique et robuste que la réassignation complète des coordonnées vectorielles.

7.2 Utilisation du paramètre loc dans set_xlabel et set_ylabel

Depuis les versions 3.3 de Matplotlib, les méthodes de configuration d’étiquettes se sont enrichies du paramètre formel loc, conçu pour rationaliser les demandes d’alignement unilatéral les plus courantes sans astreindre l’utilisateur à des calculs de coordonnées trigonométriques. Ce paramètre accepte un jeu restreint de chaînes de caractères prédéfinies :

• Pour l’axe horizontal (ax.set_xlabel()) : les arguments permis sont 'left', 'center' et 'right'.
• Pour l’axe vertical (ax.set_ylabel()) : les arguments permis sont 'bottom', 'center' et 'top'.

L’implémentation interne de loc régit simultanément l’ancrage spatial et l’alignement typographique. Ainsi, la déclaration ax.set_xlabel("Temps (s)", loc='right') place automatiquement l’étiquette à l’extrémité droite de l’abscisse tout en configurant l’alignement horizontal sous-jacent sur ha='right', éliminant de facto les risques d’artefacts visuels liés à un mauvais alignement des glyphes. De même, ax.set_ylabel("Tension (V)", loc='top') tracte l’étiquette au sommet de l’axe vertical.

Néanmoins, une analyse comparative rigoureuse met en lumière les frontières opérationnelles de cette abstraction. Le paramètre loc ne modifie le positionnement que le long de la dimension colinéaire à l’axe ; il demeure totalement assujetti au moteur heuristique d’écartement pour la dimension orthogonale. Dès lors que l’on cherche à combiner une translation longitudinale avec une rotation à 0 degré de l’ordonnée ou une insertion dans le plan intérieur de la zone de données, le paramètre loc s’avère insuffisant, rendant impératif le recours à la granularité métrique supérieure de set_label_coords().

7.3 Tableau comparatif des méthodes d’ajustement spatial

Le choix de la méthodologie programmatique à mobiliser pour ajuster l’étiquetage dépend intimement des contraintes architecturales de la figure et du support final de destination. Le tableau synthétique suivant structure les critères d’arbitrage technique entre les trois approches natives de l’écosystème :

Méthode d’ajustement	Système d’unités sous-jacent	Degré de liberté géométrique	Comportement lors du redimensionnement	Cas d’usage préférentiel
set_label_coords()	Normalisé relatif (transAxes) ou arbitraire	Total (2 dimensions continues $(x, y)$)	Fidélité proportionnelle absolue au cadre	Mises en page académiques asymétriques, réorientation horizontale sommital
labelpad	Points typographiques absolus (1/72 pouce)	Unidirectionnel (distance orthogonale)	Distance absolue invariante, préservation du centrage	Résolution simple des collisions avec graduations volumineuses
loc	Discret catégoriel (mots-clés normalisés)	Unidirectionnel (alignement longitudinal)	Verrouillage aux extrémités logiques du conteneur	Standardisation rapide du positionnement droite/sommet sans rotation

En pratique, les développeurs aguerris adoptent une démarche hybride : le paramètre loc est privilégié pour les phases de prototypage rapide et d’exploration de données, tandis que set_label_coords() — éventuellement soutenu par des transformations affines sur mesure — constitue l’étalon or pour la production des planches finales destinées à la publication dans les revues d’ingénierie et de recherche fondamentale.

8. Utilisation avancée du module de transformation de coordonnées (transforms)

8.1 La composition de transformations mixtes (blended_transform_factory)

L’un des fleurons architecturaux de Matplotlib réside dans son module de calcul géométrique matplotlib.transforms, qui traite chaque positionnement graphique comme une application affine vectorielle. Dans les architectures graphiques sophistiquées, il est fréquent qu’aucune des transformations canoniques pures (transAxes, transData, ou transFigure) ne réponde isolément aux exigences de composition visuelle. C’est précisément pour résoudre ces apories spatiales que le moteur propose la primitive blended_transform_factory().

Cette fabrique de transformations permet d’hybrider deux espaces vectoriels hétérogènes pour générer un repère composite bidimensionnel inédit. Sa signature formelle associe une transformation dédiée à l’axe des abscisses et une transformation dédiée à l’axe des ordonnées :

transform_mixte = matplotlib.transforms.blended_transform_factory(ax.transData, ax.transAxes)

Dans l’exemple ci-dessus, la première composante scalaire du vecteur de positionnement sera résolue dans le repère dynamique des données réelles (transData), tandis que la seconde composante demeurera strictement indexée sur la hauteur normalisée du cadre graphique (transAxes). Appliquée à ax.xaxis.set_label_coords(x_valeur_donnee, y_normalise, transform=transform_mixte), cette technique autorise le verrouillage de l’étiquette d’abscisse sur une valeur seuil fondamentale du phénomène physique représenté — tel qu’une abscisse critique de résonance ou un temps de demi-vie — tout en garantissant que sa position verticale demeure suspendue à une distance normalisée immuable en dessous du graphique, quelle que soit la réévaluation dynamique des limites spatiales ylim.

8.2 Liaison au repère global de la Figure (fig.transFigure)

Lorsque la structure graphique se complexifie pour intégrer des sous-graphes multiples au sein d’une figure composite, le repère des axes locaux devient une entrave à l’alignement macroscopique. En effet, chaque objet Axes disposant de sa propre boîte englobante, un décalage de coordonnées normalisées appliqué localement à chaque panneau produit des lignes de lecture disjointes dès lors que les graduations numériques diffèrent d’un panneau à l’autre.

Pour restaurer une cohérence spatiale globale, le développeur peut découpler l’étiquette de l’axe individuel pour l’assujettir au repère unitaire de la figure globale via l’attribut de transformation fig.transFigure. Dans ce système de coordonnées macroscopique, l’origine (0.0, 0.0) coïncide rigoureusement avec le coin inférieur gauche de l’ensemble de la planche graphique (incluant les marges périphériques), et le sommet (1.0, 1.0) correspond au coin supérieur droit.

L’injection de fig.transFigure au sein du paramètre transform de la méthode set_label_coords() permet d’imposer un alignement absolu à travers l’ensemble des colonnes ou rangées d’une figure multipanneaux. Ainsi, plusieurs sous-graphes empilés verticalement peuvent partager une coordonnée d’ordonnée rigoureusement fixée à $x = 0.04$ dans l’espace global de la figure. Les étiquettes verticales se trouvent dès lors alignées le long d’une ligne directrice continue, éliminant tout artefact de décalage visuel et produisant un rendu architectural d’une rigueur digne des meilleures publications scientifiques internationales.

9. Résolution des conflits typographiques et chevauchements structurels

9.1 Interaction avec l’algorithme tight_layout()

L’automatisation de la mise en page dans Matplotlib s’appuie massivement sur l’algorithme tight_layout(), introduit pour recalculer dynamiquement les sous-marges de la figure en fonction des dimensions réelles des éléments graphiques périphériques. Cet algorithme procède par inspection séquentielle : il évalue la boîte englobante (Bounding Box ou Bbox) de chaque étiquette, de chaque graduation et de chaque titre, puis compresse proportionnellement les dimensions des objets Axes afin qu’aucun composant textuel ne déborde hors des limites de la toile.

L’interaction entre tight_layout() et les interventions manuelles via set_label_coords() engendre cependant des effets de bord critiques qui déconcertent fréquemment les utilisateurs non avertis. Dès lors qu’une étiquette est translatée manuellement hors des zones standardisées, tight_layout() tente d’adapter la marge globale pour englober cette nouvelle position. Si le déplacement manuel est important, l’algorithme peut réduire drastiquement l’espace alloué au tracé utile pour compenser l’expansion de l’étiquette, créant un déséquilibre esthétique majeur.

Dans certaines configurations d’anciens moteurs, l’appel à tight_layout() survenant postérieurement à la déclaration de set_label_coords() écrasait purement et simplement les coordonnées manuelles pour réappliquer son propre algorithme d’espacement standardisé. Pour neutraliser cette instabilité, il est impératif d’adopter un séquençage rigoureux du code : toute routine d’ajustement géométrique fin de bas niveau doit être invoquée après l’initialisation des contraintes globales de mise en page, ou l’utilisateur doit exclure explicitement l’étiquette du calcul de la boîte englobante en mobilisant des directives d’exemption d’artistes graphiques.

9.2 Utilisation conjointe avec constrained_layout

Conscient des faiblesses inhérentes à l’algorithme heuristique de tight_layout(), le consortium de développement de Matplotlib a conçu une architecture de mise en page plus moderne et déterministe : le moteur constrained_layout. Activé dès l’instanciation de la figure via plt.subplots(layout='constrained'), ce système ne repose plus sur de simples calculs géométriques a posteriori, mais intègre un véritable solveur de contraintes mathématiques linéaires basé sur le solveur Cassowary.

Le comportement de constrained_layout face aux directives de set_label_coords() s’avère nettement plus harmonieux et prévisible. Le solveur modélise la figure comme un graphe de contraintes spatiales interdépendantes. Lorsqu’une étiquette d’axe est décalée via set_label_coords(), constrained_layout mesure l’expansion volumétrique de l’objet textuel et recalcule en temps réel les marges minimales nécessaires sans écraser la translation vectorielle imposée par l’utilisateur.

Cette robustesse en fait l’outil de prédilection pour la réalisation de planches complexes multipanneaux avec étiquetage asymétrique. Néanmoins, une mise en garde s’impose : si l’utilisateur impose des coordonnées délibérément intérieures au cadre de tracé (par exemple pour positionner l’étiquette dans un coin vide du tracé afin d’économiser l’espace périphérique), le solveur constrained_layout peut continuer à réserver un espace vide sur la périphérie externe, croyant que l’axe nécessite une marge d’espacement standard. Pour inhiber ce comportement résiduel, l’affectation explicite d’une chaîne vide comme étiquette d’axe combinée à l’utilisation de la méthode primitive ax.text() demeure parfois l’alternative la plus propre.

9.3 Gestion des boîtes englobantes explicites (Bbox)

Pour les scénarios d’automatisation industrielle où le code doit s’adapter de manière totalement autonome à des flux de données aux amplitudes hautement variables, le positionnement codé en dur au moyen de constantes scalaires montre ses limites. La solution algorithmique d’excellence consiste à interroger directement la boîte englobante réelle (Bbox) des éléments typographiques après un pré-rendu de la figure.

Chaque instance de matplotlib.text.Text implémente la méthode fondamentale get_window_extent(renderer). Pour mobiliser cette technique de rétroaction programmatique, le script doit forcer une première passe de calcul géométrique au moyen de l’instruction fig.canvas.draw() afin d’initialiser le moteur de rastérisation (renderer). Dès cet instant, l’extraction des coordonnées d’affichage réelles des étiquettes de graduation devient possible :

Le développeur peut alors itérer sur l’ensemble des graduations numériques de l’axe vertical (ax.yaxis.get_ticklabels()), collecter leurs boîtes englobantes respectives, et déterminer par une opération de réduction la limite gauche minimale absolue de l’ensemble de ces textes. Une fois cette frontière d’encombrement quantifiée dans l’espace des pixels, elle est convertie en coordonnées relatives d’axes via l’opération inverse ax.transAxes.inverted().transform(). L’étiquette principale de l’axe peut ensuite être positionnée par set_label_coords() avec un décalage différentiel contrôlé de quelques pixels par rapport à cette frontière critique, assurant une immunité absolue contre tout risque de chevauchement typographique, quelle que soit la variabilité des données d’entrée.

10. Configuration spatiale dans les architectures multi-axes (Subplots)

10.1 Alignement harmonisé à travers une grille de sous-tracés

Dans la recherche scientifique, les démonstrations empiriques reposent fréquemment sur la juxtaposition de multiples sous-graphes organisés en grilles orthogonales matricielles (par exemple des matrices de $2 \times 2$ ou $3 \times 1$ sous-tracés). Le problème structurel le plus flagrant rencontré lors de la compilation de ces figures réside dans le désalignement mutuel des étiquettes d’ordonnées. Si le panneau supérieur trace une variable bornée entre 0 et 1 (largeur typographique de graduation réduite) tandis que le panneau inférieur trace des flux énergétiques oscillant entre 10 000 et 50 000 (largeur typographique étendue), l’application du moteur automatique repousse l’étiquette du panneau inférieur nettement plus à gauche que celle du panneau supérieur.

Pour juguler cette hétérogénéité sans contraindre le développeur à calculer manuellement le positionnement relatif le plus défavorable, Matplotlib a introduit les méthodes macroscopiques d’harmonisation de haut niveau :

fig.align_ylabels(axs) et fig.align_xlabels(axs)

Ces méthodes acceptent en argument une liste ou un tableau NumPy d’objets Axes. Leur algorithme sous-jacent parcourt l’ensemble des sous-graphes désignés, identifie la position d’étiquette la plus excentrée — celle qui nécessite le plus d’espace d’évitement pour contourner ses graduations — et contraint instantanément l’ensemble des autres étiquettes de la rangée ou de la colonne à s’aligner rigoureusement sur cette ligne de base commune.

Cette harmonisation globale fonctionne de concert avec set_label_coords(). Si le développeur applique une coordonnée unifiée sur l’ensemble d’une colonne de panneaux via une boucle itérative, l’appel subséquent à fig.align_ylabels() garantit qu’aucune réévaluation locale d’un sous-graphe spécifique ne viendra briser l’ordonnancement rectiligne de la planche complète, restituant ainsi une harmonie visuelle indispensable pour l’édition professionnelle.

10.2 Cas complexe des axes jumeaux (twinx et twiny)

L’emploi d’axes jumeaux, instanciés au moyen des directives ax2 = ax1.twinx() ou ax2 = ax1.twiny(), constitue un défi architectural d’une complexité géométrique supérieure. Ces méthodes procèdent par superposition d’un second objet Axes transparent partageant exactement la même emprise spatiale que l’axe d’origine, mais doté de sa propre échelle de données et de son propre système d’étiquetage. Dans ce contexte, l’axe secondaire ax2 projette ses graduations et son étiquette sur le flanc droit (pour twinx) ou sur le flanc supérieur (pour twiny).

La gestion spatiale devient critique dès lors que des ajustements personnalisés sont introduits. L’étiquette de l’axe primaire ax1 et celle de l’axe secondaire ax2 doivent présenter une symétrie géométrique parfaite par rapport au corps de tracé central. L’utilisation conjointe de set_label_coords() permet d’imposer cette rigueur symétrique. Par exemple, si l’axe primaire de gauche est configuré avec :

ax1.yaxis.set_label_coords(-0.12, 0.5)

L’axe secondaire jumeau situé sur le flanc droit devra être rigoureusement paramétré avec son image spéculaire par rapport à la bordure droite unitaire ($x = 1.0$), soit :

ax2.yaxis.set_label_coords(1.12, 0.5)

Ce couplage mathématique symétrique évite l’écueil fréquent où l’une des étiquettes colle aux chiffres de graduation tandis que l’autre flotte excessivement dans le blanc de la page. Si un troisième axe d’ordonnée est greffé au système (pratique courante dans les visualisations de procédés industriels par décalage latéral des segments de tracé), la même logique d’incrémentation modulaire des coordonnées normalisées de set_label_coords() permet d’ordonner les étiquettes en couches parallèles successives (par exemple à 1.12, 1.25, 1.38), assurant une clarté de lecture inaccessible aux outils automatisés.

10.3 Graphiques à facettes et dispositions asymétriques

Les visualisations contemporaines de données multidimensionnelles font un usage intensif des représentations en facettes (ou trellis displays), popularisées dans l’écosystème Python par des bibliothèques telles que Seaborn. Dans ces structures matricielles denses, le principe cardinal d’optimisation du ratio encre-données (théorisé par Edward Tufte) stipule que les étiquettes redondantes doivent être systématiquement éliminées afin de purger la visualisation de tout bruit graphique accessoire.

Pour concrétiser cet impératif, les panneaux intérieurs de la matrice voient généralement leurs graduations et leurs étiquettes désactivées, seuls les panneaux périphériques de la bordure externe conservant leurs marqueurs structurels. La mise en œuvre d’une boucle itérative combinée à des instructions conditionnelles de positionnement permet de sublimer cette architecture :

Les étiquettes d’ordonnées ne sont attribuées qu’aux cellules de la première colonne ($j = 0$), et leurs coordonnées sont vectoriellement assignées via set_label_coords() pour s’adapter à la largeur maximale observée sur l’ensemble de la colonne. Parallèlement, pour les étiquettes d’abscisses, seules les cellules de la dernière rangée inférieure reçoivent une affectation spatiale, avec un alignement à droite programmé sur la dernière cellule pour sceller la conclusion de la lecture matricielle. Cette orchestration différenciée confère à l’ensemble du canevas une compacité et une force probante exceptionnelles.

11. Ergonomie cognitive et perception visuelle des métadonnées graphiques

11.1 Théorie de la charge cognitive appliquée aux visualisations scientifiques

L’optimisation spatiale des étiquettes graphiques ne procède pas d’une recherche purement formaliste ; elle trouve sa justification fondamentale dans les sciences cognitives et les modèles de traitement de l’information humaine développés par Sweller. Lors de l’analyse d’une figure complexe, la mémoire de travail de l’observateur est soumise à une triple charge cognitive : la charge intrinsèque (liée à la difficulté conceptuelle intrinsèque des données), la charge germane (consacrée à l’intégration des schémas mentaux et à la découverte de motifs) et la charge extrinsèque (induite par les défauts de conception de l’artefact visuel lui-même).

Un étiquetage d’axe conventionnel, centré et orienté à la verticale, engendre une charge extrinsèque parasite substantielle. La lecture verticale à 90 degrés ralentit le temps de décodage lexical d’environ 200 millisecondes par fixation oculaire par rapport à une lecture horizontale, d’après les mesures d’oculométrie (eye-tracking). De surcroît, le centrage au milieu du segment force l’observateur à détacher son regard des points d’intérêt graphiques majeurs — qui se concentrent fréquemment aux frontières et aux extremums des distributions — pour aller quérir la désignation de la grandeur au centre de la marge périphérique.

Le positionnement stratégique d’une étiquette horizontale au sommet de l’axe vertical ou à l’extrême droite de l’axe horizontal réduit drastiquement l’amplitude des saccades oculaires nécessaires pour interconnecter le signifiant (le nom de la grandeur et son unité) et le signifié (la position géométrique des données). En plaçant l’étiquette au point d’entrée immédiat de la lecture visuelle, le concepteur permet au cerveau de charger préalablement l’unité de mesure dans son tampon cognitif avant même d’entamer le décodage quantitatif des courbes, fluidifiant l’interprétation globale de la figure.

11.2 Principes gestaltistes d’organisation perceptive

La théorie de la Gestalt — ou psychologie de la forme — a formalisé les lois fondamentales selon lesquelles le système visuel humain structure spontanément les flux sensoriels hétérogènes en ensembles cohérents et signifiants. Deux de ces lois fondamentales s’appliquent directement au positionnement des étiquettes graphiques : la loi de proximité et la loi de continuité.

La loi de proximité stipule que les éléments spatiaux les plus proches les uns des autres sont instinctivement regroupés et perçus comme appartenant à une même entité fonctionnelle. Dans une figure mal configurée où l’étiquette d’axe est repoussée excessivement loin du cadre par un algorithme automatique défaillant, cette proximité perceptive est rompue : le texte semble flotter de façon autonome et l’œil peine à associer immédiatement la chaîne textuelle au segment de repère correspondant. Inversement, une étiquette trop proche percute les graduations numériques, fusionnant visuellement avec les chiffres et générant une masse typographique confuse. L’ajustement micrométrique via set_label_coords() rétablit l’équilibre spatial exact où l’étiquette est perçue comme un satellite indissociable de son axe sans jamais entrer en collision avec ses subdivisions.

La loi de continuité énonce quant à elle que les segments alignés selon des trajectoires rectilignes ou des courbes douces sont perçus comme un tracé unique et ininterrompu. L’alignement d’une étiquette d’abscisse à l’extrémité droite d’un axe (coordonnée $x = 1.0$) prolonge naturellement le vecteur horizontal du tracé, fournissant une conclusion visuelle claire à la trajectoire de l’axe. De même, l’alignement sommital d’une étiquette d’ordonnée sur la bordure supérieure du graphique ancre le texte sur la ligne de fuite naturelle du cadre supérieur. La figure cesse d’apparaître comme un assemblage disparate d’éléments textuels et géométriques pour devenir une composition unifiée, fluide et immédiatement compréhensible pour la communauté scientifique.

12. Bonnes pratiques de développement et industrialisation du code

12.1 Encapsulation dans des fonctions utilitaires réutilisables

Dans un contexte de développement logiciel professionnel ou au sein d’un laboratoire de recherche produisant des centaines de figures annuelles, coder manuellement des instructions impératives de décalage spatial au sein de chaque script de tracé constitue une régression méthodologique majeure. Cette approche artisanale favorise la duplication de code (anti-patron DRY pour Don’t Repeat Yourself) et introduit des disparités visuelles entre les différents membres d’une même équipe de recherche.

La bonne pratique industrielle consiste à encapsuler l’ensemble de la logique de positionnement spatial au sein de modules utilitaires factorisés et hautement réutilisables. Ces fonctions prennent en charge les calculs d’alignement géométrique, la manipulation des coordonnées et la gestion de la rotation au travers d’une interface déclarative standardisée :

Une fonction générique de standardisation typographique peut par exemple accepter en paramètre l’instance Axes, un mot-clé désignant l’orientation ergonomique souhaitée (par exemple style='modern_horizontal'), et se charger d’appliquer de manière transparente les coordonnées normalisées optimales, les rotations d’angles adaptées et les compensations d’alignements relatifs correspondants. En typant rigoureusement les arguments d’entrée et en documentant formellement les comportements attendus, l’équipe s’assure d’une reproductibilité graphique absolue sur l’ensemble de ses projets applicatifs.

12.2 Configuration pérenne via les paramètres rcParams

Pour pérenniser ces standards de conception sans alourdir le code applicatif métier, l’infrastructure de Matplotlib propose un système global de gestion de la configuration : le dictionnaire matplotlib.rcParams. Ce registre administre des centaines de directives esthétiques qui gouvernent le comportement par défaut de l’ensemble du moteur de rendu.

Bien que rcParams ne permette pas de modifier directement la logique vectorielle bidimensionnelle complexe propre à set_label_coords() — cette dernière nécessitant une intervention dynamique sur l’arbre de scène —, il offre des leviers puissants pour standardiser les variables d’espacement de premier niveau. Il est ainsi possible de verrouiller l’écartement orthogonal par défaut en affectant une valeur typographique dédiée au paramètre axes.labelpad (par exemple mpl.rcParams['axes.labelpad'] = 8.0) ou de modifier l’alignement typographique générique.

La méthode la plus élégante consiste à formaliser ces directives au sein de fichiers de configuration de feuilles de style externes portant l’extension .mplstyle. Un fichier de style dédié aux publications universitaires peut ainsi centraliser les définitions des tailles de police, les épaisseurs des traits de repères d’axes, les marges de séparation et les formats d’exportation par défaut. L’activation de cette feuille de style en début de script via l’instruction plt.style.use('publication_academique.mplstyle') permet d’unifier l’ensemble du corpus graphique produit tout en réduisant le volume des ajustements programmatiques fins à un strict minimum maîtrisé.

12.3 Liste de contrôle diagnostique pour la soumission d’articles

Avant d’acheminer un manuscrit scientifique et ses planches graphiques vers les serveurs d’évaluation d’un éditeur international, il est vivement recommandé d’exécuter un audit de contrôle systématique axé sur l’intégrité spatiale des métadonnées graphiques. La liste de vérification diagnostique suivante récapitule les points de contrôle critiques à valider :

• Vérification de l’absence de troncature en haute résolution : Lors de la rastérisation à la résolution minimale exigée de 300 ou 600 DPI, s’assurer que les étiquettes externalisées manuellement via des coordonnées négatives ne se trouvent pas rognées au-delà des limites physiques du canevas. L’emploi de l’argument bbox_inches='tight' au sein de l’instruction d’export fig.savefig() est impératif pour forcer l’inclusion de l’intégralité des boîtes englobantes des artistes décalés.
• Validation du ratio d’impression en double colonne : Vérifier que la réduction dimensionnelle de la figure pour s’insérer dans un gabarit de colonne standard (environ 8,5 cm de largeur) ne provoque pas une réduction disproportionnée du corps des étiquettes ou un télescopage entre l’étiquette translatée et les segments d’axes voisins.
• Harmonisation des alignements multi-panneaux : Confirmer que l’ensemble des axes verticaux empilés au sein d’une même figure partagent une coordonnée d’abscisse rigoureusement identique, garantissant une lecture rectiligne unifiée sur toute la hauteur de la page.
• Examen des collisions avec la notation scientifique : Examiner visuellement les figures pour certifier qu’aucun multiplicateur exponentiel automatique (de type $\times 10^n$) n’entre en collision avec une étiquette déplacée au sommet de l’axe vertical.
• Audit de conformité chromatique et d’accessibilité : S’assurer que le contraste lumineux des polices typographiques par rapport au fond d’affichage respecte les recommandations du standard WCAG 2.1 (ratio de contraste minimal de 4.5:1), et que l’agencement spatial demeure parfaitement lisible en cas d’impression en niveaux de gris chez le réviseur final.

En intégrant méthodiquement l’ensemble de ces fondements théoriques, de ces impératifs cognitifs et de ces techniques programmatiques avancées, le praticien transforme la bibliothèque Matplotlib d’un simple outil de tracé automatique en un véritable instrument de précision graphique, capable de produire des visualisations de données d’une clarté conceptuelle irréprochable et d’une rigueur esthétique digne des plus hautes exigences de la science contemporaine.

Références

• Bertin, J. (1967). Sémiologie graphique : Les diagrammes, les réseaux, les cartes. Gauthier-Villars.
• Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531-554. https://doi.org/10.1080/01621459.1984.10478080
• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90-95. https://doi.org/10.1109/MCSE.2007.55
• Matplotlib Development Team. (2023). Transformations tutorial: Coordinate systems in Matplotlib. Matplotlib Documentation. https://matplotlib.org/stable/tutorials/advanced/transforms_tutorial.html
• Matplotlib Development Team. (2023). Constrained layout guide: Automatic arrangement of subplots and decorations. Matplotlib Documentation. https://matplotlib.org/stable/tutorials/intermediate/constrainedlayout_guide.html
• Rougier, N. P. (2021). Scientific visualization: Python + Matplotlib. Euroscipy / Zenodo. https://doi.org/10.5281/zenodo.5194481
• Sweller, J. (2011). Cognitive load theory. Dans J. P. Mestre & B. H. Ross (Éds.), Psychology of Learning and Motivation (Vol. 55, pp. 37-76). Academic Press. https://doi.org/10.1016/B978-0-12-387691-1.00002-8
• Tufte, E. R. (2001). The visual display of quantitative information (2e éd.). Graphics Press.
• Wickham, H. (2010). A layered grammar of graphics. Journal of Computational and Graphical Statistics, 19(1), 3-28. https://doi.org/10.1198/jcgs.2009.07098
