Dans le domaine de l’ingénierie des données et de la recherche scientifique contemporaine, la visualisation graphique constitue bien plus qu’un simple artifice de présentation : elle s’impose comme une modalité fondamentale d’investigation sémiotique et d’inférence statistique. Parmi l’éventail pléthorique d’outils disponibles pour l’écosystème Python, la bibliothèque Matplotlib demeure la référence canonique, le standard de fait sur lequel reposent des environnements de plus haut niveau tels que Seaborn, Scanpy ou Cartopy. Or, dès lors qu’il s’agit de représenter des champs scalaires continus, des densités de probabilité bidimensionnelles ou des matrices de corrélation de grande dimension, l’intégration d’une échelle chromatique – communément désignée sous le terme de barre de couleur (colorbar) – devient indispensable pour relier les valeurs numériques sous-jacentes aux intensités spectrales perçues par l’analyste.
Cependant, la disposition spatiale de cette barre de couleur se heurte fréquemment à des limitations structurelles inhérentes au moteur de rendu géométrique de Matplotlib. Le comportement par défaut, conçu historiquement pour une efficacité élémentaire, alloue l’espace au détriment de la géométrie de la figure principale, induisant des déformations indésirables, des désalignements asymétriques ou des chevauchements typographiques fâcheux avec les annotations périphériques. Maîtriser le positionnement, le dimensionnement relatif et l’articulation topologique d’une barre de couleur ne relève donc pas d’une préoccupation purement esthétique, mais d’une exigence de rigueur méthodologique garantissant la fidélité de l’information communiquée et l’efficience du parcours oculaire lors de la lecture critique de graphiques d’analyse.
Cet article propose une exploration encyclopédique et rigoureuse des mécanismes régissant l’allocation spatiale des barres de couleur au sein de l’environnement Matplotlib. En partant des fondements théoriques de l’architecture graphique modulaire – distinguant la toile globale, les axes de coordonnées et les objets de projection scalaire – jusqu’aux stratégies les plus sophistiquées fondées sur la boîte à outils des diviseurs d’axes, le placement absolu dans l’espace canonique de la figure ou la segmentation matricielle asymétrique, ce guide a pour vocation de fournir aux chercheurs, ingénieurs et spécialistes de la donnée l’ensemble des instruments conceptuels et pratiques nécessaires pour concevoir des visualisations d’une précision géométrique absolue, conformes aux exigences les plus strictes de l’édition scientifique internationale.
1. Introduction théorique aux barres de couleur dans l’écosystème Matplotlib
1.1 Rôle sémiotique et fonctionnel de la barre de couleur en visualisation de données
D’un point de vue sémiologique, la barre de couleur opère comme une clef de déchiffrement essentielle entre un univers mathématique abstrait, caractérisé par des valeurs scalaires continues ou discrètes, et un univers perceptif gouverné par les lois de la colorimétrie et de la psychophysique visuelle. Selon la sémiologie graphique théorisée par Jacques Bertin, la couleur, lorsqu’elle est exploitée sous l’angle de la variation de valeur ou de saturation, porte une signification ordonnée ou quantitative. Dans un tracé matriciel d’expression génique, un modèle météorologique de température de surface ou une projection de fonction de densité spectrale, la perception immédiate des extrema, des discontinuités ou des gradients spatiaux dépend entièrement de la fiabilité avec laquelle l’observateur peut projeter visuellement une nuance chromatique sur l’axe numérique gradué. Cette correspondance requiert une lisibilité sans faille, exempte de toute ambiguïté induite par une mauvaise séparation spatiale ou une échelle graphique étriquée.
La calibration spatiale de la barre de couleur conditionne directement l’évaluation cognitive des données. Un éloignement excessif entre le panneau de données principal et sa légende de référence allonge de manière significative le temps de fixation oculaire, contraignant le cerveau à exécuter des saccades visuelles répétées qui saturent la mémoire de travail à court terme. À l’inverse, une proximité trop agressive ou un chevauchement des graduations engendre une interférence visuelle préjudiciable à la discrimination fine des structures de données. De surcroît, une barre dont la dimension longitudinale ne respecte pas l’extension spatiale du graphique adjacent crée une asymétrie perceptive : l’œil humain a tendance à surévaluer l’importance des segments de données qui s’alignent avec les extrémités de l’échelle, introduisant un biais inconscient dans l’interprétation quantitative des amplitudes représentées.
L’alignement géométrique doit également être pensé en harmonie avec le sens naturel de lecture de l’audience ciblée. Dans les cultures de lecture occidentales, le balayage visuel standard s’opère de gauche à droite et de haut en bas. Positionner l’échelle chromatique selon un ancrage logique – soit sur le flanc droit en conclusion immédiate du balayage horizontal, soit en position subordonnée sous l’axe des abscisses – structure le cheminement cognitif de l’utilisateur. Toute discordance dans cette architecture, comme un tracé principal décentré par l’insertion non compensée d’une barre de couleur volumineuse, détruit l’équilibre compositionnel du panneau d’affichage et réduit l’autorité scientifique globale de la figure produite.
1.2 Architecture sous-jacente : Figure, Axes et objets ScalarMappable
Pour appréhender avec exactitude les mécanismes de positionnement d’une barre de couleur, il s’avère indispensable de disséquer le modèle objet hiérarchique qui sous-tend la bibliothèque Matplotlib. Au sommet de cette hiérarchie se trouve l’objet conteneur de haut niveau désigné sous le terme de Figure. Cet objet matérialise l’espace canevas total, une surface délimitée par une largeur et une hauteur physiques souvent exprimées en pouces dans le moteur de rendu, au sein de laquelle tous les éléments graphiques primitifs, les textes, les légendes et les systèmes de coordonnées prennent vie. La Figure ne trace rien directement dans le domaine des données ; elle délègue cette tâche à une ou plusieurs instances de la classe Axes, qui représentent chacune une zone rectangulaire (ou polaire) dotée d’un système de coordonnées géométriques propre, délimitée par des épines (spines) et balisée par des graduations (ticks).
La barre de couleur n’est pas une simple annotation textuelle ou une forme vectorielle isolée flottant sur la figure ; elle est elle-même implémentée comme une instance complète de la classe Axes. Ce point d’architecture logicielle est fondamental : un axe dédié à la barre de couleur possède ses propres limites d’échelle, son orientation de coordonnées, ses graduations majeures et mineures, ainsi que ses étiquettes typographiques. Pour que cet axe spécialisé puisse afficher le dégradé pertinent, il doit impérativement être connecté à un objet implémentant l’interface formelle ScalarMappable. Cette interface est automatiquement fournie par des constructeurs de tracés matriciels ou surfaciques tels que les méthodes de cartographie thermique imshow, les contours différentiels contourf, ou les nuages de points enrichis par une dimension chromatique scatter.
Le rôle de l’objet ScalarMappable consiste à combiner deux composants distincts : d’une part, une instance de la classe Normalize, chargée d’effectuer la transformation mathématique affine ou logarithmique projetant l’intervalle des données réelles sur le segment canonique fermé [0, 1] ; d’autre part, une instance de la classe Colormap, qui assure l’application continue de ce segment unitaire vers une trajectoire de coordonnées tridimensionnelles au sein d’un espace colorimétrique (tel que sRGB ou CAM02-UCS). Dès lors que l’utilisateur invoque la fonction de génération de barre de couleur, Matplotlib interroge cet objet pour échantillonner le gradient, alloue un nouvel axe géométrique sur la toile, et dessine l’ensemble des polyèdres texturés représentant le dégradé de manière synchronisée avec les seuils de coupure définis par le normalisateur.
1.3 Limites de la disposition implicite par défaut
L’un des griefs les plus persistants formulés par les praticiens de la visualisation de données à l’encontre de Matplotlib réside dans le comportement arbitraire de l’invocation élémentaire colorbar() sans configuration d’ancrage explicite. Lorsque la bibliothèque est sollicitée de la sorte, son moteur interne applique un algorithme de partitionnement spatial glouton : il prend l’axe de référence associé au tracé de données, retranche une fraction de son emprise géométrique sur le côté droit, et insère la nouvelle boîte englobante de la barre de couleur dans l’espace ainsi dérobé. Cette stratégie, conçue pour minimiser les lignes de code dans les scripts exploratoires rapides, induit un effet secondaire pernicieux : la déformation unilatérale de l’axe primaire d’origine.
Cette amputation latérale brise l’harmonie géométrique globale de la mise en page, un phénomène particulièrement critique lors de la composition de figures multi-panneaux. Si un utilisateur aligne une rangée de trois sous-graphiques carrés dont le dernier est flanqué d’une barre de couleur implicite, ce dernier sous-graphique subira une compression horizontale mécanique, brisant instantanément le rapport d’aspect carré unitaire rigoureusement préservé sur les deux panneaux précédents. Le résultat visuel se traduit par un graphique asymétrique, distordu, où les échelles d’axes cessent d’être comparables d’un coup d’œil direct, ce qui contrevient aux principes les plus élémentaires de l’ordonnancement visuel scientifique.
En outre, ce prélèvement automatique d’espace entre en conflit direct avec les gestionnaires d’agencement automatique classiques, à l’instar des routines d’optimisation de marges conventionnelles. Ces algorithmes opèrent fréquemment des passes d’ajustement global qui recalculent les dimensions des boîtes de délimitation (bounding boxes) sans tenir compte de la relation de dépendance topologique exclusive entre le graphique hôte et son satellite chromatique. Il en résulte couramment des espacements discordants, des barres de couleur tronquées aux frontières externes du document exporté, ou des chevauchements désordonnés avec les titres d’axes adjacents, imposant aux analystes de reprendre manuellement la topologie du canevas par des méthodes d’ajustement structurel plus évoluées.
2. Positionnement natif avec l’argument location et les paramètres standards
2.1 Exploitation du paramètre formel location
Conscients de la nécessité de simplifier la disposition cardinale des axes chromatiques sans imposer immédiatement le recours à des modules externes complexes, les concepteurs de Matplotlib ont modernisé et standardisé l’argument location au sein de la méthode Figure.colorbar(). Ce paramètre accepte un ensemble de chaînes de caractères prédéfinies – à savoir 'right', 'left', 'top' et 'bottom' – qui stipulent de manière non ambiguë le flanc de l’axe de référence auquel la nouvelle structure graphique doit s’adosser. L’introduction de ce mot-clé explicite permet d’éliminer la syntaxe historique plus verbeuse consistant à piloter l’ancrage uniquement par des combinaisons indirectes d’orientations et de découpages spatiaux.
L’utilisation de cet argument modifie fondamentalement l’interaction syntaxique entre la méthode de création de la barre et l’argument d’axe hôte ax. Lorsque location est défini sur les valeurs horizontales 'bottom' ou 'top', Matplotlib réoriente de manière intrinsèque la trajectoire du gradient pour qu’elle devienne horizontale, tout en transférant les mécanismes d’échantillonnage scalaire le long de l’axe spatial horizontal interne de la barre de couleur. L’opérateur s’affranchit ainsi de la nécessité de déclarer explicitement orientation='horizontal', le moteur déduisant l’ergonomie optimale à partir du point cardinal spécifié.
Cette bascule cardinale opère également une reconfiguration automatisée de la topographie des graduations et de leurs annotations nominales associées. Dans une configuration sur le flanc droit ('right'), les graduations et le label d’axe sont naturellement orientés vers l’extérieur droit du canevas graphique, préservant la zone centrale du panneau de données. Dès lors que l’on assigne location='left', le moteur bascule les épines actives et les étiquettes numériques sur le flanc gauche de la barre, prévenant l’empiètement visuel sur le tracé hôte. Cette gestion automatisée garantit que l’architecture typographique reste cohérente avec les lois de séparation de figures, bien qu’elle nécessite des calibrations manuelles complémentaires dès que des titres d’axes préexistants occupent déjà les lisières du tracé.
2.2 Modulation fine par les arguments fraction, pad et shrink
Au-delà de la localisation cardinale élémentaire, la méthode native met à disposition un trio de paramètres scalaires destinés à moduler précisément l’emprise physique de la barre de couleur : fraction, pad et shrink. Le paramètre fraction, dont la valeur par défaut est traditionnellement fixée à 0.15, détermine la proportion de l’axe parent que la barre de couleur est autorisée à consommer pour son épaisseur transversale. Une valeur de 0.05 réserve ainsi 5 % de la largeur ou de la hauteur de l’axe hôte à la nouvelle structure, permettant de contenir l’amincissement du graphique primaire dans des tolérances acceptables pour des figures denses.
Le paramètre pad, quant à lui, quantifie la distance de dégagement séparant l’épine externe de l’axe source de la première bordure de l’axe de la barre de couleur. Cette distance est également mesurée en tant que fraction de la dimension pertinente de l’axe parent. Un ajustement judicieux de pad s’avère indispensable pour éviter que les étiquettes numériques du tracé primaire – particulièrement les valeurs d’ordonnées à chiffres multiples ou notations exponentielles – n’entrent en collision frontale avec les limites physiques de la barre de couleur. Augmenter légèrement cette clairière spatiale rétablit une zone de respiration indispensable à la clarté visuelle, évitant la confusion d’interprétation entre les coordonnées spatiales et l’amplitude de l’échelle d’intensité.
Enfin, le paramètre shrink régit la longueur longitudinale relative de la barre de couleur par rapport à l’extension totale de l’axe auquel elle s’adosse. Exprimé sous la forme d’un ratio multiplicatif compris entre 0.0 et 1.0 (la valeur 1.0 signifiant une couverture intégrale de bout en bout), shrink permet de raccourcir l’échelle chromatique pour lui conférer une apparence plus discrète et compacte au sein de la composition générale. Toutefois, l’action de shrink s’opère par défaut via un ancrage centré : la barre se contracte vers son milieu géométrique, ce qui peut créer des disparités d’alignement avec les angles du graphique principal si une synchronisation micrométrique des extrémités est visée par le protocole éditorial.
2.3 Contrôle de l’aspect et de la géométrie via aspect
Le paramètre aspect intervient comme un régulateur direct du ratio de forme intrinsèque de l’axe de la barre de couleur. Défini mathématiquement comme le rapport entre la dimension longitudinale (la longueur du dégradé) et la dimension transversale (l’épaisseur de la barre), ce nombre flottant sans unité permet de calibrer la sveltesse de l’objet graphique indépendamment des variations dimensionnelles globales de la fenêtre de traçage. La valeur par défaut conventionnelle, souvent fixée à 20, implique que la barre est exactement vingt fois plus longue qu’elle n’est large.
L’altération de ce ratio est déterminante lors de la production de figures à haute résolution graphique destinées à l’impression grand format ou aux périodiques haute densité (comme les tirés à part à 600 DPI). Dans un tel contexte d’affichage, une barre dont le ratio aspect est trop faible apparaît excessivement massive, formant un bloc de couleur dense qui détourne indûment l’attention visuelle de la cartographie scientifique principale. En rehaussant cette valeur à 30, 40 voire 50, l’analyste affine la silhouette de l’échelle chromatique, conférant à la mise en page une élégance typographique plus sobre et plus conforme aux conventions de design graphique moderne.
Cette propriété joue un rôle prépondérant lors du traitement de visualisations assujetties à un ratio d’aspect strict (tel que ax.set_aspect('equal')), configuration incontournable pour l’imagerie géophysique, la microscopie électronique ou les représentations de matrices conformes. Dans ces cas précis, la taille de l’axe de données primaire est figée dans ses proportions physiques pour préserver l’isométrie de l’espace étudié. Si l’on tente d’accoler une barre de couleur native sans coordonner harmonieusement les arguments fraction et aspect, Matplotlib recalcule les dimensions résiduelles de telle sorte que la barre dépasse fréquemment au-delà des bornes réelles du tracé matriciel, engendrant un défaut d’alignement manifeste que seule une gestion géométrique par diviseur d’axe parvient à éradiquer de manière déterministe.
3. La boîte à outils AxesGrid : architecture et principes fondamentaux
3.1 Fondements de mpl_toolkits.axes_grid1 et classe AxesDivider
Afin de pallier les insuffisances inhérentes au modèle d’allocation par compression de la méthode canonique, les développeurs historiques de Matplotlib ont introduit l’extension spécialisée mpl_toolkits.axes_grid1. Cette boîte à outils propose une rupture conceptuelle majeure dans la manière d’administrer l’espace bidimensionnel de la figure. Au cœur de cette architecture se déploie la classe AxesDivider, dont le propos algorithmique est de traiter chaque axe graphique comme un polygone rigide capable de générer des dépendances géométriques strictes sans altérer son propre repère d’origine.
Le principe mathématique sous-jacent repose sur la création d’un diviseur d’espace géométrique découplé du système global de la boîte englobante de la Figure. Dans le paradigme classique, chaque nouvel axe modifie récursivement l’enveloppe allouée aux voisins via des ratios d’extrapolations dynamiques. La classe AxesDivider adopte une approche opposée : elle immobilise la boîte englobante de l’axe primaire dans le repère de rendu et calcule la position des sous-axes périphériques par translation différentielle pure le long des vecteurs directeurs des bords du graphique hôte. Le couplage dimensionnel devient ainsi déterministe, absolu et insensible aux fluctuations extérieures.
Cette machinerie permet de résoudre de manière définitive le problème de synchronisation d’échelle entre le tracé de données et son référentiel chromatique. Qu’il s’agisse de caler la hauteur d’une barre verticale sur l’étendue exacte de l’ordonnée d’une matrice ou d’étirer une barre horizontale sur la largeur rigoureuse d’une coupe tomographique, l’architecture AxesDivider garantit une corrélation au micron près. Cette robustesse opérationnelle en fait la solution privilégiée dans le cadre de chaînes de traitement automatisées générant des séries temporelles de graphiques destinés à des rapports techniques d’ingénierie et des thèses de doctorat.
3.2 Instanciation du diviseur via make_axes_locatable
Le point d’entrée fonctionnel de cette boîte à outils est la fonction factory de haut niveau make_axes_locatable(). Son mécanisme d’action consiste à encapsuler une instance existante de la classe Axes au sein d’un proxy géométrique intelligent de type AxesLocator. D’un point de vue programmatique, cette fonction analyse l’axe cible, extrait les dimensions instantanées de son cadre physique et greffe un système de coordonnées relatives sur lequel d’autres axes peuvent venir s’ancrer par simple extrusion directionnelle.
L’allocation d’un nouvel axe périphérique au moyen de ce diviseur élimine tout risque d’écrasement anarchique de la scène primaire. Lorsque l’analyste requiert la création d’une cellule marginale, le diviseur redéfinit la fenêtre d’affichage globale allouée au conteneur local, mais s’assure que l’axe initial préserve son intégrité d’échelle et son ratio d’aspect prédéfini. Contrairement au comportement de figure.colorbar() qui rogne brutalement le graphe sans compensation de forme, make_axes_locatable() prend en charge l’orchestration des marges internes de façon imperceptible pour l’utilisateur.
Un atout fondamental de ce paradigme réside dans sa réactivité face aux variations de résolution et d’export vectoriel. Lorsque le fichier de sortie est compilé sous format PDF ou PostScript encapsulé (EPS) pour une revue scientifique, les dimensions absolues des typographies et des traits d’axe peuvent induire des contraintes mécaniques sur le moteur de rendu. Grâce au système de liaison dynamique de l’AxesDivider, toute déformation globale imposée par la taille de la toile se répercute de manière parfaitement isométrique entre le graphique de données et la barre de couleur attenante, scellant l’unité visuelle de l’ensemble graphique.
3.3 Comparaison méthodologique : approche native vs approche AxesDivider
Le tableau comparatif entre l’approche native via plt.colorbar() et l’usage de la boîte à outils AxesDivider révèle des divergences architecturales substantielles. L’approche standard brille par sa concision syntaxique : une unique ligne de code suffit pour obtenir un résultat visuel immédiat. Cependant, cette simplicité s’accompagne d’une perte totale de contrôle géométrique dès que le tracé sort d’un canevas unitaire à proportions arbitraires. Le graphique se déforme, les marges se dérèglent et la synchronisation des hauteurs devient une gageure nécessitant de fastidieux tâtonnements manuels sur les coefficients de rétrécissement.
À l’inverse, l’implémentation par axes_grid1 exige l’importation d’un sous-module dédié et l’écriture de deux instructions préparatoires supplémentaires : l’instanciation du diviseur puis l’annexion explicite d’un axe récepteur (couramment baptisé cax). Ce léger investissement d’ingénierie logicielle garantit toutefois une reproductibilité géométrique totale. La hauteur de la barre de couleur est nativement et immuablement calquée sur celle de l’axe de données, sans aucune ligne de code dédiée à la compensation d’échelle.
Dans un contexte de production industrielle de figures scientifiques – caractérisé par des pipelines de génération automatique d’illustrations pour des articles, des bilans d’expérimentation ou des tableaux de bord analytiques – la méthode AxesDivider surpasse indiscutablement l’approche par défaut. Elle assure une stabilité géométrique face à la variabilité des données numériques sous-jacentes, prévenant toute régression visuelle qui pourrait altérer la perception des résultats expérimentaux lors de l’évaluation par les pairs.
4. Positionnement précis sur le côté droit avec make_axes_locatable

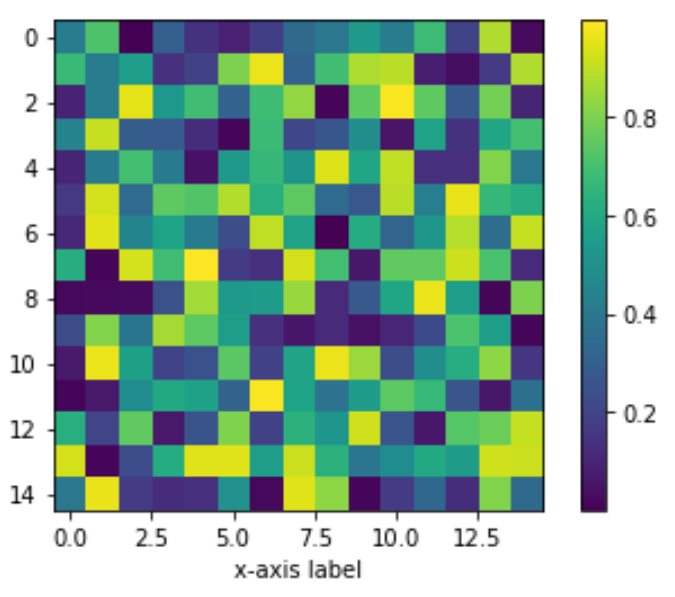

4.1 Mise en œuvre technique avec append_axes et new_horizontal
L’adjonction rigoureuse d’une échelle chromatique sur le flanc droit d’un graphique de données s’effectue via l’invocation de la méthode append_axes() attachée à l’objet diviseur préalablement instancié. La syntaxe commande de renseigner en premier argument la chaîne directionnelle 'right', suivie du paramètre dimensionnel size et de l’espacement intercalaire pad. L’argument size peut être exprimé sous la forme d’un pourcentage textuel, à l’instar de '5%', signifiant que la largeur de l’axe alloué correspondra exactement à un vingtième de l’emprise horizontale du panneau source.
Sur le plan mécanique, append_axes() agit comme un facilitateur enveloppant des appels de plus bas niveau vers la méthode modulaire new_horizontal() de l’AxesDivider. Alors que append_axes() crée l’axe et procède instantanément à son enregistrement formel au sein de la collection des axes de la Figure hôte (en appelant en interne fig.add_axes()), la méthode new_horizontal() sépare la phase d’instanciation pure de la phase d’intégration au canevas. Cette distinction est cruciale pour les développeurs concevant des architectures graphiques complexes qui exigent une modification des propriétés intrinsèques de l’axe avant son injection dans la boucle de rendu général.
Une fois le sous-axe auxiliaire instancié par ce mécanisme – traditionnellement assigné à la variable cax –, il suffit de le passer explicitement en argument à la fonction de haut niveau : fig.colorbar(im, cax=cax). En stipulant ainsi le paramètre cax en lieu et place du paramètre ax habituel, l’utilisateur court-circuite le comportement d’amputation implicite de Matplotlib. Le moteur renonce à voler de l’espace sur l’axe principal et projette directement la rampe chromatique dans l’enveloppe dimensionnée au millimètre par le diviseur d’axe.
4.2 Synchronisation parfaite de la hauteur de la barre et du tracé
L’immense triomphe algorithmique de cette approche réside dans la concordance mathématique absolue de la hauteur de la barre de couleur avec l’étendue verticale du graphique de données. Lorsque l’on emploie la fonction imshow pour visualiser une matrice de corrélations ou une image spectrale, Matplotlib assigne fréquemment par défaut un ratio d’aspect unitaire aux pixels de la grille. Dans ces conditions, si la toile générale de la figure est rectangulaire, l’axe de données se resserre pour former un carré parfait centré dans l’espace disponible, créant de vastes zones résiduelles neutres de part et d’autre.
Une barre de couleur générée de façon native sans synchronisation d’axe s’alignera généralement sur les bords virtuels de la zone de tracé globale plutôt que sur les bords réels de la matrice de données compactée, provoquant un débordement disgracieux : la barre s’étire vers le haut et vers le bas bien au-delà des limites physiques de l’image. Avec append_axes('right'), le diviseur interroge directement la matrice de transformation de l’axe hôte après application des contraintes de ratio d’aspect. L’axe de la barre de couleur est ainsi forgé sur la base de la boîte de délimitation active (active bounding box), garantissant que son sommet coïncide à la décimale de point près avec la ligne d’ordonnée maximale et que sa base épouse l’ordonnée minimale.
Cette cohésion géométrique impeccable optimise le déploiement des annotations typographiques associées à la barre verticale. Les graduations numériques, disposées le long de la bordure externe droite, s’alignent avec une fluidité naturelle qui renforce la lisibilité de la figure. L’observateur n’éprouve aucune désorientation perceptive, son regard effectuant un transfert horizontal direct entre les nuances de couleur visualisées au sein de la matrice et les seuils de référence fixés sur l’échelle graduée, éliminant tout risque d’erreur d’interprétation relative aux valeurs de coupure du gradient.
4.3 Résolution des conflits avec les étiquettes de l’axe des ordonnées
Le positionnement d’une barre de couleur sur le flanc droit d’un axe peut entrer en conflit avec les éléments d’affichage périphériques, tout particulièrement lorsque le graphique principal utilise déjà des graduations secondaires sur sa droite (twinx) ou lorsque l’ensemble est bordé par un second panneau dans une disposition multi-colonnes. L’argument pad s’affirme ici comme la variable d’ajustement primordiale pour maintenir une séparation typographique étanche. Exprimé en pouces ou en pourcentage de la dimension source, un calage tel que pad=0.05 (représentant 5 % d’écartement) prémunit le tracé contre tout risque d’enchevêtrement entre les chiffres de mesure.
Dans les visualisations scientifiques où les unités physiques atteignent des amplitudes considérables (comme des flux radiatifs en watts par mètre carré avec des notations scientifiques volumineuses du type dix puissance six), la largeur spatiale occupée par les chaînes de caractères peut déborder du cadre et être amputée lors de la phase finale d’exportation vers un format matriciel de type PNG. Il devient alors indispensable de synchroniser l’usage d’AxesDivider avec des formateurs typographiques rigoureux, issus du module matplotlib.ticker, tels que ScalarFormatter avec usage de la notation scientifique contrainte ou StrMethodFormatter pour tronquer les décimales excédentaires.
De surcroît, la coordination des marges externes du canevas global doit être préservée. L’annexion d’une barre de couleur via un diviseur d’axes sur le flanc droit d’une figure repousse la frontière physique droite de l’arborescence graphique. Pour éviter que le titre de la barre de couleur ou ses graduations les plus orientées vers l’extérieur ne soient tronqués au bord du fichier image, l’application finale d’une marge de sécurité via la méthode de figure fig.subplots_adjust(right=0.85) permet de réserver l’emprise nécessaire sans déformer le ratio de calcul géré par le module axes_grid1.
5. Positionnement inférieur horizontal sous le tracé

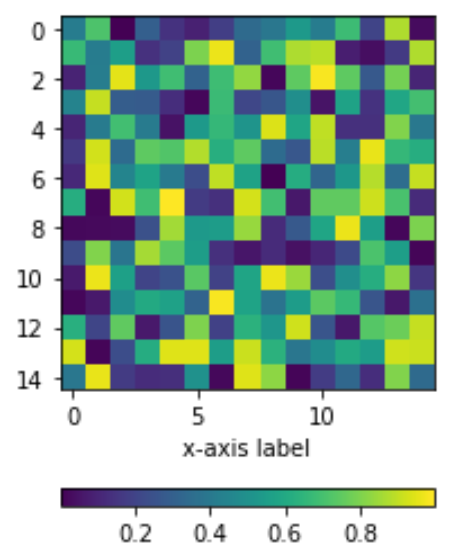

5.1 Configuration géométrique avec new_vertical et append_axes
Le positionnement d’une barre de couleur sous le graphique principal constitue une excellente alternative architecturale, particulièrement plébiscitée lorsque le tracé s’étend sur une largeur prépondérante ou lorsque l’axe des ordonnées supporte déjà une densité élevée d’informations descriptives qui interdisent tout encombrement latéral supplémentaire. Pour implémenter ce schéma via la boîte à outils des diviseurs d’axes, l’utilisateur fait appel à la méthode append_axes() en spécifiant l’orientation cardinale 'bottom'.
Cette déclaration implique une reconfiguration structurelle immédiate : l’argument size pilote désormais la dimension verticale de la barre de couleur (son épaisseur transversale), tandis que le paramètre pad définit l’intervalle vertical le séparant de la base inférieure du graphique de données. Dès lors que ce sous-axe cax est forgé, l’appel à la fonction génératrice impose la spécification formelle de l’argument orientation='horizontal' au sein de fig.colorbar(im, cax=cax, orientation='horizontal') pour que la rampe colorée et son échelle d’échantillonnage s’alignent le long de l’axe longitudinal des abscisses.
Dans des montages graphiques avancés nécessitant un empilement de plusieurs indicateurs au bas du tracé (par exemple une barre de couleur subordonnée surmontée d’un profil de densité de distribution unidimensionnel), la méthode new_vertical() peut être invoquée conjointement avec l’argument stratégique pack_start. En manipulant ce paramètre booléen, le programmeur décide si le nouvel axe doit être intercalé entre l’axe de données et les axes préexistants ou s’il doit être repoussé à la base absolue de l’édifice visuel, conférant une flexibilité topologique sans équivalent dans les fonctions de traçage de base.
5.2 Ajustement du padding pour éviter le chevauchement avec l’axe des abscisses
L’écueil récurrent et hautement préjudiciable du positionnement inférieur réside dans la collision frontale entre les graduations et étiquettes de l’axe des abscisses du graphique principal et la structure de la barre de couleur elle-même. Par défaut, le flanc inférieur d’un tracé de données accueille les graduations majeures, les valeurs numériques de coordonnées spatiales ou temporelles, ainsi qu’un titre d’axe global (xlabel) souvent accompagné de son unité de mesure. Si l’analyste alloue une barre de couleur en position inférieure avec un espacement (pad) insuffisant, ces deux systèmes de lecture s’écrasent mutuellement, rendant le document indéchiffrable.
Pour neutraliser ce risque, le calcul du paramètre pad doit intégrer la hauteur typographique cumulée occupée par les composants de l’axe X. Alors qu’un calage de 0.05 est généralement suffisant sur le flanc droit (dépourvu de graduations d’ordonnées préexistantes), le placement sous le tracé réclame fréquemment des valeurs de pad oscillant entre 0.35 et 0.55 selon la taille du corps de police retenu. Cette clairière spatiale ménage un corridor d’isolation géométrique suffisant pour que le titre de l’axe des abscisses s’exprime pleinement sans effleurer le sommet de la barre de couleur sous-jacente.
Une alternative élégante sur le plan compositionnel consiste à réorganiser l’architecture globale des annotations du panneau principal. Si la nature des données s’y prête – par exemple lors de l’affichage de coupes géologiques ou de profils de profondeur où l’abscisse représente une distance métrique –, les graduations et le label de l’axe primaire peuvent être déportés vers le sommet du graphique grâce à l’instruction ax.xaxis.tick_top() et ax.xaxis.set_label_position('top'). Cette migration libère intégralement la lisière inférieure du panneau de données, autorisant l’insertion d’une barre de couleur horizontale avec un pad minimaliste, optimisant drastiquement la compacité globale de la planche scientifique.
5.3 Optimisation des graduations horizontales
Une barre de couleur déployée horizontalement induit des contraintes spécifiques relatives à l’emprise textuelle des graduations scalaires. En orientation verticale, les étiquettes numériques se succèdent le long de la colonne sans empiètement direct entre elles, la séparation étant dictée par la hauteur de la barre. En orientation horizontale, les étiquettes s’étendent latéralement ; dès lors que l’échelle dynamique implique des nombres à mantisses longues ou des incréments fins, les chaînes textuelles entrent rapidement en interférence mutuelle, formant un ruban typographique illisible.
Pour prévenir cette dégradation qualitative, plusieurs leviers d’optimisation s’offrent à l’analyste. Le premier repose sur la sélection rigoureuse d’un localisateur de graduations adapté via la méthode cax.xaxis.set_major_locator(), empruntée au module matplotlib.ticker. En fixant un MaxNLocator(nbins=5) ou un LinearLocator() contraint, on limite drastiquement le nombre total de seuils affichés afin de maintenir un espacement aéré entre chaque valeur textuelle.
Le second levier implique la réorientation angulaire conditionnelle des étiquettes au moyen de plt.setp(cax.get_xticklabels(), rotation=45, ha='right'). Cette inclinaison brise l’horizontalité stricte et offre une compacité latérale accrue, bien qu’elle doive être maniée avec circonspection dans les publications scientifiques de premier rang où la typographie strictement horizontale demeure la norme académique. Enfin, l’activation raisonnée de sous-graduations non libellées (minor ticks) via cax.minorticks_on() enrichit la précision de mesure de l’observateur sans surcharger la barre d’annotations numériques parasites.
6. Positionnement supérieur : intégration au sommet de la figure

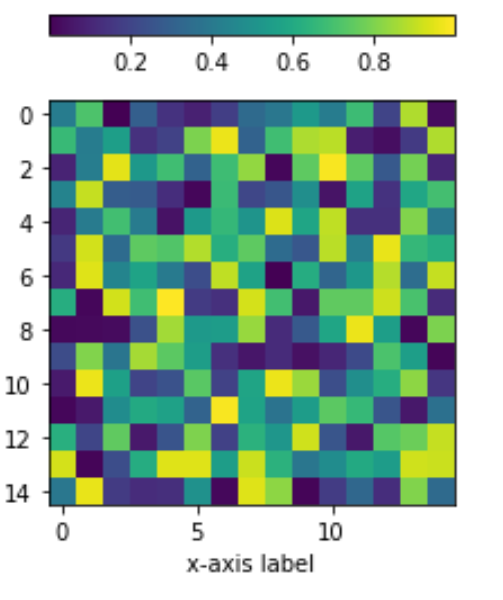

6.1 Création d’un axe supérieur avec append_axes(‘top’)
Le déploiement d’une barre de couleur au sommet d’un tracé constitue une approche architecturale audacieuse et hautement fonctionnelle, particulièrement préconisée dans les disciplines manipulant des représentations cartographiques matricielles de grande étendue horizontale ou des affichages temporels continus. L’allocation de cette zone s’opère par le truchement de la commande divider.append_axes('top', size='5%', pad=0.4). Cette déclaration réserve une bande horizontale au-dessus de l’axe primaire, étirée rigoureusement sur toute l’étendue de sa frontière supérieure.
Cette implantation sommitale redéfinit l’équilibre visuel de la composition et nécessite une coordination étroite avec le titre principal du graphique. Traditionnellement, la méthode ax.set_title() ancre son texte au centre et immédiatement au-dessus de l’axe de données. Dès lors qu’un axe de barre de couleur s’intercale dans cet espace, le titre primaire risque d’être purement et simplement écrasé par la structure du dégradé. Pour éviter ce hiatus, l’analyste doit transférer la responsabilité du titrage principal soit sur l’objet Figure global via l’instruction fig.suptitle(), dotée d’une position verticale y surélevée, soit directement sur l’axe de la barre de couleur elle-même.
L’harmonisation de l’espacement vertical (pad) au sommet répond à des critères stricts. Si l’axe primaire conserve des graduations supérieures (comme des repères de coordonnées géographiques en latitude ou des longueurs d’onde secondaires), la marge intercalaire doit être augmentée pour éviter l’enchevêtrement des glyphes. L’aération ainsi ménagée isole le bandeau chromatique, qui s’impose d’emblée au regard de l’observateur comme un préambule sémiotique clair avant qu’il ne plonge dans l’analyse détaillée des structures de données sous-jacentes.
6.2 Inversion et déplacement des étiquettes vers le haut
Par défaut, lorsqu’un axe est configuré avec une orientation horizontale, Matplotlib a tendance à positionner les graduations et les étiquettes numériques sur sa lisière inférieure. Dans le cas d’une barre de couleur installée au sommet d’un graphique de données, ce comportement induit une anomalie visuelle majeure : les chiffres de l’échelle d’intensité se retrouvent coincés dans le mince interstice séparant la barre du haut du tracé de données, anéantissant la lisibilité et polluant la perception de la frontière supérieure du graphique.
Il est par conséquent impératif d’ordonner la migration des composants d’affichage vers le bord supérieur de la barre de couleur. Cette manœuvre est orchestrée avec élégance par l’invocation de la méthode cax.xaxis.set_ticks_position('top'). Concomitamment, le libellé décrivant la grandeur physique mesurée et son unité doit être orienté au sommet via l’instruction cax.xaxis.set_label_position('top'). Dès lors, le dégradé chromatique repose immédiatement au contact de la lisière supérieure de la zone de données, tandis que l’ensemble de son appareil critique s’épanouit librement vers le haut de la page.
Sur le plan ergonomique, cette disposition respecte scrupuleusement la trajectoire naturelle du regard dans les cultures de lecture de gauche à droite et de haut en bas. L’analyste prend d’abord connaissance de la nature de la variable physique mesurée et de son étendue spectrale via le bandeau supérieur, puis balaye le champ de données avec une grille d’interprétation chromatique déjà stabilisée dans sa mémoire de travail. Cette organisation séquentielle de l’information graphique minimise l’effort d’attention soutenu et confère à la planche scientifique une autorité méthodologique remarquable.
6.3 Cas d’usage spécifiques : profils géologiques et cartes thermiques
L’intérêt du positionnement sommital de la barre de couleur s’illustre avec éclat dans des disciplines pointues telles que la géophysique marine, la prospection sismique ou la bio-informatique structurale. Dans le cadre de l’interprétation de coupes sismiques de réflexion verticale, l’axe vertical matérialise le temps de trajet d’onde double ou la profondeur d’enfouissement géologique (en mètres sous le plancher marin), tandis que l’axe horizontal transcrit des distances kilométriques d’acquisition le long du profil. Dans ce contexte, l’axe inférieur accueille fréquemment des informations topographiques secondaires denses ou des repères de points de tir qui interdisent toute adjonction de légende sous la coupe.
De manière analogue, dans les cartes thermiques d’analyse transcriptomique globale (heatmaps d’expression d’ARN), l’axe horizontal inférieur est souvent saturé par des étiquettes textuelles verticales répertoriant les identifiants d’échantillons ou de lignées cellulaires. Tenter d’insérer une barre de couleur horizontale à la base de ces légendes denses produit un encombrement insoutenable. Déporter l’échelle chromatique d’expression relative (souvent centrée sur une divergence log-ratio z-score) au sommet de la matrice résout intégralement l’encombrement spatial et clarifie la hiérarchie descriptive du panneau expérimental.
Cette stratégie offre également des gains substantiels d’intelligibilité auprès d’un lectorat scientifique international confronté à des affichages multi-panneaux complexes. En disposant les barres de couleur sommitales au droit de chaque colonne d’une grande planche comparative, chaque groupe de sous-graphiques conserve son échelle propre immédiatement identifiable sans rompre l’alignement horizontal rigoureux des séries temporelles ou spatiales présentées sur les rangées successives.
7. Positionnement latéral gauche : configurations avancées
7.1 Implémentation technique à l’aide de new_horizontal à gauche
Bien que moins fréquemment exploitée en raison de la convention dominante qui réserve le flanc gauche à l’axe des ordonnées primaire, la configuration d’une barre de couleur sur le côté gauche d’un graphique s’avère hautement pertinente dans des contextes d’affichages symétriques ou de mises en page éditoriales en miroir. La concrétisation de cette topologie via la boîte à outils des diviseurs d’axes recourt à la syntaxe divider.append_axes('left', size='5%', pad=0.6). Le diviseur procède alors à la réservation d’un corridor vertical en amont de la frontière gauche du tracé de données.
L’attribution de ce positionnement impose une reconfiguration totale des éléments de repérage de la barre de couleur. Matplotlib orientant par défaut les graduations verticales vers la droite de l’axe dédié, celles-ci se retrouveraient projetées en plein cœur de l’espace de transition séparant la barre de couleur du graphique hôte. L’instruction explicite cax.yaxis.set_ticks_position('left') devient donc obligatoire pour projeter les repères numériques vers l’extérieur gauche de la composition générale, rétablissant une lecture fluide exempte de perturbations spatiales.
Parallèlement, la définition de l’étiquette descriptive de l’échelle d’intensité s’opère par cax.yaxis.set_label_position('left'). L’architecture logicielle sous-jacente doit veiller scrupuleusement à l’ordre d’affichage (le z-order) de ces différents éléments pour éviter que les boîtes d’annotation du tracé de données primaire ne viennent masquer les épines et les graduations du sous-axe nouvellement créé sur son flanc d’origine.
7.2 Résolution de la concurrence spatiale avec l’axe Y principal
Le défi majeur d’une installation sur le flanc gauche réside dans la compétition territoriale immédiate avec l’axe des ordonnées principal du graphique de données. Cet axe Y supporte traditionnellement des graduations indispensables à la géolocalisation spatiale des points ou des matrices (telles que des coordonnées de latitude, des profondeurs ou des niveaux d’énergie quantique). Si la barre de couleur est adossée sans précaution sur cette lisière, deux échelles numériques verticales totalement hétérogènes se retrouvent juxtaposées dans un espace visuel restreint, engendrant une confusion cognitive sévère pour l’observateur.
Une première solution technique hautement élégante pour neutraliser cette collision consiste à opérer une transmigration de l’axe des ordonnées principal vers le bord opposé. Grâce aux méthodes natives ax.yaxis.tick_right() et ax.yaxis.set_label_position('right'), l’axe de données primaire libère intégralement sa bordure gauche pour l’accueillir la barre de couleur, tout en transférant la lecture de ses coordonnées spatiales sur le bord droit. La figure acquiert alors un équilibre bilatéral remarquable : les amplitudes chromatiques se lisent à gauche, tandis que les métriques géométriques se vérifient à droite.
Si la préservation des ordonnées sur le bord gauche demeure un impératif imposé par la charte éditoriale de la revue ciblée, l’analyste doit impérativement calibrer l’argument pad avec une grande générosité (souvent pad >= 0.8). Ce surdimensionnement de l’intervalle permet d’intercaler l’axe des ordonnées primaire, ses nombres de graduation et son titre complet entre la matrice de données et la barre de couleur située à sa périphérie extérieure, instaurant une hiérarchie spatiale par strates parfaitement délimitées par des micro-marges neutres.
7.3 Contextualisation académique : visualisations symétriques et miroirs
Le positionnement à gauche révèle sa pleine puissance analytique dans les visualisations scientifiques symétriques, à l’instar des études de corrélation croisée, des matrices d’interaction génomique différentielle ou des tracés en papillon (butterfly plots). Dans de tels agencements, deux panneaux de données sont disposés côte à côte pour comparer deux états expérimentaux antagonistes (par exemple un groupe témoin face à un groupe traité sous condition pathologique). Les deux panneaux partagent généralement l’axe des ordonnées vertical au centre de la composition pour souligner leur alignement parfait.
Dans ce scénario spécifique, placer la barre de couleur sur le flanc gauche du panneau de gauche et installer une seconde barre de couleur (ou une légende descriptive équivalente) sur le flanc droit du panneau de droite crée un cadre compositionnel en miroir d’une parfaite harmonie esthétique et sémiotique. Ce dispositif encadre l’information expérimentale, équilibrant les masses visuelles de la page et guidant le regard depuis les échelles de référence externes vers le noyau comparatif central.
Des protocoles d’évaluation oculométrique (eye-tracking) appliqués à l’ergonomie visuelle ont démontré que pour certaines matrices d’interactions triangulaires (où seule la moitié inférieure de la matrice est représentée), l’ancrage de l’échelle à gauche offre un raccourcissement sensible du chemin oculaire moyen par rapport à un ancrage lointain à droite. Le regard amorce sa trajectoire d’inspection sur l’ordonnée d’origine, consulte l’intensité scalaire immédiatement adjacente, puis balaie la surface triangulaire de données avec une efficacité cognitive maximale.
8. Contrôle géométrique absolu avec fig.add_axes et coordonnées normalisées
8.1 Système de coordonnées relatives de la figure [gauche, bas, largeur, hauteur]
Lorsque les gestionnaires de disposition automatique et les boîtes à outils de découpage divisionnel atteignent leurs limites structurelles – notamment face à des exigences de mise en page hautement artistiques, des posters de congrès ou des infographies éditoriales de synthèse –, le recours au contrôle géométrique absolu via la méthode primitive fig.add_axes() s’impose comme l’arbitre souverain. Cette fonction offre une émancipation totale vis-à-vis des contraintes d’arborescence des sous-graphiques ordinaires en autorisant la création directe d’un axe positionné arbitrairement dans le repère canonique de la Figure.
L’argument central de fig.add_axes([gauche, bas, largeur, hauteur]) prend la forme d’un quadruplet de nombres flottants définis sur l’intervalle fermé [0.0, 1.0]. Cet espace de coordonnées normalisé considère le coin inférieur gauche de la Figure globale comme l’origine vectorielle (0, 0) et le coin supérieur droit comme l’extrême (1, 1). Ainsi, une déclaration stipulant cax = fig.add_axes([0.88, 0.15, 0.02, 0.7]) instancie une cellule débutant à 88 % de la largeur totale de la toile, s’élevant à partir de 15 % de sa base, s’étendant sur une largeur infinitésimale de 2 % et culminant sur une hauteur équivalant à 70 % de la dimension verticale totale.
Cette approche désolidarise intégralement la barre de couleur du moindre axe de données particulier. Il n’existe plus aucune relation de contrainte mécanique ou de dépendance géométrique imposée : la barre de couleur flotte au sein du canevas selon les désirs exclusifs de l’auteur. Une fois ce conteneur cax défini avec cette précision chirurgicale, l’appel fig.colorbar(im, cax=cax) s’exécute avec une prévisibilité absolue, matérialisant le dégradé dans le cadre exact alloué sans jamais décaler d’un pixel les graphiques périphériques qui constituent la planche.
8.2 Défis liés au redimensionnement dynamique et à l’exportation
Si la méthode du positionnement absolu normalisé offre une liberté créative sans égale, elle s’accompagne d’une vulnérabilité technique critique face aux opérations de redimensionnement dynamique et aux changements de résolution d’affichage (exprimée en points par pouce, ou DPI). Les coordonnées étant rigoureusement proportionnelles à la toile, toute modification du rapport d’aspect de la Figure (par exemple lors du passage d’une figure carrée de 8×8 pouces à un format panoramique de 16×8 pouces) induit une translation relative ou un étirement direct de l’axe de la barre de couleur, brisant potentiellement l’alignement visuel minutieusement composé par le développeur.
Le piège le plus dévastateur réside dans l’appel inconsidéré aux moteurs d’agencement automatique globaux, au premier rang desquels figure le traditionnel plt.tight_layout(). Cet algorithme parcourt la Figure pour recalculer et écraser dynamiquement les positions des axes selon des critères heuristiques d’occupation spatiale des étiquettes textuelles. Or, tight_layout() ne possède aucun protocole d’intégration pour les axes arbitraires instanciés par add_axes() : il va purement et simplement réordonner les axes conventionnels en ignorant royalement la présence de la barre de couleur flottante, provoquant des chevauchements brutaux et ruinant l’architecture de la planche lors de l’exportation finale.
Pour immuniser une visualisation reposant sur add_axes() contre toute distorsion géométrique lors de la publication, l’analyste doit proscrire l’utilisation de tight_layout() au profit d’un verrouillage rigide des dimensions physiques dès l’initialisation du script : fig = plt.figure(figsize=(10, 6), dpi=300). Lors de l’écriture sur le disque par fig.savefig(), il est impératif de bannir l’argument bbox_inches='tight', car ce dernier recalcule dynamiquement le contour englobant du document final en rognant les marges vierges, ce qui altère instantanément la valeur des coordonnées normalisées d’origine et provoque un décalage asymétrique de l’axe chromatique par rapport aux axes de données.
8.3 Création d’effets visuels personnalisés et mise en page non standard
L’émancipation géométrique accordée par add_axes() ouvre la voie à des compositions graphiques sophistiquées, inaccessibles aux routines d’agencement standards. Elle permet notamment la conception de barres de couleur flottantes, élégamment intégrées dans des zones de respiration au sein même du paysage de données ou dans des cartouches d’angle réservés à cet effet. Pour une carte géologique marine comportant un quadrant continental vierge de données bathymétriques, l’insertion d’une barre de couleur directement au sein de cette enclave continentale évite de gaspiller l’espace périphérique de la planche.
Cette technique autorise également le déploiement d’ornements éditoriaux hautement soignés. Il devient trivial de conférer à l’axe de la barre de couleur un fond opaque contrastant via cax.set_facecolor('whitesmoke'), de lui adjoindre une bordure d’encadrement sur mesure via la manipulation directe de ses épines (cax.spines[:].set_color('navy'), cax.spines[:].set_linewidth(1.5)), ou de créer des barres segmentées composées de plusieurs sous-axes contigus illustrant des seuils de criticité qualitative distincts.
Enfin, la méthode normalisée est le vecteur d’élection pour concevoir des visualisations à l’allure de tableaux de bord journalistiques ou d’infographies de transfert technologique, où les éléments d’échelle chromatique doivent cohabiter avec des blocs de synthèse textuelle, des logos institutionnels ou des diagrammes d’instrumentation. La barre de couleur n’est plus asservie aux contraintes matricielles du moteur d’affichage ; elle devient un composant de mise en page modulaire, positionné avec une certitude millimétrique au service d’une narration visuelle raffinée.
9. Positionnement d’une barre de couleur partagée sur des sous-graphiques multiples
9.1 Harmonisation scalaire préalable via une instance Normalize commune
L’un des chantiers les plus délicats et méthodologiquement cruciaux de la communication scientifique réside dans la mutualisation d’une unique barre de couleur entre plusieurs sous-graphiques répartis sur une même planche. Avant même de résoudre les défis géométriques inhérents au positionnement physique de cette barre partagée, une condition mathématique impérative doit être scrupuleusement satisfaite : l’harmonisation de l’espace de normalisation scalaire. Si deux tracés cartographiques adjacents expriment des variables chromatiques calculées sur des dynamiques d’amplitudes divergentes, l’attribution d’une barre de couleur commune induit une fraude scientifique par distorsion perceptive.
Pour verrouiller cette concordance, l’analyste doit instancier explicitement un objet normalisateur unique, dérivé du module matplotlib.colors. Selon la nature physique des phénomènes observés, on aura recours à une normalisation affine standard norm = mpl.colors.Normalize(vmin=v_min_global, vmax=v_max_global), ou à des normalisations spécialisées telles que LogNorm pour les dynamiques s’étendant sur plusieurs ordres de grandeur, ou CenteredNorm pour les données divergentes articulées autour d’un point zéro critique. Cet objet norm doit impérativement être injecté de manière univoque dans chaque appel de traçage : ax1.imshow(data1, norm=norm) et ax2.imshow(data2, norm=norm).
Cette discipline prévient les conclusions analytiques fallacieuses. Si une telle homogénéisation n’est pas mise en place, la couleur rouge saturation maximale pourrait matérialiser une concentration de 10 unités sur le panneau de gauche et une concentration de 1000 unités sur celui de droite, tout en renvoyant le lecteur à une légende chromatique globale unifiée. Une fois cette stricte conformité scalaire garantie par l’instance Normalize, l’image retournée par l’un quelconque des sous-tracés peut être légitimement transmise comme référence d’échantillonnage à la fonction génératrice de la barre de couleur commune.
9.2 Allocation d’une barre commune via l’argument ax recevant une liste
Pour déployer une barre de couleur unique embrassant une grille complète de sous-graphiques sans recourir immédiatement aux coordonnées absolues de figure, Matplotlib propose une syntaxe robuste : le passage d’une collection d’axes à l’argument formel ax de fig.colorbar(). Au lieu de cibler une instance unique, l’analyste transmet une séquence d’axes, couramment obtenue par l’aplatissement du tableau retourné par l’instanciateur de sous-panneaux : fig.colorbar(im, ax=axes.ravel().tolist()).
Dès la détection de cette liste de références, l’algorithme d’agencement interne modifie son comportement d’allocation. Au lieu de prélever une bande spatiale sur un axe isolé, il calcule l’enveloppe convexe englobante commune qui circonscrit l’intégralité du groupe de graphiques désigné. Il rogne alors proportionnellement une fraction homogène sur l’ensemble de la rangée ou de la colonne bordant le groupe, et y déploie un axe de barre de couleur unique dont la dimension longitudinale s’aligne automatiquement sur la frontière globale de la collection d’axes ciblée.
Cette méthodologie éradique instantanément les déséquilibres d’alignement au sein de la grille scientifique. Les panneaux internes de données conservent tous des dimensions isométriques rigoureusement identiques entre eux, préservant la validité des comparaisons géométriques directes. L’ensemble de la planche respire avec cohérence, la barre de couleur commune fonctionnant comme un chapiteau structurel unifié qui clôt la composition visuelle tout en économisant un espace typographique substantiel au profit de la lisibilité des surfaces informatives réelles.
9.3 Positionnement périphérique global (droite, bas ou pleine largeur)
L’implantation d’une barre de couleur partagée le long des périphéries globales d’une composition multi-panneaux requiert une vision spatiale globale de la mise en page. Dans une disposition matricielle conventionnelle en grille (par exemple deux lignes par trois colonnes de cartes d’anomalies climatiques), la localisation de la barre unique sur le flanc droit commande de configurer les arguments de dimensionnement relatif avec une grande précision. En associant location='right' à une fraction amincie (par exemple fraction=0.03) et un étirement longitudinal adapté, la barre s’étire majestueusement sur toute la hauteur cumulée des deux rangées de graphiques.
Le positionnement transversal à la base du tableau constitue une alternative hautement prisée pour les présentations scientifiques sur écran 16:9 ou posters académiques verticaux. En assignant location='bottom' au groupe d’axes global, la barre s’étend sur toute la largeur de la grille de sous-tracés. Il convient alors de prêter une attention rigoureuse au paramètre shrink (souvent fixé aux alentours de 0.6 ou 0.7) afin d’éviter que la barre de couleur ne forme une bande horizontale excessivement longue qui forcerait l’observateur à un va-et-vient latéral épuisant pour lire les correspondances de valeurs.
Un enrichissement éditorial indispensable lors du déploiement d’une échelle chromatique partagée réside dans l’adjonction d’un titre global explicite clarifiant l’universalité de l’indicateur représenté. Grâce à la méthode cax.set_label() ou par l’application d’un titre de sous-axe cax.set_title() finement positionné, l’auteur précisera non seulement la grandeur physique (par exemple l’indice d’anomalie de température de surface océanique) et son unité internationale standard (exprimée en kelvins ou degrés Celsius), mais pourra également spécifier la période d’échantillonnage de référence, conférant au graphique une traçabilité documentaire sans faille.
10. Intégration avancée au sein de structures GridSpec
10.1 Principes de segmentation modulaire avec matplotlib.gridspec.GridSpec
Lorsque la complexité architecturale d’une planche scientifique exclut les dispositions symétriques conventionnelles, la bibliothèque Matplotlib met à la disposition des concepteurs l’un de ses moteurs de partitionnement spatial les plus puissants et élégants : le module matplotlib.gridspec.GridSpec. Inspiré des systèmes de grilles employés dans la typographie de presse et la composition éditoriale de pointe, GridSpec s’affranchit des découpages uniformes de plt.subplots() en instanciant une grille matricielle virtuelle sous-jacente au canevas, dont les mailles peuvent être fusionnées et dimensionnées avec une totale hétérogénéité.
L’instrument maître de cette modularité repose sur la définition explicite de vecteurs de pondération dimensionnelle via les paramètres formels width_ratios et height_ratios. Par le biais d’une déclaration telle que gs = GridSpec(nrows=1, ncols=2, width_ratios=[0.95, 0.05]), l’architecte des données décrète que l’espace horizontal de la Figure sera segmenté de manière invariable : 95 % de la largeur disponible reviendront à la colonne hébergeant le graphique d’analyse principal, tandis que les 5 % résiduels seront dévolus sans contestation possible à la colonne assignée à la barre de couleur.
L’instanciation de l’axe de la barre de couleur s’effectue ensuite par simple indexation spatiale sur la grille : cax = fig.add_subplot(gs[0, 1]). Contrairement aux approches par extrusion ou par déplacement de marges qui s’exécutent dynamiquement lors du tracé, la segmentation par GridSpec fige la topologie spatiale en amont de toute injection de données. La barre de couleur n’est plus une excroissance satellite greffée tardivement sur un tracé hôte ; elle devient une cellule citoyenne de plein droit au sein d’une organisation spatiale rigoureusement planifiée dès la première ligne de code.
10.2 Exemple d’assemblage d’un canevas asymétrique complexe
La puissance du moteur GridSpec s’illustre particulièrement lors de l’édification de visualisations scientifiques composites asymétriques, où une cartographie bidimensionnelle centrale se trouve enrichie par des projections marginales orthogonales, à l’instar d’histogrammes de distribution cumulée en abscisse et en ordonnée. Dans un tel canevas de dimensions matricielles 2×2 ou 3×3, l’intégration d’une barre de couleur exige un ordonnancement d’une précision micrométrique pour ne pas déstructurer l’alignement des axes marginaux.
Considérons une grille GridSpec à deux lignes et trois colonnes : les cellules [0, 0] et [0, 1] peuvent être fusionnées pour accueillir une vaste carte thermique principale ; la cellule supérieure droite [0, 2] est réservée à la barre de couleur verticale ; tandis que la seconde ligne inférieure [1, 0:2] déploie des profils spectraux alignés sur les colonnes de données sus-jacentes. En manipulant les tranches de découpage (slices) de la syntaxe Python, l’analyste tisse des ponts géométriques continus entre des objets graphiques de natures totalement disparates.
Cette approche garantit une invariance dimensionnelle absolue lors de l’exportation vers des formats vectoriels exigeants (tels que le format SVG pour l’intégration web dynamique ou le format PDF/X pour l’impression typographique professionnelle). Chaque sous-graphique, qu’il représente un million de points de diffusion ou un simple gradient de référence à vingt paliers discrets, demeure ancré dans les limites exactes prescrites par les mailles du canevas GridSpec, éliminant tout risque de glissement spatial ou d’écrasement mutuel sous l’effet des variations d’échelle de rendu.
10.3 Gestion fine des espacements internes (wspace, hspace)
Une composition modulaire sophistiquée ne saurait atteindre la perfection esthétique sans une maîtrise totale des vides interstitiels séparant les cellules informatives. Le moteur GridSpec intègre à cet effet deux paramètres régulateurs de première importance : wspace (espacement horizontal relatif, ou width space) et hspace (espacement vertical relatif, ou height space). Ces scalaires quantifient l’écartement spatial neutre séparant les colonnes et les rangées successives, exprimé sous la forme d’une fraction de la taille moyenne des sous-graphiques adjacents.
Dans le cadre précis de l’intégration d’une barre de couleur via une colonne dédiée, la valeur de wspace gouverne la proximité immédiate entre le panneau de données et l’échelle chromatique. En réduisant drastiquement wspace à des valeurs infimes (par exemple wspace=0.02), l’analyste rapproche intimement la barre de couleur de l’épine droite du graphique principal, créant une impression de bloc solidaire hautement fonctionnelle. À l’inverse, une expansion contrôlée permet de préserver l’espace indispensable au déploiement des étiquettes d’ordonnées intermédiaires sans induire de décalages asymétriques sur la marge externe de la planche globale.
Cette gestion chirurgicale des espacements internes permet également d’orchestrer une cohabitation harmonieuse entre la barre de couleur et d’autres instruments de légende discrets, tels que des encadrés textuels statistiques, des médaillons méthodologiques ou des échelles graphiques kilométriques en cartographie. L’ordonnancement rigoureux de GridSpec neutralise les interférences résiduelles, assurant que chaque élément d’interprétation prenne place dans une alcôve visuelle dédiée, conformément aux canons les plus exigeants de la typographie et du design d’information scientifique contemporain.
11. Barres de couleur incrustées et superposées avec inset_axes
11.1 Exploitation de mpl_toolkits.axes_grid1.inset_locator.inset_axes
Dans des disciplines confrontées à des contraintes drastiques d’occupation de l’espace graphique – telles que l’astrophysique observationnelle, l’imagerie biomédicale in vivo ou la géomatique satellitaire –, chaque millimètre carré de la toile est monopolisé par le signal de données. Dans ce contexte, l’amputation de marges périphériques pour y reléguer une barre de couleur externe constitue un luxe inabordable qui réduit la surface utile du tracé primaire. La solution réside alors dans l’incrustation directe de l’axe chromatique au cœur même du paysage de données, une prouesse rendue possible par le module spécialisé mpl_toolkits.axes_grid1.inset_locator.inset_axes.
Cette méthode permet d’instancier un sous-axe enfant encapsulé au sein d’un axe parent en stipulant ses dimensions absolues ou relatives ainsi que son point d’ancrage topologique. La syntaxe typique fait appel au paramètre loc, qui accepte des chaînes cardinales précises telles que 'upper right', 'lower left', ou des identifiants numériques d’enclave. Les paramètres dimensionnels width et height peuvent être spécifiés sous la forme de pourcentages directs de la boîte hôte (par exemple width='30%', height='4%' pour une barre horizontale incrustée), ou sous forme de mesures rigides en unités physiques (telles que width=2.5, height=0.15 en pouces).
Le raffinement ultime de ce protocole d’insertion réside dans l’exploitation conjointe des arguments bbox_to_anchor et bbox_transform. En connectant l’ancrage de la barre incrustée au système de coordonnées normalisé de l’axe hôte (ax.transAxes), l’analyste peut positionner l’échelle chromatique avec un décalage micrométrique contrôlé par rapport aux coins physiques du tracé, tout en s’assurant que la barre demeure indéfectiblement solidaire de l’axe primaire lors de toute translation ou modification d’échelle ultérieure de la composition générale.
11.2 Optimisation du contraste et lisibilité sur fond complexe
L’insertion d’une barre de couleur directement sur la matrice de données expose la visualisation à un péril perceptif majeur : le manque de contraste et le parasitage visuel induit par les structures du signal sous-jacent. Si une rampe de couleur incrustée survole une région matricielle comportant de fortes variations de luminance ou des textures bruitées, la lisibilité de ses graduations et de ses contours s’effondre de manière dramatique, rendant la calibration numérique impraticable.
Pour garantir une étanchéité optique sans faille, la première mesure prophylactique consiste à doter l’axe de la barre de couleur incrustée d’un panneau d’arrière-plan opaque ou subtilement semi-transparent. Cette opération s’accomplit par l’adjonction d’une boîte de délimitation protectrice (bounding box) via l’argument borderpad lors de l’appel à inset_axes, combinée à l’application d’une couleur de fond neutralisée via cax.set_facecolor('white') ou par l’injection d’un masque texturé via la classe matplotlib.patches.Rectangle dotée d’une opacité sélective (par exemple alpha=0.85).
La seconde optimisation relève de la colorimétrie dynamique des éléments typographiques. Les graduations, les bordures d’épines et les étiquettes textuelles de la barre incrustée doivent être explicitement configurées dans une teinte qui tranche de façon péremptoire avec la palette locale. Sur une cartographie thermique dominée par des teintes spectrales profondes (comme la colormap viridis ou inferno), l’application d’épines blanches immaculées (cax.spines[:].set_color('white')) et d’annotations typographiques en blanc contrastant assure un détachement visuel parfait, garantissant que l’échelle d’intensité demeure immédiatement intelligible même superposée à un gradient d’intensité variable.
11.3 Limites perceptives et pièges d’interprétation des barres incrustées
En dépit de son efficience spatiale incontestable, la pratique de l’incrustation chromatique ne doit jamais être adoptée sans une analyse critique préalable de la distribution spatiale de l’information scientifique. Le piège méthodologique le plus impardonnable réside dans l’occultation involontaire d’une singularité physique cruciale dissimulée sous le cartouche de la barre incrustée. En astronomie, recouvrir un signal diffus d’émission nébulaire périphérique par une boîte d’échelle mal positionnée invalide la valeur probatoire du cliché expérimental.
De plus, l’incrustation induit une distorsion cognitive potentielle liée aux effets de contraste simultané théorisés par Michel-Eugène Chevreul. Lorsqu’une barre de couleur est immergée dans un environnement immédiat teinté d’une nuance particulière (par exemple un fond matriciel à dominante jaune clair), l’œil humain compense involontairement la perception chromatique des segments internes de la barre de couleur par contraste perceptif induit. Les segments bleus ou verts situés à proximité immédiate sembleront plus sombres ou plus saturés qu’ils ne le sont objectivement, introduisant une altération subconsciente de la mesure visuelle.
Il est donc fermement recommandé par les guides de bonnes pratiques en communication scientifique de restreindre l’usage des barres de couleur incrustées aux seules visualisations dont le champ matriciel comporte une zone morte naturelle démontrable – telle qu’un océan sans relief dans une étude géologique continentale ou l’espace circumstellaire vide d’un champ coronarographique. Dans tous les cas où la totalité de la surface bidimensionnelle porte un signal informatif pertinent, l’analyste se doit de privilégier un déport spatial externe par diviseur d’axes, préservant la virginité absolue du champ de données expérimentales.
12. Bonnes pratiques académiques, ergonomie visuelle et diagnostic d’erreurs
12.1 Ergonomie cognitive et accessibilité du positionnement chromatique
L’implantation spatiale de la barre de couleur ne saurait être dissociée d’une réflexion éthique et ergonomique globale sur l’accessibilité de l’information scientifique. Selon les principes d’optimisation de la charge cognitive appliqués aux interfaces graphiques de recherche, l’agencement des éléments doit minimiser la dispersion visuelle. Un chercheur analysant une figure ne devrait jamais consacrer d’efforts mentaux à chercher la correspondance d’une valeur scalaire : la trajectoire oculaire reliant le phénomène étudié à sa clef de décodage doit être intuitive, immédiate et fluide.
Cette exigence impose une articulation rigoureuse avec le choix des palettes de couleurs sous-jacentes. Les standards scientifiques contemporains préconisent l’éradication systématique et définitive des colormaps arc-en-ciel traditionnelles (comme la tristement célèbre palette jet), dont la non-linéarité perceptive engendre de faux gradients d’intensité et dissimule les véritables singularités statistiques. L’usage de palettes perceptuellement uniformes et universellement accessibles – telles que viridis, magma, plasma ou cividis (cette dernière étant mathématiquement optimisée pour les observateurs présentant une déficience de la vision des couleurs de type deutéranopie ou protanopie) – s’affirme aujourd’hui comme une clause de recevabilité incontournable dans les revues internationales de premier rang telles que Nature ou Science.
Dans cette perspective inclusive, l’agencement de la barre de couleur doit être pensé pour offrir des repères redondants au-delà de la simple nuance spectrale. L’intégration méthodique de graduations chiffrées explicites, complétées par des tirets directionnels visibles et des valeurs seuils textuelles sans ambiguïté, garantit que même en cas d’impression sur papier en niveaux de gris non compensés ou de vision altérée par un daltonisme sévère, le lecteur conserve la faculté de discriminer l’amplitude physique des données présentées grâce à la géométrie rigoureuse de l’axe chromatique.
12.2 Conflits avec tight_layout() et constrained_layout : diagnostic et solutions
Le diagnostic des erreurs de positionnement au sein de l’écosystème Matplotlib révèle qu’une immense majorité des dysfonctionnements géométriques découle d’un conflit larvé entre les déclarations manuelles d’axes et l’intervention des moteurs de mise en page automatisés. Le cas le plus emblématique concerne l’écrasement anarchique ou la dérive topologique d’une barre de couleur suite à l’appel terminal non maîtrisé à plt.tight_layout(). Conçu à une époque antérieure à la modularisation moderne de la bibliothèque, tight_layout() fonctionne comme un solveur géométrique rigide qui réinitialise de force les boîtes englobantes des sous-axes, détruisant instantanément les calibrages subtils opérés par AxesDivider ou fig.add_axes().
Pour s’émanciper définitivement de ces collisions déroutantes, la communauté des développeurs Matplotlib a développé un moteur d’optimisation géométrique infiniment plus sophistiqué : le gestionnaire de contraintes hiérarchiques formalisé sous l’argument layout='constrained' (ou historiquement constrained_layout=True) lors de la création de la figure : fig, ax = plt.subplots(layout='constrained'). Ce solveur moderne repose sur un modèle d’optimisation par programmation linéaire (implémenté via le module kiwisolver), capable d’appréhender les relations de parentalité et de dépendance topologique entre les axes principaux et leurs barres de couleur satellites associées.
Toutefois, une règle de compatibilité stricte doit être scrupuleusement observée par le praticien : le moteur layout='constrained' et la boîte à outils mpl_toolkits.axes_grid1 (incluant make_axes_locatable) reposent sur des paradigmes de calcul dimensionnel fondamentalement antagonistes et s’excluent mutuellement. Si l’analyste choisit la voie de axes_grid1 pour son alignement chirurgical de hauteur, il doit impérativement désactiver tout moteur de contrainte global (layout=None) et orchestrer la respiration de ses marges externes manuellement. Inversement, s’il opte pour la modernité de layout='constrained', il abandonnera axes_grid1 au profit des appels natifs fig.colorbar(im, ax=ax, location='right'), laissant le solveur linéaire calculer l’ajustement géométrique des axes sans déformation d’échelle.
12.3 Matrice décisionnelle pour le choix de la méthode d’ajustement
Face à la diversité des architectures présentées dans cette monographie, l’analyste confronté à la conception d’une visualisation graphique peut légitimement s’interroger sur la stratégie optimale à déployer face à un cahier des charges expérimental spécifique. La matrice décisionnelle suivante synthétise les critères de sélection opératoires guidant le choix de la méthode d’ajustement spatiale :
- Méthode native standard avec
layout='constrained': Recommandée pour les tracés exploratoires unitaires, les figures standards d’articles ne comportant pas de contraintes de ratio d’aspect strictes, et les pipelines de prototypage rapide où la concision syntaxique est prioritaire. - Boîte à outils
axes_grid1(viamake_axes_locatable) : Le choix d’excellence incontournable dès lors que la figure affiche des matrices carrées ou conformes (imshowavecaspect='equal'), imposant un alignement dimensionnel absolu au pixel près entre la hauteur de la barre et l’axe de données, sans recours aux moteurs d’agencement globaux. - Structure
GridSpecmodulaire : La solution souveraine pour les planches scientifiques complexes asymétriques, composées de multiples panneaux hétérogènes (combinaisons de profils 1D, de matrices 2D et d’annotations tabulaires), exigeant un partitionnement global déterministe avec réservation d’alcôves spatiales dédiées. - Incrustation via
inset_axes: Réservée aux visualisations spatiales continues denses (telles que les cartes géographiques satellitaires ou l’astrophotographie grand champ) comportant des régions marginales naturellement dénuées de signal informatif, visant une économie drastique de la surface de mise en page. - Contrôle absolu par
fig.add_axes: L’instrument des cas extrêmes et des compositions typographiques hors normes (posters académiques grand format, couvertures de périodiques scientifiques), nécessitant un verrouillage géométrique normalisé immuable sans interaction avec des sous-graphes préexistants.
Avant toute soumission finale d’un manuscrit scientifique vers une revue académique à fort facteur d’impact, l’analyste appliquera une check-list de validation rigoureuse : vérification de l’homogénéité scalaire globale via une instance de normalisation partagée si plusieurs panneaux coexistent ; contrôle de l’absence de chevauchement typographique entre les labels d’ordonnées et les lisières de l’axe chromatique ; sécurisation de la visibilité des graduations en environnement noir et blanc ; et validation de l’intégrité géométrique lors de la compilation finale en format vectoriel sans déperdition de résolution.
Références
Bertin, J. (1967). Sémiologie graphique : Les diagrammes, les réseaux, les cartes. Gauthier-Villars.
Crameri, F., Shephard, G. E., & Heron, P. J. (2020). The misuse of colour in science communication. Nature Communications, 11(1), 1–10. https://doi.org/10.1038/s41467-020-19160-7
Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90–95. https://doi.org/10.1109/MCSE.2007.55
Matplotlib Development Team. (2023). Customizing Colorbar Tick Labels and Locators. Matplotlib Documentation. https://matplotlib.org/stable/gallery/ticks/colorbar_tick_labelling_offsets.html
Matplotlib Development Team. (2023). Overview of the axes_grid1 toolkit. Matplotlib User Guide. https://matplotlib.org/stable/tutorials/toolkits/axes_grid.html
Moreland, K. (2016). Why we use bad color maps and what you can do about it. In Proceedings of the IEEE Symposium on Large Data Analysis and Visualization (pp. 7–14). IEEE. https://doi.org/10.1109/LDAV.2016.7874309
Rougier, N. P., Droettboom, M., & Bourne, P. E. (2014). Ten simple rules for better figures. PLOS Computational Biology, 10(9), e1003833. https://doi.org/10.1371/journal.pcbi.1003833
Tufte, E. R. (2001). The Visual Display of Quantitative Information (2nd ed.). Graphics Press.
Ware, C. (2019). Information Visualization: Perception for Design (4th ed.). Morgan Kaufmann. https://doi.org/10.1016/C2017-0-02260-2
Wilke, C. O. (2019). Fundamentals of Data Visualization: A Primer on Making Informative and Compelling Figures. O’Reilly Media.
