Dans le domaine de l’ingénierie des données et de la recherche scientifique, la communication visuelle ne constitue pas un simple artifice cosmétique, mais un vecteur fondamental d’intelligibilité et de rigueur démonstrative. Parmi l’ensemble des bibliothèques de calcul et de visualisation de l’écosystème Python, Matplotlib s’impose depuis plus de deux décennies comme la référence canonique pour la production de figures analytiques. Toutefois, la simple génération d’une courbe brute s’avère fréquemment insuffisante pour transmettre des relations fonctionnelles complexes au sein d’articles soumis aux comités de lecture des revues internationales. La maîtrise des attributs géométriques fondamentaux, au premier rang desquels figure l’épaisseur du trait, conditionne directement la capacité d’un graphique à guider l’attention de l’observateur, à hiérarchiser les flux d’informations et à prévenir les erreurs d’interprétation statistique.
L’épaisseur de ligne, désignée formellement dans la bibliothèque par le paramètre linewidth, régit l’empreinte spatiale occupée par la trajectoire discrétisée reliant les points d’un jeu de données. Un tracé excessivement fin risque de disparaître lors de la réduction dimensionnelle imposée par les mises en page académiques sur deux colonnes ou lors de l’impression sur support physique à faible contraste. À l’inverse, une largeur démesurée engendre des artefacts d’occultation mutuelle, altère l’estimation des extremums locaux et sature la mémoire de travail de l’observateur en instaurant une saillance perceptuelle non corrélée à l’importance statistique des données. L’ajustement méthodique de cette propriété géométrique exige par conséquent une compréhension approfondie des mécanismes sous-jacents de Matplotlib, depuis la manipulation ponctuelle d’une fonction de tracé jusqu’à l’orchestration globale des styles d’entreprise ou institutionnels.
Ce traité exhaustif a pour vocation d’analyser sous un prisme technique, mathématique et sémiologique l’ensemble des leviers permettant d’ajuster, de calibrer et d’optimiser l’épaisseur des lignes dans Matplotlib. En explorant tant les subtilités syntaxiques du moteur de tracé que les théories de la perception visuelle formulées par la psychologie de la forme et les principes de conception graphique d’Edward Tufte, ce guide fournit aux chercheurs, ingénieurs et analystes les fondements conceptuels et opérationnels indispensables pour concevoir des visualisations d’une précision irréprochable et d’un impact communicationnel optimal.
1. Introduction à la gestion de l’épaisseur de ligne dans Matplotlib
1.1 Rôle fondamental de l’épaisseur de trait en visualisation de données
Dans le cadre de l’analyse exploratoire et confirmatoire de données expérimentales, la différenciation visuelle opère comme un filtre cognitif immédiat. Lorsqu’un observateur scrute une représentation graphique, le système visuel humain ne traite pas chaque pixel de manière séquentielle, mais déploie des processus pré-attentionnels capables de détecter instantanément des disparités d’intensité, de courbure, d’orientation et, de manière déterminante, d’épaisseur. La modulation délibérée du calibre du trait permet d’instituer une hiérarchie structurelle évidente entre des données empiriques observées, des modèles théoriques ajustés, des intervalles de confiance et des éléments d’infrastructure cartésienne tels que la grille ou les axes de référence. Sans cette gradation physique de la trace matérielle, le graphique se transforme en un enchevêtrement isométrique indéchiffrable où chaque élément revendique un niveau d’attention identique.
L’histoire de la représentation graphique sous Python est intrinsèquement liée à la genèse de Matplotlib, initiée au début des années 2000 par John D. Hunter. Conçue initialement pour répliquer les capacités interactives et graphiques de MATLAB dans un environnement ouvert et programmable, la bibliothèque a dû formaliser des standards de description géométrique robustes. L’épaisseur de trait a ainsi été intégrée non pas comme un attribut scalaire arbitraire dépendant de la résolution d’une machine spécifique, mais selon une métrique standardisée issue des traditions typographiques : le point d’imprimerie. Ce choix fondateur garantit qu’un graphique conserve des proportions morphologiques cohérentes, indépendamment de la chaîne de rendu numérique exploitée.
D’un point de vue métrologique et informatique, le point typographique utilisé par Matplotlib est rigoureusement aligné sur la convention typographique moderne DTP, fixée exactement à un soixante-douzième de pouce, soit approximativement 0,3527 millimètre. Cette définition physique est fondamentale : elle détache la description vectorielle de la courbe de la grille matricielle discrète des moniteurs d’affichage. Pour la communication scientifique de haut niveau, cette universalité dimensionnelle constitue un prérequis incontournable afin de satisfaire les exigences éditoriales les plus strictes en matière de fidélité métrique et de lisibilité typographique.
1.2 Présentation des paramètres par défaut de la bibliothèque
Dans sa configuration native d’usine, Matplotlib assigne à l’épaisseur des tracés de données une valeur scalaire standardisée de 1,5 point. Ce choix par défaut n’est nullement le fruit du hasard statistique ou d’un arbitraire esthétique ; il découle d’un compromis ergonomique longuement éprouvé au fil des versions successives de la bibliothèque. Un trait de 1,5 point offre un niveau de contraste suffisant sur un moniteur informatique standard pour être immédiatement discerné sans générer de fatigue oculaire excessive, tout en demeurant assez mince pour ne pas saturer un tracé oscillatoire comportant plusieurs centaines d’échantillons consécutifs dans un système de coordonnées cartésiennes classique.
Au niveau architectural, chaque tracé produit par l’intermédiaire des fonctions de haut niveau génère sous le capot une ou plusieurs instances de la classe Line2D, située au cœur du module matplotlib.lines. Cet objet encapsule l’ensemble des primitives géométriques nécessaires à la description de la trajectoire : la séquence des coordonnées spatiales, l’échantillonnage des couleurs, le style de jonction, mais également la largeur intrinsèque du contour stockée dans l’attribut d’instance dédié. Par conséquent, toute instruction modifiant l’épaisseur de ligne revient en réalité à altérer l’état interne de cette instance de Line2D avant que le moteur de rastérisation ne procède au calcul du tramage sur la surface de rendu finale.
Néanmoins, les configurations natives de la bibliothèque révèlent rapidement leurs limites intrinsèques lorsqu’il s’agit d’élaborer des figures destinées à des revues à fort facteur d’impact ou à des affiches scientifiques de grande dimension. Sur une figure vouée à être intégrée dans une colonne de texte étroite d’environ 8,5 centimètres de large, la valeur de 1,5 point peut paraître disproportionnée et masquer des inflexions subtiles du signal. Inversement, lors de projections sur écran de conférence ou au sein de présentations visuelles distantes, ce même calibre par défaut souffre d’un manque criant de présence visuelle face à la dispersion lumineuse. L’abandon systématique des paramètres par défaut au profit d’un étalonnage intentionnel s’avère donc impératif.
1.3 Architecture modulaire de Matplotlib : Pyplot versus approche orientée objet
Pour appréhender sereinement la modification de l’épaisseur de trait, il est indispensable de maîtriser la dualité d’interface qui caractérise l’ingénierie de Matplotlib. D’une part, l’interface procédurale pyplot, accessible via le sous-module pyplot, propose une machine à états implicite calquée sur le paradigme fonctionnel de MATLAB. Dans ce mode d’opération, les appels de fonctions tels que plot() modifient automatiquement la figure ou le sous-graphique courant sans requérir de manipulation explicite de variables gestionnaires d’état. Cette approche offre une rapidité d’exécution incontestable pour les vérifications de routine, les scripts de diagnostic ponctuel ou l’analyse exploratoire interactive au sein de calepins numériques.
D’autre part, l’approche orientée objet constitue la méthodologie d’ingénierie logicielle préconisée pour tout développement pérenne et toute préparation de figures publiables. Elle repose sur la création délibérée d’une hiérarchie d’objets bien distincts : l’objet Figure, qui matérialise l’espace canevas global et ses propriétés d’ensemble, et un ou plusieurs objets Axes, qui délimitent les zones de tracé effectives incluant les repères de coordonnées, les graduations et les conteneurs d’artistes graphiques. Dans ce paradigme, les tracés sont instanciés par l’appel de méthodes membres rattachées directement à l’instance de l’axe considéré, autorisant un contrôle granulaire, reproductible et totalement déterministe de chaque composant géométrique.
Fort heureusement, les ingénieurs concepteurs de Matplotlib ont instauré une stricte cohérence sémantique dans la transmission des arguments entre ces deux approches. Qu’un utilisateur invoque la fonction procédurale plt.plot() ou qu’il utilise la méthode orientée objet ax.plot(), la signature de l’argument commandant l’épaisseur de trait demeure rigoureusement identique. Les mécanismes d’interprétation des arguments nommés, le comportement des surcharges de paramètres et les règles de typage interne s’appliquent de manière symétrique dans les deux univers, garantissant ainsi une portabilité conceptuelle sans rupture au fur et à mesure que le script gagne en complexité architecturale.
2. Les fondements syntaxiques de l’argument linewidth
2.1 Syntaxe formelle et types de données acceptés
La déclaration de l’épaisseur d’une trajectoire linéaire s’opère formellement via l’argument nommé linewidth au sein de la fonction ou méthode d’affichage de courbes. Dans le formalisme d’appel de l’interpréteur Python, cet argument s’insère parmi la suite des paramètres nommés conventionnels destinés à configurer l’artiste graphique. Par souci de concision d’écriture lors de sessions d’analyse interactive, Matplotlib fournit également un alias canonique strictement équivalent sous la forme de l’abréviation lw. Bien que l’utilisation de lw soit très répandue dans les scripts exploratoires, les règles académiques et industrielles de clean code préconisent l’usage exhaustif de la dénomination complète linewidth dans les dépôts de recherche reproductibles, afin de maximiser la transparence sémantique pour les relecteurs externes.
Sur le plan du typage informatique, l’argument attend une valeur numérique scalaire pouvant appartenir indifféremment à la classe des entiers standard ou à celle des nombres à virgule flottante double précision. Cette tolérance typographique permet de définir des calibres d’une finesse extrême avec des valeurs décimales telles que 0,75 point ou 1,25 point, autorisant des micro-ajustements géométriques d’une haute précision. Cependant, une contrainte physique fondamentale prévaut : la valeur transmise doit obligatoirement satisfaire une condition de stricte positivité ou, au minimum, de non-négativité.
L’affectation d’une valeur nulle entraîne l’annulation pure et simple du rendu géométrique du trait, le moteur de rastérisation ignorant la trajectoire lors de l’étape de pixellisation, bien que l’objet persiste au sein de la liste interne des artistes de l’axe. En revanche, le passage d’une valeur strictement négative provoque une levée d’exception immédiate émise par les validateurs internes de la classe Line2D, car une telle requête constitue une aberration géométrique que les moteurs de rastérisation matriciels sous-jacents ne sauraient modéliser.
2.2 Interprétation dimensionnelle et conversion physique des unités
L’assimilation conceptuelle du linewidth nécessite de comprendre la translation opérée entre la dimension typographique théorique et l’affichage physique sur une matrice de pixels. Comme énoncé précédemment, une unité de linewidth équivaut mathématiquement à un soixante-douzième de pouce typographique. Sur un moniteur d’ordinateur contemporain présentant une densité de pixels conventionnelle de 96 points par pouce (souvent désignée par l’acronyme DPI), la correspondance spatiale se calcule par une opération arithmétique élémentaire reliant le facteur d’échelle et la résolution de l’écran.
Concrètement, un point typographique projeté sur un affichage calibré à 96 DPI correspond physiquement à un rapport de 96 divisé par 72, soit exactement un tiers de pixel supplémentaire au-dessus de l’unité, ce qui donne 1,333 pixel d’affichage. Dès lors, une courbe paramétrée avec un linewidth de 1,5 point mobilisera sur l’écran une bande continue d’une largeur théorique de 2 pixels stricts après calculs d’arrondi et d’anti-crénelage. Lorsque la même commande graphique est exécutée sur un écran à très haute densité de pixels, de type écran Retina atteignant 220 DPI ou davantage, le même trait de 1,5 point mobilisera un nombre de pixels réels substantiellement supérieur pour couvrir exactement la même étendue spatiale physique en millimètres.
La relation régissant la largeur apparente finale sur l’écran ou le papier imprimé s’exprime donc sous la forme du produit direct entre la valeur de linewidth déclarée, la résolution de la cible exprimée en points par pouce, divisé par la constante typographique de 72. Il en découle que le rendu perceptif d’une courbe n’est pas uniquement conditionné par sa valeur scalaire dans le code Python, mais demeure intimement corrélé aux caractéristiques matérielles du terminal d’affichage et aux algorithmes de filtrage bilinéaire ou bicubique appliqués lors de la rastérisation des vecteurs géométriques.
2.3 Cycle d’évaluation des arguments dans les fonctions de tracé
Lorsqu’une instruction de tracé telle que ax.plot(x, y, linewidth=2.5) est soumise à l’interpréteur, un processus hiérarchique complexe d’évaluation des arguments se déclenche au cœur de l’infrastructure de Matplotlib. Les paramètres variables transmis sous forme de dictionnaire d’arguments nommés sont d’abord interceptés par la méthode de tracé de l’axe, qui procède à une normalisation lexicale. Si le développeur a malencontreusement spécifié à la fois linewidth et son alias lw avec des valeurs contradictoires, le gestionnaire interne détecte une collision de paramètres et soulève une exception de type TypeError pour interdire toute ambiguïté fonctionnelle.
Dans l’ordre de préséance des styles, les arguments explicitement fournis en paramètre direct lors de l’appel de méthode disposent du niveau de priorité le plus élevé. Ils écrasent instantanément et sans avertissement les directives définies au sein du dictionnaire de configuration globale de la bibliothèque ainsi que les paramètres hérités du style appliqué à la session de travail. Une fois cette priorité assignée, le constructeur de la classe Line2D est instancié avec l’ensemble des attributs consolidés, et l’objet résultant est inséré dans le conteneur ax.lines rattaché à l’environnement géométrique de l’axe.
Cette structuration interne offre une excellente flexibilité pour l’introspection dynamique du tracé. À tout instant du cycle de vie du programme, il demeure parfaitement envisageable de sonder l’état de l’affichage en exécutant des méthodes d’inspection telles que ax.get_lines(). Cette commande retourne une liste ordonnée des références pointant vers chaque objet de ligne présent sur le graphique. Dès lors, le développeur peut extraire la valeur exacte de l’épaisseur assignée à la courbe en invoquant line.get_linewidth(), assurant ainsi des possibilités étendues pour les tests unitaires automatisés et la validation algorithmique de la conformité visuelle des figures scientifiques.
3. Ajustement de l’épaisseur pour une courbe unique

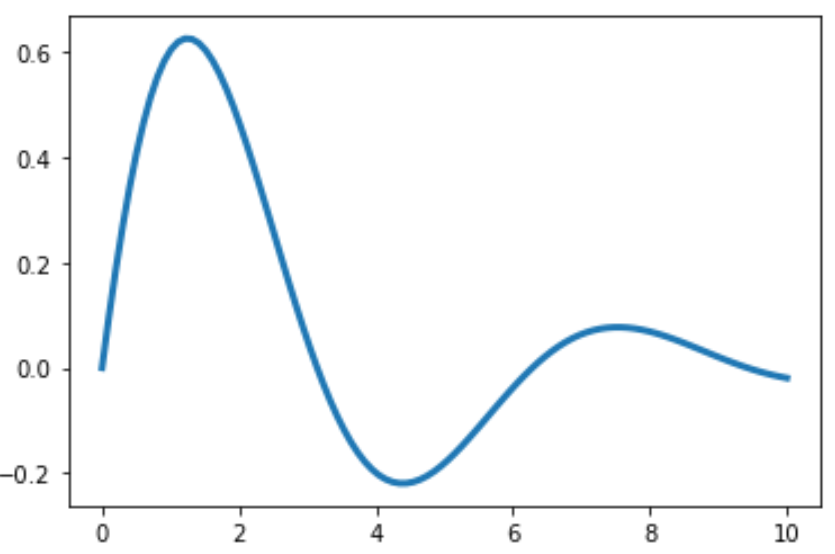

3.1 Implémentation pratique sur un signal continu
Afin de concrétiser les principes théoriques de l’ajustement géométrique, considérons la modélisation mathématique d’un signal physique continu soumis à une dissipation énergétique progressive, tel qu’un oscillateur harmonique amorti. Pour générer un tel jeu de données, l’utilisation de la bibliothèque NumPy s’avère incontournable. La création d’un vecteur temporel finement discrétisé s’effectue via la fonction np.linspace(), générant par exemple un millier d’échantillons équidistants sur un intervalle temporel donné. L’application combinée d’une fonction exponentielle décroissante et d’une oscillation sinusoïdale engendre une trajectoire particulièrement sensible aux variations d’épaisseur du trait en raison des resserrements spatiaux de ses extremums.
L’ajustement direct s’opère par l’introduction explicite du paramètre de largeur au sein de l’instruction de tracé. En fixant la valeur à 3 points scalaires lors de l’appel ax.plot(temps, amplitude, linewidth=3), le développeur contraint le moteur graphique à épaissir significativement la trace vectorielle. Cet incrément permet à la courbe de s’émanciper vigoureusement du fond blanc du canevas, assurant une perception sans équivoque de l’amortissement global du système physique même lorsque l’illustration est visualisée à distance ou insérée dans un support de communication synthétique.
La validation de la netteté du rendu géométrique nécessite d’observer la régularité des tangentes le long de la trajectoire incurvée. Un trait convenablement calibré ne présente aucune discontinuité de courbure ni crénelage visible sur ses flancs, pour autant que la discrétisation spatiale du vecteur sous-jacent soit suffisamment dense. Si le nombre d’échantillons discrets était trop faible, l’accroissement de la largeur de ligne aurait pour conséquence délétère de mettre en exergue les arêtes polyédriques résultant de l’interpolation linéaire entre points consécutifs, démontrant que l’ajustement de l’épaisseur doit impérativement s’accompagner d’un échantillonnage numérique adapté.
3.2 Manipulation dynamique post-création via l’objet Line2D
Dans de nombreuses architectures logicielles interactives, au sein d’applications graphiques construites avec PyQt ou lors de l’exécution de flux de calculs complexes dans des calepins d’expérimentation, il devient souvent nécessaire de modifier l’épaisseur d’une courbe a posteriori, c’est-à-dire sans devoir réexécuter l’intégralité du calcul numérique ni reconstruire l’ensemble de la scène graphique. Matplotlib permet cette manipulation rétroactive grâce à son architecture intégralement orientée objet.
Lors de l’appel initial à la méthode de tracé, celle-ci renvoie systématiquement une liste d’objets graphiques créés. En utilisant la déstructuration d’affectation typique de Python, il suffit de capturer la référence directe de la courbe générée via une syntaxe telle que ma_ligne, = ax.plot(x, y). La variable ainsi initialisée détient un pointeur exclusif vers l’instance sous-jacente de Line2D. L’altération de l’épaisseur s’effectue ensuite en appelant simplement la méthode d’accès sélective ma_ligne.set_linewidth(4.5), qui modifie instantanément l’attribut géométrique de l’objet.
Cependant, dans un contexte d’affichage dynamique ou d’interactivité temps réel, cette modification d’attribut interne n’entraîne pas automatiquement la mise à jour visuelle du canevas sur l’écran. Pour forcer le moteur de rendu à recalculer l’arbre des artistes et à rafraîchir la mémoire tampon vidéo, il est indispensable de notifier le canevas de la figure en invoquant explicitement la méthode fig.canvas.draw() ou son pendant optimisé draw_idle(). Ce protocole garantit une réactivité visuelle immédiate tout en limitant les surcoûts de calculs de rastérisation dans les flux applicatifs intensifs.
3.3 Analyse comparative de différentes épaisseurs scalaires
Le choix d’une valeur de linewidth optimale ne peut être opéré dans l’abstrait ; il procède d’une évaluation comparative rigoureuse confrontant différentes amplitudes scalaires face aux contraintes spatiales du document final. Une épaisseur ultra-fine de 0,5 point confère au tracé une élégance technique indéniable et autorise une lecture ultra-précise de signaux denses comportant des oscillations haute fréquence. Toutefois, ce calibre s’avère excessivement vulnérable à la compression graphique matricielle et tend à s’estomper radicalement lorsque le graphique est reproduit sur des supports d’impression à jet d’encre standard.
La valeur médiane de 1,5 point offre un équilibre opérationnel robuste pour la plupart des graphiques simples présentant une densité d’échantillons modérée. Elle préserve l’intégrité morphologique des pics et des creux sans déborder sur l’espace vierge avoisinant. En revanche, lorsqu’une courbe est configurée avec une valeur de 4,0 points ou supérieure, le trait acquiert un poids visuel très affirmé. Si ce choix se justifie pleinement pour mettre en exergue une tendance macroscopique fondamentale ou une trajectoire de référence unique, il provoque rapidement une saturation visuelle désastreuse si le signal comporte des zones de forte courbure ou des retours en arrière fréquents.
Les critères formels de sélection de l’épaisseur doivent donc être calibrés en tenant compte de la taille finale d’affichage de la figure. Une courbe dont la largeur est fixée à 2 points paraîtra subtile et discrète sur un graphique plein écran de 15 pouces, mais semblera massive, voire écrasante, si la même figure est redimensionnée pour occuper une vignette de 4 centimètres carrés dans un tableau récapitulatif. Le ratio entre la surface totale de l’axe et l’empreinte surfacique projetée de la ligne doit ainsi demeurer au centre des arbitrages de conception.
4. Différenciation graphique sur des tracés multivariés

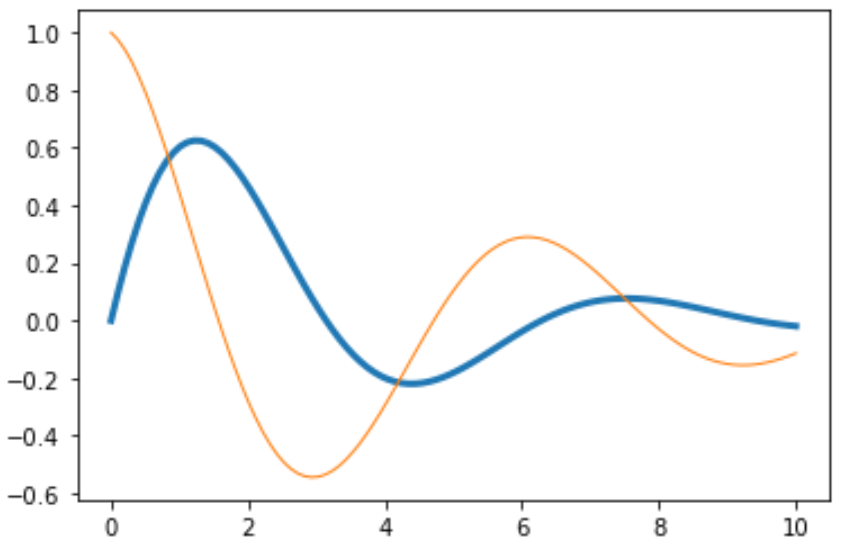

4.1 Stratégies d’assignation d’épaisseurs distinctes
L’affichage simultané de multiples séries temporelles ou de plusieurs distributions expérimentales sur un même axe de coordonnées constitue un défi majeur de conception graphique. Lorsque plusieurs courbes trigonométriques ou signaux dynamiques s’entrecroisent, l’observateur se trouve confronté à une surcharge perceptive qui entrave l’isolation mentale de chaque composante. L’attribution intentionnelle d’épaisseurs contrastées constitue l’un des outils de hiérarchisation les plus puissants pour structurer cette complexité visuelle sans saturer prématurément le spectre chromatique disponible.
La stratégie canonique repose sur l’établissement d’une distinction nette entre une série focale et des séries contextuelles. La série focale, qui porte le message scientifique prépondérant ou matérialise l’hypothèse principale de l’étude, se voit attribuer une épaisseur substantielle, comprise par exemple entre 2,5 et 3,5 points. À l’opposé, les séries de comparaison, qu’il s’agisse de trajectoires historiques, de simulations secondaires ou de conditions de contrôle, sont intentionnellement tracées avec une épaisseur minimale située entre 0,75 et 1,0 point. Ce différentiel mécanique d’empreinte rétinienne guide le regard vers l’élément décisif en une fraction de seconde.
Cette hiérarchisation dimensionnelle doit impérativement être articulée avec la gestion de l’ordre d’empilement vertical dans la scène graphique, gouverné par le paramètre zorder. Par défaut, Matplotlib trace les éléments séquentiellement selon leur ordre de déclaration dans le code source. Cependant, une courbe épaisse tracée sous une ligne fine risque d’être visuellement scindée ou tronquée par cette dernière. En affectant délibérément une valeur de zorder supérieure à la série focale épaisse (par exemple zorder=5 contre zorder=2 pour les séries secondaires), le concepteur garantit que le tracé principal s’affichera au premier plan sans discontinuité sur l’ensemble des points d’intersection géométrique.
4.2 Automatisation itérative via des boucles et des dictionnaires
Dès lors qu’une analyse multivariée implique l’intégration d’un grand nombre de courbes, l’encodage manuel et répétitif des paramètres de tracé devient une source avérée d’erreurs et contrevient aux principes fondamentaux de reproductibilité logicielle. L’automatisation vectorisée ou itérative de l’application de l’argument linewidth via des structures de données appropriées constitue la réponse architecturale adéquate. L’utilisation d’une matrice NumPy bidimensionnelle ou d’un tableau d’analyses Pandas permet d’ordonnancer les flux de données selon des schémas d’itération élégants.
L’approche la plus robuste sur le plan de la maintenance applicative consiste à structurer les paramètres stylistiques au sein d’un dictionnaire de métadonnées associant univoquement chaque identifiant de série à ses caractéristiques d’affichage, incluant l’épaisseur, la teinte et le style de pointillé. Lors de l’itération à travers la collection de données, la méthode de tracé extrait dynamiquement ces attributs via le déballage de dictionnaires Python. Cette découplage strict entre la logique d’extraction des données numériques et la configuration de leur sémiologie graphique garantit que la modification ultérieure d’un calibre de ligne ne nécessite l’édition que d’une unique ligne de configuration.
Cette modularité s’avère particulièrement vertueuse dans le cadre d’architectures d’intégration continue de graphiques scientifiques. Lorsqu’un pipeline automatisé génère des centaines de rapports hebdomadaires à partir de flux de mesures actualisés, l’homogénéité dimensionnelle de l’épaisseur des tracés repose intégralement sur ces abstractions déclaratives. Le code conserve ainsi une compacité optimale tout en offrant une flexibilité totale pour adapter les figures à de nouvelles contraintes de mise en page sans réécrire les boucles de traitement algorithmique.
4.3 Équilibre visuel entre contraste d’épaisseur et palette chromatique
L’efficacité d’un tracé graphique ne découle jamais de la manipulation isolée d’un attribut géométrique unique, mais de la synergie perceptive établie entre la géométrie du trait et sa luminance chromatique. L’œil humain ne perçoit pas les couleurs de manière équivalente selon la surface qu’elles occupent sur le plan focal : c’est le phénomène bien documenté d’interaction surface-chrominance. Une couleur hautement saturée appliquée sur un trait extrêmement fin apparaîtra délavée ou sombre, tandis qu’une nuance pastel appliquée sur une ligne très large captera une attention disproportionnée.
Il est donc essentiel de procéder à des compensations réciproques. Si une série de données requiert l’emploi d’une teinte intrinsèquement claire en raison d’une charte graphique préétablie (comme un jaune cadmium ou un cyan lumineux), cette faiblesse de contraste de luminance naturelle peut être magnifiquement neutralisée en augmentant légèrement le linewidth de la courbe correspondante par rapport à une courbe tracée en bleu marine foncé ou en noir profond. Cette péréquation perceptive permet de rétablir un équilibre de lisibilité parfait entre des canaux d’information chromatiquement hétérogènes.
Cette démarche prend une dimension éthique et technique déterminante lorsqu’il s’agit de garantir l’accessibilité visuelle des productions scientifiques pour les individus atteints de déficiences de la vision des couleurs, telles que la deutéranopie ou la protanopie. En combinant judicieusement des épaisseurs distinctes avec des palettes de couleurs perceptuellement uniformes et testées (comme Viridis, Cividis ou Plasma), le concepteur garantit que l’information demeure parfaitement décodable même si le support de publication est converti en niveaux de gris purs ou perçu par un lecteur présentant une anomalie du système des photorécepteurs rétiniens.
5. Contrôle de l’épaisseur des éléments dans les légendes

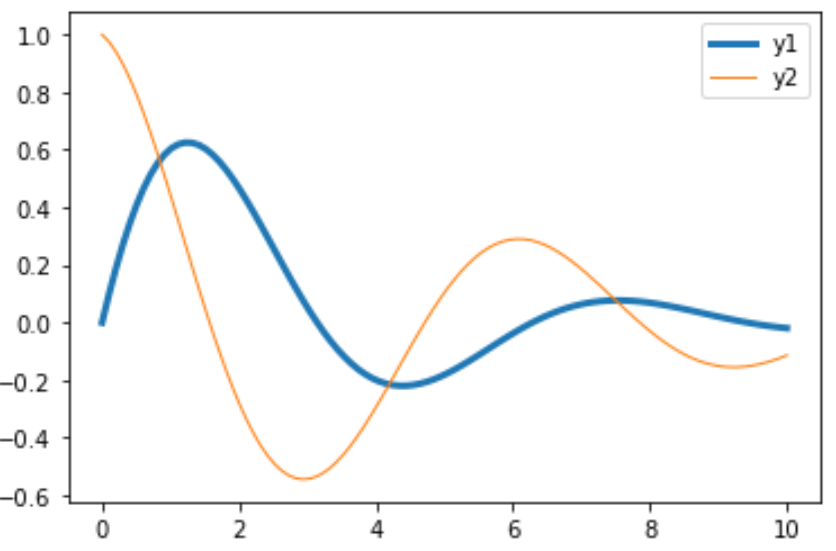

5.1 Héritage automatique des propriétés de tracé dans la légende
La légende d’un graphique constitue la table de décodage sémiotique indispensable à l’interprétation des courbes représentées. Par construction, Matplotlib déploie un mécanisme d’héritage automatisé des propriétés physiques : lorsqu’une légende est invoquée via ax.legend(), le moteur inspecte les objets Line2D rattachés à l’axe, extrait leurs attributs de couleur, de motif de pointillé et d’épaisseur de trait, puis duplique fidèlement ces paramètres pour générer les petits segments graphiques récapitulatifs, traditionnellement désignés sous le terme de poignées de tracé ou handles.
Si ce comportement automatique simplifie grandement la conception de graphiques standards, il engendre de sérieux dysfonctionnements ergonomiques dès lors que des courbes de données se voient affecter des largeurs très contrastées. Si une courbe principale a été calibrée avec un linewidth de 5 ou 6 points pour dominer la scène visuelle, la poignée correspondante dans le cadre de la légende héritera également de cette épaisseur massive. Le segment de légende se transformera alors en un pavé rectangulaire compact qui envahira l’espace restreint du bloc explicatif, déstabilisera l’harmonie optique de la figure et réduira considérablement la lisibilité du texte descriptif adjacent.
À l’inverse, une courbe auxiliaire extrêmement fine de 0,5 point générera un indicateur de légende si ténu qu’il en deviendra quasiment invisible à l’œil nu une fois inséré dans la boîte de légende, particulièrement si l’arrière-plan de celle-ci présente un léger tramage grisâtre. Ce couplage rigide entre le monde des données et le monde des annotations textuelles impose fréquemment de briser la chaîne d’héritage par défaut au profit d’un découplage intentionnel des propriétés géométriques.
5.2 Découplage de l’épaisseur du tracé et de l’indicateur de légende
Pour affranchir l’indicateur de légende des contraintes d’échelle imposées à la courbe sur le canevas de tracé, Matplotlib autorise une manipulation ciblée de la collection des handles lors de la génération de la légende ou immédiatement après celle-ci. Une première méthode éprouvée consiste à capturer les poignées et leurs étiquettes textuelles via l’instruction ax.get_legend_handles_labels(), puis à parcourir itérativement la liste des objets handles pour redéfinir leur épaisseur au moyen de la méthode set_linewidth() avant de les réinjecter formellement dans l’appel ax.legend(handles=…).
Cette approche permet d’assigner une largeur standardisée et uniforme à l’ensemble des segments de la légende, par exemple 1,5 ou 2 points, garantissant un alignement esthétique irréprochable et un confort de lecture optimal dans l’encadré, tout en conservant des épaisseurs radicalement dissemblables et fortement typées sur le tracé effectif des données au sein de l’axe. L’observateur bénéficie ainsi du contraste morphologique sur le graphique tout en consultant une table de référence parfaitement calibrée et épurée.
Une alternative encore plus robuste consiste à construire manuellement des instances de remplacement de la classe Line2D issues directement du module matplotlib.lines. En instanciant des lignes factices avec des coordonnées vides, mais configurées avec les couleurs et les styles de ligne adéquats ainsi qu’un linewidth de référence calibré pour la lecture rapprochée, l’analyste se dote d’une maîtrise absolue sur la légende. Cette technique s’avère particulièrement précieuse lors de l’élaboration de graphiques complexes combinant des tracés continus et des nuages de points denses.
5.3 Homogénéisation esthétique globale du cadre et des marqueurs
La cohérence visuelle d’une légende ne se cantonne pas à l’étalonnage de ses poignées linéaires ; elle englobe l’ensemble des éléments géométriques qui structurent sa délimitation spatiale, à commencer par le contour de la boîte de légende elle-même. Cet encadrement physique, géré par l’objet FancyBboxPatch accessible par l’instruction ma_legende.get_frame(), possède son propre paramètre d’épaisseur de bordure. Si ce contour est trop appuyé, il instaure une barrière visuelle opaque qui alourdit l’ensemble de la composition graphique.
L’harmonisation préconise d’ajuster l’épaisseur du cadre de légende à une valeur modeste, typiquement comprise entre 0,5 et 0,8 point, via l’appel ma_legende.get_frame().set_linewidth(0.6). Cette discrétion géométrique permet de délimiter l’espace textuel sans rivaliser avec les données tracées sur l’axe. De surcroît, le concepteur peut opter pour une suppression pure et simple de cette bordure ou pour une atténuation de son contraste en modifiant la teinte de son tracé, instaurant une ségrégation spatiale raffinée.
Enfin, lorsque les lignes de données intègrent des marqueurs ponctuels tels que des cercles, des carrés ou des losanges, l’ajustement de l’épaisseur du trait interacte directement avec le rendu de ces symboles. Les paramètres markeredgewidth gouvernent l’épaisseur du contour de ces marqueurs, tant sur la courbe que dans la légende. Une corrélation formelle doit être maintenue entre le linewidth du segment et le markeredgewidth des symboles afin d’éviter l’émergence d’artefacts d’écrasement où le contour du marqueur déborderait de manière disproportionnée sur le trait porteur.
6. Paramétrage global de l’épaisseur via rcParams
6.1 Fonctionnement du moteur de configuration rcParams
Lors de la production de séries étendues de graphiques destinées à des thèses de doctorat, des monographies ou des rapports d’activité d’entreprise, la redéfinition manuelle de l’argument linewidth au sein de chaque appel de fonction constitue une démarche fastidieuse, génératrice d’incohérences typographiques et difficilement maintenable. Pour répondre à cet impératif de standardisation industrielle, Matplotlib intègre un puissant moteur de gestion de configurations globales matérialisé par l’objet singleton matplotlib.rcParams.
Ce conteneur agit structurellement comme un dictionnaire Python global qui centralise l’ensemble des paramètres d’initialisation de l’environnement graphique : polices typographiques, dimensions par défaut des figures, résolutions d’exportation, mais également la géométrie des tracés. L’épaisseur native des courbes y est gouvernée sans ambiguïté par la clé lines.linewidth. En modifiant cette entrée centrale dès le préambule du script via l’instruction plt.rcParams[‘lines.linewidth’] = 2.0, le développeur impose un nouveau standard dimensionnel qui s’appliquera immédiatement et de façon pérenne à tous les tracés subséquents instanciés au sein du processus d’exécution courant.
Cette approche systémique garantit une homogénéité formelle absolue sur l’ensemble des livrables sans requérir la moindre modification du code de tracé métier. Elle présente toutefois la particularité de persister tout au long du cycle de vie de la session Python en cours, ce qui peut engendrer des effets de bord collatéraux non désirés si des bibliothèques tierces exploitent le même environnement de rendu ou si le développeur partage une session interactive commune au sein d’un noyau Jupyter persistant.
6.2 Gestion contextuelle avec matplotlib.rc_context
Afin de bénéficier de la puissance de configuration centralisée offerte par les rcParams tout en éliminant les risques de pollution de l’espace global, Matplotlib propose un gestionnaire de contexte hautement élégant nommé matplotlib.rc_context. Ce mécanisme exploite le protocole d’instruction with de Python pour appliquer des modifications stylistiques temporaires strictement circonscrites à un bloc de code délimité, garantissant une réversion automatique à l’état antérieur dès la sortie du contexte.
L’instanciation de ce gestionnaire s’effectue en lui transmettant un dictionnaire de surcharge ciblée, par exemple sous la forme with plt.rc_context({‘lines.linewidth’: 2.8, ‘lines.linestyle’: ‘–‘}):. Au sein du bloc indenté qui en découle, toute courbe tracée héritera instantanément de cette épaisseur accrue de 2,8 points sans qu’il soit nécessaire de l’expliciter dans l’instruction plot(). Dès que l’interpréteur quitte le champ d’indentation du bloc with, la configuration globale de la bibliothèque restaure immédiatement ses valeurs initiales préexistantes.
Cette méthodologie d’isolation contextuelle trouve une application idéale dans la rédaction de documents académiques composites. Elle permet par exemple de réserver une épaisseur de trait généreuse et renforcée pour un ensemble spécifique de graphiques destinés à une section d’annexes synthétiques ou à des panneaux d’affichage comparatif, tout en préservant scrupuleusement la configuration fine et conventionnelle requise pour le corps principal du mémoire ou de l’article scientifique.
6.3 Création et intégration de feuilles de style personnalisées (.mplstyle)
Le stade ultime de la professionnalisation du contrôle graphique réside dans la dissociation absolue entre le code exécutable et les spécifications esthétiques, matérialisée par l’emploi de fichiers de style externes dotés de l’extension .mplstyle. Ces fichiers textuels compilent une suite de paires clé-valeur régissant l’intégralité du rendu visuel de Matplotlib, formalisant ainsi la charte graphique institutionnelle d’un laboratoire de recherche ou d’un consortium scientifique international.
Au sein d’un fichier nommé par exemple publication_academique.mplstyle, il suffit de consigner la directive lines.linewidth : 1.25, accompagnée d’autres ajustements portant sur la netteté des axes et les formats de police. Dès lors, l’application de ce corpus normatif au sein de n’importe quel script s’effectue en une ligne d’instruction triviale : plt.style.use(‘chemin/vers/publication_academique.mplstyle’). Tous les tracés générés sous cette égide afficheront une épaisseur rigoureusement identique, garantissant une interopérabilité stylistique absolue entre des dizaines de chercheurs collaborant sur un même projet pluriannuel.
Cette standardisation externe offre des garanties majeures de compatibilité ascendante et de portabilité logicielle. Si les exigences d’une revue scientifique ciblée évoluent et imposent le passage d’une épaisseur minimale de 1,0 point à 1,5 point pour satisfaire de nouvelles normes de numérisation d’archives, aucune ligne de code d’analyse de données n’a besoin d’être retouchée. La seule actualisation du fichier de style .mplstyle central répercute instantanément cette modification dimensionnelle sur l’intégralité des centaines de figures constituant l’article ou le traité scientifique.
7. Impact psychologique et ergonomie de la perception visuelle
7.1 Théorie de la Gestalt et ségrégation figure-fond
L’optimisation technique de l’épaisseur de trait ne saurait être déconnectée des lois fondamentales qui régissent la perception visuelle humaine, formulées dès le début du vingtième siècle par les pionniers de la psychologie de la forme ou Gestalt. Selon ces principes psychophysiques, le cerveau humain structure spontanément son champ perceptif en distinguant une figure prépondérante, porteuse de sens et d’attention, d’un fond subordonné, perçu comme passif et continu. L’épaisseur d’une ligne constitue le catalyseur direct de cette ségrégation figure-fond au sein de l’espace graphique cartésien.
L’œil présente un seuil différentiel de perception de l’épaisseur particulièrement sensible. Une variation scalaire modeste de la largeur d’une courbe induit instantanément ce que les psychophysiciens nomment l’émergence visuelle (ou pop-out effect). La courbe dotée de la plus grande épaisseur capture immédiatement la fixation fovéale, tandis que les tracés plus fins sont relégués à la fonction de contexte de référence. Cette dynamique réduit considérablement l’effort cognitif consenti par le lecteur pour s’orienter dans une visualisation dense, lui épargnant un décodage laborieux de la légende pour identifier la trajectoire principale.
Cependant, ce levier perceptuel doit être manipulé avec une retenue méthodique. Si le différentiel d’épaisseur entre deux séries d’importance similaire est trop accentué, l’observateur tendra inconsciemment à surévaluer l’importance de la courbe la plus large et à négliger des corrélations pourtant critiques portées par les tracés adjacents plus discrets. La pondération géométrique doit donc refléter fidèlement la structure probabiliste ou physique sous-jacente des données sans introduire de distorsions cognitives trompeuses.
7.2 Optimisation du ratio encre-données (théorie d’Edward Tufte)
Dans son ouvrage séminal consacré à la conception de l’information visuelle, le statisticien et théoricien Edward Tufte a introduit un postulat fondamental connu sous le nom de ratio encre-données (data-ink ratio). Ce principe énonce qu’une part maximale de l’encre physique mobilisée pour imprimer ou afficher un graphique doit être exclusivement consacrée à la transmission d’informations statistiques non redondantes. Tout milligramme d’encre virtuel dépensé pour des ornements superflus, des cadres massifs ou des traits surdimensionnés constitue du bruit visuel parasitaire qu’il convient d’éliminer méthodiquement.
Dans cette perspective critique, l’accroissement injustifié du linewidth s’apparente directement à une dégradation coupable du ratio encre-données. Une courbe dont la largeur est quadruplée sans justification sémiologique consomme une quantité disproportionnée d’espace sans apporter le moindre bit d’information supplémentaire sur le comportement de la variable dépendante. Pire encore, cette surconsommation surfacique tend à saturer la figure et à détruire le vide structurel indispensable à la respiration cognitive du lecteur.
La doctrine de Tufte enjoint donc les concepteurs de figures scientifiques à rechercher le point de tangence minimal d’efficacité : calibrer le linewidth à la valeur la plus ténue qui demeure parfaitement perceptible et discernable dans les conditions d’utilisation prévues. La sobriété dimensionnelle valorise la finesse des variations spectrales, met en valeur les points d’inflexion délicats et confère à la visualisation une élégance mathématique qui renforce la crédibilité intrinsèque des résultats expérimentaux présentés.
7.3 Biais d’interprétation induits par l’épaisseur graphique
Au-delà des considérations de lisibilité et d’élégance formelle, l’épaisseur du trait peut devenir la source de biais d’interprétation analytique particulièrement sévères lors de l’évaluation quantitative d’un phénomène expérimental. Une ligne n’est pas une entité géométrique unidimensionnelle pure sur un canevas de rendu : elle possède une largeur physique qui s’étend symétriquement de part et d’autre de la coordonnée mathématique exacte. Dès lors que le linewidth atteint des valeurs élevées, cette expansion surfacique génère une illusion d’incertitude spatiale ou d’erreur systématique.
L’un des risques les plus fréquents réside dans la surestimation perceptive de l’amplitude globale d’un phénomène. L’observateur humain a tendance à évaluer les pics extrêmes d’un signal en intégrant le bord supérieur de la bande tracée plutôt que son centre de gravité géométrique réel, ce qui induit un biais positif artificiel sur l’intensité du signal. De surcroît, un trait surdimensionné opère comme un filtre passe-bas mécanique destructeur : il masque physiquement les micro-variations de haute fréquence, comble les dépressions d’amplitude modeste et occulte d’éventuelles anomalies locales ou bruits de mesure pourtant cruciaux pour le jugement de l’expert scientifique.
Ces déformations morphologiques peuvent fausser gravement les processus d’inférence statistique informelle. Deux courbes distinctes dont les valeurs mathématiques ne diffèrent que d’une fraction de pour cent paraîtront fusionner en une entité monolithique indifférenciée si leur largeur de trait excède l’écart spatial qui les sépare. L’ingénieur ou le chercheur qui calibre ses tracés doit par conséquent s’assurer que le linewidth choisi est toujours strictement inférieur à la distance géométrique séparant les composantes les plus rapprochées du signal d’intérêt.
8. Ajustement de l’épaisseur dans les tracés spécialisés
8.1 Contrôle des barres d’erreur et intervalles de confiance (plt.errorbar)
La représentation rigoureuse de la mesure scientifique exige l’affichage systématique des incertitudes expérimentales ou des intervalles de confiance statistiques. Dans Matplotlib, cette opération est traditionnellement orchestrée par la fonction ou méthode ax.errorbar(). Cette fonction présente la particularité de générer simultanément plusieurs artistes distincts : la ligne reliant les valeurs centrales d’une part, les tiges orthogonales matérialisant l’amplitude de l’erreur d’autre part, et enfin les éventuelles barres transversales d’arrêt situées à leurs extrémités.
La gestion fine de l’épaisseur requiert ici de manipuler des arguments spécialisés qui supplantent le paramètre générique linewidth. Si l’on applique globalement linewidth=2 à un tracé d’erreur, le trait de liaison central ainsi que l’ensemble des tiges d’incertitude adopteront cette épaisseur massive, provoquant un encombrement visuel destructeur où les barres d’erreur masqueront les points d’échantillonnage. Pour remédier à cet écueil, Matplotlib met à disposition le paramètre elinewidth, dédié exclusivement à l’épaisseur des tiges d’erreur, ainsi que capthick, qui régule l’épaisseur des traverses terminales.
Une mise en œuvre académique irréprochable préconise d’établir une hiérarchie dimensionnelle claire : une ligne centrale modérée (par exemple linewidth=1.5), combinée à des barres d’erreur discrètes et effilées (elinewidth=0.8) et des barres transversales nettes (capthick=0.8). Cet agencement assure une transmission limpide de la dispersion statistique sans jamais occulter la trajectoire tendancielle moyenne, préservant ainsi la double lecture exploratoire et confirmatoire du graphique.
8.2 Tracés par étapes, fonctions discontinues et graphiques en escalier
L’analyse de phénomènes physiques discrets, de processus stochastiques à sauts, d’arbres de décision ou de modèles de files d’attente requiert fréquemment l’emploi de représentations en escalier via la fonction ax.step(). Contrairement à une courbe classique qui interpole des segments obliques entre les points de mesure, le tracé par étapes génère une alternance rigoureusement orthogonale de paliers horizontaux et de transitions verticales instantanées, révélant la cinétique discontinue du système observé.
L’application du paramètre linewidth au sein de la fonction step() exige une vigilance géométrique accrue. Étant donné que les segments verticaux symbolisent des transitions temporelles infinitésimales ou des sauts d’états purs, un trait excessivement épais a pour effet pervers de conférer à ces discontinuités une épaisseur horizontale physique mesurable sur l’axe des abscisses, induisant l’illusion visuelle que la transition s’est déroulée sur une durée temporelle non nulle. L’épaisseur doit par conséquent demeurer suffisamment fine pour préserver l’impression de verticalité absolue sans générer d’ambiguïté chronologique.
De surcroît, lors de l’utilisation de tracés par étapes avec des valeurs d’épaisseur élevées, les jonctions à angle droit reliant les paliers horizontaux aux segments verticaux peuvent engendrer des artefacts d’angulation proéminents si le style de raccordement n’est pas convenablement configuré. Un ajustement fin des propriétés de jointure permet d’éviter l’émergence de pointes aiguës ou de débordements disgracieux au niveau des sommets du profil discontinu, garantissant une esthétique fonctionnelle rigoureusement orthogonale.
8.3 Éléments structurels secondaires : grilles, axes et bordures (spines)
La ségrégation visuelle ne repose pas exclusivement sur le calibrage des lignes portant les données scientifiques ; elle dépend tout autant de la maîtrise de l’épaisseur des lignes d’infrastructure qui encadrent le canevas cartésien. Les bordures de l’axe, formellement désignées sous le vocable de spines dans l’architecture de Matplotlib, ainsi que les lignes de rappel de la grille de coordonnées (grid), constituent le référentiel géométrique spatial au sein duquel les données évoluent.
Une erreur fréquente de conception graphique consiste à conserver des bordures et un quadrillage trop épais, qui entrent en concurrence frontale avec les courbes de données. Pour restaurer une balance visuelle correcte, il convient d’atténuer délibérément le quadrillage en lui assignant une largeur minime, typiquement ax.grid(linewidth=0.5), idéalement couplée à une teinte grisâtre neutre et un niveau de transparence maîtrisé. Le réseau de repérage spatial demeure ainsi disponible pour la lecture des coordonnées sans jamais s’imposer sur la trajectoire des courbes.
De même, les spines délimitant l’axe peuvent être minutieusement ajustées au niveau de leurs composantes individuelles via des instructions du type ax.spines[‘bottom’].set_linewidth(0.8) et ax.spines[‘left’].set_linewidth(0.8). En fixant l’épaisseur des axes à une valeur systématiquement inférieure à celle de la courbe de données principale (par exemple un ratio constant de 1 pour 2 ou de 1 pour 2,5), le concepteur garantit que l’infrastructure demeure strictement au service du contenu analytique, incarnant l’idéal de sobriété et d’efficience instrumentale.
9. Interaction entre épaisseur, styles de tracé et transparence
9.1 Effets conjugués de l’épaisseur et des styles pointillés (linestyle)
L’introduction d’un style de tracé discontinu, qu’il s’agisse de tirets conventionnels, de pointillés fins ou d’une alternance de tirets et de points, permet de multiplier les canaux de différenciation sémiologique au sein d’un même graphique. Toutefois, l’interaction physique entre l’argument linestyle et le paramètre linewidth obéit à des contraintes morphologiques méconnues qui peuvent ruiner l’intelligibilité de la figure si elles ne sont pas anticipées par le programmeur.
Dans le moteur de rastérisation de Matplotlib, la longueur absolue d’un tiret ainsi que l’intervalle spatial qui le sépare du tiret consécutif sont intrinsèquement proportionnels à l’épaisseur de la ligne. Lorsque le linewidth est substantiellement accru, les tirets s’allongent automatiquement et les espaces vides s’étirent de manière correspondante. Ce comportement peut s’avérer destructeur sur une courbe pointillée : à très forte épaisseur, les points circulaires se dilatent au point de se toucher et d’écraser l’intervalle intermédiaire, transformant involontairement une ligne pointillée élégante en un tracé continu parsemé de renflements irréguliers.
Pour contourner cette limitation et conserver un contrôle micrométrique sur le motif de discontinuité quelle que soit l’épaisseur assignée, il est recommandé d’exploiter la méthode spécialisée set_dashes(). Cette commande autorise la spécification explicite, sous forme d’une séquence de longueurs en points, de la trame exacte d’alternance entre segments pleins et segments vides. Le chercheur peut ainsi maintenir des tirets courts et denses même sur une ligne épaisse de 3 ou 4 points, préservant la netteté et l’identité stylistique du tracé à travers l’ensemble des échelles graphiques.
9.2 Modulation de la transparence (alpha) pour mitiger l’épaisseur
Dans de multiples champs disciplinaires tels que l’astrophysique, la génomique ou l’économétrie quantitative, les scientifiques sont confrontés au défi de représenter des faisceaux massifs de trajectoires superposées, fréquemment désignés sous le terme de spaghetti plots. Lorsque des centaines de courbes de simulation sont visualisées simultanément, l’application d’une épaisseur même modeste engendre une occlusion totale du canevas, transformant la zone centrale en une masse chromatique opaque et indéchiffrable.
Une parade technique particulièrement efficace consiste à associer un linewidth relativement généreux à une modulation drastique du canal de transparence via le paramètre alpha. En fixant par exemple alpha=0.15 ou alpha=0.05 sur un trait calibré à 1,5 ou 2 points, chaque courbe individuelle est rendue quasi-éthérée. Cependant, là où de multiples trajectoires se superposent et convergent, la composition optique accumule les densités d’opacité, faisant émerger organiquement les couloirs probabilistes et les attracteurs dynamiques du système.
Cette synergie entre épaisseur et transparence permet de transformer un simple graphique linéaire en une véritable carte de densité surfacique bidimensionnelle continue. L’épaisseur du trait assure une largeur minimale garantissant l’accumulation lumineuse des photons virtuels de rendu, tandis que la transparence prévient tout phénomène de masquage binaire abrupt. Il en résulte des visualisations d’une grande sophistication visuelle, capables d’exposer la structure stochastique profonde de jeux de données massifs.
9.3 Gestion des terminaisons et des jonctions de segments
Lorsqu’une courbe est tracée avec une épaisseur substantielle, les zones géométriques critiques situées aux extrémités du tracé ainsi qu’au niveau des sommets d’inflexion angulaire subissent des transformations optiques considérables. Ces déformations sont régies par deux propriétés fondamentales empruntées aux spécifications vectorielles de PostScript et du format SVG : le style de terminaison (capstyle) et le style de jonction (joinstyle).
Le paramètre solid_capstyle, qui accepte les valeurs ‘butt’, ’round’ ou ‘projecting’, régit la manière dont le moteur graphique clôt le tracé à son point de départ et à son point final. La terminaison par défaut ‘butt’ coupe le trait perpendiculairement à la tangente exacte du point limite. L’option ’round’, particulièrement élégante sur les traits épais, parachève l’extrémité par un demi-cercle d’un rayon équivalant à la moitié du linewidth, évitant l’apparition d’arêtes brutes inesthétiques. L’option ‘projecting’ prolonge le segment d’une demi-épaisseur au-delà de la coordonnée, ce qui peut toutefois fausser la perception de la borne temporelle finale.
De même, l’argument solid_joinstyle gouverne l’apparence des sommets résultant de la connexion de deux segments consécutifs, acceptant les modes ‘miter’, ’round’ ou ‘bevel’. Le mode ‘miter’ génère un raccordement anguleux vif ; cependant, si la courbe présente une courbure très prononcée avec un angle aigu entre échantillons voisins, ce mode produit des pointes démesurément longues qui jaillissent du tracé comme des épines graphiques parasites. Le recours au mode ’round’ arrondit harmonieusement chaque sommet, éliminant radicalement ces artefacts de triangulation sur les signaux fortement bruités ou les données à variations brutales tracées avec un fort calibre.
10. Gestion de l’épaisseur lors de l’exportation haute résolution
10.1 Différences fondamentales entre formats vectoriels et matriciels
L’aboutissement d’une recherche scientifique réside dans la diffusion publique des résultats sous forme de publications électroniques ou imprimées. L’étape de sérialisation et d’enregistrement sur disque via la méthode ax.figure.savefig() constitue le moment critique où les choix dimensionnels de linewidth sont confrontés aux spécifications physiques des moteurs d’exportation. À cet égard, une distinction conceptuelle fondamentale s’impose entre les formats de nature vectorielle et les formats de nature matricielle.
Les formats vectoriels, au premier rang desquels figurent le PDF, le format SVG et l’EPS, conservent la description mathématique exacte de chaque trajectoire sous forme d’instructions d’extrusion de courbes de Bézier ou de segments continus. Dans ce cadre, la valeur scalaire de linewidth est encodée comme une consigne géométrique idéale. Quelle que soit l’échelle d’agrandissement appliquée par le lecteur sur son lecteur de documents numériques, la courbe conserve une pureté structurelle absolue, sans la moindre dégradation ni pixellisation de ses contours. Les formats vectoriels constituent par conséquent le standard absolu exigé par les comités de rédaction des revues scientifiques de premier rang.
À l’opposé, les formats matriciels ou raster, tels que le PNG ou le TIFF, procèdent à une rastérisation irréversible des tracés sur une matrice discrète de pixels régie par le paramètre DPI (dots per inch). Si une figure est exportée à une faible résolution de 72 ou 96 DPI, un trait de 1 point ne mobilisera qu’un seul pixel de largeur, générant un crénelage prononcé et un flou d’interpolation destructeur lors de l’affichage sur des terminaux haute résolution. L’exportation matricielle impose impérativement un calibrage minimal de 300 à 600 DPI afin de garantir que l’anti-crénelage mathématique rende compte avec fidélité de l’épaisseur vectorielle sous-jacente.
10.2 Calcul de l’épaisseur relative lors de l’enregistrement de figures
Une source récurrente de frustration chez les chercheurs réside dans le décalage morphologique flagrant observé entre l’aspect d’une figure au sein de la fenêtre interactive de calcul et son rendu une fois insérée dans un manuscrit typographié sous LaTeX. Ce phénomène s’explique par la variation de l’échelle relative : Matplotlib dimensionne les attributs physiques en unités absolues de points typographiques indépendamment de la taille totale de l’objet Figure déclarée lors de son initialisation via plt.figure(figsize=(largeur, hauteur)).
Considérons une figure dont la dimension est fixée à une largeur généreuse de 10 pouces, au sein de laquelle une courbe est tracée avec un linewidth de 2 points. Si cette figure est ensuite compilée dans un document académique et redimensionnée par le compilateur LaTeX pour s’insérer dans une colonne étroite de 3,3 pouces de large, l’intégralité de la figure subit une contraction d’échelle d’un facteur 3. Par voie de conséquence, le trait de 2 points se trouve optiquement réduit à un équivalent de 0,66 point, franchissant dangereusement le seuil d’évanescence visuelle et ruinant la lisibilité initialement constatée à l’écran.
De surcroît, l’emploi de l’argument bbox_inches=’tight’ dans la méthode savefig(), bien que très populaire pour éliminer les marges blanches excédentaires, modifie dynamiquement le rectangle d’emprise spatiale global de la figure lors de l’exportation, ce qui altère subtilement le rapport d’aspect et la mise à l’échelle finale. La bonne pratique méthodologique commande donc de fixer la dimension figsize aux cotes métriques exactes d’insertion prévues dans le manuscrit final (par exemple 3,5 pouces pour une colonne standard) et d’ajuster le linewidth directement à cette échelle d’impression réelle, garantissant une fidélité dimensionnelle au millième de point près.
10.3 Validation multi-supports du rendu typographique
Avant d’entériner la version définitive d’une illustration scientifique, il est indispensable de soumettre les choix d’épaisseur de trait à un protocole de validation multi-supports rigoureux. Une figure analytique n’est que rarement consultée exclusivement dans des conditions optimales d’affichage sur un moniteur de bureau calibré ; elle est vouée à être projetée via des vidéoprojecteurs de salle de conférence dont la luminance est atténuée, lue sur des écrans de smartphones en mobilité, ou encore imprimée sur des supports papier en niveaux de gris.
L’épreuve de l’impression physique monochrome constitue le test de résilience par excellence. Une imprimante laser de bureau applique un tramage de demi-teintes pour émuler les nuances de couleur. Si l’épaisseur de ligne a été calibrée de manière trop timorée (inférieure à 0,75 point), les algorithmes d’impression matricielle peuvent fractionner le trait continu en une série de micro-points discontinus presque indéchiffrables. Vérifier qu’une courbe demeure continue, dense et fermement contrastée sur un tirage physique noir et blanc standard permet de valider définitivement la viabilité ergonomique du tracé.
Pour les projets collaboratifs d’envergure, la mise en place de protocoles de tests automatisés d’intégrité visuelle représente un investissement hautement vertueux. En exploitant des outils de comparaison d’images matricielles ou des bibliothèques d’inspection visuelle automatisée, les équipes d’analystes peuvent vérifier qu’aucune mise à jour de code sous-jacent n’a provoqué une régression de linewidth ou une disparition de composantes critiques le long du pipeline de publication continue.
11. Dépannage et résolution des anomalies courantes
11.1 Gestion des exceptions et erreurs de typage
Lors du développement de routines complexes de visualisation de données, l’interaction avec le paramètre linewidth peut se heurter à des erreurs de programmation susceptibles d’interrompre brutalement l’exécution des scripts de calcul. L’anomalie la plus banale, mais néanmoins déroutante pour le néophyte, se manifeste sous la forme d’un message explicite TypeError: plot() got multiple values for keyword argument ‘linewidth’.
Ce dysfonctionnement survient quasi systématiquement lorsqu’un développeur juxtapose par mégarde le nom formel de l’argument et son alias raccourci, ou lorsqu’il transmet un dictionnaire générique d’options via la syntaxe de déballage **kwargs qui contient déjà une entrée lines.linewidth alors que linewidth a été déclaré explicitement dans la signature de l’appel. L’interpréteur Python, constatant une tentative de double affectation scalaire pour une même propriété interne sous deux appellations synonymes, refuse d’arbitrer et soulève une exception de collision d’arguments.
Une autre source fréquente d’erreur de typage provient de la transmission involontaire de structures de données non scalaires. Si un analyste tente de moduler l’épaisseur d’une courbe continue le long de son profil en lui injectant un tableau NumPy de dimensions équivalentes à celles des vecteurs d’abscisses et d’ordonnées, la méthode plot() rejettera l’opération avec une exception stipulant que linewidth requiert un nombre scalaire unique et non une séquence. Pour obtenir une modulation continue d’épaisseur le long d’un tracé, il devient obligatoire d’abandonner l’objet Line2D classique au profit de structures plus sophistiquées comme les LineCollection.
11.2 Problèmes de disparition et de troncature de ligne
Un phénomène visuel déconcertant réside dans la disparition totale et inexpliquée d’une courbe sur le canevas de tracé alors même que le jeu de données numériques sous-jacent est parfaitement valide et exempt de valeurs manquantes. Dans la grande majorité des cas, cette disparition découle de l’affectation d’une valeur de linewidth infinitésimale, par exemple inférieure à 0,1 point typographique, combinée à une rastérisation matricielle à faible résolution d’écran. Le moteur de pixellisation, appliquant ses algorithmes d’arrondi sur la grille discrète, évalue la largeur spatiale de la ligne à une fraction de pixel inférieure au seuil de déclenchement de l’anti-crénelage et omet purement et simplement le remplissage du canal alpha.
Un second problème récurrent concerne la troncature brutale des traits épais à proximité immédiate des limites du cadre des axes. Par défaut, Matplotlib applique un masque de découpe strict (clipping) qui interdit à tout artiste de tracer des pixels au-delà du rectangle géométrique borné par les axes de coordonnées. Lorsqu’une courbe atteint un extremum local qui tangue exactement contre la bordure maximale de l’axe, une ligne épaisse de 4 ou 5 points verra la moitié extérieure de sa largeur impitoyablement cisaillée par le couteau de découpage du système de coordonnées.
La résolution de cette anomalie esthétique passe par deux stratégies distinctes. La première consiste à élargir subtilement les limites de visualisation des axes via les méthodes ax.set_xlim() et ax.set_ylim() afin d’aménager une marge spatiale suffisante pour que l’épaisseur physique de la ligne puisse s’épanouir sans percuter le cadre. La seconde stratégie, plus radicale, consiste à désactiver le masque de découpe en affectant la directive line.set_clip_on(False), autorisant ainsi le tracé à déborder harmonieusement au-delà de la ligne d’axe sans subir de section géométrique inesthétique.
11.3 Incohérences de rendu entre backends graphiques
Matplotlib se distingue par son architecture modulaire articulée autour du concept de backend, qui désigne la couche logicielle responsable de la traduction des représentations géométriques abstraites en instructions spécifiques à un format de sortie ou à un gestionnaire de fenêtrage interactif. On distingue schématiquement les backends interactifs d’affichage à l’écran (tels que TkAgg, QtAgg ou WXAgg) et les backends non interactifs dédiés à la génération directe de fichiers de sortie (tels que Agg, Cairo, PDF ou PS).
Des disparités géométriques perceptibles peuvent parfois émerger entre ces différents moteurs de rendu. Le backend natif AGG (Anti-Grain Geometry), réputé pour sa vitesse d’exécution et son algorithme d’anti-crénelage sub-pixel hautement optimisé, applique une compensation de netteté sur les lignes horizontales et verticales qui peut légèrement modifier la perception de leur épaisseur par rapport au backend Cairo, qui privilégie quant à lui une conformité vectorielle rigoureusement continue au détriment de l’optimisation sur grille matricielle.
Ces divergences peuvent devenir particulièrement problématiques lors du déploiement de pipelines de calcul dans des conteneurs Linux sans interface graphique (headless). L’absence de certains moteurs graphiques ou la sélection automatique par défaut d’un backend de secours peut induire de subtiles variations dimensionnelles sur les figures produites. Afin de garantir une reproductibilité géométrique absolue quel que soit le système d’exploitation hôte, il est vivement conseillé de verrouiller explicitement le backend d’exportation au moyen de la directive matplotlib.use(‘Agg’) tout au début du script d’analyse avant toute importation de pyplot.
12. Bonnes pratiques méthodologiques pour la publication académique
12.1 Conformité aux directives éditoriales des revues majeures
La soumission d’articles scientifiques auprès d’éditeurs prestigieux tels que l’IEEE, l’American Physical Society, Nature Publishing Group ou Elsevier impose le respect scrupuleux de chartes graphiques détaillées et inflexibles. Ces institutions éditoriales ont formalisé des exigences dimensionnelles très précises afin d’assurer l’homogénéité typographique de leurs publications et de garantir la lisibilité des figures après réduction photographique sur les presses d’imprimerie professionnelles.
Une constante universelle émerge de ces directives techniques : l’interdiction formelle de l’usage des lignes dites cheveux d’ange ou hairline rules. L’IEEE et Nature préconisent ainsi de manière unanime que l’épaisseur minimale de n’importe quel trait vectoriel au sein d’une figure finale ne descende jamais en deçà de 0,5 point typographique, et recommandent idéalement une plage opérationnelle comprise entre 0,75 point et 1,5 point pour les tracés de données élémentaires. Tout trait enfreignant cette borne inférieure risque d’être purement effacé lors des processus de rastérisation de masse appliqués par les logiciels de prépresse.
De surcroît, l’harmonisation de l’épaisseur de ligne avec le corps de texte des étiquettes typographiques adjacentes constitue un critère décisif d’évaluation esthétique par les éditeurs. L’épaisseur des traits de graduation et des spines d’axe doit idéalement résonner avec la graisse des hampes et des fûts des caractères alphabétiques composant les libellés de l’axe. Un déséquilibre manifeste, où une police de caractères massive côtoie des courbes infinitésimales ou inversement, nuit gravement à la cohérence architecturale du document scientifique.
12.2 Création d’un pipeline d’automatisation graphique reproductible
La science contemporaine se trouvant au cœur d’une crise de reproductibilité majeure, la fabrication des figures empiriques doit obéir aux mêmes canons d’intégrité et de traçabilité que le traitement numérique des données primaires. L’encapsulation de l’ensemble des choix stylistiques, au premier rang desquels figure le calibrage du linewidth, au sein de fonctions d’encadrement modulaires et paramétrables constitue la pierre angulaire d’un pipeline de publication moderne.
Plutôt que de disperser des appels ad hoc à travers des dizaines de calepins de calcul, il convient de développer des modules de tracé dédiés qui prennent en charge l’instanciation des axes, l’application automatique des hiérarchies d’épaisseurs selon la classe statistique des séries présentées, et la sérialisation des sorties selon des normes invariables. L’ensemble des métadonnées de configuration visuelle, incluant les valeurs exactes de linewidth mobilisées, doit pouvoir être consigné de manière transparente dans des fichiers de métadonnées de recherche ou au sein du système de contrôle de version du projet.
Cette industrialisation méthodologique garantit que si une révision par les pairs exige l’amendement d’un tracé ou la modification de l’échelle d’une figure plusieurs mois après sa conception initiale, l’ensemble de la production graphique peut être réexécuté de manière entièrement déterministe en une simple commande console. La reproductibilité graphique cesse d’être une contrainte laborieuse pour devenir le garant d’une science rigoureuse, transparente et pérenne.
12.3 Grille d’évaluation critique de la qualité d’un tracé
Avant de procéder à la transmission finale d’un manuscrit scientifique aux instances d’évaluation, il est indispensable de soumettre chaque graphique à une grille d’audit critique formalisant les arbitrages ergonomiques et mathématiques réalisés. Cette check-list finale permet d’objectiver la qualité du rendu visuel et de déceler d’éventuelles anomalies dimensionnelles qui auraient échappé à la vigilance de l’auteur au cours de la phase de rédaction.
Le premier point de contrôle porte sur la hiérarchie optique : la courbe focale se détache-t-elle immédiatement et sans ambiguïté cognitive de l’ensemble des courbes de référence grâce à un différentiel de linewidth clair ? Le second critère concerne la fidélité géométrique : l’épaisseur du trait préserve-t-elle l’acuité des extremums locaux et des oscillations rapides sans introduire d’occultation artificielle des variations d’amplitudes modérées ? Le troisième point valide la neutralité structurelle : les axes cartésiens, les grilles et les cadres de légende présentent-ils une finesse adéquate garantissant leur stricte subordination sémiotique par rapport aux données empiriques ?
Enfin, le dernier critère porte sur l’intégrité de l’exportation : la figure a-t-elle été testée à son échelle réelle d’insertion finale, et son épaisseur minimale excède-t-elle rigoureusement le seuil critique de 0,5 point typographique exigé par les normes de l’imprimerie moderne ? En appliquant cette discipline méthodologique avec constance, le chercheur ou l’ingénieur s’assure que ses visualisations de données Matplotlib ne se contentent pas de délivrer des mesures numériques brutes, mais incarnent le plus haut degré d’excellence esthétique, épistémologique et communicationnelle.
Références
- Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90-95. https://doi.org/10.1109/MCSE.2007.55
- Matplotlib Development Team. (2024). matplotlib.lines.Line2D. Matplotlib Documentation. https://matplotlib.org/stable/api/_as_gen/matplotlib.lines.Line2D.html
- Matplotlib Development Team. (2024). Customizing Matplotlib with style sheets and rcParams. Matplotlib Documentation. https://matplotlib.org/stable/users/explain/customizing.html
- Rougier, N. P. (2021). Scientific Visualization: Python + Matplotlib. Nicolas P. Rougier. https://hal.inria.fr/hal-03427195
- Tufte, E. R. (2001). The Visual Display of Quantitative Information (2nd ed.). Graphics Press.
- Ware, C. (2020). Information Visualization: Perception for Design (4th ed.). Morgan Kaufmann.
- Wickham, H. (2010). A layered grammar of graphics. Journal of Computational and Graphical Statistics, 19(1), 3-28. https://doi.org/10.1198/jcgs.2009.07098
- Wilke, C. O. (2019). Fundamentals of Data Visualization: A Primer on Making Informative and Compelling Figures. O’Reilly Media.
