Comment ajouter une ligne horizontale à un graphique en utilisant ggplot2

Dans le domaine de l’analyse quantitative et de la communication scientifique, la représentation graphique ne se résume pas à une simple projection géométrique d’observations empiriques. Elle constitue un acte sémiotique rigoureux, destiné à rendre intelligibles des structures numériques complexes, à confronter des hypothèses théoriques à des distributions observées et à guider le raisonnement inférentiel du lecteur. Au sein de cet écosystème visuel, l’adjonction de repères invariants, tels que des lignes horizontales marquant des seuils critiques, des normes diagnostiques, des équilibres homéostatiques ou des grandeurs statistiques fondamentales, joue un rôle cognitif de premier plan. Une ligne horizontale transforme un espace cartésien neutre en un dispositif d’évaluation immédiate, structurant le regard autour de frontières décisionnelles indispensables à l’interprétation des données.

Le langage de programmation R, renforcé par son écosystème de bibliothèques dédiées aux sciences des données, s’est imposé comme la référence incontournable pour la modélisation et l’édition graphique de niveau académique. Au cœur de cet environnement, la bibliothèque ggplot2, conçue par Hadley Wickham sur les fondements théoriques établis par Leland Wilkinson, offre un cadre formel d’une remarquable cohérence. En conceptualisant le graphique comme une superposition ordonnée de couches géométriques, statistiques et contextuelles, cet outil permet d’intégrer des éléments de référence non pas comme de simples annotations superposées au hasard, mais comme des entités géométriques participant pleinement à l’architecture déclarative du canevas visuel.

La fonction dédiée au traçage des seuils parallèles à l’axe des abscisses, connue sous l’appellation geom_hline, illustre parfaitement la puissance de cette approche stratifiée. Qu’il s’agisse de documenter la moyenne empirique d’une cohorte, d’isoler un seuil de significativité toxicologique, d’encadrer un intervalle de confiance ou de matérialiser un zéro théorique au sein d’une distribution de résidus, la maîtrise de cette instruction s’avère indispensable pour quiconque aspire à produire des visualisations irréprochables. Cet article propose une exploration exhaustive, théorique et appliquée, des mécanismes gouvernant l’utilisation de cette composante essentielle de la grammaire des graphiques, en abordant ses fondements mathématiques, ses subtilités syntaxiques, ses applications statistiques dynamiques et ses exigences de lisibilité pour l’édition scientifique internationale.

1. Introduction théorique et rôle de geom_hline() dans la grammaire des graphiques

1.1 Principes fondamentaux de la grammaire visuelle sous ggplot2

L’architecture de ggplot2 repose sur la formalisation exposée par Leland Wilkinson dans son ouvrage fondateur, The Grammar of Graphics. Selon cette modélisation, une figure n’est point traitée comme un dessin statique constitué de pixels indépendants, mais comme un système logique composé de strates successives et interdépendantes. Ce système articule un ensemble de données sources, des correspondances esthétiques liant les variables aux attributs visuels, des objets géométriques matérialisant ces correspondances, des transformations statistiques préalables, une structure de coordonnées spatiales et un système d’habillage thématique. Chaque strate ajoutée au moyen de l’opérateur de composition enrichit le graphe sans altérer l’intégrité des couches sous-jacentes, garantissant une modularité totale du processus de visualisation.

Dans cette perspective, il convient d’établir une distinction conceptuelle majeure entre les géométries dites de données et les géométries de référence. Les géométries de données, à l’instar des nuages de points ou des histogrammes de fréquence, tirent leur positionnement et leur morphologie des colonnes constitutives d’un tableau d’observations empiriques. À l’inverse, les géométries de référence spatiale transcendent les variations locales de l’échantillon pour imposer des bornes contextuelles invariantes à travers l’espace de projection. Elles définissent le repère absolu par rapport auquel les points observés acquièrent une signification analytique, matérialisant l’arrière-plan théorique ou normatif indispensable au décryptage du phénomène étudié.

Cette approche méthodologique garantit une reproductibilité graphique intégrale, condition sine qua non de la démarche scientifique moderne. En déclarant formellement la présence d’une ligne d’interception dans le script d’analyse plutôt qu’en l’ajoutant manuellement au sein d’un logiciel de retouche d’images matricielles, le chercheur s’assure que tout rééchantillonnage, toute mise à jour de données ou toute modification d’échelle intégrera fidèlement le repère fonctionnel sans distorsion de parallaxe ni approximation spatiale. La reproductibilité du code source devient ainsi le garant absolu de la fiabilité visuelle et de la traçabilité des conclusions inférentielles formulées à partir de la figure.

1.2 Utilité méthodologique des seuils horizontaux en analyse de données

D’un point de vue méthodologique et cognitif, l’œil humain manifeste des difficultés notables à évaluer des distances absolues ou des grandeurs scalaires lorsqu’il balaie un espace vide ou un ensemble disparate de coordonnées cartésiennes. L’introduction d’un seuil horizontal fournit un point d’ancrage visuel immédiat qui déclenche un mécanisme perceptif de ségrégation spatiale. Cette ligne scinde instantanément le plan en deux hémisphères topologiques distincts : la région des valeurs supérieures et celle des valeurs inférieures au seuil critique. Le processus mental de comparaison ne requiert plus une lecture laborieuse des graduations marginales de l’axe des ordonnées, mais s’opère par simple détection de la position relative des points vis-à-vis du vecteur sécant.

Cette faculté de discrétisation perceptive trouve des applications fondamentales dans l’ensemble des disciplines quantitatives. En recherche biomédicale et en épidémiologie, la ligne horizontale matérialise couramment un seuil clinique normatif, tel qu’une concentration sanguine maximale admissible de biomarqueur ou une pression artérielle systolique seuil au-delà de laquelle un état pathologique est diagnostiqué. En psychométrie et en sciences de l’éducation, elle permet de visualiser une ligne de césure marquant le niveau de compétence minimal requis ou un score standardisé correspondant à la limite d’un déficit cognitif. Les observations individuelles ne sont plus perçues comme une dispersion stochastique uniforme, mais comme des réussites ou des défaillances catégorisées au regard d’une norme établie.

En statistique inférentielle et en modélisation économétrique, le seuil horizontal intervient régulièrement pour figurer l’espérance mathématique sous l’hypothèse nulle, matérialisée par une valeur nulle d’écart de moyennes, de coefficient de corrélation ou d’élasticité. Dans l’analyse diagnostique des résidus d’un modèle de régression, une ligne d’interception à zéro sert de repère fondamental pour évaluer graphiquement les hypothèses d’homoscedasticité et de linéarité de l’espérance conditionnelle des erreurs. L’absence de biais systématique se vérifie par la symétrie de dispersion des résidus de part et d’autre de cette frontière rectiligne, confirmant ou infirmant la validité du modèle statistique employé.

1.3 Présentation technique de la fonction geom_hline()

Sur le plan de l’architecture logicielle, la fonction geom_hline appartient à la famille restreinte des géométries d’annotation globale de ggplot2, aux côtés de geom_vline, dédiée aux intersections verticales sur l’axe des abscisses, et de geom_abline, conçue pour tracer des droites affines obliques définies par une pente et une constante d’origine. Contrairement aux géométries standards dont l’exécution requiert l’évaluation de paires de coordonnées bivariées au sein d’un tableau d’observations, geom_hline se caractérise par une dérogation formelle à cette exigence, son existence graphique n’étant conditionnée que par la détermination de sa coordonnée d’interception sur l’axe vertical.

Le mécanisme interne de la fonction repose sur la conversion du paramètre d’interception en un objet graphique élémentaire de la bibliothèque de bas niveau grid, qui gère le moteur de rendu vectoriel de R. Lors de la phase de compilation du graphique, geom_hline génère un segment horizontal continu dont l’abscisse de départ correspond structurellement à la borne minimale de l’axe des x et dont l’abscisse d’arrivée coïncide avec la borne maximale, y compris lorsque ces bornes sont redimensionnées dynamiquement par le moteur de mise en page. Cette conception garantit que la droite s’étend sur l’intégralité du panneau graphique sans qu’il soit nécessaire de renseigner manuellement les limites horizontales de la fenêtre d’affichage.

L’évaluation du paramètre d’interception par geom_hline s’effectue dans le cadre du système de coordonnées cartésiennes actif. Si l’échelle des ordonnées subit une transformation logarithmique, exponentielle ou probabiliste, l’interception est automatiquement repositionnée selon la fonction de transfert appliquée à l’axe. Cette cohérence structurelle évite les erreurs de calcul topologique inhérentes aux logiciels de dessin vectoriel classiques, assurant une parfaite adéquation entre la signification numérique du seuil et sa matérialisation géométrique sur le support visuel.

2. Syntaxe fondamentale et anatomie des paramètres de geom_hline()

2.1 Le paramètre central : yintercept

Le paramètre yintercept constitue le cœur fonctionnel et mathématique de la géométrie geom_hline. Il détermine avec une précision absolue l’ordonnée d’intersection à laquelle la ligne horizontale doit être générée sur le plan cartésien. D’un point de vue programmatique, cet argument jouit d’une grande flexibilité en acceptant aussi bien un scalaire numérique isolé qu’une structure vectorielle unidimensionnelle contenant plusieurs valeurs ordonnées. Lorsqu’une seule constante lui est transmise, une unique frontière transversale est instanciée ; lorsqu’un vecteur numérique étendu lui est assigné, l’interpréteur génère une série parallèle de lignes, chacune calée sur son ordonnée respective.

Bien que le comportement standard de geom_hline s’exprime sur des échelles numériques continues, la fonction gère également les échelles discrètes ou catégorielles. Dans cette éventualité spécifique, R convertit de manière interne les catégories factorielles ordonnées en entiers naturels consécutifs débutant à l’unité. Une valeur d’interception entière positionne ainsi la ligne exactement au centre de la modalité catégorielle désignée, tandis qu’une valeur fractionnaire permet d’insérer un repère séparateur intermédiaire entre deux modalités consécutives de l’axe vertical, offrant une granularité de démarcation appréciable pour les tableaux de profils ou les diagrammes de dispersion catégorisés.

L’omission de ce paramètre ou l’affectation d’une valeur indéfinie, telle qu’une référence vers une variable inexistante ou un scalaire nul non initialisé, entraîne une interruption de l’évaluation graphique accompagnée d’une notification d’erreur explicite. Le moteur graphique ne peut déduire de manière implicite la position d’une ligne de référence, soulignant l’obligation pour le statisticien de déclarer sans ambiguïté la valeur critique gouvernant le positionnement topologique de la géométrie.

2.2 Paramètres graphiques optionnels fondamentaux

Pour assurer son rôle informatif sans entrer en concurrence destructive avec les données empiriques projetées, la ligne d’interception peut être modulée via un éventail de paramètres graphiques optionnels. Le paramètre linetype intervient pour modifier la continuité morphologique du tracé. En substituant au trait continu standard une typologie discontinue, telle qu’un motif pointillé ou tireté, l’analyste signale immédiatement la nature abstraite, théorique ou hypothétique de la ligne, évitant que celle-ci ne soit assimilée par mégarde à une trajectoire cinématique de données réelles.

La différenciation chromatique s’opère au moyen de l’argument color, souvent orthographié selon la variante anglo-saxonne standardisée. L’application judicieuse d’une teinte contrastante ou au contraire neutralisante permet de calibrer la saillance perceptive du repère au sein de la composition. L’épaisseur du trait est régie par le paramètre linewidth, qui calibre la largeur de la trace physique en millimètres absolus sur la sortie vectorielle. L’emploi d’un calibre fin garantit une délimitation d’une grande netteté sans encombrer inutilement l’espace visuel ni générer d’ambiguïté quant à l’ordonnée exacte désignée par la marque.

Enfin, le contrôle de l’opacité par le truchement du paramètre alpha s’avère déterminant lorsque le graphique présente une forte densité d’observations ou des superpositions d’aires géométriques. En affectant à l’alpha une fraction comprise entre zéro et un, le chercheur confère une semi-transparence à la ligne horizontale. Ce réglage permet aux marqueurs de dispersion ou aux courbes de densité situés au même plan de demeurer parfaitement perceptibles sous le tracé, éliminant ainsi les artefacts d’occultation totale qui pourraient biaiser l’estimation visuelle de la dispersion locale des observations.

2.3 Distinction entre mapping esthétique interne et assignation directe

L’une des sources de confusion les plus récurrentes lors de l’apprentissage de ggplot2 réside dans la frontière conceptuelle séparant l’assignation directe de paramètres graphiques fixes et leur mise en correspondance esthétique dynamique au sein de l’instruction aes. Lorsque l’objectif consiste simplement à matérialiser une norme invariante, les paramètres tels que yintercept, color ou linetype doivent être impérativement déclarés en dehors de tout appel à aes. Dans cette configuration déclarative directe, les valeurs sont transmises comme des constantes littérales au moteur de rendu sans solliciter l’algorithme d’étalonnage des échelles visuelles.

À l’inverse, l’insertion de paramètres au sein de aes signale au moteur de compilation que l’attribut considéré doit être asservi aux modalités d’une variable extraite du jeu de données actif. Si un utilisateur enferme par mégarde la mention yintercept ou color entre les parenthèses de aes en lui affectant une chaîne de caractères littérale, ggplot2 n’interprète point cette déclaration comme une couleur ou une position scalaire immédiate, mais comme un facteur discret composé d’une modalité unique. Le moteur graphique applique alors sa palette par défaut et engendre de manière automatique une légende latérale redondante et perturbatrice.

Il est donc rigoureusement préconisé de réserver le mapping esthétique interne aux situations où les lignes horizontales représentent des catégories distinctes issues d’une structure tabulaire structurée, exigeant une différenciation chromatique indexée sur un facteur explicatif et la génération conjointe d’un guide de lecture. Pour toute délimitation seuil absolue, issue d’une convention métrologique universelle ou d’un calcul ponctuel invariable, l’assignation directe en dehors de toute capsule esthétique garantit la pureté du tracé et l’absence de légendes parasites susceptibles d’obscurcir la figure.

3. Ajout d’une ligne horizontale unique : Mise en œuvre pas à pas

3.1 Préparation de l’environnement de travail et du jeu de données

La mise en œuvre concrète d’une figure intégrant une ligne de référence exige une structuration méthodique de l’espace d’analyse sous R. L’initialisation débute par l’importation de la bibliothèque ggplot2 au sein de l’interpréteur de commandes. Cette opération charge l’ensemble des constructeurs géométriques, des moteurs de transformation statistique et des systèmes de thèmes requis pour la modélisation cartésienne, établissant l’environnement d’exécution optimal pour le prototypage visuel.

Pour illustrer la démarche de manière reproductible, il convient d’élaborer un jeu de données synthétique, simulé selon des propriétés statistiques parfaitement maîtrisées. Considérons une cohorte expérimentale fictive dans laquelle deux covariables quantitatives continues sont enregistrées pour une centaine de sujets indépendants : un indice d’exposition environnementale en abscisse et un score de réponse physiologique en ordonnée. La vérification préalable de la structure interne du tableau de données au moyen de la primitive str permet de s’assurer de l’intégrité typologique des variables, confirmant que la colonne de réponse physiologique est convenablement encodée sous la forme d’un vecteur numérique à virgule flottante.

La conception du canevas primaire s’effectue par l’invocation de la fonction structurante ggplot, en lui associant le jeu de données d’intérêt et en définissant le maillage esthétique initial liant la variable explicative à l’axe spatial horizontal et la variable de réponse à l’axe vertical. L’adjonction consécutive de la géométrie geom_point déploie le nuage de points élémentaire, matérialisant la dispersion bivariée des observations expérimentales brutes sur le fond de grille cartésien par défaut.

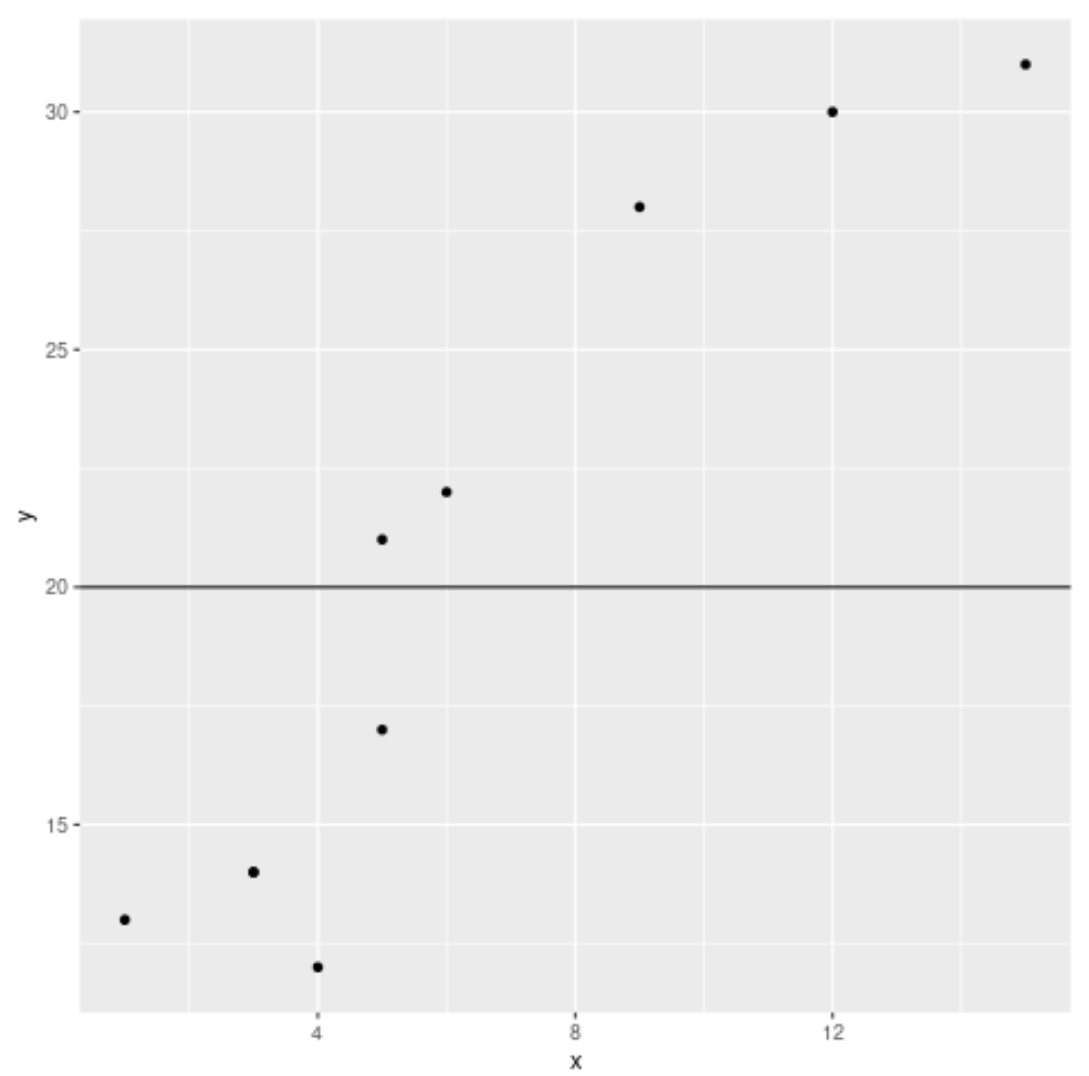

3.2 Instanciation minimale de geom_hline()

Une fois le nuage de points correctement positionné sur le repère cartésien, l’injection d’un seuil critique s’effectue avec une remarquable économie de moyens syntaxiques en ajoutant une couche geom_hline à la séquence d’instructions, en spécifiant par exemple la valeur numérique vingt pour l’argument d’interception sur l’axe des ordonnées. Cette formulation épurée constitue la forme d’instanciation minimale permise par l’architecture logicielle de la bibliothèque.

À la réception de cette directive, le processeur graphique procède à l’évaluation immédiate du canevas et superpose au nuage de points un segment linéaire continu, d’une tonalité noire unie et d’une épaisseur standardisée de calibre médian. Ce tracé parcourt transversalement l’intégralité de la fenêtre de visualisation, d’un bord extrême à l’autre de la surface de tracé, établissant une démarcation continue et ininterrompue au niveau strict de la valeur d’ordonnée spécifiée.

Un comportement structurel fondamental de ggplot2 réside dans l’ajustement dynamique de l’étendue des axes face à l’adjonction de cette nouvelle composante géométrique. Si la valeur transmise à l’argument yintercept excède les bornes minimales ou maximales empiriquement observées au sein du jeu d’échantillons initial, le moteur de rendu procède automatiquement à une extension des limites de l’échelle verticale. La figure adapte son emprise globale pour inclure obligatoirement la ligne d’interception dans le cadre d’observation, préservant ainsi la visibilité intégrale de l’ensemble des éléments géométriques déclarés dans l’arbre d’affichage.

3.3 Interprétation contextuelle de la ligne de référence

L’adjonction de cette ligne unique altère en profondeur la lecture interprétative du graphique de dispersion. Les observations empiriques ne se déploient plus dans une liberté cartésienne indifférenciée ; elles sont désormais jaugées et polarisées par rapport à cette limite matérielle continue. L’observateur identifie immédiatement les unités statistiques affichant un profil supérieur au seuil et celles demeurant dans la zone inférieure, facilitant une appréciation visuelle instantanée des fractions de conformité ou de non-conformité au sein de l’échantillon analysé.

Cette clarté analytique est obtenue sans altérer la sobriété de la mise en page ni induire de surcharge cognitive préjudiciable à la transmission du message scientifique. La ligne horizontale unitaire, dès lors qu’elle ne présente aucune fioriture stylistique excessive, fonctionne comme un guide de lecture silencieux qui canalise l’attention sur les anomalies de distribution et sur les déviations statistiques marquantes par rapport à la valeur cible.

Il demeure toutefois primordial de vérifier que l’échelle numérique des ordonnées conserve une graduation cohérente avec la position du seuil. L’harmonie visuelle exige que la ligne d’interception s’articule logiquement avec les étiquettes textuelles bordant l’axe cartésien, évitant les confusions d’arrondi ou les discordances manifestes entre le repère vectoriel horizontal et les repères gradués marginaux préexistants sur la figure.

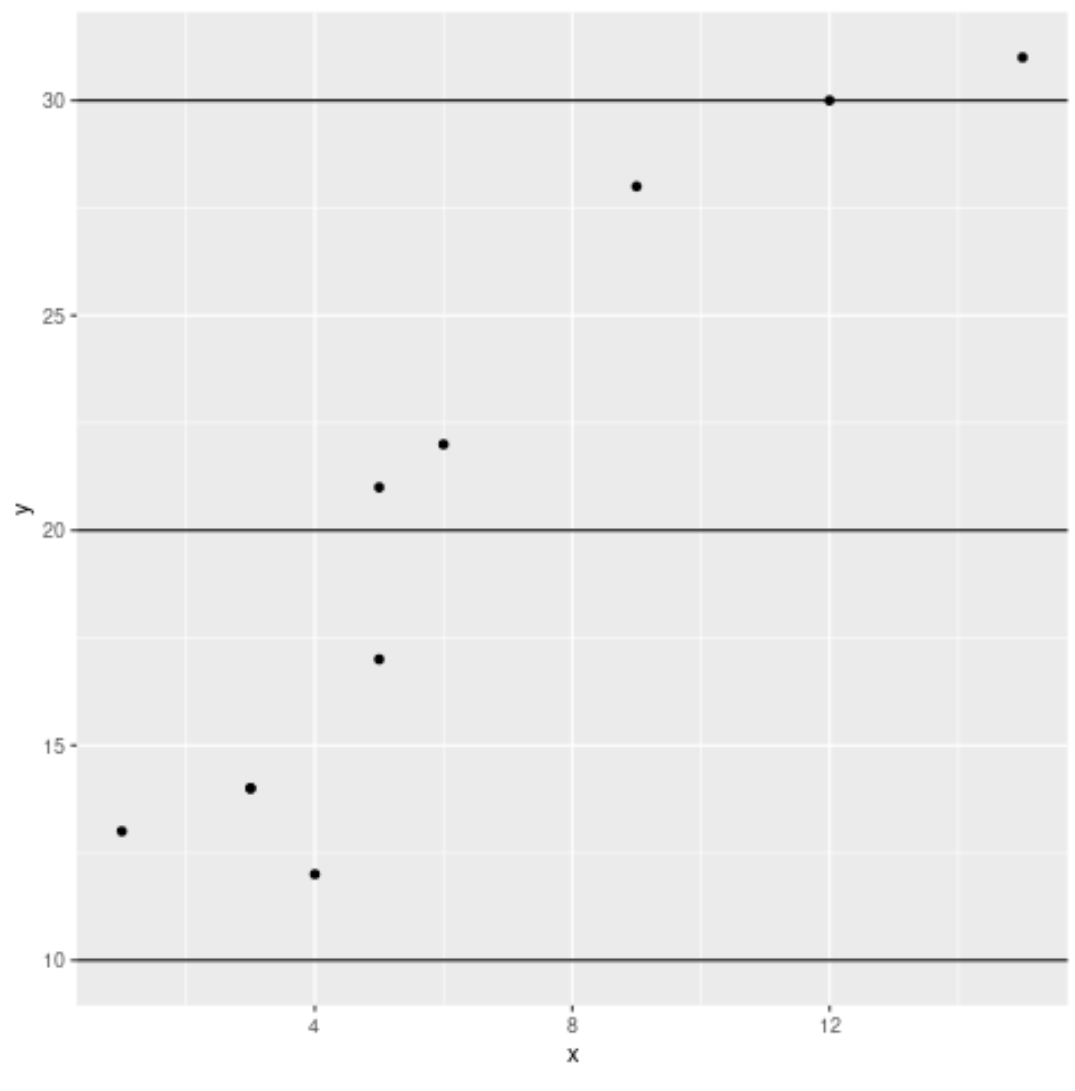

4. Traçage de lignes horizontales multiples à l’aide de vecteurs numériques

4.1 Passage d’un scalaire à un vecteur dans yintercept

L’analyse empirique complexe requiert fréquemment la confrontation des distributions observées à plusieurs critères simultanés, matérialisant des échelons de performance, des degrés de gravité clinique ou des intervalles de tolérance industrielle. L’une des propriétés architecturales les plus élégantes de ggplot2 réside dans la vectorisation native de ses paramètres géométriques fondamentaux. Plutôt que de contraindre l’analyste à répéter plusieurs instructions geom_hline consécutives, l’interpréteur autorise l’injection directe d’une structure vectorielle numérique groupant l’ensemble des seuils ciblés.

En mobilisant le constructeur vectoriel de base c(), le praticien peut assigner au paramètre yintercept un ensemble ordonné de valeurs critiques, par exemple dix, vingt et trente. Le moteur d’évaluation interne itère de façon transparente sur chaque composante de cette série numérique sans requérir de boucle explicite de la part de l’utilisateur. Chaque scalaire donne naissance à un segment continu indépendant, déployé à l’altitude exacte correspondant à sa grandeur numérique sur l’axe des ordonnées.

Cette approche vectorielle optimise considérablement la concision, l’élégance et la maintenabilité du code source. Les modifications ultérieures de seuils ou l’incorporation de nouveaux paliers de référence ne nécessitent plus la manipulation d’un bloc dense de déclarations redondantes, mais s’effectuent par simple altération du vecteur des paramètres d’entrée. La surface de tracé gagne ainsi en homogénéité structurelle, chaque ligne dérivant de la même instruction déclarative de haut niveau.

4.2 Applications empiriques aux délimitations multidimensionnelles

Dans la pratique des sciences quantitatives, le recours aux seuils vectoriels étagés permet d’élaborer des représentations visuelles particulièrement informatives des concepts de dispersion probabiliste. Une application paradigmatique consiste à tracer des intervalles de standardisation autour d’une tendance centrale. En projetant la moyenne empirique d’un paramètre biologique flanquée de deux lignes latérales situées respectivement à plus et moins un ou deux écarts-types, le graphique se mue en un puissant instrument d’évaluation de la normalité distributionnelle, rendant visible la proportion de valeurs s’écartant du régime gaussien théorique.

De manière similaire, les sciences du comportement et la psychométrie recourent massivement à l’affichage conjoint des premier, deuxième et troisième quartiles sous la forme de repères horizontaux étagés sur des nuages d’évaluations factorielles. Cette superposition permet de confronter directement la position de chaque sujet aux bornes interquartiles fondamentales de la population de standardisation, facilitant une catégorisation diagnostique immédiate sans exiger le recours préliminaire à des diagrammes en boîte à moustaches annexes.

Dans le domaine du contrôle de qualité industriel et de la gestion environnementale, cette configuration vectorielle matérialise les limites de contrôle et de tolérance opérationnelle. Une première démarcation avertit d’une dérive statistique naissante, tandis qu’un second seuil extérieur signale une rupture de conformité impliquant l’arrêt immédiat d’un processus technique. Néanmoins, il convient de veiller à ce que la prolifération de ces barres horizontales ne s’effectue point au détriment de la lisibilité d’ensemble, un empilement démesuré de lignes parallèles risquant de fragmenter l’espace cartésien et de brouiller la perception du nuage d’observations empiriques sous-jacent.

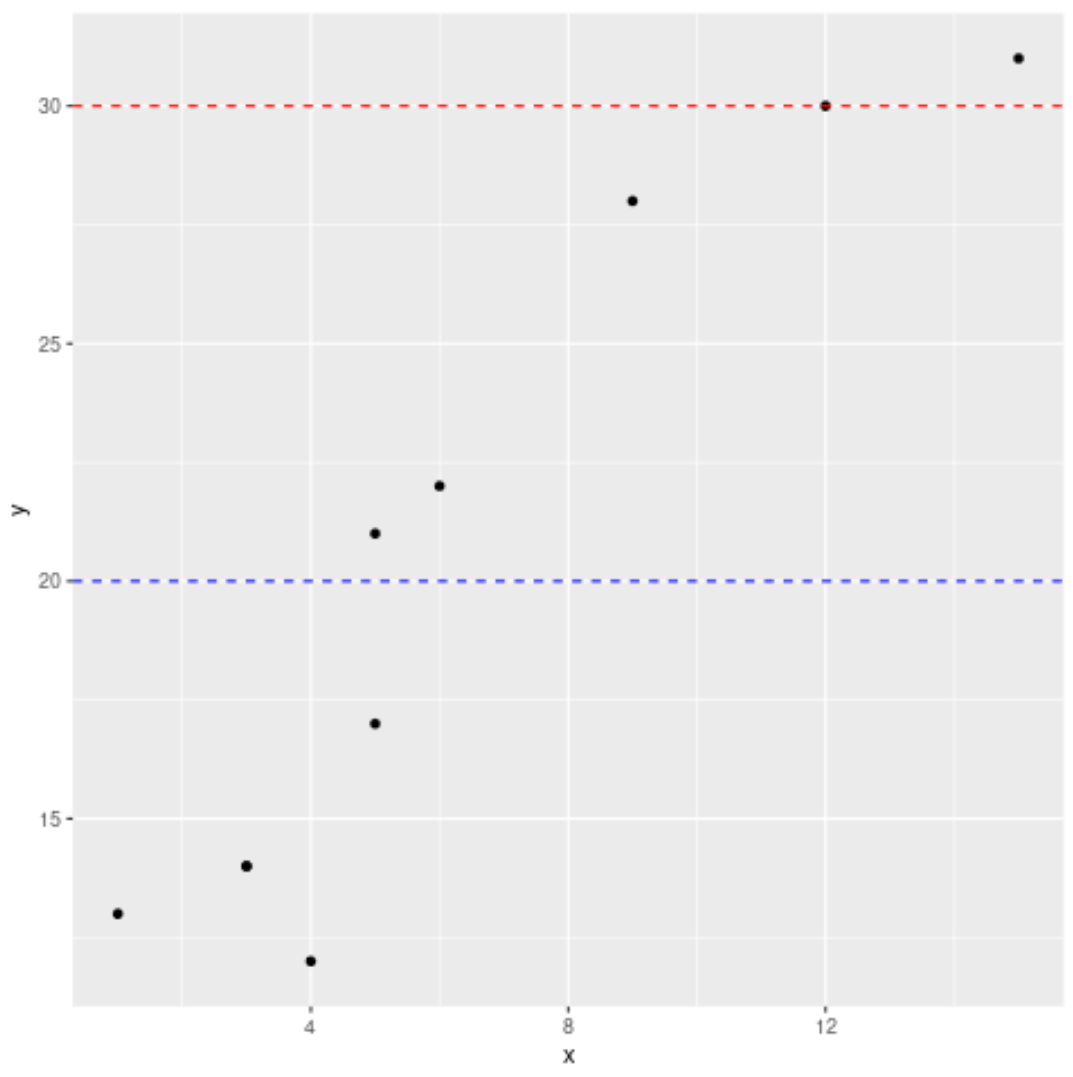

4.3 Personnalisation individualisée vs vectorielle des lignes multiples

Lorsque plusieurs seuils horizontaux coexistent au sein d’une même composition graphique, il s’avère indispensable de différencier leur fonction respective afin d’éviter toute ambiguïté sémiotique. La vectorisation des attributs sous ggplot2 permet d’attribuer des styles individualisés à chaque composante de la série de lignes en transmettant des vecteurs de chaînes de caractères aux paramètres optionnels tels que color ou linetype. Le moteur graphique apparie alors séquentiellement le premier seuil avec la première couleur déclarée, le second seuil avec la deuxième teinte, et ainsi de suite le long du vecteur d’interception.

Cette souplesse d’appariement impose toutefois une vigilance scrupuleuse quant au respect des règles de recyclage propres au langage R. Si le vecteur spécifiant les propriétés chromatiques présente une longueur inférieure à celle du vecteur des interceptions, les attributs esthétiques sont automatiquement réitérés de façon circulaire pour couvrir l’ensemble des tracés. Cette réitération implicite peut introduire des erreurs d’interprétation critiques, deux seuils de nature conceptuelle dissemblable pouvant se voir attribuer par mégarde une signature stylistique identique en l’absence d’avertissement explicite.

La synchronisation rigoureuse des longueurs vectorielles constitue ainsi un impératif méthodologique pour tout traitement multi-seuils. En garantissant une parfaite bijection entre le vecteur de valeurs numériques et les vecteurs de stylisation formelle, l’analyste maîtrise avec certitude la charge informative de chaque ligne. Le résultat final présente une lisibilité optimale, associant par exemple un trait continu rouge vif au seuil critique de rupture et des pointillés grisés discrets aux frontières intermédiaires de simple vigilance opérationnelle.

5. Personnalisation avancée des styles de ligne (linetype)

5.1 Inventaire exhaustif des styles textuels sous ggplot2

La typologie des tracés géométriques dans l’univers de ggplot2 est codifiée à travers une série de désignations textuelles explicites régies par le paramètre linetype. Le style par défaut, formalisé par le mot-clé solid, génère une ligne pleine et continue. Ce registre formel est prioritairement réservé aux démarcations de premier ordre, telles que les seuils légaux stricts, les valeurs physiques absolues ou les axes d’invariance fondamentale dont la violation entraîne des conséquences substantielles dans le modèle explicatif considéré.

Pour exprimer des grandeurs d’une nature statistique plus conjecturale ou indicative, la grammaire graphique met à disposition les styles dashed et dotted. Le tracé dashed se caractérise par une succession de tirets espacés de longueur régulière, constituant le format universellement privilégié pour représenter les tendances moyennes, les médianes empiriques ou les résultats de projections médianes. Le motif dotted déploie quant à lui un chapelet de petits points circulaires rapprochés, particulièrement idoine pour signifier des bornes d’intervalles de confiance ou des seuils de vigilance préliminaires non coercitifs.

Pour les scénarios exigeant une différenciation visuelle plus subtile sur des représentations complexes, les styles composites dotdash, longdash et twodash offrent des modulations géométriques plus élaborées en combinant judicieusement des tirets allongés et des ponctuations courtes. Enfin, le style spécial blank permet de désactiver matériellement le rendu d’une ligne tout en préservant son empreinte computationnelle dans l’évaluation spatiale de l’échelle, un artifice programmatique occasionnellement mobilisé lors du calibrage conditionnel automatisé de figures scientifiques.

5.2 Utilisation des codes numériques équivalents

En complément des désignations textuelles descriptives, ggplot2 conserve une compatibilité intégrale avec le système historique d’indexation numérique propre au moteur graphique natif de R. Les styles de tracé peuvent ainsi être invoqués de manière concise au moyen d’un chiffre entier unique s’étendant de zéro à six. Dans cette nomenclature numérique, la valeur zéro équivaut au style blank, l’entier un correspond au trait continu solid, le deux désigne le tracé dashed, le trois active le format dotted, le quatre génère la séquence dotdash, le cinq sélectionne le format longdash et l’entier six active le motif composite twodash.

Le recours à ces index numériques séduit fréquemment les développeurs chevronnés par sa brièveté et sa rapidité d’exécution lors de la rédaction de routines d’analyse massives ou de scripts d’exploration préliminaire automatisée. Sur le plan de la maintenance informatique et de la collaboration scientifique internationale, cette compacité comporte néanmoins un revers substantiel : elle tend à obscurcir la lisibilité immédiate du code source pour les pairs qui ne maîtrisent pas parfaitement cette table de correspondance numérique conventionnelle.

Les canons actuels du génie logiciel statistique et de la recherche reproductible préconisent par conséquent de restreindre l’usage de cette indexation cryptique aux seuls scripts exploratoires temporaires. Pour tout travail destiné à la publication académique ou à la diffusion publique au sein de dépôts ouverts, l’emploi exclusif des étiquettes textuelles auto-descriptives est vivement encouragé, garantissant une clarté absolue et immédiate des intentions typologiques de l’auteur sans recours à une documentation externe.

5.3 Définition de motifs personnalisés par chaînes hexadécimales

Lorsque les styles prédéfinis ne satisfont point aux contraintes de standardisation strictes imposées par la charte éditoriale d’une revue spécialisée ou lorsque plusieurs lignes parallèles exigent des signatures visuelles rigoureusement individualisées, ggplot2 autorise la spécification de motifs sur mesure via des chaînes de caractères hexadécimales. Cette méthode repose sur une codification séquentielle de chiffres décrivant l’alternance métrique exacte des segments imprimés et des espaces vierges le long du vecteur graphique.

Dans ce système de notation métrique, la chaîne se compose d’un nombre pair de caractères hexadécimaux s’étalant de l’unité à la lettre f, représentant les longueurs relatives respectives des pleins et des vides exprimées en points typographiques. À titre d’illustration, une chaîne composée de la séquence numérique 44 spécifie un motif composé d’un tiret de quatre unités de longueur suivi immédiatement d’une interruption vide de quatre unités, reproduit de manière indéfinie sur toute la trajectoire du repère horizontal. Une chaîne plus élaborée intégrant des valeurs asymétriques permet de façonner des rythmes discontinus inédits, parfaitement calibrés pour contraster avec les éléments du fond.

Cette finesse de paramétrage typographique assure une flexibilité graphique sans équivalent pour les publications à haute exigence formelle. Elle garantit que les figures scientifiques s’alignent fidèlement sur les exigences les plus pointilleuses du design d’information contemporain, tout en conservant une distinction sémiotique irréprochable entre les différentes strates normatives figurant au sein du plan d’observation cartésien.

6. Gestion chromatique et esthétique visuelle (color et alpha)

6.1 Sélection des teintes par noms standards et formats hexadécimaux

L’attribution de la couleur d’une ligne d’interception constitue un choix décisif qui conditionne la hiérarchie perceptive globale du document visuel. ggplot2 supporte nativement un catalogue exhaustif de plusieurs centaines de désignations nominales standardisées issues du vocabulaire graphique traditionnel de R, telles que red, darkblue, firebrick ou forestgreen. Ces étiquettes permettent d’assigner instantanément des teintes reconnues et stables sans exiger la manipulation de palettes complexes, offrant un confort appréciable pour la modélisation initiale.

Cependant, pour satisfaire aux normes chromatiques d’une institution académique ou harmoniser une planche de résultats avec la typographie globale d’un ouvrage, l’analyste peut recourir à la spécification absolue par codes hexadécimaux. Une chaîne hexadécimale classique, encodée sous la forme d’un dièse suivi de six caractères alphanumériques régissant les canaux rouge, vert et bleu, garantit une restitution exacte des nuances désirées, prévenant toute distorsion d’affichage lors du transfert entre différents moteurs de rendu ou supports physiques d’impression.

Le choix chromatique doit être impérativement dicté par des impératifs de ségrégation visuelle et d’accessibilité universelle. Il est primordial d’instaurer un contraste de luminance suffisant entre la ligne horizontale et la constellation des points de données, tout en veillant à la lisibilité de la composition pour les personnes atteintes de déficiences de la vision des couleurs, telles que la deutéranopie ou la protanopie. L’emploi de palettes perceptuellement uniformes et éprouvées, à l’instar des schémas de la collection viridis ou des directives préconisées par Cynthia Brewer dans le projet ColorBrewer, constitue une règle méthodologique fondamentale pour garantir l’équité d’accès aux conclusions empiriques exposées.

6.2 Atténuation visuelle par le coefficient de transparence alpha

L’introduction d’un élément géométrique rectiligne traversant l’intégralité d’une figure cartésienne comporte le risque inhérent de créer une interférence optique majeure avec les données primaires. Ce phénomène de surcharge cognitive se manifeste avec une acuité particulière lorsque la ligne de référence intersecte des régions caractérisées par une agrégation dense de marqueurs ou par des surfaces d’incertitude modélisées par des rubans d’erreur standard. Une ligne opaque peut masquer partiellement des données sous-jacentes, induisant un biais involontaire dans l’estimation perceptive de la densité locale des observations.

Pour neutraliser ce risque sémiologique, le paramètre alpha permet de moduler finement la perméabilité photonique du tracé sur une échelle continue s’étalant de zéro, marquant l’invisibilité totale, à l’unité, signifiant une opacité parfaite. En fixant le coefficient de transparence à une valeur modérée, typiquement située autour de zéro virgule quarante ou zéro virgule cinquante, la ligne de seuil conserve toute sa lisibilité structurelle tout en laissant transparaître les points et les variations texturales du fond sur lesquels elle repose.

Cette atténuation garantit la primauté visuelle des données expérimentales authentiques sur les repères construits par l’analyste. La ligne d’interception cesse d’agir comme un écran opaque pour adopter le statut d’un filigrane discret mais présent, guidant l’évaluation métrologique du lecteur sans compromettre la granularité informative des phénomènes distribués dans son voisinage spatial immédiat.

6.3 Intégration d’échelles de couleurs continues ou discrètes

Dans les configurations d’affichage analytique avancées où les lignes horizontales représentent des niveaux hiérarchisés d’un facteur expérimental ou des paliers d’alerte ordonnés, l’intégration chromatique peut être déléguée au mécanisme de cartographie esthétique de ggplot2. En encapsulant le paramètre color au sein de aes et en le liant à une variable classificatoire issue d’une table d’annotations auxiliaire, l’analyste confie au moteur graphique le soin de déployer une échelle de couleurs continue ou discrète hautement expressive.

Pour un ensemble de seuils échelonnés représentant une sévérité toxicologique croissante, l’application d’une échelle chromatique séquentielle dérivée de la fonction scale_color_viridis_d permet de refléter la progression sous-jacente par une gradation naturelle des longueurs d’onde lumineuses. Cette mise en correspondance s’accompagne de la génération automatique d’une légende structurée en marge du graphique, qui explicite sans redondance textuelle la signification analytique dévolue à chaque niveau scalaire.

La personnalisation de cette nomenclature s’opère de façon rigoureuse par l’adjonction de constructeurs d’échelles manuels tels que scale_color_manual, permettant de fixer arbitrairement des valeurs chromatiques rigoureusement signifiantes, par exemple un vert apaisant pour les normes de sécurité de base, un orange d’avertissement pour le seuil d’investigation intermédiaire et un carmin percutant pour le seuil d’arrêt définitif. Cette structuration chromatique confère au support de restitution une efficience sémiotique maximale, particulièrement appréciée dans les comités d’arbitrage et les rapports de politique publique sanitaire.

7. Calibrage de l’épaisseur et hiérarchie visuelle (size et linewidth)

7.1 Transition de size vers linewidth dans les versions récentes de ggplot2

L’évolution continue de l’infrastructure logicielle de ggplot2 a conduit à une refonte formelle de la gestion dimensionnelle des entités graphiques. Historiquement, le paramètre size était employé sans discernement pour régir aussi bien le diamètre des points géométriques, l’épaisseur des contours surfaciques que le calibre métrique des segments linéaires. Cette polysémie syntaxique entraînait des ambiguïtés computationnelles dommageables, notamment lors de l’application de fonctions d’échelle automatique où la variation d’épaisseur de lignes induisait des comportements typologiques disproportionnés.

Depuis le déploiement majeur de la version 3.4.0 de la bibliothèque, une clarification normative a été instituée par les développeurs du tidyverse : le paramètre size est formellement réservé aux objets ponctuels et textuels dotés d’une aire conceptuelle, tandis qu’un nouvel argument dénommé linewidth assume désormais la gouvernance exclusive de la largeur de tous les éléments géométriques linéaires, y compris geom_hline. Si une rétrocompatibilité transitoire est provisoirement préservée dans le code pour éviter des ruptures brutales dans les scripts historiques, son invocation déclenche dorénavant des notifications d’avertissement formelles invitant l’utilisateur à moderniser sa nomenclature.

Le paramètre linewidth quantifie la largeur du trait selon une unité physique absolue exprimée en millimètres sur le périphérique de sortie. Cette normalisation spatiale garantit que le rendu géométrique conserve une intégrité proportionnelle rigoureuse quel que soit le ratio d’aspect final du graphique ou la densité de pixels de l’écran d’affichage, éliminant les aléas d’épaississement disproportionné qui survenaient fréquemment lors de conversions vectorielles vers des formats d’exportation académiques comme le PDF ou le format PostScript encapsulé.

7.2 Gestion de la hiérarchie visuelle globale du tracé

La lisibilité d’une figure repose sur la distribution équilibrée des poids visuels entre ses différents composants. L’épaisseur attribuée à une ligne horizontale d’interception constitue le premier levier de modulation de cette hiérarchie. Si la ligne est pourvue d’un linewidth excessif, elle monopolise l’attention perceptive au détriment des marqueurs empiriques, créant un phénomène de saillance artificielle qui obstrue l’identification des tendances distributionnelles subtiles au sein du nuage de points.

Dans la majorité des applications courantes de recherche, il est recommandé d’attribuer aux seuils de référence un calibre discret, généralement compris entre zéro virgule trois et zéro virgule six millimètres. Cette plage dimensionnelle assure une visibilité continue et nette du tracé sans imposer de masse d’encre prépondérante. La ligne de référence doit s’insérer en harmonie avec les axes cartésiens et les lignes de grille du thème graphique, évitant de concurrencer les frontières délimitant la zone de données globale.

Toutefois, dans l’hypothèse spécifique où la figure est expressément construite pour documenter le franchissement exceptionnel d’une valeur limite critique, par exemple lors du suivi d’un réacteur chimique ou de la détection d’une rupture épidémique majeure, l’amplification délibérée de linewidth jusqu’à un millimètre ou davantage se justifie pleinement. Dans ce cadre d’exception, l’épaisseur matérielle de la ligne matérialise l’importance opérationnelle du danger, servant de signal d’alarme sans équivoque pour l’utilisateur des données.

7.3 Ordre des couches et occultation des données

Un principe fondamental mais fréquemment négligé de la grammaire visuelle sous ggplot2 tient au fait que l’ordre séquentiel dans lequel les couches sont invoquées régit directement l’ordre de superposition physique des éléments lors du rendu sur le plan cartésien. Chaque couche additionnelle est peinte directement au-dessus des géométries déclarées lors des étapes antérieures, selon le modèle classique du peintre qui applique ses pigments de manière cumulative sur le canevas.

Par conséquent, si la fonction geom_hline est insérée dans la séquence de composition postérieurement à l’appel de geom_point, le tracé de la ligne horizontale viendra se déposer par-dessus la constellation de points. Cette superposition frontale présente le désavantage majeur de trancher matériellement à travers les marqueurs de données situés sur la trajectoire de la coordonnée critique, masquant potentiellement des centres de gravité d’observations ou coupant en deux des symboles géométriques porteurs d’information analytique.

Pour éviter toute occlusion involontaire des données brutes, la règle d’or consiste à instancier systématiquement les lignes de référence de fond avant les géométries de dispersion empirique. En positionnant geom_hline en amont de geom_point dans l’arbre d’exécution du graphique, la ligne transversale s’intègre au substrat spatial primaire. Les observations réelles viennent alors s’égrener au-dessus du seuil, garantissant que chaque point conserve son intégrité visuelle totale tout en permettant une appréciation immédiate de sa position relative par rapport au repère horizontal sous-jacent.

8. Intégration de lignes horizontales dynamiques basées sur des statistiques calculées

8.1 Calcul en ligne de descripteurs statistiques simples

L’un des avantages les plus remarquables de l’intégration de ggplot2 au sein d’un environnement de calcul interactif comme R réside dans l’aptitude à déduire dynamiquement la position des seuils de référence à partir de descripteurs statistiques calculés à la volée. Plutôt que de contraindre l’analyste à une étape préalable de saisie manuelle d’une valeur numérique préalablement estimée dans la console, la fonction geom_hline accepte directement des expressions mathématiques vectorielles au sein de son argument yintercept.

Il est ainsi particulièrement aisé de matérialiser la moyenne arithmétique empirique d’une variable de réponse en renseignant l’expression mean() directement appliquée à la colonne cible. Cette méthode confère une flexibilité d’analyse substantielle : si le tableau d’observations subit des opérations d’épuration, de filtrage d’aberrations ou d’extension par enrichissement de la cohorte, la ligne d’interception se recalibre instantanément lors de la réévaluation de l’arbre graphique, sans exiger la moindre intervention de réécriture de la part de l’opérateur.

Une rigueur méthodologique impérieuse s’impose néanmoins quant à la gestion des valeurs manquantes. Si le vecteur de données comporte la moindre occurrence indéterminée de type NA, la fonction moyenne standard de R renvoie une valeur manquante globale, conduisant à l’échec silencieux du tracé de la géométrie de référence. Il est donc indispensable d’adjoindre systématiquement le paramètre na.rm fixé à la valeur de vérité positive pour s’assurer que l’estimation de la moyenne ou de la médiane empirique s’exécute avec succès sur le sous-ensemble effectif des observations valides.

8.2 Lignes issues de modèles statistiques inférentiels

La projection de lignes horizontales ne se cantonne point aux statistiques descriptives élémentaires ; elle s’intègre harmonieusement dans les démarches d’inférence statistique formelle et de restitution de résultats de modélisation mathématique. Dans le contexte de l’ajustement de modèles linéaires ou de modèles à effets mixtes, il est d’usage d’isoler le coefficient de l’ordonnée à l’origine ou des prédictions de plateaux asymptotiques pour les inscrire sur le plan cartésien comme des niveaux théoriques d’équilibre.

En articulant les outils de diagnostic de modèles, notamment les bibliothèques broom ou modelr, avec le pipeline de visualisation de ggplot2, le chercheur peut extraire avec exactitude les valeurs estimées des paramètres et leurs intervalles de confiance associés pour les injecter directement dans l’infrastructure des géométries d’annotation axiale. La projection d’une ligne d’interception flanquée de bornes horizontales représentant l’intervalle de confiance à quatre-vingt-quinze pour cent de la constante fournit un résumé visuel immédiat de la significativité et de la précision métrologique de l’ajustement du modèle statistique.

Cette synergie computationnelle s’avère particulièrement féconde lors de l’étude des séries temporelles ou des processus pharmacocinétiques. L’introduction d’une ligne marquant la concentration à l’état d’équilibre stationnaire déduite d’un système d’équations différentielles permet de confronter d’un seul coup d’œil les trajectoires dynamiques observées chez les sujets expérimentaux aux valeurs asymptotiques prescrites par la théorie pharmacologique, matérialisant la rencontre entre modélisation théorique et réalité empirique.

8.3 Calculs conditionnels et agrégations préliminaires

Lorsque le dispositif expérimental repose sur une stratification par cohortes ou sur un plan factoriel croisé, le traçage d’une référence unique globale perd fréquemment de sa pertinence au profit de seuils conditionnels spécifiques à chaque modalité d’un groupe. Dans une telle configuration, la dérivation des ordonnées d’interception requiert une phase d’agrégation statistique préliminaire, idéalement opérée via les verbes de manipulation tabulaire de la bibliothèque dplyr.

En enchaînant les opérations de groupement par variable de classification et les directives de synthèse statistique, l’analyste génère une table récapitulative compacte isolant la moyenne, la médiane ou le percentile seuil pour chaque niveau du facteur expérimental. Ce tableau auxiliaire est ensuite directement transmis à la clause data de la fonction geom_hline, tandis que l’argument yintercept est mis en correspondance esthétique via aes avec la colonne synthétique nouvellement forgée.

Cette articulation garantit que chaque ligne tracée découle rigoureusement d’une opération mathématique reproductible et parfaitement traçable au sein de la chaîne d’analyse de données. Elle prévient les discordances métrologiques susceptibles d’émerger d’estimations approximatives et assure une cohésion mathématique absolue entre les chiffres présentés dans les tableaux synthétiques d’un article et les repères matérialisés sur les planches graphiques correspondantes.

9. Lignes horizontales et facettage (facet_wrap et facet_grid)

9.1 Propagation universelle d’une ligne fixe sur toutes les facettes

Le facettage, orchestré par les fonctions facet_wrap et facet_grid, constitue l’une des armes analytiques les plus formidables de la grammaire de ggplot2. Il permet de partitionner un espace graphique complexe en une matrice de sous-panneaux ordonnés, chacun visualisant un sous-ensemble d’observations défini par les modalités d’une ou plusieurs variables catégorielles de croisement. Dans ce cadre de décomposition multidimensionnelle, l’interaction avec la fonction geom_hline obéit à des mécanismes logiques très spécifiques.

Lorsqu’une valeur constante scalaire est attribuée au paramètre yintercept en dehors de tout mapping de données auxiliaires, ggplot2 applique un principe de propagation universelle. La ligne de référence ainsi déclarée est dupliquée de manière parfaitement identique sur l’ensemble des panneaux de facettage composant la mosaïque graphique. Chaque facette hérite rigoureusement du même repère horizontal calé sur la même coordonnée d’ordonnée absolue.

Ce comportement d’invariance contextuelle s’avère d’une utilité majeure lorsqu’il s’agit d’évaluer la stabilité ou la divergence de plusieurs sous-populations vis-à-vis d’une norme de référence globale. Qu’il s’agisse de comparer les rendements de différents procédés de synthèse par rapport à un seuil d’efficacité industriel invariable ou d’examiner les niveaux d’expression génique de multiples tissus vis-à-vis d’une valeur témoin unique, la présence répétée de ce repère fixe aligné à travers toutes les fenêtres visuelles fournit une armature cognitive d’une puissance d’orientation incomparable.

9.2 Définition de seuils différenciés par facette

Il est des contextes méthodologiques où l’application d’un seuil universel invariant s’avère conceptuellement invalide, chaque strate d’échantillonnage ou chaque sous-groupe expérimental possédant ses propres normes biométriques, ses propres limites de conformité ou ses propres moyennes d’équilibre. Pour assigner des lignes d’interception différenciées à chaque panneau de la mosaïque, la transmission d’une valeur scalaire unique devient inopérante et nécessite une approche par injection de structure de données dédiée.

La solution architecturale consiste à forger un data frame auxiliaire minimal qui doit comporter obligatoirement deux colonnes structurelles : la variable catégorielle présidant au découpage du facettage et la variable quantitative recensant l’ordonnée d’interception propre à chaque modalité. En injectant cette table spécifique directement au niveau du paramètre data de la fonction geom_hline et en assignant l’ordonnée via la clause aes(yintercept = …), le moteur de rendu procède à un routage précis de chaque marqueur transversal vers son sous-panneau exclusif.

Cette méthodologie d’une rigueur absolue garantit qu’aucune facette n’affiche une ligne qui ne lui serait pas fonctionnellement destinée. Chaque compartiment visuel présente alors son propre seuil diagnostique local, en parfaite conformité avec la réalité biologique ou sociologique des sous-populations représentées, sans qu’il soit requis de scinder manuellement la figure en plusieurs images indépendantes.

9.3 Gestion des axes indépendants lors du facettage

L’utilisation conjointe de geom_hline et de dispositifs de facettage impose une vigilance accrue lorsque les axes des ordonnées sont configurés en mode flottant via le paramètre scales = ‘free_y’. Par défaut, ggplot2 synchronise l’étendue verticale de l’ensemble des panneaux pour préserver l’immédiateté des comparaisons visuelles d’amplitudes absolues. Toutefois, face à des variables affichant des ordres de grandeur radicalement hétérogènes entre les strates, la libération des échelles verticales devient une nécessité technique incontournable.

Dans ce scénario, si une ligne d’interception globale unique est propagée sur toutes les facettes alors que sa valeur numérique se situe très au-delà de la distribution locale propre à l’un des panneaux particuliers, le moteur graphique se voit contraint d’étirer démesurément l’échelle verticale locale de cette facette pour englober le seuil. Cette dilatation automatique entraîne un écrasement dramatique de la dispersion des observations empiriques locales, qui se retrouvent réduites à une bande linéaire dense et illisible comprimée sur les marges du repère cartésien.

Pour prévenir cet artifice néfaste, l’analyste doit impérativement associer les échelles libres à des tables de seuils différenciées et rigoureusement calibrées sur les domaines de variation locaux de chaque sous-groupe. Si une ligne de référence n’a point de sens statistique pour une condition particulière, celle-ci doit être délibérément exclue de la table auxiliaire afin que le sous-panneau correspondant conserve un étalonnage d’axe optimal centré sur ses propres observations empiriques.

10. Annotation textuelle et étiquetage précis des lignes horizontales

10.1 Positionnement manuel d’étiquettes textuelles avec geom_text()

La présence d’une ligne d’interception sur un graphique universitaire ne saurait suffire à garantir une intelligibilité parfaite si sa signification conceptuelle demeure opaque pour le lecteur. L’intégration d’une légende textuelle explicative directement greffée le long du segment linéaire apporte un gain ergonomique substantiel, évitant de renvoyer perpétuellement l’observateur vers le pavé textuel de la légende marginale ou vers le corps du manuscrit pour déchiffrer la nature de la frontière tracée.

L’adjonction de ce libellé s’opère couramment par le recours à la géométrie complémentaire geom_text. Cette fonction exige la spécification de coordonnées bivariées précises pour ancrer la chaîne descriptive dans l’espace cartésien. Alors que l’ordonnée coïncide logiquement avec la valeur de yintercept de la ligne de référence, l’abscisse d’ancrage doit être calculée de façon à placer le texte sur l’une des bordures de la figure, généralement à l’extrémité droite ou gauche du panneau d’affichage.

Le réglage des arguments d’alignement vjust et hjust s’avère ici décisif pour éviter que les caractères textuels ne viennent chevaucher de manière inélégante le trait physique de la ligne. En fixant vjust à une valeur légèrement négative, le texte s’élève délicatement au-dessus du repère transversal, préservant une lisibilité typographique irréprochable tout en signalant sans ambiguïté la liaison cognitive étroite reliant le libellé sémantique et la démarcation géométrique sous-jacente.

10.2 Utilisation de geom_label() pour un encadré opaque

Lorsque le tracé cartésien affiche une densité élevée d’observations empiriques ou traverse un maillage serré de lignes de grille secondaires, une annotation textuelle simple issue de geom_text risque de se retrouver parasitée par les éléments graphiques environnants, rendant sa lecture malaisée en raison d’un contraste de fond insuffisant. La géométrie geom_label fournit une solution technique élégante à ce compromis visuel en enveloppant la chaîne de caractères au sein d’un cartouche rectangulaire opaque.

Ce cartouche protecteur agit comme un écran de masquage sélectif qui occulte les points de dispersion, les trames de fond et la ligne de référence elle-même situés directement sous la boîte textuelle. L’analyste peut personnaliser l’apparence de cette étiquette au moyen des paramètres fill, régissant la couleur de remplissage du fond, label.size, calibrant l’épaisseur du liséré périphérique, et label.r, définissant le rayon de courbure des coins de l’encadré pour conférer une finition visuelle soignée à la figure.

L’emploi judicieux d’un arrière-plan immaculé d’un blanc pur confère à l’étiquette une proéminence textuelle immédiate, garantissant une clarté typographique maximale dans les contextes de restitution denses. Il convient toutefois de manier geom_label avec discernement : un encadré d’une surface excessive peut masquer des regroupements cruciaux de points de données expérimentaux et induire le lecteur en erreur sur la véritable densité locale de la distribution observée.

10.3 Automatisation via le package ggrepel pour éviter les chevauchements

L’étiquetage manuel de seuils multiples ou de figures complexes devient rapidement une tâche laborieuse et précaire, particulièrement lorsque la dispersion des observations empiriques évolue de manière imprévisible au fil des mises à jour d’échantillonnage. Pour automatiser l’ordonnancement textuel sans risque d’occlusion mutuelle, la bibliothèque d’extension ggrepel s’impose comme un standard méthodologique incontournable au sein de l’écosystème R.

La fonction geom_text_repel calcule de manière dynamique des forces de répulsion simulées entre les étiquettes textuelles, les points de données brutes et les frontières d’axes. Lorsqu’elle est mobilisée pour nommer une ligne de seuil horizontale au sein d’un nuage de points particulièrement compact, la fonction projette automatiquement le libellé dans une zone vierge adjacente tout en traçant un segment de rappel directionnel ultra-fin reliant élégamment la mention textuelle au repère d’interception désigné.

Cette automatisation algorithmique épargne à l’analyste de fastidieux micro-ajustements de coordonnées spatiales au millimètre près, tout en assurant une résilience graphique intégrale du script d’analyse face à toute injection ultérieure de données complémentaires. Le résultat final atteint d’emblée les standards de lisibilité et de sophistication esthétique requis par les périodiques scientifiques internationaux les plus renommés.

11. Bonnes pratiques de visualisation et lisibilité dans les publications scientifiques

11.1 Principe de sobriété graphique et minimisation du ratio d’encre

La conception d’une figure scientifique réussie ne réside point dans la démonstration exubérante d’artifices visuels, mais dans l’épuration méthodique des composantes accessoires au service du message empirique. Ce paradigme a été magistralement théorisé par Edward Tufte sous le concept du ratio données-encre, stipulant que la fraction d’encre allouée à l’affichage des données substantielles doit tendre vers l’unité, chaque goutte d’encre non informative devant être bannie de la composition.

Dans ce cadre épistémologique, l’adjonction de lignes horizontales doit être soumise à une rigueur critique constante. L’analyste doit proscrire l’accumulation désordonnée de repères transversaux concurrents qui viendraient zébrer l’espace cartésien sans nécessité analytique absolue. De surcroît, le traçage d’une ligne d’interception coïncidant exactement avec le zéro de l’axe vertical devient rigoureusement redondant si l’axe primaire des abscisses matérialise déjà cette démarcation avec une netteté suffisante au bas du canevas.

L’objectif visé demeure une lisibilité instantanée et sans entrave : toute ligne de référence admise au sein du tracé final doit justifier sa présence par un rôle inférentiel clair, validé par la théorie du domaine disciplinaire concerné. En éliminant les repères superflus, le chercheur valorise la puissance sémantique des seuils conservés, focalisant l’attention de la communauté scientifique sur les frontières qui conditionnent véritablement l’interprétation du phénomène exploré.

11.2 Harmonisation avec les thèmes natifs et personnalisés de ggplot2

L’impact esthétique et la cohérence typologique de geom_hline dépendent étroitement de la toile de fond thématique sur laquelle la géométrie est instanciée. Le thème standard de ggplot2, caractérisé par un fond gris texturé strié de lignes de grille blanches primaires et secondaires, peut entrer en concurrence visuelle directe avec une ligne horizontale fine, créant un brouillage optique indésirable de lignes parallèles entrecroisées.

Il est vivement préconisé d’harmoniser le rendu par l’adoption de thèmes épurés orientés vers l’édition académique, tels que theme_minimal, theme_classic ou theme_bw. Dans un environnement dépouillé de tout quadrillage accessoire, la ligne d’interception se détache avec une netteté cristalline, assumant sans compétition structurelle son statut de démarcation maîtresse de l’espace d’observation.

Si la préservation d’une grille cartésienne s’avère impérative pour faciliter la lecture des grandeurs numériques le long des axes, l’analyste peut affiner la hiérarchie en neutralisant spécifiquement les lignes de grille secondaires au sein de la clause theme, en modulant la propriété panel.grid.minor. Cette sélection minutieuse évite la confusion entre les repères gradués du fond et la ligne de seuil geom_hline, laquelle doit invariablement conserver une identité visuelle distincte et prépondérante sur le plan du contraste ou de la continuité.

11.3 Respect des standards de publication des revues à comité de lecture

Les maisons d’édition académiques et les périodiques à comité de lecture imposent des critères de conformité graphique stricts, formalisés notamment par les directives de l’American Psychological Association ou les guides aux auteurs des groupes Nature et Science. Ces exigences visent à garantir que les figures demeurent intégralement déchiffrables lors d’une impression physique sur papier standard, y compris en cas de conversion dégradée en niveaux de gris purs.

Pour satisfaire à ces impératifs typographiques, il est fondamental de ne point fonder la différenciation d’une ligne de référence uniquement sur sa nuance chromatique. L’analyste rigoureux conjugue systématiquement la couleur avec une signature morphologique distinctive régie par linetype. Ainsi, une ligne critique rouge vif sera de surcroît configurée avec un tracé discontinu dashed : si le document est dupliqué via un photocopieur monochrome, le lecteur continuera d’isoler sans la moindre hésitation la ligne discontinue des autres éléments rectilignes de la figure.

Enfin, l’exportation finale de la composition au moyen de la fonction ggsave doit faire l’objet d’un calibrage métrique irréprochable. La résolution spatiale doit être impérativement fixée entre trois cents et six cents points par pouce pour éliminer toute pixellisation des segments fins, tandis que le choix d’un format vectoriel tel que le PDF ou l’EPS garantit une fidélité d’affichage absolue des segments d’interception lors des phases de photocomposition chez l’éditeur universitaire.

12. Résolution des erreurs courantes et optimisation du code ggplot2

12.1 Diagnostic des erreurs de syntaxe et de typage de données

La pratique quotidienne du développement sous R confronte régulièrement l’analyste à des anomalies d’exécution ou à des rendus graphiques inattendus lors de l’intégration de geom_hline. Le dysfonctionnement le plus habituel résulte de la contamination de la clause esthétique aes par des scalaires numériques directs. Lorsqu’un utilisateur écrit par inadvertance geom_hline(aes(yintercept = 50)), ggplot2 tente de localiser un vecteur ou convertit la constante en modalité factorielle factice, polluant le graphique avec des légendes superflues et un décalage du repère.

Une autre source prégnante de défaillance computationnelle réside dans le typage des variables soumises au calcul d’interception. Si la colonne dont on extrait une moyenne ou une médiane a été importée depuis un fichier textuel sous la forme d’un vecteur de chaînes de caractères ou d’un facteur ordonné par suite d’une détection défectueuse d’en-têtes, l’appel à des fonctions mathématiques directes échoue ou génère un avertissement de conversion produisant des valeurs non définies de type NaN, neutralisant matériellement l’affichage du seuil.

Le traitement des anomalies exige un diagnostic systématique des structures tabulaires en amont de toute invocation graphique. L’application préalable de primitives d’inspection telles que class() et is.numeric() sur les colonnes de travail constitue un garde-fou salutaire pour intercepter les corruptions typologiques à la source et garantir que le paramètre yintercept reçoive exclusivement des flux numériques conformes aux attentes de la géométrie axiale.

12.2 Conflits avec les limites d’axes et extensions d’échelles

L’une des particularités les plus subtiles et redoutables de ggplot2 réside dans la distinction opérationnelle fondamentale entre le filtrage de données par ylim() et le recadrage spatial sans exclusion au moyen de coord_cartesian(ylim = …). Si un praticien recourt à la fonction ylim pour resserrer la focale visuelle sur une zone d’intérêt spécifique de son nuage de points et que le seuil défini dans geom_hline se situe en dehors de cette plage restreinte, la directive ylim procède à l’exclusion pure et simple de l’élément géométrique hors-cadre.

Cette exclusion peut induire des conséquences néfastes bien au-delà de la disparition de la ligne de référence : elle élimine également les observations situées au-delà des bornes lors des calculs d’estimations statistiques de lissage ou de densité, faussant insidieusement les modèles affichés. Pour préserver l’intégrité intégrale des données tout en focalisant le regard sur un sous-ensemble spatial, il est impératif d’utiliser exclusivement coord_cartesian(ylim = c(min, max)). Ce mode de zoom optique n’altère aucunement le substrat sous-jacent et permet à geom_hline d’exister mathématiquement au sein de l’espace élargi.

Par ailleurs, l’ajustement dynamique des marges d’axes via l’argument expand au sein de la fonction scale_y_continuous permet de maîtriser l’espacement entre la bordure extrême de la surface de tracé et la première graduation numérique. Un paramétrage fin de ces marges prévient tout risque de télescopage inesthétique entre une ligne horizontale positionnée aux confins de la distribution et le cadre rectangulaire clôturant le panneau cartésien.

12.3 Structure d’un script R robuste, maintenable et documenté

L’aboutissement d’une recherche quantitative exige la formalisation de scripts d’analyse stables, conçus selon les principes de l’architecture logicielle pérenne et de la documentation intégrale. Dans cet esprit, l’écriture d’un code de visualisation ne doit jamais disséminer des constantes numériques arbitraires au fin fond de pipelines graphiques imbriqués. Cette pratique néfaste des valeurs codées en dur nuit gravement à l’évolutivité des analyses et favorise l’introduction d’incohérences lors de révisions éditoriales ultérieures.

Il est vivement conseillé d’isoler l’ensemble des grandeurs de seuil au sein d’un bloc préliminaire de constantes déclarées en tête de script, dotées d’identifiants explicites documentant leur fondement métrologique ou légal. Ces variables déclaratives sont ensuite transmises de façon transparente aux arguments yintercept des géométries correspondantes. Cette centralisation paramétrique garantit qu’une modification de norme n’exige la retouche que d’une ligne de commande isolée pour se répercuter instantanément à travers l’ensemble des figures du manuscrit.

Enfin, l’encapsulation de la construction graphique au sein de fonctions dédiées et paramétrables constitue l’horizon qualitatif ultime du chercheur-programmeur. En confiant le traçage d’une planche complexe associant nuages de données, régressions et seuils transversaux à une fonction modulaire recevant en entrée un jeu de données et un vecteur de seuils critiques, l’analyste se dote d’un outil de production graphique standardisé, hautement auditable et parfaitement armé pour relever les exigences de rigueur de la science quantitative contemporaine.

Références

• Brewer, C. A. (2015). Designing better maps: A guide for GIS users (2nd ed.). Esri Press.
• Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531–554. https://doi.org/10.1080/01621459.1984.10478080
• Slowikowski, K. (2023). ggrepel: Automatically position non-overlapping text labels with ‘ggplot2’ (R package version 0.9.4). Comprehensive R Archive Network. https://cran.r-project.org/package=ggrepel
• Tufte, E. R. (2001). The visual display of quantitative information (2nd ed.). Graphics Press.
• Wickham, H. (2010). A layered grammar of graphics. Journal of Computational and Graphical Statistics, 19(1), 3–28. https://doi.org/10.1198/jcgs.2009.07098
• Wickham, H. (2016). ggplot2: Elegant graphics for data analysis (2nd ed.). Springer-Verlag. https://doi.org/10.1007/978-3-319-24277-4
• Wilke, C. O. (2019). Fundamentals of data visualization: A primer on making informative and compelling figures. O’Reilly Media.
• Wilkinson, L. (2005). The grammar of graphics (2nd ed.). Springer Science+Business Media. https://doi.org/10.1007/0-387-28695-0
