Comment ajouter des titres aux graphiques dans Matplotlib

La visualisation de données quantitatives dans le champ des sciences computationnelles, des sciences sociales et de l’ingénierie contemporaine ne saurait se réduire à une simple projection géométrique de variables numériques. Si les algorithmes d’extraction de données et les architectures d’apprentissage profond permettent d’isoler des corrélations complexes et des structures multidimensionnelles au sein d’ensembles massifs, l’acte ultime de communication scientifique repose sur l’intelligibilité immédiate des artéfacts graphiques produits. Dans ce processus de médiation entre l’analyste et le lecteur, le titre d’une figure constitue le point de contact cognitif primordial. Il ne remplit pas seulement un rôle ornemental ou déclaratif : il oriente le décodage sémiotique, circonscrit le cadre référentiel et valide la pertinence statistique du phénomène observé.

Au sein de l’écosystème du langage Python, la bibliothèque Matplotlib s’est imposée depuis le début des années 2000 comme la référence fondatrice pour la production de graphiques scientifiques statiques, animés ou interactifs. Conçue à l’origine par John D. Hunter pour émuler les fonctionnalités graphiques de MATLAB dans un environnement open-source, Matplotlib dispose d’une infrastructure logicielle d’une flexibilité extrême, reposant sur une architecture modulaire et hiérarchique. Néanmoins, cette richesse structurelle s’accompagne d’une complexité conceptuelle notable. Les utilisateurs se heurtent fréquemment à la dualité entre l’interface procédurale basée sur les états et le paradigme orienté objet, une dichotomie qui se manifeste de manière flagrante lors de l’attribution et de la mise en page des éléments textuels tels que les titres.

Le présent traité propose une analyse exhaustive et rigoureuse des mécanismes d’intégration, de manipulation et de stylisation des titres dans Matplotlib. En explorant les fondements théoriques de la perception visuelle, les rouages de l’arborescence des objets graphiques, la typographie numérique, la spatialisation géométrique et l’automatisation des chartes de publication, ce document a vocation à fournir aux chercheurs, ingénieurs et analystes de données un cadre méthodologique complet pour concevoir des visualisations conformes aux normes académiques et industrielles les plus strictes.

1. Introduction à l’intégration des titres dans la visualisation de données avec Matplotlib

1.1 Rôle sémiotique et cognitif du titre graphique

L’interprétation d’un graphique scientifique mobilise des mécanismes cognitifs complexes décrits de longue date par la sémiologie graphique de Jacques Bertin et les théories de la charge cognitive appliquées à l’ingénierie pédagogique. Dans cette perspective, le titre opère ce que Roland Barthes qualifiait de fonction d’ancrage sémantique. Face à un espace cartésien peuplé de points, de courbes de régression ou d’histogrammes de densité, le système visuel humain procède d’abord à une analyse pré-attentive des formes, des contrastes et des regroupements spatiaux, conformément aux lois de la Gestalt. Toutefois, cette perception primaire reste stérile sans un étiquetage explicite qui lui confère une signification univoque. Le titre agit comme une clé de déchiffrement immédiate qui guide l’attention sélective vers les variables critiques et désambiguïse les relations causales postulées par le chercheur.

Sur le plan de la charge cognitive, l’absence ou la formulation inadéquate d’un titre oblige le lecteur à multiplier les allers-retours oculaires entre les axes de coordonnées, la légende et le corps du texte environnant. Cette gymnastique perceptuelle engendre une surcharge cognitive extrinsèque qui nuit directement à la compréhension du message analytique fondamental. Un titre méthodologiquement construit réduit considérablement l’effort mental d’interprétation en résumant l’hypothèse testée, la métrique observée ou le résultat principal. Selon les travaux fondamentaux de William S. Cleveland et Robert McGill sur la perception graphique, la vitesse et l’exactitude de l’extraction d’information dépendent étroitement de la hiérarchisation des indices visuels, hiérarchisation au sommet de laquelle le titre doit nécessairement trôner.

Enfin, la validité empirique et la reproductibilité de la science dépendent directement de la précision métrologique de l’étiquetage. Un titre vague tel que « Données de l’expérience » affaiblit la portée scientifique de la figure, tandis qu’un titre stipulant « Cinétique enzymatique de la peroxydase en fonction du pH à 25 °C » verrouille le contexte expérimental et prémunit l’auditoire contre les surinterprétations. Le titre constitue ainsi le garant épistémologique de la représentation graphique, établissant un pont indestructible entre les calculs bruts exécutés en mémoire machine et le modèle théorique sous-jacent.

1.2 Architecture interne de Matplotlib : Pyplot vs interface orientée objet

Pour maîtriser pleinement la gestion des titres, il est indispensable de comprendre l’architecture logicielle sous-jacente de Matplotlib, laquelle est structurée autour de deux paradigmes programmatiques distincts : l’interface basée sur la machine à états gérée par le module pyplot, et l’interface orientée objet explicite. L’interface pyplot, historiquement développée pour offrir une transition transparente aux utilisateurs habitués à la syntaxe matricielle de MATLAB, maintient un état global implicite. Dans ce modèle, chaque commande graphique opère automatiquement sur la figure ou le tracé actuellement actif. Ainsi, l’invocation de la fonction plt.title() suppose que le moteur graphique déduit de façon autonome à quel panneau ou système d’axes le texte doit être assigné. Si cette approche s’avère commode pour des scripts d’exploration rapide, elle engendre rapidement des ambiguïtés critiques dès lors que la figure se complexifie.

À l’inverse, l’approche orientée objet expose la réalité anatomique de la bibliothèque. Matplotlib modélise chaque élément graphique sous la forme d’une hiérarchie stricte d’instances de classes Python. Au sommet de cette arborescence trône l’objet Figure, qui représente l’espace global du canevas, comprenant l’arrière-plan, les marges et les éventuels conteneurs de sous-tracés. Cet objet Figure contient une ou plusieurs instances de la classe Axes (ou Subplot). L’instance Axes constitue le système de coordonnées géométriques au sein duquel les données sont matérialisées par des lignes, des marqueurs ou des polygones. C’est précisément l’objet Axes qui héberge le titre spécifique au tracé, instancié en réalité sous la forme d’un objet de la classe matplotlib.text.Text.

Le choix entre ces deux interfaces a des répercussions majeures sur la robustesse et la modularité logicielle. L’utilisation explicite des méthodes de l’objet Axes, notamment par le biais de ax.set_title(), élimine tout effet de bord lié à l’état mutable du module pyplot. Cette séparation nette garantit que le titre demeure encapsulé dans son contexte graphique propre, autorisant une manipulation fine, un redimensionnement vectoriel et une intégration harmonieuse au sein de pipelines de traitement de données distribués ou orientés objet.

1.3 Environnement d’exécution et prérequis techniques

La génération de visualisations de qualité éditoriale exige une configuration rigoureuse de l’environnement d’exécution Python. Matplotlib repose sur un écosystème de dépendances numériques fondamentales, au premier rang desquelles figurent NumPy pour les calculs vectoriels et Pandas pour la manipulation tabulaire. Il est recommandé de travailler au sein d’un environnement virtuel isolé (géré via venv ou conda) dans lequel la version de Matplotlib est maintenue à jour afin de bénéficier des dernières optimisations du moteur de rendu typographique et des corrections apportées au système de gestion des collisions textuelles.

Un aspect technique souvent négligé concerne le rôle des moteurs de rendu d’arrière-plan, appelés backends. Matplotlib distingue les backends interactifs (tels que PyQt, Tkinter ou les widgets Jupyter) des backends non interactifs dits de publication (tels que Agg pour les sorties matricielles PNG, ou PDF, PS et SVG pour les formats vectoriels). Pour une intégration dans des revues académiques, l’activation explicite d’un backend vectoriel comme cairo ou l’usage natif du backend PDF garantit que les polices de caractères du titre ne subissent aucune pixellisation destructrice lors des rééchelonnements d’échelle imposés par les maquettistes d’édition.

Enfin, la préparation rigoureuse des données en amont de la modélisation graphique évite d’introduire des logiques de calcul complexes au sein des chaînes de titrage. L’assainissement préalable des types de variables, la normalisation des chaînes de caractères selon l’encodage universel UTF-8 et l’extraction systématique des métadonnées expérimentales garantissent que la construction du titre s’effectuera par simple référencement de variables structurées, préservant la lisibilité et l’élégance du code source.

2. Syntaxe fondamentale : L’instruction plt.title()

2.1 Structure canonique et transmission de chaînes élémentaires

Au sein de l’interface procédurale pyplot, la méthode plt.title() représente la modalité la plus intuitive et la plus accessible pour attacher un intitulé à une représentation graphique. Sa signature canonique accepte en premier argument positionnel une chaîne de caractères (str), suivie d’un ensemble substantiel d’arguments nommés permettant d’en altérer les caractéristiques typographiques et géométriques. Dès son exécution, la fonction inspecte la machine à états de Matplotlib afin d’identifier l’instance Axes actuellement active (obtenue de manière interne par l’appel à plt.gca() pour Get Current Axes). Si aucun système d’axes n’existe encore sur le canevas, Matplotlib procède à sa création implicite avant d’affecter le texte à la bordure supérieure.

La transmission de la chaîne textuelle requiert une attention particulière quant à la gestion des jeux de caractères. Depuis la transition intégrale vers Python 3, toutes les chaînes sont traitées nativement en UTF-8, autorisant l’usage direct de caractères diacritiques propres à la langue française (accents aigus, graves, circonflexes, cédilles) sans nécessiter de transcodage préalable. Lors de l’invocation de plt.title("Distribution de l'énergie cinétique"), la chaîne est convertie en une série de glyphes gérés par le moteur de rendu de polices interne de Matplotlib, dérivé de la bibliothèque FreeType. Il est toutefois impératif de veiller à ce que les fichiers sources du script soient explicitement enregistrés avec l’encodage UTF-8 afin d’éviter la génération de caractères erronés ou corrompus lors de la compilation.

Le cycle de vie de l’objet titre est intimement lié à la boucle de rendu déclenchée par l’appel final à plt.show() ou à plt.savefig(). Lorsque plt.title() est exécutée, elle ne se contente pas d’écrire du texte à l’écran : elle instancie un objet Text et l’ajoute à la liste des enfants graphiques de l’axe. Cet objet demeure mutable jusqu’à l’étape finale de rastérisation ou d’exportation vectorielle, moment où ses coordonnées absolues dans l’espace de la fenêtre sont calculées en tenant compte de la résolution d’affichage (DPI) et des dimensions de la boîte englobante de l’axe hôte.

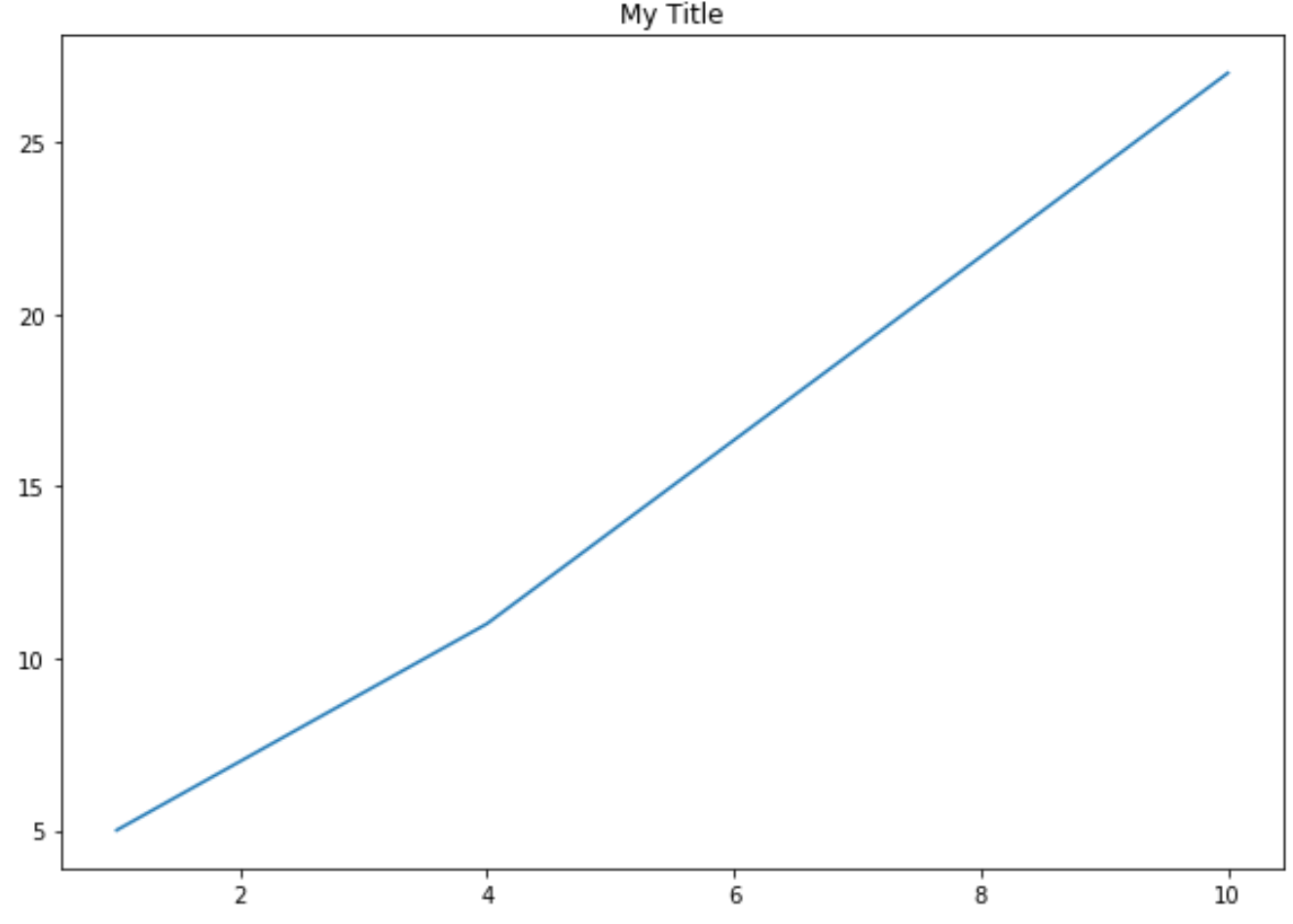

2.2 Implémentation pratique sur un tracé univarié

Considérons l’application de cette instruction à un cas d’usage concret : la représentation de la dispersion d’une mesure expérimentale univariée, telle que la résistance électrique en fonction de la température d’un conducteur métallique. Dans un tel scénario, l’analyste procède à la définition d’un vecteur d’abscisses représentant l’échelle thermique et d’un vecteur d’ordonnées correspondant aux valeurs ohmiques observées. L’appel séquentiel à plt.plot() engendre le tracé de la droite de régression et des points de mesure.

L’adjonction du titre intervient immédiatement après la génération des éléments géométriques. En exécutant l’instruction plt.title("Évolution de la résistance électrique en régime ohmique"), l’utilisateur dote le tracé d’une identification immédiate. À ce stade purement élémentaire, aucun argument de positionnement ou de stylisation n’est encore fourni. L’observateur attentif constatera que l’intitulé se positionne automatiquement dans la zone péricentrique supérieure du cadre de tracé, créant un alignement optique instantané avec les limites extérieures du repère cartésien.

L’évaluation critique de ce rendu initial met en évidence la robustesse des choix ergonomiques opérés par les concepteurs de Matplotlib. La lisibilité globale est assurée sans qu’il soit nécessaire de paramétrer manuellement les coordonnées en pixels. Toutefois, cette simplicité montre rapidement ses limites dès lors que le graphique doit s’insérer dans un document imprimé de haute densité, car les paramètres par défaut ne tiennent pas compte des contraintes contextuelles d’échelle, d’équilibre asymétrique ou d’harmonisation avec les polices de corps de texte du document d’accueil.

2.3 Comportement du titre par défaut et valeurs initiales

Par défaut, l’instruction plt.title() applique un ensemble de valeurs prédéterminées définies dans la configuration globale de Matplotlib (le système rcParams). Sur le plan spatial, le texte est systématiquement centré horizontalement par rapport aux limites extrêmes de l’axe des abscisses. Cette position médiane correspond à la valeur d’ancrage loc='center'. Verticalement, le titre est placé juste au-dessus de la ligne d’axe supérieure (la spine supérieure), séparé de celle-ci par une marge de respiration fixe exprimée en points typographiques, régie par le paramètre interne axes.titlepad dont la valeur par défaut est traditionnellement fixée à 6.0 points.

La typographie par défaut recourt à une police sans empattement universelle issue de la famille DejaVu Sans. Cette sélection vise à assurer une portabilité maximale du code sur tous les systèmes d’exploitation (GNU/Linux, macOS, Microsoft Windows) sans risquer de dysfonctionnement dû à l’absence d’une police propriétaire. La taille de corps de texte (font size) est quant à elle configurée sur la valeur relative 'large', ce qui équivaut généralement à 12 points typographiques lorsque l’échelle globale de base est initialisée à 10 points. La couleur par défaut est fixée sur la valeur 'black' (ou une déclinaison très sombre d’encre selon la version), assurant un contraste maximal sur un arrière-plan de canevas blanc standard.

Bien que ce calibrage initial réponde aux besoins élémentaires de l’exploration interactive, il présente des faiblesses notables face à des tracés comportant des notations en notation scientifique au niveau des graduations supérieures (les ticks) ou des multiplicateurs d’échelle (par exemple un facteur d’échelle $10^5$). Dans ces circonstances spécifiques, le titre par défaut peut entrer en collision géométrique avec les textes marginaux, mettant en exergue la nécessité impérieuse de maîtriser les mécanismes avancés de contrôle de l’espacement et du positionnement.

3. Typographie et modulation dimensionnelle du texte

3.1 Contrôle de l’échelle typographique via l’argument fontsize

La hiérarchie visuelle d’un document scientifique repose sur une gradation rigoureuse des corps typographiques. Dans Matplotlib, la modulation de l’échelle dimensionnelle du texte du titre s’opère par l’argument nommé fontsize (dont l’alias syntaxique raccourci est simplement size). Ce paramètre accepte deux types de représentations sémantiques : une valeur scalaire absolue exprimée en points typographiques réels (1/72 de pouce), ou une chaîne descriptive qualifiant la taille de manière relative par rapport à la taille de référence du système graphique.

L’utilisation de valeurs scalaires numériques (telles que fontsize=14 ou fontsize=18.5) confère un contrôle déterministe et absolu sur la composition textuelle. Cette démarche est vivement préconisée lors de la préparation de figures destinées à l’impression où les contraintes d’encombrement sont strictes, comme la largeur standard d’une colonne de revue scientifique fixée à 3,5 pouces (environ 88 millimètres). Dans ce cas, l’attribution d’une taille absolue de 10 ou 11 points au titre garantit une harmonie visuelle directe avec le corps de texte du manuscrit environnant, empêchant les distorsions disproportionnées générées par les écrans de prévisualisation.

À l’inverse, l’usage des descripteurs scalaires relatifs standardisés — comprenant 'xx-small', 'x-small', 'small', 'medium', 'large', 'x-large' et 'xx-large' — permet une mise à l’échelle élastique. Chaque incrément de cette échelle correspond à un facteur multiplicatif appliqué à la variable font.size définie dans l’environnement global. Cette seconde approche s’avère particulièrement adaptée à la création de calepins interactifs (Jupyter Notebooks) ou de tableaux de bord interactifs où les graphiques sont susceptibles de subir des transformations de redimensionnement dynamically gérées par le navigateur web ou le terminal de visualisation.

3.2 Poids et inclinaison : exploitation de fontweight et fontstyle

L’expression sémantique d’un titre peut être substantiellement enrichie par la manipulation du poids typographique (la graisse) et de l’inclinaison des caractères. Le paramètre fontweight (ou weight) régit l’épaisseur du tracé des lettres. Les valeurs acceptées s’étendent des descripteurs textuels conventionnels tels que 'ultralight', 'light', 'normal', 'regular', 'book', 'medium', 'roman', 'semibold', 'demibold', 'bold', 'heavy', 'extra bold' jusqu’à 'black', ou peuvent adopter des valeurs numériques entières échelonnées de 100 à 1000 selon les standards typographiques modernes OpenType.

L’accentuation en demi-gras ou en gras (fontweight='bold') est couramment employée pour détacher nettement le titre du système de coordonnées cartésiennes et lui assigner le premier échelon dans l’ordre de priorité visuelle. Il convient toutefois de manier cette surcharge avec une grande parcimonie. L’usage excessif d’une graisse lourde sur des titres composés de termes scientifiques denses ou d’équations complexes a pour effet néfaste de boucher les contreformes des lettres (l’espace intérieur des caractères tels que « e », « o » ou « a »), dégradant paradoxalement la lisibilité sous un faible éclairage ou à distance réduite.

Le paramètre fontstyle (ou style), qui admet les valeurs 'normal', 'italic' ou 'oblique', offre une dimension expressive complémentaire. Dans le domaine des sciences du vivant, l’application de l’italique au sein du titre obéit au code international de nomenclature botanique ou zoologique pour la mention des genres et des espèces, par exemple pour isoler le terme Escherichia coli au sein d’une phrase par ailleurs rédigée en caractères droits. L’inclinaison oblique, quant à elle, procède d’une déformation géométrique artificielle de la police droite et doit être évitée au profit d’un véritable tracé italique spécialement dessiné par le créateur typographique.

3.3 Sélection des familles de polices via fontfamily

Le choix de la police de caractères ne relève pas d’une considération purement cosmétique : il participe intimement à la lisibilité et à l’identité formelle de la publication. Matplotlib structure la sélection typographique au moyen du paramètre fontfamily (ou family), qui accepte soit des noms de familles génériques standardisées, soit des désignations précises de polices installées sur le système hôte. Les familles génériques universelles reconnues par le moteur textuel sont au nombre de cinq :

• ‘sans-serif’ : Polices dénuées d’empattements (ex. DejaVu Sans, Helvetica, Arial), offrant une clarté optimale pour l’affichage numérique et la visualisation de signaux rapides.
• ‘serif’ : Polices comportant des empattements terminaux (ex. DejaVu Serif, Times New Roman, Computer Modern), traditionnellement plébiscitées par les revues académiques imprimées en raison de leur capacité à guider la trajectoire oculaire horizontale.
• ‘monospace’ : Polices à espacement fixe (ex. DejaVu Sans Mono, Courier New), particulièrement pertinentes lorsque le titre fait référence à un nom de fonction logicielle, une chaîne de code génétique ou une commande informatique.
• ‘cursive’ : Polices simulant une écriture manuscrite continue, réservées à des applications très marginales ou artistiques.
• ‘fantasy’ : Polices décoratives hautement stylisées, rigoureusement proscrites dans l’édition scientifique formelle en raison de leur faible indice de lisibilité.

Pour cibler une police d’entreprise ou institutionnelle particulière, le chercheur peut spécifier une chaîne explicite, par exemple fontfamily='Helvetica' ou fontfamily='TeX Gyre Termes'. Matplotlib déploie alors son gestionnaire de polices interne (matplotlib.font_manager), qui parcourt les répertoires système du système d’exploitation afin d’apparier la demande avec les fichiers TTF (TrueType) ou OTF (OpenType) disponibles. Si la police requise s’avère introuvable sur la machine exécutant le code, la bibliothèque applique un algorithme de substitution (font fallback) vers la police la plus proche de la même famille générique, consignant un avertissement dans la console sans interrompre brutalement l’exécution du programme.

4. Spatialisation et alignement horizontal du titre

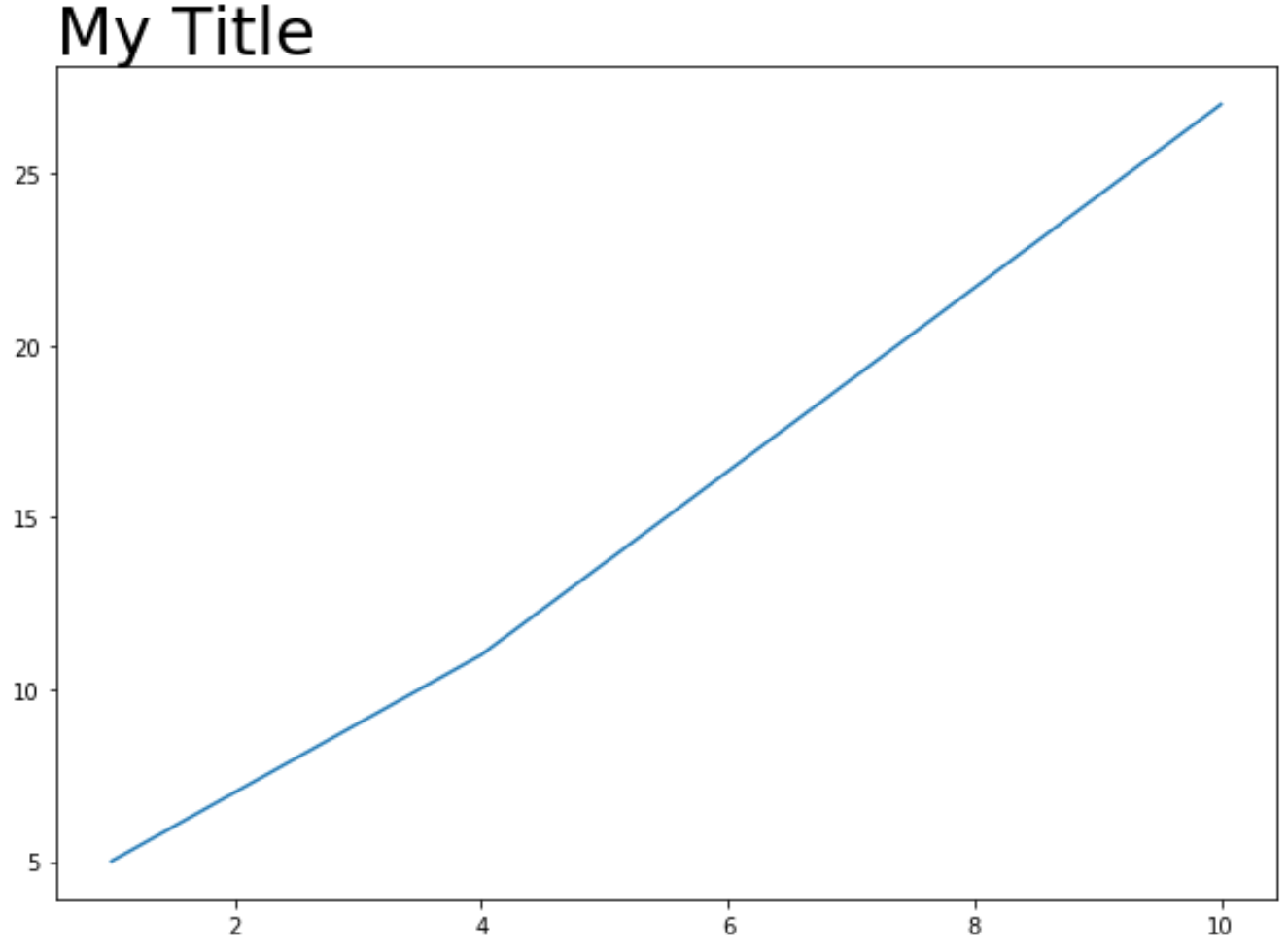

4.1 Paramétrage directionnel à travers l’argument loc

L’alignement horizontal conventionnel centré ne constitue pas nécessairement la solution spatiale optimale dans toutes les configurations de mise en page graphique. L’argument loc de l’instruction de titrage offre une interface directe et standardisée pour moduler cette implantation directionnelle. Trois ancrages cardinaux sont nativement supportés : loc='center' (la valeur par défaut), loc='left' et loc='right'.

L’alignement sur le flanc gauche au moyen de loc='left' suscite un intérêt croissant dans le design d’information contemporain, notamment sous l’influence des chartes visuelles de périodiques influents tels que le Financial Times ou The Economist. En calant le début du titre exactement sur la bordure verticale gauche de la zone de tracé (l’axe des ordonnées), on aligne le point d’entrée visuel du titre avec l’origine supérieure des données. Cette disposition crée une verticalité fluide qui s’harmonise idéalement avec le mouvement de balayage oculaire naturel des lecteurs occidentaux.

À l’inverse, l’alignement sur l’extrémité droite via loc='right' répond à des scénarios de composition plus rares mais spécifiques. Il permet notamment de compenser l’asymétrie visuelle générée par la présence d’une légende volumineuse ancrée dans le quadrant supérieur gauche intérieur du graphique, ou d’inscrire des métadonnées temporelles ou des avertissements de confidentialité dans l’angle supérieur opposé du tracé, sans entrer en concurrence avec l’étiquetage principal.

4.2 Ajustement continu des coordonnées cartésiennes par x et y

Lorsque les trois points d’ancrage discrets de loc ne répondent pas aux impératifs géométriques d’un agencement millimétré, Matplotlib met à disposition les paramètres continus x et y. Il est fondamental de comprendre le système de coordonnées sous-jacent : par défaut, ces paramètres n’opèrent pas dans le repère des données (data coordinates), ni dans le repère de la fenêtre en pixels réels, mais dans le système de coordonnées normalisé des axes (Axes coordinate system). Dans ce référentiel, le point d’abscisse $(0, 0)$ correspond à l’angle inférieur gauche de la boîte de tracé, tandis que le point $(1, 1)$ désigne son angle supérieur droit.

Ainsi, passer un argument tel que x=0.05 a pour effet d’ancrer le titre à 5 % de la largeur totale du tracé en partant de la gauche, tandis qu’une valeur y=1.08 élève l’intitulé à 8 % au-dessus de la ligne de délimitation supérieure. Cette liberté de translation continue autorise des décalages sur mesure pour contourner des annotations marginales, des flèches directionnelles ou des indicateurs statistiques proéminents situés en bordure immédiate du champ expérimental.

Cette approche d’ajustement géométrique fin comporte toutefois un risque majeur : la rupture de la réactivité de mise en page. Contrairement aux mécanismes automatiques qui réévaluent les marges lors du redimensionnement de la figure, des coordonnées scalaires manuelles codées en dur peuvent entraîner des chevauchements inattendus ou la troncature du texte lorsque le tracé est exporté sous un ratio d’aspect différent ou assemblé dans un panneau composite à échelle réduite.

4.3 Perception visuelle de l’équilibre et asymétrie compositionnelle

La spatialisation d’un élément textuel obéit aux lois fondamentales de la composition visuelle et de la psychologie de la perception. Selon le principe gestaltiste de la proximité et de la continuité, l’œil humain a tendance à lier visuellement les éléments graphiques les plus proches géométriquement. Un titre centré de manière dogmatique au sommet d’un graphique dont les valeurs les plus denses sont concentrées dans le quadrant inférieur droit crée une asymétrie compositionnelle dissonante, l’attention de l’observateur oscillant inutilement d’une diagonale à l’autre.

L’application d’un alignement à gauche respecte scrupuleusement la trajectoire dite en « F » ou en « Z » documentée par les études de suivi oculaire (eye-tracking) sur les supports d’information numérisés. L’observateur absorbe d’abord la thématique générale en lisant le titre situé en haut à gauche, descend ensuite le long de l’axe des ordonnées pour comprendre l’amplitude métrique de la variable mesurée, avant d’effectuer un balayage horizontal vers la droite pour analyser les variations de la courbe ou des barres d’erreur.

De surcroît, la coordination entre l’alignement du titre et la localisation d’une légende latérale extérieure (placée typiquement à droite du tracé principal par bbox_to_anchor) exige un rééquilibrage optique. Dans cette situation, un titre centré strictement sur les axes peut sembler décalé vers la gauche par rapport à la masse visuelle totale de la composition. Le calibrage méthodique des coordonnées du titre permet de rétablir le centre de gravité optique de l’ensemble de la figure.

5. Gestion chromatique et accessibilité visuelle

5.1 Affectation de palettes par le paramètre color

La dimension chromatique constitue un puissant vecteur de hiérarchisation et de cohésion sémiotique. Matplotlib offre une prise en charge exhaustive de l’espace colorimétrique par le biais du paramètre nommé color (ou son alias c). Cette variable accepte un éventail d’expressions sémantiques allant des abréviations de couleur élémentaires à un seul caractère (telles que 'k' pour le noir, 'r' pour le rouge, 'b' pour le bleu), aux dénominations textuelles standardisées X11/CSS4 (comme 'midnightblue', 'darkslategray' ou 'crimson'), jusqu’aux descripteurs numériques absolus.

Pour une fidélité absolue conforme aux chartes d’identité visuelle institutionnelles ou aux normes d’agences gouvernementales, l’usage de codes hexadécimaux (par exemple color='#1A365D') ou de triplets/quadruplets de réels normalisés dans l’intervalle $[0, 1]$ pour les espaces RGB ou RGBA (tels que color=(0.1, 0.21, 0.36, 1.0)) représente la méthodologie la plus rigoureuse. Cette approche prévient tout écart de nuance colorimétrique entre les différents systèmes d’affichage.

Sur le plan sélectif, il est fréquent et recommandé d’assortir la couleur du titre (ou d’un segment spécifique de celui-ci) à la teinte dominante de la série de données illustrée. Dans le cas d’un tracé bivarié à deux échelles d’ordonnées superposées (utilisant une configuration d’axe jumeau ax.twinx()), attribuer au sous-titre de chaque axe la couleur exacte de la courbe correspondante élimine radicalement le besoin d’une légende séparée complexe, le lecteur associant intuitivement la teinte de l’intitulé au tracé sous-jacent.

5.2 Rapport de contraste et conformité aux normes universelles

L’accessibilité visuelle dans l’édition scientifique constitue une obligation éthique et légale de plus en plus encadrée. La conception de figures accessibles requiert le respect strict des critères de contraste établis par les règles pour l’accessibilité des contenus Web (WCAG 2.1). Selon ces directives internationales, le ratio de contraste de luminance entre un élément textuel de grande dimension (au moins 18 points, ou 14 points en gras) et son arrière-plan doit atteindre au strict minimum un rapport de 3:1, tandis qu’un texte de taille standard exige un ratio protecteur d’au moins 4.5:1.

L’utilisation de teintes grises trop pâles ou de couleurs pastel pour le titre, souvent motivée par une volonté esthétique mal maîtrisée, constitue une faute d’accessibilité grave qui exclut de fait les lecteurs présentant des déficiences visuelles modérées ou consultant le document sur des terminaux mal étalonnés ou sous un éclairage ambiant défavorable. L’emploi d’un noir franc (#000000) ou d’un gris anthracite très sombre (tel que #222222) sur fond blanc garantit un contraste exceptionnel dépassant 16:1, prévenant toute fatigue oculaire.

De plus, l’analyste se doit de considérer l’impact du daltonisme (protanopie, deutéranopie, tritanopie) qui affecte une proportion non négligeable de la population masculine mondiale. Il convient de tester systématiquement la dégradation de la figure en mode monochrome (niveaux de gris). Un titre reposant sur un codage couleur rouge/vert pour expliciter deux conditions d’une expérience deviendra totalement indéchiffrable s’il n’est pas doublé d’un marqueur typographique distinct ou d’un indicateur sémantique explicite.

5.3 Application d’un arrière-plan textuel avec backgroundcolor

Dans certaines compositions graphiques complexes — telles que les cartes de chaleur multidimensionnelles (heatmaps), les tracés de contour topographiques denses ou les représentations de surfaces 3D —, le texte du titre peut venir empiéter sur des zones picturales hétérogènes, provoquant une illisibilité locale catastrophique due aux fluctuations de contraste du fond. Pour remédier à cette problématique sans décaler artificiellement le graphique, Matplotlib intègre le paramètre backgroundcolor.

L’activation de cette commande génère un rectangle opaque immédiat sous l’emprise vectorielle exacte de la boîte englobante de la chaîne de caractères. Par exemple, l’application de backgroundcolor='white' ou d’une couleur neutre assortie au thème général de la page isole le titre du bruit visuel des textures inférieures, restaurant instantanément un canal de lecture propre et continu.

Il est toutefois nécessaire de souligner que le paramètre backgroundcolor constitue une abstraction simplifiée d’une propriété géométrique beaucoup plus puissante : l’argument bbox. Si backgroundcolor répond promptement aux besoins d’isolation élémentaires, il ne permet pas de contrôler précisément les arrondis de bordure, l’épaisseur du filet ni la marge interne (padding), ce qui peut conférer au titre un aspect de bloc rectangulaire austère susceptible de heurter l’harmonie globale du tracé.

6. L’approche orientée objet : Méthode Axes.set_title()

6.1 Encapsulation et manipulation explicite de l’instance Axes

La transition vers le développement logiciel de niveau professionnel en Python impose d’abandonner les commandes d’état globales au profit de la programmation orientée objet. Dans ce modèle vertueux, la création d’une figure s’initie quasi systématiquement par la fabrique plt.subplots(), qui instancie et retourne conjointement l’objet conteneur de haut niveau fig (de type matplotlib.figure.Figure) et l’objet de repère local ax (de type matplotlib.axes.Axes). Dans cette structure, la fonction procédurale plt.title() s’efface au profit de la méthode explicite ax.set_title().

Cette distinction s’avère bien plus profonde qu’une banale divergence syntaxique. L’appel explicite ax.set_title("Spectrométrie d'absorption") encapsule le titre directement dans la mémoire de l’instance Axes concernée. Cette isolation garantit que même si le script alloue des dizaines d’axes au sein d’une boucle itérative asynchrone, aucune collision d’état ne peut survenir. Chaque traceur conserve l’intégrité de ses composants textuels, de ses graduations et de ses limites scalaires sans interférence extérieure.

Sur le plan de la maintenance logicielle, l’architecture orientée objet autorise l’écriture de fonctions de tracé modulaires et réutilisables. Un chercheur peut ainsi concevoir une fonction recevant un objet Axes en argument, injecter les courbes statistiques nécessaires, appliquer les titres et les labels appropriés, et restituer l’objet modifié au pipeline principal. Ce niveau d’abstraction est rigoureusement inaccessible avec l’interface basée sur la machine à états de pyplot.

6.2 Transmission de dictionnaires de configuration via fontdict

Au fur et à mesure que la complexité des exigences typographiques s’accroît, la signature de l’appel de titrage peut rapidement devenir encombrée d’une cascade d’arguments nommés redondants (fontsize, fontweight, fontfamily, color, etc.). Pour rationaliser cette configuration et favoriser le principe de factorisation logicielle (DRY : Don’t Repeat Yourself), la méthode set_title() propose le paramètre fédérateur fontdict.

Le paramètre fontdict attend une structure de données de type dictionnaire Python standard associant des clés de propriétés textuelles à leurs valeurs respectives. Par exemple :

style_titre = {'family': 'serif', 'color': '#2C3E50', 'weight': 'bold', 'size': 14}

L’injection de cette structure s’effectue simplement par ax.set_title("Cinétique chimique", fontdict=style_titre). Cette démarche procure une séparation architecturale nette et élégante entre le contenu scientifique (la chaîne textuelle brute) et sa mise en forme esthétique (le dictionnaire de style). Mieux encore, le même dictionnaire peut être appliqué uniformément aux titres d’axes (ax.set_xlabel, ax.set_ylabel) ou partagé entre de multiples sous-graphiques, assurant une parfaite cohérence visuelle sur l’intégralité du manuscrit en cas de modification ultérieure de la charte éditoriale.

6.3 Paramètre d’espacement vertical pad

L’un des apports majeurs de l’instruction de titrage orientée objet réside dans la gestion millimétrée de la respiration spatiale au moyen du paramètre pad. Exprimé en points typographiques réels (et non en pourcentage normalisé), ce paramètre définit l’espacement vertical absolu séparant la base inférieure de la boîte de titre de la limite supérieure extérieure du cadre de l’axe cartésien.

L’ajustement systématique de pad devient crucial dans les configurations où l’axe des abscisses supérieur est actif (tracés à double échelle horizontale) ou lorsque les graduations de l’axe supérieur portent des étiquettes numériques imposantes. Sans un dégagement suffisant (par exemple via pad=15 ou pad=20), le titre vient heurter mécaniquement les chiffres de graduation, provoquant une superposition visuelle néfaste qui compromet l’évaluation par les pairs lors de la soumission d’articles de recherche.

Par ailleurs, sur le plan strictement esthétique, conférer une marge de respiration généreuse au titre permet de détacher l’énoncé théorique de l’enchevêtrement des données empiriques. Cette aération graphique allège la densité apparente de la planche de résultats et procure au lecteur un confort de lecture nettement supérieur, valorisant le professionnalisme de l’équipe de recherche.

7. Titration des figures multi-panneaux et sous-graphiques

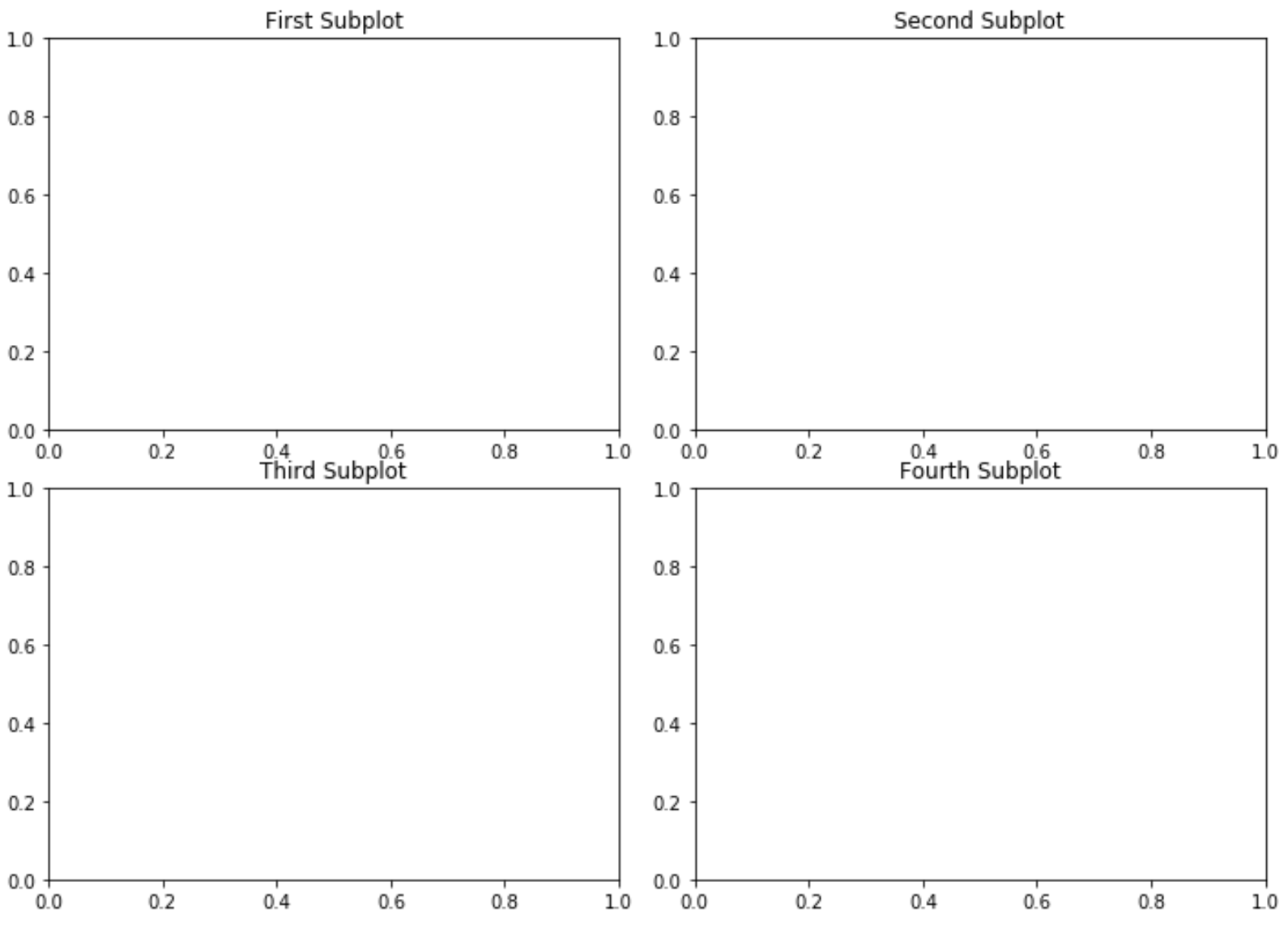

7.1 Indexation matricielle et attribution individualisée des titres

La présentation d’analyses scientifiques complexes requiert fréquemment la juxtaposition de plusieurs graphiques interconnectés au sein d’une même planche visuelle. L’instruction standard fig, axes = plt.subplots(nrows=2, ncols=3) alloue une grille matricielle d’objets Axes stockée sous la forme d’un tableau à deux dimensions géré par NumPy. L’attribution individualisée des titres nécessite alors une maîtrise rigoureuse de l’indexation matricielle.

L’analyste accède à chaque compartiment par ses indices de coordonnées ligne-colonne, par exemple axes[0, 0].set_title("Échantillon témoin") pour le sous-tracé supérieur gauche, et axes[1, 2].set_title("Traitement enzymatique haute dose") pour le panneau inférieur droit. Dans les scénarios où les opérations de tracé sont automatisées au sein d’une boucle itérative, il est courant d’aplatir la matrice multidimensionnelle au moyen de la méthode axes.flatten() ou axes.ravel(), autorisant une itération séquentielle linéaire par simple énumération :

Cette modularité systématique garantit que chaque expérience ou condition de test reçoit un titre contextualisé, tout en préservant l’homogénéité globale du schéma d’exposition. Il est crucial d’adopter une convention d’étiquetage unifiée sur l’ensemble de la planche (par exemple en préfixant systématiquement chaque titre par une lettre entre parenthèses : « (a) », « (b) », « (c) »), respectant ainsi scrupuleusement les exigences des manuels de style des grandes académies scientifiques internationales.

7.2 Correction des espacements avec tight_layout()

La multiplication des sous-tracés au sein d’une figure composite engendre inévitablement un défi d’encombrement spatial critique. Par défaut, le moteur géométrique originel de Matplotlib subdivise l’espace de la figure de manière purement fractionnaire sans prendre en considération l’épaisseur physique requise par les éléments typographiques périphériques. Il en résulte un phénomène récurrent et particulièrement disgracieux : le titre d’un sous-graphique situé sur la ligne inférieure vient s’écraser directement sur les graduations de l’axe des abscisses ou le titre d’axe du sous-graphique placé immédiatement au-dessus de lui.

Pour résoudre de manière automatisée ces superpositions de boîtes englobantes, Matplotlib intègre l’algorithme d’optimisation heuristique fig.tight_layout() (ou plt.tight_layout()). Ce moteur parcourt l’ensemble des instances de texte attachées aux axes, calcule leurs dimensions géométriques réelles projetées dans le système de rendu, et recalcule dynamiquement les marges inter-panneaux afin de prévenir toute collision. L’utilisateur peut affiner manuellement les espacements relatifs résultants par l’intermédiaire des arguments wspace (espacement horizontal relatif à la largeur moyenne des axes) et hspace (espacement vertical relatif à la hauteur moyenne des axes), par exemple via plt.tight_layout(h_pad=2.0).

Cependant, l’utilisation aveugle de tight_layout() requiert une vigilance particulière lorsqu’elle cohabite avec des éléments globaux de figure, tels que les super-titres ou les légendes déportées sur les marges extérieures, ces derniers n’étant pas toujours intégralement factorisés par l’algorithme historique, ce qui a mené au développement de solutions plus modernes et pérennes.

7.3 Alternative avec SubplotSpec et GridSpec pour grilles asymétriques

Dans des configurations éditoriales avancées, la distribution géométrique des tracés ne peut s’inscrire dans une simple grille homogène régulière. Un dispositif expérimental peut exiger, par exemple, qu’un tracé principal de série temporelle s’étende sur toute la largeur supérieure, tandis que deux sous-graphiques complémentaires illustrant des spectres de puissance ou des distributions statistiques se partagent la moitié inférieure. Dans de telles architectures, l’exploitation du module matplotlib.gridspec.GridSpec s’impose de manière catégorique.

En subdivisant virtuellement le canevas en coordonnées de grille fractionnaires, GridSpec autorise des portées asymétriques (spanning) à l’aide de l’indexation par tranches Python conventionnelle (ex. gs[0, :] pour une occupation intégrale de la première ligne). L’attribution des titres sur ces axes hétérogènes réclame une hiérarchisation optique proportionnée : un tracé panoramique occupant une double portée d’axes requiert un titre de corps supérieur (par exemple 14 points) pour préserver l’équilibre compositionnel, tandis que les modules subsidiaires inférieurs doivent adopter un titrage plus sobre (11 ou 12 points).

Cette flexibilité structurelle offerte par les classes SubplotSpec et GridSpec confère à l’analyste un contrôle architectural total sur la narration de ses données. La spatialisation des titres participe alors pleinement à l’articulation logique de la démonstration scientifique, guidant le regard du lecteur de la vue d’ensemble macroscopique vers les détails analytiques microscopiques sans la moindre rupture visuelle.

8. Le super-titre global de figure : La méthode fig.suptitle()

8.1 Distinction hiérarchique entre titre de panneau et titre global

Lorsqu’une illustration regroupe une pluralité de sous-graphiques, la juxtaposition de titres locaux individualisés ne suffit généralement pas à formuler le paradigme global de l’étude. Il est indispensable d’introduire un niveau d’abstraction supérieur : le super-titre de figure, orchestré techniquement par la méthode orientée objet fig.suptitle() (ou procéduralement par plt.suptitle()). Cette méthode ancre un intitulé textuel non pas au niveau d’un système d’axes cartésiens local, mais directement à l’échelon suprême de l’instance Figure.

La distinction hiérarchique entre ces deux niveaux d’énonciation est fondamentale. Le super-titre énonce l’objet de recherche fédérateur, la cohorte d’étude ou la campagne expérimentale globale (ex. : « Analyse transcriptomique comparée sous stress thermique »), tandis que les titres de sous-tracés détaillent les modalités spécifiques, les pas temporels ou les types cellulaires analysés (ex. : « (a) Temps t = 0 h », « (b) Temps t = 24 h »). Cette répartition ordonnée prévient les redondances textuelles verbeuses et permet d’alléger considérablement les titres secondaires en évitant la répétition fastidieuse des paramètres d’ensemble.

Sur le plan typographique, cette stratification doit se traduire par un différentiel d’échelle immédiat. Le super-titre doit adopter une taille de police nettement supérieure (typiquement 16 à 18 points) et éventuellement un poids en demi-gras ou en gras, établissant de facto le sommet de la pyramide d’information visuelle selon les préceptes universels du design graphique et de la communication scientifique.

8.2 Paramètres d’ancrage vertical et horizontal du suptitle

Contrairement aux titres d’axes locaux qui évoluent dans le repère de leur tracé respectif, l’implantation spatiale de fig.suptitle() se calcule exclusivement dans le système de coordonnées normalisé de la figure globale (Figure coordinate system). Dans ce système absolu, l’angle inférieur gauche de la toile correspond aux coordonnées $(0, 0)$ et l’angle supérieur droit parfait aux coordonnées $(1, 1)$, indépendamment du nombre de graphiques internes hébergés.

La méthode dispose de deux arguments géométriques essentiels : x et y. Par défaut, l’abscisse est calibrée à x=0.5, garantissant un centrage optique parfait sur la largeur totale du canevas de figure. L’ordonnée est quant à elle traditionnellement positionnée à y=0.98, situant l’intitulé à l’extrême sommet de la page, laissant un intervalle de 2 % sous la bordure supérieure absolue pour la découpe d’imprimerie.

Il est fréquent de devoir réajuster manuellement la valeur de y lors de l’intégration de sous-graphiques très denses. Si le sommet des axes est relevé pour exploiter au mieux l’espace vertical disponible, assigner une valeur telle que y=0.95 ou y=1.02 (autorisant une sortie contrôlée au-delà des bornes pour les maquettes éditoriales spéciales) permet d’équilibrer l’espace interstitiel entre le super-titre et les rangées supérieures de tracés, évitant un effet de tassement inesthétique.

8.3 Résolution des conflits d’agencement entre suptitle et tight_layout

La cohabitation de fig.suptitle() et de l’instruction plt.tight_layout() a constitué pendant de nombreuses années l’une des sources de frustration les plus emblématiques pour les utilisateurs de Matplotlib. Dans sa conception historique, l’algorithme tight_layout() examine la géométrie des systèmes d’axes mais ignore souverainement la présence du super-titre de figure. En conséquence directe, le réajustement dynamique des marges remontait fréquemment les tracés supérieurs jusqu’à écraser purement et simplement le super-titre sous les bordures ou les titres de sous-panneaux.

Pour contourner cette anomalie au sein du paradigme classique de tight_layout, la solution consiste à exploiter l’argument nommé rect. Cet argument attend un tuple de quatre fractions normalisées sous la forme (left, bottom, right, top) qui délimite un rectangle virtuel au sein duquel l’algorithme a le droit de confiner les sous-graphiques. En configurant explicitement fig.tight_layout(rect=[0, 0, 1, 0.95]), l’analyste réserve sanctuarisé les 5 % supérieurs de la figure pour le déploiement sécurisé du super-titre, éliminant tout risque de superposition textuelle destructive.

Néanmoins, dans les versions récentes de Matplotlib, la solution pérenne et recommandée réside dans l’adoption intégrale du moteur de mise en page moderne constrained_layout. Activé dès l’instanciation de la figure par fig, axes = plt.subplots(..., constrained_layout=True) ou layout="constrained", ce gestionnaire de contraintes géométriques avancé prend en compte de façon holistique l’arborescence complète des éléments, y compris les super-titres, les barres d’échelle de couleur (colorbars) et les légendes extérieures, ajustant les marges de manière entièrement automatisée et sans collision.

9. Titres dynamiques, chaînes formatées et syntaxe mathématique

9.1 Interpolation de variables scientifiques via les f-strings

Dans un contexte expérimental moderne, la génération de visualisations graphiques s’insère au sein de pipelines de traitement computationnel automatisés où les résultats numériques évoluent en fonction des jeux de données injectés ou des itérations algorithmiques. L’écriture statique de titres codés en dur devient alors impraticable et source d’erreurs d’inattention fatales. L’exploitation des chaînes de caractères formatées natives de Python (communément désignées par le terme f-strings, introduites depuis Python 3.6) s’impose comme le standard industriel incontournable pour dynamiser la titrage.

Les f-strings autorisent l’interpolation directe de variables scientifiques, de calculs à la volée et d’instructions de formatage métrologique poussées au sein même de la chaîne déclarative. Par exemple, lors de la réalisation d’une modélisation linéaire, il est d’usage d’inclure les métriques d’évaluation dans l’intitulé :

ax.set_title(f"Régression linéaire (N = {n_echantillons}) : R² = {r2_score:.3f}, p = {p_valeur:.2e}")

L’utilisation de descripteurs de formatage stricts — tels que :.3f pour restreindre la précision à trois décimales de virgule flottante ou :.2e pour convertir automatiquement un nombre infinitésimal en notation exponentielle normalisée — garantit la concision du texte et évite l’affichage catastrophique de nombres comportant une quinzaine de décimales dues à l’imprécision inhérente de l’arithmétique en virgule flottante (norme IEEE 754). Ce dispositif automatise la reproductibilité totale des figures produites en grand volume.

9.2 Rendu de formules complexes avec le moteur LaTeX interne

L’exactitude de la communication en physique théorique, en chimie quantique ou en mathématiques appliquées dépend de la restitution impeccable des équations et des symboles formels. Matplotlib dispose d’un avantage comparatif majeur sur ses concurrents grâce à l’intégration de son propre moteur d’analyse et de rendu d’expressions mathématiques, dénommé mathtext. Ce système permet d’interpréter un sous-ensemble substantiel de la syntaxe LaTeX standard sans nécessiter l’installation préalable d’une distribution TeX complète sur le système d’exploitation.

Pour activer le parseur mathématique, l’énoncé de la formule doit être encadré par des symboles de dollar ($...$). Il est primordial de préfixer impérativement la chaîne de caractères par la lettre r pour signifier à l’interpréteur Python qu’il s’agit d’une chaîne brute (raw string). Sans ce préfixe salvateur, les antislashs () indispensables aux commandes mathématiques sont interprétés par Python comme des caractères d’échappement typographiques standard, générant des dysfonctionnements majeurs d’analyse lexicale :

ax.set_title(r"Distribution spectrale : $\Phi(\nu) = \frac{2h\nu^3}{c^2}\frac{1}{e^{\frac{h\nu}{k_B T}} - 1}$")

Le moteur mathtext gère avec une remarquable élégance le placement des indices, des exposants, des fractions complexes, des racines carrées et l’ensemble des lettres de l’alphabet grec standard. Pour les revues scientifiques exigeant une perfection typographique absolue indiscernable du corps de texte d’un manuscrit compilé sous TeX, Matplotlib propose également l’option rcParams['text.usetex'] = True, qui délègue l’intégralité de la compilation des chaînes à un binaire externe LaTeX (tel que pdflatex ou xelatex), autorisant l’utilisation de paquetages spécialisés tels que amsmath ou siunitx.

9.3 Sauts de ligne et structuration sur plusieurs niveaux

Il arrive fréquemment qu’un titre scientifique doive véhiculer simultanément une désignation théorique concise et une description contextuelle détaillée de l’échantillon ou de la méthodologie employée. Tenter d’agréger l’ensemble de ces données sur une ligne continue unique engendre un étirement horizontal démesuré qui dépasse largement des limites physiques du graphique, générant un débordement inacceptable ou une réduction forcée de la taille de police.

La structuration sémantique sur plusieurs niveaux s’opère naturellement par l’introduction de séquences d’échappement de saut de ligne (n) au sein de la chaîne de caractères. Cette pratique permet de concevoir une architecture visuelle bipartite : une première ligne majeure énonçant le résultat fondamental en gros corps, suivie d’une seconde ligne subsidiaire agissant comme un véritable sous-titre méthodologique rédigé dans un corps typographique plus modeste :

ax.set_title("Spectrométrie d'émission induite par lasern" r"$\lambda = 532,\mathrm{nm}, E = 100,\mathrm{mJ}, P = 1,\mathrm{atm}$", fontsize=12)

Cette approche compacte offre une alternative remarquablement plus légère et plus maintenable que la tentative de créer manuellement deux objets de texte distincts au moyen d’appels répétés à ax.text(). Elle garantit que le sous-titre demeure géométriquement verrouillé au titre maître, se déplaçant solidairement avec lui lors des transformations d’axes sans risque de désalignement vertical fortuit.

10. Encadrement, styles de boîtes et décoration avancée

10.1 Délimitation périphérique avec le paramètre bbox

Dans la composition de tableaux de bord exécutifs, de présentations de congrès ou d’affiches scientifiques destinées à une consultation distante, la mise en exergue visuelle des résultats critiques requiert parfois un enrichissement graphique supérieur au simple tracé de caractères sur fond transparent. L’argument nommé bbox (pour bounding box) offre un mécanisme puissant pour encapsuler le titre au sein d’une structure géométrique délimitée et paramétrable à l’infini.

Le paramètre bbox attend un dictionnaire de style spécifiant les propriétés géométriques et esthétiques de la boîte englobante. Ce conteneur vectoriel est instancié sous la forme d’un objet de type matplotlib.patches.FancyBboxPatch. Les variables clés contrôlables au sein de ce dictionnaire regroupent la couleur d’arrière-plan (facecolor ou fc), la couleur du trait périphérique (edgecolor ou ec), l’épaisseur du trait (linewidth ou lw), ainsi que la géométrie structurelle des bordures régie par le mot-clé boxstyle.

L’utilisation de ce paramètre permet d’isoler un résultat central au sein d’un tracé particulièrement bruité ou d’uniformiser l’aspect graphique du titre avec les codes de présentation de l’ingénierie contemporaine, signalant immédiatement au lecteur le statut particulier du panneau d’affichage dans la hiérarchie de la planche d’analyse.

10.2 Régulation des marges internes avec boxstyle et mutations

La clé boxstyle au sein du dictionnaire bbox transforme radicalement la morphologie du conteneur de titre. Au lieu d’un rectangle standard aux angles vifs austères, Matplotlib met à disposition une collection riche de styles géométriques prédéfinis, incluant notamment 'round' (angles arrondis réguliers), 'round4' (angles arrondis à courbure prolongée), 'sawtooth' (bordure en dents de scie), 'square' ou 'circle'.

Chacun de ces styles accepte des paramètres morphologiques fins injectés via une syntaxe textuelle par virgules. Le modificateur le plus important est sans conteste pad, qui définit la marge intérieure séparant le texte des contours de la boîte :

bbox_props = dict(boxstyle='round,pad=0.5,rounding_size=0.2', facecolor='azure', edgecolor='steelblue', lw=1.5, alpha=0.9)

L’introduction du paramètre d’opacité alpha (compris entre 0.0 pour une transparence intégrale et 1.0 pour une opacité absolue) permet de concevoir des cartouches modernes semi-transparents. Dans un tracé de cartographie ou d’imagerie satellitaire où les données occupent la totalité de la surface utile, un cartouche de titre semi-opaque préserve la lisibilité totale des lettres tout en laissant transparaître en arrière-plan la texture des données géographiques, préservant la continuité informationnelle de la composition.

10.3 Application des rotations textuelles via l’argument rotation

Si la convention universelle de lecture impose une horizontalité stricte pour les titres principaux, certaines configurations architecturales de tracés non conventionnels nécessitent une réorientation angulaire du texte. Le paramètre rotation accepte une valeur scalaire numérique exprimée en degrés (d’orientation trigonométrique positive, de 0 à 360) ou des descripteurs cardinaux tels que 'vertical' ou 'horizontal'.

L’application d’une rotation au titre principal s’avère particulièrement utile lors de la conception de profils géologiques longitudinaux, de représentations en bandes verticales étroites (strip plots) ou de panneaux de données industrielles au ratio d’aspect vertical inversé, où la largeur restreinte de la colonne proscrit le déploiement d’un texte horizontal de plus de quelques lettres.

L’introduction d’un angle de rotation impose impérativement de coordonner ce mouvement avec les paramètres de pivotement textuel rotation_mode et les alignements d’ancrage ha (alignement horizontal : 'left', 'center', 'right') et va (alignement vertical : 'top', 'center', 'bottom', 'baseline'). L’affectation de rotation_mode='anchor' ordonne au moteur de rendu d’effectuer d’abord la rotation des glyphes autour de leur point d’ancrage avant de procéder à la translation définitive de la boîte, éliminant les dérives géométriques erratiques et assurant un alignement millimétré avec les bordures du tracé.

11. Automatisation et personnalisation globale via le fichier rcParams

11.1 Modification programmatique à l’exécution avec plt.rcParams

Dans le cadre du développement de logiciels d’analyse de données d’envergure, de thèses doctorales ou de rapports techniques industriels comprenant des dizaines ou des centaines de graphiques distincts, la reconfiguration manuelle des attributs de titre dans chaque bloc d’instruction de tracé représente une régression méthodologique majeure. Elle engendre un code inutilement volumineux, difficile à déboguer et vulnérable aux incohérences de style.

Matplotlib centralise l’ensemble de ses paramètres opérationnels par défaut au sein d’une structure globale analogue à un dictionnaire géant, exposée via l’interface matplotlib.rcParams (ou plt.rcParams). En modifiant de façon programmatique les clés relatives aux titres au préambule de l’exécution d’un script, l’analyste altère instantanément et uniformément le comportement de l’ensemble des graphiques subséquents. Les clés les plus stratégiques dédiées aux titres comprennent :

• rcParams['axes.titlelocation'] : Régule l’alignement par défaut sur tous les axes ('center', 'left' ou 'right').
• rcParams['axes.titlesize'] : Fixe la taille de police canonique (valeur scalaire ou descripteur standardisé).
• rcParams['axes.titleweight'] : Établit la graisse globale par défaut (ex. 'bold' ou 'normal').
• rcParams['axes.titlecolor'] : Définit la teinte par défaut de l’ensemble des titres du projet (ex. '#333333').
• rcParams['axes.titlepad'] : Standardise la marge de respiration verticale absolue entre le titre et la bordure supérieure.

Pour les scénarios où une modification stylistique ne doit s’appliquer qu’à une figure isolée sans altérer de manière irréversible l’environnement d’exécution général du calepin, Matplotlib propose un gestionnaire de contexte hautement sécurisé via l’instruction with plt.rc_context(rc={'axes.titlesize': 18, 'axes.titlecolor': 'navy'}):. Dès la sortie du bloc indenté, les paramètres canoniques originels sont automatiquement restaurés.

11.2 Création et chargement de feuilles de style personnalisées

Pour pérenniser l’identité visuelle d’une équipe de recherche ou automatiser la conformité aux exigences formelles d’un consortium éditorial, la création de feuilles de style externes représente la méthodologie la plus élégante et professionnelle. Matplotlib supporte nativement des fichiers de configuration portant l’extension .mplstyle. Ces fichiers textuels contiennent une succession de paires clé-valeur dépouillées de toute syntaxe Python environnante :

axes.titlelocation : left
axes.titlesize : 13
axes.titleweight : bold
axes.titlepad : 12.0
axes.titlecolor : 111827
font.family : sans-serif
font.sans-serif : Inter, Helvetica, Arial

L’activation d’une feuille de style personnalisée s’effectue au début du pipeline d’analyse par l’appel à la fonction plt.style.use('chemin/vers/protocole_publication.mplstyle'). Cette modularité permet de basculer de manière instantanée d’un profil visuel d’exploration interactive à un profil de soumission d’article haute résolution sans avoir à retoucher une seule ligne de logique de calcul ou de commande de tracé dans les scripts métiers, incarnant le principe de découplage strict entre la présentation et la sémantique de l’information.

11.3 Garantie de reproductibilité entre différentes versions de bibliothèques

La reproductibilité computationnelle constitue l’un des défis majeurs de la science contemporaine. Il n’est pas rare de constater qu’un script graphique exécuté sur un serveur distant ou sur la machine d’un relecteur produise une figure altérée, où les titres sont décalés, tronqués ou rendus avec une police inadaptée. Ces divergences résultent généralement d’incompatibilités entre les versions mineures de Matplotlib ou de disparités dans les dépôts de polices d’écriture des systèmes d’exploitation sous-jacents (distribuant par exemple des versions hétérogènes de fontconfig sous Linux et CoreText sous macOS).

Pour prémunir une chaîne de publication contre ces dérives graphiques au fil du temps, il est indispensable de consigner avec une précision absolue les versions de l’interpréteur Python et de Matplotlib via des fichiers d’environnement stricts (tels que requirements.txt ou environment.yml avec hachages de contrôle). Parallèlement, l’utilisation exclusive de polices sous licence libre universellement distribuées (comme la suite DejaVu ou Computer Modern) au sein des configurations de titrage évite les substitutions hasardeuses générées par l’absence d’une police propriétaire sur la machine cible.

Enfin, l’incorporation systématique des polices vectorielles au sein des fichiers de sortie constitue une mesure de précaution technique indispensable. En s’assurant que le paramètre pdf.fonttype ou ps.fonttype est configuré sur la valeur 42 (ce qui ordonne à Matplotlib d’intégrer physiquement les glyphes sous forme de police TrueType intégrale au lieu de simples références typographiques externes), le chercheur garantit que le rendu du titre demeurera rigoureusement identique sur toutes les plateformes de lecture et d’archivage pérenne pour les décennies à venir.

12. Bonnes pratiques académiques et synthèse méthodologique

12.1 Synthèse comparative : Directives éditoriales des grandes revues

La publication de résultats au sein des revues scientifiques de premier rang international impose une adhésion méticuleuse aux chartes éditoriales établies par des institutions telles que le groupe Nature Portfolio, l’American Association for the Advancement of Science (Science), ou l’American Psychological Association (APA). Ces organismes appliquent des philosophies radicalement divergentes concernant l’intégration directe des titres au sein des canevas de figures.

Dans les périodiques Nature et Science, la directive prédominante proscrit formellement l’incorporation de titres graphiques massifs et proéminents au sommet des tracés. L’argument éditorial sous-jacent repose sur la préservation de la surface utile de la page et la prévention des doublons narratifs : l’ensemble des éléments déclaratifs, les définitions méthodologiques et l’énoncé du résultat principal doivent être impérativement transférés au sein de la légende narrative externe de la figure, située sous le tracé dans le corps de l’article de presse. Les seuls titres graphiques tolérés au sein du canevas sont de courtes étiquettes identificatoires de panneaux de type « a », « b » ou des intitulés catégoriels ultra-concis.

À l’inverse, dans les manuels de style appliqués aux rapports d’ingénierie, aux communications de congrès, aux affiches de recherche (posters) ou aux revues orientées vers le transfert technologique rapide, l’inclusion d’un titre graphique direct et explicite est expressément recommandée. Dans ces formats de communication rapide, le lecteur n’a pas le loisir d’alterner entre une légende narrative dense en bas de page et le corps du graphique. L’analyste doit donc faire preuve de discernement contextuel : calibrer un titre autonome et didactique pour un format de communication directe, ou privilégier une sobriété minimaliste conforme aux protocoles des revues académiques traditionnelles.

12.2 Matrice de dépannage des erreurs et comportements inattendus

La mise en production de titres dans Matplotlib confronte régulièrement les développeurs à une série d’anomalies visuelles récurrentes. Le tableau méthodologique ci-après résume les symptômes cliniques observés, leur étiologie technique sous-jacente et le protocole de résolution formellement préconisé :

• Symptôme : Le titre apparaît tronqué ou totalement invisible lors de l’exportation du fichier via savefig(), alors qu’il s’affiche correctement dans la fenêtre de prévisualisation interactive.
  Origine : La boîte englobante du titre s’étend en dehors des dimensions physiques allouées au canevas matriciel, la zone d’exportation se limitant au rectangle strict de la figure.
  Résolution : Invoquer la méthode de sauvegarde avec l’argument nommé bbox_inches='tight', ce qui force le moteur d’exportation à recalculer dynamiquement la boîte de découpe globale pour y englober la totalité des éléments de texte marginaux.
• Symptôme : Présence de caractères corrompus, de points d’interrogation ou de glyphes rectangulaires vides (effet tofu) au lieu des accents français ou des symboles grecs.
  Origine : Le fichier source Python n’est pas décodé en UTF-8, ou la police système sélectionnée ne dispose pas des glyphes requis dans ses tables de métriques.
  Résolution : Déclarer explicitement l’encodage du script, utiliser des chaînes brutes (raw strings) avec balisage mathématique universel (ex. r"$\mu$"), et spécifier une police générique réputée complète telle que DejaVu Sans.
• Symptôme : Superposition destructive entre le titre d’un axe inférieur et les graduations chiffrées de l’axe supérieur dans une grille composite.
  Origine : Conflit spatial résultant de l’inaptitude du moteur géométrique standard à anticiper les débordements des boîtes d’annotation.
  Résolution : Migrer impérativement la figure vers le moteur de contraintes spatiales moderne en paramétrant layout="constrained" lors de l’appel initial à plt.subplots(), ou réajuster le paramètre de marge pad sur le titre supérieur.

12.3 Protocole systématique de vérification avant soumission

Avant d’acheminer un artéfact graphique vers un comité de lecture ou de l’intégrer à un rapport de recherche stratégique, il est impératif de soumettre la composition à un protocole d’audit méthodique. Ce processus de contrôle de qualité finale se structure autour de trois axes de vérification critiques :

Premièrement, l’audit de la hiérarchie optique : l’observateur doit éprouver la figure par un test de flou visuel ou un recul physique suffisant d’un mètre par rapport au moniteur d’affichage. À cette distance, la hiérarchisation doit demeurer évidente sans effort de concentration : le super-titre global doit s’imposer en premier lieu, suivi séquentiellement des identifiants de sous-tracés, des axes cardinaux et enfin des données empiriques et de la légende. Si un sous-titre entre en compétition d’échelle avec le titre principal, son corps ou son poids typographique doit être immédiatement corrigé.

Deuxièmement, la validation métrologique et lexicale : chaque terme figurant dans le titre doit être confronté aux grandeurs physico-chimiques ou sociologiques mesurées. L’insertion des grandeurs doit respecter scrupuleusement les conventions du Système international d’unités (SI), notamment l’usage obligatoire de caractères droits (romans) pour les unités métriques (ex. mathrm{kg}, mathrm{s^{-1}}) afin de les distinguer rigoureusement des variables algébriques qui doivent demeurer en italique mathématique (ex. m pour la masse, t pour le temps).

Troisièmement, le stress-test d’échelle et de rendu : la figure doit être exportée aux dimensions réelles de parution (typiquement 88 millimètres pour une largeur de colonne académique simple) sous une résolution minimale de 300 DPI pour les images matricielles (ou préférentiellement en format vectoriel PDF/EPS pur). Si l’inspection à 100 % de zoom d’impression révèle que le titre devient difficilement déchiffrable ou que les contours des polices accusent une pixellisation destructive, l’ensemble des échelles typographiques doit être réévalué à la hausse en amont du pipeline de génération.

Références

• Barthes, R. (1964). Rhétorique de l’image. Communications, 4(1), 40-51. https://doi.org/10.3406/comm.1964.1027
• Bertin, J. (1967). Sémiologie graphique : Les diagrammes, les réseaux, les cartes. Éditions de l’École des Hautes Études en Sciences Sociales (EHESS).
• Cleveland, W. S., & McGill, R. (1984). Graphical perception: Theory, experimentation, and application to the development of graphical methods. Journal of the American Statistical Association, 79(387), 531-554. https://doi.org/10.1080/01621459.1984.10478080
• Hunter, J. D. (2007). Matplotlib: A 2D graphics environment. Computing in Science & Engineering, 9(3), 90-95. https://doi.org/10.1109/MCSE.2007.55
• Matplotlib Development Team. (2023). Text properties and layout: Matplotlib documentation. https://matplotlib.org/stable/tutorials/text/text_props.html
• Rougier, N. P. (2021). Scientific Visualization: Python + Matplotlib. Nicolas P. Rougier. https://github.com/rougier/scientific-visualization-book
• Sweller, J. (1988). Cognitive load during problem solving: Effects on learning. Cognitive Science, 12(2), 257-285. https://doi.org/10.1207/s15516709cog1202_4
• Tufte, E. R. (2001). The Visual Display of Quantitative Information (2e éd.). Graphics Press.
• W3C. (2018). Web Content Accessibility Guidelines (WCAG) 2.1. World Wide Web Consortium. https://www.w3.org/TR/WCAG21/
• Ware, C. (2019). Information Visualization: Perception for Design (4e éd.). Morgan Kaufmann. https://doi.org/10.1016/C2017-0-02225-8
